Какими могут быть разъёмы?

Нет единого стандарта подключения для наушников, но имеется несколько похожих. Рассмотрим основные разновидности и узнаем, как называется штекер для наушников.

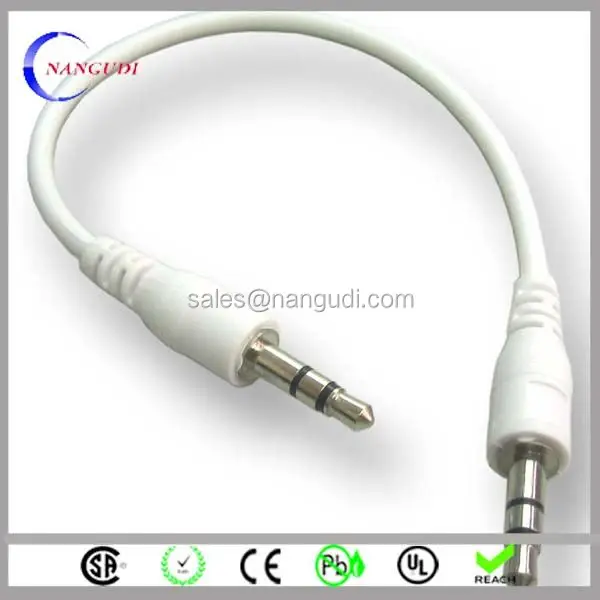

• Mini-Jack. Этот вид штекера является наиболее распространённым по всему миру. Несмотря на то что появился и используется он очень давно, он не утратил популярность и сейчас. Достойной замены для него пока что нет. Все современные компьютеры, смартфоны и другие типы устройств укомплектованы разъёмом Mini-Jack. Размер этого разъёма составляет 3,5 мм.

СПРАВКА. Производители афйонов отказались от такого разъёма.

• Jack. Этот стандарт можно отнести к более старым моделям. Как правило, такие разъёмы используются редко в распространённых гаджетах и технике, а вот в профессиональной аудиоаппаратуре он встречается.

• Micro-Jack. Это ещё одно название разъёма для наушников. Он практически ничем не отличается от мини джека, отличие только в том, что его размер составляет не 3,5 мм, а 2,5 мм. Раньше этот разъём применялся в мобильной технике, но этот стандарт как-то не прижился и практически все производители стали использовать стандарт мини джек.

• Подключение через USB. Этот тип подключения можно встретить относительно редко. Как правило, такой гарнитурой пользуются киберспортсмены. На такой гарнитуре имеется множество дополнительных кнопок и имеется возможность их настраивать.

Технические особенности

Как мы рассмотрели можно выделить три категории штекеров Джек. Но это не единственное их различие. В каждой категории могут быть свои особенности и это различное количество жил. К примеру, в наиболее распространённом Джеке размером 3,5 мм может быть три или же четыре жилы. Если их меньше — будет передаваться монозвук, а вот в том случае, когда их больше, речь уже будет идти о передаче полноценного стереозвука.

Чаще всего встречаются гарнитуры с двухканальным звуком. Если речь идёт о гарнитуре, которая комплектуется микрофоном, следовательно, должно быть предусмотрено наличие ещё одного контакта.

Старые версии

Многие производители мобильных телефонов ранее изготавливали технику с различными разъёмами под наушники. Как правило, у каждого производителя и даже на разных моделях устройств были разные разъёмы. Выделить их названия не представляется возможным, так как они были индивидуальными. Сейчас же 99% всех мобильных устройств выполняются с входом Мини Джек, все они совместимы друг с другом. Это означает, что, если у вас имеются в наличии наушники от телефона Nokia, они без проблем будут работать на телефоне от производителя Samsung. Это очень удобно.

Топ рейтинг. Где купить

Название разъема для наушников

Наушники — это полезное во множестве ситуаций устройство, которое, при должном качестве, вполне способно заменить собой полноценную акустическую систему низкого или даже среднего уровня. Как и колонки, которые могут подключаться к источнику звука самыми разными способами, наушники, подключение которых, на первый взгляд, весьма простое, могут соединяться с компьютером, телефоном или другим устройством посредством широкого ряда технологий. Тип и, соответственно, сложность подключения и последующей настройки наушников варьируется в зависимости от вида используемого устройства. Наушники, как известно, бывают разными. Основываясь на принципе подключения, их можно разделить на следующие группы:. Таким образом, для подключения наушников может использоваться либо акустический разъем иногда, если оного нет на корпусе источника звука, может использоваться переходник с RCA на мини-джек, но сами наушники все равно имеют штекер последнего типа , либо порт USB 2.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как называется разъём для наушников
• Виды разъемов/входов/гнезд для наушников
• Виды разъемов для наушников
• Виды разъемов для наушников
• Разъем наушников/handsfree
• Разъемы для наушников от 2,5 мм
• Аудио разъемы: как подключить микрофон и наушники к компьютеру

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅ Ремонт штекера наушников 3,5 мм. Быстро, просто и надежно ✅

Как называется разъём для наушников

Наушники — это полезное во множестве ситуаций устройство, которое, при должном качестве, вполне способно заменить собой полноценную акустическую систему низкого или даже среднего уровня. Как и колонки, которые могут подключаться к источнику звука самыми разными способами, наушники, подключение которых, на первый взгляд, весьма простое, могут соединяться с компьютером, телефоном или другим устройством посредством широкого ряда технологий.

Тип и, соответственно, сложность подключения и последующей настройки наушников варьируется в зависимости от вида используемого устройства. Наушники, как известно, бывают разными. Основываясь на принципе подключения, их можно разделить на следующие группы:.

Таким образом, для подключения наушников может использоваться либо акустический разъем иногда, если оного нет на корпусе источника звука, может использоваться переходник с RCA на мини-джек, но сами наушники все равно имеют штекер последнего типа , либо порт USB 2. Каждый из типов наушников имеет свои особенности.

Чем же характеризуется тот или иной тип разъема и предназначенное для него устройство? Для наушников же из всего этого разнообразия доступны только первые два варианта. Что такое линейный выход? Это небольшой разъем на звуковой карте, который можно найти практически на любом современном устройстве: компьютере, телефоне, MP3-плеере и даже телевизоре. Осмотрите, к примеру, ноутбук. На одной из его граней вы обязательно найдете от одного до трех разъемов, иногда промаркированных цветами и всегда — иконками.

Предназначены эти разъемы для подключения штекеров типа mini-jack. Что такое mini-jack? Штекер же, который подключается к этому разъему, именуется словом plug. Существует три вида джеков, каждый из которых применяется с определенной акустической техникой:. Помимо размера и назначения, джеки могут отличаться и другими своими характеристиками — например, количеством жил. От этого параметра зависит количество каналов, которые могут воспроизводиться наушниками. Если посмотреть на штекер любых наушников, можно увидеть ободочки — это и есть, собственно, коннекторы, передающие сигнал.

Если коннектор один, наушники являются моноканальными, то есть в каждом ухе будет воспроизводиться одинаковый звук. Чаще всего жилы две — это левый и правый канал, для каждого уха свой. На гарнитурах, как правило, обнаруживается три обода — два канала и микрофонная линия.

Если жил много — вам повезло, потому что в таком случае наушники многоканальные — звук в таких может быть на одном уровне с системами объемного звука.

Если говорить о гарнитурах, не стоит забывать и об устройствах из прошлого, которыми до сих пор пользуются многие люди. Телефоны от некоторых производителей — Nokia, Sony и других — ранее оснащались специальными разъемами, к которым подходили только определенные модели наушников с микрофоном.

Сегодня, конечно, такие наушники найти непросто — практически на все смартфоны, будь то устройства на платформе Android, Windows или какой-либо другой, устанавливаются стандартные линейные выходы.

Отличаются только iPhone — к ним можно подключить только соответствующие наушники и гарнитуры.

Отдельный вид проводных наушников — это устройства, подключаемые к порту USB. Такой порт, как и линейный выход, сегодня можно найти практически на любом источнике звука — ими издавна оборудуются все компьютеры и ноутбуки, поскольку именно через этот порт передается информация с переносных flash-носителей.

Раньше USB можно было найти только на компьютерах, но сегодня такие порты ставятся и на даже самые дешевые LCD-телевизоры, большую часть музыкальных центров, некоторые планшеты. А на телефонах можно найти порт micro-USB, к которому соответствующие наушники могут быть подключены либо напрямую не все модели , либо через подходящий переходник. Использование USB-наушников именно в связке с телефоном оправдано больше всего. Это связано со следующими особенностями этих устройств:.

Есть, конечно, у USB-наушников и минус — так, они весьма активно потребляют энергию. Через порт идет ток мощностью около 5 вольт — обычная батарея за счет этого может разрядиться довольно быстро.

Такой проблемы, конечно, не возникает при подключении наушников к компьютеру или другой стационарной технике. Беспроводные наушники, конечно, не используют никаких разъемов, но без них разговор об интерфейсах подключения будет неполным.

Да и это отсутствие необходимости в разъемах — хотя и базовый принцип использования беспроводных наушников, но есть и некоторые оговорки. Как же подключаются такие наушники? Инфракрасные и радиоволновые наушники всегда подключаются к специально предназначенным для них передатчикам, которые идут в комплекте с устройством. Из-за этого их использование весьма ограничено. Современные Bluetooth-наушники же являются универсальными. Их можно подключить к любому современному мобильному устройству — и смартфоны, и планшеты, и ноутбуки снабжаются встроенными передатчиками.

К настольному компьютеру легко подобрать USB-передатчик; если же есть необходимость подключения беспроводных наушников к телевизору, можно использовать передатчик другого типа. Соответственно, роль разъема в данном случае играет передатчик.

По большей части, соединение источника звука с наушниками происходит автоматически — наушники легко найдут передатчик, испускающий Bluetooth-сигнал, определят его и предложат пользователю подключиться. В случае с телефоном придется осуществить сопряжение — сопоставление наушников и встроенного передатчика. Это связано с тем, что передатчик в смартфоне имеет много функций, и операционной системе нужно знать, какую информацию следует передавать по радиоканалу — звуковую, видео или просто файловую.

Подключить беспроводные наушники к телевизору не менее просто. Нужно лишь воткнуть выносной передатчик в линейный вход на корпусе устройства, после чего включить наушники — все соединится автоматически. В большинстве случаев не потребуется даже дополнительная настройка — звук пойдет сразу же. Таким образом, для подключения наушников может использоваться целый набор интерфейсов.

Все они просты в эксплуатации, если изучить соответствующие инструкции пользователя. Помимо стандартных наушников, которые идеальны для многих ситуаций — например, для просмотра фильмов или прослушивания музыки в домашних условиях, а также при подключении устройства к телевизору или Качество выдаваемого звука — это одна из главных характеристик любой акустической системы.

Не имеет значения, из каких устройств она состоит — хорошо работать должны и мощные колонки, образующие Наушники очень просто подключить к мобильному или стационарному устройству — в большинстве случаев для этого не понадобятся никакие переходники или дополнительные приспособления.

Поэтому в тех Колонки Подключение и установка Виды, типы колонок Устройство, характеристики Устранение неполадок Как выбрать, где купить Другое Наушники Подключение и установка Виды, типы наушников Устройство, характеристики Устранение неполадок Как выбрать, где купить Другое Сабвуферы Стереосистемы Динамики. Виды наушников Тип и, соответственно, сложность подключения и последующей настройки наушников варьируется в зависимости от вида используемого устройства.

Основываясь на принципе подключения, их можно разделить на следующие группы: проводные наушники: вкладыши и вакуумные наушники, а также мониторы и простые накладные устройства, подключаемые посредством простейшего акустического разъема — линейного выхода; накладные наушники, имеющие в своей конструкции встроенную звуковую карту и подключаемые к USB-порту.

Самые распространенные аналоговые разъемы звуковых карт. Разъемы jack. Гарнитура Sony Ericsson с нестандартным разъемом. Bluetooth-адаптер Ritmix RH Наушники с микрофоном, настройка в Windows Помимо стандартных наушников, которые идеальны для многих ситуаций — например, для просмотра фильмов или прослушивания музыки в домашних условиях, а также при подключении устройства к телевизору или Как настроить наушники в Windows Качество выдаваемого звука — это одна из главных характеристик любой акустической системы.

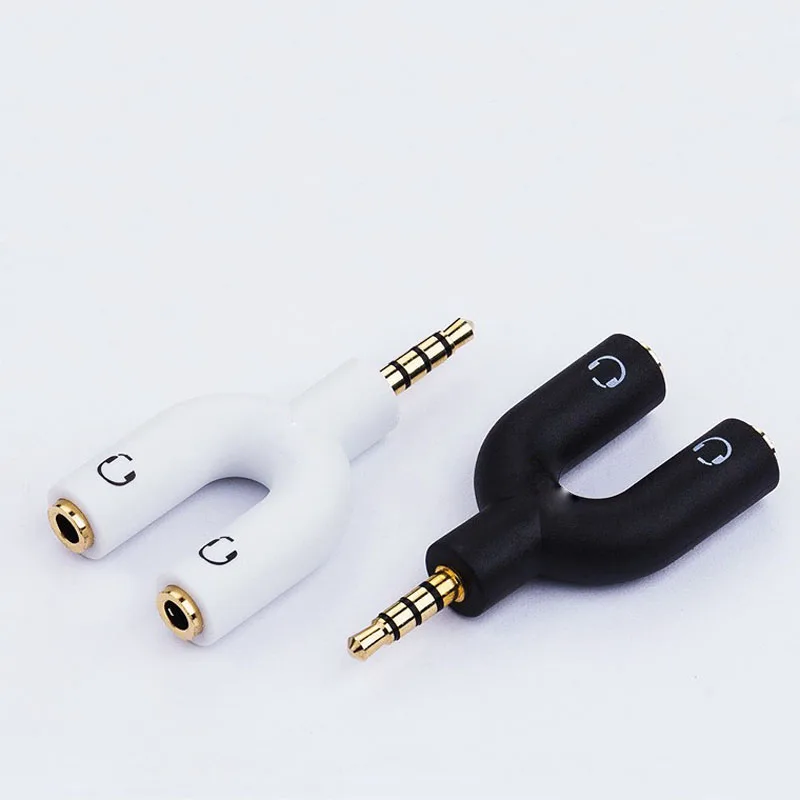

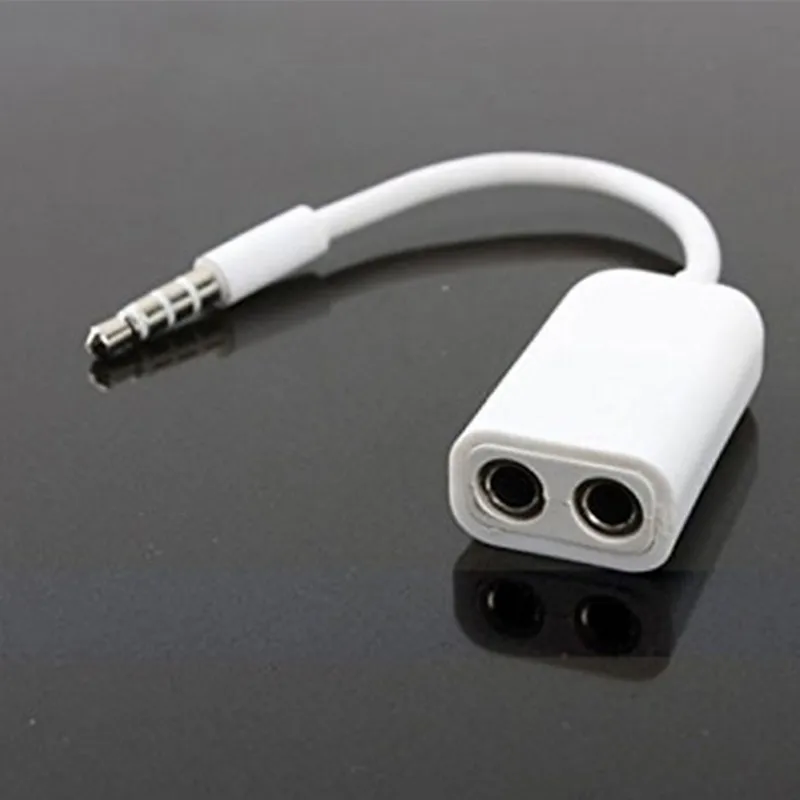

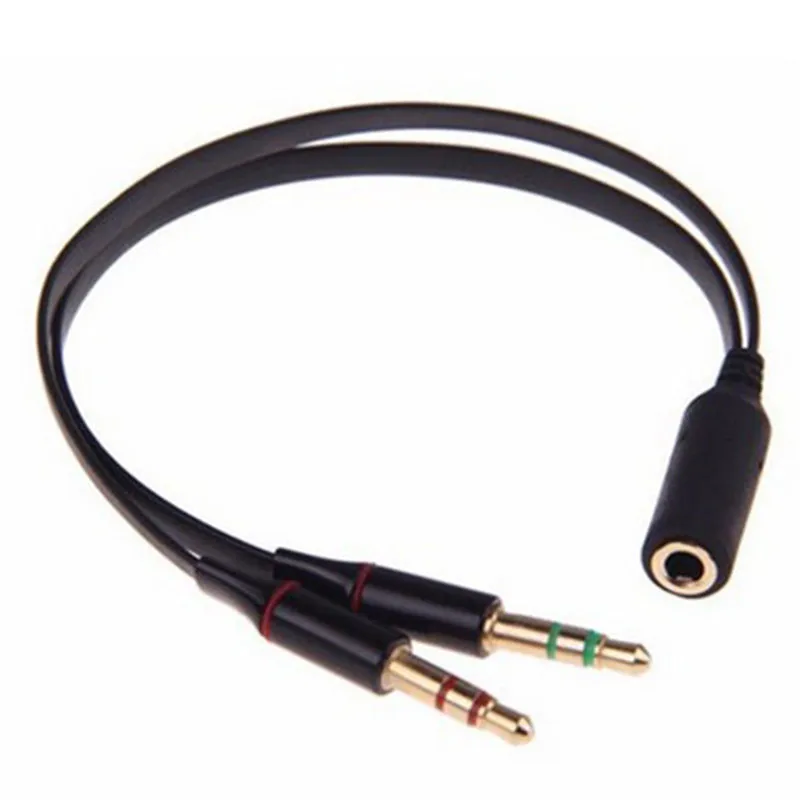

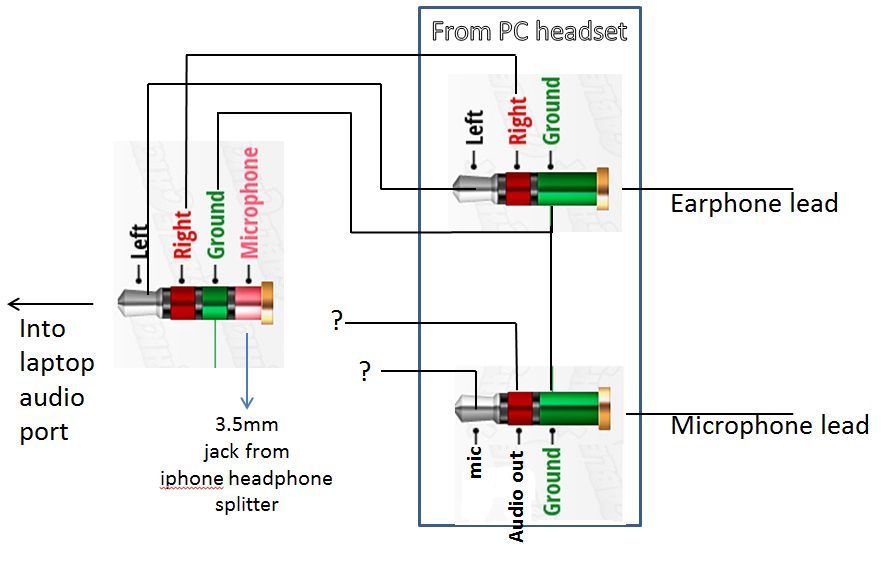

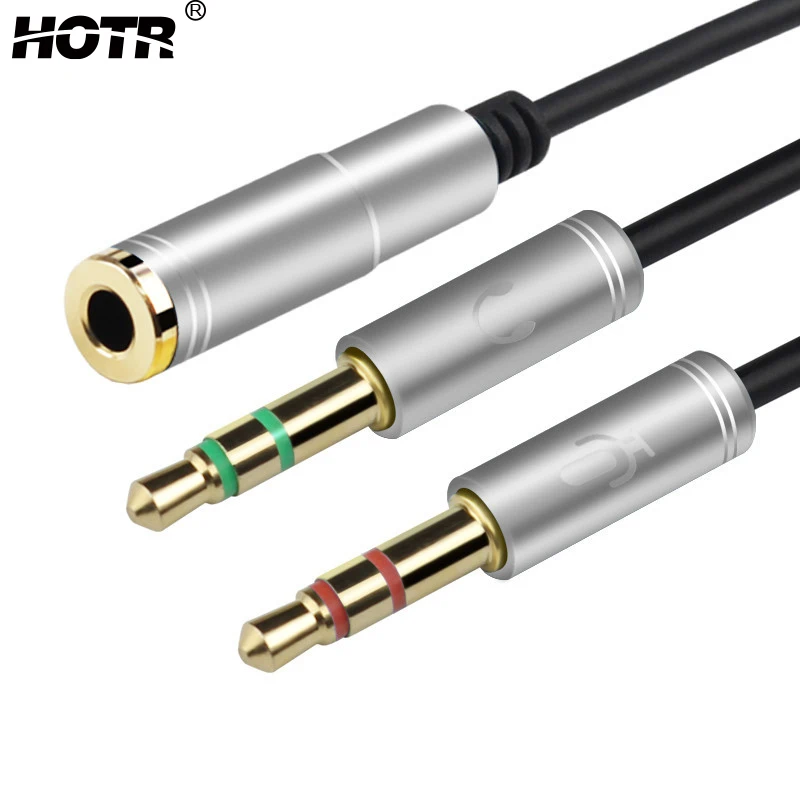

Разветвители для наушников Наушники очень просто подключить к мобильному или стационарному устройству — в большинстве случаев для этого не понадобятся никакие переходники или дополнительные приспособления. Колонки Наушники Сабвуферы Стереосистемы Динамики.

Виды разъемов/входов/гнезд для наушников

Разъём TRS аббревиатура от англ. При подключении гарнитуры стандарта OMTP к устройству стандарта CTIA в стандартном режиме работы земля оказывается незадействованной и фактически вместо левого и правого каналов оба наушника проигрывают одинаковый сигнал в виде разности левого и правого каналов. Существуют три стандартных диаметра разъёма:. Изначально кончик англ. Tip имел отличающуюся от современных штекеров форму.

Традиционный вход для наушников — это уменьшенная до 3,5 миллиметра версия классического разъема TRS диаметром 6,

Виды разъемов для наушников

Только зарегистрированные пользователи могут участвовать в опросе. Войдите , пожалуйста. Скажите это устройствам и наушникам, которые даже aptX не поддерживают. Качество звучания, батарейки — всё это бич беспроводных ушей. Я сам использую гарнитуру, но и телефон, и гарнитура поддерживают aptX, но если мне нужно именно послушать и насладиться музыкой, я достаю проводные, благо и разъём в моих телефонах есть. Harman Kardon BT, aftershockz которые кость проводят, и гарнитурка от jabra. С разной степенью идеальности, конечно, но вполне достойно. В курсе, спасибо.

Виды разъемов для наушников

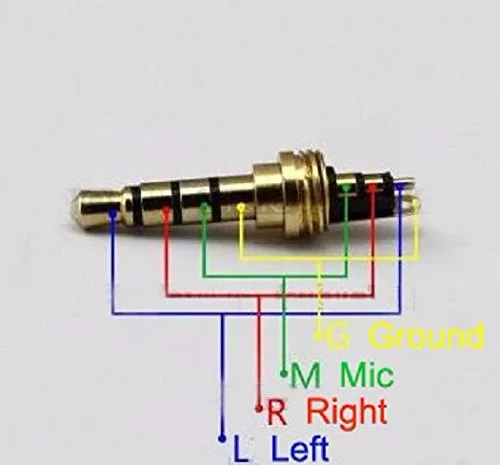

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности. В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:. Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах.

Применяется в гарнитурах с шумоподавлением.

Разъем наушников/handsfree

Очень часто люди пользуются вещами, не зная как они точно называются. Эти вещи очень давно стали обыденными и привычными настолько, что нам даже не нужно знать их точного названия и обозначения, чтобы передать другому человеку информацию о них. Тем не менее, если вы пользуетесь наушниками, вы должны знать как называются отдельные их части, тем более одни из главных: гнездо и джек. Разъём TRS аббревиатура от англ. Tip, Ring, Sleeve — кончик, кольцо, гильза. Именно так на самом деле называется привычный нам джек наушников.

Разъемы для наушников от 2,5 мм

Достаточно много вопросов всегда возникает со звуком: то его нет, то плохо слышно, то разъемы не те, чтобы подключить штекер, то еще что-нибудь В этой статье хотел бы остановиться на вопросе подключения и настройки компьютерных наушников с микрофоном примерно таких, как на рис. Ведь без них довольно сложно представить себе нормальную работу за ПК: не поговоришь с друзьями и родственниками по интернету, не послушаешь музыку или не посмотришь фильм вечером чтобы никому не мешать и т. Справочная рекомендую статьи ниже для ознакомления :. Зеленый — это для передачи сигнала на наушники, а розовый — для микрофона. Собственно, если посмотрите на заднюю стенку системного блока компьютера — то увидите 3 разъема рис.

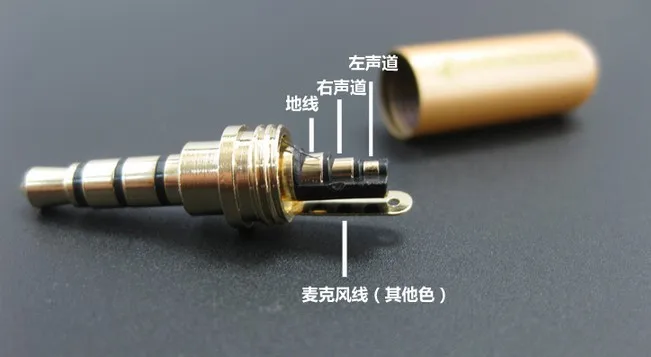

найти оригинальную распиновку разъемов наушников.

Аудио разъемы: как подключить микрофон и наушники к компьютеру

Несмотря на появление систем цифровой обработки звука, наиболее популярным интерфейсом для подключения наушников остается классический круглый разъем с диаметром 3,5 мм. Его преимущества — простота, надежность и возможность быстрого ремонта в домашних условиях. Такие модели могут различаться как акустическими характеристиками, так и конструктивными особенностями. Выбор наушников без микрофона очень прост — они совместимы с любым разъемом диаметром 3,5 мм.

Наушники — один из наиболее важных аксессуаров, подключаемых к компьютеру. Они дают нам не только возможность слушать музыку или просматривать какое-либо видео, не отвлекая окружающих, но и общаться с друзьями и родными с помощью таких программ как Skype или Viber. Кроме того, с наушниками намного комфортнее играть в видеоигры, потому что они позволяют добиться полного погружения в происходящее на экране. Но как же правильно подключить наушники и разобраться в их устройстве? Как называется разъём, с помощью которого они подключаются?

Сейчас к любому мультимедийному устройству можно подключить проводные наушники.

Коммутация, часть 1 теория Коммутация, часть 2б кабели Коммутация, часть 3 устройства Коммутация, часть 4 практика. В этом разделе будет рассказано о кабельных разъемах, вследствие того, что на практике с их выбором и установкой пользователям приходится сталкиваться чаще. О панельных разъемах, в основном, будет говориться при наличии у них каких-либо дополнительных возможностей. Кроме того, разъемы делятся на гнезда по-английски их еще называют «female», а по-русски — «мама» и штекеры по-английски их еще называют «male», а по-русски — «папа». Если для разъемов типа «джек» это деление очевидно, то в случае с разъемами XLR, например, часть разъема со штырьками является штекером, а ответная часть разъема с отверстиями — гнездом.

Использование наушников позволяет слушать музыку или смотреть фильмы на нужной громкости, используя смартфон, не создавая проблем окружающим. Но случаются ситуации, когда наушники перестают качественно воспроизводить файлы или не работают совсем. В первых 2 случаях, дефекты починить не такая уж и проблема.

4 типа разъемов для наушников и их влияние на вашу музыку

Иногда технология, встроенная в наши повседневные гаджеты, оказывается гораздо сложнее, чем мы думаем. Это касается разъемов для наушников.

Вы могли заметить, что в одних наушниках две полосы, а в других три и более. Но почему это так? Давай выясним.

Почему существуют разные типы разъемов для наушников?

Некоторые наушники дороже других, поэтому давайте сначала разберемся, что делает штекер для наушников. Его основная функция заключается в передаче аналоговых сигналов от источника звука к драйверу(ам). Проще говоря, он передает звук с телефона на наушники.

Существуют различные типы штекеров для наушников в зависимости от количества изолирующих полос. Эти полосы определяют количество соединений (неизолированных металлических частей), которые имеет вилка, и типы звука, которые она может поддерживать, а также задачи, которые она может выполнять.

Сбалансированный и несбалансированный звук

Чтобы помочь вам лучше понять, как работает звук в наушниках, ниже мы разобрали, как сбалансированный звук сравнивается с несбалансированным.

Сбалансированный звук

Наушники подвержены многочисленным помехам, связанным с частотой, оборудованием, программным обеспечением и т. д. Они добавляют шум к звуковым волнам и ухудшают качество прослушивания. По сути, есть много нежелательного шипения, гудения и подобных шумов, которые мешают вашей музыке.

С помощью процесса, называемого подавлением синфазного сигнала (CMR), мы предотвращаем этот шум. Здесь аудиовыход, полученный после этого процесса, является тем, что мы называем «сбалансированным звуком», поскольку он менее шумный и, следовательно, более приятный.

Для получения сбалансированного звука разъем для наушников требует трех подключений:

1. Заземление (точка отсчета для других сигналов)
2. Положительный или горячий сигнал (аудиосигнал)
3. Отрицательный или холодный сигнал (инверсия аудиосигнала)

В любой схеме сигнал заземления действует как эталонная линия для измерения других сигналов. Во время передачи как положительные, так и отрицательные сигналы набирают шум. Чтобы исключить этот шум, отрицательный сигнал еще раз инвертируется с помощью процесса CMR.

Из-за этой инверсии шум от обоих сигналов сводит на нет друг друга, в результате чего теперь слышимыми остаются идентичные положительные и отрицательные аудиосигналы. Это то, что мы называем сбалансированным звуком. Помимо шумоподавления, он также обеспечивает небольшое усиление звука.

Связано: ЦАП и усилитель: в чем разница?

Несбалансированный звук

Несбалансированный звук не использует процесс CMR и, следовательно, не обеспечивает никакого шумоподавления, что приводит к помехам при прослушивании музыки. Для несбалансированного звука требуется всего два соединения: заземление и либо положительный, либо горячий сигнал.

Связанный: Почему мои наушники звучат так тихо? Как заставить их звучать громче

Стерео и монофонический звук

Вы, наверное, замечали, что ваши стереонаушники способны воспроизводить звуки, которые кажутся отчетливыми, т.е. близко или далеко, слева или справа от вас. Этот эффект возникает, когда на ваши наушники подаются два разных аудиосигнала; один для правого динамика наушников, а другой для левого.

Стереонаушники предназначены для того, чтобы вы чувствовали себя в настоящем моменте. Это возможно только в том случае, если динамики могут добавить вашей музыке ощущение глубины, перспективы и направленности.

Связано: Типы звуковых характеристик наушников и как выбрать любимый

И наоборот, монофонический звук создается, когда оба динамика наушников получают один и тот же аудиосигнал. В вашей песне нет ощущения глубины, направления или разделения инструментов. Для монофонического звука требуется только одно соединение или канал, а для стереозвука требуется два.

Прослушайте приведенный ниже стереофонический тест, чтобы проверить, являются ли ваши наушники стереофоническими или монофоническими.

Анатомия разъемов для наушников

Когда вы смотрите на штекер наушников, вы видите линии или полосы, разделяющие металлическую часть на секции. Каждая секция вилки называется проводником или полюсом. Проводник действует как контактная точка для установления соединения либо для вашего микрофона, либо для аудио.

Количество проводников вилки представляет собой количество подключений, которые она может поддерживать. Штекер для наушников имеет минимум два проводника и максимум пять. Эти проводники бывают трех типов:

1. Наконечник (T): Это острый конец штекера, который первым вставляется в телефон.
2. Кольцо (R): Это средняя полоса между наконечником и втулкой.
3. Рукав (S): Это тот конец, который находится ближе к кабелю наушников.

Все штекеры для наушников имеют наконечник и гильзу, но количество колец зависит от количества полос. Важно отметить, что черная (или любого другого цвета) полоса — это не то же самое, что кольцо. Лента изготовлена ​​из изоляционного материала, разделяющего два проводника. Кольцо представляет собой цилиндрическую металлическую деталь между двумя изолирующими лентами.

4 типа разъемов для наушников

Прежде чем мы перейдем к типам разъемов, давайте разберемся, как они называются. Вилки для наушников называются в соответствии с количеством проводников или типом проводников, которые у них есть. Например, если вилка имеет три проводника, она называется трехпроводной вилкой или вилкой TRS (Tip Ring Sleeve).

В зависимости от количества проводников штекеры для наушников бывают четырех типов: TS, TRS, TRRS и TRRRS. Давайте посмотрим на каждый и как они работают.

1. Вилка TS

Изображение предоставлено: Søren Peo Pedersen

Вилка TS имеет два проводника: наконечник и гильзу. Поскольку штекер TS может передавать только два сигнала, он поддерживает несимметричное монофоническое аудиосоединение. Эти штекеры в основном используются с микрофонами и инструментами, такими как гитары.

Проводники	Недоставленный моно
ТОВИТЕ	9191919192 .0003
Рукав	Земля

2.

ТРС завод Изображение. Вы можете найти их в наушниках, разъемах для динамиков и так далее. Он может поддерживать несбалансированное моно, сбалансированное моно и несбалансированное стерео звучание.

Проводники	Несимметричный моно	Balanced mono	Unbalanced stereo
Tip	Positive signal	Positive signal	Left positive signal
Кольцо	Микрофон	Отрицательный сигнал	Правый положительный сигнал
Рукав	Земля	Грунт	Грунт

3.

два кольца и рукав. В большинстве современных наушников потребительского класса используется этот штекер, так как он имеет одно дополнительное соединение для микрофона. Он поддерживает несбалансированное моно, сбалансированное моно и несбалансированное стерео звучание.

Conductors	Balanced mono	Unbalanced stereo
Tip	Positive signal	Left positive signal
Кольцо	Отрицательный сигнал	Правый положительный сигнал
Ring	Ground	Ground
Sleeve	Microphone	Microphone

4.

TRRRS plug Image Credit : An3k

Вилка TRRRS имеет пять проводников: наконечник, три кольца и гильзу. Он поддерживает как моно, так и стерео в балансной и небалансной версиях. Эти штекеры используются в высококлассных балансных стереонаушниках.

Conductors	Balanced stereo
Tip	Left positive signal
Ring	Left negative signal
Кольцо	Правый положительный сигнал
Кольцо	Правый отрицательный сигнал
Рукав	Грунт

плагины для наушников.

лучшее качество звука, чем беспроводное. Одной из причин этого является штекер ваших наушников. Количество полос разъема для наушников напрямую влияет на качество звука.

Использование неисправной или несовместимой вилки с вашим устройством может сделать ваш звук приглушенным, шумным или тихим. Если вы планируете обновить наушники, не забудьте проверить штекер перед покупкой.

Разъемы и штекеры для наушников Объяснение

Ответ:

Глядя на штекер аналогового кабеля для наушников, мы можем определить его свойства , например, поддерживает ли он микрофон, стереосигналы и симметричные соединения.

Как бы ни было круто знать эти вещи, однако, благодаря стандарту CTIA, потребителям не требуется знать ничего из этого, чтобы эффективно использовать наушники 3,5 мм, которые на сегодняшний день являются наиболее распространенным типом.

Вас смущают разъемы для наушников и штекеры?

Несмотря на постоянные усилия Apple по ликвидации аналогового разъема для наушников, этот интерфейс по-прежнему оказывается устойчивым.

В подходе Apple есть свои достоинства, какими бы неудобными они ни казались в переходный период.

Полностью цифровой разъем Lightning способен передавать больше данных, чем аналоговый кабель 3,5 мм. Он может питать устройство, к которому подключен, включать активное шумоподавление без батарей и многое другое.

Но мы здесь не для того, чтобы говорить о кабеле Lightning. Вместо этого в этой статье основное внимание будет уделено различиям между многими типами аналоговых штекеров для наушников.

Мы сосредоточимся на штекерах (детали на концах кабелей наушников), а не на гнездах (разъемах, в которые вставляются штекеры), так как их гораздо легче различить визуально.

Все, что вам следует знать о разъемах, это то, что для них обычно требуется порт с той же разводкой , но это не всегда дело.

СодержаниеПоказать

Схемы подключения

Все вилки имеют несколько проводников , которые служат точками контакта между вилкой и гнездом.

Разъемы разделены черными кольцами, известными как изолирующие ленты . Позже, когда нам нужно будет посчитать «кольца», чтобы определить количество проводников, мы не будем ссылаться на черные изолирующие полосы.

Вилка аналогового кабеля может иметь от От 2 до 5 проводников (или контактов) , которые разделены на гильзы (S), наконечники (T) и кольца (R). Двумя обязательными проводниками являются гильза (S) и наконечник (T).

Вилка, имеющая только гильзу и наконечник, известна как двухпроводная вилка или разъем TS. Вилка также может иметь одно, два или три кольца (R), каждое из которых служит отдельным новым проводником.

Эти кольца отделены от наконечника и втулки (или других колец) с помощью ранее упомянутых черных изолирующих полос.

Итак, , если вилка имеет две изолирующие полосы, то она имеет только одно кольцо!

В любом случае эти проводники соответствуют четырем возможным комбинациям вилок :

• разъемы TS (наконечник-втулка) или 2-проводные вилки
• разъемы TRS (наконечник-кольцо-втулка) или 3- проводниковые вилки
• соединители TRRS (наконечник-кольцо-кольцо-втулка) или 4-проводные вилки
• соединители TRRS (наконечник-кольцо-кольцо-кольцо-втулка) или 5-проводные вилки.

Разъемы TS

Разъемы TS имеют только два проводника , что делает их довольно простыми .

Один несет аудиосигнал , другой служит обратным каналом и заземлением . Поскольку передается только один аудиосигнал, разъемы TS могут передавать только несбалансированных монофонических аудиосигнала .

Что касается наушников, штекеры TS встречаются редко и встречаются только в некоторых 2,5-мм разъемах (подробнее о размерах штекера/гнезда позже).

Чаще используются с разъемами 6,35 мм , которые используются для кабелей приборов. Если вы когда-либо подключали электрогитару к усилителю, вы использовали кабель TS 6,35 мм.

Обычно эти кабели довольно короткие , так как они создают много помех. Чем длиннее кабель, тем больше будет накапливаться помех сигнала.

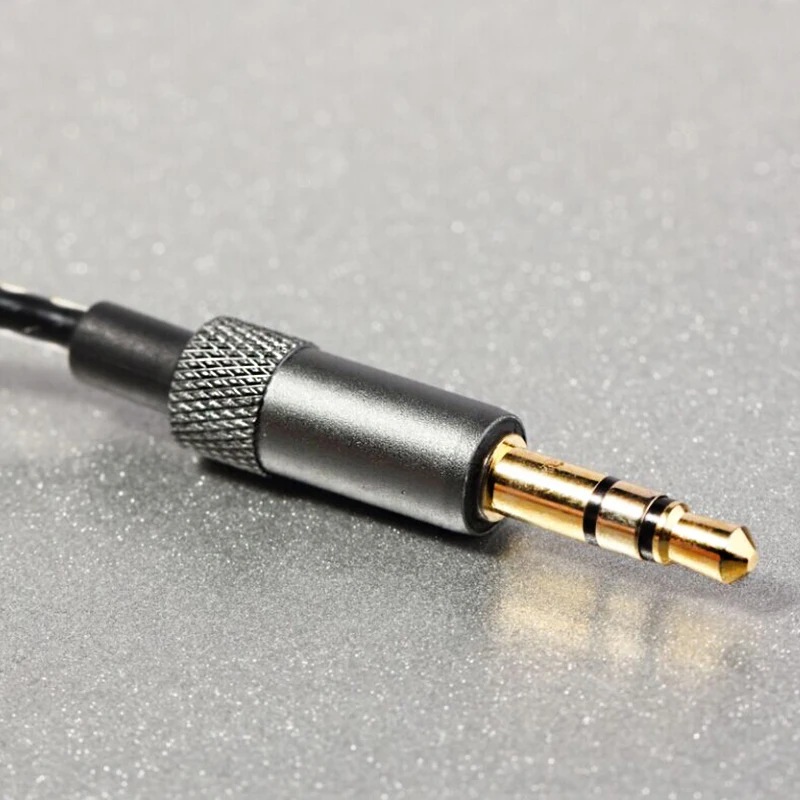

Разъемы TRS

Разъемы TRS являются наиболее распространенными разъемами в наушниках. Обычно это то, что люди имеют в виду, говоря о Штекер 3,5 мм .

Из трех проводников, найденных в этих штекерах, один используется как обратный путь и заземление , а два других служат левым и правым аудиоканалами . Поскольку они передают левый и правый аудиосигналы отдельно, кабели с этими штекерами могут передавать несбалансированных стереосигнала.

Хотя разъем TRS чаще всего используется с разъемами 3,5 мм, его также можно найти на разъемах 2,5 мм и 6,35 мм.

Кабели TRS также могут нести сбалансированные монофонические аудиосигналы , где наконечник и кольцо передают один и тот же аудиосигнал с обратной полярностью , но он не используется таким образом с наушниками.

TRS-кабель можно использовать и для небалансного моно соединения , где кольцо может служить для поддержки сигнала микрофона, но опять же, очень редко вы наткнетесь на наушники, использующие это.

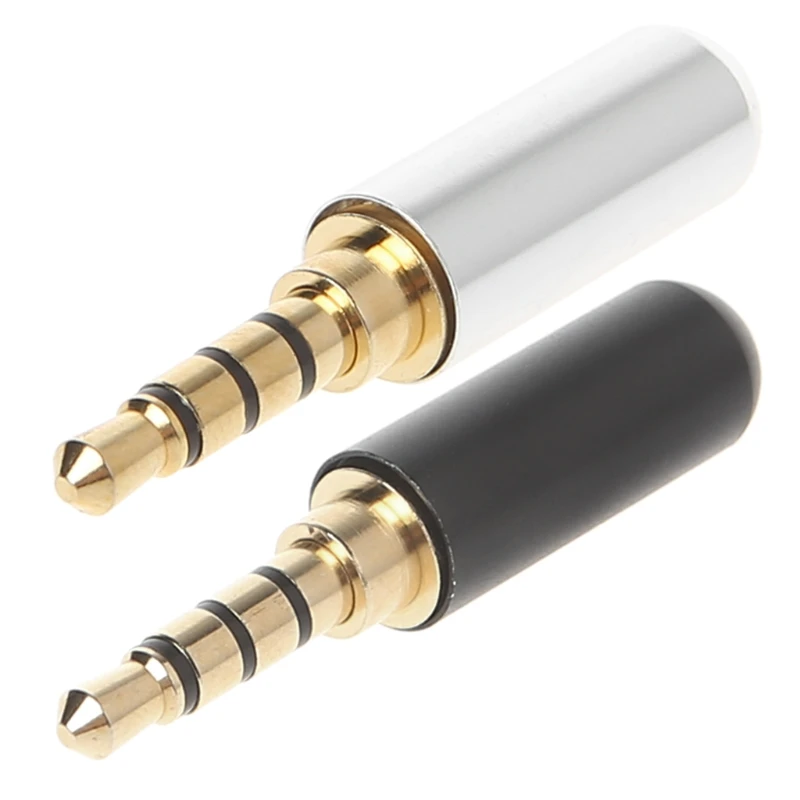

Разъемы TRRS

Добавив еще одно кольцо, мы получим разъем TRRS, который также часто встречается с наушники .

Преимущество разъемов TRRS заключается в том, что, помимо несбалансированных стереосигналов, они также имеют a одиночный проводник для подключения микрофона .

Вот тут-то и начинаются сложности в отношении того, какой проводник передает какой сигнал. А именно, существует два стандарта расположения проводников TRRS: CTIA и OMTP.

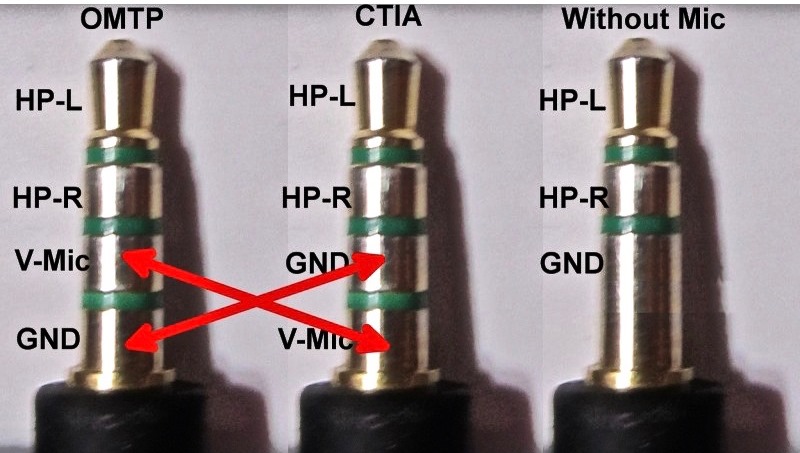

OMTP (Открытая платформа мобильных терминалов), более старый стандарт, присваивает гильзовый проводник общему обратному проводу и земле.

В более новом стандарте CTIA (Ассоциация сотовой связи и Интернета) используется рукав для обработки аудиокабеля микрофона.

Почему это важно? И какая разница?

Ну, это сводится к возможности использовать вилку TRS с разъемами TRRS. Как правило, чтобы использовать вилку , ее необходимо вставить в гнездо того же диаметра и с той же схемой подключения .

Большинство смартфонов (с разъемом 3,5 мм) имеют разъем TRRS, так как они должны иметь возможность обрабатывать сигнал микрофона.

Однако не все наушники имеют микрофон . Фактически, большинство наушников поставляются без встроенного микрофона.

А если микрофона нет, то в наушниках будет разъем TRS. Таким образом, стандарт CTIA используется для сохранения одинакового расположения проводников между вилками TRS и TRRS относительно сигналов, которые несут эти проводники.

Наконечник всегда передает левый звуковой сигнал. Кольцо, примыкающее к наконечнику, всегда несет правильный звуковой сигнал (независимо от того, единственное это кольцо или нет).

А в вилках TRS гильза служит обратным путем и заземлением. Таким образом, , чтобы разъемы TRS были совместимы с разъемами TRRS, второе кольцо должно служить обратным путем и заземлением , что достигается за счет использования стандарта CTIA.

В любом случае штекеры TRRS используются с наушниками с микрофоном .

Все устройства, поддерживающие как микрофон, так и стереофонический звук, такие как смартфоны и игровые приставки, поставляются с разъемами TRRS, но их проводники подключены в соответствии со стандартом CTIA, поэтому наушники без микрофона по-прежнему можно использовать с этими устройствами.

Разъемы TRRRS

Самое большое преимущество разъемов TRRRS заключается в том, что они поддерживают балансные стереосигналы .

Как и в большинстве случаев, гильза здесь служит землей (хотя обратного провода нет), но тогда два кольца рядом с гильзой передают горячий и холодный аудиосигналы правого канала, а оставшееся кольцо и наконечник передают горячий и холодные аудиосигналы левого канала.

Какова цель этого?

Для полного сравнения симметричных и несимметричных соединений мы хотели бы отослать вас к этой статье.

Вот краткое изложение: балансные аудиосоединения отлично устраняют помехи .

Поэтому аудиосигнал разделяется на два канала: положительный (горячий) и отрицательный (холодный) . Оба эти сигнала улавливают одни и те же помехи на пути к наушникам.

Помехи на обоих каналах одинаковые, т.е. положительные или горячие. Когда сигналы достигают конца кабеля, холодный канал снова меняет полярность.

Возвращает звуковой сигнал к положительному, в то время как интерференция становится отрицательной. Теперь положительные и отрицательные проявления одной и той же интерференции компенсируют друг друга, оставляя вам чистый сигнал. Этот метод устранения помех известен как подавление синфазного сигнала (CMR) .

Если бы теоретически полярность второго канала не была изменена во второй раз, положительные и отрицательные аудиосигналы нейтрализовали бы друг друга, и вы бы слышали только интерференцию, поскольку оба ее экземпляра положительны.

Это, конечно, невозможно, но, надеюсь, поможет проиллюстрировать принцип CMR. Опять же, вы можете найти гораздо более подробное объяснение всего этого и многого другого в вышеупомянутой статье.

Итак, вернемся к разъемам TRRRS.

Эти разъемы в основном используются с аудиофильскими устройствами , где четкость имеет первостепенное значение. Для наушников , в частности , разъемы XLR обычно использовались вместо разъемов TRRRS для поддержки балансных стереоподключений.

Тем не менее, Sony относительно недавно выпустила разъем для наушников TRRRS под названием 4,4 мм разъем Pentaconn .

Хотя он еще не получил широкого распространения за пределами продуктов Sony, все же стоит отметить, поскольку балансные наушники TRRRS наконец-то появились благодаря этому.

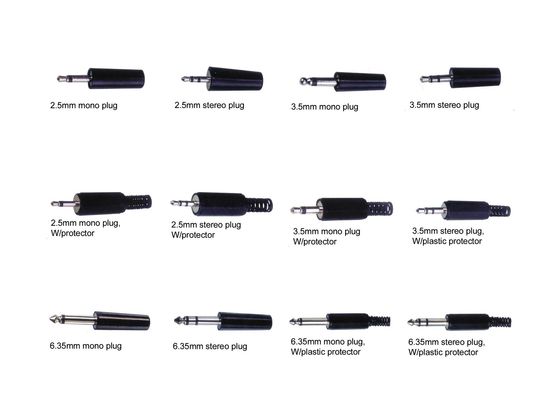

Диаметры

Помимо количества проводников, порты различаются также по их диаметру . На самом деле, в повседневных разговорах часто упоминается только диаметр.

Все мы знаем о разъеме 3,5 мм (и штекере). Но, как мы видели, вилки TRS и TRRS (и разъемы) могут иметь диаметр 3,5 мм. Таким образом, один диаметр — это , а не исключительно для одного типа вилки с учетом количества проводников .
