Приветствую моих дорогих читателей, которых с недавних пор потеряли покой, пытаясь выяснить: что лучше DisplayPort или HDMI? Этот вопрос действительно стоит отдельной статьи, ведь эти два протокола уже более 10 лет мирно уживаются между собой, не вытесняя друг друга с рынка бытовой и профессиональной техники.

Для начала считаю необходимым все-таки коснуться истории создания и отметить то, что объединяет DisplayPort и HDMI.

С появлением 4К и 5К кинопродукции, а так же с развитием компьютерных игр в направлении увеличения детализации и натуральности картинки, существовавшие VGA, и пришедшие им на смену DVI кабели уже не обеспечивали необходимой скорости передачи потока данных и им на смену пришли новые стандарты, над которыми работали ведущие компании.

Одна группа, в которую входили компании SiliconImage, Panasonic, Toshiba, Sony и Philips, создала разъем HDMI. С другой стороны Ассоциация стандартизации видеоэлектроники (VESA), где ключевую роль играли IBM, Apple, NEC, разработала DisplayPort.

В обоих случаях удалось создать качественный инновационный протокол, способный эффективно работать с видеопотоком высокого качества. Благодаря активной поддержке солидных производителей разъемы обеих типов стали появляться на различных медийных устройствах.

Итак, что-же выбрать, делема не правда ли?

Компактные разъемы для больших объемов информации

Мы имеем возможность сравнить физические размеры и конструкцию разъемов HDMI и DisplayPort, которые стали существенно меньше своих предшественников. Более того, в обоих случаях разработчики позаботились о создании компактных слотов для портативных устройств. Но обо всем по порядку:

• Базовый разъем HDMI представляет собой прямоугольник, с двумя скосами (на длинной стороне). Этот признак присутствует и в двух остальных его вариациях Mini и Micro. Внутри имеется 19 контактов.

• Основной слот DisplayPort визуально отличается одним скошенным углом на окаймляющем прямоугольнике и П-образной внутренней планкой с 20-ю контактами. В версии Mini подобные признаки отсутствуют и ее можно отличить по специальному обозначению или имея достаточный опыт.

Итак, делаем первые выводы о том,что лучше DisplayPort или HDMI

HDMI более привычен, легко узнаваем и идеально вписывается в концепцию ультра компактных гаджетов. Однако для соединения устройств с DisplayPort вам потребуется меньшее количество кабелей или переходников.

DisplayPort или HDMI: в чем разница?

Прежде чем начать сравнение двух интерфейсов, разберемся в том, что же их различает. Обе технологии передают данные в цифровом формате, что обусловлено сферой применения. Кроме того как DisplayPort, так и HDMI «умеют» передавать аудиоданные. Все это создает обманчивое впечатление, что между двумя интерфейсами нет особой разницы. Однако это далеко не так.

Если коротко, то основная отличительная черта HDMI – мультимедийность. А вот характеристика, отличающая DisplayPort – это пропускная способность. Далее будет рассмотрено, почему так произошло и в чем эти различия выражаются. В конце будет дан ответ на вопрос, что же лучше: DisplayPort или HDMI.

Краткая история двух интерфейсов

HDMI изначально предназначен для передачи мультимедиа высокой четкости. Первая спецификация была представлена в 2002 году, и сразу завоевала популярность. Цифровой интерфейс, способный передавать не только видео, но и звук – это был настоящий прорыв. С каждой новой спецификацией разработчики совершали новый технологический скачок. Так, в 2009 году появилась спецификация 1.4, открывшая безграничные возможности. Наличие реверсивного аудиоканала и возможности соединения Ethernet позволила обойтись всего одним кабелем вместо трех. Впрочем, и после этого прогресс продолжался. Сейчас последней спецификацией является 2.1, которая поддерживает разрешения до 10К. Интерфейс выводит изображение на экран или аудио на колонки с максимальной четкостью, что привело к его популярности.

DisplayPort увидел свет в 2006 году и был представлен как стандарт для цифровых мониторов. Как и HDMI, он поддерживает передачу аудио, а также шифрование данных HDCP. В процессе развития интерфейс был ориентирован на постоянное увеличение разрешения и пропускной способности. Это и определило отличительные черты двух интерфейсов, о которых идет речь.

Разъемы HDMI и DisplayPort и их размеры

Разъемы интерфейса HDMI представлены в трех форм-факторах. Каждый из них отличается от своих «собратьев» исключительно габаритами и предназначением, однако технические характеристики остаются без изменений. Во всех трех вариациях находится 19 контактов, обеспечивающих заявленную в конкретной спецификации скорость передачи данных. Ниже указаны типы разъемов и их технические характеристики.

• Полноразмерный разъем, Type A. Используется в большинстве ПК, телевизоров и другой крупной техники.
• Mini HDMI, Type C. Имеет меньший размер и предназначен для ноутбуков, планшетов и т.п.
• Micro HDMI, Type D. Самый компактный разъем, предназначенный для фотокамер, планшетов и смартфонов.

Характеристики не зависят от формы разъема, и привязываются только к спецификации интерфейса. Так, для спецификации 2.0 пропускная способность составляет до 18 Гбит/с, а разрешение – до 4К.

Интерфейс DisplayPort также представлен несколькими форм-факторами. Наиболее распространен полноразмерный разъем, однако возможно найти и более компактный Mini DisplayPort. Как и в случае с HDMI, форма и размер разъема никоим образом не сказывается на технических характеристиках. Этот факт опровергает заблуждение, якобы скорость передачи зависит от площади контактов.

Кабели HDMI и DisplayPort какие они бывают

В отличие от формы разъема, кабель имеет прямое влияние на эффективность интерфейса. Чтобы изображение имело высокую четкость и разрешение, каждая из составляющих должна иметь достаточное сечение кабеля, а также качественные экраны. Кроме того, некоторые производители для дополнительной защиты устанавливают на кабель ферритовые кольца. Эти меры общие для обоих интерфейсов. Они призваны снабдить экран точными данными, которые он будет выводить без помех.

Если говорить об HDMI, то, начиная со спецификации 1.4, пользователю доступен ряд кабелей, предназначенных для решения разных задач. Вот эти разновидности:

• Standard. Предназначен для передачи сигнала на HD — мониторы.
• Standard Ethernet. Характеристики аналогичны предыдущему, однако к тому же соединяет устройство с сетью.
• High Speed. Поддерживает разрешение до 4К и предназначен для большинства современных мониторов.
• High Speed Ethernet. Скоростной кабель с возможностью подключить устройство к интернету.
• Standard Automotive. Автомобильный кабель, разработанный с учетом тяжелых условий использования. Выдерживает высокие температуры, влажность и другие неблагоприятные факторы.

В отличие от HDMI, DisplayPort имеет более узкую направленность, а потому не нуждается в таком количестве разноплановых кабелей. Разница возможна только из-за технологии конкретного производителя. В остальном это кабель, передающий видео и аудио с заявленной в спецификации пропускной способностью.

Сколько устройств подключается через HDMI и DisplayPort

Количество подключенных устройств зависит от того, какие разрешения поддерживают устройства. Если экраны имеют меньшее разрешение, их возможно подключать в большем количестве. Впрочем, чтобы не делать сложных вычислений, в интернете возможно найти приблизительное соотношение.

HDMI спецификации 2.0 способен поддерживать подключение одновременно 4 мониторов с разрешением Full HD. Соответственно, через 1 интерфейс возможно подключить 2 монитора с разрешением 2К и один – 4К. Эти параметры выросли более чем вдвое с появлением спецификации 2.1. Теперь разрешения выросли до 10К, что позволяет подключать множество экранов через разветвители.

DisplayPort, разработанный как интерфейс для мониторов, имеет более широкие возможности в этой сфере. Высокая пропускная способность дает идеальную картинку для монитора в разрешении 8К. Проведя несложные подсчеты, получим сколько же мониторов можно в теории подключить к одному интерфейсу.

• 8К – 1 шт.
• 4К – 2 шт.
• 2К – 4 шт.
• Full HD – 8 шт.
• HD – более 10 шт.

На практике эти цифры стоит уменьшить, однако ясно одно. DisplayPort прекрасно подготовлен для того, чтобы выполнять подключение множества мониторов на один компьютер без использования сложных конвертеров.

Пропускная способность и видеопотоки

Пропускная способность интерфейса – это основной параметр, от которого зависит многое. Этот показатель говорит, сколько информации проходит через кабель за единицу времени. Чем выше это значение, тем большее разрешение и частоту обновления кадров будет поддерживать интерфейс. «Гонка» в этом направлении идет довольно давно, и каждый из производителей делает многое для того, чтобы захватить лидерство.

HDMI начал развитие с показателя в 4,9 Гбит/с, и этот параметр долгое время оставался без изменений. Однако затем планку удалось поднять до 10 Гбит/с и выше. Наиболее известная спецификация, 2.0, остановилась на показателе в 18 Гбит/с. Новейшая 2.1 дает пропускную способность в 48 Гбит/с, однако список поддерживаемых устройств все еще остается ограниченным. Можно сказать, что для HDMI основные свершения в этом направлении еще впереди.

Что касается DisplayPort, то в нем канал передачи данных расширен. Это дает большую пропускную способность. Средний показатель при длине кабеля 15 метров составляет 10,8 Гбит/с, что уже выше большинства спецификаций HDMI. Однако стоит учитывать, что на практике длина кабеля редко превышает 3 метра. В таких условиях пропускная способность становится ещё более внушительной. В последней спецификации она составляет 21,6 Гбит/с.

Дорожки для аудио и видео контента

Чтобы получить возможность подключения нескольких устройств одновременно, кабели имеют несколько каналов передачи данных. Если устройств множество, они делятся поровну. В случае если подключено только одно устройство, информация распределяется по каналам. Как HDMI, так и DisplayPort используют несколько каналов для передачи видео. Эта сеть лучше развита у DisplayPort, поскольку интерфейс ориентирован именно на мониторы.

Что касается потоков аудио, то по большей части удивить нечем. Аудио передаётся достаточно высокого качества, однако ему не сравниться с профильными звуковыми интерфейсами. Впрочем, тут есть исключение. Последняя спецификация HDMI поддерживает объёмный звук высочайшего качества. В этом случае мультимедийность привела к значительному прогрессу.

Провода для видеопотока

Сами кабели являются важной частью системы передачи данных. Поэтому уделим им особое внимание. В HDMI их четыре разновидности, максимальная длина которых не может превышать 20 м:

• с ограничением пропускной способности до Full HD;
• способные транслировать UHD 4К видео;
• для каждого из этих двух вариантов имеется версия с дополнительной возможностью передачи сетевых данных;

Все они поддерживают функцию ARC для одновременной передачи звука и видео сигнала. Из недостатков стоит отметить низкую частоту работу высокоскоростного кабеля. А так же тот факт что последнее время были выпущены более совершенные провода для HDMI. Но визуально отличить их от старых практически невозможно.

В стандарте DisplayPort используется только один вид кабеля версии 1.2. Он способен транслировать изображения 4К с герцовостью более 60, что является приемлемым для игр. Рабочая длина таких проводов может достигать 15 м. Но этот показатель очень влияет на скорость и качество передачи данных. Поэтому их используют для рядом расположенных устройств. Эффективно подключается через переходники к DVI либо VGA.

Главное преимущество DisplayPort кабелей и протокола в целом, способность передавать многопотоковый сигнал, что позволяет транслировать изображение на 2 WQXGA или 4 WUXGA монитора.

При необходимости подключить удаленное устройство можно передать цифровой сигнал любого из этих протоколов по активному оптоволоконному кабелю.

DVI

Двухканальный кабель DVI имеет полный набор контактов, как показано на фото

Разъемы DVI все еще можно найти на большинстве видеокарт для настольных компьютеров, и их ценность еще сохраняется, но они постепенно переходят в статус устаревших. Хотя они крупные, неуклюжие, требуют для фиксации поворачивать винты с головками под отвертки, и, как правило, не передают аудио-сигналы, они все же поддерживают прекрасную частоту 144 Гц с разрешением 1080p, в то время как обычные разъемы HDMI 1.4 — нет.

Это делает данный стандарт лучшим практическим выбором для многих старых игровых станций. Этот стандарт также поддерживает разрешение в пикселях до 2560 х 1600 при 60 Гц, что позволяет использовать мониторы с разрешением 1440p, которое остается разрешением для приемлемой производительности.

Эволюционировавшие в качестве переходного разъема от ужасных VGA 1990-х годов, разъемы DVI доступны во множестве вариантов, как в напоминающем о прошлом аналоговом варианте, так и в одноканальных и двухканальных разновидностях. Большинство кабелей DVI, которые вы покупаете сегодня, будут относиться к двухканальной версии с широкой полосой пропускания. Но если вам нужно быстро заменить старый кабель, убедитесь, что в разъеме кабеля полный набор контактов, иначе вы будете ограничены разрешением 1920 на 1200 пикселей и частотой кадров, соответствующей одноканальному DVI.

После 20-летнего применения, время жизни стандарта DVI подходит к концу, поэтому его следует рассматривать, как временное решение, позволяющее добиться наилучших результатов от вашего оборудования. Ведь, скорее всего, в ближайшее время вы начнете использовать что-то более новое.

Какой кабель нужен?

Для разрешения 1440p и высокой частоты смены кадров вам подойдут двухканальные кабели DVI.

Когда ожидается следующее обновление?

Увы, он мертв.

Пропускная способность – основной критерий для коммутирующих устройств

Говоря о кабелях, мы подошли к основному отличию DisplayPort от HDMI. Он заключается в скорости передачи цифровой информации.

И продукция VESA здесь становиться безусловным лидером, способным обеспечить максимально пристойное качество 4К и 5К видео контента на частоте 25 Гбит/с уже сейчас.

HDMI со своим максимумом в 18 Гбит/с явно проигрывает по данному показателю. Хотя новая версия 2.1 этого протокола имеет огромный потенциал по способности обрабатывать 10К видео со скоростью до 48 Гбит/с. Однако переход на нее потребует смены всего комплекта оборудования и приобретения нового специального кабеля «Ultra High Speed».

Сравнение HDMI vs DP

Итак, оба кабеля предназначены для передачи изображения, видео и звука. Разные версии HDMI способны поддерживать интернет-соединение. Все версии DP обладают высокой пропускной способностью со скоростью передачи информации до 25,92 Гбит в секунду.

Только дисплейный порт способен одновременно транслировать звук и изображение на 4 монитора. HDMI работает только с одним каналом. То есть с его помощью можно подключить один дисплей к одному ПК.

Длина DP значительно меньше, чем у HDMI. Для дальнего подключения качественного цифрового ТВ лучше выбрать привычный разъем. А вот для мониторов персонального компьютера, расположенных вблизи системного блока прекрасно подойдет дисплейный модуль.

Важно! Далеко не вся техника оборудована входом для DP. Только современные версии ПК, ноутбуков, мониторов, ТВ имеют такой вход. На это надо обращать внимание в первую очередь при выборе кабеля.

Популярный – не значит лучший

Теперь оставим в стороне технические особенности и проанализируем эффективность использования этих протоколов в реальных условиях. HDMI на данный момент по факту является более популярным. Он присутствует практически во всех телевизорах, видеокартах, мониторах, а так же в планшетах, смартфонах и проекторах. Стоит отметит что в большинстве случаев такой слот отлично справляется с возложенной на него задачей. Рядовой потребитель получает гарантированно высокое качество изображения.

Разъем DisplayPort не столь распространен. Ведь он устанавливается на устройствах средней и высокой ценовой категории, требовательной к качеству цифрового видеосигнала высокой четкости. Кроме того. Такой протокол остается безальтернативным в ситуации, когда требуется одновременная трансляция изображения на несколько отдельных устройств. А такая потребность имеется у биржевых трейдеров, диспетчеров, дизайнеров и конечно у заядлых игроманов, окружающих себя со всех сторон мониторами.

При попытке выяснить, что лучше DisplayPort или HDMI, вырисовывается интересна картина. Каждый из этих протоколов занимает свою определенную нишу. Благодаря их индивидуальным особенностям производители комплектующих и медийных устройств сами определяет целесообразность установки того или иного разъема, исходя из условия обеспечения максимально качественного контента. Так же и потребители выбирают себе технику с различными возможностями по соответствующей цене.

Переходник с HDMI на DisplayPort

Поскольку оба интерфейса передают данные в цифровом формате, возможно соединять разноплановые устройства через адаптеры. Переходник DisplayPort HDMI пригодится, если на ПК есть только один разъем подходящего типа а мониторов несколько. Кроме того, кабель DisplayPort HDMI полезен в случае, когда в помещении несколько видов мультимедийной техники. В таком случае разъем HDMI лучше оставить свободным, а для монитора использовать DisplayPort.

Использование переходников также позволяет увеличить длину кабеля без потери качества. Конечно, это не оптимальный вариант, но рассмотрим один пример. Подключив к трехметровому кабелю DisplayPort переходник на HDMI, возможно добиться передачи сигнала без потери качества на расстояние свыше 5 метров. А с использованием усилителей эта цифра возрастает до сотен метров, что выручит офисных системных администраторов.

Еще один применяемый тип адаптеров – это переходник с Mini DisplayPort на HDMI. Применяемый в малогабаритной компьютерной технике разъем не пользуется популярностью. Тем не менее с помощью этого переходника возможно подсоединять ноутбук к разнообразным внешним мониторам или телевизорам.

Благодаря однотипности данных и похожих свойств интерфейсов использование переходников не вызывает никаких затруднений. Такие устройства стоят относительно недорого, а использование также просто. Достаточно всего лишь подключить переходник к соответствующим разъемам устройств и включить их. Дополнительных настроек не понадобится – включаем и пользуемся.

Что выбираю я?

Вообще конечно с дисплейпортом мне приходилось редко сталкиваться, так как не все устройства его поддерживают. И из за этой причины лично я выбираю hdmi. Да ещё, видео в высоком разрешении мне смотреть не на чем (пока

). Поэтому эта вторая причина. В цене конечно тоже есть разница — DP намного дороже.

Я надеюсь, что на основании полученной информации вы сделали для себя определенные выводы — что лучше DisplayPort или HDMI. И определили: какой из разъемов отвечает вашим потребностям. Возможно, теперь вы станете более активно следить за появлением новых протоколов и поддерживающей их техники.

На этом прощаюсь, и буду рад виртуальной встрече с вами в новых статьях своего блога.

Использование адаптеров или переходников

Любой адаптер снижает качество передачи изображения и скорость отправки данных. Целесообразно применять переходники с одних на другие разъемы, если других вариантов соединения не предусмотрено. К примеру, если выбрать некачественный адаптер Dp при передачи видеосигнала появляется ошибка HDCP, мерцание изображения или полная потеря картинки.

Для дисплейпортов предусмотрены 2 вида адаптеров: пассивные и активные. Только второй вариант при соединении ПК и одного экрана обеспечивает полную поддержку дисплейных конфигураций. Для подключения более 2 мониторов за один раз лучше применять пассивные адаптеры.

Переходники для HDMI в современных ТВ и ноутбуках не требуются. Чаще всего такой разъем уже предусмотрен в базовой комплектации техники. Это упрощает подключение и позволяет наслаждаться полным качеством цифрового звука и картинки.

VGA (Video Graphics Array)

Если вы не можете определиться с тем, как лучше подключить монитор – через Display Port, HDMI, DVI или VGA, то последний вариант точно не подойдет любителям HD качества. VGA когда-то широко использовался в электронике. Сегодня данный интерфейс практически вымер. Ведущие IT-компании несколько лет назад приняли решение окончательно отказаться от данного интерфейса. Свои действия они аргументировали тем, что планируют перейти на более высокие скорости. Но даже сегодня разъем VGA еще можно встретить на старых компьютерах или проекторах. Почему стоит отказываться от них, если ими удобно пользоваться? Некоторым пользователям разъем VGA служил верой и правдой более 10 лет.

Как выбрать подходящий кабель

Для разрешения до 1440р достаточно DVI кабеля. Он отличается доступной ценой. И вариативностью длины подключения. Во всех остальных случаях необходимо обращать внимание на следующие характеристики:

1. Наличие входов под разные разъемы в телевизоре, мониторе. Если есть вход для DP и расстояние подключения менее 3 м, лучше выбрать его.
2. Требуемое качество вещания. 4К – может передавать HDMI 2.0 и 2.1. Разрешение в 8К лучше транслировать через Displayport.
3. Дальность подключения приборов. До 10 м справится только HDMI. DP рассчитан только на близкое соединение техники.
4. Необходимая скорость передачи информации. Для высокоскоростной передачи с частотой до 120 Гц лучше подходит дисплейпорт.
5. Количество подключаемых мониторов. HDMI может подключить только один прибор. DP справляется с 4 мониторами без потери качества звука, изображения и скорости отправки данных.

Для цифрового телевидения достаточно современной версии HDMI 2.0 или 2.1. А вот для игр и мощных мониторов лучше всего выбирать дисплей порт. Старые версии техники, поддерживающие разъем DVI, где не требуется формат 3D или Full HD, можно оснастить «родным» цифровым DVI-кабелем.

Теперь вы знаете все особенности HDMI кабеля и Displayport. Понимаете, в каких ситуациях лучше выбирать второй вариант. И когда требуется стандартный кабель. И помните, главное обращать внимание на стандартные разъемы, которые установлены в самом компьютере, мониторе или ТВ.

Нашли ошибку? Выделите ее и нажмите ctrl+enter

• 100

USB Type-C

Некоторые новые, высокопроизводительные или особенно маленькие машины начинают полагаться на стандарт Thunderbolt, который может работать с гибким разъёмом USB Type-C для одновременного вывода видео, звука, данных и питания. Эти многоцелевые порты по-прежнему редко встречаются на мониторах, но их гибкость делает их довольно популярными на ноутбуках и планшетах. К сожалению, если вы захотите его использовать, поскольку на большинстве мониторов и телевизоров на данный момент отсутствует соответствующий порт, потребуется адаптер.

DisplayPort

DisplayPort немного новее HDMI, хотя это тоже проприетарная система. Полноразмерные штекеры выглядят одинаково, но DisplayPort использует асимметричный дизайн с насечками по сравнению с такой же трапецией HDMI.

Как конкурирующие стандарты, они имеют много общих черт в различных воплощениях. DisplayPort также может передавать аудиосигналы по одному кабелю, а последняя версия поддерживает разрешение до 8K при 60 Гц с высоким динамическим диапазоном. Ожидается следующая версия.

Те, кто работает с мониторами профессионального качества, могут иметь особую причину для предпочтения DisplayPort: он поддерживает уникальную функцию, называемую daisy chaining. Это позволяет пользователям подключать один кабель DisplayPort к одному монитору, затем ещё один — от первого монитора ко второму монитору, затем к третьему и так далее. Это позволяет ноутбуку или настольному компьютеру использовать установку с несколькими дисплеями без необходимости подключения нескольких кабелей к исходному компьютеру. К сожалению, поддержка этой функции встречается довольно редко, и обычно её можно найти только на мониторах высокого класса.

Разъемы DisplayPort бывают полноразмерными «зубчатыми», а также мини-вариантом, впервые использованным с ноутбуками Apple. В отличие от более мелких разъёмов HDMI, подключения Mini DisplayPort довольно распространены на компьютерах высокого класса. Меньший по размеру штекер даёт производителям компьютеров большую гибкость, но это также означает, что конечным пользователям нужен либо специальный переходник от мини-кабеля к стандартому, либо адаптер.

Вы можете использовать адаптеры, но они могут вызвать проблемы

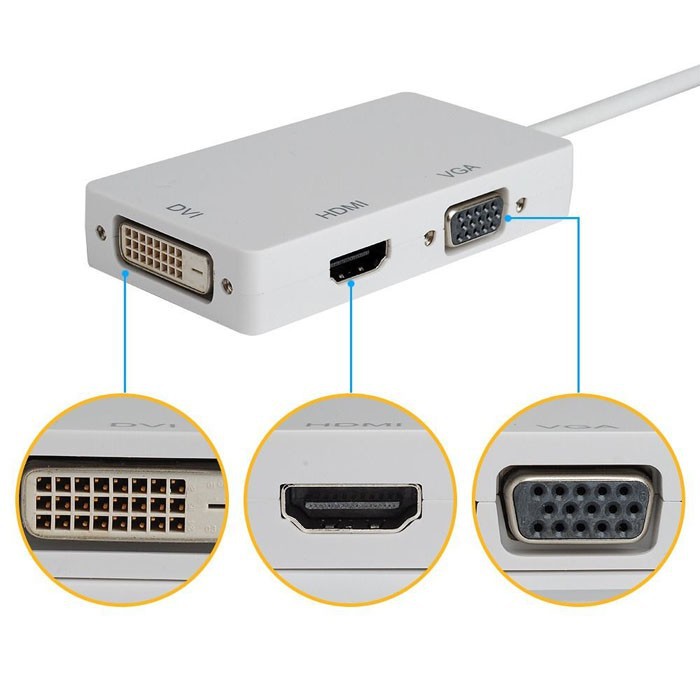

Доступны различные адаптеры для управления различными соединениями и кабелями, подходящие для более или менее всех вилок и стандартов, перечисленных выше. Таким образом, передача видео с ноутбука или настольного компьютера на дисплей не должна быть непреодолимой задачей. Однако из-за сложности перехода видео и аудио из одного стандарта в другой это может вызвать проблемы. Преобразование цифрового сигнала между стандартами обычно означает использование наименьшего максимального разрешения и частоты обновления между ними, а звук, в зависимости от кабеля, может быть, а может и отсутствовать.

Адаптер Mini-DisplayPort-HDMI. Доступны многие другие типы.

Кроме того, преобразование цифрового видеосигнала может нарушить шифрование контента HDCP, вынудив некоторые видеоисточники отображать в режиме с низким разрешением или вообще не отображаться. По этой причине всегда лучше придерживаться правила, что на компьютере и на мониторе используются одинаковые стандарты, если это возможно.

DisplayPort 2: в чем отличие и почему это важно

Адриан / Shutterstock

Ассоциация стандартов видеоэлектроники (VESA) только что объявил новейшая итерация технологии DisplayPort: DisplayPort 2. Этот новый стандарт будет поддерживать разрешения до 16K и использовать либо традиционные разъемы DisplayPort, либо USB-C . Ожидайте, что вы получите его в конце 2020 года.

Что такое DisplayPort?

DisplayPort — это стандарт передачи видео, о котором большинство людей никогда не слышали. На базовом уровне он почти идентичен HDMI. Текущая версия DisplayPort может передавать видео и аудио с частотой 60 Гц 8K на телевизоры и мониторы (HDMI 2.1 поддерживает 10K). Он поставляется в большом и мини-форм-факторе (например, Mini HDMI). И, как и кабели HDMI, кабели DisplayPort действительно дешевы.

Итак, почему люди вообще используют DisplayPort? Ну, во-первых, это полезно для настройки нескольких мониторов.

В отличие от HDMI, DisplayPort имеет причудливую функцию «гирляндного подключения». Вы можете подключить один монитор к компьютеру через DisplayPort, а затем пропустить кабели DisplayPort от этого первого монитора к другим экранам в вашей настройке. Он чистый, интуитивно понятный, и он нравится компьютерным профессионалам и геймерам.

Но если у вас нет монитора или компьютера высокого класса, велика вероятность, что вы вообще не можете использовать DisplayPort . Поскольку его обычно используют профессионалы и геймеры, производители не утруждают себя установкой DisplayPort на дешевых компьютерах, мониторах или телевизорах. Так стоит ли вам вообще интересоваться DisplayPort 2? Это что-то новаторское?

СВЯЗАННЫЕ С: HDMI против DisplayPort против DVI: какой порт вы хотите на своем новом компьютере?

DisplayPort 2 ориентирован на будущее и готов к виртуальной реальности

Новейшая версия DisplayPort, по сути, является обновлением текущих спецификаций DisplayPort. Это довольно сухо. DisplayPort 2 поддерживает разрешение видео 8K, 10K и 16K с частотой обновления 60 Гц (вдвое больше разрешения и полосы пропускания по сравнению с текущими стандартами DisplayPort). Он передает данные со скоростью 77,37 Гбит / с и будет иметь поддержку HDR10. Кроме того, для всех устройств DisplayPort 2 потребуется поддержка DSC, которая является стандартом сжатия изображений без потерь, который некоторые производители игнорируют.

franz12 / Shutterstock

Эти характеристики сами по себе впечатляют. Но они производят большее впечатление, если учесть, как они могут влиять на

игры в виртуальной реальности . Доставка полезной нагрузки DisplayPort 2 со скоростью 77,37 Гбит / с более чем идеальна для игр VR, и VESA утверждает, что обновленный видеостандарт может отправлять видео 4K 60 Гц одновременно на две гарнитуры VR (с помощью функции последовательного подключения, которая, естественно, является частью порта DisplayPort 2).

И, к счастью, DisplayPort 2 совместим со старым оборудованием DisplayPort (форма кабеля не изменилась). Это не должно быть проблемой для небольших устройств, таких как телефоны и ноутбуки — USB-C также полностью совместим с DisplayPort 2 (подробнее об этом через секунду).

DisplayPort 2 поддерживает видео с разрешением 16K и скорость передачи данных, удобную для виртуальной реальности. Возможно, мы не увидим обновления стандарта видео еще десять лет.

СВЯЗАННЫЕ С: Состояние VR-гарнитур в 2019 году: что покупать?

Разъемы DisplayPort 2 на USB-C

Если вы никогда не покупали кабель DisplayPort, возможно, вы никогда не купите кабель DisplayPort 2. Это не удар по формату — это на самом деле знак того, что VESA знает, как обеспечить выживаемость DisplayPort. В то время как DisplayPort 1 требовал разъема DisplayPort, DisplayPort 2 также может работать через USB-C.

Вы правильно прочитали. VESA использует стандартный разъем USB-C.

Голубь Олеский/Шуттерсточк

USB-C настроен на заменить порты DisplayPort и HDMI практически на всей бытовой электронике (это уже стандарт для MacBook). Это возможно, потому что кабели USB-C поддерживают так называемые альтернативные режимы. Это немного сбивает с толку, но каждый кабель USB-C содержит четыре полосы передачи данных, и каждая линия имеет пропускную способность 20 Гбит / с. В альтернативном режиме направление этих полос может быть изменено, поэтому компьютер может отправлять данные со скоростью 80 Гбит / с, скажем, на монитор.

Звучит знакомо? Скорость передачи данных DisplayPort 2 77,37 Гбит / с позволяет комфортно работать в альтернативном режиме USB-C. Это не означает, что вам понадобится адаптер для подключения кабеля USB-C к телевизору или монитору. Это означает, что ваш следующий телевизор или монитор, совместимый с DisplayPort 2, будет иметь порты USB-C, и вы сможете передавать видео с любого телефона или компьютера на этот дисплей через USB-C. Это так просто.

Когда на устройствах будет DisplayPort 2?

VESA планирует выпустить DisplayPort 2 на потребительский рынок в конце 2020 года. Но на самом деле этот переход зависит от производителей компьютеров, телефонов, телевизоров и дисплеев. Если устройство не поддерживает DisplayPort 2, то все. Порт USB-C не подойдет, внутренняя часть устройства должна быть обновлена ​​до новейшего стандарта DisplayPort.

При этом вполне вероятно, что DisplayPort 2 появится на устройствах и дисплеях высокого класса, прежде чем он дойдет до ноутбуков за 200 долларов и телевизоров со скидкой. HDMI 2.1 способен обрабатывать видео 10K, поэтому у производителей нет особого стимула немедленно отказываться от этой технологии в пользу дешевых продуктов.

Источники: ВЕСА

Разница изображения при подключении через VGA, DVI и HDMI

VGA, DVI и HDMI — видеоинтерфейсы передачи видеосигнала, которые все же отличаются друг от друга.

VGA был создан в 1987 году и был предназначен для передачи аналогового сигнала на мониторы с электронно-лучевой трубкой. Спустя десять лет популярность стали набирать ЖК мониторы (жидкокристаллические).

Через VGA процесс передачи сигнала выглядел примерно так: из источника выходил сигнал в цифровом формате, трансформировался в аналоговый сигнал и выводился на ЭЛТ-монитор. С появлением ЖК-мониторов схема усложнилась. Теперь приходилось преобразовывать сигнал из цифрового в аналоговый, передавать на ЖК-монитор и обратно преобразовывать в цифровой. Стало понятно, что такая схема только усложняет работу и из этой цепи можно исключить аналоговый сигнал вообще. Так в 1999 году появился DVI.

Сравнительная таблица

Сравнительная таблица DVI и VGA

DVI	VGA
(352 оценок)	текущий рейтинг 3.41 / 5 1 2 3 4 5 (297 оценок)
Стенды для	Цифровой визуальный интерфейс	Видеографическая матрица
дисплей	Более чистый, быстрый и точный дисплей с оборудованием, поддерживающим DVI.	Качество изображения ухудшается от цифрового к аналоговому преобразованию и обратно, а также из-за чувствительности аналогового сигнала к шуму. Максимальное разрешение, требуемое для разъема VGA, составляет 2053 x 1536.
Общая спецификация	С возможностью горячей замены, внешний, цифровой видеосигнал, 29 контактов	Не с возможностью горячей замены, RGB аналоговый видеосигнал, 15 контактов
Сигнал через кабели	Существует три типа кабелей: — DVI-A: только аналоговый. DVI-D: только цифровой. DVI-I: цифровой и аналоговый.	аналоговый
Совместимость	Может конвертировать в другие стандарты, такие как HDMI и VGA.	Доступны конвертеры VGA в DVI и VGA в HDMI.
Аудио сигнал	Никто. Требуется отдельный аудиокабель.	Никто. Требуется отдельный аудиокабель.

Стандарт HDMI

Цифровой формат, разработанный для мультимедиа высокой четкости. Пропускная способность до 48 Гбит/с. Максимальная длина кабеля без усилителя 10 метров. Интерфейс, кроме картинки, умеет передавать также и звук.

В отличие от DVI, кабель HDMI не имеет специальных креплений для «мертвой» фиксации к видеокарте и устройству, поэтому подключать и отключать его более удобно. Любой порт HDMI имеет 19 контактов, но существует несколько типов слотов:

p, blockquote 10,0,0,0,0 —>

• Тип A – самый крупный. Используется в видеокартах, мониторах, телевизорах, ноутбуках.
• Тип C – средний по габаритам. Встречается в нетбуках и КПК.
• Тип D – самый мелкий. Используется в планшетах и смартфонах.

Механизм работы

С точки зрения пользователя, оба разъема работают одинаково: устройства имеют охватывающие порты, а соединительные кабели имеют охватываемые конечные точки. Сигнал передается от устройства-источника через порт к соединительному кабелю и пункту назначения, который является устройством отображения.

Разъемы VGA передают аналоговые сигналы. Цифровой видеосигнал, полученный от источника, преобразуется в аналоговый для передачи по кабелю. Если устройство отображения является старым монитором CRT (Cathode Ray Tube), оно принимает аналоговый сигнал. Однако большинство устройств отображения теперь являются цифровыми; поэтому они преобразуют аналоговый сигнал разъема VGA обратно в цифровой. Это преобразование из цифрового в аналоговый и обратно приводит к ухудшению качества видео для разъемов VGA.

Видеосигналы, передаваемые через DVI, не нуждаются в таком преобразовании, потому что они только цифровые. Следовательно, качество изображения лучше. Разница может быть не заметна для текстового или даже SD (стандартного разрешения) видео, но может быть видна для HD-видео и изображений с высоким разрешением или на дисплеях с высоким разрешением.

Что такое DVI-выход?

Популярный разъем, известный как DVI-выход (Digital Visual Interface) предназначается для качественной передачи изображения (видео) на различные приборы цифрового типа. Как правило это проекторы, мониторы и телевизоры.

Разработала данный видеоинтерфейс компания DDWG. Часто в интернете можно найти расшифровку этих английских букв DVI в следующем виде — цифровой видео интерфейс. Эти слова более понятны для многих пользователей, которые только начинают узнавать мир компьютерной и остальной техники. Данный разъем имеет определенный цвет и форму, благодаря чему его довольно просто отличить от других выходов. Подключение прибора к самой разной технике происходит довольно просто, не требуя обязательных профессиональных умений и навыков.

История DVI разъема

В 1999 году компания Digital Display Working Group официально представила абсолютно новый на тот момент стандарт на интерфейс под названием Digital Visual Interface (DVI). Его разработкой занимались ведущие специалисты из IBM, Intel, Fujitsu и других известнейших корпораций, которые пришли в DDWG с одной целью — создать по-настоящему инновационный интерфейс для передачи цифрового видеосигнала на мониторы и прочие средства вывода изображения.

Появление DVI ознаменовало закат эпохи VGA, который за 10 лет морально и физически устарел. Это позволило не только улучшить качество контента, но и значительно повысить разрешение дисплеев. Примечательно, что DVI-разъемы актуальны и по сей день, хотя уже сейчас существуют серьезные соперники, которые постепенно вытесняют «ветерана».

Особенности DVI

Что касается DVI, то он использует формат данных, который базируется на технологии PanelLink. Речь идет о передаче информации, которая происходит последовательно, а также изначально реализованной компанией Silicon Image. Тут применяется технология TMDS, когда передача сигналов происходит дифференциально, чтобы максимально снизить перепады касательно уровней. Задействованные каналы в числе трех, передают видеосигнал со скоростью до 3,5 Гбит в секунду. Если используется кабель до 10 метров в длину, то можно передавать картинку в формате FHD (1920 на 1200 точек). Когда применяется более длинный соединительный кабель, тогда разрешение «урезается» до HD-формата.

В некоторых ситуациях может быть задействован канал Display Data Channel (DDC). С его помощью получится передать важную информацию о дисплее непосредственно самому процессору, который установлен в источнике сигнала. Сюда входят все подробные данные, касающиеся характеристик прибора. Речь идет о марке, дате производства, модели, размере и разрешении дисплея. Источник будет учитывать эту информацию, отправив сигнал с оптимальными настройками для конкретного экрана. Если источник не получает нужные данные, то возможна блокировка TMDS-канала.

Есть поддержка HDCP, которая является продвинутой системой защиты. Она реализована и в более продвинутом интерфейсе HDMI. Можно устанавливать разнообразные уровни защищенности контента, отталкиваясь от собственных потребностей. Основной принцип работы HDCP — подключенные при помощи DVI приборы обмениваются паролями между собой. Так и происходит внутреннее шифрование.

Нужно отметить, что DVI-разъем способен передавать исключительно изображение. Что касается звука, то не передается в данном случае. Поэтому необходимо позаботиться о соответствующих каналах. Примечательно, что сегодня для определенных видеокарт существуют специальные переходники, которые дают возможность одновременно передавать звук и картинку.

Кабели

На разъемы VGA и DVI на качество сигнала влияют качество и длина кабелей. На кабель, несущий сигнал, воздействуют перекрестные помехи, которые возникают, когда сигналы в одном проводе вызывают нежелательные токи в соседних проводах. Кабели VGA более чувствительны к электрическим помехам и помехам по сравнению с DVI. Всегда используйте высококачественные кабели, которые обеспечивают хорошую, толстую изоляцию.

Ухудшение сигнала хуже для более длинных кабелей; Опять же, VGA-кабели более подвержены этой проблеме. Кабели DVI длиной до 15 футов работают для дисплеев с разрешением 1920 × 1200. Кабели длиной до 50 футов можно использовать с дисплеями с разрешением до 1280 × 1024. Для более длинных расстояний использование усилителя DVI требуется, чтобы уменьшить ухудшение сигнала.

Соединения молнии

Изображение предоставлено: Тони Вебстер /Flickr
Thunderbolt — это интерфейс, обычно используемый на компьютерах Apple, iMac и MacBook. Intel разработал стандарт при поддержке Apple в качестве средства для подключения периферийных устройств к вашему компьютеру.

Соединение дебютировало с выпуском версии 2011 года MacBook Pro и до сих пор широко распространено на оборудовании компании. Если у вас есть компьютер Apple, возможно, стоит проверить лучшие аксессуары Thunderbolt для вашего Mac , Как и другие видеоподключения, кабели Thunderbolt объединяют другие технологии в одном устройстве.

Соединение сочетает в себе PCI Express и DisplayPort, а также обеспечивает питание постоянного тока, позволяя подключать до шести устройств к одному кабелю. Чтобы усложнить ситуацию, существует совпадение между Thunderbolt и USB Type-C. Спецификации Thunderbolt были интегрированы в стандарты USB на протяжении многих лет.

С появлением Thunderbolt 3 все кабели Thunderbolt имеют тот же разъем, что и кабели USB Type-C. Это означает, что вы можете использовать более дешевый кабель USB-C с портами Thunderbolt и устройствами. Однако производительность будет ограничена, поскольку кабели USB-C не поддерживают одинаковую скорость передачи данных или питания.

Типы разъемов

Разъем VGA также называется разъемом RGB, D-sub 15, mini sub D15, mini D15, DB-15, HDB-15, HD-15 или HD15. У него 15 контактов. Существует только один тип разъема VGA, и он синего цвета.

Порты DVI бывают трех типов:

1. DVI-D — это разъем цифрового формата. Он поставляется как в одноканальном, так и в двухканальном форматах, с той разницей, что двухканальный разъем обеспечивает большую мощность и вдвое большую скорость передачи данных по сравнению с одноканальным разъемом. DVI-D является наиболее популярным типом разъема для подключения карт DVI к ЖК-мониторам. Для больших экранов двухканальный разъем часто является лучшим выбором, чем одноканальный разъем.

2. DVI-A — это разъем аналогового формата. Этот тип используется для подключения карты DVI к монитору CRT (аналоговое устройство отображения). Хотя сигнал подвергается цифро-аналоговому преобразованию, результат имеет более высокое качество, чем при использовании стандартного кабеля VGA.

3. DVI-I — это встроенный разъем формата. Он работает с цифровым и аналоговым оборудованием, выступая в качестве кабеля DVI-D или DVI-A, но не преобразует чистый вывод DVI-D в аналоговый. DVI-I имеет два варианта — одноканальный и двухканальный — и имеет 29-контактную схему для размещения нескольких соединений.

Соединения DisplayPort

Изображение предоставлено: Дэвис Мосанс /Flickr
DisplayPort — это интерфейс цифрового дисплея, разработанный Ассоциацией стандартов видеоэлектроники (VESA). DisplayPort может передавать цифровое видео и аудио, делая его функционально похожим на HDMI. Начиная с DisplayPort 2.0 эти подключения поддерживают разрешения до 8 КБ, расширенный динамический диапазон (HDR) при более высоких разрешениях и улучшенную поддержку конфигураций с несколькими дисплеями.

Однако HDMI и DisplayPort были разработаны для разных рынков. Хотя HDMI в первую очередь предназначен для домашних развлечений, DisplayPort был разработан для подключения вычислительных устройств к мониторам.

Благодаря их схожей функциональности, устройства DisplayPort и HDMI можно соединять вместе с помощью двухрежимного адаптера DisplayPort. DisplayPort работает с использованием пакетной передачи данных, наиболее часто используемой в соединениях Ethernet и USB. Таким образом, что делает его идеальным для использования в компьютерных, а не домашних развлечений.

Продукты и цены

Люди часто ограничены портами, доступными на их компьютерах. Старые ПК могут иметь только порт VGA, а новые мониторы могут иметь только порт DVI. В таких случаях вам может понадобиться переходник VGA на DVI для подключения этого ПК и монитора.

Следует отметить, что вы не можете получить качество DVI с помощью адаптера VGA — DVI. Хотя некоторых проблем с качеством, таких как ухудшение сигнала в более длинных кабелях VGA, можно избежать с помощью адаптера рядом с источником видеосигнала, цифро-аналоговое преобразование, необходимое для порта VGA, ухудшает качество сигнала.

Источник

Display Port

Данный интерфейс был разработан специалистами компании VESA, которая в своей сфере является довольно авторитетной. Несмотря на это, многие пользователи считают, что данный разъем прекрасно подходит для соединения экрана и блока питания. Дизайнеры и программисты, думая над интерфейсом для подключения монитора, наверняка отдадут предпочтение Display Port. Это связано с тем, что главной особенностью подключения такого типа является возможность работы сразу с несколькими мониторами. Еще одним важным преимуществом интерфейса Display Port является отсутствие лицензионных отчислений. Другая особенность разъема Display Port заключается в том, что каждый цвет передается по своему персональному каналу. Данный интерфейс, в отличие от HDMI, имеет механизм в виде фиксатора. Винтовых креплений на нем нет, что также поддерживает надежность работы. Также Display Port имеет маленькиеразмеры. Если учитывать все изложенное выше, то можно смело утверждать, что основное предназначение подключения Display Port состоит в обеспечении связи между компьютером и монитором. Для подключения телевизоров Display Port – не лучший вариант.

Что лучше dvi d или displayport

Какой порт использовать на новом компьютере – HDMI, DisplayPort или DVI

Старый добрый порт VGA пусть покоится, его можно найти только на «офисных машинах» и адаптерах. На его месте у нас теперь много альтернатив, все из которых, кажется, борются друг с другом за ограниченное пространство на вашем ноутбуке или графической карте. Давайте разберём варианты для следующей покупки ПК.

Преимущества порта HDMI

HDMI является наиболее широко используемым из трёх вариантов, хотя бы потому, что это стандарт де-факто для подключения к телевизору. Благодаря широкому внедрению HDMI, он также доступен на большинстве мониторов и многих ноутбуках, за исключением самых маленьких ультрапортативных моделей. Его аббревиатура означает «мультимедийный интерфейс высокой четкости».

Стандарт существует с начала 2000-х годов, но определение его возможностей немного сложнее, потому что реализовано много изменений. Последняя версия – HDMI 2.1, поддерживает ошеломляющее разрешение 10K (более 10000 пикселей в ширину) на 120 Гц. Но версия 2.1 только начинает появляться в потребительской электронике. Последние ноутбуки с HDMI-портами, вероятно, выходят с версией 2.0b, которая поддерживает видео 4K со скоростью 60 кадров в секунду с HDR.

Наибольшим преимуществом HDMI – по сравнению со старым стандартом DVI – является то, что он также передаёт аудиосигнал, позволяющий пользователям подключаться к телевизору (или к монитору со встроенными динамиками) одним кабелем. Это отлично подходит для телевизоров, но большинство мониторов по-прежнему не имеет встроенных динамиков, поэтому вам также придется использовать более традиционное гнездо для наушников или просто полагаться на встроенные динамики вашего ноутбука большую часть времени.

HDMI поставляется в трёх основных размерах подключения: стандартный, «Mini» и «Micro». Мини- и микро- соединения популярны в небольшой портативной электронике, но если ваш ноутбук имеет порт HDMI, он, вероятно, использует полноразмерную версию. Это, в сочетании с широким спектром совместимых мониторов и телевизоров, делает HDMI самым удобным внешним вариантом подключения для большинства пользователей.

Преимущества порта DisplayPort

DisplayPort немного новее, чем HDMI, хотя это и проприетарная система. Полноразмерные вилки выглядят одинаково, но DisplayPort использует асимметричный дизайн с надрезом по сравнению с симметричной трапецией HDMI.

Как конкурирующие стандарты, у них есть много возможностей в их различных воплощениях. DisplayPort также может передавать аудиосигналы по одному кабелю, а последняя версия поддерживает разрешение до 8K при 60 Гц с высоким динамическим диапазоном.

У тех, кто работает с мониторами профессионального качества, может возникнуть особая причина для предпочтения DisplayPort: он поддерживает уникальную функцию, называемую последовательностью цепочек. Это позволяет пользователям подключать один кабель DisplayPort к одному монитору, затем другой от первого монитора ко второму монитору, затем третьему и так далее. Это позволяет ноутбуку или настольному компьютеру использовать настройку с несколькими дисплеями без необходимости подключения нескольких кабелей к исходному компьютеру. К сожалению, поддержка этой функции довольно редка, и её обычно можно найти только на высококачественных мониторах.

Вилки DisplayPort поставляются в полноразмерном «надрезанном» формате, а также в мини-варианте, сначала использованном в ноутбуках Apple. В отличие от меньших разъемов HDMI, соединения Mini DisplayPort довольно распространены на высокопроизводительных машинах. Более мелкий штекер позволяет производителям компьютеров более гибко подходить к конструированию, но это также означает, что конечным пользователям нужен либо специальный кабель mini-to-standard, либо адаптер.

Преимущества порта DVI

Цифровой визуальный интерфейс является самым старым из этих стандартов, впервые появившимся в 1999 году, но он по-прежнему присутствует на достаточном количестве мониторов, который иногда используется даже на новых ноутбуках и настольных видеокартах сегодня.

Более старые технологии DVI дают ему больше ограничений, чем у HDMI или DisplayPort. Он также использует громоздкий дизайн штепселя, в котором отсутствует механизм самоблокировки, и требуется подтягивание вертушками.

Оригинальный одноканальный DVI используется редко: если у вашего ноутбука есть DVI-соединение, почти наверняка используется DVI Dual Link с максимальным выходом 60 герц 2560×1600. Это делает DVI несовместимым с более новыми дисплеями 4K (хотя технически стандарт может обрабатывать большее количество пикселей со скоростью менее 33 кадров в секунду). На некоторых профессиональных видеокартах есть порты DVI-D, которые могут выводить звук, совместимый с адаптером HDMI, но подавляющее большинство портов DVI ограничено возможностями только для видео.

Как визуальный стандарт, DVI находится на пути к своему концу. Если вы ищете новый ноутбук или собираете новый компьютер, вам стоит рассматривать порт DVI только в том случае, если вам нужно подключиться к более старому (но всё же высококачественному) монитору. Даже тогда довольно легко найти адаптеры DVI для HDMI и DisplayPort.

Адаптеры портов могут создавать проблемы

Доступны различные адаптеры для совместимости различных соединений и кабелей. Поэтому подключение вашего ноутбука или рабочего компьютера к дисплею не должно быть непреодолимой задачей. Однако, из-за сложности перехода видео и аудио от одного стандарта к другому это может вызывать проблемы. Преобразование цифрового сигнала между стандартами обычно означает снижение максимального разрешения и частоты обновления, а одноканальный звук может быть и вовсе недоступен.

Кроме того, преобразование цифрового видеосигнала может нарушить шифрование содержимого HDCP, заставляя некоторые видеоисточники отображаться в режиме низкого разрешения или вообще не работать. По этой причине всегда лучше придерживаться единого типа кабеля и подключения для вашего компьютера и вашего дисплея, если это вообще возможно.

Альтернатива – USB тип C

Некоторые новые, высокопроизводительные или особенно мелкие ноутбуки начинают полагаться на стандарт Thunderbolt, который может работать на гибком разъеме USB Type-C для видеовыхода, аудио, данных и питания.

Эти многоцелевые порты по-прежнему редки на мониторах, но гибкость, которую они предлагают, делает их довольно популярными на ноутбуках и планшетах. К сожалению, использование оного с большинством мониторов и телевизоров на данный момент потребует ещё одного адаптера.

Передайте мне вон ту картинку! Изучаем актуальные интерфейсы подключения мониторов и телевизоров

Привет, Geektimes! Совсем недавно мы рассказывали вам об интерфейсе нового поколения — USB Type-C — который помимо прочего умеет передавать и видеосигналы.

Но пока мониторов, поддерживающих этот интерфейс, на рынке попросту нет. А что же есть? В этой статье будет рассказано о основных современных интерфейсах для подключения мониторов и ТВ-панелей, их особенностях и отличиях, а также даны советы, как выбрать интерфейс подключения под конкретные нужды и не прогадать.

Примечание: на картинке до ката – панель подключения монстро-монитора Dell UltraSharp U2711.

Краткий ликбез

Все существующие интерфейсы отличаются друг от друга тремя основными параметрами: типом передаваемого сигнала (аналоговый или цифровой), максимальным поддерживаемым разрешением и пропускной способностью. Конечно, всего параметров гораздо больше, но именно эти три дают базовое понимание, что умеет тот или иной интерфейс.

В соревновании аналоговых интерфейсов и цифровых вторые давно одержали убедительную победу. Цифровой сигнал доходит до выводящего устройства без особых искажений, что позволяет получать качественную картинку без помех. К тому же любая современная видеокарта выдаёт изначально только цифровой сигнал, и его преобразование в аналоговый — а на мониторе, если, конечно, речь не идёт о электронно-лучевом антиквариате, снова в цифровой — ведёт к значительной потере качества. Впрочем, аналоговое подключение на сегодняшний день всё ещё занимает своё место под солнцем.

Что касается пропускной способности и разрешения, то эти два параметра тесно взаимосвязаны. Чем больше пропускная способность, обеспечиваемая интерфейсом, тем больше и максимальное разрешение изображения. Если кто-то не понимает, что мы сейчас имеем в виду под термином «пропускная способность», то поясняем: это количество байт информации, которое интерфейс за секунду после получения сигнала способен передать на монитор. Очевидно, что интерфейсы, рассчитанные на обеспечение работы широкоформатных мониторов и ЖК/плазменных телевизоров с их большими разрешениями, обязаны иметь высокую пропускную способность.

4K2K, 3D-контент и способы его воспроизведения

Прежде чем мы начнём разговор о, собственно, способах подключения мониторов и телевизоров, хочется затронуть модную и актуальную тему: сверхвысокие разрешения и 3D в потребительской электронике.

4K2K — это современный стандарт, подразумевающий разрешение 3880×2160 точек — четыре кадра 1920×1080, стандарта, который долгое время правил бал среди видео высокой чёткости. Соответственно, каждый кадр в несжатом виде требует вчетверо более высокую пропускную способность видеоинтерфейса. А если учесть моду на 48 FPS и 3D-видео… (умножьте на два и ещё на два, если хотите по 48 кадров для каждого глаза, да ещё и в 3D).

Во-первых, 4K2K контента сейчас — кот наплакал. Поэтому наслаждаться в нативном разрешенении чем-либо кроме демороликов, идущих в комплект к вашему дорогущему телевизору, будет затруднительно. Для этого многие производители ставят специальный чип, позволяющий растягивать FullHD-контент до 4K2K по специальным алгоритмам: быть может, не так круто, как прямая трансляция 4K2K, но очень и очень хорошо для апскейла. Спросите у любого пользователя GT, кто имеет такой телевизор – соврать не дадут.

Во-вторых, 3D бывает двух разных видов — с пассивными и активными очками. В первом случае контент получает чересстрочную развёртку, а поляризационные очки, инерция, яркая картинка и интересное кино заставляет вас забыть о том, что полукадры идут с «нечестным» разрешением. Во втором же случае используется удвоенная частота кадров, и вот тут нас поджидает главная проблема: не все видеоинтерфейсы способны передать FullHD-картинку с 48 кадрами в секунду.

Современные способы подключения

Это единственный аналоговый интерфейс, всё ещё активно применяемый сегодня — его «коллеги» S-Video, YP_bP_r и цифро-аналоговый SCARТ уже не встречаются в новых современных устройствах. Почти все крупные производители компьютеров планируют полностью отказаться от VGA уже в этом году. В сущности, плюсов по сравнению с другими типами у него просто нет — это морально и технически устаревший стандарт, который вот-вот исчезнет с рынка. Максимальное поддерживаемое разрешение — 1280×1024 пикселей. Чаще всего встречается в офисных мониторах и разных проекторах.

Самые популярные цифровые интерфейсы на сегодняшний день — это DVI и HDMI .

DVI существует в трёх разновидностях: DVI-D (только цифровой сигнал), DVI-A (только аналоговый) и DVI-I (оба типа сигнала). Данный интерфейс обеспечивает хорошее качество изображения, встроен практически во все современные мониторы и видеокарты. Его недостаток — сильная зависимость качества сигнала от длины кабеля.

Оптимальную передачу данных по DVI обеспечивают кабели длиной до 10 метров, чего иногда недостаточно (впрочем, для использования в станционарных домашних компьютерах обычно этого хватает с головой). Максимальное поддерживаемое разрешение — 1920×1080 для одноканальных и 2560×1600 для двухканальных моделей.

HDMI — более современная и развитая альтернатива DVI. В отличие от «младшего брата», умеет передавать не только видео, но и звуковые сигналы, поэтому разъёмы этого типа есть на всех широкоформатных мониторах со встроенными колонками, проекторах, плазмах. Учтите, что при «стыковке» разных версий HDMI итоговый набор функционала будет соответствовать более старой.

Здесь, кстати, кроется серьёзный минус HDMI — многие кабели старого производства никак не промаркированы, и многие возможности (в частности, поддержка 3D) HDMI версий 1.4 и старше просто не заработают, так как кабель запросто может оказаться устаревшим. Для корректной работы интерфейса необходимо совмещение версий всех трёх элементов подключения (вход, кабель, выход), в противном случае пропускная способность самого «младшего» элемента будет аналогична бутылочному горлышку. В заключение заметим, что, как и DVI, HDMI страдает от недостаточной рекомендуемой длины кабеля (до 5 метров).

Из более современных интерфейсов в первую очередь обращает на себя внимает DisplayPort. Этот вид подключения был разработан в 2006 году и планировался как замена DVI (но не HDMI, так как эти интерфейсы ориентированы на разные сегменты рынка).

Последние версии (1.2 и только начинающая набирать популярность 1.3) поддерживают режим FullHD 3D и ультравысокое разрешение 4K2K, обеспечивают высочайшую скорость передачи данных, позволяют подключать профессиональные экраны c 48-битным цветом, к тому же обеспечивают двойной уровень защиты передаваемого контента. Что немаловажно, DisplayPort позволяет подключать целые цепочки мониторов к одному разъёму при помощи технологии MutiStream, причём без потери качества картинки.

Разрешение подключаемого дисплея (при стандартных 60 Гц развёртки)	Максимальное число подключаемых мониторов через MultiStream (для DP версии 1.2)
1680×1050	5
1920×1080	4
2560×1440 (×1600)	2
3840×2160 (×2400), 4096×2160	1

Максимальная длина кабеля ограничена тремя метрами для полного разрешения и 10–15 метрами для FullHD.

VGA, DVI, HDMI и теперь уже и DisplayPort — база интерфейсов для подключения мониторов и телевизоров на сегодняшний день. Однако есть и менее распространённые варианты, среди которых в первую очередь следует отметить продукт Apple и Intel — универсальный порт Thunderbolt и последнюю высокоскоростную версию USB — 3.1 с разъёмами Type-C.

Thunderbolt — интерфейс подключения, объединяющий в рамках одного коннектора разъёмы DisplayPort и PCI-Express. Скорости передачи данных очень высокие — 10 гигабит/сек для первого поколения и 20 гигабит/сек для второго. Видеосигнал передаётся по TB с использованием протоколов DP — соответственно, как и DisplayPort, Thunderbolt способен обеспечить разрешение 4K2K (в MacPro при помощи TB можно подключить сразу три монитора с таким разрешением), поддержку 3D и вообще всё, что умеют последние версии DP. Кстати, анонсированные не так давно мониторы с разрешением до 5120×2880 планируется оснащать именно Thunderbolt. Оба поколения интерфейса полностью совместимы друг с другом и с другими интерфейсами с помощью переходников.

Вообще, Thunderbolt выглядит крайне перспективным универсальным периферийным интерфейсом, по своим характеристикам способным обеспечить все потребности топовых мониторов и новейших телевизоров. Пока что, правда, его распространенность в гаджетах оставляет желать лучшего.

Максимальная длина кабеля — 20 метров, правда, стоит такой провод около пятисот долларов, поддерживает только вторую версию протокола и содержит в себе как медные линии, так и оптоволокно. Кабели более стандартных размеров — двух и трёхметровые стоят вполне разумных денег.

Экран без проводов

Современные технологии позволяют обеспечить великолепную картинку на мониторе или телевизоре и без проводного подключения. Если ваш монитор или ТВ поддерживают беспроводную передачу данных, вы можете рассмотреть для себя и такой вариант. Из софта, обеспечивающего работу монитора по беспроводной сети, обычно на слуху у рядовых юзеров три стандарта — Miracast, DLNA и WiDi. Что и немудрено, они самые популярные на текущий момент. По ним сейчас и пробежимся.

Miracast — самый распространённый стандарт передачи данных по беспроводной сети, использующий Wi-Fi. В отличие от многих конкурентов, не требует буферного устройства — передача осуществляется напрямую, что крайне удобно. Другое важное преимущество заключается в том, что передача идёт не файлами, а пакетами сырых данных. Miracast сравнительно «молод», но его уже внедряют в свои девайсы более 500 компаний-производителей, что даёт право считать его практически универсальным. Максимальное поддерживаемое разрешение — 1920×1200 пикселей. Конечно, по современным меркам это немного, но для беспроводной передачи — оптимальный вариант.

DLNA (Digital Living Network Alliance) — очень широко распространённая технология передачи данных по беспроводной сети. Она интегрирована во многие смартфоны, современные телевизоры, ноутбуки и даже в игровые приставки. Позволяет свободно осуществлять передачу данных между устройствами, подключёнными в единую сеть, в том числе и, конечно же, передавать видео с устройств на экраны. Серьёзным минусом DLNA являются специфические поддерживаемые стандарты кодировки — почти всегда программа запускает перекодирование перед воспроизведением, что тратит время и ресурсы устройств.

WiDi (Intel Wireless Display) — разработка Intel, по возможностям представляет собой аналог DLNA. Очень простой в настройке продукт, что делает его идеальным вариантом для создания домашнего кинотеатра или хранения коллекции фильмов. Основной минус — многие отмечают ощутимое время задержки сигнала, что делает WiDi неудачным выбором для игр на большом экране.

Как выбирать интерфейс для подключения

Выбор интерфейса для подключения монитора или ТВ к компьютеру всегда должен исходить из ваших потребностей и целей — впрочем, как и выбор вообще любого аксессуара и комплектующих для цифровой техники. Спросите себя, что вам требуется. Вы намерены смотреть с широкоформатного монитора фильмы в высоком качестве? Работать с 3D-графикой? Или вы вообще не запускаете на компьютере ничего тяжелее Word’а, и вам от картинки на мониторе нужно только одно — чтобы она была?

Понятное дело, даже если у вас на видеокарте и мониторе/телевизоре есть разъёмы VGA по соседству с каким-нибудь цифровым интерфейсом — брать кабели под аналоговый стандарт не надо. VGA — уже почти история, оставьте его доживать там, где он пока существует: в проекторах и самых плохеньких моделях мониторов. Ориентируйтесь только на цифровые интерфейсы.

Абсолютное большинство нынешних девайсов имеют разъёмы под DVI и HDMI, а топовые модели — и DisplayPort, поэтому выбирать придётся в первую очередь из этой троицы. Базовый совет такой — для вывода сигнала на настольные мониторы не в ультравысоком разрешении достаточно DVI, а для воспроизведения на плазму, проектор, Blu-Ray-проигрыватель и т.д. стоит использовать HDMI, так как кроме видео он может передавать и другие данные (звук, специальные субтитры и так далее). DisplayPort по возможностям передачи картинки кладёт на обе лопатки что DVI, что HDMI, но пока остаётся уделом профессиональной и околопрофессиональной техники. Кроме того, с выводом звука бывают проблемы: не вся техника поддерживает технологию audio/video interconnect. Его ближайший родственник Thunderbolt может ещё больше: прокинуть не только картинку, но и, скажем, USB-хаб.

Краткая памятка

VGA: поддерживает максимальное разрешение 1280×1024 пикселей, не умеет в Full HD, не говоря уж про 3D, годится только для использования на простейшем офисном компьютере или проекторе. И да, морально устарел.

DVI: встроен буквально в каждую современную видеокарту и монитор, что является его огромным плюсом. Существует в одно- и двухканальном вариантах, отличающихся по максимальному разрешению (1920×1080 и 2560×1600 соответственно). Поддерживает цифровой и аналоговый сигналы в зависимости от разновидности (DVI-A для аналога, DVI-D для цифры и DVI-I для того и другого). Подойдёт, если вы хотите играть и смотреть фильмы на большом хорошем мониторе. Существуют технологии подключения 4K2K экранов двумя кабелями, так что выбрасывать DVI на свалку истории рано.

HDMI: Идеальный выбор для подключения ТВ к ресиверу, компьютеру или ноутбуку, так как передаёт также аудиосигналы и некоторые виды субтитров. Имеется почти в любой современной воспроизводящей технике. Поддерживает FullHD 3D, максимальное разрешение 3840×2160 (4K2K), до 32 каналов аудио. Актуальная версия – 2.0. Для создания домашнего кинотеатра смело выбирайте HDMI.

DisplayPort: Данный стандарт почти во всём превосходит «потребительский» HDMI, но пока остаётся уделом профессионалов и гиков. Недорогих моделей мониторов с DisplayPort попросту не существует. Если вы дизайнер или моделлер, то это ваш выбор, так как данный интерфейс не только обладает высокой пропускной способностью и поддерживает 4K2K и Full HD 3D, но и позволяет без потери качества подключать в единую цепочку несколько мониторов, что удобно, если у вас ноутбук, и дополнительных разъёмов на него не поставить. Последняя на текущий момент версия DP – 1.3, но наиболее часто встречаются разъёмы и провода версии 1.2.

Thunderbolt: На данный момент это скорее также профессиональный интерфейс, чем массовый. Важнейший плюс – полная совместимость с DP и передача данных его же протоколом. Thunderbolt можно порекомендовать в первую очередь пользователям яблочной продукции: на ноутбуках есть, поддерживается любой профессиональный монитор с DP или Tb-разъёмом, не требует лишних телодвижений. Можно зацепить фирменный монитор и получить три дополнительных USB-порта, используя всего один Tb-кабель.

Что касается беспроводных технологий подключения, то их выбирать следует скорее исходя из их поддержки вашими устройствами и простоты обращения с ними. Спасибо за внимание, пишите вопросы в комментариях.

UPD: Как справедливо замечают в комментариях, в некоторых случаях VGA может передавать картинку и 1920×1080, и даже 2048×1536. Беда в том, что производительность VGA-канала напрямую зависит от производительности ЦАП видеокарты и АЦП монитора. Когда VGA был популярен и считался достаточно современным, производители не экономили на данных элементах и ставили 400 МГц преобразователи. Сейчас же можно наткнуться и на дешёвые чипы, которые не способны выводить высокое разрешение. Учитывая распространение цифровых стандартов, ориентацию на освещение актуальных технологий и постепенный вывод VGA из эксплуатации было решено не указывать более высокие разрешения, с которыми VGA может работать, а может и не работать, в зависимости от оборудования, которое почти нигде и никак не маркируется.

DisplayPort и DVI: в чем разница?

Узнайте, в чем разница между двумя технологиями подключения монитора к компьютеру: DisplayPort и DVI.

Если ваш монитор подключается к компьютеру через DisplayPort или DVI, он в любом случае соответствует современным стандартам. А вот в чем разница между DisplayPort и DVI, мы сейчас объясним.

Тип сигнала

Обе технологии позволяют передавать цифровые сигналы от компьютера к экрану. Это приводит к значительному улучшению качества изображения по сравнению со старой технологией VGA.

DVI поставляется в нескольких вариантах, которые обозначаются по-разному. DVI-I может передавать и аналоговые, и цифровые сигналы, DVI-D работает только с цифровыми сигналами. А вот с помощью DisplayPort происходит обмен только цифровой информацией.

Разрешение экрана

Существенным аспектом различия между DVI и DisplayPort можно назвать разрешение экрана, которое имеет решающее значение для качества изображения.

DVI предоставляет здесь два варианта. При так называемом моноканальном методе передачи сигнала достигается максимальное разрешение в 1600×1200 пикселей. Возможна двухканальная передача — тогда разрешение достигает 2560х1600 пикселей. Для этого необходим специальный соединительный кабель с увеличенным количеством контактов.

С технологией DisplayPort можно добиться гораздо большего разрешения. Стандарт DP 1.3, доступный с 2014 года, предоставляет разрешение 5120×2880 пикселей.

Коннекторы: внешнее различие

Системы используют разные коннекторы, которые различаются даже чисто визуально. Разъемы DVI значительно больше, чем разъемы DisplayPort. При моноканальной передаче они имеют 18+5 контактов, а при двухканальной — 24+5 контактов, причем пять последних служат в качестве аналогового расширения. Штекер DVI плотно подключается к монитору (закручивается на винты), чтобы обеспечить бесперебойную передачу сигнала.

Разъемы DisplayPort намного меньше и похожи на разъемы USB. Им нужно гораздо меньше места, чем штекерам DVI. Они подключаются к устройствам стандартным способом, без дополнительных винтов. Большинство систем имеют механическое устройство удерживания кабеля, чтобы избежать его выпадения из слота.

Воспроизведение видео и звука

При помощи DVI можно передавать только изображение. Для передачи звуковых сигналов необходимо использовать отдельные кабели. А вот DisplayPort передает как изображение, так и звук.

Еще одним способом подключения компьютера к устройству вывода является стандарт HDMI. Фактически, это надстройка над DVI, расширяющая возможности технологии: по каналу HDMI можно передавать аудио и цифровое видео высокой четкости.

Совместимость

DisplayPort электрически совместим с DVI. Если, например, у вас есть соединение DisplayPort на ПК и интерфейс DVI на мониторе, вы можете подключить оба устройства друг к другу с помощью адаптера. Видеокарта в компьютере обнаруживает это и соответствующим образом регулирует сигналы.

Длина соединительного кабеля

Помимо прочего, различается длина соединительного кабеля. Для DVI она может составлять максимум пять метров. А вот для DisplayPort длина кабеля может колебаться от 7 до 10 метров.

Использование нескольких мониторов

Преимуществом DisplayPort является возможность подсоединения нескольких устройств. Если вы хотите подключить больше одного монитора к компьютеру, вам нужен только один слот DisplayPort на компьютере для первого монитора. С DVI это невозможно: здесь нужны соответствующие распределители.

что лучше и в чем разница?

Содержание:

• 1 История появления и особенности HDMI кабеля 1.1 Виды HDMI
• 1.2 Сферы применения
• 1.3 Количество подключаемых устройств

2 Разработка и специфика дисплейного порта

• 2.1 Особенности применения

2.2 Разновидности кабеля
2.3 Сколько мониторов можно подключить через display port
2.4 Достоинства и недостатки дисплейного порта
2.5 На что обращать внимание при покупке
2.6 Актуальность использования DP
3 В чем ключевая разница между Displayport или HDMI
4 Сравнение HDMI vs DP
5 Альтернатива подключения мониторов ПК
6 Использование адаптеров или переходников
7 Как выбрать подходящий кабель

С появлением форматов изображения 4K или Ultra HD для ПК и ТВ потребовалась разработка новых кабелей, передающих высокое качество. Получить его можно при помощи современных вариантов Displayport или HDMI. Они применяются для передачи цифрового телевидения, видео с высоким разрешением и высококачественного звука. До их появления каждый тип сигнала передавался по отдельному проводу через разъемы серии «тюльпаны».

Разберемся, что лучше: Displayport или HDMI? В чем их основные различия, сферы применения. Что лучше подходит для игр или видеофайлов.

Когда использовать адаптеры?

Используйте только тогда, когда действительно необходимо. Хотя для большинства разовьем существуют адаптеры-переходники на другие разъемы, следует внимательно относиться к ним, так как эти дополнительные соединения могут вызывать такие проблемы, как мерцание изображения, потеря видеосигнала или ошибки HDCP. Даже если все будет работать идеально, вы будете ограничены использованием стандартов более медленных портов.

Для адаптеров DisplayPort доступны, как активные, так и пассивные версии, когда у дисплея нет соответствующих портов. В таких ситуациях предпочтительнее активные адаптеры, поскольку они обеспечивают полную поддержку таких дисплейных конфигураций, как установка трех мониторов, хотя, если вы не планируете использовать боле двух мониторов за раз, то вы можете сэкономить несколько долларов, купив пассивный адаптер. Надеюсь теперь вы понимаете что лучше HDMI или DisplayPort для игр, и знаете какой разъем выбрать для своего компьютера.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Один из самых частых вопросов при подключении монитора к компьютеру — это разобраться с многообразием разъемов, сделать правильный выбор кабеля, чтобы все работало (особенно сложно, если на мониторе имеется сразу несколько интерфейсов) . То ли дело раньше, есть один VGA везде: все просто и понятно . Но со временем (после появления мониторов с высокими разрешениями), его возможностей стало недостаточно, и стали выходить новые интерфейсы.

Вообще, сейчас на мониторах чаще всего можно встретить интерфейсы DVI, Display Port или HDMI. Причем, они все в свою очередь подразделяются еще на несколько видов (если можно так сказать). Еще сложнее обстоит дело, если на мониторе одни интерфейсы, а на ПК совсем другие. Немудрено и запутаться.

В этой статье попробую «разобрать» весь этот клубок, и ответить на типовые и наиболее частые вопросы по этой проблеме.

И так, ближе к делу.

История появления интерфейсов

HDMI был первым основным стандартом электрических соединений, который смог объединить цифровое видео высокой чёткости и цифровой звук в едином разъёме. Его разработали 6 всемирно известных гигантов бытовой электроники: Hitachi, Panasonic, Philips, Silicon Image, Sony и Toshiba. Сегодня спецификацию HDMI администрирует компания «HDMI Licensing».

До этого цифровые и аналоговые аудио/видеосигналы передавались по отдельным кабелям (за исключением SCART, который не слишком был распространён). Это делало заднюю панель устройств неэстетичной и недружелюбной по отношению к пользователю, так как разбираться в большом количестве входов, выходов и правильно проводить все соединения было проблематично для рядового пользователя.

Сегодня HDMI является основным стандартом и используется в большинстве аудио и видеооборудовании, поэтому всё, что нужно для удобного соединения всех устройств с телевизором – это аппарат с несколькими портами HDMI.

Современный формат HDTV имеет корни в исследованиях, которые были начаты в Японской радиовещательной корпорации в далёком 1970 году. Тогда было сформировано исследовательское сообщество инженеров кино и телевидения, которые 10 лет спустя сформулировали свои рекомендации в определении широкого формата экрана и структур сканирования, основанной на 1 100 линий. Первая демонстрация в HDTV в США прошла в 1981 году и вызвала большой интерес инженеров.

Чтобы было проще провести сравнение между телевидением стандартной чёткости – SDTV – и телевидением высокой чёткости – HDTV, проведите анализ цифровых камер. Несколько лет назад, когда видеокамеры впервые появились на потребительском рынке, популярная модель такого оборудования оснащалась 1,6-мегапиксельным сенсором изображения и тогда это считалось высоким качеством.  Сегодня же никого не удивить камерами с разрешением 5, 6 или даже 8 мегапикселей, которые способны зафиксировать гораздо лучшее качество изображения.

Аналогичным образом, стандарт HDTV обеспечивает значительно большее разрешение, чем SDTV. HD-телевидение имеет более широкий (16: 9) формат изображения, который больше напоминает периферийное зрение человека, чем 4:3, используемый в прошлом обычными телевизорами.

Кроме того, HDTV основан на системе, состоящей из 3 компонентов сигнала первичного изображения, а не одного составного сигнала, что устраняет необходимость в процессах кодирования и декодирования сигналов, которые могут ухудшить качество изображения. Но самое значимое преимущество перед старой аналоговой системой SDTV – это то, что HDTV изначально создаётся в цифре. Поэтому новое цифровое ТВ высокой чёткости может обеспечить высочайшее качество изображения.

DisplayPort – это стандарт видеоинтерфейса, администрируемый VESA – ассоциацией стандартов видеоэлектроники. Это AV-интерфейс нового поколения, разработанный для всего сегмента графических процессоров и дисплеев, он и сегодня продолжает развиваться. Текущая версия стандарта DisplayPort 1.4a.

DisplayPort обеспечивает высокую производительность, надёжность и универсальность дисплея, высочайшую степень системной интеграции и большую совместимость между различными типами устройств. Разработанный почти 200 ведущими компаниями-участниками VESA, двухрежимный стандарт DisplayPort определяет требования для DP-исходных устройств и DP-кабельных адаптеров.

Изначально DisplayPort разрабатывался как интерфейс дисплея персонального компьютера следующего поколения, но теперь он доступен для широкого спектра планшетов, ноутбуков, ПК и даже для цифровых телевизоров, в том числе с технологией передачи изображения в высоком разрешении 4K. Новый формат был разработан для смены VGA , DVI и FPD-Link .

Поддерживаемые технологии HDMI и DisplayPort

Разработанные для разных целей, HDMI и DisplayPort поддерживают разные технологии, каждая из которых имеет свои преимущества, в зависимости от того, как вы планируете их использовать.

Поддерживаемые разрешения

Максимальное доступное разрешение и частота обновления зависят от конкретных доступных версий DisplayPort и HDMI. Большинство мониторов на рынке сегодня поддерживают либо DisplayPort 1.2 или 1.4, и/или HDMI 1.4 или 2.0. Хотя точные спецификации варьируются в зависимости от нескольких других факторов, ниже приведен список примерных максимальных форматов, которые может поддерживать каждый интерфейс.

	HDMI 1.4	HDMI 2.0	HDMI 2.1	DP 1.2	DP 1.3	DP 1.4	DP 2.0
1080p при 120 Гц	+	+	+	+	+	+	+
4k при 30 Гц	+	+	+	+	+	+	+
4k при 60 Гц	−	+	+	+	+	+	+
4k при 120 Гц	−	−	+	−	+	+	+
8k при 30 Гц	−	−	+	−	+	+	+
8k при 60 Гц	−	−	+	−	−	+	+
8k при 120 Гц	−	−	+	−	−	−	+
HDR	−	+	+	−	−	+	+

Технически, недавний выпуск HDMI 2. 1 превосходит возможности DisplayPort 1.4, но мониторы 2.1 пока редкость. При сравнении DisplayPort 1.4 и HDMI 2.0 – DisplayPort превосходит во всём. Был также анонсирован DisplayPort 2.0, и его максимальная пропускная способность выше, чем у HDMI 2.1.

Победитель: DisplayPort

Многопоточная передача (MST)

Впервые представленный в DisplayPort 1.2, Multi-Stream Transport или MST позволяет подключать несколько дисплеев к одному порту DisplayPort на вашем компьютере. Хотя общая пропускная способность не может превышать максимальную пропускную способность используемого вами порта, теоретически эта технология позволяет вам запускать до 63 отдельных дисплеев на одном порту. Эта цепочка устройств может быть реализована методом, известным как «последовательное соединение», либо через внешний концентратор.

HDMI изначально не поддерживает MST, но можно добиться аналогичных результатов, используя концентраторы DisplayPort-HDMI. Для этого всё ещё требуется подключение DisplayPort на исходном устройстве.

Победитель: DisplayPort

Переменная частота обновления (VRR)

• HDMI – поддерживает только FreeSync
• DisplayPort – поддерживает G-Sync и FreeSync

В настоящее время на рынке представлены две основные технологии VRR, поэтому важно, чтобы выбранный вами разъем соответствовал вашим потребностям. Если вы хотите подключить ПК с видеокартой AMD или Xbox One, вам понадобится дисплей с поддержкой FreeSync. FreeSync поддерживается как для HDMI, так и для DisplayPort, поэтому вам не нужно беспокоиться об этом. G-SYNC, технология VRR от NVIDIA, в настоящее время поддерживается только через DisplayPort, поэтому, если у вас видеокарта NVIDIA, лучше использовать соединение с DisplayPort. Победитель: DisplayPort

Победитель: DisplayPort

USB-C ALT-режим

Поддерживаемый, в основном, на компактных ПК 2-в-1 и некоторых телефонах, Alt-Mode USB-C может отправлять видеосигнал через порт USB-C. DisplayPort поддерживает эту возможность с 2014 года, и, в зависимости от полосы пропускания, необходимой для дисплея, он также позволяет передавать данные по одному и тому же кабелю, поэтому, если ваш монитор имеет встроенные порты USB, вы можете управлять дисплеем и USB портами с одним кабелем.  Это также позволяет использовать режим USB Power Delivery, питая компьютер одним кабелем. HDMI также поддерживает Alt-Mode USB-C, но требует более сложного кабеля, поскольку сигнал должен быть преобразован из DisplayPort в HDMI.

Победитель: DisplayPort

Другие технологии

Это лишь краткое изложение основных технологий, поддерживаемых DisplayPort и HDMI. HDMI поддерживает другие технологии, включая ARC и eARC и Ethernet-Over-HDMI. За очень немногими исключениями, эти технологии в основном предназначены для телевизоров, и они не поддерживаются на подавляющем большинстве мониторов, поэтому они выходят за рамки данной статьи.

Что лучше Displayport или HDMI

В сети часто можно встретить вопрос, что лучше Displayport или HDMI. На самом деле, такой вопрос не очень корректный, поскольку данные интерфейсы имеют разные сферы применения.

Несмотря на то, что HDMI получил широкое распространение в компьютерной технике, его основная сфера применения — это подключение мультимедийных устройств. Интерфейс HDMI предназначен для подключения медиа проигрывателей, телевизионных приставок, проекторов и другой подобной медиа-техники. В то время как DisplayPort изначально разрабатывался с прицелом на компьютерную технику.

Тем не менее, сделать некоторое сравнение возможностей Displayport и HDMI все-таки возможно.

Поддерживаемые разрешения. Оба интерфейса поддерживают все популярные разрешения. Тем не менее, по максимальному разрешению HDMI немного опережает Displayport. Так HDMI 2.1 поддерживает 8 и 10К с частотой 120 Гц, а Displayport 1.4 поддерживает только 8К с частотой 60 Гц.

Возможность передачи звука. Оба интерфейса поддерживают передачу звука.

Поддержка технологий синхронизации. Интерфейс HDMI поддерживает только AMD FreeSync, в то время как Displayport поддерживает как AMD FreeSync, так и Nvidia G-Sync.

Зависимость от кабелей

Для работы интерфейса HDMI очень важно использовать кабель соответствующей версии. Например, если вы хотите использовать HDMI 2. 1, то вам нужен кабель, который поддерживает именно эту версию HDMI

В свою очередь, DisplayPort не так зависим от кабелей. Для работы DisplayPort сойдет практически любой DisplayPort кабель. В случае DisplayPort кабель влияет только на скорость передачи данных. Если использовать кабель с низкой скоростью передачи данных, то это ограничит максимальное разрешение и частоту обновления экрана.

Длина кабелей. У Displayport и HDMI разные ограничения на длину кабеля. В случае HDMI максимальная длина кабеля составляет 10 метров. Используя специальные усилители сигнала это расстояние можно увеличить до 20-35 метров. В то время как с Displayport можно использовать кабели длинной до 15 метров, а для оптоволоконных кабелей длина может составлять до 100 м.

Поддержка нескольких мониторов. В случае использования HDMI к одному разъёму можно подключить только один дисплей. В то время как Displayport позволяет подключать несколько мониторов, но с увеличением количества мониторов будет снижаться максимальное разрешение экрана.

Как видно, почти во всех случаях возможности Displayport заметно превышают возможности HDMI. Основываясь на этому можно было бы сказать, что Displayport лучше HDMI, но проблема в распространенности этих интерфейсов.

Сейчас HDMI есть практически в каждом компьютере, ноутбуке, телевизоре, медиаплеере или проекторе. Можно сказать, HDMI есть почти везде. В то время как Displayport встречается в основном только в дорогих устройствах, например, в профессиональных и игровых мониторах, высокопроизводительных ноутбуках, а также в флагманских видеокартах. В недорогих устройствах Displayport, как правило, не используется. Впрочем, данная ситуация понемногу исправляется и возможно в ближайшие несколько лет Displayport станет более доступным и распространенным.

Поэтому, если вы сейчас выбираете новый монитор, есть смысл немного переплатить и взять модель с разъемом Displayport. Монитор покупается не на один год, поэтому наличие такого перспективного видеовхода лишним не будет.

Тоже самое можно сказать, если вы планируете покупку ноутбука. Если есть возможность, то лучше взять модель не с HDMI, а с Displayport. Это позволит подключить к ноутбуку больше, чем один внешний монитор.

Лучшие кабели DisplayPort: первый взгляд

Выбор редактора

iVANKY 1.2 Кабель DisplayPort — DisplayPort

Рейтинг редактора — 5/5

IVANKY 1.2 DisplayPort to DisplayPort — идеальный выбор для игр без мерцания. Созданный для игр, он поддерживает частоту обновления до 165 Гц при разрешении 2K.

Выбор энтузиастов

Кабель Rankie DisplayPort — HDMI

Рейтинг редактора — 4,5 / 5

Кабель Rankie DisplayPort — HDMI 6 футов — идеальный выбор, если ваш монитор имеет только вход HDMI. Этот конкретный кабель может поддерживать разрешения до 4K x 2K для иммерсивного игрового процесса.

Средний выбор

Кабель Avacon DisplayPort — HDMI

Рейтинг редактора — 4/5

Кабель Avacon DisplayPort — HDMI шириной 6 футов был разработан для обеспечения высочайшей производительности. Он поддерживает разрешение до 1920×1200 или 1080p и обеспечивает безупречную передачу звука для каналов 7. 1, 5.1 и 2.

Соотношение цена и качество

Startech 1.4 Кабель DisplayPort — DisplayPort

Рейтинг редактора — 4/5

Кабель Startech.com 9,84ft 1,4 DisplayPort-DisplayPort — идеальный выбор для игровых систем с более высоким разрешением. Этот конкретный кабель поддерживает 8K при 60 Гц и 4K при 120 Гц для максимального игрового опыта.

Бюджетный выбор

Club3D 1.4 Кабель DisplayPort — DisplayPort

Рейтинг редактора — 3,5/ 5

Кабель Club3D 6.56ft 1.4 DisplayPort-DisplayPort — ещё один отличный выбор для тех, кто ищет совместимый кабель с более высоким разрешением. Он может поддерживать 8k при 60 Гц, 5K при 60 Гц и 4K UHD при 144 Гц.

Особенности интерфейса HDMI

Интерфейс HDMI представляет собой решение для передачи цифровых видео- и аудиоданных по стандартам телевидения высокого качества. Это часто используемый интерфейс для подключения дисплеев к ПК, ноутбукам, консолям, TV-боксам и плеерам. Подключая устройство к данному порту одним кабелем, осуществляется передача картинки, многоканального звука, сигналов по изменению громкости и прочие команды.

Появился такой интерфейс в 2002 году. Это была версия 1.0. В 2017 году была представлена версия 2.1, которая будет использоваться еще лет 15, так как она поддерживает разрешение вплоть до 10К, а устройств с такими возможностями единицы и они стоят очень дорого. Большинство топовых моделей TV имеют экраны FullHD-4k с интерфейсом HDMI не выше версии 1.4b. А поэтому решение с версией 2.1 продержатся на рынке еще очень и очень долго.

Особенности интерфейса DisplayPort

Интерфейс DisplayPort или DP появился на рынке 4 года поздней, чем HDMI и предназначен для передачи видео и многоканального звука. Ни какой защиты от копирования данный интерфейс не оказывает, в отличие от HDMI. Встречается такой порт только на мониторах для ПК и на видеокартах. На телевизорах и представках он встречается реже.

В отличие от HDMI самая совершенная версия данного стандарта – 1.4, поддерживает разрешение экрана до 8K с частотой обновления 30-60 Hz. Большинство устройств, которые используют пользователи ПК, работают с версиями DP 1. 2-1.3 и имеют более скромные возможности.

Какие отличия между HDMI и DisplayPort?

Эти два интерфейсы взаимозаменяемы. Если вам нужно подключить конкретно монитор, то проблем с выбором разъема не должно возникнуть. Можно выбрать любой. Однако речь в данной теме идет не о взаимозаменяемости портов, а об их различиях, а они все же есть.

Различия заключаются в следующих фактах.

• Различие типоразмеров. В DP их всего два: стандартный DisplayPort и мини DisplayPort. В HDMI типов целых 5: три A или полноразмерные HDMI, С – это мини разъем, D – микро, B и E (для трансляции видео высокого разрешения). Также можно найти отличия в кабелях для этих портов. Для DP они однотипные, а вот для HDMI их целая «туча». Есть с поддержкой 720p, есть с поддержкой Ethernet до 100 Мбит/с и реверсивным аудиоканалом, есть высокоскоростные с поддержкой разрешения до 4K, есть такие, которые предназначенные для просмотра видео в наилучшем качестве, имеются высокоскоростные с поддержкой Ethernet для сетевых видеоигр.
• Количество подключаемых гаджетов. Так, HDMI поддерживает подключение одним кабелем лишь одного устройства. Здесь выигрывает DisplayPort, который позволяет создавать многомониторные конфигурации, поскольку может передавать до 4-х независимых аудио- и видеопотоков с максимальным разрешением до 1920х1200.
• Синхронизация. Видеокарты AMD и NVIDIA используют технологию адаптивной синхронизации. Однако у каждого производителя графических ускорителей она своя. Есть FreeSync у AMD и G-Sync у NVIDIA. Первая работает и с HDMI, и с DisplayPort, а вот вторая – только DisplayPort, что ограничивает область ее применения мониторами с интерфейсом такого же типа.

Что лучше выбрать: устройство с HDMI или DisplayPort?

Область использования этих интерфейсов разнообразная. Часто порты взаимозаменяемы. Поэтому выделить лидера и аутсайдера невозможно. Как HDMI, так и DisplayPort хороши там, где могут максимально раскрыть свои возможности. Поэтому обозначим только для каких ситуаций и какой интерфейс выбрать.

Для подключения гаджета к ТВ лучше использовать HDMI. Он передаст лучше картинку.
Если вы хотите подключить несколько мониторов, создав целую систему, то однозначно лучше выбрать DisplayPort.
Для подключения единственного монитора к видеокарте AMD подойдет и то, и другое

Внимание стоит обратить на кабель, на который лучше потратиться, чем купит дешевый шнур.
Использовать переходник с HDMI-DP хуже всего. Это приводит к преобразованию и снижению качества картинки.

Поэтому, выбирая между HDMI или DisplayPort, стоит руководиться своими целями (для чего вам нужен данный гаджет)

Если вы покупаете устройство и будете подключать его к телевизору, то выберите HDMI, если же для игр и создания многомониторных систем, то внимание стоит обратить на DP

Неполадки и способы их устранения

Чего нельзя избежать в жизни – это поломок. Но, мешающая подключить цифровое соединение поломка, редко требует покупать новый телевизор. Если у вас не работает hdmi, проверьте гнездо подключения, может, просто нет контакта. Системы крепления в телевизоре страдают недостаточной механической жесткостью и внешне крепкое соединение иногда необходимо заново подключить. Отсутствует контакт – автоматически нет прохождения сигнала к обрабатывающим системам, нет изображения и звука. Телевизор с таким дефектом, постоянно, то видит, то не видит подключенное устройство. При наличии нескольких разъемов hdmi в телевизоре попробуйте подключить соединительный кабель к следующему порту – иногда теряется жесткость гнезда, шнур понемногу выпадает. Также можно действовать и при отсутствии звука.

Альтернатива подключения мониторов ПК

Приоритетом для игровых консолей и ПК с мощными мониторами является современный Displayport. На втором месте по качеству передачи звука и изображения стоит HDMI 2.1. В качестве альтернативы двум предложенным вариантам геймеры, программисты используют DVI разъем.

Порты такого типа все еще можно найти на большинстве видеокарт ПК. Их ценность в надежном соединении с применением двух винтов. DVI разъемы постепенно устаревают. Но они позволят поддерживать частоту до 144 Гц, разрешение до 1080р. Тогда как новые HDMI 1.4 такого позволить не могут.

Стандарт DVI до сих пор считается одним из лучших для игровых станций. Максимальное разрешение изображения до 2560 на 1600 пикселей при скорости обновления в 60 Гц. Так, с их помощью легко подключить мониторы, чье качество достигает 1440р.

Современные DVI передают аналоговые и цифровые сигналы. То есть на рынке представлены одноканальные и двухканальные варианты кабелей. Модель с двумя каналами и цифровой передачей данных намного популярнее. Она не ограничивает, как аналог, качество до 1920 на 1200 пикселей.

Какой разъём выбрать – HDMI или DVI – в зависимости от ситуаций

Если встал выбор протокола для подключения того или иного устройства, то можно не «укапываться» в характеристики интерфейсов. Мы составили таблицу, которая поможет определить, какой разъём лучше использовать, и почему.

Стоит сразу оговориться, что речь идёт о разъёме DVI-I DL. В остальных случаях версия интерфейса указана.

1. DVI лучше использовать, когда требуется подключить:

2. Старый монитор с соотношением сторон 4:3. Скорее всего, он использует аналоговый интерфейс;

3. Офисный «дисплей» с матрицей около Full HD. Этот стандарт обладает достаточными характеристиками для отображения на таком экране, да и провод банально дешевле;

4. Геймерский монитор с матрицей Full HD. DVI-I DL обеспечивает частоту обновления до 120 Гц и таким образом повышает фреймрейт;

5. Проектор. Это обусловлено тем, что максимальная длина провода без усиления – 10-15 метров в зависимости от количества отображаемых на экране точек.

6. HDMI лучше использовать, если требуется подключить:

7. Монитор со встроенными колонками, так как интерфейс передаёт звук;

8. Телевизор к компьютеру. Причём не только из-за способности передавать звук, но и потому что этот протокол – стандартный для мультимедиа в целом, так что в телевизоре, скорее всего, есть соответствующий разъём;

9. Монитор либо ТВ, поддерживающий HDR. Расширенный динамический диапазон оттенков можно передать только по этому протоколу, причём только версий 2.0a и 2.0b;

10. Консоль к ТВ. Опять же, данный протокол обеспечивает передачу звука;

Геймерский монитор, который имеет разрешение Full HD и скорость отклика матрицы до 3 мс. Только этот стандарт обеспечивает достаточную пропускную способность для очень высокого фреймрейта.

Стоит учесть, что в этих лайфхаках не учитывается наиболее современный интерфейс передачи видеосигнала – DisplayPort.

Интерфейсы, массово применяемые в настоящее время:

VGA

(D-Sub) — единственный аналоговый интерфейс подключения мониторов, ещё применяемый в настоящее время. Морально устарел, однако будет активно использоваться ещё длительное время. Главный недостаток связан с необходимостью применения двойного преобразования сигнала в аналоговый формат и обратно, что приводит к потере качества при подключении цифровых устройств отображения (LCD мониторов, плазменных панелей, проекторов). Совместим с видеокартами с DVI-I и аналогичным разъёмом.

DVI-D

— базовый тип DVI интерфейса. Подразумевает только цифровое подключение, поэтому не может использоваться с видеокартами, имеющими только аналоговый выход. Очень широко распространен.

DVI-I

— расширенный вариант интерфейса DVI-D, наиболее часто встречающийся в настоящее время. Содержит 2 типа сигналов — цифровой и аналоговый. Видеокарты можно подключать как по цифровому, так и по аналоговому соединению, видеокарту с VGA(D-Sub)-выходом можно подключить к нему через простой пассивный переходник или специальным кабелем.
Если в документации к монитору указано, что в данной модификации применён вариант DVI Dual-Link, то для полноценной поддержки максимальных разрешений монитора (обычно это 1920*1200 и выше) видеокарта и применяемый DVI кабель также должны поддерживать Dual-Link, как полный вариант интерфейса DVD-D. Если используется кабель из комплекта монитора и относительно современная (на момент написания FAQ) видеокарта, то никаких дополнительных приобретений не требуется.

HDMI

— адаптация DVI-D для бытовой аппаратуры, дополненная цифровым интерфейсом для передачи многоканального звука. Присутствует фактически во всех современных LCD-телевизорах, плазменных панелях и проекторах. Для подключения к HDMI разъёму видеокарты с интерфейсом DVI-D или DVI-I достаточно простого пассивного переходника или кабеля соответствующими разъёмами. Видеокарту только с VGA (D-Sub) разъёмом подключить к HDMI невозможно!

— используется как вилка в переходниках и кабелях для подключения аналоговых мониторов к разъёму DVI-I.

ADC

или Apple Display Connector, применяется фирмой Apple в линейке Apple Cinema Displays. По сути, представляет собой DVI-D, дополненный интерфейсом USB и линиями питания для монитора.

DFP

или MDR-20, устаревший аналог DVI-D, не совместимый с ним. В настоящее время ни мониторы, ни видеокарты с такими разъёмами не производятся.

P&D

он же EVC или M1, аналог DVI-I, дополненный интерфейсами USB и FireWire. Обычно применяется в видеопроекторах и прочих экзотических устройствах.

Общая информация

DVI-разъёмы начинают устаревать, поэтому если вы решили собирать компьютер «с нуля», то лучше подыскать материнскую и видео платы, которые имеют более современные разъёмы для вывода цифровой информации. Владельцам старых мониторов или тем, кто не желает тратиться, лучше выбирать модели с DVI или где он присутствует. Так как HDMI является самым распространённым портом, желательно выбирать видеокарты и материнские платы, где он есть.

Типы разъёмов у HDIMI

В конструкции HDMI предусмотрено 19 контактов, количество которых не меняется от типа разъёма. От него может меняться качество работы, но типы интерфейса сами по себе различаются только габаритами и техникой, в которой используются. Вот характеристики всех имеющихся типов:

• Тип A – самый крупный и популярный на рынке. Из-за своих габаритов может быть вмонтирован только в компьютеры, телевизоры, ноутбуки, мониторы;
• Тип C – занимает меньше пространства, чем его более крупный аналог, поэтому часто можно встретить в определённых моделях ноутбуков, в большинстве нетбуков и некоторых планшетах;
• Тип D – самый маленький на сегодня разъём HDMI, который встраивается в планшеты, КПК и даже в смартфоны;

• Есть отдельный тип для автомобилей (точнее для соединения бортового компьютера с различными внешними устройствами), который имеет специальную защиту от вибрации, производимой двигателем, резких изменений температуры, давления, уровня влажности. Обозначается латинской буквой E.

Типы разъёмов у DVI

У DVI количество контактов зависит от типа разъёма и варьируется от 17 до 29 контактов, также очень сильно отличается качество выводимого сигнала в зависимости от типов. На данный момент используются следующие типы разъёмов DVI:

DVI-A – это самый старый и примитивный разъём, предназначенный для передачи аналогового сигнала на старые мониторы (не ЖК!). Имеет только 17 контактов. Чаще всего в данных мониторах изображение выводится по технологии электронно-лучевой трубки, которая не способна выводить качественную картинку (HD-качества и выше) и наносит вред зрению;
DVI-I – способен выводить как аналоговый сигнал, так и цифровой, в конструкции предусмотрено 18 контактов + 5 дополнительно, также есть специальное расширение, где 24 основных контактов и 5 дополнительных. Может вывести изображение в HD-формате;
DVI-D – предназначен только для передачи цифрового сигнала. Стандартная конструкция предусматривает 18 контактов + 1 дополнительный, расширенная включает уже 24 контакта + 1 дополнительный. Это самый современный вариант разъёма, который без потери в качестве способен передавать изображения в разрешении 1980×1200 пикселей.

У HDMI тоже присутствует несколько типов разъёмов, которые классифицируются по размерам и качеству передачи, но они все работают только с ЖК-дисплеями и способны обеспечивать более высокое качество сигнала и изображения, по сравнению со своими DVI-аналогами. Работу только с цифровыми мониторами можно рассматривать и как плюс, и как минус. Например, для владельцев устаревших мониторов — это будет недостаток.

Отличительные особенности

Несмотря на то, что оба кабеля работают по одинаковой технологии, между собой у них есть заметные различия:

Кабель HDMI передаёт изображение только в цифровом виде, вне зависимости от типа разъёма. А у DVI есть разновидности портов, которые поддерживают как цифровую передачу сигнала, так и аналоговую или только аналоговую/цифровую. Для владельцев старых мониторов самым лучшим вариантом будет DVI-порт, а для тех, у кого монитор и видеокарта поддерживают разрешение 4K, отличным вариантом станет HDMI;
DVI способен поддерживать несколько потоков, что позволяет подключать к компьютеру сразу несколько мониторов, в то время как HDMI корректно работает только с одним монитором. Однако DVI может нормально работать с несколькими мониторами при условии, что их разрешение не выше обычного HD (это касается только DVI-I и DVI-D)

Если вам нужно работать за несколькими мониторами одновременно и у вас высокие требования к качеству изображения, то обратите внимание на DisplayPort-разъём;

Технология HDMI способна транслировать звук без подключения каких-либо дополнительных гарнитур, а DVI на это не способен, что иногда доставляет существенные неудобства.

HDMI: лучшая альтернатива

Микро, мини и полноразмерный разъем HDMI. Возможности всех этих разъемов одинаковы.

HDMI можно найти почти повсюду. Он удобен и недорог, но весь состоит из компромиссов. Устаревшая версия 1.4 имела ограниченный 8-битовый диапазон представления цвета, и пропускную способность, доходящую до 10 Гбит в секунду. Вместе с другими ограничениями этого было недостаточно для поддержания разрешения 4К на не очень удачной для глаз частоте 34 Гц, а при разрешении 1080p достигалась лишь частота 60 Гц.

К счастью, несколько лет назад появились стандарты HDMI 2.0 и 2.0a, которые, в основном, соответствовали возможностям DisplayPort, хотя и имели меньшую полосу пропускания (18 Гбит/сек), что ограничивало разрешение 4К частотой кадров в 60 Гц. Хотя большинство сегодняшних видеокарт поддерживают HDMI 2.0, мониторов, поддерживающих этот стандарт, намного меньше, и даже высококачественные компьютерные дисплеи, такие как Asus RoG Swift PG348Q предлагают только вход для HDMI 1.4.

HDMI версии 2.0 или выше, в основном, можно найти в мощных телевизорах, таких как LG OLED C7, поскольку он требует поддержки HDR. Это делает стандарт HDMI 2.0 идеальным выбором соединения для тех, кто намерен играть с использованием высокой частоты кадров или расширения 4K на ПК, установленных в гостиных, и, используя больше экраны, так как этот стандарт поддерживает разрешение 4К при частоте 60 Гц, а разрешение 1080p — при частоте 144 Гц.

Недавно была завершена разработка HDMI 2.1. Этот стандарт снимет ограничения HDMI, предлагая разрешение 10К на частоте 120 Гц, покадровый режим HDR и игровой режим с динамическим изменением частоты кадров. Но до того как эти мечты воплотятся в реальность, используйте лучшие варианты сегодняшнего рынка. Теперь вы знаете чем отличается hdmi от displayport хотя разница эта не очень большая, но при высоких разрешениях она будет иметь значение.

Существует большое количество различных кабелей HDMI, но вам нужен высокоскоростной кабель HDMI. Он определено будет работать с дисплеями, имеющими разрешение 4К, и поддержит полную полосу пропускания HDMI 2.0.

Стандарт HDMI 2.1 может появиться в мощных устройствах в 2019 году. Для него потребуется новый кабель, хотя разъем остается неизменным. Ширина полосы пропускания поднимется с 18, до 40 Гбит/сек, но это будет играть роль только для игр на мониторах 4К/120 Гц, и подобных им.

Двухканальный кабель DVI имеет полный набор контактов, как показано на фото

Разъемы DVI все еще можно найти на большинстве видеокарт для настольных компьютеров, и их ценность еще сохраняется, но они постепенно переходят в статус устаревших. Хотя они крупные, неуклюжие, требуют для фиксации поворачивать винты с головками под отвертки, и, как правило, не передают аудио-сигналы, они все же поддерживают прекрасную частоту 144 Гц с разрешением 1080p, в то время как обычные разъемы HDMI 1. 4 — нет.

Это делает данный стандарт лучшим практическим выбором для многих старых игровых станций. Этот стандарт также поддерживает разрешение в пикселях до 2560 х 1600 при 60 Гц, что позволяет использовать мониторы с разрешением 1440p, которое остается разрешением для приемлемой производительности.

Эволюционировавшие в качестве переходного разъема от ужасных VGA 1990-х годов, разъемы DVI доступны во множестве вариантов, как в напоминающем о прошлом аналоговом варианте, так и в одноканальных и двухканальных разновидностях. Большинство кабелей DVI, которые вы покупаете сегодня, будут относиться к двухканальной версии с широкой полосой пропускания. Но если вам нужно быстро заменить старый кабель, убедитесь, что в разъеме кабеля полный набор контактов, иначе вы будете ограничены разрешением 1920 на 1200 пикселей и частотой кадров, соответствующей одноканальному DVI.

После 20-летнего применения, время жизни стандарта DVI подходит к концу, поэтому его следует рассматривать, как временное решение, позволяющее добиться наилучших результатов от вашего оборудования. Ведь, скорее всего, в ближайшее время вы начнете использовать что-то более новое.

Разница между видео портами VGA, DVI, HDMI и DisplayPort

Вывести видео изображение на монитор или телевизор сегодня можно разными способами – вариантов портов для подключения с каждым годом становится всё больше, и не мудрено запутаться в количестве и разнице интерфейсов.

Разберемся в наиболее популярных форматах и определим случаи, когда тот или иной стандарт видео порта подойдет лучше всего.

VGA

Старейший из стандартов сопряжения ПК и монитора, который существует по сей день. Разработанный еще в 1987-м году компанией IBM компонентный видеоинтерфейс, использует аналоговый сигнал для передачи цветовой информации. В отличии от более современных стандартов, VGA не позволяет передавать звук – только картинку.

Коннектор VGA, как правило, синего цвета с двумя винтами по бокам. Он имеет 15-контактный разъем и изначально мог работать только на разрешении 640 на 480 пикселей, используя палитру из 16-ти цветов. Позже стандарт развился в так называемый Super VGA, поддерживающий более высокие расширения экрана и количество цветов до 16 миллионов цветов. А так как усовершенствованный стандарт продолжил использовать старый порт и внешне не изменился, то и называют его по старинке просто VGA.

Чаще всего данный формат используется на старом оборудовании, однако многие компьютеры по-прежнему снабжены этим портом. Что называется – на всякий случай.

DVI

Больше десяти лет спустя после выхода стандарта VGA свет увидел формат DVI – цифровой видеоинтерфейс. Вышедший в 1999-м году интерфейс был способен передавать видео без компрессии в одном из трех режимов: DVI-I (Integrated) – объединенный формат цифровой и аналоговой передачи, DVI-D (Digital) – поддержка только цифрового сигнала, DVI-A (Analog) – поддержка только аналогового сигнала.

Порты DVI-I и DVI-D могут идти в одинарном или двойном режиме. Во втором случае удваивается пропускная способность, что позволяет получать разрешение экрана высокой четкости – до 2048 на 1536 точек. Однако для этого нужно иметь и соответствующую видеокарту. Сами порты отличаются количеством контактов – так одинарный режим (Single link) использует четыре витых пары проводов (максимальное разрешение 1920 на 1200 пикселей при 60 Гц), а двойной режим (Dual link), соответственное, большее число контактов и проводов (разрешение до 2560 на 1600 при 60 Гц).

Важно помнить, что аналоговый вариант DVI-A не поддерживает мониторы стандарта DVI-D, а видеокарту с DVI-I можно подключить к монитору DVI-D кабелем с двумя коннекторами DVI-D-вилка. По аналогии с VGA, данный стандарт также передает на экран только видео изображение без звука. Однако с 2008-го года производители видеокарт сделали передачу звука возможной – для этого необходимо использовать кабель DVI-D – HDMI.

Также можно встретить на рынке и формат mini-DVI, придуманный компанией Apple, склонной к уменьшению всего и вся. Однако мини-стандарт работает только в одинарном режиме, а значит не поддерживает расширение выше, чем 1920 на 1200 пикселей.

HDMI

High Definition Multimedia Interface или интерфейс для мультимедиа высокой четкости позволяет передавать цифровые видео и аудио сигналы, да еще и с возможностью защиты от копирования. HDMI меньше своих предшественников по размеру, работает на более высокой скорости, а главное – передает звук, что позволило отправить на пенсию прежние стандарты SCART и RCA («тюльпаны») для подключения видеоустройств к телевизорам.

Спецификация HDMI 1.0 появилась в конце 2002 года и имела максимальную пропускную способность 4,9 Гб/с, поддержку 8-канального звука и видео до 165 МПикс/сек (то есть FullHD при 60 Гц). С тех пор стандарт постоянно развивался, а в 2013-м увидела свет спецификация HDMI 2.0 с пропускной способностью до 18 Гбит/с, поддержкой разрешения 4К (3840 на 2160 пикселей при 60 Гц) и 32-канального звука.

Сегодня стандарт HDMI используют не только компьютеры, но и цифровые телевизоры, DVD и Blu-ray проигрыватели, игровые приставки и многие другие устройства. При желании можно использовать переходники с HDMI на DVI и обратно.

Число контактов на HDMI портах начинается от 19-ти, а сами разъемы выпускаются в нескольких форм-факторах, самые распространенные из которых HDMI (Type-A), mini-HDMI (Type-C), micro-HDMI (Type D). Кроме того, есть HDMI порты для приема сигнала (HDMI-In) и для передачи (HDMI-Out). Внешне они практически неотличимы, но если, скажем, у вашего моноблока есть оба порта, то при попытке вывести картинку на второй монитор вы сможете воспользоваться только одним из них, а конкретно тем, что HDMI-Out.

DisplayPort

В 2006-м году был принят еще один видеостандарт для цифровых мониторов. DisplayPort, также как HDMI, передает не только видео, но и аудио, и служит для подключения компьютера с дисплеем или домашним кинотеатром. DisplayPort имеет более высокую скорость передачи данных, поддержку разрешения вплоть до 8К (7680 на 4320 пикселей при 60 Гц) в версии 1.4, вышедшей в марте 2016-го, а картинку через порт можно выводить на несколько мониторов (от двух до четырех, в зависимости от разрешения).

DisplayPort специально разрабатывался для вывода картинки с компьютеров на мониторы, тогда как HDMI больше предназначался для подключения различных устройств к телевизору. Однако данные порты можно использовать вместе при помощи адаптера Dual-Mode DisplayPort.

Есть также и вариации Mini DisplayPort, применяющиеся в первую очередь в ноутбуках. В частности, уменьшенный формат любим компанией Apple.

Thunderbolt

Наконец, стандарт от компании Intel (при совместной работе с Apple) для подключения переферийных устройств к компьютеру. Именно Apple была первой, кто в 2011-м году выпустил устройство с данным интерфейсом – ноутбук MacBook Pro.

Максимальная скорость передачи данных – 20 Гбит/с при использовании оптоволокна для версии 2, тогда как 3-я версия интерфейса способна работать на скорости до 40 Гбит/с. Thunderbolt объединяет в себе не только интерфейс DisplayPort, но и PCI-Express, а значит подключить к нему можно почти всё, что угодно. В частности, допускается подключение к одному порту до шести устройств, что сокращает необходимость иметь на устройстве огромное число различных портов.

Сам разъем Thunderbolt меньше, чем у mini-DisplayPort, а его третья версия и вовсе являет собой порт, совместимый с USB 3.1, то есть выполнен с разъемом USB Type-C.

Универсальный USB

Если вы вдруг переживаете, что в скором времени придется обновлять всю домашнюю технику в связи с изменением стандартов, то не спешите. Производители стремятся упростить историю с многочисленными интерфейсами и обеспечить поддержку старых устройств посредством переходников. В частности, для HDMI устройств необходимо будет использовать лишь соответствующий переходник, дабы иметь возможность подключения к современному порту USB Type-C.

По аналогии с тем, что ранее каждый производитель мобильных телефонов имел собственный разъем для подзарядки, а ныне большинство использует порт micro-USB, видеостандарт также стремится к унификации. И объединяющим форм-фактором должен стать именно USB-порт последнего поколения, по которому будут подключаться как мониторы, так и обычные наушники да гарнитуры.

Поделиться:

DVI против Displayport: что они могут сделать?

История видеокабелей длинная и запутанная, начиная с Composite RCA в 1956 году и заканчивая широко распространенными стандартами, такими как DVI, все версии кабелей HDMI и Displayport. Но даже сегодня мы можем найти каждый из этих портов в использовании.

Displayport изначально был создан Ассоциацией стандартов видеоэлектроники (VESA) для непосредственной замены DVI. Таким образом, Displayport может поддерживать гораздо более высокое разрешение, передавать как видео, так и аудиосигналы и, как правило, является более простым в использовании видеокабелем. Тем не менее, бывают ситуации, когда вы в конечном итоге используете порты DVI вместо технологии Displayport.

Мы рассмотрим фактические различия между ними, чтобы вы могли принять обоснованное решение о том, что использовать.

DVI и Displayport: параллельное сравнение

4 DVI-D (DVI-14) -I (одноканальный)9 9009 9009 9009

	Displayport 1.3	DVI-A	DVI-D (Single-Link)	DVI-I (двухканальный)
Создано	Ассоциация стандартов видеоэлектроники (VESA)	Рабочая группа по цифровым дисплеям (DDWG)	Рабочая группа по цифровым дисплеям (DDWG)	Рабочая группа по цифровым дисплеям (DDWG)	Рабочая группа по цифровым дисплеям (DDWG)	Рабочая группа по цифровым дисплеям (DDWG)
Максимальное разрешение	4k (3840 x 2160p) or 8k (7680 x 4320p)	1920 x 1080p	1920 x 1080p	1920 x 1080p or 2040 x 1536p	1600 x 1200p	1920 x 1080p
Refresh Rate	120 Hz or 30 Hz	85 Hz	60 Hz	144 Hz or 75 Hz	60 Hz	60 Hz
Analog/Digital	Digital	Analog	Digital	Digital	Analog/Digital	Analog/Digital
Audio/Video	Audio/Video	Видео	Видео	видео	Видео	Видео
Блокирующий соединитель?	№	Да	Да	Да	Да	Да
. /s	9,9 ГБ/с
Подходит для игр?	Идеально подходит для игр с высоким разрешением	Только игры 1080p	Только игры 1080p	Только игры 1080p	Только игры 1080p	Только игры 1080p

DVI и Displayport: в чем разница?

Displayport был задуман как преемник DVI, но их различия не ограничиваются этим. Displayport не всегда лучший вариант.

Чтобы показать вам, какое значение имеют эти различия, нам сначала нужно рассказать, для чего на самом деле предназначены эти соединительные кабели.

Что такое кабель или порт DVI?

После того, как DDWG представила их в 1999 году, DVI быстро стал стандартным кабелем для подключения видео. DVI был разработан с явной целью узурпировать еще более старый стандарт разъемов VGA.

Кабели DVI были явным победителем в то время, и с годами было изобретено множество версий разъемов DVI. Существует три основных категории кабеля DVI: DVI-A, DVI-D и DVI-I. Каждая категория имеет свой способ подключения.

DVI-A и DVI-D используют аналоговые и цифровые соединения соответственно. DVI-I, где I означает «интегрированный», может подключаться как к аналоговым, так и к цифровым устройствам. Кабели DVI-D используются чаще всего благодаря доминированию цифровых устройств. Но DVI-I и DVI-A обладают бесценной совместимостью со старой аналоговой электроникой.

Различные категории могут сделать DVI более запутанным в использовании, чем другие типы соединительных видеокабелей. Помимо этих различий, существуют также двухканальные и одноканальные версии кабелей DVI-I и DVI-D.

Двухканальные DVI поддерживают более высокие разрешения, чем их одноканальные аналоги. Вы можете заметить разницу, потому что двухканальные порты DVI имеют полные 24 контакта. Одноканальные порты будут иметь на 8 контактов меньше, всего 16. Как двухканальные, так и одноканальные порты DVI имеют тенденцию быть более громоздкими, чем другие типы видеоразъемов. По крайней мере, это делает их узнаваемыми!

Двухканальные порты DVI-D могут использовать максимальное разрешение 2040 x 1536p с частотой 75 Гц. Это не очень хорошие характеристики, особенно для таких вещей, как игры, которые очень визуально интенсивны и требуют высокой частоты обновления. Однако, если вы используете DVI-D с разрешением 1080p, вы можете получить частоту до 144 Гц. Это на самом деле делает DVI разумным выбором, если у вас есть монитор 1080p 144 Гц.

В отличие от более поздних соединительных кабелей, DVI передает исключительно видео. Это означает, что кабель DVI сам по себе не может обеспечить аудиоподключение вашего устройства. Если вы хотите использовать кабель DVI для своего телевизора, вам также потребуется использовать кабель AUX или RCA для работы звука.

Кабели DVI поставляются с двухканальным или одноканальным портом с 24 или 16 контактами соответственно.

Что такое Displayport?

Displayport — один из самых популярных вариантов для игр или для высококачественной компьютерной графики в целом. Он родился, когда VESA создала его как более чистую, простую и во всех отношениях лучшую альтернативу DVI.

Причина, по которой Displayport намного лучше, чем DVI, для большинства компьютерных приложений, таких как игры, заключается в том, что он буквально создан для компьютеров. С Displayport 1.3 вы можете получить разрешение 8k с частотой 30 Гц или 4k с частотой 120 Гц. Порт регулярно модернизируется почти ежегодно.

Что касается совместимости, эти обновления упрощают использование Displayport. Вам не нужно беспокоиться о том, что существует несколько разных моделей — вместо этого вам просто нужно знать номер версии.

Единственной специальной версией Displayport является Thunderbolt, порт, используемый Apple в некоторых своих продуктах (например, в iPhone). На самом деле Thunderbolt — это мини-порты Displayport, обеспечивающие такое же высококачественное видеосоединение, как и все остальные порты Displayport.

Поскольку Displayport — новейшая технология, ориентированная на персональные компьютеры, она использует исключительно цифровые сигналы. Он также может передавать аудиосигналы, а также видеосигналы. Обе эти детали хорошо вписываются в наш текущий технологический ландшафт.

Кабели Displayport были созданы после кабелей DVI, чтобы быть более эффективными, и они все еще широко используются сегодня.

DVI против Displayport: 5 фактов, которые необходимо знать

• Практически во всех отношениях Displayport представляет собой прямое обновление DVI.
• Displayport не может обмениваться данными с использованием аналогового сигнала.
• DVI может соответствовать Displayport в игровых приложениях, если вы используете мониторы 1080p 144 Гц.
• DVI был изобретен в 1999 году, даже раньше, чем HDMI. Он может устаревать в течение следующего десятилетия.
• Веб-сайт VESA публикует предстоящие обновления для Displayport почти каждый год, поэтому вряд ли он когда-либо будет отставать от других кабелей.

DVI или Displayport: что лучше?

Displayport может обрабатывать аудио/видео с помощью одного кабеля и высокого разрешения с постоянной частотой обновления. Но он ограничен тем, что может общаться только через цифру. Некоторые кабели DVI, такие как DVI-I или DVI-A, лучше всего подходят для аналоговых устройств. Displayport вообще нельзя использовать!

Вообще говоря, Displayport — лучший вариант для игр, поскольку он имеет лучшие характеристики разрешения и частоты обновления. Возможности аудио/видео в одном кабеле также отлично подходят для телевидения. С другой стороны, DVI-D — прекрасный выбор для игр, если ваш монитор все равно поддерживает только 1080p и 144 Гц.

В этом случае более высокое разрешение Displayport будет потрачено впустую. Тот факт, что DVI может передавать только видеосигналы, не имеет значения даже для компьютерных мониторов. В конце концов, компьютерные мониторы редко (если вообще когда-либо) имеют встроенные динамики, поэтому вы все равно будете использовать несколько шнуров.

Хотя Displayport всегда раздвигает границы возможностей соединительных видеокабелей, иногда в этом просто нет необходимости. DVI-D — прекрасный вариант для всего, что Displayport уже прошел, например, для 1080p и аналоговых устройств.

Тем не менее, Displayport в целом является лучшим кабелем для подключения видео. DVI — это более старая технология, которая не обновляется, поэтому у нее нет возможности идти в ногу с достижениями Displayport.

DVI против Displayport: что они могут сделать? FAQs (Часто задаваемые вопросы)

Является ли DVI-D тем же, что и Displayport?

DVI-D и Displayport — это разные технологии кабелей для подключения видео. DVI-D — это более старый тип, впервые разработанный в 1999 году. Displayport был разработан, чтобы быть лучше, чем DVI и другой соединительный кабель, называемый VGA. Тем не менее, они используют одни и те же функции, и оба они являются функциональными соединительными кабелями.

Чем DVI-D лучше, чем HDMI?

HDMI лучше, чем DVI-D, поскольку это более новая технология. Каждая версия HDMI поддерживает лучшую частоту обновления и лучшее разрешение, чем DVI-D. Кроме того, HDMI может передавать как аудио, так и видео, что делает его стандартным кабелем для телевидения. DVI-D может передавать только видеосигналы.

Может ли DVI отображать 1080p?

Каждый вариант DVI может отображать 1080p. Некоторые из них, такие как двухканальный DVI-D, могут фактически использовать более высокое разрешение. DVI — хороший вариант для мониторов с разрешением 1080p, и он имеет частоту обновления 144 Гц. Вам понадобится более новый кабель для подключения видео, например HDMI или Displayport, для экранов с более высоким разрешением.

Displayport устарел?

Displayport далеко не устарел, поскольку этот порт регулярно обновляется и широко используется. Вы можете найти Displayports на большинстве новых компьютеров. Создатели Displayport, VESA, почти ежегодно обновляют свою технологию. Выход Displayport 2.0 запланирован на 2022 год.

Что лучше всего соответствует вашим потребностям в области отображения? DVI, VGA, Displayport, HDMI

В настоящее время существует 4 основных видеоинтерфейса, контролируемых 3 группами стандартов, которые имеют свои плюсы и минусы. С учетом сказанного, какой из четырех выбрать? Что выбрать: HDMI, DisplayPort, DVI или VGA? Какая связь имеет наибольший смысл, когда речь идет о DVI против VGA против Displayport против HDMI ? Как правило, лучшим соединением является HDMI, поскольку это новейший стандарт среди современных телевизоров, и вы переходите на другие соединения в зависимости от того, какое устройство вы используете, например, ЭЛТ-монитор для компьютера 1990-х годов или что-то в этом роде.

Также, прежде чем изучать плюсы и минусы каждого видеоинтерфейса, важно помнить, что кроме VGA все подключения цифровые. Качество этих цифровых соединений не должно сильно различаться, только разрешение в пикселях. Без дальнейших церемоний, вот различия, которые вы должны принять к сведению в форме диаграммы.

Related Question Answers:

Comparison Chart . )

Major A/V Interfaces	Digital Video Interface (DVI)	Video Graphics Array (VGA)	Displayport (DP)	High Definition Multimedia Interface (HDMI)
Группа стандартов	Рабочая группа цифровых дисплеев (DDWG)	Ассоциация стандартов видеоэлектроники (VESA)	Ассоциация стандартов видеоэлектроники (VESA)	HDMI Licensing, LLC (Консорциум производителей потребительской электроники)
Максимальные каналы	6 (Двойная связь)	N/A	8	8
		8
		8
		8
		800 x 600	1080p	HDTV 720p и 1080p
Аналоговая/цифровая комбинация	DVI-I (24 + 4 PIN).0026
Digital/Audio	NO (если только он не подключен к адаптеру HDMI)	NO	Да	Да
Особенности	+ для однофазного использования только + Mainly Connections Connections + + +	+ для однофазного использования + Mainly Connections + + + + + + + +	+ для однофазного использования + Mainly. Устаревает	+ Единственный стандарт аналогового видео из группы + Для использования на компьютере + Переносит только видеосигнал + Остается на рынке уже много лет	+ Возможность подключения к монитору или компьютеру + Использование обновленного или актуального + Возможность подключения нескольких дисплеев через один монитор	+ Стандартный цифровой видеокабель + Используется в медиаплееры и телевизоры + Могут передавать как аудио-, так и видеосигналы + Недавно появились на рынке

Что такое цифровой видеоинтерфейс или DVI?

DVI в основном такой же, как HDMI в отношении видеосигнала. Возможно, HDMI 2.0 способен отображать видео с максимальными настройками 4K, но опять же, серия HDMI 1.x в основном такая же, как DVI, что касается некоторых выходов, особенно разрешений в диапазоне от 1920 x 1200 и ниже, с DVI, поддерживающим максимальное разрешение QXGA 2048 x 1536. В крайнем случае, вы можете пойти по маршруту DVI, если у вас нет HDMI, и получить буквально тот же видеосигнал для наиболее распространенных разрешений.

Изображение предоставлено: Rakesh Chinnoe

• Аналогово-цифровая комбинация и так далее: DVI — единственный формат видеосоединения, который может выполнять как аналоговые, так и цифровые соединения через DVI-I (24 + 4 контакта). Он также имеет 6 максимальных каналов (двухканальный) по сравнению с 8 каналами DP и HDMI. Кабель, в частности, имеет высокую частоту обновления 144 Гц, что одобряют многие геймеры на ПК. Это хорошая альтернатива HDMI, которая обеспечивает сравнительно высокое качество выходного сигнала, когда дело доходит до драки.
• Зависит от оборудования: Потенциал максимального разрешения DVI — вышеупомянутое QXGA 2048 x 1536 — зависит от оборудования. Некоторое оборудование (например, одноканальное) и кабели способны работать только с разрешением 1920 x 1200, которое, честно говоря, одинаково для всех устройств, даже при использовании HDMI и DP. Есть и другие, которые могут сделать гораздо больше (например, в случае с двухканальной связью), чтобы достичь разрешения HD 2560 x 1600 и целостности 60 кадров в секунду, когда дело доходит до драки.
• DVI не передает звук Обычно: Это зависит от одного устройства DVI к другому, но обычно DVI не воспроизводит звук, за несколькими исключениями, что делает его более сопоставимым с VGA, чем DP и HDMI в цифровой/аудио фронт. Действительно, единственное существенное различие между HDMI и DVI заключается в звуковом аспекте. Чтобы заставить DVI воспроизводить звук, подключите его к адаптеру HDMI. С DVI, поскольку компьютерные мониторы не имеют динамиков (это отдельные компоненты), это не проблема.
• DVI устаревает: С появлением HDMI и DP, которые могут работать как с цифровым, так и со звуковым сигналом, DVI становится устаревшим. Компьютеры теперь предпочитают использовать HDMI и DP вместо DVI для их высокой четкости, подключение с высоким разрешением необходимо к различным компьютерным мониторам, даже если аудиокомпонент является спорным с ПК и ноутбуками. Даже с сегодняшними графическими картами порт для DVI по-прежнему остается доступным, но вскоре он может уйти по пути дисковода гибких дисков, и его вытеснит версия порта USB с интерфейсом аудио/видео (т. е. HDMI).

Что такое видеографический массив или VGA?

VGA — это формат, который с любовью вспоминают пользователи компьютеров старой закалки. Это было стандартом в течение довольно долгого времени. Это уже не так распространено раньше, как в 20 ^-м -м веке до начала 21-го ^-го -го века. Формат остается на рынке в течение многих лет по уважительной причине. Это надежно, это было универсальное кабельное соединение, особенно при подключении вашей старой компьютерной башни к вашему ЭЛТ-монитору, чтобы он мог работать в качестве монитора для него. Это, безусловно, не стандарт, которому следуют телевизоры в настоящее время. Тем не менее, это по-прежнему предпочтительный вариант аналогового подключения для старого оборудования и ретро-геймеров.

Изображение предоставлено Полом Балмером

• Аналоговый дедушка аудио/видео интерфейсов: Массив видеографики является дедушкой всех аудио/визуальных интерфейсов. Он обеспечивает только видеосигнал, поэтому для звука нужен отдельный аудиокабель. Это аналоговый сигнальный кабель, который очень редко можно увидеть на телевизорах, но чаще его используют для старых проекторов, когда вы проводите слайд-шоу в офисе или проецируете фильм на большой экран. Он остается на рынке так долго, что большинство современной электроники поставляется с портом VGA.

• Избегайте использования в современных телевизорах: Если вы можете помочь, и у вас есть другие кабели A/V, не используйте VGA. В основном он использовался для подключения рабочего стола к монитору компьютера, особенно в 1980-х и 1990-х годах, когда персональные компьютеры действительно начали набирать обороты. Несмотря на то, что даже сейчас он обеспечивает довольно приличную частоту кадров и высокое разрешение, он по-прежнему использует аналоговый сигнал. Цифровые сигналы всегда будут побеждать аналоговые сигналы каждый раз. При его использовании вы не получите изображение с точностью до пикселя на современных ЖК-мониторах, поэтому вместо этого используйте DVI или HDMI.

• Единственный вариант для устаревших систем: В настоящее время DP и HDMI используются более широко, в то время как VGA все еще висит там, а DVI находится на пути к превращению HD-DVD в формат HDMI Blu-Ray. Однако VGA остается единственным вариантом при работе с устаревшими системами, такими как старые компьютеры, старые телевизоры, старая электроника и старые проекторы. Старые ноутбуки также содержат порты VGA. Современные компьютерные мониторы, телевизоры с плоским экраном и тому подобное используют маршруты DisplayPort и HDMI.

Что такое DisplayPort или DP?

DisplayPort или DP — это формат подключения к компьютеру, обновленный до формата VGA Ассоциацией стандартов видеоэлектроники или VESA, который служит их ответом на HDMI и DVI. Как и HDMI и DVI с адаптером HDMI, он может передавать звук. Это не так распространено, как HDMI, потому что есть только один тип телевизора, поддерживающий DP. Вот почему это в основном для использования на компьютере. Это формат аудио/видео высокой четкости, который может обеспечить максимальное разрешение видео 1080p. В то время как HDMI завоевал популярность на рынке телевизоров и медиаплееров, DP добился успехов на рынке компьютерных дисплеев.

• Аппаратное обеспечение, необходимое для максимального разрешения: Для достижения максимального разрешения DP 3840 x 2160 при 60 кадрах в секунду необходимо установить функцию многопотоковой передачи и по крайней мере включить DisplayPort 1. 2. Если вы хотите подключить компьютер к монитору с помощью кабелей DP, нет причин не использовать их, потому что они являются портами, доступными для многих компьютеров (а не только для одного телевизора, который их поддерживает)
• Цена и ценность такие же, как у кабеля HDMI: Кабели HDMI и DP имеют примерно одинаковую цену. Кроме того, формат DisplayPort — хороший выбор, если вы хотите подключить свой ПК или ноутбук к другому монитору. С помощью этого кабеля можно добиться качественных результатов. Примечательно, что вы можете добиться частоты обновления 144 Гц (такой же, как у DVI) при разрешении 1080p или HD с помощью аппаратного обеспечения DisplayPort 1.2. При обновлении до DisplayPort 1.3 до 1.4 вы даже можете добиться лучших результатов от кабеля DP.
• Одновременное использование нескольких мониторов: Еще одна примечательная особенность DP заключается в том, что она позволяет использовать несколько мониторов одновременно. Это особенно полезно для графических дизайнеров, видеоредакторов и хардкорных геймеров. Вы можете использовать разные концентраторы или дисплеи для поддержки ежедневной цепочки. При обновлении до DP 1.3 вы можете просматривать два разных дисплея с разрешением 4K при частоте 60 Гц по одному кабелю DP

• HD 4K и 8K Параметры:  format способность обрабатывать 8K с частотой обновления 60 Гц и 4K с частотой обновления 120 Гц. Тем не менее, этот кабель для обновления ставит перед вами основную задачу поиска подходящего монитора, совместимого с этими новыми видеокартами. Это все равно, что иметь автомобиль, работающий на азоте, в стране, где нет газообразного азотного топлива. В любом случае большинство мониторов и телевизоров совместимы с HDMI 2.0.

Что такое мультимедийный интерфейс высокой четкости или HDMI?

Все современные телевизоры и компьютерные мониторы Century 21 ^st оснащены разъемами HDMI. Они просты в использовании, сами кабели дешевы, а соединение передает звук вместо того, чтобы иметь для него отдельное соединение. Аудиокомпонент — лучшее, что есть в HDMI. Это одна из многих причин, почему это должно быть вашим первым выбором при подключении компьютера или телевизора, поскольку это избавляет вас от множества хлопот и дополнительных кабелей или подключений.

Изображение предоставлено Одо Сервантесом

• Ограничения HDMI 1.x: HDMI, безусловно, вездесущ и универсален. Однако это не всегда идеальный выбор для вашего телевизора или компьютера. Например, многие телевизоры могут чаще иметь соединения HDMI 1.4, а это означает, что ваш телевизор может работать с максимальной скоростью 30 кадров в секунду и разрешением 3820 x 2160. Вы также ограничены 30 кадрами в секунду с новым монитором 4K. Если вы хотите подняться выше, вам нужен апгрейд.
• Рассвет HDMI 2.0: В свете ограничений HDMI с точки зрения допустимой частоты кадров для данного разрешения теперь существует вариант HDMI, известный как HDMI 2.0, который позволяет передавать 4K через HDMI со скоростью 60 кадров в секунду. При работе с контентом с таким высоким разрешением и высокой частотой кадров, как 3D-игры HD, или с последними выпусками Blu-Ray с максимально возможным разрешением и частотой кадров, вам может понадобиться новый телевизор и аппаратное обеспечение, чтобы обеспечить такую ​​графику с высокими техническими характеристиками.
• HDMI по сравнению с другими цифровыми соединениями: Помимо VGA, HDMI-дисплеев из 1920 x 1080 со скоростью более 60 кадров в секунду будет выглядеть одинаково при отображении на DisplayPort и DVI, если все остальные переменные или настройки одинаковы. Кабели не будут иметь заметного значения с точки зрения качества изображения, если все они будут цифровыми соединениями с определенным разрешением и настройками. У вас могут возникнуть проблемы с настройками 4K, но это просто означает, что вам нужно перейти на HDMI 2.0 или что-то в этом роде.
• Все HDMI-кабели одинаковы: Как и в случае с USB-разъемами разных производителей, одинаковые выходы есть и у HDMI-кабелей. Поэтому в большинстве случаев подойдет HDMI любой марки. Для приложений с высоким разрешением и частотой кадров другие варианты могут быть лучше или может потребоваться обновление HDMI. Все конфигурации настроек ниже 4K отображаются одинаково с DVI и DisplayPort.

В заключение

По состоянию на 2010-е годы HDMI является наиболее распространенным разъемом среди телевизоров, особенно телевизоров с плоским экраном. Однако у вас есть возможность использовать VGA, DVI, DP и HDMI старой школы, если вы хотите подключить компьютер к телевизору. Вы также можете подключить новый компьютерный монитор к настольному ПК с помощью этих 4 вариантов соединительных кабелей A/V.

У каждого есть свои преимущества и недостатки, поэтому, возможно, лучшим кабелем для вашего дисплея обычно является тот, который идет в комплекте (вероятно, в любом случае это HDMI). Однако, в крайнем случае, вы можете заменить один на другой в зависимости от ваших потребностей. Просто имейте в виду, что только DP и HDMI являются цифровыми/аудио соединениями.

Каталожные номера:

1. HDMI, DisplayPort, DVI, VGA: какое подключение выбрать?
2. DisplayPort, HDMI, DVI, VGA
3. HDMI, DisplayPort, DVI, VGA: быстрое сравнение

HDMI, DisplayPort, DVI, VGA [сравнение 2022 г.]

Если вы только что приобрели новый монитор или телевизор и вы запутались со всеми различными портами разъемов, которые вы видите на задней панели вашего дисплея — не беспокойтесь, потому что мы будем следить за каждым портом и всеми его соответствующими версиями.

Вы будете знать, какие кабели и порты можно или нельзя использовать, а также какие из них следует использовать, а какие следует избегать, если у вас есть другие варианты. Вы сможете правильно подключить дисплей в кратчайшие сроки и наслаждаться наилучшим качеством изображения.

Table of ContentsShow

HDMI (Мультимедийный интерфейс высокой четкости)

HDMI — это наиболее универсальный и распространенный разъем для подключения дисплея, который можно найти в большинстве современных дисплеев. Вы найдете его во всех современных телевизорах, мониторах и видеокартах, но не все они одинаково эффективны.

Самый распространенный HDMI 1.4 наиболее популярен для дисплеев, не поддерживающих 4K. Он может обеспечивать разрешение экрана до 2560×1600 при частоте 75 Гц, а также 144 Гц при разрешении 1920×1080, что очень популярно среди геймеров.

HDMI 1. 3 также поддерживает 144 Гц при 1080p, но более старые версии HDMI (от 1.0 до 1.2) поддерживают максимальное разрешение 1920×1200 при 60 Гц.

Таким образом, все современные дисплеи имеют как минимум HDMI 1.4, который поддерживает многоканальное аудио, может передавать данные Ethernet и обеспечивает превосходную глубину цвета. Он также может поддерживать разрешение 4K, но только до 30 Гц. Более того, HDMI 1.4 не поддерживает 21:9.сверхширокое видео или 3D-стереоскопический формат.

Здесь в дело вступает HDMI 2.0, который еще больше увеличивает глубину цвета и добавляет плавности в 4K за счет поддержки частоты 60 Гц. Также добавлена ​​поддержка соотношения сторон 21:9 и стереоскопического 3D-формата. Кроме того, HDMI 2.0 поддерживает 1440p при 144 Гц и 1080p при 240 Гц. Обе версии 1.4 и 2.0 поддерживают адаптивную синхронизацию, то есть технологию AMD FreeSync .

HDMI 2.0a добавляет поддержку HDR (расширенный динамический диапазон), а HDMI 2. 0b поддерживает расширенный формат HDR10 и Стандартная поддержка HLG .

Выход HDMI 2.1 запланирован на декабрь 2017 года. Он добавит поддержку Dynamic HDR, 4K при 120 Гц и даже 8K при 120 Гц. Динамический HDR и обновленная технология адаптивной синхронизации (FreeSync 2) будут работать с существующими кабелями, а для 4K и 8K при 120 Гц вам потребуются новые кабели 48G.

DP (DisplayPort)

В отличие от HDMI DisplayPort можно найти только в современных мониторах и очень редко в телевизорах. В настоящее время версия DisplayPort 1.2 актуальна и обязательна для игровых мониторов с технологией переменной частоты обновления Nvidia G-Sync. Хотя FreeSync может работать как с HDMI, так и с DP (v1. 2a), для Nvidia требуется исключительно разъем DisplayPort.

Эффективная пропускная способность DisplayPort 1.2 составляет 17,28 Гбит/с в режиме HBR2 (High Bit Rate 2), что обеспечивает поддержку широкой цветовой гаммы и высокое разрешение/частоту обновления до 4K при 75 Гц. DisplayPort также предлагает возможность нескольких видеопотоков посредством последовательного подключения, т. е. DisplayPort-Out.

Менее распространенная версия DisplayPort 1.3 увеличивает пропускную способность до 25,82 Гбит/с, чего достаточно для 4K при 120 Гц, 5K при 60 Гц и 8K при 30 Гц. С помощью MST (Multi-Stream Transport) вы можете последовательно подключить до двух дисплеев 4K UHD или четырех мониторов с разрешением WQHD+ (2560 × 1600) и частотой 60 Гц.

В последней версии DisplayPort 1.4 добавлена ​​поддержка формата HDR10 и цветовой гаммы Rec2020, а также 8K HDR с частотой 60 Гц и 4K HDR с частотой 120 Гц с использованием кодирования DSC (сжатие потока отображения) с коэффициентом сжатия 3:1.

Mini-DisplayPort можно найти на некоторых компьютерах Apple и ноутбуках. Эти порты поддерживают разрешение до 2560×1600 или 4096×2160 в зависимости от версии реализованного DisplayPort. Вы также можете приобрести адаптеры mDP-VGA, DVI или HDMI. Разъем Apple ThunderBolt обратно совместим с mDP и может быть распознан по маленькому значку молнии на разъеме кабеля.

DVI (цифровой визуальный интерфейс)

Вы можете найти порты DVI почти на каждом мониторе и видеокарте, включая встроенные в материнские платы ПК. Имеется три разных порта DVI: DVI-A для аналогового видеосигнала, DVI-D для цифрового и DVI-I (встроенный) для обоих. Как и VGA, одноканальный DVI ограничен разрешением 1920×1200 при 60 Гц.

Основным преимуществом порта DVI является тот факт, что он довольно широко распространен и универсален, а это означает, что вы можете преобразовать его как в VGA, так и в HDMI, используя соответствующие адаптеры. Это особенно полезно, когда вам нужно подключить к компьютеру дополнительный монитор, поскольку он дает вам множество вариантов, если у вас ограниченное количество портов на вашем графическом процессоре или дисплеях.

Двухканальные порты DVI содержат дополнительные контакты и могут поддерживать разрешения до 2560×1600 при 60 Гц и 1920×1080 при 144 Гц для игр. Хотя большинство разъемов DVI не могут передавать звук, некоторые новые графические процессоры позволяют использовать DVI для вывода звука. По сравнению с HDMI 1.4 порт DVI имеет более низкую цветовую гамму и общую производительность. Так что, если есть возможность, используйте HDMI вместо DVI.

VGA (Video Graphics Array)

VGA, также часто называемый разъемом D-Sub, передает аналоговые видеосигналы, которых следует избегать. Хотя VGA может легко поддерживать 19Разрешение 20×1200 при 60 Гц — если у вас есть возможность, используйте вместо этого порт DVI-D или HDMI. Для установок с несколькими мониторами это сработает, если у вас нет других вариантов. На самом деле разница в качестве изображения практически незаметна, но некоторые неудобства могут вызвать другие факторы, такие как длина кабеля, цифровое преобразование, сечение провода и т. д. например, будет выглядеть одинаково независимо от того, подключен ли ваш дисплей через порт DVI-D, DisplayPort или HDMI. Таким образом, изображение не станет лучше, даже если вы используете более качественные и дорогие кабели (кроме VGA).

Поэтому используйте кабели, входящие в комплект поставки графической карты или дисплея, и перед приобретением нового кабеля или адаптера проверьте, поддерживают ли оба ваших устройства требуемое разрешение/частоту обновления.

HDMI, DisplayPort, DVI, VGA — простое объяснение

Какой тип кабеля монитора можно использовать для подключения к компьютеру? Отличная настройка бесполезна, если на вашем мониторе нет эксклюзивной графики. Для получения ожидаемого результата требуется приличный тип кабеля монитора.

Действительно, возможно, что большинство из вас не знакомы с некоторыми терминами, которые у нас есть. Но чтобы упростить задачу, мы подробно обсудили HDMI, DisplayPort, DVI и VGA, чтобы вы могли сделать лучший выбор, зная сравнение между ними всеми.

HDMI

HDMI — это порт для телевизоров и мониторов высокой четкости. Люди могут использовать этот кабель для визуальных и звуковых нужд, и качество хорошее при большинстве разрешений. Вы сможете подключаться к целому ряду устройств через HDMI. HDMI — это способ подключения вашего ноутбука или компьютера к другому экрану. Этот кабель обеспечивает доступ к играм в разрешении 4K, которые необходимы для HDMI 2.0 с частотой 60 Гц. Конструкция кабеля обычно разработана и изготовлена ​​для совместимости с DVI. Однако кабель не повлияет на качество видео при использовании кабеля HDMI-DVI.

Большинство кабелей HDMI похожи. Они могут быть созданы разными производителями и предлагаться по разным ценам, но все они могут работать на одном уровне качества. При использовании высокоскоростного соединения второй категории можно достичь разрешения до 1080p. Если вы купите эти кабели, вы обнаружите, что они бывают двух типов: HDMI 1.4 и HDMI 2. Они будут работать примерно с одинаковой скоростью. Хотя некоторые из этих подключений могут предлагать доступ в Интернет, только несколько устройств смогут воспользоваться этой функцией. Может ли HDMI работать на 144 Гц? Да, кабели HDMI могут работать на частоте 144 Гц, но это полностью зависит от версии кабеля HDMI. HDMI 4.1 легко справляется с частотой 144 Гц.

Pros

• HDMI — это новая технология, позволяющая передавать видео и аудио высокого разрешения с исходного устройства на HDTV или монитор. Кабели HDMI
• долговечны и могут подключать такие устройства, как DVD-плееры, компьютеры, игровые приставки, проигрыватели Blu-ray и т. д. Кабели HDMI
• дешевле, чем другие варианты, поскольку они универсальны и могут использоваться со многими различными устройствами.

Минусы

• Кабели HDMI не могут передавать данные через стены или потолок без кабеля Ethernet или беспроводного адаптера. Если вы хотите использовать телевизор в другой комнате, вам понадобится кабель HDMI.

DisplayPort

Отличный вариант, если вы хотите связать свой компьютер с другим компьютером. Вы добьетесь невероятных результатов, используя кабель. DisplayPort 1.2 имеет разрешение 1080p и частоту обновления 144 Гц. Он был обновлен до версии DisplayPort 1.3, выпущенной четыре года назад.

Вы видели новейшие видеокарты AMD и NVIDIA? У них есть улучшенный DisplayPort 1.4. Это означает, что теперь они могут обрабатывать 4K при 120 Гц и совместимы с 8K при 60 Гц через разъем дисплея. Поиск совместимого дисплея будет самой большой проблемой с этим улучшенным кабелем. Это похоже на вождение автомобиля, работающего на азоте, в стране, где азот недоступен.

Вы сможете использовать несколько устройств одновременно, если у вас есть порт дисплея. Вы даже можете поддерживать последовательное подключение, используя разные концентраторы или дисплеи. Вы можете просматривать два разных экрана с разрешением 4K и частотой 60 Гц, если обновитесь до DisplayPort 1.3. Все это возможно благодаря одному соединению DisplayPort.

Порт DisplayPort, как и HDMI, также может передавать звук. Сначала дважды проверьте технические характеристики, потому что некоторые модели могут не поддерживать звук при покупке.

Плюсы

• DisplayPort — отличный вариант для людей, которым необходимо подключить свой ПК или ноутбук к монитору. Это просто и быстро, и его можно использовать с любым монитором, имеющим вход DisplayPort.
• Он предназначен для поддержки будущих более высоких разрешений, таких как дисплеи 4K и 8K.
• Может использоваться с кабелями USB для питания и передачи данных.

Минусы

• Использование DisplayPort также имеет некоторые недостатки. Например, вы не можете использовать его со старыми мониторами, имеющими вход DVI, и его нельзя использовать для подключения двух мониторов для настройки с двумя мониторами.
• Кабели DisplayPort дороже, чем кабели HDMI.

DisplayPort 1.2 и 1.4: узнайте больше!

DisplayPort 1.2 — это текущий стандарт для видео- и аудиосигналов, а DisplayPort 1. 4 — это последняя версия стандарта, предлагающая ряд значительных улучшений по сравнению с предшественником.

Новая версия поддерживает более высокие разрешения, включая 8K при 60 Гц, 4K при 120 Гц и 4K при 144 Гц. Он также поддерживает сверхвысокие частоты обновления до 240 Гц, что значительно улучшает ограничение в 144 Гц для DisplayPort 1.2.

Новый стандарт также содержит несколько оптимизаций для приложений виртуальной реальности, таких как улучшенная защита контента, режим с малой задержкой (который может уменьшить задержку до десяти миллисекунд) и более эффективные алгоритмы сжатия, которые могут снизить требования к пропускной способности на 25 % по сравнению с DisplayPort 1.2

DVI

DVI быстро устаревает. Несмотря на это, порт по-прежнему присутствует в современных видеокартах. Он обеспечивает видеопоток, сравнимый с HDMI, за исключением того, что он не включает звук.

Сопряжение DVI с адаптером HDMI — единственный способ заставить его воспроизводить звук. Существуют одноканальные карты, к которым это будет подключено, предлагая аппаратную совместимость для разрешений до 1920 × 120. Когда вы выбираете двойное подключение, DVI может работать с разрешением 2560×1600. Вы получите частоту обновления 144 Гц по кабелю, и это довольно много.

Идеально, если у вас дисплей с разрешением 1080p и частотой обновления 144 Гц. Любой геймер с частотой кадров всего 60 кадров в секунду, использующий DVI, отлично проведет время. Однако вам нужно будет добавить адаптер HDMI или DisplayPort, чтобы получить разрешение 4k.

Pros

• Они могут передавать несжатые цифровые видеосигналы быстрее, чем кабели HDMI.
•  Их можно использовать со старым оборудованием, не имеющим портов HDMI.
• Они стоят меньше, чем кабели HDMI.

Минусы

• Аналоговое видео чувствительно к помехам от электрических устройств, таких как микроволны, флуоресцентное освещение и другие источники электромагнитного излучения.

VGA

Это прародитель всего того, о чем мы говорили. VGA передает аналоговые сигналы и лишь изредка используется в телевизорах. Порты VGA больше не используются в современной электронике. К сожалению, вы, скорее всего, найдете этот адаптер в старом проекторе. Это были те, которые раньше показывали видео в кинотеатрах. При работе с устаревшими системами это единственный выход. Разъемы VGA все еще можно найти в старых моделях ноутбуков. Однако в настоящее время чаще используются HDMI и DisplayPort.

Pros

• Кабели VGA — самые дешевые и простые варианты подключения видео.
• Эти кабели обеспечивают высокий уровень совместимости с различными устройствами.
• Кабели VGA известны своей надежностью, поскольку для их работы не требуется никакого специального программного обеспечения.

Минусы

• Кабели VGA могут быть сложными для быстрого подключения и отключения.
• Эти кабели не могут передавать аудиосигналы, поэтому вам потребуется использовать отдельный аудиокабель, если вы хотите, чтобы видео сопровождалось звуком.

DisplayPort или HDMI: что лучше?

DisplayPort — интерфейс видеодисплея с пропускной способностью до 17 гигабит в секунду. Он в основном используется для подключения компьютера к устройству отображения, например монитору.

HDMI — это аудио/видео интерфейс для передачи несжатых цифровых данных. HDMI поддерживает HDTV, DVD, Blu-ray, 3D TV и другие видеоформаты.

DisplayPort может передавать аудио- и видеосигналы высокой четкости на большие расстояния без дополнительных кабелей. Это делает его идеальным для подключения компьютеров к мониторам вдали от них.

С другой стороны, HDMI не может передавать аудиосигналы и требует большего количества кабелей для правильной работы при наличии расстояния между устройствами. Так что когда дело доходит до HDMI и DisplayPort, это зависит от вашего использования. Пожалуйста, выбирайте в соответствии с потребностями вашего компьютера, чтобы каждый из них хорошо служил вам.

DVI и VGA

Кабели DVI и VGA — это два типа видеокабелей, используемых для подключения компьютера к дисплею. DVI — это цифровая версия аналогового VGA, что означает, что DVI может поддерживать более высокое разрешение и частоту обновления, чем VGA.

Несмотря на то, что оба кабеля используют одинаковые разъемы, существуют некоторые различия в их работе. Разница в том, что DVI всегда цифровой, а VGA может быть как цифровым, так и аналоговым. Еще одно отличие состоит в том, что DVI может поддерживать более высокое разрешение и частоту обновления, чем аналоговый VGA.

DVI и HDMI

Кабель DVI представляет собой цифровой видеоинтерфейс, который передает несжатые видео- и аудиоданные на компьютерные мониторы и проекторы с высоким разрешением. Кабели DVI существуют с 1990-х годов, но кабели HDMI заменили их из-за способности последних передавать аудио- и видеосигналы.

Кабели HDMI — это цифровые кабели, передающие аудио- и видеосигналы с одного устройства на другое. Кабели HDMI были представлены в 2002 году в качестве альтернативы кабелям DVI, поскольку они могут передавать HD-контент с гораздо меньшими потерями сигнала, чем аналоговые соединения, такие как VGA или компоненты.

Большая разница между двумя типами кабелей заключается в их способности передавать звуковую информацию. HDMI может воспроизводить звук, а DVI — нет, поэтому, если вы хотите, чтобы звук вашего телевизора был впечатляющим, вам следует выбрать HDMI.

Преобразование HDMI в DisplayPort и DisplayPort в HDMI

Вы кто-то, кто подключил свой кабель DisplayPort к проектору для встречи и не смог заставить его работать? Чтобы вам было проще, вы должны учитывать разницу в путях между конверсиями.

DisplayPort в HDMI:

Преобразование DisplayPort в HDMI можно выполнить с помощью адаптера, который представляет собой небольшое устройство, соединяющее один тип кабеля с другим. Это может быть полезно следующим образом:

• Использование внешнего адаптера имеет смысл, поскольку он преобразует двойной выход DisplayPort в сигнал TMDS, повышая напряжение до HDMI 5 В.
• Эти адаптеры заряжаются от контакта 20 разъема DisplayPort и могут использоваться только непосредственно на устройстве; при использовании с кабелем DisplayPort перед ними сигналы не преобразуются, поскольку контакт 20 кабеля DisplayPort не обеспечивает питание.
• Этот адаптер DisplayPort-HDMI представляет собой односторонний инструмент, который необходимо подключить к исходному адаптеру DisplayPort.

HDMI на DisplayPort:

При преобразовании с HDMI на DisplayPort нельзя использовать тот же адаптер, что и для DisplayPort на HDMI. Для преобразования сигнала HDMI в разъем DisplayPort необходимо использовать адаптер другого типа, поскольку

• Так как спецификация HDMI не поддерживает тип сигнала DisplayPort LVDS, HDMI TMDS не будет работать с дисплеем DisplayPort.
• Разъем DisplayPort будет обрабатывать только тип сигнала LVDS 3.3v DisplayPort на мониторе или дисплее.
• Для передачи сигнала HDMI TMDS с 5 В на 3,3 В DisplayPort LVDS потребуется отдельный активный адаптер.
• Адаптер с внешним питанием необходим, поскольку в процессе преобразования потребляется больше тока, чем может выдержать контакт питания розетки.

HDMI, DisplayPort, DVI, VGA: сравнительная таблица

	HDMI / мультимедийный интерфейс высокой четкости0226 DVI/ Digital Video Interface	VGA/ Video Graphics Array
Groups	HDMI Licensing, LLC	VESA ( Video Electronics Standards Association)	DDWG ( Digital Display Work Group)	VESA ( Video Electronics Standards Association)
Разрешение	720p и 1080p	1080p	QXGA (2048X1548)	800×600 90 269 90 261 9 04261	8	8	6 Каналы с двумя связями	—
Комбинация: Аналог/ цифровой	NO	NO	DVI-I (24+4 40031	NO	DVI-I (24+4 40031. Аудио	Да	Да	Нет, но доступно только при подключении к адаптеру HDMI.	Да,
Характеристики	1. Используется в медиаплеерах. 2. Он может передавать как видео-, так и аудиосигналы. 3. Кабель стандартного цифрового видео. 4. Он появился на рынке относительно недавно	1. Вы можете использовать его для подключения к монитору или компьютеру 2. Используя один монитор, через него можно запускать несколько дисплеев. 3. Можно использовать как актуальную, так и обновленную.	1. Устаревает. 2. Только для однофазного использования. 3. Он в основном имеет разъемы для графических карт.	1. На рынке уже очень давно. 2. Используется только для компьютеров. 3. Он передает только видеосигнал. 4. Это единственный стандарт аналогового видео.

Bottom Line

В настоящее время люди используют только кабели DVI и VGA, когда у них нет доступа к модернизированным кабелям. Кабели DisplayPort и HDMI в основном предпочтительнее, потому что они обеспечивают хороший видеоконтент и звук. Но среди всех них кабели HDMI пока остаются самыми популярными. Но это может измениться в будущем, может выйти обновленная версия, и нам, возможно, придется отказаться от кабелей HDMI.

Read Also

• RTX 2080 Super vs RTX 2080 Ti
• Acer R240HY Review
• AOC Q2778VQE Review
• AMD Radeon RX 480 Review
• Asus ROG Flow X16 – The Newest 2 in 1 Gaming Laptop
• Alienware Обзор Aurora R7
• Как исправить неработающую док-станцию ​​Nintendo Switch
• Intel Core i7-9700K против Core i7-8700K

Связанные сообщения:

Абдул Вахаб

Абдул Вахаб по профессии инженер-программист и технический специалист природа. Будучи связанным с технологической отраслью в течение последних пяти лет, он охватил широкий круг технических тем и подготовил хорошо проработанный и увлекательный контент. В основном вы найдете его в обзорах технических продуктов и написании сообщений в блогах. Его любимые хобби — просмотр технических обзоров и бесконечное чтение технических блогов.

DisplayPort, HDMI, DVI, VGA

Поскольку 4K/Ultra HD становится все более популярным как в компьютерных мониторах, так и в телевизорах, вам может быть интересно узнать, каковы возможности четырех наиболее популярных типов подключения и какие из них следует использовать. использовать. Добро пожаловать в наш путеводитель по достоинствам и недостаткам HDMI, DVI, DisplayPort и старого доброго VGA. Узнайте, что нового, что старо, а что просто устарело.

HDMI

В наши дни практически все телевизоры и компьютерные мониторы поддерживают соединение HDMI. HDMI, что означает мультимедийный интерфейс высокой четкости, передает цифровое аудио и видео по одному и тому же кабелю. Скорее всего, если вы пытаетесь что-то подключить к телевизору, включая компьютеры, вы захотите использовать HDMI.

HDMI используется в очень широком спектре потребительской электроники, включая ноутбуки и настольные компьютеры, мобильные устройства, ключ Chromecast, потоковую флешку Roku, проигрыватели Blu-ray, кабельные HD-приставки и многое, многое другое — так что это знакомый и привлекательный формат для большинства людей, и, безусловно, самый популярный среди обычных потребителей.

До недавнего времени HDMI v1.4 был стандартом, в соответствии с которым работали компании по производству бытовой электроники. Есть большая вероятность, что все оборудование в вашем доме — это HDMI 1.4, но вы должны знать, что вышла новая версия, называемая HDMI 2.0, которая выводит возможности HDMI на новый уровень.

После появления телевизоров 4K/Ultra HD появился HDMI 2.0. HDMI 2.0 может передавать видеосигналы с разрешением 3820 x 2160 пикселей со скоростью до 60 кадров в секунду, а также до 32 каналов несжатого многоканального цифрового звука по одним и тем же высокоскоростным кабелям HDMI, которые существуют уже много лет. Правильно: ничего не изменилось в кабелях или разъемах, изменилось только оборудование, к которому вы их подключаете. Так что не нужно ожидать, что вам придется покупать кучу новых кабелей, если/когда вы решите обновиться. Вы можете узнать больше о последней версии HDMI прямо здесь.

Поскольку HDMI перешел на эту новую версию, теперь еще меньше причин использовать любой из этих других типов соединений, за исключением некоторых очень специфических ситуаций, которые мы рассмотрим ниже.

DisplayPort

Интерфейс цифрового дисплея, разработанный Ассоциацией стандартов видеоэлектроники (VESA), DisplayPort не подходит для использования HDTV на потребительском уровне (если только вы не планируете владеть первоклассным 4K-телевизором Panasonic, который является единственным потребителем). мы знаем, что телевизор поддерживает DisplayPort). Тем не менее, DisplayPort — это идеальный вариант (некоторые сказали бы, что это предпочтительнее) для подключения вашего ПК к монитору компьютера. Со всеми необходимыми аппаратными надстройками и обновлениями программного обеспечения DisplayPort версии 1.2 предлагает максимальное разрешение 3840 × 2160 при 60 кадрах в секунду, что делает его готовым к работе с контентом 4K/Ultra HD, а также передает цифровой звук — так же, как HDMI . Несмотря на преобладание HDMI сегодня, DisplayPort может похвастаться парой функций, которые позиционируют его как прямую альтернативу, которая заслужила свой собственный культ энтузиастов, которые клянутся типом подключения.

Главным из них является возможность работы с несколькими мониторами DisplayPort, что делает этот формат отличным выбором для графических дизайнеров, программистов и всех, кто работает с компьютерами в течение всего дня. Пользователи могут последовательно подключать до пяти мониторов, чтобы оптимизировать свои рабочие привычки. Есть много приложений для такой настройки — возможно, наиболее очевидным и полезным является возможность ссылаться на материал на одном экране, а печатать на другом, устраняя постоянное безумие Alt-Tab.

Хотя текущая версия DisplayPort — 1.2, VESA недавно объявила о планах выпуска версии 1.2a, предназначенной для решения проблем с разрывами и заиканиями графики за счет интеграции так называемой Adaptive-Sync. Новая технология попытается устранить проблему, согласовывая аппаратное обеспечение компьютера с частотой обновления графического процессора системы и монитора. Также ходят слухи, что Adaptive-Sync может снижать частоту обновления для менее требовательных задач, что может привести к снижению энергопотребления.

ДВИ

DVI (цифровой визуальный интерфейс) стал известен как стандартный формат подключения дисплея примерно в 1999 году, но со временем HDMI фактически заменил его. DVI предназначен для доставки несжатого цифрового видео и может быть настроен для поддержки нескольких режимов, таких как DVI-D (только цифровой), DVI-A (только аналоговый) или DVI-I (цифровой и аналоговый). Цифровой видеосигнал, передаваемый через концы DVI, по существу идентичен HDMI, хотя между двумя форматами есть различия, а именно отсутствие аудиосигнала DVI.

Вы больше не найдете DVI в HD-телевизорах или проигрывателях Blu-ray, но в любом случае вы не захотите использовать DVI для телевизора с плоским экраном, поскольку потребуются дополнительные аудиокабели. Но для компьютерных мониторов, в которых часто не хватает динамиков, DVI по-прежнему остается популярным вариантом. Вы также найдете разъемы DVI на некоторых старых проекторах, обычно прячущихся в каком-нибудь пыльном углу офиса. Однако, если вы хотите 4K, вам нужно использовать HDMI или DisplayPort.

Существует два различных типа разъемов DVI: одноканальные и двухканальные. Контакты двухканального разъема DVI эффективно удваивают мощность передачи и обеспечивают более высокую скорость и качество сигнала. Например, ЖК-телевизор с одноканальным разъемом DVI может отображать максимальное разрешение 1920×1200 — максимальное разрешение двухканального режима для того же экрана составляет 2560×1600.

VGA

Когда-то отраслевой стандарт, а теперь видеоразъем уже одной ногой за дверью, VGA (Video Graphics Array) представляет собой аналоговое соединение только для видео, которое редко можно увидеть на телевизорах, хотя вы все еще найдете его на старых ПК. и проекторы.

В конце 2010 года коллектив крупных технологических компаний, таких как Intel и Samsung, собрался вместе, чтобы похоронить VGA, объявив о планах отказаться от этого формата и ускорить внедрение HDMI и DisplayPort в качестве интерфейсов по умолчанию для мониторов ПК.

Мы не рекомендуем изо всех сил использовать VGA, но если это все, что у вас есть, и вы не особо требовательны к качеству изображения, то в крайнем случае сойдет.

Иногда 15-контактный разъем обозначается как «PC-RGB», «D-sub 15» или «DE-15», а некоторые ноутбуки и другие устройства меньшего размера поставляются со встроенными портами mini-VGA вместо полноценных разъем VGA большого размера.

Заключение

Если вы подключаетесь к телевизору, лучше всего использовать HDMI. Если вы геймер или проводите весь день за компьютером, DisplayPort может быть вашим лучшим вариантом, особенно сейчас, когда он стал более популярным и, следовательно, поддерживается. DVI и VGA по-прежнему являются надежными соединениями компьютерного монитора, но VGA ограничен в своем потенциале качества изображения и больше не будет темой для разговоров. В конце концов, мы поддерживаем HDMI и DisplayPort как наиболее предпочтительные соединения.

Рекомендации редакции

• Apple AirPods Pro 2 против AirPods Pro: что нового?
• Fire TV Cube третьего поколения от Amazon обладает отличными функциями, которых нет у Apple TV
• Лучшие предложения Walmart TV на сентябрь 2022 года
• Лучшие предложения проекторов: экономьте на Nebula, LG и других продуктах
• Лазерные проекторы Optoma CinemaX 4K теперь имеют более быстрое время отклика для геймеров

usos y rendimiento en monitores

Игровые мониторы могут быть подключены к другим мониторам, например, для сравнения DVI, HDMI и DisplayPort , предназначенных для соединения с большим количеством устройств, подключенных к DVI?

Преимущество DVI в том, что нет офисного аудио, HDMI и DisplayPort с аудио, а demás de recerer una calidad de vídeo brutal con una tasa de refresco muy alta с превосходным разрешением. Теория, HDMI и DisplayPort объединены в другую лигу, поэтому DVI может обслуживаться для основных потребностей: специально для 144 Гц и 1080p. Comparamos estas 3 salidas de vídeo para ver cuál es la mejor.

. хаста эль диа де хой; де hecho, всплеск en 1999 y Sustituía VGA .

Este puerto tenía 5 вариантов : DVI-I, DVI-I (двухканальный), DVI-D, DVI-D (двухканальный) и DVI-A. Y es Que vimos mucho adapteradores de VGA a DVI-A que eran muy útiles, pero que dejaron de usarse tras la aparicion de nuevas salidas. Ofrece vídeo, pero no ofrece sonido de forma simultánea, siendo una salida de vídeo simple y pure (como VGA).

Fue un puerto muy usado para jugar a 1080p y 144 Hz en los paneles TN que habían antiguamente para jugar videojuegos. Digo esto porque los paneles VA e IPS estaban en televisores, siendo los IPS más utilizados para entornos profesionales. En vista al uso de paneles TN, pues no importaba tanto la imagen, sino el rendimiento: jugar a 144 Hz.

Дополнительный функционал с разрешением 2560 x 1600 (в случае DVI Dual Link), только дополнительные разъемы 144 Гц в разрешении 1080p , имеет разрешение больше, чем обычно, и указывает на то, что это пуэрто. Вы можете подключить его к разъему HDMI, подключить порт DisplayPort к разъему DVI, а также подключить его в одиночку через два порта.

¿Por qué desaparece? Базовый, порт HDMI и DisplayPort в комплекте с , поддерживает большее количество разрешений (4K, сверхширокоугольный и т. д.) и большее количество частот (не только 144 Гц).

DisplayPort и его замена на DVI

Вы можете установить DVI на мониторы (которые существуют на телевизорах), подключенных к DisplayPort. Se trata de un puerto creado por VESA , который является бесплатным для лицензий и доступа к аудио и видео. Решение, которое поддерживает DVI, не подключено к одному монитору, а не к одному монитору, а также к другим графическим интерфейсам: один только HDMI или DP.

Su puerto recuerda mucho HDMI, pero no son lo mismo; y prueba de que no son lo mismo, está en las versiones que hay de DisplayPort. Больше версий используется в истории 3:

• DisplayPort 1.2.
• DisplayPort 1.4a.
• DisplayPort 2.0.

Para ahorraros tiempo de lectura y ser más claros, lo planteamos en forma de tabla.

	DisplayPort 1.2	DisplayPort 1.4a	DisplayPort 2.0
Ancho de banda maximo	21,6 Гбит/с	32,40 Гбит/с (4 канала)	80 Гбит/с
Максимальная скорость	17,28 Гбит/с	25,92 Гбит/с (4 канала)	77,37 Гбит/с
Класс битрейта	ХБР2	ХБР3	УХБР
Разрешение	—          Full HD 3D, 120 Гц —          Full HD хэшта 240 Гц –          QHD 144 Гц  –          4K, 75 Гц –          5K хаст 30 Гц	–          QHD, частота 240 Гц —          4K хэшта 120 Гц —          Hasta 2 отслеживает разъем 4K. –          5K (60 Гц) без сжатия с 1 кабелем —          8K, 30 Гц.	—          4K, 240 Гц —          8K, 85 Гц  –         10 K, 60 Гц —          16K, 60 Гц. Панталоны: —          4K, 144 Гц. —          8K, 120 Гц. Три панталы: —          4K, 90 Гц. —          10K при 60 Гц.
HDR	№	HDR10 с реком.2020	HDR10, Dolby Vision и Dolby Atmos.
Соединители	Mini DisplayPort и стандартный	Стандартный, mini DisplayPort и USB-C с альтернативным режимом DP	USB Tipo-C совместимый с USB4 и Thunderbolt 3.
Длина кабеля	15 метров или	15 метров	15 метро или менос (высокие разрешения)
Феча-де-Салида	2010	2018	2019

Нет соло-контента, который представляет собой мультимедийное соединение, очень интересное, китайско-дие-ха-сидо-капас-де-конкуренция-с-HDMI-син-тапухос, развивающееся по отношению к потребителям. Пока DisplayPort 2.0 не существует, DisplayPort 1.4a имеет ту же версию, что и HDMI 2.0 , и имеет предыдущие версии.

Lo hemos visto así en los monitores, equipándose este puerto en la mayoría de ellos si eran games. Мы используем более высокую гамму, если вы используете HDMI 2.1, вместо DisplayPort 2.0. Según VESA, este puerto debería aparecer en los monitores lanzados desde 2020 en adelante, pero la realidad no refleja lo mismo.

HDMI, el puerto a batir

Учтите, что большинство мультимедийных устройств, которые существуют, являются телевизорами и мониторами, aunque más en los primeros. Мультимедийный интерфейс высокой четкости HDMI представляет собой мультимедийный интерфейс, который расширяет рынок для подключения телевизоров, мониторов, консолей, DVD-дисков, Apple TV; cualquier Otro dispositivo.

HDMI является исходным , созданным для форума HDMI , имеет лицензию и установлен для производителей мониторов/телевизоров для использования. A pesar de ello, este puerto ha ganado enteros porque transfere audio y vídeo, además de ofrecer especificaciones que interesan todo tipo de públicos.

	HDMI 1.0	HDMI 1.4	HDMI 2.0	HDMI 2.1
Ancho de banda maximo	4,9 Гбит/с	10,2 Гбит/с	18 Гбит/с	48 Гбит/с
Разрешение	1080p при 60 Гц	1080p при 144 Гц QHD 75 Гц 4K, 30 Гц	1080p при 240 Гц QHD 144 Гц 4K 60 Гц 5K при 30 Гц	1080p при 240 Гц или QHD 240 Гц 4K, 120 Гц 5K 120 Гц 8K 120 Гц 10K при 120 Гц
Характеристики	Rec.601 и Rec.709 в соответствии с требованиями Глубина 8 бит	Soporta 3D y se añaden los espacios Adobe RGB y Adobe YCC601 y sYCC601	Поддержка 12 бит, HDR10, Dolby Atmos, DTS-HD, Dolby TrueHD	поддерживает G-SYNC и FreeSync, BT. 2020, QMS, QFT, ALLM, DSC, eARC, HDR с динамическими метаданными, HLG, а также с HDMI 2.0. Глубина 16 бит
соединители	Типо A и Типо B	Представляем ARC, Micro HDMI и альтернативный режим через USB-C (1.4b) Tipo E en coches, Tipo-C (введение в 1.3)
Феча-де-Салида	2002	2009	2013	2017

¿Qué es lo que necesita el usuario?

Выбраны метки для DisplayPort 2.0 или HDMI 2.1 , для которых обычно требуется 8K и 120 Гц , например для RTX 3090 , включено значение 60 FPS для 8.0 FPS. Игрок, который играет с большим количеством антигуанов, может получить разрешение 4K и +100 FPS в случае RTX 3080 или алгоритма выше.

¿El usuario medio necesita tanto? По моему мнению, средний уровень использования удовлетворяет потребности видео с HDMI 2. 0 или DisplayPort 1.4 . Такого, как DP 2.0, не существует, но он не используется для подключения к другим мониторам и телевизорам (OLED, 4K-игры и т. д.) через HDMI 2.1.

Для подключения к телевизору HDMI 2.1 по стандарту или , для подключения к HDMI через DisplayPort. В условиях эмбарго, на мониторы и порты HDMI и DisplayPort, но не по правилам HDMI.

DVI, HDMI и DisplayPort: лучший вариант

Queda claro que DVI debe quedar fuera porque es un puerto anticuado cuyas funciones y capacidades se han quedado obsoletas. Por tanto, la batalla eterna está entre HDMI y DisplayPort, ¿cuál elegir? Прямая сравнительная станция:

• . В настоящее время представлены мониторы и портативные устройства, не имеющие аналогов HDMI, имеющиеся у всех устройств.
• HDMI lleva Existiendo más tiempo, por lo que está más estandarizado.
• Можно использовать формат USB Tipo-C в альтернативном режиме, как в формате «mini».
• DisplayPort 1. 2 имеет характеристики, интересующие актуальных геймеров, а также характеристики HDMI в версии 1.4 (без каких-либо интересных разрешений).
• DisplayPort больше не привязан к банде и больше поддерживает решения в версии 2.0, но не имеет установленных устройств с этим выводом.
• HDMI 2.1 может подключаться к телевизорам, а также может быть подключен к G-SYNC и FreeSync.
• Основные мониторы, подключенные к HDMI 2.0 и DisplayPort 1.4, больше интересны для последнего порта.

Кроме того, в комплекте с портом HDMI есть множество устройств, предназначенных для ПК Master Race и игр… DisplayPort, который подключается к графическим процессорам.

Te recomendamos los mejores monitores del mercado

¿Cuál es vuestro puerto más usado?

Los datos de carácter personal Que Nos facilite mediante este Formulario quedarán registrados en un fichero de Miguel Ángel Navas Carrera, con la finalidad de gestionar los comentarios Que realizas en este blog.
