Как убрать засветы на LED-телевизоре? | Телевизоры | Блог

Как это не парадоксально звучит, но яркая область на экране LED-телевизора или монитора может всерьез и надолго омрачить настроение его обладателю. Под засветом экрана понимают яркие пятна, выделяющиеся на включенном экране во время демонстрации темных сцен.

Данный эффект еще называют «клаудингом» (cloud (англ.) — облако), за световые пятна на экране, по форме напоминающие облака.

Природа засветов

Чтобы понять природу возникновения засветов, нужно посмотреть, как устроен LED дисплей.

Как видно из изображения, экран LED-телевизора имеет сложную многослойную структуру. Физическая деформация одного из слоев приводит к неоднородности подсветки и нежелательным засветам некоторых частей экрана. Причины, вызывающие деформацию слоев могут быть следующие:

  • температурные расширения корпуса;
  • удары, полученные при транспортировке или эксплуатации устройства;
  • несоблюдение технологии сборки матрицы (заводской брак).

Не существует LED-телевизоров без засветов. Они в той или иной степени присутствуют на всех LED-экранах. Это обусловлено конструкцией экрана (невозможностью обеспечения равномерной подсветки по всей его площади) и технологией производства. Причем с ростом диагонали эффект проявляется более выразительно.

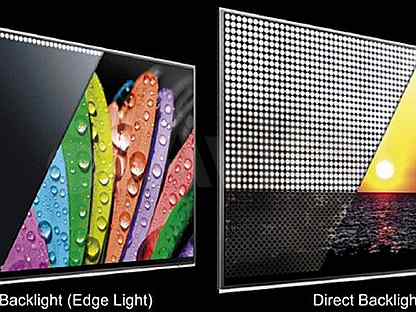

Возвращаясь к схеме, видим, что существует два типа подсветки: прямая (direct LED) и боковая (EDGE LED). При прямом расположении светодиодов, как правило, засвечиваются углы экрана, а при их боковом размещении — один или оба края матрицы телевизора.

Интересна и позиция производителей. Дело в том, что они не считают засветы дефектом и только в исключительных случаях признают их гарантийным случаем. Для этого яркие пятна должны присутствовать при отображении любого, но не черного, цвета. В качестве примера можно ознакомиться с выдержкой из инструкции к телевизору одного именитого бренда: «В зависимости от угла просмотра (слева/справа/сверху/снизу) яркость и цветность панели может изменяться. Это происходит ввиду особенностей строения панели. Данные изменения не связаны с производительностью устройства и не являются неисправностью».

Мириться с засветами или нет, каждый для себя решает сам. Но то, что это допустимо — факт! Да, яркие области на экране конечно будут отвлекать от просмотра, но, если это происходит только в очень темных сценах — это норма. Хотя, увидев засветы на своем экране, каждый приложит максимум усилий чтобы избавиться от них.

Методы борьбы с засветами

Как уже говорилось, избавиться от засветов полностью не удастся, а вот свести их к минимуму — вполне возможная и решаемая задача. Нужно воспользоваться несколькими простыми советами:

  • изменение настроек яркости и контрастности экрана. Для получения более яркой и сочной картинки, большая часть мониторов и телевизоров с завода настроена на повышенные значения параметров яркости и контрастности. Уменьшение их значений может существенно снизить неприятный эффект клаудинга;
  • изменение освещенности помещения. Как правило, засветы появляются при просмотре темных сцен в темном помещении. Включение торшера, ночника или настольной лампы может в принципе решить проблему с их появлением;
  • использование предустановленного профиля. Большинство телевизоров имеет несколько встроенных профилей яркости изображения. Один из таких — «Кино» (у разных производителей он может иметь другое название). Суть его использования такова, что при активации режима «Кино» несколько приглушается свечение верхнего и нижнего рядов светодиодных лент подсветки, тем самым создавая атмосферу кинотеатра. Что характерно, засветы так же становятся менее выраженными или пропадают вовсе;
  • использование фоновой подсветки. Применение подсветки на задней плоскости телевизора, как и в случае с внешним освещением, может замаскировать нежелательные артефакты, возникающие на изображении;

  • выкручивание винтов задней крышки. Порой чрезмерно притянутая крышка приводит к незначительной физической деформации матрицы, что в свою очередь провоцирует появление засветов. Откручивание винтов на 1-2 оборота снимает напряжение с корпуса телевизора и может существенно улучшить ситуацию с их появлением;

Будьте предельно внимательны — во многих моделях самостоятельное ослабление винтов крышки приводит к потере гарантии! Пользуйтесь услугами сервисных центров.

  • «массаж» экрана. По статистике помогает очень редко, и то, чаще при битых пикселях, а не засветах, если виной появления артефактов действительно является коробление элементов, составляющих «пирог» экрана. Для проведения процедуры потребуется любая мягкая ткань и терпение. На экране с включенной черной заливкой, места засветов как бы разглаживаются в стороны от центра яркой области.

Проводя «массажные» процедуры нужно быть предельно аккуратным, не нужно прилагать чрезмерных усилий и давления на экран. Так можно «убить» матрицу окончательно.

Чтобы кардинально решить вопрос с клаудингом можно попытать счастья в сервисном центре с целью получения гарантийного ремонта. Но поскольку известно, что производитель не считает данное явление дефектом, то и надежда получить гарантийное обслуживание крайне туманна. Все будет зависеть от расстановки звезд на небе и доброй воли работников сервисной службы.

Значительно большие шансы быть устраненными по гарантии имею засветы, проявляющиеся на других, отличных от черного цветах. В этом случае ремонт нужно не просить, а требовать! На лицо явный заводской брак.

Когда без ремонта не обойтись

Гораздо хуже, когда вместо «облачных» засветов на экране наблюдаются яркие четкие световые точки.

Это говорит о том, что оптические рассекатели светодиодов подсветки под действием высокой температуры отклеились и отвалились. По этой причине свет не рассеивается, а бьет мощным лучом прямо через слои матрицы.

Данная проблема устраняется только в условиях мастерской, путем замены либо светодиодной сборки целиком, либо заменой испорченного источника света.

Некоторые «Кулибины» предлагают приклеить отвалившиеся рассекатели на место, но перспективы такого ремонта сомнительны. Дело в том, что позиционирование рассекателя на кристалле светодиода очень ответственная и высокоточная операция, и проделать ее «на коленке» довольно проблематично. Лучший вариант — замена.

Этот ремонт однозначно признается гарантийным, поэтому, если дефект возник в течение гарантийного срока, то он будет устранен за счет производителя.

Какие альтернативы?

Боязнь получить экземпляр с засветами, заставляет многих покупателей рассматривать альтернативные варианты и модели, полностью лишенные этого недостатка. К счастью они есть! Это телевизоры, оснащенные OLED-матрицами.

В экранах, построенных на органических диодах, модуля подсветки нет в принципе, поскольку сама матрица состоит из множества многоцветных светодиодов (по одному на каждый пиксель изображения), каждый из которых является самостоятельным источником света.

К недостаткам такого решения относятся дороговизна экрана, а, следовательно, и самого изделия и относительно короткий жизненный цикл органических светодиодов. Они деградируют и выгорают (этой напасти особенно подвержены элементы, формирующие синий цвет), что со временем приводит к потускнению изображения и безвозвратной потере пикселя.

Вывод

Бояться засветов все же не стоит. Они неприятны глазу, но совершенно безвредны устройству. А главное, в большинстве случаев «уходят» после настройки экрана под конкретные, комфортные для просмотра уровни яркости самой матрицы и освещенности помещения.

Чтобы не попадать в неприятные ситуации, особо пристальное внимание следует уделить проверкам и тестам экрана еще на этапе покупки, поскольку позже, обратить ситуацию в свою пользу будет значительно сложней.

Интересно знать — Гильдия мастеров (Ремонт)

С этой статьи мы начинаем новую рубрику посвященную максимально простым ответам на наиболее частые вопросы наших клиентов.

Что такое LED телевизор?

Это телевизионный аппарат со светодиодной подсветкой матрицы на основе жидких кристаллов.

Для чего нужна подсветка в LCD(ЖК) телевизоре?

Сама по себе матрица на жидких кристаллах не излучает свет. Для того что бы изображение было видимым требуется организовать подсвечивание.

Какие бывают типы подсветки ЖКИ матрицы телевизора?

Как правило матрицы комплектуются двумя типами блока подсвечивания изображения – ламповая (CCFL) либо светодиодная (LED).

Что такое ламповая (CCFL) подсветка матрицы?

Это подсветка матрицы ТВ на основе люминесцентных ламп. Что бы читателю было понятней – такие лампы используются для освещения помещений в магазинах, школах, на предприятиях. Только на потолке они большие, а в ТВ маленькие – но по конструкции абсолютно идентичны. Панели такой модификации отличаются приятной теплой картинкой. В настоящее время производство телевизоров такого типа прекращено. Такая конструкция отличается большим электропотреблением по сравнению с LED. Большим минусом технологии является то, что в лампах используется ртуть, которая является не самым лучшим решением в плане экологических стандартов. Ниже мы приводим фото лампы в составе ТВ.

Что такое ЛЕД (LED) подсветка телевизора?

Это метод подсвечивания матрицы жидкокристаллического ТВ на основе светодиодов. Бывает двух типов – Direct LED (задняя) и EDGE LED (боковая либо нижняя). Такие технические решения как правило отличаются более холодной картинкой. Все современные панели на LCD матрицах комплектуются как правило таким блоком подсвечивания. Является очень эффективным решением в плане энергосбережения.

Что такое Direct LED (задняя) подсветка телевизора?

Это тип ЖКИ панели в которой используется заднее расположение светодиодных планок, на которые собственно и напаяны светодиоды. Планки чаще всего устанавливают горизонтальными рядами. Вертикальные ряды расположения планок мы встречали только в технике дешевых китайских брендов. Главное преимущество Direct LED является ее равномерность, которая выражается в отсутствии затемнения по краям ЖК экрана. Так же такая конструкция позволяет реализовывать динамическое управление. Как правило такая возможность используется в моделях первого эшелона ведущих компаний. На практике выглядит следующим образом – в более яркой части картинки светодиоды светят ярче, в более тусклой соответственно – тусклее. Тем самым создается более контрастная картинка. Из минусов – нельзя сделать очень тонким ТВ, так как для нормальной работы требуется определенная толщина корпуса ЖК панели. Ниже мы приводим фотографию примера Direct LED подсветки.

Что такое EDGE LED (боковая либо нижняя) подсветка телевизора?

Главной конструктивной особенностью этого типа подсветки является боковое либо нижнее расположение светодиодных планок. Чаще всего используется одна планка, реже две. Главным плюсом такого решения является то, что ТВ в котором оно используется можно произвести очень тонким. Минусом такого решения является что по краям подсветка бывает не равномерной. Ниже мы приводим фотографию такой планки.

Как долго служит светодиодная (LED) подсветка?

Весьма сложный вопрос с массой всевозможных тонкостей. Сами по себе LED диоды являются весьма надежным решением. Первые флагманские модели ТВ с LED диоды паялись на алюминиевые планки. Перед монтажом в поддон обязательно вся поверхность планки промазывалась термопастой и сама планка надежной фиксировалось винтами. Таким решениям уже лет 8 и техника благополучно работает и сейчас. Но со временем производители начали удешевлять производство – планки вместо алюминиевых стали изготавливать из простого текстолита. Вместо фиксации болтами стали использовать двухстороннюю липкую ленту, а то и вовсе простые зажимы в поддоне. Про термопасту вообще забыли. Ко всему прочему весьма упростили конструкцию LED – драйвера, который собственно и управляет подсветкой. В итоге всех этих изменений пришли к тому, что подсветка TVLED редко работает больше 5 лет, на практике как правило 2 – 4 года.

Что такое телевизор с технологией SmartTV?

SmartTV – это технология которая по сути дает телевизору функции компьютера. А именно возможность пользоваться интернетом и устанавливать приложения.

Насколько надежны телевизоры с функцией  SmartTV?

К сожаления данная функция сказывается не лучшим образом в плане надежности техники. Мы не будет утверждать, что телевизионные панели со SmartTV «ламучки», но вынуждены признать снижение надежности. На это имеются серьезные причины:

  1. C использованием сервисов для доступа в интернет и просмотра потокового видео возрастает нагрузка не центральный процессор материнской платы. Тем самым увеличивается вероятность его выхода их строя. Ко всему прочему в составе TV используются весьма посредственные системы охлаждения CPU. Вот пример фотографии одной из таких систем.



  1. Второй причиной снижения надежности является ускоренный выход из строя микросхем типа NAND/EMMC. Микросхемы такого технологического стандарта используются для хранения прошивки майнплаты (материнская плата телевизора). По сути являются аналогом жесткого диска в компьютере. Главным ограничением долговечности микросхем является количество циклов записи/перезаписи. При использовании функций SmartTV в телевизионной технике увеличивается количество обращений центрального процессора к микросхеме, что сокращает срок ее жизни. Ниже мы приводим фотографию микросхемы







Какие производители телевизоров самые лучшие?

Мы постараемся ответить на этот вопрос с точки легкости проведения ремонтов и доступности запчастей. Самыми удобными ТВ для проведения ремонтов являются южнокорейские производители Samsung и LG. Благодаря простыми инженерными решениями и большим количество запчастей на специализированном рынке. В нашем сервисном центре в 95 случаях из 100 получается отремонтировать технику вышеназванных брендов. Что касается такого известного производителя как Philips – ремонтопригодность производимой им техники не высока, так как имеет закрытую архитектуру. Прошивка материнских плат этого вендора в большинстве случаев невозможна. Еще хуже обстоят дела с этим у Sony – телеприемники компании практически не пригодны ремонту. Сказывается отсутствие схем, запчастей и понятного алгоритма прошивки памяти типа NAND/EMMC. Отдельно хочется отметить буквально двумя словами телевизоры китайских брендов TCL, Mystery, Haier и тд – «тихий ужас». Если вам придется столкнуться с проблемой ремонта этих ТВ, то вы будете сильно расстроены.

Какие модели телевизоров самые надежные?

Один из самых частых вопросов которым задаются наши клиенты. Рассмотрим вопрос с точки зрения мастеров по ремонту ТВ. По статистике все радиоэлектронные приборы ломаются примерно одинаково. Бывают конечно удачные и неудачные модели. Но модельный ряд у заводов – изготовителей меняется каждый год и по окончанию производства вся не проданная техника отзывается производителем обратно на завод, а место на витринах магазинов занимают новое образцы. Типовые проблемы проявляются не сразу, а спустя год или два эксплуатации прибора. Так что, если мы и напишем пример удачной модели, скорей всего вы уже не сможете ее уже приобрести по причине снятия с производства.

Как продлить срок службы телевизора?

Один из самых интересных вопросов и самое печальное – то, что мы не сможем вам дать действительно полезную информацию. Многие наши клиенты вспоминают прошлые славные времена, когда у всех были кинескопные «голубые экраны» которые служили верой и правдой без всяких ремонтов по 20 и более лет. Но славные времена давно прошли, многое поменялось в мире. Современные производители не заинтересованы производить надежную микроэлектронику которая будет работать десятилетиями. Прогресс не стоит на месте и техника быстро устаревает. Приведем несколько советов, заодно их и оспорив.

  1. Что бы подсветка телевизора служила долго, лучше выставить в настройках яркости как можно меньшее значение.

 Хороший совет, но только смотреть тусклую картинку никакого удовольствия. Тем более людям пожилого возраста, у которых и так зрение уже ни как в молодые годы. Проще ее отремонтировать раз в 3 – 4 года и смотреть в свое удовольствие.

  1. Смотрите телевизор пореже и давайте ему отдохнуть час –полтора после нескольких часов работы.

 Вроде бы и хороший совет, но на практике тоже не дело. Как правило у большинства людей телевизор работает сутками. Тем более во время отдыха телевизора можно пропустить интересную передачу или важное событие. Вдруг инопланетяне прилетели или открыли секрет вечной молодости. Телевизор покупают для просмотров, а не исполнения ритуалов.

  1. Не пользуйтесь функциями SmartTV, для продления срока жизни центрального процессора и микросхемы NAND/EMMC – выход из строя влечет поломку материнской платы телевизора.

Cовет не лишен смысла, но тут возникает другой вопрос. А зачем тогда было покупать телевизор с такой функцией переплачивая лишние деньги что бы в итоге не пользоваться с целью продления срока службы домашнего ТВ.

  1. В грозу лучше обесточить телевизор и достать из него все провода.

Мысль в целом правильная. В результате скачков напряжения в сетях возможен выход из строя вашего домашнего любимца, но современные ТВ панели имеют хорошую защиту от бросков в электросетях. Вероятность поломки становится крайне малой, а вот сидеть в темноте в грозу просто скучно и даже страшно, так что решать Вам.



Не опасно ли для телевизора вешать его на стенку?

Для современного TV нет никакой разницы – как он смонтирован. Эксплуатация крепления на стене ни каким образом не сказывается на надежность. Главное надежно зафиксировать вашего электронного друга что бы избежать возможных неприятностей, связанных с падением на пол.

Можно ли использовать телевизор с функцией SmartTV в качестве домашнего компьютера?

К сожалению, до возможностей ПК телевизоры с технологией SmartTV не дотягивают. Можно подключить клавиатуру и мышку что приблизит по удобству пользования с компьютером, но тут станет ограничением сама концепция телевизионных панелей. Они предназначены для просмотра видео контента. Под это заточены все функции ТВ, а вот для работы с такими приложениями как графические и текстовые редакторы ТВ не приспособлен. Ограничением для такого рода использования будет, как удобство пользования, так и отсутствие приложений.

Также читайте Не видит устройства телевизора



Особенности LED телевизоров с Edge и Direct подсветкой. Ремонт LED подсветки матрицы телевизора UE32F5000AK

Светодиодная Led подсветка — это еще одна характеристика телевизоров и мониторов, которая в последнее время усложняет выбор покупателя, требуя от него лишних раздумий и принятия ответственного решения… Дело в том, что LCD (ЖК) телевизоров становится все больше, а ее типы все время множатся.

Действительно, приобретая телевизор хочется не ошибиться, не купить что-нибудь представляющее вчерашний или позавчерашний день, чем уже скоро нельзя будет пользоваться…

К счастью, больших сложностей в этом вопросе нет, его важность сильно преувеличена — об этом ниже на странице…

Есть хорошее правило: при покупке телевизора рекомендуется меньше уделять внимания названиям используемых технологий, а больше руководствоваться своими впечатлениями от его вида и качества изображения.

При этом, конечно, более современный (и дорогой) ТВ в большинстве случаев будет и лучшего качества.

Наилучшие результаты по качеству изображения на сегодня, пожалуй, дает тип подсветки — Direct (Full) LED. Причем он все время совершенствуется — сейчас в этой технологии может применяться очень большое количество светодиодов, что, естественно, сказывается очень положительно.

Edge LED или его производные тоже показывают все более лучшие характеристики, позволяя к тому же делать ТВ очень тонкими.

В обоих случаях в лучших моделях телевизоров используется еще метод «Локального затемнения» — Local Dimming . В телевизораз LG подсветка с его использованием называется LED plus .

ЖК элементы, из которых строятся LCD панели телевизоров, — сами по себе не произведут изображения, если их не подсветить. Поэтому, тот или иной тип подсвечивания в современных телевизорах обязательно присутствует. При этом следует иметь ввиду, что технологии постоянно совершенствуются, и тип подсвечивания с тем же или похожим названием в следующем году, может по исполнению сильно отличаться от прошлогоднего. К примеру, экраны Full LED теперь выпускаются почти такими же тонкими, что и Edge LED.

Среди типов подсветки телевизоров применявшихся или применяемых SONY можно назвать следующие:

CCFL (Подсветка на флуоресцентных лампах с холодным катодом).

WCG-CCFL (Подсветка широкой цветовой гаммы на флуоресцентных лампах с холодным катодом).

RGB LED, или динамическая rgb led (Обеспечивается цветная подсветка отдельных фрагментов экрана монитора или телевизора. Потенциально очень перспективная технология, поскольку в теории дает возможность подсвечивать нужную область экрана определенным цветом. На практике ее теоретические преимущества по сравнению с другими типами не всегда удается воплотить в жизнь. Подробнее см. ниже на странице).

Full LED. Другое название Direct LED (подсвечивающие диоды располагаются позади экрана равномерно по всей его площади. Это упрощает управление и улучшает качество. Но отрицательно сказывается на толщине экрана.) — Edge LED (Жидкокристаллический экран подсвечивается белыми светодиодами, установленными у него вверху и внизу или по бокам. Позволяет изготавливать очень тонкие Slim-телевизоры).

Dynamic Edge LED (В дополнение применяется технология локального затемнения (Local Dimming), контролирующая объем свечения отдельных групп светодиодов в зависимости от демонстрируемого изображения).

Intelligent Dynamic LED. Другое название Full LED или Direct LED (По сравнению с предыдущими технологиями применяется намного больше белых подсвечивающих светодиодов, расположенных прямо за телеэкраном равномерно по всей его площади и подсвечивающих изображение. Контролируя свечение отдельных блоков светодиодов, система может освещать конкретные участки изображения, оставляя другие темными. Эта технология упрощает управление и улучшает качество, но отрицательно сказывается на толщине экрана.)

Другие производители телевизоров, Samsung, Sharp, LG или Toshiba используют в той или иной степени отличающиеся технологии. Соответственно иное название могут носить и варианты подсветки телевизора (подробнее о технологиях можно почерпнуть массу информации в интернете, но с точки зрения выбора варианта для покупки эта информация не особенно много даст. Важнее, как мы уже говорили, оценить ТВ картинку визуально).

Кстати, Full LED (Intelligent Dynamic LED) от Sony это не то же самое, что full led подсветка в первоначальном понимании в начале развития технологии, когда флуоресцентная ламповая подсветка ЖК-матрицы телевизоров просто заменялась тысячами отдельных светодиодов (LED).

По сравнению с ранее применявшимися технологиями у светодиодной LED подсветки LCD (ЖК) телевизоров имеется достаточно преимуществ, но есть и недостатки (присущие самой технологии):

Недостатки технологии LED

Изначально, подсветка такого типа не улучшает углы обзора LCD (ЖК) дисплея
— Более тонкие модели с боковой LED подсветкой могут страдать от неравномерности засветки экрана
— LED подсветка может приводить к локальным нежелательным затемнениям изображения.

Конечно, эти недостатки в большинстве случае успешно преодолеваются в конкретных моделях телевизоров и мониторов, поскольку и сама технология все время совершенствуется. К тому же, не только подсветка влияет на качество картинки на экране.

Преимущества телевизоров с LED подсветкой

Все типы LED подсветки более экономичные
— Технологии типа Edge LED позволяют создавать телевизоры с очень тонким экраном
— LED светодиоды не содержит ртути (хотя технология их изготовления использует галлий и мышьяк)

Само собой, чудес не бывает. Как правило, у более дорогой модели будет и более качественное изображение, и считающийся самым перспективным на данный момент времени тип подсветки экрана. Но изображение будет хорошим не только и не обязательно из-за подсветки. Все остальные устройства телевизора, в том числе видеопроцессор могут быть очень хорошего качества. TV может быть очень хорошо настроен (то, что раньше называлось «откалиброван»). В конце концов, могут быть правильно и соответствующим данному освещению образом выставлены регулировки…

Из всего этого, на наш взгляд, можно сделать вывод:

Выбирая телевизор, не следует уделять большое внимание типу подсветки. Будет лучше, если вы лично сравните качество изображения у нескольких моделей, и выберете тот, у которого картинка покажется приятней.

А выбирать, какой тип подсветки лучше — это задача производителей. Пока они сами не могут прийти к устоявшемуся мнению (что естественно, ведь технологии движутся вперед очень быстро).

Взять к примеру RGB LED подсветку. Считается, что она обеспечивает гораздо более богатую цветовую гамму, чрезвычайно четкое и контрастное изображение на экране, однако ее повсеместного распространения с течением времени не наблюдается. Даже наоборот, похоже, что производители от нее отказываются. Во первых, она значительно дороже других типов. А еще у нее тоже есть технические ограничения: число элементов подсветки ограничено, поскольку контролировать каждую часть монитора слишком сложно и затратно. В результате, может уменьшиться часть подсветки сцены, которой следовало бы быть яркой.

Дополнение:

Последнее время поступает информация об удачных усовершенствованиях этой технологии компанией Mitsubishi. Более того, они разрабатывают и совсем новый тип подсвечивания RGB Backlit с использованием трехцветного лазера. Возможно, скоро о RGB подсветке снова заговорят в полный голос.

Сергей Филинов

Хотя по написанию LED схожа с OLED, но обозначает она совсем другую технологию. Жидкокристаллический LED телевизор, что это значит – это аппарат с использованием другой системы подсветки по сравнению с обычными lcd моделями. И если OLED (Organic Light-Emitting Diode) это значит, что экран состоит из органических светоизлучающих диодов, то LED (Light Emitting Diode) – это использование диодов для подсветки матрицы жидкокристаллического телеприемника.

LED (Light Emitting Diode) – светоизлучающий диод, а в телевизионной технике эта аббревиатура означает экран на жидкокристаллической матрице (LCD) и с подсветкой от этих светоизлучающих диодов . После введения нового вида подсветки производители телевизоров в названиях моделей стали заменять «LCD» на «LED».

Это делалось скорее с маркетинговой точки зрения. На самом деле это была не новая технология экрана, а только другой вид подсветки. Но это название телевизоров сохранилось и применяется сегодня.

Если в обычных жк телевизорах используется лампа с холодным катодом, те же флуоресцентные (люминесцентные) лампы (Cold Cathode Fluorescent Lamps, CCFL) , то lcd led используют светоизлучающие диоды. Как известно жк (lcd) экраны в телевизорах состоят из ячеек (пикселей) с жидкими кристаллами и в зависимости от положения кристалла в ячейке пропускает или нет свет. Так создается свечение экрана.

От качества жк матрицы зависят такие параметры как статическая контрастность, уровень черного, углы обзора, частота обновления, время отклика. Различают такие технологии производства матрицы на жидких кристаллах для телевизоров: TN, IPS (S-IPS, IPS-Pro, P-IPS, AH-IPS), VA/MVA/PVA, PLS.

От подсветки зависят такие параметры как яркость, цветопередача, цветовой охват, динамическая контрастность. Хотя правильнее рассматривать именно систему матрица+подсветка в телевизоре и для нее измерять параметры.


Производители утверждают, что применение светодиодной подсветки может увеличить:

  • яркость,
  • контрастность,
  • четкость изображения,
  • цветовую гамму.

Еще снижается энергопотребление LED телевизора примерно на 40%. Так же в лед телевизорах не используется ртуть, которая применяется в лампах дневного света, что сказывается на экологии.

Действительно, современные сверхяркие светодиоды могут обеспечить высокую яркость изображения на дисплее.

Контрастность увеличивается и вводится понятие динамической контрастности, когда регулируется яркость свечения светодиодов локально для разных участков экрана, и засчет этого растет показатель динамической контрастности. При этом уровень статической контрастности телевизора остается одним и тем же, он зависит от матрицы дисплея.

Уровень черного так же улучшается за счет регулирования свечения диодов во время просмотра видео. На темной сцене уровень подсветки снижается и экран становится темнее, а отсюда и улучшается уровень черного.

А вот насчет увеличения цветовой гаммы телевизора, то здесь нужно рассматривать все подробнее.

Белые или составные светодиоды

Технологически подсветка дисплея в LCD телевизоре осуществляется от светодиодов. Для этого используют белые диоды, свет от которых попадает на светофильтры и получают синий, зеленый и красный цвета. Подобный вид называется WLED.

Для улучшения цветового охвата сначала стали использовать в качестве подсветки сразу три вида светодиодов: красные, зеленые, синие. Такая технология называется RGB LED.

Но получить с помощью таких технологий нужный спектр света не получалось. И цветовой охват был недостаточен для использования в телевизорах UHD. Для решения этой проблемы были изобретены новые виды светодиодов в телевизорах.

Сейчас в премиум моделях телевизоров используются составные диоды (GB-R LED, RB-G LED) или квантовые точки.

В составных светодиодах объединяют синий и зеленый в один и покрывают красным люминофором (GB-R), или в другом случае объединяют красный и синий и покрывают зеленым люминофором (RB-G).

Квантовые точки в LED телевизоре

Совсем другую технологию изменения подсветки WLED предложила компания Nanosys.

Квантовые точки в телевизоре заменяют часть диодов, в данном случае красные и зеленые. Остается только синий светодиод, который формирует поток света и для возбуждения квантовых точек и для работы синих суб-пикселей на экране. А поток света на красные и зеленые суб-пиксели формируют квантовые точки.

Методы лед подсветки

Для повышения качества изображения на экране телевизора появилась технология локального затемнения local dimming , по которой управление светодиодами происходит группами из нескольких диодов. Система local dimming имеет несколько недостатков:

  1. плохая однородность цвета на изображении, то есть заметны яркие и темные пятна на участках где ярко включена и выключена подсветка;
  2. на контрастных переходах появляются цветные ореолы;
  3. на темных участках пропадают детали изображения.

Эти недостатки трудно определить по обычной видео картинке на экране телевизора, поэтому сегодня метод локального затемнения широко используется в моделях с led подсветкой.


Так же можно разделить LED телевизоры по способу расположения светодиодов: Direct и Edge.

Direct — это когда диоды располагаются сзади экрана равномерно, в виде матрицы.

Edge – это когда они располагаются по периметру экрана совместно с рассеивающей панелью. При подобном расположении нельзя сделать эффективное локальное затемнение по методу local dimming.

При прямом (Direct) методе можно получить более равномерную подсветку, по сравнению с методом Edge, но увеличится толщина телевизора и энергопотребление за счет увеличения количества светодиодов. Сверхтонкие телевизоры (толщина может быть меньше 3 сантиметров) можно получить, только применяя расположение диодов Edge.

Из-за своей экономичности и при этом показывающей достаточно хорошие результаты, наиболее часто используется боковая (Edge) подсветка с локальным затемнением.

На 2015 год LED телевизоры выиграли конкуренцию у плазменных телевизоров, а OLED панели пока по стоимости не могут сравняться с лед моделями. Поэтому в 2015 году у всех мировых производителей в модельном ряде телевизоров все места занимают LED аппараты. Только некоторые производители решились выпустить OLED телевизоры, особенно здесь лидерство держит LG. Так что покупая телевизор этого года, вы наверняка купите именно LED модель.

Время незаметно идет и казалось бы недавно купленная техника уже выходит из строя. Так, отработав свои 10000 часов, приказали долго жить лампы моего монитора (AOC 2216Sa). Вначале подсветка стала включаться не с первого раза (после включения монитора подсветка выключалась через несколько секунд), что решалось повторным включением/выключением монитора, со временем монитор приходилось выключать/выключать уже 3 раза, потом 5, потом 10 и в какой-то момент он не мог включить подсветку уже вне зависимости от числа попыток включения. Извлеченные на свет божий лампы оказались с почерневшими краями и законно отправились в утиль. Попытка поставить лампы на замену (были куплены новые лампы подходящего размера) успехом не увенчалась (несколько раз монитор смог включить подсветку, но быстро опять ушел в режим включился-выключился) и выяснение причин в чем может быть проблема уже в электронике монитора привели меня к мысли о том что проще будет собрать собственную подсветку монитора на светодиодах чем ремонтировать имеющуюся схему инвертора для CCFL ламп, тем более в сети уже попадались статьи показывающие принципиальную возможность такой замены.

Разбираем монитор
На тему разборки монитора уже написано немало статей, все мониторы очень похожи между собой, поэтому вкратце:
1. Откручиваем крепление поставки монитора и единственный болтик внизу, который придерживает заднюю стенку корпуса


2. В низу корпуса есть два пазика между передней и задней частью корпуса, в один из которых засовываем плоскую отвертку и начинаем снимать крышку с защелок по всему периметру монитора (просто проворачивая аккуратно отвертку вокруг своей оси и приподнимая этим крышку корпуса). Излишних усилий прилагать не надо, но тяжело снимается с защелок корпус только первый раз (за время ремонта я его открывал много раз, поэтому защелки стали сниматься со временем гораздо легче).
3. Нам открывается вид на монтаж внутренней металлической рамы в передней части корпуса:


Вынимаем из защелок плату с кнопками, вынимаем (в моем случае) разъем динамиков и отогнув две защелки внизу вынимаем внутренний металлический корпус.
4. Слева виднеются 4 провода подключения ламп подсветки. Вынимаем их слегка сдавливая, т.к. для предотвращения выпадения разъем сделан в виде маленькой прищепки. Так же вынимаем широкий шлейф идущий к матрице (вверху монитора), сдавливая его разъем по бокам (т.к. в разъеме боковые защелки, хотя при первом взгляде на разъем это и не очевидно):


5. Теперь необходимо разобрать «сендвич» содержащий саму матрицу и подсветку:


По периметру находятся защелки, которые открываются легким поддеванием той же плоской отверткой. Вначале снимается металлическая рама придерживающая матрицу, после чего можно открутить три меленьких болтика (обычная крестиковая отвертка не подойдет ввиду их миниатюрного размера, понадобится особо мелкая) удерживающих плату управления матрицей и матрицу можно снять (лучше всего положить монитор на твердую поверхность, например стол, покрытую тканью матрицей вниз, открутив плату управления положить ее на стол развернув через торец монитора и просто внять корпус с подсветкой подняв его вертикально вверх, а матрица так и останется лежать на столе. Ее можно накрыть чем-то чтобы не пылилась, а собирать точно в обратном порядке — т.е. накрыть лежащую на столе матрицу собранным корпусом с подсветкой, обернуть через торец шлейф к плате управления и прикрутив плату управления аккуратно поднять блок в собранном виде).
Получается матрица отдельно:


И блок с подсветкой отдельно:


Блок с подсветкой разбирается аналогично, только вместо металлической рамы, подсветка удерживается пластмассовой рамкой, которая одновременно позиционирует оргстекло, используемое для рассеивания света подсветки. Большинство защелок находятся по бокам и похожи на те что удерживали металлическую раму матрицы (открываются поддеванием плоской отверткой), но по бокам есть несколько защелок открывающихся «вовнутрь» (на них отверткой нужно надавить, чтобы защелки ушли во внутрь корпуса).
Вначале я запоминал положение всех снимаемых частей, но потом выяснилось, что «неправильно» их собрать не получится и даже если детали выглядят абсолютно симметричными расстояния между защелками на разных сторонах металлической рамы и фиксирующие выступы по бокам пластиковой рамы удерживающей подсветку не дадут собрать их «неправильно».
Вот собственно и все — мы разобрали монитор.

Подсветка светодиодной лентой
Вначале решено было делать подсветку из светодиодной ленты с белыми светодиодами 3528 — 120 светодиодов на метр. Первое что оказалось — ширина ленты 9 мм, а ширина ламп подсветки (и посадочного места под ленту) — 7 мм (на самом деле бывают лампы подсветки двух стандартов — 9 мм и 7 мм, но в моем случае были 7 мм). Поэтому, после осмотра ленты, было принято решение обрезать по 1 мм с каждого края ленты, т.к. это не задевало токопроводящих дорожек на лицевой части ленты (а на обратной вдоль всей ленты идут две широкие жилы питания, которые от уменьшения на 1 мм своих свойств на длине подсветки 475 мм не потеряют, т.к. ток будет небольшой). Сказано — сделано:


Точно так же аккуратно светодиодная лента обрезается по всей длине (на фотографии пример того что было до и что стало после обрезки).
Нам понадобится две полоски ленты по 475 мм (19 сегментов по 3 светодиода в полоске).
Хотелось чтобы подсветка монитора работала так же как и штатная (т.е. включалась и выключалась контроллером монитора), а вот яркость я хотел регулировать «вручную», как на старых CRT мониторах, т.к. это часто используемая функция и лазить по экранным меню каждый раз нажимая несколько клавиш мне надоело (в моем мониторе клавиши вправо-влево регулируют не режимы монитора, а громкость встроенных динамиков, так что режимы каждый раз приходилось менять через меню). Для этого был найден в сети мануал на мой монитор (кому пригодится — прилагается в конце статьи) и на странице с Power Board по схеме найдены +12V, On, Dim и GND которые нас интересуют.


On — сигнал с платы управления на включение подсветки (+5V)
Dim — ШИМ управление яркостью подсветки
+12V оказались далеко не 12, а где-то 16V без нагрузки подсветкой и где-то 13.67V с под нагрузкой
Так же было решено никаких ШИМ регулировок яркости подсветки не делать, а запитывать подсветку постоянным током (заодно решается вопрос с тем, что у некоторых мониторов ШИМ подсветки работает на не очень высокой частоте и у некоторых от этого чуть больше устают глаза). В моем мониторе частота «родного» ШИМ была 240 Гц.
Дальше на плате были найдены контакты на которые подается сигнал On (помечен красным) и +12V на блок инвертора (перемычка которую необходимо выпаять чтобы обесточить блок инвертора помечена зеленым). (фотографию можно увеличить чтобы увидеть пометки):


В качестве основы схемы управления был взять линейный регулятор LM2941 в основном за то, что при токе до 1А он имел отдельный вывод управления On/Off, который предполагалось использовать для управления включением/выключением подсветки сигналом On с платы управления монитора. Правда в LM2941 этот сигнал инвертированный (т.е. на выходе есть напряжение когда на входе On/Off — нулевой потенциал), так что пришлось собрать инвертор на одном транзисторе для согласования прямого сигнала On с платы управления и инвертированного входа LM2941. Никаких других излишеств схема не содержит:


Расчет выходного напряжения для LM2941 производится по формуле:

Vout = Vref * (R1+R2)/R1

Где Vref = 1.275V, R1 в формуле соответствует R1 на схеме, а R2 в формуле соответствует паре резисторов RV1+RV2 на схеме (введено два резистора для более плавной регулировки яркости и сокращения диапазона регулируемых переменным резистором RV1 напряжений).
В качестве R1 я взял 1кОм, а подбор R2 осуществляется по формуле:

R2=R1*(Vout/Vref-1)

Максимальное необходимое нам напряжение для ленты — 13В (я взял четь больше чем номинальные 12В чтобы не терять в яркости, а лента такой легкое перенапряжение переживет). Т.е. максимальное значение R2 = 1000*(13/1.275-1) = 9.91кОм. Минимальное напряжение при котором лента еще хоть как-то светится — около 7 вольт, т.е. минимальное значение R2 = 1000*(7/1.275-1) = 4.49кОм. R2 у нас состоит из переменного резистора RV1 и многооборотного подстроечного резистора RV2. Сопротивление RV1 получаем 9.91кОм — 4.49кОм = 5.42кОм (выбираем ближайшее значение RV1 — 5.1кОм), а RV2 выставляем примерно в 9.91-5.1 = 4.81кОм (на самом деле лучше всего вначале собрать схему, выставить максимальное сопротивление RV1 и измеряя напряжение на выходе LM2941 выставить сопротивление RV2 таким чтобы на выходе было нужное максимальное напряжение (в нашем случае около 13В).

Монтаж светодиодной ленты
Поскольку после обрезания ленты на 1 мм по торцам ленты оголились жилы питания, на корпус в месте где будет клеиться лента я наклеил изоленту (к сожалению не синюю а черную). Поверх клеится лента (хорошо прогревать поверхность феном, т.к. к теплой поверхности скотч клеится гораздо лучше):


Дальше монтируются задняя пленка, оргстекло и светофильтры которые лежали поверх оргстекла. По краям я подпер ленту кусочками стирательной резинки (чтобы края на скотче не отходили):


После чего блок подсветки собирается в обратном порядке, устанавливается на место матрица, провода подсветки выводятся наружу.
Схема собиралась на макетке (ввиду простоты решил плату не разводить), крепилась на болтиках через отверстия в задней стенке металлического корпуса монитора:


Питание и сигнал управления On заводились с платы блока питания:


Расчетная мощность, выделяемая на LM2941 рассчитывается по формуле:

Pd = (Vin-Vout)*Iout +Vin*Ignd

Для моего случая составляет Pd = (13.6-13)*0.7 +13.6*0.006 = 0.5 Ватт поэтому было решено обойтись самым маленьким радиатором для LM2941 (посажен через диэлектрическую прокладку т.к. от земли он в LM2941 не изолирован).
Окончательная сборка показала вполне себе работоспособность конструкции:


Из достоинств:

  • Используется стандартная светодиодная лента
  • Простая плата управления
Из недостатков:
  • Недостаточная яркость подсветки при ярком дневном свете (монитор стоит напротив окна)
  • Светодиоды в ленте расположены недостаточно часто, поэтому видны небольшие световые конусы от каждого отдельного светодиода возле верхней и нижней кромок монитора
  • Баланс белого немного нарушен и уходит слегка в зеленоватые оттенки (скорее всего решается регулировками баланса белого либо самого монитора либо видеокарты)
Вполне хороший, простой и бюджетный вариант ремонта подсветки. Вполне комфортно смотреть фильмы или использовать монитор в качестве кухонного телевизора, но для каждодневной работы наверное не подойдет.
Регулировка яркости с помощью ШИМ
Для тех хаброжителей, которые в отличие от меня не вспоминают с ностальгией аналоговые ручки управления яркостью и контрастностью на старых ЭЛТ мониторах можно сделать управление от штатного ШИМ генерируемого платой управления монитором без выведения каких-либо дополнительных органов управления наружу (без сверления корпуса монитора). Для этого достаточно собрать на двух транзисторах схему И-НЕ на входе On/Off регулятора и убрать регулировку яркости на выходе (выставить выходное напряжение постоянным в 12-13В). Модифицированная схема:


Сопротивление подстроечного резистора RV2 для напряжения 13В должно быть в районе 9.9кОм (но лучше выставить точно при включенном регуляторе)

Более плотная LED подсветка
Для решения проблемы недостаточной яркости (а заодно и равномерности) подсветки было решено поставить больше светодиодов и чаще. Поскольку оказалось что покупать светодиоды поштучно дороже чем купить 1.5 метра ленты и выпаять их оттуда был выбран более экономный вариант (выпаивать светодиоды из ленты).
Сами светодиоды 3528 разместились на 4-х полосках 6 мм шириной и 238 мм длиной по 3 светодиода последовательно в 15 параллельных сборках на каждой из 4-х полосок (разводка плат для светодиодов прилагается). После припайки светодиодов и проводов получается следующее:


Полоски закладывается по две вверху и внизу проводами к краю монитора в стык в центре:


Номинальное напряжение на светодиодах 3.5В (диапазон от 3.2 до 3.8 В), так что сборка из 3-х последовательных светодиодов должна питаться напряжением порядка 10.5В. Так что параметры регулятора нужно пересчитать:


Максимальное необходимое нам напряжение для ленты — 10.5В. Т.е. максимальное значение R2 = 1000*(10.5/1.275-1) = 7.23кОм. Минимальное напряжение при котором сборка из светодиодов еще хоть как-то светится — около 4.5 вольт, т.е. минимальное значение R2 = 1000*(4.5/1.275-1) = 2.53кОм. R2 у нас состоит из переменного резистора RV1 и многооборотного подстроечного резистора RV2. Сопротивление RV1 получаем 7.23кОм — 2.53кОм = 4.7кОм, а RV2 выставляем примерно в 7.23-4.7 = 2.53 кОм и регулируем в собранной схеме для получения 10.5В на выходе LM2941 при максимальном сопротивлении RV1.
В полтора раза больше светодиодов потребляют 1.2А тока (номинально), поэтому рассеиваемая мощность на LM2941 будет равна Pd = (13.6-10.5)*1.2 +13.6*0.006 = 3.8 Ватт, что уже требует более солидного радиатора для отвода тепла:


Собираем, подключаем, получаем гораздо лучше:


Достоинства:

  • Достаточно большая яркость (возможно сравнимая, а возможно даже превосходящая яркость старой CCTL подсвтеки)
  • Отсутствие световых конусов по краям монитора от индивидуальных светодиодов (светодиоды расположены достаточно часто и подсветка равномерная)
  • Все еще простая и дешевая плата управления
Недостатки:
  • Никак не решился вопрос с балансом белого, уходящим в зеленоватые тона
  • LM2941 хоть и с большим радиатором, но греется и греет все внутри корпуса
Плата управления на основе Step-down регулятора
Для устранения проблемы нагрева решено было собрать регулятор яркости на базе Step-down регулятора напряжения (в моем случае был выбран LM2576 с током до 3А). Он так же имеет инвертированный вход управления On/Off, поэтому для согласования присутствует такой же инвертор на одном транзисторе:


Катушка L1 влияет на КПД преобразователя и должна быть 100-220 мкГ для тока в нагрузке около 1.2-3А. Напряжение на выходе рассчитывается по формуле:

Vout=Vref*(1+R2/R1)

Где Vref = 1.23V. При заданном R1 можно получить R2 по формуле:

R2=R1*(Vout/Vref-1)

В расчетах R1 эквивалентно R4 в схеме, а R2 эквивалентно RV1+RV2 в схеме. В нашем случае для регулировки напряжения в диапазоне от 7.25В до 10.5В возьмем R4=1.8кОм, переменный резистор RV1=4.7кОм а подстроечный резистор RV2 на 10кОм с начальным приближением в 8.8кОм (после сборки схемы лучше всего выставить его точное значение измеряя напряжение на выходе LM2576 при максимальном сопротивлении RV1).
Для этого регулятора решил сделать плату (размеры значения не имели, т.к. в мониторе достаточно место для монтажа даже габаритной платы):


Плата управления в сборе:


После монтажа в мониторе:


Все в сборе:


После сборки вроде все работает:


Итоговый вариант:


Достоинства:

  • Достаточная яркость
  • Step-down регулятор не греется и не греет монитор
  • Нет ШИМ а значит ничего не моргает ни с какой частотой
  • Аналоговая (ручная) регулировка яркости
  • Нет ограничений на минимальную яркость (для тех кто любит работать по ночам)
Недостатки:
  • Немного смещен баланс белого в сторону зеленых тонов (но не сильно)
  • При малой яркости (очень малой) видна неравномерность в свечении светодиодов разных сборок из-за разброса параметров

Варианты улучшения:

  • Баланс белого регулируется как в настройках монитора, так и в настройках почти любой видеокарты
  • Можно попробовать поставить другие светодиоды, которые не будут заметно сбивать баланс белого
  • Для исключения неравномерного свечения светодиодов при малой яркости можно использовать: а) ШИМ (регулировать яркость с помощью ШИМ всегда подавая номинальное напряжение) или б) соединить все светодиоды последовательно и питать их регулируемым источником тока (если соединить последовательно все 180 светодиодов, то понадобится 630В и 20мА), тогда через все светодиоды должен проходить один и тот же ток, а на каждом будет падать свое напряжение, яркость регулируется изменением тока а не напряжения.
  • Если хочется сделать схему на основе ШИМ для LM2576 можно использовать схему И-НЕ на входе On/Off этого Step-down регулятора (по аналогии с приведенной схемой для LM2941), но лучше поставить диммер в разрыв минусового провода светодиодов через logic-level mosfet

Когда вы делаете ремонт квартиры полностью самостоятельно, то легко справитесь с таким творческим процессом, как создание уникальной светодиодной подсветки. Как сделать светодиодную подсветку самостоятельно, возможно ли это и насколько просто — такие вопросы встают перед вами. Благодаря тому, что теперь делают натяжные потолки из гипсокартона — установка светодиодной подсветки стала возможной в любой квартире, а также, в любой ее части: спальня, кухня или ванная комната. Вы можете даже установить ее в шкафу.

Что такое Led-лента

Что же собой представляет Led-лента или светодиодная лента — это гибкая планка, с одной стороны имеющая клеящую основу, а на другой располагаются светодиоды и резисторы. Лента имеет кратные участки (5 см), на которых чаще всего располагаются три светодиода и специальные отметки, обозначающие, где можно разрезать ленту. Светодиоды в ленте соединяются последовательной цепью. Ленты могут быть защищенными от воздействий окружающей среды пластиковыми трубками или силиконом, а могут быть открытыми, в зависимости от места их использования, выбирается и лента. Диоды, используемые в ленте, бывают двух типов: SMD 3528 и 5060 (5050), вторые более мощные и могут использоваться как самостоятельные источники освещения комнаты.

Если для подсветки вы используете RGB ленту, то важно знать, что она имеет четыре выхода — на основную массу и по одному на каждый цвет: красный, зеленый и синий.

Схема светодиодной подсветки

Если вам нужно осветить большую площадь, то тогда лучше делать ленты длинной не более 15 метров, в противном случае лампы ближе всего находящиеся к источнику питания будут быстрее выгорать, так как в начале цепи напряжение будет очень сильным.

Порядок ваших действий:

  1. Определяетесь с типом светодиода SMD 3528 или SMD 5050 — вторые будут подороже, но и мощность у них выше.
  1. Определяем нужную плотность светодиодов. Бывают 30, 60, 120. Указанное число показывает количество светодиодов на один метр — чем больше число, тем ярче будет освещение.
  1. Определяемся с типом ленты. Например, IP 44 — это влагозащитные. Определяемся с клейкой стороной — нужна она вам или нет.
  2. Цвет — один цвет или многоцветные, для второй нужен контроллер.
  1. Подсчеты: измеряем периметр участка, где будет располагаться подсветка, подсчитываем суммарную площадь — умножаем потребляемую мощность одного метра, на полученный метраж. По полученным данным подбираем блок питания и контроллер.
  2. Определяем вариант расположения подсветки. Будут выступы из гипсокартона или нет — решать вам.
  1. Монтаж: нарезаем ленту (на ней есть специальные отметки — где можно разрезать), паяем одноцветные участки по типу к «+» идет «-«, для многоцветной ленты паять нужно одноименные участки с буквенным обозначением «V+», «R», «G», «B». Помним, что подключать к одному блоку питания можно не более 15 метров ленты.
  2. Подключение. Проверяем полярность — ошибок быть не должно! Если сетевой шнур не подключен заранее, то подключайте шнур к контактам L и N, затем если у вас многоцветная лента подключаем контроллер и только потом подключаем непосредственно ленту.

Чаще всего используется контурная подсветка потолка, но возможны и другие варианты. С помощью светодиодных светильников и лент, вы можете выгодно разграничивать части комнаты или подчеркнуть цветовую гамму помещения. Например, если спальня у вас выполнена в синих глубоких тонах, то потолок можно украсить узором из светодиодных ламп так, что будет казаться, словно над вашей головой звездное небо. Если в детской комнате живут два ребенка, то интересным решением будет световое разделение комнаты таким образом, чтобы у каждого ребенка был свой уголок и для работы и для сна.

Преимущества светодиодной подсветки led в том, что она легко монтируется, стоит относительно недорого, долго служит и у нее есть разные расцветки. Тогда как у стандартных светильных бытовых приборов только два варианты теплый свет и холодный. А если говорить о неоне — то он недолговечен, сложен в установке.

Возможности расцветки у светодиодных светильников многообразен — от одноцветной, до RGB ленты, которая может менять цвет. Если у вас нет сильных ограничений по деньгам, то купите полноцветную ленту и отдельный контроллер к ней. Покупая ленту, выбирайте в силиконовой изоляции, если вас затопят соседи сверху, то проводка будет в безопасности. А что касается выбора конкретного цвета, то тут решать вам: для глаз более приятен зеленый цвет, а вот синий может восприниматься неправильно, иногда даже тускло.

Подсветка может быть выполнена разными вариантами — это может быть светодиодная подсветка натяжного потолка, с помощью жесткого модуля, могут использоваться точечные светильники, а также и мини прожекторы. Что из этого использовать лучше подскажет ваша фантазия, а может быть комплексное решение всех членов семьи, ведь каждый хочет перестроить окружающий его мир под себя, а уж собственную комнату и подавно. Главная задача при установке подсветки — она должна быть незаметной снизу, поэтому, для того чтобы ее скрыть, используют выступы или карнизы, при этом расстояние тоже имеет значение. Так при слишком большом расстоянии — подсветка будет освещать больше саму нишу, чем непосредственно потолок, а при маленьком — будут заметны сами диоды и промежутки между ними, которые не освещаются.

Подсветка светодиодной лентой проще и в монтаже, и в функционале — ее можно установить там, где другие светильники не справятся. Для ленты даже труднодоступные места не помеха.

Светодиодная подсветка потолка

Сначала вам потребуется создать дизайнерский проект, то есть план работы и рисунок конечного результата. Важно правильно рассчитать, сколько светильников нужно, в каких конкретно местах их разместить, сколько метров светодиодной ленты вам потребуется, важно помнить, что удобнее всего брать ленту кратную 5 см — на таком расстоянии можно разместить 3 светодиода. Затем после расчетов нужно купить светодиодную подсветку, блок питания к ней, а если вы покупаете многоцветную ленту, то контроллер к ней. Когда все куплено, обязательно прочтите инструкцию. Для удобства монтажа светодиодной подсветки, на одной из ее сторон есть клейкий слой. Предварительно место крепления необходимо зачистить и обработать спиртовым раствором. Затем снимите защитный слой прижмите ленту к месту крепления и немного подержите. Если ваша лента по проекту должна изгибать то помните, перегибы должны быть более 2 сантиметров в диаметре.

В зависимости от страны производителя, от используемых диодов, а также от цветности цена светодиодной подсветки будет отличаться.

Светодиодная подсветка кухни

Светодиодная подсветка на кухне уже становится очень модной и популярной, с ее помощью можно обозначить разные зоны, создать уют или интимную обстановку для приятного вечера. С помощью светодиодов на кухне можно осветить ниши, «фартук», шкафы сверху или снизу. В настоящее время такую подсветку используют и в барах, ресторанах, а также в гостиницах.

Если вы хотите разделить на кухне пространство на рабочее и остальное — используйте разные цвета. Для деревянной мебели вам лучше использовать диоды теплых оттенков желтого и оранжевого, если у вас кухня в стиле «хай-тек», то вам больше подойдут синий или серебристый цвета. А зону приема гостей можно оборудовать полноцветной лентой с контролером.

Можно также красиво подсветить барную стойку или стеклянный шкаф с хрусталем — смотреться будет просто великолепно и шикарно.

Подсветка в автомобиле

Одно из последних новшеств для автомобиля — это установка на нем светодиодных лент. При этом освещают сам автомобиль снизу, делают освещение салона или светодиодную подсветку панели приборов. Сегодня продаются в большом ассортименте светодиодные лампочки, устанавливаемые в приборную панель — они потребляют мало энергии и при этом достаточно яркие. Поскольку одинаковых машин на парковке становится все больше, то сделать вашу машину уникальной, отличной от остальных и поможет оснащение ее светодиодами. Тюнинговать свой автомобиль вы можете как с помощью светодиодных ламп, так и с помощью светодиодных лент. Необычным решением может оказаться подсветка дисков автомобиля. Традиционно используется диоды синего цвета, но можете выбрать и другой цвет, в зависимости от цвета вашего авто.

Подсветка светодиодными панелями

Кроме светодиодных лент, есть еще светодиодные панели — они, как правило, очень тонкие (около 13-15 см), имеют многообразие цветов и габаритов. Эта новинка привлекает внимание дизайнеров, так как позволяет решить такие проблемы как, например, слишком низкие потолки. Или, если требуется яркое цветовое решение для стен — тут панели просто выручат, тогда как ленты, потеряются. Это великолепное решение и для детской комнаты, и для ресторана, и для клубной обстановки, они могут быть использованы и в офисных и складских помещениях.

Светодиодные панели разработаны для разного использования, они разрабатываются и для монтажа к бетонным и кирпичным стенам или потолкам, могут быть встроены в подвесной потолок, или могут быть отдельно подвешены специальными креплениями.

Вы можете не беспокоиться о зрении — световые панели абсолютно безопасны для ваших глаз. Как правило, световые панели имеют разную интенсивность освещения, которая может регулироваться, с помощью специального пульта дистанционного управления.

Светодиодные приборы освещение от ламп и прожекторов, до панелей и лент — это современно, стильно и нестандартно. С помощью таких светильников вы сделаете дизайн вашей квартиры или офиса, или автомобиля незабываемым и уникальным. Вы можете использовать светодиодные светильники и для благоустройства различных ландшафтов — в дизайне гостиниц, парков развлечений или даже в бассейне. Установить их можно как самостоятельно, так и пригласив специалистов. Кроме красоты, светодиодные приборы освещение потребляют намного меньше электроэнергии, являются высокотехнологичными и надежными изделиями.

Совсем недавно – в самый разгар лета, на нашем сайте был опубликован репортаж LED-телевизоры Samsung: из Калуги с любовью , посвящённый открытию российского завода Samsung по выпуску различной электроники и бытовой техники — Samsung Electronics Rus Kaluga (SERK). Напомню: ключевым моментом репортажа был рассказ о запуске производственных линий по выпуску наиболее современных и наиболее актуальных на сегодняшний день плоскопанельных телевизоров Samsung со светодиодной подсветкой – так называемых LED TV . С тех пор на редакционную почту не раз приходили письма, в которых наши читатели просят подробнее рассказать о технологии LED TV. Основные вопросы лежат в плоскости технических подробностей технологии, её преимуществах перед конкурирующими предложениями и так далее. Но почти всегда речь идёт о ценовом факторе: действительно ли стоит отдавать за LED TV сумму, порой более чем в два раза превышающую стоимость ЖК и плазменных телевизоров с аналогичными диагоналями и разрешением экрана, будет ли реальная отдача от таких затрат. Что характерно, по прошествии времени актуальность задаваемых вопросов не снижается. Плоскопанельные ТВ входят в моду, постоянно расширяется их ассортимент. За примером далеко ходить не надо: в планах Калужского завода Samsung Electronics выпуск до конца года порядка 75 тысяч телевизоров всех трёх LED TV серий — 6000, 7000 и 8000, с диагоналями 32, 37, 40, 46 и 55 дюймов и с особым упором на наиболее «ходовые» 32- и 40-дюймовые модели. Уже сейчас эти модели присутствуют на прилавках большинства российских розничных сетей, наряду с этим растёт выбор «светодиодных» моделей телевизоров от других компаний, так что рост интереса к этой технологии вполне понятен. Словом, сегодня мы публикуем краткий обзор особенностей технологии производства плоскопанельных дисплеев со светодиодной подсветкой.

LED TV или всё же LED LCD TV?

Для начала стоит определиться с терминологией, устоявшейся к настоящему времени. Термин LED TV, впервые введённый в обиход Samsung Electronics и используемый рядом компаний, и разные вариации этого термина вроде LED-backlit LCD, используемые другими компаниями, на практике означает что речь идёт о старом добром плоскопанельном ЖК экране, но оснащённом более современной и качественной подсветкой – светодиодной. Иными словами, говорить о том что LED TV – это именно телевизор со светодиодным экраном с технической точки зрения было бы не совсем корректно. Различные технологии, где светоизлучающие диоды формируют «картинку» – такие как OLED, OEL или AMOLED, относятся к несколько другому классу дисплеев. Настоящий светодиодный экран – где каждый пиксель отображается с помощью одного светодиода или группы светодиодов, можно встретить, например, на огромных рекламных щитах, глядя на которые издалека мы видим цельную картинку, а не отдельные светодиоды. Другой пример – дисплеи на органических светодиодах (Organic Light-Emitting Diode, OLED), где определённые виды органических полимерных материалов излучают свет при воздействии электрического тока. Технология OLED действительно перспективна как основа для выпуска высококачественных дисплеев для телевизоров и мониторов – такие дисплеи легче, не требуют подсветки, обладают более качественной цветопередачей, большим диапазоном яркости, меньшим расходом энергии, в некоторых версиях даже гибкостью. Более того, по мере совершенствования технологии ожидается, что со временем производство OLED-дисплеев станет даже выгоднее выпуска ЖК экранов. Однако в силу ряда технологических ограничений — например, срока жизни синих полимерных люминофоров, который заметно короче чем у красных и зелёных органических светодиодов, в настоящее время технология OLED применяется главным образом в производстве экранов с небольшой диагональю для различных мобильных устройств. Серийно выпускаемые OLED телевизоры в настоящее время обладают небольшой диагональю, скорее, это редкая экзотика с огромной ценой нежели массовый продукт. Хотя, повторюсь, перспективы у технологии многообещающие. Итак, остановимся на том, что применение термина LED TV на практике означает: речь идёт о ЖК телевизоре, оснащённом современной LED (светодиодной) подсветкой. Иными словами, такие телевизоры было бы уместно маркировать как LED LCD TV. Однако в обиходе «с лёгкой руки» Samsung всё же прижился более короткий и, видимо, более удобный в маркетинговом плане вариант — LED TV. Или LED-backlit LCD в других версиях.

LED TV против CCFL LCD TV

Всё познаётся в сравнении. До недавнего времени мы пользовались жидкокристаллическими телевизорами и мониторами, в большинстве своём оснащёнными традиционной подсветкой на основе так называемых флуоресцентных (люминесцентных) ламп с холодным катодом (Cold Cathode Fluorescent Lamps, CCFL), проще говоря, ламп дневного света. Производство экранов по технологии CCFL LCD «обкатано» на множестве поколений таких приборов и в настоящее время сравнительно недорого, а удобства по сравнению с предыдущим поколением дисплеев на электронно-лучевых трубках, главным образом такие как меньший вес и меньшее энергопотребление, привели к повсеместному (хотя и не окончательному) вытеснению последних из повседневного обихода. И всё бы хорошо, но подсветка с помощью флуоресцентных ламп имеет ряд недостатков, которые можно считать фундаментальными. Например, при CCFL подсветке достаточно сложно реализовать действительно глубокие чёрные тона – постоянно включенные лампы всё равно создают определённую «утечку» света даже на тех фрагментах изображения, которые по задумке в данный момент должны быть тёмными. Отсюда также логически вытекает субъективно воспринимаемое снижение чёткости картинки. Помимо этого, подсветка с помощью флуоресцентных ламп затрудняет передачу множества цветовых оттенков, в результате чего добиться хорошей цветовой насыщенности оказывается очень сложно. Среди других проблем технологии CCFL LCD также нельзя не отметить сложность с достижением высоких частот развёртки, ограниченный срок службы ламп, сравнительно высокое энергопотребление, и, наконец, экологический нюанс — необходимость использования ртути в составе ламп. Словом, так или иначе, но необходимость замены флуоресцентных ламп на что-то более эффективное созрела давно, и в результате многочисленных экспериментов выбор пал на светодиодную подсветку. С её помощью можно улучшить как минимум четыре ключевых фактора качества изображения: яркость, контрастность, чёткость изображения и цветовую гамму. Не говоря уж о более равномерном характере такой подсветки, что немаловажно при просмотре слабо освещённых сцен с изначально малым контрастом. В дополнение к этому также стоит упомянуть, что экономичность светодиодов и большее время работы без потери характеристик позволяют значительным образом снизить энергопотребление LED TV по сравнению с обычными ЖК телевизорами с технологией CCFL LCD.

LED-подсветка бывает разная

К настоящему времени разработан ряд различных технологий подсветки ЖК экранов с помощью светодиодов. Как правило для создания модулей подсветки (Back Light Unit, BLU), используют LED-массивы, составленные из белых (White) или разноцветных — RGB (Red, Green, Blue; красных, зелёных, голубых) светодиодов. Принцип подсветки также представлен двумя основными вариантами прямой (Direct) и торцевой (Edge). В первом случае это массив светодиодов, расположенный позади ЖК-панели. Другой способ, позволяющий создавать сверхтонкие дисплеи, получил название Edge-LED и предусматривает размещение светодиодов подсветки по периметру внутренней рамки панели, а равномерное распределение подсветки осуществляется с помощью специальной рассеивающей панели, расположенной за ЖК экраном – как это делается в мобильных устройствах. Сторонники прямой светодиодной подсветки обещают более качественный результат за счёт большего количества светодиодов и технологии локального затемнения для снижения цветовых разводов. Обратная сторона прямой подсветки – большее количество светодиодов и сопутствующее повышение расхода энергии и цены. К тому же о сверхтонком дизайне телевизора придётся забыть. Сторонники торцевой подсветки, кроме экономии энергии, обещают не худшее качество при более тонком дизайне. Сегодня выпуском ЖК телевизоров со светодиодной подсветкой занимается множество мировых компаний, в том числе Samsung Electronics, Toshiba, Philips, LG Electronics, Sony и другие. В своих ЖК телевизорах и мониторах со светодиодной подсветкой каждая компания использует вариации выше указанных технологий. Так, например, в телевизорах Sony используется технология Edge LED, что позволило значительно уменьшить толщину достаточно больших телевизоров.

Однако далее мы рассмотрим технологию LED TV на примере телевизоров Samsung Electronics – по той причине, что в настоящее время в России доля Samsung на рынке LED-телевизоров достигает 98%.

LED-подсветка в исполнении Samsung: как это работает

По своей сути ЖК экран — это многослойный «пирог», составленный из фильтров цвета, массивов жидких кристаллов, ламп подсветки и пр. Ячейки жидких кристаллов сами по себе не светятся, но, в зависимости от уровня поданного на них напряжения, открываются для пропускания света полностью, приоткрываются частично или просто закрыты в случае отображения тёмного участка картинки.

Роль ламп подсветки во всей это истории – просветить приоткрывшиеся ЖК ячейки, чтобы на экране получилась финальная картинка. Несмотря на столь упрощённый пересказ принципа работы ЖК-дисплея, этого вполне достаточно чтобы понять назначение его основных компонентов. Толщина слоёв «пирога» различных ЖК экранов разная. В случае использования традиционных флуоресцентных ламп слой подсветки оказывается настолько толстым, что занимает больший объём нежели все остальные слои вместе взятые.

Заменим люминесцентные лампы подсветки ЖК ячеек на светодиоды. Первый же очевидный эффект такой замены – значительное уменьшение общей толщины ЖК-панели. Более того, в LED-телевизорах Samsung светодиоды размещены не за матрицей, а по её краям, благодаря чему наличие такого торцевого слоя практически никак не отражается на общей толщине, зато значительно уменьшается общий вес.

Светонаправляющий слой LED BLU обеспечивает равномерную подсветку во всех участках экрана. Благодаря специальной отражающей решетке эффективность светопередачи LED-телевизоров Samsung заявлена на 20% выше, чем у моделей с прямой RGB LED подсветкой. К тому же, вместо привычных 10 и более сантиметров толщины получается менее 3 см – хочешь, ставь такой телевизор на полку, хочешь – вешай как картину на стену с помощью специально разработанной облегченной системы крепления. Толщина LED-телевизоров Samsung серии 8000 в тонкой части корпуса составляет 11 мм, в самой толстой – 29,9 мм. В рекламе Samsung всегда указывает величину, полученную в результате измерений самой толстой части корпуса.

Для справки: В LED-телевизорах Samsung серии 8000 для подсветки используется 324 светодиода. Благодаря полному отказу от люминесцентных ламп LED-телевизоры не содержат ни грамма ртути. В технологии Samsung вдобавок к этому удалось также полностью избавиться от пайки с помощью соединений свинца, и практически свести к нулю выбросы летучей органики и других вредных побочных продуктов при отказе от распыляемых порошковых красок – тонкий, прочный и симпатичный корпус новых телевизоров изготавливается по специальной технологии литья Crystal Design. Ещё одно значительное преимущество LED-телевизоров – высокий уровень контрастности изображения, значительно перекрывающий лучшие показатели традиционных ЖК матриц. Яркость свечения светодиодов настолько велика, что, например, в LED-телевизоах Samsung серий 6000, 7000 и 8000 коэффициент контрастности достигает 1000000:1. В дополнение цифровая обработка сигнала с технологией Mega Dynamic Contrast обеспечивает детальное изображение в слабоконтрастных «сумеречных» участках картинки.

Максимум возможностей новой системы подсветки выжимается с помощью многослойного светофильтра Ultra Clear Panel, пропускающего свет изнутри экрана и не отражающего его снаружи, так удаётся достигнуть лучшей яркости и контраста при минимуме бликов вне зависимости от того, как экран освещён снаружи – солнечным светом или искусственным электрическим освещением. Светодиодная подсветка позволяет добиться белой подсветки ЖК ячеек, в результате чего удаётся добиться отображения более широкой и натуральной гаммы цветовых оттенков. Цветовая палитра LED-телевизоров получается сочней и насыщенней, зелень и синева ярких участков по сравнению с обычными моделями уже не выглядят выцветшими и бледными. В LED-телевизорах Samsung за насыщенностью красок также дополнительно следит аппаратная технология Wide Color Enhancer Pro. Зачастую слабым местом ЖК экранов является смазанность картинки при большом времени отклика, от чего падает резкость изображения и снижается плавность движения объектов в динамичных сценах. В новых LED-телевизорах Samsung за этим следит система интерполяции Motion Plus: модели серий 6000 и 7000 обладают удвоенной 100-Гц развёрткой, а флагманская серия 8000 обладает учетверённой 200 Гц развёрткой.

Немаловажный фактор – расход электричества. Традиционные ЖК телевизоры, конечно же, экономнее былых моделей с электронно-лучевыми кинескопами, но не стоит забывать, что и диагонали нынче уже не те, так что с большими ЖК телевизорами электросчетчики и сейчас крутятся достаточно быстро. Что касается новых LED-моделей, светодиодная подсветка позволяет значительно сократить расход энергии без ущерба для яркости изображения.

Кроме ощутимой экономии электричества – до 40% по сравнению с традиционными ЖК моделями с той же диагональю, LED-телевизоры Samsung также могут похвастать сертификацией по одному из наиболее строгих экологических стандартов Energy Star 3.0.

LED TV Samsung: это не только телевизор…

В телевизоре всё должно быть прекрасно – и характеристики, и внешний вид, и набор функций. Раз уж мы сегодня говорим о конкретных LED-телевизорах Samsung, выпускаемых нынче в Калуге, было бы упущением не упомянуть их основные характеристики. К теме сегодняшней статьи это имеет лишь косвенное отношение; тем не менее, полагаю, несколько строк подробностей о потенциальном предмете покупки не будут лишними.

Прежде всего, LED-телевизоры Samsung серий 6000, 7000 и 8000, наряду с приёмом традиционных аналоговых каналов готовы для работы с цифровым ТВ благодаря наличию встроенных тюнеров DVB-T/C. Когда бы не настала эра повсеместного цифрового телевидения в России, вы уже готовы к этому. Помимо этого, применяемый в этих моделях тюнер LNA plus создан специально с учетом российской специфики – помех, необъятных просторов и не первой свежести телевизионных ретрансляторов. В дополнение к этому благодаря наличию двух портов USB новые телевизоры можно использовать как фоторамку для просмотра фотографий с флэшки, просмотра мультимедийных видеороликов форматов DivX/Xvid, например, с внешнего USB-винчестера, а будет мало – есть встроенные 2 Гб флэш-памяти с заранее залитым контентом. Телевизор можно «прописать» в домашней сети с выходом на ноутбуки, десктопы и внешние хранилища данных, а пульт ДУ телевизора при этом превращается в беспроводную клавиатуру для перехода по папкам, вывода на дисплей контента из разных мест сети. Для выхода в интернет имеется разъём LAN и поддержка [email protected] с доступом к YouTube. Система звука в ультратонких LED-телевизорах – на уровне лучших моделей Samsung. Специально для ультратонких LED-телевизоров телевизоров был создан уникальный плоский сабвуфер, плюс, используются хорошо зарекомендовавшие себя скрытые динамики.

Наконец, связь с бытовой электроникой DVD-плеером, Blu-ray-проигрывателем, AV-ресивером, кинотеатром, HD-видеокамерой, игровой приставкой, может осуществляться с помощью подключения по интерфейсу HDMI, коих в конструкции LED-моделей Samsung предусмотрено четыре штуки.

LED TV: есть ли минусы?

Есть, а как же: это цена. Пока что LED-телевизоры значительно дороже своих собратьев с традиционной подсветкой. Впрочем, выход из такой ценовой ситуации будет традиционным: снижение цен по мере роста спроса и роста массовости производства. Пока что объём рынка LED-телевизоров невелик, но интерес к таким моделям за счёт их выдающихся характеристик огромен во всём мире. По мнению аналитиков Display Search, уже в следующем году каждый пятый проданный телевизор будет изготовлен по технологии LED TV, а ещё через пару лет – каждый второй. К этому времени можно ожидать и снижения цен.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Различия между Edge LED и Direct LED подсветкой, какой отдать предпочтение? Ремонт телевизоров.

Давайте вкратце рассмотрим, чем отличается подсветка Edge LED от Direct LED и в чем их преимущества. Итак, в современных моделях встречаются вышеназванные подсветки, и если они выходят из строя ремонт телевизоров в сервисном центре станет неизбежным. Edge LED является боковой или торцевой подсветкой, а Direct LED — это обычная задняя подсветка. В ней светодиоды находятся по периметру матрицы. Они находятся внутри, если можно так сказать, «пуговок» — светорассеивателей, которые нужны для того, чтобы световой поток, который излучается светодиодом, распределялся максимально равномерно. На пластину нанесены проводник и изолятор, как правило, светодиоды подключаются последовательно в приделах одной планки, поэтому если из строя выходит хотя бы один из них, планка не будет светится. Это значит, что потребуется ремонт всех моделей телевизоров в г. Киеве. Расстояние между светодиодами составляет приблизительно 8-12 см, это зависит от типа пластины, соответственно просто необходим хороший рассеиватель, в противном случае равномерное освещение достигнуто не будет. По этой причине толщина матрицы более толстая, если сравнивать с Edge лед типом, соответственно толще весь телевизор. В торцевой или боковой Edge LED подсветке, светодиоды находятся по краям, вернее сказать, торцам внутреннего стекла, другими словами – светораспределителя. Как правило, применяются две планки, которые расположены вдоль правого и левого торцов матрицы. Когда матрица неисправна, ремонт телевизора будет сложным, потому должен выполняться опытными телемастерами. Сами светодиоды располагаются друг к другу максимально близко, они разделены на несколько участков. Если из строя выходит любой элемент, сразу сработает защита, отключив при этом питание подсветки. Чтобы узнать, потребуется ли в данном случае ремонт телевизоров, необходимо обратиться в сервисную мастерскую. Данная планка способна сильно нагреваться, из-за этого у нее металлическая подложка, которая  крепится к контейнеру матрицы. Именно она является теплоотводящим радиатором. Выполнение ремонта телевизора по замене одного, вышедшего из строя элемента является достаточно затруднительным процессом, а иногда вообще не возможным, поэтому как правило планка меняется целиком. К плюсам Direct ЛЕД подсветки можно отнести равномерное свечение, небольшое потребление электричества, отсутствие засветов, более легкий ремонт телевизора. К ее минусам относится толщина ТВ. Положительные стороны Edge LED подсветки это тонкая матрица, высокая яркость. К минусам стоит отнести большее энергопотребление, возможность появления засветов.

Что такое led телевизоры: особенности, преимущества, как выбрать

Выбирая подходящую модель телевизора, многие потребители сталкиваются с новыми терминами и современными технологиями. Например, не все знают,  что такое телевизор с технологией LED, и на каком принципе основывается его работа. Несмотря на это, сегодня такой вид плоских устройств пользуется наибольшей популярностью среди покупателей, поэтому они считаются вполне привычным атрибутом в доме. Перед тем, как сделать окончательный выбор, стоит все же разобраться, что значит аббревиатура LED, чем такие телевизоры отличаются, и какими преимуществами они обладают перед другими типами ТВ.

Определение и особенности

Если переводить дословно, то LED – светоизлучающий диод. Однако целесообразно полагать, что полным определением оно служить не может. В действительности, современный светодиодный телевизор является представителем всем давно известных жидкокристаллических панелей. Основной составляющей является ЖК-матрица с множеством светящихся точек — пикселей. Но если в привычных ЖК устройствах в качестве подсветки использовались люминесцентные лампы, то в рассматриваемых приборах – светодиоды, то есть телевизоры с такой подсветкой — это более совершенные варианты LCD-моделей.

Первыми применили такую технологию разработчики компании Samsung. В качестве маркетингового хода новым телевизорам было дано название LED TV, оно используется и сегодня.

Светодиоды здесь выступают в качестве источников свечения, а не являются реальной единицей формирующегося изображения. Поэтому такие панели правильнее было бы называть LCD TV с современной LED-подсветкой.

Виды светодиодной подсветки

Для того чтобы понять, в чем принципиальная особенность такого оборудования, необходимо разобраться с видами подсветки телевизора. На сегодняшний день применяется несколько систем, они отличаются по цвету и способу расположения.

По цвету источников свечения

  1. White led или одноцветная система (белые светодиоды). Считается бюджетным решением, но все же выигрывает у люминесцентных ламп. Светодиоды энергоэффективнее и не содержат ртути. Что касается цветопередачи и глубины охвата, то LED TV с таким типом подсветки мало чем отличаются от LCD, значительнее разница у следующего варианта.
  2. RGB или разноцветная система. Цветовая палитра их гораздо шире. За счет этого улучшается цветопередача. Но стоит отметить, что модели с подобным вариантом подсветки оказываются дороже, что не соизмеримо с достигаемым эффектом. Такие модели нуждаются в мощном графическом процессоре, да и электроэнергии они потребляют больше. Поскольку такие HDTV оказываются по карману не каждой группе потребителей, передовые компании принимают решение отказываться от RGB подсветки, и продолжают поиск аналоговой техники.
  3. QD Vision или смешанный вариант подсветки. Основывается на светодиодах чисто синего цвета и специальной пленки с квантовыми точками, которые имеют зеленый и красный цвета. Такая технология позволяет излучать строго ограниченный и настроенный спектр оптических волн. За счет этого расширяется цветовая палитра и интенсивность красок, в то же время, технология в отличие от RGB светодиодов энергоэффективнее. Яркий пример смешанного варианта подсветки линейка телепанелей Bravia, ведущего производителя Triluminos Sony.


В действительности, вопрос об использовании первого и второго варианта подсветки продолжает находить множество спорных мнений. К примеру, знаменитый разработчик цифровой техники компания Toshiba утверждает, что белая подсветка телевизора оказывается намного эффективней, чем RGB. Так для чего тратить кучу денег, если можно сэкономить миллионы?

По варианту размещения подсветки

Здесь есть 2 варианта.

  1. По периметру ЖК-матрицы (Edge LED). Это одноцветная система (White led), которая может располагаться с одной стороны (чаще всего снизу), на параллельных сторонах (по бокам) или по всему периметру. Способ организации боковой подсветки зависит от размера диагонали экрана. В качестве недостатков такой подсветки можно отметить «засветы» по краям телеэкрана и недостаточный уровень контрастности (по сравнению со вторым видом). Зато такая технология позволяет создавать панели толщиной всего в несколько миллиметров.
  2. Непосредственно за ЖК-матрицей (Direct LED). Основывается на равномерном распределении диодов по всей площади. По ценовому критерию выходит дороже торцевой подсветки. Главное достоинство такой системы – возможность использования технологии локального затемнения черного. Здесь могут применяться как белые, так и цветные светодиоды, они значительно улучшают качество изображения.

Если вы уже являетесь обладателем такого телевизора, и у вас есть проблемы с изображением, возможно, вам будет полезна информация о ремонте led-подсветки своими руками.

Достоинства LED-телевизоров

Эти панели обладают существенными преимуществами, поэтому и пользуются популярностью среди потребителей. Из главных достоинств следует отметить следующие факторы.

  1. Толщину корпуса. Именно за счет использования светодиодов стало возможным производство ультратонких моделей. Такой телевизор можно легко монтировать на стену при помощи кронштейна;
  2. Контрастность и четкость изображения. LED TV является главным конкурентом других видов телевизоров, поскольку имеет отличное качество воспроизведения изображения, регулировку уровня контрастности. Вспоминая о недостатках  LCD панелей, когда наблюдались проблемы с восприятием движущихся объектов, можно отметить, что с современными лед экранами таких проблем не возникнет.
  3. Энергоэффективность. Экономия электроэнергии, пожалуй, основной пункт, который притягивает многих покупателей. По сравнению со своими предшественниками, LED –устройство потребляет на 40% меньше ресурсов.
  4. Широкий выбор моделей не только по функционалу, но и по внешнему виду. Такая панель без проблем украсит абсолютно любой интерьер. Ведущие производители имеют огромное количество моделей, подразумевающих как классические решения, так и интересные формы и расцветки.
  5. Долговечность. Благодаря использованию устойчивых к выгоранию светодиодов, телевизоры имеют более длительный срок эксплуатации.

Но совершенствование таких телепанелей на этом не заканчивается. Уже сегодня на прилавках магазинов появляются OLED TV, подсветка которых основана на органических светодиодах. Они обладают еще более тонким корпусом, небольшим весом (относительно своей диагонали), широким углом обзора, отсутствием «засветов» и бликов, превосходной цветопередачей. Однако это не значит, что другие модели, ниже классом, будут терять спрос. Инновационные технологии такого формата стоят недешево, а финансовые возможности большинства потребителей не позволят иметь у себя дома такую широкоэкранную панель. Поэтому спрос на простые модели современных LED-телевизоров вряд ли упадет в ближайшее время. Подробные сравнительные характеристики обоих типов даны в статье про отличия LED и OLED телевизоров.

Как выбрать LED телевизор

Сегодняшний рынок предлагает широкий ассортимент LED-моделей. Неискушённому в этих делах потребителю сделать правильный выбор достаточно сложно. Главное, учесть критичные характеристики техники, а также взвесить особенности технологий и необходимость их присутствия.

Подсветка

В продаже можно встретить несколько вариантов подсветки. Современные модели построены по технологии DirectLED или EdgeLED, рассмотренные выше. И та, и другая имеет как свои преимущества, так и недостатки.

Плюсы Direct LED:

  • хороший запас по яркости и контрастности;
  • равномерное распределение диодов;
  • отсутствуют специфические подсветы по краям.

Минусы:

  • приличная толщина;
  • завышенное энергопотребление.

Преимущества Edge LED:

  • гибкая настройка цветовой гаммы;
  • тонкий корпус, вплоть до ультра;
  • низкие энергозатраты.

Недостатки:

  • засветы по краям, что особенно заметно в тёмных сценах;
  • стоимость моделей немногим выше, чем DirectLED.

Важно! Технология, на которой построена подсветка, играет далеко не решающую роль. Взвешивать в первую очередь необходимо именно качество её исполнения.

Разрешение экрана

Сегодняшнее ТВ практически полностью переключилось на цифровое вещание, поэтому брать технику с HD-развёрткой не имеет смысла. Оптимальным вариантом считается Full HD-разрешение (1920 на 1080 пикселей).

Ключевую роль при выборе разрешения играет диагональ экрана: чем она больше, тем чётче должна быть картинка. К примеру, для моделей от 50 дюймов и выше целесообразнее будет остановиться на варианте в 4К-формате (4096 на 2160 пикселей), иначе будет прослеживаться неприятное «мыло».

Габариты

Если техника будет стоять на обычной тумбе, то её толщина и вес не имеют значения. Главное, чтобы подставка была соответствующего размера, а модель уверенно стояла на ножках. Если телевизор планируется монтировать на вертикальную поверхность или подвешивать к потолку, то лучше смотреть в сторону тонких и лёгких моделей.

Частота обновления экрана

Данный параметр принято обозначать в герцах – Гц. Видео, вещаемое по цифровому ТВ, идёт с развёрткой в 50 Гц, чего вполне хватает для нормальной визуализации динамических сцен. Но с появлением более продвинутого контента «нормальной» скорости обновления экрана стало не хватать.

Производители ТВ-техники, а именно Sony и Samsung, нашли решение, добавив промежуточные кадры, доведя тем самым уровень развёртки до 100 Гц. Некоторые модели так и вовсе могут обновлять экран с частотой в 200 Гц.

Для реализации этой технологии в технику была внедрена инновационная подсветка Scanning Backlight. Модели с такой начинкой спокойно воспроизводят 3D-контент без каких-либо дёрганий и лагов. Для проверки развёртки телевизора достаточно включить динамическую сцену: картинка должна быть плавной, а контуры каждой детали ровными и чёткими.

Покрытие экрана

Здесь мы имеем глянцевое или матовое покрытие. Второй вариант исключает блики, но чёткость изображения слегка страдает. В то время как для глянцевого решения характерна хорошая контрастность, яркость и насыщенность картинки в целом. Но в качестве ложки дёгтя выступают блики, что затрудняет просмотр ТВ в светлое время суток.

Интерфейсы

Современные реалии – это обилие всевозможных гаджетов. Причём последних, как правило, немало: акустические системы, мультимедийные центры, мобильные устройства, компьютер и др. Хорошо, если для работы с ними на телевизоре предусмотрены соответствующие интерфейсы. В доброй половине случаев достаточно набора HDMI- и USB-портов, а также выходов для аудио.

SmartTV

Целесообразность наличия «умного» функционала на борту телевизора вполне оправдана. Техника превращается в подобие персонального компьютера. Со SmartTV можно просматривать не только фото- и видеоконтент, но и бродить по Сети, играть в игры и использовать другие, недоступные для рядового устройства возможности.

За реализацию подобного функционала отвечает местная операционная система. Платформа может работать на ОС Android, WebOS (LG), Tizen (Samsung). Каждая предлагает как стандартный набор возможностей, так и какой-то специфический функционал.

L

Чем отличается lcd от led телевизора

LED-мониторы формально тоже классифицируются как ЖК-телевизоры. В быту же приборы с ламповой подсветкой именуются упрощенно «жидкокристаллическими» или «LCD», а устройства со светодиодами выделяются из этого класса названием «LED».


Казалось бы, технология вписывается в обстановку современного дома намного лучше. Однако устройства LCD не спешат уходить в прошлое, и на то есть существенные причины. Чтобы определиться с покупкой, стоит составить полное представление о продукте. Сравнительная характеристика ЖК и LED телевизоров может показать, что время ламповой подсветки еще не прошло.

Функции современного ТВ

Телевизор плотно вошел в жизнь человека и не собирается из нее уходить. После того как технология Смарт ТВ стала достоянием широкой общественности, телеприемники сейчас все чаще используют как средство общения и инструменты для развлечения в сети. Однако классический телевизор без технологии Смарт ТВ тоже имеет ряд значимых для пользователя функций. Модели типов ЖК и LED одинаково хорошо с ними справляются

Организация домашнего кинотеатра.

Современные телевизоры могут продемонстрировать ряд выдающихся особенностей. Они поддерживают самые распространенные видеоформаты и, при подключении дополнительных устройств, открывают доступ к кладезям кинохроники любых лет. Сегодня ЖК или LED телевизоры создаются в расчете на разрешения HD и Full HD. Постепенно в повседневную жизнь входит формат 4К.

Плоские жидкокристаллические панели показывают объемное изображение, погружающее зрителя в заэкранную действительность. Производители также выпускают широкий ассортимент устройств с очень хорошими встроенными динамиками, создающими глубокое и эффектное впечатление от звуковых эффектов. Кроме того, к телевизорам можно подключать другие устройства звуковоспроизведения.

Плоские дисплеи весят значительно меньше своих предшественников, лучше передают цвета и позволяют поместить устройство прямо на стену. Тип подсветки Direct LED позволяет делать изображение в разы ярче и контрастнее.

Дисплей для видеоигр

Игровая индустрия развивается стремительными темпами. Свыше десяти миллионов россиян постоянно или в определенные моменты своей жизни увлекаются видеоиграми. Подключение приставок и консолей к телевизору позволяет получать больше удовольствия от процесса игры. Для того, чтобы использовать телеприемник с этой целью, нужно подключить к нему приставку, консоль или компьютер. LED или ЖК- устройство также должно поддерживать 3D и HD-формат видео.


ВАЖНО! Чтобы не создавать сложностей во время игрового процесса, экран должен иметь минимальное время отклика, широкие углы обзора и достоверную цветопередачу. Функция Смарт-ТВ позволяет подключиться к онлайн-библиотекам. ЖК или LED телевизоры одинаково хорошо позволяют насладиться игровым миром.

Оставьте заявку и получите скидку 15% на первый ремонт!

Оставить заявку

Элемент декора

Конструкторы и дизайнеры постоянно работают над созданием более привлекательных и оригинальных моделей телевизоров. Ими разработаны приборы с изогнутыми экранами, зеркальной поверхностью, тонкими художественными рамками и дисплеи необычных форм.

Эта область производства продолжает готовить для потребителя новые сюрпризы.

Особенности LCD телевизоров

Ключевой принцип работы ЖК-телевизоров не содержит отличий LED от LCD. В жидкокристаллических устройствах (liquid crystal display) используются для создания тонких устройств отображения информации. Дисплеи на базе жидких кристаллов бывают как монохромными, так и цветными. Монохромные изделия часто используются в простых часах и будильниках. Цветная ЖК-матрица выполнена из пластин стекла, или, что лучше, полимерных материалов. В их слоях размещены жидкие кристаллы. Каждый пиксель состоит из подводящих ток электродов, ЖК-молекул и два перпендикулярных поляризационных фильтра.

Жидкие кристаллы подвержены влиянию электрических полей. Когда на электроды поступает ток, молекулы начинают выстраиваться в его направлении. Когда напряжение электрического поля очень велико, оно меняет ориентацию всех жидких кристаллов. Повернувшиеся параллельно друг другу молекулы создают непрозрачную структуру. На характеристику прозрачности можно влиять, манипулируя напряжением.

Электроды, транзисторы TFT и катоды наносятся на пластины матрицы распылением. Оттенки формируются путем аддитивного смешивания основных цветов из RGB-пушек. «Аддитивность» подразумевает добавление цветов на черную поверхность.

Обычные ЛСД-экраны часто подсвечиваются по технологии CCFL, то есть люминисцентными источниками освещения с холодными катодами. Излучаемый свет получается ровным, без мерцания. Катод называется холодным, так как для включения ему не требуется предварительно разогреваться.


Для изготовления телевизоров активно применяется также подсветка типа EEFL, то есть люминисцентные лампы, имеющие внешние электроды. Свет в приборе образуется за счет ионизации газа электричеством высокой частоты. Газ трансформируется в плазму и заставляет люминофорное покрытие светиться.

ВАЖНО! Так как обычные LCD-экраны подсвечиваются лампами, корпуса устройств остаются толстыми и громоздкими. Тяжесть и толщина конструкции является серьезным недостатком этого типа приборов, чем и отличается LCD от LED. Массивные габариты препятствуют возможности поместить устройство на стенку или аккуратно вписать в интерьер.

Особенности LED телевизоров

LED-телевизоры используют в своей конструкции светодиоды. Дешевую подсветку ставят по бокам устройства, дорогую располагают в задней части телевизора, за матрицей. Разница в цене обусловлена цветовыми различиями. Боковая подсветка распространяет по экрану только ровный белый тон. Диоды задней подсветки формируют цветовую схему RGB. В том числе благодаря этому, дорогие устройства имеют более высокие показатели яркости и контрастности.

Задняя подсветка называется Direct LED, боковая – Edge LED. Выбор между Direct LED или Edge LED неоднозначен. Расположение светодиодов за матрицей не допускает засвечивания экрана по бокам телевизора. Direct LED используется для обеспечения равномерной и управляемой подсветки по всей площади экрана. В приборах также становится возможным использовать локальное затемнение, то есть избирательную настройку яркости отдельных участков экрана. Данная технология называется Local Dimming. Однако Direct ЛЕД делает заднюю часть корпуса толще. Боковая подсветка Edge LED также тратит меньше электроэнергии.


В чем разница между ЖК и LED

Итак, в чем разница между вышеописанными типами телевизоров? Формально, никакой разницы между ЖК и LED-мониторами нет. В обычных LCD-телевизорах и LED-приборах различаются именно типы подсветки. Технически LED-экраны тоже являются ЖК-устройствами.

Однако разные типы подсветки оказывают принципиальное влияние на всю конструкцию:

  • LED-телевизоры не содержат ртуть. Лампы подсветки в обычных CCFL и EEFL-мониторах наполнена газами с примесью ртути. Поэтому ламповые мониторы менее экологичны и могут представлять некоторую опасность.
  • LED-технология позволяет экономить электроэнергию. Светодиоды на 40% более энергоэффективны.
  • Только телевизоры, использующие тип подсветки Direct LED, могут сравниться в равномерности распределения цвета по тв-экрану с обычной ламповой подсветкой. Кроме того, на более дешевых моделях подсветка может сбоить. Это происходит из-за попытки сэкономить на производстве. Проблемы с подсветкой сильно сказываются на работе телевизора.
  • Тип подсветки Edge LED создает засвеченные участки изображения.
  • Светодиодная подсветка работает гораздо дольше. Люминисцентные лампы склонны быстро выгорать.

Игровые приставки и консоли можно использовать на любом типе экрана. Несмотря на то, что технология подсветки CCFL от ЖК формально устарела, она все еще может посоперничать со многими моделями класса LED. При выборе телеприемника имеет значение не только тип подсветки, LED или LCD. Также многое решает разрешение экрана, технологии передачи сигнала, а также наличие дополнительного функционала. Если в корпусе устройства стоит хороший видеопроцессор, LCD с подсветкой типа CCFL может посоперничать в качестве с LED-телевизором.




как выполнить работу своими руками? Практическое руководство, рекомендации и советы

Высокое качество и надежность телевизоров Samsung не ограждает их от поломок. Одни из самых распространенных поломок связаны с LED-подсветкой. Такие неисправности не являются особо сложными, потому могут быть устранены в домашних условиях.

Причины и диагностика поломки LED-подсветки

О поломке LED-подсветки свидетельствуют следующие признаки:

  • отсутствие изображения при работающем звуке;
  • мерцание изображения;
  • моргание телевизора красным огоньком.

Возникать такие ситуации могут по следующим причинам:

  • работа оборудования на максимальной мощности;
  • перепады в сети электропитания и грозы;
  • заводской брак может быть связан с установкой бракованных диодов или их перегревании при пайке;
  • выгорание одного светодиода.

Прежде чем переходить к практической стороне, необходимо изучить немного теории. В телевизорах Samsung может встречаться два типа светодиодной (LED) подсветки.

  • Direct LED отличается расположением светодиодных планок — из них создаются горизонтальные или вертикальные ряды с обратной стороны матрицы. Изображение подсвечивается равномерно и яркость подсветки может регулироваться, что делает качество картинки более качественной. Такие экраны имеют не самую маленькую толщину, что является главным минусом такой подсветки.
  • EDGE LED предусматривает расположение одной или двух планок по бокам или с нижней стороны панели. Хотя по углам экрана присутствует небольшое затемнение, зато телевизоры получаются очень тонкими.

    Диагностика неисправной подсветки в обоих случаях происходит одинаково. Потребуется на экран направить луч яркого света. Если будет просматриваться картинка, значит, поломка точно заключается в подсветке.

    Разборка телевизора Samsung

    Для ремонта светодиодной подсветки нужно разбирать телевизор. Для этого панель укладывается лицевой стороной на ровную поверхность, застеленную простыней или покрывалом. Такие меры предосторожности позволят предупредить повреждение матрицы. Теперь нужно выкрутить все крепежные болты, которые удерживают заднюю крышку. Если она не снимается, значит, какой-то болт остался незамеченным.

    Снимаем все шлейфы и переходим к разбору матрицы. Этот этап сложный и ответственный, требует осторожности и аккуратности. Матрицу удерживают защелки, для поддевания которых специалисты предпочитают использовать специальные «лопатки». Сложность заключается в боковых матричных драйверах, на внутренней стороне которых располагаются кристаллы или «лепестки». Если кристалл деформируется, то изображение будет передаваться с линейными дефектами. Исправить эту ситуацию практически невозможно.

    После снятия рамки можно вынимать из пазов матричные планки. Здесь требуется надеть антистатические перчатки и с предельной осторожностью снять стекло. Его нельзя класть, лучше прислонить к стенке обратной стороной. Теперь можно выполнить демонтаж рамки, которая зафиксирована при помощи защелок. Убираем поляризационные листы, последний из которых крепится фиксаторами. Эти элементы удерживают основной отражатель и не позволяют проседать верхним листам.

    Теперь следует сделать замеры, что позволит подтвердить неисправность подсветки. Нужно измерить напряжение на драйвере мультиметром. Если деталь исправна и питание подается на ленту, то на выходе значение будет составлять 220 вольт.

    Необязательно проверять каждый светодиод. Можно подавать напряжение на планку. Если светятся все «лампочки», значит, здесь все находится в исправном состоянии.

    Отсутствие свечения на одной из планок будет свидетельствовать про неисправность одного или сразу нескольких светодиодов. В этом случае потребуется проверять каждый из них.

    Ремонт

    Выявив неисправные элементы, нужно выполнить их замену. Для устранения перегоревшего светодиода необходимо демонтировать отражающую линзу. Для крепления планки используется двусторонний скотч, который снимается путем прогревания феном.

    Теперь фиксируем деталь и прогреваем паяльным феном нижнюю сторону вблизи светодиода. Нужно добиться расплавления олова, что позволит снять лампочку. Процесс впайки осуществляется таким же образом или используется тонкий паяльник. Светодиоды имеют «нежную» конструкцию, которая легко плавится при нагреве. Потому действовать нужно очень осторожно. Светодиод может отличаться по размеру. В таком случае минусовая площадка обрезается и после этого впаивается лампа.

    Не являются исключением ситуации, когда снимаются линзы. Для их закрепления используется компаунд — это полимерная смола, которая является одновременно защитным и изоляционным слоем. Отсоединение линз нужно выполнять осторожно, так же как и установку. Для фиксирования линз можно использовать суперклей.

    Важно сохранить их прежнее положение, чтобы не нарушалась фокусировка.

    Не всегда возможно извлечь неисправный светодиод. В таких случаях необходимо выпилить перегоревший светодиод вместе с частью планки с обеих сторон. Новая деталь также выпиливается вместе с планкой. С планок зачищается краска, и детали спаиваются. По завершении планку с замененными светодиодами необходимо проверить на работоспособность.

    Осталось только собрать плазму в обратной последовательности, проверить ее работоспособность и можно пользоваться телевизором. Ремонт LED-подсветки телевизора Samsung своими руками на этом завершен.

    Меры профилактики

    Есть верный способ, который поможет сохранить подсветку в рабочем состоянии на более длительный срок. Он заключается в уменьшении яркости подсветки до 75%. Важно не перепутать этот параметр с яркостью экрана. При таких настройках светодиоды будут работать в щадящем режиме, получать нормальное, а не повышенное напряжение, следовательно, смогут прослужить намного дольше.

    Ниже смотрите мастер-класс по замене LED-подсветки телевизора Samsung.

    MicroLED, Mini LED, Direct LED, Full LED… в чем разница с OLED

    MicroLED, Mini LED, Direct LED… Производители телевизоров в настоящее время инвестируют миллиарды евро в разработку альтернатив OLED и его бесконечных контрастов. Эти технологии основаны на больших излучающих светодиодных экранах, производственный процесс которых оказывается очень сложным. Пришло время подвести итоги различий между всеми этими технологиями отображения.



    Фото Влада Чомпалова

    Прямой светодиод (или

    Full-Array LED)

    Если вы ищете новый монитор или телевизор, скорее всего, вы встретите термины «Direct LED», «Full-Array LED» и «LED Edge» , так что же означают эти три термина? Это технологии светодиодной подсветки, используемые в ЖК-экранах.Как вы знаете, большинство экранов, представленных на рынке, представляют собой ЖК-экраны, и они различаются в основном типом используемой подсветки.

    Прямая светодиодная подсветка (или Full LED или даже Full-Array LED) — это подсветка, светодиодная матрица которой расположена непосредственно за пикселями, в то время как подсветка LED Edge имеет светодиоды, расположенные только по краям экрана , используя механизм рассеивания света по всей поверхности экрана. Таким образом, Direct LED имеет полную матрицу с однородно расположенными диодами.

    Основным преимуществом Direct LED (или Full LED) является то, что он может обеспечить более высокую яркость, а также лучшую подсветку и лучшую однородность черного. Однако экраны с такой подсветкой обычно толще и более энергоэффективны.

    Наконец, существует множество технологий FALD (Full Array Local Dimming), и производители телевизоров все называют их маркетинговыми названиями. Все эти технологии имеют разную производительность в зависимости от количества присутствующих зон задней подсветки, используемых методов и технологий… а также процессора обработки изображения или калибровки вашего телевизора.

    Обратите внимание на то, что чем больше областей с задней подсветкой, тем больше светодиодов, больше областей независимого затемнения, тем больше контраст (овладение)… и тем дороже . Это количество областей будет иметь прямое влияние на способность экрана очень сильно снижать яркость темных областей изображения, не уменьшая яркость очень ярких областей.

    Вы будете видеть все больше и больше терминов локальное затемнение или микродиммирование . Целью этих двух методов затемнения источника света является изменение яркости в определенных областях.Теоретически, очень хороший ЖК-экран IPS с Full LED и микрофонная техника затемнения , таким образом, позволяют получить очень хорошее изображение. К сожалению, производители и продавцы телевизоров слишком осторожны в этом вопросе, редко известно, сколько областей подсветки присутствует на продаваемых моделях и как работают интегрированные технологии.

    С другой стороны, OLED-экраны

    не имеют подсветки, потому что их пиксели излучают собственный свет. Эти дисплеи предлагают эквивалент идеальной светодиодной подсветки Direct, поэтому они отображают идеальный черный цвет.Таким образом, лучшие Full LED-дисплеи не смогут достичь производительности OLED. К счастью, назревают и другие альтернативы.

    Мини светодиод

    Заголовки привлекает также технология

    Mini LED. TCL — самый разговорчивый производитель в этом вопросе, первые модели Direct LED мы могли увидеть на IFA 2019 (сентябрь 2019 г.), а совсем недавно — 8K Direct LED TV на выставке CES 2020 (январь 2020 г.).

    Для начала имейте в виду, что технологии Mini LED и MicroLED — это не одно и то же.MicroLED — это технология будущего, предназначенная только для богатых из нас, а первые мини-светодиодные телевизоры уже поступили в продажу.

    Чтобы понять технологию Mini LED, вы должны понимать, как работает стандартный светодиод, по крайней мере, в том, что касается вашего текущего телевизора. Внутри всех современных ЖК-телевизоров (то есть всех телевизоров без OLED) есть от нескольких до нескольких сотен светодиодов (до 960 или даже больше). Эти небольшие устройства излучают свет, когда вы подключаете их к электричеству, и используются во всем современном мире, от фонарика вашего смартфона до задних фонарей вашего автомобиля.Они различаются по размеру — обычно они составляют около 1 миллиметра, но могут быть меньше 0,1 миллиметра.

    Как объяснялось выше, на некоторых телевизорах светодиоды расположены по краям и направлены внутрь (край светодиода). На других телевизорах светодиоды расположены за экраном и направлены на вас (прямой светодиод). Для хорошего качества изображения, особенно для того, чтобы оценить высокий динамический диапазон (HDR), вам понадобится большая локальная градация (об этом мы говорили выше).

    В идеале, вы могли бы ослабить каждый пиксель настолько, чтобы создать визуально безупречный коэффициент контрастности.Так работают OLED и microLED. Однако с ЖК-экраном это сделать намного сложнее. Жидкокристаллическая панель, которая создает изображение, блокирует только свет, создаваемый задней подсветкой. И весь свет не может быть заблокирован, поэтому изображение становится более серым и имеет меньшую «яркость», чем при использовании OLED. Локальное затемнение значительно улучшает контраст, но не 1: 1. В 4K-телевизоре нет светодиода для каждого из 8 миллионов пикселей и более. Вместо этого существуют тысячи, если не сотни, тысяч пикселей для каждого светодиода (или, точнее, группы светодиодов, называемые «зонами»).

    Вот и мы: хотя нет определения, светодиоды меньше 0,2 мм обычно называются мини-светодиодами . Эти светодиоды часто имеют размер 0,1 миллиметра или меньше. Однако не слишком маленькие: размером около 0,01 миллиметра, эти светодиоды называются MicroLED . Когда вы уменьшаете светодиод, он становится слабее. Чтобы и дальше излучать так много света, вы можете компенсировать это, посылая больше электричества. Очевидно, вы всегда должны обращать внимание на потребление энергии, нагрев и срок службы светодиодов.

    Новейшая технология мини-светодиодов

    TCL называется Vidrian

    .

    Таким образом, Mini LED представляет собой усовершенствованную версию светодиодных экранов Direct или Full LED: например, телевизор TCL имеет не менее 25 000 мини-светодиодов . Они сгруппированы примерно в 1000 зон. Эти два числа значительно выше, чем у традиционного LED-телевизора.

    Если бы вы удалили слой ЖК-дисплея с телевизора, мини-светодиоды выглядели бы как бюджетная черно-белая версия программы, которую вы смотрите, с низким разрешением.Это все еще не так здорово, как возможность затемнять каждый пиксель индивидуально (например, OLED и MicroLED), но технология Mini LED намного ближе к этому идеалу.

    МИКРОЛЕД

    MicroLED (micro-LED, mLED или µLED) — это технология, которая может прочно конкурировать с OLED . Действительно, MicroLED имеет хорошую энергоэффективность (низкое энергопотребление), он самоизлучающий, как OLED (пиксели излучают свой собственный свет), очень важен пик яркости (одно из слабых мест OLED), время отклика составляет меньше микросекунды, наконец, важны сопротивление и срок службы (в отличие от OLED).

    Технология Sony Crystal LED — MicroLED

    .

    Почему OLED так плохо выглядит по сравнению с MicroLED? В основном потому, что OLED является органическим (в нем используются маленькие молекулы). Это означает, что со временем он будет ухудшаться, особенно это касается материала, излучающего синий свет, который имеет самый короткий срок службы по сравнению с красным и зеленым излучателями. MicroLED имеет неорганическую структуру . Диоды, которыми оснащены экраны microLED, излучают свет благодаря нитриду галлия (полупроводник) .В результате его компоненты не будут подвержены старению так рано — и даже не будут стареть — как OLED.

    Что касается яркости и энергопотребления, это в основном связано с тем, что диоды, используемые в технологии MicroLED, имеют размер всего несколько десятков микрометров (меньше песчинки).

    Огромный экран Samsung The Wall, представленный на выставке CES 2020 (292 дюйма в разрешении 8K)

    Задача MicroLED — уменьшить размеры диодов.В экране Wall (75 дюймов), который мы видели на CES 2019, использовались светодиоды 70 мкм для пикселя 0,21 мм, экраны, анонсированные на CES 2020, основаны на диодах 50 мкм, то есть пикселе 0,15 мм. На данный момент самый маленький телевизор microLED составляет 75 дюймов в разрешении 4K или 150 дюймов в разрешении 8K.

    Для следующих
    Samsung представляет свои первые телевизоры 4K и 8K MicroLED:…

    Также говорят о microLED в других секторах, таких как мониторы ПК, но также и смартфоны. Слухи об Apple microLED заставляют фанатов яблока пускать слюни.Промышленные гиганты сталкиваются с проблемами, связанными с миниатюризацией. Тем не менее прогресс наблюдается каждый год.

    Погрузка

    Как вы думаете, Micro LED превзойдет OLED?

    Спасибо за голосование.

    Вы уже проголосовали в этом опросе.

    Выберите ответ.

    OLED, QLED, Android TV… какие телевизоры 4K HDR 2020 являются лучшими?

    С другой стороны, если вам нужна информация о разнице между этими различными терминами: OLED, VA, IPS, QLED, NanoCell, TN… у нас есть специальная папка.

    Для дополнительных
    экранов OLED, LCD, IPS, LTPS: все о технологиях…

    Руководство по покупке телевизоров

    : LED, LCD, OLED и QLED — упрощенное

    Покупка нового телевизора в Индии может сбить с толку, поскольку каждый бренд заявляет, что предлагает лучшие светодиоды на рынке во всех ценовых диапазонах. Иногда бывает сложно понять термины LED, LCD, OLED и QLED. И если вы полагаетесь, что продавец поймет разницу между этими жаргонами, то, скорее всего, вы запутаетесь еще больше. Итак, вот основные различия между этими терминами отображения.
    LED и OLED
    Проще говоря, в 2020 году вы можете купить два типа телевизоров — LED и OLED. Светодиодные телевизоры доступны по цене, а OLED-телевизоры — самые дорогие. Итак, телевизоры стоимостью менее 1 лакха в основном светодиодные. Итак, что такое светодиод?
    Доступные по цене светодиодные телевизоры, которые вы можете увидеть, в основном являются ЖК-дисплеями. Это означает, что за экраном находятся светодиоды, которые можно индивидуально увеличивать или уменьшать яркость. Большинство телевизоров среднего уровня оснащены полноразмерной подсветкой, особенно модели с разрешением Ultra HD. Теперь полноформатный телевизор со светодиодной подсветкой выполняет свою работу, но проблема в том, что этот телевизор не может правильно отображать темные сцены и тени.Поскольку он имеет подсветку, пиксели никогда не могут стать полностью черными.
    Если в вашей модели телевизора нет полноразмерной панели, то, скорее всего, у него будет боковая подсветка или прямое освещение. Сейчас прямая молния самого низкого качества. Нет локального затемнения с небольшой глубиной, и все выглядит серовато. С другой стороны, при боковом освещении светодиоды размещены по бокам. Он предлагает лучшее затемнение, чем прямые светодиодные панели, но не так хорошо, как панели с полным массивом.
    Если вы ищете бюджетный телевизор, попробуйте выбрать полноцветную светодиодную панель, чтобы получить лучшую контрастность и цвета.
    Квантовые точки против QLED против OLED
    После светодиодных ЖК-дисплеев другой технологией ЖК-дисплеев являются квантовые точки. Он предлагает широкую цветовую гамму и более яркий. Квантовые точки помогают улучшить цветопередачу, а также обеспечивают более глубокий черный цвет. Однако не путайте квантовые точки с QLED. QLED-телевизор можно просто назвать светодиодной подсветкой с ЖК-телевизором с квантовыми точками. И это не тот же OLED. Фактически, QLED находится между ЖК-дисплеем и OLED. OLED-телевизоры предлагают самый глубокий черный цвет и лучшую контрастность. OLED-телевизоры
    предлагают управление освещением на уровне пикселей, и есть слой органических светодиодов, которые обеспечивают лучшие цвета и, что более важно, коэффициент контрастности.
    1. Что такое ЖК-телевизор со светодиодной подсветкой?
      Доступные по цене светодиодные телевизоры, которые вы можете увидеть, в основном являются ЖК-дисплеями. Это означает, что за экраном находятся светодиоды, которые можно индивидуально увеличивать или уменьшать яркость. Большинство телевизоров среднего уровня оснащены полноразмерной подсветкой, особенно модели с разрешением Ultra HD.
    2. QLED-телевизор лучше, чем OLED-телевизор?
      Квантовые точки помогают улучшить цветопередачу, а также обеспечивают более глубокий черный цвет. Однако не путайте квантовые точки с QLED.QLED-телевизор можно просто назвать светодиодной подсветкой с ЖК-телевизором с квантовыми точками. И это не тот же OLED. Фактически, QLED находится между ЖК-дисплеем и OLED. OLED-телевизоры предлагают самый глубокий черный цвет и лучшую контрастность.
    3. В чем разница между QLED и OLED TV?
      Квантовые точки помогают улучшить цветопередачу, а также обеспечивают более глубокий черный цвет. Однако не путайте квантовые точки с QLED. QLED-телевизор можно просто назвать светодиодной подсветкой с ЖК-телевизором с квантовыми точками. И это не тот же OLED. Фактически, QLED находится между ЖК-дисплеем и OLED.OLED-телевизоры предлагают самый глубокий черный цвет и лучшую контрастность. OLED-телевизоры предлагают управление освещением на уровне пикселей, и есть слой органических светодиодов, которые предлагают лучшие цвета и, что более важно, коэффициент контрастности.
    4. Боковое освещение лучше светодиодного телевизора прямого освещения?
      Если в вашей модели телевизора нет полноразмерной панели, то, скорее всего, у него будет боковая подсветка или прямое освещение. Сейчас прямая молния самого низкого качества. Нет локального затемнения с небольшой глубиной, и все выглядит серовато.С другой стороны, при боковом освещении светодиоды размещены по бокам. Он предлагает лучшее затемнение, чем прямые светодиодные панели, но не так хорошо, как панели с полным массивом.

    LG теперь производит телевизор за 2000 фунтов стерлингов, который стоит 1,7 миллиона долларов

    Компания LG анонсировала новую линейку светодиодных дисплеев для домашнего кинотеатра с прямым обзором (DVLED), размер которых варьируется от огромного 108-дюймового HD-экрана до неприличной 325-дюймовой 8K-панели, которая стоит, по данным , ошеломляющие 1,7 миллиона долларов. CNET и весит более 2000 фунтов.Ранее компания зарезервировала эти дисплеи для коммерческих покупателей, но теперь будет продавать их всем, у кого достаточно глубокие карманы.

    Очевидно, что такие размеры экрана означают, что дисплеи домашнего кинотеатра не поместятся во многих домах — ограничение, которое, вероятно, во многом связано с технологией отображения, которую они используют. Вместо того, чтобы использовать слой ЖК-дисплея для создания пикселей и освещения его отдельными светодиодами, эти дисплеи просто используют светодиоды (в некоторых из них используются более мелкие светодиоды MicroLED, согласно CNET ), аналогично тому, что мы видели у Samsung The Wall и Sony Crystal. Линейка светодиодов.Это дает преимущество в создании более высоких уровней контрастности, подобных тому, что вы видите на OLED-дисплее, поскольку отдельные пиксели могут полностью отключаться для создания более глубоких уровней черного без риска выгорания. Но проблема с этим подходом состоит в том, чтобы сделать светодиоды достаточно маленькими, чтобы работать как отдельные субпиксели, поэтому эти ранние экраны DVLED были такими чертовски большими.

    Сверхширокая версия для многозадачников в вашей семье. Изображение: LG

    Как указывает CNET , лучше думать о новых DVLED-дисплеях LG как о замене высококлассного проектора, который уже может создавать изображение размером 100 дюймов и более.Очевидно, что DVLED намного дороже, но у вас остается экран, который становится достаточно ярким для использования в хорошо освещенной комнате, в отличие от темниц, которые предпочитает большинство проекторов. Пиковая яркость большинства этих экранов LG составляет 1200 нит, что сопоставимо с показателями обычного телевизора высокого класса.

    Большинство экранов предлагаются с обычным соотношением сторон 16: 9, но LG также продает версии 32: 9 на тот случай, если вы хотите смотреть два видеопотока бок о бок (или, возможно, смотреть фильм, пока вы работаете для Destiny 2. добычи).В случае, если вам потребуются дополнительные заверения в том, насколько дорог этот дисплей, LG отправит его вам в полном комплекте для полета, что, по признанию компании, является «излишним». В общем, это пакет, по сравнению с которым раскладной OLED-телевизор LG за 100 000 долларов почти начинает выглядеть разумно.

    TV LED, Edge LED, Full LED, Local Dimming, Rétroéclairage LED, quelques explications

    On vous parle sans arrt des nouvelles TV LED ?
    Чтобы произвести впечатление на технологию LED Edge или Full LED , это обязательство для того, чтобы все прошло?
    Mais savez-vous vraiment quelles sont les diffrences entre les TV LED et les prcients modles?
    Nous allons essayer de vous aider!

    Lien suivre: Vous recherchez et souhaitez comparer les TV LED?

    Qu’est-ce qu’une TV LCD LED финал?

    Светодиод LED (английский «светоизлучающий диод» или «Diode ElectroLuminescente» на французском языке) представляет собой составную лектронику, которая встречает люминесцентный светильник, который проходит по обычной лектории.Elle peut donc tre использует com source lumineuse .

    Retenez qu’une dalle LCD seule ne Suffit pas afficher une image, elle обязательна для того, чтобы получить de la lumire, qui sera filter, для последующего финального изображения, avec toutes ses couleurs.

    Связи и положение на экране, светодиодные индикаторы и на ЖК-дисплее. Объединение ЖК-дисплеев и светодиодных осветительных приборов « TV LED » (ЖК-телевизор со светодиодной подсветкой).

    Les LED existent dans diffrentes couleurs, celles qui nous intressent dans le cas des tlviseurs sont blanches, ou vertes, rouges et bleues (couleurs primaires использует dans la vido).

    Светодиодные бланши и светодиоды RVB (Rouge, Vert, Bleu) использует ЖК-светодиоды для телевизоров.

    Vous pouvez maintenant Trouver des TV avec rtroclairage LED chez les Principaux constructeurs:

    Как сделать светодиодный экран для ЖК-телевизора?

    Avant tait l’re du «CCFL»

    Jusqu ‘Mars 2009, quasiment toutes les TV LCD utilisient un rtroclairage dit CCFL (Люминесцентные лампы с холодным катодом или люминесцентные лампы с катодным покрытием).Pensez des nons disposs Horizontalement derrire le panneau LCD.

    TV LCD rtroclairage CCFL (без) (crdit: LCD-Compare)

    Cette technologie a fait ses preuves mais a ses limit. En effet les «nons» sont constamment allums, ce qui n’est pas trs cologique et se traduit par une incapacit crer un noir profond et obtenir un отличная контрастность.

    Примеры популярного телевидения с просвещением CCFL

    Depuis Avril 2009, и другие заметки от Samsung и B6000, которые не используются, телевизоры TV rtroclairage LED не соответствуют возможностям и постоянным репутациям, которые ограничивают CCFL.

    Видео YouTube по сравнению с ЖК-телевизором со светодиодной подсветкой и ЖК-телевизором CCFL (crdit: Sony)

    Avantages des TV LED

    • Les LED n’utilisent pas de mercure , leur consompting lectrique est faible (quelques dizaines de miliwatts) pour un trs bon rendement, elles sont donc bien videmment plus cologique .
    • Leur inertie lumineuse est quasiment nulle : elles s’allument et s’teignent en un temps trs court.Ainsi, l’image diffuse est plus Dynamique .
    • Elles chauffent peu ce qui facilite leur intgration au chssis de l’cran et Favorise la dure de vie de l’cran.
    • Elles ont une meilleure rsistance mcanique (chocs, crasements, vibrations) que les CCFL.
    • Это возможно, если к телевизору подключены светодиодные индикаторы с номинальной системой Local Dimming для допуска и всех светодиодов для зоны или всего.Ceci permet d’obtenir un noir vritable, de jouer sur la luminosit, et donc d’obtenir un contraste fulgurant .
    • Leur dure de vie est importante : les LED blanches ont une demie-vie annonce 25 000 heures et les LED rouges, vertes et bleues (RVB — on parle de Triluminos LED chez Sony) ont un demie-vie annonce 50 000 heures ( Environment 34 ans raison de 4 heures / jour).

    Quelques inconvnients

    • Les LED dites blanches sont souvent des LED bleues recouvertes de luminophores (вещество, отвечающее за люминофор).Ce blanc est gnralement froid. Nanmoins des procds en usine permettent de limiter cet effet.
    • La LED tant un semi-conducteur, elle estffect par la temprature.
    • Favorisant les teintes sombres, les LED affaiblissent le blanc tendant плюс vers le gris au final. En misant trop sur le noir absolu, некоторые телевизионные LED-телевизоры не могут быть сомнительными, faisant disparatre des dtails (на obtient un noir «bouch»). Il ne faut donc pas hsiter modifier quelques rglages.

    Образцы ЖК-телевизоров со светодиодной подсветкой, популярные классы

    Какие существуют дополнительные технологии для освещения ЖК-телевизоров со светодиодами?

    Edge LED

    Dans ce cas, les LED entourent le primtre de l’cran (en partie ou en totalit).En moyenne на предприятии 300 и 400 LED. Это светодиодный светильник и светильник для пластин.

    Envie de voir les TV совместимы с? Светодиодный экран Liste des TV Edge

    TV LCD rtroclairage EDGE LED (sur les cts) (crdit: LCD-Compare)

    Эта техника для avantage Principal de rduire la profondeur des crans (les TV UE55F7000, UE46F8000, UE46F7000 по номинальной стоимости не более 3,5 сантиметров). Сделайте это, чтобы получить доступ к телевизору LED Edge sur un mur tel un tableau.

    Cependant la luminosit n’est pas la plus uniforme puisqu’elle pas par le procd optique de la plaque photoconductrice et il n’est pas possible decontrler des зонах.

    Образцы светодиодов TV Edge, популярные классы

    В режиме реального времени и телевизионных шоу Edge LED предлагает несколько разных конструкторов для нервных животных. Кроме того, определенные модели могут использоваться без логической схемы Микро-затемнения для оптимизации результатов и контрастов.

    Visuel d’une TV LED quipe de la technologie Micro Dimming

    Edge LED Вертикальный

    Этот тип освещения позволяет выполнять значительную работу по согласованию энергопотребления с использованием светодиодного оборудования, которое организует сюрпризы в плане вертикального ремонта и ремонта.
    В 2011 году, LG анонсирует фабрику телевизоров 47, которые не входят в комплект поставки 28 Вт, а также могут быть связаны с относительной разработкой этой технологии, которая не существует.

    Иллюстрация hypothtique d’une TV LCD rtroclairage EDGE LED Vertical (crdit: LCD-Compare)

    Edge LED с локальным затемнением

    Evolution de la solution Edge LED, cette technologie, dont le dveloppement a commenc en 2010, permet de cumuler l’avantage du Edge LED, savoir crer des crans de faible paisseur tout en augmentant en de le contraste dynamic en ayant la possible d’teindre et d’allumer plusieurs zone simultanment .
    Светодиодные светодиоды, расположенные на рампах и положенные на большие пластины, фотопроводящие элементы в разных зонах. Chaque zone peut tre gre indpendamment des autres. Quels modles disposent de cette technologie?
    Список светодиодов TV Edge с локальным затемнением

    Иллюстрация d’une TV LCD rtroclairage EDGE LED с локальным затемнением (crdit: LCD-Compare)

    Примеры TV Edge LED с локальным затемнением, популярное значение

    Full LED (простой) / Direct LED

    La technologie Full LED, название «Direct LED», постоянное использование светодиодных элементов для всего света.La source lumineuse claire directement la dalle. Le nombre de LED is plus important que sur la technology «LED Edge». Quelles TV sont совместимы?
    Список телевизоров Full LED / Direct LED

    TV LCD rtroclairage FULL LED simple (Direct LED) (crdit: LCD-Compare)

    L’uniformit de la luminosit et le contraste sont donc meilleurs puisque la lumire est retransmise directement. Это неудобное устройство для телевизора на и более для «Edge LED».

    Видеопрезентация TV Full LED (Direct LED) и сравнение с моделями rtroclair с люминесцентными лампами (crdit: Sharp)

    Образцы Full LED TV, популярные по номиналу

    Полный светодиод с локальным затемнением


    Эта система освещения предлагает все преимущества простого Full LED, после чего вы можете использовать светильник для светодиода по сравнению с зоной . Ceci permet d’clairer обеспечивает различное освещение на изображении.Cela permet d’Augmenter encore le taux de contraste. Совместимо с Vous voulez dcouvrir quels sont les modles?
    Просмотр списка ТВ с технологией Full LED с локальным затемнением

    TV LCD rtroclairage FULL LED с локальным затемнением

    Примеры Full LED TV с локальным затемнением, по популярности

    Некоторые конструкторы телевизоров Full LED с локальным затемнением и развитием технологий позволяют расширять освещение с помощью визуализации рассеянного изображения, отметив, что Philips установила телевизор со светодиодной подсветкой Bright Pro.Марка Panasonic предлагает версию, оптимизированную для данной технологии в определенных моделях, Full LED и Local Dimming Ultra. Panasonic указывает на то, что модели могут быть использованы для улучшения освещения в определенных зонах, а также на важные и другие параметры: светодиодные индикаторы, не имеющие отношения к простому свету, имеют различные варианты освещения, различные световые эффекты в области зонального изображения. , afin de proposer un meilleur niveau de dtails. Panasonic prcise qu’afin de prvenir un excs de luminosit des blocs de LED использует для rtroclairer chaque zone des images, the lumire colore est galement use dans le processus Local Dimming Ultra.Ainsi ce dernier permet de proposer un contraste et un niveau de dtails plus important au Spectateur, tout en optimisant la profondeur des noirs.

    Видео презентации технологии Local Dimming Ultra (автор: Panasonic)

    Il existe une dclinaison utilisant la nanotechnologie.
    Ici, les plaques de LED sont заменяет обычную пленку rflecteur, которая содержит тонкие пластины и нано-чечевицу. Сделайте permet d’amliorer la diffusion des LED et de diminuer leur espacement.Это возможно только на телефоне, например, на en compte 1440 на LG 47LEX8. Ассоциация «Local Dimming» активизирует плюс зоны nombreuses, по качественным результатам, улучшенным по контрасту и свету. Эта технология, позволяющая увеличить размер нижнего крана: 0,88 см для LG LEX8.

    TV LCD rtroclairage FULL LED с локальным затемнением (версия «NANO» от LG)

    В 2012 и 2013 годах LG продолжает использовать эту технологию в модных моделях высокой гаммы.

    Видео презентации технологии Nano Full LED с локальным затемнением (автор: LG)

    Примеры телевизоров LG Nano Full LED с локальным затемнением, по популярности

    Full LED RVB с локальным затемнением

    Аналогично Full LED, если использовать светодиодный RVB на месте светодиодных свечей. Il cumule donc les avantages d’Augmentation de contraste et d’avoir une meilleur prcision dans la gestion des couleurs affiches.Неудобно, il cote cher produire et la profondeur de l’cran reste leve.

    TV LCD rtroclairage FULL LED RVB с локальным затемнением

    Le Sony KDL-46X4500 использует светодио дный метод ретроклерирования (светодиоды Triluminos). Il n’y en a pas d’autre actuellement (Марс, 2014 г.).

    Видео презентации технологии освещения Full LED RVB с локальным затемнением (Triluminos LED) (автор: Sont)

    Примечание. Внимание, не обращайте внимания на управление освещением с технологией TRILUMINOS. Дисплей с определенными параметрами. Телевизор Sony Edge LED с локальным затемнением или полным светодиодом с локальным затемнением. nanocristaux Color IQ ™ для оптимизации цветов.

    Full LED Slim с локальным затемнением

    Ce type de rtroclairage diffus en premier par LG regroupe les concept de rtroclairage par l’arrire, par zone et tout en tant trs fin. Зона Chaque — это мини-табличка, расположенная на краю светодиодного экрана телевизора, и металлическая пластина, проходящая через поверхность. Chaque plaque имеет достаточно маленького размера для сопоставимой технологии «Full LED» и других подходов к независимым лесам. L’cran reste fin, par instance sur le 47LE8500, la TV ne fait que 34.5 мм. Envie de savoir quelles TV embarquent cette technologie?
    Просмотрите список больших телевизоров Full LED Slim с локальным затемнением

    TV LCD rtroclairage FULL LED «Slim» с локальным затемнением

    :

    Образцы Full LED Slim с локальным затемнением, по номинальной

    QLED — квантовая точка

    Partir de 2015, для определенных телевизоров, изготовителей на замену традиционных пленок, предназначенных для фильтрации света, предназначенного для просвечивания светодиодов, для производства цветных изображений, созданных на основе новых диспозиций нанокристаллов (квантовых точек).Это сочетание светодиода с эффектом просвечивания и квантовыми точками, означающее термин QLED. Indpendamment du rtroclairage LED lui-mme, les proprits des nanocristaux вносит принципиальный оптимизатор le rendu colorimtrique mais peuvent aussi Favoriser les performance en contraste. l’instar des autres modles exploitant un rtroclairage LED, les TV QLED peuvent tre dotes d’un systme lumineux plac sur les cts or bien l’arrire de la dalle et le rtroclairage peut tre пилотные зоны для моделей quips d’un systme Местное затемнение.

    В телевизоре QLED используются квантовые точки для преобразования света, полученного в процессе освещения, и цвета, видимого на экране (автор: Samsung)

    Примеры популярных светодиодных телевизоров с фильтрацией цветов по квантовым точкам

    Мини светодиод

    Courant 2019, UNEP / VOLUTION DE LA TECHNOLOGY DE RTROCLAIRAGE LED and T DPLEED PAR TCL dans une TV. Des LED miniaturises sont injectes dans la couche substrat de l’cran. De part leur taille rduite, les Mini LED ainsi использует для осветления sont beaucoup plus nombreuses que sur une TV LED Conventionnelle (TCL annonce qu’il y en a plus de 15 000 sur le modle 65X10), ce qui contribue maximiser la luminosit disponible tout en permettant un contrle plus prcis de la lumire (TCL указывает на соответствие 768 зонам для телевизора 65X10).Par Ailleurs, Le rtroclairage Mini LED peut tre combin des points quantiques Квантовые точки для оптимизации изображений.

    Миниатюрный светодиодный телевизор для телевизора с миниатюрными светодиодными экранами (автор: TCL)

    Примеры популярных мини-светодиодных телевизоров

    Двойной светодиод

    В 2020 году компания Samsung разработала систему для телевизора с системой освещения Dual LED. Два разных типа светодиодов представлены в моделях, имеют возможность использовать светильник для одного или нескольких изображений, рассеиватель для тонирования цветов.Освещение с двумя светодиодами, позволяющее избежать воздействия на контраст и углы обзора. Эти модели представляют собой комбинацию цветных фильтров, использующих нанокристаллические квантовые точки, обеспечивающие оптимальные цветовые характеристики.

    Телевизор Samsung avec rtroclairage Dual LED (crdit: Samsung)

    Примеры популярных телевизоров Samsung с подсветкой Dual LED

    Rtroclairage LED: синтезатор

    Aprs le LED, quel avenir?

    L’avenir n’est pas encore trac mais une extrapolation de la technologie LED nous pipeline vers l’OLED qui a commenc faire son apparition ds 2009 (avec la TV 11 pouces Sony XEL-1), o chaque pixel n’est plus disoci de sa source lumineuse et peut tre gr indpendamment grce des matrieux organiques.Le tout sur des crans trs trs fins (voir le dossier sur les TV OLED pour en savoir plus). Заливайте неорганические диоды, не проходя через них, отметьте о работе Samsung с технологией разработки QNED, которая используется для светодиодных наноскопических приборов ‘entre eux. Rvisions de ce документ
    Версия 1: Марс 2010 — Cration
    Версия 2: Aot 2010 — Информация о клиниках Full LED.
    Версия 3: Fvrier 2012 — Дополнительная информация о TV Edge LED.
    Версия 4: Марс 2014 г. — Информация и видео.
    Версия 5: декабрь 2014 г. — Информация и видео о технологиях Local Dimming Ultra.
    Версия 6: декабрь 2020 г. — Дополнительная информация о технологиях QLED, Mini LED и Dual LED.

    Примечание. Эти иллюстрации содержат индикаторы, предназначенные для схемотехнических работ, связанных с технологиями и фабриками, в интернате с ЖК-дисплеем-сравнением и другими проблемами конструкторов.

    64,5 дюйма Philips 65PUS8102 / 12, 64,5 дюйма Philips 65OLED803 / 12, 64,5 дюйма Philips 65OLED903 / 12, 54,6 дюйма Philips 55PUS7304 / 12

    Сравнение между: 64,5 дюйма Philips 65PUS8102 / 12, 64,5 дюйма Philips 65OLED803 / 12, 64,5 дюйма Philips 65OLED903 / 12, 54,6 дюйма, Philips 55PUS7304 / 12 Домашняя страница
    Philips 65PUS8102 / 12 Philips 65OLED803 / 12 Philips 65OLED903 / 12 Philips 55PUS7304 / 12
    Серия 8000 9024 9024 904 904
    Модельный год 2017 2018 2018 2019
    мм 31,6354 дюйма
    2,6363 фута 30423 цвета бит
    Класс размеров 64.5 дюймов 64,5 дюйма 64,5 дюйма 54,6 дюйма
    Диагональ 1639 мм
    163,9 см
    64,5276 дюйма
    5,3773 футов
    5,377 мм
    163,9 см 163,9 см
    64,5276 дюймов
    5,3773 футов
    1388 мм
    138,8 см
    54,6457 дюймов
    4,5538 футов
    Ширина 1428,51 мм
    142,851 см
    56,2406 дюймов

    84 14867 футов51 мм
    142,851 см
    56,2406 дюймов
    4,6867 футов

    1428,51 мм
    142,851 см
    56,2406 дюймов
    4,6867 футов
    1209,75 мм
    120,975 см
    47,6278 дюймов
    3,969 319
    803,538 мм
    80,3538 см
    31,6354 дюйма
    2,6363 фута
    803,538 мм
    80,3538 см
    31,6354 дюйма
    2,6363 фута
    680,483 мм
    68,04,07907 дюймов
    2,2326 футов
    Производитель панели Дисплей LG Дисплей LG
    Тип панели VA OLED OLED 904 бит 10 бит 10 бит 10 бит 10 бит (8 бит + FRC)
    FRC Нет Нет Да
    1073741824 цвета
    30 бит
    1073741824 цвета
    30 бит
    1073741824 цвета
    30 бит
    Соотношение сторон 1.778: 1
    16: 9
    1.778: 1
    16: 9
    1.778: 1
    16: 9
    1.778: 1
    16: 9
    Разрешение 3840 x 2160 пикселей
    Ultra HD (UHD ) / 4K / 2160p
    3840 x 2160 пикселей
    Ultra HD (UHD) / 4K / 2160p
    3840 x 2160 пикселей
    Ultra HD (UHD) / 4K / 2160p
    3840 x 2160 пикселей
    Ultra HD (UHD) / 4K / 2160p
    Шаг пикселя 0,372 мм
    0,0372 см
    0,0146 дюйма
    0.0012 футов
    0,372 мм
    0,0372 см
    0,0146 дюймов
    0,0012 футов
    0,372 мм
    0,0372 см
    0,0146 дюймов
    0,0012 футов
    0,315 мм
    0,0315 см
    0,0124 дюймов
    0,001 футов 4904 ppi
    26 ppcm
    68 ppi
    26 ppcm
    68 ppi
    26 ppcm
    81 ppi
    31 ppcm
    Область отображения 94,87% 95,52% 904.60% DCI P3 90% 99% 99% 76%
    Рек. 2020 68% 55%
    Яркость 450 кд / м² 400 кд / м²
    м² Пиковая яркость 900 кд / м² 900 кд / м² 330 кд / м²
    Статический контраст 3500: 1 850: 1
    904 HDR 904 HDR HDR Perfect
    HLG (Hybrid Log Gamma)
    HDR10
    HDR10 +
    HDR Perfect
    HLG (Hybrid Log Gamma)
    HDR10
    HDR10 +
    HLG (Hybrid Log Gamma)
    HDR10 +

    4 HDR по горизонтали 9023 с просмотром Dolby
    угол

    178 ° 178 °
    Угол обзора по вертикали 178 ° 178 °
    Минимум время отклика 1 мс
    0.0010 с
    1 мс
    0,0010 с
    Входная задержка 35 мс
    0,0350 с
    40 мс
    0,0400 с
    40 мс
    0,0400 с
    904 Глянцевый Глянцевый Глянцевый
    Локальное затемнение — 128 зон Панель WRGB Панель WRGB
    904 Гц 904 904 Частота вертикальной развертки 100 Гц / 120 Гц
    100 Гц / 120 Гц 50 Гц / 60 Гц
    HDMI — 3840 x 2160 при 60 Гц HDMI — 3840 x 2160 при 60 Гц HDMI — 3840 x 2160 при 60 Гц
    Технология интерполяции Индекс производительности изображения Индекс производительности изображения Индекс производительности изображения Picture Performan ce Индекс
    Значение интерполяции 3200 4100 4500 1700
    Единица измерения интерполяции PPI PPI 9023 PPI 9024 904 904 904 904 904 PPI 904 904 904 904 904 904 904 PPI 904 — 240 В 220 В — 240 В 220 В — 240 В 220 В — 240 В
    Частота переменного тока 50 Гц — 60 Гц 50 Гц — 60 Гц 50 Гц — 60 Гц 50 Гц — 60 Гц
    Потребляемая мощность (выкл.) 0.3 Вт 0,3 Вт 0,3 Вт 0,3 Вт
    Потребляемая мощность (спящий режим) 0,5 Вт 0,3 Вт 0,3 Вт 0,3 Вт
    Потребляемая мощность (средняя) 180 Вт 190 Вт 194 Вт 86 Вт
    Класс энергоэффективности B B B A +
    мм 1,9803 дюйма
    0,165 фута 923 мм 264000
    23 264000 футов Вес с подставкой .52 кг
    60,67 фунта Съемная подставка 904 904
    Ширина Ширина 1449 см
    57,0472 дюймов
    4,7539 футов
    1448,7 мм
    144,87 см
    57,0354 дюймов
    4,753 футов
    1448,7 мм
    144,87 см
    57,0354 дюймов
    4,753 футов
    1233,6 мм
    123249 4,021 см
    Высота 835 мм
    83,5 см
    32,874 дюйма
    2,7395 футов
    829,5 мм
    82,95 см
    32,6575 дюйма
    2,7215 футов
    876,5 мм
    87,65 см
    34,5079 дюйма 7204.7 мм
    72,07 см
    28,374 дюйма
    2,3645 фута
    Глубина 67 мм
    6,7 см
    2,6378 дюйма
    0,2198 фута
    49,3 мм
    4,93 см
    1,9409 дюйма
    0,1617 фута 50,324 мм
    78,2 мм
    7,82 см
    3,0787 дюйма
    0,2566 фута
    Вес 26,3 кг
    57,98 фунта
    27,1 кг
    59,75 фунта
    31,16 кг4 кг
    36,16 фунтов
    Ширина с подставкой 1449 мм
    144,9 см
    57,0472 дюйма
    4,7539 футов
    1448,7 мм
    144,87 см
    57,0354 дюйма
    4,753 футов
    4 14487354,753 дюйма футов 1233,6 мм
    123,36 см
    48,5669 дюймов
    4,0472 футов
    Высота с подставкой 261 мм
    26,1 см
    10,2756 дюймов
    0,8563 футов
    842,2 мм
    84,22 см
    84,22 см
    1575 дюймов
    2,7631 фута
    891,5 мм
    89,15 см
    35,0984 дюйма
    2,9249 футов
    746,8 мм
    74,68 см
    29,4016 дюйма
    2,4501 футов
    Глубина с подставкой 280 мм
    28 см
    11,0236 дюймов
    0,9186 футов
    280 мм
    28 см
    11,0236 дюймов
    0,9186 футов
    240 мм
    24 см
    9,4488 дюймов
    0,7874 футов 904
    27,4 кг
    60,41 фунта
    31,4 кг
    69,23 фунта
    18,9 кг
    41,67 фунта
    Цвета Серый Черный Серебристый Черный 904ES 904 крепление Да Да Да Да
    Интерфейс VESA 400 x 400 мм 300 x 300 мм 300 x 300 мм 200 x 300 мм
    Да Да Да Да
    Регулировка высоты Нет Нет Нет Нет
    Пейзаж / портрет Нет
    Вращающийся влево / вправо Нет Нет Нет Нет
    Вперед / назад ti lt Нет Нет Нет Нет
    Ширина стойки — 1105 мм Ширина стойки — 791 мм Ширина стойки — 791 мм Ширина стойки — 750 мм
    ТВ-тюнер
    Аналоговый (NTSC / PAL / SECAM)
    DVB-T
    DVB-T2
    DVB-C
    DVB-S
    DVB-S2
    DVB-T2 HD
    Аналоговый (NTSC / PAL / SECAM)
    DVB- T
    DVB-T2
    DVB-C
    DVB-S
    DVB-S2
    DVB-T2 HD
    Аналоговый (NTSC / PAL / SECAM)
    DVB-T
    DVB-T2
    DVB-C
    DVB-S
    DVB -S2
    DVB-T2 HD
    Аналоговый (NTSC / PAL / SECAM)
    DVB-T
    DVB-T2
    DVB-C
    DVB-S
    DVB-S2
    DVB-T2 HD
    МГц
    SoC MediaTek MT5891 MediaTek MT5891 MediaTek MT5891 MediaTek MT5887
    Процессор (ЦП) ARM Cortex-A53 ARM Cortex-A53 ARM Cortex-A53 ARM Cortex-A53
    Ядра процессора 4 4 4 4
    Частота процессора 1100 МГц
    Графический процессор ARM Mali-T860 MP2 ARM Mali-T860 MP2 ARM Mali-T860 MP2 ARM Mali-G51 MP4
    2 ядра графического процессора 2 2904 4
    Частота графического процессора 700 МГц 700 МГц 700 МГц 650 МГц
    Емкость ОЗУ 2 ГБ 2 ГБ 2 ГБ 2 ГБ Хранилище 16 ГБ 16 ГБ 16 ГБ 16 ГБ
    MT5891 = MT5596A MT5891 = MT5596A MT5891 = MT5596A MT5887 = MT5599
    Операционная система (ОС) Android 6.0.1 Marshmallow
    Android 7.0 Nougat
    Android 8.0 Oreo
    Android 7.1.2 Nougat
    Android 8.0 Oreo
    Android 7.1.2 Nougat
    Android 8.0 Oreo
    Android 9.0 Pie
    Динамики 2 904 2 x 10 Вт
    2 x 10 Вт
    2 x 10 Вт
    2 x 10 Вт
    2 x 10 Вт
    Сабвуфер 1 x 10 Вт 1 x 10 Вт
    Clear Sound
    DTS HD Premium Sound
    Технология двойного кольца
    Crystal Clear Sound
    DTS HD Premium Sound
    Совместимость с Dolby Atmos
    Dolby Digital
    Dolby Digital Plus
    Технология Triple Ring
    Crystal Clear Sound
    DTS HD Premium Sound
    Совместимость с Dolby Atmos
    Dolby Digital
    Dolby Digital Plus
    Технология Triple Ring
    Кристально чистый звук
    Dolby Atmos
    Технология Triple Ring
    Сеть LAN
    Wi-Fi
    802.11a
    802.11b
    802.11g
    802.11n
    802.11n 5 ГГц
    802.11ac
    Bluetooth
    Wi-Fi Direct
    DLNA
    LAN
    Wi-Fi
    802.11a
    802.11b
    802.11g
    802.11n
    802.11n 5G 802.11ac
    Bluetooth
    Wi-Fi Direct
    DLNA
    LAN
    Wi-Fi
    802.11a
    802.11b
    802.11g
    802.11n
    802.11n 5 ГГц
    802.11ac
    Bluetooth
    Wi-Fi Direct
    DLNA
    LAN
    Wi-Fi
    802.11a
    802.11b
    802.11g
    802.11n
    802.11n 5 ГГц
    Wi-Fi Direct
    Bluetooth 4.2
    Возможности подключения 2 x USB 2.0
    1 x Ethernet RJ45
    2 x HDMI 1.4 (ARC)
    2 x HDMI 2.0 (ARC; CEC; MHL)
    1 x спутниковый вход (основной; гнездо F-типа)
    1 x видео компонентный вход 3,5 мм разъем
    1 x оптический аудиовыход
    1 x 3,5 мм аудиовыход
    1 x антенна (RF) ( розетка)
    1 x CI + 1.3
    1 x USB 2.0
    1 x USB 3.0
    1 x Ethernet RJ45
    2 x HDMI 1.4 (ARC; CEC; MHL)
    2 x HDMI 2.0 (ARC)
    1 x спутниковый вход (основной; гнездо F-типа)
    1 x спутниковый вход (вспомогательное; гнездо F-типа)
    1 x компонентный видео вход 3,5 мм jack
    1 x оптический аудиовыход
    2 x 3,5 мм аудиовыход
    1 x антенна (RF) (розетка)
    1 x CI + 1.3
    1 x USB 2.0
    1 x USB 3.0
    1 x Ethernet RJ45
    2 x HDMI 1.4 (ARC; CEC; MHL)
    2 x HDMI 2.0 (ARC)
    1 x спутниковый вход (вспомогательный; гнездо F-типа)
    1 x спутниковый вход (главный; гнездо F-типа)
    1 x компонентный видеовход 3.Разъем 5 мм
    1 оптический аудиовыход
    2 аудиовыхода 3,5 мм
    1 антенна (RF) (розетка)
    1 порт CI + 1,3
    2 порта USB 2.0
    1 порт Ethernet RJ45
    4 порта HDMI 2.0 (ARC; CEC)
    1 x спутниковый вход (основной; гнездо типа F)
    1 x компонентный видеовход, разъем 3,5 мм
    1 x оптический аудиовыход
    2 x 3,5 мм аудиовыход
    1 x антенна (RF) (розетка)
    1 x CI + 1.3
    Защита широкополосного цифрового содержимого (HDCP) 2.2 Защита широкополосного цифрового содержимого (HDCP) 2.2 Защита цифрового контента с высокой пропускной способностью (HDCP) 2.2 Защита цифрового контента с высокой пропускной способностью (HDCP) 2,2
    Функции 3-сторонняя Ambilight
    Датчик освещенности
    Micro Dimming Premium
    Клиент и сервер MultiRoom
    P5 Perfect Picture Engine 2-го поколения
    Perfect Natural Motion
    Simply Share
    Ultra Resolution
    Голосовая команда
    3-сторонняя Ambilight
    Датчик освещенности
    Micro Dimming Perfect
    Клиент и сервер MultiRoom
    P5 Perfect Picture Engine 2-го поколения
    Perfect Natural Motion
    Pixel Ultra HD
    Simply Share
    Ultra Resolution
    Голосовая команда
    Широкая цветовая гамма
    Трехсторонняя Ambilight
    Датчик освещенности
    Micro Dimming Perfect
    Клиент и сервер MultiRoom
    P5 Perfect Picture Engine 2-го поколения
    Perfect Natural Motion
    Pixel Ultra HD
    Simply Share
    Ultra Resolution
    Голосовая команда
    Wide Color Gamut
    3-сторонняя подсветка Ambilight
    Датчик освещенности
    Micro Dimming Pro
    Клиент и сервер MultiRoom
    P5 Perfect Picture Engine 3-го поколения
    Pixel Precise Ultra HD
    Simply Share
    Ultra Resolution
    Голосовая команда
    Wide Color Gamut
    Файл изображения форматы JPEG
    GIF
    PNG
    BMP
    MPO
    BMS
    JPS
    PNS
    JPEG
    GIF
    PNG
    BMP
    MPO
    BMS
    JPS
    PNS
    JPEG
    MP4
    PNG
    PNG
    PNS
    JPEG
    GIF
    PNG
    BMP
    MPO
    BMS
    JPS
    PNS
    Форматы / кодеки аудиофайлов AAC
    AC3
    AMR
    EAAC4
    MIDI

    MIDA
    AAC
    AC3
    AMR
    eAAC +
    M4A
    MIDI
    MP3
    WMA
    WAV
    AAC
    AC3
    AMR
    eAAC +
    M4A
    M IDI
    MP3
    WMA
    WAV
    AAC
    AC3
    AMR
    eAAC +
    M4A
    MIDI
    MP3
    WMA
    WAV
    9000 3GI 9000 ASF 9000 ASF
    Форматы / кодеки видеофайлов 9000 AVF 3GI263
    H.264
    H.265
    MKV
    QuickTime
    MP4
    MPEG-4
    TS
    VC-1
    VP9
    WMV
    WMV9
    3GPP
    AVI
    ASF
    H.263
    H.264
    H.264
    H.264
    MKV
    QuickTime
    MP4
    MPEG-4
    TS
    VC-1
    VP9
    WMV
    WMV9
    3GPP
    AVI
    ASF
    H.263
    H.264
    H.265
    MKime4
    MPT 4
    TS
    VC-1
    VP9
    WMV
    WMV9
    3GPP
    AVI
    ASF
    H.263
    H.264
    H.265
    MKV
    QuickTime
    MP4
    MPEG-4
    TS
    VC-1
    VP9
    WMV
    WMV9
    Рабочая температура 5 ° C — 35 ° C ° F — 95 ° F 5 ° C — 35 ° C
    41 ° F — 95 ° F
    5 ° C — 35 ° C
    41 ° F — 95 ° F
    5 ° C — 35 ° C
    41 ° F — 95 ° F
    Принадлежности Компонентный адаптер 3,5 мм Компонентный адаптер 3,5 мм

    Информация на этом веб-сайте предоставляется «как есть, как доступно» без каких-либо гарантий.DisplaySpecifications не несет ответственности за какие-либо упущения, неточности или другие ошибки в публикуемой информации. Все гарантии в отношении этой информации не предоставляются. Воспроизведение любой части этого веб-сайта полностью или частично, в любой форме или на любом носителе без предварительного письменного разрешения запрещено. Торговые марки, марки и логотипы производителей устройств, программного обеспечения, оборудования и т. Д. Являются собственностью соответствующих владельцев.

    политика в отношении файлов cookie | Условия эксплуатации
    о нас | свяжитесь с нами | Новости
    © 2021 отображает технические характеристики.ком

    Светодиод прямого обзора

    — T.V.S. Pro


    Технология отображения

    Во-первых, каждый должен понимать, что существуют разные технологии отображения. Две разные технологии отображения — это трансмиссивная и эмиссионная. Основное различие между ними заключается в том, действительно ли они излучают свет.

    1. Прозрачный: Свет не генерируется, но проходит через объект для создания изображения. Он является отражающим и создает изображение, отражаясь от заданной поверхности, воспринимаемой зрителем.

      Дисплеи с передающей технологией: ЖК-дисплей, передняя и задняя проекция

    2. Излучение: Свет создается отдельными элементами, которые объединяются для создания изображения.

      Дисплеи, использующие эмиссионную технологию: LED, плазменные, OLED

    Здесь мы сосредоточимся только на технологии эмиссионных дисплеев , в частности, Direct View LED, называемой здесь «dvLED».

    Почему dvLED революционен

    Светодиодная технология не обязательно «новая»; однако благодаря достижениям в технологиях мы можем предоставлять решения, которые ранее требовали от архитекторов, инженеров и генеральных подрядчиков предоставления единого видеодисплея.

    Еще одним преимуществом светодиодов и / или dvLED является их яркость и контрастность. Как уже упоминалось, светодиодные и dvLED-дисплеи являются излучающими технологиями. Это обеспечивает изображения более яркие и более контрастные, чем технология пропускания традиционных ЖК-дисплеев или других пропускающих дисплеев. Это также обеспечивает широкий угол обзора и помогает преодолевать практически любые условия окружающего освещения.

    Другие преимущества, которые обеспечивает dvLED: возможность иметь цельный большой экран и / или настенный дисплей, возможность иметь изогнутую конструкцию, а конструкции dvLED имеют модульную основу, что позволяет создавать практически бесконечные конфигурации!

    Термины, которые вам следует понять

    Прежде чем мы поговорим о типах dvLED, давайте определим пиксель и то, что означает термин «шаг пикселя».

    LED: Светоизлучающий диод (LED) — это крошечный электронный полупроводник, преобразующий электрическую энергию в видимый свет. Химический состав светодиода определяет его цвет, яркость и энергоэффективность. Каждый полноцветный пиксель на светодиодном дисплее состоит из 1 красного, 1 синего и 1 зеленого светодиода.

    Пиксель: «Пиксель» состоит из группы индивидуально смешанных цветов, которые объединяются для представления цветного элемента. Этот пиксель, смешанный с другими пикселями, объединяется в изображение.На дисплее dvLED каждый пиксель состоит из физического красного, зеленого и синего светодиода.

    Шаг пикселя: «Шаг пикселя» — это физическое измерение кластера светодиодов, центра пикселя и расстояния между центром соседнего пикселя. Это расстояние измеряется в миллиметрах. Чем меньше расстояние между каждым светодиодным пикселем, тем больше пикселей на дисплее для создания изображения. Это увеличивает разрешение дисплея, позволяя увидеть больше деталей на изображении. Это более четкое изображение позволяет сократить оптимальное расстояние для просмотра.

    Пример шага пикселя: шаг пикселя 1,9 мм будет 1,9 мм от центра одного кластера из 3 пикселей до центра следующего кластера из 3 пикселей.

    Плотность пикселей: «Плотность пикселей» — это количество физических пикселей в заданной области, обычно выражаемое количеством пикселей на дюйм. Плотность пикселей напрямую соответствует «шагу пикселя» в том смысле, что чем выше плотность пикселей, тем меньше шаг пикселя (мегапикселей на см (2)).

    Типы светодиодов

    В первую очередь существует 3 основных типа светодиодов, используемых в больших dvLED-дисплеях, с некоторыми очень специфическими различиями между технологиями, которые определяют, насколько большим или малым может быть их физический размер.

    1. Для светодиодов DIP (Direct In-Line Package) требуются два физических контакта (анод и катод)
    2. Диодные светодиоды для поверхностного монтажа (SMD) требуют 4 или 6 физических контактов (3 анода и один общий или 3 отдельных катода)
    3. Светодиоды
    4. Chip On Board (COB) могут быть напечатаны на печатной плате и подключены с помощью ленточного кабеля или встроенного разъема, который включает сотни подключений

    См. Рисунок 1 для сравнения трех основных светодиодных технологий. Как вы понимаете, чем крупнее элементы, тем проще их собирать и обслуживать; Чем меньше размер элементов, тем сложнее увидеть отдельные пиксели, но при этом стоимость и удобство обслуживания становятся важными факторами.

    Рис. 1. Сравнение физических размеров светодиодов между различными решениями

    Предположим, у нас есть цифровой рекламный щит со стандартными размерами 14 x 48 дюймов и шагом пикселя 20 мм для общего разрешения 208 x 720 пикселей. Хотя это разрешение может показаться низким для такого большого изображения, расстояние, на которое зритель находится от контента, более чем достаточно для отображения изображения.

    Почему важны разные светодиодные решения

    Основными факторами при принятии решения о том, какая технология подходит вам, являются 1) плотность пикселей — количество физических пикселей в заданной области и 2) общая стоимость.Когда мы начинаем интегрировать dvLED-дисплеи в профессиональную AV-среду, где требуется более пристальный просмотр, мы должны уменьшить размер пикселя и увеличить плотность пикселей. Уменьшение размера пикселя приведет к увеличению общего разрешения, в результате чего отдельные пиксели станут меньше и труднее различимы, что сделает изображение более четким. Эти два фактора (плотность пикселей и стоимость) напрямую связаны: с увеличением плотности пикселей увеличивается стоимость вашего дисплея; по мере того, как плотность ваших пикселей уменьшается, как и стоимость вашего дисплея.

    Как показано выше, существуют различные типы светодиодных решений: DIP, SMD и COB. У каждого из них разный шаг пикселей.

    DIP-светодиоды, например, достигают физического ограничения при достижении шага пикселя 10 мм. То же самое можно сказать и о SMD, но с гораздо меньшим шагом примерно 0,9 мм. COB могут достигать шага более 1 мм, но стоимость резко возрастает. Основным предлагаемым сегодня решением dvLED является технология SMD, так как шаг пикселей варьируется от 0,9 мм до 3,5 мм 3.5–0,9 мм по разумной цене для всего решения.

    На рисунках 2 и 3 мы показываем примеры изменения шага пикселей SMD-пикселей на карте пикселей. Обратите внимание, что физический пиксель имеет одинаковый размер на любой пиксельной карте; однако плотность пикселей увеличивается и, в свою очередь, уменьшается шаг пикселей. Слева пример карты с шагом пикселя 1,2 мм; а справа — пример карты с шагом пикселя 1,9 мм.

    Рис. 2: слева карта с пикселем 1,2 мм; справа карта с разрешением 1,9 мм Рисунок 3: слева карта размером 1.Пиксельная карта 2 мм; справа — карта с разрешением 1,9 мм.
    What Pixel Pitch Do I Need

    При разработке dvLED-дисплея лучше всего определять пространство на его среднем удобном для просмотра расстоянии. Расстояние просмотра напрямую связано с шагом пикселя с помощью правила 10x, иногда называемого правилом 10, или с помощью более точного расчета расстояния остроты зрения. Правило 10x помогает определить, какой шаг пикселя следует использовать на среднем расстоянии просмотра, тогда как формула расстояния остроты зрения может использоваться для определения идеального расстояния просмотра для данного шага пикселя.

    Правило 10x: Среднее расстояние просмотра (в футах) должно быть примерно в 10 раз больше шага пикселя. Хотя эта оценка неточна и не предназначена для использования при проектировании вашей системы, она даст вам отличную основу для достижения бюджетных цифр.

    Пример использования:

    1. Если вам нужен дисплей в холле со средним расстоянием обзора 35 футов, то шаг пикселя 3,5 мм будет достаточным
    2. Для конференц-зала / учебного зала со средним расстоянием просмотра 12 футов, то 1.2 мм будет адекватным шагом пикселя.

    Острота зрения Расстояние: Хотя мы можем получить представление о шаге пикселя, который будет использоваться на данном расстоянии, мы можем стать еще более точными, определив наилучшее расстояние просмотра и / или диапазон для данного шага пикселя. Для этого мы определяем расстояние остроты зрения по формуле: (Шаг пикселя x 3438) / 304.

    Вот почему: шаг пикселя (в мм) умножается на 3438, что является масштабным коэффициентом в одну угловую минуту для человека со зрением 20/20.Затем, когда эти числа умножаются, мы делим их на 304, что переводит их из миллиметров в футы.

    Пример использования:

    1. Панель с шагом пикселя 2,0 мм имеет расстояние остроты зрения 22,6 фута. Однако с оценкой правила 10x мы получили бы оценку 20 футов. ((2,0 (мм) x 3438) / 304 = 22,6 фута)

    Теперь, когда вы понимаете, как мы достигаем среднего расстояния просмотра, мы можем указать диапазон, добавляя или вычитая половину среднего расстояния просмотра.В примере с шагом пикселя 2,0 мм мы можем достичь среднего расстояния просмотра 20 футов с диапазоном комфортного просмотра от 10 до 30 футов. Меньший шаг пикселя уменьшит эти диапазоны для меньшей области просмотра, такой как шаг пикселя 1,2 мм, среднее расстояние просмотра 12 футов и комфортный диапазон просмотра от 6 футов до 18 футов.

    Не волнуйтесь. Если это не имеет смысла, просто знайте, что правило 10x основано на формуле: (Шаг пикселя (в мм) x 3438) / 304, что в итоге составляет примерно 10x. Точно так же, чтобы получить приблизительный диапазон, просто умножьте минимальное и максимальное расстояние просмотра и умножьте их на 10.

    Если ваши основные средства просмотра не превышают 9 футов, или в специализированном приложении, где есть повышенные требования к контрастности, вам может потребоваться использовать светодиоды COB в качестве типа дисплея. См. Рисунок 4 для примера светодиода COB. Несмотря на то, что физический размер пикселя составляет менее 0,1 мм, сами пиксели разнесены, чтобы обеспечить повышенный уровень черного при отсутствии сигнала. Это решение хорошо подходит для кинотеатров, аналитических данных, кинозалов и многих других приложений, требующих высокого уровня точности изображения.

    Рис. 4. Контрольный образец светодиода COB, показывающий размер пикселя менее 0,1 мм с общим шагом пикселя 1,2 мм
    Интерпретация сигнала и настройка

    Независимо от того, какой тип светодиодной технологии используется, должен быть способ чтобы получить контент из стандартного видеостандарта, такого как HDMI, DVI или SDI, в сигнал, который могут интерпретировать ваши светодиоды. Для этого необходим светодиодный контроллер.

    Хотя некоторые производители разработали свои собственные решения, наиболее широко используемые продукты разработаны NovaStar.Процессор NovaStar примет ваш видеосигнал и предоставит вам проприетарные каналы данных CAT6 для отправки на ваши пиксельные карты. Эти пиксельные карты укладываются в шкафы, в которых размещаются компоненты, необходимые для управления вашими светодиодами.

    Рис. 5: пример шкафов с dvLED в 135-дюймовой конфигурации без каких-либо заполненных пиксельных карт

    После того, как шкафы прикреплены к стене, питание подается на стену через основную шину питания, расположенную в нижней части дисплея, видео сигналы направляются через шкафы в соответствии с конфигурацией стены, а карты пикселей заполняются индивидуально, чтобы полностью покрыть площадь основания дисплея.

    В некоторых приложениях может потребоваться отображение одного изображения, нескольких изображений или даже макетов «картинка в картинке». Для этих приложений может потребоваться добавление сторонних компонентов, таких как матричные коммутаторы, устройства масштабирования или процессоры видеостен, чтобы ваша стена dvLED могла отображать изображение — или изображения — правильно и надлежащим образом в соответствии с вашими потребностями. Хотя этот тип обработки не является встроенной функцией видеостены или контроллеров dvLED, он определенно возможен при разработке всего вашего решения.

    Таким образом, даже при обсуждении Direct View LED (dvLED) есть несколько вариантов на выбор. Его длительный срок службы и стоимость не должны быть единственными соображениями. При принятии решения о том, какой шаг и плотность пикселей лучше всего подходят для ваших нужд, следует учитывать другие особенности, такие как расстояние просмотра; также необходим способ интерпретировать стандартный сигнал и отображать изображение так, как оно требуется.

    Позвоните нам сегодня по телефону 801-486-5757 (пн-пт с 9:00 до 18:00), чтобы получить дополнительную информацию о светодиодных дисплеях Direct View и обсудить, какие решения и услуги TVS Pro может вам предложить.

    Direct LED или Edge LED 2021 Лучший монитор

    В чем разница между Direct LED и Edge LED? Одна из этих технологий подсветки лучше другой? Узнайте ответ в этом руководстве.

    Если вы думаете о покупке нового монитора, было бы полезно узнать разницу между D-LED и E-LED. D-LED лучше передает цвета, но E-LED потребляет меньше энергии.

    Может показаться, что разницы нет, но это важно. Одна технология использует светодиодную подсветку для освещения экрана, а другая смешивает цвета.

    Каждый свет имеет разный результат. Это может иметь значение для вашего опыта, особенно в темноте.

    В этой статье мы рассмотрим различия между LED и ELED. Мы также обсудим, что такое Direct LED / Edge LED. Вы можете узнать, что лучше для вас.

    В конце концов, вы будете знать самое главное, чтобы решить, какой телевизор или монитор купить.

    Что такое LED / WLED?

    LED s — светодиоды.Это небольшие полупроводники, которые обеспечивают светом множество различных устройств. Светодиоды используются практически для всего, что требует света.

    Они используют светодиоды по краям экрана. Вы можете их видеть, потому что все остальное показывают световоды.

    Что такое LED / WLED

    WLED s (белые светоизлучающие диоды) или светодиоды светоизлучающие диоды и это одно и то же. Между ними нет никакой разницы.

    Подсветка ЖК-экранов телевизоров и мониторов состоит из ламп.Источники света излучают свет, который взаимодействует со слоем жидких кристаллов на экране, создавая изображение.

    Светодиодные мониторы и телевизоры

    имеют освещение за жидкокристаллическим слоем. Это делает изображение лучше и ярче с расширенным динамическим диапазоном (HDR).

    Светодиодные фонари — это тип света, который отличается от других типов. Их можно использовать для многих вещей. Direct LED отличается от технологии Edge-LED.

    Итак, эта технология имеет низкий уровень черного и высокую контрастность цветовых переходов.Это означает, что качество изображения обратно пропорционально уровню черного (качество изображения будет хорошим, если много темноты).

    Это может повлиять на качество изображения вашего монитора. Важно подумать о типе светодиода, который вы выберете, и от этого будет зависеть, какой из них вы выберете.

    Что такое Direct LED (D-LED)?

    Панель со светодиодной подсветкой Direct является разновидностью панели FALD (Full-Array Local Dimming). Оба используют массив светодиодных ламп в качестве подсветки.Старые мониторы назывались Edge-Lit. Они по-прежнему являются наиболее распространенным типом мониторов.

    В светодиодных дисплеях Direct нет управления отдельными зонами. Это отличается от технологии FALD. FALD — это технология подсветки, используемая в мониторах высокого класса.

    Панели

    DLED — это вариант, который лучше, чем высококонтрастный или низкоконтрастный свет. Тоже ярче.

    Мониторы и телевизоры

    D-LED не так хороши, потому что они дорогие, потребляют больше энергии и толще.

    Прямая светодиодная подсветка — это подсветка со светодиодами за панелью.

    Что такое Edge LED (E-LED)?

    Edge LED — это тип дисплея. У него есть огни по краю, а не посередине. Эти огни освещают весь экран и делают его ярким, как лампочка. Другие типы дисплеев не используют подсветку и называются DLED (Direct Light Emitting Diode).

    Это наиболее распространенная технология в мониторах и телевизорах. Локальное затемнение делает одни части экрана ярче других, поэтому вы можете лучше видеть контраст. Панели FALD даже лучше, потому что они делают каждую часть экрана яркой или темной одновременно.

    Примером телевизора с боковой подсветкой является сотовый телевизор LG Nano. Если вы переместите контроллер Magic в темную сцену, некоторые края загорятся. Это не из-за утечки света, которая происходит, когда в углу или на краю экрана телевизора появляется яркая область.

    Светодиодные фонари не наносят вреда окружающей среде. Они также делают телевизоры и мониторы более энергоэффективными. Однако есть некоторые проблемы, такие как эффект стены (помутнение) и утечка света.

    Большинство ЖК-мониторов, которые мы оцениваем в нашем рейтинге мониторов, теперь имеют боковую светодиодную подсветку.Светодиоды обычно расположены по бокам монитора.

    Различия между Direct LED и Edge LED

    Direct LED и Edge LED отличаются друг от друга. У них есть что-то общее, но есть и различия. Direct LED ярче и имеет лучшую однородность черного, тогда как Edge LED дешевле, и вы можете добавлять к нему функции.

    Различия между Direct LED и Edge LED

    Более важным, чем вид света на экране, является то, как он работает. Это повлияет на качество вашего изображения, яркость, контрастность и многое другое.Есть 3 основных вида: панели IPS / VA / TN. Обязательно ознакомьтесь с ними, чтобы выбрать то, что вам нужно!

    • IPS — мониторы и телевизоры имеют лучшую точность цветопередачи, чем другие экраны, но иногда они могут показывать розоватое свечение по краям экрана. Они также не могут отображать черный цвет, как и другие типы экранов.
    • TN — Технология Twisted Nematic, наиболее часто используемая в мониторах, ориентирована на производительность и доступность. Это хорошо, потому что у него низкая задержка ввода и высокая частота обновления.Но его цвета блеклые, у него плохая контрастность и углы обзора.
    • VA — панели используются в телевизорах и мониторах. Цвета хорошие, но что в них хорошего, так это контраст и однородность черного. У них проблемы с ореолом и размытостью изображения из-за большого времени отклика.

    Черный Однородность

    Равномерность черного определяет, насколько однороден черный цвет на экране. Это преимущество технологии Direct LED (D-LED), которая обеспечивает более согласованные цвета, но жертвует насыщенностью цвета.

    На экранах Edge-Lit вы можете получить глубокий черный цвет. Но однородность экрана — это нехорошо. Если у вас большой экран, цвета могут отличаться в зависимости от того, куда вы смотрите.

    Уровень яркости Светодиодные экраны

    Direct ярче, потому что в них используется больше подсветки.

    Светодиодные экраны

    Edge ярче, чем лампы DLED. Но из-за того, как эти источники света расположены на карте, они не могут сделать весь экран ярким.

    Энергопотребление

    Технология LCD-LED очень энергоэффективна.Вы не почувствуете разницы в своих счетах за энергию, независимо от того, какой из них вы выберете.

    Тем не менее, световые панели Direct LED имеют намного больше светодиодов, чем Edge LED.

    Размер и конструкция Модели

    Edge LED тоньше и легче, чем модели Direct LED. Это делает их красивее и занимает меньше места на столе. Напротив, DLED толще и немного тяжелее.

    Цена

    Когда вы покупаете телевизор или монитор, чем он дороже, тем лучше качество.Но даже если телевизор не такой дорогой, он все равно может хорошо работать и быть точным.

    Цена при покупке монитора будет зависеть от типа монитора. Монитор IPS за 800 долларов не будет иметь такого хорошего качества сборки, как монитор IPS за 2500 долларов.

    Direct LED используется во многих входных дисплеях. Edge LED используется в мониторах разной стоимости. Интересно проверить рейтинги и решить, что лучше всего соответствует вашим потребностям и бюджету.

    Трудно сказать наверняка, какой будет цена.Это зависит от марки, размера экрана и качества.

    Что лучше: Direct LED или Edge LED?

    Эти две технологии подсветки не сильно отличаются от различий, наблюдаемых между различными технологиями приборной панели. Так что это больше о том, какой дизайн вам нравится и насколько вы хотите энергоэффективности.

    Direct LED лучше других источников света, потому что он излучает больше света, с меньшей вероятностью утечки света в углах и большей однородностью черного.

    Edge LED лучше, потому что он имеет тонкий дизайн и потребляет меньше электроэнергии. Он также обеспечивает хороший контраст, но недостатком является то, что однородность черного и утечка света не очень хороши.

    Есть два типа светодиодных мониторов: Direct и Edge. Они очень похожи, но имеют некоторые отличия. Вы должны выбрать тот, который вам нужен. Мы рекомендуем вам найти хороший баланс между верностью цветопередачи и производительностью при выборе монитора.

    Последние слова прямого или бокового светодиода

    Мы надеемся, что это руководство помогло вам понять различия между мониторами Direct и Edge LED.Выбор лучшего монитора для ваших нужд будет зависеть от того, как вы планируете его использовать, какие функции важны для вас и, конечно же, от вашего бюджета.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
