Питаемся правильно: как выбрать блок питания для компьютера

3

5

1

32

3

Мало собрать мощные комплектующие в корпусе ПК: надо их еще и правильно запитать. Рассказываем, на какие параметры обратить внимание при выборе блока питания.

К сожалению, в компьютер нельзя установить любую приглянувшуюся железку. Чтобы ПК функционировал нормально, комплектующие должны быть совместимы между собой по определенным параметрам.

У блоков питания таких характеристик не так много, но в них нужно уметь разбираться, чтобы подобрать оптимальную модель.

Содержание

  • Питание потом. Главное — чтобы влезло!
  • Смотрим на коннекторы
  • Блок питания какой мощности выбрать?
  • Определяемся с сертификацией
  • Не забываем про «ништяки»

В первую очередь обратите внимание на размеры блока питания. Вам нужен такой, который поместится в корпус.

Производители корпусов всегда указывают, с каким блоком питания они совместимы. При этом Если взять больше, то он банально не поместится в корпусе. Самые популярные форм-факторы следующие:

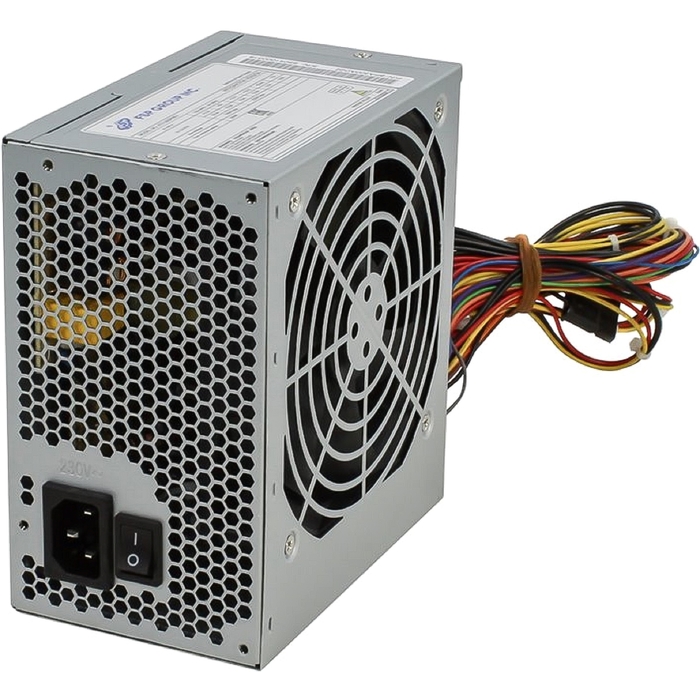

  • ATX — это самый распространенный форм-фактор блоков питания для ПК. Они имеют габариты 150×86 мм, а вот длина таких блоков может колебаться от 140 до 220 мм. Именно такой БП подходит для большинства корпусов Midi-Tower и Full-Tower

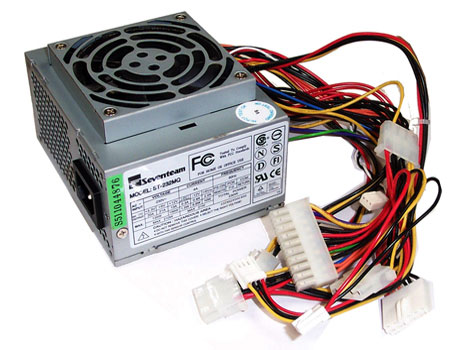

  • SFX – компактные блоки питания с короткими проводами и размерами 125 х 63,5 х 100 мм.
    Это форм-фактор для компактных ПК.
  • TFX – еще один форм-фактор для компактных корпусов размером 85 х 64 х 175 мм. Грубо говоря, SFX более «квадратный», а TFX более «вытянутый».
  • Внешние блоки питания вообще не предназначены для установки в классические настольные компьютеры, но вполне могут прийтись ко двору, если вы собираете систему на одноплатном компьютере. Могут они использоваться и в профессиональном оборудовании.

🔹  Яндекс.Дзен🔹  Вконтакте🔹 Телеграм🔹  Пульс Mail.ru

Блок питания подключается практически ко всему железу в компьютере. В зависимости от типа коннектора, у вас получится запитать только определенный тип комплектующих.

  1. Основной кабель питания 20+4 pin. Версия 1.0 и выше
    подключается к материнской плате при помощи 20-pin разъема. Это устаревший стандарт, сейчас такие блоки питания не встречаются. Версия 2.0 и выше подключается к материнской плате при помощи 24-pin разъема. Многие из таких БП обратно совместимы со старыми материнскими платами, так как имеют разделенный разъем (20+4 pin).
  2. Кабель питания ЦПУ. Подает питание на процессор. На картинке стандартный разъем 4-pin, но существуют также вариант 4+4 pin — для особо мощных процессоров. Если на материнской плате для питания процессора располагается 8-pin коннектор, а БП имеет только 4-pin кабель, то не переживайте. У вас всё равно получится запустить систему, если просто вставить 4-pin коннектор в разъем 8-pin.
  3. Кабель питания жесткого диска SATA
    . 15-контактный разъем, который подает питание на накопители современного типа.
  4. Кабель питания периферии. Старый тип кабеля, который до сих пор используется для подключения подсветки, корпусных кулеров, регуляторов оборотов и т.д.
  5. Кабель питания видеокарты. Может встречается в формате 6, 8 и 6+2 pin. 6-контактный разъем обеспечивает мощность до 75 Вт, 8-pin и 6+2 pin — до 150 Вт. Еще 75 Вт выдает шина PCIe x16.
  6. Кабель питания флоппи-привода. Раньше использовался для подачи питания на дисковод. Теперь же может задействоваться, разве что, в качестве переходника на Molex.

Выбирая БП, определитесь с конфигурацией комплектующих. В любом блоке питания присутствует основной кабель и хотя бы один кабель питания процессора. Если у вас несколько дисков SATA, подберите модель с соответствующим или большим числом кабелей питания. Это касается дисков IDE, а также CD/DVD-приводов. Если у вас мощная видеокарта или несколько видеокарт, для их питания могут понадобиться дополнительные кабели PCI-Express.

Все имеющиеся кабели блока питания могут вам пригодиться лишь в исключительных ситуациях. А, значит, незадействованные провода будут только мешать, закрывая воздушные потоки и задевая остальные комплектующие. В современных моделях эта проблема решается за счет модульности конструкции. Просто отключите ненужные провода и отложите их до тех пор, пока в них не возникнет необходимость.

Мощность современных БП варьируется от 200 до 2400 Вт, кому и сколько будет достаточно?

  • Если вы ищете блок питания для офисного или домашнего ПК, вам вполне хватит мощности в 300-400 Вт — бытовое «железо» много энергии не просит. Например, можно взять недорогой блок Be Quiet:
  • Eсли вам нужен блок питания для игрового ПК, стоит присмотреться к моделям как минимум на 400-650 Вт, а лучше на все 800 Вт. Особенно актуально это для систем с флагманской видеокартой. Например, в ПК с топовой RTX 3090 компания Nvidia советует устанавливать БП на 750 Вт. По соотношению цены и качества покупателям-геймерам нравятся продукты фирмы Chieftec, например, вот такой БП:
  • Для особо мощных конфигураций с несколькими видеокартами уже стоит рассматривать модели от 800 Вт. Например, такой блок питания Deepcool PQ1000M на 1000 Вт за волшебные для своей мощности деньги:

Конечно, это лишь примерные рекомендации, и на деле все зависит от конкретной конфигурации вашего компьютера.

К счастью, гадать здесь не надо, и многие производители блоков питания предлагают собственные калькуляторы расчета мощности. Такой, например, есть у Be Quiet. Просто укажите, какие комплектующие у вас установлены, и калькулятор выдаст необходимую для работы такой системы мощность.

Что еще нужно учесть? Энергоэффективность. Для ее оценки существует специальная шкала сертификации 80 PLUS c шестью уровнями градации: простой, Bronze, Gold, Silver, Platinum и Titanium. Сертификат определяет КПД блока питания: отношение потребляемой мощности к выходной. На российских прилавках обычно лежат БП с простыми, бронзовыми, золотыми или платиновыми сертификатами.

Грубо говоря, блок питания на 800 Вт с сертификатом 80 Plus Bronze будет выдавать 800 Вт на выходе, потребляя 975 Вт от сети и выделяя 175 Вт тепла. А БП такой же мощности, но с сертификатом 80 Plus Platinum выдаст те же 800 Вт при потреблении лишь 889 Вт от сети и выделении 89 Вт тепла.

В целом, особого смысла гнаться за топовой сертификацией нет: для домашнего пользования вполне достаточно простого 80 PLUS или 80 PLUS Bronze. Но если вы готовы потратиться на титановый БП с лучшим КПД — вот вам хорошая модель:

  • Комплектующие

    Лучшие блоки питания для компьютера: советы по выбору и рейтинг с ценами 2020

В финале, когда все основные параметры подобраны, можно посмотреть в сторону различных дополнительных технологий, которые предлагают производители БП. Если вы являетесь фанатом тихого железа, обратите внимание на полупассивные системы охлаждения в блоках питания. Кулеры в таком случае включатся только с определенного порога, например, когда БП загружен на 50-60%, в простое вентилятор просто не будет крутиться.

Также не забывайте про модульные блоки питания с отстегивающимися кабелями, о которые мы писали выше. Добавим, что в полностью модульных конструкциях особого смысла нет, потому что кабели питания процессора и материнской платы будут задействованы в любой конфигурации компьютера. А вот менее значимые коннекторы нужны далеко не все и не всегда. Поэтому мы рекомендуем частично модульные блоки.

Для серверных решений придумали блоки питания с резервированием. Они предназначены для обеспечения питания нагрузки при отсутствии основного источника (сети 220 В). Они работают с аппаратурой, которая имеет встроенный сетевой преобразователь и входы под резервное питание, и, по сути, представляют собой сетевые зарядные устройства для АКБ и схемы защиты.

Напоследок проверьте наличие у БП защиты от перегрева, перегрузки и короткого замыкания. И теперь вы готовы к тому, чтобы отправиться в магазин за новым блоком питания.

Читайте также:

  • Как проверить блок питания компьютера на работоспособность?
  • Как включить блок питания без компьютера?

Теги блок питания

Автор

Алексей Иванов

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Реклама на CHIP Контакты

Собираем ПК: как выбрать блок питания в 2020 году

При сборке ПК многие не уделяют должного внимания блоку питания — его выбирают в последнюю очередь и приобретают на то, что осталось после всех остальных покупок.

Это не совсем верный подход: блок питания — это не та деталь, на которой можно сэкономить. Экономия на первом этапе может привести к большим тратам в дальнейшем.

Дело в том, что при экстренной нагрузке блок питания может не только выйти из строя сам, но и повлиять на остальные комплектующие. Если вы приобрели ненадежный блок питания, то при экстренной нагрузке его поломка приведет к внезапному и дорогому апгрейду.

Именно поэтому мы советует приобретать блоки проверенного производителя. Но как разобраться во всех параметрах? Именно об этом речь пойдет в нашей статье.

Отдельно отметим блоки питания, которые продаются в комплекте с корпусом. Это не всегда удачное решение — чаще всего в такие комплекты входят дешевые и некачественные блоки питания, поэтому лучше выбрать самому и быть уверенным в том, что блок питания надежен.

Давайте перейдем к конкретным параметрам — на что нужно обратить внимание при покупке блока питания?

Форм-фактор

Чаще всего в продаже можно найти блоки питания ATX и microATX. Существуют и другие форм-факторы, но они встречаются значительно реже (SFX, TFX и Flex-ATX).

Обратитесь к характеристикам своего корпуса. Там указано, какой форм-фактор блока питания подходит в вашем случае: если корпус ATX, то и максимальный размер блока питания будет ATX. В этой статье мы подобрали блоки питания только формата ATX — он подойдет в подавляющем большинстве случаев.

Коннекторы

Практически все компоненты вашего ПК подключаются к блоку питания через кабели разных типов.

Какие бывают коннекторы?

— 24-pin — основной коннектор для подключения материнской платы. В старых блоках питания для этих же целей используется 20-pin кабель. Обратите внимание, что для подключения современной видеокарты старый блок питания не подойдет: не хватит нагрузочной способности коннектора.

— 4 или 8-pin (как правило 4+4) — коннектор для питания процессора.

— 6 или 8-pin (зачастую 6+2) — нужен, чтобы подключить видеокарту.

— 15-pin SATA — кабель для накопителей.

— 4-pin MOLEX — нужен для подключения вентиляторов и подсветки.

При выборе блока питания дополнительно проверьте, чтобы у выбранной модели были все нужные вам коннекторы. Также обратите внимание на количество дополнительных коннекторов для накопителей и вентиляторов.

Сертификаты энергоэффективности

Если у блока питания есть сертификат энергоэффективности, это показатель хорошей модели. Всего существует шесть основных типов сертификации от менее эффективных к более эффективным — 80 Plus, 80 Plus Bronze, 80 Plus Silver, 80 Plus Gold, 80 Plus Platinum, 80 Plus Titanium.

Чем лучше сертификат, тем меньше энергии теряет блок питания. Рассмотрим подробнее.

Первый пример — самый простой блок питания с сертификатом 80 Plus. При максимальной нагрузке этот блок питания будет потреблять на 20% больше указанной мощности — эта энергия будет уходить на нагрев.

Второй пример — самый энергоэффективный блок питания с сертификатом 80 Plus Titanium. У него на нагрев при максимальной мощности уходит всего 10%.

Таким образом, энергоэффективные блоки питания более устойчивы к перегреву и обладают более тихой системой охлаждения.

Не советуем приобретать блоки питания без сертификата эффективности — радикально сэкономить на этом не получится.

Мощность

Блок питания всегда выбирают последним: так удобнее, потому что его подбирают под сумму мощностей всех остальных компонентов. Мощность всегда указана в характеристиках комплектующих — не нужно отдельно искать этот параметр

Основные потребители энергии от блока питания — видеокарта и процессор. Ориентироваться стоит, в первую очередь, на них.

Еще важно отметить, что блок питания всегда нужно приобретать с запасом на случай будущего апгрейда. Представим ситуацию: вы собрали ПК и подобрали блок питания на 400 Вт. Через несколько лет вы захотите обновить комплектующие. В первую очередь, вы обратите внимание на новый процессор и видеокарту (если ПК собирается для игр). А ведь именно эти детали потребляют больше всего. Старый блок питания не потянет новую мощную видеокарту и процессор — придется тратиться на новый блок питания. Именно поэтому приобретается блок питания с запасом.

Есть еще одна причина ориентироваться на блок питания с запасом мощности — срок службы. Если выбрать блок питания впритык, то он постоянно будет работать на пределе своих возможностей, что скажется на сроке эксплуатации.

Перейдем к вычислению нужной нам мощности. Удобный инструмент таких подсчетов — специальный калькулятор, например, от компании BeQuiet. Также рекомендуется брать БП с небольшим запасом, поскольку со временем они проседают по мощности.

Рассмотрим несколько популярных мощностей с примерами моделей:

— 400 Вт. Такие блоки питания подойдут для нетребовательных к мощности сборок — Xilence Performance C XN041Zalman Wattbit 83+ и Cooler Master Elite V3 MPW-4001-ACABN1-EU.

— 500 Вт. Для недорогих игровых компьютеров вполне хватит 500 Вт мощности. Подойдут Xilence Performance C XN042DeepCool Nova DN500Cooler Master MasterWatt Lite MPX-5001-ACABW-ESZalman Wattbit 83+ и Zalman ZM500-LXII.

— 600 Вт. Это хороший средний вариант для большинства современных игровых сборок, кроме самых мощных. В этой категории самый широкий ассортимент: Xilence Performance C XN044Zalman ZM600-TXIICooler Master Elite V3 MPW-6001-ACABN1-EUDeepCool Aurora DA600Cooler Master MasterWatt Lite MPX-6001-ACABW-ES и Thermaltake TR2 S PS-TRS-0600NPCWEU-2.

— 700 Вт. Блоки питания с такими мощностями подойдут для производительных игровых сборок, при этом не будут стоить слишком дорого. Можно выбрать такие модели, как Xilence Performance C XN046Thermaltake TR2 S PS-TRS-0700NPCWEU-2Zalman ZM700-TXII и Zalman ZM700-LXII.

— 750 Вт. Самые мощные блоки питания. К этой категории относятся Cooler Master MWE MPE-7501-ACABW-EU и Thermaltake Нева W0427RE.

Дополнительные особенности

У некоторых моделей есть не такие важные, но полезные функции. Пример такой функции — модульность. Такие блоки питания имеют съемные кабели: можно убрать ненужные провода, сделав сборку приятнее на вид и улучшив продуваемость корпуса.

Новый блок питания нужно еще и суметь установить — в этом помогают многочисленные видео-инструкции

критерии блоков для игровых ПК

15 апреля 2021

1 Общие сведения

2 Основные характеристики

3 «Фишки»: поддержка и сертификаты

4 Выводы

Какие форм-факторы актуальны для блоков питания? Насколько мощный БП потребуется простому домашнему ПК? В&nbspчем&nbspразница между активной и пассивной коррекцией? Какие разъемы должны быть у блока питания? Почему модульная система подключения кабелей лучше несъемной?

На эти и другие вопросы ответим в нашей статье.

Блок питания (БП) преобразовывает переменный ток из сети в постоянный с целью «запитки» компьютера. Большинство моделей обладают дополнительной защитой от избыточного тока, короткого замыкания, перегрева и т.д.

Выбор того или иного блока зависит от «фаршировки» компьютера: в первую очередь от мощности процессора и видеокарты, а также размеров системного блока. Если не учесть один из пунктов, то БП или «не вытянет» нагрузку, или&nbspне&nbspпоместится в «компьютерном домике».

Лайфхак: для тех, кто занимается оверклокингом («разгоном оборудования»), лучше покупать БП с мощностным запасом в 20–30 %.

К основным параметрам блока питания относится его размер, мощность, энергопотребление, количество разъемов и&nbspсистема охлаждения.

Форм-фактор — это стандартизированный типоразмер БП, который выбирается, исходя из габаритов корпуса системного блока.

Блок питания с форм-фактором ATX подходит для большинства десктопов. В нем ширина и высота имеют фиксированное значение: 86 и 150 мм соответственно. Длина вариативна, поэтому при ее выборе нужно учесть ограничения самого корпуса.

Форм-факторы FlexATX, SFX, TFX более компактны и предназначены для небольших корпусов. Например, в TFX высота составляет 60 мм, а ширина — 100 мм.

Важно знать: «свист» во время работы блока питания не влияет на его работоспособность, а лишь «сдает» некачественную сборку.

Нагрузка, которую может «потянуть» блок питания, зависит от его мощности и рассчитывается как сумма энергопотребления всего оборудования: процессора, видеокарты, системы охлаждения, подсветки и т.д.

По причине того, что процессор и видеокарта — это самое «энергопрожорливое» оборудование, зачастую обходятся более простым расчетом: к мощности «проца» прибавляют мощность «видюхи», и полученный результат умножают на коэффициент 1.2–1.3.

По мощности блоки питания можно разделить на следующие типы:

  • маломощные (400–500 Вт), предназначенные для «не требовательных» домашних и офисных ПК с интегрированной в&nbspCPU видеокартой;
  • стандартные (500–700 Вт) — для игровых ПК с отдельной «видюхой»;
  • мощные (700–1000 Вт) — для продвинутых компьютеров с «прокаченным» процессором и двумя видеокартами.

Лайфхак: для подсчета мощности БП можно воспользоваться онлайн-калькулятором. Загуглите и выберите понравившийся.

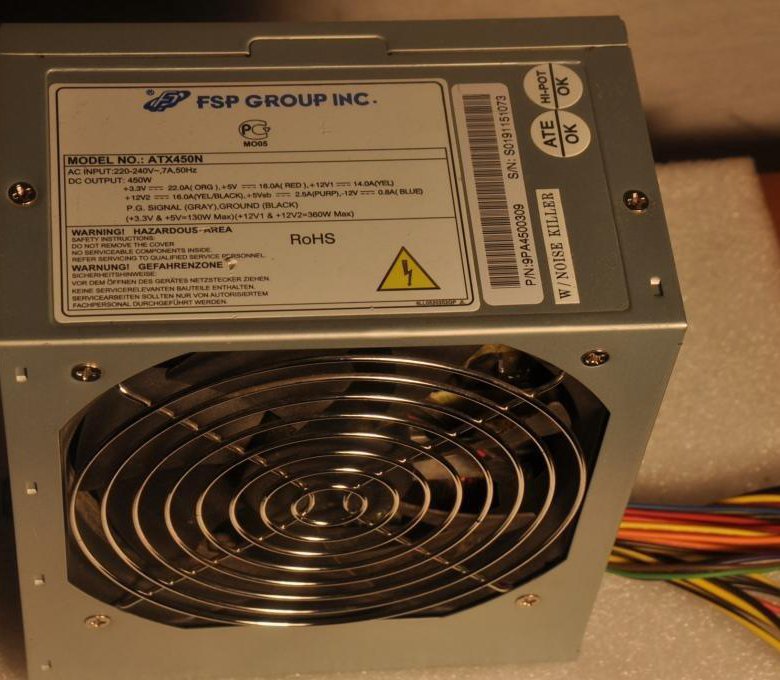

В блоке питания существует несколько разновольтных линий: на&nbsp3.3, 5 и 12 В. Основная нагрузка падает на самую высоковольтную, поэтому мощность всего блока рассчитывают по ней. Например, если на 5-вольтной линии мощность 100 Вт, а на линии 12 В — 600 Вт, то&nbspмощность блока составляет 600 Вт.

Количество каналов +12V в одном блоке питания может варьироваться от 1 до 4. Оборудование с несколькими каналами считается безопасным, потому что снижает амперную нагрузку на одну линию.

Для снижения тепловой нагрузки на провода применяется коррекция фактора мощности (PFC). Задача такой микросхемы — убрать излишки бесполезной реактивной мощности с проводов. Коррекция бывает активной и пассивной. Первый тип более эффективен и почти полностью блокирует избыточную мощность. В&nbspподавляющем большинстве моделей используется активная коррекция.

При выборе блока питания не стоит скупиться на разъемы. «Лишний» переходник или соединение в цепи — это «зона риска», ухудшающая КПД.

Как правило, стандартный набор должен включать:

  • ATX 24-pin разъем, который является основным и присутствует во всех БП. Представлен или цельным 24-пиновым разъемом, или 20+4-pin. Первый цельный постепенно вытесняет второй тип по причине того, что современные материнские платы рассчитаны именно под 24-контактный разъем;
  • разъем под процессор — бывает четырех- или восьмиконтактным. Во втором случае делится пополам на два 4-pin разъема. Более востребован 8-pin, поскольку современные процессоры требуют больше энергоресурсов;
  • разъем для питания видеокарты — также представлен в двух исполнениях: на 6 и 8 (6+2) контактов. Шестипиновый обеспечивает мощность в 75 Вт, восьмипиновый — в 150 Вт;
  • SATA — 15-пиновый разъем под HDD- и SSD-накопители;
  • Molex — четырехконтактный разъем для подключения вспомогательного оборудования, например, вентилятора. Используется редко, но имеет преимущество в виде переходника «Molex-SATA»;
  • «Флопики» (Floppy) — «рудимент» для накопителей на магнитных дисках. По этой причине его стараются делать с переходником «Floppy-Molex».

Важно знать: в 24-контактном разъеме один слот пустой, потому что 5-вольтовая линия исключена.

Способы подключения кабелей к БП бывают разными: несъемными, полумодульными и модульными. Преимущество несъемных в том, что пайка гарантирует отличный контакт в разъеме.

Модульное подключение кабелей питания — наиболее удобный вариант как при эксплуатации, так и при чистке системного блока. Полумодульный вариант — это компромисс между жестким соединением и модульным подключением. В таком варианте основные провода ATX и EPS припаяны, остальные могут быть сняты в любой момент.

Лайфхак: 60 см — это оптимальная длина кабелей для БП, установленного в нижней части корпуса.

В процессе работы блок питания нагревается. Для снижения его тепловой нагрузки предусмотрена система охлаждения. В зависимости от конструктивных особенностей она бывает:

  • пассивной — бесшумная система, где вместо кулера используется радиатор. Однако такая система отличается дороговизной, поэтому не имеет широкой популярности;
  • полупассивной — здесь вентилятор включается только в тех случаях, когда блок питания набирает критическую температуру, как правило, половину от максимально возможной. Это наиболее распространенная система охлаждения, так как имеет оптимальное соотношение «цена-качество»;
  • активной — в такой системе вентилятор работает постоянно. С охлаждением он справляется отлично, но для некоторых такое звучание «невыносимо». Уровень шума кулера регламентируется стандартами и не может превышать допустимых норм, поэтому восприимчивость к шуму — дело исключительно субъективное.

В последнее время появилась мода на вентиляторы с RGB-подсветкой. На качестве охлаждения это никак не сказывается, зато смотрится такой разноцветный кулер эффектно!

Важно знать: считается, что 120 мм — это оптимальный диаметр вентилятора.

Наличие сертификата 80 PLUS свидетельствует о том, что оборудование имеет высокое КПД (от 80 %) и соответствует современным нормам энергопотребления. В рамках сертификата существует 5 уровней: от Standart до Titanium. Чем выше уровень, тем эффективнее оборудование, например, БП на уровне Titanium имеет КПД 92–96 %.

Если на «материнку» планируется установка нескольких видеокарт, то необходимы блоки питания с поддержкой CrossFire AMD или SLI NVIDIA. Эти технологии используются для обработки 3D-изображения и требуют более мощного блока питания.

Важно знать: если БП имеет мощность 400 Вт и КПД 80 %, это значит, что из розетки он будет «забирать» 500 Вт.

Итак, для того, чтобы выбрать «идеальный» блок питания, вам нужно:

  • 1. Понять назначение устройства. Блок питания создан для обеспечения компьютерного оборудования постоянным «надежным» током. Его выбор обусловлен энергопотреблением видеокарты и процессора.
  • 2. Разобраться в основных характеристиках. Форм-фактор — это физический стандартизированный размер, который требует своего местечка в корпусе. Мощность — энергетические возможности блока питания. Разъемы и кабели нужны для подключения. Тип их подключения (несъемный, модульный или полумодульный) влияет на удобство эксплуатации. «Правильное охлаждение» гарантирует тихую и долгую работу компьютера.
  • 3. Присмотреться к «фишкам». Здесь важно наличие сертификата 80 PLUS, который свидетельствует, что БП имеет КПД не ниже 80 %. Для геймеров важно наличие поддержки двух и более видеокарт: CrossFire AMD или SLI NVIDIA.

Теперь вы знаете все, чтобы выбрать нужный блок питания на долгие годы. Удачных покупок!

Рейтинг статьи:

 рейтинг: 3  голосов: 2

КАК ПРАВИЛЬНО ВЫБРАТЬ БЛОК ПИТАНИЯ ДЛЯ ПК

Собирать комп с нуля — сложновато! Но понимая, как найти блок питания, задача упрощается. Читайте о важных параметрах, и мотайте инфу себе на ус.

Расчет мощности БП

Чтобы определить нужную мощность, следует сложить потребление всех комплектующих (включая видеокарту, жесткого диска, шин pci-express, дискет…) и добавить ещё 20-30% сверху. Это нужно для стабильности работы во время перепада тока и возможности легкой модернизации ПК.

Иногда процесс подсчета может затянуться на несколько часов: поэтому многие производители предоставляют короткий путь решения проблемы. Как правило, на сайтах многих брендов можно найти «калькуляторы мощности», где уже вписаны основные данные.

Чек-чек: Как проверить блок питания для компьютера: правильная проверка БП 4 способами

Тип подключения

Современные модели используют один из 2 типов подключения.

  • Стандартный.  Идет в комплекте со связкой основных кабелей и самыми популярными портами.
  • Модульный. Шнуры для коннекта подключаются только по необходимости.

Первый дешевле, но не такой удобный. Иногда с блока питания могут свисать отдельные неиспользованные шнуры. При покупке стоит обязательно изучить спецификацию разъемов: они могут подключаться к материнке как 20-контактными, так и 24-контактными кабелями, ну а к процессору через 4 или 8.

Второй вариант немного подороже, зато техника выглядит аккуратней — без лишних проводов. Такие девайсы универсальны в подключении, поскольку в них предусмотрены коннекторы для материнской платы по типу «20+4 pin» и для процессора «4+4». То есть с одного коннектора можно подключить любую технику: разновидность коннекта варьируется.

Познавательная статья: Нужно ли охлаждать SSD: 4 способа продлить срок службы накопителя

Тип блока питания

Второе важная вещь — форм-фактор блока питания.

Он должен входить как влитой в корпус системного блока: иначе он может быстро поломаться из-за неподходящих условий. Подробнее — в таблице.

Тип охлаждения

Блоки питания, как и любая техника, склонна к нагреву. Но что делать, чтобы перегрев не достиг критических значений? Выбрать хорошее охлаждение! А для этого используются вентиляторы следующих размеров:

  1. 80 мм — очень шумные, но малоэффективные. Годятся только для маломощных блоков питания и во многом устарели.
  2. 120 мм — «золотая середина» для стандартного ПК, как у CHIEFTEC Proton 600W.
  3. 135-140 мм — шикарное охлаждение, что выдержит рендеринг 8К видео с десятками спецэффектов или Red Dead Redemption 2 на ультра-настройках.

Скорость охлаждения зависит не только от размеров «дуйки», но и от количества его оборотов. Классный кулер должен выдавать от 1000 до 3000 оборотов за минуту. И чем больше требований в ПК, тем чаще вентилятор должен «крутиться в хороводе».

Ну а чтобы кулер не шумел, следует выбирать БП, где вентилятор выключится, если внешняя нагрузка на систему будет меньше 30% от номинальной. Ну а зачем лишний раз перетруждать систему? А так комп будет «дуть», только когда надо.

Интересная статья: Какие бывают моноблоки: 5 основных типов, плюсы и минусы

КПД

Под такой сложной аббревиатурой прячется соотношение потребляемых мощностей к выходным.

Для максимального упрощения выбора уже давно создали стандарт Energy Star 4.0. Он гласит, что уровень КПД должен быть больше 80%. Ну а те модели, которые подходят под этот стандарт, делят ещё на несколько типажей.

Те системы, которые не работают по стандарту «энергичной звезды», имеют КПД менее 80%. Это самые бюджетные модели на рынке, которые подойдут для очень старых и слабых систем.

Подбирая блок питания, нужно помнить, что максимальная энергоэффективность БП достигает при нагрузке на устройство в 50-60%.

Будет коннект: Как подключить к моноблоку телевизор или монитор: 4 простых способа

Номинальная мощность

Некоторые бренды указывают на своей технике только пиковую мощность (которая может быть намного больше обычной). При выборе нужно учесть и это. Плюсуя стандартную номинальную мощность деталей, общая мощность блока выйдет намного меньше, чем если бы складывать пиковые значения. Ну а чем меньше нагрузки на БП, тем он дешевле.

  1. Для офисных ПК сойдет и 300-500 Вт.
  2. Для игровых компов достаточно 500-850 Вт.
  3. Мощным рабочим махинам может понадобиться и 900-1000 Вт.

Топовые производители блоков питания

Ну а кто же лучший? На общемировой карте можно выделить 5 брендов, что выпускают хорошую технику, которая не стоит как крыло самолета.

CHIEFTEC

Один из самых популярных брендов, выпускающих блоки питания. Его продукцию юзают в ПК среднего и профессионального уровня.

Chieftec выпускает мощные и при этом не очень дорогие блоки, которые подойдут как под агрессивный игровой комп, так и под милый розовый ПК Барби.

Своими руками: Сборка системного блока своими руками в 10 этапов: полное руководство

Cooler Master

Тайваньский производитель техники для ПК, который за 30 лет работы заработал шикарную репутацию.

Блоки Cooler Master подойдут тем, кому подавай яркие и современные компы. Удобство комплектации и разноцветная подсветка их техники поможет раскрасить даже самые серые будни.

Thermaltake

Этому блоку питания жара нипочем. Пользователи рассказывают, что Thermaltake не перегреваются даже, когда на улице +30, а сам комп рендерит 4К-видеоряд для игры с трассировкой лучей. Если он выдерживает эти нагрузки, то и для обычной работы шикарен.

Vinga

Украинский производитель электроники, который выпускает качественную и при этом недорогую технику.

Бренд увидел мир только в 2016 году, о нем знают мало людей. Однако, у Винга уже есть своя фан-база, растущая с каждым месяцем. Покупая их продукцию, вы поддерживаете отечественного производителя и экономику Украины.

В тему: Как правильно выбрать монитор для компьютера: ТОП-5 самых популярных

SilverStone

И снова Тайвань! Да, в этой стране умеют делать качественные комплектующие! SilverStone — компания, занимающаяся продажей деталей к ПК с 2003 года. За это время они успели завоевать репутацию по всему миру. И это не удивительно.

Компания выпускает отличные мощные комплектующие по бюджетной цене. К примеру, стоимость аналога SilverStone STRIDER ST50F-ES230 подбирается к 2-3 тысячам гривен. А вот у «серебряников» он стоит всего лишь 1300 грн. Так что переплачивать за бренд не обязательно, когда рядом бюджетная и качественная замена.

Полезные советы

Даем 5 советов, как правильно искать идеальный блок питания.

  1. Модель большинства комплектующих можно посмотреть на стике, приклеенном на самой детали. Или заглянуть в комплект поставки — там уж точно есть паспорт со всеми данными.
  2. Ценник не показатель. Иногда очень дорогая модель может не подойти к ПК из-за недостаточной мощности. А недорогая модель на 1000 Вт заработает как родная.
  3. Оставляйте зазор значений как в пиковой, так и в номинальной мощности. И чем он больше — тем лучше.
  4. Система охлаждения должна быть хорошо смонтирована. Если вентилятор держится на соплях — выкиньте БП куда подальше.
  5. Желательно выбирать блок с сертификатом 80 Plus: они доступны по цене от 800 грн. А «проживут» дольше «безымянных» девайсов за 600-700 грн.

На самом деле, выбор блока питания — простой процесс. Главное, понять для какого компа он нужен. Чем «прожорливее» ПК, тем сильнее должен быть БП.

Коннектим: Как подключить монитор к цифровой тв приставке: 5 действий

правильно выбираем блоки питания для ПК

Подбор конфигурации и сборка игрового компьютера вашей мечты – непростая задача. К счастью, правильный выбор нескольких базовых компонентов позволит вам гораздо лучше подготовиться к последующей сборке. Начать лучше всего с блока питания, а правильно его выбрать вам поможет этот гайд, где мы собрали все наиболее важные вопросы.

В отличие от многих других компонентов, выбирая блок питания для игрового компьютера, экономить не стоит, особенно если вы уже сильно потратились на топовую видеокарту или процессор.

Первое и самое главное – нужно выбрать блок питания для ПК достаточной мощности, чтобы обеспечить работу всех комплектующих, при этом качественный, который не сожжет ваше дорогое железо. Но есть и ряд других факторов, которые стоит учесть, чтобы правильно выбрать блок питания для игрового компьютера. На что же нужно обратить внимание? Давайте разберемся.

Мощность

Главное правило выбора подходящего блока питания для ПК – обеспечить, чтобы его мощность соответствовала требованиям вашей видеокарты, процессора и других комплектующих.

Если раскрыть этот вопрос более подробно, то каждому элементу компьютера для корректной работы нужно получать от блока питания определенное количество энергии. В противном случае ПК может работать неправильно или не включиться вообще.

Обычно самые требовательные в плане энергопотребления комплектующие ПК – видеокарта и процессор. Поэтому именно они в основном и будут определять выбор блока питания. К счастью, производители процессоров и видеокарт всегда предоставляют приблизительную оценку энергопотребления своих продуктов. Она выражается либо в виде мощности TDP, либо в виде максимальной потребляемой мощности.

Но несмотря на то, что большую часть мощности будут забирать процессор и видеокарта, другим комплектующим тоже нужна энергия. Один из самых простых способов оценки энергопотребления ПК – воспользоваться специальным калькулятором. Но важно отметить, что по мощности нужен определенный запас.

Например, если ваша конфигурация ПК потребляет 345 Вт, вам может показаться, что для нее идеально подойдет блок питания мощностью 350 Вт, но это не так. Фактически максимальная эффективность работы блока питания достигается при потреблении в 50-80% от общей выходной мощности.

Блоки питания боятся перегрева, а лучший способ поднять их температуру – длительная эксплуатация с высокой нагрузкой. Поэтому наша рекомендация следующая: определив энергопотребление подобранной конфигурации, выбирайте блок питания примерно вдвое большей мощности. Тогда блок питания для вашего игрового компьютера будет тише, безопаснее и долговечнее, а также обеспечит пространство для дальнейшего апгрейда или разгона.

Система рейтинга 80PLUS

В нашу эпоху угрозы климатической катастрофы и постоянного роста цен на электроэнергию можно сэкономить немного денег, если выбрать для своего игрового ПК блок питания с более высоким рейтингом энергоэффективности, а не более дешевого конкурента. Система рейтинга 80PLUS оценивает блоки питания именно по этому параметру. Конечно, в России это пока не так актуально в плане расходов, но в любом случае можно гордиться тем, что вы заботитесь об окружающей среде.

Несмотря на то, что эта сертификация добровольная, она показывает, насколько эффективно блок питания преобразует энергию из обычной электросети в низкое напряжение, необходимое внутренним комплектующим. В сущности, она сводится к потерям энергии во время преобразования, то есть выделению тепла.

Сертификация доступна лишь для блоков питания с потерями менее 20%, именно поэтому она и называется 80PLUS. Большинство блоков питания получает рейтинг в соответствии со шкалой знакомых драгоценных металлов. Сначала идет просто 80PLUS, затем бронзовый, серебряный, золотой, платиновый и титановый рейтинги. Для домашнего использования идеальной «золотой серединой» как раз является соответствующий рейтинг. Платиновые и титановые блоки обычно используются в компьютерах, которые долго работают под большой нагрузкой, например, серверах и рабочих станциях.

Выходные линии

При выборе блока питания для игрового ПК вы наверняка видели в характеристиках информацию о количестве «выходных линий +12В». Эта непонятная на первый взгляд цифра обозначает число каналов питания различных компонентов компьютера.

Линия – это буквально дорожка на печатной плате, по которой блок передает энергию. Если в характеристиках блока питания указано, что линия одна, то у него – как вы догадались – одна такая дорожка. Существуют системы, распределяющие питание по нескольким линиям. Свои достоинства есть у обеих конфигураций.

Блоки питания с одной выходной линией передают по ней всю мощность всем подключенным компонентам. Это обеспечивает им достаточное питание для правильной работы. Однако, так оборудование подвергается риску при скачках напряжения и других сбоях – в таких ситуациях компьютер может буквально сгореть без возможности ремонта.

С другой стороны, блок с несколькими линиями способен справиться со скачками напряжения, потому что у каждой линии есть встроенная защита от короткого замыкания и превышения максимального значения тока. Но недостаток состоит в том, что ровное распределение мощности по линиям невозможно. Вместо этого у каждой линии есть максимальное значение мощности, которое превышать нельзя.

Но сам по себе такой подход не является проблемой, если обеспечить питание наиболее прожорливых комплектующих, типа видеокарты, от соответствующей линии. Производители прекрасно разъясняют распределение питания между линиями на корпусе блока питания или в руководстве пользователя.

Коннекторы питания

При выборе блока питания для игрового компьютера важно убедиться, что у рассматриваемой модели есть необходимые коннекторы. Обычно они бывают одного из трех типов: 6-контактный (75 Вт), 8-контактный (150 Вт) и со структурой контактов 6+2, который благодаря отдельному расположению двух контактов можно подключить как к шести-, так и к 8-контактному разъему.

Для видеокарты обычно требуется шести- или восьмиконтактный коннектор, а иногда оба сразу. Это зависит от того, насколько много энергии потребляют сама видеокарта и ее система охлаждения.

Также стоит обратить внимание на коннекторы для материнской платы – они используются для питания процессора и других компонентов. Обычно они бывают четырех типов: 24-контактный, 20-контактный, 8-контактный и 4-контактный. Как и в случае с видеокартами, типы коннекторов материнской платы и блока питания должны соответствовать. В большинстве современных материнских плат, особенно игровых, используются 20- или 24-контактные коннекторы.

Модульность

Модульные блоки питания становятся все более популярными. В них кабели с коннекторами можно подключать к задней панели блока и отключать от нее в зависимости от потребностей компонентов конкретного ПК.

Основное преимущество модульных блоков питания – возможность избавиться от лишних кабелей или заменить их на другие — например, для моддинга ПК. Это упрощает размещение оставшихся внутри корпуса и улучшает циркуляцию воздуха, что, в свою очередь, обеспечивает лучшее охлаждение.

Кроме того, внутреннее пространство вашего корпуса будет просто лучше выглядеть. Модульные блоки питания дороже, но мы убеждены, что их удобство вполне оправдывает эту разницу в цене.

Заключение

Подводя итог, давайте вновь перечислим факторы, которые стоит учитывать, чтобы правильно выбрать блок питания для игрового компьютера:

  • Мощность
  • Энергоэффективность
  • Выходные линии
  • Коннекторы
  • Модульность

Естественно, самое главное – это мощность, а без подходящих коннекторов блок питания не будет совместим с вашим ПК. Но это не значит, что обо всем остальном можно забыть совсем.

Напоследок мы хотели бы порекомендовать приобретать блоки питания надежных брендов, например, Chieftec, Corsair или Thermaltake, и избегать малоизвестных производителей, в которых вы не можете быть уверены.

Как мы говорили в самом начале, есть соблазн немного сэкономить и купить блок питания подешевле, но лучше не рисковать, потому что некачественный блок питания может легко повредить другие компоненты.

Источник: gamingscan.com

Как выбрать оптимальный блок питания для компьютера

Покупка компьютера и его сборка сопровождается необходимостью грамотно подобрать достаточно большое количество комплектующих.

Причём в большинстве случаев покупатель начинает с видеокарты, процессора, выбирает подходящую материнскую плату. Увы, но порой даже оптическому приводу уделяется больше внимания, нежели блоку питания. А ведь это основообразующий компонент, без которого ничего работать не будет.

Задача блока питания (БП) заключается в подаче напряжения на все потребители. За счёт этого они работают стабильно и корректно.

Функции блоков питания

Если говорить коротко, то у блока питания есть 2 основные функции. А именно:

  • Выполнение задачи по выпрямлению тока. В бытовой сети, то есть в обычной розетке, протекает переменный ток. Но для работы компонентов компьютера требуется использовать постоянный ток. Чтобы из переменного сделать постоянный, как раз и устанавливается промежуточное звено между розеткой и начинкой ПК в виде питающего блока.
  • Доставка питания к потребителям с разными потребностями. Различные компоненты ПК потребляют определённое напряжение для своей работы. И оно не везде одинаковое. В БП предусмотрено 3 линии напряжения. Это 3,3, 5 и 12 В. Самые мощные потребители подключены к линиям 5 и 12 В. Это видеокарта, процессор и пр.

Всё это говорит о том, что существование ПК без БП является невозможным. И при этом блок выступает как очень важный компонент для любого компьютера. К его выбору необходимо подходить предельно внимательно.

Критерии выбора

Теперь подробнее о том, как правильно выбрать для компьютера блок питания и на какие характеристики необходимо будет обратить особое внимание.

Здесь нет смысла углублённо рассматривать схемы и изучать теорию в области электрики. Достаточно узнать лишь то, что пригодится рядовому пользователю.

Грамотного покупателя закономерно будет интересовать, как верно рассчитать мощность подходящего блока питания для компьютера, чтобы последний мог работать стабильно и эффективно. Избыточная мощность не нужна. Но и слишком маленький показатель приведёт к нарушению стабильности. Банально БП не сможет питать всех потребителей, и о нормальной работе компьютера говорить не придётся.

Размышляя над тем, как подобрать соответствующий характеристиками компьютера блок питания, нужно акцентировать внимание на таких характеристиках и параметрах:

  • мощность;
  • КПД;
  • сила тока;
  • форм-фактор, размеры и вес;
  • система охлаждения;
  • производитель;
  • гарантии и прочее.

Несколько дополнительных параметров будут рассмотрены внутри перечисленных характеристик. Они также заслуживают к себе внимания.

Мощность

Выполняя расчёт подходящего блока питания для собираемого компьютера, основной упор делается именно на его мощность. Это основная характеристика, которая измеряется в Вт (ватты).

Правильный выбор мощности блока питания для ПК делается исходя из простой закономерности. Мощность должна быть не ниже того значения, которое потребует система в режиме максимальной нагрузки. Самыми активными потребителями являются такие компоненты как процессор и видеокарта. Все остальные элемент требуют намного меньше мощности.

Если вам нужно подобрать правильный и подходящий блок питания для ПК, тогда нужно суммировать параметры энергопотребления всех компонентов, и добавить к полученному значению ещё 20% для запаса. Этот резерв пригодится при максимальных нагрузках. Также это полезно, если в планах присутствует замена некоторых комплектующих на более мощные в перспективе.

Чтобы питание было достаточным по мощности, взгляните в технические характеристики процессора и видеокарты. Ещё можно взять во внимание разъёмы на видеокарте, ориентируясь на их предельные значения по передаче мощности:

  • PCI-E 16x может передавать до 75 Вт;
  • у 6-pin этот показатель также 75 Вт;
  • у разъёма видеокарты 6+2 pin достигает 150 Вт.

В теории, если у видеокарты имеется 2 разъёма 6 и 6+2 pin, она может потреблять до 300 Вт.

Теперь ещё несколько наглядных примеров.

  • Материнская плата. Важный комплектующий элемент компьютера, поскольку на нём располагается весь нужный апгрейд. Энергопотребление зависит от числа фаз питания, дополнительных модулей, типа регулятора напряжения и чипсета. В среднем у материнских плат для ПК потребление энергии составляет 40-50 Вт. Но у топовых моделей, когда подбирается блок питания для игрового компьютера, материнская плата может требовать порядка 80 Вт. И тогда лучше выбрать более мощный БП.
  • Оптический привод. Сейчас это не самый востребованный компонент. Но его лучше тоже принять в расчёт. На работу оптического привода может уходить максимум 30 Вт.
  • Накопители данных. Они же жёсткие диски (HDD), либо твердотельные накопители (SSD). Их показатели энергопотребления достаточно низкие. У SSD не более 3 Вт на один диск, а у HDD порядка 8-10 Вт.
  • Система охлаждения. Почему-то энергопотреблению этого компонента ПК уделяют мало внимания. Это не совсем правильно, поскольку под систему охлаждения рекомендуется заранее выделить 15-20 Вт. А это может существенно повлиять на окончательный выбор.
  • Оперативная память. Практически ничего не потребляет. Самый слабый энергопотребитель. Но всё же на каждую из планок лучше заложить по 5 Вт мощности.

Чтобы не изучать параметр энергопотребления каждого отдельного компонента компьютера и не утруждать себя расчётами, можно воспользоваться специальными калькуляторами в режиме онлайн. Они доступны непосредственно на сайтах производителе БП.

Чтобы сделать промежуточные выводы, стоит отталкиваться от таких рекомендаций:

  • От 300 до 400-450 Вт. Такой мощности БП хватит для работы офисного компьютера, ПК с интегрированными или откровенно слабыми видеокартами.
  • 450-600 Вт. Подойдёт для производительных ПК, а также игровых компьютеров начального уровня с 1 видеокартой. Но при разгоне этой мощности уже может не хватить.
  • 600-750 Вт. Оптимально для игрового ПК с 1 видеокартой, когда нужен ещё и хороший запас мощности под разгон.
  • От 750 Вт и выше. Самые мощные ПК с 2 видеокартами, используемыми для создания сервера, майнинга и пр.

Некоторым пользователям уже этих значений будет достаточно, чтобы сориентироваться в предлагаемом ассортименте, и сделать правильный выбор. Но спешить не стоит.

КПД

Некоторым это может показаться странным, но если вы не знаете, как подобрать подходящий блок питания для ПК, то точно не лишним будет обратить внимание на такую характеристику как КПД.

Даже если у БП будет высокая мощность, это ещё не означает качественную работу и образцовую эффективность. Эффективность во многом отображается в таком параметре как КПД.

КПД у БП демонстрирует, какая часть сетевого питания передаётся системе. Чем выше будет КПД, тем меньше греется блок, и энергия расходуется эффективнее. Поскольку сильный нагрев не происходит, то компьютер работает в оптимальном температурном режиме, функционирует тихо из-за отсутствия необходимости принудительно сильнее раскручивать вентиляторы.

Для оценки КПД используется стандарт 80 Plus. У него есть несколько уровней, отражающих эффективность. От лучшего к худшему этот рейтинг выглядит так:

  • Titanium
  • Platinum
  • Gold
  • Silver
  • Bronze
  • White/Standart

Тут работает вполне очевидная закономерность. Чем выше уровень, тем и выше будет стоимость. Но она оправдана меньшим энергопотреблением компьютера. А это необходимость меньше платить за электроэнергию в доме. Плюс снижается нагрузка на компьютер, меньше нагружаются системы охлаждения. То есть смысл переплатить за БП с более высоким уровнем КПД действительно имеется.

Сила тока и линии

Суммарная мощность компьютерного блока питания формируется исходя из показателей мощности, которые БП способен обеспечить для отдельных линий. Если превысить предельную нагрузку на одну из силовых линий, устройство перестанет работать стабильно. Такое возможно даже при условии, когда потребляемая мощность существенно отличается от номинальной, и запас есть.

Ранее уже было сказано, что у БП есть 3 силовые линии.

  • 3,3В. Она подаётся на оперативную память, а также питает саму материнскую плату.
  • 5В. Это количество Вольт идёт к материнской плате, подаётся на накопители, а также поступает к оптическим приводам.
  • 12В. Основными источниками потребления с этой линии являются процессор и видеокарта. Именно эту линию блок должен обеспечивать наибольшей мощностью.

Соответствующую информацию о характеристиках силовых линий можно узнать их техпаспорта блока, либо же в прилагающейся к нему документации.

Модуль коррекции

Не стоит забывать о модуле коррекции фактора мощности (PFC), который способен поднимать КПД БП. Это специальный компонент, который редактирует коэффициент мощности и ориентируется на то, чтобы защищать сеть.

Модули бывают пассивными и активными. Активный создан для выравнивания входного напряжения. С его помощью все устройства работают стабильнее. Этот тип модуля объективно лучше. Но потому он и дороже.

Размеры, вес и форм-фактор

В настоящее время для массового сегмента потребителей используется стандарт ATX. С его помощью обеспечивается совместимость со всеми стандартными ATX-корпусами для компьютеров. Плюс они полностью соответствуют характеристикам материнских плат типа ATX.

Если говорить о пользователях и покупателях ПК на постсоветском пространстве, то тут в основном нужно ориентироваться на обозначение ATX 12V 2x. У стандартного блока размеры составляют 150х86 мм. А вот по длине модели могут отличаться друг от друга.

Когда пространство под установку комплектующих ограничено, и используется компактный корпус для ПК, тогда стоит обратить внимание на форм-фактор SFX-L или SFX. Они полностью соответствуют стандартам ATX 12V2x, но при этом обладают небольшими размерами.

Что же касается веса, то тут масса во многом отображает качество используемых комплектующих. И чем вес окажется больше, тем эффективнее будет устройство. Хотя массу не стоит относить к основополагающим характеристикам.

СОВЕТ. Не рекомендуется покупать блоки питания, которые откровенно лёгкие. Это указывают на их максимальную бюджетность.

Отсюда и соответствующее качество, низкая эффективность, сомнительный КПД. Плюс такие БП и вовсе могут не соответствовать заявленным характеристикам.

Блоки питания и соединение кабелей

Блоки питания делятся на 3 категории в зависимости от того, как происходит соединение блока с кабелями:

  • Non-modular. Это немодульная конструкция. Все кабели установлены изначально, отсоединять их нельзя. Если используются не все разъёмы, в системном блоке образуется бардак.
  • Semi-modular. Частично модульные устройства. Здесь несъёмными остаются только основные кабели. Все остальные можно отключать по мере необходимости.
  • Full-modular. Полностью модульный корпус. Каждый кабель отключается. Очень удобно и практично. Но это ещё и самый дорогой тип.

Нельзя сказать, что это серьёзно влияет на рабочие характеристики или производительность. Но вот в плане удобства и опрятности системного блока лучше выбрать частично или полностью модульные конструкции.

Разъёмы

Ещё обязательно посмотрите на то, какими разъёмами комплектуется приобретаемый блок питания. Не все из них позволят подключить комплектующие, которые выходят за рамки стандартного набора.

  • Основной кабель для материнской платы. Это разъём 20+4 pin.
  • Кабель для подачи питания процессора. Чаще всего это 4 pin. Но также можно встретить 8 pin и 4+4 pin, которые используются для процессоров с повышенной мощности.
  • Разъём под жёсткий диск SATA.
  • Питание периферийных устройств. Это касается жёстких дисков IDE и приводов для CD/DVD.
  • Кабель для PCI Express. Подаёт питание на всё, что подключается к шине. Это может быть видеокарта, сетевая карта и пр. В основном применяется разъём типа 6+2 pin. Но бывают 6 и 8 pin.

Лучше заранее учесть комплектацию системного блока, и предусмотреть возможность подключения всего оборудования через приобретаемый блок питания.

Производители

Важно понимать, что целый ряд крупных брендов собственным производством не оснащены. Они заказывают их сборку у других OEM-компаний. Потому БП разных марок по факту могут производиться одним и тем же предприятием.

Но при этом каждый бренд дорожит своей репутацией. Это заставляет внимательно подходить к вопросу производства, контролировать качество сборки, чтобы конечный потребитель не был разочарован своим выбором.

Можно выделить несколько фирм, на которые стоит обратить внимание:

  • Corsair
  • EVGA
  • ExeGate
  • AeroCool
  • DeepCool
  • Seasonic
  • Cooler Master
  • Enermax
  • Chieftec
  • Silverstone
  • NZXT
  • Thermaltake

Выбирать правильно не по имени, а по характеристикам. Сначала ориентируйтесь на основные технические параметры и только потом смотрите на бренд. Продукцию сомнительных фирм и неизвестных производителей лучше не брать.

Гарантия

Помимо бренда, эксплуатационных характеристик и прочих параметров, стоит взглянуть, на какой период распространяется гарантия.

Фактически гарантия отображает уверенность производителя в качестве своей продукции. БП нельзя считать разными материалами, поскольку служат они обычно столько же, сколько и сам компьютер. Иногда их переставляют на новые ПК, где блок продолжает стабильно работать.

Самые дешёвые БП обычно предлагаются с гарантией на 2-3 года. Да, для определённых компонентов это уже много. Но не в случае с блоком питания. Ведущие производители дают гарантию 5-10 лет. И они отлично справляются со столь длительной эксплуатацией.

Маркетинговые уловки

Ещё несколько слов о том, как покупателей пытаются заманить, обмануть или ввести в заблуждение.

Существует ряд маркетинговых приёмов, делающих продукцию более привлекательной, нежели она есть на самом деле. Рассмотрим популярные примеры:

  • Использование японских конденсаторов. Это хорошо. Но лишь при условии, что на остальных компонентах не сэкономили. Одни только конденсаторы на качество серьёзно повлиять не могут.
  • Применение всех видов защиты. По умолчанию все БП должны иметь защиту от перенапряжения и перегрузки. Просто реализовано она у всех по-разному.
  • Активный PFC. Сейчас это уже уловка, поскольку более 95% современных БП отказались от пассивных PFC.
  • Использование преобразователей DC-DC. Это свидетельствует об отказе от старой групповой стабилизации. Опять же, сейчас у большинства БП это схема уже не используется. Причём даже на бюджетных моделях. Преобразователи есть почти везде.

Вот и получается, что за красивыми надписями скрываются вполне очевидные характеристики.

Подведение итогов

Только сам покупатель может решить, какой блок питания лучше подходит именно для его компьютера, а потому выбрать он должен исходя из предъявляемых требований и финансовых возможностей.

Не стоит недооценивать значимость БП. Но в большей степени это касается мощных игровых компьютеров.

Для обычных ПК офисного назначения, для простых игр и работы в Интернете достаточно купить средний по всем показателям блок. И его будет достаточно для обеспечения всех потребностей. Гнаться за самыми дорогими и эффективными блоками питания нужно при покупке соответствующих мощных и дорогостоящих комплектующих для ПК.

Какой БП используете вы? Почему отдали предпочтение именно этой модели/производителю? Какие блоки не советуете брать и по какой причине?

Ждём ваших ответов в комментариях.

Как выбрать идеальный блок питания для игрового ПК

Перейти к основному содержанию

PC Gamer пользуется поддержкой своей аудитории. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот почему вы можете доверять нам.

(Изображение предоставлено: Будущее)

Блок питания — это бьющееся сердце вашего игрового ПК, часть, которая обеспечивает циркуляцию жизненно важной энергии вокруг вашего дорогого процессора, материнской платы и видеокарты. Блок питания может диктовать пределы ваших амбиций, когда речь идет о потенциальных обновлениях ПК, поэтому всегда стоит смотреть в будущее, когда дело доходит до выбора следующего блока питания.

Технические испытания

(Изображение предоставлено Corsair, Seasonic)

Лучший блок питания для компьютерных игр (открывается в новой вкладке): Мы протестировали лучшие блоки питания, чтобы найти идеальный вариант для вас.

Сначала вы должны определить, сколько ватт потребляет ваша система или будущая система, и, кроме того, вы должны оставить достаточный запас для будущих обновлений. Кроме того, вы должны иметь в виду, что оптимальная эффективность обычно составляет около 40-50% от максимальной номинальной мощности блока питания. Это и самый близкий данный блок питания к его максимальной выходной нагрузке, самый низкий КПД.

Итак, если вашей системе требуется 500 Вт при полной нагрузке, не стоит приобретать блок питания на 550 Вт, а хотя бы на 650 Вт. Тем не менее, большинство из нас не будет сильно нагружать наши системы круглосуточно, если у вас каким-то образом нет времени постоянно играть в игры. Игры могут серьезно нагрузить ваш блок питания, поскольку они, как правило, полностью загружают вашу видеокарту, которая, вероятно, является самой требовательной частью вашей установки.

Чтобы получить представление о том, как будет выглядеть ваша система или обновление вашей мечты с точки зрения энергопотребления, вы можете легко ввести все данные в удобный калькулятор блока питания. Нам нравится использовать калькулятор источника питания OuterVision (открывается в новой вкладке), но доступны и другие.

Самый точный способ определить энергопотребление вашей системы — это использовать устройство kill-a-ватт и снять некоторые показания при полной нагрузке, это полезно, если вы хотите заменить существующий блок питания. Обратите внимание, что эта процедура даст вам только ориентировочные показания, поскольку она не учитывает эффективность вашего блока питания.

Самыми энергоемкими частями современных систем являются графические процессоры, за которыми следуют процессоры. К сожалению, производители не предоставляют четкой информации о фактическом энергопотреблении графического процессора, и, что еще хуже, вы также должны учитывать возможные скачки мощности, которые могут перезагрузить систему, если блок питания недостаточно силен, чтобы справиться с ними.

Вдобавок ко всему, официальные значения TDP Intel и AMD для их процессоров даже близко не соответствуют фактическим цифрам энергопотребления, поскольку они относятся к обычным, а не к тактовым частотам. При повышенных частотах процессоры потребляют гораздо больше Ватт, чем официальный TDP от блока питания, и, конечно, дела обстоят еще хуже, если вы решите разогнаться.

Даже при настройках по умолчанию некоторые высокопроизводительные ЦП могут потреблять 300 Вт и более. Да, мы смотрим на вас, мистер Core i9 11900K. Если вы объедините это с энергопотреблением высокопроизводительного графического процессора, вы быстро поймете, что вам нужен блок питания мощностью 850 Вт или даже более мощный для высокопроизводительной игровой системы.

(Изображение предоставлено Future)

Размеры блока питания играют важную роль при сборке вашей следующей системы. Например, вы не можете использовать стандартный блок питания ATX12V в корпусе mini-ITX, для которого требуется блок питания SFX. К счастью, распространенные форм-факторы настольных блоков питания ограничены следующими

  • ATX12V (PS/2) [примерные размеры: 150 мм (Ш) x 86 мм (В) x 140 мм (Г)]
  • SFX12V 80-мм вентилятор [примерные размеры: 100 мм (Ш) x 63,5 мм (В) x 125 мм (Г)]
  • SFX12V 80-мм вентилятор уменьшенной глубины [справочные размеры: 125 мм (Ш) x 63,5 мм (В) x 100 мм (Г)]
  • SFX-L [справочные размеры: 125 мм (Ш) x 63,5 мм (В) x 130 мм (Г)]

SFX-L не является официальным форматом спецификации ATX, поскольку он был представлен Silverstone в 2014 году и несколькими впоследствии его переняли другие бренды. Он имеет большую глубину, чем SFX, чтобы обеспечить более прочную платформу.

Вы, наверное, слышали о рейтингах титана, платины, золота и других металлов в блоках питания. Они указывают на эффективность блока питания, другими словами, сколько энергии блок питания потребляет из розетки для питания вашей системы. Чем эффективнее блок питания, тем лучше для окружающей среды, так как он сводит к минимуму углеродный след. Кроме того, вы также экономите деньги на электричестве в долгосрочной перспективе.

В настоящее время два агентства по сертификации эффективности используют почти одинаковые оценки, которые вы найдете ниже:

  • Diamond (Cybenetics)
  • Титан
  • Platinum
  • Gold
  • Silver
  • Bronze
  • 334
  • Silver
  • Бренз
  • 33334
  • Silver
  • Бронз
  • 333334) (80333).

(Изображение предоставлено Corsair)

Еще одно важное решение, которое вы должны принять, прежде чем инвестировать в новый блок питания, — это какой тип кабелей вы предпочитаете; модульный или нет? Обычно блоки питания более высокого класса, которые стоят дороже, поставляются с полностью модульными кабелями. Обычно вы найдете только фиксированные кабели в бюджетных категориях, а где-то посередине вы обнаружите полумодульные блоки питания. Многие из них также относятся к бюджетным или средним категориям.

Если вы можете работать с фиксированными кабелями и вам нужен блок питания для основной системы, вам не нужно платить больше за полностью модульный блок. Но если вы стремитесь использовать минимум кабелей без огромного количества проводов, проложенных вокруг вашей системы, то вам подойдет полная или полумодульная установка.

Все больше и больше людей начинают осознавать, какое влияние оказывает блок питания на общий уровень шума системы. Как бы странно это ни звучало, ваш блок питания может играть значительную роль в шуме вашего ПК под нагрузкой.

Чем выше КПД, тем ниже тепловая нагрузка, поэтому вентилятор блока питания не должен вращаться на высоких оборотах. Это означает, что лучший выбор для бесшумного блока питания — это купить блок питания с максимально возможным рейтингом эффективности. Тем не менее, это не означает, что вы выберете бесшумный блок питания, поэтому полезно прочитать несколько обзоров, прежде чем продолжить покупку.

Мы отметили наши собственные проверенные рейтинги шума в нашем руководстве по лучшим блокам питания (откроется в новой вкладке), чтобы дать вам представление о том, как звучат лучшие блоки питания. Cybenetics предлагает сертификаты шума блока питания, поэтому, просмотрев соответствующую базу данных, вы найдете блок питания, отвечающий вашим акустическим требованиям.

Рейтинги шума Cybenetics приведены ниже:

  • A++ (<15 дБА)
  • A+ (от 15 до 20 дБА)
  • A (от 20 до 25 дБА)
  • (от 25 до 30 дБА3 Стандарт 3 ++4 ++) 9003 9003 (от 30 до 35 дБА)
  • Стандарт + (от 35 до 40 дБА)
  • Стандарт (от 40 до 45 дБА)

чтобы по-настоящему разобраться в том, как работает блок питания (откроется в новой вкладке), у нас есть для вас несколько слов. Это глубокий электрический материал, но мощность, эффективность, кабели и уровень шума — это самые важные вещи, о которых следует подумать, когда вы на самом деле хотите купить себе новый блок питания.

PC Gamer является частью Future plc, международной медиа-группы и ведущего цифрового издателя. Посетите наш корпоративный сайт (откроется в новой вкладке).

© Дом на набережной Future Publishing Limited, Амбери, Ванна БА1 1UA. Все права защищены. Регистрационный номер компании в Англии и Уэльсе 2008885.

Как выбрать лучший блок питания для ПК

Практическое руководство

Вот все, что вам нужно знать об электрическом сердце, бьющемся в ядре вашего настольного компьютера.

Авторы Брэд Чакос и Марко Чьяппетта

PCWorld

EVGA

Блоки питания часто неправильно понимают и упускают из виду компонент ПК. Многие пользователи выбирают блок питания для ПК, основываясь только на общей мощности, полагая, что выше всегда является синонимом лучше . Другие вообще не обращают внимания на выбор блока питания (БП) и довольствуются той мерзостью, которая пришла с их машиной. Но, учитывая, насколько важен хороший блок питания для стабильности и долговременной надежности системы, обидно, что блокам питания уделяется так мало внимания по сравнению с более привлекательными компонентами, такими как видеокарты и твердотельные накопители.

Не помогает и то, что рынок блоков питания наводнен продукцией недобросовестных производителей, которые используют некачественные компоненты и завышают возможности оборудования, особенно сейчас, когда бум цен на криптовалюту создал огромный спрос на видеокарты и блоки питания. Но выбрать надежный и эффективный блок питания можно, если вооружиться нужными знаниями.

Это руководство по блоку питания может помочь вам определить лучший блок питания для ваших потребностей . Между тем это руководство по установке блока питания может помочь вам настроить его после того, как вы выбрали блок питания. Давайте копать.

Выбор блока питания

Seasonic

Уделите своему блоку питания столько же внимания, сколько и процессору своего ПК.

Не существует единого универсального правила выбора качественного блока питания. Тем не менее, различные индикаторы предоставляют косвенные доказательства качества ПЕВ, и некоторые рекомендации в целом полезны.

Блок питания EVGA 500 BA, 80+ Bronze 500 Вт

Во-первых, всегда покупайте блок питания от известного производителя и ищите отзывы о нем перед покупкой. Избегайте дешевых универсальных блоков питания, которые, как правило, не соответствуют стандартам. Ищите авторитетные бренды, которые предлагают надежные гарантии и поддержку. Corsair, Seasonic, EVGA и Antec — производители с репутацией производителей высококачественных блоков питания, хотя даже они могут предложить несколько недостатков среди всех шипов. Делай свою домашнюю работу!

Более крупные и тяжелые устройства предпочтительнее хилых и легких моделей. В более качественных источниках питания почти всегда используются более крупные и качественные конденсаторы, дроссели и другие внутренние компоненты, а также радиаторы большего размера для лучшего рассеивания тепла, что приводит к увеличению веса. Охлаждающие вентиляторы большего размера, которые обычно перемещают больше воздуха и производят меньше шума, чем вентиляторы меньшего размера, являются еще одним плюсом.

Сильверстоун Разъем 6+2 контакта.

Конечно, вы также должны проверить разъемы блока питания, чтобы убедиться, что блок совместим с вашей конкретной системой. Срок 20+4 контакта относится к разъему, который может функционировать как 20-контактный разъем или как 24-контактный разъем. В 6+2-контактном разъеме, показанном справа, вы можете включить или отключить два контакта в разъеме в соответствии с вашими потребностями.

В подавляющем большинстве потребительских ПК используются стандартные блоки питания ATX. Также доступны блоки меньшего размера и блоки, специально разработанные для корпоративных и серверных приложений; но для обычных настольных систем подойдут блоки питания ATX.

При поиске блока питания обращайте внимание на три важные характеристики: выходную мощность, направляющие и эффективность. Другие характеристики и функции также важны, но эти три напрямую влияют на производительность блока питания.

Все о мощности

Полностью модульный блок питания EVGA SuperNOVA 850 Ga, 80 Plus Gold 850 Вт

Производители обычно указывают мощность своих блоков питания в ваттах. Блок питания с более высокой мощностью может обеспечить большую мощность. Блоки питания для настольных ПК имеют номинальную выходную мощность от 200 Вт до 1800 Вт (для ультрасовременных продуктов класса энтузиастов). Номинальная мощность выше, чем это, превысит возможности типичной 15-амперной электрической розетки. Важным числом здесь является устойчивая или непрерывная мощность, а не пиковая мощность. Большинство источников питания могут работать на пиковой мощности только в течение коротких периодов времени.

В идеале, ваш блок должен обеспечивать достаточную мощность для ваших компонентов и иметь дополнительный запас мощности на случай, если вы захотите подключить дополнительные компоненты позже. Большинство блоков питания достигают пикового уровня эффективности при нагрузках в диапазоне от 40 до 80 процентов. Наращивание до 50–60 процентов мощности блока питания рекомендуется для достижения максимальной эффективности и при этом оставить место для будущего расширения.

ЭВГА

Информация о блоке питания EVGA мощностью 850 Вт.

Например, если максимальная мощность или комбинированная TDP (общая расчетная мощность) существующих компонентов вашей системы составляет 300 Вт, вам подойдет блок питания мощностью 600 Вт. В high-end системе, загруженной компонентами, пиковая мощность которых может достигать 700 Вт, хорошо подойдет блок питания мощностью 1200 Вт. Вы можете обойтись блоками меньшей емкости, если не думаете, что вам когда-либо понадобится расширять систему, но если вы можете себе это позволить, лучше выбрать блок питания большей емкости.

Многие современные игровые системы с 6- или 8-ядерным процессором и видеокартой среднего и высокого класса должны обходиться блоком питания мощностью от 650 Вт до 850 Вт, причем 750 Вт долгое время были оптимальным вариантом для геймеров. Более мощное оборудование требует более высокой мощности, , особенно , если вы планируете разгон.

Удобные калькуляторы мощности блока питания от Outervision и Seasonic предлагают вам вводить компоненты сборки в мельчайших деталях — вплоть до напряжения разгона процессора и конкретных компонентов водяного охлаждения — а затем выдают приблизительную мощность блока питания для вашей системы.

Что касается мощности, то один из распространенных мифов об источниках питания гласит, что блоки питания с более высокой мощностью обязательно потребляют больше энергии. Неправда. При прочих равных 500-ваттный блок питания не будет потреблять меньше энергии, чем 1000-ваттный блок. Это связано с тем, что компоненты системы, а не ее блок питания, определяют энергопотребление. Если у вас в системе есть компоненты мощностью 300 Вт, система будет потреблять 300 Вт под нагрузкой, независимо от того, оснащена ли система блоком питания мощностью 500 Вт или 1000 Вт. Опять же, номинальная мощность блока питания указывает на максимальную мощность, которую блок может обеспечить компонентам вашей системы, а не на то, сколько энергии он потребляет из розетки.

Эффективный блок питания лучше блока питания

Рейтинг эффективности блока питания важен, поскольку более эффективные блоки, как правило, имеют более качественные компоненты, потребляют меньше энергии и выделяют меньше тепла — все это способствует меньшему шуму вентилятора. Блок питания с рейтингом эффективности 80 процентов обеспечивает 80 процентов своей номинальной мощности в виде энергии для вашей системы, а оставшиеся 20 процентов теряет в виде тепла.

Пять из уровней сертификации 80 Plus.

Ищите устройства с сертификацией «80 Plus». Хотя процесс сертификации не является особенно строгим, подтверждено, что устройства, сертифицированные по стандарту 80 Plus, имеют эффективность не менее 80 процентов; и 80 Plus имеет уровни для еще более эффективных устройств, включая сертификаты 80 Plus Bronze, Silver, Gold, Platinum и Titanium. Однако блоки питания с более высокими сертификационными уровнями, как правило, имеют очень высокие цены. Обычные пользователи со средними потребностями, вероятно, должны придерживаться простого уровня 80 Plus или 80 Plus Bronze, если только они не найдут особо выгодную сделку по блоку питания Silver или Gold.

Corsair предоставляет подробный обзор эффективности блоков питания и программы 80 Plus, если вы хотите узнать больше.

Большой спор о рельсах

Thomas Ryan/IDG

Помимо указания выходной мощности, производители указывают количество шин +12 В, содержащихся в их блоках питания. Блок питания с «одной шиной» имеет одну мощную линию +12 В для подачи питания на компоненты системы. Блок «многоканальный» делит свой выходной сигнал между двумя или более шинами +12 В.

В конструкции с одной шиной вся мощность источника питания будет доступна для любого компонента, подключенного к устройству, независимо от используемого разъема или кабеля. Однако в случае сбоя источник питания с одной шиной может подать гораздо больший ток на ваши компоненты.

Доступный немодульный блок питания

Thermaltake Smart 500W 80+ White Certified PSU

Между тем, основным недостатком блока питания с несколькими шинами является то, что он не может распределять мощность между различными шинами. Например, если вы подключите компоненты на 25 ампер к шине +12 В с максимальным номиналом 20 ампер, несоответствие вызовет срабатывание механизма защиты от перегрузки по току (OCP) и выключит его, даже если другие шины могут быть доступны с большим количеством токов. запас мощности. Следовательно, с блоком питания с несколькими шинами вы должны обращать внимание на то, какие компоненты вы подключаете к какой шине, небольшая неприятность, о которой вам не нужно беспокоиться с блоком питания с одной шиной.

С другой стороны, этот недостаток становится большим преимуществом, если вы когда-нибудь столкнетесь с катастрофическим сбоем. Механизмы OCP в источнике питания с несколькими шинами контролируют каждую шину и выключают все устройство, если обнаружат перегрузку на какой-либо из шин. OCP на устройствах с одним рельсом срабатывает только при гораздо более высоких токах, что может привести к серьезному расплавлению, если произойдет серьезная перегрузка.

Итак, какой тип блока питания лучше — одноканальный или многоканальный? Как правило, нет. С точки зрения производительности оба работают одинаково хорошо; и в целом оба очень безопасны в использовании. Тем не менее, если вы строите особенно мощную систему, многоканальный OCP обеспечивает дополнительный уровень безопасности на случай короткого замыкания, уменьшая вероятность выхода из строя ваших дорогостоящих компонентов во время вычислительной катастрофы.

Кабели: по частям или целиком?

Корсар Блок питания Corsair HX850 представляет собой частично модульный блок питания…

Еще один аспект — кабели. Источники питания доступны с жесткой, частично модульной или полностью модульной кабелем. В модульных источниках питания вы можете добавлять или удалять кабели от блока питания по мере необходимости, чтобы избежать беспорядка в корпусе.

С технической точки зрения оптимальным является источник питания с фиксированным кабелем, поскольку он не требует дополнительных соединений между внутренней печатной платой устройства и разъемом, который в конечном итоге будет подключен к одному из ваших компонентов. Один конец кабеля впаян в плату блока питания, а другой конец оканчивается стандартным разъемом без обрыва линии. Всякий раз, когда вы вводите дополнительное соединение между блоком питания и вашими компонентами — как это происходит с модульными блоками питания — вы добавляете в линию дополнительное сопротивление и еще одну потенциальную точку отказа; и любое увеличение сопротивления приводит к потере эффективности.

Корсар …тогда как AX860i полностью модульный.

При этом дополнительное сопротивление обычно минимально и не вызывает беспокойства у большинства пользователей. Между тем, модульная кабельная система значительно упрощает поддержание чистоты внутри вашего корпуса — просто не подключайте лишние кабели, чтобы не загромождать их. Большинство людей предпочитают модульные блоки питания, хотя они и стоят немного дороже немодульных моделей.

Автор: Брэд Чакос, исполнительный редактор

Брэд Чакос целыми днями копается в настольных компьютерах и слишком много пишет в Твиттере. Он специализируется на графических картах и ​​играх, но охватывает все, от безопасности до советов по Windows и всевозможного аппаратного обеспечения ПК.

5 вещей, которые нужно знать перед покупкой

Одним из самых сложных компонентов для начинающих сборщиков является их блок питания. Блоки питания не улучшат вашу частоту кадров, и на самом деле они не являются большой частью эстетики вашей системы. Тем не менее, нет более важного компонента для долговременной работоспособности вашей системы, чем блок питания.

Если вы выберете некачественный блок питания, ваша сборка либо не запустится, либо будет страдать в долгосрочной перспективе. С другой стороны, если вы не понимаете, сколько энергии вам нужно для эффективного питания вашей системы, вы можете в конечном итоге выделить больше своего бюджета на блок питания, чем необходимо, и, как следствие, потерять фактические расходы. производительность системы.

В этой статье мы обсудим пять различных факторов, которые следует учитывать при выборе блока питания. Понимание этих пяти пунктов поможет вам выбрать правильный блок питания в соответствии с вашим бюджетом и потребностями.

СОДЕРЖАНИЕ

  1. Определение того, сколько качества вам нужно
  2. Более высокая мощность не означает более высокое качество
  3. БОЛЬШЕ ИЗ ЭТОЙ СЕРИИ1. Что искать в CPU2. Как выбрать процессорный кулер 3. Как выбрать материнскую плату 4. Как выбрать видеокарту5. Как выбрать блок питания6. Как выбрать корпус для ПК7. Что искать в игровом мониторе8. Что искать в игровом кресле

    Вычисление правильной мощности для вашей системы

    Перед тем, как выбрать блок питания, вы должны сначала выяснить, сколько энергии вам действительно потребуется от вашего блока питания для работы вашего компьютера

    Вы можете сделать это в Есть несколько способов:

    1. Найдите тесты энергопотребления на таких сайтах, как Tom’s Hardware, на компонентах вашей системы (в основном это GPU и CPU) и сложите их вместе, чтобы получить минимальную номинальную мощность.
    2. Используйте калькулятор электропитания OuterVision.

    На мой взгляд, калькулятор электропитания OuterVision — это гораздо более простой и менее трудоемкий метод определения того, сколько энергии действительно потребуется вашей системе.

    Все, что вам нужно сделать, это использовать раскрывающиеся меню для ввода ваших компонентов в калькулятор, а затем нажать кнопку расчета, чтобы узнать, какая мощность блока питания рекомендуется для вашей системы. На вкладке «Эксперт» вы даже можете учитывать разгон как вашего процессора, так и видеокарты.

    Калькулятор OuterVision, вероятно, самый точный калькулятор. Другие калькуляторы, которые я пробовал, в конечном итоге предлагают номинальную мощность, которая намного выше, чем вам действительно нужно. Тем не менее, как показывает опыт, неплохо было бы добавить немного запаса прочности к числу, которое дает вам OuterVision. Итак, если он говорит вам, что вам нужен блок питания на 450 Вт, использование блока на 500-550 Вт — неплохая идея.

    Высокая номинальная мощность не соответствует качественному блоку

    Тот факт, что блок питания указан как блок питания мощностью 600 Вт (в качестве примера), не означает, что он может обеспечивать такое количество энергии в течение длительного периода времени.

    Многие неназванные производители блоков питания указывают мощность своих блоков питания, которая намного выше, чем та, которую они фактически могут обеспечить за определенный период времени. Некоторые начинающие сборщики ПК совершают ошибку, думая, что только потому, что блок питания имеет высокую номинальную мощность, это означает, что он достаточно хорош для их нужд.

    И поскольку многие из этих низкокачественных блоков питания продаются по смехотворно низким ценам, некоторые делают ошибку, думая, что получают надежный блок питания по отличной цене. Реальность, однако, такова, что они покупают очень плохое устройство с вводящей в заблуждение номинальной мощностью.

    Таким образом, важно избегать неизвестных производителей блоков питания и придерживаться только известных производителей. Вот краткий список производителей, которые известны своими качественными блоками питания:

    • EVGA
    • Corsair
    • Seasonic
    • Antec
    • Cooler Master
    • Silverstone
    • 4 Thermaltake
    • 4
    • Bitfenix

    Это, конечно, не исчерпывающий список и важно отметить, что не все блоки питания от перечисленных выше производителей являются качественными блоками. Таким образом, важно, чтобы, когда у вас есть номинальная мощность, вы проявляли должную осмотрительность при исследовании того, какие качественные устройства доступны в вашем ценовом диапазоне.

    Лучший способ сделать это — прочитать обзоры экспертов или ознакомиться с тщательно подобранным списком качественных блоков питания в Руководстве покупателя блока питания.

    Важность экспертных оценок блоков питания

    Тестирование блока питания представляет собой несколько более сложный процесс по сравнению с тестированием/сравнительным анализом других компонентов. Взгляните на методологии тестирования от JonnyGuru и Tom’s Hardware.

    Как видите, при тестировании источников питания используется много дополнительного оборудования. И некоторая часть этого оборудования довольно дорогая.

    И, поскольку процесс тестирования блоков питания немного сложнее, чем тестирование других компонентов, обзоров блоков питания не так много, как обзоров других компонентов.

    К счастью, есть горстка авторитетных обозревателей блоков питания. Вот некоторые из них:

    • JonnyGuru
    • Tom’s Hardware
    • Hardware Secrets
    • Hard OCP
    • KitGuru
    • AnandTech

    Прежде чем покупать блок питания, рекомендуется сначала проверить его и посмотреть, не делал ли он обзор на каком-либо из вышеуказанных веб-сайтов.

    Объяснение рейтинговой системы 80 Plus

    Еще один фактор, который необходимо учитывать при выборе источника питания, — это различные рейтинги эффективности 80 Plus.

    Из Википедии:

    80 Plus (торговая марка 80 PLUS ) — это программа добровольной сертификации, направленная на продвижение эффективного использования энергии в блоках питания компьютеров (PSU).

    Чтобы лучше понять рейтинговую систему 80 Plus, вам сначала нужно немного понять, как работает блок питания компьютера.

    Компоненты вашего компьютера питаются постоянным током. Однако питание, поступающее из розетки, к которой подключен ваш компьютер, обеспечивает мощность переменного тока (переменного тока).

    Ваш блок питания отвечает за преобразование переменного тока от стены в постоянный ток, необходимый для работы компонентов.

    Во время этого преобразования происходит некоторая потеря мощности в тепло. Таким образом, 100 % мощности переменного тока, потребляемой от стены, потребляет , а не преобразуются в питание постоянного тока. Приличный блок питания преобразует не менее 80% мощности переменного тока, потребляемой от стены, в мощность постоянного тока.

    Действительно хороший блок питания будет преобразовывать 90% и более.

    Рейтинговая система 80 Plus говорит вам, насколько эффективен блок питания при преобразовании мощности переменного тока в мощность постоянного тока. Но все идет немного глубже, поскольку рейтинговая система 80 Plus оценивает эффективность блока питания при определенных нагрузках.

    Чтобы получить один из значков 80 Plus, блок питания должен поддерживать определенный уровень эффективности при нагрузке ниже 20 %, 50 % и 100 %. (Новейший рейтинг 80 Plus, Titanium, учитывает эффективность блоков питания при нагрузке менее 10 %).

    Ниже приведена таблица с разбивкой по рейтингам 80 Plus и уровню эффективности, который должен быть достигнут, чтобы соответствовать этому конкретному рейтингу:

    Уровни рейтинга 80 Plus
    % of rated load 10% 20% 50% 100%
    80 Plus 80% 80% 80%
    80 Plus Bronze 82% 85% 82%
    80 Plus Silver 85% 88% 85%
    80 Plus Gold 87% 90% 87%
    80 Plus Platinum 90% 92% 89%
    80 Plus Titanium 90% 92% 94% 90%

    качественная единица. И, следовательно, его не следует использовать в качестве основного определяющего фактора качества источника питания.

    Однако верно то, что блоки питания, которые соответствуют более высокому спектру оценок 80 Plus (Gold, Platinum и Titanium), являются вообще хорошо сложенные и качественные агрегаты. Но просто обратите внимание, что если вы ищете блок питания, рекомендуется рассмотреть по системе рейтинга 80 Plus устройства в сочетании с подробными обзорами этого же устройства.

    Краткое замечание по внешнему виду блока питания

    Для значительной части людей, собирающих собственные компьютеры, внешний вид играет важную роль в процессе выбора компонентов. Однако блоки питания — это один из компонентов, в котором эстетика обычно не играет большой роли.

    Да, блоки питания RGB есть. И есть блоки питания, которые выглядят лучше других.

    Тем не менее, для меня главное, что я ищу в источнике питания с точки зрения эстетики, это в основном его кабель/оболочка.

    Вы можете потратить много времени на то, чтобы другие компоненты были согласованы по цвету, чтобы у вас была самая чистая система укладки кабелей, и вы можете показать все это внутри корпуса с красивой боковой панелью из цельного стекла.

    Однако, если ваши кабели питания выглядят так…

    …разноцветные кабели портят внешний вид вашей сборки, и ваша система не будет выглядеть так красиво, как если бы ваш блок питания поставлялся с такими черными кабелями…

    Если вы не не заботитесь об эстетике, очевидно, вам не нужно беспокоиться о цвете кабелей устройства. Кроме того, если вы покупаете модульное устройство, вы всегда можете заменить кабели на нестандартную оплетку.

    Однако, если вы ограничены в средствах, но все же хотите построить красивую сборку, просто знайте, что среди более доступных блоков питания есть — это некоторые устройства, которые будут иметь полностью черные кабели, которые не будут портить вашу сборку.

    Таким образом, хотя эстетика не является главным фактором при покупке блока питания, особенно в более дорогих сегментах рынка, кабельная разводка для меня является важным аспектом, который вы, возможно, захотите рассмотреть, если хотите построить чистую систему.

    Выбор правильного блока питания

    Хотя блоки питания и не самые привлекательные компоненты системных сборок, они являются одними из самых важных. В этом посте мы дали вам пять вещей, которые следует учитывать при выборе блока питания для вашей сборки.

    Если вы примете во внимание эти пять факторов, вам будет намного проще выбрать правильный блок питания для ваших нужд.

    Как выбрать блок питания (БП) для вашего ПК

    Ах, скромный блок питания.

    Пока он делает то, что должен, вы не будете обращать внимания на его существование. Но как только он даст сбой и ваша система рухнет — о боже, вы заметите.

    PSU — это сокращение от «Power Supply Unit». Он преобразует электроэнергию, поступающую от вашей стены (переменный ток), в энергию, которую могут использовать компоненты вашего ПК (постоянный ток).

    Когда вы собираете ПК, вы, вероятно, увязнете в выборе более ярких частей вашей сборки, таких как процессор, графический процессор или даже оперативная память. Мы все это сделали. Хотя это не так уж важно для ПК, которые не работают на пределе своих возможностей в течение длительного времени, профессиональные рабочие станции и/или узлы рендеринга, к сожалению, не попадают в эту категорию.

    Профессиональные приложения и рабочие нагрузки будут нагружать даже самое мощное оборудование. Следовательно, надежная и безопасная подача энергии не является факультативной.

    Давайте подробно рассмотрим блок питания в этом руководстве. Это позволит вам понять, как выбрать правильный и расшифровать весь жаргон, с которым вам придется столкнуться.

    Рекомендации CG Director по блокам питания для рабочих станций

    Если вам нужна быстрая рекомендация, вот таблица с нашими рекомендациями по источникам питания для рабочих станций различной мощности:

    9 1 650X 6501 6500 650. Series 650 Watt 80 Plus Bronze
    2. MSI MPG Series A650GF 650 Watt
    3. Seasonic FOCUS GX-650, 650W 80+ Gold
    Мощность Рекомендации по блокам питания

    3

    550W 1. Corsair CX Series 550 WATT 80 плюс бронза
    2. Технология Silverstone 550 WATT 80 плюс бронза
    3. Corsair RMX Series (2018), RM550X, 550 WATT
    650X, 550 WATT
    650X, 550 WATT
    650X 6500 65074774.
    850W 1. Enermax Revolution DF ERF850EWT 80+ Gold 850W
    2. MSI MPG Серия A850GF 850 ​​Вт
    3. be quiet! Прямая мощность 11 850 Вт
    1000 Вт 1. Серия Corsair HX, HX1000, 1000 Вт
    2. Будьте тихими! Straight Power 11 Platinum 1000 Вт
    1200 Вт 1. Серия Corsair HX, HX1200, 1200 Вт
    2. be quiet! Dark Power Pro 12 1200 Вт
    3. Серия Corsair HXi, HX1200i, 1200 Вт
    1500 Вт+ 1. be quiet! Dark Power Pro 12 1500 Вт
    2. Серия Corsair AXi, AX1600i, 1600 Вт

    В моем списке рекомендаций учитываются только многоканальные блоки (поясняется в статье) на уровне 850 Вт или выше.

    Да, это увеличивает цену. Тем не менее, я думаю, что разумно инвестировать в качественную подачу энергии при такой мощности и цене.

    Важность блока питания (PSU)

    Ваш ЦП, материнская плата, видеокарта, устройства хранения и т. д. получают питание от блока питания. Таким образом, выбор паршивого может не только повредить гораздо более дорогое оборудование в будущем, но также может привести к опасным авариям, таким как пожары. Вот еще один подобный случай.

    Совершенно нормально выделять более значительную часть своего бюджета на части, которые напрямую влияют на скорость и плавность вашей работы. Но не экономьте на блоке питания настолько, что он либо небезопасен, либо требует обновления, когда вы добавляете другое оборудование на свою рабочую станцию.

    Форм-факторы блоков питания для ПК: все ли блоки питания одного размера?

    Размеры ПК могут варьироваться от огромных до относительно крошечных. Таким образом, у вас действительно не может быть стандартного размера блока питания, чтобы обслуживать такой широкий спектр возможностей. Форм-факторы блоков питания дают производителям (производителям корпусов, OEM-производителям и т. д.) больше свободы при разработке чего-то нового.

    Представьте себе, что вы разрабатываете корпус для ПК малого форм-фактора, зная, что блок питания займет почти половину объема корпуса. Это не оставляет места для чего-то еще, не так ли?

    Большинство форм-факторов блоков питания учитывают либо размер, либо требования к питанию, либо и то, и другое. Вот несколько распространенных форм-факторов блоков питания, которые вы найдете на рынке:

    ATX

    Наиболее распространенный форм-фактор для настольных ПК. Если вы покупаете блок питания для обычного ПК или, в некоторых случаях, даже для компактного ПК, этот форм-фактор вам нужен.

    Блок питания SFX рядом с блоком питания ATX для весов (Corsair)

    SFX (маленький)

    Если вы собираете компактную систему Mini-ITX, вы найдете множество случаев, когда требуется блок питания SFX. Современные блоки питания SFX могут с легкостью питать даже системы высокого класса. Например, вот блок питания Corsair 80-Plus Platinum 750 Вт SFX — https://www.amazon.com/CORSAIR-Platinum-Certified-Modular-Supply/dp/B07M63H81H/ 9.0003

    LFX (Low Profile)

    Этот форм-фактор был предназначен для компактных низкопрофильных ПК с потребляемой мощностью от 180 Вт до 260 Вт (v1.1).

    FlexATX

    К сожалению, это не совсем стандарт для длины блока питания и размещения вентиляторов. Эти блоки питания использовались почти исключительно OEM-производителями, такими как Dell и HP, но иногда они также используются в корпусах стоечных серверов.

    Блоки питания FlexATX различной длины ( HardForum )

    TFX (тонкий)

    Другой тип блока питания для более компактных корпусов, но специально разработанный для «тонких» корпусов.

    Блоки питания SFX и TFX, бок о бок для масштабирования ( HardForum )

    Хотя существует еще несколько форм-факторов, таких как WTX, сегодня они не слишком актуальны для среднего покупателя. Большинство блоков питания, необходимых для современных корпусов ПК, будут одним из перечисленных выше.

    ATX и ATX12V

    Всегда возникает некоторая путаница в отношении различий между ATX и ATX12V.

    Корпорация Intel разработала форм-фактор ATX и стандарт питания еще в 1995 году, чтобы стандартизировать подачу питания для компьютеров. ATX12V — это последняя итерация/версия этой спецификации ATX (самое последнее обновление — версия 2.53, выпущенная в июне 2020 года).

    Модульные и полумодульные блоки питания

    Если вы покупаете блоки питания, вы обязательно наткнетесь на некоторые из них, которые претендуют на то, чтобы быть «модульными».

    Провода большинства блоков питания уже постоянно подключены к источнику питания. Так в чем проблема?

    Во многих сборках не используются ВСЕ кабели, поставляемые с блоком питания. Вам нужно всего несколько, а неиспользуемые провода — это бельмо на глазу, которые бесцеремонно спрятаны в темных уголках вашего корпуса.

    Некоторые люди предпочитают использовать только те кабели питания, которые им нужны, и именно здесь модульные блоки питания могут помочь уменьшить путаницу проводов внутри ПК.

    Сравнение полностью модульных, полумодульных и немодульных блоков питания

    Если вас интересуют модульные блоки питания и вы хотите их купить, я сначала рекомендую ознакомиться со статьей «Лучшие модульные блоки питания 2021 года». В связанной статье также более подробно рассматриваются модульные и полумодульные блоки питания.

    Бесшумные или безвентиляторные блоки питания

    Хотя удаление вентилятора из блока питания сделает его бесшумным/бесшумным, безвентиляторные и бесшумные блоки питания — это не одно и то же.

    В то время как безвентиляторный блок питания работает бесшумно из-за ОТСУТСТВИЯ вентилятора, тихий блок питания максимально снижает шум вентилятора.

    Большинство компаний, продающих «тихие блоки питания», будут использовать вентиляторы, которые почти бесшумны даже при высоких нагрузках. Тем не менее, некоторые будут использовать свой вентилятор только тогда, когда ПК начнет потреблять больше установленного порога мощности. Например, серия Corsair RM предлагает режим вентилятора с нулевой скоростью вращения, который гарантирует, что его вентилятор вращается только при высоких нагрузках. Эти блоки питания могут варьироваться от 450 Вт до 1000 Вт.

    С другой стороны, безвентиляторные блоки питания не могут обеспечить слишком большую мощность, так как компоненты будут слишком нагреваться, чтобы управлять ими без вентилятора, обдувающего их холодным воздухом. Seasonic предлагает несколько безвентиляторных блоков питания, и самая высокая мощность, которую я видел, составляет 500 Вт на их модуле Prime Fanless PX-500 Modular.

    Для рабочих станций отказ от вентилятора — не лучший план. Нагрузки слишком высоки и достаточно постоянны, чтобы исключить их как разумный выбор. Однако, если ваша рабочая станция находится на вашем столе, выбор тихого блока питания поможет снизить системный шум (особенно в режиме ожидания).

    Рельсы в блоке питания

    Рельсы — это в основном пути/провода внутри блока питания, по которым передается электричество. Согласно стандарту ATX12V, блоки питания должны по умолчанию предлагать следующие шины —

    • 3,3 В: они использовались оперативной памятью, но их использование постепенно исчезает, поскольку материнские платы теперь имеют VRM для питания памяти, которые питаются от шины 12 В. . Эта шина также поддерживает твердотельные накопители M.2.
    • 5 В: используется для питания устройств SATA, таких как жесткие диски, оптические приводы, карты расширения PCI, USB
    • 5Vsb (резервный)
    • -12V: На данный момент это Legacy; он больше не используется.
    • 12 В: питание процессора, графического процессора, других плат расширения PCIe и вентиляторов.

    Каждая из этих шин питает различные части вашей системы (по крайней мере, большинство из них). Однако, как вы можете видеть выше, именно шина 12 В выполняет всю тяжелую работу — среди прочего, питает ЦП и ГП. Так что даже сейчас мы видим, как устройства отказываются от других шин и вместо этого предпочитают использовать шину 12 В.

    Переход на новый стандарт (скоро?): ATX12VO

    Вы заметите, что шина 12 В блока питания в значительной степени поддерживает всю вашу систему, что делает принудительное включение устаревших шин почти ненужным. Новейший стандарт блока питания ATX12VO (только 12 В) призван решить эту проблему, а также вносит множество дополнительных улучшений. Как следует из названия, блоки питания ATX12VO будут иметь только шину 12 В.

    Кроме того, этот новый стандарт требует только 12-контактного разъема питания материнской платы вместо текущего 24-контактного разъема питания материнской платы (подробнее см. раздел ниже).

    Вот пример как новых, так и старых стандартов мощности материнской платы:

    ATX12VO 6-контактная мощность ( Anandtech )

    ATX12V 24-PIN POWE все еще находятся на очень ранней стадии, и массовое внедрение этого нового стандарта займет годы.

    Объяснение всех распространенных кабелей/разъемов блока питания

    Когда вы откроете упаковку блока питания, вы увидите кучу кабелей, которая выглядит примерно так –

    Источник изображения — Corsair.com

    Один конец этих кабелей подключается к блоку питания. Другой идет в устройство, которое он должен питать.

    Почти каждый разъем блока питания может быть «разделен» на две части.

    Рисунок 3Разъем питания процессора ATX 4+4 ( 2021 заводской допуск )

    Это позволяет сборщикам ПК использовать широкий спектр оборудования без необходимости отдельного стандарта для компонентов с меньшей или большей мощностью. В приведенном ниже разделе название разъема источника питания, например 8-контактный (6+6), означает, что разъем может работать как один 12-контактный разъем или как два 6-контактных разъема при разделении.

    Вы должны понимать каждый разъем, который вам понадобится для подключения к материнской плате и другому оборудованию, потому что одно неверное движение может привести к поломке. Итак, давайте рассмотрим их один за другим, хорошо?

    24-контактный разъем питания ATX: кабель питания материнской платы

    24-контактный разъем ( MSI )

    24-контактный кабель ATX питает практически все компоненты материнской платы, которым не требуется выделенное питание. Это включает в себя вашу оперативную память, устройства PCIe, карты расширения, контроллеры USB и т. д.

    Помните те силовые шины, о которых я рассказывал выше? Что ж, 24-контактный разъем от блока питания подает на материнскую плату все 3 напряжения, необходимые компонентам ПК (3,3 В, 5 В и 12 В).

    Если вы хотите узнать больше об этом соединителе, у Lifewire есть отличная статья, в которой подробно рассказывается.

    8-контактный (4+4) разъем питания ATX +12 В: кабель питания ЦП

    разъем ЦП ( ModDIY )

    Обычно этот разъем подключается к 4/8-контактному разъему питания ЦП ( расположенный рядом с разъемом процессора вашей материнской платы). Как следует из названия, он передает мощность вашему процессору и гарантирует, что он получит все необходимое.

    8-контактная конфигурация ATX12V также имеет те же характеристики, что и разъем EPS12V, который обычно используется на рабочих станциях и продуктах серверного уровня. Одним из ключевых отличий является то, что многие разъемы EPS12V не будут разделены на конфигурацию 4+4.

    8-контактный (6+2) разъем питания PCI Express: кабель питания PCIe

    разъем питания PCIe ( ModDIY )

    12-вольтовой шины материнской платы от ее 24-контактного разъема), некоторые устройства требуют гораздо большего, например видеокарты.

    Если вам нужно питание устройств, требующих, скажем, 300 Вт мощности, вам потребуется подключить к ним питание PCIe. В некоторых случаях для одной карты может потребоваться несколько разъемов питания PCIe.

    Источник — Guru3D

    Для приведенной выше видеокарты, например, требуется полноценный 8-контактный, а также 6-контактный разъем питания PCIe.

    Разъем SATA: Кабели питания SATA

    Разъем питания SATA ( Walmart )

    Питание SATA обычно питает механические жесткие диски (HDD) и другие устройства SATA (например, SATA SSD). Так что подключите эти кабели питания к любым жестким дискам SATA и твердотельным накопителям, которые вы используете в своей сборке, и у вас должно быть все в порядке с точки зрения питания.

    Примечание. В дополнение к кабелю питания для устройств SATA обычно требуется кабель передачи данных SATA, подобный приведенному здесь:

    Кабели передачи данных SATA ( Sabrent ) в то время как другой входит в ваше устройство.

    Расчет необходимой мощности блока питания

    Мощность блока питания — это область, в которой сборщики ПК могут перерасходовать или недорасходовать в равной степени. Тем не менее, есть быстрый способ помочь вам принять решение.

    Кривая эффективности блока питания ( TechPowerUp )

    Вот типичная кривая эффективности блока питания.

    Как видите, блок питания мощностью 650 Вт наиболее эффективен при 50-80% максимальной мощности. Таким образом, этот блок питания будет идеальным, если пиковое использование моей системы находится где-то в диапазоне 450-550.

    Тогда давайте продолжим и посчитаем приблизительную пиковую потребляемую мощность образца сборки, хорошо?

    Предположим, вы собираете систему с процессором Ryzen 9.5950X и Nvidia RTX 3080. Перейдите к калькулятору мощности блока питания beQuiet! и выберите там детали.

    Молчи! Калькулятор блока питания ( beQuiet! )

    Когда вы нажмете «Рассчитать», вы должны увидеть следующий экран, показывающий максимальную мощность —

    beQuiet! Калькулятор блока питания ( beQuiet! )

    Поскольку этот калькулятор уже завышает максимальную нагрузку системы, нет необходимости идти дальше того, что они рекомендуют. Просто добавьте примерно 10% к рекомендуемой мощности. Итак, здесь это означает ~ 831 Вт. Для такой системы идеально подойдет блок питания мощностью 850 Вт.

    Если вы выполняете какой-либо рендеринг с использованием движков рендеринга GPU, таких как Redshift. Octane и т. д., убедитесь, что вы также учитываете будущие покупки графических процессоров. Смена блока питания, потому что вы хотите добавить еще одну видеокарту, — это боль. Если вы добавляете еще одну видеокарту в течение года или около того, я рекомендую планировать это прямо сейчас.

    Итак, если я собираю 2 видеокарты RTX 3080, моя максимальная потребляемая мощность составляет около ~ 1100 Вт. В этом случае я бы выбрал блок питания мощностью 1200/1300 Вт.

    Эффективность блока питания: более 80 рейтингов и их значение

    Блок питания преобразует входную мощность переменного тока (переменного тока) в мощность постоянного тока (постоянный ток), поскольку оборудование вашего ПК не может напрямую использовать переменный ток.

    Эффективность блока питания — это количество переменного тока, потерянного (не преобразованного в мощность) во время преобразования постоянного тока.

    Например, КПД 50 % блока питания мощностью 500 Вт означает, что блок потребляет в общей сложности 1 000 Ватт для обеспечения мощности 500 Ватт.

    Эти дополнительные 500 Вт тратятся впустую в виде тепла. Это не только увеличивает ваш счет за электроэнергию, но и создает дополнительную нагрузку на вентилятор блока питания, чтобы охладить устройство.

    Рейтинги эффективности 80-PLUS предлагают несколько уровней сертификатов, которые присуждаются в зависимости от эффективности от 80% до 92%.

    Вот таблица –

    Рейтинги эффективности 80-Plus ( Wiki )

    Лучшие рейтинги эффективности 80-Plus для рабочих станций

    не тратьте слишком много денег на более высокий уровень эффективности. Обычно они стоят непомерно дорого и не стоят дополнительных денег, которые вы тратите. Эти деньги могли пойти на другую часть.

    Лучшим местом для покупки блока питания является регион 80-Plus Gold и 80-Plus Platinum. Обычно они доступны по разумной цене и имеют множество отличных вариантов на рынке.

    Если вы взглянете на приведенную выше диаграмму эффективности, то увидите, что блок питания с золотым рейтингом обеспечивает КПД 87% при 100% нагрузке, а блок питания с платиновым рейтингом увеличивает этот показатель до 89%. Тем не менее, обновление до Titanium добавляет только 1% к блоку питания Platinum и предлагает на 3% больше, чем блок питания Gold.

    Если вы тратите слишком много денег на блок питания Titanium, оно того не стоит. Но, конечно же, само собой разумеется, что если вы получаете отличную скидку на высококачественный блок питания с рейтингом Titanium, дерзайте!

    Точно так же блок питания с серебряным рейтингом обычно тоже не очень выгодная сделка, потому что он не намного дешевле, чем приличный золотой блок.

    Bronze по-прежнему является отличным выбором, если вы делаете покупки в бюджетном диапазоне и ваша мощность не превышает 650 Вт.

    Расшифровка этикетки блока питания

    Наклейка на блоке питания может многое рассказать о вашем блоке питания. Давайте возьмем пару примеров —

    Cooler Power (смеется) Этикетка блока питания 850 Вт ( DeskDecode )



    Маркировка блока питания Cooler Master 850 Вт ( Anandtech )

    Итак, у нас есть два блока питания мощностью 850 Вт. Заметили разницу?

    Посмотрите внимательно на общую мощность на шине 12 В. В то время как один блок питания мощностью 850 Вт обеспечивает максимальную мощность 732 Вт при питании от сети 12 В, другой — 768 Вт!

    Как я уже упоминал выше, шина 12 В должна выполнять тяжелую работу для вашей системы, когда речь идет о потребляемой мощности. Следовательно, у вас должно быть не менее 80-9Как правило, 0% общей мощности направляется на ваши 12-вольтовые шины.

    Кроме того, когда вы видите этикетки блоков питания с несколькими выходами постоянного тока «12 В», это указывает на количество шин 12 В в блоке питания. Ниже я расскажу о многоканальных блоках питания и о том, как они делают ваш компьютер более безопасным.

    Безопасность блока питания

    Блок питания отличается от других компонентов вашего ПК. Если вы не справитесь с этим должным образом, вы можете повредить себе и / или оборудованию вашего ПК.

    Безопасность имеет два аспекта: функции безопасности, реализованные производителями, и то, о чем следует помнить, чтобы оставаться в безопасности.

    Сначала рассмотрим последнее.

    Следует ли открывать блок питания?

    Прежде чем вы даже задумаетесь об этом, вы должны знать, что блок питания содержит большие конденсаторы ( называемые конденсаторами X ), которые сохраняют свой заряд долгое время после отключения от сети. Управлять этим, не зная, что вы делаете, может быть очень опасно.

    Тем не менее, теоретически , большинство современных блоков питания не должны хранить достаточно заряда, чтобы стать проблемой из-за функций безопасности.

    Одной из таких функций безопасности, присутствующих в большинстве современных источников питания, является стабилизирующий резистор. Он быстро начинает разряжать конденсатор X блока питания, как только вы его отключаете. В большинстве случаев эти конденсаторы должны разряжаться при отключении от сети более чем на 30 минут.

    Повторяю: НЕ открывайте блок питания, если вы не уверены в том, что делаете.

    Маркировка конденсатора X и продувочных резисторов в блоке питания Corsair ( Overclock.net )

    На большинство блоков питания распространяется длительная гарантия, поэтому вам следует просто отправить обратно неисправные блоки или заменить их, когда они сдохнут. вне гарантийного срока.

    Элементы безопасности блока питания — OVP, OCP и все такое прочее Jazz

    При покупке блоков питания вы столкнетесь с такими функциями, как OVP и OCP, разбросанными производителями. Важно понимать, что они из себя представляют и что они делают, чтобы помочь вам сориентироваться при покупке следующего блока питания. Вот список защит, которые встроены в большинство современных блоков питания:

    1. OCP (защита от перегрузки по току) — предотвращает превышение тока в блоке питания. Он предназначен для отключения питания, когда обнаруживает, что ток на 130-150% больше, чем указано в спецификации. Более полезен в многорельсовых устройствах.
    2. OVP/UVP (Защита от пониженного/повышенного напряжения) – Отключает устройство, когда напряжение превышает определенный уровень. Обычно колеблется от 110% до 130% в большинстве блоков питания.
    3. OPP (защита от превышения мощности) — защищает от повреждений, если мощность, потребляемая источником питания, превышает его максимальную номинальную мощность.
    4. SCP (защита от короткого замыкания) — отключает источник питания в случае короткого замыкания выходных шин — предотвращает возгорание и повреждение. Однако импеданс, необходимый для обнаружения короткого замыкания, должен превышать определенный порог. Короче говоря, он не может обнаружить каждое короткое замыкание.
    5. OTP (защита от перегрева) — отключает блок питания, если его рабочая температура превышает установленный порог. Температура выше спецификации может указывать на перегрузку или отказ охлаждающего вентилятора, а OTP помогает уменьшить ущерб.
    6. BOP (защита от пониженного напряжения) — предотвращает повреждения, вызванные внезапным падением входного напряжения на 10 % и более. Внезапное падение напряжения может стать проблемой, поскольку блоки питания будут пытаться обеспечивать номинальный ток так долго, как только смогут.

    Примечание — Тот факт, что блок питания имеет эти функции, не делает его подходящим источником питания, но без эти функции безопасности меня беспокоят (в зависимости от цены и мощности).

    Блоки питания с несколькими шинами и блоки питания с одной шиной

    Если вы когда-либо заходили на форум по аппаратному обеспечению ПК, вы находили пользователей, которые громко поддерживали бы блоки питания с несколькими шинами или выступали за блоки питания с одной шиной. Для использования на рабочих станциях я рекомендую многоканальные блоки при мощности выше 650 Вт.

    Как вы уже знаете, шина 12 В в блоке питания несет большую часть энергии, необходимой вашему компьютеру. Поэтому, когда производители или пользователи говорят о «многоканальных» блоках питания, они имеют в виду разделение этой 12-вольтовой шины на несколько шин/проводов.

    Если вам интересно, зачем это нужно, я постараюсь максимально упростить.

    Во-первых, вы должны знать, как связаны мощность, напряжение и ток.

    Мощность (Вт) = V (Напряжение) x I (Ток)

    Предположим, вы используете источник питания, который, например, может передавать 850 Вт по шине 12 В. Это максимум 70~ ампер (850 Вт/12 В).

    Вот пример —

    Источник — Aph Networks

    Если на вашей видеокарте произошло короткое замыкание, а ваша защита от короткого замыкания (SCP) не уловила его, ток, подаваемый на вашу видеокарту, будет продолжать расти.

    Не должна ли сработать ваша OCP (защита от перегрузки по току)? Что ж, на одной шине источник питания ДОЛЖЕН выдавать максимальное количество тока, на которое он рассчитан. На приведенном выше блоке питания вы можете видеть, что этот блок питания может подавать до 70 ампер тока по линии 12 В, прежде чем он сможет запустить ваш OCP.

    Однако закороченного устройства, пытающегося потреблять более 70 ампер, достаточно, чтобы расплавить разъем, а в некоторых случаях и поджечь его.

    Расплавленный разъем питания PCIe ( Форумы EVGA )

    Для справки: даже самой мощной видеокарте, которую вы можете купить сейчас (RTX 3090), требуется максимум 425 Вт мощности, что составляет 35 ампер тока ( 425 Вт/12 В). Но эта мощность подается с помощью 2 или 3 кабелей питания PCIe, таких как MSI RTX 3090 Gaming X Trio ниже —

    Источник изображения – Guru3D

    Теперь представьте, что по одному проводу подается вдвое больший ток. Стихийное бедствие.

    Несколько направляющих обеспечивают более низкий потолок OCP, что позволяет блоку питания отключаться, если потребляемый ток достигает определенного, гораздо более низкого порога. Это гарантирует, что слишком много энергии не может быть передано на один разъем, даже если произойдет самое худшее.

    Для сборок рабочих станций, требующих более 550 Вт, я рекомендую блок питания с несколькими шинами.

    Если вы хотите узнать больше об этой теме, я настоятельно рекомендую послушать объяснение JonnyGuru от Corsair. Он является золотым стандартом, когда речь заходит об источниках питания.

    Часто задаваемые вопросы (FAQ)

    Что такое силовые кабели последовательного подключения или «косички»?

    Когда вы распаковываете блок питания, вы часто видите кабели с двумя «головками» или разъемами. Вы увидите кабели питания PCIe, которые выглядят так, как показано на изображении ниже:

    Шлейфовый кабель питания PCIe/разъемы PCIe Pigtail ( Tom’s Hardware Forum )

    Производители включают эти кабели, чтобы позволить сборщикам ПК использовать один провод от блока питания к видеокарте, даже если для карты требуется два входа питания (например, 8 + 6-контактное соединение) или вы используете два графических процессора, для каждого из которых требуется один разъем питания PCIe.

    Следует ли запитывать графическую карту кабелем последовательного подключения или следует использовать отдельные кабели?

    Вот моя рекомендация — если у вас есть возможность и вы используете видеокарты класса 70 (Nvidia RTX 3070, Radeon 6700 XT и т. д.) и выше, всегда используйте отдельные кабели.

    Существует множество сообщений о том, что пользователи сталкиваются с нестабильной работой системы при использовании пигтейлов. Однако проблема решается сама собой при использовании 2 отдельных кабелей.

    Использование косички требует, чтобы вся мощность, которую вы потребляете, поступала по одному проводу. Чем больше мощность, тем больше тепла, а в некоторых случаях это приводит к нестабильности. Многие блоки питания среднего и ниже номинала просто не предназначены для передачи такой мощности по одному кабелю.

    Теперь это не проблема с картами нижнего и среднего уровня и качественными блоками питания. Блоки питания высшего уровня будут иметь превосходные калибры медных проводов, которые позволяют пигтейлу потреблять значительное количество энергии, не сталкиваясь с проблемами нагрева.

    Как проверить мощность блока питания?

    Используйте beQuiet! Калькулятор блока питания от Cooler Master или калькулятор блока питания от Cooler Master для оценки мощности, необходимой для работы ваших компонентов. Если вы хотите узнать мощность вашего текущего блока питания, вам придется открыть свой компьютер, чтобы проверить этикетку на нем.

    Сколько дополнительных ватт я должен купить?

    Как я рекомендовал в разделе о мощности блока питания в статье, добавьте 10% к нагрузке, которую дает вам калькулятор, и работайте с ней. Конечно, окончательная мощность, которую вы покупаете, также зависит от того, насколько далеко вам предстоит обновление. Если вы собираете компьютер, который должен прослужить вам не менее 4-5 лет, то вышеперечисленное подойдет.

    Однако, если вы хотите добавить несколько графических процессоров в будущем и хотите избежать проблем с заменой блока питания, купите столько, сколько вам нужно прямо сейчас.

    Безопасно ли открывать блок питания?

    Нет. Небезопасно открывать блок питания, если вы не знаете, что делаете. Если у вас возникли проблемы с блоком питания, отправьте его на возврат, поскольку на большинство качественных блоков, используемых в рабочих станциях, распространяется серьезная гарантия.

    Кто производит лучшие блоки питания?

    Что ж, ответа нет. На момент написания этой статьи не было ни одной компании, которая производила бы только качественные блоки питания в своем наборе продуктов. По мере того, как компании начинают конкурировать в более бюджетных сегментах, качество неизбежно страдает, поскольку они слишком распыляются и вынуждены срезать углы, чтобы уложиться в определенные бюджеты и нормы прибыли.

    Покупка определенного бренда — ужасный способ купить блок питания. Тенденции в отрасли могут меняться мгновенно, и несколько производителей выпускают качественные устройства любой мощности. Поэтому убедитесь, что вы проверяете все доступные варианты, а не покупаете у конкретного бренда.

    Используйте список уровней PSU сектантов, чтобы отсеять плохие варианты.

    Должен ли вентилятор блока питания быть направлен вверх или вниз?

    В идеале везде, где есть доступ к прохладному воздуху. Посмотрите на свой случай. У него есть вентиляционное отверстие внизу или он из цельного металла?

    Если в вашем корпусе есть вентиляционное отверстие внизу, а сверху нет, поместите блок питания вентилятором вниз.

    Однако, если в верхней части кожуха вашего корпуса есть вентиляционное отверстие, направьте на него вентилятор блока питания вверх.

    Если вы используете несколько видеокарт, и ваши карты достают до кожуха блока питания, не используйте верхнее вентиляционное отверстие. Вместо этого направьте вентилятор блока питания вниз, если это позволяет ваш случай.

    Никогда не направляйте вентилятор блока питания на твердый металл. Она всегда должна быть обращена к вентиляции.

    Примечание. Если вентилятор вашего блока питания всасывает воздух из нижнего вентиляционного отверстия, не ставьте корпус на ковровое покрытие, так как он перекрывает воздухозаборник. Дайте ему некоторую высоту и плоскую поверхность, чтобы обеспечить постоянный поток воздуха.

    Вам слово

    Какой блок питания вы планируете купить? Дайте нам знать в комментариях или задайте нам несколько вопросов на нашем экспертном форуме.

    CGDirector поддерживает Reader. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию.

    Как выбрать лучший блок питания для ПК

    Конечно, это то, что включает ваш компьютер и поддерживает его работу во время всех этих марафонов электронных таблиц и фэнтези-фрагфестов. Но помимо времени включения и выключения блок питания вашего настольного компьютера не привлекает много внимания. Для большинства покупателей он рассматривается как универсальный компонент, поддерживающий игрок, в отличие от гламурных кремниевых звезд ПК, таких как процессор или графическая карта.

    Для обычного ПК в корпусе Tower, который не работает на пределе своих аппаратных возможностей, это нормальное восприятие. Достаточно иметь «достаточно хороший» блок питания. Но там — это важных отличий блоков питания для ПК. И чем больше вы привязаны к извлечению максимальной производительности из вашего ПК, тем больше вы должны относиться к блоку питания не как к элементу контрольного списка, а как к компоненту среди равных.

    Магазины PSU, тем не менее, перегружены собственным языком. Это руководство даст вам краткое изложение жаргона и основ блоков питания для настольных ПК в 2021 году, а также поможет вам понять, на что обращать внимание.


    Что подходит? Основы форм-фактора блока питания

    Блоки питания, какими мы их знаем в настольных ПК, восходят к оригинальному IBM PC. Но краткая история сегодняшних блоков питания на самом деле начинается немного позже, во времена, когда еще не существовало уже знакомого форм-фактора ATX, до IBM PC AT и PS/2 1980-х годов. Из них мы получили материнскую плату форм-фактора AT с двумя шестиконтактными разъемами питания и форм-фактор PS/2 для корпусов блоков питания (не говоря уже о миниатюрном разъеме для клавиатуры).

    (Фото: Майкл Секстон)

    Затем Intel разработала форм-фактор материнской платы AT Extended (ATX), который добавил больше места вокруг процессора и разместил расширенную панель портов за этим пространством. Вместе с последним появился новый 20-контактный разъем питания, поддерживающий электронное переключение. В ответ производители блоков питания поместили внутренние блоки питания ATX в свои корпуса с форм-фактором PS/2. Intel взяла на себя организацию стандартов и переименовала форм-фактор в «ATX».

    Это актуально и по сей день, хотя в отрасли наблюдается некоторое движение (в частности, под влиянием Intel) к более новому обновлению 12VXO (открывается в новом окне) для стандарта ATX. Обновление 12VXO упростит внутреннюю часть блока питания. и подавать только 12-вольтовую мощность. (Текущие основные блоки питания обеспечивают 12-вольтовые, а также устаревшие 3,3-вольтовые и 5-вольтовые линии). ATX также остается определяющей мощность стандарт.

    Сравнение размеров в стеке: блоки питания SFX (вверху) и Full ATX (внизу)

    Что же касается этих размеров, то сегодня наиболее распространенными форм-факторами являются PS/2 (более известный как «полный ATX») и SFX, а также их производные. Full ATX — это полноразмерный блок питания для настольных ПК, хорошо знакомый большинству из нас по опыту модернизации или сборки ПК на протяжении многих лет. SFX, однако, является более современной разработкой, предназначенной для небольших настольных ПК.

    Первоначальный форм-фактор PS/2 имел монтажную пластину шириной 150 мм и высотой 86 мм, глубиной 140 мм и опциональной опорной лапкой с двумя прорезями, выступающей спереди (с разъемом питания сзади). Первоначальная спецификация SFX, тем временем, составляла 125 мм на 63,5 мм на 100 мм, но многие OEM-производители использовали вариант с боковым креплением размером 100 мм на 63,5 мм на 125 мм.

    Другие (менее распространенные) форм-факторы описаны на страницах с 47 по 67 руководства Intel по проектированию блоков питания для настольных ПК (откроется в новом окне). Обратите внимание, что форм-фактор блока питания «MicroATX» отсутствует, хотя некоторые продавцы обозначают SFX как таковой. В большинстве корпусов MicroATX для ПК используются либо полные схемы монтажа ATX, либо SFX для области блока питания, а другие компактные корпуса для ПК (например, модели Mini-ITX), которые могут использовать более редкие размеры (например, TFX или нестандартные, проприетарные форм-факторы), обычно поставляются с любыми такой необычный вид предустановленного блока питания.

    Пару абзацев назад мы упоминали полные производные ATX и SFX. В то время как исходная монтажная пластина форм-фактора PS/2 размером 150 мм на 86 мм является обычной для полноразмерных блоков питания, большинство современных полноразмерных моделей ATX с большой емкостью превышают указанную монтажную глубину 140 мм.

    Обычные блоки питания SFX соответствуют номинальной глубине, но они также могут поставляться в более длинных версиях. Например, производитель блоков питания и корпусов SilverStone предлагает блоки питания SFX увеличенной длины под маркой «SFX-L» с дополнительными 30 мм, что дает разработчикам место для установки более крупного 120-мм вентилятора и дополнительных аппаратных компонентов внутри.

    Компактная (но очень длинная) модель блока питания SilverStone SFX-L мощностью 500 Вт.

    Эти блоки питания увеличенной длины занимают место, которое обычно отводится для кабелей, но во многих современных корпусах ПК есть свободное место. Итак, ключевым моментом номер один является соответствие типа блока питания (полный ATX, SFX или SFX-L) корпусу ПК, который у вас есть или который вы рассматриваете. Во-вторых, вы должны отметить глубину любого блока питания, который вы планируете приобрести, и посмотреть в спецификации корпуса вашего ПК, чтобы убедиться, что мера глубины блока питания ниже предела. (Кроме того, во многих обзорах корпусов ПК описывается, насколько далеко может проникнуть источник питания, прежде чем он будет заблокирован.)

    Также знайте, что некоторые готовые настольные системы от крупных OEM-производителей (в частности, Dell и HP), а также некоторые очень компактные настольные компьютеры могут использовать проприетарные блоки питания, которые могут быть заменены только теми же конкретными проприетарными моделями, которые обычно поставляются самим OEM-производителем. . Красный флаг — это нестандартный основной разъем питания на материнской плате, который не соответствует стандартному 24-контактному разъему (подробнее об этом чуть позже). Если вы сомневаетесь, обратитесь в службу поддержки производителя ПК или в онлайн-чат, чтобы обсудить детали того, что находится в вашей конкретной системе.


    Есть хорошие лиды? Знакомство с кабелями блока питания

    Отдельные кабели, отходящие от блока питания ПК, часто называют «выводами». Первоначальная спецификация питания Intel ATX требовала только 20-контактного разъема материнской платы, позже был добавлен отдельный квадратный четырехконтактный разъем «P4», чтобы обеспечить 12-вольтовый провод для независимого питания ЦП. (Последняя разработка появилась в обновлении спецификации под названием «ATX12V».) Более поздний стандарт EPS12V расширил основной вывод ATX до 24 контактов, чтобы обеспечить дополнительное питание для слотов PCI Express (PCIe), и удвоил выделенный разъем питания ЦП до восьми контактов.

    Когда графическим картам стало требоваться даже больше энергии, чем слоты PCIe могли обеспечить сами по себе, производители блоков питания добавили шестиконтактные дополнительные провода питания PCIe к блокам питания. В свою очередь, некоторым топовым видеокартам в конечном итоге потребовалось на больше мощности , чем мог обеспечить один шестиконтактный разъем, что привело к созданию конструкций блоков питания с восьмиконтактными выводами PCIe, двумя шестиконтактными выводами и даже комбинированными восьми- и шестиконтактными выводами. -штыревые провода, которые подключаются к любой розетке (иногда их называют «6 + 2»).

    Разделяемые разъемы двойного стандарта, обычно встречающиеся на современных блоках питания (слева направо): питание материнской платы ATX/EPS (20-контактный/24-контактный), питание процессора ATX12V/EPS12V (четырехконтактный/восьмиконтактный) и восемь дополнительных разъемов PCIe. -контактный/шестиконтактный (также известный как «6+2»)

    До недавнего времени и появления твердотельных накопителей M.2 в большинстве ПК было как минимум несколько встроенных в отсек жестких дисков или 2,5-дюймовых твердотельных накопителей (а до этого — внутренние оптические приводы), которые соответствовали стандарту Serial ATA (SATA). Отдельно от кабеля данных SATA, диски SATA используют свои собственные дискретные разъемы питания SATA, характерный тонкий L-образный штекер соединения, который имеет ключ для вставки только в одну сторону.

    Другие внутренние периферийные устройства, такие как водяные насосы жидкостного охлаждения и концентраторы вентиляторов, могут по-прежнему использовать классические четырехконтактные разъемы питания ATA. Их обычно называют «разъемами Molex» (но, вопреки распространенному мнению, обычно они не производятся Molex). Некоторые звуковые карты и панели контроллеров переднего отсека до недавнего времени даже использовали древний четырехконтактный разъем питания дисковода гибких дисков. Но этот олдскульный разъем исчезает в современных блоках питания.

    Различные разъемы питания накопителя: SATA, четырехконтактный «Molex», четырехконтактный дисковод.

    У большинства блоков питания будет достаточно физических проводов для всего оборудования, которое вы хотели бы отключить от блока питания его мощности. Но особенно тщательно следует перепроверить, устанавливаете ли вы блок питания в систему с устаревшим оборудованием или собираете ПК с мощной видеокартой.


    Все недостатки модов: понимание модульных кабелей блока питания

    По мере того, как все больше и больше кабелей начинало торчать из блоков питания, сборщикам и апгрейдерам ПК становилось все более очевидным, что неиспользуемые кабели нужно складывать в большой комок между корпусом блока питания и корпусом. не был хорошим вариантом. Вот почему сегодня в большинстве высококачественных блоков питания используются модульные кабельные разъемы: кабели, которые вы можете подключать по мере необходимости, исключая неиспользуемые для уменьшения беспорядка.

    Ряд модульных кабельных разъемов на блоке питания Be Quiet

    Блоки питания

    со съемными кабелями и называются «полностью модульными» блоками питания, а блоки питания с несколькими постоянно подключенными кабелями — «полумодульными». Почему бы не сделать каждый кабель модульным в любой конструкции? Дополнительные соединения сокетов увеличивают стоимость, создают некоторое сопротивление и снижают эффективность, поэтому многие высококачественные блоки питания включают в себя как минимум впаянный основной (24-контактный) вывод материнской платы. (В конце концов, каждый должен будет использовать по крайней мере этот кабель в любом данном ПК.) Полностью модульные конструкции со 100% съемными кабелями имеют смысл только для сборщиков ПК и моддеров, которые используют кабели нестандартной длины и могут захотеть заменить 24-канальные кабели. приколите главный провод чем-то более коротким.

    Полумодульный блок питания EVGA мощностью 850 Вт с фиксированным 24-контактным основным питанием.

    Имейте в виду, что хотя в некоторых блоках питания от разных производителей блоков питания используются одинаковые модульные разъемы (и кабели одной марки могут подходить к шасси блока питания другой), не все они подключены одинаково. Только пользователи должны когда-либо подключать модульные кабели, которые предназначены для работы с конкретной моделью или серией блока питания. Не берите оставшиеся загадочные модульные кабели из коробки с деталями и не подключайте их к другому модульному блоку питания в надежде, что они будут работать, если только вы не любите фейерверки и не хотите покупать новые компоненты для ПК!

    Как отмечалось в конце предыдущего раздела, при оценке источника питания необходимо обратить внимание на установленные компоненты и периферийные устройства, для которых требуется выделенное подключение к источнику питания. Большинство современных блоков питания имеют более чем достаточно разъемов для питания любого разумного количества устройств SATA или вспомогательных периферийных устройств с питанием от Molex.

    Ключевыми разъемами со знаком вопроса будут разъемы PCIe, в частности, сколько вы получаете на данном блоке питания. Вы должны убедиться, что у вас есть провода, необходимые для любой видеокарты, которую вы устанавливаете. Разъемы «6 + 2», о которых мы упоминали ранее, могут подключаться как к шестиконтактному, так и к восьмиконтактному разъему питания видеокарты. Однако кабеля питания PCIe, имеющего всего шесть контактов, недостаточно для восьмиконтактного разъема на вашей видеокарте.

    Обратите внимание, что в наши дни для некоторых высокопроизводительных видеокарт требуется три шести- или восьмиконтактных разъема питания PCIe, и только некоторые блоки питания высокой мощности могут предоставить такое количество. (Некоторые могут дать вам только два.)

    Карта MSI GeForce RTX 3090, для которой требуется три восьмиконтактных провода питания PCIe. (Фото: Крис Стобинг)

    Также обратите внимание, что некоторые последние карты Nvidia GeForce RTX 3000-й серии Founders Edition используют специальный проприетарный 12-контактный разъем питания на конце карты, который подключается к проводам вашего блока питания через адаптер или разветвитель (предоставляется Nvidia вместе с картой).

    Карта Nvidia GeForce RTX 3080 Founders Edition с 12-контактным разъемом питания вверху. (Фото: Злата Ивлева)

    В этом случае не следует обманываться при поиске блока питания с родным 12-контактным разъемом PCIe графического процессора; это не вещь.


    Ватт в сделку: Сколько энергии вам нужно?

    Когда производители материнских плат и графических карт начали питать процессоры и графические процессоры от отдельных 12-вольтовых разъемов, многие старые блоки питания все еще были рассчитаны на то, чтобы отдавать значительную часть своей силы тока на 5-вольтовые и даже 3,3-вольтовые провода. Это привело к многочисленным советам и статьям, рекомендующим сильно преувеличенные номиналы блоков питания для удовлетворения ваших потребностей.

    Выходная мощность данного блока питания выражается в ваттах. Конечно, покупка немного большей мощности, чем вам нужно в данный момент, для покрытия будущих обновлений или системных изменений никогда не будет плохой идеей. Действительно, это хорошо потраченные деньги, особенно если вы покупаете блок питания премиум-класса, который вы планируете использовать в будущих перестройках ПК, или если вы планируете перейти на гораздо более мощный процессор или графический процессор в будущем.

    Но теперь, когда поставщики поняли, как устроено новое оборудование, рекомендации по выходной мощности могут быть гораздо более реалистичными. На то, сколько энергии будет потреблять ваш ПК при обычных, легких и пиковых нагрузках, влияет множество факторов. Он зависит от основных компонентов процессора, графического процессора и материнской платы, а также от дополнительных элементов, таких как диски (механические или твердотельные), светодиоды и аксессуары для корпуса ПК. Со всеми этими возможными частями в их почти бесконечных комбинациях и разновидностях лучший способ получить приблизительное представление о ваших потребностях в мощности — это использовать один из нескольких онлайн-калькуляторов источника питания.

    Рекомендовано нашими редакторами

    Как правильно выбрать чипсет для настольного ПК в 2021 году

    Как правильно выбрать оперативную память для настольного или портативного ПК в 2021 году

    Лучшие корпуса Mini-ITX для ПК 2022 года

    Старым стандартом является широко используемый калькулятор источника питания OuterVision(открывается в новом окне), хотя некоторые производители и реселлеры блоков питания также предлагают свои собственные версии. См. также калькулятор Newegg(открывается в новом окне), а также версии от производителей блоков питания, которые включают следующее (неполный список):

    • Be Quiet(Открывается в новом окне)

    • Cooler Master(Открывается в новом окне)

    • Seasonic(Открывается в новом окне)

    компоненты вашего ПК на нескольких из этих сайтов и усреднение результатов. Тем не менее, они должны отбрасывать очень близкие рекомендации, если вы будете осторожны и последовательны в своих входных данных. К счастью, в случае с этим писателем, первые три результата поиска калькулятора электропитания Google (открывается в новом окне) дали хорошие оценки того, что использует его система.

    Калькулятор источника питания OuterVision предоставляет больше возможностей пользователю (и более красивую графику), чем большинство других сайтов.

    Блоки питания

    оцениваются по выходной, а не входной мощности, поэтому не стоит слишком удивляться, если расчетная нагрузка в 415 ватт превышает 500 ватт от настенной розетки, если вы измерите ее с помощью измерителя мощности. Фактически, это соответствует спецификациям 80 Plus Bronze для 500-ваттной модели. Но что означает , что ?


    Сертификаты PSU: понимание программы 80 Plus

    80 Plus — это программа сертификации блоков питания, которая гарантирует КПД не менее 80 % при самых разных нагрузках, а различные уровни обеспечивают повышенную экономию энергии за счет уменьшения отработанного тепла блока питания. (Чем эффективнее блок питания, тем меньше потребляемой им мощности рассеивается в виде отработанного тепла, прежде чем он достигнет компонентов вашего ПК.) Чем меньше отработанного тепла выделяется изначально, тем менее интенсивно блоку питания приходится работать на охлаждение (через вентиляторы). , с сопутствующим шумом), тем меньше теплового оборудования должно быть включено и тем меньше тепловой износ компонентов блока питания. (На этом фронте тепло всегда является врагом.)

    Программа 80 Plus не просто волей-неволей тестирует каждый блок питания на рынке как общедоступную услугу. Производители платят за сертификацию своих блоков питания. Они сделают это в рамках маркетинговых усилий, а также (возможно) для соблюдения требований потенциальных корпоративных покупателей или даже государственных требований в отношении энергопотребления и энергосбережения.

    Вполне логично, что любой производитель, заплативший за проверку своего блока питания, наклеит соответствующую этикетку 80 Plus на упаковку. Но покупатели, которые подозревают, что этикетка могла быть нанесена обманным путем, могут найти соответствующий список блоков питания 80 Plus на сайте программы (открывается в новом окне).

    Разбивка сертификатов 80 Plus PSU

    Как видите, у вас есть сертификаты 80 Plus Standard, Bronze, Silver, Gold, Platinum и Titanium. Каждый указывает уровень КПД при определенных фиксированных степенях нагрузки: 20%, 50% и 100%. Plain 80 Plus не так распространен, как и Silver, в продуктах на рынке. Вы, как правило, видите лучшие значения в моделях 80 Plus Gold.

    Titanium, самый последний добавленный уровень, измеряет более точно, чем другие, эффективность при очень низких уровнях нагрузки (добавление уровня 10%), поэтому поставщики блоков питания должны сохранять эффективность на всем протяжении диаграммы. Взгляд на Titanium может иметь смысл для ПК, которые проводят большую часть своего времени в состояниях с низким уровнем использования, особенно для современных ПК, которые, как правило, проводят большую часть своего времени в этих состояниях из-за достижений в конструкции ЦП. и ГПУ.


    Оценка качества блока питания: этап домашнего задания

    Теперь за эффективность нужно платить, но более туманное «качество» производства имеет большее значение. А в источниках питания качество превосходит количество, так как у обычного 800-ваттного блока гораздо больше шансов выйти из строя при 400-ваттной нагрузке, чем у 450-ваттного блока от высококачественного поставщика.

    Оценка качества, тем не менее, является туманной задачей для блоков питания, если только вы не ознакомитесь с официальными профессиональными обзорами, интерпретация которых может потребовать определенного опыта или понимания принципов физики. Рецензенты также не могут реально проверить долговечность. Несмотря на это, в Интернете доступны тысячи профессиональных обзоров, некоторые из которых включают тестирование мощности под нагрузкой с использованием специального оборудования. (Такие сайты, как Anandtech(открывается в новом окне), TechPowerUp(открывается в новом окне) и Tom’s Hardware(открывается в новом окне), являются хорошими источниками информации о жестком тестировании блоков питания; Джонни Гуру, недавно отключился. )

    Стоит знать, что вы увидите много блоков питания марки , но на самом деле производителей блоков питания меньше . Часто бренд может пожелать продавать блоки питания и заключать контракт с производителем оригинальных устройств (ODM) на производство линии блока питания со своим собственным брендом и в соответствии с его (или, иногда, ODM) спецификациями.

    Некоторые группы пользователей даже ведут списки с дополнительной информацией, например, какой ODM произвел какие марки моделей. Это постоянно меняется, хотя списки могут помочь вам сопоставить модели от фирменного поставщика с фактическим ODM и, как правило, являются более точной оценкой того, на что вы смотрите в данном блоке питания, чем просто полагаться на отзывы пользователей. (Погуглите название рассматриваемого блока питания и «ODM», чтобы узнать об этом.)

    Тем не менее, не следует откровенно унижать отзывы пользователей, когда речь идет об этом конкретном виде продукта. Они могут быть удобным индикатором после того, как модель блока питания появится на рынке некоторое время, особенно если она окажется проблемной. Много отзывов с одной звездочкой могут указывать на проблему, потому что блоки питания не являются тем продуктом, который вдохновляет пользователей на отзывы, если что-то не так.

    В результате отзывы пользователей на сайтах электронной коммерции, таких как Amazon и Newegg, имеют свое место в покупках блоков питания, учитывая непрозрачный характер блоков питания и потребность в агрегированных данных, чтобы сообщить вам что-либо значимое о качестве. И даже с долей скептицизма отзывы пользователей, рассматриваемые критическим взглядом, обычно являются более разумным советом, чем совершение покупки вслепую, которая с небольшой осторожностью (и в этом пункте нашего руководства!) Вы больше не рискуете. делать.

    Нравится то, что вы читаете?

    Подпишитесь на информационный бюллетень Tips & Tricks , чтобы получить советы экспертов, чтобы получить максимальную отдачу от вашей технологии.

    Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

    Спасибо за регистрацию!

    Ваша подписка подтверждена. Следите за своим почтовым ящиком!

    Подпишитесь на другие информационные бюллетени

    Как выбрать блок питания для ПК

    01 сентября 2020 г.

    Пример использования

    10 минут

    Если вам интересно, какой блок питания вам нужен, вот подробное руководство о том, как правильно выбрать блок питания для ваших конкретных нужд.

    Что внутри

    • Что такое блок питания? Блоки питания

      являются основой любого ПК.

    • Типы блоков питания

      Тип или форм-фактор блока питания расскажет вам об основных характеристиках устройства, включая его размер и поддерживаемые функции.

    • Типы разъемов блока питания

      Помимо форм-фактора, важно понимать различия между различными типами разъемов, используемых в блоках питания.

    • Примечание о рельсах

      Rails — это то, что блок питания использует для подачи питания по кабелям на компоненты ПК.

    • Рейтинг эффективности

      Знание характеристик эффективности вашего источника питания может сэкономить деньги на счетах за электроэнергию.

    • Другие факторы, которые следует учитывать

      Второстепенные факторы, которые не являются критическими, также могут сильно повлиять на вашу удовлетворенность блоком питания.

    Невоспетый и часто забываемый герой любой сборки ПК, блок питания имеет решающее значение для обеспечения правильной работы вашего компьютера. Как следует из названия, блок питания (PSU) предназначен для подачи питания на все компоненты вашего ПК. Подобно процессорам и жестким дискам, блоки питания имеют множество различных функций. У каждого пользователя есть определенные потребности в мощности, которые могут значительно различаться от человека к человеку. Если вам интересно, какой блок питания вам нужен, вот подробное руководство о том, как выбрать правильное решение для вас.

    Магазинные блоки питания

    Что такое блок питания?

    Блоки питания являются основой любого ПК. Эти устройства получают питание от сетевой розетки и распределяют его по компьютеру. Без нужного количества энергии ваша машина не будет работать так, как вам нужно, и может даже не включиться. Помимо подачи питания, блок питания также может обеспечить отказоустойчивость при неуместных токах или защитить компоненты во время сбоя ПК.

    Типы блоков питания (форм-факторы)

    Тип или форм-фактор блока питания расскажет вам об основных характеристиках устройства, включая его размер и поддерживаемые функции. Знание этих общих форм-факторов может помочь вам выбрать нужный блок питания. Эти советы помогут убедиться, что ваш блок питания поместится в вашем корпусе и будет работать максимально эффективно:

    В прошлом блоки питания ATX имели один 20-контактный разъем для основного питания материнской платы, но теперь они оснащены 24-контактным разъемом питания (который по-прежнему совместим со старыми 20-контактными материнскими платами). Блоки питания ATX также содержат дополнительную шину на 3,3 В. Примером функции, поддерживаемой ATX, является мягкое отключение, которое позволяет специальному программному обеспечению отключать источник питания.

    Магазин блоков питания ATX

    АТХ12В

    Спецификация ATX12V технически превосходит стандартный ATX, но оба блока питания имеют одинаковую физическую форму и размер. В настоящее время наиболее распространенный форм-фактор блоков питания ATX12V выпускается в нескольких версиях, которые со временем модернизировались. ATX12V 2.1 и ATX12V 2.2 являются последними версиями. Эти версии оснащены 24-контактным основным разъемом питания и настроены для максимальной эффективности.

    Магазин блоков питания ATX12V

    SFF (малый форм-фактор)

    За прошедшие годы появилось несколько небольших блоков питания, предназначенных для компактных корпусов. Эти блоки питания меньше, чем стандартный ATX, но все же выполняют свою работу и могут быть идеальными для более экономичных сборок, связанных с пространством на рабочем столе. Примерами блоков питания малого форм-фактора являются CFX12V (компактный форм-фактор), LFX12V (низкопрофильный форм-фактор) и TFX12V (тонкий форм-фактор).

    Магазин блоков питания малого форм-фактора

    ЭПС12В

    Разработанные для создания более стабильной среды для серверов, блоки питания EPS12V имеют 8-контактный разъем для питания процессора в дополнение к 4-контактному, который является стандартным для блоков ATX12V. Однако будьте осторожны при выборе блока питания, так как наиболее распространенные компоненты домашнего ПК НЕ совместимы с блоками питания форм-фактора EPS12V.

    Магазин блоков питания EPS12V

    Типы разъемов блока питания

    Помимо форм-фактора, важно понимать различия между различными типами разъемов в блоках питания. Это концы кабелей, которые идут от вашего источника питания и подключаются ко всем вашим различным компонентам. Каждый из компонентов вашего ПК использует определенные кабели. Знание того, какие соединения поддерживает ваш блок питания и какие кабели использовать для подключения компонентов к блоку питания, может ускорить процесс сборки и помочь предотвратить случайное повреждение. При выборе блока питания проверьте совместимость с другими компонентами. Вот что вам нужно знать:

    SATA Мощность

    Эти кабели обеспечивают питание устройств хранения SATA, таких как 3,5-дюймовые жесткие диски. Часто на одном кабеле находится несколько разъемов SATA, что устраняет необходимость прокладывать лишнюю проводку. В последнее время питание SATA используется другими устройствами, такими как концентраторы RGB или вентиляторы. также контроллеры

    4/8-контактный процессор

    Хотя ЦП установлен непосредственно на материнской плате, 24-контактное соединение не обеспечивает достаточную мощность для современных процессоров и других функций материнской платы. По этой причине для питания ЦП теперь используются 4/8-контактные соединения.

    6/8-контактный графический процессор

    6/8-контактные кабели графического процессора для подключения к видеокарте или графическому процессору. Графические процессоры разной мощности требуют определенных конфигураций. По этой причине 6/8-контактные соединения часто имеют несколько конфигураций на одном кабеле, например 6, 8, 6+8, 8+6 и 8+8.

    24-контактные материнские платы

    Каждая материнская плата потребляет энергию по-разному. 24-контактные кабели материнской платы обычно питают такие функции материнской платы, как PCIe, и другие компоненты, напрямую подключенные только к материнской плате.

    4-контактный Молекс

    Редко встречающиеся в современных системах 4-контактные разъемы Molex теперь считаются устаревшим оборудованием. 4-контактные кабели Molex, которые обычно заменяются разъемами SATA, все еще можно найти на некоторых насосах жидкостного охлаждения.

    Примечание о рельсах

    Рельсы — это то, что блок питания использует для подачи питания по кабелям на компоненты ПК. Источники питания могут иметь одну или несколько шин, а отдельные шины могут иметь различную выходную силу тока. Направляющие модульных и полумодульных блоков питания будут выглядеть как ряды портов или кабелей, которые подключаются к различным компонентам ПК.

    Хотя обсуждение шин и силы тока может стать невероятно техническим и подробным, следует помнить один ключевой факт: одна шина +12 В может без проблем обеспечить питание для всех компонентов вашего ПК. Основное отличие состоит в том, что при выходе из строя одной рельсовой системы риску подвергается каждый компонент. Однако при отказе системы с несколькими рельсами риску подвергаются только устройства, подключенные к неисправному рельсу, что потенциально позволяет сэкономить другие дорогостоящие компоненты.

    Проще говоря, многоканальные системы питания могут обеспечить лучшую защиту компонентов от блуждающих токов в случае отказа.

    Рейтинг эффективности

    Знание характеристик эффективности вашего источника питания может сэкономить деньги на счетах за электроэнергию. Эффективность настолько важна при выборе источника питания, что вся отрасль придерживается одного и того же стандарта, называемого 80 plus. Рейтинг 80+ сообщает вам ценную информацию об устройстве и его возможностях. Самый низкий уровень сертификации 80 plus подтверждает, что блок питания обеспечивает 80 % своей общей мощности для вашей системы, теряя при этом 20 % на тепло. По мере роста рейтинга растут цена и общая эффективность.

    80 плюс бронза достаточна для большинства сборок. Только когда используются высокопроизводительные GPU и CPU, действительно необходим более высокий рейтинг эффективности.

    Другие факторы, которые следует учитывать

    Убедитесь, что ваш блок питания помещается внутри вашего корпуса и имеет надлежащие кабели для питания ваших компонентов. Однако второстепенные факторы, которые не являются критическими, также могут сильно повлиять на вашу удовлетворенность вашим блоком питания.

    Шум вентилятора беспокоит многих пользователей. Когда блок питания начинает выдавать значительную мощность, он нагревается. Чрезмерное тепло приведет к значительному увеличению скорости вращения вентилятора блока питания, и он может стать невероятно громким. Обращая внимание на такие факторы, как эффективность и ограничения мощности, вы можете найти блок питания, который будет питать вашу систему, не звуча как воздуходувка.

    Прокладка кабеля

    Разъемы на блоке питания имеют решающее значение для его функционирования, а кабели, соединяющие блок питания с другими компонентами компьютера, обладают характеристиками, которые могут помочь упростить прокладку кабелей и персонализировать ваш компьютер. Вся кабельная разводка электропитания бывает трех видов: модульная, полумодульная и предустановленная.

    • Модульные блоки питания экономят место, позволяя пользователям подключать минимальное количество кабелей для каждого устройства. Модульная конструкция упрощает управление кабелями и добавляет возможность индивидуальной настройки кабелей.
    • Предварительно установленные или немодульные блоки питания имеют все необходимые кабели, предварительно установленные на блоке питания, и они НЕ являются съемными. Эти блоки могут быть более удобными в сборке, но они часто приводят к болтающимся кабелям или ненужным разъемам, что приводит к беспорядку в корпусе.
    • Полумодульные блоки питания представляют собой комбинацию двух упомянутых выше типов кабелей, в которых некоторые кабели предварительно установлены, но пользователи могут добавить дополнительные кабели по своему усмотрению.

    Определение ваших потребностей

    Теперь, когда вы знаете все ключевые термины и факторы, на которые следует обратить внимание при покупке блока питания, важно также учитывать, как будет выглядеть ежедневная рабочая нагрузка вашего компьютера и сколько энергии для этого потребуется.

    Как только вы узнаете основные компоненты, которые будете включать в свою сборку, вы можете использовать сторонний инструмент для добавления и перепроверки их энергопотребления. Теперь, когда вы знаете, сколько энергии будет потреблять машина, вы можете приступить к выбору блоков питания и сузить свой выбор по мощности и эффективности.

    Разное оборудование потребляет разное количество энергии, так что будьте осторожны. Допустим, вам нужно собрать рабочую станцию ​​с мощным процессором и графическим процессором. Эти компоненты будут потреблять значительно больше энергии, чем машина со встроенной графикой, и поэтому потребуется больше энергии от блока питания. И наоборот, если вам нужно собрать ПК малого форм-фактора для базового офисного использования, менее мощный блок питания может сэкономить вам деньги, но при этом выполнять свою работу.

    Как выбрать блок питания (краткое содержание)

    Блоки питания могут решить проблему сборки.

Добавить комментарий

Ваш адрес email не будет опубликован.
