Портативное зарядное устройство на солнечных батареях

Портативное зарядное устройство на солнечных батареях
В предыдущей статье уже рассказывалось о том, как сделать USB зарядное устройство на солнечной батарее. Однако в той конструкции есть один существенный недостаток: зарядка может производится только в светлое время суток. Что если вам необходимо позвонить, а мобильный телефон разрядился и уже стемнело? Для выхода из подобной ситуации автор решил усовершенствовать зарядное устройство.

Материалы необходимые для создания этой модели зарядного устройства на солнечной энергии:
1) солнечная панель c напряжением 4-5В
2) держатель для пальчиковых аккумуляторов в количестве 2 шт.

3) диод Шотки
4) гнездо под разъем от блока питания
5) провод с разъемом от блока питания
6) металлическая коробка от леденцов в качестве корпуса устройства
7) термоклей
8) повышающий преобразователь напряжения до 5 В
9) изолента
10) паяльник

Рассмотрим более подробно основные моменты конструкции зарядного устройства на солнечных батареях.

Портативное зарядное устройство на солнечных батареях
Перед началом работ необходимо качественно выбрать материалы для зарядного устройства. Аккумуляторы нужно подбирать руководствуясь следующим фактором: заряжающий ток должен быть около 10% от емкости самого аккумулятора. Таким образом, если брать аккумулятор 3000 мАч, то ток вырабатываемый солнечной панелью, которая будет питать этот аккумулятор, не должен превышать 300 мА. В то же время автор не советует использовать менее мощные солнечные элементы или аккумуляторы, так как при малом токе питания для зарядки вашего телефона потребуется довольно длительное время.

Так же для сборки этого устройства вам будет необходим повышающий USB преобразователь напряжения. Как ясно из его названия он нужен для повышения напряжения от 0.5 В до 5 В , которые необходимы для питания мобильного телефона. Подобные преобразователи довольно дешевы, особенно если их заказывать как автор через интернет магазины.

Портативное зарядное устройство на солнечных батареях
Сам принцип действия подобного зарядного устройства достаточно прост. Днем солнечная панель заряжает аккумуляторы, а при подключении мобильного устройства происходит его зарядка от аккумуляторов и солнечного элемента. В темное время суток, когда солнечная батарея не вырабатывает энергию, зарядка телефона происходит полностью за счет аккумуляторов.
Для лучшего понимания работы ниже приведена схема конструкции данного USB зарядного устройства для телефона на солнечных батареях:
Портативное зарядное устройство на солнечных батареях

Первым делом автор решил подготовить солнечную батарею для использования ее в данном устройстве. Для этого он припаял провода к солнечной панели. Причем, так как сама солнечная панель больше по размерам, чем корпус под электронную часть зарядного устройства и аккумуляторы, то автор решил сделать данную солнечную панель съемной. Был использован провод от блока питания с соответствующим разъемом для того, чтобы солнечную панель можно было легко отсоединить при перевозке, а для того, чтобы провод в процессе эксплуатации не повредился и не оторвался, его решено было залить термоклеем.

Портативное зарядное устройство на солнечных батареях

Далее автор приступил к работам по корпусу изделия. Для разъема солнечной батареи и USB выхода было сделано два технологичных отверстия на банке из под леденцов, которая послужит корпусом начинки зарядного устройства.

Портативное зарядное устройство на солнечных батареях

Затем был припаян блокирующий диод, который нужен для того, чтобы аккумуляторы не разряжались через солнечную батарею и сохраняли накопленную энергию.

Портативное зарядное устройство на солнечных батареях

Далее согласно схеме устройства были присоединены провода к преобразователю и держателю для аккумуляторов.

Портативное зарядное устройство на солнечных батареях

Так как используемый корпус для устройства сделан из металла, который хорошо проводит электричество, то автором был установлен диэлектрик в месте установки преобразователя. В данном случае диэлектриком послужила обычная изолента.

Портативное зарядное устройство на солнечных батареях
Далее вся конструкция вместе с аккумуляторами помещается внутрь корпуса устройства.
Портативное зарядное устройство на солнечных батареяхПортативное зарядное устройство на солнечных батареях
В случае если корпус имеет достаточные размеры, то можно улучшить мощность зарядного устройства установив в него еще один держатель под аккумуляторы. причем соединять аккумуляторы необходимо параллельно. В результате подобной модернизации автор получил емкость аккумуляторов 6000 мАч и напряжением 2.4В. Так же автор планирует увеличить мощность солнечной батареи для более быстрой и полной зарядки аккумуляторов.
Портативное зарядное устройство на солнечных батареях
Портативное зарядное устройство на солнечных батареяхПортативное зарядное устройство на солнечных батареях
Но даже если случиться так, что аккумуляторы разрядятся в неподходящий момент. например ночью, когда зарядка их от солнечной батареи будет невозможна, вы все равно сможете зарядить телефон используя данное устройство. Для этого достаточно достать разрядившиеся аккумуляторы и заменить их обычными пальчиковыми батарейками и уже с их помощью зарядить свой гаджет.
Источник Портативное зарядное устройство на солнечных батареях Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Выбираем качественное зарядное устройство на солнечных батареях, обзор моделей

Получение энергии из неиссякаемого природного источника и преобразование ее в электричество. Еще не так давно такое утверждение можно было встретить только в фантастических книгах. Но сегодня, благодаря прогрессивным технологиям человек научился получать энергию от солнца и использовать ее для зарядки различных приборов. На отечественном рынке такие агрегаты еще не пользуются большой популярностью. Однако возможно очень скоро зарядка на солнечных батареях станет необходимым атрибутом комфортной жизни.

Сфера применения

Сфера применения

Что же представляет собой зарядное устройство, функционирующее от солнечных аккумуляторах? Это прибор, отличающийся простой конструкцией.

Он состоит из следующих элементов:

  • Преобразователя;
  • Контроллера заряда батареи;
  • Аккумулятора.

Благодаря предельно простой комплектации устройство на солнечных аккумуляторах отличается высокой надежностью и многофункциональностью.

Его принцип работы заключается в следующем: попадающие на солнечную панель лучи улавливаются ею и преобразуются в электричество. Оно собирается на аккумуляторе, но при этом скорость его накопления зависит от погодных условий и мощности панели и регулируется контроллером заряда батареи.

Естественно, что при безоблачной погоде скорость накопления будет максимальной, а в пасмурную – минимальной. Что же касается солнечной батареи, то она может иметь мощность от 0,2 Вт до 3,5 Вт и при использовании последних скорость зарядки аккумулятора составит не более 5 часов.

Смотрим видео, сфера применения и тонкости выбора прибора:

Кроме того, портативные зарядные устройства на солнечных батареях оснащаются USB-портом для подключения к ним различных видов современной техники. Выходной ток может достигать 2,1 А и такие модели используют для планшетов.

На корпусе зарядки на солнечных батареях располагается индикатор заряда и кнопка включения –выключения. Дополнительно в комплектацию включают переходники для различных моделей телефонов и кабель для USB.

Виды солнечных зарядок

Классификация такого рода гаджетов осуществляется по нескольким критериям. в первую очередь они отличаются по мощности. Причем зарядные устройства на солнечных батареях для телефонов и планшетов отличаются небольшими размерами и весом, что делает их удобными в использовании.

Мощные модели зарядки на солнечных аккамуляторах имеют большие габариты, но так как площадь их панелей довольно велика, то и мощность значительно превышает значения, допустимые у компактных образцов.

Еще одним отличием является расположение аккумулятора. Он может быть встроенным или нет. Элементы первого типа предназначены для мобильной техники.

Зарядные устройства на солнечных батареях без встроенного аккумулятора отличаются более широким спектром применения. Они могут обеспечивать энергией как мобильную технику, так и небольшие телевизоры, холодильники, приборы освещения.

Разнообразная комплектация переходников

Имеются отличия и в типе самого аккумулятора. В зарядных устройствах с солнечными панелями чаще всего используют литий-ионные и литий-полимерные АБ. Последние способны довольно долго сохранять заряд и отличаются отсутствием «эффекта памяти».

Все плюсы и минусы устройств

Главный преимуществом таких гаджетов перед обычными является возможность использования в местах, где отсутствуют электрические сети. Поэтому наибольшим спросом зарядные устройства на солнечных батареях пользуются у приверженцев отдыха на природе, рыбаков и любителей экстремального туризма.

Различные формы и виды

Но кроме этого гаджеты обладают целым рядом достоинств, среди которых следует выделить:

  1. Экологическую безопасность;
  2. Долговечность;
  3. Не нуждаются в топливе;
  4. Работают бесшумно;
  5. Получаемая энергия совершенно бесплатна.

Но, как и у любого устройства, у зарядного устройства на солнечных аккамуляторах есть некоторые недостатки. В первую очередь – это высокая стоимость и низкий коэффициент полезного действия. Но все же даже не эти качества влияют на покупательную способность прибора, а такие как малая эффективность при плохой погоде и зависимость от географического положения.

Именно эти параметры чаще всего оказывают решающее влияние при покупке зарядки. Однако можно с уверенностью сказать, что за этим оборудованием будущее.

Критерии выбора прибора

В походе или на рыбалке часто возникает необходимость питания мобильных телефонов или планшетов. И если раньше решить эту задачу было практически невозможно, то сегодня это стало доступно благодаря появлению портативных устройств, преобразующих солнечную энергию в электрический ток. Но выбирая зарядку необходимо учитывать его выходной ток и напряжение, которые зависят от характеристик батареи.

Но есть и еще один аспект. Поскольку солнечные батареи способны работать только в светлое время суток, то зарядки в которых они применяются должны оснащаться аккумулятором. Именно он буден накапливать энергию днем и отдавать ее вашей мобильной технике в любое время суток. Однако учтите, что для стабильной зарядки телефона или планшета требуется чтобы на выходе зарядника было напряжение, соответствующее этому параметру у техники.

Смотрим видео о модели Solar Charger P1100F-2600:

Часто прибор имеет дополнительные функции, такие как зарядка АБ от сети с применением адаптера. В комплектацию также могут входить комплекты переходников для подключения аппаратов, отличающихся моделями и маркой производителя.

Есть зарядки на солнечных батареях, оснащенные разъемом USB, что позволяет подключать к ним любые гаджеты. Все эти параметры должны быть учтены при выборе конкретного зарядного устройства, что позволит вас использовать его с максимальной эффективностью.

Обзор популярных моделей

Хотя на отечественном рынке зарядных устройств достаточно много, только некоторые из них пользуются спросом. Это объясняется самыми различными факторами. Одной из самых популярных считается модель Solar Charger P1100F-2600. Она предназначена для зарядки цифровых камер и телефонов, а также некоторых других приборов.

Устройство оснащено встроенным литий-ионным аккумулятором, емкость которого составляет 2600 мАч и контроллером заряда солнечной батареи.

Смотрим видео о заряднике большой емкости:

Зарядка имеет компактные размеры и небольшой вес и идеально подходит для походов и прогулок за городом. В комплект входят переходники для зарядки телефонов различных марок. Модельный ряд устройств этой марки представлен образцами с различными емкостями аккумуляторов, от которых в прямой зависимости находится и стоимость.

К более простым и дешевым моделям относятся приборы китайского производства. Они оснащаются батареями с напряжением до 5,5 В и АБ емкостью 600 мАч. Такие приборы рассчитаны на эксплуатацию с мобильными гаджетами.

Модель марки PETC S09

Есть на рынке и образцы с большой емкостью аккумулятора и размерами. Естественно, что они и стоят дороже. Хотя в конструктивном плане особых различий у них нет. Такие приборы могут применяться для зарядки ноутбуков, видео или фотокамеры, мобильного терминала.

Продукция китайских компаний представлена и моделями без аккумуляторов. К ним относятся устройства марки PETC S08-2,6. Но такие гаджеты неудобны тем, что могут использоваться лишь днем и не способны работать при температуре выше 60°C.

Заключение

Исходят из полученной информации можно сделать вывод, что купить зарядное на солнечных батареях – это идеальный вариант для путешественников. Они имеют компактные размеры, удобны в эксплуатации и платить за полученное электричество не придется.

характеристики, схема зарядки от солнечной батареи и отзывы

Все, что нужно знать о солнечном зарядном устройстве для телефона

Все, что нужно знать о солнечном зарядном устройстве для телефона

Что такое зарядка на солнечных батареях?

Собираясь в пеший поход по туристическим маршрутам, необходимо решить вопрос зарядки мобильных устройств — телефона, смартфона, ноутбука или планшета. При отсутствии доступных источников электропитания решить проблему поможет солнечное зарядное устройство для мобильных гаджетов.

Возможность использовать абсолютно бесплатный и неиссякаемый источник энергии привлекательна сама по себе, а когда в этом имеется насущная необходимость, интерес к подобным устройствам возрастает многократно. Рассмотрим зарядное устройство с солнечной батареей внимательнее.

Зарядка от солнца — привлекательный и удобный способ поддерживать работоспособность мобильных устройств, находясь вдали от обычных источников электроэнергии. С этой целью разработаны специализированные устройства, преобразующие солнечную энергию в электроток, питающий аккумуляторы телефона или иного подобного устройства.

Солнечные зарядки позволяют не таскать с собой в походе запас тяжелых аккумуляторов, обеспечивая энергией мобильные устройства даже в пасмурные дни, правда, с меньшей эффективностью. Внешне это портативное устройство, размером с планшет средней величины или немного больше (это зависит от конкретной модели или производителя). Солнечная батарея для мобильных телефонов имеет малый вес, который не создаст лишней нагрузки и не займет много места в рюкзаке.

Туристы, люди, работающие в полевых условиях, по достоинству оценили возможности портативных зарядных устройств на солнечной батарее. Современные средства коммуникации обладают широким выбором гаджетов — GPS, эхолоты, видео- и фотокамеры, радиостанции — все они нуждаются в обновлении источника питания, и возможность использовать зарядку от солнечной батареи оказывает путешественнику заметную помощь.

Конструктивные особенности прибора

Основным элементом прибора является солнечный элемент, улавливающий свет и преобразующий его в электрический сигнал. Зарядник на солнечных батареях способен подавать напряжение непосредственно на аккумулятор телефона или повербанка, или накапливать энергию в собственные аккумуляторы, что позволяет увеличить скорость зарядки гаджета.

Существуют солнечные аккумуляторы для подзарядки мобильных устройств, или отдельные солнечные панели для зарядки, не имеющие встроенных батарей. Все варианты обладают определенной мощностью и предназначены для использования в определенных условиях.

Основные элементы прибора:

  • кристаллические элементы, улавливающие солнечную энергию;
  • контроллер заряда;
  • преобразователь, перерабатывающий солнечную энергию в электрический ток.

Наличие буферных дополнительных батарей изменяет назначение устройства, делая из него полноценный внешний аккумулятор для телефона на солнечной батарее, обладающий способностью самоподзарядки. Для пользования таким прибором не обязательно присутствие солнца, можно заряжать телефон и в ночное время.

Главное, чтобы аккумуляторные батареи успели получить достаточное количество энергии. Портативная зарядка с солнечной батареей снабжена обычным разъемом USB, большинство моделей комплектуется переходниками под разные виды коннекторов.

Принцип работы устройства

Принцип действия прибора состоит в получении кристаллическими элементами солнечной энергии, передаче ее на преобразователь, откуда она подается либо на буферный накопитель (встроенную батарею), либо непосредственно на прибор потребления — телефон, ноутбук или иной гаджет.

Современные кристаллические элементы способны получать световую энергию не только от солнца, но даже от ламп дневного света. Они могут работать в пасмурные дни, но КПД заметно снижается. Такая универсальность существенно расширяет возможности зарядных устройств на солнечной батарее, позволяя использовать их в ночное время или в сложных погодных условиях.

Виды солнечных зарядок

Существуют разные виды солнечных зарядников для телефона, оформленных в том или ином варианте исполнения, дизайна или конструкции. Они делятся на три категории:

  1. Маломощные. Способны выдавать доли ватта. Применяются для подзарядки смартфонов, КПК или иных гаджетов, не требующих большой мощности. Отличаются небольшой площадью фотоэлементов, относительно дороги.
  2. Универсальные. Используются для зарядки различных устройств в полевых условиях. Наиболее популярный вариант среди туристов, любителей пеших прогулок или людей, работающих вдали от источников электропитания. Имеют широкий ассортимент, массу вариантов исполнения и другие особенности.
  3. Панели солнечных фотоэлементов. Представляют собой компоненты для сборки различных более продвинутых комплектов — для присоединения к преобразователям, подключения друг к другу, прямого питания гаджетов и т.д.

Наиболее популярны:

  • Моноблок. Размерами и внешним видом напоминает обычный смартфон, но с несколько утолщенным корпусом. Способен заряжаться от солнца, а также от ноутбука или компьютера.
  • Гибкая панель. Тонкая панель, имеющая довольно большую площадь фотоэлементов. Она имеет гибкую форму, способна сворачиваться в трубку. При этом, она уступает в эффективности моноблочным конструкциям из-за слабых фотоэлементов. Кроме того, большинство гибких панелей способны работать только от солнца, хотя можно подключить их к внешнему накопителю энергии.
  • Встроенное зарядное устройство. Наиболее выразительным примером подобного девайса служит «энергорюкзак» — походная сумка с вставленными в специальный карман солнечными батареями для зарядки мобильного телефона. Удобны тем, что работают во время движения, не заставляя пользователя останавливаться.
  • Раскладушка. Корпус таких устройств раскрывается наподобие книжки. Активными элементами могут служить два моноблока, несколько гибких панелей или иные варианты компоновки фотоэлементов. В сложенном виде занимает немного места, но в разложенном обеспечивает довольно большой захват солнечной энергии.

Несмотря на внешние различия, общий принцип работы практически у всех приборов одинаков. Различия состоят лишь в мощности и количестве фотоэлементов и сопровождающих узлов.

Как выбрать подходящее устройство?

Выбор нужного вида солнечного зарядника обусловлен потребностями пользователя, количеством и потребляемой мощностью используемых гаджетов, интенсивностью эксплуатации. Необходимо также выбрать соответствующий тип коннектора, или приобрести переходник к своим гаджетам, чтобы не оказаться в неприятной ситуации. Следует уточнить напряжение питания, емкость собственного аккумулятора и время автономной работы. Эти параметры обычно указаны на штатных ЗУ или в паспорте.

Основные параметры и приятные дополнения

В числе основных параметров, которые имеет зарядное устройство от солнца, имеются:

  • Ток зарядки. Обычно это значение принято делить на три категории — 1, 2 и 3 ампера. Первая группа предназначена для мобильных телефонов, аудиоплееров, электронных сигарет и т.п. Вторая группа способна зарядить фотоаппарат или видеокамеру, планшет или смартфон. Третья группа предназначена для обслуживания ноутбуков или иных подобных устройств. Важно также знать напряжение, которое имеет портативное зарядное устройство со встроенной солнечной батареей на выходе. Это поможет исключить ситуации, когда прибор потребления имеет большее напряжение, чем способен выдать зарядник.
  • Мощность солнечных элементов. Этот показатель измеряется в ваттах (W). Мощность напрямую связана с емкостью аккумулятора. Например, 5 W обеспечивает 900 ma/h, а 10 W соответствует 1500 ma/h, что позволяет уменьшить время зарядки почти вдвое. Если мощность зарядки не превышает 2 W, возможна только работа со встроенным аккумулятором. Если мощность превышает 3 W, допускается прямая зарядка приборов потребления.

Кроме того, существуют и другие параметры, определяющие функциональные возможности солнечной зарядки для телефона:

  • Наличие собственного аккумулятора, увеличивающего возможности работы в условиях отсутствия освещения.
  • Тип фотоэлементов. Наиболее предпочтительны монокристаллы, имеющие более высокий КПД по сравнению с поликристаллами (13-18% против 10-12%). Монокристаллы черные, а поликристаллы имеют темно-синий цвет.
  • Интерфейс устройства, позволяющий подключение различных разъемов. Некоторые модели имеют индикацию уровня заряда
  • Защита. Предохраняет приборы от дождя, пыли, ветра или иных природных проявлений.

В качестве бонуса производители снабжают устройства функциями «фонарь» или оборудуют точку WI-FI.

Общие рекомендации по эксплуатации ЗУ

После покупки солнечное зарядное устройство для телефона, оборудованное собственным аккумулятором, необходимо полностью зарядить от электросети. Затем следует подключить разряженный гаджет и полностью слить в него энергию. Только после этого прибор можно выносить на солнце и производить зарядку нуждающихся устройств. Это касается только моделей с аккумуляторами, отдельная солнечная панель для зарядки телефона может использоваться по прямому назначению сразу же, без предварительных действий.

Устройство надо располагать так, чтобы лучи солнца падали на фотоэлементы под прямым углом. Если используется раскладушка, надо обеспечить равномерную освещенность обеих сторон. Для аккумуляторных устройств большой емкости необходим «разгон» — 3-4 цикла полной зарядки и разрядки. Хранить устройство следует при комнатной температуре, зарядив его на 50-70%.

Как сделать зарядное устройство своими руками?

Зарядное устройство на солнечных батареях можно изготовить самостоятельно. Для этого надо обладать определенными навыками и познаниями, а также приобрести необходимые детали. Готовые модели вполне доступны по цене и функционалу, но для любителей самодельных устройств задача будет по вкусу. Рассмотрим ее внимательнее.

Схема устройства

Чтобы изготовить солнечное зарядное устройство, необходимо запастись некоторыми элементами:

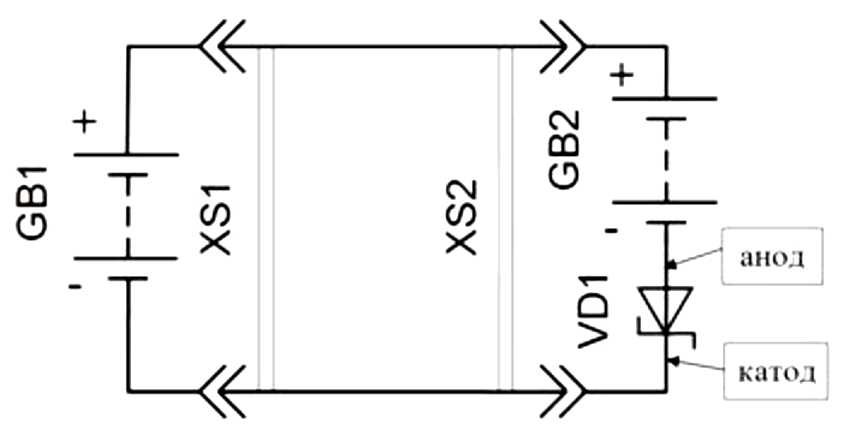

Схема простейшего варианта солнечного аккумулятора для зарядки мобильных устройств выглядит так:

Все, что нужно знать о солнечном зарядном устройстве для телефона

Все, что нужно знать о солнечном зарядном устройстве для телефона

GB1 — это солнечная батарея, к которой через развязывающий диод Шоттки подключается аккумулятор GB2. XS1 и XS2 — это разъемы, соединяющие разные элементы схемы друг с другом.

Сборка действующей модели ЗУ

Сборка модели ЗУ не составляет никакой сложности, главное — наличие всех необходимых деталей. Они аккуратно припаиваются в соответствии со схемой, устанавливаются в корпус и включаются для проверки работоспособности. Необходимо учитывать, что без обладания достаточным познаниями браться за создание ЗУ не следует, так как можно по ошибке вывести из строя гаджеты.

Выводы и полезное видео по теме

Зарядное устройство на солнечных батареях, отзывы о котором имеют весьма разностороннюю направленность, является необходимым и полезным устройством, позволяющим сохранять связь или возможность использовать мобильные устройства в полевых условиях. Телефон на солнечной батарее — привлекательная идея, дающая настоящую автономность и мобильность без привязки к сетевым источникам питания.

К сожалению, изготовлением таких полезных вещей активнее всего заняты различные неизвестные фирмы из Юго-Восточной Азии, качество продукции у которых откровенно низкое. Пользователи, имевшие возможность оценить работу зарядки на солнечных батареях для телефона, дают отзывы не всегда положительные. Для ознакомления с работой некоторых из таких устройств, можно посмотреть видеоролик:

В сети имеется немало других видеоматериалов, демонстрирующих самостоятельную сборку зарядного устройства. Все они могут быть полезны для людей, интересующихся подобными приборами и желающими приобрести их для своих гаджетов.

Рекомендуемые товары

Часто задаваемые вопросы о солнечных зарядных устройствах

Часто задаваемые вопросы о солнечных зарядных устройствах

1.Что такое солнечное зарядное устройство?

Зарядное устройство на солнечных батареях представляет собой несколько фотоэлементов, которые преобразуют энергию солнца в постоянный электрический ток.
Современное солнечное зарядное устройство имеет возможность заряжать как телефоны и планшеты, так и нетбуки, ноутбуки и аккумуляторы 12 В.
На данный момент на сегодняшнем рынке много разнообразных солнечных устройств различной мощности, емкости аккумуляторов и солнечных панелей от различных производителей.


2.Как работает солнечное зарядное устройство?

Если это солнечное зарядное устройство с аккумулятором, то при попадании на солнечную панель солнечных лучей, они преобразуются в энергию, тем самым заряжая встроенный аккумулятор, а уже аккумулятор заряжает устройства. Если это солнечная батарея без аккумулятора, то солнечные лучи попадают на солнечную батарею, преобразуются в энергию и напрямую заряжают устройства.


3.Из чего состоит солнечная зарядка?

Солнечная зарядное устройство с аккумулятором состоит из солнечной панели, встроенного аккумулятора,контроллера заряда/разряда, преобразователя, облаченные в металлический или резиновый корпус. Солнечная батарея без аккумулятора состоит из солнечных панелей, контроллера заряда/разряда, преобразователя, облаченных обычно в водонепроницаемую ткань.




4.Какую портативную технику можно зарядить с помощью солнечного зарядного устройства?

Солнечное зарядное устройство может зарядить: плеер, телефон, смартфон, фотоаппарат, планшет, нетбук, ноутбук и другие сопутствующие устройства.


 5.Какие виды солнечных зарядок бывают?


Солнечные зарядки бывают 2-х видов: солнечная зарядка с аккумулятором (емкостью от 4000 mAh до 25000 mAh) и солнечная зарядка без аккумулятора (мощность солнечных панелей от 3 до 300 W). Также на рынке солнечных устройств можно встретить модель раскладного типа, но уже с аккумулятором - SP 8000 (5 Watt).


6.Можно ли ронять солнечную зарядку?

Солнечное зарядное устройство, как и любую другую технику, ронять не рекомендуется. Так как даже если в свойствах есть противоударная, то это означает, что меньше вероятности, что при случайном падении будут повреждения или это отразиться на ее техническом состоянии, но не исключает выхода ее из строя.


7.Почему зарядки с одинаковой мощностью имеют различную цену?

Такое может быть, если солнечные зарядные устройства выпущены различными производителями, тогда на цену влияет материал, качество сборки, реальная емкость аккумулятора, ценовая политика завода-изготовителя и другие свойства, за счет этого может отличаться цена.


8.Почему указанный выходной ток 1 А и 2,1 А не всегда выдает максимум?

Выходной ток, может отличаться от указанного, в связи с тем, что при заряде устройства, автоматически подбирается ток, необходимый для равномерной зарядки и затем он автоматически уменьшается, в период окончания заряда.


9.Можно ли сделать солнечную зарядку самому?

Сделать качественное солнечное устройство самому практически невозможно! Экономии нет, т.к. на опыте доказано, что по себестоимости всех деталей и аксессуаров солнечное зарядное устройство своими руками выходит дороже, чем купленное в интернет-магазине. Да и возможность использования, долговечность и качество заряда сводится также в нулю. Итог : если хотите иметь хорошее солнечное зарядное устройство, которое Вам долго прослужит, купить его можете в специализированных магазинах, где есть сертификат качества и гарантия.


10.Сколько встроенный аккумулятор может прослужить?

Среднее число полных циклов зарядов/разрядов составляет около 1000, после этого, аккумулятор постепенно начинает терять емкость, со временем емкость аккумулятора уменьшается на 15-20%. Под одним циклом следует понимать заряд от 0 до 100%, т.е. если Вы будете заряжать и разряжать устройство не полностью, оно прослужит в разы дольше.




11.Если возле портов солнечной зарядки, не указано, какой выходной ток в них, как это определить?

Если на портах не написано, какой выходной ток в устройстве, то как правило есть другие обозначения, например: порт А, порт В или нарисован 1 знак молнии или 2 знака молнии или порт 1 и порт 2. В таком случаи: порт А, 1 молния и порт 1 - выходной ток 1 А, а порт В, 2 молнии и порт 2 имеет выходной ток 2,1 А


12.Всегда ли реальна емкость аккумулятора, указанная в описании?


В большинстве случаев емкость реальная, однако, у некоторых устройств мощность ниже, чем заявленная (в нашем-интернет магазине в обзорах товара, всегда указывается реальная емкость аккумулятора, после тестирования солнечного устройства нашими специалистами). Кроме того, стоить учитывать, что в процессе зарядки устройств: смартфона, планшета, ноутбука, происходят естественные потери, что может повлиять на снижение емкости аккумулятора от 10-15%.


13.Если одним из свойств зарядки является водонепроницаемость, что это значит?

Такое солнечное зарядное устройство более, чем другие зарядные защищено от попадания воды и влаги. Чаще всего, оно облачено в резиновый корпус, что позволяет с большей вероятностью защитить комплектующие от попадания воды и влаги, но не говорит о том, что полностью защитит внутреннее содержимое, если зарядка попадет под сильный дождь или намокнет в воде.




14. Почему солнечная зарядка заряжается от солнца долго?

Если брать в пример среднестатистические зарядки с мощностью панели 1,2-1,5 W и выходом 200-300 ma, то скорость зарядки от солнца от разряженного состояния до полного заряда составит около 25-40 часов. К сожалению, увеличить скорость зарядки с такими параметрами и карманным размером почти невозможно, так как для более быстрой зарядки нужна большая площадь, но тогда поместить ее в сумке и брать везде с собой будет сложно.

Есть несколько вариантом решения этого вопроса:
1. Можно к зарядке с аккумулятором подсоединить безаккумуляторную зарядку, которая сможет зарядить ее гораздо быстрее, так как у нее большая площадь поглощения лучей (раскладного типа). 2. Использовать такую зарядку для компенсации разряда, а не для полной зарядки.


15.Какие различия между поликристаллическим и монокристаллическим кремний?

Первое различие это внешний вид: поликристаллическая панель синяя, а монокристаллическая -черная.
Второе различие: эффективность поглощения и преобразования солнечных лучей в энергию. У поликристаллической панели эффективность 15-17%, а у монокристаллической 18-20%.


16.Сколько градусов выдерживают солнечные батареи?

В зависимости от производителя и типа солнечного зарядного устройства, максимальная температура + 45, минимальная -20. Существуют специальные модели, разработанные для экстремального климата, однако такие устройства обычно изготавливаются под заказ.



17.Если в зарядке 2 USB порта, можно ли заряжать от них одновременно?


Да, можно заряжать одновременно. Таким устройством можно одновременно зарядить два телефона или телефон и планшет.


18.Какие существуют способы зарядки солнечного устройства?

Есть три возможности заряда солнечного устройства: от сети 220 V, от USB-порта ноутбука, от солнца.




19.За сколько времени солнечная зарядка заряжается от солнца?

В зависимости от мощности солнечных панелей и емкости аккумулятора, от 12 до 50 часов.






20. За сколько времени можно зарядить различные устройства от солнечной батареи?

Если взять среднестатистические данные, то телефон можно зарядить за 1,5-2 часа, планшет за 2-4 часа.








21.Как правильно использовать солнечное зарядное устройство?

В начале эксплуатации, необходимо зарядить аккумулятор полностью от сети, потом в процессе эксплуатации, например, Вы подзаряжаете мобильный телефон (аккумулятор 2000 mAh), помещаете солнечное зарядное устройство на солнце и оно компенсирует этот разряд в течении 6-8 часов.


22.Как отличаются принципы работы солнечных зарядок с аккумуляторами и без аккумуляторов?

Солнечное зарядное устройство с аккумулятором перед использованием, необходимо зарядить от сети около 100% и в дальнейшем после заряда устройств, компенсировать выбранную емкость зарядкой от солнца.
Солнечное зарядное устройство без аккумулятора имеет другой принцип работы: для зарядки устройства, необходимо само солнечное зарядное разместить под солнечными лучами и подключить к нему устройство, которое Вы хотите зарядить и тем самым Вы обеспечите процесс заряда.


23.Как правильно хранить солнечное устройство?

Если Вы планируете долгое время, более 1 месяца, не использовать зарядное устройство, Вам необходимо зарядить встроенный аккумулятор на 60-70% и хранить его при комнатной температуре.


24. Можно ли разбирать солнечное зарядное устройство и в дальнейшем использовать элементы для зарядки устройств?

Солнечное зарядное устройство категорически не рекомендуется разбирать, т.к. при этом можно повредить элементы солнечной зарядки и корпус, также не рекомендуется использовать элементы устройства, т.к. разобранное и поврежденное устройство не предназначено для эксплуатации. После разбора устройства, оно автоматически снимается в гарантии.


25. Как мощность солнечных панелей влияет на зарядку солнечных устройств?

Скорость заряда встроенного аккумулятора или подключенных устройств напрямую зависит от мощности солнечных панелей. Например если панель мощностью 1,5 W, то ее ток 300 ma часов, если 5 W, то 900 ma, если 10 W, то 1500 ma. Т.е для зарядки к примеру смартфона с аккумулятором 2000 от солнечной панели 1,5 W понадобиться 7-8 часов, от 5 W - 2,5 часа, 10 W около 1,5 часов.

Как видно из приведенных данных, солнечные зарядки с панелями до 3 W подойдут только для компенсации разряда встроенного аккумулятора, а от 3W солнечные панели мощно использовать уже для быстрой зарядки напрямую от солнца.


26. Насколько эффективна работа солнечной зарядки в пасмурную погоду?

Эффективность заряда устройств в пасмурную погоду очень низкая - падает от 20 до 70%.

Для зарядки в пасмурную и в солнечную погоду важно правильно размещать солнечное зарядное устройство! Солнечная зарядка должна быть размещена соответственно углу падения солнечных лучей. Например, если солнце в зените, то зарядку необходимо разместить горизонтально. В остальное время солнечного дня, под углом около 40 градусов.


27. Какие солнечные зарядки лучше производства Китай или США?

Практически все солнечные зарядные устройство производятся в Китае, в том числе те, которые предназначены для продажи на внешних рынках (США, Европа). Китайские компании например RIPA, DBK не уступают по качеству зарядным устройствам для Американского рынка (Opteka, Poweradd).




28.Нужно ли разгонять аккумулятор или почему показатели емкости аккумулятора в начале работы солнечного устройства ниже?

Очень часто из-за большой емкости солнечных аккумуляторов, их нужно немного "разогнать" чтобы они вышли на реальную емкость. Для этого рекомендуется в начале эксплуатации 3-4 раза полностью разрядить и зарядить их до 100%.


 29. Как проверить работает ли солнечная панель?

Если это сонечная панель без аккумулятора, Вам необходимо развернуть ее и вынести на открытую местность (на улицу). Затем, расположить перпендикулярно солнцу, чтобы солнечные лучи попадали непосредственно на всю площадь солнечной панели. После, Вам нужно подключить подходящее устройство, для зарядки от солнечной панели, например телефон и зарядка начнется.
Если это модель с аккумулятором, Вы также должны вынести его на открытую местность, где солнечным лучам ничего не препятствует, развернуть по направлению к солнцу и индикаторы заряда начнут мигать.

ЭТО ВАЖНО! Проверка СОЛНЕЧНОГО зарядного устройства от дневного света, в комнате, на балконе, от фонарика, лампочки, костра и т.д. считается недействительной!


30. Можно ли от солнечной панели зарядить ноутбук?

Да, конечно! Есть солнечные панели, которые способны зарядить ноутбук. Для ноутбука обычно подходят панели мощностью от 40 Watt и выше. Чтобы понять, какая мощность солнечной панели нужна Вашему ноутбуку, необходимо посмотреть указанное количество Watt на блоке питания. Это будет минимум который необходим вашему ноутбуку.


31. Как зарядить фотоаппарат от солнечной зарядки?

Все зависит от способа зарядки фотоаппарата. Если он заряжается через USB порт в обычной жизни, то вам подойдет практически любая солнечная зарядка с USB выходом. Достаточно просто с помощью кабеля подключить фотоаппарат и заряд начнется.
Если фотоаппарат заряжается через съемные аккумуляторы и специальное гнездо для них, то Вам нужна солнечная панель с DC выходом!
Если же ваш фотоаппарат заряжается только от сети, то вам подойдет комплект из солнечной панели и специального внешнего аккумулятора с выходом розетка. Вы дома, заряжаете внешний аккумулятор и берете с собой его и солнечную панель. В походе, например, от него заряжаете фотоаппарат, и по возможности подзаряжаете внешний аккумулятор от солнечной панели, чтобы он был всегда заряжен, если вам понадобится.


32. Сколько времени нужно, чтобы зарядить телефон от солнечной панели?

По времени телефон от солнечной панели (мощность солнечной панели от 14 Watt и выше) заряжается по времени, как от сети (розетки).


33. Можно ли зарядить автомобильный аккумулятор 12 V от солнечной панели?

На сегодняшний день есть солнечные панели с портом DC (12-18 V), от которых можно зарядить автомобильный или другой аккумулятор 12 V. Если Вы часто отправляетесь в кемпинг и вам нужно чтобы автомобильный аккумулятор не разрядился, пока машина будет стоять, вам хватит панели мощности 7-21 Watt. Если вы планируете заряжать автомобильный аккумулятор от 0 до 100%, тогда Вам нужна модель мощнее 28-100 Watt.


34. Как проверить солнечную батарею без солнца?

Без наличия прямых солнечных лучей проверить реальную работоспособность солнечной панели невозможно. Все проверки без солнца являются очень относительными и не предусматривают правильных выходных показателей.


35. Будет ли работать солнечная батарея через стекло?

Работоспособность солнечной панели через стекло возможна, но она является не очень эффективной, так как показатели значительно снижаются, из-за преломления стеклом солнечных лучей. Кроме того, работоспособность возможна только для солнечный панелей большой мощности 40 Watt и выше, так как за счет их площади им хватает солнечных лучей для осуществления подзарядки устройства. Также для зарядки через стекло, батарея должна плотно прилегать к стеклу и на нее должны обязательно попадать прямые солнечные лучи под правильным углом!


36. Как работают солнечные батареи в пасмурную погоду?

Эффективность работы солнечной панели падает от 30 до 80 % в зависимости от уровня освещенности (измеряется в люксах). Мощные и большие солнечные батареи работают лучше, чем небольшие, за счет своей площади, которая позволяет собрать больше солнечной энергии.




Если у Вас появились вопросы о солнечных зарядных устройствах, Вы можете задать их через почту Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. или через форму обратной связи jivosite, а также связаться с нашими специалистами по контактным телефонам.







Добавить отзыв

Солнечная батарея для зарядки автомобильного аккумулятора

Солнечная батарея для зарядки автомобильного аккумулятора

В энергосистемы жилых помещений солнечные батареи проникли достаточно давно. Но автомобили, которые оснащаются зарядками аккумулятора от энергии солнца, пока ещё являются редкостью. Хотя уже есть серийные образцы, используемые в реальных условиях на дорогах общего пользования. Автомобильные гиганты занялись этим вопросом в связи с увеличением интереса к источникам альтернативной энергии во всех сферах народного хозяйства. И в продаже можно встретить всевозможные образцы, которые заряжают АКБ, преобразуя солнечную энергию в электрическую. Так, что уже можно использовать такие устройства на практике.



Содержание статьи

Солнечные батареи на автомобиль уже реальность?

Практически все автолюбители знакомы с проблемой разрядки аккумулятора автомобиля в самый неподходящий момент. Причины могут быть разные: длительное время была включена музыка, забыли выключить фары, автомобиль долго стоял. Очень повезёт, если в такой ситуации вам даст прикурить владелец другого автомобиля. Некоторые даже возят с собой запасную аккумуляторную батарею. В подобных ситуациях может выручить гелиопанель, которая представляет собой батарею из солнечных панелей. Это устройство подзарядит аккумулятор, что позволит завести автомобиль.

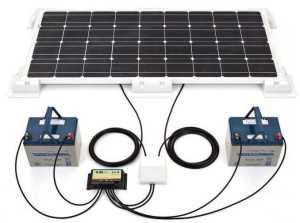

Солнечная батарея для автомобильного аккумулятора


Кстати, в составе многих жилых гелиосистем присутствуют стандартные автомобильные аккумуляторы.

Производители уже освоили выпуск солнечных батарей, предлагая различные варианты по выдаваемому напряжению и мощности. В том, числе и для зарядки автомобильного аккумулятора. Поэтому выбрать есть из чего уже сейчас и в дальнейшем ассортимент будет только расширяться.

Здесь стоит отметить, что зарядка автомобильного аккумулятора от солнечных батарей является процессом, сильно растянутом по времени. Процесс зарядки полностью разряженного аккумулятора от такой панели может занимать от 9 до 11 часов. Так, что гелиопанели лучше всего применять для поддержания необходимого уровня заряда в поездке. А в экстренной ситуации солнечные батареи помогут восстановить заряд аккумулятора, необходимый для запуска. Солнечные панели, устанавливаемые в автомобилях, отлично подходят для тех, кто ездит на длительные расстояния и вдали от цивилизации.

Также гелиопанели могут заинтересовать тех, что активно использует мультимедийные системы в автомобилях, а также прочие системы с большим расходом энергии. Кстати, их можно использовать и на морском транспорте. Такие солнечные батареи уже приобрели популярность у рыбаков и людей, которые любят отдых на природе вдали от городов.
Вернуться к содержанию


Установка гелиопанелей на автомобиле

Часто солнечные панели можно встретить в исполнении для установки на крышу автомобиля. Такие модели позволяют получить высокую отдачу и достаточно быструю зарядку. Для этого необходим модуль солнечных батарей, площадь которого примерно один метр квадратный. В местах с жарким климатом и большим количеством солнечных дней некоторые автовладельцы применяют несколько фотомодулей. Они закрепляют их на специальных стойках. В результате на крыше автомобиля находится мобильная электростанция, используя которую вы сможете заряжать аккумулятор.

Как устанавливается гелиопанель на автомобиль


Такие решения очень популярны в местах, которые удалены от цивилизации. Есть примеры, когда благодаря солнечным панелям из автомобиля убирали генератор. Вместо него зарядка аккумулятора велась от гелиопанели. В результате этого снимается некоторая нагрузка на двигатель и уменьшается расход топлива. Но такие решения не носят массовый характер. Для этого требуется достаточное количество солнечных батарей и наличие солнечного света.

Компактные солнечные батареи могут также размещаться и в салоне. В этом случае они применяются для питания приёмника, телевизора и некоторых других потребителей тока в салоне. Для зарядки автомобильного аккумулятора они не подойдут, а способны лишь освободить его от лишней нагрузки. Если цель в том, чтобы заряжать автомобильный аккумулятор, то потребуется более мощная модель.

Если вы не можете себе позволить установить солнечные батареи на крыше (допустим, там вы перевозите вещи, оборудование и т. п.), то можно подумать о приобретении мобильного варианта. Складные гелиопанели для зарядки аккумулятора автомобиля можно возить в багажнике.

При необходимости раскладываете их, подключаете к аккумуляторной батарее и подзаряжаете. Также можно рассмотреть вариант с несколькими компактными модулями. Они соединяются друг с другом, чтобы достичь необходимой выходной мощности.

Практически все современные солнечные батареи для автомобильных аккумуляторов предлагают для подключения два варианта:

  • С помощью клемм напрямую к аккумулятору;
  • Через прикуриватель.

В любом случае обязательно ознакомьтесь с инструкцией производителя батареи. Неправильное подключение может повредить, как саму батарею, так и электрооборудование автомобиля.
Вернуться к содержанию


Особенности зарядки автомобильного аккумулятора от солнечной батареи

Как вы знаете, процесс зарядки кислотных аккумуляторов для автомобиля – это не быстрая процедура. Эти АКБ должны заряжаться силой тока, составляющей 0,1 от номинальной ёмкости. При ускоренной зарядке большими значениями силы тока, сокращается срок службы аккумулятора.

Зарядка автомобильного аккумулятора от солнечной батареи


Превышение параметров по току в случае с гелиопанелями практически исключено. Выходной ток большинства моделей не превышает 1 ампера. В этом случае вы сможете зарядить автомобильный аккумулятор по всем правилам, но достаточно долго. Поэтому этот метод используется для поддержания АКБ в заряженном состоянии или в целях реанимации, когда нужно немного «взбодрить» аккумулятор, чтобы завести автомобиль. Что касается конкретных параметров гелиопанелей, то для поддержки заряда хватает моделей с мощностью 5─6 Вт. Для полного заряда аккумулятора за более-менее разумное время потребуются модели, мощность которых составляет 30─60 ватт.

Специалисты рекомендуют для автомобиля выбирать модуль солнечных батарей, который в длину составляет 1 метр, номинальной мощностью примерно 15 ватт и напряжением 12 вольт. Крайне рекомендуется приобретать модель с контроллером заряда или приобретать отдельно соответствующее устройство. Контроллер требуется для того, чтобы защитить автомобильный аккумулятор от излишнего заряда или от обратного разряда. При достаточной площади крыши можно разместить несколько гелиопанелей и соединить их в единую цепь для большей мощности. К примеру, площадь крыши автобуса, микроавтобуса вполне может сгодиться для организации такой системы.
Вернуться к содержанию


Примеры гелиопанелей для автомобиля от разных производителей

Солнечная батарея «SunForce»

Компания «SunForce» — это производитель солнечных панелей из Канады. Они выпускают солнечные батареи различного назначения. В том числе, для зарядки автомобильных аккумуляторов. В их продуктовой линейке имеются достаточно мощные модели.

Солнечная батарея «SunForce»

Солнечная батарея «SunForce»



Габариты солнечной автомобильной панели «SunForce» составляют 97 на 35 на 4 сантиметра. Мощность составляет 17 ватт. В комплекте с устройством поставляется контроллер 7 ампер / 12 вольт. Также имеются крокодилы и переходник для прикуривателя. Эту гелиопанель можно без проблем разместить на таких транспортных средствах, как автомобиль, трактор, фура, катер. Производитель отмечает, что их устройство функционирует в туман и дождь.
Вернуться к содержанию


Солнечная батарея «ТСМ-15F»

Эта гелиосистема для автомобиля выпускается в гибком корпусе.

Солнечная батарея «ТСМ-15F»

Солнечная батарея «ТСМ-15F»

Габариты ТСМ-15F составляют 60 на 27 на 0,5 см. Мощность устройства равна 15 ватт. Ток заряда 1 ампер. Устройство имеет компактные размеры и без проблем устанавливается на крыше автомобиля.

КПД это гелиопанели составляет 22 процента. Корпус, согласно заявлениям производителя герметичный и надёжный.
Вернуться к содержанию


Sunsei Solar Power

У этого производителя для автомобилистов есть достаточно популярное устройство под названием Sunsei SE-500. Гелиопанель имеет габариты 37,5 на 36 на 2,6 см. Она производится в водонепроницаемом корпусе. Мощность составляет 7,5 ватт, а сила тока 0,5 ампер. На автомобиле Sunsei SE-500 крепится с использованием штатива, который приобретается отдельно. Панель предназначена для поддержания аккумулятора в рабочем состоянии. С его помощью можно спокойно использовать мультимедиа, пользоваться дополнительными приборами при заглушённом двигателе.

Sunsei Solar Power

Sunsei Solar Power



Заряд автомобильного аккумулятора выполняется при включённом или выключенном двигателе. Солнечная панель Sunsei SE-500 имеет в комплекте «крокодилы» и адаптер для подключения прикуривателю. Модель пригодится не только для легковых автомобилей, но и на катерах, тракторах и другом транспорте.

Среди минусов можно отметить небольшую мощность панели Sunsei SE-500. Но зато она позволяет соединять несколько этих панелей вместе. Ток можно собрать систему с необходимой мощностью. Эти панели компактны и могут быть установлены практически в любом месте.


Напоследок скажем, что солнечная батарея для зарядки автомобильного аккумулятора представляет собой полезное устройство для тех, кто часто слушает музыку и смотрит телевизор в машине. Хотя о полноценной замене автомобильной АКБ говорить нельзя. На наш взгляд, лучше всего использовать гелиопанель в качестве подзаряжающего устройства в экстренной ситуации. Заряжать полностью севший аккумулятор лучше от сетевого ЗУ.
Вернуться к содержанию

Зарядка аккумуляторов от солнечной батареи

РадиоКот >Схемы >Питание >Зарядные устройства >

Зарядка аккумуляторов от солнечной батареи

          Как-то для дежурной подзарядки 3-х пальчиковых NiMH аккумуляторов были недорого приобретены 3 солнечные батареи из поликристаллического кремния типа Yh50*40-4A/B40-P размерами 40x40 мм каждая. В datasheet на них был указан ток Iкз = 44 мА и напряжениеUхх = 2,4 В. Также было указано, что в отличие от монокристаллического кремния, данные элементы незначительно снижают мощность при облачности или частичном затенении. Соединив последовательно три этих солнечных элемента и через диод Шоттки подав на последовательно соединённые три NiMH аккумулятора, было получено простейшее зарядное устройство. Простейшее, поскольку при такой схеме включения зарядка аккумуляторов происходила лишь при ярком солнечном свете. В пасмурную погоду и при искусственном освещении выходное напряжение солнечных элементов значительно падало, в результате чего не хватало напряжения для зарядки.

         Сперва к солнечной батарее был просто добавлен импульсный повышающий преобразователь 5В на NCP1450ASN50T1G со стандартной обвязкой,

но результат оказался неудовлетворительный.

          После запуска преобразователя напряжение на выходе солнечной батареи значительно просаживалось, и даже при хорошем солнечном освещении не превышало 2В. Ток зарядки аккумуляторов при этом был в несколько раз ниже, чем при непосредственном подключении к ним солнечной батареи. Подключение вывода разрешения работы 1 (CE) DA1 через делитель напряжения для увеличения порога запуска преобразователя также не дало существенного улучшения ситуации. Стало ясно, что при слабом освещении режим работы схемы должен быть совсем другим. Сперва нужно накопить заряд от солнечных элементов на дополнительном конденсаторе, а затем по достижению на нём определённого порогового напряжения "выплеснуть" этот заряд на повышающий преобразователь. При ярком освещении, когда напряжения на выходе солнечной батареи достаточно для непосредственной зарядки аккумуляторов, повышающий преобразователь должен автоматически отключаться. В итоге была разработана следующая схема, обеспечивающая автоматический переход из одного в другой режимы работы:

         Работает устройство следующим образом. При первоначальном включении (освещении) все транзисторы закрыты и происходит заряд конденсатора C1, подключенного параллельно солнечной батарее. Напряжение с C1 через дроссель L1 и диод Шоттки VD3 также поступает на вход питания микросхемы повышающего преобразователя DA1 NCP1450ASN50T1G, на конденсатор C4 и на положительный вывод батареи аккумуляторов GB1. Отрицательный вывод GB1 подсоединён к общей шине схемы через диод VD4 для исключения тока разрядки аккумуляторов через схему при отсутствии внешнего освещения. По достижению на конденсаторе C1 порогового напряжения открывания VT3 (около 1,8В) последний открывает также и транзистор VT4. При этом на управляющий вход CE DA1 подаётся отпирающее напряжение (>0,9В) и запускается импульсный повышающий преобразователь (DA1, R10, C3, VT5, L1, VD3, C4), подзаряжая конденсатор C4. Одновременно с работой преобразователя начинает светиться красный светодиод HL2. Если освещения солнечной батареи недостаточно для поддержания рабочего тока нагрузки, напряжение на конденсаторе C1 будет снижаться, VT3, VT4 закроются, управляющее напряжение на выводе CE DA1 упадёт ниже 0,3 В и преобразователь выключится, а светодиод HL2 погаснет. Поскольку нагрузка для солнечной батареи отключилась, вновь запустится процесс зарядки конденсатора C1 до порогового напряжения открывания VT3. Опять запустится преобразователь и в конденсатор C4 поступит очередная порция заряда. После серии таких циклов напряжение на C4 возрастёт до напряжения открывания VD4 плюс суммарное напряжение на аккумуляторах. Через GB1, VD4 потечет ток зарядки аккумуляторов. Тока в несколько мА будет достаточно для падения напряжения на VD4, при котором начнёт открываться транзистор VT2. Диод VD4 используется при этом в качестве датчика тока. Пульсирующее напряжение с солнечной батареи и C1 подаётся на выпрямитель VD1 (BAS70), C2, R1. С резистора R1 выпрямленное напряжение подаётся на последовательно включенные З-И VT1 и К-Э VT2. Если вырабатываемой солнечной батареей энергии становится достаточно для одновременного открывания VT1 (напряжением на C2, R1) и VT2 (током зарядки аккумуляторов), то будет происходить шунтирование нижнего плеча делителя R4, что приведет к повышению порога открывания VT3, VT4 для запуска повышающего преобразователя. Таким образом, чем больше энергии вырабатывается солнечной батареей, тем больше становится порог запуска преобразователя, т.е. с накопительного конденсатора C1 снимается всё больший заряд энергии. При достаточном освещении, когда напряжения солнечной батареи под нагрузкой хватает для непосредственной зарядки трёх аккумуляторов (через L1, VD3, VD4), открытые VT1, VT2 шунтируют R4 настолько, что повышающий преобразователь находится в выключенном состоянии. При этом красный светодиод HL2 перестаёт мигать. Зелёный светодиод HL1 светится постоянно при напряжении на C1 более 2В для индикации работоспособности устройства. Процесс автоматического переключения режима работы происходит плавно, адаптируясь под внешнее освещение. При слабом освещении наблюдаются редкие мигания красного светодиода. С возрастанием освещённости частота мигания повышается, а также начинает в противофазе мигать зелёный светодиод. При дальнейшем повышении освещённости, когда в повышающем преобразователе надобность отпадает, остаётся гореть только зелёный светодиод. В ясную солнечную погоду ток зарядки аккумуляторов достигает 25 мА. Для ограничения выходного напряжения солнечной батареи на уровне 5,5 В предназначен стабилитрон VD2, поскольку по datasheet на NCP1450A максимальное входное напряжение для неё не должно превышать 6 В.

         Устройство собрано на печатной плате из одностороннего фольгированного стеклотекстолита размерами 132х24мм.

         Все элементы, за исключением разъёма питания для подключения аккумуляторов, в SMD исполнении. Светодиоды HL1, HL2 – ультра яркие типоразмера 1206. Тип приобретённых светодиодов остался неизвестен, но они довольно яркие, а светиться начинают уже при микроамперных токах. Резисторы и керамические конденсаторы – типоразмера 0805 (C3 и R10 – 0603, но можно запаять и 0805 в два этажа). Конденсаторы C1, C4 – танталовые, типоразмера C. Дроссель L1 – типа CDRH6D28 на 15мкГн, 1,4А. Транзисторы применены широко распространённые, корпус SOT-23-3. Разъём питания – стандартный. Внимание! Плата разведена для наружного плюсового контакта штекера.

         Настройка устройства практически не требуется. При необходимости подбором сопротивления резисторов R2, R7 можно установить требуемую яркость свечения имеющихся светодиодов. Подбором резистора R4 можно добиться наиболее оптимального режима работы преобразователя (по максимуму КПД) при пониженной яркости освещения.

Файлы:
Файлы проекта

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Отправить ответ

avatar
  Подписаться
Уведомление о
