Выбираем материнскую плату 2021: руководство Hardwareluxx

Начинающие пользователи могут легко запутаться в терминах, использующихся для описания материнских плат. Поэтому мы решили подготовить руководство, которое поможет грамотно выбрать материнскую плату и разобраться во всех вопросах.

Обновление: мы обновили наше руководство в апреле 2021, чтобы оно лучше соответствовало состоянию рынка.

Мы ответим на вопросы, которые неизбежно возникают при выборе материнской платы. Какой формат предпочесть? На каком сокете и чипсете? Какие интерфейсы должны быть на материнской плате? Имеет ли смысл доплачивать за дополнительные функции? И что нужно настраивать в BIOS (UEFI)? Для простоты мы построим наше руководство на материнских платах MSI, но его можно легко перенести и на продукты других производителей.

Подписывайтесь на группы Hardwareluxx ВКонтакте и Facebook, а также на наш канал в Telegram (@hardwareluxxrussia).

Что такое материнская плата?

Материнская плата — важный компонент компьютера, без которого работа невозможна. На жаргоне многие компьютерщики называют плату просто «мать» или «материнка». На материнскую плату устанавливаются процессор, память, карты расширения, в том числе и видеокарта. Также к ней подключаются накопители HDD и SSD.

Какие форматы материнских плат распространены на настольном сегменте?

Для каждого сценария производители разработали наиболее удобные форматы. Как правило, производители выпускают материнские платы в разных форматах, чтобы под каждый сценарий можно было выбрать подходящую модель.

Классикой можно назвать формат ATX, эти материнские платы распространены наиболее широко, они предлагают достаточно места для всего. Если требуется больше, то есть формат Extended ATX (или E-ATX), в котором выпускаются многие high-end материнские платы. Такой формат позволяет производителям встраивать больше компонентов. Причем отверстия крепления идентичны формату ATX, что облегчает монтаж и улучшает совместимость с корпусами.

Формат Micro ATX (сокращенно µATX) чуть меньше, но на квадратной материнской плате остается достаточно места для сбалансированной конфигурации. Чего нельзя сказать о материнских платах Mini-ITX, с которыми уже придется пойти на компромиссы. Преимуществом компактных форматов является сборка маленьких, но мощных систем.

При выборе материнской плате следует обращать внимание на то, чтобы она уместилась в корпусе. Как правило, материнские платы Micro-ATX и Mini-ITX тоже можно установить в корпуса ATX. Но обратное уже неверно.

Конечно, есть и другие форматы для профессионального серверного сегмента, но мы ограничимся настольными материнскими платами, которые как раз актуальны большинству читателей.

Какой должен быть сокет CPU и чипсет?

На каждой материнской плате есть сокет CPU, а также припаян чипсет. В прошлом чипсет состоял из двух чипов (северный и южный мост). В северном мосту располагались контроллеры оперативной памяти и PCI Express для подключения видеокарты и других карт расширения — когда они еще не интегрировались в CPU. Контроллер накопителей, USB и других компонентов размещался в южном мосту.

Сегодня северный мост остался в прошлом. Все его компоненты перешли на процессор, что избавило от необходимости устанавливать дополнительный чип. Остался только южный мост, который теперь и называют чипсетом. Единственным исключением являются материнские платы для SoC (System on a Chip, система на чипе), в которых в CPU интегрированы вообще все компоненты, поэтому чипсет отсутствует. Intel и AMD называют свои чипсеты «PCH» (Platform Controller Hub). Напомним, что ранее это были южные мосты.

Если придерживаться платформ для массового рынка и high-end настольных ПК (HEDT), то со стороны Intel используются сокет LGA1200 (для Comet Lake-S и Rocket Lake-S) и LGA2066 (Skylake-X и Cascade Lake-X), со стороны AMD — сокет AM4 (Matisse (Ryzen 3000), Renoir (Ryzen 4000G) и Vermeer (Ryzen 5000)), а также крупный сокет sTRX4/sWRX8 для третьего поколения процессоров Ryzen Threadripper (Pro) (Castle Peak). В ассортименте ведущих производителей материнских плат есть модели под все актуальные сокеты.

Обзор современных платформ

Функция/сокет	Intel LGA1200	Intel LGA2066	AMD AM4	AMD sTRX4/sWRX8
Сегмент	Массовый	High-End	Массовый	High-End
Тип сокета	LGA (Land Grid Array)		PGA (Pin Grid Array)	LGA
Число контактов	1200	2066	1331	4094
Макс. ядра CPU/потоки	8/16 (Rocket Lake-S) 10/20 (Comet Lake-S)	18/36	16/32	64/128
Чипсеты	Z590, Z490, H570, h570, B560, B460, H510, h510	X299	X570, B550, A520, X470, B450	TRX40, WRX80
Поддержка разгона	Z590, Z490, H570 и B560 (для ОЗУ)	X299	X570, B550, X470, B450	TRX40
Кодовое название CPU	Rocket Lake-S (Core i 11xxx) Comet Lake-S (Core i 10xxx)	Skylake-X (Refresh) Cascade Lake-X	Matisse (Ryzen 3000) Renoir (Ryzen 4000G) Vermeer (Ryzen 5000)	Castle Peak

Ниже мы сравним все актуальные чипсеты Intel. Процессор и ОЗУ можно разгонять только на чипсетах X299 и Z590. Чипсеты H570 и B560, по крайней мере, разрешают разгон ОЗУ.

Обзор чипсетов Intel

Спецификация	X299	Z590	H570	B560	H510
Сегмент	High-End	Массовый	Массовый	Массовый	Массовый
Сокет CPU	LGA2066	LGA1200	LGA1200	LGA1200	LGA1200
Техпроцесс	22 нм	14 нм	14 нм	14 нм	14 нм
Конфигурация PCIe 4.0 (Rocket Lake-S, LGA1200)	—	1×16, 1×16+ 1×4, 2×8+ 1×4, 1×8 + 3×4	1×16 + 1×4	1×16 + 1×4	1×16
Конфигурация PCIe 3. 0 (CPU)	1×16 oder 2×8/ 1×16, 1×8/2×16, 1×8	1×16, 2×8 или 1×8+2×4	1×16	1×16	1×16
Multi-GPU	SLI / CrossFireX		CrossFireX		—
Макс. число дисплеев/каналов	—	3/3	3/3	3/3	3/3
Каналов ОЗУ/ DIMM на канал	4/2	2/2	2/2	2/2	2/1
Разгон CPU и памяти	Да	Да	Ja (nur RAM)	Ja (nur RAM)	Нет
Встроенная поддержка WLAN AX	Нет	Да	Да	Да	Да
Intel Smart Sound Technology	Нет	Да	Да	Да	Да
Поддержка Optane Memory	Да	Да	Да	Да	Да
Поддержка SDXC (SDA 3. 0)	Нет	Да	Да	Да	Да
Порты USB (USB 3.2 Gen1)	14 (10)	14 (10)	14 (8)	12 (6)	10 (6)
Макс. число портов USB 3.2 Gen1/2	10/0	10/10	8/4	6/4	4/0
Макс. число портов USB 3.2 Gen2x2	0	3	2	2	0
Макс. число портов SATA 6 Гбит/с	8	6	6	6	4
Макс. число линий PCIe 3.0	24	24	20	12	6
Intel Rapid Storage Technology	Да	Да	Да	Да	Да
Макс. Intel RST для портов PCIe Storage (M. 2 x2 или x4)	3	3	3	2	1
Intel RST PCIe RAID 0, 1, 5	Да	Да	Да	Да	Нет
Intel RST SATA RAID 0, 1, 5, 10	Да	Да	Да	Да	Нет
Intel RST CPU-attached Intel-PCIe-Storage	Да	Да	Да	Нет	Нет



Ниже мы сравним все актуальные чипсеты AMD. Для разгона процессора и памяти подойдут только чипсеты TRX40, X570, B550, X470 и B450.

Обзор чипсетов AMD

Функция	WRX80	TRX40	X570	B550	A520
Сегмент	High-End	High-End	Массовый	Массовый	Массовый
Сокет CPU	sWRX8	sTRX4	AM4	AM4	AM4
Техпроцесс	12 нм	12 нм	12 нм	14 нм	14 нм
Конфигурация PCIe 4. 0 (CPU) (*1)	7×16	2×16, 2×8	1×16 + 1×4 или 2×8 + 1×4		—
Конфигурация PCIe 3.0 (CPU)	7×16	2×16, 2×8	1×16 или 2×8 + 1×4	1×16 или 2×8 + 1×4	1×16 + 1×4
Макс. число линий PCIe 3.0	—	—	—	8	6
Макс. число линий PCIe 4.0	24	24	16	—	—
Макс. число портов USB 3.2 Gen1/2	0/8	0/8	0/8	2/2	1/2
Макс. число портов USB 2.0	4	4	4	6	6
Макс. число портов SATA 6 Гбит/с	12	12	12	6	6
Multi-GPU	SLI / CrossFireX	SLI / CrossFireX	SLI / CrossFireX	SLI / CrossFireX	—
Каналы RAM/ DIMM на канал	8/1	4/2	2/2	2/2	2/2
Разгон CPU и памяти	Нет	Да	Да	Да	Нет
RAID (0, 1, 10)	Да	Да	Да	Да	Да
XFR	Да	Да	Да	Да	Да
XFR 2 (Enhanced)	Да	Да	Да (Да)	Да (Да)	Да (Да)
Precision Boost Overdrive	Да	Да	Да	Да	Да
*1: только в сочетании с процессором Ryzen (Threadripper) 3000/5000.

<>Выбираем материнскую плату 2021: руководство Hardwareluxx
Оперативная память, раскладка PCB и система питания



Выбираем материнскую плату LGA1700 под 12-поколение процессоров Intel

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Дисклеймер:

На рынке представлено огромное количество материнских плат. На какие критерии ориентироваться? Какие материнские платы не будут ограничивать производительность по лимитам? Постараюсь облегчить Вам задачу, чтобы не напороться на маркетинговые уловки некоторых вендоров и выбрать с умом. В течение нескольких последних лет довелось познакомиться с самыми популярными платами некоторых вендоров и в большинстве случаев можно сказать, что производители редко отходят от проверенного сценария и не всегда спешат фиксить косяки в своих линейках. Возможно это их план и они не слышат простых пользователей.

---

рекомендации

Минутка теории:

 Для начала посмотрим отличия чипсетов H610, B660, H670, Z690

Различия сразу видны:  все чипсеты, кроме H610 поддерживают разгон оперативной памяти, но с оговорками. Для большинства плат на B660 и H670 регулировка напряжения SA будет заблокирована, поэтому не ожидайте более 3600Mhz в режиме Gear1. Gear2 нам не особо интересен, так как мы в этом случае получаем конские задержки и прочее. Тем более для Intel разгон оперативной памяти до упора не так критичен как для процессоров AMD. Для большинства пользователей, частота в 3200\3466\3600MHz будет оптимальной в 99 % сценариев. Кроме того, у Вас есть возможность поджать тайминги практически также, как и на камнях и платах 10\11 поколений, что добавит производительности. Я давно использую одни и те же планки памяти и это проверено опытным путём.

Также приложу инфу, которая приблизительно даст понять — в каком случае любители разгона памяти имеют возможность регулировать напряжения на SA на примере матплат от MSI и с каким процессором (K или non-K). Полной статистики по всем вендорам до сих пор нет.

---

Критерии подбора:

1. Невысокая цена для своей категории.

2. Отсутствие перегрева цепей питания при использовании конкретного процессора.

3. Радиаторы на подсистеме питания. Желательно нижнее и верхнее плечи.

4. Перспектива для апгрейда на более старший процессор линейки.

5. Количество интерфейсов.

---

Подбор конкретной материнской платы под процессор:

1. Intel Core i3-12100 и Intel Core i3-12100F.

Несмотря на то, что в официальных спецификациях указан TDP в 89W, на самом деле в реальных задачах Вы не сможете достичь данного показателя. Blender раскочегаривает процессор максимум до 52W, что копейки. Однако, если найдутся альтернативно одарённые пользователи, которые захотят рендерить на этом камне под боксовым кулером, рекомендую не использовать боксовый кулер, иначе вам обеспечен долбеж в 80-85 градусов на постоянной основе и дикий вой вентиля.

Со старта нас встречают самые бюджетные платы. — Сравнение плат —

Однозначный выбор — это ASUS Prime H610M-A D4 если Вы не планируете апгрейд или в крайнем случае планируете поставить i5 12400 ( желательно в этом случае сделать андервольт). Мы получаем радиатор на VRM, 2 m2 под SSD, нормальный BIOS и самый лучший функционал среди данных плат. Частоту оперативной памяти до 3200Mhz получаете гарантированно. А большего и не нужно.

Если Вы временно решили пересидеть на этом камешке и планируете апгрейд до Core i5 12400 или 12600К, 12700, но Вам нужен недорогой вариант, то смотрим в сторону данного списка — — Сравнение плат — , но здесь свои оговорки. ASUS Prime B660M-K D4 годится по-хорошему только для Core i5 12400 максимум. Также напомню, если 12100 временный вариант, то все платы, указанные ниже будут релевантны для выбора.

---

2. Intel Core i5-12400, Intel Core i5-12400F, Intel Core i5-12500, Intel Core i5-12600 .

И снова мы видим заявленный TDP от Intel в размере 117W, от чего незнающие фанаты AMD сразу начинают говорить про очередное горяченное поколение, которое ничем не отличается от 11Gen. На деле мы имеем типичные 20-60W в гейминге, максимум 72-75W в рабочих задачах. Максимально мне удалось раскочегарить 12400 до 86W в OCCT с AVX-512. Так что за подсистему питания можно не переживать, но определённые требования присутствуют.

Сразу нас встречают три платы — Сравнение плат — . В данном случае ASUS Prime B660M-K D4 — самый начальный вариант, который стоит рассматривать только при очень ограниченном бюджете и если эта плата будет стоить дешевле остальных либо будет идти в выгодном комплекте. Ниже уровнем платы не рекомендую, ибо Вы столкнетесь с очень неприятными температурами на VRM c последующим возможным прогаром, если будете использовать материнки без радиаторов. Ну а ожидаемый победитель для этой линейки камней — ASRock B660M Pro RS либо ASRock B660 Pro RS, в зависимости от того, нравится Вам mATX или полноразмерный ATX. Все необходимое на плате есть, можно поставить заказанный модуль Wi-fi с Aliexpress, если уж сильно хочется беспровод. За решения с Wi-Fi Вы капитально переплачиваете.

Данные модели от Asrock подойдут и для последующего апгрейда до 12700 включительно. (Но опять-таки с оговорками, о чем ниже). Более дорогие модели по типу следующих не отличаются какими-либо кардинальными улучшениями и ништяками, платы уровнем выше стоят уже в другом диапазоне. Чего стоит только MSI без радиаторов и ущербная Gigabyte за эти деньги. Срамота!

---

3. Intel Core i5-12600К, Intel Core i7-12700, Intel Core i7-12700К.

Для 12600К мы получаем максимум 117W в Blender при самой тяжелой многопоточной нагрузке, что также с запасом укладывается в оф. спецификации по TDP 150W. Соответственно для него также оптимальным выбором будет ASRock B660M Pro RS либо ASRock B660 Pro RS, естественно, если Вам наплевать на разгон самого камня.

Intel Core i7-12700 потребляет уже до 130-140W в рабочих задачах, поэтому я бы в этом случае не рекомендовал платы от Asrock, упомянутые выше, ведь подсистема питания будет работать на пределе и температуры мосфетов будут доходить до 90-100 градусов (норма до 115 градусов), однако в долгосрочной перспективе вы должны понимать, что разогрев рядом стоящих компонентов — дросселей и не самых топовых конденсаторов дает о себе знать. Если только игровая нагрузка — ноль вопросов. Ещё раз напомню, платы, указанные по ссылке , обходим стороной.

Рассматривая  Intel Core i7-12700, Intel Core i7-12700К (или 12600К для разгона в щи), мы двигаемся к следующим вариантам материнских плат — Сравнение плат — , однако возрастающая стоимость дает нам только более жирные подсистемы питания и небольшое количество плюшек. Данные варианты можно выбрать, если Ваш бюджет позволяет приобрести более качественную плату, но на Z690 ещё не хватает бюджета. И, также, если Вам не нужен разгон процессора.

Z690: — Сравнение плат — — в данном случае мы получаем худшее из лучшего. Это самые бедные платы в плане подсистемы питания из всей линейки и, так как варианты лучше идут всего на копейки дороже, мы их ставить не будем. Тем более Gigabyte с их проблемами.

ASRock Z690 Pro RS, ASRock Z690 PG Riptide, MSI PRO Z690-P DDR4, MSI PRO Z690-A DDR4 — наш выбор для старших камней линейки, а именно 12700, 12700К и выше.

Платить больше за подсветку и свистоперделки, «армированные» слоты и тд — считаю зашквар. Также, по поводу выбора памяти — я всё ещё считаю, что время DDR5 не пришло и не придет оно ещё даже через год, так как это было со всеми стандартами памяти. Смысл переплаты под вопросом.

Однако для таких товарищей всё-таки дам наводку: ссылка.

---

Итоги:

1. Intel Core i3-12100 и Intel Core i3-12100F — ASUS Prime H610M-A D4 ( без возможности апгрейда и разгона памяти), ASUS Prime B660M-K D4 (с возможностью апгрейда до i5-12400, разгон памяти присутствует), но в идеале лучше брать ASRock B660M Pro RS либо ASRock B660 Pro RS . Все варианты, указанные для более производительных процессоров релевантны, если планируется апгрейд.

2. Intel Core i5-12400, Intel Core i5-12400F, Intel Core i5-12500, Intel Core i5-12600 — ASRock B660M Pro RS либо ASRock B660 Pro RS, либо платы пожирнее, указанные для более производительных процессоров, если позволяет бюджет.

3.  Intel Core i5-12600К, Intel Core i7-12700, Intel Core i7-12700К — начальный вариант ASRock B660M Pro RS либо ASRock B660 Pro RS, для игр и повседневных задач. Если подразумевается работа, многочасовой рендер и нужен разгон, то выбираем ASRock Z690 Pro RS, ASRock Z690 PG Riptide, MSI PRO Z690-P DDR4, MSI PRO Z690-A DDR4. Более жирные варианты, которые раскроют весь потенциал по разгону — ссылка.

Данная статья не претендует на истину в последней инстанции, но поможет выбрать оптимальный вариант без экономии на спичках. Хотите стабильной и долгой работы Вашей системы? Выбирайте нормальную материнскую плату, ведь это основа вашего будущего компьютера.

Спасибо за внимание!

PS: Какой вариант выбрали Вы? Можете поделиться в комментариях ниже в формате процессор\материнская плата. Можем подискутировать на тему правильного и неправильного выбора.

PPS: Для процессоров от 12400 строго рекомендуется Thermalright LGA17XX-BCF во избежание выгибания текстолита и крышки. Обзор данной штуки будет позже, как придет с Aliexpress.

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Как выбрать актуальную материнскую плату правильно

Этот материал написан посетителем сайта, и за него начислено вознаграждение.





Как вешалка начинается с театра, так и хорошая компьютерная система начинается с материнской платы. Ведь именно от ее надежной работы зависит комфорт, производительность и просто стабильная работа вашего компьютера. Все по причине «модульности» — ведь именно к «матери» пристыковывается ЦП, оперативка и HDD (SDD) и видеокарта (если она нужна). И вот об этих самых нюансах спешу поделиться с новичками «подстольных вороных коней».

рекомендации

   Что такое хорошая материнская плата — «это не только ценный мех…» как шутили классики с некогда нам братской Украины, а нечто большее, и вот об этом «большем» будет рассказано ниже. Ведь от таких «нюансов» можно получить как «радость бытия», так и бочку горького разочарования. Как вы поняли, продуктивность, а точнее производительность — это вот наше все.

Устройство современной материнской платы

   Коротко поговорим об «анатомии» современной motherboard.

1. Чипсет — это набор блоков микросхем, регулирующих работу системы в целом.
2. Сокет — разъем для установки и подключения ЦП, На сегодняшнем рынке осталось лишь два монополиста этих чудо-кристаллов. Как нетрудно догадаться, это технологические компании Intel и AMD
3. Форм-Фактор — это «формы» или по-нашему по-деревенскому — размер материнки, от «малышек» до настоящих рубеновских красавиц.
4. VRM — что это за «зверь» такой, будет описано ниже.
5. Разъемы — входы-выходы на материнской плате, предназначенные для подключения различных устройств и «девайсов».

Сокеты AMD и Intel

   Для продвинутых пользователей знание о том, что разъемы у AMD и Intel — различны, относится к разделу «Капитан очевидность», но новичкам об этом всегда нужно помнить. Ниже будет пример такого разнообразия.

Intel — сокет LGA (примерно переводится как матрица контактных площадок),  интеловский разъем, «эволюционирующий» из стадии FC-PGA, обладающий рядом достоинств-отличий от последнего, заключающихся в функции защиты при долговременных или просто неосторожных перевозок-переносок в сборе с материнкой, и новой инженерной конструкции, из-за увеличения силы токов лучше противостоящей так называемой истории с паразитными наводками.

   Современные LGA — это LGA1200, LGA1700 и конечно же LGA2066

AMD использует «устаревший» FC-PGA, это — следующие сокеты: AM4, TR4, TRX4 и потенциальный хит AM5

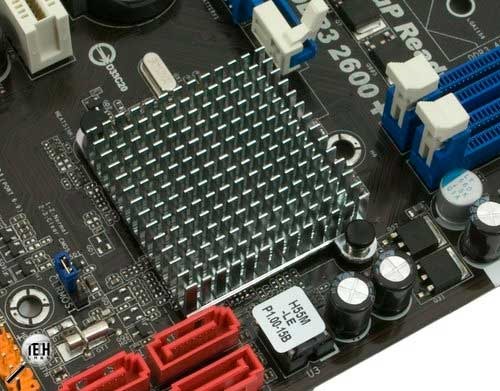

   Чипсет отвечает за подключение и работу следующего «компьютерного богатства»: центрального процессора, различных накопителей информации, оперативки, видеокарты и некоторых других устройств (пример — сетевая карта или плата видеозахвата). Чипсет — довольно важная штука, именно он «знатокам» помогает определить подойдет, а точнее — «заведется» ли конкретная оперативная память на вашем железе, получится ли «втиснуть» процессор в данный сокет и многое другое.

   Вот что сейчас самое актуальное, сначала, по традиции и старшинству начнем с Intel:

• старший Z490 — Поддержка разгона и современных новомодных «штучек»
• средний Q470 — То же самое, что и выше, но «без перламутровых пуговиц»
•  средний h570 — в комплект входит установленный модуль Wi-Fi
• W480 — для так называемых рабочих станций

   AMDишное семейство:

• X570 (альтернатива X470 и X370) — Поддержка разгона и PCIe 4.0 и системы двух видеокарт
• B550 (альтернатива B350) — Тот же разгон, поддержка NVMe и новейших процессоров AMD
• A520 (альтернатива A320) — Дешевый компромисс.

Размерчик (Форм-фактор)

Размер материнской платы или более модно-молодежно — так называемый Форм-фактор. Чем больше размер, тем больше можно разместить «внешних устройств» на материнке. Но тут нужно знать следующее: большинству пользователей «за глаза» хватит размера ATX. Больше — избыточно, а вот возросшие со временем «аппетиты», а они возрастут — не дадут вам разгуляться в форм-факторе Micro. Публикую в порядке убывания размеров.

• EATX — самый большой размерчик — для компьютерных энтузиастов и геймеров-экстремалов, идеальный вариант для сервера.
• ATX — середнячок для стандартных желаний и возможностей обычного человека, но есть и исключения
• Micro-ATX — всего понемногу. Из-за небольших размеров данные «мамки» обладают меньшим количеством разъемов, как и своими возможностями.
• Mini-ATX — настоящий «дамский угодник» — малыш такой маленький, что будет смотреться незаметной крошкой в сравнении с «богатырем» ATX

Внешние разъемы «матери»

    Тут следующая хитрость: так как я вам «дал» современные модели материнских плат, следовательно, эти матери поддерживают все необходимые актуальные разъемы. Но так как наш мануал для новичков — опишу некоторые «слоты». Например, всем известный USB, от ультрамодного USB 3.2 Gen2x2 до «вечной классики» — USB 2.0. И, конечно же не забываем про «насущный» USB type-C, ведь именно его только лишь поддерживают современные смартфоны.

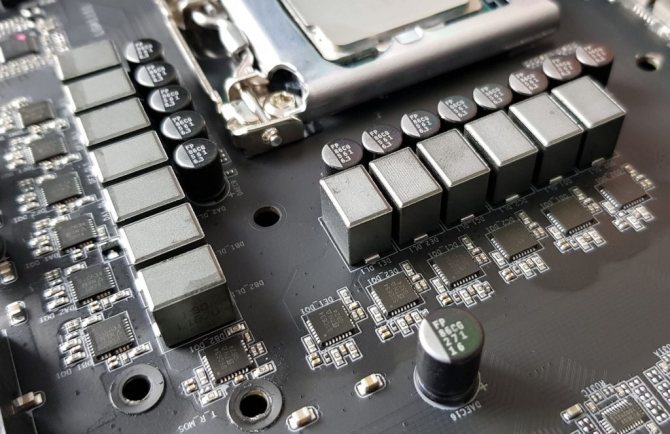

Voltage Regulator Module

Voltage Regulator Module — она же подсистема питания. Продвинутые пользователи и геймеры знают важность этого слова, а вот новичкам оно ничего не говорит, но именно от этого словосочетания зависит производительность и стабильность вашей компьютерной системы, причем скачки и перебои в электроснабжении системного блока могут натворить бед — вплоть до выхода из строя материнской платы, и одним нажатием кнопки «перезагрузка» уже не отделаешься… Поэтому импульсный преобразователь постоянного напряжения не баловство — а необходимая «деталь интерьера». Не буду вдаваться в подробности, но «мощность» и качество работы VRM зависит от количества «фаз» — чем больше, тем лучше. Правда производители дешевых материнок используют уловки,  практикуя «усиленные» фазы. Простому же пользователю необходимо запомнить чем мощнее процессор, тем большее количество фаз ему необходимо, так же ключевую роль VRM играет при разгоне. Поэтому еще раз: выбираем много фаз, добротный большой радиатор и известный производитель — например тот же Asus.

Резюме

   Благодаря вот таким нехитрым рекомендациям даже новичок-незнайка худо-бедно самостоятельно сможет выбрать не «залежалый товар», а более-менее актуальные мамки для комфортного существования в ближайшую пару-тройку лет с возможным апгрейдом, между делом играя в современные игрушки (при наличии актуальной видеокарты и процессора) или занимаясь другими ресурсоемкими операциями. Всем спасибо и приходите еще 😉

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Подпишитесь на наш канал в Яндекс. Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.

Выбор материнской платы для компьютера

«Вы не можете выбрать свою мать, но вы можете выбрать свою материнскую плату».

— Какой-то придурок, который считал себя забавным



В былые времена вычислительной техники материнская плата (подобная оригинальной материнской плате IBM PC, показанной здесь) была домом для процессора, набора микросхем и микросхемы CMOS. , и еще очень мало. Все остальные компоненты устанавливались на материнскую плату и часто назывались «дочерними платами» или «дочерними платами».

Даже когда этот сайт только создавался, очень немногие материнские платы имели встроенное видео; и встроенный звук только начал завоевывать популярность.

На момент написания этой версии большинство системных плат для настольных ПК имели интегрированное видео либо на плате, либо в процессоре; и почти все материнские платы имеют встроенные аудио и сетевые адаптеры прямо в них. В совокупности они называются интегрированными периферийными устройствами , потому что они выполняют работу, которую раньше выполняли дополнительные карты.

Большинство материнских плат также имеют слоты расширения, в которые можно установить карты расширения, если встроенные компоненты не соответствуют вашим потребностям или вышли из строя.

Людям, работающим со стандартными настольными приложениями и несложным редактированием фото и видео, вполне подойдут встроенные периферийные устройства на приличной материнской плате. Это может сэкономить вам много денег, если вы собираете компьютер для обработки текстов, проверки электронной почты и работы в Интернете.

Однако геймерам, ученым, архитекторам, художникам-графикам, людям, которые регулярно редактируют видео, и другим пользователям, чьи приложения требуют большей мощности для обработки видео, потребуются видеокарты более высокого класса, чем те, которые обычно устанавливаются на материнских платах. Точно так же музыкантам или музыкальным редакторам, использующим программное обеспечение для студий звукозаписи, может потребоваться установка специализированных звуковых карт, которые работают лучше, чем встроенные периферийные устройства.

Если вы с самого начала знаете, что будете использовать видео- и аудиокарты расширения в своем домашнем компьютере, вы можете подумать о покупке серверной материнской платы и серверного процессора, такого как четырехъядерный процессор серии Intel Xeon, который не поддерживает t иметь встроенную графику. Материнские платы и процессоры для серверов, как правило, очень прочные и мощные и могут выдерживать экстремальные нагрузки, но, как правило, имеют просто аудио и видео VGA, если они вообще есть. Если вы все равно собираетесь устанавливать аудио- и видеорасширения, стоит подумать о покупке материнской платы и процессора, предназначенных для серверов. Просто убедитесь, что в mobo есть подходящие слоты расширения для карт, которые вы собираетесь использовать.

На сегодняшний день доступно большое разнообразие материнских плат. При выборе нового мобильного устройства для вашего домашнего компьютера необходимо учитывать множество факторов, в том числе:

• Форм-фактор . Форм-фактор — это набор стандартов, включающих размер и форму платы, расположение монтажных отверстий, интерфейс питания, а также тип и расположение портов и разъемов. Как правило, вы должны выбрать чехол, который подходит для мобильного телефона, а не наоборот. Но если у вас есть ограничения по пространству, вы должны ограничить свой выбор размером корпуса, для которого у вас есть место.

• Поддержка процессора . Вы должны выбрать мобильное устройство, которое поддерживает тип и скорость процессора, который вы хотите использовать, и имеет правильный тип сокета для этого процессора.

• Поддержка оперативной памяти . Убедитесь, что выбранная вами материнская плата поддерживает достаточное количество оперативной памяти того типа, который вы хотите использовать. Большинство материнских плат, произведенных на момент написания этой статьи, могут поддерживать не менее 32 ГБ ОЗУ, при этом ОЗУ DDR-4 является самым популярным типом прямо сейчас (в 2019 г. ). Некоторые платы могут поддерживать гораздо больше оперативной памяти.

• Чипсет . Чипсет в значительной степени управляет шоу на материнской плате, и некоторые чипсеты лучше, чем другие. Чипсет не подлежит замене, поэтому единственный способ решить проблемы, вызванные плохим чипсетом, — это заменить mobo. Прочтите обзоры других материнских плат, использующих тот же набор микросхем, что и тот, который вы рассматриваете, чтобы узнать, много ли людей сообщают о проблемах с ним. Это особенно важно, если вы используете операционную систему, отличную от Microsoft Windows.

• Встроенные функции . Вы хотите интегрированное аудио или видео? Если вы не планируете использовать компьютер для работы с графикой, мультимедиа или играми, вы можете сэкономить деньги, купив материнскую плату с менее впечатляющим встроенным звуком и/или видео.

• Поддержка SATA . В настоящее время все современные материнские платы поддерживают SATA. Вам нужно убедиться, что они поддерживают самый быстрый стандарт SATA на момент покупки платы и что на материнской плате достаточно разъемов SATA для всех дисков, которые вы планируете установить.

• Слоты расширения и порты . Сколько слотов расширения каждого типа включено? Будет ли их достаточно для удовлетворения ваших текущих и будущих потребностей в картах расширения? Как насчет поддержки FireWire? И достаточно ли у него портов USB и разъемов для всех периферийных устройств, которые вы хотите свесить с него, и всех проводов, которые нужны вашему корпусу для питания передних портов и картридеров? Являются ли они последней и лучшей версией USB?

• Репутация . При выборе материнской платы самым важным фактором является надежность. Замена вышедшей из строя материнской платы требует разборки всего компьютера, а также может потребовать переустановки операционной системы и приложений с нуля. После того, как вы сузили свой выбор, поищите онлайн-форумы, чтобы узнать, не нашли ли другие доски, которые вы считаете лимоном. Одним из превосходных веб-ресурсов для исследования материнских плат является Motherboards.org.

• Совместимость с вашей операционной системой . Все новые материнские платы включают драйверы для текущей и последней версий Windows (но для уверенности проверьте документацию). Если вы планируете использовать плату на компьютере под управлением другой операционной системы (Linux, UNIX, BSD и т. д.), обратитесь к производителю материнской платы и на форумы по аппаратному обеспечению для ОС, которую вы будете использовать, чтобы узнать, как работает эта конкретная плата. для других.

• Поддержка RAID . RAID (избыточный массив независимых дисков) — это набор протоколов для организации нескольких жестких дисков в «массивы» для обеспечения отказоустойчивости и/или увеличения скорости доступа к данным с жестких дисков. Многие материнские платы имеют встроенные аппаратные RAID-контроллеры, что позволяет сэкономить на установке дополнительного RAID-контроллера, если вы планируете использовать RAID.

• Стоимость . Даже если у вас ограниченный бюджет, материнская плата — не то место, где можно срезать углы. Вместо этого попробуйте менее причудливый случай. Но в то же время то, что один мобо стоит в два раза дороже другого, не означает, что он в два раза лучше. Просматривая форумы и читая обзоры оборудования, вы, вероятно, найдете несколько недорогих плат, которые работают так же (а может быть, и лучше) плат, которые стоят намного дороже.

PC Part Picker — хороший ресурс для получения отзывов о компьютерных компонентах, включая материнские платы, до того, как вы потратите деньги.

---

Начало работы

• Компоненты
  • Материнские платы
    • Материнская плата
    • Интерфейсы расширения
    • Выбор материнской платы (Эта страница)

Как выбрать материнскую плату (совет эксперта)

Джейкоб Тувинер

• Форм-фактор
• Объем памяти
• Чипсеты материнской платы
• Разъемы материнской платы
• Бортовые разъемы
• Рынок подержанных вещей
• Сравнение материнских плат
• Лучшие материнские платы для вашего процессора

Хотя мы не предлагаем вам тратить весь свой бюджет только на материнскую плату, мы видели несколько сумасшедших конфигураций, использующих материнские платы за 300 долларов с процессорами за 80 долларов, что является большой ошибкой.

Ваша материнская плата не так уж важна для игр, поэтому не тратьте половину своего бюджета на лучшую материнскую плату!

То же самое в обратном направлении.

Пожалуйста, ради всего святого, не связывайте Ryzen 7 или 9 с материнской платой A320, чтобы «сэкономить немного денег».

В этом руководстве мы рассмотрим, что вам следует искать в материнской плате, чтобы вы знали, как выбрать лучшую материнскую плату для вашей сборки.

Форм-фактор

Форм-фактор вашей материнской платы в основном зависит от того, насколько она велика, где расположены отверстия для винтов и в какие типы корпусов ПК она в конечном итоге поместится.

Итак, можно было бы подумать, что было бы неплохо выбрать материнскую плату с форм-фактором, соответствующим вашему корпусу.

Вот наиболее распространенные форм-факторы, на которые следует обратить внимание:

Mini ITX

Форм-фактор Mini ITX является самым маленьким из основных форм-факторов.

Эти типы материнских плат обычно предназначены для сборки SFF (малый форм-фактор), домашних развлекательных ПК или, в некоторых случаях, дополнительных компьютеров внутри существующей системы.

Эти материнские платы значительно выигрывают в категории размеров: стандарт Mini ITX имеет размеры всего 170×170 мм (или 6,7×6,7 дюйма) и всего 4 отверстия для крепежных винтов.

Этот размер может сэкономить вам место, но в некоторых, но не во всех случаях, вы можете пожертвовать производительностью.

Другие вопиющие проблемы, которые преследуют сборки Mini ITX, обычно связаны с охлаждением, поскольку вам нужно найти решение для охлаждения, которое идеально подходит для вашего корпуса, и его стоимость, которая может превышать 100 долларов США.

Как правило, материнские платы Mini ITX имеют только 2 слота для оперативной памяти, но обладают всеми остальными обычными прибамбасами, которые поставляются вместе с любой комбинацией чипсета и сокета, которую вы выберете.

Это означает, что некоторых из этих щенков можно даже разогнать!

Micro ATX

Материнские платы Micro ATX, вероятно, являются наиболее распространенным бюджетным форм-фактором, если не самым распространенным форм-фактором из всех.

Корпус Micro ATX может обеспечить почти все функции полноразмерного корпуса ATX, а также обеспечивает размер, близкий к плате Mini ITX.

Максимальный размер материнской платы Micro ATX составляет всего 244 x 244 мм (9,6 x 9,6 дюйма), и большинство корпусов поддерживают как ATX, так и Micro ATX, поэтому у вас будет гораздо более широкий выбор корпусов, чем у плат Mini ITX. Платы

Micro ATX можно найти как в конфигурациях с 2, так и с 4 слотами ОЗУ, хотя есть несколько материнских плат LGA1366 Micro ATX, которые имеют до 6 слотов ОЗУ.

Единственным реальным недостатком этого форм-фактора является огромное количество различных плат mATX на рынке.

С таким большим выбором часто бывает трудно отличить, что хорошо, а что нет, но, как правило, вы можете найти плату хорошего качества примерно за 60 долларов США в зависимости от набора микросхем.

Кстати, у нас есть отличное руководство по самым маленьким (и самым крутым) корпусам mATX на рынке, которое вы можете прочитать здесь.

ATX

Основой форм-факторов материнских плат является полный стандарт ATX.

Это типы материнских плат, которые вы обычно видите во всех этих сумасшедших игровых сборках RGB со всеми супер крутыми световыми эффектами, черт возьми, даже некоторые модели имеют встроенные контроллеры для игры с этими огнями. 9Платы 0005

ATX примерно на 25% длиннее стандартной платы Micro ATX, что обычно просто дает им место для большего количества линий PCIE, а с этими дополнительными линиями PCIE у вас есть широкий выбор новых расширений.

Расширения памяти PCIE, расширения Ethernet, дополнительные графические карты и так далее.

Материнские платы Full ATX также, как правило, имеют лучшую эффективность охлаждения, поскольку все ваши компоненты немного более разбросаны и, как следствие, имеют лучшую производительность и возможности разгона.

У нас также есть руководство по самым маленьким корпусам ATX на рынке, которое вы можете прочитать здесь. Все корпусы в руководстве тонкие, компактные, стильные и поддерживают полные платы ATX.

E-ATX

Материнская плата форм-фактора E-ATX (или Extended ATX) встречается редко где-либо, кроме самых мощных сборок рабочих станций.

Эти штуки абсолютно безумны и обеспечивают одни из лучших показателей производительности, которые может предложить материнская плата.

Стандартный размер E-ATX составляет 305×330 мм (12×13 дюймов), что более чем в три раза превышает размер средней материнской платы Mini ITX!

И этот размер дает гораздо больше, чем может себе представить любой пользователь стандартного Micro ATX.

Так же, как ATX был с mATX, E-ATX обеспечивает еще больше линий PCIE, чем стандартный ATX, что позволяет все больше и больше расширяться.

В то же время форм-фактор E-ATX более распространен, чем плата ATX, обычно предлагая лучшее охлаждение, если у вас даже есть достаточно большой корпус, чтобы поместиться этот монстр.

Еще одна довольно интересная деталь о форм-факторе E-ATX заключается в том, что многие материнские платы с двумя сокетами (два процессора) должны использовать этот форм-фактор из-за его размера.

Объем памяти

В зависимости от типа рабочей нагрузки, которую вы выполняете на своем компьютере, наличие надлежащего объема системной памяти может означать жизнь или смерть для вашей работы или игр.

В этом разделе мы подробно расскажем, на что обращать внимание с точки зрения объема памяти на материнской плате.

Слоты ОЗУ

Как мы кратко упоминали в нашем разделе о форм-факторах, разные материнские платы будут иметь разное количество слотов оперативной памяти.

При выборе оперативной памяти важно знать, сколько слотов оперативной памяти имеется на вашей материнской плате. Если у вас есть плата Mini ITX, имеющая только 2 слота, комплект 1×8 ГБ является обязательным, чтобы у вас был минимум для начала и вы могли обновить до 16 ГБ позже.

В плате mATX или ATX может быть немного иначе с 4 слотами, где вы можете комбинировать 4x2GB, 4x4GB, 2x4GB и так далее.

Общая емкость

Материнские платы, как правило, имеют жесткое ограничение на объем ОЗУ, который может поддерживать ваша система.

Будь то 64 ГБ, 128 ГБ или 256 ГБ, для каждой платы существует максимально допустимый общий объем, поэтому выбор платы, которая поддерживает только 32 ГБ, когда вы купили комплект на 64 ГБ, может привести к потере денег.

Скорость ОЗУ

Точно так же материнские платы будут иметь максимальную поддерживаемую скорость памяти.

Когда дело доходит до плат Intel h470 и B360, максимальная поддерживаемая скорость обычно ограничивается 2666 МГц, в то время как у их Z370 и Z390 могут работать на частотах выше 4000–4133 МГц.

Для материнских плат AMD это немного смешанный пакет, поэтому обязательно проверьте максимальную поддерживаемую скорость, прежде чем нажимать кнопку «Купить сейчас».

Чипсеты материнской платы

Мы рассмотрим типы сокетов материнской платы позже, но сначала мы рассмотрим чипсеты материнской платы.

Чипсеты на материнских платах управляют потоком наборов данных или направлений от ЦП к остальным компонентам вашего компьютера.

Каждый набор микросхем может предоставлять различный набор функций в зависимости от того, для чего производитель запрограммировал его, и, в свою очередь, каждый набор микросхем предназначен для определенного сокета ЦП.

Потребительские чипсеты AMD

Текущий современный сокет AMD — AM4, все новые процессоры на базе Ryzen и Athlon используют этот сокет.

AMD позволяет довольно легко выбрать набор микросхем, поскольку для каждого поколения выпускаются новые, но все они обратно совместимы со всеми процессорами AM4 с обновлением BIOS.

Чипсеты AMD AM4:

• A320
• Б350
• Х370
• Б450
• Х470
• Х570
• B550 и A520 — это слухи на момент написания.

Все, что вам нужно знать о чипсетах AMD, это то, что A320 (и предположительно A520) — единственные чипсеты, в которых отсутствует функция разгона, но в то же время они, как правило, самые дешевые из всех.

Все остальные устройства можно разгонять, но чипсеты с обозначением X обычно имеют более высокую тактовую частоту, чем их аналоги с обозначением B, а набор микросхем X570 — единственный в настоящее время на рынке, поддерживающий PCIE Gen 4.

Наборы микросхем AMD Prosumer

В последние годы рынок prosumer (про-потребителей) значительно вырос, особенно с выпуском линейки процессоров AMD Threadripper.

Процессоры Threadripper первого и второго поколения могут работать только на сокете AMD TR4, в то время как новое третье поколение может работать только на новом сокете sTR4X, так что имейте это в виду, если хотите его приобрести.

Наборы микросхем AMD Prosumer:

• X399 (TR4)
• TRX40 (STR4X)

Это единственные два набора микросхем, доступных в настоящее время для процессоров Threadripper.

Линейка процессоров Threadripper, как и большинство процессоров, предназначенных для этого типа рынка, имеет очень большое количество ядер наряду с высокой скоростью ядер.

Эти высокие скорости очень полезны для программ редактирования фотографий и видео, таких как Photoshop или Premiere Pro, а более новые Threadrippers даже превосходят линейку профессиональных процессоров Intel благодаря своей производительности.

Эти наборы микросхем также поддерживают разгон и большое количество линий PCIE.

Потребительские наборы микросхем Intel

Со стороны Intel это одновременно проще и сложнее.

Хотя можно сказать, что они облегчают выбор с точки зрения разгона (если вы выбираете ЦП серии K, вам всегда следует брать с ним материнскую плату серии Z), но некоторые исследования могут быть необходимы для остальных нас.

Текущий сокет Intel — это сокет LGA1151 для потребительских процессоров, и не похоже, что это изменится в ближайшее время.

В этой части мы сосредоточимся только на наборах микросхем LGA1151v2, которые поддерживают более новые процессоры Intel 1151.

Чипсеты Intel LGA1151:

• B360
• х470
• З370
• З390

Если вы ищете дешевые платы B360 и h470, они должны быть в вашем стиле, так как они никогда не приближаются к цене в 100 долларов США, которую превосходят многие платы Z370 и Z390.

К сожалению, вам придется отказаться от нескольких функций, присущих только платам серии Z.

Во-первых, это разгон, только платы серии Z могут разгоняться, поэтому не покупайте чип серии K, если вам нужна одна из этих плат.

Во-вторых, они поддерживают только память с частотой до 2666 МГц, поэтому вы также можете исключить из списка высокоскоростную оперативную память.

Платы Z370 и Z390, с другой стороны, достойны внимания.

Между наборами микросхем Z370 и Z390 очень мало различий, но в зависимости от того, что вам нужно в вашей системе, выбор может иметь решающее значение.

Первое, что нужно иметь в виду, рассматривая плату Z370, это то, что некоторым из них может потребоваться обновление BIOS для поддержки еще более новых процессоров Intel. Z390 может столкнуться с этой проблемой в будущем, но пока все в порядке.

В остальном, единственными основными различиями между ними являются встроенная поддержка Wi-Fi Z390 и поддержка USB 3.1 Gen 2.

Наборы микросхем Intel Prosumer

Предложения Intel Prosumer текущего поколения — это одни из самых мощных доступных для потребителей чипов, которые мы когда-либо видели в истории, практически не имеющие себе равных по мощности.

К счастью для нас, на этот раз они упростили выбор между наборами микросхем, взяв страницу из книги AMD.

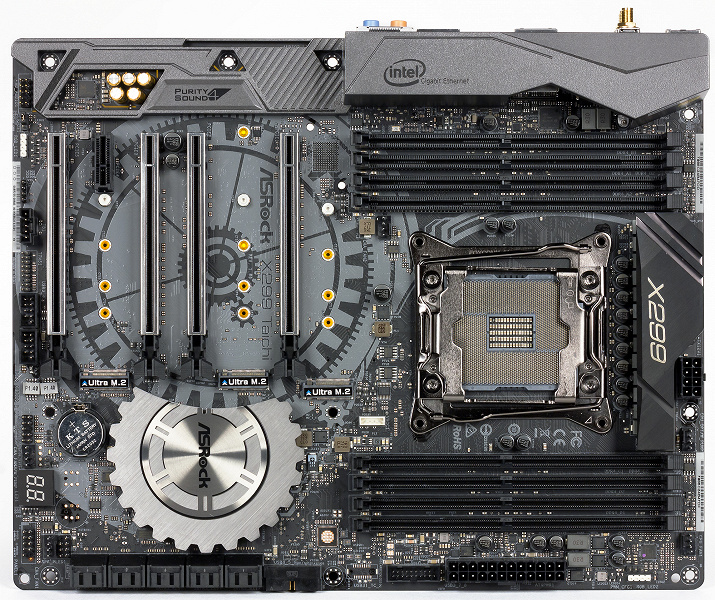

Наборы микросхем Intel Prosumer:

• X99 (LGA2011-3)
• X299 (LGA2066)

Следуя тому же пути, что и AMD, как мы упоминали ранее, существует только два текущих набора микросхем для потребительского рынка Intel, которые используют сокеты LGA2011-3 и новые сокеты LGA2066, хотя, как и у AMD, оба набора микросхем поддерживают системную память DDR4.

Как мы уже говорили, большое количество ядер хорошо подходит для программ редактирования фотографий и видео, а процессоры Intel Extreme даже имеют некоторую возможность разгона.

Как ни странно, я лично считаю, что просьюмерские чипы Intel сияют на рынке подержанных, о котором мы поговорим подробнее ниже.

Во всяком случае, чтобы быть откровенным, профессиональные наборы микросхем, как правило, предназначены для поддержки большого объема ОЗУ, линий PCIE, ввода-вывода и процессоров с чрезвычайно большим числом ядер для нужд вашей рабочей станции.

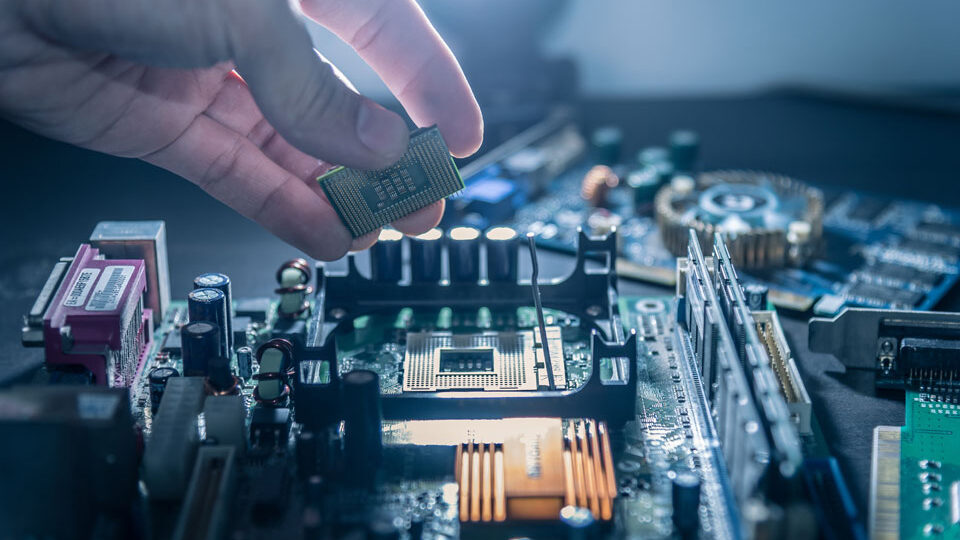

Сокеты материнской платы

Сокеты материнской платы чрезвычайно тесно связаны с наборами микросхем, и, поскольку мы только что закончили их рассмотрение, вы можете ожидать, что увидите похожие термины и фразы.

Гнездо материнской платы — это форм-фактор любого ЦП, который помещается внутри материнской платы.

Разные сокеты имеют разное количество контактных точек, размер и скорость передачи данных от ЦП, а также многие другие важные функции, которые позволяют вашему процессору выполнять свою работу.

Различные сокеты позволяют нам точно знать, какой ЦП работает с какой материнской платой, и правильно обновлять со сменой поколений.

Говоря о смене поколений, процессоры привязаны к любому сокету, для которого они были разработаны, за очень небольшим исключением старых чипов для настольных компьютеров и ноутбуков, для которых доступны модификации, позволяющие им работать в разных сокетах, и пара старых процессоров AMD.

Точно так же процессоры разных марок подходят только к соответствующим разъемам из-за разного расположения контактов.

AMD

У AMD есть несколько примечательных типов сокетов, особенно в последние годы с их новыми линейками процессоров.

Через пару лет их популярными сокетами были сокеты FM2, FM2+, AM3 и AM3+, которые были заменены их новым сокетом AM4, поддерживающим память DDR4, в отличие от более старой и медленной памяти DDR3.

И, как упоминалось ранее, некоторые старые сокеты AMD совместимы с более ранними версиями, и это будут сокеты FM2 и AM3.

Процессоры FM2 могут устанавливаться и работать на материнских платах с сокетом FM2+, а процессоры AM3 аналогичным образом могут устанавливаться на материнские платы AM3+. Однако это не работает наоборот.

У AMD также есть сокеты для рабочих станций в виде сокета TR4 (или sTR4) для процессоров Threadripper первого и второго поколения и сокета sTRX4 для более нового третьего поколения.

Intel

Сокеты Intel могут сбивать с толку, поэтому мы не виним вас, если вы немного сбиты с толку их странной практикой.

Учитывая то, как настроены их сокеты LGA1151, мы предлагаем использовать что-то вроде pcpartpicker.com, чтобы проверить наличие проблем совместимости между комбинациями процессора и материнской платы.

Intel хорошо известна своим широким набором сокетов от LGA775 до LGA1156, LGA1366 и т. д. гнездо, хотя на многих материнских платах это обозначение не указывается, поэтому будьте осторожны.

Сокеты их рабочих станций или просьюмеров обычно относятся к более новому сокету LGA2066 или сокету LGA2011-3.

Не путайте сокеты LGA2011 и LGA2011-3, потому что они вообще не имеют обратной совместимости.

Встроенные разъемы

В зависимости от того, какой случай вы имеете в виду, вы можете убедиться, что на вашей материнской плате есть все необходимые разъемы, иначе вы можете оказаться в ситуации, подобной моей, когда у вас недостаточно разъемов для вентиляторов водяного охлаждения.

Первое, на что нужно обратить внимание, это, конечно же, разъемы для вентиляторов.

Достаточно ли у вас заголовков для ожидаемого числа фанатов?

Это, честно говоря, так просто.

Тем не менее, не все потеряно, если на суперкрутой материнской плате, которую вы хотите, недостаточно разъемов для ваших 9 миллионов корпусных вентиляторов, или в случае, когда разъемы вашей материнской платы не имеют достаточного количества контактов.

Некоторые разъемы для вентиляторов на материнских платах имеют только 3 контакта, хотя сейчас это менее распространено, поскольку более современные материнские платы, как правило, включают только 4-контактные разъемы для вентиляторов.

Этот 4-й контакт позволяет вам контролировать скорость вращения вентиляторов с ШИМ без изменения напряжения вентилятора.

В любом случае, для тех, кому нужны вентиляторы, такие компании, как Corsair и NZXT, делают концентраторы вентиляторов, которые вместо этого адаптируют ваши вентиляторы к разъему USB.

Это также часто позволяет вам управлять вентиляторами RGB с помощью программ на вашем компьютере.

Одна из проблем, с которой вы можете столкнуться, если покупаете респектабельный корпус с дешевой или старой материнской платой, — это наличие подходящих разъемов USB.

На некоторых старых платах отсутствуют встроенные разъемы USB 3.0, и из-за этого вы не сможете использовать любой порт USB 3.0 на передней панели на своем корпусе без адаптера, и даже с полным USB-адаптером вы не добьетесь полного 3.0 скорости.

Аналогично, у вас может не хватать разъёмов USB, но вероятность столкнуться с этой проблемой практически нулевая.

Порты SATA

Люди часто упускают из виду при выборе материнской платы количество портов SATA.

Если вы просто планируете запустить простую игровую установку с 1-2 жесткими дисками/SSD, это не должно быть проблемой, но многие создатели контента сталкивались с проблемой нехватки портов SATA для новых жестких дисков.

Убедитесь, что у вас есть нужный номер прямо из летучей мыши, или приготовьтесь настроить внешнее хранилище.

Слоты M.2

Хранилище M.2 не является обязательным, но, безусловно, полезно. Важно убедиться, что у вас достаточно портов M.2 на новой материнской плате.

К счастью, даже некоторые бюджетные материнские платы начинают поставляться с включенными портами M.2, поэтому, если вы не собираетесь полностью экономить, у вас должно быть все в порядке.

Рынок бывших в употреблении

Хотя мы довольно часто рекламируем покупку бывших в употреблении деталей, это не для всех, и мы призываем вас проявлять еще большую осторожность при покупке подержанных деталей, поскольку вы не получите никаких гарантий или гарантий долговечности.

Тем не менее, экономия на рынке подержанных автомобилей может склонить вас к этому.

Бывшее в употреблении игровое оборудование

Покупка бывшей в употреблении материнской платы для игровой сборки представляет собой гораздо более сложную задачу, чем большинство других деталей.

Вы не знаете, какому избиению она могла подвергнуться, вы не знаете, как долго она работает, и если это материнская плата, предназначенная для игр, вы можете даже не найти за нее очень хорошую цену.

Если вы решите купить бывшую в употреблении материнскую плату для игр, возможно, вы захотите держаться подальше от материнских плат, которые рекламировались из-за их возможностей разгона, так как вполне возможно, что из них высосали жизнь из-за высоких разгонов.

Обязательно читайте описания и ищите описания типа «используется только для игр» для достижения наилучших результатов.

Вы даже можете вернуться на поколение назад и по-прежнему получать очень хорошую производительность, если будете придерживаться Intel.

Старые чипы AMD не выдерживают конкуренции на современном рынке, а вот чипы Intel LGA1150, LGA1156 и LGA775 могут неплохо себя показать даже в современных играх.

Эти старые платы, как правило, намного дешевле, и вы можете сэкономить немного денег на более медленной памяти DDR3.

Хотя в наши дни память DDR4 стала невероятно дешевой, я бы сказал, что разумнее выложить крошечных бита дополнительных денег за материнскую плату, которая поддерживает оперативную память DDR4 и более новый процессор.

Бывшее в употреблении оборудование для серверов и рабочих станций

Рынок бывших в употреблении, вероятно, является одним из лучших мест для поиска оборудования для рабочих станций и серверов со скидкой, поскольку цены будут продолжать падать по мере того, как разработчики выпускают все больше и больше нового оборудования с течением времени.

Материнские платы, однако, являются одной из самых дорогих частей.

Одна из лучших вещей в этом заключается в том, что многие старые рабочие станции могут быть адаптированы к небольшим домашним серверам, и они будут стоить вам часть стоимости настоящего.

Сокеты, такие как сокет LGA2011, могут похвастаться дешевыми процессорами с большим количеством ядер, и вы можете найти относительно дешевые платы для рабочих станций с этим сокетом.

Кроме того, на таких веб-сайтах, как AliExpress, вы можете найти функциональные материнские платы с двумя сокетами LGA2011 из Китая, чтобы еще больше повысить производительность вашего сервера по дешевке, и, как и многие старые сокеты, они поддерживают недорогую оперативную память DDR3.

Даже некоторые материнские платы для рабочих станций LGA2011-3 можно найти довольно дешево, а их процессоры дешевеют день ото дня.

Вы можете получить 6-ядерный, 12-поточный, разгоняемый зверь, по производительности аналогичный Ryzen второго поколения, чуть более чем за 100 долларов, а плату менее чем за 100 долларов. Кроме того, этот сокет работает с более новой и быстрой памятью DDR4.

Сравнение материнских плат

Если вы не уверены, какую материнскую плату выбрать после вашего исследования, вы можете воспользоваться сайтом сравнения материнских плат, чтобы напрямую сравнить ваши лучшие варианты и выбрать точную материнскую плату для вас.

• Versus.com: в разделе материнских плат Versus.com вам предоставляется доступ к широкому спектру фильтров, чтобы соответствовать любым критериям, которые вы хотите установить для своей материнской платы, чтобы вы могли найти свое представление об идеальной материнской плате.
• Newegg.com: Newegg имеет довольно полезную функцию при просмотре, которая позволяет вам выбрать до 3 отдельных продуктов для сравнения друг с другом, чтобы дать вам хорошее представление о том, чем выбранные вами материнские платы отличаются в соответствующих областях.
• Techspot.com

Лучшие материнские платы для вашего процессора

Выбор материнской платы для вашей сборки зависит от нескольких факторов, как указано выше.

Однако используемый вами ЦП, вероятно, окажет наибольшее влияние на выбор материнской платы, которая лучше всего подходит для вашей сборки.

Мы составили список лучших материнских плат для разных процессоров, который вы можете найти здесь:

• Лучшая материнская плата для Ryzen 5 2600
• Лучшая материнская плата для GTX 1080 Ti

Как выбрать материнскую плату

Материнская плата является неотъемлемой частью вашего компьютера. Часто описываемая как кровеносная система, она является важным компонентом конструкции ПК. Поскольку он взаимодействует со всеми другими компонентами, без него ничего не будет работать. Выбор материнской платы определяет, насколько мощным будет ваш компьютер и насколько мощным он может стать в конечном итоге.

В этой статье обсуждается, что необходимо учитывать при выборе лучшей материнской платы для игр, майнинга криптовалюты и ПК.

What to Know Before Buying a Motherboard

Quick Links

• What to Know Before Buying a Motherboard
  • CPU
• The Best Z590 Motherboard
  • RAM
  • Expansion Plans
• The Best B550 Motherboards
  • Поддержка графического процессора
  • Размер материнской платы
  • Память
  • Характеристики
  • Порты SATA
  • Слоты PCI
• Как выбрать материнскую плату для игр
  • Сколько вы хотите потратить?
  • Motherboard Compatibility
    • CPU
    • RAM
  • Motherboard Size
    • 1. ATX
    • 2. Micro ATX
    • 3. Mini ITX
    • 4. Extended ATX
  • Motherboard Brand
• How выбрать материнскую плату для майнинга
  • Сколько графических карт может поддерживать игровая материнская плата?
  • Специализированные материнские платы для майнинга
  • Установка нескольких графических процессоров на материнскую плату
• Как выбрать материнскую плату для ПК
  • Размер материнской платы
  • AMD или Intel?
  • ОЗУ
  • Разъемы для межкомпонентных соединений (PCI)
  • Особенности
  • Последовательные порты для подключения AT (SATA)
• Персонализация вашего ПК с помощью идеальной материнской платы

900 ответов на некоторые вопросы прежде чем смотреть на материнские платы? Перед тем, как выбрать материнскую плату, которая соответствует вашим текущим и будущим потребностям настольного ПК, необходимо рассмотреть несколько моментов.

ЦП

Какой чип ЦП вы будете использовать, AMD или Intel? Вам нужно решить это заранее, так как выбранная вами материнская плата будет соответствовать правильному сокету процессора для чипа. Оба процессора очень мощные и подходят для игр, просмотра веб-страниц и производительности.

В общем, понимание того, какой сокет и чипсеты подходят к материнской плате, имеет ключевое значение. Различные наборы микросхем будут иметь элементы, которые различаются в зависимости от ОЗУ, графического процессора и т. д.

RAM

Сколько модулей RAM вы будете использовать? На выбранной вами плате потребуется достаточно слотов для размещения оперативной памяти, которую вы хотели бы использовать сейчас и в будущем.

Планы расширения

Если вы хотите обновить свою сборку, добавив дополнительные модули, вам потребуется материнская плата с такими возможностями.

Поддержка графического процессора

Ваша графическая карта должна поддерживать материнскую плату, которую вы планируете подключить, для хорошего визуального отображения и производительности. Кроме того, если вы хотите повысить мощность, важно знать, сколько графических карт может поддерживать ваша материнская плата.

Размер материнской платы

Какой размер платы вам потребуется? Из четырех основных размеров ATX является стандартным и обеспечивает полный набор функций. Micro ATX немного меньше и предлагает меньше расширений, слотов оперативной памяти и функций.

Чем больше материнская плата, тем больше компонентов она может поддерживать и тем эффективнее она адаптируется к процессору.

Хранение

Разъемы для хранения — еще один важный элемент вашей платы. Вам нужно четко понимать, какие типы внешних и внутренних разъемов вы хотите использовать. Каким бы ни было хранилище, обязательно убедитесь, что ваша потенциальная материнская плата может справиться с ним, в дополнение к данным, которые вы будете хранить.

Функции

К каким функциям вы хотите получить доступ? Многие материнские платы будут иметь встроенные функции, что избавит вас от необходимости покупать карты расширения. Лучшие материнские платы включают возможности Wi-Fi и Bluetooth, но эти платы немного дороже.

Порты SATA

Порты SATA позволяют подключать оптические диски и накопители, такие как HDD или SSD. Убедитесь, что на материнской плате есть порты, необходимые для подключения дисков. Проверьте, поддерживает ли он стандарт SATA на 6 гигабайт — SATA 3.0. Кроме того, подумайте о любых других периферийных устройствах, которые вам могут понадобиться для подключения, таких как USB 3.0.

Слоты PCI

Эти слоты позволяют подключать карты расширения. В зависимости от того, как вы будете использовать свой ПК, вам нужно будет подумать, оснащена ли ваша материнская плата достаточным количеством слотов для удовлетворения ваших потребностей.

Материнские платы также имеют базовые слоты PCI и экспресс-слоты для звуковых карт и адаптеров Wi-Fi.

Как выбрать материнскую плату для игр

Отличным игровым ПК является производительность. Поэтому максимальное повышение производительности с помощью качественной совместимой материнской платы является вашим главным приоритетом.

Сколько вы хотите потратить?

Материнская плата, которую вы выберете, не обязательно должна быть дорогой; однако лучше не жертвовать ключевыми функциями с более дешевыми моделями. Например, если вы хотите построить систему среднего уровня, вам подойдет что-то от 100 до 150 долларов. Но если вы используете мощный процессор, такой как Intel i9 или AMD Ryzen 9, вам придется заплатить за материнскую плату, которая может его разместить.

Совместимость с материнской платой
ЦП

Ваша материнская плата должна быть совместима со всеми компонентами, которые вы будете на нее добавлять, особенно ЦП.

Вам нужно будет решить, какой процессорный чип, AMD или Intel потребуется вашей материнской плате. Разные чипы имеют разные типы сокетов. Поэтому крайне важно заранее провести некоторые исследования. Например, не все платы AMD совместимы с их чипами, хотя они говорят, что это так. Перейдите на веб-сайты AMD и Intel, чтобы проверить, какая материнская плата совместима с каким процессором.

RAM

Другим важным аспектом совместимости является то, будет ли ваша материнская плата хорошо работать с выбранными вами модулями RAM. Ваша плата должна поддерживать точный тип оперативной памяти, емкость и скорость. В настоящее время стандартным типом ОЗУ является DDR4, а ОЗУ следующего поколения DDR5 находится в разработке. Однако не нужно слишком беспокоиться о типах оперативной памяти, поскольку ваша материнская плата поддерживает только один. Таким образом, вам лучше купить оперативную память DDR4 и плату для ее поддержки.

Убедитесь, что скорость вашей оперативной памяти соответствует скорости, указанной в записи материнской платы о поддерживаемых скоростях оперативной памяти. «OC» после скорости указывает, что вам нужно настроить параметры в BIOS, чтобы модуль работал на предпочтительной скорости. Если вы надеетесь работать на своем компьютере с большим объемом оперативной памяти, вам необходимо проверить максимальную емкость, с которой может работать ваша материнская плата. Достижение полной емкости случается редко, но лучше перестраховаться.

Кроме того, сколько планок оперативной памяти вы планируете использовать одновременно? На вашей материнской плате должно быть достаточно слотов оперативной памяти.

Размер материнской платы

Размеры материнских плат бывают четырех основных типов:

1. ATX

Обычно ATX имеет стандартный размер. Он поместится в любой корпус Full или Mid-Tower. Их размер позволяет им облегчить широкий спектр функций.

2. Micro ATX

Micro ATX или mATX немного меньше, чем ATX. Этот размер идеален, если у вас ограниченный бюджет или вам нужен ПК меньшего размера. Однако компромиссом будет меньшая емкость для функций, меньшее количество слотов расширения и, возможно, меньшее количество слотов оперативной памяти. Тем не менее, многие материнские платы mATX по-прежнему идеально подходят для использования в качестве игровых ПК.

3. Mini ITX

Это самый маленький тип платы. Это почти половина размера стандартной платы ATX. С ними может быть сложно работать, и они совместимы только с конкретными случаями.

4. Расширенный ATX

Плата самого большого из доступных размеров. Они встречаются в сборках с двумя и четырьмя процессорами, часто у тех, кто хорошо разбирается в сборке ПК. Они редко бывают в стандартных сборках.

Марка материнской платы

Четыре ведущих производителя материнских плат, признанные за их надежность и качество:

• Asus
• Gigabyte
• MSI
• ASRock

Покупая материнскую плату любой из этих марок, вы можете быть уверены, что получите качественную материнскую плату.

Как выбрать материнскую плату для майнинга

Далее мы рассмотрим некоторые основные соображения при выборе материнской платы, подходящей для майнинга криптовалют.

Сколько графических карт поддерживает игровая материнская плата?

При поиске подходящей материнской платы для майнинга важнее всего учитывать, обеспечивает ли модель стабильность и гибкость. Это важнее, чем экстремальная производительность, поскольку цель состоит в том, чтобы подключить как можно больше графических процессоров.

Если вы новичок в майнинге, вам может сойти с рук игровая материнская плата, хотя большинство моделей могут оказаться излишними. Подойдут игровые платы от известных производителей, таких как Asus, MSI или Gigabyte. Обязательно ознакомьтесь с документацией, чтобы узнать, сколько графических процессоров он поддерживает. Кроме того, помните, что вам нужно будет выполнить некоторые настройки BIOS, чтобы повысить стабильность с помощью дополнительных карт.

Специализированные материнские платы для майнинга

Для продвинутого майнинга лучше выбрать специализированную материнскую плату для майнинга. Они предлагают очень мало дополнительных функций, но оптимизированы для майнинга криптовалюты. Настройки BIOS предварительно настроены, и он может подключаться к более чем дюжине графических процессоров. Один из них может стоить вам около 100 долларов, поэтому стоит подумать, соответствует ли цена вашему бюджету. Между тем, платы, поддерживающие более шести графических процессоров, часто отсутствуют на складе, и даже если они есть, они, как правило, слишком дороги.

Установка нескольких графических процессоров на материнскую плату

Чтобы втиснуть несколько графических процессоров в материнскую плату, вам понадобится еще одна аппаратная часть, называемая переходной платой для ПК. Это умное небольшое устройство позволяет подключать громоздкие высокопроизводительные графические процессоры к слотам платы с помощью кабеля.

Для крипто-майнинга не требуется высокоскоростное соединение, поэтому подойдет любой тип слота PCIe.

Как выбрать материнскую плату для ПК

Выбор материнской платы для вашего ПК, пожалуй, самый важный его компонент. Итак, давайте посмотрим, что следует учитывать при выборе подходящей материнской платы для настольного ПК:

Размер материнской платы

Из четырех доступных размеров ATX является стандартным и наиболее часто используемым. Он поддерживает полный спектр функций и имеет дополнительные слоты расширения, которые пригодятся для будущих обновлений. Следующим по размеру является micro ATX. Он меньше и предлагает меньше функций и слотов расширения. Если вы заменяете материнскую плату, проверьте старую, чтобы проверить, какой размер подойдет.

AMD или Intel?

Какой чип процессора вы будете использовать? Помните, что сокет для каждого чипа будет разным. Например, Intel использует сокет LGA, а AMD — PGA. Если у вас есть предпочтения по процессорному чипу, вам нужно посмотреть на материнские платы с правильным сокетом, чтобы разместить его.

RAM

Материнская плата определяет объем и тип RAM, которые вы можете установить. Выберите материнскую плату, которая может содержать не менее 16 гигабайт. Кроме того, лучше всего использовать плату с не менее чем четырьмя слотами памяти. Это позволяет установить два модуля ОЗУ с запасом места для будущих обновлений памяти.

Разъемы PCI для периферийных устройств

Разъемы PCI облегчают подключение плат расширения. В зависимости от того, как вы будете использовать свой ПК, вам необходимо подумать, оснащена ли ваша материнская плата достаточным количеством слотов для удовлетворения ваших потребностей. Например, к слоту PCI можно подключить несколько графических карт. Материнские платы также предлагают базовые слоты PCI и экспресс-слоты для других карт, таких как звуковые карты и адаптеры Wi-Fi.

Функции

Если ваша материнская плата имеет встроенные функции, вам не нужно думать о приобретении плат расширения. Функция, обычно включаемая в большинство современных материнских плат, — это встроенный звук, который подходит только для динамиков среднего уровня.
