AV вход на телевизоре - что это? Предназначение стандартного разъёма RCA

У современных телевизоров большой набор функциональных возможностей. Некоторые из них могут показаться архаичными и ненужными в сочетании с новейшими технологиями. Такое мнение может сложиться при взгляде на заднюю или боковую панель новенького телевизора, где по соседству расположены разъёмы HDMI и AV-входа. На старой ТВ-технике, гнёзда для подключения аналогового сигнала, могут находиться на лицевой стороне под монитором.

AV вход на телевизоре

Предназначение стандартного разъёма RCA

Содержание статьи

Учитывая стремительный рост цифровых технологий, многие считают, что AV входы и выходы на телевизоре никому не нужны. Данная технология среди большинства пользователей считается безнадёжно устаревшей и ненужной. Но первое впечатление часто бывает обманчивым. Ведь AV вход предназначен для воспроизведения аналогового сигнала с видеоаппаратуры через разъём RCA на монитор телевизора. При наличии записывающего устройства, возможно, воспользоваться обратным потоком по AV-выходу и записывать телетрансляции с телевизора на запоминающее устройство через подключение по специальному коаксиальному шнуру, который подключается в тот же RCA разъём.

Чтобы понимать важность AV входа нужно знать:

  1. Принципы передачи цифрового или аналогового сигналов.
  2. Технические характеристики аппаратуры, воспроизводящей видео— и аудио— сигналы.
  3. Качество записи на информационных носителях, и какие стандарты воспроизведения они поддерживают.
  4. Каким способом лучше подключать оборудование.

Разобраться со всеми перечисленными пунктами, можно намного проще – просто обратите внимание на разъём у передающих устройств. Если аппаратура рассчитана под аналоговое воспроизведение, то выдумывать ничего не надо. Подключайте его к телевизору, через AV-вход. Всё равно цифрового качества воспроизведения добиться с применением устаревших медианосителей и оборудования не получится.

AV вход на телевизоре

Положительные стороны аналогового сигнала

В связи с тем, что до сих пор большинство медиафайлов не переведены в цифровое качество, для их воспроизведения не нужна, дорогостоящая аппаратура с поддержкой стандартов качества изображения HDTV, FULL HD. Вполне достаточно оборудования способного передавать на телевизор аналоговый сигнал с качественной картинкой и стереозвуком. Для этого потребуется подключить видеоаппаратуру с помощью провода, объединяющего в себе два кабеля под видео и аудиосигналы. Из-за такого способа подключения данный интерфейс входа получил название – композитный.

AV вход на телевизоре

Простой и важный способ подключения

AV вход на телевизореПри использовании AV входа/выхода видеосигнал передаётся по отдельному каналу, через жёлтый контакт, а для воспроизведения стерео аудиокабель разделён на две части – это левый и правый канал передачи звука. Подключаются они с помощью белого и красного штекеров. Для воспроизведения композитный провод подключается к телевизору через гнёзда, соответствующего цвета, в разъём RCA. Можно сделать вывод для себя при покупке телевизора о важности и актуальности наличия у телевизора функциональной возможности композитного подключения, на фоне того, что большинство медиафайлов доступны для воспроизведения, с записывающих, проигрывающих устройств, по средствам аналогового сигнала.

Сколько телевизоров можно подключить к одной активной ТВ антенне

Сколько телевизоров можно подключить к одной активной цифровой  ТВ антенне? Приготовьтесь! Это очень длинный и очень подробный фоторепортаж на 5-7 минут Вашего времени.

Телевизором в каждой комнате и на кухне теперь никого не удивишь. Сегодня возможность ронять слезу при просмотре сериала или заценить очередной гол Дзюбы уже не является чем-то сногсшибательным, о чем рассказывают родственникам. Телевизор превратился в обязательный атрибут интерьера квартиры, дачи, загородного дома. В каждой комнате по телевизору - это норма. Телевизор на кухне - необходимость. а как подключить к одной антенне 5, 6 и более телевизоров? А десять? а Двадцать?

Сегодня наш эксперт Станислав Боуш Рассказывает: Сколько телевизоров можно подключить к одной активной ТВ антенне.

В качестве приемной цифровой антенны мы выбираем Т-3310/antenna.ru. Комнатная антенна Т-3310 позволяет принимать отраженный и переотраженный сигнал, питание по центральной жиле кабеля, индикатор питания. Собственно, комнатная мощная с индикатором питания - это именно то, что нам нужно.

Комнатная - чтобы было удобно настраивать в помещении, мощная - чтобы её мощности хватило на максимальное количество ТВ приемников, а индикатор необходим для контроля правильности подключения.

Сколько телевизоров можно подключить к одной активной ТВ антенне

Итак, от этой антенны мы будем получать сигнал.

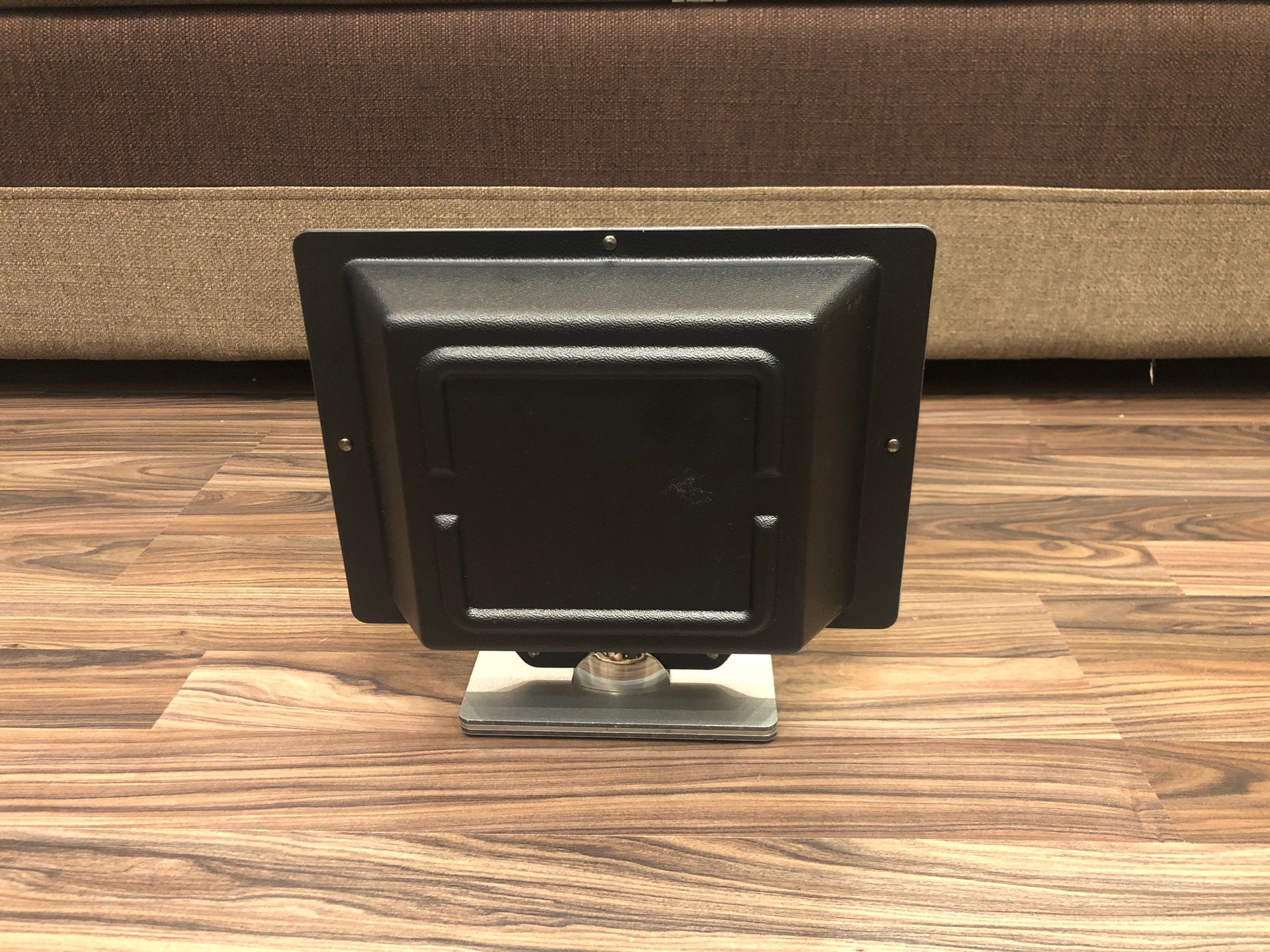

Сколько телевизоров можно подключить к одной активной ТВ антенне Т-3310/antenna.ru

Антенна Т-3310 на большой, красивой и тяжелой подставке/

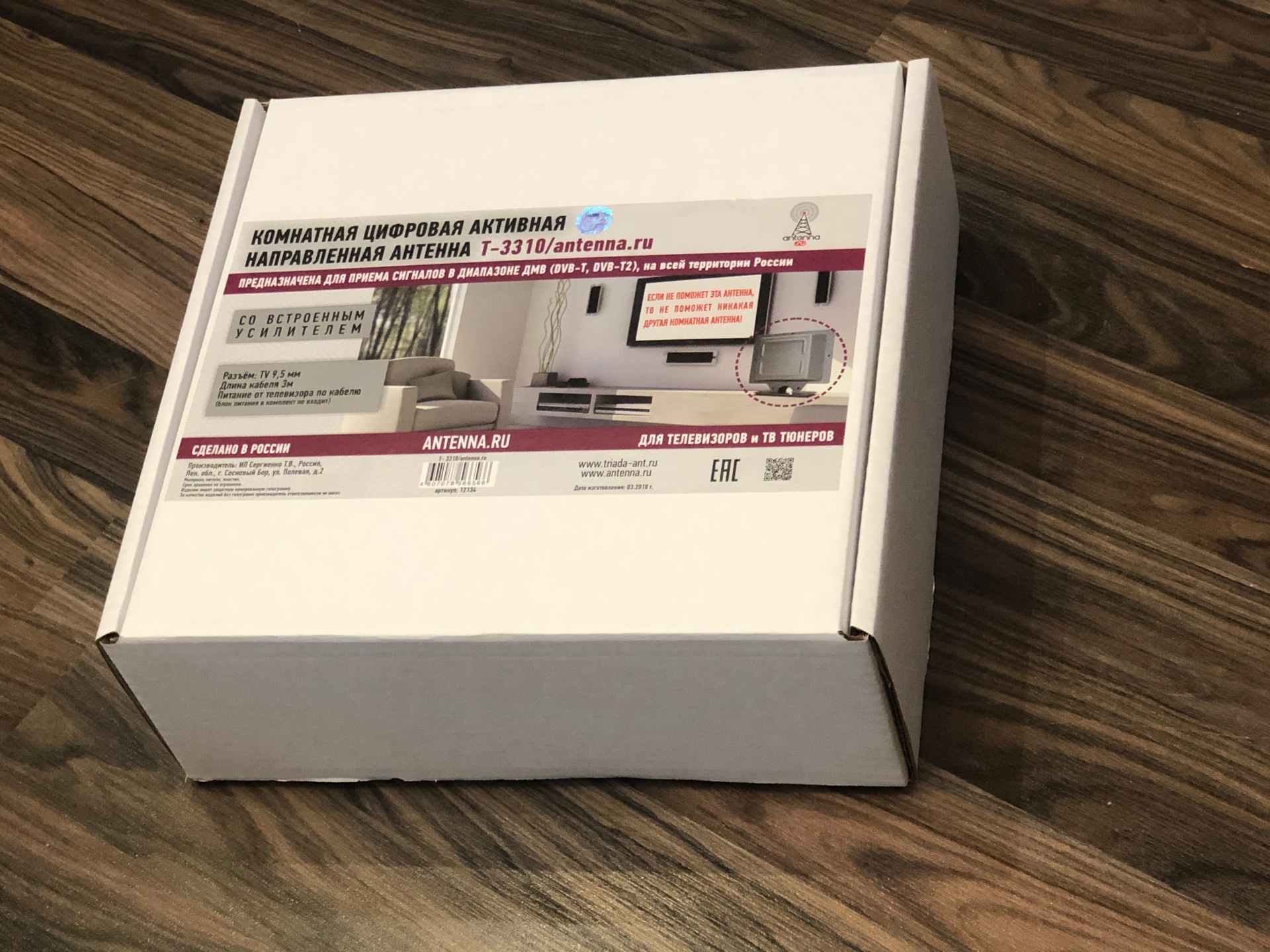

Сколько телевизоров можно подключить к одной активной ТелеВизионной антенне

Комплектация - коробка, кабель, инструкция, антенна.

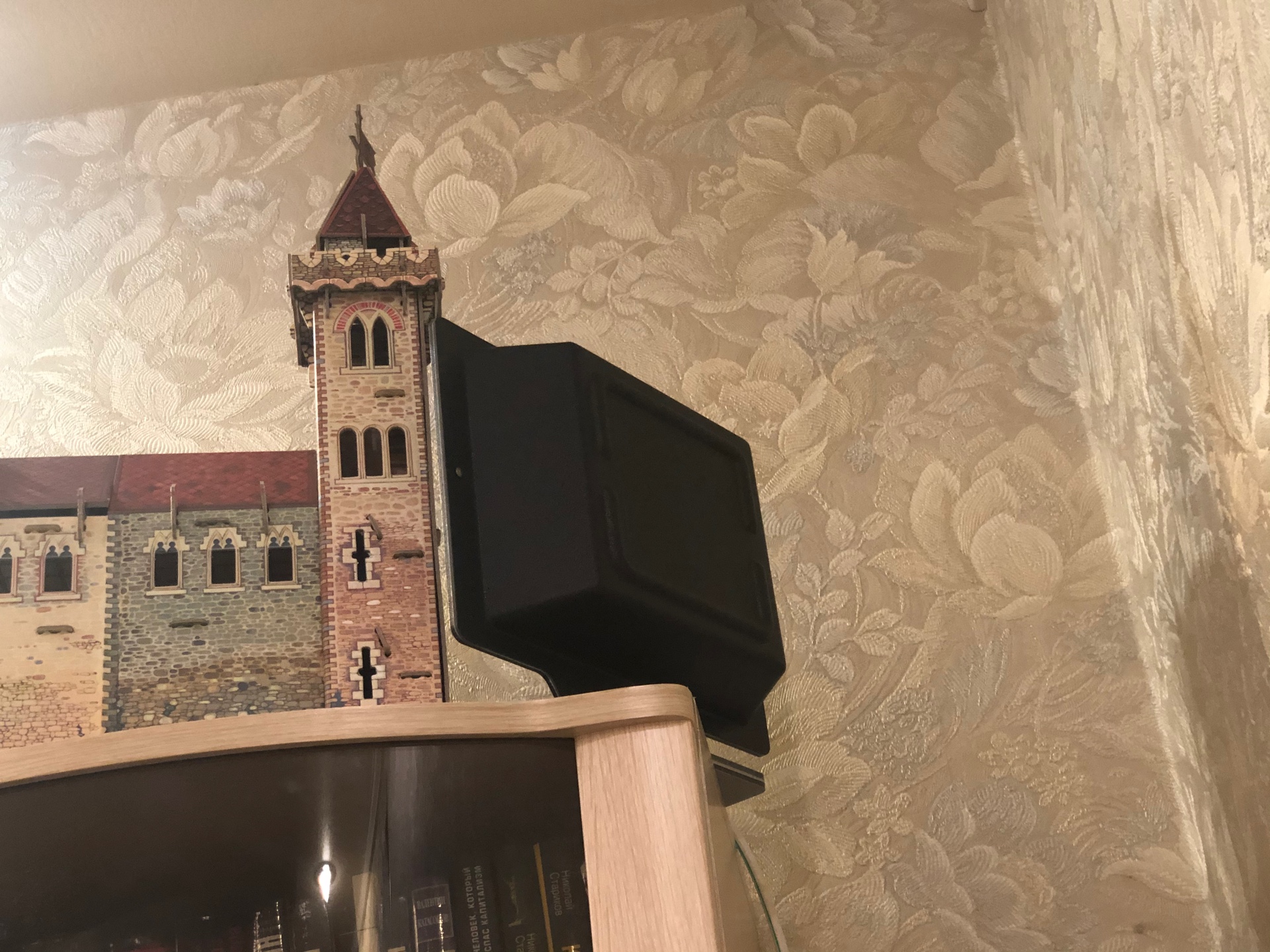

Сколько телевизоров можно подключить к одной активной ТВ антенне Триада

Размещаем антенну в месте лучшего приема телевизионного сигнала на шкафу.



Сколько телевизоров можно подключить к одной активной ТВ антенне? Приготовьтесь! Это очень длинный и очень подробный фоторепортаж на 5-7 минут Вашего времени.

Простой и надежный тюнер - приставка для приема двадцати каналов бесплатного телевидения.

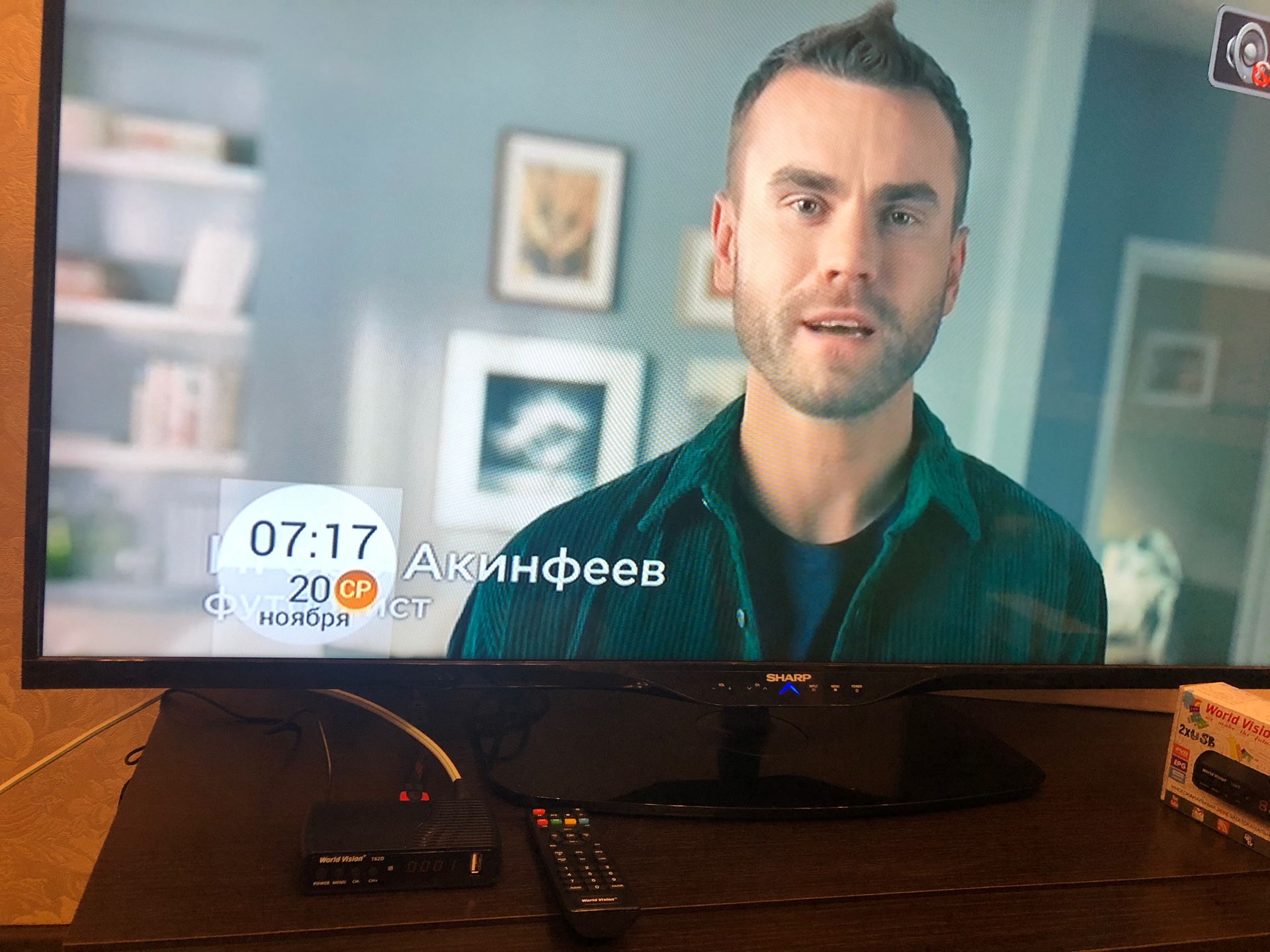

Сколько телевизоров можно подключить к одной активной ТВ антенне.

Сначала подключаем к активной антенне и телевизору один тюнер.

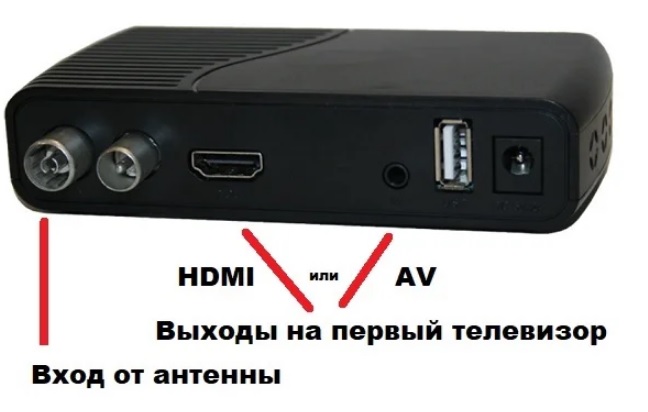

Сколько телевизоров можно подключить к одной активной ТВ антенне? Приготовьтесь! Это очень длинный и очень подробный фоторепортаж на 5-7 минут Вашего времени.

Подключить тюнер можно через разъемы -тюльпани, или через кабель HDMI. Мы подключали через кабель HDMI. На фото ТВ кабель белый, кабель HDMI черный с двумя красными элементами.



Сколько телевизоров можно подключить к одной активной ТВ антенне

На активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание от ресивера на эту самую центральную жилу и где взять 5 вольт напряжение? В меню тюнера включаем питание антенны!



Питание подается по центральной жиле кабеля. Вот так. Все очень просто. Питание на антенну подаст ресивер. Эта функция есть абсолютно во всех ресиверах ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.





На антенне светится индикаторный светодиод - значит, мы все сделали правильно!



Нажимаем несколько раз кнопочку Инфо на пульте приставки и контролируем уровень сигнала, качество сигнала



Нажимаем несколько раз кнопочку Инфо на пульте приставки и контролируем уровень сигнала, качество сигнала





Сколько телевизоров можно подключить к одной активной ТВ антенне? Приготовьтесь! Это очень длинный и очень подробный фоторепортаж на 5-7 минут Вашего времени.



Поворачивая антенну, перемещая ее, добиваемся максимального уровня (мощности) и качества сигнала. В нашем случае, это не 100%, а 87%, поэтому будет легко отслеживать изменения.



Посчитали, сколько приставок мы приготовили для этого теста? Каждую из них нужно включить в сеть 220 вольт, подключить тв кабель, настроить, заодно проверить пульт и комплектность. А как мы их будем подключать?

Если интенсивность и качество сигнала более 80%, сигнал можно делить. Если меньше - его надо сначала усилить, иначе могут начаться пропадания и замирания сигнала. То есть вместо пассивной антенны надо переходить к активной или брать более мощную активную. Ставить антенну повыше, точнее направлять.

В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 - 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.  В активной антенне есть усилитель.  И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел.

УСИЛИТЕЛЬ - ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!



В ресивере для приема цифрового DVB-T2 телевидения есть возможность включить питание антенны, поэтому к ресиверу можно подключать и пассивную, и активную антенну. А в СМАРТ-телевизорах такой функции нет!

Таким образом, активную антенну гораздо проще подключить к двум-трем и более цифровым приставкам – они же тюнеры, ресиверы, цифровые блоки  DVB-T2 (то есть к связке устройств ТЮНЕР плюс телевизор), чем к подключить к двум-трем современным СМАРТ-телевизорам. Но обо всем по порядку.

Посмотрим внимательнее на наш тюнер. В нем есть выход для подключения следующего тюнера или телевизора!



АНТЕННЫЙ ВХОД ВТОРОГО ТЮНЕРА БУДЕМ ПОДКЛЮЧАТЬ К АНТЕННОМУ ВЫХОДУ ПЕРВОГО ТЮНЕРА

Вот как это будеть выглядеть - все очень просто и никаких дополнительных устройств для подключения второго ресивера не требуется.

Схема последовательного подключения двух ресиверов к одной антенне

Точно так же поступим с третьим ресивером. С четвертым, с.... а вот сколько ресиверов можно так последовательно подсоединить, зависит от уровня сигнала от антенны, качества и длины кабеля. Кроме того, на каждом ресивере (цифровой приставке) сигнал затухает в кабеле, делится попалам по мощности. Таким образом, данный способ можно использовать не до бесконечности.

Схема последовательного подключения трех ресиверов к одной антенне.

Итак, мы научились подключать несколько ресиверов к одной антенне.

ЕЩЕ НЕ УСТАЛИ? ТОГДА ЧИТАЕМ ДАЛЬШЕ!



До подключения последовательно пяти тюнеров ничего особенного не происходило. Уровень сигнала потихоньку снижался за счет затухания в пятиметровых кусках кабеля - удлинителя. Мы использовали именно удлинители для моделирования реальных условий, когда телевизоры реально находятся друг от друга на некотором расстоянии.



Шесть тюнеров - полет нормальный





Семь тюнеров - все хорошо! Будет ли так же хорошо дальше?





Восемь тюнеров - мощность уменьшилась ненамного, а качество заметно просело! Начинается!



Девять тюнеров - мощность еще уменьшилась, а качество 75%!





Десять тюнеров. сигнал постоянно замирает, показания уровня и качества сигнала все время меняются, качество то и дело сваливается до нуля. То есть десять тв тюнеров последовательно на одну антенну подключить нельзя. А семь-восемь нормально. Почему? Накапливаются шумы перекрестных и других помех тюнеров.



Выводы:

1. На вопрос "Сколько можно подключать последовательно ТВ тюнеров" получен ответ - не более девяти.

2. Семь тюнеров подряд работают стабильно, дальнейшее увеличение нецелесообразно.

3. При необходимости подключить большее число тюнеров/телевизоров, необходимо использовать параллельно - последовательное включение.



Вот как это может выглядеть:



Для этого надо использовать проходные делители. Антенна подключается к проходному делителю, сигнал делится попалам, а далее мы можем по прежней схеме подключать тюнеры. Существуют проходные делители на 3.



Проходной делитель это такой, который пропускает ток для питания активной антенны. Есть два вида делителей - обычные (они не пропускают ток) и вот эти самые проходные. Разница в цене чаще всего несущественна.



Проходные делители отличаются от обычных цветом этикетки. Обычные - черная этикетка. Проходные - красная или с красными стрелками, показывающими как сигнал может пройти.  Но лучше на всякий случай уточнить у продавца. На фото слева обычный делитель на три, с права проходной делитель на два. Надпись Power pass - тоже помогает понять что это проходной делитель и показывает, как можно подать питание.

То есть вы подаете питание на центральную жилу кабеля (от ближайшего к делителю тюнера) у себя в квартире (включая питание в меню ресивера или при помощи инжектора питания), а ток идет по этой самой центральной жиле сквозь все проходные делители сигнала до антенны, которая расположена, например, на улице. Зачем это нужно? Иногда невозможно последовательно довести сигнал до каждого телевизора или ресивера цифрового ТВ. Например, в доме два этажа, мы делим сигнал и потом последовательно идете от ресивера к ресиверу отдельно по первому и второму этажам.

НО ОБ ЭТОМ МЫ РАССКАЖЕМ В СЛЕДУЮЩИЙ РАЗ,

Спасибо за долготерпение

С вами был эксперт Станислав Боуш, antenna.ru. Подписывайтесь на наш канал antenna.ru, лайкайте! Мира всем!

Lnb satellite in что это на телевизоре

Несмотря на существование огромного количества альтернатив, спутниковое телевизионное вещание продолжает пользоваться спросом. В этой статье мы собираемся подробно рассказать, как подключить спутниковую тарелку к телевизору.

Подключение спутникового ТВ не сопряжено со значительными хлопотами или серьезными денежными тратами. Пользователю открывается широкий ассортимент бесплатных каналов, не требующих внесения абонентской платы, а также возможность приобрести платную подписку.

Подобрать спутниковый телеканал по своему вкусу может любой человек. Видео и аудиосигналы со спутника, как правило, отличаются высоким качеством.

Принцип работы антенны

Спутниковое телевидение представляет собой систему передачи информации от источника данных к потребителю через ретранслятор. В роли ретранслятора выступает спутник, находящийся на круговой орбите Земли над экватором. Система спутников позволяет передавать сигнал на территории значительных размеров. В сравнении с наземным эфирным вещанием, этот вид трансляции намного эффективнее передает данные.

Оборудование для улавливания и обработки сигналов спутникового телевидения:

  • Спутниковая антенна. Существует много типов антенн для приема сигналов со спутника. Самым известным типом спутниковой телевизионной антенны является параболическая «тарелка». Внешне выглядит как вогнутый диск. Спутниковая тарелка является зеркальной антенной. Электромагнитные волны попадают на металлическую поверхность тарелки и отражаются рефлектором.

  • Спутниковый конвертер. Это прибор, заключающий в себе усилитель сигнала и преобразователь частот, работающий на понижение. Монтируется конвертер на облучатель антенны. Питается электричеством и соединяется с приемником посредством коаксильного кабеля. Установив несколько спутниковых конвертеров сразу, можно улавливать много бесплатных телеканалов.

  • Спутниковый тюнер, он же приемник-ресивер – это небольшая плоская коробочка. Принимает телесигналы и декодирует, приспосабливая их для дальнейшей передачи по проводам на телевизионное устройство. Ресивер может быть встроен непосредственно в корпус телевизора. В этом случае кабель от конвертера поступает прямо в телевизор, или на переходник.

Как подключить телевизор к спутниковой тарелке

Способы подключения:

  • Кабель подведен к ресиверу;
  • Кабель проводится к телевизору без ресивера, прямо от антенны.

Прямое подключение к телеприемнику

Прямое подключение возможно, только если телевизор оснащен тюнером DVB-S2 для расшифровки сигналов цифрового вещания. Наличие тюнера в приборе можно проверить в техническом паспорте изделия, или на странице характеристик товара в онлайн-магазине. После подключения кабеля от спутниковой тарелки, телевизор сможет улавливать сигналы от бесплатных зарубежных каналов.

Чтобы смотреть российские спутниковые каналы, вам понадобится CAM-адаптер с оплаченной картой доступа к телевизионному каналу. В телевизор он загружается через PCMCIA-слот.

ВАЖНО! Перед оформлением подписки на канал и приобретением CAM-модуля, убедитесь в совместимости модели вашего телевизора с предоставляемым от провайдера адаптером.

Установка тарелки

Выберите правильное место для установки оборудования. Чтобы принимать сигналы телевизионной трансляции, тарелка должна быть точно наведена на спутник. Прохождению сигнала мешают любые физические помехи: деревья, стены, расположение дома в низине.

ВАЖНО! Тарелка должна оставаться в зоне досягаемости и после монтажа. Для корректной работы устройства, тв-антенну понадобится правильно настроить.

ТВ-спутники рассредоточены в областях, простирающихся от юго-востока на юго-запад. Сконцентрированные на юге спутники находятся выше всего от линии горизонта.

Подготовка кабеля

Коннектор F, также известный как F-разъем, используется для передачи сигнала высокой частоты до 2150 МГц. Правильный F-коннектор представляет собой резьбовую втулку. Ставится на коаксильные кабели с диаметром до 7 мм. Для соединения с кабелями до 11 мм требуются специальные насадки.

ВАЖНО! Для подключения через F-коннектор, на телеприемнике или телеантенне должен быть специальный разъем. В противном случае вам потребуется дополнительно приобрести переходник со стандартного антенного выхода на F-коннектор. Также можно подключить оборудование через антенный штекер.

Перед подключением спутникового тв:

  • Освободите кабель от верхнего изолирующего слоя. Под ним обнаружится экран кабеля, предназначенный для ограждения внешних участков цепей от воздействия электромагнитных полей электрического тока. Первичный экран выглядит как тонкий слой переплетенной проволоки.

  • Под первичным слоем расположен слой фольгированного экрана. Аккуратно срежьте его.

  • Внутри вы увидите центральную жилу. Она выглядит как тонкий медный прут. Ножом соскоблите эмаль с медной сердцевины провода.

  • Накрутите F-разъем на зачищенный провод.

  • Приспособление готово к подключению на ресивер. Чтобы подключить кабель к антенне, понадобится пристроить сверху дополнительный переходник. Другой конец кабеля проведите к конвертеру.

Спутниковый конвертер установлен на антенне. Представляет собой небольшой приемник в пластиковом корпусе, установленный на облучатель антенны.

Подсоединение и настройка

Как подключить спутниковое телевидение:

  • Найдите на корпусе телевизора разъем LNB Satellite IN. Это вход для спутниковой антенны. Вставьте туда штекер вашего антенного кабеля.

  • На вкладке, требующей выбрать источник входного сигнала, поставьте отметку напротив позиции «Спутник». Перейдите к следующему шагу.

Как правильно подключить принадлежащий нужному телеканалу спутник:

  • Выберите его в открывшемся списке и пройдите дальше.

  • Перед вами откроется окно с настраиваемыми параметрами. Установите значения качества входящего сигнала.

  • Добавьте спутник и пройдите дальше. Задайте поисковые условия.
  • Чтобы быстро найти и подключить источники бесплатного вещания, выставьте отметку «Пропуск зашифрованных каналов».

  • Перейдите к поиску трансляций. Во время поиска на экране будут высвечиваться найденные источники теле- и радиовещания. Вы можете остановить сканирование в любой момент. Уже обнаруженные каналы сохранятся в памяти устройства.

  • После завершения процедуры поиска, вы можете начать пользоваться каналами. Их настройку можно производить из раздела «Каналы». Оттуда можно настроить работу спутника и отсортировать каналы.

Настройка спутникового ТВ завершена. На пульте дистанционного управления должна быть кнопка INPUT.

Нажав ее, можно выбрать источник ТВ-сигнала:

  • Спутниковое вещание;
  • Кабельное ТВ;
  • сигналы высокочастотного телевидения HDMI.

Подключение через ресивер

ТВ-сигнал поступает на телевизионную антенну, а затем на ресивер. В этом приборе преобразуется формат сигнала.

Цифровое вещание декодируется ресивером, затем его сигналы переводятся в:

  • Аналоговые сигналы. Выводятся из ресивера для телевизора посредством разъемов SCART или RCA.
  • Цифровые сигналы для вывода через HDMI-интерфейс.

Сигналы от ресивера на телевизор поступают по ТВ-кабелю.

Разновидности разъемов для подключения по телевизионному кабелю к телевизору:

  • HDMI. Метод вывода сигнала через HDMI-интерфейс является наиболее удобным и современным. Проходящий через HDMI цифровой сигнал не нуждается в перекодировании на аналоговый. HDMI передает сигналы телевидения высокой четкости. Это подразумевает возможность наслаждаться самыми качественными разрешениями видео и многоканальной передачей звука. Приспособление также оснащено встроенной защитой данных от копирования. Через HDMI антенну можно провести к ноутбуку, чтобы смотреть с него телевизионные каналы.

  • Y Pb Pr – соединение через компонентный кабель, передающий видеосигналы одновременно по нескольким каналам. Самый высококачественный способ соединения. Передает сигналы для видео с разрешением 1080р, HDTV и используется для подключения антенны к телевизору через ресивер.

  • SCART – многополосной штекер, созданный для передачи аналогового и цифрового вещания. С его помощью тоже можно подключить кабель к антенне. Стандарт SCART упрощает соединение технических устройств, потому что присутствует на большинстве телевизоров.

  • RCA – композитный разъем типа «тюльпан». Имеет характерную вытянутую форму обмотки штекера и обеспечивающий подключение штырь на конце. RCA-разъемы различаются по цвету. Обмотка на штекере и опоясывающая разъем вставка на устройстве должны совпадать цветами.

  • RF-штекер, или коаксиальный радиочастотный разъём. Представляет собой продолговатый цилиндр с углублением на конце. Обеспечивает эффективное подключение ТВ, однако передает только сигналы не самого лучшего качества.

Чтобы успешно подключить спутниковое ТВ, достаточно иметь исправно функционирующие приборы и соединительные приспособления. Инструкции по подключению предельно просты и не должны вызывать затруднений. Разъемы, переходники и кабели можно заказать через интернет или купить в магазине электротехники.

В наши дни спутниковое цифровое вещание становится все более востребованным. Современные телевизоры отличаются наличием специальных модулей и разъемов, позволяющих просматривать фильмы, передачи в высоком качестве.

Что такое lnb satellite in на телевизоре

Прошивка используемых ресиверов изначально включает в себя специальные ключи, позволяющие просматривать телевизионные каналы, находящиеся под специальной кодировкой. В телевизоре не предусмотрены ключи. Ввести ключевые комбинации или изменить прошивку невозможно.

Важно! Для просмотра телевизора по современной технологии DVB-S2 используются специальные САМ-модули, в которые вставляют карты от операторов. Затем модуль вставляется в специальный разъем PCMCIA. При этом спутниковая антенна должна быть подключена в разъем LNB Satellite IN.

Зачем нужен lnb satellite in на телевизоре

Для спутникового цифрового вещания используют тюнер DVB-S2 или DVB-S. Модели со спутниковым ресивером встроенного типа легко находят все доступные для просмотра каналы. Поиск возможен в ручном или автоматическом режиме. В большинстве случаев обеспечивается прием стабильного сигнала, по крайней мере, от четырех спутников. Важно понимать, что только встроенного спутникового ресивера и установленной антенны окажется недостаточно, ведь каждый телевизионный канал идет в кодировке и требует специальной расшифровки.

Рассматриваемый стандарт отличается следующими важными характеристиками:

  • трансляция программ в высоком разрешении;
  • использование интернет-соединения для просмотра дополнительного контента;
  • обеспечение доступа к просмотру тематических передач;
  • возможность подключения дополнительных устройств к одной сети для распространения телевизионного контента.

Переход на современный стандарт DVB-S2 обусловлен необходимостью повышения качества и улучшению скорости передачи цифровой информации.

Как пользоваться

Телевизионную антенну обязательно подключают в специальный разъем имеющегося оборудования. Затем начинают процесс настройки во вкладке «Каналы» в автоматическом режиме. Источником сигнала должен быть «Спутник», после чего продолжают процесс настройки.

Обязательно выбирают спутник и настраивают показ. Рекомендуется нажать на «Смена настройки спутника» и найти доступные каналы. После этого нажимают «Далее» для поиска программ, выставленных на используемом оборудовании.

Справка! В появившемся окне будет доступно окно с разнообразными настройками. Рекомендуется проверить качество используемого сигнала и отображаемого изображения. От этого зависит, насколько правильно настроена антенна на прием спутниковых каналов.

На следующем этапе определяют параметры поиска. Если САМ модуль отсутствует, выбирают пункт «Пропуск зашифрованных каналов», ведь они недоступны для трансляции. Для поиска нажимают «Выполнить».

После того как каналы будут найдены, можно отсортировать программы, провести дополнительные настройки для качественного изображения, звучания. После этого можно в полной мере наслаждаться просмотром телевидения.

В наши дни спутниковое цифровое вещание становится все более востребованным. Современные телевизоры отличаются наличием специальных модулей и разъемов, позволяющих просматривать фильмы, передачи в высоком качестве.

Что такое lnb satellite in на телевизоре

Прошивка используемых ресиверов изначально включает в себя специальные ключи, позволяющие просматривать телевизионные каналы, находящиеся под специальной кодировкой. В телевизоре не предусмотрены ключи. Ввести ключевые комбинации или изменить прошивку невозможно.

Важно! Для просмотра телевизора по современной технологии DVB-S2 используются специальные САМ-модули, в которые вставляют карты от операторов. Затем модуль вставляется в специальный разъем PCMCIA. При этом спутниковая антенна должна быть подключена в разъем LNB Satellite IN.

Зачем нужен lnb satellite in на телевизоре

Для спутникового цифрового вещания используют тюнер DVB-S2 или DVB-S. Модели со спутниковым ресивером встроенного типа легко находят все доступные для просмотра каналы. Поиск возможен в ручном или автоматическом режиме. В большинстве случаев обеспечивается прием стабильного сигнала, по крайней мере, от четырех спутников. Важно понимать, что только встроенного спутникового ресивера и установленной антенны окажется недостаточно, ведь каждый телевизионный канал идет в кодировке и требует специальной расшифровки.

Рассматриваемый стандарт отличается следующими важными характеристиками:

  • трансляция программ в высоком разрешении;
  • использование интернет-соединения для просмотра дополнительного контента;
  • обеспечение доступа к просмотру тематических передач;
  • возможность подключения дополнительных устройств к одной сети для распространения телевизионного контента.

Переход на современный стандарт DVB-S2 обусловлен необходимостью повышения качества и улучшению скорости передачи цифровой информации.

Как пользоваться

Телевизионную антенну обязательно подключают в специальный разъем имеющегося оборудования. Затем начинают процесс настройки во вкладке «Каналы» в автоматическом режиме. Источником сигнала должен быть «Спутник», после чего продолжают процесс настройки.

Обязательно выбирают спутник и настраивают показ. Рекомендуется нажать на «Смена настройки спутника» и найти доступные каналы. После этого нажимают «Далее» для поиска программ, выставленных на используемом оборудовании.

Справка! В появившемся окне будет доступно окно с разнообразными настройками. Рекомендуется проверить качество используемого сигнала и отображаемого изображения. От этого зависит, насколько правильно настроена антенна на прием спутниковых каналов.

На следующем этапе определяют параметры поиска. Если САМ модуль отсутствует, выбирают пункт «Пропуск зашифрованных каналов», ведь они недоступны для трансляции. Для поиска нажимают «Выполнить».

После того как каналы будут найдены, можно отсортировать программы, провести дополнительные настройки для качественного изображения, звучания. После этого можно в полной мере наслаждаться просмотром телевидения.

Рекомендуем к прочтению

Как подключить к одной активной антенне два, три и более блоков цифрового ТВ тюнера/ресивера и смотреть 20 каналов бесплатно на телевизоре.

Cnfybckfd <jei    Наш эксперт Станислав Боуш Рассказывает:



Из этой статью Вы узнаете, как подключить к одной активной антенне 2 и более ТВ тюнера/ресивера и смотреть телевизор. Также мы выясним:

-активная или пассивная антенна подойдет больше для разветвления, комнатная или наружная;
-где удобно ставить разветвитель (делитль сигнала) и нужен ли он;
-какой должен быть разветвитель - обычный или проходной (делитль сигнала).



В ресивере для приема цифрового DVB-T2 телевидения есть возможность включить питание антенны, поэтому к ресиверу можно подключать и пассивную, и активную антенну. Таким образом, активную антенну гораздо проще подключить к двум-трем цифровым приставкам – они же тюнеры, ресиверы, цифровые блоки  DVB-T2 (то есть к связке устройств ТЮНЕР плюс телевизор), чем к подключить к двум-трем современным СМАРТ-телевизорам. Но обо всем по порядку.

Как подключить к одной активной антенне 2 и более ТВ тюнера/ресивера и смотреть телевизор

АКТИВНАЯ АНТЕННА ДЛЯ ПРИЕМА ЦИФРОВОГО ТВ Т-3360/antenna.ru до 60 км



В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 - 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.  В активной антенне есть усилитель.  И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел.



ПЛАТА УСИЛИТЕЛЯ ВНУТРИ АКТИВНОЙ АНТЕННЫ

УСИЛИТЕЛЬ - ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!



ЗАБЕГАЯ ВПЕРЕД: А если необходимо усилить сигнал еще больше, потому что пассивная антенна слабовата? Тогда антенна должна иметь встроенный усилитель. То есть антенна нужна активная. Как это определить - нужна активная или пассивная? Очень просто. Выведите на экран телевизора информацию об уровне и качестве сигнала. Для этого надо нажимать на пульте кнопочку ИНФО один раз, два или три. Эта функция есть во всех цифровых приставках (но не во всех СМАРТ-Телевизорах).





как настроить цифровую антенну - BYAJHVFWBZ E< EHJDYT CBUYFKF LKZ GHBTVF JN FRNBDYJQ ND FYNTYYS

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА



Если интенсивность и качество сигнала более 80%, сигнал можно делить. Если меньше - его надо сначала усилить, иначе могут начаться пропадания и замирания сигнала. То есть вместо пассивной антенны надо переходить к активной или брать более мощную активную. Ставить антенну повыше, точнее направлять.



Купите мощную антенну Т-3320, которая разработана именно для этого случая!   Для чего: Для телевизора или ТВ тюнера с функцией цифрового ТВ стандарта DVB-T2.   Встроенный усилитель. Антенна применяется в ситуации, когда направление на передающий центр известно точно и есть возможность направить на него антенну. Работает на прямом ТВ сигнале в условиях города и ближнего пригорода до 30 км.

МОЩНАЯ КОМНАТНАЯ ЦИФРОВАЯ АНТЕННА Т-3320 производства ANTENNA.RU может использоваться на несколько телевизоров.



Все вышесказанное касается и наружных, и комнатных антенн. Например вместо обычной китайской антенны Усы и кольцо рекомендую для нескольких телевизоров или тюнеров использовать мощную современную комнатную антенну Т-3320 производства ANTENNA.RU.





Подключаем тюнеры к телевизору по инструкциии.  Далее начинаем заниматься антенной. Если у нас есть два цифровых приемника, сначала подключаем антенну к одному приемнику цифрового ТВ. Находим на задней панели тюнера входное гнездо (input), и вставляем в него кабель антенны.



Как подключить антенну к ресиверу цифровому для приема 20 каналов бесплатного телевидения

Но, повторяю, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание от ресивера на эту самую центральную жилу и где взять 5 вольт напряжение?



как подать питание на активную антенну по кабелю 5 вольт от USBПитание подается по центральной жиле кабеля. Вот так.



Все очень просто. Питание на антенну подаст ресивер. Эта функция есть абсолютно во всех ресиверах ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.



как найти в меню ресивера включить питание антенны

КАК ВКЛЮЧИТЬ ПИТАНИЕ АНТЕННЫ В ЦИФРОВОМ ТЮНЕРЕ? ИЩИТЕ В МЕНЮ ТЮНЕРА!



Дальше настраиваем тюнер, убеждаемся, что телевизор все хорошо показывает. Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте находим кнопку Инфо (INFO). Нажимаем ее один раз, второй раз, третий раз.



кнопка Инфо на пульте для того чтобы узнать информацию об уровне и качестве цифрового тв сигнала

КНОПКА ИНФО НА ПУЛЬТЕ ПРИЕМНИКА ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА





Должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд.  Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению.



BYAJHVFWBZ E< EHJDYT CBUYFKF LKZ GHBTVF JN FRNBDYJQ ND FYNTYYS

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА



Если параметры менее 50%, надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. В нашем случае все вполне прилично - и интенсивность сигнала, и качество 90% и более. Это очень хорошо, потому что далее сигнал от антенны нам придется делить. Кроме входа, в каждом тюнере есть еще выход. Вот от этого выхода мы и будем брать ТВ сигнал для второго тюнера.



Подключаем два цифровых ресивера к одной антенне - как это сделать?

АНТЕННЫЙ ВХОД ВТОРОГО ТЮНЕРА БУДЕМ ПОДКЛЮЧАТЬ К АНТЕННОМУ ВЫХОДУ ПЕРВОГО ТЮНЕРА



Вот как это будеть выглядеть - все очень просто и никаких дополнительных устройств для подключения второго ресивера не требуется.

Как подключить два цифровых тблока тюнера DVB-T2 к одной антенне

Схема последовательного подключения двух ресиверов к одной антенне





Точно так же поступим с третьим ресивером. С четвертым, с.... а вот сколько ресиверов можно так последовательно подсоединить, зависит от уровня сигнала от антенны, качества и длины кабеля. Кроме того, на каждом ресивере (цифровой приставке) сигнал делится попалам по мощности. Таким образом, данный способ можно использовать не до бесконечности.

Как подключить три блока цифрового тв к одной активной антенне

Схема последовательного подключения трех ресиверов к одной антенне







Итак, мы научились подключать несколько ресиверов к одной антенне без проходных делителей. Проходной делитель это такой, который пропускает ток для питания активной антенны. То есть вы подаете питание на центральную жилу кабеля у себя в квартире, а ток идет по этой самой центральной жиле сквозь все делители сигнала до антенны, которая расположена, например, на улице. Зачем это нужно? Я напишу в продолжении статьи, а возможно, допишу эту.



с вами был эксперт Станислав Боуш, antenna.ru



Часть 2. Подключение нескольких блоков ресиверов с применением проходных делителей.

Проходной делитель это такой, который пропускает ток для питания активной антенны. Есть два вида делителей - обычные (они не пропускают ток) и вот эти самые проходные. Разница в цене чаще всего несущественна.



Ghj[jlyjq ltkbntkm jnkbxftncz wdtnjv



Проходные делители отличаются от обычных цветом этикетки. Обычные - черная этикетка. Проходные - красная или с красными стрелками, показывающими как сигнал может пройти.  Но лучше на всякий случай уточнить у продавца. На фото слева обычный делитель на три, с права проходной делитель на два. Надпись Power pass - тоже помогает понять что это проходной делитель и показывает, как можно подать питание.

То есть вы подаете питание на центральную жилу кабеля у себя в квартире (включая питание в меню ресивера или при помощи инжектора питания), а ток идет по этой самой центральной жиле сквозь все проходные делители сигнала до антенны, которая расположена, например, на улице. Зачем это нужно? Иногда невозможно последовательно довести сигнал до каждого телевизора или ресивера цифрового ТВ. Например, в доме два этажа, мы делим сигнал и потом последовательно идете от ресивера к ресиверу отдельно по первому и второму этажам, как в первой части.



питание активной антенны с помощью проходных делителей для двух и более телевизоров ресиверов цифрового сигнала

Вот как это может выглядеть:



Проходной делитель для подключения от одной антенны нескольких блоков ТВ тюнеров

Схема параллельно-последовательного подключения двух ресиверов к одной антенне



Такая схема подключения позволяет включать питание антенны ближайшим к антенне ресивером  или на первом, или на втором этаже. Если включить оба  - ничего не произойдет, должна  сработать диодная защита ресивера. Но, как говориться, лучше проверить. Это очень удобно - выключил ресивер на первом этаже - а антенна работает, тк питание подается от ресивера второго этажа.



Еще раз - включать питание антенны надо в меню тюнера ближайшего к антенне ресивера.



Cnfybckfd <jei   Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового - местонахождении и зоне покрытия цифрового сигнала в России.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
