Разные разъемы dvi. Видеовыходы: типы разъемов

Интерфейсы, массово применяемые в настоящее время:

VGA

(D-Sub) — единственный аналоговый интерфейс подключения мониторов, ещё применяемый в настоящее время. Морально устарел, однако будет активно использоваться ещё длительное время. Главный недостаток связан с необходимостью применения двойного преобразования сигнала в аналоговый формат и обратно, что приводит к потере качества при подключении цифровых устройств отображения (LCD мониторов , плазменных панелей, проекторов). Совместим с видеокартами с DVI-I и аналогичным разъёмом.

DVI-D

— базовый тип DVI интерфейса. Подразумевает только цифровое подключение, поэтому не может использоваться с видеокартами, имеющими только аналоговый выход. Очень широко распространен.

DVI-I

— расширенный вариант интерфейса DVI-D , наиболее часто встречающийся в настоящее время. Содержит 2 типа сигналов — цифровой и аналоговый. Видеокарты можно подключать как по цифровому, так и по аналоговому соединению, видеокарту с VGA(D-Sub)-выходом можно подключить к нему через простой пассивный переходник или специальным кабелем.

Если в документации к монитору указано, что в данной модификации применён вариант DVI Dual-Link, то для полноценной поддержки максимальных разрешений монитора (обычно это 1920*1200 и выше) видеокарта и применяемый DVI кабель также должны поддерживать Dual-Link, как полный вариант интерфейса DVD-D. Если используется кабель из комплекта монитора и относительно современная (на момент написания FAQ) видеокарта, то никаких дополнительных приобретений не требуется.

HDMI

— адаптация DVI-D для бытовой аппаратуры, дополненная цифровым интерфейсом для передачи многоканального звука. Присутствует фактически во всех современных LCD-телевизорах, плазменных панелях и проекторах. Для подключения к HDMI разъёму видеокарты с интерфейсом DVI-D или DVI-I достаточно простого пассивного переходника или кабеля соответствующими разъёмами. Видеокарту только с VGA (D-Sub) разъёмом подключить к HDMI невозможно!

Устаревшие и экзотические интерфейсы:

Привет всем. Получайте от меня новую порцию интересующей вас информации;).

Из этой статьи вы узнаете, что представляет собой dvi разъем виды и особенности. Также вы научитесь отличать данный интерфейс от других. Это поможет вам в замене кабелей в случае их выхода из строя, а также будете понимать, какую технику сможете подключать между собой.


Знакомство с интерфейсом

Для начала разберемся, что такое DVI. Аббревиатура скрывает под собой словосочетание «Digital Visual Interface», что в переводе — «цифровой видеоинтерфейс». Вы и сами догадались о цели его использования? Он пересылает цифровую запись на видеотехнику. Применяется для подключения, в основном, плазменных и ЖК-телевизоров.

Технические особенности

  • Применяемый в этом интерфейсе формат данных создан на базе другого — PanelLink, предполагающего последовательный перенос информации.
  • Используется высокоскоростная технология TMDS: три канала, обрабатывающие видеопотоки со скоростью до 3,4 Гбит в секунду на каждый из них.
  • Наибольшая длина кабеля не установлена, так как она определяется массивами пересылаемой информации. К примеру, провод на 10, 5 м способен преобразовывать картинку на 1920×1200 точек, а 15 м — 1280×1024 точек.

  • Кабель бывает двух типов:

— Single link (одинарный режим) предполагает 4 витых пары: 3 из них передают сигналы RGB (зеленый, красный, синий) и 4-й для сигнала синхронизации. Провода обрабатывают 24 бита на пиксель. Таким образом, максимальное разрешение — 1920×1200 (60 Гц) либо 1920×1080 (75 Гц).

— В Dual (двойном) параметры выросли в 2 раза. Следовательно, через него можно смотреть видео на 2560×1600 и 2048×1536 точек.

История появления

Разъем выпущен в 1999 году компанией Digital Display Working Group. До этого использовался только интерфейс VGA, предполагающий 18-битную цветность и аналоговое преобразование информации. С увеличением диагоналей дисплеев, работающих на цифре, и требований к качеству картинки, естественно, VGA стало мало. Так мир получил DVI, держащий марку по сей день.

Отличия DVI от VGA

В чем разница с VGA?

DVI имеет 17-29 контактов, а его предшественник — 15.

VGA преобразовывает сигнал 2 раза, а DVI — 1. Как это? Изображение на ваш компьютер посылается видеокартой, которая сама по себе устройство цифровое. Так как устаревший интерфейс аналоговый, он сначала преобразовывает сигнал в такой же, понятный для себя тип, а затем выводит цифру. Как вы понимаете, в случае с DVI в этом нет необходимости.

  • Из-за отсутствия конвертации новый интерфейс выдает качественнее картинку, однако на небольшом мониторе вы вряд ли увидите разницу.
  • DVI предполагает автоматическую коррекцию изображения с возможностью изменения только яркости и насыщенности для удобства просмотра, а VGA приходится настраивать полностью.
  • Качество передачи данных через устаревший интерфейс может ухудшаться из-за внешних помех, чего нельзя сказать о новом разъеме.

Разница между DVI и HDMI

Вы могли слышать о еще одном, более новом, цифровом интерфейсе — , потому что сейчас он используется, пожалуй, чаще, чем DVI. Чтобы вы не путали их между собой, разберем основные отличия:

  • Внешнее исполнение

DVI передает только видеосигнал, а HDMI — вдобавок 8-канальное аудио.

  • Первый может работать как с аналоговым, так и цифровым сигналом, а второй — исключительно с цифрой.
  • Современный интерфейс оснащается встроенным Ethernet каналом со скоростью 100Мбит, а DVI не предполагает такого бонуса.

Качество изображения оба разъема выдают одинаковое.

Виды DVI

Вы уже знаете, как не перепутать данный интерфейс с другими. Теперь разберем, чем отличаются его разновидности между собой:

  • DVI-I. Дополнительная буква обозначает «integrated» (на нашем языке — «объединенный»). Этот вид разъема предполагает аналоговый и цифровой каналы (версия Single Link), которые функционируют автономно. Какой из них должен быть работать в тот или иной момент, зависит от подключенной техники. В режиме Dual Link предусмотрено 2 цифровых и 1 аналоговый канал.
  • DVI-D. Последняя буква скрывает в себе слово «digital», что по-русски — «цифровой». То есть в данном виде интерфейса аналоговый канал отсутствует.

Данный вид разъема тоже представлен в двух вариантах.

— Single Link имеет лишь один цифровой канал, что ограничивает разрешение параметрами 1920×1200 на частоте 60Гц. Также через него невозможно подсоединить аналоговый монитор и реализовать технологию nVidia 3D Vision.

— Dual Link предполагает 2 цифровых канала, что увеличивает возможности до 2560х1600 на частоте 60ГЦ. Этот интерфейс позволяет смотреть 3D на мониторе.

  • DVI-A. Дополнительная буква несет в себе термин «analog». Вы и без перевода догадались, что это значит? Правильно, это аналоговый интерфейс, только в виде DVI.

На этом всё.

Заглядывайте на мой блог чаще, и вы почерпнете больше полезной информации.

В данной статье мы подробно расскажем о разъеме DVI, который можно встретить во многих мониторах, телевизорах и другой технике. Немного углубимся в историю этого популярного интерфейса, а также разберемся в его видах и особенностях. А еще обязательно сравним DVI-разъем с некоторыми прогрессивными интерфейсами. Эта информация станет полезна многим пользователям, а также упростит процесс работы с техникой и позволит избежать различных сложностей при работе.

Что такое DVI-выход?

Популярный разъем, известный как DVI-выход (Digital Visual Interface) предназначается для качественной передачи изображения (видео) на различные приборы цифрового типа. Как правило это проекторы, мониторы и телевизоры.

Разработала данный видеоинтерфейс компания DDWG. Часто в интернете можно найти расшифровку этих английских букв DVI в следующем виде — цифровой видео интерфейс. Эти слова более понятны для многих пользователей, которые только начинают узнавать мир компьютерной и остальной техники. Данный разъем имеет определенный цвет и форму, благодаря чему его довольно просто отличить от других выходов. Подключение прибора к самой разной технике происходит довольно просто, не требуя обязательных профессиональных умений и навыков.

История DVI разъема

В 1999 году компания Digital Display Working Group официально представила абсолютно новый на тот момент стандарт на интерфейс под названием Digital Visual Interface (DVI). Его разработкой занимались ведущие специалисты из IBM, Intel, Fujitsu и других известнейших корпораций, которые пришли в DDWG с одной целью — создать по-настоящему инновационный интерфейс для передачи цифрового видеосигнала на мониторы и прочие средства вывода изображения.

Появление DVI ознаменовало закат эпохи VGA, который за 10 лет морально и физически устарел. Это позволило не только улучшить качество контента, но и значительно повысить разрешение дисплеев. Примечательно, что DVI-разъемы актуальны и по сей день, хотя уже сейчас существуют серьезные соперники, которые постепенно вытесняют «ветерана».

Особенности DVI

Что касается DVI, то он использует формат данных, который базируется на технологии PanelLink. Речь идет о передаче информации, которая происходит последовательно, а также изначально реализованной компанией Silicon Image. Тут применяется технология TMDS, когда передача сигналов происходит дифференциально, чтобы максимально снизить перепады касательно уровней. Задействованные каналы в числе трех, передают видеосигнал со скоростью до 3,5 Гбит в секунду. Если используется кабель до 10 метров в длину, то можно передавать картинку в формате FHD (1920 на 1200 точек). Когда применяется более длинный соединительный кабель, тогда разрешение «урезается» до HD-формата.

В некоторых ситуациях может быть задействован канал Display Data Channel (DDC). С его помощью получится передать важную информацию о дисплее непосредственно самому процессору, который установлен в источнике сигнала. Сюда входят все подробные данные, касающиеся характеристик прибора. Речь идет о марке, дате производства, модели, размере и разрешении дисплея. Источник будет учитывать эту информацию, отправив сигнал с оптимальными настройками для конкретного экрана. Если источник не получает нужные данные, то возможна блокировка TMDS-канала.

Есть поддержка HDCP, которая является продвинутой системой защиты. Она реализована и в более продвинутом интерфейсе HDMI. Можно устанавливать разнообразные уровни защищенности контента, отталкиваясь от собственных потребностей. Основной принцип работы HDCP — подключенные при помощи DVI приборы обмениваются паролями между собой. Так и происходит внутреннее шифрование.

Нужно отметить, что DVI-разъем способен передавать исключительно изображение. Что касается звука, то не передается в данном случае. Поэтому необходимо позаботиться о соответствующих каналах. Примечательно, что сегодня для определенных видеокарт существуют специальные переходники, которые дают возможность одновременно передавать звук и картинку.

Виды DVI выходов

Пользователь может столкнуться с несколькими видами выходов. Среди них:

  • DVI-А
  • DVI-I (SingleLink)
  • DVI-I (DualLink)
  • DVI-D (SingleLin)
  • DVI-D (DualLink)

Поэтому несложно догадаться, что выходы имеют определенные отличия. Кроме отличий в конструкции, они также имеют несоответствия и в особенностях. Часто поднимается вопрос в разнице между Single link и Dual link. В них есть немало отличий. Оба варианта отличаются друг от друга количеством контактов. Двойной линк использует при работе все двадцать четыре контакта. А сингл линк, который переводится как одиночный, имеет всего восемнадцать контактов. Если пользователю нужно большее разрешение, то ему больше подходит первый вариант.

Сингл линк подойдет для устройств, которые имеют разрешение 1920 на 1080. С ним возможности пользователи становятся намного меньше.

DVI-A выход

Данный выход предполагает только возможность аналоговой передачи. Дополнительная буква дает возможность пользователю догадаться, что «А» — означает аналоговый. Разъем представляет собой вилку в кабеле или переходнике, которая позволяет произвести подключение видеоустройств (аналоговых) к выходу типа DVI-I.

DVI-I выход

Этот разъем бывает двух типов: Single link и Dual link. Первый вариант очень востребован и распространен. Дополнительная буква I сообщает пользователю о том, что он является интегрированным. Выход довольно часто используют для цифровых дисплеев и видеокарт. Особенности данного выхода заключаются в том, что в нем объединены сразу два канала передачи. В устройстве совмещен цифровой и аналоговый каналы. Они не зависят друг от друга, поэтому одновременно не работают. В задачу прибора входит решить самостоятельно, благодаря чему он будет функционировать. Разъем Dual link с буквой I передает аналоговый сигнал. У него есть целых два цифровых канала. Это позволяет пользователю добиться намного лучшего качества изображения и расширить свои возможности.

DVI-D выход

Здесь буква «D» сообщает об английском слове Digital, которое можно перевести – цифровой. В этом варианте нет аналогового канала. При этом разъеме происходит только цифровая передача. Как и в предыдущих выходах здесь идет разделение на одиночный и двойной. Single link немного ограничит пользователя. Разрешение не сможет превышать более 1920 на 1200 (при частоте 60 Гц). В этом варианте только один цифровой канал. Пользователь не сможет подключить аналоговый монитор, а также радоваться технологии под названием nVidia 3D Vision. Зато Dual link поможет смотреть на мониторе 3Д, увеличивая возможности пользователя. Здесь два цифровых канала.

DVI-I и DVI-D в чем же принципиальная разница?

DVI-I поддерживает и цифровую и аналоговую передачу данных, а DVI-D только цифровую.

Совместимость DVI разъемов

DVI-A будет иметь совместимость только с DVI-A. Для передачи аналогового сигнала. Что касается DVI-D, то обеспечивает передачу только цифрового видео контента. Его совместимость возможна только с DVI-D. Далее следует упомянуть универсальное решение, которое пойдет для самых разных устройств. Это идет речь о DVI-I. В некоторых случаях можно использовать переходники. Но это возможно только тогда, когда это предусмотрено производителем того или иного прибора.

Переходник помогает решить проблему, но может повлиять на качество изображения. Видов этих устройств довольно много. Встречаются следующие: DVI – HDMI, VGA – DVI и другие востребованные устройства. Кабели DVI-D и DVI-I могут работать в двойном режиме (дуал линк). В этом случае пропускная способность удваивается. Для этого применяется дополнительные контакты. Такое решение дает возможность передать гораздо больше информации, что благоприятно отражается на частоте и изображении монитора, которые становятся выше. Если необходимость воспользоваться технологией nVidia 3D Vision, то дуал линк просто необходим в обязательном порядке. Также, стоит знать, что крупные ЖК-мониторы, имеющие большое разрешение, совместимы с разъемом DVI-D Dual-Link.

Распиновка DVI выходов

Сравнение DVI разъема с HDMI и Display Port

Первенство среди разъемов сейчас находится у DP — у display port. Он сменил довольно быстро предыдущие разработки. Он отличается прекрасной пропускной способностью, а также пользователь получает намного больше новых возможностей. Прибор позволяет не терять в качестве, а также выделяется небольшими размерами. Он уже начал понемногу вытеснять dvi и hdmi. Однако еще далеко не все мониторы имеют именно те разъемы, которые бы подошли к этой новинке.

Пока произойдут изменения в системе их производства, придется ждать довольно долго. Большинство производителей не спешат использовать для своей техники это устройство. Поэтому даже во многих современных и популярных моделях еще не встретить DP.

Поэтому у dvi и hdmi еще не все потеряно. Последний вариант отлично справляется с передачей цифрового видео вместе со звуком. Прибор можно встретить в популярных и новых моделях техники. Этот интерфейс поможет получить высокое разрешение. Каждый год появляются улучшенные версии, которые имеют не только отличную пропускную способность, но и дают пользователю намного больше возможностей. Звук и видео не ухудшаются в качестве даже при длине кабеля в 10 метров. Разъем dvi также остается известным и востребованным. Его можно встретить на многих устройствах, так как производители предпочитают отдавать ему свое предпочтение благодаря его универсальности.

DVI-разъем используют в современных телевизорах (плазменных, жидкокристаллических), LCD-мониторах и видеокартах персональных компьютеров. Название «DVI» произошло от английской аббревиатуры Digital VisualInterface, что переводится как «цифровой видеоинтерфейс». DVI-разъем был разработан и впервые внедрен еще в 1999 году компанией Digital Display Working Group. В нее входят мировые гиганты по производству компьютерной техники и мониторов, такие как Intel, Compaq, Fujitsu, Silicon Image, Hewlett Packard и NEC. DVI-разъем пришел на смену VGA-интерфейсу и на сегодняшний день практически полностью заменил его.

Описание DVI-технологии

Метод используемый в этом интерфейсе, разработан фирмой Silicon Image. Он относится к типу устройств с последовательной передачей данных. DVI-кабель построен на принципе витой пары. Три пары проводов передают цвета (красный, зеленый и синий), а четвертая — сигналы тактовой частоты. DVI-разъем позволяет передавать как аналоговые, так Различают три подтипа рассматриваемого интерфейса:

  • DVI-A — используется для передачи исключительно ;
  • DVI-I — универсальный разъем, применяется для передачи как аналоговых, так и цифровых сигналов;
  • DVI-D — для передачи только цифровых сигналов.

Кроме того, технология DVI оснащается специальной системой защиты цифровой информации HDCP, которая разработана фирмой Intel.

Недостатки DVI-интерфейса

Основным минусом передачи информации через данный разъем является ограничение длины кабеля, а также зависимости упомянутого параметра от типа передаваемого сигнала. Например, изображение с расширением 1920х1200 пикселей с частотой 60 Гц можно передать по кабелю, длина которого составляет 5 метров, а по пятнадцатиметровому кабелю возможно передать сигнал, максимальное качество которого составит всего лишь 1280х1024 пикселя при той же частоте. Поэтому при необходимости применения длинных кабелей приходится использовать дополнительное оборудование — специальные усилители сигнала (репитеры), которые ставятся через определенные расстояния. С указанным недостатком связывают появление точек на мониторе при использовании кабеля низкого качества. Чтобы устранить этот эффект, необходимо или сменить шнур, или понизить качество входного сигнала.

Разъем DVI-HDMI

Данный цифровой разъем используют для передачи сигналов HDTV. Предназначен для подсоединения телевизоров к различным источникам сигналов. Особенностью упомянутого разъема является то, что через него можно передавать не только видеосигнал, но и цифровой звук. Он позволяет транслировать 8 аудиоканалов с разрядностью в 24 бита. Существуют различные спецификации означенного интерфейса, а также переходники, благодаря которым можно соединять между собой разные типы разъемов. Также HDMI-коннектор можно использовать для соединения персонального компьютера и телевизора. Следует помнить, что интерфейс HDMI-DVI поддерживает специальный протокол, предназначенный для защиты лицензионных контентов от несанкционированной перезаписи.

Заключение

Несмотря на то что DVI-технология практически полностью вытеснила VGA-интерфейсы, на сегодняшний день этот тип достаточно широко используется на старых ПК. Если на вашей видеокарте нет DVI-коннектора, но при этом требуется подключить монитор, поддерживающий эту технологию, тогда можно использовать специальный переходник — DVI-VGA-разъем.

В числе самых распространенных интерфейсов для подключения мониторов к ПК — DVI-I и DVI-D. В чем особенности каждого из них?

Факты о DVI-I

Интерфейс DVI-I предполагает использование двух типов каналов передачи сигнала — аналогового и цифрового. При этом структура их расположения в кабеле может отличаться в зависимости от одной из двух модификаций рассматриваемого интерфейса — DVI-I Single Link и DVI-I Dual Link.

В устройствах типа DVI-I Single Link поддерживается 1 цифровой и 1 аналоговый каналы. При этом и тот и другой функционируют независимо. Активирование какого-либо из них связано с тем, какое конкретно устройство подключено к видеокарте ПК и каким образом осуществляется соединение между девайсами. В устройствах типа DVI-I Dual Link реализовано, в свою очередь, 3 канала передачи данных — 2 цифровых и 1 аналоговый.

Факты о DVI-D

Интерфейс DVI-D предполагает применение только цифровых технологий передачи данных. В зависимости от модификации кабеля могут использоваться 1 или 2 канала.

С помощью одноканального интерфейса типа DVI-D можно осуществлять передачу данных в разрешении порядка 1920 на 1200 точек и частоте, составляющей 60 Гц. Однако данных ресурсов будет недостаточно для воспроизведения на мониторе ПК 3D-изображений, создаваемых по технологиям наподобие nVidia 3D.

Наличие двухканальных интерфейсов DVI-D в структуре кабеля позволяет передавать видеоданные в большом разрешении — 2560 на 1600 пикселей. Кроме того, наличие двух цифровых каналов дает возможность при задействовании подобного кабеля осуществлять трансляцию 3D-изображений на мониторах в разрешении 1920 на 1080 пикселей и частоте 120 Гц.

Сравнение

Главное отличие DVI-I от DVI-D в том, что в первом стандарте поддерживается как цифровая, так и аналоговая технология передачи данных, а во втором — только цифровая. Соответственно, при подключении монитора к ПК через DVI-D следует проверить, не является ли он аналоговым.

Визуально интерфейс DVI-D — во всех модификациях — отличается от DVI-I отсутствием четырех отверстий в боковой части разъема.

Фактически оба рассматриваемых стандарта объединяет в себе разъем DVI-I Dual Link. Есть еще, к слову, интерфейс DVI-A, поддерживающий только аналоговую технологию передачи данных.

Определив, в чем разница между DVI-I и DVI-D, зафиксируем основные выводы в таблице.

Видеоадаптеры – эволюция интерфейсов — Ferra.ru

Теперь разберемся, что куда устанавливается. С устаревшим AGP 1.0 (рис.1) проще всего: если это материнская плата, то сюда ставятся видеокарты, рассчитанные на 3,3 В, либо универсальные (рис.4), которые могут работать на разных напряжениях и в разных режимах, вплоть до 8Х. В последнем случае производитель должен гарантировать, что его видеокарта совместима, по крайней мере, с напряжением 3,3 В. Понятное дело, что гарантии неких безымянных производителей не слишком надежны.

С видеокартами AGP 2.0 и AGP 3.0 (рис.2) уже не всё столь прозрачно. Напряжения сигнала у них разные (1,5 и 0,8 В), а вот разъём один и тот же – туда можно вставить любую из них. Пока что неизвестны видеокарты или материнские платы в которых была бы реализована поддержка только AGP 3. 0 (8Х) с напряжением 0,8 В. Современные платы работают в обоих режимах (4Х/8Х), с соответствующими напряжениями. Требуемый уровень напряжения определяется и устанавливается автоматически.

Ситуация с разъёмами AGP Universal (рис.3), которыми оснащалось огромное количество видеокарт и устаревших материнских плат, наиболее запутана. Здесь нужно соблюдать особую осторожность. AGP Universal появился вместе с AGP 2.0 (4Х). Тогда это обозначало, что видеокарта может работать в режимах 1Х/2Х/4Х, выбор напряжения сигнала 3,3 или 1,5 В на ней происходит автоматически, в зависимости от того, на какую материнскую плату та устанавливается. Но уже в то время в продаже появились видеокарты на чипах nVidia TNT-2 Vanta, у которых не было реализовано поддержки 4Х, но, тем не менее, на их разъёмах красовались обе прорези AGP Universal. Последние модели видеокарт с разъёмом AGP Universal, по идее, должны поддерживать все значения напряжений, вплоть до 3,3 В. Но это далеко не всегда означает, что такую видеокарту возможно использовать на старой материнской плате с поддержкой только AGP 1. 0 (2Х). Этой проблемы мы коснемся несколько ниже, на примерах.

Теперь о материнских платах с разъёмом AGP Universal на борту. Появились тогда же, что и видеокарты с AGP 2.0 (4X). Если на материнской плате установлен разъём AGP Universal, то это означает, что она поддерживает, по крайней мере, спецификации AGP 1.0 и 2.0, со стороны платы происходит автоматический выбор напряжения 1,5 или 3,3 В.

Всё было хорошо до тех пор, пока Intel не начала выпускать чипсет 845-й серии, у которого поддержка напряжения 3,3 В отсутствует. При этом многие производители продолжали оснащать материнские платы на основе нового на то время 845ХX чипсета разъёмами AGP Universal, в которые могли устанавливаться видеокарты с напряжением сигнала 3,3 В. Почему так произошло, достоверно неизвестно – возможно, производители материнских плат понадеялись на защиту в чипсете, которой на самом деле не оказалось.

Таким образом, если на материнскую плату с чипсетом Intel 845XX, оснащенную AGP Universal устанавливалась видеокарта стандарта 1Х/2Х, то материнская плата попросту сгорала. Ведь видеокарта подавала на чипсет напряжение 3,3 В, на которое тот не рассчитан и не выдерживал его. Потом, конечно, спохватились. На материнских платах начали ставить соответствующие им разъёмы AGP 2.0, а некоторые даже стали оснащать защитой, автоматически отключающей напряжение при неправильном совмещении комплектующих. Но всё же некоторая часть материнских плат на базе чипсетов Intel 845ХХ с AGP Universal уже была продана и сейчас находится на руках у пользователей. Такие платы представляют собой потенциальную опасность.

Чего следует опасаться…

Если на материнской плате установлен разъем AGP Universal, то все же стоит с осторожностью ставить на нее старые 3,3-вольтовые видеокарты. Обязательно проверяйте, не собрана ли эта материнская плата на базе пресловутого чипсета Intel 845XX, на которых второпях наставили много разъёмов без защиты от 3,3 В, без соответствующей поддержки по напряжению со стороны чипсета. Да и на других платах стоит проверять, поддерживает ли чипсет AGP 2X напряжение сигнала 3,3 В. Нельзя полностью исключать ситуацию, когда некий безымянный (а то даже и именитый) сборщик ставил на плату те разъёмы, которые в тот момент оказались на складе…

Большинство современных материнских плат не поддерживает AGP видеокарты с напряжением 3,3 В. На таких материнских платах стоит разъём AGP с соответствующим ключом (AGP 2.0/3.0), препятствующим установке видеокарт, легально отвечающим только спецификации AGP 1.0 (2Х). Однако, стоит учитывать, что попадаются старые видеокарты спецификации AGP 1.0, но их разъём почему-то выполнен с двумя прорезями, то есть универсален. Наверное, издержки «левого» производства. Такую видеокарту можно вставить в любую плату, в том числе с защитным ключом для AGP 4Х/8Х; последствия, естественно, непредсказуемы.

Отсюда вывод – не всякая видеокарта с разъёмом AGP Universal действительно является универсальной. Здесь попадаются как 1,5 В, так и 3,3-вольтовые карты. Если 1,5-вольтовую видеокарту вставить в старую материнскую плату с AGP 2X (3,3 В), то, по всем законам физики, это также должно закончится плачевно. Правда, самому мне таких видеокарт никогда видеть не доводилось.

Ну и последнее. Если новая видеокарта оснащена разъёмом AGP Universal, то теоретически это означает, что эта карта поддерживает режимы 2X/4X, а то даже 1Х и 8Х. Она может работать при разных уровнях напряжений, оснащена системой автоматического выбора нужного напряжения. Если производитель надежен и в описании видеокарты заявлена поддержка всего вышеозначенного, то это очень хорошо. Но всё же последнее не означает, что такую видеокарту можно безбоязненно устанавливать на старые материнские платы с AGP 2X. Дело в том, что современные игровые видеоадаптеры потребляют большую электрическую мощность. Старые системные платы попросту не рассчитывались на большую мощность в AGP слоте. Да и с другой стороны: ставить высокопроизводительную видеокарту в материнскую плату класса AGP 2X нет особого смысла, ибо видеоадаптер всё равно не сможет развить свою скорость из-за ограничения старой AGP-шины.

Король умер, да здравствует король – PCI-Express

Уже всем ясно, что появившаяся в 1997 году AGP к сегодняшнему дню – уже седая старость, как бы её не омолаживали. В этой области давно назревали перемены. Современному компьютеру нужна была замена, и прежде всего, устаревшей шине PCI и её производной, которой является AGP. При внедрении новой универсальной высокопроизводительной шины как единой архитектуры ввода/вывода внутри компьютера нет никакого смысла разрабатывать интерфейс исключительно для видеокарт, как были вынуждены поступать раньше на примере AGP. И вот в конце 2004 года на материнских платах начала появляться новая шина PCI-Express, удовлетворяющая самым высоким требованиям по пропускной способности. Естественно, видеоакселераторы никак не могли остаться в стороне и примерили обновку на себя первыми. Но разберемся со всем по порядку.

Базовая спецификация PCI-Express была утверждена в 2002 году. Ее разработка проводится организацией PCI-SIG при активной поддержке Intel и ряда других ведущих компаний компьютерной отрасли. Сейчас именно Intel довольно агрессивно продвигает этот стандарт. В отличие от старых параллельных шин PCI, AGP, ISA, принцип передачи данных PCI-Express является последовательным. PCI-Express работает по принципу «точка-точка», то есть одна шина в чистом виде может объединять только два устройства. Поэтому в её архитектуре предусматривается свитч, распределяющий сигналы между всеми устройствами PCI-Express. Это принципиальное отличие от PCI, где на общую шину включаются все устройства.

За счёт последовательной передачи данных удается достичь огромных тактовых частот, на два порядка превышающих рабочие частоты старых параллельных шин. Сейчас PCI-Express работает на частоте 2,5 ГГц, хотя в перспективе она может быть легко масштабирована, лимитом здесь считается 10 ГГц. Уже при частоте 2,5 ГГц достигается скорость передачи данных 250 Мбайт/с независимо в каждую сторону (полный дуплекс). Из этого потока нужно вычесть потери на избыточное кодирование по схеме «8/10», применяемое в PCI-Express, и мы получим эффективную скорость передачи данных на уровне 200 Мбайт/с на одну линию передачи.

AGP-разъем к материнской плате

Компьютерные технологии развиваются настолько быстро, что владельцы компьютеров не успевают закончить полную модернизацию своего компьютера, как производители выпускают очередное новшество, и кажется, что процесс модернизации не закончится никогда. Так произошло, когда на материнских платах появился AGP-разъем. Какова история его появления и почему так быстро он ушел в небытие?

История появления

AGP-разъем — это специализированный разъем для подключения видеокарты к материнской плате и, соответственно, он устанавливается на этой плате. На английском языке аббревиатура AGP расшифровывается как Accelerated Graphics Port, или «быстрый графический порт». Почему его так назвали и как он появился?

До 1996 года графическим интерфейсом, используемым производителями видеокарт, был PCI. Но скорость обмена информацией по этой графической шине была достаточно мала. А требования, которые постепенно возникали у разработчиков программного обеспечения, не могли быть удовлетворены с помощью этого интерфейса, не говоря уже о разработках на будущие периоды. Поэтому компания Intel разрабатывает AGP-разъем и устанавливает его на материнскую плату, параллельно с этим разрабатывается и видеокарта с таким же интерфейсом. И двадцать лет назад появляется новый комплект материнской платы и соответствующей ей видеокарты.

Преимущества видеокарты с разъемом AGP

Если говорить о преимуществах, которые приобрели компьютеры, обладающие AGP-разъемом, то следует заметить, что пропускная способность этой шины была увеличена сразу в два раза. За счет чего это удалось сделать? В первую очередь за счет повышения частоты обмена по этому интерфейсу. AGP-разъем позволил увеличить скорость обмена информацией до 66 мГц. Это позволило создавать более мощные видеокарты, программисты стали разрабатывать соответствующие приложения под этот интерфейс. И как раз в это время появляются новые программные продукты, в том числе и игровые. Эти преимущества заставили владельцев компьютеров заняться модернизацией собственного оборудования. Но для это приходилось производить замену не только материнской платы, процессора, но и видеокарты.

Именно в это время для тех, кто не мог позволить себе полную модернизацию компьютера, разрабатывается переходник с AGP (PCI-разъем внедрен будет позже), что дало возможность сэкономить на какое-то время средства на замену хотя бы видеокарты. Конечно, со временем так или иначе приходилось делать полную замену оборудования компьютера. Пример такого переходника приведен на фото.

Какие виды AGP-разъемов бывают?

Интерфейс AGP существовал вплоть до 2004 года. За эти восемь лет разработчики значительно модернизировали этот интерфейс, увеличивая его производительность. Если говорить о разрядности этой шины, то во всех своих вариантах она 32-разрядная. Компьютеры имеющие 64-битную шину, появились немного позже. Поэтому разработчикам приходилось использовать 32-битный интерфейс и искать другие возможности повышать производительность видеокарт и самого AGP-интерфейса. Какой был найден выход?

Разработчики решили проблему с помощью пакетной передачи данных. Так, первая карта AGP-1 за один такт передавала один пакет информации. Но этого оказалось мало, практически сразу была разработана AGP-2, которая передавала два пакета за такт. При этом скорость передачи данных увеличилась в два раза. Спустя два года разработчики выпускают уже AGP-4, и скорость увеличивается по сравнению с картой-предшественницей еще в два раза.

При этом производительность или пропускная способность интерфейса AGP-4 составляла один гигабит в секунду. Но и этого оказалось также мало. Еще через несколько лет в продаже появляются видеокарты AGP-8, которые оперировали восемью блоками информации за такт и пропускным каналом интерфейса в два гигабита за секунду.

Но при этом появилась проблема передачи мощности через AGP-разъем. Слот AGP-8 не мог обеспечить хороший контакт при передаче большой мощности по питанию видеокарты. И разработчики специально для мощных игровых карт разрабатывают слот AGP Pro. Это была последняя модификация этого интерфейса.

Дальнейшая история AGP-слота

Как бы там ни было, но со временем стало ясно, что компьютерам нужен новый интерфейс, который мог бы заменить AGP-разъем. Материнской плате требовался новый слот, который мог бы иметь еще большую пропускную способность, с одной стороны, и обеспечить все возрастающую потребляемую мощность — с другой. И начиная с 2004 года на смену AGP-слоту приходит PCI Express.

Преимуществом этого слота явилась возможность работы с 64-битными шинами, что значительно повышало возможности компьютера по работе с графикой. В это время начинают поступать на рынок мониторы больших размеров. А для того чтобы качественно отображать на мониторе такое изображение, необходимо было работать с большими разрешениями. Кроме того, производители видеоигр постоянно разрабатывают продукцию, требующую еще больших системных требований к видеосистеме компьютера. В этом случае разъем AGP, фото которого видно на материнской плате, безнадежно уходит в прошлое. Но, все ли так плохо для этого интерфейса?

Когда исчезнет AGP-слот?

Можно ли сказать, что на сегодняшний день эра AGP безвозвратно ушла? Наверное, наступят в скором времени такие дни, когда ни материнской платы с таким разъемом, ни видеокарты такого плана найти будет невозможно. Разве что в специализированных музеях или на компьютерной барахолке. Но на сегодняшний день этот интерфейс весьма активно применяется. Да, уже оборудование с ним достаточно давно не выпускается, и совсем скоро иссякнут последние запасы его на складах. А те экземпляры оборудования, которые находятся в компьютерах, постепенно придут в негодность. И вот тогда люди начнут забывать об AGP-слотах. Но до этого еще далеко.

Использование AGP-слота в современных условиях

Как уже писалось выше, компьютеры с AGP-интерфейсом невозможно использовать в тех машинах, которые работают с графическими, видео- и игровыми приложениями. Но количество компьютеров, работающих с такими приложениями в общей массе компьютеров, не так и велико. Самый большой сектор занимают компьютеры, которые работают с офисными приложениями, и скорость видеопотока для них не так уж и важна.

Кроме того, достаточно много компьютеров, которые имеют AGP-слот, работают и по сей день. А так как надежность этих машин достаточно велика, то многие компании не спешат отказываться от них в своих офисах. И похоже, такая ситуация будет продолжаться не один год. Конечно, рано или поздно AGP-слот будет вытеснен более новым и современным, но для этого понадобится определенное время.

Компромиссное решение конструкторов материнских плат

Разработчики компьютерной техники предполагали, что замена AGP-слота на PCI Express пойдет быстрыми темпами. Но этого не произошло, на последнем этапе своего развития AGP-видеокарты были настолько хороши, что многие пользователи не спешат от них отказываться и по сей день.

С другой стороны, такая модернизация требовала достаточно много средств, а значит, сдерживала многих пользователей. Учитывая это, производители материнских плат пошли на компромисс. Они решили на материнской плате установить одновременно два видеослота AGP и PCI Express. Правда, пользоваться одновременно обоими слотами было невозможно, и пользователь мог выбрать тот слот, видеокарта на который у него имелась.

Возможность использования AGP-разъема в других целях

У многих пользователей возникает вопрос о том, какие устройства можно подсоединить к разъему AGP, так как зачастую в компьютерных системах, описанных выше, он освобождается и не используется. Но стоит помнить, что этот интерфейс был специально разработан под управление видеокартой. Возможно ли применить его для других целей? В принципе, это возможно, но для этого необходимо переделать управление этим интерфейсом, и вряд ли эффективность такого управления повысится. Существуют другие интерфейсы, которые предназначены для решения разнообразных задач, поэтому лучше воспользоваться одним из них.

Выбор, настройка и эксплуатация LCD-монитора

Часть 9. Разъёмы, кабели и видеоадаптеры

Современные видеоадаптеры комплектуются разъемами для цифрового подключения мониторов. Наиболее распространенным на данный момент является DVI (Digital Video Interface), а HDMI (High Definition Multimedia Interface) и DisplayPort борятся за звание универсального цифрового интерфейса для аудио/видео данных.

Виды DVI-разъёмов

Существует несколько видов разъема DVI, различающихся количеством контактов (см. также «обозначение контактов»):

  • DVI-A — для передачи только аналогового сигнала;
  • DVI-I — для передачи аналогового и цифрового сигналов;
  • DVI-D — для передачи только цифрового сигнала.

Последние два вида бывают как в Single Link, так и Dual Link. Single Link рассчитан на передачу сигнала для разрешений до 1920×1200 включительно. Применение более высоких разрешений требует Dual Link. Передача сигнала в Dual Link производится раздельно по двум каналам, соответственно увеличивается пропускная способность.

Какой нужен кабель

Некоторые недорогие мониторы при наличии как D-Sub, так и DVI-разъема имеют в комплекте только один кабель — для аналогового подключения. Такая комплектация позволяет снизить стоимость монитора. Предполагается, что пользователь, желающий подключить монитор через цифровой интерфейс, должен приобретать кабель самостоятельно. Поэтому часто звучит вопрос: какой кабель для этого необходим?

Внимание! Основная масса мониторов оснащается DVI-D-входом, поэтому кабель для них необходимо покупать также DVI-D. Кабель DVI-I в разъем DVI-D попросту не встанет, так как имеет большее количество контактов. В случае, если ваш монитор имеет разрешение 1920×1200 или меньшее, достаточно обычного Single Link кабеля. Dual Link также подойдет, но стоит он дороже, а часть его контактов в этом случае будет не задействована, поэтому приобретать его не имеет смысла.

Как правило, DVI-кабелем не комплектуются недорогие мониторы до 19 дюймов включительно. Для них ответ на вопрос «Какой нужен кабель?» звучит так: DVI-D Single Link.

Видеокарты и поддерживаемые ими разрешения

Покупка монитора с разрешением 1600х1200 или меньшим обычно никаких проблем не вызывает — подобное разрешение поддерживается по DVI практически всеми видеокартами, даже достаточно старыми. Возможные проблемы начинаются с разрешения 1920х1200, которое имеют широкоформатные 23- и 24-дюймовые мониторы. Из современных карт 1920х1200 поддерживается также большинством, но лучше все же заранее уточнить максимально возможное для DVI разрешение для своей видеокарты. Нужно помнить, что 1920х1200 является пограничным режимом, то есть последним возможным для Single Link соединения по DVI. Пропускная способность канала при этом оказывается задействованной полностью и для некоторых видеокарт возможно снижение частоты обновления экрана ниже 60.

Мониторы с разрешением выше 1920х1200 однозначно требуют Dual Link видеоадаптера, способного передавать цифровой сигнал одновременно по двум каналам. Поэтому, приобретая 30-дюймовый Apple M9179 или Dell 3007WFP, нужно помнить, что кроме покупки достаточно дорогого монитора, скорее всего, может потребоваться и замена видеокарты.

Существуют проблемы и для широкоформатных мониторов с 1680х1050. В списке поддерживаемых разрешений по умолчанию такое разрешение часто не значится. Это не значит, что ваша видеокарта его не поддерживает. Необходимо попробовать его в этот список добавить. Сделать это можно, например, через программу PowerStrip. Для этого нужно в разделе программы «Профили дисплея» открыть «Дополнительные параметры», затем нажать «Другие разрешения» и в разделе «Пользовательские разрешения» выбрать из списка требуемое «1680х1050p (LCD)». После этого остается только щелкнуть по кнопке «Добавить новое разрешение». Программа тестирует драйвер видеокарты на поддержку этого режима и перезагружает систему. Если 1680х1050 является совместимым с вашим видеодрайвером, оно после перезагрузки появится в списке доступных в свойствах экрана Windows. PowerStrip для загрузки данного режима больше не потребуется.

Раздел «Пользовательские разрешения» программы PowerStrip

05 февраля 2006—13 февраля 2008

Олег Медведев

Описание всех компонентов и разъемов видеокарты

Опубликовано 16.09.2020, 13:48   · Комментарии:15

Видеокарта — один из важнейших компонентов игрового ПК или профессионального высокопроизводительного ПК. Он обладает огромной мощностью и имеет различные компоненты, которые работают вместе для обработки графики. Также видеокарты поставляются с разными типами разъемов для разных целей.

Некоторые предназначены для питания, некоторые — для подключения кабелей дисплея и т.д. Многие пользователи не знают о различных компонентах и ​​частях видеокарты, поэтому для них я собираюсь объяснить все основные компоненты и разъемы графической карты.

Основные компоненты видеокарты

Вот основные компоненты, которые присутствуют во всех видеокартах.

Графический процессор

Графический процессор — это главный компонент и сердце видеокарты. Он также известен как GPU и выполняет всю обработку вашей видеокарты. Как правило, большая часть видеокарт поставляется с одним графическим процессором, но есть и несколько видеокарт с двумя графическими процессорами. Работа графического процессора определяется его архитектурой, известной как его архитектура. Различные серии GPU имеют разную архитектуру GPU. Кроме того, у разных производителей GPU есть собственная архитектура и компоновка процессоров.

Например, в настоящее время последней архитектурой GPU от Nvidia является Pascal, а от AMD — Polaris. В GPU есть сотни и тысячи ядер для параллельной обработки и многозадачности. Функциональность этих процессорных ядер определяется архитектурой графического процессора. Nvidia называет их ядрами CUDA, а AMD называет их потоковыми процессорами, но технически они отличаются друг от друга из-за различных архитектур графических процессоров. Как правило, чем новее архитектура графического процессора, тем лучше производительность видеокарты, а также она имеет меньшее энергопотребление по сравнению со старыми архитектурами.

VRAM

Это второй по важности компонент видеокарты. VRAM, или видеопамять — это место, где все графические данные и игровые текстуры хранятся для обработки графическим процессором. Более быстрая память действительно может повысить производительность видеокарты до определенного уровня. Следует отметить, что сама по себе память не может повысить производительность в играх, потому что, если ваш графический процессор слабый, у вас никогда не будет большей производительности, независимо от того, насколько быстра ОЗУ.

Для видеокарты доступны различные типы видеопамяти, в зависимости от их скорости и пропускной способности. Память видеокарты включает в себя ОЗУ DDR3, GDDR5, GDDR5X, HBM и HBM2. DDR3 — самый старый и самый медленный из всех и используется в основном в видеокартах начального уровня.

GDDR5 — самая популярная и часто используемая видеопамять, которая используется в видеокартах бюджетного, среднего и высокого класса. GDDR5X почти в два раза быстрее GDDR5 и используется в нескольких топовых видеокартах от Nvidia. Nvidia Titan X, GeForce GTX 1080 и GeForce GTX 1080 Ti используют память GDDR5X. HBM (память с высокой пропускной способностью) и HBM2 являются наиболее совершенными модулями памяти видеокарт для игр и виртуальной реальности (VR) и используются только в высокопроизводительных видеокартах. Radeon R9 Fury X и Radeon Pro используют память HBM.

Память HBM быстрее, занимает меньше места на печатной плате и имеет меньшее энергопотребление по сравнению с памятью GDDR5. Вы можете прочитать полное сравнение всех этих видеопамяти видеокарт, перейдя по приведенной ниже ссылке.

VRM

VRM или модуль регулятора напряжения — это основная схема, питающая GPU. VRM преобразует более высокое напряжение источника питания в более низкие уровни напряжения для использования в графическом процессоре. Как правило, он преобразует 12 В примерно в 1 В до 1,5 В (приблизительно), что обычно является уровнем напряжения, на котором работает графический процессор. Наряду с графическим процессором и VRAM, VRM также является одним из наиболее важных компонентов видеокарты. VRM также называют модулем питания процессора (PPM) или просто регулятором напряжения.

Количество регуляторов напряжения на видеокарте варьируется от карты к карте. Некоторые видеокарты имеют большее количество VRM по сравнению с другими. VRM может быть очень горячим, а иногда даже более горячим, чем графический процессор, и им требуется хорошее охлаждение, чтобы видеокарта не выключилась.

Как описано выше, VRAM и VRM — это совершенно разные компоненты, и их не следует путать друг с другом.

Кулер

Каждая видеокарта поставляется с кулером, чтобы поддерживать температуру графического процессора, видеопамяти и VRM на более безопасном уровне. Кулеры видеокарты могут быть активными или пассивными. При активном охлаждении кулер имеет радиатор и вентилятор (HSF), тогда как при пассивном охлаждении кулер имеет единственный радиатор.

В большинстве видеокарт используется активное охлаждение, поскольку обычно оно требует меньше места и обеспечивает лучшее охлаждение, особенно при разгоне, тогда как пассивное охлаждение обычно используется в графических процессорах начального уровня и менее мощных и работает совершенно бесшумно. Но есть несколько хороших видеокарт среднего уровня, которые также поставляются с пассивным кулером или только с радиатором. Кроме того, не рекомендуется разгонять вашу видеокарту с помощью решения для пассивного охлаждения, поскольку оно имеет ограниченную охлаждающую способность.

Слева с активным, а справа с пассивным охлаждением

Количество вентиляторов, используемых в системе активного охлаждения, зависит от производителя видеокарты. Некоторые высокопроизводительные видеокарты также поставляются с жидкостным/водяным охлаждением или гибридным охлаждением. Вы можете узнать больше о решениях для охлаждения видеокарт, перейдя по приведенной ниже ссылке.

Печатная плата

Печатная плата — это основание или плата, на которой установлены все компоненты, включая графический процессор, видеопамять, VRM, конденсаторы, датчики и т.д., А также порты дисплея. Высококлассные видеокарты имеют больше компонентов, поэтому для них требуется печатная плата большего размера по сравнению с видеокартами mi-диапазона и начального уровня.

Основные разъемы видеокарты

Вот различные разъемы, которые вы можете найти в видеокарте. Некоторые разъемы встречаются только в видеокартах среднего и высокого класса, а некоторые присутствуют во всех видеокартах.

Разъем PCI Express x16

Разъем PCI Express x16 присутствует во всех современных видеокартах. Это единственный интерфейс, через который видеокарты связываются с материнской платой и процессором. Старые интерфейсы — это PCI и AGP, которые устарели и сейчас не используются. Разъем PCI Express x16 вставляется в слот PCI Express x16 на материнской плате и может обеспечить работу видеокарту мощностью до 75 Вт.

6-контактные и 8-контактные разъемы PCI-E

Видеокартам с более высоким энергопотреблением требуется внешнее питание от блока питания через 6-контактные или 8-контактные разъемы. Некоторые карты имеют только один 6-контактный разъем, некоторые — один 8-контактный разъем, а высокопроизводительные карты поставляются с 6-контактными и 8-контактными разъемами питания. Также есть несколько видеокарт, у которых есть два 6-контактных или два 8-контактных разъема питания, но это очень редкий случай.

6-контактный разъем питания может обеспечить ваши видеокарты мощностью 75 Вт, а 8-контактный разъем — 150 Вт для карты. Большинство видеокарт среднего уровня поставляются с одним 6-контактным разъемом, а высокопроизводительные видеокарты поставляются с одним 8-контактным разъемом или с 6-контактным и 8-контактным разъемом, если он имеет более высокое энергопотребление.

Дисплейные порты/разъемы

Все видеокарты поставляются с портами дисплея для подключения их к монитору с помощью кабеля дисплея. Существуют различные типы портов или разъемов дисплея: VGA, DVI, HDMI и DisplayPort (DP). VGA — это аналоговая технология, поддерживающая более низкое разрешение, тогда как DVI, HDMI и DP — это цифровые дисплеи, поддерживающие более высокое разрешение и четкость изображения.

Слот SLI и CrossFire

Видеокарты, совместимые с несколькими графическими процессорами, имеют слот SLI или CrossFire на верхней части печатной платы видеокарты для их работы в конфигурации с несколькими или двумя графическими процессорами. Две или более видеокарты SLI/CrossFire подключаются с помощью разъема SLI или разъема CrossFire. Вы должны знать, что SLI — это технология Nvidia с несколькими GPU, а CrossFire — это технология AMD с несколькими GPU.

Особенности и советы при подключении телевизора

1 Если у вас на подключаемых устройствах разные разъемы, например, HDMI и DVI (возможны и другие комбинации), то нужно купить переходник (адаптер).

2 При подключении по DVI в некоторых моделях видеокарт возможна и передача звука, тогда при использовании переходника DVI-HDMI на вход телевизора HDMI будет подаваться и видео и звук. Если у вас на видеокарте только цифровой DVI (тогда пишется буква D), то к нему не получится подключить переходник на VGA, потому что там нет аналоговых сигналов. А вот если на видеокарте два разъема DVI, то тогда они пишутся с приставкой в виде буквы I и означают универсальный порт с передачей и аналоговых и цифровых видеосигналов. К такой видеокарте можно подключать приемники и аналоговых сигналов и цифровых. Визуально на разъеме только с цифровыми сигналами отсутствуют четыре контакта вокруг горизонтальной прорези. В универсальных DVI-I разъемах все контакты присутствуют. На современных видеокартах редко встречаются разъемы DVI-D, в основном идут универсальные DVI-I.

3 При подключении через разъем DVI нужно уделить внимание наличию функции HDCP (защита контента от копирования). Некоторые модели телевизоров откажутся работать с этим видом подключения без наличия HDCP. Особенно это актуально для проигрывания Blu-Ray дисков.

4 Если вы подсоединяете свой телевизор к компьютеру в качестве второго монитора, тогда монитор и телевизор надо настраивать отдельно. В этом случае правильной настройкой экрана будет «Расширить Рабочий стол на этот монитор». Вы сможете вывести на монитор настройки программы, проигрывающей видео, или продолжить работать на нем во время просмотра фильма на ТВ-экране.

5 Диски Blu-ray и HD-DVD в настоящее время активно вытесняют DVD. На таких дисках находятся фильмы в специальном киноформате – 24 кадра в секунду. При этом если компьютер использует частоту 50–60 Гц, изображение «подтормаживает». Картинка будет максимально четкой, если переключить видеокарту на частоту обновления 24 кадра в секунду. Однако это можно сделать только при условии, что телевизор поддерживает режим «24p».


Подключение звука от компьютера к телевизору

1 Что бы получить звук с видеокарт AMD/ATI, в настройках панели управления «Звуки и аудио устройства» вашей операционной системы (WinXP), нужно выбрать устройство вывода звука по умолчанию «ATI HD Audio rear output».

2 При подключении некоторых видеокарт может не быть звука с кабелем HDMI-HDMI. Звука может не быть на самой видеокарте и нужно с материнской платы специальным коротким кабелем (должен поставляться в наборе с видеокартой) подать звук на видеокарту с “SPDIF out” (материнка) на “SPDIF in” (видеокарта). После этого подключаете кабель HDMI на вход HDMI ARC телевизора, а в настройках компьютера “Пуск → Панель управления → Звук → Цифровое аудио” сделать S/PDIF используемым по умолчанию. Убрать галочку с пункта «отключить цифровой выход». И внимательно прочитать руководство к материнской плате и видеокарте.

3 При плохом качестве звука проверьте в настройках звуковой карты или плеера выход звука стерео или 5.1 или другой какой-то. Попробуйте поменять выход с одного режима на другой.

4 При подключении через DVI звук можно подать с miniJeck на компе на вход “Audio DVI in” не путать с входом Audio in для композитного сигнала. Если и после этого звука нет, то посмотреть настройки звука в телевизоре, может нужно переключить входа.

5 В некоторых моделях звуковых карт в редких случаях, для подачи звука на телевизор, с других разъемов нужно вытянуть разъемы колонок и наушников.

6 При подключении видеосигнала по кабелю DVI-HDMI некоторые модели телевизоров будут и звук брать с входа HDMI, но комп через DVI звук не выдает и по всем правилам пользователь подключает звук отдельным кабелем. Так вот для воспроизведения звука может потребоваться в меню телевизора указать дополнительно, что для данного входа HDMI нужно звук брать с другого входа.

7 При использовании переходников DVI-HDMI лучше его использовать на стороне компьютера и к нему подключать кабель HDMI-HDMI. Это в случае использования видеокарт, которые подмешивают в DVI сигнал аудио с помощью S/PDIF. Если используется кабель DVI-DVI и уже на стороне телевизора стоит переходник DVI-HDMI, то звук может и не пройти, ведь разъемы DVI бывают трех видов (цифровой, аналоговый и комбинированный) так и кабели бывают разные и куда подмешивает видеокарта звук, на какие контакты не знаем. А может, в кабеле как раз и нет тех контактов, которые нужны для передачи звука? Наиболее полным набором проводников внутри обладает кабель DVI-I dual link, а остальные нужно смотреть.

8 Есть в некоторых моделях телевизоров пункт меню «Audio HDMI». При его включении звук будет браться только с входа HDMI, при подключении кабеля HDMI. Это нужно знать, если вы используете кабель DVI-DVI, а перед телевизором стоит переходник DVI-HDMI и звук при этом подается отдельным кабелем. Так вот при таком подключении и активном пункте «Audio HDMI» звука на телевизоре не будет. При отключении этого пункта меню звук должен заработать.

9 Звук, если нет на видеокарте, берут с выхода звуковой карты.

10 Бывает, что звук не проходит из-за неправильной настройки входов/выходов в диспетчере звука на компьютере. Один какой-то незаметный пункт в меню может все испортить, смотрите внимательно на все настройки и видеокарты и звуковой карты и плеера.

11 В Windows XP с настройкой SPDIF часто возникают проблемы. Дело в том, что в этой ОС цифровой выход не отображается как отдельное устройство вывода звука. Поэтому куда пойдет звук — зависит от драйвера. Как правило, аналоговый и цифровой выходы либо дублируются, либо при подключении цифрового выхода, аналоговый отключается.

12 В видеокартах ATI уже встроен свой звуковой контроллер, поэтому никаких других звуковых устройств не требуется. В случае вывода звука через разъем DVI необходимо использовать фирменный переходник DVI → HDMI. Проверяйте наличие переходника в комплекте непосредственно в том магазине, где совершаете покупку — комплектация может различаться! Необходимо использовать переходник, идущий в комплект с вашей видеокартой. Левые переходники, так же как и кабели DVI → HDMI работать не будут. «Правильный» переходник содержит чип с вшитым номером чего-то там.

13 Мобильные видеокарты NVidia серии 8ххх и выше поддерживают передачу звука по HDMI по такому же принципу, как и дискретные видеокарты ATI, т.е. имеют свой собственный звуковой контроллер, который определяется системой как отдельное устройство вывода звука (Realtek HDMI Output). Что касается поддерживаемых форматов — достоверно известно про вывод 5.1-канального звука.

14 Если вы уверены, что правильно настроили систему, подключили мост в NVidia, установили драйвер для ATI, но звук все еще не появляется, откройте инструкцию к телевизору и проверьте, не требуется ли специально выбрать в меню телевизора прием звука по HDMI, и какие форматы цифрового звука поддерживаются.

15 Если хотим, что бы звук на телевизор шел только при просмотре фильма, то выбираем в качестве устройства по умолчанию аналоговый выход (как обычно и стояло). А в настройках вашего плеера, через который вы смотрите фильмы на телевизоре, выбираем соответственно SPDIF (для NV) или Realtek HDMI Output (для ATI).

Что такое PCI Express? Имеют ли значение линии, слоты и версии PCIe? — Сеть без проблем

PCI Express является популярной технологией в наши дни, и многие спрашивают, что это такое, для чего он нужен и почему так много суеты по поводу видеокарт, твердотельных накопителей и материнских плат, поддерживающих PCI Express 4. 0. В этой статье мы собираемся ответить на эти вопросы. Мы также попытаемся пролить свет на то, что такое линии PCIe, какие типы слотов PCIe есть, и что нового в PCI Express 4.0. Если вам интересно узнать больше, читайте дальше

Что такое PCI Express и что он обозначает?

PCI Express означает Peripheral Component Interconnect Express и представляет собой стандартный интерфейс для подключения периферийного оборудования к материнской плате на компьютере. Другими словами, PCI Express или сокращенно PCIe — это интерфейс, который подключает к материнской плате внутренние карты расширения, такие как видеокарты, звуковые карты, адаптеры Ethernet и Wi-Fi . Кроме того, PCI Express также используется для подключения некоторых типов твердотельных накопителей, которые обычно очень быстрые.

Какие типы слотов и размеров PCI Express существуют, и что означают линии PCIe?
Для подключения плат расширения к материнской плате PCI Express использует физические слоты. Обычными слотами PCI Express, которые мы видим на материнских платах, являются PCIe x1, PCIe x4, PCIe x8 и PCIe x16. Число, которое следует за буквой «х», говорит нам о физических размерах слота PCI Express, который, в свою очередь, определяется количеством контактов на нем. Чем больше число, тем длиннее слот PCIe и тем больше контактов, которые соединяют плату расширения с гнездом.

Кроме того, число «х» также указывает, сколько полос доступно в этом слоте расширения. Вот как сравниваются часто используемые слоты PCIe:

  • PCIe x1: имеет 1 полосу , 18 контактов и длину 25 мм
  • PCIe x4: имеет 4 линии , 32 контакта и длину 39 мм
  • PCIe x8: имеет 8 линий , 49 контактов и длину 56 мм
  • PCIe x16: имеет 16 линий , 82 контакта и длину 89 мм

Линии PCI Express — это пути между набором микросхем материнской платы и слотами PCIe или другими устройствами, являющимися частью материнской платы, такими как разъем процессора, слоты M.2 SSD, сетевые адаптеры, контроллеры SATA или контроллеры USB.

В PCI Express каждая полоса индивидуальна, что означает, что она не может быть разделена между различными устройствами. Например, если ваша видеокарта подключена к слоту PCIe x16, это означает, что она имеет 16 независимых линий, выделенных только для нее. Никакой другой компонент не может использовать эти полосы, кроме графической карты.

Вот идея, которая может упростить вам понимание того, что такое линии PCI Express: просто представьте, что PCI Express — это магистраль, а автомобили, которые едут по ней, — это данные, которые передаются. Чем больше полос движения доступно на шоссе, тем больше автомобилей можно проехать по нему; чем больше у вас PCIe-линий, тем больше данных можно передать.

Карта PCI Express может устанавливаться и работать в любом слоте PCIe, доступном на материнской плате, если этот слот не меньше платы расширения. Например, вы можете установить карту PCIe x1 в слот PCIe x16. Тем не менее, вы не можете сделать обратное. Например, вы можете установить звуковую карту PCIe x1 в слот PCIe x16, но вы не можете установить графическую карту PCIe x16 в слот PCIe x1.

Какие версии PCI Express существуют, и какую скорость передачи данных (пропускную способность) они поддерживают?

Сегодня используются четыре версии PCI Express: PCI Express 1. 0, PCI Express 2.0, PCI Express 3.0 и PCI Express 4.0. Каждая версия PCIe поддерживает примерно удвоенную пропускную способность предыдущего PCIe . Вот что предлагает каждый из них:

  • PCI Express 1.0: имеет пропускную способность 250 МБ / с на линию
  • PCI Express 2.0: имеет пропускную способность 500 МБ / с на линию
  • PCI Express 3.0: имеет пропускную способность 984,6 МБ / с на линию
  • PCI Express 4.0: имеет пропускную способность 1969 МБ / с на линию

Помните, что слоты PCIe могут предложить не одну, а несколько дорожек? Значения полосы пропускания, которые мы разделили, умножаются на количество линий, доступных в слоте PCIe. Если вы хотите рассчитать, сколько пропускной способности доступно для определенной платы расширения, вам нужно умножить пропускную способность PCIe на линию на количество доступных для нее линий.

Например, графическая карта, которая поддерживает PCI Express 4.0 и подключена к слоту PCIe x16, имеет доступ к общей пропускной способности около 31,51 ГБ / с. Это результат умножения 1969 МБ / с на 16 (пропускная способность PCIe на линию * 16 линий). Впечатляет, правда?

Вот как масштабируются версии PCI Express, если принять во внимание линии PCI Express:

В будущем появятся новые версии PCI Express, такие как PCI Express 5.0 и PCI Express 6.0. Спецификация PCIe 5.0 была доработана летом 2019 года, предлагая пропускную способность до 3938 МБ / с на линию и до 63 ГБ / с в конфигурации x16. Однако, скорее всего, мы не увидим его в ближайшее время на компьютерном оборудовании потребительского уровня.

Широко ли доступна последняя версия PCI Express 4.0?

На данный момент PCI Express 4.0 является самой быстрой спецификацией, доступной для домашних компьютеров. Однако PCI Express 4.0 поддерживается только AMD на своих последних материнских платах, основанных на чипсете X570 в сочетании с процессорами AMD Ryzen третьего поколения. Если у вас их нет, нет смысла покупать видеокарты или твердотельные накопители, поддерживающие PCIe 4. 0.

Говоря об этом, хотя уже есть много SSD, поддерживающих PCIe 4.0, единственными видеокартами, которые работают на PCIe 4.0, являются Radeon RX 5000 от AMD, такие как Radeon RX 5700 XT и Radeon RX 5700 . Intel пока не предлагает поддержку PCI Express 4.0 на любом своем оборудовании.

Как PCI Express 4.0 влияет на скорость вашей видеокарты?

Некоторые задают интересный вопрос: влияет ли более быстрая и новая спецификация PCI Express 4.0 на скорость видеокарты? Быстрый ответ — нет , это не так, и вы не получаете больше кадров в секунду! Вот почему:

Когда вы играете в игру, видеокарта использует выделенную память (GDDR) для хранения текстур, используемых для рендеринга кадров на экране. Помимо тактовой частоты графического процессора, эта графическая память является наиболее важной для того, сколько кадров вы получаете каждую секунду.

Графическая карта должна использовать интерфейс PCI Express, который соединяет ее с материнской платой только тогда, когда ей нужно обмениваться данными с процессором или загружать текстуры из системной памяти (ОЗУ компьютера). Это не должно случаться часто, поскольку современные видеокарты имеют много собственной оперативной памяти. И даже если / когда это произойдет, после того, как текстуры были переданы через интерфейс PCI Express из системного ОЗУ и загружены в память видеокарты, они остаются там. Причина в том, что графическая память во много раз быстрее системной памяти.

Ни одна из видеокарт, доступных сегодня, не нуждается в полной полосе пропускания, предлагаемой слотами PCI Express 4.0 x16. Для получения дополнительной информации ознакомьтесь с нашим анализом влияния PCI Express 4.0 по сравнению с PCI Express 3.0 на современные настольные компьютеры: PCI Express 4 по сравнению с PCIe 3: есть ли улучшение производительности?

Как насчет совместимости версий PCI Express?

Все версии PCI Express совместимы друг с другом. Например, видеокарта PCI Express 4.0 работает, даже если вы подключаете ее к материнской плате, которая поддерживает только PCI Express 3.0 или даже 2.0. Однако пропускная способность интерфейса PCI Express ограничена наименьшим фактором. Например, если вы подключаете SSD PCI Express 4.0 к материнской плате, которая поддерживает только PCI Express 3.0, этот SSD работает на PCIe 3.0. Вместо доступа к пропускной способности 7,88 ГБ / с он может использовать только 3,94 ГБ / с, поэтому его максимальная теоретическая скорость уменьшается вдвое.

У вас есть еще вопросы по PCI Express?

Теперь вы должны лучше понять, что такое PCI Express, и больше узнать о различных типах слотов PCIe, дорожках и версиях. У вас есть другие вопросы, на которые мы могли бы ответить? Если у вас есть, или если у вас есть, что добавить в эту статью, не стесняйтесь оставить комментарий ниже.

Статьи по теме:

типов видео и графических карт

ВИДЕО КАРТА

Видео Производители карт: ATI, STB, Diamond, Intel, GeoForce

Видео карты (видеоплаты / видеодисплеи / видеокарты / графика адаптер) — это физические аппаратные платы, которые подключаются к Материнская плата. Когда видеокарта подключена к монитору, она служит визуальной связью между вами и вашим компьютером, позволяя вы можете просматривать и управлять данными программного обеспечения вашего компьютера.

Типичный Разъемы для видеокарт

VGA (видеоадаптер)
используется для подключения аналоговых мониторов

DVI (Цифровой видеоинтерфейс)
используется для подключения цифровых мониторов

HDMI (Мультимедийный интерфейс высокой четкости)

Display Port

Видеокарты обычно

Встроенный к материнской плате (встроенная видеокарта)

PCI-e (самый быстрый и самый дорогой)

AGP (чрезвычайно быстрый)

PCI (быстрый)

ISA (дешевый и медленный)

Расширение Схема автобуса:

Тип автобуса бит Широкий Передача Скорость
ISA 8 бит 2.38 МБ / с
ISA 16 бит 8 МБ / с
PCI (клиент) 32 бит 133 МБ / с
PCI (сервер) 64 бит 266 МБ / с
AGP 1x 32 бит 266 МБ / с
AGP 2x 32 бит 533 МБ / с
AGP 4x 32 бит 1066 МБ / с
AGP 8x 32 бит 2133 МБ / с
AGP 8x
(high-end)
64 бит 4266 МБ / с
PCI-e
переулок (индекс ) Ширина пик однонаправленная полоса пропускания пик полнодуплексная полоса пропускания
х1 250 МБ / с 500 МБ / с
x2 500 МБ / с 1 ГБ / с
x4 1 ГБ / с 2 ГБ / с
x8 2 ГБ / с 4 ГБ / с
x16 4 ГБ / с 8 ГБ / с
x32 (новый) 8 ГБ / с 16 ГБ / с

Видео Память

32 МБ — это стандартная видеопамять, если вы увлекаетесь играми, и вам понадобится больше, или вы собираетесь запустить новую ОС Vista, на которой собираетесь требуется не менее 128 МБ
Если вашему геймеру требуется 512 МБ или более, чтобы играть в эти сложные игры

Видеокарта высокого класса иногда содержит собственный BIOS, память, охлаждение механизм, процессор, разъем S Video и разъем ТВ-тюнера для подключение видеокарты к телевизору.SLI nVidia Scalable Link Interface использует для объединения видеокарт ATI называет их Crossfire

Типичная карта nVidia PCI-e

Прямой X — это набор API для обработки задач, связанных к мультимедиа и платформам Microsoft.

Типы Видеопамяти Скорость
видеопамяти Fast (Устарело)
WRAM Fast (Устарело)
SDRAM Fast (Низкий) Конец PCI / AGP)
SGRAM Очень быстро (PCI / AGP)
DDR-SDRAM Очень быстро (High End PCI / AGP)
G-DDR2-SDRAM Чрезвычайно Быстро (High End AGP / PCI-e)
G-DDR3-SDRAM Чрезвычайно Быстро (High End AGP / PCI-e)
G-DDR4-SDRAM Чрезвычайно Быстро (High End AGP / PCI-e)
G-DDR5-SDRAM Самая быстрая видеокарта
(High End AGP / PCI-e)

VGA vs.SVGA против XGA

Все видеокарты используют процедуры VGA для генерации основного дисплея для взаимодействия с системным BIOS ПК. Затем любое продвижение по этим процедурам с нет универсального стандарта, о котором можно было бы говорить, для создания отображения и цвета выше 640×480 с 16 цветами считается SVGA или XGA. Я считаю Могу констатировать все без исключения видеокарты, проданные почти за десятилетие. будет рассматриваться как SVGA или XGA (ЖК-дисплеи и ноутбуки), способные отображать больший диапазон цвета и разрешения, чем у базового VGA или 640×480 — 16 цветов.

Видеопамять и скорость видео

Одним из наиболее неправильно понимаемых компонентов видеокарты является видео Объем памяти. Видеопамять не означает скорость видео. Скорость видео определяется двумя основными факторами: чипсетом на видеокарте и слот ввода-вывода, в котором установлена ​​видеокарта (ISA. PCI, AGP, PCI-e). видео память определяет только возможность отображения определенной глубины цвета и разрешение, например 800×600-16 миллионов цветов.Существует математическая формула для определения необходимого количества памяти на видеокарте отображать разную степень цвета и разрешения, но хватит чтобы сказать, что четырехъядерная (4 МБ) видеокарта может отображать 1024×768-16 миллионов раскрашивает все, что требуется для работы с фотографическими 2D-изображениями. С сегодня редко можно встретить видеокарты с объемом памяти менее 4 МБ / с, это не такая уж большая проблема.

Разрешение видеокарты по умолчанию и поддержка цвета

VGA видеоадаптер
Разрешение и поддержка цвета
640×480 16
320×200 256

SVGA Super VGA
Разрешение и поддержка цвета
800×600 65,536
1024×768 256

XGA обширный графический адаптер (ЖК-дисплей и ноутбуки)
Поддержка разрешения и цвета
800×600 65,536
1024×768 256

SXGA Super XGA
Разрешение и поддержка цвета
1280×1024 65,536

WSXGA Wide Super XGA
Разрешение и поддержка цвета
1680×1050 65, 536

UXGA Ультра XGA
1600×1200 65,536

WUXGA Широкий Ultra XGA
1920×1200 16,777,216


Поддержка цвета в битах / измерении пикселей

16 цветов = 4-битный цвет
256 цветов = 8-битный
65 536 цветов = 16 бит (режим высокого цвета)
16 777 216 = 24 бит (режим истинного цвета)
Истинные цвета = 32 бита (обычно зарезервировано для сканирования)

специальный спасибо ATI и nVidia

Слоты для видеокарт

Слоты для видеокарт

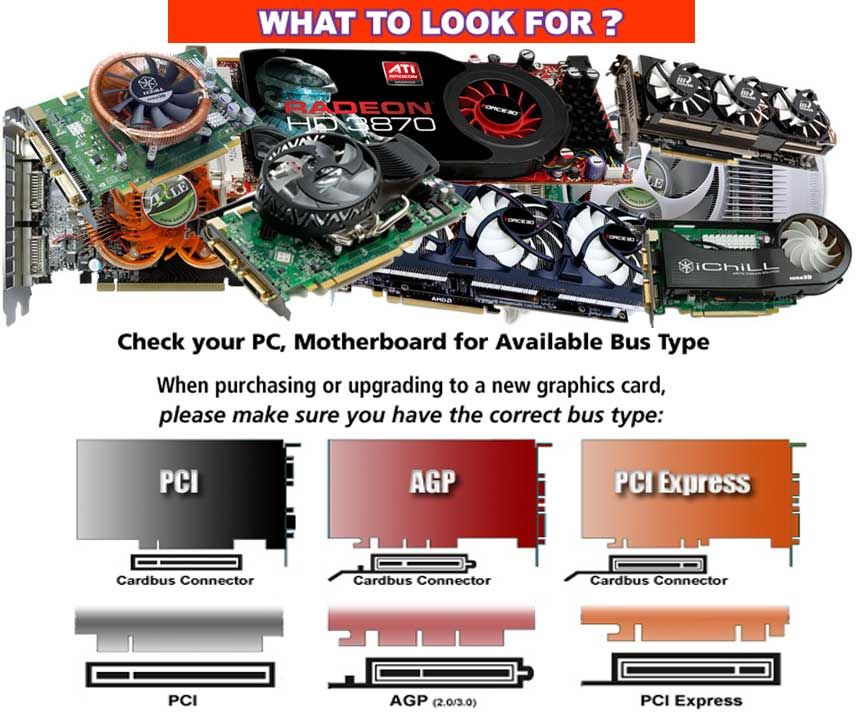

Перед покупкой новой видеокарты (GPU) вам необходимо знать, какая у вас материнская плата приму.Вы также должны проверить, есть ли у вас бортовое видео, то есть где разъем видеовыхода является частью самой материнской платы. Взглянем на моей веб-странице по определению разъемов на задней панели вашего ПК.

Видеокарты

имеют несколько основных отличий, которые вы должны понимать. Они есть Карты PCI, карты AGP и карты PCI Express, которые подходят для различных типов слот, как показано на рисунке ниже:

Нужен ли вам графический процессор?

Далее идет тип разъема, который подключает Видеокарту к Монитор.На современных компьютерах используется пять типов: VGA, DVI-D, HDMIk, Display Port и USB-C Thunderbolt. Проверьте свой монитор и компьютер, чтобы узнать, какие разъем (ы) у них есть. Вы не можете подключить HDMI к DVI-D, если у вас есть переходник.

PCI был разработан первым и является наиболее ограниченным с точки зрения производительности.

AGP предлагает 8-кратное улучшение производительности по сравнению с PCI. Там несколько разных версий слота AGP.AGP 1.0 — более старый стандарт который больше не используется. Большинство видеокарт AGP предназначены для работы только с более новые версии AGP 2.0 и 3.0.

PCI Express — слот расширения, который становится новым стандартом для высоких скорость внутренних устройств для компьютеров, таких как видеокарты. Слоты PCI Express бывают нескольких типов, определяемых количеством полос, с которыми слот должен связываться с описанием как x1, x4, x8, x12, x16 и x32. Наиболее часто встречающиеся типы внутри нынешних компьютеров есть x1 и x16.Доступны видеокарты, будет работать как на x1, так и на x16 картах. Однако все высокопроизводительные видеокарты используйте слот x16.

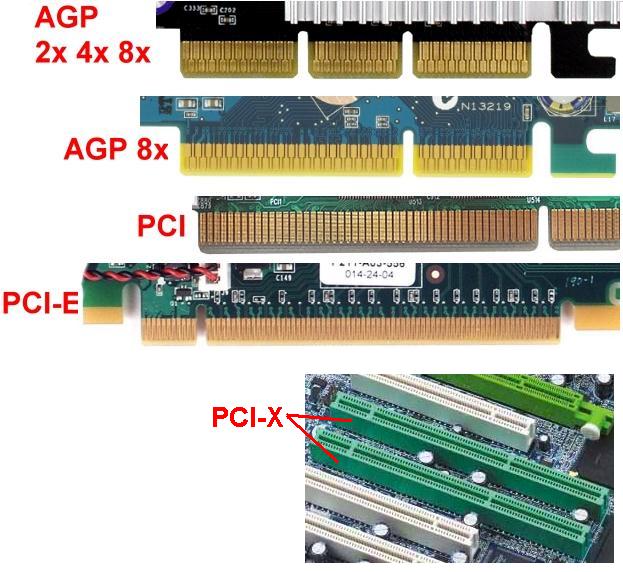

Здесь показаны пять слотов PCI (белые), которые принимают различные типы карт; видео, модем, расширение USB и так далее. Слева — слот для видеокарты AGP. (чернить).

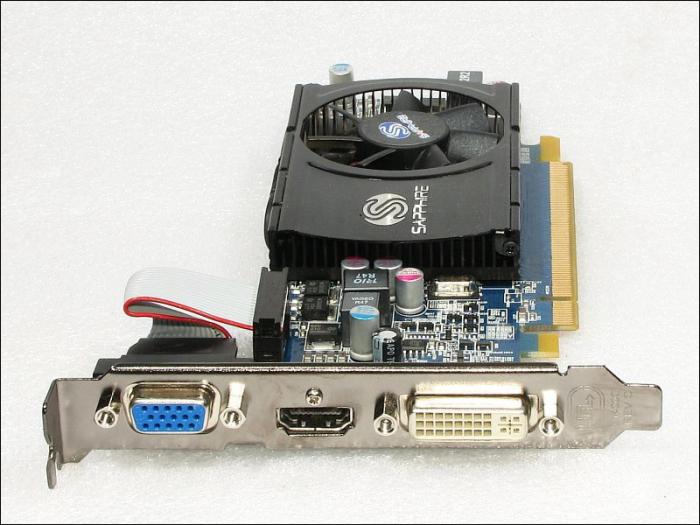

PCI Express Card с разъемами VGA и DVI:

Слот PCI Express X16 (черный)

— Эта страница последний раз обновлялась 30 марта 2021 г.

Описание компонентов и разъемов видеокарты

(* Этот пост может содержать партнерские ссылки, что означает, что я могу получить небольшую комиссию, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительных затрат для вас).Спасибо за поддержку работы, которую я вложил в этот сайт!)

Графическая карта

— один из важнейших компонентов игрового ПК или профессионального высокопроизводительного ПК. Он обладает огромной мощностью и имеет различные компоненты, которые работают вместе для обработки графики. Также видеокарты поставляются с разными типами разъемов для разных целей. Некоторые предназначены для питания, а некоторые — для подключения кабелей дисплея и так далее. Многие пользователи не знают о различных компонентах и ​​частях видеокарты, поэтому для них я собираюсь объяснить все основные компоненты и разъемы видеокарты.

Обязательно к прочтению:

Основные компоненты видеокарты

Вот основные компоненты, которые присутствуют во всех видеокартах.

графический процессор

Графический процессор

или графический процессор является основным компонентом и сердцем видеокарты. Он также известен как графический процессор и выполняет всю обработку на вашей видеокарте. Как правило, большая часть видеокарт поставляется только с одним графическим процессором, но есть и несколько видеокарт с двумя графическими процессорами.Работа графического процессора определяется его архитектурой, известной как архитектура графического процессора. Различные серии графических процессоров имеют разную архитектуру графических процессоров. Кроме того, разные производители графических процессоров имеют собственную архитектуру и компоновку графических процессоров.

Например, в настоящее время последней архитектурой графического процессора от Nvidia является Pascal, а от AMD — Polaris. В GPU есть сотни и тысячи ядер для параллельной обработки и многозадачности. Функциональность этих процессорных ядер определяется архитектурой графического процессора.Nvidia называет их ядрами CUDA, а AMD называет их потоковыми процессорами, но технически они отличаются друг от друга из-за различных архитектур графических процессоров. Как правило, чем новее архитектура графического процессора, тем выше производительность видеокарты, а также она имеет более низкое энергопотребление по сравнению со старыми архитектурами.

видеопамяти

Это второй по важности компонент видеокарты. VRAM, или видеопамять, или видеопамять — это место, где все графические данные и игровые текстуры хранятся для обработки графическим процессором.Более быстрая память действительно может повысить производительность видеокарты до определенного уровня. Следует отметить, что сама по себе память не может повысить производительность в играх, потому что, если ваш графический процессор слабый, у вас никогда не будет большей производительности, независимо от того, насколько быстра ОЗУ.

Для видеокарты доступны различные типы видеопамяти в зависимости от их скорости и пропускной способности. Память видеокарты включает в себя ОЗУ DDR3, GDDR5, GDDR5X, HBM и HBM2. DDR3 — самая старая и самая медленная из всех и используется в основном в видеокартах начального уровня.GDDR5 — самая популярная и часто используемая видеопамять, которая используется в графических картах бюджетного, среднего и высокого класса. GDDR5X почти в два раза быстрее GDDR5 и используется в нескольких топовых видеокартах от Nvidia. Nvidia Titan X, GeForce GTX 1080 и GeForce GTX 1080 Ti используют память GDDR5X. HBM (память с высокой пропускной способностью) и HBM2 являются наиболее совершенными модулями памяти видеокарт для игр и виртуальной реальности (VR) и используются только в высокопроизводительных видеокартах. Radeon R9 Fury X и Radeon Pro используют память HBM.Память HBM быстрее, требует меньше места на печатной плате и потребляет меньше энергии по сравнению с памятью GDDR5. Вы можете прочитать полное сравнение всех этих видеопамяти видеокарт, перейдя по ссылке, приведенной ниже.

VRM

VRM или модуль регулятора напряжения — это основная схема, питающая GPU. VRM преобразует более высокое напряжение источника питания в более низкие уровни напряжения для использования в графическом процессоре. Как правило, он преобразует 12 В примерно в 1 В до 1,5 В (приблизительно), что обычно является уровнем напряжения, на котором работает графический процессор.Наряду с графическим процессором и VRAM, VRM также является одним из наиболее важных компонентов видеокарты. VRM также называется модулем питания процессора (PPM) или просто регулятором напряжения .

Количество регуляторов напряжения на видеокарте варьируется от карты к карте. Некоторые видеокарты имеют большее количество VRM по сравнению с другими. VRM могут быть очень горячими, а иногда даже более горячими, чем графический процессор, и им требуется хорошее охлаждение, чтобы графическая карта не отключилась.

Примечание: Как объяснялось выше, VRAM и VRM — это совершенно разные компоненты, и их не следует путать друг с другом.

Охладитель

Каждая видеокарта поставляется с кулером, чтобы поддерживать температуру графического процессора, видеопамяти и VRM на более безопасном уровне. Кулеры видеокарты могут быть активными или пассивными. При активном охлаждении кулер имеет и радиатор, и вентилятор (HSF), тогда как при пассивном охлаждении кулер имеет единственный радиатор. В большинстве видеокарт используется активное охлаждение, поскольку обычно оно требует меньше места и обеспечивает лучшее охлаждение, особенно при разгоне, тогда как пассивное охлаждение обычно используется в графических процессорах начального уровня и менее мощных и работает совершенно бесшумно.Но есть несколько хороших видеокарт среднего уровня, которые также поставляются с пассивным кулером или только радиатором. Кроме того, не рекомендуется разгонять вашу видеокарту с помощью решения с пассивным охлаждением, поскольку оно имеет ограниченную охлаждающую способность.

Количество вентиляторов, используемых в системе активного охлаждения, зависит от производителя видеокарты. Некоторые высокопроизводительные видеокарты также поставляются с жидкостным / водяным охлаждением или гибридным охлаждением. Вы можете узнать больше о решениях для охлаждения видеокарт, перейдя по приведенной ниже ссылке.

Отъезд: Решения для охлаждения видеокарт различных типов

Печатная плата

PCB или печатная плата — это основание или плата, на которой установлены все компоненты, включая графический процессор, VRAM, VRM, конденсаторы, датчики и т. Д., А также порты дисплея. Высококачественные видеокарты содержат больше компонентов, поэтому для них требуется печатная плата большего размера по сравнению с видеокартами mi-диапазона и начального уровня.

См. Также: Лучшие игровые видеокарты для ноутбуков

Основные разъемы видеокарты

Вот различные разъемы, которые вы можете найти в видеокарте.Некоторые разъемы можно найти только в видеокартах среднего и высокого класса, а некоторые присутствуют во всех видеокартах.

Разъем PCI Express x16

Разъем

PCI Express x16 присутствует во всех современных видеокартах. Это единственный интерфейс, через который видеокарты связываются с материнской платой и процессором. Старые интерфейсы — это PCI и AGP, которые устарели и в настоящее время не используются. Разъем PCI Express x16 вставляется в слот PCI Express x16 на материнской плате и может обеспечить графическую карту мощностью до 75 Вт.

6-контактные и 8-контактные разъемы PCI-E

Видеокартам с более высоким энергопотреблением требуется внешнее питание от блока питания через 6-контактные или 8-контактные разъемы. Некоторые карты имеют только один 6-контактный разъем, некоторые — один 8-контактный разъем, а высокопроизводительные карты поставляются как с 6-контактными, так и с 8-контактными разъемами питания. Также есть несколько видеокарт, у которых есть два 6-контактных или два 8-контактных разъема питания, но они очень редки.

6-контактный разъем питания может обеспечить ваши видеокарты мощностью 75 Вт, а 8-контактный разъем — 150 Вт для карты.Большинство видеокарт среднего уровня поставляются с одним 6-контактным разъемом, а высокопроизводительные видеокарты поставляются с одним 8-контактным разъемом или с 6-контактным и 8-контактным разъемом, если он имеет более высокое энергопотребление.

Обязательно к прочтению: объяснение 6-контактных и 8-контактных разъемов PCIe

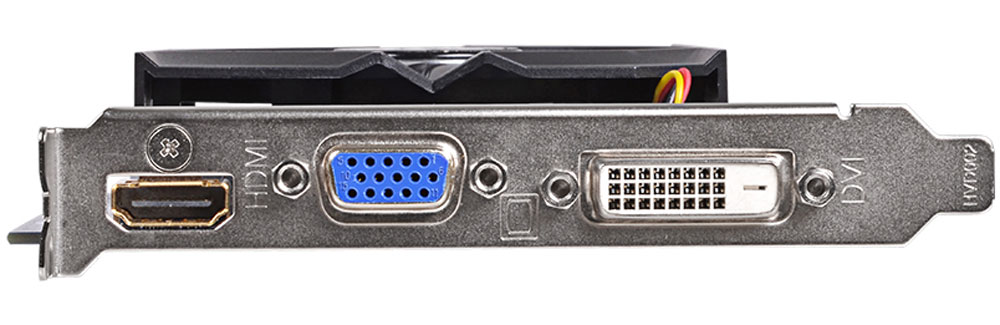

Порты / разъемы дисплея

Все графические карты поставляются с портами дисплея для подключения их к монитору с помощью кабеля дисплея. Существуют различные типы портов или разъемов дисплея: VGA, DVI, HDMI и DisplayPort (DP).VGA — это аналоговая технология, поддерживающая более низкое разрешение, тогда как DVI, HDMI и DP — это цифровые дисплеи, поддерживающие более высокое разрешение и четкость изображения.

Слот SLI / CrossFire

Видеокарты

, совместимые с несколькими графическими процессорами, имеют слот SLI или CrossFire на верхней части печатной платы видеокарты для работы с ними в конфигурации с несколькими или двумя графическими процессорами. Две или более видеокарты SLI / CrossFire подключаются с помощью разъема SLI или разъема CrossFire. Вы должны знать, что SLI — это технология Nvidia с несколькими графическими процессорами, а CrossFire — это технология AMD с несколькими графическими процессорами.

Есть вопросы?

Что ж, здесь я постарался объяснить все, что касается компонентов видеокарты и ее разъемов. Если вы считаете, что чего-то не хватает или у вас есть вопросы, вы можете связаться со мной, оставив комментарий ниже.

Интерфейсы видеоадаптеров

— iFixit

Каждый видеоадаптер, встроенный или автономный, имеет как минимум два интерфейса:

  • Один интерфейс между ПК и видеоадаптером
  • По крайней мере, один интерфейс между видеоадаптером и дисплеем (дисплеями).

Некоторые видеоадаптеры предоставляют некоторую комбинацию интерфейсов для двух или более компьютерных дисплеев (аналоговых и / или цифровых), ВЧ-входа ТВ-видео, ВЧ-выхода ТВ-видео, входа S-Video (Y / C), S-Video (Y / C) Out или другие.

Маленький, но хороший

Почти все видеокарты PCIe подходят только к стандартному полноразмерному слоту PCIe x16, показанному на ‘Рис. 10-1 . Один необычный видеоадаптер, Matrox Millennium G550 PCIe (http://www.matrox.com), подходит для любого слота PCIe, включая x1, x4, x8 и x16, а его низкий профиль означает, что он подходит для любой системы SFF.Эта карта поддерживает двойные аналоговые или цифровые дисплеи с высоким разрешением и ориентирована исключительно на людей, которые не заботятся о производительности 3D-графики или уровне DX, но хотят наилучшего доступного качества 2D-текста.

Первое, что нужно учитывать при обновлении видео, — это тип интерфейса ПК-видео, предоставляемого вашей материнской платой. В зависимости от возраста и типа материнской платы она будет предоставлять один или несколько из следующих интерфейсов, которые перечислены в порядке убывания желательности:

PCI Express (PCIe) — текущий стандарт видеоинтерфейса.Производители видеокарт направляют большую часть своих ресурсов на разработку новых, более быстрых адаптеров PCIe. Видеокарты PCIe охватывают диапазон от карт начального уровня стоимостью менее 50 долларов до огнедышащих карт стоимостью более 500 долларов, предназначенных для игр с интенсивной трехмерной графикой, таких как Doom 3, Half-Life 2 и другие. Если на вашей материнской плате есть слот PCIe, у вас есть буквально сотни моделей на выбор. Стандарт PCIe жестко определен, поэтому нет никаких сомнений в том, что любой купленный вами видеоадаптер PCIe будет физически и электрически совместим со слотом PCIe на вашей материнской плате.Большинство видеокарт PCIe поддерживают DX9 или выше. Рис. 10-1. показывает стандартный черный слот расширения видео PCI Express x16, расположенный между двумя белыми слотами PCI и радиатором чипсета в верхней части изображения.

Рисунок 10-1: Стандартный слот расширения видео PCI Express x16

МЕХАНИЗМЫ УДЕРЖАНИЯ PCIe

Обратите внимание на механизм фиксации на правом конце гнезда. Когда вы устанавливаете видеоадаптер PCIe, фиксирующий механизм защелкивается на месте, соединяется с разъемом видеоадаптера и фиксируется в слоте.При извлечении видеоадаптера PCIe обязательно освободите фиксирующий механизм, прежде чем пытаться вытащить карту из гнезда. В противном случае вы можете повредить карту и / или материнскую плату.

AGP 3.0 (порт ускоренной графики или Advanced Graphics Port ), также называемый AGP 8X / 4X , непосредственно предшествовал стандарту PCIe, а материнские платы и видеокарты AGP 3.0 будут доступны еще некоторое время. Хотя будущее за PCIe, производители видеокарт не могут позволить себе игнорировать огромную установленную базу AGP 3.0 систем. Доступные видеокарты AGP 3.0 охватывают диапазон от карт начального уровня за 20 долларов до высококачественных игровых 3D-карт. Большинство современных видеоадаптеров AGP 3.0 поддерживают DX9, но более старые модели могут поддерживать только DX8 или DX7. Рис. 10-2. показывает стандартный коричневый слот расширения видео AGP 3.0, расположенный между белым слотом PCI и радиатором чипсета в верхней части изображения. Обратите внимание на язычок в корпусе разъема, расположенный справа от центра по направлению к передней части системы.

МЕХАНИЗМЫ УДЕРЖАНИЯ AGP

Обратите внимание на удерживающий механизм на правом конце слота, который похож на удерживающий механизм PCIe.При установке адаптера AGP убедитесь, что фиксирующий механизм фиксируется для фиксации адаптера в слоте; когда вы снимаете адаптер AGP, освободите механизм, прежде чем вытащить карту.

Рисунок 10-2: Слот расширения видео AGP 3.0

AGP 2.0 , также называемый AGP 4X / 2X или AGP 1.5V , является функционально устаревшим, хотя используются миллионы материнских плат AGP 2.0 и несколько видеокарт AGP 2.0 остаются на рынке. Видеоадаптеры AGP 2.0 поддерживают DX8 или DX7 и используют очень старые наборы микросхем, которые больше не обеспечивают конкурентоспособную производительность 3D-графики.Материнские платы AGP 2.0 используют тот же слот, что и материнские платы AGP 3.0, включая ту же клавиатуру, поэтому их невозможно отличить визуально. Однако это не имеет большого значения, потому что многие современные видеокарты AGP могут использоваться в материнских платах AGP 2.0.

AGP 1.0 , также называемый AGP 3.3V , \ давно устарел, и большинство материнских плат, на которых он использовался, были выведены из эксплуатации. Если у вас есть материнская плата AGP 1.0, которую вы хотите продолжать использовать, не отчаивайтесь.Многие современные видеокарты AGP могут использоваться в материнских платах AGP 1.0. Рисунок 10-3 показывает стандартный светло-коричневый слот расширения видео AGP 1.0. Вы можете отличить слот AGP 1.0 визуально, заметив, что язычок на корпусе слота смещен влево (в сторону задней части системы) и что здесь нет удерживающего механизма.

Рисунок 10-3: Слот расширения AGP 1.0

Последний (и последний) — это интерфейс PCI. В отличие от карт, созданных в соответствии с более поздними стандартами видео, видеокарты PCI не соответствуют выделенному видеослоту.Вместо этого их можно установить в любой доступный стандартный слот PCI. Хотя на рынке остается несколько видеокарт PCI, система, материнская плата которой имеет только слоты PCI, вероятно, слишком стара, чтобы ее можно было экономически модернизировать.

PCI-X В отличие от PCIe

PCI-X (не путать с PCI Express или PCIe) — это расширенная версия PCI, которая используется в основном на серверах и рабочих станциях. Хотя доступно (очень) небольшое количество видеоадаптеров PCI-X, они не являются массовыми устройствами и никогда не должны устанавливаться, даже на настольную систему, которая имеет слот PCI-X.

Карты и слоты

AGP могут работать со скоростью 8X, 4X, 2X или 1X, при этом 1X определяется как 266 МБ / с. Все карты и слоты AGP обратно совместимы по скорости. Например, карта 8X AGP также может работать на 4X, 2X и 1X. Карты и слоты AGP могут работать при напряжении 3,3, 1,5 или 0,8 В. (Старые компоненты используют более высокие напряжения.) Карты и слоты AGP могут быть спроектированы так, чтобы быть совместимыми с одним, двумя или всеми тремя из этих напряжений. Скорости и напряжения связаны следующим образом:

  • Устройство AGP 8X должно использовать 0.8В.
  • Устройство AGP 4X может использовать 1,5 В или 0,8 В.
  • Устройство AGP 2X или 1X может использовать 3,3 В или 1,5 В.

Карты и слоты AGP имеют ключ, предотвращающий установку карты в несовместимый слот, что может повредить карту, материнскую плату или и то, и другое. Рис. 10-2. показывает вкладку 1.5V keying, которая используется в слотах AGP 2.0 и AGP 3.0. Это соединение делит контакты слота AGP на группы по 21 и 41 контакту, причем меньшая группа находится в задней части системы. Рисунок 10-3 показывает 3.Вкладка 3V keying, которая используется в слотах AGP 1.0. Эта комбинация также делит слот AGP на группы из 21 и 41 контакта, но меньшая группа направлена ​​к передней части системы.

Существует шесть типов материнских плат AGP и шесть типов видеокарт AGP. Таблица 10-1 перечисляет скорости, манипуляции и напряжения в зависимости от типа материнской платы AGP, а Таблица 10-2 по типу видеоадаптера.

Таблица 10-1: Совместимость материнской платы AGP

Таблица 10-2: Совместимость видеоадаптера AGP

ОСТОРОЖНО ОЧЕНЬ СТАРЫЕ КАРТЫ AGP И ПЛАТЫ

Некоторые ранние версии AGP 1.0 и 2.0 карты и слоты были вставлены неправильно. Перед тем, как установить новую карту AGP в очень старую материнскую плату или наоборот, проверьте документацию карты и материнской платы, чтобы убедиться, что карта действительно совместима со слотом.

Если вы внимательно посмотрите, то, возможно, заметили одну двусмысленность в таблицах 10-1 и 10-2 . Физически возможно установить видеокарту 0.8V AGP 3.0 на материнскую плату AGP 1.5V, которая не поддерживает платы 0.8V. В этом случае видеокарта не будет повреждена, но может работать некорректно (или вообще не работать).

УНИВЕРСАЛЬНЫЙ AGP

Некоторые слоты и карты AGP поддерживают только один стандартный AGP 1.0, AGP 2.0 или AGP 3.0, но самые последние карты и слоты, с которыми вы, вероятно, столкнетесь, являются универсальными. Подводя итог:

  • Универсальный 1,5 В AGP 3.0 (U1.5VAGP3.0) слоты и карты поддерживают работу 1X, 2X, 4X или 8X при 1,5 В или 0,8 В с использованием универсального разъема. Плата U1.5VAGP3.0 может быть установлена ​​в любой слот AGP, кроме слота 3.3V AGP 1.0. Слот U1.5VAGP3.0 принимает любую карту AGP, кроме 3.Карта 3V AGP 1.0.
  • Универсальный AGP 3.0 (UAGP3.0) слоты и карты поддерживают работу 1X, 2X, 4X или 8X при 3,3 В, 1,5 В или 0,8 В с использованием универсального разъема. Карту UAGP3.0 можно использовать в любом слоте AGP. Слот UAGP3.0 поддерживает любую карту AGP.

Тип слота и карты AGP можно проверить, проверив документацию, прилагаемую к компоненту или доступную на веб-сайте производителя.

Рисунок 10-4 показывает часть разъема AGP графической карты ATI All-In-Wonder 9800 Pro AGP.Наличие обоих слотов для ключей на краю контакта означает, что это либо универсальная карта AGP, либо универсальная карта AGP 3.0. Это означает, что эту карту можно установить в любой слот AGP, не опасаясь повреждения. (Универсальная карта AGP 3.0 будет правильно работать в любом слоте AGP; универсальная карта AGP может не работать должным образом в слоте AGP 3.0, рассчитанном только на 0,8 В, но ничего не будет повреждено.) Обратите внимание также на крюкообразную часть в крайнем правом углу. контактной кромки. Эта часть разъема фиксируется в механизме удержания AGP на материнской плате, чтобы зафиксировать карту в слоте.

Рисунок 10-4: Универсальная карта AGP с двумя ключевыми разъемами на разъеме AGP

Видеоадаптер бесполезен без каких-либо средств подключения к дисплею или дисплеям. Соответственно, каждый видеоадаптер включает в себя как минимум первичный видеовыход, а некоторые также содержат вторичный видеовыход. Эти выходы бывают одного или обоих следующих типов:

Более старые видеоадаптеры и некоторые современные модели оснащены знакомым аналоговым видеоразъемом DB-15 , обычно называемым разъемом VGA .Практически все ЭЛТ-мониторы и многие цифровые плоские дисплеи можно подключить к разъему VGA. (Недорогие плоские дисплеи могут иметь только аналоговый видеоразъем.)

Многие современные видеоадаптеры имеют разъем DVI (цифровой визуальный интерфейс) . DVI определяет три типа разъемов. Эти разъемы имеют ключ для предотвращения подключения аналогового дисплея к цифровому интерфейсу или наоборот, что может привести к повреждению дисплея, интерфейса или того и другого.

Разъем DVI-Analog (DVI-A) , показанный на Рисунок 10-5 , поддерживает только аналоговые дисплеи и имеет ключ для предотвращения подключения кабеля цифрового (DVI-D) дисплея.

Рисунок 10-5: Аналоговый разъем

Разъем DVI-Digital (DVI-D) , показанный на Рисунок 10-6 , поддерживает только цифровые дисплеи и имеет ключ для предотвращения подключения кабеля аналогового (DVI-A) дисплея.

Рисунок 10-6: Разъем DVI-D только для цифрового сигнала

Встроенный DVI (DVI-I) Рисунок 10-6 .Разъем DVI-D только для цифрового сигнала, показанный на Рисунок 10-7 , поддерживает аналоговые и цифровые дисплеи и принимает кабель DVI-A или DVI-D.

Рисунок 10-7: Гибридный аналогово-цифровой разъем DVI-I

Для подключения аналогового дисплея DB-15 к интерфейсу DVI-A или DVI-I требуется адаптер, подобный тому, который показан на Рисунках 10-8a и 10-8b . Практически все автономные видеоадаптеры с интерфейсом DVI используют вариант DVI-I и включают такой адаптер.Если в вашем адаптере его нет, вы можете купить адаптер DVI-VGA у большинства поставщиков компьютерных компонентов в Интернете.

Рисунок 10-8a: Адаптер DB-15 — DVI-A / I

Рисунок 10-8b: Адаптер DB-15 — DVI-A / I

Подробнее о видеоадаптерах

COMeap GPU VGA PCIe 8-контактный U-образный поворотный разъем на 180 градусов Плата адаптера питания для настольной видеокарты: Электроника

4,0 из 5 звезд Покупатели, будьте осторожны, они отлично работают разве что…
Исаак Вагганер, 1 сентября 2021 г.

** РЕДАКТИРОВАТЬ №1: Я обратился в COMeap, и они были очень готовы отправить мне прямую замену бесплатно. Крис был очень вежлив при каждом общении с ним, хотя я, очевидно, был очень расстроен.Я напишу этот обзор, как только получу его **

** Редактировать № 2: Через две недели COMeap сдержал свое слово, хотя я чувствовал, что S&H могла бы быть быстрее. Я бы сказал, что даже при том, что я ожидал, что у меня будет плохой опыт выполнения заказов от Amazon, COMeap верен к удовлетворению своих клиентов. Престижность им, но, пожалуйста, прочтите приведенный ниже обзор целиком. В любом случае, спасибо COMeap за помощь. Отстойно, что клиенты пользуются преимуществами малого бизнеса вроде вас. **

У меня неоднозначный опыт использования этого продукта, поэтому я собираюсь разделить свой обзор на плюсы и минусы, хорошие впечатления, неприятные впечатления и многое другое. что немаловажно, плохие впечатления.Я предпочитаю писать хорошие обзоры, поэтому начну с этого. Однако покупатели должны знать, что я даю этому продукту две звезды не зря. Перед покупкой обязательно прочтите документ «Плохой опыт»!

Плюсы:
-Простая установка
-Нет снижения мощности
-Делает кабель PCI намного более организованным и чистым

Минусы:
-Немного дороже, чем другие, продающие аналогичные продукты
-Три дополнительных адаптера, которых у меня нет нужно … другие могут посчитать это Pro, но я полагаю, что это увеличивает стоимость продукта
-Один адаптер был слегка изогнут влево, но недостаточно заметен, чтобы его можно было увидеть через слегка тонированное стекло боковой панели

Хорошо Впечатления:
Во-первых, хорошие впечатления.Я купил два таких пакета для своей видеокарты. Они подходят так, как должны были, и все тесты, которые я проводил до сих пор, допускают погрешность. Они даже пришли на два дня раньше. Во всех смыслах и целях они работают по назначению, и я очень доволен продуктами, которые могу использовать.

Неприятные впечатления:
** Отказ от ответственности, это скорее моя вина или проблемы с процессом выполнения Amazon **
Я купил эти впечатления, думая, что в каждом корпусе есть два 8-контактных адаптера и два 6-контактных адаптера, которые есть (на по крайней мере должно быть… см. «Плохой опыт»). Всего для видеокарты мне понадобилось три 8-контактных адаптера. После прочтения обзоров выяснилось, что оба 8-контактных адаптера одинаковые. ОНИ НЕ. Один предназначен для подключения к кабелю PCI над кожухом, а другой — под ним, поскольку они перевернуты. Эй, это моя вина, что я не прочитал полную информацию о продукте, и я признаю это. Однако из-за этого я смог использовать только один 8-контактный адаптер из каждого корпуса. У меня нет Amazon Prime, поэтому я связался с Amazon и спросил, могут ли они отказаться от S&H, так как мне пришлось заказать третью упаковку тех же товаров, которые я заказал буквально за два дня до этого, но они отказались (первое нарушение).Хорошо, я дал своему сыну деньги, и он заказал третий, так как у него есть Amazon Prime. Полученный предмет попадает в категорию «Плохие впечатления», поэтому я не испорчу сюрприз, скажу, что мне пришлось его вернуть. Как только Amazon отправил мне замену, они отправили ее в дом моих соседей и передали мне свою посылку (второе нарушение). Мой сосед даже не знал, что получил не тот пакет, и, судя по его удивлению, когда я подошел к его двери, я не уверен, что он когда-нибудь понял бы это. Я почувствовал облегчение, когда мы поменялись местами и вернулись домой.К вашему сведению, посылка все еще была запечатана, когда я ее получил. Читайте о плохом опыте.

Плохие впечатления:
Как уже говорилось, первые два продукта были отличными. Они пришли быстро. Все пришло в пакетах. Внутри есть даже небольшая карточка «Добро пожаловать в Amazon COMeap Store», на которой написано: «Как вы знаете, не бывает 100% идеальных продуктов. Мы можем предложить вам лучший сервис. Если вы не полностью удовлетворены нашими продуктами. , пожалуйста, свяжитесь с нами через support @ comeap.com или сообщение Amazon. Мы дадим вам удовлетворенный ответ ». Их записка казалась честной и освежающей. Основываясь на первых двух продуктах, которые я получил, и на скромности их приветственной открытки, я не беспокоился о том, чтобы заказать у них еще один продукт. После того, как я отправил моему сыну то же самое link Я купил два оригинальных пакета и дал ему деньги, он сделал покупку для меня.Два дня спустя, когда я открыл третий пакет, я заметил, что там были два 6-контактных адаптера, но только один 8-контактный адаптер.Для меня это не было бы большой проблемой, если бы мне нужен был 8-контактный адаптер, который стоит прямо. Однако этого не произошло. Меня перевернули, чтобы повесить, что я не могу использовать на своей видеокарте. Той ночью я отправил электронное письмо поставщику, COMeap. Я получил ответ почти через 24 часа в тот же день следующей ночью, в котором говорилось, что они вернут мне деньги или заменят, и что они не думают, что это их продукт, поскольку Amazon отправил его, и они не смогли проверить отслеживание. Это было круто, я не расстроен по этому поводу и ценю готовность работать со мной; ошибки случаются.Однако это был их продукт. Их та же приветственная открытка была в той же упаковке, что и первые две. Что также необычно, код UPC, который был на моих первых двух пакетах, был прикрыт на третьем альтернативной этикеткой UPC (у меня есть фотографии этого прилагаемого). Вы можете сказать, что у него был оригинальный UPC, но, очевидно, был перекрыт другим. COMeap сказал, что они никогда раньше не видели этот UPC. Так что я не уверен, сделали ли это они или Amazon.

Я решил произвести замену через Amazon, которую, в свою очередь, доставили не в тот дом, как я говорил ранее.После получения моего пакета от моего соседа и его открытия первое, что я заметил, был тот же UPC из ранее возвращенного пакета. Я понял, что мои шансы на успешную замену просто упали. Разумеется, при вскрытии упаковки переходников всего три. Эти трое были по-прежнему теми тремя, которые я не могу использовать. В заменяемом пакете был даже четвертый мешочек, который, как я понял, когда-то прикрывал отсутствующий адаптер (также прилагаемый). Насколько я могу предположить, клиенты покупали эти продукты раньше, брали только ту часть, которая им была нужна, а затем выполняли возврат.Это прекрасная чертова вещь для малого бизнеса, так что это их дело.

Я изменил свой отзыв с двух на четыре из-за хорошей работы первых двух продуктов и хорошего взаимодействия с поставщиком, а также их готовности решить мою проблему. Тем не менее, я все же заказал дополнительный адаптер у другой компании на тот случай, если я не получу от них нужный продукт или продукт вообще. Как указано выше, я обновлю свой обзор, как только получу замену от COMeap.Скрещенные пальцы.

Один или два кабеля для питания видеокарты? Вот ответ

Распространенная в Интернете мудрость гласит, что вы должны использовать два отдельных кабеля питания при подключении двух 6- или 8-контактных разъемов питания к видеокарте. По мнению некоторых, использование только одного кабеля опасно. Другие говорят, что, по крайней мере, вы можете оставить производительность на столе — печальная перспектива, поскольку обычно только высококачественные видеокарты нуждаются в такой мощности, и вы не окупите свои деньги.

Но, как и в случае с большинством советов на форумах и в социальных сетях, то, что начиналось как разумное руководство, было сведено к чрезмерно упрощенному правилу, лишенному нюансов. Вы можете использовать несколько разъемов питания одного кабеля, не опасаясь повредить видеокарту или снизить ее производительность. Обычно это нормально.

Да, верно. В наших тестах мы обнаружили незначительную разницу в выходной частоте кадров при использовании одного кабеля с двумя гирляндными соединителями или двух отдельных кабелей (по одному на каждый разъем).Вы увидите на один или два кадра меньше в секунду при настройке с одним кабелем, если вы вообще заметите разницу.

Брэд Чакос / IDG

Принцип, лежащий в основе использования одного кабеля PCIe для видеокарты, по-прежнему применим к моделям, требующим более двух разъемов, например, EVGA RTX 3080 FTW3 Ultra. Проверьте свой блок питания, не рекомендуются ли отдельные кабели; в противном случае просто убедитесь, что вы не превышаете мощность, которую может обеспечить один кабель. Для этого графического процессора с 3 разъемами мы должны использовать как минимум два кабеля.

Когда это менее нормально? Что ж, в первую очередь, когда в руководстве (или гарантии) вашего блока питания явно указано, что нужно использовать два кабеля, что обычно зависит от потребляемой мощности вашей карты. Вы также можете проявить осторожность, когда у вас высокие температуры окружающей среды и карта, которая чрезвычайно энергоемка или склонна к резким скачкам мощности, и вы не хотите, чтобы кабели питания вашего блока питания стали слишком горячими (или более просто горячо). Прокрутка с одним тросом все еще возможна в обоих сценариях, но теперь вы берете на себя более высокий риск.

Еще можно использовать два кабеля — тоже работает нормально. Но вы не получите ожидаемой выгоды от такой установки, если у вас нет источника питания с более чем одной шиной 12 В для видеокарты, от которой можно потреблять электричество. Когда вы подключаете два кабеля питания PCIe от такого блока питания, вы получаете питание от каждой шины отдельно. Таким образом, даже если у вашей карты есть очень острый шип, вы снизите риск превышения максимальной доступной мощности.

Раньше видеокарты были менее энергоэффективными, поэтому блоки питания с несколькими шинами 12 В были более распространены.В настоящее время, за исключением источников питания очень высокого класса, у большинства из них есть только одна шина 12 В, обеспечивающая все необходимое для современных карт с меньшей мощностью.

CableMod

Если вы используете кабели сторонних производителей вместо тех, которые входят в комплект поставки блока питания, убедитесь, что они поставляются надежным производителем, например CableMod. В противном случае они также могут повлиять на то, можете ли вы использовать один кабель питания PCIe для вашей видеокарты.

Единственное предостережение к этому совету — использование кабелей питания сторонних производителей.OEM-кабели, поставляемые с вашим блоком питания, надежны. Кабели вторичного рынка могут быть не такими качественными. Хорошие полагаются на проволоку более толстого сечения; выберите это разнообразие, если для вашей видеокарты нужен только один кабель питания PCIe. Провод более тонкого сечения не пропускает через них такое количество энергии, что снижает максимально допустимую мощность, поэтому один более тонкий кабель может не передать всю электроэнергию, которая требуется вашей видеокарте. Разделение этой работы между двумя кабелями поможет.

Графические карты

получают новый разъем питания на 600 Вт

Видеокарты становятся все более голодными до такой степени, что один 8-контактный разъем питания Molex больше не сокращает его, а в некоторых случаях требуются три.Но похоже, что мы получаем замену с четырехкратным увеличением мощности в более компактном 12-контактном корпусе.

Как сообщает TechSpot, новый разъем питания высокой плотности был разработан как часть стандарта PCIe 5.0. В отличие от существующего 8-контактного разъема Molex, этот новый называется 12VHPWR и может обеспечивать мощность до 600 Вт через свой 12-контактный разъем. Это хорошая новость как для Nvidia, так и для AMD, поскольку в прошлом году Nvidia решила поставить собственный 12-контактный разъем для Founders Edition своей RTX 3080.

Новый разъем будет использоваться для стандарта High Power Connector (H +), определенного PCI SIG для стандарта PCIe 5.0. 12VHPWR использует более компактную конструкцию с расстоянием между контактами всего 3 мм (в отличие от нынешних 4,2 мм), что означает, что он лишь немного больше, чем существующий 8-контактный разъем. Лаборатория Игоря отмечает, что переход на этот новый разъем «значительно упростит компоновку платы и механическую конструкцию», а также избавит от кошмара с прокладкой кабелей внутри корпуса вашего ПК.

Рекомендовано нашими редакторами

Хотя это и не подтверждено, наиболее вероятной потребительской видеокартой с 12VHPWR является GeForce RTX 3090 Ti, которая также еще не подтверждена. Он может потреблять до 450 Вт мощности, с чем легко справится новый разъем. Любой, кто ждет видеокарты, которые заменят 30-ю серию, также должен рассчитывать на замену своей материнской платы на ту, которая поддерживает PCIe 5.0, и их блок питания на более мощный блок с 12VHPWR в стандартной комплектации.В качестве бонуса вы также получите доступ к оперативной памяти DDR5 и твердотельным накопителям PCIe 5.0.

Получите наши лучшие истории!

Подпишитесь на Что нового сейчас , чтобы каждое утро получать наши главные новости на ваш почтовый ящик.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки.

Добавить комментарий

Ваш адрес email не будет опубликован.
