Видеокарта в компьютере что это такое – Что такое дискретная видеокарта в ноутбуке и компьютере, чем она отличается от интегрированной (встроенной)

Содержание

Для чего нужна видеокарта в компьютере

Видеокарта в компьютере

В современном мире многие слышали о таком понятии, как видеокарта. Не очень опытные пользователи могли задаться вопросом, что это такое и зачем нужно это устройство. Кто-то может не придавать графическому процессору особого значения, а зря. О важности видеокарты и о функциях, которые она выполняет в определенных процессах, вы узнаете в этой статье.

Зачем нужна видеокарта

Видеокарты являются связующим звеном между пользователем и ПК. Они переносят информацию, обрабатываемую компьютером, на монитор, тем самым способствуя взаимодействию между человеком и ЭВМ. Кроме стандартного вывода изображения, данное устройство выполняет обрабатывающие и вычислительные операции, в некоторых случаях, разгружая этим процессор. Давайте подробнее рассмотрим действие видеокарты в разных условиях.

Как работает видеокарта

Основная роль видеокарты

Вы видите изображение на своем мониторе благодаря тому, что видеокарта обработала графические данные, перевела их в видеосигналы и отобразила на экране. Современные видеокарты (GPU) являются автономными устройствами, поэтому разгружают оперативную память и процессор (CPU) от дополнительных операций. Нельзя не отметить, что сейчас графические адаптеры позволяют подключить монитор с помощью различных интерфейсов, поэтому устройства осуществляют преобразование сигнала для активного типа подключения.

Интерфейс подключения монитора к видеокарте

Подключение через VGA постепенно устаревает, и если на видеокартах еще встречается этот разъем, то на некоторых моделях мониторов он отсутствует. DVI немного лучше передает изображение, однако неспособен принимать звуковые сигналы, из-за чего уступает подключению через HDMI, который совершенствуется с каждым поколением. Самым прогрессивным считается интерфейс DisplayPort, он похож на HDMI, однако обладает более широким каналом передачи информации. На нашем сайте вы можете ознакомиться со сравнением интерфейсов подключения монитора к видеокарте и выбрать подходящий для себя.

Подробнее:
Сравнение DVI и HDMI
Сравнение HDMI и DisplayPort

Кроме этого стоит обратить внимание на интегрированные графические ускорители. Поскольку они являются частью процессора, то подключение монитора осуществляется только через разъемы на материнской плате. А если вы обладаете дискретной картой, то подключайте экраны только через нее, так вы не будете задействовать встроенное ядро и получите большую производительность.

Читайте также: Что такое дискретная видеокарта

Роль видеокарты в играх

Многие пользователи приобретают мощные видеокарты исключительно для запуска современных игр. Графический процессор берет на себя выполнение основных операций. Например, для построения видимого игроку кадра происходит просчет видимых объектов, освещения и постобработка с добавлением эффектов и фильтров. Все это ложится на мощности GPU, а CPU выполняет лишь малую часть всего процесса создания изображения.

Графика в играх

Читайте также: Что делает процессор в играх

Из этого и получается, что чем мощнее видеокарта, тем быстрее происходит обработка необходимой визуальной информации. Высокое разрешение, детализация и остальные настройки графики требуют большое количество ресурсов и времени на обработку. Поэтому одним из самых важных параметров при подборе является объем памяти GPU. Более подробно о выборе игровой карты вы можете почитать в нашей статье.

Подробнее: Выбираем подходящую видеокарту для компьютера

Роль видеокарты в программах

Ходят слухи, что для 3D-моделирования в определенных программах необходима специальная видеокарта, например, серии Quadro от Nvidia. Отчасти это правда, производитель специально затачивает серии GPU под специальные задачи, например, серия GTX отлично показывает себя в играх, а специальные вычислительные машины на основе графических процессоров Tesla используются в научных и технических исследованиях.

Видеокарта в программах для моделирования

Однако по факту получается, что видеокарта практически не задействуется в обработке 3D-сцен, моделей и видео. Ее мощности используются преимущественно для генерации изображения в окне проекции редактора — вьюпорте. Если вы занимаетесь монтажем или моделированием, то рекомендуем прежде всего обратить внимание на мощность процессора и объем оперативной памяти.

Читайте также:
Выбираем процессор для компьютера
Как выбрать оперативную память для компьютера

В этой статье мы подробно рассмотрели роль видеокарты в компьютере, рассказали о ее предназначении в играх и специальных программах. Данный компонент выполняет важные действия, благодаря GPU мы получаем красивую картинку в играх и корректное отображение всей визуальной составляющей системы.

Видеокарта в программах для моделированияМы рады, что смогли помочь Вам в решении проблемы.
Видеокарта в программах для моделированияОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Что такое видеокарта - Компьютер для новичков

Видеокарта

Наверняка все неоднократно слышали данное слово или его аналоги, такие как графический ускоритель, графическая карта, видеоадаптер, 3D-ускоритель, GPU и другие похожие термины. Все это различные названия одного и того же устройства, очень важного в современном компьютере. Давайте разберемся, зачем нужна видеокарта в компьютере, основные характеристики влияющие на ее выбор и способы узнать параметры установленного видеоадаптера в компьютере.

Поскольку данная статья предназначена в основном для начинающих пользователей компьютера, мы постараемся свести к минимуму множество технической информации и различных стандартов, выделив основное, что нужно знать простому пользователю ПК о графическом адаптере.

Итак, говоря по-простому, видеокарта служит для расчета (рендеринга) изображения и вывода его на экран монитора. Другими словами, видеоадаптер занимается формированием всего, что вы видите на своем мониторе. Это его основные функции, но помимо этого сейчас есть тенденция использовать его большие вычислительные возможности в задачах не связанных напрямую с формированием и выводом изображения на дисплей.

Все видеокарты можно разделить на две большие группы: интегрированные и дискретные. Интегрированные или по-другому встроенные видеокарты, как уже понятно из названия, являются неотъемлемой частью материнской платы или центрального процессора, то есть встроены в них. Часто используются следующие выражения: встроенное видео, интегрированная графика, встроенный графический контролер, видеоадаптер интегрированный в чипсет и другие. Наличие интегрированного видео уменьшает стоимость и энергопотребление компьютера, однако они имеют ограниченную производительность (часто не имеют собственной видеопамяти и используют ОЗУ компьютера) и используются в основном в нижнем и среднем сегментах рынка компьютерных систем.

Дискретная видеокарта, представляет собой отдельную плату расширения, устанавливаемую в специальный слот на материнской плате. Она имеет в себе все необходимое для полноценной работы. Благодаря этому, она может иметь высокую производительность, позволяющую использовать ее в «тяжелых» 3D-играх и серьезных графических приложениях. Главными минусами является высокая стоимость и энергопотребление, что особенно важно для ноутбуков.

В свою очередь их можно разделить на два класса, игровые и профессиональные. Первые в основном используются обычными людьми для игр, а профессиональные видеокарты нацелены на использование в различных «тяжелых» графических приложениях 3D-моделирования, САПР и тому подобное, где они способны дать значительный прирост производительности. Соответственно и стоимость высокопроизводительных моделей может быть заоблачной.

Что из себя представляет графический ускоритель, мы разобрались теперь выясним, на что надо обращать внимание при выборе видеокарты.

Основные характеристики видеокарты влияющие на выбор

Интерфейс — служит для передачи данных между 3D-ускорителем и центральным процессором. В настоящее время стандартом де факто является шина PCI Express (PCI-E) разных версий, хотя пока еще можно встретить устаревший интерфейс AGP. Физически реализован в виде слота на материнской плате компьютера, куда устанавливается дискретный видеоадаптер. Видеокарты AGP и PCI-E несовместимы друг с другом, поэтому слоты для их установки расположенные на материнской плате имеют разные физические размеры, исключающие случайную установку «чужой» видеокарты. В свою очередь разные версии интерфейса PCI Express совместимы между собой, но каждая следующая версия интерфейса имеет вдвое большую пропускную способность. Если видеоадаптер имеет интерфейс PCI- E 2.0, а установлен в слот PCI-E 1.0, то работать он будет как PCI-E 1.0. Последняя на данный момент версия PCI-E 3.0, но в будущем ожидается появление PCI-E 4.0.

Тактовая частота видеопроцессора — сильно влияет на производительность видеоадаптера, чем она выше, тем быстрее он работает и тем больше его тепловыделение. Именно поэтому, увеличение рабочей частоты GPU является одним из способов разгона видеокарты. Однако надо иметь в виду, что сравнивать в лоб разные модели видеокарт по данному параметру не совсем правильно, поскольку это будет справедливо только для моделей, построенных на одинаковом чипе, в противном случае в дело вмешивается архитектура чипа. Измеряется частота в мегагерцах.

Частота видеопамяти — измеряется в мегагерцах, и чем она выше, тем быстрее работает подсистема памяти. Так же является одним из способов ускорить работу видеокарты.

Объем видеопамяти — сколько памяти установлено на плате и доступно для хранения данных. В настоящее время измеряется в мегабайтах или гигабайтах и чем ее больше, тем лучше. Однако на самом деле не все так просто, поскольку есть определенный предел, после которого дальнейшее наращивание объема памяти не приводит к увеличению скорости работы. Объясняется это довольно просто, всегда есть определенный объем данных, требуемый для работы. Он разный в каждый момент времени и зависит от используемых программ и настроек. Когда объем памяти установленный в 3D-ускорителе превышает объем данных требуемых для работы, то дальнейшее увеличения объема видеопамяти не приводит к ускорению работы.

Следует учесть, что у памяти есть и другие параметры, сильно влияющие на скорость ее работы помимо ее объема. Поэтому видеокарта с 3ГБ памяти необязательно будет работать быстрее модели, в которой установлено только 2ГБ, особенно если в карте с большим объемом используется медленная память, а с меньшим объемом быстрая.

Тип видеопамяти — сейчас используется несколько типов оперативной памяти применяющиеся в видеокартах. В современных видеокартах может применяться как DDR так и специально разработанная для использования в видеокартах память типа GDDR. Мы не будем вдаваться в технические моменты, отметим только, что чем более современный тип памяти, тем выше скорость ее работы. Самая быстрая на сегодняшний день это GDDR5, но она и самая дорогая, поэтому применяется в видеокартах верхнего ценового сегмента. Наиболее массовой является GDDR3.

Ширина шины памяти — имеет большое влияние на пропускную способность памяти и следовательно на общую производительность видеокарты. Определяется числом бит данных передаваемых за один цикл. Чем ширина шины памяти больше, тем выше скорость работы. В очень дешевых видеокартах ширина шины обычно 64 или 128 бит, а в топовых 256 бит и выше.

Различные специализированные блоки. Количество шейдерных блоков, текстурирования, растеризации оказывает непосредственное влияние на производительность. В общем случае, чем их больше, тем выше производительность.

Версия DirectX — интерфейс программирования приложений, обеспечивающий взаимодействие программ с железом компьютера и активно используется при создании компьютерных игр. В зависимости от версии DirectX поддерживаемой видеокартой, будут доступны различные режимы качества в игре, порой очень сильно влияющие на внешний вид и атмосферу игр. В отдельных случаях, игра созданная с последней версией DirectX может вообще не запускаться на более ранних версиях. Последней на данное время версией является DirectX 11, но она работает только начиная с Windows Vista.

Поддержка технологий SLI/CrossFire. Производительности всегда мало и графические адаптеры не являются исключением. Что делать, если даже производительности топовой на данный момент видеокарты не хватает. Для тех, кому всегда мало, можно использовать технологии SLI или CrossFire обеспечивающие увеличение мощности системы экстенсивным способом.

Реализация очень простая, в компьютер устанавливается две и более видеокарты одновременно, которые работают параллельно. Технология SLI разработана для карточек NVIDIA, а CrossFire соответственно для AMD. Следует иметь в виду, что материнская плата должна иметь несколько разъемов PCI-E, а так же требуется блок питания соответствующей мощности.

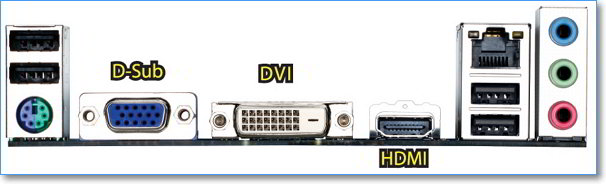

Разъемы. Служат для подключения к видеокарте внешних устройств для вывода на них видеосигнала, таких как мониторы, телевизоры, проекторы. Иногда их наличие и количество влияет на выбор конкретной модели. Все интерфейсы делятся на две большие группы: аналоговые и цифровые. На качество изображения при аналоговом подключении влияет большое количество факторов, что порой сильно портит картинку, поэтому они вытесняются цифровыми интерфейсами. Среди самых распространенных на сегодняшний день стоит отметить следующие.

DVI (Digital Visual Interface) — наиболее распространенный интерфейс, который бывает в трех вариантах: DVI-D (цифровой), DVI-A (аналоговый), DVI-I (комбинированный). В дискретных видеокартах обычно присутствует DVI-I, как наиболее универсальный. Он позволяет с помощью специальных переходников выбирать цифровую или аналоговую форму подключения. Для подключения очень больших мониторов с разрешением больше чем 1920×1080 нужно чтобы использовалось двухканальное подключение, DVI Dual-link.

HDMI (High Definition Multimedia Interface) — цифровой интерфейс для передачи по одному кабелю изображения и звука. Получил широкое распространение, в том числе в бытовых электроприборах. Имеет несколько версий различающихся производительностью и функционалом. В ближайшее время ожидается выход интерфейса версии 2.0 с поддержкой разрешения 4К с 60 кадров/с, улучшением 3D-возможностей, в том числе поддержка 25 кадров/с в этом режиме и многие другие улучшения. Если в видеокарте отсутствует выход HDMI, то можно воспользоваться переходником DVI-HDMI.

DisplayPort — еще один цифровой интерфейс для передачи мультимедиа с оригинальным разъемом, является конкурентом HDMI. Не требует лицензионных отчислений от производителя оборудования, поэтому имеет своих сторонников.

D-Sub или VGA — являются аналоговыми разъемами для подключения мониторов, повсеместно распространенными до появления цифровых интерфейсов. Если есть выбор, то лучше использовать цифровое подключение. Если в видеокарте только цифровые выходы, а в мониторе только аналоговые входы, то можно воспользоваться переходниками с цифровых интерфейсов на VGA.

S-Video — устаревший аналоговый интерфейс, использовавшийся ранее для подключения компьютера к аналоговым телевизорам. Стоит использовать, только если телевизор старый и цифровые входы отсутствуют.

Производитель. Сейчас фактически существует только два крупных производителя дискретных графических процессоров, компании NVIDIA и AMD. Они имеют торговые марки GeForce и Radeon соответственно. Однако сами эти компании не продают готовые видеокарты потребителям, они работают с другими компаниями, которые на базе видеочипов этих компаний выпускают готовые продукты. Правда стоит отметить, что готовые видеокарты от разных производителей созданные на одинаковом чипе производства NVIDIA или AMD очень часто различаются только наклейками, комплектацией и коробкой, так как основаны на референсном дизайне.

Бывает, конечный производитель видеокарт разрабатывает свой собственный дизайн видеокарты, изменяет систему охлаждения, повышает частоты и так далее. Таким образом, он стремится выделить свой продукт среди себе подобных основанных на одинаковом чипе.

Система охлаждения. Для поддержания температуры видеокарты в приемлемых пределах применяются системы охлаждения. Они бывают двух основных типов: активные и пассивные. Пассивные представляют собой простой радиатор, который рассеивает выделяемое картой тепло. Применяются только в видеокартах относительно низкой производительности. Основное преимущество это надежность, отсутствие шума и пониженное энергопотребление, что особенно важно для ноутбуков, HTPC и любителей тишины.

Активная система охлаждения дополняется вентилятором (кулером), хотя встречаются карты с водяным охлаждением. Кулер улучшает охлаждение, но одновременно увеличивает энергопотребление и шум, причем на топовых моделях иногда очень сильно.

Физические размеры. В зависимости от применяемого компьютерного корпуса физические размеры видеокарты могут стать ограничивающим фактором. Современные высокопроизводительные видеокарты могут иметь большие размеры и просто упереться в жесткие диски в тесном корпусе. К тому же применяемые системы охлаждения видеокарт довольно громоздки и могут занимать два и даже три слота. Другими словами, они толще, чем положено стандартами для платы расширения и занимают дополнительное пространство, перекрывая собой ниже расположенный слот.

Теперь вы знаете, что такое видеокарта и на какие основные моменты, нужно обращать внимание при выборе видеокарты. Конечно, выбрать оптимальную модель довольно непросто, особенно учитывая, что для разных задач критерии выбора совершенно различны. Что является благом для мощного игрового ПК, будет страшным злом для HTPC, а офисному компьютеру чаще всего хватит вообще интегрированной графики. Однако это тема для отдельного разговора.

Как определить, какая видеокарта установлена в компьютере

Иногда вам необходимо определить какая видеокарта используется в компьютере. Это можно сделать множеством способов, например, посмотреть в документах на компьютер или открыть корпус и посмотреть на установленный видеоадаптер. Однако это далеко не всегда возможно и удобно, гораздо проще воспользоваться программными способами, определить характеристики установленной видеокарты.

Если вас интересует только тип используемого видеоадаптера, то достаточно заглянуть в диспетчер устройств. Более полную информацию, вам предоставит программа CPU-Z, которая показывается основную информацию об используемом оборудовании в компьютере. Чтобы получить подробную информацию о характеристиках установленной видеокарты, можно воспользоваться специализированной утилитой GPU-Z, причем с пояснительными подсказками на русском языке.

GPU-Z

Для чего нужна видеокарта: ликбез для новичков

Как выглядит видеокарта?

Видеокарта — это неотъемлемая составляющая любого компьютера, из-за отсутствия которой изображение на монитор не передавалось бы. Её еще называют графическим ускорителем, задача которого состоит в передачи неисчисляемого количества мегабайт информации на монитор. Поэтому совсем не удивительно, что такая плата занимает второе место по размеру среди всех компонентов компьютера.

Разные производители разрабатывают разный дизайн такого модуля. А также они могут быть как встроенными, так и дискретными.

На протяжении долгого времени встроенная видеокарта выглядела как находящиеся на материнской плате элементы модуля вместе с графическим процессом. Из-за этого она отбирала часть оперативной памяти. Сегодня такая видеокарта представляет ядро, которое размещено в самом центре процессора. Это небольшой графический чип. Из-за скрытого местоположения и маленького размера, обнаружить такой чип будет сложно.

Дискретная же видеокарта выглядит как отдельная плата, которая имеет свою оперативную память и графический процессор. Такой модуль находится в системном блоке и установлен на материнской плате. Из-за своего большого размера не заметить его невозможно. Расположенная в ноутбуке, она имеет небольшие размеры.

Где находится видеокарта?

Чаще всего необходимость в поиске видеокарты возникает в случае замены старого видеоадаптера на новый или же в случае скопления пыли, которую нужно вычистить.

Определить видеокарту не составит труда, так как она имеет систему охлаждения, которая похожа на вентилятор. Ее уж ни с чем не спутаешь. Видеокарту устанавливают для того, чтобы не случился перегрев и поломка модуля. Такая карта может иметь в наличии один или два кулера.

Иногда, возникают трудности с месторасположением видеоадаптера. Ведь система охлаждения может быть замаскирована, а в материнской плате установлено еще пару модулей. Исключительно каждый адаптер имеет разъемы VGA для того, чтобы подключить монитор. Он легко выделяется среди других составляющих, так как имеет ярко выраженный синий (реже белый) цвет и прямоугольную форму. Перепутать такие разъемы будет крайне тяжело, а обнаружив их, вы сразу поймете, что перед вами видеоадаптер.

Для чего нужна видеокарта

Видеоадаптер служит для того, чтобы рассчитать изображение и вывести его на экран монитора. Иначе говоря, она формирует всё, что вы видите на экране. Это и является ее основной функцией. Но помимо этого, она использует свои возможности в проведении вычислений в таких задачах, которые не прямо не связанны с этими функциями.

На что влияет видеокарта

Главным фактором при выборе видеокарты для компьютера является количество объема памяти. Ведь именно размер памяти видеокарты влияет на программы, работающие с видеопамятью (игры, например). А если памяти будет не хватать, могут возникнуть проблемы (к примеру, непрорисовывание текстур).

Чем отличаются видеокарты

Существует несколько видов видеокарт. Их различают на офисные, игровые и профессиональные. Первые — это простые графические видеоадаптеры, которые предназначаются для того, чтобы выводить изображение на монитор. Это происходит в процессе работы с программами, которые являются нетребовательными к ресурсам. Но в чем же отличие профессиональной видеокарты от игровой?

Мощная игровая система

Говоря простым языком, в развлекательных приложениях и играх важным является изображение, эффекты и окончательная картинка всего этого. Профессиональные же адаптеры дают высокую производительность в специфических задачах, например моделирование и работа с инженерным софтом. Поэтому требования, которые выдвигают для видеокарт в первом случае, связаны со скоростью создания текстур и быстродействием шейдеров. Для вторых же важна геометрическая производительность процессора.

Что такое видеокарта компьютера?

В предыдущем разделе были рассмотрены основные составляющие графической карты, время рассмотреть, как все это работает. А работает это так:
- ЦП вместе с определенными программами отправляет видеоадаптеру данные, необходимые для создания картинки на дисплее;
- Графическая плата устанавливает верное местонахождение пикселей на мониторе компьютера. Если на этом этапе произойдет сбой, то изображение может получиться не таким, каким должно;
- Графический ускоритель направляет данные на экран.
Фактически эти три шага: отправление графическому адаптеру информации, его работа с ней и вывод результата, представляет всю работу видеокарты.
Но давайте рассмотрим процессы, происходящие на втором шаг подробнее. Для примера возьмем компьютерную игру.
При работе с игровой программой главной задачей графического адаптера является создание 3D изображения. Здесь огромную роль играют полигоны — различные необъемные фигуры, число углов которых может быть равно, или больше трех. Полигоны включают в свой состав огромное множество треугольников. Из них строится весь игровой мир.
Графический ускоритель получил информацию касательно игрового мира. Сейчас он должен определить, что конкретно и как окажется в поле зрения игрока, а что нет. Все необходимое он размещает в кадре. Работая с треугольниками, видеокарта производит предметы, освещение и его влияние на окружение.
В построении игрового мира видеокарта выполняет следующее:
- Растеризация — окраска пикселей объекта;
z-буферизация — на этом этапе решается, какие из полигонов и треугольников, образующие предметы будут видны;
- Затенение — благодаря этому этапу, идёт установка цвета предметам отталкиваясь от источника света, и наличия тени;
- На предметы, произведенные графической платой, будут наложены необходимые текстуры, т.к. без них они не имеют каких-либо отличительных качеств. По сути, они как модели из 3D принтера, а текстуры это своеобразные наклейки на предметы, которые придают им внешний вид и реалистичность.
Тем не менее, не стоит забывать и о таких показателях, как площадь, периметр, диаметр, то есть геометрических показателях фигур и моделей. Операции по их вычислению довольно объемны и сложны, поэтому все это ложиться на плечи ЦП, чем он мощнее, тем лучше функционирует игра.

Видеокарта. Что такое видеокарта в компьютере и ноутбуке

Видеокарта – это устройство, выводящее на экран все действия и процессы, совершаемые на компьютере. При помощи видеокарты данные, передаваемые компьютером, преобразовываются в видеосигнал и передаются на монитор.

Интегрированные и дискретные видеокарты

Существуют два основных типа видеокарт: интегрированные и дискретные.

  • Интегрированные (встроенные) — являются неотъемлемой частью центрального процессора или материнской платы, так как встроены в них. Наличие интегрированного видео снижает стоимость и энергопотребление компьютера, однако такие видеокарты обладают ограниченной производительностью. У них зачастую отсутствует собственная видеопамять, поэтому они используют ОЗУ компьютера. Кроме этого, у интегрированной видеокарты нет отдельной системы охлаждения, что позволяет сэкономить пространство внутри системного блока или ноутбука. Такой тип видеокарт в основном используется в офисных и простых домашних компьютерах, где не требуется высокая мощность и производительность.
  • Дискретная видеокарта — это отдельная плата, устанавливаемая в специальный слот (PCI Express x16) и содержащая в себе всё необходимое для полноценной работы. Это позволяет увеличить компьютеру производительность и использовать его для игр с высоким уровнем графики или работы с мощными графическими приложениями. У дискретных видеокарт имеется собственная видеопамять. Их главными недостатками являются дороговизна и потребление большого количества энергии, что играет важную роль для ноутбуков.

Как выглядит видеокарта

Дискретная видеокарта для настольного компьютера:

Дискретная видеокарта для настольного компьютера

Дискретная видеокарта для ноутбука:


Дискретная видеокарта для ноутбука

Основные характеристики видеокарт

  • Графический чип (GPU). Это главный процессор видеокарты, он выполняет расчёт выводимого изображения, позволяя освободить от этой операции центральный процессор компьютера или ноутбука. Является основным элементом графической платы, поскольку от него зависят производительность и возможности всего устройства. Современные графические чипы по сложности практически не уступают центральному процессору, а иногда даже превосходят его по количеству транзисторов и по вычислительной мощности.
  • Тактовая частота графического чипа. Оказывает существенное влияние на производительность видеоадаптера: чем выше частота, тем быстрее он работает и тем большее количество тепла выделяет. Поэтому при помощи увеличения рабочей частоты графического процессора можно выполнить разгон видеокарты.
  • Частота видеопамяти. Чем выше данная величина, тем быстрее работает подсистема памяти.
  • Тип видеопамяти. В настоящее время в видеокартах применяется несколько типов оперативной памяти: DDR либо специально разработанная память типа GDDR. Наиболее распространённой является GDDR3.
  • Разрядность шины памяти. Оказывает существенное влияние на пропускную способность памяти и общую производительность видеокарты. Характеризуется количеством бит данных, которые передаются за один цикл. Чем больше разрядность шины памяти, тем выше скорость работы. В недорогих видеокартах разрядность обычно составляет 64 или 128 бит, в дорогостоящих — от 256 бит и выше.
  • Разъёмы. Предназначены для подключения к видеокарте внешних устройств и для вывода на них видеосигнала. Все разъёмы делятся на две основные группы: цифровые и аналоговые. При аналоговом подключении качество изображения сильно зависит от множества факторов. Это часто искажает изображение, поэтому такие разъёмы вытесняются цифровыми интерфейсами.

Наиболее распространены следующие типы разъёмов:

  • DVI — может быть аналоговым, цифровым либо комбинированным, обычно используется только на видеокартах для настольных компьютеров;
  • HDMI — исключительно цифровой интерфейс, используется как на ноутбуках, так и на обычных настольных компьютерах;
  • DisplayPort — исключительно цифровой интерфейс, используется как на ноутбуках, так и на обычных настольных компьютерах, но менее распространен чем HDMI;
  • D-Sub или VGA — аналоговый интерфейс, используется на ноутбуках и настольных компьютерах, в последнее время теряет свою популярность;

Основные производители графических чипов

Сейчас существует только две крупные компании-производители графических процессоров — NVIDIA и AMD (торговые марки GeForce и Radeon соответственно). Однако сами они не продают потребителям видеокарты, так как работают с другими компаниями, выпускающими готовые продукты на базе видеопроцессоров этих производителей. Видеокарты от разных производителей, изготовленные на одинаковом чипе производства AMD или NVIDIA, часто отличаются только упаковкой, наклейками и комплектацией, поскольку основаны на оригинальном дизайне.

Иногда конечный производитель видеокарт разрабатывает собственный дизайн изделия, повышает частоты, изменяет систему охлаждения и так далее. Таким образом он пытается выделить свой продукт среди других подобных, основанных на одинаковом процессоре.


Посмотрите также

Зачем нужна видеокарта в компьютере или ноутбуке

Доброго времени, дорогой читатель! Мы так привыкли к нашим верным друзьям, компьютерам, ноутбукам и прочим гаджетам, что не представляем без них жизни. И подчас даже не задумываемся, благодаря чему они работают, какие детали являются главными, где находится тот или иной компьютерный "орган".

Такие знания помогут избежать множество вопросов и проблем в будущем. Именно поэтому в данной публикации мы разберем, зачем нужна видеокарта в компьютере или в ноутбуке. Это будет интересно каждому пользователю, а заядлым «игроманам» - в особенности!

видеокарта

Знакомство с видеокартой и ее функционалом

Видеокарта – это важный компонент видеосистемы компьютера, но она идет на втором месте после процессора ПК. Работает с изображением (другими словами, графикой), преобразуя их в нужный сигнал для вывода на мониторы. Современные графические интерфейсы операционных систем требует от центрального процессора значительных вычислительных ресурсов, и современная видеокарта призвана разгрузить его, взяв на себя большую долю вычислений по окончательной обработке изображения перед выводом на экран. Давайте с вами прямо сейчас разберем, на что надо обратить внимание при выборе видеокарты, ведь для грамотного решения стоит учитывать многочисленные характеристики.

Дискретная видеокарта

Такой вид представляет собой отдельную плату, которая устанавливается в «материнку». В системной плате имеется слот для установки.

Это считается очень удобным, так как в дальнейшем, если вы решили сменить карту на компьютере, вам это не составит труда. Просто взяли: сняли и установили новую улучшенную по производительности. У нее есть еще другое название, которое чаще встречается в обиходе – а именно «Съемная видео карта».

Дискретные видеокарты, которые выпускаются сегодня для ПК, состоят из таких элементов:

  • видеопроцессор
  • видеоконтроллеры
  • видео постоянного запоминающего устройства (аббревиатура - ПЗУ)
  • видео оперативное запоминающее устройство (у него также есть своя аббревиатура - ОЗУ)
  • охлаждающая система

Интегрированная видеокарта

Как ее называют пользователи, «встроенная». Такая модель стоит на компьютере, но, к сожалению, вы ее не смените на более совершенную. Подобные компьютеры не славятся своей высокой производительностью, поэтому оптимальны для простых операций в рамках работы, поэтому чаще всего их используют в душных офисах и не более.

А какой тип видеокарты стоит в вашем компьютере? Обязательно поделитесь в комментариях!

Функциональность видеокарты «под микроскопом»

Давайте разберем, в чем же заключается функциональность графического видеопроцессора и зачем  он нужен в  современном компьютере?

Основная функция - это обработка графических  данных, преобразование их в видеосигналы и вывод на монитор.
Ко второй функции можно отнести разгрузку ПК, а именно – процессора с ОЗУ. Все современные видеокарты, которые стоят на персональных компьютерах, считаются автономным устройством. Получив данные, они самостоятельно решают свои задачи, не употребляя ресурсы иных устройств, так как своих вполне достаточно.

На этом мы не заканчиваем, есть еще одна функция, мимо которой невозможно просто пройти – как выше уже писали, она преобразует видеосигналы, но также и преобразует сигнал для любого типа подключения. Если ранее пользователи подключали мониторы посредством интерфейсов DVI/VGA, то сейчас появилась возможность подключения уже к HDMI, все перечисленные 3 типа теперь присутствуют в одной карте.

разъемы подключения монитора

Отметим, что есть и другие возможности, но они применяются на практике очень редко. Уже по традиции хочется спросить, какой тип подключения практикуете вы, какой нравится больше и почему?

Характеристики видеокарт, которые влияют на выбор

Вот мы и плавно дошли до характеристик. Ну что, читаем и продолжаем впитывать нужную информацию.

Интерфейс

Этот технологический слот дает нам хорошую возможность подсоединить видеокарту к материнской плате, и только от него будет зависеть, насколько «шустро» будет она работать. Существует всего три интерфейса для подключения:

  • PCI-E
  • PCI-E 2.0.
  • PCI-E 3.0.

Согласно статистике, последний является самым быстрым (речь идет о PCI- Express 3.0.), но в текущем году (2017) обещают новый интерфейс PCI- Express 4.0. Обязательно учтите, если вы приобрели карту стандарта PCI- Express 3.0, но не предусмотрели, что у вас «материнка» с PCI-Express 2.0 или PCI-Express, то видеокарта не выдаст полную работоспособность.

Видеопамять и ее типы

Видеопамять и ее частота – это высокоскоростной показатель, который свидетельствует о скорости памяти.

На нынешнее время самые распространенные типы памяти следующие:

Наиболее востребованной у пользователей стал тип GDDR3, а один из максимально дорогих - GDDR5!

Объем видеопамяти – есть 2 измерения объема, соответственно, мегабайты и гигабайты. Логично, что, чем выше показатель, тем лучше, но не радуйтесь раньше времени, так как показатель объема видеокарты стоит сравнивать с данными "оперативки".

Ширина шины памяти – это, соответственно, память, определяющая производительность карты, главное, следить, дабы показатель не опускался ниже уровня в 256 бит для хорошего функционирования.
Тактовые частоты видеопроцессора – чем они выше, тем шустрее работает карта, и, конечно, благодаря этому увеличивается производительность.
Поддержка версии DirectX – этот параметр, безусловно, играет роль в компьютере, используемом для игр, драйвер определяет передачу данных, качество, атмосферу в гейминге.

Поддержка таких технологий, как SLI/CrossFire. Она позволяет подключить две видеокарты или более, которые работают параллельно. Благодаря такой поддержке, можно существенно поднять производительность ПК.
Разъемы видеокарт, которые служат для подключения внешних устройств, например, мониторов, проекторов, TV, куда видеосигнал выводит изображение. Разъемы могут быть как аналоговыми, так и цифровыми. Существует 4 разъема под видеокарту. Они и предполагают подключение к мониторам:

  • D-Sub – давным-давно устарел, но все еще используется.
  • DVI – передача цифровым сигналом.
  • HDMI – аналогичен DVI, но он передает видеосигналы с отличной четкостью.
  • Mini Display Port – самый современный на данный момент интерфейс подключения к монитору, который допускает возможность работы с несколькими мониторами.

Пассивное и активное охлаждение

«Пассивный» тип стоит на видеокартах с невысокой производительностью, тут в роли охладителя выступает радиатор, через него и выходит избыточное тепло.
«Активный» тип. Здесь присутствует тот же радиатор, но на нем стоит уже вентилятор (кулер), охлаждение становится интенсивней, но при этом «съедает» много электроэнергии. Для новых мощных видеокарт подойдет 2 или 3 штуки кулеров.

водяное охлаждение видеопроцессора

Есть еще такая система охлаждения, которую нарекли «Жидкое охлаждение», и оно состоит из таких элементов, как:

  • Процессорный водоблок.
  • Радиатор.
  • Помпы.
  • Резервуары.

Все эти части потом соединяются шлангами и штуцерами.

Физические размеры

Этот показатель, как правило, ограничивается размерами корпуса ПК, что рекомендуем учитывать во время выбора. Нужно выбирать так, чтобы карта вместилась в слот на материнской плате, соответственно, выбрав длинную карту, вы будете разочарованы. Она просто не «влезет» в "системник" или, наоборот, будет мешать подключению других составляющих.

Самым энергопотребляющим ресурсом в ПК считается видеокарта. Соответственно, для мощной видеокарты нужно приобрести такой же «сильный» блок питания и, желательно, с хорошим запасом. Если он окажется слабоват, то работа  видеокарты будет проходить некорректно, или она вовсе не запустится, так как ей потребуется дополнительное питание.

В качестве подведения итогов

Мы надеемся, что данная статься вам пригодится и понадобится при подходе за покупкой видеокарты. Именно для этого мы постарались подробно описать все возможные характеристики, сделав публикацию «прикладной»!

Если же вы спросите, какие бывают модели, на какую марку (бренд) обращать внимание в первую очередь. Здесь будет сложно дать однозначный ответ. Техническое развитие не стоит на месте, в компьютерной индустрии все быстро меняется.

На данный момент наиболее востребованные видеокарты от NVIDIA и AMD, однако, они могут значительно отличаться по своим производительным характеристикам, а выявить все можно только после тестов.

Впрочем, есть лидеры по сборке. К ним относятся такие марки, как:

  1. Asus
  2. MSI
  3. Gigabyte
  4. Zotac
  5. Sapphire

Если вы прочитали статью и нашли в ней полезные сведения для себя, обязательно отметьтесь в комментариях, расскажите про свой опыт, про то, какие марки/модели подходят вам, как установить видеокарту. Обмен опытом – это всегда замечательно, а также не забывайте подписываться на обновления блога, а мы обещаем вас радовать «вкусным» контентом!

Интересное видео, как не лохануться при покупки видеокарты

Ну, и, конечно, ставьте лайки, делитесь в соцсетях, пусть все знают, как выбрать видеокарту!

Что такое видеокарта компьютера. Понятие, устройство и разъемы видеокарты

Содержание:

Обработка графической информации – одна из сложнейших задач, которые выполняет компьютер.

Видеокарта (видеоадаптер, видеоплата, разг. - видюха) – важная и сложная часть компьютера, в ее задачу входит обработка информации и вывод изображения на экран монитора. Современные видеокарты состоят из собственного процессора, кулера, оперативной памяти.

На протяжении многих последних лет существуют два основных производителя видеоплат. Это  компании Nvidia и ATI Technologies (в 2006 году была приобретена американской компанией AMD). Компания Nvidia производит видеокарты под брендом GeForce, а ATI – под брендом Radeon.

Краткий принцип работы видеоадаптера

Процесс обработки графических данных – это очень сложный процесс. Чтобы получить на экране монитора определенное изображение, видеокарта выполняет много различных операций. Она получает информацию о будущей картинке от центрального процессора, после этого строит ее каркас, состоящий из точек (их называют «вершинами»).

Затем на этот каркас помещаются плоские кусочки – «полигоны». Под конец специальные программы («шейдеры») сглаживают углы, а на последнем этапе полученная фигура покрывается цветовой текстурой.

Т.к. картинка постоянно изменяется (особенно в компьютерных играх), расчеты должны производиться с очень большой скоростью. Только так можно обеспечить формирование необходимого количества кадров за 1 секунду. Идеальным для человеческого глаза является частота равная 25 кадров/сек. (англ. – FPS или Frames Per Second). Если количество кадров меньше, то будет заметно «торможение».

Почти все современные материнские платы и процессоры имеют встроенное видеоядро и поэтому покупать отдельную плату не всегда необходимо. В роли видеопамяти выступает часть оперативной памяти ПК. Не стоит ожидать высокой производительности от такого компьютера, но для работы в интернете и с офисными документами её будет вполне достаточно.

В случае, если вы планируете играть в компьютерные игры или заниматься обработкой графики или видео, без отдельной видеокарты не обойтись. Сегодня хорошая и мощная видюха является самым дорогим элементом при сборке игрового компьютера.

Устройство видеокарты

Рассмотрим из каких частей состоит видеоадаптер:

  • Графический процессор (от англ. GPU (Graphics processing unit) - графическое процессорное устройство, графическое ядро) – занимается расчетами и формированием графической информации, которая выводится на монитор компьютера. GPU - основа видеоадаптера и очень часто превосходит центральный процессор по своей сложности.
  • Видеопамять - является своеобразным буфером для временного помещения в него выводимых на монитор изображений, которые создаются и постоянно изменяются графическим ядром.
  • Цифро-аналоговый преобразователь (ЦАП) (от англ. RAMDAC (Random Access Memory Digital-to-Analog Converter)) – осуществляет преобразование цифровой информации в аналоговый сигнал, который отображается на мониторе ПК. От ЦАП зависит разрешение картинки, частота вертикальной развертки, количество отображаемых цветов. Цифровые мониторы или проекторы, которые подключаются к цифровому разъему видеокарты, используют свои собственные ЦАП и не зависят от RAMDAC видеокарты.
  • Видеоконтроллер – устройство, которое отвечает формирование и передачу на RAMDAC необходимой информации из видеопамяти.
  • Видео-ПЗУ (Video ROM) – представляет из себя микросхему, которая хранит базовую систему ввода-вывода данной видеоплаты, другими словами, BIOS, и определяет алгоритмы и правила, заданные производителем, используя которые, между собой взаимодействуют различные составные части видеокарты.
  • Система охлаждения, которая осуществляет отвод тепла от видеопроцессора, видеопамяти и др. компонентов и его рассеивание, для обеспечения рабочего температурного режима.

Разъемы для подключения в компьютер

Как мы уже отмечали выше, видюхи бывают внешние и встроенные. Рассмотрим немного подробнее особенности внешних видеокарт.

Внешняя видеокарта представляет собой плату расширения и подключается в один из портов на материнской плате.

Наиболее старый разъем для подключения это AGP (от англ. - Accelerated Graphics Port или в переводе – ускоренный графический порт). Довольно редко, но всё-таки его ещё можно встретить на довольно старых компьютерах. Он был разработан компанией Intel сразу после появления процессоров Intel Pentium II и предназначался для соединения видеокарт и материнских плат с целью увеличения быстродействия видеосистемы.

Но сегодня они безнадежно устарели, т.к. имеют очень малую пропускную способность шины (всего до 2.1 Гбайт/сек), при возросших требованиях современных программ и игр. Если в вашем компьютере установлена AGP видеокарта и нужно заменить ее на современную, то ничего не получится. Современные видеоадаптеры используют другой интерфейс – PCI Express x16.

В современных материнских платах отсутствует слот AGP, и все внешние видеокарты подключаются только через интерфейс PCI Express. Скорость шины данного интерфейса намного выше, чем у его предшественника. На сегодняшний день появилась уже третья версия интерфейса - PCI Express 3.0. С ним скорость передачи данных может достигать 16 Гбайт/сек.

Разъемы видеокарты

Современные видюхи обычно имеют по несколько разъемов, к которым можно подключить монитор (даже несколько мониторов одновременно), телевизор, проектор и т.д.

  • Наиболее старым выходным разъемом является VGA (от англ. Video Graphics Array). Появился данный разъем в далеком 1987 г. Как правило, при помощи него видеоплаты подключают к старым мониторам. Сигнал, выходящий через данный разъем, является аналоговым.
  • DVI (от англ. Digital Visual Interface) – цифровой выход. В основном используется для подключения современных ЖК-мониторов. В отличие от VGA. Может работать как аналоговым, так и с цифровым видеосигналом.
  • HDMI (от англ. High-Definition Multimedia Interface)  - цифровой выход, используется для подключения ЖК-телевизоров и плазменных панелей. Основное отличие между HDMI и DVI в том, что разъём HDMI, кроме передачи видеосигнала, может передавать многоканальный цифровой аудиосигнал.
  • DisplayPort (DP) – также стандарт сигнального интерфейса, предназначенный для цифровых дисплеев. Рекомендуется к использованию в качестве самого современного интерфейса для соединения между собой аудио и видеоаппаратуры: компьютера с дисплеем или компьютера и домашнего кинотеатра.

Не знаете, какую видеокарту выбрать? Хотите выбрать недорогую, но достаточно мощную? Позвоните в центр компьютерной помощи Комполайф, и наши специалисты проконсультируют вас по всем интересующим вопросам и дадут ценные рекомендации по выбору. Кроме этого, у нас вы можете заказать установку новой видеокарты в системный блок.

Отправить ответ

avatar
  Подписаться
Уведомление о
