“Больше — значит лучше!” Так думают многие пользователи, но с вентиляторами это правило не всегда уместно

Большинство пользователей считает, что увеличивая число вентиляторов в корпусе компьютера улучшаются его тепловые свойства. Но на практике ситуация может сложиться иным способом и большое количество вентиляторов наоборот приведет к неблагоприятным результатам. Рассмотрим тему более подробно в сегодняшней статье.

Вентиляторы обдува

Система охлаждения является важной частью любого компьютерного устройства. Если она будет работать нестабильно, то случится перегрев комплектующих и они могут сломаться. Это приведет к выходу из строя всего оборудования в целом.

Непосредственно вентилятор обдува состоит из трех элементов:

• корпус;
• электродвигатель;
• крыльчатка.

Корпус представляет специальную рамку, которая выполняет функцию основания для крепления электродвигателей и лопастей крыльчатки. Его делают из металла, пластмассы или прорезиненных полимеров. Все зависит от производителя. При изготовлении вентиляторов обдува используют электродвигатели постоянного тока. Они прочно и жестко крепятся к корпусу устройства.

Крыльчатка — это набора лопастей, которые размещены по кругу на одной оси с электродвигателем. Лопасти располагаются под определенным углом и закрепляются на корпусе неподвижно, без возможности регулировки. Когда происходит вращение, лопасти крыльчатки захватывают воздух, пропускают его через себя и создают постоянный воздушный поток в одном направлении. В результате происходит охлаждение греющейся детали.

Воздушный поток

Проектирование воздушного потока корпуса ПК является крайне важным моментом. Поэтому его нужно продумать так, чтобы все работало оптимально: необходимо получать холодный воздух снаружи и выводить его изнутри максимально эффективно.

Следует сказать, что горячий воздух имеет свойство подниматься и эту особенность нужно учитывать при составлении конфигурации теплоотводящих устройств. То есть, вентиляторы, извлекающие горячий воздух, устанавливаться сверху. А вентиляторы, подающие холодный воздух, располагаются снизу.

Таким образом вентиляторы должны соответствовать как минимум радиатору центрального процессора, чтобы максимально быстро выводить нагретый воздух. Здесь необходимо учесть, что дискретные видеокарты не всегда оснащаются теплоотводом за пределы корпуса и представляют собой компонент, генерирующий наибольший объем тепла. Это обуславливает то, что при наличии мощной видеокарты обязательно должен быть производительный задний вентилятор.

В идеальных условиях поток воздуха будет стабильно функционировать и не задерживаться в корпусе компьютера.

Сколько же вентиляторов поставить

При выборе системы охлаждения важно обращать внимание на три аспекта тепловыделения ПК:

• компоновка;
• производительность;
• выполняемые задачи.

Многие энтузиасты устанавливают на свой компьютер и до пяти теплоотводящих устройств, а кому-то и вовсе хватает одного. Конечно, слабенький офисный ПК не сравнится с мощным игровым оборудованием. Если первый имеет энергосберегающий процессор и обычную встроенную видеокарту, то второй уже работает на разогнанном ЦП и соответствующем ускорителе.

Требующиеся количество вентиляторов зависит от типа используемого радиатора. Допустим, если в ПК стоит радиатор башенного типа, то он будет выводить горячий воздух в направление задней решетки. Задний вентилятор здесь будет активным помощником при отводе тепла не только из радиатора, но и из видеокарты. Соответственно, оптимальное число вентиляторов для обеспечения необходимого потока воздуха должно быть не менее двух. То есть один будет располагаться спереди и подавать свежий воздух, а другой сзади и вытягивать горячий воздух из корпуса.

Дополнительно можно установить вентилятор в потолок, который будет вертикально отводить тепло. Это повысить эффективность системы охлаждения. Еще лучше установить его на полу, чтобы получать холодный воздух снизу. Здесь можно также добавить еще один вентилятор спереди. Но не забывайте, что большое количество вентиляторов создает довольно много шума. Потом не удивляйтесь, почему все гудит и мешает сосредоточиться на работе.

При установке вентилятора не так важно их число. Самое главное учитывать правильное проектирование воздушного потока, о котором говорилось выше.

Несколько слов в заключение статьи

Оптимальное количество вентиляторов для большинства пользовательских ПК составляет не более трех. Они создают наибольший эффект при теплоотведении. Если их не хватает, можно, конечно, добавить еще несколько устройств. Но в этом случае действеннее использовать вообще другой тип охлаждения — жидкостную систему.

• Все посты
• KVM-оборудование (equipment)
• Powerline-адаптеры
• Безопасность (security)
• Беспроводные адаптеры
• Блоки питания (power supply)
• Видеокарты (videocard)
• Видеонаблюдение (CCTV)
• Диски HDD и твердотельные SSD
• Дисковые полки (JBOD)
• Звуковые карты (sound card)
• Инструменты (instruments)
• Источники бесперебойного питания (ИБП, UPS)
• Кабели и патч-корды
• Коммутаторы (switches)
• Компьютерная периферия (computer peripherals)
• Компьютеры (PC)
• Контроллеры (RAID, HBA, Expander)
• Корпусы для ПК
• Материнские платы для ПК
• Многофункциональные устройства (МФУ)
• Модули памяти для ПК, ноутбуков и серверов
• Мониторы (monitor)
• Моноблоки (All-in-one PC)
• Настольные системы хранения данных (NAS)
• Ноутбуки (notebook, laptop)
• Общая справка
• Охлаждение (cooling)
• Планшеты (tablets)
• Плоттеры (plotter)
• Принтеры (printer)
• Программное обеспечение (software)
• Программное обеспечение для корпоративного потребителя
• Проекторы (projector)
• Процессоры для ПК и серверов
• Рабочие станции (workstation)
• Распределение питания (PDU)
• Расходные материалы для оргтехники
• Расширители Wi-Fi (повторители, репиторы)
• Роутеры (маршрутизаторы)
• Серверы и серверное оборудование
• Сетевые карты (network card)
• Сетевые фильтры (surge protector)
• Системы хранения (NAS)
• Сканеры (scanner)
• Телекоммуникационные шкафы и стойки
• Телефония (phone)
• Тонкие клиенты (thin client)
• Трансиверы (trensceiver)
• Умные часы (watch)

Как подключить вентилятор к материнской плате

Содержание

• Виды систем охлаждения для подключения к материнской плате
  • Вариант 1: Процессорный кулер
  • Вариант 2: Корпусный вентилятор
  • Вариант 3: Вентиляторы водяной помпы
• Вопросы и ответы

Стандартная система охлаждения компьютера представляет собой набор кулеров и обычных вентиляторов, которые нагнетают воздух в системный блок, а после отводят его. Чаще всего они соединены с материнской платой (а могут быть ещё подключены непосредственно к блоку питания), и обороты задаются материнкой в зависимости от температуры и/или нагрузки ПК. В данной статье мы рассмотрим, как подключать различные виды вентиляторов к системной плате.

Охлаждение бывают разное не только по цвету и размеру, но и по функциональному предназначению. В основном идёт разделение на процессорные кулеры, что охлаждают CPU в непосредственном контакте.

Далее идут вентиляторы корпуса, о которых шла речь выше: они регулируют сам воздушный поток, проходящий через системный блок, а также могут косвенно или прямо охлаждать отдельные элементы компьютера.

А также не стоит забывать вентиляторы водяной помпы, отводящие тепло от радиатора сего устройства.

Все они подсоединяются к материнской плате и управляются через неё с помощью BIOS, UEFI или утилит операционной системы.

Начнём рассмотрение с самых важных вентиляторов, без которых работа системы будет невозможна или принесёт крайний дискомфорт.

Вариант 1: Процессорный кулер

Отсутствие кулера на CPU чревато быстрым перегревом данного элемента, кроме того, некоторые подсистемы BIOS даже не дадут вам начать загрузку операционной системы без установленной системы охлаждения. Подключить его к материнской плате довольно легко, необходимо правильно монтировать его на ЦПУ и подсоединить пиновый провод в соответствующий разъём, который подписан на плате следующим образом: «CPU_FAN».

Даже для башенных кулеров со сдвоенными вентиляторами вам хватит одного разъёма, так как такие устройства снабжаются специальным коннектором, соединяющий два вентилятора, чтобы те запитывались по одному проводу.

Подробнее: Установка и снятие процессорного кулера

Таков самый правильный способ подключения кулеров процессора. Конечно, при желании можно подключать их в другие разъёмы, речь о которых пойдёт далее, но тогда не будет гарантировано нужное напряжение и уровень контроля оборотов. Однако в моделях типа Cooler Master MasterAir MA620P, где присутствует возможность использовать 3 вентилятора, не говоря уже о вычурных решениях энтузиастов, потребность в разъёмах будет только возрастать, такой спрос может удовлетворить хорошая материнская плата с уклоном на гейминг.

Вариант 2: Корпусный вентилятор

Следующими по важности идут вентиляторы всего компьютера. Чаще всего их два — на вдув воздуха и на выдув — обычно такого количества хватает для штатной работы ПК без экстремальных нагрузок. Для установки устройств монтируйте их на любом подходящем месте корпуса вашего компьютера, после чего соедините провод, идущий от элемента охлаждения с разъёмом на материнской плате, подписанным «CHA_FAN» или «SYS_FAN». При этом в конце должна быть цифра от «1» до максимального количества вентиляторов, что можно подключить к вашей материнке, включая буквенно-цифровые обозначения вроде «4А» или «3В».

Такие вентиляторы, в зависимости от конструктивных особенностей корпуса, могут располагаться на передней, задней, или боковой крышке, кроме того, есть варианты с обдувом жёстких дисков и прочих компонентов системы. При этом вы сами выбираете, как должен функционировать тот или иной вентилятор: нагнетая воздух в системник в определённом месте или же, наоборот, выводя его.

Примечание о пинах: если вы столкнулись с ситуацией, когда ваш кулер содержит всего 3 пина, а разъём на 4, или наоборот, не пугайтесь: система охлаждения всё равно будет работать. Для питания вентиляторам необходимо подключение лишь двух пинов, третий же ответственен за датчик оборотов, а четвертый — за точную регулировку тех самых оборотов, являясь дополнительной, так скажем, функцией. При подключении всего пары пинов компьютер всё равно запустит вентилятор и сможет регулировать скорость его вращения через подаваемое напряжение.

Вариант 3: Вентиляторы водяной помпы

Особняком от прочих стоят вентиляторы водяной помпы. Следует уточнить, что их количество может ранжироваться от 1 до 3 штук, в зависимости от длины радиатора в необслуживаемых системах водяного/жидкостного охлаждения, а также схемы пользователям в кастомных. Они соединены так, чтобы запитываться от одного провода, но их можно и разъединить для предоставления каждому вентилятору своего разъёма. Следует разделить подключение необслуживаемых СВО и кастомных. В случае первых следует подключать их вентиляторы так же, как и обычные воздушные, в разъём «CPU_FAN».

Кастомные СЖО лучше подключать к специализированным разъёмам, подписанным «W_PUMP», «W_PUMP+» или «PUMP_FAN», которые подают большее напряжение.

Важно! Подключайте ваши СВО согласно их инструкциям и техническим характеристикам, а не рекомендациям производителей материнских плат. Дело в том, что разъём «W_PUMP+», который тот же ASUS позиционирует как лучший для водяных помп на своих материнских платах, может подать сразу такой вольтаж, способный спалить вашу необслуживаемую систему водяного охлаждения. В лучшем случае это вынудит вас подключать вентиляторы в обход помпы из-за сгоревшего контролёра, в худшем – придётся заменять СВО полностью.

В данной статье были рассмотрены общие случаи подключения различных видов системы охлаждения к материнской плате. Чаще всего подсоединить одно к другому очень легко, и разъёмы подписаны соответственно: «CPU_FAN», «CHA_FAN»/»SYS_FAN» или «W_PUMP»/»PUMP_FAN», однако стоит разбираться в них и не путать, что может быть чревато выходом из строя вентиляторов или их контроллеров.

Как установить дополнительные вентиляторы в корпус ПК (и руководство по воздушному потоку)

Главная > Сборка ПК > Установка вентиляторов корпуса

Полное руководство для начинающих по установке вентиляторов вторичного рынка (основы воздушного потока)

Опубликовано: 15 апреля , 2020

Большинство современных корпусов ПК поставляются с предустановленным как минимум 1 вентилятором (обычно это задний/вытяжной вентилятор), что может подойти для некоторых более дешевых сборок с низким энергопотреблением, но, вероятно, недостаточно для более мощных игровых ПК, которые в идеале должно быть минимум 2 вентилятора для хорошего потока воздуха. Но хорошая новость заключается в том, что лучшие корпуса для игровых ПК, которые стоит купить, почти всегда поставляются с минимум двумя вентиляторами (даже некоторые из лучших бюджетных корпусов и многие корпуса среднего класса).

Это означает, что для многих типичных сборок игровых ПК маловероятно, что вам потребуется покупать и устанавливать дополнительные корпусные вентиляторы (также иногда называемые корпусными вентиляторами вторичного рынка).

Примечание. Эта статья является частью полного руководства Сборка ПК

.

Но бывают ситуации, когда вам может понадобиться купить и установить дополнительный корпусной вентилятор (или 2, или 3, или больше), в том числе:

• возможный.

• Если вы будете разгонять (что выделяет больше тепла).

• Если ваш ПК будет стоять в достаточно теплой комнате.


• Если вы хотите добавить больше световых эффектов (вентиляторы корпуса могут включать светодиоды или RGB).

• Для замены стандартного(ых) вентилятора(ов), которые поставлялись с вашим корпусом, на больший, лучшего качества и/или менее шумный вентилятор(ы).

Итак, если у вас есть дополнительный корпусный вентилятор или два (или 3, 4 или тысяча), в этом руководстве мы рассмотрим все основы того, где и как их установить в вашем корпусе, как правильно их расположить. , основы воздушного потока ПК и способы подключения корпусных вентиляторов к материнской плате или блоку питания.

1. Место установки вентиляторов в корпусе (PC Airflow 101)

В идеале вы должны решить, где установить дополнительные вентиляторы корпуса, прежде чем покупать их, но если вы все еще планируете установку вентиляторов, давайте кратко рассмотрим, как компьютер Обдув корпуса работает в абсолютно элементарных условиях. Роль компьютерных вентиляторов заключается не только в том, чтобы просто дуть воздухом на компоненты для их охлаждения. Это не то, как работает эффективный воздушный поток ПК. Вместо этого большинство компьютерных корпусов сконструированы таким образом, что поток воздуха направлен спереди назад (и снизу вверх, если в вашем корпусе есть возможность установки вентиляторов снизу и сверху).

Относительно холодный воздух снаружи вашего корпуса (чем холоднее комната, в которой будет находиться ваш ПК, тем лучше) всасывается/втягивается через переднюю часть корпуса одним или несколькими передними вентиляторами (называемые приточными вентиляторами). Этот холодный воздух проталкивается внутрь корпуса, охлаждая при этом компоненты, а затем выталкивается/выталкивается из задней части корпуса одним или несколькими задними вентиляторами (так называемыми вытяжными вентиляторами).

Воздушный поток ПК 101: Холодный воздух втягивается через переднюю часть (правая сторона этого рисунка) и выталкивается через заднюю часть

Сколько вентиляторов должно быть на игровом ПК?

Точное количество вентиляторов, которое необходимо установить на игровой ПК, и их расположение зависит от различных факторов, и универсального ответа для всех не существует. Однако оптимизация воздушного потока компьютера может быть немного сложной и выходит за рамки этой статьи (однако мы обсудим ее в будущем на сайте в какой-то момент). Но давайте в двух словах рассмотрим абсолютные основы, не вдаваясь в технические подробности.

Как правило, для большинства сборок игровых ПК требуется как минимум 2 вентилятора (1 сзади и 1 спереди).

Помните, что речь идет исключительно о корпусных вентиляторах и НЕ включает вентиляторы, входящие в комплект поставки блока питания, процессора и видеокарты. И сделайте это как минимум 3 вентилятора для высокопроизводительных сборок с мощными игровыми процессорами и графическими процессорами. Все, что больше, чем 3 или 4 вентилятора, скорее всего, даст лишь небольшую, убывающую отдачу, и когда вы видите, что люди полностью комплектуют сборку лодкой с кучей вентиляторов, это обычно делается для эстетики, а не для практичности (но опять же, это полностью зависит, и поэтому определенно настройки монстра могут выиграть от массы фанатов).

Для маломощных ПК, таких как легкая игровая сборка с APU, например, Ryzen 3 3200G или Ryzen 5 3400G (встроенная графика, т. е. без графической карты), или для базового ПК для домашнего офиса вам даже не потребуется добавить передний вентилятор и на самом деле можно обойтись одним вытяжным вентилятором. Я имею в виду, что даже более мощные игровые сборки с графическим процессором могут обойтись даже одним выхлопом во всей сборке, но я бы лично не рекомендовал это.

Как насчет положительного, отрицательного и нейтрального давления воздуха?

Что касается баланса количества приточных и вытяжных вентиляторов для увеличения потока воздуха и/или уменьшения накопления пыли, это более сложная тема, выходящая за рамки данного руководства. Но, подводя итог, нет действительно четкого ответа на то, какая установка вентилятора с положительным давлением (больше всасывающих вентиляторов, чем вытяжных вентиляторов), установка с отрицательным давлением (вытяжка больше, чем всасывание) или нейтральная установка (такое же количество), и все зависит от случае (среди прочих факторов).

Все они имеют свои плюсы и минусы, и это жаркие дебаты (каламбур) с различными мнениями по этому вопросу, с настройкой потока воздуха с положительным давлением, помогающим избежать пыли (чтобы продлить срок службы вашей системы и упростить обслуживание/очистку). ) и настройка потока воздуха с отрицательным давлением обычно помогают потоку воздуха (но увеличивают запыленность).

Корпус с нейтральным давлением — еще один жизнеспособный вариант, когда у вас равное количество всасывающих и вытяжных вентиляторов. Также помните, что при расчете количества приточных вентиляторов по сравнению с вытяжными вентиляторами необходимо также учитывать скорость вращения вентиляторов (что может изменить тип давления в случае). Но не учитывайте в своих расчетах вентиляторы процессора, графического процессора или блока питания.

В общем, если бы мне пришлось высунуть шею и немного обобщить, я бы сказал, что общий консенсус в сообществе DIY состоит в том, чтобы склоняться к настройке вентилятора с небольшим положительным давлением, скажем, с 2 впускными вентиляторами и 1 вытяжным вентилятором (или 1 впуск и 1 выпуск, что является еще одной распространенной установкой, которая отлично работает для многих).

Хорошей новостью является то, что вам не нужно идеально настраивать вентиляторы с первого раза, и вы всегда можете отрегулировать их позже (добавив вентиляторы или изменив их расположение), если хотите попробовать снизить температуру (или уровень шума). ).

В любом случае, в качестве базовой демонстрации для этого руководства мы установим 120-мм светодиодный вентилятор Cooler Master SickleFlow в качестве переднего (приточного) вентилятора в корпусе DeepCool Matrexx 30 (в котором был только 1 предустановленный вытяжной вентилятор). Это хороший бюджетный вентилятор для тех, кто интересуется, хотя есть и лучшие варианты, если вы хотите наиболее эффективное охлаждение для своего игрового ПК (и готовы за это платить).

Лучшими брендами корпусных вентиляторов являются Noctua и Be Quiet, но нет ничего плохого в том, чтобы посмотреть на другие бренды, которые продают корпусные вентиляторы, такие как Arctic, Cooler Master, Thermaltake, Corsair, DeepCool и Cougar. Как всегда, все зависит от конкретной рассматриваемой модели вентилятора.

Мы установим светодиод Cooler Master SickleFlow 120 мм в виде единого переднего воздухозаборника

2. Как узнать, в какую сторону должны быть направлены вентиляторы корпуса

Перед установкой вентилятора необходимо выяснить, с какой стороны вентилятор дует /выталкивает воздух и с какой стороны втягивает/всасывает воздух, чтобы установить правильно. Установка вентиляторов в неправильном направлении нарушит воздушный поток и может привести к перегреву или повреждению деталей.

Например, если вы хотите установить вентилятор в передней части корпуса, который будет работать как приточный вентилятор (чтобы всасывать воздух снаружи и направлять его внутрь корпуса), если вы расположите его неправильно тогда вместо того, чтобы втягивать воздух спереди, он будет втягивать воздух изнутри корпуса (и выталкивать его спереди). Не хорошо.

Но вопрос в том, как узнать, с какой стороны вентилятор выдувает воздух?

Это не сразу очевидно, если вы делаете это в первый раз, но на некоторых корпусных вентиляторах есть стрелка, напечатанная снаружи самого вентилятора (сверху или сбоку), чтобы указать, в каком направлении будет дуть воздух. . При установке передних всасывающих вентиляторов стрелка должна быть направлена ​​внутрь корпуса, а при установке задних вытяжных вентиляторов стрелка должна указывать наружу корпуса. У некоторых будут две стрелки, указывающие как направление воздуха, так и направление, в котором физически вращается вентилятор.

Некоторые вентиляторы не имеют стрелок, и в этом случае вы можете определить направление, либо заметив, с какой стороны находятся спицы/решетка (детали, которые удерживают двигатель вентилятора на раме), либо взглянув на какую сторону. сторона, на которой находится фирменная наклейка (наклейка в середине вентилятора). Сторона вентилятора с наклейкой и спицами почти всегда является той стороной, откуда будет выдуваться воздух. Например, для установки переднего вентилятора спицы/наклейка должны быть обращены внутрь корпуса.

Сторона со спицами/решеткой и этикеткой – это место, откуда выходит воздух

Проверка правильности установки вентиляторов

Если вы хотите абсолютно убедиться, что вентиляторы установлены в правильном PC держите салфетку или другой очень легкий материал перед каждым вентилятором, чтобы проверить его. Если вы видите, что ткань слегка тянется к вентилятору, эта сторона является впускной (натяжной). Если проблема немного дует наружу, это сторона выхлопа (толчок). Например, если вы держите салфетку снаружи футляра прямо перед передним впускным вентилятором, салфетка должна немного сместиться в сторону вентилятора.

3. Как снять переднюю панель корпуса ПК

Чтобы установить вентилятор на передней панели компьютера, необходимо сначала снять переднюю панель. Передние панели обычно можно открыть, просто сильно потянув за нижнюю или верхнюю часть панели (без необходимости что-либо отвинчивать). Однако для того, чтобы снять его, может потребоваться довольно много силы, поэтому не беспокойтесь, если вам придется сильно тянуть его.

Только не переусердствуйте с этим, так как разъемы передней панели (кабели, которые необходимо подключить к материнской плате позже) прикреплены к передней панели. Если вы раздражаетесь, пытаясь снять переднюю панель, сердито включаете полный режим Халка и продолжаете дергать панель с чрезмерной силой, есть небольшой шанс, что вы можете что-то повредить. Так что тяните крепко, но не тоже  фирма. Если вы боитесь что-то сломать, обратитесь к руководству по корпусу (если оно прилагается), чтобы найти схему снятия передней панели.

Напоминание о безопасности

Если вы устанавливаете дополнительные корпусные вентиляторы в качестве обновления для существующего настольного компьютера, не забудьте выключить компьютер и отсоединить его от розетки, прежде чем открывать корпус. Кроме того, не забудьте заземлить себя, прикоснувшись к металлическому предмету, прежде чем залезть внутрь корпуса, чтобы установить вентилятор (чтобы избежать статического электричества, которое может повредить такой компонент, как ваша материнская плата).

В нашем примере сборки с использованием корпуса DeepCool Matrexx 30 нужно потянуть за нижнюю часть панели, чтобы снять ее. Не имеет значения, находится ли ваш кейс вертикально или лежит на боку, когда вы снимаете переднюю панель — просто расположите его в любом удобном для вас положении, чтобы получить хороший контролируемый захват:

Сильно потяните, чтобы снять ваш кейс. передняя панель

Разъемы передней панели прикреплены к передней панели, поэтому снимайте ее осторожно

4. Установка и привинчивание вентиляторов к корпусу ПК

В большинстве случаев вы можете установить передние вентиляторы на разной высоте. Если вы устанавливаете только один передний приточный вентилятор, вам, вероятно, лучше всего установить его внизу, как показано на рисунке ниже, хотя в некоторых конфигурациях может быть лучше расположить его посередине передней части, чтобы он дул прямо на вентилятор. область материнской платы. Если вы сомневаетесь, просто установите его в переднюю нижнюю часть:

Крепление нашего приточного вентилятора к нижней части передней части корпуса

Вы также хотите расположить вентилятор так, чтобы кабель (который подключается к материнской плате или блоку питания в следующий шаг) имеет самый легкий доступ к внутренней части корпуса. В противном случае кабель вентилятора может не дотянуться до материнской платы. Просто имейте в виду, что если кабель вентилятора не достигает материнской платы, независимо от того, каким способом вы устанавливаете вентилятор, не беспокойтесь, так как вы можете либо купить удлинитель кабеля вентилятора (3 или 4 контакта в зависимости от вашего вентилятора), либо вы можете вместо этого используйте адаптер molex (который может поставляться с вашим вентилятором) для подключения вентилятора к блоку питания. Мы рассмотрим это немного позже, но давайте закончим монтаж вентилятора.

Чтобы физически установить вентилятор корпуса, совместите 4 угловых отверстия вентилятора с 4 соответствующими отверстиями на корпусе и закрутите их с помощью винтов, которые либо входят в комплект поставки (должны быть помечены как «винты вентилятора» или что-то в этом роде). в соответствии с инструкциями на корпусе) или с помощью винтов, которые могут поставляться с самим вентилятором. Мы используем 4 длинных винта, предоставленных Cooler Master (входят в комплект поставки 120-мм вентилятора SickleFlow):

Используйте винты, поставляемые либо с самим вентилятором, либо с корпусом вашего ПК

Для установки вентилятора достаточно просто использовать 4 винта на каждом углу.

Для вкручивания вентилятора может потребоваться значительное усилие, если отверстия вентилятора не имеют резьбы, как это обычно бывает с пластиковыми вентиляторами (акриловые вентиляторы обычно предварительно уже нарезана резьба/нарезана резьба, так как акрил легче трескается). Таким образом, при завинчивании монтажных отверстий в первый раз вам потребуется приличное усилие, чтобы просверлить отверстия в первый раз (и затем в будущем будет легче ввинтить, если вам когда-нибудь понадобится удалить и переустановите вентилятор).

Что касается того, насколько туго закручивать вентилятор, вы хотите, чтобы вентилятор был хорошо и плотно закреплен, чтобы избежать вибрации/дребезжания, но, как и при установке любых других компонентов ПК, вы не хотите сойти с ума и перетянуть шурупов так много, что потом их демонтаж будет под силу только греческому богу вроде Зевса. Плотно, но не слишком плотно.

5. Как подключить вентиляторы к материнской плате или блоку питания

Теперь вы установили вентилятор(ы), осталось только подключить их к системе. Если вы устанавливаете эти вентиляторы как часть полной сборки нового ПК, вы, очевидно, не сможете подключить их, пока не закончите установку всех компонентов вашего ПК (в частности, пока материнская плата не окажется в вашем корпусе). Но если вы устанавливаете дополнительные корпусные вентиляторы в качестве обновления существующего ПК, подключайте их прямо сейчас.

Вентиляторы корпуса можно подключить к компьютеру двумя основными способами:

Подключение вентиляторов к материнской плате

Лучший способ подключения вентилятора корпуса — к материнской плате, поскольку это позволяет контролировать скорость вентилятор внутри BIOS материнской платы. Но это если ваш вентилятор оснащен 4-контактным кабелем, поскольку вентиляторы с 3-контактным кабелем не имеют такой возможности.

Материнские платы обычно имеют по крайней мере 2 разъема для вентиляторов, а многие хорошие имеют по крайней мере 3-4. Эти разъемы для вентиляторов обычно разбросаны по материнской плате, и в зависимости от вашей материнской платы они будут помечены на плате как:

• SYS_FAN (вентилятор системы)
• CHA_FAN (вентилятор корпуса)

Если вы не можете найти их, обратитесь к руководству по материнской плате, поскольку там должна быть схема, указывающая, где они находятся.

Попробуйте подключить вентиляторы к ближайшему разъему вентилятора на материнской плате, чтобы не болтались лишние кабели (чтобы все было аккуратно). При необходимости используйте кабельные стяжки, чтобы кабели вентиляторов не запутались.

На вашей материнской плате также может быть разъем PWR_FAN (вентилятор питания), но по возможности избегайте его использования, поскольку он обычно используется для контроля вентиляторов блока питания. Но технически, если вам нужно, вы можете без проблем использовать PWR_FAN для корпусного вентилятора (но без возможности изменения скорости вращения вентилятора).

Но что бы вы ни делали, не используйте заголовок CPU_FAN, так как он предназначен только для подключения вентилятора процессорного кулера. То же самое касается PUMP_FAN (только для жидкостных охладителей процессора AiO).

Можно ли подключить 3-контактный вентилятор к 4-контактному разъему?

Да, можно подключить 3-контактный кабель вентилятора корпуса к 4-контактному разъему на материнской плате, но просто убедитесь, что вы вставляете кабель в правильные 3 контакта (они должны легко вставляться без особого усилия) . Также хорошо, если вам нужно подключить 4-контактный кабель вентилятора корпуса к 3-контактному разъему материнской платы. Однако в обеих этих ситуациях вы не сможете контролировать скорость вращения вентилятора (для чего используется 4-й контакт).

Где находятся 4 разъема для вентиляторов на MSI B450 Tomahawk Max

Что делать, если на материнской плате недостаточно разъемов для вентиляторов?

Если на материнской плате недостаточно разъемов для вентиляторов, чтобы подключить все вентиляторы корпуса, вы можете просто подключить оставшиеся вентиляторы к блоку питания (см. ниже). Или вы можете приобрести разветвитель вентилятора (называемый Y-образным разветвителем), который подключает 2 вентилятора к одному разъему вентилятора материнской платы, например, этот популярный разъем от Rosewill:

9.0004

Но избегайте использования тройного разветвителя (3 вентилятора на 1 разъем материнской платы), так как вы рискуете перегрузить предельную силу тока разъема вентилятора.

Для управления большим количеством вентиляторов вам понадобится концентратор вентиляторов или контроллер, который питается напрямую от блока питания для обеспечения стабильного напряжения (чтобы избежать ограничений по силе тока разъема вентилятора материнской платы). Этот 8-портовый концентратор вентиляторов Silverstone — популярный и надежный выбор по (обычно) хорошей цене:

Подключение вентиляторов к источнику питания

Если вы подключите корпусные вентиляторы напрямую к блоку питания, вы не сможете контролировать скорость вращения вентилятора, и вентилятор всегда будет работать на полной скорости. Иногда вам нужно подключить вентилятор к блоку питания (если на вашей материнской плате, возможно, недостаточно разъемов для всех ваших вентиляторов), но на самом деле это не проблема, если вы действительно не хотите контролировать скорость вращения вентилятора.

Чтобы подключить корпусной вентилятор к блоку питания, ваш блок питания должен иметь 4-контактные разъемы Molex (они есть не во всех блоках питания, но во многих). Вам также понадобится 3-контактный адаптер Molex (некоторые вентиляторы поставляются с ним), который вы подключаете к вентилятору, чтобы затем подключить его к кабелю molex блока питания.

Как и наш Cooler Master SickleFlow 120 мм, некоторые вентиляторы вторичного рынка будут поставляться с 3-контактным адаптером Molex

Подсоедините вентилятор корпуса непосредственно к блоку питания с помощью адаптера Molex

Как установить вентилятор корпуса ПК

Ах, приятное легкое обновление, которое даже самый нервный технофоб может быстро сделать для своей игровой установки. Научиться устанавливать вентилятор корпуса ПК так же просто, как прочитать это руководство, и на самом деле это практически не требует дополнительных усилий. Более того, дополнительная вентиляция вашего ПК почти никогда не бывает плохой идеей, учитывая, что высокая температура является таким же естественным врагом для его благополучия, как вредоносные программы и пролитые напитки.

Это не означает, что добавление вентилятора улучшит производительность (как это могут сделать лучшие видеокарты и лучшие процессоры для игр) или что ваш компьютер сгорит, если вы продолжите использовать конфигурацию вентилятора, с которой он поставляется. Но тепловое дросселирование может быть серьезной проблемой для процессоров и, в частности, для твердотельных накопителей NVMe, поэтому дополнительный поток воздуха может помочь сохранить работоспособность ваших компонентов в долгосрочной перспективе. Вы также можете получить более тихую систему, так как наличие большего количества корпусных вентиляторов означает, что им не нужно вращаться так быстро, чтобы перемещать здоровое количество воздуха.

Смотреть на YouTube

Прежде чем мы приступим к ввинчиванию нового вентилятора или двух, необходимо выполнить некоторые предполетные проверки. Во-первых, убедитесь, что в вашем корпусе действительно есть пустые слоты для вентиляторов, а во-вторых, покупайте только те вентиляторы, которые им подходят. 120-мм вентиляторы являются наиболее распространенным размером, и они подходят практически для любого корпуса, но вы также можете легко приобрести 140-мм вентиляторы. Вентиляторы вторичного рынка поставляются с собственными крепежными винтами и используют универсальный кабельный разъем, поэтому вы не ограничены вентиляторами от производителя вашего корпуса или чем-то еще — в основном важен размер.

Вам также следует подумать о том, должен ли ваш новый вентилятор действовать как приточный, чтобы втягивать холодный воздух в корпус, или как вытяжной, чтобы выталкивать горячий воздух, который в противном случае накапливался бы внутри основной камеры. Как правило, вентиляторы в передней части корпуса всегда должны быть впускными, а вентиляторы в задней части всегда должны быть вытяжными; вентиляторы, установленные сверху, обычно могут работать в любом направлении, но вентиляторы, установленные на полу, лучше использовать в качестве воздухозаборников, потому что под ПК не будет много места для рассеивания выбрасываемого горячего воздуха.

Установка корпусного вентилятора в качестве впускного или вытяжного — это просто случай, когда он направлен в определенном направлении. С одной стороны вентилятора рама будет включать в себя несколько стержней, отходящих от центра — воздух будет поступать с противоположной, «открытой» стороны в сторону с стержнями. Помните об этой ориентации и просто переверните вентилятор, чтобы изменить направление потока воздуха.

Верно! Теперь самое интересное.

---

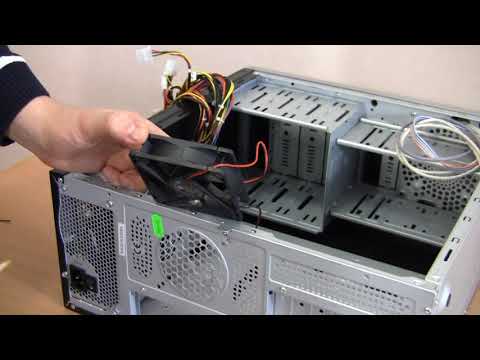

Шаг 1: Найдите на ПК свободный слот для вентилятора. Обычно они находятся спереди, сверху и сзади корпуса; у некоторых также может быть одна или две прорези в полу корпуса.

В этот конкретный монтажный слот можно установить 120-мм или 140-мм вентилятор.

Шаг 2: Одной рукой расположите вентилятор так, чтобы он был направлен в нужном направлении (в зависимости от того, является ли он всасывающим или вытяжным) и чтобы отверстия для винтов совпадали с отверстиями в корпусе. Попробуйте также направить кабель к материнской плате или концентратору вентилятора — это будет означать, что он не будет натянут на сам вентилятор после его подключения.

При такой ориентации вентилятор будет действовать как всасывающий. Расположение выхлопа также подойдет, поскольку слот расположен ближе к задней части корпуса, но, по крайней мере, таким образом холодный воздух попадет на горячую заднюю панель графического процессора.

Шаг 3: Другой рукой возьмите отвертку и с помощью прилагаемых винтов прикрепите вентилятор к корпусу. После того, как первый винт будет вкручен, он должен быть достаточно надежно закреплен, чтобы вы могли отпустить вентилятор и обеими руками отрегулировать выравнивание отверстий для винтов, облегчить их затяжку и т. д.

Как всегда, отвертка с магнитным наконечником помогает справиться с такими маленькими винтами.

Шаг 4: Когда вентилятор установлен, пришло время подключить кабель. Начните с продевания его в область прокладки кабеля за лотком материнской платы — или, по крайней мере, вдали от любых других компонентов.
