Как бороться с перегревом SSD M.2

  • Компьютерный магазин
  • Блог
  • Статьи на тему: Диски HDD и твердотельные SSD

Автор статьи: Сергей Коваль ([email protected])

Опубликовано: 18 августа 2021

Твердотельные накопители уверенно отвоевывают свою долю рынка благодаря высокой производительности, компактным размерам, тихой и энергоэффективной работе. Если говорить о ценах на твердотельные накопители, то в последнее время они стали более чем доступными. Стоимость хранения единицы информации на SSD и HDD пользовательского сегмента отличается не более чем в 3,5 –6 раз. На данный момент такая разница вполне оправдана и не является препятствием для покупателей, учитывающих все преимущества твердотельных накопителей.

Однако ситуацию омрачает один единственный фактор, который следует учитывать, приобретая твердотельный накопитель и размещая его в системе – это чрезмерный нагрев.

Все ли SSD M.2 такие горячие?

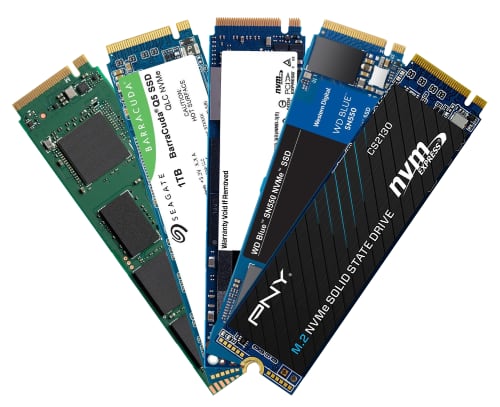

Не все домашние твердотельные накопители в процессе работы нагреваются до критических температур. Такая особенность принадлежит исключительно дискам, выполненным в форм-факторе М.2 и имеющим спецификацию NVMe. Эти накопители реализуют обмен данными по скоростным линиям PCI-Express.

При правильном подключении они предоставляют скорость обмена информацией до 7,8 ГБ/с, если задействованы 4 линии PCI-Express новейшего поколения 4.0, и до 3,8 ГБ/с, если материнская плата обеспечивает соединение по линиям PCI-Express поколения 3.0.

Работа на высоких скоростях, а также возможность одновременного оперирования большим количеством файлов и приводит к чрезмерному нагреву. При недостатке охлаждения накопитель NVMe М.2 демонстрирует нагрев до критических температур и может уходить в троттлинг, существенно ограничивая производительность системы в целом.

Чем опасен перегрев накопителя?

Твердотельные накопители форм-фактора NVMe М.

2 в простое могут нагреваться до 60 °С, а под нагрузкой – выше 100 °С, в то время как безопасными считаются 80°С. Перегрев способен вызвать ускоренную деградацию кремниевых компонентов, привести к преждевременному старению диска, и как следствие – утрате ценной для пользователя информации. Также перегрев негативно сказывается на работе контроллера, а значит вероятность возникновения ошибок увеличивается в разы.

Перегрев твердотельного накопителя опасен и для других компонентов системы. В первую очередь может пострадать разъем материнской платы, в который установлен накопитель. Также зачастую М.2 расположен в непосредственной близости от планок оперативной памяти, которые более остальных компонентов чувствительны к повышению температур. Ситуацию усугубляет соседство с другими горячими компонентами ПК, самый существенный вклад из которых в микроклимат системного блока вносит видеокарта.

Как охладить твердотельный накопитель

1. Предварительное планирование

Еще на этапе подбора комплектующих для сборки ПК следует учитывать высокую теплоотдачу твердотельного накопителя и выбрать один из следующих способов решения проблемы:

  • Подыскать материнскую плату с комфортным расположением портов. Разъем для твердотельного накопителя не должен находиться слишком близко к оперативной памяти и видеокарте. Некоторые материнские платы оснащены алюминиевыми радиаторами на разъемах М.2, например, модели на чипсете Z590.
  • Приобрести накопитель с собственным радиатором, например SSD Western Digital – Black SN750 или SSD Plextor – M9P (Y) Plus.
  • Выбирая корпус, отдайте предпочтения полноразмерным вариантам Full Tower, а также увеличенным форматам Super и Ultra Tower.
  • Обеспечить достаточное охлаждение системы. Этого можно добиться установкой нескольких корпусных вентиляторов, часть которых работает на забор воздуха из окружающего пространства и еще несколько обеспечивают удаление нагретых потоков из корпуса.
  • Если на материнской плате имеется несколько разъемов М.2, устанавливать накопитель NVMe следует в самый холодный, то есть максимально удаленный от других источников тепла, в первую очередь от видеокарты и радиатора чипсета. При этом придется немного пожертвовать временем отклика, поскольку самые близкие к процессору разъемы работают на линиях процессора, а дальние – на линиях чипсета.

Если учесть эти советы, можно обеспечить твердотельному накопителю все необходимые условия для эффективной и бесперебойной работы.

2. Снижение температуры накопителя в готовой сборке

Если система уже укомплектована, то избежать перегрева поможет целенаправленное охлаждение диска. И сделать этом можно несколькими способами.

Самый быстрый, экономный и доступный способ – приобрести и установить охлаждающую пластину. Охлаждающая пластина или тонкий радиатор выполнен из алюминия или меди и имеет ячеистую структуру, которая обеспечивает неплохую теплоотдачу. К накопителю пластина крепится через термопрокладку, которая обычно продается в комплекте. Использование термопасты не оправдано, поскольку верхняя сторона накопителя обычно оклеена этикеткой, препятствующей плотному прилеганию радиатора.

Если пространство корпуса позволяет, можно установить на твердотельный накопитель один из готовых радиаторов пассивного охлаждения. Топовые модели могут быть оснащены 1 – 2 кулерами диаметром 25 мм, способными снизить температуру накопителя на 30 °С.

Энтузиасты утверждают, что способно помочь даже простое удаление заводской этикетки. Во-первых, бумажная, целлофановая или пластиковая наклейка препятствует теплообмену и ее удаление снижает температуру накопителя на 3 – 4 °С, хотя многие пользователи наглядно доказали, что эффект не всегда выходит за пределы одного градуса. Во-вторых, отсутствие прослойки между накопителем и радиатором существенно увеличивает эффективность охлаждения. Это уже более правдоподобная информация. Однако этот способ мы рекомендовать не будем, поскольку удаление наклейки лишает диск гарантий производителя, которые зачастую намного важнее, чем вероятное снижение температуры на 1 – 4 °С.

Также на степень нагрева твердотельного накопителя большое влияние оказывает режим его эксплуатации. Чтоб избежать перегрева не стоит устанавливать на него программы, которые усиленно используют ресурс продолжительное время – приложения для майнинга, программы для конвертации видео, базы данных.

Оптимальный вариант – установить на диск NVMe операционную систему, игровой контент и некоторые рабочие приложения.

Если в системе установлена модель с подсветкой, можно снизить температуру отключив ее. Температурный режим идентичных моделей с подсветкой и без может отличаться на 5 – 10 °С.

  • Все посты
  • KVM-оборудование (equipment)
  • Powerline-адаптеры
  • Безопасность (security)
  • Беспроводные адаптеры
  • Блоки питания (power supply)
  • Видеокарты (videocard)
  • Видеонаблюдение (CCTV)
  • Диски HDD и твердотельные SSD
  • Дисковые полки (JBOD)
  • Звуковые карты (sound card)
  • Инструменты (instruments)
  • Источники бесперебойного питания (ИБП, UPS)
  • Кабели и патч-корды
  • Коммутаторы (switches)
  • Компьютерная периферия (computer peripherals)
  • Компьютеры (PC)
  • Контроллеры (RAID, HBA, Expander)
  • Корпусы для ПК
  • Материнские платы для ПК
  • Многофункциональные устройства (МФУ)
  • Модули памяти для ПК, ноутбуков и серверов
  • Мониторы (monitor)
  • Моноблоки (All-in-one PC)
  • Настольные системы хранения данных (NAS)
  • Ноутбуки (notebook, laptop)
  • Общая справка
  • Охлаждение (cooling)
  • Планшеты (tablets)
  • Плоттеры (plotter)
  • Принтеры (printer)
  • Программное обеспечение (software)
  • Программное обеспечение для корпоративного потребителя
  • Проекторы (projector)
  • Процессоры для ПК и серверов
  • Рабочие станции (workstation)
  • Распределение питания (PDU)
  • Расходные материалы для оргтехники
  • Расширители Wi-Fi (повторители, репиторы)
  • Роутеры (маршрутизаторы)
  • Серверы и серверное оборудование
  • Сетевые карты (network card)
  • Сетевые фильтры (surge protector)
  • Сканеры (scanner)
  • Телекоммуникационные шкафы и стойки
  • Телефония (phone)
  • Тонкие клиенты (thin client)
  • Трансиверы (trensceiver)
  • Умные часы (watch)

В чем разница и что лучше?

С момента появления на рынке слота Ultra M. 2 он привлек большое количество людей. Тем не менее, большинство из них все еще не понимают M.2 против Ultra M.2. Что такое Ultra M.2? В чем разница между M.2 и Ultra M.2? Давайте изучим ответы вместе с MiniTool.

Многие пользователи намереваются перейти на твердотельный накопитель Ultra M.2 с целью повышения производительности, хотя они все еще не уверены, стоит ли это делать, и в чем разница между M.2 и Ultra M.2. Кроме того, многих беспокоят интерфейсы хранения, совместимость и некоторые факторы.

Вы можете столкнуться с той же путаницей, что и пользователь с форума по аппаратному обеспечению Тома:

Я попытался провести собственное исследование по этой теме, но не смог найти ответ на свои конкретные вопросы. Я хочу понять, использует ли сокет Ultra M.2 4 линии PCI-E от процессора. Стоит ли увеличивать пропускную способность SSD, чтобы снизить скорость моей единственной карты до 8x? В чем разница между M.2 и Ultra M.2? В настоящее время я играю в формате 1080P, поэтому в ближайшее время я не планирую обновлять свой процессор до Ultra M. 2. Заранее спасибо за любую помощь. https://forums.tomshardware.com/threads/is-ultra-m-2-worth-it.2574877/

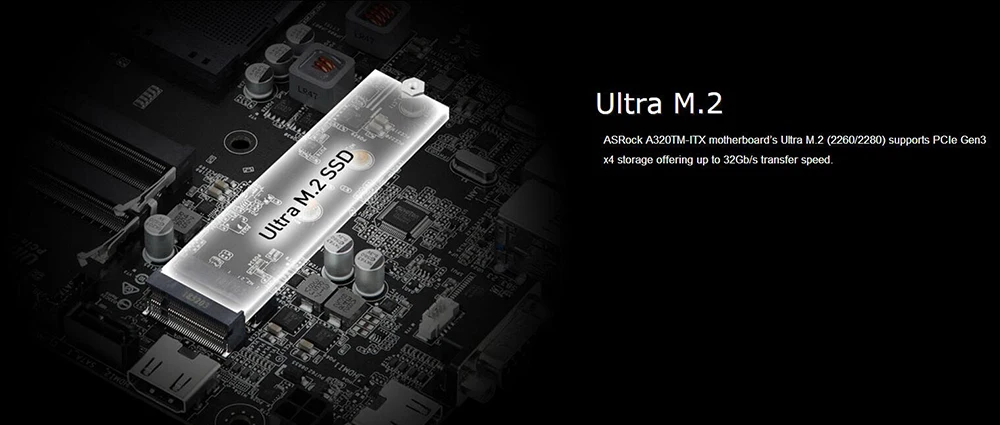

Что такое Ultra M.2

Что такое Ultra M.2? Чтобы разобраться в этом вопросе, необходимо иметь общее представление об его истории, плюсах и минусах, ключевых особенностях.

Историческая справка

Дело в том, что Ultra M.2 — это просто маркетинговый термин, используемый ASRock для различения более старого сокета M.2 10/Гбит/с (M.2) и полноценного M.2 32/Гбит/с. разъем (Ультра M.2). Поэтому в Википедии нельзя найти подробную информацию о форм-факторе Ultra M.2.

Как вы, возможно, знаете, старые твердотельные накопители M.2 не поддерживают максимальную пропускную способность, а пропускная способность оказывает существенное влияние на производительность твердотельных накопителей. С улучшением технологии форм-фактора слот Ultra M.2 использует преимущества тех твердотельных накопителей, которые доступны для действительно экстремальной пропускной способности.

Pros

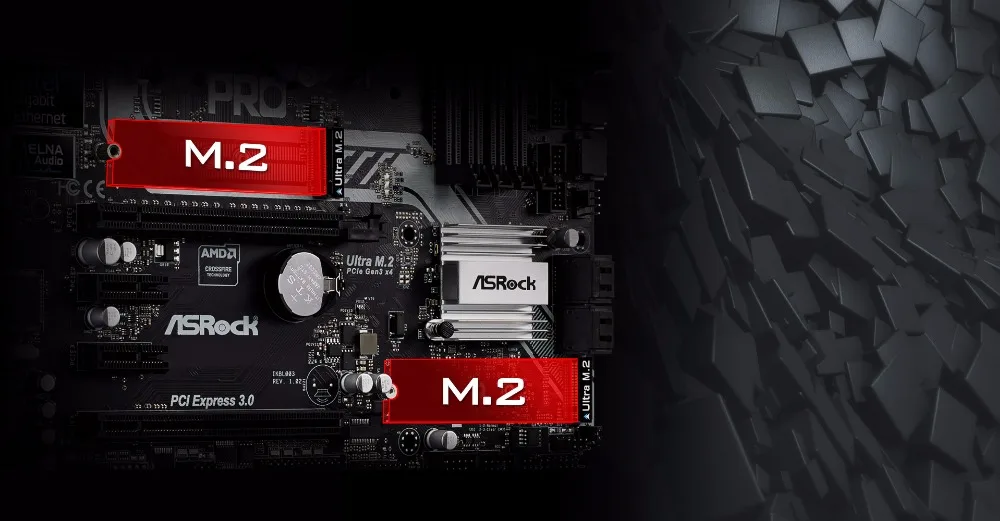

На основе старого слота M.2 компания Asrock разработала собственный слот Ultra M.2, который можно использовать для поддержки пропускной способности до 4 ГБ/с. Это связано с тем, что слот Ultra M.2 использует PCIe 3.0 и более продвинутый интерфейс. Если он используется на интерфейсе материнской платы PCIe 4.0, твердотельный накопитель Ultra M2 может даже поддерживать пропускную способность до 16 ГБ/с.

Поскольку новый слот Ultra M.2 обеспечивает большую пропускную способность, он стимулирует большой потенциал некоторых современных твердотельных накопителей, таких как Samsung. Согласно отчету ASRock, его разъем Ultra M.2 на 46% быстрее, чем обычный разъем M.2. Еще одной отличительной особенностью является то, что сокеты Ultra M.2 можно подключать к процессору напрямую, минуя чипсет.

Минусы

Однако сокет Ultra M2 имеет и свои недостатки. Например, слот Ultra M.2 на платформе Intel Z97 PCIe 3.0 может поддерживаться только самим микропроцессором. Кроме того, сообщается, что Ultra M.2 будет потреблять 4 линии PCIe, которые используются для GPU X16. Так что выбирать Ultra M.2 SSD не имеет смысла, если слот использует линии PCIe от чипсета.

Если в вашем компьютере используется относительно старая видеокарта или центральный процессор, графический процессор и центральный процесс могут замедляться из-за слота Ultra M.2. Например, 16 линий PCIe 3.0 ЦП используются для подключения видеокарты в модели 16 PCIe 3.0 или конфигурации с двумя графическими процессорами. Как только SSD подключен к слоту Ultra M.2, пропускная способность между графическим процессором и процессором сократится вдвое.

Другими словами, вам придется пожертвовать определенной производительностью графического процессора, чтобы получить максимальную производительность SSD из-за недостаточной пропускной способности. Что ж, не вся обработка GPU будет потреблять огромное количество пропускной способности PCIe. Так что, если вы хотите получить отличную графическую производительность, Ultra M. 2 может оказаться не лучшим вариантом.

Согласно приведенной выше информации, я полагаю, что у вас уже есть общее представление о слоте Ultra M.2. Давайте подробнее рассмотрим еще одну важную тему — M.2 vs M.2 Ultra.

M.2 VS Ultra M.2

В чем разница между M.2 и Ultra M.2? Некоторые пользователи считают, что Ultra M.2 точно такой же, как M.2. Слот Ultra M.2 — это маркетинговое название, используемое ASRock для различения полных слотов M.2 32/Гбит/с и более старых слотов M.2 10/Гбит/с.

Одной из наиболее отличительных особенностей является то, что слоты Ultra M.2, оснащенные линиями PCIe 4.0, могут быть подключены к ЦП напрямую, без обращения к чипсету, а слоты M.2 с PCIe 2.0 подключаются к ЦП через чипсет. .

Здесь мы рассмотрим разницу между M.2 и M.2 Ultra в следующих двух аспектах.

№1. Скорость передачи данных

Согласно отчету пользователя, твердотельные накопители M.2 и Ultra M.2 имеют одинаковую скорость передачи данных. Это правда? Если вы ищете твердотельный накопитель M. 2 или Ultra M.2, вы обнаружите, что между ними есть небольшая разница. В большинстве случаев Ultra M.2 имеет более высокую скорость передачи данных, чем слот M.2. Это связано с тем, что Ultra M.2 использует максимальную пропускную способность SSD, хотя иногда это может замедлять работу процессора и графики.

На самом деле скорость передачи данных зависит от конкретного интерфейса и контроллера накопителя. Хотите узнать реальную производительность вашего твердотельного накопителя M.2? Теперь вы можете использовать MiniTool Partition Wizard. Это может помочь вам легко протестировать производительность диска.

До сих пор это надежное программное обеспечение помогало многим пользователям сравнивать производительность дисков, например, RAID 0 и RAID 1, аппаратные и программные RAID, SanDisk Extreme и Extreme Pro и так далее.

Кроме того, эта утилита может похвастаться множеством мощных функций, таких как преобразование динамического диска в базовый диск, изменение размера кластера, преобразование NTFS в FAT без потери данных, обновление жесткого диска, восстановление mbr и т.

д.

Нажмите следующую кнопку, чтобы загрузить MiniTool Partition Wizard, а затем установить его на свой компьютер. Теперь давайте посмотрим, как выполнить тест диска с помощью этого программного обеспечения.

Бесплатная загрузка Купить сейчас

Шаг 1. Запустите Мастер создания разделов MiniTool, чтобы открыть его основной интерфейс, и нажмите на функцию Disk Benchmark на верхней панели инструментов.

Шаг 2. В раскрывающемся меню выберите букву диска SSD, который вы хотите протестировать. Здесь вы можете дополнительно указать параметры теста и нажать на кнопку Пуск кнопка.

Совет: Время тестирования зависит от того, насколько велик диапазон размера передачи.

Шаг 3. Затем подождите несколько минут, вы получите информацию о производительности диска, включая размер передачи, скорость случайного/последовательного чтения и записи и т. д.

#2. Интерфейсы хранения

Существует 3 основных интерфейса хранения для устройств хранения M.2, которые вы можете выбрать в зависимости от операционной системы и материнской платы. Интерфейс Legacy SATA используется для твердотельных накопителей SATA. Интерфейс PCI Express используется для твердотельных накопителей PCIe через драйвер AHCI и линии PCIe. Другим быстрорастущим интерфейсом хранилища является NVMe, который используется для твердотельных накопителей PCIe через драйвер NVMe.

В настоящее время разъемы Ultra M.2 в основном используются для твердотельных накопителей NVMe PCIe 4.0. Согласно опросу, твердотельные накопители Ultra M.2 в основном относятся к серии Samsung 970 EVO, а твердотельные накопители M.2 — к другим брендам, таким как Samsung, Kingston, WD Black, SanDisk и т. д.

Достойный Ultra M.2 SSD

Прямо сейчас вы можете задаться вопросом, стоит ли выбирать сокет Ultra M.2. Ответ зависит от ваших конкретных потребностей. Если вы хотите получить очень высокую производительность диска и вас не волнует цена, вы можете рассмотреть возможность перехода на твердотельный накопитель Ultra M.2.

Имейте в виду, что скорость передачи данных зависит от конкретного интерфейса хранилища. При выборе твердотельного накопителя Ultra M.2 следует проверить, является ли интерфейс хранилища SATA, NVMe или PCIe 4.0. Обычно твердотельный накопитель NVMe работает быстрее, чем твердотельный накопитель SATA.

Кроме того, вы должны проверить, подходят ли ваша видеокарта и процессор к слоту Ultra M.2. Это связано с тем, что иногда это замедляет работу центрального процессора и видеокарты. Прямо сейчас у вас может быть глубокое понимание M.2 против M.2 Ultra.

Как перейти на SSD без переустановки ОС

Независимо от того, что вы выберете M.2 или Ultra M.2, вам необходимо обновить предыдущий жесткий диск. Итак, как обновить жесткий диск до SSD без потери данных? MiniTool Partition Wizard – это то, что вам нужно. Это не только поможет вам протестировать тест диска, но и скопировать весь диск на SSD.

Примечание: Поскольку бесплатная версия не поддерживает эту функцию, мы рекомендуем вам установить MiniTool Partition Wizard Pro или более продвинутую версию для этой операции. Нажмите здесь, чтобы узнать больше о сравнении выпусков.

Купить сейчас

Шаг 1. Подключите твердотельный накопитель M.2 к компьютеру и запустите программное обеспечение, чтобы получить его основной интерфейс.

Шаг 2. Нажмите на функцию Мастер копирования диска на левой панели и нажмите кнопку Далее во всплывающем окне.

Шаг 3.  Выберите исходный жесткий диск, который вы хотите скопировать, и нажмите кнопку  Далее .

Шаг 4. Теперь выберите целевой диск, который вы готовите для сохранения, и нажмите Далее для продолжения. Затем нажмите Да , чтобы подтвердить эту операцию.

Примечание: Все данные на целевом диске будут удалены во время операции копирования. Поэтому, пожалуйста, заранее сделайте резервную копию всех важных данных.

Шаг 5.  Выберите метод копирования в соответствии с вашими потребностями и нажмите Далее  для продолжения.

Шаг 6.  Нажмите  Готово  во всплывающем окне и нажмите Применить  для выполнения этой операции. Прямо сейчас все данные с предыдущего жесткого диска были перенесены на SSD.

Что такое Ultra M.2? Улучшит ли это производительность моего SSD? Многие думают, что это то же самое, что и разъем M.2. Действительно? Я нашел ответы из этого поста. Возможно, это то, что вы ищете. Нажмите, чтобы твитнуть

Ваше мнение

Вот и конец поста. Вы поняли Ultra M.2? В чем разница между M.2 и Ultra M. 2? Я полагаю, что у вас уже есть глубокое понимание их. Вы можете использовать MiniTool Partition Wizard, чтобы легко перейти на SSD.

Если у вас есть какие-либо вопросы, вы можете отправить нам письмо по электронной почте через [email protected]. Мы также ценим любые мнения по этой теме в области комментариев.

Ultra M.2 Часто задаваемые вопросы

Что означает M.2 X 4?

M.2 известен как форм-фактор нового поколения и предназначен для замены различных устройств, особенно твердотельных накопителей. X4 относится к количеству линий PCIe, используемых картой формы M.2. Обычно старая карта M.2 имеет только 2 линии PCIe.

Что означает NVMe PCIe 4.0?

NVMe PCIe 4.0 относится к типу твердотельных накопителей NVMe, поддерживающих интерфейс материнской платы PCIe 4.0. Вы можете получить более высокую производительность ввода-вывода в секунду (IOPS) и потенциально более низкое энергопотребление, которое зависит от форм-фактора и количества линий PCIe.

В чем разница между NVMe и PCIe?

NVME — это сокращение от энергонезависимой экспресс-памяти. Это набор спецификаций для твердотельных накопителей и других устройств хранения данных, которые используются для подключения интерфейса материнской платы PCIe. Например, не все твердотельные накопители PCIe являются твердотельными накопителями NVMe, но все твердотельные накопители NVMe должны быть PCIe.

SSD быстрее, чем M.2?

M.2 или SSD, что быстрее? Скорость передачи данных M.2 SSD зависит от конкретного интерфейса хранилища. Если ваш твердотельный накопитель M.2 представляет собой разъем B-key и предназначен для поддержки протокола NVMe, его скорость передачи данных как минимум в 3 раза выше, чем у твердотельного накопителя SATA.

  • Facebook
  • Твиттер
  • Линкедин
  • Реддит

Сверхскоростной твердотельный накопитель U.

2 (2,5 дюйма) PCIe Gen3 x4 NVMe SSD

Написать рецензию

M-Factors
Ultra Speed ​​U.2 (2,5″) PCIe Gen3 x4 NVMe SSD

Рейтинг * Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта *

Тема обзора *

Комментарии *

Сейчас: 0,01–345,00 долларов США

Артикул:
Артикул-BC646

СКП:
0616913154589

Наличие:
Свяжитесь с [email protected] com для получения подробной информации

Доставка:
Расчет на кассе

Текущий запас:

Обзор продукта

Monarch U.2 2,5-дюймовый твердотельный накопитель PCIe поколения 3 X4 с интерфейсом NVMe. Самым большим преимуществом твердотельных накопителей на основе PCIe является сверхвысокая скорость работы. Monarch M7 поддерживает до 8 каналов/32 Flash Chip Enable (CE), обеспечивая последовательное чтение/запись со скоростью 2,6 ГБ/1,5 ГБ/с и произвольное чтение/запись со скоростью 300 000/200 000 000 операций ввода-вывода в секунду.

Он полностью соответствует стандартному форм-фактору 2,5 дюйма и разъему SFF-8639, спецификациям PCIe base 3. 0 и NVMe 1.1. Более низкое энергопотребление U.2 PCIe также является одной из ключевых особенностей, что делает его превосходным выбором для встраиваемых систем, которым требуется высокопроизводительный диск. Устройство спроектировано на основе стандартного 38-контактного интерфейса для данных и 15-контактного для питания с рабочей частотой 200 МГц (внешний кварц 25 МГц).

Контакт [email protected], если вам нужны образцы для определенной емкости или требований

Производительность

Спецификации

94949494959959959959959959995994959999599959995995994999599599599959н.

Модель

 Монарх серии M

Емкость

240–1960 ГБ

Флэш-память NAND

 15 нм Toshiba MLC

Форм-фактор

U. 2 (2,5 дюйма)

Интерфейс

 PCIe NVMe Gen3 X4

Контроллер

 PS5007

Последовательное чтение

 До 2800 МБ/с

Последовательная запись

 До 1550 МБ/с

Размеры

 100,00 x 69,85 x 9,50 мм

4 КБ операций ввода-вывода в секунду

 300 К/200 К

Рабочее напряжение

12,0 В ± 5 %

Рабочая температура

от 0°C до 70°C

Температура хранения

от -40°C до 85°C

Простой

 < 0,5 Вт

Активный

 < 7,3 Вт

Средняя наработка на отказ

 >2 000 000 часов

Опора ТРИМ

 Да

Поддержка SMART

 Да

Защита от потери питания

 Да

Выравнивание износа

 Статическое и динамическое выравнивание износа

Схема ЕСС

 Исправить ошибку до 120 бит в 2 КБ данных

Режимы энергосбережения

 Поддержка APST, ASPM, L1.
