ТВ кабель своими руками — 110 фото и видео способов соединения кабелей для ТВ

Многие люди после ремонта или обыкновенной перестановки мебели сталкивались с ситуацией, после которой выяснялось, что существующий телевизионный кабель невозможно подключить к телевизору. Его длины просто не хватает для подключения.

В этом случае обычно существует два варианта. Любо прокладывать новый кабель, что является не дешевым удовольствием, либо попытаться нарастить не хватающую длину кабеля.

Конечно прокладка нового кабель это лучший вариант. Но из-за нехватки 1-2 метров кабеля, мало кто соглашается на такой вариант.

Мы расскажем о различных способах, как нарастить ТВ кабель своими руками. Небольшие советы смогут помочь вам нарастить кабель с наименьшими потерями пропускной способности.

Содержимое обзора:

• Из чего состоит кабель
• Способы удлинения кабеля
• Телевизионный удлинитель
• При помощи f-разъемов
• При помощи сплиттера
• При помощи пайки
• Использование скрутки
• Правила прокладки кабеля
• Фото ТВ кабеля своими руками

Из чего состоит кабель

Вам необходимо иметь представление о том, как устроен кабель. Основная масса телевизоров имеет сопротивление 75 Ом.

По этой причине в качестве телевизионного кабеля принято использовать коаксиальный кабель. Его устройство позволяет игнорировать практически все известные излучения передаваемые электроприборами.

Коаксиальный кабель состоит из следующих компонентов:

• Внешняя оболочка, сделанная преимущественно из ПВХ
• Экранирующая составляющая. Оплетка, состоящая из слоя фольги и тонкой медной оплетки
• Центральная медная жила, покрытая изоляционным слоем полиуретана.

Способы удлинения кабеля

Существует несколько видов с помощью которым можно осуществить соединения кусков кабеля. Постараемся разобраться во всем распространенных вариантах.

• С помощью удлинителя телевизионного кабеля
• При помощи f-разъемов
• Используя сплиттер
• Соединение используя пайку

Телевизионный удлинитель

Если вам не хватает буквально небольшого количества кабеля, и вы не желаете своими руками сделать так, чтобы вопрос как сделать так, чтобы ТВ кабель доставал до аппаратуры, можете воспользоваться удлинителем.

Есть много различных видов удлинителей. Можно найти длиной до 20 м, но их цена во много раз превышает стоимость коаксиального кабеля.

При помощи f-разъемов

Самым оптимальным вариантом удлинения телевизионного провода является использование f-разъемов.

В настоящее время их можно купить в магазине, где вы будете покупать недостающий кусок кабеля. Вам потребуется два разъема, переходник, сам кабель, и возможно разъем подключения к аппаратуре.

Для установки разъема следует на конце провода снять верхний слой изоляции примерно на 25-30 мм. Завернуть оплетку на кабель поверх внешнего покрытия. После этого отступив 2-3 мм от места изгиба, удалить изоляцию медной жилы.

Затем следует накрутить разъем на провод поверх оплетки из фольги. Медная жила должна выступать из разъема на 5 мм. Если длина превышает указанный размер, следует его отрезать.

Второй разъем устанавливаем на кусок приобретенного кабеля аналогичным способом. После установки разъемов, производится накручивание их на переходник.

При необходимости на конец провода устанавливается переходник который позволит подключить кабель к телевизору или приставке.

• Как сделать зарядное устройство своими руками: 110 фото примеров, схем и способов изготовления зарядки

• Ремонт принтера своими руками — типичные поломки принтеров HP, Canon, Epson, Samsung. Пошаговое руководство с фото по самостоятельному ремонту

• Датчик температуры своими руками: схемы, варианты постройки простых и точных датчиков температуры (90 фото)

При помощи сплиттера

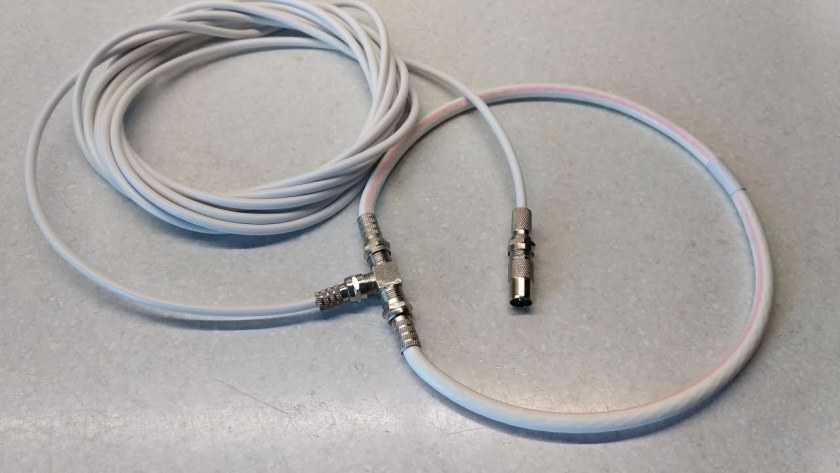

Если существует необходимость использования антенны для двух или нескольких телевизоров, советуем воспользоваться сплиттером. Это устройство представляет собой прямоугольную коробочку с входом и выходом.

Существуют несколько видов сплиттеров, в зависимости от присутствующих выходов. Соединение кабеля и сплиттера происходит при помощи f-разъемов. Установка разъемов описана немного выше.

При помощи пайки

В случае отсутствия f-разъемов или сплиттера, вы можете соединить куски кабеля с помощью пайки. Для этого зачищают центральные жилы и внахлест припаивают друг к другу. Место спайки изолируют изоляционной лентой или другим изолятором.

Фольгу накручивают на прежнее место. Для более качественного эффекта экраны, кабелей можно так же между собой обработать пайкой.

Использование скрутки

Сразу скажем, данный способ не является хорошим вариантом, и им следует воспользоваться только в самом крайнем случае, когда невозможно провести соединение кабеля другим способом.

Для этого следует произвести зачистку центральных жил и скрутить руками или плоскогубцами между собой. Оплетки кабеля тоже соединяются между собой скруткой.

Как временное решение этот вариант подходит, но помните, что в дальнейшем необходимо заменить скрутку на более надежное соединение.

Правила прокладки кабеля

При прокладке кабеля следует помнить несколько советов, которые помогут вам насладиться качественной передачей сигнала.

Не рекомендуется располагать кабель вблизи электропроводки или мощных электрических приборов. В кабеле должно присутствовать минимальное количество соединений.

Не рекомендуется сворачивать остатки кабеля в бухты или загибать под острым углом.

При переходе вещания на цифровой стандарт, многие люди столкнулись с проблемой удаленности ретрансляционной вышки. Мы расскажем вам простой способ как при помощи коаксиального кабеля своими руками изготовить ТВ антенну.

Для этого нам потребуется кусок кабеля. Длина не играет большой роли. Но желательно для увеличения уровня сигнала, конструкцию располагать на улице.

С одного конца кабеля мы снимаем верхнюю изоляцию на расстоянии 5 см и скручиваем в жгут саму медную изоляцию вместе с алюминиевой фольгой. После этого снимаем изоляцию с центральной жилы, и скручиваем вместе центральную жилу и скрутку из изоляции.

Отступаем от места снятия изоляции 22 см и снимаем 2 см верхней изоляции вместе с фольгой и медной оплеткой. Стараемся не повредить внутреннюю изоляцию центрального провода.

От конца разреза отмеряем еще раз 22 см, и снимаем верхний изоляционный слой из ПХВ, не повреждая экран кабеля.

Берем конец кабеля с пяти сантиметровой скруткой и накручиваем его на изоляционный слой последнего места. В результате получаем кольцо. Подключаем к телевизору и наслаждаемся уверенным приемом цифровых каналов.

Данный способ является одним из самых простых вариантов изготовления антенны из ТВ кабеля своими руками. Качество приема такой антенны, значительно превышает усиление сигнала при помощи покупных антенн.

Фото ТВ кабеля своими руками

Помогите сайту, сделайте репост 😉

традиционные и нестандартные способы решения проблемы

При прокладке телевизионного кабеля в частном доме и на даче нередко приходится решать задачу, как завести его с улицы без повреждения стены или окна. Порой проблемы возникают и у обладателей коттеджей, ведь далеко не всегда есть возможность подвода шнура к антенне через плиты перекрытия. Конечно, в идеале об устранении таких затруднений стоит позаботиться на этапе чернового ремонта. Если же ремонтные работы уже давно завершены, можно воспользоваться советами специалистов и протянуть кабель другими способами.

Содержание:

• Подключение кабеля через окно без сверления
• Прокладка кабеля со сверлением
• Другие варианты прокладки кабеля

Подключение кабеля через окно без сверления

Есть очень простой метод, который избавляет от сверления оконной рамы или стены и дает возможность проложить кабель ТВ от эфирной или спутниковой антенны за пару минут.

Проводка телевизионного кабеля через окно

Важно! Существует небольшой нюанс: он подходит для ситуаций, когда окна совсем новые, либо имеются другие загвоздки, не позволяющие делать отверстия. Дело в том, что надежность узла будет не самой высокой, зато сохранение эстетичности поверхностей точно гарантировано.

В целом методика подходит для любых окон и всех типов антенн. Суть ее сводится к использованию специальных гибких проводников (плоских адаптеров), которые легко зажимаются между створками окна. Таким образом, источник импульса выводится наружу без потребности в сверлении. Переходник отлично проводит сигнал (даже самый слабый) и служит качественным, хоть и временным сцеплением.

Для работы потребуется плоский оконный адаптер для ТВ-кабеля. Приобрести такой можно в магазинах радиодеталей, электроники или на различных интернет-площадках. Адаптер подбирают по цвету в зависимости от потребности. В продаже есть белые, бежевые, черные изделия.

Плоский коаксиальный кабель

Ход действий мастера таков:

1. Разрезают кабель на том участке, где он будет проходить через окно.
2. Навинчивают на отрезки кабеля разъемы (F-штеккеры), заранее убрав изоляцию.
3. Соединяют отрезки при помощи адаптера.
4. Переходник укладывают на раму.
5. Окно закрывают, при этом прижимают переходник.

Если в ходе эксплуатации адаптер был случайно перебит, можно восстановить соединение при помощи нового элемента. Поскольку такое нередко случается при неосторожных движениях, лучше заранее приобрести несколько запасных соединителей, тем более что их цена невысока.

Совет! Чтобы сигнал был более четким, телевизионный шнур стараются располагать с большим отступом от основной электропроводки – это снизит риск влияния электромагнитного поля на качество изображения.

к содержанию ↑

Прокладка кабеля со сверлением

Другие варианты протягивания ТВ-кабеля с заведением с улицы предполагают сверление отверстий, но результат будет более надежным и долговечным. При укладке стараются делать меньше разветвлений, разрывов, изломов, исключают формирование петель и скруток – так кабель прослужит на порядок дольше. Допускают не более одного изгиба, но только с радиусом не меньше, чем 20 радиусов самого провода.

Проведение ТВ-кабеля через отверстие в раме

Действуют таким образом:

1. В щитке находят нужный источник импульса, протягивают кабель от телевизора до точки выхода в пластиковом окне.
2. Отодвигают шторы, убирают все другие мешающие работе предметы.
3. С помощью штангенциркуля и маркера наносят разметку на раму.
4. Сверлят аккуратную дырку (примерно на 1 мм шире, чем кабель).
5. Выводят кабель и подключают к источнику сигнала.
6. Свободное пространство заливают бесцветным силиконовым герметиком или надевают на кабель небольшие прозрачные муфты с двух сторон.
7. Выполняют тестовый запуск оборудования.
8. Провод маскируют кабель-каналом.

Канал для кабелей под окном

Как уменьшить риск нарушения герметичности окна? Опытные мастера советуют проделывать отверстие не в самой раме, а в уплотнительной монтажной пене. Если такой возможности нет, то для отверстий выбирают монолитные рамы, чтобы не повредить стеклопакет.

От штапика стеклопакета отступают 1,5 см и больше. Чтобы во время работы сверло не уводило в сторону, вначале проделывают дырку прочным шилом. Дрель настраивают на средние обороты, установив спиральную насадку по металлу или дереву. В этом случае пластик вокруг отверстия не потрескается и сохранит целостность. Перьевые сверла не применяют.

Совет! Чтобы в дом не проникали осадки, сверление делают с уклоном на улицу.

к содержанию ↑

Другие варианты прокладки кабеля

Иногда приходится тянуть провода через кирпичные или бетонные стены. В этом случае их нужно обязательно прокладывать с защитой, например, с куском металлической трубы. В стене сверлят дыру размером чуть больше диаметра трубы, вставляют ее внутрь, а пространство заделывают штукатуркой или алебастром.

После полного застывания раствора проводят телевизионный кабель. Если требуется протащить кабель через входную дверь, используют специальный дверной кабель-канал – такие есть во всех современных моделях. Когда подобный паз отсутствует, протягивают кабель в отверстие вверху коробки или сверлят дырку в стене под дверью.

При выполнении работ по проведению ТВ-кабеля нужно следовать советам профессионалов и соблюдать некоторые ограничения. К примеру, нельзя прокладывать провод просто под линолеумом, ковром или делать штробу в полу – долго он не прослужит. При соблюдении правил качество сигнала будет высоким, а времяпровождение перед ТВ – приятным, и оно не превратится в решение постоянных проблем и исправление поломок.

СДЕЛАЙ САМ В ДОМАШНЕЙ ЭЛЕКТРОПРОВОДКЕ | duncancable

Информация в этом разделе предоставлена ​​компанией Duncan Cable с целью поддержания качества обслуживания всех абонентов кабельного телевидения. Несмотря на то, что любое вмешательство или несанкционированное подключение к активному оборудованию или кабелям Duncan Cables является незаконным, многие домовладельцы, подрядчики или строители могут захотеть проложить собственную проводку кабельного телевидения в своем доме. Эти руководящие принципы и инструкции помогут ответить на ваши вопросы и гарантировать, что установленная вами проводка будет исправно работать долгие годы.

​

Выбор правильного коаксиального кабеля для кабельного телевидения.



Внешне все может выглядеть одинаково, но это определенно не так. Что действительно важно внутри, так это характеристики экранирования и соединения, различающиеся у разных производителей. Коаксиальный кабель изготавливается для самых разных целей. Если есть какие-либо сомнения, не стесняйтесь звонить нам. Мы будем рады ответить на ваши вопросы лично.

1. Кабель типа RG-6 с 67-процентным экраном чаще всего используется для проводки кабельного телевидения в домашних условиях и является минимальным требованием для кабеля Duncan. Он должен быть одобрен UL, и на куртке должны быть напечатаны буквы «CATV».

​

2.  Диэлектрик (белый материал вокруг центральной медной жилы) должен быть из вспененного материала, а не из твердого пластика. Диэлектрик должен быть обернут фольгой и приклеен к диэлектрику.

​

3. На внешней стороне фольги должно быть достаточное количество проволочной оплетки, не менее четырех проволок на оплетку. Это экранирование важно для того, чтобы внешние сигналы не создавали помех сигналам нашего кабеля и наоборот. Диаграмма справа может оказать дополнительную помощь.

Планирование и прокладка кабеля в доме.

​

Предпочтительным методом является обеспечение каждой телевизионной розетки выделенной линией от нашей точки обслуживания снаружи дома до каждой телевизионной розетки внутри дома. Это гарантирует, что каждый телевизор получает сбалансированный уровень сигнала. Важно иметь в виду, что уровни сигнала уменьшаются каждый раз, когда кабельная линия разделяется. Этой проблеме следует уделить особое внимание, чтобы избежать потери конечного качества изображения.

Вот несколько важных советов, которые помогут уменьшить возможные проблемы.

​

1. Проложите каждый кабель от точки обслуживания Duncan Cable до нужного места выхода по кратчайшему маршруту, чтобы кабель был как можно короче, что минимизирует потери.

​

2. Не делайте резких изгибов кабеля. Старайтесь поддерживать радиус изгиба не менее 2 1/2 дюйма.

​

3. Не перегибайте и не пережимайте кабель. Избегайте использования скоб, но если они необходимы, убедитесь, что они не прокалывают и не вдавливают внешнюю оболочку кабеля.

​

4. Держите кабели подальше от нагревательных элементов, отопительных каналов и труб горячей воды. Тепло ухудшит внутреннюю часть кабеля, что в конечном итоге вызовет проблемы с приемом.

​

5.  Не прокладывайте кабели под коврами, которые могут пересекать дверной проем. Интенсивный пешеходный трафик повредит кабель. Следите за тем, чтобы кабель не касался полосок для ковровых гвоздей, которые могут проколоть оболочку кабеля.

​

6. Оставьте примерно от 1 до 2 футов дополнительного провода в точках входа и выхода, чтобы компания Duncan Cable могла выполнить необходимые окончательные соединения.

​

7. Не пытайтесь установить соединители на конце кабеля. Большинство проблем с приемом вызвано неправильной установкой этих разъемов. Данную операцию будет выполнять Duncan Cable, когда услуга или розетки активированы.

​

Компания Duncan Cable с радостью ответит на любые ваши вопросы, касающиеся прокладки домашней электропроводки. Хотя это кажется очень простым процессом, многие факторы, о которых вы можете не знать, могут вызвать проблемы с приемом не только в вашем регионе, но и в других точках нашей системы. Чем более сложные услуги предлагаются в нашей кабельной сети, тем более чувствительной она становится к небольшим проблемам, связанным с простыми неисправностями кабелей и соединений. Процесс и технологии, используемые сегодня для предоставления кабельного телевидения и интернет-услуг, сильно отличаются от телефонных и электрических услуг. На самом деле эти новые процессы намного сложнее, чем всего несколько лет назад.

​

Мы всегда готовы помочь вам и ответить на ваши вопросы. Пожалуйста, не стесняйтесь звонить нам.

802-464-2233
