Как разобрать водонагреватель своими руками

В ходе эксплуатации бойлера случаются разные ситуации. Накопительные модели нуждаются в регулярной чистке и смене защиты. При замене деталей вам также понадобятся знания о том, как разобрать водонагреватель. Если вы привыкли решать проблемы самостоятельно, не хотите ждать мастера — читайте нашу статью.

Причины разборки бойлера

В каких случаях вам придется самостоятельно разбирать технику? Причин может быть несколько. Сначала мы приведем признаки, по которым вы сможете распознать неполадку:

  • Вода имеет неприятный запах и мутный цвет.
  • Заметны хлопья накипи.
  • Корпус бьет током.
  • Часто срабатывает автомат УЗО. Почему водонагреватель выбивает УЗО, читайте в отдельной статье.
  • Вода долго греется или совсем не нагревается.
  • Набор происходит медленно, поток слабый.
  • Протечка корпуса.

Эти признаки указывают на проблемы в работе бойлера. Что могло привести к неисправности:

  • Несвоевременное обслуживание бака. Если в регионе жесткая вода, соли магния и калия оседают на стенках корпуса и деталях при нагреве. В итоге появляется неприятный запах, мутность. Вода долго греется, поскольку теплопроводность ТЭНа снижается. Раз в полгода рекомендуется заглядывать в бак и проверять его состояние, проводить замену магниевого анода и чистку деталей.
  • Износ прокладок. Если бак потек, в первую очередь осматриваются прокладки. В случае коррозии корпуса потребуется замена.
  • Сгорел ТЭН. В таких случаях нужно устанавливать новый элемент.
  • Поломка термостата.

Демонтаж своими руками

Начинать нужно со слива воды. Сразу отключите прибор от сети; если провод ведет к щитку, нужно отсоединить все контакты.

Подождите, пока вода в баке остынет. Как слить воду с водонагревателя разных марок, мы уже писали в отдельной статье. Напомним основные способы:

  • С помощью тройника между клапаном и патрубком.
  • Через флажок предохранительного клапана. Поднимите его вверх, и начнется слив. Он займет много времени, особенно если объем бака большой.

Быстрый способ:

  • Подготовьте глубокую емкость и резиновый шланг.
  • Емкость подставьте под месторасположение обратного клапана.
  • Скрутите обратный клапан. Поток воды будет большим, поэтому можно подсоединить шланг и подвести его к канализации.

Таким образом содержимое быстро сольется, и вы сможете приступить к работе.

Особенности разборки

Бойлеры «Термекс», «Аристон», «Горение» могут отличаться по устройству и конструкции. Поэтому сразу определитесь, с каким типом имеете дело.

Это может быть:

  • ТЭНовый нагреватель — «центральная гайка на 55».
  • Эконом-класса — с овальным фланцем.
  • Медиум-класса — болты по кругу.
  • С плоским баком.

ТЭНовый нагреватель

Это самая дешевая и простая модель — на корпусе нет регулировочных устройств. ТЭН закреплен одной центральной гайкой, которую удобно демонтировать ступичным ключом на 55 или газовым №2.

Последовательность работ:

  • Открутите два самореза, которые крепят нижнюю крышку корпуса.
  • Отключите проводку термостата и снимите его.
  • Подставьте под бак глубокую емкость, могут политься остатки жидкости.
  • Используя ключ, открутите гайку против часовой стрелки.

Для удобства корпус можно снять со стены и установить вверх дном.

  • Теперь можно снять ТЭН. Извлеките его из корпуса — действуйте осторожно, чтобы не повредить элемент.

Если деталь не выходит из-за накипи, прочистите немного отверстие, используя пластиковый нож.

Эконом-класс

Это более современная техника. Чаще всего приборы с овальным фланцем выпускает фирма «Аристон».

Важно! Бойлер данного типа нельзя разбирать, перевернув вверх дном. Во время демонтажа ТЭН провалится внутрь, что повредит и элемент, и стенки бака.

  • Чтобы снять крышку, нужно открутить два болта. Они находятся возле заливного и сливного шлангов.
  • Снять термометр можно, потянув его вниз, но движение должно быть быстрым и точным.
  • Особая гайка крепит планку фланца. Открутите ее и достаньте фланец.
  • Перед тем как вытащить деталь, прокрутите ее.

Медиум-класс

Самая распространенная конструкция, которая встречается у производителей Gorenje, «Поларис», «Аристон», «Атлантик». ТЭН располагается на фланце, который закреплен гайками по кругу. Их может быть пять-шесть штук.

При работе вам может помешать обратный клапан, его лучше скрутить. Частая проблема — поиск болтов для снятия крышки. Иногда производители прячут саморезы за наклейками. Снимите их и открутите крепления.

  • Демонтируйте крышку.
  • Снимите термодатчик. Предварительно отключите контакты от нагревателя.
  • Открутите болты фланца, используя торцевой ключ.

В последних моделях «Аристон» производитель применяет не винты, а гайки на шпильках.

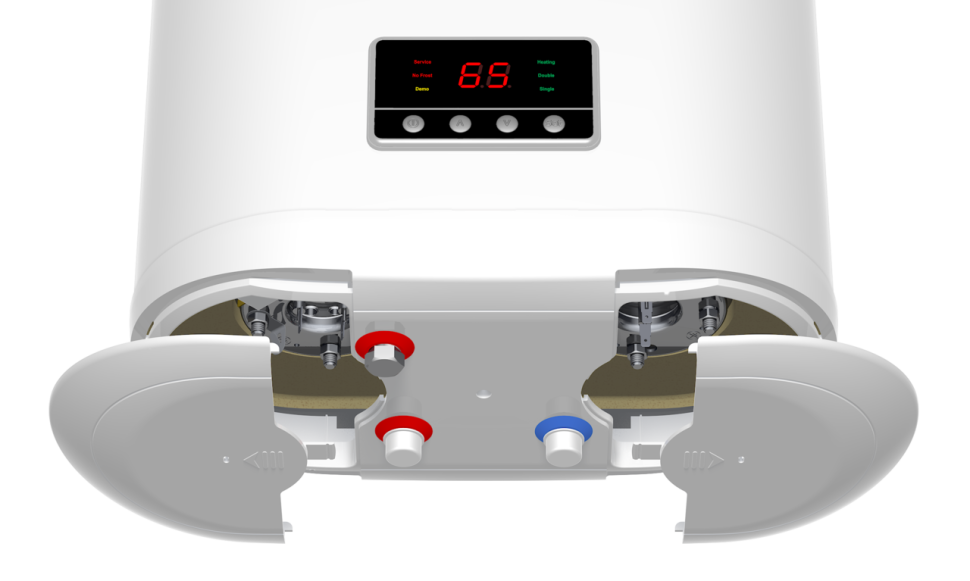

С плоским баком

Плоским корпусом оснащаются модели «Термекс», «Поларис».

  • Открутите гайку-заглушку.
  • Снимите пластиковые щитки.
  • Чтобы открыть крышку, нужно отвинтить в центре винт. Он может скрываться за заглушкой или наклейкой.
  • Вам откроются провода и контакты. Сфотографируйте правильное размещение.
  • Скрутите гайки и саморезы, которые крепят электронную плату и термозащиту. Снимите их. Открутите гайки заземления.

Чтобы снять управляющую плату, отсоедините ее разъем от внешней платы.

  • Скрутите гайки фланца и достаньте ТЭН.
  • Если устройство имеет два элемента нагрева, как показано на фото, перед отключением сфотографируйте соединения.

После разборки бак чистится и промывается изнутри. Как почистить водонагреватель, читайте в предыдущей статье. Можно использовать спецсредства от накипи, промывать изделие под душем.

ТЭН также очищается от накипи механически, затем опускается в раствор с лимонной кислотой. Магниевый анод заменяется при износе: он предохраняет изделие от коррозии, притягивая к себе вредные примеси в воде.

При сборке техники все детали желательно просушить. Особое внимание уделите герметизации, все прокладки должны быть целыми. Чтобы продлить срок работы изделия, придерживайтесь рекомендаций:

  • Проводите обслуживание прибора.
  • Не нагревайте воду более 60-70 градусов.
  • Устанавливайте очистные фильтры.

Смотрите видео, которое поможет выполнить работу своими руками:

Водонагреватель “Термекс” 80 литров — ремонт своими руками

  • Как работает бойлер?
  • Когда нужно обращаться к специалисту?
  • Когда требуется ремонт бака?
  • Уход и профилактика поломок
  • Видеоматериал

Бытовой водонагревательный прибор — незаменимая вещь в доме, а его поломка лишает нас привычных удобств. К сожалению, бюджетные модели нередко выходят из строя, и у владельцев возникает закономерный вопрос: можно ли починить устройство самостоятельно, вызывать мастера или тащить бак в сервисный центр. Попробуем разобраться с типичными поломками бойлера “Термекс”, что позволит оптимизировать расходы. Тема статьи: водонагреватель “Термекс” 80 литров — ремонт своими руками.

к содержанию ↑

Как работает бойлер?

Корпус водонагревателя, на первый взгляд, выглядит довольно внушительно, а на самом деле принцип действия устройства напоминает обычный электрический чайник. Главные его составляющие — термостат и электрический нагреватель трубчатого типа, помещенные в корпус. Есть еще и магниевый анод, который чаще всего выходит из строя. ТЭН — это фехралевая проволока, находящаяся внутри медной трубы с наполнителем из диэлектрика.

Вода из водопровода — прекрасная среда для обмена ионами между оболочкой из меди и другими металлическими деталями бака.

В сущности, вода постепенно разрушает металлические детали бойлера. Чтобы замедлить эти процессы, в емкости имеется магниевый стержень. По сути, он используется в качестве донора ионов. Когда стержень со временем разрушается, металлические стенки бака подвержены коррозии.

Важно! Недостатком баков “Термекс” является то, что незначительной царапины вполне достаточно, чтобы коррозия разыгралась вовсю. Поверхность стержня-донора здесь небольшая.

Прежде чем говорить о возможностях ремонта водонагревателей “Термекс” своими руками, выясним следующие нюансы.

к содержанию ↑

Когда нужно обращаться к специалисту?

  • Бак находится на гарантии. Обращаясь в сервисный центр, не удаляйте фирменную наклейку. Это может быть поводом для отказа в бесплатном ремонте.
  • Срабатывание аварийного отключения в новом приборе. Этот дефект характерен для малолитражных бойлеров “Термекс”. Здесь помочь сможет только специалист.
  • Сбой настроек в терморегуляторе. Электронная “начинка” прибора иногда сбрасывает настройки при внезапном отключении электроэнергии.

Важно! Как правило, ремонт водогрейного устройства в сервисном центре — это удовольствие не из дешевых. Стоимость ремонта и диагностики в среднем обходится около 30% стоимость котла. Избежать дорогостоящего ремонта можно, если правильно установить котел и вовремя принять антикоррозионные меры.

к содержанию ↑

Когда требуется ремонт бака?

Первый признак неисправности прибора — это отсутствие нагрева воды или очень слабый нагрев. Ремонт устройства понадобится в следующих ситуациях:

  • Отсутствует сигнал о подаче питания, отсутствует ток в электроцепи.
  • Есть питание, светится индикатор, а нагревания воды нет. Это свидетельствует о поломке тэна.
  • Отказ термостата.
  • Появление свищей или протечек.
  • Износ анода.

Важно! Для самостоятельного ремонта потребуется не так уж много: собранный запасной ТЭН с прокладками в комплекте, уплотнители и магниевый электрод. Чтобы раскрутить крепежи, понадобятся ключи. Чтобы очистить ТЭН от накипи, потребуется щетка.

Алгоритм ремонта, или как разобрать водонагреватель “Термекс” для ремонта своими руками:

  1. Если не поступает питание, проверьте исправность розетки и целостность электрической цепи в целом. Причиной может быть и отключение подачи электроэнергии. Индикатор тока и элементарная внимательность — ваши лучшие помощники в подобной ситуации. Причиной отсутствия питания могут быть: блокирование от “сухого” включения, плохая изоляция, срабатывание УЗО.
  2. Вода не нагревается. Для проверки ТЭНа снимите крышку. Этим вы откроете доступ к клеммам ТЭНа. Теперь, используя тестер, проверьте его исправность. Если на клеммах имеется напряжение, но ТЭН не греет, нужно менять нагревательный элемент. Для этого отсоедините провода, снимите термодатчики и открутите соединение платформы с нагревательным анодом и ТЭНом. Одновременно с заменой нагревателя целесообразно очистить магниевый электрод или заменить его.

Важно! Прежде чем отключать провода, сохраните на любом носителе порядок расположения проводов. Это поможет вам избежать ошибки при  подключении.

  1. Если бак начал подтекать, то, скорее всего, проблема в нарушении целостности уплотнительных прокладок. Замените их или сделайте подмотку на фланцевых соединениях. Иногда течь возникает после замены ТЭНа. В этом случае установите нагревательный элемент заново. Если причиной течи стала коррозия накопительного бака, устройство не подлежит ремонту.
  2. Вода не нагревается при исправном ТЭНе? рекомендуется проверить исправность термостата.

Важно! Если бойлер вышел из строя и у вас возникает необходимость выбора нового устройства, предлагаем воспользоваться нашим рейтингом водонагревателей.

к содержанию ↑

Уход и профилактика поломок

Жесткая вода — злейший враг водогрейных приборов. Соли кальция и магния, содержащиеся в водопроводной воде, способствуют появлению осадка на поверхности ТЭНа. Поэтому нагреватель раз в год необходимо чистить при помощи раствора лимонной или уксусной кислоты, разрушающей осадок.

Важно! Для продления срока службы и во избежание поломок водонагревателей используйте фильтры для очистки воды в квартире.

к содержанию ↑

Видеоматериал

Хорошей профилактической мерой против появления накипи является применение специальных умягчителей воды. Кроме того, обязательной мерой является установка на линии подачи воды фильтра для удаления твердых частиц, находящихся во взвешенном состоянии. Если вы правильно наладили профилактику, то вопрос, как почистить водонагреватель “Термекс”, будет волновать вас не часто.

Как разобрать водонагреватель: составляющие бойлера и очистка

Многие слышали про водонагреватели Термекс. Они доступны по цене и приближены к российским реалиям, потому что изготавливаются отечественным производителем. Конструкция большинства из них несколько специфична, вот сегодня мы и поговорим, про то, как разобрать водонагреватель Термекс. Для этого нам понадобятся отвертка, торцовый или обычный ключ на 10, ножик, мужские руки, потому что негоже женщине заниматься такой работой. Разборка водонагревателя Термекс ведется по одной и той же схеме вне зависимости от модели. Отличается лишь конструкция корпуса, ТЭНов, их расположение. В остальном ремонт водонагревателя Термекс 80 литров емкостью ничем не отличается от обслуживания любого другого.

Разборка водонагревателей Термекс

Мы поведем речь об электрических приборах, попытку разобрать газовый водонагреватель осуществляйте на свой страх и риск. Этим должны заниматься специалисты. Как и водонагреватели прочих фирм, изделия Термекс снабжаются снизу щитком, за которым прячется электроника, а также встроенные ТЭНы числом от одного и выше. Первое замечание касательно разборки заключается в том, что нужно слить воду. Многие смотрят на это сквозь пальцы, и это не есть хороший стиль ремонта водонагревателя. Когда вода заливает микросхемы, ничего хорошего из этого не получается. Даже простейший водонагреватель, в котором и имеются всего только ТЭН и термостат, не любит небрежного отношения. Минимальные последствия – при снятии нагревателя он вылетит под давлением, результат представляйте в своем воображении самостоятельно. (См. также: Ремонт водонагревателей Термекс своими руками)

У некоторых обогревателей Термекс ТЭН крепится через резиновую кольцевую прокладку на шесть гаек к корпусу кольцом с соответствующим числом отверстий. Основание его круглое, имеется анод из магния или серебра. Это совершенно типичный ТЭН. Болты встроенные, вроде бы снимать их нет надобности. Тем осторожнее нужно с водой, чтобы резьбу не повредить. Имеется множество способов слить воду, мы предлагаем самый простой:

  • наливной вход водонагревателя оборудуйте тройником;
  • в ответвление поставьте кран, который должен быть все время закрыт;
  • за тройником поставьте обратный клапан, который помешает содержимому бака уйти в трубу, если воду отключили;
  • перекройте холодный стояк в квартире вентилем, чтобы блокировать заполнение бака;
  • отключите электрическое питание водонагревателя, выдернув вилку из розетки;
  • при сервисном обслуживании слейте воду через врезанный в тройник кран;
  • для этого используйте резиновый шланг или простое ведро;
  • жидкость можно использовать и в хозяйстве, если есть необходимость.

Сливать через смеситель водонагреватель бесполезно. Только верхняя часть бака доступна для забора воды. Нам же надо опорожнить резервуар полностью перед тем, как разобрать водонагреватель. Перед ремонтом допускается снять прибор со стены, многие осуществляют все операции без этого шага. Запаситесь отверткой и прочим инструментом и снимайте крышку водонагревателя. Под ней будут находиться ТЭНы, в которые опциально встраиваются термостаты, а также электронная плата управления (при наличии). Необходимо аккуратно отсоединить проводку, но до того следует оценить безопасность прибора. Средний контакт обычно является заземлением, можно тут же проверить его работоспособность, произведя замер мультиметром относительно корпуса. (См. также: Как чистить бойлер)

Большинство водонагревателей относится к классу электробезопасности I, следовательно, имеют вилку, на которой есть лепесток. Между ним и средним контактом ТЭНа не должно быть большого сопротивления. Отдельные мастера просто прозванивают, но мы рекомендуем измерить именно конкретное значение. Если оно больше 10 Ом, то следует отдельно что-то предпринять по этому поводу, потому что 10 Ом – максимально допустимое сопротивление всего заземлительного контура до стальной рамы, вкопанной где-то рядом с домом. После этого снимайте контакты. Обычно они крепятся гайками или съемными клеммами. В любом случае это не должно поставить нас в затруднение.

Настал черед термостата, если таковой имеется. Его тоже нужно отсоединить и аккуратно вытащить из ТЭНа. Если бы мы увидели водонагреватель в разрезе, то рядом со спиралями под слоем накипи заметили бы металлические трубки, зажатые на конце. Это щупы для датчиков температуры. Количество их может быть различным, например, один или два. Кроме того и ТЭНов бывает несколько. С каждым поступаем указанным способом. Сопротивление терморезистора обычно составляет десятки Ом, можно попробовать измерить его мультиметром. Не факт, что там будет именно это значение, потому что некоторые термостаты уже полностью зашиты рядом с ТЭНом, а это уже реле, сопротивление которого в любом состоянии явно на 20 Ом.

Ключом на 10 откручиваем шесть гаек по периметру ТЭНа, снимаем кольцо. Аккуратно раскачивая из стороны в сторону, вытаскиваем нагреватель из установочного отверстия. Это может быть достаточно длительный и сложный процесс в зависимости от того, как давно проводилась последняя ревизия прибора. На ТЭНе Термекс можно под накипью заметить следующие составные части: (См. также: Установка бойлера своими руками)

  1. Нагревательная (ые) спираль (и).
  2. Магниевый анод или его останки.
  3. Щупы для датчиков температуры.

Последнюю составляющую мы уже упоминали выше. Что касается магниевого анода, то он иногда собирается на стальном стержне или даже без него. Поэтому можно лицезреть один из следующих вариантов в зависимости от конструкции и даты последней ревизии:

  1. Просто ничего нет. Только ушко для крепления анода.
  2. Стержень из стали, вкрученный в резьбовое отверстие.
  3. Сильно изъеденные останки магниевого анода, сплошь покрытые накипью.

В любом из этих случаев деталь подлежит замене. Стальной стержень выкручивается гаечным ключом и плоскогубцами, либо останки стержня снимаются с «ушка». Вариант зависит от конструкции. Многие спрашивают, зачем вообще нужен магниевый анод, если все так зарастает накипью. Без него было бы еще хуже. Перед установкой нового магниевого анода необходимо вычистить ТЭН вместе с щупами и прочими деталями.

Как почистить ТЭН водонагревателя

Если разборка водонагревателя выявила необходимость чистки ТЭНа, то не стоит откладывать дело в долгий ящик. У Термекс чаще бывает двойная спираль, у каждой из составных частей мощность разная. Например, 700 и 1300 Вт, но это не догма. Встречаются и модели, где ТЭНов два. Чистить в любом случае придется все. Обратите внимание на уплотнительное кольцо. У Термекс оно обычно достаточно легко снимается. Что и следует сделать в первую очередь. Учтите, что любая резина не терпит кислот, которые мы собрались применять для чистки. Если имеется желание окунуть ТЭН целиком, то понадобится специальное чистящее средство Descalerдля посудомоечных или стиральных машин. (См. также: Как очистить бойлер от накипи)

Мы полагаем, что у большинства таких не имеется, поэтому берегите резиновые прокладки ТЭНов водонагревателя. Кстати, допускается использовать и унифицированные моющие средства, а также Descalerдля утюгов, электрочайников, микроволновок. Из того, что имеется в быту подходят кислоты лимонная и уксусная, а также жидкость из аккумулятора (там вроде бы имеется соляная кислота). Последний способ не очень хорош, потому что необходимо очень тщательно вымыть ТЭН после чистки до того, как ставить его обратно в водонагреватель. Что касается концентрации, то:

  1. 9%-ный уксус мешается с водой в соотношении 1 к 3 или 1 к 2.
  2. Лимонной кислоты на полуторалитровый бутыль нужно два пакетика.
  3. Жидкость из аккумулятора заливается доверху.
  4. Чистящее средство дозируется по его инструкции.

ТЭН помещается спиралью вниз. От бутылки пластиковой для этого отрезается горлышко. Раствор наливается так, чтобы не доставал до резиновых деталей, если таковые имеются. Вода должна быть теплой, время очисти составляет порядка суток. Что касается размера спирали, то у Термекс водонагреватель 100 литровый и водонагреватель 30 литров в этом плане не слишком отличаются от прочих. Чаще всего даже мощность та же у всех собратьев по линейке. Перед замачиванием можно аккуратно счистить крупные хлопья накипи. Если требуется очистить и бак, то следует не только разобрать электрический водонагреватель, но и снять его. Перевернув вверх дном, поставьте резервуар на деревянную решетку в ванну. Промывка ведется все тем же раствором, вот только делать это нужно вручную. Следует залить внутрь порядка 5 литров чистящей жидкости из тех, что мы рассмотрели выше, выждать пару часов, после чего положить бак на бок. Раз в два часа необходимо перекатывать резервуар. За сутки он должен совершить оборот на 360 градусов и вернуться в прежнюю точку. Жидкость затем нужно слить, а бак промыть. Водонагреватель 120 литров емкостью будет сложно так катать, но надо!

У некоторых моделей придется демонтировать электронную плату управления, ей явно не место в ванне. Не забудьте просушить водонагреватель до ввода в эксплуатацию. Магниевые аноды ставятся на места после окончания процедуры. ТЭНы должны выглядеть заметно лучше, чем было до чистки. После этого любой водонагреватель Термекс 50л емкостью будет работать почти как новый. При необходимости следует заменить спирали, о том, как понять, нужно ли это, мы уже рассказывали в своих обзорах. (См. также: Карта сайта 2)

Газовый водонагреватель, Аристон 200 литров например, требует несколько другого ухода. В этом смысле оборудование, работающее на голубом топливе, менее удобно, нежели электрическое. Разобрать проточный водонагреватель подчас и вовсе невозможно. Это касается моделей, которые устанавливаются вместо смесителя над раковиной. Прочие в основном также относятся к газовым. Теплообменник у них стремительно зарастает, но это уже совсем другая история.

Как разобрать водонагреватели разных производителей своими руками

Очень часто во время переезда или появлении неисправностей перед людьми стоит непростая задача, ведь им нужно разобрать водонагреватель. Не стоит забывать о том, что любой бойлер нуждается в частой регулярной чистке и в замене защиты. В большинстве случаев люди не хотят переплачивать деньги или же ждать мастера, поэтому они пытаются решить проблему самостоятельно. Первоначально может показаться, что разобрать бойлер довольно сложная задача, но это ошибочное суждение

Загрязнение бойлера

Разбор водонагревателей различных марок

Разобрать прибор можно аккуратно, зная производителя и придерживаясь четкой пошаговой инструкции.

Водонагреватель Термекс

Так как у всех водонагревателей почти одинаковая система, то можно подумать о том, что разбирать их нужно по одной и той же схеме. Но производители добавляют какие-то свои детали и функции, поэтому для каждой фирмы есть свой алгоритм:

  1. Перекрыть водоснабжение. В большинстве случаев под бойлером располагается кран или вентиль, который нужно закрыть.
  2. Обесточить бойлер, после чего его нужно отключить от электричества.
  3. Плоской шлицевой отверткой нужно снять защитную крышку. В некоторых случаях и на некоторых моделях она сидит плотно, поэтому нужно выполнять движения, которые производятся при открывании консервы.
  4. Индикаторной отверткой следует проверить, есть ли электрический ток в бойлере. Если все сделано правильно, то лампочка в отвертке гореть не будет.
  5. Слить воду из водонагревателя, для этого есть пошаговый алгоритм, узнать о котором можно, посмотрев видео на различных ресурсах.
  6. Следует сделать снимок схемы подключения, чтобы потом не перепутать провода. После снимка можно начинать отсоединение проводков.
  7. Гайки, которые крепят ТЭН и термостат, следует откручивать по одной. Это нужно для того, чтобы вода, которая застоялась в баке, стекла постепенно.
  8. ТЭН и термостат протереть сухой тряпкой.

Разбор закончен.

Схема бойлера Термекс

Водонагреватель Аристон

Порядок действий:

  1. Обесточить прибор, отключив его от сети электропитания.
  2. Снять защитную крышку, которая закреплена гайками.
  3. Далее следует отсоединить три кабеля: 1 – фаза, 2 – ноль, 3 – земля. Делается это при помощи индикаторной отвертки. Два первые провода освобождают термостат, поэтому его с легкостью можно вытащить из трубки.

Далее алгоритм разбора бойлера аристон аналогичен ранее представленному производителю.

Защитная крышка

Водонагреватель Polaris

В большинстве случаев люди склоняются именно к бойлерам фирмы Поларис. Порядок разбора следующий:

  1. Отключить бойлер от электросети.
  2. Слить воду из бойлера. Нужно получить доступ к крану, который выводит горячую воду из накопителя.
  3. Далее следует отсоединить терморегулятор, в данном случае он не закреплен, а просто установлен на клеммнике.
  4. Следующим шагом является слитие оставшейся воды из бака.
  5. Открутить удерживающую скобу и под правильным углом извлечь ТЭН из накопительного бака.

Схема водонагревателя Polaris

Водонагреватель Electrolux

Порядок действий:

  1. Если предыдущие водонагреватели можно было не снимать со стены, то в данном случае без этого не обойтись. Поэтому первым пунктом алгоритма является снятие бойлера со стены. Перед этим из него обязательно нужно слить всю воду.
  2. Снятый бойлер следует перевернуть кверху штуцерами и снять с него защитную крышку.
  3. Далее поочередно нужно начать снимать термостаты, блок питания термометра, сам термометр, выкрутить все гайки до одной, и в итоге снять фланец крепления ТЭНа.
  4. Далее вынуть ТЭН. Дальнейшие действия зависит от причины разбора бойлера. Если прибор был разобран из-за поломки, то следует заменить ТЭН, если же бойлер нужно было просто почистить, то все детали следует протереть сухой тряпкой и удалить различные загрязнения, например, налет и ржавчину.

Водонагреватель Garanterm

Алгоритм действий:

  1. Первым пунктом алгоритма разбора водонагревателя Гарантерм, как и в большинстве случаев, является отключение электроэнергии.
  2. Далее следует слить воду из бойлера. Для того, чтобы вода текла из двух кранов и слилась максимально, следует перекрыть общий квартирный кран, чтобы вода могла вытекать без проблем.
  3. Следующим пунктом является работа с различными проводами. Демонтируем клеммы с контактов ТЭНа.
  4. Выкручиваем винт с проводом заземления, далее винт фиксатор сетевого шнура, а также винт защитного блока.
  5. Из гнезда достать все датчики защиты и термостат.
  6. Далее нужно открутить пять последних болтов, и приступить к разбору внутренностей и, например, чистке.

Водонагреватель AQUAVERSO

Алгоритм разбора данного водонагревателя очень похож на алгоритм разбора бойлера Термекс, ознакомиться с которым можно в начале статьи. Только в данном случае воду из бойлера нужно слить сразу же после обесточивания электроэнергии.

Бойлер Aquaverso

Водонагреватель Атмор

Данный тип водонагревателя не рекомендуется чинить самостоятельно, так как производители настроили его настолько тонко, что самостоятельное вмешательство может привести к сильной поломке и за ремонт придется выложить в разы больше денег, нежели за чистку и разбор.

Встречались случаи, когда самостоятельное проникновение в бойлеры Атмор приводило к замыканию проводки, к пожарам, поражению током или же полной поломке водонагревателя.

Водонагреватель Superlux

Бойлер Суперлюкс можно разобрать, используя схему для разбора бойлера фирмы Electrolux. Данные виды совершенно идентичны, поэтому разбор, установка и все остальное у них одинаковое.

Водонагреватель Goranje

Порядок действий:

  1. Отключить прибор от электросети.
  2. Слить воду из водонагревателя.
  3. Первым этапом является снятие крышки. В большинстве случаев люди не могут ее снять и даже ломают, так как она пластмассовая. Снять ее очень легко, поддеваем отверткой снизу и выталкиваем на себя переднюю панель.
  4. Далее следует потянуть на себя ручку, которая регулирует температуру. Так как ручка ничем не закреплена, сделать это будет, довольно, просто. Открутить два винта и можно снять крышку.
  5. Следующим этапом является отсоединение всех проводов, запутаться в них будет очень сложно, так как все они разной длины и при сборке встают идеально каждый на свое место.
  6. Далее нужно открутить фланец, который держится на шести гайках, и начинать чистить внутренности бойлера.



Важно! При чистке бойлера и его составляющих ни в коем случае нельзя использовать наждачную бумагу, щетки и многое другое, что может повредить поверхность. Не нужно натирать каждую деталь до блеска, а особенно саму внутренность бойлера, накипь на стенках водонагревателя защищает его от коррозии, поэтому избавляться от нее нежелательно. Для чистки деталей следует использовать обычную тряпку из микрофибры.

Водонагреватель Epico

Алгоритм действий:

  1. Вначале нужно отключить бойлер из сети. Слить воду и снять обратный клапан.
  2. Снять крышку, которая закреплена двумя болтами рядом с патрубками.
  3. Вытащить термостат, сделать это очень легко, следует лишь сдвинуть его вниз. Если мешают провода, то их нужно снять с клемм.
  4. Далее следует слить в емкость оставшуюся воду и накипь и можно доставать все оставшиеся детали.

Водонагреватель Haier

В данном случае лучше обратиться к профессионалам, так как он является очень проблематичным, и разобраться в нем обычному человеку будет сложно.

Чистка водонагревателя

Также имеется большое количество и других моделей водонагревателей, например, Timberk, Stiebel Eltron, AEG и многие другие. Все они отличаются друг от друга чем-то, размерами, цветом, сложностью схемы.

Инструменты для разбора и сбора водонагревателей

Чтобы разобрать прибор, потребуется небольшое количество инструментов, в большинстве случаев они есть у каждого человека дома, поэтому никаких дополнительных затрат не потребуется.

Перед тем, как начать разбор водонагревателя, нужно приготовить все инструменты заранее и выложить их перед собой, чтобы в случае чего не отвлекаться на поиски той или иной отвертки.

Список необходимых инструментов:

  • Индикаторная отвертка.
  • Крестообразная и плоская отвертка (зависит от шурупов, которыми прикручены детали).
  • Разводной ключ.
  • Набор накидных ключей.
  • Нож и ножницы.
  • Пакля.
  • Микрофибровая тряпка, чтобы протереть внутренности и детали.

Необходимые инструменты

Разбор предохранительного клапана

Предохранительный клапан – важная вещь в работе водонагревателя. Данный клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому установить его нужно правильно, чтобы при включении бойлер не взорвался и начал работать правильно, то есть нагревать воду, а не просто прогонять ее сквозь себя.

К каждому бойлеру подбирается свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан похож на простую часть трубы с небольшой ручкой, с помощью которой и будет регулироваться давление внутри бойлера. Клапан легко снимается и устанавливается обратно, но делать это нужно правильно, чтобы избежать поломки и других неприятных ситуаций.

Предохранительный клапан

Отсоединение от электрической сети

Важным и главным элементом разбора водонагревателя – является отсоединение его от электрической сети. Сделать это просто необходимо, так как от этого зависит безопасность не только того, кто разбирает бойлер, но и всех находящихся рядом, потому что если бойлер взорвется, то потери будут существенными.

Даже когда прибор отсоединен от сети электропитания, необходимо проверить наличие тока в проводах при помощи индикаторной отвертки, так как при сливе воды могут замкнуть провода и начнется возгорание.

Разборка водонагревателя, чистка его внутри или же починка не составит никакого труда, если придерживаться четкой инструкции, которая приложена в специальной книге. Если же документы на бойлер потеряны, то алгоритм разбора можно найти в интернете в различных формах: в письменной, показательной и т.д. Но не стоит забывать о том, что есть и такие модели бойлеров, проникновение в которые возможно лишь специалистом, так как разработчики сделали внутреннюю систему сложной для понимания обычных людей.

Как разобрать водонагреватель — ВОДОНАГРЕВАТЕЛЬ.РУ

от admin / 4

Любые манипуляции с водонагревателями, в большинстве случаев даже такие, как установка и демонтаж, связаны с их разборкой/сборкой. В принципе, любой мужчина, а иногда даже и девушка, сможет понять, как разобрать бойлер. Конечно, минимальные слесарно-сантехнические навыки и инструмент обязательно понадобятся. Ну а о том, как разбираются водонагреватели самых распространенных типов, мы вам с удовольствием расскажем.

Как разобрать бойлер

Для начала рассмотрим самый распространенный вариант – разборка водонагревателя с ТЭНом, крепящемся на гайку с резьбой 55. Это как правило недорогой водонагреватель без наружной регулировки. Производят такие водонагреватели самые различные бренды. Узнать эту разновидность можно по характерному 6-гранному фланцу, который очень удобно раскручивать ключом на 55 или головкой от ступицы УАЗика. Также можно раскрутить газовым ключом №2. Итак, приступаем к разборке. Перед тем, как приступать к разборке, нужно слить воду из водонагревателя.

Читайте также: Как слить воду из водонагревателя.

  1. Отключить от сети, слить воду, демонтировать обратный клапан. Он часто мешает разборке, и даже если на нем есть триггер для спуска воды, стоит его снять совсем.
  2. Снять крышку, которая крепится обычно двумя винтами вблизи к патрубкам.
  3. Теперь можно добраться к термостату – он демонтируется резким движением вниз с фланцевой гильзы. Если мешают провода сетевого шнура, их нужно открутить с клемм термостата.
  4. Все, можно раскручивать. Так как на дне бака водонагревателя остались несколько литров воды, грязь и накипь, подставьте тазик под низ водонагревателя.
  5. Раскручивайте аккуратно против часовой стрелки (если смотреть снизу). Когда резьба закончится, набившаяся грязь и накипь могут мешать разборке. Надо аккуратно пластиковым или деревянным не очень острым предметом расковырять накипь, и пытаться извлечь фланец. Вот через 4-5 см покажется ТЭН, он, как может показаться, шире отверстия. Для извлечения ТЭНа надо еще проковырять накипь между изгибами нагревательного элемента, и аккуратно, движениями влево — вправо, вытащить нижнюю округлую часть ТЭНа. В некоторых случаях ТЭН настолько тяжело вытаскивается, что он может поцарапаться. Ну за это мастера и берут деньги.

Читайте также: Сливать ли воду с водонагревателя

Как разобрать водонагреватель Аристон

Модели водонагревателей Аристон эконом класса, которые отличаются своим овальным фланцем, разбираются особым образом.

  1. Отключить от электросети, слить воду, при необходимости открутить обратный клапан.
  2. Раскрутить два винта, находящихся около патрубков слива/залива, снять крышку.
  3. Снять термостат движением вниз. Теперь фланец доступен. Он крепится к корпусу при помощи планки на одной гайке, раскрутив которую, можно снять фланец. Внимание: фланец с ТЭНом перед тем как достать нужно провернуть в баке ТЭНом вниз. Точно также его нужно установить на место.

Читайте также: Как почистить водонагреватель Аристон

Как разобрать бойлер медиум-класса

Водонагреватели средней ценовой категории, а в последнее время и эконом-класса, комплектуются фланцами, которые крепятся к горловине посредством 4-6 болтов.

  1. Отключить питание, слить воду, при необходимости демонтировать обратный/защитный клапан.
  2. Снять крышку, для этого нужно отыскать и раскрутить винты. Они могут скрываться в различных местах, например, как у водонагревателя Горенье, под передней планкой с шильдиком.
  3. Когда крышка снята, нужно снять термостат, если он вставляется в ТЭН или отсоединить от ТЭНа провода от термостата, расположенного рядом.
  4. Когда провода отсоединены, можно начитать раскручивать болты или гайки – чаще всего наружу выступают болты, но иногда, как в некоторых моделях Аристонов, доступны для раскручивания гайки.

Читайте также: Ремонт электрического водонагревателя

Как разобрать водонагреватель Термекс и Поларис

Для того, чтобы разобрать водонагреватель с плоским баком Термекс и однотипные с ним, нужно

  1. Отключить от сети, слить воду, открутив обратный клапан.
  2. Открутить гайку-заглушку.
  3. Демонтировать пластиковые щитки.
  4. Открутить винт по центру пластиковой крышки. Внимание: данный винтик может располагаться под стикером.
  5. Все, нижнюю крышку можно снять. Под ней обнаруживается довольно сложная как для водонагревателя схема с электрокомпонентами. Внимание: перед тем, как разбирать конструкцию, обязательно сфотографируйте ее крупным планом и для страховки зарисуйте ее. Так и пишите – синий провод подходит, к примеру, к термостату, черный на ТЭН и т.д. Если запутаетесь, схему потом не найдете, будет очень сложно собрать все назад. В принципе, схема Термекса простая – сетевой шнур подключен к термозащите, от которой питание поступает на внутреннюю плату управления с трансформатором. Далее провода идут на ТЭНы и на наружную плату управления через особый разъем.
  6. Для того, чтобы разбирать дальше ваш Термекс, нужно отсоединить термозащиту и плату управления, которая прикручена саморезами. Придется также открутить гайки кронштейна заземления. Электронная плата и термозащита боится воды, поэтому надо их беречь от воды. Внимание: от платы управления необходимо отсоединить разъем, идущий от наружной платы управления. После того, как все компоненты сняты, разъем, ведущий от наружной платы, нужно просунуть в имеющееся отверстие, которое нужно закрыть тряпкой.
  7. Каждый из обоих ТЭНов крепится к фланцу при помощи 6 гаек. Для того, чтобы демонтировать ТЭН, надо открутить гайки. Внимание: ТЭНы могут быть покрыты накипью, их надо снимать постепенно, весь процесс не из приятных. За это мастера и берут деньги.
  8. В некоторых случаях нужно демонтировать не только внутреннюю, но и наружную плату управления, которая располагается на лицевой стороне корпуса, и с которой осуществляется управление водонагревателем. Обычно у неподготовленных домашний мастеров возникают проблемы с тем, чтобы снять наружную плату управления. Чтобы ее снять, нужно аккуратно нагреть феном пластиковую наклейку на передней панели. Сняв наклейку, можно обнаружить планку, которая крепится пятью саморезами. После того, как эти саморезы откручены, можно снять планку и добраться до наружной платы управления.

Рубрика: Правильная эксплуатация и уход за водонагревателем Метка: бойлер, водонагреватель, Как разобрать бойлер, Как разобрать водонагреватель, термостат, ТЭН4 комментария

Бойлер Термекс — Эксплуатация и ремонт

___________________________________________________________________________________________

  • Водонагреватель Thermex — Неисправности и ремонт
  • Устройство и компоненты водонагревателей Термекс
  • Ремонт и проверки бойлера Термекс
  • Подключение и эксплуатация водонагревателя Thermex
  • Устранение неисправностей водонагревателя Термекс
  • Обслуживание бойлеров Термекс
  • Неполадки электроводонагревателя Термекс

В эксплуатации накопительный водонагреватель Термекс на 80 литров. Возникла следующая проблема: при полностью заполненном баке и подключенном к электропитанию — нагрев не происходит, предположительно перегорел нагревательный элемент. Каковы еще могут быть причины, какова цена нового ТЭНа для этого устройства, и насколько сложно его менять самостоятельно?

В вашей ситуация полагаю, что перегорела вся нагревательная система, а именно: ТЭН и термостат. Поменять самостоятельно не трудно.

Пару недель назад поставили и подключили бойлер Thermex IR 80 V (сборка российская). При запуске перегорела клавиша ТЭНа на 1,3 киловатта. Я не понимаю, каким образом в такую маленькую клавишу засунули 20 Ампер. Температурные датчики, выставленные в трубки возле нагревательного элемента, выскочили, пришлось решать, каким образом их закрепить, чтобы они не перемещались вниз. Саморез на нижней опоре сорван, вместо этого туда засунули проволоку. Нарезал резьбу М8 и поставил болтик. 25 мм пены в качестве термоизоляции не достаточно, пришлось сделать дополнительную. Вот думаю, как теперь сделать переводник на ТЭНы с резьбой. Семь лет назад купили водонагреватель на 50 литров, круглый. Работает до сегодняшнего дня. Ни разу не проводил профилактические работы.

Уже более трех лет я занимаюсь ремонтом бойлером, и никогда не встречал дефектов по креплению. На проводки датчиков должны надеваться специальный крепеж, закрепляемый на шпильки или болтики крепления нагревательных элементов. Точно также никогда не встречал бак без такого крепления. Впечатление, что бак был собран из двух и более бракованный устройств.

Поломка вертикального нагревателя воды Thermex ERS 80 V Silverheat (метал из нержавеющей стали, плоский). После того, как я заменил ТЭНы — стал некорректно отображать температуру. На мониторе высвечивается 40 градусов, а вода настолько горячая, что невозможно держать руку. Посоветуйте, пожалуйста, в чем может быть проблема?

До того, как вы заменили нагревательные элементы, все было в порядке? Возможно неисправность самого датчика, вы могли его вставить не до конца.

В течение десяти лет от сезона к сезону исправно работал электрический водонагреватель Термекс на 100 литров (вертикальный, бачок из нержавеющей стали) на жесткой воде. По всей видимости, произошла поломка ТЭНа, похоже, выпало железо – сильный нагрев нижней области. Пока не демонтировал – неудобно, не продумал этого при установке. Размышляю, ознакомившись в отрицательными отзывами о нагревательных элементах, можно ли поменять ТЭН на какой-то часто встречающийся и качественный (может быть, аристоновский и ли подобный) на 1,5 – 2 киловатта, не удвоенный. У родственников стоит обычный Аристон, вода в колодце грязная. Исправно функционировал на протяжении шести лет, издавал сильные шумы. Сливали воду из бака зимой – поднял, он какой-то странно тяжелый без жидкости, разобрал и обнаружил в нем более двух килограмм грязи, но он же работал! Все почистил, и он работает по сей день. Где можно приобрести подобные нагревательные элементы и главное, как их поставить в водонагреватель Термекс? Кто-то делал подобное?

Касаемо этой модели не могу точно сказать, но знаю несколько человек, которые невольно заменяют ТЭНы на аристоновские. Если рассуждать логически, то должно подойти – калибр фланца идентичный, только что делать с датчиками термозащиты и терморегулятора? Вообще, в эмалированных бойлерах, в такой ТЭН GP (По Термексовской классификации) 2 датчика входят друг за другом.

Купили электроводонагреватель Thermex IR 100 V. Поставили, все подсоединили, заполнили бачок. А горячей воды так и нет, после того, как устройство выходить из «демо» режима происходит нагрев на пару градусов, а потом появляется ошибка Е1. В инструкции сказано, что эта ошибка появляется в случае пустого бака, но в нашем случае вода есть, 70 литров точно, если смотреть по счетчику. Что делать? Вызывать специалиста или можно разобраться самостоятельно?

В Вашем случае желательно обратиться в сервисный центр.

В прошлом году не удалось разобрать накопительный водонагреватель ERS 100 V Silverheat. Вернее, снял только переднюю накладку. Потому как дачный сезон подходил к концу — времени разбираться, особо не было. А сейчас дачный сезон решил начать с разборки данного устройства. Возник такой вопрос: а как правильно разобрать, чтобы добраться до магниевого анода и не выкрутить лишнего?

Отсоедините все проводки, предварительно для вашего же удобства рекомендуется их как-то пометить или сфотографировать. Открутите гайки и достаньте нагревательный элемент. Прочистите и замените магниевый анод. Далее собираете все в обратном порядке. Если все это время ЭВН находился без жидкости, то процесс разрушения будет стремительнее, чем с жидкостью. Вместе с этим, я бы посоветовал посмотреть состояние внутреннего бачка.

Установлен плоский электрический водонагреватель Термекс на 50 литров, оснащен двумя ТЭНами 1,3 и 0,7 киловатта. В главном нагревательном элементе (1,3 киловатта) лопнула труба датчика почти в самом низу. Отрезал, запаял. Выбрасывать не хочу, так как нагревательный элемент исправный. Допускается ли его перенос на место второго ТЭНа? Иными словами, будет ли нормально функционировать бачок с двумя ТЭНами 1,3 и 1,3 киловатта?

Предположительно будет. Только при запуске на «дубль» (ускоренный подогрев) будет перерасходовать электроэнергию. Если вы этого не боитесь, то проверьте, выдержит ли это ваша проводка? Правда, это только мои предположения. Схема устройства может «полагать» по-другому.

Посоветуйте, пожалуйста, что можно предпринять? Бойлер Thermex IR 200 V, стоит в летней кухне уже более трех лет, в прошлом году работал на всех режимах исправно. В этом году при двух переключателях начал пропускать жидкость через навивку между клапаном и тройничком трубы горячего водоснабжения, притом вода через клапан не сливалась. С увеличением времени нагрева в бачке происходило шипение, и травил еще больше, при этом вода нагревалась моментально. При включении только левого переключателя не травил, и вода прогревалась до установленной температуры за 30 минут. Вдобавок, клапан стоит на трубке горячего водоснабжения «носом» вверх, правильно ли это, и могла ли повлиять установка на происходящее?

Неважно куда направлен «Носик», самое главное, это рабочее направление, оно показано стрелочкой на обшивке. В случае некорректной установки жидкость в бачок не будет попадать. А вот то, что протекает между клапаном и тройничком, означает, что клапан в неисправном состоянии. Необходима срочная замена клапана.

Установил и подключил ЭВН Термекс на 100 литров, а через два месяца он разорвался. Пришлось снимать и везти в сервисный центр, там мне объяснили, что это не гарантийный случай, не смотря на то, что на бочок гарантия была. От меня открестились, оправдываясь тем, что не было ежегодной замены магниевого анода, хотя я хотел его заменить через пару месяцев, но он не дожил. Привез его домой, самостоятельно разобрал и когда откручивал и демонтировал нагревательный элемент, чтобы посмотреть в порядке ли он, обнаружил, что в центре его даже не разбирали, а магниевый анод в отличном состоянии и мог еще один год прослужить без замены. Имеет ли бак какое-то отношение к аноду?

Магниевый анод расположен возле ТЭНа и оберегает его от скопления накипи и разрушения.

Подскажите, как убрать «демо» режим. Какие клавиши зажимать?

Одновременно зажмите верхнюю и нижнюю стрелку и держите несколько секунд.

На протяжении длительного времени использовали накопительный водонагреватель Thermex ERS 80 V (вертикальный). После того, как стали сдавать квартиру обнаружили, что он в неисправном состоянии. Не нагревает. Когда его включаем, температура поднимается очень быстро с 30-ти градусов до 70-ти, а после этого выскакивает ошибка. После демонтажа и отключения всех труб, оказалось, что он полный, но вода из него не шла. Выкрутили крышку с трубки, находящейся возле труб холодного и горячего водоснабжения, и только тогда выбежала вся жидкость. Кто знает. В чем проблема? И еще, стал пробивать корпус.

Если пробивает, значит, раскрылись нагревательные элементы. Необходимо разобрать и посмотреть их состояние.

Эксплуатируем бойлер Термекс (50 литров, круглый, вертикальный) более десяти лет. Без системы очистки ЭВН хватает на полтора года, потом во избежание проблем с заменой ТЭНа (сталкивались ранее), просто выкидываем и берем другой. Вот как раз недавно установили новый бойлер – моментально снизилось давление горячей воды (от нового бойлера), в тот момент, когда давление холодной воды осталось прежним. Кто знает, где надо проверять?

Возможно, вы не правильно подключили ввод или вывод из устройства. Проще говоря, вводной или выводной патрубок ЭВН перекрыт. В будущем я бы не советовал приобретать бойлеры с баком из нержавеющей стали. И проблем с нагревательными элементами будет меньше. Приобретите один из самых простых, со стандартным покрытием бачка, и без электронного управления.

ЭВН Термекс FSS 80 V. Возникло ряд вопросов. Воды не достаточно для двух человек. Установка правильная, перерасхода горячего водоснабжения быть не может. У вас тоже не хватает? Хочу заметить, что это с самого начала использования. На какой температуре должен быть установлен регулятор подогрева жидкости на нагревателе, для наиболее приемлемого использования? Для выявления причины такого небольшого количества горячего водоснабжения я провел исследования: Проверил путем наполнения ванны, примерное 30 литров шла действительно горячая вода, и еще 20 литров было воды теплая, а дальше совсем холодная. По ощущениям 30-ти литров все же не достаточно. Засекал время подогрева – полный бачок нагревается до установленной температуры за два часа. Перерасхода воды нет, я проверил, подключения все правильные. Как увеличить количество горячей воды из бойлера?

У вас все в порядке. Подобный подогрев – является издержкой устройства. Не просто так, большая часть ЭВН имеют цилиндрическую форму, благодаря этому нагрев происходит равномерно.

У меня установлен вертикальный водонагреватель Thermex Flat Diamond Touch ID 80 V (плоский). На выходе очень слабый поток гор. воды, в сравнении с входящей холодной. Так и должно быть? Ранее, когда я только его купил, насколько я помню, такого различия не было. Могла ли забиться внутренняя часть? При плановом отключении воды, после запуска течет ржавая вода – это все остается в фильтре. Там есть еще что-то похожее на фильтр? Следует разбирать? И как правильно сливать воду из прибора?

Иногда в комплектацию входит прорезиненная прокладка с металлической сеткой. И если специалист ее поставит, то необходимо будет разбирать все соединения, в которые она могла быть установлена, для ее нахождения и удаления. Для вашего же удобства рекомендуется снять прибор со стены, установить в удобном положении (трубками вверх) и осуществлять разборку (это уже более новые модели, и просто демонтировать нижнюю крышку не получится). Запомните, а еще лучше сфотографируйте положение всех проводков, их входы и выходы. Будьте внимательны, под нагревательным элементом расположена силиконовая прокладка. Чаще всего требуется ее замена.

Установлен Thermex FSS 50V. Проблема такого характера: время от времени, с промежутком от пяти минут до трех-четырех часов, в любом режиме работы, выскакивает ошибка Е1 (нехватка жидкости в бачке), автоматически останавливаете до перезапуска. Хотя в реальности вода в баке есть, и нагрев идет, нагревательный элемент работает. В сервисном центре порекомендовали поменять термодатчик в ТЭНе. Его замена ни к чему не привела. В чем еще может быть проблема?

У меня была аналогичная ситуация. Проблема на самом деле была в термодатчике. Температура подогрева была установлена на 75 градусов. Но в действительности он не правильно определял температуру (отображал меньше, чем есть), затем срабатывало термореле и бачок (выключаясь) пищал, высвечивая ошибку Е1. После остывания воды бачок снова запускался. В результате разборки обнаружилось, что термодатчик выскочил из гнезда нагревательного элемента. Протиснул его до предела в трубку и все работает исправно.

Пользуемся плоским электроводонагревателем Термекс Flat Diamond (50 литров). Функционирует все время на протяжении семи месяцев. Достигает установленной температуры и удерживает ее стабильно. Но последние пару месяцев при включении крана за 5-10 минут его беспрерывной работы температура снижается на 30 градусов, а еще через 10 минут падает до 18-20-ти. Я думаю: упала температуры холодной воды (в данный момент 14 градусов). Неправильная работа термодатчика, что-то с термопарой? И где она находится? И еще одно: в вечернее время, когда давление воды снижается, при открытии крана прибор начинает издавать посторонние шумы. Если открутить по максимуму кран горячей воды, то шум на некоторое время утихает. Можно ли в данной ситуации его использовать? Что делать?

Датчик расположен в трубе на самом нагревательном элементе. На корпусе ТЭНа припаяно две медные трубки, в одной из них он собственно и находится.

Пару дней назад в нашем доме отключали электроэнергию, потом подключили. Вода в бойлере Термекс на 50 литров остыла. На второй день обнаружил, что вода все еще холодная, и нагреватель не нагревает, но индикация на розетке есть. Водонагреватель вертикальный, на 50 литров. Совсем недавно установили. Решил разобрать самостоятельно. Ознакомившись с инструкцией, пришел к выводу, что возможно это произошло в результате перепадов напряжения, или нагревательный элемент забился накипью. Первая проблема – крышка термостата была подкопченной, а само замыкающее/размыкающее цепь устройство тоже в нагаре. Не понятно, может это произошло в результате скачка напряжения или же просто от времени. Вторая проблема – пробовал выкрутить ТЭН, достать его – не выходит. Нагревательного элемента не вижу из-за скопившейся накипи. Единый белый ком. В целом, после визуального осмотра пришел к выводу, ТЭН, датчик и магниевый анод в норме, нагара нет, завтра планирую прокипятить в специальном растворе, который не просто очищает от накипи, она растворяет ее в жидкости. Затем хочу помыть бачок. Я в замешательстве из-за подкопченного термостата. И еще, я подкрутил колесо настройки температуру, на которое надевается голубой флаг. Как потом его поставить на место сохранив правильную регулировку? Постараюсь прокипятить жидкость сквозь такой слой. Делитесь своими предположениями, что делать с термостатом и колесом регулировки? Скоро буду менять магниевый анод и скорее всего сам нагревательный элемент.

Легко. При развороте приблизительно на 1/3 диапазона должен щелкнуть термостат (при температуре 20градусов). Поверните в разные стороны и определитесь.

Произвели установку электрического накопительного водонагревателя Термекс на 100 литров. Напольная стоячая бочка, увесистый, из толстой нержавеющей стали. Переносной пульт управления с длинным проводом, что довольно комфортно. Приобрел его еще пять лет назад. Это одна из самых больших и дорогих моделей. Живем в доме, соответственно горячей воду уходит много. Самая первая наша проблема была, когда прорвала вода из защитного клапана, прямиком на пол, хорошо хоть частный дом и не затопили соседей, сразу же открутил патрубок, надел гибкую трубку и вывел это все дело в сток, чтобы в случае прорыва защиты, чтоб вода не полилась на пол. Снизил температуру, максимальная была 75 градусов, вроде бы больше клапан не прорывал. В прошлом году заменил ТЭНы, там их 3. И вот с сегодняшнего дня стал выключаться, выдавая ошибку Е1 (отсутствие жидкости). Произошла поломка в электронной плате, из-за постоянных миганий света (была авария на подстанции). Не многие в курсе, что бойлер это та же самая «сковородка с плотной крышкой», и к нему в обязательном порядке должен подключаться гидробачок, как на насосной станции. Чтоб было, куда деваться излишкам давления, не разрывая бачок. Ведь в нем системное давление около четырех атмосфер и обратный клапан находится на вводе, и деваться некуда. Так вот – вода из колодца 10 градусов, прогревается до 75-ти, такой вопрос, куда деваться давлению от линейного расширения, если все вентили перекрыты? Имеются вычисления, на какой объем, какой гидро-аккумулятор устанавливать. Так что просто разрывает, круг за кругом, утомление металла.

К сожалению, не все понимают необходимость установки расширительного бачка, а изготовители чаще всего считают монтаж ПК достаточным для безопасности. Для предотвращения того, что вы написали ранее и необходимо ставить этот клапан. Не доверяете типичному? Честно сказать, я тоже. К тому же давление срабатывания у него чаще всего повышенное. У меня стоит регулируемый защитный клапан Fado. Можно настраивать как угодно.

___________________________________________________________________________________________

___________________________________________________________________________________________

Водонагреватели Thermex
Что необходимо делать, если бойлер Термекс начал протекать? В каждой модели причины протечки могут быть разными. Если у вас в эксплуатации ЭВН Safedry с сухим ТЭНом, то одной из причин…

Водонагреватели Ariston
Неисправности, с которыми вы можете столкнуться при использовании накопительного водонагревателя Аристон: Нагреватель может не запуститься; Вентиль водоразбора. ..

Водонагреватели Edisson
Установленная температура 70 градусов, показывает тоже около 70. При расходе на табло температура снижается, включается нагрев. То есть как полноценная работа. А реальная…

Водонагреватель Haier
При подаче, ранее отключенной горячей воды, через подрывной клапан пошла горячая вода, практически, струей. Были открыты секущий вентиль на основной магистрали и…

Водонагреватели Zanussi
Электрический водонагреватель Занусси 80 литров. Влияет ли на работу низкое давление воды на входе или слабое электрическое напряжение? ЭВН может выполнять…

Водонагреватель AEG
В эксплуатации электрический водонагреватель AEG EWH 50 Comfort EL. На что влияет температура нагрева воды? Какую лучше выставлять? Первое, на что повлияет…

Водонагреватели Electrolux
Произвел монтаж и подключение электроводонагревателя Electrolux EWH 80 Royal Flash, последний раз меняли ТЭН более трех лет назад. В целом пользуемся им около пяти лет. Возникла…

Водонагреватель Поларис
Запускаю накопительный водонагреватель Polaris Ultra IMF 50 V, он нагревается до определенной температуры и полностью отключается. Ранее все было нормально, нагревал…

Как правильно разобрать водонагреватель Термекс своими руками

Очень часто во время переезда или при возникновении неисправности люди сталкиваются со сложной задачей, ведь им необходимо разобрать водонагреватель. Не забывайте, что любой котел нуждается в частой регулярной чистке и замене защиты. В большинстве случаев люди не хотят переплачивать деньги или ждать мастера, поэтому пытаются решить проблему самостоятельно. Изначально может показаться, что разборка котла – довольно сложная задача, но это ошибочное мнение.

Загрязнение бойлера

Анализ водонагревателей различных марок

Разбирать устройство можно аккуратно, зная производителя и следуя четкой пошаговой инструкции.

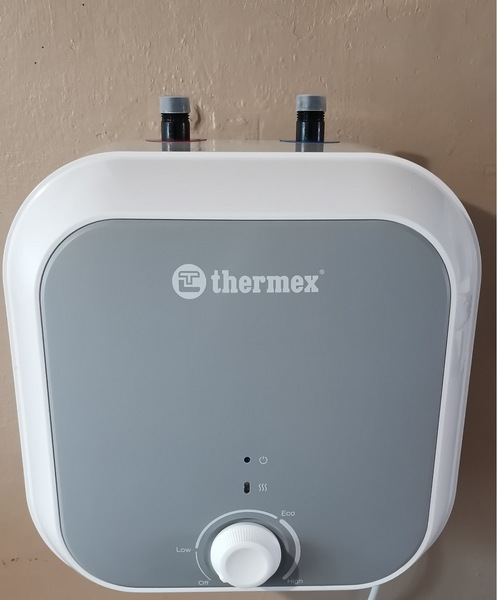

Водонагреватель Термекс

Так как все водонагреватели имеют практически одинаковую систему, можно подумать, что разбирать их нужно по одной и той же схеме. Но производители добавляют какие-то свои детали и функции, поэтому у каждой компании свой алгоритм:

  1. Перекрыть подачу воды. В большинстве случаев под котлом есть кран или вентиль, который необходимо закрыть.
  2. Обесточить котел, после чего его необходимо отключить от электричества.
  3. С помощью плоской отвертки снимите защитную крышку. В некоторых случаях и на некоторых моделях она сидит туго, поэтому нужно выполнять те движения, которые производятся при открытии консервы.
  4. С помощью индикаторной отвертки проверьте наличие электрического тока в котле. Если все сделано правильно, лампочка в отвертке не загорится.
  5. Слить воду из водонагревателя, для этого есть пошаговый алгоритм, о котором вы можете узнать посмотрев видео на различных ресурсах.
  6. Вам следует сделать снимок схемы подключения, чтобы потом не перепутать провода. После выстрела можно приступать к отсоединению проводов.
  7. Гайки крепления ТЭНа и термостата следует откручивать по одной. Это необходимо для того, чтобы застоявшаяся в емкости вода постепенно стекала.
  8. Протрите нагревательный элемент и термостат сухой тканью.

Анализ завершен.


Схема котла Термекс

Водонагреватель Аристон

Порядок действий:

  1. Обесточить прибор, отключив его от сети.
  2. Снимите защитную крышку, закрепленную гайками.
  3. Далее следует отключить три кабеля: 1 — фаза, 2 — ноль, 3 — земля. Делается это с помощью индикаторной отвертки. Первые два провода освобождают термостат, поэтому его можно легко вытащить из трубки.

Далее алгоритм разбора котла Аристон аналогичен ранее представленному производителю.


Защитный кожух

Водонагреватель Polaris

В большинстве случаев люди предпочитают бойлеры Polaris. Порядок разбора следующий:

  1. Отключить котел от электросети.
  2. Слить воду из бойлера. Вам нужно получить доступ к крану, который удаляет горячую воду из резервуара.
  3. Далее следует отсоединить термостат, в данном случае он не фиксируется, а просто устанавливается на клеммник.
  4. Следующим шагом будет слив оставшейся воды из бака.
  5. Отвинтите фиксирующую скобу и извлеките нагревательный элемент из накопительного бака под правильным углом.


Схема водонагревателя Polaris

Водонагреватель Electrolux

Порядок действий:

  1. Если предыдущие водонагреватели нельзя было снять со стены, то в данном случае без него не обойтись. Поэтому первым пунктом алгоритма является снятие котла со стены. Перед этим обязательно нужно слить из него всю воду.
  2. Снятый котел следует перевернуть вверх дном со снятой с него арматурой и защитным кожухом.
  3. Затем по очереди нужно начать снимать термостаты, блок питания термометра, сам термометр, открутить все гайки до одной, и в итоге снять фланец крепления ТЭНа.
  4. Затем выньте ТЭН. Дальнейшие действия зависят от причины разборки котла. Если прибор был разобран по причине поломки, то следует заменить ТЭН, если котел просто нуждался в чистке, то все детали необходимо протереть сухой тряпкой и удалить различные загрязнения, такие как налет и ржавчина .

Водонагреватель Гарантем

Алгоритм действий:

  1. Первый пункт алгоритма разбора водонагревателя Гарантерм, как и в большинстве случаев, это отключение электроэнергии.
  2. Далее слейте воду из бойлера. Чтобы вода текла из двух кранов и сливалась максимально, общий квартирный кран следует перекрыть, чтобы вода могла вытекать без проблем.
  3. Следующий пункт — работа с разными проводами. Демонтируем клеммы с контактов ТЭНа.
  4. Откручиваем винт с заземляющим проводом, затем винт фиксатора шнура питания, а также винт защитного блока.
  5. Удалите все датчики защиты и термостат из паза.
  6. Далее нужно открутить последние пять болтов, и приступить к разборке внутренностей и, например, чистке.

Водонагреватель АКВАВЕРСО

Алгоритм разбора данного водонагревателя очень похож на алгоритм разбора бойлера Термекс, с которым можно ознакомиться в начале статьи. Только в этом случае воду из котла необходимо сливать сразу после отключения электричества.


Бойлер Акваверсо

Водонагреватель Атмор

Этот тип водонагревателя не рекомендуется ремонтировать самостоятельно, так как производители настроили его настолько тонко, что самостоятельное вмешательство может привести к серьезной поломке и вам придется платить в разы больше денег на ремонт, чем на чистку и разборку.

Были случаи, когда самостоятельное проникновение в котлы Атмор приводило к короткому замыканию в электропроводке, к пожарам, поражению электрическим током или полной поломке водонагревателя.

Водонагреватель Superlux

Котел SuperLuxe можно разобрать по схеме разборки котла Electrolux. Эти типы полностью идентичны, поэтому парсинг, установка и все остальное у них одинаковые.

Водонагреватель Goranje

Процедура:

  1. Отключите устройство от сети.
  2. Слейте воду из водонагревателя.
  3. Первым шагом является снятие крышки. В большинстве случаев люди не могут его снять и даже сломать, так как он пластиковый. Снять его очень просто, поддеваем отверткой снизу и нажимаем переднюю панель на себя.
  4. Далее потяните ручку, которая регулирует температуру. Так как ручка ничем не закреплена, сделать это будет достаточно просто. Открутите два винта, и крышку можно будет снять.
  5. Следующим шагом нужно отсоединить все провода, запутаться в них будет очень сложно, так как они все разной длины и в собранном виде каждый идеально встает на свое место.
  6. Далее нужно открутить фланец, который держится на шести гайках, и приступить к очистке котла изнутри.

Важно! При очистке котла и его компонентов ни в коем случае нельзя использовать наждачную бумагу, щетки и многое другое, что может повредить поверхность. Не стоит натирать до блеска каждую деталь, а особенно внутреннюю часть самого бойлера, накипь на стенках водонагревателя защищает его от коррозии, поэтому избавляться от него нежелательно. Для очистки деталей используйте обычную ткань из микрофибры.

Водонагреватель Epico

Алгоритм действий:

  1. Для начала необходимо отключить котел от сети. Слейте воду и снимите обратный клапан.
  2. Снимите крышку, которая крепится двумя болтами рядом с трубками.
  3. Вытащите термостат, это очень легко сделать, нужно только сдвинуть его вниз. Если провода мешают, то их нужно снять с клемм.
  4. Далее следует слить остатки воды и накипи в емкость и можно будет доставать все оставшиеся детали.

Водонагреватель Haier

В этом случае лучше обратиться к профессионалам, так как это очень проблематично, и обычному человеку будет сложно в этом разобраться.


Чистка водонагревателя

Также существует большое количество других моделей водонагревателей, например, Timberk, Stiebel Eltron, AEG и многие другие. Все они чем-то отличаются друг от друга, размером, цветом, сложностью схемы.

Основные элементы и принцип работы моделей ТЕРМЭКС

Для понимания принципа работы водонагревателя необходимо иметь представление об основных деталях конструкции и основных показателях устройства.

Основные узлы водонагревателя:

  1. Трубка выхода горячей воды — из специальной нержавеющей стали, коррозионностойкая, износостойкая.
  2. Внутренний бак — емкость стальная, легированная специальными примесями. Они обеспечивают высокую коррозионную стойкость и отличную механическую прочность.
  3. Большой магниевый анод — важная часть котла, влияющая на срок службы. Представляет собой металлический стержень, покрытый магниевым сплавом. Основная цель состоит в том, чтобы взять на себя всю коррозионную активность воды и защитить резервуар.
  4. Стальной фланец — платформа, на которой крепятся: ТЭН (ТЭН), термостат, магниевый анод. Крепится 5 или 6 (в зависимости от модели) гайками к корпусу для быстрого снятия и установки.
  5. Внешний корпус водонагревателя — из эмалированного стального листа. Наносится методом порошковой окраски, что придает высокие защитные и декоративные свойства.
  6. Внутренняя облицовка бака — уникальное специальное покрытие, разработанное и запатентованное компанией ТЕРМЕКС.
  7. Трубка подвода холодной воды — из специальной нержавеющей стали, коррозионностойкая, износостойкая.
  8. Термостат — устройство для автоматического регулирования температуры воды. ТЕРМЕКС использует термостаты с двойной степенью защиты.
  9. ТЭН — ТЭН ТЭН — «сердце» котла.

Необходимость и несомненная польза при использовании водонагревателей от Термекс показана в этом видео!

Данное покрытие представляет собой стеклофарфор со специальными свойствами:

  • Антибактериальные свойства — вода в баке всегда чистая и свежая.
  • Химическая нейтральность — агрессивные химикаты, растворенные в воде, не вступают в реакцию с покрытием.
  • Прочность и эластичность — защищает от тепловых ударов и скачков давления.
  • Высокая адгезия — отслоение краски во время эксплуатации практически невозможно.
  • Коэффициент линейного расширения стеклофарфора равен коэффициенту линейного расширения стали. Этот фактор помогает защитить конструкцию от растрескивания.
  • Теплоизоляция — слой экологически чистого пенополиуретана. Высокая плотность материала эффективно сохраняет тепло, что снижает потребление электроэнергии.

Принцип работы

Принцип работы водонагревателя достаточно прост. Открываем кран горячей воды. Холодная вода, поступающая в бак снизу, нагревается нагревательным элементом, установленным на фланце. Нагрев происходит до определенной температуры.

Вода равномерно распределяется по объему благодаря разделителю. Термостат, расположенный внизу, регулирует заданную температуру – включает ТЭН, когда вода остывает или уходит, и выключает при достижении заданной температуры.

Нагретая вода за счет конвекции поднимается вверх по баку, где выступает трубка для забора горячей воды. Жидкость внутри не перемешивается, поэтому имеем постепенное повышение температуры по высоте емкости.

При закрытии крана подача воды прекращается и продолжается нагрев до заданной температуры. Скорость нагрева обусловлена ​​мощностью нагревательного элемента и объемом бака.

Инструменты для разборки и сбора водонагревателей

Для разборки устройства требуется небольшое количество инструментов, в большинстве случаев они есть у каждого человека дома, поэтому никаких дополнительных затрат не потребуется.

Перед тем, как приступить к разборке водонагревателя, необходимо заранее подготовить все инструменты и разложить их перед собой, чтобы в случае чего не отвлекаться на поиски той или иной отвертки.

Список необходимых инструментов:

  • Индикаторная отвертка.
  • Крестообразная и плоская отвертки (зависит от винтов, которыми ввинчиваются детали).
  • Разводной ключ.
  • Набор гаечных ключей.
  • Нож и ножницы.
  • Буксир.
  • Салфетка из микрофибры для протирки внутренних частей и деталей.


Необходимые инструменты

Возможен ли ремонт водонагревателей Термекс своими руками?


Всемирно известный производитель водонагревательного оборудования Термекс запустил производство в России. Устройства несложные, и человек с минимальными слесарными навыками может самостоятельно отремонтировать водонагреватели Термекс. Это актуально, так как сервисные центры можно найти не везде на отечественных просторах. Внимательно изучив техническую инструкцию, можно диагностировать неисправности.

Разборка предохранительного клапана

Предохранительный клапан является важным элементом в работе водонагревателя. Этот клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому его нужно правильно установить, чтобы при включении котел не взорвался и начал правильно работать, то есть нагревать воду, а не просто прогонять ее через себя.

Каждый котел имеет свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан представляет собой простой кусок трубы с небольшой ручкой, с помощью которой будет регулироваться давление внутри котла. Клапан можно легко снять и установить обратно, но делать это нужно правильно во избежание поломки и других неприятных ситуаций.


Клапан предохранительный

Типичные неисправности и их причины

Поскольку котельные установки имеют относительно простую конструкцию, их неисправности не отличаются разнообразием. Все они сводятся к следующим проявлениям:

  • Появление постороннего потенциала на корпусе (говорят, что оборудование «бьет током»).
  • Жидкость в бойлере слишком медленно нагревается (а иногда вообще не греет воду).
  • Нагретая вода слишком быстро остывает.
  • Обнаружены утечки.

Когда водонагреватель «толкает», то причина поломки скорее всего в его электронагревательном устройстве (ТЭН) или подходящих к нему проводах.

При появлении постороннего потенциала на корпусе устройства немедленно выключите его во избежание возможного поражения электрическим током. При обнаружении отсутствия нагрева воды причины проблемы нужно искать либо в термостате, либо в нагревательном элементе, выход из строя которого обычно проявляется именно так. Крайне редко такое случается из-за поломки платы управления.

При обнаружении медленного нагрева охлаждающей жидкости это может происходить и «по вине» ТЭНа, на котором в процессе работы скапливается толстый слой накипи. Предпоследний из названных случаев (быстрое охлаждение воды) самый неприятный, так как это означает, что бак потерял свои теплоизоляционные свойства и необходимость его замены. Обычно такое же решение принимается при обнаружении течи в баке.

Из анализа возможных причин видно, что для ремонта котла, так или иначе, с него придется снимать бак, что невозможно без специального инструмента. Поэтому перед началом ремонта придется побеспокоиться о приобретении набора разводных ключей, отверток и пассатижей.

А для ремонта электрической части водонагревателя необходимо запастись специальным прибором — мультиметром, позволяющим измерять напряжения, а также проверять исправность проводов и цепей.

Отключение от сети

Важным и основным элементом разборки водонагревателя является отключение его от электрической сети. Сделать это просто необходимо, так как от этого зависит безопасность не только того, кто разбирает бойлер , но и всех находящихся рядом, ведь если котел взорвется, то потери будут значительными.

Даже при отключенном устройстве от сети необходимо проверить наличие тока в проводах с помощью индикаторной отвертки, так как при сливе воды может произойти короткое замыкание проводов и начнется возгорание.

Разобрать водонагреватель, почистить его внутри или отремонтировать не составит труда, если следовать четким инструкциям, которые прилагаются в специальной книге. Если документы на котел утеряны, то алгоритм разбора можно найти в Интернете в различном виде: в письменном, образцовом и т. д. Но не забывайте, что есть такие модели котлов, проникновение в которые возможно только специалист, так как разработчики сделали внутреннюю систему сложной для понимания обычными людьми.

Когда требуется ремонт водонагревателя


Первым признаком неисправности будет отсутствие или слабый нагрев воды в системе привода или протока. Анализируются возможные неисправности. Ремонт водонагревателя требуется, если:

  • нет сигнала о подаче питания, нет тока в электрической цепи;
  • питание есть, индикатор горит, а вода не нагревается — вышел из строя ТЭН;
  • вышел из строя термостат;
  • есть утечки или свищи;
  • Требуется замена анода.

Газовые проточные водонагреватели

Устройства требуют регулярного обслуживания: смазки внутренних клапанов для предотвращения утечек газа и воды. Подвижные штанги периодически смазывают, заменяют резиновые или силиконовые прокладки.

При проведении работ вентили закрыты. После обработки узлы промывают, чтобы обеспечить герметичность соединений.

При переводе водонагревателя на новый вид газа банальная регулировка давления не дает нужного результата. Приходится покупать новые комплектующие, например, сопло пилотной горелки. Без дополнительной регулировки водяной клапан работает некорректно: сильный поток газа может сжать пружину, а при отсутствии подачи воды газ продолжит поступать на основную горелку.

Выводы и полезное видео по теме

Подробное видео о диагностике состояния, обслуживании и самостоятельном ремонте бытовых водонагревателей можно посмотреть здесь:

Ремонт водонагревателя не так уж сложен, если речь идет о замене некоторых его элементов. В случае серьезной поломки разумнее будет обратиться в специализированный сервисный центр. Правильное использование устройства и его своевременное техническое обслуживание избавит вас от многих проблем и затрат.

Вы давно занимаетесь ремонтом водонагревателей и хотите дополнить наш материал полезными советами и профессиональными секретами по устранению разного рода поломок? Или вы впервые столкнулись с неисправностью и никак не можете найти ее причину? Пишите свои комментарии, задавайте вопросы, делитесь своим мнением под статьей.

Как разобрать котел своими руками

Не секрет, что в нашей стране, которая снабжает газом всю Европу и не только, многие населенные пункты до сих пор не подключены к газопроводам. Поэтому покупка электрического водонагревателя для частного дома – осознанная необходимость. К счастью, недостатка в предложениях нет, и выбрать котел известного бренда можно в торговой сети любого региона. Выбор ограничен только покупательной способностью человека.

Бойлеры производства Аристон, Термекс и Горенье давно завоевали популярность в России как неприхотливые, простые в эксплуатации и недорогие устройства. Но для надежной и долговечной работы любого устройства требуется бережный уход и внимание.

Знакомство с устройством вашего котла

Чтобы понять, как обеспечить длительную бесперебойную работу купленного агрегата, нужно хотя бы представить его устройство в черновом виде. Не лишним будет прочитать инструкцию к этой модели. Это позволит вам не совершать ошибок при использовании электрического водонагревателя.

Схема, подходящая для большинства выпускаемых водонагревательных приборов, представлена ​​на рисунке ниже:

Схематическое устройство накопительного водонагревателя

В любой воде есть определенное количество растворенных солей и минералов. При частом нагревании и охлаждении эти соли кристаллизуются и оседают на внутренних стенках бака в его нижней части. На 2-3 года прочной оболочкой покрываются не только стены, но и нагревательный элемент и медная трубка, внутрь которой вставлен датчик температуры. Для уменьшения жесткости образующегося шлака и предотвращения коррозии корпуса бака на одном фланце с нагревательным элементом монтируется магниевый анод. Но он не рассчитан на длительную работу, поэтому его нужно время от времени менять.

Если разобрать котел, проработавший без чистки несколько лет, то можно увидеть следующую картину:

Известковый налет в результате длительного использования котла Аристон

Эта ситуация ужасна не только своим внешним видом. Такое легкомысленное отношение к водонагревателю может привести к следующим последствиям:

  1. При таком количестве накипи увеличивается расход электроэнергии при нагреве воды.
  2. Из-за более высокой температуры в зоне работы ТЭНа выходит из строя датчик температуры или ТЭН.
  3. Полностью выходит из строя и, естественно, требует замены магниевого анода.
  4. Многократно возрастает риск коррозии корпуса бака, что приведет к протечке воды. В этом случае замена устройства на новое неизбежна.

Чтобы не доводить дело до такой крайности, практически все компании, производящие электрические водонагреватели, рекомендуют проводить профилактику приборов раз в один-два года. Из чего он состоит? Необходимо разобрать водонагреватель, заменить магниевый анод на новый, проверить и при необходимости прочистить ТЭН, очистить и промыть водой внутреннюю часть бака. Если проводить такого рода мероприятия постоянно, срок службы котла может увеличиться как минимум в два раза.

Важно! Каждая модель котла имеет свой тип нагревательного элемента. Поэтому при первой профилактической чистке бака стоит купить не только анод, но и ТЭН. Не лишним будет приобрести для этой модели новую резиновую прокладку.

Процесс разборки водонагревателя – пошаговая инструкция

Для профилактической чистки бойлера или замены сгоревшего ТЭНа необходимо последовательно выполнить несколько шагов:

  • полностью отключить устройство;
  • демонтировать электронную начинку под защитной крышкой;
  • слить воду из нагревательного бака;
  • отвинтить и снять фланец, на котором крепятся нагреватель и магниевый анод;
  • очистить бак и ТЭН от накипи и шлака, заменить старый анод на новый;
  • собрать котел, повторив действия в обратном порядке;
  • залить водой и проверить работоспособность на опыте.

А теперь рассмотрим, как правильно разобрать бойлер, на примере продукта компании Аристон недорогого сегмента. Выбор данного типа обогревателя обусловлен минимумом действий, простым устройством для монтажа и управляющей электроникой. Что позволит сделать своими силами, не привлекая к ремонту высокооплачиваемых специалистов.

Полностью выключить устройство.

Это действие особо пояснений не требует. Любое электрическое устройство перед неполной или полной разборкой отключается от сети. Чтобы обесточить котел отопления, достаточно отключить шнур питания от сети. Либо выключать автоматы, если блок подключен к питанию через них.

Схема подключения водонагревателя к электрической цепи

Демонтировать электронную начинку под защитной крышкой.
Для этой операции вам понадобится отвертка Phillips и плоская головка. Сначала открутите винты, удерживающие пластиковую крышку, и снимите ее.

Вид со снятой крышкой

Затем отсоедините провода от регулятора температуры, не забыв про провод заземления, который крепится к корпусу болтом. Теперь можно вытащить термостат из бака и отложить в сторону, чтобы случайно не повредить и не разбрызгать воду.

Как слить воду из бака отопления
Этот шаг зависит от того, как вы подключаете воду к бойлеру. Если подключение делал мастер, он монтировал кран со штуцером для слива воды из бака.

Схема нормального подключения воды к котлу

Перекрываем подачу холодной воды в котел. Осталось подсоединить один конец шланга к штуцеру, а другой опустить в ванну или любой другой слив с выходом в канализацию. Затем откройте кран горячей воды в ванной или на кухне (чтобы давление в баке было равно атмосферному) и откройте кран слива. Слив воды занимает некоторое время и зависит в основном от объема бака. Не забывайте, что после слива часть его воды останется в водонагревателе.

При отсутствии сливного крана часть воды удаляется с помощью обратного клапана. Если он постоянно подключен к канализации, достаточно отогнуть пластиковый вентиль вверх, а затем открыть кран горячей воды. Но это очень длительный процесс, так как диаметр отверстия в клапане небольшой.
Если вода подключена к бойлеру как показано на фото ниже, то придется устраивать небольшой потоп.

Простейший подвод воды к бойлеру

Чтобы потоп был управляемым, необходимо подставить под водонагреватель пластиковую емкость, например, большой таз. Затем выворачиваем предохранительный клапан из корпуса. Открываем горячий кран смесителя в ванной (сразу шланг подачи горячей воды откручивать не желательно). Вода начнет заполнять таз. Под отверстие в баке можно подобрать резиновый шланг. Затем, опустив один конец в слив канализации, вам останется только контролировать, чтобы вода не попадала на пол. И, соответственно, ждать, пока из шланга перестанет стекать вода.

Есть еще вариант. Необходимо дождаться, пока таз наполнится водой, перекрыть кран горячей воды смесителя. Затем пальцем закройте отверстие, через которое стекает вода. Здесь вам понадобится помощник, который будет сливать воду из таза. Затем процедура повторяется до полного опустошения бака. Все эти действия только на первый взгляд кажутся сложными.

После того, как вода стечет почти полностью из бака, можно открутить шланг подачи горячей воды.

Вынимаем фланец, на котором крепится ТЭН и магниевый анод

Пластина с ТЭНом в большинстве моделей Аристон овальная. Он крепится специальной скобой на одну гайку, в то время как в моделях водонагревателей других производителей герметичность обеспечивается от 4 до 6 гаек.

Так выглядит фланец и кронштейн крепления в котле Аристон

Демонтаж фланца достаточно прост. Подставляем под кузов емкость для воды. Отверните гайку ключом. Снимите скобу. Затем аккуратно постукиваем по фланцу деревянной ручкой молотка до тех пор, пока течь не прекратится и она не уйдет в корпус. Дайте стечь оставшейся воде.

Просовываем руку в отверстие и вытаскиваем фланец, поворачивая его в горизонтальной и вертикальной плоскости, как на фото ниже:

Снятие фланца

ТЭН в таких водонагревателях обычно изогнутый, поэтому нужно осторожно вытащите фланец. После того, как плита будет освобождена из плена, приступайте непосредственно к очистке.

Следующий этап – очистка бака и ТЭНа от накипи и шлака.
Если котел висит низко и его чистка затруднена, логично было бы снять его со стены и поставить в ванной. Слив в ванне рекомендуется закрыть пробкой, чтобы шлак из бака не попал в канализацию. В противном случае экономия на самостоятельном разборе устройства сойдет на нет – придется вызывать сантехника.

Лучший вариант, если сумку можно вынести на улицу и повесить горизонтально. Затем нужно просунуть внутрь руку и вычерпать накопившиеся токсины. Затем промойте внутреннюю часть большим количеством воды из шланга. Если проводить профилактическую чистку раз в полтора-два года, то нет необходимости обрабатывать внутреннюю часть бака жидкостями для растворения отложений.

Важно! Никогда не используйте металлические щетки, наждачную бумагу или другие подобные приспособления для очистки внутренней части корпуса. Это может повредить антикоррозионное покрытие водонагревателя!

Пока корпус сухой, обращаем внимание на фланец. В первую очередь снимите резиновую прокладку, тщательно промойте ее пальцами под проточной водой. Осматриваем на наличие порывов и трещин и при их отсутствии откладываем сушиться. Затем откручиваем то, что осталось от магниевого анода. Он крепится на резьбе во фланце и должен легко прокручиваться.

Нагреватель на плите очищается от накипи руками, промывается под струей воды. Если на медных трубках все же осталась накипь, опускаем ТЭН в жидкость для удаления накипи – в торговой сети предлагается несколько видов такой жидкости от разных производителей. Можно поступить еще проще: растворить 6-8 чайных ложек лимонной кислоты в 1,5 л воды. Отрежьте верхнюю часть 1,5-литровой пластиковой бутылки, залейте в нее полученный раствор и опустите ТЭН. Обычно результат можно наблюдать уже через минуту – вода слегка «закипит». Весь процесс очистки займет несколько часов.

Важно! Пока котел разобран, стоит приобрести точно такой же новый анод и ТЭН в соответствующем магазине. Как известно — запасной карман не тянет.

ТЭН после «купания» в растворе лимонной кислоты

Магниевый анод лучше заменить на новый. Но если его состояние вас устраивает, оставьте старый до следующей профилактической чистки.

Собираем котел, повторяя действия в обратном порядке

Благодаря простоте конструкции сборка узла не должна вызвать затруднений:

  • на фланец надеваем резиновую прокладку;
  • аккуратно вставить в котел;
  • убедитесь, что фланец плотно и ровно входит в овальное отверстие;
  • поставить П-образный кронштейн на место и затянуть гайкой до упора;
  • подключаем шланги подачи воды со всеми необходимыми кранами и вентилями;
  • наполняем котел водой не менее чем наполовину для проверки герметичности;
  • вставляем в свою розетку датчик температуры с регулятором нагрева;
  • подключаем электрические провода, не забывая про заземление;
  • Подключаем котел к сети, полностью наполняем бак водой и делаем пробный нагрев воды.

Водонагреватель готов к дальнейшей работе!

Особенности и отличия в разборке водонагревателей Ariston, Thermex и Gorenje

Каждая компания, выпуская продукцию одного характера, старается придать своей продукции характерные черты, отличающие их продукцию от продукции других производителей. Котлы фирм Аристон, Термекс и Горенье также имеют свои конструктивные особенности и отличия. Так, утепляющий слой между внутренним баком и корпусом у моделей Gorenje выполнен из пенополистирола, а у других фирм изоляция из пенополиуретана.

Еще одной отличительной особенностью будет форма и способы крепления фланца. Например, в моделях Аристон это овальная деталь, которая крепится скобой и одной гайкой. Другие производители делают эту опорную пластину круглой или квадратной.

Устройство котла

Здесь герметичность обеспечивают 4 или даже 6 гаек. Кроме того, магниевый анод Gorenje крепится не на фланец, а сверху бака. Спорное решение, требующее дополнительных усилий, смекалки и инструментов при его замене.

В электронном содержании много различий. Поэтому при первой разборке нужно сфотографировать все соединения проводов с телефоном, чтобы не ошибиться при сборке. В случае ошибки велика вероятность, что сгорит электроника.

Из рассмотренных компаний только котлы Gorenje собираются в Европе, два других производителя имеют сборочные цеха в России. Но качество продукции у каждой компании достаточно высокое, и соответствует себестоимости продукции.

Какие бы отличия ни применялись в вышеперечисленных моделях водонагревателей разных фирм, все это оборудование вполне справляется со своими функциями – обеспечивать потребителей горячей водой. А при должном уходе может прослужить гораздо дольше заявленного производителем срока службы.

популярные неисправности и решения своими руками

Производитель бытовой техники Thermex привлекает пользователей не только качеством и долговечностью своей продукции, но и доступными ценами. Поэтому количество клиентов увеличивается с каждым днем. К сожалению, даже самое надежное оборудование не может эксплуатироваться полностью без поломок – водонагреватели Thermex также требуют периодического ручного вмешательства человека. А если надежный прибор перестал работать, то читайте дальше, так как в этой статье собраны все возможные неисправности водонагревателей Термекс и способы их устранения.

Что потребуется для работы

Перед тем, как приступить к решению задачи, необходимо обзавестись инструментом. Если нет желания ставить ремонт водонагревателей на поток, то лучше приобрести недорогие инструменты. Для небольших бытовых решений идеально подходят китайские производители.

Перечень необходимых инструментов для ремонта котлов Термекс:

  • Клещи. Самые обычные, без эргономичных ручек из экологически чистого материала.
  • Плоско-фигурная отвертка средней длины. В дальнейшем еще не раз пригодится в хозяйстве.
  • Мультиметр. Наверное, самое дорогое устройство из всего списка. Позволяет измерить напряжение электрической сети, силу тока, сопротивление и прозвонить провода на целостность.
  • Гаечные ключи. Чтобы не терять время, лучше приобрести небольшой набор, который тоже пригодится в дальнейшем.

Приведенных выше инструментов вполне достаточно для устранения неполадок водонагревателей. Но помимо этого потребуются и некоторые расходные материалы:

  • Изолента. Клейкая лента с высокими электроизоляционными свойствами. Необходим при восстановлении целостности проводов. Изолента может быть заменена более удобной термоусадочной трубкой.

Термоусадочные трубки разных цветов

  • Сантехнический герметик. Жидкий герметик, используемый при замене прокладок; при застывании образует слой, препятствующий протеканию жидкости. При желании можно заменить на более дорогой автомобильный герметик.

Пример простого сантехнического герметика

Классификация и конструктивные особенности

Знание устройства водонагревателя поможет провести качественную диагностику и быстро определить неисправность. Электронагреватели Thermex делятся на 3 основные разновидности:

Бойлеры накопительные

Главной особенностью таких бытовых приборов на 100 или 80 литров является наличие внутреннего и внешнего бака. Внутренний бак, как часть, постоянно контактирующая с водой, покрыт слоем стеклофарфора. Такое технологическое решение исключает появление коррозии. Между внешним и внутренним баками заливается пенополиуретан – материал, препятствующий потерям тепла.

Накопительный водонагреватель Thermex

В нижней части устройства находятся трубки для подачи и слива воды, а также все электрические компоненты: термостат, реле температуры и ТЭН — основной ТЭН. полая металлическая трубка с расположенной внутри спиралью, изготовленная из материала с высоким удельным сопротивлением. Вода подается в бойлер и нагревается нагревателем при его включении.

Основным недостатком накопительных котлов Термекс является высокая коррозия внутренней полости бака, вследствие обмена ионами между ТЭНом и стенками котла. Для минимизации этого эффекта устанавливается магниевый электрод, который поставляет с водой необходимые ионы.

Водонагреватели проточные Термекс

Отличаются от накопительных котлов меньшими размерами и другим принципом действия. В конструкции проточных водонагревателей предусмотрено несколько ТЭНов – обычно 2, но выпускаются и модели с тремя и более ТЭНами.

Проточный водонагреватель Thermex

Нагревательные элементы изготовлены из керамических материалов и обычно помещаются в специальный медный цилиндр. Установленный регулятор мощности позволяет контролировать температуру жидкости, проходящей через котел. Кроме регулятора установлены датчик давления и датчик температуры. Датчик давления перекрывает подачу воды в случае превышения ее допустимого количества в водонагревателе. А датчик температуры настроен на определенные значения, при превышении которых отключает ТЭНы.

Комбинированный тип

Такие водонагреватели включают небольшой бак из проточных устройств и накопительный принцип работы от простых бойлеров. Нагревательный элемент имеет другую конструкцию, за счет чего может работать в двух режимах: как накопительном, так и проточном устройствах.

Комбинированные водонагреватели «Термекс» получили всеобщее признание благодаря своим положительным качествам:

  • Компактные размеры, не занимают много места.
  • Практически не подвержен коррозии, соответственно — долгий срок службы.
  • Комбинированный режим работы.
  • Средняя мощность, обычно 2,5 кВт. Качественное отопление и небольшая трата электроэнергии.

Перечень основных поломок Термекс и методы их решения

Теперь можно перейти к наиболее частым поломкам котлов Термекс, и узнать, как их можно отремонтировать, затратив минимальное количество времени и сил.

Перестал работать водонагреватель; контрольная лампа не горит

Данная проблема встречается достаточно редко, и не всегда в этой ситуации виноват бытовой прибор. Основной причиной выхода из строя водонагревателя может быть как раз неисправная розетка, для проверки которой потребуется мультиметр или индикаторная отвертка.

Последовательность проверки рабочего напряжения в розетке:

  • Включить мультиметр, установить параметр измерения переменного напряжения, и поместить щупы в одно и во второе отверстие розетки. Индикация датчика значения не имеет. Добейтесь качественного контакта. Если прибор показывает 220 В с небольшим отклонением (плюс-минус 10-15 В), то розетка исправна. Если значение меньше 200 В, или 0, то розетку необходимо ремонтировать.

Проверка напряжения мультиметром

  • Вы также можете проверить розетку с помощью индикаторной отвертки. Вставьте отвертку в первое, а затем во второе отверстие гнезда. Там, где находится фаза, загорится сигнальный светодиод на отвертке. При соприкосновении с нулем отвертка не сгорит.

Проверка розетки индикаторной отверткой

Если розетка исправна, то мультиметром проверить состояние провода нагревателя. Для этого включите мультиметр в режим прозвонки и приложите щуп одной стороной к вилке, а другой – к клеммной коробке котла, куда подходит питающий провод. Звуковой сигнал свидетельствует о целостности провода. Если один или оба провода повреждены, то их следует заменить новыми.

Котел не греет воду, но горит контрольная лампочка

Эту проблему можно решить только одним способом — заменой ТЭНа. Работа.

Снятие ТЭНа с водонагревателя

Последовательность замены ТЭНа в водонагревателях Термекс:

  1. Отключить водонагреватель от промышленной сети, вытащив вилку из розетки.
  2. Слейте воду из нагревателя. Снимите насадку со сливного крана, наденьте на нее резиновую трубку, которую затем выведите в ванную или любую емкость.
  3. Снимите защитный пластиковый кожух, который крепится металлическими винтами, скрытыми под наклейками от производителя.
  4. Затем снимите клеммы подачи рабочего напряжения с нагревателя. Их можно прикрутить болтами, либо надеть на нагревательный элемент с помощью специальных соединителей.
  5. Выверните шесть винтов, которыми фланец нагревательного элемента крепится к корпусу обогревателя.
  6. Снимите обогреватель и замените его новым. Установка нового нагревательного элемента осуществляется в обратном порядке.

Перед заменой нагревательного элемента обязательно убедитесь, что он явно неисправен. Для этого воспользуйтесь мультиметром, в котором включите режим проверки сопротивления. Если прибор показывает ноль, то это означает пробой диэлектрического материала и короткое замыкание провода на корпус нагревателя а. Если один — это обрыв провода внутри трубки нагревательного элемента.

Слишком медленный нагрев воды

Возможны 3 причины неисправности:

  1. Нагревательный элемент покрылся слоем накипи, препятствующей быстрому нагреву жидкости.

Пример большого количества накипи на нагревательном элементе

  1. Частично вышел из строя термостат. При достижении определенной температуры (намного меньше заданной) термостат отключает ТЭН, если он сломался, или подает на ТЭН недостаточное напряжение.
  2. В более современных водонагревателях устанавливаются блоки управления и контроля. При его поломке может осуществляться недостаточная подача электроэнергии на нагревательные элементы, это будет отображаться на дисплее как ошибка.

Чтобы очистить ТЭН от накипи, его необходимо снять с водонагревателя (описано выше) и поместить в пластиковую ванну с жидкостью, содержащей активные химические элементы. Например, можно использовать бытовое средство «Крот», оно очень эффективно работает, когда нужно избавиться от накипи или ржавчины.

Очистка водонагревателя своими руками

Для замены термостата необходимо снять его с водонагревателя. Для этого следует отключить прибор от электрической сети, снять защитный кожух и добраться до патрубка подачи жидкости к бытовому прибору. Обычно именно на эту трубку устанавливается термостат. Он фиксируется четырьмя болтами, которые необходимо открутить, а также снять клеммы питающего напряжения. Новый элемент устанавливается в обратном порядке.

Блок управления и контроля, к сожалению, сложно ремонтировать самостоятельно. Для этого необходимо соответствующее образование, связанное с электронными схемами, а также наличие хорошего мультиметра, паяльника и припоя. Поэтому с полоской блока управления лучше всего сдать его в ремонт.

Потек водонагреватель Термекс – что делать?

Течь котла Термекс может начаться как в начале эксплуатации, так и после нескольких лет его эксплуатации. Основные причины этого сбоя:

  • Многочисленная коррозия внутренней поверхности бака. Возникает, если не обращать внимания на исправность магниевого электрода.
  • Поврежденный уплотнитель под фланцем ТЭНа.

Утечка воды из-под фланца ТЭНа

  • Производственный брак.
  • Повел корпус водонагревателя, из-за превышения допустимой температуры и неработающего термостата.

Из всех вышеперечисленных причин протечки только негерметичный герметик можно устранить самостоятельно. Для этого достаточно снять фланец, полностью снять его с котла и поменять уплотнение. Для лучшего эффекта герметик можно нанести на обе стороны прокладки.

Если корпус пришел в негодность, то водонагреватель подлежит только замене, так как сварке он не подлежит. На внутреннюю поверхность бака нанесен стеклокерамический слой, который может быть поврежден чрезмерными температурами, что приведет к коррозии корпуса. Новый котел нужно покупать еще и с работающим корпусом, ремонт которого невозможен даже в мастерской.

Заводской брак определяется практически сразу, достаточно смонтировать водонагреватель и подключить его к сети. Если корпус нового котла протекает, его можно заменить по заводской гарантии.

Корпус водонагревателя под напряжением

Ситуация опасная и требует немедленного расследования, так как один из людей, контактирующих с бытовым прибором, может получить травму.

Причина того, что водонагреватель Термекс начинает «ударять по корпусу» при запуске – неисправность наружной трубки ТЭНа. Из-за чего вода попадает в нагреватель и контактирует с токопроводящей спиралью. На корпусе будет небольшое, но опасное для жизни напряжение. Поэтому при первых признаках такой неисправности следует заменить ТЭН на новый.

Реже, но все же приводит к разбросу рабочего напряжения, поломке блока управления, которую необходимо сразу отнести в ремонт.

неисправности бойлера на 80 литров и их устранение, замена тэна своими руками

Когда горячее водоснабжение нельзя назвать стабильным, многие решают приобрести бытовой водонагреватель, например, электрический водонагреватель Thermex. Однако он может совершенно неожиданно выйти из строя. Особенно это касается недорогих моделей котлов. Конечно, можно сразу обратиться к мастеру, а можно попробовать устранить поломку самостоятельно.

Особенности

Thermex – электрический водонагреватель, который без труда обеспечит дом горячей водой в летнее время или при отсутствии газового водонагревателя. Следует уточнить, что водонагреватели Thermex производятся старейшим концерном России, который впервые выпустил свою продукцию в 1995. При этом вся продукция, в том числе водонагреватели, полностью соответствует российским и международным стандартам.

Котлы Thermex применяются для нагрева воды, если давление холодной воды в водопроводе не менее 0,05 МПа и не превышает 0,6 МПа. Объем баков разнообразен, но чаще всего встречаются бойлеры на 50 и 80 литров. Корпус в зависимости от модели может быть стальным или пластиковым. Эти материалы позволяют продлить срок службы водонагревателя. Пространство между внешним кожухом и баком заполнено теплоизоляцией, что позволяет долго сохранять тепло.

На передней стороне водонагревателя часто располагается панель управления. Реже снизу, с правой стороны. В баке любой емкости тэн способен нагреть воду до температуры 75 градусов.

Термостат поддерживает температуру воды в определенном диапазоне, что делает бойлеры очень комфортными. В тех случаях, если температура воды превышает 95 градусов, он автоматически отключится от сети. За это отвечает термовыключатель.

Современные водонагреватели комплектуются различными дополнительными элементами.

Например, у некоторых есть серебряный анод, который производит дезинфекцию воды.

Предохранительный клапан защищает устройство от резкого повышения давления в баке. Этот клапан имеет выпускную трубу, которая должна быть подсоединена к канализационному стоку. Это необходимо для того, чтобы сливать через него воду раз в месяц, не допуская засорения известковыми отложениями.

В большинстве моделей водонагревателей со временем выходят из строя одни и те же элементы. В результате приходится проводить ремонт. На первый взгляд отремонтировать водонагреватель своими руками очень сложно. Однако если немного ознакомиться с его устройством и принципом работы, то все становится предельно просто и понятно.

Устройство котла

При наличии котла необходимо знать хотя бы его основные элементы и основные показатели. Ознакомившись с ними, становится понятен принцип работы, в результате малейшие неисправности можно быстро устранить.

Водонагреватель состоит из следующих основных частей:

  • Внешний корпус водонагревателя покрыт эмалью, которая наносится методом порошковой окраски. Это позволяет надежно защитить бак снаружи и придать ему декоративность.
  • Кронштейн позволяет прикрепить резервуар к стене.
  • Трубка, выпускающая горячую воду. Также изготовлен из нержавеющей стали со специальными свойствами. Обладает высокой износостойкостью и устойчив к коррозии.
  • Бак представляет собой накопительную емкость из стали со специальными примесями. Последние необходимы для того, чтобы бак дольше не подвергался коррозии и для повышения механической прочности. Внутри емкости Thermex покрыты специальным стеклофарфоровым покрытием. Это покрытие наносится слоем 250 микрометров.
  • Обеспечивает чистоту и свежесть воды в баке. При этом не происходит реакции покрытия с агрессивными химическими веществами, находящимися в воде. Также покрытие придает баку прочность и эластичность, что обеспечивает наилучшую защиту от перепадов давления и термических ударов. В таких резервуарах трещины возникают крайне редко, так как коэффициенты линейного расширения стали и стеклокерамики равны.
  • Магниевый анод, вероятно, является одной из самых важных частей котла. Ведь от него зависит срок его службы. Анод представляет собой стержень из металла. Верхний стержень покрывает магниевый сплав.
  • Именно на этом аноде происходит первый выброс кислорода, который выделяется при нагревании воды. Таким образом, он не вступает в реакцию с другими элементами котла, изготовленными из металла. Однако надо иметь в виду, что со временем анод разрушается.
  • Платформа, на которой расположен ТЭН, магниевый анод, термостат. Изготовлен из стального фланца. Платформа крепится к корпусу гайками в количестве 5-6 штук, что позволяет быстро ее устанавливать и снимать при необходимости.
  • Трубка, по которой течет холодная вода. Он изготовлен из износостойкой стали, устойчивой к коррозии.
  • Термостат автоматически регулирует температуру воды. Стоит отметить, что в водонагревателях Thermex используются термостаты с двойной степенью защиты.
  • Часто в водонагреватели устанавливают два термостата. Это нужно для того, чтобы один из них контролировал то, как нагревается вода, а второй контролировал состояние первого. В некоторых моделях, чаще всего очень дорогих, есть третий термостат, контролирующий состояние ТЭНа.
  • Тэн представляет собой трубчатый электронагреватель и является основной частью котла.
  • Теплоизоляция из пенополиуретана проходит в зазоре между внутренним баком и наружной обшивкой. Он делает водонагреватель своеобразным термосом, хорошо сохраняющим тепло. В результате снижается и потребление электроэнергии.
  • Предохранительный клапан заменяет обратный клапан. Требуется для защиты котла от высокого давления.
  • Термовыключатель автоматически отключает котел при повышении температуры выше 95 градусов. На корпусе водонагревателя имеется кнопка термовыключателя, которую можно использовать при перегреве воды.
  • Термометр снаружи бака позволяет определить температуру воды.
  • Электронные схемы для контроля и управления.
  • Панель управления, расположенная снаружи котла.

Принцип работы водонагревателей достаточно прост. Холодная вода поступает в бак снизу. Нагреватель, установленный на фланцевой стойке, нагревает ее до определенной температуры. По сути, ТЭН играет роль котла в котле.

Термостат, расположенный в нижней части котла, позволяет регулировать необходимую температуру. Запускает ТЭН при охлаждении воды, а также при ее использовании и выключает при достижении заданной температуры.

Горячая вода в котле поднимается до приемной трубы, а холодные слои воды поддерживают верхние слои. Таким образом, холодная и горячая вода внутри бака не смешиваются. Температура жидкости постепенно увеличивается по высоте бака. Когда вода во всем баке нагреется до определенной температуры, ТЭН отключится.

В случае, если горячая вода длительное время не используется, в ней будет происходить постепенное охлаждение воды. Затем тепловое реле снова включит нагреватель. Что касается скорости нагрева воды в бойлере, то она напрямую зависит от мощности ТЭНа и объема бака, который может составлять 50-80 литров и даже больше.

Виды неисправностей

Ремонт любого водонагревателя, независимо от его объема, необходимо начинать с выяснения, в чем же собственно заключается неисправность. Более того, можно заранее определить причину поломки даже без разбора котла.

Есть большие проблемы, зная что можно будет быстро и легко отремонтировать водонагреватель:

  • Водонагреватель перестал включаться. В первую очередь следует проверить, есть ли мощность и ток в электрической цепи.
  • Водонагреватель не набирает воду.
  • Выбивает УЗО (УЗО).
  • Котел совсем не греет воду, либо не греет ее по заданным условиям нагрева.
  • Протечка водонагревателя. Течи в водонагревателях случаются довольно часто. Причем капельник может быть рядом с фланцевой стойкой, а может и на самом баке. Иногда из-под крышки котла капает вода. Причиной протечек может быть как износ самого котла, так и неправильное обслуживание или установка.

Например, отсутствие заземления приводит к протечке, из-за которой устройство раньше времени подвергается коррозии.

  • Сломанный разъем.
  • Idle Teng. Чаще всего в водонагревателях выходит из строя основной рабочий элемент — ТЭН. При этой поломке, как правило, срабатывает предохранительная автоматика, вода вообще не нагревается или не нагревается, индикаторная лампочка при включении не загорается, а автомат на счетчике может выбить . Часто вода мутнеет, имеет неприятный запах, а сам водонагреватель шумит.

Если это повреждение определить по внешнему виду ТЭНа, то повреждения будут видны на его оболочке. Однако такое повреждение не всегда видно, поэтому лучше воспользоваться тестером. Если омметр на клеммах дал бесконечность, значит, он порвал нихромовую спираль. Если прибор показывает ноль, то это короткое замыкание.

Причины выхода из строя ТЭНа чаще всего следующие:

  1. срок его службы закончился;
  2. устройство работало без воды;
  3. котел был отключен на длительный период, при этом в нем была вода;
  4. падение напряжения.
  5. Неисправен термостат.

Часто причиной поломок являются вышедшие из строя термостаты. Об этом может свидетельствовать напряжение, при котором сработает регулирующий термостат, но при этом включения ТЭНа не произойдет.

  • Износ магниевого анода.
  • Подонки.

Следует отметить, что довольно часто перед поломкой бак булькает и становится в воздух. Хотя часто помогает отключение котла от сети и прохождение воды. Так нужно повторить несколько раз.

Способы устранения поломок

Ремонт водонагревателей можно производить в домашних условиях и своими руками. Для этого требуются некоторые инструменты и знание того, в чем заключается неисправность.

Самая простая поломка — неисправная розетка. Часто бывает, что именно из-за нее не работает котел. Для устранения поломки понадобится тестер или мультиметр, также можно использовать витую лампочку с вилкой. Таким образом проверяется, есть ли напряжение. Если этого нет, розетку необходимо разобрать, отремонтировать или заменить.

Нерабочий тэн тоже часто выходит из строя. Чтобы определить, так это или нет, необходимо снять нижнюю крышку устройства. Затем при включении котла необходимо проверить, есть ли напряжение на клеммах ТЭНа. Делается это тестером или мультиметром.

В случае, если напряжение есть, но тэн не греет воду, он неисправен. Котел необходимо отключить от сети, а затем измерить сопротивление и прозвонить сам ТЭН. Устройство работает, если вы слышите циферблат или есть определенное число сопротивления. Если нет ни звука, ни каких-либо доказательств, то Тэн не работает.

Замена ТЭНа начинается с разбора котла. Начинать этот процесс лучше всего со слива воды, для чего к трубе холодной воды подсоединяется шланг. Тогда лучше всего сфотографировать или зарисовать, как соединены провода. Только после этого можно смело их отсоединять.

После этого вытаскиваются оба датчика температуры и откручивается подставка торцевым ключом на 14. Все что было на подставке нужно снять. Далее нужно взять десятку и приобрести аналогичную, но целую, и заменить ее. Все монтируется в обратном порядке. В этом случае рекомендуется нанести на термодатчики немного термопасты во избежание прилипания и обеспечения нормального контакта.

Неработающий термостат видно по тому, что ТЭН исправен, но все равно не включается. Его необходимо вытащить из фланцевой стойки. Затем установите положение ручки на максимум и проверьте два контакта с помощью тестера. Если реакции нет, то необходимо приобрести аналогичный термостат и установить вместо неисправного.

Проверку термостата можно также выполнить, установив ручку на минимальное значение. Но для этого термостат надо поместить в воду с температурой 60 градусов. В этом случае электрическая цепь термостата разомкнется, а тестер не будет реагировать. Если тестер ответил, термостат не работает и подлежит замене. Более того, даже если термостат не совсем в норме, его рекомендуется заменить на новый.

Во избежание протекания водонагревателя через уплотнение, следует при установке котла ровно и правильно производить затяжку его основных частей. Все уплотнители должны хорошо прилегать по периметру.

Неисправность магниевого анода можно определить только при визуальном осмотре. Его необходимо заменить, если он покрыт накипью. Анод расположен на фланце, и чтобы его достать, нужно сначала открутить гайку.

Когда вызывать специалиста?

Когда водонагреватель перестает греть, сразу становится ясно, что он неисправен. Однако иногда это заметно неявно, автоматика регулярно сбивается, УЗО срабатывает, а при контакте с водой бьется током. Все это также свидетельствует о неисправном котле. Конечно, в большинстве случаев можно отремонтировать водонагреватель своими руками, но бывают случаи, когда необходимо вызвать специалиста.

Есть поломки, которые может устранить только профессионал.

К таким повреждениям относятся следующие:

  • почти новый котел аварийный останов;
  • на термостате постоянно сбрасываются настройки;
  • УЗО постоянно работает;
  • Колба проточного водонагревателя.

Следует отметить, что в последнем случае ремонт редко бывает эффективным, лучше приобрести новый котел. Конечно, магниевый анод можно поменять самостоятельно, но лучше доверить это специалистам, обратившись в сервисный центр.

Советы по обслуживанию

Чтобы ремонт водонагревателя производился как можно реже, за ним необходимо правильно ухаживать. Например, необходимо периодически проводить профилактические осмотры котла, а также следовать советам, данным в инструкции.

Самая распространенная проблема владельцев водонагревателей – накипь. Чтобы предотвратить это явление, предварительно необходимо поставить на воду предварительный фильтр. Если на стенках и патрубках видны отложения, их нельзя очищать механическим способом. Во время него образуются царапины, которые впоследствии могут привести к коррозии. Для удаления накипи лучше всего использовать специальные чистящие средства.

Например, для удаления известняка из бака и тэна можно использовать раствор уксусной или лимонной кислоты. На 100 процентов воды уходит от 3 до 10 процентов кислоты. Причем раствор должен быть достаточно горячим. ТЭН полностью погружается в раствор с помощью емкости подходящих размеров, а бак просто промывается. Также для удаления налета подходят чистящие средства для стиральных машин.

Магнитный преобразователь может помочь предотвратить образование отложений накипи. Также можно снизить температуру нагрева в баке до 60-70 градусов. При этой температуре не проскакивают соли магния и кальция.

Рекомендуется ежегодно очищать ТЭН от накипи.

Следует помнить, что срок службы магниевого анода значительно продлится, если его своевременно очищать и при необходимости заменять. Причем замену следует производить раз в полгода.

Также необходимо убедиться, что перед включением котла в нем должна быть вода. Когда устройство подключено к сети, не снимайте защитную крышку. Не рекомендуется использовать водонагреватель без заземления. Также следует отметить, что водонагреватели не подходят для систем водоснабжения, в которых давление превышает 0,6 МПа.

Если водонагреватель имеет электронный дисплей, то он может отображать коды основных ошибок, которые более известны, так как иногда позволяют существенно сэкономить на ремонте котла.

Чаще всего можно увидеть три ошибки:

  • «Вакуум» (Е1). Означает, что бак не может полностью заполниться водой при включенном нагревательном элементе. В этом случае достаточно выключить нагревательный элемент и дождаться полного заполнения бака жидкостью.
  • «Датчик» (Е2). Этот сигнал свидетельствует о неработоспособности термодатчика. В этом случае необходимо отключить водонагреватель от сети на полминуты, а затем перезапустить устройство.
  • «Перегрев» (E3). Указывает, что вода нагрелась до более чем 95 градусов. Во избежание поломки необходимо запустить защитный термостат кнопкой.

О том, как отремонтировать водонагреватель Thermex, смотрите в следующем видео.

ТЕРМЕКС. — Бесплатная загрузка PDF

Похожие документы

Руководство по эксплуатации Базовый водонагреватель

Руководство по эксплуатации Водонагреватель Basic Isotemp Водонагреватель Basic был разработан и изготовлен для того, чтобы ваш водонагреватель работал долго и безотказно в течение многих лет. Важно,

Дополнительная информация

СФ15К СФ05КСС, СФ10КСС

Руководство по эксплуатации изделия Speedflow SF05K, SF10K и SF15K SF05KSS, SF10KSS и SF15KSS Невентилируемый водонагреватель для установки под раковину V15. 6/6 Версия 3.2, январь 2015 г. Благодарим вас за покупку невентилируемого водонагревателя Hyco Speedflow

Дополнительная информация

Руководство по установке и эксплуатации

Электрические мини-водонагреватели бака CMT-1.3 CMT-2.5 CMT-4.0 CMT-ST70 Терморегулирующий клапан Опционально поставляется Руководство по установке и эксплуатации Содержание Важные инструкции по технике безопасности 3 Общие положения

Дополнительная информация

Портативный кондиционер. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Прочтите эти инструкции перед использованием. Модель: MN12CES / MN10CESWW

Переносной кондиционер РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Прочтите эти инструкции перед использованием 8 Модель: MN12CES / MN10CESWW Номинальное напряжение: 120 В~60 Гц Номинальная мощность: 1100 Вт (MN12CES) Номинальная мощность: 900 Вт (MN10CESWW) Заказчик

Дополнительная информация

Мини Танк.

Водонагреватели электрические мини баковые WM-1.0 WM-2.5 WM-4.0 WM-6.0. Руководство по установке и эксплуатации

Электрические водонагреватели Mini Tank WM-1.0 WM-2.5 WM-4.0 WM-6.0 Инструкция по установке и эксплуатации Содержание Важные инструкции по технике безопасности 3 Общие сведения 3/6 Техническая информация

Дополнительная информация

Контроль предела перегрева

Электрический нагреватель Pahlén Maxi Heat с цифровым управлением — это компактный и эффективный нагреватель для бассейнов. Он состоит из полипропиленового бака, армированного стекловолокном, с нагревательным элементом сопротивления

. Дополнительная информация

СИСТЕМА МГНОВЕННОЙ РЕЦИРКУЛЯЦИИ ГОРЯЧЕЙ ВОДЫ

СИСТЕМА МГНОВЕННОЙ РЕЦИРКУЛЯЦИИ ГОРЯЧЕЙ ВОДЫ ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Сохраните руководство для дальнейшего использования. Ваш провал

Дополнительная информация

АН500Т, АН1000, АН1000Т, АН1500, АН1500Т АН2000, АН2000Т

Руководство по эксплуатации Accona AN500T, AN1000, AN1000T, AN1500, AN1500T AN2000, AN2000T Панельный обогреватель v16.5/5 Версия 3.2 Январь 2015 г. Содержание 1. Важные моменты безопасности 2. Установка 2.1. Настенный монтаж

Дополнительная информация

Портативный кондиционер. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Прочтите эти инструкции перед использованием. Модель: MM14CCS. Номинальное напряжение: 115 В ~ 60 Гц Номинальная мощность: 1400 Вт

Переносной кондиционер РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Прочтите эти инструкции перед использованием Модель: MM14CCS Служба поддержки клиентов: 1-800-474-2147 Номинальное напряжение: 115 В ~ 60 Гц Номинальная мощность: 1400 Вт Дополнительная информация

Электрические мини-водонагреватели WM-2.

5 и WM-4.0

Электрические мини-водонагреватели WM-2.5 и WM-4.0 Руководство по установке и эксплуатации Содержание Важные инструкции по технике безопасности 2 Технические характеристики 3-4 Общая информация 5 Техническое описание

Дополнительная информация

Невентилируемый водонагреватель Speedflow под раковиной. Модели SF10K и SF15K. Инструкция по эксплуатации

Невентилируемые водонагреватели Speedflow для установки под раковиной, модели SF10K и SF15K. Руководство по эксплуатации, версия 2.0, май 2009 г. НЕВЕНТИЛЯЦИОННЫЕ ВОДОНАГРЕВАТЕЛИ Hyco SpeedFLOW, модели SF10K (10 литров) и SF15K (15 литров) 1. Введение

Дополнительная информация

Руководство пользователя портативного кондиционера NewAir AC-10100E / AC-10100H ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Руководство пользователя портативного кондиционера NewAir AC-10100E / AC-10100H ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ ЭЛЕКТРОБЕЗОПАСНОСТЬ Этот прибор предназначен только для использования внутри помещений. Всегда выключайте устройство и отключайте его от сети

. Дополнительная информация

Макс. температура первичного контура 90ºC Макс. темп. 90ºC Макс. температура вторичного контура 45ºC Макс. температура вторичного контура

РУССКИЙ 1 Описание изделия теплообменник с электронным блоком управления и циркуляционным насосом для первичного контура. Все варианты Aqua-Mex можно заказать с внутренней катушкой из титана

Дополнительная информация

Портативный кондиционер. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Прочтите эти инструкции перед использованием. Модель: MF08CESWW. Номинальное напряжение: 115 В ~ 60 Гц Номинальная мощность: 800 Вт

MODE ALARM Переносной кондиционер РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Прочтите эти инструкции перед использованием 8 Модель: MF08CESWW Номинальное напряжение: 115 В ~ 60 Гц Номинальная мощность: 800 Вт Служба поддержки клиентов: 1-800-474-2147 Для запросов о продукте

Дополнительная информация

Накопительный водонагреватель косвенного нагрева, модели WH-30–WH-80, ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Накопительный водонагреватель косвенного нагрева, модели WH-30–WH-80, ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Содержание Стр. ……………….

Дополнительная информация

NÜVE SANAYİ MALZEMELERİ IMALAT VE TİCARET A.Ş. НАСТОЛЬНЫЙ ПАРОВОЙ СТЕРИЛИЗАТОР OT 020 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

NÜVE SANAYİ MALZEMELERİ IMALAT VE TİCARET A.Ş. НАСТОЛЬНЫЙ ПАРОВОЙ СТЕРИЛИЗАТОР OT 020 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ NÜVE SANAYİ MALZEMELERİ IMALAT VE TİCARET A.Ş. Эсенбога Йолу, 22 км, Акюрт — АНКАРА / ТУРЦИЯ Тел.: (00 90 312)

Дополнительная информация

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПОРТАТИВНОГО ОСУШИТЕЛЯ НА 10 ЛИТРОВ, МОДЕЛЬ №. ДХМД102

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПОРТАТИВНОГО ОСУШИТЕЛЯ НА 10 ЛИТРОВ, МОДЕЛЬ №. DHMD102 БЛАГОДАРИМ ВАС ЗА ВЫБОР ВАШЕГО НОВОГО ОСУШИТЕЛЯ. ПЕРЕД ИСПОЛЬЗОВАНИЕМ УСТРОЙСТВА ПОЛНОСТЬЮ ПРОЧИТАЙТЕ ЭТУ ИНСТРУКЦИЮ И СОХРАНИТЕ ИХ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ

Дополнительная информация

ЭЛЕКТРИЧЕСКИЙ ПРОМЫШЛЕННЫЙ ВОДОНАГРЕВАТЕЛЬ

ЭЛЕКТРИЧЕСКИЙ ПРОМЫВАТЕЛЬНЫЙ ВОДОНАГРЕВАТЕЛЬ EPS — 3,5 EPS — 4,4 EPS — 5,5R Пожалуйста, внимательно прочитайте и соблюдайте инструкции по установке и эксплуатации, чтобы обеспечить долгий срок службы и надежную работу этого

Дополнительная информация

Портативный кондиционер.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Прочтите эти инструкции перед использованием. Модель: MM14CHCSCS

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Портативного кондиционера Перед использованием прочтите эти инструкции Модель: MM14CHCSCS Номинальное напряжение: 120 В~60 Гц Номинальная мощность: 1400 Вт (охлаждение) Номинальная мощность: 1350 Вт (обогрев) Служба поддержки: 1-800-474-21477

Дополнительная информация

Мини-водонагреватель Бак Электрический под мойку Водонагреватели GL 2.5 — GL 4 — GL 6+

Мини-водонагреватель Бак Электрический под мойку Водонагреватели GL 2.5 — GL 4 — GL 6+ ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ВНИМАНИЕ!0003

Дополнительная информация

КОСВЕННЫЙ ВОДОНАГРЕВАТЕЛЬ. Руководство по установке и эксплуатации

КОСВЕННЫЙ ВОДЯНОЙ НАГРЕВАТЕЛЬ Руководство по установке и эксплуатации Максимальная температура подачи к теплообменнику не должна превышать 180 F (82 C). Предупреждение о безопасности: Косвенные водонагреватели выделяют тепло

Дополнительная информация

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HSC-24A

КОНДИЦИОНЕР ВОЗДУХА AIRREX РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ HSC-24A Благодарим вас за приобретение КОНДИЦИОНЕРА ВОЗДУХА AIRREX. ПЕРЕД эксплуатацией внимательно прочтите данное руководство пользователя. Держите это руководство под рукой. ЭТО НЕОБХОДИМО

Дополнительная информация

Isotemp Basic, Slim/B и Slim Square

Водонагреватель Isotemp Basic, Slim/B и Slim Square Инструкция по установке и эксплуатации Indel Marine S.r.l. Zona Artigianale sn IT-61019 S. Agata Feltria (PU) Италия Тел. 39 0541 848 030 Факс 39 0541 848

Дополнительная информация

ИНСТРУКЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ ДЛЯ ПОРТАТИВНОГО КОНДИЦИОНЕРА ВОЗДУХА GET PORTABLE 12k BTU МОДЕЛЬ № GPACU12HR

ИНСТРУКЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ ДЛЯ ПОРТАТИВНОГО КОНДИЦИОНЕРА ВОЗДУХА GET PORTABLE 12k BTU МОДЕЛЬ № GPACU12HR СОДЕРЖАНИЕ Введение Примечания по безопасности Идентификация деталей Инструкции по установке Инструкции по эксплуатации Техническое обслуживание Поиск и устранение неисправностей

Дополнительная информация

ТРОМ ТЕРМОСТАТИЧЕСКОГО СМЕСИТЕЛЬНОГО КЛАПАНА K-T9493, K-T9494

ТРИМ ТЕРМОСТАТИЧЕСКОГО СМЕСИТЕЛЬНОГО КЛАПАНА K-T9493, K-T9494 1. ПЕРЕД НАЧАЛОМ РАБОТЫ ВАЖНЫЕ ИНСТРУКЦИИ ПРОЧИТАЙТЕ И СОХРАНИТЕ ДЛЯ ПОТРЕБИТЕЛЯ ПРЕДУПРЕЖДЕНИЕ: Риск ошпаривания или других серьезных травм. Перед завершением установки

Дополнительная информация

Руководство пользования. Веб-сайт: www.andico.com.au ВНИМАНИЕ – ПЕРЕД ОБСЛУЖИВАНИЕМ УСТРОЙСТВА ПРОЧИТАЙТЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ В ЭТОМ РУКОВОДСТВЕ.

Веб-сайт: www.andico.com.au Руководство по обслуживанию ВНИМАНИЕ – ПЕРЕД ОБСЛУЖИВАНИЕМ УСТРОЙСТВА ПРОЧИТАЙТЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ В ЭТОМ РУКОВОДСТВЕ. — ТОЛЬКО ДЛЯ УПОЛНОМОЧЕННОГО ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА. МОДЕЛИ: MPK1-09CR-QB8 MPK1-12ER-QB6

Дополнительная информация

Руководство по обслуживанию 27.12.03 РУКОВОДСТВО ПО ИСПЫТАНИЯМ, ОБСЛУЖИВАНИЮ И РЕМОНТУ (для моделей SH с обогревом помещений и моделей с водяным обогревом RA)

РУКОВОДСТВО ПО ПРОВЕРКЕ, ОБСЛУЖИВАНИЮ И РЕМОНТУ (для моделей SH с обогревом помещений и моделей RA с водяным обогревом) ПРЕДУПРЕЖДЕНИЕ. К данному нагревателю подключены электрические цепи переменного тока ВЫСОКОГО НАПРЯЖЕНИЯ. Не пытайтесь выполнять какие-либо работы по обслуживанию

. Дополнительная информация

ГЕРЦ-Тепловые приводы

Термоприводы ГЕРЦ Технический паспорт 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Дополнительная информация

Руководство по установке точки использования Nexus FS

Руководство по установке Nexus FS Point of Use Руководство по установке Nexus FS POU:12152011:rev-12152011 Технические характеристики Размеры: Высота: 43,5 Ширина: 11,65 Глубина: 15 Вес: 34,39 фунта Электрические характеристики: Напряжение:

Дополнительная информация

Руководство пользователя портативного кондиционера NewAir AC-14100E / AC-14100H ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Портативный кондиционер NewAir AC-14100E / AC-14100H. Руководство пользователя. ПОЖАЛУЙСТА, ПРОЧТИТЕ И СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ ПЕРЕЧЕНЬ ДЕТАЛЕЙ Передняя часть Задняя часть РИС. 5 РИС. 6 1. Панель управления 2. Ручка для переноски 3. Резервуар для воды 4. Ролики

Дополнительная информация

Руководство пользователя портативного кондиционера NewAir AC-10000E, AC-10000H ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Переносной кондиционер NewAir AC-10000E, AC-10000H. Руководство пользователя. ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ. ОБЩИЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ. Дополнительная информация

Инструкции по установке и эксплуатации Невентилируемые электрические накопительные водонагреватели Модели: S10UNV, S15UNV.

Инструкции по установке и эксплуатации Невентилируемые электрические накопительные водонагреватели Модели: S10UNV, S15UNV. MULTIPOINT Перед началом работы прочтите и усвойте данные инструкции. Пожалуйста, оставьте эту листовку

Дополнительная информация

Руководство по установке солнечного водонагревателя SunMor SM-V30

Руководство по установке солнечного водонагревателя SunMor SM-V30 Ред. 1.02 Поздравляем с приобретением нового солнечного водонагревателя SunMor SM-V30 от компании Nature s Comfort LLC! Вы должны полностью прочитать это руководство по эксплуатации, прежде чем начать

Дополнительная информация

Солнечные водонагреватели

Солнечные водонагреватели Три высоковакуумных водонагревателя. Винт из нержавеющей стали. Гелевое уплотнение и изоляция.0003

Дополнительная информация

Портативный кондиционер

Руководство пользователя портативного кондиционера Модель: 3 в 1, 12 000 БТЕ/ч, серия 3 Внимательно прочтите это руководство пользователя перед эксплуатацией и сохраните его для дальнейшего использования. СОДЕРЖАНИЕ 1. ОБЗОР…1 2. ПОРТАТИВНЫЙ

Дополнительная информация

ТАБЛИЦА 1. Прочный литой корпус из алюминиевого сплава, водосточные каналы из целькона с деталями из нихрома Белый (кроме корпуса из нержавеющей стали)

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ МИКРОВОДОНАГРЕВАТЕЛЯ CHRONOMITE INSTANT-FLOW-FLOW – (МОДЕЛИ С НИЗКИМ ПОТОКОМ) (Перед установкой сравните электропитание, необходимое для выбранной модели водонагревателя) ТАБЛИЦА 1 Модель №

Дополнительная информация

Электрические мини-водонагреватели GL 2.5 — GL 4 — GL 6+

Электрические водонагреватели Mini Tank GL 2.5 — GL 4 — GL 6+ ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ При использовании электроприборов соблюдайте меры предосторожности для снижения риска возгорания, поражения электрическим током или травм до

Дополнительная информация

Перед эксплуатацией устройства внимательно прочтите настоящее Руководство пользователя.

— Охлаждение — Нагрев — Осушение — Вентилятор

Перед эксплуатацией устройства внимательно прочтите настоящее Руководство пользователя. — Охлаждение — Нагрев — Осушение — Вентилятор СОДЕРЖАНИЕ ВВЕДЕНИЕ 2 ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ…2 КОМПЛЕКТ СОДЕРЖИТ..2 НАИМЕНОВАНИЕ ДЕТАЛЕЙ.3

Дополнительная информация

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ БЫТОВЫХ ЭЛЕКТРИЧЕСКИХ И ЛЕГКИХ КОММЕРЧЕСКИХ ЭЛЕКТРИЧЕСКИХ НАГРЕВАТЕЛЬНЫХ ВОДОНАГРЕВАТЕЛЕЙ. Руководство по устранению неполадок и инструкции по обслуживанию

БЫТОВЫЕ ЭЛЕКТРИЧЕСКИЕ И ЛЕГКИЕ ПРОМЫШЛЕННЫЕ ЭЛЕКТРИЧЕСКИЕ ВОДОНАГРЕВАТЕЛИ РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ Руководство по поиску и устранению неисправностей и инструкции по обслуживанию (должны выполняться ТОЛЬКО квалифицированными поставщиками услуг) Охватываемые модели

Дополнительная информация

Инструкции пользователя.

Альфа HE CB25/33 и HE SY25

Инструкции для пользователя Alpha HE CB25/33 и HE SY25 Настенные, с вентилятором, комнатные, газовые, высокоэффективные конденсационные котлы Для получения технической помощи или для обращения в сервисный центр… ALPHA HELPLINE Tel:

Дополнительная информация

Электрические мини-водонагреватели

Электрические мини-водонагреватели EMT1 — EMT2.5 — EMT4 — EMT6 Руководство по установке и эксплуатации Содержание Важные инструкции по технике безопасности 2 Технические данные 3-4 Общая информация 5 Технические характеристики

Дополнительная информация

БАССЕЙН ТЕПЛОВОЙ НАСОС

ТЕПЛОВОЙ НАСОС ДЛЯ БАССЕЙНА Руководство по установке и эксплуатации Модель HP40B HP50B HP65B Hayward Pool Products Canada, Inc. T: 1-888-238-7665 www.haywardpool. ca СОДЕРЖАНИЕ I. Применение 4 II. Особенности 4 III. Технические

Дополнительная информация

Бакси Комби 80е и 105е

Baxi Combi 8e и 15e Пожалуйста, сохраните эту инструкцию. Если вы переезжаете, пожалуйста, передайте их следующему жильцу. Инструкция по эксплуатации газового настенного комбинированного котла Natural

Дополнительная информация

italtec ПЕЧАТНОЕ ОБОРУДОВАНИЕ ПЕЧАТНОЕ ОБОРУДОВАНИЕ Изоляционные машины Машины для травления Специальное оборудование и машины

ПЕЧАТНОЕ ОБОРУДОВАНИЕ ПЕЧАТНОЕ ОБОРУДОВАНИЕ Изолирующие машины Травильные машины Специальное оборудование и машины По требованию заказчика возможна поставка: Скамейки для печатных плат Печатные печи для печатных плат Химикаты

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВСТРОЕННОЙ ПОСУДОМОЕЧНОЙ МАШИНЫ

ВСТРОЕННАЯ ПОСУДОМОЕЧНАЯ МАШИНА ИНСТРУКЦИЯ ПО УСТАНОВКЕ ПОЖАЛУЙСТА, ПРОЧТИТЕ ПОЛНУЮ ИНСТРУКЦИЮ ПЕРЕД НАЧАЛОМ НАЧАЛА ОСТАВЬТЕ ИНСТРУКЦИЮ ПО УСТАНОВКЕ И РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ВЛАДЕЛЬЦУ ВСЕ ЭЛЕКТРОПРОВОДКИ И КАНАЛИЗАЦИЯ ДОЛЖНЫ БЫТЬ СДЕЛАНЫ

Дополнительная информация

ТЕПЛОВОЙ НАСОС ДЛЯ БАССЕЙНА (THP 55, THP 100, THP 120, THP 170) РУКОВОДСТВО ПО УСТАНОВКЕ И ПОЛЬЗОВАТЕЛЮ

ТЕПЛОВОЙ НАСОС ДЛЯ БАССЕЙНА (THP 55, THP 100, THP 120, THP 170) РУКОВОДСТВО ПО УСТАНОВКЕ И ПОЛЬЗОВАТЕЛЮ i Прочтите инструкции Содержание I. Комплект поставки… 3 II. Производительность и свойства… 3 III. Проект системы…

Дополнительная информация

Руководство по эксплуатации осушителя. Для моделей: Dh55S DH65S

Осушитель Руководство пользователя Для моделей: Dh55S DH65S 950-0062-revD 9 января 2007 г. ПРЕДИСЛОВИЕ Внешний вид приобретаемых вами устройств может немного отличаться от описанного в Руководстве, но

Дополнительная информация

Art.S001-S002 СОЛНЕЧНЫЙ МОДУЛЬ С СОЕДИНЕНИЯМИ ПОДАЧИ И ВОЗВРАТА

Art.S001-S002 МОДУЛЬ СОЛНЕЧНОЙ СОЛНЕЧНОЙ ЭЛЕКТРОЭНЕРГИИ С СОЕДИНЕНИЯМИ ПОДАЧИ И ОБРАТКИ Технический паспорт 0001/07/Rev01 RUS ФУНКЦИИ Циркуляционные агрегаты серий S001 и S002 применяются в первичном контуре гелиоустановки

Дополнительная информация

ИСПАРИТЕЛЬНЫЙ ВОЗДУХООХЛАДИТЕЛЬ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ИСПАРИТЕЛЬНЫЙ ВОЗДУХООХЛАДИТЕЛЬ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Модель: SF-614P Пожалуйста, внимательно прочитайте это руководство перед использованием этого продукта. Храните в надежном месте для дальнейшего использования. СОДЕРЖАНИЕ A. ВВЕДЕНИЕ ИЗДЕЛИЯ 2 B. ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Дополнительная информация

ВЫБОР, ПРИМЕНЕНИЕ И ОБСЛУЖИВАНИЕ

СИСТЕМЫ ЗАЩИТЫ ДИЗЕЛЯ Автоматическая система остановки дизельного двигателя для применения в безопасных зонах ВЫБОР, ПРИМЕНЕНИЕ И ОБСЛУЖИВАНИЕ Серия 300 Серия 310 ОПИСАНИЕ СИСТЕМЫ Подходит для обслуживаемого двигателя

Дополнительная информация

Морские водонагреватели Volvo Penta Quality Line. Руководство пользователя

Руководство пользователя морских водонагревателей Volvo Penta Quality Line Инструкции по установке Поздравляем с приобретением нового водонагревателя QL. Выбор, который поможет вам получить максимум удовольствия от катания на лодке.

Дополнительная информация

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ FORCE 10 MARINE COMPANY 23080 HAMILTON ROAD RICHMOND, BC CANADA V6V 1C9ТЕЛ: (604) 522-0233 ФАКС: (604) 522-9608

Электрический водонагреватель РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FORCE 10 MARINE COMPANY 23080 HAMILTON ROAD RICHMOND, BC CANADA V6V 1C9 ТЕЛ: (604) 522-0233 ФАКС: (604) 522-9608 Если ваш водонагреватель поврежден или у вас есть вопросы

Дополнительная информация

MBA-MM-1040/10/13/1665 МУЛЬТИМЕДИА ФИЛЬТРЫ

MASTER Water Conditioning Corp. www.masterwater.com Руководство по установке и эксплуатации MBA-MM-1040/10/13/1665 МУЛЬТИМЕДИАФИЛЬТРЫ с регулирующим клапаном Logix 263/742 Июнь 2010 г. Содержание Страница №

Дополнительная информация

SUB Универсальные водяные бани SBB Кипящие бани JB, PB Водяные бани без перемешивания

SUB Универсальные водяные бани SBB Кипятильные бани JB, PB Водяные бани без перемешивания Инструкция по эксплуатации Универсальные водяные бани SUB6: 6 литров SUB14: 14 литров SUB28: 28 литров SUB36: 36 литров Кипятильные ванны SBB6:

Дополнительная информация

Легкий коммерческий электрический водонагреватель

Характеристики Прочная конструкция Футеровка из цемента Hydrastone продлевает срок службы резервуара Медно-кремниевые отводы не ржавеют и не подвергаются коррозии Ударопрочная композитная оболочка исключает повреждения во время установки и

Дополнительная информация

Инструкция по эксплуатации Firstline FCS12000CH

Руководство по эксплуатации для Firstline FCS12000CH Содержание Введение. .. 2 Информация о безопасности… 3 Информация о безопасности… 4 Названия частей… 5 Названия частей… 6 Подготовка пульта дистанционного управления… 7 Эксплуатация

Дополнительная информация

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Серия канального типа. Многофункциональный кондиционер Free Joint (охлаждение и обогрев) Серия FUEA E S F I P D G DB98-29565A(1) РУССКИЙ ESPAÑOL

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Канальный тип Серия MH MH Серия FEEA Серия FUEA АНГЛИЙСКИЙ ESPAÑOL PORTUGUÊS E HNIKA DEUTSCH ITALIANO FRANÇAIS Мультикондиционер со свободным соединением (охлаждение и обогрев) E S F I P D G DB98-29565A(1)

Дополнительная информация

ЭЛЕКТРИЧЕСКИЙ ПРОТОЧНЫЙ КОТЕЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

ЭЛЕКТРИЧЕСКИЙ ПРОТОЧНЫЙ КОТЕЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ EKCO.T Использованный продукт нельзя утилизировать как бытовые отходы. Разобранный прибор должен быть доставлен в пункт сбора электрического и электронного оборудования

Дополнительная информация

Инструкции по установке, эксплуатации и обслуживанию. Электрические водонагреватели с кнопкой автоматического заполнения EB3F/PB и EB3F/PBM

Инструкции по установке, эксплуатации и обслуживанию Электрические водонагреватели с кнопкой автоматического заполнения EB3F/PB и EB3F/PBM Пожалуйста, запишите информацию о вашем продукте для будущего использования: Дата покупки: Номер модели:

Дополнительная информация

Калор де Хогар. Av Tecnológico 735, PB. Сан-Сальвадор Тизатлалли. Метепек, 52172, Эдо-де-Мехико. Телефон (722) 216 3330 (55) 1163 6038

Calor de Hogar Av Tecnológico 735, PB San Salvador Tizatlalli Metepec, 52172, Edo de México Телефон (722) 216 3330 (55) 1163 6038 www. calordehogar.com [email protected] com [email protected]

Дополнительная информация

Ресурсы по устранению неполадок для домовладельца http://waterheatertimer.org/troubleshoot-bosch-tankless-water-heater.html

Ресурсы для устранения неполадок для домовладельцев http://waterheatertimer.org/troubleshoot-bosch-tankless-water-heater.html Инструкции по установке и эксплуатации GOOD.BEETER>BOSCH Water Wizard 600 Continuous Flow Gas

Дополнительная информация

Руководство по использованию и уходу. Модель CPA12KH КОНДИЦИОНЕР ВОЗДУХА

Руководство по эксплуатации и уходу КОНДИЦИОНЕР ВОЗДУХА МОДЕЛИ CPA12KH Введение Благодарим вас за выбор этого кондиционера, который обеспечит вас и вашу семью всем необходимым для домашнего уюта, коттеджа

Дополнительная информация

Смесительный клапан для душа Coolflo Safe Touch ST20015CP

Смесительный клапан для душа Coolflo Safe Touch ST20015CP Инструкции по установке и техническому обслуживанию В этом документе мы постарались сделать информацию максимально точной. Мы не можем принять

Дополнительная информация

ПОРТАТИВНЫЙ КОНДИЦИОНЕР ВОЗДУХА

ОЧЕНЬ ВАЖНО! МОДЕЛЬ: GDC-AC9RW / GDC-AC9RCS GDC-AC9RCW / GDC-AC12RW GDC-AC12RB / GDC-AC12RCB GDC-AC12RCW ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПЕРЕНОСНОГО КОНДИЦИОНЕРА ВОЗДУХА Не устанавливайте и не используйте переносной кондиционер

Дополнительная информация

ВАЖНЫЕ ИНСТРУКЦИИ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. Хьюстон 50-дюймовый электрический настенный камин черный/белый

ВАЖНЫЕ ИНСТРУКЦИИ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Houston 50-дюймовый электрический настенный камин, черный / белый Номер модели: MFE5050BK Номер модели: MFE5050WH Внимательно прочитайте эти инструкции, прежде чем пытаться

Дополнительная информация

Руководство по эксплуатации фонтанов, меняющих цвет

Руководство по эксплуатации Фонтаны, меняющие цвет 1-877-80-PONDS www. atlanticwatergardens.com Введение Благодарим вас за приобретение фонтанов, меняющих цвет, от Atlantic, переливающихся через край и светящихся изнутри.

Дополнительная информация

Встроенный потолочный вытяжной вентилятор Rapide, белая лицевая панель 41800040590. Встроенный потолочный вытяжной вентилятор Rapide, хромированная лицевая панель 41800040580

Любые вопросы Звоните: 08000 23 23 23 Встроенный потолочный вытяжной вентилятор Rapide, белая лицевая панель 41800040590 Встроенный потолочный вытяжной вентилятор Rapide, белая лицевая панель с подсветкой 41800040670 Встроенный потолочный вытяжной вентилятор Rapide

Дополнительная информация

Электрический воздушный компрессор PC1130

Senco Products Inc. 8485 Broadwell Road Cincinnati, Ohio 45244 PC1130 Electric Air Compressor Инструкция по эксплуатации 2006 г. от Senco Products, Inc. Предупреждения о безопасном использовании этого инструмента включены в

Дополнительная информация

Сплит-кондиционер РУКОВОДСТВО ПО УСТАНОВКЕ СОДЕРЖАНИЕ ДЛЯ УСТАНОВЩИКА MXZ-3A30NA MXZ-4A36NA ВНИМАНИЕ. Английский. Французский. испанский

Кондиционер сплит-системы MXZ-3A30NA MXZ-4A36NA РУКОВОДСТВО ПО УСТАНОВКЕ Для установки внутреннего блока см. руководство по установке каждого внутреннего блока. English Français Español ВНИМАНИЕ В данном руководстве упоминается

Дополнительная информация

Циркуляционная система отопления маслом и охлаждающей жидкостью. Модель — ОССМ

Модель системы циркуляционного нагрева масла и охлаждающей жидкости — Руководство по установке и эксплуатации OCSM 216280-000, РЕД. 2 Идентификация вашей системы Система нагрева HOTSTART предназначена для нагрева жидкостей, используемых в морской технике

Дополнительная информация

Блоки повышения давления Maxi (Maxi, Maxi Plus и HP)

Установки повышения давления Maxi (Maxi, Maxi Plus и HP) Инструкции по установке и техническому обслуживанию Содержание 1 Размеры 3 1. 1 Установка 4 1.1 Вход в сеть/подпитку холодной воды 4 1.2 Подключение к системе 5

Дополнительная информация

Системы распределения коммунальных услуг

Utility Distribution Systems 6/2012 A0011037 1 ГАРАНТИЯ На данное оборудование распространяется гарантия на отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании в течение 12 месяцев с даты 9.0003

Дополнительная информация

STABITHERM БУКЛЕТ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

БУКЛЕТ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ STABITHERM СОДЕРЖАНИЕ Введение…3 Гарантия…3 Ассортимент продукции и физическое описание…4 Принцип работы…5 Рекомендуемые значения давления и температуры…6 Поток

Дополнительная информация

Погружные дренажные насосы Wilo серии SP ECS.

ECS19-15.25 ECS22-15.33 ECS24-15.50 Инструкция по установке и эксплуатации

Погружные дренажные насосы Wilo серии SP ECS ECS19-15.25 ECS22-15.33 ECS24-15.50 Инструкции по установке и эксплуатации ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ Осмотрите этот насос перед его использованием. Иногда насосы могут

Дополнительная информация

ВСЕ В ОДНОМ. Тепловой насос водонагреватель

Водонагреватель с тепловым насосом «ВСЕ В ОДНОМ» ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Внимательно прочтите данное руководство пользователя перед эксплуатацией агрегата. www.airtradecentre.com СОДЕРЖАНИЕ A. ВАЖНЫЕ ЗАМЕЧАНИЯ —————————————- ————————————————— ——

Дополнительная информация

Elson Coral E. Термальный магазин с открытой вентиляцией, обеспечивающий горячую воду под давлением, нагреваемую электричеством.

Инструкции по установке, обслуживанию и эксплуатации

Деталь № 130009 Вып. 12 августа 2004 г. Elson www.elsonhotwater.co.uk Открытый вентилируемый тепловой склад, обеспечивающий подачу горячей воды под давлением, нагретой электричеством. Инструкции по установке, обслуживанию и эксплуатации Читать

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДОЗАТОРА КИПЯЩЕЙ ВОДЫ

ДОЗАТОР КИПЯЩЕЙ ВОДЫ ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Applied Energy Products Limited, Morley Way, Peterborough, PE2 9JJ, UK Телефон: +44 (0) 844 372 7761 / Факс: +44 (0) 84 372 7762 Веб-сайт:

Дополнительная информация

ВОДОНАГРЕВАТЕЛЯ ДЛЯ ДУША МОДЕЛЬ BS 35 / 45 / 60 BS 35 E / 45 E / 60 E ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ

ВОДОНАГРЕВАТЕЛЬ ДЛЯ ДУША МОДЕЛЬ BS 35 / 45 / 60 BS 35 E / 45 E / 60 E ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ 2 Данный водонагреватель должен быть смонтирован (водо- и электромонтаж), введен в эксплуатацию и обслужен

Дополнительная информация

ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ — (МОДЕЛИ С НИЗКИМ ПОТОКОМ) (Перед установкой сравните электрические параметры, необходимые для выбранной модели нагревателя)

ПРОТОЧНЫЙ ВОДОНАГРЕВАТЕЛЬ CHRONOMITE ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ — (МАЛОПРОТОЧНЫЕ МОДЕЛИ) (Перед установкой сравните электропитание, необходимое для выбранной модели водонагревателя) ТАБЛИЦА 1 Модель № Мощность

Дополнительная информация

Aquamax Australia Pty Ltd ABN 17 138 189 689

Aquamax Australia Pty Ltd ABN 17 138 189 689 AQUAMAX РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ Электрические водонагреватели из нержавеющей стали AQ0

  • 0-A Редакция: A Опубликовано: ноябрь 2012 г. Серия E80–E315 Содержание Введение… 3

    Дополнительная информация

    SHC 2.5, SHC 4 МИНИ-БАК ЭЛЕКТРИЧЕСКИЕ ВОДОНАГРЕВАТЕЛИ ИНСТРУКЦИЯ ПО УСТАНОВКЕ ДЛЯ ЛИЦЕНЗИРОВАННОГО САНТЕХНИКА SHC 2.5 SHC 4. Английский. Английский

    SHC 2.5, SHC 4 ЭЛЕКТРИЧЕСКИЕ ВОДОНАГРЕВАТЕЛИ С МИНИ-РЕЗЕРВУАРОМ ИНСТРУКЦИЯ ПО УСТАНОВКЕ ДЛЯ ЛИЦЕНЗИРОВАННОГО САНТЕХНИКА Серия SHC протестирована и сертифицирована WQA в соответствии со стандартом NSF/ANSI 372 на отсутствие свинца. SHC 2.5 Стол

    Дополнительная информация

    Контактная информация. Обратите внимание, что некоторые контактные данные в этом PDF-документе могут быть устаревшими.

    Контактная информация Обратите внимание, что некоторые контактные данные в этом PDF-документе могут быть устаревшими. Пожалуйста, используйте следующие данные, если вам нужно связаться с нами: Телефон: 0844 8793588 Электронная почта: customer. [email protected]

    Дополнительная информация

    Описание функций

    Описание функций Laddomat 21 предназначен для……разогрева котла до высокой рабочей температуры вскоре после растопки….для предварительного нагрева холодной воды в баке в нижней части котла, чтобы

    Дополнительная информация

    Коммерческая пивоварня серии B150. Комплект прямого отвеса

    Коммерческая пивоварня серии B150 Добро пожаловать, авторизованный дилер Keurig! Комплект прямого отвода В этом руководстве описаны: Установка комплекта прямого отвода (DPK), который позволяет подключить кофеварку B150 вашего клиента

    Дополнительная информация

    Гейзер-Р Тепловой насос водонагреватель Инструкция по монтажу

    Гейзер-Р Водонагреватель Тепловой насос Руководство по установке 1 Редакция 2. 9 ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ Пожалуйста, внимательно прочитайте, чтобы избежать серьезных несчастных случаев или травм. Должен быть установлен водонагреватель Тепловой насос Гейзер-Р

    Дополнительная информация

    Руководство по установке см. на обороте книги

    РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LOGIC Combi 24, 30, 35 Руководство по установке см. на обороте книги. При замене любой детали данного прибора используйте только запасные части, безопасность и эффективность которых гарантированы.

    Дополнительная информация

    Бытовые тепловые насосы. DHP-A Opti DHP-C Opti DHP-C Opti W/W DHP-H DHP-H Opti DHP-H Opti Pro/Opti Pro + DHP-L DHP-L Opti DHP-L Opti Pro/Opti Pro +

    MAKING MODERN LIVING POSSIBLE Руководство пользователя DHP-A Opti DHP-C Opti DHP-C Opti W/W DHP-H DHP-H Opti DHP-H Opti Pro/Opti Pro + DHP-L DHP-L Opti DHP-L Opti Pro/ Opti Pro + www. heating.danfoss.com Английский язык

    Дополнительная информация

    Коммерческий электрический водонагреватель

    МОДЕЛЬ SE Коммерческий электрический водонагреватель емкостью 6-120 галлонов, до 58 кВт при всех трехфазных напряжениях, более 6 кВт при всех однофазных напряжениях Особенности Прочная конструкция Футеровка из цементно-гидрового камня

    Дополнительная информация

    Водонагреватель кондиционера Модель ACWh28

    Руководство по установке водонагревателя кондиционера, модель ACWh28 ВАЖНО! ПРОЧИТАЙТЕ ЭТО ПЕРВЫМ! Ввод в эксплуатацию данного устройства должен выполняться лицензированным специалистом по системам ОВКВ. Пуско-наладочные работы включают в себя выполнение электрических

    Дополнительная информация

    Контактная информация.

    Обратите внимание, что некоторые контактные данные в этом PDF-документе могут быть устаревшими.

    Контактная информация Обратите внимание, что некоторые контактные данные в этом PDF-документе могут быть устаревшими. Для связи с нами используйте следующие данные: Телефон: 0844 879 3588 Электронная почта: [email protected]

    Дополнительная информация

    Руководство по эксплуатации и уходу. Электрические проточные водонагреватели. С инструкцией по установке для установщика AP15447 (10/10)

    Руководство по эксплуатации и уходу с инструкциями по установке для установщика Электрические проточные водонагреватели Цель данного руководства двояка: во-первых, предоставить установщику основные указания и рекомендации

    Дополнительная информация

    Инструкции по установке и обслуживанию

    Инструкции по установке и техническому обслуживанию Резервуар горячей воды для бытового потребления косвенного нагрева Logalux ST50/ ST300/ Для подрядчиков по отоплению Пожалуйста, внимательно прочитайте перед установкой и обслуживанием. 7 747 00 883 09/006

    Дополнительная информация

    Настольный автоклав. Стандартная рабочая процедура. Для установки, использования и обслуживания

    Стандартная рабочая процедура настольного автоклава для установки, использования и обслуживания 1. Введение Настоящая СОП предназначена для использования в лабораторных условиях со следующей моделью: Тип: Nuve Bench Top Steam

    Дополнительная информация

    ИНСТРУКЦИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ. Термия Надежный тепловой насос

    ИНСТРУКЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Тепловой насос Thermia Robust 9 6 8 0-5 4 7 4 5 0 0 1 Ред. 3 Содержание 1 Важная информация ……………. 2 1.1 Описание изделия…………………………… 2 1.2 Общие сведения…………………. ……….

    Дополнительная информация

    KESSEL KTP 500 Погружной насос с боковым и вертикальным выпускным патрубком Номера для заказа 28710, 28810, 28850

    ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ KESSEL KTP 500 Погружной насос с боковым и вертикальным выходным патрубком Номера для заказа 28710, 28810, 28850 Преимущества продукта Автоматический поплавковый выключатель для воды

    Дополнительная информация

    Диффузоры VAV серии T 3 Аналоговый диффузор Стальная квадратная панель Горизонтальная модель: T 3 SQ

    TSQ—0 7-7-07 Диффузоры VAV серии T Аналоговый диффузор Стальная квадратная панель Горизонтальная диаграмма направленности Модель: Конфигурация модели T SQ T SQ- Обогрев/охлаждение Тип границы (установка) Полнолицевая Номинальный размер круглого воздуховода

    Дополнительная информация

    БЫСТРЫЙ ЧИЛЛЕР ВОДЫ RAPIDMAC 50.

    Сертификат ISO 9001. N 0412/2 НАШИ СИСТЕМЫ СООТВЕТСТВУЮТ ДИРЕКТИВАМ 73/23 EEC — 89/336 EEC РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

    БЫСТРЫЙ ЧИЛЛЕР ВОДЫ RAPIDMAC 50 ISO 9001 Сертификат. N 0412/2 НАШИ СИСТЕМЫ СООТВЕТСТВУЮТ ДИРЕКТИВАМ 73/23 EEC — 89/336 EEC РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Код. 71503589-03/2004 RUS СОДЕРЖАНИЕ 1. ОБЩАЯ ДОКУМЕНТАЦИЯ 1.1 Общие положения

    Дополнительная информация

    Seaward Products РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ВОДОНАГРЕВАТЕЛИ. Серийный номер:

    Seaward Products ВОДЯНЫЕ НАГРЕВАТЕЛИ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Серийный номер: ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ Основные меры предосторожности при использовании электроприборов для снижения риска возгорания, поражения электрическим током,

    Дополнительная информация

    Визаж. Цифровой. Цифровой дивертер. Инструкция по установке. Инструкция по установке дивертера Visage Digital Страница 1

    Visage Digital Цифровой дивертер TM Руководство по установке Инструкции по установке Visage Digital Страница 1 Visage Digital Дивертор скрытого монтажа с регулируемой и фиксированной головкой Visage Digital

    Дополнительная информация

    Руководство пользователя.

    086U6297 Ред. 9 RU

    Руководство пользователя Atria Atria Duo Atria Duo Optimum Atria Optimum Comfort Diplomat Diplomat Duo Diplomat Duo Optimum Diplomat Duo Optimum G2 Diplomat Optimum Diplomat Optimum G2 086U6297 Rev. 9 RU Thermia Värme

    Дополнительная информация

    скажем нет масштабу! ⋆ Investio.Pro

    Автор Роберт Уилсон Чтение 7 мин. Опубликовано Изменено автором

    Накипь — один из злейших врагов отопительных приборов. Будь то чайник или бойлер. Накипь – твердое образование, образующееся в процессе кристаллизации солей жесткости (кальция и магния), содержащихся в воде, при ее нагревании. Сегодняшняя статья о фильтре, препятствующем образованию накипи на нагревательных элементах водонагревателей.

    Check The Current Price on Aliexpress

    Contents

    1. Specifications
    2. Packing and scope of delivery
    3. Appearance
    4. Installation
    5. In work
    6. Advantages
    7. disadvantages
    8. Conclusion
    9. PS:
    Технические характеристики
    Код товара 750 001
    Серия ION
    Максимальный ресурс патрона, л.

    Maximum cartridge life, months 12
    Service life of the filter flask, months 36
    Filter Standard Slimline 5″
    Threaded flask connection Латунь
    Производительность, л/мин 33
    Рабочее давление, бар 6
    Соединительный размер 1/2 ″
    Материал обратной засыпки (активное вещество) Смола по обмену ионовой категории
    Заполненный материал
    . АБС-пластик
    Материал картриджа Полистирол
    Высота фильтра, мм 200
    Диаметр фильтра, мм 120
    Weight, kg 0.7
    Filter cartridge height, mm 130
    Filter cartridge diameter, mm 70
    Packing height, mm 210
    Глубина упаковки, мм 133
    Ширина упаковки, мм 133
    . 1756 EU-US
    Гарантия на изделие, мес. 12

    КУПИТЬ

    и рекомендации, изображение устройства, а также информацию о модели и производителе.

    Внутри коробки находятся:

  • Фильтр Thermex ION;
  • Монтажная пластина;
  • Набор саморезов;
  • Монтажный ключ;
  • Руководство пользователя.
  • Для подключения фильтра к водопроводу необходимо дополнительно приобрести комплект шлангов и прокладок.

    Внешний вид

    Фильтр имеет классический дизайн, очень компактные габариты и вес. Корпус устройства выполнен из ударопрочного пластика. Верхняя часть изготовлена ​​из ударопрочного синего пластика, имеет четыре монтажных отверстия для настенного монтажа, вход и выход воды, сливной клапан.

    Нижняя колба изготовлена ​​из прозрачного АБС-пластика, имеет специальное монтажное отверстие для установки внутреннего фильтра.

    Корпус фильтра также выполнен из прозрачного пластика, что позволяет постоянно следить за состоянием фильтра, и заранее позаботиться о приобретении нового сменного картриджа.

    Установка

    Фильтр Thermex ION устанавливается на подвод холодной воды, перед водонагревателем или другим отопительным оборудованием. В первую очередь необходимо определиться с местом установки и, желательно, установить монтажную пластину на стену, затем прикрепить к ней фильтр, а затем подключить гибкие шланги для подачи и слива воды. По большому счету, процесс установки завершен.

    Сразу после установки:

    Через две недели:

    Прибор чрезвычайно удобен в использовании, т.к. для смены картриджа, который, по заявлению производителя, рассчитан примерно на 90 000 литров воды с жесткостью воды 4 мг-экв/л (или один год эксплуатации), достаточно открутить колбу и просто заменить картридж фильтра, затем снова закрутить колбу и возобновить подачу воды. Более высокая твердость сокращает срок службы картриджа и может потребовать более частой замены. Подробная информация представлена ​​в инструкции по эксплуатации.

    В работе

    Фильтр Thermex ION не является сложным устройством, и чтобы подробно описать принцип его работы, необходимо иметь достаточно глубокие познания в области химии, а говоря простым языком, Принцип достаточно прост: во время работы устройство насыщает воду активными веществами (действующее вещество – пищевая ионообменная смола), которые на химическом уровне воздействуют на процесс образования накипи, тем самым предотвращая этот процесс. Более того, устройство помогает очищать ТЭНы водонагревателей от уже образовавшейся накипи. Весь этот процесс происходит за счет бесфосфатных компонентов, что позволяет воде сохранять свои органолептические свойства, делает ее пригодной для контакта с пищевыми продуктами и кожей человека. 9№ 0003

    Для визуальной оценки качества фильтра Thermex ION был проведен следующий эксперимент: фильтр был подключен к системе водоснабжения, в которой водонагреватель Thermex IF 80 V pro Wi-Fi использовался примерно от двух до три месяца. Перед началом работы фильтра контролировали состояние ТЭНов в водонагревателе.

    Как видно из фотографий выше, даже после непродолжительного периода эксплуатации ТЭНы покрылись большим слоем накипи, что негативно сказывается на сроке службы прибора, скорости нагрева и качестве нагрева вода на выходе. Как минимум, это приводит к выходу из строя ТЭНов и картриджей смесителя.

    После визуальной оценки состояния ТЭНов водонагреватель собран, к нему подключен фильтр согласно инструкции. Соответственно, подача воды осуществлялась через фильтр против накипи Thermex ION. Хочу акцентировать внимание на том, что в порядке эксперимента ТЭНы не чистились, а были установлены в корпусе водонагревателя в исходном состоянии (с огромным количеством накипи на анодах и ТЭНах). Через две недели активного использования был проведен повторный контроль состояния ТЭНов. Водонагреватель был демонтирован, разобран и сняты с него ТЭНы.

    Удивительно, и в то же время вполне ожидаемо, что на них практически не было накипи. Полученные результаты лишь подтвердили тот факт, что фильтр не только препятствует образованию накипи на нагревательных элементах, но и активно очищает их от уже ранее образовавшейся накипи.

    Преимущества
  • Качество исполнения;
  • Компактные габариты;
  • Простота в эксплуатации;
  • Быстрая установка/демонтаж/замена картриджа;
  • Эффективное удаление накипи;
  • Чистка внутренних нагревательных элементов бойлера, стиральной машины и т.п.;
  • Материал активного вещества – смола ионообменная пищевая;
  • Повышение качества стирки в стиральных машинах;
  • Без разводов на поверхностях;
  • Цена.
  • недостатки
  • Не найдено
  • Заключение

    В итоге можно смело сказать, что фильтр от накипи Thermex ION отлично подходит для работы с различными типами водонагревателей и позволяет значительно увеличить срок их службы, при этом устройство не только предотвращает образования накипи, но и отлично справляется с удалением уже образовавшихся осколков с нагревательных элементов. Наиболее интересными и безопасными являются фильтры от накипи на основе ионообменных смол внутренне безопасного типа, так как смола не представляет опасности для окружающей среды, так как полностью разлагается.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
