обзор мобильных и ручных моделей для документов, принцип работы, как сканировать длинные листы

Приобретение телефона или телевизора, компьютера или наушников — дело вполне привычное для большинства людей. Однако необходимо понимать, что не со всеми электронными устройствами дела обстоят так просто. Выбирать портативный сканер нелегко – для этого придется учесть много тонкостей и нюансов.

Особенности

Что такое сканер, вообще, понимают практически все люди. Это устройство для снятия информации с бумажных и некоторых других носителей, ее оцифровки и переноса в компьютер. Позднее оцифрованную таким образом текстовую и графическую информацию можно обрабатывать, передавать или просто хранить. Все это, разумеется, возможно и в различных сочетаниях. Но все же необходимо понять, что означает именно портативный сканер, а не его настольный аналог.

Да, в домашних условиях обычно применяют именно стационарное оборудование. Его же (из-за больших возможностей и повышенной производительности) применяют в:

• библиотеках;
• архивах;
• офисах;
• конструкторских бюро и тому подобных местах.

Но портативную технику удобно брать с собой. При условии современной элементной базы она не уступит по функциональности настольному изделию. Разве что производительность окажется немного меньше. Кроме того, есть несколько ситуаций, когда применение портативного сканера оправдано:

• в дальней дороге;
• в труднодоступных местах, отдаленных от цивилизации;
• на строительных площадках и в иных точках, где нет стабильного электропитания, да и просто неудобно, негде поставить обычный сканер;
• в библиотеке, архиве, где документы не выдают на руки, сканирование дорого, а аппараты выходят из строя.

Виды и их принцип работы

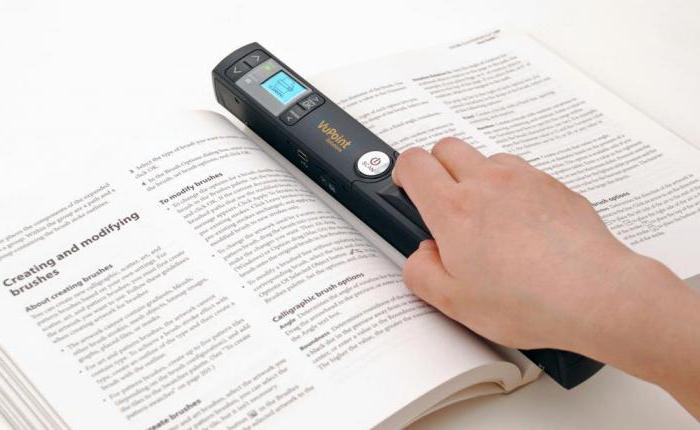

Простейший вариант — ручной сканер для документов, текста и изображений. Это устройство скорее похоже на какой-то аппарат из шпионского арсенала, как такую технику показывают в популярных фильмах. Мини-сканер работает сравнительно неплохо, да и места занимает не так много. Его размер не превышает габаритов листа А4. Это очень удобно и при хранении, и при перевозке.

Благодаря работе от аккумулятора можно не опасаться особо даже внезапного отключения электричества или необходимости сканировать тексты там, где электропитания нет. Форм-фактор позволяет считывать информацию с толстых документов и даже использовать подобное сканирующее устройство для книг большого формата. Справится оно, естественно, и с журнальной подшивкой, и со старым фотоальбомом, и с объемными этикетками или бумажными письмами, конспектами, дневниками. Обычно предусматривается

внутренняя память, которую можно расширять при помощи карт стандарта microSD. А отдельные модели способны даже распознавать тексты.

Отсканированный материал может передаваться по беспроводной линии Wi-Fi либо по типовому кабелю USB. Передать его как на компьютер, так и на иные электронные устройства будет довольно легко.

Но мини-сканеры имеют и явные недостатки. Пользоваться ими весьма затруднительно. Технология очень «тонкая», требует аккуратности и внимательности. Практика показывает, что малейшее дрожание руки, непроизвольное движение сразу смазывает картинку. Да и сканирование не всегда успешно проходит с первого прогона. Чаще всего проблемы вызывает текст, где светлые участки чередуются с темными областями. Подбор правильной скорости прохода листа каждый раз придется делать индивидуально. Никакой прежний опыт тут не поможет.

Альтернатива — компактный протягивающий сканер. Он представляет собой уменьшенную копию полноформатного сканирующего устройства. Величина немного больше, чем у ручных моделей. Потому можно не опасаться, что хранить в ящике стола или возить в поезде подобный аппарат затруднительно. Чтобы отсканировать текст, надо лишь заложить лист с ним в отверстие и надавить на кнопку; продуманная автоматика сделает все, что требуется.

Для питания в протяжных сканерах применяют как собственные батареи, так и подсоединение к ноутбуку через USB. Может также практиковаться использование модулей Wi-Fi. Протяжный сканер обычно поддерживает куда больший спектр форматов файлов, чем «ручник». Удобно будет отсканировать:

• тетрадные листки по отдельности;
• почтовые марки;
• конверты;
• чеки;
• несброшюрованные документы и тексты;
• пластиковые карты.

Однако невозможность отсканировать что-либо, кроме отдельных листов, сильно удручает порой. Чтобы сделать электронную копию паспорта, журнального или книжного разворота, опять придется искать альтернативные пути. Выбор между этими вариантами зависит от того, что придется сканировать в большинстве случаев. Придется также учитывать, что как портативные, так и ручные сканеры имеют совсем небольшое оптическое разрешение. Поработать с фотопленками — это не вариант для них.

Общий принцип снятия изображения во всех настольных и переносных устройствах одинаков. На обрабатываемую поверхность направляется поток света. Отраженные лучи воспринимаются оптическими элементами внутри сканера. Они преобразуют свет в электрический импульс, показывающий особым образом геометрию и цвет оригинала. Далее специальные программы (установленные на компьютере или на самом сканере) распознают изображение, выводят картинку на монитор или в файл.

Отдельно стоит упомянуть про так называемые мобильные сканеры. Это не отдельные устройства, а специальные программы, устанавливаемые на смартфоны. Наибольшей популярностью в этом сегменте пользуются:

• FasterScan;
• TurboScan Pro;
• CamScanner;
• Genius Scan (разумеется, все эти программы распространяются на платной основе, кроме базовой версии FasterScan с урезанным функционалом).

Производители

Рассмотрим несколько вариантов технических портативных сканеров. Среди них выделяется модель Zebra Symbol LS2208. Это устройство эргономично и может использоваться без лишнего утомления в течение долгого времени. Сканирование промышленного класса позволяет безошибочно собирать информацию со штрихкодов. При создании аппарата основные усилия были направлены на повышение его надежности к неблагоприятным условиям внешней среды, на увеличение износостойкости.

Еще стоит отметить:

• широкий выбор интерфейсов, которые можно применять для подключения;
• наличие как ручного режима, так и режима «свободы рук»;
• полностью автоматическое конфигурирование;
• усовершенствованное форматирование данных;
• разнообразие методов индикации сведений.

Приятной альтернативой может стать технический мобильный сканер Avision MiWand 2 Wi-Fi White. Устройство работает с листами А4, разрешение составляет 600 точек на дюйм. Используется вывод информации на жидкокристаллический дисплей диагональю 1,8 дюйма.

Каждый лист А4 сканируется в течение 0,6 секунды. Подсоединение к ПК обеспечивается по USB 2.0 либо по Wi-Fi.

Еще одно устройство — на этот раз от фирмы Epson – WorkForce DS-30. Масса сканера составляет 325 г, а конструкторы предусмотрели готовые команды для типовых вариантов сканирования. Пользователям доступно продвинутое программное обеспечение, предоставляемое изготовителем. Отсканировать документ А4 можно за 13 секунд. Прибор заявлен как верный помощник для торговых представителей и других людей, занятых постоянными разъездами.

Критерии выбора

Планшетные сканеры позволяют оцифровать как отдельные документы, так и книги. Они уверенно справляются с фотографиями и пластиковыми карточками. Но такая техника подходит для небольшого объема работы. Слот-сканеры, пропускающие листы по очереди, позволяют обработать куда больше документов за короткое время. Ручные модификации понравятся тем, кто ценит компактность, однако они справятся только с форматом А4 и менее, а кроме того, погрешности в работе бывают слишком велики.

Производительность нужно подбирать строго под свои нужды. Если планируется часто сканировать сложные материалы, придется выбирать специализированные устройства.

Важно: сканеры на базе люминесцентных ламп непригодны для активных поездок.

Устройства на основе протокола CCD отличаются точностью, способностью хорошо отработать фотографии. Модели на базе CIS начинают работать быстрее и расходуют меньше тока.

Как пользоваться?

На сканерах с протяжным механизмом можно сканировать длинные листы. Но в любом случае портативное устройство надо или зарядить, или подключить по протоколу USB. При первом запуске следует выбрать язык и задать другие базовые настройки. Калибровка на баланс белого производится при помощи чистого листа бумаги. Чтобы надежно связать устройство с компьютером, придется использовать программы, поставляемые вместе с ним.

Ручные сканеры надо перемещать равномерно, без ускорения и замедления, причем строго по прямой траектории. Удаление головки от листа необратимо ухудшает изображение. Часто используются индикаторы, которые обозначают неправильный ход сканирования. Разумеется, сканер нельзя ронять и увлажнять.

И еще один совет — перед использованием устройства и при любых затруднениях читать инструкцию.

О том, как правильно выбрать портативный сканер, смотрите в следующем видео.

описание, устройство, преимущества и недостатки :: SYL.ru

Сканеры уже давно стали привычным элементом компьютерного стола и прочно закрепились в обиходе не только полиграфических организаций, но и у рядовых пользователей ПК. Все прекрасно знают, зачем такой аппарат нужен, но мало кто догадывается, что разновидностей устройств такого плана очень много – буквально на все случаи жизни.

Некоторые типы сканеров настолько специфичны, что на полках обычных магазинов вы их просто не увидите. Сегодня мы как раз и поговорим о разновидностях подобной периферии. Это наверняка поможет сориентироваться тем, кто собирается прикупить себе такое устройство.

Итак, рассмотрим типы сканеров, сферы их применения, особенности, а также их достоинства с недостатками.

Что такое сканер

Для начала разберемся, что это за устройство. Если взять любую инструкцию к сканеру, то в первом же абзаце можно найти четкое определение и назначение данного девайса. Сканер – это аппарат для оцифровки бумажных (или других) носителей визуальной информации. Последними могут быть какие-то документы, фотографии, газеты, журналы, книги и прочие материалы текстового и/или графического характера.

Некоторые типы сканеров могут выступать в роли периферийного устройства, где необходимо подключение к персональному компьютеру, или работать автономно, передавая обработанные данные посредством вай-фай-протоколов, электронной почты или другими способами. Современные и продвинутые модели могут работать как в тандеме с ПК, так и соло.

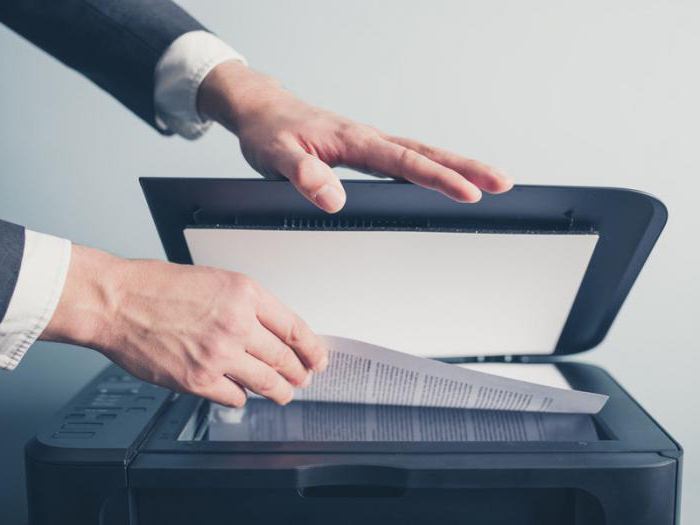

Типы сканеров

Все устройства такого плана можно условно разделить на два типа – для домашнего пользования и промышленные. Сканеры для дома значительно дешевле своих профессиональных собратьев. Они хоть и рассчитаны на каждодневное использование, но серьезную, то есть промышленную нагрузку выдержать не могут. Подобные девайсы не отличаются широкими функциональными возможностями и справляются именно с бытовыми нуждами: отсканировать документы, фото или книги.

Промышленные модели используются на производстве. Они находят свое применение в дизайнерских студиях, полиграфических организациях, то есть там, где выполняются большие объемы работы и необходима значительная отдача оборудования. К данному типу девайсов предъявляют серьезные эксплуатационные требования в плане скорости, надежности и нагрузки.

Вообще, любой сканер можно использовать для оцифровки документов, поэтому здесь, по большому счету, вопрос только в цене и практичности приобретения той или иной модели. Если вам время от времени нужно обработать несколько листов с текстом, то лучше взять самый простой ручной (портативный) сканер для документов, а не разоряться на планшетную или роликовую модель с высоким КПД.

Далее рассмотрим подтипы устройств, которые можно встретить в специализированных магазинах и других точках продаж.

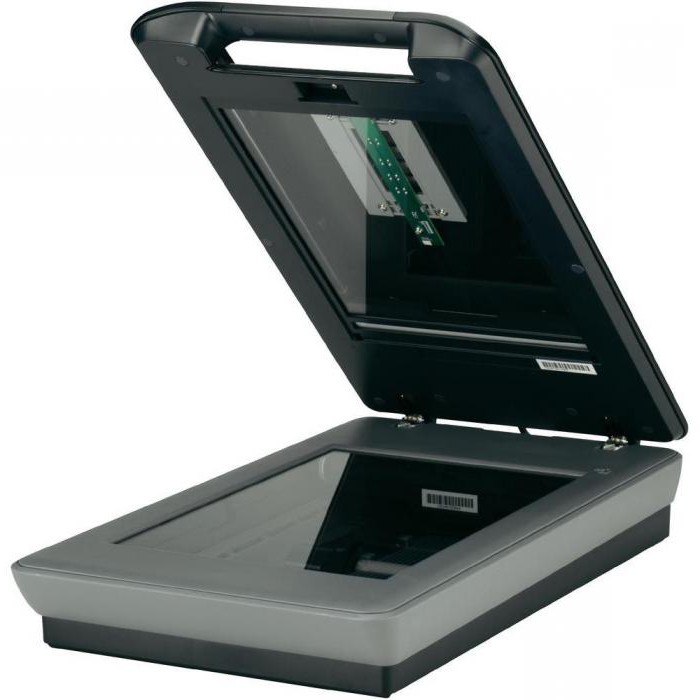

Планшетные модели

Планшетные сканеры – это самый распространенный тип устройств, и используют их, как правило, в быту, то есть в домашних или офисных условиях. В этом случае источник оцифровки располагается на стеклянной поверхности и перед началом работы закрывается крышкой.

Внутри конструкции расположена каретка и лампа. Светочувствительные элементы вкупе с оптической системой двигаются по рельсам и считывают данные с макета. В результате на компьютере появляется цифровая версия оригинала. Перед тем как подключить сканер и начать работу, необходимо установить соответствующее программное обеспечение и только потом приступать к оцифровке. Так что данный тип оборудования привередлив к операционной системе, и для полноценного использования необходимы специальные драйвера (идут, как правило, в комплекте).

Планшетные сканеры отличаются интуитивно понятным управлением и непривередливы к источнику оцифровки. Главное, чтобы последний помещался в рабочей области и не был слишком уж толстым и тяжелым. Данный тип повсеместно используется как дома, так и в офисе. Кроме того, цены на планшетные сканеры не кусаются, так что большинство моделей доступны среднестатистическому пользователю.

Барабанные модели

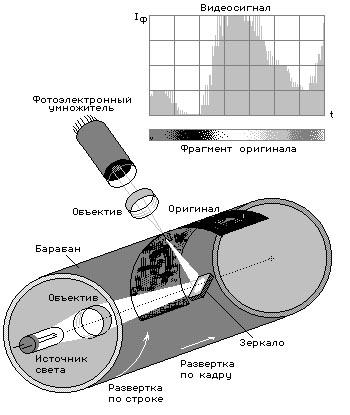

Как понятно из названия, основной элемент девайса – это барабан или ролик. Особенность роликового сканера заключается в том, что макет закрепляется на валике, то есть оборачивается вокруг него, а не располагается привычным образом, как это было в случае с планшетными моделями.

Световой луч, проходя через макет, попадает на фотоэлектронный множитель, который и преобразует изображение в цифровой вид. Вращаясь, барабанный сканер точка за точкой обрабатывает оригинал, не пропуская ни одной детали. Именно поэтому данный тип так высоко ценят те, кому необходимо очень высокая точность оцифровки.

Ввиду своих далеко не маленьких габаритов, барабанные сканеры не приживаются дома, да и в офисах от них нет как таковой практичной выгоды, тем более что стоят подобные устройства в два, а то и более раз дороже планшетных аналогов. Основные потребители роликовых моделей – это полиграфические и дизайнерские организации.

Протяжные модели

Подобные сканеры предназначены для оцифровки многостраничных документов, то есть имеют высокое КПД. Некоторые так их и называют – документные. Для больших офисов это незаменимый инструмент, особенно в бухгалтерии или юридическом отделе.

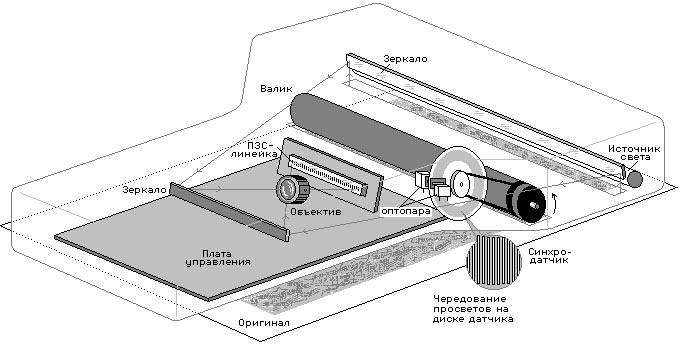

Конструкция сканера напоминает обычный принтер. Пачка макетов закладывается в приемник, и ролики автоматической подачи протягивают лист за листом через фотосчитывающую систему, которая и оцифровывает документы.

Отличительные черты

К сожалению, у данного типа есть один серьезный недостаток: сканер не может справиться со сшитыми или как-то скрепленными листами, поэтому перед протяжкой необходимо избавиться от скоб и прочих инородных элементов. Последние могут повредить ролик и фотосистему, поэтому внимательный перебор документов перед протяжкой обязателен.

Подобная проблема иногда решается покупкой комбинированного устройства – планшетно-протяжного сканера. Такие девайсы оснащены и протяжным роликом, и отдельной площадью под сброшюрованные макеты. Протяжные модели различаются еще по уровням: чем он выше, тем больше скорость и порог предельной суточной нагрузки.

Проекционные модели

Проекционный сканер – это бесконтактная разновидность устройства, которая служит для оцифровки любого макета. Их еще называют планетарными или орбитными из-за особенности конструкции: фотоэлементы находятся на фиксированном расстоянии от оригинала, то есть как бы на орбите.

Подобное оборудование нашло широкое применение в музеях, исследовательских центрах и других похожих учреждениях, где нужна именно деликатная работа с документами, которые, как правило, имеют ветхий вид.

Основной сканирующий элемент находится на удалении от рабочей зоны на несколько десятков сантиметров. Глазок на головке как бы просматривает документ сверху вниз, а скорость просмотра меняется в зависимости от желаемого разрешения.

Также можно встретить матричные бесконтактные сканеры, действующие по принципу фотоаппарата. То есть с каждым спущенным затвором мы имеем какую-то одну оцифрованную часть документа. Чем выше разрешение, тем больше таких снимков нужно будет сделать матрице.

Особенности конструкции

Кроме того, добрая половина подобных сканеров оснащается специальной V-образной колыбелью для книг. Она служит в качестве выравнивателя страниц по нужной оси. Такая система приходится очень кстати, когда нужно поработать с толстыми и старыми книгами на несколько тысяч страниц.

Некоторые модели дополнительно комплектуются автоматическим помощником для перелистывания. Подобные «фишки» значительно упрощают и систематизируют процесс сканирования, да и ветхим книгам не приходится иметь дело с пальцами человека, что позволяет заметно дольше сохранять материал в его исходном состоянии.

Естественно, о домашнем или офисном применении такого оборудования речи не идет. Подобная техника очень дорого стоит, и пользоваться ею дома для сканирования, к примеру, курсовых — просто кощунство. Да и практичности здесь нет ни грамма.

Паспортные модели

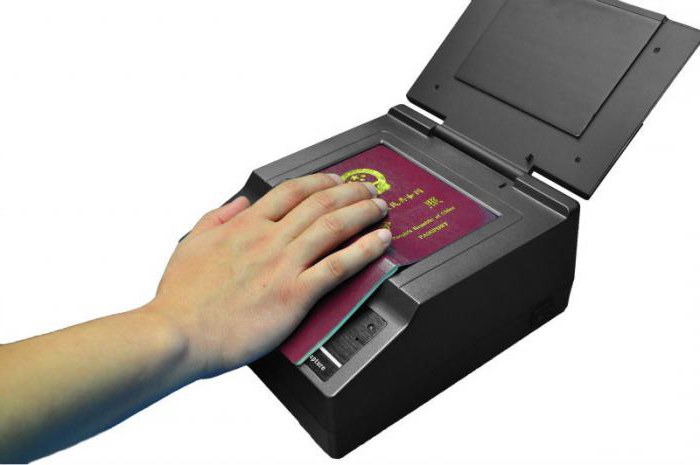

Это узкоспециализированное оборудование, предназначенное именно для оцифровки важных документов. В первую очередь речь идет о паспортах, водительских удостоверениях, ИНН, пенсионных картах, пропусках, военных билетах и других документах, удостоверяющих личность.

За счет своей приличной скорости и компактности, такая техника широко востребована на пропускных пунктах, в отделениях МВД, в банках и других местах, где необходима быстрая регистрация документов с оцифровкой оных для базы данных.

По принципу действия – это те же планшетные сканеры, только адаптированные под формат работы на КПП. То есть устройство принимает документы размером не больше разверстки А5 и рассчитано в первую очередь не на высокое разрешение, а на скорость без значительной потери качества.

Также стоит отметить наличие во многих моделях специального программного обеспечения. Оно позволяет извлекать данные из документов и как-то систематизировать их. Это очень удобно, если нужна именно первичная информация подателя, а не полная оцифрованная копия удостоверения личности.

В качестве ложки дегтя здесь выступает скудный функционал. Узкая направленность подобной техники не предполагает излишеств, поэтому полноценно использовать ее в каких-то других целях, увы, не получится. Так что не стоит «вестись» на привлекательный ценник паспортного сканера. Некоторые недобросовестные дельцы продают такую технику под видом обычных планшетных устройств, «забывая» упомянуть об этой детали в спецификации к устройству. Поэтому нелишним будет заглянуть в инструкцию к девайсу, прежде чем оплатить покупку.

Ручные модели

Это крайне богатый на разновидности сканеров сегмент. Практически все ручные лазерные сканеры-копиры можно разделить на три большие группы, где каждая модель отличается от другой своей конструкцией и принципом действия.

Первая группа

Здесь оцифровка происходит с помощью ручного моноблока определенного формата (А4, А5 и т. п.), которым нужно провести по сканируемому документу. Удобны подобные модели тем, что работать можно, что называется, на коленке, то есть вам не нужен специальный стол или какие-то дополнительные приспособления: включили, провели сканером по документу — и готово.

Вторая группа

Процесс оцифровки схож с первой группой, но вместо четко заданных параметров листа мы имеем перо или ручку, где процесс сканирования построчный, а не цельнолистовой. Само устройство похоже на небольшой фен, а для передачи данных необходимо обработать строку за строкой или какие-то отдельные, нужные вам участки.

Третья группа

Здесь мы имеем аналог протяжного сканера, но с ручной подачей. То бишь есть ролик, куда помещается макет, а пользователь сам должен его протянуть через фотосчитывающие элементы. О высокой скорости, как у старшего собрата, говорить не приходится, но модели этой группы имеют на выходе самую качественную оцифровку.

Какую именно группу и модель выбрать, зависит только от ваших потребностей. К примеру, кассиру, которому нужны копии корешков приходных или расходных ордеров, более чем достаточно самого простого устройства, а точная оцифровка в высоком разрешении ему совсем ни к чему. Все что требуется – это черно-белая копия оригинала, где видны дата, сумма и фамилия. Так что тратиться на модели из третьей группы не стоит, вполне подойдет первая или вторая.

Основные преимущества ручных сканеров – это портативность, мобильность и автономность. Последний параметр относится не ко всем устройствам. Некоторые девайсы могут работать от собственного источника питания, который нужно периодически подзаряжать, либо на обычных пальчиковых или мизинчиковых батарейках (АА/ААА). В этом случае передача данных, то есть оцифровка, происходит посредством беспроводных протоколов Wi-Fi или Bluetooth.

Еще одно не менее важное достоинство ручных сканеров – это стоимость оборудования. Перо или протяжный модуль стоят в два, а то и три раза дешевле рядового планшетного устройства. Из минусов можно отметить низкое качество оцифровки. Даже устройства третей группы еле-еле дотягивают до уровня стационарных моделей. Поэтому если высокое разрешение документов на выходе не так важно для вас, то именно ручные модели станут неплохим подспорьем дома или в офисе.

Разновидности сканеров : Документные сканеры

Такое устройство как сканер уже давно вошло в обиход среднестатистического пользователя компьютера. Мало кого сейчас можно удивить этим словом. Для чего предназначены сканеры, знают все, но далеко не каждый догадывается, какие бывают разновидности этих устройств. В этой статье мы хотим немного рассказать о данном виде периферии.

Сканер — это устройство, предназначенное для преобразования изображения материального объекта в цифровой вид. Объектами сканирования являются документы, книги, журналы, рисунки и фотографии, слайды и негативы и прочие материалы, содержащие текстовую и графическую информацию.
Современные сканеры могут представлять из себя компьютерное периферийного устройства, то есть работать в связке с компьютером, либо автономное устройство, способное отправлять результат сканирования по сети, электронной почте и даже по wi-fi.

Все сканеры условно можно разделить на 2 типа — домашние и промышленные. Промышленные,  как следует из названия, — используются на производстве. К сканерам данного типа предьявляются повышенные требования по скорости, нагрузке, надежности и другим эксплуатационным характеристикам. Домашние сканеры предназначены, как правило, для не каждодневного использования, по этому данные бытовые устройства гораздо дешевле и проще промышленных.

В любом случае, любой сканер можно использовать для сканирования документов, вопрос лишь в том, каким способом и с какой скоростью он эти документы сканирует…

Рассмотрим типы сканеров и области их применения.

Планшетные сканеры

Это наиболее распространенный в бытовом использовании тип сканера. Здесь сканируемый оригинал располагается на прозрачном планшете. Каретка с лампой, оптической системой и матрицей светочувствительных элементов движется вдоль планшета, считывая изображение с поверхности оригинала и преобразовывая его в цифровой код. Благодаря доступным ценам, легкости использования и возможности работы практически со всеми видами оригиналов, этот вид сканеров широко распространен как среди простых пользователей, так и среди профессионалов.





Пленочные сканеры

В отличие от предыдущего, данный тип является специализированным и предназначен только для сканирования прозрачных оригиналов, таких как слайды, негативы и диапозитивы. Сканеры данного типа в основном используются фотографами или работниками фотостудий и фотолабораторий, т.е. имеют популярность среди профессионалов. Пользователи, которые сканируют пленки от случая к случаю, предпочитают использовать не столь дорогие планшетные сканеры со слайд-модулем, или обращаться в те же фотостудии.





Барабанные сканеры

Свое название этот тип получил благодаря вращающемуся барабану, на который крепится сканируемый оригинал. Луч света от оригинала направляется на фотоэлектронный умножитель который преобразует его воздействие в электронный сигнал. Так при вращении барабана, точка за точкой формируется цифровое изображение. Барабанные сканеры обеспечивают высокое качество сканирования, но из-за больших габаритов и высокой стоимости такие устройства могут позволить себе только крупные организации. Основная область применения барабанных сканеров – полиграфия.





Протяжные сканеры

Данный тип предназначен в основном для сканирования многостраничных несброшюрованных документов. Поэтому такие сканеры так же называют документными. Эти сканеры позволяют автоматизировать процесс сканирования больших объемов офисной документации. Ролики системы автоматической подачи листов протягивают сканируемый оригинал перед неподвижной фотосчитывающей системой, которая преобразует отраженный от поверхности оригинала свет в последовательность электронных сигналов.

К сожалению, этот тип не предназначен для сканирования скрепленных листов,  поэтому зачастую такие сканеры имеют встроенное планшетное устройство сканирования, либо присоединяемый планшет, приобретаемый отдельно. В такой связке документный сканер легко справится со сшитыми документами, книгой или журналом. Такой комбинированный тип сканера называют планшетно — протяжной.

Все протяжные сканеры подразделяются на уровни в зависимости от скорости сканирования и рассчитанной дневной нагрузки. Но в любом случае, вне зависимости от уровня сканера, основное назначение документных сканеров — это работа с большим объемом документов, работа на поток. По-этому данный тип сканеров так же еще называют поточные сканеры.

Паспортные сканеры

Специальные устройства, спроектированные с учетом оптимального удобства для сканирования паспортов, водительских прав, пропусков и других удостоверений личности. Благодаря своей компактности и высокой скорости сканирования, они могут использоваться везде, где нужна быстрая регистрация личных данных.

По своеему принципу действия — это, как правило, планшетные сканеры формата А5, адаптированные по своим характеристикам для получения оптимального результата при вводе документов.

При выборе подобных специализированных моделей сканера основное внимание нужно уделать поставляемому в комплекте программному обеспечению. Современное программное обеспечение, помимо функций оптимизации изображения, так же имеет функциями автоматизированного извлечения данных из документов для последующего экспорта в файловую систему, либо базы данных.



Книжные или планетарные сканеры

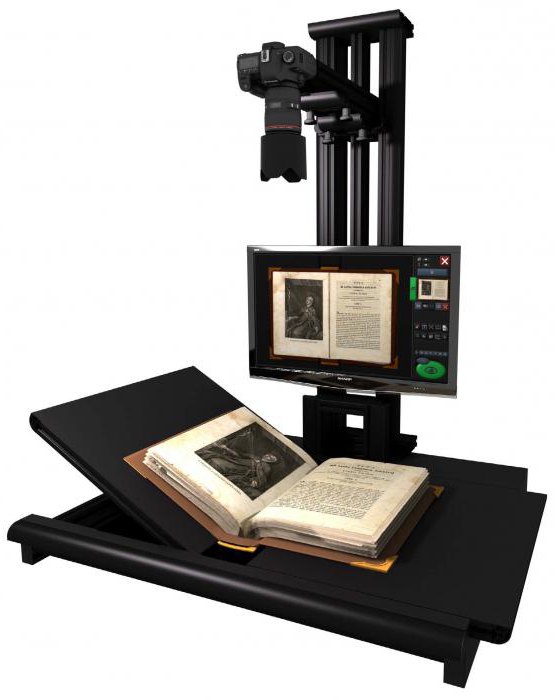

Планетарный сканер (англ. planetary scanner) — разновидность сканера изображений, использующаяся для бесконтактного сканирования книг и сброшюрованных документов. Планетарные сканеры широко используются для оцифровки оригиналов, требующих деликатного обращения (ветхих, исторических документов). Наиболее часто используется название «книжный сканер».

Название «планетарный» трансформировалось из понятия «орбитальный» — так назывался данные тип сканеров на этапе разработки. Название происходит из принципа действия устройства — сканирующий элемент находтся на фиксированном расстоянии от фотографируемого объекта (как бы на орбите).

Основным элементом книжного сканера является сканирующая головка, расположенная на высоте нескольких десятков сантиметров над сканируемым объектом. Сканирующая головка может быть устроена по принципу сканирующей линейки и осуществлять сканирование посредством «просмотра» документа от одного края до другого. Также головки могут оснащаться матрицами, устроенными по принципу матрицы цифрового фотоаппарата. Такие устройства осуществляют сканирование за одно раскрытие затвора, что значительно ускоряет процесс.

Многие модели сканеров оснащаются книжной колыбелью, которая предназначена для выравнивания высоты страниц сканируемого документа. В зависимости от модели сканера, колыбель может оснащаться прижимным стеклом для разглаживания поверхности документа и уменьшения искажений при сканировании. Для сканирования книг или сшитых документов с ограниченным углом раскрытия существуют V-образные книжные колыбели. Стоит отметить, что некоторые производители оснащают сканеры с V-образной колыбелью двумя сканирующими головками, расположенными симметрично и с таким наклоном к вертикальной оси, что каждая головка сканирует только одну страницу книги.

Основное предназначение таких сканеров заключено в названии – сканирование разворотов книг. Оригинал располагается сканируемой поверхностью вверх на специальной подставке или в V-образной колыбели. Сверху, на значительном удалении, располагается сканирующая головка или камера. Снимки страниц передаются в компьютер для последующей обработки.

Топовые модели книжных сканеров передовых производителей часто оснащаются системами автоматизированного перелистывания страниц, что выводит процесс оцифровки книг на совершенный уровень. Оператору сканирования остается лишь настроить систему перелистывания страниц под конкретный экземпляр орригинала и запустить процесс, происходящий в полностью автоматическом режиме. Естественно, подобные решения давольно сложны в реализации, что отражается на их высокой стоимости.



Сетевые сканеры

Данные устройства подключаются напрямую к существующей сетевой инфраструктуре без использования компьютера и позволяют любому сотруднику организации сканировать документы, сохранять их в сетевые папки, отправлять по почте.

Сетевыми функциями обычно оснащают модели поточных сканеров начального и среднего уровня, что выводит такие устройства на качественно новый уровень и позволяет им занимать самостоятельное важное место в любом офисе.

Разместив подобное устройство в вашем офисе вы сразу ощутите прирост производительности ваших сотрудников в процессах, касающихся оцифровки, обработки и передачи документов.

Простым выбором нужной функции при помощи нажатия на кнопки сенсорного экрана, вы сможете выбрать нужный тип файла, разрешение, цветность, необходимость распознавания текста с вводимого документа (как правило, одновременно поддерживается распознавание нескольких десятков языков в автоматическом режиме) и выбор дальнейшего адресата (будь то адрес электронной почты или сетевая папка) для отправки отсканированного изображения.



Ручные сканеры

В данном сегменте собрано большое количество разных типов устройств. Все устройства данного класса можно условно разделить на три группы по принципу действия:

Первый тип: сканирование производится путем проведения сканера рукой по поверхности оригинала.

Второй тип: сканирование производится удерживаемым в руке устройством (сканирующее перо, ручка-сканер и т.п.). Устройства данного типа предназначены, преимущественно, для построчного сканирования текста.

Третий тип: по сути протяжной сканер, имеющий небольшие габариты (портативный протяжной сканер отдельных листов, сканер визиток). Подобные устройства, в угоду небольшим габаритам, не имеют механизма автоматической подачи документов (ADF) и рассчитаны на ручную подачу оригиналов в протяжной механизм, всвязи с чем устройства данного класса не отличаются высокой скоростью сканирования. Их рекомендуются использовать, когда есть необходимость отсканировать несколько листов документов в автономных условиях. Несмотря на игрушечные размеры и небольшую производительность, подобные устройства, благодаря наличию протяжного механизва, способны получать изображения документов давольно высокого качества.

Основным достоинством ручных сканеров является их портативность и мобильность, а зачастую и автономность: некоторые сканеры этой группы работают от встроенных источников питания (собственного формата либо обычные пальчиковые батарейки) и способны передавать файлы сканов по воздуху (wi-fi, bluetooth).
Отдельно можно отметить такое комбинированное устройство, как сканер-мышь, которая подключается к компьютеру через USB и функционирует как обычная мышь, а при необходимости, нажатием специальной кнопки, переводится в режим сканирования.

docscan.ru

Теперь, когда вы в общих чертах представляете Что такое сканер и какие они бывают, вам будет легче ориентироваться в мире документных сканеров, формулировать свои задачи и сделать выбор необходимой именно вам модели сканера.

Депертамент документных сканеров предлагает полный спектр документных (протяжных и планшетно-протяжных), книжных, ручных сканеров от ведущих мировых производителей Avision, Canon, Fujitsu, Kodak, Microtek, IRIS.

Также мы предлагаем программное обеспечение Kofax, позволяющее разделить, идентифицировать, распознать документы и извлекать необходимые данные, что в комплексе со сканерами обеспечивает решение практически любого уровня сложности для потокового ввода документов.

Устройство сканера: описание, характеристики, принцип работы

Ежедневно мы встречаемся с таким прибором, как сканер: в магазине на кассе, у автоматических входных дверей, у лифтов. В офисе одним из первых помощников тоже является сканер. Так что же он собой представляет на самом деле? Попробуем разобраться в статье.

Что такое сканер

Еще несколько десятилетий назад мы и представить себе не могли, что старым выцветшим фотографиям, которые хранятся в альбомах у бабушки, можно будет дать вторую жизнь. Все благодаря устройству с коротким названием «сканер».

Сканер — это современное техническое устройство, с помощью которого можно внести любую информацию с бумажного носителя в персональный компьютер, а далее, используя специальные программы, отредактировать и придать информации необходимый вид. Таким образом, сканер позволяет существенно экономить время. Ведь, например, для того чтобы напечатать текст стандартного формата, необходимо от двух до пяти минут. Сканер же делает это секунд за двадцать. Как и любые периферийные устройства, сканеры обязательно должны быть соединены с персональным компьютером или иной системой, принимающей цифровые данные.

Кто изобрел сканер

Как и у каждого предмета, у сканера тоже есть свой изобретатель. И прежде чем превратиться в компактный модный компьютерный аксессуар, он прошел долгий путь развития.

В середине XIX века, в 1856 году, некий аббат по имени Джованни Казелли, обитавший в итальянской Флоренции, изобрел аппарат, который мог передавать любое изображение на некотором расстоянии. Прибор был назван пантелеграф, и это было лишь примитивное устройство. Принцип сканера такого рода был таков: картинка, которую необходимо было передать, наносилась на специальный барабан чернилами, которые передавали ток, а картинка считывалась с помощью иглы.

Следующий виток в развитии устройства сканера случился в 1902 году. Немецкий ученый Артур Корн впервые получил права на технологию фотоэлектрического сканирования, которая до сих пор известна во всем мире как телефакс. Принцип работы был основан на следующих действиях. Картинка фиксировалась на вращающемся барабане. Вдоль барабана перемещалась световая лампа. Ее луч, пройдя через картинку и специальную призму, попадал на селеновый приемник.

Виды сканеров

На сегодняшний день существует несколько видов сканеров:

1. Самым первым в мире сканером был барабанный. Его изобрели в США в 1957 году. Разрешение картинки было очень низким, всего 176 пикселей черно-белого пигмента чернил. Современные барабанные сканеры обладают высокочувствительными компонентами, благодаря которым могут изображать самые мелкие детали. Картинка или текст может ретушироваться такое количество раз, пока результат полностью не будет удовлетворять. В устройство барабанного сканера входят ксеноновые или галогенные лучи. К их отражению применяются особые требования. Если происходит сканирование прозрачного документа, то работают лампы, расположенные внутри. При освещении документов с высокой отражающей поверхностью в действие вступают лампы, находящиеся по внешнему периметру.
2. Самым популярным устройством является сканер планшетный. Именно он стоит в каждом офисе и используется для сканирования документов и графических материалов. Рассчитан такой сканер на форматы до А4. Принцип работы основан на подвижной каретке, которая двигается вдоль стекла, на котором расположено изображение. Информация в закодированном виде попадает на светочувствительные элементы. Они, в свою очередь, анализируют полученные данные на наличие основных цветов спектра. Современные модели планшетных сканеров обладают функцией мгновенного распознавания текста и его переформатирования в файлы pdf.

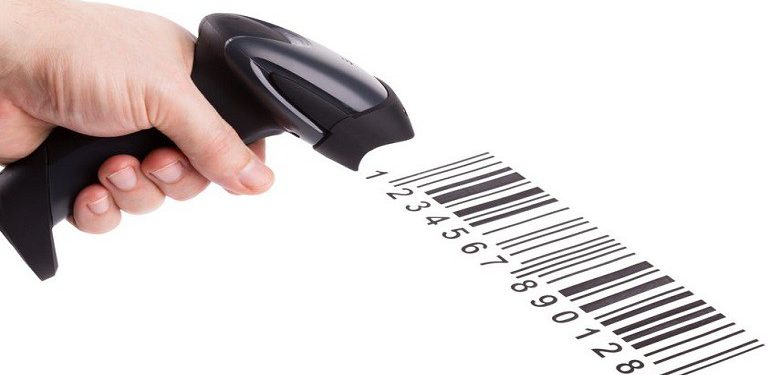

3. Лазерный сканер. Самый часто встречающийся в повседневной жизни. Мы находимся под его наблюдением в магазинах, он открывает нам автоматические двери по датчику движения. Устройство имеет широкое применение в архитектуре, строительстве, на различных социальных предприятиях.
4. Сканеры широкого формата. Такие используют в основном архитекторы и строители для того, чтобы целиком передать изображение объекта и вносить необходимые правки, не разбивая схему на части.
5. Ручные сканеры. Особую популярность они, правда, имели в девяностых годах прошлого века. Принцип их был основал на механическом (ручном) протаскивании устройства сканера по поверхности бумаги. Чтобы сделать качественную картинку, необходимо было твердо держать руку.
6. Книжные сканеры. Их еще называют планетарные, потому что такое оборудование устроено особым образом. Ему не требуется контактировать с документами. Специально установленный высокочувствительный датчик видит документ на расстоянии либо целиком, используя инфракрасный луч, либо просматривает данные особой лазерной линейкой. У многих есть функция выравнивания высоты страницы. В основном книжные сканеры используют для сканирования древних ветхих документов, которые нельзя брать в руки или подвергать механическому давлению.
7. Сетевые сканеры. Единственный в семействе периферийных устройств, который может обходиться без компьютера. Вся информация передается и сохраняется в специальных буферах обмена. Каждый пользователь, подключенный к сети, может передавать свою информацию или воспользоваться уже имеющейся.

Какие-то приборы морально устарели, чем-то человечество пользуется до сих. Одно ясно: устройство ввода — сканер всегда будет стоять в одном ряду с техническими образцами первой необходимости.

Классификация по типам изображений

Если по техническим характеристикам сканеры можно разделить на пять основных видов, то в плане обрабатываемых изображений этих видов всего два: черно-белые сканеры и цветные.

Черное-белые устройства работают по простому принципу. Флуоресцентная лампа, которая дает белый свет, освещает сканируемое изображение. Затем отраженный свет, проходя через специальные линзы, падает на особые светочувствительные элементы, которые, в свою очередь, фиксируют закодированную информацию и передают на компьютер.

Гораздо сложнее на рынок выходили сканеры, которые могли передавать цветные изображения. Первые аппараты появились в 1989 году, но популярность у пользователей не завоевали из-за слишком высокой по сравнению с черно-белыми сканерами цены. Их стоимость доходила до нескольких десятков тысяч долларов. Устройство цветного сканера существенно отличается от ахроматического собрата, так как работа построена на особом световом фильтре. Этот фильтр основан на трех цветах: красном, зеленом и синем. Чтобы целиком отсканировать текст или изображение, операция для каждого цвета выполняется отдельно. В результате прохождения тройного этапа получается некий образ изображения, который проходит цветовую коррекцию. После этого информация передается на компьютер. Кроме высокой цены, цветные сканеры обладают еще одним недостатком: время на сканирование одного документа увеличивается в три раза. Проблемы также могут возникнуть при выравнивании цвета в каждом из проходов. На листе изображение получится размытым и нечетким.

Принцип работы сканера

Устройство сканера и принтера, иногда образующее единый комплекс, существенно разнится. Как и любой компьютерный аксессуар, он состоит из механических и электрических частей, которые вместе представляют собой довольно сложную конструкцию. Однако на первый взгляд устройство и работа сканера выглядят довольно просто. Понять принцип функционирования можно на планшетном типе.

Перед началом работы необходимо убедиться, что аппарат соединен с компьютером. Сканер — устройство ввода информации, и для получения идеального результата именно с помощью компьютера производятся все необходимые настройки.

Документ, который необходимо отсканировать, размещается текстом или рисунком вниз на специальное стекло. Как только вы нажали кнопку сканирования, запускается цепная реакция.

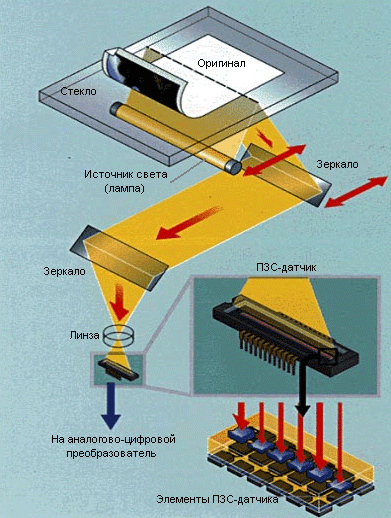

Под стеклом располагаются скрепленные между собой несколько зеркал, светочувствительные датчики, линзы и небольшой источник света, который прикреплен на подвижную тележку. Эта тележка приходит в движение, прокатываясь вдоль всего документа. Свет от сканируемой бумаги отражается и проходит через систему зеркал и линз, а затем направляется на светочувствительные датчики.

Каждый элемент сканируемого документа имеет свою степень освещенности, и эта информация передается на основное устройство в виде определенного цифрового кода. Далее он обрабатывается специальными устройствами в двоичный код и появляется в персональном компьютере в виде копии только что отсканированного документа.

Устройство двойного назначения

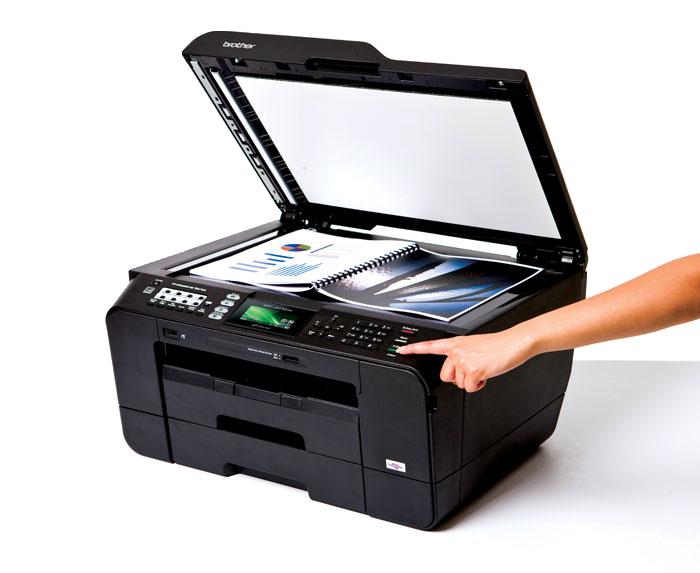

Такое популярное приспособление, как принтер, также имеет место быть в нашей жизни. Довольно известное, оно все же в определенный момент сдало позиции, объединившись со сканером. Это способствовало увеличению рабочего пространства. Новый образец получил название МФУ — многофункциональное устройство, принтер и сканер в котором были объединены в единый механизм.

Несмотря на объединение, у каждого прибора по-прежнему собственная функция. Если сканер — это устройство ввода информации в персональный компьютер, то принтер является устройством вывода данных на бумажный носитель.

Качество выводимых принтером данных, будь то текст или картинка, зависит не только от качества исходного материала в компьютере, но и от встроенных в сам аппарат датчиков чувствительности.

Как правило, многофункциональное устройство принтер-сканер предпочитают для домашнего использования. Он пригодится школьникам, студентам, преподавателям или представителям экономических профессий для того, чтобы выполнять простые, не требующие улучшенных технических характеристик, задания.

По такому же назначению используются ксерокс и сканер в одном устройстве. Если задача сканера — вводить информацию, то назначение ксерокса — копировать, делать необходимое количество экземпляров с одного источника информации.

МФУ расширенного действия

На полках магазинов электробытовых товаров можно встретить аппарат, который готов выполнять самые сложные офисные задачи. Это многофункциональное устройство с принтером, сканером и копиром. Различают такие образцы домашнего и промышленного назначения. Техника сочетает в себе много возможностей:

• экономит пространство, что особенно важно в домашних условиях;
• работает с документами;
• распечатывает и обрабатывает фотографии высокого качества;
• незаменимая вещь для школьников и студентов, чьи родители не готовы отдавать круглые суммы частным организациям, которые занимаются, например, распечаткой текстов.

Большинство многофункциональных устройств с принтером, сканером и копиром имеют возможность передавать и получать данные через вайфай. Вместе с тем дизайнеры стараются придавать аппаратам стильный экономичный внешний вид, чтобы он служил не только для работы, но и отлично вписывался в интерьер. Это то преимущество, которое касается техники для домашнего использования.

Промышленные устройства, конечно, отличаются. Если вам хоть раз доводилось распечатывать или редактировать документы в специализированных офисных центрах, наверняка вы замечали довольно внушительных размеров аппарат. Это и есть то самое МФУ, которое обладает большим объемом мощности и готово работать сутки без перерывов. Список функций у офисных аппаратов практически ничем не отличается от стандартных устройств, но существенно упрощает жизнь.

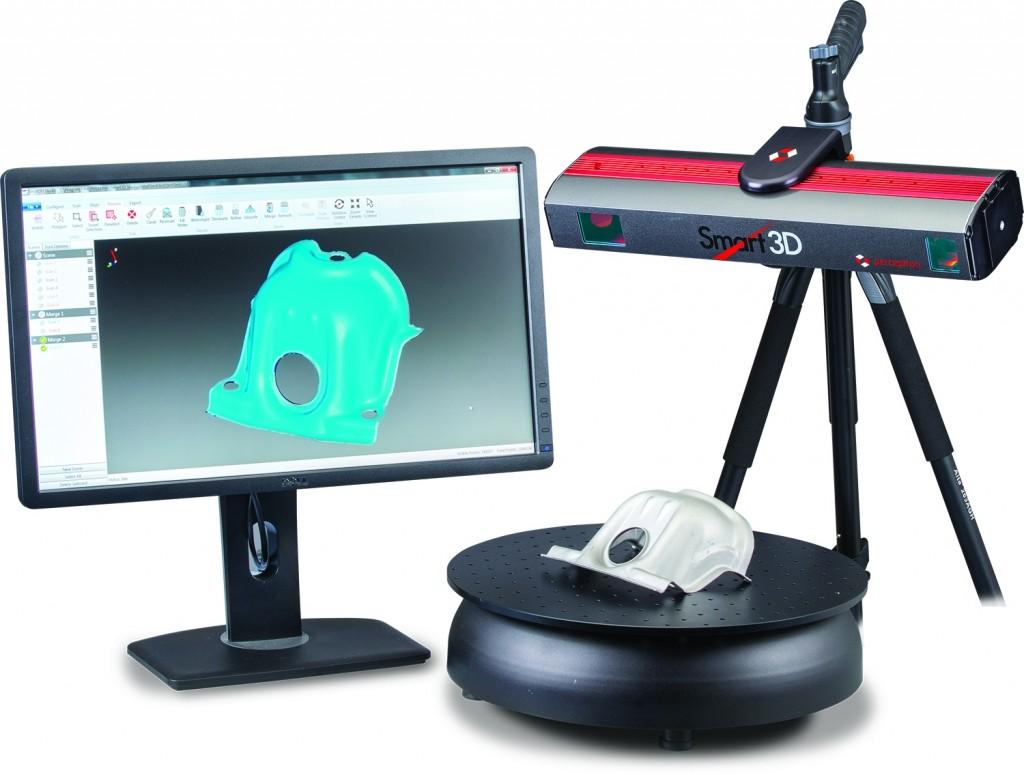

Лазерные сканеры

Сканер является устройством довольно широкого профиля. Среди большого количества видов этого аппарата самый широкий спектр применения у лазерного сканера.

Такой сканер является устройством прогрессивного типа, который используют в строительстве, геодезии, даже в военной и космической сфере. Принцип работы довольно на первый взгляд довольно прост: лазерные лучи, направленные на рассматриваемый объект, достигают и фиксируют расстояние между всеми поверхностями и точками, из которых состоит предмет, в пространстве. Затем данные обрабатываются компьютером и выводятся на монитор. У лазерного сканирования много преимуществ:

• Низкая стоимость работ, а классические варианты требуют больших затрат.
• Скорость обработки информации при использовании лазерной технологии в несколько раз выше.
• Высочайшая точность оценки с минимальным уровнем погрешности.
• Лазерный сканер является устройством с уникальными техническими характеристиками: они способны точно фиксировать данные даже микроскопических размеров.
• Для лазерного луча не существует помех: деревья, темное время суток, туман или дождь не станут причиной неправильной оценки объекта.
• Не нужны специальные условия. Лазерную съемку можно проводить из любой точки пространства.

Несмотря на то что устройство лазерных сканеров особо ничем не отличается, по техническим характеристикам приборы разделяются на несколько подвидов. Так, например, один тип сканеров можно использовать для работы с крупными объектами, другие отлично подойдут для определения данных с объектов среднего и маленького объемов.

При покупке лазерного сканера необходимо учитывать несколько моментов, которые будут оказывать существенное влияние на выполнение работ в будущем. Одним из важных показателей устройства является точность измерений и уровень разрешения. Это влияет на работу устройства вывода: сканер фиксирует мельчайшие детали. Также стоит сразу разобраться с дальностью и скоростью сканирования. Сейчас многие компании-производители внедряют в свои флагманские экземпляры дополнительные опции, тем самым увеличивая технический функционал, например, возможность подключения видеокамеры или вывод информации на несколько устройств одновременно.

Сканер штрих-кода

Сканеры штрих-кодов заняли прочное место в сфере торговли и строительства, логистики и учета. Применение таких приспособлений в несколько раз облегчает ввод данных о товарах или услугах. Устройство сканера штрих кодов различается по технологии. Выделяют лазерные, светодиодные и фотосканеры.

Светодиодный сканер работает следующим образом. На товарный штрих-код падает светодиод. Отраженный свет попадает на специально настроенную чувствительную матрицу, которая шифрует данные и выводит их на монитор. И сканер устройства, и любые дополнительные аксессуары должны быть напрямую соединены с компьютером. К преимуществам светодиодного типа можно отнести дешевизну, высокую скорость сканирования и обработки информации, распознавание штрихов от 0,1 миллиметра. Есть и недостатки, например, короткое расстояние сканирования и ограничение на распознавание крупных штрих-кодов.

Принцип устройства сканера лазерного типа похож на светодиодный, но с той лишь разницей, что лазер формирует более плотный световой поток для фиксирования данных. Такие устройства способны распознавать штрих-коды повышенной сложности на расстоянии до пятидесяти сантиметров. Однако в ценовом эквиваленте они обойдутся дороже.

Фотосканер принципиально отличается от своих собратьев. В отличие от предыдущих вариантов фотосканер просто фотографирует штрих-код и на основе алгоритмов, схожих с компьютерными, обрабатывает полученные данные, которые передает пользователю. Фотографировать информацию можно с любого угла, данные все равно будут зафиксированы.

Сканеры штрих-кодов могут быть стационарными или нет, проводными или беспроводными, работающими на функциях блютуз или вайфай.

Другие виды сканеров

Помимо часто встречающихся видов сканеров, существуют и узкопрофильные устройства, которые применяют в специализированных областях.

Сейчас производители смартфонов выходят на новый уровень безопасности, наделяя свои флагманские продукты сканерами сетчатки глаз. Это биометрические технологии, позволяющие защитить ваши персональные данные от недобросовестных людей или мошенников, если вы, к примеру, потеряли телефон. Сама технология была изобретена и предложена на суд общественности в далеком 1936 году. Тогда врач-офтальмолог Франк Бурх отметил, что радужная оболочка каждого человека уникальна. И лишь в 1994 году, почти через шестьдесят лет, инженер Джон Дафман впервые запатентовал математический алгоритм, который способен определять различия радужной оболочки.

Работа таких сканеров основывается на использовании инфракрасного излучения, который направляется на зрачок. Камера определяет цвет и мельчайшие детали радужной оболочки, а система сравнивает их с имеющимся в базе образцом. Если варианты совпадают, доступ открывается. Иногда камерой может подаваться в зрачок увеличенное количество света. Если зрачок не расширяется определенным образом, значит глаз, предоставляемый на анализ, не принадлежит владельцу. Система в доступе отказывает.

Еще одним методом определения и подтверждения личности является технология сканирования отпечатка пальца. Узоры на них формируются в период развития ребенка в утробе матери и являются уникальными на каждом пальце. В основе такого прибора лежит оптический сканер, который работает по принципу, схожему с фотоаппаратом. Специальные микросхемы делают быстрый снимок пальца, определяют рисунок отпечатка и сравнивают его с имеющимся образцом. Такой тип сканеров хоть и считается высокотехнологичным, однако не дает стопроцентной гарантии, потому как вместо пальца в определенных случаях можно использовать слепок, который сканер примет за палец.

Большую популярность набирают 3Д-сканеры. Такая технология появилась в конце XX века, а первый пробный аппарат собрали в 60-х годах того же столетия. Особыми функциями тогда сканер похвастаться не мог. Усовершенствование произошло в середине 80-х. Были добавлены лазеры, дополнительные источники белого света и затемнения, которые позволили улучшить видение сканируемого предмета. Камеры, расположенные под разными углами, фиксируют мельчайшие подробности объекта с разных ракурсов. Далее все полученные картинки сохраняются, анализируются и собираются в единую трехмерную модель. Есть сканеры контактные и бесконтактные. В первом случае исследуемая модель должна стоять на специальной плите. Во втором варианте используется особый свет. Это может быть инфракрасное излучение, рентгеновские лучи или ультразвук.

Устройства сканирования. Конструкция и принцип действия сканеров. Интерфейсы подключения.

Сканер (scanner) — устройство, которое создаёт цифровую копию объекта, то есть переводит текст или изображение в цифровую форму. Сканеры подобны устройствам копирования, только сканер не печатает копии, а передает оцифрованные данные в компьютер, где сканированное изображение можно сохранить в виде файла.

История изобретения

В 1857 году флорентийский аббат Джованни Казелли изобрёл прибор для передачи изображения на расстоянии, названный впоследствии пантелеграф. Передаваемая картинка наносилась на барабан токопроводящими чернилами и считывалась с помощью иглы.

В 1902 году немецкий физик Артур Корн запатентовал технологию фотоэлектрического сканирования (телефакс). Передаваемое изображение закреплялось на прозрачном вращающемся барабане, луч света от лампы, перемещающейся вдоль оси барабана, проходил сквозь оригинал и через расположенные на оси барабана призму и объектив попадал на селеновый фотоприёмник. Эта технология до сих пор применяется в барабанных сканерах.

В дальнейшем, с развитием полупроводников, усовершенствовался фотоприёмник, был изобретён планшетный способ сканирования, но сам принцип оцифровки изображения остается почти неизменным.

Принцип работы

На рис. 49 изображена общая схема устройства планшетного сканера. Свет, идущий от источника освещения, попадает на оригинал в определенной точке. Отразившись от него, свет попадает на оптическую систему сканера. Она состоит из  зеркал и объектива (иногда роль оптической системы может играть просто призма). Оптическая система фокусирует свет на фотопринимающем элементе, роль которого — преобразование интенсивности падающего света в электронный вид.

Рис. 49 – Принцип работы сканера

Сканируемое изображение освещается белым светом. Отраженный свет через уменьшающую линзу попадает на фоточувствительный полупроводниковый элемент, называемый Прибором с Зарядовой Связью — ПЗС (Charge-Coupled Device, CCD), в основу которого положена чувствительность проводимости р-n-перехода обыкновенного полупроводникового диода к степени его освещенности. На р-n-переходе создается заряд, который рассасывается со скоростью, зависящей от освещенности. Чем выше скорость рассасывания, тем больший ток проходит через диод. Сканер снимает изображение не целиком, а по строчкам. По вертикали планшетного сканера движется полоска светочувствительных элементов и снимает по точкам изображение строку за строкой. Каждая строка сканирования изображения соответствует определенным значениям напряжения на ПЗС. Эти значения напряжения преобразуются в цифровую форму через аналого-цифровой преобразователь АЦП. Чем больше светочувствительных элементов у сканера, тем больше точек он может снять с каждой горизонтальной полосы изображения. Это и называется оптическим разрешением. Оно определяется количеством светочувствительных элементов, приходящихся на дюйм горизонтали сканируемого изображения.

В цветных сканерах сейчас используются, как правило, трехрядная матрица ПЗС и подсветка оригинала калиброванным белым светом. Каждый ряд матрицы предназначен для восприятия одной из базовых цветовых составляющих света (красной, зеленой и синей). Чтобы разделить цвета, используют либо призму, разлагающую луч белого света на цветные составляющие, либо специальное фильтрующее покрытие ПЗС. Однако существуют цветные сканеры и с однорядной матрицей ПЗС, в которых оригинал по очереди подсвечивается тремя лампами базовых цветов. Однорядная технология с тройной подсветкой считается устаревшей.

Типы сканеров

Барабанные сканеры. Принцип действия барабанных сканеров (рис. 50) заключается в поэлементном считывании светового сигнала от изображения-оригинала с помощью оптической фотоголовки, где в качестве фотоприемников, как правило, используются фотоэлектронные умножители.

Рис. 50 – Устройство барабанного сканера

Вращением барабана обеспечивается развертка изображения «по строке», а перемещением фотоголовки вдоль барабана — развертка «по кадру». Минимальный размер считываемого элемента может доходить до 5-7 мкм, т.е. практически до размера зерна фотопленки, что обеспечивает высокую разрешающую способность барабанных сканеров. Понятно, что световой сигнал от столь малого элемента будет невелик, а к этому еще добавляется требование различать более 256 градаций по уровню этого сигнала. В цветных сканерах также необходимо иметь высокую чувствительность фотоприемника к излучениям во всем видимом диапазоне спектра. И, естественно, фотоприемник должен быть практически безынерционным, поскольку сканирование оригиналов даже большого формата не может занимать много времени.

Всем этим жестким требованиям лучше других приемников излучения отвечают фотоумножители. Но высококачественный барабанный сканер из-за тонкой оптики, точной механики и сложной электроники стоит довольно дорого, поэтому круг потребителей этих устройств ограничен. Как правило, это репроцентры и издательства, выпускающие богато иллюстрированные журналы, альбомы и книги, имеющие постоянно большой объем сканирований цветных оригиналов в отраженном и проходящем свете (с позитивов и негативов), репродуцируемых на большой формат.

Преимущества барабанных сканеров:

• Большая глубина цвета и широкий динамический диапазон оптических плотностей.

• Высокое разрешение и возможность большого увеличения изображений.

• Возможность обработки различных по виду оригиналов.

• Высокая производительность.

Недостатки барабанных сканеров:

• Трудоемкость размещения в нем материала.

• Невозможность сканировать негнущиеся объекты.

• Оригинал должен быть очень плотно закреплен, так как при вращении барабана возникают большие центробежные силы. В лучшем случае, возникнут воздушные пузыри между слайдом и барабаном. В худшем случае, слайды просто оторвутся.

Планшетные сканеры. Отличаются от барабанных более простой конструкцией и удобством эксплуатации. В качестве фотоприемника в них, как правило, используются ПЗС-линейки. Строчная развертка обеспечивается естественным для ПЗС электронным способом (см. гл. 2), а кадровая — линейным перемещением каретки с оптоэлектронными компонентами вдоль оригинала. Такая схема сканера позволяет применить не очень сложную механику.

Одним из несомненных достоинств планшетных сканеров является простота запуска в работу. При автоматизированной (пакетной) обработке планшетный сканер может обрабатывать десятки оригиналов подряд, не требуя вмешательства оператора. Кое в чем планшетные сканеры просто незаменимы. Например, сканирование оригиналов на толстой, жесткой или плохо гнущейся основе совсем невозможно осуществить на устройстве барабанного типа.

Рис. 51 – Устройство планшетного сканера

Современные высококлассные планшетные сканеры имеют очень близкие к барабанным технические данные: разрешающая способность, динамический диапазон оптических плотностей до 3,9 D, максимальный формат оригинала около 300×400 мм, диапазон масштабирования 20-2400%, глубина цвета 36 бит (12 бит на цветной канал в RGB), возможность сканирования прозрачных (позитив или негатив) и непрозрачных оригиналов.

Преимущества планшетных сканеров:

• Возможность сканировать практически любой оригинал. (Могут сканировать оригиналы различного размера — от миниатюр до документов широко используемых форматов, а также книг. При установке дополнительного модуля появляется возможность сканирования прозрачных пленок, негативов и слайдов).

• Высокое разрешение. (Интерполированное разрешение увеличивает максимальное разрешение сканера до 4х раз).

Недостатки планшетных сканеров:

Листопротяжные (роликовые) сканеры. Листопротяжные сканеры используют устройство подачи оригинала относительно неподвижного блока сканирования. Лист бумаги вставляется в щель и протягивается по направляющим роликам внутри сканера мимо лампы. Чаще всего эти типы сканеров могут работать с документами формата А-4. Разновидность такого сканера — факс-аппарат.

Рис. 52 – Устройство листопротяжного сканера

Преимущества листопротяжных сканеров:

• Низкая стоимость. (Устройство подачи оригинала имеет несложную конструкцию, поэтому добавление этого узла не намного увеличивает стоимость сканера).

• Портативность. (Листопротяжные сканеры отличаются небольшими размерами).

• Многие модели имеют устройство автоматической подачи, что позволяет быстро сканировать большое количество документов.

Недостатки листопротяжных сканеров:

• Ограничение на разрешение, накладываемое механизмом сканирования.

• Ограничения на оригинал. (Нельзя отсканировать неразорванную книгу, а также прозрачные пленки или слайды; может сканировать только отдельные листы).

• Сканирование происходит при неодновременном зажиме края оригинала роликами, что может привести к перекосу копии, а порой и к повреждению оригинала.

Ручные сканеры. Достаточно специфичным видом плоскостных сканеров можно считать ручные сканеры, строчная развертка в которых также осуществляется ПЗС-линейкой, а развертка по кадру выполняется продвижением сканера вручную по поверхности оригинала (рис.53).

Рис. 53 – Устройство ручного сканера

Валик сканера вращает кодовый диск (с чередующимися щелями и перегородками), пересекающий оптическую ось оптопары «светодиод-фотодиод». Число щелей по окружности диска определяет разрешающую способность сканера в направлении его перемещения. Контролируемая полоса оригинала освещается от линейки светодиодов (аналогичный источник используется и в листовых сканерах), расположенной вдоль просмотрового отверстия.

Ручной сканер может решить задачу оцифровки там, где бессильны более профессиональные устройства: просканирует рисунок из древней книги, снимет узор с гобелена или обивочной ткани, оцифрует текстуру мебельного покрытия и может оказаться полезным в других нестандартных ситуациях, которые возникают в творческой деятельности художников, дизайнеров, искусствоведов, ориентированных на печать.

Преимущества ручных сканеров:

• Низкая стоимость. (Поскольку в ручных сканерах в качестве «позиционирующего механизма» выступает пользователь, который самостоятельно перемещает сканер по поверхности сканируемого документа, отпадает необходимость в дорогом механическом элементе).

• Портативность. (Ручные сканеры можно использовать как с настольными, так и с портативными компьютерами).

• Сканирование книг без их повреждения. (С помощью ручного сканера можно отсканировать книгу, не сгибая и не разрывая ее).

Недостатки ручных сканеров:

• Отсутствие механизма позиционирования. (То есть, возможны перекосы изображения, поскольку невозможно перемещать сканер с постоянной скоростью)

• Оригинал по размерам больше сканера. (Требуются большие усилия, чтобы «сшить» отсканированные полосы изображения.)

• Низкое разрешение.

• Малая скорость работы.

• Узкая полоса сканирования.

Общие характеристики

Тип применяемого в сканере светочувствительного датчика. Чаще всего применяется один из нижеследующих типов датчиков: ПЗС (CCD) или контактный (CIS).

CIS (Contact Image Sensor) – это контактный датчик изображения (КДИ), линейка фотоэлементов, равная ширине сканируемой поверхности в устройстве. Эта линейка перемещается при сканировании под стеклом и постоянно (строчка за строчкой) отправляет в форме электросигнала данные о картинке на оригинале. Светодиоды применяются для освещения, они размещаются на той же подвижной платформе рядом с фотолинейкой. Сканеры на базе этого типа датчиков характеризуются простой конструкцией, они мало весят, тонкие, стоят гораздо дешевле, чем сканеры на базе CCD. Главный минус CIS — малая глубина резкости. Если сканировать страницы из толстой книги или мятый лист бумаги, то часть полученного изображения может быть нерезкой.

CCD (Couple-Charged Device) — прибор с зарядовой связью (ПЗС) – это интегральная микросхема, оснащенная светочувствительной линейкой. Служит с целью передачи картинки со сканируемой поверхности. Применяется оптическая система, состоящая из объектива и зеркала. Люминесцентная лампа служит для освещения оригинала. Плюсы CCD-сканеров — значительная глубина резкости, отличная цветопередача. Даже при осуществлении сканирования мятых листов, толстых книг, оригиналов с выпуклыми буквами, изображение все равно будет четким и резким. Сканеры для профессионального применения зачастую создаются на основе CCD. Минусы – большой вес, большая толщина, высокая стоимость.

Тип источника света. Самые популярные типы источников света: лампы флуоресцентные с холодным катодом, ксеноновые лампы и светодиоды (LED).

• Лампы ксеноновые характеризуются минимальным временем прогрева, большим сроком работы и минимальными размерами. Минус – значительное потребление электроэнергии.

• Лампы флуоресцентные с холодным катодом хороши своей низкой стоимостью и высоким сроком службы. Минус — продолжительное время прогрева.

• Светодиоды (LED) характеризуются небольшими размерами, малым потреблением энергии, не требуют совершенно времени для прогрева. Минус — LED-сканеры по качеству цветопередачи хуже сканеров с ксеноновыми и флуоресцентными лампами.

Размеры. Определяют максимальный формат документа, который может быть отсканирован. Следует отметить, что в сканерах протяжных максимальная ширина оригинала для сканирования определяется шириной устройства, а вот длина может быть сколь угодно больше длины устройства

Разрешение.

• Разрешение по X. Разрешение сканера (оптическое разрешение) по горизонтали. Данный параметр отображает число у фоточувствительной линейки пикселей, из этих пикселей создается изображение. Разрешение – это одна из самых важных характеристик сканера. Большая часть выпускаемых сегодня моделей характеризуется оптическим разрешением сканера (по горизонтали) в 1200 dpi или 600 dpi (точек на дюйм). Этого вполне хватает для того, чтобы получить хорошие копии оригинала, а также для сканирования фото. Профессиональная работа с изображениями потребует куда большего оптического разрешения.

• Разрешение по Y. Механическое разрешение сканера по вертикали. Данный параметр определяет точность работы механики и величина хода шагового двигателя. Зачастую механическое разрешение сканирующего устройства ощутимо больше оптического разрешения фотолинейки. В данном случае общее качество отсканированной картинки будет определяться именно оптическим разрешением линейки фотоэлементов.

• Разрешение по X (улучшенное). Улучшенное разрешение сканирующего устройства по горизонтали. Это разрешение создается путем применения метода интерполяции. Для того чтобы получить большее, чем оптическое, разрешение, на картинку наносятся промежуточные точки. Цвет этих точек, а также их яркость высчитывается как среднее значения между яркостью и цветом точек, полученных оптическим путем. В итоге повышается общее число точек картинки и разрешение этой картинки. Применение улучшенного разрешения иногда дает возможность улучшить качество картинки, например, это позволяет сделать более ровными резкие контрастные переходы. Применение улучшенного разрешения дает возможность исправить разницу между механическим разрешением по вертикали и разрешением оптическим по горизонтали.

• Разрешение по Y (улучшенное). Достигается также путем применения метода интерполяции. На изображение добавляются промежуточные точки, это помогает получить разрешение, больше оптического. Яркость точек, а также их цвет высчитывается как средние значения между яркостью точек, а также между цветом, что получены оптическим способом. В итоге повышается общее количество точек, составляющих изображение (увеличивается разрешение).

Глубина цвета. Число разрядов, которое применяет сканером с целью передачи данных о цвете. Производители этой техники зачастую указывают для глубины цвета два значения — внешнюю глубину и внутреннюю глубину. Глубиной внутренней называют разрядность аналого-цифрового преобразователя (АЦП) сканера, она сообщает, какое количество цветов сканер в состоянии различить в принципе. Число цветов, которое сканер способен передать ПК – это глубина внешняя. Почти все выпускаемые сегодня модели сканеров для цветопередачи используют 24 бита (по 8 на каждый цвет). Для выполнения в офисе и дома стандартных задач этого будет достаточно. А вот если вы планируете применять сканер для выполнения серьезной работы с графикой, то вам стоит подыскать модель, характеризующуюся большим количеством разрядов.

Наличие устройства автоподачи. Данное устройство применяется для подачи в автоматическом режиме оригиналов для выполнения их сканирования. Пользователь лишь помещает в устройство пачку оригиналов, и они автоматически, один за другим, будут сканироваться. Удобно в том случае, когда требуется сканировать большое количество документов.

Тип устройства автоподачи. Тип устройства, предназначенного для автоматической подачи оригиналов. Данные устройства могут быть как двусторонними, так и односторонними. Устройства односторонние дают возможность произвести сканирование лишь одной стороны документа. Двусторонний автоподатчик помогает произвести сканирование оригинала с двух сторон. Имеется возможность сделать это двумя способами:

1) когда выполнено сканирование с одной стороны, то автоподатчик осуществляет переворот оригинала так, чтобы получилось отсканировать обратную сторону;

2) сканирование осуществляется с двух сторон одновременно (сканирующие элементы располагаются сразу с двух сторон листа).

Интерфейс подключения

• USB. Имеется возможность подсоединения сканера к ПК с помощью интерфейса USB. Это популярный сегодня последовательный интерфейс передачи информации. Используется для подсоединения к ПК периферийных устройств. От версии USB напрямую зависит скорость передачи информации. Для интерфейса USB 1.1 наибольшая скорость достигает 12 Мбит/с, а для более современной версии USB 2.0 скорость гораздо выше — 480 Мбит/с.

• LPT. Данный интерфейс ранее был широко распространен, применялся как стандартный с целью подсоединения к компьютеру принтера, сканера и т.д., однако из-за маленькой скорости передачи информации, в сравнении с иными интерфейсами он практически полностью вытеснен.

• FireWire (IEEE 1394). Интерфейс (высокоскоростной и последовательный), предназначенный для передачи информации со скоростью до 400 Мбит/с. Этот интерфейс также может применяться для подсоединения к ПК сканера.

• SCSI. Это наиболее быстрый вариант транспортировки информации от сканера к ПК. Необходим свободный PCI слот на ПК (для SCSI-адаптера) или для контроллера SCSI.

• Ethernet. Означает возможность использования сканера как сетевого устройства. Как правило таким интерфейсом оснащаются только достаточно дорогие модели сканеров.

Ручной сканер — это… Что такое Ручной сканер?

Ручные сканеры — устройства, сканирование которыми производится путем проведения по обрабатываемому тексту или изображению. Термин возник с появлением первых монохромных портативных сканеров небольшого размера, функции которых ограничивались самим сканированием. На данный момент ручными сканерами называют широкий спектр схожих по организации устройств.

Первое поколение ручных сканеров

Ручные сканеры первого поколения

Первые ручные сканеры изображений были особенно популярны в начале 90-х. Большинство ручных сканеров были монохромными и для освещения изображения использовали свет нескольких зеленых светодиодов. Как правило, они имели специализированный интерфейс, подходящий к определенному типу компьютеров: например Atari ST или Commodore Amiga^[1].

В сравнении с планшетными сканерами, первые ручные сканеры имели более компактные размеры, выполняли идентичные функции, но справлялись с задачей на порядок хуже. Например, отсканировать стандартный лист А4 за один проход не представлялось возможным: необходимо было последовательно обрабатывать несколько участков, при цветном сканировании зачастую появлялись ореолы, искажалась цветовая гамма^[2]. Главной же проблемой являлось соблюдение постоянной скорости — в большинстве случаев не получалось добиться равномерного движения, что приводило к искажению получаемого изображения. Следующим этапом распознавания штрих кода является создание 2D сканеров, позволяющих выполнять принципиально новые функции, такие как сканирование изображение при движении. Одна из современных и запатентованных технологий — технология распознавания движения — Datalogic Motionix.

Ручные сканеры штрих-кода

сканер штрих-кода

Ручной сканер штрих-кода — устройство, которое считывает штрих-код, нанесенный на упаковку товара, и передаёт информацию в компьютер, кассовый аппарат или POS-терминал. Как и планшетные сканеры, он состоит из источника света, линзы и светового датчика, переводящего оптические импульсы в электрические. Кроме того, почти все сканеры штрих-кодов содержат схему дешифрации, анализирующую предоставляемую датчиком информацию об изображении и посылающую содержание штрих-кода на порт вывода сканера. Примеры моделей:

• Voyager PDF от Honeywell: ручной лазерный сканер для считывания штрих-кодов стандарта PDF-417 от Honeywell;
• универсальный сканер штрихкодов Symbol DS6700 от Motorola.

Ручные сканеры для автомобилей

Ручные диагностические сканеры предназначены для диагностики, считывания кодов ошибок, просмотра показаний внутренних датчиков автомобилей без использования компьютера или дополнительных вспомогательных средств. Часто имеют встроенный высоко-контрастный дисплей для отображения информации. Например, ручной сканер U-581 OBDII CAN.

Портативные ручные сканеры

Данные устройства — как монохромные, так и цветные — обеспечивают функционал настольных решений, при этом имея возможность работать независимо от компьютера. Внешне сканер похож на обыкновенную шариковую ручку, но немного толще и длиннее (длина примерно равна ширине листа формата А4). Работают сканеры от перезаряжаемой литий-ионной батареи, количество хранимых отсканированных страниц зависит от объема памяти конкретной модели (при возможности расширения памяти картами micro-sd), примерное время сканирования одной страницы — 4—8 секунд. Подзарядка и передача изображений на компьютер осуществляется посредством USB кабеля. Примеры моделей: Planon DocuPen (различных модификаций).

Ручные текстовые сканеры

Этот тип устройств включает в себя сканер и систему распознавания текста, которая позволяет преобразовывать графическое изображение в текстовый файл. Такие сканеры автоматически заносят информацию в любое поле ввода программы или информационной системы на компьютере, где возможен ввод с клавиатуры. Количество распознаваемых языков — до ста пятидесяти, также поддерживаются специальные банковские шрифты и одномерные штрих-коды. Обычно используется при работе с финансовыми документами, персональными данными и в библиотечной сфере. Отличительной особенностью, как уже было сказано, является наличие встроенной OCR. Например, ручной текстовый сканер C-pen 20 USB.

Сканеры-записные книжки

Сканеры-записные книжки сочетают в себе функции двух предыдущих видов устройств: работу независимо от компьютера, а также сканирование, сохранение полученного текста (до 500 страниц), передачу данных на ПК или коммуникатор и возможности затем редактировать их в Windows-приложениях. Например: InfoScan™2 от компании WizCom Technologies.

Сканеры-переводчики

Ручной сканер-переводчик зачастую является функциональным расширением сканера записная книжка. Главное отличие устройства — возможность сканировать слово (строку слов) и предоставлять пословный перевод (включая перевод идиомам и фраз), а также функцию произношения строки или отдельного слова на выбранном языке. Например, модель Quicktionary®2 от компании WizCom Technologies.

Ручные сканеры для чтения

Разработаны с ориентацией на людей, либо изучающих иностранный язык, либо испытывающих трудности в чтении (например, страдающих дислексией). Сканеры этого типа обеспечивают беглость и автономность чтения и улучшают понимание текста за счет возможности в течение нескольких секунд получить определение и корректное произношение слова. Например, модель Readingpen® Advanced Edition от WizCom Technologies.

См. также

Примечания

Сканирование в электронный архив : Документные сканеры

Процесс сканирования оригиналов является первой и наиболее важной составной частью процесса создания электронного архива. Правильно организовать данный процесс, подобрать необходимое оборудование и программное обеспечение, произвести его установку и настройку, определить регламент технического обслуживания и поддержки получившейся системы ввода документов — все это составные части, определяющие будет ли проект создания электронного архива успешным.

В предыдущей статье мы в общих чертах определили что из себя представляет электронный архив. Теперь давайте подробнее остановимся на процессе сканирования, как этапе создания электронного архива.

Сканирование

Процесс  сканирования, как это ни банально, — начинается со сканера. Выбор сканера, а зачастую нескольких сканеров, которые будут участвовать в проекте по созданию электронного архива документов — задача не тривиальная. Поэтому остановимся по подробнее на этом вопросе.

Понятие поточный, протяжной сканер

Протяжные сканеры часто еще называют документными или поточными. Это обусловлено тем, что устройства данного типа могут сканировать только расшитые документы, отдельные листы бумаги, которые с помощью системы автоматической подачи протягиваются перед неподвижной сканирующей головкой.

Информация об изображении на поверхности листа преобразуется в цифровой вид и передается в компьютер для последующей обработки. В связи с тем, что скорость обработки документов в таких сканерах довольно высока (модели верхнего уровня способны сканировать до 150 страниц в минуту), процесс сканирования превращается в поток. Отсюда и название — поточные.

Исходя из вышесказанного можно сделать вывод: назначение протяжных сканеров — это работа в офисах, где важной составляющей бизнес-процессов является процесс ввода документов с бумажных носителей.

Эти сканеры позволяют автоматизировать процесс сканирования больших объемов офисной документации. Ролики системы автоматической подачи листов протягивают сканируемый оригинал перед неподвижной фотосчитывающей системой, которая преобразует отраженный от поверхности оригинала свет в последовательность электронных сигналов.

К сожалению, этот тип не предназначен для сканирования скрепленных листов,  поэтому зачастую такие сканеры имеют встроенное планшетное устройство сканирования, либо присоединяемый планшет, приобретаемый отдельно. В такой связке документный сканер легко справится со сшитыми документами, книгой или журналом. Такой комбинированный тип сканера называют планшетно — протяжной.

Выбор сканера

Сегодня на рынке поточных сканеров представлено несколько ведущих игроков: во-первых так называемая «большая тройка» — Canon, Kodak (новое название Kodak Alaris), Fujitsu. Продукция данных компаний, как правило, высококачественные изделия их собственной разработки. Так же данную продукцию, но в меньшем ассортименте, предлагают такие маститые производители электроники как Panasonic, HP, Epson. Сканеры, продающиеся розничным покупателям под данными брендами — как правило — продукция, изготовленная OEM-способом, то есть получаемая путём сборки типовых комплектующих в  типовую конфигурацию. Компанию, которая занимается сборкой конечного продукта, называют OEM-производителем, а компанию, которая поставляет типовые комплектующие, — OEM-поставщиком. OEM — компонентами называется продукт, использующийся как составная часть завершенного продуктового решения. На сегодняшний день некоторые компании OEM -поставщики выводят свою продукцию на розничный рынок под своими собственными марками. Яркий пример — Avision, Microtek. Продукция под данными марками обладает схожими характеристиками с моделями известных брендов при этом имея более низкую стоимостью.

Для того чтобы среди многообразия документных сканеров выбрать модель, которая оптимально подойдет для решения поставленных заказчиком задач, необходимо объективно и четко определить и описать бизнес — потребности, связанные с вводом и обработкой документов.

Вот несколько вопросов, ответы на которые помогут существенно сузить круг рассматриваемой продукции и сделать в итоге правильный выбор:

•  Каков ежедневный объём документов, которые должны быть отсканированы?

•  Должны ли документы сканироваться в цветном или в чёрно-белом режиме?

•  Являются документы одно- или двухсторонними?

•  Каков максимальный формат оригиналов?

•  Необходимо ли улучшение качества изображения в процессе сканирования?

•  Какие дополнительные возможности необходимы:

            — сканирование по сети, отправка по электронной почте,

            — надпечатки на отсканированных документах,

            — распознавание штрих кодов,

            — сканирование сброшюрованных, сшитых, либо ветхих документов?

Все документные сканеры можно условно разделить на четыре категории в зависимости от производительности и рекомендуемой ежедневной нагрузки.

• Сканеры малой производительности
  (скорость сканирования — до 30 листов в минуту, рекомендуемая нагрузка — до 2000 листов в день)
• Сканеры средней производительности
  (скорость сканирования — до 60 листов в минуту, рекомендуемая нагрузка — до 8000 листов в день)
• Высокопроизводительные сканеры
  (скорость сканирования — до 90 листов в минуту, рекомендуемая нагрузка — до 50000 листов в день)
• Сканеры для массового ввода документов
  (скорость сканирования — от 100 листов в минуту и более, рекомендуемая нагрузка — 100000 и более листов в день)

Для того чтобы приблизительно определить, какую скорость должен иметь сканер для решения поставленной задачи, нужно разделить объём работы на срок, за который её нужно выполнить. Таким образом, Вы сначала сужаете свой выбор до конкретной группы, а затем в зависимости от остальных требований делаете окончательный выбор.

Теперь, когда мы определили необходимую нам группу сканеров по скорости и нагрузке, пройдемся по другим характеристикам, которыми обладает сканер и которые так же могут повлиять на окончательный выбор.

Основные характеристики сканеров

ежедневная нагрузка

рекомендованная производителем сканера нагрузка, при которой оборудование обеспечивает бесперебойную работу в течение заявленного количества часов. Время от времени допускается превышение этой нагрузки в пределах 30% — так называемая пиковая нагрузка.

скорость сканирования

указывая скорость, производители имеют в виду количество листов, обрабатываемых сканером в единицу времени. При этом, если речь идёт о двухстороннем сканировании, то это число умножается на два, поскольку в результате получается в 2 раза больше изображений. Скорость сканирования зависит от следующих параметров:

формат оригинала — оригинал формата А4 будет отсканирован быстрее, чем А3

ориентация бумаги — при горизонтальной (Landscape) загрузке бумаги скорость сканирования выше, чем при вертикальной (Portrait)

разрешение — чем выше выбранное разрешение, тем ниже скорость сканирования

режим сканирования (цветной, чёрно-белый, оттенки серого) — скорость работы в чёрно-белом режиме, как правило, выше, чем при работе в цвете или в оттенках серого. Могие современные модели сканеров обрабатывают документы с одинаковой  скоростью, независимо от выбранного режима.

максимальный формат оригинала

максимальный линейный размер исходного документа, подаваемого в сканер.

сканер может работать также со всеми форматами меньше максимального, начиная, как правило, с А8.

максимальное оптическое разрешение

Современные сканеры сканирую как правило с разрешением 600 точек на дюйм (dots per inch, dpi). Есть варианты с разрешением 1200dpi. Выбор одного основных рабочих значений разрешения при сканировании (150, 200, 300, 400 dpi) как правило, реализован в драйвере сканера и устанавливается в диалоге сканирования.

наличие дуплекса

означает наличие одной или двух оптических систем и, соответственно, возможности одновременного сканирования обеих сторон документа. Современные модели сканеров, за редким исключением — двухсторонние.

сканирование в цвете

цветные модели позволяют обрабатывать документы в цветном режиме, в то время, как чёрно-белые — только в монохромном режиме и в оттенках серого. Сейчас все производители сканеров выпускают цветные модели, поскольку именно они дают пользователям максимум возможностей при работе с изображениями.

наличие планшета

отличительной чертой документных сканеров является наличие автоподатчика — лотка для пакетной подачи бумаги. В то же время некоторые модели сканеров помимо автоподатчика оснащены планшетом для сканирования нерасшитых (сброшюрованных) или ветхих документов, требующих бережного отношения. Для некоторых моделей сканеров производители поставляют опциональные планшеты, что позволяет подключать и использовать планшет только тогда, когда он действительно необходим для сканирования книг, журналов, сброшюрованных документов, а затем легко снимать его, освобождая пространство на рабочем месте.

емкость автоподатчика (ADF)

варьируется в пределах от 50 листов у моделей малой производительности и до 500 у сканеров для массового ввода документов. При этом, как правило, ёмкость указывается для листов плотностью 80 г/м2 (стандартная офисная бумага). Емкость ADF может играть немаловажную роль при обработке больших объемов документов, т.к. возможность загрузить единовременно большее количество листов может стать ключевым преимуществом в скорости обработки.

тип интерфейса

способ (стандарт) подключения сканера к персональному компьютеру. Как правило это высокоскоростной USB порт. Возможно наличие у сканера нескольких интерфейсов подключения. Дополнительно сканер может быть оснащен сетевым интерфейсом или модулем беспроводного соединения.

Мы рассмотрели так называемые «железные» характеристики сканера, то есть параметры, определяемые конструктивной, аппаратной реализацией.

Помимо данных характеристик, важно понимать свойства и функционал, которые добавляет сканеру программное обеспечение, прежде всего — драйвер сканера.

Драйвер сканера. Что это?

В комплект поставки любого сканера входит пакет программного обеспечения, ответственного за правильное распознавание устройства при подключении к персональному компьютеру, а так же обеспечивающего его правильную работу. Данное специализированное ПО называется драйвер. Набор драйверов может различаться в зависимости от модели, но, существуют и универсальные интерфейсы, необходимые для взаимодействия сканера с операционной системой компьютера. В частности, нередко в описаниях сканера можно встретить такие аббревиатуры как TWAIN, WIA и ISIS-драйверы (стандарты, протоколы). Попробуем разобраться, что обозначает каждое название, и какие функции выполняет каждый из драйверов.

TWAIN

На самом деле, TWAIN – это не аббревиатура, а слово, которое в переводе с английского означает «пара» или «двойка». Под «парой» здесь подразумевается тандем компьютер – сканер. Другими словами, TWAIN-совместимый драйвер необходим для того, чтобы операционная система компьютера могла взаимодействовать с устройствами создания и обработки изображений, в том числе и со сканерами. TWAIN драйвер сканера обычно выполнен в виде программного приложения с интуитивным пользовательским интерфейсом. Основная его функция – это передача информации от сканера к компьютерному приложению, через которое выполняются команды сканирования. Именно с его помощью производятся такие действия как предпросмотр изображений, предварительное сканирование, корректировка параметров (цвет, насыщенность и.т.д.). И именно благодаря наличию TWAIN-драйвера, вы можете осуществлять сканирование из любой программы, где есть команда Scan.

WIA

Поскольку WIA расшифровывается как Windows Imaging Architecture, несложно догадаться, что этот стандарт создан специально для ОС Windows, и разработан он был компанией Microsoft. Он предназначен для более удобного управления сканером посредством стандартных и привычных для пользователей инструментов Windows. Например, именно благодаря драйверу WIA сканер отображается в диспетчере устройств компьютера при подключении, а мы можем привычным способом просмотреть его свойства и содержимое. Такой компонент драйвера как Scanner Wizard позволяет работать с изображениями с помощью стандартного интерфейса в виде окон. Данный интерфейс предлагает ряд возможностей для управления изображениями – предпросмотр, настройка разрешения, яркости, цвета, масштабирование и прочие. Таким образом, независимо от модели сканера пользователь может пользоваться привычными и понятными инструментами при работе с документами и изображениями.

ISIS

Интерфейс ISIS (Image and Scanner Interface Specification), так же, как и Twain создан для взаимодействия сканера и компьютера, но способен выполнять более сложные задачи. Он представляет собой совокупность модулей, каждый из которых выполняет определенную функцию (сканирование, конвертация, компрессия). Эти модули могут объединяться, образуя конвейеры для выполнения сложных, многоэтапных задач. ISIS предлагает разработчикам ПО надежный и стабильный интерфейс для интеграции задач, связанных со сканированием, в приложения. Поскольку ISIS является промышленным стандартом, пользователь сканера с ISIS-драйвером может быть уверен, что купленный им аппарат совместим со всеми приложениями операционной системы, разработанными с учетом данного стандарта.

Функционал драйвера по обработке изображения

Функционал современного драйвера сканера не ограничивается только сопряжением сканера с компьютером и обеспечением правильного распознавания и работоспособность данного устройства. Драйвер нагружен большим количеством опций, позволяющих влиять на качество выходного изображения в процессе сканирования. Как правило, в драйвере присутствует предустановленный набор профилей сканирования: набор выбранных опций и значений, сохраненных под определенным именем. Зачастую есть возможность сделать собственный набор установок и сохранить его в виде отдельного профиля. Оперирование профилями позволяет пользователю сканера быстро  переключать набор настроек в зависимости от типа обрабатываемых документов.

Приведем основные функции корректировки изображения, которые содержат драйверы  большинства современных сканеров:

Устранение перекоса — определяется либо по геометрии страницы, либо по содержимому страницы (горизонтальные линии, текст и т.п.)

Подрезка — удаление внешних (черных) контуров изображения, которые могут появиться из-за неверного определения размера оригинала, либо в результате устранения перекоса

Очистка углов — в случае обнаружения загнутого угла программа пытается заполнить угол цветом фона

Авто яркость — автоматический подбор параметра яркости у продвинутых моделей. Многие сканеры имеют ручные установки Яркости.

Удаление пятен — как правило, по заданному значению размера пятна

Авто ориентация (авто-поворот) — у продвинутых моделей, способных распознавать текст. Определяется по ориентации текста.

Четкость (резкость) — у продвинутых моделей, способных распознавать текст. Позволяет сделать текст на изображении более четким.

Заполнение отверстий от дырокола — функция работает как правило при сканировании в цвете.

Авто обнаружение цвета — способность определять цветные области (например фотографии) и сканировать данные области в цвете, а оставшиеся части  — в ч/б режиме. Позволяет существенно уменьшить размер файла выходного изображения при сохранении высокого качества и цвета там где он есть.

Подавление цвета — позволяет вычесть цвет фона. Удобно использовать при сканировании не белой бумаги.

Обнаружение пустой страницы — на основе заданного порогового значения наполненности страницы, программа может определить пустую страницу и пропустить ее.

Распознавание штрих кодов — продвинутые модели умеют распознать штрих коды на изображении непосредственно при помощи драйвера и считывать их значение (только несколько типов ШК).

Данный набор функций приведен для примера и конечно же варьируется в зависимости от производителя и модели сканера.

Помимо драйвера, поставляемого в комплекте, существуют разработки, направленные специально на повышение качества изображения при сканировании. Решение представляет из себя некую надстройку над драйвером, значительно расширяющую функционал драйвера по корректировке изображения. Пример такого решения — технология Virtual ReScan (VRS) от компании Kofax. Базовое решение Kofax VRS некоторые производители поставляют в комплекте со своими сканерами, что выводит его на уровень промышленных стандартов качества сканирования. Работает по стандарту драйвера ISIS.

Программное обеспечение для сканирования

В комплект поставки протяжного сканера, помимо драйверов, как правило, включается диск с программным обеспечением для Windows и MacOS. Программное обеспечение идущее в комплекте, позволяет сканировать, сохранять, обрабатывать и выводить на печать полученное изображение. Обычно этот софт является специфическим для каждого типа протяжных сканеров. Кроме того, на рынке программного обеспечения для сканирования, извлечения и обработки данных, существует много серьезных игроков, готовых предложить широчайший спектр программных и аппаратных решений под конкретные бизнес-задачи в дополнение к оборудованию для сканирования.

Типы сканируемых документов

В зависимости от модели, протяжный сканер может сканировать фотографии, письма, бланки, визитки и даже квитанции и чеки. Важное значение имеет лишь максимальный допустимый формат оригинала, а так же его плотность. Программное обеспечение большинства моделей дает возможность настраивать профили для различных типов сканируемых оригиналов. Это позволяет получать наилучшие результаты. К сожалению, протяжные сканеры не предназначены для обработки сшитой документации, журналов, книг и т.д. Для этих целей разработаны комбинированные модели со встроенным планшетом, либо производитель предлагает опциональный подключаемый планшетный модуль.

Оптическое распознавание символов

В своем большинстве, протяжные сканеры, используя программное обеспечение, довольно успешно сканируют и конвертируют печатные в редактируемые текстовые документы. Это позволяет при необходимости сразу после сканирования редактировать документ с помощью Microsoft World или другого текстового редактора. Либо создавать в результате сканирования файл в формате PDF с текстовым слоем (так называемый, PDF+text или searchable PDF), PDF файл с возможностью полнотекстового поиска. Данный тип файлов широко применяется для хранения в различных электронных системах и архивах.

В связи с тем, что в данной статье мы как раз изучаем процесс создания электронного архива, рассмотрим программное обеспечение, наиболее подходящее для решения задачи сканирования, обработки документов и сохранения их в формате PDF с текстовым слоем, а так же в специально разработанном стандарте PDF для архивов (PDF-A).

В данной статье выше уже было упомянуто программное обеспечение компании Kofax Inc. (www.kofax.com),  мирового лидера в разработке программного обеспечения для ввода и обработки документов. Разработки Kofax — это широкий набор программ и модулей, обеспечивающих функционал любого уровня сложности и высокую экономическую эффективность. Основное назначение — преобразование документов в информацию посредством: улучшения качества изображения сканируемых документов; классификации документов и форм; извлечения данных; проверки результатов на полноту и корректность. Линейка программных продуктов Kofax включает в себя как приложения настольного уровня, так и системы автоматизации бизнес-процессов уровня предприятия.

Для задачи сканирования в электронный архив оптимально подходит программное обеспечение Kofax Express, которое разработчик позиционирует как “Scan to Archive Solution”, то есть именно решение для сканирования в архив.

Рассмотрим подробнее возможности данного ПО.

Обзор возможностей ПО Kofax Express

Kofax Express – передовое и эффективное решение, предназначенное для поточного сканирования пачки документов, разделения её на документы, извлечения данных, проверки данных на корректность и последующего экспорта файлов и данных в файловую систему, а так же в любую систему электронного документооборота (СЭД), базу данных или электронный архив.

Сфера возможного применения данного приложения весьма широка: это могут быть банки, страховые организации, транспортные компании, государственные учреждения и многие другие области деятельности, связанные с вводом и обработкой документов, где важна оперативность обработки, качество получаемых изображений и высокий уровень автоматизации процесса.

Решение обеспечивает быструю обработку как малых, так и больших пакетов документов. Решение экономически выгодно, т.к. схема лицензирования не предусматривает каких-либо ограничений по объему отсканированных листов. Простое и доступное даже новичкам решение располагает мощными функциями, ориентированными на профессионалов.

Kofax Express разработан как единое приложение, включающее все функции для использования на одном рабочем месте (автономная установка), когда вы планируете выполнять все операции администрирования, сканирования, индексирования, распознавания и экспорта на одном компьютере.

Возможна так же установка Kofax Express в конфигурации клиент-сервер: применяется в случаях, когда сканирование, индексирование и экспорт должны выполняться на нескольких рабочих станциях, при этом сервер обычно используется для выполнения централизованных задач по управлению заданиями, пачками и профилями сканирования, а на клиентских рабочих станциях выполняются операции сканирования, индексирования и экспорта.

В случае объединения в сеть нескольких рабочих станций появляется возможность распределения обработки больших объёмов отсканированных документов среди нескольких сотрудников организации (операторы сканирования и операторы индексирования), что увеличивает скорость и эффективность всего процесса ввода документов и данных. При этом задача экспорта документов может быть реализована в виде службы (Windows service) и выполняться в фоновом режиме.

В приложении Kofax Express используется фирменная технология Kofax VRS, которая представлена в виде полноценного компонента.  Все возможности Kofax VRS доступны непосредственно из пользовательского интерфейса программы.

Основные преимущества ПО Kofax Express

1.Интуитивно-понятный интерфейс в стиле MS Office 2007 для более удобного использования, возможность настройки панели инструментов. Полностью русскоязычный интерфейс и руководство пользователя.

2.Быстрый динамический просмотр во время сканирования с возможностью передвижения и поворота страниц, увеличения их размера (приближение), визуализации передней и задней сторон страницы, объединения страниц в документ, разделения документа на несколько других, добавление отсканированной страницы в документ.

3.Работа с многоядерным процессором для более быстрого сканирования и одновременной обработки изображений с технологиями VRS.

4.Встроенные технологии VRS во время сканирования, удобные кнопки в панели инструментов, возможность корректировки изображения технологиями VRS после сканирования и во время индексирования, переключение между чёрно-белым и цветным изображением отсканированных образов.

5.Возможность получения изображений не только со сканера, но и импорт изображений из папки (в форматах TIFF, PDF, JPG и BMP), полученных ранее с других сканеров, включая книжные, сетевые, а также с мультифункциональных устройств и фотокамер.

6.Разделение документов по пустой странице, штрих-кодам, патч-кодам или фиксированному количеству страниц в документе.

7.Возможность доступа к настройкам сканера непосредственно из интерфейса программы.

 8.Возможность возврата к исходной версии обрабатываемых изображений (откат).

9.Пересканирование нужных изображений нажатием одной кнопки.

10.Индексирование данных из штрих-кодов и с изображения с помощью распознавания «налету» (Rubberband OCR), зонального распознавания (Zonal OCR) или ручного ввода данных (неограниченное количество индексных полей).

11.Связь с базой данных через ODBC-стандарт, сверка  значений индексных полей с базой данных, поиск в базе данных по значению штрих-кода, обновление выпадающего списка индексов из базы данных.

12.Уникальная технология Enhanced Bar-code для быстрого чтения 14 вариантов одно- и двухмерных штрих-кодов под разными углами, использование цветовой информации для обработки повреждённых штрих-кодов даже при качестве сканирования 100-150 dpi.

13.Настраиваемые сценарии экспорта файлов изображений (одностраничные JPEG/TIFF/PDF и мультистраничные TIFF/PDF) и файлов с индексами (TXT, XML) в MS SharePoint, в Kofax Capture или в любую папку. Экспорт в фоновом режиме.

14.Формирование файлов PDF и PDF-A с возможностью текстового поиска (файлы с распознанным текстом — Searchable PDF). (Поддержка многих языков, включая русский).

15.Максимальное сжатие размеров цветного изображения до размера чёрно-белого без потери качества с помощью технологии VRS.

16.Открытый интерфейс программирования (API) для создания собственных сценариев экспорта и коннекторов с любыми системами документооборота или непосредственно в базу данных.

17.Включение/выключение режима администрирования позволяет администратору ограничивать доступ другим пользователям к различным настройкам и функциям.

Вот неполный список возможностей ПО Kofax Express. Весьма внушительно для решения, которое разработчик позиционирует как решение начального уровня.

Учитывая, что разработчик оказывает техническую поддержку данного программного обеспечения, постоянно совершенствуя его, данное решение можно смело рекомендовать к приобретению в целях сканирования в электронный архив.



Поставка сканеров и программного обеспечения

Ознакомившись с материалами данной статьи, уважаемый читатель уже стал разбираться во всех вопросах и тонкостях создания электронного архива и готов на практике применить полученные знания.

Департамент документных сканеров компании ПИРИТ готов оказать любую помощь в поставке оборудования и программ для создания электронного архива.

Наша компания является официальным дистрибутором ведущих производителей рынка документных сканеров: Canon, Fujitsu, Kodak, Avision и Microtek. Мы предлагаем широкий спектр поточных сканеров:  от компактных настольных моделей для ежедневного сканирования небольшого объёма документов до мощных промышленных сканеров, способных обрабатывать сотни тысяч страниц в день.

Кроме того, предложение нашей компании включает широкий ассортимент сканеров для специальных задач: сканеры паспортов и удостоверений личности, ручные портативные сканеры, ручки-сканеры для построчного считывания документов, сканеры для визиток и мобильные сканеры, работающие автономно без подключения к компьютеру; сетевые сканеры и скан-серверы; книжные и профессиональные графические и медицинские сканеры.

Компания ПИРИТ так же является официальным дистрибутором Kofax на территории РФ, что позволяет нам так же поставлять программные решения Kofax совместно с оборудованием для сканирования. Мы активно занимаемся внедрением комплексных решений, настроенных на реальные потребности заказчика.

Наш адрес:

117218, Москва, Нахимовский проспект, д. 36, корп. 1, 2 этаж. Телефон: +7 495 785-5554 (многоканальный)

———————-

©2014 ПИРИТ, Департамент документных сканеров. Статья написана специально для размещения на сайте naar.ru
