wifi розеткаУмная розетка с каждым годом набирает популярность. Больше не придется беспокоиться выключена ли розетка, процесс контролируется с телефона и не заходя домой.

Достаточно запустить приложение, и иметь подключение к интернету. wi fi прибор позволит подключить или отключить технику на расстоянии. На выбор потребителей представлены десятки моделей разных производителей. Выбор напрямую зависит от конструкции и предпочтений потребителя.

Практичность

Розетка создана, чтобы управлять электроприборами в доме на расстоянии. Работа осуществляется за счет подсоединения через Wi-fi. Устройство практичное и станет помощником по дому: обеспечит защиту от пожара, позволит сэкономить на электроэнергии и обеспечить максимальный комфорт.

Разновидности и характеристики

Принцип действия розетки одинаковый, единственное чем отличаются модели – по конструкции. Производители предоставляют накладные и встраиваемые модели. Еще на этапе планирования дома важно определиться какая  розетка будет использоваться.

Накладная

wifi розеткаВыглядит как переходник с одним разъемом. Конструкция предполагает наличие таких составляющих: индикатора, кнопки выключателя, модуля wi-fi, упаковано в пластиковый корпус.

Некоторые модели оснащены датчиками влажности, таймером, видеокамерой. Такая модель легко заменит уже существующие розетки и не требует дополнительных ремонтных работ.

Встраиваемая

Предназначены для скрытой установки, с монтажом во время ремонтных работ. Задача такого варианта – заменить обыкновенную электрическую точку. Корпус выполненный из термостойкого пластика защищает потребителя от выделения вредоносных галогенов. За счет жаропрочности в 748 градусов, производители гарантируют безопасность устройства.

Как работает Вай Фай от розетки?

Работа контролируется встроенным микропроцессором. Процессор координирует работу с управляющим устройством – гаджетом с установленным приложением. На рынке представлены и более сложные модификации с сетевыми адаптерами на 4 разъема, но такие варианты не всем подходят.

wifi розеткаВай Фай от розетки позволяет выполнять такие функции:

  1. Влючать и отключать электроприборы на расстоянии.
  2. Контролировать количество используемой электроэнергии.
  3. Перезагружать электроприборы.
  4. Устанавливать таймер для управления устройствами.
  5. Наличие датчика температуры обеспечивает пожаробезопасность.
wifi розетка

Перед подключением прибора, стоит убедиться в том, что его мощность ниже мощности розетки. Такая информация предоставляется в техническом паспорте оборудования.

Принцип работы «умной» wi fi розетки

При соединении розетки с роутером прибор получает уникальный IP-адрес. Закрепленный адрес позволяет связываться с другими объектами через интернет. Сигнал кодируется, что позволяет защитить устройство от несанкционированного доступа. Настройки хранятся на сервере или в устройстве. В первом случае статистика и данные сохранны надёжно, а вот во втором, при разрыве связи потребуется их восстановление.

Программы находятся в свободном доступе и устанавливаются на управляющее устройство – любой современный гаджет.

С датчиком температуры воздуха

Устройство с термодатчиком обойдутся дороже других альтернатив, но они обеспечат безопасность для вашего дома. Датчик делает замеры и контролирует показатели температуры окружающей среды. Если фиксируется превышение нормы, что может быть причиной пожара или короткого замыкания. Умный прибор моментально отключит приборы от питания и отправит сообщение владельцу смартфона.

wifi розетка

Настоящие паникеры будут всегда в курсе состояния приборов в доме и не придется переживать выключено ли все или нет.

Управление «умный дом»

wifi розеткаКонцепция «умного дома» появилась давно. Владелец такого дома управляет оборудованием, используя программу, установленную в телефоне. Чтобы начать использовать розетку, необходимо завести в «облаке» аккаунт, что рекомендует производитель.

Если этого не сделать, то пользователю будут доступны только базовые функции – включения и выключения электроприборов. Дополнительный функционал будет доступен после регистрации.

После запуска приложения для умных устройств, добавляется гаджет. Каждая умная розетка подписывается именем и загружается изображение. Такой подход упрощает навигацию по дому, особенно если таких приборов много.

Управление некоторыми моделями возможно за счет популярных голосовых ассистентов Amazon Echo и Google Home. Но команды подаются на английском языке. Управление «умный дом» позволяет создавать расписание и включать режим «Away», который позволяет сымитировать присутствие хозяев в доме, когда их на самом деле нет.

Приборы часто отслеживают показатели электропотребления, что позволяет делать прогнозы по расходам на этот ресурс. Такое умное устройство позволяет контролировать другие приборы, жизнь становиться комфортнее.

Правила эксплуатации

wifi розеткаРаботает розетка в диапазоне 100 – 240 В, с показателем выходной мощности от 2 до 4 кВт. Такие параметры позволяют подключить устройства с большими кратковременными нагрузками. Речь идет об обогревателях или кухонном комбайне.

Каждый производитель предоставляет индивидуальную инструкцию к приборам, но принцип работы их одинаковый. Отличие заключается только в наличии дополнительных функций.

Установите на гаджет специальное приложение и проверьте подключение к интернету.

Программное обеспечение подбирается по QR-коду на упаковке от розетки.

В программе необходимо установить поиск устройства. Для подключения вписывается специальный пароль. Только после этого wi-fi прибор будет подключен к сети и готов к работе.

После проведения всех настроек подключите прибор, который будет работать от розетки. Индивидуальные настройки под каждый прибор проводятся согласно инструкции к устройству.  Чтобы спросить настройки, нажимается кнопка включения/выключения на шесть секунд.

Преимущества и недостатки

Современный прибор позволяет контролировать работу техники в доме на расстоянии. В остальном к преимуществам стоит отнести:

  1. Дополнительный функционал в виде таймера или подсветки.
  2. Контроль одной точки с 40 гаджетов.
  3. Простота эксплуатации и монтажа.
  4. Оптимальные размеры.
  5. Наличие датчика температуры, производство из огнеупорного материала.
  6. Дальность приема от 50 метров.wifi розетка

К недостаткам современного устройства же стоит отнести:

  1. При отключении электричества сбиваются все настройки.
  2. Некоторые модели могут быть не совместимы с роутером.
  3. Wi-fi розетка реагирует на свой часовой пояс, что стоит учитывать при выборе производителя.
  4. При аварийном сбое устройство выключается.
  5. Без соединения с интернетом невозможно управлять розеткой на расстоянии.

Розетка с вай фай управлением: срок службы

Каждый производитель указывает гарантийный срок службы. Такие модели работают не меньше обычных розеток. При необходимости они легко демонтируются и устанавливаются новые. Китайские модели проработают до года, а вот европейские производители дают гарантию на три, а то и больше лет. В действительности реальный срок эксплуатации таких розеток значительно больше. Поэтому стоит выбрать модель чуть дороже, но качество материалов обещает долгий срок эксплуатации.

Wi-fi розетка —  часть умного дома, которая создана для обеспечения максимального комфорта жильцов. Устройство является простым примером домашней автоматизации, которая последние годы становится попопулярнее. Задача розетки выполнить три возложенные функции – обеспечение безопасности в доме от несанкционированного загорания, обеспечение экономии электроэнергии и повышение условий комфорта.

Устройства представлены двумя моделями – накладными и встраиваемыми, которые подбираются с учётом нужд потребителя. Принцип действия простой, а установка не займет много времени. Потраченные средства оправдают себя и каждый будет в восторге от работы Wi-fi розетки.

Полезное видео

Умная розетка Вай-Фай: как подключить и настроить устройство, а также описание чудо-прибора

Умный дом с каждым годом становится всё более реальным и обыденным. У каждого есть хоть один бытовой прибор, который контролируется дистанционно. Примеров много — телевизор, музыкальные центры и многофункциональная акустика, освещение, холодильники и т. п. Конечно, такие системы дорогие, особенно при контроле через Wi-Fi интерфейс или интернет с мобильного устройства. Наиболее доступный гаджет такой категории — умная розетка для управления подключением техники к сети.

Что это такое?

Это модифицированная классическая розетка, которая функционирует под управлением смартфона или планшета. На мобильном устройстве устанавливается приложение, которое контролирует через канал Wi-Fi работу розетки. Различают приборы внутренней или наружной конструкции, с разными типами и формами входов, функций. Цена приборов значительно выше классических аналогов, однако с развитием технологий и здоровой конкуренции на рынке устройства становятся всё более доступными и усовершенствованными. Ниже представлена схема Wi-Fi розетки:

Преимущества и недостатки

Преимущества управляемых по радио-, GSM- или Wi-Fi каналам розеток:
  • снижают энергозатраты и позволяют существенно экономить на электроэнергии;
  • с одного ДУ пульта можно контролировать сразу несколько приборов;
  • сигнал, который исходит с передатчиков пульта, свободно распространяется даже сквозь стены и другие конструкции;
  • подключается просто, реконструкции или сложного монтажа не требует;
  • высокая стойкость к помехам сигнала.
Недостатки:
  • если стены или перегородки содержат армирование или металлические конструкции, то интенсивность сигнала существенно снижается;
  • могут иногда фиксироваться «ложные» срабатывания;
  • запрещается использовать людям с установленными кардиостимуляторами и другими имплантами, которые работают на электричестве;
  • сравнительно высокая цена.

Виды и характеристики

Выпускаются двух основных типов:
  • Встраиваемые – устанавливаются при ремонтных работах и жёстко фиксируются стене, поэтому нужно заранее определить допустимые нагрузки и цели применения (как установить розетки и выключатели своими руками?).
  • Накладные – работают по типу переходников или тройников с программируемым интерфейсом. Помещаются в классическую розетку без монтажа.
По управлению приборы делятся:
  • на получающие и обрабатывающие команды через интернет;
  • радиоуправляемые;
  • контролируемые GSM-сетью.
В зависимости от конструкции:
  • одиночные — самостоятельные приборы, контролируются ДУ;
  • несколько выходов на одной розетке с разграниченным управлением, поскольку в работе гнёзда не зависят друг от друга и могут отключаться ил подключаться отдельно;
  • много розеток с одной ведущей, которая контролирует остальные;
  • сетевой фильтр с радиоуправляемым интерфейсом с возможностью отдельного или одновременного подключения элементов.
Розетки с радио-, GSM- или Wi-Fi управлением поставляются в полной комплектации, включая пульт дистанционного управления.

Как работает?

Первые разработки «умных» розеток представляли собой приборы, которые могли контролироваться мобильным устройством через звонки или отправку СМС-сообщений. Но они отходят на второй план и замещаются изделиями, контролировать работу которых можно удалённо через интернет. Достаточно иметь:
  • смартфон с ОС Андроид;
  • приложение с настройками для выбранного типа розетки;
  • элементарные знания о принципах работы и способе эксплуатации прибора.
Можно после выхода из дома отключить питание локально в отдельных выходах и комнатах квартиры. Особенно актуально для тех, что часто спешит и может забыть выключить утюг, обогреватель или свет. Сначала сигнал подаётся в аппаратную часть умной розетки. Там он обрабатывается, на его основе устройством совершаются нужные действия. Например, если для экономии автономное отопление в квартире отключается в отсутствие хозяев, то его можно включить за 1,5-2 часа до прихода с работы. Тогда не требуется сжигание топлива или электричества на период до трети и больше сутки, что экономит бюджет и сильно снижает оплату коммунальных услуг.

Внимание

Дистанция, на которую могут передаваться сигналы от устройства к розетке, составляет примерно 30 м, но есть модели, у которых этот показатель значительно меньше или несколько больше.

Для организации безопасности прибора, чтобы его мог включить только хозяин, каждой единице продукции присваивается IP-адрес, по которому устройство связывается с мобильным блоком-транслятором. В состав управляемой дистанционно розетки входит:
  • реле, которым размыкается или замыкается электрическая цепь;
  • контроллер – блок получения, трансформации и передачи команд от ДУ.

Как подключить и настроить умное Вай-Фай устройство своими руками?

Благодаря простоте конструкции умных Wi-Fi розеток схема подключения выглядит следующим образом:
  1. Проверить стабильность мобильной сети в месте установки.
  2. Для GSM-модели приобрести SIM-карту поддерживающего оператора — Билайн, МТС или Мегафон.
  3. Убедиться, что в подключённом тарифном плане есть пункт SMS-сообщений для отправки и получения.
  4. При входе подключить функцию запроса пароля (PIN-кода), пополнить на необходимую сумму счёт.
  5. Изучить инструкцию к прибору.
  6. В мобильное устройство или планшет установить сим-карту, подключить к сети (активировать), проверить баланс, чтобы сумма на нём была достаточной для использования услуги.
  7. Вай-фай розетку подключить к стационарной.
  8. Проверить её работоспособность. Устройства обычно оборудуются светодиодными подсветками, которые сигнализируют о наличии в подключаемой бытовой сети напряжения.
После подключения требуется выполнение настройки оборудования для сопряжения с приложением планшета или смартфона. По инструкции, которая идёт в комплекте, к прибору нужно привязать SIM-карту.

Важно

У разных производителей и моделей Wi-Fi-розеток могут быть индивидуальные особенности и способы настройки.

Общие правила настройки:
  1. Нагрузка, которая будет подключаться к изделию, должна быть ниже от номинальной – она указывается в документации прибора.
  2. Запрещается выполнять подключение возле обогревателя, печки или радиатора, вблизи водопровода, открытых жидкостей, в помещениях с повышенной влажностью, нестабильным микроклиматом, на открытом пространстве.
  3. Следует учитывать особенности программирования номером, которые также для разных моделей различны. Если предусмотрена защита от спама, разных СМС-рассылок, необходимо прописывать нужные номера.
  4. При установке важно учитывать диапазон расстояния между приборами и розеткой.
Обязательное условие для функционирования GSM-розетки – это хорошее покрытие в той местности, где находится квартира или дом. О том, как подключить розетку своими руками, читайте тут, а о том, как своими руками подключить 3 розетки, узнайте здесь.

Возможные неисправности

Две главные наиболее частые поломки:
  • В результате перепада напряжения или даже кратковременного отключения в бытовой сети настройки могут скидываться к заводским без отката к последним зафиксированным.
  • С роутерами некоторые умные розетки несовместимы. Для внесения настроек конфигурации, чтобы коммутировать приборы, необходимо воспользоваться услугами мастера.

Рейтинг 7 лучших моделей

На рынке можно встретить много разных моделей радиоуправляемых розеток популярных брендов или китайских «нонеймов». Рассмотрим популярные изделия, которые получили признание пользователей.

Digma DiPlug 100

Это наружный блок компактных размеров, что позволяет вставлять вилки приборов даже в соседние гнёзда в сетевом фильтре или тройных розетках. Корпус выполнен из прозрачного пластика, светодиодная подсветка в зависимости от нагрузки на прибор изменяет оттенок. Устройство рассчитано на силу тока 10 А, общая мощность подключаемого оборудования — не более 2,2 кВт. Коммутация с гаджетом идёт через канал Wi-Fi 802.11 b/g/n. Для подключения или отключения питания предусмотрен механический способ – есть кнопка на пластиковом корпусе. В программном плане интегрируется с Amazon Echo, Google Home, требует установки на смартфоне или планшете DIGMA SmartLife. Частота сети соответствует 2,4 ГГц, а пароль вводится при каждом подключении.

Digma DiPlug 160M

Прибор рассчитан на нагрузку в сумме до 3,5 кВт для бытовой сети напряжением 22 В с силой тока до 16 А. Для разных ОС мобильных устройств через App Store или Google Play требуется ПО Digma SmartLife. Нужно вводить пароль от используемой сети, поскольку само устройство не подсоединится, коммутации и отклика не будет.

Совет

По сравнению с модификацией 100 прибор немного большего размера и на 5 г тяжелее.

Приложением собирается разная статистика, которая позволит более эффективно использовать устройство.

Rubetek RE-3301

Отличается прочным, компактным, практичным корпусом, который не мешает соседним подключениям в сетевых фильтрах. Декоративный блок отличается стильным дизайном. Круговая подсветка сигнализирует о функционировании прибора, величине нагрузки от подключаемых устройств. Приложением задаётся яркость, интенсивность свечения СД подсветки, им отключается или подключается питание.

Внимание

При первом подключении нужно нажать кнопку на пластиковом корпусе, ввести данные пароля к сети, а далее все действия будут контролироваться дистанционно.

Рекомендуем посмотреть видео-обзор умной розетки Rubetek RE-3301:

GSM-розетка Alonio T6

Выпускается в белом цвете корпуса из прочного пластика, что допускает эксплуатацию при общей мощности до 3,5 кВт и с силой тока не более 16 А. Вес – 250 г, что тяжелее рассмотренных аналогов ранее.

Внимание

Среди преимуществ – внешний термодатчик, хотя на корпусе есть вентиляционные отверстия, что повышает безопасность изделия.

Другое преимущество — функционирование по расписанию. Может использоваться для контроля пульт ДУ, мобильное устройство через СМС или приложение на смартфоне. Из видео узнаете о работе и функциях GSM-розетке Alonio T6:

Xiaomi Aqara Smart Wall Socket ZiGBee

Устройство включает пару разных разъёмов:
  • под круглую плоскую вилку без заземления с верхним расположением;
  • под тройную вилку китайско-австралийского типа с заземлением.
Для первого запуска, механического контроля на корпусе есть специальная кнопка. Для подключения необходимо вставлять нулевой, фазный и заземляющий провода в соответствующие отверстия, которые выведены с обратной стороны розетки. Изделие компактное, квадратной формы со стороной 8,6 см и толщиной 4,5 см. При таких габаритах подключение в многорозетном фильтре или приборе не создаёт проблем для включения других устройств. При установке требуется монтаж подрозетника прямоугольной формы. устройств

Совет

Для контроля через мобильное о на гаджет устанавливается ПО.

Видео-обзор розетки Aqara Smart Socket ZiGBee для системы умного дома Xiaomi:

TP-Link HS110

Выпускается в светлом цвете, компактных размерах, однако комплектуется англоязычной инструкцией. Для фиксации применяется подложка из прочного картона. Оттенок гнезда, декоративного корпуса полностью белый, что отличает от предшествующей модели компании, где гнездо окрашено в серый цвет. За счёт крупных габаритов при установке в сетевом фильтре будет перекрывать соседние гнёзда. Для управления механического предусмотрены на корпусе кнопка для сигнализации подсветкой состояния параметров сети и клавиша для подключения устройства. Максимально допустимая мощность не должна превышать 3,5 кВт при силе тока в 16 А. Для запуска нужно скачать для ОС Android и iOS приложение под названием KASA Mobile, в котором выполняется коммутация розетки через интернет.

Совет

Если в доме установлено много умных устройств, они имеют одинаковую маркировку, лучше присвоить им собственные имена в приложении, чтобы было удобнее различать объекты.

Умные розетки – это очень удобное и функциональное решение. После установки такого прибора не будет необходимости возвращаться домой в случае оставленного включённого утюга или для подключения обогревателей. Это повышает комфорт и делает жизнь намного проще, удобнее.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Розетка с удаленным управлением через WI-FI и мобильный интернет


С нашими вечнорастущими ценами на электричество встал вопрос о более экономном потреблении. В нашем случае удаленного включения требует бойлер, так как в течении дня он постоянно подогревает. А если в течении дня никому не нужна горячая вода — то бойлер получается зря постоянно подогревает воду. Бойлер находится в подвальном помещении и спускаться туда постоянно и включать-выключать его желания нету никакого, по этому было решено приобрести розетку с удаленным управлением.


Характеристики:
Цвет: жемчужно-белый
Материал: ABS
Источник питания: AC 100-240В
Максимальный ток: 13A
Работает путем: 3G / Wi-Fi
Wi-Fi Стандарт: IEEE 801.11b / g
Рабочая температура: -5 ℃ ~ 45 ℃
Рабочая влажность: ≤80%
Размер продукта: 12.5 * 6 * 4.2cm / 4,92 * 2,36 * 1.65in (L * W * H)
Вес продукта: 148g / 5.22oz
Размер упаковки: 13 * 8,5 * 7 см / 5,12 * 3,35 * 2.76in (L * W * H)
Вес упаковки: 191g / 6.73oz

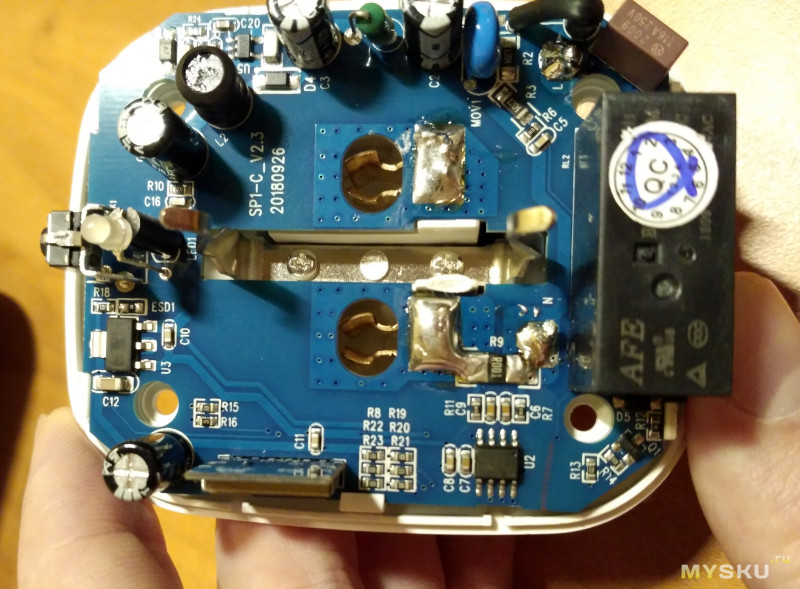

В комплекте только инструкции, на китайском и английском. В плане настроек все очень доходчиво и понятно

Сам сокет выполнен качественно. Нигде никаких люфтов, скрипов и т.д. Весит продукт 148 г. На лицевой части есть кнопка POWER, она понадобится для первого подключения к сети WI-FI


Итак, скачиваем приложения для своей мобильной операционной системы IOS или Android путём считывания баркода в инструкции. Подключаем сокет в сеть и зажимаем кнопку POWER, до тех пор пока синий светодиод не начнет быстро мигать. В телефоне подключаемся к сети wifino. Заходим в мобильное приложение, регистрируемся и инициализируем устройство. Путем ввода SSID и пароля от вашей домашней сети. После этого устройство подключается само автоматически подключается к вашей сети и готов к работе. В программе можно так же выставлять таймер по дням недели и времени. Управлять можно как и по WI-FI так и по мобильному интернету.






Включение по сети WI-FI происходит моментально. По мобильному интернету с 5 секундной задержкой.

В целом мы остались довольны устройством. За все время использования (примерно 2 месяца) у нас ни разу не возникло проблем или каких-то сбоев. Приложение довольно приятное в работе и понятное для всех, даже для пожилых. Сначала думали приобрести сокет просто с таймером, он конечно дешевле, но увы отсутствует функция удаленного управления, которая лично для нас необходима.

Отныне все мои обзоры на данном сайте будут включать пункт 18, т.е получены специально для обзора: подаренные, купленные, найденные, предоставленные друзьями — мне без разницы. Так как данный фактор никак не влияет на мою объективность по поводу обозреваемого товара, а вот на объективность и восприятие моего обзора другими – очень даже. Главной задачей для меня является ознакомление людей с товаром, его работой и своё личное мнение. Если будут какие-то вопросы по поводу работы товара, о которых я вдруг забыл упомянуть в обзоре – личка открыта для всех желающих. Всем добра!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Очередная «умная» розетка своими руками. Часть 1 / Habr

Да, да, да. Еще одна. Понимаю, всем надоело. Но очень уж хотелось сделать самому, свою собственную «умную» розетку, с лото и курсистками. Встраиваемую (в доме — скрытая проводка). С управлением через WiFi (локально) и Интернет (глобально). С получением текущего статуса (в перспективе — с информацией о потреблении). С подключением нескольких розеток в одном блоке (до четырех). С датчиками температуры, освещенности и присутствия. С видеокамерой, в конце концов!

Первая часть — просто проверяем общую работоспособность схемы. По сути — некий аналог WeMo Switch, только встраиваемый в стандартный подрозетник и потому не привязанный к какому-то определенному дизайну (чтобы вписаться в любой уже существующий интерьер).

Итак, чего хочется? Хочется управлять независимо каждой из четырех розеток (у меня дома в одной из комнат розетки объединены в блоки по два двухрозеточных модуля вплотную друг к другу, в двух стандартных пластиковых подрозетниках соответственно). К одному из таких блоков подключены все агрегаты (освещение, насос фильтра, нагреватель, компрессор) аквариума с красивым парчовым сомиком, вот ими и будем управлять. Сомик вот такой, если что (картинка для привлечения внимания):


Итак, что нам надо?
1. Получать команды через WiFi и выдавать соответствующие управляющие сигналы на замыкание контактов. Т.е. нужен модуль контроллера с WiFi. Поскольку у меня есть наша платка на AR9331 (рояль в кустах, да: собственно, изначально и хотелось ее в реальном деле опробовать), она и будет таким контроллером.

2. Реле на 16A 220V. Чтобы не заморачиваться — взял готовый модуль от Амперки. Заодно там и светодиод есть для индикации режима работы розетки.

3. Питать эти два модуля напряжением 5V. Разобрал компактный блок питания с разъемом USB.

4. Подрозетник глубиной 60мм.

5. Собственно розетка (пока для экспериментов взял первую попавшуюся в соседнем хозяйственном магазине):

6. Светодиод для индикации режима работы розетки (On/Off). Нашел у себя в тумбочке зеленый и красный. Сначала хотел использовать зеленый (цвет больше нравится), но он оказался недостаточно ярким, так что в результате взял красный.

Прикинул схему (примитивная, да):

Разложил компоненты:

Нарезал проводов, запаял:

Отрезал куски термоусадочных трубок, заизолировал модули:

Запихал все в подрозетник, подсоединил кабель, подключил к розетке. Пока в стенку еще рано пихать, надо на столе отладиться.

Чтобы светодиод был виден получше, тонким жалом паяльника проделал небольшое отверстие в розетке.

Испытательный стенд готов.

Софт для первоначальной простой проверки взял из поста ув. Ariman'а.

Ну что же… Как ни удивительно, но все работает. Реле щелкает, светодиод моргает, электричество в розетку подается. Первый шаг сделан. Времени ушло где-то часа полтора в общей сложности. Денег:
1. Контроллер на AR9331 — не знаю даже, как оценивать. Пусть будет 750р — по такой цене мы его продавать собираемся, когда партию сделаем.
2. Модуль реле — 290р.
3. Блок питания — ну, пусть будет 200р (видел в переходе подземном по такой цене, мой-то у меня уже пару лет валялся).
4. Подрозетник — 45р.
5. Розетка — 120р.

Итого: 1405р.

Теперь надо довести до ума софт (прежде всего — прошивку). Об этом — в следующей части, если народу будет интересно. А потом буду подключать датчики и еще три модуля реле, чтобы управлять четырьмя розетками, а не одной.

P.S. Видеокамеру подключил — работает, куда она денется? Но надо ее как-то в интерьер вписывать, еще не придумал — как… И в плане софта — надо поток в Интернет научиться транслировать, а не только в локалку.

Обзор умной розетки с вайфаем (управление по Wi-Fi)

Из-за проблем с отоплением в офисе из двух комнат возникла необходимость в организации подогрева помещения до начала рабочего дня для обеспечения комфортных условий работы. Электрические обогреватели должны были автоматически включаться за час до начала рабочего дня и выключаться за час до его конца. Для решения этой задачи и был заказан комплект умных розеток, рассматриваемый в обзоре.

Характеристики розеток с сайта магазина:


Рабочее напряжение: 100V — 240V AC 50 / 60Hz
Максимальная нагрузка: 16A
Общая нагрузка: 3000W
Интерфейс: EU
Управление: WiFi 2.4GHz b/g/n
Поддерживаемые стандарты безопасности: WPA-PSK, WPA2-PSK, WEP
Потребляемая мощность WiFi: 1.1W
Рабочая температура: 0 ℃ ~ 50%
Рабочая влажность: 80%
Срок службы: больше 5000 часов
Поддержка ОС: iOS 6.1 и выше / Android 3.0 и выше
Размер: 94 x 50 x 18.6 мм.

Розетки пришли вот в такой коробке из рециклингового картона:

Для удобства быстрого старта QR-коды для загрузки управляющего приложения для Android и iOS были напечатаны непосредственно на коробке.

Что касается комплекта поставки, то он был полностью спартанский — две розетки и две инструкции к ним, на английском и французском языках.

Габаритные размеры каждой розетки – 10 x 5.6 x 4.8 см (не считая вилки).

Обратная сторона:

Вилка соответствует гибридному типу E / F CEE 7/7 (16 А/250 В), тип C4 по ГОСТ 7396.1-89

Розетка — Тип F CEE 7/4 (16 А/250 В), тип C2 по ГОСТ 7396.1-89

Внизу расположены индикатор WiFi и кнопка включения.

WiFi активируется автоматически при наличии подключения к сети, о чем сигнализирует синий индикатор. Напряжение на контакты розетки при этом не подается. Активировать розетку можно кнопкой, расположенной над индикатором (после этого она подсвечивается красным), или удаленно с помощью приложения.

Для управления умными розетками со смартфонов на Android рекомендовано приложение Weconn plug (Google Play), QR-код для загрузки которого указан в инструкции и продублирован на коробке. Приложение мультиязычное, но русского языка, к сожалению нет.

При запуске требуется авторизация (1). Если учетной записи еще нет, то можно ознакомиться с функционалом приложения через гостевой вход (2), или сразу перейти к созданию аккаунта (3).

Перед активацией розетки в приложении ее необходимо перевести в состояние готовности к подключению. Для этого нужно удерживать кнопку включения до тех пор, пока синий индикатор WiFi не начнет мигать.

После этого следует ввести параметры доступа в сеть WiFi (1) (поддерживаются только сети 2.4Ghz) и активировать режим поиска устройства (2), по завершению процесса сопряжения (3) розетка станет доступной для управления (4). При отсутствии локальной сети WiFi возможна прямая настройка. В этом случае смартфон подключается непосредственно к WiFi-сети розетки (5).

После добавления розеток они отображаются в приложении в виде блоков, содержащих связанную миниатюру, название, состояние подключения (local – смартфон находится в локальной сети розетки или remote – вне ее), уровня сигнала и кнопки включения. По треугольной кнопке для каждой розетки доступны функции сброса настроек, изменения имени и миниатюры, а так же удаления из приложения (1). Здесь же, по пиктограмме вверху основного экрана приложения, доступен список общих настроек (2), а именно – изменение данных аккаунта (3), объединение устройств в группы (4) – в этом случае их можно включать и выключать одновременно. Также можно предоставить доступ к управлению розетками другим пользователям (5).

В настройках каждого устройства доступны средства управления и контроля энергопотребления: потребляемая мощность (1), таймер включения / выключения (2,3), история событий (4), журнал энергопотребления (5).

Также здесь доступы более тонкие настройки (1), где помимо всего прочего можно установить режим работы устройства (2), получить информацию об устройстве (3) и установить защиту от перегрузки (4).

Помимо этого, розетками можно управлять голосом с помощью Amazon Echo / Amazon Alexa. Руководство по настройке сопряжения есть в инструкции.

инструкция для тех, кому интересно



Что касается внутреннего строения. Розетка собраны на винтах, шляпки которых имеют неполную прорезь, поэтому для ее разборки потребуется двухточечная отвертка. Открутив винты нужно аккуратно снять крышку с защелок, и все, розетка разобрана.

Качество пайки среднее, плата местами не отмыта.

Реле рассчитано на 16А, как и заявлено.

Нижняя плата, отвечающая за управление:

По итогу, поставленная задача была решена. Обогреватели исправно включаются и отключаются в установленное время, особого нагрева розеток при потребляемой мощности 2 кВт нет. Информация о времени включения сохраняется непосредственно в самих устройствах, приложение используется только для настройки и контроля. Очень понравилась возможность определения потребляемой мощности – воспользовавшись случаем перемеряли сколько реально потребляют все более-менее серьезные устройства в офисе, а с помощью журнала энергопотребления потом оценим расходы на обогрев.

P.S. К сожалению, в настоящий момент эти розетки отсутствуют в продаже в интернет-магазине Banggood, поэтому если у кого есть информация где они есть в наличии, дайте ссылку чтобы дополнить обзор для тех, кто заинтересовался.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

WiFi розетка на 16А с измерением потребления

Радость от использования первых WiFi-розеток марки Sonoff была недолгой. Конечно удобно какой-то прибор удаленно включать-выключать, но в том случае есть некоторые неудобства. Во-первых, нельзя подключить более менее мощный прибор, а, во-вторых, узнать, замерить, осознать, сколько потребляет прибор было нельзя. И наконец я нашел розетку, которая решала бы эти проблемы. Ну не прям 100% алмаз-бриллант, но вполне рабочий вариант.

↓ К заключению ↓

Розетка Blitzwolf BW-SHP2 поставляется вот в такой глянцевой симпатичной коробочке.

Доставка и прочее содержимой коробочки, кроме самой розетки, кажутся мне безынтересными, но если что, то

А вот и розетка. Эдакий распухший переходник.



Не смотря на свою компактность, соседнее гнездо в двойной розетке перекрывается, и даже тонкую вилку рядом не включишь.

Кнопка подсвечивается равномерным синим или красным светом. Выглядит очень эстетично в отличии от махрового фонаря на розетках Sonoff


Внутренности буквально светятся

Размеры

Конечно я сначала поигрался с обычной лампочкой, но перед включением серьезной нагрузки решил вскрыть прибор, чтобы глянуть, как оно вообще. Хотя бы убедиться, что там реле по крайней мере не на 10А.

Первым делом полез в свой наборчик секреток от Зубра, но нужной треугольной биты не оказалось(( Нужна была прямая по типу шестигранника, но только с тремя углами)) В итоге отворачивал обычной плоской отверткой размером с одну из сторон треугольника.

Первое, что видим на плате — дату то ли изготовления, то ли ревизии прошивки, 20180926. Кстати, заказ был сделан 27.09.2018 (а отправлен только 29.10.2018). Удивительно!

Смотрим на WiFi-модуль. Честно говоря, не смотря на обилие циферок и буковок, ничего непонятно. Ну и ежу понятно, что это ESP. Специально пинов для игры «в перепрошивки» на плате нет, как у Sonoff, но все же возможность подключиться есть.

UPD: Я не вскрывал конечно WiFi-модуль, но нашлись ребята, которые сделали это с похожей розеткой, обнаружив там

...ESP8285


На этой фотке видно жирную застывшую каплю флюса или еще какой-то дряни. Видно так же и оплавленный кусок защелки удерживающей плату. Такое впечатление, что это от паяльника. Потому что в последующих тестах розетка едва нагревалась даже на максимальной кратковременной нагрузке и еле-еле теплой при постоянной нагрузке в 2 кВт.


Поскоблил контакты ножичком. Медь, под ней снова медь. Вернее так: желтый металл, внутри тоже желтый. Ну магнит не действует.


Вот это собственно чип BL0937, который и считает потребление энергии. Даташит хотя бы на английском языке найти не смог.

Регулятор напряжения на 3.3В, очевидно для ESP-шки.

Соединительные провода толстенькие — 16 AWG.

Ну релюха все ж на 16А. Даташит.

А вот собственно и кнопочка. Кнопочка весьма приятная на ощупь)

Ну в итоге подключил все, что смог: СВЧ, чайник, холодильник. При превышении мощности по показаниям в приложении 3600 Вт, розетка отключается. Причем отключается реле нагрузки, сама розетка продолжает работать и остается онлайн.


Вот тут до включения компрессора холодильника и когда он включился. После срабатывания защиты и отключения нагрузки, показания тока сразу сбрасываются на ноль, мощность еще какое-то время отображается и потом тоже обнуляется.

Вообще рекомендуемое приложение Smart Life мало чем отличается от подобных и заслуживает внимания лишь раздел измерений и статистики, которые показал выше. Все приложение на английском языке. Но к счастью розетка прекрасно работает с более руссифицированным приложением Digma SmartLife. Хотя самый интересный раздел измерений по прежнему остался на английском языке (при том, что для родных устройств Digma этот раздел все же на русском). Добавление розетки в приложение схоже с Sonoff и прочими: включаем устройство в розетку, зажимаем кнопку на несколько секунд и начинаем процесс подключения в приложении, указав данные WiFi-сети. Приведу скрины с подключением и работой приложения Как я уже говорил, управляется розетка ESP-шным модулем и в списке устройств домашней сети выглядит, как ESP_F0C738

Открытый порт удалось найти только один

Что же касается нагрузки. Сначала на розетке висел тройник с чайником, СВЧ и холодильником в течение месяца, чтобы быть под присмотром, если что. Теперь вот уже пару месяцев розетка трудится у меня на даче для управления работой бойлера на 2 кВт. Никаких сколько-нибудь значительных нагревов розетка не испытывает при длительной работе (котел нагревается до рабочей температуры примерно за 3 часа). Управление стабильное, розетка все время онлайн и может быть включена из любой точки Земли через Интернет. Ни разу за это время не приходилось ее выдергивать для сброса. Кстати, при отключении электричества и потом включении, розетка помнит свое состояние вкл/выкл. Вот правда не проверял сохранность таймеров, постараюсь проверить, если не забуду. Также возможно создавать всевозможные сценарии или подключить к Alexa. Есть поддержка IFTTT (поиск по словам SmartLife). Но всякими сценариями и прочей умностью я все равно не пользуюсь. Мне хватает за глаза таймера, который включаю по приезду на дачу в пятницу к ночи, чтобы котел нагрелся к утренней помойке. Таймеров можно создать несколько, на включение и выключение. По сути это не таймеры, а будильники, т.к. совершают действие к какому-то времени, например, как у меня Включение в семь утра (07:00). Но есть также и именно таймер, т.е. совершение действия через определенный промежуток времени, например, через час. Насчет статистики и показаний потребления могу сказать, что оно не совсем точное. Показания розетки несколько отличаются от показаний измерительной розетки, чаще в меньшую сторону. Отклонения около 10%. Мне такой точности вполне хватает.

Таким образом могу сказать, что умной розеткой от волков я доволен и если спросят, какую выбрать, посоветую именно её. Цена гуляет от $8.99 (типа предзаказ) до $12.99 (как сейчас), так что можно подождать. Всем добра и спасибо за внимание.

P.S. Строго говоря, есть розетка Sonoff S31 на 16А и с замером потребления, но почему-то с евро-вилкой их нет. Или может я не нашел. Да и видок у нее — отпад.

P.P.S. Сейчас, кстати, для предзаказа доступна еще розетка BlitzWolf® BW-SHP5 за $15.71. Отличается она от сабжа видимо только наличием 2xUSB на 2.1А

картинки

P.P.P.S. Проверил, как работает розетка без Интернета. Оказалось, что чисто по локальной сети можно вкл/выкл розетку, а вот настройки расписания, таймеров и статистика потребления недоступны. При этом розетка помнит свое расписание и без Интернета, и таймер срабатывает.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Розетка с WiFi управлением | 2 Схемы

Недавно в продаже появилось очередное «поумневшее» бытовое устройство — розетка на 220V с удаленным 2.4GHz WiFi управлением, которая к тому же позволяет измерять мощность, потребляемую подключенным устройством, сохраняя историю включений и выводя её в виде графика.

Управление подключением устройства и чтение потребляемой мощности выполняется используя смартфон с приложением Интеллектуальный дом Piri. Стоимость розетки около 30$.

Розетка компактно и готова к использованию сразу из коробки, она может переключать мощность до 3 кВт, а приложение работает через интернет подключение к домашней сети WiFi. Учетная запись в облаке оператора настраивается в приложении с использованием вашего адреса электронной почты. Устройство помещается в состояние поиска коннекта удерживанием кнопки на 5 секунд, при этом светодиод начнет быстро мигать. Чтобы приложение подключало розетку к сети WiFi, AP должна транслировать SSID сети, а сокет MAC должен быть в списке устройств, разрешенных для подключения к вашей беспроводной сети WiFi.

Управление WiFi розеткой

Устройство подключенное к этому электросетевому гнезду, может управляться:

  1. кнопкой на корпусе гнезда,
  2. из любой точки мира где имеем доступ к Интернету, используя приложение на смартфоне,
  3. используя заданные графики включения и выключения, а также таймер настроенный приложением.

Расписания установленные в приложении, выполняются в облаке оператора, и розекта будет переключена независимо от того, имеет ли в данный момент смартфон и приложение подключение к Интернету. Условием для возможности дистанционного управления является непрерывное подключение розетки к Интернету.

Испытание беспроводной розетки 220V

Розетка при работе от 220 В переменного тока потребляет 3,1 мА при выключенном реле, 6,7 мА при активности WiFi, а 9,4 мА с включенным реле и 11,6 мА при работе WiFi. Сравнение показаний устройства с подключенной лампой составляет 158 Вт в приложении для смартфона и 148 Вт по показаниям подключенных ваттметров.

Подключение утюга дало показание в приложении 1092 Вт, показания мультиметра — 1013 Вт.

Схема деталей и разборка

Было бы также полезно разобрать данный девайс, чтобы понять суть его работы и взглянуть на схему. Продуманный компактный дизайн сразу бросается в глаза. Легко найти измерительный резистор и модуль WiFi. Модуль основан на Mediatek MT5931 (802.11n 2.4HGz) и ARM MC101, вы можете найти информацию о модуле в сети по запросу: Micro UART To WiFi Module. Антенна WiFi выполнена в виде проволочки.

На плате находится реле 250 В / 16 А, управляющее подключенным устройством, источник питания на базе LNK306N, система измерения мощности HLW8012 и микроконтроллер STM8 8S003FP6. При желании можете найти более подробную информацию о системе измерения мощности здесь: HLW8012.

Функция измерения мощности может помочь оптимизировать затраты на использование энергии, в то время как дистанционное управление и расписания режимов On/Off могут способствовать постоянному контролю над подключенным устройством. Во время неожиданного изменения погоды или при смене планов розетка может начать нагрев или охлаждение воздуха и подготовить дом к нашему возвращению.

Отправить ответ

avatar
  Подписаться
Уведомление о
