Роутер репитер: пошаговая настройка (фото, видео)

Существует технология, позволяющая увеличить зону покрытия Wi-Fi-сети, не повышая мощность передатчика. Она называется WDS и подразумевает установку, как минимум, еще одного девайса, являющегося репитером, то есть повторителем. Через роутер репитер получает доступ к локальной сети, используя беспроводной канал, а сам репитер можно считать свитчем. Технология WDS не позволяет использовать радиоканал, не занимаемый «главным» роутером, поэтому скорость трафика для подключенных к репитеру абонентов будет низкой. Она отличается от скорости, получаемой без использования повторителя, примерно вдвое. Но ровно в два раза можно повысить и площадь покрытия Wi-Fi, так что польза от применения технологии WDS определенно есть.

Подключение к сети репитера

Сейчас мы перечислим ограничения, о которых нужно знать, совершая выбор устройства, работающего в режиме повторителя:

• Чтобы технология WDS принесла пользу на практике, покупайте устройства одной фирмы (сам роутер и репитер должны быть одного бренда). Исключения есть, но их наличие только доказывает правило.
• Даже если удастся все правильно настроить, готовьтесь к тому, что скорость трафика в сети репитера будет вдвое ниже, чем было характерно для сети роутера.
• Используя технологию WDS, в роутере обязательно отключают автоматический выбор номера канала. Сначала установите радиоканал вручную (любой из множества 1-14), а уж затем пробуйте настроить репитер.

Вроде бы, продаются универсальные повторители Wi-Fi, которые должны работать с любой точкой доступа или роутером. Комментировать их действительные возможности мы не будем, но заметим, что даже универсальные роутеры, если их переключить в режим повторителя, в этом режиме могут не поддерживать защиту WPA (используется только WEP). Выбор оставим за пользователем.

Contents

Настройка репитера, оборудование TP-Link

Мы будем рассматривать метод настройки, позволяющий использовать WDS на практике и подходящий для устройств TP-Link. Прежде всего, в основном роутере или точке доступа Вы должны зафиксировать номер радиоканала. Установите тот номер, который использовался на момент выполнения настройки (смотрите его значение на вкладке «Status»).

Настройка основной точки доступа

Также рекомендуется зафиксировать ширину радиоканала, если такая настройка предусмотрена. Все параметры Вы устанавливаете на вкладке «Wireless» -> «Wireless Settings», после чего нажимаете кнопку «Save». А сейчас мы рассмотрим, как правильно настроить второе устройство (роутер-репитер).

Подготавливаем компьютер, открываем интерфейс

Необходимо уяснить, что два роутера с одинаковыми настройками одновременно работать не могут. Второе устройство, являющееся репитером, должно получить статический адрес, отличающийся от адреса основной точки доступа. Кроме чего, так как в репитере будет выключен DHCP-сервер, зайти с компьютера в интерфейс настройки просто так мы не сможем. Но если сетевой карте ПК присвоить статический IP, никаких ограничений не будет:

Настройка проводного подключения компьютера

Заметьте, что использовать статический IP-адрес мы будем временно, а после того, как сеть заработает, настройки сетевой карточки рекомендуется вернуть в «авто».

Зайдя в web-интерфейс будущего репитера, прежде всего, отключите режим WPS. Отключается он на вкладке «WPS», а после нажатия кнопки «Disable» не забудьте сохранить настройки:

Вкладка отключения режима WPS

Чтобы выполнить сохранение параметров, Вы нажимаете надпись «Click here», которая появится внизу страницы. После этого, устройство перезагрузится. Зайдите в интерфейс еще раз и перейдите к вкладке «Network» -> «LAN».

Вкладка параметров локальной сети

Итак, последний штрих перед включением протокола WDS – это изменение локального адреса нашего будущего репитера. Мы поменяли только последнюю цифру в адресе (была единица, стала двойка). Делайте так же, но можете использовать другое число, не принадлежащее диапазону DHCP основного роутера. Совет: пробуйте маленькие числа, либо, наоборот, близкие к 255.

Сейчас мы переходим к включению режима «Repeater». Не забывайте, что web-интерфейс теперь доступен по новому адресу, тому, который Вы сами установили на вкладке «LAN».

Пошаговая настройка роутера-повторителя

Все подготовительные действия выполнены, и осталось только одно – задействовать на втором устройстве новый режим, а затем, подключиться к сети Wi-Fi, которая уже существует. Еще раз напомним, что именно содержали предварительные мероприятия:

1. Мы отключили протокол WPS, который по умолчанию используется в любой модели TP-Link
2. Был изменен локальный адрес IP (но не как попало, а руководствуясь определенными требованиями)
3. Используя новое значение адреса, мы зашли в интерфейс второго устройства

Теперь остается открыть вкладку «Wireless» -> «Wireless Settings», и установить галочку «Enable WDS…», но не спешите! Установите параметры, как показано ниже:

Настройка повторителя

Вы устанавливаете имя беспроводной сети, отличающееся от основного, и на всякий случай лучше выставить тот же канал, что используется основной сетью.

В последнюю очередь мы выставляем галочку «Enable WDS…» и жмем кнопку «Servey».

Устройство найдет все беспроводные сети, доступные на данный момент, а подключиться надо к одной из них:

Настройка повторителя, поиск сетей

Сразу жмите здесь ссылку «Connect» и устанавливайте тип шифрования и пароль, те, которые используются в основной сети:

Установка параметров беспроводного подключения

В завершение нажмите на вкладке кнопку «Save». Итак, у нас есть две сети с разными SSID, которые в действительности являются одним локальным сегментом. Удачной настройки!

Использование оборудования других фирм

Руководствуясь указанными выше принципами, можно настроить любой роутер: ASUS, D-Link, и так далее.

Но даже если на корпусе есть переключатель «Router/Repeater», это не значит, что можно пренебречь рассмотренными рекомендациями. Основной из них является то, что в действительности требуется менять IP-адрес второго устройства. Все абоненты, равно как сам репитер, будут находиться в одном локальном сегменте, и у них должны быть соответствующие адреса.

Они не могут совпадать, и в то же время должны отличаться только последней цифрой. Смотрите, какой диапазон DHCP используется в первом устройстве, и присваивайте второму из них адрес, не принадлежащий этому диапазону.

Еще можно отметить, что полноценный повторитель Вы получите, если оба девайса используют один и тот же беспроводной протокол. Здесь говорится о стандартах N150 и N300, а также о выборе между вариантами B, G, N. Сначала лучше установить режим «Mixed» и посмотреть, как сильно снизится скорость. Вот результат небольшого тестирования:

Беспроводной трафик

Как видим, использование повторителя сигнала Wi-Fi обеспечивает пропускную способность, которая на 50% ниже скорости обмена в основной сети. Если получилось так – считайте, что повезло.

Сейчас продаются репитеры Wall Plugged (монтируемые на розетку). Если подобное устройство имеет обозначение «Noname», оно выпущено неизвестной фирмой. И хотя это не значит, что сама подобная продукция является некачественной, для сетевого комбайна D-Link лучше купить повторитель D-Link, и так далее.

Просто, сам протокол WDS не стандартизирован, а в стандарте Wi-Fi перечислены только два класса устройств: точка доступа, абонент. Никаких «повторителей» стандартом не предусмотрено, это правда.

Режим повторителя

Предыдущая

РоутерПрограмма настройки роутеров ASUS

Следующая

РоутерВосстановление забытого пароля Wi-Fi

Подробно о том, как настроить MikroTik для режима репитера

• Главная
• Информация
• Статьи
• Настройка MikroTik для режима репитера

Как настроить MikroTik для режима репитера

Предлагаем изучить инструкцию о том, как произвести настройку Wi-Fi роутера или точки доступа MikroTik в режиме повторителя, а точнее репитера, с целью усиления Wi-Fi сигнала.

Режим репитера – это когда устройство MikroTik получает четкий сигнал от главной точки и производит его раздачу дальше. В этом случае устройство по сути выступает в роли усилителя сигнала wi-fi и может обеспечить покрытием те места, куда не доходит сигнал от главной точки.

Только вот эта технология имеет единственный недостаток – в режиме репитера скорость wi-fi может снизиться до 50% в случае толстых стен с наличием в них арматуры. Для идеальной работы необходимо прокладывать кабель к каждой точке. Но это не всегда возможно. Тем более, когда уже сделан ремонт. И тогда поможет режим репитера.

Репитер должен обладать высокой выходной мощностью, чувствительностью и усилением антенн. И для роли репитеров лучше всего подходят следующие модели wi-fi роутеров производства MikroTik — RB951G-2HnD, RB951Ui-2HnD и RB2011UiAS-2HnD-IN. С числа точек доступа – это Metal 2SHPn и Groove A-52HPn.

Как произвести настройку репитера

Беспроводное оборудование MikroTik можно настроить в качестве репитера только при наличии прошивки RouterOS 6. 35 и более ранних версий. То есть, сначала нужно произвести обновление RouterOS до, хотя бы, версии 6.35. Желательно выше.

Также для входа в настройки нам нужна будет программа Winbox. Ее версия должна быть не менее 3.4. Можно без проблем скачать с официального сайта MikroTik.

После устанавливаем расширенный пакет wireless-rep, предварительно скачав и распаковав архив Extra packages.

Здесь обращаем внимание на пакет wireless-rep-6.35-mipsbe.npk так как только он нам нужен. Перетягиваем его мышкой в Winbox в открытое меню Files

Дальше производим перезагрузку MikroTik через меню System – Reboot.

Когда перезагрузка завершиться, открываем меню System – Packages и удостоверяемся, что wireless-rep активирован. В случае, когда данный пакет показывается нам серым цветом, просто выбираем его и кликаем по кнопке Enable.

Теперь открываем меню NewTerminal и выполняем команду:

/interface wireless setup-repeater number=wlan1 ssid=Wi-Fi_name passphrase=password

Обратите внимание, что wlan1 – это имя Wi-Fi интерфейса MikroTik, Wi-Fi_name является именем Wi-Fi сети, а password нечем другим, как паролем для подключения к сети wi-fi.

Проверка работы репитера

Теперь постараемся проверить работу репитера. Для этого при помощи смартфона подключаемся возле репитера к wi-fi сети. А на ПК в программе Winbox открываем меню Wireless и переходим на вкладку Registration.

Тут мы увидим MAC адрес подключенного смартфона. Он подключится к созданному в автоматическом режиме виртуальному интерфейсу wlan2

Как происходит изменение IP адреса

Если нужно раздавать сигнал с репитера именно через сетевой порт (примером может быть необходимость подключения к репитеру ПК по кабелю) или присутствует необходимость захода в Web-настройки MikroTik при помощи смартфона, тогда необходимо поменять IP адрес данного устройства с 192.168.88.1 на IP адрес из подсети главного роутера

Что бы это сделать нужно открыть меню IP – Addresses и кликнуть дважды по адресу, что стоит по умолчанию. Появится окно. В поле Address указываем нужный адрес IP репитера MikroTik, а вот в поле Network указываем адрес подсети главного маршрутизатора. Подтверждаем нажатием OK.

Теперь можно будет зайти со смартфона в настройки репитера по указанному нами IP адресу или же подключить ПК к LAN порту.

Как усилить Wi-Fi сигнал

Когда репитер MikroTik находится далеко от источника сигнала или же на их пути встречается преграда в виде толстой стены, тогда потребуется произвести усиление Wi-Fi сигнала репитера.

Для этого открываем меню Wireless и дважды кликаем по интерфейсу wlan1. откроется окно. В нем кликаем на Advanced Mode.

Нажимаем на вкладку, где изображены три точки, выбираем Tx Power.

В появившемся списке Tx Power Mode нужно выбрать all rates fixed.

В поле Tx Power указываем выходную мощность в децибелах и подтверждаем процедуру, нажимая на OK. Заметим, что не нужно указывать max мощность, что поддерживается устройством. Чем выше мы укажем мощность, тем меньше будет скорость.

Вот и все. После всего этого репитер будет передавать сигнал Wi-Fi с увеличенной мощностью и существенно увеличится уровень сигнала.

В чем разница между режимами «точка доступа» и «повторитель» на маршрутизаторах?

Если вы недавно приобрели маршрутизатор и ковырялись в его настройках, то, возможно, заметили, что его можно установить в один из двух режимов: «Точка доступа» или «Ретранслятор». Обе эти функции являются очень полезными функциями современных маршрутизаторов и могут заполнить нишу, помогая улучшить настройку вашей сети. Единственные вопросы: что делает каждый режим и когда их следует использовать.

Содержание

• Когда использовать режим точки доступа и повторителя
• Режим точки доступа
• Режим повторителя
• Что лучше?
• Удлинитель Wi-Fi: альтернатива маршрутизаторам
• Часто задаваемые вопросы

Когда использовать точку доступа и режим повторителя

Для начала важно знать, где эти режимы маршрутизатора вступают в игру. Если у вас есть настройка, в которой каждый может без проблем подключиться к основному источнику Интернета (например, модему интернет-провайдера), вам, возможно, не нужно использовать эти параметры. Превращение маршрутизатора в точку доступа или повторитель в основном используется, когда вы хотите, чтобы метод «посредника» подключался к сети и улучшал прием.

Источник изображения: Pixabay

Например, у вас могут возникнуть проблемы с подключением Wi-Fi вашего компьютера к маршрутизатору A из-за расстояния или физических препятствий, поэтому вы хотите поместить маршрутизатор B между вашим компьютером и маршрутизатором A, чтобы он «проходил мимо» Сигнал Wi-Fi маршрутизатора А на ваш компьютер. Этого можно добиться как в режиме точки доступа, так и в режиме повторителя в вашем маршрутизаторе.

Но чем каждый режим отличается от другого?

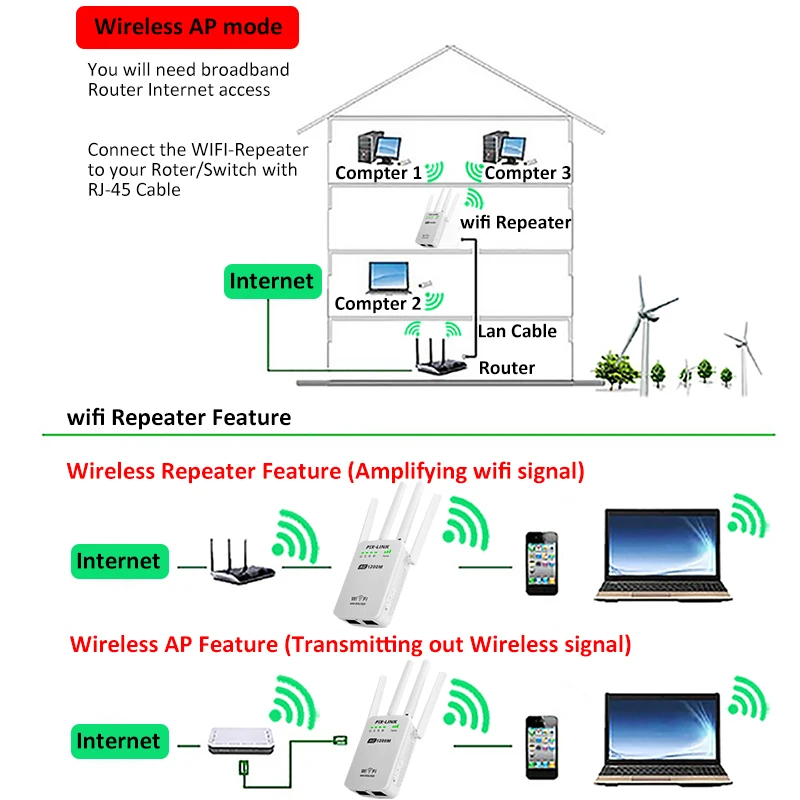

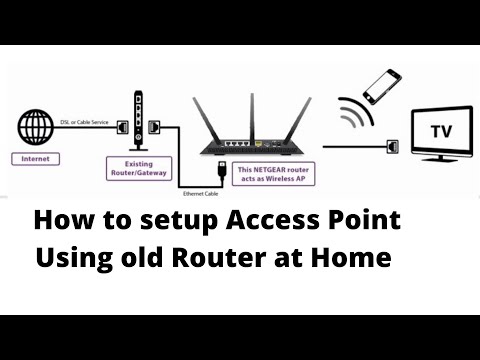

Режим точки доступа

Режим точки доступа — это когда вы хотите подключить маршрутизатор к источнику Интернета с помощью кабеля Ethernet. Это отличается от метода подключения к Интернету по умолчанию, который подключается непосредственно к интернет-источнику. Использование режима точки доступа позволяет подключить его через кабель Ethernet и другой маршрутизатор.

Источник изображения: Pixabay

Этот режим идеален, если вы хотите расширить диапазон Wi-Fi, но маршрутизатор, который вы используете для его расширения, не слишком далеко от основного маршрутизатора. Кабель обеспечит максимально возможную скорость между точкой доступа и центральным концентратором, и вам не придется беспокоиться о том, что что-то мешает сигналу Wi-Fi.

Режим точки доступа — отличный выбор, если вы хотите расширить свое домашнее соединение за пределы чего-то вроде бетонной стены, которая блокирует соединения Wi-Fi. Просто подключите маршрутизатор к центральному концентратору, разместите его с другой стороны стены и переведите в режим точки доступа.

Плюсы использования режима точки доступа

• Обеспечивает мощность сигнала Wi-Fi при размещении за физическими препятствиями
• Подключение с помощью кабеля Ethernet к модему гарантирует, что ваша точка доступа создает свой собственный маршрут трафика, отделенный от других точек доступа или повторителей, что помогает максимизировать скорость соединения
• Идеально подходит в местах, где физические препятствия и короткие расстояния являются проблемой при установлении стабильного соединения Wi-Fi

Минусы использования режима точки доступа

• Радиус действия Wi-Fi ограничен из-за его проводного подключения к основному источнику Интернета
• Если скорость вашего интернет-трафика составляет 1 Гбит/с или выше, использование более распространенного кабеля Cat5 не позволит вам максимизировать эту скорость
• Вы потребуется кабель Cat6, чтобы максимально использовать скорость интернета 1 Гбит/с или выше

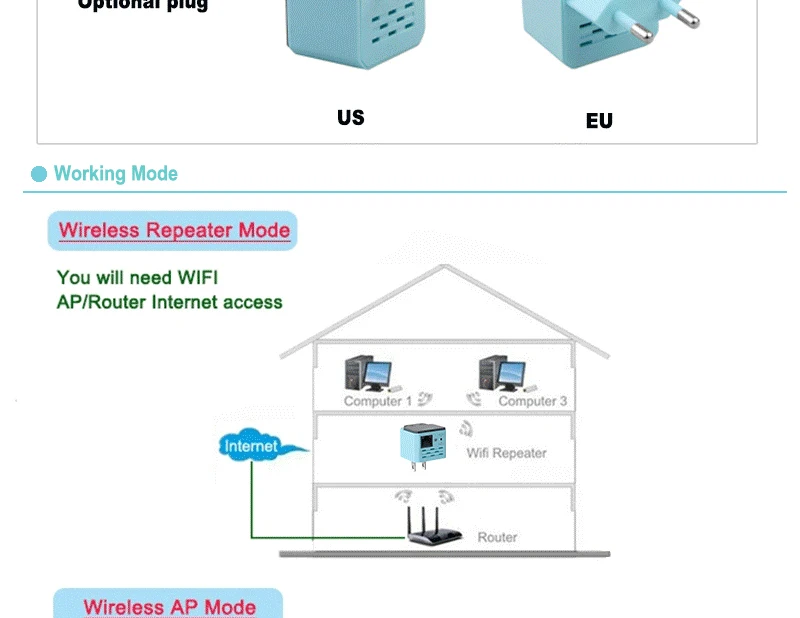

Режим повторителя

Режим повторителя не слишком отличается; он выполняет ту же роль, что и режим точки доступа, но ключ в том, что вместо этого он общается с источником Интернета или модемом через Wi-Fi. Из-за своего беспроводного характера он не может обходить физические препятствия так же хорошо, как точка доступа.

Источник изображения: Pixabay

В то время как вы можете разместить точку доступа перед препятствием или за ним, репитер должен быть развернут вокруг него. Однако преимущество повторителей в том, что им не нужен кабель для подключения к центральному концентратору.

Это означает, что если проблема с вашим Wi-Fi-соединением связана исключительно с расстоянием вашего устройства от основного источника Интернета, вы можете разместить ретранслятор в месте, где сигнал Wi-Fi ослабевает, чтобы расширить этот сигнал. Если вы зарегистрированы у интернет-провайдера, который разрешает доступ к общедоступному сигналу Wi-Fi, вы можете использовать маршрутизатор в режиме ретранслятора, чтобы принимать сигнал и передавать его в вашу семью. Это полезно во время неожиданных отключений Интернета в вашем регионе.

Плюсы использования режима ретранслятора

• Вам не нужен длинный кабель Ethernet для подключения маршрутизатора в режиме ретранслятора к основному источнику Интернета
• Преодолевает препятствия на большом расстоянии при подключении к сетям Wi-Fi
• Вы можете подключаться и повторите любой сигнал Wi-Fi, к которому у вас есть доступ

Минусы использования режима повторителя

• Его беспроводной способ связи с основным источником Интернета делает его уязвимым для физических препятствий
• Высокий трафик, так как он использует тот же маршрут, что и устройства Wi-Fi, подключенные к основному источнику Интернета
• Высокий трафик означает нестабильную и медленную скорость Интернета в ситуациях, когда одновременно подключено большое количество устройств

Что лучше?

Если вы хотите разместить маршрутизатор достаточно близко к центральному концентратору и заботитесь об оптимальной скорости, лучше всего использовать режим точки доступа и соединить две точки с помощью кабеля Ethernet. Если сложно проложить кабель между двумя маршрутизаторами и вы пытаетесь соединить довольно большое расстояние, установка повторителей не составит труда.

Удлинитель Wi-Fi: альтернатива маршрутизаторам

Маршрутизаторы — не единственные устройства, которые могут решить проблемы с подключением к Wi-Fi, вызванные физическими препятствиями и расстоянием вашего устройства от модема. Вы можете использовать более доступную и простую альтернативу: удлинитель Wi-Fi.

Удлинитель аналогичен настройке маршрутизатора в режиме повторителя, но это единственный режим, который у него есть. Так же, как и маршрутизатор в режиме повторителя, он идеален в ситуациях, когда вы находитесь далеко от модема и нет физических препятствий. Читайте дальше, чтобы узнать больше о расширителях Wi-Fi.

Часто задаваемые вопросы

Какое значение имеет использование кабеля Cat6 при использовании точки доступа?

По сравнению с кабелями категории 5 кабели категории 6 имеют более строгие технические характеристики и обеспечивают более высокую скорость передачи данных, чем кабели категории 5. Они изготовлены более прочными и плотными, что помогает защитить их части от повреждений, вызывающих проблемы с передачей данных, которые вы часто видите в кабелях Cat5.

Однако, если скорость вашего интернет-плана с вашим интернет-провайдером не близка, не превышает или не превышает 1 Гбит/с, вы не получите реальной выгоды от использования кабеля Cat6 вместо типа кабеля, обычно предоставляемого интернет-провайдерами, Cat5.

Режим повторителя создает отдельную сеть или просто расширяет тот же сигнал сети Wi-Fi?

Маршрутизатор в режиме повторителя создаст для себя отдельный SSID или сетевое имя, к которому вы затем подключитесь. Думайте о режиме повторителя как об использовании вашего смартфона в качестве точки доступа между вашими сотовыми данными и другим устройством. Вы можете установить имя сети или пароль и ограничить соединения в режиме повторителя. Это также очень похоже на точку доступа, о которой говорилось ранее, только она взаимодействует с модемом по беспроводной сети.

Можно ли одновременно использовать точку доступа и повторитель?

Не существует правила, согласно которому у вас не должно быть точки доступа и повторителя одновременно. Однако это означает, что для настройки вам потребуется два маршрутизатора. Если вам действительно нужно и то, и другое, вы можете получить один маршрутизатор и удлинитель Wi-Fi.

Изображение предоставлено: methodhop на Pixabay

Натали Дела Вега

Натали — писатель, специализирующийся на технических руководствах и играх. Когда она не пишет, она играет в компьютерные игры и путешествует. Здесь, на MakeTechEasier, вы увидите, как она пишет о руководствах, советах и ​​решениях для Windows и iOS.

Подпишитесь на нашу рассылку!

Наши последние учебные пособия доставляются прямо на ваш почтовый ящик

Подпишитесь на все информационные бюллетени.

Регистрируясь, вы соглашаетесь с нашей Политикой конфиденциальности, а европейские пользователи соглашаются с политикой передачи данных. Мы не будем передавать ваши данные, и вы можете отказаться от подписки в любое время.

Беспроводная сеть

— фактический повторитель против маршрутизатора как повторителя

Для сравнения я буду использовать (Qualcom) Atheros AR9485 (Посейдон) чипсет в качестве примера. Мы проигнорируем разницу в стоимости в пользу ТТХ.

Этот ответ предполагает, что:

• оба маршрутизатора и повторитель имеют один физический радиомодем (AR9485)
• маршрутизатор и повторитель имеют одинаковые антенны Dbi
• оба маршрутизатора и ретранслятор передает те же уровни мощности Dbm
• оба устройства имеют одинаковые антенные цепи TX/RX (1×1:1)
• оба устройства настроены либо в режиме повторителя, либо в режиме WDS. ( нет проводного восходящего канала )

  ---

Проблема одного радио

Повторители с одним радио и маршрутизаторы в режиме повторителя или в режимах WDS. Каждое из обоих устройств должно делить общее количество эфирного времени на 50 % (50 % от клиента к исходной точке доступа и 50 %, выступающих в качестве точки доступа к клиентам). Конечный результат обычно составляет менее 50 % от исходной пропускной способности. Устройства, работающие в этом режиме, также могут усугубить проблемы с интерференцией в совмещенном канале.

Dbi & Dbm

Определяет, насколько хорошо клиенты и исходный маршрутизатор могут принимать сигналы, передаваемые повторителем/маршрутизатором (Dbm = мощность передачи), и насколько хорошо повторитель/маршрутизатор может слышать передачи клиентов и исходных маршрутизаторов. (Dbi = относительная мощность RX). оба в одной среде, должна быть НОЛЬ разница в диапазоне сигнала.

Антенные цепочки

Для устройств Wireless-N это напрямую коррелирует с производительностью, поскольку Wireless-n использует MIMO (multi-in-multi-out), который использует структуры окружающей среды и использует многолучевые отражения сигнала для фактического улучшения характеристик радиопередачи, где в предыдущих спецификациях 802. 11 это было разрушительно для пропускной способности. оба имеют антенную цепочку 1×1:1, не было бы абсолютно никакой разницы в производительности в одной и той же среде.

Режимы повторителя и WDS

Беспроводная связь (802.11-B/A/G/N) является полудуплексной, в базовом сценарии (1×1 :1; все станции расположены достаточно близко, чтобы каждая могла слышать друг друга), только один узел может передавать за раз. Протокол [CSMA/CA] используется для обеспечения соблюдения этого ограничения, и каждое устройство на одном и том же канале, технически говоря, находится «в одном и том же домене коллизий». Этот протокол очень чувствителен к «проблеме скрытого узла», которая обязательно будет присутствовать при повторителе WiFi. в двух словах это означает, что данные в одном пакете передаются быстро, но любое переключение того, кто передает, будет очень медленным, с коллизиями, паузами и т. д.

---

Еще есть надежда!

Для преодоления этих ограничений у вас есть несколько вариантов:

• Маршрутизатор/точка доступа с проводным восходящим каналом.
