Диаметры металлических труб. Таблица. Размеры в дюймах и мм.

Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:

Ключевая характеристика любой цилиндрической трубы — это её диаметр. Он может быть внутренним (Dу) и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы — дюйм.

На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.

Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.

Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь. Читайте также про профильные трубы, которые используются для возведения конструкций.

Дюймы против мм.  Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (

1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5

мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду	Дюймы	Ду	Дюймы	Ду	Дюймы
6	1/8″	150	6″	900	36″
8	1/4″	175	7″	1000	40″
10	3/8″	200	8″	1050	42″
15	1/2″	225	9″	1100	44″
20	3/4″	250	10″	1200	48″
25	1″	275	11″	1300	52″
32	1(1/4)»	300	12″	1400	56″
40	1(1/2)»	350	14″	1500	60″
50	2″	400	16″	1600	64″
65	2(1/2)»	450	18″	1700	68″
80	3″	500	20″	1800	72″
90	3(1/2)»	600	24″	1900	76″
100	4″	700	28″	2000	80″
125	5″	800	32″	2200	88″

Таблица. Внутренний и наружный диаметры. Стапьные водо/водогазoпроводные, эпектросварные прямошовные, стальные бесшовные горячедеформированные и полимерные трубы

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм	Диаметр резьбы G». дюйм	Наружный диаметр трубы Dn. мм
		Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75	Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)	Полимерная труба. ПЭ, ПП, ПВХ
10	3/8″	17	16	16
15	1/2″	21.3	20	20
20	3/4″	26.8	26	25
25	1″	33.5	32	32
32	1 1/4″	42.3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75.5	76	75
80	3″	88.5	89	90
90	3 1/2″	101.3
100	4″	114	108	110
125	5″	140	133	125
150	6″	165	159	160
160	6 1/2″		180	180
200			219	225
225			245	250
250			273	280
300			325	315
400			426	400

ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах

ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS — шведский стандарт диаметров труб и запорной арматуры

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) — условный проход

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Таблица соответствия условного диаметра труб с международной маркировкой

ГОСТ	ISO дюйм	ISO мм	SMS мм	DIN мм	ДУ
8	1/8	10,30			5
10	1/4	13,70	6,35		8
12	3/8	17,20	9,54	12,00	10
18	1/2	21,30	12,70	18,00	15
25	3/4	26,90	19,05	23(23)	20
32	1	33,70	25,00	28,00	25
38	1 ¼	42,40	31,75	34(35)	32
45	1 ½	48,30	38,00	40,43	40
57	2	60,30	50,80	52,53	50
76	2 ½	76,10	63,50	70,00	65
89	3	88,90	76,10	84,85	80
108	4	114,30	101,60	104,00	100
133	5	139,70	129,00	129,00	125
159	6	168,30	154,00	154,00	150
219	8	219,00	204,00	204,00	200
273	10	273,00	254,00	254,00	250

Диаметры и другие характеристики трубы из нержавеющей стали

Проход, мм	Диаметр   наружн., мм	Толщина стенок, мм		Масса 1 м трубы (кг)
		стандартных	усиленных	стандартных	усиленных
10	17	2.2	2.8	0.61	0.74
15	21.3	2.8	3.2	1.28	1.43
20	26.8	2.8	3.2	1.66	1.86
25	33.5	3.2	4	2.39	2.91
32	42.3	3.2	4	3.09	3.78
40	48	3.5	4	3.84	4.34
50	60	3.5	4.5	4.88	6.16
65	75.5	4	4.5	7.05	7.88
80	88.5	4	4.5	8.34	9.32
100	114	4.5	5	12.15	13.44
125	140	4.5	5.5	15.04	18.24
150	165	4.5	5.5	17.81	21.63

Знаете ли вы?

Какие гениальные светильники можно собрать своими руками из обычной металлической трубы? Это под силу каждому! Узнайте больше по ссылке >>>

Какую трубу считать малой — средней -большой?

Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.

Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.

Внешние диаметры:

• От 426 мм считается большим;

• 102-246 называют средним;

• 5-102 классифицируется, как маленький.

Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).

Как узнать диаметр трубы? Измерить!

Этот странный вопрос почему то часто приходит на e-mail и я решил дополнить материал абзацем про замер.

В большинстве случаев при покупке достаточно посмотреть маркировку или задать вопрос продавцу. Но случается, что нужно делать ремонт одной из коммуникационных систем путем замены труб, и изначально неизвестно какой диаметр имеют уже установленные.

Способов определения диаметра есть несколько, но мы перечислим только самые простые:

• Вооружитесь рулеткой или сантиметровой лентой (женщины такими измеряют талию). Оберните ее вокруг трубы и запишите замер. Теперь для получения искомой характеристики достаточно полученную цифру разделить на 3.1415 – это число Пи.

  Пример:

  Представим, что в обхвате (длина окружности L) ваша труба 59,2 мм. L=ΠD, соотв. диаметр будет составлять: 59,2 / 3.1415= 18.85 мм.

• После получения наружного диметра можно узнать и внутренний. Только для этого необходимо знать толщину стенок (при наличии разреза просто измерьте рулеткой или другим приспособлением с миллиметровой шкалой).

  Допустим, что толщина стенок 1 мм. Эта цифра умножается на 2 (если толщина 3 мм, то тоже умножается на 2 в любом случае) и отнимается от внешнего диаметра (18.85- (2 х 1 мм) = 16.85 мм).

  Отлично, если дома есть штангенциркуль. Труба просто обхватывается измерительными зубами. Нужное значение смотрим на двойной шкале.

Виды стальных труб по способу их производства

• Электросварные (прямошовные)

  Для их изготовления применяют штрипс или листовую сталь, которые на специальном оборудовании изгибаются в нужном диаметре, а затем концы соединяются с помощью сварки.

  Воздействие электросварки гарантирует минимальную ширину шва, что делает возможным их применение для сооружения газопроводов или водопроводов. Металл в большинстве случаев углеродистый или низколегированный.

  Показатели готовых изделий регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.

  При этом обратите внимание, что труба, изготовленная согласно стандарту 10706-26 отличается максимальной прочностью среди себе подобных – после создания первого соединительного шва он укрепляется еще четырьмя дополнительными (2 внутри и 2 снаружи).

  В нормативной документации указываются диаметры изделий, произведенных путем электросварки. Их величина от 10 до 1420 мм.

• Спиральношовные

  Материалом для производства служит сталь в рулонах. Продукция также характеризуется наличием шва, но в отличие от предыдущего способа производства он шире, а значит, способность выдерживать высокое внутреннее давление ниже. Поэтому их не применяют для сооружения газопроводных систем.

  Регламентируется конкретный вид труб ГОСТом под номером 8696-74.

• Бесшовные

  Производство конкретного вида подразумевает деформацию специально подготовленных заготовок из стали. Процесс деформации может выполняться как под воздействием высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно).

  Отсутствие шва положительно сказывается на прочностных характеристиках – внутреннее давление равномерно распределяется по стенкам (нет «ослабленных» мест).

  Что касается диаметров, то нормативы контролируют их изготовление со значением до 250 мм. Покупая продукцию с размерами, превышающими указанные, приходится рассчитывать только на добросовестность производителя.

Важно знать!

При желании купить максимально прочный материал, покупайте бесшовные трубы холодной формовки. Отсутствие температурных воздействий положительно сказывается на сохранении изначальных характеристик металла.



Также, если важным показателем является способность выдерживать внутренние давления, то выбирайте круглые изделия. Профильные трубы лучше справляются с механическими нагрузками (из них хорошо изготавливают металлические каркасы и т. п.).

Вашему вниманию ещё пара отличных слайдов креативной рекламы производителя труб:







Распродажа (-53%):

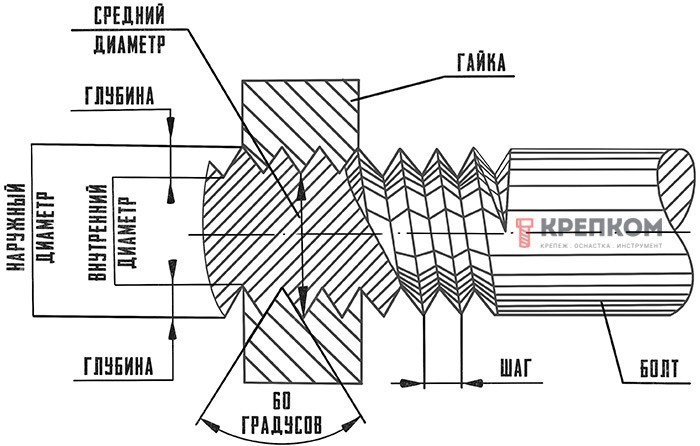

Американская дюймовая резьба, размеры сечений

Унифицированные дюймовые резьбы стандарта UN (UNC, UNF и UNEF) широко распространены в Америке и Канаде, где действует дюймовая система измерений. Здесь этот стандарт является основным для болтов, винтов, гаек и многих других крепежных деталей, используемых в машиностроении. Их изготовление регламентируется и контролируется организациями ASME и ANSI.

Американская резьба имеет тот же профиль с углом при вершине 60°, что и метрическая стандарта ISO, но ее основные параметры выражены не в миллиметрах, а в дюймах. В зависимости от частоты витков она также бывает крупная (основная) UNC, мелкая UNF и супермелкая UNEF. Число витков на дюйм именуется шагом TPI, тогда как в метрике под шагом подразумевается расстояние между соседними вершинами винтовой линии Р (мм). Эти параметры связаны соотношением: Р = 1″/ TPI (напомним, что 1″ = 25,4 мм).

Условные обозначения

В обозначении резьбы указывается ее наружный диаметр – D, за которым следует шаг – TPI (количестве ниток на дюйм) и ее тип – UNC или UNF. Для диаметров менее 1/4″ размер обозначается целым числом от 0 до 12, которое стоит после символа # или №. Каждому числу соответствует определенный наружный D, точное значение которого можно посмотреть в справочной таблице. Для всех остальных диаметров выше 1/4″ эта величина выражена в дюймах.

Американская резьба с крупным шагом – UNC

Размер резьбы		Число ниток на дюйм	D — наружный диаметр	Dp — средний диаметр	Di — внутренний диаметр	Шаг резьбы, мм
дюймы	мм		миллиметры
#1	1,85	64	1,85	1,6	1,42	0,40
#2	2,18	56	2,18	1,89	1,69	0,45
#3	2,51	48	2,51	2,17	1,94	0,53
#4	2,84	40	2,84	2,43	2,16	0,64
#5	3,17	40	3,18	2,76	2,49	0,64
#6	3,50	32	3,51	2,99	2,65	0,79
#8	4,16	32	4,17	3,65	3,31	0,79
#10	4,83	24	4,83	4,14	3,68	1,06
#12	5,49	24	5,49	4,8	4,34	1,06
1/4	6,35	20	6,35	5,52	4,98	1,27
5/16	7,94	18	7,94	7,02	6,41	1,41
3/8	9,53	16	9,53	8,49	7,81	1,59
7/16	11,1	14	11,11	9,93	9,15	1,81
1/2	12,7	13	12,70	11,43	10,58	1,95
9/16	14,3	12	14,29	12,91	12,00	2,12
5/8	15,9	11	15,88	14,38	13,38	2,31
3/4	19,1	10	19,05	17,40	16,30	2,54
7/8	22,2	9	22,23	20,39	19,17	2,82
1	25,4	8	25,40	23,34	21,96	3,18
1 1/8	28,6	7	28,58	26,22	24,65	3,63
1 1/4	31,8	7	31,75	29,39	27,82	3,63
1 3/8	34,9	6	36,93	32,17	30,34	4,23
1 1/2	38,1	5	38,10	35,35	33,52	4,23
1 3/4	44,4	5	44,45	41,15	38,95	5,08
2	50,8	4 1/2	50,80	47,13	44,69	5,64
2 1/4	57,1	4 1/2	57,15	53,48	51,04	5,64
2 1/2	63,5	4	63,50	59,38	56,63	6,35
2 3/4	69,9	4	69,85	65,73	62,98	6,35
3	76,2	4	76,20	72,08	69,33	6,35
3 1/4	82,5	4	82,55	78,43	75,68	6,35
3 1/2	88,9	4	88,9	84,78	75,68	6,35
3 3/4	95,2	4	95,25	91,13	88,38	6,35
4	101,6	4	101,60	97,48	94,73	6,35

Американская резьба с мелким шагом – UNF

Размер резьбы		Число ниток на дюйм	D — наружный диаметр	Dp — средний диаметр	Di — внутренний диаметр	Шаг резьбы
дюймы	мм		миллиметры
#0	1,52	80	1,52	1,32	1,18	0,32
#1	1,85	72	1,85	1,63	1,47	0,35
#2	2,18	64	2,18	1,93	1,76	0,40
#3	2,51	56	2,51	2,22	2,02	0,45
#4	2,84	48	2,84	2,50	2,27	0,53
#5	3,17	44	3,18	2,80	2,55	0,58
#6	3,51	40	3,51	3,09	2,82	0,63
#8	4,17	36	4,17	3,71	3,4	0,71
#10	4,83	32	4,83	4,31	3,88	0,79
#12	5,49	28	5,49	4,90	4,40	0,91
1/4	6,35	28	6,35	5,76	5,37	0,91
5/16	7,94	24	7,94	7,25	6,79	1,06
3/8	9,53	24	9,53	8,84	8,38	1,06
7/16	11,1	20	11,11	10,29	9,74	1,27
1/2	12,7	20	12,70	11,87	11,33	1,27
9/16	14,3	18	14,29	13,37	12,76	1,41
5/8	15,9	18	15,88	14,96	14,35	1,41
3/4	19,1	16	19,05	18,02	17,33	1,59
7/8	22,2	14	22,23	21,05	20,26	1,81
1	25,4	12	25,40	24,03	23,11	2,12
1 1/8	28,6	12	28,58	27,20	26,28	2,12
1 1/4	31,8	12	31,75	30,38	29,46	2,12
1 3/8	34,9	12	34,93	33,55	32,63	2,12
1 1/2	38,1	12	38,10	36,73	35,81	2,12

Американская резьба с особо мелким шагом – UNEF

Размер резьбы		Число ниток на дюйм	D — наружный диаметр	Dp — средний диаметр	Di — внутренний диаметр	Шаг резьбы
дюймы	мм		миллиметры
#12	5,49	32	5,49	4,97	4,63	0,79
1/4	6,35	32	6,35	5,83	5,49	0,79
5/16	7,94	32	7,94	7,42	7,08	0,79
3/8	9,53	32	9,53	9,01	8,67	0,79
7/16	11,1	28	11,11	10,52	10,13	0,91
1/2	12,7	28	12,70	12,11	11,72	0,91
9/16	14,3	24	14,29	13,60	13,14	1,06
5/8	15,9	24	15,88	15,19	14,73	1,06
11/16	17,5	24	17,46	16,77	16,32	1,06
3/4	19,1	20	19,05	18,22	17,68	1,27
13/16	20,6	20	20,64	19,81	19,26	1,27
7/8	22,2	20	22,23	21,40	20,85	1,27
15/16	23,8	20	23,81	22,99	22,44	1,27
7/16	11,1	20	11,11	10,29	9,74	1,27
1	25,4	20	25,40	24,57	24,03	1,27
1 1/16	26,9	18	26,99	26,07	25,46	1,41
1 1/8	28,6	18	28,58	27,66	27,05	1,41
1 3/16	30,2	18	30,16	29,25	28,64	1,41
1 1/4	31,8	18	31,75	30,83	30,22	1,41
1 5/16	33,3	18	33,40	32,42	31,81	1,41
1 3/8	34,9	18	34,93	34,01	33,40	1,41
1 7/16	36,5	18	36,51	35,60	34,99	1,41
1 1/2	38,1	18	38,10	37,18	36,57	1,41
1 9/16	39,7	18	39,69	38,77	38,16	1,41
1 5/8	41,3	18	41,27	40,36	39,75	1,41
1 11/16	42,9	18	42,86	41,95	41,34	1,41

Диаметр сверления под дюймовую резьбу

Важно! Гайки имеют внутреннюю резьбу, наружный диаметр (D) которой равен размеру отверстия в теле гайки под резьбу (таблица ниже). То есть, если для болта 1/4″ он составляет 6,35 мм, то для гайки 1/4″ он будет равняться 5,35 UNC и 5,5 UNF, и 5,56 UNEF (мм).

Обозначение размера	UNC (мм)	UNF (мм)	UNEF (мм)
#0	-	1,25	-
#1	1,5	1,55	-
#2	1,8	1,9	-
#3	2,1	2,15	-
#4	2,35	2,4	-
#5	2,65	2,7	-
#6	2,85	2,95	-
#8	3,5	3,5	-
#10	4	4,1	-
#12	4,65	4,7	4,78
1/4″	5,35	5,5	5,56
5/16″	6,8	6,9	7,14
3/8″	8,25	8,5	8,77
7/16″	9,65	9,9	10,3
1/2″	11,15	11,5	11,9
9/16″	12,6	12,9	13,1
5/8″	14,05	14,5	14,7
3/4″	17,0	17,5	17,9
7/8″	20,0	20,4	21,0
1″	22,85	23,25	24,2
1 1/8″	25,65	26,5	-
1 1/4″	28,85	29,5	-
1 3/8″	31,55	32,75	-
1 1/2″	34,7	36,0	-
1 3/4″	40,40	-	-
2″	46,30	-	-
2 1/4″	52,65	-	-
2 1/2″	58,5	-	-
2 3/4″	64,75	-	-
3″	71,10	-	-
3 1/4″	77,45	-	-
3 1/2″	83,8	-	-
3 3/4″	90,15	-	-
4″	96,5	-	-

Таблица с размером (диаметром) сверла под дюймовый крепеж (винты, болты, шпильки)

Полезные советы 09.12.2019 15:55:00

Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь

Написать отзыв

Как перевести размер колеса в дюймах в сантиметры, таблица размеров

Маркировка покрышек, выпущенных в Америке, сильно отличается от европейских обозначений. Поэтому водителям постоянно приходится переводить дюймы в миллиметры или сантиметры. Только проведя такие расчеты, можно правильно подобрать колесо для своего автомобиля.

29 дюймов

Российский внедорожник выпускается с колесами, диаметр которых немного меньше, чем у обычного внедорожника. Стандартный размер зарубежных машин соответствует 29 дюймам или 235/75R15.

Отечественный внедорожник (Нива) комплектуется на заводе колесами 175/80R15. На таких покрышках машина быстро зарывается в грязь, с трудом двигается по нашему бездорожью.

Чтобы исправить такую ситуацию, необходимо установить 29 дюймовую резину. Она увеличит клиренс на 25 мм. Если установить покрышки 31 дюйм, дорожный просвет станет больше на 50 мм. Для установки таких колес потребуется только изменение колесных арок. Потребуется увеличить их габариты.

Дюймовая система

Большинство джипов используют покрышки, маркированные значением 31х10.5R15.

31 здесь обозначает дюймовый диаметр колеса. Один дюйм, как известно, соответствует двум с половиной сантиметрам, а если быть совсем точными, то 2,54 см. Другими словами, после перевода D станет равным 78,7 см.

Такая маркировка достаточно востребована, поскольку удобна, так как она показывает размер колеса с уже учтенными параметрами диска.

Диаметр колеса 31х10.5R15 по габаритам практически равен шине с обозначением 31х10.5R16. Единственным отличием станет уменьшение профиля покрышки на 2,5 см.

10.5 – ширина резины в дюймах. Но это значение не совсем точно, поскольку при пересчете с дюймов в традиционные сантиметры получится 26,5 см.

Однако при измерении этой величины обычной линейкой значение будет колебаться в пределах 23 см. Только если на шине будет стоять индекс ширины 12,5, можно будет говорить о ширине 26,5 см.

О таком нюансе нужно всегда помнить, если вы решили установить в арку внедорожника максимальный размер шины.

Метрическая система

Такой системой измерений пользоваться намного сложнее. Возьмем резину с маркировкой 265-75-15.

265 мм – ширина покрышки. Так же как и в дюймовой системе, ее настоящая ширина будет ориентировочно 230-235 мм.

75 – высота профиля в миллиметрах. Чтобы получить истинное значение, необходимо взять 75% от 265 мм. Она составит 198,75 мм. Затем это число умножают на два. Это вызвано тем, что полный диаметр колеса равен D диска плюс двойная высота профиля.

В нашем случае она равняется 15 дюймам. В результате, после проведенных расчетов, мы получим D диска в 381 мм. Общий D колеса: 397,5+381= 778 мм или 77,8 сантиметра.

R15 — радиальная резина. Диаметр диска указан в дюймах. Всегда вызывает удивление. Почему в метрической системе осталось дюймовое обозначение.

Если внимательно присмотреться к этим двум системам, станет заметной небольшая разница, примерно 1,1 сантиметра. Она никак не влияет на конструкцию и установку колес.

Сегодня в Интернете для правильного подсчета размера покрышки, предлагается большое количество самых разных калькуляторов. Все они работают совершенно бесплатно и значительно облегчают поиск нужного размера покрышки.

Ознакомиться с рейтингом летних шин 2019 вы можете на нашем сайте

Мы составили таблицу наиболее часто встречающихся размеров, возможно, она поможет быстро найти подходящий размер колеса.

Обозначения	Дюймы
235/65R16	28,0
235/75R15	28,9
225/75R16	29,3
245/70R16	29,5
285/60R16	29,5
225/85R15	30,1
245/75R16	30,5
265/65R17	30,6
265/70R16	30,6
305/60R17	31,4
265/70R17	31,6
265/75R16	31,6
235/85R16	31,7
285/70R16	31,7
285/70R17	32,7
285/75R16	32,8
305/70R16	32,8
255/85R16	33,1
305/75R16	34,0

Ознакомиться с рейтингом летних шин 2019 вы можете на нашем сайте

Таблица размеров фотографий для печати. Стандартные размеры фотографий. Таблица размеров фотографий. Сантиметры (см), дюймы, пиксели в разрешении 300dpi.

Таблица размеров фотографий для печати. Стандартные размеры фотографий. Таблица размеров фотографий. Сантиметры (см), дюймы, пиксели в разрешении 300dpi. Цветом отмечены основные = самые распространенные размеры. Таблица размеров фотографий для печати. Стандартные размеры фотографий. Таблица размеров фотографий. Сантиметры (см), дюймы, пиксели в разрешении 300dpi. Стандарт Размер в дюймах Фотобумага реально, мм Пикселей при 300 dpi 9×13 3,543 x 5,117 89×127 1063×1535 10×15 3,937 x 5,907 10,2×15,2 1181×1772 13×18 5,117 x 7,087 12,7×17,8 1535×2126 15×20 5,907 x 7,873 15,2×20,3 1772×2362 15×21 5,907 x 8,267 15,2×21,6 1772×2480 15×22 5,907 x 8,66 15,2×22,8 1772×2598 15×30 5,907 x 11,81 15,2×30,0 1772×3543 15×38 5,907 x 14,96 15,2×38,1 1772×4488 15×45 5,907 x 17,717 15,2×45,7 1772×5315 18×24 7,087 x 9,45 17,8×24,0 2126×2835 18×25 7,087 x 9,843 17,8×25,4 2126×2953 20×25 7,873 x 9,843 20,3×25,4 2362×2953 20×30 7,873 x 11,81 20,3×30,5 2953×3543 25×38 9,843 x 14,96 25,4×38,1 3543×4488 30×40 11,81 x 15,747 30,5×40,6 3543×4724 30×45 11,81 x 17,717 30,5×45,7 3543×5315 30×90 11,81 x 35,433 30,5×91,4 3543×10630

Размеры в дюймах на чертежах кордовых моделей конвертируем в миллиметры

---

---

     Меня иногда  спрашивают  как  правильно масштабировать чертеж кордовой модели, какие материалы и сколько лучше купить. Поэтому я решил закрепить свой опыт отдельным постом. Ведь кордовый авиамоделизм — это спорт который популярен во всем мире. Особенно он популярен на западе, поэтому нужно уметь правильно читать чертежи кордовых моделей зарубежных спортсменов авиамоделистов.

---





        В зарубежных чертежах в качестве меры измерения длины принята единица «дюйм», «inch», «in» но чаще знак «»»



                Русское обозначение — дюйм;

                 Международное: inch, in или ″ — двойной штрих;



(От нидерландского duim — большой палец) — не метрическая единица измерения расстояния и длины в некоторых системах мер. В настоящее время под дюймом обычно подразумевают используемый в США английский дюйм (английский inch), в точности равный 2,54 см.

       В википедии описано несколько вариантов происхождения дюйма но исторически принято считать, что дюйм был определён как ширина большого пальца. К слову ширина моего большого пальца соответствует этому предположению )))    Так же важно отметить, что обычно дюймы обозначают целыми числами и обыкновенными дробями (со знаменателями 2, 4, 8, 16), а не десятичными дробями.

---



     Практическое применение дюймов и миллиметров в авиамодельных чертежах

      Наиболее часто в чертежах моделей используются несколько обозначений. Знание этих значений достаточно что бы легко ориентироваться в размерах используемых материалов.  Так как многие производители бальзовых пластин продают уже распиленные листы определенных размеров. Что бы с ориентироваться при проектировании и постройке кордовой модели можно применить мой практический опыт.



 Размер в дюймах обычно обозначается в виде дробного числа, 1/16, 3/32 и так далее. На рисунке ниже видно отмечено синим размеры деталей в дюймах. Так же масштабная сетка чаще обозначается длиной 6 или 12 дюймов.



---



Применение дюймов на практике.

      3/64 in = 1,19 mm — такие листы бальзы используются для полной обшивки крыльев, стабилизатора и рулей высоты. Часто такими листами обклеивают пенопластовую основу крыла.

     1/16 in  = 1,58 mm —  листы бальзы такой толщины используемого в качестве обшивки лба крыла, центроплана, задней кромки, нервюр и полок нервюр. В некоторых случаях используют как обшивку пенопластового крыла. Данный размер бальзовых листов  наиболее часто используется в кордовых моделях, особенно в США. При покупке следует это учитывать.



     3/32 in = 2,38 mm – листы бальзы такой толщины используемого в качестве боковых панелей фюзеляжа, изготовлении гаргрота фюзеляжа.



     1/8 in = 3,2 mm – листы бальзы такой толщины используемого в качестве боковых панелей пилотажных кордовых моделей, а так же в качестве шпангоутов, лонжеронов и других элементов самолета.



     1/4 in = 6,4 mm – листы бальзы такой толщины используемого в качестве материала для изготовления закрылков, стабилизаторов, рулей высоты. Из него делают рейки на лонжерон, переднюю и заднюю кромки а так же другие элементы конструкции. Такой размер бальзовых листов в моделизме очень быстро расходуется.



     1/2 in = 12,7 mm – в продаже чаще встречаются просто 12 мм листы бальзы. Используется в качестве материала для реек, гаргрота фюзеляжа, силовых накладок моторной части бальзового фюзеляжа кордовой модели а так же в качестве пластины самого фюзеляжа. Расход такой толщины листов не большой.



Что бы самому перевести число в дюймах в мм. достаточно числитель представить в мм. и поделить на знаменатель. На практике это выглядит так  3/8 дюйма = (3*25,4)/8=9,525 мм.

---















 Перейти к чертежам кордовых моделей



Кордовые модели F2B | Control line stunt | Aerobatics

Как перевести дюймы в сантиметры и мм. Таблица перевода

Когда то мне, также как и сейчас вам потребовалось перевести чуждые нашему уху дюймы в родные и привычные см/ мм.

1 дюйм = 25,4 мм

По английски дюйм «inch» и соответственно англичане обозначают его «In»

Путем несложных вычислений легко получить искомое, но если делать это нужно часто и много, то удобнее воспользоваться таблицами перевода.

В свое время я надергал специальных таблиц из интернета успешно сконвертировал нужные размеры и благополучно про это дело забыл. Не далее как вчера, наводил порядок в компьютере и наткнулся на все это добро. Справедливо рассудив, что материалам незачем пропадать, выкладываю в общий доступ таблицы для перевода дюймов в метрическую систему.

Таблица перевода дюймов в см и мм

Внимание

При работе с трубами вам будет полезны таблицы соответствия и некоторые нюансы рассмотренные в этой статье >>>

Следующая таблица будет полезна, когда нужно перевести размер в дюймах в виде простой дроби.

Размер в дюймах	Размер в мм	Размер в см
1/16”	1,59	0,159
5/64”	1,98	0,198
3/32”	2,38	0,238
7/64”	2,78	0,278
1/8”	3,18	0,318
9/64”	3,57	0,357
5/32”	3,97	0,397
3/16”	4,76	0,476
7/32”	5,56	0,556
1/4”	6,35	0,635
9/32”	7,14	0,714
5/16”	7,94	0,794
11/32”	8,73	0,873
3/8”	9,5	0,95
7/16”	11	1,1
1/2”	12,7	1,27
9/16”	14,29	1,429
5/8”	16	1,6
3/4”	19	1,9
7/8”	22,2	2,22
1”	25,4	2,54
11/8”	28,6	2,86
11/4”	32	3,2
11/2”	38	3,8
15/8”	41	4,1
13/4”	44,5	4,45
17/8”	48	4,8
2”	58	5,8
21/4”	57	5,7
23/8”	60	6
21/2”	63,5	6,35
25/8”	67	6,7
3”	76	7,6
31/2”	89	8,9
33/4”	96	9,6
4”	102	10,2
5”	127	12,7

Помимо целых дюймов вам могут встретится доли дюйма (1/8ʺ, 1/16ʺ, 1/32ʺ). По горизонтали в таблице указаны целые дюймы. По горизонтали простые дроби 1/64 — 31/32

Пример вычисления:

Необходимо выполнить перевод 3 1/8ʺ в метрическую систему измерения. В горизонтальной строке находим 3ʺ, в вертикальном столбце — 1/8. На пересечении строк получаем – 79,376 мм или 7,9376 см.



ИТОГО: 3 1/8ʺ = 7,9376 см

	0″		1″		2″		3″		4″		5″		6″		7″
	мм	см	мм	см	мм	см	мм	см	мм	см	мм	см	мм	см	мм	см
0			25,4	2,54	50,801	5,0801	76,201	7,6201	101,602	10,1602	127,002	12,7002	152,403	15,2403	177,803	17,7803
1/64	0,397	0,0397	25,797	2,5797	51,198	5,1198	76,598	7,6598	101,999	10,1999	127,399	12,7399	152,8	15,28	178,2	17,82
1/32	0,794	0,0794	26,194	2,6194	51,595	5,1595	76,995	7,6995	102,396	10,2396	127,796	12,7796	153,196	15,3196	178,597	17,8597
1/16	1,588	0,1588	26,988	2,6988	52,388	5,2388	77,789	7,7789	103,189	10,3189	128,59	12,859	153,99	15,399	179,391	17,9391
3/32	2,381	0,2381	27,782	2,7782	53,182	5,3182	78,583	7,8583	103,983	10,3983	129,383	12,9383	154,784	15,4784	180,184	18,0184
1/8	3,175	0,3175	28,575	2,8575	53,976	5,3976	79,376	7,9376	104,777	10,4777	130,177	13,0177	155,578	15,5578	180,978	18,0978
5/32	3,969	0,3969	29,369	2,9369	54,77	5,477	80,17	8,017	105,571	10,5571	130,971	13,0971	156,371	15,6371	181,772	18,1772
3/16	4,763	0,4763	30,163	3,0163	55,563	5,5563	80,964	8,0964	106,364	10,6364	131,765	13,1765	157,165	15,7165	182,566	18,2566
7/32	5,556	0,5556	30,957	3,0957	56,357	5,6357	81,758	8,1758	107,158	10,7158	132,559	13,2559	157,959	15,7959	183,359	18,3359
1/4	6,35	0,635	31,751	3,1751	57,151	5,7151	82,551	8,2551	107,952	10,7952	133,352	13,3352	158,753	15,8753	184,153	18,4153
9/32	7,144	0,7144	32,544	3,2544	57,945	5,7945	83,345	8,3345	108,746	10,8746	134,146	13,4146	159,547	15,9547	184,947	18,4947
5/16	7,938	0,7938	33,338	3,3338	58,739	5,8739	84,139	8,4139	109,539	10,9539	134,94	13,494	160,34	16,034	185,741	18,5741
11/32	8,731	0,8731	34,132	3,4132	59,532	5,9532	84,933	8,4933	110,333	11,0333	135,734	13,5734	161,134	16,1134	186,534	18,6534
3/8	9,525	0,9525	34,926	3,4926	60,326	6,0326	85,726	8,5726	111,127	11,1127	136,527	13,6527	161,928	16,1928	187,328	18,7328
13/32	10,319	1,0319	35,719	3,5719	61,12	6,112	86,52	8,652	111,921	11,1921	137,321	13,7321	162,722	16,2722	188,122	18,8122
7/16	11,113	1,1113	36,513	3,6513	61,914	6,1914	87,314	8,7314	112,714	11,2714	138,115	13,8115	163,515	16,3515	188,916	18,8916
15/32	11,906	1,1906	37,307	3,7307	62,707	6,2707	88,108	8,8108	113,508	11,3508	138,909	13,8909	164,309	16,4309	189,71	18,971
1/2	12,7	1,27	38,101	3,8101	63,501	6,3501	88,902	8,8902	114,302	11,4302	139,702	13,9702	165,103	16,5103	190,503	19,0503
17/32	13,494	1,3494	38,894	3,8894	64,295	6,4295	89,695	8,9695	115,096	11,5096	140,496	14,0496	165,897	16,5897	191,297	19,1297
9/16	14,288	1,4288	39,688	3,9688	65,089	6,5089	90,489	9,0489	115,889	11,5889	141,29	14,129	166,69	16,669	192,091	19,2091
19/32	15,082	1,5082	40,482	4,0482	65,882	6,5882	91,283	9,1283	116,683	11,6683	142,084	14,2084	167,484	16,7484	192,885	19,2885
5/8	15,875	1,5875	41,276	4,1276	66,676	6,6676	92,077	9,2077	117,477	11,7477	142,877	14,2877	168,278	16,8278	193,678	19,3678
21/32	16,669	1,6669	42,069	4,2069	67,47	6,747	92,87	9,287	118,271	11,8271	143,671	14,3671	169,072	16,9072	194,472	19,4472
11/16	17,463	1,7463	42,863	4,2863	68,264	6,8264	93,664	9,3664	119,065	11,9065	144,465	14,4465	169,865	16,9865	195,266	19,5266
23/32	18,257	1,8257	43,657	4,3657	69,057	6,9057	94,458	9,4458	119,858	11,9858	145,259	14,5259	170,659	17,0659	196,06	19,606
3/4	19,05	1,905	44,451	4,4451	69,851	6,9851	95,252	9,5252	120,652	12,0652	146,053	14,6053	171,453	17,1453	196,853	19,6853
25/32	19,844	1,9844	45,245	4,5245	70,645	7,0645	96,045	9,6045	121,446	12,1446	146,846	14,6846	172,247	17,2247	197,647	19,7647
13/16	20,638	2,0638	46,038	4,6038	71,439	7,1439	96,839	9,6839	122,24	12,224	147,64	14,764	173,04	17,304	198,441	19,8441
27/32	21,432	2,1432	46,832	4,6832	72,232	7,2232	97,633	9,7633	123,033	12,3033	148,434	14,8434	173,834	17,3834	199,235	19,9235
7/8	22,225	2,2225	47,626	4,7626	73,026	7,3026	98,427	9,8427	123,827	12,3827	149,228	14,9228	174,628	17,4628	200,028	20,0028
29/32	23,019	2,3019	48,42	4,842	73,82	7,382	99,22	9,922	124,621	12,4621	150,021	15,0021	175,422	17,5422	200,822	20,0822
15/16	23,813	2,3813	49,213	4,9213	74,614	7,4614	100,014	10,0014	125,415	12,5415	150,815	15,0815	176,216	17,6216	201,616	20,1616
31/32	24,607	2,4607	50,007	5,0007	75,408	7,5408	100,808	10,0808	126,208	12,6208	151,609	15,1609	177,009	17,7009	202,41	20,241

Знаете ли Вы

Что одной из самых востребованных бюджетных татуировок в тату салонах является банальный сантиметр. Находятся желающие всегда носить размер с собой… на собственном пальце







Распродажа (-53%):

Дюймы в сантиметры — конвертер и таблица

Диагональ	Высота	Ширина
Оптимальное расстояние до телевизора FullHD с такой диагональю:
Оптимальное расстояние до телевизора 4K с такой диагональю:

Таблица соответсвия дюймов в сантиметрах (соотношение сторон 16:9)

Чтобы вам не приходилось самостоятельно переводить дюймы в сантиметры, мы подготовили таблицу с готовыми результатами. Она поможет найти диагональ телевизора, которая идеально подойдет для вашего зала, спальни или кухни. Все что вам нужно — знать размер нишы, где будет стоять телевизор.

Диагональ		Высота		Ширина
Дюйм	См	Дюйм	См	Дюйм	См
1	2.54	0.49	1.25	0.87	2.21
2	5.08	0.98	2.49	1.74	4.43
3	7.62	1.47	3.74	2.61	6.64
4	10.16	1.96	4.98	3.49	8.86
5	12.7	2.45	6.23	4.36	11.07
6	15.24	2.94	7.47	5.23	13.28
7	17.78	3.43	8.72	6.1	15.5
8	20.32	3.92	9.96	6.97	17.71
9	22.86	4.41	11.21	7.84	19.92
10	25.4	4.9	12.45	8.72	22.14
11	27.94	5.39	13.7	9.59	24.35
12	30.48	5.88	14.94	10.46	26.57
13	33.02	6.37	16.19	11.33	28.78
14	35.56	6.86	17.43	12.2	30.99
15	38.1	7.35	18.68	13.07	33.21
16	40.64	7.84	19.92	13.95	35.42
17	43.18	8.33	21.17	14.82	37.63
18	45.72	8.82	22.41	15.69	39.85
19	48.26	9.31	23.66	16.56	42.06
20	50.8	9.81	24.91	17.43	44.28
21	53.34	10.3	26.15	18.3	46.49
22	55.88	10.79	27.4	19.17	48.7
23	58.42	11.28	28.64	20.05	50.92
24	60.96	11.77	29.89	20.92	53.13
25	63.5	12.26	31.13	21.79	55.35
26	66.04	12.75	32.38	22.66	57.56
27	68.58	13.24	33.62	23.53	59.77
28	71.12	13.73	34.87	24.4	61.99
29	73.66	14.22	36.11	25.28	64.2
30	76.2	14.71	37.36	26.15	66.41
31	78.74	15.2	38.6	27.02	68.63
32	81.28	15.69	39.85	27.89	70.84
33	83.82	16.18	41.09	28.76	73.06
34	86.36	16.67	42.34	29.63	75.27
35	88.9	17.16	43.58	30.51	77.48
36	91.44	17.65	44.83	31.38	79.7
37	93.98	18.14	46.07	32.25	81.91
38	96.52	18.63	47.32	33.12	84.12
39	99.06	19.12	48.57	33.99	86.34
40	101.6	19.61	49.81	34.86	88.55
41	104.14	20.1	51.06	35.73	90.77
42	106.68	20.59	52.3	36.61	92.98
43	109.22	21.08	53.55	37.48	95.19
44	111.76	21.57	54.79	38.35	97.41
45	114.3	22.06	56.04	39.22	99.62
46	116.84	22.55	57.28	40.09	101.83
47	119.38	23.04	58.53	40.96	104.05
48	121.92	23.53	59.77	41.84	106.26
49	124.46	24.02	61.02	42.71	108.48
50	127	24.51	62.26	43.58	110.69
Диагональ		Высота		Ширина
Дюйм	См	Дюйм	См	Дюйм	См
51	129.54	25	63.51	44.45	112.9
52	132.08	25.49	64.75	45.32	115.12
53	134.62	25.98	66	46.19	117.33
54	137.16	26.47	67.24	47.07	119.55
55	139.7	26.96	68.49	47.94	121.76
56	142.24	27.45	69.73	48.81	123.97
57	144.78	27.94	70.98	49.68	126.19
58	147.32	28.44	72.23	50.55	128.4
59	149.86	28.93	73.47	51.42	130.61
60	152.4	29.42	74.72	52.29	132.83
61	154.94	29.91	75.96	53.17	135.04
62	157.48	30.4	77.21	54.04	137.26
63	160.02	30.89	78.45	54.91	139.47
64	162.56	31.38	79.7	55.78	141.68
65	165.1	31.87	80.94	56.65	143.9
66	167.64	32.36	82.19	57.52	146.11
67	170.18	32.85	83.43	58.4	148.32
68	172.72	33.34	84.68	59.27	150.54
69	175.26	33.83	85.92	60.14	152.75
70	177.8	34.32	87.17	61.01	154.97
71	180.34	34.81	88.41	61.88	157.18
72	182.88	35.3	89.66	62.75	159.39
73	185.42	35.79	90.9	63.63	161.61
74	187.96	36.28	92.15	64.5	163.82
75	190.5	36.77	93.39	65.37	166.04
76	193.04	37.26	94.64	66.24	168.25
77	195.58	37.75	95.89	67.11	170.46
78	198.12	38.24	97.13	67.98	172.68
79	200.66	38.73	98.38	68.85	174.89
80	203.2	39.22	99.62	69.73	177.1
81	205.74	39.71	100.87	70.6	179.32
82	208.28	40.2	102.11	71.47	181.53
83	210.82	40.69	103.36	72.34	183.75
84	213.36	41.18	104.6	73.21	185.96
85	215.9	41.67	105.85	74.08	188.17
86	218.44	42.16	107.09	74.96	190.39
87	220.98	42.65	108.34	75.83	192.6
88	223.52	43.14	109.58	76.7	194.81
89	226.06	43.63	110.83	77.57	197.03
90	228.6	44.12	112.07	78.44	199.24
91	231.14	44.61	113.32	79.31	201.46
92	233.68	45.1	114.56	80.18	203.67
93	236.22	45.59	115.81	81.06	205.88
94	238.76	46.08	117.05	81.93	208.1
95	241.3	46.57	118.3	82.8	210.31
96	243.84	47.07	119.55	83.67	212.52
97	246.38	47.56	120.79	84.54	214.74
98	248.92	48.05	122.04	85.41	216.95
99	251.46	48.54	123.28	86.29	219.17
100	254	49.03	124.53	87.16	221.38
Диагональ		Высота		Ширина
Дюйм	См	Дюйм	См	Дюйм	См
101	256.54	49.52	125.77	88.03	223.59
102	259.08	50.01	127.02	88.9	225.81
103	261.62	50.5	128.26	89.77	228.02
104	264.16	50.99	129.51	90.64	230.24
105	266.7	51.48	130.75	91.52	232.45
106	269.24	51.97	132	92.39	234.66
107	271.78	52.46	133.24	93.26	236.88
108	274.32	52.95	134.49	94.13	239.09
109	276.86	53.44	135.73	95	241.3
110	279.4	53.93	136.98	95.87	243.52
111	281.94	54.42	138.22	96.74	245.73
112	284.48	54.91	139.47	97.62	247.95
113	287.02	55.4	140.71	98.49	250.16
114	289.56	55.89	141.96	99.36	252.37
115	292.1	56.38	143.21	100.23	254.59
116	294.64	56.87	144.45	101.1	256.8
117	297.18	57.36	145.7	101.97	259.01
118	29
