Поговорим о внешней видеокарте | Brain Fart

Теперь обо всем подробнее

Производителей внешних видеокарт не так уж и много. Можно сказать, что рынок поделен между компанией «ATI Technologies» из Канады и компанией «Nvidia» из Калифорнии. Однако канадская компания сейчас принадлежит тоже американцам. Ее выкупил производитель процессоров «Advanced MIcro Devices» или AMD еще в 2006 году.

Внизу на снимке видно, что собой представляет внешняя видеокарта.

Видеокарта





Видеокарта

Обозначения на картинке говорят о следующем:

1- радиатор и вентилятор для охлаждения GPU;

2- PCI-Express разъем, именно сюда вставляют материнскую плату;

3-4 – два видео разъема. Это VGA и DVI.

Что такое GPU?

Это устройство, обрабатывающее графику. По-английски это выглядит так: graphics processing unit.

А по сути, это и есть графические ядро видеокарты или ее процессор.

Ядром здесь называют микросхему. Как, впрочем, и ядро центрального процессора. Но у каждого ядра своя задача, над которой он и работает. Поскольку видеокарта ответственна за показ на мониторе графических изображений, текстов и трехмерных изображений, например, в играх, то этого мы от нее и ждем.

Конструкция видеокарты похожа на конструкцию центрального процессора. Здесь есть вентилятор, не позволяющий температуре подняться выше определенного уровня, есть устройство для отвода горячего воздуха, это кулер.

В основе такая же пластина из текстолита, на которой особо тщательно закреплен чип. На рисунке основа видеокарты это пластина красного цвета. Собирается видеокарта в заводских условиях и метод сборки называют BGA.

Подключают внешнюю видеокарту через специальный слот к материнской плате. Этот слот или разъем может оказаться неподходящим из-за того, что для разных поколений видеокарт он заново пересматривался и модифицировался.

Хотя это касается не только этого разъема, но и всех деталей компьютера, которые со временем меняют свои формы и пропорции. Изменения видны, и определить их просто. Нет необходимости в сложных вычислениях.



РазъемРазъем видеокарты

Эволюция разъемов для видеокарты выглядит следующим образом:

• сначала это был разъем ISA,
• потом PCI,
• насколько версий разъемов AGP,
• сейчас это PCI-Express.

Однако у последнего разъема есть тоже несколько версий, которые мало похожи друг на друга и часто просто не совместимы.

Но установка видеокарты это еще не все. Ее нужно подключить к монитору и происходит это с помощью разъемов или выходов на карте. И тут важно знать, какой стандарт поддерживает монитор. От этого будет зависеть выбор разъема.

На картинке есть три разъема и первый это VGA. Сигнал передается в аналоговом виде. Под цифрой два разъем стандарта DVI, который передает информацию в цифровом виде и никак ее не преобразует. Третий разъем поддерживает стандарт HDMI. Изображение передается по кабелю, так же как и звук.



Разъем DVIРазъемы DVI

В общем, нет ничего сложного. Какой разъем или выход имеется на компьютере, в такой и подключаем монитор. Потом определяем, работает или не работает.

Если собираем компьютер своими руками, тогда на будущее можно взять и разъемы разных видов. Конечно, существуют переходники, которые тоже пригодятся.

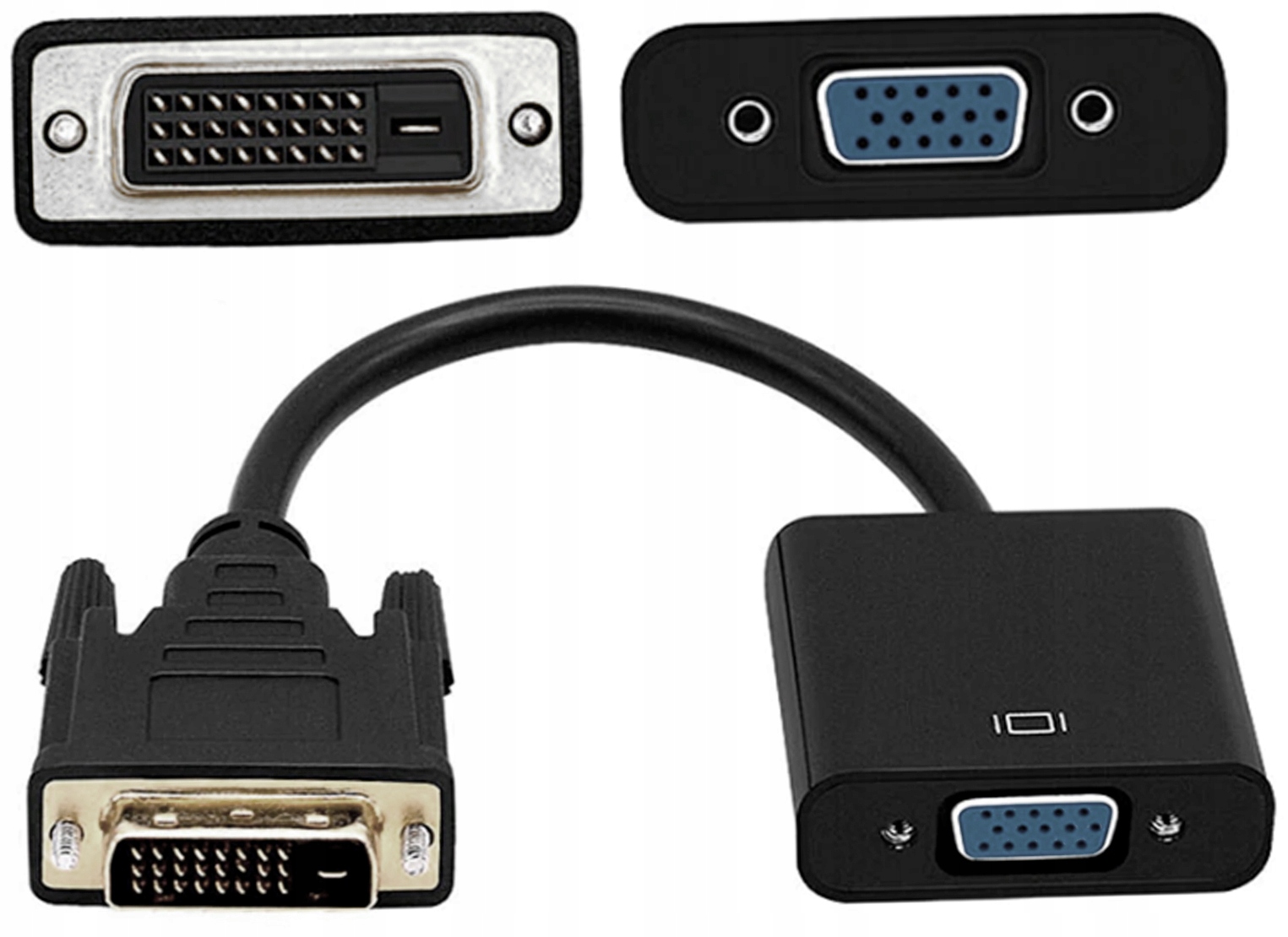

ПереходникПереходник

Важно учитывать и еще один нюанс. Современным видеокартам необходимо обеспечить питание дополнительно. Конечно, здесь задействуется основной блок, которым питается компьютер.

Видеокарта таких стандартов как PCI, AGP и PCI-Express, вставляется в разъем и соединяется с материнской платой, соответственно оттуда и получает питание. Необходимая мощность современного стандарта это PCI-Express версии 1. 1 — 76 Вт. А вот для стандарта AGP нужно всего 42 Вт.

Для современного пользователя это может оказаться крайне мало, и потому возникла необходимость в создании дополнительного питания. Так появился новый разъем.

Эти разъемы можно увидеть на картинке ниже.

Питание видеокарты

На следующем изображении переходник, который соединяет блок питания и дополнительный разъем, чтобы усилить питание для карты.

Блок питания

Переходники требуются только в том случае, если у вас компьютер не современный. Вообще переходники идут в комплекте ускорителей графических изображений. В современных компьютерах все разъемы уже предусмотрены. Однако не стоит сильно обольщаться. Блок питания для такого компьютера нужно выбрать с тем учетом, чтобы энергии он мог потреблять до 200 Ватт. Этим обычно отличаются изделия компании AMD.

К сожалению, не каждый корпус компьютера имеет такое количество пространства, которое позволило бы установить современную видеокарту. Некоторые модели из них длиной могут быть тридцать сантиметров.

Панель видеокарт

В каком случае пригодятся графические ускорители? Конечно, больше всего они необходимы, если пользователь занимается трехмерной графикой или часто играет в игры. В этом случае материнская плата должна быть «Pci-Express x16», чтобы была возможность использования нескольких видеокарт. Карты должны быть одной модели. Все плюсы сразу будут заметны, и в первую очередь это будет заметно на производительности.

Много видеокарт это хорошо

Не нужно пугаться того, что видеокарт будет насколько. Работать они будут слаженно, как будто это одна карта. Для этого компанией «Nvidia» разработан метод Scalable Link Interface, в переводе это значит, масштабирование интерфейса связи. По-другому его обозначают как «SLI». Конкурентная компания так же разработала похожую технологию. Она получила название«AMD CrossFire».

Далее, разные виды видеокарт. Речь будет идти о встроенных видеокартах, которые находятся непосредственно в материнской плате, то есть, интегрированы в основу центрального процессора.

Онбордная видеокарта

На первый взгляд все кажется сложно. Но это не так. Онбордной называют видеокарту встроенную или интегрированную в чип. Чипом здесь называется материнская плата, состоящая из микросхем. Вот часть этих микросхем и является встроенной видеокартой. Располагается она обычно внутри «северного моста» или части микросхемы.

Если все равно, кажется, сложно понять, то разберем все подробнее в другой статье. Ну, а сейчас еще немного о встроенной видеокарте. Изображение ниже показывает, как в материнскую плату интегрируют видеокарту.

Интегрированная видеокарта

Под первой цифрой обозначен тот самый «северный мост». Это микросхема, размер ее большой и закрыта она крышкой. Там же находится и встроенная видеокарта. На крышке могут встречаться разные надписи и зависят они обычно от производителя. Под крупными буквами пишется обозначение модели и серийный номер.

Нередко в новейших моделях компьютеров можно заметить, что чип и микросхему закрывает радиатор. Это необходимо для того, чтобы тепло рассеивалось. Это полезно, но вот маркировку часто не видно, что доставляет небольшое неудобство.

Двойкой на снимке обозначен процессорный сокет. Его можно узнать по большому количеству дырочек.

Цифрой три показаны разъемы для специальных модулей, или оперативной памяти. Этих разъемов два.

Видео: Выбор видеокарты

Твитнуть

Поделиться

Плюсануть

Поделиться

Класснуть

Те изображения, которые мы обычно видим на мониторе, и выводятся туда с помощью видеокарты. Это устройство отвечает за показ на экране текстов, фотографий и прочего. Нужно понимать, что видеокарты бывают не только внешние, но и встроенные. Внешние еще называют дискретными, а встроенные это видеокарты на плате и обозначают их еще как онбордные. Это такое прочтение английского слова «On board», что и означает «на плате». Комплектующие 4.81 14 Идёт загрузка…

Установка видеокарты — Инфа тех Черемных

Если вы захотели произвести установку видеокарты самостоятельно, я предлагаю Вам проделать эту операцию вместе. При работе нужно соблюдать определённые меры предосторожности, так как в вашем компьютере находятся чувствительные к статическому электричеству компоненты. 1. Перед тем как выключить компьютер и приступить к демонтажу старой видеокарты и установке новой, удалите драйвера старой видеокарты из операционной системы. 2. Работайте на выключенном компьютере, отсоедините шнур питания компьютера из розетки. 3. В первую очередь нужно снять с себя статическое электричество, коснитесь руками до неокрашенной части вашего системного блока. 4. Обстоятельно изучите на материнской плате все детали, что находятся около разъёма видеокарты, например другие разъёмы, конденсаторы, микросхемы и так далее, ничего не заденьте при установке. Старайтесь по возможности не касаться никаких лишних деталей на материнской плате.Снимаем старую видеокарту   Открываем боковую крышку системного блока со стороны разъёмов на материнской плате.  Отсоединяем дополнительное питание видеокарты, которое представляет из себя два коннектора 6-pin (2х3).Делаем это осторожно, с обратной стороны коннектора имеется защёлка, отжимаем её и отсоединяем коннектор. Примечание: Нечасто встречающаяся конструкция корпуса компьютера, блок питания находится внизу. Любая видеокарта крепится к материнской плате с помощью крепёжного болта и фиксирующей защёлки. Отворачиваем крепежный винт уже установленной видеокарты. Сейчас нужно повернуть системный блок так, чтобы вам было удобно работать. Например мне трудно будет добраться до фиксатора разъёма PCI Express со стороны большого вентилятора видеокарты,поэтому я разверну системный блок на 180 градусов. Отжимаем вниз или в сторону (в зависимости от конструкции материнской платы) фиксирующую защелку разъема PCI-E, куда установлена видеокарта. В моём случае на фиксирующую защёлку нужно слегка нажать пальцем и видеокарта освободится и выйдет из разъёма.На схеме это выглядит примерно так. Опуская вниз фиксатор, мы освобождаем видеокарту. Поднимая фиксатор вверх, мы закрепляем видеокарту в разъёме PCI Express. Примечание: На многих стареньких и не очень материнских платах фиксирующая защёлка изготовлена в виде лапки  и чтобы снять видеокарту, эту лапку нужно отвернуть в сторону, только после этого видеокарту можно снять из разъёма PCI Express или AGP.  Иногда пользователи по неосторожности ломают лапку фиксатора. Осторожно вынимаем старую видеокарту из разъема.  Если в вашем системном блоке совсем не было видеокарты и вы пользовались интегрированной видеокартой, то у вас на задней стенке системного блока будет стоять металлическая заглушка, которая очень просто снимается, нужно лишь отвернуть крепёжный винт. В нашем случае на интерфейсном разъёме видеокарты два выхода DVI и ещё один HDMI, значит заглушки нужно будет снять две. После удачной установки видеокарты всё будет выглядеть вот так.   Установка видеокарты в компьютер   Если вы купили новую видеокарту, наверняка она будет стандарта PCI Express. Есть ещё стандарт AGP, который в свою очередь делится на несколько модификаций, но он уже устарел и купить видеокарту такого типа сейчас довольно трудно. Но если у вас и будет видеокарта AGP, то в разъём PCI Express, вы её вставить не сможете.  Начинающий пользователь может засомневаться. Если компьютер куплен много лет назад, как точно узнать, какой у него разъём видеокарты PCI Express или AGP. Или многим будет интересно, как внешне отличить видеокарту PCI Express от AGP. Во первых, разъёмы на материнской плате для видеокарт PCI Express и AGP отличаются внешне. Своеобразный ключ на разъёме видеокарты PCI Express находится совсем в другом месте, нежели чем у видеокарты AGP  Разъём PCI Express x16   Разъём AGP   Также внешне различаются сами видеокарты. У видеокарты PCI Express и AGP разная конструкция. Ключ на видеокартах PCI Express явно отличается от ключа AGP расположением выреза. Но самый верный способ определить, какая именно видеокарта подойдёт для вашей материнской платы, прочитать инструкцию к материнской плате, если инструкция утеряна, читайте нашу статьюКак узнать модель материнской платы. Зная модель материнской платы, можно узнать про неё всё.Или установите программу AIDA64, он сразу выдаст вам информацию. В моём случае программа показала наличие на материнской плате два разъёма PCI Express x1 и два разъёма PCI Express x16 (самый распространенный). Обратите внимание, на моей материнской плате есть два разъёма PCI Express, конечно желательно установить видеокарту в верхний разъём PCI Express,  тогда внизу останется свободным два разъёма PCI. Конечно тип шины PCI уже устаревает, но таких устройств ещё продаётся очень много. В него можно установить например ТВ-тюнер или дискретную звуковую карту. Итак, пытаемся установить видеокарту в верхний разъём PCI Express. Слегка отжимаем вниз фиксирующую защёлку разъёма PCI Express.  Аккуратно вставляем видеокарту в разъём PCI Express, обратите внимание, выступ интерфейсной панели видеокарты должен войти в пространство между корпусом и материнской платой, теперь слегка надавливаем на видеокарту сверху и ничего не получается, видеокарта полностью не садится на своё место. В этом случае сильнее давить не нужно, а нужно посмотреть, что именно не даёт видеокарте встать на своё место. Оказывается дело в мощном вентиляторе охлаждения видеокарты, при установке видеокарты он упирается прямо в южный мост.   Видеокарта до конца не входит в разъём PCI Express. Видите, защёлка не защёлкивается. Такое бывает. Значит будем устанавливать нашу видеокарту в нижний разъём PCI Express. Устанавливаем видеокарту в нижний разъём PCI Express. Делаем тоже самое, что и в предыдущем случае, отжимаем вниз фиксирующую защёлку разъёма PCI Express, осторожно вставляем видеокарту в разъём PCI Express, выступ интерфейсной панели видеокарты должен войти в пространство между корпусом и материнской платой. Слегка надавливаем на видеокарту сверху и она встаёт на своё место.  Закрепляем видеокарту к задней стенке системного блока крепёжным болтом. В моём случае двумя крепёжными болтами. Убеждаемся, что видеокарта надёжно закреплена и не шатается. И последнее, подключаем к нашей видеокарте дополнительное питание.

Как подключить старый монитор к новой видеокарте

Раньше подключение видеокарт к монитору осуществлялось с помощью видеоинтерфейса VGA. Передача изображения выполнялась по средствам аналогового сигнала без вывода звука. Технология была разработана таким образом, что VGA-мониторы могли без проблем работать с новыми версиями графических адаптеров, поддерживающих большее количество цветов. Однако на смену данному интерфейсу пришли новые, где сигнал выводится уже в цифровом виде. Разберемся, как подключить VGA-монитор к HDMI или другому типу интерфейса на ваш выбор.

Как подключить новую видеокарту к старому монитору

На старых мониторах присутствует исключительно VGA-разъем, что ранее не вызывало проблем, ведь в большинстве видеокарт также присутствовал данный порт. Однако с выходом моделей RX четырехсотых от AMD и GeForce десятой серии от NVIDIA разработчики решили избавиться от уже устаревшего подключения и не стали добавлять VGA. Из-за этого пользователям приходится использовать конверторы для подключения новой видеокарты к старым мониторам.

Читайте также:
Как выбрать монитор для компьютера
Выбираем видеокарту под материнскую плату
Выбираем подходящую видеокарту для компьютера

Выбираем активный конвертор

В новых видеокартах все интерфейсы цифровые, поэтому обычным переходником нельзя осуществить подключение к монитору. Необходимо выбрать один из наиболее подходящих разъемов и подобрать в магазине конвертор. Перед покупкой обратите внимание на следующие детали:

1. Убедитесь в том, что на видеокарте присутствует необходимый разъем. Определенные модели оснащены только HDMI, поэтому и придется покупать соответствующий конвертор. Однако если на устройстве присутствуют разъемы DVI или Display Port, то можно взять и переходник под них. Подробнее о сравнениях видеоинтерфейсов читайте в наших статьях.

Читайте также:
Сравнение HDMI и DisplayPort
Сравнение DVI и HDMI

2. Активные преобразователи используют дополнительное питание, обычно энергии с видеокарты хватает, однако лучше не рисковать и сразу приобрести конвертор с дополнительным подключением по USB. Особенно обратите внимание на длину кабеля и год выпуска монитора. Ведь чувствительность видеовхода падает, а длинный кабель делает передачу изображения сложнее. В этих случаях точно необходима покупка конвертора с наличием провода для подключения дополнительного питания.
3. Цифровые видеоинтерфейсы в большинстве случаев передают и аудиосигналы, поэтому иногда требуется использовать и этот аудиовыход, подключив его к колонкам или к монитору. Для этих целей подберите соответствующую версию конвертора, с наличием разъема mini-jack.

Подавляющее большинство конверторов не требуют предварительной настройки и установки драйверов, достаточно осуществить подключение и приступить к работе за компьютером.

Подключение видеокарты к монитору через конвертер

В соединении всех проводов нет ничего сложного, просто выполните несколько действий:

1. Подключите конвертор к видеокарте через HDMI, DVI или Display Port.
2. Вставьте другую сторону конвертера в разъем VGA на мониторе.
3. Если нужно, то подключите дополнительное питание к порту USB на материнской плате и mini-jack для передачи аудиосигнала.

Сегодня мы подробно рассмотрели принцип подбора конвертора и подключения его к видеокарте и монитору. Если после подключения вы обнаружили, что изображение не выводится или со временем гаснет экран монитора, то рекомендуем к прочтению несколько наших статей, они помогут найти решение возникших проблем.

Подробнее:
Почему материнская плата не видит видеокарту
Как понять, что сгорела видеокарта
Почему гаснет монитор во время работы компьютера

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

⛏ Как подключить несколько видеокарт для майнинга? Как выбрать райзер и не устроить пожар 🔥

• Статьи
• Компьютеры
• Как подключить несколько видеокарт для майнинга? Как выбрать райзер и не устроить пожар 🔥

30 января 2019 г. 14:57

Зачем нужен райзер?

Чем больше видеокарт, тем больше доход с майнинга 🤑

В компьютерных корпусах впритык помещаются максимум 3-4 видеокарты. Карты стоят вплотную друг к другу и из-за этого работают громко и на высоких температурах. Да и мало в какую материнскую плату можно установить хотя-бы две карты, ведь для каждой нужен громоздкий слот PCI-e x16.

Райзер работает как простой удлинитель для разъёма PCI-e x1, поэтому вы можете вынести видеокарты за пределы корпуса или смастерить для целой фермы удобный каркас.

Предупреждаем: у вашей кошки появится любимое тёпленькое местечко🐱

Несмотря на свою кажущуюся простоту, разновидностей райзеров бывает много. И как и с любой техникой, производители пользуются вашей неосведомлённостью — хитрят, экономят и продают плохой товар.

По статистике поддержки Криптекса, некачественные райзеры и переразгон — самые частые причины нестабильного майнинга.

В этой статье расскажем как работает райзер, какие типы покупать не стоит, где купить и как не устроить пожар 🔥😳🔥

Нет времени на статью? Смотрите видео! 🎬

Объясняем как выбрать райзер за три минуты!

Как работает райзер?

Райзер работает как обычный электрический удлинитель — один конец вставляете в материнскую плату, а с другой стороны подключаете видеокарту.

Как правило райзер состоит из трёх элементов:

1. Маленькая платка с разъёмом PCI-e x1, которая вставляется в материнскую плату;
2. Разъём PCI-e x16 для видеокарты;
3. USB-кабель, который соединяет платы между собой.

Иногда в комплект добавляют переходники для подключения питания.

В какой разъём на материнской плате подключать райзер?

В любой разъём PCI Express x1, x2, x4, x8, x16. При майнинге все вычисления происходят внутри видеокарты. Программа майнинга загружается в карту один раз — при запуске, поэтому скорости одной линии PCI-e x1 хватает с запасом.
А вот компьютерные игры чувствительны к скорости передачи данных между видеокартой и процессором, поэтому им необходима максимальная пропуская способность разъёма x16.

☠ Райзер НЕЛЬЗЯ подключать к USB-разъёмам на материнской плате. В райзере USB-кабель используется для передачи сигналов PCI Express!

Какие райзеры не стоит покупать 🚫

Есть два типа райзеров, которые не стоит использовать совсем. Даже, если достались бесплатно.

Райзеры с гибким шлейфом

В любых вариациях: с дополнительным питанием или без него. Гибкий шлейф не защищён от электромагнитных наводок, что негативно сказывается на стабильности майнинга, и его легко повредить. Во всех вариациях таких райзеров не хватает дополнительного питания, поэтому возникает повышенная нагрузка на разъёмы на материнской плате.

Райзеры с питанием 4-pin floppy.

В прошлом через такой разъём запитывали дисководы для 3,5″ дискет, которые потребляют значительно меньше, чем видеокарты.

С такими райзерами майнинг будет нестабильным и пожароопасным.

Криптекс рекомендует 👍

Остальные райзеры отличаются между собой, главным образом, только разъёмом питания. В порядке от лучших к худшим:

1. Универсальные — сочетают несколько типов разъёмов;
2. 4pin Molex — стандартный разъём с четырьмя штырьками;
3. 6pin PCI-e — разъём как на видеокартах;
4. 15pin SATA — разъём как на жёстких дисках;

Используйте любой разъём питания или все сразу, если на вашем универсальном райзере их несколько! Универсальные райзеры избавляют вас от переходников питания.

⚠ Предостережение по SATA-райзерам ⚠

Разъём 15pin SATA спроектирован для питания жёстких дисков, приводов оптических дисков, SSD накопителей и других маломощных устройств. Из-за этого производители блоков питания иногда экономят на качестве коннекторов питания и на толщине проводов. Если провода и разъёмы на линии SATA от вашего БП не вызывают доверия — используйте универсальные райзеры .

Какой длины выбрать кабель

Чаще всего встречаются райзеры с 30см и 60см usb-кабелями. В качестве и надёжности разницы нет. Выбирайте подлиннее — так проще размещать райзеры подальше друг от друга.

Необычные райзеры 😲

Люди любят использовать потенциал материнских плат на 146%, поэтому хитрые китайские инженеры придумывают безумные райзеры и даже разветвители, чтобы вы подключали ещё больше видеокарт с меньшими затратами.

M.2 райзеры

M.2 — стандарт для подключения SSD накопителей. Если на вашей материнской плате есть M. 2, к которому подведены линии PCI Express, можно купить райзер для этого разъёма. Встречаются как «переходники» с M.2 на PCIe-x4, куда вам нужно вставить самый обычный райзер, так и райзеры с M.2 платкой вместо PCIe-x1.

⚠ Если у вас M.2 типа SATA а не PCI-e, такой райзер не заработает!

Разветвители

Иногда так хочется подключить ещё одну видеокарту, но свободных слотов PCIe уже не осталось. Понимаем, грустно. 😢 Так и хочется купить разветвитель, чтобы не покупать новую материнскую плату!

К сожалению, на практике всё не так хорошо. Разветвители и материнские платы часто капризничают: то теряют часть видеокарт, то произвольно отваливается майнинг. Мы считаем, что лучше проводить время с друзьями или семьёй, чем разбираться какая видеокарта не майнит на этот раз из-за разветвителя.

Где лучше купить?

1. В Китае на площадках вроде AliExpress, Taobao, eBay. Доставка 2-4 недели, низкая цена и никакой гарантии.
2. У перекупщиков. Быстрая доставка или самовывоз, высокая цена, минимальная гарантия на уровне «работает — не работает».
3. В крупных компьютерных магазинах, например, в ДНС. Быстрая доставка или самовывоз, низкая цена, полноценная гарантия 1-3 месяца, но ограниченный ассортимент.

Хорошие предложения от продавцов на AliExpress:

Как не устроить пожар 🔥

Видеокарты потребляют огромное количество электроэнергии, по сравнению с остальными компонентами. Поэтому важно обеспечить им качественное питание и хорошее охлаждение.

Чтобы майнинг был стабильным и безопасным, соблюдайте наши рекомендации:

• Проверяйте райзеры по одному перед сборкой фермы. К сожалению, иногда попадаются бракованные или нерабочие.
• Не используйте переходники питания с тонкими проводами. Из-за больших токов провода могут расплавиться.
• Проверяйте наличие и состояние мягкой прокладки снизу райзера. Она не допускает контакта платы с корпусом вашей фермы.
• Следите за нагрузкой на линии блока питания. Через райзер видеокарта потребляет 75Вт, через 6pin — 75Вт, а через 8pin — 150Вт. Не рекомендуем запитывать более 200Вт через одну линию с молексами или сата от блока питания.
• Следите за состоянием проводов питания. Если заметили, что провод сильно греется, потемнел или оплавился, срочно измените схему подключения видеокарты.

Остались вопросы? Спросите Криптекс!

Задавайте вопросы в сообществах Криптекса ВКонтакте и в Телеграме. Наши опытные пользователи обмениваются опытом и помогают друг-другу в трудных ситуациях. Обсуждайте железо, разгон и делитесь своими идеями!

Или напишите Криптексу напрямую, у нас большой опыт: 💪🏻

Эта статья доступна на других языках:

Как подключить 2 монитора к компьютеру и не ошибиться в настройках?

Многомониторная конфигурация добавляет комфорта, особенно во время обработки фото, рисования, видеомонтажа. Но кроме того, что для этого нужно хотя бы 2 монитора, экраны необходимо еще и правильно подключить. Как это сделать, рассказывается в кратком мануале. Из инструкции можно узнать о том, как подключить второй монитор к стационарному компьютеру или лэптопу, как настроить ПК, чтобы оба дисплея работали в паре. Плюс бонус: 3 удобные бесплатные программы для работы с двумя дисплеями одновременно.

Совет: идеально в паре смотрятся безрамочные дисплеи.

Видеокарта с несколькими слотами

Несколько слотов в видеокарте — обязательное условие для одновременного подключения двух и более мониторов к одному компьютеру. Невозможно подсоединить несколько дисплеев, используя видеоразъем на материнской плате (вертикальное гнездо в верхней части задней панели).

Примечание: разъемы видеокарты располагаются горизонтально.

Эпловские моноблоки и компы, у которых материнская плата с двумя видеоразъемами, поддерживают Thunderbolt. Подключить к нему второй монитор можно запросто, понадобится только соответствующий переходник.

В случае с PC видеокарта должна быть оснащена разъемами типа:

• Display Port;
• HDMI;
• DVI;
• VGA.

Любой из этих портов позволяет подсоединить 2 монитора. Однако бывает, что типы разъемов у видеокарты и экранов не совпадают. В этом случае можно посоветовать воспользоваться переходником или же приобрести кабель с разными интерфейсами подключения, к примеру, HDMI-VGA.

В тему: Что лучше для монитора: DVI или HDMI – сравнение 2 интерфейсов

Настройка мониторов

Итак, пунктом выше было разобрано, как подключить 2 монитора к одному ПК. Но чтобы многомониторная конфигурация работала, необходимо правильно настроить подсоединенные экраны. Таблица ниже окажет помощь.

Узнайте: 3 популярных вида матриц: IPS, PLS и TN — какой монитор лучше

Примечание: если понадобится сделать то же самое на ноутбуке — не беда. В большинстве лэптопов есть необходимые разъемы. Чаще всего они оснащены HDMI портом.

Читайте также: Типы мониторов – какие виды мониторов существуют: 7 разновидностей экранов

Софт для работы с несколькими мониторами

Чтобы комфортно пользоваться многомониторной конфигурацией, не помешает установить специальную программу. Ниже — три популярные, судя по отзывам, утилиты.

Программы, рекомендованные для работы с несколькими мониторами:

1. Multi Wall — софт русифицирован и покупать его не надо. С помощью утилиты можно установить разные обои рабочего стола на каждый монитор, что невозможно при использовании классических возможностей Windows. Растянуть изображение тоже можно. А еще у пользователя есть возможность загружать обои прямо из «окна», автоматически устанавливать их их с определенного сайта, обрабатывать изображения.

Интересно: 10 лучших мониторов с разрешением 4К

2. Dual Monitor Taskbar 1.21. Как и предыдущий вариант распространяется бесплатно, но русскоязычный интерфейс не предусмотрен. Главная особенность — создание второй панели задач на дополнительном экране, которая является продолжением основной панели. Настройка схемы расположения окон — еще одна полезная функция утилиты.

3. Dual Monitor Tools 1.8 — бесплатный русифицированный набор инструментов, который позволяет быстро перемещать окна с одного монитора на другой. Место расположения можно выбрать заранее. Есть опция для запуска приложений с возможностью определить монитор для открытия конкретной программы.

Пригодится: Как почистить монитор в 3 шага — чем протирать ЖК-монитор?

Вот и завершилось краткое руководство по быстрому подключению двух мониторов к одному компьютеру. Как видно из статьи, сделать это нетрудно, если есть подходящая видеокарточка. Ну, а если порты не совпадают — достаточно запастись необходимыми переходниками. Настроить многомониторную конфигурацию тоже несложно: это займет минут пять — и можно пользоваться 2 мониторами с одного ПК. А приведенный выше софт добавит комфорта.

Типы графических карт

объяснили различные типы разъемов графических карт и последние цены

Информация о видеокартах, разъемы и цены

Выбор новой графической или видеокарты может быть сложной задачей, поскольку необходимо принимать множество продуктов и решений. Стоит ли покупать карту с большим объемом памяти? Как определить, какой из них лучше другого, нужна ли вам дорогая видеокарта?

В ассортименте продуктов различных производителей используются графические чипы ATI или NVida.Чтобы облегчить принятие решения, вы обычно можете разделить различные варианты на одну из трех категорий:

Высший уровень / тяжелая графика / использование в играх —
Платы с высокими техническими характеристиками, большим объемом памяти и быстрыми процессорами, обеспечивающими достаточную мощность для новейших игр или работы с видео. Выходы HDMI, DVI обычно стандартные, версии часто включают несколько выходов для нескольких дисплеев и могут включать TV / Video In / Out или тюнеры. Цены в этом разделе будут более 70 фунтов стерлингов +

Лучшие графические карты для вашего настольного компьютера прямо сейчас

Mainstream / Occasional Gamer — Общие приложения и легкие игры.Если ваша система сравнительно новая, возможно, вам не придется менять карту. Однако некоторые новые игры требуют более мощных спецификаций. В качестве руководства вы должны просмотреть минимальные технические характеристики на задней стороне игры.

Большинство карт имеют несколько выходов HDMI, VGA или DVI для двух или более дисплеев, некоторые модели могут включать более старые разъемы S-Video / TV Out. Цены для этой группы будут около 45-70 фунтов стерлингов.

Value / Onboard Cards — идеально подходят, если вы в основном используете офисные и Интернет-приложения. Некоторые более дешевые машины поставляются с бортовой / встроенной графикой и используют для работы часть системной памяти (ОЗУ). Часто можно изменить объем используемой системной памяти, войдя в BIOS. Обычно для вывода видео можно использовать 32–512 МБ. Это также используется в ноутбуках с низким и средним уровнями, где не используется выделенная карта.

Вам нужна новая видеокарта?
Типы разъемов для видеокарт / графических карт
Как установить графическую карту PCI-E или AGP
Текущие цены на графические карты

Запуск интенсивных игр или экранов большого размера вряд ли будут работать с приемлемой скоростью с использованием встроенной графики, но будут хороши для общего использования, двух дисплеев или расширения рабочих столов.Цена £ 45 бесплатно.

Как узнать, нужна ли вам новая видеокарта.

Очевидный способ узнать, подходит ли ваша текущая карта для работы с вашей последней игрой, — это попробовать ее. Если графическая детализация плохая, а последовательности становятся прерывистыми или зависают, скорее всего, это карта. Однако это может быть проблема с драйвером, чтобы устранить ее, попробуйте обновить драйверы карты через сайт производителя. Затем просмотрите настройки видео в игре и попробуйте уменьшить детализацию и разрешение.

Если вышеперечисленное не улучшает игру, вам следует обновить карту.

Другие факторы, включая оперативную память и общую скорость системы, также могут ограничивать количество игр, которые вы можете запускать в своей системе. Нет смысла вкладывать деньги в дорогую карту, если ваш общий ЦП, память и система устарели на несколько лет. Вместо этого скромное обновление карты с более низкими настройками должно позволить вам играть в краткосрочной перспективе. Долгосрочное обновление, возможно, базовое в целом, чтобы вы могли повторно использовать некоторые части вашей текущей системы.

Различные типы карт:

Видеокарты

поставляются с тремя различными типами разъемов: PCI, AGP и PCI Express. Все слоты выглядят по-разному, и их легко отличить друг от друга.

PCI Express , часто сокращаемое до PCIe, — это новейшая технология для видеокарт. Существует три версии этого слота, но они обратно совместимы, поэтому современная видеокарта PCI Express 3.0 будет работать с материнской платой с PCI Express x16 2.0. Скорее всего, это PCIe 3.0 или выше, если он был приобретен после 2010 года.

Четвертая версия формата карты PCIe 4.0 имеет вдвое большую пропускную способность, чем PCIe 3.0, и существует примерно с 2020 года. Формат PCIe был разработан для заменить старый стандарт AGP. PCIe или PCI-E — это огромный прогресс в передаче, памяти и производительности, который обеспечивает мультиэкранный HD / 4K и огромный скачок в игровом процессе к вашей основной плате и производительности системы, с большим количеством людей, использующих несколько мониторов или выходов с более высокими и быстрыми темпами, чем до.

Стандарты разъемов PCI-E при использовании с совместимыми версиями обеспечивают поддержку 2,5 ГТ / с (PCI-E 1. 0), 5,0 ГТ / с (PCI-E 2), 8,0 ГТ / с (PCI-E 3) и недавнее обновление до 16 ГТ / с (PCI-E 4.0), и, как вы уже догадались, когда появится Gen 5 или PCI 5.0, это будет 32 ГТ / с.

AGP Часто использовались коричневые разъемы, поскольку они позволяли в четыре раза увеличить пропускную способность по сравнению с PCI. Большинство видеокарт AGP, если вы можете их найти сейчас, предназначены для работы только с более поздней версией AGP 2.0 / 3.0.

PCI они подключаются к часто белым слотам материнской платы, они были обычным явлением на материнских платах с начала 1990-х годов (они заменили стандарт ISA). С 2005 года они были заменены более новой PCI Express v1.0-4.0.

Типы разъемов:

Многие видеокарты теперь включают в себя различные дополнительные выходные разъемы, некоторые также включают тюнеры цифрового телевидения и позволяют передавать кабельные и другие видеовходы через вашу систему. Ниже описаны наиболее распространенные соединители.

DB-15 Разъем VGA / SVGA, обычно используемый для стандартного вывода на аналоговый монитор

S-Video выход позволяет подключать компьютер к телевизору или видеомагнитофону для вывода того же изображения, что и на экране.

Разъем DVI обычно используется для подключения цифровых мониторов с плоским экраном. Существуют три различных типа: DVI-D (цифровой), DVI-A (аналоговый), DVI-I (интегрированный цифровой / аналоговый).

Поддержка двух мониторов означает разделение видеосигнала на два или более монитора вместо одного. Теперь это стало проще с несколькими переходниками HDMI или USB-HDMI. Это может быть полезно для дизайнеров, инженеров и других лиц, которые предпочитают просматривать большие файлы и при этом открывать другие окна. Часто поддержка двух мониторов состоит из одного стандартного выхода VGA и одного разъема DVI, который обеспечивает выход с более высоким разрешением, используемый для более новых высококачественных мониторов.

Вам нужна новая видеокарта?
Типы разъемов для видеокарт / графических карт
Установка видеокарты PCI-E или AGP
Текущие цены на графические карты

В чем разница между 6-контактным, 8-контактным и 12-контактным кабелем графического процессора?

В связи с недавним объявлением NVIDIA о 12-контактном разъеме питания в своей новой серии RTX 30 мы хотели указать на различия между 6-контактными, 8-контактными и 12-контактными кабелями графического процессора.Мы также хотели рассказать вам о нашем недавно разработанном комплекте кабелей питания графического процессора G-Power ™ с 12-контактным мини-разъемом для серии NVIDIA GeForce RTX 30.

Что такое разъем PCIe x16?

Разъем PCI Express x16 используется в основном для высокоскоростной передачи данных между видеокартой и материнской платой. Однако у разъема есть несколько контактов, которые позволяют ему обеспечивать до 75 Вт мощности через материнскую плату. Хотя этого достаточно для многих видеокарт начального уровня, для большей производительности потребуется больше энергии.Вот тут и пригодятся штыревые разъемы.

Что такое 6-контактный кабель графического процессора?

6-контактные разъемы питания

обычно используются в видеокартах низкого и среднего уровня. 6-контактный разъем питания имеет шаг 4,2 мм и может потреблять до 75 Вт мощности напрямую от внешнего источника питания, полностью минуя материнскую плату.

Когда видеокарте требуется больше энергии, чем может обеспечить ее разъем PCIe x16, 6-контактный разъем используется в качестве вторичного источника питания, позволяя графическому процессору потреблять до 150 Вт.

Что такое 8-контактный кабель графического процессора?

8-контактные разъемы питания используются в видеокартах высокого класса. 8-контактные разъемы имеют шаг 4,2 мм и могут обеспечивать мощность до 150 Вт, что вдвое превышает мощность 6-контактного разъема.

Если 6-контактный разъем вставлен в 8-контактный разъем, графический процессор будет пытаться потреблять больше энергии, чем рассчитан на этот кабель, что приведет к опасности возгорания. Чтобы избежать этого, мы предлагаем любую комбинацию типов разъемов, которые могут вам понадобиться, с помощью нашего набора стандартных кабелей питания графического процессора.

На высокопроизводительных графических процессорах часто используются несколько разъемов для увеличения максимального энергопотребления; в таблице ниже показано разнообразие комбинаций 6 и 8 контактов. Поскольку потребности в мощности продолжают расти, добавление дополнительных кабелей становится менее целесообразным, поскольку они начинают ограничивать поток воздуха и мешать работе компонентов в ограниченном пространстве. Здесь начинается следующее поколение разъемов питания.

Что такое 12-контактный кабель графического процессора?

12-контактный разъем питания — последняя разработка в области питания компонентов NVIDIA. 12-контактный разъем имеет шаг 3,0 мм, что означает, что его общая физическая ширина равна 8-контактному разъему. Конструкция разъема упрощена: один ряд предназначен для питания, а другой — для заземления.

Наш новый 12-контактный кабель с проводами 18AWG может выдерживать до 500 Вт, а наш разъем премиум-класса с проводами 16AWG — до 600 Вт. Это означает, что 12-контактные разъемы Pactech могут обрабатывать в три-четыре раза больше мощности, чем 8-контактные разъемы, занимая при этом такое же количество места.

Представляем наши новые 12-контактные кабели для графических процессоров G-Power

™ .

Встречайте наш новый набор кабелей питания для графического процессора G-Power ™ с 12-контактным мини-разъемом для NVIDIA GeForce RTX 30 Series (3090, 3080, 3070 и 3060). Эти тонкие и модульные кабели предназначены для прямого подключения блока питания к видеокартам. Мы предлагаем два стандартных 15-дюймовых кабеля и два 18-дюймовых кабеля премиум-класса (доступны нестандартные размеры):

1. F01 RTX-PEE18-8812FFF-15 — Черный, 15 дюймов, от 2X ATX / EPS 8-Pin до Mini 12-Pin PSU
2. F02 RTX-PPP18-8812FFF-15 — Черный, 15 дюймов, от 2X PCIE 8-Pin до Mini 12-Pin PSU
3. F03 RTX-PEE16P-8812FFF-18 (Premium Version) — Черный, 18 дюймов, от 2X ATX / EPS 8-Pin до Mini 12-Pin PSU (w / Оплетка и контакты премиум-класса)
4. F04 RTX-PPP16-8812FFF-18 (версия Premium) — черный, 18 дюймов, от 2X 8-контактных разъемов PCIE до 12-контактного блока питания Mini (с оплеткой и контактами Premium)

Мы также предлагаем варианты индивидуальной настройки, чтобы наши кабели новой серии RTX вписывались в любые узкие пространства и тесные условия или соответствовали любым другим ограничениям зазоров.

Узнайте больше о нашем новом кабеле питания графического процессора или свяжитесь с нами, чтобы приобрести образец.

Новые видеокарты

Nvidia будут использовать 12-контактный разъем

(Источник: Nvidia) Предстоящая линейка видеокарт Nvidia под кодовым названием Ampere

действительно будет использовать 12-контактный разъем питания вместо стандартного 8-контактного, как компания показывает в новом видео.

Новый 12-контактный разъем более компактен, экономит место и обеспечивает большее охлаждение внутри видеокарт следующего поколения.«Мы разработали новый разъем, который меньше, чем разъем PCIe Express, но фактически обеспечивает большую мощность», — говорит Габриэле Горла, директор по разработке систем Nvidia.

Видео подтверждает более ранние утечки. Как видите, размер нового разъема уменьшился почти вдвое. Но, пожалуй, самое главное, он будет работать с существующими блоками питания настольных ПК через прилагаемый адаптер.

Старый 8-контактный разъем.

Новый 12-контактный разъем.(Источник: Nvidia)

Дополнительная мощность также обещает повысить графическую производительность новых графических процессоров, о которых, как ожидается, будет объявлено на корпоративном мероприятии 1 сентября. Сегодняшнее видео призвано привлечь внимание к этому событию и раскрывает мысли компании относительно обновления настольных графических карт GeForce для игр.

«Когда мы придумываем новую архитектуру, у нас есть высокие мечты о производительности, но одна из вещей, которую мы хотели бы сделать, — это повысить производительность за счет увеличения мощности графического процессора», — сказал Эндрю Белл, вице-президент Nvidia по дизайну продуктов, говорит в клипе.

Чтобы сделать это без увеличения объема, Nvidia сосредоточилась на увеличении плотности внутри графических процессоров, добавив больше слоев на печатную плату и реорганизовав компоновку. Чтобы компенсировать дополнительное электричество и связанное с этим тепло, компания изменила систему охлаждения на новых картах. Это включало использование компьютерных программ для моделирования, а затем оптимизации потока воздуха в карты.

Получившаяся карта, очевидно, будет использовать один вентилятор на графическом процессоре, чтобы всасывать воздух и отправлять его на заднюю панель ПК.Между тем, второй вентилятор забирает воздух и направляет его прямо туда, где вентилятор процессора будет размещен внутри рабочего стола.

(Источник: Nvidia)

«Чтобы добиться этого идеального воздушного потока, мы должны устранить ограничения, которые у нас были раньше», — говорит Дэвид Хейли, архитектор тепловых сетей в Nvidia. «Мы должны заменить PCB (печатную плату), мы должны переместить вентиляторы, нам нужно изменить программный стек, который управляет вентиляторами».

Компания выпустила видео в виде реальных изображений, а некоторые спецификации так называемых карт Nvidia RTX 3080 и 3090 просочились. Мы надеемся на значительное увеличение производительности, хотя первая партия новых карт может быть неприлично дорогой. По слухам, RTX 3090 будет стоить 1399 долларов.

Получите наши лучшие истории!

Подпишитесь на Что нового сейчас , чтобы каждое утро получать наши главные новости на ваш почтовый ящик.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности.Вы можете отказаться от подписки на информационные бюллетени в любое время.

Как определить совместимость видеокарты с материнской платой | Малый бизнес

Дэвид Видмарк Обновлено 22 января 2019 г.

Добавление новой видеокарты к компьютеру в офисе занимает всего несколько минут. Установка карты — самая простая часть. Чтобы убедиться, что карта будет работать с текущей материнской платой компьютера, часто требуется серьезное исследование. Некоторые реселлеры называют их видеокартами, а другие — видеокартами или даже графическими процессорами, что означает графический процессор.Независимо от того, добавляете ли вы вторую карту к компьютеру или заменяете текущую карту, вам необходимо знать, что карта совместима с материнской платой и корпусом компьютера, прежде чем покупать ее.

Проверка совместимости базовой видеокарты

Материнские платы имеют специальные типы разъемов для подключения дополнительных компонентов. Почти все современные компьютеры используют слоты PCI Express 3.0, что означает, что видеокарта может вставляться в любой свободный слот. Если ваш компьютер использует PCI Express 2.0 или другую версию PCI Express, новая карта должна быть обратно совместима с ней.В старых компьютерах могут быть слоты AGP для видеокарт, которые имеют другую форму и размер и не совместимы с современными картами. В большинстве случаев вам понадобится слот PCI-e x16, который должен быть самым длинным слотом на материнской плате.

Помимо слота на материнской плате, большинство видеокарт необходимо подключить для подачи питания, для чего требуется 6-контактный или 8-контактный разъем. Для карт исключительно высокой мощности требуется два разъема вместо одного. Если вы не уверены, какой тип разъемов видеокарты использует материнская плата вашего компьютера, проверьте ее технические характеристики или откройте корпус после отключения компьютера, извлеките текущую видеокарту и подсчитайте количество контактов разъемов.

Измерьте корпус

Наличие доступного разъема на материнской плате — это лишь первое требование к размеру, которое необходимо учитывать перед покупкой новой карты. Он также должен физически помещаться внутри корпуса и рядом с любыми другими компонентами, уже находящимися на материнской плате. В тонкий корпус компьютера может не поместиться большая карта. Например, если вы покупаете мощную карту с собственным вентилятором, вам может потребоваться сначала измерить запас места внутри корпуса. Физически измерьте высоту, ширину и длину имеющегося у вас места и сравните эти измерения с размером карты, который должен быть указан в ее характеристиках.

Проверка питания

Количество энергии, которое блок питания компьютера может послать компонентам компьютера, является ограниченным ресурсом, поэтому вам необходимо подтвердить, что он имеет достаточно мощности для поддержки новой видеокарты. Для стандартной видеокарты требуется от 100 Вт до 300 Вт, но для карты высокой мощности может потребоваться 600 Вт. Проверьте технические характеристики компьютера, чтобы узнать, сколько ватт может обеспечить блок питания, сверх того, что он уже делает, а затем сравните это с требованиями видеокарты.Если у блока питания недостаточно энергии, ваш компьютер может неожиданно выключиться или не включиться.

Проверьте BIOS

Каждая материнская плата имеет встроенную микросхему BIOS, которая контролирует доступ операционной системы к оборудованию компьютера. В некоторых случаях вам может потребоваться вручную изменить BIOS, что означает базовая система ввода / вывода, прежде чем она примет новую карту. Хуже того, некоторые производители готовых ПК блокируют BIOS, не позволяя вам настраивать его, а это означает, что если BIOS не обнаружит и не примет новую карту автоматически, вы не сможете ее изменить.

Проверка совместимости видеокарты

Большинство производителей и продавцов компьютеров могут сказать вам, совместима ли видеокарта с вашим компьютером. Эта информация часто приводится в Интернете, а также в технических характеристиках компьютера или карты. Если вы не можете найти эту информацию, обычно вам нужно позвонить техническому представителю. Если вы все еще не уверены, ознакомьтесь с политикой возврата видеокарт магазина или торгового посредника, чтобы убедиться, что вы можете вернуть или обменять карту, если она несовместима с вашей системой.

GPU VGA PCI-e 8Pin PCI Express Graphics Видеокарта GPU VGA 8-контактный разъем для двух GPU 8 (6 + 2) Pin Мужской GPU 8-контактный разветвитель Удлинительный кабель с силовой оплеткой 8Pin GPU (9 дюймов) TeamProfitcom: Electronics

Amazon’s Choice выделяет высоко оцененные продукты по хорошей цене, доступные для немедленной отправки.

Amazon Выбор в Кабели питания для аудио и видео от TeamProfitcom

---

Прейскурантная цена:	14,99 $ Подробности
Цена:	13,99 долл. США
Вы экономите:	1 доллар.00 (7%)

Ориентировочная общая стоимость: $ 29,00 , включая залог за доставку и импортные пошлины в Российскую Федерацию Подробности

Тип коннектора	VGA
Тип кабеля	VGA
Цвет	Черный и желтый
Марка	TeamProfitcom
Род соединителя	От женщины к мужчине

---

• Убедитесь, что это подходит введя номер вашей модели.
• 100% GPU — разветвитель кабеля адаптера 2x PCIe; оригинальные новые медные жилы, без переработанных материалов. Длина продукта (приблизительно): 9 дюймов (23 см). Калибр: стандартный 18AWG — UL 1007
• Кабель адаптера с 8-контактным гнездом графического процессора на 8-контактный штекер PCIe обеспечивает удобное решение для подачи питания видеокарты с 8-контактным разъемом для карт с графическим процессором, которым требуется больше энергии.
• Гнездовой конец для подключения к разъему питания блока питания и два штыревых конца для подключения к видеокарте; ПРИМЕЧАНИЕ — Этот разветвитель нельзя использовать для питания материнских плат !!! (Это НЕ 8-контактный кабель EPS !!!)
• Совместимость с 6-контактными и 8-контактными видеокартами популярных производителей от ASUS, ASRock, Radeon, AMD, Sapphire, EVGA и Gigabyte;
• ВНИМАНИЕ: товар поставляется ТОЛЬКО в эксклюзивной упаковке производителя — торговой марки «TeamProfitcom» как показано на фото товара №5.Вы получаете нужную и качественную продукцию, гарантированную нашим брендом «TeamProfitcom». Если вы купили товар не в эксклюзивной упаковке «ТимПрофитком» — напишите нам. поддержка клиентов 24 часа.
• !!! Кабели-разветвители PCIe 8 Pin — стандарт 16 AWG UL 1007 !!! Ссылка — https://www.amazon.com/dp/B09CQ1ZJ48 !!! И 8-контактные разъемы PCIe LONG — стандарт 16 AWG UL 1007 !!! — https://www.amazon.com/dp/B079SS63WV

]]>

---

Характеристики данного продукта

Фирменное наименование	TeamProfitcom
Тип кабеля	VGA
Цвет	черный и желтый
Род разъема	От женщины к мужчине
Тип разъема	VGA
Ean	0618538052103
Калибр	18
Номер модели	8541689391
Номер детали	7545830875
Соответствие спецификации
Код UNSPSC	43200000
UPC	618538052103

---

Nvidia Ampere будет использовать 12-контактный разъем питания PCIe

Этот сайт может получать партнерские комиссионные за использование ссылок на этой странице.Условия эксплуатации.

Прошло много времени с тех пор, как нам понадобился новый разъем питания видеокарты. И AMD, и Nvidia обычно обходятся парами 6-контактных и 8-контактных разъемов в различных конфигурациях. В этом году Nvidia вносит изменения с новым 12-контактным разъемом для Ampere.

Во-первых, хорошие новости: вам не придется спешить и покупать новые разъемы. Согласно Nvidia, 12-контактный разъем будет совместим с 8-контактными разъемами. Это довольно распространенное явление. Два разъема Molex можно было соединить, чтобы создать один 6-контактный разъем PCIe, а два 6-контактных кабеля можно было объединить в преобразователе для создания одного 8-контактного. Вероятно, мы увидим здесь нечто подобное.

(Забавно, но это говорит о том, что древний высокомощный блок питания с восемью 4-контактными разъемами Molex мог управлять 12-контактной картой PCIe.Если у кого-то есть подходящий блок питания и он любит рисковать новыми видеокартами, мне было бы любопытно узнать, сработало ли оно.)

Согласно Nvidia, новый разъем значительно меньше оригинального, и это, кажется, правда. исходя из схем ниже:

Вот стандартная пара 8-контактных разъемов. Обычно, по крайней мере, самые мощные графические процессоры в стеке имеют пару восьмерок; Карты нижнего уровня обычно сочетают 8-контактный с 6-контактным.

Nvidia утверждает, что с новым 12-контактным разъемом существенно сократилось общее пространство, необходимое для обеспечения большей мощности, чем в более старом 8-контактном стандарте.Перемещение разъема в это новое положение также позволяет более эффективно охлаждать карту.

Nvidia показывает, как она разрабатывает решения для охлаждения своих графических процессоров, в приведенном выше видео. Здесь есть некоторый смысл, что Ampere может быть мощной конструкцией. «Когда мы придумываем новую архитектуру, мы мечтаем о высокой производительности», — говорит Эндрю Белл, вице-президент группы продуктового дизайна Nvidia. «Но одна из вещей, которые мы хотели бы сделать, — это повысить производительность за счет увеличения мощности графического процессора.

Nvidia оптимизировала печатную плату Ampere и изменила архитектуру системы охлаждения, чтобы улучшить общую производительность. Это стандартная процедура для новых поколений графических процессоров — и AMD, и Nvidia всегда любят демонстрировать свои улучшенные кулеры, — но обеим компаниям также необходимо было внести настоящие улучшения, поскольку TDP графических процессоров вырос. По слухам, серия RTX 3000 является довольно мощным семейством, поэтому нам любопытно посмотреть на графические процессоры и на то, как они работают на тестовом стенде. В собственном семействе AMD RDNA2 в этом году будет добавлена ​​трассировка лучей, так что мы увидим, оставит ли это Team Red еще большую проблему с нагревом, или компания нашла достаточно улучшений в своем 7-нм графическом процессоре второго поколения, чтобы решить эту проблему.

Сейчас прочитано :

Какой слот расширения вы должны использовать для вашей видеокарты?

---

Какой слот расширения следует использовать для видеокарты?

Есть много слотов

Чтобы добавить видеокарту на свой компьютер, вам нужно выбрать Слот расширения. За прошедшие годы появилось много видов слотов расширения, поэтому большинство материнские платы содержат более одного вида слотов. Обычно у них есть несколько старые слоты и несколько новых.Слоты сильно различаются по скорость, поэтому вам нужно выбрать правильный тип слота.

Материнская плата, показанная выше, включает большинство слотов, с которыми вы столкнетесь. в эти дни. Немного необычно тем, что материнские платы можно увидеть нечасто. которые имеют как слоты PCI-Express, так и слот AGP. Лучший слот для использования видеокарты есть слот PCI-Express x16. Следующим лучшим является слот AGP. В Следующим лучшим является слот PCI-Express x1, но видеокарты, которые подходят к этому слоту, являются очень сложно найти по состоянию на конец 2006 года.В худший выбор для видеокарты — слот PCI. Если вы строите или покупаете новый компьютер, то обязательно получите один со слотом PCI-Express x16. Ты больше ничего покупать не надо. Некоторые малобюджетные компьютеры продаются с интегрированное видео и не имеют ни слота PCI-Express x16, ни слота AGP. С таким компьютер, вы застряли, используя очень медленный слот PCI при обновлении видео система. Вы определенно хотите избежать такой ситуации. Много малобюджетные компьютеры со встроенным видео включают PCI-Express x16 слот или слот AGP, поэтому обязательно получите один из них.Таким образом у вас будет доступны хорошие варианты, если вы решите обновить свою видеосистему. если ты есть только слот PCI, тогда ваш выбор обновлений чрезвычайно ограничен, с недостаточной мощностью и завышенной ценой.

Вид паза	Год введения	Пиковая скорость передачи
PCI-Express x16	2004	4 ГБ / с скорость записи и 4 ГБ / с скорость чтения одновременно
PCI-Express x1	2004	250 МБ / с скорость записи и 250 МБ / с скорость чтения одновременно
AGP 8X	2002	пропускная способность распределяется между чтением и записью максимум до 2.133 ГБ / с; многие реализации ограничены 267 МБ / с скорость чтения
AGP 4X	1998	полоса пропускания распределяется между чтениями и записью до максимум 1.067 ГБ / с; многие реализации ограничены 267 МБ / с скорость чтения
AGP 2X	1996	пропускная способность, разделяемая между чтением и записью, максимум 533 МБ / с; многие реализации ограничены 267 МБ / с скорость чтения
AGP 1X	1996	полоса пропускания распределяется между чтением и записью максимум до 267 МБ / с
PCI	1993	полоса пропускания распределяется между чтениями и записями до максимум 133 МБ / с

PCI-Экспресс

PCI-Express — это новейший слот расширения, используемый в ПК.это технологически превосходит старые слоты по всем параметрам. PCI-Express может быть упоминается под разными именами: PCI-Express, PCIe или PCI-E. Все они означают точно так же. Есть еще совсем другой и несовместимый шина называется PCI-X, так что не запутайте их. Несмотря на схожесть в названиях нет никакой аппаратной совместимости между PCI и PCI-Express. Вы не можете вставлять карты PCI в слоты PCI-Express и наоборот. Просто компьютерная индустрия изо всех сил старалась запутать людей.(Для записи: USB 2.0, USB High Speed, USB Full Speed фиаско именования — текущий лидер в «самой запутанной конвенция в существовании «конкуренции. PCI-Express, путаница с PCI — это немного дальше по списку.)

В PCI-Express x16 часть «x16» произносится как «умножить на шестнадцать» или « шестнадцать «. Число после «x» указано количество линий PCI-Express в слоте. Чем больше полосы в слоте, тем быстрее он может идти. На изображении материнской платы выше показаны оба слот x16 и слот x1.Видеокарты обычно предназначены для размещения в слотах x16. так как они самые быстрые. Вы также можете получить видеокарты, рассчитанные на x1 слоты. Обычно они используются, только если вы хотите использовать более одной видеокарты. компьютер. Большинство материнских плат имеют один слот PCI-Express x16 для видео. карта и один или несколько слотов x1 для других вещей, например сетевых адаптеров. Меньше распространены слоты x4 и x8. Вы можете подключить карты PCI-Express. Это означает что вы можете подключить карту расширения PCI-Express x1 к PCI-Express x1, x4, x8 или x16, и он будет работать (пока материнская плата BIOS багов нет).Карта расширения x1 может работать только на скорости x1 в любом из эти слоты, но он будет работать. Точно так же вы можете подключить карты расширения x4 к слоты x4, x8 и x16, и вы можете подключить карты расширения x8 (если вы можете найти one) в слоты x8 и x16. Но вы не можете «вставить» карты PCI-Express. потому что карта расширения с большим количеством полос (значение «x») физически не помещается в слот расширения с меньшим количеством полос. Например, карта расширения x16 не поместится в слот x8, x4 или x1.

Что касается видеокарт, некоторые материнские платы могут быть очень разборчивы в выборе. вставка. Вы всегда должны иметь возможность подключить видеокарту x1, x4 или x8. в слот x16 PCI-Express и пусть он заработает. Он может работать только со скоростью x1 но тем не менее он должен работать. К сожалению, на многих материнских платах есть проблемы с подключением видеокарты. Со временем материнская плата BIOS должна иметь лучшую поддержку для подключения видеокарт, но на данный момент это может не быть Работа. Подключение видеокарты x16 в слот x16 всегда работает, а подключение видеокарта x1 в слот x1 почти всегда работает, но другие комбинации может не работать должным образом.Если у вас возникли проблемы с подключением видеокарты, вы должен пойти в материнская плата сайт производителя и обновите материнскую плату BIOS. Вот где исправят проблемы с подключением карт расширения.

Некоторые материнские платы оснащены двумя слотами PCI-Express x16, поэтому вы можете использовать два полных слота. скорость видеокарт сразу. Обычно это используется только серьезными игроками, которые хотите максимально возможную производительность в 3D игры. У NVIDIA есть реализация с двумя картами, которая называется SLI и ATI имеют версия под названием CrossFire.В этих режимах обе видеокарты работают вместе в одной игре для увеличения представление. Многие материнские платы с двумя слотами PCI-Express x16 имеют специальные правила использования второго слота x16. С некоторыми материнскими платами вам придется подключите небольшую печатную плату к материнской плате, чтобы включить второй x16 слот. Даже при включении второй слот x16 может иметь особые ограничения. В некоторых случаях этот слот может не работать ни с чем, кроме видеокарт. В Руководство по материнской плате с двумя слотами x16 расскажет вам, есть ли какие-либо ограничения, связанные с ее x16 слотов.Не думайте, что вы можете относиться к ним как к «нормальному» PCI-Express. слоты, если это не указано в руководстве к материнской плате.

AGP

Слот AGP был стандартным слотом, используемым видеокартами, прежде чем он был заменены на слоты PCI-Express x16. Это четыре разных скорости AGP. AGP 8X произносится «AGP восемь раз». Восьмерка относится к скорости. Есть также более медленные скорости в 4, 2 и 1 раза. Что касается игр, то в последнее время 2006 г., при использовании более высоких скоростей, чем AGP 4X, очень мало выигрыша в скорости (около 1 ГБ / с).Вы получите максимум несколько процентов, перейдя с AGP 4X на более быстрый слот. Со временем это будет иметь большее значение. По состоянию на конец 2006 года AGP имеет Выбор видеокарт гораздо более ограничен, чем у PCI-Express x16. Карты AGP обычно больше дороже, чем карты PCI-Express x16 в том же диапазоне скоростей. Более того, самые быстрые видеокарты вообще не доступны для AGP. По сути, AGP — это в процессе осиротевания. Если вы покупаете новый компьютер, сделайте уверен, что он использует PCI-Express x16, а не AGP.

Вы должны быть немного осторожны при получении карт AGP, потому что не все карты AGP совместимы со всеми материнскими платами AGP. Если вы идете за покупками за карты AGP прямо сейчас все, что вы, вероятно, найдете, это карты «AGP 8X, 4X». Это совместим с любой материнской платой, поддерживающей AGP 4X или AGP 8X. Но есть есть старые видеокарты AGP 2X или AGP 1X, а также старые AGP 2X или 1X материнские платы. Новые видеокарты могут быть несовместимы со старыми материнскими платами старые видеокарты могут быть несовместимы с новыми материнскими платами.Это трудно купите старые видеокарты или материнские платы AGP 2X 1X в наши дни, но вы можете запустить в них. Вот почему стоит быть осторожным. Это особенно верно, если вы покупка бывшего в употреблении оборудования.

Каждая карта AGP имеет один или два слота на краю карты. Если видеокарта имеет Разъем 3,3 В, тогда он может использовать сигнализацию 3,3 В. Если на нем 1,5 вольта слот, тогда он может использовать сигнализацию 1,5 В. Если на карте есть оба слота, то она могут использовать оба сигнальных напряжения. В последней версии AGP добавлена ​​поддержка 0.Сигнализация 8 вольт, но это не добавило нового вида слота. Если видеокарта поддерживает сигнализацию на 1,5 или 0,8 вольта, а затем имеет слот на 1,5 вольта.

Разъемы AGP на материнской плате имеют ключ для предотвращения вставки AGP. карты, которые могут быть повреждены при подключении. Разъем материнской платы AGP 3.3V может принимать только карты AGP со слотом 3,3 В. Если вы попытаетесь вставить карту без слота 3,3 В в разъем материнской платы AGP 3,3 В, Карта упирается в ключ разъема и не может быть вставлена.Аналогично AGP Разъем материнской платы 1,5 В может принимать только карты AGP со слотом 1,5 В. An Универсальный разъем материнской платы AGP не имеет ключей и поэтому может принимать любые вид карты AGP. Карту AGP с обоими слотами напряжения можно подключить к любому вид разъема материнской платы AGP. Если вы можете подключить карту AGP к AGP разъем материнской платы, значит они совместимы. Итак, вам нужно проверить, чтобы увидеть что видеокарта может поместиться в разъем материнской платы, чтобы узнать, совместимы.Эта страница дает вам более подробное объяснение правил совместимости с AGP.

PCI

Вы все еще можете получить видеокарты для слотов PCI, но они, как правило, устарели и завышена. Выбор очень ограничен. Многие недорогие компьютеры поставляются с интегрированная графика а не отдельную видеокарту. Это сделано для снижения затрат. К несчастью, интегрированная графика очень плохие показатели на 3D графика. Если вы не играете в игры, то интегрированная графика может подойти.Но если вы хотите увеличить производительность графики, вам нужно добавить «настоящая» видеокарта. К сожалению, некоторые производители компьютеров делают некоторые младшие модели со встроенной графикой, у которых нет ни AGP, ни Слоты PCI-Express x16. Никогда не покупайте такой компьютер. Интегрированный графика в порядке, если у вас есть возможность обновить, если вам нужно. Но если вы купите одну из этих плохих недорогих машин, тогда ваше единственное обновление графики вариант — использовать слот PCI. PCI будет серьезным узким местом для производительности.И вы застрянете, купив дорогую устаревшую видеокарту PCI. Самый лучший способ избежать этой печальной участи — не покупать эти покалеченные компьютеры. в первую очередь. Убедитесь, что на вашем новом компьютере есть слот AGP или (желательно) слот PCI-Express x16. Это сэкономит вам много горя (и денег) если вы решите обновить свою графическую систему.

При покупке видеокарт PCI нужно внимательно относиться к совместимости со слотами расширения PCI на материнской плате.В PCI различаются две вещи. слоты расширения: напряжение и количество бит. Слоты PCI могут поддерживать либо 3.3 вольт или 5 вольт. PCI имеет систему ключей, которая позволяет использовать только карты расширения. для подключения к разъему материнской платы, если он обеспечивает правильное напряжение. В качестве Как показано на рисунке выше, разъем материнской платы PCI на 5 В имеет ключ рядом с правый конец. Плата расширения PCI на 5 В имеет слот, который совпадает с ключ. Это позволяет вам подключить 5-вольтовую карту PCI к 5-вольтовому разъему PCI.Вы можете увидеть на материнской плате «настоящий» разъем PCI. изображение выше. 3,3 вольта аналогично, но его ключ находится рядом с левый конец. Эта система позволяет подключать 5-вольтовые карты к 5-вольтовой шине PCI. разъемы, но не в разъемы PCI на 3,3 В. Точно так же можно только подключить Карты на 3,3 В в разъемы PCI на 3,3 В, а не в разъемы на 5 В. Если карта расширения может работать на как 3,3, так и 5 вольт, тогда он имеет оба слота и подходит как для 3,3, так и 5 вольт Разъемы материнской платы PCI. Слоты расширения PCI также поддерживают две разные ширины: 32 биты и 64 бит.64-битный разъем материнской платы длиннее 32-битного разъема. Большинство материнских плат ПК поставляются с 32-битными слотами, но некоторые идут с 64-битными слотами. 32-битное расширение PCI карта будет нормально работать в 64-битном слоте. Видеокарты PCI — это 32-битные карты.

Большинство разъемов PCI на материнских платах ПК — это 32-разрядные разъемы на 5 В. Большинство видео PCI карты тоже 32 бита и 5 вольт. Многие видеокарты PCI также поддерживают 3,3 вольта. В результате большинство видеокарт PCI нормально работают на большинстве ПК. Тем не мение, Есть некоторые материнские платы с другими слотами PCI.64 бит, Слоты на 3,3 В являются обычными для материнских плат, ориентированных на рабочие станции. Если хочешь чтобы использовать один из них, вам понадобится видеокарта PCI, которая поддерживает 3.3 вольт. Итак, перед покупкой видеокарты PCI неплохо убедиться, что что видеокарта PCI и материнская плата совместимы. Если видеокарта PCI вставляется в разъем расширения материнской платы, тогда они совместимы.

---

.
