Как установить mSATA SSD? Установка твердотельного накопителя mSATA

Пользователь любого возраста, образования и компьютерной квалификации в состоянии установить твердотельный накопитель mSATA. Отвертка и руководство пользователя компьютера — вот и все, что нужно, чтобы установить SSD-накопитель.

Требуемое оборудование

  • Твердотельный накопитель Crucial mSATA
  • Отвертка с немагнитным наконечником
  • Руководство пользователя компьютера

Специальные рекомендации

Если ваш твердотельный накопитель Crucial mSATA будет использоваться как основной накопитель системы, мы рекомендуем использовать ПО для переноса (клонирования) данных, чтобы скопировать старые файлы с существующего диска на новый твердотельный накопитель Crucial mSATA. Это ПО можно приобрести у сторонних поставщиков.

Меры предосторожности

  • Статическое электричество может повредить компоненты системы. Чтобы защитить новый твердотельный накопитель mSATA и компоненты компьютера от статического электричества во время установки, коснитесь любой неокрашенной металлической поверхности на раме компьютера или наденьте антистатический браслет, прежде чем прикасаться к внутренним компонентам. Любое из этих действий поможет безопасно снять остаточный заряд статического электричества, накапливающегося на теле естественным образом.
  • Держите твердотельный накопитель Crucial mSATA только за боковые кромки с помощью большого и указательного пальцев. Не прикасайтесь к компонентам и разъемам, чтобы не повредить их.

Вы также можете посмотреть видео об установке твердотельного накопителя mSATA.

Инструкции по установке в корпус настольного ПК

1. Убедитесь, что ваше рабочее место защищено от статического электричества. Уберите все пластиковые пакеты и бумагу.
2. Выключите компьютер. Затем отсоедините кабель питания.
3. Нажмите и удерживайте кнопку питания в течение 3–5 секунд, чтобы снять остаточный заряд статического электричества.
4. Снимите крышку с корпуса настольного ПК. Дополнительную информацию см. в руководстве пользователя компьютера.
5. Чтобы защитить новый твердотельный накопитель mSATA и компоненты компьютера от статического электричества во время установки, коснитесь любой неокрашенной металлической поверхности на раме компьютера или наденьте антистатический браслет, прежде чем прикасаться к mSATA и внутренним компонентам.

6. Найдите разъем mSATA на материнской плате компьютера. Его точное местонахождение см. в руководстве пользователя компьютера.
7. Если к разъему mSATA на материнской плате подключен другой твердотельный накопитель, отсоедините его. Сведения о нахождении и извлечении твердотельного накопителя mSATA см. в руководстве пользователя.
8. Вставьте твердотельный накопитель Crucial mSATA в нужный разъем согласно иллюстрациям в данном руководстве. Совместите выемки на твердотельном накопителе mSATA с выемками разъема mSATA и вставьте накопитель, как показано на иллюстрации. Не давите слишком сильно.

9. Если с материнской платой предоставляются винты, закрепите накопитель mSATA с помощью винтов. Если в гнезде mSATA для крепления накопителя используются зажимы, убедитесь, что они защелкнуты вокруг накопителя. Дополнительные сведения о фиксации накопителя см. в руководстве пользователя или на иллюстрации ниже.

10. После успешного крепления накопителя mSATA установите крышку корпуса и подключите кабель питания. Включите компьютер.
11. Если вы не скопировали данные со старого накопителя, установите операционную систему и все необходимые драйверы, служебные программы и приложения. Установка завершена.

Рекомендации по устранению неисправностей

  • Если вставить твердотельный накопитель с интерфейсом mSATA в соответствующий разъем не удается, не применяйте чрезмерных усилий. Убедитесь, что вы вставляете накопитель именно в разъем mSATA (он может быть похож на другие разъемы, но должен быть четко обозначен в руководстве к компьютеру). Если вставить твердотельный накопитель Crucial mSATA в разъем по-прежнему не удается, обратитесь в службу технической поддержки Crucial.
  • Если после установки загрузка не начинается, проверьте правильность подключения всех кабелей и составляющих компьютера. При установке накопителя можно случайно выдернуть из разъема кабель, что приведет к невозможности запуска компонентов. Если после проверки всех кабелей загрузка по-прежнему не начинается, обратитесь в службу технической поддержки Crucial.
  • При перезапуске компьютера после установки может появиться запрос на обновление параметров системы. Дополнительную информацию см. в руководстве к компьютеру. Если найти нужные сведения не удалось, обратитесь в службу технической поддержки Crucial.
  • Если при загрузке система BIOS не распознает накопитель mSATA, выключите компьютер и установите накопитель заново (для этого нужно вытащить его из разъема mSATA, вставить обратно и закрепить в соответствии с инструкциями по установке, приведенными выше). Снова включите компьютер. Система BIOS должна распознать накопитель. Если этого не произошло, обратитесь в службу технической поддержки Crucial.

Обзор SSD mSATA и M.2

С ростом количества материнских плат и систем, поддерживающих стандарты mini-SATA (mSATA) и M.2 для твердотельных накопителей, и повышением спроса на них из-за того, что их можно использовать не только в портативных устройствах, мы наблюдали определенные повторяющиеся ошибки. В основном это было связано с совместимостью.



При рассмотрении этих стандартов следует помнить, что лучше всего обратиться к документации вашей системы или к ресурсу, подобному  Crucial® System Scanner, чтобы проверить совместимость SSD с вашей системой. Для некоторых из этих систем требуются устройства на основе PCIe, в то время как для других требуются устройства на основе SATA. В некоторых системах могут использоваться оба типа устройств, однако, возможно, их необходимо будет установить в тот или иной режим в UEFI или BIOS вашей системы. Эти стандарты не совместимы, даже несмотря на то, что схема расположения выводов и слоты могут быть похожими или идентичными. Это самая частая проблема, с которой мы сталкиваемся при установке этих накопителей, поэтому может потребоваться вернуть диск, чтобы вместо него использовать диск с правильной совместимостью.

Форм-фактор mSATA относительно прост с точки зрения совместимости. Единственная проблема, с которой мы столкнулись, заключалась в том, что пользователи пытались поместить их в слот mini PCIe, не поддерживающий mSATA.

Несмотря на то, что слоты идентичны, и некоторые материнские платы поддерживают оба типа, слот / материнская плата только для PCIe® не будет работать ни с одним из накопителей mSATA от Crucial.

Накопители M.2, также известные как Next Generation Form Factor (NGFF), имеют несколько форм-факторов в зависимости от размеров диска, расположения элементов NAND и расположения контактов разъема накопителя. В настоящее время накопители Crucial поставляются в форм-факторе 2280 (22 х 80 мм, односторонняя или двухсторонняя схема NAND) с пазами под ключи B и M для максимальной совместимости с SATA и только с пазом под ключ M на накопителях NVMe® PCIe. Некоторые слоты M.2 имеют разные ключи, такие как ключи A и E. Современные накопители Crucial нельзя установить в эти слоты, так как они обычно предназначены для адаптеров Wi-Fi и Bluetooth.

Нельзя не подчеркнуть, что, используя документацию по аппаратному обеспечению или любые другие информационные ресурсы, вы будете точно знать, что ваша система поддерживает определенный накопитель перед его покупкой.

Это сэкономит ваше время на диагностику и устранение проблем с обнаружением, часто вызванных простой разницей в протоколе между разъемом и устройством хранения, и обеспечит максимально простую установку.

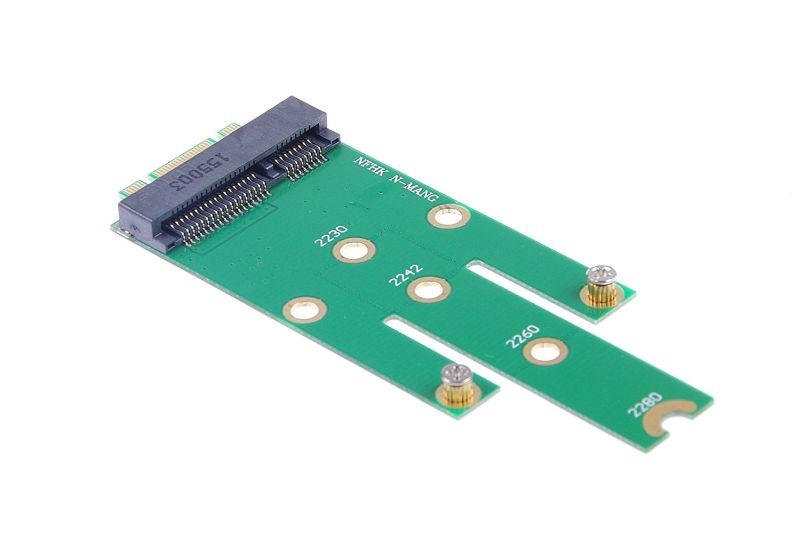

Переходник mSATA to NGFF M2


КОНТРОЛЛЕРЫ ДЛЯ КОМПЬЮТЕРОВ И НОУТБУКОВ
IP-ТЕЛЕФОНИЯ
АВТОАКСЕССУАРЫ И ВЕЛОАКСЕССУАРЫ
АККУМУЛЯТОРЫ, БАТАРЕЙКИ И АКСЕССУАРЫ К НИМ
АКСЕССУАРЫ ДЛЯ ЛОДОК, КАТЕРОВ И ЯХТ
АКСЕССУАРЫ ДЛЯ ТЕЛЕФОНОВ И ПЛАНШЕТОВ
АКСЕССУАРЫ И КОМПЛЕКТУЮЩИЕ ДЛЯ НОУТБУКОВ И ЭЛЕКТРОННЫХ КНИГ
АКСЕССУАРЫ К АУДИО, ВИДЕО, ФОТОТЕХНИКЕ
ГИДРОПОНИКА
ЗАРЯДНЫЕ УСТРОЙСТВА, ИНВЕРТОРЫ, РАЗВЕТВИТЕЛИ, АДАПТЕРЫ И БЛОКИ ПИТАНИЯ
ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ДАТЧИКИ
ИНСТРУМЕНТЫ
ИПБ, СЕТЕВЫЕ ФИЛЬТРЫ, УМНЫЕ РОЗЕТКИ
КАБЕЛИ И ПЕРЕХОДНИКИ USB, mini USB, micro USB, type-C
КАБЕЛИ И ПЕРЕХОДНИКИ, ВИДЕО КОНВЕРТЕРЫ
КОМПЛЕКТУЮЩИЕ ДЛЯ КОПАТЕЛЕЙ
КОМПЛЕКТУЮЩИЕ ДЛЯ РАДИОУПРАВЛЯЕМЫХ МОДЕЛЕЙ
КОМПЬЮТЕРЫ И КОМПЛЕКТУЮЩИЕ
ЛАМПЫ СВЕТОДИОДНЫЕ, LED ОСВЕЩЕНИЕ
МИКРОФОНЫ
МУЗЫКАЛЬНЫЕ ИНСТРУМЕНТЫ И АКСЕССУАРЫ
МУЛЬТИМЕДИА
ПЕРЕХОДНИКИ И АДАПТЕРЫ SSD и HDD
ПЕРИФЕРИЯ
РАСХОДНЫЕ МАТЕРИАЛЫ И СРЕДСТВА ДЛЯ ОЧИСТКИ ОРГТЕХНИКИ
РЕКЛАМНОЕ ОБОРУДОВАНИЕ
РЫБАЛКА
СЕТЕВОЕ ОБОРУДОВАНИЕ
ТОВАРЫ ДЛЯ ДОМА, ДАЧИ. ТУРИЗМ
УВЛЕЧЕНИЯ, ХОББИ, ИГРУШКИ
УМНЫЙ ДОМ
УСТРОЙСТВА USB и аксессуары
ФЛЕШ КАРТЫ и аксессуары к ним
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ, ТЕСТЕРЫ, ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ
РАСПРОДАЖА! УЦЕНЕННЫЕ ТОВАРЫ
ЭКОТОВАРЫ
Фанатам Star Wars
Автополив для дома и дачи
Выращиваем рассаду
Ваш досуг
Дача. Экология и безопасность
Полный список товаров









www.corvette.ru
www.espada-tech.ru

Адаптер mSATA->SATA

Мини-обзор на тему «как впихнуть невпихуемое и подключить неподключаемое».

Почти полтора десятка лет тому назад на прилавках появились дешёвые мини-ноутбуки Asus EEE PC 701.

Естественно, характеристики их соответствовали цене и оставляли желать лучшего — ради снижения стоимости вместо жёсткого диска в конструкции использовали твердотельный накопитель Intel Z-P230 в комплектации с 8 Гб постоянной памяти и просто напаянные на плату микросхемы в комплектации с 4 Гб.

Как мы уже писали, Intel представляла «народные» SSD еще на Computeх 2008. Z-P230 весит всего 8 грамм и предназначен для использования в нетбуках. Другими словами, как видно из фотографии, твердотельный накопитель открытого типа и не предназначен для «ежедневного ношения с собой».Скорость чтения Z-P230 составляет 38 Мбайт/с, а скорость записи — всего 10 мегбайт в секунду. Всего готовится к массовому выпуску две модели емкостью 4 и 8 гигабайт.
— Новость за 17 августа 2008
В процессе желания лучшего на плате нетбука было обнаружено посадочное место под разъём, аналогичный miniPCI-E, но называвшийся FLASH_CON.

Разъём сочетал в себе линии данных интерфейсов IDE, SATA и USB 2.0.

При некотором навыке пайки подключить к нему дополнительные накопители можно было самостоятельно.

Впрочем, уже менее чем через год PATA-накопители Intel Z-P230 были сняты с производства:
Впервые так называемые твердотельные накопители на основе микросхем флэш-памяти компания Intel представила в прошлом году. В числе первых поставляемых в продажу устройств значились и модели Z-P230, которые являются SSD-решениями начального уровня. Основным их недостатком являлась невысокая информационная емкость – от 4 до 16 Гб. Читатели, наверняка, отметили, что мы говорим о Z-P230 в прошедшем времени, а все потому, что Intel объявила о прекращении выпуска указанных устройств. Впрочем, твердотельные накопители Z-P230 еще некоторое время будут присутствовать на мировом рынке. Последний заказ на изготовление этих продуктов чипмейкер примет четвертого мая 2009 года, а последний серийный экземпляр сойдет с конвейера месяцем позже.
— Новость за 7 апреля 2009
Да и сами Asus EEE PC долго в продаже не продержались, а на смену приприетарному интерфейсу FLASH_CON пришёл mSATA, использовавший тот же размер печатной платы и тот же физический разъём, но отличавшийся расположением используемых контактов:

На смену mSATA потом пришёл стандарт М.2(NGFF), сильно облегчивший жизнь разработчикам SSD за счёт смягчения ограничений по длине печатной платы накопителя — теперь её можно было удлинять с прежних 51 до 110 мм(естественно, одним этим он не ограничился — там было и много других нововведений). Накопители mSATA хоть и потеряли с тех пор в популярности, но всё же в некоторых изделиях(и отдельно от них) встречаются.
В теории, если очень надо подключить такое устройство к компьютеру, в котором нет такого разъёма, можно напаять обрезок кабеля SATA прямо на контакты накопителя, но лучше всё же воспользоваться специальным переходником.
Например, вот таким.
Поставляется он в антистатическом защитном пакете.

На верхней стороне печатной платы размером 57х46 мм расположены разъёмы, микросхема стабилизатора напряжения L1117-3.3 и пара керамических конденсаторов её обвязки.

На нижней стороне печатной платы деталей нет.

Сравнение размеров переходника и накопителя mSATA:

Установка накопителя в переходник довольно тривиальна — сначала накопитель вставляется под наклоном в разъём, потом опускается до упора в крепёжные стойки и закрепляется винтами.

Переходник с установленным накопителем:

Сравнение габаритов переходника и жёсткого диска 2,5″:

Тестовый стенд:

Инициализация накопителя прошла успешно, переходник работоспособен:

Выводы: девайс специфичный и обычному пользователю скорее всео не нужный, но любителям компактных сборок может пригодиться.
С одной стороны, переходник работоспособен. С другой стороны — есть некоторые нюансы по креплению: стойки запрессованы под накопители типоразмера Full-Size mSATA и их перестановка под Half-Size как бы не предусмотрена, стандартные винты М3 под полноразмерным накопителем не поместятся, других отверстий для крепления самого переходника к чему бы то ни было не предусмотрено. Хотя, в принципе, эти проблемы решаемы: встретить Half-Size mSATA SSD сейчас надо очень постараться, а отверстия можно раззенковать под винты с потайной головкой.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Sata и mSata — в чем разница?

Опубликовано 9.09.2021 автор — 0 комментариев

Всем привет! Сегодня рассмотрим разъемы SATA и mSATA — в чем разница между ними, есть ли совместимость и принципиально ли это отличие.

О том, что такое SSD mSATA и какие у него есть особенности, можно почитать тут.

Что такое порт SATA

Этот интерфейс используется для связи материнской платы с периферическими устройствами. Разработка стандарта началась еще в 2000 году, а в 2003 году он впервые был использован в компьютерах серийного производства.

Название — аббревиатура от Serial Advanced Technology Attachment, что переводится как «Серийное решение для продвинутых технологий».

Сегодня актуальной является ревизия SATA 3. Скорость передачи данных через такой порт достигает 6 Гбит/с.

В том, что выйдет 4-я версия, лично я сильно сомневаюсь.

Для передачи данных используется 7-контактный разъем, работающий последовательно. Еще один 15-контактный разъем служит для питания подключенного устройства.

Допускается питание через 4-контактный штекер Molex, который тоже дает необходимое напряжение, для чего можно использовать адаптер для БП(или переходник).

В накопителях САТА используется протокол ACHI, который лучше всего справляется с передачей данных на такой скорости.

Сегодня в продаже можно найти как винчестеры, так и твердотельные накопители, подключаемые через этот интерфейс.

Что такое стандарт Mini SATA

Такой формат разработан в 2009 году для нетбуков и прочих компактных устройств. Как правило, с его помощью подключаются сейчас диски SSD.

Внешне разъем напоминает PCI-E x4 и электрически совместим с ним, а при наличии соответствующего контроллера эти порты взаимозаменяемы.

Скорость передачи данных у Mini SATA чуть выше и может достигать 8 Гбит/с. Используется все тот же протокол — ACHI. Если же твердотельный накопитель работает на более продвинутой версии протокола, то это уже немного другой формат. Детальнее об этом читайте в публикации «Что такое NVME SSD».

Твердотельные накопители mSATA размерами меньше по сравнению с традиционными САТА. А так как от физических размеров непосредственно зависит количество ячеек памяти, которое может содержать ССД, то и объем у них обычно меньше. Зато благодаря компактным размерам такое хранилище можно установить в любом лептопе.

Порты совместимы электрически и по протоколу передачи данных, однако не совместимы физически.

Чтобы подключить устройство SATA в порт mSATA, потребуется специальный переходник. Стоимость копеечная — не более пяти долларов США.

Подписывайтесь на меня в социальных сетях, чтобы вовремя получать уведомления о публикации новых материалов. До скорой встречи!



С уважением, автор блога Андрей Андреев.

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Сравнение разъемов mSATA и SATA

Если вы покупаете твердотельный накопитель или SSD, вы, вероятно, встречали разъемы mSATA и SATA. Оба они действуют как интерфейсы между запоминающим устройством и материнской платой системы. SATA уже давно является золотым стандартом подключения для всех типов накопителей, включая твердотельные накопители. Хотя с тех пор на рынке появились и другие разъемы, включая PCIe и NVMe, SATA по-прежнему пользуется огромной популярностью и важностью.Однако есть различия между SATA и mSATA. Вот сравнение разъема mSATA и SATA.

Технические характеристики

Все конструкции SATA, включая mSATA, соответствуют спецификациям, установленным Международной организацией SATA-IO или Serial ATA. И mSATA, и SATA используют ATA или Advanced Technology Attachment в качестве команды для передачи данных между хост-устройством и устройством хранения. По этим причинам любой, кто использовал интерфейс SATA, должен знать, как mSATA действует в устройстве.Точно так же разъемы SATA и mSATA должны соответствовать одним и тем же спецификациям, независимо от производителя, из-за этих общих спецификаций SATA-IO.

Размер

Размер — основное различие между SATA и mSATA. mSATA был разработан для работы в малых форм-факторах, таких как карманные устройства и ноутбуки. Он также используется в торговых киосках, принтерах и других небольших электронных устройствах. Он размером примерно с визитную карточку, поэтому идеально подходит для небольших форм-факторов, которые также имеют ограничения по мощности.SATA толще, чем mSATA, и размещен в 2,5-дюймовом корпусе, поэтому подходит только для более крупных устройств.

Емкость

И SATA, и mSATA соответствуют рекомендациям по скорости SATA III — 6 Гбит / с. Однако размер mSATA означает, что он обычно используется в дисках с меньшей емкостью хранения, чем полноразмерный вариант SATA. Емкость хранилища определяется диском, а не самим разъемом. Как правило, диски mSATA с флэш-памятью SLC обеспечивают лучшую надежность для хранения данных, тогда как диски с флэш-памятью MLC могут обеспечивать большую емкость, но меньшую надежность.Диски SATA имеют большую емкость, чем диски mSATA обоих типов, но различие между SLC и MLC также относится к дискам SATA.

Команда Delkin может разбить все факты о mSATA и SATA и помочь вам понять, как они применимы к конструкции вашего устройства. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию о сравнении разъемов mSATA и SATA или получить технический образец.

ЗАКАЖИТЕ ПРОМЫШЛЕННОЕ ФЛЕШ-ХРАНЕНИЕ DELKIN СЕГОДНЯ через нашего партнера по сбыту в Ньюарке.

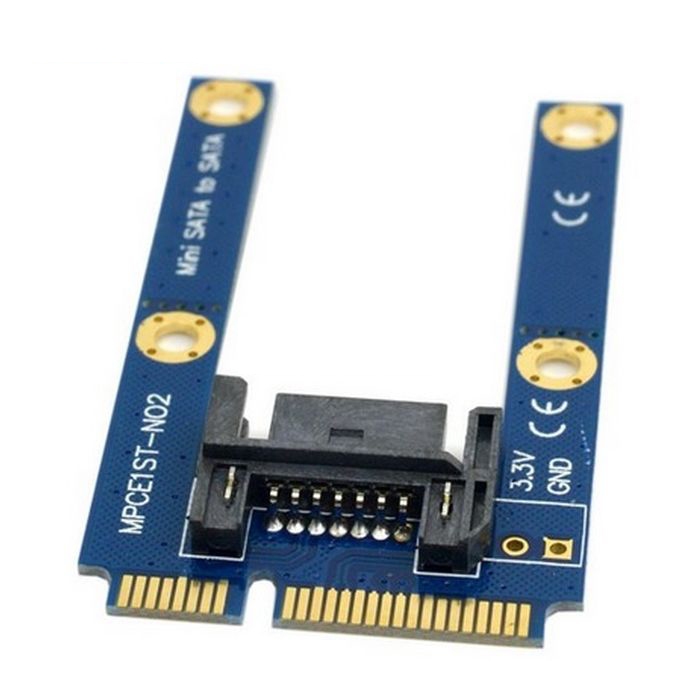

Преобразование SSD mSATA (52-контактный Mini PCI-E) в разъем SATA (7 + 15) для хоста с 2,5-дюймовым монтажным кронштейном

Преобразование SSD mSATA (52-контактный Mini PCI-E) в разъем SATA (7 + 15) на хост с 2,5-дюймовым монтажным кронштейном

MINI-SA-SATA3-2 от PI Manufacturing — это адаптер с SATA III на mSATA, который обеспечивает соединение 7 + 15-контактного разъема SATA с 52-контактным разъемом mini PCI-e. В собранном виде устройство может работать в разных операционных системах. Это устройство работает с DOS, Windows 95, 98, XP, 2000, Windows 7, Windows 8, Linux и Unix.Установка mSATA SSD в качестве системного диска позволяет загружать операционную систему напрямую и не влияет на скорость устройства хранения SSD. Характеристики
  • Полностью совместим с версией SATA 3.0
  • PCI Express Mini Card Электромеханические характеристики 1.2
  • 1 x 7 + 15-контактный разъем SATA для хоста
  • 1 x 52-контактный разъем Mini PCI-e для устройства SSD
  • PWM Power IC / 1.4MHz 5.5V синхронный понижающий преобразователь
  • Входное напряжение
  • mSATA; 3.3 В ± 5%, входной ток: 3 А
  • Скорость передачи данных: полоса пропускания 6 Гбит / с
  • Рабочая температура — коммерческая (от 0 ° C до 70 ° C)
  • mSATA форм-фактор SSD, как показано ниже:
    • Полный размер: 50,95 мм (Д) x 30 мм (Ш)
    • Половина размера: 26,8 мм (Д) x 30 мм (Ш)
  • Поддерживаемый SSD mSATA:
    • Sandisk U100Series mSATA и совместимое хранилище
    • Samsung PM830 series mSATA и совместимое хранилище
    • Micron Real SSD C400, C400v mSATA, Crucial mSATA и совместимое хранилище
  • Приложение:
    • Ноутбук, MID, планшетный ПК
    • Интернет-устройства, киоски
    • Промышленные компьютеры
    • Маршрутизаторы, Межсетевые экраны
    • и др.
