В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

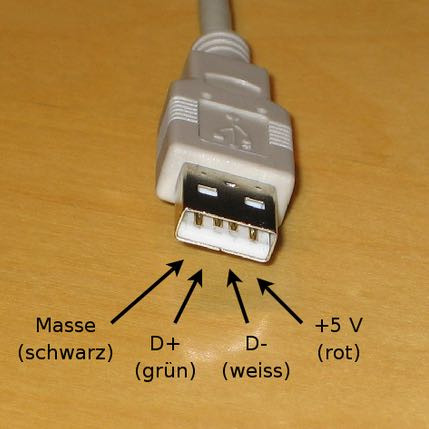

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

• Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
• Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
• Проводник № 7 применяется в качестве дополнительного заземления.
• Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

• Контакт № 1 красного цвета. Через н его подается напряжение.
• Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
• Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
• Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

• Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
• Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
• Проводник № 7 применяется в качестве дополнительного заземления.
• Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

• Контакт № 1 красного цвета. Через н его подается напряжение.
• Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
• Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
• Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов

USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями — USB 1.1, USB 2.0 и USB 3.0 . Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 — это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы — High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме — 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом — металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B — пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2. 0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ — тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах — 5 контактов. Цвета проводов в USB-кабеле 2.0:

• +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
• D- (белый) Data-;
• D+ (зеленый) Data+;
• GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
2. Белый (-), D-.
3. Зеленый (+), D+.
4. ID — для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Разъёмы и Конекторы типа B, Micro-B, Powered-B

Вилка и розетка типа B

Вилку типа B USB 3.0 можно определить по пяти дополнительным контактам. Она хоть и похожа на предшественницу USB 2.0, но различия визуально более заметны.

Вилка USB 3. 0 B типа	Вилка USB 3.0 типа B в разборе
Розетка USB 3.0 типа B	Розетка USB 3.0 типа B с разных ракурсов

Распиновка коннекторов USB 3.0 B -типа

Распиновка USB 3.0 — розетка тип B

1	VBUS	Красный
2	D-	Белый
3	D+	Зелёный
4	GND	Чёрный
5	StdA_SSTX-	Синий
6	StdA_SSTX+	Жёлтый
7	GND_DRAIN	ЗЕМЛЯ
8	StdA_SSRX-	Фиолетовый
9	StdA_SSRX+	Оранжевый
Shell	Оплётка	Экран разъёма

Вилка и розетка типа Micro-B

У разъёмов для мобильных устройств изменения более заметны. Старый разъём Micro-B USB 2.0 имел ширину 6,86 мм, однако теперь ширина разъёма USB 3.0 Micro-B для мобильных телефонов, плееров и смартфонов увеличилась до 12,25 мм. Опять же, разъёмы были сделаны таким образом, чтобы обеспечить совместимость c USB 2.0.

Вилка USB 3.0 Micro-B	Вилка и розетка USB 3.0 Micro-B
Вилка USB 3.0 Micro-B в разборе	Розетка USB 3.0 Micro-B в разборе

Распиновка коннекторов USB 3.0 Micro-B

Распиновка вилки USB 3.0 Micro-B

1	VBUS	Красный
2	D-	Белый
3	D+	Зелёный
4	ID	не подключён
5	GND	Чёрный
6	StdA_SSTX-	Синий
7	StdA_SSTX+	Жёлтый
8	GND_DRAIN	ЗЕМЛЯ
9	StdA_SSRX-	Фиолетовый
10	StdA_SSRX+	Оранжевый
Shell	Оплётка	Экран разъёма

Также существуют разъёмы USB 3.

0 Micro ещё двух типов: вилка USB 3.0 Micro-A и розетка USB 3.0 Micro-AB. Визуально отличаются от USB 3.0 Micro-B «прямоугольной» (не срезанной) частью разъёма с USB 2.0 контактами, что позволяет избежать подключения вилки Micro-A в розетку Micro-B, а разетку Micro-AB делает совместимой с обеими вилками.

Розетка Micro-AB будет применяться в мобильных устройствах, имеющих бортовой USB 3.0 host контроллер. Для идентификации режима хост/клиент используется пин 4 (ID) – в вилке Micro-A он замкнут на «землю».

Коннекторы USB 3.0 Powered-B

Новый разъём Powered-B спроекирован с использованием двух дополнительных контактов, что позволяет устройствам предоставлять до 1000 мА другому устройству, например адаптеру Wireless USB. Это позволяет избежать необходимости в источнике питания для устройства, подключаемого к Wireless USB адаптеру… делая ещё один шаг к идеальной системе беспроводной связи без проводов (даже для питания). При обычных проводных подключениях к хосту или хабу эти два дополнительных контакта не используются.

Розетка USB 3.0 Powered-B (схема)

1	VBUS	+5V Питание
2	USB D-	USB 2.0 данные
3	USB D+
4	GND	Земля
8	StdA_SSRX-	SuperSpeed приём
9	StdA_SSRX+	SuperSpeed приём
7	GND_DRAIN	Земля
5	StdA_SSTX-	SuperSpeed передача
6	StdA_SSTX+	SuperSpeed передача
10	DPWR	Дополнительное питание на устройство
11	DGND	Земля питания устройства

Разъёмы и коннекторы USB 3.

0 типа A (на стороне компьютера или хаба)

Распиновка USB — виды, отличия и распайка по цветам USB кабеля

Содержание

• 1 Виды USB-разъемов
• 2 Основные отличия USB провода
• 3 Распиновка USB 2.0 и 3.0 A и B
  • 3.1 По цветам
• 4 Распиновка микро-USB разъема
• 5 Распиновка мини-USB
• 6 Распиновка USB на материнской плате
• 7 Распиновка USB Type C

Распиновка USB-приводов легко выполняется в домашних условиях при наличии паяльника и цветовых схем. Укоротить, удлинить или спаять новый USB может не только радиолюбитель, но и человек без соответствующих навыков.

Виды USB-разъемов

Шины отличаются по типам коннекторов:

1. Тип A. Прямоугольный прочный штекер. Именно этот вид разъема чаще всего встречается в уже устаревших ПК, ноутбуках и комплектующих.
2. Тип B. Квадратный разъем, встречающийся в принтерах и других периферийных устройствах. Для портов этого типа созданы специальные удлинители, где на одном конце штекер типа А, а на другом – разъем для него. Используется такой кабель чаще всего для подключения флешек без необходимости лезть к системному блоку.
3. Micro-USB – наиболее распространенный разъем для портативных устройств, который начинает постепенно заменяться Type-C.
4. Mini-USB – уменьшенный аналог Micro-USB.
5. Тип C – кабель современного поколения с симметричным коннектором.

Так выглядят USB коннекторы по типам:

Типы USB коннекторов

Вход и выход USB также отличают по «полу»:

• M – кабель.
• F – разъем.

Коннекторы бывают mini и micro. В зависимости от обновления, также различают по спецификации:

• USB 1.0;
• USB 2.0;
• USB 3.0 (3.1).

Наглядно, как выглядят современные USB:

Современные типы USB кабеля

Основные отличия USB провода

Несмотря на одинаковые размеры гнезда и самого коннектора, USB 3.0 отличается от предшественника 2.0 дополнительными 5 контактами и синим цветом сердцевины:

Отличия USB 2. 0 и 3.0

Передача данных через разъем 3 поколения происходит в 2 раза быстрее за счет сокращения тактов передачи данных с 2 до 1. Чтобы добиться сопряжения с устройством, нужно убедиться, что штекер USB 3.0 вставлен полностью (до конца).

Не путать: Type-C – это не USB 3.1.

Частая путаница возникает у пользователей с разъемами mini USB с micro. Отличить их можно по размеру (первый чуть больше), а также по специальным защелкам на задней стороне у второго.

Отличие mini USB от micro USB

По остальным параметрам они идентичны.

Распиновка USB 2.0 и 3.0 A и B

Распиновка (распайка) USB нужна для починки старых кабелей, удлинения или обрезки. Зная назначение контактов, можно изготовить переходник самостоятельно.

Распайка USB разъема

Сигнал из USB в устройство передается с помощью витых пар. Жила (проволока) имеет цветную маркировку, благодаря которой упрощается процесс ремонта.

Цветные жилы в разъеме USB

Сделать распиновку очень просто: нужный разъем нужно отзеркалить и спаять провода в соответствии со цветом.

Основные фигуранты – это положительные и отрицательные контакты. Берется любой адаптер с 5V, канцелярским ножиком отрезается USB-коннектор. Затем нужно зачистить и залудить провода. Для разъема такие же манипуляции. Затем происходит спайка по схеме. Каждое соединение обматывается изолентой, затем между собой они соединяются термоклеем.

В распайке проводов USB 2.0 всего 4 экранированных провода, расположенных линейно: два для питания (первый и последний) и два для передачи данных (второй и третий). Помечены они следующим образом:

1. +5V (power) отвечает за питание.
2. -D: передача данных.
3. +D: аналогично -D.
4. GND (ground) – для заземления. Обозначается в виде перевернутой Т.

Распиновка USB типа A

Несмотря на одинаковые схемы, у USB типов А и В есть отличия: В А расположение коннекторов линейное (от первого до четвертого), тогда как в В сверху и снизу:

Верх	Низ
Первый	Третий
Второй	Четвертый

Распайка USB тип B

USB 3. 0 имеет 5 дополнительных коннекторов для соответствия с USB 2.0.

Распиновка USB 3.0

Характеристика 5 дополнительных проводов:

• пятый работает на прием информации со знаком минус;
• шестой также для Data, только для +;
• седьмой – заземление;
• восьмой и девятый для передачи данных (+ и — соответственно).

Спецификация USB 3.0 выделяется среди предшественников не только высокой скоростью, но и экономией энергии. Происходит это за счет функции интерфейса опроса подключаемого устройства, а также снижением мощности в режиме ожидания.

По цветам

Цветовая маркировка для USB 2.0 схемы А:

Провод	Обозначение	Цвет
1	VCC (подача тока на 5 V)	Красный
2	D- (Data -)	Белый
3	D+ (Data +)	Зеленый
4	GND (Земля)	Черный

Маркировка по цветам USB 2. 0 схемы А

Для квадратного USB типа B:

Маркировка по цветам USB типа B

Для USB 3.0:

Пины	Обозначение	Цвет
1	VCC (подача тока на 5 V)	Красный
2	D- (Data -)	Белый
3	D+ (Data -)	Зеленый
	SS RX- (прием данных)	Фиолетовый
	SS RX+ (прием данных)	Оранжевый
4	GND (заземление)	Черный
5	SS TX -(протокол Super Speed)	Синий
6	SS TX+ (протокол Super Speed)	Желтый
7	GND (дополнительное заземление)	—

Распиновка USB 3.0 по цветам

Распиновка микро-USB разъема

Такой коннектор можно чаще всего увидеть в современных портативных устройствах (планшет, смартфон или плеер):

Распиновка micro USB по цветам

Отличается от предшественников малыми габаритами и наличием 5 контактов, которые читаются справа налево. Тип и пол USB такой же, как и у других коннекторов: где A и B – это типы коннекторов, а F и M – пол.

Распайка micro-USB:

• 1 – красного цвета, подается напряжение 5V;
• 2 и 3 – Data, для передачи данных, белый и зеленый соответственно;
• 4 – фиолетовый для особых коннектов;
• 5 – черный — заземление.

Распайка микро USB

Распиновка мини-USB

Распайка кабеля мини-USB почти ничем не отличается от micro. В этом случае, контакты читаются слева направо.

Распайка кабеля мини-USB

Используются также 4 провода, 2 из которых для питания (5V и заземление), 2 – для приема данных, передающихся по витой паре (Data+ и Data-).

Распиновка USB на материнской плате

В материнке может быть от 4 до 8 USB-портов. Сзади корпуса системника обычно расположены 2 или 4. В плате может быть спецификация любого уровня, включая USB 1.0 и далее.

Как выглядит распайка для спецификации USB второго поколения в цвете:

Распайка USB 2. 0 на материнской плате в цвете

Разъемы красного цвета – питание, белые и зеленые – данные (+ и — соответственно), черные и серый номер 10 – заземление.

Как это выглядит:

Фото USB кабеля на материнской плате

Для 3.0 в цвете и подробно в таблице:

Распиновка USB 3.0 по цветам на материнской плате

Аналогично с цветами остальных проводов, кроме желтого, синего, оранжевого и фиолетового. Это передача высокоскоростных данных.

Как выглядит USB 3.0 в плате:

USB 3.0 на материнской плате

Так как в мире еще не придумали единого стандарта изготовления материнских плат, цель любого из проводов одного бренда может заведомо отличаться от другого. Поэтому в современных корпусах системников предусмотрены разъемы для любого USB-коннектора.

Распиновка USB Type C

Всего в этой спецификации 24 контакта, где:

• 12 сверху маркируются от А1 до А12.
• 12 снизу от В12 до В1.

Благодаря такому соответствию, пользователи могут вставлять шнур обеими сторонами.

С помощью Type C вы можете заряжать одним проводом как ноутбук, так и смартфон.

USB разъем тип C

Виды контактов:

1. USB 3.1 – контакты, обладающие высокоскоростной передачей данных. Развиваемая скорость – до 10 Гб/с. Им соответствуют контакты под номерами 2, 3, 10, 11, где RX – передача, а TX – прием данных.
2. USB 2.0 – медленная передача данных, максимально развиваемая скорость до 500 Мб/с. Находится в контактах под цифрами 6 и 7.
3. GND – заземление.
4. SBU – 8 канал для передачи видеосигнала.
5. СС – канал, который определяет тип устройства и его конфигурацию.
6. VBUS – 4 канала питания, которые регулируют напряжение и силу тока периферийного устройства (максимально 100V).

Распиновка USB типа C по цветам

Благодаря третьей спецификации, напряжение в 5 V может повышаться до 20. Подача тока также может быть увеличена до 5 А. В сумме получается 100 Вт мощности.

Помимо симметрии, у интерфейса Type-C есть ключевые моменты:

1. Поддержка всех ранних интерфейсов, начиная со второго поколения.
2. Альтернативный режим работы, с помощью которого работает поддержка протоколов DisplayPort и HDMI.
3. Управление через интерфейс входящей энергией с помощью конфигурирования.

Читайте также. Похожие записи.

• Термовоздушная паяльная станция с лабораторным блоком питания AOYUE 768
• Купить USB паяльник по низкой цене на Али
• Терморегулятор для теплого пола: 5 важнейших параметров выбора
• Электронный микроскоп для самой тонкой работы
• Самодельные часы с в чехле от наушников Apple
• Все что нужно знать про преобразователи

Поделитесь статьей:

comments powered by HyperComments

РАЗВОДКА USB MINI B

w3.org/1999/xhtml» cellspacing=»0″>

хост-контроллер В компьютерном оборудовании хост-контроллер, хост-адаптер или адаптер главной шины (HBA) соединяет хост-систему (компьютер) с другими сетевыми устройствами и устройствами хранения. Интерфейс универсальной последовательной шины хоста. высокоскоростной работающие на высокой скорости; «высокоскоростной кухонный комбайн»; «высокоскоростной снаряд» Высокая скорость 1986 игра в пинбол, разработанная Стивом Ричи и выпущенная Williams Electronics. Эта игра основана на реальной полицейской погоне Ричи в Porsche 928 1979 года выпуска. В конце концов его поймали в Лоди, штат Калифорния, на межштатной автомагистрали 5, и обвинили в превышении скорости на скорости 146 миль в час. Высокоскоростная железная дорога (ВСМ) — это тип пассажирского железнодорожного транспорта, который работает со значительно большей скоростью, чем нормальная скорость железнодорожного движения. Конкретные определения Европейского Союза включают обновленный трек и или более быстрый для нового трека. USB Универсальная последовательная шина (USB) — это спецификация для установления связи между устройствами и хост-контроллером (обычно персональными компьютерами), разработанная и изобретенная Аджаем Бхаттом во время работы в Intel. USB предназначен для замены многих разновидностей последовательных и параллельных портов. Обозначает универсальную последовательную шину и представляет собой соединительный порт, который поддерживает подключение периферийных устройств и компьютеров/электрических устройств. Обозначает универсальную последовательную шину. Способ подключения устройств к компьютеру. Большинство смартфонов теперь используют кабели microUSB для зарядки и синхронизации. Универсальная последовательная шина, технология подключения периферийных устройств к компьютеру, обеспечивающая быстрый обмен данными высокоскоростной хост-контроллер USB — Micro Maestro Micro Maestro 6-канальный сервоконтроллер USB Шестиканальный Micro Maestro поднимает планку производительности для последовательных сервоконтроллеров благодаря таким функциям, как собственный интерфейс USB и внутреннее управление сценариями. Независимо от того, хотите ли вы высокопроизводительное сервоуправление (разрешение 0,25 мкс со встроенным управлением скоростью и ускорением) или общий контроллер ввода-вывода (например, для взаимодействия с датчиком или ESC через USB-порт), это крошечное универсальное устройство будет доставлять. Полностью собранная версия поставляется с установленными контактными штифтами. Micro Maestro — универсальный сервоконтроллер и плата ввода-вывода общего назначения в очень компактном корпусе (0,85–1,20 дюйма). Он поддерживает три метода управления: USB для прямого подключения к компьютеру, последовательный TTL для использования со встроенными системами и внутренние сценарии для автономных приложений без хост-контроллера. Каналы могут быть сконфигурированы как выходы сервоприводов для использования с сервоприводами с радиоуправлением (RC) или электронными регуляторами скорости (ESC), как цифровые выходы или как аналоговые входы. Чрезвычайно точные сервоимпульсы с высоким разрешением имеют джиттер менее 200 нс, что делает эти сервоконтроллеры хорошо подходящими для высокопроизводительных приложений, таких как робототехника и аниматроника, а встроенное управление скоростью и ускорением для каждого канала упрощает Достигайте плавных, плавных перемещений, не требуя от источника управления постоянного вычисления и потоковой передачи обновлений промежуточных положений в Micro Maestro. Устройства могут быть последовательно соединены с дополнительными сервоприводами Pololu и контроллерами двигателей на одной последовательной линии. Комплект ARM9 Elance ATMEL ARM9 AT91SAM9261, ARM Kit — это высокотехнологичная мобильная технология, предназначенная для облегчения процесса разработки и отладки различных конструкций, включающих высокоскоростные 32-разрядные процессоры. Он объединяет встроенный TFT-дисплей, Ethernet, память, USB-устройство, хост-контроллер и аудиокодек для создания автономной универсальной тестовой платформы. Изображение чипа хост-контроллера VIA VT6315N PCI-E Образ чипа хост-контроллера VIA VT6315N PCI-E высокоскоростной usb-хост-контроллер Плата контроллера PCI USB 2. 0 (5 внешних портов и 1 внутренний порт совместно с внешним портом). Использование чипа хост-контроллера NEC D720101 PCI-USB 2.0. Совместимость с OHCI для USB 1.0a и EHCI для USB Rev.095. Соответствует спецификации универсальной последовательной шины версии 2.0. Поддерживает высокоскоростную (480 Мбит/с), полноскоростную (12 Мбит/с) и низкоскоростную (1,5 Мбит/с) скорость передачи данных. 32-битный хост-интерфейс с частотой 33 МГц, совместимый со спецификацией PCI версии 2.2. Поддерживает до 127 устройств. Поддержка горячей замены и пробуждения устройства. Поддерживает выпуск спецификации интерфейса управления питанием шины PCI-Bus 1.1. Обеспечьте до 5 независимых нисходящих портов типа «A» для подключения USB-устройств. Поддерживает все USB-совместимые устройства. Системные требования. ПК с одним 32-битным слотом PCI. МС Виндовс 98SE/Я/2000/ХР/Виста. В пакет включено: карта контроллера PCI USB 2.0, руководство пользователя. Поддержка USB-устройств: цифровая камера, принтер, сканер, клавиатура, мышь, динамик, модем, USB-концентратор, игровая приставка, MP3-плеер, USB-ридер, КПК, плоттер, съемный отсек для хранения (HDD, CDROM, CDRW). Номер детали производителя: SYBA SD-NECU2-5E1I.

minib%20usb%20to%20db9%20схема выводов и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог данных	MFG и тип	ПДФ	Теги документов
2008 — каталог разъемов Delphi Реферат: Кабель Delphi LVDS «USB-a Male» USCAR-30 10719715 usb male A to usb micro B male 15394150 13709 15401440 разъем delphi МТС каталог Текст: Нет доступного текста файла	Оригинал	PDF	DEEA-EN-08-00579 1008/Гркс/2М каталог коннекторов delphi Кабель Delphi LVDS «USB-мужчина» УСКАР-30 10719715 usb male A to usb micro B male 15394150 13709 15401440 Delphi Connector МТС каталог
887808243 Аннотация: Molex USB 3.0 Текст: Нет доступного текста файла	OCR-сканирование	PDF	Б875381-86-00/10/2Г SD-887538200 887808243 Молекс USB 3. 0
2003 — разъем mxj Abstract: 54819-0511 USB On-the-Go «USB On-the-Go» 67503-0020 Стандартный штекер USB mini-A MINI-B ПРЯМОУГЛОВОЙ ПРЯМО СКВОЗНОЕ ОТВЕРСТИЕ 54819-0578 usb ВЕРТИКАЛЬНАЯ розетка Текст: Нет доступного текста файла	Оригинал	PDF	480 Мбит/с 1-800-78МОЛЕКС JPN-033 Дом/2003 разъем mxj 54819-0511 USB на ходу «USB на ходу» 67503-0020 Стандартный разъем USB mini-A MINI-B ПРЯМОЙ УГОЛ ВПРАВО СКВОЗНОЕ ОТВЕРСТИЕ 54819-0578 usb ВЕРТИКАЛЬНАЯ розетка
USCAR-30 Резюме: 1-110193 AWG28 9-контактный на 15-контактный проводной СХЕМА ALI usb2 USCAR30 Текст: Нет доступного текста файла	OCR-сканирование	PDF	AWG28 AWG24 УСКАР-30 1-110193 СХЕМА подключения 9-контактного к 15-контактному разъему Али usb2 USCAR30
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	U030-006 U024-010 10 футов U028-006 У209-000-Р У222-004-Р com/sku/U030-006.
2006 — 1620002 Резюме: удлинители mag45 KG 5546 usb to rj45 440479-1 202303-1 440479-2 440478-1 440479 2 1487587-1 Текст: Нет доступного текста файла	Оригинал	PDF	си1-3240 1620002 маг45 5546 кг удлинители usb к rj45 440479-1 202303-1 440479-2 440478-1 440479 2 1487587-1
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	U029-006 СХ4200, CX4210, CX4230, СХ4300, CX4310, СХ6200, CX6230, CX6330, CX6445,
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	480 Мбит/с U030-06N-ХАБ U030-06N-ХАБ U029-006 U030-006 U050-006 com/sku/U030-06N-HUB.
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	U030-003 У322-006 У324-006 У326-006 com/артикул/U030-003.
2002 — UX60-MB-5ST Аннотация: mp3-плеер USB Текст: Нет доступного текста файла	Оригинал	PDF
схема хлорида Реферат: SD-59204-158 Chloride AWG28 TIL 123 usb mini-b SD592 Текст: Нет доступного текста файла	OCR-сканирование	PDF	AWG28 AWG26 Л99/86/24 SD-59204- SD-59204-158 EN-02JI097) MXJ-54 принципиальная схема хлора SD-59204-158 Хлористый AWG28 ТИЛ 123 usb мини-б SD592
2012 — военные разъемы Реферат: разъем usb mini-b CONXAL Mini-B mini-us Текст: Нет доступного текста файла	Оригинал	PDF	DCC-USBNB-160 военные разъемы usb мини-б КОНКСАЛЬНЫЙ Штекер Mini-B мини-нас
ОВОС-364-38 Резюме: EIA-364-09 JIS-C-5028 EIA-364-70 C5028 EIA-364-13 EIA-364-52 EN-37 EIA36430 EIA-364-23 usb Текст: Нет доступного текста файла	Оригинал	PDF	J2003-0961 ПС-500075-001 ПС500075001 ЕС-4000-3996 95 марта 10 г. У5-0926 DCBRD03 АН-37-1 ОВОС-364-38 ОВОС-364-09JIS-C-5028 ОВОС-364-70 C5028 ОВОС-364-13 ОВОС-364-52 АН-37 ОВОС36430 EIA-364-23 USB
Молекс USB 3.0 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF	г-60- Б875381-86-00/10/2Г SD-887538200 Молекс USB 3. 0
2011 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	10 футов У050-010 480 Мбит/с У322-006 У324-006 У326-006 com/артикул/U050-010.
2013 — usb mini-b Аннотация: USB-кабель Текст: Нет доступного текста файла	Оригинал	PDF	DCC-USBNB-160 usb мини-б USB-кабель
2006 — 440479-1 Резюме: 440478-1 1620002 202303-1 440479-2 1368162-1 1487601-1 440478 1734038 440479 2 Текст: Нет доступного текста файла	Оригинал	PDF	си1-3240 440479-1 440478-1 1620002 202303-1 440479-2 1368162-1 1487601-1 440478 1734038 440479 2
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	U028-006 U024-010 10 футов U030-006 У209-000-Р У222-004-Р com/sku/U028-006.
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	УР030-006-РА УР030-006-РА
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	U024-06N-ХАБ 480 Мбит/с U024-06N-ХАБ U029-006 U030-006 U050-006 com/sku/U024-06N-HUB.
USB мини-b Резюме: AWG28 Mini-B plug usb molex Текст: Нет доступного текста файла	OCR-сканирование	PDF	AWG28 AWG26 AWG26 Л81/89/86 SD-59205- en-02ji097) mxj-54 usb мини-б AWG28 Штекер Mini-B usb молекс
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	УР030-003 УР030-003,
Заглушка Mini-B Аннотация: Molex USB 3.0 Текст: Нет доступного текста файла	OCR-сканирование	PDF	67546000c б28/б24 6880600ХХ SD-68806-037 Штекер Mini-B Молекс USB 3.0
2010 – Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	UB232R FT232R

Предыдущий 1 2 3 … 23 24 25 Далее

USB в двух словах — Глава 2

Все устройства имеют восходящее соединение с хостом, а все хосты имеют нисходящее соединение с устройством. Разъемы восходящего и нисходящего потока механически не взаимозаменяемы, что исключает незаконную петлю. соединения на концентраторах, таких как нисходящий порт, подключенный к нисходящему порту. Обычно выделяют два типа разъемы, называемые типом A и типом B, которые показаны ниже.

Тип A USB Connector	Type B Connector

00

. Вилки типа A всегда обращены вверх по потоку. Сокеты типа A обычно располагаются на хостах и ​​концентраторах. Например Разъемы типа A распространены на материнских платах и ​​концентраторах компьютеров. Вилки типа B всегда подключаются ниже по потоку и следовательно, на устройствах есть разъемы типа B.

Интересно найти кабели типа A к типу A, проложенные напрямую, и массив USB-переходников в некоторых компьютерных магазинах. Это противоречит спецификации USB. Единственный Штекер типа A для штекера типа A представляет собой мост, который используется для соединения двух компьютеров вместе. Другой Запрещенные кабели — это удлинители USB с вилкой на одном конце (типа A или типа B) и розеткой на другом. Другой. Эти кабели нарушают требования к длине кабеля USB.

В USB 2.0 включены исправления, в которых представлены разъемы mini-usb B. Подробности об этих разъемах можно можно найти в Уведомлении об инженерных изменениях соединителя Mini-B. Причина мини-разъемов исходила из диапазона миниатюрных электронных устройств, таких как мобильные телефоны. и организаторы. Текущий разъем типа B слишком велик, чтобы его можно было легко интегрировать в эти устройства.

Совсем недавно была выпущена спецификация On-The-Go, которая добавляет функциональность одноранговой связи с USB. Это вводит USB-хосты в мобильные телефоны и электронные органайзеры, и поэтому включил спецификацию для вилок mini-A, розеток mini-A и розеток mini-AB. я Думаю, скоро мы должны быть завалены кабелями mini USB и линейкой переходных кабелей mini-to-standard.

Номер контакта	Цвет кабеля	Функция
1	Red	V BUS (5 volts)
2	White	D-
3	Green	D+
4	Black	Заземление

В кабелях USB используются стандартные внутренние цвета проводов, что упрощает идентификацию проводов от производителя. производителю. Стандарт определяет различные электрические параметры кабелей. интересно читать деталь, включенная в исходную спецификацию USB 1.0. Вы бы поняли это, указав электрические атрибуты, но В параграфе 6.3.1.2 предлагается, чтобы цвет накладок на USB-кабелях был морозно-белым — как скучно! USB 1.1 и USB 2.0 были смягчены, чтобы рекомендовать черный, серый или натуральный.

Разработчики печатных плат захотят обратиться к главе 6 за стандартными посадочными местами и выводами.

Если вы не проектируете микросхему для USB-устройства/трансивера или USB-хоста/концентратора, вам не так уж и много нужно. необходимо знать об электрических характеристиках в главе 7. Здесь мы кратко остановимся на основных моментах.

Как мы уже говорили, USB использует дифференциальную пару для передачи данных. Это закодировано с использованием NRZI и является битовым. заполнены для обеспечения адекватных переходов в потоке данных. На низкоскоростных и полноскоростных устройствах дифференциал «1» передается путем подтягивания D+ выше 2,8 В с резистором 15 кОм, притянутым к земле, и D- ниже 0,3 В с резистором 1,5 кОм. резистор подтянут до 3,6В. С другой стороны, дифференциальный «0» — это D- больше 2,8 В и D+ меньше 0,3 В. с теми же соответствующими подтягивающими/подтягивающими резисторами.

Приемник определяет дифференциал «1» как D+ на 200 мВ больше, чем D-, и дифференциал «0» как D+ на 200 мВ меньше. чем Д-. Полярность сигнала инвертируется в зависимости от скорости шины. Поэтому термины «J» и Состояния «K» используются для обозначения логических уровней. На низкой скорости состояние «J» является дифференциальным 0. На высокой скорости состояние «J» является дифференциалом 1.

Трансиверы USB будут иметь как дифференциальные, так и несимметричные выходы. Определенные состояния шины обозначаются несимметричные сигналы на D+, D- или на обоих. Например, нуль с одним концом или SE0 могут использоваться для обозначения сброс устройства при удержании более 10 мс. SE0 генерируется при удерживании D- и D+ на низком уровне (

Низкоскоростная/полная шина имеет характеристическое сопротивление 90 Ом +/- 15%. Поэтому важно при выборе последовательных резисторов для согласования импеданса для D+ и D- соблюдайте спецификацию. Любая хорошая таблица данных должны указывать эти значения и допуски.

В высокоскоростном (480 Мбит/с) режиме используется постоянный ток 17,78 мА для передачи сигналов с целью снижения шума.

USB-устройство должно указать свою скорость, подняв линию D+ или D- до 3,3 вольта. полноскоростное устройство, На изображении ниже будет использоваться подтягивающий резистор, подключенный к D+, чтобы определить себя как полноскоростное устройство. Эти тянуть резисторы на стороне устройства также будут использоваться хостом или концентратором для обнаружения наличия подключенного устройства. в свой порт. Без подтягивающего резистора USB предполагает, что к шине ничего не подключено. Некоторые устройства имеют это резистор, встроенный в его кремний, который можно включать и выключать под управлением прошивки, для других требуется внешний резистор.

Например, у Philips Semiconductor есть технология SoftConnect ^TM . При первом подключении к шине это позволяет микроконтроллер для инициализации функционального устройства USB, прежде чем он активирует резистор идентификации подтягивающей скорости, указывает на то, что устройство подключено к шине. Если бы подтягивающий резистор был подключен к шине V _{, то это указывало бы на устройство было подключено к шине, как только был вставлен штекер. Затем хост может попытаться перезагрузить устройство. и запросить дескриптор, когда микропроцессор еще даже не начал инициализировать устройство с функцией USB.}

Другие поставщики, такие как Cypress Semiconductor, также используют программируемый резистор для перенумерации ^TM . в их устройствах EzUSB, где одно устройство может быть перечислено для одной функции, такой как программирование в полевых условиях, а затем отключается от шины под управлением прошивки, и перечисляется как другое другое устройство, все без участия пользователя поднимая веко. Многие устройства EzUSB не имеют Flash или OTP ROM для хранения кода. они загружены при подключении.

905:00

Рисунок 2: Устройство полного скорости с резистором для подтягивания, подключенного к D+

. —

Вы заметите, что мы не включили идентификацию скорости для высокоскоростного режима. Высокоскоростные устройства начнут подключение в качестве полноскоростного устройства (от 1,5 кОм до 3,3 В). После того, как он был прикреплен, он будет издавать высокоскоростное чириканье во время сбросить настройки и установить высокоскоростное соединение, если хаб это поддерживает. Если устройство работает в высокоскоростном режиме, затем подтягивающий резистор удаляется, чтобы сбалансировать линию.

Устройство, совместимое с USB 2.0, не требуется для поддержки высокоскоростного режима. Это позволяет производить более дешевые устройства. если скорость не критична. Это также относится к низкоскоростным устройствам USB 1.1, поддержка которых не требуется. максимальная скорость.

Однако высокоскоростное устройство не должно поддерживать низкоскоростной режим. Он должен поддерживать только полноскоростной режим, необходимый для подключения сначала, затем высокоскоростной режим, если он будет успешно согласован позже. Устройство с выходом, совместимое с USB 2.0. (концентратор или хост) должны поддерживать все три режима: высокую скорость, полную скорость и низкую скорость.

Одним из преимуществ USB являются устройства с питанием от шины — устройства, которые получают питание от шины и не требуют внешние блоки вилок или дополнительные кабели. Однако многие хватаются за этот вариант, не взвесив сначала все необходимые критерии.

USB-устройство указывает свою потребляемую мощность, выраженную в единицах 2 мА, в дескрипторе конфигурации, который мы будем подробно изучить позже. Устройство не может увеличить потребляемую мощность больше, чем указано во время перечисление, даже если оно теряет внешнее питание. Существует три класса функций USB,

• Функции с питанием от шины малой мощности
• Мощные функции с питанием от шины
• Функции с автономным питанием

Функции с питанием от шины с низким энергопотреблением получают всю свою мощность от V _BUS и не могут потреблять более одного единичная нагрузка. Спецификация USB определяет единичную нагрузку как 100 мА. Функции с питанием от маломощной шины также должны быть предназначен для работы от напряжения V _BUS до 4,40 В и до максимального напряжения 5,25 В, измеренного при вилка восходящего потока устройства. Для многих 3,3-вольтовых устройств регуляторы LDO обязательны.

Мощные функции с питанием от шины будут потреблять всю свою мощность от шины и не могут потреблять более одного устройства. нагрузку до тех пор, пока она не будет настроена, после чего она может разряжать 5 единиц нагрузки (макс. 500 мА) при условии, что она запрошена это в его дескрипторе. Функции шины высокой мощности должны обнаруживаться и перечисляться при минимальном напряжении 4,40 В. При работе с полной единичной нагрузкой минимальное значение V _BUS составляет 4,75 В, а максимальное — 5,25 В. Опять же, эти измерения проводятся на входной заглушке.

Функции автономного питания могут потреблять до 1 единицы нагрузки от шины, а остальную часть энергии получать от внешнего источника. источник. Если этот внешний источник выйдет из строя, он должен иметь возможность получать не более 1 единицы нагрузки от автобус. Функции с автономным питанием легче проектировать в соответствии со спецификацией, так как не так много проблем с потребляемая мощность. Нагрузка с питанием от шины, состоящая из 1 единицы, позволяет обнаруживать и перечислять устройства без сетевого/вторичного питания. приложенная мощность.

Ни одно USB-устройство, питающееся от шины или автономное, не может управлять V 9.0548 BUS на входном порту. Если V _BUS потерян, у устройства есть долгие 10 секунд, чтобы отключить питание от используемых подтягивающих резисторов D+/D- для определения скорости.

Другими соображениями V _BUS являются пусковой ток, который должен быть ограничен. Это указано в USB параграф 7.2.4.1 спецификации и обычно упускается из виду. Пусковой ток вносит вклад в величину емкость на вашем устройстве между V _BUS и землей. Поэтому спецификация указывает, что максимальный Емкость развязки, которую вы можете иметь на своем устройстве, составляет 10 мкФ. При отключении устройства после отключения тока при протекании через индуктивный USB-кабель на открытом конце кабеля может возникнуть большое обратное напряжение. Чтобы этого не произошло, необходимо использовать минимум 1 мкФ V _BUS указана развязывающая емкость.

Типичное устройство с питанием от шины не может потреблять более 500 мА, что вполне разумно. И что это осложнение, которое вы спрашиваете? Может режим ожидания?

Режим ожидания обязателен на всех устройствах. Во время приостановки вступают в силу дополнительные ограничения. Максимум ток приостановки пропорционален единичной нагрузке. Для устройства с 1 единицей нагрузки (по умолчанию) максимальная приостановка ток 500мкА. Сюда входит ток от подтягивающих резисторов на шине. На хабе и D-, и D+ есть подтягивающие резисторы на 15 кОм. С точки зрения энергопотребления подтягивающий резистор на устройство включено последовательно с подтягивающим резистором 1,5 кОм, что дает общую нагрузку 16,5 кОм на V 9.0548 СРОК от обычно 3,3В. Поэтому этот резистор потребляет 200 мкА еще до того, как мы начнем.

Еще одним соображением для многих устройств является регулятор 3,3 В. Многие USB-устройства работают от 3,3 В. PDIUSBD11 — один из таких примеров. Линейные регуляторы, как правило, довольно неэффективны при среднем режиме покоя. токи порядка 600 мкА, поэтому требуются более эффективные и, следовательно, дорогие регуляторы. В большинстве случаев вы также должны замедлять или останавливать часы на микроконтроллерах, чтобы не выходить за установленные пределы. Ограничение 500 мкА.

Многие разработчики спрашивают на форуме разработчиков USB, каковы осложнения превышения этого ограничения? Это понятно, что большинство хостов и хабов не имеют возможности обнаружить такую ​​перегрузку такого масштаба и, таким образом, если вы потребляете, может быть, 5 мА или даже 10 мА, вы все равно должны быть в порядке, имея в виду, что в конце день ваше устройство нарушает спецификацию USB. Однако при нормальной работе, если вы попытаетесь превысить 100 мА или указанная вами допустимая нагрузка, затем ожидайте, что концентратор или хост обнаружат это и отключат ваш устройства в интересах целостности шины.

Конечно, этих проблем проектирования можно избежать, если вы решите разработать устройство с автономным питанием. Приостановить токи может не представлять большой проблемы для настольных компьютеров, но с введением спецификации On-The-Go мы начнет видеть хосты USB, встроенные в мобильные телефоны и мобильные органайзеры. Потребляемая мощность взята из эти устройства отрицательно повлияют на срок службы батареи.

USB-устройство переходит в режим ожидания, если на шине нет активности более 3,0 мс. Затем он имеет еще 7 мс, чтобы выключить устройство и потреблять ток, не превышающий назначенный ток приостановки, и, таким образом, должно быть только потребление номинального тока приостановки от шины через 10 мс после прекращения работы шины. Для поддержания связи к подвешенному концентратору или хосту, устройство должно по-прежнему подавать питание на свои подтягивающие резисторы выбора скорости во время приостановить.

USB имеет начальный пакет фрейма или пакет поддержания активности, периодически отправляемый по шине. Это предотвращает неработающую шину от переход в режим ожидания при отсутствии данных.

• Высокоскоростная шина будет отправлять микрокадры каждые 125,0 мкс ±62,5 нс.
• Полноскоростная шина будет отправлять кадр каждые 1000 мс ±500 нс.
• Низкоскоростная шина будет иметь подтверждение активности, которое представляет собой EOP (конец пакета) каждую 1 мс только при отсутствии любые низкоскоростные данные.

Термин "Глобальная приостановка" используется, когда вся шина USB переходит в режим ожидания коллективно. Однако выбранные устройства можно приостановить, отправив хабу команду о том, что устройство тоже подключено. Это относится в качестве "Выборочной приостановки"

Устройство возобновит работу, когда получит любой сигнал не простоя. Если на устройстве включено удаленное пробуждение затем он может сигнализировать хосту о возобновлении работы из режима ожидания.
