Распиновка разъема для зарядки на мобильник samsung. Как своими руками сделать солнечное зарядное устройство для телефона. Лучшие кабеля Micro USB для зарядки — Подборка.

Гаджеты

Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.

Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами. Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.

Обломки, создаваемые загрузчиками с различным напряжением, чем требуется, относительно распространены. В этом поле входное напряжение часто путается с выходным напряжением. Например, зарядное устройство для ноутбука использует доступное входное напряжение на выходе, где оно подключено. Поскольку существуют различные напряжения напряжения, для адаптеров питания или зарядных устройств нормально выдерживать широкий диапазон входных напряжений. Однако самое главное — выходное напряжение. Даже потому, что с самого начала входное напряжение приборов подходит для рынка, где они продаются.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.

Например, если мы ищем зарядное устройство для ноутбука, важно, чтобы выходное напряжение этого аксессуара было таким же, как и входное напряжение ноутбука. Очень разные значения между выходом адаптера и входом ноутбука могут привести к серьезным неполадкам.

Кстати, использование слабых или неисправных силовых адаптеров является одной из основных причин сбоев в работе мобильных устройств — они, например, ответственны за многие материнские платы, сжигаемые в ноутбуках.

С практической точки зрения, если, например, вы ищете запасной источник питания из оригинала, вы должны убедиться, что указанное «выходное напряжение» совпадает с указанным «оригинальным». И, что еще более важно, полюса находятся в правильном месте. Ампер указывает силу тока. Однако значение, представленное в спецификации продукта, не относится к непрерывной интенсивности, а к максимальной интенсивности, которую продукт может предложить или запросить. Таким образом, можно, например, купить адаптер питания с большим усилителем, чем оригинал.

Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.

Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения.

Для разных устройств эти напряжения тоже могут отличаться.

Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.

Но необходимо обеспечить минимум. Это связано с тем, что устройству потребуется только интенсивность, в которой она нуждается — даже хорошо, что есть некоторый запас безопасности. Это связано с тем, что устройства с батарейным питанием обычно включают контроллер заряда, который определяет максимальный ток, который может быть подан на батареи, не повреждая их. Это правило больше не действует при прямом соединении между зарядным устройством и батареями. Примеры: автономные зарядные устройства для перезаряжаемых «батарей» или батарей для камер и видео.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:

В этих случаях зарядное устройство определяет интенсивность, применяемую к батареям, что делает еще более важным правильный выбор. В этом случае рекомендуется выбрать прибор с интенсивностью оригинала или рекомендованным изготовителем. Позже мы объясняем последствия изменения силы нагрузки.

Низкозатратный адаптер обычно имеет важные выходные характеристики, как напряжения, так и ток. Плохое качество компонентов также может привести к перегрузкам и даже пожарам, вызванным короткими замыканиями или перегревом. Это становится более очевидным при работе с большими полномочиями.

Различная продукция фирмы Apple имеет такой вариант соединения:

При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.

Лучше всего купить адаптер, официально поддерживаемый производителем. Даже во избежание других проблем: использование неофициального адаптера может быть достаточным для того, чтобы гарантия потеряла свою силу, а некоторые ноутбуки не приняли нагрузку адаптеров других брендов.

Идея о том, что мы должны полностью разряжать батареи, чтобы увеличить долговечность ячеек, неверна. По крайней мере, когда применяются к текущим батареям, которые в основном основаны на литиевых элементах. Фактически, метод, который будет использоваться для максимального увеличения долговечности наиболее используемых батарей, является обратным: избегайте полных зарядов и разрядов. Все чаще системы управления нагрузкой, встроенные в телефонные аппараты, автоматически делают это. Есть производители, которые предпочитают создавать более консервативные схемы, которые позволяют продлить срок службы батареи.

Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.

Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:

Другие предпочитают делать ставку на использование более высокого процента емкости аккумулятора за счет долговечности, что экономит на стоимости продукции. В этих случаях емкость батареи может быстро уменьшаться через несколько месяцев использования. В ноутбуках обычно бренды выбирают первую стратегию на самой дешевой машине и второй вариант на дорогих машинах.

Таким образом, производители могут продлить срок службы батарей. Если вы используете качественное мобильное устройство, вам не нужно беспокоиться о том, заряжать ли батарею или нет, поскольку интегрированного управления должно быть достаточно, чтобы поддерживать батарею в течение нескольких лет.

Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.

Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.

Многие приборы включают в себя возможность ограничения максимальной мощности нагрузки, чтобы «наказывать» меньше батареи. Обычная техника в электрических автомобилях, а также используется в некоторых ноутбуках. Найдите эту опцию и включите ее, когда вы ожидаете, что вам не понадобится полная емкость аккумулятора.

Как обычно, чем дольше используется батарея, тем меньше она будет длиться. Кстати, это означает количество циклов зарядки, обычно объявленных производителями. Тем не менее, батарея, которая не используется в течение длительного времени, также заканчивается потерей мощности, особенно если она плохо кондиционирована. На устройствах со съемной батареей, которые прилагаются к электрическому току в течение длительного времени, лучше всего извлечь аккумулятор и хранить его в сухом месте вдали от сильного солнечного света.

Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC.

Распиновка этих портов выглядит так:

Тем не менее, батарея никогда не должна храниться в течение длительных периодов времени при очень высокой или полной зарядке. Если вы планируете не использовать батарею в течение нескольких дней, лучше хранить ее примерно на 40%. Но мы по-прежнему рекомендуем вам не оставлять батарею неиспользованной в течение многих дней. Лучше использовать батарею по крайней мере один раз в неделю, позволяя ей разряжаться до 20% и перезаряжать до 80%. Затем пусть он потратит до 40%, чтобы вернуть его обратно.

Конечно, во многих ситуациях нам нужно использовать весь аккумулятор от 100 до 0 процентов. Который также является хорошим случаем, по крайней мере, изредка, так что система управления питанием откалибрована — только тогда проценты даются достоверно. Есть адаптеры питания, которые обещают быстрее заряжать устройства. Для этой цели они используют более высокую электроэнергию. Однако использование адаптеров этого типа имеет некоторые ограничения и может повлиять на долговечность батареи.

Первое ограничение относится к тому, что уже упоминалось ранее: диспетчеры нагрузки, интегрированные в устройства, ограничивают текущую интенсивность, которую можно использовать.

Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.

Например, многие смартфоны имеют входную мощность, ограниченную 1 ампер, что означает, что использование зарядного устройства большой емкости не будет иметь никакого значения. Затем рассмотрим отрицательный эффект, который может быть вызвана быстрой зарядкой на батарейных элементах. Опять же, это сильно зависит от системы управления нагрузкой. Например, хорошая система управления является динамичной, способной изменять интенсивность заряда в зависимости от различных условий ячейки, особенно температуры и уровня нагрузки.

Как правило, эти системы позволяют использовать более высокую мощность в начале, когда уровень заряда батареи ниже, уменьшается в конце, когда уровень заряда батареи приближается к максимальной емкости. Техника, которая позволяет увеличить скорость заряда, не влияя на срок службы батареи — по крайней мере, не очевидным образом.

Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.0 выдаст максимум 900 мА.

В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.

Короче: мы можем использовать более мощные адаптеры, но только на устройствах, которые готовы принимать дополнительные электроны. В ситуациях прямого заряда батарей важно уважать ценности производителей, чтобы не уменьшать срок службы батареи — в крайних случаях слишком большая мощность заряда может полностью повредить ячейки.

Методы увеличения времени автономной работы. Действительно для литий-ионных батарей, наиболее часто используемых сегодня. — Избегайте использования батареи с низким зарядом. Если возможно, ограничьте максимальный заряд до 80% или даже меньше. — Не подвергайте аккумулятор воздействию источников тепла, особенно при зарядке. — Предпочитайте медленные нагрузки — Не храните батареи в течение длительного времени с низкой зарядкой или полностью заряженными.

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.

Многие мобильные устройства позволяют вам заменить батарею, которая является рекомендуемой операцией, когда диапазон «не тот, который когда-то был». Иногда на рынке есть очень экономические альтернативы, но уделяйте пристальное внимание выбору. Батарея может даже иметь правильные вольт и усилители, но эти значения не соответствуют емкости. Емкость аккумулятора указывается часовыми ваттами и их кратными. Однако, когда мы сравниваем батареи с одним и тем же устройством, мы можем использовать часовые усилители, так как электрическое напряжение одинаковое, а часовые валы возникают из-за умножения почасовых ампер на электрическое напряжение.

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

• Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM—USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.
• Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF , как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.
• Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data- , и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

По крайней мере теоретически, поскольку мы обнаружили, что недорогие батареи «странных» брендов часто имеют более низкую мощность, чем рекламируются. Во-первых, необходимо понимать основные понятия электрической энергии. Быстрое указание электрического напряжения и типа тока. В постоянном токе электрический заряд всегда течет в одном направлении. Это ток, обычно используемый в электронных устройствах, а также ток, используемый в батареях наших гаджетов. В переменном токе происходит постоянное чередование в направлении тока.

Это ток, производимый на электростанциях и ток, используемый в распределении электрической энергии, в том числе в электрической сети наших домов. Частота сетки указывает количество раз, когда текущее направление изменяется в секунду. В Португалии электрическая сеть составляет 230 вольт и 50 Гц. Трансформаторы, силовые адаптеры, зарядные устройства. Поскольку электронные устройства обычно работают с постоянным током низкого напряжения, необходимо преобразовать среднее напряжение электрические выходы с постоянным током низкого напряжения, требуемые электронными устройствами.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Это, например, зарядные устройства для портативных и смартфонов. Некоторые из этих адаптеров имеют разные выходные линии с различными электрическими напряжениями — например, в случае некоторых высокопроизводительных портативных зарядных устройств. Но большинство этих гаджетов имеют только простую розетку. Сама по себе она не представляет собой мощность или энергетическую емкость батареи. Вольт указывает на возможность изменения электрической нагрузки. Это эквивалент уровня воды в плотине: чем выше уровень воды, тем больше потенциала для перемещения воды.

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

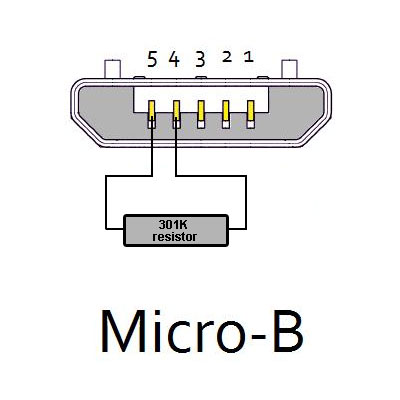

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Как правило, планшету для заряда требуется приличный ток (1÷1,5 ампер), и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер.
Правда, некоторые модели планшетов можно медленно и печально заряжать в выключенном состоянии.
На Ютубе один парень предлагает установить в планшете 3Q перемычку между первым контактом гнезда mini/micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) зарядного гнезда. Дескать, тока от USB этому планшету хватает, просто + гнезда USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если само круглое зарядное гнездо уже раздолбано.
Напротив, если круглое гнездо в порядке, но по какой-то причине вам хочется брать питание для заряда именно от USB компьютера или зарядного устройства с таким разъёмом, то можно сделать такой переходник:

обычный, mini, micro. Строим универсальную, машинную USB зарядку (попытка номер раз)

Проблемы с зарядкой по USB обычно появляются при использовании постороннего (не родного) зарядного устройства. Гаджет может заряжаться медленно, не полностью, а может и вовсе отказаться заряжаться. Собственно, этой проблеме и посвящена сия статья. Но сперва я должен высказать несколько важных замечаний касаемо зарядки по USB вообще.

1. Как это ни странно, некоторые мобильные устройства вообще не поддерживают зарядку через гнездо USB mini/micro, хоть и оборудованы им. К примеру, некоторые планшеты снабжены отдельным (круглым) гнездом для подключения зарядного устройства (ЗУ ).
2. При зарядке устройства от USB компьютера следует понимать, что порт USB способен выдать ток не более 0,5 ампера () или не более 0,9 ампера (). И если для заряда устройства требуется больший ток (1÷2 ампера), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Придётся искать ЗУ подходящей мощности.
3. Чтобы понимать, какие вообще контакты за что отвечают в разъёмах USB и как они нумеруются, прочтите статью « ». Вкратце: первый контакт в USB это +5 вольт, а последний — «земля».

Практическая сторона вопроса заключается в том, чтобы гаджет увидел нужные ему напряжения на контактах 2 и 3, а это обеспечивается подключением различных сопротивлений между контактами USB зарядного устройства. В конце статьи приводится чертёж различных типов зарядного порта (без привязки к моделям гаджетов) с указанием напряжений на контактах 2 и 3. Там же указано, какими сопротивлениями этого можно добиться. А прямо сейчас мы посмотрим, чего ждут определённые модели гаджетов от порта зарядного устройства.

Nokia, Fly, Philips, LG, Explay, Dell Venue и многие другие устройства признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены или замкнуты резистором не более 200 Ом ▼
Закоротить контакты 2 и 3 можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель. Эту же схему поддерживает планшет Freelander PD10 Typhoon, но кроме этого ему требуется повышенное напряжение заряда, а именно — 5,3 вольта.
Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний). ▼

HTC и другие «Корейцы »: один резистор 30 кОм между +5 и перемычкой D-D+; другой резистор 10 кОм между GND и перемычкой D-D+ ▼

iPhone и прочей продукции «Apple ». От этого же порта охотно заряжается планшет Freelander PX1 . ▼

Претендующее на универсальность автомобильное зарядное устройство «Ginzzu GR-4415U » и его аналоги оборудованы двумя выходными гнёздами: «» и «Apple » или «iPhone». Распиновка этих гнёзд приведена ниже. ▼

Старая Motorola «требует» резистор 200 кОм между 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы. ▼

Аппарат E-ten («Енот») не интересуется состоянием этих контактов, и поддержит даже простое зарядное устройство. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только если в штекере mini-USB закорочены контакты 4 и 5. ▼

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм. ▼

Отдельная тема — зарядка планшетов . Как правило, планшету для заряда требуется приличный ток (1÷1,5 ампер), и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер.
Правда, некоторые модели планшетов можно медленно и печально заряжать в выключенном состоянии.
На Ютубе один парень предлагает установить в планшете 3Q перемычку между первым контактом гнезда mini/micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) зарядного гнезда. Дескать, тока от USB этому планшету хватает, просто + гнезда USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если само круглое зарядное гнездо уже раздолбано.
Напротив, если круглое гнездо в порядке, но по какой-то причине вам хочется брать питание для заряда именно от USB компьютера или зарядного устройства с таким разъёмом, то можно сделать такой переходник. ▼

Правда, к теме этой статьи он отношения не имеет.

Повторюсь, подробную информацию можно почерпнуть в статье . Здесь же приведу сводную схему напряжений на контактах USB с указанием номинала резисторов, позволяющих те или иные напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать те самые 200 Ом.

Схема кликабельна ▼

Итак, если вы хотите переделать обычное ЗУ в USB-зарядку для телефона:

• удостоверьтесь, что устройство выдаёт около 5 вольт постоянного напряжения
• узнайте, способно ли это ЗУ дать ток не менее 500 мА
• внесите необходимые изменения в коммутацию гнезда USB-AF или штекера USB-mini/micro

Смежные материалы:

• для зарядки от аккумулятора на 12 вольт
• вольт на стабилизаторах напряжения

Все материалы по теме
Все материалы по теме

Текст

Артем Лучко

Нет какого-либо одного рецепта, который позволил бы полностью зарядить свой «севший» смартфон за несколько минут.

Но Look At Me предлагает несколько полезных рекомендаций, помогающих ускорить этот процесс.

Выключите телефон

Индикатор зарядки пополнится существенно быстрее, если устройство будет выключено. Так оно не будет тратить ни единого драгоценного ватта и, соответственно, лишних минут вашего времени. В выключенном состоянии вся электроэнергия отправится непосредственно к аккумулятору и не будет уходить на другие аппаратные процессы.

Заряжайте телефон

от розетки

Телефон будет заряжаться быстрее от стенной розетки, а не через порт USB. Также стоит убедиться, что ваше зарядное устройство достаточно высокомощное — некоторые модели доставляют меньше миллиамперов, чем мобильник может принять, что увеличивает фактическое время его зарядки.

По заявлениям компаний-производителей, самая быстрая зарядка осуществляется при подключении устройства к розетке с помощью кабеля и адаптера питания USB, поставляемых в комплекте. Однако можно рискнуть заменить стандартное зарядное устройство на более высокомощное, рассчитанное на большее количество миллиамперов.

Оптимизируйте зарядку через USB

Сначала стоит разобраться, какие USB-порты имеются у вашего компьютера. На сегодня они комплектуются тремя видами: USB 1.0, 2.0 или 3.0. Первый и второй способны обеспечить силу тока в 500 мА, в то время как USB 3.0 почти в два раза больше — до 900 мА. В зависимости от типа USB, к которому подключен смартфон или планшет, время зарядки может в значительной степени варьироваться. Отдельный стенной порт USB, который может обеспечить до 1500 мА, — ещё более эффективный способ зарядки.

Чтобы дополнительно ускорить процесс, не синхронизируйте свой смартфон с компьютером и отсоедините от него все другие USB-устройства, которые могут потреблять энергию. Помните также, что если вы подключены к ноутбуку, не подключенному к сети, необходимо следить, чтобы тот не уходил в спящий режим.

Соблюдайте температурный режим

Высокие и низкие температуры губительны для аккумуляторов. Не держите заряжающийся телефон на солнце, у обогревателя или у открытого окна зимой. Лучшая температура для этого процесса колеблется около +22 °С.

Используйте приложение, ускоряющее пополнение батареи

Компания Asus разработала бесплатное приложение-твик Ai Charger , которое помогает заряжать мобильные устройства быстрее. Программа позволяет выдавать через стандартный порт USB около 1000 мА, тем самым почти в два раза ускоряя зарядку устройств. В зависимости от разных типов используемых гаджетов, сила тока может вырасти ещё больше. И хотя производители не раскрывают технологических аспектов работы утилиты, многие пользователи говорят о её действенности. Ai Charger совместимо не только с платами Asus, но с компьютерами других производителей.

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

• F — «мама».
• M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

• Красный — положительный контакт постоянного напряжения в 5 В.
• Белый — data-.
• Зеленый — data+.
• Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом , через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

• SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
• CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
• DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
• ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — .

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

• Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM—USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3. 0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.
• Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF , как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.
• Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data- , и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Аппарат E-ten («Енот») не интересуется состоянием этих контактов, и поддержит даже простое зарядное устройство. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только если в штекере mini-USB закорочены контакты 4 и 5.

Если нет желания возиться с паяльником, можно купить кабель USB-OTG — у него в штекере mini-USB контакты 4 и 5 уже замкнуты. Но тогда ещё потребуется переходник USB AM-AM, то есть, «папа»-«папа».

Претендующее на универсальность автомобильное зарядное устройство «Ginzzu GR-4415U» и его аналоги оборудованы двумя выходными гнёздами: «HTC/Samsung» и «Apple» или «iPhone». Распиновка этих гнёзд приведена ниже.

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм:

Отдельная тема — зарядка планшетов . Как правило, планшету для заряда требуется приличный ток (1÷1,5 ампер), и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер.
Правда, некоторые модели планшетов можно медленно и печально заряжать в выключенном состоянии.
На Ютубе один парень предлагает установить в планшете 3Q перемычку между первым контактом гнезда mini/micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) зарядного гнезда. Дескать, тока от USB этому планшету хватает, просто + гнезда USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если само круглое зарядное гнездо уже раздолбано.
Напротив, если круглое гнездо в порядке, но по какой-то причине вам хочется брать питание для заряда именно от USB компьютера или зарядного устройства с таким разъёмом, то можно сделать такой переходник:

Определение Samsung Micro USB

Разъем Micro USB на устройствах Samsung, начиная с Galaxy S3, использовал 11 контактов вместо стандартных пяти. При использовании кабеля MHL с 5-контактным разъемом Micro USB для отправки контента на большой экран через HDMI или VGA требовался переходник с 11 на 5 контактов (см. MHL). См. 30-контактный разъем Samsung.

Замена одиннадцати контактов на пять Для отправки сигналов через MHL через HDMI или VGA на проектор или телевизор требовался адаптер с 11 на 5 контактов. 11-контактные вилки и розетки Samsung Micro USB были немного длиннее, чем стандартные 5-контактные разъемы Micro USB.

Реклама

Истории PCMag, которые вам понравятся

{X-html заменен}

Выбор редакции

ЭТО ОПРЕДЕЛЕНИЕ ПРЕДНАЗНАЧЕНО ТОЛЬКО ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ. Любое другое воспроизведение требует разрешения.
Copyright © 1981-2022. The Computer Language(Opens in a new window) Co Inc. Все права защищены.

Информационные бюллетени PCMag

Информационные бюллетени PCMag

Наши лучшие истории в вашем почтовом ящике

Подпишитесь на PCMag

• Фейсбук (Открывается в новом окне)
• Твиттер (Откроется в новом окне)
• Флипборд (Открывается в новом окне)
• Гугл (откроется в новом окне)
• Инстаграм (откроется в новом окне)
• Pinterest (Открывается в новом окне)

PCMag. com является ведущим авторитетом в области технологий, предоставляющим независимые лабораторные обзоры новейших продуктов и услуг. Наш экспертный отраслевой анализ и практические решения помогут вам принимать более обоснованные решения о покупке и получать больше от технологий.

Как мы тестируем Редакционные принципы

• (Открывается в новом окне) Логотип Зиффмедиа
• (Открывается в новом окне) Логотип Аскмен
• (Открывается в новом окне) Логотип Экстримтек
• (Открывается в новом окне) Логотип ИНГ
• (Открывается в новом окне) Логотип Mashable
• (Открывается в новом окне) Предлагает логотип
• (Открывается в новом окне) Логотип RetailMeNot
• (Открывается в новом окне) Логотип Speedtest
• (Открывается в новом окне) Логотип Спайсворкс

(Открывается в новом окне)

PCMag поддерживает Group Black и ее миссию по увеличению разнообразия голосов в СМИ и прав собственности на СМИ.

© 1996-2022 Ziff Davis, LLC., компания Ziff Davis. Все права защищены.

PCMag, PCMag.com и PC Magazine входят в число зарегистрированных на федеральном уровне товарных знаков Ziff Davis и не могут использоваться третьими лицами без явного разрешения. Отображение сторонних товарных знаков и торговых наименований на этом сайте не обязательно указывает на какую-либо принадлежность или поддержку PCMag. Если вы нажмете на партнерскую ссылку и купите продукт или услугу, этот продавец может заплатить нам комиссию.

• О Зиффе Дэвисе(Открывается в новом окне)
• Политика конфиденциальности(Открывается в новом окне)
• Условия использования(Открывается в новом окне)
• Реклама(Открывается в новом окне)
• Специальные возможности(Открывается в новом окне)
• Не продавать мою личную информацию (откроется в новом окне)

• (Открывается в новом окне) доверительный логотип
• (Открывается в новом окне)

4XEM 3 фута 1 м USB 3.

0 на 21-контактный кабель для передачи данных для Samsung

4XEM USB 3.0 Superspeed A to Micro B USB для Samsung Galaxy S5

9,99 $

Количество

4XEM USB 3.0 Superspeed A to Micro B USB для Samsung Galaxy S5

Артикул 4XSAMS5CBL UPC 873791011711

Где купить

9,99 $

• Описание
• Информация о гарантии

4XSAMS5CBL ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4XEM 3-футовый кабель для передачи данных и синхронизации Для Samsung S5, Note 3, Note Pro и всех устройств, совместимых с 21-контактным разъемом устройства к порту USB 3.0 вашего компьютера для быстрой синхронизации и зарядки. 3-футовый 21-контактный USB-кабель Samsung S5 от 4XEM можно подключить к USB-адаптерам питания 4XEM, 4XSAMCCHARGER или 4XIPADCHARGER. Это делает очень удобным для вас зарядку ваших устройств от любой обычной настенной розетки. Наши кабели, совместимые с Samsung, обеспечивают надежную работу и долговечность благодаря усиленным формованным концам, предотвращающим чрезмерный износ при использовании.

Проблема, которую он решает:  3-футовый кабель Samsung S5 4XEM для устройств Samsung с 21-контактным разъемом представляет собой превосходный высококачественный резервный или сменный кабель для зарядки и синхронизации для всех ваших устройств Samsung с 21-контактным разъемом. При зарядке или передаче данных с любого устройства Samsung всегда доверяйте 4XEM Connectivity!

Кабели 4XEM поставляются с беспрецедентной пожизненной гарантией!





Особенности:

• Длина кабеля 3 фута или 1 м
• Быстрая передача данных
• Сверхскоростная скорость передачи данных до 5 Гбит/с
• В 10 раз быстрее, чем USB 2.0
• Безопасная и надежная зарядка вашего устройства
• Для Samsung Galaxy S5 (все модели)
• Для Samsung Galaxy Note 3 (все модели)
• Для Samsung Galaxy Note Pro 12,2
• Для всех 21-контактных совместимых устройств
• Разъем 1: 1x 21-контактный
• Разъем 2: 1x USB 3.
