Что такое цифровое эфирное телевидение

Цифровое эфирное телевидение – это метод передачи телепотока в виде цифрового сигнала в приёмники, например, телевизоры и декодеры цифрового ТВ. Принцип работы цифрового телевидения заключается в особой компрессии изображения и звука (в системе MPEG-4).

Благодаря такому сжатию стало возможным отправлять в 4–16 раз больше телевизионных программ, чем в случае аналогового ТВ. Кроме того, цифровая передача, будучи очень прогрессивным методом, позволила простое добавление ряда дополнительных полезных услуг.

Преимущества телевидения нового формата:

  • оно бесплатное, так же, как бесплатный, привычный всем, аналоговый эфирный сигнал;
  • не имеет значения, сколько каналов вы смотрели на вашу антенну, два, или пять, или десять, а будете смотреть 20 российских каналов;
  • вам не будет никакого дела до того, отключили уже аналоговый сигнал, или ещё нет;
  • изображение в телевизоре станет качественным, не зашумлённым. Ни на одном канале не будет ни малейших помех.

Неплохо, правда?

Разница между цифровым и аналоговым сигналомРазница между цифровым и аналоговым сигналом

Цифровое телевидение в России

Россия одной из последних стран евразийского континента начала приобщение к новым стандартам вещания. Но такая задержка предопределила массовый переход на более удобный и прогрессивный стандарт DVB-T2, который в отличие от распространённого ранее DVB-T позволяет на 30% продуктивнее использовать телесети. Ответом на вопрос «когда наше государство окончательно перейдёт на цифровое телевидение?» является федеральная целевая программа о развитии цифрового вещания в РФ.

Возможно, вы давно интересуетесь вопросом перехода на цифровое телевидение в России и вам также интересно: будут ли устанавливать дополнительные передатчики или увеличат мощность существующих передатчиков? И когда этого можно ожидать? Будем оптимистами, но подождём…лет 5.

Кроме обычного повышения мощности передатчиков, нужно также создание сетей синхронной трансляции. Когда на одной частоте работают несколько не слишком мощных передатчиков, и каждый покрывает трансляционным сигналом свою небольшую территорию, не мешая друг другу. По большому счёту надо учитывать не только количество передатчиков, но также мощность каждого отдельного передатчика.

Помимо хорошего покрытия, надо решить ещё одну важную проблему: обеспечение коллективными эфирными антеннами в многоэтажных домах.

Итак, если вы принимаете телевизионный сигнал на эфирную антенну, то есть вы смотрите «не спутник» и «не кабельное» и у вас не более 19 каналов. Можете попробовать перейти на цифровое телевидение уже сейчас, или сегодня, или в ближайшие дни.

Форматы цифрового телевидения

DVB – это аббревиатура имени проекта Digital Video Broadcasting Project, основанного в 1993 году. В настоящее время этот масштабный открытый проект объединяет около 300 организаций из 35 стран. Основой работы консорциума DVB стало смещение в сторону технических требований приоритетов развития систем по доставке цифровой информации. Конечным результатом работы проекта DVB стало семейство новых стандартов связи, установленных для видеовещания:

  • спутникового – DVB-S и DVB-S2,
  • кабельного – DVB-C,
  • эфирного DVB-T и DVB-T2.

Наземное цифровое телевидение постепенно заменяет аналоговый способ вещания. Этот процесс уже реализован во многих странах Европы, где оцифровка наземного ТВ уже завершена и аналоговое вещание отключено.

Что такое мультиплексы цифрового ТВ

Мультиплекс DVB-T2 или цифровой мультиплекс (с англ. multiplex) – это пакет телевизионных каналов, радиостанций и дополнительных услуг. Одновременно транслируемых получателю в цифровом (мультиплексированном) виде, на одном частотном канале. Говоря иначе, это объединённый поток кодированных данных, состоящий из, по меньшей мере, двух потоков данных и более. Мультиплекс может включать в себя информацию о программах радиовещания, телевидения, условного доступа и дополнительных услугах, транслируемую на определённом телеканале.

На территории Российской Федерации в настоящий момент доступны для бесплатного приёма 20 каналов цифрового ТВ, объединённые в два мультиплекса РТРС-1 и РТРС-2.

Общая инструкция по настройке

Основа успеха в приёме телесигнала – не только то, какую антенну вы используете, а также то, где находится антенна, и в какую сторону она направлена. Антенна принимает только тот телевизионный сигнал, который присутствует в точке её размещения.

Чтобы смотреть бесплатное эфирное цифровое телевидение DVB-T2 телевизор придётся перенастроить, выбрать в меню формат «цифры», а не аналоговый. Затем необходимо включить через меню телевизора автонастройку, и дальше посмотреть, нашёл ли ваш телевизор 20 открытых эфирных каналов цифрового телевидения. Как правило, в меню телевизоров перед автонастройкой можно выбрать: искать только аналоговые каналы, или цифровые, или все вместе.

Как определить местонахождение телевышки

Карта охвата цифрового твКарта охвата цифрового тв

Первое, что вам придётся выяснить – это живете ли вы в зоне хотя бы какого-то приёма оцифрованного сигнала? Найти размещение ближайшей вышки Т2 можно, отыскав свой регион и населённый пункт на карте охвата сети цифрового ТВ. Попадаете вы в зону хотя бы какого-то слабого покрытия?

Проследив подробный адрес вышки, можно воспользоваться спутниковой картой, и провести чёткую прямую от передатчика до вашего дома, учтя все препятствия. Увеличивая масштаб карты возле дома, вы увидите, куда точно должна быть направлена ваша антенна.

Спутниковая карта

Спутниковая карта

Есть ли места, куда оцифрованный сигнал не дотягивается? Да, есть места, где сигнал очень слабый, и принимать его пока практически невозможно. Неприметная техническая особенность: если существующая российская сеть цифрового вещания телесигнала будет дополняться синхронными передатчиками, качество трансляции значительно улучшится, и зона покрытия «цифрой» будет быстро расширяться. Но мы с вами на этот процесс не влияем.

Способы приёма цифрового сигнала

Оцифровка телесигнала хоть и явилась в Россию с опозданием, но пришла уже навсегда. Все мы будем принимать цифровое телевидение через антенну, другого, столь массового способа для приёма наземного эфирного ТВ пока не придумали.

Телевидение нового стандарта не является кабельным или спутниковым или IPTV-телевидением, оно транслируется по эфиру в новом стандарте DVB-T2 (сокращённо говорят Т2). Для телевидения Т2:

Телевидение в стандарте DVB-T2 – бесплатное.

К сожалению, оцифровка повлечёт за собой также урожай для мошенников, которые станут утверждать, что для приёма нового телевидения необходима обязательная замена антенны на крыше, предлагая свои услуги – конечно, за дополнительную плату.

На деле в большинстве случаев нет необходимости заменять антенну. Если вы уже получали аналоговое ТВ в хорошем качестве на свою антенну, то и «цифру» сможете получать без каких-либо проблем. Замена антенны для её приёма может потребоваться только на «сложной местности». В этом случае, для улучшения приёма, возможно, придётся обменять широкополосную антенну на направленную антенну с усилителем.

Необходимое оборудование для просмотра

Как вы уже знаете, приём Т2 идёт на обычную домашнюю антенну, и хорошо, когда эта антенна внешняя, а не комнатная. Но теперь уже не телевизор принимает и обрабатывает антенный сигнал, теперь это делает декодер (другие расхожие названия этой приставки – ресивер, тюнер), который понимает стандарт DVB-T2. Расшифрованный ресивером, видеосигнал подаётся через видеовход на телевизор.

щборудование для приема цифрового телевидениящборудование для приема цифрового телевидения

Для просмотра Т2 пригоден любой телевизор, от старого черно-белого лампового до современного LCD-телевизора, и не имеет значения, в какой стране он сделан.

Но есть ли у вашего телевизора необходимый видеовход? Если нет, то нужно приобрести тюнер, который имеет радиочастотный модулятор, другое название модулятора RF-OUT, или ВЧ-модулятор. Сигнал с такого тюнера нужно подать на антенный вход телевизора, перенастроив телевизор на частоту модулятора.

Возможно, ваш хороший, современный телевизор может самостоятельно принимать цифровой сигнал, тогда вы будете смотреть цифровое телевидение без приставки в формате T2. Если это так, то о DVB-T2 обязательно будет написано в инструкции к вашему телевизору.

Какие каналы доступны для просмотра

Что будут смотреть те, кто перейдёт на новый вид телевещания? Сколько и каких каналов? Кому-то эти каналы хорошо знакомы, а кто-то хочет объяснение. Напоминаем, это 20 бесплатных российских каналов, сгруппированных в два цифровых пакета РТРС-1 и РТРС-2, которые передаются в дециметровом диапазоне.

каналы цифрового тв

каналы цифрового тв

Наличие каждого из цифровых пакетов в каждом регионе следует уточнять на официальном сайте цифрового телевидения в РФ. Но в целом РТРС-1 и РТРС-2 транслируются почти везде, являются бесплатными и не кодируются.

В первый мультиплекс вошли флагманы общероссийского телевещания – такие каналы как:

  • Первый канал, Россия 1, ОТР, НТВ, новостной канал Россия 24, канал спортивной направленности Матч ТВ, Пятый канал, Россия «Культура», канал для детского досуга «Карусель», а также правительственный федеральный канал ТВЦ.

Второй мультиплекс объединяет каналы:

  • Рен ТВ, Спас, Звезда, СТС, Мир, Домашний, ТНТ, телеканал ТВ 3, Пятница и Муз ТВ.

Такая наполненность телевизионных мультиплексов определяется соответствующими Указами Президента РФ и время от времени она корректируется с учётом запросов телеаудитории.

Похожие статьи

Телевизионный аналоговый сигнал. Что это такое?

«В начале был сигнал…»

Этими словами Иоанн начал своё Евангелие, описывая времена, выходящие за пределы нашей эры. Мы начинаем эту статью не менее пафосно, и со всей серьёзностью заявляем, что в деле вещания «в начале был сигнал».

В телевидении, как и во всей электронике, сигнал является основой. Говоря о нем, мы имеем в виду электромагнитные колебания, которые распространяются в воздухе с помощью передающей антенны и вызывают колебания тока в антенне-приёмнике. Эфирная волна может быть представлена как в непрерывной, так и в импульсной форме, что значительно сказывается на конечном результате – качестве приёма ТВ.Останкинская телевышкаОстанкинская телевышка

Что такое аналоговое телевидение? Это телевидение, знакомое каждому, которое застали ещё родители наших родителей. Оно транслируется незакодированным способом, его основой выступает аналоговый сигнал, и принимает его обычный, знакомый нам с детства, аналоговый телевизор. В настоящее время во многих странах осуществляется процесс оцифровки аналогового сигнала, а стало быть, эфирного телевидения. В некоторых странах Европы этот процесс уже завершён и наземное аналоговое ТВ отключено. На это есть причины, в которых предлагает разобраться эта статья.

Отличия цифрового сигнала от аналогового

Для большинства людей различие между аналоговым и цифровым сигналом может быть совершенно неявным. И все же их разница значительна и заключается не просто в качестве подачи телеэфира.

Аналоговым сигналом являются полученные данные, которые мы видим, слышим и воспринимаем, как мир, который нас окружает. Этот метод генерирования, обработки, передачи и записи сигналов – традиционный и пока очень распространённый. Данные преобразовываются в электромагнитные колебания, отражающие частоту и интенсивность явлений по принципу полного соответствия.

Цифровой сигнал представляет собой совокупность координат, описывающих электромагнитную волну, которая не недоступна для восприятия напрямую, без декодирования, т.к. является последовательностью электромагнитных импульсов. Говоря о дискретности и непрерывности сигналов, подразумевают соответственно «принятие значений из конечного набора» и «принятие значений из бесконечно множества».аналоговый и цифровой сигналаналоговый и цифровой сигнал

Примером дискретности могут быть школьные оценки, которые принимают значения из набора 1,2,3,4,5. Фактически, цифровой видеосигнал часто создаётся путём оцифровки аналогового сигнала.

Уходя от теории, на деле можно выделить следующие ключевые отличия между аналоговыми и цифровыми сигналами:

  1. аналоговое телевидение уязвимо для помех, вносящих в него шумы, в то время как цифровой импульс либо вовсе перекрыт помехами и отсутствует, либо поступает в первоначальном виде.
  2. принять и считать аналоговый сигнал может любое устройство, работа которого базируется на том же принципе, что и вещание передатчика. Цифровая волна предназначена определённому «адресату», а стало быть, устойчива к перехвату, т.к. надёжно закодирована.

Качество изображения

Качество картинки в телевизоре, которую предоставляет аналоговое ТВ во многом обусловлено ТВ стандартом. Кадр, который несёт с собой аналоговое вещание, включает 625 строк с соотношением сторон 4×3. Таким образом, старый кинескоп демонстрирует изображение из телевизионных линий, в то время как цифровое изображение составлено из пикселей.

аналоговое изображениеаналоговое изображение

Картинка при аналоговом сигнале

При слабом приёме и помехах телевизор будет «снежить» и шипеть, недодавая зрителю изображение и звук. В попытках внести улучшения в эту ситуацию, в своё время, было реализовано кабельное ТВ.

цифровой сигналцифровой сигнал

Картинка при цифровом сигнале

Другие возможности

Несмотря на быстрое развитие электронных технологий и преимущества цифрового сигнала перед аналоговым, все ещё существуют области, в которых аналоговая технология незаменима, как, к примеру, профессиональная обработка звука. Но, хотя оригинальная запись может быть не хуже «цифры», после редактирования и копирования она неизбежно будет зашумлена.

Вот набор основных операций, которые можно выполнять с аналоговым потоком:

  • усиление и ослабление;
  • модуляция, направленная на снижение его восприимчивости к помехам, и демодуляция;
  • фильтрация и обработка частоты;
  • умножение, суммирование и логарифмирование;
  • обработка и изменение параметров его физических величин.

Особенности аналогового и цифрового телевидения

Обывательское суждение о крахе эфирного ТВ и переходе на технологии вещания будущего несколько несправедливо, уже потому, что телезрители подменяют понятия: эфирное и аналоговое ТВ. Ведь под эфирным принято понимать любое телевидение, транслируемое по наземному радиоканалу.

И «аналог» и «цифра» – это разновидности эфирного ТВ. Невзирая на то, что аналоговое телевидение отличается от цифрового, их общий принцип вещания идентичен – телевизионная вышка транслирует каналы и гарантирует качественный сигнал лишь в ограниченном радиусе. При этом цифровой радиус охвата короче, чем дальность незакодированного потока, а значит, ретрансляторы должны устанавливаться ближе друг к другу.

А вот мнение о том, что «цифра» обойдёт «аналог» в конечном счёте, правдиво. Телезрители многих стран уже стали «очевидцами» преобразования аналогового сигнала в цифровой и вовсю наслаждаются просмотром телепрограмм в HD качестве.

Особенности эфирного телевидения

ретрансляторы цифрового твретрансляторы цифрового тв

ретрансляторы цифрового телевидения

Существующая эфирная телесистема использует для передачи телевизионного продукта аналоговые сигналы. Они распространяются посредством волн с высоким уровнем колебаний, достигая наземных антенн. Для того чтобы увеличить площадь вещательного покрытия устанавливают ретрансляторы. Их функция – сконцентрировать и усилить сигнал, передавая его удалённым приёмникам. Сигналы передаются с фиксированной частотой, поэтому каждый канал соответствует своей частоте и в телевизоре закреплён в порядке нумерации.

Преимущества и недостатки цифрового телевещания

Информация, передаваемая с помощью цифрового кода, практически не содержит ошибок и искажений. Устройство, которое оцифровывает исходный сигнал, называется аналого-цифровым преобразователем (АЦП).

Для кодирования импульсов используют систему единиц и нулей. Чтобы считывать и преобразовывать двоично-десятичный код, в приёмник встроено устройство, именуемое цифро-аналоговым преобразователем» (ЦАП). Ни для АЦП, ни для ЦАП не существует половинных значений, к примеру, 1,4 или 0,8.

Этот способ зашифровки и передачи данных подарил нам новый формат ТВ, у которого есть много достоинств:

  • изменение силы или длины импульса не влияет на его распознавание декодером;
  • равномерное покрытие вещания;
  • в отличие от аналогового вещания, отражения от препятствий преобразованного эфира складываются и улучшают приём;
  • частоты вещания используются эффективнее;
  • возможен приём цифрового ТВ на аналоговом телевизоре.

Отличие цифрового телевидения от аналогового

Разницу между аналоговым и цифровым вещанием проще всего заметить, представив итоговые характеристики обеих технологий в виде таблицы.

Цифровое ТВАналоговое телевидение
Разрешение цифрового изображения составляет 1280×720, что даёт в общей сложности 921600 пикселей. В случае формата развёртки 1080i разрешение изображения составляет 1920×1080, что даёт впечатляющий итог: более 2 миллионов 70 тысяч пикселей.Максимальное разрешение аналоговой «картинки» составляет приблизительно 720×480, что даёт в общей сложности более 340 000 пикселей.
Звук
Аудио, как и видео, передаётся без искажений. Многие программы сопровождаются объёмным стереосигналом.Качество звука варьируется.
Приёмник
Стоимость телевизора, адаптированного для цифрового приёма, в несколько раз выше, чем цена обычного телевизора.Аналоговый телевизор имеет умеренную стоимость.
Телеканалы
Просмотр цифровых каналов даёт зрителю обширный выбор: большое количество и тематическая направленность телеканалов.Количество программ до 100.
Другое
Приём программ на одном телевизоре. Дополнительные услуги, такие как «частная трансляция», «виртуальный кинозал», «хранение программ» и др.Возможность подключения большего количества приёмников и одновременного просмотра нескольких программ.
Итог
Новое телевидение несёт с собой отличное качество изображения и звука, возможность создания мультимедийной домашней станции для игры, работы и обучения. Однако высокая стоимость адаптированных телевизоров и неспешное внедрение технологии кодирования ТВ на российском рынке пока что оставляют его позади имеющегося телевидения.Старое доброе ТВ уступает цифровому в качестве изображения и звука. Тем не менее, цена приёмников и возможность распределения сигнала на большее количество телевизоров (возможность смотреть несколько программ одновременно) – весомый плюс.

Чувствительность антенны для телевизора

Нет универсального рецепта для выбора идеальной антенны, но есть обязательные требования, которые должны выполняться, чтобы она принимала аналоговые и цифровые сигналы. С увеличением расстояния от объекта вещания эти требования возрастают. В частности к чувствительности приёмника – его способности улавливать слабые по интенсивности телесигналы. Часто именно они становятся причиной нечёткого изображения. Эта проблема решается с помощью усилителя, который существенно повышает чувствительность антенны и снимает вопрос: как подключить её к цифровому телевидению? Тот же телевизор, и та же самая антенна, только возле телевизора появится эфирный цифровой тюнер.

Что такое диаграмма направленности антенны

Помимо чувствительности антенны, есть параметр, определяющий, в какой степени она способна фокусировать энергию. Он называется направленным усилением или направленностью, и являет собой отношение плотности излучения в заданном направлении к средней плотности излучения.диаграмма направленности антенндиаграмма направленности антеннГрафическая интерпретация этой характеристики представляет собой диаграмму направленности антенны. По своей сути это трёхмерная фигура, но для удобства работы её выражают в двух плоскостях, расположенных перпендикулярно друг к другу. Имея под рукой такую плоскую диаграмму и сопоставляя её с картой местности, можно спланировать зону приёма антенной аналогового видеосигнала. Также из этого графика можно извлечь ряд полезных практических характеристик телеантенны, таких как интенсивность бокового и обратного излучения и коэффициент защитного действия.

Какой сигнал лучше

Следует признать, что, несмотря на множество улучшений, реализованных в области аналогового представления информации, этот способ трансляции сохранил свои недочёты. Среди них – искажения во время передачи и шумы при воспроизведении.

Также необходимость преобразования аналогового сигнала в цифровой вызвана непригодностью имеющегося метода записи для хранения информации в полупроводниковой памяти.

К сожалению, существующее ТВ практически не имеет очевидных плюсов перед цифровым, исключая возможность принимать сигнал обычной ТВ-антенной, и делить его между телевизорами.

Похожие статьи

Принцип работы кабельного ТВ - Tele-kadr.ru

Вкратце определить как устроена трансляция эфира и принцип работы кабельного ТВ, можно сравнив его с эфирным цифровым телевидением, заменив электромагнитные волны по которым распространяется сигнал – кабелем. Диапазон частот передаваемый на антенну ограничен, а кабель снимает все лимиты и дает не большую свободу кабельным операторам в плане наполнения контентом. В тоже время в связи с данной спецификой передачи сигнала в этом виде телевизионной деятельности, на организацию сети телевидения накладываются ограничения – например дистанционные.

Кабельное и цифровое телевидение отличия

Трансляция по кабелю может быть как цифровой так и аналоговой.

Отличия кабельного цифрового от кабельного аналогового телевидения
в том, что для просмотра цифровой трансляции вам потребуется
дополнительное оборудование в виде декодера (ресивера)
и у некоторых операторов - карты доступа. А плюсом такого дополнения
будут преимущества цифрового сигнала.

В данном разделе мы рассмотрим различия между цифровым кабельным и общедоступным цифровым эфирным телевидением.

Просмотр телевидения вне города

Сложно себе представить кабельного оператора предоставляющего свои услуги вдали от города и в малонаселенных пунктах. Это обусловлено принципом работы кабельного телевидения и передачей сигнала строго по кабелю.

Коаксиальный кабель вплоть до сегодняшнего дня является основным
способом распространения ТВ сигнала, но современные технологии
растут и вытесняют менее функциональные, так коаксиальный кабель
постепенно заменяется оптоволоконным и смесью этих 2 видов -
волоконно-коаксиальным вариантом распространения кабельного ТВ.

Малая рентабельность проводить кабель сильно удаленным друг от друга малочисленным группам абонентов, вынуждает работать кабельные компании только в городских условиях. А для просмотра на даче или в своем доме вдали от города подходит бесплатное эфирное телевидение при условии приемлемой отдаленности от передатчика и беспрепятственном прохождение сигнала, а также при наличии хорошей антенны. В противном случае дачников спасает спутниковое телевидение.

Плюсы кабельного телевидения

  1. Самый важный атрибут и характеристика любого видео-сигнала это его качество, и кабельное телевидение сегодня превосходит эфирное в этом плане, за счет своей особенности передачи сигнала и минимальных энерго-потерь.
  2. Также качество сигнала сохраняется из-за подключения кабельного телевидения дома по кабелю и соответственно хорошей сохранности и защищенности от шумов, помех и искажений.
  3. Высокие дома сильно мешают распространению эфирного телевидения, и никак не влияют на передачу эфира с помощью кабеля.
  4. За счет большой полосы пропускания у кабельного оператора появляется возможность бесконечно увеличивать количество каналов и дополнительного сервиса в том числе платных и бесплатных услуг для конечного зрителя.
  5. Популярность кабельного телевидения и большой спрос также ведет к хорошей технической поддержке.
Принцип работы кабельного телевидения

Недостатки кабельного телевидения перед цифровым

  1. Основным недостатком кабельного ТВ мы считаем – Абонентскую плату. В больших городах с развитием конкуренции ежемесячная плата за пользование услугами кабельного оператора постоянно падает и не является таким уж заметным недостатком для подключения кабельного телевидения среднестатистическим зрителем, но это касается не всех регионов и городов.
  2. Также не маловажный минус описанный выше это – ограниченное расстояние распространения эфира по кабелю.
  3. Вопрос который волнует многих – нужна ли цифровая приставка для кабельного телевидения? Да – для просмотра цифрового кабельного телевидения вам потребуется ресивер. Его параметры у каждого оператора уникальны.

Принцип работы кабельного ТВ

По кабелю проходит частотный канал от 80 до 1000 МГц. Этот канал разделяется на части шириной 8 МГц. Что будет в каждом канале 8 МГц выбирает ваш оператор, они могут использоваться как для интернета так и для телевидения, также многие операторы создают свой телеканал благодаря тому что вещание для них своего эфира совершенно бесплатно, в отличие от конкурентов. На 1 канале имеется возможность передать 1 аналоговый или ряд цифровых телеканалов в стандарте DVB-C. Кроме общедоступных и своего канала в кабельную сеть включают телепрограммы со спутника.

Как работает кабельное телевидение

Все без исключения виды возведения кабельного телевидения в совокупном случае заключаются в последующие ключевые компоненты: антенны для приема телевизионного сигнала с эфира РТРС и усилители, ведущие станции с усилением, соединители и прочие компоненты, требуемые для обрабатывания полученного антеннами радиосигнала и передачи их в распространяющую цепь, усилители на пути передачи сигнала, возмещающих снижение мощности и корректировку частотных свойств.  И другие соединительные, кодирующие и декодирующие системы, с различными параметрами. Также кроме эфирных антенн источниками телесигнала являются спутниковые системы или сигнал полученный напрямую из телеканала. Таким образом можно выделить основные части того как работает кабельное телевидение и его структурную схему:

  • источники сигналов,
  • головная станция,
  • коммутационно-распределительная сеть.

Устройство и схема кабельного телевидения

Состав и конструкция кабельного телевидения формируется в зависимости от нахождения главной станции и антенных строений сравнительно друг друга и остальных компонентов входящих в состав. Совокупность и группировка приемных устройств гарантирует уверенный сигнал. Базовый элемент в данной схеме – это головная усилительная станция. В ней установлено основное оборудование по обработке всех данных с разных источников. Усилители, декодеры и модуляторы установленные на базе стоечного шасси, индивидуальные для каждого отдельного телеканала, предоставляют возможность выправить индивидуально по каналам сигналы, перед их объединением в коллективный пакет для передачи потребителю. Такие устройства для обработки по одному дают возможность улучшить плохой сигнал не ухудшая хороший. На этой схеме кабельного вещания основаны все принципы работы и организация данной сети телевидения.

Схема кабельного телевидения

Коммутационно-распределительная сеть

В кабельном телевидение распространение сигнала телевизионного эфира происходит по коаксиальному кабелю с помощью разветвителей (splitters) и ответвителей (couplers).

  • Разветвители - делят сигнал в одинаковой степени;
  • Ответвители - раздают на более длинные участки кабеля больше
    мощности, а на короткие меньше.

Желание кабельных операторов увеличить возможности, и вместе с телевизионным сигналом передавать интернет пакеты, создавая двойные тарифы привело к замене коаксиального кабеля оптоволоконным. Он менее требователен к окружающей среде, более устойчив от помех, имеет совершенную амплитудно-частотную характеристику и продолжительный срок службы. Электро импульс из головной станции сжимается в оптический сигнал и передается по оптоволоконной сети.

Оптический модулятор

В каждом подъезде обслуживаемом кабельным оператором инсталлируется оптический демодулятор, преобразующий сигнал обратно.

Нужна ли цифровая приставка для кабельного телевидения

Виды кабельного телевидения такие же как и эфирные. Какое конкретно у вас кабельное телевидение это цифровое или аналоговое легко определить по наличию дополнительного оборудования которое потребовалось для подключения вашего телевизора. Трансляция на приемнике аналогового сигнала не требует никаких специальных и вспомогательных устройств. В вашу квартиру введут только коаксиальный кабель, и напрямую воткнут его в телевизор. А вот что касается подключения цифрового кабельного телевидения, то вам предложат приобрести или взять в аренду ресивер. Не надо путать его с цифровой приставкой для эфирного вещания. Принцип их работы похож, но стандарт цифрового кабельного ТВ называется DVB-C, и у каждого оператора он закодирован по своему, поэтому и устройство должно быть приобретено конкретно у этого оператора. А цифровая приставка для эфирного вещания работает со стандартом DVB-T2 который не подлежит шифрованию (кодированию). Соответственно подойдет любая поддерживающая этот формат.

Параметры кабельного телевидения

Для распространения телесигнала по кабелю применяется полосу частот от 50 МГц до 860 МГц. Аналоговый канал в КТВ забирает из этого промежутка не большую часть 8 МГц. В диапазоне частот кабельного телевидения вместо одного аналогового канала ТВ можно собрать до 16 цифровых каналов ТВ в зависимости от типа модуляции (от 16 QAM до 256 QAM).

Внутренности цифрового ТВ

В 2019 году программа по переходу России на цифровое телевизионное вещание вступила в наиболее активную фазу и официально завершилась в октябре текущего года. Несмотря на то, что постановление о федеральной целевой программе "Развитие телерадиовещания в Российской Федерации на 2009-2015 годы" было подписано тогда еще премьер-министром РФ Владимиром Путиным в 2009 году, программу пришлось продлить. Планировалось, что в рамках программы 98,1% населения России смогут смотреть 20 бесплатных каналов. Остальные абоненты живут в отдаленных труднодоступных местах, и для них доступ к цифровому ТВ обеспечивается спутниковым вещанием.

Аналоговое телевидение уходит в прошлое. 15 апреля 2019 года аналоговый сигнал отключили в 20 субъектах Федерации, в том числе в Москве и Московской области. В октябре состоялся финальный переход оставшихся регионов на цифровое вещание.

Столь серьезный процесс не обошелся без проблем и шероховатостей. С переходом на цифру участились случаи мошенничества, когда гражданам втридорога продавали цифровые ТВ-приставки или китайские антенны с амбициями на прием цифры.

С переходом на цифру участились случаи мошенничества, когда гражданам втридорога продавали цифровые ТВ-приставки или китайские антенны с амбициями на прием цифры

Несмотря на незначительные проблемы, переход России на цифру состоялся и большинству жителей страны бесплатно доступен первый и второй мультиплекс куда входят Первый канал, "Россия-1", "Матч ТВ", НТВ, Пятый канал, "Россия - Культура", "Россия-24", "Карусель", "Общественное телевидение России" и ТВЦ, "РЕН ТВ", "Спас", СТС, "Домашний", ТВ-3, "Пятница!", "Звезда", "Мир", ТНТ и "Муз-ТВ".

От аналога к цифре

На минувшей неделе, 21 ноября, телевидение праздновало очередной день рождения, а в Екатеринбурге отметили собственную юбилейную дату. В этом году 60 лет исполнилось одному из самых заметных городских объектов связи Среднего Урала – телевизионной башне "Ростелекома". Памятная дата стала поводом, чтобы пригласить на объект журналистов и рассказать немного об истории аналогового ТВ на Урале. Также журналистам удалось своими глазами увидеть, как устроена работа в самом сердце цифрового ТВ – на радиотелевизионной передающей станции (РТПС), где сотрудники РТРС следят за стабильной работой цифрового телевидения Свердловской области.

Телевизионная башня появилась на карте города в 1962 году, когда было принято решение о строительстве системы приемо-передающих устройств, которая позволила бы транслировать на Урал телевизионное изображение из столицы страны.

Телевизионная башня появилась на карте города в 1962 году

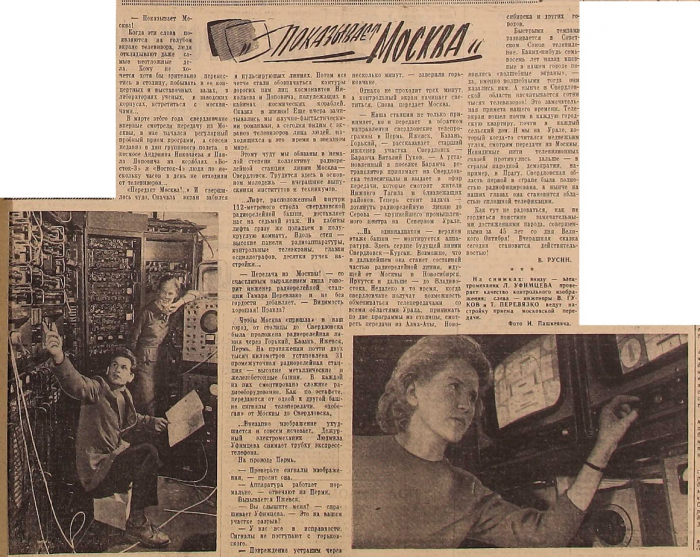

21 ноября, телевидение праздновало очередной день рождения, а в Екатеринбурге отметили собственную юбилейную дату

В этом году 60 лет исполнилось одному из самых заметных городских объектов связи Среднего Урала – телевизионной башне “Ростелекома”

Монолитная железобетонная вышка диаметром девять метров достигает высоты 94 метра и насчитывает 17 этажей. Толщина стен башни от 15 до 40 сантиметров. До 2019 года включительно башня была ключевым звеном в сложной цепи радиорелейных передатчиков. Сюда сигнал приходил из Москвы, отсюда в Свердловский телецентр, а далее распространялся по внутриобластным линиям - в уральские города. Отсюда же свердловские передачи транслировались в Москву.

Монолитная железобетонная вышка диаметром девять метров достигает высоты 94 метра и насчитывает 17 этажей

До 2019 года включительно башня была ключевым звеном в сложной цепи радиорелейных передатчиков

Толщина стен башни от 15 до 40 сантиметров

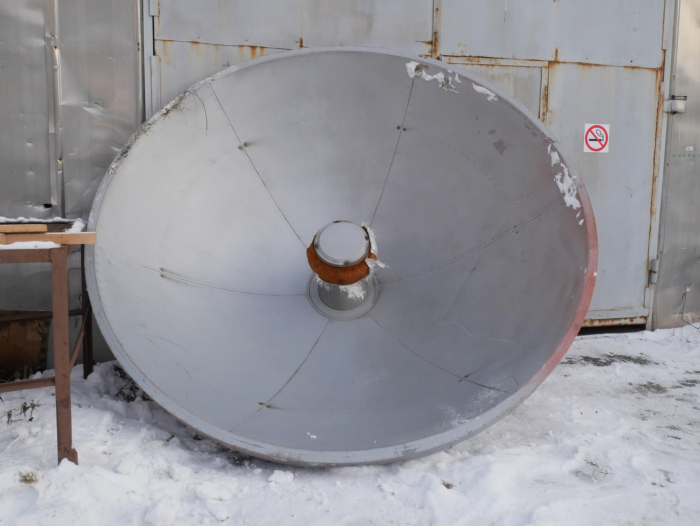

В этом году все радиорелейное оборудование с башни было демонтировано. Теперь этажи сооружения занимают лишь многочисленные арендаторы, а в дальнейшем "Ростелеком" планирует превратить телевышку в городской арт-объект.

В этом году все радиорелейное оборудование с башни было демонтировано

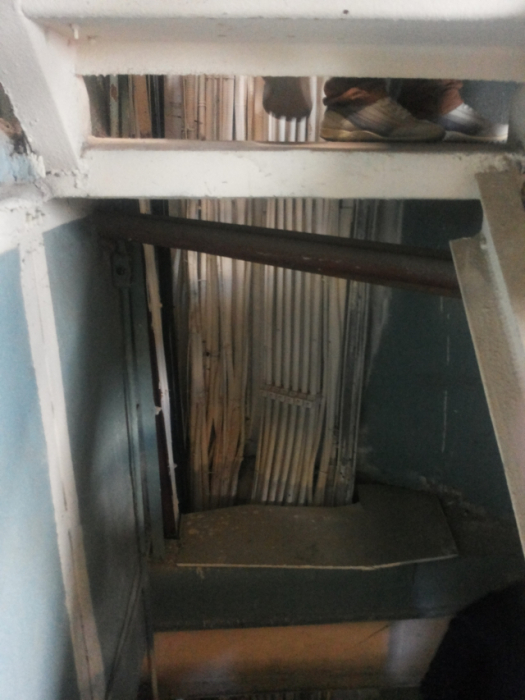

Так выглядят внутренности башни:

Так выглядят внутренности башни

Так выглядят внутренности башни

Так выглядят внутренности башни

Так выглядят внутренности башни

Такой вид с нее открывается летом:

Такой вид открывается летом

Такой вид открывается летом

Такой вид открывается летом

До перехода на "цифру" башня была основным передатчиком эфирного телевидения, для приёма сигнала использовались огромные наружные антенны. 3 июня 2019 года Свердловская область перешла на цифровое телевизионное вещание с выводом из эксплуатации аналоговых ТВ-передатчиков.

Несмотря на это, сейчас башня-"пенсионерка" продолжает исправно служить – отсюда ведется радиовещание, установлено оборудование сотовых операторов. Радиорелейная линия также может быть использована в качестве дубля на случай повреждения наземных линий связи. Для развития мобильного интернета башня также является значимым объектом, к ней проведены волоконно-оптические линии "Ростелекома".

Внутренности цифрового ТВ

С переходом на цифру вся ответственность за стабильный цифровой ТВ-сигнал легла на плечи сотрудников радиотелевизионной передающей станции. РТПС расположена на другом конце Екатеринбурга. Окруженная многоэтажными дворами, станция словно скрыта от посторонних глаз, и лишь местные жители, выходя на балкон во время телевизионной рекламы, могут наблюдать, что же происходит на территории станции.

Здесь располагается центр управления и мониторинга РТРС. Это помещение, где специалисты станции с помощью нескольких мониторов отслеживают показатели телеканалов и обстановку на всех передающих станциях свердловской области.

Центр управления и мониторинга РТРС

Специалисты станции с помощью нескольких мониторов отслеживают показатели телеканалов и обстановку на всех передающих станциях свердловской области

Для мониторинга работы телеканалов используется система MultiScreen компании Stream Labs.

Для мониторинга работы телеканалов используется система MultiScreen компании Stream Labs

Для мониторинга работы телеканалов используется система MultiScreen компании Stream Labs

Для мониторинга работы телеканалов используется система MultiScreen компании Stream Labs

Сотрудники РТПС в с помощью видеонаблюдения отслеживают происходящее на других передатчиках, расположенных в области. Передатчики, в большинстве своем,  находятся в удаленных от населенных пунктов местах, но при этом каждый из них оборудован сигнализацией, которая сразу же подаст сигнал о проникновении на территорию. Правда, по словам специалистов, случаи несанкционированного проникновения  – редкость.

Сотрудники РТПС в с помощью видеонаблюдения отслеживают происходящее на других передатчиках, расположенных в области

Как формируются мультиплексы?

В состав мультиплексов (на данный момент их два РТРС-1 и РТРС-2) входят программы федеральные и программы, которые в соответствии с политикой телерадиокомпаний подвергаются региональной модификации. В их число входят  Радио России, Россия-1, Россия-24 и в будущем – ОТР. В эти программы осуществляется врезка регионального контента.

Федеральные версии мультиплексов формируются в Москве в федеральном центре формирования мультиплексов (ФЦФМ). В ФЦФМ, поступившие от вещателей программы объединяются в единый цифровой поток – мультиплекс, который через федеральную распределительную сеть (в нашем случае это спутниковая сеть) доставляется до регионов (до цифровых передающих станций).

Федеральные версии мультиплексов формируются в Москве в федеральном центре формирования мультиплексов (ФЦФМ)

В региональном центре формирования мультиплексов (РЦФМ) при помощи программно-аппаратных средств формируются региональные версии программ Радио России, Россия-1, Россия-24 и в будущем ОТР входящих в состав РТРС-1.

Теперь немного о том, как это происходит. Выделенные из РТРС-1 федеральные версии программ отправляются в АСК регионального вещателя. Региональный вещатель осуществляет региональную врезку и направляет региональную версию  обратно в РЦФМ. С выхода РЦФМ сформированные транспортные потоки региональных версий телерадиоканалов поступают на передающие станции сети ЦНЭТВ Свердловской области с помощью региональных спутниковых распределительных сетей доставки.

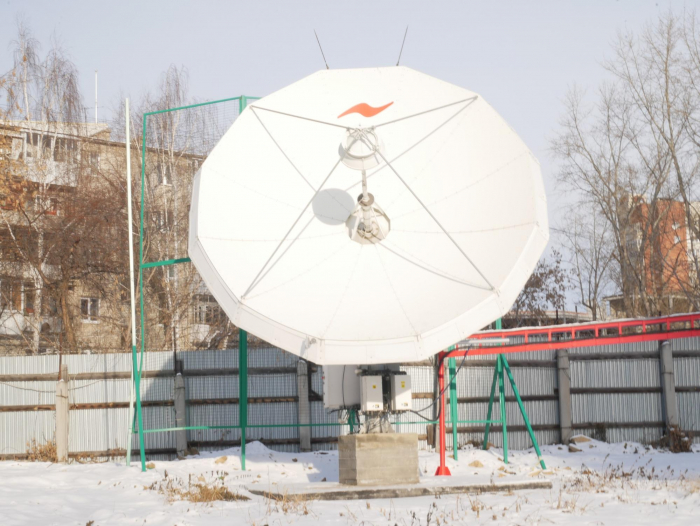

С помощью этой антенны сигнал уходит на спутник
С помощью этой антенны сигнал уходит на спутник

На передающих станциях транспортный поток, содержащий региональные версии телерадиоканалов, входящих в состав мультиплекса, подается на специальное оборудование формирования региональной версии мультиплекса - реплейсер. На реплейсер также подается федеральная версия мультиплекса, в которой осуществляется замещение федеральных версий телерадиоканалов (Радио России, Россия-1, Россия-24 и в будущем ОТР)  на их соответствующие региональные версии. Сформированная таким образом региональная версия мультиплекса подается на цифровой телевизионный передатчик, с помощью которого сигнал передается телезрителям.

Демонтированная радиорелейная антенна теперь на “пенсии”
Демонтированная радиорелейная антенна теперь на "пенсии"

Для обеспечения единства контента телерадиоканалов, распространяемых посредством цифровой эфирной наземной трансляции и трансляции в сетях операторов кабельного телевидения, РТРС организует точки присоединения сетей операторов кабельного телевидения к своей цифровой сети.

Сформированные в аппаратных компаний-вещателей сигналы ТВ-программ поступают в центр формирования мультиплексов, где из них формируется цифровой поток – мультиплекс. Сформированные цифровые сигналы мультиплексов через спутниковые распределительные сети подаются на цифровой телевизионный передатчик, с помощью которого сигнал передается телезрителям.

От фактически завершенного в стране перехода на "цифру" выиграли все. "Цифре" не страшны помехи, свойственные аналоговому ТВ. Картинка в разы качественнее, а звук – чище. Однако, свои коррективы в цифровое вещание вносят неблагоприятные погодные условия, из-за чего у пользователя могут наблюдаться остановка картинки или полное отсутствие изображения.

 Используемое для трансляции телевидения в цифре оборудование, по сравнению с аналоговыми передатчиками, обладает меньшей мощностью, и, как следствие, гораздо меньшей энергоемкостью. Но минус в том, что зона охвата цифровым передатчиком теперь составляет не более 50 км, а значит, для покрытия всей территории  потребуется установка большего количества передающих станций. В Свердловской области для передачи 20 телеканалов для 98% жителей региона потребовалось всего 132 передатчика, а построение сети с использованием одночастотных зон потребовало всего 20 частот.

Кроме того, цифровое вещание позволяет более рационально использовать частотный спектр, что позволяет высвободить частоты для развития других перспективных направлений, вроде 5G.

Вот только частоты под 5G государство раздавать операторам пока не спешит.



PS В связи с массовым переходом на "цифру", хочется еще раз обратить внимание на обилие мошенников, которые пытаются паразитировать на этой теме. Если пропустили ранее, читайте наш материал Цифровизация ТВ и "чудо-антенна".



Телевизионный сигнал — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 29 июля 2018; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 29 июля 2018; проверки требует 1 правка.

Телевизио́нный сигна́л — совокупность электрических сигналов, содержащая информацию о телевизионном изображении и звуке. Телевизионный сигнал может передаваться по радио или по кабелю. Термин употребляется в большинстве случаев применительно к аналоговому телевидению, потому что цифровое оперирует таким понятием, как поток данных.

Телевизионный сигнал на экране осциллографа

Состав полного телевизионного сигнала[править | править код]

Состав телевизионного сигнала стандарта SECAM. Чёрный столбик обозначает несущую частоту сигнала яркости, красный — цветности, а коричневый — несущую звука

Полный телевизионный сигнал цветного аналогового телевидения представляет собой совокупность трёх сигналов: видеосигнала, несущего информацию о яркости изображении, цветной поднесущей с закодированной информацией о цвете изображения, и звукового сигнала. Каждый из перечисленных сигналов для передачи на расстояние использует свою несущую частоту, которая определяется конкретным стандартом телевизионного вещания и номером используемого канала. Разница несущих частот видеосигнала и звука строго стандартизирована в каждой стране и не зависит от используемого номера канала вещания. В России принят аналоговый вещательный стандарт, предусматривающий фиксированную разницу несущих видеосигнала и звука в 6,5 МГц.

На международной конференции в Стокгольме в 1961 году были приняты стандарты телевизионных вещательных систем, определяющие основные характеристики телевизионного сигнала для каждой системы. Каждому стандарту присвоена буква от A до M, которая в сочетании с примененными стандартами разложения и кодирования цвета, полностью описывает совокупность характеристик аналоговых телевизионных систем во всем мире.

Мировые системы телевидения
Стандарт Год выхода Число строк Частота кадров Ширина полосы канала (МГц) Ширина полосы видео (МГц) Разнос несущих видео и звука (МГц) Ширина боковых полос (МГц) Полярность видео Модуляция звука Разнос частот несущей и поднесущей (МГц) Соотношение мощности несущих видео и звука Цветовая система
A 1936 405 25 5 3 −3.5 0.75 позитивная амплитудная 4:1
B 1950 625 25 7 5 +5.5 0.75 негативная частотная PAL/SECAM
C 1953 625 25 7 5 +5.5 0.75 позитивная амплитудная
D 1948 625 25 8 6 +6.5 0.75 негативная частотная SECAM/PAL
E 1949 819 25 14 10 ±11.15 2.00 позитивная амплитудная
F 819 25 7 5 +5.5 0.75 позитивная амплитудная
G 625 25 7 5 +5.5 0.75 негативная частотная 4.43 5:1 PAL/SECAM
H 625 25 8 5 +5.5 1.25 негативная частотная 4.43 5:1 PAL
I 1962 625 25 8 5.5 +5.9996 1.25 негативная частотная 4.43 5:1 PAL
J 1953 525 30 6 4.2 +4.5 0.75 негативная частотная NTSC
K 625 25 8 6 +6.5 0.75 негативная частотная 4.43 5:1 SECAM/PAL
K' 625 25 8 6 +6.5 1.25 негативная частотная SECAM
L 625 25 8 6 -6.5 1.25 позитивная амплитудная 4.43 8:1 SECAM
M 1941 525 30 6 4.2 +4.5 0.75 негативная частотная 3.58 NTSC**
N 1951 625 25 6 4.2 +4.5 0.75 негативная частотная PAL

Полярность модуляции видеосигнала определяет, какой уровень сигнала соответствует чёрному изображению, а какой — белому. В зависимости от стандарта телевещания полярность может быть «негативной» и «позитивной». При негативной полярности максимальная яркость (уровень белого) соответствует минимальной амплитуде модуляции несущей[1], при позитивной — максимальной амплитуде модуляции. Первые телевизионные стандарты использовали позитивную модуляцию, однако такая система имела низкую помехоустойчивость. Любые импульсные помехи (например, от автомобильного зажигания) отображались на экране в виде ярких точек и линий, очень заметных. При негативной модуляции эти же помехи отображаются черными точками, заметными гораздо меньше. Поэтому подавляющее большинство современных вещательных стандартов предусматривают негативную полярность модуляции. В России принята негативная полярность.

В Великобритании и Франции использовавших в 60-х годах системы телевидения с позитивной модуляцией, телевизоры содержали специальную цепь, позволявшую инвертировать импульсные помехи для их отображения менее заметными чёрными точками. Порог инвертирования мог изменяться специальным регулятором. При выборе слишком низкого порога света́ изображения могли отображаться на экране в виде негатива.

Принципы формирования телевизионного сигнала в цветном телевидении[править | править код]

Применяемый для передачи цветного изображения т. н. ПЦТС (полный цветной телевизионный сигнал) содержит «поднесущую», модулированную сигналом цветности.

В аналоговом телевидении существуют три основные системы передачи сигналов цветного телевидения:

Для передачи звука вместе с телевизионным изображением во всех системах с негативной полярностью видео используется частотная модуляция, аналогичная FM-радио. Остальные системы с позитивной полярностью предусматривают амплитудную модуляцию звуковой несущей. В системах с частотной модуляцией возможна передача стереозвука по технологиям, аналогичным FM-радиостанциям. Кроме этого, существуют аналоговые телевизионные стандарты, такие, как NICAM, предусматривающие цифровую передачу звука в телевизионном сигнале.

Особенности передачи телевизионного сигнала в кабельном телевидении[править | править код]

Настроечный сигнал на экране телевизора

Специальным типом телевизионного сигнала является настроечный телевизионный сигнал, служащий стандартной мерой при настройке телевизионных приёмников. Сигналы генерируются или телецентрами в технологических паузах вещания, или портативными генераторами сигнала. Как правило, настроечный сигнал содержит изображение телевизионной испытательной таблицы, позволяющей точно определить границы кадра на экране, центровку, сведение лучей и правильную цветопередачу. В СССР основной таблицей долгие годы служила чёрно-белая испытательная таблица ТИТ-0249. Большое распространение получил сигнал «цветных полос», генерируемый студийным оборудованием и профессиональными видеокамерами.

  • Мамчев Г. В. Основы радиосвязи и телевидения. — Учебное пособие для вузов. — «Горячая линия — Телеком», 2007. — 416 с. — (Специальность. Для высших учебных заведений). — ISBN 5-93517-267-4.
  • Смирнов А. В. Основы цифрового телевидения. — Учебное пособие. — М.: «Горячая линия — Телеком», 2001. — 224 с. — ISBN 5-93517-059-0.
  • Зима З. А., Колпаков И. А., Романов А. А., Тюхтин М. Ф. Системы кабельного телевидения. — М.: МГТУ имени Баумана, 2004. — 600 с. — ISBN 5-7038-2508-3.
  • Волков С. В. Сети кабельного телевидения. — М.: «Горячая линия — Телеком», 2004. — 616 с. — ISBN 5-93517-190-2.
  • Лаврус В. С. Практика измерений в телевизионной технике. — М.: «Солон», «Наука и Техника», 1996. — 194 с. — (Ремонт). — 10 000 экз. — ISBN 5-85954-049-3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
