Оптимизируем охлаждение ПК: правильное расположение вентиляторов корпуса

Страница 1: Оптимизируем охлаждение ПК: правильное расположение вентиляторов корпуса

Современные компьютерные корпуса обычно предлагают немало места для установки вентиляторов. Но так ли они полезны? И какая конфигурация вентиляторов корпуса лучше всего справляется со своей работой? Это мы и выясним в нашем обзоре.

Начнем с хорошего: современные корпуса позволяют установить вентиляторы в различных местах. Но здесь возникает проблема выбора: не проще ли оставить заводскую конфигурацию? Или все же добавить пару-тройку вентиляторов? Если так, то в какие места корпуса их лучше установить?

Чтобы ответить на эти вопросы, мы взяли флагманский корпус от be quiet!, а именно Dark Base Pro 900 Rev. 2 (тест), который штатно оснащен тремя вентиляторами. Два вентилятора Silent Wings 3 140 мм PWM (тест) установлены за передней панелью корпуса, третий работает на вытяжку на задней стенке. Подобное сочетание фронтальных и задних вентиляторов распространено довольно широко. Но корпус be quiet! предлагает многочисленные опциональные крепления для вентиляторов, большинство из которых подходят и для 140-мм моделей. Отметим возможность установки третьего фронтального вентилятора, до трех вентиляторов под крышкой, двух боковых вентиляторов (только 120 мм) и вентилятора на перегородке сегмента БП (только 120 мм).

Интерьер be quiet! Dark Base Pro 900 Rev. 2 можно конфигурировать довольно гибко. Пользователь может сам решать, какие отсеки накопителей ему нужны и на какой высоте корпуса. Кроме того, раскладку можно вообще инвертировать, подвесив материнскую плату «вверх ногами» к левой панели корпуса. Благодаря обилию креплений вентиляторов охлаждение корпуса можно гибко адаптировать к выбранной раскладке и установленным компонентам.

Подписывайтесь на группы Hardwareluxx ВКонтакте и Facebook, а также на наш канал в Telegram (@hardwareluxxrussia).

В таблице приведены ключевые спецификации корпуса Dark Base Pro 900 Rev.

2.



Спецификации:
Производитель и модель: be quiet! Dark Base Pro 900 Rev. 2
Материал: Сталь (0,8 — 1 мм SECC), закаленное тонированное стекло (4 мм), алюминий (0,8 мм), пластик ABS
Габариты: 243 x 586 x 577 мм (Ш x В x Г)
Форм-фактор: E-ATX, XL-ATX, ATX, Micro-ATX, Mini-ITX
Отсеки накопителей: 2x 5,25″, до 7x 3,5″ (внутренние, 5 штатно), до 15x 2,5″ (внутренние, по два в каждом верхнем 3,5″ отсеке, 1x на перегородке, 10 штатно)
Вентиляторы: 3x 120/140 мм (спереди, 2x 140 мм установлены, еще один вместо отсеков ODD), 1x 120/140 мм (сзади, 140 мм предустановлены), 4x 120/3x 140/1x 180 мм (сверху, опционально), 2x 120/140 мм (снизу, опционально), 2x 120 мм (боковая стенка, опционально — при использовании стальной панели в сегменте материнской платы), 1x 120 мм (перегородка сегмента БП, опционально)
Радиаторы (макс. по информации производителя): Спереди: 360/420 мм, сверху: 360/420 мм, сзади: 120/140 мм
Макс. высота кулера CPU (информация производителя): 18,5 см
Макс. длина видеокарты (информация производителя): 2,7 см с отсеками HDD, 47 см без
Вес: 14 кг
Цена: от 17.300 ₽

Устанавливаем опциональные вентиляторы

Чтобы занять опциональные крепления вентиляторов корпуса Dark Base Pro 900 Rev. 2, необходимо снять панели спереди, сверху и даже снизу корпуса. Для снятия нижней панели корпуса следует открутить два винта, передняя панель и крышка снимаются еще проще, достаточно отжать пластиковые зацепы изнутри корпуса. Большинство компьютерных корпусов используют такую же систему крепления для передней панели, многие — и для крышки. Третий фронтальный вентилятор в корпус be quiet! можно установить лишь после извлечения 5,25″ отсека и инсталляции вместо него комплектного крепления вентилятора.

Мы добавили в общей сложности пять вентиляторов Silent Wings 3 140 mm PWM: один нагнетательный спереди корпуса, три вытяжных под крышку и один нагнетательный на дне корпуса. Благодаря антивибрационным прокладкам обеспечивалась виброизоляция вентиляторов от корпуса.

С коротким блоком питания на дно корпуса можно установить даже два вентилятора. Но можно и скрыть блок питания от постороннего взгляда — достаточно смонтировать перегородку сегмента БП, на которую можно установить, как минимум, один 120-мм вентилятор. Впрочем, чтобы воздушному потоку внутри корпуса ничего не мешало, а также для установки 140-мм вентилятора на дно корпуса, мы решили отказаться от перегородки сегмента БП.

У корпуса Dark Base Pro 900 Rev. 2 обе боковые панели легко меняются друг с другом. Разве что для прикручивания стеклянной боковой панели придется использовать другие отверстия. На стальную боковую панель можно установить еще два 120-мм вентилятора, в таком случае они будут охлаждать сегмент материнской платы. Мы установили один нагнетательный вентилятор Silent Wings 3 120mm PWM. Следует приоткрыть звукоизолирующую крышку над боковыми вентиляторами или вообще ее извлечь.

Восемь установленных вентиляторов корпуса из девяти можно подключить напрямую к контроллеру вентиляторов Dark Base Pro 900 Rev. 2. Но с помощью Y-переходников можно подсоединить и больше вентиляторов, если требуется.

<>Оптимизируем охлаждение ПК: правильное расположение вентиляторов корпуса
Тестовая конфигурация, результаты тестов




Как разместить блок питания вентилятором вверх или вниз?

Чем ниже расположение, тем холодней

Опубликовано 02. 11.2019, 06:43   · Комментарии:15

Блок, или источник питания. Как расположить вентилятор вверх или вниз? Это тема больших споров, а также один из самых часто задаваемых вопросов многих пользователей при создании своего нового компьютера. Новички в сборке пк или даже некоторые опытные пользователи часто путаются в том, как им следует держать вентиляторы в положении вверх или вниз. Итак, раскроем завесу тайны и очистим все ваши сомнения относительно нее, принимая во внимание все возможные факторы и условия.

Блок питания является одним из наиболее важных компонентов ПК, поскольку он считается единственным компонентом, который обеспечивает питание всех внутренних компонентов вашего компьютера, включая процессор, материнскую плату, жесткий диск, SSD, видеркарту, вентиляторы корпуса и т.д. нагревается во время нагрузки и для этого он оснащен вентилятором для охлаждения. Да, есть несколько безвентиляторных блоков питания, но они довольно дорогие и не так популярны.

Почти все современные стандартные блоки питания ATX поставляются с 120-мм вентилятором, который устанавливается сверху или снизу.

Этот кулер работает как впускной вентилятор для блока питания, который всасывает воздух и подает его на компоненты внутри источника питания, откуда он выходит из задних отверстий блока питания. Вы можете видеть воздушный поток блока питания на диаграмме, приведенной далее.

Устройство оснащено одним вытяжным вентиляторомНекоторые старые и более дешевые блоки питания поставляются с 80-мм вентилятором сзади. Здесь задний 80-мм кулер работает как вытяжной вентилятор для устройства питания.

Очень важно правильно установить блок питания или ориентацию, потому что, если вы сделаете это неправильно, вы можете ограничить поток воздуха блока питания, и это может привести к повреждению силовой платы блока, а также к некоторым другим компонентам. Итак, здесь я собираюсь рассказать вам о том, как правильно установить блок питания и должна ли сторона вентилятора оставаться вверх или вниз, в зависимости от различных условий и типов корпусов компьютера.

Типы корпусов компьютера для блока питания

Есть только два положения, в которых корпус компьютера позволяет установить блок питания, который находится либо сверху, либо снизу.

Корпус блока питания для ПК снизу

С нижними отверстиями

Большинство современных компьютерных корпусов имеют конструкцию блока питания снизу. Почти все эти корпуса для ПК имеют вентиляционные отверстия в нижней части, где устанавливается блок питания, и в большинстве из них на вентиляционных отверстиях установлен пылевой фильтр для предотвращения попадания пыли на вентилятор и компоненты блока питания. Итак, если у вас есть такое положение, то кулер блока питания должен быть направлен вниз. Это позволяет вентилятору всасывать воздух снизу, и выводить теплый воздух с задней стороны. Вы можете ясно видеть это на изображении ниже.

Воздушный поток втягивается снизу корпуса и выпускается сзади

Я настоятельно советую не держать вентилятор источника питания вверх, если у вас есть корпус с вентиляционными отверстиями и воздушным фильтром, установленным снизу. Это связано с тем, что если держать вентилятор включенным, то эффективность охлаждения блока питания будет ухудшена, поскольку вентилятор будет всасывать горячий воздух, который находится внутри корпуса, вместо холодного воздуха и подавать его на компоненты блока питания.

Кроме того, блок питания будет накапливать больше пыли из-за отсутствия фильтра на кулере, а также существует риск попадания чего-либо внутрь блока питания через решетку вентилятора, что может привести к серьезному повреждению вашего устройства. В пользовательской системе с водяным охлаждением, вы не хотите держать вентилятор включенным, потому что, если жидкость каким-либо образом протечет и случайно попадет внутрь устройства, то ваш блок обязательно сгорит.

Без нижних отверстий

Если в вашем корпусе нет нижних вентиляционных отверстий, а вместо него сплошная панель, то вам нужно расположить кулер вверх. Это единственный способ установить устройство питания в этих случаях. Тем не менее, я не думаю, что есть много подобных случаев, но если они есть, то вам следует в первую очередь избегать их покупки, а лучше выбрать новый корпус для компьютера с нижними вентиляционными отверстиями и воздушным фильтром для вашего блока.

С кожухом блока питания

Некоторые компьютерные корпуса поставляются с кожухом или крышкой источника питания, которая служит дополнительной защитой для устройства, а также для дисков, установленных снизу. Кожух устройства питания представляет собой сплошную металлическую крышку без вентиляционных отверстий (в основном), поэтому в таких случаях положение вентилятора должно оставаться только вниз независимо от чего-либо. Некоторые кожухи поставляются с верхними вентиляционными отверстиями, которые могут позволить вам расположить вентилятор вверх, но если имеются нижние вентиляционные отверстия, то лучше держать вентилятор только в нижнем положении, если в нижней части нет вентиляционных отверстий для вентилятора БП.

Кожух блока питания без верхних вентиляционных отверстийОтдел источника питания с верхними вентиляционными отверстиями
Держите его на плоской поверхности

Всегда держите ваш шкаф на твердой плоской поверхности и никогда на неровных, мягких и мягких поверхностях, потому что неровные и мягкие поверхности ограничат поток воздуха к вентилятору устройства и, следовательно, к самому источнику питания. Кроме того, если корпус компьютера имеет короткие ножки, вы должны держать его поднятым, предоставляя какую-либо упаковку или опору под нижние ножки или подставки, чтобы источник питания мог иметь достаточный объем воздушного потока.

Избегайте размещения системного корпуса на ковре

Никогда не кладите корпус компьютера на ковер, если вентилятор источника питания снизу установлен вниз. Ковровое покрытие блокирует поток воздуха к блоку питания, и в худшем случае, если у вас не установлен фильтр вентилятора, небольшие частицы волокна с ковра могут осесть в вашем устройстве питания, а также могут засорить вентилятор. Кроме того, эти волокна для ковров очень сухие и имеют статическую природу и могут загореться внутри вашего устройства, что может привести к серьезному повреждению, а также других компонентов компьютера, если не повезет. Таким образом, чтобы решить эту проблему, вы можете использовать деревянную доску или фанерный вырез для размещения корпуса компьютера или установить питание таким образом, чтобы вентилятор был направлен вверх.

Не распологайте на ковре если у вас БП снизу с вентилятором вниз!

Корпус для ПК с верхним креплением

Компьютерные корпуса с установленным сверху источником питания в наши дни очень редки, но они существуют. Как правило, вы можете найти несколько корпусов серии mini-tower, OEM-корпусов и более дешевых корпусов с верхним расположением питания. В корпусах такого типа для компьютеров положение вентилятора должно быть ограничено только потому, что они обычно не имеют вентиляционных отверстий на верхней панели, но если в вашем корпусе есть верхние вентиляционные отверстия, то вы можете сохранить положение вентилятора в направлении вверх для лучшего воздушного потока и охлаждения. В некоторых из этих случаев также может быть установлен верхний кожух устройства питания (очень редко), поэтому необходимо соответствующим образом настроить вентилятор в направлении вентиляционных отверстий.

Системный блок с верхним расположением БП

Ориентация вентилятора/монтажное положение

Тип корпуса Лопасти вниз Лопасти вверх Выдув теплого воздуха
Нижний БП да не доступно вниз
Нижний БП нет не доступно вверх
Нижний БП да нет вниз
Нижний БП нет да вверх
Верхний блок питания не доступно нет вниз

Размышления про идеальный корпус / Хабр

Здравствуйте. На написание этой статьи меня побудил наметившийся апгрейд домашней системы и недавняя статья Настольный. Металлический. Бесшумный. Твой?. Чтобы найти приемлемый вариант мне пришлось перелопатить кучу моделей корпусов и сейчас я хочу поделиться своей болью с вами.

В статье будут описаны типичные проблемы типичных корпусов (с кучей картинок), несколько примеров хороших компоновок и мои пожелания насчет идеального корпуса. Я не буду указывать ссылки на модели корпусов, так как не хочу делать кому-то рекламу или антирекламу.


Типичный компьютерный корпус с точки зрения термодинамики

Чтобы не было вопросов, хочу сразу пояснить, почему я не могу использовать маленький бесшумный компьютер формата типа Intel Nuc или Mac Mini.


Зачем мне нужен компьютер?


  • Интернет (с привычкой открывать 100500 вкладок в браузере)
  • Игры
  • Фильмы и сериалы (использую SVP для поднятия фреймрейта до 60ФПС)
  • Иногда программирование (на работе хватает)
  • Иногда видеомонтаж

То есть мой компьютер должен рассеивать ~500Ватт тепловой мощности (100 процессор, 300 видеокарта, 100 — всё остальное).

Также должен быть SSD под ОСь с программами и место под HDD с файлохранилищем. Для NAS я еще не созрел.


Каким требованиям должен удовлетворять компьютерный корпус?


  • Компактность
  • Хорошее охлаждение компонентов
  • Защита от пыли
  • Лёгкость обслуживания
  • Тишина (по крайней мере без нагрузки)

Какие компоненты самые шумные?


  • «Неправильный» процессорный кулер
  • Видеокарта с турбинкой в качестве системы охлаждения
  • Корпусные вентиляторы — если начинка мощная, то «тихие» варианты вентиляторов просто не будут успевать удалять горячий воздух из системного блока.
  • «Неправильный» блок питания

Если в случае с кулером и блоком питания можно найти тихие варианты, то с видеокартой идеального решения нет. Но об этом чуть позже.

Теперь приведу в пример типичную компоновку корпуса и расскажу, что в ней не так:


  • Видеокарта типа ПЕЧ стоит под процессором с памятью и эффективно их подогревает.
  • Конвекция почти не помогает охлаждать комплектующие.
  • Много пустого места (и, как следствие, слишком большие габариты системного блока).
  • Но при этом воздушный поток от фронтальных вентиляторов перегораживают пустые корзины для жестких дисков.
  • Конкретно эта модель претендует на роль «тихой» и в некоторых местах даже установлены звукопоглощающие пластины, но по факту шум выходит через дырявую заднюю панель корпуса.

Претензии к компонентам

Да, они есть. Классическая компоновка не предполагает компактности размещения, но к этому уже все привыкли.


Видеокарты

Давным давно, когда приняли стандарт ATX и придумали ставшую классической компоновку материнской платы, никто не думал, что в слот AGP (позднее PCI-E) будут ставить самый горячий компонент системы. А потом видеокарты стали наращивать энергопотребление и под процессором расположилась миниатюрная печка.

С этим ничего не поделать, но есть замечание к системе охлаждения. Самый распространенный вариант охлаждения сейчас выглядит так:


Такая система охлаждения по сравнению с турбинкой:


более тихая, обеспечивает более низкую температуру видеокарты и нравится всем обзорщикам. Но есть одно но — она не удаляет горячий воздух из корпуса. Таким образом к шуму от вентиляторов видеокарты прибавляется шум вентиляторов корпуса (на лето мне приходилось ставить дополнительный мощный нагнетающий вентилятор, иначе корпус задыхался).


Материнские платы

Как самый большой компонент системы.

Полноразмерный ATX сейчас редко когда нужен. Обычно в слоты PCI воткнуты только видеокарта и, в редких случаях, звуковая карта. Всё остальное и так встроено в материнскую плату.

Но это легко решается, так как есть форматы mATX и mini-ITX. Но в большинстве корпусов miniITX сложно обеспечить хорошее охлаждение и, как правило, нет слота 3.5″ под HDD, так что мой выбор — mATX.


Теперь я хочу разобрать все пункты по порядку и указать на типичные проблемы типичных корпусов.


Вентиляция и защита от пыли

Небольшое лирическое отступление на тему того, как должна быть организована принудительная вентиляция.


Фильтровентиляционная установка автомобильная

На военной технике такие штуки фильтруют воздух и создают избыточное давление, не позволяя загрязняющим веществам попадать внутрь через щели. Тот же принцип используется в операционных, некоторых дата-центрах и при производстве микроэлектроники.

Если применить это к компьютерным корпусам — для создания избыточного давления внутри корпуса должны быть установлены нагнетающие вентиляторы с пылевыми фильтрами. Казалось бы, всё очевидно. Но давайте посмотрим сюда:


Формально всё на месте — 2 нагнетающих вентилятора за пылевым фильтром.


Но тут рядом с вентиляторами видны большие дыры. То есть вместо создания положительного давления внутри корпуса вентиляторы будут мешать воздух около фронтальной панели.

Понятно, что лишние отверстия можно заклеить синей изолентой, но почему сразу не сделать хорошо?

Еще один вариант:


На этот раз месить воздух вокруг себя будет вытяжной вентилятор. И заодно подсасывать пыль, если мощность нагнетающих вентиляторов недостаточна.

А некоторые корпуса просто страдают излишней дырявостью:


Защита от пыли? Какая еще защита от пыли?

И — мое любимое:


Больше вентиляторов богу вентиляторов!

Без комментариев.

Есть и более-менее адекватные варианты:

2 нагнетающих вентилятора с пылевым фильтром, 2 вытяжных вентилятора, лишних дырок (кроме заглушек PCI) нет. Только непонятно, зачем СЖО с видеокарты подогревает поступающий в корпус воздух.

Еще интересно, почему не используют HEPA фильтры на вдув. Сложенный гармошкой самый грубый HEPA фильтр обеспечит меньшее сопротивление воздушному потоку и лучшую фильтрацию, чем любые сеточки. Да, эти фильтры нельзя полностью очистить. Но это же мечта любого производителя — продавать расходники с дикой наценкой! Шутка. А может быть и нет.


Лёгкость обслуживания

В данном контексте всё просто — хочется иметь возможность пропылесосить пылевые фильтры не разбирая корпус.


Также ради лёгкости обслуживания я отметаю СЖО

Жидкостная система охлаждения сделает компьютер значительно дороже и потребует дополнительной возни, иначе в охлаждающей жидкости заведется новая жизнь, непонятная склизкая масса забьет микроканалы и (или) жидкость протечет/испарится.


Я уже высказался по поводу печки под процессором и хочу привести пару примеров, где эта проблема решена.

1) Корпус с материнской платой, повернутой на 90 градусов:

Конвекция и вентиляторы работают вместе. В тестах на эффективность охлаждения этот корпус показывал очень хорошие результаты.

2) Горизонтальное расположение материнской платы

Тут всё понятно — горячий воздух поднимается от процессора и видеокарты наверх. Комплектующие друг друга не греют.

3) Корпуса — перевертыши

Материнская плата повернута на 180 градусов, то есть видеокарта расположена над процессором и больше его не греет.

4) Можно использовать райзер для подключения видеокарты

Так видеокарту можно разместить в дальней от процессора части корпуса и компоненты будут меньше греть друг друга.


Его нет. Но кое-что приблизилось к моим представлениям об идеальной компоновке

Не являюсь поклонником Apple, но Mac Pro мне нравится. Есть только нагнетающие вентиляторы и в потоке воздуха от них установлены радиаторы компонентов.

Кто-то краудфандингом собирает деньги на клон этого корпуса, но самую главную фишку — проточные радиаторы,- они реализовать не смогут.


В итоге получится как с фальшивыми ёлочными игрушками — выглядят как настоящие, но радости (охлаждения) не приносят.


Не хотелось бы заканчивать статью на грустной ноте, поэтому расскажу о вариантах решения проблемы:


  • Поместить корпус туда, где его не слышно

    Без комментариев. Длинный кабель к монитору и USB хаб позволят вынести системный блок хоть на балкон. Или в домашнюю серверную. Заодно это частично решит проблему с пылью. Другое дело, что такой возможностью стоит озаботиться еще на этапе ремонта.


  • Выбрать из имеющихся вариантов

    Если поискать, всё-таки можно найти корпус с приличной пылеизоляцией. На звукоизоляцию надеяться не надо, так что выбираем самые тихие компоненты. С большим количеством пустого места внутри тоже придется смириться.


Для себя я выбрал mATX корпус с горизонтальным расположением материнской платы.


  • Сделай сам

    Можно обойтись без корпуса и повесить все комплектующие на стену. Разумеется тут так-же надо выбирать тихие варианты охлаждения видеокарты и процессора. Если повесить материнскую плату разъёмами вниз, то компоненты не будут греть друг друга, а конвекция будет помогать охлаждению. Проблема с пылью останется, но на открытом стенде все на виду и легко почистить.


Я так не сделал из-за лени и наличия любопытного кота.


  • Мелкосерийное производство

    Тут всё тоже можно сделать самому, но я не нашел, где можно достать подходящий термосифон.


Есть такая штука:

Гуглится по словам «алюминиевый профиль радиаторный».

Используется для охлаждения систем освещения на основе светодиодов, стоит недорого. Ширина (которую мне удалось найти) до 30 сантиметров. Толщина основания от 6 миллиметров. В некоторых случаях его можно заказать уже анодированным.

И этот радиаторный профиль можно использовать в качестве стенки корпуса.

Через термосифон:

… устанавливаем материнскую плату с процессором.

Снимаем штатную систему охлаждения с видеокарты и при помощи райзера через термосифон крепим её к тому же радиатору. Вы великолепны! На самом деле — не совсем. Меня смущает, что контакт термосифона и радиаторного профиля может оказаться недостаточным. Само собой, тут тоже надо использовать термопасту, но хватит ли этого?

В дополнение можно установить снизу несколько вентиляторов, которые будут помогать при нагрузке.

По моим прикидкам, радиаторного профиля 30 на 30см со слабым обдувом должно хватить на 300 Ватт тепловой мощности от процессора и видеокарты.

На этом всё, надеюсь, эта статья кому-нибудь поможет.


PS

Если кто-то знает, как найти готовый термосифон — напишите, пожалуйста, в личку или в комментарии.


PPS

Спасибо evilme за статью Учимся писать на Хабр. Так писать намного удобнее чем в web-редакторе или Word’е с последующим переносом на хабр. От себя добавлю, что рекомендую поставить расширение «Russian — Code Spell Checker» для борьбы с неизбежными очепятками.


PPPS

Уже после публикации я пересмотрел статью Самый умный обогреватель и узнал на фото тот самый «алюминиевый профиль радиаторный», который я нашел в процессе работы над статьей. И да, всё уже изобретено до нас, а моя «новаторская идея» (это сарказм), оказывается, уже реализована в железе. Только без видеокарты.

Как разобрать кулер компьютера или ноутбука, почистить от пыли и смазать

Сергей Боровик — руководитель сервисного центра PCshop.UA

Компьютерная техника, как и любые современные электронные устройства, требует хотя и минимального, но регулярного ухода. Если пыль на «материнке» или в блоке питания может вызвать замыкание соседних дорожек и выход со строя всего компьютера, то грязь и пыль, скапливающиеся на поверхности вентилятора, приводит к его утяжелению и, как следствие, к снижению скорости вращения и уменьшению потока воздуха. Это очень часто приводит к перегреву всех компонентов компьютера и вызывает зависания и сбои (при незначительном загрязнении) и даже к выходу со строя важных компонентов системы (если не почистить вентилятор своевременно). Также увеличивается нагрузка на втулки (подшипники) самого вентилятора и ресурс сего работы существенно сокращается. Поэтому необходимо следить за чистотой поверхности вентилятора и своевременно выполнять очистку от пыли. О необходимости такой процедуры свидетельствуют громкие звуки с системного блока (или с корпуса ноутбука), особенно при включении.

Мы приготовили пошаговую инструкцию, в которой расскажем, как разобрать и почистить от пыли кулеры, установленные в компьютере или в ноутбуке. Но если вы не уверены в своих силах это могут сделать эксперты техники сервисного центра PCshop.UA.

Как почистить вентилятор в компьютере


Для этой цели необходимо подготовить:

  • пинцет;
  • острый скальпель или тонкий нож;
  • ватные палочки и кисточку;
  • спирт;
  • силиконовую смазку (при отсутствии можно использовать «веретенку»).

Также желательно иметь баллончик со сжатым воздухом или пылесос, с подключением трубки в обратную сторону – на выдувание. Ну и естественно отвертку для разборки компьютера и снятия вентиляторов.

Прежде чем приступить к разборке компьютера, необходимо отключить его от электросети, отсоединив питающий шнур от системного блока. Также рекомендуется вытащить разъемы от других элементов системы (монитора, локальной сети, дополнительных аудио и видеоустройств). При этом необходимо запомнить или зарисовать существующую схему взаимных подключений для облегчения сборки.

Первым этапом очистки вентиляторов является обеспечения доступа вовнутрь «системника». Для этого снимаем боковую крышку, предварительно открутив отверткой винты крепления. На следующем этапе можно при помощи пылесоса аккуратно выдуть пыль с внутренних поверхностей и компонентов «системника», что облегчит работу с вентиляторами. После этого визуально находим все имеющиеся внутри вентиляторы и приступаем к их очистке.

В большинстве случаев в системном блоке имеется несколько разновидностей воздухонагнетающих устройств: кулер процессора, один или несколько вентиляторов внутри корпуса, охлаждающие пропеллеры на видеоадптере и вентилятор на блоке питания. В зависимости от назначения и места установки очистка имеет свои особенности.

Как снять кулер на процессоре, блоке питания и видеокарте


При очистке системы охлаждения процессора необходимо соблюдать повышенную осторожность, чтобы не повредить чип и окружающие его элементы. Существует несколько вариантов крепления вентилятора к радиатору процессорного блока: на защелках, при помощи болтового соединения и несъемные конструкции. В последнем случае можно только выполнить поверхностную очистку и выдувание пыли. Если кулер закреплен защелками, достаточно при помощи плоской отвертки их немного отогнуть и вытащить вентилятор из так называемых «замков». При болтовом креплении достаточно разобрать конструкцию при помощи отвертки. После этого отключите кабель от гнезда на материнской плате, запомнив его правильное расположение.

Чтобы снять и подготовить к чистке вентилятор блока питания необходимо полностью демонтировать блок питания, предварительно отсоединив все разъемы от «материнки», жестких дисков и других компонентов. После этого отверткой откручиваются болты крепления, расположенные на задней части «системника». После извлечения блока питания необходимо аккуратно снять с него крышку (крепится специальными саморезами), обеспечив доступ к кулеру.

Для доступа к вентилятору видеоадаптера лучше всего вытащить его из PCI-разъема и уже на столе приступить к его разборке и чистке. Остальные вентиляторы, расположенные на стенках системного блока, снимаются без особых проблем, так как они закреплены к корпусу болтами или специальными легкосъемными фиксаторами. Перед профилактикой их также необходимо отключать от разъемов питания.

Как разобрать и смазать вентилятор в компьютере


Несмотря на то, что при беглом осмотре вентилятор кажется неразборным, он довольно просто разбирается. Для этого необходимо:

  1. при помощи тонкого ножа или скальпеля поддеть и снять резиновую заглушку, которая обычно находится под этикеткой;
  2. снять стопорное кольцо;
  3. аккуратно вставить в прорезь стопора кончик ножа и приподнять одну из сторон кольца;
  4. снять специальные резиновые заглушки, защищающие внутренний механизм устройства от масла.

После этого можно приступить непосредственно к очистке. Для этого:

  1. рассоединяются две части вентилятора. Та, которая содержит «электронику» протирается сухой салфеткой или ватной палочкой или же продувается мощным воздушным потоком (от баллончика со сжатым воздухом или пылесоса). Другую часть можно промыть проточной водой;
  2. на следующем этапе ватной палочкой, смоченной в спирте, удаляются остатки старой смазки и грязи;
  3. после этого необходимо внутренние части обработать силиконовым маслом или, при его отсутствии, «веретенкой», обмакивая в жидкость ватную палочку. Смазку необходимо равномерно растереть по поверхности механизма, не допуская ее попадания на электронные катушки. Смазка защитит механизм от влаги, перегрева и многих других проблем;

Как собрать кулер


Как всегда сборку следует выполнять в обратной последовательности:

  1. надеть крыльчатку на «электронику»;
  2. насадить на стержень поочередно обе резиновые заглушки;
  3. установить на место стопорное кольцо, удерживающее верхушку лопастной части;
  4. закрыть заглушкой механизм;
  5. установить вентилятор на место и подключить его обратно в схему.

После этого необходимо подключить снятые ранее разъемы и, проверив правильность соединения, включить компьютер. Если все сделано правильно, вы сразу же почувствуете результат – работать компьютер станет намного тише.

Как почистить вентилятор в ноутбуке


Ноутбуки являются еще более компактными устройствами с высокой плотностью компонентов. При этом, чтобы добраться до кулера, необходимо снимать некоторые узлы, что для неподготовленного человека довольно сложно и очистку вентилятора лучше всего доверить специалисту. Но если вы уверены в своих силах можно попытаться выполнить очистку от пыли без снятия самого вентилятора. Для этого необходимо снять заднюю крышку ноутбука, отвинтив несколько саморезов. В зависимости от конструкции может понадобиться снятие еще некоторых деталей.

После получения доступа к вентилятору нужно аккуратно очистить его лопасти и корпус от пыли кисточкой или ватными палочками. Более тщательная очистка выполняется с использованием баллончика со сжатым воздухом или пылесоса. При этом необходимо действовать аккуратно, чтобы не повредить тепловые трубки, отводящие тепло от компонентов ноутбука. Все работы необходимо при отключенном от сети блоке питания и отсоединенной батареей.

Охлаждение системных блоков (Лабораторная работа)

Охлаждение системных блоков

Цель: Изучение охлаждающих систем компонентов ПК, последствий перегрева

Задание: I. Составить план конспекта.

  1. Краткий конспект по плану.

  2. Контрольные вопросы.

Очень часто в системных блоках делаюг отверстия для обеспечения лучшего охлаждения. Во многих случаях 1того достаточно, хотя не всем это нравится.

Создание воздушного потока

Первым звеном в охлаждении системного блока является так называемый входной вентилятор. Этот кулер расположен на передней панели корпуса компьютера. Он втягивает холодный воздух в корпус и рассеивает его внутри системного блока. Это первый шаг в создании усюйчивого воздушного потока Главное тут — правильно направить поток воздуха: от фронтальной стенки к задней панели. Теплый воздух внутри системного блока (воздух греет процессоры, чипсеты, винчестер и другие компоненты] поднимается вверх, поэтому там логично разместить вентилятор, который будет высасывать его из корпуса. В большинстве случаев для этого достаточно кулера на блоке питания Он имеет достаточной мощности для создания приличного воздушного потока. Не рекомендуется использовать кулер диаметром меньше 80 мм (80 миллиметровый вентилятор способен прокачивать 30-40 кубических футов в минуту, а если его размер составит 120 мм, то пропускная способность вырастет до 75-140 кубических футов в минуту).

Охлаждение плат и устройств

Даже если системный блок имеет входной и вытяжной вентилятор, не всегда все комплектующие охлаждаются хорошо. Некоторые платы перегреваются, несмотря на то, что имеют «родные» или фабричные кулеры. Видеокарты, TV-тюнеры, платы DVD очень часто сильно греются и поднимают темперагуру в системном блоке, что может вызвать сбои и даже порчу других комплектующих. Лучшее устройство для охлаждения плат — это CardCooler

CardCooler имеет два 80 миллиметровых вентилятора, каждый из которых вращается на скорости 2650 об/м. Вместе они прогоняют 68,S кубических футов воздуха в минуту. Кулер предназначен для охлаждения 4 AGP/PC1/ISA слотов. Он так удачно спроектирован, что не закрывает PCI/ISA слоты. Мало того, что CardCooler охлаждает платы, он также создает общий воздушный поток и делает из всего системного блока почти «холодильник»

CardCooler создает поток воздуха вокруг 4 ISA/PC1/AGP слотов, поддерживает важные устройства, такие как видеокарта или DVDfTV декодер, в нормальных рабочих условиях.

Во время рабогы центральный процессор выделяет много тепла, которое в виде теплого воздуха скапливается вверх> системною блока. Вентилятор для охлаждения слотов не только уменьшает температуру внутри всего системного блока, но и хорошо охлаждает CPU. Он работает наиболее эффективно, когда установлен под AGP слотом Вдобавок он несет холодный воздух к памяти и центральному процессору. Такой кулер называется Super Slot Cooler. Он не только очень мощный (кулер прокачивает 42 кубических фута воздуха в минуту), но и достаточно тихий. Шум, который он создает при работе, составляет всего 26 децибел.

«Охладитель слотов» направляет воздух на видеокарту, охлаждает чипсет и память, а также центральный процессор.

Излишнее тепло может повредить практически все компоненты компьютера, включая и жесткий диск. Если винчестер работает не в положенном ему температурном режиме, то в результате сбоя можно потерять часть или всю информацию на нем. Harddrive_coojers (кулеры для винчестера) устанавливаются на место CD-ROM. Они довольно эффективно охлаждают жесткий диск и являются хорошей преградой от тепловых сбоев. Harddrive cooler не увеличивает воздушный поток, но является устройством для локального уменьшения температуры, с чем великолепно и справляется.

Кулер Vantec Triple предназначен для охлаждения SCSI и IDE жестких дисков. Он устанавливается на платформу со стандартным размером 5-1/4 дюймов. В Vantec Triple используются три 40×20 мм вентилятора, каждый из которых прогоняет 7.2 кубических фута воздуха. На первый взгляд, величина 7.2 кубических фута воздуха в минуту кажется не большой, но как показывает опыт, при совместной работе трех кулеров создаются более чем комфортабельные условия для работы жесткого диска

Кроме того, Vantec производит Ultimate кулеры для жестких дисков. Он мощнее своего младшего брата. Кулер выглядит в виде колена и имеет два вентилятора 40x40x20 (4500 об/мин), способных пропускать по 13 кубических футов воздуха каждый.

Существуют другие виды кулеров для охлаждения жестких дисков. Например, такая разновидность, так называемые корпусные кулеры. Это замечательное устройство устанавливается в последнее свободное 5-дюймовое гнездо и оно выдувает воздух вверх в сторону оптических приводов, жестких дисков, zip устройств и т.д. Мне кажется, что этот кулер делает чудеса. Два вентилятора 92 мм, посаженые на подшипники скольжения, выкачивают воздух на фантастической скорости — 80 кубических футов в минуту. К тому же, они работают очень тихо — 26 децибел.

Общее охлаждение компонентов

Проблема охлаждения (кондиционирования) особенно остро встает в последнее время в связи с появлением микросхем с числом транзисторов на кристалле, достигающим десятков миллионов. Каждый элемент неизбежно выделяет тепло в процессе работы, а площадь кристалла растет либо незначительно, либо даже уменьшается. Раньше проблема охлаждения касалась в основном процессоров, сегодня следует задуматься об этом для видео и звуковых карт, жестких дисков.

Обратим внимание на проблему «глобального» охлаждения, заключающуюся в оптимальном выборе корпуса и вентиляторов. В блоке питания корпуса типа AT предусмотрен «вытяжной» вентилятор. Воздух засасывается внутрь корпуса через имеющиеся щели или специально предусмотренные отверстия и, аккумулировав тепло имеющих более высокую температуру компонентов, выбрасывается наружу. В подавляющем большинстве корпусов А Т специальных мер по распределению потока охлаждающего воздуха не предусмотрено.

В блоках питания корпусов типа ЛТХ часто ставят нагнетающий вентилятор. Наружный воздух захватывается крыльчаткой вентилятора и подается внутрь корпуса через прорези в блоке питания. Однако в последнее время производители вернулись к технологии вытяжной вентиляции. При этом забор воздуха идет с нижней панели БП.

Производительность вентилятора блока питания в решающей степени влияет на эффективность охлаждения всех компонентов. Дополнительные вентиляторы обычно нужны как «костыли» не слишком хорошему основному. Многие корпуса А ТХ сконструированы с учетом перераспределения поступающего потока воздуха к отдельным компонентам: процессору, жестким дискам, платам расширения в соответствии с рекомендациями производителей процессоров.

В насыщенном современными компонентами компьютере иногда наблюдается своеобразный «эффект домино», связанный с лавинообразным нарастанием перегрева. Если в компьютере установлены мощные процессор, видеокарта, звуковая карта, парочка высокооборотных жестких дисков, то нормальное локальное охлаждение не всегда помогает. Собственные системы охлаждения компонентов рассчитаны на температуру поступающего воздуха не выше 30-35 градусов. Может сложиться ситуация, когда вентилятор получает воздух от трудолюбивого «соседа», сильно нагревающегося в процессе работы. Естественно, что начнет перегреваться охлаждаемая им

В начале 2000 года для компьютеров на базе процессоров AMD стали популярны системы охлаждения фирм Thermaltake (серия Orb) и Titan. Радиаторы этих изделий отличает вертикальное расположение ребер по периметру цилиндра, вдоль направления воздушного потока. Под интерфейс Socket А выпускались модели Chrome Orb (диаметр 69 мм) и Mini Chrome Orb с алюминиевым радиатором, Super Chrome ОгЪ (с увеличенной до 75 мм высотой радиатора и двумя вентиляторами), Mini Copper Orb (с медным основанием радиатора) и самый мощный (но чрезвычайно шумный) Dragon Orb (в том числе имеет модификацию с медным основанием радиатора Dragon 3). Для процессоров AMD Athlon с рабочей частотой 1200 МГц и выше по эффективности теплоотвода соответствует только последняя модель. Однако шум вентилятора (при оборотах около 7000 в минуту) и рев воздушного потока превращают использование компьютера в домашних условиях в пытку. Таким образом, из серии Orb к установке можно рекомендовать только младшие модели для средних рабочих частот, и лучше только для процессоров Duron. Для более мощных процессоров требуются более эффективные решения.

Очевидно, что площадь квадрата будет всегда больше площади вписанного в него круга. Поэтому большинство производителей систем воздушного охлаждения предпочитают использовать прямоугольные радиаторы. Фирма Thermaltake разработала серию прямоугольных кулеров Volcano. Неплохую репутацию имеют системы охлаждения фирмы Elan Vital, имеющие прямоугольный в плане алюминиевый радиатор (в том числе предлагается вариант с медным основанием). Чемпионами в эффективности являются системы с теплопроводными трубками и медными радиаторами, например фирмы CoolerMaster.

В целом, рассматривая воздушные системы охлаждения, можно утверждать, что более эффективные решения отличаются повышенным шумом и весом. Для обычной работы лучше подходят штатные системы, установленные фирмой на «боксовый» вариант процессора.

начинаем с нуля. Руководство по воздушному охлаждению компьютера

У пользователей, которые впервые самостоятельно собирают компьютер, часто возникает вопрос, как правильно установить корпусные кулеры в системном блоке, для того чтобы охлаждение работало максимально эффективно. На самом деле в этом нет ничего сложного, нужно всего лишь подобрать подходящий кулер и установить его таким образом, чтобы он не нарушал естественное движение воздуха.

Для того чтобы правильно установить кулер в системный блок, кулер должен иметь подходящий размер. Поэтому измерьте размер посадочный мест на вашем системном блоке и определите максимальный размер кулера, который можно на них установить. Для точного посадочного места можно замерить расстояние между крепежными отверстиями, как показано на картинке внизу.

После замеров кулер можно подобрать с помощью таблицы, приведенной ниже. Лучше всего выбирать максимально большие кулеры из тех, которые можно установить. Ведь чем больше кулер, тем больше воздуха он может через себя пропустить. На практике это означает, что такой кулер может работать на низких оборотах и охлаждать также эффективно как небольшой кулер на максимальной скорости. Что в свою очередь позволяет снизить уровень шума от компьютера.

Расстояние между крепежными отверстиями Размер кулера
32 мм 40×40 мм
50 мм 60×60 мм
71.5 мм 80×80 мм
82.5 мм 92×92 мм
105 мм 120×120 мм
125 мм 140×140 мм
154 мм 200×200 мм
Информация о размерах кулеров взята с сайтов noctua.at и arctic.ac.

Кроме габаритов кулера нужно также обращать внимание на тип подшипника, который применяется в его конструкции. Самые доступные кулеры выпускаются с подшипниками скольжения. Этот тип подшипника обеспечивает низкий уровень шума, но служит очень недолго. Кулеры из среднего ценового диапазона обычно построены с использование шарикоподшипника (подшипник качения). Шарикоподшипник характеризуется более продолжительным сроком службы, но он издает заметно больше шума. В кулерах из высшего ценового диапазона чаще всего применяют гидродинамический подшипник. Этот тип подшипников совмещает преимущества подшипников качения и шарикоподшипников. Гидродинамические подшипники имеют длительный срок службы и при этом работают очень тихо.

Также нужно заранее определиться со способом подключения кулеров. В большинстве случаев кулеры оснащаются одним из следующих разъемов: разъем 3-pin, разъем 4-pin или разъем MOLEX (на картинке внизу они слева-направо). Кулеры с разъемами 3 и 4 pin подключаются к материнской плате, а кулеры к с разъемом MOLEX к .

Если на материнской плате есть разъем 4 pin под корпусные кулеры, то лучше всего выбирать кулер именно с таким разъемом. Такой способ подключения позволит регулировать скорость кулера в зависимости от температуры компьютера, что снизит уровень шума.

Правильная установка кулеров в системный блок

После того как кулеры выбраны и закуплены можно приступать к их установке в системный блок. Для правильной установки важно понять, как двигается воздух внутри компьютера и как будут воздействовать на него кулеры. Под влиянием конвекции горячий воздух сам поднимается к верхней части корпуса и для максимально эффективного охлаждения кулеры должны быть установлены так, чтобы использовать и усиливать это естественное движение воздуха, а не противостоять ему.

Поэтому традиционно в верхней части корпуса кулеры устанавливаются на выдув, это позволяет удалять нагретый воздух из корпуса. А в нижней части корпуса вентиляторы устанавливаются на вдув, так как это усиливает естественное движение воздуха снизу-вверх. На картинке внизу показаны возможные места для установки кулеров и направление, в котором они должны прогонять воздух. Такая схема установки кулеров в системный блок считается наиболее правильной.

Если игнорировать естественное движение воздуха и, например, в верхней части системного установить кулер на вдув, то это может даже увеличить . Особенно плохо будет жестким дискам, на которые направится поток горячего воздуха от радиатора процессора.

Сам процесс установки кулера в системный блок не представляет из себя ничего сложного. Кулер устанавливается с внутренней стороны системного блока, после чего фиксируется 4 винтами с внешней стороны. При установке важно проследить, чтобы кулер направлял воздух в нужную сторону. Для этого на кулере обычно есть стрелка, которая указывает, куда будет двигаться воздух.

После установки кулера его нужно подключить к материнской плате (если используется разъем 3 или 4 pin) или к блоку питания компьютера (если используется разъем MOLEX).

Естественно, все эти действия нужно выполнять на полностью выключенном и обесточенном компьютере. Иначе есть риск повредить комплектующие или получить удар током.

Введение

Для пользователей ПК или для сборщиков систем, которые всё делают сами, вопросы охлаждения и температуры окружающей среды всегда являются актуальными. Именно поэтому мы собираемся начать с самых основ, предложив вашему вниманию введение в теорию охлаждения. Каждый год у нас появляются новые читатели, и каждый год мы замечаем одни и те же вопросы, задаваемые на наших форумах. Самое последнее, чего мы желаем, – это чтобы дорогостоящий проект потерпел неудачу в результате ошибки, присутствующей в большинстве базовых принципов, способствующих работе аппаратного обеспечения при приемлемых температурах.

Поскольку затронутая нами тема достаточно обширная, а мы хотим предложить вам полное руководство, мы разбили весь материал на две части.

Итак, прежде всего, мы поговорим о корпусах, включая вопросы местоположения блока питания. Затем мы сделаем обзор возможных недостатков других решений. Оптимизированный воздушный поток – это самый важный вопрос из всей информации о системе с воздушным охлаждением, поэтому мы планируем рассказать вам об этом более детально. Потом мы рассмотрим стандартные корпусные вентиляторы и покажем вам, почему даже новичку не стoит бояться наносить на детали термопасту. Если вы также запомните, что важно, чтобы между вашими видеокартами в конфигурации multi-GPU оставалось какое-то пространство, и поймёте, почему зачастую недооцененные вентиляторы на боковых панелях могут быть полезными, то вы сможете лучше оснастить свой ПК, чтобы он смог с меньшими потерями пережить летнюю жару.

Теория охлаждения вкратце

Сохранение энергии

Мы не можем не подчеркнуть мысль о том, какой масштабной затеей может оказаться правильно подобранная система охлаждения. Компьютеры относятся к числу наиболее неэффективных устройств всех времён, поскольку бoльшая часть используемой ими электроэнергии превращается в тепло (тепловую энергию). От этого никуда не деться, приходится принять это как реальность.

Даже обычная 40-ваттная лампочка испускает достаточно тепла, чтобы расплавился пластик и начался пожар. Компьютеры потребляют 60 ватт или больше в режиме простоя. Под нагрузкой эта цифра может резко увеличиться в десять или более раз! Запомните этот факт. Он составит основу нашего обсуждения и поможет вам осознать, насколько сложная в действительности эта задача – охлаждение ПК.

Тепло должно рассеиваться таким образом, чтобы компоненты ПК не превысили заданную максимальную температуру. Эту задачу выполняют в несколько этапов:

  • Рассеивание с поверхности компонента, вырабатывающего тепло (независимо от того, является ли этот компонент ЦП, видеокартой или регулятором напряжения материнской платы).
  • Поглощение тепла контактной площадкой и передача его на пластины радиатора охлаждения.
  • Излучение тепла в воздух (который, к сожалению, довольно плохо проводит тепло).
  • Отвод горячего воздуха из корпуса.

На этапах 1-3 мы использовали промышленные теплосъёмники с вентиляторами, разработанные для того, чтобы подходить к как можно большему количеству интерфейсов, и иногда вызывающие вопросы по установке на более сложных или специализированных платформах. К счастью, бoльшая часть этих вопросов решается достаточно легко. Однако последний этап требует более детального планирования, так что мы начнём с обзора информации о воздушном потоке.

Конечно же, здесь наблюдается прямая связь с расположением компонентов внутри вашего корпуса. И потому далее мы вкратце расскажем вам о конструкции блоков питания, направлении вращения вентилятора кулера и корпусных вентиляторах.

Образование тяги:

Горячий воздух поднимается вверх, холодный воздух опускается вниз. Вот почему верхняя часть корпуса обычно самая горячая. Мы должны всё время держать в уме этот основной принцип из области физики при планировании системы охлаждения.

Конфигурация тестовой системы

Основная идея и тестовая конфигурация

Для того, чтобы провести сравнение результатов настолько всесторонне, насколько это возможно, и при равных условиях, мы использовали устаревшую тестовую платформу, с помощью которой мы довольно точно смоделировали три варианта теплоотдачи — 89, 125 и 140 Вт. В первом варианте частота процессор уменьшалась до 2,2 ГГц, во втором варианте он работал со стандартной частотой, в третьем варианте разгонялся до 3,0 ГГц.

Конфигурация тестового стенда
Центральный процессор AMD Athlon 64 FX-62 (Windsor) 2,8 ГГц, Dual-Core, 2 x 1 Мбайт кэш-памяти L2, Socket AM2, 125 Вт TDP
Материнская плата MSI K9A2 Platinum, чипсет 790FX, Socket AM2/AM2+
Оперативная память 2 x 2 Гбайт DDR2-800
Кулер 1 Оригинальный «коробочный» кулер AMD для Athlon 64 FX-62
Кулер 2 Высокопроизводительный башенный кулер Xigmatek Aegir со 120-мм вентилятором

Используя кулер Xigmatek Aegir, мы протестировали оборудование с различными уровнями энерговыделения и результатами охлаждения для каждого варианта сборки. Этот кулер достаточно мощный для того, чтобы равномерно охлаждать 140 Вт старый процессор FX, находящийся под большой нагрузкой. Хотя устройство кажется солиднее, чем более шумный «коробочный» кулер, предоставленный компанией AMD, большинству пользователей такая покупка нужна для того, чтобы раз и навсегда получить стоящую вещь. Свои измерения мы снимали в помещении, где температура поддерживалась на постоянном уровне 22°C.


Кулер Xigmatek Aegir
Размеры (общие), (ДxВxШ) 130 x 95 x 159 мм
Вес 670 г без вентилятора
Материал Медь/Алюминий
Тепловые трубки Всего шесть (2 x 8 мм, 4 x 6 мм)
Технология Структура Dual-Layer Heatpipe-Direct-Touch (D.L.H.D.T.),
Четыре тепловые трубки с прямым контактом с ЦП
Вентилятор 120 x 120 x 25 мм
Подшипник Подшипник скольжения с длительным сроком службы
Диапазон скоростей 1 100-2 200 об/мин.
Воздушный поток Макс. 150 м³/час
Уровень шума Макс. 20 дБ(A)
Цвет Прозрачный чёрный, 4 белых светодиода
Подсоединение Разъём 4-pin PWM
Совместимость разъёмов Socket 764/939/940/AM2/AM3, LGA 775/1156/1366

Бoльшую часть тестов мы провели, воспользовавшись этим высокопроизводительным охлаждающим устройством, потому что башенные кулеры в настоящее время являются наиболее популярными моделями кулеров. Также в нашем обзоре есть дополнительная глава о кулерах с воздушным потоком, направленным вниз (так называемые «боксовые»).

Блок питания: местоположение для установки и выбор корпуса

Блок питания расположен внизу корпуса

Во многих современных корпусах для ПК блок питания располагается внизу, под материнской платой. Такой вариант установки имеет массу преимуществ, поэтому мы настоятельно рекомендуем корпус с подобной конфигурацией. На рисунке вы можете видеть, что вентилятор засасывает прохладный воздух с «пола» через собственное впускное отверстие, использует этот воздух для охлаждения активных компонентов внутри блока питания и выводит его в задней части устройства.

Преимущества монтажа БП внизу корпуса:

  • Равномерная подача прохладного воздуха с «пола» внутрь корпуса.
  • Прямое выведение воздуха из корпуса БП.
  • Меньше скорость вентилятора.
  • Охлаждение позволяет добиться большей производительности БП.
  • Меньше температурное напряжение на компоненты, больше срок службы.
  • Центр тяжести корпуса расположен ниже.
  • Силовой кабель не свисает и не мешает подключению других внешних устройств.

Недостатки:

  • Корпус должен иметь достаточно высокие ножки.
  • Также необходимо иметь в наличии пылевой фильтр.
  • Возможно образования посторонних шумов, в зависимости от того, из какого материала сделан пол.

Несмотря на небольшие недостатки, вышеупомянутая конфигурация является предпочтительной, по сравнению с некоторыми другими вариантами сборки, о которых мы также расскажем, а ещё вы всегда должны обращать внимание на корпус, в котором размещается БП. Но здесь также можно допустить ошибку.

Не устанавливайте БП таким образом, чтобы его отверстие для забора воздуха выходило в корпус компьютера. Таким образом вы можете установить блок питания, только если имеете дело с «тихими» БП с пассивным охлаждением, чтобы тёплый воздух поднимался вверх. В противном случае, вы столкнётесь с силами, действующими при конвекции и, возможно, это приведёт к возникновению ситуации, при которой винт или любая другая плохо зафиксированная деталь могут упасть внутрь блока питания.

Блок питания расположен вверху корпуса

В более старых корпусах для ПК, произведённых согласно спецификации ATX, блок питания размещается прямо под верхней крышкой корпуса. Воздух засасывается внутрь БП изнутри компьютера, а затем выбрасывается наружу корпуса. Предположительно, это улучшает рассеивание и предотвращает накопление тепла. Тем не менее, это также приводит к поглощению блоком питания большого объёма отработанной теплоты, выделяемой видеокартой и процессором. Вследствие этого, вы получаете от БП работу на недостаточном уровне, из-за чего почти невозможно достичь максимальных значений энергии и производительности при температурах, превышающих 40°C (поскольку обычно они основаны на условия эксплуатации при температуре около 25°C). Также страдает продолжительность срока службы компонентов внутри блока питания.

Преимущества монтажа вверху корпуса:

  • Способствует лучшему охлаждению в некоторых системах.
  • Для линии 12 В необходим более короткий кабель.

Недостатки:

  • Более высокие температуры БП.
  • Неэффективная и шумная работа.
  • Система быстрее изнашивается.

Идеальный корпус…

Его не существует. Однако большие, отлично сконструированные «башенные» корпусы, такие как у модели Corsair Graphite 600T, приблизились к идеалу. Внутри этого корпуса воздушный поток не встречает на своём пути препятствий. Вместимость, расположение кабелей в задней части, а также многочисленные вентиляторы и воздушные фильтры – вот что присутствует в этой модели, что позволяет нам назвать это решение почти идеальным.

По возможности, вы должны обращать как можно больше внимания на корпусы, в которых воздушный поток беспрепятственно перемещается снизу-вверх. Если вы захотите включить в свою конфигурацию особо длинную видеокарту, вам понадобится корпус с такой глубиной, какая только будет возможна. Иначе карта будет мешать воздушному потоку. Толстые кабели всегда должны располагаться сзади. Также всё, что болтается внутри корпуса, значительно снизит скорость движения воздушного потока.

Воздушный поток: установка башенных кулеров лицевой стороной вверх

Возможные варианты монтажа башенных кулеров

Применение башенных кулеров предпочтительнее, чем комбинирование радиаторов и вентиляторов, которые вдувают воздух в процессоры. Однако очень важно, чтобы вы обратили внимание на правильную ориентацию БП при установке.

Поскольку на этом этапе можно столкнуться с множеством ошибок, мы рассмотрим различные варианты сборки, прежде чем суммировать наиболее важные правила.

Монтаж башенного кулера в вертикальном положении

Чаще всего вертикальное расположение применяется в сборках на основе компонентов от Intel. Машинам с материнскими платами на основе Socket AM2+ или AM3 нужен кулер со специальной системой крепления, позволяющей устанавливать БП под углом 90°.

Конечно же, башенные кулеры можно устанавливать в корпусы, в которых БП крепятся сверху. В таких случаях схематический рисунок будет выглядеть так:

Следует заметить, что задняя стенка корпуса должна быть либо перфорированной, либо на ней должен находиться вентилятор. Будет даже лучше, если в этом месте будет находиться вытяжной вентилятор, который, в большинстве случаев, может заменить второй вентилятор, установленный на радиаторе процессора. Конечно, можно улучшить и этот сценарий.

Даже при наличии смонтированного вверху БП, воздушный поток можно скорректировать в лучшую сторону, вводя в процесс охлаждения дополнительный прохладный воздух из нижней части корпуса.

Воздушный поток: башенный кулер с горизонтальным расположением

Монтаж башенного кулера в горизонтальном положении

Давайте вернёмся к процессорному разъёму Socket AM3 от AMD и рассмотрим вариант монтажа кулера в горизонтальном положении. То, что вначале показалось нам недостатком, может, на самом деле, превратиться в ценное качество. Помните об образовании тяги? Если тёплый воздух поднимается вверх, почему бы не воспользоваться этим как преимуществом? Для монтажа компонента в горизонтальном положении вам понадобится корпус с вентиляцией сверху.

Также мы воспользовались дополнительным вытяжным вентилятором сбоку, поскольку многие башенные кулеры способствуют перемещению какой-то части воздуха на близлежащие компоненты (регуляторы напряжения, например), и эту часть «рассеянного» воздуха также необходимо вывести. Монтаж в горизонтальном положении возможен также при использовании блока питания, крепящегося внутри корпуса вверху.

Однако при таком сценарии недостатки БП, крепящегося в корпусе вверху, становятся действительно заметными, поэтому мы, определённо, не советуем вам перемещать весь нагретый воздух от процессора в БП. В самом деле, есть же много решений и получше.

Если вы всё-таки решите применить такой способ, удостоверьтесь в том, что в вашей сборке есть, по меньшей мере, вытяжной вентилятор в задней части корпуса.

Вентиляция снизу помогает создать дополнительный охлаждающий воздушный поток.

Воздушный поток: общие ошибки при установке

Возможные варианты монтажа и ошибки планирования расположения

Кажется, что составить подобный план расположения компонентов довольно просто, но, учитывая, что существует очень много различных типов процессорных разъёмов и уникальных конфигураций охлаждающих устройств, можно довольно легко, по незнанию, совершить ошибки, которые негативно скажутся на производительности охлаждающего устройства.

В нашем первом примере кулер установлен в горизонтальном положении. Тем не менее, без вентиляции вверху тепло накапливается и попадает обратно на процессор.

В данном сценарии корпус отличает наличие вентиляция сверху, но ему не хватает дополнительной вентиляции сбоку. Воздуху приходится перемещаться в обход и заканчивается всё тем, что он накапливается за кулером.

Недавно мы наблюдали такой пример: прохладный воздух перемещается вопреки воздействию конвекции (а также вытяжным вентиляторам, работающим безрезультатно). К несчастью, это пример полного провала.

Воздушный поток: от уникальных систем до обычных кулеров

Кулеры с воздушным потоком, направленным вниз (лучшие из бюджетных)

Комплекты в виде «коробочного» радиатора и вентилятора, который вы получаете от AMD и Intel, не являются в достаточной степени эффективными, потому что образуемый этими компонентами воздушный поток не совпадает с вентиляционными отверстиеми в корпусе. Именно поэтому они перемещают воздух прямо на материнскую плату. В лучшем случае можно надеяться, что мощные логические схемы материнской платы получат хоть какое-то охлаждения. Но это ещё вопрос, компенсируется ли это ограниченной производительностью и бoльшим уровнем шума. Мы заметили, что это в большей степени относится к коробочным кулерам от AMD, которые едва справляются с подачей достаточного объёма воздуха для бесперебойной работы процессоров с тепловыделением 125 Вт и часто их вентиляторы вращаются со скоростью до 6 000 об/мин., что приводит к раздражающе высокому уровню шума.

Что касается других конфигураций охлаждения, остальные компоненты, корпус и встроенные вентиляторы играют важную роль при эксплуатации кулеров с воздушным потоком, направленным вниз.

Компьютер, приведённый на рисунке выше, получает недостаточный воздушный поток. В этом ПК нет вентиляции в задней части, а видеокарта ещё больше препятствует конвекции.

Так уже лучше! Эта конфигурация позволяет даже обычному коробочному кулеру, купленному в розничной продаже, рассеивать тепло эффективно.

Варианты сборки:

Оптимизация при наличии вентиляции сбоку

Наличие часто недооцениваемого бокового вентилятора, на самом деле, кажется вполне логичным, если вы используете кулер с воздушным потоком, направленным вниз, поскольку прохладный воздух, проходящий через отверстия для вентиляции, поступает прямиком на кулер центрального процессора. Остальные компоненты также могут выиграть от наличия этих отверстий, поэтому последние, в самом деле, могут понадобиться.


Вы можете либо выбрать корпус с большим, медленным и тихим вентилятором, как у модели LC-Power Titus…

Либо предпочесть кулер с парочкой 120-мм вентиляторов, такой как внутри корпуса Enermax Hoplite.

Воздушный поток: охлаждение жёсткого диска

Вентиляция спереди и охлаждение жёсткого диска

Это самый распространённый вариант расположения компонентов. Воздух всасывается внутрь со стороны передней панели корпуса и немедленно используется для охлаждения установленных жёстких дисков. Такой конфигурации достаточно для охлаждения, проблемы могут возникнуть только в том случае, если все отсеки в вашем корпусе заняты.

Поскольку, в интересах защиты данных и продления срока службы накопителя, следует избегать нагрева жёсткого диска выше 30°C , мы решили рассмотреть пару практических примеров.

Перед нами – классическая конфигурация: жёсткий диск в 3,5″ отсеке, помещённый за 120-мм передним вентилятором.


Вот накопитель SATA, установленный спереди, с возможностью «горячей» замены. Вентилятор, расположенный сверху, косвенно способствует охлаждению. Данное расположение компонентов распространено меньше, но всё же это надёжное решение с точки зрения функциональности.

Варианты оптимизации

Если вы пришли к выводу, что температура вашего жёсткого диска слишком высокая, то вам следует обдумать возможность применения стандартного кулера для жёстких дисков. Обычно их можно купить в магазинах; в данном случае главный виновник ошибок – не оптимальное расположение.

Воздушный поток: измерения и сравнения результатов

Естественно, нам хотелось подтвердить аргументы, высказанные на предыдущих страницах, использовав целый ряд различных сценариев установки системы охлаждения. Мы использовали корпус Antec Lanboy Air, прикрыв при этом картоном часть вентиляционных отверстий, чтобы воздух сквозь них проходил с трудом. Корпус Lanboy Air предназначен для монтажа блока питания как вверху, так и внизу. Результаты говорят сами за себя.

Глядя на температуру выходящего из блока питания воздуха, мы видим самое главное преимущество того, что БП установлен в нижней части нашего испытательного корпуса.

Здесь мы видим, что сборки, охлаждаемые кулером с воздушным потоком, направленным вниз, действительно выигрывают от применения боковой вентиляции.

Воздушный поток: обеспечьте видеокартам надлежащую вентиляцию

Вентиляция и охлаждение видеокарт

Прежде чем вы поспешите купить по интернету самые скоростные видеокарты, которые сможете себе позволить, убедитесь в том, что выбрали модели (и материнскую плату), которые способствуют созданию надлежащего воздушного потока.

Наилучший выбор для вас – это карта, способная выводить всё тепло через заднюю стенку корпуса, даже если на ней установлен центробежный вентилятор, имеющий склонность производить много шума. Обычно эталонные модели, разработанные компаниями AMD и nVidia, являются хорошими примерами, хотя Radeon HD 6990, GeForce GTX 590 и низкопроизводительные видеокарты GeForce не подпадают под общую массу наших предпочтений, то есть моделей выводящих тепло напрямую.

Вот что происходит, когда накапливается слишком много тепла. Наличие перфорации на заглушках слотовых отверстий могло бы предотвратить отклеивание стикера от видеокарты. Что ж, впредь вы не совершите подобной ошибки. Восемьсот ватт тепла, рассеянного в этом корпусе, обязательно окажут на компоненты неблагоприятное воздействие.

Схематические иллюстрации


Пока для видеокарты имеется возможность выводить тепло из корпуса, значения температуры останутся на приемлемом уровне. Даже массив multi-GPU имеет доступ к достаточному воздушному потоку, чтобы работать в пределах безопасных допустимых значений до тех пор, пока между видеокартами есть достаточно места. Если вы хотите воспользоваться преимуществами конфигурации CrossFire или SLI, купите материнскую плату хотя бы с одним слотом расширения между установленными двухслотовыми картами.

Если видеокарты расположены слишком близко друг к другу, как показано на рисунке выше, то заблокированная плата может легко перегреться даже при умеренной нагрузке. В конце концов, её вентилятор не может захватывать достаточно воздуха, чтобы поддерживать температуру графического процессора в допустимых пределах.

Похожая ситуация происходит и тогда, когда дело связано с видеокартами, оснащёнными осевыми вентиляторами. Несмотря на то, что они малошумные, эти устройства больше способствуют попаданию находящегося поблизости горячего воздуха в ваш корпус, а не выведению воздуха из него, что приводит к нежелательному накоплению тепла.

Во многих случаях проблему может решить боковой вентилятор. Даже несмотря на то, что этот тип вентиляторов постоянно критикуют, эффективность подобного устройства (а в результате ещё и улучшение охлаждения видеокарты) можно измерить и реально ощутить.

Варианты оптимизации

Существуют интересные альтернативы обычным заглушкам слотов – вспомните об этом, если у вас появятся трудности с охлаждением. При помощи слотового кулера можно в какой-то степени минимизировать накопление тепла, даже после того, как вы уже собрали свой компьютер.

В ожидании второй части статьи

Несмотря на то, что опытные пользователи сейчас снисходительно улыбаются, читая о простых ошибках сборки, мы знаем, что рано или поздно все делают ошибки. ПК, конечно же, стoят совсем не дёшево, и даже когда вы экономите деньги, самостоятельно собирая компьютер, машина, ориентированная на энтузиастов легко может преодолеть уровень цен в несколько тысяч долларов.

Вот почему так важно тщательно продумать план сборки, прежде чем вы начнёте покупать компоненты. Во-первых, найдите подходящий корпус, а затем проверьте, можно ли разместить внутри него выбранные вами компоненты. Не отмахивайтесь от старых решений, таких как боковые вентиляторы. Нам удалось показать, что они действительно могут поспособствовать лучшему охлаждению. Иногда нам приходилось всего лишь снять измерения, чтобы доказать свою точку зрения.

Что нас ждёт во второй части этой статьи?

Если вы не планируете превращать свой новый компьютер в «Машину для приготовления хот-догов», то во второй части мы поговорим о том, как правильно выбрать вентилятор, а затем удостоверимся в том, что наш кулер для ЦП установлен должным образом. Это означает, что специально для новичков мы приведём руководство по нанесению термопасты.

Также мы расскажем вам о том, как охладить «не поддающуюся воздействию» разогнанную видеокарту GeForce GTX 480 до 64°C при бюджете всего €12, в то же время поддерживая уровень шума 38 дБ(А). Наконец, мы оборудуем нашу низкопрофильную и почти бесшумную модель Radeon HD 6850 60-мм вентиляторами, что поспособствует её постоянному охлаждению.

Здравствуйте, дорогие читатели. С вами опять Александр и в сегодняшней статье я расскажу о вентиляторе для компьютера, который играет очень важную роль при построении компьютерных систем охлаждения.

Одной из важных составляющих бесперебойной, надежной и долгой работы Вашего компьютера, является качественная и высокоэффективная система охлаждения всех его комплектующих и узлов.

Не имеет никакого значения, ноутбук это или мощный игровой компьютер. Качественный отвод тепла от нагревающихся компонентов, значительно продлевает время их работы, и важен для любого устройства.

На данном этапе развития технологий, основным способом охлаждения разгоряченных устройств компьютера является воздушное охлаждение при помощи специально разрабатываемых для этого вентиляторов.

Их размер, скорость вращения, производительность, технология изготовления и даже форма крыльчатки лопастей, все это очень сильно сказывается на качестве охлаждения всей компьютерной системы в целом.

Вентилятор, соединенный с радиатором (может иметь разнообразную форму, размер, материал и процесс изготовления, включать в себя компоненты, помогающие более быстро и качественно отводить тепло от греющегося элемента, например тепловые трубки). Весь этот бутерброд называется кулером.

Так как, количество компьютерных вентиляторов в мощных системных блоках может достигать десятка и более, то у многих пользователей возникает вопрос, как их можно заменить, или отремонтировать при возникновении раздражающего шума или выхода вентилятора из строя. Если Вы вовремя не заметили выход из строя вентилятора, то это может привести к потере дорогостоящего оборудования из-за его перегрева.

Данный вопрос актуален особенно во время летнего периода, когда средняя температура в доме или офисе, по сравнению с зимним периодом поднимается, а так как компьютерные вентиляторы забирают воздух из окружающей среды, то естественно внутри компьютерной системы она тоже повышается.

Купить и заменить корпусный вентилятор очень просто, и это сможет сделать каждый пользователь, имеющий хоть какие-то навыки в обращении с отверткой.

Произвести замену процессорного вентилятора или вентилятора на видеокарте, в большинстве случаев невозможно, в силу их нестандартных размеров и способов крепления, что приводит к необходимости полной замены системы охлаждения данного узла.

Для выбора и дальнейшей покупки качественного корпусного вентилятора, кулера для процессора или видеокарты, Вы должны владеть информацией об основных типах, характеристиках вентиляторов и их устройстве. Она так же поможет Вам (если это потребуется) самостоятельно снять, разобрать и смазать надоедливо шумящий вентилятор.

После прочтения этой статьи, Вы будете очень хорошо знать, чем отличаются вентиляторы разной ценовой категории друг от друга, научитесь разбираться в их технических характеристиках, и сможете сами сделать правильный выбор в пользу той или иной модели вентилятора для компьютера при его покупке.

Итак, приступим…

Устройство вентилятора для компьютера

Компьютерный вентилятор состоит из трех основных частей:

  • Корпус
  • Крыльчатка
  • Электродвигатель

Корпус вентилятора имеет форму в виде рамки и служит основанием для крепления электропривода (электродвигателя) и лопастей крыльчатки. В зависимости от фирмы производителя и качества изделия, корпус может изготавливаться из пластмассы, металла или резины.

Крыльчатка представляет собой набор лопастей, расположенных по кругу на одной оси с электродвигателем, под определенным углом и закрепленных на корпусе вентилятора при помощи подшипников различного вида. Во время вращения, лопасти крыльчатки захватывают воздух и, пропуская его через себя, создают постоянный направленный воздушный поток, который охлаждает греющийся элемент.

При производстве компьютерных вентиляторов используют электродвигатели постоянного тока, которые жестко крепятся к корпусу вентилятора.

Для охлаждения компьютера, компьютерных комплектующих и устройств, в настоящее время применяется два вида вентиляторов:

  • Осевой (аксиальный) вентилятор
  • Центробежный (радиальный) вентилятор

Они отличаются по принципу действия и конструкции.

Осевой вентилятор получил широкое применение в конструировании систем охлаждения различной компьютерной техники, благодаря простоте изготовления и универсальности.

Осевой компьютерный вентилятор применяется для охлаждения системных блоков компьютеров, ноутбуков, сильно греющейся электроники на материнских платах, центральных процессоров, видеокарт, блоков питания и другого оборудования.

Основной способ применения осевых вентиляторов, это обдув радиаторов охлаждения, установленных на электронных устройствах, требующих принудительного отвода тепла.

Центробежный (радиальный) вентилятор представляет собой вращающийся ротор, состоящий из спиральных лопастей. В данном виде вентилятора, воздух затягивается вращающимся ротором через боковое отверстие, внутрь кожуха, где он, за счет центробежной силы, направляется на нагретый радиатор, проходя через ребра которого, он забирает исходящее от них тепло и выводит его наружу.

Радиальный вентилятор применяется в основном только для охлаждения ноутбуков, мощных видеокарт и в качестве дополнительного охлаждения мощных компьютеров и низкопрофильных серверов (бловер).

Преимуществом центробежных вентиляторов, перед осевыми, является возможность прямого вывода нагретого воздуха за пределы системного блока компьютера и большая надежность (в силу своих конструкционных особенностей).

Разборка и смазка компьютерного вентилятора

Вентилятор для компьютера нам может потребоваться разбирать, чтобы смазать его, или очистить от пыли.

Основными сборщиками пыли являются лопасти вентилятора, причем из-за большой скорости вращения, мелкие частички пыли, плотно оседают на поверхности лопастей, и качественно очистить их можно только вручную, используя любую влажную тряпочку или другой похожий подручный материал. Пылесос или сжатый воздух здесь не помогут.

Разбирать Мы будем старый осевой вентилятор на подшипнике скольжения фирмы ADDA (данная фирма выпускает очень качественные вентиляторы, но у нас в продаже мне они не попадались) .

Первым делом необходимо аккуратно снять наклейку с логотипом производителя, желательно не испортив клеящей основы. Она нам еще пригодиться.

Далее вынимаем резиновую или пластиковую заглушку, защищающую подшипники от проникновения в них посторонних частиц (в вентиляторах использующих подшипники скольжения, она служит еще и для предотвращения вытекания смазки).

Ну и последнее, самое сложное, это снять с вала крыльчатки фиксирующую пластиковую шайбу.

Выглядит она вот так:

Фиксирующее (стопорное) кольцо имеет разрез в одном месте и жесткую структуру (очень легко пружинит), поэтому при ее снятии будьте очень осторожны, чтобы она никуда не отлетела. Найти тоненькое и маленькое кольцо будет сложно (проверено на практике), а вентилятор без стопорного кольца неработоспособен. Для ее снятия лучше воспользоваться тонким пинцетом или любым другим предметом, которым будет удобно ее подцепить и удержать.

После снятия фиксирующего кольца, процесс разборки компьютерного вентилятора закончен. Вынимаем крыльчатку и приступаем к очистке и смазке.

Смазку вентиляторов собранных на подшипнике скольжения нужно производить густыми смазочными материалами, так как необходимо, чтобы смазочный материал был постоянно на металлической оси вентилятора во время его работы. Достаточно немного смазать саму ось крыльчатки вентилятора, а после ее установки в рамку с электродвигателем, добавить небольшое количество смазочного материала (до уровня установки стопорного кольца) с задней части компьютерного вентилятора. Это делается для того, чтобы во время работы вентилятора, разжиженная от нагрева смазка поступала по металлической втулке до подшипника и смазывала пространство между ними.

Смазку вентиляторов для компьютера, собранных на подшипниках качения (шарикоподшипниках) производят жидкими материалами. Отлично подходит для этих целей силиконовое масло ПМС-100, ПМС-200, которое можно приобрести в магазинах радиодеталей. Смазка таких вентиляторов осложняется тем, что подшипники небольшого размера и зазоры между корпусом подшипника и самими шариками очень маленькое. Я лично провожу их смазку таким образом. Достаю подшипники с вентилятора. Хорошо их протираю спиртом (или чем нибудь обезжиривающим). Насухо вытираю и на 15-20 мин (пока чищу и смазываю сам вентилятор) забрасываю их в емкость с силиконовым маслом. Затем пинцетом достаю их оттуда, надеваю на вал крыльчатки и собираю вентилятор. Сборка производиться в обратном порядке.

Характеристики вентиляторов для компьютера

Вентиляторы характеризуются следующими основными техническими параметрами:

  • Частота вращения (об/мин)
  • Создаваемый воздушный поток (CFM)
  • Уровень создаваемого шума (дБ)

Частота вращения

Сколько оборотов вокруг своей оси может сделать крыльчатка вентилятора за одну минуту.

Воздушный поток

Производительность вентилятора выражается в мощности создаваемого воздушного потока и выражается в кубических футах в минуту (Cubic Feet per minute, CFM), т. е. какой объем воздуха может пропустить через себя вентилятор, при определенной частоте вращения за одну минуту. Именно воздушный поток, создаваемый вентилятором, влияет на то, какое количество рассеиваемого тепла можно будет отвести от греющегося элемента за определенную единицу времени.

Чем больше CFM, тем производительнее вентилятор. При этом стоит обращать внимание на уровень создаваемого им шума. Во многих случаях, менее производительный, но более тихий вариант может оказаться предпочтительнее.

Для увеличения воздушного потока, лучше использовать вентиляторы большого размера с низкой скоростью вращения, чем маленькие, с большей скоростью вращения. Это избавит Вас от лишнего шума.

Уровень создаваемого шума

Рассчитывается в децибелах. На эту характеристику влияет, куда и как установлен вентилятор, в каких условиях он работает, вид установленных подшипников, качество изготовления, частота вращения и размер вентилятора. Более подробно читайте в конце статьи.

Виды подшипников, используемых в компьютерных вентиляторах

Одним из самых важных параметров, на который следует обращать внимание при выборе вентилятора для компьютера, это вид используемых в нем подшипников.

Существует несколько видов подшипников, на основе которых создаются компьютерные вентиляторы. Именно они влияют на такие важные параметры для нас, как надежность, время наработки на отказ и создаваемый вентилятором шум.

Приведенные ниже виды подшипников на сегодняшний день являются самыми распространенными при производстве компьютерных вентиляторов.

Существуют более редкие и дорогие варианты подшипников, о которых я расскажу ниже.

  • Подшипник скольжения (Sleeve bearing)
  • Подшипник качения (Ball bearing)

Подшипник скольжения очень прост в изготовлении, и от этого самый дешевый из всех видов подшипников. Для придания стабильности крыльчатке, во время ее вращения, используется металлический или (в более продвинутых версиях керамический) цилиндр, с отверстием посередине. Именно в это отверстие вставляется стальная ось, к которой крепиться крыльчатка.

Из-за такого простого и дешевого технического решения, вытекают все недостатки данного вида подшипников.

Когда вентилятор только приобретен и установлен, он будет Вас радовать тишиной во время своей работы, но как только смазка начнет высыхать (а происходит это приблизительно через год, в зависимости от условий эксплуатации), то начнет издавать неприятный шум.

Он возникает из-за сопротивления, которое появляется при трении оси крыльчатки, об высохшую и загрязненную смазку, внутри подшипника.

Дальнейшая длительная работа вентилятора без смазки, приведет к появлению еще большего шума, началу истирания самого подшипника, и в конечном итоге, приведет к полной невозможности восстановления работоспособности вентилятора, что потребует его замены.

Работоспособность подшипника скольжения сильно зависит от окружающей температуры, чем она ваше, тем быстрее будет высыхать смазка, и тем чаще придется чистить и смазывать самим вентилятор, либо менять его на новый.

Так же, одним из недостатков вентиляторов с подшипниками скольжения, является их низкая эффективность при работе в горизонтальном положении.

При таком расположении вентилятора, смазка, находящаяся внутри подшипника, стекает на одну сторону, что приводит к ее неравномерному распределению и более быстрому выходу из строя вентилятора.

Из всего сказанного, можно сделать вывод, что вентиляторы с подшипниками скольжения, особенно качественные модели, можно эффективно применять в охлаждении компьютеров, которым не требуется сильный отвод тепла и время работы которых не превышает 8-10 часов в сутки (офисные или домашние маломощные компьютеры).

При всех своих недостатках, такие вентиляторы наименее дороги, а если за ними следить, в нужное время смазывать и чистить от пыли, то и они смогут проработать долго, не беспокоя Вас лишним шумом.

Теперь перейдем к более качественным и дорогим моделям вентиляторов построенных на основе двух шарикоподшипников.

Шарикоподшипник представляет собой металлический корпус в виде кольца и внутренней втулки с заключенными между ними шариками. Подшипник качения является неразборным, поэтому смазка находящаяся внутри него не вытекает и не загрязняется. Это значительно продлевает срок службы вентилятора, а его характеристики ухудшаются очень незначительно, в течение всего времени эксплуатации.

Так же, подшипник качения, менее подвержен влиянию высоких температур, по сравнению с подшипником скольжения, и пригоден для охлаждения компьютеров с сильным выделением тепла.

Два шарикоподшипника на втулке вентилятора со стопорным кольцом

Уровень акустического шума, издаваемый современными вентиляторами, оснащенными шарикоподшипниками не громче, чем у новых вентиляторов на подшипниках скольжения, и в течение всего времени использования он практически не измениться, в отличие от соперника.

Вы скорее услышите шум, от трения входящего или выходящего с большой скоростью воздуха, об вентиляционные отверстия Вашего корпуса, чем шум работы подшипников качения.

Вентилятор на подшипниках качения позволяет создавать на его основе значительно более продуманные и эффективные варианты охлаждения компьютерных систем из-за возможности располагать их в любом удобном положении, не боясь ухудшения характеристик вентилятора или уменьшения срока его работы.

Так как подшипник качения технологически более сложен в изготовлении, чем подшипник скольжения, то соответственно он более дорог и изделия на его основе имеют высокую цену. А если учесть, что в качественном вентиляторе установлено два подшипника качения, то цена вырастает еще больше.

На данный момент, выбор вентилятора на подшипниках качения представляется мне самым оптимальным вариантом. Производителей много, качество продукции высокое, а цены, ввиду высокой конкуренции, находятся на приемлемом уровне. Рекомендуется устанавливать во все существующие компьютеры.

Приобретение данных вентиляторов, избавит Вас от множества проблем, связанных с их обслуживанием, так как их время наработки на отказ примерно составляет жизненный цикл современного компьютера, и вентиляторы на шарикоподшипниках Вы будете менять вместе со всем содержимым Вашего компьютера:).

Для производства одного вентилятора, могут использоваться различные виды подшипников. Например, достаточно распространенным вариантом является вентилятор, в котором установлены один подшипник скольжения и один подшипник качения. Это решение не устраняет существующие недостатки вентиляторов, но позволяет производителям сэкономить и занять нужную им ценовую нишу, между дорогими и дешевыми моделями вентиляторов, а нам с вами получить хороший продукт по приемлемой цене.

Керамический подшипник качения (Ceramic Bearings)

Подшипник качения, при производстве которого применены керамические материалы. Эксплуатационные свойства керамики, для производства подшипников, превосходят свойства металла. Заявленный ресурс работы больше обычных подшипников в два раза.

Керамический подшипник качения позволяет использовать вентиляторы, построенные на их основе, при таких температурах, в которых неспособны долго работать другие типы подшипников.

На сегодняшний день, это самые долговечные подшипники, применяемые в вентиляторах, но вместе с тем и самые дорогие.

Гидродинамический подшипник (Fluid Dynamic Bearings)

Технологически усовершенствованный подшипник скольжения, в котором вращение вала крыльчатки происходит в слое специальной смазки, постоянно находящейся внутри втулки, за счёт создающейся при работе разницы давлений.

Уровень шума у гидродинамического подшипника, считается самым низким.

Наработка на отказ выше, чем у подшипников скольжения почти в два раза, но ниже, чем у подшипников качения. Вентиляторы на этом типе подшипников дороги и очень редки ввиду сложности изготовления. Выпускаются только небольшой группой производителей.

Подшипник скольжения c винтовой нарезкой (Rifle bearing)

Подшипник скольжения со специальными нарезами на внутренней стороне втулки и вдоль оси крепления крыльчатки, по которым осуществляется равномерное распределение смазки. По уровню издаваемого шума и времени работы примерно соответствует характеристикам гидродинамического подшипника.

Размеры вентиляторов для компьютера

Так как, нуждающаяся в охлаждении электроника компьютерных систем, имеет различные размеры, то и для ее охлаждения требуются вентиляторы различной мощности и размеров.

Все компьютерные вентиляторы, которые можно купить, имеют стандартные размеры. При выборе компьютерных комплектующих (особенно корпусов), стоит обратить на это внимание. В устройствах с нестандартными вентиляторами очень трудно, или даже невозможно, будет произвести замену вышедшего из строя вентилятора, что приведет к необходимости замены всей системы охлаждения.

Не так давно системы охлаждения некоторых видеокарт очень сильно страдали из-за установки низкокачественных вентиляторов, которые выходили из строя раньше, чем видеокарта морально устаревала. Лично я произвел замену кулеров и вентиляторов, только для своего компьютера, на двух видеокартах (NVIDIA Geforce 4 Ti 4200 и ATI Radeon X800XT).

Раньше это представляло большую проблему, но сейчас производители систем охлаждения ее решили, благодаря внедрению центробежных вентиляторов и намного более качественных осевых.

Стандартные размеры осевых компьютерных вентиляторов (в мм)

40Х40, 60Х60, 70Х70, 80Х80, 92Х92, 120Х120

Толщина рамки корпуса 80, 90 и 120мм вентиляторов составляет 25мм, хотя встречаются вентиляторы с 15, 30 или 35мм рамкой. Рамки у вентиляторов меньших размеров составляют 10, 15мм.

Ниже на изображении Вы можете просмотреть, как габаритные, так и установочные размеры основных типоразмеров компьютерных вентиляторов (простите за мелкие подписи, для более детального просмотра кликните по изображению).

Нестандартные размеры компьютерных вентиляторов 140мм, 95мм

140 мм вентиляторы не так давно появились, благодаря увеличению требований к мощности систем охлаждения современных компьютеров.

Изначально, в своей основной массе, они применялись для охлаждения блоков питания компьютера и кулерах для охлаждения процессоров, но сейчас ситуация изменилась.

Множество производителей ветродуев, начали изготавливать 140 мм вентиляторы для продажи в розницу.

Производители компьютерных корпусов, так же не отстают в оборудовании своих детищ посадочными местами под новинки.

Стоит обратить внимание на то, что у некоторых брендов, таких как Noctua, Evercool и им подобных, 140 мм вентиляторы имеют возможность установки в 120 мм посадочные места, при помощи дополнительных креплений или специально разработанных форм корпуса вентилятора.

Цена на 140 мм вентиляторы несколько выше, чем на его меньших сородичей, но за чуть большие деньги и незначительное увеличение размеров, Вы получаете больший поток воздуха в ед. времени, снижение оборотов вентилятора, и как следствие улучшение охлаждения системного блока и уменьшение шума от него.

Можно сделать вывод, что со временем 140 мм вентиляторы, вытеснят 120 мм, как это было не так давно с 92 мм и станут стандартом.

Подключение компьютерных вентиляторов

Все вентиляторы для компьютера, подключаемые к материнской плате или блоку питания, в стандартном режиме, работают от 12 вольт.

Вентиляторы могут быть с автоматической регулировкой скорости вращения крыльчатки, либо без нее.

Виды контактов вентиляторов

У всех компьютерных блоков питания имеется стандартный разъем (Molex) для подачи электрического тока на различные устройства (жесткие диски, оптические приводы и вентиляторы).

Для подключения к компьютерному блоку питания в вентиляторах может применяться, как обычный разъем с четырьмя контактами (типа Molex), так и уменьшенные варианты.

Для работы вентилятора, из четырех контактов, используется только два (Земля и 12 вольт).

Вот так выглядит один из самых популярных в настольной компьютерной технике — 4‑клеммный разъём питания Molex:

Он имеет четыре контакта:

  • желтый провод +12В
  • красный провод +5В
  • черные провода «земля»

Вентилятор, подключенный к нему со стандартным расположением контактов на разъеме питания, будет работать от 12В.

Если нам потребуется уменьшить скорость вращения вентилятора, то мы можем легко подключить его к 5, 6 или 7 Вольтам.

Для этого нам необходимо поменять местами провода в разъеме питания вентилятора.

Контакты на концах проводов имеют стандартное строение.

Они зафиксированы при помощи пары отгибающихся металлических усиков в пластмассовой части разъёма. Для извлечения контакта из разъема, необходимо эти выступающие усики вдавить во внутрь контакта и затем спокойно вынуть провод и вставить его в нужное Вам место разъема.

Для подключения к разъемам на материнской плате или другим устройствам, имеющим возможность регулировать скорость вращения вентиляторов, применяются уменьшенные разъемы.

Они бывают двух, трех или четырех контактными.

2-х контактный разъем имеет два провода, и подает стандартное напряжение +12В.

В 3-х контактном разъёме, кроме «земли» и 12В имеется провод для для связи с тахометром. Тахометр предназначен для регулирования скорости вращения крыльчатки вентилятора, путем изменения напряжения электропитания. Этот параметр настраивается в BIOS материнской платы или специальным программным обеспечением.

Вентиляторы с 4-х контактными разъёмами ставятся в системы охлаждения процессоров и видеокарт. Их скорость регулируется автоматически, при помощи PWM (pulse-width modulation – широтно-импульсная модуляция). В зависимости от температуры охлаждаемого элемента.

Если нагрузки на центральный процессор или видеокарту нет, то они тогда греются слабо и сильного охлаждения им не нужно. В этом случае модуль PWM снижает обороты вентилятора до минимально необходимых значений.

Если нагрузка повышается, то выделение тепла процессорами увеличивается, и модуль PWM постепенно, по мере роста температуры, повышает обороты вентилятора для предотвращения перегрева.

Компьютерные вентиляторы могут быть оснащены двумя различными типами разъемов, подключенными параллельно. Обычно это стандартный Molex и маленький 3х- или 4х-контактный разъем. Подключать питание можно только к одному из них

Регулирование скорости вращения вентиляторов для компьютера различными способами, значительно продлевает срок их эксплуатации и снижает издаваемый ими шум.

Шум, создаваемый компьютерными вентиляторами и методы борьбы с ним

Уровень шума, создаваемый вентилятором во время его работы, является важным показателем при выборе той, или иной модели.

Акустический шум измеряется в дБ (децибелах), и обязательно указывается производителем в технической документации к своей продукции.

Реальные данные в условиях эксплуатации, будут значительно отличаться от заявленных производителем. Измерение шумовых характеристик, проводится в идеальных условиях, т.е. вентилятор работает в свободном положении, не имеет никаких препятствия для прохождения воздушного потока через него, и ни к чему не крепится.

Установка в компьютерный корпус или монтирование вентилятора на радиатор, очень сильно повлияет на издаваемый им шум, и не в лучшую сторону.

Теперь разберем, какие же факторы влияют на акустический шум вентилятора.

1. Низкочастотные вибрации, исходящие от подшипника во время его работы, которые передаются к компьютерному корпусу, через крепление рамки вентилятора.

Методы борьбы:

  • использовать качественные вентиляторы, на мало шумящих подшипниках
  • использовать специальные (виброгасящие) прокладки и силиконовые крепежные винты
  • использование жестких (имеющих толстые металлические стенки) компьютерных корпусов
2. Форма вентиляционных отверстий, через которые входит, или выходит воздушный поток.

Здесь, шум создается всасываемым, или выходящим наружу воздухом, который под давлением и с большой скоростью проходит через узкие вентиляционные отверстия.

Методы борьбы:

3. Форма, количество, угол наклона и качество изготовления лопастей.

Лопасти непосредственно влияют на акустические характеристики вентилятора. При прохождении воздушного потока через них, они его как бы разрезают, от чего создается шум определенного спектра.

Спектр и уровень шума у каждой модели вентилятора будет свой, и зависеть от скорости вращения, качества поверхности, угла расположения и количества лопастей.

На этот параметр Вы можете повлиять, только правильно выбрав модель вентилятора.

Если Вы сможете учесть все вышеуказанные факторы при покупке компьютера, то беспокоиться об издаваемом им шуме Вам не придется.

Конечно, идеально тихим компьютер сделать не получится, но уж точно будет лучше, чем если Вы не воспользуетесь вышесказанными советами.

Пожалуйста, если Вам не сложно, ответьте на вопросы предложенные ниже. Это займет немного времени, но чтобы давать нужную именно Вам информацию это сделать необходимо. Для меня это очень важно. Спасибо.

Доброго дня, дорогие читатели!

Как я и обещал в комментариях к статье «Что нужно знать о накопителях и безопасности данных — 20 самых важных моментов» , сегодняшняя статья будет посвящена вопросам охлаждения компьютеров.

Актуальность вопроса очень высока. Об этом свидетельствует хотя бы то, какой поток писем я получаю на данную тему. И дело здесь не только в том, что уже совсем скоро придет солнечное и жаркое лето…

Вопрос актуален применительно и к настольным компьютерам, и к ноутбукам, потому как совершенно любой компьютер совершенно любого уровня нуждается в охлаждении для нормальной работы. Разница лишь в том, что одни устройства выделяют больше тепла, а другие — меньше…

Сегодняшнюю статью я предлагаю вам в виде сборника наиболее важных вопросов и нюансов, как это было в предыдущем материале про жесткие диски, чтобы вы могли, не тратя много времени, сразу же понять самое важное и главное.

Да, всех аспектов не затронешь в рамках одной статьи, но я постарался собрать всё особенно важное под одним заголовком, чтобы получившийся материал дал ответы на самые критичные вопросы.

Итак, начнем!

Настольные компьютеры

Начнем с самого главного. Несмотря на то, что сегодня ноутбуков продается больше, чем настольных ПК, тем не менее — от «настольников» никто не отказывался и отказываться в будущем не собирается. В конце концов, пока заменить полноценную настольную рабочую станцию ноутбуком или чем-то другим просто невозможно.

Как следствие своей мощности, вопрос охлаждения настольных ПК не снимается с повестки дня обычных пользователей никогда.

1. Основные источники тепла.

Таковыми в настольном ПК являются: процессор, видеокарта, элементы системной платы (такие как чипсет, питание процессора…) и блок питания. Тепловыделение остальных элементов не так значительно, по сравнению с вышеприведенными.

Да, многое зависит от конкретной конфигурации и ее мощности, но все же в пропорциональном отношении мало что меняется.

Процессоры средне-производительного сегмента могут выделять от 65 до 135 ватт тепла; обычная видеокарта игрового уровня в процессе работы может разогреваться до 80-90 градусов Цельсия и это является абсолютно нормальным для таких производительных решений; блок питания может запросто разогреться до 50 градусов; чипсет на системной плате так же может разогреваться до 50-60 градусов и т.п.

Всегда стоит помнить, что чем мощнее используемые компоненты, тем больше тепла они выделяют.

Процессор и видеочип графической карты можно сравнить с конфорками электрической плиты. В плане тепловыделения — аналогия абсолютная. Всё то же самое, только чипы способны разогреваться гораздо быстрее, чем конфорка современной печи: всего за секунды…

2. Насколько это важно?

По сути, если, скажем, графический чип работает без охлаждения, то он может выйти из строя за считанные секунды, максимум — за несколько минут. То же самое касается процессоров.

Другое дело — что все современные чипы оснащаются защитой от перегрева. При превышении определенного порога температуры он просто выключиться. Но не стоит испытывать судьбу — здесь это правило верно как никогда, поэтому, проблем с охлаждением лучше не допускать.

3. Всё замыкается на корпус…

Нельзя забывать, что все эти «жаркие» компоненты находятся в рамках довольно ограниченного пространства корпуса системного блока:

Следовательно: все эти большие объемы тепла не должны «застаиваться» и «прогревать» весь компьютер. Отсюда вытекает небольшое важное правило, которого нужно всегда придерживаться при организации охлаждения:

«Внутри корпуса всегда должен быть «сквозняк».

Да, только так, когда горячий воздух выбрасывается за пределы корпуса можно исправить ситуацию.

4. Следите за температурами.

Старайтесь хотя бы иногда интересоваться температурами компонентов компьютера. Это поможет вам вовремя выявить и устранить проблему.

В этом вам может помочь программа EVEREST или SiSoftware Sandra Lite (бесплатная). В этих системных утилитах есть соответствующие модули, которые выводят температуру устройств.

Приемлемые «градусы»:

Процессор: рабочая температура в 40-55 градусов Цельсия считается нормальной.

Видеокарта: все зависит от ее мощности. Бюджетные недорогие модели могут не прогреваться и до 50 градусов, а для топовых решений, класса Radeon HD 4870X2 и 5970 — 90 градусов при нагрузке может считаться нормой.

Жесткий диск: 30-45 градусов (полный диапазон).

Примечание: По своему опыту могу сказать, что относительно точно можно измерить программным способом только температуру вышеприведенных устройств. А состояние всех остальных компонентов (чипсет, память, окружение видеокарты и системной платы) довольно часто определяется ошибочно измерительными утилитами.

Например, достаточно часто можно встретить, что какая-то программа показывает температуру чипсета, скажем, в 120 градусов или температуру окружения в 150 градусов. Естественно — это не реальные значения, при которых компьютер уже бы давно не работал исправно.

Однако, если Вы организуете правильное охлаждение внутри корпуса, используя дальнейшие советы, то я могу гарантировать — что измерять что-либо кроме температуры процессора, видеокарты и диска попросту не придется, т.к. при правильных условиях охлаждения они не будут перегреваться.

Так что вполне достаточно будет временами поглядывать на значения температур основных компонентов, приведенных выше, для отслеживания общей ситуации…

5. Хороший корпус…

Да, тепловыделение компонентов компьютера может сильно различаться. Если вести речь про маломощные машины «офисного» уровня, то да — тепловыделение будет небольшим.

Что касается средне-производительных и «топовых» решений, которые составляют большинство современных домашних настольных ПК, то здесь системный блок может вполне себе играть роль обогревателя.

В современных условиях наличие корпуса, с достаточным внутренним пространством для циркуляции воздуха — необходимость. Причем не важно, какова производительность вашего компьютера.

В любом случае — и офисный и игровой ПК нуждается в нормальной циркуляции воздуха внутри корпуса. Иначе, даже простой офисный ПК из-за образования так называемых “воздушных пробок” внутри корпуса может начать перегреваться.

Воздушные пробки внутри корпуса — “бытовое” название явления, когда воздушные потоки (вызываемые вентиляторами и кулерами) циркулируют неправильно. Например: когда нагретый воздух не выводится наружу; или если отсутствует подача свежего воздуха в корпус; или когда какие-либо вентиляторы установлены неправильно, скажем, если из-за особенности конструкции процессорный кулер

6. Немного о мебели…

Особый вопрос в теме качественного охлаждения касается мебели — вашего рабочего стола.

Конструкция стола может либо сильно затруднять охлаждение, либо же наоборот способствовать максимальной вентиляции.

Одно дело, когда системный блок просто стоит рядом со столом — здесь претензий никаких, за исключением разве что того, что категорически не рекомендуется размещать системный блок рядом с радиатором отопления и обогревателями, не рекомендуется ставить какие-либо еще предметы вплотную к системному блоку.

Если рядом находится какая-то мебель или предметы, позаботьтесь о том, чтобы со всех сторон от системного блока оставались зазоры хотя-бы 7-10 см.

Однако, в большинстве случаев системный блок расположен не рядом со столом, не на столе, а в столе:

Как видите — в этом случае пространство вокруг системного блока жестко ограничено столом и пространства для циркуляции и выхода воздуха — минимум…

Поскольку основные отверстия для вентиляции в системном блоке находятся сзади, впереди и на левой стенке, то я рекомендую сдвинуть системный блок относительно бокса стола вправо, чтобы слева (см. снимок выше) оставалась как можно бОльшее пространство.

Чтобы избежать “воздушных пробок”: когда весь нагретый воздух поднимется вверх и будет там находится — не рекомендуется закрывать дверцу бокса для системного блока вашего стола.

При соблюдении всех этих пунктов охлаждение будет вполне достойным: горячий воздух будет скапливаться вверху и выходить из стола под действием естественного перемешивания (т.к. слева имеется достаточный зазор).

В некоторых случаях, если в вашем компьютере очень производительное «железо», рекомендуется полностью снять левую сторону корпуса системного блока — в таком случае эффективность охлаждения повышается в разы.

Например, я сам сделал точно так же, поскольку мой компьютер выделяет ну очень много тепла:

7. О процессорном кулере.

Этот вопрос больше актуален для производительных ПК. Если говорить о маломощных ПК, то смысла говорить о кулерах нет, т.к. такой процессор выделяет немного тепла, и штатного (идущего в комплекте с процессором) более чем достаточно.

Если вы покупаете процессор и в его названии присутствует слово BOX — значит он поставляется в полной комплектации, которая предусматривает кулер.

Если в прайс-листе вы видите пометку ОЕМ — это значит при покупке, кроме самого процессора вы не получите больше ничего.

Здесь можно дать такой совет: если вы покупаете недорогой современный процессор — то лучше выбрать BOX-комплектацию. В конечном счете такой процессор не потребует мощного кулера — производительность невысока, а нынешние технологии обеспечивают небольшое энергопотребление, следовательно, большого выделения тепла здесь ждать не приходится.

А если вы желаете приобрести какую-либо мощную модель, скажем, для домашнего ПК, то лучше выбирать ОЕМ-комплектацию — в любом случае, штатного кулера вам будет недостаточно.

Почему так происходит?

Сегодня производители, на мой взгляд, стали крайне халатно относиться к штатным кулерам — его размеры и характеристики не всегда соответствуют мощности процессора. Например:

Такой кулер идет в комплекте с двухъядерными и четырехъядерными процессорами Intel Core 2. Ладно, для 2-ядерных моделей его, может быть, и хватит, но для 4-ядерных — явно недостаточно…

Кроме того, если затронуть устаревшие модели, то ситуация такая: если вы купили, скажем, процессор 3 года назад, то в то время технологии не обеспечивали такого энергосбережения, как сейчас.

Именно поэтому, скажем, вполне себе недорогой и маломощный Pentium D 4-х летней давности греется даже сильнее, чем современные Core i7 топового уровня.

В этом случае — хороший кулер просто необходим. И я рекомендую устанавливать кулер башенного типа на тепловых трубках:

Тепловые трубки — выполненные из меди элементы, которые пронизывают алюминиевые (как на фото выше) или медные пластины кулера и способствуют более быстрому и эффективному отводу тепла от горячего процессора. Они обеспечивают в разы более эффективное охлаждение, по сравнению с обычными кулерами.

Тепловая трубка — устройство герметичное, внутри которого находится вода, которая циркулирует по трубке естественным образом. Этому движению способствуют тысячи мельчайших «зазубрин» на внутренней стороне трубки, которые позволяют воде подниматься вверх.

Вне зависимости от того, насколько мощный процессор вы хотите охладить — я всегда рекомендую кулеры только на тепловых трубках. Покупка обычного кулера на базе алюминиевого или медного радиатора — не оправдана.

Именно башенный кулер на тепловых трубках обеспечивает наибольшую эффективность.

Еще пример такого кулера:

8. Корпусный вентилятор — обязателен.

Следующее, что необходимо для организации правильного охлаждения — наличие корпусного вентилятора.

Современные корпуса предлагают возможность установки как минимум двух вентиляторов.

На передней панели: воздух при этом может поступать через перфорацию (как на фото), либо же снизу — если передняя панель не перфорирована:

При этом получается, что вентилятор становится как раз напротив жестких дисков и поэтому выполняет две важные функции: подает свежий воздух внутрь корпуса и охлаждает жесткие диски:

Наличие как минимум одного корпусного вентилятора — обязательно для любого компьютера! Вентилятор «прокачивает» воздух внутри и препятствует образованию «воздушных пробок».

Установка вентилятора на выдув на задней стороне не является обязательным, но тем не менее в некоторых случаях помогает сделать систему охлаждения еще лучше:

Но при этом не стоит забывать, что если у вас установлен кулер башенного типа, то в этом случае вентилятор кулера в большинстве случаев будет напротив гнезда для корпусного вентилятора на задней стенке (см. фото ниже), с той лишь разницей, что вентилятор кулера может располагаться с левой или правой стороны кулера

Если (как на фото) У вас не установлено корпусного вентилятора — то все нормально. Вентилятор кулера будет либо выбрасывать горячий воздух в это отверстие, либо затягивать его оттуда (в зависимости от расположения вентилятора на кулере). При этом лучше, чтобы он выбрасывал туда уже нагретый воздух, а не затягивал его.

На фото расположение кулера неоптимальное: горячий воздух при этом выбрасывается в корпус, а не в отверстие для крепления корпусного вентилятора.

Если же вы захотите установить еще и корпусный вентилятор, убедитесь, чтобы вентилятор и кулер не «конфликтовали», т.е. не направляли воздух друг на друга. Устанавливайте корпусный вентилятор так, чтобы он помогал процессорному кулеру.

Вне зависимости от того, на какую панель вы хотите установить вентилятор, я рекомендую использовать ТОЛЬКО 140-мм вентиляторы!

9. Расположение кабелей.

Большой проблемой для охлаждения являются неправильно уложенные кабели. Находясь в разбросанном состоянии они затрудняют циркуляцию воздуха внутри корпуса, иногда до такой степени, что даже мощный вентилятор не в состоянии «прокачать» весь объем корпуса…

Но при укладке кабелей внутри корпуса — не переусердствуйте! Не стоит излишне гнуть (на излом) и создавать натяжение — это может повредить кабели и привести к ошибкам и сбоям в работе ПК! Такие случаи не редки…

Просто постарайтесь уложить кабели максимально компактно. Настолько, насколько это возможно:

10. Позаботьтесь об особо горячих поверхностях.

Таковыми в компьютере являются прежде всего видеокарты. Особенно, если говорить о таких горячих и мощных моделях, как Radeon HD 4870X2 и HD 5970.

Позаботьтесь о том, чтобы сверху на видеокарте не лежали никакие кабели:

Это очень важно! В процессе работы видеокарта может разогреваться до температуры, близкой к 100 градусам!

11. О термопасте…

Устанавливая кулер всегда используйте термопасту. Ни в коем случае не ставьте кулер «на сухую»! Эффективность охлаждения упадет в разы…

Наносить термопасту нужно только на процессор, очень тонким, полупрозрачным слоем.

«Чем больше термопасты — тем лучше охлаждение» — это самый большой миф, среди начинающих пользователей!

Термопаста является связующим звеном, она соединяет поверхность процессора с поверхностью кулера, заполняя микроскопические неровности между этими поверхностями, в которых может находится воздух. А воздух, как известно, очень сильно препятствует отводу тепла.

А если термопаста будет наложена толстым слоем, то она превращается уже не в проводник тепла, а в изолятор — толстое «одеяло» между кулером и процессором.

Наносить ее можно чем угодно: выдавливаете небольшое количество пасты в центр на процессор, и затем немного размазываете по сторонам. Затем приступайте к установке кулера. Окончательно термопаста разойдется идеальным слоем только после того, как вы установите кулер.

Примечание: подробно процедуру установки кулера я показываю в бесплатном курсе по самостоятельной сборке компьютера .

Многие спорят о том, какая паста лучше… По своему опыту могу сказать, что разница между различными ее марками минимальна. Поэтому, не стоит обращать на это внимание.

Например, термопаста TITAN, продается вот в таких маленьких тюбиках:

Один такой тюбик рассчитан, как минимум, на ДВА раза.

При условии выполнения всех вышеприведенных рекомендаций по сути никаких проблем с охлаждением у вашего ПК не будет.

Ноутбуки

12. Особенности ноутбуков.

Все компоненты внутри ноутбука собраны в крайне малом пространстве мобильного корпуса. Помимо процессора в ноутбуке может быть установлена мощная видеокарта, жесткий диск…

Эти и другие устройства отделяют друг от друга считанные сантиметры, и при этом никакого пространства для циркуляции воздуха — внутри ноутбука просто нет.

Именно поэтому компоненты практически всегда работают при повышенных температурах. Исправить это, к сожалению, никак нельзя; но однако же можно уберечь ноутбук от дополнительного нагрева, таким образом продлив ему срок службы и избавив от критического перегрева.

13. Рабочее место…

Как я уже не раз упоминал здесь на блоге — старайтесь по возможности не располагать ноутбук на мягких поверхностях и коленях, особенно — когда за ноутбуком вы работаете с ресурсоемкими задачами (например, обработка фото или видео). При несоблюдении этого простого правила перегрев компонентов ноутбука, включая батарею — обеспечен…

Старайтесь располагать ноутбук на ровной и твердой поверхности рабочего стола. При этом убедитесь, что никакие предметы, которые лежат лядом, не мешают току воздуха под- и вокруг ноутбука:

По сути — это самое главное и самое эффективное, что только можно сделать для избежание перегрева.

14. Погода…

Не работайте за ноутбуком под прямыми солнечными лучами. Они очень быстро и очень сильно нагревают его поверхность (особенно, если ноутбук темный) и быстро прогревают всё внутри корпуса.

В этом случае возможны даже повреждения отдельных компонентов от перегрева.

И последний совет, который я бы хотел дать в рамках этой статьи, для всех пользователей, в не зависимости от того, ноутбук ли у вас или же настольный ПК:

15. Регулярно выполняйте очистку от пыли!

Для настольных ПК: Они очень быстро накапливают пыль. Старайтесь по крайней мере раз в 6 месяцев открывать системный блок и очищать все внутренние компоненты от пыли.

Пыль препятствует отводу тепла от компонентов и существенно ухудшает теплообмен. Из-за пыли особенно могут перегреваться жесткие диски, видеокарта и процессор.

Отдельно хочу упомянуть о вентиляторах. Помните: забитый пылью вентилятор подает воздух намного менее эффективно:

Для очистки внутренних компонентов я обычно использую кисть и слегка влажную ткань. КАТЕГОРИЧЕСКИ не рекомендую использовать пылесос! В процессе чистки им можно случайно повредить хрупкие компоненты. Такое случается довольно часто.

Приступайте к процедуре очистки ТОЛЬКО если компьютер выключен!

Для ноутбуков: Здесь ситуация несколько сложнее…

Дело в том, что ноутбуки обладают различными корпусами: некоторые открывают сразу доступ к системе охлаждения так, что можно почистить кистью вентилятор; а в некоторых, чтобы добраться до вентиляторов нужно разобрать полноутбука…

Здесь единственный совет, который я могу вам дать: не беритесь за разбор ноутбука, если вы не уверены в том, что сможете собрать всё назад…

Устройство компьютера довольно сложное – он состоит из множества блоков, каждый из которых выделяет много тепла. Перегрев любого из них может привести в лучшем случае к неправильной работе и аварийному выключению компьютера, в худшем – к выходу из строя. Особенно сильно нагреваются процессор , видеокарта, микросхемы северного и южного моста на материнской плате. Но и прочие узлы также греются – например, винчестер при активной работе нагревается весьма ощутимо. Поэтому компьютер нуждается в охлаждении.

Порядок установки вентиляторов в корпус компьютера.

Самая распространённая и дешёвая система охлаждения, применяемая в компьютерах – воздушная, которая работает с помощью специальных вентиляторов. Для лучшего отвода тепла и увеличения теплоотводящей поверхности на самые важные детали ставят металлические радиаторы. Они отводят немало тепла, но площадь их ограничена, поэтому дополнительно используются вентиляторы . Например, он есть на главном процессоре, помимо радиатора, так как это одна из самых важных и самых горячих микросхем. Для лучшего эффекта в системный блок должен быть установлен хотя бы один дополнительный кулер, который будет создавать постоянную циркуляцию воздуха и выводить горячий наружу. В большинстве компьютеров, особенно в минимальной конфигурации – так называемом офисном варианте, никакого дополнительного охлаждения не устанавливают. Однако в таких моделях всё равно есть один кулер – в блоке питания, который расположен в верхней части компьютера. Тёплый воздух, поднимаясь вверх от материнской платы и дополнительных устройств, с его помощью выдувается наружу. Но эта конструкция имеет недостатки:

  • Весь теплый воздух идёт через блок питания, который и сам не слабо греется, отчего его детали перегреваются ещё быстрее. Поэтому он выходит из строя чаще всего.
  • В корпусе компьютера создаётся пониженное давление, и для выравнивания его воздух поступает внутрь откуда попало – через все щели. Поэтому внутри быстро скапливается множество пыли, ещё больше ухудшающей отвод тепла.
  • Создаваемый поток не особо стабильный, опять же, из-за притока его со всех возможных отверстий. Создаются ненужные и вредные завихрения, сильно снижающие эффективность всей системы.
  • Воздушный поток не очень сильный, для низко расположенных устройств, например, видеокарты, явно недостаточный.

Поэтому требуется установка дополнительных кулеров в системном блоке. Стоят они недорого и поставить их можно самостоятельно.

Как можно установить вентиляторы в корпус компьютера

Установка кулеров в системном блоке производится по разным схемам. Перед началом работы с ними нужно обязательно ознакомиться, так как неправильное расположение этих узлов может принести еще больше вреда, чем их отсутствие. Обычно на материнской плате имеется пара разъёмов для охлаждения . Их можно задействовать оба или только один. Схемы установки вентиляторов в корпусе компьютера тогда будут такими:

  1. На задней стенке вверху, напротив процессора.
  2. На передней стенке.
  3. Использование двух вентиляторов – переднего и заднего.

Можно выбрать любой из этих вариантов, но самый предпочтительный – последний. Заметим, что использование только одного кулера так или иначе нарушает воздушный баланс в замкнутой системе. Поэтому рассмотрим каждый вариант по отдельности.

Установленный сзади вентилятор должен работать на выдув, то есть выводить теплый воздух наружу. При этом тёплый воздушный поток уже не идёт сквозь блок питания и не вызывает его перегрева. К тому же, улучшается охлаждение процессора. Этот вариант имеет недостаток – в корпусе создаётся разрежённость, и приток воздуха через всевозможные отверстия в корпусе приносит с собой много пыли. Однако применение такой схемы всё равно заметно улучшает ситуацию.

Этот вентилятор должен располагаться в нижней части, желательно напротив винчестера, и работать на вдув. Он не только непосредственно охлаждает винчестер, но и способствует выравниванию давления внутри корпуса. Поток естественным путем идёт снизу-вверх, обтекая все важные узлы и нагретым выдувается сверху наружу.

Двойной вариант

Установка пары вентиляторов в корпус компьютера – лучший вариант. Один из них должен стоять под блоком питания на задней стенке и работать на выдув. Второй – фронтальный, устанавливается на передней стенке, и работает на вдув. Это самое правильное расположение кулеров в системном блоке, так как создаёт хороший воздушный поток мимо всех узлов. Большой плюс — баланс внутреннего давления не позволяет скапливаться пыл внутри корпуса. Но всё будет работать отлично лишь при соблюдении пары правил:

  • Размер вентиляторов лучше выбирать максимальным для места установки – если туда можно установить 140-миллиметровую модель, то ставьте её, иначе остановитесь на 120-миллиметровом варианте.
  • Нужно контролировать, куда должен дуть вентилятор в корпусе компьютера. Передний – на вдув, задний – на выдув. Иначе внутреннее давление и циркуляция воздуха нарушатся, и в результате будет больше вреда, чем пользы.

Основные ошибки при установке охлаждения

Важно знать, как правильно поставить кулеры в системном блоке. Неправильно работающая система охлаждения может быть неэффективной, или, наоборот, создавать условия для быстрого перегрева. Самое главное здесь – в какую сторону дует кулер корпуса.

  • Установлен лишь задний вентилятор, работающий на «вдув». При этом выходящий из блока питания теплый воздух тут же подаётся снова внутрь и движется по тому же кругу наружу. В нижней части корпуса циркуляции вообще не создаётся, и там всё нагревается.
  • Установлен только передний вентилятор, который работает на «выдув». Так в корпусе будет создаваться пониженное давление, и быстро накопится очень много пыли. Отвод тепла не будет происходить, поэтому всё будет перегреваться, и компьютер постоянно будет держать кулеры на максимальных оборотах, так что ещё и шум будет намного больше.
  • Задний кулер вдувает воздух, а передний – выдувает. Это ненормально хотя бы потому, что тёплый воздух поднимается вверх, и его поток нельзя направить вниз. Поэтому эффект будет таким же, как в предыдущем пункте.
  • Оба кулера вдувают внутрь. В корпусе создаётся избыточное давление, вентиляторы работают на износ, а пользы, естественно, нет.
  • Оба кулера выдувают. Это самая опасная ситуация, так как в корпусе создаётся пониженное давление, нарушается циркуляция воздуха, и все компоненты компьютера очень быстро перегреваются.

Как видите, очень важно, какой стороной установлен кулер. Стоит его перевернуть, и он начнёт дуть не в ту сторону. Поэтому это всегда надо проверять. Правильная установка вентиляторов в корпус ПК – верхний задний должен выдувать воздух, а нижний передний – вдувать. Тогда циркуляция его будет естественной и правильной, а система охлаждения будет работать максимально эффективно. Теперь вы знаете, как правильно установить кулеры охлаждения в системном блоке. Если вы устанавливали их сами, проверьте их работу. Если только собираетесь этим заняться, сделаете всё грамотно сразу.

Рекомендуем также

Правильное охлаждение компьютера

Срок службы и стабильность работы ПК во многом зависит от системы охлаждения. Все основные компоненты компьютера во время работы выделяют тепло, избыток которого вредит вашему компьютеру. Эта статья посвящена теме продуваемости и охлаждения корпуса – вы узнаете какие комплектующие участвуют в охлаждении, как улучшить их взаимодействие и сделать снижение температуры более эффективным.

Блок питания

Раньше «стандартом» считалось верхнее расположение блока питания в корпусе, имеющее один весомый недостаток – горячий воздух стремится вверх, а значит блок питания пропускает через себя уже нагретый воздух. Сейчас большинство корпусов позволяют устанавливать блок питания снизу. Нижнее расположение БП имеет независимую циркуляцию воздуха, что приводит к снижению температуры внутри и увеличению срока службы.

Современные корпуса зачастую содержат специальные кожухи, внутри которых можно спрятать сам блок питания, провода и кабеля, а также жесткие диски и SSD. Кожух изолирует спрятанные в нем компоненты от остального более горячего «железа». Кроме того, системный блок с кожухом выглядит более эстетично.

Радиатор для процессора

Процессор – это «сердце» вашего компьютера, оказывающее ключевое влияние на его общую производительность. Центральный процессор греется сильнее остальных компонентов, потому к вопросу его охлаждения нужно подходить максимально ответственно.

Боксовый кулер идет в комплекте с процессором (исключение – ОЕМ/TRAY версии). Боксовый вариант имеет небольшую высоту, но недостатком такого решения является отвод тепла на материнскую плату, из-за чего возникает дополнительное тепловое воздействие на рядом стоящие компоненты. Использовать боксовый кулер в «горячих» сборках – не рекомендуется. Ведь в результате теплового воздействия могут возникнуть различные сбои в работе комплектующих, а также физические повреждения (например вздутие конденсаторов). Боксовый кулер отлично подходит для офисных ПК, т.к. температура процессора в них достаточно низкая.

Башенный кулер намного эффективнее отводит тепло, меньше шумит и визуально выглядит привлекательнее. «Башню» лучше ставить так, чтобы она дула на вентилятор, расположенный на задней стенке корпуса, создавая сильный поток воздуха. Желательно чтобы размеры вентиляторов совпадали и располагались на одном уровне.

Основные критерии при выборе охлаждения для процессора:

  1. Сокет – уточните разъем ЦП на материнской плате и подбирайте охлаждение именно под него.
  2. Габариты – башенный кулер должен без проблем помещаться в системном блоке при закрытой боковой крышке и не должен препятствовать установке оперативной памяти. Максимальная высота процессорного кулера обычно описывается в характеристиках корпуса.
  3. Показатель TDP – максимальное количество тепла, с которым может эффективно справляться охлаждение. Теплорассеивание радиатора должно быть равно или превышать максимальное тепловыделение процессора, которое указанно в его характеристиках.

Места для забора и выброса воздуха

Далеко не все корпуса имеют место для выброса горячего воздуха в верхней стенке корпуса, а это важный нюанс, так как горячий воздух всегда стремится вверх. Конечно, дополнительные вентиляторы помогают охлаждению, но даже если их нет, наличие отверстий в верхней части пассивно избавляет от горячего воздуха, что положительно влияет на общую температуру.

Если же установить дополнительный вентилятор на выдув в верхней части корпуса, можно ускорить выброс горячего воздуха и значительно снизить температуру внутри. Стоимость у них небольшая, в отличие от пользы. Учитывайте, что не все корпуса имеют отверстия для забора воздуха спереди и снизу. Либо они могут быть, но недостаточно большими, из-за чего не обеспечивается достаточный поток холодного воздуха. Некоторые корпуса имеют отверстия на боковой крышке, что позволяет направить воздух в самые горячие места (Видеокарта, ЦП).

Вентиляторы

Вентиляторы в корпусе применяются как средство активного охлаждения. Они работают на вдув холодного воздуха внутрь и выдув теплого воздуха изнутри. При выборе вентилятора нужно обращать внимание на его размер, чем он больше, тем выше показатель воздушного потока и ниже уровень шума. Советуем выбирать вентилятор, подходящий по размеру для вашего корпуса. Размер и количество дополнительных вентиляторов можно посмотреть в характеристиках корпуса.

Важную роль играет способ подключения самих вентиляторов. Существует 3 основных вида подключения корпусных вентиляторов:

  • Molex — Не регулируется скорость оборотов, из-за чего вентиляторы всегда работают на полную мощность;
  • 3 pin — Скорость оборотов регулируется подаваемым напряжением;
  • 4 pin — Скорость оборотов регулируется за счет PWM (Наиболее гибкая система регулировки оборотов).

3 и 4-х пиновые вентиляторы регулируют количество оборотов в зависимости от температуры, что делает их более тихими, и есть возможность гибкой настройки при использовании на современных материнских платах.

Пылевые фильтры

Пылевой фильтр задерживает пыль и существенно снижает уровень её попадания внутрь системного блока. Накапливание пыли забивает систему охлаждения, нарушая циркуляцию воздуха и отвод тепла. Это приводит к тому, что компьютер сильнее шумит из-за работы вентиляторов на полную мощность.

Многие корпуса уже имеют пылевые фильтры с разной степенью эффективности и простоты чистки. Впрочем, они продаются и отдельно, а некоторые умельцы делают их собственноручно. Легче всего чистить пылевые фильтры, которые находятся снаружи корпуса. Многие корпуса позволяют снимать фильтры даже без вскрытия передней или боковой крышки системного блока.

Фильтр, находящийся на дне корпуса, необходимо чистить чаще, так как в нем накапливается самое большое количество пыли. Верхний фильтр препятствует попаданию осевшей пыли. Также он хорошо справляется с любимым котиком, отдыхающем на системном блоке – его шерсть не попадет внутрь. Фильтры могут быть за съемной передней стенкой, для доступа к которой требуется небольшое усилие, но не вскрытие самого корпуса. Частота очистки таких фильтров зависит от их типа. К примеру, поролон эффективнее задерживает пыль, но его приходиться чаще мыть – примерно раз в 1-3 месяца.

Дополнительные пылевые фильтры, которые можно докупить и поставить во внутреннюю часть корпуса, не всегда несут ожидаемую пользу. Полностью вскрывать корпус и чистить их нужно часто, а если этого не делать, нарушится циркуляция воздуха. Поэтому рекомендуем использовать дополнительные фильтры в самых крайних ситуациях.\

Кабель-менеджмент

Оптимизированное расположение кабелей в корпусе несет не только эстетический характер, но и способствует лучшей продуваемости корпуса. При грамотном кабель-менеджменте происходит уменьшение сопротивления потокам воздуха и уменьшается количество мест, где оседает пыль. Организовать кабель-менеджмент можно даже в старых корпусах, но единственными союзниками в этом деле будут стяжки и собственная фантазия.

Новые корпуса предоставляют намного больше возможностей:

  • Увеличенное место в тыльной части. Позволяет спрятать практически все провода и даже некоторые накопители SSD и HDD;
  • Специальные отверстия для кабелей. Позволяет провести кабель практически напрямую, спрятав основную его часть;
  • Прорезиненные отверстия для кабелей. Препятствуют накоплению пыли в огороженных местах и не мешают циркуляции воздуха из-за уменьшения количества острых углов и воздушных карманов;
  • Кожух для блока питания. Позволяет спрятать провода и HDD/SSD в нижней части корпуса, где намного больше свободного пространства.

Полезным в контексте кабель-менеджмента будет использование модульного блока питания. В нем вы сможете использовать только нужные в конкретном случае кабеля, а остальные можно отключить.

Способы продува

Существует два подхода к продувке корпуса – создание избыточного и недостаточного давления.

При избыточном давлении вентиляторов на вдув используется больше, чем на выдув. В результате под действием давления горячий воздух выходит из корпуса через все его отверстия.

Недостаточное давление создается обратным путем – много вентиляторов на выдув, мало вентиляторов на вдув. Так создаются условия, когда холодный воздух равномерно засасывается через все отверстия корпуса. Оба подхода — рабочие, но при недостаточном давлении внутрь попадает меньше пыли, что может быть серьезным аргументом «за».

Оптимальным решением будет комбинирование этих двух подходов. При расположении 2-3 вентиляторов на выдув в задней части корпуса и одного вентилятора в передней нижней части достигаются максимально эффективная продуваемость корпуса.

Распространённые ошибки

  • Вентиляторы на вдув должны быть ниже вентиляторов на выдув (Не стоит идти против законов физики).
  • Самый эффективный вентилятор должен стоять на задней стенке корпуса (Именно этот вентилятор имеет наибольшее влияние на продуваемость корпуса).
  • Не стоит направлять вентиляторы друг на друга, особенно на радиаторе процессора (В таком случае потоки воздуха сталкиваются и мешают друг другу).


Надеемся, что эта информация будет вам полезна!

Основы размещения вентилятора в корпусе — сколько вентиляторов и где? | ГеймерыNexus

Это несложное руководство рассматривает то, что я называю «теорией размещения вентиляторов», в основном рассматривая, сколько вентиляторов должно быть в игровых компьютерах, где они должны быть размещены и какое соотношение между всасывающими и вытяжными вентиляторами корпуса должно быть. Охлаждение игровых устройств — даже в бюджетных руководствах по сборке, которые мы пишем — может препятствовать игре (и даже повредить компоненты), если оно недостаточно, поэтому очень важно, чтобы вы выяснили свое охлаждение на раннем этапе игры. для увеличения долговечности вашего игрового компьютера.

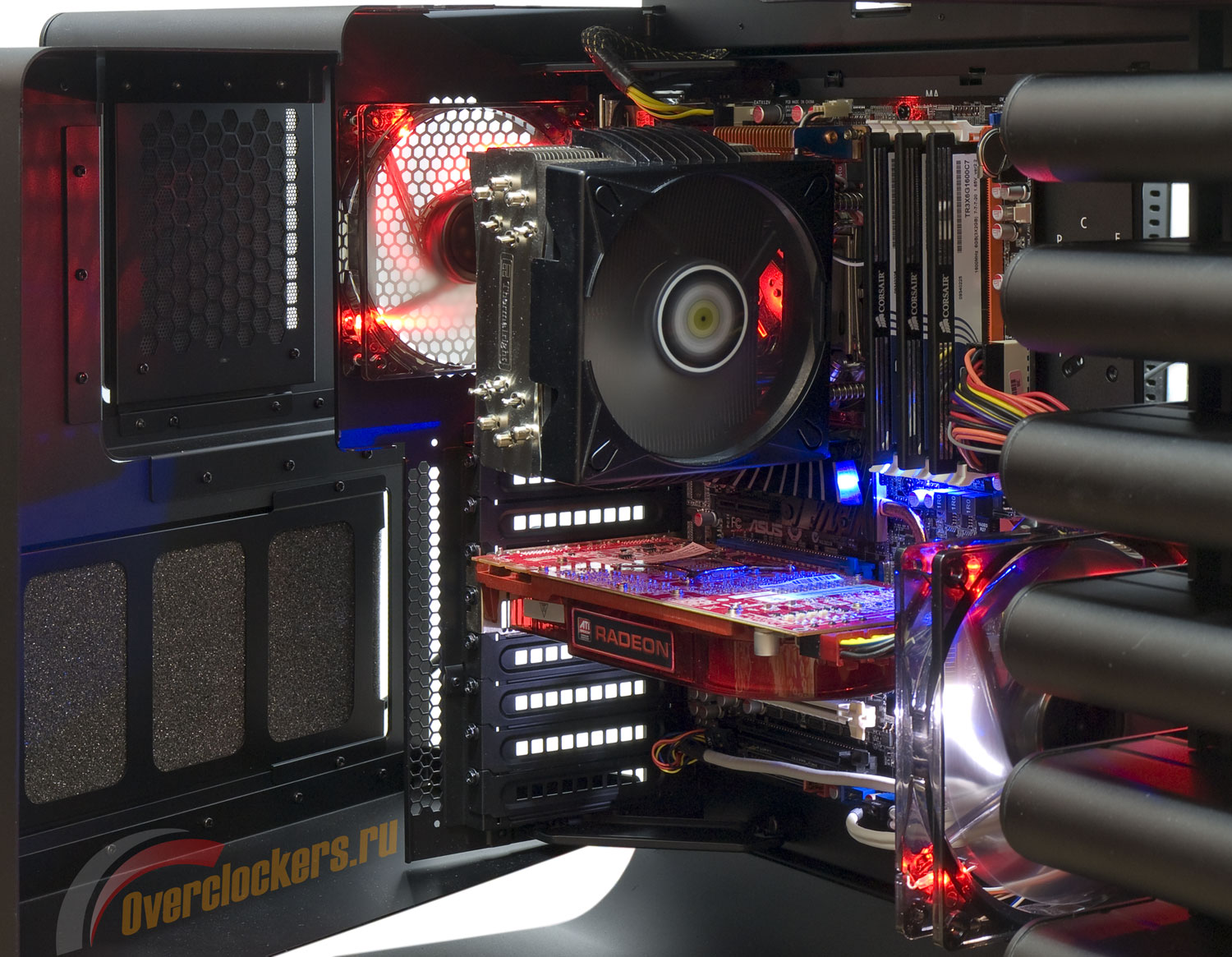

Один из фантастических кейсов, которые мы видели на PAX East ’11.

Это часть постоянного подробного руководства по корпусным вентиляторам и охлаждению. Вы можете ожидать публикации статьи о технологии подшипников вентилятора и снижении уровня шума вентилятора в ближайшие несколько дней. Обновление: Наше руководство по более тихим корпусным вентиляторам и различиям в размерах корпусных вентиляторов теперь можно найти здесь.

Подобно нашему объяснению SSD, это «Основное» руководство разбито на несколько ключевых элементов: мы поговорим о теории размещения вентилятора и физических законах, лежащих в основе этого, в этой первой статье, а завтра мы расскажем о как сделать корпусные вентиляторы тише и, в конечном итоге, рассказать о различиях между технологиями подшипников вентилятора.Не стесняйтесь комментировать ниже, если у вас есть конкретные запросы или вопросы, или посетите наши форумы по оборудованию для получения подробной поддержки.

Основы

Необходимость в корпусных вентиляторах (если, как у большинства из нас, у вас нет жидкостного охлаждения) совершенно очевидна: весь горячий воздух, создаваемый вашим оборудованием, особенно видеокартами и процессорами, должен где-то вентилироваться и заменяться «новый» и более прохладный воздух. Удержание всего этого тепла в замкнутом пространстве с минимальным выходом или его отсутствием ничего не помогает, и на самом деле это может повредить компоненты (хотя большинство современных материнских плат, процессоров и видеокарт содержат термометры температуры, которые автоматически отключаются. если станет слишком жарко).

Горячий и холодный воздух разделены по схеме «верх-v-низ».

Если у вас есть устройства, работающие при температуре 80 ° C (или ~ 176 по Фаренгейту), рекомендуется как можно быстрее рассеять это облако через выпускные отверстия. Тем не менее, давайте посмотрим, где можно расположить приточный и вытяжной вентиляторы для идеального охлаждения (обратите внимание, что это простой вопрос, перевернув вентилятор, чтобы изменить его направление).

Вообще говоря, холодный воздух можно найти ближе к земле, поскольку тепло имеет тенденцию подниматься в соответствии с физическим законом, поэтому мы можем взять это естественное явление и применить его к охлаждению корпуса для «свободного воздуха».«Следуя логике физики, мы можем ускорить процесс охлаждения и работать с природой, а не против нее. Вот основы размещения вентиляторов (простая модель):

  • 1x Вентилятор в нижней части корпуса рядом с отсеками для дисков (впуск).
  • 1x Вентилятор в задней части корпуса, «позади» и над процессором (выпускной).
  • 1x Вентилятор в боковой части корпуса, напротив графического процессора (впускной).

Эта установка, описанная выше, втягивает воздух через переднюю часть, направляет его через отсеки для дисков (технически это проталкивает горячий воздух дальше в ваш корпус, но преимущество направления перевешивает разницу в тепле), вокруг видеокарты и наружу. вытяжной вентилятор.Боковой вентилятор нагнетает воздух непосредственно на самый горячий компонент (видеокарту), который затем уносится воздушным потоком, создаваемым передним вентилятором, и выводится из заднего вытяжного вентилятора.

Если вы хотите сделать еще один шаг — и это очень полезно — вы можете использовать установленный сверху вентилятор рядом с задней частью корпуса (над процессором и основными компонентами), чтобы избавиться от этого тепла еще быстрее.

Итак, что я должен получить?

Мы всегда рекомендуем вам покупать корпуса минимум с 3 вентиляторами (или хотя бы слотами для их добавления самостоятельно) для игровых систем, не считая блоков питания, вентиляторов процессора и графического процессора.Я знаю, что мы говорим это о многих вещах (особенно об источниках питания), но вы действительно не хотите экономить на охлаждении. Проще говоря, все, что может разрушить вашу тяжелую работу и компоненты, должно быть оптимизировано, вы знаете, а не так. В первую очередь это относится к охлаждению и питанию, хотя, возможно, применимо практически к любому компоненту.

Если у вас есть старый корпус, который вы хотите адаптировать к современным системам, — это , очень удобное (и довольно простое) использование кольцевой пилы и высверливание новых отсеков для вентиляторов в верхней или боковой части корпуса, тогда используйте стандартное сверло для ввинчивания крепежных отверстий.Я тоже сделаю руководство по этому поводу. Этот вид подпадает под моддинг кейсов.

Если у вас еще нет корпуса и вы выбираете корпус с оптимальным расположением охлаждения, обратите внимание на следующие характеристики:

$ 50 Диапазон

Здесь нельзя быть слишком разборчивым, но вам нужен минимум, чтобы быть уверенным, что он подойдет вашим игровым потребностям:

  • Один приточный вентилятор, установленный спереди.
  • Один вытяжной вентилятор, установленный сзади.
  • По крайней мере, еще один вентилятор (впускной или выпускной в порядке).

Если в комплект поставки корпуса входит не более одного или двух вентиляторов, обязательно проверьте, есть ли в нем дополнительные слоты — вы всегда можете установить их самостоятельно с помощью четырех простых винтов. Скорее всего, это будут почти полностью 120-миллиметровые вентиляторы.

$ 100 Диапазон

Здесь вы найдете огромное количество хороших чехлов, так что мы можем быть немного более требовательными. Помните, что это рекомендуемые минимальные спецификации для этого диапазона, это ни в коем случае не абсолютные требования:

  • Один приточный вентилятор, установленный спереди.
  • Один вытяжной вентилятор, установленный сзади.
  • Один вытяжной вентилятор, установленный наверху.

$ 150 + Диапазон

Здесь вы действительно можете получить практически все, что захотите. Ищите эти функции:

  • Просторный (больше места означает, что тепло будет рассеиваться от ваших компонентов).
  • То же, что и выше, но с более крупными вентиляторами (предпочтительно 140 мм и 200 мм).
  • Дополнительный приточный вентилятор сбоку.
  • (Дополнительно) Дополнительный всасывающий вентилятор, расположенный снизу, для отвода холодного воздуха снизу (корпус должен быть установлен на колесах или блоках).

Как всегда, оставляйте комментарии ниже или оставляйте сообщения на нашем форуме для получения дополнительной поддержки. Наша следующая статья (публикация завтра) будет посвящена количеству выталкиваемых вентиляторов (CFM), их уровню шума и оборотам. Мы тоже поиграемся с тем, чтобы заглушить эти громкие.

-Steve «Lelldorianx» Burke

Как выбрать лучший кулер для процессора

Никогда не создавайте компьютер, не убедившись, что в нем установлена ​​надлежащая система охлаждения.Кулеры ЦП предназначены для отвода тепла, выделяемого процессором, который является сердцем вашего ПК. Вентиляторы, радиаторы и другие элементы в этих охлаждающих компонентах позволяют отводить накопленную тепловую энергию от жизненно важных рабочих частей, не повреждая оборудование.

На рынке доступно множество процессорных кулеров; однако каждая единица создается с определенной целью.

Типы кулеров для ПК

Система охлаждения с одним процессором состоит из сотен мельчайших деталей, и есть несколько вариантов выбора системы охлаждения, которая подходит именно вам.Покупателям необходимо выбирать между воздухоохладителем или жидкостным охладителем. Чтобы завершить настройку, покупатели также должны выбрать между термопастой на основе силикона или пастой на основе углерода.

Один кулер ЦП может иметь вентиляторы различных размеров, шумов и скоростей. Точный процесс сборки кулера также будет зависеть от того, какой у вас процессор: AMD или Intel. Некоторые кулеры оптимизированы под размеры сокетов ЦП, которые подходят как для AMD, так и для Intel. Cooler Master MasterLiquid Lite ML240L RGB AIO — частный случай, когда поддерживаются оба варианта.

Плюсы

Воздухоохладители

идеально подходят для обычных пользователей ПК. Они недороги, и послепродажные воздухоохладители могут использоваться вместо стандартных воздухоохладителей. Охлаждающие устройства активно рассеивают горячий воздух с помощью специально разработанных теплообменников. Эти ребра поддерживают низкую температуру в корпусе ПК.

Воздухоохладители

могут быть идеальным решением для миниатюрных специализированных компьютеров и настольных компьютеров, которым требуется дополнительное охлаждение, помимо стандартных кулеров.

Минусы

Воздухоохладители не маленькие.Типичный послепродажный воздухоохладитель довольно большой по сравнению с вариантами водяного охлаждения. Это означает, что эти радиаторы могут не поместиться в каждый корпус ПК. Кроме того, если вы собираете игровой ПК или другую систему, которая будет часто работать при более высоких температурах, воздушного охлаждения может оказаться недостаточно для ваших нужд.

Кроме того, большинство послепродажных вентиляторов воздушного охлаждения работают на высоких оборотах, из-за чего шум вентилятора намного громче, чем у стандартных воздушных агрегатов и кулеров на водной основе.

Типы воздухоохладителей ЦП

Воздухоохладители типа U / Twin Tower

Обычно используемый охладитель с вертикальным набором тепловых ребер, расположенных параллельно тепловому основанию.По форме он похож на башню из-за U-образных тепловых трубок. Нижняя половина тепловой трубки встроена в тепловую основу.

При такой конструкции тепловая энергия активно рассеивается через тепловые трубки с помощью вентиляторов.

Воздухоохладители типа C

Нисходящий воздухоохладитель с тепловыми трубками С-образной формы, отходящими от стека тепловых ребер. Эти стопки ребер соединяются только с одним концом нагревательной основы, позволяя подключать вентилятор либо к верхней, либо к нижней части нагревательных ребер.Этот элемент конструкции позволяет устанавливать несколько вентиляторов на один блок.

Способ установки этих вентиляторов и толщина входящих в комплект вентиляторов будут определять общее качество воздуха, выходящего из устройства, и его зазор в корпусе ПК. Конструкции 120 мм и 140 мм, наиболее часто используемые в воздухоохладителях C-типа, подходят для различных процессоров.

Низкопрофильные воздухоохладители

Простой кулер, не занимающий много места. Этот тип устройства хорош для покупателей, желающих собрать компьютер в корпусе, в котором нет лишнего места.

Охладители ЦП на водной или жидкостной основе являются более совершенными по сравнению с воздушными охладителями и, как правило, более эффективны при регулировании температуры процессора. Некоторые примеры включают жидкостный охладитель ЦП Rosewill RGB AIO 240 мм и CORSAIR Hydro Series h200i RGB PLATINUM.

Жидкостные кулеры

не рекомендуются для сборщиков, у которых ЦП не склонен к перегреву или которые не часто пользуются ПК. Если у сборщика есть простой компьютер или недорогая игровая установка, он может обойтись хорошим стандартным воздушным охладителем или вторичным воздушным охлаждением.

Плюсы

Охладители жидкости

имеют более низкую частоту вращения, что делает их намного тише, чем охладители воздуха, поскольку тепло передается через жидкость, которая никогда не покидает агрегат. Конструкция жидкостных кулеров ЦП очень универсальна, а передовые системы охлаждения графического процессора часто основаны на жидкостях.

Универсальные охладители жидкости для ПК также доступны в различных размерах, что позволяет легко интегрировать их в любую систему.

Минусы

Поскольку вода является жидким агентом, нахождение рядом с электрическими блоками представляет собой потенциальную опасность.В случае утечки жидкость может вызвать короткое замыкание в охладителе и системе обработки. В агрегатах жидкостного охлаждения «все в одном» эта проблема устраняется за счет минимизации количества рабочих компонентов и обеспечения централизации всех внутренних процессов.

Примеры

Замкнутый контур

Системы замкнутого цикла

— это герметичные герметичные блоки, собранные на заводе и готовые к установке. Доступ к жидкости в этих устройствах затруднен без повреждения устройства и аннулирования гарантии.

Сделай сам

Превосходная технология охлаждения — это индивидуальная система жидкостного охлаждения, специально разработанная в соответствии с потребностями и стилем заказчика или производителя. Эти уникальные устройства могут содержать уникальное расположение деталей, сочетающее в себе различные марки и модели, размеры, материалы, отделку, формы и количества.

Вот пример того, как может выглядеть жидкое охлаждение своими руками в руках мастера:

Другие части системы охлаждения ЦП

IHS

IHS или встроенный теплоотвод — это еще одно название верхней серебряной крышки ЦП.Эта плоская медная пластина защищает ядро ​​процессора. Он предназначен для отвода тепла от процессора, а затем для равномерного распределения этого тепла по другим областям радиатора процессора. В зависимости от производителя и модели IHS можно прикрепить к процессору с помощью клея или припаять.

Паяные блоки IHS поддерживают лучший контакт, чем непаянные модели. Решение о пайке полностью зависит от производителя и обычно не принимается из-за конструктивных ограничений.

ТИМ

TIM, или материал термоинтерфейса, представляет собой относительно гладкий компонент, который действует как мост между IHS и тепловой базой кулера ЦП.

Гладкость этого компонента влияет на проводимость устройства. Производители никогда не могут произвести продукт полностью заподлицо, поэтому они искусственно воссоздают гладкую поверхность с помощью проводящих и непроводящих паст.

Распространенные типы термопаст и их значение

На основе углерода

Обычно применяемая термопаста, одинаково проводящая и непроводящая.Для обеспечения высокой теплопередачи необходим только тонкий слой этой пасты. Производство также влияет на качество продукта.

На металлической основе

Паста с высокой электропроводностью, содержащая серебро или алюминий. Из-за своей способности сохранять тепло и передавать электричество неправильно распределенная паста может привести к нежелательному выделению из устройства, что, в свою очередь, может привести к короткому замыканию ЦП.

Кроме того, эта паста имеет длительное время отверждения; рабочие элементы, скорее всего, увеличат свою эффективность при постоянном использовании, а не при меньшем.

Алмазная

Дорогой вариант пасты на углеродной основе, состоящей из очищенных алмазных частиц и смазки. Эффективность и срок службы зависят от способа производства продукта и загруженности центрального процессора.

На основе силикона

Недорогой материал, не идеальный по проводимости, но эффективный в качестве наполнителя.

На керамической основе

Непроводящая термопаста с одним из самых больших сроков службы среди известных термопаст.

Термины для компонентов кулера ЦП, которые необходимо знать

Тепловые трубки

Медные или алюминиевые трубы, заполненные жидким веществом, позволяющим передавать тепловую энергию к тепловым ребрам и вентиляторам. Затем тепло преобразуется в пары, которые после остывания превращаются в жидкость. Конструкция и количество тепловых трубок определяют общую эффективность излучающего блока.

Радиатор

Компонент, обычно сделанный из металла, предназначен для поглощения и отвода тепла от процессора.

Тепловая база

Медная или алюминиевая поверхность, на которой основание радиатора устанавливает контакт с IHS. База бывает двух типов: плоская и прямая. Плоская поверхность обеспечивает существенную поддержку контакта, в то время как блок прямого контакта представляет собой пучок катушек, соприкасающихся с тепловыми трубками.

Нагревательные пластины

Обычно изготавливаемые из алюминия радиаторы являются основным компонентом всех кулеров ЦП. Их эффективность во многом зависит от их конструкции, расстояния, размещения, формы и количества.Стандартные кулеры для ЦП, особенно кулеры для ЦП Intel, часто используют конструкцию охлаждающего вентилятора с охлаждающими ребрами.

Другие факторы, которые следует учитывать

Выбор подходящего кулера для процессора зависит от ваших конкретных потребностей. Если ваш компьютер использует только легкую или умеренную нагрузку, ваш стандартный кулер для процессора может подойти — или вы, возможно, захотите сделать шаг к вторичному воздушному охладителю.

С другой стороны, если у вас есть мощный процессор, который будет пользоваться большим спросом при играх, потоковой передаче или создании контента, то вы, вероятно, захотите потратить немного больше и перейти на универсальное жидкостное охлаждение. вариант.

И если вы хотите получить по-настоящему амбициозно, вы можете получить отличные результаты с помощью специального жидкостного охлаждения — но это одна из самых сложных частей сборки ПК и, вероятно, не лучший выбор для тех, кто читает это руководство.

Если вы собираете ПК впервые и вам нужна дополнительная помощь, обязательно ознакомьтесь с нашим руководством по сборке ПК для новичков. Чтобы узнать больше о кулерах ЦП, вы можете прочитать наш обзор darkFlash shadow и практический опыт одного писателя с Noctua NH-D15S.

Десять простых способов сохранить ваш компьютер прохладным

  • Держите систему подальше от вентиляционных отверстий и окон.

    Подумайте, где находится ваш компьютер — в особенно теплом месте? Убедитесь, что ваша система не находится рядом с вентиляционным отверстием или в зоне, чувствительной к температуре (например, рядом с окном). Часто простое изменение местоположения вашей системы может помочь сохранить ее прохладу.

  • Дайте вашей системе немного передышки.

    Посмотрите, где расположен ваш компьютер, и удалите все препятствия, ограничивающие поток воздуха.Для лучшей производительности оставьте от двух до трех дюймов свободного места со всех сторон компьютера. Также обратите внимание на свой компьютерный стол — он относит вашу систему к закрытому шкафу или ящику? Если ваша система находится в замкнутом пространстве, существует повышенный риск перегрева.

  • Закройте корпус вашей системы.

    Хотя это может показаться нелогичным, открытый корпус не помогает регулировать внутреннюю температуру, а наоборот, ограничивает ее.Закрытый корпус помогает вашей системе оставаться прохладной, поскольку снижает воздействие пыли и мусора на охлаждающие вентиляторы. Слишком много грязи может заставить ваших поклонников замедлиться или вообще перестать работать. Корпуса предназначены для эффективной обработки воздуха, а с вентиляторами и надлежащим воздухозаборником вы можете поддерживать надежность компонентов вашей системы.

  • Очистите вентиляторы.

    Пыль и грязь могут нанести ущерб вашей первой линии температурной защиты: вашим фанатам. Когда вы откроете корпус, вы сможете найти несколько вентиляторов: один наверху процессора, один внутри блока питания и, возможно, один или несколько на передней или задней части корпуса.Просто выключите компьютер и используйте баллончик с воздухом, чтобы удалить грязь с каждого вентилятора. Вам следует избегать использования пылесосов при уборке, потому что статическое электричество, которое они создают, часто наносит больше вреда, чем тепло.

  • Обновите вентилятор процессора.

    Ваш процессор, возможно, является одним из самых чувствительных (и дорогих) компонентов внутри вашего компьютера, и он имеет самый высокий потенциал перегрева. Большинство процессоров поставляются с предустановленными вентиляторами начального уровня, которые предназначены для охлаждения вашего процессора ровно настолько, чтобы он продолжал работать, и не более того.По этой причине вам стоит подумать об обновлении до более мощного вентилятора ЦП, который поможет снизить температуру ЦП. Однако имейте в виду, что вентилятор вашего процессора может охлаждаться только до самой низкой температуры в вашем случае, независимо от того, насколько хорошо спроектирован вентилятор вашего процессора.

  • Добавьте корпусный вентилятор.

    Обновление вентилятора ЦП — это только начало, но добавление корпусных вентиляторов также может оказаться большим подспорьем. Поскольку повышающая производительность память и графические карты выделяют много тепла, корпусные вентиляторы могут помочь увеличить поток воздуха к вашим компонентам, прикрепляясь к передней и задней части вашей системы.Многие из наших клиентов Ballistix предпочитают установить два корпусных вентилятора: один для подачи холодного воздуха в ПК, а другой — для вывода теплого воздуха из ПК. Если вы решили добавить корпусные вентиляторы, убедитесь, что уровни впуска и выпуска совпадают. Почему? Если вы установите 80-миллиметровый вентилятор в передней части корпуса и 120-миллиметровый вентилятор в задней части, перепад создаст мертвый воздух и отрицательное давление, что приведет к повышенному риску перегрева.

  • Добавьте вентилятор охлаждения памяти.

    Память — это один из компонентов вашей системы, который, скорее всего, перегреется.Чтобы снизить температуру (особенно при разгоне), мы рекомендуем охлаждающий вентилятор, который помогает устранить мертвые зоны воздушного потока в области памяти вашей системы.

  • Проверьте вентилятор блока питания вашей системы.

    Блок питания ПК имеет встроенный вентилятор, и если у вас нет вентилятора корпуса, вентилятор блока питания — единственное, что выталкивает горячий воздух из вашей системы. Если он не работает должным образом, ваша система быстро нагреется. Если вентилятор блока питания не работает, замените его как можно скорее.

  • Приобретите комплект водяного охлаждения.

    Для игровых систем с высокопроизводительными процессорами и разогнанными компонентами часто самые быстрые вентиляторы не справляются с повышенными температурами. Чтобы решить эту проблему, многие геймеры выбирают комплекты водяного охлаждения как способ охлаждения процессора. В комплекте с водяным охлаждением насос перекачивает холодную воду в ЦП в автономных трубках, затем выкачивает воду из системы, где ее можно охладить, а затем возвращать в ЦП для дополнительного охлаждения. Если вам удобно выполнять технический монтаж, комплекты водяного охлаждения безопасны и относительно доступны.

  • Соблюдайте особые меры предосторожности при разгоне.

    Хотя разгон может максимизировать производительность ваших компонентов, он также доводит возможности вашей системы до предела, что почти всегда приводит к более высоким температурам. Если вы разгоняетесь с модулями Ballistix, вы можете использовать наш специальный Ballistix M.O.D. утилита для мониторинга температуры в режиме реального времени. Независимо от того, как вы выполняете разгон, убедитесь, что вы приняли дополнительные меры предосторожности, чтобы улучшить охлаждающую способность вашей системы.

    Поддерживать охлаждение вашей системы несложно, и с помощью нескольких простых шагов вы можете быстро вывести свою систему на более устойчивый уровень, чем это было раньше. Приняв меры по охлаждению вашей системы сейчас, вы сэкономите деньги и увеличите срок ее службы.

  • Поддержка ПК | Скорость Micro

    Как и в случае с силовыми кабелями, иногда может потребоваться настройка или повторное подключение некоторых внутренних соединений либо для устранения неполадок, либо для добавления нового оборудования.Некоторые из этих подключений могут включать, помимо прочего: внутренний USB 2.0 и USB 3.0, аудиосистему на передней панели (иногда называемую HD Audio), кабели RGB, разъемы для вентиляторов (3 и 4 контакта), разъемы для светодиодных индикаторов на передней панели, динамик на корпусе и Thunderbolt. разъем. Подключить каждый из них довольно просто; самое сложное — добраться до них, в зависимости от случая.

    Разъемы для вентиляторов

    Поскольку у большинства вентиляторов есть подшипники, они в конечном итоге выходят из строя и начинают издавать шум.Это особенно верно для верхних вентиляторов, поскольку сила тяжести увеличивает нагрузку на подшипники. Если вы подозреваете, что кто-то из ваших поклонников плохо себя чувствует, позвоните в нашу службу поддержки, чтобы они помогли локализовать проблему. Разъемы вентиляторов бывают трех- или четырехконтактной. Большинство материнских плат имеют 4-контактные разъемы, которые вы можете использовать как с 3-контактными, так и с 4-контактными разъемами, хотя на некоторых платах есть только 3-контактные разъемы, хотя это очень редко. Взглянув на заголовок на доске, вы увидите вертикальный кусок пластика с одной стороны, который немного смещен от центра.Это говорит о том, в какую сторону вставлять коннектор вентилятора. На разъеме вентилятора есть два выступа, которые совпадают с пластиковой направляющей на коллекторе. Если вы приложите усилие, возможно, что вы подключите его неправильно, так что будьте осторожны.

    Прежде чем двигаться дальше, нужно отметить несколько моментов о фанатах. Вентиляторы охлаждения ЦП ВСЕГДА должны быть подключены к разъему, специально обозначенному «Вентилятор ЦП», а не «Дополнительный ЦП» или к любому другому разъему. Иногда эти заголовки белые, но это не всегда так.Причина этого в том, что разъем вентилятора ЦП считывает температуру непосредственно с ЦП и соответственно масштабирует скорость вентилятора. Вдобавок ко всему, если к разъему вентилятора ЦП ничего не подключено, система будет выдавать вам ошибку POST при каждой загрузке. Кроме того, если у вас есть жидкостный кулер «все в одном» (AIO), также подключайте его только к разъему вентилятора ЦП. На некоторых платах имеется разъем для вентилятора, предназначенный для водяного насоса (обозначенный W_PUMP), он предназначен для специального водяного насоса, а не для блока AIO.Последнее, что следует отметить в отношении вентиляторов, — избегать использования заголовков вентиляторов с метками «W_PUMP», «H_AMP» или M.2_FAN ». Они предназначены для питания различных вентиляторов, чем обычные вентиляторы корпуса, и их использование может сделать ваши вентиляторы намного громче, даже после изменения профилей вентиляторов в BIOS. По возможности используйте заголовки вентиляторов с пометкой «SYS_FAN» или «CHA_FAN».

    Аудиосистема передней панели

    Аудиоразъем на передней панели позволяет встроенному аудиочипу использовать верхний (или передний, в зависимости от корпуса) разъем для наушников и микрофона.

    Примечание. В корпусах NX и Small Block они отсутствуют, поэтому данное руководство к ним не применяется.

    Кабель для переднего аудио очень длинный, так как контакты для него обычно находятся в самом нижнем левом углу материнской платы. Сами контакты расположены в два ряда, один над другим, и могут иметь маркировку «AAFP» или «HD Audio». На большинстве досок нижний ряд имеет 5 контактов, а верхний ряд — 4 с зазором между ними. На некоторых платах это может измениться, поэтому всегда проверяйте это дважды.Теперь, если вы посмотрите на разъем Front Audio, вы увидите отверстия, которые идеально совпадают с этими контактами. Обратите особое внимание на одно заполненное отверстие для булавки; что нужно выровнять с пустым местом на штырях. После того, как вы определились с правильным способом подключения, осторожно вставьте разъем в контакты. Убедитесь, что он не сгибается и не наклоняется слишком сильно, так как штифты довольно легко сгибаются.


    Внутренние USB-кабели

    Несмотря на то, что они идентичны по скорости и производительности, внутренние USB-кабели подключаются по-разному.Для внутренних подключений USB 2.0 используется 9-контактный или 5-контактный разъем непосредственно на материнской плате. Почему два разных типа для USB 2.0? Это зависит от устройства, но если устройство использует 9-контактный разъем, это связано с тем, что ему требуется дополнительная пропускная способность, обеспечиваемая дополнительными 4 контактами. 9-контактный разъем расположен в два ряда, один над другим, причем последний контакт одного ряда на плате и на разъеме пуст. Они должны выровняться при подключении. Стандарт с 5 контактами в наши дни менее распространен, но все еще может использоваться для некоторых устройств.Если у вас более старая система Velocity Micro со старым дизайном корпуса (GX2, MX2, LXE и т. Д.), В устройстве для чтения карт памяти используется этот тип разъема. 5-контактное соединение представляет собой один ряд контактов, а не два, и имеет дополнительное преимущество, заключающееся в возможности подключения двух из них к одному разъему USB. При их подключении следует отметить одну вещь: кабель красного цвета должен находиться на стороне, противоположной пустому месту (это место иногда называют «мертвым контактом»). Большинство плат имеют как минимум два разъема USB 2.0, тогда как некоторые имеют только один или целых три или более.Обратитесь к руководству по материнской плате, если вы не знаете, сколько у вас их и где они находятся.

    Далее идет USB 3.0. Внутренние кабели USB 3.0 более просты, их можно легко подключить к одному типу. Их легче обнаружить, поскольку они больше по размеру, но разные производители размещают их в разных местах. Чаще всего используются места вдоль правого края платы (обычно между 24-контактным разъемом ATX и портами SATA) или вдоль нижнего края платы (рядом с USB 2 или рядом с ним.0 заголовков). Также стоит указать на два разных способа их подключения. Более старый и традиционный способ заключался в том, чтобы контакты выходили вертикально из платы, по сути, так же, как и любой другой заголовок на плате. Но на более новых платах есть один или оба разъема с выводами, направленными наружу от платы. Например, если разъем USB 3.0 находится на правом краю платы, он будет направлен вправо. В любом случае, если вы посмотрите на разъем на плате, вы увидите прямоугольный вырез в пластике.Это совпадает с выемкой на разъеме, чтобы помочь вам правильно его подключить. Убедитесь, что вы выровняли выемку и вырез правильно, так как штифты в заголовке могут погнуться.

    Заголовки и кабели RGB

    Это может немного сбивать с толку, поскольку разные производители реализуют стандарт RGB по-своему. Расположение контактов по умолчанию для заголовка — 4 контакта, один для красного, зеленого и синего соответственно, плюс один для питания 12 В.Однако такой производитель, как, например, Asus, имеет раскладку зеленого, синего и красного цветов. Это не имеет большого значения, если вы используете аксессуары RGB от одного производителя, но может запутаться, когда вы пытаетесь смешивать и сочетать разные производители. Если вы не добавляете дополнительные аксессуары RGB к своей системе Velocity Micro, вам не о чем беспокоиться.

    Скорее всего, это руководство вам понадобится, если у вас есть компьютер на базе AMD Ryzen от Velocity Micro. Кулер AMD Wraith имеет кольцо RGB вокруг вентилятора, которым можно управлять через соединение RGB.Как и в случае с USB-подключениями, описанными ранее, на одной плате может быть от одного до трех или четырех. По большей части эти заголовки RGB белые, но это не всегда так, поэтому проверьте руководство по материнской плате, если вы не уверены. Чаще всего они размещаются вдоль нижнего края платы, вдоль верхнего правого края или над верхним слотом PCIe. К счастью, кабели RGB подключаются довольно легко, всего лишь с 4-контактным разъемом на плате. Однако нужно помнить об одном.На соединительном кабеле RGB с обеих сторон будет стрелка, которая будет соответствовать определенному контакту на заголовке, который называется «Контакт 1». К сожалению, большинство производителей не очень хорошо маркируют это на плате, поэтому вам, вероятно, придется обратиться за помощью к руководству по материнской плате. Важно, чтобы вы правильно подключили его к контакту 1, иначе аксессуары RBG не будут синхронизироваться друг с другом.



    Передний светодиодный кабель и кабели питания

    Это может быть сложно, главным образом потому, что разъемы и заголовки очень маленькие и могут быть труднодоступными.Стандартное расположение передних разъемов питания включает светодиод жесткого диска, светодиод питания (на отдельных положительных и отрицательных разъемах и контактах), разъем переключателя питания и разъем динамика корпуса. В некоторых корпусах может быть дополнительный разъем для кнопки сброса (обычно в старых корпусах Velocity Micro) или отсутствовать светодиодный индикатор жесткого диска (также в старых системах Velocity Micro, а также в корпусе VX). Как правило, заголовок передней панели почти всегда находится в правом нижнем углу материнской платы под разъемами SATA, но есть исключения.Еще одно общее правило — это расположение самого заголовка, который обычно представляет собой два ряда контактов. Большинство производителей придерживаются одного и того же стандарта в порядке слева направо: светодиод жесткого диска на первых двух контактах в нижнем ряду, положительный светодиодный индикатор питания на первом контакте в верхнем ряду, отрицательный светодиодный индикатор питания на контакте непосредственно рядом с ним. , Переключатель питания непосредственно рядом с отрицательным индикатором питания и переключатель сброса непосредственно под переключателем питания. Разъем динамика корпуса займет четыре контакта в верхнем ряду до упора вправо.В корпусе динамика следует обратить внимание на количество контактов в верхнем ряду. Если контактов всего четыре, то вы можете просто подключить к ним динамик корпуса и двигаться дальше. Но если контактов пять, нужно оставить последний справа неиспользуемым динамиком корпуса. Последний вывод предназначен для обнаружения вторжения шасси (CID), но в корпусах Velocity Micro эта функция не используется. Как указывалось ранее, из этого макета есть исключения. Например, на некоторых платах есть промежуток между положительным и отрицательным полюсом светодиода питания.Если вы не уверены в том, какой у вас макет, вы всегда можете проверить руководство по материнской плате.

    Карта Thunderbolt

    Кабели Thunderbolt имеют 5-контактный разъем на одном конце и 9-контактный — на другом. 5-контактная часть входит в материнскую плату в разъеме отчетливой формы. 5-контактная часть также имеет пластиковую защелку, которая удерживает ее на месте. Вам нужно будет освободить эту защелку, чтобы отсоединить ее от платы, если это необходимо. Другой конец кабеля — 9-контактный.Он похож на внутренний USB-порт или аудиосистему на передней панели; однако мертвый штифт находится в другом положении. Обязательно выровняйте его правильно, иначе вы рискуете погнуть штифты. Как и разъемы RGB, Thunderbolt довольно прост.

    Можно ли использовать внешний охлаждающий вентилятор на настольном компьютере? | Small Business

    Ваш настольный компьютер во время работы выделяет тепло, которое может достигать опасного уровня, убивающего компоненты внутри закрытой башни.Внутренние вентиляторы помогают отводить это тепло, но иногда этого может быть недостаточно. Внешние охлаждающие вентиляторы помогают поддерживать движение воздуха через систему и поддерживать температуру на более безопасном уровне.

    Тепло убивает

    Каждый компонент внутри вашей градирни выделяет тепло во время работы, от ЦП до жестких дисков. Взятый по отдельности, это тепло может не представлять большой проблемы, но в совокупности оно может превратить внутреннюю часть вашей башни в духовку. Постоянно высокие температуры могут повредить хрупкие компоненты внутри вашей системы, вызывая сбои и отказ оборудования.

    Fantastic Fans

    Чтобы температура не поднималась слишком высоко, ваша система оборудована несколькими внутренними вентиляторами, которые помогают поддерживать циркуляцию воздуха. Радиатор расположен наверху вашего процессора, чтобы отводить тепло от процессора, а вентилятор внутри блока питания поддерживает его охлаждение. Несмотря на все эти охлаждающие устройства, температура все же может повыситься. Внешние вентиляторы помогают вытягивать горячий воздух из градирни или пропускать в нее более холодный наружный воздух, обеспечивая циркуляцию воздуха и охлаждение.Эти вентиляторы привинчиваются к внешней стороне башни через вентиляционное отверстие, а некоторые упрощают работу, требуя только USB-порт для питания.

    Думайте нестандартно

    Охлаждение компьютера зависит от правильной циркуляции воздуха, чего нельзя добиться с помощью одного типа вентилятора. В зависимости от вашей установки вам может потребоваться несколько вентиляторов — внутри и снаружи — для обеспечения циркуляции воздуха через градирню. На количество тепла, выделяемого вашим компьютером, могут влиять различные факторы, включая небольшой корпус, более мощные компоненты или неэффективно спроектированное оборудование.Некоторые пользователи компьютеров используют пустые сгустки карт для установки дополнительных внутренних вентиляторов, в то время как другие фактически вырезают отверстия в боковой части башни, чтобы установить больше внешних вентиляторов для лучшего забора и вентиляции воздуха. Вы можете разместить небольшой настольный вентилятор рядом с отверстием для забора воздуха, чтобы помочь протолкнуть более прохладный воздух в градирню и сохранить низкие температуры.

    Keep Cool

    Сами по себе вентиляторы не охладят вашу систему, если вы проигнорируете несколько факторов, которые могут способствовать накоплению тепла. Грязные вентиляторы и забитые вентиляционные отверстия уменьшают поток воздуха, проходящего через вашу систему, и удерживают тепло внутри.Расположение градирни слишком близко к стене или источнику тепла блокирует циркуляцию воздуха, предотвращая отвод тепла куда-либо. Регулярно очищайте внутреннюю часть градирни сжатым воздухом, чтобы предотвратить скопление грязи, ворса или волос и остановку воздушного потока. Отодвиньте башню от стены и убедитесь, что все вентиляционные отверстия открыты для нормальной циркуляции воздуха. Держите его подальше от радиаторов или вентиляционных отверстий, чтобы не перегреть уже нагретую систему. Башенные системы имеют определенную конструкцию воздушного потока для максимального охлаждения, обычно более холодный воздух подается спереди или сбоку, а горячий воздух выдувается сзади.Если вы используете внешний или настольный вентилятор, убедитесь, что вы направили поступающий внутрь воздух в правильное место для забора воздуха.

    Ссылки

    Биография писателя

    Джейн Уильямс начала свою писательскую карьеру в 2000 году в качестве писателя и редактора общенациональной маркетинговой компании. Ее статьи появлялись на разных сайтах. Уильямс непродолжительное время училась в колледже, чтобы получить степень в области управления, прежде чем начать писательскую карьеру.

    Руководство ExtremeTech по воздушному охлаждению вашего ПК

    Этот сайт может получать партнерские комиссии по ссылкам на этой странице.Условия эксплуатации.

    Скромный вентилятор для ПК находится в активной эксплуатации на протяжении десятилетий и по сей день остается основным методом охлаждения ПК. Существуют и другие методы, но обычно они предназначены для энтузиастов. Охлаждение с фазовым переходом — это превосходно, но очень дорого, а жидкостное охлаждение — это все насосы, трубы, резервуары в сочетании с постоянным страхом перед влажной электроникой.

    Если оставить в стороне опасения по поводу возраста технологий, трудно отрицать тот факт, что обдув радиаторов воздухом комнатной температуры является эффективным способом снижения тепловыделения. Проблемы возникают, когда системы не настроены должным образом, чтобы позволить холодному воздуху беспрепятственно проходить через корпус, а воздух должен быть удален до того, как он станет слишком теплым. Это руководство призвано помочь вам максимально увеличить поток воздуха через корпус, тем самым улучшив производительность, стабильность и долговечность ваших драгоценных компонентов ПК.

    Компоновка корпуса

    Большинство корпусов ПК сегодня соответствуют общей схеме ATX: оптические приводы спереди вверху, жесткие диски спереди посередине, материнская плата установлена ​​на правой боковой панели, блок питания вверху сзади и дополнительные карты, установленные так, чтобы вытягивать заднюю часть корпуса.В этой конструкции есть несколько переменных: в некоторых корпусах есть съемные боковые отсеки для жестких дисков, установленные в нижней передней части корпуса, что упрощает установку / снятие диска и независимое охлаждение от оптических отсеков. Другие устанавливают блок питания в нижней части корпуса, а не в верхней части, чтобы избежать прохождения горячего воздуха от рабочих компонентов до его выброса. Эти переменные не должны иметь значительного отрицательного влияния на воздушный поток, но могут изменить ваши планы прокладки кабелей.Подробнее об этом позже.

    Расположение вентилятора

    Вентиляторы обычно устанавливаются в следующих местах: спереди, сзади, сверху и сбоку. Вентиляторы на передней панели корпуса обычно являются первичными воздухозаборниками, втягивая воздух с температурой окружающей среды и проходя через горячие компоненты. Верхний и задний вентиляторы являются вытяжными, выталкивая теплый воздух из корпуса и от внутренних компонентов. В прошлом этого простого воздухообмена было достаточно, но в современных системах с мощными (а часто и несколькими) видеокартами, большими банками оперативной памяти и разогнанными процессорами необходимо больше подумать о том, как воздух проходит через корпус.

    Общие правила

    Может возникнуть соблазн купить корпус с максимально возможным количеством вентиляторов в надежде, что он будет более адекватно охлаждать вашу систему, но, как вы увидите, эффективный и плавный поток воздуха явно важнее, чем более высокий общий расход воздуха в кубических футах в минуту (CFM).

    Первый шаг при сборке любого ПК — это покупка корпуса хорошего качества, в котором уже есть нужные вам вентиляторы, а у вас нет. Корпуса, в которых используются три вентилятора, выровненных вертикально спереди, — отличное место для начала, поскольку они втягивают воздух равномерно по всей поверхности корпуса.Однако такое количество приточных вентиляторов, скорее всего, будет способствовать положительному давлению воздуха внутри корпуса (подробные сведения о давлении воздуха в корпусе см. В дополнительном разделе в конце этого руководства). Задний и верхний вентиляторы всегда должны быть вытяжными, удаляя поднимающийся теплый воздух из корпуса.

    Не покупайте корпус, который явно препятствует потоку воздуха. Например, боковые ящики для жестких дисков — это фантастика, но если они также требуют, чтобы вы устанавливали диски вертикально, они, очевидно, серьезно затруднят воздушный поток.

    Рассмотрите возможность дополнительных расходов на модульный блок питания. Возможность удаления лишних кабелей делает систему намного чище и позволяет легко добавлять кабели для оборудования, приобретенного в будущем.

    Не устанавливайте ненужное оборудование: удалите те старые карты PCI, которые больше не используются, оставьте дополнительный комплект вентиляторов модуля RAM в его упаковке и объедините небольшие жесткие диски в одну большую замену. Пожалуйста, выбросьте дисковод.

    Большие внутренние воздуховоды вентилятора, хотя на бумаге это хорошая идея, с большей вероятностью снизят общие тепловые характеристики, препятствуя потоку первичного воздуха через корпус.По возможности отсоедините и снимите их.

    Вентиляторы, установленные сбоку корпуса, могут быть полезны, но они часто вызывают проблемы. Если они работают на слишком высокой CFM, боковые вентиляторы могут вывести из строя вентиляторы радиатора, установленные на видеокартах и ​​процессорах. Они могут вызвать турбулентность, препятствуя эффективному прохождению воздуха через корпус, и могут значительно способствовать накоплению пыли. Боковой вентилятор следует использовать только для легкого перемешивания теплого воздуха, который может скапливаться в «мертвой зоне» под картами PCIe и PCI.Лучше всего это достигается с помощью вентилятора большего размера с низкой частотой вращения.

    Регулярно очищайте свой компьютер! Скопление пыли представляет собой серьезную опасность для электроники, так как она является изолятором и может забивать выпускные отверстия. Просто откройте корпус в хорошо проветриваемом помещении и с помощью сжатого воздуха или мягкой щетки удалите скопившуюся пыль. Пылесос может помочь собрать пыль раньше, чем это сделают ваши легкие, но будьте осторожны, чтобы не сбить с его помощью конденсаторы. Очистка будет важной мерой, по крайней мере, до тех пор, пока мы все не будем использовать кулеры, которые сами пылятся.

    Более крупные вентиляторы с более низкой частотой вращения обычно намного тише и эффективнее, чем их меньшие и более быстрые аналоги. По возможности выбирайте большие.

    Среда

    Не запускайте компьютер в закрытых коробках. Отверстия в шкафу для стола кажутся невероятно удобными, но это сравните с неудобствами, связанными с заменой перегретых компонентов. Нет смысла задумываться о тепловом дизайне вашего ПК, только для того, чтобы потом разместить его в таком месте, где не будет рассеиваться теплый воздух.Часто бывает легко снять заднюю панель с держателей настольного ПК, обычно это помогает.

    Не запускайте компьютер прямо на ковровом покрытии, чтобы уменьшить скопление пыли и волокон.

    Ваш климат будет учитываться при проектировании системы охлаждения. Если вы живете в особенно жарком районе, вам нужно будет больше подумать об охлаждении вашей системы, вплоть до рассмотрения более закрытых решений, таких как вышеупомянутые системы водяного охлаждения или системы с фазовым переходом.Если вы живете в более холодной окружающей среде, воздух комнатной температуры будет еще более ценным и, следовательно, должен хорошо использоваться.

    Если вы курите, настоятельно рекомендуется делать это подальше от компьютера. Скопление пыли уже представляет опасность для электроники, а сигаретный дым производит наихудший вид пыли из-за влаги и химикатов, с которыми он смешивается. Его очень трудно удалить из компонентов, и он заставляет их выходить из строя намного быстрее, чем в противном случае.

    Следующая страница: Расширенная тактика…

    Охлаждение серверной стойки: воздушный поток, вентиляторы и методы

    Охлаждение сервера создает проблемы, уникальные для среды, в которой находится стойка.Стойки для серверов предназначены для управления воздушным потоком и поддержания температуры в соответствии с рабочими характеристиками. Правильный выбор вентиляторов и их правильное размещение позволяет менеджерам центров обработки данных подавать холодный воздух из нужных мест и направлять горячий воздух туда, где он должен идти.

    Почему воздушный поток так важен для охлаждения сервера? Расположение «горячего коридора» / «холодного коридора»

    Управление теплом на сервере может помочь охладить комнату, снизить счета за электроэнергию или предотвратить сбой сервера.Как и в домашнем компьютере, у серверов есть воздухозаборники и вытяжки, через которые холодный воздух поступает с одной стороны, а горячий — с другой. Поскольку стойка по существу содержит несколько компьютеров, важно не только управлять потоком воздуха в каждом устройстве, но и в самой стойке.

    Планирование оттока воздуха для серверной стойки выполняется таким образом, чтобы все оборудование могло перемещаться в холодном воздухе с одной стороны и выходить из стойки. Обычно это означает, что весь теплый воздух выдувается из задней части стойки и направляется вверх и наружу к потолку.Оттуда по обратным каналам теплый воздух может поступать в обратную камеру, где CRAH (кондиционер для машинного зала) охлаждает воздух и направляет его в охлаждаемые зоны. Кроме того, вентиляторы серверной стойки могут обеспечить направление воздушного потока во все нужные места.

    Кассеты вентиляторов

    Кассета вентиляторов 1u

    Кассеты вентиляторов используются для отвода тепла из стойки и устанавливаются там, где может существовать горячая точка. Например, если наверху закрытой стойки нет оборудования, эта область может стать горячей из-за низкой циркуляции.Это то место, где вы разместите кассету с вентиляторами, чтобы заставить воздух двигаться и остановить избыточное тепло.

    Горизонтальные стоечные вентиляторы также отводят тепло от сервера при возникновении горячих точек. Хотя вместо того, чтобы толкать воздух вверх или вниз, он выталкивает его из спины. Это может быть лучше в ситуации, когда выталкивание воздуха вверх может привести к рециркуляции теплого воздуха обратно в охлаждаемую зону.

    Если в сервере есть открытое пространство, вместо использования заглушек для заполнения пространства можно использовать вентилятор стойки для вывода воздуха из стойки.Тем не менее, заглушки отлично подходят для управления воздушным потоком и поддержания хорошей циркуляции.

    Шум вентилятора серверной стойки

    Повреждение слуха может произойти от 85 децибел, что примерно соответствует средней громкости в центре обработки данных. В центрах обработки данных лучший способ противодействовать шуму — хранить оборудование в разных комнатах, если только оно не должно быть вместе.

    Уровень шума дома будет зависеть от качества оборудования, которое вы выберете для охлаждения стойки и серверной комнаты.Проверьте уровень децибел ваших поклонников, чтобы определить, насколько громко они будут звучать в вашей комнате. Если у вас несколько вентиляторов, децибелы не складываются линейно, поэтому вместо вентилятора на 70 дБ, работающего с другим вентилятором на 70 дБ, общая сумма будет около 73 дБ, а не 140 дБ. Поклонники с рейтингом около 30 дБ будут более тихими, а поклонники с уровнем шума более 65 дБ, вероятно, будут раздражать.

    Лучший способ снизить уровень шума сервера — использовать акустическую стойку. Они могут быть очень дорогими: даже стойка высотой 12U стоит около 4000 долларов.Цена связана с их способностью полностью охлаждать сервер, оставаясь при этом тихим. Некоторые из них доступны по более низкой цене, но имеют значительно меньше функций.

    Системы отопления, вентиляции и кондиционирования воздуха

    Системы отопления, вентиляции и воздушного охлаждения включают в себя все оборудование, которое контролирует окружающую среду в доме или на предприятии. Поскольку серверные помещения выделяют тепло в помещении уникальным способом, эти системы могут стать очень дорогими. Как минимум, вам понадобится специальный блок переменного тока для вашего серверного блока и какой-то метод удаления отработанного воздуха.

    В центре обработки данных профессионалы используют фальшполы и очень высокие потолки для разделения горячего и холодного воздуха. Под полом воздух рециркулирует и проталкивается через напольную плитку в холодные коридоры. Выше потолка горячий воздух выталкивается в выхлопные трубы и попадает в CRAH (кондиционер в компьютерном зале), который использует вентиляторы и охлажденную воду для отвода тепла.

    Жидкостное охлаждение для серверов

    Жидкостное охлаждение может быть чрезвычайно эффективным способом управления теплом в отдельных частях оборудования или в серверной стойке в целом.Этот тип охлаждения работает путем перекачивания охлажденной жидкости на синхронизатор тепла. Эта синхронизация тепла передает тепло жидкости, которая затем перекачивается обратно в чиллер для повторного охлаждения.

    С повышенной эффективностью приходит сложность. Жидкостное охлаждение сложно реализовать, и оно в основном используется компаниями, которым требуется высокая производительность вычислений, такими как Google и фирмы, занимающиеся высокочастотной торговлей. Водяное охлаждение обеспечивает более высокую плотность процессорных блоков и, как следствие, большую мощность на одном сервере.На видео ниже вы можете увидеть, как Google собрал свою систему жидкостного охлаждения.

    Выбор вентиляторов для серверной стойки

    Для домашних или офисных серверов , вероятно, не будет экстремальных температурных требований. Более серьезной проблемой может быть минимизация затрат на электроэнергию, поэтому вы захотите протестировать различные методы, чтобы серверы не нагревали комнату. Это можно сделать, используя вытяжные вентиляторы на сервере, которые направляют вверх в вытяжку потолка или из задней части в вытяжную трубу в стене.Убедитесь, что сервер заполнен оборудованием или заглушками, чтобы предотвратить рециркуляцию горячего воздуха в зону с холодным воздухом и наоборот.

    В серверной среднего размера , в идеале, у вас будут фальшполы и высокие потолки. Если нет, вы все равно можете использовать метод холодного и горячего проходов, но вам понадобится воздуховод, выводящий кондиционер в холодные коридоры, и занавес, защищающий переднюю часть серверов от горячего выхлопа, обеспечиваемого вентиляторами. Чтобы узнать о различных методах охлаждения конструкций, посмотрите это информационное видео.

    Центры обработки данных , которым важны высокопроизводительные вычисления, могут выбрать систему жидкостного охлаждения. Если они выберут воздушное охлаждение, все здание с самого начала будет построено вокруг серверов, поэтому у них, вероятно, будут фальшполы для охлаждения, место в потолке для выхлопных газов и современное оборудование HVAC, способное выдерживать огромное количество тепла.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
