Как подключить датчик движения к прожектору: схемы подключения

Чтобы осветить участок на даче, подход к подъезду, тоннель, арку на улице, провести свет в гараж и другие постройки используют мощные осветительные приборы — прожектора. Современные технологии позволяют сделать этот вид освещения экономным и автоматическим. Такие задачи решает подключение к световому прибору датчика движения. Смонтировать устройство, контролирующее появление человека, к светильнику не сложно. Выполнить работы может даже человек без специальных знаний.

Принципы работы

Основная задача датчика движения включать прожектор при появлении в контрольной зоне человека и отключать свет через определенный промежуток времени до следующего включения. При правильном монтаже эта система экономит до 70% электроэнергии. Кроме того световой прибор с датчиком внезапным включением может отпугнуть непрошенных гостей, выполняя охранную функцию.

Работа осветительного прибора осуществляется за счет подключения к электропитанию в случае выявления сенсором инфракрасного излучения, отличного от окружающей среды. При помощи линзы Френеля определяется наличие движения в контролируемой территории. При перемещении объекта электрическая цепь замыкается, включая прожектор.

Датчик движения можно приобрести отдельно или в комплекте с осветительным прибором. Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы.

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

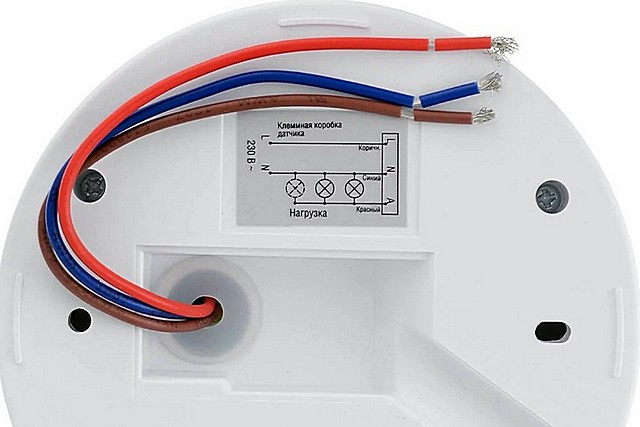

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Классификация прожекторов с датчиками движения

Представленные на рынке датчики движения можно поделить по нескольким параметрам.

  • По способу крепления — настенные и потолочные;
  • По защищенности от пыли и влаги. Для уличного использования рекомендуют сенсоры с уровнем защиты не меньше IP65.

Световые приборы могут использовать разные источники освещения. Лампы накаливания из-за своей ненадежности и большого потребления энергии редко эксплуатируются в прожекторах. До недавнего времени наибольшей популярностью пользовались галогенные лампы. Однако низкий срок службы и высокое энергопотребление галогенных прожекторов ведут к их замене более современными светильниками.

Лучшими считаются прожектора со светодиодами. Они потребляют меньшее количество энергии и долго служат.

Схема подключения прожекторов не зависит от источника света. Однако датчики движения должны подбираться с учетом мощности используемых ламп.

Видео по теме

Хорошая реклама



Как подключить датчик движения к светодиодному прожектору

Датчики движения — приборы управления системами освещения, реагирующие включением напряжения питания на перемещение объектов в своем «секторе ответственности». Подобные приборы еще не столь давно использовались лишь в системах обеспечения безопасности различных организаций. Но сейчас – это доступная всем техника. Они прекрасно показывают себя в освещении придомовых территорий. Датчики движения широко применяются и в жилых домах, частных и многоквартирных, значительно повышая комфортность эксплуатации систем освещения. Кроме того, благодаря таким усовершенствованиям можно достигнуть немалой экономии расхода электроэнергии.

Как подключить датчик движения к светодиодному прожекторуКак подключить датчик движения к светодиодному прожектору

В ассортименте магазинов представлено немало осветительных приборов, уже оснащенных датчиком движения. Произвести их установку, конечно же, проще. Но нередко возникает необходимость разнести осветительный прибор и датчик на определенное расстояние. В принципе – тоже сложностей это вызвать не должно. В настоящей статье мы и посмотрим, как подключить датчик движения к светодиодному прожектору, применяемому, например, для освещения двора.

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Каждый датчик движения обладает собственными характеристиками радиуса и угла сектора срабатыванияКаждый датчик движения обладает собственными характеристиками радиуса и угла сектора срабатывания

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Разновидности датчиков движения

Такие приборы управления освещением при выборе оцениваются по нескольким критериям.

 Место установки сенсора

Здесь все просто – датчики могут быть предназначенными для уличной установки или для работы внутри дома.

Уличные датчики предназначены для контроля за прилегающими к дому территориями. Они обычно отличаются довольно значительными параметрами дальности восприятия. В некоторых приборах она может исчисляться сотнями метров. Правда, для использования в масштабах двора частного дома такие дальности не особо актуальны.

Уличный датчик необязательно устанавливается рядом с прожектором. Их взаимное расположение планируется с учетом площади и конфигурации территории, пешеходной дорожки, подъездного пути и т.п.Уличный датчик необязательно устанавливается рядом с прожектором. Их взаимное расположение планируется с учетом площади и конфигурации территории, пешеходной дорожки, подъездного пути и т.п.

Такие системы удобны для хозяев при освещении двора, например, при возвращении домой или выходе из дома затемно. Свет будет включен, пока человек не выйдет из сектора датчика, а затем автоматически отключится. Да и для охранных целей такой прибор станет нелишним. Внезапно включившийся яркий прожектор наверняка спугнет злоумышленника, пытающегося под покровом темноты попасть на охраняемую территорию.

Внутренние датчики предназначены для работы в помещениях дома. От наружных приборов они отличаются меньшим сектором обзора, слабой защищённостью от атмосферных воздействий различного рода. Понятно, что и стоимость их обычно значительно ниже.

Цены на датчики движения

датчик движения

Ознакомьтесь с требованиями и вариантами автоматизации, в нашей новой статьи на нашем портале — «Освещение в подъезде».

 Встроенные и отдельно располагаемый датчики

Этот критерий во многом перекликается с указанным выше. Но он уже предопределяет изначальную конструктивную взаимосвязь датчика с подключенным к нему осветительным прибором.

Прожектор со встроенным сенсором движения. Подключить такую систему – проще всегоПрожектор со встроенным сенсором движения. Подключить такую систему – проще всего
  • Сам осветительный прибор и датчик движения могут изначально быть собраны в одном корпусе. Понятно, что это наиболее удобный вариант для монтажа. Вся внутренняя коммутация уже выполнена, и остаётся только подключить такой прожектор к проложенной линии питания.
Прожектор, идущий в комплекте с датчиком движения. Тоже, как правило, никаких сложностей с подключением к электросети.Прожектор, идущий в комплекте с датчиком движения. Тоже, как правило, никаких сложностей с подключением к электросети.
  • Второй вариант – датчик движения размещен в отдельном корпусе, но закрепленном на прожекторе. Такие модели монтируются тоже достаточно просто. Они подключаются как обычный прожектор, так как коммутация светильника и датчика уже осуществлена производителем.
Датчик движения, устанавливаемый отдельно, на определенном удалении от осветительного прибораДатчик движения, устанавливаемый отдельно, на определенном удалении от осветительного прибора
  • Датчик движения выполнен в отдельном корпусе, который устанавливается в оптимальном для его работы месте. Именно для таких случаев и требуется схема подключения датчика к прожектору.

Принцип реагирования на движущиеся объекты

По заложенному принципу выявления перемещающихся объектов датчики могут быть инфракрасными, ультразвуковыми, микроволновыми и комбинированными.

  • Инфракрасные сенсоры. Работа этих приборов основана на контроле за изменением температуры. Когда в зону отслеживания датчика попадают объекты, имеющие повышенную температуру, он реагирует, включая питание осветительного прибора.

Инфракрасные сенсоры чаще всего устанавливаются внутри жилых помещений. И их настраивают таким образом, чтобы они реагировали на передвижения людей, игнорируя домашних животных.

Этот тип приборов включает в себя комплекс специальных зеркал и линз, влияющих на сенсор. Чувствительность датчика зависит от того, сколько линз он имеет, а их может быть в одном приборе до тридцати пар.

Специальные мультилинзы позволяют отслеживать перемещение «теплых» объектов в широком секторе.Специальные мультилинзы позволяют отслеживать перемещение «теплых» объектов в широком секторе.

Инфракрасные датчики имеют свои положительные и отрицательные стороны, выраженные в следующих особенностях:

ДостоинстваНедостатки
Приборы позволяют максимально точно установить дальность и угол сектора реагирования.При установке сенсора в доме, возможно ложное срабатывание сенсора на повышении температуры в определенной зоне. Этими «нарушителями спокойствия» зачастую становятся переносные обогреватели, излучающие тепло бытовые приборы, например, электрический чайник
Инфракрасный сенсор реагирует только на объекты с повышенной температурой, поэтому может быть использован для установки снаружи строений.Возможны сбои прибора под воздействием атмосферных явлений.
Полная безопасность датчика для здоровья человека и домашних животных.Прибор может не реагировать на материалы, устойчивые к пропусканию инфракрасного излучения.
Небольшой диапазон регулировки.
  • Ультразвуковые датчики. Функционирование этого типа приборов основано на отражении ультразвука от поверхностей различных предметов. Такой принцип действия сенсора позволяет определить движущиеся объекты по изменению частоты отраженных импульсов (эффект Доплера). Это устройство улавливает ультразвук, который недоступен для человеческого слуха.
Ультразвуковой датчик реагирует на изменение частоты отражённого сигналаУльтразвуковой датчик реагирует на изменение частоты отражённого сигнала

Перечислим «плюсы» и «минусы» таких приборов

Достоинства Недостатки
Приборы этого вида устойчивы к атмосферным воздействиям.Отмечается довольно ограниченный диапазон действия.
Способность реагировать на движение любых объектов – живых или неодушевленных.Реакция приборов происходит только на активное движение. Медленное перемещение сенсоры нередко игнорируют.
Доступная стоимость датчиков.Вызывают негативную реакцию у домашних животных, которые чувствительны к ультразвуку.
  • Микроволновые сенсоры. Принцип действия этих приборов основан на радиолокации. То есть они посылают импульс и принимают отраженный сигнал, так же как и ультразвуковые. Но только сигналы уже лежать в области радиочастотного диапазона.
Микроволновый датчик движения.Микроволновый датчик движения.

Микроволновые сенсоры считаются более совершенными, чем ультразвуковые их «конкуренты». Они более чувствительные, меньше подвержены воздействию атмосферных помех.

ДостоинстваНедостатки
Высокая чувствительность к любым передвижениям живых или неодушевлённых объектов Способность микроволновых сенсоров обнаружить перемещение даже за тонкой стеной или за стеклом.Высокую чувствительность можно отнести и к недостаткам сенсора, так как он может реагировать и на движения, происходящие за пределами отслеживаемой зоны.
Устойчивость к любым погодным условиям.Высокая стоимость приборов.
Способность обслуживать сразу несколько областей территории.Микроволновые излучения не идут на пользу здоровью человека.
  • Комбинированные датчики движения. В конструкции этих приборов используется два или даже все три принципа его реагирования на появление в зоне ответственности перемещающихся объектов.

Контроль в выделенном секторе с помощью таких приборов осуществляется более эффективно, нежели при использовании «узкопрофильных» сенсоров. Поэтому можно сказать, что они наиболее совершенные. Но это еще и — высокая стоимость, а также вред микроволнового излучения для здоровья человека, если датчик имеет такую систему распознавания движения. В связи с этим в продаже чаще можно встретить датчики, включающие в себя ультразвуковой и инфракрасный сенсор.

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики.

Цены на светодиодные прожекторы

светодиодный прожектор

  • Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben»  и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» ,  «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
  • Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
  • Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
  • Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
  • Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
  • Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
  • Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Схемы подключение датчика движения к осветительному прибору

Начиная этот раздел, необходимо сразу отметить следующее. Несмотря на разнообразие моделей, практически все датчики движения подключаются к осветительным приборам по сходной схеме. Исключением являются светильники, которые требуют преобразования напряжения. Но и здесь вся разница в том, что в цепь включается блок питания.

Цены на светодиодные светильники

светодиодный светильник

В большинстве датчиков движения расположение контактов на клемме – такое, как показано на иллюстрацииВ большинстве датчиков движения расположение контактов на клемме – такое, как показано на иллюстрации

Стандартное исполнение системы подключения подавляющего большинства датчиков движения – это клемма с тремя контактами. Два из них – это обычные фаза (L) и ноль (N). Третий контакт может обозначаться буквой «А», «L оut» или даже просто исходящей стрелкой . Но в любом случае это тоже фаза, но уже идущая на осветительный прибор при срабатывании датчика.

А. Отсюда – самая простая схема подключения датчика движения к светодиодному прожектору.

Простейшая схема коммутации датчика движения и осветительного прибораПростейшая схема коммутации датчика движения и осветительного прибора

Несколько пояснений. Силовой кабель сети 220 вольт объединяет три проводника. Коричневый (на схеме, в реальности может иметь и иную окраску) – фаза L, синий – ноль N, и зелено-желтый – защитное заземление РЕ.

Заземление РЕ идет непосредственно на прожектор – так как в большинстве случаев здесь металлический корпус, эта мера является необходимым условием безопасности эксплуатации.

Ноль N коммутируется одинаково к соответствующим клеммам обоих приборов.

Фаза идет на клеммный контакт L датчика движения.

И, наконец, с контакта А клеммы датчика фаза при срабатывании прибора будет подаваться на контакт L прожектора. Таким образом, при замыкании цепи в датчике движения включатся осветительный прибор.

Б. Показанная выше схема предполагает прямое включение системы «прожектор + датчик движения» к электрической сети. Но часто предусматривают и выключатель. С ним могут быть, кстати, разные варианты.

Так, следующая схема демонстрирует, что выключатель может быть установлен в разрыв фазы, идущей на клеммы датчика движения.

Схема с выключателем, который полностью отключает всю системуСхема с выключателем, который полностью отключает всю систему

Совершенно очевидно, что при выключенном положении выключателя питание прерывается полностью. То есть не работает сам датчик движения и, соответственно, фаза никак не может поступить и на прожектор. При включении – система работает в характерном для нее «ждущем режиме», то есть реагирует включением света на движение в «секторе ответственности».

В. А вот такое расположение выключателя в схеме, как показано ниже, имеет уже совсем иное предназначение.

В данной схеме выключатель позволяет перейти на обычную систему освещения, без привязки к датчикуВ данной схеме выключатель позволяет перейти на обычную систему освещения, без привязки к датчику

Хорошо видно, что питание на датчик движения не прерывается. Когда включатель находится в положении «выкл», то есть с разомкнутыми контактами, система работает в характерном для себя режиме, то есть включением прожектора руководит датчик. Но нередко бывают ситуации, когда требуется осветить участок двора, так сказать, на постоянной основе – выполнение тех или иных хозяйственных работ с наступлением сумерек, прием гостей и т.п. То есть не должно быть зависимости от срабатывания сенсоров движения. Все просто – при включенном выключателе свет будет гореть постоянно, так как фаза по участку цепи, показанному на схеме фиолетовым цветом, идет непосредственно на прожектор, минуя датчик.

Г. Можно применить схему и с двухклавишным выключателем. Тогда, по мере необходимости, можно выбирать наиболее подходящий в текущий момент режим работы системы.

Система «прожектор + датчик движения» скоммутирована черед двухклавишный выключательСистема «прожектор + датчик движения» скоммутирована черед двухклавишный выключатель

Что получается при такой схеме:

— При выключенных обеих клавишах система полностью обесточена.

— Включение клавиши №1 переводит систему в режим отслеживания движения в заданном секторе и включения прожектора по датчику.

— Включение клавиши №2 (независимо от положения клавиши №1) просто напрямую включает прожектор.

Д. Иногда сложная конфигурация территории (помещения) вынуждает устанавливать два датчика движения, а то и более.  В этом случае их размещают так, чтобы «сектор ответственности» одного пересекался с зоной другого. То есть движущийся человек постоянно оказывается в поле зрения приборов.

Удобнее всего в таких случаях произвести параллельное подключение датчиков движения. Пример показан на схеме ниже.

Параллельное подключение двух датчиков движенияПараллельное подключение двух датчиков движения

Понятно, что в работе оба прибора полностью независимы друг от друга, но каждый из них в равной степени способен управлять прожектором.

Реже применяется схема последовательного включения датчиков, когда фаза на каждый последующий прибор идет с управляющей клеммы А предыдущего. Вряд ли такой способ будет уместен во дворе в сочетании с прожектором. Поэтому схему приводить нет особого смысла.

Е. Выше уже говорилось, но уточним – большинство бытовых датчиков движения рассчитано на работу в сети 200 В. Но бывает необходимо по тем или иным причинам подключить светильник, требующий постоянного пониженного напряжения (12, 24 или 36 вольт). Это часто практикуется, например, в гаражах и других хозпостройках, требующих повышенных мер безопасности.

Значит, схема несколько видоизменяется.

Схема использования датчика движения с осветительным прибором, требующим подключения к источнику постоянного токаСхема использования датчика движения с осветительным прибором, требующим подключения к источнику постоянного тока

Проводники рабочего нуля и заземления подключены к блоку питания. А фаза на него поступает по тому же принципу, что показывался выше – через датчик движения. И уже с блока питания снимается постоянное напряжение, которое с соблюдением полярности передается на осветительный прибор.

Ж. Еще одна схема, к которой в современных условиях прибегать приходится редко, но все же…  Это на тот случай, если доведется иметь дело с устаревшей моделью датчика движения, не имеющей собственного встроенного фотореле. Получается, что если оставить такую систему в рабочем состоянии в светлое время суток, прибор все равно будет включать никому не нужное освещение при «засечке» движущегося объекта.

Производить по утрам обесточивание, а вечером запуск – нередко просто забывается. Проблема решается установкой в цепи еще одного устройства – фотореле. Это, кстати, как раз тот прибор, которые автоматически включает уличное освещение при наступлении сумерек.

Схема с отдельным фотореле будет выглядеть следующим образом:

Схема последовательного подключения фотореле и датчика движенияСхема последовательного подключения фотореле и датчика движения

Ничего сложного нет. Тем более что принцип расположения контактов на клеммах фотореле в точности совпадает с датчиком движения.

Важно – фаза от сети питания приходит именно на клемму L фотореле. А затем с выходной клеммы А подается на входную L датчика. И далее – по уже известной нам схеме.

Автоматика фотореле настроена (или позволяет настраиваться) на определённый уровень освещенности. Как только она падает ниже установленной границы, срабатывает реле, и фаза пойдет на датчик движения. То есть днем он стоит обесточенный, но с наступлением сумерек включается в работу. И при поступлении питания на него начинает отслеживать движение объектов в своем секторе, замыкая при необходимости цепь питания прожектора.

*  *  *  *  *  *  *

Были рассмотрены все основные схемы подключения датчика движения к осветительному прибору. Можно еще раз отметить, что несмотря на весьма широкое разнообразие моделей, принцип их подключения сохраняется общим.

Разные модели и по исполнению, и по месту установки. Но при этом принцип их электрической коммутации с осветительным прибором — один и тот же.Разные модели и по исполнению, и по месту установки. Но при этом принцип их электрической коммутации с осветительным прибором — один и тот же.

Кроме того, если прибор приобретается в магазине, то к нему обязательно будет приложена инструкция. В ней обычно подробно излагаются все стороны установки датчика движения – крепление по месту, электрическая коммутация и точная окончательная настройка регулируемых параметров.

Сложно что-либо добавить. Разве что можно просто посмотреть видео, в котором мастер делает небольшой обзор инфракрасного датчика движения «FERON Sen 11». А затем показывает принцип его включения в схему с осветительным прожектором. После просмотра всё должно стать окончательно ясно.

Видео: Как подключается и тестируется датчик движения «FERON Sen 11»

*  *  *  *  *  *  *

Итак, выполнение подключения датчика движения к прожектору или обычному светильнику обычно не вызывает затруднений даже у начинающих мастеров. Кроме того, каждый производитель обязательно предоставляет покупателю инструкцию и схему сборки системы, что еще сильнее упрощает задачу. Но при проведении работ, кроме рекомендаций инструкции, в обязательном порядке должны соблюдаться все требования безопасности. Электричество не любит и зачастую не прощает небрежности, пренебрежения правилами и иных «шуток». Все электромонтажные операции должны производиться исключительно после того, как мастер гарантированно убедился, что проводка на участке работы обесточена.

Подключение датчиков движения с сенсором к прожектору: схемы подсоединения

Датчики движения (ДД) появились в гражданском обиходе сравнительно недавно – около тридцати лет назад. Уникальные приборы сначала были взяты на вооружение в оборонной охранной системе. Сегодня ДД можно встретить практически везде: во дворах, на складах, в административных зданиях и жилых домах. Датчики работают как выключатели-включатели ламп освещения. Важно знать, как правильно подсоединить датчик движения к прожектору.

Датчики движения

Датчики движения

Принцип работы датчика движения

Основой устройства является ИК-сенсор. Радиотехническая деталь реагирует на любое движение в зоне обзора ДД. Сенсор подаёт сигнал на реле, которое замыкает цепь питания лампы. В результате, как только движущийся объект попадает в «поле зрения» прибора, включается освещение.

Кроме того, в прибор встроено реле времени. Если в течение заданного временного промежутка никакого движения не происходит, то свет гаснет. Установка такого устройства приносит существенную экономию электроэнергии и продлевает срок службы ламп.

Разновидности датчиков движения

ДД разделяются по принципу действия, точности функционирования и особенностями применения:

  1. Контактные;
  2. Инфракрасные.

Контактные

Самые простые включатели света – это контактные ДД. Они представляют собой концевые выключатели (герконы). Устройства могут иметь отдельное питание от аккумуляторной батареи. Обычно их устанавливают на входных дверях. На дверном полотне и косяке закрепляют магнитные контакторы. Когда пластины при открытии двери размыкаются, контакты геркона соединяются, включается реле, которое приводит в действие включатель прибора освещения.

Схема контактного ДД

Схема контактного ДД

Важно! Контактные датчики имеют ограниченную сферу применения. Универсальными приборами считаются инфракрасные ДД, поэтому в основном используется этот вид датчиков.

Инфракрасные

Приборы срабатывают на тепловое излучение объекта в его поле обзора. Когда человек попадает в эту зону, ИК-сенсор «видит» инфракрасное излучение, исходящее от тела. В этот момент сенсор передаёт сигнал на реле включения лампы. Внутреннее устройство можно рассмотреть на примере модели Патрол – 201 ПЕТ.

Устройство датчика

Устройство датчика

Место установки сенсора

Так как прибор срабатывает на тепловое излучение, его нужно устанавливать вдали от потенциальных инфракрасных источников (батарей отопления, печей, микроволновок и кондиционеров). Это делают во избежание несанкционированного срабатывания сенсора на отвлекающие источники тепла. Рабочее состояние датчика подтверждает включённый светодиодный сигнализатор.

Для комнат квадратной формы или максимальной длины не более 5-7 метров наиболее подходят потолочные датчики с круговым обзором. Для помещений коридорного типа, которые имеют длину 10 и более метров, используют ДД направленного действия. Если помещение сильно вытянуто, применяют два прибора, установленных на противоположных торцевых стенах или по диагонали. Варианты монтажа ДД представлены на двух нижних рисунках.

Схемы установки датчиков

Схемы установки датчиков

Обратите внимание! Датчики работают в ультразвуковом диапазоне, неслышимым человеческим ухом. Зато исходящие ультразвуковые волны раздражают домашних животных.

Встроенные и отдельно располагаемые датчики

Существует два вида ДД: это встроенные устройства или отдельно расположенные приборы от источника света. Встроенные конструкции представляют собой галогенные светильники, смонтированные в едином корпусе с датчиками движения. Такие комплексы стоят довольно дорого, но их монтаж достаточно прост – не нужно протягивать коммуникации между устройствами.

Принцип реагирования на движущиеся объекты

Датчики движения по действию делятся на два вида: это инфракрасные ДД и микроволновые датчики объёма (МВ).

Принцип действия МВ датчика объёма состоит в том, что прибор в зоне обзора создаёт высокочастотное поле сферической формы. В случае возникновении в нём крупного объекта происходит изменение формы отражённого сигнала. В результате срабатывает реле, включающее свет или сирену. Могут включаться две функции одновременно.

Инфракрасный ДД работает путём отслеживания уровня ИК излучения в зоне обзора. При вхождении человека в поле действия устройства на выходе пироэлектрического сенсора возрастает напряжение. Для определения движения объекта в приборе применена оптическая система – линзы Френеля. Они фокусируют ИК излучение на пироэлементе.

В обоих видах датчиков используется фотоэлемент, с помощью которого задаётся уровень освещённости помещения. То есть при ненастной погоде или ранних сумерках прибор приводится в рабочее состояние. Свет не будет включатться при ярком естественном освещении.

Схемы подключения датчика движения к осветительному прибору

Вскрыв корпус датчика, можно обнаружить три клеммника. Это три выхода для подсоединения проводов, ведущих к электросети и осветительному прибору. К центральному выходу клеммника подключают два провода, один из которых подсоединяют к фазовому гнезду розетки. Конец второго проводника должен подключаться к светильнику.

Два других выхода, соответственно, подключают к нулевому разъёму розетки и лампе. Надо правильно разместить соединения, таким образом, чтобы красный провод прибора через зажим был соединён со вторым выводом светильника. Другой крайний чёрный проводник датчика должен иметь продолжение к нулевой линии сети.

Бывают такие ситуации, когда человек находится в помещении и занят малоподвижным делом (чтение книги), и ДД выключает свет. Чтобы этого не происходило, в систему добавляют включатель, который отключает ДД.

Как установить датчик, изображено на нижнем чертеже.

Два варианта подключения датчика

Два варианта подключения датчика

Регулировка датчика

На корпусе настенного прибора расположены органы управления и шарнир. Манипулируя этими опциями, производят регулировку ДД, это:

  • угол установки;
  • чувствительность;
  • освещённость – регулировка ИК сенсора;
  • время задержки.

Угол установки

Потолочный прибор не нуждается в установке угла обзора. Это относится к настенным датчикам. Основание соединено с корпусом ДД шарниром. За счёт этого угол наклона и поворота датчика устанавливают таким образом, чтобы получить наиболее больший охват пространства помещения или дворовой территории.

Радиусы охвата потолочным датчиком

Радиусы охвата потолочным датчиком

Чтобы угловая регулировка на улице отвечала максимальным требованиям, схема подключения датчика движения к прожектору должна учитывать оптимальную высоту прибора 2, 4 м. Правильное положение приёмного контура ДД показано на нижнем рисунке.

Угол установки настенного ДД

Угол установки настенного ДД

Чувствительность

В прибор встроен винт «Sens». Его поворачивают в сторону знака «-» для понижения порога чувствительности датчика. И, наоборот, поворотом винта в сторону «+» добиваются срабатывания сенсора на малейшее уменьшение освещённости поля обзора. Обычно выбирают среднее положение кнопки. Это приводит к тому, что устройство не будет реагировать на мелких животных.

Освещённость – регулировка ИК-сенсора

Порог освещённости устанавливается поворотной кнопкой «Lux». Датчик настраивают так, чтобы он срабатывал при наступлении тёмного времени суток. Изначально рычажок ставят в максимальное положение. С наступлением сумерек прибор отсраивают на определённый момент включения освещения.

Степень освещённости объекта можно увеличивать подключением сразу нескольких прожекторов или внутренних светильников одновременно. Также всегда имеется возможность подключить сразу несколько ДД по периметру охраняемой придомовой территории. При проходе по двору вокруг дома датчики будут срабатывать последовательно один за другим, освещая путь человеку.

Дополнительная информация. Для освещения лестничных клеток тоже применяют схему последовательной установки датчиков. При переходе с этажа на этаж последовательно включается освещение лестничных маршей. Это приносит существенную экономию электроэнергии и продлевает срок службы ламп.

Время задержки

Этот параметр регулируют поворотом кнопки «Time». Время работы сенсора рассчитывают так, чтобы освещение было включено необходимое время для прохождения человека обычно темного места на улице или ночью по коридору.

Например, на лестничной площадке время задержки устанавливают так, чтобы человек вышел из квартиры и сел в вызванную кабину лифта при включённом освещении. Немаловажную роль играет во внутреннем устройстве конденсатор. Именно он отвечает за регулировку времени задержки отключения света.

Датчики движения не только несут охраняющую функцию и обеспечивают комфортное передвижение человека в тёмных местах, но и приносят значительную экономию электроэнергии. На рынке электротехники представлен широкий ассортимент приборов, отвечающих самым взыскательным предпочтениям потребителей.

Видео

Как подключить прожектор с датчиком движения к сети 220 В?

Толковый словарь трактует слово прожектор как «прибор для освещения». Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движенияПрожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
[ads-pc-1]

Подключение прожектора с датчиком движения

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожекторуПодключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору.

Подключение светодиодного прожектораПодключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движенияСветодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулированияСветильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Как подключить датчик движения к прожектору – Stroim24.info

Чтобы осветить участок на даче, подход к подъезду, тоннель, арку на улице, провести свет в гараж и другие постройки используют мощные осветительные приборы — прожектора. Современные технологии позволяют сделать этот вид освещения экономным и автоматическим. Такие задачи решает подключение к световому прибору датчика движения. Смонтировать устройство, контролирующее появление человека, к светильнику не сложно. Выполнить работы может даже человек без специальных знаний.

Принципы работы

Основная задача датчика движения включать прожектор при появлении в контрольной зоне человека и отключать свет через определенный промежуток времени до следующего включения. При правильном монтаже эта система экономит до 70% электроэнергии. Кроме того световой прибор с датчиком внезапным включением может отпугнуть непрошенных гостей, выполняя охранную функцию.

Работа осветительного прибора осуществляется за счет подключения к электропитанию в случае выявления сенсором инфракрасного излучения, отличного от окружающей среды. При помощи линзы Френеля определяется наличие движения в контролируемой территории. При перемещении объекта электрическая цепь замыкается, включая прожектор.

Датчик движения можно приобрести отдельно или в комплекте с осветительным прибором. Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы.

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Классификация прожекторов с датчиками движения

Представленные на рынке датчики движения можно поделить по нескольким параметрам.

  • По способу крепления — настенные и потолочные;
  • По защищенности от пыли и влаги. Для уличного использования рекомендуют сенсоры с уровнем защиты не меньше IP65.

Световые приборы могут использовать разные источники освещения. Лампы накаливания из-за своей ненадежности и большого потребления энергии редко эксплуатируются в прожекторах. До недавнего времени наибольшей популярностью пользовались галогенные лампы. Однако низкий срок службы и высокое энергопотребление галогенных прожекторов ведут к их замене более современными светильниками.

Лучшими считаются прожектора со светодиодами. Они потребляют меньшее количество энергии и долго служат.

Схема подключения прожекторов не зависит от источника света. Однако датчики движения должны подбираться с учетом мощности используемых ламп.

Видео по теме

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Как подключить датчик движения к светодиодному прожектору

Освещение — важный аспект благоустройства территории возле дома, ведь удобнее не в темноте пытаться попасть ключом в замочную скважину, а иметь хороший обзор. Кроме того, уличное освещение повышает уровень безопасности, так как освещенному двору вряд ли грозит проникновение злоумышленников. Поэтому информация о том, как подключить датчик движения к светодиодному прожектору, может представлять интерес для владельцев частных домов. Особым удобством отличаются уличные осветительные устройства с датчиками присутствия.

Но перед подключением датчика к светодиодному прожектору необходимо ознакомиться с особенностями непосредственно этого процесса и самого функционирования осветительного оборудования.

Содержание статьи

Принцип работы системы

Предназначение датчика движения заключается во включении освещения при появлении человека в зоне его действия. Через установленное время после исчезновения человека освещение отключается. Если смонтировать систему правильно, расход электроэнергии, затрачиваемой на освещение территории, уменьшается примерно на 70%.

Схема включения датчика зависит от его типа:

  1. Инфракрасные. Датчик определяет тепловое излучение (ИК) в зоне действия и реагирует на его изменения. В случае движения объекта каждая линза датчика фокусируется на человеке и включает прожектор. Чувствительность устройства зависит от количества установленных линз — чем их больше, тем чувствительнее прибор.

    К недостаткам таких устройств можно отнести сниженную точность и ложное срабатывание, а также невозможность работы при любых температурных условиях.

    Среди положительных качеств можно выделить доступность регулировки расстояния действия, а также отсутствие какого-либо излучения.

  2. Ультразвуковые. Зона действия «исследуется» посредством использования звуковых волн, не слышных для человеческого слуха. Если выявляется изменение отражения волны, происходит включение прожектора. В таких датчиках основным эффектом является эффект Доплера.

    Среди недостатков подобных приборов можно выделить негативное влияние на домашних животных и небольшую дальность действия. Срабатывание устройства происходит в случае резких перемещений либо при медленном передвижении мелкого объекта — особенности поведения датчиков определяются настройками.

    При неправильной настройке существует риск, что преступник обманет датчик.

    К положительным сторонам прибора можно отнести доступную стоимость, возможность работы в любых температурных условиях, а также определение движения независимо от преград перед объектом.

  3. Микроволновые. Данный вариант устройства излучает высокочастотные электромагнитные волны, которые отражаются от объектов и меняются, после чего их фиксирует приемник. По принципу работы они похожи на ультразвуковые.

    К недостаткам подобных моделей можно отнести риск ложного срабатывания и высокую цену. Считается, что микроволновое излучение представляет опасность для человека.

    Среди преимуществ можно выделить способность определять наличие объектов за дверью, стеклом или тонкими стенами. Работоспособность прибора не изменяется при различной температуре.

    Дополнительным преимуществом являются небольшие габариты

    .

  4. Комбинированные. В основном используются в охранной сигнализации. Совмещают несколько приведенных выше технологий. При таком подходе удается исключить недостатки и приумножить преимущества. Чаще всего применяются комбинации микроволновых и инфракрасных датчиков — в этом случае получается добиться точного выявления движущихся объектов, а следовательно, и включения прожектора.

Важно! Такие датчики могут работать с прожекторами на лампах накаливания, галогенных или светодиодах.

ustrojstvo

ustrojstvo

Прожекторы Led с датчиками классифицируются по нескольким признакам. Важно разделение устройств по защищенности от влаги и пыли, так как на улице множество негативных факторов, от влияния которых необходимо оградить прибор.

Оптимальным вариантом защиты является уровень IP65. При данном уровне сенсор имеет полную защиту от пыли, а вода не попадает в него при любом направлении движения струи.

Также можно найти рекомендации по применению датчика с защитой IP44, однако этого мало для улицы. Такой уровень подразумевает защиту прибора от проникновения любых объектов размером более 1 миллиметра, а также защиту от брызг или капель, летящих под углом. При таких качествах не гарантируется беспрепятственная работа устройства.

Важно! Применение именно технологии Led в прожекторе дополнительно увеличивает экономию электроэнергии. Также такие приборы отличаются наибольшей долговечностью.

Как подключить датчик движения к светодиодному прожектору?

Датчик движения имеет следующие возможность размещения:

  1. Как единое целое с led-прожектором, однако в отдельном корпусе.
  2. В корпусе прожектора — такие приборы считаются компактным вариантом, поскольку они отличаются самыми маленькими размерами.
  3. Датчик присутствия и осветительный прибор как отдельные элементы. Допускается монтаж сенсора отдельно от прожектора.

При покупке прибора следует принимать во внимание дальность и угол действия. Необходимо при этом соизмерять их с размером участка и местом монтажа.

От правильности подключения устройства зависит, насколько работоспособной будет система. Главный ориентир — инструкции пользователя к датчикам, в них детально описывается подключение к 220-вольтной сети.

Если сенсор и корпус прожектора — отдельные элементы, их можно устанавливать независимо один от другого. Такое решение является оптимальным, при этом датчик следует размещать в месте появления людей. Прожектор можно располагать в месте, удобном для освещения и полного охвата светом необходимого участка.

Стандартная схема подключения представлена на картинке:

Для подключения сенсора к прожектору нужно открыть на устройстве крышку, которая предоставит доступ к клемме подсоединения проводов. До работы с электропроводкой необходимо найти фазный кабель, прозвонив провода тестером. Его нужно подключить к коричневому, а ноль подсоединяется к датчику и к прожектору. Осталось лишь подсоединить к свободной клемме оставшийся провод.

Важно! Иногда лучше оставить в схеме выключатель — это даст возможность вручную контролировать освещенность. Подсоединять его следует параллельно. Если требуется, через выключатель можно оставить свет на более продолжительный период, чем предусмотрено настройками прибора.

Кроме того, к одному прожектору можно подвести несколько датчиков, если не удается охватить всю зону одним прибором. В таком случае сенсоры подключаются параллельно, а прожектор будет включаться при срабатывании любого из датчиков. Подключается по следующей схеме:

Настройка работы датчика движения

Современные сенсоры движения позволяют производить настройки: чувствительность, время задержки, освещенность. При правильной настройке удастся снизить расходы электроэнергии.

Важно! Не у всех датчиков есть возможность регулировать указанные параметры, иногда можно изменять только чувствительность и время задержки или уровень освещенности и время задержки.

Освещенность

Этот регулятор на корпусе прибора обозначается как «lux». Он позволяет менять параметр включения для ночного времени. Если не провести настройку, то он сможет включаться в любое время. Настройку лучше проводить, когда на улице стемнеет. Начинать нужно с максимально доступного значения, проверить и таким образом постепенно снижать до оптимального параметра.

Важно! Если на датчике движения нет подобной настройки, то следует дополнительно подключить в цепь датчик освещенности. Это позволит использовать прожектор исключительно в ночное время.

Время срабатывания

На корпусе обозначается «time». Данный параметр указывает продолжительность промежутка времени между отключением самого датчика после исчезновения объекта движения и отключением прожектора.

Чтобы избежать его «моргания», лучше не устанавливать минимальное значение. Настройка этого параметра обычно варьируется пределах 5 секунд — 10 минут.

Чувствительность

Этот параметр на различных моделях обозначается «sens». Регулировка осуществляется посредством переменного резистора. Это сложная подстройка, смысл которой заключается в предотвращении реакции датчика на животных при сохранении чувствительности к движению человека, что проблематично при приобретении варианта без выключателя.

Установка системы и подключение ее к сети

Прежде всего, следует ознакомиться с инструкцией к прибору. Это важный этап, так как пренебрежение данной рекомендацией впоследствии может привести к неправильной работе сенсора или ее быстрому приходу в состояние непригодности.

Внимание! Все работы допускается проводить только при отсутствии электроэнергии, поэтому следует заранее отключить электричество в щитке.

Сам светильник нужно подключать к сети при помощи кабелей типа ШВВП или ПВС. Обязательно следует обратить внимание на важность использования трехжильного провода, если планируется заземление. Хотя для led-прожекторов допускается применение и двухжильных проводов ввиду их низкой мощности.

Задачу можно упростить, если вы заранее обеспокоились наличием розетки. Тогда подключиться можно напрямую в нее. Однако для постоянного светильника рекомендуется выделить отдельный провод, ведущий к щитку, в этом случае возможна такая его укладка, которая обезопасит прибор в любую пору года.

Самый простой вариант — это когда led-прожектор имеет встроенный датчик движения либо если сенсор жестко закреплен на корпусе. Подобное размещение имеет важное преимущество — здесь уже решена серьезная задача — датчик движения уже подключен к осветительному элементу. В таком случае необходимо выполнить следующие действия: раскрутить коробку, завести и подключить провод. Обязательно контролируйте, чтобы цветовая маркировка проводов совпадала с обозначениями на контактах.

Сенсор движения для светодиодных прожекторов — оптимальный вариант для частного дома и дачи. Такое устройство позволяет рационально и экономно использовать led-прожектор. Подобную систему можно установить во дворе для освещения территории или возле ворот с целью удобного заезда автомобиля.

Как подключить датчик движения к светодиодному прожектору — Канализация

Подключение датчика движения к прожектору позволяет значительно экономить электроэнергию за счет того, что свет будет подаваться только в момент нахождения на территории движущегося объекта. Для установки такого оборудования используются инфракрасные сенсоры.

Для придомовой территории подходят устройства с классом защищенности, начиная от IP 44. Такое оборудование можно установить под козырьком. Если монтаж ведется на открытой местности, то следует выбирать прожектора и датчики класса IP 57.

Особенности датчиков движения

В PIR-датчиках используется пироэлектрический чувствительный элемент, который представляет собой цилиндр с прямоугольным кристаллом в центре. Этот кристалл способен улавливать изменения уровня инфракрасного излучения. Как известно, любое тело, обладающее тепловой энергией, может излучать ее в инфракрасном спектре электромагнитных волн. Чем выше будет температура тела, тем больше излучение.

Но работа датчика основана не на улавливании конкретного уровня излучения, а на фиксировании разницы. Для этого элемент разделен на 2 части. Если одна часть фиксирует больший уровень излучения, чем другая, то выходной сигнал будет возрастать или падать в зависимости от принципа работы всего оборудования. Инфракрасный датчик относится к категории пассивных устройств, он ничего не излучает, а, значит, не наносит вреда людям и животным.

Вокруг инфракрасного модуля существует определенная электрическая обвязка, которая необходима для координации работы и установки точных выходных значений. В состав электронных блоков датчика входят:

  • переключатель режимов;
  • реле времени;
  • сумеречный выключатель;
  • усилитель.

Для обеспечения широкого круга обзора датчика используются линзы Френеля, которые могут концентрировать излучения и значительно расширять диапазон чувствительности. За счет применения разных фактур на поверхности линзы каждый участок взаимодействует друг с другом, и показатели датчика улучшаются.

Как правильно подключить датчик

В коробке прожектора находится клеммная колодка, на которой строят всю схему подключения датчиков движения к прожектору.

Здесь можно увидеть четыре цепочки:

  • к датчику идет провод фазы L коричневого цвета;
  • ноль на проводе N в колодке делится на 2 провода к светильнику и сенсору;
  • проводник РЕ заводится на корпус;
  • фазный провод А красного цвета от выключателя датчика через клеммы идет на прожектор.

Чтобы система начала работать, необходимо произвести подсоединение от щитка по схеме, указанной на картинке.

Установка происходит следующим образом:

  • сначала нужно снять крышку датчика;
  • теперь выполняем соединение проводов: синий – к нулю, красный – к фазе и оставшийся провод – к заземлению;
  • конец кабеля идет к щитку или к розетке.

Таким образом, фаза и ноль идут к датчику. После того, как в поле видимости датчика появится объект, система замкнется, и прожектор включится. За счет появления потенциала фазы А при размыкании контактов свет отключится. Можно отрегулировать систему так, что она будет срабатывать не только на движение, но и на уровень освещенности.

Удобно, если подключение прожектора к сети идет через автоматический или простой выключатель. Это позволит защитить систему от возможных скачков напряжения или выключать прожектор в принудительном порядке, когда его работа неактуальна.

Еще один вариант – это установить дополнительный выключатель между системой автоматического управления и прожектором. В этом случае можно в любой момент запускать систему в ручном режиме.

Если к датчику подключается мощный уличный прожектор, то можно использовать в указанной выше схеме вместо выключателя контактор. Осветительный прибор будет давать сильную температурную нагрузку, что приведет к быстрому выходу датчика из строя. Дополнительный пускатель сгладит повышенную нагрузку за счет повторения положения выходного контакта датчика.

Монтаж прожектора

Мощность осветительного прибора зависит от площади территории. Раньше для прожекторов в основном использовали галогенные лампы, сегодня предпочтение отдается светодиодам. Конструкция может быть любой как стандартной, так и, например, в виде уличного фонаря.

Немаловажное значение имеет общее питание. Для энергообеспечения нужно использовать провода ПВС или ШВВП с сечениями 0,5-1,5 мм2. Чем мощнее прожектор или количество подключаемых осветительных приборов, тем больше сечение провода.

Для безопасности лучше использовать трехжильные провода с заземлением. Прокладка провода ведется в гофротрубе, если прожектор размещается на стене здания, или с помощью троса, когда речь идет о размещении на больших расстояниях. Трос крепится дюбелями и натягивается при помощи растяжек. Затем к уже натянутому тросу крепится кабель.

Для установки прожектора на стену необходимы дюбеля с шурупами саморезами или специальные скобы. После определения высоты и выставления меток в стене просверливают отверстия. Потом монтируют скобу, прикручивая ее дюбелями. Сверху навешивается сам корпус. Если датчик уже закреплен на корпусе, необходимо только выставить его и зафиксировать имеющимися регуляторами. Иначе следует продумать систему проводки и место для сенсора.

Как правильно установить приборы

При монтаже прожектора с датчиком следует учесть некоторые моменты:


  • Устройство должно быть закреплено таким образом, чтобы чувствительные сенсоры были направлены строго на контролируемую территорию;
  • Датчик не следует размещать вблизи явных источников тепла. Тепло может создавать помехи в работе инфракрасного сенсора, и прожектор будет включаться и выключаться в произвольном режиме;
  • Оборудование нужно размещать на высоте, недоступной для злоумышленников;
  • Площадь территории должна соответствовать радиусу действия датчика;
  • Необходимо заранее продумать схему подводки электроэнергии.

Алгоритм работы прожектора зависит от того, для чего должен зажигаться свет: в случае проникновения или для освещения участка при проходе в темное время суток.

В первой ситуации прожектор загорается, когда в области действия появляется движущийся объект. Если же прожектор выполняет роль осветительного прибора, то свет загорается, когда выполняется 2 условия:

  1. уровень освещенности недостаточный;
  2. человек появляется в области действия сенсора.

От этого алгоритма зависят характеристики и настройки датчика.

К любому датчику прилагается инструкция, в которой оговорены все схемы, но разобраться в этой документации не очень просто. Поэтому настройку работы датчика нужно рассмотреть более подробно. Для того чтобы отрегулировать работу датчика, используются:


  • Кнопка SENS, что обозначает чувствительность – дает возможность устанавливать величину объекта, на который должен реагировать прожектор, и дальность;
  • Регулятор TIME (время работы) – необходим, чтобы задать время работы светильника. Если в этот промежуток датчик снова сработает, отсчет начнется снова. Промежуток времени обычно составляет от 5 секунд до 5 минут. Поворачивая регулятор, можно добиться необходимого значения;
  • Рычаг DAY LIGHT (освещенность) – дает возможность установить режим день-ночь, когда прожектор будет срабатывать только при определенном уровне освещенности. Для работы оборудования только ночью следует повернуть потенциометр до упора влево. Для режима день ночь регулятор поворачивается до упора влево.

Обычно зона покрытия датчика может меняться и зависит от места расположения сенсора и его конструкции.

Необходимо подключить датчик движения к прожектору таким образом, чтобы оборудование работало безупречно и полностью справлялось с поставленными задачами. Но далеко не все датчики оборудованы регулировкой чувствительности передвижений, возможностью установки времени и разных режимов освещенности. В некоторых моделях эти параметры ограничены заводскими настройками. Это также следует учесть при выборе сенсора.

Источник: elquanta.ru

Устройство прожектора

Как правило, осветительные приборы имеют литой алюминиевый корпус со стеклянным или пластиковым рассеивателем. Направление светового пучка обеспечивается системой наклонных зеркал или зеркальных панелей из металла и пластика.

Сама светодиодная (LED) матрица – это один, или ряд кристаллов полупроводника, установленных на плату.

LED матрица не излучает тепло «наружу», но может перегреваться «внутрь».

Отвод тепла от светодиодов – одна из основных задач, которая повлияет на срок службы прибора.

Для отвода тепла в конструкции предусмотрен радиатор. Температура передаётся ему через подложку с термопастой, обеспечивающей минимум теплового сопротивления.

Для стабильной и длительной работы, светодиодам требуется равномерное напряжение без перепадов. Обеспечивает его драйвер – «коробочка», внутри которой трансформатор, диодный мост, конденсаторы, стабилитроны и т. д.

Уличный прожектор может оснащаться датчиком движения и включаться по необходимости, когда к фонарю кто-то подходит. Такое дополнение позволяет существенно сэкономить на электроэнергии. К тому же это очень удобно на рабочих местах и подворьях, когда руки людей могут быть заняты.

Автоматический коммутационный аппарат может также реагировать на степень освещённости окружающей среды, подстраивать интенсивность своего излучения и не включаться при достаточном освещении днем, например.

Схема подключения светодиодного прожектора

Как подключить датчик движения к прожектору светодиодному? Через датчик движения, прожектор подключается следующим образом:

лэд лампа

На обратной стороне прожектора располагается клеммная коробка. Снимаются четыре фиксирующих винта.

Внутри тройная колодка, с клеммами, соединенными со светодиодом, внутри устройства.

Через отверстия в корпусе заводятся провода. Если отверстие герметичное, на нём будет резиновая шайба и гайка, которая затягивается после того, как проведен кабель:

  1. Соединяются соответственно плюс с плюсом (это обычно красный или коричневый провод, фаза, обозначается «L»).
  2. Минус с минусом (нейтраль, обозначается литерой «N» и обычно холодных тонов – голубой, синий, чёрный).
  3. Обязательно нужно сделать заземление (полосатый провод, чаще всего, жёлто-зелёный, обозначается «RE»).

На датчик подводят два провода – плюс и минус (если есть земля, то и он). Минусовой идёт на прожектор напрямую, он всегда включен.

Датчик играет роль привычного нам выключателя (только замыкается не вручную, а автоматически, срабатывая на тепло, звук, движение). Поэтому плюс подаётся на прожектор только тогда, когда срабатывает датчик (клемма на прожектор обозначается литерой «A»).

Если датчик идёт с прожектором в одном корпусе, то в клеммной коробке будет располагаться колодка из трех или четырёх контактов – обозначения те же.

Есть датчики с регулировками:


  • Чувствительность. Её можно уменьшить, если участились ложные срабатывания.
  • Светочувствительность. Подключив фотоэлемент (а некоторые датчики идут со встроенным фотоэлементом), достигается то, что днём искусственное освещение не включается.
  • Таймер некоторые приборы работают по выставленному пользователем времени. То есть после загорания (срабатывания), прожектор будет работать определённое время от 20 сек. – до 15 мин.

Монтажные работы

Процесс монтажа LED-прожектора начинается с выбора места. Выбирая место крепления, учитывают:

установка LED фонаря

  • Удалённость от розетки.
  • Полноценное освещение требуемого участка, свободное пространство перед фонарём, чтобы его не загораживали деревья, строения и т. д.
  • Высота должна быть удобной для людей – не располагать прожектор на уровне глаз и ниже;
  • Устройство нужно защитить от дождя и снега навесом.
  • Не нужно располагать прожектор в глухом кармане, куда не будет попадать воздух, минимальное проветривание желательно обеспечить.

Если розетки поблизости нет, от осветительного прибора прокладывается кабель. С заземлением он должен быть трёхжильным и помещаться в гофру или кабель-канал (это необходимые меры предосторожности для работы в условиях атмосферного влияния). К стене провода крепятся скобами.

На большие расстояния до отдельностоящего столба, лучше протянуть трос, который хорошо фиксируется при помощи растяжек. Уже к нему крепится питающий кабель.

Сам процесс крепления прожектора к стене или столбу – не вызовет трудностей. Прожекторы снабжены ручкой – кронштейном с отверстиями под крепёж. Прибор прикручивается к поверхности, после чего выставляется удобный угол наклона фонаря.

Подключаем к электросети

Подготавливается инвентарь и материалы:

  • шуруповёрт;
  • пассатижи;
  • острый нож;
  • изолента;
  • паяльник;
  • провода.

Провод для светодиода подойдёт и тонкий (на 0,5 – 1,5 мм2).

Кроме того, лучше подбирать провод того же металла, что и на приборе.

Если приобретён недорогой, прибор, лучше до начала эксплуатации раскрутить его и осмотреть. Зачастую в них могут быть не подключены провода (заземление, например), или недостаточно термопасты (она может быть пересохшей, промазана неравномерно и не обеспечивать надёжного контакта платы с радиатором).

Провод разбирается на жилы. По цвету подбираются соответствующие контакты.

Цветная оболочка на обоих контактах зачищается ножом примерно на 2 – 3 см.

Если соединяются провода подобного металла (медь с медью, например), они немного скручиваются и пропаиваются. Если же по каким-то причинам приходится использовать провод из другого металла (медь с алюминием, например), то соединять их нужно посредством специальных завинчивающихся клемм.

Места соединения проводов тщательно обматываются изолентой.

Заключение

Светодиоды рано или поздно вытеснят с рынка малоэффективные аналоги. Они освещают лучше, чем галоген или люминесцентный вариант, а энергии при этом потребляют гораздо меньше. Прожектор с фотоэлементом и датчиком движения – отличное приобретение, для частного дома, освещения организации и даже для уличных фонарей!

Источник: proprovoda.ru

Принципы работы

Основная задача датчика движения включать прожектор при появлении в контрольной зоне человека и отключать свет через определенный промежуток времени до следующего включения. При правильном монтаже эта система экономит до 70% электроэнергии. Кроме того световой прибор с датчиком внезапным включением может отпугнуть непрошенных гостей, выполняя охранную функцию.

Работа осветительного прибора осуществляется за счет подключения к электропитанию в случае выявления сенсором инфракрасного излучения, отличного от окружающей среды. При помощи линзы Френеля определяется наличие движения в контролируемой территории. При перемещении объекта электрическая цепь замыкается, включая прожектор.

Датчик движения можно приобрести отдельно или в комплекте с осветительным прибором. Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы.

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

Как подключить датчик движения к светодиодному прожектору

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

Как подключить датчик движения к светодиодному прожектору

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Как подключить датчик движения к светодиодному прожектору

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Классификация прожекторов с датчиками движения

Представленные на рынке датчики движения можно поделить по нескольким параметрам.

  • По способу крепления — настенные и потолочные;
  • По защищенности от пыли и влаги. Для уличного использования рекомендуют сенсоры с уровнем защиты не меньше IP65.

Световые приборы могут использовать разные источники освещения. Лампы накаливания из-за своей ненадежности и большого потребления энергии редко эксплуатируются в прожекторах. До недавнего времени наибольшей популярностью пользовались галогенные лампы. Однако низкий срок службы и высокое энергопотребление галогенных прожекторов ведут к их замене более современными светильниками.

Лучшими считаются прожектора со светодиодами. Они потребляют меньшее количество энергии и долго служат.

Как подключить датчик движения к светодиодному прожектору

Схема подключения прожекторов не зависит от источника света. Однако датчики движения должны подбираться с учетом мощности используемых ламп.

Источник: ProFazu.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
