Как настроить антенну для приема цифрового телевидения

С вами компания Antenna.ru и канал на Youtube Antenna.ru! Что нужно знать в первую очередь:

Наш эксперт Станислав Боуш Рассказывает:

Вы узнаете:

-Как настроить антенну для приема цифрового телевизионного сигнала.
-Почему антенна не ловит /не находит/ каналы
-Почему антенна не ловит цифровые каналы
-Комнатная антенна для приема тв сигнала, цифровое ТВ
-Как настроить цифровые каналы на телевизоре
-Как настроить каналы на тюнере.
-Почему цифровая приставка не находит каналы
-Почему цифровая приставка ловит только 10 каналов
.-Почему цифровое телевидение показывает кубиками.
-Почему цифровой приемник не находит каналы.
-Почему цифровой приемник не находит каналы.
-Почему цифровой ресивер находит только 10 каналов
-Почему цифровой ресивер не находит каналы.
-Почему цифровой приемник находит только 10 каналов
-Как настроить 20 каналов цифрового телевидения.
-Как работает цифровая антенна и почему DVB-T2 не находит каналы?
-Не находит каналы приставка тв сигнала — что делать?

(Статья была написана до 24 февраля все было предельно ясно: идешь на сайт с картой цифрового ТВ и ищешь на ней ближайший ретранслятор. После 24 февраля ситуация сильно изменилась, прочитать можно ЗДЕСЬ)

1. В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Подключаем тюнеры к телевизору по инструкциии. Далее начинаем заниматься антенной. Если у Вас пассивная антенна, пропустите п.2. Вы также можете посмотреть видеоролик на Youtube после того, как прочтете эту статью.

В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ

2. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится. В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну на место передачи — на ТВ вышку.

УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!

Вставляем штекер антенны во входное гнездо. Но, повторяю, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание от ресивера на эту самую центральную жилу и где взять 5 вольт напряжение?

Питание подается по центральной жиле кабеля. Вот так.

Все очень просто. Питание на антенну подаст ресивер (цифровая приставка). Эта функция есть абсолютно во всех приставках ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.

КАК ВКЛЮЧИТЬ ПИТАНИЕ АНТЕННЫ В ЦИФРОВОМ ТЮНЕРЕ? ИЩИТЕ В МЕНЮ ТЮНЕРА!

3. Дальше настраиваем тюнер, для этого запускаем автопоиск.

ВНИМАНИЕ!!! Если Вы выезжаете для установки за город, где прием неустойчивый и иногда даже непонятно где стоит передатчик цифрового ТВ, необходимо заранее, перед выездом настроить телевизор DVB-T2 ресивер. Все 20 каналов должны быть заранее найдены. Это съэкономит массу времени, поскольку настройка тюнера на даче при ненастроенной или непонятно куда направленной антенне тот еще квест. Если телевизор не настраивается в городе, настройте его у соседей или друзей (там гд вся аналогичная тхника прекрасно работает), тогда Вам станет понятно — телевизор не принимает или барахлит антенна.

Убеждаемся, что телевизор все хорошо принимает и показывает.

Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте находим кнопку Инфо (INFO). Нажимаем ее один раз, второй раз, третий раз.

КНОПКА ИНФО НА ПУЛЬТЕ ПРИЕМНИКА ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА

Должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд. Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению. Данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА

4. Настройка антенны.

Если параметры менее 40-50%, надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. В нашем случае все вполне прилично — и интенсивность сигнала, и качество 90% и более.

А что делать, если вместо 20 бесплатных каналов показывается только 10 каналов? То есть не оба мультиплекса, а только один из них. А то же самое — надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. Дело в том, что каналы передаются пакетами кратно 10. каждый передатчик передает по 10 каналов. Мощность передатчиков обычно разная — и если антенна направлена немного не туда, то принимается только один более мощный мультиплекс (10 каналов). Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну (и поставить антенну повыше, например комнатную — на шкаф) на место передачи — на ТВ вышку. Оба мультиплекса передаются из одного источника — передатчика ТВ. Поэтому, если у Вас принимаются только 10 каналов, выбираете какой нибудь канал, нажимая кнопочку «ИНФО» на пульте, выводите данные об уровне и качестве сигнала. Далее добиваетесь максимальных значений Уровня и Качества сигнала. Желательно, более 60%. Далее запускаете поиск каналов в меню тюнера или телевизора. И скорее всего, Поиск найдет и второй мультиплекс.

А что делать, если показывается не 20 каналов, а 18, но именно цифровых а не аналоговых? Что случилось? А случилось следующее — устарело программное обеспечение. В этом случае необходимо обновлять программное обеспечение тюнера или телевизора. Обычно это делается достаточно просто. Но об этом — в другой раз.

Раньше на весь район был в лучшем случае только один передатчик ТВ. Теперь количество станций, передающих бесплатное цифровое ТВ, увеличилось в сотни раз. И если раньше от Вас до передатчика было 80 км, то теперь скорее всего, гораздо меньше. Еще раз. Передатчиков цифры много, не верьте соседу, который скажет что он один-единственный. Проверить можно на сайте КАРТА ЦИФРОВОГО ТВ РОССИИ. Найдите свое местоположения на этой карте.

Интерактивная карта ЦЭТВ — покажет как далеко от Вас находится ближайший ТВ передатчик цифры

Например, из Петергофа можно направить антенну в направлении трех передатчиков (см. рис). Возможно, какое-то направление перекрывает препятствие, в другом слабый сигнал. Поднимите антенну повыше и крутите ее! А информация об уровне сигнала поможет принять правильное решение!

Нажав левой кнопкой мышки на точку на карте, в которой надо установить антенну или подключить цифровое телевидение с приемом двадцати бесплатных каналов, увидим примерно следующую картинку:

В появившейся таблице мы видим точное расстояние до ретрансляторов, частоты вещания. В рассматриваемом случае любопытно, что при приеме из Соснового Бора можно использовать очень узкополосную, а следовательно, чрезвычайно эффективную антенну, поскольку частоты вещания 546 и 562 МГц расположены близко. Но эта информация полезна, скорее, радиолюбителям при изготовлении антенн своими руками.

Следующая картинка поможет понять, что такое направление — это понятие из географии, направление на объект в градусах. Все в соответствии со школьным курсом геометрии и географии. Направление на источник ТВ можно определить по компасу, если поместить север вверх.

Есть и еще такой нюанс — в Санкт-Петербурге мультиплексы передаются на частотах 586МГц и 666МГц. Это довольно близкие частоты. Если антенна принимает одну частоту (мультиплекс), то, скорее, всего она принимает и второй мультиплекс. Однако встречаются и сложные ситуации, как в Ярославле — 474 МГц и 762 МГц. Эти частоты бесплатного тв сильно различаются. Поэтому требования к антенне в Ярославле выше — она должна обладать более широкой и равномерной характеристикой. Переводя на деньги — стоить дороже. Иначе будет приниматься только один мультиплекс. Напоминаю, данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.

Остальные часто задающиеся вопросы освещены в Видеоролике (см ниже).

5. Про ресивер для приема цифрового ТВ все понятно. А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC, ни в Sony! Ни в каких телевизорах!

Не спрашивайте меня, почему — вот не сделано!

Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.

Выход есть!

Поэтому для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания.

Основная мысль разработчиков была в том, что антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:

Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.

USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!

Дадыщь! А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.

Что делать? А все просто! Надо использовать блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора втыкаем не в телевизор, а в блок питания.

Вуаля! Светодиод засветился, антенну мы подключили правильно.

Светодиод в антенне Т-3320/antenna.ru

И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.

Однако, длина USB кабеля и антенного кабеля у таких антенн обычно очень небольшая, сантиметров 50, поэтому такие антенны удобно использовать только в зоне уверенного приема, потому что, если антенну потребуется отнести метра на три от телевизора, теперь понадобятся два удлинителя. Вам придется покупать и антенный удлинитель, и удлинитель USB.

Итак, на вопрос «какая тв приставка подает питание на антенну» ответ — любая!

Итак, на вопрос «какой телевизор может подать питание на антенну» ответ — мало какой!

Вывод: если нет цифровой приставки, а есть современный телевизор с DVB-T2 — используйте инжектор и зарядник от телефона для подключения активной антенны.

Инжектор питания 5 вольт Триада-311/antenna.ru для подачи питания на активную ТВ антенну отличается от других инжекторов наличием светодиодной индикации подключения. Это очень удобно, поскольку в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки. Поэтому, воткнув в USB телевизора инжектор другого производителя, пользователь не знает, подано питание на антенну или нет. Наличие светодиодного индикатора в инжекторе Триада-311/antenna.ru делает его очень удобным при использовании.

Вот, собственно и все!

Таким образом, питание на активную телевизионную антенну от современного цифрового СМАРТ-Телевизора лучше всего подавать при помощи ТВ USB инжектора (5 Вольт).

6. Для закрепления полученной информации, мы рекомендуем также посмотреть наш видеоролик на эту тему.

В видео показана настройка на примере Комнатной цифровой ТВ антенны Триада 3310 , которая не имеет аналогов по приемным свойствам (перегрузка и дальность действия),
обладает выдающимися приемными свойствами, -работает на прямом, отраженном и переотраженном сигнале. Индикатором правильного подключения является светодиод. Как выбрать и настроить антенну DVB-T/T2.
Со встроенным усилителем. Применяется в ситуации, когда направление на передающий центр известно не очень точно или нет возможности направить антенну на телебашню. Работает на прямом, отраженном и переотраженном сигнале в условиях города и ближнего пригорода.

Эта Антенна-усилитель немного больше обычной антенны и в несколько раз эффективнее, предназначена для приема цифровых телевизионных сигналов DVB-T и DVB-T2, а также аналогового ТВ в диапазоне ДМВ 470-850 МГц. Антенна обеспечивает надежный прием телесигнала в зоне уверенного приема (обычно на расстоянии до 20-25 км от телепередатчика, дальность зависит от мощности сигнала, высоты установки приемной антенны, рельефа местности, наличия препятствий между телепередающей станцией и и приемной антенной). Антенна устойчива и не склонна к опрокидыванию за счет утяжелителя в основании.

Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового — местонахождении и зоне покрытия цифрового сигнала в России.

Как подключить антенну к телевизору: пошаговая настройка

Содержание:

Телевизор есть в каждом доме и квартире нашей страны, однако у некоторых людей встает вопрос, как подключить антенну к телевизору правильно, и чтобы он принимал современный цифровой сигнал. Для начала, необходимо купить качественный телевизионный кабель, при этом выбирать самый дорогой по цене совсем не обязательно, главное знать критерии выборы, и штекеры для подключения. Если провод будет низкого качества и сделан из дешевых материалов, сигнал будет теряться, а значить ухудшаться картинка на телевизоре.

В данной статье будет описан сам процесс подключения телевизора, какие компоненты выбрать, в том числе сам кабель, аксессуары, а также как соединить приемную антенну с телевизионными контактами, таким образом, чтобы качество изображения было самым высоким.

Соединение телевизионных кабелей.

Какие есть типы телевизионных антенн

На сегодняшний день различают четыре наиболее востребованных типа приемных конструкций:

Спутниковая тарелка. Наиболее эффективная и широкодиапазонная конструкция, и подключение телевизора к антенне требует установки ресивера. Спутниковая тарелка может использовать как кабельное, так и беспроводное подключение без кабеля. Неоспоримое преимущество – огромное количество телеканалов, цифровое качество изображения.
Традиционная комнатная модель с юмористическим названием “кроличьи уши”. Используется в непосредственной близости от источника сигнала. Конструкция представляет собой две телескопические выдвигающиеся трубки длиной от 30 см до 1,5 метров. Она предпочтительна тем, что она адаптирована к приему дмв каналов. Принимаемый сигнал – низкого качества, поэтому подключают такую телевизионную антенну к приемнику в случае близости телецентра или ретранслятора.
Многоэлементная конструкция лучевой направленности. Действует узким лучом, применяется для получения и выделения какого-то одного сигнала. Антенна лучевого типа пользуется не меньшей популярностью, чем спутниковая конструкция. Такой спрос объясняется географией нашей страны – много регионов имеют рельефную местность, в которой прием тв сигнала при помощи других конструкций затруднителен. Особенность такого прибора, его достоинство и одновременно недостаток в том, что настроить прием можно на конкретную волну, отсекая прием отраженных и слабых сигналов. То есть, сигнал будет чистым, но не многоканальным. Тем не менее, такое подключение телевизора к лучевой конструкции остается востребованным.
Антенна массивная. Такие модели с усилителем применяются в местности, удаленной от ретранслятора для приема всех возможных телесигналов. Массивная модель – это та же лучевая конструкция, только бо́льших размеров. Такое устройство эффективно эксплуатируется в удаленных от трансляции регионах, или в районах с естественными препятствиями для качественного приема телесигнала. Например, ЛЭП, горы, ущелья, многоэтажные небоскребы, и т.д. Недостаток использования массивной модели в городской черте один – если вы хотите подключить телевизор к такой конструкции, то возможна интерференция сигнала из-за городских индустриальных помех.

Распространение телевизионного сигнала.

Как подключить разные виды антенн

Если рассматривать подключение всех конструкций, за исключением спутниковых тарелок, можно сделать вывод, что способы их подключения похожи друг на друга. Только беспроводное подключение отличается отсутствием кабеля. Вначале необходимо определить тип разъема.

Часто встречается F разъем – это цилиндр с небольшим отверстием на конце для центральной жилы ВЧ кабеля. И для аналогового, и для цифрового сигнала F разъем подходит лучше остальных, поэтому подключение телевизора к любой антенне чаще всего осуществляется при помощи именно такого соединения.

Правильное подключение антенны к телевизору делается при помощи коаксиального кабеля марки RF. Кабель может иметь винтовой или обычный штекер. Штекер винтового типа считается надежнее, им можно подключать и обычную, и спутниковую антенны.

[stextbox id=’warning’]Старые модели телевизоров выпускались без таких разъемов, поэтому необходимо купить переходник. [/stextbox]

Этапы установки антенного штекера на кабель:

Выполнить подключение можно самостоятельно, так как напряжение телевизионного сигнала не представляет опасности для здоровья человека.
При покупке штекера для антенного кабеля следует обратить внимание на то, чтобы типоразмер штекера подходил к конкретному телевизионному кабелю.
Для выполнения накручивания штекера кабель можно разделить, используя два способа: экранирующую оплетку можно завернуть, а можно не заворачивать. Первый способ считается более надежным.

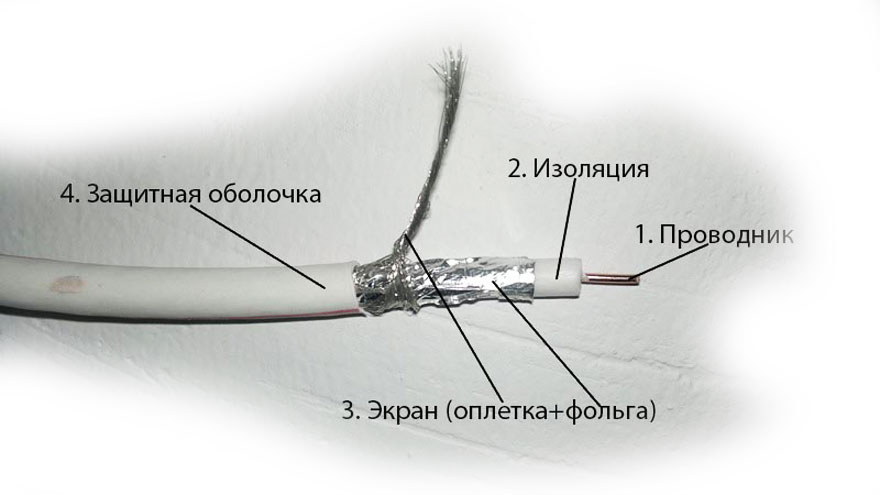

Чтобы разделить телевизионный кабель, необходимо прорезать внешнюю оболочку кабеля вглубь. Нажатие ножа не должно быть слишком сильным, иначе можно повредить оплетку.
Надрезанную оболочку отгибают и срезают там, где начинается срез.
Алюминиевую фольгу и медную оплетку отворачивают. Чтобы придать фольге прочности, необходимо покрыть ее полиэтиленом с внутренней стороны.
Половину отвернутой фольги загибают обратно, чтобы не ухудшить качество контактов.
Центральную жилу освобождают от изоляции, а на фольгу накручивают штекер.
Центральную жилу «откусывают» так, чтобы оставить от 2 до 3 мм.

Вторую половину штекера следует накрутить до упора, тогда оба штекера будут готовы к работе. Случается так, что после того как вставили штекер, телевизионный кабель мешает поставить телевизор близко к стене. Чтобы избежать этого, необходимо устанавливать штекер с угловой конструкцией.

Материал по теме: Как сделать антенну для 4G.

Особенности подключения к телевизору разных антенн

К телевизору можно подключить следующие виды антенн:

Наружная. Распространенный способ подключения наружной антенны к телевизору – соединение через F-разъемы. Коннекторы прикручиваются к выводу антенны и к штекеру-проводнику, который впоследствии вставляется в специальное гнездо телевизора. При подключении необходимо позаботиться о защите мест соединения и ввода кабеля с улицы в помещение. Эти участки наиболее уязвимы и зависят от погодных факторов. Для их защиты можно использовать специальные короба, герметик и прочие материалы.
Цифровая. Самый простой метод работы – подключение цифровой ТВ-антенны к телевизору со встроенным Т2-адаптером. При отсутствии адаптера необходимо дополнительно приобрести ресивер, который обычно продается в комплекте с тюнером. Если вы живете в многоквартирном доме, то уточните возможности коллективной антенны. Способна ли она принимать и передавать цифровой сигнал? Для прохождения цифрового сигнала и получения качественного изображения разъемы RCA и Scart не подходят. Цифровую антенну подключайте через HDMI.
Спутниковая. Спутниковые антенны относятся к наружному оборудованию, их подключение к телевизору похоже на подключение наружных антенн. При их установке необходимо учитывать: направленность сигнала, угол наклона, отсутствие препятствий. Антенны должны быть надежно закреплены и не сдвигаться при первом порыве ветра. Подключение осуществляется через F-разъемы, но необходимо дополнительное оборудование: ресивер, конвертер, переходники, кабель.
Триколор. Антенна Триколор ТВ – это спутниковая антенна. Ее подключение возможно к новым и старым телевизорам с помощью ресивера и кабеля HDMI. При таком способе, полученное изображение не претерпевает изменений и передается в том же качестве, как его транслирует оператор. Существуют и другие способы подключения: староформатный FE, композитный, через S-Video, через разъем с 21 контактом. Но они более трудоемкие, и лучше обратиться за помощью и консультацией к мастеру.
Смарт ТВ. Подключение антенны к Смарт-ТВ подразумевает подсоединение телевизора к сети интернета. Осуществить это можно при помощи беспроводной связи Wi-Fi или через роутер с помощью специального кабеля для интернета. Первый способ требует наличие встроенного в телевизор Wi-Fi модуля либо подключение адаптера через USB-порт. Второй – более простой способ, но качество изображения будет зависеть от длины и качества кабеля.
С усилителем. Если источник сигнала находится на удаленном расстоянии, то следует подумать о подключении ТВ-антенны с усилителем. Здесь важно знать одно правило. Для получения качественного изображения и звука усилитель необходимо размещать ближе к антенне. При этом блок питания можно устанавливать в любом месте, в т. ч. и отдельно от усилителя.
Общедомовые. Подключение общедомовых (коллективных) антенн осуществляется в многоквартирных домах. На подъезд – одна-две антенны. При монтаже, следует учитывать, что качество получаемых сигналов в разных квартирах должно быть равноценным. Способ подключения зависит от нескольких факторов: расположения источника (ретранслятора), разновидности антенны, качества кабеля, количества принимающих устройств, правильности работ по установке. Обычно тот, кто берет на себя миссию подключения – отвечает за результат перед соседями. При обращении в мастерскую такой вид работ получает гарантийный срок.
Пассивная. Такой тип антенн устанавливается только в зонах четкого сигнала. Подключение пассивной антенны к телевизору имеет сходство с подключением наружных антенн. Принцип работы – соединение напрямую, без усилителей и дополнительных электронных элементов. Понадобится только хороший кабель, штекер и разъем.
Активная. Такой вид антенны подключается через усилитель и нуждается в дополнительном источнике питания. Подключение активной антенны к телевизору можно осуществить следующими способами:
- С помощью блока питания с сепаратором.
- С помощью блока питания с сепаратором.

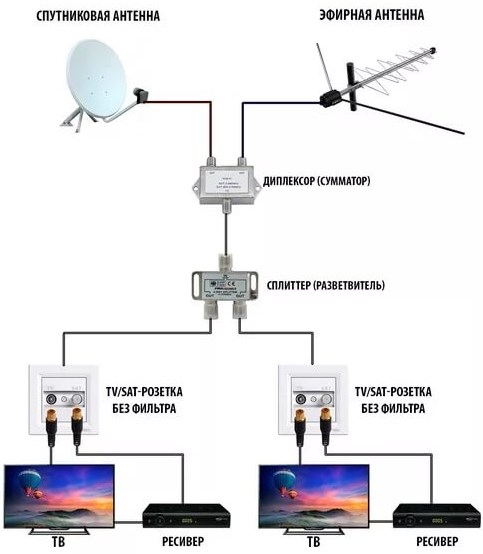

Как подключить два телевизора к одной антенне.

Подключение антенны к разным телевизорам

Есть ли различие в подключении антенн к телевизорам разных марок? Ответить «да» или «нет» на этот вопрос однозначно нельзя. В каждой модели приемного устройства имеются свои плюсы и минусы. Одни модели могут быть со встроенным тюнером, другие – предназначены только для цифрового телевещания, для третьих следует докупить оборудование.

Телевизор Sony. Некоторые телевизоры этой марки могут иметь встроенный ресивер и возможность подключения аналогового и цифрового телевидения. При подключении понадобятся сведения от оператора о частоте радиосигнала, типе поляризации, символьной скорости. После установки и подключения к телевизору Сони антенны, необходимо зайти в меню и настроить сигнал.
Телевизор LG. В большинстве моделей LG есть специальный разъем LNB Satellite IN, в который легко подсоединить антенну, зная основные правила подключения. С таким типом разъема необязательно покупать тюнер. Следующий этап – настройка через меню. Сначала необходимо выбрать тип антенны (спутниковая, цифровая), затем можно приступать к настройке каналов.
Телевизор Samsung. В современных моделях телевизоров этой марки обычно уже есть встроенный приемник DVB-S / S2. Поэтому дополнительного и специального оборудования не надо, а при подключении антенны к телевизору Самсунг достаточно следовать схеме, указанной в инструкции к оборудованию.

Что понадобится для подключения антенны к телевизору

Если вы немного разбираетесь в антеннах и передаче радиосигнала, то можете попробовать подключить антенну самостоятельно. Для этого понадобится:

Схема подключения. Для каждой модели антенны и телевизора существует собственная схема подключения, которая обычно входит в комплектацию оборудования. Принципы подключения разных антенн имеют схожесть, но могут в тоже время и отличаться. Иногда из-за несовместимости антенны и модели телевизора понадобится докупить оборудование для усиления качества телевещания.
Штекер и разъем. Антенный штекер – это устройство, позволяющее без особых действий подключать и отключать оборудование. Штекер для телевизионной антенны изготовлен по международному образцу и представляет собой две цилиндрические детали, которые, накручиваясь на проводники, плотно прилегают в месте контакта. F-коннектор представляет собой стандартный телевизионный разъем, который недорог и подходит для коаксиального кабеля. Подключение обычно производится вручную, с помощью ножа и плоскогубцев.
Переходник. Для того чтобы подключить антенну к телевизору в любой разъем и (или) для удлинения провода можно использовать переходник.
Кабель. Для получения высококачественного изображения и звука на приемном устройстве приобретите качественный коаксиальный провод для подключения антенны к телевизору. Он отличается толстой округлой формой, так как имеет внушительный слой внутренней изоляции, способствующей уменьшению воздействия электромагнитных полей на передаваемый сигнал. Существуют два типа коаксиального кабеля: тонкий (диаметр 5-9 мм) и толстый (диаметр 10 мм). Толстые кабеля более жесткие и дорогие, но сигнал практически не задерживается, для их монтажа требуется специальное оборудование. В домашних условиях для самостоятельного подключения кабеля антенны к телевизору рекомендуется тонкий коаксиальный провод.

Интересно почитать: Что такое электролиз.

Всеволновая комнатная антенна МВ-ДМВ

Бытует мнение, что всеволновые широкополосные улавливатели для «цифры» бесполезны. На деле же устройства этого типа часто демонстрируют обратное, ведь проблема заключается не в самой их конструкции (главный лепесток их диаграммы направленности почти круглый), а гораздо чаще в усилителях, которыми их комплектуют – без экранирования, с высоким уровнем шума. В отдельных случаях широкий радиус захвата радиоволн комнатным широкополосным приёмником может сказаться негативно: принятые им нежелательные сигналы «забьют» сигнал DVB-T2.

Всеволновая комнатная антенна МВ-ДМВ.

Всеволновая (МВ-ДМВ) комнатная антенна viva

Качественный всеволновой приёмник имеет шанс показать себя в зоне плотной городской застройки. Внутри микрорайонов часто случаются отражённые телесигналы, и правильная ориентация направленной модели бывает затруднена. Всеволновая комнатная телевизионная антенна предназначена для приёма всех программ эфирного телевидения, как для аналогового вещания, так и цифрового.

Всеволновая (МВ-ДМВ) комнатная антенна viva.

Дециметровая комнатная антенна ДМВ

Трансляция «цифры» ведётся с длиной радиоволн от 10 см до 100 см. Гарантированно принять цифровые каналы сможет устройство, в инструкции которого указано, что оно предназначено для ДМВ-диапазона.

Дециметровая комнатная антенна ДМВ.

Дециметровая (ДМВ) антенна

Наружные устройства этого типа имеют вытянутую конструкцию с большим количеством поперечин (директоров), благодаря чему сигнал, достигающий вибратора, заметно усиливается. Диаграмма направленности этого приёмного устройства имеет узкий и вытянутый главный лепесток. Комнатная ДМВ антенна, будучи устройством компактным, тем не менее, имеет идентичное строение, но с меньшим количеством поперечин, которые могут быть скрыты под пластиковой оболочкой с целью придать конструкции оригинальный вид.

Дециметровая (ДМВ) антенна.

Активная или пассивная

Все волновые приёмники можно разделить на несколько групп: по типу конструкции, способа и места монтажа, других параметров. Комнатная антенна для цифрового телевидения – это всегда дилемма выбора: должна ли она быть активной или пассивной? Пассивная комнатная антенна – это та, у которой нет встроенного усилителя сигнала. По мнению большинства, именно такое приспособление нужно выбирать в дом. Такой подход базируется на суждении, что протяжённость кабеля до телевизора невелика, всего несколько метров, поэтому устройство не нуждается в усилителе, т.к. сигнал на этом участке не искажён.

Активная комнатная антенна, то есть со встроенным усилителем, выручает, когда она сама заведомо маломощная, а её монтаж предполагается на значительном расстоянии до цифрового декодера. Кабель неизбежно будет подвержен потерям сигнала. У телевизионных антенн с усилителем есть свои сторонники, но стоит признать: сигнал принимает сам улавливатель, а не его усилитель. То, как он справляется с этой задачей, во многом зависит от его конструкции, иначе производители не бились бы над лучшими моделями пассивного типа, а просто оснащали бы их усилителями, возложив на них всю работу, связанную с приёмом.

Типы соединительных штекеров.

Усилители комнатных телевизионных антенн компенсируют потери, возникающие на пути к телеприёмнику – ресиверу или телевизору. Каждый коаксиальный кабель имеет, так называемый, коэффициент затухания, т. е. с увеличением длины кабеля уровень принятого сигнала падает. Если эта дистанция составляет всего несколько метров, а сигнал заведомо силён, то пассивные комнатные антенны вполне подойдут для просмотра цифрового телевидения.

[stextbox id=’warning’]Ситуация противоположная: имеется большой дом в населённом пункте с неплохим цифровым сигналом, один комнатный приёмник радиоволн, разветвители кабеля на несколько помещений, розетки и длина проводов, превышающая, например, 40 метров. Каждый элемент – разветвитель, розетка, а тем более длинный кабель вызывают снижение сигнала. Вот здесь разумно применить активный улавливатель телесигнала.[/stextbox]

Выбирая между активными и пассивными конструкциями, руководствуйтесь здравым смыслом: не покупайте дорогой приёмник сигнала с мощным усилителем, если вы живете в пяти километрах от телевышки. Уровень сигнала активного устройства может оказаться столь сильным, что «перегрузит» тюнер либо он выдаст сильные шумы и помехи. Что касается усилителя – это устройство, которое потребляет электричество. Его расход небольшой, но он есть. Активная модель работает только при подключённом в сеть усилителе. Принимающее волны устройство с выключенным усилителем не становится пассивным, оно вообще не может ловить сигнал.

Как соединить телевизор с антенной.

Что нужно сделать для подключения антенного кабеля и F-разъема

Для этого нам понадобится антенный кабель, F-разъем, канцелярский нож и кусачки. Откручиваем F-разъем, берем канцелярский нож и зачищаем примерно один-полтора сантиметра верхней оплетки кабеля. Под верхней изоляцией остались оплетка и фольга. Сдвигаем их в сторону. После чего предстоит снять еще один слой изоляции. Отступаем 0,8-1 сантиметр от края и проделываем аналогичную процедуру. После чего на провод накручиваем F-разъем. Жила кабеля должна выступать от края F-разъема на 0,5 сантиметра. Если ее длина больше, откусите излишки кусачками.

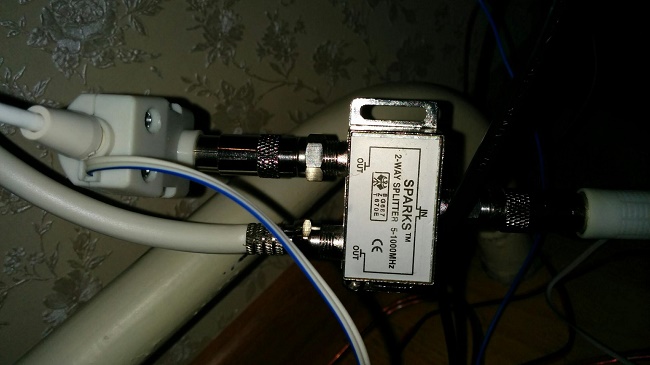

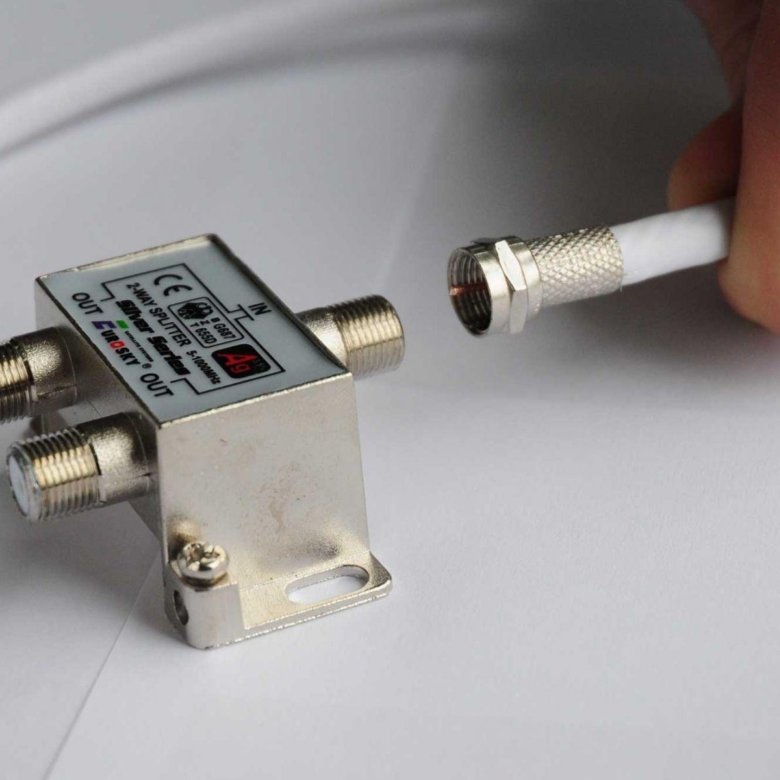

Разветвители для телевизионного сигнала.

Инструкция по самостоятельной настройке цифрового телевидения

Чтобы подключить свой телевизор к сети цифрового эфирного ТВ для приёма стандарта DVB-T2 Вам требуется телевизор с тюнером DVB-T2, либо цифровой ресивер DVB-T2, декодирующий цифровой сигнал с антенны. Тип требуемого цифрового ресивера зависит от вашего телевизора — к более новым телевизорам имеющим композитный аудио/видео вход (RCA), цифровой вход высокой чёткости HDMI подойдёт соответствующий ресивер с соответствующим выходом. Если же у вас телевизор, не имеющий композитного входа, требуется ресивер с выходом SCART.

К старым телевизорам без вышеприведённых входов подойдёт ресивер с выходом телевизионного радиосигнала, подключаемый в антенное гнездо телевизора. Для начала нужно соединить антенну, ресивер и телевизор соответствующими шнурами и кабелями, в зависимости от схемы используемого подключения. Для этого вам потребуется сам телевизор, антенна для приёма ТВ сигнала дециметрового диапазона и соединительный ВЧ кабель. Антенна устанавливается в направлении Телецентра, вещающего цифровое телевидение. После выполнения данных требований и нужных соединений выберите в меню телевизора источник изображения «Цифровое эфирное телевидение DVB-T2» и выполните автоматический поиск каналов согласно инструкции к телевизору.

Подключение приставки и телевизора.

Если в автоматическом поиске каналы были не найдены, проблема скорее всего заключается в слабом сигнале. Поэтому в этом случае сначала необходимо добиться хорошего уровня сигнала, либо выбором правильного направления антенны, либо её подбором (например, заменой антенны на более мощную). Для настройки антенны по максимуму необходимо в Меню Вашего телевизора выбрать пункт “Ручная Настройка” с отображением шкал уровней сигнала и установить частотный цифровой канал Вашего региона. Изменяя направление антенны, необходимо добиться максимального сигнала, желательно с уровнем “Качество” не менее 70 %. Если уровень сигнала “скачет” или его нет совсем, установите антенну в другом месте, например подняв на мачте, или замените её на более мощную.

Для этого вам потребуются: телевизор поддерживающий стандарт высокой чёткости HDMI, цифровой ресивер с поддержкой HDMI, антенна для приёма ТВ сигнала дециметрового диапазона, соединительные провода. После выполнения данных требований и нужных соединений выберите в телевизоре тип входа HDMI и произведите автоматический поиск каналов в ресивере согласно инструкции к ресиверу.

Материал по теме: Распиновка HDMI.

[stextbox id=’info’]Для этого вам потребуются: телевизор со входом RCA, цифровой ресивер с выходом 3RCA, антенна для приёма ТВ сигнала дециметрового диапазона, соединительный шнур 3 – RCA (“тюльпаны”). После выполнения данных требований и нужных соединений выберите в телевизоре тип входа AV и произведите автоматический поиск каналов в ресивере согласно инструкции к ресиверу.[/stextbox]

Для этого вам потребуются: телевизор с SCART разъёмом, цифровой ресивер с разъёмом 3RCA, антенна для приёма ТВ сигнала дециметрового диапазона, соединительный шнур “скарт – тюльпаны”. После выполнения данных требований и нужных соединений выберите в телевизоре тип входа AV и произведите автоматический поиск каналов в ресивере согласно инструкции к ресиверу.

Для этого вам потребуются: любой телевизор, цифровой ресивер с радиочастотным выходом, антенна для приёма ТВ сигнала дециметрового диапазона, соединительный телевизионный кабель. После выполнения данных требований произведите автоматический поиск каналов в ресивере согласно инструкции к ресиверу, автоматическим поиском каналов выполните поиск канала с ресивера.

Подключение через телевизионные розетки.

Заключение

Рейтинг автора

Написано статей

Более подробно о подключении телевизора рассказано в материале Инструкция по подключению телевизора. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

www.sovetexpert.ru

www.tv-nastroy.ru

www.dvbpro.ru

www.ars-master.com

www.otoplenie-help.ru

www.stroy-podskazka.ru

www.mir-antenn.online

www.kitchenremont.ru

ПрактикаСхема подключения проходного двухклавишного выключателя

ПрактикаКак сделать антенну Харченко для Т2 своими руками

Как подключить антенну к телевизору?

Если у вас есть цифровое телевидение, установка цифровой антенны — простая операция.

Аналоговые антенны ранее использовали тот же тип коаксиального соединения, что и цифровые антенны.

Если вы когда-либо устанавливали аналоговую телевизионную антенну, процедура установки будет вам хорошо знакома.

У вас есть винтажный аналоговый телевизор? Можно по-прежнему использовать цифровую антенну, но сначала необходимо подключить к телевизору преобразователь DTV.

На аналоговом телевизоре вы сможете смотреть цифровые телеканалы.

Вот как собрать цифровую антенну:

1. Выберите подходящее место для цифровой антенны и установите ее.

Совет : Некоторые цифровые антенны предназначены для установки на крыше или чердаке. Другие можно разместить на полке рядом с телевизором или прикрепить к окну с помощью присоски.

2. Найдите вход коаксиальной антенны вашего телевизора.

3. Подключите антенный вход к антенне.

Важно : Если у вас есть кабельный интернет или кабельное телевидение и вы используете внешнюю или чердачную антенну, не подключайте чердачную или внешнюю цифровую антенну к внутренней коаксиальной системе вашего дома. Между антенной и телевизором вам понадобится новый коаксиальный кабель.

Связанный: Как улучшить сигнал телевизионной антенны?

4. Если вы используете антенну с питанием, убедитесь, что она подключена к электричеству.

Примечание : Антенна с питанием от USB может иногда подключаться к порту USB на вашем телевизоре. Убедитесь, что порт USB на вашем телевизоре может подавать питание, так как порты данных не обеспечивают достаточную мощность.

5. Найдите меню настроек на телевизоре, включив его.

6. Найдите параметр «Кабель/антенна» и выберите его.

7. Выберите опцию автоматического программирования или сканирования каналов, если она доступна.

8. Разрешите телевизору просматривать каналы, пока вы ждете.

Примечание : Если ваш телевизор не принимает нужные станции, перейдите к следующему разделу для получения инструкций по размещению антенны.

9. Ваша цифровая антенна теперь подключена к телевизору.

Содержание

Как лучше всего получить сигнал цифровой антенны?
Что делать, если моя цифровая антенна не принимает каналы?
Часто задаваемые вопросы
- Как улучшить мощность сигнала цифровой антенны?
- Какие факторы следует учитывать при покупке цифровой антенны?
Как подключить антенну к телевизионным видео Советы с Youtube

Как лучше всего получить сигнал цифровой антенны?

С помощью цифровой антенны вы можете бесплатно принимать эфирные (OTA) передачи местных телевизионных каналов.

Поскольку это бесплатная услуга, все, что вам нужно сделать, это подключить цифровую антенну к телевизору и искать каналы с помощью меню настроек.

Если ваша антенна может принимать какие-либо телевизионные каналы в вашем регионе, ваш телевизор автоматически их обнаружит.

При плохой внутренней антенне у вас могут возникнуть проблемы с приемом чего-либо, если вы не находитесь рядом с телевизионными станциями или если ваши местные станции передают слабые сигналы.

Чтобы увеличить ваши шансы на получение каналов в таких обстоятельствах, очень важно разместить антенну в наиболее подходящем месте.

Если вы используете направленную антенну, обязательно направьте ее в нужном направлении.

Вот как правильно разместить цифровую антенну:

1. Перейдите на карту приема DTV FCC, введите свой адрес и нажмите кнопку «Перейти».

2. К каждому интересующему вас телеканалу можно перейти, нажав на него.

3. Посмотрите на карту, чтобы увидеть, где находятся станции по отношению к тому, где вы сейчас находитесь.

4. Установите антенну на той стороне дома, которая ближе всего к станциям, которые вы хотите слушать. Если вы используете направленную антенну, не забудьте направить ее в этом направлении.

5. Проверьте, можете ли вы принимать отсутствующие каналы, повторив шаги 4-8 из предыдущего раздела.

6. Если вы по-прежнему не можете принимать нужные каналы после перемещения антенны, возможно, станции находятся слишком далеко, слишком много помех или ваша антенна недостаточно мощная.

Предложение: Как сделать телевизионную антенну?

Что делать, если моя цифровая антенна не принимает каналы?

Может быть несколько причин, по которым цифровая антенна не может принимать стандартные станции.

Телевизионные станции могут быть слишком далеко или излучать слабый сигнал, могут быть помехи, сигнал может быть затруднен или ваша антенна может быть слишком слабой.

Вам может потребоваться мощная наружная антенна вместо внутренней антенны, если телевизионные станции находятся далеко от вас.

Если ваша цифровая антенна не принимает каналы, попробуйте следующие решения:

Убедитесь, что ваш телевизор цифровой . Ищите такие термины, как «цифровая готовность» или инициалы DTV. Если ваш телевизор был выпущен до 2006 года, скорее всего, он аналоговый, и вам потребуется блок-конвертер.
Убедитесь, что ваш телевизор настроен на прием сигналов с вашей антенны . Ваш телевизор не обнаружит никаких цифровых OTA-каналов, если вы будете искать каналы в кабельном режиме. Убедитесь, что он установлен в режим антенны, затем выполните поиск еще раз.
Убедитесь, что антенна правильно прикреплена . Проверьте этикетку на коаксиальном разъеме телевизора, чтобы убедиться в надежности соединения. Некоторые телевизоры имеют как вход, так и выход, а другие — два.
Если такой метки нет, подключите к антенному входу или входу номер один, если входы пронумерованы.
Ваша антенна должна быть переставлена  . Если у вас есть направленная антенна, попробуйте переместить ее и направить в правильном направлении, используя подход, упомянутый в предыдущем разделе.
Приобретите более мощную антенну . Убедитесь, что вы выбрали правильную антенну для вашего местоположения. Вам может потребоваться более мощная антенна или, возможно, дополнительная антенна на крыше, если местные телевизионные сигналы плохие.

Рекомендуем: Как пользоваться антенной RV TV?

Часто задаваемые вопросы

Как улучшить мощность сигнала цифровой антенны?

Цифровой телевизионный сигнал может быть усилен различными способами.

Используйте коаксиальный кабель RG6, например, вместо RG59, так как он лучше подходит для цифровых устройств.

Вы также можете приобрести усилитель ТВ сигнала или настроить антенну.

Какие факторы следует учитывать при покупке цифровой антенны?

Определите, какой тип эфирной антенны HDTV подходит для вашего региона.

Чтобы решить, нужна ли вам антенна УВЧ или ОВЧ, посетите карту приема DTV Федеральной комиссии по связи, чтобы узнать, большинство каналов в вашем регионе относятся к УВЧ или ОВЧ.

Антенна должна быть рассчитана как минимум на расстояние между наиболее удаленными передающими башнями.

Как подключить антенну к телевизору Видео с рекомендациями на Youtube

Как подключить антенну к телевизору C6 – Антенны RCA Как подключить антенну или кабель к телевизору высокой четкости Для чайников – для чайников Как подключить антенну и получить наибольшее количество каналов – Антенны RCA Как подключить эфирную телевизионную антенну к телевизору с плоским экраном – все о Home Electronics.com Часто задаваемые вопросы о

Tablo — нужна ли мне антенна для каждого телевизора? | Видеорегистратор Over The Air (OTA)

19 мая 2021 г.

Один из наиболее частых вопросов, которые люди задают, перерезая кабель кабельного телевидения, звучит так: «Нужна ли мне эфирная ТВ-антенна для каждого телевизора?»

Нет, вам не нужна эфирная антенна на каждом телевизоре… если вы используете один из этих методов для распространения сигнала антенны по всему дому. (И в любом случае есть несколько причин, по которым вам следует избегать использования более одной телевизионной антенны.)

Продолжайте читать, чтобы узнать больше…

Почему вам не следует покупать антенну для каждого телевизора

Пока вы МОЖНО подключить отдельную антенну к каждому телевизору в вашем доме, чтобы смотреть местное телевидение в прямом эфире, это не идеальная установка.

Почему? Потому что:

ЭТО ДОРОГО – Чем больше у вас телевизоров, тем дороже может обойтись покупка отдельной ТВ-антенны для каждого экрана.

СОСТАВ ВАШИХ КАНАЛОВ МОЖЕТ ИЗМЕНЯТЬСЯ – Некоторые телевизоры могут находиться не в идеальном месте для приема эфирного сигнала. Используя ту же марку/модель телевизионной антенны, вы можете получить более 50 каналов на телевизоре в гостиной, но лишь немногие в подвале (если повезет).

В ВАШЕМ МЕСТЕ ТРЕБУЕТСЯ НАРУЖНАЯ/МАНСАРДНАЯ АНТЕННА – Живите на расстоянии более 30 миль от местных радиовышек? Вам, вероятно, понадобится большая OTA-антенна, установленная на крыше или на чердаке, чтобы получать сильный и стабильный эфирный телевизионный сигнал. Это невозможно, если антенна находится рядом с телевизором.

Улучшенные способы распределения телевизионных сигналов с помощью эфирной антенны в вашем доме

Вместо того, чтобы покупать эфирную телевизионную антенну для каждого экрана в вашем доме, инвестируйте в одно качественное эфирное телевидение антенна.

Установите его в оптимальном для приема месте.

Затем используйте один из следующих методов для распределения сигнала:

ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ СУЩЕСТВУЮЩЕГО КОАКСИАЛЬНОГО КАБЕЛЯ

коаксиальный кабель для антенны телевизионных сигналов. Подключите эфирную антенну к сплиттеру, затем подключите телевизоры к существующим коаксиальным портам на стене.

ПРЕИМУЩЕСТВА — Если кабель есть, то бесплатно! Хотя, возможно, вам придется купить сплиттер, предназначенный для эфирного телевидения.

НЕДОСТАТКИ – Вы потеряете мощность сигнала, если к вашей антенне подключено более одного телевизора или если кабель длиннее 100 футов.

Прием на каналах на краю так называемого «цифрового обрыва» может быть потерян, особенно если сигнал «просачивается» через неиспользуемые коаксиальные порты. Если кабелям уже несколько десятков лет или они более низкого качества (RG59 по сравнению с RG6), вы можете полностью отказаться от этого маршрута.

ПРОКЛАДКА НОВОГО КОАКСИАЛЬНОГО КАБЕЛЯ

Другой вариант — купить и проложить новые качественные кабели RG6 и аксессуары (например, разветвители и усилители-распределители). Подключение ТВ-антенны только к тем экранам, где вам нужен эфирный ТВ-сигнал, может помочь избежать недостатков повторного использования старых кабелей.

ПРЕИМУЩЕСТВА — Начиная с нуля, вы можете установить телевизионную антенну в наилучшем месте (которое может отличаться от того, где раньше находилась ваша спутниковая антенна). Профессионал установил вашу эфирную антенну? Прокладка нового кабеля обычно включена в плату. Установщики также могут предложить / установить аксессуары, такие как усилитель-распределитель, если это необходимо.

НЕДОСТАТКИ – Протягивание коаксиального кабеля через стены – это не та работа, которую большинство самодельщиков хотели бы выполнять, и оставив его незакрепленным, можно споткнуться.

ИСПОЛЬЗУЙТЕ СЕТЕВОЙ БЕСПРОВОДНОЙ РЕГИСТРАТОР

Некоторые сетевые беспроводные цифровые видеорегистраторы, такие как Tablo, записывают и распространяют ваши эфирные телевизионные сигналы по беспроводной сети. Сначала подключите телевизионную антенну к цифровому видеорегистратору, а цифровой видеорегистратор к домашней сети. После подключения вы можете получить доступ как к прямому, так и к записанному телевидению с антенны через приложения Tablo на Smart TV, «тупых» телевизорах с потоковым устройством, компьютерах и мобильных устройствах.

ПРЕИМУЩЕСТВА – Беспроводной цифровой видеорегистратор будет распространять телевизионные антенны по всему дому без большинства недостатков кабелей. Кроме того, вы получите традиционное руководство по сетке Live TV и параметры записи DVR.
