Ограничители тока для защиты электрических и электронных сетей от разрушительного воздействия напряжения

Ограничитель тока (ОТ) — устройство, которое применяется в электрических или электронных схемах для снижения верхнего предела постоянного (DC) или переменного (АС) тока, поступающего к нагрузке.

Этим обеспечивается своевременная надёжная защита схем генерации или электронных систем от вредных воздействий из-за короткого замыкания в сети или других негативных процессов, приводящих к резкому росту АС/DC.

• Типы ограничивающих устройств
• Ограничитель тока нагрузки в электросетях
• Применение токозащиты в электронных схемах
• Типы токоограничивающих диодов
• Схема ограничения постоянного тока
• Ограничитель с обратной связью
• Области применения токоограничивающих диодов

Методы ограничения используются для контроля количества тока, протекающего в постоянной или переменной цепи. Устройство гарантирует, что в случае превышения его граничного размера защита надёжно и своевременно сработает. Токоограничивающие устройства могут применяться в различных модификациях в зависимости от чувствительности, нормативной токовой нагрузки, времени отклика и возможных причин возникновения короткого замыкания в сети.

Избыточный АС/DC может возникать во внутренней цепи из-за короткозамкнутых компонентов, таких как диоды, транзисторы, конденсаторы или трансформаторы, а также проблем внешнего характера при перегрузке сетевых объектов, в замыкающей цепи или перенапряжение на входных клеммах питания.

Типы ограничивающих устройств

Выбор защитных устройств зависит от нескольких факторов. Приборы бывают пассивные и активные, могут использоваться индивидуально или в виде комбинации. Обычно ограничитель соединяют последовательно с нагрузкой.

Виды ограничивающих устройств:

1. Предохранители и резисторы. Они используются для простого ограничения тока. Предохранитель обычно срабатывает, если его АС/DC превышает номинальный размер. Резисторы интегрированы в конструкцию схемы. Правильное значение сопротивления можно рассчитать и с использованием закона Ома I = V / R (где I — ток, V — напряжение и R — сопротивление). На рынке электротоваров имеется большое количество различных предохранителей, которые могут удовлетворить любые потребности для рассеивания мощности.
2. Автоматические выключатели. Они используются для отключения питания, как и предохранитель, но их реакция медленнее и может не срабатывать для особо чувствительных цепей дорогостоящего оборудования.
3. Термисторы. Термисторы отрицательных температурных коэффициентов (NTC) используются для ограничения начальных импульсных токов, которые протекают, когда устройство подключено к электросети. Термисторы имеют значительное сопротивление в холодном состоянии и низкое сопротивление при значительных температурах. NTC ограничивает пусковой ток мгновенно.
4. Транзисторы и диоды. Регулируемые блоки питания используют схемы ограничения, такие как интегральные схемы, транзисторы и диоды. Активные схемы подходят для чувствительных сетей и срабатывают, уменьшая нагрузку или выключают питание, на повреждённую короткозамкнутую цепь или на всю сеть.
5. Токоограничивающие диоды используются для ограничения или регулировки в широком диапазоне напряжений. Двухконтактное устройство ОТ состоит из затвора, закороченного на источник. Он поддерживает DC независимо от изменений напряжения.

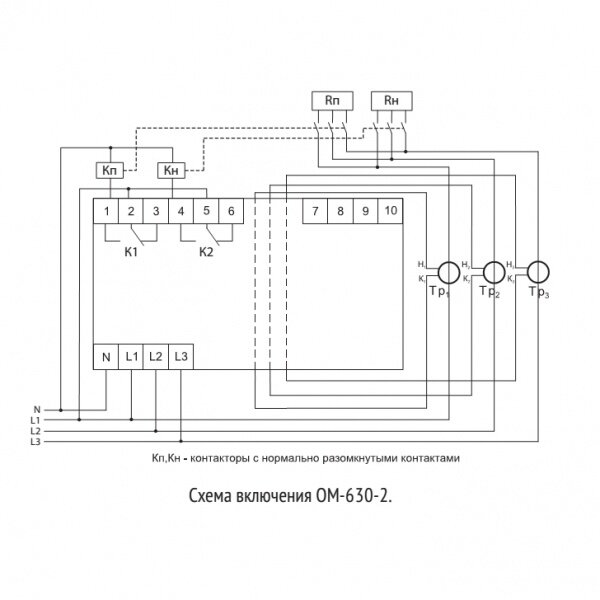

Ограничитель тока нагрузки в электросетях

Системы распределения энергии имеют автоматические выключатели для выключения питания в случае неисправности.

Они имеют определённые недостатки в обеспечении необходимой надёжности, так как не всегда могут отключать минимально необходимый аварийный участок сети для ремонта. Проблема возникает при реконструкции электроснабжения путём добавления новой мощности или перекрёстных соединений, которые должны иметь свои шины и выключатели, модернизированные для более высоких пределов тока короткого замыкания (ТКЗ).

Улучшение качества электроэнергии в сетях напрямую зависит от надёжности режима работы сетевого оборудования. Среди различных типов помех, влияющих на качество напряжения в сети (скачки, искажения гармоник и т. д. ), наиболее серьёзным препятствием являются падения напряжения, так как связанные с ним скачки фазового угла могут привести к поломке оборудования, к полной остановке производства, объектов ЖКХ, что со скоростью цепной реакции создаст угрозу жизнеобеспечения населения.

Общей причиной падения напряжения является ток короткого замыкания. При возникновении неисправности в распределительной сети на всех повреждённых шинах резко падает напряжение. Уровень зависит от точки подключения и электрического расстояния шины до места аварии.

Для снижения негативных процессов и отключения неисправных участков сети применяются следующие ограничители:

• Распределительный статический компенсатор;
• рекуператор динамического напряжения;
• конденсатор с контролируемым тиристором;
• полупроводниковый коммутатор статического переноса;
• твердотельный ограничитель тока неисправности.

Такие защитные устройства не всегда совершенны. Некоторые из них имеют недостаток из-за высокой стоимости, а другие могут ограничить ток повреждения менее чем в 5 раз от нормального тока, что недостаточно при перегрузках.

Точки применения токовых ограничителей в электросиловом оборудовании:

• До места срабатывания головного выключателя на аварийном фидере нагрузок потребителей с недопустимостью перерывов в электроснабжении;
• на оборудовании, рабочие характеристики которого перестают соответствовать предельному току короткого замыкания, возросшему в связи с аварийной ситуацией в системах электроснабжения.

Простым решением ОТ в электросетевом оборудовании является добавление сопротивления в схему. Это ограничивает скорость, с которой может увеличиваться ТКЗ до того, как выключатель разомкнут, но также ограничивает способность схемы удовлетворять быстроменяющийся потребительский спрос, поэтому добавление или удаление больших нагрузок вызывает нестабильную мощность.

Применение токозащиты в электронных схемах

Пусковой ток возникает в момент подачи выключателем напряжения. Это происходит потому, что разница эквивалентного последовательного сопротивления конденсатора и сопротивление линии составляет всего несколько милидолей и приводит к большому пусковому току. Четыре фактора, которые могут влиять на этот процесс:

1. Значение входного переменного тока.
2. Минимальное сопротивление, требуемое термистором NTC (при t = 0).
3. Постоянный DC.
4. Температура окружающей среды.

Ограничитель тока представляет собой устройство или группу устройств, используемых для защиты элементов схемы от пусковой нагрузки. Термисторы и резисторы с отрицательным температурным коэффициентом (NTC) — это 2 простых варианта защиты. Их основными недостатками являются длительное время охлаждения и большая рассеиваемая мощность. Токоограничивающий диод регулирует или ограничивает ток в широком диапазоне. Они состоят из JFET с затвором, закороченным на источник и функционирующим как двухконтактный ограничитель тока.

Они позволяют проходящему через них току подниматься до определённого значения и сравниться с заданной величиной. В отличие от диодов Зенера, они сохраняют постоянный ток, а не напряжение. Токоограничивающие диоды удерживают ток, протекающий через них, неизменным при любом изменении нагрузки.

Типы токоограничивающих диодов

Существует множество различных типов токоограничивающих диодов, классифицирующихся по:

• номинальному току регулятора;
• максимальному предельному напряжению;
• рабочему напряжению;
• потребляемой мощности.

Наиболее распространёнными значениями максимального используемого напряжения являются 1, 7 В, 2, 8 В, 3, 1 В, 3, 5 В и 3, 7 В и 4, 5 В. Номинальный ток регулятора может иметь диапазон от 0,31 мА до 10 мА, причём обычно используемый ток регулятора составляет 10 мА .

Схема ограничения постоянного тока

Большинство источников питания имеют отдельные контуры регулирования DC и напряжения для регулирования своих выходов либо в режиме постоянного напряжения (CV), либо в режиме постоянного тока (CC), которые включаются в управление зависимо от того, как сопротивление нагрузки соответствует выходному напряжению и текущим настройкам.

Таким образом, защита выполняется в основном путём ограничения токового значения. При этом можно применять простую схему для ограничителя источника с использованием двух диодов и резистора. В любом источнике питания всегда существует риск того, что на выходе произойдёт короткое замыкание. Соответственно, в этих условиях необходимо защитить его от повреждений. Существует ряд схем, которые можно применить для предохранения электропитания.

Одна из простейших схем включает в себя только два диода и дополнительный резистор. Схема использует резистор для измерения помех, размещённый последовательно с выходным транзистором. Два диода, расположенные между выходом схемы и базой транзистора, обеспечивают защиту. Когда цепь работает в нормальном рабочем диапазоне, на резисторе имеется небольшое напряжение. Это напряжение плюс базовое излучательное транзистора гораздо меньше, чем падение диодного перехода, необходимого для включения двух диодов. Однако по мере увеличения DC растёт напряжение на резисторе. Когда оно равно напряжению, необходимому для работы, они включаются, напряжение транзистора падает, тем самым ограничивая ток.

Цепь этого диодного ограничителя тока для источника питания проста. Значение последовательного резистора может быть рассчитано таким образом, чтобы напряжение на нём возрастало до 0, 6 вольта (напряжение включения для кремниевого диода) при достижении максимального тока. Однако всегда лучше убедиться, что есть некоторый запас защиты, и лучше ограничить его до достижения необходимого уровня.

Ограничитель с обратной связью

Такая же простая диодная форма ограничения тока может быть включена в цепи питания, которые используют обратную связь для определения фактического выходного напряжения и обеспечивают более точно регулируемый выход. Если точка измерения выходного напряжения принимается после последовательного токового резистора, то падение напряжения может быть исправлено на выходе.

Эта схема обеспечивает гораздо лучшее регулирование, чем регулятор прямого эмиттера, также может учитывать падение напряжения в резисторе с токовым пределом, если имеется достаточное падение напряжения на транзисторе в цепи источника питания. Выходное напряжение можно также отрегулировать, чтобы получить требуемое значение с помощью переменного резистора. Диодная форма ограничения тока может быть легко интегрирована в схему питания. Кроме того, это дешёво и удобно.

Области применения токоограничивающих диодов

Токоограничивающие диоды обеспечивают высокую производительность и простоту эксплуатации по сравнению с биполярными транзисторами в системах защиты. Они универсальны, имеют превосходную производительность в отношении динамического температурного дрейфа. Устройств, использующих диоды:

• схемы генератора сигналов;
• схемы синхронизации;
• зарядные устройства;
• управления светодиодами;
• замены удерживающих катушек в устройствах телефонной связи.

Токовые ограничивающие диоды выпускаются многими мировыми производителями полупроводников, такими как Calogic, Central Semiconductor, Diodes Inc., O. N. Semiconductor или Zetex. Рынок электроники имеет очень широкий выбор диодов, используемых диодных цепей или любых других устройств, которым может потребоваться ограничение предельного токового значения.

2 лучшие схемы ограничителя тока

В посте объясняются 2 простые универсальные схемы контроллера тока, которые можно использовать для безопасной работы любого желаемого светодиода высокой мощности.

Описанная здесь универсальная схема ограничения тока для светодиодов высокой мощности может быть интегрирована с любым грубым источником питания постоянного тока для получения выдающейся защиты от перегрузки по току для подключенных светодиодов высокой мощности.

Содержание

Почему ограничение тока имеет решающее значение для светодиодов

Мы знаем, что светодиоды являются высокоэффективными устройствами, способными производить ослепляющее освещение при относительно низком потреблении, однако эти устройства очень уязвимы, особенно к теплу и току, которые являются взаимодополняющими параметрами и влияют на работу светодиода.

Вышеупомянутые параметры становятся критически важными, особенно для светодиодов высокой мощности, которые имеют тенденцию выделять значительное количество тепла.

Если светодиод питается от более высокого тока, он будет нагреваться сверх допустимого и разрушаться, и наоборот, если рассеивание тепла не контролировать, светодиод начнет потреблять больше тока, пока не разрушится.

В этом блоге мы изучили несколько универсальных микросхем для рабочих лошадей, таких как LM317, LM338, LM196 и т. д., которым приписывают множество выдающихся возможностей регулирования мощности.

LM317 предназначен для работы с токами до 1,5 ампер, LM338 рассчитан на ток до 5 ампер, а LM196 предназначен для генерирования тока до 10 ампер.

Здесь мы используем эти устройства для ограничения тока для светодиодов самыми простыми способами:

Первая схема, приведенная ниже, сама по себе проста, используя всего один рассчитанный резистор, ИС можно сконфигурировать как точный регулятор тока или ограничитель.

ИЗОБРАЖЕНИЕ ВЫШЕУКАЗАННОЙ ЦЕПИ

Расчет резистора ограничения тока

На рисунке показан переменный резистор для настройки управления током, однако R1 можно заменить постоянным резистором, вычислив его по следующей формуле:

R1 (ограничительный резистор) = Vref/ток

или R1 = 1,25/ток.

Мощность R1 = R x I ²

Ток может быть разным для разных светодиодов и может быть рассчитан путем деления оптимального прямого напряжения на его мощность, например, для светодиода мощностью 1 Вт ток будет равен 1/ 3. 3 = 0,3 ампер или 300 мА, ток для других светодиодов можно рассчитать аналогичным образом.

Вышеупомянутая цифра поддерживает максимум 1,5 А, для больших диапазонов тока микросхему можно просто заменить на LM338 или LM196 в соответствии со спецификациями светодиода.

Прикладные схемы

Изготовление светодиодной лампы с регулируемым током.

Приведенная выше схема может быть очень эффективно использована для создания прецизионных цепей светодиодных трубок с регулируемым током.

Ниже показан классический пример, который можно легко изменить в соответствии с требованиями и спецификациями светодиодов.

Схема драйвера светодиода постоянного тока мощностью 30 Вт

Предположим, что светодиоды рассчитаны на 3,3 В, 10 Вт, а вход питания равен 12 В.

Ток светодиода становится = 10 / 3,3 = 3 А рассчитывается по формуле

R1 = 1,25 / 3 = 0,41 Ом

Мощность = R x I ² = 0,41 x 3 x 3 = 3,69 Вт или 4 Вт следующую формулу:

R = (напряжение питания — общее прямое напряжение светодиода) / ток светодиода

R (ватт) = (напряжение питания — общее прямое напряжение светодиода) x ток светодиода

R = [12 — (3,3+) 3,3+3,3)]/3 ампер

R= (12 — 9,9)/3

R = 0,7 Ом

R Вт = V x A = (12 — 9,9) x 3 = 2,1 x 3 = 6,3 Вт

Ограничение Ток светодиода с использованием транзисторов

Если у вас нет доступа к микросхеме LM338 или устройство недоступно в вашем регионе, вы можете просто настроить несколько транзисторов или биполярных транзисторов и создать эффективную схему ограничения тока для вашего светодиода.

Схему схемы управления током на транзисторах можно увидеть ниже. Конструкция является примером ограничителя тока светодиода мощностью 100 Вт с входным напряжением 35 В и максимальным ограничением тока 2,5 А.

PNP Вариант вышеуказанной схемы

Как рассчитать резисторы

Чтобы определить R1, вы можете использовать следующую формулу:

R1 = (Us — 0,7) Hfe/ток нагрузки,

, где Us = напряжение питания, Hfe = усиление прямого тока T1, ток нагрузки = ток светодиода = 100 Вт/35 В = 2,5 ампер

R1 = (35 — 0,7)30/2,5 = 410 Ом,

Мощность резистора выше будет P = V ² / R = 35 x 35 / 410 = 2,98 или 3 Вт

R2 может быть рассчитано, как показано ниже:

R2 = 0,7/ток светодиода
R2 = 0,7/2,5 = 0,3 Ом, мощность
можно рассчитать как = 0,7 x 2,5 = 2 Вт более эффективны, чем BJT, с точки зрения работы с более высоким током и мощностью. поэтому для приложений, требующих сильного ограничения тока, для нагрузок с высокой мощностью вместо T1 можно использовать полевой МОП-транзистор.

Нагрузочная способность MOSFET по току будет зависеть от его номиналов V _DS и I _DS в зависимости от температуры корпуса. Это означает, что полевой МОП-транзистор сможет выдержать величину тока, определяемую произведением его V _DS x I _DS , при условии, что температура корпуса не превышает 40 градусов Цельсия.

Это может показаться практически невозможным, поэтому фактический лимит будет определяться суммой V _DS и I _DS , что позволяет устройству работать ниже отметки 40 градусов Цельсия.

Вышеупомянутые схемы ограничения тока на основе BJT можно модернизировать, заменив T1 на MOSFET, как показано ниже:

Расчет номинала резистора останется таким же, как обсуждалось выше для версии BJT. может легко преобразовать описанный выше фиксированный ограничитель тока в универсальную схему ограничителя переменного тока.

Использование транзистора Дарлингтона

В этой схеме регулятора тока используется пара Дарлингтона T2/T3, соединенная с T1 для реализации контура отрицательной обратной связи.

Работу можно понять следующим образом. Допустим, входной источник тока I начинает расти из-за высокого потребления нагрузкой по какой-то причине. Это приведет к увеличению потенциала на резисторе R3, что приведет к увеличению потенциала базы/эмиттера T1 и к проводимости на его коллекторе-эмиттере. Это, в свою очередь, приведет к тому, что базовое смещение пары Дарлингтона станет более обоснованным. Из-за этого увеличение тока будет противодействовать и ограничиваться нагрузкой.

Включение подтягивающего резистора R2 гарантирует, что T1 всегда проводит с постоянным значением тока (I), как установлено по следующей формуле. Таким образом, колебания напряжения питания не влияют на действие схемы по ограничению тока.

R3 = 0,6 / I

Здесь I — ограничение тока в амперах в соответствии с требованиями приложения.

Еще одна простая схема ограничения тока

В этой концепции используется простая схема с общим коллектором биполярного транзистора. который получает базовое смещение от переменного резистора 5 кОм.

Этот потенциометр помогает пользователю настроить или установить максимальный ток отключения для выходной нагрузки.

При показанных значениях выходной ток отключения или предельный ток можно установить в диапазоне от 5 мА до 500 мА.

Хотя из графика видно, что процесс отключения тока не очень резкий, на самом деле его вполне достаточно для обеспечения надлежащей защиты выходной нагрузки от ситуации перегрузки по току.

Тем не менее, предельный диапазон и точность могут зависеть от температуры транзистора.
