Не присваивается ip адрес автоматически: Что делать, если некоторые компьютеры получают неправильный IP-адрес? — Хабр Q&A — Эксперт — интернет-магазин электроники и бытовой техники

Содержание

Почему я не могу подключиться к интернету после успешного подключения к беспроводной сети TP-Link?

Эта статья подходит для:

TL-WR841N , TL-WDR3500 , TL-WR743ND , TL-WR543G , TL-WR2543ND , Archer C50( V1 ) , TL-WDR4900 , TL-MR3420 , TL-WR941ND , TL-WR843N , TL-WR710N , TL-WDR4300 , TL-R402M , TL-WR541G , TL-R860 , TL-WR702N , TL-WR802N , TL-WR700N , TL-WR841HP , TL-WR340G , TL-WR1043ND , TL-WR1042ND , TL-WDR3600 , TL-WR542G , TL-WR842N , Archer C20( V1 ) , TL-WR940N , Archer C7( V1 V2 V3 ) , Archer C20i , TL-WR741ND , TL-WR740N , TL-WR840N , TL-WR841ND , TL-WR810N , TL-WR340GD , TL-WR720N , TL-WR843ND , TL-WR842ND , TL-MR3020 , Archer C5( V1.20 ) , Archer C2( V1 ) , TL-R460 , TL-MR3220 , TL-MR3040

Описание проблемы:

Если после установки Wi-Fi роутера и успешного подключения к беспроводной сети вам не удаётся получить доступ в интернет, ознакомьтесь с решениями ниже:

Шаг 1

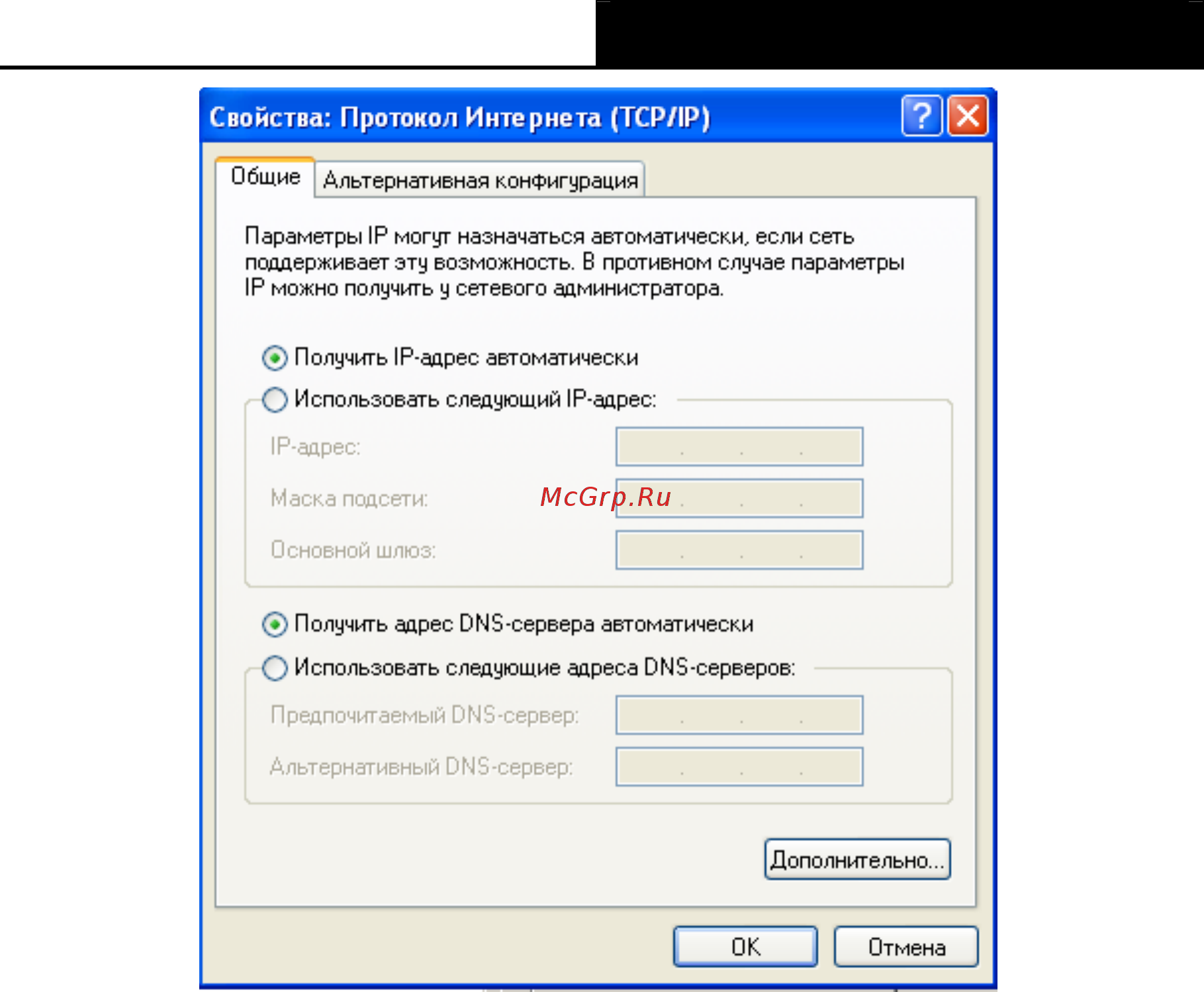

Проверьте, получает ли ваш компьютер IP и

DNS адреса автоматически при подключении по беспроводной сети.

Если вы не знаете, как это сделать, нажмите здесь.

Шаг 2

Нажмите на клавиатуре одновременно кнопки Windows и R, чтобы открыть Run (Выполнить), впишите там cmd и нажмите OK. Впишите в открывшемся окне ipconfig –all и нажмите Enter.

Если IP адрес – 169.254.xxx.xxx, введите ipconfig –renew для получения IP-адреса заново. Если вам не удаётся получить корректный IP-адрес, пожалуйста, убедитесь что функция DHCP включена. Для этого вы можете зайти на http://tplinklogin.net (или http://192.168.0.1) по кабелю Ethernet.

Примечание: Иногда беспроводное соединение работает некорректно, однако отображается нормально из-за неподдерживаемого типа ключа. Вы можете сменить тип защиты (например, на WEP) и попробовать ещё раз.

Шаг 3

Войдите в веб-интерфейс вашего роутера. Откройте браузер и введите http://tplinklogin.net:

Укажите имя пользователя и пароль на странице авторизации. По умолчанию имя пользователя и пароль являются одинаковыми: admin.

Шаг 4

После авторизации проверьте состояние WAN в разделе Состояние (Status). Если IP-адрес отображается (как ниже), это будет означать, что роутер успешно настроен и подключён к интернету.

Если в полях не указаны IP-адреса, проверьте физическое подключение или позвоните вашему провайдеру для проверки линии.

Шаг 5

Если в разделе WAN на странице Состояние указаны IP-адреса, проверьте, можете ли вы выполнить команду ping для внешнего IP-адреса (например, 8.8.8.8). Если вам этого не удаётся, нажмите кнопку release/renew (обновить) для обновления WAN IP-адреса.

Если вам удаётся выполнить ping, проверьте, можете ли вы открыть любой сайт в интернете. Если нет, проблема может быть в DNS-сервере. Откройте DHCP -> Настройки DHCP, укажите 8.8.8.8 в строке Предпочитаемый DNS-сервер, нажмите Сохранить.

Зайдите в раздел Системные инструменты -> Перезагрузка для перезагрузки роутера:

Шаг 6

После перезагрузки попробуйте ещё раз подключиться к интернету. Если доступ отсутствует, обратитесь за помощью к TP-Link по телефону или почте.

Что такое DHCP-протокол – База знаний Timeweb Community

Рассказываю о том, как компьютеры получают IP-адреса для работы в сети.

Способы выдачи IP-адресов

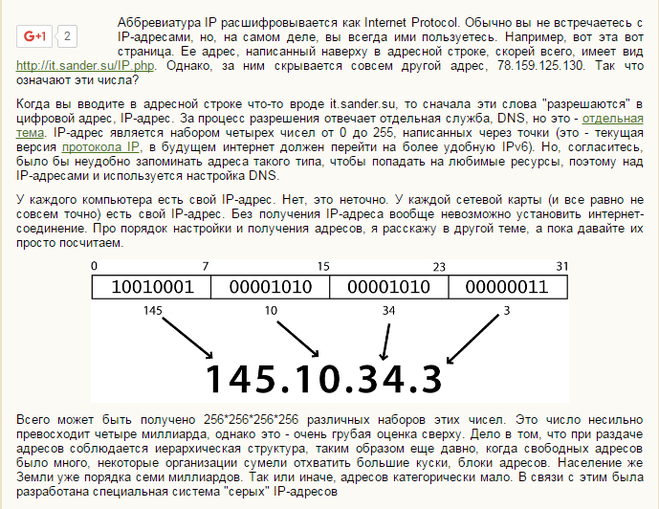

Чтобы компьютер мог работать в сети, ему нужен IP-адрес. Он выглядит как 4 числа через точку. Например, IP-адрес timeweb.com – 185.114. 246.105. Это как страна, город, улица и дом в почтовом адресе, только в интернете – это узлы связи и магистральные роутеры. Если устройству не выдали IP-адрес, оно не может общаться с другими устройствами в сети.

«IP» расшифровывается как Internet Protocol. Данный протокол имеет две версии: IPv4 и IPv6.

IPv4 записывается, как в примере выше: 185.114.246.105
IPv6 в 4 раза длиннее и выглядит примерно так – 2001:0DA8:AB10:0001:0010:0000:0001:00FB

Устройство может получить IP-адрес двумя способами: статическим (ручным) и динамическим.

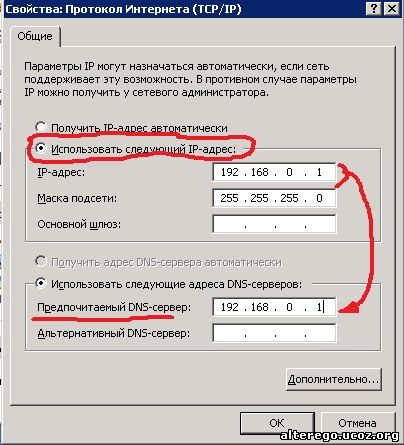

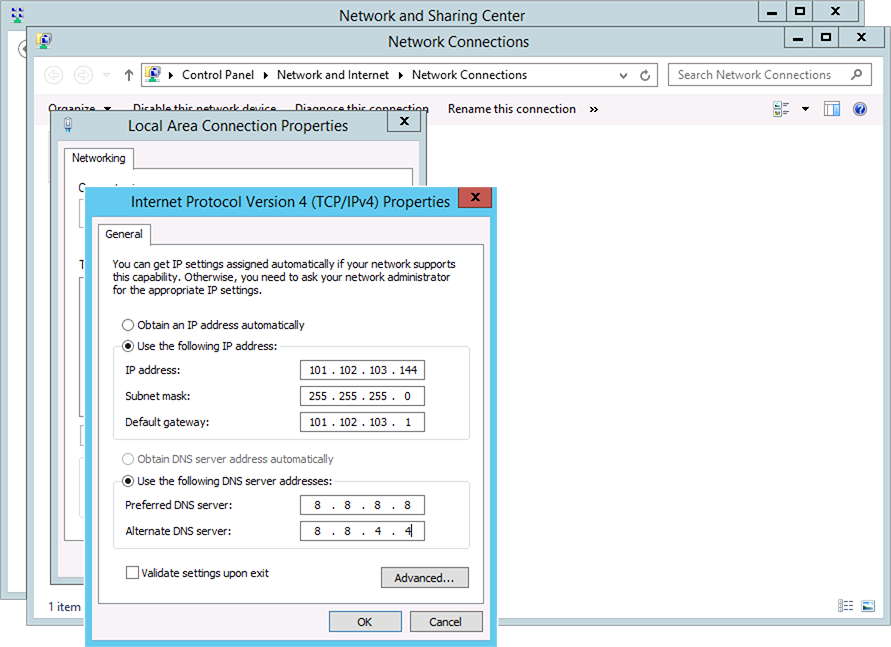

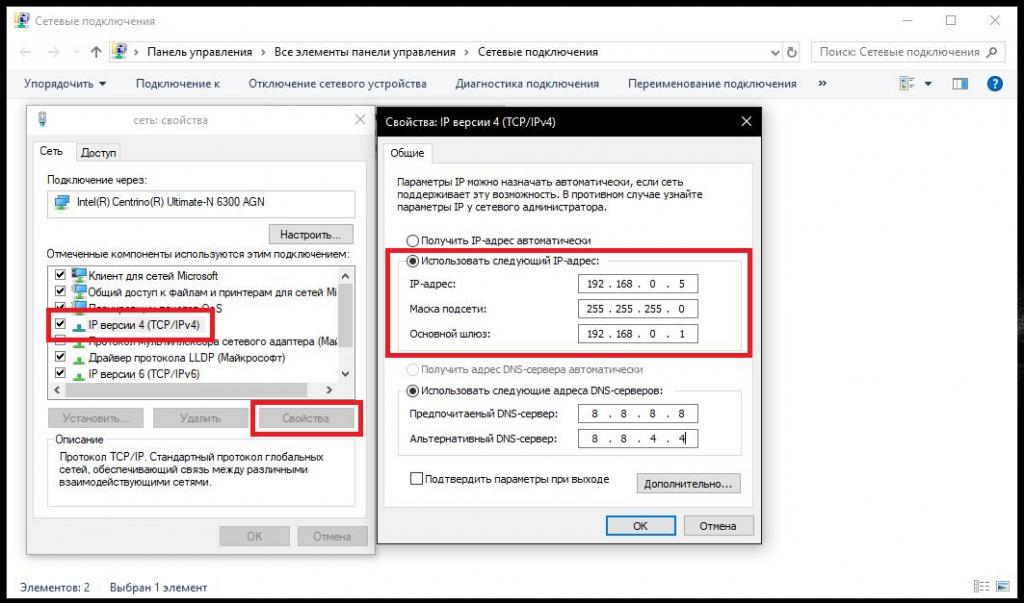

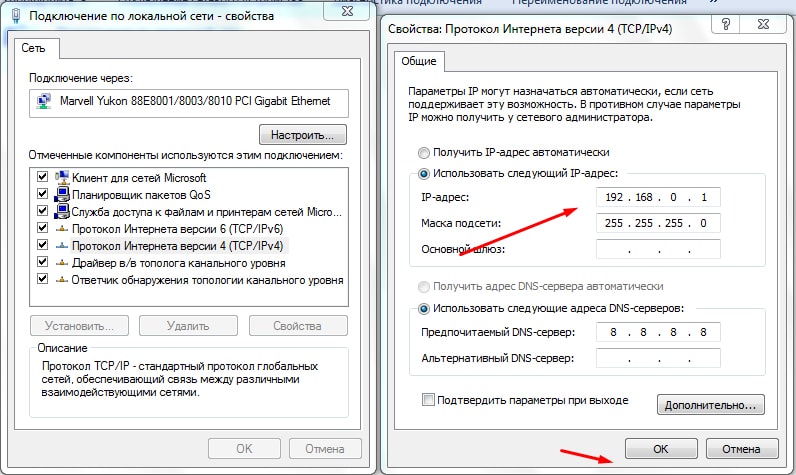

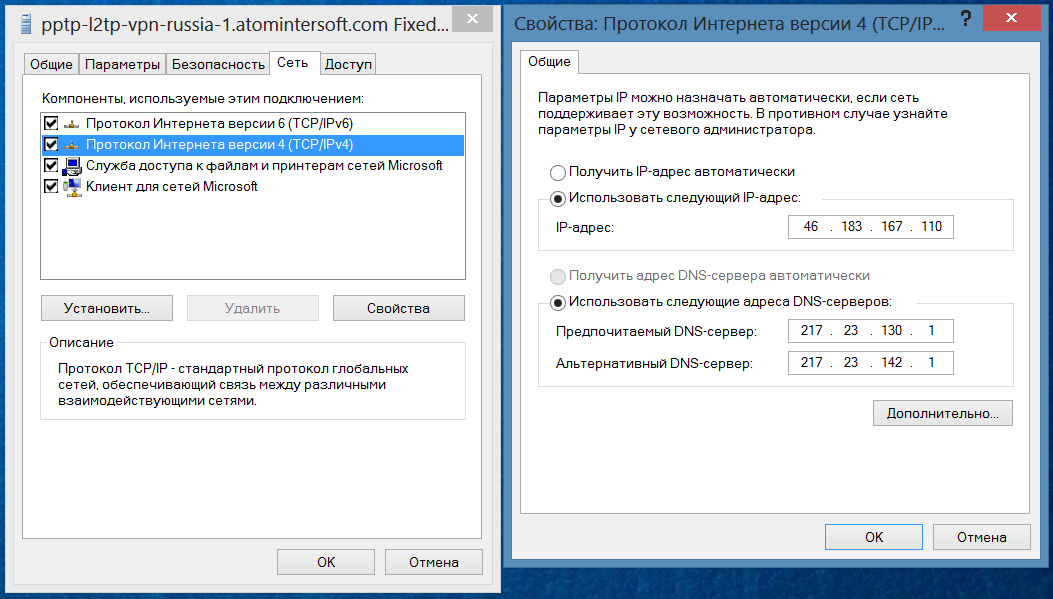

Статический – когда человек, например администратор сети, заходит в настройки компьютера и вручную прописывает для него IP-адрес. Это удобно, когда в сети мало компьютеров (дома или в небольшом офисе).
Динамический – когда компьютер автоматически получает IP-адрес после подключения к сети. Такой IP-адрес называется динамическим и присваивается компьютеру на ограниченный промежуток времени. Этот способ помогает снизить трудозатраты, когда в сети много компьютеров или устройств.

Динамический способ подойдет как для предприятий, где количество устройств фиксировано, так и для кафе, через Wi-Fi которых каждый день проходит много разных гаджетов.

Протокол DHCP и динамический IP

Для динамической выдачи IP-адресов используется сетевой протокол DHCP («Dynamic Host Configuration Protocol»), что переводится как протокол динамической настройки узла.

Сетевой протокол – это набор правил и последовательных действий. Исходя из них, устройства, которые находятся в сети, соединяются и обмениваются данными между собой.

DHCP работает по модели «клиент-сервер». Он автоматически раздает IP-адреса и другие параметры конфигурации устройствам, чтобы те могли работать в сети.

Клиент – это устройство, которому надо получить IP-адрес для работы в сети. Это может быть телефон, планшет, ноутбук или компьютер.
Сервер – это устройство, которое раздает IP-адреса клиентам и следит за тем, чтобы два клиента не получили одинаковый IP-адрес.

Взаимодействие DHCP-сервера и клиента

Сервер и клиент обмениваются сообщениями по принципу «запрос-ответ». Взаимодействие состоит из 4 этапов и сокращенно называется «DORA». По одной букве на каждый этап:

Поиск – Discover.
Предложение – Offer.
Запрос – Request.
Подтверждение – Acknowledgement (ACK).

Поиск (Discover): Клиент → Сервер

На этом этапе клиенту главное найти и узнать, где находится сервер.

Мы включили компьютер, который находится в сети. Еще в этой же сети работает DHCP. В данном случае наш компьютер – это клиент, а DHCP – сервер. Теперь нашему устройству необходимо получить IP-адрес и другую необходимую информацию о сети, например шлюз, адреса DNS и маску подсети. Поэтому клиент начинает поиски сервера и посылает сообщение «DHCPDISCOVER» на компьютеры внутри этого сегмента сети.

Такое сообщение называется широковещательным (broadcast) – это значит, что поток данных от клиента получат все устройства внутри его сети. Ответить на такое сообщение смогут только DHCP-серверы.

Запрос клиента получат все участники сети, но ответит только сервер

Предложение (Offer): Сервер → Клиент

DHCP-сервер получает сообщение от клиента, после чего выбирает свободный IP-адрес из числа доступных и отправляет его в ответном сообщении «DHCPOFFER».

Как правило, IP-адрес закрепляется за клиентом на определенное время, поэтому может меняться между сеансами работы в сети.

Если клиенту ответили несколько серверов, он выберет какой-то один и получит от него IP-адрес с настройками.

Запрос (Request): Клиент → Сервер

Клиент получил IP-адрес и отправляет серверу ответное сообщение: «DHCPREQUEST».

В нем он еще раз прописывает полученный адрес и тем самым подтверждает, что будет использовать его.

Ответное сообщение с IP-адресом получают все DHCP-серверы в сети, если их несколько. Это необходимо для того, чтобы каждый сервер знал, что этот адрес занят, и не предлагал его другим клиентам.

Только один сервер продолжает взаимодействие с клиентом. Это тот, который предложил выбранный клиентом IP-адрес.

Подтверждение (ACK): Сервер → Клиент

Сервер отправляет сообщение «DHCPACK» и тем самым закрепляет IP-адрес за клиентом. В сообщении содержится сам адрес, срок его использования и дополнительные настройки сети. Клиент проверяет эти настройки, применяет полученную конфигурацию и получает доступ к сети.

В общем виде весь процесс взаимодействия выглядит так:

– (Клиент) Кто тут сервер? Мне надо получить IP-адрес: «DHCPDISCOVER».

– (Сервер) Я сервер, предлагаю тебе использовать вот этот IP: «DHCPOFFER».

– (Клиент) Хорошо, я буду использовать этот IP, что ты мне отправил: «DHCPREQUEST».

– (Сервер) Вот и договорились. Приятной работы в сети: «DHCPACK».

Другие варианты сообщений

«DHCPINFORM» – так клиент запрашивает локальные настройки сети. В ответ на это сообщение сервер посылает запрашиваемую конфигурацию.
«DHCPNAK» – так сервер отказывает клиенту пользоваться IP-адресом.
«DHCPRELEASE» – так клиент сообщает, что отключается от сети и освобождает свой IP-адрес. После этого сервер снова добавляет этот адрес в список доступных.

Длительность использования IP-адреса

Время, на которое клиент получает IP-адрес от сервера, называется «срок аренды» (lease time). Он может составлять несколько минут, часов и даже суток. Когда срок аренды заканчивается, адрес освобождается, и сервер может отдать его другому клиенту.

Клиент может продлить аренду и использовать IP-адрес дальше. Для этого он ждет, пока пройдет половина срока, который изначально назначил сервер. После этого клиент посылает серверу сообщение «DHCPREQUEST», в котором указывает свой текущий IP-адрес. В ответном сообщении «DHCPACK» сервер запускает срок аренды заново. Получилась укороченная схема взаимодействия «клиент-сервер» из двух последних этапов (запрос → подтверждение).

Если сервер молчит и не отправляет подтверждение «DHCPACK», то клиент пробует отправить повторный запрос «DHCPREQUEST», когда пройдет половина от того времени, что осталось сейчас. И так до тех пор, пока не пройдет ⅞ времени всей аренды. После этого клиент начнет отправлять широковещательные запросы на свою сеть и ждать ответа от другого сервера.

Перед тем как завершить работу и отключиться от сети, клиент автоматически отправит серверу сообщение «DHCPRELEASE». Это значит, что IP-адрес свободен и сервер может передать его другому компьютеру.

Способы раздачи IP-адресов в DHCP

DHCP-сервер может назначать IP-адреса тремя способами:

фиксированным (ручным),
автоматически,
динамически.

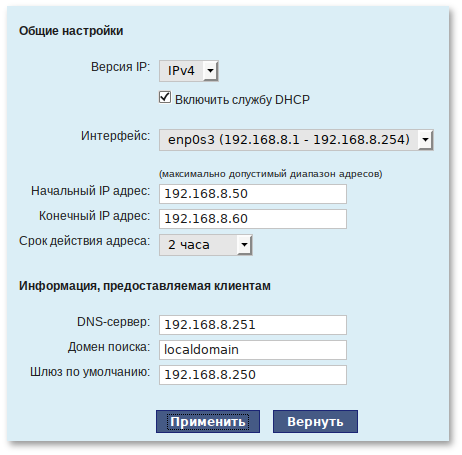

Фиксированный – в этом случае происходит настройка DHCP сервера, в ходе которой администратор вручную прописывает соответствие между каждым MAC-адресом и IP-адресом. Таким образом, за каждым устройством закрепляется свой адрес, который будет выдавать сервер.

Это удобно в рамках небольшой сети, когда известны MAC-адреса всех компьютеров.

MAC-адрес или физический адрес – это цифровой адрес устройства, который закреплен за сетевой картой «с завода». Благодаря ему провайдер знает, на какой компьютер направлять интернет-трафик.

Автоматический – при таком способе каждое устройство автоматически получает IP-адрес, который не будет меняться. DHCP-сервер выдает адрес в бессрочную аренду, пока клиент от него не откажется.

Динамический – DHCP-сервер выдает клиенту любой адрес из диапазона свободных. Эти адреса не закрепляются за конкретными устройствами.

Динамическим способом раздают IP-адреса, когда состав пользователей и их количество в сети постоянно меняется, например при использовании Wi-Fi в кафе. В этом случае кафе покупает определенное количество IP-адресов и выдает посетителям, которые подключаются к сети.

Связь DHCP и клиента в разных подсетях

Обычно сеть дополнительно разделяют на подсети. Это помогает повысить производительность и обеспечить безопасность. Производительность повышается за счет того, что таким образом равномерно распределяется широковещательный трафик.

DHCP-сервер и клиент могут оказаться в разных подсетях, разделенных одним или несколькими маршрутизаторами. Как правило, маршрутизаторы не пропускают широковещательный трафик.

Вспомним, что первое сообщение, которое отправляет клиент, чтобы найти сервер («DHCPDISCOVER»), – широковещательное. Следовательно, клиент и сервер из разных подсетей не смогут просто так взаимодействовать.

Эту проблему решают с помощью ретрансляции или DHCP relay. С помощью этой настройки маршрутизаторы смогут передавать только широковещательный трафик, который относится к протоколу DHCP.

Таким образом, если маршрутизатор может работать в режиме DHCP relay, то у него получится передать первый запрос клиента «DHCPDISCOVER» серверу в другой подсети. В этом случае взаимодействию «клиент-сервер» ничего не помешает.

Краткие выводы

Для связи с другими устройствами и работы в сети компьютеру требуется IP-адрес.
Устройство может получить статический или динамический IP-адрес.
Динамические IP-адреса назначаются с помощью протокола DHCP.
Чтобы получить IP-адрес, устройство-клиент взаимодействует с DHCP-сервером по модели «DORA».
Сервер может назначить IP-адрес клиенту тремя способами: фиксированно, автоматически или динамически.
Если сервер и клиент находятся в разных подсетях, они смогут взаимодействовать с помощью ретрансляции DHCP relay.

Настройка принтера для работы в сети

Перед использованием принтера Brother в сетевой среде настройте параметры TCP/IP. В этой главе рассматриваются основные этапы, предшествующие печати в сети с помощью протокола TCP/IP.

Рекомендуется использовать программу установки Brother, которая находится на компакт-диске, входящем в комплект принтера. С помощью этой программы можно легко подключить принтер к сети, установить сетевое программное обеспечение и драйвер принтера, необходимый для настройки сети. Выполняйте инструкции, отображаемые на экране, пока сетевой принтер Brother не будет полностью готов к работе. Следуйте инструкциям, указанным в руководстве по быстрой установке.

IP-адреса, маски подсети и шлюзы

Чтобы использовать принтер в сетевой среде TCP/IP, настройте IP-адрес и маску подсети. IP-адрес, назначенный серверу печати, должен находиться в той же логической сети, что и хост-компьютеры. В противном случае настройте надлежащим образом маску подсети и адрес шлюза.

IP-адрес

IP-адрес представляет собой набор чисел, который определяет каждый подключенный к сети компьютер. IP-адрес состоит из четырех чисел, разделенных точками. Каждое число находится в диапазоне от 0 до 255.

•

Пример. В небольшой сети обычно меняются только последние цифры.

•	192.168.1.1
•	192.168.1.2
•	192.168.1.3

Маска подсети

Маски подсети ограничивают связь в сети.

•

Пример. Компьютер 1 обменивается данными с компьютером 2

•

Компьютер 1

IP-адрес: 192.168.1.2

Маска подсети: 255.255.255.0

•

Компьютер 2

IP-адрес: 192.168.1.3

Маска подсети: 255.255.255.0

Примечание

«0» обозначает, что в этой части адреса нет ограничения связи.

В рассмотренном выше примере связь осуществляется с любым устройством, IP-адрес которого начинается с 192.168.1.X.

Шлюз (и маршрутизатор)

Шлюзом называется точка сети, которая служит входом в другую сеть и отправляет данные, переданные через сеть, по указанному назначению. Маршрутизатор определяет место назначения данных, полученных на шлюзе. Если место назначения данных находится во внешней сети, маршрутизатор передает их в эту сеть. Если сеть связана с другими сетями, возможно, потребуется настроить IP-адрес шлюза. Если IP-адрес шлюза неизвестен, обратитесь к сетевому администратору.

Что такое и как работает DHCP-протокол

Если обратиться к документации, то можно увидеть, что DHCP (Dynamic Host Configuration Protocol) — это прикладной протокол, который умеет автоматически назначать IP-адрес любому устройству в сети. Далее объясним суть этого протокола человеческим языком и расскажем, как он работает.

Посмотрите на ваш компьютер. Он может работать в сети благодаря наличию IP-адреса, который состоит из четырёх блоков цифр, разделённых точкам. Например: 176.53.182.139. Это как почтовый адрес человека, только вместо города, дома и квартиры указываются узлы связи и маршрутизаторы. Без IP-адреса вы не сможете обмениваться данными с другими компьютерами, подключёнными к сети.

Не только ваш компьютер, но и вообще любое устройство при выходе в сеть получает static IP или dynamic IP. Статический присваивается вручную администратором сети (им может быть сисадмин в вашей компании или ваш провайдер). Динамический присваивается автоматически во время подключения к сети. Он ваш только на определённый период времени. Новый сеанс подключения почти всегда означает, что вам будет присвоен новый IP. Это удобно, когда к сети подключено большое количество устройств — не нужно каждому из них вручную задавать сетевые параметры.

Протокол DHCP отвечает за автоматическое назначение IP-адреса для любого подключающегося к сети устройства. Он представляет собой набор правил и цепочек действий, регулирующих соединение и обмен информационными пакетами между сетевыми устройствами. Работает по модели «клиент-сервер», где в роли клиента выступает ваш компьютер или любое другое устройство, которому требуется IP-адрес. Сервер же раздаёт эти адреса, но с тем расчётом, чтобы у разных устройств IP не были одинаковыми.

Обмен сообщениями между DHCP-сервером и клиентом

Обмен данными можно разбить на четыре базовых этапа, которые коротко называют DORA. Разберём каждый из них.

Discover: Клиент опрашивает Сервер. Клиент (ваше устройство) ищет сервер (DHCP), чтобы получить IP-адрес, DNS, маску подсети и другие данные, необходимые для работы в сети. Для этого он отправляет сообщение «DHCPDISCOVER» на все устройства в своём сегменте сети. Подобные запросы называют широковещательными (broadcast). Возможность ответа на это сообщение есть только у DHCP-сервера.
Offer: Сервер отвечает Клиенту. Получивший сообщение DHCP-сервер выбирает и отправляет клиенту ответ «DHCPOFFER» со свободным IP-адресом. Если приходит ответ сразу от нескольких серверов, то клиент может выбрать любой из них. И взаимодействует в дальнейшем только с ним.
Request: Клиент подтверждает конфиг Сервера. Получивший сообщение об IP-адресе клиент отправляет сообщение «DHCPREQUEST» со своим IP на каждый DHCP-сервер в сети. Таким образом подтверждает использование адреса, а сетевые серверы понимают, что конкретный IP занят и его нельзя предлагать другим клиентам.
Acknowledgement: Сервер подтверждает доступ Клиента. Сервер запоминает, что IP-адрес закреплён на определённый срок за конкретным устройством и отправляет ему данные об адресе, сроке его действия и другие сетевые настройки в сообщении «DHCPACK». Применив полученный конфиг, клиент получает возможность работать в сети.

Прочие варианты сообщений

Выше мы перечислили базовые типы сообщений, которыми могут обмениваться сервер и клиент. Теперь поговорим о сообщениях, которые тоже могут встретиться при взаимодействии с DHCP-сервером.

DHCPINFORM. Запрос клиентом рабочей конфигурации локальных настроек сети.
DHCPNAK. Сообщение сервера клиенту о том, что ему отказано в использовании IP-адреса.
DHCPRELEASE. Клиент сообщает серверу, что освобождает IP-адрес.
DHCPDECLINE. Клиент отправляет сообщение на сервер о том, что присваиваемый адрес в DHCP уже используется.
DHCPINFORM. Клиент отправляет серверу сообщение о получении статического IP-адреса, когда настройки конфигурации требуют динамический.

Если DHCP-сервер и клиент находятся в разных сетях

Многие сети разделены на подсети. Сегментирование даёт возможность значительно улучшить эффективность работы сети, а также обеспечить её безопасность в случае компрометации или сбоя в одном из сегментов. Но при этом появляется вероятность того, что связка сервер–клиент будет разбита маршрутизаторами. А маршрутизаторы broadcast-трафик обычно не пропускают, из-за чего клиент и сервер из разных подсетей теряют возможность обмениваться сообщениями. Им надо помочь.

DHCP relay (ретрансляция) помогает решить проблему, так как позволяет роутеру передавать broadcast-трафик, относящийся к протоколу DHCP. Благодаря этой настройке между клиентом и сервером может вестись полноценный обмен сообщениями.

Как обновить ip адрес компьютера, за минуту

Обновлено 08. 07.2019

Добрый день! Уважаемые читатели и гости одного из крупнейших IT блогов рунета Pyatilistnik.org. В прошлый раз я вам подробно показал, как решается ошибка CredSSP при входе на удаленный рабочий стол. Сегодня мы с вами поговорим еще об одной интересной ситуации с которой может столкнуться любой системный администратор в своей практике, мы разберем вопрос, как обновить или перезапросить IP-адрес на компьютере, рассмотрим ситуации, когда это необходимом сделать, уверен что новичкам будет весьма полезно.

Зачем перезапрашивать IP адрес?

Давайте мы с вами разберем ситуации при которых вам потребуется сделать запрос на обновление IP-адреса.

В большинстве провайдерских и корпоративных сетях, IP адреса назначаются автоматически за с чем службы DHCP, это позволяет минимизировать ошибки. Бывают ситуации, что по какой-то причине вы не можете связаться с сервером DHCP, в результате ваш компьютер сам себе назначает IP-адрес из диапазона APIPA (169. 254.X.X). Если вы получили такой адрес, то вы не сможете обратиться с данного компьютера практически никуда, кроме, как к такому же компьютеру или устройству имеющему адрес из 169.254.X.X. После обращения в тех поддержку или самостоятельному устранению причины такого поведения вам нужно выполнить запрос на обновление IP адреса компьютера.
Вторая ситуация связана с тем, что ваш компьютер и другой получили одинаковые адреса, тем самым вызвав конфликт IP, об этом мы уже говорили. Как говорится, кто первый встал того и тапки, в такой ситуации, второму участнику, кто позже получил адрес, потребуется его перезапросить у DHCP.
Третья ситуация при которой нужно обновить IP адрес, это когда на одном устройстве вы хотите его освободить дабы отдать другому. Например вы хотите отдать айпишник принадлежащий компьютеру в пользу сетевого оборудования, которое было заранее настроено именно под них или принтеру.
Четвертый вариант, ваш устройство перенесли в другой сегмент сети и другой VLAN, чтобы поймать новые настройки необходимо сделать новый запрос на обновление.

Методы обновления IP адреса компьютера

Показывать все манипуляции я буду на моей тестовой виртуальной машине с Windows 10, но все методы будут актуальны и для других версий ОС, будь то клиентские или серверные релизы. Как видим у меня есть неопознанная сеть, по какой-то причине я не смог из этой системы достучаться до моего DHCP сервера, например отошел сетевой шнурок или сетевой администратор включил данный порт не в тот VLAN. Мы решили данную проблему и хотели бы обновить IP, какие наши действия?

Всегда можно перезагрузить компьютер или сервер, это поможет и удобно применять на удаленных пользователях, но требует больше времени, особенно если у вас запущенно много программ и сервисов, правильнее будет воспользоваться способами описанными ниже

Первый метод, это использования центра управления сетями. Универсальный метод попасть в список ваших сетевых адаптеров, работающий на любой версии Windows, заключается в том чтобы нажать сочетание клавиш WIN+R и в окне выполнить ввести ncpa. cpl.

У вас будет список ваших сетевых подключений, в моем примере я вижу Ethernet0 и у него неопознанная сеть, если зайти в сведения адаптера, то вы увидите, что он не смог найти DHCP сервер и получил IP-адрес из диапазона APIPA.

Через правый клик отключаем сетевой интерфейс

Он побледнеет, щелкаем правым кликом и включаем его

В итоге мне удалось получить ip адрес автоматически от моего DHCP сервера

так же попасть в центр управления сетями вы можете в Windows 10, через правый клик по значку сети, выбрав пункт «Открыть параметры сети и интернет».

Тут вы можете в пункте «Просмотр свойств сети» увидеть текущие настройки по IP, чтобы идентифицировать проблему не того адреса.

А если нажать «Центр управления сетями и общим доступом»

То вас перекинет уже в нужную оснастку, где вам необходимо будет нажать «Изменение параметров адаптера«.

В Windows 7 и 8.1 все еще проще, достаточно просто на значке сети выбрать пункт «Центр управления сетями и общим доступом».

Второй метод обновить ip адрес компьютера, это использование командной строки Windows. Открываем cmd и смотрим текущие настройки командой:

В итоге я вижу свой текущий IP и он из диапазона APIPA. Предполагается, что вы выполнили работы по устранению связи с DHCP сервером. Теперь осталось перезапросить новый адрес для компьютера. Пишем в командной строке:

ipconfig /release && ipconfig /renew

Первая команда освобождает IP, вторая запрашивает новый. Как видим, я успешно получил рабочий IP-адрес на своей системе.

или же более подробную информацию через команду:

Я виду автонастроенный IP-адрес APIPA (169.254.234.232)

Теперь вы можете выполнить:

ipconfig /release | ipconfig /renew

К сожалению своих аналогов в виде командлетов в PowerShell нет для запроса IP-адреса.

Но можно пойти еще вот таким путем, отключив и включив сетевой адаптер.

Disable-NetAdapter -Name «Имя адаптера»
Enable-NetAdapter -Name «Имя адаптера»

Так же у Microsoft есть скрипт PowerShell, который сделает запрос на освобождение и получение нового IP-адреса, но я сомневаюсь, что это удобно, в отличие от ipconfig в одну строчку.

Откройте https://gallery.technet.microsoft.com/scriptcenter/Renew-IP-Adresses-Using-365f6bfa

Выполняем скрипт, если выскочит ошибка, что выполнение сценариев запрещено, то включите политику ExecutionPolicy. Как видите я получил IP-адрес.

Удаленное обновление IP адреса на компьютере

Бывают ситуации, что вы произвели резервирование ip-адреса в DHCP для нужного вам компьютера и хотели бы высвободить у него старый адрес, как же это сделать удаленно без перезагрузки компьютера. В статье про удаленное подключение к реестру Windows я вам рассказывал про набор утилит Sysintrnals.

скачать PSTools с сайта Microsoft https://technet. microsoft.com/ru-ru/sysinternals/pstools.aspx?f=255&MSPPError=-2147217396

В архиве, что вы скачаете найдите утилиту PsExex.exe. В командной строке введите для удаленного обновления ip-адреса на компьютере

PsExec.exe \\имя компьютера или ip -u домен\Имя пользователя у которого есть права на удаленный компьютер -p пароль cmd

В результате чего у вас будет подключена удаленная cmd в которой вы пишите знакомую нам команду ipconfig /release && ipconfig /renew. Обращаю внимание, что после выполнения первой вы отвалитесь из утилиты PsExec.exe, но удаленный компьютер продолжит запрос на получение нового адреса.

На этом у меня все, надеюсь, что статья оказалась вам полезной. С вами был Иван Семин, автор и создатель IT портала Pyatilistnik.org.

Не удается подключить компьютер к сети Wi-Fi

Эта проблема может быть вызвана разными причинами. На Wi-Fi-соединение зачастую влияют окружающие факторы, что в свою очередь негативно сказывается на работе сети и подключенных устройств. Если вам не удается подключить компьютер к сети, выполните следующие действия.

Причины и решение

Сценарий 1. Значок подключения к сети отображается корректно

Вопрос 1:компьютер не может найти точку доступа

Причины: это связано с некоторыми расхождениями между интервалами обновления операционной системы, драйверами нижнего уровня и беспроводной точки доступа, в результате чего компьютеру требуется больше времени для поиска точки доступа.

Решение: чтобы устранить проблему, выполните следующие действия.

Нажмите на значок Wi-Fi и перейдите в раздел Сеть и Интернет > Центр управления сетями и общим доступом > Изменение параметров адаптера, щелкните правой кнопкой мыши по сети Wi-Fi и нажмите Отключить, а затем нажмите Включить.

Вопрос 2:компьютер не может подключиться к точке доступа или не может подключиться к сети и часто отключается от Интернета после подключения.

Причины: это может происходить по причине того, что вы уже подключались к этой сети Wi-Fi или точке доступа раньше, но старый пароль, хранящийся на компьютере, отличается от пароля точки доступа.

Решение: (не применимо к HUAWEI MateBook).

(1) Нажмите значок Wi-Fi в правом нижнем углу, перейдите в раздел Сеть и Интернет > Wi-Fi > Управление известными сетями, выберите точку доступа и нажмите Забыть.

Примечание: чтобы проверить, правильный ли вы ввели пароль, удалите пароль на своем телефоне или другом устройстве, подключенном к сети Wi-Fi, и введите пароль еще раз, чтобы убедиться, что вы ввели правильный пароль..

(2) Если вы уверены, что ввели правильный пароль, но ваш компьютер по-прежнему часто отключается от точки доступа во время использования, проверьте, корректно ли работают другие устройства, подключенные к этой точке доступа. В этом случае проблема может возникать по причине того, что вы используете старый роутер. Выполните действия описанные в пункте 3, чтобы решить проблему. Если проблема не решена, используйте другой роутер или проводное соединение.

(3) Установите для параметра Режим энергосбережения MIMO значение No SMPS. Обратите внимание, что это применимо только к модели компьютеров с процессором Intel.

Нажмите на значок Wi-Fi и перейдите в раздел Сеть и Интернет > Центр управления сетями и общим доступом > Изменение параметров адаптера.
Правой кнопкой мыши нажмите Wi-Fi, выберите раздел Свойства и нажмите Настроить….
Нажмите раздел Дополнительно, нажмите Режим энергосбережения MIMO, выберите No SMPS в разделе Значение, а затем нажмите OK.

(4) Для параметра Режим энергосбережения установите значение Максимальное энергосбережение.

Откройте Панель управления и перейдите в раздел Оборудование и звук > Управление электропитанием.
Нажмите Настройка схемы электропитания.
Выберите Изменить дополнительные параметры питания.
Нажмите значок + рядом с разделом Параметры адаптера беспроводной сети и для параметров От батареи и Питание от сети в разделе Режим энергосбережения установите значение Максимальная производительность.

Вопрос 3:после подключения компьютера к точке доступа значок Wi-Fi отображается как подключенный, но компьютер не может подключиться к сети.

Причины: это может быть связано с изменением системного файла. Чтобы решить эту проблему, сбросьте сетевые настройки.

Решение: для параметра Режим энергосбережния MIMO установите значение No SMPS и в разделе Параметры адаптера беспроводной сети установите значение Максимальное энергосбережение.

Чтобы сбросить сетевые настройки, нажмите на значок Пуск, затем выберите значок настроек, перейдите в раздел Сеть и Интернет > Состояние и выберите Сброс сети.

Вы также можете сбросить сетевые настройки с помощью команды netsh winsock reset.

(1) В строке поиска на панели задач введите cmd.

(2) Запустите cmd.exe от имени администратора и выполните команду сброса netsh winsock reset. Затем перезагрузите компьютер.

Выполните следующие действия, чтобы изменить настройки компьютера.

(3) Выполните следующие действия, чтобы установить для параметра Режим энергосбережения MIMO значение No SMPS.

Нажмите на значок Wi-Fi и перейдите в раздел Сеть и Интернет > Центр управления сетями и общим доступом > Изменение параметров адаптера.
Правой кнопкой мыши нажмите Wi-Fi, выберите раздел Свойства и нажмите Настроить….
Выберите раздел Дополнительно, нажмите Режим энергосбережения MIMO, выберите No SMPS в разделе Значение, а затем нажмите OK.

(4) Для параметра Режим энергосбережения установите значение Максимальное энергосбережение.

Откройте Панель управления и перейдите в раздел Оборудование и звук > Управление электропитанием.
Нажмите Настройка схемы электропитания.
Выберите Изменить дополнительные параметры питания.
В разделе Параметры адаптера беспроводной сети и Режим энергосбережения для параметров От батареи и Питание от сети установите значение Максимальная производительность.

Вопрос 4:не удается открыть определенный сервер или веб-страницу, или веб-страница долго загружается.

Причины: после подключения компьютера к точке доступа ему присваиваются DNS- и IP-адреса, которые определяются роутером. Если IP-адрес определен неправильно, компьютер может не подключиться к сети или не загрузить веб-страницу. Если вы не можете загрузить определенную веб-страницу, эта проблема может возникнуть из-за некоторых прокси-серверов или брандмауэра браузера.

Решение

(1) Запустите cmd.exe от имени администратора и введите команду ipconfig /all, чтобы проверить информацию о сетевом адаптере для текущей сети.

(2) Проверьте, включена ли служба DHCP. Если нет, это означает, что вы не установили IP-адрес и настройки DNS для автоматического получения адреса. Для решения этой проблемы, включите опцию Получить IP-адрес автоматически.

Чтобы изменить IP-адрес, выполните следующие действия.

Если DHCP-адрес отображается как Да, проверьте, указаны ли IP-адрес и адрес DNS-сервера. Если нет, отключитесь от сети или выключите Wi-Fi, а затем снова получите IP-адрес. Если проблема не решена, перезагрузите роутер и повторите попытку. Если проблема по-прежнему не решена, измените IP-адрес на фиксированный. Убедитесь, что IP-адрес расположен в том же сегменте сети, что и точка доступа. Например, если сегмент сети LAN — «192.168.1.1» (для получения сегмента сети проверьте IP-адрес других устройств), установите в качестве IP-адрес значение «192.168.1.XX» (XX — любое число между «0» и «255»). Настраивать DNS не нужно.

Нажмите на значок Wi-Fi и перейдите в раздел Сеть и Интернет > Центр управления сетями и общим доступом > Изменение параметров адаптера. Правой кнопкой мыши нажмите Wi-Fi, выберите Свойства, нажмите Протокол Интернета версии 4 (TCP/IPv4) и выберите Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически.

(3) Если DNS- и IP-адрес отображаются правильно, выполните следующие шаги для настройки конфигурации сети и Интернета.

Введите Панель управления в строке поиска на панели задач и откройте панель управления.
Выберите Сеть и Интернет.
Перейдите в раздел Управление надстройками браузера > Программы > Управление надстройками, нажмите Панели инструментов и расширения и проверьте, нет ли лишних надстроек.
Выберите раздел Дополнительно, чтобы сбросить и перенастроить свойства Интернета.
Сбросьте и перезапустите браузер.

Вопрос 9: невозможно использовать сеть после включения VPN.

Проблема: после того как пользователь включает VPN на компьютере и переключается на другой сервер или выходит из VPN, пользователь не может использовать интернет и веб-страницы не загружаются, в то время как на компьютере отображается, что он подключен к интернету.

Причины: сервер VPN, программное обеспечение или сетевое управление настраивают прокси-сервер самостоятельно и изменяют конфигурацию прокси-сервера браузера.

Решение: чтобы устранить проблему, выполните следующие действия.

Правой кнопкой мыши нажмите на значок Пуск, перейдите в раздел Система > Сеть и Интернет, отключите опцию Использовать скрипт настройки и включите опцию Использовать прокси-сервер.
Откройте браузер Internet Explorer, нажмите на значок настроек, выберите раздел Свойства браузера, нажмите Подключения и уберите все настройки в разделе Параметры коммутируемых подключений и VPN.
Откройте Панель управления, перейдите в раздел Система и безопасность > Центр уведомлений > Изменить параметры контроля учетных записей и выберите Никогда не уведомлять.
Откройте Панель управления, перейдите в раздел Система и безопасность > Брандмауэр Защитника Windows > Брандмауэр Windows в режиме повышенной безопасности на локальном компьютере > Свойства и установите значение Состояние брандмауэра в разделе Профиль домена, для параметров Частный профиль и Общий профиль установите значение Выкл. .
Если проблема по-прежнему не решена, свяжитесь с провайдером VPN.

Сценарий 2: значок «*» отображается на значке Wi-Fi.

Вопрос 5: на значке Wi-Fi отображается значок «*», и компьютер не может подключиться к точке доступа.

Проблема: на значке Wi-Fi есть значок «*», указывающий на то, что компьютер не может подключиться к Интернету.

Решение: убедитесь, что вы ввели правильный пароль и правильно настроили компьютер. Если вам по-прежнему не удается подключить компьютер к сети, нажмите и удерживайте кнопку питания в течение 15 секунд, чтобы выключить и перезагрузить компьютер, и попробуйте снова подключить компьютер к сети Wi-Fi.

Если вам по-прежнему не удается подключить компьютер к Интернету, попробуйте подключить компьютер к другой точке доступа или другому роутеру и проверьте, может ли компьютер подключиться к сети. Если удалось подключиться, это означает, что вы используете старый роутер. Рекомендуется заменить роутер или использовать проводное соединение.

Сценарий 3: на значке Wi-Fi отображается красный значок «X»

Вопрос 6: на значке Wi-Fi отображается красный значок «X»

Причины: это может быть связано с тем, что на вашем компьютере отключен Wi-Fi, неисправен драйвер или список реестра был изменен или удален каким-либо программным обеспечением.

Решение: чтобы устранить проблему, выполните следующие действия.

(1) Если по прошествии определенного периода времени проблема решилась сама собой, это означает, что она была вызвана сбоем в системе Microsoft.

Это также указывает на то, что количество подключенных устройств для этой точки доступа достигло максимального значения. Чтобы решить эту проблему, отключите другие подключенные устройства или подключите компьютер к другой точке доступа.

(2) Чтобы проверить, вызвана ли эта проблема отключением функции Wi-Fi, нажмите значок Wi-Fi на рабочем столе и перейдите в раздел Сеть и Интернет > Wi-Fi.

(3) Проверьте, правильно ли работает служба автонастройки WLAN. Выполните следующие действия, чтобы включить эту службу.

Правой кнопкой мыши нажмите на значок Пуск и перейдите в раздел Управление компьютером > Службы и приложения > Службы > Служба автонастройки WLAN, чтобы проверить, включена ли служба автонастройки WLAN.

Если служба автонастройки WLAN не включена, нажмите правой кнопкой мыши и выберите Запустить.

Если служба автонастройки WLAN работает корректно, проверьте, отображается ли желтый восклицательный знак на сетевом адаптере.

Если служба автонастройки WLAN не запускается, выполните команду netsh winsock reset, чтобы сбросить сетевые настройки.

Введите cmd в строке поиска на панели задач, запустите cmd.exe от имени администратора, выполните команду netsh winsock reset и перезагрузите компьютер.

(4) Проверьте, исправен ли драйвер Wi-Fi на вашем компьютере. Для этого выполните следующие действия.

На компьютере перейдите в раздел Диспетчер устройств > Сетевые адаптеры, дважды нажмите на строку Intel(R) Wireless-AC 9560 160MHz, выберите раздел Общие сведения и убедитесь, что Устройство работает нормально отображается в строке Состояние устройства.

Если нет, отключите блок питания от компьютера, нажмите и удерживайте кнопку питания в течение 15 секунд, чтобы выключить и перезагрузить компьютер.
Введите cmd в строке поиска на панели задач, запустите cmd.exe от имени администратора, выполните команду netsh winsock reset, перезагрузите компьютер, а затем отключите и включите Wi-Fi.
Если вы не можете отключить или включить Wi-Fi, нажмите и удерживайте клавишу F10, чтобы восстановить заводские настройки компьютера.
Если вы не можете найти сетевые адаптеры на своем компьютере или отображается код ошибки «10», выполните следующие действия для устранения неполадок.
Перезагрузите компьютер, правой кнопкой мыши нажмите на значок Пуск, перейдите в раздел Диспетчер устройств > Сетевые адаптеры, правой кнопкой мыши нажмите на строку Intel(R) Wireless-AC 9560 и выберите Отключить устройство. Затем повторно нажмите правой кнопкой мыши на строку Intel(R) Wireless-AC 9560 и выберите Включить устройство.
Примечания: для HUAWEI MateBook E 2019 сетевой адаптер будет отображаться как Qualcomm(R) wi-fi B/G/N/AC(2X2)SVc.
Если проблема не решена, отключите блок питания от компьютера, нажмите и удерживайте кнопку питания в течение 15 секунд, чтобы выключить и перезагрузить компьютер. Отключите, а затем снова включите Wi-Fi. Если проблема не решена, сделайте резервную копию важных данных, затем нажмите и удерживайте клавишу F10, чтобы восстановить заводские настройки. Если красный значок «X» по-прежнему отображается после сброса настроек системы, сохраните резервную копию данных и обратитесь в авторизованный сервисный центр Huawei.
Если отображается код ошибки «56» или отображаются другие коды ошибок, это означает, что список реестра неисправен, поскольку вы установили VM или другое программное обеспечение. В результате ваш компьютер не может определить ошибку, вызванную драйвером.
Чтобы решить эту проблему, загрузите программу CCleaner. Вы также можете использовать антивирусное программное обеспечение, чтобы очистить список реестра и проверить, решит ли это проблему. Если проблема не решена, удалите программу CCleaner и загрузите ее снова. Посетите официальный сайт программы CCleaner (https://www.ccleaner.com/ccleaner) и загрузите программу CCleaner. Затем запустите Ccleaner, перейдите в раздел Реестр >Сканирование системы > Исправить выбранные проблемы… > Нет > Исправить все проблемы и перезагрузите компьютер.
Если проблема не решена, сделайте резервную копию важных данных, затем нажмите и удерживайте клавишу F10, чтобы восстановить заводские настройки.
Если код ошибки «52», эта проблема могла возникнуть из-за того, что вы установили неавторизованный драйвер стороннего производителя, поэтому компьютер не может идентифицировать драйвер. Чтобы решить эту проблему, удалите сторонний драйвер и установите драйвер, авторизованный Huawei.
Для этого выполните
следующие действия.
(1) Удалите используемый драйвер.
Откройте Диспетчер устройств, найдите раздел Сетевые адаптеры, правой кнопкой мыши нажмите на строку Intel(R) Wireless-AC 9560 160 MHz, выберите Удалить и перезагрузите компьютер.
(2) Установите последнюю версию драйвера в диспетчере ПК.
Перезагрузите компьютер, подключите компьютер к сети (проводной или беспроводной), откройте PC Manager, нажмите Управление драйверами > Проверить, выберите Драйвер Wi-Fi и обновите его. Когда обновление будет завершено, перезагрузите компьютер.

Сценарий 4: на значке Wi-Fi отображается желтый восклицательный знак

Вопрос 7: желтый значок «!» отображается на значке Wi-Fi.

Причины: на значке Wi-Fi отображается желтый восклицательный знак, который указывает на то, что компьютер не подключен к сети или сеть недоступна.

Решение: попробуйте подключить к этой точке доступа другие устройства и проверьте, могут ли другие устройства подключиться к этой сети.

(1) Если другие устройства могут подключиться к этой сети, выполните следующие действия.

Запустите cmd.exe от имени администратора и введите команду ipconfig /all, чтобы посмотреть информацию о текущем сетевом адаптере.
Проверьте, включена ли служба DHCP. Если нет, это означает, что вы не установили IP-адрес и настройки DNS для автоматического получения адреса. Для решения этой проблемы, включите опцию Получить IP-адрес автоматически.
Если DHCP-адрес отображается как Да, проверьте, указаны ли IP-адрес и адрес DNS-сервера. Если нет, отключитесь от сети или выключите Wi-Fi, а затем снова получите IP-адрес. Если проблема не решена, перезагрузите роутер и повторите попытку.
Если проблема по-прежнему не решена, измените IP-адрес на фиксированный. Убедитесь, что IP-адрес расположен в том же сегменте сети, что и точка доступа. Например, если сегмент сети LAN — «192.168.1.1» (для получения сегмента сети проверьте IP-адрес других устройств), установите в качестве IP-адрес значение «192. 168.1.XX» (XX — любое число между «0» и «255»). Настраивать DNS не нужно.
Нажмите на значок Wi-Fi и перейдите в раздел Сеть и Интернет > Центр управления сетями и общим доступом > Изменение параметров адаптера. Правой кнопкой мыши нажмите Wi-Fi, выберите Свойства, нажмите Протокол Интернета версии 4 (TCP/IPv4) и выберите Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически.

(2) Если другие устройства также не могут подключиться к Интернету через сеть Wi-Fi, перезапустите роутер Wi-Fi и обратитесь за помощью к своему интернет-провайдеру.

Сценарий 5: значок сети не отображается

Вопрос 8: в правом нижнем углу экрана компьютера нет значка сети и значка Wi-Fi.

Причины: это связано с тем, что список реестра, связанный с сетью, был удален или изменен, в результате чего значок Wi-Fi исчез.

Решение:

Убедитесь, что вы не используете корпоративную сеть или NetKeeper.

Если вы не используете корпоративную сеть или NetKeeper, подключите компьютер к проводной сети или к USB-модему и проверьте, может ли ваш компьютер подключиться к сети.

Правой кнопкой мыши нажмите на панель задач и выберите Параметры панели задач.
Выберите Включение и выключение системных значков.
Проверьте, включена ли Сеть.
Если Сеть включена, но вы по-прежнему не можете найти значок Wi-Fi, отключите блок питания от компьютера, нажмите и удерживайте кнопку питания в течение 10 секунд, затем отключите и включите драйвер Wi-Fi. Если проблема сохраняется, правой кнопкой мыши нажмите на значок Пуск, перейдите в раздел Диспетчер устройств > Сетевые адаптеры, правой кнопкой мыши нажмите на строку Intel(R) Wireless-AC 9560 и выберите Отключить устройство. Затем повторно нажмите правой кнопкой мыши на строку Intel(R) Wireless-AC 9560 и выберите Включить устройство.

Если проблема не решена, сделайте резервную копию важных данных, перезагрузите компьютер и удерживайте клавишу F10, чтобы восстановить заводские настройки компьютера. Если проблема не решена, сделайте резервную копию личных данных и обратитесь в авторизованный сервисный центр Huawei.

Глава 5. Wi-Fi для Windows. Wi-Fi. Беспроводная сеть

Глава 5. Wi-Fi для Windows

В мире идеальных сетей можно вставить беспроводной сетевой адаптер в компьютер, запустить его и сразу же подключиться к сети. Нет проблем, нет хлопот (и нет необходимости в таких книгах, как эта). Когда Windows идентифицирует сетевой адаптер при запуске, она автоматически помещает иконку Network (Сеть) на рабочий стол и конфигурирует набор стандартных сетевых ресурсов.

К сожалению, в окружающей нас реальности не все так просто. Перед тем как начать передавать данные по беспроводной сети, возможно, придется сообщить Windows, как и где искать сеть и как подключиться через нее к Интернету. Эта глава содержит объяснение общих принципов работы Windows с беспроводной сетью и специальные процедуры, необходимые вам для конфигурирования сетевых инструментов и функций в различных версиях Windows. Занятие это утомительное и нудное, но, если вы не выполните его правильно, сеть просто не будет работать должным образом.

В Windows XP предполагается, что вся возня будет осуществляться автоматически, если (и это существенное если) ваш сетевой адаптер имеет прошивку, совместимую с автоматическим инструментом конфигурирования от Microsoft.

Многие из наиболее популярных марок адаптеров не могут этим похвастаться, поэтому велик шанс, что вам придется конфигурировать беспроводное подключение вручную. Даже если Windows распознает ваш адаптер, полезно понять, что именно за этим кроется.

Если у вас есть опыт по настройке сетей под Windows, то не должно возникнуть особых проблем с беспроводной сетью. В данном случае беспроводной адаптер представляет собой лишь еще один тип сетевого интерфейса, который производит обмен данными между приложениями и операционной системой.

До Windows XP «беспроводной» инструмент входил в состав отдельной утилиты. В ХР имеется вкладка для беспроводных настроек в диалоговом окне сетевых свойств. Конфигурирование Windows под беспроводную сеть является вопросом оповещения компьютера о том, что он подключен к сети, и последующей настройкой адресов сетевых серверов и служб.

К сожалению, Windows выполняет все функции конфигурирования по виртуальной схеме, поэтому весьма полезным является набор ссылок к каждой из этих функций. Их вы найдете ниже.

Конфигурирование сети под Windows в общих чертах

Не все версии Windows используют одинаковые инструменты конфигурирования, но все они выполняют одну задачу: IP-адрес компьютера, маска подсети и адрес шлюза должны соответствовать значениям в остальной части сети. Их можно полностью настроить, не понимая значения, но всегда полезно хотя бы немного знать принципы работы сети на самом деле.

IP-адреса

Числовой IP- (адрес протокола IP) адрес сетевого клиента представляет собой формальную идентификацию, которую другие компьютеры этой же сети используют для доступа к данному устройству. Каждый компьютер должен иметь свой адрес.

Службы администрирования Интернета создали сложную систему нумерации с уникальным адресом для каждого устройства, подключенного к Сети. IP-адреса всегда выглядят в виде четырех числовых групп в диапазоне от 0 до 255, поэтому общее количество IP-адресов составляет от 0.0.0.0 до 255.255.255.255.

Эти номера иногда называются «октетами», так как в них используются восемь бинарных цифр (бинарное 11111111 эквивалентно десятичному 255).

Числовой IP-адрес может идентифицировать отдельный компьютер или шлюз в локальную (распределенную) сеть с двумя или более компьютерами, подключенными через маршрутизатор. Когда сеть подключается к Интернету через шлюз, каждому локальному компьютеру также присваивается уникальный числовой IP-адрес. В зависимости от того, как спроектирована сеть, каждый компьютер в ней может иметь IP, полученный из Интернета или в одном из диапазонов для частного использования, и шлюз, который подключает сеть к

Интернету и осуществляет преобразование между частными и коллективными адресами.

Чтобы предотвратить конфликты между локальными IP-адресами и интернет-адресами, для использования в локальных сетях резервируется несколько диапазонов номеров:

— 10.0.0.0 до 10.255.255.255;

— 172.16.0.0 до 172.31.255.255;

— 192.168.0.0 до 192.168.255.255.

Назначению адресов

В некоторых сетях каждому устройству клиента DHCP (Dynamic Host Configuration Protocol — Протокол динамического конфигурирования хоста) сервер присваивает свой IP Сервер назначает адрес всякий раз, когда пользователь подключается к сети, поэтому от одной сессии к другой один и тот же пользователь может иметь разный локальный адрес. Такой процесс называется динамическим конфигурированием хоста.

Обычно DHCP-сервер находится на маршрутизаторе, который управляет всеми устройствами в сети. В чистой беспроводной сети он, как правило, располагается в точке доступа. В смешанной сети, состоящей из беспроводных и проводных подключений, DHCP-сервер, вероятнее всего, находится в интернет-шлюзе.

Примечание

Такое расположение чревато проблемами. Рекомендуется располагать DHCP-сервер на компьютере, являющемся контроллером домена, DNS-сервером в демилитаризованной зоне, а не на шлюзе, поскольку, как правило, шлюз принимает атаки извне первым.

На рис. 5.1 показан сервер в типовой сети.

Рис. 5.1

Когда DHCP-сервер активен, все пользователи сети должны дать инструкцию Windows (другие операционные системы) получать IP-адрес автоматически. Если сеть не использует DHCP-сервер, сетевой администратор обязан присвоить постоянный адрес каждому пользователю. Если адреса назначаются вручную, сохраните копию их списка в текстовом файле и резервную копию на бумаге.

Руководство для вашей точки доступа должно по умолчанию определять диапазон адресов для устройств пользователей. Если вы используете DHCP, сервер будет присваивать их автоматически. В противном случае для каждого устройства вашей сети необходимо применять другой адрес из заданного диапазона. При подключении беспроводной сети к проводной вам может понадобиться конфигурирование диапазона адресов, используемого точкой доступа, в диапазон для вашей сети.

Маска подсети

Маска подсети представляет собой строку из четырех чисел, которая определяет часть более крупной сети, содержащую компьютер или другой сетевой узел.

Каждое из четырех чисел обычно равно либо 255, либо 0. Числа определяют компоненты IP-адреса, идентифицирующие сеть или локальную подсеть и индивидуальные компьютеры или другие сетевые узлы. Например, если маска подсети равна 255.255.255.0, то все числовые IP-адреса в сети должны быть XXX.XXX.XXX.ZZZ, где ХХХ.ХХХ.ХХХ одинаково для всех адресов, a ZZZ для каждого адреса индивидуально.

Маска подсети должна быть идентичной для всех точек доступа и беспроводных клиентов, обслуживаемых этими точками. В малых и средних сетях маска подсети практически всегда равна 255.255.255.0.

Шлюзы

Шлюз представляет собой беспроводную точку доступа, маршрутизатор или иное устройство, работающее в качестве интерфейса между компьютерами и другими устройствами или сетями, которые не являются компонентами локальной сети. Каждый раз, когда компьютер извне пытается подключиться к сетевому устройству, он должен передавать данные через шлюз.

Адрес шлюза (иногда называемый основным шлюзом) представляет собой числовой IP-адрес шлюзового сервера. В зависимости от сетевых настроек часто им является адрес, назначенный точке доступа. Если же ваше беспроводное оборудование конфигурировано для работы в качестве простого моста, это может быть тот же IP-адрес, что и у шлюза для проводной сети.

Если точка доступа дополнительно выступает в качестве хаба или маршрутизатора, адрес шлюза для проводных и беспроводных клиентов отличается от адреса для связи с сетью или интернет-сервером. При конфигурировании сетевого клиента не забывайте в качестве основного шлюза использовать IP-адрес сети точки доступа, а не интернет-шлюза.

DNS-серверы

DNS (Domain Name System — Служба имен доменов) сервер представляет собой компьютер, который преобразует имена доменов, например nostarch.com или hard-cider.com, в числовые IP-адреса. Некоторые DHCP-серверы предоставляют адрес DNS-сервера автоматически. Другие требуют от каждого пользователя добавлять DNS-сервер для TCP/IP-конфигурации вручную. Если вы не используете DHCP, то должны задать по крайней мере один адрес DNS-сервера.

Большинство сетей и провайдеров интернет-услуг для обеспечения работоспособности служб при отказе первичного сервера используют два или более DNS-серверов. Сетевой администратор или интернет-провайдер должны предоставить адреса DNS-серверов вашей сети.

Некоторые точки доступа и сетевые шлюзы также требуют адреса DNS-сервера. Список серверов точки доступа или шлюза должен быть идентичен списку серверов каждого отдельного пользователя.

Доступ к файлам и принтеру

Когда File Sharing (Доступ к файлам) включен, файлы вашего компьютера становятся доступными для других пользователей. Printer Sharing (Доступ к принтеру) позволяет им отправлять файлы и документы на принтер, подключенный к коллективному. В Microsoft Networking (Сеть Microsoft) папка, содержащая файлы, доступные другим пользователям, называется Share (Общие документы).

Уровень доступа к файлу или папке определяет, могут ли другие пользователи считывать файл, не изменяя его, или добавлять, удалять или изменять содержимое файла.

Свойства сетевого интерфейсного адаптера

Если вы не можете отыскать настройку или функцию в конфигурационной утилите, откройте окно Properties (Свойства) вашего беспроводного адаптера. Драйвер для каждого типа сетевого интерфейсного адаптера содержит набор функций, которые управляют специальными его свойствами, например именем, которое клиент будет использовать в сети, скоростью передачи данных, режимом работы и режимом энергосбережения.

Рис. 5.2 показывает типовой список свойств адаптера.

Рис. 5.2

Чтобы открыть окно Properties (Свойства), зайдите в Windows Control Panel (Панель управления Windows), дважды щелкните по иконке System (Система) и выберите Device Manager (Менеджер устройств). Затем откройте список Network Adapters (Сетевые адаптеры) и дважды щелкните по параметру для вашего беспроводного адаптера. Список свойств находится под вкладкой Advanced (Дополнительно).

Многие из этих же свойств адаптера присутствуют и в конфигурационной утилите, поставляемой с ним, и в утилите конфигурирования беспроводной сети Windows XP.

Назовите свой компьютер

Сеть использует числовой IP-адрес для поиска и идентификации вашего компьютера, но пользователи вашей сети оперируют именами, запоминающимися проще, чем любая строка из цифр и точек. Большинство пользователей могут не знать о том, что 192.168.0.34 — это ваш офисный компьютер, а 192.168.0.37 — портативный компьютер на кухне. Поэтому вы (или сетевой администратор) обязаны присвоить каждому сетевому компьютеру имя. Это имя будет появляться во всех каталогах и списках, доступных через вашу сеть, как показано на рис. 5.3. Каждый компьютер должен иметь уникальное имя с максимальной длиной из 15 символов и пробелов.

Рис. 5.3

Поле Computer Description (Описание компьютера) заполнять не требуется, но оно может предоставить более подробную информацию о сетевом клиенте другим пользователям, чем ограниченное 15 символами Computer Name (Имя компьютера).

Windows также предоставляет место для включения каждого компьютера в сети в рабочую группу (workgroup). В небольшой сети вы, скорее всего, захотите отнести все компьютеры к одной рабочей группе. Следовательно, настройка Workgroup Name (Название рабочей группы) везде должна быть одинаковой.

В некоторых беспроводных сетях название рабочей группы должно совпадать с SSID, используемым точкой доступа, особенно когда утилита конфигурирования сети не отображает список близлежащих сетей. Если вы столкнулись с проблемой при подключении, попробуйте изменить название рабочей группы на SSID сети, к которой вы хотите подключиться.

Конфигурирование Windows 98 и Windows ME

Windows 98, Windows 98 SE и Windows Me имеют похожие инструменты конфигурирования сети.

IP-адрес и маска подсети

Для настройки IP-адреса и маски подсети необходимо выполнить следующие действия:

1. В Control Panel (Панель управления) дважды щелкните по иконке Network (Сеть).

2. На вкладке Configuration (Конфигурирование) найдите параметр TCP/IP для сетевого адаптера и кнопку Properties (Свойства).

3. Если она еще не видна, откройте вкладку IP Address (IP-адрес).

Отобразится окно Properties (Свойства), представленное на рис. 5.4.

Рис. 5.4

4. Если DHCP-сервер в вашей точке доступа или ином сетевом устройстве находится в активном состоянии, выберите функцию Obtain an IP Address

Automatically (Получать IP-адрес автоматически). Если вы не используете DHCP-сервер, выберите функцию Specify an IP Address (Задать IP адрес) и введите IP-адрес, присвоенный этому компьютеру, в поле IP Address (IP-адрес).

5. Поле Subnet Mask (Маска подсети) находится на той же вкладке Рис. 5.4

TCP/IP Properties (Свойства TCP/IP). Если вы не используете DHCP-сервер, введите маску подсети, которая используется точкой доступа.

Шлюз

Для настройки адреса шлюза необходимо выполнить такую последовательность операций:

1. В окне TCP/IP Properties (Свойства TCP/IP), которое вы используете для настройки IP-адреса, откройте вкладку Gateway (Шлюз) для отображения диалогового окна, представленного на рис. 5.5.

Рис. 5.5

2. Введите IP-адрес беспроводной точки доступа в поле New gateway (Новый шлюз) и щелкните по кнопке Add (Добавить).

DNS-серверы

При настройке свойств DNS должны производиться следующие шаги:

1. В окне TCP/IP Properties (Свойства TCP/IP) выберите вкладку DNS Configuration (Конфигурация DNS) для отображения диалогового окна, представленного на рис. 5.6.

Рис. 5.6.

2. Если DHCP-сервер назначает DNS-адреса сетевым клиентам, выберите функцию Disable DNS (Отключить DNS). В противном случае выберите функцию Enable DNS (Включить DNS).

3. Если функция еще не отображена, введите имя, присвоенное данному компьютеру, в поле Host (Хост).

4. Если у сети есть доменное имя, введите его в поле Domain (Домен).

5. Введите адрес каждого DNS-сервера, который использует ваша сеть, в поле DNS Server Search Order (Порядок поиска DNS-сервера) и щелкните по кнопке Add (Добавить). Сетевой администратор или провайдер могут предоставить необходимые DNS-адреса для сети.

6. Щелкните по кнопке ОК (Да) в окне TCP/IP Properties (Свойства TCP/IP) и снова в окне Network (Сеть), чтобы сохранить новые настройки конфигурации. Windows запишет изменения и спросит у вас о перезагрузке компьютера. Новые настройки вступят в силу после выполнения перезагрузки.

Доступ к файлам и принтеру

Чтобы сделать содержимое папки или всего диска доступным для других сетевых пользователей, щелкните правой клавишей мыши по папке или иконке диска и из всплывающего меню выберите функцию Sharing (Доступ). Откроется диалоговое окно Properties (Свойства), представленное на рис. 5.7.

Рис. 5.7

Чтобы ограничить доступ к данной папке или диску, выберите функцию Not Shared (Нет доступа). Чтобы сделать ее доступной пользователям на других компьютерах, выберите функцию Shared As (Включить доступ как) и тип доступа, который хотите применить к данному ресурсу.

При открытии общего доступа к диску или папке иконка для данного элемента изменяется. Когда доступ разрешен, иконка снабжена изображением руки.

Свойства сетевого интерфейсного адаптера

Чтобы изменить свойства сетевого интерфейсного адаптера, выполните следующие действия:

1. В Control Panel (Панель управления) дважды щелкните по иконке Network (Сеть). Появится окно Network (Сеть).

2. Выберите вкладку Configuration (Конфигурирование) для отображения списка установленных сетевых компонентов.

3. В верхней части списка компонентов выберите первый параметр для вашего сетевого адаптера и щелкните по кнопке Properties (Свойства). Откроется окно Adapter Properties (Свойства адаптера).

4. Выберите вкладку Advanced (Дополнительно). Отобразится список свойств, аналогичный представленному на рис. 5.8.

Рис. 5.8.

5. Выделите каждый элемент списка свойств для просмотра текущей настройки в поле Value (Значение). Одни значения являются текстовыми полями, а другие представляют собой раскрывающиеся меню. Чтобы изменить текущее значение в текстовом поле, выделите текст и введите новое значение. Чтобы изменить значение в меню, выберите в нем новое значение, которое хотите использовать.

6. Для сохранения изменений щелкните по кнопке ОК (Да) и закройте окно.

Ту же операцию проделайте в окне Network (Сеть) для возврата на рабочий стол.

Некоторые беспроводные сетевые адаптеры, в том числе и продукты от Orinoco, не позволяют менять каких-либо настроек свойств. Если в окне Adapter Properties (Свойства адаптера) вы не видите вкладку Advanced (Дополнительно), для изменения настроек адаптера используйте программу конфигурационной утилиты, поставляемую с ним.

Сетевая идентификация

Перед тем как вы сможете подключиться к сети, необходимо присвоить имя своему компьютеру. В Windows 98 и Windows ME настройки функций находятся на вкладке Identification (Идентификация) в окне Network (Сеть). Для изменения этих настроек выполните последовательность команд:

1. В Control Panel (Панель управления) дважды щелкните по иконке Network (Сеть). Откроется окно Network (Сеть).

2. Выберите вкладку Identification (Идентификация) для просмотра страницы, изображенной на рис. 5.9.

Рис. 5.9

3. Введите имя данного компьютера в сети в поле Computer Name (Имя компьютера).

4. Введите сетевой SSID в поле Workgroup (Рабочая группа).

Примечание

Это не обязательно. Проконсультируйтесь у сетевого администратора.

5. Если вы хотите предоставить другим сетевым пользователям более подробное описание данного компьютера, введите текст в поле Computer Description (Описание компьютера).

6. Щелкните по кнопке ОК (Да) для сохранения изменений и закройте окно.

Конфигурирование Windows 2000

Windows 2000 содержит те же самые настройки конфигурирования, что и более ранние версии Windows, но некоторые из них расположены в других местах.

IP-адрес и маска подсети

Для настройки IP-адреса и маски подсети выполните следующие операции:

1. В Control Panel (Панель управления) дважды щелкните по иконке Network and Dial-Up Connections (Сеть и коммутируемые подключения).

Откроется окно с иконками для профиля каждого сетевого подключения.

2. Профилем сетевого подключения для вашего беспроводного Ethernet-подключения является Local Area Connection (Локальное подключение).

Правой клавишей мыши щелкните по иконке и из всплывающего меню выберите Properties (Свойства).

Появится окно свойств, аналогичное представленному на рис. 5.10.

Рис. 5.10

Убедитесь, что имя вашего беспроводного сетевого интерфейсного адаптера присутствует в поле Connect Using (Используемое подключение).

3. В списке установленных компонентов выберите Internet Protocol (TCP/IP) и Properties (Свойства).

Появится окно TCP/IP Properties (Свойства TCP/IP), аналогичное представленному на рис. 5.11.

4. Если DHCP-сервер в вашей точке доступа или некое иное сетевое устройство находится в активном состоянии, выберите функцию Obtain an IP Address Automatically (Получать IP-адрес автоматически). Если вы не используете DHCP-сервер, выберите функцию Use the Following IP Address (Использовать следующий IP-адрес) и введите IP-адрес, присвоенный данному компьютеру, в поле IP Address (IP-адрес).

5. Поле Subnet Mask (Маска подсети) находится в том же окне TCP/IP Properties (Свойства TCP/IP), которое управляет IP-адресом. Если в вашей DHCP сервер не используется, введите маску подсети, которая применяется для точки доступа.

6. Введите IP-адрес сети беспроводной точки доступа в поле Default Gateway (Основой шлюз).

Рис. 5.11

7. Если DHCP-сервер назначает DNS-адреса сетевым клиентам, выберите функцию Obtain DNS Server Address Automatically (Получать адрес DNS-сервера автоматически). Если в сети используется статичный DNS-сервер, выберите функцию Use the Following DNS Server Addresses (Использовать следующие адреса DNS-сервера) и введите DNS-адреса, предоставленные вашим сетевым администратором или провайдером.

Доступ к файлам и принтеру

Чтобы сделать содержимое папки или всего диска доступным для других сетевых пользователей, щелкните правой клавишей мыши по иконке папки или диска и из всплывающего меню для просмотра диалогового окна, изображенного на рис. 5.12, выберите функцию Sharing (Доступ).

Чтобы разрешить доступ к этой папке или диску другим пользователям этого же компьютера, выберите функцию Share This Folder (Открыть доступ к этой папке). Чтобы разрешить другим пользователям в сети редактировать или удалять файлы, выберите Allow Network Users to Change My Files (Разрешить изменение файлов по сети).

Когда вы открываете доступ, иконка для открытого элемента меняется — на ней появляется изображение руки.

Рис. 5.12

Свойства сетевого интерфейсного адаптера

Чтобы изменить свойства сетевого адаптера, достаточно выполнить следующие действия:

1. В Control Panel (Панель управления) дважды щелкните по иконке Network and Dial-Up Connections (Сеть и коммутируемые подключения).

Откроется окно Network Connections (Сетевые подключения).

2. Подведите курсор к иконке для профиля сетевого подключения беспроводного адаптера и щелкните по ней правой кнопкой мыши. Выберите Properties (Свойства) из всплывающего меню.

3. На вкладке General (Общие) выберите команду Configure (Конфигурирование). Откроется окно Adapter Properties (Свойства адаптера).

4. Активизируйте вкладку Advanced (Дополнительно). Отобразится список свойств.

5. Выделите каждый элемент списка свойств для просмотра текущей настройки в поле Value (Значение). Одни значения являются текстовыми полями, а другие представляют собой всплывающие меню. Чтобы изменить текущее значение в текстовом поле, выделите текст и введите новое значение. Чтобы изменить значение в меню, выберите его там.

6. Щелкните по кнопке ОК (Да) для сохранения ваших изменений и закройте окно. То же самое проделайте в окне Network (Сеть) для возврата на рабочий стол.

Некоторые беспроводные сетевые адаптеры, в том числе и продукты от Orinoco, не позволяют менять каких-либо настроек свойств. В этом случае для изменения настроек адаптера используйте программу конфигурационной утилиты, поставляемую с ним.

Настройки функции идентификации в Windows 2000 расположены на вкладке Network Identification (Сетевая идентификация) в окне System Properties (Свойства системы). Чтобы поменять настройки, выполните следующие действия:

1. В Control Panel (Панель управления) дважды щелкните по иконке System (Система). Откроется окно System Properties (Свойства системы).

2. Выберите вкладку Network Identification (Сетевая идентификация).

Откроется диалоговое окно, представленное на рис. 5.13.

Рис. 5.13

3. Активизируйте строку Properties (Свойства), чтобы открыть окно Identification Changes (Изменения идентификации), представленное на рис. 5.14.

Рис. 5.14

4. Введите имя, идентифицирующее данный компьютер в сети, в поле Computer Name (Имя компьютера).

5. Введите сетевой SSID в поле Workgroup (Рабочая группа).

Примечание

Это не обязательно. Проконсультируйтесь у сетевого администратора.

6. Щелкните по кнопке ОК (Да) для сохранения настроек и закройте окно.

Конфигурирование Windows XP

В Windows XP Microsoft ввела специальную поддержку беспроводной сети 802.11b, которая рассчитана на интеграцию беспроводной конфигурации с другими настройками Windows. Теоретически такой шаг должен упростить настройку и использование беспроводных сетей, но все же это не простой Plug-and-Play-процесс.

Целью является автоматическое конфигурирование беспроводной сети.

Windows сама должна обнаруживать ваш беспроводной сетевой адаптер и осуществлять поиск доступных сигналов беспроводной сети. В идеале при обнаружении близлежащей сети для подключения пользователю достаточно сделать лишь несколько щелчков мышью. Если вы заменяете адаптеры на другую марку (это поддерживается Windows XP), вам не придется изучать новый набор команд и средств управления.

Однако реальное положение вещей не всегда соответствует задуманному в силу нескольких причин. Во-первых, функция автоматического конфигурирования требует совместимой прошивки в сетевом адаптере, а для многих адаптеров такая прошивка еще недоступна. Во-вторых, все еще существует несколько тайных конфигурационных настроек, скрытых в Device Manager (Менеджер устройств), а не в инструменте конфигурирования беспроводной сети. Пока в Windows XP не будут внесены усовершенствования, а большинство адаптеров их не поддержит, может оказаться необходимым использование скрытых настроек и функций сетевого конфигурирования, а также инструмента, поставляемого с вашим сетевым адаптером.

Самая ли свежая у вас прошивка?

Поскольку разработка прошивки, совместимой с Windows XP, требует временных затрат для многих производителей сетевых адаптеров, особенно важно удостовериться в том, что вы используете наиболее свежее программное обеспечение и прошивку со своим адаптером. Почти каждый производитель сетевых адаптеров предлагает последние обновления на Web-сайтах в виде бесплатных загрузок.

Использование инструментов беспроводной сети Windows

Если ваш беспроводной адаптер поддерживает конфигурационный инструмент от Microsoft, его стоит попробовать. Некоторые поставщики интегрируют средства управления Windows Wireless Properties (Свойства беспроводной сети Windows) со своими собственными программами. Например, на рис. 5.15 представлен Orinoco Client Manager. Когда вы выбираете функцию Add/Edit Configuration Profile (Добавить/Редактировать профиль конфигурирования) в меню Actions (Операции), открывается окно Windows Wireless Networks Properties (Свойства беспроводных сетей Windows).

Рис. 5.15

Другие адаптеры позволяют вам делать выбор между собственными программами и инструментами Windows. Обе программы, скорее всего, выполняют аналогичные задачи, поэтому правильным выбором является использование той, которая больше нравится вам. Попробуйте обе и выберите наиболее простую в понимании и использовании.

Wireless Wetwork Connection Status

Чтобы открыть окно отображения состояния, дважды щелкните по сетевой иконке в системном трее рядом с часами.

Окно Wireless Network Connection Status (Состояние беспроводного сетевого подключения) отображает текущее состояние вашей беспроводной связи, включая состояние подключения, количество времени, в течение которого текущая связь является активной, скорость передачи данных, качество сигнала и количество байтов, отправленных и принятых адаптером с момента подключения к сети. На рис. 5.16 показано окно отображения состояния.

Рис. 5.16

Чтобы отключить радиосвязь, щелкните по кнопке Disable (Отключить) в нижней части окна состояния. Для изменения большинства общих сетевых настроек используйте кнопку Properties (Свойства).

Сетевые конфигурационные настройки

Чтобы настроить функции конфигурирования беспроводной сети, выберите Start ? Settings > Network Connections (Пуск > Настройки > Сетевые подключения) и дважды щелкните по иконке для вашего беспроводного подключения. Окно Wireless Network Connection Properties (Свойства беспроводного сетевого подключения) напоминает окно свойств для проводных сетевых подключений с дополнительной вкладкой для беспроводных функций, как показано на рис. 5.17.

Рис. 5.17

Чтобы конфигурировать ваше беспроводное подключение, выполните следующие действия:

1. В списке установленных компонентов выберите Internet Protocol (TCP/IP) и щелкните по кнопке Properties (Свойства). Появится окно TCP/IP Properties (Свойства TCP/IP), аналогичное показанному на рис. 5.18.

Рис. 5.18

Активизируйте вкладку General (Общие), если она еще не выбрана.

2. Если DHCP-сервер в вашей точке доступа или некое иное сетевое устройство находится в активном состоянии, выберите функцию Obtain an IP Address Automatically (Получать IP-адрес автоматически). Если вы не используете DHCP-сервер, выберите функцию Use the Following IP Address (Использовать следующий IP-адрес) и введите IP-адрес, присвоенный данному компьютеру, в поле IP Address (IP-адрес).

3. Поле Subnet Mask (Маска подсети) находится в том же окне TCP/IP Properties (Свойства TCP/IP), которое управляет IP-адресом. Если вы не используете DHCP-сервер в вашей сети, введите маску подсети вашей точки доступа.

4. Если вы не используете DHCP-сервер, введите IP беспроводной точки доступа в поле Default Gateway (Основной шлюз).

5. Если DHCP-сервер назначает DNS-адреса сетевым клиентам, выберите функцию Obtain DNS Server Address Automatically (Получать адрес DNS-сервера автоматически). Если в сети используется статичный DNS-сервер, выберите функцию Use the Following DNS Server Addresses (Использовать следующие адреса DNS-сервера) и введите DNS-адреса, предоставленные вашим сетевым администратором или провайдером.

6. Щелкните по кнопке ОК (Да) для сохранения настроек и закройте это окно.

Доступ к файлам и принтеру

Чтобы сделать содержимое папки или целого диска доступным для других сетевых пользователей, подведите курсор к иконке папки или диска, щелкните правой кнопкой мыши и выберите функцию Sharing and Security (Доступ и безопасность) из всплывающего меню. Откроется окно Properties (Свойства), изображенное на рис. 5.19.

Чтобы разрешить доступ к этой папке или диску по сети, выберите функцию Share This Folder on the Network (Открыть доступ к этой папке по сети).

Чтобы разрешить другим пользователям в сети редактировать или удалять файлы, выберите функцию Allow Network Users to Change My Files (Разрешить сетевым пользователям изменять файлы).

Когда вы открываете доступ, иконка для открытого элемента изменяется — на ней появляется изображение руки.

Рис. 5.19

Свойства интерфейсного адаптера

Чтобы изменить свойства сетевого интерфейсного адаптера, выполните перечисленные ниже операции:

1. В окне Wireless Network Connection Properties (Свойства беспроводного сетевого подключения) щелкните по кнопке Configure (Конфигурирование). Откроется окно Adapter Properties (Свойства адаптера).

2. Выберите вкладку Advanced (Дополнительно). Отобразится список свойств, аналогичный представленному на рис. 5.20.

Рис. 5.20

3. Выделите каждый элемент в списке свойств, чтобы посмотреть текущие настройки в поле Value (Значение). Одни значения являются текстовыми полями, а другие представляют собой всплывающее меню. Чтобы изменить текущее значение в текстовом поле, выделите текст и введите новое значение. Чтобы изменить значение в меню, выберите его из списка самостоятельно.

4. Щелкните по кнопке ОК (Да) для сохранения ваших изменений и закройте окно. То же самое действие произведите в окне Network (Сеть) для возврата на рабочий стол.

Некоторые беспроводные сетевые адаптеры не позволяют менять какие-либо настройки свойств. В этом случае для изменения настроек адаптера используйте программу конфигурационной утилиты, поставляемую с ним.

Идентефикация в сети

Чтобы задать или изменить имя, присвоенное компьютеру в Windows XP, откройте вкладку Computer Name (Имя компьютера) в окне System Properties (Свойства системы) и произведите следующие действия:

1. В Control Panel (Панель управления) дважды щелкните по значку System (Система). Откроется окно System Properties (Свойства системы).

2. Выберите вкладку Computer Name (Имя компьютера). Появится изображенное на рис. 5.21 диалоговое окно.

Рис. 5.21

Введите имя, идентифицирующее компьютер в сети, в поле Computer Description (Описание компьютера). Активизируйте команду Change (Изменить). Откроется окно Computer Name Changes (Изменения имени компьютера), представленное на рис. 5.22.

Рис. 5.22

Введите сетевой SSID в поле Workgroup (Рабочая группа).

Примечание

Это не обязательно. Проконсультируйтесь у сетевого администратора.

6. Щелкните по кнопке ОК (Да) для сохранения изменений и закройте окно.

Конфигурирование беспроводной сети в Windows XP

Инструменты конфигурирования беспроводной сети в Windows XP используются в качестве общего интерфейса, который может управлять сетевыми адаптерами многих марок. Некоторые производители адаптеров используют только утилиту Windows, а другие реализуют ее как часть собственных более объемных пакетов сетевого конфигурирования.

Чтобы открыть окно Wireless Network Connection Properties (Свойства беспроводного сетевого подключения), выполните следующие действия:

1. Дважды щелкните по иконке Network (Сеть) в системном трее Windows рядом с часами в нижнем правом углу экрана. Откроется окно Wireless Connection Status (Состояние беспроводного подключения).

2. Выберите Properties (Свойства) в нижней части окна. Окно Properties напоминает открытое окно на рис. 5.23.

Рис. 5.23

Выбор сети

Если ваш компьютер находится в зоне действия более одной сети, вы должны выбрать ту, которую хотите использовать. Утилита Wireless Properties (Свойства беспроводной сети) содержит список предпочтительных сетей, но это не ограничивает вас выбором одной из данного списка.

Список доступных сетей в окне Properties (Свойства) отображает SSID всех сетей, к которым можно подключиться с вашего беспроводного адаптера. Если адаптер обнаруживает только одну сеть, Windows автоматически подключится к ней. Когда сетевой адаптер обнаруживает более одной сети, он сравнивает SSID каждой с названиями в списке Preferred Networks (Предпочтительные сети) и автоматически подключает вас к сети с наивысшим приоритетом. Вы можете изменить порядок поиска сетей, пользуясь кнопками Move Up (Вверх) и Move Down (Вниз) в окне Properties (Свойства).

Microsoft предусмотрительно скрыла диалоговое окно, определяющее, будет или нет Windows ограничиваться сетями из списка предпочтительных. Если ваш адаптер обнаруживает сеть вне списка предпочтений, он установит подключение при условии, что будет активна функция отсутствия предпочтений в окне Advanced (Дополнительно). Чтобы открыть это окно, выберите Advanced в окне Properties (Свойство).

Разумеется, компьютер не всегда делает правильный выбор — если он обнаружит две или более сети, автоматического подключения к необходимой вам может и не произойти. Когда такое происходит, выберите SSID правильной сети в списке Available Networks (Доступные сети) и активизируйте команду Configure (Конфигурировать). Откроется другое окно с большим количеством информации о данной сети, и для нее будет настраиваться подключение.

Включение и отключение кодирования

Окно Local Properties (Свойства локальной сети), которое можно открыть из главного окна Properties (Свойства) либо кнопками Configure (Конфигурирование) и Properties (Свойства), включает набор функций WEP-настройки. Если вы используете сеть с активным WEP-шифрованием, включите функцию Data Encryption (Шифрование данных).

Итог: реализация подключения

Независимо от того, используете вы Windows XP или какую-либо более раннюю версию операционной системы, должна иметься возможность настройки подключения к беспроводной сети. Если функция автоматического подключения не работает, не думайте, что вы сделали что-то неправильно, — скорее всего, вы стали жертвой чьей-то некачественной разработки. Далее приведены некоторые вопросы для проверки:

— Является ли SSID, используемый вашим компьютером, в точности таким же, что и SSID сети, к которой вы хотите подключиться?

— Включено или выключено WEP-шифрование? Если включено — используете ли вы правильный ключ? Установлено ли 64-битное или 128-битное шифрование?

— Использует ли точка доступа фильтрацию МАС-адреса? Присутствует ли ваш беспроводной адаптер в списке разрешенных пользователей?

— Соответствует ли название рабочей группы SSID?

— Использует ли ваша точка доступа DHCP-сервер? Если нет, являются ли IP-адрес, маска подсети и основной шлюз правильными?

— Является ли правильной длина заголовка синхронизации?

|

| {{/ iff}} {{#iff cardtype ‘eq’ ‘errormsg’}}

При добавлении этого товара в корзину возникла проблема. Пожалуйста, попробуйте еще раз.

При удалении этого товара из вашей корзины возникла проблема.Пожалуйста, попробуйте еще раз.

Выбранный товар отсутствует в наличии, и его нельзя добавить в корзину.

Сделайте отдельную покупку для дополнительных подписок

При добавлении этого товара в корзину возникла проблема.Пожалуйста, попробуйте еще раз.

Получите именно ту поддержку, которая вам нужна

Ищете конкретные решения для вашего продукта?

Отслеживайте действие гарантии на продукт
Право на возврат денег, подарки и специальные предложения
Получите легкий доступ к поддержке продукта
Оплата
Мы принимаем следующие способы оплаты:
Добавить продукт
Добавить продукт
Добавить продукт
Нажав на ссылку, вы покинете официальный веб-сайт Royal Philips Healthcare («Philips»).Любые ссылки на сторонние веб-сайты, которые могут появляться на этом сайте, предоставляются только для вашего удобства и никоим образом не представляют собой какую-либо аффилированность или поддержку информации, представленной на этих связанных веб-сайтах. Philips не делает никаких заявлений и не дает никаких гарантий в отношении сторонних веб-сайтов или содержащейся на них информации.
Я понимаю
Наш сайт лучше всего просматривать с помощью последней версии Microsoft Edge, Google Chrome или Firefox.
Как установить статический IP-адрес
Иногда лучше назначить ПК собственный IP-адрес, чем позволять маршрутизатору назначать его автоматически.Присоединяйтесь к нам, когда мы рассмотрим назначение статического IP-адреса в Windows.
Статическая и автоматическая IP-адресация
Прямо сейчас IP-адреса для ваших ПК и других устройств, вероятно, автоматически назначаются вашим маршрутизатором с использованием протокола, известного как протокол динамической конфигурации хоста (DHCP). Это удобный способ упрощения подключения устройств к вашей сети, поскольку вам не нужно самостоятельно настраивать IP-адресацию для каждого нового устройства. Обратной стороной автоматической адресации является то, что IP-адрес устройства может время от времени меняться.
В основном это не имеет большого значения, но бывают случаи, когда вам может потребоваться, чтобы устройство имело статический неизменный IP-адрес. Например:
У вас есть устройство (например, домашний медиасервер), которое вы хотите надежно найти, и вы (или другие устройства) предпочитаете находить его по IP-адресу. Например, использование IP-адресов намного удобнее при устранении неполадок в сети.
У вас есть определенные приложения, которые могут подключаться к сетевым устройствам только по их IP-адресу.В частности, этому ограничению подвержены многие старые сетевые приложения.
Вы перенаправляете порты через маршрутизатор на устройства в вашей сети. Некоторые маршрутизаторы отлично справляются с переадресацией портов и динамическими IP-адресами; другие нет.
Какой бы ни была ваша причина, назначить статические IP-адреса устройствам несложно, но у вас есть выбор — делать это с маршрутизатора или на самом устройстве.
Назначение статических IP-адресов через маршрутизатор
Хотя в этой статье рассматривается назначение статических IP-адресов ПК в самой Windows, есть еще один способ сделать это.Многие маршрутизаторы позволяют назначать пул IP-адресов, которые раздаются определенным устройствам (на основе физического или MAC-адреса устройства). Этот метод предлагает несколько существенных преимуществ:
IP-адресов по-прежнему управляются маршрутизатором, а это означает, что вам не нужно вносить (и не отставать) изменения на каждом отдельном устройстве.
Легче назначать адреса в том же пуле IP-адресов, который использует ваш маршрутизатор.
Учитывая все это, давайте посмотрим, как назначать статические IP-адреса в Windows XP, Vista, 7, 8 и 10.
Установка статического IP-адреса в Windows 7, 8 или 10
Чтобы изменить IP-адрес компьютера в Windows, вам нужно открыть окно «Сетевые подключения». Нажмите Windows + R, введите «ncpa.cpl» в поле «Выполнить» и нажмите Enter.
В окне «Сетевые подключения» щелкните правой кнопкой мыши адаптер, для которого вы хотите установить статический IP-адрес, а затем выберите команду «Свойства».
В окне свойств адаптера выберите «Протокол Интернета версии 4 (TCP / IPv4)» и нажмите кнопку «Свойства».
Выберите параметр «Использовать следующий IP-адрес», а затем введите IP-адрес, маску подсети и шлюз по умолчанию, которые соответствуют настройкам вашей сети. Затем введите предпочтительный и альтернативный адреса DNS-серверов. Наконец, выберите параметр «Проверять настройки при выходе», чтобы Windows немедленно проверила ваш новый IP-адрес и соответствующую информацию, чтобы убедиться, что он работает. Когда будете готовы, нажмите кнопку «ОК».
А затем закройте окно свойств сетевого адаптера.
Windows автоматически запускает сетевую диагностику, чтобы убедиться, что соединение хорошее. Если есть проблемы, Windows предоставит вам возможность запустить мастер устранения неполадок сети. Однако, если у вас все же возникнут проблемы, мастер, скорее всего, не принесет вам слишком много пользы. Лучше проверить правильность настроек и повторить попытку.
Установка статического IP-адреса в Windows Vista
Изменение IP-адреса с DHCP на статический в Vista аналогично другим версиям Windows, но получение правильного местоположения немного отличается.Откройте меню «Пуск», щелкните правой кнопкой мыши «Сеть» и выберите «Свойства».
Откроется Центр управления сетями и общим доступом … нажмите Управление сетевыми подключениями .
Щелкните правой кнопкой мыши сетевой адаптер, которому нужно назначить IP-адрес, и выберите «Свойства».
Выделите Интернет-протокол версии 4 (TCP / IPv4) , затем нажмите кнопку «Свойства».
Теперь измените IP-адрес, маску подсети, шлюз по умолчанию и адреса DNS-сервера. Когда закончите, нажмите ОК.
Вам необходимо закрыть окно свойств подключения по локальной сети, чтобы настройки вступили в силу.
Откройте командную строку и используйте команду ipconfig , чтобы убедиться, что изменения были успешными.
Установка статического IP-адреса в Windows XP
Чтобы установить статический IP-адрес в Windows XP, щелкните правой кнопкой мыши значок «Сетевое окружение» и выберите «Свойства».
Щелкните правой кнопкой мыши адаптер, для которого вы хотите установить IP, а затем выберите «Свойства» в контекстном меню.
Выберите запись «Протокол Интернета (TCP / IP)», а затем нажмите кнопку «Свойства».
Выберите вариант «Использовать следующий IP-адрес». Введите IP-адрес, маску подсети, шлюз по умолчанию и адреса DNS-сервера, которые вы хотите использовать. Когда вы закончите, нажмите кнопку «ОК».
Вам необходимо закрыть окно свойств адаптера, прежде чем изменения вступят в силу.
И вы можете проверить свои новые настройки с помощью команды ipconfig в командной строке.
Настройка принтера для работы в сети
Перед использованием принтера Brother в сетевой среде необходимо настроить параметры TCP / IP. В этой главе вы узнаете основные шаги, необходимые для печати по сети с использованием протокола TCP / IP.
Мы рекомендуем вам использовать программу установки Brother на компакт-диске, который мы предоставили вместе с принтером. С помощью этого приложения вы можете легко подключить свой принтер к сети и установить сетевое программное обеспечение и драйвер принтера, необходимые для завершения настройки сети.Вы будете руководствоваться инструкциями на экране, пока не сможете использовать сетевой принтер Brother. Следуйте инструкциям в прилагаемом Руководстве по быстрой установке.
IP-адреса, маски подсети и шлюзы
Чтобы использовать принтер в сетевой среде TCP / IP, вам необходимо настроить IP-адрес и маску подсети. IP-адрес, который вы назначаете серверу печати, должен находиться в той же логической сети, что и ваши главные компьютеры. Если это не так, необходимо правильно настроить маску подсети и адрес шлюза.
IP-адрес
IP-адрес — это последовательность чисел, которая идентифицирует каждый компьютер, подключенный к сети. IP-адрес состоит из четырех чисел, разделенных точками. Каждое число находится в диапазоне от 0 до 255.
•
Пример: В небольшой сети вы обычно меняете окончательные числа.
•
192.168.1.1
•
192.168.1.2
•
192.168.1.3
Маска подсети
Маски подсети ограничивают сетевое взаимодействие.
•
Пример: компьютер 1 может взаимодействовать с компьютером 2
•
Компьютер 1
IP-адрес: 192.168.1.2
Маска подсети: 255.255.255.0
Компьютер 2
IP-адрес: 192.168.1.3
Маска подсети: 255.255.255.255.0
Примечание
0 означает, что в этой части адреса нет ограничений на обмен данными.
В приведенном выше примере мы можем взаимодействовать со всем, у кого есть IP-адрес, начинающийся с 192.168.1.X.
Шлюз (и маршрутизатор)
Шлюз — это точка сети, которая действует как вход в другую сеть и отправляет данные, передаваемые через сеть, в точное место назначения.Маршрутизатор знает, куда направлять данные, поступающие на шлюз. Если пункт назначения находится во внешней сети, маршрутизатор передает данные во внешнюю сеть. Если ваша сеть взаимодействует с другими сетями, вам может потребоваться настроить IP-адрес шлюза. Если вы не знаете IP-адрес шлюза, обратитесь к сетевому администратору.
Какие IP-адреса могут указывать на то, что у меня проблемы с сетью?
Этот контент был заархивирован и больше не поддерживается Университетом Индианы.Информация здесь может быть неточной, а ссылки могут быть недоступны или надежны.
Компьютеру необходим IP-адрес для работы в Интернете. Не все IP-адреса обеспечивают возможность подключения. В Университете Индианы, чтобы определить, в какой диапазон входит IP-адрес вашего компьютера, и Если это проблематично, воспользуйтесь следующими списками. Для большего информацию о поиске IP-адреса см. в разделе Поиск IP-адреса вашего компьютера
Рабочие IP-адреса
В IU следующие диапазоны IP-адресов — это те, которые ваш компьютер должен упасть внутри:
Для IU Bloomington
Стандартный зарегистрированный DHCP или диапазон статических адресов (в Другими словами, нормальный адрес вы получите , если только вы не попадают в одну из следующих двух категорий):
129.79.x.x
149.159.x.x
156.56.x.x

Предварительная регистрация (перед регистрацией для DHCP; подробнее см. Зарегистрируйте свое проводное устройство в сети IU):
10.7.x.x
10.10.x.x
10.11.x.x
10.12.x.x
10.232.x.x

Беспроводная связь (до подключения к VPN):
Примечание: «x» в адресе (например, 129.79.x.x) стоит для любого числа от 0 до 255.
для IUPUI
Стандартный зарегистрированный DHCP или диапазон статических адресов (в других слова, нормальный адрес вы получаете , если только вы не попадете в один следующих двух категорий):
Предварительная регистрация (перед регистрацией для DHCP; подробнее см. Зарегистрируйте свое проводное устройство в сети IU):
Беспроводная связь (до подключения к VPN):
Примечание: Знак «x» в адресе (например,г., 129.79.x.x) стойки для любого числа от 0 до 255.
Если вы не получаете адрес ни в одном из вышеуказанных диапазонов, то либо вы не подключены к сети IU или у вас проблемы с подключением.
Проблемные IP-адреса
Ниже приведены некоторые адреса, указывающие на проблему с вашим подключение:
169.254.x.x: Это то, что называется автоматическим Частный IP-адрес. IP в этом диапазоне означает, что компьютер не может посмотреть в сети.Для компьютера, использующего DHCP, внешний сервер должен сообщить это какой IP-адрес использовать. К сожалению, если нет сети подключение, компьютер не может разговаривать с сервером. В тех случаях компьютер фактически предоставит себе IP-адрес, начиная с 169.254, поскольку он должен присвоить себе какой-то номер. Когда вы видите адрес 169.254.x.x, у вас определенно проблема. Это может быть таким простым, как отключенный сетевой кабель, или это может быть как сложный, поскольку сеть не работает. Изрядное количество На этом этапе задействовано устранение неполадок, но суть в том, что ваш компьютер даже не видит сеть.
0.0.0.0: IP-адрес, состоящий только из нулей, означает, что ваш компьютер видит сеть, но что-то еще мешает с его возможностью получить IP-адрес. Чтобы решить эту проблему, вы можете попробовать следующий:
Временно отключить или перенастроить брандмауэр: Некоторые межсетевые экраны, особенно старые, недостаточно умны, чтобы приспособиться к определенным сетям. Брандмауэр может заблокировать ваш комп с DHCP-сервера. Если вы можете настроить его, чтобы DHCP-сервер для вашей сети для связи, а затем сделайте это.Иначе, попробуйте временно отключить его, пока вы не изолируете и не исправите проблема, или (если брандмауэр оказался самой проблемой) вы узнали, как настроить брандмауэр для текущего ситуация.
Убедитесь, что ваш сетевой адаптер установлен правильно: Можно посмотреть в Диспетчере устройств (Windows) или Сведения о системе (Macintosh), чтобы убедиться, что карта Ethernet перечислен и функционален. Вы также должны проверить, правильно ли драйвер установлен.
Убедитесь, что на вашем компьютере включен DHCP: Убедитесь, что выбран параметр с надписью. В Windows Компьютер NT, 2000 или XP, также убедитесь, что настройка также выбран. На Macintosh убедитесь, что параметр, помеченный Выбрано (Mac OS X) или (Mac OS 7.6 — 9.x).

192.168.x.x, 172.16.x.x или 10.x.x.x: IP Адреса в этом диапазоне называются внутренними или частными адресами. Для дополнительную информацию см. в разделе Зарезервированные диапазоны для частных IP-адресов.
Примечание: Перед определением проблемы, связанной с частный IP-адрес, вам необходимо знать исключения.Увидеть информация о частных IP-адресах ниже.
Частные IP-адреса
В IU используются следующие диапазоны частных IP-адресов:
для IUB
10.7.x.x
10.10.x.x
10.11.x.x
10.12.x.x
10.232.x.x
10.231.x.x (беспроводной)
10.235.x.x (беспроводной)
Для IUPUI
10.134.x.x
10.148.x.x
10.60.x.x (беспроводной)
10.235.x.x (беспроводной)
Вышеуказанные адреса (кроме помеченных как «беспроводной») назначены когда вам нужно зарегистрировать свой компьютер для DHCP (см. Регистрация проводного устройства в сети IU). Те, которые помечены как «беспроводной», назначаются, когда вы делаете беспроводной подключение, прежде чем подключаться через VPN.
За исключением адресов выше, частный IP-адрес может просто означает, что ваш компьютер проходит через домашний маршрутизатор или прокси-сервер, или подключение через другой компьютер с подключением к Интернету Совместное использование (ICS).Если это так, и вы делаете это на цель, то иметь частный IP-адрес вполне нормально. Но если ты не намеренно проходя через маршрутизатор, прокси-сервер или компьютер с поддержкой ICS, получить частный IP-адрес — это плохо.
Если вы подключаетесь в студенческом городке или в большинстве мест на территории кампуса, вы точно не должны использовать домашний роутер, прокси или компьютер ICS, и получение частного IP-адреса — это плохо (за исключением, опять же, перечисленных выше). Это означает, что либо кто-то без разрешения установил такой роутер, или чьи-то компьютер по ошибке запускает ICS.Ваше соединение может работать нормально, но скорее всего, он будет очень медленным или очень ограниченным в отношении того, где вы можешь идти. Если вы находитесь в кампусе и когда-либо получаете частный IP-адрес, не входит в диапазон исключений, указанных выше, обратитесь в свой кампус Центр поддержки. Для получения дополнительной информации о в этом случае см. О мошеннических DHCP-серверах в сети IU
.
Примечание: Некоторые отделы используют частные IP-адреса для защищенные серверы или рабочие станции с конфиденциальными данными. В таких случаях получить такие адреса — нормально.Однако большинству людей в кампусе следует получение полных законных адресов. Вот как ты знаешь, что ты предполагается получить частный IP-адрес (все это применимо только в кампусе):
Вы используете один из компьютеров с ограниченным доступом, упомянутых выше, и вы или ваш администратор явно настроили это таким образом.
Ваш компьютер еще не зарегистрирован для DHCP, и вы получаете Адрес 10.10.x.x, 10.12.x.x или 10.56.x.x.
Вы используете беспроводную сеть и получаете 10 баллов.231.x.x или 10.235.x.x Айпи адрес.
Если вы не подходите ни для одной из этих категорий, вы не должны получение IP-адреса 10.x.x.x, 192.168.x.x или 172.16.x.x при включенном университетский городок IU.
Назначение IP для точек доступа
IP-адрес точки доступа можно назначить с помощью локального веб-интерфейса во время подключения. Локальный веб-интерфейс позволяет настраивать следующие типы IP-адресации:
Автоматически (по умолчанию)
Статический
PPPoE
Запуск с мгновенного включения 2.4.0 добавлена поддержка тегирования VLAN восходящего канала точки доступа. По умолчанию VLAN восходящей линии связи не помечена идентификатором VLAN ID 1. Теперь его можно изменить на маркированную VLAN и другой идентификатор VLAN от 1 до 4092.
DHCP или статическая IP-адресация
Следующая процедура описывает, как назначить IP-адрес для точки доступа с помощью локального веб-интерфейса:
Подключите точку доступа к сети.
Как только светодиод на точке доступа загорится оранжевым светом, она будет транслировать открытый SSID InstantOn-AB: CD: EF примерно через одну минуту, где AB: CD: EF соответствует последним трем октетам MAC-адреса точки доступа.
Подключите портативный компьютер или мобильное устройство к SSID и получите доступ к локальному веб-серверу через https://connect.arubainstanton.com. Отображается локальная страница конфигурации WebUI.
В разделе IP-адресация настройте любой из следующих параметров для назначения IP-адреса для точки доступа:
Автоматически (по умолчанию) : DHCP-сервер назначает IP-адрес для точки доступа. Этот вариант выбран по умолчанию.
Статический : Чтобы определить статический IP-адрес для точки доступа, укажите следующие параметры:
IP-адрес —IP-адрес точки доступа.
Маска подсети — Маска подсети.
Шлюз по умолчанию — IP-адрес шлюза по умолчанию.
DNS-сервер —IP-адрес DNS-сервера.
PPPoE : Интернет-провайдер назначает IP-адрес точке доступа. Этот параметр можно настроить только на точках доступа AP11D, когда он работает как основной маршрутизатор сети. Дополнительные сведения о настройке PPPoE см. В разделе Настройка подключения к глобальной сети для вашей сети.
В Uplink VLAN выберите переключатель Tagged .
Укажите идентификатор VLAN от 1 до 4092 для VLAN восходящего канала .
Сохраните конфигурацию.
После настройки VLAN восходящего канала точка доступа перезагрузится, чтобы применить новую конфигурацию, и точка доступа получит IP-адрес.
После добавления точки доступа к сайту управляющая VLAN может быть изменена с Tagged на Untagged и наоборот на вкладке Ports точки доступа Instant On.
Нажмите Применить .Точка доступа перезапустится после применения настроек.
Настройки назначения IP можно увидеть на вкладке Connectivity на странице AP Details и Router Details для точек доступа и маршрутизаторов соответственно.
Настройка подключения к глобальной сети для вашей сети
Конфигурация
PPPoE возможна только в том случае, если точка доступа Instant On подключена в качестве основного маршрутизатора Wi-Fi и должна быть выполнена перед подключением точек доступа Instant On.Локальный веб-сервер на устройстве предложит настроить PPPoE только тогда, когда точка доступа Instant On находится в заводском состоянии по умолчанию, а не в случае получения адреса DHCP. После подключения точки доступа к облаку конфигурация PPPoE больше не будет доступна для изменений. Однако, если точка доступа теряет подключение к облаку и обнаруживаются сбои PPPoE, вы можете получить доступ к локальному веб-интерфейсу и снова обновить настройки.
Иногда провайдер может заблокировать MAC-адрес первого подключенного устройства на сервере PPPoE.Впоследствии, когда пользователь пытается заменить свое устройство PPPoE устройством Instant On, он может столкнуться с проблемами аутентификации. В таких случаях пользователю необходимо связаться со своим поставщиком Интернет-услуг, чтобы освободить MAC-адрес первого устройства, чтобы разрешить подключение устройства Instant On.
Чтобы настроить PPPoE в сети, выполните следующие действия:
Точка доступа Instant On должна быть подключена к модему, предоставленному поставщиком Интернет-услуг, но не имеет IP-адреса, предоставленного DHCP-сервером.
Как только светодиод на точке доступа загорится оранжевым светом, она будет транслировать открытый SSID InstantOn-AB: CD: EF примерно через одну минуту, где AB: CD: EF соответствует последним трем октетам MAC-адреса точки доступа.
Подключите портативный компьютер или мобильное устройство к SSID и получите доступ к локальному веб-серверу через https://connect.arubainstanton.com. Отображается локальная страница конфигурации WebUI.
В разделе IP-адресация выберите переключатель PPPoE.
Введите имя пользователя PPPoE, пароль и MTU , предоставленные вашим интернет-провайдером, в соответствующие поля.
В разделе Uplink VLAN выберите переключатель Tagged .
Укажите идентификатор VLAN от 1 до 4092 для VLAN восходящего канала .
Нажмите Применить. Точка доступа перезагрузится после применения конфигурации PPPoE.
Подождите, пока светодиодные индикаторы не замигают зеленым и оранжевым. Это указывает на то, что соединение PPPoE работает и стабильно, вы увидите, что статус подключения устройства теперь гласит «Ожидание подключения».. «. Этот шаг может занять еще пять минут, если точка доступа обновит микропрограмму во время процесса перезагрузки.
Теперь вы можете перейти к созданию нового сайта и добавлению устройств. Для получения дополнительной информации см .:
Если точка доступа с конфигурацией PPPoE будет удалена из инвентаризации или сайт будет удален, точка доступа перейдет в исходное состояние по умолчанию, а конфигурация PPPoE будет удалена с точки доступа.
Управление IP-адресами
— Документация NetBox
Агрегаты
IP-адресация по своей природе иерархическая. Например, первые несколько уровней иерархии IPv4 выглядят так:
Эта иерархия включает 33 уровня адресации, от / 0 до индивидуального адреса / 32 (и намного дальше до / 128 для IPv6).Конечно, большинство организаций озабочены только относительно небольшими частями общего IP-пространства, поэтому отслеживать самые верхние из этих уровней не нужно.
NetBox позволяет нам указывать интересующие нас части IP-пространства путем определения агрегатов . Как правило, совокупность будет соответствовать либо выделению публичного (глобально маршрутизируемого) IP-пространства, предоставленному региональным органом власти, либо частному (внутренне маршрутизируемому) назначению. Общие частные обозначения включают:
Каждый агрегат назначается RIR.Для «общедоступных» агрегатов это будет реальный орган, предоставивший вашей организации разрешение на использование указанного IP-пространства в общедоступном Интернете. Для «частных» агрегатов это будет установленный законом орган, например RFC 1918. Каждый агрегат может также аннотировать дату, на которую он был размещен, где это применимо.
Префиксы
автоматически располагаются под своими родительскими агрегатами в NetBox. Обычно вы хотите создавать агрегаты только для префиксов и IP-адресов, которыми ваша организация фактически управляет: нет необходимости определять агрегаты для пространства, назначенного провайдером, которое, например, используется только в интернет-каналах.
Примечание
Поскольку агрегаты представляют собой участки глобального IP-пространства, они не могут перекрываться друг с другом: они могут существовать только бок о бок. Например, вы не можете определить и 10.0.0.0/8, и 10.16.0.0/16 как агрегаты, потому что они перекрываются. 10.16.0.0/16 в этом примере будет создан как префикс контейнера и автоматически сгруппирован под агрегатом 10.0.0.0/8. Помните, что цель агрегатов — установить корень вашей иерархии IP-адресов.
Региональные интернет-регистры (RIR)
Региональные интернет-регистры отвечают за распределение адресного пространства с глобальной маршрутизацией.Пять RIR — это ARIN, RIPE, APNIC, LACNIC и AFRINIC. Однако некоторое адресное пространство было зарезервировано для внутреннего использования, например, как определено в RFC 1918 и 6598. NetBox также рассматривает эти RFC как своего рода RIR; то есть орган, которому «принадлежит» определенное адресное пространство. Существуют также реестры более низкого уровня, которые обслуживают определенные географические области.
Пользователи могут создавать любые RIR по своему усмотрению, но каждый агрегат должен быть назначен одному RIR. Модель RIR включает логический флаг, который указывает, выделяет ли RIR только частное IP-пространство.
Например, предположим, что ARIN выделил вашей организации 104.131.0.0/16. Он также использует внутреннюю адресацию RFC 1918. Сначала вы должны создать RIR с именами «ARIN» и «RFC 1918», а затем создать агрегат для каждого из этих префиксов верхнего уровня, назначив его соответствующему RIR.
Префиксы
Префикс — это сеть IPv4 или IPv6 и маска, выраженная в нотации CIDR (например, 192.0.2.0/24). Префикс включает только «сетевую часть» IP-адреса: все биты в адресе, не покрытые маской, должны быть нулевыми.(Другими словами, префикс не может быть конкретным IP-адресом.)
Префиксы
автоматически упорядочиваются по родительским агрегатам. Кроме того, каждый префикс может быть назначен конкретному сайту и экземпляру виртуальной маршрутизации и пересылки (VRF). Каждый VRF представляет собой отдельное IP-пространство или таблицу маршрутизации. Все префиксы, не назначенные VRF, считаются находящимися в «глобальной» таблице.
Каждому префиксу можно присвоить статус и роль. Эти термины часто используются как синонимы, поэтому важно понимать разницу между ними.Статус определяет рабочее состояние префикса. Статусы жестко запрограммированы в NetBox и могут быть одним из следующих:
Контейнер — сводка дочерних префиксов
Активно — Предоставлено и используется
Зарезервировано — Предназначено для использования в будущем
Устарело — больше не используется
С другой стороны, роль префикса определяет его функцию. Назначение ролей не является обязательным, и роли можно полностью настраивать.Например, вы можете создать роли, чтобы различать производственную инфраструктуру и инфраструктуру разработки.
Префикс также может быть назначен VLAN. Эта ассоциация полезна для связывания адресного пространства с доменами второго уровня. VLAN может быть назначено несколько префиксов.
Модель префикса включает флаг «is pool». Если этот параметр включен, NetBox будет рассматривать этот префикс как диапазон (например, пул NAT), в котором каждый IP-адрес действителен и может быть назначен. Эта логика используется при идентификации доступных IP-адресов в префиксе.Если этот флаг отключен, NetBox будет считать, что первый и последний (широковещательный) адрес в префиксе IPv4 непригодны для использования.
Префикс / роли VLAN
Роль указывает на функцию префикса или VLAN. Например, вы можете определить роли данных, голоса и безопасности. Как правило, префиксу будет назначена та же функциональная роль, что и VLAN, которой он назначен (если таковая имеется).
Диапазоны IP
Эта модель представляет произвольный диапазон индивидуальных адресов IPv4 или IPv6, включая его начальный и конечный адреса.Например, диапазон от 192.0.2.10 до 192.0.2.20 состоит из одиннадцати элементов. (Общее количество членов доступно как свойство size в экземпляре IPRange.) Подобно префиксам и IP-адресам, каждый диапазон IP может быть необязательно назначен VRF и / или арендатору.
Диапазоны IP-адресов
также имеют те же функциональные роли, что и префиксы и VLAN, хотя назначение роли не является обязательным. Каждому диапазону IP-адресов должен быть присвоен рабочий статус, который является одним из следующих:
Активно — Предоставлено и используется
Зарезервировано — Предназначено для использования в будущем
Устарело — больше не используется
Статус диапазона не оказывает какое-либо влияние на его IP-адреса, статус которых может изменяться отдельно.32 — 1.
IP-адресов
IP-адрес состоит из одного адреса хоста (IPv4 или IPv6) и его маски подсети. Его маска должна точно соответствовать тому, как IP-адрес настроен на интерфейсе в реальном мире.
Как и префикс, IP-адрес может быть дополнительно назначен VRF (в противном случае он появится в «глобальной» таблице). IP-адреса автоматически упорядочиваются по родительским префиксам в соответствующих VRF в соответствии с иерархией IP.
Каждому IP-адресу также можно назначить рабочий статус и функциональную роль.Статусы жестко запрограммированы в NetBox и включают следующее:
Роли используются для обозначения некоторого специального атрибута IP-адреса; например, использовать в качестве кольцевой проверки или как виртуальный IP-адрес для группы VRRP. (Обратите внимание, что функциональные роли носят концептуальный характер и поэтому не могут быть настроены пользователем.) Доступные роли включают:
Петля
Среднее
Anycast
VIP
VRRP
HSRP
GLBP
IP-адрес может быть назначен любому интерфейсу устройства или виртуальной машины, и интерфейсу может быть назначено несколько IP-адресов.Кроме того, каждое устройство и виртуальная машина могут иметь один из своих интерфейсных IP-адресов, назначенных в качестве основного IP-адреса для каждого семейства адресов (один для IPv4 и один для IPv6).
Примечание
Если основные IP-адреса установлены как для IPv4, так и для IPv6, NetBox предпочтет IPv6. Это можно изменить, задав параметр конфигурации PREFER_IPV4 .
Преобразование сетевых адресов (NAT)
IP-адрес может быть назначен для преобразования сетевых адресов (NAT) внутри IP-адреса ровно для одного другого IP-адреса.Это полезно в первую очередь для обозначения перевода между общедоступными и частными IP-адресами. Эта связь выполняется в обоих направлениях: например, если 10.0.0.1 назначен как внутренний IP-адрес для 192.0.2.1, 192.0.2.1 будет отображаться как внешний IP-адрес для 10.0.0.1.
Примечание
NetBox не поддерживает отслеживание отношений NAT «один ко многим» (также называемое преобразованием адресов порта). Этот тип политики требует дополнительной логики для моделирования и не может быть полностью представлен одним IP-адресом.
Виртуальная маршрутизация и пересылка (VRF)
Объект VRF в NetBox представляет домен виртуальной маршрутизации и пересылки (VRF). Каждый VRF — это, по сути, отдельная таблица маршрутизации. VRF обычно используются для изоляции клиентов или организаций друг от друга в сети или для маршрутизации перекрывающегося адресного пространства (например, нескольких экземпляров пространства 10.0.0.0/8). Каждый VRF может быть назначен конкретному арендатору, чтобы помочь в организации доступного IP-пространства заказчиком или внутренним пользователем.
Каждому VRF назначается уникальное имя и дополнительный отличитель маршрута (RD). Ожидается, что RD примет одну из форм, предписанных в RFC 4364, однако его форматирование строго не соблюдается.
Каждый префикс и IP-адрес могут быть назначены одному (и только одному) VRF. Если у вас есть префикс или IP-адрес, который существует в нескольких VRF, вам нужно будет создать отдельный его экземпляр в NetBox для каждого VRF. Любой префикс или IP-адрес, не назначенный VRF, считается принадлежащим «глобальной» таблице.
По умолчанию NetBox позволяет назначать повторяющиеся префиксы VRF. Это поведение можно переключить, установив флаг «принудительно использовать уникальный» на модели VRF.
Примечание
Обеспечение уникального IP-пространства можно переключить для глобальной таблицы (префиксы без VRF) с помощью параметра конфигурации ENFORCE_GLOBAL_UNIQUE .
Каждый VRF может иметь одну или несколько целей маршрута импорта и / или экспорта, примененных к нему. Цели маршрута используются для управления обменом маршрутами (префиксами) между VRF в L3VPN.
Маршрутные цели
Цель маршрута — это особый тип расширенного сообщества BGP, используемый для управления перераспределением маршрутов между таблицами VRF в сети. Цели маршрута могут быть назначены отдельным VRF в NetBox в качестве целей импорта или экспорта (или обоих) для моделирования этого обмена в L3VPN. Каждой цели маршрута должно быть присвоено уникальное имя, которое должно быть в формате, предписанном RFC 4364, подобно отличителю маршрута VR.
Каждую цель маршрута можно дополнительно назначить арендатору и присвоить ему теги.
Как настроить статический IP-адрес в Linux
IP-адреса
в системах Linux часто назначаются автоматически серверами протокола динамической конфигурации хоста (DHCP). Они называются «динамическими адресами» и могут изменяться при каждой перезагрузке системы. Однако, когда система является сервером или будет управляться удаленно, для этих систем, как правило, удобнее иметь статические адреса, обеспечивающие стабильные и согласованные соединения с пользователями и приложениями.
К счастью, шаги, необходимые для изменения IP-адреса системы Linux с динамического на статический, довольно просты, хотя они будут немного отличаться в зависимости от используемого вами дистрибутива. В этом посте мы рассмотрим, как эта задача решается в системах Red Hat (RHEL) и Ubuntu.
Нет простой команды, которую можно было бы запустить, чтобы определить, назначен ли IP-адрес в системе Linux по DHCP или статическим. Если он изменяется при перезапуске системы, он явно динамически назначается, но даже динамический адрес имеет некоторое сопротивление изменению.Лучше всего посмотреть файл конфигурации. Подробнее об этом в разделах ниже.
RHEL 8
Чтобы настроить статический IP-адрес в системе Red Hat, давайте начнем с перечисления соединений NetworkManager. Команда nmcli , показанная ниже, выведет список сетевых подключений и устройств в системе. Обратите внимание, что имена устройств и имена подключений не совпадают.
$ nmcli dev status
ТИП УСТРОЙСТВА СОСТОЯНИЕ ПОДКЛЮЧЕНИЕ
wlo1 wifi connected Comtrend7FB9
virbr0 bridge connected virbr0
enp3s0 ethernet unavailable -
lo loopback unmanaged -
virbr0-nic tun unmanaged -
Чтобы изменить сетевой интерфейс с динамического на статический, вам необходимо отредактировать файл в каталоге / etc / sysconfig / network-scripts, который представляет собой общедоступный интерфейс.В этом примере он называется ifcfg-Comtrend7BF9 (ifcfg-, за которым следует имя соединения). Строку протокола загрузки «BOOTPROTO = dhcp» необходимо изменить на «BOOTPROTO = static». Кроме того, в файл необходимо добавить используемый IP-адрес. Конечный результат будет выглядеть примерно так (ПРИМЕЧАНИЕ: не добавляйте «стрелки», вставленные ниже, чтобы выделить строки, на которых нужно сосредоточить внимание):
HWADDR = 7C: 67: 2A: CF: EF: 9F ESSID = Comtrend7FB9 РЕЖИМ = Управляемый KEY_MGMT = WPA-PSK SECURITYMODE = открытый MAC_ADDRESS_RANDOMIZATION = по умолчанию ТИП = беспроводной IPADDR = 192.168.0.22 <== PROXY_METHOD = нет BROWSER_ONLY = нет BOOTPROTO = статический <== РАЗМОРАЖИВАТЬ = да IPV4_FAILURE_FATAL = нет IPV6INIT = да IPV6_AUTOCONF = да IPV6_DEFROUTE = да IPV6_FAILURE_FATAL = нет IPV6_ADDR_GEN_MODE = стабильная конфиденциальность ИМЯ = Comtrend7FB9 UUID = 2f5a6217-37c7-449f-bfaa-1d3fa5283482 ONBOOT = да
Выполните команду systemctl restart NetworkManager после внесения изменений, чтобы изменения вступили в силу.

Ubuntu 18.10
Команда nmcli (интерфейс командной строки сетевого менеджера) может использоваться для вывода списка сетевых интерфейсов в системе Ubuntu. В выходных данных ниже мы видим как петлю, так и общедоступный сетевой интерфейс. Устройство в вашей системе может иметь другое имя. Тот, который отражает расположение оборудования.
Ubuntu> nmcli d ТИП УСТРОЙСТВА СОСТОЯНИЕ СОЕДИНЕНИЕ enp0s25 ethernet неуправляемый - lo loopback unmanaged -
Чтобы проверить параметры конфигурации сетевого интерфейса в системе Ubuntu, вы должны использовать следующую команду:
Ubuntu> cat / etc / network / interfaces # файл интерфейсов (5), используемый ifup (8) и ifdown (8) авто лоу iface lo inet loopback авто enp0s25 iface enp0s25 inet dhcp <== динамически назначается
Из последней строки этого вывода видно, что интерфейс eth0 в настоящее время назначен DHCP.Чтобы изменить настройку на динамическую, вы должны изменить «dhcp» на «статический» и добавить еще несколько строк. Например, в файле, показанном ниже, мы изменили dhcp на static и указали IP-адрес, который мы хотим использовать вместе с другими настройками:
# interfaces (5) файл, используемый ifup (8) и ifdown (8) авто лоу iface lo inet loopback авто enp0s25 iface enp0s25 inet static адрес 192.168.0.11 маска сети 255.255.255.0 сеть 192.168.0.0 трансляция 192.168.0.255
Перезапустите сетевую службу или перезагрузите систему, чтобы изменения вступили в силу.
Заключение
Изменение сетевых настроек следует производить только в том случае, если изменения не повлияют на текущие соединения, и вы можете отменить изменения, если это необходимо. Перед внесением изменений всегда рекомендуется сделать копию любого файла конфигурации. Предоставление резервной копии предсказуемого имени, такого как interfaces.

Почему я не могу подключиться к интернету после успешного подключения к беспроводной сети TP-Link?

Что такое DHCP-протокол – База знаний Timeweb Community

Способы выдачи IP-адресов

Протокол DHCP и динамический IP

Взаимодействие DHCP-сервера и клиента

Поиск (Discover): Клиент → Сервер

Предложение (Offer): Сервер → Клиент

Запрос (Request): Клиент → Сервер

Подтверждение (ACK): Сервер → Клиент

Другие варианты сообщений

Длительность использования IP-адреса

Способы раздачи IP-адресов в DHCP

Связь DHCP и клиента в разных подсетях

Краткие выводы

Настройка принтера для работы в сети

IP-адреса, маски подсети и шлюзы

IP-адрес

Маска подсети

Шлюз (и маршрутизатор)

Что такое и как работает DHCP-протокол

Обмен сообщениями между DHCP-сервером и клиентом

Прочие варианты сообщений

Если DHCP-сервер и клиент находятся в разных сетях

Как обновить ip адрес компьютера, за минуту

Зачем перезапрашивать IP адрес?

Методы обновления IP адреса компьютера

Удаленное обновление IP адреса на компьютере

Не удается подключить компьютер к сети Wi-Fi

Причины и решение

Глава 5. Wi-Fi для Windows. Wi-Fi. Беспроводная сеть

|

Оплата

Как установить статический IP-адрес

Статическая и автоматическая IP-адресация

Назначение статических IP-адресов через маршрутизатор

Установка статического IP-адреса в Windows Vista

Установка статического IP-адреса в Windows XP

Настройка принтера для работы в сети

IP-адреса, маски подсети и шлюзы

IP-адрес

Маска подсети

Шлюз (и маршрутизатор)

Какие IP-адреса могут указывать на то, что у меня проблемы с сетью?

Рабочие IP-адреса

Для IU Bloomington

для IUPUI

Проблемные IP-адреса

Частные IP-адреса

для IUB

Для IUPUI

Назначение IP для точек доступа

DHCP или статическая IP-адресация

Настройка подключения к глобальной сети для вашей сети

— Документация NetBox

Агрегаты

Региональные интернет-регистры (RIR)

Префиксы

Префикс / роли VLAN

Диапазоны IP

IP-адресов

Преобразование сетевых адресов (NAT)

Виртуальная маршрутизация и пересылка (VRF)

Маршрутные цели

Как настроить статический IP-адрес в Linux

RHEL 8

Ubuntu 18.10

Заключение

Добавить комментарий Отменить ответ
