Как настроить Триколор ТВ самостоятельно. Настройка каналов Триколор ТВ

После установки спутниковой антенны Триколор ТВ потребуется настроить ее на прием сигнала. Этот процесс имеет свои особенности, поэтому перед началом настройки важно ознакомиться с функциональностью ресивера, работой пульта дистанционного управления и рабочими частоты Триколор ТВ.

Комплекты Триколор ТВ

Алгоритм самостоятельной настройки Триколор ТВ

Каналы Триколор ТВ настраиваются в два шага:

  1. Сначала выполняется автоматический поиск, а затем ручная установка. Если в списке каналов спутникового телевидения есть много кодированных, ненужных владельцу программ, можно сбросить параметры ресивера и настроить его заново. Для этого заходят в главное меню и выбирают закладку «Настройка». Здесь понадобится ввести пин-код (по умолчанию 0000).
  2. Далее следует выбрать опцию «Заводские настройки» и подтвердить действие нажатием красной кнопки внизу экрана.

Чтобы настроить каналы в автоматическом режиме, достаточно просто включить ресивер Триколор ТВ в нулевом состоянии, в результате чего на экране появится меню поэтапной настройки. Разбираться в терминах и их показателях не нужно. Можно просто нажимать на всех этапах кнопку «Далее». По окончанию автопоиска в память ресивера добавится 32 канала, но это не все доступные телепрограммы.

Для нахождения дополнительных каналов нужно выполнить поиск в ручном режиме. Для этого в подразделе главного меню «Настройки» после ввода пин-кода выбирают опцию ручного поиска и изменяют параметры частоты, типа поляризации и скорости потока. Необходимые значения можно найти у поставщика услуг или в интернете. Они должны быть привязаны к спутниковому телевидению Триколор ТВ.

При успешном выполнении ручной настройки в список ресивера добавится много новых отечественных и зарубежных каналов. На этом поиск каналов завершен. Из меню выходят несколькими нажатиями кнопки «Exit» на пульте.

Следует учесть, что смена параметров спутникового телевидения (например, обновление или замена пакетов Триколор) потребует выполнение повторной настройки каналов.

Инструкция по самостоятельной настройке Триколор ТВ

Самостоятельная настройка антенны Триколор ТВ позволит вам понять принцип работы системы. Таким образом, вы будете совершать меньше ошибок, сможете настраивать каналы и устранять неполадки. При этом, зная как настраивать Триколор ТВ, вы сможете определенно сэкономить.

Весь процесс монтажа антенны и настройки оборудование занимает от двух до шести часов. В данном случае самое главное — это сделать отверстия в стене и протянуть кабель. Если вы имеете перфоратор, гаечные ключи и комплект от Триколор ТВ, то сможете без проблем установить и, конечно же, настроить спутниковую антенну.

Процесс установки и настройки Триколор ТВ

  1. Выбор оптимального места для установки тарелки
  2. Надежный крепеж антенны и прокладка кабеля
  3. Настройка и проверка сигнала
  4. Настройка ресивера
  5. Прохождение регистрации
  6. Настройка каналов.

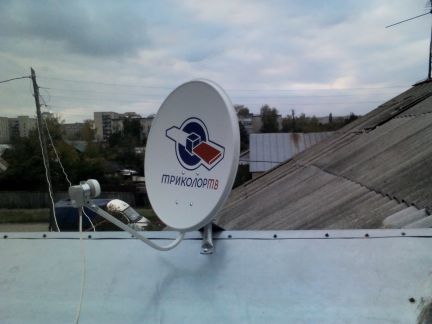

Место для установки антенны Триколор ТВ

Для получения желаемого результата, с самого начала все необходимо делать правильно. Выбор места в первую очередь обуславливается связью со спутником, который, как всем известно, бороздит космическое пространство :). Именно по этому, главной задачей является не перекрывать данную связь другими домами, стенами, деревьями и другими возможными преградами.

Необходимо выбрать подходящее место на внешней стороне дома и обеспечить прием сигнала со спутника без каких-либо препятствий. Желательно, чтобы вы имели к антенне постоянный доступ, и чтобы она была установлена как можно ближе к ресиверу. Это необходимо, чтобы настройка была максимально быстрой. Тарелка должна быть направленна к югу, так как все телевизионные спутники находятся в южном направлении. Поэтому не имеет никакого смысла устанавливать антенну на северную сторону.

Идеальным местом может стать внешняя сторона балкона, наружная стена возле окон или же крыша дома. Рекомендуется защитить тарелку от сильного ветра, дождя, града и снега. Не ставьте её под наклоном крыши или другими возможными водостоками, так как все это может сильно ухудшить прием сигнала.

Монтаж и регулировка спутниковой антенны Триколор ТВ

Тарелку необходимо устанавливать надежно, поэтому подойдите к выбору крепежа максимально внимательно. Крепеж зависит от материала стен и возможной силы ветра, который может повредить антенну или её комплектующие части, что может привести к неприятностям и дополнительным расходам.

Соберите антенну исходя из инструкции, которая есть в комплекте.

Обратите свое внимание на конвертер, который потребуется установить разъемом вниз, дабы на него не попадала влага, снег, пыль и т. д. Это может сильно снизить сигнал.

Закрепите кронштейн к стене.

Максимально надежно и прикрепите к нему уже собранную тарелку. Обратите внимание на то, что не следует сразу затягивать регулировочные гайки до конца, так как вам еще предстоит крутить антенну и ловить сигнал. Убедитесь, что антенна может поворачиваться в любом направлении беспрепятственно.

Приготовьте кабель с обеих сторон.

Зачистите 15 мм изоляции, аккуратно загните оплетку и фольгу, удалите 10 мм изолятора и освободите внутреннюю жилу. После этого накрутите разъем и оставьте не более 2 мм жилы за разъемом. Кабель готов! Теперь соедините кабель с конвертером на антенне, протяните его в помещение к ресиверу и подключите. Зафиксируйте кабель изолентой к держателю конвертера, дабы он не портился от воздействия ветра.

Включить ресивер и вставить смарт-карту

Включите ресивер и подключите его к телевизору, следуя инструкции и вставьте смарт-карту чипом вниз. Включите телевизор и приемник, после чего должен активироваться мастер установок. Далее нужно настроить основные параметры. На телевизоре следует проверить, идет ли сигнал от ресивера. Теперь войдите режим настройки антенны и жмите на стрелку вправо до того момента, когда на экране внизу покажутся две полоски с цифрами, которые показывают уровень сигнала.

Регулировка антенны Триколор ТВ

Теперь вам нужно добиться точной географической регулировки. Это достигается при помощи определенного угла по вертикали и горизонтали. Требуется вращать антенну с шагом в один сантиметр до того момента, пока две полосы внизу экрана не станут зеленого цвета, а цифры не перешагнут отметку в 70%. Это будет значит, что сигнал отличный. Важно знать, что после каждого вращения необходимо подождать 5 секунд, пока дойдет сигнал.

Затягиваем гайки у спутниковой тарелки

После этого можно надежно затягивать регулировочные гайки.

Примечание: Лучше всего осуществлять настройку в сухую и безоблачную погоду, так как облачность и осадки могут влиять на качество сигнала спутника.

Итак, тарелку вы настроили, теперь нужно зарегистрировать и активировать смарткарту.



Регистрация смарт-карты Триколор ТВ

Если вы сами смогли установить тарелку, а также настроить ресивер, тогда вы без проблем сможете разобраться с регистрацией и активацией карты. Регистрация необходима для активирования карты и получения гарантии на приобретенное оборудование.

Регистрация смарт-карты Триколор ТВ через интернет

Если для вас удобнее регистрировать карту через интернет, тогда данный процесс займет не более пяти минут, читайте подробнее про Личный кабинет в Триколор ТВ. В таком случае от вас требуется просто заполнить регистрационную анкету на сайте компании «Триколор ТВ», после чего карта будет активирована, и вам предоставят номер вашего договора. Бланк договора необходимо распечатать, заполнить, подписать и отправить на почту в течение семи дней. Адрес для отправки: 197022, Россия, г. Санкт Петербург, А/Я 170, ЗАО «Национальная спутниковая компания».

Регистрация смарт-карты Триколор ТВ через звонок по телефону

Если вам будет проще регистрироваться в телефонном режиме, тогда позвоните по номеру 8-800-500-01-23. Процесс регистрации через телефон такой же, как и в интернет варианте. Регистрируясь таким способом, предварительно приготовьте паспорт покупателя, номер и код карты «Триколор ТВ», серийный номер ресивера, а также адрес, где устанавливается и настраивается спутниковая антенна. Читайте подробнее где взять ID приёмника Триколор ТВ.

Настраиваем каналы на оборудование Триколор ТВ

После того, как карта будет активирована, вставьте её в настроенный ресивер после чего включите его вместе с телевизором. Теперь нужно будет просканировать каналы. Возьмите пульт и нажмите кнопку «Меню», далее «Поиск каналов Триколор» и кнопку ОК. Немного подождите пока будут найдены необходимые частоты и покажется список каналов. Каналы нужно обновлять около раза в месяц, просто ответив на запрос об обновлении «Да». Также рекомендуем вам посмотреть инструкцию по настройке каналов в Триколор ТВ.

Угол настройки антенны триколор. Частотные характеристики «Трехцветных

На какой спутник надо настраивать антенну Триколор ТВ

Для жителей Европейской части России и Урала настройку антенны надо производить на спутники Eutelsat 36B & Express AMU1 36.0°E . Для жителей Сибирского округа и части Дальневосточного округа антенну надо настраивать на спутник Express AT1 56.0°E

. В пограничном по зонам облучения Уральском округе антенну можно настраивать на любой из этих спутников.

Что делать, когда каналы Триколор ТВ не работают!

2 апреля 2018 отключены все каналы в стандарте MPEG-2. Чтобы смотреть каналы оператора необходимо произвести обмен оборудования MPEG-2 на оборудование MPEG-4 у дилеров оператора. Почему перестают работать оплаченные каналы на старых моделях ресиверов MPEG-4, это вопрос к спутниковому оператору Триколор ТВ в Санкт — Петербург!

1. Если у вас перестали работать все каналы Триколор ТВ, не спешите настраивать тарелку и прописывать заново каналы, возможно у оператора профилактика каналов!

2. Если профилактики у оператора нет и спутник на своем месте, и пакеты оплачены, а ресивер выдает «Нет сигнала», тогда надо проверить подключение к антенне, настройку тарелки на спутник, конвертор, а затем сам ресивер.
3. Иногда полезно сбросить ресивер на заводские установки (затем выключить из его сети и снова включить) и заново прописать каналы.

4. Налипший на конвертор снег может полностью блокировать спутниковый сигнал!

5. Когда ресивер выдает «Кодированные каналы», «Ошибка…» и что-то в этом роде, а инфоканал работает.
В этом случае надо проверить наличие оплаты через личный кабинет абонента.
Попробуйте сбросить ресивер на заводские установки (затем выключить из его сети и снова включить) и заново прописать каналы, далее надо оставить ресивер включенным на кодированном российском канале и ждать когда придут ключи. Если каналы не откроются, тогда нужно связаться с менеджерами Триколор ТВ, а если они не помогут, проверить ресивер на предмет последней прошивки или неисправности.

6. Если вы вовремя не обновили программное обеспечение ресивера со спутника, когда это предлагал сделать оператор, то все или некоторые телевизионные каналы могут перестать работать. В этом случае ресивер надо обновить принудительно, через USB разъем с помощью «флешки». Все программные прошивки можно найти на сайте производителя ресиверов GS.

Как настроить антенну Триколор ТВ на спутники Eutelsat 36B & Express AMU1 36.0°E самостоятельно

Координаты, по которым настраивается спутниковая антенна:
1. Азимут.
2. Угол места.
В чем сложность настройки антенны
Очень узкий луч диаграммы направленности антенны, всего несколько градусов. Причем, чем больше размер антенны, тем уже луч. Настройка антенны на спутник Express AT1 56.0°E производится аналогично настройке на спутники Eutelsat 36B & Express AMU1 36. 0°E, только в программу надо ввести координаты спутника Express AT1 56.0°E.
Процесс настройки
1. Настроить антенну Триколор ТВ на спутник довольно просто! На начальном этапе необходима информация о телекоммуникационных спутниках, координатах их расположения, об особенностях спутникового телевидения и спутникового оборудования. Информацию об этом и многом другом Вы можете получить на нашем сайте, в статье: «Спутниковое телевидение» .
2. Перед установкой и настройкой антенны необходимо определить направление на спутник:
а). При помощи компаса (надо учитывать, что на его показания могут влиять расположенные вблизи металлические предметы), солнца, GPS навигатора или расположенным вблизи тарелкам, размером 0,6 м, приблизительно, определите азимут на спутники Eutelsat 36B & Express AMU1 36.0°E, (36 градусов восточной долготы). Обязательно проконтролируйте, чтобы направление на спутник было свободно от высотных домов, деревьев и проч.
б). Для того чтобы точно определить местоположение спутника можно воспользоваться программой «Satellite Antenna Alignment», которую можно скачать на сайте http://www. al-soft.com/saa/satinfo-ru.shtml

Программа «Satellite Antenna Alignment» поможет Вам рассчитать азимут и угол места, необходимые для установки и настройке спутниковой тарелки, на любой доступный спутник, в выбранной географической точке приёма. С помощью программы можно рассчитать углы сразу для всех геостационарных телекоммуникационных спутников, расположенных на «дуге».
Программа запоминает географические координаты мест, для которых производился расчет. Впоследствии можно воспользоваться этими координатами, т.к. они сохраняются в памяти программы.
В начале, при работе с программой «Satellite Antenna Alignment», необходимо занести в разделе «Координаты места установки антенны» географические координаты места установки.
Условные обозначения: «N — широта северная», «S — широта южная», «E — долгота восточная» и «W — долгота западная». После ввода координат, в левой части в таблице получите расчетные углы азимута и подъема (угол места) антенны на все спутники сразу. Азимут — это направление на спутник (в градусах), определяемый как угол между направлениями на север и спутник. Угол места — это направление, определяемое как угол (в градусах) между направлением на спутник и плоскостью земли в точке приема. Отрицательный угол места означает, что спутник находится за линией горизонта и для приёма не доступен. Таким образом, в месте установки антенны теоретически можно определить все спутники, с которых возможен приём сигналов. Ориентируясь по азимуту и углу места, можно на местности быстро определить направление на спутник и возможность приёма сигнала в выбранной точке.

При отсутствии инструмента определения географического направления, можно воспользоваться определением координат спутника по солнцу.
Программа позволяет рассчитать азимут по солнцу. Для этого нужно задать в программе географические координаты местности. Расчётная высота над уровнем моря — 0 метров.
Расчёт производится для определённой даты. Результаты расчета оформляются в левой части таблицы. По таблице, для солнца определяем азимут и угол подъёма в заданный момент времени.
Порядок работы: сначала определяем азимут на выбранный спутник, а затем рассчитываем азимут солнца в день установки антенны. Далее в таблице находим азимут солнца близкий по значению к азимуту на спутник и определяем время (и дату), когда солнце будет находиться в этом направлении. В рассчитанный момент времени антенну поворачиваем прямо на солнце, т.к. в это время азимуты солнца и спутника совпадают. Углы места (подъёма) спутника и солнца могут не совпадать. Если они совпадут, то приём со спутника в данный момент времени будет неустойчив, или вообще, не возможен, т.к. мощное электромагнитное излучение солнца «забъёт» сигнал со спутника. Это явление называется солнечная интерференция, она бывает весной и осенью в течении нескольких дней.
При расчете обязательно учитывается временная зона (для Москвы +3 часа к Гринвичу).
Если в стране стрелки переводятся на летнее время, то к полученным расчетам азимута необходимо прибавить 1 час!
Программа отображает красной линией направление на спутник, красная линия не рисуется, если спутник находится за линией горизонта и не доступен для приема в данном месте. Желтый сектор указывает на световой день, на схеме также указаны стороны горизонта.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Также с помощью этой программы можно рассчитать угол между преградой на пути спутниковой антенны и плоскостью условного горизонта, где располагается антенна. Указав высоту преграды и расстояние до нее, можно определить этот угол. Если он больше угла места выбранного вами спутника, то прием со спутника в данном месте установки невозможен.

Еще одна полезная функция программы: при активации вкладки «Транспондеры», программа загружает из Интернета все активные транспондеры, выбранного спутника.
Программа сохраняет все данные в выбранном Вами формате файлов.
Для определения местоположения спутников Eutelsat 36B & Express AMU1 36.0°E введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места. Согласно вычислениям программы «Satellite Antenna Alignment», точные параметры спутников в Нижнем Новгороде: азимут — 189,592 градуса восточной долготы, угол места — 25,516 градуса.
3. Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.
4. Включите ресивер, на экране ТВ увидите надпись «нет сигнала». Для того чтобы индикатор настройки высветился на экране ТВ, на пульте последовательно нажмите кнопки: меню, настройка, ручной поиск. Индикатор настройки имеет две шкалы: «качество сигнала» и «уровень сигнала». Настройку надо осуществлять по шкале «качество сигнала». Надо учитывать, что на уровень сигнала влияет длина кабеля от ресивера до конвертера. При большой длине кабеля необходимо применять специальные спутниковые усилители (уровень сигнала отличается на разных моделях ресиверов).
Далее производим настройку самой антенны. Перемещая плоскость антенны по углу места с интервалом 3-4 градуса от положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях, вращайте антенну по азимуту на кронштейне в секторе примерно 20 градусов от определенного на спутник направления (см. пункт 2). Операции надо проводить последовательно: сначала изменяется угол места, затем вращается антенна. Вращать антенну надо медленно, чтобы не проскочить направление на спутник, рабочий сектор приёма (диаграмма направленности) тарелки всего 2-2,5 градуса. Когда на экране ТВ появится изображение, по кружкам индикатора уровня сигнала надо установить максимальный уровень сигнала путем перемещения антенны по азимуту и углу места и в заключении потуже затяните гайки крепления антенны.
5. Приятного Вам просмотра!

Если вы думаете, что антенну можно повесить в любом месте или с любой стороны дома, и она в каждом случае сможет принимать сигнал со спутника, то вы сильно ошибаетесь.

С какой стороны находятся спутники…

Все спутники летают над экватором, то есть со стороны Юга, Юго-Востока или Юго-Запада. Следовательно и антенны направлять нужно на Юг.

В направлении севера нет ни одного телевизионного спутника, и на северную сторону люди вешают антенны забавы ради.

Внимание, многих эта новость шокирует, но телевизионные спутники всегда «висят» в одном месте. Да, да, всегда: и сегодня, и завтра, и вчера. Спутники никуда не улетают и никуда не перемещаются. Такая вот технология передачи сигнала из космоса на спутниковые антенны.

У вас появилась цель…

Теперь, когда вы знаете, что спутник из года в год находятся в одном и том же месте, да еще и с южной стороты, пора узнать где именно и куда следует направить антенну.

01 | КАК ОПРЕДЕЛИТЬ НАПРАВЛЕНИЕ НА СПУТНИК СПОСОБ #1

Быстрый и легкий способ…

Что означают эти данные…

Азимут — это угол между севером и искомым направлением. Азимут отсчитывается по ходу движения часовой стрелки. На рисунке указано направление на спутник с азимутом 190°. То есть от севера отсчитываем 190° по ходу часовой стрелки. Синяя линия — направление спутниковой антенны.

Поворот конвертора . Если посмотреть на конвертер так, как смотрит на него тарелка, то поворачивать его надо при положительном значении — по часовой стрелке, при отрицательном — против. Для Триколор и НТВ+ конвертер поворачивать не надо.

Угол наклона — угол на который нужно поднять или опустить антенну по вертикали. При отрицательных углах антенна смотрит в землю, что вполне нормально. уступает в точности подсчета угола наклона.

Угол места — угол между горизонтом и направлением на спутник. При отрицательных и близких к нулю значениях прием сигнала со спутника невозможен.

02 | КАК ОПРЕДЕЛИТЬ НАПРАВЛЕНИЕ НА СПУТНИК СПОСОБ #2

  • Программа укажет будет ли мешать дерево или дом уверенному приему сигнала;
  • Рассчитает время, в которое спутник и солнце находятся в одном направлении;
  • Максимально точно вычислит угол наклона антенны.

В первой вкладке программы необходимо ввести: 1) название спутника, на который вы хотите настроить антенну 2) широту места 3) долготу места. Широту и долготу для вашего города узнать легко: я например в поисковике ввожу запрос «широта и долгота Могилева», и уже в первой ссылке нахожу результат.

Триколор ТВ как современное спутниковое телевидение, можно настроить без помощи специалиста, сэкономив на этом приличную сумму денег. Фронт работы весьма трудоемкий, но несложный, если знать последовательность действий. Ниже подробно будет описано, как настроить Триколор ТВ.

Что понадобится в работе

Прежде чем ответить на главный вопрос, как настроить спутниковую тарелку, вам нужно будет приготовить следующие рабочие инструменты:

  • гаечные ключи разного размера;
  • перфоратор;
  • отвертки разного размера;
  • элементы для крепежа;
  • изолента;
  • рабочий уровень;
  • чертежный карандаш или ручка.

Выбор места установки антенны

Настройка антенны Триколор ТВ начинается с места выбора ее будущей установки. Главный фактор, на который следует опираться при выборе – это свободный доступ прибора по направлению к спутнику, то есть источнику сигнала. Иными словами, если вы зрительно проведете прямую линию между спутником и антенной, то не должны обнаружить на ней препятствие в виде деревьев и сооружений на крышах или зданиях. Это будет первым шагом на пути к тому, как самому настроить спутниковую антенну Триколор.

Обратите внимание, что чем ближе тарелка будет установлена по отношению к вашему телевизору, тем лучшее качество сигнала вам может быть гарантированно. К тому же так вы сможете настроить тарелку гораздо проще и быстрее.

Места, неблагоприятные для установки антенны:

  • застекленные лоджии;
  • территории, которые могут быть подвержены попаданию осадков в виде снега или дождя;
  • крыши с двускатной, четырехскатной или несимметричной кровлей;
  • места близ водослива.

Сборка антенны «Триколор ТВ» и установка ее главных элементов

Вопреки устоявшемуся мнению, собрать и настроить антенну и тарелку не так уж сложно. Для этого вам нужно следовать установленному алгоритму действий и опираться на предлагающуюся схему.

  1. Массивный кронштейн, который входит в комплект пакета Триколор, следует надежно зафиксировать на стене. Особенность установки и выбор крепежных инструментов будет зависеть от стены (несущая или капитальная).
  2. При фиксации кронштейна учитывайте, что конвертер, находящийся в держателе должен быть им же установлен вниз. Так, вы защитите вашу тарелку Триколор от выпадения осадков.
  3. Надежно соедините между собой кабель и конвертор посредством F-разъема. Для этого вам нужно будет освободить кабель от верхней изоляции не более чем на 10 мм. Затем, плотно оберните кабель экранирующей оплеткой и фольгой. Внутренний изоляционный слой также нужно удалить на 10 мм и максимально закрутить разъем.
  4. Заранее приготовьте стежки и изоляционную ленту для того, чтобы установить кабель в дуге держателя для конвертера.
  5. Герметизация – необходимая процедура, которая должна распространяться на всю длину кабеля. В отдельных случаях вам может понадобиться силиконовый герметик.
  6. Далее, зафиксируйте антенну на кронштейн. Устанавливайте ее так, чтобы в любой момент иметь возможно вращать ее в разных направлениях.
  7. На последнем этапе сборки вам снова понадобится изолента и стяжки, поскольку на кронштейне, кроме антенны, также должен быть зафиксирован кабель. Если вы закрепите кабель с небольшим запасом, то это впоследствии облегчит вам монтаж и ремонт устройства, если таковой понадобится.

Если вы все еще задаетесь вопросом о том, как настроить антенну Триколор ТВ без помощи специалиста, то имейте в виду, что первый и самый сложный этап вы уже преодолели. И как видите, сделать это было не так уж сложно. К тому же порядок действий при сборке антенны универсален и не зависит от того, при этом вы используете и какой формат изображения будет выведен на экран, в частности, формат Ultra HD.

Монтаж телевизионного разъема

Опираясь на представленную схему, действуйте поступательно:

  • опасаясь повредить экранирующую оплетку, избавьте кабель от верхней изоляции на 15 мм;
  • экранирующая оплетка, а после, и фольга должны быть расположены по всей протяженности кабеля;
  • избавьте кабель также и от 10 мм внутреннего слоя изоляции;
  • максимально вкрутите разъем и отсоедините кусачками проводник, который не должен заступать за края не более чем на 3 мм.

Видео, передаваемое телевизору с помощью установленной тарелки Триколор будет напрямую зависеть от качества проводимых вами работ. Поэтому внимательно следуйте порядку инструкции и приложите максим усилий к процессу. Настройка Триколор ТВ требует поступательных действий.

Регулировка антенны «Триколор ТВ»

Чем точнее с географической точки зрения будет отрегулирована антенна, тем лучше будут показывать каналы на Триколор ТВ. Особенность данных манипуляций также зависит от двух факторов: угол места и азимута. Обе величины измеряются в градусах.

Сложность в том, что для каждого отдельного поселения и региона показатели могут существенно розниться. Например, для Брянска угол места будет равен 29 градусам, а азимут – 178 градусам. Учитывайте эту особенность при регулировке антенны.

Если у вас по тем или иным причинам пропали каналы, то возможно, причина сбоя как раз заключается в неправильной регулировке тарелки.

Азимут вы можете определить и самостоятельно, если умеете пользоваться компасом и определять его точные показатели.

Опирайтесь на советы, которые прилагает провайдер спутникового телевидения с изображением высокого качества формата Ultra HD, подведите к приемнику сигнала кабель от конвертера. Сделать это будет очень просто, поскольку монтаж телевизионного разъема вам уже был совершен. После чего, подключите ресивер к телевизору и проверьте наличие сигнала и его качество.

Настройка сигнала «Триколор ТВ»

Для того, чтобы настроить бесплатные каналы Триколор ТВ и их сигнал, вам понадобится зайти в меню «Установки антенны». Далее, смещайте антенный курсор в плоскости до такой степени, пока вы не получите сигнал, который вас удовлетворит.

Не должно быть помех, ряби и мелких точек, кроме того, звук должен быть качественным и совершенным.

Обратите внимание, что если в процессе эксплуатации у вас пропали каналы, то в качестве одного из вариантов устранения поломки, вы можете зайти в вышеупомянутое меню.

Следующим этапом вам необходимо будет открыть вкладку «Уровень принимаемого сигнала».

  1. Возьмите в руки пульт ресивера и нажмите кнопку «МЕНЮ».
  2. Воспользуетесь кнопками-стрелками, найдите вкладку «Установки», после, подтвердите команду нажатием «ОК».
  3. Для дальнейшей установки предусматривается введение пароля. На первом этапе провайдер предусматривает введение четырех нулей. Впоследствии вы сможете самостоятельно его изменить.
  4. Далее, доберитесь до вкладки «Системные установки» и снова утвердите команду нажатием «ОК».

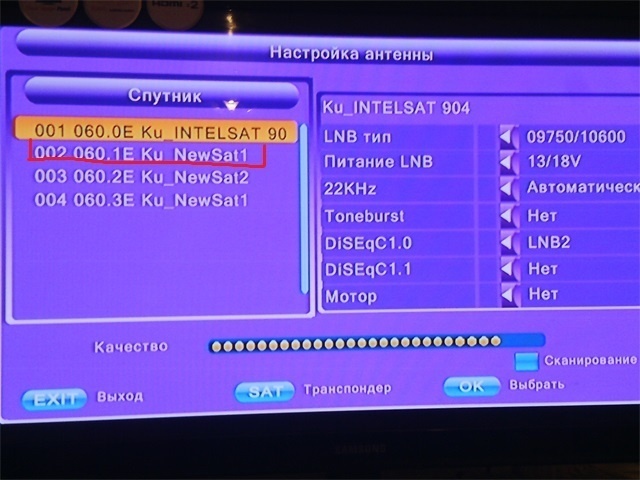

  5. Войдите в меню «Установки антенны» и подтвердите запрос.

После того, как вы выберете режим установки антенны и перечень каналов, определите спутник, который соответствует вашему региону: Eutelsat 36A или Eutelsat 36В. Найдите во вкладке меню установки антенны две шкалы, которые характеризуют уровень сигнала и его передачу на спутник. Если обе из них заполнены до отметки в 70%, значит, все ваши работы были проведены правильно и каналы на Триколор ТВ будут показывать с высоким качеством.

На тот случай, когда показатели оказываются ниже желаемого уровня, имеет смысл обратиться к соединению кабеля. Возможно, он передает слабый сигнал на спутник, который его попросту не улавливает.

Не забывайте о том, что ваша тарелка все-таки находится на улице, нельзя исключать воздействия на нее условий погоды. Гроза, молния, сильный дождь или любые другие осадки могут повлиять на уровень сигнала. Но он вернется в норму сразу после того, как погодные условия наладятся.

Видео-инструкция по настройке

Видео наглядно представляет все этапы сборки и установки антенны Триколор ТВ. Зрительная демонстрация позволяет более доступно представить себе, как внешне будет выглядеть процесс работы.

Теперь вы знаете, как настроить Триколор ТВ самостоятельно, как собрать антенну, как проверить уровень сигнала и что делать, если пропали каналы. Это позволит вам сэкономить средства, которые могли бы быть потрачены на услуги настройщика.

Вконтакте

Триколор ТВ предлагает смотреть множество каналов через спутниковую связь, в отличном качестве. А чтобы узнать, какие частоты соответствуют каким каналам, нужно воспользоваться специальными таблицами.

Это высококачественная спутниковая связь, которая работает на обширной территории (включая Сибирь), и включает в себя множество интересных каналов, даже таких, как ТНВ, который встречается в пакетах довольно редко. Однако, чтобы иметь возможность пользоваться всеми благами данного предложения, нужно уметь его правильно настраивать.

Настройка вещания (всех каналов, включая ТВН, и на всей территории, включая Сибирь) возможна, если у вас есть:

  • Ресивер для приёма сигнала телеканалов (включая ТНВ).
  • Антенна нужного диаметра (а именно, 90 см).
  • Два конвертера ― линейной и круговой поляризации.
  • Мультифид.

Пакет вещания от Триколор ТВ становится очень популярным, и подключить его может каждый. Это можно сделать даже без помощи специалистов. Достаточно просто знать, какие настройки нужно выставить. Конечно же, список каналов (Сибирь) не идеален (хотя и включает ТНВ). Там может не быть множества нужных вам каналов, но это не проблема, так как их можно смотреть на других спутниках.

Особенности настройки

Прежде чем узнавать про частоты Триколор ТВ, нужно правильно подключить и настроить всё оборудование. Начинать нужно с места размещения антенны. Чтобы принимать все каналы, включая ТНВ. Позднее, Вам нужно будет познакомиться с большим количеством настроек, включая lnb и другие. Размещая антенну, следите, чтобы она смотрела на юг, и чтобы там не было высоких преград. В идеале, перед антенной должен быть чистый горизонт. Тогда настройка принесет свои плоды.

Очень хорошо, если у вас будет возможность регулировать положение тарелки во время эксплуатации, чтобы ловить более чистый сигнал. Такая настройка не просто гибкая, но и оправдана эксплуатационными нуждами.

В инструкции будет указано, как собирать антенну, после чего нужно будет переходить к следующему этапу ― настройка вещания и таблица каналов.

С lnb вы столкнётесь, когда будете настраивать мультифид. Для того чтобы всё работало идеально, значение lnb должно быть «одиночный». При присвоении lnb другого значения, настройка на Триколор невозможна.

Многие установки делаются вручную и не могут быть отрегулированы автоматически. Так, вам нужно будет самостоятельно настроить всю вашу систему на приём конкретного спутника, и начинается всё с системной настройки. Здесь значение Номера должно быть 1. При этом важно соблюдать значение нижней строки 10750, верхней 10750. Они по умолчанию могут быть разными. Однако вам нужно привести эти частоты к такому единому виду. При необходимости, измените значения вручную.

Далее, настройте ручные установки. Выберите номер антенны и частоту, как будет указано в инструкции. В данном случае 1, Eutelsat W4, 12226. Скорость для потока выберите 27500. Это оптимальная величина, с которой удобно работать. После этих нехитрых манипуляций нужно искать сигнал и ориентироваться по световым индикаторам. Особых трудностей на данном этапе не возникает, но следите, чтобы у зеркала был полный обзор, и вы его не загораживали.

Когда вы уже поймали сигнал спутника, настроить каналы будет очень просто.

Какие каналы бывают?

Для подключения самих каналов достаточно выбрать поиск каналов в меню. Ресивер сам найдёт все каналы, которые предоставляются по данному направлению связи. Конечно, вы также можете сделать всё вручную, если введёте данные каждого канала самостоятельно. Так можно добиться отменного качества сигнала. Ниже приведена таблица частот.

В данной таблице представлены все каналы, которые могут вас заинтересовать.


Как правильно установить спутниковую антенну Триколор ТВ самостоятельно

На сегодняшний день все меньше и меньше людей пользуются обычными телевизионными антеннами, и постепенно переходят на спутниковое телевидение. Установить и настроить спутниковую антенну можно самостоятельно, это не займет много усилий и времени. Весь процесс установки спутниковой антенны можно разделить на несколько этапов. Что понять весь процесс, необходимо подробно рассмотреть каждый из них.

Как выбрать оператора?

На сегодняшний день на территории Российской Федерации есть множество операторов спутникового телевидения, предоставляющих свои услуги. От того, какой спутник вы выберете, будет зависеть дальнейшее качество телевидения и количество каналов. Одним из лидеров является Триколор-ТВ, который предоставляет своим абонентам качественные услуги телевидения за доступную цену. Триколор ТВ как оператор зарекомендовал себя должным образом, им пользуется множество людей, проживающих на европейской части России. Также на сегодняшний день стал доступным Триколор Сибирь.

В данном случае, настраивать спутниковую антенну Триколор ТВ будет проще тем, что у этого спутника большой охват. Это означает, что установить Триколор очень просто и вам не придется долго искать место, где бы антенна ловила сигнал, поскольку у него большой радиус действия.

Выбор антенны

Существует три вида антенн, способных принимать спутниковый сигнал:

  • Классический вариант антенны – прямофокусный. В данном случае, конвертор крепится по центру тарелки при помощи спиц. Недостатком прямофокусных антенн является тот факт, что их элементы отбрасывают тень на поверхность, тем самым ухудшая качество сигнала. Также на прием каналов влияют негативные погодные условия, например, туман или дождь.
  • Офсетные антенны. У этих тарелок конвертор находится не в центре, как у предыдущего вида, а внизу. Эта спутниковая тарелка зачастую крепится примерно под углом в 25 градусов. Таким образом, никакие погодные условия не мешают принимать и передавать качественный сигнал.
  • Тороидальные антенны – являются наиболее новым, и, в то же время, самым простым вариантом тарелок. Преимуществом тороидальных антенн является тот факт, что с их помощью можно принимать сигнал сразу с нескольких источников. То есть, если вы захотите сменить спутник, то это можно легко сделать без переустановки.

Немалую роль играет в выборе антенны также выбор подвески. Если приобрести азимутальную подвеску, то нужно быть готовым к тому, что при смене спутника, тарелку нужно полностью перенастраивать. Полярная подвеска способна принимать сразу несколько сигналов со спутников.

Особое внимание обратите на материал, из которого изготовлена антенна:

  • Тарелки из алюминия отличаются легкостью и долговечностью, поскольку они не ржавеют под воздействием осадков и сырости. Но они склонны к деформации, из-за чего искажается сигнал.
  • Спутниковые антенны из пластика тоже являются очень легкими и просты в установке, но особо прочными и долговечными их не назовешь.
  • Антенны из стали являются наиболее прочными и долговечными, не поддаются эрозии и деформации. Сигнал от таких тарелок остается на высоком уровне долгие годы. Но в некоторых случаях вас может смутить их внушительный вес.
  • Сетчатые антенны являются достаточно устойчивыми и не реагируют на сильные порывы ветра. Основным их недостатком является то, что сетчатые тарелки в определенном диапазоне способны хуже принимать сигнал.

От диаметра тарелки, в первую очередь, зависит качество приема сигнала. Чем больше диаметр, тем сигнал будет качественнее.

Как найти спутник, и правильно установить расположение антенны?

После того, как вы определились с антенной, можно приступать непосредственно к ее установке. Но для этого необходимо знать, с какой стороны ее прикрепить, чтобы сигнал лучше всего поступал к антенне, а помех было по минимуму. При установке спутниковой тарелки стоит учитывать, что сигнал не может проходить через стены, поэтому если антенна будет находиться в неподходящем месте, она попросту не словит сигнал.

Абсолютно все спутники, в том числе и оператора Триколор ТВ, находятся в районе экватора, поэтому тарелка должна смотреть на юг. Если все окна вашей квартиры выходят на северную сторону, то стоит подумать о том, чтобы расположить тарелку на крыше или, по возможности, закрепить ее с другой, южной стороны. Последний вариант получится осуществить только в том случае, если удастся проложить кабель.

Также не стоит забывать, что для лучшего качества каналов, стоит выбрать тарелку определенного диаметра. Что касается оператора Триколор ТВ, то на территории России спутниковая антенна диаметром 0,6 метра будет принимать отличный сигнал. Если вы выбрали себе оператор спутникового телевидения Триколор ТВ, то устанавливать тарелки Триколор большего диаметра, например, 0,9 метра, является нецелесообразным. Во-первых, качество сигнала не будет разительно отличаться, а, во-вторых, самостоятельно установить тарелку таких размеров будет достаточно проблематично.

Как собрать и установить антенну?

Сборка антенны – дело достаточно простое, просто нужно следовать инструкции и делать все постепенно. Сначала вам потребуется с помощью специальных крепежных элементов закрепить хорошо на стене кронштейны, на которых и будет держаться спутниковая тарелка. При этом, необходимо учесть, что вы будете поворачивать тарелку в разные стороны, поэтому близлежащие стены не должны мешать.

Тем временем, на тарелку нужно установить конвертор так, чтобы снег и дождь минимально попадали внутрь. Это поможет улучшить сигнал и поспособствует долгому сроку службы оборудования. Подготавливаем кабель, который будет соединять конвертор и ресивер. Для этого, аккуратно зачищаем по 1,5 сантиметра с каждой стороны и прикручиваем его к конвектору. Второй конец кабеля необходимо присоединить к разъему ресивера.

После того, как будет произведен монтаж, всю конструкцию устанавливают на кронштейны и закрепляют ее, но не очень плотно. Это необходимо для того, чтобы потом тарелку можно было двигать, с целью словить хороший сигнал со спутника. Когда настройка антенны Триколор ТВ завершится, и она будет полностью установлена, тогда можно затянуть гайки с полной силой, чтобы ее не соврало сильными потоками ветра.

Настройка ресивера оператора Триколор ТВ самостоятельно

Настроить ресивер – дело достаточно простое. На первом этапе нам потребуется подсоединить ресивер и телевизору. Для этого нужно включить кабель питания в сеть. Если ресивер исправен, то на экране вы увидите следующую надпись: BOOT. Далее на экране может появиться время, и это будет означать, что ресивер сейчас выключен. Вы можете включить устройство с помощью пульта управления.

В зависимости от вида ресивера, существует несколько видов подключения:

  • На высокой частоте. В этом случае, антенный кабель, который идет в комплекте с приемником, подключаем к телевизору и ресиверу.
  • На низкой частоте. Приемники, которые работают на этой частоте, подключаются к телевизору кабелем типа тюльпаны. В данной ситуации возможно два варианта. Если на телевизоре вы видите сообщение «нет сигнала», значит, вы все сделали правильно, приемник работает и принимает сигнал с антенны. Если на экране высвечивается другое сообщение, значит, в подключении произошла ошибка, сигнал не поступает.

Настройка спутниковой антенны триколор самостоятельно

Когда настройка ресивера будет завершена, вы увидите ранее упомянутое сообщение «Нет сигнала», смело можете заходить в меню. Так выбирайте пункт, где будет отображаться сила и качество сигнала. Теперь можно начинать настраивать спутниковую антенну триколор и выбирать правильное направление на спутник.

Когда вы настраиваете антенну, нужно помнить некоторые нюансы:

  • Настраивать тарелку триколор ТВ на спутник лучше при хорошей погоде при отсутствии дождя или сильной облачности. Ведь неблагоприятные погодные условия способствует плохому прохождению сигнала.
  • Установка и настройка спутниковой тарелки должна производиться в полдень, когда есть солнце. Ведь именно положение светила может послужить хорошим ориентиром для быстрой и качественной настройки.

Теперь настало время сделать для антенны Триколор ТВ нужные настройки. Если крутить тарелку в разные стороны, то, скорее всего, положительного результат вы так и не сможете добиться. Для правильной настройки потребуется выполнять инструкцию:

  • Сначала поверните зеркало вашей антенны в небо в то место, где солнце бывает в зените.
  • Когда тарелка будет повернута максимальным образом вверх, зафиксируйте ее в таком положении и затяните гайки.
  • Продолжайте медленно поворачивать антенну в горизонтальном направлении в сторону заката солнца, пока, по вашему мнению, солнце не будет находиться в положении, когда на часах 14.00. При этом, каждый поворот на 2 мм должен быть с перерывом порядка 10 секунд. Этого времени достаточно, чтобы проверить наличие сигнала.
  • В процессе настройки, стойте в стороне от антенны, чтобы не заслонять собою сигнал.

Если все действия не увенчались успехом, нужно опустить тарелку немного ниже на несколько миллиметров, и проделать все с такой же точностью. Когда вы у себя на экране увидите шкалу, значит, предварительная настройка Триколор ТВ прошла успешно, и можно приступать к более точной.

Точное настраивание антенны производится следующим образом: зеркало медленно нужно двигать в разные стороны, пока сила и качество сигнала не улучшатся. В идеальном случае, сила и качество сигнала должны превышать отметку 70. Далее ослабьте немного зажим конвектора и попробуйте повернуть его на пару градусов влево и вправо. Когда сигнал еще больше улучшится, оставьте конвектор в этом положении и тщательно зафиксируйте его. После этого, можно проверять качество спутникового телевидения.

Как настроить каналы Триколор ТВ?

После того, как вы закончите настройку антенны и ресивера, нужно настроить телеканалы для просмотра. Есть несколько категорий каналов, настройку каждого из них мы рассмотрим ниже.

Как настроить бесплатные каналы?

Для того, чтобы получить бесплатные каналы, нужно подождать, когда они разблокируются. Времени на это может уйти достаточно, порядка восьми часов. Поэтому, лучше оставить ресивер включенным на ночь. Но первоначально необходимо выбрать канал Россия-1. Делать это нужно пультом от нашего приемника. Когда появится Кодированный канал DRE, нужно оставить его. В это время, в техническом центре оператора Триколор ТВ произойдет обработка ваших данных, и ваш приемник получит в ответ коды, с помощью которых разблокирует все каналы.

Как настроить Триколор ТВ платные телевизионные каналы?

После того, как каналы пакета Базовый будут разблокированы, можно переходить на новый уровень – активации платных телеканалов на Триколор ТВ. Для этого, вам нужно тем же пультом от приемника включить канал под названием «Кинопоказ» и дождаться появления картинки Кодированный канал DRE. Действия повторяем, как и в предыдущем случае – не трогаем ресивер, оставляем его включенным на несколько часов. За это время, ресивер получит новые коды, и вы сможете наслаждаться каналами пакета Оптимум.

Данные каналы обычно разблокируются вместе с предыдущим пакетом каналов. Если этого не произошло, нужно найти канал Моя планета, на нем высветится картинка с кодированным каналом, как и в предыдущих случаях. Это будет означать, что для активации телеканалов пакета Супер-Оптимум еще понадобится два-три часа. Как видите, настройка телеканалов Триколор ТВ самостоятельно осуществляется достаточно просто, нужно только немного подождать.

Если после всех настроек пропали каналы, нужно убедиться в правильности работы ресивера и проверить, есть ли сигнал. Часто сигнал пропадает из-за плохой погоды, дождя или сильного снега, который забивает конвектор. Но стоит почистить антенну, и все неполадки устранятся. Приятного просмотра!

Как ПРАВИЛЬНО настроить триколор тв самостоятельно — настройка каналов

Услуги Триколор ТВ стали довольно популярны в последнее время. С каждым годом всё большее количество россиян отдают предпочтение именно этой фирме и устанавливают у себя дома их спутниковые тарелки. И было бы нелишним при покупке разобраться, как настроить Триколор ТВ самостоятельно, настроить каналы.

Речь идёт не только о первичной настройке, но и о добавлении или удалении каналов при изменении пакета, а также исправлении возможных сбоев, который здесь случаются, собственно как и везде. В такой ситуации не всегда удобно ждать пока освободится очередной специалист и сможет приехать и помочь вам, тем более, если речь идёт о маленьком населённом пункте, где нет своего сервисного центра Триколор. Тем более что процедура эта весьма проста в освоении.

Как настроить антенну

Перед тем как запускать и настраивать ресивер  Триколор ТВ, вам нужно будет установить и настроить спутниковую тарелку. Это довольно непростое занятие, но к счастью у вас есть подробная инструкция, как самостоятельно настроить антенну Триколор ТВ.

Устанавливая антенну, вам следует направить её на спутник Eutelsat 36A / 36B. Вы можете вычислить его местоположение, используя обычный компас или даже по солнцу, однако куда проще будет воспользоваться приложением “ Satellite Antenna Alignment”. В нём вам нужно будет сделать следующее:

  1. Для начала откройте вверху вкладку “Углы поворота антенны”.
  2. Справа укажите свои координаты.
  3. В списке слева найдите наш спутник (Eutelsat 36A / 36B)
  4. Используя азимут (угол между севером и спутником) и угол места вы уже можете настроить свою антенну на нужное положение.
  5. Если же у вас нет прибора для определения географического направления или вы не умеете ими пользоваться, запишите азимут спутника и откройте вкладку “Азимут на солнце”.
  6. Здесь вам нужно указать ваши координаты, высоту над уровнем моря и текущую дату.
  7. После этого вам нужно найти азимут, который будет по значению как можно ближе к тому, который вы записали до этого.
  8. Рядом с ним будет указана дата и время, в это время (не забудьте про часовые пояса) вам нужно направить тарелку точно на солнце, так как именно там и будет спутник.
  9. Если у вас оффсетная антенна, то её угол наклона может слегка отличаться; чтобы рассчитать его более точно перейдите во вкладку “Оффсетная антенна”.

Устанавливая антенну, учтите, что для комфортной работы между ней и спутником недолжно быть никаких препятствий (домов, деревьев и т.д.).

Но настройка Триколор на спутник это ещё не всё. После того как вы установите и подключите антенну, вам ещё предстоит её настроить, но сделать это довольно просто.

  1. Для начала соедините ресивер и телевизор, при помощи шнура HDMI или RCA.
  2. Затем подключите его к тарелке.
  3. Только после этого подключайте к электросети.
  4. Запустите ресивер и включите телевизор.
  5. Затем вам нужно найти видеовход, к которому он подключен; для этого на пульте от телевизора нажмите на кнопку “Source” (на ней нарисована стрелка пересекающая квадрат) и укажите нужный.
  6. После этого перед вами появится надпись “Нет сигнала”.
  7. На пульте управления ресивером нажмите “Меню”, затем выберите пункт “Настройка”.
  8. Выберите вариант “Ручной поиск”.
  9. После этого вам нужно постепенно менять направление спутниковой антенны, следя за показателями шкалы качества сигнала на экране телевизора.

После этого произойдёт одно из двух: либо ваш ресивер уже настроен и вы можете приступать к просмотру, либо нет, и тогда вам не остаётся ничего кроме как настроить Триколор ТВ самостоятельно.

Как настроить Триколор ТВ самостоятельно при первом включении

Итак, для начала рассмотрим ситуацию, где вы только что купили новую спутниковую тарелку, установили её и пытаетесь запустить ресивер в первый раз.

  1. Перед вами должно появиться меню настройки, если его нет, значит, Укажите часовой пояс и язык.
  2. Нажмите “Вперед”.
  3. Затем нажмите на кнопку “Поиск”.
  4. После этого вас попросят выбрать оператора; для европейской части России это Триколор ТВ, для остальных – Триколор ТВ Сибирь.
  5. Нажмите на кнопку “Продолжить”.
  6. Вас попросят указать ваш регион, если вашего региона в списке нет – выберите ближайший.
  7. Затем нажмите “Начать поиск”.
  8. Начнётся поиск каналов; когда он завершится, нажмите “Сохранить”.

На этом настройка ресивера Триколор ТВ заканчивается. Поначалу некоторые каналы могут не работать, но если ваш ресивер официально зарегистрирован при покупке, то скоро и они заработают.

Как настроить каналы самостоятельно

Если вы купите расширенный пакет каналов, то вам нужно будет добавить новые каналы в список. Вот как проходит настройка каналов самостоятельно:

  1. На пульте нажмите на кнопку “Меню”.
  2. Затем выберите пункт “Поиск каналов Триколор” и нажмите кнопку “ОК”.
  3. Если на экране появится меню с обновлением, нажмите “Да”.

После этого у вас должны отобразиться все каналы.

Проблемы с Триколор ТВ и их решение

Время от времени в работе Триколор ТВ случаются сбои. Первое что нужно сделать в такой ситуации убедиться в том, что это действительно сбой и что он произошёл у вас, ведь телевидение может не работать по разным причинам.

  1. Может идти профилактика у оператора.
  2. На счету могли закончиться средства.
  3. На качество сигнала могут влиять плохие погодные условия.
  4. Отошёл один из проводов.
  5. Ресивер был повреждён.

Если ничего из этого не является причиной отсутствия сигнала, то для начала можно попробовать отключить тюнер от сети, а затем вновь включить его через десять минут. После этого настройка собьются до заводских и вам нужно будет снова настроить ресивер, но зато всё должно заработать. Между прочим, служба технической поддержки Триколор рекомендует проводить сброс настроек как минимум раз в три месяца.

Довольно распространённой является проблема нерабочих HD-каналов. Корень такого рода проблем всегда антенна. Есть три возможных причины:

  1. Недостаточный размер антенны. Антенны маленького размера не могут дать достаточное качество сигнала для работы HD-каналов. При том тарелку вовсе не обязательно измерять, достаточно посмотреть на её крепление – если она крепится одним хомутом – она маленькая, если двумя – большая.
  2. Неправильная настройка антенны. Чтобы HD-каналы работали вам нужно добиться самого высокого качества сигнала. Для этого зайдите в “Мастер настройки” и настроите положение антенны, так как делали это при её подключении.
  3. Конвертер антенны сломан. Со временем конвертер антенны может выйти из строя от долгого использования. Его можно заменить отдельно, менять всю тарелку не придётся.

Это все возможные проблемы с HD-каналами и их решения.

Также проблемы могут возникать и с обычными каналами. Например, время от времени каналы могут становиться кодированными и переставать показывать картинку. Но волноваться не стоит, это лишь время неисправность, которая вскоре исчезнет сама собой и канал вновь заработает.

Ещё многие владельцы Триколор ТВ жалуются на пропажу каналов. Чаще всего причина таких пропаж в самом пользователе. Она часто возникает из-за неправильного отключения ресивера, выключать его нужно через красную кнопку на пульте, а не отключать из сети. Кроме этого каждый месяц пользователи должны проверять наличие обновлений и устанавливать их.

Ну, вот и всё. Согласитесь, разобраться в том, как настроить Триколор ТВ самостоятельно оказалось не так уж и трудно. Но стоит понимать, что всё описанное выше подходит лишь для мелкой настройки и решения небольших проблем и сбоев. Не стоит пытаться самостоятельно исправить проблемы, не описанные в этой статье, а иначе вы рискуете усугубить её и осложнить дальнейшую работу для мастера. И главное, ни в коем случае не разбирайте и не копайтесь в “начинке” ресивера, если у вас нет соответствующих знаний.

Благодарим за интерес к статье . Если она оказалась полезной, то просьба сделать следующее:

  1. Поделитесь с друзьями с помощью кнопки социальных сетей
  2. Напишите комментарий внизу страницы — поделитесь советами, выскажите свое мнение
  3. Посмотрите ниже похожие статьи, возможно, они окажутся вам полезны

Всего вам доброго!

Похожие статьи:

Установка и самонастройка антенны «Триколор ТВ» на спутник

Совершенно не обязательно вызывать специалиста по поводу нормальных настроек спутниковой антенны. В этом случае можно сэкономить. Мы расскажем, как самостоятельно настроить антенну «Триколор ТВ» на спутник. Руководствуясь этими советами, вы сможете все сделать правильно. Это немного сложнее, чем подключение монитора к компьютеру.

Кстати, можно попросить продавца собрать антенну и привезти домой в собранном виде.Это немного сэкономит время, но даже такая самостоятельная сборка не усложняет процесс. Все, что вам нужно сделать в домашних условиях, — это просверлить отверстия для кронштейна (к нему прилагается пластина), а затем следовать рекомендациям и действиям в инструкции. Сама инструкция обязательно прилагается к покупке, поэтому уточняйте комплект на предмет ее наличия.

Приборы и приспособления для настройки антенны «Триколор ТВ»

Вам понадобятся инструменты, которые есть в любом доме: прочная изолента (где без нее), разные отвертки (может понадобиться только одна отвертка определенного типа), пробойник или дрель, плоскогубцы, нож, ключи на 8-13.

Возможно наличие каких-то дополнительных инструментов (лестница, стремянка, специальные сверла для перфоратора, зажимы для крепления кабеля и т. Д.), Потому что условия установки всегда разные для разных домов. Некоторым пользователям и вовсе удается улучшить оригинальную конструкцию кронштейна и приварить к нему дополнительные ребра.

В стандартный комплект поставки входят антенна, кронштейн, приемник (приемник), преобразователь. Иногда у продавцов есть запасы и в комплект могут входить разные бонусы, но это большая редкость.

Самонастройка антенны «Триколор ТВ» по идее

Сама процедура следующая (очень обобщенная): один человек сидит дома и смотрит в экран телевизора, другой пытается направить антенну на спутник и поймать сигнал. С помощью пульта настраивается сигнал до тех пор, пока изображение на телевизоре не станет четким.

Следует отметить, что для разных населенных пунктов независимая настройка антенны «Триколор ТВ» на спутнике будет осуществляться несколько иначе.Например, при установке антенны в Самаре, она должна быть направлена ​​в сторону, где солнце в 12:30. Потом его нужно немного отрегулировать в зависимости от того, как меняется картинка на экране телевизора. Как только тюнер видит, что картинка стала четкой, он подает сигнал тому, кто устанавливает антенну на крыше, а тот, в свою очередь, закрепляет ее на кронштейне в нужном положении. То есть в том месте, где антенна улавливает сигнал.

Уловить сигнал несложно, ведь спутник Eutelsat 4 (с его помощью транслируется компанией «Триколор ТВ») покрывает огромную часть России и дает сильный сигнал.

Инструкция по самонастройке антенны «Триколор ТВ» на спутник

Как указано выше, «Триколор ТВ» работает со спутником EUTELSATW4, который расположен на 36 градусе восточной долготы. Установка осуществляется в несколько этапов, каждый из которых мы последовательно опишем ниже.

Определите местоположение антенны

Основным критерием для такого места является свободный осмотр в том направлении, откуда будет приходить сигнал. За антенной могут быть листья и деревья, это не важно, но перед лицевой стороной она должна быть чистой.В зависимости от города визуальная линия, соединяющая спутник и антенну, поднимается от горизонта на 27-30 градусов вверх. Если эта визуальная линия упирается в какую-либо конструкцию (например, дом), то вам следует поискать другое место.

Специалисты рекомендуют устанавливать антенну на крыше дома, снаружи балкона, но не внутри (из-за стекла). Также не устанавливайте антенну на покатых крышах. зимой он будет собирать снег, а это дополнительные нагрузки, на которые антенна не рассчитана.

Советы по монтажу

Если вы еще не собрали антенну, то ее стоит собирать самостоятельно строго в таком порядке, как указано в инструкции. На выбранном вами месте установите кронштейн. В зависимости от условий (материал стены, ветровая нагрузка и т. Д.) Подбираем правильные элементы крепления: сверла, анкерные болты, шурупы и т. Д. Важно учитывать возможность выпадения осадков, в частности снега. Установите антенну в таком месте, где снег не может попасть на преобразователь.

Подключение F-разъема

Затем подключите кабель к кабелю с помощью специального F-разъема (он входит в комплект). Затем затяните кабель или простой лентой прикрепите кабель к держателю конверта и обязательно заклейте f-разъем. Эта же изолента идеально подходит для герметизации. Просто раскатайте стык в несколько слоев. Желательно дополнительно использовать силиконовый герметик, но если его нет, то ничего страшного. Некоторые пользователи находят другой выход: используют обычную пластиковую бутылку из-под газировки.Отрезается дно, в него кладется стык, затем оба конца обматываются изолентой. Прием хоть примитивный, но рабочий. Хотя в идеале это должен быть силиконовый герметик и изолента.

Сам F-разъем прост в установке: зачистите кабель, вставьте его в разъем, зафиксируйте. Все имели дело с обычным кабелем, который к телевизору подключается. Вот то же самое. На следующих фотографиях показаны примеры.

Теперь поставьте саму пластину на кронштейн.Для начала, его не нужно сильно затягивать, но и болтаться от ветра тоже не стоит. Затяните регулировочные гайки, но не очень сильно, потому что вам придется поворачивать пластину влево, вправо, вверх и вниз, чтобы найти идеальную точку.

Настройка спутниковой антенны «Триколор ТВ»

Сначала задается угол поворота антенны и азимут. Пока примерно. В зависимости от города выставляться нужно по-разному. Например, азимут в Тольятти — 197.49 градусов, угол возвышения 27,884 градуса (ориентирован на юг). В этом поможет компас или карта города.

Установите антенну так, чтобы она соответствовала углу места 26,6 градуса. Это значит, что само блюдо должно быть наклонено вниз на 3-4 градуса. Затем подключите к консоли кабель, идущий от преобразователя. Его необходимо вставить в гнездо LNB IN (крайнее левое на рисунке ниже).

Подключение к ТВ

Здесь используется тот же F-разъем, так что проблем возникнуть не должно.Теперь подключаем телевизор к ресиверу. Делайте все в таком порядке, как указано в инструкции. То есть сначала подключаем кабель к телевизору (используем разъем RF OUT на ресивере и единственный антенный разъем на телевизоре), выключаем телевизор. Если ресивер включается впервые, питание LNB может быть отключено. В некоторых прошивках ресивера дело обстоит именно так. Питание включается, когда появляется запрос в меню «Пуск». При включении поиск активируется, и это следует отметить, простым нажатием кнопки EXIT.

Настройка ресивера на ТВ

Далее заходим в пункт меню «Настройки», вводим PIN-код (0000). Для самонастройки антенны «Триколор ТВ» на спутник необходимо ввести данные:

  1. Антенна — 1;
  2. Частота — 12226;
  3. Спутник EutelsatW4-EutelsatSesat;
  4. FEC — 3/4;
  5. Поляризация левая;
  6. Расход 27500.

На экране ТВ будет два индикатора. Внизу отображается уровень сигнала, в верхнем — качество.Человек на крыше должен немного сдвинуть зеркало антенны по горизонтали, чтобы найти положение, в котором будет максимальный уровень сигнала (нижний индикатор). Затем пластину нужно перемещать вверх и вниз, чтобы найти наилучшее качество сигнала (верхний индикатор). Так осуществляется поиск нужной точки и настройка антенны Триколор ТВ на спутник. Как только точка будет найдена, пластину необходимо окончательно закрепить и надежно зафиксировать в желаемом положении.

Влияние погоды на настройку и поиск сигнала

Мощность сигнала сильно зависит от погодных условий.Если идет дождь или туман, облачность, то настроить антенну «Триколор ТВ» вряд ли получится. Уловить сильный уровень сигнала просто невозможно. Делать это нужно в ясный день при идеальных погодных условиях.

Как только все описанные действия будут произведены, вы можете искать каналы. В инструкции к ресиверу необходимо написать, как это сделать. Но это понятно даже интуитивно. Здесь мы не будем описывать процесс поиска каналов, но отметим, что для начала нам нужно найти только информационный канал.По идее, только он должен быть доступен пользователю после установки антенны. Доступ к другим каналам открывается после регистрации на сайте «Триколор ТВ» и активации карты.

Приемы самостоятельной установки и настройки антенны «Триколор ТВ»

Есть некоторые негласные правила и тонкости, о которых нужно знать:

  1. Смотрим на соседей. В домах соседей почти всегда стоят тарелки. Примерно так же устанавливаем нашу антенну для начала.
  2. Если в течение первых 20 минут поймать спутник не удалось, лучше поискать другое место для установки.
  3. При настройке приемника лучше всего иметь рядом небольшой монитор (телевизор), чтобы сразу видеть, как меняется изображение при движении антенны. Чаще всего люди пытаются настроить антенну «Триколор ТВ» на спутнике сами, перекрикиваясь друг с другом или разговаривая по телефону.
  4. Без крайней необходимости ПИН лучше не менять.Если вы измените код, а потом забудете, то вы не сможете его восстановить. Хотя перепрошить ресивер можно, но это сложно и доступно не каждому.
  5. Как только все каналы найдены, нужно окончательно затянуть антенну до максимума.
  6. Если вдруг антенна настроится на другой спутник (а такое может быть), то сохранять найденные каналы не нужно. Придется снова самостоятельно настраивать спутниковую антенну «Триколор ТВ», вращая ее по горизонтали и вертикали, чтобы найти точку наилучшего сигнала.
  7. Затягивать болты окончательно нужно аккуратно. Часто пользователи при затяжке болтов сбивают ситуацию и все приходится делать заново.
  8. Зарегистрироваться на сайте «Триколор ТВ» нужно после настройки, а не раньше. Сначала настройте антенну, и как только инфоканал будет наглядно показан, вы сможете зарегистрироваться на сайте компании. После получения смарт-карты через некоторое время станут доступны все каналы.

Вот и все. Можно считать, что вы сделали настройку антенны «Триколор ТВ» своими руками.В самом процессе нет ничего сложного, и это может сделать любой человек, умеющий пользоваться дрелью / перфоратором и умеющий подключить простейший F-кабель к ресиверу и преобразователю. Никаких специальных знаний не требуется, поэтому вам не нужно вызывать специалиста, если вы не хотите потратить лишние деньги.

Конечно, этот процесс описан не очень подробно. Вероятно, при установке могут возникнуть какие-то трудности, которых нельзя предвидеть при написании статьи.

Как настроить внутреннюю телевизионную антенну для лучшего приема

Представьте, если бы кто-то предложил вам автомобиль за 1000 долларов, который вечно работал без топлива, но не мог гарантировать, что он доставит вас в любое из ваших любимых мест. Это напоминает дилемму, с которой сталкиваются резаки для шнура, когда они отказываются от своей кабельной или спутниковой ТВ-приставки в пользу внутренней ТВ-антенны. Некоторые владельцы антенн обнаруживают, что могут просто расположить объект в любом месте, запустить сканирование каналов и получить мгновенный доступ ко всем своим любимым местным станциям.Для других процесс настройки эфирных каналов вызывает разочарование. Если последнее описывает вашу ситуацию, мы готовы помочь и дадим несколько советов, которые помогут максимально увеличить ваши шансы на участие в шоу, которое нельзя пропустить.

Как мы обнаружили в нашем исследовании и тестировании нашего лучшего руководства по домашним HDTV-антеннам, вы можете найти множество хороших антенн по цене от 25 до 100 долларов, но даже инженер по радиовещанию не может быть на 100% уверен, какие станции какая-либо антенна подключится к определенное место.Существует так много переменных, которые влияют на работу комнатной телевизионной антенны, и конструкция антенны играет только одну роль: характеристики тюнера вашего телевизора, конструкция вашего дома, комната, в которой вы устанавливаете антенну, способ установки антенны, деревья и другие внешние объекты, которые могут блокировать прием, а также многолучевые помехи, вызванные отражениями сигнала от гор, водоемов или зданий, могут повлиять на характеристики антенны. Количество принимаемых вами каналов может даже меняться день ото дня или от недели к неделе.

Уловки, которые мы описываем ниже, мы изучили за годы тестирования и экспериментов с антеннами в самых разных условиях — от густонаселенных городских районов до обширных пригородов. Мы также просили совета у многих производителей антенн. К сожалению, даже после выполнения этих советов вы все равно можете не получить все нужные каналы, но вы почти наверняка получите больше, чем если бы вы просто вставили антенну в наиболее удобное место.

Сборка спутниковой антенны. Как самому настроить спутниковые каналы

Каждый предпочтет смотреть помимо каналов центрального телевидения еще 20-30 тематических телеканалов в высоком разрешении.Что для этого нужно? Выберите одного из российских операторов спутникового вещания, приобретите комплект оборудования и настройте его.

В большинстве случаев настройка и установка оборудования входит в пакет покупки, поэтому после приобретения «тарелки» приходят установщики, которые выполнят необходимые работы. Однако с этой задачей вполне можно справиться, и мы расскажем, как это сделать.

Комплект антенного оборудования и оборудования

Учитывая, что инструкция рассчитана на новичка, начнем с Азова.Все спутниковые антенны, присутствующие на отечественном рынке цифрового телевидения, разделены на две группы:

    Смещение.

    Прямо.

Отличие моделей в принципе работы.

В прямофокусных антеннах преобразователь сигналов расположен точно по центру на небольшом расстоянии от зеркала. В смещении — сигнал отражается под углом, соответственно преобразователь смещен относительно оси.

Способ их установки зависит от типа антенны.Установлен прямо под прямым углом, что соответствует траектории спутника над линией горизонта. С офсетными аналогами дело обстоит иначе. Здесь нужно обратиться к школьному курсу физики и вспомнить, что угол падения луча равен углу отражения.

Поэтому такие модели устанавливаются с небольшим наклоном относительно спутника.

Спутник «Тарелка» состоит из следующих элементов:

    Кронштейн крепления.

    Отражатель зеркал.

    Эмиссия со съемным кожухом, защищающим от атмосферных осадков.

    Деполяризатор — преобразует круговую поляризацию в линейную частоту.

    Преобразователь с усилителем сигнала.

Дополнительно в базовую поставку входят:

    тюнер, отвечающий за передачу каналов;

    диск — переключение между конвертерами приема сигнала со спутника;

    Коаксиальный кабель

    с соединительными разъемами.

В комплект также входят соединительные заглушки, анкерные болты и дюбели.

Установить антенну

Сразу отметим, что монтаж должен производиться в строгом соответствии с инструкцией производителя, которая имеется в комплекте оборудования. При несоблюдении обязательных правил о качественном изображении можно забыть. Правильная установка антенны состоит из таких шагов:

Выбор направления . Зеркало «Тарелки» всегда смотрит на юг, при этом посторонние предметы не должны попадать в цель.Если антенна установлена ​​в частном доме, имеет смысл закрепить ее на высоте 7-10 м. С Земли: это снизит уровень запыленности воздуха и поможет заметно улучшить качество изображения.

Установка крепежа . Сначала устанавливаются кронштейны крепления, которые фиксируются анкерными болтами или цанговыми шпильками. Основная стойка устанавливается строго вертикально, иначе настроить оборудование будет проблематично.

Сборка и установка «Тарелка» .Собрана антенна, к которой прикручены преобразователи. Эти элементы всегда устанавливают соединения вниз, чтобы избежать окисления контактов. Все составы отлично изолированы, для большей надежности покрыт слоем герметика. Собранная антенна навешивается на кронштейн и фиксируется застежками.

После этого готовую «тарелку» нужно ориентировать в сторону вещающего спутника. Для этого определяются точные географические координаты, здесь поможет мобильное устройство с модулем спутниковой навигации.

Определение азимута спутника вещания можно найти на сайте провайдера, где есть калькулятор угла наклона.

Для настройки антенны на прием сигнала выполняются следующие действия:

    Телевизор и тюнер подключаются к конвектору коаксиальным кабелем. Оборудование подключается к сети, в меню приемника последовательно выбираются пункты: Установка -> Ручной поиск .

    Затем настраивается сама антенна, деление относительно оси установки.Это необходимо, чтобы аппаратура «ловила» спутник.

    При появлении сигнала нужно добиться оптимального качества: уровень приема неплохой. более 60% .

После этого зеркало аккуратно подтягиваем, стараясь не сбивать азимут.

Для предварительной настройки Находиться перед антенной невозможно: любые предметы, обнаруженные в зоне приема, отрицательно влияют на качество изображения.

Тюнинг тюнинг

Следующим важным этапом установки спутниковой антенны является настройка тюнера.Оборудование некоторых провайдеров автоматически определяет спутник, пользователю остается только поймать нужные телеканалы.

При необходимости тонкой настройки или изменения параметров, указанных производителем, перейдите в раздел «Меню» , выберите подпункт «Установка» . Здесь будет несколько разделов, поэтому рассмотрим подробно, за каждый пункт отвечает каждый пункт.

Спутник. В первой строке указывается название спутника вещания и его местоположение на геополярной орбите.Имя переводчика не влияет на настройку оборудования.

Иногда нужный спутник вообще отсутствует в списке. В этом случае выберите любой переводчик и настройте его частоту.

Тип LNB. . Это определяет тип установленного преобразователя. Устройства бывают двух типов: С. и Ку. , в зависимости от дальности приема. В первом случае в меню установлено значение «Стандарт» , во втором — «Универсальный» .

ТП № . В этом разделе отображается список транспондеров. Используя кнопки на панели управления, вы можете сканировать частоту и сохранять все переведенные каналы. Информацию о необходимых параметрах можно найти в таблице частот провайдера.

Diseqc. . Это переключатель между преобразователями, настроенными на спутник вещания. Если антенна работает с одним транслятором, нужно в меню поставить значение Disable (Отключено). Когда антенна настроена на несколько спутников, порт подключения указывается в строке с нужным преобразователем.

Позиционер . Эта функция отвечает за автоматическую настройку антенн на азимут другого спутника. Для этого «тарелка» активируется встроенным электродвигателем. Если на пульте дистанционного управления нет соответствующей кнопки, значит оборудование не поддерживает эту функцию, поэтому в меню устанавливается значение «Отключено».

Поляризация . Этот элемент можно оставить в режиме автоматического поиска. Если вы выберете параметры вертикальной или горизонтальной настройки, будут транслироваться только телеканалы, расположенные в указанной плоскости.

Питание LNB. . Точка обязательно находится во включенной позиции, чтобы питаться конвертерами.

Интерфейс оборудования разных провайдеров может отличаться, поэтому внимательно смотрите инструкцию производителя по настройке оборудования.

Как настроить телевизор

Это самое простое оборудование для настройки ступеней. После подключения антенны и отладки приемника проводится проверка имеющихся телеканалов. Обычно программы выстраиваются в произвольной последовательности в зависимости от частоты вещания.

Использование пульта дистанционного управления Вам необходимо соединить каналы с удобными коэффициентами.

Общие ошибки при подключении

Если после установки оборудования изображение оставляет желать лучшего, значит, при настройке были допущены ошибки, которые привели к ухудшению качества приема сигнала. В большинстве случаев пользователи допускают такие просчеты:

    недостаточный диаметр зеркала антенны — приводит к потере сигнала в плохих погодных условиях;

    ошибки при выборе поляризации преобразователя — не позволяют настроить оборудование на нужный спутник;

    отсутствие защитного кожуха — при низких температурах облучатель будет покрыт осадком;

    подключение через неподходящий кабель — обязательно должна быть медь: стальная жила значительно ухудшает качество приема;

    Обжим кабеля с тиснением

    в местах подключения.

Кроме того, большинство пользователей допускают ошибки при подключении двух и более телевизоров к спутниковой «тарелке».

Если вы не уверены в своих силах, не следует проводить самостоятельную установку оборудования. В лучшем случае специалисты, вызванные для устранения неисправностей, потребуют частичного возмещения стоимости ущерба, в худшем — ремонт производится полностью за счет пользователя.

Топ-5 надежных провайдеров спутникового телевидения в России

Помимо покупки и установки оборудования остается еще один важный момент — выбор оператора спутникового ТВ .На сегодняшний день компаний в стране достаточно много, компаний достаточно.

Отсюда возникает вопрос: «К какому оператору лучше подключиться?». Рассмотрим проверенных и популярных провайдеров в России.

    НТВ Плюс . Первый отечественный оператор, начавший вещание в формате спутникового телевидения. На сегодняшний день для аудитории предоставлен доступ к 200 каналам , 30 из которых транслируются в формате HD. . Местоположение спутника: 36 по восточной долготе .

    Радужный телевизор. . Пакет российских и международных телеканалов, рассчитанный на широкую визуальную аудиторию. В сетке вещания — спортивные, детские, музыкальные и киноканалы. Точка спутниковой съемки: 75 О восточной ленте .

    ТВ МТС . Новая услуга от известного оператора сотовой связи. После подключения доступно 130 телеканалов , из них 30 в формате высокого разрешения .Ресивер имеет интуитивно понятный интерфейс и переведенное телевещание на принципиально новый уровень.

    В частности, телезрители могут просматривать трансляцию в прямом эфире и ставить паузу, перематывать, просматривать видео по запросу.

    Телекарта . На сегодняшний день это самый доступный оператор спутникового телевидения, работающий во всех регионах страны. Есть два типа оборудования для подключения: SD. и HD. , которые означают разные тарифные планы, различающиеся по качеству вещания и вещания.

    Триколор ТВ. . В настоящее время это крупнейший провайдер в российском регионе. Ключевыми преимуществами покупки оборудования является отсутствие абонентской платы, уверенный уровень сигнала вне зависимости от внешних факторов. Сетка вещания включает 38 телеканалов Доступно подключение платного пакета.

Дополнительно можно обратить внимание на операторов «Платформа дв» , «Континент» , «Платформа HD» . Провайдер предлагает широкий выбор тематических и образовательных каналов в изображениях высокого качества.

В заключение предлагаем просмотреть интеллектуальное видео, которое поможет справиться с задачей самостоятельно:

Если вы решили установить комплект спутникового оборудования, мы расскажем, как установить спутниковую антенну и как настроить спутниковый ресивер. Эта статья будет состоять из следующих блоков:

Все больше и больше пользователей отказываются от кабельного телевидения и отдают предпочтение спутниковому. Это вполне логично, ведь далеко не всегда абоненты кабельного телевидения составляют список кабельных каналов.Кроме того, в широкоформатных телевизорах Full HD и в плане на таких телевизорах нужно смотреть высококлассное HD-телевидение, а не аналоговое кабельное, качество изображения которого, мягко говоря, не совпадает. Да, вопрос можно решить подключением цифрового кабельного телевидения, но опять же, список каналов будет существенно урезан, по сравнению с тем, что можно смотреть через спутниковую антенну, а стоимость кабельного ресивера почти равна стоимости кабельного ресивера. спутниковое. Если говорить о частном секторе и сельской местности, то спутниковое телевидение — единственный вариант просмотра широкого спектра каналов.

Выбор спутника

Прежде всего, перед установкой спутниковой антенны необходимо выбрать оператора спутникового телевидения, а точнее спутник, на который будет направлена ​​антенна. Для новичков мы раскроем этот вопрос более подробно.

Итак, суть спутникового телевидения заключается в том, что сигнал определенных телеканалов попадает на спутник, находящийся в космосе, именно с этого спутника каждый абонент получает сигнал на свою спутниковую антенну. Принятый на антенну сигнал отправляется на тюнер (приемник), где сигнал обрабатывается, а для некоторых каналов декодируется, а затем поступает в «готовую» форму прямо на телевизор.Состав комплекта спутникового оборудования для приема спутникового сигнала мы рассмотрим чуть позже, сейчас нас интересует выбор спутника.

На сегодняшний день со спутника транслируются как открытые, так и кодированные каналы. Каналы могут размещаться как отдельно на спутнике, так и входить в пакет каналов, принадлежащий спутниковому оператору. Большинство спутниковых каналов кодируются так, чтобы их подписчики платили деньги. Для удобства просмотра большого количества каналов с одного спутника и единовременной платы за их просмотр существуют спутниковые операторы.Трансляция русскоязычных каналов осуществляется с разных спутников, находящихся на разных позициях. Для приема сигнала со спутника ваша антенна должна быть четко направлена ​​на выбранный спутник. Если выбранные вами спутники расположены близко друг к другу, скорее всего, вы можете получать сигнал от обоих спутников на каждую антенну.

Таким образом, если вы хотите смотреть до 30 бесплатных русскоязычных каналов, для этого советуем направить свою спутниковую антенну на Ямал 201.Спутниковое. Также есть и другие спутники с открытыми каналами, но они не так наполнены, как Ямал. Что касается операторов спутникового телевидения, то это: самый популярный оператор Триколор-ТВ, количество абонентов которого стремительно растет, также необходимо упомянуть такого спутникового оператора, который включает самый большой список каналов — это НТВ-плюс. и, конечно же, оператор радуги -Tv. Ознакомиться со списком каналов и стоимостью пакетов данных операторов вы можете на их официальных сайтах.

Итак, изначально вы выбираете вид спутникового вещания: платно или бесплатно. Для выбора спутника с бесплатными каналами используйте сервис FROCUS.NET, для выбора платных пакетов — официальные сайты операторов спутникового ТВ. Если у вас широкоформатный телевизор, примите во внимание тот факт, что некоторые операторы уже ведут вещание в формате HD.

Еще один нюанс при выборе спутника — это возможность направить на него спутниковую антенну. Если окна вашей квартиры выходят на другую сторону спутниковой стороны, или перед домом есть помехи в виде деревьев или домиков, то антенну необходимо установить на крыше.Если по каким-то причинам и на крыше установить антенну не получится — придется выбирать другой доступный спутник.

Что необходимо для спутникового телевидения

После того, как вы определили, с какого спутника будет приниматься сигнал, и будут ли эти открытые каналы принадлежать непосредственно оператору спутникового телевидения, вы можете приобрести оборудование для приема спутникового сигнала.

Спутниковое оборудование включает

  1. Ресивер (тюнер) — это устройство, которое принимает, декодирует и преобразует сигнал для просмотра на телевизоре.

  2. Антенна (тарелка) — предназначена для приема сигнала со спутника, именно от самой антенны сигнал спутника отражается и отправляется на конвектор.

  3. Конвектор (головка) необходим для приема отраженного сигнала со спутника, где сигнал преобразуется и передается на приемник.

  4. Кронштейн — это металлическая конструкция, которая крепится к стене, а затем устанавливается сама антенна.

  5. Кабель — телевизионный коаксиальный кабель, соединяющий конвектор с приемником.

  6. Diseq — Если вы получаете сигнал с нескольких спутников на один приемник, то для подключения конвекторов к одному кабелю используется диск.

  7. F-ki — Соединения, которые служат для соединения кабеля с другим спутниковым оборудованием.

  8. Соединительный кабель между ресивером и телевизором — тюльпаны, кабель SCART или HDMI.

А теперь расскажем несколько нюансов по выбору оборудования.

Ресивер

Подробно о том, как выбрать спутниковый ресивер, нам рассказали в отдельной статье, поэтому, если он еще не куплен, советуем прочитать эту статью.

Антенна

Что касается спутниковых антенн, то единственное, что нужно ориентироваться при покупке, это ее диаметр. Для приема сигнала от большинства спутников достаточно антенны диаметром 90 см. Если прием сигнала на антенну планируется с нескольких спутников, диаметр антенны зависит от степени расположения спутников друг от друга.

Конвектор

От спутника зависит поляризация конвектора: круговая или линейная.Например, для приема сигнала со спутника EutelSat 36 (триколор-ТВ и НТВ-Плюс для жителей европейской части России) нам понадобится конвектор с круговой поляризацией.

Если вы планируете смотреть спутниковое ТВ на двух телевизорах (ТВ и компьютер), то для подключения двух ресиверов возьмите конвектор с двумя выходами.

Кронштейн

Кронштейн должен быть прикреплен к трем или четырем анкерам. Длина ножек должна быть такой, чтобы антенну можно было свободно поворачивать в нужном направлении и она не упиралась в стену.

Multifide

Чтобы прикрепить несколько конвекторов к антенне, используйте Multifide.

Установка спутниковой антенны своими руками

В первую очередь необходимо собрать саму спутниковую антенну, как это сделать подробно и наглядно рассказать в этом видео.

Перед установкой спутниковой антенны следует конкретно знать, куда должна быть направлена ​​антенна, вам поможет сервис Agsat.com.ua/Satdirect. На карте Выберите место, в котором вы планируете установить антенну, установив там флажок, в боковом столбце вы выберете предполагаемый спутник в боковом столбце, и вам будет показано, куда вам нужно отправить спутниковую антенну.Перед установкой антенны рекомендуем проверить прием сигнала, не усиливая его, и держать в руках. Если качество сигнала со спутника достигает 70%, то приступайте к установке антенны.

Когда место определено и проверено, с помощью перфоратора проделываем отверстия для крепления кронштейна к стене на анкере. Размер анкеров выбирайте исходя из материала стены и веса конструкции.После того, как вы укрепили кронштейн, делаем крепление антенны, но не торопимся затягивать гайки, так как нам сначала нужно отправить антенну.

Как самостоятельно настроить спутниковую антенну

В то время, когда антенна уже стоит на кронштейне, мы производим к ней ТВ-кабель.

Как подключить спутниковую антенну

Для подключения спутниковой антенны необходимо повернуть F-ку до конца кабеля. Для этого от края изоляционного слоя телевизионного кабеля отрезаем 1,5 см, загибаем в противоположную сторону защелки экрана, отрезаем экран от фольги (0.9-0,8 см от края) изолирует жилу кабеля и прикрутите к подготовленному концу ку кабеля. Если жила кабеля выступает за уровень Ф-ки более 0,2 см, то излишки рекомендуется обрезать. То же проделываем и со вторым концом кабеля. Затем первый конец кабеля подключают к конвектору, а второй конец подключают к ресиверу, в самом конце монтажа, как указано в инструкции. Если у вас несколько конвекторов, вы сначала подключаете кабели от конвекторов к диску, и уже прямо с диска один кабель пойдет на ресивер.

Итак, когда антенна закреплена на кронштейне и подключен кабель — производим настройку антенны на спутник. Направление антенны производится по компасу, регулировка основана на меню уровня сигнала в приемнике. Еще один момент при настройке антенны — это необходимый угол ее наклона относительно горизонта, каждый спутник свой.

Когда вы добьетесь качественного уровня сигнала, надежно закрепите гайки на антенне и креплениях, чтобы они не пострадали от ветра и вибраций.Затем вы закрепляете кабель, чтобы он не болтал. Сразу от конвектора рекомендуется сделать из кабеля так называемую петлю, чтобы влага стекала вниз, а не текла по кабелю.

Как настроить тюнер спутниковой антенны

Подробное описание настройки тюнера вы найдете в инструкции к нему. Для начала выберите язык меню ресивера и проверьте версию его прошивки, сравнив ее с последней официальной версией.Если последняя прошивка имеет существенные изменения и положительные отзывы пользователей — ресивер лучше перепрошить.

После этого нужно установить время, часовой пояс и т. Д. В меню «Поиск каналов» выберите спутник и введите необходимые настройки (если используется диск, то установите номер записи, на которую нацелил конвектор на этот спутник. подключен).

Затем выведите информацию об уровне сигнала — через это информационное окно настройте антенну. Когда антенна настроена и уровень сигнала высокий — производим спутниковое сканирование.Для открытия доступа к каналам вставьте карту доступа оператора.

Спутниковая тарелка дома или на даче уже стала обычным явлением, как утюг или электрический чайник. Люди занимаются установкой собственной антенны для хорошей картинки на телевизоре. Статья и видео дадут вам инструкции по самостоятельной установке.

Монтажный комплект

При выборе пластин ключевым моментом является их диаметр. Для домашнего приема в южных регионах достаточно зеркал антенны диаметром 0.6 мес. В северных регионах для стабильного сигнала диаметр устройства увеличивается до 1,2 м. Большое зеркало дает сигнал лучшего качества, но спутнику труднее «поймать» спутник. Спутниковая антенна только на первый взгляд выглядит сложной конструкцией. Его можно собрать и установить своими руками. В комплект вашей тарелки должны входить следующие детали:


Внимание! Доверьтесь консультанту или продавцу при выборе ресивера, преобразователя и т. Д.Он подскажет модель, ориентируясь на ваши потребности и цену. Весь набор можно купить и включить в него.

Установить антенну

Прежде всего определитесь с будущим расположением антенны. При планировании важно оставить открытое пространство в нужных направлениях, где антенна будет вращаться, чтобы путь сигнала не был заблокирован ни деревьями, ни зданием. Согласовывать установку спутникового оборудования ни с какими экземплярами не нужно. Если речь идет о крыше или несущей стене многоэтажного дома — обратитесь к своим намерениям балансировщика дома.В противном случае в будущем возможны конфликты.

В процессе сборки вам может понадобиться следующий инструмент:

  • дрель ударная или перфоратор с набором сверл;
  • ключей на 10 и 13;
  • «Настил»;
  • Отвертка
  • ;

Тарелку со всей «начинкой» лучше собрать дома и только потом крепить на стену. Чаще всего в инструкции объясняют, с чем можно ездить, и инструменты вам в этом помогут. После этого можно приступать к установке.

Установить антенну

Металлический кронштейн на стене должен быть закреплен строго вертикально и удерживаться плотно. Якорь или болт — неважно, главное сохранность и долговечность антенны. В противном случае в ветреную погоду качество сигнала снизится. После установки нужно точно настроить головки, правильно подключить их к переключателю DiseqC, чтобы настройки тюнера совпадали с подключением в антенне. Диск прослужит дольше, если накрыть его обрезанной пластиковой бутылкой.

Настройка антенны

Для настройки антенны необходимо рассчитать азимут спутников и угол подъема. Собрать их поможет обыкновенный компас и формула. Чтобы не морочить голову, разработчики придумали приложение для смартфона, например, SatFinder. Калькулятор азимута можно легко найти в Интернете вместе с картой примерных координат спутников относительно вашего района. Также поисковик поможет вам с точными координатами вашего населенного пункта.Все полученные данные о воде необходимо добавить в формулу, и программа сообщит вам об азимуте и угле наклона вашей антенны.

У вертикально стоящих офсетных пластин угол кривизны уже есть, его значение можно посмотреть в инструкции. Закрепите антенну надежно, но так, чтобы она могла двигаться с небольшим усилием, и направить ее в направлении спутника с учетом расчетных данных. К телевизору желательно настроить антенну. Diseqc с тюнером (LNB на входе) подключается кабелем.Чаще всего это можно сделать как с помощью разъема SCART, так и с помощью выпуска RCA («Тюльпан»). Переключение с DiseqC должно производиться только при выключенном питании.

Совет. Ручная настройка антенн относительно спутников — корпус тонкий. Телевизор поднимать неудобно, поэтому подойдут гаджеты: телефон, машина или планшет, которые вместе с тюнером будут давать картинку на крыше.

После включения приемника, приемник должен показать отсутствие сигнала на экране.Для настройки необходимо войти в меню ресивера (как правило, код 0000) и найти нужный вам спутник. Вам необходимо настроить спутниковый транспондер: указать частоту, поляризацию, указать скорость символа, FEC. Сильный — это чаще тот, с которым идет трансляция нескольких каналов. Если после этих манипуляций до высоких показателей шкала сигнала была ретанта — вы правильно рассчитали. Теперь вам нужно только настроить сигнал, вращая антенну, не более 10 мм по азимуту и ​​углу.

Специальные программы помогут настроить антенну

Если качество оставляет желать лучшего, запускайте поиск вручную. Сектор для этого обычно выбирают таким образом: по углу места +/- 10 °, по азимуту +/- 15 °. Вращать нужно от крайнего угла, делая паузы по 2-3 секунды. Через 4-5 мм. После успешного «захвата» всех спутников не забудьте изолировать разъемы от внешних факторов (например, резины) и аккуратно закрепить кабель по пути к мелодии.

Как установить и настроить спутниковую антенну: видео

Спутниковая антенна: фото




Информационные технологии в настоящее время поражают стремительными темпами развития, открывая все новые и новые возможности современному человеку. Несмотря на постепенное развитие Интернет-телевидения, спутниковое вещание остается на первом месте по популярности и качеству вещания, так как оно может дать четкое цифровое изображение в любое время дня и ночи.Именно поэтому многие задумываются, как настроить спутниковую тарелку и можно ли реализовать ее самостоятельно. Ответ здесь будет утвердительным, поскольку он вполне доступен каждому человеку при внимательном изучении технологии настройки спутникового оборудования.

Итак, прежде всего, следует помнить, что самыми популярными спутниками, которые транслируются на сегодняшний день 73 русскоязычных канала, являются Sirius, Amos и Hotbird. Главное преимущество установки тарелки — это ее цена, ведь вы рано или поздно полностью окупите стоимость спутникового оборудования.Ведь большинство телеканалов транслируются без кодирования и поэтому совершенно бесплатно.

Как настроить и что вам понадобится? Чтобы осветить этот вопрос, начнем с набора стандартного набора спутниковых антенн:

  1. Зеркало (пластина) — служит для приема сигнала со спутника, может иметь размеры от 60 до 129 см в диаметре.
  2. Конвертер — это устройство для транскодирования сигнала на частоту, с которой работает следующее устройство — приемник.
  3. DVC — ресивер — осуществляет прямой прием расшифрованного сигнала от преобразователя и передачу его на ваше цифровое устройство (телевизор, плазма и т. Д.). Кроме того, в стандартный комплект поставки входит DISEQ (диск), устройство для подключения нескольких преобразователей в единый блок, а также кабели и кронштейны. И, конечно же, не стоит забывать о качественных фиксирующих устройствах, с помощью которых вам нужно будет отправить тарелку на спутник в юго-западном направлении.

Есть много преимуществ, где можно найти ответ на вопрос, как настроить спутниковую антенну самостоятельно, но если проанализировать многие из них, то всю работу можно свести к нескольким этапам:

1. Подготовка оборудования для установки. На этом этапе по инструкции вы собираете саму плиту, прикрепляя к ней кронштейны и все остальные технические детали. Важно обратить внимание на то, что необходимо аккуратно подсоединить кабель «F» к разъему, расположенному в нижней части пластины, на приемнике.Открыв крышку, мы обнаружим там экран, в котором будет несколько разъемов, в один из которых устанавливаем кабель. После этого преобразователи подключаются к диску, который, в свою очередь, крепится через специальный разъем к ресиверу.

  1. Как настроить спутниковую антенну на прием хорошего и качественного сигнала? Теперь приступим к самой ответственной части всей операции — настройке спутниковой антенны. Итак, настройте частоту приема на спутник Sirius, для которого в приемнике выставили скорость 27500, частоту 11766 с поляризацией «H».Приемник имеет два диапазона приема сигнала — красный и желтый сначала показывают подключение пластины и уровень сигнала. Желтая полоса определяет качество подаваемого сигнала. Обычно сразу после подключения последняя красная полоска показывает сигнал где-то на уровне 35-40%, а желтая приближается к нулю. После этого остается настроить качество сигнала поворотом пластин, чтобы найти наиболее приемлемое положение для сигнала. Поворачивайте приемник, чтобы настроить приемник, пока качество сигнала не возрастет до 65-70%, что гарантирует вам качественное изображение в любую погоду.Таким образом, как настроить спутниковую тарелку триколора, мы теперь знаем. Для дальнейшего усиления сигнала необходимо настроить боковые конвекторы на соответствующую частоту (AMOS — частота 10722, поляризация «H», скорость 27500; для HotBird Frequency 11034, поляризация «V», скорость 27500). После этого нажмите на приемник ключа SCAN, и система автоматически найдет и сохранит для вас все возможные каналы.

Теперь вопрос о том, как настроить спутниковую тарелку, для нас не сложный, потому что, зная особенности оборудования всей системы, правильную настройку Вы можете произвести самостоятельно.

Удачи!

Установка и настройка спутниковой антенны

В статье мы расскажем, как без дополнительного оборудования «снимать» спутниковую тарелку, оснащенную тремя преобразователями, как подключить и настроить приемник.

В нашем примере мы будем работать с тремя стандартными спутниками, всего на которых транслируются двадцать четыре русскоязычных канала:

Затем вы можете установить, подключить и настроить антенну для любых других выбранных спутников.

Преимущества спутникового телевидения

Самое главное преимущество — это цена. В среднем стоимость комплекта оборудования составляет 160 долларов. С учетом отсутствия абонентской платы за просмотр телеканалов спутниковое телевидение намного выгоднее кабельного. Еще один немаловажный фактор — качество получаемого изображения и звука — оно не уступает качественному DVD.

Комплект оборудования с тремя головками (преобразователями) позволяет настроить от 25 до 40 бесплатных русскоязычных телеканалов.Однако техники на месте не стоит, сегодня постоянно открываются новые спутники с огромным количеством предлагаемых каналов. Узнай, интересуйся, выбери.

Принцип спутниковой антенны

Сигнал, попавший на зеркальную поверхность антенны, отражается и отправляется на преобразователь, оттуда — на приемник, а затем на телевизор.

Все пластины делятся на два основных типа:

смещение

прямо.

Первые «часы» — это не совсем выбранный спутник, а под ним, так как сигнал с тарелки отправляется на конвектор под углом.Офсетные устройства крепят практически вертикально. Благодаря этому на его поверхности не скапливаются атмосферные осадки, способные существенно ухудшить качество приема сигнала.

Если говорить о прямолинейных узорах пластин, то преобразователь замыкает поверхность зеркальной поверхности. По мере увеличения диагонали этот нюанс становится незаметным.

К сожалению, спутниковые тарелки довольно привередливы к местности. Дерево, стоящее на тропинке, является частично частично, если не полностью, «забитым» приемом.Так что внимательно проверьте, что именно будет располагаться на пути прохождения сигнала. В случае, когда такие препятствия имеются, их нужно постараться удалить, либо увеличить диагональ зеркала (то есть сами пластины).

Для некоторых спутников выбирается соответствующее направление тарелки (это направление можно узнать у продавца-консультанта или в специальной литературе).

В нашем случае антенна должна быть направлена ​​на юг. Таким образом, южная сторона должна быть свободна от высоких построек, других плотных помех.

Комплект спутникового оборудования

Стандартное оборудование спутникового телевидения представлено шестью объектами:

тарелка (зеркало),

преобразователь

приемник,

F-соединитель.

Табличка Предназначена для приема (т.е. отражений) сигналов со спутника. Его диагональ может составлять 60 см и более (максимальный размер диагонали 120 см). На выбор размеров пластины влияет местность, на которой она должна работать, а также наличие либо отсутствие препятствий на пути спутниковых сигналов.

Преобразователь (Головка) предназначен для преобразования сигналов, отраженных от пластины. Также преобразователь отправляет преобразованные сигналы на приемник. Есть конвекторы с разным количеством выходов, для подключения одного или нескольких ресиверов.

Диск (Diseq) Предназначен для объединения нескольких преобразователей.

Кабель. Сегодня существует огромное разнообразие кабелей. У вас есть выбор: длина, цена и т.д. Еще есть скоба, с помощью которой плита крепится к поверхности стены.Выбор кронштейна определяется диагональю пластины. Якорь все равно нужно будет прикрепить к кронштейну.

Ресивер-DVB. — это самое дорогое устройство из всех комплектов. Чтобы принимать бесплатные каналы, достаточно обычных приемников типа Globo. Если вы планируете смотреть платные каналы, то вам понадобится ресивер с ускорителем карты.

F-коннектор Предназначен для подключения кабеля к остальной части комплекта. Таких устройств понадобится восемь штук.Про сток лучше брать десятку. Также рекомендуем приобрести термоусадочную пленку, которая изолирует соединения F-коннектора с помощью кабеля.

Подготовка оборудования к установке

Так как к пластинам прилагается подробная инструкция По сборке мы не будем вдаваться в подробности. Да там и без инструкции все вполне понятно и понятно. Допустим, мы уже собрали антенну. Теперь прикрутим кронштейн к поверхности стены, закрепим на нем пластину.Все готово к настройке.

Кабельный ввод

На время оставим антенну и займемся подготовкой кабеля:

Для этого залить ножом и плоскогубцами.

Прочитав верхний слой изоляции кабеля, вы увидите экран из определенного количества мелких проводов — этот экран нужно загнуть к кабелю.

Под первым экраном находится второй экран из фольги — его надо обрезать.

Потом торгуются нижний слой защиты, под ним обнаруживается жила кабеля.

Эту жилу необходимо очистить от верхней эмали и надеть на нее F-коннектор. Край сердечника F-ки должен составлять 2–3 мм.

Все лишнее, залипание экрана вырезано. Итак, кабель готов.

Соединение

Теперь приступим к подключению:

Сначала соединяем конвекторы диском. Так как конвекторов у нас три, то и кабеля понадобится три.

Диск желательно скрыть от прямого падения, влаги. Также, чтобы не получился эффект «Парлинга», не склеивайте составы лентой.Здесь больше подходит термоусадка — на Ф-ке и на кабель будет намного лучше ложиться за счет обжатия.

Следующим шагом будет соединение диска с ресивером. Это довольно просто — достаточно прикрутить к приемной Ф-ку, на которую надеется кабель.

Установка (съемка) спутниковой антенны

Итак, наша тарелка направлена ​​на юг, все провода подключены. Можно приступить к самому сложному этапу — настройке (съемке) антенны.Настройка начинается с центральной головки. В нашем случае он должен быть настроен на Сириус.

Я установил скорость 27500 на приемнике, частоту 11766 и поляризацию «H». Он имеет две полосы, одна из которых указывает на подключение пластины, а также сигнал спутника (как правило, эта полоса красного цвета), а вторая указывает уровень этого сигнала (обычно это желтая полоса). Когда антенна подключена правильно, вы увидите уровень сигнала около 40%. Теперь вам просто нужно настроить качество сигнала — теперь оно у нас на нуле.Переходим к тарелке.

Начало:

Поверните антенну вверх и влево до упора, ища самый высокий уровень сигнала, затем медленно разверните до упора вправо.

Если сигнал еще не обнаружен, опускаем приспособление для крепежа 2мм-3мм (крепеж пластин снабжен отметками с цифрами, что позволяет удобнее «стрелять» прибором) и поворачиваем налево влево.

Затем опускаем тарелку еще ниже, поворачиваем до упора. Так делаем, пока не появится четкий сигнал.Появление желтой полосы будет возведено около сигнала.

Если попасть в спутник удалось лишь приблизительно, полоса качества сигнала будет на уровне 21%. В этом положении можно закрепить тарелку.

После этого опускаемся и плавно поворачиваем влево, наблюдаем изменение качества сигнала. Если он уменьшился, то верните пластину в исходное положение.

Потом постепенно поворачиваем направо, смотрим уровень сигнала. Аналогичным образом поднимите и опустите антенну.

Вам удалось поймать сигнал на 40% — отлично! Однако этого все равно недостаточно, потому что при таком количестве процентов малейший дождь или ветер могут помешать просмотру телеканалов.

Для повышения качества сигнала необходимо повернуть преобразователь в начале программы, а затем — против времени по часовой стрелке.

Смотрите, в каком положении повышается качество сигнала.

Если крепление позволяет, рекомендуем поднести преобразователь к поверхности зеркала, а затем снять.Это также влияет на качество сигнала. Однако, как правило, длина кронштейна от центрального преобразователя регулируется по длине. Качество хорошее. Сигнал — показатель 65% -70%.

Установка боковых преобразователей

В связи с тем, что основная пластина уже идет, а сателлиты расположены рядом друг с другом, боковые преобразователи намного проще настроить.

Здесь принцип настройки такой же — установлен ресивер:

на AMOS (здесь скорость 27500, частота 11766 и поляризация «H»),

у HotBird (здесь поляризация «V», скорость 27500 и частота 11034).

Приступаем к загибанию бокового кронштейна, к которому крепится преобразователь. Не нужно бояться гнуть его, потому что с некоторыми их неудачными моделями и в некоторых ситуациях по-другому не получится. Начав с левого верхнего угла, медленно перемещаем преобразователь вправо, затем опускаем немного ниже (на 2мм-3мм), поворачиваем влево. Делаем так, пока не появится сигнал. Для улучшения качества сигнала также желательно вращать витки и против часовой стрелки.

Важно! Сигнал может отсутствовать из-за неправильно подключенного или настроенного диска. Во время настройки конфигурации обратите внимание на контакт диска, к которому вы были подключены: a, b, c или d — именно такой диск нужно установить на ресивере.

Заключительный этап

Так вот, зная примерное местоположение спутника, а также его частоту, можно скорректировать, не помогая никакой спутниковой антенны. Самостоятельно установив спутниковое телевидение, вы все равно снизите свои затраты на 50% -70% от общей стоимости оборудования.

После того, как пластина настроена и провода собраны, можно начинать сканирование каналов. Для этого в ресивере нужно выбрать функцию SCAN. Будет создан список всех доступных для просмотра каналов. Теперь приступим к поиску хороших телешоу.

Как подключить Триколор к телевизору и настроить приемник?

Организация домашнего телевидения предполагает подключение и предварительную настройку всего сопутствующего оборудования.Эти задачи могут решить как сотрудники компании, так и сами пользователи. Второй вариант оказывается простым и доступным после изучения основных правил подключения приставки Триколор к телевизору.

Что такое Триколор ТВ?

Триколор ТВ — мультиплатформенный оператор цифровых медиа, ведущий провайдер спутникового телевидения в России. Клиент компании получает полный доступ к огромному количеству телеканалов в отличном качестве. В этом случае используется сложное оборудование в виде ресивера, требующего предварительной настройки.

Что в комплекте «Триколор»?

Конкретная конфигурация зависит от выбранного пакета подключения и пожеланий пользователя. В стандарт входит набор оборудования для организации связи со спутником, приема сигнала и его декодирования.

Сюда входят следующие компоненты:

  • Спутниковая антенна
  • Кронштейн для крепления антенны
  • Ресивер
  • Карта доступа

В большинстве случаев этого оборудования достаточно для организации стабильного подключения к спутниковым каналам.

Как подключить ресивер Триколор ТВ к телевизору?

Передача сигнала от ресивера к телевизору возможна только при правильном подключении. Данное подключение предусматривает подключение устройств с помощью кабелей SCART — SCART, RCA — RCA (тюльпан — тюльпан) или HDMI — HDMI. Далее вам нужно будет выбрать желаемый тип входного сигнала на телевизоре с помощью кнопки Source на пульте дистанционного управления. В результате на экране должно появиться изображение или надпись «Нет сигнала».

Какое оборудование необходимо?

Для подключения телевизора к телевизору пользователю обязательно понадобится следующее оборудование:

  • Спутниковая антенна Триколор
  • Набор креплений
  • Соединительные провода
  • Приемник или приемник для преобразования сигнала
  • Телевизор с поддержкой трансляции спутникового ТВ

Устройства соединяются между собой с помощью проводов. Также вам понадобятся силовые кабели для всего электрооборудования.

В большинстве случаев необходимые кабели входят в базовый комплект, поэтому вам не нужно покупать что-либо дополнительно.

Иногда непонятно, как правильно подключить ресивер Триколор к телевизору, если на нем нет необходимых разъемов для подключения. Здесь вам нужно будет найти подходящий кабель или адаптер.

Ступени подключения

Connection включает в себя несколько основных шагов, которые включают подготовку оборудования и настройку его для последующей работы.

Правильно установите тарелку и антенну

Важно правильно установить тарелку, так как от этого в большей степени зависит качество и стабильность сигнала. В процессе установки спутниковой антенны обязательно должны соблюдаться некоторые правила.

Инструменты для сборки тарелок

Установка спутниковой антенны для телевидения мало чем отличается от обычной работы по дому. Здесь пользователям могут понадобиться стандартные инструменты:

  • Набор отверток для работы с саморезами
  • Плоскогубцы
  • Набор ключей
  • Нож для зачистки проводки
  • Изоляционные материалы

Лучшее место на стене для пластины

При выборе места установки антенны рекомендуется руководствоваться следующими рекомендациями:

  1. Антенну всегда нужно устанавливать на юг, иначе сигнал будет нестабильным.
  2. Плиту желательно монтировать как можно дальше от окон (за пределами балкона). Такой подход поможет свести к минимуму помехи от стекла или других препятствий.
  3. Если на пути прохождения сигнала есть препятствие (дом, деревья и т. Д.), Лучше выбрать другое место.
  4. Тарелка расположена максимально близко к приемнику сигнала. Желательно за окном помещения, в котором находится приемник.
  5. Лучше заранее позаботиться о том, чтобы плита не подвергалась сильному воздействию атмосферных осадков.Для этого систему можно оснастить специальным козырьком.

Как самостоятельно отрегулировать пластину «Триколор»?

Процесс установки спутниковой антенны предполагает выполнение следующих действий:

  1. Кронштейн крепится к стене с помощью соответствующих крючков или болтов.
  2. Заглушки монтируются в необходимых местах.
  3. К дуге прикреплена опора.
  4. Зеркало антенны соединено с конструкцией, что позволяет получить рычаг полного поворота.
  5. Кронштейн подключается к антенне.
  6. Держатели LNB должны быть прикреплены к антенне, которая необходима для монтажа преобразователя. Разъем должен находиться внизу, чтобы снизить риск попадания влаги.
  7. Кабель подключается к преобразователю через F-разъем.
  8. Антенна крепится на кронштейне. Не затягивайте крепеж слишком сильно на этом этапе, так как вам все равно придется вращать тарелку, чтобы найти самый сильный сигнал.

Регулировка проводится после сборки системы и подключения к телевизору.Антенна поворачивается на разные углы, и в это время меняется стабильность телевизора, регистрируется сигнал. Как только наилучшее положение будет найдено, антенну можно закрепить.

Настройка приемника

Настройка приемника включает последовательное выполнение следующих инструкций:

  1. Кабель от антенны подключается к соответствующему разъему на приемнике.
  2. Смарт-карта, приобретенная в комплекте, вставляется в приемник.
  3. Подключите приставку или ресивер «Триколор» к телевизору через разъемы типа «тюльпан» или через HDMI. Если подключение прошло успешно, на экране телевизора появится сообщение Boot.
  4. Теперь нужно выбрать регион использования блюда и язык интерфейса.
  5. При настройке тарелки должны измениться показатели напротив принимаемого сигнала. Здесь нужно добиться значений 70%. Этого уровня сигнала будет вполне достаточно для комфортного просмотра телепрограмм.

Регистрация в Триколор ТВ

На практике правильной установки антенны и настроек приемника может быть недостаточно для доступа ко всем функциям спутникового телевидения.Дополнительно вам нужно будет зарегистрировать используемый приемник в системе.

Инструкции по регистрации получателя:

  • Проверить работоспособность информационного канала.
  • Выберите один из предложенных способов регистрации: онлайн через сайт компании или по телефону. В обоих случаях дополнительно потребуется подписать специальный договор и отправить его в компанию. Вы можете скачать форму договора на официальном сайте поставщика услуг.
  • Оплатите абонентскую плату.
  • Запустить процедуру поиска телеканала на ресивере.

Результатом этих операций будет появление на телевизоре необходимого количества каналов, набор которых зависит от используемой смарт-карты и приобретенного пакета услуг.

Что делать, если нет изображения?

Иногда пользователи сталкиваются с проблемой, при которой даже правильная настройка и регистрация ресивера не дает доступа к телеканалам. В этом случае следует немедленно внимательно проверить все кабели и соединения.Любое повреждение повлияет на передачу сигнала.

Далее стоит проверить уровень сигнала при настройке антенны. Вы можете попробовать повторить процедуру регулировки положения тарелки.

Доступ к каналам не будет предоставлен, если пользователь не оплатил абонентскую плату. Стоит убедиться, что средства переведены на счет компании, а в случае возникновения проблем обратиться в службу поддержки.

Если ни один из описанных способов не помог, рекомендуется вызвать специалистов компании, которые приедут и проведут все необходимые процедуры.

Как подключить Триколор на 2 телевизора?

Поскольку в современных квартирах часто бывает более одного телевизора, пользователи стараются распространить сигнал с приставки на несколько устройств. Самый простой способ добиться желаемого — подключить кабель от двух телевизоров к ресиверу. Однако оба устройства всегда будут отображать один и тот же канал.

Избавиться от подобных неудобств поможет специальный приемник, приобретенный у оператора связи. Вы также можете воспользоваться услугой «Мультирум», которая позволяет разнести сигнал со спутниковой антенны на несколько комнат.Активировать услугу можно в онлайн-сервисе или по телефону.

Схема подключения в этом случае мало чем отличается от настройки телевизора на один телевизор. Необходимо подключить все оборудование к одной сети, последовательно подключив телевизоры к двухканальному ресиверу. В этом случае сигнал настраивается на каждом устройстве отдельно.

Как подключить совмещенную систему Триколор ТВ и эфирные цифровые каналы?

Когда в доме несколько телевизоров, одно из устройств всегда используется гораздо чаще, чем другие.В этом случае выгоднее будет организовать комбинированную систему, при которой основной блок будет иметь полный доступ к множеству платных каналов, а остальные телевизоры оснащены стандартным набором из тридцати бесплатных телеканалов. Поскольку самые популярные телеканалы входят в состав подключенных мультиплексов, проблем возникнуть не должно.

Описанный подход позволяет сэкономить значительную часть ежемесячной абонентской платы, поскольку нет необходимости платить за стандартные мультиплексы.

В процесс организации такой системы входит установка специального распределительного устройства, от которого кабели пойдут на телевизоры в доме.

Чтобы получить доступ к платным телеканалам на основном телевизоре, необходимо установить ресивер с соответствующей смарт-картой.

Как подключить ТВ от Триколора без спутникового ресивера?

Некоторые телевизоры могут подключаться к системе Триколор ТВ самостоятельно, без ресивера. Для приема сигнала подключите тарелку непосредственно к F-разъему, который находится рядом с гнездом аналоговой антенны.

При таком способе подключения экономится место рядом с телевизором, а количество проводов значительно сокращается. Управление просмотром осуществляется с помощью пульта ДУ телевизора.

Но в нормальных условиях таким способом можно принимать только набор свободных каналов. Чтобы получить полный доступ ко всему возможному контенту, вам необходимо приобрести смарт-карту и модуль для его чтения.

Модуль с картой подключается ко встроенному цифровому ТВ-тюнеру. После этого вставляется спутниковый кабель и запускается режим поиска телеканалов.При использовании официальной карты устройство легко найдет все интересующие каналы и откроет к ним доступ.

Характеристики старых и новых моделей приемников

Оператор «Триколор» широко распространен и предлагает пользователям множество различных приемников, как старых, так и новых линий. Тем более, что выбор новой модели не всегда оправдан. Это связано с тем, что временной интервал между выпуском разных поколений устройств очень мал, а различия в функциональности и интерфейсе могут быть значительными.

Старые модели часто имеют антенный выход и разъем SCART. В современных очень часто устанавливается только HDMI. Такой подход, хотя и уменьшает размер устройства, подходит не всем пользователям. Некоторые телевизоры удобнее подключать через старые разъемы.

Заключение

Все версии приставок не требуют сложной настройки, но в плане подключения и использования адаптеров могут возникнуть сложности.Поэтому стоит заранее изучить параметры используемого телевизора, а затем подобрать для него подходящую приставку по способу подключения и скорости передачи сигнала.

Технические параметры антенной системы триколор тв. Как выбрать спутник для триколор ТВ

Замена спутников Триколор
На позиции 36 градусов заменены спутники, взамен Eutelsat 36A введен в эксплуатацию Eutelsat 36C, Триколор ТВ теперь ведет вещание со спутников Eutelsat 36B / 36C (Express-AMU1).

Данные спутника Триколор
Триколор ТВ находится и транслирует цифровые телеканалы на европейской территории России (с 2005 г.) с искусственных спутников Земли, а также на территории Уральского, Сибирского и части Дальневосточных округов (с 2007) обслуживается со спутников Express-AT1 (56 E) .
СПУТНИК «EUTELSAT 36B» — 36 ° в.д. Вещание в ДИАПАЗОНЕ «KU». Это мощный спутник с 70 транспондерами, пятью мощными управляемыми лучами.Срок службы спутника не менее 15 лет.
24 транспондера СПУТНИК «EUTELSAT 36B» используются в фиксированном луче для прямого теле- и радиовещания на территории России и Украины. Для услуг широкополосного доступа выделено до 27 спутниковых транспондеров. Ввод в эксплуатацию спутника утроил существующую емкость для России, Украины и стран СНГ. Кроме того, 36B также предоставляет услуги клиентам в Центральной Африке, Европе, на Ближнем Востоке и в Центральной Азии.
СПУТНИК «EUTELSAT 36C» — 36 ° в.д. Вещание в ДИАПАЗОНЕ «KU». Это мощный спутник с 70 транспондерами, пятью мощными управляемыми лучами. Срок службы спутника не менее 15 лет.

Какие особенности приема сигналов со спутников EUTELSAT 36C и 36B в Нижнем Новгороде?

Н. Новгород расположен на 44 меридиане восточной долготы, а указанные спутники расположены на меридиане 36 градуса восточной долготы, т.е.е. разница всего в несколько градусов. Как известно, наибольший угол возвышения спутниковой тарелки будет, когда она будет расположена на меридиане спутника. Таким образом, угол возвышения тарелки в Нижнем Новгороде достаточно велик, что позволяет принимать сигнал над различными препятствиями, такими как дома, деревья и т. Д. При большом угле возвышения происходит затухание спутникового сигнала в Атмосфера незначительна, что позволяет стабильно принимать сигнал при выпадении осадков на небольшую тарелку.
Точные параметры спутника Eutelsat 36C и 36B (36 век) в Нижнем Новгороде: азимут — 189,592 градуса восточной долготы, угол места — 25,516 градуса.

На каком спутнике идет НТВ-Плюс?

НТВ Плюс находится на тех же спутниках EUTELSAT 36C и 36B (36 в.д.), что и Триколор. В Москве и Московской области, как и в других городах европейской части России, Триколор ведет вещание со спутников EUTELSAT 36C и 36B (36 век). Частоты и другие параметры каналов можно найти в таблице транспондеров «Триколор».

Как самому настроить спутниковую антенну Триколор? Для проведения этой процедуры рекомендуется предварительно изучить инструкцию. В противном случае вы можете столкнуться с рядом трудностей при установке или эксплуатации системы. Компания «Триколор ТВ» позаботилась о своих клиентах и ​​максимально упростила этот процесс. Даже обладая необходимыми навыками, каждый абонент может подключиться самостоятельно. Это связано с хорошим покрытием спутника EUTEL SAT 36 / B. Он расположен на 36 градусе восточной долготы.

Для правильного проведения процедуры установки и настройки необходимо знать местоположение спутника.

Сигнал можно сравнить с лучом прожектора, сияющим с высоты 36-38 тыс. Км.

Высокое качество передачи возможно только в том случае, если антенна установлена ​​справа и под прямым углом. Это связано с тем, что сигнал со спутника не проходит сквозь стены и может потеряться, даже если есть препятствия, такие как деревья или небольшие здания.

Обратите внимание на критерий, по которому спутник находится выше экватора.

Поэтому зеркало антенны необходимо устанавливать в южном направлении. Этот момент самый важный, так как без него не было бы трансляции. Если окна вашей квартиры или дома выходят на северную сторону, то установка оборудования в этом случае невозможна. Даже приложив очень большие усилия, можно будет получить только некачественный сигнал. Оптимальный вариант в этом случае — установка плиты на крыше здания.Такой вариант подходит только для частных домов.

Триколор ТВ предлагает смотреть множество спутниковых каналов в отличном качестве. А чтобы узнать, какие частоты каким каналам соответствуют, нужно воспользоваться специальными таблицами.

Это качественная спутниковая связь, которая работает на огромной территории (в том числе в Сибири) и включает в себя множество интересных каналов, даже таких как TNV, что в пакетах встречается довольно редко. Однако, чтобы воспользоваться всеми преимуществами этого предложения, вам необходимо правильно его настроить.

Настройка вещания (все каналы, включая ТВН, и всю территорию, включая Сибирь) возможна при наличии:

  • Ресивер для приема телеканалов (в том числе ТНВ).
  • Антенна необходимого диаметра (а именно 90 см).
  • Два преобразователя — линейной и круговой поляризации.
  • Мультиподача.

Пакет вещания от Триколор ТВ становится очень популярным, и подключить его может каждый. Сделать это можно даже без помощи специалистов.Достаточно просто знать, какие настройки нужно установить. Конечно, список каналов (Сибирь) не идеален (хотя и включает ТНВ). Может быть, вам не так много каналов, но это не проблема, так как вы можете смотреть их на других спутниках.

Возможности индивидуальной настройки

Перед тем, как узнать о частотах Триколор ТВ, необходимо правильно подключить и настроить все оборудование. Начать нужно с места расположения антенны. Принимать все каналы, в том числе ТНВ.Позже вам нужно будет ознакомиться со множеством настроек, включая lnb и другие. Устанавливая антенну, убедитесь, что она обращена на юг и нет высоких препятствий. В идеале перед антенной должен быть чистый горизонт. Тогда настройка окупится.

Замечательно, если вы можете отрегулировать положение тарелки во время работы, чтобы получить более чистый сигнал. Эта настройка не только гибкая, но и оправдана эксплуатационными потребностями.

В инструкции будет указано, как собрать антенну, после чего нужно будет перейти к следующему шагу — настройке трансляции и таблицы каналов.

Вы столкнетесь с lnb при настройке мульти подачи. Чтобы все работало идеально, значение lnb должно быть «single». Если lnb присвоено другое значение, настройка «Триколор» невозможна.

Многие настройки выполняются вручную и не могут быть изменены автоматически. Итак, вам нужно будет независимо настроить всю вашу систему для приема определенного спутника, и все это начинается с настройки системы. Здесь значение Number должно быть 1. Важно соблюдать значение нижней линии 10750, верхней линии 10750.По умолчанию они могут быть разными. Однако вам нужно привести эти частоты к такому единому виду. При необходимости измените значения вручную.

Затем настройте параметры вручную. Выберите номер антенны и частоту, как указано в инструкции. В данном случае 1, Eutelsat W4, 12226. Выберите расход 27500. Это оптимальное значение, с которым удобно работать. После этих несложных манипуляций нужно искать сигнал и ориентироваться по световым индикаторам.На этом этапе нет особых сложностей, но убедитесь, что зеркало имеет полный обзор, и вы не загораживаете его.

После того, как вы получите спутниковый сигнал, будет очень легко настроить каналы.

Какие есть каналы?

Для подключения самих каналов достаточно выбрать поиск каналов в меню. Ресивер сам найдет все каналы, которые предусмотрены в этом направлении связи. Конечно, вы также можете сделать все вручную, если сами введете детали каждого канала.Таким образом можно добиться отличного качества сигнала. Ниже представлена ​​таблица частот.

В этой таблице перечислены все каналы, которые могут вас заинтересовать.

class = «eliadunit»>

Абоненты «Триколора» могут самостоятельно настроить антенну на спутник. Как это сделать? Где лучше всего установить антенну для приема качественного телеканала? На все эти вопросы можно ответить, прочитав этот материал.

Выбор места для установки антенны

Правильный выбор места для антенны — залог качественного телевещания.Если место неподходящее, то, как ни старайся, тарелку не настроить на спутник.

Как правильно установить спутниковую тарелку

  1. Антенну следует устанавливать только на южной стене дома. Если квартира расположена так, что ни одно окно не выходит на юг, нужно закрепить там, где юг будет ближе, а затем начать настройку на спутник.
  2. При выборе стены необходимо руководствоваться следующим: в непосредственной близости от плиты не должно быть высоких зданий и деревьев, они могут мешать сигналу.
  3. Еще одним фактором, влияющим на установку тарелки, является ее положение относительно телевизора. Чем ближе они друг к другу, тем лучше будет сигнал, а значит, и изображение.

Неблагоприятные места для установки пластины Триколор:

  • балконы и лоджии застеклены;
  • мест без водоотведения;
  • участок, на котором плита может быть покрыта снегом;
  • крыши с двускатной и более двускатной крышей, асимметричная крыша.

Как самостоятельно настроить антенну Триколор ТВ на спутники Eutelsat 36A и 36B

Чтобы настроить антенну, не прибегая к помощи платных специалистов, необходимо следовать приведенным ниже инструкциям. Начав работу по настройке, подписчики поймут, что это не так уж и сложно!

class = «eliadunit»>

Перед установкой и настройкой антенны вам необходимо определить направление на спутник:

  1. Использование компаса (учитывая, что на его показания могут влиять металлические предметы, расположенные поблизости), солнце (старый добрый метод), GPS-навигатор или ближайшая посуда — самый простой вариант, 0.Размером 6 м необходимо определить азимут на спутники Eutelsat 36A и 36B, 36 градусов восточной долготы. В этом случае настоятельно рекомендуется следить за тем, чтобы направление на спутник было свободным, многоэтажные дома, деревья и различные постройки не могли мешать сигналу.
  2. Программа выравнивания спутниковой антенны поможет абонентам рассчитать азимут и угол возвышения, необходимые для настройки спутниковой антенны на любой доступный спутник в выбранной географической точке приема.С помощью этой программы вы можете рассчитать углы сразу для всех геостационарных телекоммуникационных спутников, находящихся на «дуге».
  3. Программа разработана таким образом, что запоминает географические координаты мест, для которых будет производиться расчет. В будущем можно будет использовать эти координаты, потому что они навсегда останутся в памяти программы.
  4. При работе с программой Satellite Antenna Alignment вам потребуется ввести географические координаты места установки в разделе «Координаты места установки антенны».

Условные обозначения:
N — северная широта,
S — южная широта,
E — восточная долгота,
W — западная долгота.

Когда координаты вводятся в программу, вам необходимо получить рассчитанные азимут и углы возвышения (угол возвышения) антенны для всех спутников в левой части таблицы. Азимут — направление на спутник (в градусах), определяется как угол между направлениями на север и спутник.

Инструкции

  • Высота — направление, которое определяется как угол (в градусах) между направлением на спутник и плоскостью земли в точке приема.
  • Отрицательный угол возвышения означает, что спутник находится за линией горизонта и недоступен для приема с помощью антенны.
  • На месте установки антенны по идее можно определить все спутники, с которых можно принимать сигналы. Ориентируясь по азимуту и ​​углу места, абоненты могут быстро определить направление на спутник на земле и возможность приема сигнала в выбранной точке.
  • Если у абонента нет специальных инструментов для определения географического направления, вы можете использовать солнце для определения координат спутника.
  • Описанная выше программа позволяет абонентам рассчитывать азимут по положению солнца. Чтобы использовать звезду, вам нужно будет указать в программе географические координаты местности. Ориентировочная высота над уровнем моря — 0 метров.
  • Расчет должен производиться на конкретную дату, поскольку солнце ежедневно меняет свои координаты в одно и то же время. Результаты расчета представлены в левой части таблицы. По таблице для солнца нужно определить азимут и угол возвышения в данный момент времени.

Предлагаем рассмотреть процедуру определения координат спутника на солнце:

  • Первый шаг — определить азимут на выбранный спутник;
  • далее рассчитать азимут солнца в день установки антенны;
  • в таблице нужно найти азимут солнца, близкий по значению к азимуту на спутник, и определить время и дату, когда солнце будет в этом направлении;
  • в определенный момент времени по программе антенну нужно будет повернуть прямо на солнце, так как в это время азимуты солнца и спутника совпадают.

Углы возвышения спутника и Солнца не всегда совпадают. Если они совпадают, прием со спутника в это время будет нестабильным или вообще невозможен. Это связано с тем, что мощное электромагнитное излучение солнца прерывает сигнал со спутника. Это явление называется солнечной интерференцией, оно возникает весной и осенью и может длиться несколько дней.

  • При расчете необходимо учитывать часовой пояс (для Москвы нужно добавить 3 часа к среднему времени по Гринвичу).
  • Если стрелки переведены на летнее время, то к результирующим вычислениям азимута нужно будет добавить еще один час.

Для удобной работы с программой необходимо знать следующее:

  1. Программа отображает направление на спутник красной линией.
  2. Красная линия не отображается, если спутник находится за линией горизонта и недоступен для приема в месте, выбранном для антенны.
  3. Жёлтым сектором обозначен световой день, на схеме показаны стороны горизонта для удобства работы с программой.

установка и подключение без антенны. Способы подключения к телевизору спутниковых тарелок в ТВ Вход

В большинстве квартир и даже частных домов, в пределах любого даже небольшого города практически нет проблем с качеством приема телевизионного сигнала, так как кабельное телевидение проведено практически повсеместно.Большинство многоквартирных домов городов-миллионников могут быть в наличии у нескольких операторов кабельного телевидения, что дает жителям неплохой выбор.

Но по мере удаления из центра города доступность качественного кабельного ТВ постепенно «сводится к нулю». А за городом, как правило, кабельное телевидение напрочь отсутствует.

Поэтому жителей больше всего устраивает то, что есть несколько каналов эфирного телевидения от силы, которую можно поймать.К тому же качество изображения часто оставляет желать лучшего. Особенно, если дачный район находится далеко от передающей станции эфирного телевидения, то на экране телевизора можно увидеть много шума От «снега» до «полос» и черно-белое изображение вместо цветного.

На большей части территории России эфирное телевидение по-прежнему транслируется в аналоговом формате . Этот метод передачи сигналов имеет один существенный недостаток: отношение сигнал / шум падает, пока излучатель удаляет .

Шум (помеха) при удалении от телевизионного включения все более и более преобладает над основным сигналом. Это как раз проявляется в появлении на экране «снега». Если коттедж или поселок находится очень далеко от передающей станции, то шум в конечном итоге полностью пропустит сигнал и смотреть телеканал вообще невозможно .

Сейчас в стране телесигнал вводится в цифровом формате, а со временем планируется полностью отказаться от телевизионных программ в аналоговом формате.

В чем преимущество цифрового ТВ перед аналоговым?

Передача сигнала «закодировано в цифре» по сравнению с прямой передачей в аналоговом формате дает несколько преимуществ :

  • Повышение помехозащищенности трактов передачи и записи телевизионных сигналов.
  • Снижение мощности передатчиков.
  • Значительное увеличение количества телепрограмм, транслируемых в том же частотном диапазоне.
  • Улучшение качества изображения и звука в ТВ-приемниках.
  • Создание телевизионных систем с новыми стандартами декомпозиции изображения (телевидение высокой четкости).
  • Создание систем интерактивного телевидения, при использовании которых зритель получает возможность влиять на передаваемую программу (например, видео по запросу).
  • Функция «Вернуться к началу передачи».
  • Архив телепрограмм и запись телепередач.
  • Передача в ТВ-сигнале различной дополнительной информации.
  • Выбрать язык (два обычных) и субтитры.
  • Расширение функциональных возможностей студийного оборудования.
  • Возможность добавления в мультиплексоры радиосвязи

Но есть некоторые ограничения :

  • Сбой и рассыпание картинок по «квадратам» при недостаточном уровне принимаемого сигнала, данные либо принимаются с качественно 100%, либо восстанавливаются, либо сняты плохо с невозможностью восстановления.
  • Практически полное исчезновение сигнала во время грозы.
  • Даже передатчик мощностью 10 кВт и высотой передающей антенны передающей 350 м обеспечивает уверенный прием на расстоянии 50 км, а из-за необходимости большего, чем у аналогового телевидения, количество передающих центров (чаще расположение передающих антенн).

Поскольку мы обсуждаем с точки зрения обычного пользователя в основном только качество изображения Можно выделить только одну основную особенность цифрового эфирного ТВ перед устаревшим аналогом:

Цифровое ТВ очень устойчиво к помехам .Для этого сигнал кодируется с некоторой избыточностью. Цифровой тюнер выдаст идеальное изображение даже при большом количестве помех. И так будет до тех пор, пока отношение сигнал / шум не упадет до минимума, когда сигнал полностью приблизится к возможностям оборудования.

То есть в аналоговом вещании по мере падения уровня сигнала вы будете видеть, что картинка все хуже и хуже. В цифровом вещании вы не заметите падения сигнала до тех пор, пока тюнер не перестанет восстанавливать потерянные фрагменты изображения, и оно разделится на квадраты, а затем полностью исчезнет.

Виды цифрового телевидения

По каналу передачи цифровое ТВ можно разделить на четыре типа:

  • Кабель (DVB-C)
  • Essential (DVB-T2)
  • Спутник (DVB-S)
  • Интернет-телевидение (IP TV)

Кабельное ТВ и IP телевидение в стране рассматривать не будем из-за большой редкости. Но спутниковое и необходимое цифровое телевещание в стране актуально.

Более того, спутниковое телевидение CTV уже достаточно давно используется потребителями, и в особо удаленных районах ему нет альтернативы.Мы рассмотрим это в отдельной статье.

Но эфирное ТВЧ стало входить в жизнь садоводов и дачников сравнительно недавно. О нем и поговорим сегодня подробнее.

Основное цифровое телевидение в стране

Сеть эфирного цифрового телевизионного вещания на территории Российской Федерации еще находится в стадии строительства и имеется , в то время как в основном вблизи крупных городов . Но он уже охватывает значительную часть территории страны.Поэтому подключение становится очень актуальным в последнее время.

Как подключиться к эфирному кольту?

Если вы хотите попробовать подключить цифровое телевидение на даче, сначала нужно определить , попадает ли ваш участок в зону покрытия одной из передающих антенн TSTV . От местоположения сайта будет зависеть то, как ваш ТВ-приемник будет улавливать цифровой сигнал.

Самый надежный способ узнать это — взять интервью у соседей на даче, возможно, кто-то из них уже смотрит телеканалы в цифровом виде.Тогда вы можете быть полностью уверены, что «сигнал до вас».

Если про цифровое телевидение в округе еще никто не слышал, то нужно попытаться выяснить, попадает ли ваш участок в границу радиуса вещания местной радиостанции CTV .

Зона покрытия

Радиус радиостанции ТТВ обычно находится в пределах 20-50 км в зависимости от местности и плотности застройки. В среднем около 30 км составляет , зона уверенного приема .

В каждом регионе есть своя собственная местная организация — оператор Essential TTTV , который отвечает за здания и поддержку сети. На их сайте обычно можно увидеть расположение радиостанций и даже карты покрытия. Или вы можете получить информацию о них по телефону или по письменному запросу.

Сеть ТТВ в Российской Федерации строит федеральное государственное унитарное предприятие «Российская телерадиовещательная сеть».

В каждом регионе есть подразделения этой организации.

Вы можете позвонить и выяснить все по телефону со страницы со страницы.

Если вам повезло и вы узнали, что ваш коттедж находится в зоне вещания «Фигурки», то самое время определиться с необходимым оборудованием Для получения ТСТ.

Оборудование

Итак, телевизор на даче у вас уже есть участок в зоне трансляции СТВ. Продолжаем установку цифрового телевидения на даче. Что еще нужно для приема сигнала? По крайней мере, вам нужна антенна.

Антенна для приема цифрового телевидения

Универсальная антенна МВ / ДМВ для приема цифрового ТВ

Если рядом цифровой телевизор, то достаточно и комнатной антенны . Скажу больше, лично я точно ловил сигнал ТСТ в городе Уфа на метровом отрезке провода.

Если не все так идеально с уровнем сигнала, необходимо будет установить антенну в стране для приема цифровых каналов. Сейчас для этого хорошо подходят большинство продаваемых антенн, так как они поддерживают прием сигналов в дециметровом диапазоне (DMB / UHF).

Например, можно поставить антенну «ГАЛ», «Локус», «Зенит», «Меридиан», «Эфир» и т.д. Купил свою антенну в Ашане за 1000 руб.

Если вы знаете точное местоположение вышки ТСТ, то все просто: направьте на нее антенну и все. Обычно этого достаточно, чтобы поймать сигнал и без проблем смотреть цифровое телевидение.

Если точное направление неизвестно, необходимо постепенно на повернуть антенну на , пока не найдете наилучшее положение.Большинство цифровых консолей имеют уровень сигнала и индикатор качества , который отображается на экране телевизора и позволяет найти наилучшее положение антенны. Обычно это делают вдвоем: один человек поворачивает антенну, второй следит за уровнем сигнала.

Когда вы нашли максимально возможный уровень сигнала и антенну установили в нужном направлении, нужно поискать каналы на приставке.

Настройка цифрового телевидения в стране

Проще всего найти в меню ТВ-приставки пункт «Автоматически захваченные каналы», и тогда приставка все сделает сама: найдет все доступные цифровые каналы и направит их по порядку.

Список цифровых эфирных телеканалов

А теперь самое интересное: какие каналы показывает цифровое телевидение бесплатно ?

Поскольку мой коттедж в пригороде Уфы, и я пишу на собственном опыте, значит, я рассматриваю цифровое эфирное телевидение в Уфе. Но насколько я понимаю список каналов по всей России он будет таким же за редким исключением, поэтому информация будет полезна всем, а не только жителям Башкортостана.

У нас в стране ТСТ 20 каналов : 10 на каждый мультиплекс.

Список цифровых телеканалов

Вот полный список каналов в Уфе :

1 «Первый канал»
2 «Россия 1»
3 «Матч ТВ»
4 «НТВ»
5 канал Петербург-5
6 «Россия к»
7 «Россия 24»
8 «Карусель»
9 «Общественное телевидение России»
10 «ТВ Центр — Москва»
11 «Рен ТВ»
12 «Спаситель»
13 «Первые развлечения СТС»
14 «Дом»
15 «ТВ-3»
16 пятница
17 «ЗВЕЗДА»
18 «МИР»
19 «ТНТ»
20 «Муз ТВ»

Надеюсь помог вам разобраться во всех нюансах цифрового ТВ. Если есть вопросы пишите, обязательно постараюсь вам помочь.

Еще недавно подключить домашний телевизор. Просмотр телеканалов со спутника можно было только на антенну-пластину через специальный приемно-спутниковый ресивер. Можно ли получить спутниковое телевидение без тарелки и без ресивера?
Теперь есть возможность смотреть спутниковое телевидение без ресивера . Во многих современных моделях телевизоров есть встроенный цифровой тюнер с поддержкой стандарта DVB-S2, а также специальный слот для установки модуля доступа CI +.При наличии подключенной и правильно настроенной спутниковой антенны телевизор принимает сигналы спутникового оператора и позволяет смотреть спутниковое ТВ без консоли ресивера. Антенный кабель от спутниковой тарелки необходимо подключить к F-разъему со специальным антенным входом, расположенным рядом с входом обычной основной антенны.

Конечно, такое подключение удобно по нескольким причинам:
1) отпадает необходимость в приобретении дополнительного устройства — спутникового ресивера.
2) Не нужно освобождать место в салоне для его установки.
3) Для просмотра нужна только одна телевизионная приставка, а не две. Он намного удобнее в эксплуатации — не нужно градуировать по разным приставкам, к тому же у них есть возможность проигрывать и выходить из строя.
4) Количество подводимых к ТВ проводов уменьшается.

Выпуск

многих известных производителей телевизионного оборудования: Samsung, LG, Philips и других. Внешнее отличие спутникового ресивера в телевизоре — наличие обычной антенны рядом со входом, еще один антенный ввод с резьбовым соединением для F-коннектора.Однако наличие второго тюнера не всегда означает возможность подключения спутниковой антенны. Тот же вход используется для подключения основных цифровых каналов DVB-T или кабельных каналов DVB-C. Только наличие в характеристиках ТВ-тюнера DVB-S или DVB-S2, означает возможность приема спутниковых телеканалов. Часто такой антенный вход объединяется для всех типов цифрового сигнала и обозначается DVB-T / T2 / C / S / S2. Стандарт S2 более современный, но телевизоры со встроенным спутниковым ресивером стандарта S принимают телевизионные сигналы, такие как стандартные и высокой четкости HDTV.

Для декодирования каналов требуется CAM-модуль и карта доступа. Без этого модуля можно просматривать только крайне ограниченное количество каналов, которые транслируются без кодирования в открытом доступе. Все телевизоры с цифровым тюнером DVB-S2 поддерживают модули CAM — устройство, в которое вставляется карта оператора спутникового телевидения, а которое, в свою очередь, вставляется в разъем PCMCIA TV.
После установки модуля необходимо подключить кабель от спутниковой антенны к специальной телевизионной розетке с помощью F-коннектора.Далее необходимо запустить телевизор для поиска спутниковых каналов.
В меню ТВ необходимо выбрать источник входного сигнала: основное ТВ, кабельное ТВ, спутник — поставить галочку в соответствующем окошке. Производим поиск спутниковых каналов на всех частотах. Телевизор находит большое количество каналов и заносит их в вашу память, при этом для просмотра открыты только информационные каналы. На этом этапе выполняется работоспособность модуля вставленного в слот PCMCIA, совместимость Ci + карты с ТВ.

Далее необходимо зарегистрировать договор и активировать полученную карту условного доступа. На сайте провайдера нужно выбрать пакет телеканалов, ввести номер договора и номер смарт-карты. В поле «Модель терминала» необходимо выбрать CI +.
После отправки заявки на регистрацию вы должны оставить телевизор включенным на одном из закодированных каналов выбранного вами программного пакета. Подключение происходит автоматически в течении двух часов.

Телевизор с двумя спутниковыми ресиверами
Модели телевизоров

с двумя спутниковыми ресиверами позволяют одновременно просматривать два канала спутникового телевидения в режиме PIP или записывать один канал при просмотре другого.
Для просмотра спутникового канала и одновременной записи передачи другого канала необходимо подключить два идентичных кабеля от спутниковой антенны к телевизору напрямую без ресивера. Подключите первый кабель от спутниковой антенны непосредственно к разъему SAT 1, а второй — к разъему SAT 2. Для этого используйте коаксиальный кабель с соответствующим F-разъемом. Перед началом установки проверьте расположение спутниковой антенны. Во время установки спутника выберите режим «Две мелодии».

Ручная настройка ТВ спутниковых каналов без ресивера

Для ручной настройки спутниковых каналов без ресивера необходимо выбрать на телевизоре «Ручная настройка» и «Цифровой канал». В параметре частоты необходимо ввести значение 144000 кГц, в параметре модуляции ввести значение QAM 64, в параметре скорости передачи установить значение 6900 кГц / с. Поиск каналов.
Эту процедуру настройки необходимо повторить для частот 122000, 130000, 138000, 154000, 162000, 298000, 394000 кГц.

Кулачковый модуль Триколор.

Кулачковый модуль Триколор. Позволяет просматривать спутниковые каналы на современных телевизорах со слотом CI. Таким образом заменяет необходимое дополнительное оборудование — цифровой ресивер, карта Триколор вставляется в телевизор как спутниковый ресивер. Дополнительным условием просмотра спутниковых каналов без ресивера является наличие цифрового тюнера DVB-S / S2 в телевизионном ресивере. Такой тюнер установлен практически во всех современных телевизорах средней ценовой категории, выпускаемых в настоящее время.Вы можете проверить это в технических характеристиках в инструкции по эксплуатации телевизора. Модуль CAM Триколор позволяет принимать передачи как в стандартном цифровом качестве SD, так и в высококачественном телевизионном формате HD.

Имеет следующее назначение: декодирование телеканалов формата MPEG2 \ 4, защищенных от несанкционированного просмотра системой условного доступа оператора. Модуль триколор CI + имеет свойство Plug and Play, его установка проста и понятна. С его помощью декодируется одновременно один теле- или радиоканал триколор ТВ.Система поддерживает только 14-значные номера смарт-карт триколор ТВ типа xx0245xx … xx

Спутниковое ТВ без ресивера НТВ плюс

Комплект спутниковое ТВ без ресивера НТВ + позволяет просматривать спутниковые телеканалы НТВ плюс, на современных телевизорах. Обязательным условием является наличие цифрового тюнера DVB-S2 в телевизионном приемнике и специального слота COMMON Interface CI +, в который нужно вставить карту НТВ. Таким образом, отпадает необходимость в специальном спутниковом ресивере, достаточно установить специальную пластину, настроенную в спутниковой зоне спутника.Затем необходимо вставить в слот CAM TV модуль с установленной в нем картой условного доступа и наслаждаться просмотром спутниковых каналов НТВ.

Как настроить спутниковое ТВ на ТВ?

Как настроить спутниковое ТВ на телевизоре Elenberg? Есть розетка для подключения пластины, но даже инструкции к ней найти не могу.

Часто к нам обращаются с этим вопросом, и, как правило, владельцы телевизоров не входят в число известных брендов.Такие устройства вполне могут принимать обычные телеканалы и имеют приемлемые параметры изображения. Но наличие спутникового тюнера вовсе не означает возможности устойчивого приема такого типа сигналов.
Телевизионные операторы передают сигнал по разным каналам и с разными техническими характеристиками: для приема тюнеров S или S2, с использованием модуля CI различных версий, с разной скоростью потока данных. Для стабильного приема современного телевидения с приемной антенной напрямую, без приемника, необходимо, чтобы телевизор обладал параметрами:
Наличие цифрового встроенного спутникового тюнера DVB-S2.
Наличие интерфейса для подключения электронных модулей CI новой версии CI + (CI Plus).
Это необходимо для корректной работы программного обеспечения по последней версии.
Поддержка скорости потока 45000 МГц. Карту условного доступа необходимо поместить в модуль так, чтобы чип был обращен к противоположной наклейке со штрих-кодом на CAM-модуле.
Вставьте модуль с установленной в нем картой в специальный ключевой разъем PCMCI со штрих-кодом на экране. Установка завершена.

С каждым годом телевизоры становятся умнее и совершеннее. Ведущие производители не стоят на месте и постоянно изобретают новые технологии и возможности для своей продукции. Одно из таких интересных нововведений — встроенный цифровой тюнер DVB-S2 на некоторых моделях телевизоров LG (и многих других производителей). На первый взгляд, никакая замечательная технология, которую можно даже потерять среди множества других, не открывает достаточно интересных возможностей.

Что это такое и зачем это нужно? Благодаря тому, что в телевизоре есть такое устройство, смотреть спутниковое ТВ можно без использования специального ресивера.Можно сказать, это такой встроенный ресивер. Следовательно, вы можете напрямую подключить «Тарелку» и ловить каналы со спутника.

Сейчас тюнеры этого стандарта приобретают особую популярность, поэтому их можно встретить на многих телевизорах. Убедиться в том, что стандартная технология DVB-S2 предусмотрена, можно заранее, конкретной моделью можно посмотреть в описании к телевизору, которое есть на официальных сайтах производителей. Например, это может выглядеть так:

Мы решили проверить работу цифрового тюнера на телевизоре LG.В целом все неплохо, но не идеально. К сожалению, оказалось, что с помощью DVB-S2 ловить можно только полностью открытые каналы. В нашем случае среди них не оказалось ни украинца, ни русского. Это уже не очень хорошо. Это связано с тем, что в ресиверах, которые используются в СНГ, обычно вшивают специальные клавиши для просмотра кодированных каналов. В телевизорах таких ключей нет и нет возможности сделать. Для производителей особых потребностей нет. Но тогда зачем писать статью о не слишком полезной, спросите вы? Ведь что же такого интересного в каналах, которые передаются на непонятные языки и не всегда показывают интересные программы? Но не все так печально, как может показаться на первый взгляд.Телевизоры с DVB-S2 имеют такую ​​же поддержку модулей CAM. В эти модули можно вставить специальную карту для приема платного телевидения со спутника. Сам модуль подключается к телевизору через интерфейс PCMCIA . Он имеет такой вид:

Для переключения между различными источниками сигнала (кабельное телевидение, HDMI и т. Д.) Нажмите кнопку INPUT на пульте дистанционного управления и выберите желаемый источник.

В общем, ничего сложного здесь нет. Достаточно подключить настроенную антенну и начать поиск каналов.Если что-то не получается или возникают вопросы — опишите свою проблему в комментариях, и мы вам поможем.

В сентябре 2017 года компания Триколор запустила в тестовом режиме опцию онлайн-ТВ, впервые позволившую легально смотреть контент спутникового оператора без тарелки. С июля 2018 года, благодаря новым разработкам оператора, подключиться к триколору без спутника и ощутить все преимущества этого решения может каждый абонент.

Как работает триколор без спутниковых тарелок

Вещание каналов спутникового телевидения в цифровом качестве через Интернет — основной принцип новой опции.Благодаря дополнительному входу RJ45 вы можете подключить и смотреть телевизор Триколор без пластины на себе как напрямую, так и через сеть Wi-Fi.

Как подключить триколор без антенны

Для работы триколора без тарелки необходим комплект нового оборудования. Для подключения вам понадобится интерактивный приемник, выпущенный не ранее трех лет назад, а также дополнительный компьютерный кабель «Витая пара». Кроме того, скорость интернета должна быть не менее 15 Мбит / с.

Пошаговая инструкция

Для подключения триколора без пластины необходимо выполнить следующие действия:
Проверить, активен ли пакет «Единый» канал: если подписка не активирована, подключение к Интернету невозможно.
Проверьте приемник: на приемнике должна быть установлена ​​последняя версия программного обеспечения; При необходимости обновите его.
Подключите ресивер к Интернету с помощью специального кабеля.
Обычно проблем с подключением ресивера к сети не возникает. Однако если оборудование устарело или в роутере выставлены какие-то особые настройки, триколор без таблички автоматически не подключится. Если этого не произошло при кабельных соединениях:
Войдите в меню настроек сети и выберите Автоматический режим;
Войдите в меню сетевых настроек и при необходимости укажите параметры вручную, уточнив их у интернет-провайдера.
При беспроводном подключении вам нужно будет войти в систему по идентификатору, после чего ресивер автоматически подключится к Wi-Fi.

Особенности настройки канала без пластины

Если триколор подключается без тарелки автоматически, остается выбрать источник трансляции. На канале в контекстном меню доступна соответствующая вкладка — необходимо выбрать «Интернет». При выборе источника вещания в меню канала изменение сохраняется.
Источник трансляции можно указать в меню «Настройки» на вкладке «Трансляция».После переключения на него откроется вкладка «Трансляция», где вам также нужно будет выбрать «Интернет». В настройках по умолчанию всегда стоит «спутник». Если источник вещания был выбран в расширенных настройках, в настройках канала ничего не меняется.

Какие тюнеры будут онлайн ТВ

В новейших моделях ресиверов предусмотрена возможность установки триколора без пластины, которую можно просмотреть по ссылке в разделе «». Информация о них регулярно обновляется на сайте оператора, поскольку система постоянно совершенствуется и адаптируется к оборудованию.Подключая трехцветный пакет онлайн без пластины, обратите особое внимание на специальную модель ресивера — GS AC790, сочетающую в себе не только функцию просмотра ТВ через Интернет, но и игровую приставку.
Если в доме есть несколько телевизоров, подключенных к Интернету, необходимо подключить основной приемник.
Если ваше оборудование не поддерживает триколор Интернет-вещания без пластины, его придется заменить на новую опцию, чтобы использовать его. На данный момент проводится акция по обмену оборудования Триколор ТВ — «Тройка».

Стоимость установки и подключения функции онлайн ТВ

Если у вас уже установлены спутниковые антенны и активен единый пакет, подключать и настраивать онлайн-телеканалы можно совершенно бесплатно. Если стандартный пакет каналов не активен, для работы триколора без таблички при наличии выхода в интернет достаточно оплатить подписку. Минимальная стоимость подписки на пакет каналов — 1500 рублей в год.
Для абонентов, у которых нет возможности установить спутниковую тарелку, доступна интернет-версия оператора «Триколор» с пакетом из 134 каналов по цене 2000 рублей в год.

Плюсы и минусы триколор тв без тарелки

Триколор без таблички дает абонентам следующие преимущества:
бесплатных дополнительных телеканалов, ранее доступных для просмотра на платной основе или в определенных регионах;
возможность использовать ресивер в любом месте, где есть выход в интернет;
независимость от погодных условий и других внешних воздействий, к которым чувствительна спутниковая связь;
Телеархив, перемотка контента и другие функции интерактивного ТВ.
Основные недостатки триколора без таблички — невозможность использовать старые модели оборудования, а также прямая зависимость качества вещания от скорости интернета. Однако эти технические проблемы легко решаются.

как установить и настроить спутниковую антенну триколор тв

Спутниковое телевидение является одним из множества развлечений, которые дарит нам наш технологический век. Самым распространенным на территории РФ является спутниковое телевидение «Триколор ТВ».А теперь рассмотрим способ самостоятельной установки и настройки спутниковой антенны.

Самостоятельная установка и настройка спутниковой антенны поможет сэкономить.

Установка антенны

Работа начинается со сборки и монтажа конструкции, основным критерием выбора места для крепления является беспрепятственный тракт прохождения сигнала от спутника до приемника Триколор ТВ. Но есть и другие, не менее важные факторы установки, такие как:

  • Прозрачная поверхность также является препятствием для передачи сигнала (то есть скрывать конструкцию за стеклом — не лучшая идея).
  • Обратите внимание, что чем короче кабель от антенны до ресивера, тем лучше качество ТВ.
  • А также нежелательное размещение возле водостока во избежание попадания влаги.
  • Учитываем стену (несущую или капитальную), на которую будем крепить конструкцию и подбираем необходимые крепежные инструменты.
Примечание. Если ситуация не позволяет установить тарелку ближе 100 метров к телевизору, покупайте отдельный усилитель!

Сборка и монтаж

ВАЖНО.Перед тем, как приступить к сборке, внимательно ознакомьтесь с полной документацией и проверьте, какой у вас комплект «Триколор ТВ» — «Центр» или «Сибирь».

Закрепите преобразователь выводами вниз, чтобы избежать попадания влаги. Подсоедините муфту к ресиверу (головке) преобразователя. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повредив экранирующую оплетку), прокатываем экран (фольгу) по изоляции (в обратном от торца направлении) и снимаем внутренняя изоляция (тоже 10 мм).Откусите лишнюю длину медного сердечника, оставив кончик 2 мм.

После этого готовый кабель надежно вкручиваем в F-разъем преобразователя спутниковой антенны, изолентой или «стяжками» прикрепляем кабель к держателю, крепим надежнее, чтобы наш кабель не боялся любой погоды условиях тянем держатель по дуге для надежности. Закрепите пластину в кронштейне и закрепите конструкцию с условием, чтобы пластина смотрела на юг, не забывая о перечисленных выше факторах.

ВНИМАНИЕ. Не затягивайте болты крепления антенны к кронштейну, так как в будущем все еще ждем настройки спутниковой антенны Триколор ТВ.

Если вам удалось правильно установить спутниковую антенну без каких-либо проблем, то вам будет намного проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут выполняться с участием вашего телевизора.

Подключаем антенну к телевизору

Как только мы зафиксировали саму спутниковую антенну, мы также зачищаем другой конец кабеля и присоединяем его к ресиверу (не забывая о важном множителе длины, упомянутом выше).Следующим шагом будет один из двух вариантов подключения ресивера к телевизору:

  1. Высокочастотное подключение. Кабелем ПВХ продлеваем соединение от ресивера (разъем RF Out) до телевизора (вход антенного кабеля). Питаемся от сети, включаем соответствующую кнопку Power на корпусе приемника. Во внешнем виде надписи Boot должен быть номер канала. Включите ТВ-приемник и начните поиск каналов. Если он находит только один канал без сигнала, значит, ошибок в подключении ресивера нет.
  2. Низкочастотное соединение Для подключения используется кабель AV (обычно называемый «тюльпанами») или кабель Scart (широкий многозубый разъем). Подключаем приемник к электросети и включаем выключатель питания. Ждем, когда загорится номер канала после светящейся надписи Boot. На пульте ТВ находим кнопку A / V (Аудио / Видео) и запускаем видеорежим. Если вы наконец получили пустой канал без сигнала, значит, ресивер настроен.

Следующим шагом является оценка силы и качества сигнала, принимаемого приемником со спутника.Нажмите на пульте телевизора, чтобы управлять любым каналом. Видим номер канала, передачу и время, которые получили со спутника. Поскольку настройка канала еще впереди, телевизор покажет нам пустой экран.

Настройка антенны

После завершения всех монтажных работ по установке спутниковой антенны «Триколор ТВ» приступаем к части самонастройки и настройки антенны. Сигнал, получаемый телевизором от установленной пластины Триколор, соответственно будет равен качеству выполненных работ.Так что не жалейте времени и сил, внимательно следуйте всем инструкциям. Если вы хотите максимально качественной и надежной спутниковой тарелки Триколор ТВ, не допускайте даже малейших ошибок или отклонений от инструкции.

Регулировка и настройка антенны

Изначально стоит проверить, чтобы тарелка смотрела строго на юг и на пути ее сигнала нет препятствий и возможности их появления. После этого приступаем к самостоятельной настройке антенны.С помощью приемника приемника включаем экран информации о сигнале (кнопка i), после чего мы можем наблюдать две шкалы «Мощность сигнала» и «Качество сигнала», с помощью этих данных мы произведем корректировку.

Приводим спутниковую тарелку в вертикальное положение и начинаем перемещать ее в стороны на длину 1 см, глядя на весы, заставляя их заполнять не менее 70%. А еще мы учитываем трехсекундную задержку ТВ-сигнала (то есть сдвинули на 1 см — ждали 3 секунды до приема сигнала).

СОВЕТ. Посмотрите вокруг: если соседи уже установили спутниковую антенну «Триколор ТВ», то постарайтесь добиться того же местоположения и вектора направления, это сократит время, затрачиваемое на настройку сигнала!

Принимаем сигнал и выполняем те же манипуляции для получения наилучшего качества сигнала (нащупываем точку с наилучшим уровнем мощности и качества сигнала), при этом смотрим на качество изображения и звука — никаких помех быть не должно.

СОВЕТ. Для настройки вам понадобится помощь еще 1 человека, так как вы не сможете одновременно настраивать антенну и следить за уровнями сигнала!

Получаем желаемое качество изображения и звука, не забываем подтянуть крепежные болты, зафиксировать положение пластины.

Примечание. Если при настройке шкала силы сигнала заполнена, а шкала качества нет — тарелка попалась не на тот спутник. По той же причине, если обе шкалы заполнены выше 70%, а картинок нет!

заезд

Лучше всего зарегистрировать спутниковую тарелку через сайт Триколор ТВ. Следуйте инструкциям и заполните все регистрационные формы, чтобы получить номер контракта и активированную карту. Все необходимые данные для регистрации и контактную информацию можно найти в комплекте.Если у вас нет доступа к Интернету, вы можете зарегистрироваться по телефону, потратив немного больше времени. Сам договор будет отправлен вам по почте.

Теперь мы можем наслаждаться результатом собственного труда и пользоваться качественным цифровым телевидением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
