Обзор и тестирование видеокарты MSI Radeon RX 570 Gaming X 4G

Оглавление

  • Вступление
  • Обзор MSI Radeon RX 570 Gaming X 4G
    • Внешний вид и размеры
    • Печатная плата
    • Система охлаждения
  • Тестовый стенд
  • Инструментарий и методика тестирования
  • Исследование потенциала системы охлаждения
  • Детальные данные и разгон
  • Заключение

Вступление

Что может быть проще? Взять удачный графический процессор, создать для него приличную печатную плату с хорошей подсистемой питания, добавить лоска в виде добротной системы охлаждения и пустить в тираж. Теоретически по такому сценарию и нужно работать, но не всегда хорошая задумка получает достойное продолжение.

Возьмем рынок графических ускорителей. Общий инженерный уровень продукции практически у всех подтянулся до лидеров, и компании, некогда предлагавшие бюджетные решения, выпускают фаворитов в своих классах. А тем, кто ранее числился среди первых, приходится подстраиваться к новым реалиям, конкурируя с другими производителями за потребителя.

Чем же они могут заинтересовать покупателя? Попробуем выяснить это на примере героя обзора.

Уже традиционно видеокарты MSI представлены целой линейкой моделей, выполненных в традиционных цветах – черном и красном.

Модель
Частота GPU (Silent / Gaming / OC), МГц
Частота памяти, МГц
Объем памяти, Гбайт
Размеры, мм
Radeon RX 570 Gaming X 4G
1244 / 1281 / 1293
7000 / 7100
4
279 x 130 x 39
Radeon RX 570 Gaming 8G
1244 / 1256 / 1268
7000
8
279 x 130 x 39
Radeon RX 570 Gaming 4G
1244 / 1256 / 1268
7000
4
279 x 130 x 39
Radeon RX 570 Gaming X 8G
1244 / 1281 / 1293
7000 / 7100
8
279 x 130 x 39
Radeon RX 570 Armor 4G
1244
7000
4
246 x 130 x 39
Radeon RX 570 Armor 4G OC
1268
7000
4
246 x 130 x 39
Radeon RX 570 Armor 8G OC
1268
7000
8
246 x 130 x 39
Radeon RX 570 Armor 8G
1244
7000
8
246 x 130 x 39

Эту линейку можно поделить на две группы: в одну войдут четыре модели, оснащенные 4 Гбайт видеопамяти, в другую – четыре, но уже с 8 Гбайт на борту.

рекомендации

Кроме того, они разнесены по сериям не просто так. Представители Gaming отличаются тремя профилями разгона (активируются в специальном программном обеспечении) и слегка увеличенными в длину размерами. В серию Armor входят более доступные модели с базовыми частотами.

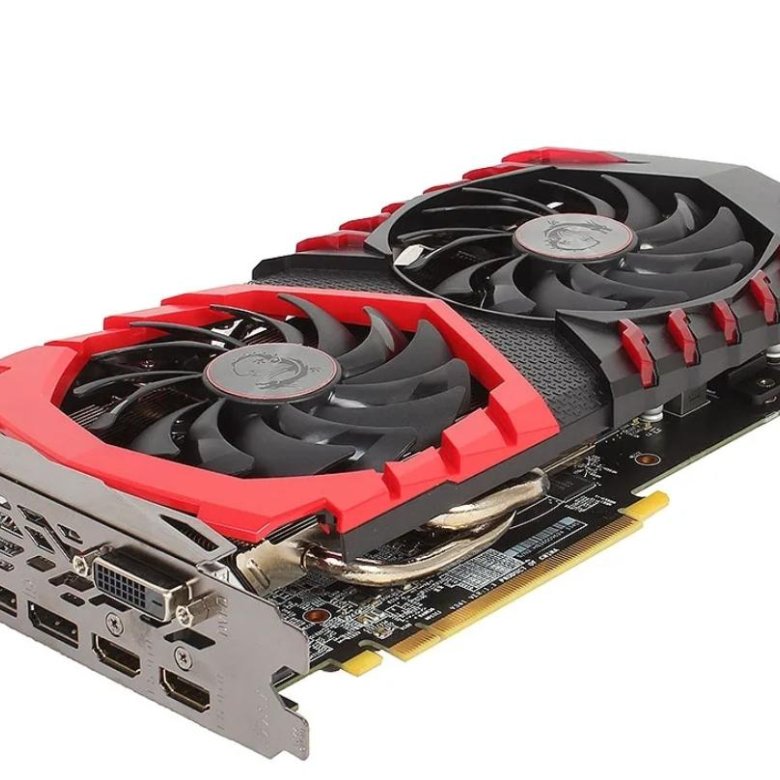

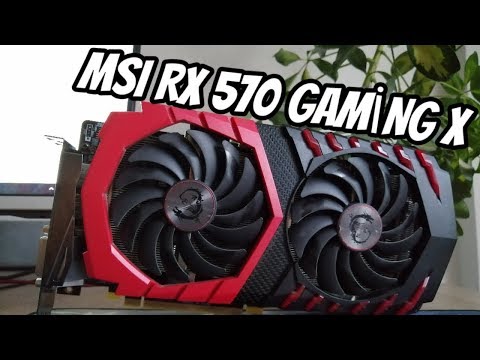

К нам на тесты попала видеокарта MSI Radeon RX 570 Gaming X 4G, ее-то мы и проверим…

Обзор MSI Radeon RX 570 Gaming X 4G

Внешний вид и размеры

Модель
A,
мм
B,
мм
C,
мм
D,
мм
A1,
мм
B1,
мм
C1,
мм
MSI Radeon RX 570 Gaming X 4G
273
115
35
96
279
128
37

А – длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В – ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С – высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.

D – диаметр вентилятора/ов по внешнему радиусу.

А1 – длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 – ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 – высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

Большинство производителей-партнеров AMD к стандартному перечню видеовыходов, состоящего из HDMI и трех DisplayPort, добавляют DVI. Это вынужденная мера, поскольку данный видеовыход часто используется в настольных системах, и поэтому лучше пусть будет. В описании видеокарты компания MSI указывает полную высоту, учитывая разъем PCI-e.
