Как подключить жесткий диск от компьютера к ноутбуку

Пользователи персональных компьютеров, ноутбуков и нетбуков, часто сталкиваются с необходимостью подключения к компьютеру дополнительных внешних устройств. Одним из таких устройств является внешний жесткий диск.

Необходимость в подключении диска может быть связана с передачей на ноутбук значительного количества файлов, обменом информацией с другими устройствами или организацией внешнего хранилища данных. Иногда у пользователя просто остается старый жесткий диск, который он намерен продолжать использовать.

Как подключить жесткий диск от компьютера к ноутбуку

Как подключить жесткий диск от компьютера к ноутбуку

Накопители, встречаемые на ноутбуках

С уменьшением в размерах, современные ноутбуки включают в свою конструкцию значительное разнообразие накопителей различных типов.

  1. Накопители на жестких магнитных дисках HDD. На сегодня это наиболее распространенный способ хранения информации на ПК. Основные характеристики HDD определяются его общей емкостью, как правило, в ноутбуках устанавливают HDD емкостью от 160 гигабайт (Гб) до более 2 терабайт (Тб). Накопитель HDD на жестких магнитных дисках

    Накопитель HDD на жестких магнитных дисках

  2. Твердотельные накопители SSD, приходящие на замену HDD, в особенности в ультратонких ноутбуках. Используют для хранения информации микросхемы флэш-памяти вместо магнитных дисков, имеют быстрый доступ к данным, небольшие размеры, высокую надежность и низкий расход энергии. Недостатки SSD включают меньший объем памяти, от 16 до 512 Гб, и более высокую, чем у HDD, цену. Твердотелый накопитель SSD диск

    Твердотелый накопитель SSD диск

  3. Гибридные жесткие диски SSHD. Используют небольшой объем флэш-памяти совместно с традиционными дисками HDD. Совмещают большую емкость HDD и скорость загрузки SSD, однако это получается не всегда. Эффективны при использовании с небольшим количеством запускаемых приложений в ОС. Гибридный жесткий диск SSHD

    Гибридный жесткий диск SSHD

  4. Приводы оптических дисков CD, DVD и Blu-ray. Ранее устанавливались повсеместно для загрузки в ПК программ и ОС. Однако, с ростом альтернативных методов загрузки, включая Интернет и USB-накопители, сейчас устанавливаются все реже. Привод оптических дисков CD, DVD и Blu-ray

    Привод оптических дисков CD, DVD и Blu-ray

Схема отключения жесткого диска от ПК

В ноутбуках обычно используются 2,5-дюймовые жесткие диски, т.к. они меньше по размерам и потребляют меньше энергии, чем 3,5-дюймовые накопители, устанавливаемые в настольных ПК. Однако, 3,5-дюймовый диск, снятый со старого ПК, может с успехом использоваться как внешний накопитель.

Шаг 1. Выключить компьютер и отключить его от питания 220 Вольт, чтобы случайно не включить ПК при снятии жесткого диска.

Выключаем компьютер и отключаем его от питания 220 Вольт

Выключаем компьютер и отключаем его от питания 220 Вольт

Шаг 2. Открыть корпус компьютера, чаще всего удалением правой боковой панели (взгляд со стороны разъемов ПК) после выкручивания крепежных винтов или нажатия кнопки и снятием панели вдоль корпуса в заднюю сторону и вбок.

Откручиваем фиксирующие винты боковой крышки

Откручиваем фиксирующие винты боковой крышки

Сдвигаем панель назад и в бок, вынимаем ее

Сдвигаем панель назад и в бок, вынимаем ее

Шаг 3. Найти жесткий диск внутри корпуса ПК. Жесткий диск представляет собой прямоугольную металлическую коробку размером с небольшую книжку и обычно размещается в специальном отсеке корпуса ПК.

Находим жесткий диск внутри корпуса компьютера

Находим жесткий диск внутри корпуса компьютера

Шаг 4. Жесткий диск обычно подключен к ПК двумя кабелями. Внимательно осмотреть кабели и аккуратно вытащить их из разъемов.

Изучаем расположение и подключение кабелей к диску и аккуратно вытаскиваем их из разъемов

Изучаем расположение и подключение кабелей к диску и аккуратно вытаскиваем их из разъемов

Важно! Действия по демонтажу производятся с некоторыми, но не крайне значительными усилиями. Перед снятием необходимо внимательно осмотреть деталь и принять соответствующее решение о методе ее демонтажа.

Шаг 5. Рассмотреть способ крепления жесткого диска, и, выбрав подходящий метод, снять его. Диск может быть закреплен винтами или находиться в корпусе на специальных «салазках» с защелками по бокам, выдвигаясь через снятую переднюю панель корпуса.

Рассматриваем способ крепления жесткого диска, выбираем подходящий метод для его извлечения

Рассматриваем способ крепления жесткого диска, выбираем подходящий метод для его извлечения

Откручиваем винты, которыми диск прикреплен к системному блоку

Откручиваем винты, которыми диск прикреплен к системному блоку

Аккуратно извлекаем жесткий диск

Аккуратно извлекаем жесткий диск

Подключение внешнего диска к ноутбуку

Для подключения внешнего жесткого диска первое, что необходимо сделать – это определить его размер.

Шаг 1. Если размер накопителя неизвестен, можно измерить его ширину. Жесткие диски имеют прямоугольную форму, и его ширина определяет его размер (форм-фактор) в наименовании. Ширина 3,5-дюймового накопителя составляет 10,2 см, а ширина 2,5-дюймового 7 см.

Измеряем ширину жесткого диска, ширина 2,5-дюймового диска 7 см, 3,5-дюймового - 10,2 см

Измеряем ширину жесткого диска, ширина 2,5-дюймового диска 7 см, 3,5-дюймового — 10,2 см

Шаг 2. Далее необходимо определить тип подключения жесткого диска, чтобы подобрать совместимый с ним корпус, служащий «переходником» для подключения диска к ноутбуку. В старых компьютерах использовались жесткие диски с подключением IDE, в наши дни используются приводы с подключением SATA.

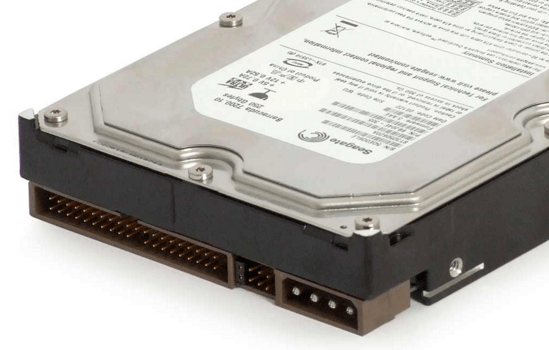

Рассмотреть тип контактов HDD. Разъем IDE состоит из двух рядов металлических штырьковых контактов для передачи данных, а также отдельного разъема питания жесткого диска. Разъем SATA включают в конструкцию две небольшие площадки с плоскими контактами для передачи данных и питания накопителя.

Определяем тип подключения своего жесткого диска, чтобы подобрать совместимый с ним корпус

Определяем тип подключения своего жесткого диска, чтобы подобрать совместимый с ним корпус

Шаг 3. Приобрести корпус, соответствующий размеру и типу подключения HDD, а также типу его подключения к ноутбуку. Например, приобрести 2,5-дюймовый корпус с подключением SATA для 2,5-дюймового SATA-диска.

Приобретаем корпус, соответствующий размеру и типу подключения нашего жесткого диска

Приобретаем корпус, соответствующий размеру и типу подключения нашего жесткого диска

Большинство корпусов жестких дисков имеют тип подключения к компьютеру с интерфейсом USB 2.0, а так же FireWire, поскольку они являются сегодня самыми популярными. Некоторые универсальные корпуса имеют комбинацию обоих вариантов интерфейса.

Большинство USB 2.0 корпусов совместимы с любым USB-портом ноутбука или нетбука. Однако корпуса, имеющие интерфейс USB 3.0, обеспечивают более высокую производительность при их подключении к порту USB 3.0.

Справка! Все продающиеся сегодня персональные компьютеры оснащены портами USB 3.0, поэтому можно приобрести корпус жесткого диска с интерфейсом USB 3.0, убедившись, что разъем этого типа имеется на ноутбуке.

Важно также учитывать, что 2,5-дюймовые корпуса обычно получают питание от подключаемого USB-разъема (порта) ПК, и у них нет своего адаптера питания, что делает их полностью переносимыми.

2,5-дюймовые корпуса являются полностью переносимыми, так как не имеют своего адаптера питания и питаются от подключаемого USB-разъема ПК

2,5-дюймовые корпуса являются полностью переносимыми, так как не имеют своего адаптера питания и питаются от подключаемого USB-разъема ПК

При этом 3,5-дюймовые жесткие диски нуждаются в большей мощности питания, поэтому с их корпусами обычно поставляется адаптер питания переменного тока, что означает, что они не будут работать там, где нет розетки питания.

3,5-дюймовые жесткие диски поставляются с адаптером питания переменного тока, так как нуждаются в большей мощности питания

3,5-дюймовые жесткие диски поставляются с адаптером питания переменного тока, так как нуждаются в большей мощности питания

Шаг 4. Установка жесткого диска во внешний корпус очень проста. Обычно максимум, что требуется в этом случае, это отвертка. Чаще всего необходимо снять верхнюю крышку корпуса, расположить вставляемый в него жесткий диск параллельно его основанию, и аккуратно надвинуть диск на контактную площадку для его подключения. Закрыть крышку корпуса жесткого диска (смотрите фото).

Процесс установки жесткого диска в подходящий внешний корпус

Процесс установки жесткого диска в подходящий внешний корпус

Справка! Для подключения жесткого диска к корпусу необходимо обратиться к инструкции, поставляемой с корпусом HDD.

В некоторых случаях на старых 3,5-дюймовых дисках может потребоваться переставить или удалить перемычку, устанавливающую жесткий диск в качестве ведущего (Master) или подчиненного (Slave) устройства в соответствии с инструкцией корпуса.

Переставляем перемычку, устанавливающую жесткий диск в качестве ведущего (Master) или подчиненного (Slave), согласно инструкции корпуса

Переставляем перемычку, устанавливающую жесткий диск в качестве ведущего (Master) или подчиненного (Slave), согласно инструкции корпуса

Возможен также вариант подключения 3,5 и 2,5-дюймового жесткого в специальную док-станцию. В этом случае необходимо аккуратно вставить диск в подходящий по размеру разъем, немного надавив на него сверху, чтобы надежно соединить контакты диска со станцией.

Подключенные 3,5 и 2,5-дюймовые жесткие диски в специальную док-станцию

Подключенные 3,5 и 2,5-дюймовые жесткие диски в специальную док-станцию

Шаг 5. После подключения жесткого диска к корпусу необходимо соединить корпус с разъемом ноутбука специальным кабелем, идущим в комплекте.

Для этого:

  • вставить один разъем кабеля в гнездо на корпусе жесткого диска; Вставляем один разъем кабеля в гнездо на корпусе жесткого диска

    Вставляем один разъем кабеля в гнездо на корпусе жесткого диска

  • а второй разъем кабеля вставить в USB-разъем на ноутбуке. Второй разъем кабеля вставляем в USB-разъем на ноутбуке

    Второй разъем кабеля вставляем в USB-разъем на ноутбуке

На заметку! Для подачи усиленного питания на 2,5-дюймовый жесткий диск также возможен вариант подключения второго USB-разъема, расположенного на кабеле, идущего в комплекте с корпусом.

Вариант подключения второго USB-разъема, расположенного на кабеле, идущего в комплекте с корпусом

Вариант подключения второго USB-разъема, расположенного на кабеле, идущего в комплекте с корпусом

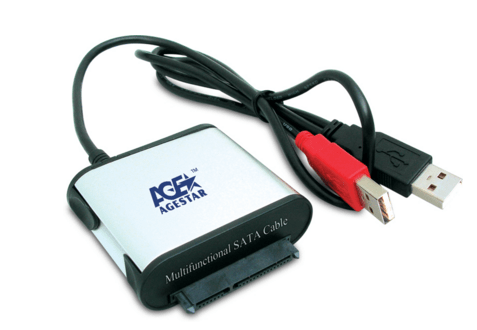

Помимо специальных корпусов для подключения жесткого диска, возможен и открытый вариант подключения HDD через специальный переходник, надевающийся на его разъем.

Подключение «старого» диска в Windows

Если жесткий диск до его подключения уже использовался в ОС Windows, значит, он уже был отформатирован. В этом случае при подключении ему автоматически будет присвоена буква в системе, и он появится в проводнике Windows, уже готовый к применению.

Старый отформатированный жесткий диск при подключении автоматически появится в проводнике Windows с присвоенной буквой и готовый к применению

Старый отформатированный жесткий диск при подключении автоматически появится в проводнике Windows с присвоенной буквой и готовый к применению

В случае, если диск в системе не появился, возможно, потребуется установить драйвер для корпуса жесткого диска.

Шаг 1. Нажать на клавиатуре клавиши «Win+R». В запустившемся окне «Выполнить» набрать «devmgmt.msc» и нажать «ОК».

Нажимаем одновременно клавиши «Win+R», в поле «Открыть» вводим команду «devmgmt.msc», нажимаем «ОК»

Нажимаем одновременно клавиши «Win+R», в поле «Открыть» вводим команду «devmgmt.msc», нажимаем «ОК»

Шаг 2. Запустится «Диспетчер устройств». Просмотреть диспетчер на присутствие в нем устройств со знаками восклицания. Если такое устройство имеется, нажать на нем правой кнопкой мыши, и выбрать в меню левой кнопкой «Обновить драйверы».

Нажимаем на устройстве с желтым восклицательный знаком правой кнопкой мыши, левой кнопкой по пункту «Обновить драйверы»

Нажимаем на устройстве с желтым восклицательный знаком правой кнопкой мыши, левой кнопкой по пункту «Обновить драйверы»

Шаг 3. В запустившемся окне щелкнуть на «Автоматический поиск обновленных драйверов».

Щелкаем на «Автоматический поиск обновленных драйверов»

Щелкаем на «Автоматический поиск обновленных драйверов»

После нахождения системой нужного драйвера знак восклицания с устройства в «Диспетчере» исчезнет. Возможно, потребуется перезагрузка ПК.

Если жесткий диск в системе не появился, и при этом в комплекте с корпусом HDD идет CD-диск с драйверами, тогда нужно:

Шаг 1. Вставить этот диск в привод оптических дисков ноутбука, открыв его нажатием кнопки и защелкнув его обратно после установки CD.

Вставляем диск с драйверами в привод оптических дисков ноутбука, открыв его нажатием кнопки и защелкнув его обратно после установки CD

Вставляем диск с драйверами в привод оптических дисков ноутбука, открыв его нажатием кнопки и защелкнув его обратно после установки CD

Шаг 2. На рабочем столе дважды левой кнопкой мыши щелкнуть по значку «Этот компьютер».

Дважды левой кнопкой мыши щелкаем по значку «Этот компьютер»

Дважды левой кнопкой мыши щелкаем по значку «Этот компьютер»

Шаг 3. Откроется список дисков и устройств ОС Windows. Раскрыть диск CD-привода двойным щелчком мыши.

Раскрываем диск CD-привода двойным щелчком мыши

Раскрываем диск CD-привода двойным щелчком мыши

Шаг 4. Найти в папках запускаемый файл «Run» или «Setup», дважды щелкнув на нем левой кнопкой мыши.

Находим файл «Setup.exe» или «Run», дважды щелкаем на нем левой кнопкой мыши

Находим файл «Setup.exe» или «Run», дважды щелкаем на нем левой кнопкой мыши

Шаг 5. Установить требуемое программное обеспечение в соответствии с предлагаемым порядком действий. HDD появится в системе.

Левой кнопкой щелкаем по значку «Virtual HDD», следуем инструкции установщика

Левой кнопкой щелкаем по значку «Virtual HDD», следуем инструкции установщика

Подключение нового диска к ОС

Если подключаемый жесткий диск еще не использовался в ОС Windows, он не появится в проводнике, так как еще не был инициализирован и отформатирован.

Шаг 1. Нажать сочетание клавиш «Win+R» на клавиатуре. Запустится окно «Выполнить». Набрать в строке «diskmgmt.msc» и нажать «OK».

Набираем в строке «diskmgmt.msc» и нажать «OK»

Набираем в строке «diskmgmt.msc» и нажать «OK»

Шаг 2. Запустится утилита Windows «Управление дисками». Найти в левом столбце диск, подписанный как «Не проинициализирован», и щелкнуть на нем правым кликом мыши, выбрав в раскрывшемся меню левой кнопкой «Инициализировать диск».

Щелкаем правым кликом мыши по диску с надписью «Не проинициализирован», выбрав в раскрывшемся меню левой кнопкой «Инициализировать диск»

Щелкаем правым кликом мыши по диску с надписью «Не проинициализирован», выбрав в раскрывшемся меню левой кнопкой «Инициализировать диск»

Шаг 3. Поставить галочку на требуемом к инициализации HDD. Поставить галочку на «MBR», если HDD имеет емкость менее 2 Тб, и на «GPT», если более, и нажать «OK».

Ставим галочку на «Диск 1», отмечаем галочкой пункт «MBR», нажимаем «ОК»

Ставим галочку на «Диск 1», отмечаем галочкой пункт «MBR», нажимаем «ОК»

Шаг 4. После инициализации диска он будет переведен в состояние «Не распределен». Щелкнуть по нераспределенному пространству HDD правым кликом мыши и щелкнуть левой кнопкой на «Создать простой том».

Щелкаем по нераспределенному пространству HDD правым кликом мыши, левым кликом на «Создать простой том»

Щелкаем по нераспределенному пространству HDD правым кликом мыши, левым кликом на «Создать простой том»

Шаг 5. В появившемся мастере нажать «Далее».

Нажимаем «Далее»

Нажимаем «Далее»

Шаг 6. Оставить настройки по умолчанию, нажать «Далее».

Ничего не меняем, жмем «Далее»

Ничего не меняем, жмем «Далее»

Шаг 7. Выбрать в выпадающем списке букву, по какой диск будет идентифицироваться в системе, нажать «Далее».

Выбираем в выпадающем списке букву, жмем «Далее»

Выбираем в выпадающем списке букву, жмем «Далее»

Шаг 8. Выбрать тип системы файлов (обычно NTFS) и метку тома (любое имя HDD в системе), поставить галочку на «Быстрое форматирование» и нажать «Далее».

Выбираем файловую систему, называем метку тома, ставим галочку на опции «Быстрое форматирование», нажимаем «Далее»

Выбираем файловую систему, называем метку тома, ставим галочку на опции «Быстрое форматирование», нажимаем «Далее»

Шаг 9. Проверить введенную информацию и нажать «Готово».

Проверяем информацию, нажимаем «Готово»

Проверяем информацию, нажимаем «Готово»

Диск будет отформатирован и готов к использованию.

Как только подключенный внешний накопитель заработает, можно будет обмениваться с ним любыми файлами.

Узнайте подробную информацию, как установить жесткий диск вместо дисковода в ноутбуке, в нашей новой статье.

Видео — Три способа сделать из HDD (жесткого диска) внешний жесткий диск

Как подключить винчестер от ноутбука к компьютеру

Как подключить винчестер от ноутбука к компьютеру

Бывает, что после замены жесткого диска на ноутбуке или в случае выхода последнего из строя, возникает необходимость подключения освободившегося накопителя к стационарному компьютеру. Сделать это можно двумя разными способами, и о каждом из них мы расскажем сегодня.

Читайте также:
Установка SSD вместо привода в ноутбуке
Установка HDD вместо дисковода в ноутбуке
Как подключить SSD к компьютеру

Подключаем винчестер от ноутбука к ПК

В портативных и стационарных компьютерах используются накопители разного формфактора – 2,5 (или, что значительно реже, 1,8) и 3,5 дюйма соответственно. Именно разницей в размерах, а также, в значительно более редких случаях, используемым интерфейсов (SATA или IDE) и определяется то, как именно можно будет выполнить подключение. Кроме того, диск от ноута можно не только установить внутрь ПК, но и подключить к нему в один из внешних разъемов. В каждом из обозначенных нами случаев есть свои нюансы, более подробным рассмотрением которых мы и займемся далее.

Как разобрать ноутбук

Примечание: Если подключение диска от ноутбука к компьютеру необходимо выполнить исключительно для передачи информации, ознакомьтесь с представленной по ссылке ниже статьей. Сделать это можно и без извлечения накопителя, связав устройства одним из доступных способов.

Подробнее: Подключение ноутбука к системному блоку ПК

Извлечение диска из ноутбука

Само собой, первым делом необходимо извлечь жесткий диск из ноутбука. Во многих моделях он находится в отдельном отсеке, для открытия которого достаточно открутить один винтик на корпусе, но значительно чаще требуется снимать нижнюю часть целиком. Ранее мы рассказывали о том, как осуществляется разборка портативных компьютеров разных производителей, поэтому в данной статье на этой теме останавливаться не будем. В случае возникновения трудностей или вопросов, просто ознакомьтесь с представленной по ссылке ниже статьей.
Извлечение жесткого диска из ноутбука
Подробнее: Как разобрать ноутбук

Вариант 1: Установка

В том случае, если вы хотите установить винчестер от ноута в свой ПК, заменив им старый или сделав его дополнительным накопителем, необходимо обзавестись следующими инструментами и аксессуарами:

  • Крестовая отвертка;
  • Лоток (салазки) для установки диска 2,5” или 1,8” (в зависимости от формфактора подключаемого устройства) в стандартную для компьютеров ячейку 3,5”;
  • SATA-кабель;
  • Свободный кабель питания, идущий от блока питания.

Инструменты и аксессуары для подключения жесткого диска к компьютеру

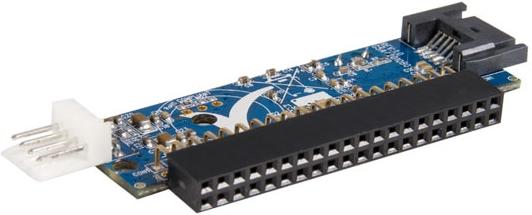

Примечание: Если в ПК подключение накопителей осуществляется по устаревшему стандарту IDE, а в ноутбуке использовался SATA, дополнительно потребуется приобрести переходник SATA-IDE и подключить его к «меньшему» диску.

Переходник с SATA на IDE для подключения диска от ноутбука к компьютеру

  1. Снимите обе боковых крышки системного блока. Чаще всего они зафиксированы на пару винтиков, расположенных на тыльной панели. Открутив их, просто потяните на себя «стенки».
  2. Разобрать системный блок для установки диска от ноутбука

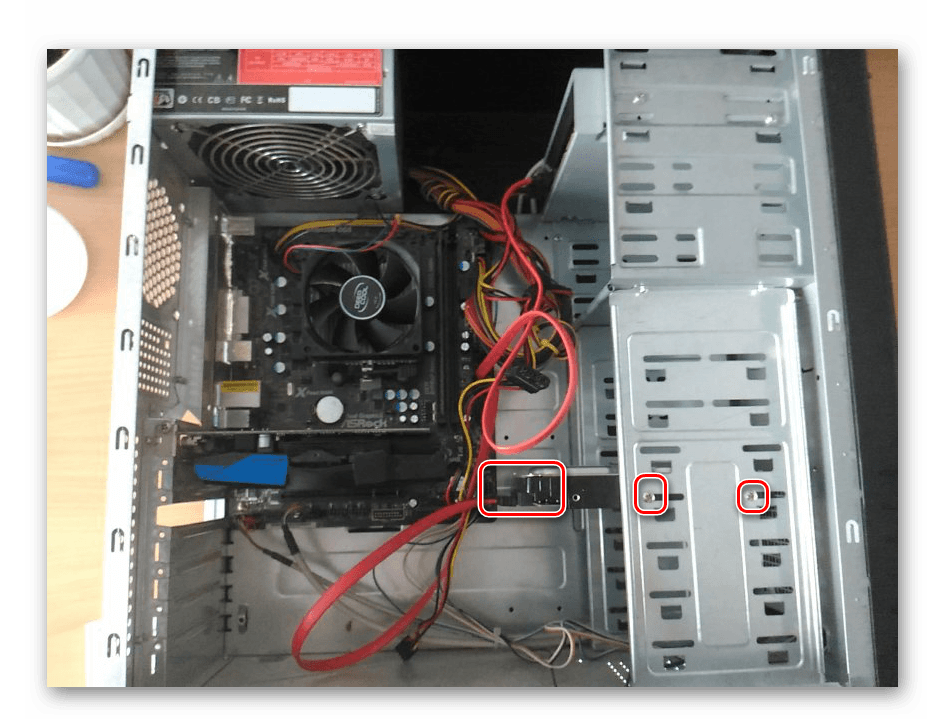

  3. Если вы меняете один диск на другой, сначала отключите от «старого» кабели питания и подключения, а затем открутите четыре винта – по два с каждой (боковой) стороны ячейки, и осторожно извлеките его из своего лотка. Если же вы планируете установить диск в качестве второго устройства хранения данных, просто пропустите этот шаг и переходите к следующему.

    Снять установленный жесткий диск для его замены

    Читайте также: Подключение второго жесткого диска к компьютеру

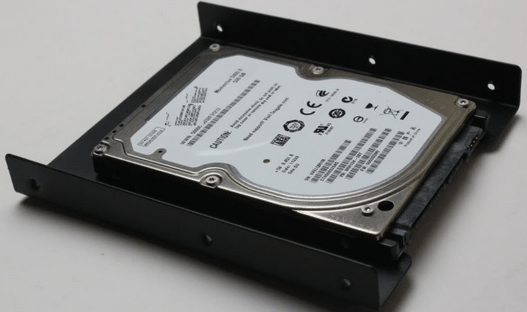

  4. Используя стандартные шурупы, которые идут в комплекте с салазками, закрепите извлеченный из ноутбука накопитель на внутренних бортах этого лотка-переходника. Обязательно учитывайте расположение – разъемы для подключения кабелей должны быть направлены внутрь системного блока.
  5. Установка жесткого диска от ноутбука в салазки

  6. Теперь необходимо зафиксировать лоток с диском в предназначенной для него ячейке системного блока. По сути, вам нужно выполнить процедуру, обратную извлечению компьютерного накопителя, то есть прикрутить его комплектными винтиками с обеих сторон.
  7. Возьмите SATA-кабель и один его конец подсоедините к свободному разъему на материнской плате,
    Разъемы SATA для подключения диска от ноутбука к компьютеру
    а второй – к аналогичному на устанавливаемом вами жестком диске. Ко второму разъему устройства необходимо подключить кабель питания, идущий от БП.

    Кабели SATA и питания для подключения диска от ноутбука в компьютер

    Примечание: Если подключение накопителей к ПК осуществляется по интерфейсу IDE, используйте предназначенный для него переходник на более современный SATA – он подключается к соответствующему разъему на винчестере от ноутбука.

  8. Соберите корпус, обратно прикрутив к нему обе боковых крышки, и включите компьютер. В большинстве случаев новый накопитель будет сразу же активен и готов к использованию. Если же с его отображением в средстве «Управления дисками» и/или настройкой возникнут проблемы, ознакомьтесь с представленной по ссылке ниже статьей.
  9. Успешное подключение диска от ноутбука к компьютеру в Windows 10
    Подробнее: Что делать, если компьютер не видит жесткий диск

Вариант 2: Внешний накопитель

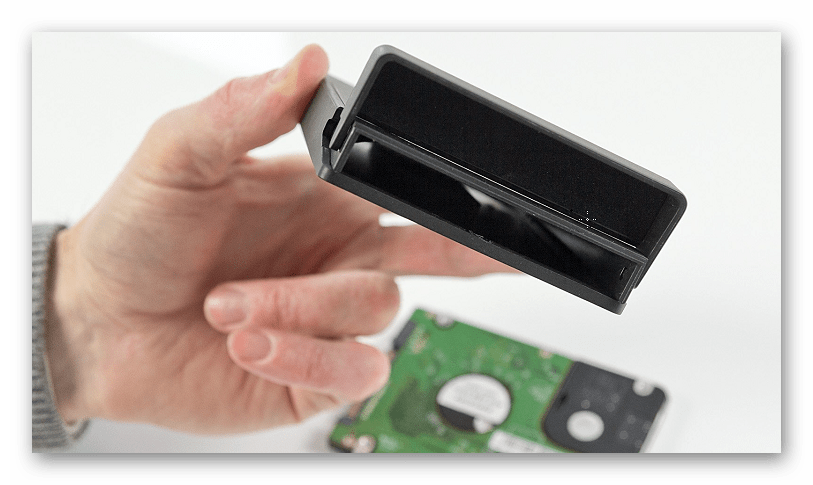

Если же вы не планируете устанавливать извлеченный из ноутбука жесткий диск непосредственно в системный блок и хотите использовать его в качестве внешнего накопителя, потребуется обзавестись дополнительными аксессуарами – боксом («карманом») и кабелем, используемым для его связи с ПК. Тип разъемов на кабеле определяется в соответствии с таковым на боксе с одной стороны и в компьютере с другой. Более-менее современные девайсы соединяются посредством USB-USB или SATA-USB.
Бокс для жесткого диска
Узнать о том, как именно осуществляется сборка внешнего накопителя, его подготовка, подключение к компьютеру и настройка в среде операционной системы, можно из отдельной статьи на нашем сайте. Единственный нюанс – формфактор диска, а значит, и соответствующего ему аксессуара вам известен изначально – это 1,8” или, что куда более вероятно, 2,5”.
Установка жесткого диска в бокс
Подробнее: Как сделать внешний диск из жесткого диска

Заключение

Теперь вы знаете, как подключить диск от ноутбука к компьютеру, независимо от того, планируете вы его использоваться в качестве внутреннего или внешнего накопителя.

Установка жесткого диска в боксМы рады, что смогли помочь Вам в решении проблемы.
Установка жесткого диска в боксОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Как подключить жесткий диск от ноутбука к компьютеру

Представьте ситуацию: вы выполняете на ноутбуке срочную работу и вдруг… ноутбук отключился и больше не включается. До сдачи работы остались считанные часы, а ремонт капризного аппарата не обещает быть быстрым. Что делать?

Как подключить жесткий диск от ноутбука к компьютеру.Как подключить жесткий диск от ноутбука к компьютеру.

Главное – не паниковать!  Вы еще можете всё успеть, если у вас есть стационарный ПК. Достаточно иметь под рукой отвертку и знать секрет, как подключить жесткий диск от ноутбука к компьютеру. Об этом мы сейчас и поговорим.

Коротко о накопителях, которые встречаются на ноутбуках

На современных лэптопах встречаются не только классические HDD, но и твердотельные накопители – SSD. И те, и другие могут иметь разные, несовместимые между собой интерфейсы подключения.

SATA

Самый распространенный интерфейс и жестких, и твердотельных дисков носит название «SATA». Он представлен 7-контактным разъемом передачи данных и 15-контактным – для подключения питания.

Разъем SATA.Разъем SATA.

Интерфейс  SATA чаще всего встречается и среди накопителей для стационарных компьютеров, его поддерживает любая современная материнская плата (если не брать во внимание специализированные и старые устройства). Он полностью идентичен стандарту SATA, который используется в ноутбуках. Точнее, это единый стандарт.

IDE (PATA)

Накопители с интерфейсом IDE (PATA) сегодня можно встретить только на очень старых устройствах – выпущенных более 10 лет назад. Их отличительная особенность – длинный 40-пиновый разъем для шлейфа передачи данных и 4-контактный порт питания.

Разъем IDE.Разъем IDE.

Материнские платы стационарных ПК последнего поколения интерфейс IDE (PATA) уже не поддерживают. Чтобы подключить IDE-диск к компьютеру, где реализована только поддержка SATA, потребуется адаптер.

mSATA

В формате mSATA производятся миниатюрные накопители SSD, которые довольно часто можно встретить на лэптопах последнего поколения. По форме разъем mSATA очень похож на mini PCI-E, но электрически они несовместимы.

SSD типа mSATA.SSD типа mSATA.

Подключить устройство mSATA к большинству десктопных материнских плат удастся только через переходник, так как на них этот интерфейс встречается редко.

M.2

SSD-диски стандарта М.2 еще более компактны, чем mSATA, и используются в основном на ультрабуках. Их выпускают с разъемами трех типов, которые отличаются друг от друга расположением ключевого выреза:

  • Тип B имеет вырез ближе к левому краю. Часть, которая находится левее ключа, вмещает 6 контактов.
  • Тип М имеет вырез ближе к правому краю. Часть, которая расположена правее выреза, вмещает 5 контактов.
  • Тип B&M имеет оба ключа.

SSD с разъемами B и M можно подключить только к слоту своего типа, а B&M – к тому и другому.

SSD типа M.2.SSD типа M.2.

На десктопных материнских платах слоты М.2 пока тоже большая редкость.

Подключение HDD от ноутбука к интерфейсу того же типа на ПК

Здесь всё проще простого. Чтобы подключить SATA-диск от ноутбука к аналогичному интерфейсу материнской платы стационарного ПК, понадобится SATA-шлейф передачи данных (на картинке справа) и подходящий разъем на кабеле блока питания. Если последнего нет, купите в компьютерном магазине переходник Molex-SATA (на картинке слева).

Шлейф и переходник SATA.Шлейф и переходник SATA.

Вторым концом SATA-шлейф подсоединяют к порту на материнской плате. Скорость порта (3 Gb/s, 6 Gb/s) в плане совместимости значения не имеет.

Порты SATA на материнской плате.Порты SATA на материнской плате.

Для подсоединения диска IDE(PATA) к порту IDE на материнской плате понадобится широкий 40-контактный шлейф, кабель питания Molex + адаптер IDE 3,5-2,5.

Шлейф IDE.Шлейф IDE.

Чтобы компьютер не пытался загрузиться с «не родного» накопителя, последний нужно переключить в положение «slave» (подчиненный). Это делается при помощи перемычек (джамреров) на контактах IDE-диска, которые расположены рядом с портом питания. Информацию о месте расположения перемычки в положении «slave» можно найти на самом диске или в руководстве к нему на сайте производителя.

Перемычки на диске IDE.Перемычки на диске IDE.

При установке джампера в положение «cable select» ведущий и подчиненный носители определяются кабелем. При этом диск «slave» должен быть подключен к колодке на середине шлейфа (на картинке она белая).

Накопители mSATA и M.2 достаточно просто вставить в соответствующий слот на материнской плате.

Подключение диска другого типа

Чтобы подсоединить к компьютеру накопитель, который не поддерживается материнской платой, понадобится адаптер-переходник. Например:

Адаптер IDE-SATA.Адаптер IDE-SATA.

Адаптер USB-SATA.Адаптер USB-SATA.

Адаптер mSATA-USB.Адаптер mSATA-USB.

Адаптер M.2-USB.Адаптер M.2-USB.

  • IDE-USB, mSATA- SATA, M.2-SATA и т. д.

Разновидностей адаптеров много, но не все из них легко найти в продаже.

Как разместить маленький мобильный HDD в системном блоке

Еще одна проблема, которая часто озадачивает пользователей – как расположить HDD от ноутбука внутри стационарного компьютера. Здесь тоже допускается несколько вариантов:

  • Установка в корзину 2.5”. Многие компьютерные корпуса последнего поколения имеют корзинки для SSD, куда можно вставить и 2,5-дюймовый HDD от лэптопа.

Корзины 2,5" в корпусе Thermaltake. Корзины 2,5" в корпусе Thermaltake.



  • Использование адаптера 3,5”-2,5”. Внутрь адаптера помещают мобильный накопитель, фиксируют его, потом вставляют всё вместе в корзинку для стандартного жесткого диска 3,5” и прикручивают винтами. Существуют переходники и для более компактных носителей – 1,8”.

Адаптер 3,5"-2,5".Адаптер 3,5"-2,5".

  • Расположение диска от лэптопа на дне системного блока. Снизу под HDD желательно подложить коврик для мыши или слой резины, чтобы уменьшить вибрацию. Этот способ годится только для кратковременного подключения, постоянно так работать не стоит.

И конечно, перед установкой мобильного HDD внутрь системного блока не забудьте обесточить компьютер. При подключении через внешние порты (USB, eSATA) этого делать не нужно.

Как подключить жесткий диск от компьютера к ноутбуку: из обычного HDD

Не многим известно, как подключить жесткий диск от компьютера к ноутбуку через USB или напрямую. Необходимость сделать из HDD внешний накопитель может возникнуть по ряду причин: требуется восстановить старое устройство и хранящуюся на нем информацию, скопировать большой объем данных или использовать внутренний как внешний диск.

Переходник USB-SATA для HDD

Схема отключения жесткого диска от ПК

Первый шаг — извлечь жесткий диск своими руками из корпуса ПК. Сделать это просто:

  • выньте шнур из розетки;
  • отключите блок питания компьютера;
  • снимите боковую крышку корпуса;
  • отсоедините провода от материнской платы и от HDD;
  • открутите болты, которые удерживают накопитель в гнезде;
  • вытащите диск.

Не извлекайте самостоятельно устройство, если не обладаете навыками сбора и разбора ЭВМ. Решение задачи, как подключить винчестер от компьютера к ноутбуку, лучше поручить профессионалу. При повреждении диска «вылечить» битые сектора и восстановить информацию будет сложно.

Подключение к компьютеру через USB


Вопрос, как подключить HDD к ноутбуку через USB, актуален для тех, кто перешел с использования стационарного ПК на его портативную версию.

Подключить винчестер к ноутбуку сложно, намного проще подсоединить накопитель к ПК через обычный шнур. Однако, имея представление об устройстве персональных компьютеров и их мобильной версии, несложно будет разобраться, как сделать внешний жесткий диск. Таким образом, вы сэкономите на покупке дорогостоящего переносного аналога.

Прежде всего стоит задуматься, как сделать внутренний жесткий диск внешним и соединить свой переносной ПК с ним. Вам понадобится специальный бокс и провод, призванный соединять два устройства. Коробку или карман выбирают в зависимости от интерфейса: IDE или SATA. Кабель, используемый для подключения, бывает нескольких видов. Самый удобный — SATA/IDE USB. При таком способе провод одним концом должен вставляться в разъем накопителя, а другим подключаться к порту на ноутбуке.

Проверьте сделанный своими руками съемный накопитель. Для начала отключите ноутбук, воткните выход USB в разъем, нажмите кнопку включения и перейдите в настройки БИОСа. Если лэптоп не распознает хард, проверьте, плотно ли прижат кабель к порту, затем можно подключить его снова к компьютеру через USB.

Бывает, что вместо HDD в корпусе установлен твердотельный накопитель. Для данного устройства хранения также есть провода USB на выходе, поэтому подключить SSD не составит труда.

Как подключить ЖД к ноутбуку через материнскую плату


Кроме описанного выше, есть еще несколько способов подключения жесткого диска к ноутбуку. Как подключить жесткий диск к ноутбуку без USB-кабеля? Ниже приведено подробное описание.

Современные HDD имеют тенденцию делаться с каждым годом компактнее, поэтому их можно установить в корпус ноутбука. Это удобно, когда «родной» хард сломан или неисправен, а у вас под рукой есть лишний от старого ПК. Переходник к плате стоит дешевле, чем USB -аналог.

Такой метод сложнее в отличие от того, как подключить HDD через USB. Требуется потратить больше времени, разобрать придется корпус не только компьютера, но и портативного устройства.

Разбирать мобильный ПК необходимо по шагам:

  1. Отключите от питания.
  2. Вытащите батарею.
  3. Открутите болты, крепящие верхнюю крышку, аккуратно снимите, не повредив крепления.
  4. Отсоедините шлейфы клавиатуры от платы и снимите ее.
  5. Открутите болты на плате и аккуратно выньте ее, предварительно отключив шлейфы, жесткий диск и другие комплектующие.

После этого подключите один конец переходника к плате, а другой к устройству. Соберите ноутбук по обратному алгоритму и вставьте диск в нужное отделение. Если же размеры устройства превышают размеры гнезда или необходим дополнительный объем памяти, то можно по аналогии со способом, как подключить жесткий диск через USB, сделать из жесткого диска внешний.

Выше описана общая схема, на практике каждая модель портативного компьютера уникальна.

Можно ли без опыта ремонта техники заниматься вопросом, как подключить жесткий диск к компьютеру самостоятельно? Ответ — нет! Резкое движение, неправильно вкрученный болт может разорвать один из соединяющих шлейфов. Последующий ремонт может обойтись вам во много раз дороже.

Зная особенности строения стационарного ПК и портативного, вы сможете решить вопрос, как подключить жесткий диск от ноутбука к компьютеру или наоборот, и как переделать старый HDD в переносной. Такие навыки помогут сэкономить время и деньги. Также преимуществом будет то, что вы можете создать уникальный стиль накопителя: выбрать или заказать корпус с индивидуальным рисунком или интересной формы, подобрать чехол, мешочек нужного размера.

Как подключить жесткий диск к компьютеру или ноутбуку

Многие пользователи считают, что если ноутбук сломался, то получить доступ к данным, которые хранились на нем, невозможно. Но это всего лишь распространенное заблуждение. На самом деле вся информация хранится на устройстве под названием жесткий диск (от английского Hard Disk Drive – HDD). Если извлечь данный аппаратный компонент из поломанного лептопа и вставить в исправное устройство, то вы получите доступ к своим данным. Но как же подключить жесткий диск от ноутбука к ноутбуку? Именно об этом мы и поговорим в данной статье.

Подключение HDD от ноутбука к другому ноутбуку

Первое что нужно сделать, так это извлечь жесткий диск из сломанного ноутбука. Как правило, получить доступ к HDD очень просто. Делается это следующим образом:

  1. Подготовьте свой лептоп. Выключите его, а затем отсоедините всю периферию (питание, наушник, мышку и прочие провода).
  2. Переверните устройство. Отключите аккумулятор. Обычно батарея держится на двух защелках. Открутите винты, которые держат крышку.
  3. Теперь необходимо снять заднюю крышку лептопа. Сделав это, отыщите винчестер. Выглядит он следующий образом:
  4. Открутите крепления, которые держат жесткий диск, после чего аккуратно достаньте его из корпуса.

Выньте накопитель из рабочего ноутбука аналогичным образом, после чего замените HDD. Что делать, если вы не хотите извлекать винчестер из рабочего лептопа? Может вам нужно два жестких диска одновременно? В таком случае вам поможет следующий раздел статьи.

Подсоединить несколько HDD к одному ноутбуку

В ноутбуках отсутствует слот для дополнительного винчестера. Тем не менее можно подсоединить HDD через стандарт USB. Правда вам понадобится специальный контейнер, который часто именуют как Box. Что это такое? Box – устройство, которое можно использовать в качестве переносного жесткого диска. Для этого необходимо всего лишь вставить свой накопитель в Box.

Он подключается к любому устройству, у которого имеется USB порт. То есть подсоединить диск можно как к ноутбуку, так и к ПК. Box – крайне полезный девайс. Сборка контейнера занимает всего пару минут. Мало того, он довольно-таки универсален. На рынке можно найти контейнеры под различные форм-факторы и типы портов.

Важно! Если вы не знаете характеристики своего винчестера, то просто возьмите диск в магазин. Консультанты сами подберут контейнер, который будет работать с вашим HDD.

Подсоединить несколько HDD к одному компьютеру

Если надо подсоединить винчестер к персональному компьютеру, а тратить деньги на Box не охота, то можно воспользоваться другим методов. Однако перед тем, как подключить второй жесткий диск к своему компьютеру, нужно определить тип интерфейса. Существует две разновидности HDD: с SATA и IDE портами. На сегодняшний день широкое распространение получил первый вариант. Сейчас винчестеры оснащаются интерфейсом SATA, и такой же разъем установлен на большинстве ПК. Тем не менее все еще встречаются старенькие HDD с IDE портом. Как отличить тип интерфейса. Просто взгляните на разъем. Определить стандарт довольно-таки просто:

Подсоединяем SATA к ПК

Перед тем, как подключить жесткий диск SATA к компьютеру, нужно открыть системный блок. Для этого:

  1. Выключите ПК из розетки. Убедитесь в том, что системный блок обесточен.
  2. Снимите крышку. Затем отыщите отсек для винчестера.

Теперь переходим непосредственно к подключению жесткого диска к материнской плате. Для этого вам понадобится специальный SATA кабель. Чтобы подсоединить хард к ПК, руководствуемся следующей инструкцией:

  1. Вставьте винчестер в незанятый отсек. Если есть такая возможность, то закрепите накопитель с помощью винтов. Если вы намерены использовать этот HDD на регулярной основе, то данный совет лучше не игнорировать.
  2. Посредством шнура SATA подсоедините винчестер к плате (на ней имеется соответствующий разъем).
  3. Теперь нужно подсоединить накопитель к питанию. Если у блока всего один штекер, то надо приобрести разветвитель. Если же разъем в блоке питания не совместим с HDD, то придется обзавестись кабелем-переходником.
  4. Теперь закройте системный блок. После этого закрепите его винтами. Проверьте работоспособность винчестера.

Важно! Если есть такая возможность, не подсоединяйте второй HDD рядом с первым. Ведь чем дальше накопители друг от друга, тем лучше они будут охлаждаться.

Подсоединяем IDE к ПК

Процесс монтажа накопителя с IDE портом немного отличается. Перед тем как произвести подключение жесткого диска к своему компьютеру открываем корпус (сей процесс уже был описан выше). Сделав это, руководствуйтесь следующей инструкцией:

  1. На контактах накопителя отыщите перемычку и переставьте ее в нужное положение. Она отвечает за режим работы диска, коих два: Master и Slave. Первый нужно активировать тогда, когда винчестер выступает в качестве основного накопителя (т.е. тот, с которого загружается операционная система). Поскольку мы подключаем диск в качестве дополнительного HDD, то устанавливаем перемычку в режим Slave. Инструкция по перестановке выключателя присутствует на накопителе в виде наклейки.
  2. Установите диск в незанятый отсек, после чего закрепите с помощью винтов.
  3. Теперь подсоединяем диск к системной плате. Шлейф интерфейса IDE имеет 3 штекера. Один (синий) нужно подсоединить непосредственно к плате. Другой (белый, находиться по центру) – к диску Slave. Ну а третью клемму (черную) необходимо воткнуть в Master-диск.

Важно! Если штекеры имеют другие цвета, ориентируйтесь на длину между ними. Клеммы, которые расположены близко друг к другу, нужны для установки режимов диска. При этом средний штекер – это всегда Slave.

  1. С помощью соответствующего провода подключите жесткий диск к блоку питания. После этого закройте корпус и закрепите его винтами.

Подключение IDE к SATA

Если появилась необходимость в том, чтобы подключить жесткий диск IDE от ноутбука к компьютеру, в котором уже стоит накопитель с портом SATA, то нужно приобрести соответствующий переходник. Подсоединение дисков к проводнику осуществляется так:

  1. Переставьте перемычку на IDE накопителе в ведущий режим (то есть Master).
  2. Воткните штекер IDE в винчестер.
  3. SATA шнур кабеля подсоедините к системной плате одним концом, а другим — к переходнику.
  4. Кабель питания подключите к переходнику и блоку питания.

В итоге при включении исправного ноутбука или компьютера в разделе Мой компьютер у Вас появятся новые диски, и Вы можете использовать информацию на них также как и обычно.

Как подключить жесткий диск из компьютера к ноутбуку?

Всем привет. Если вам нужно подключить жесткий диск из компьютера к ноутбуку, то я вам сейчас покажу, как просто это можно сделать.

Мне, например, очень срочно нужно скинуть 500 гигабайт данных с компьютера на ноутбук. Согласитесь, чтобы это всё перенести, используя флешку, даже на 64 гигабайта, нам всё равно понадобится тонна времени. Лучше напрямую подключить жесткий диск к ноутбуку и за один раз скинуть все данные.

Содержание:

  1. Вынуть жёсткий диск из компьютера
  2. Подготовить кабель SATA – USB
  3. Подключить диск к ноутбуку
  4. Проверить работоспособность

Вынуть жёсткий диск из компьютера

Первым делом подготовьте жесткий диск. Если он до сих пор вставлен в компьютер, то открутите крышку системного блока, отключите 2 кабеля от диска и выньте его из отсека.

Подготовить кабель SATA – USB

Чтобы подключить жесткий диск из компьютера к ноутбуку, нам понадобится вот такой вот кабель и питание:

Такой кабель я купил на Алиэкспресс. Если понадобится, то вот ссылка, где я его покупал: http://ali.pub/2057d2.

Будьте внимательны, заказывайте именно такой кабель с дополнительным питанием, потому что, если закажете без питания, то он не будет работать с большим диском из компьютера. Кабель без питания предназначен для работы с маленькими дисками из ноутбука!

Подключить диск к ноутбуку

Один конец кабеля подключаем к диску, а USB вставляем в ноутбук. Сетевой адаптер вставляем в розетку.

Проверить работоспособность

После подключения, ждём несколько секунд, пока установится нужный драйвер, потом, перезагружаем ноутбук и после этого заходим в раздел Компьютер и проверяем диск. Здесь он также отобразился разбитым на несколько разделов, как и было у меня на компьютере:

Стоит понимать, что таким способом можно подключить диск не только к ноутбуку, но и к компьютеру, например когда не охота открывать крышку системного блока.

Используйте при необходимости. Всем пока!

Рекомендации по этой теме:


Интересные статьи по теме:

Как подключить жесткий диск от компьютера к ноутбуку

Не редко возникает необходимость подключить жесткий диск от компьютера к ноутбуку, например, для того чтобы скопировать какие-то данные. В данной статье мы расскажем о том, как можно реализовать такое подключение и что для этого необходимо.

Немного теории о подключении жестких дисков к компьютеру и ноутбуку

Многие пользователи считают, что жесткие диски для настольных компьютеров и для ноутбуков как-то принципиально отличаются друг от друга. На сам деле это не так. Единственным отличием этих дисков является их размер. Для установки в ноутбуки используются 2.5 дюймовые жесткие диски, а для установки в настольные компьютеры 3.5 дюймовые диски.

жесткие диски для компьютера и ноутбука

В остальном современные жесткие диски для настольных компьютеров и ноутбуков абсолютно одинаковые. Они даже подключаются к материнской плате одинаково.

подключение жесткого диска по SATA интерфейсу

И в том и в другом случае используется SATA интерфейс, включающий в себя 7-контактный кабель для обмена данными с материнской платой и 15-контактный кабель для подключения питания от блока питания.

Способы подключения жесткого диска от компьютера к ноутбуку

Но, поскольку на ноутбуке есть только один порт, то просто так подключить жесткий диск от настольного компьютера к ноутбуку не получится, на ноутбуке просто нет свободных SATA портов. Поэтому в тех случаях, когда возникает необходимость в подключении второго жесткого диска к ноутбуку используют переходник с SATA на USB.

Такие переходники могут выглядеть совершенно по-разному. Например, бывают компактные переходники, которые представляют из себя небольшую коробку, у которой с одной стороны USB кабель, а с другой SATA порт для подключения к жесткому диску.

переходник для подключения жесткого диска

Более распространены переходники в виде коробки, в которую вставляется жесткий диск и к которой подключается USB кабель. Обычно такие переходники называют «Карман» или «Бокс».

карман для подключения жесткого диска

Также бывают док-станции, к которым можно подключить один или несколько жестких дисков от компьютера. Такие док станции могут подключаться к ноутбуку по USB или с помощью других интерфейсов.

док-станция для подключения жесткого диска

Обычно док-станции предоставляют больше возможностей, чем обычные переходники, но и стоят они заметно больше. Поэтому покупка док-станции для жестких дисков оправдана только в том случае, если вам нужно регулярно подключать жесткие диски от компьютера к ноутбуку.


Посмотрите также

Отправить ответ

avatar
  Подписаться
Уведомление о
