Как подключить телевизионный (антенный) кабель

СОДЕРЖАНИЕ СТАТЬИ

Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так. Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом. Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.


Что нам понадобиться?

Изначально чтобы сделать цифровое телевидение, нам нужно:

  • Антенный кабель
  • F – разъем, для подключения.
  • Также иногда нужен разъем папа – мама, для установки в саму приставку.

что понадобиться

Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.


Антенный кабель

Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

  • Центральный медный провод, первый проводник, самый важный
  • Плотная изоляция.
  • Алюминиевая фольга, это второй проводник
  • Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
  • Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.

схема

Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!

кабель RG6

Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.

С антенной проводкой разобрались, переходим к разъемам.


F-разъем и папа – мама (антенный штекер)

Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.

F разъем

резьба внутри

Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся. Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.

антенный штекер

спереди

сзади

Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.

В общем, выглядит он вот так.

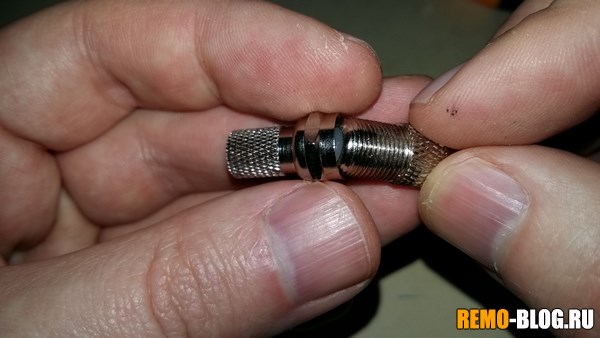

закручиваем

закручиваем

С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.

Теперь мы полностью готовы, приступаем к обжиму – подключению.


Инструкция по обжатию – подключению своими руками

ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:

  • Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!

отмеряем 1 - 1,5 см

  • Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.

алюминиевая часть

отгибаем

  • Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.

убрали изолятор

  • Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.

закручиваем F разъем

  • По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.

Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.


ВИДЕО

Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.

Читайте наш строительный сайт, будет еще много чего полезного.

Как проложить и подключить интернет, ТВ и аудио-видео кабель


Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций.

Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений.

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир - через подъездный щиток, а для частных домов - через чердак или любым другим удобным способом.
Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом - ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона.

В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было "мертвых зон" когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель.
В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен "медиаконвертер", так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции "моста" и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило - нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля.
В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование "умный дом", в таких случаях нужно подумать об обустройстве специализированного щитка или "серверной" которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два - три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио - видео


Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру.
Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово - цифровой антенны, спутникового ресивера и аудио - видео подключения для акустической системы телевизора.
Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

Общие рекомендации

  • Максимальная длина сетевого кабеля от точки к точке не должна превышать 80м. при условие качественного кабеля.
  • Укладывая кабеля в штробах, отверстиях и плинтусах избегайте его заламывания и излишнего перегиба, кроме того не допускается его наращивание подручными методами. Радиус изгиба должен быть не меньше 8-ми внешних диаметров сетевого или антенного кабеля.
  • Все слаботочные системы, интернет, тв, телефон, сигнализация, аудио - видео провода не прокладывать вблизи проводов сетевого напряжения 220 вольт. Расстояние от силового кабеля должно быть не меньше 5 сантиметров на горизонтальной прокладке и не меньше 30 сантиметров при вертикальном монтаже.
  • Фиксируя кабель в штробах и других каналах, фиксируйте с расстоянием точек фиксации не ближе 50 см.
  • Сетевой кабель должен быть соответствующего качества и стандарта "витая пара UTP5" на гигабит.
  • Обжим сетевого кабеля проводить только с использованием специализированного инструмента.
  • Применяйте группы розеток для локального использование под конкретное устройство, для аудио-видео, интернета, антен спутникового и аналогового телевидения совмещенных в одной группе с розетками сетевого напряжения 220 вольт.

Особенности подключения ТВ кабеля в квартире

Разводка телевизионного кабеля в квартире Минск и пригород

Телевидение прочно вошло в жизнь каждой семьи. Посредством телевизора люди зомбируются, некоторые правда получают необходимую информацию, познают окружающий мир, чтобы однажды не оказаться за границей цивилизованного мира.

Со стороны, казалось бы, нет ничего проще, чем провести телевизионный провод: купил антенный ТВ кабель, подключил его к щитку, установленному на этаже, и все в порядке. Но часто случается так, что после окончания ремонта, включаешь телевизор, а он плохо показывает и звук почти не слышен. И причина дело здесь оказывается совсем не в технике, а в неграмотно выполненной прокладке ТВ кабеля.

 Чтобы наслаждаться четкой картиной телевещания и при этом с отличным звуком необходимо сделать правильную разводку и подключение телевизионного кабеля к приемникам ТВ сигнала. Для этого нужно знать не только правила, но и учитывать специфику, а так же некоторые нюансы проведения этого вида работ.

Основные правила и особенности монтажа кабеля для ТВ в квартире

Рассмотрим идеальный, но наиболее сложный вариант – подвод телевизионного кабеля от междуэтажной щитовой коробки, находящейся на лестничной площадке, к квартире, а так же дальнейшую разводку и подключение к приемникам ТВ сигнала. Слаботочки монтаж в Минске и пригороде

Что необходимо знать, прокладывая ТВ кабель:

• Обычно все слаботочные кабельные линии для квартир (телевизионные, телефонные и др.) заводятся в специально предназначенные для этих целей междуэтажные вводно-распределительные устройства (электрощиты), расположенные на соответствующих этажах здания.

• Не следует размещать в квартире телевизионный кабель вблизи силовых электрических проводов (возможны помехи), а так же около линий, подключающих электроприемники с большим пусковым током (стиральные машины, микроволновые печи, холодильники и другое электрооборудование).

• ТВ кабель возможно размещать вместе с другими слаботочными линиями (пожарной и охранной сигнализацией, Интернетом, телефонной линией или же домофоном) в едином кабельном канале.

• Разводку ТВ кабеля следует выполнять только цельными без механических повреждений кусками. Сращивание кабелей при этом не желательно. Хорошего экранирования, следовательно, качественного телевизионного сигнала не будет даже при наличии всего одной скрутки проводов.

• Следует избегать пересечения ТВ кабеля с силовым электрическим проводом. Если нет другой возможности, то пересекаться они должны перпендикулярно один к другому.

• Для монтажных работ надо приобретать изделия (разветвители, разделители ТВ сигналов и др.) только заводского производства. При этом надежное соединение проводов и экранирование входного сигнала будет обеспечено.

• По возможности следует применять только телевизионный кабель типа РК или его аналог SAT 602. Можно с успехом использовать и специальный кабель, предназначенный для цифрового телевидения.

• Ухудшить качество воспроизведения ТВ сигнала могут образовавшиеся петли кабеля, его излишек, иногда скрученный в узел, или резкие изгибы. Поэтому при монтаже телевизионного кабеля следует обращать внимание и на эти немало важные нюансы.

• Если в дальнейшем планируется провести в квартиру телефонную линию, охранную и пожарную сигнализацию, Интернет, то канал для прокладки кабеля нужно сделать пошире, чтобы в нем смогли разместиться все необходимые проводники.

• Разветвители ТВ кабеля следует располагать в распределительных коробках и в легкодоступных для их обслуживания местах.

• Если прокладка телевизионного кабеля проводится совместно с электрическим проводом, то лучше применить ТВ кабель, диаметр центрального провода у которого минимум 1 мм, или использовать кабель с двойной экранировкой.

Подключение телевизионных кабелей

Соединение нескольких ТВ кабелей, а так же подключение к ним приемников ТВ сигналов осуществляется при помощи различных приспособлений. Для монтажа телевизионного кабеля в квартире применяют: усилитель телевизионного сигнала, разветвитель ТВ кабеля, сумматор телесигналов, телевизионные розетки с F разъемом для подключения антенного штекера, штекера антенные.
