Распиновка micro USB

В разъеме micro USB пять контактов: 2 используются для зарядки, ещё 2 для передачи данных, последний контакт задействуется только для определенных задач, например OTG.

Зарядка

Для передачи питания достаточно подсоединить линию 1 и 5. Линия 1 отвечает за передачу энергии, цвет провода красный. Линия 5 – земля с чёрным проводом. Кабель с таким соединением позволит только подзарядить мобильное устройство, что подойдет при использовании беспроводной зарядки, сетевой или УМБ.

Читайте также:

Магнитный кабель micro usb

Как починить истёртый провод

Передача данных

Для обмена данными помимо линий 1 и 5 требуется подключить линии 2 и 3. Провод линии 2 белого цвета, а у линии 3 провод зеленого цвета. Соединение четырех линий позволит заряжать мобильно устройство, а так же передавать данные, например, при подключении к компьютеру.

Распиновка разъема microUSB. Распиновка штекера MicroUSB с возможностью передачи данных.

Дополнительные возможности — OTG

Для подключения периферийных устройств и аксессуаров к смартфону через OTG требуется использовать все 5 линий. Порядок подключения не меняется, за исключением линии 4, что соединяется с линией 5 – землёй.

Распиновка штекера MicroUSB для работы OTG.

Часто задаваемые вопросы

Какая распиновка у micro USB?

Для типа USB 2.0 используются провода. Красный и черный для питания, белый и зеленый для передачи данных.

Почему у micro USB 5 контактов?

Разъем был разработан с пятью контактами. Обычно используются только 2 или 4 контакта. Некоторые производители используют 5-й контакт для передачи видео или других задач.

Какие провода положительные и отрицательные на микро USB?

Красный провод положительный, а черный отрицательный.

Можно ли соединять черный и красный провода?

В одном кабеле всегда присутствует черный и красный провод. При этом оба провода подсоединяются к разным разъемам. Соединение проводов не допустимо, так как приведет к короткому замыканию.

Красный провод идет к белому или к черному?

Красный провод обычно идет в паре с черным.

Провод какого цвета идет на L и N?

Фаза — L, обычно коричневый или красный. N — ноль, провод синего или черного цвета.

Как соединить два маленьких электрических провода?

Наилучший вариант обжать кримпером или спаять между собой. Скрутка кабеля ненадежна, а так же недолговечна.

Как подключить USB только для питания?

Достаточно использовать 2 линии в кабеле — плюс и минус, красный и черный провод.

Как перепаять USB-штекер?

Необходимо перепаять провода или обжать в нужной последовательности.

Как подключить 4-х проводную лампочку?

Необходимо каждый провод светильника подключить к соответствующему разъема в соответствии с цветовой разметкой.

В чем разница между 2-х проводным и 4-х проводным?

Чем больше проводов, тем больше возможностей предлагает такой кабель. Например, больше фаз питания или 2 фазы питания и заземление. В USB кабеле 2 провода обеспечивают только питания. При наличии четырех проводов такой кабель позволяет передавать данные и питать подключенное устройство энергией.

Какого цвета нулевой провод?

Такой кабель обычно в синей изоляции.

Нулевой провод имеет питание?

Нет, такой кабель используется для замыкания цепи. При этом касаться такого провода незащищенными руками нельзя.

Что такое D+ и D в USB?

D+ и D- используется для передачи данных.

Сколько контактов у USB 3?

Всего 9 контактов в USB-A. 4 стандартных контакта и 5 дополнительных.

Сколько контактов у USB 2.0?

Обычно 4 контакта. 2 контакта используются для передачи данных и 2 контакта для питания. Некоторые типы разъемов содержат дополнительный пятый контакт. Дополнительный контакт используется редко, например для передачи видео или для восстановления и прошивки устройства.

Как подключить 12В к USB?

Необходимо подсоединить провода 12 В к соответствующим контактам на USB.

Что такое красный черный белый и зеленый провода?

Красный кабель всегда отвечает за питание. Черный кабель — земля для замыкания цепи. Белый и зеленый провод используется для передачи данных.

Как соединить 4 провода с 2 проводами?

Подключать к двум проводам следует только соответствующие провода. Остальные провода следует изолировать.

Что означают розовые и белые провода?

Розовый и белый провод часто отвечают за передачу данных. Обычно используется комбинация из белого и зеленого цвета. А разница цветов обычно обусловлена отсутствием провода подходящего цвета. Либо же провод другого цвета обходится дешевле, чем общестандартного цвета.

Какой контакт USB является питанием?

Контакт с подсоединенным красным проводом.

Вывод

В статье подробно описана распиновка разъема микро usb. Представленные схемы помогут соединить провода в правильном порядке, что позволит восстановить или собрать новый кабель, либо же сделать качественный OTG переходник.

Какие у вас имеются вопросы? Оставляйте сообщения в комментариях под статьей.

Связанные записи

Распиновка usb разъема для зарядки lenovo

Содержание

1. Виды разъёмов USB.
2. Распиновка usb кабеля по цветам.
3. Распиновка Usb 2.0.
4. USB micro
5. Виды USB-разъемов, основные отличия и особенности
6. Классификация и распиновка
7. Распиновка USB 2.0 разъема типы A и B
8. Распиновка USB 3.0 типы A и B
9. Распиновка Micro-USB-разъема
10. Распиновка Mini-USB
11. a7600-h Распиновка разъема питания
12. Следующие 37 пользователей поблагодарили Йожыг за это сообщение:
13. Следующие пользователи поблагодарили IGAVS за это сообщение:
14. Следующие 3 пользователей поблагодарили Йожыг за это сообщение:
15. Следующие пользователи поблагодарили Йожыг за это сообщение:
16. Следующие пользователи поблагодарили rfltn за это сообщение:

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0 . Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2. 0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах – 5 контактов. Цвета проводов в USB-кабеле 2.0:

• +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
• D- (белый) Data-;
• D+ (зеленый) Data+;
• GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
2. Белый (-), D-.
3. Зеленый (+), D+.
4. ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (

male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

• A – штекер;
• B – гнездо;
• 1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
• 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
• 7 – заземление GND;
• 8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Распиновка Micro-USB-разъема

Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Номер провода	Назначение	Цвет
1	VCC питание 5V	красный
2	данные	белый
3	данные	зеленый
4	функция ID, для типа A замыкается на заземление
5	заземление	черный

Экранирующий провод не припаивается ни к одному контакту.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

• экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
• неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Опции темы

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

a7600-h Распиновка разъема питания

Держите распиновку сис разъема. Может кому пригодится оторванный разъем восстанавливать.

Стоят такие разъемы Lenovo A370/A388T/A656/A788T/S930/A10-70/a3000/A5000/A7000/a7600. А так я с китая беру разъемы. На китайцев видов около 30-40 разных есть в наличии. Если редкие типа как на Леново, то отдельно дозаказываю.

Последний раз редактировалось we33; 12.10.2017 в 17:07 .

Следующие 37 пользователей поблагодарили Йожыг за это сообщение:

нашел, заказал: подходит от «Разъем зарядки Lenovo A656/S930»
от «китайцев» 25 типов в наличии есть, ни одни не подошел.
если не секрет где заказываешь на леново? (можно в личку)

Так же разъем подходит от HTC Desire S.

Может немного не в тему ,если планшет заряжается медленно (ток зарядки 250-350 мА ) и только до 50% — убит вход по OTG (напряжение при подключенном з.у. порядка 0.7В ) , решается заменой проца .

Следующие пользователи поблагодарили IGAVS за это сообщение:

Последний раз редактировалось kazsopin; 19.02.2016 в 12:46 . Причина: Объединение.

И не только.OTG это лишь одна из доступных возможностей ID Контакта.К примеру на самсунгах через ID телефон можно перевести в различные режимы.В том числе Download mode(301kom между ID и GND)Так же ID используется для проверки ТА через GSM тестеры и различные программаторы.Подача различного сопротивление между GND и ID.

Следующие 3 пользователей поблагодарили Йожыг за это сообщение:

Подписано не правильно.+5В идёт справа со стороны монтажа,и с обратной стороны платы справа +5В.Со стороны монтажа слева идёт DATA-,с обратной стороны слева подпись GND.

ВСе на фото правильно подписано.Смотри внимательно.Со стороны разъема нарисовано куда масса и vbus садятся.С обратной стороны платы подписаны пинауты DP DN VBUS и ID.Солюшен нарисован для людей думающих и знающих о чем речь идет.(Не знаю я где Админы и как вас за такие посты не банят)

Следующие пользователи поблагодарили Йожыг за это сообщение:

Следующие пользователи поблагодарили rfltn за это сообщение:

все спаял, не заряжается во включенном состоянии и комп не реагирует, заряжается только в выключенном. отпаял тот что ID и все стало нормально, за что он в этом планшете отвечает?

Вложение 274855
фото не делал, вот с др. форума от MidLand, я так же тянул проводки от разъема, только еще плюсовой туда же кинул.

Последний раз редактировалось we33; 12.10.2017 в 17:10 .

Похожая ситуация, но при отпаивании ID изменений нет. Подскажите что сделать?

на фото обратной стороны платы, элемент 5V6 это что? похоже погорел, зарядка только 0. 46а идет.
А должно быть от 1,5а до 1,85а. Разъем идеально перепаял, а зарядки нет. Даже обидно, АКБ новая. С таким током планшет будет сутки заряжаться.

Последний раз редактировалось we33; 26.09.2017 в 01:41 .

Тему я так понимаю вы прочитали . устройство компом видится ? Режим отг не включен ?
как и чем заряжаете? в какой конфигурации D+ D- на зарядном шнуре ?

5v6 – стабилитрон по питанию +5V с разъёма, если в коротыше можно на время удалить для проверки,но потом заменить.

ничего не включал, в выключенном или включенном состоянии заряжается одинаково, 0,45-0.46А, зарядник аналогичный оригинальному, кабель оригинальный. я эту операцию по замене разъёма много раз делал на этих планшетах, для нормальной зарядки нужно было землю, +5, и Д+ с Д- припаивать. в данном случае стабилитрон отпаяли, ничего не дало. видимо проблема где-то дальше в цепи питания кроется, я настолько не шарю к сожалению.

Распиновка микро USB разъема для зарядки телефона: схема по цветам

Даже если вы не инженер, будет полезно знать распиновку USB. Например, у вас порвался шнур зарядки или вы решили заниматься программированием на Arduino. Это не так сложно, если вы воспользуетесь готовыми схемами и описаниями из той статьи!

Распиновка USB кабеля по цветам

Начать стоит с того, что разъемов для зарядки существует несколько. Наиболее часто их делят по поколениям: 2.0 и 3.0.

Дополнительно распайка USB делится на В (пассивную) и А (активную):

1. К активным относятся питающие устройства. К ним принадлежат: компьютер, телевизор и т.д.
2. К пассивным относятся принимающие. Например, USB разъем для зарядки телефона – это В-распайка.

Не так давно появился и тип С. С обоих сторон она имеет одинаковую распиновку разъема. К телефону такой провод можно подключить любой стороной.

Второе поколение 2.

0

В классическом варианте предусмотрено всего 4 контакта:

1. Красный. Это питание в 5 вольт, способное передавать максимум пол ампера, обозначается как +5V.
2. Белый. Data -, то есть по нему идут «информационные электроны».
3. Зеленый. Data + аналогично предыдущему, ведет электроны напрямую в ячейки памяти.
4. Черный. Земля или Ground, на схемах образуется GND.

А с какой стороны смотреть на вилку для зарядки? Все схемы приводятся для вида «сверху», который на ЮСБ-штекере обозначается 2 квадратными отверстиями. В микроформате верхом считается широкая сторона с фиксирующими «пальцами».

Но 4 контакта встречаются не всегда. Для зарядки телефонов необходим только 2 контакта: +5V и GND. Провода для данных «закорачиваются», иначе максимальный ток не будет превышать 0,25 ампер (поэтому от компьютера аккумулятор так долго заряжается).

В разъеме зарядки микро ЮСБ для телефона может присутствовать и пятый контакт, предназначенный для подключения OTG. Он называется ID и в обычных условиях не используется. Если к телефону нужно подключить мышь, флеш-карту и т.д, он замыкается на землю.

В большинстве случаев не выполняет практических функций и нужен для экранирования других проводов. На распиновках может обозначаться как Shield.

Схематически это выглядит так. Можно заметить, что он закорочен на землю. При таком подключении гнездо зарядки активирует протокол хоста и может управлять. Обратите внимание, что режим включается только в активных устройствах.

В мини USB контактны аналогичны микро-формату, но порядок контактов иной. В остальном, функции, и даже поддержка OTG, аналогичны.

Точно такую же распиновку имеет и первое поколение USB, за исключением контакта OTG. В современной технике такой протокол встречается редко, но все же.

Третье поколение 3.0

Распиновка ЮСБ 3-го поколения отличается количеством проводов – их 9 (иногда 10, если активирован контакт OTG).

Распайка разъема по цветам выглядит так:

1. С 1 по 4. Имеют те же цвета и назначения, что и в предыдущем поколении.
2. 5,6. Передача данных по протоколу USB 3.0 – RX+-.
3. 7. Дополнительная земля – GND Drain.
4. 8.9. Прием данных по протоколу USB 3.0 – TX +-.

Из-за протоколов передачи и приема данных, скорость значительно повышается. Причем распайка произведена таким образом, что контакты с 1 по 4 совместима с предыдущим поколением.

Распиновка микро USB 3.0 разъема для зарядки не совместима с предыдущим поколением. Схематически все пины расположены вряд, поэтому и разъем значительно шире стандартного гнезда.

В случае с Type C, все пины расположены также в ряд, но с двух сторон. По этому причине есть возможность подключать их с любой стороной. Распиновка выглядит следующим образом.

Функции «ножек» разъема micro USB

Напоследок стоит рассмотреть, как шнур для зарядки телефона. Это поможет при ремонте или диагностике поломок.

Начать стоит с плюсового «красного» контакта. По нему «перетекает» электричество при зарядке телефона или подключении к компьютеру. В первом случае они могут передавать до 0,5 ампер в час во втором поколении. При подключении к компьютеру их пропускная способность ограничивается 0,25 амперами в час. Поэтому зарядка происходит намного медленнее.

Минусового контакта здесь, как такового, нет. Вместо него используется земля-GND. Ломается он достаточно редко, а даже при его поломке эту функцию берет на себя корпус, так как он тоже заземлен.

Около контакта заземления расположен неактивный контакт, предназначенный для OTG. Тем не менее, при его повреждении кабель работать не будет, так как он выполняет экранирующую функцию. Причем на экране телефона может отображаться процесс зарядки, которой не происходит! Но чаще всего провод просто не заряжает устройство.

Две оставшихся контакта отведены для передачи данных. Через них USB отправляет данные. Они обозначаются Data+ и Data-. При поломке одного, не работает второй, ведь они также подчиняются закону о разности потенциалов.

На плате дорожки от них идут напрямую к микросхеме памяти, а «информационные электроны» заполняют необходимые ячейки. Работают в обе стороны: могут передавать данные на компьютер или принимать с него.

В третьем поколении был пересмотрен алгоритм передачи данных, поэтому контакты были разделены. Такое разделение способствовало:

1. Увеличению скорости. Теоретически, третье поколение может работать в 10 раз быстрее второго! Ограничение USB 2.0 ограничено 480 Мбит в секунду, а 3.0 – 4,7 Гбита.
2. Дуплексное подключение. Одновременно можно, как принимать данные, так и передавать их.

Ножка GND Drain, зачастую, никакой функции не выполняет. «Сигнальная земля» зачастую соединена напрямую с общим контактом и не разведена. В остальных случаях она выполняет функции заземлительного контакта при передаче данных.

Аналогично пропускная способность была увеличена на 0,9 ампера, что почти в 2 раза выше. Однако максимальная длина кабеля, по сравнению со второй версией, ограничена всего 3 метрами.

Микро USB-разъемы. Виды USB-разъемов, их специфические особенности

Технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, мы расскажем ниже.

Микро USB-разъем: что это такое?

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы. Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2. 0. типа В.

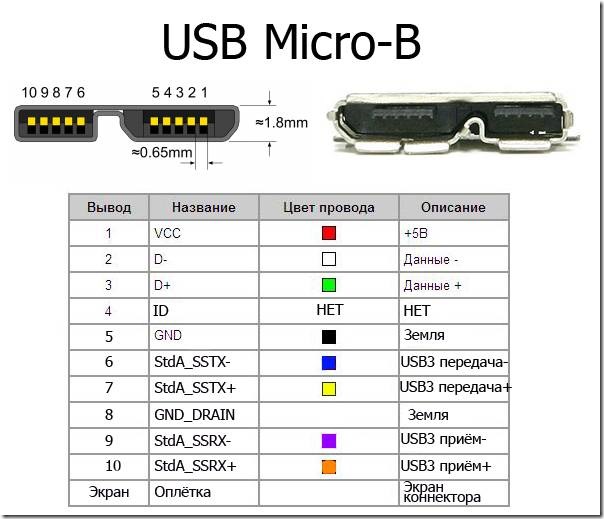

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB, распиновка (или, иными словами, распайка) – процесс не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

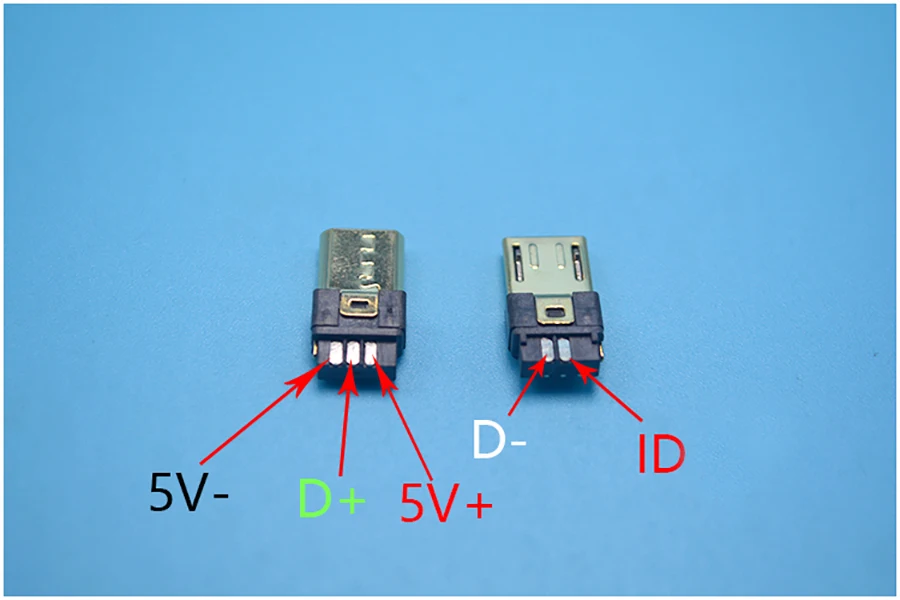

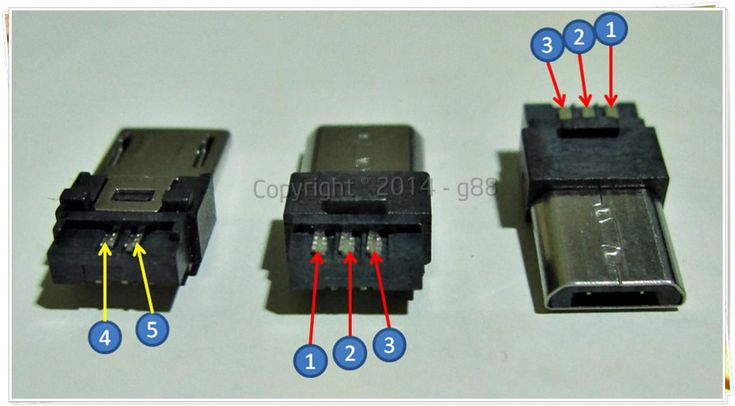

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Последствия неправильной замены разъема

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда «напоминает», что вам следовало бы отнести его в мастерскую, а не паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Распиновка микро usb разъема для зарядки колонки в Иркутске: 184-товара: бесплатная доставка, скидка-76% [перейти]

Партнерская программаПомощь

Иркутск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Распиновка микро usb разъема для зарядки колонки

Светящийся светодиодный USB-кабель 3 в 1 JMQWE, микро зарядное устройство с разъемом USB Type-C для Android, Samsung, Xiaomi, IPhone, Huawei

ПОДРОБНЕЕЕще цены и похожие товары

13 135

Разъем Micro USB 5P, разъем для зарядки USB, разъем SMT 5p для планшета, мобильного телефона, MP3, MP4 и т. Д., 4000 шт./лот / набор (4000 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

2 705

3182

500 шт., микро Usb-разъёмы Y511-U10 зарядки Huawei Y600 Y511-T00 U30 Y530 Y535 Y535D Y610 / набор (500 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Штекерный разъем Micro USB типа папа для сварки, 5 шт., 5-контактный разъем для зарядки с MicroUSB хвостом, 4 в 1, для самостоятельной сборки, кабеля

ПОДРОБНЕЕЕще цены и похожие товары

Коннектор Micro USB 2,0 5P DIP B 10/30 шт., разъем для зарядки телефона, USB 2,0, гнездовой разъем X или x мм, звуковой сигнал / набор (10 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

204

222

Мини-коннектор micro USB 100 шт., 5-контактный разъем 6,4 мм с короткой иглой 5P DIP2, порт для зарядки и передачи данных, мини-usb-коннектор для / набор (100 шт. )

ПОДРОБНЕЕЕще цены и похожие товары

Разъем системный Micro USB для Samsung MC-147 Тип: разъем питания, Производитель телефона: Samsung

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов 7,2 mm (Micro USB) 5 Pin MC-297

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов (Micro USB) 5 Pin MC-133

ПОДРОБНЕЕЕще цены и похожие товары

161

174

Гнездо для зарядки USB микро—Разъем для мобильного BQ-6040L Тип: разъем, Назначение: зарядный

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов (Micro USB) 5 Pin MC-125

ПОДРОБНЕЕЕще цены и похожие товары

756

889

20 шт. мини микро USB разъем для зарядки док-порт разъем питания Замена запасная часть для Leagoo M5 Plus 5,5 HD / набор (20 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

10-100 шт. Micro USB 5-контактные разъемы Женский 5pin разъем для зарядки SMD SMT разъем для пайки разъем USB

ПОДРОБНЕЕЕще цены и похожие товары

50 шт., микро USB-разъёмы Y511-T00 зарядки Y511-U10 Huawei Y520 Y600 Y511 U30 Y530 Y535 Y535D Y610 / набор (50 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

340

366

10 шт., разъём Micro USB для мобильный телефон зарядки / набор (10 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Микро usb-разъём для зарядки телефонов Производитель: DOOGEE

ПОДРОБНЕЕЕще цены и похожие товары

466

591

Мобильный Micro USB разъем 5-контактный длинный контактный разъем для зарядки для смартфонов, планшетных ПК / набор (50 шт. )

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный накладной разъём зарядки для телефонов (Micro USB) 5 Pin MC-101

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов (Micro USB) 5 Pin MC-347

ПОДРОБНЕЕЕще цены и похожие товары

10 шт микро USB штекер к DC разъем питания 5,5 2,1 мм адаптер зарядки для сотового телефона и планшета / набор (10 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов, узкие крепления 5,9 mm (Micro USB) 5 Pin MC-012

ПОДРОБНЕЕЕще цены и похожие товары

Разъём зарядки для телефонов (Micro USB) 5 Pin MC-316

ПОДРОБНЕЕЕще цены и похожие товары

USB зарядное устройство Li-Po 3. 7v аккумуляторов разъем MCPX MOLEX JST PH 2.0 2P папа зарядка на квадрокоптер вертолет микро RC Quadcopter Syma s107G, S108G, S109G USB charger SYMA-S107-22

ПОДРОБНЕЕЕще цены и похожие товары

Разъём зарядки для телефонов (Micro USB) 5 Pin MC-460

ПОДРОБНЕЕЕще цены и похожие товары

USB зарядное устройство Li-Po 3.7v аккумуляторов разъем MCPX MOLEX JST PH 2.0 2P зарядка квадрокоптеров микро Micro Losi 2P Syma X5 CX-30 H8 Mini, E010 Mini, Eachine 4CH, h58 3D Axis RC

ПОДРОБНЕЕЕще цены и похожие товары

Микро—USB 5P V3, штепсельная вилка 4pin Fixed SMD, разъем для зарядки V880, новый и оригинальный / набор (20 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов (Micro USB) 5 Pin MC-319

ПОДРОБНЕЕЕще цены и похожие товары

109

133

Микро USB-порт для зарядки Sony Xperia Z1 L39H C6902 C6903 Z3 D6603 D6643 D6653 D6616 / набор (2 шт. )

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Распиновка микро usb разъема. Замена разъема, гнезда питания Разъем микро-USB: распиновка микро usb разъема

Всем привет! Сегодня расскажу о замене USB разъема на планшете. Эта замена необычна тем, что заменить его нужно было обычным паяльником, без паяльной станции. Всё началось с того, что я находился далеко от дома, в соседнем городе. Знакомые, узнав что я радиолюбитель, сразу же попросили помощи в ремонте их устройств:) Первым оказался планшет с расшатанным USB разъемом, который даже не хотел заряжать планшет, о нем и пойдет тут речь. Для начала нужно было продумать демонтаж сломанного разъема, так как повредить печатную плату очень легко, тем более обычным паяльником. Решено было раскусить старый разъем острогубцами, а раскушивать нужно по верхнему торцу разъема. Но для начала разберём нашего «пациента». Снимаем заднюю крышку:

В данном планшете она оказалась на защёлках, а под ней уже основная алюминиевая крышка, видим кучу винтиков, выше на фото я их уже выкрутил.

Просматриваем очень внимательно, не забыли ли мы какой-нибудь болтик, выкрутили все что может мешать нам снять заднюю крышку? — Хорошо, снимаем её.

Теперь нужно снять саму плату с верхней части планшета. Главное — не спешить, а то можем что-то сломать, проверяем как и чем крепится плата к планшету, в этом планшете — на болтиках и защёлках. Болтики выкручиваем.

Отсоединяем все коннекторы и шлейфы от платы, чтобы отсоединить шлейф, достаточно просто поднять вверх этот зажим коннектора и потянуть шлейф на себя:

Отключаем коннектор дисплея от платы, в данном планшете используется коннектор как на ноутбуках:

Все болтики выкрутили, все шлейфы отсоединили, теперь можно и извлечь плату для дальнейших манипуляций.

Вынимаем аккуратно, так-как на плате SMD детали, и планарные микросхемы, которые паяются только паяльным феном. И если SMD выводные детальки и микросхемы можно ещё паять паяльником, то BGA только феном. Поддеваем аккуратно защелки которые держат плату, поддевать нужно чем-то мягким, я например использую для такого обычную сим-карту, или банковскую пластиковую карту. Кстати, ими тоже разбираю пластмассовые панели всевозможных гаджетов, так как разбирать пластиковые корпуса металлическими инструментами нельзя — повредить или даже сломать их очень легко. Вот собственно извлеченная плата:

Как убрать сломанный разъём

Можно приступать к демонтажу сломанного разъема, как писал выше — мой инструмент далеко, а сделать нужно. Начинаем раскусывать старый разъем острогубцами, как показано на фото ниже:

Раскрываем его очень аккуратно, сгибанием вверх-вниз отламываем контакты так, чтобы кусочки выводов остались на контактных площадках платы, сами контакты нельзя откусывать острогубцами — отлетят от платы вместе с дорожками. Остатки разъема и контактов можем смело выпаивать.

На фото контакты не подорваны, просто использовал много олова для отпайки. Медным проводом или оплеткой удаляем излишки олова, чистим и припаиваем на место новый разъем.

Пропаиваем хорошо, выводы разъема паял обычным 25 Ваттным паяльником, а сам разъем к плате припаял 40 Ваттным. После проверки на работоспособность чистим от флюса и скручиваем планшет в обратном порядке, соблюдая аккуратность.

Немного о паяльниках

Паять стоит только качественными паяльниками нагреватели которых должны быть хорошо изолированными от самого жала и металлических частей самого паяльника. Паяльник не должен пробивать вообще, и накапливать статическое электричество, так пробой паяльника грозит в лучшем случае выходом из строя паяемого устройства, а в худшем… сами догадайтесь:) Статическое электричество опасно для полупроводников: возможен выход из строя чувствительных деталей.

Итого

Все, замена разъема прошла успешно, ремонт окончен. Как видим, даже при отсутствии необходимого инструмента и наличии большого опыта, возможно в плане восстановления гаджетов своими руками очень многое. До новых встреч, уважаемые читатели. Специально для сайта » » — BIOS .

Обсудить статью ЗАМЕНА СЛОМАННОГО ГНЕЗДА USB В ПЛАНШЕТЕ

Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Микро USB-разъемы. Виды USB-разъемов, их особенности

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема , мы расскажем ниже.

Микро USB-разъем: что это такое?

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема . Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка микро usb разъема

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема , этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Поломка USB разъема на телефоне довольно частая поломка. Чаще всего она проявляется как расшатывание разъема, вплоть до того, что штекер просто не держится в разъеме и нужно приложить кучу усилий, что бы зарядить свой телефон. Реже случаются отломы разъёма или же как случилось у меня отлом язычка внутри него. В таких ситуациях выход только один, замена. Менять разъем совсем не сложно, если есть необходимый инструмент и прямы руки. И так начну, на примере Huawei Y511-U30. Это мой первый опыт по замене разъема, поэтому умники сильно не пинайте
Первым делом нужно раскрутить винты и снять верхнюю часть корпуса. Под корпусом появится платка, от которой нужно отключить все шлейфы: тачскрин, дисплей, камеры. Шлейф кнопок можно не отключать, так как он припаян.

После отключения всех шлейфов аккуратно поддеваю плату плоской «колупалочкой», которая была в комплекте с , и извлекаю из телефона.

Теперь с помощью мягкой щетки нужно очистить плату от пыли и грязи. Как видно на фото, мой телефончик давненько не чистился и пыль конкретно осела.

Когда плата очищена, можно приступать к демонтажу разъема. На фен устанавливаю тонкую насадку 3 мм, выставляю температуру 350 градусов, поток воздуха на 30-40%. Круговыми движениями начинаю прогревать плату вокруг разъема и сам разъем USB . Когда плата немного прогрелась, наношу каплю флюса RMA-223. Капля должна хорошо просочится под разъем! Продолжаю нагрев, аккуратно надавливая на разъем, что бы проверить расплавился ли припой. Когда припой нагрелся, пинцетом удаляю деталь. Пока плата прогрета, паяльником нагреваю посадочные места и вакуумным отсосом припоя очищаю отверстия.
Оплеткой удаляю припой с пяточков и подравниваю посадочные отверстия, что бы ничего не мешало ровно посадить новый разъем. Плату хорошо отмыл от флюса

Нашел в закромах донор с таким же разъемом, удалил его тем же способом. Разъем хорошо промыл в спирту, что бы снять остатки флюса и грязи, накопившейся внутри

Когда разъем и плата готовы, можно приступить к монтажу. Наношу на плату чуть флюса, устанавливаю разъем и немного прижимаю его к плате, что бы лег как можно плотней. Аккуратненько запаиваю ножки, крепящиеся в отверстия, проверяю как встал разъем USB, и немного набрав припоя на жало, впаиваю пяточки. Тут нужно быть очень аккуратным, что бы пятаки не спаялись. В этот момент флюса лучше не жалеть

На фото видно небольшие вкрапления на флате, это из-за жира который растекся куда только мог.
Он с легкостью удаляется спиртом и кисточкой

После остывания собирается все в обратном порядке. Можно тестить. Проверять разъем лучше с ПК, что бы проверить качество спайки всех пятаков. На телефоне должен появиться значок зарядки, а ПК должен обнаружить новое устройство. Вот и все
Побродил по АлиЭкспресс и нашел неплохую подборку 12 самых ходовых разъемов USB micro по 5 штук каждых, всего 60шт.. Стоимость всего 178р, вот

Притащили китайский планшет со словами “не заряжается”.

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем

Вуаля!

Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.

Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх

Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия

Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника

После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:

Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120

Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот ссылка . Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)

и потом зачищаем разъем от какашек и нагара

Делаем все как было и проверяем планшет:

Зарядка идет. На этом ремонт планшета окончен.

Что такое Micro USB Распиновка и типы (FAQ)

Кабели Micro USB являются одними из наиболее распространенных типов кабелей для зарядки и передачи данных, используемых сегодня. Они имеют небольшой округлый разъем, который подходит для различных устройств, что делает их универсальными и простыми в использовании. Но что такое микро USB? И почему он так популярен? Читай дальше что бы узнать!

Что такое Micro USB?

Micro USB — это тип разъема USB. Он меньше стандартного разъема USB и чаще встречается в мобильных устройствах. Разъемы Micro USB обычно используются для зарядки устройств и передачи данных, таких как цифровые камеры и смартфоны, MP3-плееры, устройства GPS, фотопринтеры и цифровые камеры. Разъемы Mirco USB также используются в кабелях для зарядки ноутбуков.

Содержание

1. Что такое Micro USB?
2. Типы Micro USB
   • Mirco USB A
   • Mirco USB B
   • Micro B 3.0
3. Распиновка Micro USB
4. Является ли micro USB таким же, как USB C?
5. Micro USB все еще используется?

Типы Micro USB

Mirco USB A

Micro A представляет собой импровизированную версию предыдущей модели USB типа mini. Он был запущен в 2007 году и использовался в новых телефонах. Микро А тоньше и имеет плоскую прямоугольную форму.

Mirco USB B

Micro B был непосредственным преемником Micro-A, который также был выпущен в 2007 году. Он имеет форму кемпера и имеет тот же размер, что и Micro-A. Эта модель в основном используется для подключения резервных драйверов и устройств резервного копирования.

Micro B 3.0

Micro B 3.0 — это сверхскоростная версия Micro USB Type B. Помимо существующей структуры, пять дополнительных контактов размещены в качестве расширения. Таким образом, он имеет более широкую структуру.

Новая спецификация предлагает повышенную скорость передачи данных, улучшенное управление питанием и более широкую совместимость с более широким спектром устройств. USB 3.0 также известен как SuperSpeed ​​USB и обратно совместим со старыми версиями стандарта USB.

Важно отметить, что не все USB-устройства совместимы с USB 3.0. Чтобы воспользоваться увеличенными скоростями и возможностями, предлагаемыми USB 3. 0, как устройство, так и порт компьютера должны поддерживать новый стандарт.

Связанный: 6 типов USB-кабелей и портов (сравнение скоростей)

Распиновка Micro USB

USB Micro тоньше и имеет более высокую скорость передачи данных, чем USB Mini. Он обычно используется для зарядки небольшой электроники и выпускается в двух вариантах: Micro A имеет прямоугольную форму, а Type Micro B имеет форму кемпера.

USB Micro также имеет 5 контактов, как у USB Mini, где дополнительный контакт поддерживает подключение OTG. В таблице ниже показана разводка контактов Micro USB A и B.

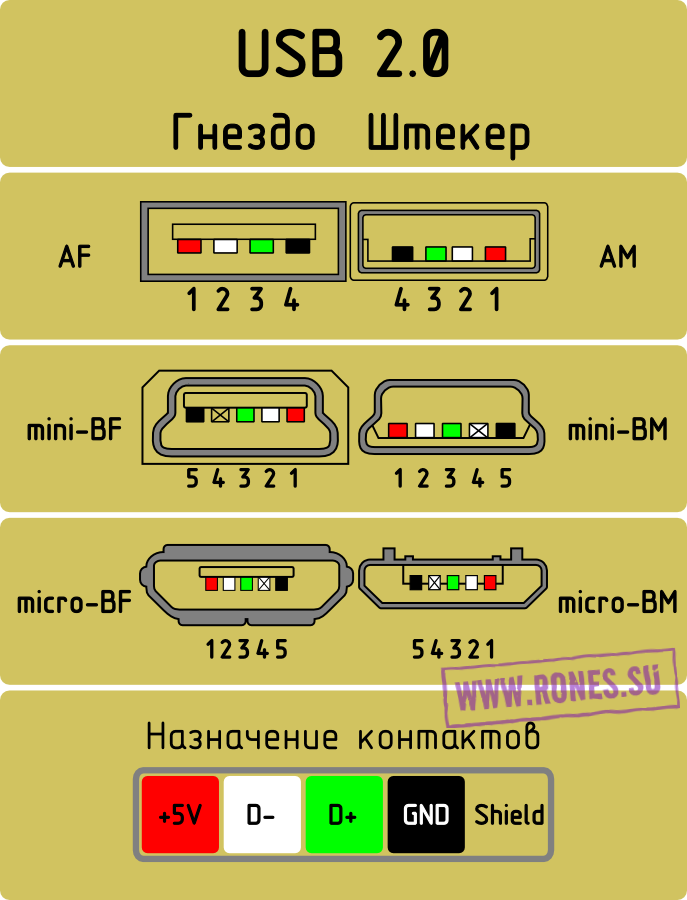

Распиновка USB Micro A и B

Описание контактов Micro USB-A и B показано в таблице ниже.

96666990063 Red

PIN	Сигнал	Color	Описание
1	VCC
1	VCC
1	VCC
1	VCC
1	VCC
1	VCC
+5V
2	D-	White	Data-
3	D+	Green	Data+
4	ID	N/A	USB OTG ID
5	GND	Черный	Земля

Описание контактов разъема Micro-A и B

0002 Описание контактов USB-разъема Superspeed Micro B приведено в таблице ниже.

Pin	Colour	Signal	Description
1	Red	Vcc	+5 DC
2	White	D —	Данные –
3	Зеленый	D+	Данные +
4	N/A	ID	OTG ID
5	Black	GND	Ground
6	Blue	StdB_SSRX-	Superspeed Transmit-
7	Желтый	STDB_SSRX+	SUPERSPEED передача+
8	N/A	GND_DRAIN	GURND GUNDERNTIN0063 9	Purple	StdB_SSTX-	Superspeed Receive-
10	Orange	StdB_SSTX+	Superspeed Receive+

This table describes pins of USB Micro B 3. 0 pinout

Related: 10 USB Объяснение контактов — USB A, B, C

Микро-USB — это то же самое, что и USB-C?

Micro USB и USB C — это два разных типа разъемов USB. Micro USB — это более старый стандарт и он меньше по размеру, а USB C — это более новый стандарт и немного больше. Оба типа разъемов предназначены для подключения устройств к компьютерам или зарядным устройствам, но они не совместимы друг с другом.

Чтобы использовать устройство с разъемом micro USB, у вас должен быть кабель micro USB. Точно так же, чтобы использовать устройство с разъемом USB C, у вас должен быть кабель USB C. Хотя кабели micro USB по-прежнему широко доступны, все больше и больше устройств используют новый стандарт USB C.

Микро-USB все еще используется?

Micro USB больше не считается стандартом для зарядки и передачи данных в большинстве мобильных устройств. Фактически, он был заменен более универсальным и удобным разъемом USB Type-C. Тем не менее, все еще есть некоторые устройства, которые используют микро-USB, например, некоторые фитнес-трекеры и старые смартфоны. Хотя микро-USB уже не так универсален, как раньше, некоторые производители все еще используют его.

Категории Распиновка, Порты/USB Кабель Micro USB

— Полное руководство по выбору

Если вы используете кабель для подключения или зарядки мобильных и компактных гаджетов, таких как mp3-плееры, смартфоны, фотоаппараты, принтеры или устройства GPS, то, скорее всего, вы используете кабель микро юсб. Кабели Micro USB могут быть разных типов. Имея множество вариантов выбора, часто можно запутаться с таким количеством вещей, которые нужно учитывать.

Как узнать, какой кабель micro USB использовать с разными гаджетами и какие бывают типы?

В этом руководстве мы расскажем вам все, что вам нужно знать о микрокабелях USB, чтобы вы всегда могли выбрать правильный кабель для своих целей.

Содержание

• Глава 1. Что такое кабель Micro USB?
• Глава 2. Типы кабелей Micro USB
• Глава 3. Варианты применения Micro USB
• Глава 4. Различия между Micro USB и USB Type-C
• Заключение

Глава 1. Что такое кабель Micro USB?

Кабель micro USB представляет собой наименьшую форму универсальной последовательной шины (USB) и поставляется с двумя типами подключения и USB 3.0. Кабели Micro USB обеспечивают удобные средства для подключения различных устройств и подключения их к зарядным устройствам.

Кабели Micro USB полезны для устройств, в которых вы не можете использовать стандартные порты или порты Mini USB из-за их размера или удобства использования. Все кабели micro USB обеспечивают такую ​​же производительность, какую вы ожидаете от USB-кабеля стандартного размера.

В следующей главе мы обсудим различные типы кабелей micro USB, которые можно найти на рынке.

Глава 2. Типы кабелей Micro USB

Прежде чем мы углубимся в типы кабелей micro USB, давайте немного узнаем о стандарте подключения USB.

Кабели USB были представлены в 1994 году некоторыми технологическими компаниями для обеспечения единого стандарта подключения для передачи данных и электроэнергии. Эти кабели сегодня широко используются для различных устройств и бывают разных поколений, таких как USB 1.0, USB 2.0 и USB 3.0.

USB 1.0 и 1.1 могут передавать данные со скоростью 12 Мбит/с и в основном устарели. USB 2.0 — самый популярный из используемых кабелей, обеспечивающий скорость передачи данных 480 Мбит/с. USB 3.0 может работать со скоростью 5 Гбит/с, а более новый USB 3.1 может достигать скорости передачи данных 10 Гбит/с.

Кабели USB имеют технологию прямой и обратной совместимости, что означает, что вы можете использовать кабели независимо от их поколения (USB 2.0 или USB 3.0), если разъемы одинаковы. Кабели автоматически примут самый низкий стандарт USB, когда вы используете устройства разных поколений.

Кабели Micro USB также подразделяются на типы USB-A, USB-B и USB-C и имеют разные типы разъемов. Вы можете отличить кабели глазами, но вы не можете определить, какой это USB 2.0 или USB 3.0, просто взглянув.

Наиболее распространенные типы кабелей Micro USB на выбор

Ниже приведены распространенные типы кабелей micro USB:

обычно используют USB-кабель Micro-A и отличаются от обычного USB-соединения. Вы можете установить связь между двумя устройствами с помощью Micro-A USB без необходимости использования компьютера, выступающего в качестве посредника.

USB-кабели Micro-A поставляются с розеткой прямоугольного размера. Вы можете легко узнать USB-кабель Micro-A по его компактному 5-контактному дизайну и белой розетке.

USB-кабели Micro-A часто совместимы с USB-устройствами Micro-B. Устройства OTG обычно имеют разъем Micro-AB, который предоставляет порты для поддержки обоих типов подключения.

2. USB-кабель Micro-B

Стандарт Micro-B USB используется в большинстве смартфонов и различных небольших электронных гаджетах. Разницы между USB 1.1 и USB 2.0 в случае портов Micro-B нет, и выглядят они одинаково.

USB-кабель Micro-B доступен как со штыревыми, так и с гнездовыми разъемами, поэтому вы можете использовать устройства с различными типами подключения. Как правило, на смартфонах вы увидите разъем «мама», тогда как кабель поставляется с разъемом «папа».

USB-разъемы Micro-B имеют форму полушестиугольника, поскольку порты и разъемы имеют скошенные края. Как правило, кабели имеют розетку черного цвета и портативную 5-контактную конструкцию.

3. Кабели USB 3.0

Кабели USB 3.0 могут быть совместимы как с портами USB Micro-A, так и с портами Micro-B. Размер кабельного разъема USB 3.0 немного больше, чем у стандартов USB 1.0 и USB 2.0, и подходит для работы с высокой скоростью передачи данных USB 3.0. Вы также должны помнить, что Micro-A и Micro-B используют разные стандарты подключения.

Новое поколение стандарта USB 3.0 представляет собой порт для подключения с двумя разъемами. В устройствах USB 3.0 обычно используется кабель, разделенный на два разъема для обеспечения обратной совместимости.

Один разъем можно использовать для старых кабелей Micro-A или Micro-B, а другой зарезервирован только для соединений USB 3.0.

Многие новые смартфоны начали использовать USB 3.0, поскольку он предлагает 10-кратное увеличение производительности по сравнению с USB 2. 0. Вы также можете воспользоваться улучшенной энергоэффективностью и дополнительными функциями, такими как потоки USB, для увеличения пропускной способности данных для устройств хранения

Смартфоны, использующие USB 3.0, обычно имеют двухрежимное подключение устройств. Функциональность позволяет вам использовать один порт в качестве периферийного порта, а также играть роль хост-порта.

Теперь, когда у вас есть представление о различных кабелях micro USB, давайте узнаем больше об их применении.

Глава 3. Варианты применения Micro USB

Кабели micro USB можно использовать для самых разных целей. Знаете ли вы, что вы даже можете найти кабель micro USB-HDMI для прямого доступа ко всем вашим любимым видео и фильмам?

Продолжайте читать, чтобы узнать больше о кабелях micro USB и их применении.

1. Кабель Micro USB-HDMI

Планшеты и телефоны имеют свои дисплеи, чтобы помочь вам смотреть фильмы, играть в игры или смотреть видео. Но для многих людей размер экрана слишком мал, и им нужно что-то побольше!

Кабели Micro USB-HDMI позволяют подключать планшеты и смартфоны с поддержкой MHL к телевизорам или другим устройствам отображения через порт HDMI. Это удобный и дешевый метод, и вам не нужно путаться в путанице кабелей.

Micro USB to HDMI использует порт micro USB вашего планшета или смартфона и передает сигнал на адаптер, который преобразует его в формат HDMI для подключения к телевизору. Если ваш телевизор не поддерживает MHL, вам потребуется подключить USB-кабель питания к конвертеру, который обеспечивает зарядку вашего телефона или планшета.

На экране телевизора можно играть в игры, выходить в Интернет, смотреть фильмы в формате HD, просматривать фотографии и многое другое. Кабель micro USB-HDMI поддерживает как видео, так и аудио.

Последний стандарт MHL может обеспечивать 8-канальный объемный звук и даже воспроизводить видео с разрешением 4K. Старые версии могут поддерживать видеоформаты 1080p с 7. 1-канальным цифровым звуком.

Прежде чем покупать кабель micro USB-HDMI, проверьте, совместим ли ваш планшет или телефон с MHL.

2. Удлинительный кабель Micro USB

Вам кажется, что кабель micro USB слишком короткий? Не можете зарядить телефон, сидя на диване, потому что кабель не подходит к сетевой розетке?

Вы можете быстро решить свои проблемы с помощью удлинительного кабеля micro USB. Дополнительная длина кабеля служит в качестве удлинителя между устройствами или кабелями и помогает охватить большую площадь, чем с одним кабелем.

Удлинительные кабели имеют штыревой порт micro USB и гнездовой порт micro USB на другом конце. Удлинительные кабели могут поддерживать USB 2.0 или USB 3.0, поэтому перед выбором нужно учитывать свои потребности в передаче данных.

Разъемы на концах кабелей micro USB также различаются. Вы можете найти порты micro-A, порты micro-B и некоторые более новые версии, которые также поставляются с портом Type-C. Поэтому перед покупкой удлинителя micro USB необходимо проверить порты устройств, которые вы хотите подключить.

В некоторых солнечных панелях также используются кабели micro USB, а удлинители позволяют устанавливать соединения на больших расстояниях.

3. Кабель Micro USB — Micro USB

Кабели Micro USB — micro USB используются для соединения двух устройств для передачи данных или питания. Например, вы можете подключить два планшета, один планшет и смартфон или два смартфона для обмена данными или зарядки устройства.

Кабели Micro USB-micro USB имеют порты micro USB на обоих концах. Один конец кабеля обычно помечен как «Хост», и его необходимо подключить к ведущему устройству. Кабель передает питание от главного устройства на хост-конце к другому устройству, при этом вы можете передавать данные в обоих направлениях.

Кабели пригодятся, если рядом нет зарядного устройства, чтобы в экстренном случае зарядить одно устройство, подключив питание к другому устройству. Вы также можете установить прямое жесткое соединение между устройствами с помощью кабеля micro-USB-micro-USB и устранить необходимость в дополнительных адаптерах и отставании в производительности.

Устройство, которое вы подключаете к порту «Host», должно поддерживать функцию On the Go (OTG). Большинство Android-смартфонов и планшетов совместимы с OTG, поэтому вы можете быть уверены, что ваше устройство может использовать кабели micro-USB-micro-USB.

Кабели Micro USB — micro USB имеют широкий спектр применения. Помимо подключения планшетов и смартфонов, вы также можете подключить внешние жесткие диски или твердотельные накопители для выполнения функции чтения и записи данных.

Вы также можете подключить другие аксессуары с помощью кабеля micro-USB-micro-USB. Например, с помощью кабеля можно подключить к планшету и смартфону клавиатуры, камеры и контроллеры. Аксессуар должен иметь порт micro USB, чтобы оба устройства могли работать без сбоев.

Мы обсудили различные типы кабелей micro USB, такие как micro-A, micro-B и USB 3. 0. Недавно на рынке появился новый вариант под названием USB Type-C. В следующей главе мы обсудим кабели Type-C и найдем их отличия от кабелей micro USB.

Глава 4. Разница между Micro USB и USB Type-C

Выбираете между Micro USB и USB Type-C? Вы не одиноки — многие делают этот выбор каждый день. Хотя раньше это было первое, в наши дни многие выбирают второе. Мы посмотрим, почему.

Что такое USB Type-C?

USB Type-C можно найти в новых смартфонах, ноутбуках и планшетах. Новый стандарт постепенно заменяет старые стандарты USB и даже работает с другими технологиями, такими как Thunderbolt и DisplayPort.

USB Type-C содержит все новые улучшения, а в некоторых смартфонах даже 3,5-мм аудиоразъем заменен на разъемы Type-C. Type-C также поддерживает новые стандарты USB, такие как USB 3.1, для достижения более высоких скоростей передачи данных и улучшенной подачи питания с использованием соединения USB.

Кабели USB Type-C имеют разъем нового типа, по размеру аналогичный разъему micro USB. Стандарты USB перешли с 1.0 на 2.0, и теперь у нас есть USB 3.0, но разъемы не изменились. USB Type-C представляет новый разъем, который отвечает небольшим потребностям небольших и тонких устройств, доступных сегодня.

Вы также можете подключить кабель Type-C, не проверяя его ориентацию, поскольку он двусторонний. Большинство современных устройств были преобразованы в USB Type-C, чтобы не нужно было носить с собой кучу разных USB-кабелей для разных устройств.

USB Type-C также улучшает подачу питания по сравнению со старыми стандартами, такими как USB 2.0, который может передавать мощность 2,5 Вт. Type-C увеличивает этот предел до 100 Вт и использует двунаправленную технологию для отправки или получения энергии, при этом вы можете одновременно обмениваться данными.

Некоторые новые ноутбуки, такие как Google Chromebook Pixel и MacBook, оснащены портами USB Type-C для зарядки. В будущем все устройства могут перейти на Type-C, чтобы было удобно заряжать и передавать данные.

Теперь давайте рассмотрим различия между micro USB и Type-C.

Кабель Micro USB VS Кабель USB Type-C

Кабели Micro USB обычно имеют разъем Micro-B USB на одном конце и прямоугольный разъем USB типа A на другом конце.

Большинство кабелей micro USB используют стандарт USB 2.0, а некоторые новые смартфоны поддерживают стандарт USB 3.0. Вы не можете подключать кабели micro USB взаимозаменяемо, и они должны подходить только одним способом.

На нижней стороне разъема есть два крючка, чтобы удерживать кабель на месте. Разъемы Micro USB долгое время были введены в качестве отраслевого стандарта, чтобы заменить проприетарные разъемы, используемые такими брендами, как Samsung и Nokia.

Кабели USB Type-C имеют круглый разъем продолговатой формы, что обещает внести единство в области различных разъемов. Хотя он выглядит немного больше, чем разъем micro USB, на самом деле он более обтекаемый и компактный.

Разъем Type-C является двусторонним, что означает, что вы можете подключить его любым удобным для вас способом. Вам не нужно переворачивать его несколько раз, чтобы убедиться, что он входит правильной стороной!

Разъемы USB Type-C в основном используют стандарты USB 3.0 и 3.1, что означает, что они могут обеспечить лучшую производительность, чем micro USB, когда речь идет о скорости передачи данных (от 5 Гбит/с до 10 Гбит/с). Он также может поддерживать до 100 Вт электроэнергии, что позволяет заряжать даже ноутбук или камеру.

Некоторые производители предлагают разъемы Type-C, но используют стандарты USB 2.0 из-за низкого энергопотребления смартфонов или планшетов.

USB Type-C может заменить старые разъемы Type-A в таких устройствах, как планшеты, смартфоны, ноутбуки, камеры, HDMI, игровые контроллеры, сканеры, принтеры и многое другое. USB Type-C более универсален, чем micro USB, и не ограничивается конструкцией.

Заключение

Кабели Micro USB по-прежнему широко используются во всем мире для подключения планшетов и смартфонов, а также для зарядки устройств. Мы в Clom Tech можем помочь вам узнать больше о микро-USB и последствиях производства кабелей на основе стандарта.

Наша экспертная и профессиональная команда обслуживает предприятия любого размера и помогает им удовлетворить их индивидуальные потребности в микро-USB. Мы можем поставить высококачественные кабели, точно соответствующие спецификациям вашей схемы подключения, в кратчайшие сроки.

Свяжитесь с нами как можно скорее для частной консультации, чтобы узнать больше.

Понимание различных типов USB-кабелей и портов — Питтсбург Управляемые ИТ-услуги, ИТ-поддержка, ИТ-консалтинг | Next7 IT

USB (универсальная последовательная шина) сегодня является стандартом для подключения всех типов устройств. Но 9Название 0049 universal может немного ввести в заблуждение, поскольку существует множество различных типов USB-разъемов и несколько различных стандартов.

Давайте обсудим различные итерации USB, чтобы вы знали, какой тип соединения ожидать с какими устройствами. Мы будем включать изображения по пути для легкой идентификации.

Типы разъемов USB

Кабели USB можно отличить по разъему на обоих концах. Вот самые распространенные виды.

USB-A

Это стандартный разъем, который имеется на одном конце почти каждого USB-кабеля. Это прямоугольный разъем, который подходит только одним способом.

Вы найдете несколько портов USB-A практически на каждом настольном компьютере и ноутбуке. Многие телевизоры, игровые системы, автомобили, медиаплееры и другие устройства также имеют один или несколько.

Вы не найдете кабели с USB-A на обоих концах, так как практически нет ситуаций, в которых это могло бы пригодиться. Фактически, соединение двух компьютеров кабелем USB-A может привести к их повреждению.

USB-B

Это старый разъем, который в настоящее время используется не так часто. Он почти квадратный на одном конце и обычно подключается к принтеру или подобному устройству. Помимо этих применений, его в значительной степени обогнали более новые стандарты, приведенные ниже.

Mini-USB

Как следует из названия, это тип подключения меньшего размера, который подходит для мобильных устройств. Он был в значительной степени вытеснен micro-USB, но вы все еще найдете его на некоторых камерах, MP3-плеерах и других подобных устройствах.

Micro-USB

Это крошечный разъем, популярный на всех видах портативных устройств. Все, от телефонов Android до внешних аккумуляторов и наушников Bluetooth, использует порт micro-USB. Однако некоторые смартфоны перешли на новый порт USB-C.

USB-C

Изображение предоставлено Маурицио Пеше/Flickr

Это новейший стандарт USB. В отличие от старых кабелей, которые обычно имеют USB-A на одном конце и другой тип на другом, USB-C может подключать два устройства, каждое из которых имеет порты USB-C. Также в отличие от вышеперечисленных типов, он обратим.

USB-C постепенно внедряется производителями устройств. Многие новые телефоны Android, такие как устройства Samsung Galaxy S9 и Google Pixel, используют USB-C. Новейшие модели Apple MacBook и MacBook Pro также оснащены только портами USB-C.

Если вы знаете о USB-C, возможно, вы также слышали об аппаратном интерфейсе Thunderbolt. Это стандарт, который позволяет порту USB-C и кабелю передавать данные с высокой скоростью, подключаться к дисплеям с высоким разрешением и выполнять другие задачи.

Однако не каждый порт USB-C поддерживает Thunderbolt 3. Например, новейшие модели Apple MacBook Pro оснащены несколькими портами Thunderbolt 3 USB-C. Но в стандартном единственном порту USB-C MacBook отсутствует поддержка Thunderbolt 3.

Из-за всего этого USB-C немного сбивает с толку. Порт может быть либо основным USB-портом, подобным вышеперечисленным, либо многоцелевым разъемом. Это зависит от устройства. Чтобы узнать больше о USB C, ознакомьтесь с причинами, по которым Cable Matters объясняет, почему док-станции USB-C так полезны.

Кабель Lightning

Изображение предоставлено: randychiu/Wikimedia Commons

На самом деле это не стандарт USB, но мы включили его для полноты картины. Apple использует запатентованный кабель Lightning в своих мобильных устройствах с конца 2012 года. Как и USB-C, он двусторонний.

Пользователи iPhone и iPad подключают кабель Lightning к USB-A к своим устройствам для зарядки, подключения к ПК и т. д.

Стандарты скорости USB

За время своего существования USB несколько раз обновлял свои стандарты. В дополнение к типам разъемов на каждом конце, каждый USB-кабель и порт имеют стандарт скорости.

USB 1.x

USB 1.0 был выпущен в 1996 году, но только в конце 1998 года появился USB 1.1, положивший начало эре USB. Это может использовать только разъемы USB-A и USB-B, и по современным стандартам это устарело.

Маловероятно, что сегодня вы найдете какие-либо устройства или кабели USB 1.x.

USB 2.0

В 2000 году USB претерпел изменения с обновлением 2.0. Это поддерживает гораздо более высокие скорости, чем могла бы версия 1, и представила поддержку нескольких новых портов, упомянутых выше.

Он также примечателен добавлением поддержки USB OTG (On-The-Go), которая позволяет двум USB-устройствам взаимодействовать напрямую. Например, с помощью адаптера можно подключить стандартную USB-клавиатуру к телефону Android.

USB 2.0 до сих пор используется в более дешевых флэш-накопителях, а также во многих мышах, клавиатурах и подобных устройствах. Если на кабеле или порте нет маркировки USB 3, как описано ниже, скорее всего, это USB 2.0.

USB 3.x

Изображение предоставлено smial/Wikimedia Commons

USB 3.0 выпущен в 2008 году, версии 3.1 и 3.2 появятся позже. Его самое большое обновление — это гораздо более высокая скорость передачи, чем может обеспечить USB 2.0.

Вы узнаете кабели и порты USB 3.x по синему цвету и/или логотипу в виде молнии. Эти устройства обратно совместимы, поэтому вы можете подключить кабель USB 3.x к порту USB 2.0 или наоборот. Однако это ограничивает вас скоростью USB 2.0.

Многие внешние жесткие диски и флэш-накопители более высокого класса используют USB 3. Кабели USB-C всегда имеют USB 3. Кабели более старых типов, такие как micro-USB, требуют специального типа разъема для совместимости с USB 3.0. Вы часто будете видеть такой разъем на внешних жестких дисках, чтобы они могли использовать преимущества скорости USB 3.

Изображение предоставлено: Milos634/Wikimedia Commons

Представлен USB

Теперь о различных типах USB-кабелей и их использовании. Как правило, вы можете подключать стандартные устройства, такие как мыши и клавиатуры, к порту USB 2.0, поскольку скорость для них не является приоритетом. Но любые устройства, которые будут передавать данные, например внешний жесткий диск, для достижения наилучших результатов следует подключать к порту USB 3.

Время покажет, станет ли USB-C стандартом и в значительной степени заменит их или нет. В любом случае, у нас еще долго будут порты USB-A для поддержки старых устройств.

Распиновка Micro USB — Androidncomp.com

от Alex Gustman разъема micro USB? В этой статье вы найдете схему распиновки, которая поможет вам подключить необходимые провода в правильном порядке.

Содержание

Распиновка разъема Micro USB

Разъем micro USB имеет пять контактов: Два используются для зарядки, два для передачи данных, последний контакт используется только для определенных задач, например OTG.

Зарядка

Для передачи мощности достаточно соединить линию 1 и линию 5. Линия 1 отвечает за передачу мощности, цвет провода красный. Линия 5 заземлена черным проводом. Кабель с этим соединением позволит вам только заряжать ваше мобильное устройство, что нормально при использовании беспроводного зарядного устройства, настенного зарядного устройства или UMB.

Передача данных

В дополнение к линиям 1 и 5 для передачи данных необходимо подключить линии 2 и 3. Провод линии 2 белый, а провод линии 3 зеленый. Соединение четырех линий позволит заряжать мобильное устройство, а также передавать данные, например. при подключении к компьютеру.

USB OTG

USB означает On-The-Go. Назначение функции OTG — подключение к телефону внешних устройств: клавиатуры, принтера, джойстика, мыши и т. д. Для подключения аксессуаров к смартфону через OTG необходимо использовать все 5 линий. Порядок подключения не меняется, кроме линии 4, которая соединяется с линией 5 – заземление.

Что означают розовые и белые провода?

Розовый и белый провода часто отвечают за передачу данных. Обычно используется сочетание белого и зеленого. А разница в цветах обычно из-за отсутствия провода подходящего цвета, либо провод другого цвета дешевле стандартного цвета.

Сколько контактов у USB 2.0?

USB 2.0 Обычно имеет 4 контакта. 2 контакта используются для передачи данных и 2 контакта для питания. Некоторые типы разъемов содержат дополнительный пятый контакт. Дополнительный контакт используется редко, т.е. для передачи видео или для восстановления устройства и прошивки.

В чем разница между 2-проводным и 4-проводным?

Чем больше проводов, тем больше возможностей у такого кабеля. Например, больше фаз питания или 2 фазы питания и заземление. В кабеле USB 2 провода обеспечивают только питание. С четырьмя проводами такой кабель позволяет передавать данные и питать подключенное устройство.

Почему у micro USB 5 контактов?

Разъем USB имеет пять контактов. Обычно используются только 2 или 4 контакта. Некоторые производители используют 5-й контакт для передачи видео или других задач.

USB-кабели поставляются с одним из пяти основных типов USB-разъемов: A, B, mini B, micro B и C. Микроразъем входит в стандартную комплектацию большинства мобильных телефонов сторонних производителей и многих других портативных устройств, хотя USB-C разъемы постепенно заменяют их в новейшем поколении устройств.

Источник: https://www.arrow.com/en/research-and-events/articles/micro-connector-usb-pinout

Часто задаваемые вопросы

Какой контакт USB является питанием?

Силовой контакт представляет собой штифт с подсоединенным красным проводом.

Сколько контактов у USB 3.0?

В USB-A всего 9 контактов, из которых 4 стандартных контакта и 5 дополнительных контактов.

Что такое D+ и D в USB?

D+ и D- используются для передачи данных.

Есть ли питание на нейтральном проводе?

Нет, это не так. Такой провод используется для короткого замыкания цепи. Однако к нему нельзя прикасаться незащищенными руками во избежание поражения электрическим током.

Какого цвета нейтральный провод?

Такой провод обычно имеет синюю изоляцию.

Как подключить 4-проводное освещение?

Необходимо подключить каждый провод светильника к соответствующему разъему согласно цветовой маркировке.

Как перепаять разъем USB?

Вам нужно перепаять провода или обжать их в правильном порядке.

Как подключить USB только для питания?

В кабеле достаточно использовать 2 линии – плюс и минус, красный и черный провод.

Как соединить два маленьких электрических провода?

Лучше всего обжимать или спаивать. Витой кабель ненадежен, к тому же недолговечен.

Провод какого цвета идет к L и N?

Линия «L», обычно коричневая или красная. Линия «N» — ноль, синий или черный провод.

Красный провод идет к белому или черному?

Красный провод обычно соединен с черным проводом.

Можно ли соединять черный и красный провода вместе?

В одном кабеле всегда есть черный и красный провода. Оба провода подключены к разным разъемам. Соединение проводов друг с другом не допускается, так как это приведет к короткому замыканию.

Какие провода положительные и отрицательные на micro USB?

Красный провод — положительный, черный — отрицательный.

Заключение

В этой статье подробно описана распиновка разъема micro USB. Представленные схемы помогут вам соединить провода в правильном порядке, что позволит пересобрать или собрать новый кабель, или сделать качественный переходник OTG.

Есть вопросы? Оставляйте свои сообщения в комментариях под статьей.

Подробнее об этом

Об авторе

Alex Gustman

Miro USB Pin Printout — How To

iseeu 12 сентября 2018 г. , 21:15 #1

Привет всем,

Я искал схему контактов для USB-RJ45. Я помню, что видел это немного, но, похоже, я не могу найти его сейчас.

Кто-нибудь может мне помочь… Спасибо

Доктор Боб 12 сентября 2018 г., 22:04 #2

Я все еще ищу переходник USB на RJ-45, но пока это может помочь. Посмотрите здесь:
kb.zmodo.com

База знаний Zmodo — Как отремонтировать кабель на упрощенной камере POE

**Предупреждение** Отрезание конца камеры или кабеля аннулирует …

ДжонМ 12 сентября 2018 г., 23:12 #3

У Пэтти есть ссылка на этот раздел Ремонт кабеля micro USB? но это, кажется, мертво сейчас.

Паскуаль 12 сентября 2018 г., 23:21 #4

Да, это ссылка со всеми подробностями и картинками. Было бы неплохо узнать, почему его удалили.
Есть реальный случай, когда кому-то нужно создать такой кабель, когда оригинальный кабель не годится…

Dr.Bob 13 сентября 2018 г., 14:02 #5

Я согласен Паскуаль. В крайнем случае эта информация была бы очень полезной. Замена кабелей требует времени, и потребуется ремонт кабеля камеры даже в качестве временного ремонта.

Может, кто-нибудь ткнет Патти и спросит, что случилось?

Доктор Боб 14 сентября 2018 г. , 00:58 #6

Хорошо, я попросил одного из моих техников получить распиновку на каждом конце. Похоже, что распиновка, предоставленная Пэтти, верна для более старого поколения Gen2. У меня есть правильные выводы с «схемой фото» для кабеля Gen 3. См. здесь…

Для тех, кто не знаком со схемами, обратите внимание, что «красные точки» на проводке указывают на соединение, а «контуры» указывают на отсутствие соединения.

Gen 3 выглядит следующим образом:

USB на RJ45
контакты 5 на 1
контакты 4 на 2
контакты 3 на 3
контакты 2 на 6
контакты 1 на 6

Обратите внимание, USB очень тонкая работа . Я предлагаю использовать «пришивную прямую булавку», приклеенную к концу измерительного зонда, и очень осторожно прикоснуться к ней. Контакты Micro-USB внутри разъемов легко сгибаются и повреждаются. Если у вас есть коммутационная коробка с разъемами Micro-USB, это будет лучший способ проверить ваши кабели.

Если вам нужны выводы кабеля Gen 2, эту схему можно перенести на разъем Micro-USB противоположного типа. Номера контактов расположены в обратном порядке и идут в другую сторону для другого пола.

~Наслаждайтесь

Паскуаль 14 сентября 2018 г., 11:56 #7

Я помню, что считал контакты micro usb в обратном порядке, так как это кажется нормальным, судя по поиску в Google. Тогда usb на rj45 это:
1-1
2-2
3-3
5-6
В соединении 4-6 нет необходимости.
Итак, это то же самое, что доктор Боб написал выше.

Я создал кабель usb-rj45 из обычного кабеля micro-usb-usbA. Все подробности в этом удаленном сообщении на форуме.

Паскуаль 14 сентября 2018 г. , 12:04 #8

Как я вижу, мне действительно нужен был вот этот разъем: (гнездо micro-usb на rj45 от zmodo!)
amazon.com

Amazon.com: 2 шт., разъем Micro USB 3-го поколения — RJ45 для камер Zmodo/Funlux sPoE: камера и фото

Но в то время он был недоступен и до сих пор недоступен в Европе (amazon.de).
И его нет в магазине zmodo https://www.zmodo.com/store/. Я не понимаю, что вы можете купить официальные вещи zmodo на Amazon, которых нет в официальном магазине zmodo. Что это за маркетинг?

Доктор Боб 14 сентября 2018 г., 18:08 #9

Я тоже удивляюсь, почему его удалили. Надеюсь, реверс-инжиниринг прошел нормально. Я не хотел бы потерять доступ к форумам или к хорошей информации. Я надеюсь, что это была оплошность модератора… LOL

Судя по опыту, конец USB на кабелях 3-го поколения очень тонкий! Любое натяжение (даже очень легкое) сломает проводники внутри кабеля. Вместо того, чтобы тянуть новый 98-футовый провод, я бы предпочел отрезать конец RJ45, добавить новый конец (прямо через провода) и использовать аналогичный адаптер, как вы обнаружили (внутри защищенной от непогоды коробки). Очень простое исправление. Спасибо за ссылку, Паскуаль.

~Наслаждайтесь

iseeu 17 сентября 2018 г., 19:43 #10

Всем спасибо… очень ценим вашу помощь. Что касается ссылки, которая была удалена, у меня было сообщение Пэтти пару раз, и она вообще не ответила. Это то, что побудило эту тему.

Пэтти все еще активна?

Доктор Боб Я сохранил это изображение.

Распиновка micro usb по цветам. Распиновка micro-USB и распиновка разъема. Распиновка разъемов USB для навигатора Garmin

Содержимое:

В каждом компьютере и других подобных устройствах разъем USB является наиболее популярным. С помощью юсб проводов стало возможно соединить более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые устройства даже во время работы персонального компьютера. Через этот разъем можно заряжать практически все устройства, поэтому нет необходимости использовать дополнительные блоки питания. Цвета распиновки USB помогают точно определить, к какому типу устройства относится та или иная шина.

Устройство USB и назначение

Первые порты этого типа появились в девяностых годах прошлого века. Через некоторое время эти разъемы были обновлены до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время компьютеры имеют новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущую версию.

Существуют и другие типы разъемов этого типа, известные как micro и mini USB, которые используются в современных телефонах, смартфонах и планшетах. Каждая шина имеет свою распиновку. Может потребоваться, если нужно сделать переходник своими руками с одного типа разъема на другой. Зная все тонкости расположения проводов, можно сделать Зарядное устройство даже для мобильного телефона. Однако имейте в виду, что при неправильном подключении устройство может быть повреждено.

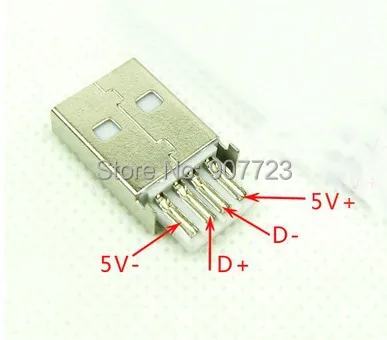

Разъем USB 2.0 выполнен в виде плоского разъема с четырьмя контактами. В зависимости от назначения маркируется как АФ (БФ) и АМ (БМ), что соответствует общепринятым названиям «мама» и «папа». В мини и микро устройствах маркировка одинаковая. Отличаются от обычных шин пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, которая имеет уже девять контактов.

Распиновка разъемов USB 2.0 и 3.0

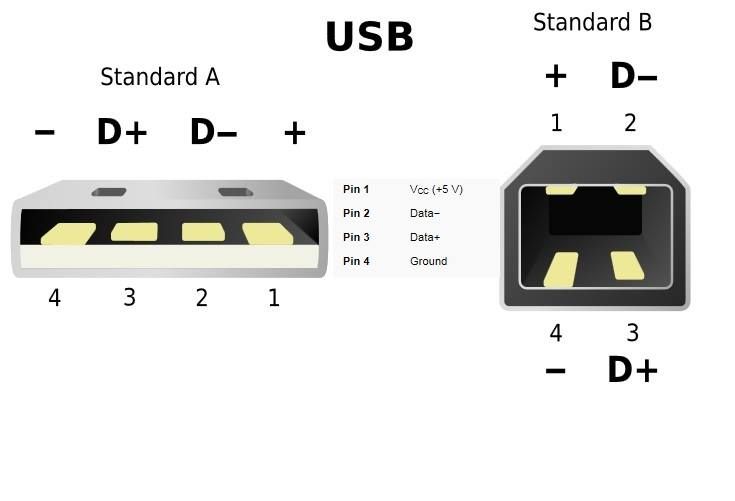

Распиновка для модели USB 2.0 в следующем порядке:

1. Красный проводник, на который подается напряжение питания постоянного тока величиной +5В.
2. Белый проводник для передачи информационных данных. Обозначается знаком «D-».
3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Маркируется как «D+».
4. Проводник черный. На него подается нулевое напряжение питания. Он называется его общим проводом и обозначается собственной меткой в ​​виде перевернутой Т.

Расположение проводов в модели 3.0 совершенно другое. Первые четыре контактных провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

• Проводник №5 имеет синий цвет. Он передает информацию с отрицательным значением.
• Проводник №6 желтого цвета, так же, как и предыдущий контакт, предназначен для передачи информации, имеющей положительное значение.
• Проводник № 7 используется в качестве дополнительного заземления.
• Проводник № 8 — фиолетовый, а проводник № 9 — оранжевый. Они выполняют функцию приема данных соответственно с отрицательными и положительными значениями.

Распиновка разъемов micro- и mini-USB

Разъемы Micro USB чаще всего используются в планшетах и ​​смартфонах. От стандартной распиновки шины micro usb существенно отличаются размерами и наличием пяти контактов. Они маркируются как микро-АФ (БФ) и микро-АМ (БМ), что соответствует «мама» и «папа».

Микро-USB подключается в следующем порядке:

• Контакт №1 красный. Через него подается напряжение.
• Контакты №2 и №3 бело-зеленые используются для передачи.
• Сиреневый контакт № 4 имеет особую функцию в отдельных моделях шин.
• Черный контакт № 5 — нулевой провод.

Распиновка разъема mini USB по цветам такая же, как и у разъемов micro USB.

Разрабатывается с 1994, а команда разработчиков состояла из инженеров ведущих компаний в области ИТ-технологий — Microsoft, Apple, Intel и других. В процессе проведения исследования преследовалась одна задача — найти универсальный порт, который можно было бы использовать для большинства устройств.

Таким образом, пользователям был предоставлен разъем USB, который практически сразу был поддержан различными разработчиками и стал активно использоваться в самых разных устройствах от персональных компьютеров до мобильных гаджетов. Однако так получилось, что кабели с такими разъемами можно было использовать не везде, да и сами по себе они были разные, и поэтому некоторые требуют разводки разъема mini-USB, чтобы сделать соответствующий переходник.

При этом мало кто знает, как правильно проводить эту процедуру.

Понятия, которые нужно знать

Разводка разъема USB начинается с изучения основных понятий:

• VCC — контакт положительного потенциала Для современных кабелей USB показатель этого контакта составляет +5 Вольт, при этом стоит отметить, что в радиоэлектрических схемах эта аббревиатура полностью соответствует напряжению питания PNP, а также транзисторам NPN.
• GND — контакт отрицательного потенциала источника питания. В современном оборудовании, включая также различные модели материнских плат, это устройство подключается к корпусу, чтобы обеспечить эффективную защиту от статического электричества или любых внешних источников электромагнитных помех.
• D- — информационный контакт с нулевым потенциалом, относительно которого транслируется информация.
• D+ — информационный контакт, имеющий логическую единицу. Этот контакт используется для передачи информации от хоста к устройству или наоборот. На физическом уровне этот процесс представляет собой передачу прямоугольных импульсов с положительным зарядом, при этом импульсы имеют разную амплитуду и скважность.
• Male — штекер этого разъема, который среди современных пользователей используется для отпаивания разъема USB для мышки и других устройств, часто называют «папой».
• Розетка — Гнездо, в которое вставляется вилка. Пользователи называются «мама».
• RX — прием информации.
• ТХ — передача информации.

USB-OTG

OTG — это способ подключения двух периферийных устройств без использования компьютера. Также такую ​​разводку разъема micro-USB в профессиональных кругах часто называют USB-host. Иными словами, флешку или какой-нибудь винчестер таким образом можно напрямую подключить к планшету или мобильному телефону точно так же, как к полноценному персональному компьютеру.

Кроме того, к гаджетам можно подключать мыши или клавиатуры, если они поддерживают возможность их использования. Часто к принтерам таким образом подключают фотоаппараты и другие гаджеты.

Какие у него есть ограничения?

Ограничения, которые имеет такая распиновка разъема micro-USB, следующие:

Например, если речь идет о подключении флешки к телефону, то в данном случае переходник «USB_AF-USB_AM_micro» используется чаще всего. При этом в разъем вставляется флешка, при этом штекер подключается к мобильному телефону.

Характеристика кабеля

Основная особенность, отличающая распиновку разъема USB в формате OTG, заключается в том, что контакт 4 в штекере должен быть закрыт контактом 5. В стандартном дата-кабеле к этому контакту вообще ничего не припаяно , но этот штекер называется USB-BM micro. Именно по этой причине нужно добраться до четвертого контакта, а затем с помощью перемычки соединить его с проводом GND. После этой процедуры штекер будет переименован в USB-AM micro. Именно наличие перемычки между этими контактами в вилке позволяет устройству определить, что к нему собирается подключаться какое-то периферийное устройство. Если устройство не увидит эту перемычку, оно будет действовать как пассивное устройство, а любые подключенные к нему флешки будут просто полностью игнорироваться.

Как идентифицируются устройства?

Многие считают, что при подключении в режиме OTG оба устройства полностью автоматически определяют, кто из них будет ведущим, а кто подчиненным. На самом деле в данном случае только пользователь определяет, кто именно будет в данном случае ведущим, так как в какое устройство будет воткнут штекер, оснащенный перемычкой между 4 и 5 контактами, то один из них будет ведущим.

Как это сделать?

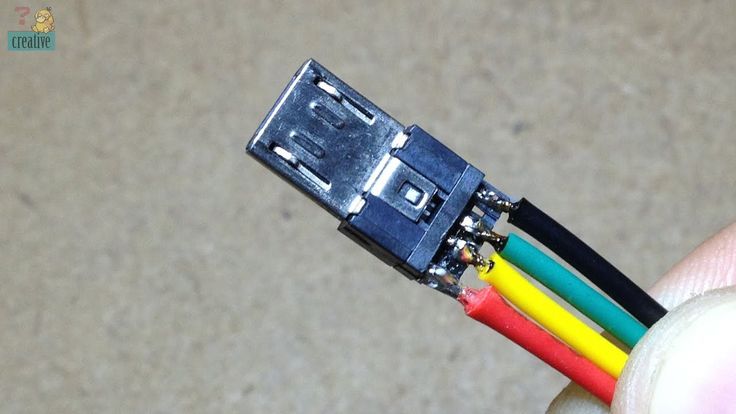

Сквозь полупрозрачную изоляцию видно несколько цветных проводов. Вам нужно будет расплавить изоляцию возле черного провода, затем припаять один конец перемычки к контакту GND. С противоположной стороны виден белый провод, а также незадействованный контакт. В этом случае нам нужно оплавить изоляцию возле неиспользуемого контакта, а затем припаять к нему другой конец перемычки.

Стоит отметить, что схема подключения разъема micro USB намного проще.

Открытый штекер, который вы оснастили перемычкой, необходимо будет заизолировать, для чего используется специальная термоусадочная трубка. После этого нужно просто взять «маму» от удлинителя и припаять к нашему штекеру цвет в цвет. Если кабели экранированы, то вам, помимо всего прочего, также потребуется подключить экраны.

Могу ли я зарядить?

Если периферия подключена к устройству по OTG, то в этом случае придется его запитать, что может значительно сократить общую продолжительность работы устройства от встроенного аккумулятора. В связи с этим многие задаются вопросом, можно ли заряжать такое устройство через внешний источник. Это возможно, но для этого требуется поддержка специального режима в устройстве, а также отдельная распиновка разъема USB для зарядки.

На самом деле режим зарядки чаще всего предусмотрен современными разработчиками гаджетов, но не все допускают такую ​​процедуру. При этом следует учесть, что для перехода в этот режим зарядки необходимо использовать отдельную схему подключения разъема USB, в которой контакты замыкаются через отдельный резистор.

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через USB mini-USB или micro-USB. Правда, до единого стандарта еще далеко, и каждая компания пытается сделать распиновку по-своему. Наверное, чтобы купить у нее зарядное устройство. Хорошо хоть вилку и розетку ЮСБ сделали стандартными, как и напряжение питания 5 вольт. Так что имея любой переходник для зарядного устройства, теоретически можно зарядить любой смартфон. Как? и читайте дальше.

Распиновка разъемов USB для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только при наличии контактов Data+ и Data- (2-й и 3-й) короткозамкнуты. Вы можете закоротить их в разъеме USB_AF зарядного устройства и легко зарядить телефон через стандартный дата-кабель.

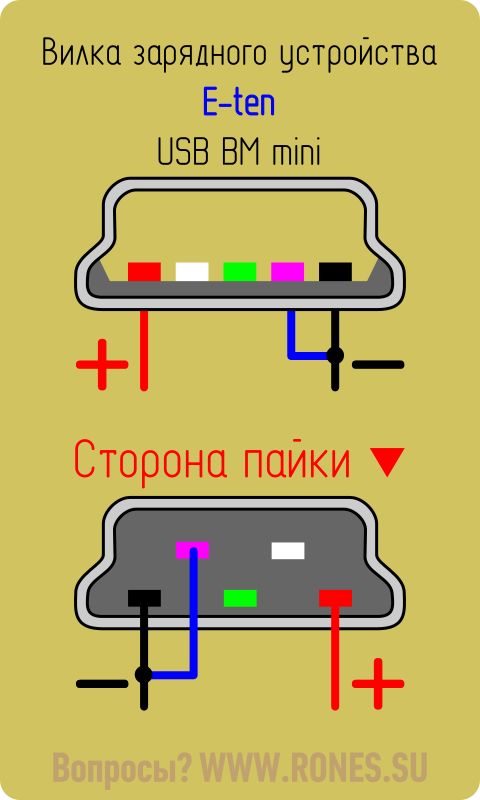

Распиновка разъемов USB на вилке

Если зарядное устройство уже имеет выходной кабель (вместо выходного гнезда), и вам необходимо припаять к нему штекер mini-USB или micro-USB, то не нужно подключить 2 и 3 пин в сам мини/микро юсб. В этом случае вы припаиваете плюс к 1 контакту, а минус к 5-му (последнему).

Распиновка разъемов USB для Iphone

Для iPhone контакты Data+(2) и Data-(3) необходимо соединить с GND(4) через резисторы 50кОм, а с +5V через резисторы 75кОм.

Распиновка разъема зарядки Samsung Galaxy

Для зарядки Samsung Galaxy от разъема USB micro-BM необходимо установить резистор 200 кОм между контактами 4 и 5 и перемычку между контактами 2 и 3.

Распиновка разъемов USB для навигатора Garmin

Для питания или зарядки навигатора Garmin Navigator требуется специальный кабель для передачи данных. Просто для питания навигатора через кабель нужно закоротить 4 и 5 контакты в штекере mini-USB. Для подзарядки нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы распиновки зарядки планшетов

Практически для любой зарядки планшетного компьютера требуется большой ток — в 2 раза больше, чем для смартфона, а зарядка через разъем mini/micro-USB во многих планшетах просто не предусмотрена производителем. Ведь даже USB 3.0 больше 0,9 не дастампер. Поэтому размещают отдельное гнездо (часто круглого типа). Но и его можно приспособить к мощному источнику питания ЮСБ, если припаять такой переходник.

Распиновка гнезда зарядки Samsung Galaxy Tab

Для правильной зарядки планшета Samsung Galaxy Tab рекомендуем другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка порта зарядки

Вот несколько диаграмм напряжений для контактов USB с указанием значений резисторов, позволяющих получить эти напряжения. Там, где указано сопротивление 200 Ом, необходимо установить перемычку, сопротивление которой не должно превышать этого значения.

Классификация портов зарядного устройства

• SDP (стандартные выходные порты) — обмен данными и зарядка, допускает ток до 0,5 А.
• CDP (Charging Downstream Ports) — обмен данными и зарядка, допускает ток до 1,5 А; аппаратная идентификация типа порта (нумерация) выполняется до того, как гаджет подключит линии передачи данных (D- и D+) к своему USB-трансиверу.
• DCP (выделенные порты для зарядки) — только зарядка, допустим ток до 1,5 А.
• ACA (Accessory Charger Adapter) — заявлена ​​работа PD-OTG в режиме Host (с подключением к периферийным устройствам PD — USB-Hub, мыши, клавиатуры, HDD и с возможностью дополнительного питания), для некоторых устройств — с возможность зарядки БП во время сеанса OTG…

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что при наличии навыков работы с паяльником проблем с переделкой любого стандартного разъема USB не возникнет к типу, который вам нужен для вашего устройства. Любая стандартная зарядка, основанная на использовании USB, предусматривает использование всего двух проводов — это +5В и общий (минусовой) контакт.

Просто возьмите любой зарядный адаптер 220В/5В, отрежьте от него разъем USB. Обрезанный конец полностью свободен от экрана, а остальные четыре провода зачищены и залудены. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же процедуру. Теперь остается просто спаять провода между собой по схеме, после чего соединение изолируется каждый в отдельности. Получившийся корпус обматывается сверху изолентой или изолентой. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъемы (розетки) для мобильных телефонов и их распиновка доступны в одной большой таблице — .

Универсальная шина USB — один из популярных интерфейсов персонального компьютера. Он позволяет производить последовательное соединение различных устройств (до 127 шт. ). Также USB-шины поддерживают функцию подключения и отключения устройств во время работы персонального компьютера. В этом случае устройства могут получать питание напрямую через упомянутый элемент, что избавляет от необходимости использования дополнительных источников питания. В этой статье мы рассмотрим стандартную распиновку USB. Эта информация может пригодиться при самостоятельном изготовлении каких-либо USB-адаптеров или устройств, получающих питание через рассматриваемый нами интерфейс. Кроме того, мы разберем, какая распиновка у micro-USB и, конечно же, у mini-USB.

Описание и распиновка интерфейса USB

Практически каждый пользователь ПК знает, как выглядит разъем USB. Это плоский четырехконтактный интерфейс типа A. Гнездо USB — AF, а самец — AM. Распиновка USB Type A состоит из четырех контактов. Первый провод отмечен красным цветом и на него подается постоянное напряжение +5 В. Допускается подача максимального тока 500 мА. Второй контакт — белый — для (D-). Третий провод (зеленый) также используется для передачи данных (D+). Последний контакт отмечен черным цветом, на него подается нулевое напряжение питания (общий провод).

Разъемы типа А считаются активными, к ним подключено питание хоста и т.д.). Разъемы типа B считаются пассивными и используются для подключения таких устройств, как принтеры, сканеры и т. д. Разъемы типа B имеют квадратную форму с двумя скошенными углами. «Мама» обозначается BF, а «папа» — BM. Распиновка USB типа B имеет те же четыре контакта (два сверху и два снизу), назначение идентично типу A.

Разводка разъемов micro-USB подключать планшеты и смартфоны. Они значительно меньше стандартного интерфейса USB. Еще одной особенностью является наличие пяти контактов. Маркировка таких разъемов следующая: микро-АФ (БФ) — «мама» и микро-АМ (БМ) — «папа».

Распиновка Micro USB:

Первый контакт (красный) предназначен для подачи напряжения питания +5 В;

Второй и третий провода (белый и зеленый) используются для передачи данных;

Четвертый контакт (ID) в разъемах типа B не используется, а в разъемах типа A замыкается на общий провод для поддержки функции OTG;

Последний, пятый, контакт (черный) — нулевое напряжение питания.

Помимо перечисленных, кабель может иметь еще один провод, используемый для «экранирования»; ему не присвоен номер.

Распиновка Mini USB

Разъемы Mini USB также содержат пять контактов. Эти разъемы имеют следующую маркировку: mini-AF (BF) — «папа» и mini-AM (VM) — «папа». Назначение контактов идентично типу micro-USB.

Заключение

Информация по разводке разъемов USB очень актуальна, так как этот тип интерфейса используется практически во всех мобильных и настольных устройствах и гаджетах. Эти разъемы используются как для зарядки встроенных аккумуляторов, так и для передачи данных.

В этой статье представлена ​​общая информация о стандарте USB, а также распиновка Разъем USB всех цветов (USB, mini-USB, micro-USB, USB-3.0).

Разъем USB (Universal Serial Bus) — это последовательная шина универсального назначения, современный способ подключения внешних устройств к персональному компьютеру. Заменяет использовавшиеся ранее способы подключения (последовательный и параллельный порт, PS/2, Gameport и т. д.) на распространенные типы периферийных устройств — принтеры, мыши, клавиатуры, джойстики, камеры, модемы и т. д. Также этот разъем позволяет организовать обмен данными между компьютером и видеокамерой, картридер, MP3 — плеер, внешний жесткий диск.

Преимуществом разъема USB перед другими разъемами является возможность подключения устройств Plug & Play без необходимости перезагрузки компьютера или ручной установки драйверов. Устройства Plug & Play могут быть подключены во время работы компьютера и могут быть запущены в течение нескольких секунд.

При подключении нового устройства хаб (кабельный хаб) сначала получает высокий уровень на линии передачи данных, который сообщает о появлении нового оборудования. Затем следуют следующие шаги:

1. Концентратор информирует хост-компьютер о подключении нового устройства.
2. Хост-компьютер запрашивает хаб, к какому порту было подключено устройство.
3. После получения ответа компьютер выдает команду на активацию этого порта и обнуляет (сбрасывает) шину.
4. Концентратор формирует сигнал сброса (RESET) длительностью 10 мс. Выходной ток устройства составляет 100 мА. Теперь устройство готово к использованию и имеет адрес по умолчанию.

USB — результат сотрудничества Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. Стандарт USB был призван заменить широко используемый последовательный порт RS-232. В целом USB упрощает работу пользователя и имеет большую пропускную способность, чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году как недорогой универсальный интерфейс для подключения внешних устройств, не требующий большой пропускной способности для передачи данных.

Три версии USB

USB 1.1

Версия USB 1.1 предназначена для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит/с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит/с. Однако USB 1.1 не смог конкурировать, например, с высокоскоростным интерфейсом. FireWire (IEEE 1394) от Apple со скоростью передачи данных до 400 Мбит/с.

USB 2.0

В 1999 году начали думать о втором поколении USB, которое было бы применимо к более сложным устройствам (например, цифровым видеокамерам). Эта новая версия, обозначенная как USB 2.0, была выпущена в 2000 году и обеспечивала максимальную скорость до 480 Мбит/с в режиме Hi-Speed ​​и сохраняла обратную совместимость с USB 1.1 (тип передачи данных: Full-Speed, Low-Speed) .

USB 3.0

Третья версия (также называемая Super-speed USB) была разработана в ноябре 2008 г., но, вероятно, из-за финансового кризиса ее массовое распространение было отложено до 2010 г. USB 3.0 более чем в 10 раз быстрее чем USB 2.0 (до 5 Гбит/с). Новая разработка имеет 9 проводов вместо исходных 4 (шина данных уже состоит из 4 проводов), однако этот стандарт по-прежнему поддерживает USB 2.0 и обеспечивает меньшее энергопотребление. Это позволяет использовать любую комбинацию устройств и портов USB 2.0 и USB 3.
