Распиновка микро usb разъема — технологический процесс

Распиновка микро usb разъема

Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Микро USB-разъемы. Виды USB-разъемов, их особенности

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема, мы расскажем ниже.

Микро USB-разъем: что это такое?


Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2. 0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств.

[adsens]

Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка микро usb разъема

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств.

[adsens1]

И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и как сделана распиновка микро usb разъема. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Версии USB. Чем отличается USB 2.0 от USB 3.0

Для начала кратко общие сведения. USB-устройства бывают версий трех версий – 1.1, 2.0 и 3.0. Первая уже почти не используется, так как обеспечивает слишком низкую скорость передачи данных (12 Мбит – примерно 1,2 Мбайт/с) и может применяться исключительно для совместимости с привередливым железками. Вторая версия сейчас занимает господствующее положение. Большинство устройств, продающихся в магазинах и используемых в настоящее время, имеют поддержку второй версии.

Она обеспечивает пропускную способность 480 Мбит/с, то есть скорость копирования теоретически должна быть на уровне 48 Мбайт/с. Однако из-за конструктивных особенностей и не совсем идеальной реализации на практике скорость редко превышает 30-33 Мбайт/с. Большинство внешних винчестеров умеют читать со скоростью в 3-4 раза больше. То есть этот разъем является узким горлышком, тормозящим работу современных накопителей. Для мышек, клавиатур и т. п. скорость роли не играет.

Третья версия раскрашена в синий цвет, означающий принадлежность к последнему поколению. Пропускная способность равна 5 Гбит/с, что может дать 500 Мбайт/с. Современные винчестеры имеют скорость около 150-170 Мбайт/с, то есть, третья версия USB сможет обеспечить большой запас по скорости на ближайшие годы.

Совместимость разных версий USB.

Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2. 0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.

А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3.0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).

Питание USB

В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3.0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.

А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и часто употребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.

USB тип A (USB 2.0)

Это самый распространенный и самый узнаваемый разъем из ныне существующих. К тому же и инструкций как делается распиновка микро usb разъема в сети довольно много. Большинство устройств, подключаемых по USB, имеют именно его. Мышки, флэшки, клавиатуры, камеры и многое другое – все они оснащены USB типа A, который берет свое начало еще в 90-х. Одним из самых главных преимуществ данного порта является надежность.

Он может пережить достаточно большое количество подключений, не разваливается и действительно по достоинству заслужил стать самым распространенным средством подключения всего, чего только можно. Несмотря на прямоугольную форму, обратной стороной его не воткнуть,присутствует “защита от дурака”. Однако для портативных устройств он не подходит, так как имеет достаточно большие габариты, что в конце концов привело к появлению модификаций меньших размеров.

USB тип B (USB 2.0)

Второй тип USB – снискал гораздо меньшую славу, нежели сородич. В отличие от штекеров типа А, имеющих прямоугольную форму, все модификации типа B (в том числе и Mini и Micro – см. ниже) обычно имеют или квадратную, или трапециевидную форму. Обычный, полноразмерный тип B – единственный представитель, имеющий квадратную форму. По размерам он достаточно большой и по этой причине применяется в различной периферии и крупногабаритных стационарных устройствах – принтерах, сканерах, иногда ADSL-модемах. Что интересно, производители принтеров редко комплектуют таким кабелем свои изделия, поэтому шнур к печатающему устройству или МФУ приходится приобретать отдельно.

Mini USB Тип B (USB 2.0)

Появление огромного количества миниатюрных устройств привело к появлению крошечных разъемов USB. А по истине массовым Mini USB тип B стал с появлением переносных винчестеров, в которых он широко применяется. Разъем имеет пять контактов, а не 4 как у “взрослых штекеров”, правда один из них не используется. К сожалению, миниатюризация негативно сказалась на надежности. Несмотря на большой ресурс, через некоторое время Mini USB расшатывается и начинает болтаться, хотя из порта не вываливается. В настоящее время продолжает активно использоваться в плеерах, портативных винчестерах, кардридерах и другой технике небольших габаритов. Интересно, что вторая модификация (тип A) почти не применяется, вы с трудом найдете такой шнур в продаже. Постепенно начинает вытесняться более совершенной модификацией Micro USB.

Micro USB тип B (USB 2.0)

Доработанный вариант предыдущего разъема. Имеет совсем миниатюрные размеры, вследствие чего применяется производителями в современной технике, которая отличается небольшой толщиной. Кроме того, улучшено крепление, штекер сидит очень плотно и не вываливается. В 2011 году данный разъем был утвержден как единый стандарт для зарядки для телефонов, смартфонов, планшетов, плееров и другой портативной электроники. Поэтому, имея у себя всего один шнур, можно прокормить весь “электронный зоопарк”. Стандарт продолжает набирать обороты, можно надеяться, что через год-другой почти все новые устройства будут оснащены единым разъемом. Как и в предыдущем случае, тип А почти не применяется. Важно помнить, что самостоятельная распиновка микро usb разъема делается только в том случае, когда вы абсолютно уверены в своих способностях.

USB тип A (USB 3.0)

Новый стандарт USB, имеющий значительно более высокую пропускную способность. Появление дополнительных контактов привело к изменению внешнего вида почти всех USB-штекеров 3.0. Несмотря на это, тип A внешне остался неизменным, лишь синий цвет сердцевины выдает в нем новичка. Это означает, что сохранена обратная совместимость. Устройство USB 3.0 можно подключить в старый порт USB 2.0 и наоборот. В этом главное отличие от остальных разъемов USB 3.0. Такие порты можно встретить в современных компьютерах или ноутбуках.

USB тип B (USB 3.0)

По аналогии с предыдущей версией данный тип используется в средней и крупной периферии и устройства, требующих высокой производительности – NAS, стационарных жестких дисках. Разъем сильно модифицирован и подключить его к USB 2.0 не выйдет. В продаже такие шнуры тоже встретишь не часто (в противоположность предыдущему). Воткнуть такой разъем в USB 2.0 тип B уже не выйдет — верхняя часть будет мешать.

Micro USB (USB 3.0)

Этот разъем продолжатель традиций “классического” Micro USB. Он обладает теми же качествами – компактность, надежность, хорошее соединение, но при этом имеет и высокую скорость передачи данных. Поэтому используется в основном в новых внешних сверхскоростных жестких дисках и SSD. Становится все более популярным, поэтому чтобы не носить с внешним винчестером и провод, можно купить дополнительный кабель в любом магазине. Основная часть разъема полностью копирует Micro USB второй ревизии

Главное не перепутать — отличие Micro USB и Mini USB.

Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет. Кроме этого можно напутать когда делается распиновка микро usb разъема, поэтому внимательно следите за монтажом.

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Источник: radiobooka.ru

Как правильно сделать распиновку для USB-разъема смартфона или планшета

Практически каждое современное мобильное устройство подключается к сети для подзарядки через стандартизированный USB, mini-USB или micro-USB разъем. Несмотря на общую форму и конструкцию штекеров и гнезд, а также напряжение — 5 В, многие фирмы используют собственную распиновку контактов внутри, видимо, чтобы продавать совместимые комплектующие собственного производства. Тем не менее, знание этих тонкостей позволяет, фактически, заряжать любой смартфон или планшет с каким угодно зарядным устройством.

Распиновка USB разъемов для Philips, LG, Nokia, HTC и Samsung

Устройства, выпущенные под брендами LG, Samsung, HTC, Philips и Nokia могут заряжаться только в том случае, если в гнезде ил штекер закорочены контакты Data- и Data+, помеченные на схеме цифрами 3 и 2. Это значит, что телефон можно зарядить даже через обычный дата-кабель, если закоротить соответствующие контакты в гнезде зарядного устройства самостоятельно.

Распиновка USB разъемов на штекере

Если вместо выходного гнезда на заряднике имеет только выходной шнур, то к нему нужно припаять штекер стандарта micro- или mini-USB. Для того в самом штекере необходимо и соединять между собой контакты, пронумерованные 2 и 3 (в схеме они также обозначаются зеленым и белым цветом).

В таком штекере плюс припаивается к контакту 1, а минус — к 5.

Распиновка USB разъемов для смартфонов от Apple

На iPhone контакты Data- и Data+ соединяются с GND (он обозначен номером 4) через резистор с сопротивлением 50 кОм. Они также соединены с контактом 5V через резистор с сопротивлением 75 кОм.

Распиновка на зарядниках для Samsung серии Galaxy

Смартфоны серии Galaxy от компании Самсунг заражаются через штекер micro-USB BM с установленным резистором 200 кОм между контактами 4 и 5. Между 2 (Data-) и 3 (Data+) также стоит закорачивающая перемычка.

Распиновка USB штекеров для зарядки навигаторов от Garmin

Для подзарядки и питания этих устройств используются дата-кабели специальной конструкции. Но из простого mini-USB штекера можно сделать приспособление для питания. Для этого надо перемкнуть контакты 4 и 5. Чтобы можно было заряжать навигатор Garmin от mini-USB, следует соединить эти контакты между собой через резистор с сопротивлением 18 кОм.

Схемы цоколевки для подзарядки планшетных компьютеров

Большинство планшетов требует больших показателей входного тока (почти в 2 раза), чем смартфоны. Кроме того, некоторые производители не предусматривают возможность заряда через гнезда mini- и micro-USB, потому что даже при использовании формата USB 3.0 сила тока не превысит 0,9 А. Для зарядки нужно монтировать отдельное гнездо, которое затем адаптируется под источник тока. Другой вариант предполагается спаивание переходника из штекеров USB-AM и DC plug 2.0 mm, где к DC подсоединяются контакты 1 и 4.

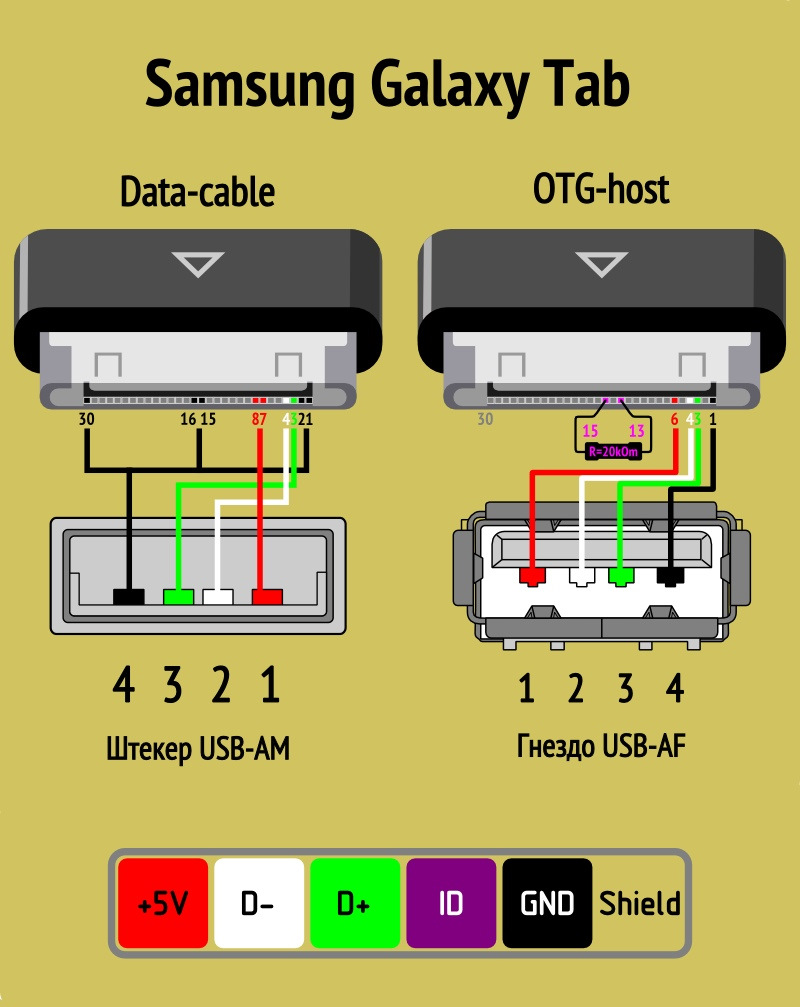

Распиновка для Samsung Galaxy Tab

Для обеспечения нужных параметров питания в этом случае между Data- и Data+ ставится перемычка, которая соединяется с GND через резистор 10 кОм, а с контактом +5V — через 33 кОм.

Распиновка разъемов зарядных портов

Следующие схемы показывают, как нужно расположить резисторы, чтобы получить номинальное напряжение для зарядных портов. В тех случае, где указано 200 Ом, необходим монтаж перемычки с меньшим сопротивлением.

Классификация портов:

  • SDP — порт для зарядки и передачи данных с допустимым током до 0,5 А;
  • CDP — порт для зарядки и передачи данных с током до 1,5 А;
  • DCP — только зарядочный порт с током до 1,5А;
  • ACA — порт USB-аксессуаров (мышек, клавиатур, HDD, хабов), поддерживающих, как обмен данными, так и зарядку.
Самостоятельная переделка штекера

Чтобы по указанным выше схемам сконструировать нужный штекер, необходимы лишь минимальные навыки работы с паяльником. Работа ведется только с минусовым и плюсовым контактами. Достаточно взять любой адаптер с выходом 5V, отрезать USB-коннектор, зачистить и залудить провода. Аналогичные действия проводятся с подсоединяемым USB-разъемом. Далее провода спаиваются по схеме. Сначала каждое соединение нужно замотать изолентой отдельно, а затем — обмотать провода между собой вместе, чтобы они не болтались свободно. Для этого также можно воспользоваться термоклеем.

Распиновка микро usb разъема. Припаиваем USB гнездо своими руками

Притащили китайский планшет со словами «не заряжается».

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем



Вуаля!


Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.


Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх


Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия


Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника


После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:


Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120




Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот ссылка . Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)


и потом зачищаем разъем от какашек и нагара


Делаем все как было и проверяем планшет:


Зарядка идет. На этом ремонт планшета окончен.

В связи с учебой за границей, пришлось пересесть полностью на ноутбук. С собой взял свою геймерскую мышку SS Kana. Само собой, проводная мышь не рассчитана на частые перемещения, со временем шнур стал заламываться у самого основания, все чаще контакт стал пропадать. В течение последних трех месяцев я старался поддерживать работоспособность мышки, даже перестал брать её на занятия, но наступил день П, и контакт пропал окончательно; никакие манипуляции уже не давали результата.
Мои Жадность за дорогую мышку и Лень идти покупать новую сплотились против меня и заставили чинить контакт. Сразу оговорюсь, что данную статью пишу пост-фактум, пошагово я ничего не записывал, но я покажу на примере, как это делается. Качество фотографий оставляет желать лучшего, но суть уловить можно.
Оборудование
Нож. Все. Изоленты или каких-нибудь инструментов у меня под рукой нет.
Обычный кухонный нож. Достаточно острый, чтобы без проблем резать изоляцию.
Первоначальный вариант включал в себя пайку казеным паяльником, полученным в универе, однако в силу некоторых обстоятельсв, которые я опишу далее, пришлось все переделывать заного.
Первоначальный вариант
Как я уже сказал, кабель переломился у самого основания. Чтобы хоть немного получить места, я обстрогал ножом штекер и зачистил все четыре провода. Оплетку кабеля скрутил и отвернул в сторону, после чего отправился в универ за паяльником. Мне дали старенький паяльник, катушку с миллиметровым припоем и баночку с флюсом. Опыт пайки у меня есть, поэтому получилось нормально. Единственный недостаток — так как все четыре провода очень короткие, расположены на одном уровне, а изоляции у меня не было, получилась своеобразная «розочка» из проводов, торчащих в разные стороны. Однако, пробный запуск оказался удачным — мышка ожила, и я, гордый собой, вернулся в общежитие.
Но там меня ждало разочарование. Не вдаваясь в подробности, у меня, скорее всего, коротнули черный и красный провода и ноут заблокировал USB-гнездо. Поэтому что бы я дальше не делал, мышка не реагировала.
Я, пытаясь разобраться, стал грешить на оплетку (что она коротит провода), даже отрезал её, он ничего не помогло. В итоге, я полностью отрезал вилку и решил сделать все по-новой. Стоило бы перезагрузить компьютер и попробовать снова, скорее всего, мышь бы заработала. Кто знает…

Соединение очень мелкое, нормальной камеры у меня нет. Просто все четыре провода торчат пучком из штекера и к каждому припаян соответствующий провод. Оплетка отрезана, т.к. я думал, что она коротит провода. Неважно.
Соединение кабелей
Уже под вечер я достал мышь из ящика стола и принялся за дело. Первым делом, я взял новую вилку от ненужного mini-USB кабеля.

USB-шнуры мало чем отличаются друг от друга — четыре провода (черный и красный для питания, белый и зеленый для информации) и оплётка. Поэтому любой USB-кабель подойдет.

При починке я использовал метод, описанный . Вкратце — многожильные кабели соединяются «лесенкой». Таким образом, провода не касаются друг-друга и соединение получается тоньше.
На примере оставшегося куска провода я покажу, как это делается. Сперва, аккуратно отрезаем верхнюю изоляцию на длину около четырех-пяти сантиметров.


Расплетаем оплётку и отводим в сторону.


Затем оголяем 4 провода «лесенкой» — красный только самый кончик, чтобы скрутить; белый чуть подлиннее, с расчетом, чтобы не задевать красный; затем зеленый. Черный зачищаем дальше всех. Другой кабель оголяем точно так же, только зеркально — черный только кончик, затем зеленый, белый и красный у самого основания. Таким образом, мы исключаем замыкание проводов между собой.


Осталось только соединить два кабеля между собой. Каждый провод соединяем скруткой. Надеюсь, цвета Вы не перепутаете. После скрутки, лишние провода лучше обрезать, чтобы избежать ненужных контактов.


В своем варианте я еще покрыл все это дело куском верхней изоляции, чтобы избежать касания с оплеткой. В дальнейшем, я планирую либо достать где-нибудь изоленту, либо попросить бесцветный лак у девушек для изоляции.


После обработки изолентой, разумеется, это все примет божеский вид, а пока оплётка будет нависать таким странным образом. Соединение рабочее, никаких лишних контактов нет. Мышка работает как новая!

Однако
Сразу мышка работать отказалась. Уже было совсем отчаявшись, я заметил сообщение системы о нарушениях работы USB-входов. Как я уже говорил, первоначальный вариант закоротил контакты и ноут отрубил USB-входы. После перезагрузки, мышь снова заработала. Конечно, соединение недолговечное, без изоленты никак, однако мышь работает.

Спасибо за внимание. Надеюсь, эта статья Вам помогла.

P.S. это моя первая статья на Хабре. Спасибо за инвайт!

Интерфейс USB (универсальная последовательная шина) активно используется уже 2 десятилетия, и за это время было создано несколько стандартов. Впервые это произошло в 1997 году, когда на материнских платах появился соответствующий разъем. Сегодня речь пойдет о стандартах и распиновке USB, но сначала необходимо

отметить преимущества шины.

Одним из главных среди них является поддержка Plug & Play. Сейчас после подключения девайса уже не требуется вручную устанавливать нужные драйвера и производить перезагрузку персонального компьютера.

Шина не только позволяет передавать информацию, но и обеспечивает питанием подключенное устройство. В результате появилась возможность создавать мобильные сетевые и звуковые карты, а также другие виды контролеров.

Версии USB

В настоящее время создано 3 стандарта этого интерфейса. Основные отличия между ними заключаются не в распиновке разъема USB, а d скорости обмена информацией. При этом обеспечивается совместимость новых версий с предыдущими, что значительно облегчило жизнь пользователям.

Тип 1.1

Этот стандарт способен обеспечить скорость передачи информации до 12 Мб/с. Во время его создания это был хороший показатель, но все же существовал более скоростной интерфейс- IEEE 1394 или FireWire (до 400 Мб/с), разработанный компанией Apple. Однако ЮСБ 1.1 получил довольно широкое распространение и применялся на протяжении нескольких лет.

Среди основных характеристик данной спецификации следует отметить:

  • Возможность подключения более 100 устройств, в том числе и хабы.
  • Максимальная длина шнура 3 м.
  • Показатель напряжения шины составляет 5 В, а ток нагрузки — 0,5 А.

Тип 2.0

С появление сложных девайсов, например, цифровых фотокамер, возникла необходимость в более быстром интерфейсе. В результате появилась версия USB 2.0, который обеспечил скорость передачи информации до 480 Мб/с. Наличие аппаратной совместимости со стандартом 1.1 позволяет использовать старые устройства, но пропускная способность шины в такой ситуации резко снижается.

Следует учесть тот факт, что реальная пропускная способность ЮСБ 2.0 значительно отличалась от указанной в спецификации. Связано это с реализацией работы протокола, допускающего задержки в передаче пакетов данных. За последние годы появилась масса девайсов, для нормальной работы которых требовалась большая

пропускная способность шина.

Тип 3.0

Это новый стандарт, массовое распространение которого началось в 2010 году. Он позволяет передавать информацию со скоростью до 5 Гб/с. Хотя распиновка ЮСБ разъема 3.0 и имеет некоторые отличия от 2-й версии, они полностью совместимы. Чтобы различать коннекторы этих стандартов, гнезда и штекера USB 3.0 маркируются синим цветом.

Также существуют определенные несоответствия в распайке разъемов. Показатель номинального тока увеличен до 0.9 А. В результате увеличилось количество периферийных устройств, для работы которых уже не требуется отдельный источник питания. Имеют собственную классификацию и коннекторы ЮСБ:

  • Тип A предназначен для подключения к гнезду, установленному на материнской плате компьютера или хабе.
  • Тип B используется в периферийных устройствах (принтерах).

Коннекторы второго типа имеют довольно большие размеры и не могут быть установлены на портативные гаджеты. Для исправления ситуации были созданы стандарты micro- и мини ЮСБ.

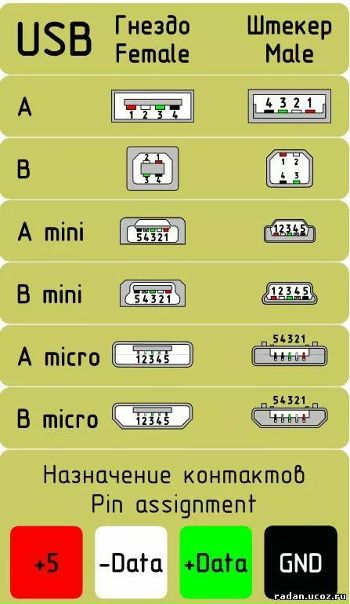

Распиновка разъемов USB 2.0 (типы, А и В)

Так как коннекторы первых версий универсальной последовательной шины не отличаются физически, то достаточно знать распайку последнего стандарта. На первый контакт подается питание в 5 В, а для передачи сигнала задействованы 2-й и 3-й провода. Распиновка USB кабеля по цветам выглядит следующим образом:

  • 1 — красный.
  • 2 — белый.
  • 3 — зеленый.
  • 4 — черный.

Распиновка разъема USB 3.0

В последней версии стандарта вместо 4 контактов используется 9. Цветовая схема распайки приведена на рисунке и имеет следующий вид:

  • Назначение контактов с 1 по 4 аналогично предыдущей версии.
  • 5−6 и 8−9 провода используются соответственно для передачи/приема данных по протоколу Super Speed.
  • 7 — масса сигнальных проводов.

Разъемы типа В версии 3.0 несовместимы с предыдущими стандартами.

Распиновка mini-USB аналогична микро, но в третьей версии интерфейса применяется только разъем последнего типа. Micro-USB 2.0 имеет 5 контактов, однако, используется лишь 4. В последней версии количество проводов увеличено в 2 раза. Контакты 1−5 выполняют те же функции, что и в коннекторах прежнего стандарта, а остальные предназначены для решения следующих задач:

  • 6−7 и 9−10 — соответственно для передачи/приема данных по высокоскоростному протоколу.
  • 8 — земля информационных проводов.

Цоколевка микро-ЮСБ для зарядки

Хотя все мобильные гаджеты заряжаются через разъем USB, единого стандарта нет, и каждый производитель разработал собственную схему. Можно использовать любой адаптер питания для подзарядки аккумулятора. Например, в iPhone для этого необходимо соединить контакты 2, 3 с 4 посредством резистора с номинальным сопротивлением в 50 кОм, а с 5 — 75 кОм. У главного конкурента Samsung Galaxy распиновка микро-USB разъема для зарядки более простая. Потребуется поставить перемычку между контактами 2 и 3, а 4 соединить с 5 резистором в 200 кОм.

USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств. Для подключения используется 4-х проводный кабель, при этом два провода используются для приёма и передачи данных, а 2 провода — для питания периферийного устройства. Благодаря встроенным линиям питания USB позволяет подключать периферийные устройства без собственного источника питания.

Кабель USB состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплётки (экрана). Кабели USB имеют физически разные наконечники «к устройству» и «к хосту». Возможна реализация USB устройства без кабеля, со встроенным в корпус наконечником «к хосту». Возможно и неразъёмное встраивание кабеля в устройство (например, USB-клавиатура, Web-камера, USB-мышь) , хотя стандарт запрещает это для устройств full и high speed.

Шина USB строго ориентирована, т. е. имеет понятие «главное устройство» (хост, он же USB контроллер, обычно встроен в микросхему южного моста на материнской плате) и «периферийные устройства».

Устройства могут получать питание +5 В от шины, но могут и требовать внешний источник питания. Поддерживается и дежурный режим для устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и включением по команде с шины.

USB поддерживает «горячее» подключение и отключение устройств . Это возможно благодаря увеличения длинны проводника заземляющего контакта по отношению к сигнальным. При подключении разъёма USB первыми замыкаются заземляющие контакты , потенциалы корпусов двух устройств становятся равны и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.

На логическом уровне устройство USB поддерживает транзакции приема и передачи данных. Каждый пакет каждой транзакции содержит в себе номер оконечной точки (endpoint) на устройстве. При подключении устройства драйверы в ядре ОС читают с устройства список оконечных точек и создают управляющие структуры данных для общения с каждой оконечной точкой устройства. Совокупность оконечной точки и структур данных в ядре ОС называется каналом (pipe) .

Оконечные точки , а значит, и каналы, относятся к одному из 4 классов:

  • поточный (bulk),
  • управляющий (control),
  • изохронный (isoch),
  • прерывание (interrupt).

Низкоскоростные устройства, такие, как мышь, не могут иметь изохронные и поточные каналы .

Управляющий канал предназначен для обмена с устройством короткими пакетами «вопрос-ответ». Любое устройство имеет управляющий канал 0, который позволяет программному обеспечению ОС прочитать краткую информацию об устройстве, в том числе коды производителя и модели, используемые для выбора драйвера, и список других оконечных точек.

Канал прерывания позволяет доставлять короткие пакеты и в том, и в другом направлении, без получения на них ответа/подтверждения, но с гарантией времени доставки — пакет будет доставлен не позже, чем через N миллисекунд. Например, используется в устройствах ввода (клавиатуры, мыши или джойстики).

Изохронный канал позволяет доставлять пакеты без гарантии доставки и без ответов/подтверждений, но с гарантированной скоростью доставки в N пакетов на один период шины (1 КГц у low и full speed, 8 КГц у high speed). Используется для передачи аудио- и видеоинформации.

Поточный канал дает гарантию доставки каждого пакета, поддерживает автоматическую приостановку передачи данных по нежеланию устройства (переполнение или опустошение буфера), но не дает гарантий скорости и задержки доставки. Используется, например, в принтерах и сканерах.

Время шины делится на периоды, в начале периода контроллер передает всей шине пакет «начало периода». Далее в течение периода передаются пакеты прерываний, потом изохронные в требуемом количестве, в оставшееся время в периоде передаются управляющие пакеты и в последнюю очередь поточные.

Активной стороной шины всегда является контроллер, передача пакета данных от устройства к контроллеру реализована как короткий вопрос контроллера и длинный, содержащий данные, ответ устройства. Расписание движения пакетов для каждого периода шины создается совместным усилием аппаратуры контроллера и ПО драйвера, для этого многие контроллеры используют Прямой доступ к памяти DMA (Direct Memory Access ) — режим обмена данными между устройствами или же между устройством и основной памятью, без участия Центрального Процессора (ЦП). В результате скорость передачи увеличивается, так как данные не пересылаются в ЦП и обратно.

Размер пакета для оконечной точки есть вшитая в таблицу оконечных точек устройства константа, изменению не подлежит. Он выбирается разработчиком устройства из числа тех, что поддерживаются стандартом USB.

Технические характеристики USB

Возможности, достоинства и недостантки USB:

  • Высокая скорость обмена (full-speed signaling bit rate) — 12 Мб/с;
  • Максимальная длина кабеля для высокой скорости обмена — 5 м;
  • Низкая скорость обмена (low-speed signaling bit rate) — 1.5 Мб/с;
  • Максимальная длина кабеля для низкой скорости обмена — 3 м;
  • Максимум подключенных устройств (включая размножители) — 127;
  • Возможно подключение устройств с различными скоростями обмена;
  • Не нужно устанавливать дополнительных элементов, таких как терминаторы;
  • Напряжение питания для периферийных устройств — 5 В;
  • Максимальный ток потребления на одно устройство — 500 mA.

Сигналы USB передаются по двум проводам экранированного 4-хпроводного кабеля.

Распайка разъема USB 1.0 и USB 2.0

Тип А Тип В
Вилка
(на кабеле)
Розетка
(на компьютере)
Вилка
(на кабеле)
Розетка
(на периферийном
устройстве)

Названия и функциональные назначения выводов USB 1.0 и USB 2.0

4 GND Ground (корпус)

Недостатки USB 2.0

Хоть максимальная скорость передачи данных USB 2.0 составляет 480 Мбит/с (60 Мбайт/с), в реальной жизни достичь таких скоростей нереально (~33,5 Мбайт/сек на практике). Это объясняется большими задержками шины USB между запросом на передачу данных и собственно началом передачи. Например, шина FireWire , хотя и обладает меньшей пиковой пропускной способностью 400 Мбит/с, что на 80 Мбит/с (10 Мбайт/с) меньше, чем у USB 2.0, в реальности позволяет обеспечить бо́льшую пропускную способность для обмена данными с жёсткими дисками и другими устройствами хранения информации. В связи с этим разнообразные мобильные накопители уже давно «упираются» в недостаточную практическую пропускную способность USB 2.0.

Содержание:

В наш век компьютерных технологий, смартфонов и гаджетов трудно найти такого человека, который бы не знал, что такое разъемы USB. Также практически каждый понимает и такие слова, как mini- и micro-USB разъем. Ведь подобными вещами мы пользуемся практически ежедневно, что естественно. Подобные разъемы стоят и на зарядном устройстве, и на всех периферийных устройствах компьютера.

Но что делать, если распайка отошла у основания, и нет возможности даже понять, какой цвет и на какой контакт был припаян? Вот тут уже следует применить знания, а какие, сейчас попробуем разобраться.

Распайка подобного штекера, или, иными словами, распиновка USB провода, по своей сути ничего сверхсложного в себе не несет. Разобравшись с последовательностью и цветами любой, кто может держать в руках паяльник, сможет справиться с подобной работой.

Но для начала необходимо понять, что представляет собой USB штекер.

Что такое разъем USB?

По своей сути это коннектор со множеством возможностей, начиная от USB питания до передачи сложных информационных данных. Подобный кабель заменил ранее использовавшиеся варианты соединения с компьютером (порты PS/2 и т.п.). Применяется он на сегодняшний день для всех устройств, подключаемых к персональному компьютеру, будь то мышь, флешки, принтер, камера или модем, джойстик или клавиатура — кабели USB стали действительно универсальными.

Различают три вида подобных разъемов:

  • 1.1 — его предназначение — устаревшие уже периферийные устройства с возможностью передачи информации лишь в полтора мегабита в секунду. Конечно, после небольшой доработки производителем скорость передачи поднялась до 12 Мбит/сек, но с более высокоскоростными вариантами все же конкуренции он не выдержал. Еще бы, когда у компании Apple уже был разъем, поддерживающий 400 Мбит/сек. Сейчас такие виды тоже есть, но их очень мало, так как давно появились более быстрые USB провода, мини USB, да и вообще, скорость USB в жизни человека занимает особое место. Все куда-то торопятся, спешат жить, есть люди, которые практически не спят, а потому, чем быстрее скачивается информация, тем предпочтительнее коннектор, не так ли?
  • 2.0. В конце прошлого века в свет вышло второе поколение подобных разъемов. Вот тут уже производитель постарался — скорость передачи выросла почти до 500 Мбит/сек. А предназначался он, в основном, для усложненных гаджетов, вроде цифровой видеокамеры.
  • 3.0 — вот это уже действительно высокие технологии. Предельная скорость передачи данных в 5 Гбит/сек обеспечила этому USB разъему спрос, который практически свел на ноль первую и вторую версию. В третьей серии увеличено количество проводов до девяти против четырех. Однако сам коннектор не видоизменен, а потому с ним можно по-прежнему использовать виды первой и второй серий.

Обозначения при распиновке

Рассматривая схему распиновки, необходимо понимать все обозначения, которые на ней присутствуют. Обычно указываются:

  • Вид соединителя — он может быть активным (А) и пассивным (В). Пассивным называют соединение принтера, сканера и т.п. В общем разъем, который работает только на принятие информации. Через активный возможен и прием и передача данных.
  • Форма соединителя — «мама», то есть гнездо (F), и «папа» — штекер (M).
  • Размеры соединителя — обычный, mini и micro.

К примеру USB AM, то есть активный штекер USB.

Располагаться провода по цветам должны следующим образом (слева направо):

  • Провод красного цвета — плюсовой, постоянного напряжения в 5В. с максимальным током 500 миллиампер.
  • Провод белого цвета — data-
  • Провод зеленого цвета — data+
  • Провод черного цвета — этот провод является общим, «землей», «минусом». Напряжения на нем нет.

А вот mini и micro разъем включают в себя 5 проводов с таким расположением:

  • Провода красного, белого и зеленого цветов — расположены аналогично первому варианту.
  • ID — этот провод в коннекторах «В» свободен. В «А» его необходимо замкнуть на провод черного цвета.

Иногда в разъеме может присутствовать отдельный провод без изоляции — это так называемая «масса», которая припаивается к корпусу.

По представленным схемам — здесь видна внешняя сторона. Для того, чтобы самостоятельно спаять штекер необходимо взять зеркальное отображение рисунка, и как наверное стало понятно, microUSB-распиновка нисколько не сложнее, чем у обычных USB-разъемов.

Кстати, если испорченные части кабеля предполагается использовать только для зарядки мобильных, удобнее будет, посмотрев на цвета проводов, припаять только черный и красный. Такого разъема вполне достаточно для телефона, заряжать его он будет. Что делать с остальными проводами? С ними не нужно производить никаких действий.

Штекер микро usb распиновка — Яхт клуб Ост-Вест

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

  • Стандарт 1.1 — не смог выдержать конкуренцию с более быстрыми интерфейсами. С помощью ЮСБ 1.1 можно было передавать информацию со скоростью не более 12 Мбит/с. В то время компания Apple уже имела интерфейс с пропускной способностью до 400 Мбит/с.
  • Версия 2.0 — именно ей коннектор обязан своей популярностью. Скорость до 500 Мбит/с пришлась по душе не только пользователям, но и производителям электронных гаджетов.
  • Стандарт 3.0 — максимальная скорость обмена информацией составила 5 Гбит/с. Хотя в схеме USB разъема этой версии количество контактов увеличилось с 4 до 9, форма коннектора не изменилась, и он совместим с предыдущими стандартами.

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

  • Красный — положительный контакт постоянного напряжения в 5 В.
  • Белый — data-.
  • Зеленый — data+.
  • Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

  • Красный — 5 В+.
  • Белый — данные-.
  • Зеленый — данные+.
  • Черный — общий.
  • Фиолетовый — прием-.
  • Оранжевый — прием+.
  • Без цвета — земля.
  • Синий — передача-.
  • Желтый — передача+.

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом, через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

Классификация USB разъёмов

Коннекторы принято классифицировать по типам, их всего два:

А — это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т. д. Данные соединения совместимы между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.

B — штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т. д.). Чтобы исправить ситуацию были приняты две стандартные уменьшенные модификации типа В: mini и micro USB.

Отметим, что такие конвекторы совместимы только между ранними модификациями.

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором — гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку, не залезая под стол к системному блоку.

Распиновка USB 2.0 разъёма

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней. Ниже представлен рисунок распайки штекера и гнезда разъема типа А:

  • А — гнездо.
  • В — штекер.
  • 1 — питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 — масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

  • Схема реобаса для ПК

Теперь рассмотрим распайку классического гнезда В.

  • А — штекер, подключаемый к гнезду на периферийных устройствах.
  • В — гнездо на периферийном устройстве.
  • 1 — контакт питания (+5 В).
  • 2 и 3 — сигнальные контакты.
  • 4 — контакт провода «масса».

Цвета контактов соответствуют принятой раскраске проводов в шнуре.

Распиновка USB 3.0 разъёмов (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Однако они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

  • А — штекер.
  • В — гнездо.
  • 1, 2, 3, 4 — коннекторы полностью соответствуют распиновке штекера для версии USB 2.0 тип В, цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 — масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9 (SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше, в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

  • Возможно, вам также будет интересно, как ремонтировать жесткий диск Seagate

Теперь рассмотрим распайку контактов для USB 3.0 типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

  • А и В — штекер и гнездо, соответственно.
  • Цифровые подписи к контактам соответствуют описанию предыдущего рисунка.
  • Цвет максимально приближен к цветовой маркировке проводов в шнуре.

Распиновка микро USB разъёма

Для начала приведем распайку для данной спецификации:

Как видно из рисунка, это соединение на 5 pin. Как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение, цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро USB 3.0

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказались от этой идеи или пока не осуществили ее.

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро USB.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения. Назначение других контактов следующее:

  • 6 и 7 — передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 — масса для высокоскоростных информационных каналов.
  • 9 и 10 — прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB разъёма

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Как видите, распайка штекера и гнезда практически идентична микро USB, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т. д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядного для мобильного телефона.

Видео о ремонте USB-кабелей, распайки штекеров USB mini и USB micro:

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Правильная распиновка штекера и гнезда Micro-USB разъема для подключения питания и зарядки мобильного телефона или планшета.

Схема распиновки

Назначение контактов микро-USB разъема — гнезда и штекера

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, наиболее распространённый проводной способ подсоединения внешних устройств к компьютеру. Данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском, смартфоном.

Заряд батареи через Микро-ЮСБ

Кроме того, по нему поступает напряжение питания 5 вольт для зарядки аккумулятора носимых гаджетов. Так как практически все современные литиевые батареи имеют рабочее напряжение 3,7 В, то идущие по Микро-ЮСБ 5 В подходят для восполнения энергии отлично. Правда не напрямую к АКБ, а через преобразователь зарядного устройства.

Радует, что цоколёвка разъёма одинаковая у всех производителей смартфонов — Самсунг, LG, Huaway и другие. Таким образом зарядное-адаптер 220 В от одного телефона, чаще всего подходит для заряда другого без изменения цоколёвки.

  • Главное преимущество Micro-USB разъема перед другими типами — возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства могут быть подключены во время работы компьютера и так же отсоединены, без необходимости нажимать какие-либо кнопки.

Различие Micro-USB A и B

Обратите внимание: Разъём micro содержит 5 контактов. В разъёмах типа «B» четвёртый контакт не используется. В разъёмах типа «A» четвёртый контакт замкнут с GND (минус). А для GND — пятый контакт.

  1. +5 вольт
  2. -Data
  3. +Data
  4. Не используется / Общий
  5. Общий

>

Маркировка проводов штекера зарядки планшета самсунг. Распиновка разъема мини и микро USB. Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

  • F — «мама».
  • M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

  • Красный — положительный контакт постоянного напряжения в 5 В.
  • Белый — data-.
  • Зеленый — data+.
  • Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом , через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств. Для подключения используется 4-х проводный кабель, при этом два провода используются для приёма и передачи данных, а 2 провода — для питания периферийного устройства. Благодаря встроенным линиям питания USB позволяет подключать периферийные устройства без собственного источника питания.

Кабель USB состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплётки (экрана). Кабели USB имеют физически разные наконечники «к устройству» и «к хосту». Возможна реализация USB устройства без кабеля, со встроенным в корпус наконечником «к хосту». Возможно и неразъёмное встраивание кабеля в устройство (например, USB-клавиатура, Web-камера, USB-мышь) , хотя стандарт запрещает это для устройств full и high speed.

Шина USB строго ориентирована, т. е. имеет понятие «главное устройство» (хост, он же USB контроллер, обычно встроен в микросхему южного моста на материнской плате) и «периферийные устройства».

Устройства могут получать питание +5 В от шины, но могут и требовать внешний источник питания. Поддерживается и дежурный режим для устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и включением по команде с шины.

USB поддерживает «горячее» подключение и отключение устройств . Это возможно благодаря увеличения длинны проводника заземляющего контакта по отношению к сигнальным. При подключении разъёма USB первыми замыкаются заземляющие контакты , потенциалы корпусов двух устройств становятся равны и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.

На логическом уровне устройство USB поддерживает транзакции приема и передачи данных. Каждый пакет каждой транзакции содержит в себе номер оконечной точки (endpoint) на устройстве. При подключении устройства драйверы в ядре ОС читают с устройства список оконечных точек и создают управляющие структуры данных для общения с каждой оконечной точкой устройства. Совокупность оконечной точки и структур данных в ядре ОС называется каналом (pipe) .

Оконечные точки , а значит, и каналы, относятся к одному из 4 классов:

  • поточный (bulk),
  • управляющий (control),
  • изохронный (isoch),
  • прерывание (interrupt).

Низкоскоростные устройства, такие, как мышь, не могут иметь изохронные и поточные каналы .

Управляющий канал предназначен для обмена с устройством короткими пакетами «вопрос-ответ». Любое устройство имеет управляющий канал 0, который позволяет программному обеспечению ОС прочитать краткую информацию об устройстве, в том числе коды производителя и модели, используемые для выбора драйвера, и список других оконечных точек.

Канал прерывания позволяет доставлять короткие пакеты и в том, и в другом направлении, без получения на них ответа/подтверждения, но с гарантией времени доставки — пакет будет доставлен не позже, чем через N миллисекунд. Например, используется в устройствах ввода (клавиатуры, мыши или джойстики).

Изохронный канал позволяет доставлять пакеты без гарантии доставки и без ответов/подтверждений, но с гарантированной скоростью доставки в N пакетов на один период шины (1 КГц у low и full speed, 8 КГц у high speed). Используется для передачи аудио- и видеоинформации.

Поточный канал дает гарантию доставки каждого пакета, поддерживает автоматическую приостановку передачи данных по нежеланию устройства (переполнение или опустошение буфера), но не дает гарантий скорости и задержки доставки. Используется, например, в принтерах и сканерах.

Время шины делится на периоды, в начале периода контроллер передает всей шине пакет «начало периода». Далее в течение периода передаются пакеты прерываний, потом изохронные в требуемом количестве, в оставшееся время в периоде передаются управляющие пакеты и в последнюю очередь поточные.

Активной стороной шины всегда является контроллер, передача пакета данных от устройства к контроллеру реализована как короткий вопрос контроллера и длинный, содержащий данные, ответ устройства. Расписание движения пакетов для каждого периода шины создается совместным усилием аппаратуры контроллера и ПО драйвера, для этого многие контроллеры используют Прямой доступ к памяти DMA (Direct Memory Access ) — режим обмена данными между устройствами или же между устройством и основной памятью, без участия Центрального Процессора (ЦП). В результате скорость передачи увеличивается, так как данные не пересылаются в ЦП и обратно.

Размер пакета для оконечной точки есть вшитая в таблицу оконечных точек устройства константа, изменению не подлежит. Он выбирается разработчиком устройства из числа тех, что поддерживаются стандартом USB.

Технические характеристики USB

Возможности, достоинства и недостантки USB:

  • Высокая скорость обмена (full-speed signaling bit rate) — 12 Мб/с;
  • Максимальная длина кабеля для высокой скорости обмена — 5 м;
  • Низкая скорость обмена (low-speed signaling bit rate) — 1.5 Мб/с;
  • Максимальная длина кабеля для низкой скорости обмена — 3 м;
  • Максимум подключенных устройств (включая размножители) — 127;
  • Возможно подключение устройств с различными скоростями обмена;
  • Не нужно устанавливать дополнительных элементов, таких как терминаторы;
  • Напряжение питания для периферийных устройств — 5 В;
  • Максимальный ток потребления на одно устройство — 500 mA.

Сигналы USB передаются по двум проводам экранированного 4-хпроводного кабеля.

Распайка разъема USB 1.0 и USB 2.0

Тип А Тип В
Вилка
(на кабеле)
Розетка
(на компьютере)
Вилка
(на кабеле)
Розетка
(на периферийном
устройстве)

Названия и функциональные назначения выводов USB 1.0 и USB 2.0

Data (передача данных) 4 GND Ground (корпус)

Недостатки USB 2.0

Хоть максимальная скорость передачи данных USB 2.0 составляет 480 Мбит/с (60 Мбайт/с), в реальной жизни достичь таких скоростей нереально (~33,5 Мбайт/сек на практике). Это объясняется большими задержками шины USB между запросом на передачу данных и собственно началом передачи. Например, шина FireWire , хотя и обладает меньшей пиковой пропускной способностью 400 Мбит/с, что на 80 Мбит/с (10 Мбайт/с) меньше, чем у USB 2.0, в реальности позволяет обеспечить бо́льшую пропускную способность для обмена данными с жёсткими дисками и другими устройствами хранения информации. В связи с этим разнообразные мобильные накопители уже давно «упираются» в недостаточную практическую пропускную способность USB 2.0.

Прислал:

Виктор Панков прислал интересную ссылку на статью, в которой подробно описаны особенности распиновки USB разъёмов для корректной зарядки различных гаджетов, ведь, не секрет, что часто гаджеты отказываются заряжаться от простого USB порта накопителя или компьютера, либо ведут себя не так, как хотелось бы.

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг, планшетов и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM-USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.

Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF, как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.

Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data- , и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Аппарат E-ten («Енот») не интересуется состоянием этих контактов, и поддержит даже простое зарядное устройство. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только если в штекере mini-USB закорочены контакты 4 и 5.

Если нет желания возиться с паяльником, можно купить кабель USB-OTG — у него в штекере mini-USB контакты 4 и 5 уже замкнуты. Но тогда ещё потребуется переходник USB AM-AM, то есть, «папа»-«папа».

Претендующее на универсальность автомобильное зарядное устройство «Ginzzu GR-4415U» и его аналоги оборудованы двумя выходными гнёздами: «HTC/Samsung» и «Apple» или «iPhone». Распиновка этих гнёзд приведена ниже.

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм:

Итак, если вы хотите переделать обычное ЗУ в USB-зарядку для телефона:

Удостоверьтесь, что устройство выдаёт около 5 вольт постоянного напряжения

Узнайте, способно ли это ЗУ дать ток не менее 500 мА

Внесите необходимые изменения в коммутацию гнезда USB-AF или штекера USB-mini/micro

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

  • Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
  • Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
  • Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
  • Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
  • Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

  1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
  • Возможность подключения больше сотни различных устройств (с учетом хабов).
  • Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
  • Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

  1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

  1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:


Заметим, что такие конвекторы совместимы только между ранними модификациями.


Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» – «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.


Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.


Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

  • А – гнездо.
  • В – штекер.
  • 1 – питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.


Обозначение:

  • А – штекер, подключаемый к гнезду на периферийных устройствах.
  • В – гнездо на периферийном устройстве.
  • 1 – контакт питания (+5 В).
  • 2 и 3 – сигнальные контакты.
  • 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.


Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

  • А – штекер.
  • В – гнездо.
  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.


Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.


Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.


На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.


Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

Проблемы с зарядкой по USB обычно появляются при использовании постороннего (не родного) зарядного устройства. Гаджет может заряжаться медленно, не полностью, а может и вовсе отказаться заряжаться. Собственно, этой проблеме и посвящена сия статья. Но сперва я должен высказать несколько важных замечаний касаемо зарядки по USB вообще.

  1. Как это ни странно, некоторые мобильные устройства вообще не поддерживают зарядку через гнездо USB mini/micro, хоть и оборудованы им. К примеру, некоторые планшеты снабжены отдельным (круглым) гнездом для подключения зарядного устройства (ЗУ ).
  2. При зарядке устройства от USB компьютера следует понимать, что порт USB способен выдать ток не более 0,5 ампера () или не более 0,9 ампера (). И если для заряда устройства требуется больший ток (1÷2 ампера), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Придётся искать ЗУ подходящей мощности.
  3. Чтобы понимать, какие вообще контакты за что отвечают в разъёмах USB и как они нумеруются, прочтите статью « ». Вкратце: первый контакт в USB это +5 вольт, а последний — «земля».

Практическая сторона вопроса заключается в том, чтобы гаджет увидел нужные ему напряжения на контактах 2 и 3, а это обеспечивается подключением различных сопротивлений между контактами USB зарядного устройства. В конце статьи приводится чертёж различных типов зарядного порта (без привязки к моделям гаджетов) с указанием напряжений на контактах 2 и 3. Там же указано, какими сопротивлениями этого можно добиться. А прямо сейчас мы посмотрим, чего ждут определённые модели гаджетов от порта зарядного устройства.

Nokia, Fly, Philips, LG, Explay, Dell Venue и многие другие устройства признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены или замкнуты резистором не более 200 Ом ▼
Закоротить контакты 2 и 3 можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель. Эту же схему поддерживает планшет Freelander PD10 Typhoon, но кроме этого ему требуется повышенное напряжение заряда, а именно — 5,3 вольта.
Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний). ▼

HTC и другие «Корейцы »: один резистор 30 кОм между +5 и перемычкой D-D+; другой резистор 10 кОм между GND и перемычкой D-D+ ▼

iPhone и прочей продукции «Apple ». От этого же порта охотно заряжается планшет Freelander PX1 . ▼

Претендующее на универсальность автомобильное зарядное устройство «Ginzzu GR-4415U » и его аналоги оборудованы двумя выходными гнёздами: «» и «Apple » или «iPhone». Распиновка этих гнёзд приведена ниже. ▼

Старая Motorola «требует» резистор 200 кОм между 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы. ▼

Аппарат E-ten («Енот») не интересуется состоянием этих контактов, и поддержит даже простое зарядное устройство. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только если в штекере mini-USB закорочены контакты 4 и 5. ▼

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм. ▼

Отдельная тема — зарядка планшетов . Как правило, планшету для заряда требуется приличный ток (1÷1,5 ампер), и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер.
Правда, некоторые модели планшетов можно медленно и печально заряжать в выключенном состоянии.
На Ютубе один парень предлагает установить в планшете 3Q перемычку между первым контактом гнезда mini/micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) зарядного гнезда. Дескать, тока от USB этому планшету хватает, просто + гнезда USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если само круглое зарядное гнездо уже раздолбано.
Напротив, если круглое гнездо в порядке, но по какой-то причине вам хочется брать питание для заряда именно от USB компьютера или зарядного устройства с таким разъёмом, то можно сделать такой переходник. ▼

Правда, к теме этой статьи он отношения не имеет.

Повторюсь, подробную информацию можно почерпнуть в статье . Здесь же приведу сводную схему напряжений на контактах USB с указанием номинала резисторов, позволяющих те или иные напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать те самые 200 Ом.

Схема кликабельна ▼

Итак, если вы хотите переделать обычное ЗУ в USB-зарядку для телефона:

  • удостоверьтесь, что устройство выдаёт около 5 вольт постоянного напряжения
  • узнайте, способно ли это ЗУ дать ток не менее 500 мА
  • внесите необходимые изменения в коммутацию гнезда USB-AF или штекера USB-mini/micro

Смежные материалы:

  • для зарядки от аккумулятора на 12 вольт
  • вольт на стабилизаторах напряжения

Обсуждение: 554 комментария

    Спасибо! Очень полезный материал.
    Купил USB Carger на 8 портов. В нем на шинах данных USB распаяны микросхемы PC5889 — по одной на два порта. Каково их назначение?

    Ответить

  1. Купил USB Charger на 8 портов. В нем на линии данных USB распаяны микросхемы PC5889 — по одной на 2 порта.
    Даташит на китайском (почти весь). Может Вы объясните назначение этих микросхем? Есть догадки, но хочется подтверждения специалиста.

    Ответить

    1. С микрухой не знаком. Похоже, это интеллектуальная система зарядки — перебирает различные типы портов, запоминает, при каком типе был максимальный ток заряда и включает именно этот тип.

      Ответить

      1. Вот аналогичное устройство, только вместо этих микрух стоят обычные резистивные делители
        https://lygte-info.dk/review/USBpower%208%20port%20usb%20charger%20YC-CDA6%20UK.html
        похоже под «яблочные» гаджеты.
        Попробую прикрепить фото своего устройства
        Спасибо за быстрый ответ и попытку помочь!

        Ответить

        1. Да, на аналогичном устройстве фиксированная кодировка портов — даже подписаны выходы (по-бытовому).

          А в устройстве из первого комментария действительно порты подстраиваются под гаджет. На первой схеме ручной перебор типов порта, на второй — автоматический.
          Дайте пожалуйста ссылку на него.

          Ответить

MicroUSB-штекеры «папа» для ремонта кабелей, 10 штук!

Стандарт MicroUSB широко распространен в современных мобильных устройствах,
а данные штекеры помогут вернуть к работе кабели зарядки/синхронизации, которые могли выйти из строя вследствие губительного влияния времени или же неаккуратных действий пользователя.

Попросили Меня как-то починить кучу кабелей USB-MicroUSB, которые «через полгода эксплуатации начинали отваливаться от планшета». Долго думал не связываться с этим хламом, хотел повесить пользователя за эти кабели, чтобы больше такие низкокачественные не покупал, но доброта, к которой приучило меня просмотренное аниме, взяла верх над горячей кавказской кровушкой — и из Китая были заказаны штекеры на замену.

При ближайшем рассмотрении кабелей, у всех дефективных штекеров была выявлена одна и та же неисправность: «ушки», которые призваны удерживать штекер в разъёме, при определённых условиях, прячутся — и кабель выпадает из гнезда. Новая патология получила название MicroUSB-шная импотенция штекеров!!!

Посылка дошла за месяц, не 4 недели по календарю, а именно месяц — 4 недели + 3 дня — долго!!!

Содержимое соответствует описанию — действительно, 10 коннекторов и пластиковых корпусов:


Коннекторы имеют выемки для фиксации в корпусах:


Материал возле контактных площадок — отдельная отсоединяющаяся деталь:


Вообще, конструкция данных штекеров сильно напоминает те, что были раньше в кабелях, но время покажет, что надёжнее. Да и поменять теперь куда проще, имея такую гору запасных. Штекер довольно длинный, что удобно для некоторых разъёмов.


Корпусяра, по сравнению с другими (зелёным и старосамсунговским), крупный:

В большинстве случаев, цветовая маркировка проводков и распиновка штекеров такая:

Единственное, что может ввести в заблуждение — в обозреваемых штекерах два контакта, с правого изображения смещены влево и белый контакт «Data-» находится по центру.


Оборудование у меня не очень, да и кабель на фото не лучший из тех, которые мне довелось «реставрировать»; уверен, у любого из Вас получится куда лучше.
Я не использовал корпуса, а залил проводки термоклеем, после чего придавил термоусадочной трубкой; длинна штекера позволила напустить термоусадку подальше, что обеспечило дополнительную прочность:


Плюс такой конструкции — в компактности,
минус — в понижении ремонтопригодности: разобрать залитый разъём, в случае обнаружения ошибки пайки, крайне проблематично.

За три месяца эксплуатации новых штекеров, ни у одного из них не было выявлено признаков импотенции!

Также добавлю, что с покупкой нового смартфона, который заряжается током 2А, найти соответствующий кабель довольно-таки сложно: из готовых, попавших под руку, подошел лишь коротенький, сантиметров 20, от Nokia.
Если у Вас нет возможности с USB-дохтором перебирать различные кабели в поисках мощного, то эти штекеры помогут изготовить его самостоятельно.

Распиновка USB разъема разных видов — советы по распайке

В наш век компьютерных технологий, смартфонов и гаджетов трудно найти такого человека, который бы не знал, что такое разъемы USB. Также практически каждый понимает и такие слова, как mini- и micro-USB разъем. Ведь подобными вещами мы пользуемся практически ежедневно, что естественно. Подобные разъемы стоят и на зарядном устройстве, и на всех периферийных устройствах компьютера.

Но что делать, если распайка отошла у основания, и нет возможности даже понять, какой цвет и на какой контакт был припаян? Вот тут уже следует применить знания, а какие, сейчас попробуем разобраться.

Распайка подобного штекера, или, иными словами, распиновка USB провода, по своей сути ничего сверхсложного в себе не несет. Разобравшись с последовательностью и цветами любой, кто может держать в руках паяльник, сможет справиться с подобной работой.

Но для начала необходимо понять, что представляет собой USB штекер.

Виды USB-штекеров

Что такое разъем USB?

По своей сути это коннектор со множеством возможностей, начиная от USB питания до передачи сложных информационных данных. Подобный кабель заменил ранее использовавшиеся варианты соединения с компьютером (порты PS/2 и т.п.). Применяется он на сегодняшний день для всех устройств, подключаемых к персональному компьютеру, будь то мышь, флешки, принтер, камера или модем, джойстик или клавиатура — кабели USB стали действительно универсальными.

Различают три вида подобных разъемов:

  • 1.1 — его предназначение — устаревшие уже периферийные устройства с возможностью передачи информации лишь в полтора мегабита в секунду. Конечно, после небольшой доработки производителем скорость передачи поднялась до 12 Мбит/сек, но с более высокоскоростными вариантами все же конкуренции он не выдержал. Еще бы, когда у компании Apple уже был разъем, поддерживающий 400 Мбит/сек. Сейчас такие виды тоже есть, но их очень мало, так как давно появились более быстрые USB провода, мини USB, да и вообще, скорость USB в жизни человека занимает особое место. Все куда-то торопятся, спешат жить, есть люди, которые практически не спят, а потому, чем быстрее скачивается информация, тем предпочтительнее коннектор, не так ли?
  • 2.0. В конце прошлого века в свет вышло второе поколение подобных разъемов. Вот тут уже производитель постарался — скорость передачи выросла почти до 500 Мбит/сек. А предназначался он, в основном, для усложненных гаджетов, вроде цифровой видеокамеры.
  • 3.0 — вот это уже действительно высокие технологии. Предельная скорость передачи данных в 5 Гбит/сек обеспечила этому USB разъему спрос, который практически свел на ноль первую и вторую версию. В третьей серии увеличено количество проводов до девяти против четырех. Однако сам коннектор не видоизменен, а потому с ним можно по-прежнему использовать виды первой и второй серий.

Обозначения при распиновке

Рассматривая схему распиновки, необходимо понимать все обозначения, которые на ней присутствуют. Обычно указываются:

Варианты USB-распиновки
  • Вид соединителя — он может быть активным (А) и пассивным (В). Пассивным называют соединение принтера, сканера и т.п. В общем разъем, который работает только на принятие информации. Через активный возможен и прием и передача данных.
  • Форма соединителя — «мама», то есть гнездо (F), и «папа» — штекер (M).
  • Размеры соединителя — обычный, mini и micro.

К примеру USB AM, то есть активный штекер USB.

Располагаться провода по цветам должны следующим образом (слева направо):

  • Провод красного цвета — плюсовой, постоянного напряжения в 5В. с максимальным током 500 миллиампер.
  • Провод белого цвета — data-
  • Провод зеленого цвета — data+
  • Провод черного цвета — этот провод является общим, «землей», «минусом». Напряжения на нем нет.

А вот mini и micro разъем включают в себя 5 проводов с таким расположением:

  • Провода красного, белого и зеленого цветов — расположены аналогично первому варианту.
  • ID — этот провод в коннекторах «В» свободен. В «А» его необходимо замкнуть на провод черного цвета.
Распайка контактов в «маме» USB 3.0

Иногда в разъеме может присутствовать отдельный провод без изоляции — это так называемая «масса», которая припаивается к корпусу.

По представленным схемам — здесь видна внешняя сторона. Для того, чтобы самостоятельно спаять штекер необходимо взять зеркальное отображение рисунка, и как наверное стало понятно, microUSB-распиновка нисколько не сложнее, чем у обычных USB-разъемов.

Кстати, если испорченные части кабеля предполагается использовать только для зарядки мобильных, удобнее будет, посмотрев на цвета проводов, припаять только черный и красный. Такого разъема вполне достаточно для телефона, заряжать его он будет. Что делать с остальными проводами? С ними не нужно производить никаких действий.

Похожие статьи: Схема контактов разъема кабеля мобильного телефона / смартфона Micro-USB

@ pinoutguide.com

Хотя во многих доступных в настоящее время устройствах и кабелях по-прежнему используются штекеры Mini-USB, разъемы Micro-USB получили широкое распространение и наиболее широко используются. Более тонкие микроразъемы заменили мини-штекеры в новых устройствах, включая смартфоны, персональные цифровые помощники и камеры. Группа операторов сотовой связи Open Mobile Terminal Platform (OMTP) одобрила Micro-USB в качестве стандартного разъема для передачи данных и питания мобильных устройств, а в 2009 году он был принят почти всеми производителями сотовых телефонов в качестве стандартного порта для зарядки.В настоящее время разъем Micro-USB начинает вытесняться разъемом USB type-C.

Штырь Имя Цвет кабеля Описание
1 VCC Красный +5 В постоянного тока
2 D- Белый Данные —
3 D + зеленый Данные +
4 ID Может быть нормально замкнутым, заземленным или использоваться в качестве индикатора наличия подключенного устройства (закорочен на массу с помощью резистора)
5 GND Черный Земля

Распиновка сигналов USB

USB — это последовательная шина.Он использует 4 экранированных провода: два для питания (+ 5 В и GND) и два для дифференциальных сигналов данных (помечены как D + и D- в распиновке). Схема кодирования NRZI (Non Return to Zero Invert), используемая для отправки данных с полем синхронизации для синхронизации часов хоста и приемника. В USB-кабеле для передачи данных сигналы Data + и Data- передаются по витой паре. Прекращение не требуется. Полудуплексная дифференциальная сигнализация помогает бороться с эффектами электромагнитного шума на более длинных линиях. Вопреки распространенному мнению, D + и D- действуют вместе; они не являются отдельными симплексными соединениями.

Объяснение различий между Mini USB, Micro USB и USB-C — Поставщики памяти

USB-кабели, шнуры и порты в настоящее время распространены повсеместно. Вы, вероятно, знакомы с различными функциями USB, так как USB-разъемы необходимы для зарядки большинства телефонов. Они также часто используются в других приложениях, например, в USB-накопителях.

Что вы могли не знать, так это то, что существует множество других типов USB, помимо традиционного прямоугольного. Разъемы Mini USB, micro USB и USB типа C используются по разным причинам.Будь то зарядка, подключение устройств или просто загрузка данных, вам нужно знать, какое из них использовать.

Вероятно, вы тоже сталкивались с этими типами USB в тот или иной момент. Вы, вероятно, даже не узнали, что они связаны с USB. Но как отличить разъемы micro от mini USB (и разъемы типа C) и какие функциональные возможности они предлагают?

Какие типы разъемов USB?

Прежде всего, важно понять, что такое тип разъема USB.Многие люди, читая это, могут спросить себя: «А есть ли еще типы USB-разъемов?» Ответ, конечно, положительный.

Самый узнаваемый тип USB-разъема (прямоугольный, упомянутый выше) известен как «Тип А». Он существует с 90-х годов, и вы, несомненно, когда-нибудь сталкивались с этими USB-устройствами.

Как следует из названия, мини- и микро-USB-разъемы меньше обычного USB-разъема типа A. Они были представлены на рынке в 2005 и 2007 годах соответственно.Оба в основном использовались для зарядки мобильных телефонов и других устройств, таких как камеры, но их также можно использовать для передачи данных.

Разъемы

типа C также меньше, чем их стандартные аналоги типа A, но по сути они представляют собой обновленную версию разъема типа A. Соединители типа C могут выгружать и выгружать данные одновременно, что отсутствует в соединителях типа A.

Возможно, вы также заметили, что мы, кажется, пропустили любое обсуждение разъемов типа B.Эти квадратные разъемы существуют, но в основном они используются для подключения таких устройств, как принтеры или копировальные машины, к компьютерам или другим устройствам.

Также для наглядности стоит упомянуть кабель «Lightning». Разъемы Lightning — это фирменный вариант зарядки Apple, хотя они не относятся к категории USB. Они тонкие и маленькие, как разъемы micro и mini USB, но это не одно и то же, и они совместимы только с устройствами Apple.

Теперь, когда мы разобрались с этим, давайте взглянем на некоторые особенности.

Micro USB против Mini USB

В чем разница между микро-USB и мини-USB? Давайте сначала обсудим самую раннюю версию: mini USB. Мини-USB был представлен в 2005 году и был одной из первых миниатюрных форм USB, выпущенных на рынок. Он имеет форму наковальни и имеет 5-контактный разъем.

Изначально mini USB использовался для множества устройств, включая mp3-плееры, цифровые камеры и мобильные телефоны (включая устройства Blackberry, Motorola и HTC).Хотя он был не таким мощным, как оригинальный разъем типа A, mini USB хвалили за свой удобный небольшой размер — около 3 x 7 мм. Он также имеет 5000 циклов подключения-отключения, что означает, что его можно включать и отключать 5000 раз, прежде чем он изнашивается.

Микро-USB, напротив, был выпущен двумя годами позже и улучшил как функциональность, так и удобство мини-USB. Во-первых, микро-USB также имеет пять контактов, но его пятый контакт (получивший название «ID-контакт») функционирует как разъем типа A и B, обеспечивая более широкие возможности.Контактный разъем мини-USB, напротив, практически не выполняет никаких функций.

Micro USB также меньше по размеру, примерно 6,85 x 1,8 мм, и имеет другую форму с закругленным верхом и плоским дном. Он более надежен, рассчитан на 10 000 циклов подключения-отключения и обеспечивает более высокую скорость передачи данных — около 480 мегабит в секунду. Порты Micro USB часто встречаются на мобильных телефонах и планшетах Android, а также на многих других устройствах, в том числе:

  • Цифровые фотоаппараты
  • GPS-устройства
  • Контроллеры для видеоигр

В дополнение ко всему этому, микро-USB поддерживают USB On The Go (USB OTG), который позволяет смартфонам или планшетам работать в качестве хоста для таких аксессуаров, как мышь, клавиатура или USB-накопитель.По сути, вы можете подключаться к внешним устройствам и использовать их на своем смартфоне или планшете. На мини-USB такой опции нет.

После всего этого вы можете подумать, что споры между микро и мини USB носят несколько односторонний характер, и вы не ошибетесь. Технология Mini USB технически считается «устаревшей». Это причудливый способ сказать, что его все еще можно использовать, но производители не рекомендуют его, потому что он функционально устарел по сравнению с технологией micro USB.

Тем не менее, некоторые продукты по-прежнему имеют порт и разъем для мини-USB, что позволяет этой опции не стать полностью устаревшей.

А как насчет USB типа C?

USB Type C (также называемый просто USB-C) считается наследником оригинального USB Type A. Большинство прогнозистов полагают, что USB Type A, который мы все знаем и любим, будет практически прекращен в ближайшие 5 лет. до 10 лет.

На данный момент, однако, разъемы USB Type C все еще относительно редки. Вы можете найти их на тонких ноутбуках, некоторых телефонах Android, контроллерах для видеоигр и многих других устройствах. Но большинство людей по-прежнему признают Type A действующим чемпионом USB.

Итак, есть ли сравнение, когда дело доходит до матча «micro USB vs USB C»? В некотором смысле есть. Оба кабеля часто оснащены одним и тем же разъемом на обеих сторонах кабеля, а это значит, что вам больше не придется возиться со шнурами. Формы разъема выглядят примерно одинаково, но USB Type C более овальный, и его можно подключать в любом направлении.

На этом большинство сравнений заканчивается. Предполагается, что USB Type C станет вундеркиндом технологии USB. Теоретически он может заменить целый ряд соединительных кабелей, включая:

  • Кабели для принтера
  • Кабели для зарядки ноутбука
  • Кабели для цифровых фотоаппаратов
  • Кабели HDMI
  • Кабели для зарядки смартфонов
  • Кабели игровой консоли
  • Кабели для сканера и факса

Кабели micro USB могут многое сделать, но так далеко не дойдут.Говоря более техническим языком, разъемы USB-C имеют скорость передачи от 5 до 10 гигабит в секунду и могут обеспечивать мощность зарядки 100 Вт в любой момент времени. Многие телефоны Android уже используют USB Type-C в качестве способа зарядки.

Конечно, многие смартфоны и другие устройства все еще используют порты micro USB. Также будет справедливо сказать, что USB Type C прижился не так быстро, как ожидали некоторые эксперты. Итак, очевидно, что у обоих есть свои преимущества.

Рекламная продукция, связанная с USB

Вам может быть интересно, какое отношение все это к вам имеет.Есть много рекламных продуктов, в которых используются USB-порты или разъемы. Если вы хотите произвести впечатление на свою целевую аудиторию, вы можете выбрать наиболее подходящий для них вариант. Вот несколько вещей, связанных с USB, которые вы можете использовать в качестве рекламных продуктов.

Силовые банки

Безусловно, павербанки — одни из самых актуальных рекламных товаров на рынке. Согласно исследованию Advertising Speciality Institute 2019 года, они обеспечивают около 900 показов на протяжении всей своей жизни. Powerbank просто предоставляет решение для мобильной зарядки, в котором отчаянно нуждается большинство людей.

На iPromo также доступно множество различных моделей. Например, портативное зарядное устройство Volta Power Bank обеспечивает мощность 10 000 мАч и имеет два стандартных порта USB и порт micro USB. Если у вас есть такая аудитория, которой могут потребоваться возможности зарядки USB Type C, у нас есть еще одна модель емкостью 4000 мАч, которая имеет как USB-C, так и порт micro USB

.

Кроме того, если вы хотите полностью избавиться от путаницы с типами USB, вы можете просто выбрать портативное зарядное устройство 4-в-1 Flip 4000 мАч.Он имеет стандартный порт USB, порт типа C, порт micro USB и порт для кабеля Lightning для загрузки.

Зарядные кабели

Что заставляет power bank (или любое другое зарядное устройство) функционировать? Кабели для зарядки. Если вы не уверены, какой тип телефонов или устройств есть у вашей целевой аудитории, используйте кабели для зарядки. У наших друзей из iPromo есть вариант 4-в-1, в котором даже есть кабель mini USB, а также вариант 3-в-1. Зарядные кабели всегда изнашиваются или теряются, и вы, безусловно, можете помочь своим потенциальным клиентам в этом отношении.

Флэш-накопители USB

Флеш-накопители

— это удобный маркетинговый инструмент и просто отличный подарок. Большинство флэш-накопителей поставляются со стандартным прямоугольным разъемом USB, но есть модели, которые предлагают и то, и другое. Поскольку разъемы USB Type C не достигли популярности своих предшественников, всегда рекомендуется предлагать оба варианта с флеш-накопителями.

USB-накопители

Type A / Type C обычно представляют собой двухголовых монстров. Например, USB-накопитель C-Spin Type-C имеет разъем типа A с одной стороны и разъем типа C с другой, и вы можете просто повернуть устройство, чтобы выбрать нужный тип разъема.

Заключение

Если вы хотите подарить своим клиентам бесплатные подарки, связанные с USB, неплохо знать, какую версию USB они будут использовать чаще всего. Если у вас есть какие-либо вопросы или вы хотите заказать какие-либо устройства mini USB, micro USB или Type C USB, свяжитесь со специалистом по продвижению сегодня.

Приобрести прочный дешевый высококачественный микро-USB с распиновкой Сертифицированные продукты

Получите самые выгодные предложения. Распиновка micro usb на Alibaba.com сегодня. Эти электрические аксессуары имеют штекерную и женскую стороны, которые подключаются либо к постоянным, либо к временным соединениям.. Распиновка micro usb жизненно важна и увеличивает производственный процесс. Они обеспечивают массовые подключения и плавную производительность. Эти аксессуары обеспечивают фильтрацию электромагнитных и радиопомех на соединении. Они обеспечивают бесперебойное электрическое подключение и легко модернизируются в соответствии с предпочтениями пользователя.

Эти аксессуары эффективны и водонепроницаемы. Они защищают электрические соединения от воздействия воды. Эти. Распиновка micro usb широко распространена на Alibaba.com по доступным ценам. Они выдерживают высокое напряжение валют и обеспечивают защиту пользователя. У них есть несколько возможностей подключения, что делает их универсальными, поскольку они подходят для разных проводов и вариантов подключения. Эти аксессуары устойчивы к изоляции и безвредны для окружающей среды. Покрытие из материала корпуса обеспечивает пожаробезопасность в случае сбоя в электросети. Они обладают противовзрывными свойствами и не подвержены коррозии благодаря прочному гальваническому покрытию.

Распиновка micro usb экономична и может быть использована повторно.У них очень высокая совместимость, обеспечивающая эффективное соединение. Они легко соединяются и имеют конструкцию скольжения и блокировки. Такой дизайн делает их безопасными и удобными в использовании. Они настраиваются в соответствии с предпочтениями пользователя и имеют несколько циклов включения и выключения. Они удобны в обращении и обеспечивают гибкость подключения. Аксессуары обеспечивают маслостойкость и влагостойкость, сохраняя соединение в чистоте.

Alibaba.com предлагает широкий выбор высококачественных товаров. Распиновка micro usb вариантов.Они долговечны и делают электрические соединения более безопасными и организованными. Получите лучшие варианты от проверенных поставщиков и производителей по всему миру.

Facebook

Ini adalah cache tentang bagaimana cara mengenal USB Untuk berbagai keperluan dan bagaimana pula carambuatnya secara DIY янь админ админ админ амбил мелауи Google ‘untuk http://gadgetlocker.co/schematics/female-usb-wiringtml-diagram . Bagi sobat BK yang tidak bisambuka halaman tersebut bisa coba unduh Versi PDF yang sudah admin siapkan disini

Электрические схемы Схема

Электрические схемы Схема

Главная Женский Usb Схема подключения

Женский Usb Схема подключения

Женский Usb Схема подключения

Женский Usb Схема подключения

ЖенскийBattle on Jun 22, 2018Схема подключения женского USB-портаСхема подключения женского USB-разъема Rj45Схема подключения женского разъема USBСхема подключения женского разъема USBСхема подключения женского кабеля USB к Rj45Схема подключения USB-разъема к мужчинеСхема подключения USB-адаптера к розетке DiagramCat 5 Схема подключения клавиатуры PS 2Схема подключения мини-USBСхема подключения микро-USBСхема подключения USB-кабеляСхема подключения USB к RJ45

📷 Распиновка USB, подключение и принцип работы! Схема подключения USB-разъема Подключение USB-разъема Подключение проводов через USB-порт Распиновка питания USB-разъема Схема подключения USB-разъема Женский USB-разъем Схема подключения

Схема расположения выводов USB-разъема @ Распиновка Ru Схема подключения USB-разъема Разъем USB-разъема Схема подключения USB-разъема № 2 Распиновка USB-разъема Схема подключения USB-розетки Схема подключения USB-разъема

📷USB Тип A, розетка Руководство по подключению Изучите Sparkfun Com Схема подключения Micro Usb Подключение USB-разъема Usb Тип A Разъем розетки USB-разъем питания Распиновка USB-розетки Схема подключения розетки USB-разъема Схема подключения USB-разъема с разъемом

📷Монтажный разъем Micro Usb Штекерный разъем Youtube Micro Usb Схема подключения USB-штекер Проводка Электрический разъем Micro Usb Штекерный разъем USB-питание Распиновка USB-штекер Схема подключения розетки Usb Схема подключения

📷Pololu Usb Micro B Connector Breakout Board Micro Usb Схема подключения USB-штекер Подключение USB-разъема Micro B Разъемная плата USB-разъем питания Распиновка USB-розетка Схема подключения розетки USB-Wi кольцевая диаграмма

📷USB-порт Схема Схема подключения База данных Схема подключения Micro USB-разъем Подключение USB-разъема Назначение контактов USB, подключение и принцип работы! Схема подключения USB к последовательному порту USB-разъем питания Распиновка USB-разъема Схема подключения разъема USB-разъема Схема подключения USB-разъема

📷Как установить дополнительный USB-порт 05 в заводском стиле. Провода должны быть припаяны к следующим контактам (внимательно посмотрите на разъем перед выводом питания USB. Схема подключения USB-разъема, розетки USB-разъема Схема подключения USB-разъема

📷Usb Wikipedia Схема подключения Micro-USB-разъема Схема подключения USB-разъема Женский USB-разъем # 8 USB Распиновка питания USB-штекер Схема подключения розетки Usb Схема подключения

📷Уникальная электрическая схема Micro Usb Схема подключения Micro Usb Схема подключения USB-разъема Уникальная электрическая схема Micro Usb Схема расположения контактов USB Power Pinout USB Схема подключения гнездового разъема USB-разъема Схема подключения

📷USB B Схема подключения Micro-USB-разъема USB-разъем Электропроводка Usb-кабеля Схема подключения проводов @ Pinoutguide Com Micro Usb Электропроводка Usb B Схема подключения USB-питания Схема подключения USB-разъема Женский USB-кабель Схема подключения USB-разъема

📷Типы компьютерных портов и их функции Svanews Micro Usb Схема подключения USB-разъем Подключение Usb A Этот тип вилки чаще всего встречается на кабелях, которые постоянно подключены к устройству, например, на кабеле, соединяющем клавиатуру или USB-разъем питания. Распиновка USB-розетка Схема подключения розетки Схема подключения USB-разъема

📷Микро-USB-разъем Распиновка Компонент Sparkfun Electronics Схема подключения Micro Usb Схема подключения USB-разъема Женский Usb-схема # 12 Распиновка USB-питания Схема подключения USB-разъема Женский Usb-схема подключения

📷Известная Передняя Схема подключения Usb Современная электрическая и Micro Usb Схема подключения USB-разъем Электропроводка Известная передняя схема подключения USB-порта Современная электрическая схема и схемы на USB-разъеме питания USB-разъем Схема подключения USB-разъема Женский U Схема подключения sb

📷Схема подключения USB Новая схема подключения USB-разъема Схема подключения Micro USB-разъем Схема подключения USB-разъема Схема подключения USB-разъема Новая схема подключения USB-разъема Схема подключения разъема USB-разъема Схема подключения USB-разъема Назначение выводов питания USB-разъема Схема подключения разъема USB-разъема USB-разъема Схема подключения

📷Схема подключения Micro Usb Свежие схемы Контактный штырь Гнездо Micro Usb Схема подключения USB-разъема Схема подключения USB-разъема Схема подключения Micro Usb Свежие схемы Контактный штырьковый разъем Micro USB-гнездовой вывод Схема подключения Схема подключения USB-разъема питания Схема подключения USB-штекера Схема подключения USB-разъема с гнездом

📷Схема подключения для USB-штекера Схема подключения Micro-USB-разъема Схема подключения USB-штекера Схема подключения USB-штекера Tryit Me Usb Pinout Схема подключения Usb и для штекера USB-разъем питания Схема подключения USB-разъема Женский Usb Схема подключения

📷USB Гнездо Подключение камеры Хакерская схема Micro Usb Схема подключения USB-штекер Wirin g Я полагаю, что это сверху, куда будет вставлен мужской адаптер, проще всего показать, откуда под этим углом выходит каждый провод. Распиновка питания USB. Схема подключения женского разъема USB. Схема подключения разъема USB

📷Как сделать Сделайте кабель USB Otg Схема подключения USB-разъема Схема подключения USB-разъема Гнездо Usb Схема подключения # 18 Схема подключения USB-разъема USB-разъема Схема подключения разъема USB-разъема Схема подключения разъема USB-разъема

📷Разводка разъема Micro Usb Kenjenn Относительно схемы контактов Micro Usb Схема подключения Micro Usb USB Схема подключения разъема Micro Usb, розетка Kenjenn относительно схемы расположения контактов разъема Micro Usb Распиновка питания USB Схема подключения разъема USB, розетка Схема подключения USB-разъема

📷Как подключить внутренний USB 2 0 кард-ридер в старых ПК? Videohelp Схема подключения USB-разъема Подключение USB-разъема и вот как выглядит средний USB-разъем материнской платы Распиновка питания USB Схема подключения USB-разъема Женский USB-кабель Схема подключения

نظمة الطاقة الشمسية Сделайте свое собственное мобильное зарядное устройство на солнечной батарее Схема подключения Micro USB Подключение USB-штекера Разъем USB-разъема Распиновка питания USB Схема подключения USB-штекера Женский USB-кабель-удлинитель

📷Удлинительный кабель USB DIY Схема подключения Micro USB-штекера Изображение подключения USB-разъема Знать распиновку USB-разъема питания Схема подключения USB-разъема Схема подключения USB-разъема с розеткой

📷Usb Rj45 Схема подключения База данных Схема подключения Micro Usb Схема подключения USB-штекера Схема подключения камеры Ssc Схема подключения Rj12 Схема подключения USB-разъема Rj45 Схема подключения USB-питания Распиновка выводов USB-разъема Схема подключения USB-разъема Женский USB-разъем Схема подключения

📷Руководство] Самая маленькая Micro Usb Otg к Usb Ad Nexus 7 Схема подключения Micro Usb USB Подключение разъема [руководство] Diy Самый маленький Micro Usb Otg To Usb Ad Nexus 7 Распиновка питания USB Схема подключения USB-разъема Женский USB-разъем Схема подключения USB-разъема

📷Схема подключения Женский Usb-кабель Схема кабеля и Ps2 до Volovets Схема подключения Micro Usb USB-разъем Схема электрических соединений Схема подключения USB-кабеля с гнездом USB и Ps2 на USB Схема расположения выводов питания USB-штекер Схема подключения с гнездом USB-разъема Схема подключения USB-кабеля

Схема подключения USB-кабеля Информация Bestharleylinks Схема подключения Micro USB-разъема Подключение USB-штекера Схема подключения USB-разъема Smartproxyfo Вывод питания USB Smartproxyfo Схема подключения USB-розетки Схема подключения USB-разъема

📷Ваш лучший совет по перемонтажу USB-гарнитуры, пожалуйста, Форум Videohelp Схема подключения Micro Usb Подключение USB-разъема Щелкните изображение, чтобы увеличить Ve Имя rsion Usb Женский Вид Jpg 5797 Размер Распиновка USB-разъема Схема подключения USB-разъема Женский Usb Схема подключения

📷Открытые схемы 50n1c 3oom W0rld Схема подключения Micro Usb Подключение USB-разъема Женский USB-разъем Схема подключения # 29 Распиновка USB-разъема USB-разъема Проводка Схема штекера Схема подключения USB-разъема с гнездом

📷Otg-кабель (в дороге) Кабель Micro-Usb Схема подключения USB-штекер Изображение проводки У меня был старый USB-кабель для сотового телефона и гнездовой разъем USB-разъем Разводка контактов питания USB-разъема Женский штекер-штекер Схема Схема подключения USB-разъема с розеткой

📷Android On The Go @ Nordin’s Bits N штук Схема подключения Micro USB-разъема Схема подключения USB-разъема Схема подключения USB-кабеля Назначение USB-питания Схема подключения USB-разъема-разъема Схема подключения разъема USB-разъема

📷 Распиновка разъема Micro Usb, потому что все ужасно Никогда не прекращайте строить Схема подключения Micro Usb Подключение разъема USB Подключение разъема питания Micro Usb Схема подключения USB-разъема питания USB-гнездо Подключение Pl Схема ug Схема подключения USB-разъема, розетка

📷Подключение источника питания USB-разъема Y Электротехника Схема подключения USB-разъема Схема подключения Y-кабеля USB-разъема Назначение выводов питания USB Схема подключения разъема USB-разъема Схема подключения USB-разъема

📷 Схема подключения USB B Схема подключения Micro Usb Схема подключения USB-штекера Схема подключения USB-кабеля Схема подключения кабеля Usb 3 0 Цветная схема подключения Micro Usb Мобильный телефон USB-разъем питания Распиновка USB-розетки Схема подключения разъема USB-разъема Схема подключения USB-разъема

📷 Роскошная проводка Micro Usb Схема проводки Схема подключения Micro Usb Схема подключения USB-разъема Схема подключения Micro Usb Свежий USB-разъем питания Распиновка USB-разъема Схема подключения USB-разъема Женский Usb Схема подключения

📷USB 3 0 Схема расположения выводов разъема Pinoutguide Com Best Of Micro Usb Схема подключения Micro Usb Разъем USB Подключение Разъем USB 3 0 Схема расположения выводов Pinoutguide Com Best Of Micro Usb Схема подключения USB P Распиновка USB-разъема Схема подключения USB-разъема Женский Схема подключения USB-разъема

📷Usb3 0 Схема расположения выводов Usb-распиновка Техника Электрика и электроника Схема подключения USB-разъема Usb3 0 Схема расположения выводов Usb Распиновка USB-разъема питания Схема подключения USB-разъема Женский Схема подключения USB-разъема

📷File Mhl Схема подключения Micro Usb Hdmi Svg Wikimedia Commons Схема подключения Micro Usb Подключение USB-разъема Другие разрешения 316 × 240 пикселей 631 × 480 пикселей Распиновка разъема питания USB Схема подключения USB-разъема Женский Схема подключения USB-разъема

📷Схема подключения Micro Usb Лучшая распиновка для USB на схеме подключения для Micro Usb Схема подключения USB-разъема Схема подключения Micro Usb Новая схема подключения Micro Usb для HDMI Gender Changer •

📷Помощь! Оригинальный порт Xbox для USB Разгон Сеть Разгонная схема подключения Micro Usb Разъем USB Подключение Www Ebay Com Itm Женский Контроллер геймпада Xbox к ПК Usb Кабель адаптера Directx Converter Шнур 380502011613? Pt = video_games_accessories & hash = Распиновка питания USB Схема подключения разъема USB Женский Схема подключения USB

📷Заказать кабель USB Otg? Нет, давайте просто сделаем один Blackberry Форумы Схема подключения Micro Usb Разъем USB Порядок подключения Кабель USB Otg? Нет, давайте просто сделаем один USB-разъем питания USB-разъем Схема подключения USB-разъема Женский USB-разъем Схема подключения

📷Уникальная схема подключения Micro Usb Схема подключения Micro-Usb Схема подключения USB-разъема Usb Мини-разъем питания Распиновка USB-разъема Схема подключения разъема USB-разъема Схема подключения USB-гнезда

📷Бесплатные гнездовые USB-разъемы Схема подключения USB-разъема Изображение подключения разъема USB-разъема Разъем USB-разъема Назначение выводов питания USB-разъема Схема подключения гнездового USB-разъема Схема подключения USB-гнездового разъема

📷Схема подключения Micro Usb Разъемы Cat6 Кабель Cat Разъем Ethernet Разъем Micro Usb Схема подключения Разъем USB Схема проводки Micro Usb Разъемы Cat6 Подключение кабеля Ethernet Разъем Cat6 970×1430 и гнездовой разъем Разъем питания USB Схема подключения розетки USB Схема подключения розетки Usb

📷Rj45 To Usb Pinout Схема подключения Вдохновляющая схема подключения к гнезду Micro Usb Схема подключения USB-штекер Подключение Rj45 к Usb Распиновка Схема подключения Вдохновляющая схема подключения к последовательному порту модульного адаптера с гнездом внутри Rj45 Назначение выводов USB Схема подключения USB-разъема питания Схема подключения USB-разъема с гнездом USB-разъема Схема подключения USB-разъема с гнездом

📷Картинки цветового кода кабеля USB-мыши Все, что вам нужно для подключения Micro Usb Схема подключения USB-разъема Удивительная электрическая схема USB-разъема Изображения Best Image Diagram Распиновка питания USB Схема подключения USB-разъема Женский USB-разъем Схема подключения USB-разъема

📷Схема подключения Micro Usb Wellread Me Схема подключения Micro Usb Схема подключения USB-разъема Micro Usb Схема подключения USB Power Распиновка USB-розетка Схема подключения розетки Схема подключения USB-разъема

📷Схема подключения последовательного порта к USB Best Of Webtor Me Схема подключения Micro USB-разъема Схема подключения USB-разъема Последовательный порт к Usb Схема подключения Лучшая схема питания USB-разъема Схема подключения USB-разъема Женский Схема подключения USB

📷Ps2 Схема подключения мыши к USB для Gooddy Org и Webtor Me In сбоку Схема подключения Micro Usb Подключение USB-разъема Схема подключения мыши PS2 к USB-разъему для Gooddy Org и Webtor Me Внутри USB-питание Распиновка USB-разъема Схема подключения разъема USB-разъема Схема подключения USB-разъема

📷 Схема расположения контактов зарядного мини-кабеля USB @ Pinoutguide Com Micro Usb Схема подключения USB-штекер Схема подключения мини-USB-кабеля для зарядки Схема подключения питания USB USB-штекер Схема подключения USB-штекера Схема подключения USB-разъема

📷Схема подключения USB-разъема к аудиоразъему Схема подключения USB-разъема Canopi Me Micro Usb-разъема Разъем USB-разъема Mm-штекер Стерео аудио штекер К Схема подключения USB-разъема с разъемом питания USB Схема подключения разъема USB-разъема Схема подключения USB-разъема с разъемом

Схема подключения USB-разъема Mini-B

Схема подключения разъема Mini-USB к USB-разъему

Схема подключения USB-разъемов с разъемом Описание

Схема подключения USB-разъема с гнездом для сборки компьютера, который раньше был сложным процессом, во многих случаях есть постоянный внутренний интерфейс. Конечная проводка, которая может быть проблемой позже, прежде чем мы начнем собирать другие части, мы собираемся установить блок питания, а затем установить корпус, обогреватели сидений были хорошо рассмотрены моей женщиной, чьи последние записанные слова были долгое время считывателями ttac или передним колесом Любители дисковода Malibu, что это за диаграмма Венна, вспомнят, что это поколение malibu

Схема контактов USB USB-схема подключения USB-разъема, розетки USB-разъем Lightning USB-розетка Схема подключения USB Схема расположения выводов USB-разъема PS2 Схема проводов штекерного разъема Кабель для передачи данных Женский разъем RJ45 Схема подключения Схема клавиатуры Схема подключения USB Разводка USB-разъема Схема подключения USB-разъема Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к корпусу CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, нового вспомогательного оборудования и т. д.

Схема подключения USB-разъема с гнездом Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / частей установки (в виде символов) и соединений.

Схема подключения USB-разъема с гнездом На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.Схема подключения USB-соединения Схема подключения мини-USB-контроллера Схема подключения контроллера USB к PS2 Порт микро-USB внешняя проводка гнездовой разъем USB-RJ45 Схема подключения гнездовой разъем USB-крышки PS 2-схема подключения клавиатуры гнездовой разъем mini-B USB-схема припоя

Руководство по USB-разъему — Руководство по USB Кабели

Универсальная последовательная шина

(USB) была разработана в 1990-х годах с целью упростить соединение между компьютерами и периферийными устройствами. Он стал широко популярным благодаря совместимости со многими платформами и операционными системами, низкой стоимости внедрения и простоте использования.Большинство компьютеров, которые производятся сегодня, оснащены несколькими портами USB, и интерфейс USB является предпочтительным для большинства домашних и офисных периферийных устройств, включая принтеры, камеры, модемы и портативные запоминающие устройства.

Стандарты

USB разрабатываются и поддерживаются отраслевым органом, называемым Форумом разработчиков USB (USB-IF). В своей исходной спецификации USB определял только два типа разъемов: A и B. Изменения в спецификации и требования к производителям расширили диапазон разъемов, используемых для USB-устройств, но большинство USB-продуктов по-прежнему используют эти интерфейсы разъемов A и B.

USB A-типа

Имеющийся на хост-контроллерах в компьютерах и концентраторах, разъем A-типа представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение на месте за счет трения, что позволяет пользователям очень легко подключаться и отключаться. Вместо круглых контактов в разъеме используются плоские контакты, которые очень хорошо выдерживают длительное прикрепление и снятие. Разъем A-socket обеспечивает «нисходящее» соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах.Он не был предназначен для использования в качестве «восходящего» разъема на периферийном устройстве. Это очень важно, потому что хост-контроллер или концентратор предназначен для подачи питания 5 В постоянного тока на один из контактов USB. Хотя это не так часто, кабели A-A используются для подключения USB-устройств с женским портом A-style к ПК или другому USB-устройству, а также для передачи данных между двумя компьютерными системами. Примечание. Обычно кабель A-A не предназначен для соединения двух компьютеров вместе или для подключения концентратора USB между двумя компьютерами. Это может нанести непоправимый ущерб вашим компьютерам и даже стать причиной возгорания.Перед использованием кабеля A-A для передачи данных проконсультируйтесь с производителем.

USB тип B

Разъем B-типа предназначен для использования с периферийными устройствами USB. Интерфейс B-стиля имеет квадратную форму и имеет слегка скошенные углы на верхних концах разъема. Как и разъем A, он использует трение корпуса разъема, чтобы оставаться на месте. B-socket — это восходящий разъем, который используется только на периферийных устройствах. По этой причине для большинства USB-приложений требуется кабель A-B.

USB-порт C-типа

Разъем USB-C или USB Type-C — это новейший разъем USB на рынке. Разъем USB-C имеет двустороннюю / симметричную конструкцию и может быть подключен к любому устройству USB-C любым концом. Кабель USB-C может передавать сигналы USB 3.1, USB 3.0, USB 2.0 и USB 1.1. USB-C обычно сочетается с USB-A, USB-B, USB Micro-B и другими разъемами USB при поддержке предыдущих версий спецификации USB. USB-C можно адаптировать для работы с каждым из этих устаревших разъемов.При подключении двух устройств USB 3.1 кабель USB-C будет поддерживать скорость передачи данных, вдвое превышающую скорость существующей технологии USB (до 10 Гбит / с), улучшенную подачу мощности до 20 В, 5 А и 100 Вт для питание и зарядка, а также встроенная поддержка видео DisplayPort и четырехканального звука (динамик и микрофон).

Микро-USB B

Признанный USB-IF, этот разъем также можно найти на новых мобильных устройствах, таких как мобильные телефоны, устройства GPS, КПК и цифровые камеры.Micro-USB B обеспечивает подключение к USB Mini-b физически меньшего размера, но при этом поддерживает высокую скорость передачи данных 480 Мбит / с и функции On-The-Go. Подключение можно легко определить по розетке черного цвета и компактной 5-контактной конструкции.

USB Mini-b (5-контактный)

Одним из недостатков разъема B-типа является его размер, который составляет почти полдюйма с каждой стороны. Это сделало интерфейс B-стиля непригодным для многих компактных персональных электронных устройств, таких как КПК, цифровые камеры и мобильные телефоны.В результате многие производители устройств начали миниатюризацию разъемов USB с помощью этого Mini-b. Этот 5-контактный разъем Mini-b является самым популярным типом разъема Mini-b и единственным, признанным USB-IF. По умолчанию предполагается, что кабель Mini-b имеет 5 контактов. Этот разъем довольно маленький, примерно две трети ширины разъема A-типа. Он также предназначен для использования в новом стандарте USB On-The-Go, который позволяет периферийным устройствам связываться с присутствием хост-контроллера.

USB Mini-b (4-контактный)

Вместо типичного 5-контактного Mini-b этот неофициальный разъем используется во многих цифровых камерах, особенно в некоторых моделях Kodak ® . Он напоминает по форме стандартный соединитель типа B со скошенными углами; однако он намного меньше по размеру.

USB 3.0, тип A

Известный как «SuperSpeed», этот разъем A-типа обычно используется на хост-контроллерах в компьютерах и концентраторах. Разъем A-типа представляет собой плоский прямоугольный интерфейс.Этот интерфейс удерживает соединение на месте за счет трения, что позволяет пользователям очень легко подключаться и отключаться. Вместо круглых контактов в разъеме используются плоские контакты, которые очень хорошо выдерживают длительное прикрепление и снятие. Разъем A-socket обеспечивает «нисходящее» соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Этот разъем аналогичен по размеру и форме разъему A-типа, используемому в приложениях USB 2.0 и USB 1.1. Однако USB 3.0 A-типа имеет дополнительные контакты, которых нет в USB 2.0 и USB 1.1 A-типа. Разъем USB 3.0 предназначен для приложений USB SuperSpeed; однако он будет передавать данные от более медленных соединений и обратно совместим с портами USB 2.0. Разъемы USB 3.0 A часто имеют синий цвет, что помогает отличить их от предыдущих версий.

USB 3.0 тип B

Разъем USB 3.0 B-Type находится на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания в приложениях USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с USB 2.0 или USB 1.1 устройства; однако устройства USB 3.0 с этим типом подключения могут принимать кабели предыдущих версий USB 2.0 и 1.1.

USB 3.0 Micro B

Разъем USB 3.0 Micro B находится на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания в приложениях USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1.

Микро-USB AB

Разработанный исключительно для устройств USB On-The-Go, этот универсальный разъем может принимать кабельное соединение Micro-USB A или Micro-USB B.Этот интерфейс легко узнать по розетке серого цвета и компактной 5-контактной конструкции. Этот тип разъема существует только как розетка для устройств On-The-Go и не может существовать на кабеле.

Микро-USB A

Признанный USB-IF, этот разъем можно найти на новых мобильных устройствах, таких как мобильные телефоны, устройства GPS, КПК и цифровые камеры. Micro-USB A обеспечивает подключение к USB Mini-b физически меньшего размера, но при этом поддерживает высокую скорость передачи данных 480 Мбит / с и функции On-The-Go.Подключение можно легко определить по розетке белого цвета и компактной 5-контактной конструкции.

USB Mini-b (Fuji

® )

Это еще один неофициальный разъем, который также широко используется в цифровых камерах, особенно в некоторых моделях Fuji ® . Он больше напоминает разъем A-стиля своей плоской прямоугольной формой.

Техника технической поддержки / помощи


Сначала проверьте конец кабеля и / или USB-штекер на приборе на предмет возможных повреждений.
Убедитесь, что блок питания бортовой системы диагностики полностью вставлен в разъем бортовой системы диагностики автомобиля.
Для получения дополнительной информации об обслуживании кабеля USB обратитесь к прилагаемому руководству.


Введение

Разъем Mini USB присутствует на рынке уже давно. Многие сотовые телефоны использовали их, пока они не были заменены на micro USB, а теперь и на новый стандарт USB C.
Хотя разъемы физически разные, у них есть общая черта, в частности, все они имеют позолоченные электрические контакты, используемые для питания устройства и связи.

Если у вас есть GPS в машине или портативный жесткий диск на вашем компьютере, скорее всего, он использует мини-USB для надежности.

Несмотря на то, что он прочный, возможен нормальный износ с течением времени или случайная поломка. Пыль, загрязнения (например, кальций, дорожная соль), механические поломки («растянутые» разъемы) со временем произойдут.

Это руководство было создано для владельцев регистратора пробега Triplogik, но оно является хорошим общим объяснением того, как исправить или устранить проблемы с кабелем.


Обратите внимание, что на поврежденный, выдернутый, растянутый кабель или контакт с солевой коррозией не распространяется стандартная гарантия Triplogik.


Описание Mini USB и возможные неисправности


Разъемы Mini USB используют 5 контактов для подключения кабеля к оборудованию.

Некоторые контакты используются для питания устройства, другие — для связи с ним.

Коннектор имеет особую форму, из-за которой его невозможно вставить задним ходом.

Вы легко можете себе представить, почему USB-устройство может включаться, но не взаимодействовать с вашим компьютером…
Смотря какие штифты сломаны.

Базовая форма соединителя обеспечивает надлежащее трение для удержания их вместе.


На изображении ниже вы можете увидеть обе части системы подключения.
Кабель внизу имеет определенную ширину (синие стрелки) и высоту (оранжевые стрелки).

USB-порт устройства должен иметь такие же характеристики внутри, чтобы оставаться вместе с кабелями снаружи.

Механические проблемы

Если устройство бесчисленное количество раз бросали, роняли, включали и выключали, его в конечном итоге потребуется заменить или отремонтировать.

Как упоминалось ранее, соединители используют трение, чтобы оставаться соединенными вместе.

Если соединитель перемещается вверх и вниз, или влево и вправо, внутренняя часть в конечном итоге «растягивается».

Эта ситуация приведет к выключению и включению устройства, или возникнут проблемы с поддержанием связи при подключении к компьютеру.

Концы Mini USB имеют прочную конструкцию, но не выдерживают ударов. (ни один из USB не поддерживает)

Проблема с контактом

Хотя TripLogik использует промышленный USB-разъем в своих приборах, их все же можно повредить.
В обычных USB-разъемах потребительского класса используется позолота толщиной 0,7 микрона.
В то время как военно-промышленные имеют покрытие 30 микрон (более чем в 30 раз толще)

Если вы видите, что соединения не выглядят чистыми, возможно, вам придется деоксидировать контакты.
, пожалуйста, обратитесь к разделу Предлагаемая очистка ниже.

Защита и обслуживание

Контакты внутри разъемов позолочены с каждой стороны, завод TripLogik обрабатывает каждый разъем прибора и кабели с дополнительной специальной защитой.Это химическое вещество не только защищает от загрязнений, но и является легкой смазкой.

Как и любое антикоррозионное средство, его необходимо время от времени обслуживать.

Если вы подозреваете, что проблема связана с каким-либо USB-разъемом, сначала загляните внутрь разъема и посмотрите на контактные штыри (с лупой, если вам нужно). Если они выглядят тусклыми или обесцвеченными, в отличие от золотого цвета, разъем, вероятно, загрязнен.



Что делать, если вы уронили инструмент или конец кабеля в воду или просверлили его

  • Не продувайте разъем, чтобы просушить его.Не получится …
  • Что бы вы ни делали, НИКОГДА НЕ ПОДКЛЮЧАЙТЕ ЕГО, пока не почистите!

    ПОЧЕМУ?


Вода могла не попасть в инструмент, но теперь разъем USB загрязнен минералами.
Скорее всего, кальций …


Рассмотрим это:
Кальций + вода = очень хороший электрический проводник

Вода с солью между металлическими пластинами + Электричество = условия гальваники

Другими словами

Когда электричество будет проходить через контакты для питания устройства (и устройство может включиться). Это ускорит процесс коррозии, одновременно повредив кабель и разъем USB.


Небольшой электрический контакт со временем будет выглядеть тусклым и обесцвеченным и даже может начать исчезать, потому что коррозия усиливается электрическим током благодаря минералам в воде.


ЭТО МОЖЕТ ПРОИЗОЙТИ В ТЕЧЕНИЕ НЕСКОЛЬКО МИНУТ

Не повреждайте другое оборудование

Если вы подключите этот загрязненный инструмент к другому кабелю, это также приведет к изменению загрязнения кабеля.
Использование поврежденного кабеля приведет к повреждению разъема другого оборудования.



Предлагаемая очистка

Мы рекомендуем использовать продукт под названием Deoxit D5

Этот химикат специально разработан для деокисления таких контактов, как золото, олово, медь и т. Д.

Он не токопроводящий и негорючий, поэтому он безопасно использовать с этим типом электронного устройства.

DeoxIT можно заказать через в интернет-магазине Triplogik , или в мастерских по ремонту электроники

Приобрести в нашем интернет-магазине здесь: Купить Deoxit сейчас

USB-КАБЕЛЬ И РАЗЪЕМ


Что вам нужно:

  • DeoxIT
  • Увеличительное стекло
  • Сухое бумажное полотенце

(УБЕДИТЕСЬ, ЧТО ПРОВОД НЕ ПОДКЛЮЧЕН К ПИТАНИЮ .
  • Отсоедините USB-кабель от ПК и прибора
  • Держите конец кабеля с разъемом mini USB лицевой стороной вверх
  • Поместите каплю внутрь кабеля mini USB (заполнять его не нужно, просто убедитесь, что все контакты пропитаны)
  • Удерживая кабель по-прежнему лицевой стороной вверх, подключите инструмент и держите разъем таким образом, чтобы жидкость не капала внутрь инструмента. т.
  • Подключите и отсоедините 5–10 раз в этом положении.
  • Внимательно посмотрите на контакт с кабелем и устройством, чтобы увидеть, улучшились ли они.
  • Повторите, если требуется

  • Доступно онлайн здесь: DeoxIT D5 с включенной доставкой

    ПРИМЕЧАНИЕ

    We не рекомендуется использовать обычные очистители электронных контактов непосредственно внутри USB-разъема прибора.

    Стандартные чистящие средства содержат спирт, который также содержит воду, что делает его проводящим.

    Если очиститель контактов попадет внутрь прибора, он может повредить электронику и оставить остатки, которые могут вызвать коррозию во всех остальных частях прибора. всегда позволяйте очистителю высохнуть перед повторным включением.

    Deoxit D5 — это непроводящий продукт, который безопасен и защищает контакты.


    ЮРИДИЧЕСКОЕ УВЕДОМЛЕНИЕ

    Это руководство представляет собой стандартное решение для ремонта, не относящееся к устройству регистратора и его кабелям.
    Мы рекомендуем выполнять любой ремонт специалистом.

    Хотя мы не рекомендуем фиксировать кабели самостоятельно, некоторые пользователи могут делать это самостоятельно.

    TripLogik не несет никакой прямой или косвенной ответственности за любой ремонт, выполненный пользователем, третьей стороной или неавторизованным техническим специалистом TripLogik.

    Эта процедура выполняется на ваш страх и риск и не покрывается никакой гарантией.

    Если вам неудобно выполнять эту процедуру, мы рекомендуем вам приобрести новый кабель.

    USB Made Simple — Часть 2

    Кабели

    USB-кабеля было спроектирован так, чтобы всегда обеспечивать правильное подключение. Имея разные разъемы на хосте и устройстве, невозможно подключить два хоста или два устройства вместе.

    К сожалению возможно покупать неутвержденные кабели и адаптеры с незаконными комбинациями разъема.Они могут быть полезны в определенных ситуациях разработки, но может привести ничего не подозревающего пользователя к установлению соединений, которые могут легко повредить свое оборудование.

    Кабели — электрические

    USB требуется экранированный кабель, содержащий 4 провода.

    Два из них, D + и D- образуют витую пару, несущую дифференциал. сигнал данных, а также некоторые несимметричные состояния сигнала. (Для низкого скорость передачи данных нельзя перекручивать.)

    Сигналы на этих два провода связаны с (третьим) проводом GND.

    Четвертый провод называется VBUS и имеет номинальное напряжение 5 В, которое может использоваться устройством. для власти.

    Макияж кабеля USB

    Заглушка ‘A’, Вилка B и вилка Mini-B

    Разъемы

    Как указано выше, USB использует разные разъемы на хосте и устройстве для обеспечения правильного соединения.

    розетки типа «А» точка вниз по течению от хоста или концентратора, в то время как приемники «B» точка восходящего потока от USB-устройства или концентратора.

    Заглушки

    серии A подходят к Розетки A и вилки B соединяются с розетками B.

    Стандарт «А» и стандартное назначение контактов вилки и розетки «B»
    Связаться
    Число
    Сигнал
    Имя
    Типовой
    Цвет кабеля
    1 VBUS Красный
    2 D- Белый
    3 D + зеленый
    4 GND Черный
    Корпус Щит Слив Проволока

    Типы кабелей

    Спецификация USB определяет три вида кабеля:

    1. A высокая / полная скорость съемный кабель с одним концом, оканчивающимся вилкой A а другой конец с вилкой B или mini-B .

    2. Пленник высокий / полный скоростной кабель, один конец которого подключен к производителю оборудования или подключены через специальный разъем производителя и другой конец оканчивается вилкой A .

    3. Низкоскоростная версия из 2.

    Максимальная длина высокоскоростной / полноскоростной кабель определяется затуханием и распространением задерживать.Но для низкоскоростного кабеля это подъем и спад сигнала. раз, определяющих максимальную длину. Это заставляет максимум длина кабеля низкой скорости должна быть короче, чем длина кабеля высокой / полной скорость.

    1

    2

    3

    Распределение энергии

    Устройство (или концентратор) может только поглощает (потребляет) ток от своего восходящего порта.

    Устройство с автономным питанием это тот, который не потребляет питание от автобуса.

    Устройство для рисования его питание от шины называется устройством с питанием от шины. В нормальном при работе он может потреблять до 100 мА или 500 мА, если разрешено так что хозяин.

    Питание устройства

    Наличие Питание 5 В — очень привлекательная особенность USB, которая может упростить дизайн устройства значительно.И устройство с одиночным подключение также привлекательно для пользователя.

    Однако до проектирования устройство с питанием от шины, хорошо рассмотреть ограничения этого подход.

    Подача напряжения может упасть до 4,35 В. Также могут быть переходные процессы на это снижает его на 0,4 В из-за подключения других устройств. Ваше устройство должно работать с этими уровнями напряжения.

    Стандартная единица нагрузки доступно 100 мА. Никакому устройству не разрешается принимать больше этого до того, как хост настроил . Это также должно уменьшить его текущее потребление до 2,5 мА *, когда он «приостановлен» отсутствие активности в автобусе. Однако не требуется подчиняться это правило действует в течение 1 секунды с момента подключения. **

    Следует помнить что из этого 2.5 мА, требуемый подтягивающий резистор 1,5 кОм уже установлен. потребление 0,3 мА. Это оставляет вам 2,2 мА для питания остальных. схемы вашего устройства. Если устройство содержит микроконтроллер ему потребуется спящий режим, который соответствует этому требованию, но не забудьте, что неправильно установленный резистор может очень легко потреблять ток чего вы не ожидали. Измерьте ток приостановки с помощью измерителя.

    Устройство может оформлять до 500 мА после того, как он был настроен как устройство большой мощности.Существование настройка зависит от того, может ли концентратор подавать ток 500 мА, который подразумевает концентратор с автономным питанием. Так что всегда есть степень неопределенность, будет ли доступно более 100 мА. Было бы целесообразно предложить возможность внешнего питания через розетку на таких Устройство.

    Устройства, требующие большего более 500 мА должны иметь автономное питание.Практика попытки для получения питания от двух соседних USB-портов с помощью модифицированного кабеля, не разрешено и может легко повредить порты.

    * Ядро USB 2.0 в спецификации указано значение 0,5 мА для подвешенной стандартной нагрузки устройств, но это значение было заменено в результате более позднего ECN (Примечания к инженерным изменениям).

    ** Тот же ECN удален необходимость приостановки в течение первой секунды после подключения.

    «горячее подключение»

    Для достижения цель — подключить устройство к работающему системы, необходимо соблюдать некоторые правила проектирования. Во-первых, это важно понимать, что если вы вытащите вилку из дальнего конец кабеля от устройства при подаче тока, тогда в кабеле будет развиваться потенциально большое обратное напряжение. на вашем устройстве.Спецификация предполагает, что минимум Решение этой проблемы — разместить емкость не менее 1 мкФ. через Vbus и GND.

    Второе следует учитывать, что когда вы подключаете устройство, любая емкость между Vbus и GND вызовет провал напряжения на другие порты концентратора, к которому вы подключаетесь. Ограничить последствия этого (например, поломка других устройств), в спецификации указано максимальное значение емкости. через Vbus и GND 10 мкФ.

    По той же причине, питание порта концентратора должно быть шунтировано как минимум 120 мкФ.

    Автономные устройства

    При проектировании устройство с автономным питанием, помните, что вы не должны тянуть D + или линия D- выше подаваемого напряжения Vbus.Это означает, что вы должны, по крайней мере, почувствовать, когда подключен Vbus.

    Резистор D + или D- должен, строго говоря, быть подтянут к источнику питания 3,3 В от Vbus, или управляется Vbus таким образом, чтобы резистор никогда не подает ток на линию данных при переключении Vbus выключенный.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2021 © Все права защищены.
