Материнская плата и зачем она нужна?

У каждого из нас есть свое рабочее место. И частенько на нем располагается наш компьютер. Но хорошо ли мы знаем наш компьютер? Например кто-то может говорить что сердце компьютера — это процессор. Безусловно так и есть. Однако что же является основой основ, скелетом? Мы уже много рассказывали о процессорах, видеокартах, даже об оперативной памяти. Как следствие — мы пришли к началу, тому что связывает все между собой в нашем компьютере. А именно — материнская плата.

Поэтому приготовьтесь, сейчас мы полностью окунемся в «анатомию» материнской платы, как хирурги-практиканты.

Что такое материнская плата и зачем она нужна?

У каждого из нас есть свое рабочее место. И частенько на нем располагается наш компьютер. Но хорошо ли мы знаем наш компьютер? Например, кто-то может говорить, что сердце компьютера — это процессор. Безусловно так и есть. Однако, что же является основой основ, скелетом? Мы уже много рассказывали о процессорах, видеокартах, даже об оперативной памяти. Как следствие — мы пришли к началу, тому что связывает все между собой в нашем компьютере. А именно — материнская плата.

Поэтому приготовьтесь, сейчас мы полностью окунемся в «анатомию» материнской платы, как хирурги-практиканты.

Что такое материнская плата и зачем она нужна?

Самые основные и главные элементы нашего ПК, такие как: процессор, видеокарта, ОЗУ — располагаются на материнской плате. Поэтому, прямо говоря, что же такое материнская плата, есть следующий ответ. Это главная системная плата компьютера, на которой расположены разъемы для дополнительных комплектующих к ПК, сокеты и остальные микросхемы.  Таким образом она служит основой всей электронной схемы компьютера. Поэтому благодаря материнской плате — обеспечивается идеальное взаимодействие компонентов компьютера между собой.

Назначение материнской платы

Для большей наглядности, мы начнем с перечисления всех основных функций системной платы:

1. Соединяет между собой все компоненты компьютера.
2. Материнская плата создает между: мышкой, клавиатурой, дисплеем и другими компонентами — единую работоспособную систему.
3. Она направляет процессор, чтобы тот форсировал и контролировал работу всех остальных компонентов ПК.
4. Также он поддерживает связь между ними. Также материнская плата может отвечать за передачу картинки на дисплей, если она имеет встроенный графический адаптер.
5. Материнская плата отвечает за звук компьютера. Как следствие, в нее встроена звуковая карта, многие модели располагаю ими.
6. Также в современных версиях часто имеется встроенный сетевой адаптер. Поэтому она может отвечать за непосредственный выход в интернет.

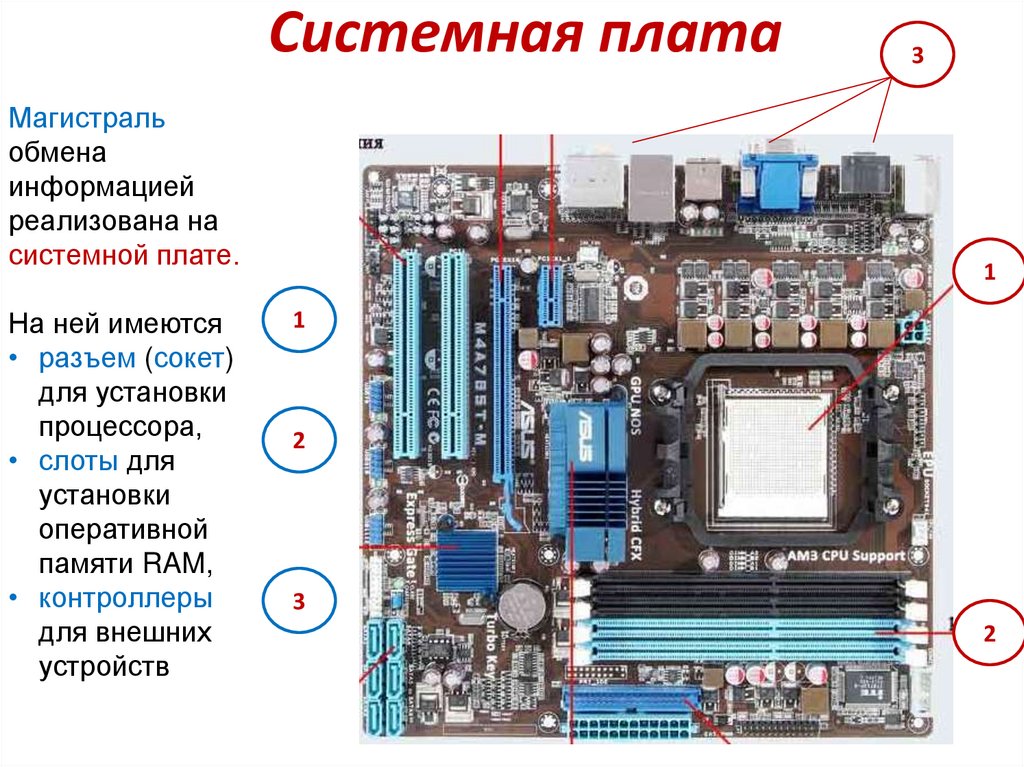

Материнская плата и ее компоненты

Как и любое устройство, материнская плата состоит из различных элементов. И стоит разобраться в низ, чтобы при покупке платы, хотя бы примерно представлять, на что следует обращать внимание.

Форм-фактор

Форм-фактор – это определённый стандарт, который определяет размеры материнской платы, места крепления, количество разъемов, подключаемый тип блока питания. На данный момент эти стандарты не обязательны и используются только в ПК, но производители все-таки пытаются соблюдать их.

Видов форм-факторов существует огромное количество, чаще используется ATX, Mini-ATX и Micro-ATX. Их главное отличие заключается в их размерах и разъемах.

Размер материнской платы и ее форм-фактор выбирается исходя из необходимости в разъемах для подключаемого оборудования. Тут работает правило: чем больше размер, тем больше разъемов.

Например, для офисного компьютера будет достаточно Mini-AТX. Она будет дешевле и компактнее полноразмерной, а также в ней будут все необходимые разъемы для решения офисных задач. Полноразмерная же материнская плата ATX используется в основном для сборки игрового ПК или ПК для работы с графикой и энергоемкими приложениями. Она вмещает в себя большее количество разъемов, через которые можно подключить необходимое оборудование и устройства.

Также при выборе форм-фактора обязательно стоит учитывать размеры корпуса вашего ПК.

Сокет

Сокет – это соединение между процессор и материнской платой. Такое соединение очень важная составляющая материнской платы. Для ее полноценной работы сокет платы должен быть таким же, что и на процессоре.

Разъемы сокета бывают двух видов:

• Для процессоров Intel – с характерными буквами LGA.
• Для процессоров AMD – с одно-/ двухбуквенным обозначением с цифровым значением.

Intel и AMD – основные компании на рынке, которые выпускают процессоры для ПК и ноутбуков, поэтому и разъемы сокетов материнских плат подстраиваются в основном под них.

Чипсет

Чипсет – это единичный чип или группа чипов, которые координируются работу подключенного к материнской плате оборудования.

Это очень важный элемент материнской платы. От чипсета зависит скорость работы компьютера, а также количество разъемов на плате. Они делятся по производителю, а самые распространенные это:

• Чипсеты компании Intel 7 серии – Z77 и H77.
• Чипы от AMD 900 серии – 990FX, 990X, 970.

Наличие определенного чипсета в материнской плате здорово влияет на ее цену. Также более производительные чипсеты потребляют больше электроэнергии при работе, а, следовательно, быстрее нагреваются.

BIOS. UEFI

BIOS и UEFI – это системы управления материнской платой. Такая система, важная составляющая платы. BIOS и UEFI по сути одно и тоже, но UEFI более продвинутая версия уже немного устаревшего BIOS. Она имеет более информативный интерфейс, а также отображает состояние системы ПК и ее элементов. В отличие от BIOS, которые показывает только наборы параметров запуска.

С помощью такой управляющей системы, мы может управлять материнской платой. А именно увеличивать ее производительно, изменять параметры запуска системы, наблюдать за ее состоянием и отслеживать какие-либо неполадки заранее.

Внутренние разъемы

Такие разъемы используются для подключения оборудования, которое остается внутри системного блока.

Через внутренние разъемы к материнской плате подключают:

• Оперативную память.
• Жесткий диск.
• Видеокарты и другие внутренние комплектующие системного блока ПК.

Внутренних разъемов может быть, как огромное количество, так и стандартный минимум. Рассмотрим основные разъемы материнской платы.

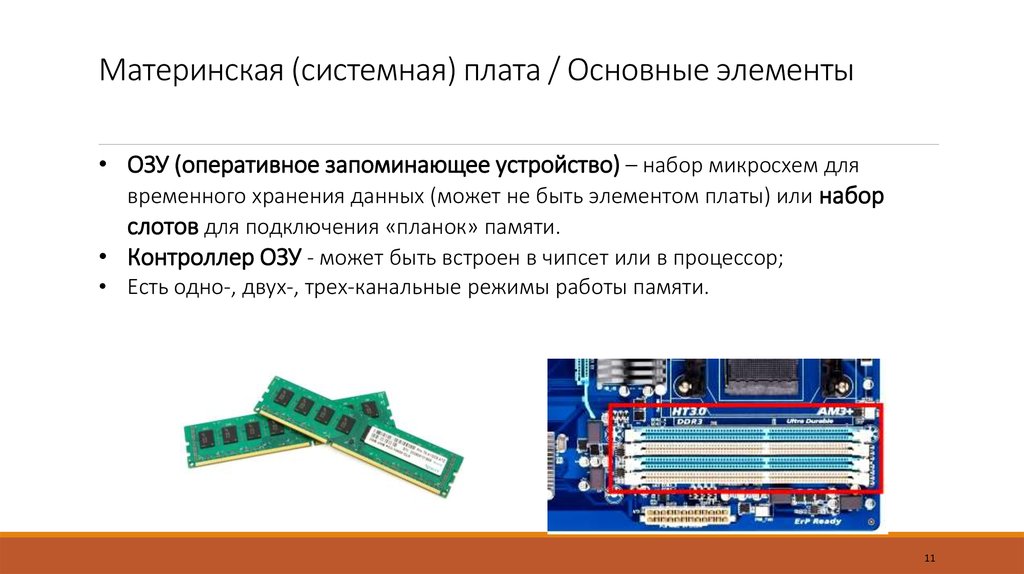

Слоты оперативной памяти

Оперативную память подключают к материнской плате через специальные слоты. Их количество колеблется от 1 и до 32 штук. Обычно встречаются платы с двумя или четырьмя слотами для оперативной памяти. Если таких слотов 4 или больше, то они будут работать попарно, так же они размечены на материнской плате. Пары маркируют разными цветами.

На данный момент современные планки памяти бывают двух видов:

1. DDR3.
2. DDR4.

Вторая пользуется большей популярностью, так как имеет меньшее энергопотребление и большую частоту – скорость передачи данных.

Разъемы PCI

Данные разъемы встречаются у трех основных форма-факторов материнских плат. И делятся на такие виды как: PCI, PCI-Express x1 и PCI-Express x16. Количество таких слотов меняется в зависимости от типа материнской платы и производителя.

А сейчас стоит разобраться для чего какой разъем нужен.

• Разъем PCI-Express x16. Такой разъем предназначен для оборудования с высокой скоростью и чаще всего используется для подключения видеокарт.
• Разъем PCI-Express x1. Используются для низкоскоростного оборудования по типу контроллеров USB или TV-тюнеров.
• Разъем PCI. Самый устаревший из представленных. Имеет маленькую скорость и используется для подключения различных периферийных устройств, как звуковые и сетевые карты.

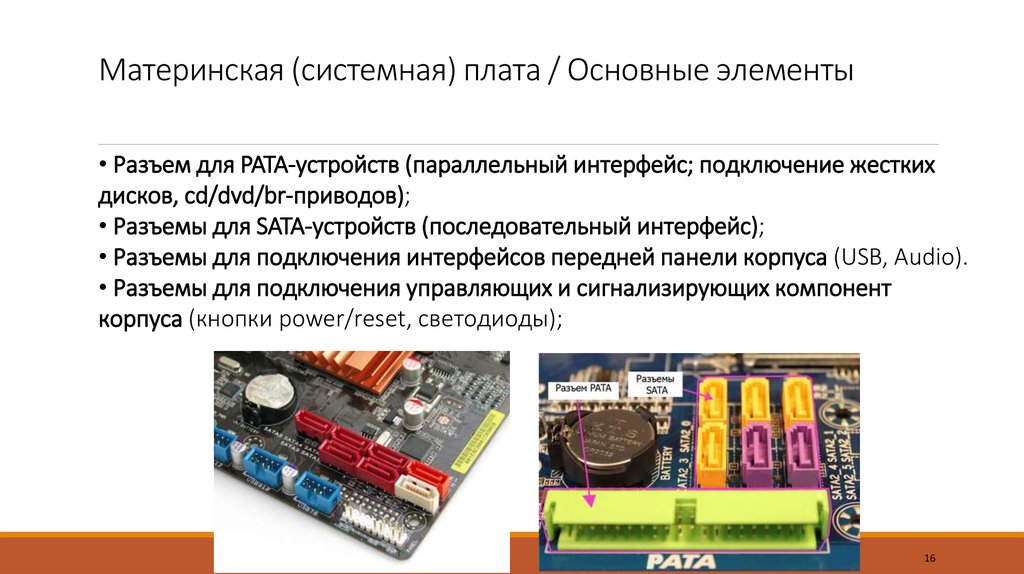

SATA разъемы

Такие разъемы нужны для подключения жестких дисков и оптических приводов – CD, DVD и др.

Есть три ревизии данных разъемов с примитивными названиями:

1. SATA1.
2. SATA2.
3. SATA3.

Эти разъемы являются обратно совместимыми и позволяют подключаться друг к другу. Но чаще всего на платах комбинируют данные разъемы и помечают их разными цветами.

Разъемы питания

Через данные разъемы на материнскую платы подается напряжение. Однако, так как для разных элементов платы необходимо разное напряжение, то и пинов для разъемов питания много. Чаще используются 24 пиновые разъемы, также присутствуют и дополнительные 4 или 6 пинов для подачи напряжения.

Разъемы кулеров

Обычно на материнских платах для подключения системы охлаждения используются двух- или четырехпиновые разъемы. Основной кулер используется для подключения охлаждения, а его разъем на материнской плате подписан как cpu-fun.

Разъемов для кулеров чаще всего бывает около четырех.

Итог

Ну, вот мы и разобрались что такое материнская плата и зачем она нужна. Существует множество видов материнских плат и огромное количество производителей. Однако основная задача материнской платы остается единой у всех.

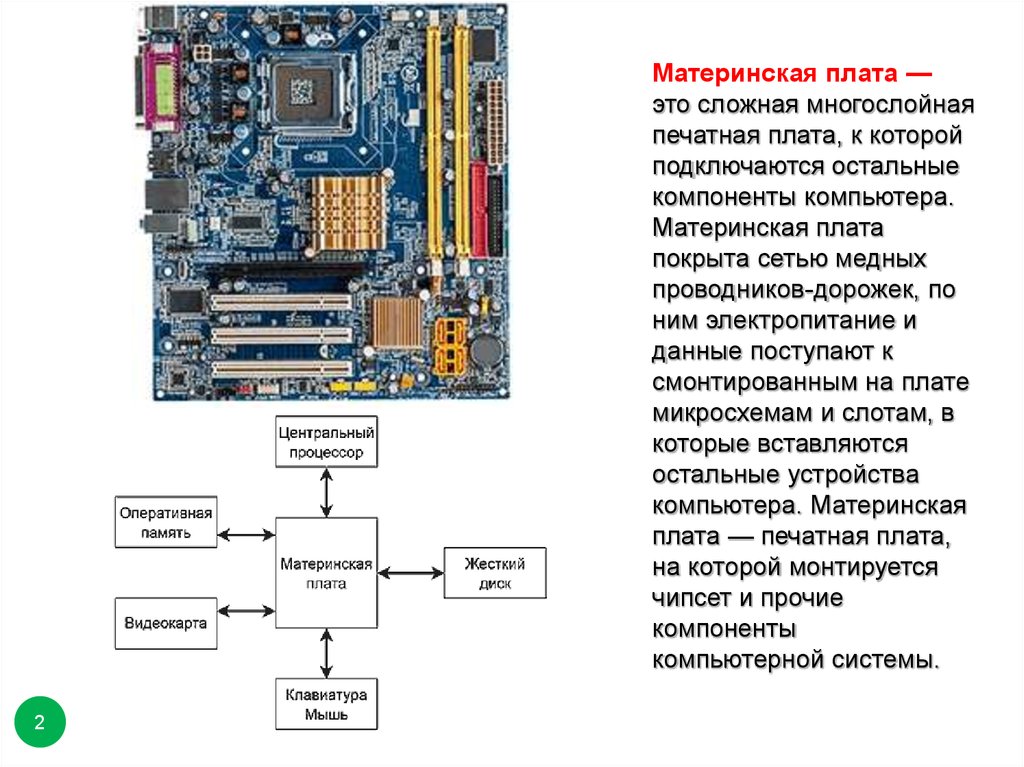

Материнская плата — это главная системная плата компьютера, на которой расположены разъемы для комплектующих к ПК. Таким образом она служит основой всей электронной схемы компьютера. Поэтому благодаря материнской плате обеспечивается идеальное взаимодействие компонентов компьютера между собой.

Материнская плата – какие виды существуют, как узнать используемую модель, правильно выбрать, подключить и проверить?

Компьютер состоит из множества узлов, каждый из которых несет определенную функцию. Материнская плата считается сердцем любого ПК, он ее работоспособности зависит то, как будет функционировать устройство. К этому устройству подключаются все важные детали системного блока.

Материнская плата – что это?

Некоторые специалисты считают, что оперативная память и процессор – детали, без которых компьютер не сможет работать. Мainboard, или материнская плата – не менее значимый узел в ПК. На ней расположены слоты, или разъемы, для подключения всех остальных элементов компьютера. Без материнки ни одно современное устройство работать не будет, она отвечает за картинку на мониторе, звук, скорость работы компьютера, возможность выйти в Интернет по Wi-Fi и передать данные через Bluetooth.

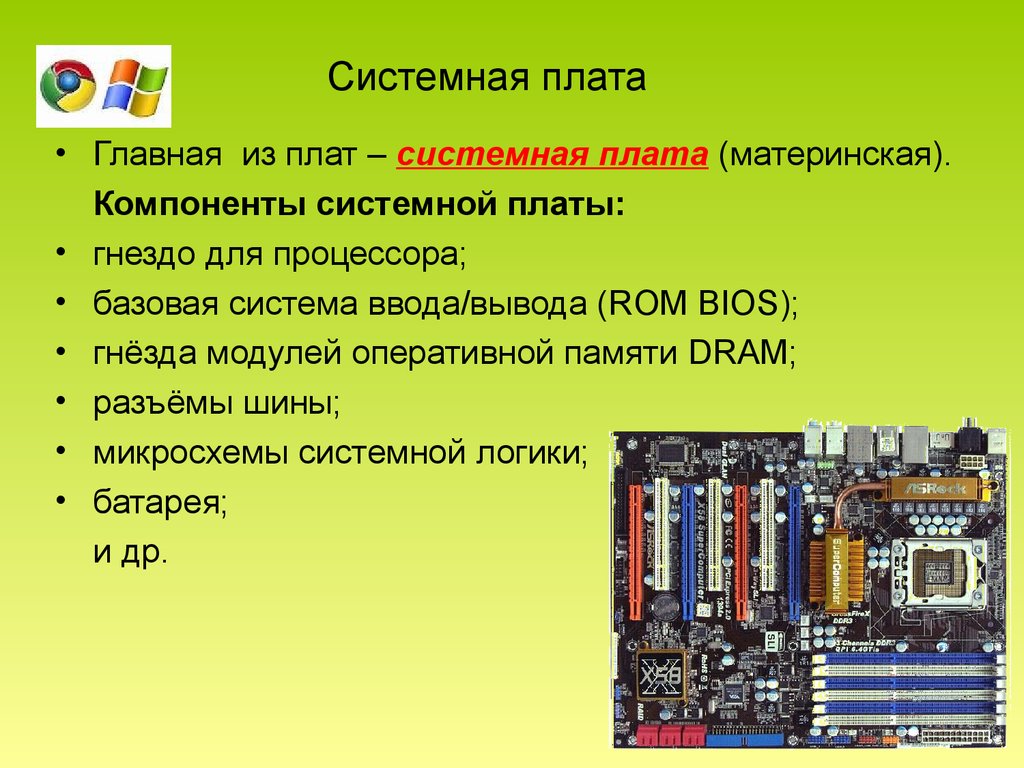

Из чего состоит материнская плата?

Эта деталь соединяет все компоненты, необходимые для работы компьютера. Новички в компьютерах не понимают, как узнать материнскую плату и не перепутать ее с другими важными узлами ПК. Состоит она из прямоугольного куска текстолита, на котором расположена электрическая схема с дорожками и электродеталями. Современные материнки могут состоять из 10 – 15 слоев. Стандартные элементы системных плат одинаковые:

1. Разъемы для подключения внутренних узлов ПК (процессор, оперативная память).
2. Разъемы для подключения ленточных кабелей.
3. Вентиляторы.
4. Системы питания.
5. Слоты для подключения звуковой и видеокарты.
6. Разъемы для устройств ввода и вывода.

Зачем нужна материнская плата?

Если представить компьютер живым организмом, материнскую плату можно сравнить со скелетом. Ее характеристики влияют на общие качества персонального устройства. Ни внушительная оперативная память, ни современная видеокарта последней модели на смогут сделать быстрым компьютер со слабой материнкой. Эта деталь не только является связующим звеном, но и не дает возможности одновременно подключить несовместимые устройства. Вот почему выбирая персональный компьютер, большое значение стоит уделить параметрам Motherboard.

Характеристики материнских плат

Для того чтобы можно было похвастаться мощной машиной, необходимо разбираться в характеристиках системных плат, представленных на рынке. Перед покупкой ноутбука, следует внимательно ознакомиться с параметрами основных узлов, включая материнскую плату:

1. Процессор, на базе которого работает материнка – AMD или Intel, является определяющим для многих пользователей. Какой тип выбрать – дело вкуса и кошелька.
2. Сокет – разъем, который должен соответствовать типу процессора. Бывают материнские платы, имеющие несколько сокетов, они могут выполнять функции сервера.
3. Частота шины отвечает за производительность системы, чем она выше, тем быстрее будет работать ПК. Этот показатель должен совпадать с характеристиками процессора.
4. Чипсет – тип микросхем, выполняющих соединение всех узлов компьютера.
5. Разъемы для расширения памяти необходимы для того чтобы увеличивать объемы ОЗУ компьютера.
6. Разъемы SATA для жестких дисков
   , их количество ограничивается размерами корпуса ноутбука или ПК.
7. USB разъемы необходимы для подключения к материнской плате компьютера разнообразных устройств, без которых не обходится ни один пользователь – флешкарты, мыши, принтеры, модемы и другое.

Виды материнских плат

Рассуждая о типах материнских плат, необходимо помнить, что они бывают стандартными и нестандартными. Какой вид материнки выбрать, каждый пользователь решает сам, но если пользоваться уникальной системной платой, стоит быть готовым к тому, что в случае ее поломки менять придется весь компьютер, и о модернизации такого устройства не может быть и речи. Сегодня программисты выделяют три вида материнских плат:

1. Устаревшие – платы, которые почти вышли из обихода в связи с высоким темпом цифровизации.
2. Уникальные – также не пользуются широким спросом, являясь уникальными разработками отдельных компаний.
3. Современные системные платы заслуживают более детального изучения. В их число входят виды системных узлов с аббревиатурой ATX и NLX.

Как узнать, какая стоит материнская плата?

Определить параметры системной платы легко. Для этих целей разработаны специальные программы и утилиты. Если начинающий пользователь не понимает, как узнать модель материнской платы, необходимо запомнить несколько способов как это можно сделать без подключения к интернету и скачивания каких-либо программ с помощью утилиты, созданной в ОС Windows:

• нажать одновременно клавиши Windows+R;
• ввести комбинацию «msinfo32»
• в правой части окна прочитать интересующую информацию.

Программы для определения модели материнской платы

Каждому юзеру известно, что любая техника когда-нибудь ломается. Материнская плата – это самая важная часть любого ПК, и знать ее марку и фирму-производителя бывает необходимо в случае проблем с устройством. Случается, что описанные способы уточнения модели и производителя системной платы не работают. На помощь приходят специальные программы, которые нужно скачать через интернет или загрузить с помощью установочного диска:

1. CPU-Z – бесплатная программа, отличающаяся надежностью и простотой, способная быстро предоставить всю информацию о параметрах любого устройства. Модель системной платы высвечивается во вкладке «Mainboard», а производитель – в разделе «Model».
2. AIDA64 – программа, работающая безотказно, но распространяющаяся за деньги. Вся информация находится в разделе «Motherboard».

Как выбрать материнскую плату?

Выбирая устройство, специалисты рекомендуют останавливаться на последних моделях, если этого позволяет бюджет. Покупая материнскую плату компьютера для апгрейда, необходимо обратить внимание на следующие важные параметры:

1. Для недорогого домашнего ПК следует остановить выбор на материнских платах со следующими характеристиками: частота процессора 2600 МГц, чипсет В150 Intel или А320 AMD.
2. ПК средней ценовой категории: чипсет AMD от В350 или Intel не менее В250, слоты для ОС DDR4, встроенные аудио- и видео-модули.
3. Мощный игровые должны поддерживать параметры рабочей частоты процессора не менее 3000 МГц, и иметь платы Х379 AMD или Z270 Intel.

Рейтинг материнских плат

Покупая компьютер, большое значение необходимо уделять характеристикам системной платы. Топ-3 современных материнок выглядит следующим образом:

1. MSI B250M Gaming Pro – материнская плата, которая превосходно дополнит бюджетный игровой ПК.
   Она способна сочетаться с мощными процессорами. Порадует владельца мощным звуком.
2. GIGABYTE Z390 AORUS PRO – игровая материнская плата, привлекает невысокой стоимостью, и способна удовлетворить самого продвинутого игромана благодаря встроенной подсветке и продуманной начинке. Система питания, хороший звук, система вентиляции порадует покупателя. Из минусов – скудный запас памяти.
3. Материнская плата Аsus PRIME X299-DELUXE выполнена качественно, отличается от других надежными и проверенными компонентами. Имеет достаточное количество USB 3.1 разъемов, обеспечит хорошее звучание треков. Минус этой материнки один – ее цена.

Как подключить материнскую плату?

Подключить устройство на первый взгляд очень сложно. Иностранные надписи, куча проводов вызывает недоумение и страх у начинающего юзера. В какой последовательности подключать материнскую плату ноутбука или ПК, стоит разобрать подробно.

1. Начать необходимо с подключения к материнской плате передней панели компьютера. Узнать эту панель просто – на ней располагаются важные составляющие любого ПК: кнопка перезагрузки, кнопка включения и выключения устройства, световые и звуковые индикаторы. Соответствующие узлы на передней панели подключаются шлейфами к узлам на материнской плате, согласно надписям на ней.
2. В случае возникновения проблем, специалисты советуют обратиться к документации к ПК и перевести все обозначения на материнской плате заранее.
3. В помощь юзерам имеются и специальные цветовые «ключи», ошибиться в соединении которых невозможно.
4. Обратить внимание при подключении необходимо на боковые фиксаторы – это тоже подсказка, которая поможет выбрать верное расположение шлейфа.

Как проверить материнскую плату на работоспособность?

Диагностика должна производиться специалистами, но разобраться в тонкостях этого дела под силу и начинающим программистам.

1. Визуальный осмотр системной платы поможет выявить такие недостатки, как вздутые конденсаторы, стертые надписи на деталях или сломанные разъемы.
2. Проверка питания системной платы производится после включения ее в сеть. Световой диод, который расположен на материнке, должен загореться.
3. Проверка батарейки Биоса CMOS, ее нужно вынуть из разъема и проверить мультиметром напряжение. Норма составляет 3 В.
4. Для определения, какой из разъемов не работает, все соединения материнской платы отключаются, кроме главного процессора, после чего системная плата запускается. Когда все исправно, будет слышен звуковой сигнал, короткий или длинный. Если звука нет – неисправная материнская плата подлежит замене.



Похожие статьи

Что такое домен, как устроено доменное имя, зачем используется и чем отличается от хостинга? Что такое домен, из чего состоит доменное имя, как выбрать наименование для сайта, проверить его на занятость, зарегистрировать – такая информация пригодится активным пользователям интернета, которые хотят создать и продвигать свою личную страничку.	Синий экран смерти – что это такое, как выглядит, причины и расшифровка символов Синий экран смерти или BSoD – это признак критической ошибки, некорректной работы компьютера. Появиться она может по многим причинам, которые нужно установить и устранить, чтобы не спровоцировать повторных сбоев.
Что такое теги, для чего они нужны, отличия от хештегов, парные и одиночные обозначения Информация о том, что такое теги и метатеги, нужна людям, которые занимаются оптимизацией сайта, хотят открыть свой интернет-магазин, сделать блог и так далее. Важно понимать их отличие о хештегов, знать основные виды и атрибуты.	Что такое Яндекс Дзен, как работает, история возникновения, как пользоваться? Информация о том, что такое Яндекс Дзен, будет интересна многим. Благодаря ему авторы могут знакомить пользователей со своими публикациями, а читатели получать оповещение о появлении в сети материалов интересующей их тематики.

Системная плата — системный блок Компьютеры

Системная плата

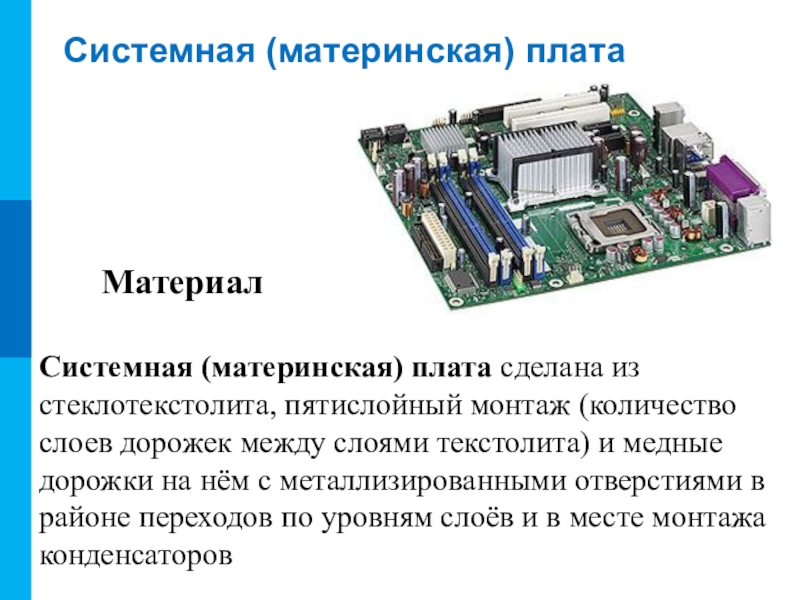

Системная плата также называется материнской платой, основной платой, планарной платой или платой логики.

   До появления микропроцессора компьютер обычно строился в корпусе для плат или мейнфрейме с компонентами, соединяемыми с ним с помощью задней панели. Обычно он состоял из набора самих пазов, соединенных проводами. Центральный процессор, память и периферийные устройства были размещены на отдельных печатных платах, которые подключались к задней панели.
   В конце 1980-х материнские платы стали включать отдельные ИС (также называемые микросхемами Super I/O), способные поддерживать набор низкоскоростных периферийных устройств: клавиатуру, мышь, дисковод для гибких дисков, последовательные порты и параллельные порты. К концу 1990-х годов многие материнские платы для персональных компьютеров поддерживали полный спектр аудио-, видео-, накопительных и сетевых функций без каких-либо плат расширения.
   Первыми производителями материнских плат были Micronics, Mylex, AMI, DTK, Hauppauge, Orchid Technology, Elitegroup, DFI и ряд тайваньских производителей. Самые популярные компьютеры, такие как Apple II и IBM PC, опубликовали принципиальные схемы и другую документацию, которая позволила быстро реконструировать и заменить материнские платы сторонних производителей.

Обзор

Что это такое
   Материнская плата обеспечивает электрические соединения, посредством которых взаимодействуют другие компоненты системы. В отличие от объединительной панели, она соединяет центральный процессор и содержит другие подсистемы и устройства.
   Обычно к материнской плате подключаются микропроцессор, оперативная память и другие важные компоненты. Другие компоненты, такие как внешнее запоминающее устройство, контроллеры для отображения видео и звука, а также периферийные устройства, могут быть подключены к материнской плате в виде подключаемых карт или с помощью кабелей. В более современных компьютерах все чаще интегрируются некоторые из этих периферийных устройств в материнскую плату.
Важным компонентом материнской платы является набор микросхем, поддерживающий микропроцессор. Этот набор микросхем определяет особенности и возможности материнской платы.
   Современные материнские платы включают в себя, как минимум, сокеты (слоты), ЦП, слоты для основной памяти системы, набор микросхем, образующий интерфейс между передней шиной ЦП, основной памятью и периферийными шинами, микросхемы энергонезависимой памяти содержит прошивку системы или BIOS, тактовый генератор для синхронизации различных компонентов, слоты для карт расширения, разъемы питания, логику и разъемы для поддержки часто используемых устройств ввода, а иногда и аппаратное обеспечение видеоинтерфейса

Современные материнские платы почти всегда оснащены радиаторами и точками крепления вентиляторов для рассеивания избыточного тепла.

Гнезда ЦП
Гнездо или слот ЦП — это электрический компонент, который крепится к печатной плате (PCB) и предназначен для размещения ЦП (также называемого микропроцессором). Это особый тип разъема для интегральной схемы, предназначенный для очень большого количества контактов. Сокет ЦП обеспечивает множество функций, включая физическую структуру для поддержки ЦП, поддержку радиатора, облегчение замены и, что наиболее важно, формирование электрического интерфейса как с ЦП, так и с печатной платой.

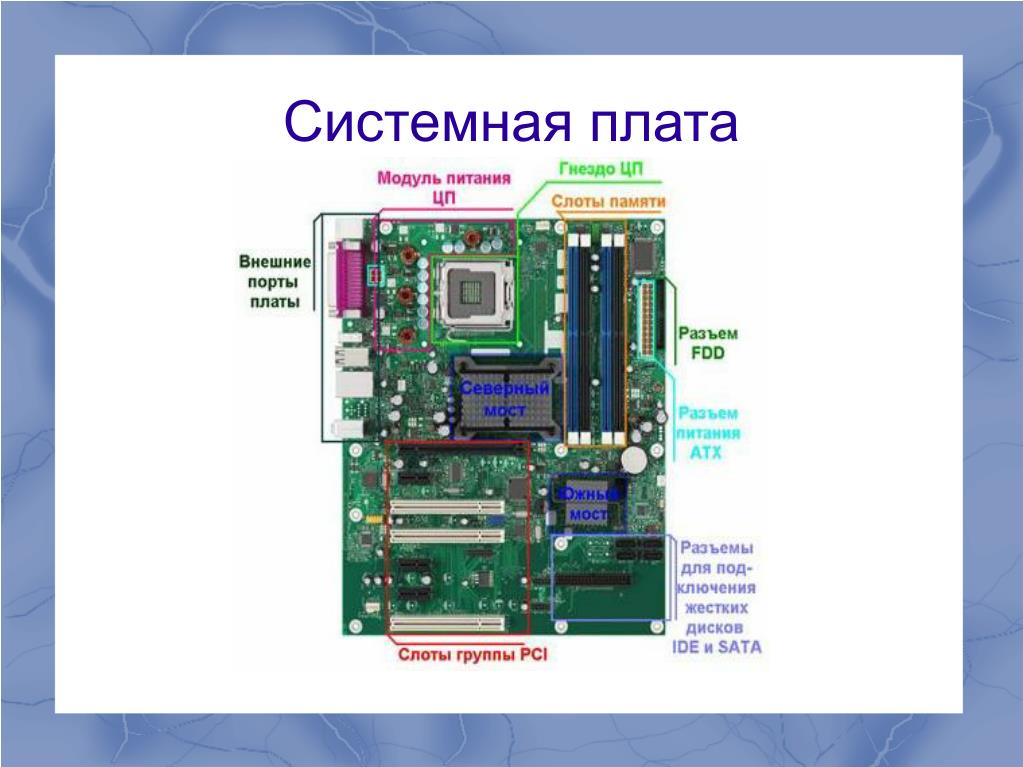

Типичная компоновка системной платы.

Температура и надежность

   Материнские платы обычно имеют воздушное охлаждение с радиаторами, установленными на более крупных микросхемах, таких как северный мост. Недостаточное или неправильное охлаждение может привести к повреждению внутренних компонентов компьютера и его поломке. Новые материнские платы имеют встроенные датчики температуры для определения температуры материнской платы и процессора, а также управляемые разъемы вентиляторов, которые BIOS или операционная система могут использовать для регулирования скорости вращения вентиляторов. В некоторых компьютерах вместо вентиляторов используется система водяного охлаждения.
   Некоторые компьютеры малого форм-фактора и ПК для домашних кинотеатров, предназначенные для бесшумной и энергоэффективной работы, имеют конструкцию без вентиляторов. Обычно для этого требуется использование процессора с низким энергопотреблением, а также тщательная компоновка материнской платы и других компонентов, позволяющая разместить радиатор.
   В материнских платах используются электролитические конденсаторы для фильтрации питания постоянного тока, распределяемого по плате. Эти конденсаторы стареют со скоростью, зависящей от температуры, поскольку их электролиты на водной основе медленно испаряются. Это может привести к потере емкости и последующим неисправностям материнской платы из-за нестабильности напряжения. Хотя большинство конденсаторов рассчитаны на 2000 часов работы при температуре 105 °C (221 °F), их ожидаемый расчетный срок службы примерно удваивается на каждые 10 °C (50 °F) ниже этого значения. При температуре 45 °C (113 °F) можно ожидать, что срок службы составит 15 лет.
Материнские платы производятся различных размеров и форм, называемых компьютерными форм-факторами, некоторые из которых являются специфическими для отдельных производителей компьютеров.
   Ноутбуки обычно используют высокоинтегрированные, миниатюрные и специализированные материнские платы. Это одна из причин, по которой портативные компьютеры сложно модернизировать и дорого ремонтировать.

Другая информация

• Это основная печатная плата в компьютере или другом электронном устройстве.
• В современном настольном компьютере материнская плата содержит разъемы для ЦП и памяти, а также набор микросхем, в котором находятся схемы управления всеми периферийными устройствами. Он также имеет слот PCI-Express для адаптера дисплея высокого класса и слоты PCI для дополнительных периферийных устройств.
• Материнские платы ноутбуков не имеют слотов расширения для дополнительных периферийных устройств.

Источник 1

Источник 2

Печатная плата

против материнской платы: сходства и различия

Galvin Power поддерживается считывателем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

3 марта 2023 г. 2 марта 2023 г.

Написал Эдвин Джонс  / Факт проверен Эндрю Райтом

Если вы новичок в электронике, вы, вероятно, не понимаете различий между печатной платой и материнской платой. Ну, вам это не нужно, так как мы поговорим об этих различиях ниже.

Короче говоря, материнская плата — это только один тип печатных плат. Узнайте больше о них обоих ниже.

Содержание

• Материнская плата и печатная плата
  • Что такое материнская плата?
  • Что такое печатная плата?
• Различия между материнской платой и печатной платой
  • 1. Преимущества и недостатки печатной платы
  • 2. Преимущества и недостатки материнских плат
  • 3. Стоимость материнских плат и печатных плат
• Часто задаваемые вопросы
• Заключение

Материнская плата и печатная плата

Что такое материнская плата?

Материнская плата — это основная плата компьютера или смартфона. Это тонкая пластина с различными электрическими компонентами, такими как микросхемы, резисторы и конденсаторы.

Помимо этих насадок, также устанавливаются различные разъемы для разных периферийных устройств компьютера или смартфона.

Некоторыми примерами этих периферийных устройств являются устройства хранения данных, монитор, клавиатура, мышь и т. д. Это означает, что материнская плата выступает в качестве основной точки подключения этих различных электронных компонентов.

Как работают материнские платы ?

Материнская плата служит основной платой компьютера. Он связывает все электронные аксессуары внутри, чтобы позволить им общаться друг с другом.

Кроме того, с помощью ОС (операционной системы) становятся возможными вычисления материнской платы или передача данных. Существует также интегральная схема, называемая ЦП, которая распределяет данные по различным частям материнской платы.

Связанный:

Сравнение микропроцессора и интегральной схемы: в чем разница?

Что такое печатная плата?

Печатная плата широко известна как печатная плата (PCB). Это плоская плата с крошечными проводниками, соединяющими различные электрические элементы.

Эти соединения в основном сделаны из различных проводников, таких как медь, золото или серебро. В некоторых случаях эти проводники могут быть многочисленными. Чтобы предотвратить короткое замыкание, используются разные слои, чтобы не соприкасались неправильные проводники.

В большинстве электрических устройств, таких как компьютеры, телефоны и т. д., используется печатная плата. В зависимости от возможностей устройства тип печатной платы будет отличаться.

Наиболее распространенными типами печатных плат являются однослойные, двухслойные и многослойные печатные платы. Вот краткое описание каждого.

Однослойная печатная плата

Однослойная или односторонняя печатная плата является самой простой из всех типов, оснащенной только одним слоем проводника. Этот тип печатных плат в основном используется в типичных бытовых приборах или машинах.

Двухслойная печатная плата

Вслед за однослойной печатной платой у нас есть двухслойная или двусторонняя печатная плата с проводниками с обеих сторон. Этот тип печатных плат в основном используется в системах освещения, приборных панелях автомобилей, усилителях и т. д.

Многослойная печатная плата

Другим типом печатной платы являются многослойные печатные платы. Он оснащен несколькими проводниками в разных слоях. В зависимости от сложности устройства таких слоев проводников может быть от трех до 40.

Многослойная печатная плата обычно используется в передовых устройствах, таких как компьютеры, ноутбуки, смартфоны и т. д.

Как работают печатные платы?

Основной функцией печатной платы является распределение электроэнергии от источника энергии к каждому элементу цепи. Эта задача возможна благодаря резисторам, транзисторам, конденсаторам, катушкам индуктивности и диодам платы. Электрические элементы на печатной плате связаны своими дорожками или дорожками.

Различия между материнской платой и печатной платой

Материнская плата отличается от печатной платы тем, что она действует как основная плата системного блока. Он используется для соединения различных периферийных устройств компьютера и обеспечения их связи друг с другом.

С другой стороны, печатная плата действует как путь для передачи электроэнергии и данных различных элементов, подключенных к ней.

1. Преимущества и недостатки печатных плат

Печатные платы, включая материнские платы, имеют множество преимуществ и недостатков. Проверьте их ниже.

• Печатная плата имеет компактный размер, что позволяет сэкономить место без использования видимых проводов
• Некоторые печатные платы, особенно одно- и двухслойные, позволяют легко ремонтировать и заменять поврежденные детали
• По сравнению с громоздкой схемой печатная плата позволяет сэкономить время при подключении
• Обеспечивает стабильное электрическое соединение по сравнению с проводными цепями

• Поскольку медный проводник печатной платы очень тонкий, он не может выдерживать более высокую электрическую нагрузку
• Многослойная печатная плата с трудом поддается ремонту или иногда является одноразовой

---

2. Преимущества и недостатки материнских плат

• Материнскую плату можно настроить под свои компьютеры
• Материнская плата может быть обновлена ​​

• Маленькие материнские платы имеют меньше слотов оперативной памяти и входов для звуковой и видеокарты, что влияет на производительность компьютера

3. Стоимость материнских плат и печатных плат

Обычно стоимость материнской платы на печатной плате может варьироваться от 50 до 1500 долларов, в зависимости от типа и функций, которые вы хотите использовать в своей системе.

Что касается печатных плат, вы можете найти их по цене от 50 центов до 300 долларов. Цена также зависит от того, какая конструкция и слои проводников вам нужны в вашем проекте.

Часто задаваемые вопросы

Является ли печатная плата такой же, как материнская плата?

Печатная плата и материнская плата — это не одно и то же.
