SSD-адаптер с поддержкой протоколов NVMe и SATA, а также с возможностью горячей замены накопителя / HDD, SSD, флешки, прочие носители информации / iXBT Live

С помощью SSD M2 адаптеров можно подключать SSD накопители к различным устройствам на операционных системах Windows, Mac OS, Linux и Android. А обозреваемый адаптер Ugreen, помимо вышеуказанной базовой функции, может ещё похвастаться поддержкой двух протоколов SSD – SATA и NVMe, а так же конструкцией позволяющей установить накопитель буквально за считанные секунды и без использования специального инструментария.

Содержание

• Параметры
• Упаковка и комплектация
• Внешний вид
• Тестирование
• Сравнение
• Достоинства и недостатки
• Итог

• Производитель: Ugreen
• Модель: CM400 (90264)
• Устройство: Адаптер позволяющий подключать SSD M.2 к USB порту ноутбука (или другое устройства)
• Чип: RTL9210B
• Разъём подключения: USB 3. 1 Gen2 type-c
• Скорость передачи: 10 Гбит/с
• Поддержка типоразмеров SSD M.2: 2230, 2242, 2260, 2280
• Поддерживаемые протоколы SSD M.2: SATA, NVMe
• Поддерживаемые ключи: M, M&B
• Максимальная ёмкость накопителя: 2 ТБ
• Поддержка систем: Windows, Mac OS, Linux
• Особенности: Поддержка двух протоколов SSD, горячая замена накопителя (без использования винтов и отвёртки), светодиодный индикатор, режим сна
• Материал корпуса: Анодированный алюминий
• Габариты: 119х37х12 мм

Адаптер поставляется в традиционной для Ugreen белой минималистичный упаковке с зелёным лого бренда. На лицевой стороне упаковки находится изображение адаптера, а с обратной стороны можно обнаружить его спецификации и контакты производителя.

Вместе с адаптером поставляются: кабель USB/type-c, кабель type-c/type-c, два резиновых фиксатора SSD (второй запасной), каркасный силиконовый чехол и инструкция. «Сквозная» конструкция чехла не способствует его плотному прилеганию к корпусу. Но такое довольно необычное дизайнерское решение было продиктовано не попыткой сэкономить на материале, а желанием не навредить теплообмену – с цельным плотным чехлом SSD попросту не смог бы нормально охлаждаться. Хоть чехол и не очень плотно прижимается к адаптеру, но сидит на нём хорошо – не сползает. Этому способствуют бортики с внутренней стороны краёв чехла. Эти же бортики должны взять на себя часть нагрузки при ударе.

Фирменный чехол позволяет защитить адаптер от повреждений при падении, а так же с ним адаптер можно бросать в сумку к ноутбуку и не беспокоиться что он оставит царапины. Если же вы больше предпочитаете универсальные полужесткие чехлы, то обратите внимание на такие как на фото ниже. Найти их можно на АлиЭкспресс. У меня они давно в использовании и я ими полностью доволен.

Адаптер представляет собой основную рабочую панель помещенную внутрь металлического корпуса. Сверху корпуса напечатан логотип производителя, а с обратной стороны можно найти краткое описание устройства, маркировку модели и знаки сертификации. Верхний и нижний торцы пластиковые. На верхнем торце находится разъём type-c и светодиодный индикатор. Весь нижний торец является по сути одной большой кнопкой, при нажатии на которую панель выпрыгивает из корпуса где-то на два сантиметра, а далее её можно выдвинуть целиком и произвести установку или же замену накопителя.

Адаптер Ugreen CM400 не требует каких-либо инструментов для вскрытия корпуса и установки SSD. Корпус открывается как упоминалось выше, нажатием кнопки, а SSD крепится к ложе при помощи резинового фиксатора. В адаптер можно установить SSD типоразмеров: 2230, 2242, 2260 и конечно же наиболее распространенный 2280. Панель закрывающая плату имеет перфорацию с обеих сторон. Но сквозные отверстия там лишь сверху, а снизу установлена термопрокладка. Качество сборки хорошее – зазоры минимальные, люфтов нет.

В адаптере Ugreen CM400 установлен чип RTL9210B. Описание чипа можно найти на сайте Realtek. Адаптер тестировал на ноутбуке Lenovo Legion 7 с Windows 10. Внутри адаптера размещал NVMe SSD Corsair MP400 на 2 ТБ, а так же SATA SSD KingSpec на 1 ТБ.



В адаптер установлен SSD Corsair. Первое изображение: скриншот утилиты CristalDiskInfo. Второе изображение: копирование на накопитель 338 элементов объёмом 200 ГБ. При копировании двухсот гигабайт максимальная зафиксированная температура составтла 73 градуса. Это нормальная температура для NVMe накопителей на которые длительное время производиться запись. Но если вы хотите снизить температуру, то для этого можно воспользоваться специальным радиатором и термопрокладкой. В обзоре Ugreen CM389 я показывал как это сделать. На заметку: у обозреваемого адаптера зазор между SSD Corsair MP400 и внутренней стороной корпуса составляет 2.3 мм.

8

Переходим к тестам. На первом скриншоте показан замер скорости SATA накопителя, а на втором NVMe. На некоторых скринах можно заметить что накопитель помечен как ORICO. Это потому что SSD KingSpec я ранее использовал с корпусом Orico, вот и присвоил ему соответствующее имя. CristalDiskMark показывает следующие результаты (см. ниже).

А это замер скорости в AS SSD Benchmark, Anvil’s Storage Utilities, а так же в ATTO Disk Benchmark. Всё в порядке. Показатели соответствуют заявленным.

Ugreen CM400 можно подключать не только к компьютеру/ноутбуку, но и к телефону, планшету или же телевизору. Если вдруг вашему гаджету не удастся обнаружить внешний накопитель, то не стоит винить в этом адаптер. Дело в том что SSD может быть отформатирован в файловую систему которая не поддерживается устройством. Наиболее распространенными файловыми системами является: NTFS, FAT32, exFAT и APFS. Разны гаджеты могут поддерживать лишь часть из этих ФС. Если к примеру вы хотите использовать внешний SSD с компьютером и телевизором, но телевизор не видит никакую файловую систему кроме как FAT32, то при помощи встроенных в Windows средств можно разделить SSD на несколько «дисков», каждый из которых будет отформатирован в нужную ФС. Здесь есть об этом можно узнать чуть более подробно.

У Ugreen есть несколько моделей двухпротокольных SSD M2 адаптеров. Я использую обозреваемый и Ugreen CM389. Ugreen CM389 построен на том же чипе RTL9210B и поддерживает такие же типы SSD накопителей, что и сабж. К отличительным особенностям CM389 можно отнести другой дизайн, металлические фиксаторы вместо резиновых, верхнее расположение светодиода, на несколько миллиметров большие габариты и скруглённые углы.

При заказе обозреваемого адаптера можно выбрать одну из трёх версий: SATA, NVMe и Dual Protocol. Если у вас SATA SSD, то вполне разумно купить версию адаптера предназначенного лишь для SATA накопителей – выйдет дешевле. NVMe версия мне показалась наименее интересной – так как она по цене практически сопоставима с Dual Protocol. Но если вем все же нужно что бы была поддержка только NVMe, то можно или заказать CM400 в версии NVMe или же купить CM578. Ugreen CM578 внешне очень похож на героя обзора, но отличается от него отсутствием Dual Protocol, более плотным силиконовым чехлом, термопрокладкой в комплекте и поворотными фиксаторами как у CM389.

Наиболее интересным конечно же является двухпротокольный. Он будет хорошим выбором даже если у вас имеется только NVMe SSD и нет SATA. Поддержка SATA явно будет не лишней (особенно если учесть то, что за нее придется доплатить всего лишь полтора доллара). Ну а если 10 Гбит для вас мало, то обратите внимание на такой 40 Гигабитный монстр. С ним скоростной SSD раскроется на полную силу, но и цена там впечатляющая.

Достоинства

• Поддержка протоколов NVMe и SATA.
• Возможность быстрой замены накопителя.
• Хорошая комплектация.

Недостатки

• Крупные габариты

Узнать актуальную цену обозреваемого SSD адаптера Ugreen M2

Очередной годный SSD адаптер от Ugreen. Возможно лучший из тех которые вышли из-под крыла данного производителя. У Ugreen есть ещё и куда более серьезный – с поддержкой Thunderbolt 3. Но из-за своей большой цены от относится к категории нишевых устройств, а вот Ugreen CM400 функциональный и народный.

Новости

Публикации

Думаете пароль на смартфоне гарантирует безопасность ваших данных и денег? А вот и нет. И, если вы не защитили свою SIM-карту PIN-кодом, то, потеряв телефон, вы можете потерять вообще всё.  И вот…

Нет, Google не заменяет своих работников-людей парнокопытными животными. Тем не менее самое время обновить раздел навыков в вашем резюме: если вы можете стоять часами, любите животных и можете…

На этот раз ко мне в руки попал бюджетный ТВ Бокс Hiper Media ATV 8K. Это весьма компактное устройство, предназначенное для воспроизведения как онлайн, так и офлайн контента. Благодаря HDMI…

Международный аэропорт посреди гор — пятитысячников, на высоте 2244 м, посадка на котором разрешена только в светлое время суток и ограниченному числу пилотов — ммм, звучит опасно. Так и есть,…

Сегодня хочу показать несколько компактных нагрудных сумок, которые удобно использовать в городской среде для повседневной жизни. В такой сумке удобно разместить: планшет или электронную книгу,…

Один из самых экстравагантных домов Москвы. Догуляла-таки до него. По пути увидела еще много интересного: странную наклейку, стеклянный куб на крыше, дом с узкими окнами и советские артефакты,.

..

PD60 Enclosure _Take Your M.2 SSD Further With The New PD60 Enclosure_Silicon Power

PD60 Enclosure

M.2 PCIe NVMe SSD / M.2 SATA SSD

• Введение
• Технические характеристики
• Онлайн-магазин

• Intro
• Spec
• Buy

Возможности нового уровня

PD60 превращает ваш SSD M. 2 PCIe NVMe или SATA в портативный жесткий диск в любое время и в любом месте, где вам это нужно. Быстрая передача данных до 10 Гбит/с через интерфейс USB 3.2 Gen 2 по кабелю Type-C к Type-C, который входит в комплект. Обратная совместимость с USB 3.1/3.0/2.0 при соответствующих ограничениях скорости

Сохраните то, что вам дорого

Корпус создан из прочного алюминия, чтобы максимально защитить ваш SSD, и не занимает много места в вашей сумке, что делает его идеальным для путешествий. Материал корпуса предотвращает диск от нагревания, а гладкая конструкция позволяет дополнительно отводить избыточное тепло при снятии крышки.

Доступ к данным с разных устройств

С помощью кабеля Type-C к Type-C, который входит в комплект, можно легко получить доступ к данным с различных устройств — ноутбуков, ПК и телефонов или планшетов с поддержкой OTG. Устройство полноценно работает с Windows, Mac, Linux и Android .

Простая установка, много преимуществ

Не нужно никаких инструментов, чтобы установить PD60 — простая установка занимает всего несколько секунд. И после этого можно хранить ваш SSD в любом месте с защитой в 360° и молниеносным доступом к данным.

Технические характеристики

• Габариты
• 102.2 мм x 28.1мм x 12.6 мм

• Вес
• 38 г

• Материал
• алюминий

• Цвет
• черный

• Интерфейс подключения
• USB 3.2 Gen 2 (USB 3.1 Gen 2, USB 3.1 Gen 1 & USB 3.0 & USB 2.0, обратная совместимость )

• Внутренний интерфейс
• M. 2 PCIe NVMe SSD / M.2 SATA SSD

• Совместимость
• 2230 / 2242 / 2260 / 2280 M.2 форм факторы

• Поддерживаемые ОС
• Windows 11/10/8.1/8/7, Mac OS 10.3.x или более поздней версии, Linux 2.6.x или более поздней версии, Android OS 9.0 или более поздней версии

• Рабочая Температура
• 5°C — 55°C

• Температура хранения
• -40°C — 70°C

• Поддержка питания
• DC 5V

• Сертификация
• CE, FCC, BSMI, Green dot, WEEE, RoHS, KCC

• Гарантия
• 2 года

Описание

• Твердотельный накопитель превращается в прочный и портативный жесткий диск
• Совместимость с 2230/2242/2260/2280 M.2 PCIe NVMe или SATA SSD
• Быстрая передача данных по интефейсу USB 3.2 Gen 2 (до 10 Гбит/с)
• Создан из легкого алюминия, который превосходно рассеивает тепло
• Поддерживает Plug & Play, поэтому не требуется внешнее питание
• Простая установка занимает всего несколько секунд
• Кабель Type-C к Type-C входит в комплект

Скачать

Product DM

Имя	Язык	File Format	Версия	Дата	Скачать
PD60	RU	pdf.	v2.0	2022/09

обзоры

Описание	Медиа	Страна	Year
Silicon Power PD60 — M.2 SSD Enclosure Review	Tech-Legend	Romania	2022
Silicon Power PD60 M.2 Enclosure Review	Madshrimps	Belgium	2021

Описание	Silicon Power PD60 — M.2 SSD Enclosure Review
Медиа	Tech-Legend
Страна	Romania
Year	2022

Описание	Silicon Power PD60 M. 2 Enclosure Review
Медиа	Madshrimps
Страна	Belgium
Year	2021

Твердотельные накопители

• Поиск
• Северная Америка
• Поддержка

• дом
• Хранение данных
• Твердотельный накопитель
• Vi560 SATA III M.2 2280 Внутренний твердотельный накопитель

1 ТБ Vi560 SATA III M.2 2280 Внутренний твердотельный накопитель

Номер детали: 70385

Выберите емкость

• 256 ГБ
• 512 ГБ
• 1 ТБ

Технические характеристики Поддержка

Особенности:

• Повышение производительности вашего ноутбука или ПК и ускоренный запуск приложений
• Молниеносная передача данных — до 560 МБ/с при чтении и до 520 МБ/с при записи*
• Низкое энергопотребление для увеличения срока службы батареи
• Бесшумная работа и ударопрочность
• Руководство по установке в комплекте – рекомендуется профессиональная установка
• 3-летняя ограниченная гарантия

Технические характеристики

Вместимость:	1 ТБ
Форм-фактор:	M. 2 2280 (клавиша B+M)
Запись передачи данных производительности хоста (ATTO):	До 520 МБ/с
Произвольное чтение IOPS (4K) QD=32(Max):	102 000
Надежность системы (MTBF):	1 500 000 часов
Потребляемая мощность при активном чтении:	1800 мВт
Энергопотребление в режиме ожидания:	620 мВт
Нерабочая температура:	от -20°С до 70°С
Амортизатор:	1500G, длительность полусинусоидального импульса 0,5 мс
Размеры привода (ДхШхВ):	3,15 дюйма x 0,87 дюйма x 0,09 дюйма
Соответствие:	RoHS, SATA III (SATA Rev. 3.2), до ATA/ATAPI-8 (включая S.M.A.R.T)

Хост-интерфейс:	Интерфейс Serial ATA 6,0 Гбит/с
Чтение передачи данных производительности хоста (ATTO):	До 560 МБ/с
Флэш:	3D NAND
Произвольное число операций ввода-вывода в секунду (4K) QD=32 (макс. ):	102 000
TBW Рейтинг:	445 ТБ
Потребляемая мощность при активной записи:	1600 мВт
Рабочая температура:	от 0°С до 55°С
Влажность:	от 5% до 95%, без конденсации
Вибрация:	7~800 Гц, 3,08 Grms, 30 мин/ось (X,Y,Z)
Гарантия:	3 года ограниченной гарантии*

Эти твердотельные накопители предназначены для использования в клиентских приложениях для ПК и не предназначены для серверных сред.

Технические характеристики основаны на результатах внутреннего тестирования Verbatim. Эти характеристики могут быть изменены без предварительного уведомления.

*Ограниченная гарантия составляет 3 года или до значения TBW, указанного в этой спецификации. Полную информацию см. на сайте www.verbatim.com.

Переходник с NVMe M.2 SSD на SATA?

Я пытаюсь обновить хранилище:

• Существующее хранилище представляет собой твердотельный накопитель емкостью 256 ГБ, модель Samsung PM871b M.2 2280, установленный на адаптере для SATA, и я предполагаю, что это форм-фактор следующего поколения.
• Я приобрел твердотельный накопитель емкостью 1 ТБ в NVMe M.2, модель Samsung SSD 970 EVO Plus NVMe M.2 SSD, так как модель говорит, что это NVMe.

Заменил старый SSD на переходник и подключил обратно к материнке. Однако системе не удалось распознать новое запоминающее устройство.

Интересно, ошибка связана с несовместимостью между NVMe и SATA? Если да, то есть ли переходник с M.2 NVMe SSD на SATA?

Пожалуйста, дайте мне знать, если вам нужна дополнительная информация, и я очень ценю ваши советы или предложения.

• sata
• nvme
• m. 2
• samsung-ssd

2

Да, SATA и NVMe — совершенно разные протоколы. Просто так получается, что один и тот же форм-фактор M.2 (также известный как NGFF) используется для обоих типов твердотельных накопителей.

При использовании слотов M.2, встроенных в материнские платы, один и тот же слот может быть динамически перенаправлен либо на контроллер SATA, либо на шину PCI в зависимости от типа установленного твердотельного накопителя, но при использовании внешнего адаптера M.2-to-SATA , он явно подключен только к порту SATA.

Если этот SSD предназначен только для данных или программ (например, игр), вы можете поискать переходник с M.2 на слоты PCI Express, потому что каждый NVMe SSD — это просто обычное устройство PCIe. Это даст вам гораздо лучшую производительность, чем SATA.

Однако материнские платы без слотов M.2, как правило, не могут загружать с твердотельных накопителей NVMe (в их прошивке отсутствуют правильные драйверы).

Таким образом, если на этом SSD установлена ​​ваша ОС, а на материнской плате нет встроенных слотов M.2, вам следует вместо этого приобрести SATA SSD для ОС — и использовать 970 для программ/данных. (Неважно, используете ли вы M.2 SATA через адаптер или 2,5-дюймовый SATA напрямую, это все тот же SATA.)

Я предполагаю, что настоящие преобразователи NVMe-to-SATA существуют на основании NVMe конвертеры -to-USB существуют, но в целом это кажется плохой идеей.0044

5

Если я правильно понял, компьютер имеет интерфейс SATA, и для подключения оригинального твердотельного накопителя M.2 емкостью 256 ГБ использовался преобразователь SATA в M.2.
Твердотельный накопитель M.2 NVMe в том же конвертере не будет работать.

Полностью соответствует ожиданиям.

Слот M.2 может поддерживать твердотельный накопитель SATA M.2, твердотельный накопитель NVMe M.2 или и то, и другое. Но ваш интерфейс SATA на компьютере обеспечивает ТОЛЬКО SATA.

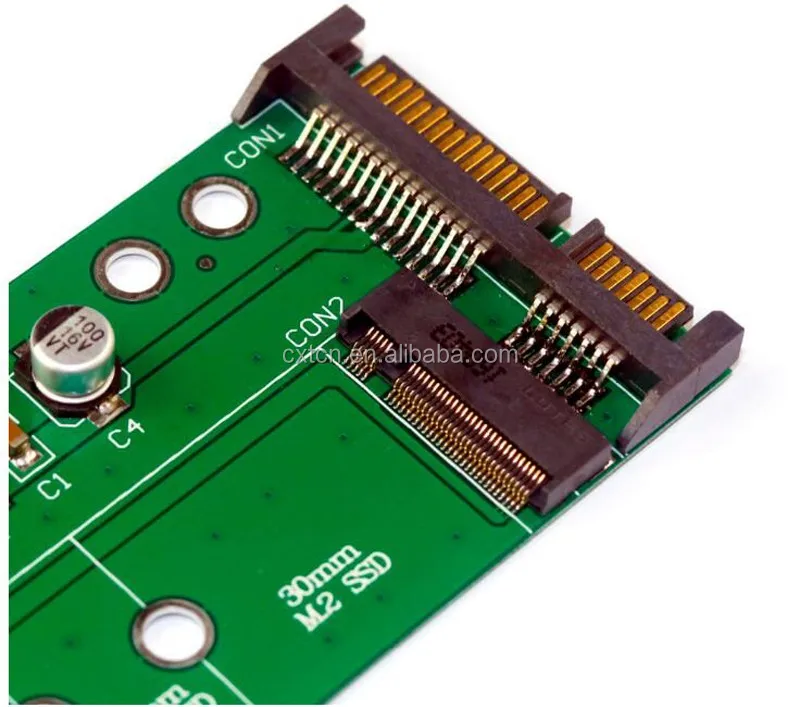

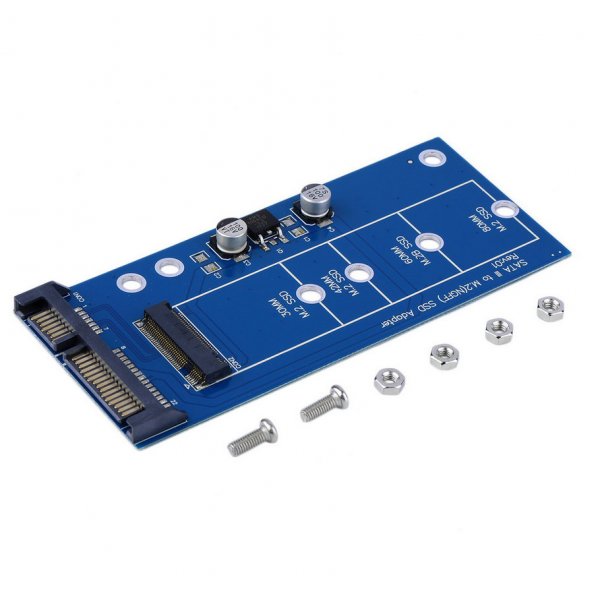

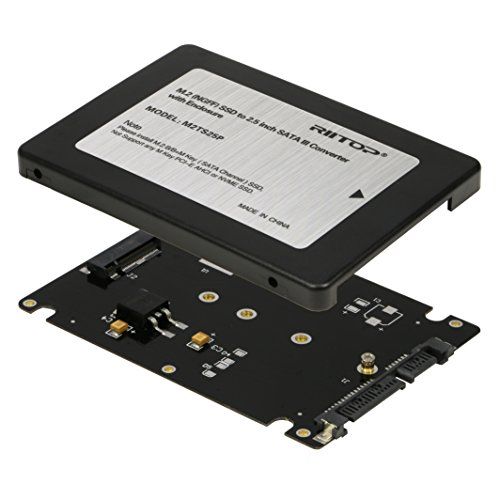

Это делает возможным простой пассивный преобразователь из SATA в M.2 SATA (это всего лишь вопрос подключения правильных проводов), но это не волшебным образом превратит интерфейс SATA в интерфейс NVMe, так что твердотельный накопитель емкостью 1 ТБ не идти на работу.

Вы должны были купить твердотельный накопитель M.2 SATA (или гибридный твердотельный накопитель NVMe + SATA) для использования с этим преобразователем SATA.

1

Сначала убедитесь, что SSD определяется в BIOS, это исключит множество проблем.

Тем не менее, между NVME и SATA есть различия, и они не совпадают. SATA имеет другой разъем, чем NVME, и есть несколько гибридных твердотельных накопителей, которые подходят для обоих. Но то, что они подходят, не означает, что они будут работать.

См. изображение ниже для различных типов (это было взято из магазина):

PM871b M.2 2280 — это ключ B+M, тогда как Samsung SSD 970 EVO Plus NVMe — это ключ M.
