Какие бывают категории 4G/LTE? | Статьи GSM-Репитеры.РУ

При выборе модема или 4G-роутера наши клиенты часто сталкиваются с таким техническим параметром, как «категория LTE». Может показаться, что категория является обозначением максимальной скорости, однако в действительности это гораздо более сложное и комплексное понятие.

Что такое категория LTE (LTE UE Category)?

Категория LTE действительно определяет, с какой максимальной скоростью абонентское устройство (User Equipment — UE) способно «общаться» с базовой станцией оператора. Однако каждая категория фактически является набором спецификаций, которые определяют, какие технологии могут использоваться для достижения необходимой пропускной способности.

Другими словами, категория LTE UE указывается, чтобы абонентское устройство и базовая станция могли взаимодействовать друг с другом. Обмениваясь информацией о поддерживаемой категории, ваш девайс и оборудование оператора «договариваются» о максимальной скорости.

Какие характеристики определяют категорию LTE?

Каждая категория LTE представляет собой совокупность технических параметров, от которых зависит максимальная скорость обмена данными. Основными характеристиками, формирующими категорию LTE, являются:

  • Количество потоков MIMO: 2, 4 или 8 потоков;
  • Тип модуляции: 16QAM, 64QAM, 256QAM или 1024QAM;
  • Carrier Aggregation: агрегация (объединение) 2, 3 и более полос частот.

Когда говорят, что мобильное устройство относится к той или иной категории LTE, подразумевают, что оно поддерживает максимальную скорость этой категории. В то же время соответствие категории (необходимая скорость) достигается определенной комбинацией указанных параметров.

В первоначальных спецификациях LTE-сетей скорость загрузки (DL) и передачи (UL) данных были неразрывно связаны. В более поздних спецификациях категории DL и UL были разъединены, что позволило производителям использовать разные категории LTE для загрузки и передачи, формируя лучшие сочетания для операторов и пользователей.

Таблица категорий LTE

Ниже приведена сводная таблица категорий LTE. Значения скорости округлены до 1 Мбит/с. На практике производители оборудования обычно округляют скорость до десятков Мбит/с.

Cat. 0

1 Мбит/с

1 Мбит/с

1×1

64QAM

16QAM

Cat. 1

10,3 Мбит/с

5,2 Мбит/с

1×1

64QAM

16QAM

Cat. 2

51 Мбит/с

25 Мбит/с

2×2

64QAM

16QAM

Cat. 3

102 Мбит/с

51 Мбит/с

2×2

64QAM

16QAM

Cat. 4

150 Мбит/с

51 Мбит/с

2×2

64QAM

16QAM

Cat. 5

300 Мбит/с

75 Мбит/с

4×4

64QAM

64QAM

Cat. 6

301 Мбит/с

51 Мбит/с

2×2, 4×4,

64QAM

16QAM

Cat. 7

301 Мбит/с

102 Мбит/с

2×2, 4×4

64QAM

16QAM

Cat. 8

2998 Мбит/с

1497 Мбит/с

8×8

64QAM

64QAM

Cat. 9

452 Мбит/с

51 Мбит/с

2×2, 4×4

64QAM

16QAM

Cat. 10

452 Мбит/с

102 Мбит/с

2×2, 4×4

64QAM

16QAM

Cat. 11

603 Мбит/с

51 Мбит/с

2×2, 4×4

64QAM, 256QAM

16QAM

Cat. 12

603 Мбит/с

102 Мбит/с

2×2, 4×4

64QAM, 256QAM

16QAM

Cat. 13

391 Мбит/с

150 Мбит/с

2×2, 4×4

256QAM

64QAM

Cat. 14

3916 Мбит/с

9585 Мбит/с

8×8

256QAM

64QAM

Cat. 15

749–798 Мбит/с

226 Мбит/с

2×2, 4×4

64QAM, 256QAM

64QAM

Cat. 16

979 Мбит/с

105 Мбит/с

2×2, 4×4

64QAM, 256QAM

64QAM, 256QAM

Cat. 17

25065 Мбит/с

2119 Мбит/с

8×8

256QAM

64QAM, 256QAM

Cat. 18

1174–1206 Мбит/с

211 Мбит/с

2×2, 4×4, 8×8

64QAM, 256QAM

64QAM, 256QAM

Cat. 19

1566–1658 Мбит/с

13653 Мбит/с

2×2, 4×4, 8×8

64QAM, 256QAM

64QAM, 256QAM

Cat. 20

1948–2019 Мбит/с

316 Мбит/с

2×2, 4×4, 8×8

64QAM, 256QAM, 1024QAM

64QAM, 256QAM

Cat. 21

1348–1413 Мбит/с

301 Мбит/с

2×2, 4×4

64QAM, 256QAM

64QAM

Cat. 22

2349–2562 Мбит/с

422 Мбит/с

2×2, 4×4, 8×8

64QAM, 256QAM, 1024QAM

64QAM, 256QAM

Cat. 23

2695–2869 Мбит/с

527 Мбит/с

2×2, 4×4, 8×8

64QAM, 256QAM, 1024QAM

64QAM, 256QAM

Cat. 24

2936–3028 Мбит/с

633 Мбит/с

2×2, 4×4, 8×8

64QAM, 256QAM, 1024QAM

64QAM, 256QAM

Cat. 25

3132–3316 Мбит/с

738 Мбит/с

2×2, 4×4, 8×8

64QAM, 256QAM, 1024QAM

64QAM, 256QAM

Cat. 26

3422–3531 Мбит/с

844 Мбит/с

2×2, 4×4, 8×8

64QAM, 256QAM, 1024QAM

64QAM, 256QAM

Версии спецификаций 3GPP и категории LTE

Каждая категория LTE задаёт максимальную скорость на приём и передачу, а также различные технологии, которые используются для достижения этой скорости. Однако на протяжении времени стандарты консорциума 3GPP обновлялись, и в новые версии спецификаций вносились дополнения и расширения. Это привело к тому, что требования к некоторым категориям претерпели изменения.

Например, категория LTE Cat. 12 изначально появилась в спецификациях 3GPP Rel. 11 и поддерживала максимальную модуляцию 64QAM в нисходящем канале (на загрузку). Позже в спецификациях 3GPP Rel. 12 эта категория получила расширение в виде поддержки 256QAM.

В результате на рынке могут быть представлены различные приборы, в которых номинальная скорость загрузки 600 Мбит/с достигается комбинацией разных технологий:

  • Агрегация 2 полос частот, MIMO 4×4, модуляция 64QAM;
  • Агрегация 3 полос частот, MIMO 2×2, модуляция 256QAM.

В обоих случаях итоговая скорость соединения составит 600 Мбит/с, и производитель устройства сможет отнести свой продукт к 12 категории LTE. Этот момент важно учитывать при выборе абонентского оборудования, ведь мобильное устройство должно поддерживать именно те технологии, которые использует ваш оператор!

Обзор популярных категорий LTE

Не все категории LTE получили одинаковую популярность и распространение. В то время как одни категории (например, Cat. 4 или Cat. 6) являются общепринятыми, другие (Cat. 5, Cat. 8) практически не находят реального применения и остаются специализированными решениями, которые не используются операторами в публичных сетях.

Ниже мы предлагаем обзор самых популярных категорий LTE. Оборудование этих категорий доступно в продаже прямо сейчас.

Низкие категории LTE для «интернета вещей»

Низкие категории LTE имеют малую пропускную способность и используются преимущественно для работы «интернета вещей» (IoT). Для взаимодействия разных устройств обычно не требуется высокая скорость интернет-соединения: куда большую роль играет низкое энергопотребление, возможность продолжительной работы от аккумуляторной батареи и альтернативных источников питания, компактные размеры сотового модуля, стабильное соединение при низком уровне сигнала. «Интернет вещей» в основном используется для удаленного управления бытовыми устройствами (например, элементами «умного дома»), а также для межмашинного взаимодействия на предприятиях и в сфере безопасности.

Спецификации 3GPP предусматривают несколько категорий, которые предназначены для сферы IoT и M2M. Помимо LTE Cat. 1, в распоряжении производителей оборудования имеется «нулевая» категория, а также специальные категории M1, M2, NB1 и NB2. Эти категории разработаны специально, чтобы обеспечить LTE-соединение между устройствами, обменивающимися техническими данными и служебной информацией.

NB1

0,68 Мбит/с

1 Мбит/с

1×1

NB2

2,5 Мбит/с

2,5 Мбит/с

1×1

M1

1 Мбит/с

1 Мбит/с

1×1

M2

4 Мбит/с

7 Мбит/с

1×1

Оборудование низких категорий LTE является специализированным и предназначено для промышленного применения. Пример — встраиваемый роутер Tandem-4GM категории LTE Cat. 1 со скоростью загрузки до 10 Мбит/с.

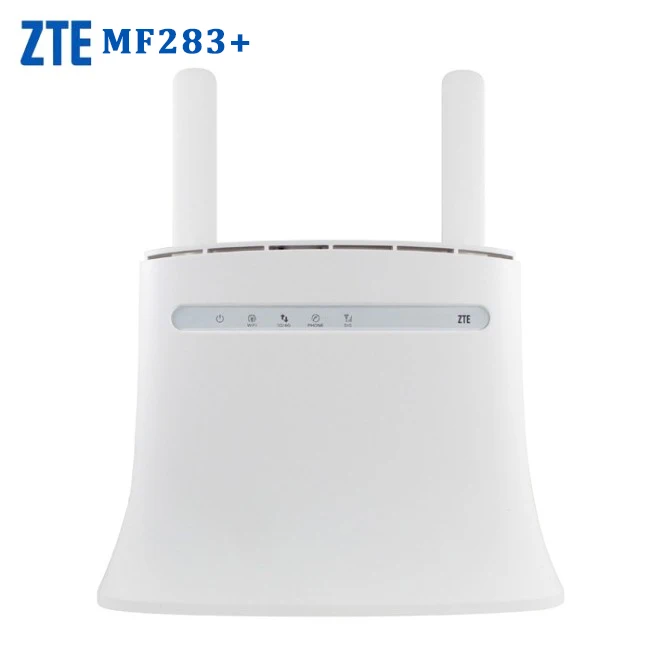

LTE Cat. 4

Устройства LTE Cat. 4 получили наиболее широкое распространение. Большинство недорогих 4G-модемов и роутеров относятся именно к этой категории. Максимальная скорость загрузки 150 Мбит/с достигается за счет технологии MIMO 2×2, которая удваивает пропускную способность канала. Скорость передачи (отправки) данных — 50 Мбит/с.

Устройства LTE Cat. 4 не поддерживают агрегацию частот и поэтому постепенно теряют свою актуальность для городов и крупных населенных пунктов с современной сотовой инфраструктурой. В то же время в России остается множество пригородов, коттеджных поселков и дачных обществ, где пользователям недоступна агрегация частот. В этих случаях модемы и 4G-роутеры категории 4 сохраняют свою актуальность.

Кроме того, LTE Cat. 4 — это максимальная категория классических USB-модемов («свистков»). К сожалению, производители не выпускают USB-модемы более высоких категорий, и этот класс устройств ограничен именно 4 категорией.

LTE Cat. 6

Сегодня сотовые операторы всё чаще объединяют несколько частотных диапазонов, чтобы увеличить пропускную способность своих сетей. Эта технология получила названия Carrier Aggregation, или агрегация частот.

Категория LTE Cat. 6 поддерживает скорость загрузки 300 Мбит/с, передачи — 50 Мбит/с. Высокая скорость загрузки достигается за счет агрегации двух полос частот и поддержки двухканального режима MIMO. Именно поддержка агрегации сделала эту категорию популярной среди жителей крупных городов.

Производители выпускают как стационарные 4G-роутеры Cat. 6, так и мобильные устройства для командировок, поездок за город и путешествий.

Стационарный 4G-роутер ZTE MF286 (LTE Cat. 6)

Роутеры Cat. 6 являются лучшими решениями по соотношению цена / производительность и активно заменяют собой модели более низких категорий.

>>> Роутеры LTE Cat. 6

LTE Cat.

7

Категория LTE Cat. 7 отличается от Cat. 6 увеличенной скоростью передачи (отправки) данных — до 100 Мбит/с. Скорость скачивания также составляет 300 Мбит/с. Если модемы и роутеры предыдущей категории поддерживают агрегацию только на приём, то Cat. 7 добавляет объединение частот для отправки данных.

Стационарный 4G-роутер Huawei B535
(LTE Cat. 7)

Ассортимент устройств LTE Cat. 7 более ограничен, однако в продаже доступно достаточно бытовых роутеров с поддержкой этой категории.

>>> Роутеры LTE Cat. 7

LTE Cat. 9

Устройства 9 категории поддерживают скорость загрузки до 450 Мбит/с и отправки до 50 Мбит/с. Повышенная скорость загрузки достигается агрегацией трех полос частот. Роутеры этой категории имеют более высокую стоимость, однако показывают отличную производительность при эксплуатации в крупных городах.

>>> Роутеры LTE Cat. 9

LTE Cat. 11

Девайсы категории 11 могут развивать скорость скачивания до 600 Мбит/с, скорость отправки — до 50 Мбит/с. Чтобы достичь этих показателей, применяется агрегация частот в сочетании с технологией MIMO 4×4 и/или модуляцией 256QAM.

>>> Роутеры LTE Cat. 11

LTE Cat. 12

Роутеры и модемы категории 12 могут развивать скорость до 600 Мбит/с на скачивание и до 100 Мбит/с на отправку. Как и в случае с предыдущей категорией, высокая скорость достигается комбинацией различных технологий (агрегация частот, MIMO 4×4, современная модуляция 256QAM). Отличие от категории 11 заключается в более высокой скорости передачи (отправки) данных.

Устройства LTE Cat. 12 показывают максимальную производительность и эффективность в городской среде при наличии современной сотовой инфраструктуры у операторов.

>>> Роутеры LTE Cat. 12

Высокие категории LTE (Cat.

16, Cat. 19, Cat. 20)

Устройства более высоких категорий LTE относятся к решениям премиального уровня. Такие модемы и роутеры могут комбинировать более трех полос частот и обладают полноценной поддержкой MIMO 4×4 и 256QAM. Применять эти устройства целесообразно только в крупных городах, где операторы реализуют необходимые технологии на стороне базовых станций.

В нашем интернет-магазине вы можете купить как недорогие роутеры на дачу, так и премиум-решения для квартиры, частного дома, офиса или коммерческого помещения. Наши менеджеры готовы ответить на вопросы по телефону 8-800-3333-965 или в онлайн-чате!

Категории 4G LTE и LTE-Advanced

Ранее мы уже писали статью о технологии 4G LTE, её особенностях, частотных диапазонах и т.д. Однако, в последнее время многие пользователи и клиенты, в том числе в комментариях, задают вопросы о технологии LTE-Advanced, в частности об агрегацию частотных диапазонов и категориях LTE, как они работают, в чём разница и зачем это всё нужно.

В данном материале мы постарались в удобной табличной форме собрать наиболее необходимую информацию по категориям LTE. Жирным выделены категории LTE, которые в России сейчас наиболее актуальны и перспективны. В условиях, когда запуск 5G-сетей в нашей стране откладывается год за годом и в данный момент нет никакой ясности даже не по срокам, а по принципиальным аспектам внедрения 5G в России, в частности, на каких частотах он будет работать, кто и когда получит коммерческие лицензии, кто будет заниматься развитием инфраструктуры, развитие сетей 4G LTE не потеряет актуальность в ближайшие 5-7 лет. А развиваться они будут в основном путём перехода на более высокую категорию LTE со стороны операторов. Таким образом они смогут без существенных изменений инфраструктуры нарастить ёмкости базовых станций, скорости доступа и качество обслуживания в периоды пиковых нагрузок.

Категория LTEМаксимальная входящая скоростьМаксимальная исходящая скоростьПоддержка MIMOМодуляция сигнала
Cat. 110 Мбит/с5 Мбит/сQPSK
Cat.250 Мбит/с25 Мбит/с2×2QPSK
Cat.3100 Мбит/с50 Мбит/с2×2QPSK
Cat.4150 Мбит/с50 Мбит/с2×2QPSK
Cat.5300 Мбит/с75 Мбит/с4×4QPSK
Cat.6300 Мбит/с50 Мбит/с2×2, 4×464QAM
Cat.7300 Мбит/с100 Мбит/с2×2, 4×464QAM
Cat.83000 Мбит/с1500 Мбит/с8×8QPSK
Cat.9450 Мбит/с50 Мбит/с2×2, 4×464QAM
Cat.10450 Мбит/с100 Мбит/с2×2, 4×464QAM
Cat.11600 Мбит/с50 Мбит/с2×2, 4×464QAM, 256QAM
Cat. 12600 Мбит/с100 Мбит/с2×2, 4×464QAM, 256QAM
Cat.13390 Мбит/с150 Мбит/с2×2, 4×4256QAM
Cat.143900 Мбит/с9600 Мбит/с8×8256QAM
Cat.15800 Мбит/с225 Мбит/с2×2, 4×464QAM, 256QAM
Cat.161000 Мбит/с100 Мбит/с2×2, 4×464QAM, 256QAM
Cat.1725000 Мбит/с2100 Мбит/с8×8256QAM
Cat.181200 Мбит/с210 Мбит/с2×2, 4×4, 8×864QAM, 256QAM
Cat.191650 Мбит/с13500 Мбит/с2×2, 4×4, 8×864QAM, 256QAM
Cat.202000 Мбит/с315 Мбит/с2×2, 4×4, 8×864QAM, 256QAM
Cat.211400 Мбит/с300 Мбит/с2×2, 4×464QAM, 256QAM

Указанные в таблице значения являются максимальными. Т.е. даже если у Вас на месте есть агрегация частотных диапазонов, идеальный сигнал и соответствующее оборудование с поддержкой MIMO 8×8 и модуляцией сигнала 256QAM, это вовсе не значит, что у Вас скорость соединения будет, к примеру 2000 Мбит/с (LTE cat.20). Реальная скорость интернета в сетях 4G LTE зависит от многих факторов. Подробнее об этом тут.

Параллельно с развитием сетей 4G LTE со стороны операторов продолжит развиваться и сегмент потребительских (клиентских) устройств доступа в Сеть. Это коснётся и смартфонов, в которых даже в бюджетных моделях будет появляться поддержка LTE-Advanced с агрегацией частот, но так же и стационарных 4G-роутеров и портативных 4G-модемов. Первое поколение 4G-модемов в России (2012-2013 годы) соответствовало категории LTE cat.3 с максимальной скоростью загрузки 100 Мбит/с. Однако, фактически с 2014 года все актуальные 4G-модемы перешли на категорию LTE cat.4. При этом перехода на LTE cat.5 или cat.6 в этом сегменте не произошло до сих пор. Развиваться продолжили стационарные и портативные 4G-роутеры, которые сейчас дотягиваются даже до категории LTE cat. 16. Правда для России более актуально пока LTE cat.6 и cat.9, но в будущем, когда операторы массово подготовят сети, появятся и модели 4G-роутеров более высоких категорий, которые смогут предоставить пользователям в реальных условиях скорости доступа в интернет свыше 300 Мбит/с по воздуху.

Увеличение пропускной способности сетей LTE достигается за счёт трёх основных механизмов:

  • агрегация (суммирование) частотных диапазонов
  • применение технологии MIMO
  • модуляции сигнала

В совокупности эти механизмы позволяют многократно увеличить производительность и пропускную способность устройств фактически без изменения их форм и размеров. Разве что переход от MIMO 2×2 к MIMO 4×4 и MIMO 8×8 связан с увеличением количества приёмо-передающих антенн. Но современные антенны в мобильных устройствах достаточно компактны и располагаются на печатной плате, а значит практически не занимают лишнего места. Изменение методов модуляции иногда даже не связано с физическими возможностями чипа (процессора), а может быть реализовано программно на уровне прошивки устройства.

Стоит отметить, что далеко не все категории LTE и LTE-Advanced массово используются операторами в мире. Некоторые категории имеют очень узкую специализацию и используются в отдельных отраслях или даже локациях, например на больших предприятиях и комбинатах для внутренней связи.
