Какую материнскую плату выбрать: Выбираем материнскую плату для майнинга

Содержание

Материнские платы на чипсете B550. Обзор лучших плат

Рынок материнских плат на чипсете B550. Разберем наиболее интересные варианты, и выберем топ лучших мат. плат на относительно новом чипсете.

Оценивать их будем не за красивые глаза (RGB-подсветку) или по знакомому названию бренда, а по соотношению наиболее важных факторов. При выборе материнской платы на любом чипсете приоритетными являются следующие факторы:

— Качество системы питания платы. Количество фаз и цепей питания VRM
— Качество компонентов VRM
— Температуры VRM
— Количество разъёмов и комплектация
— Соотношение цена/функционал

Фазы и цепи питания

В основе системы питания любой материнской платы лежит контроллер. У контроллера может быть несколько каналов через которые он управляет работой мосфетов. Мосфеты — это элементы, падающие непосредственно питание на процессор.

Контроллер, как дирижер, сообщает мосфету когда подавать питание на процессор. Причем по каждому из каналов сигнал подается в разное время, со сдвигом (в разную фазу).

Фазы и цепи выполняют разную функцию. Цепи обеспечивает процессор нужным количеством энергии, а фазы за счет подачи сигналов в разное время обеспечивают равномерность подачи этой энергии.

Питание материнских плат не всегда бывает идеальным. Очень часто контроллер не имеет достаточного количества каналов, а управлять 10 мосфетами, чтобы обеспечить процессор энергией, как-то нужно.

В таких случаях пару мосфетов цепляют на один канал контроллера. И такая схема носит название – распараллеливание. В ней мы получаем 10 цепей питания, но всего 5 фаз, что не есть хорошо в борьбе с пульсациями напряжения.

Выход из этой ситуации – применение другой схемы с использованием промежуточного звена в виде даблера. Он не просто распараллеливает сигнал на два, но и сдвигает их относительно друг друга по фазе (по времени). В такой системе мы имеем 10 цепей и 10 фаз.

Пусть их нельзя назвать полноценными, но такая схема лучше, чем простое распараллеливание.

Таким образом мы имеем 3 схемы организации питания VRM.
— Прямая схема (10)
— Схема с даблерами (5+5)
— Распараллеливание (5Х2)

Сколько же фаз и мосфетов должно быть в идеале для питания процессора?

В идеале это 7 – 8 фаз непосредственно на сам процессор (CPU) и 1-2 фазы на остальную систему (SoC). Что касается мосфетов, то, чем их больше — тем лучше. И, как показывает практика, их бывает достаточно даже на платах среднего уровня. Куда важнее качество их исполнения, от какого они бренда и на сколько хорошо выполнены. От этого фактор, в частности, зависит то, насколько они нагреваются. А теперь, когда с теоретической частью покончено, переходим к рынку материнских плат на чипсете B550.

Совместим чипсета B550 с процессорами AMD Ryzen

Лучшие материнские платы на чипсете B550. Формат microATX

Начнем с более дешевых материнских плат на чипсете B550 и форм фактора microATX. Берут такие материнские платы преимущественно не из-за их размера, а по причине более низкой цены относительно полноразмерной ATX платы.

Данная ценовая категория накладывает свой отпечаток на возможности платы. Система питания на большинстве представителей данной категории существенно урезана.

1. MSI MAG B550M MORTAR

Материнская плата от MSI снабжена контроллером ISL 22904 на 8 каналов и работает в режиме (4х2) +2. Четыре распараллеленные фазы идут на процессор и 2 на остальную систему.

Мосфеты хорошие — Intersil ISL99360. Они обеспечивают в обычной нагрузке 60 А. В целом питание не плохое и компонентная база хорошая. Плата не перегревается даже с процессором Ryzen 9 3950X в разгоне. Однако количество реальных фаз небольшое, даблеров нет и гашение пульсации организованно слабо.

Коротко о компоновке материнской платы MSI MAG B550M MORTAR: 2 x M.2 порта, 5 x System FAN, 2 x USB 2.

0, 2 x USB 3.2 Gen1, 1 x USB 3.2 Gen2, 1 x USB 3.2 Gen2 Type-C, бюджетный Realtek ALC S1200A звук, поддержка BIOS FlashBack. Есть версия с Wi-FI модулем в белом исполнении.

Цена платы

2. ASRock B550m Steel Legend

Плата от ASRock имеет шестиканальный контроллер uP9505S. Четыре фазы с даблерами идут на процессор и 2 на SoC. Плата работает в режиме (4+4) +2 Мосфеты SIC654, которые обеспечивают в обычной нагрузке 50А. По гашению пульсации плата выигрывает у конкурента от MSI, но по компонентной базе она несколько хуже. Температуры соответственно выше, хотя их и нельзя назвать критичными.

Компоновка и разъемы практически аналогичны, как и на предыдущей плате. Однако, нет колодки под Type-C, как и нет поддержки BIOS FlashBack. Зато есть кнопка сброса BIOS на задней стороне платы. Еще один плюс — цена, которая несущественно, но меньше.

Цена платы

3. GIGABYTE B550M AORUS PRO

Если бюджет ограничен, ваш вариант — GIGABYTE B550M AORUS PRO. И пусть приставка PRO не вводит вас в заблуждение. С полноценными аналогом (версия Standard-ATX) плата ничего общего не имеет.

Здесь установлен все тот же контроллер ISL22904. Пять удвоенных фаз на ЦПУ по схеме (5+5) +2. Стоят даблеры той же фирмы ISL6617A. Мосфеты 4С010N и 4С06N. Температура VRM достаточно высокая, однако проявляется это лишь при установке процессора уровня Ryzen 9 3950X. С более простыми процессорами нагрев будет в пределах нормы (55-60 градусов). По разъёмам, в принципе, как и конкурентов.

Цена платы

Лучшие материнские платы на чипсете B550. Standard-ATX

Начнем с лучшего представителя рынка плат на чипсете B550 в номинации «цена/функционал».

1. GIGABYTE B550 AORUS MASTER

Материнская плата от Gigabyte интересна по ряду причин. И одна из главных — лучшая система питания из всех плат, что присутствуют на данный момент на рынке. В том числе и среди Х570.

Материнская плата GIGABYTE B550 AORUS MASTER снабжена шестнадцати канальным контроллером XDPE132G5C от от Infineon.

14 прямых фаз без даблеров идут на процессор и 2 на все остальное (14) +2. Каждый канал фазы имеет суперферритовую катушку и OptiMOS TDA21472 от Infineon (IOR), рассчитанные на максимальный ток в 70А. Борьба с пульсацией организована просто отлично. Плюс массивные радиаторы, которые даже с процессором Ryzen 9 3950X не перегревает VRM платы свыше 50 градусов.

Установленный сзади платы кожух так же способствует отводу тепла.

Другой главный плюс платы — M2 разъёмы. Здесь их целых три, и можно объединить в RAID массив. Есть поддержка шины PCI-e 4.0. Все три слота M.2 поддерживают модули размерами до 22110 включительно.

Цена платы

2. ASUS ROG STRIX B550-E GAMING

Подсистема питания насчитывает 16 фаз (14+2). В качестве ШИМ-контроллера используется восьмифазный чип DIGI+ VRM EPU ASP2006. Реальная схема питания выглядит следующим образом (7х2) + (1х2). Семь усиленных фаз отведены на CPU, одна удвоенная на SoC. Кто является реальным производителя контроллера доподлинно неизвестно.

Мосфеты MP86992 производства Monolithic Power Systems с максимальной силой тока 70 А. В целом система питания получилась отличная. Температуры в разгоне даже с Ryzen 9 3950X одни из самых низких среди всех B550.

Интересная плата прежде всего тем, что она единственная из серии B550 поддерживает SLI и, одна из трех плат с полноценной поддержкой CrossFireX. Отличным дополнением станет кнопка прошивки BIOS FlashBack, панель с диагностическими кодами, разъем FlexKey.

Богатый набор интерфейсов и эффективная система охлаждения сделают плату отличным приобретением для игрового ПК на базе процессоров AMD третьего и четвертого поколений.

Цена платы

3. MSI MPG B550 Gaming Carbon Wi-Fi

Восьмиканальный контроллер International Rectifier IR35201 (6+2). Шесть фаз с удвоением отведены на CPU, две фазы на SoC. Мосфеты применены TDA21462 с максимальной силой тока 60 А. Хорошая компонентная база, а значит VRM не будет перегреваться с любым и ныне существующих процессоров от AMD.

Перечень портов и интерфейсов на задней панели не вызывает особых вопросов. С этим у платы порядок, плюс поддержка технологии AMD CrossFireX. Плата оборудована 8 коннекторами 4-pin, так что с дополнительным охлаждением вопросов не возникнет. Единственный существенный минус — относительно бюджетный звук, который представлен восьмиканальным кодеком Realtek ALC1200. Если бюджет ограничен, можно рассмотреть младшую модель — MSI MAG B550 Tomahawk.

Цена платы

Лучшие материнские платы на чипсете B550. Формат Mini ITX

Наиболее интересным решением видится вариант от MSI.

1. MSI — MPG B550I Gaming Edge WiFi

Восемь честных фаз Monolithic Power Systems MP2855 отведены на CPU, две – на SoC. Мосфеты той же фирмы MP86936 с максимальной силой тока 60 А. Температуры хорошие, без перегрева VRM.

Цена платы

Подробный обзор рынка материнских плат B550 Mini ITX сделан англоязычным пользователем Optimum Tech.

Отмечу лишь еще несколько плат Mini ITX, которые заслуживают внимания.

2. Gigabyte B550I Pro AX
3. ASRock B550 Phantom Gaming ITX
4. Asus B550-I ROG Strix

Рынок материнских плат на чипсете B550 весьма неоднозначен. Самая бюджетная плата обойдется в 115 долларов, что для бюджетной системы достаточно много. Топовая же плата B550 уходит в район 300 $. Так может взять X570? Выбор, как всегда, за пользователем.

Правда, можно немного сэкономить заказав материнскую плату с немецкого магазина Computeruniverse.net. Воспользуйтесь про-кодом FWXENXI при оформлении покупки и получите дополнительную скидку в размере 5 евро!

Материнские платы для Intel Core десятого поколения

05.06.2020

В 2020 году компания Intel сменила платформу: под запуск процессоров Comet Lake-S (десятого поколение процессоров Intel Core для массового рынка) был разработан процессорный разъем LGA1200, который ранее не применялся. Мы уже рассматривали первые настольные процессоры нового поколения, а теперь пришло время поговорить о материнских платах. Первые из них уже продаются в магазине XCOM-SHOP: доступны модели на старшем чипсете Intel Z490.

GIGABYTE Z490 UD

Новая платформа

Intel по традиции раз в несколько лет меняет платформу. Вот и для процессоров поколения Comet Lake-S потребуется полностью обновлять конфигурацию, даже если в запасе уже есть совсем свежий ПК на чипе Intel.

Настольные процессоры Comet Lake-S оснащаются разъемом LGA 1200 и требуют соответствующую материнскую плату. Intel уже представила чипсеты Z490, h570, B460 и h510, материнские платы на их основе поступили в продажу.

ASUS PRIME Z490-P

Различия и возможности наборов логики Intel нового поколения приведены в таблице.

Модель Intel Z490 Intel h570 Intel B460 Intel h510
Поддержка разгона — (зависит от конкретной модели платы)
Конфигурация PCI-Express 3.0 x16, x8✔x8, x8✔x4✔x4 x16 x16 x16
Количество линий PCI-Express 24 20 16 6
Версия PCI Express 3. 0 3.0 3.0 3.0
Количество портов USB 14 14 12 10
Конфигурация USB 3.2 Gen 2×1 6 4
Конфигурация USB 3.2 Gen 1×1 10 8 8 4
Конфигурация USB 2.0 14 14 12 10
Количество каналов SATA 6Gb/s 6 6 6 4
RAID 0, 1, 5, 10
Поддержка Intel Optane
Интегрированная сеть Wi-Fi 6 AX201
Intel Smart Sound

Какие материнские платы для LGA1200 уже представлены в продаже

В магазине XCOM-SHOP уже есть в наличии материнские платы с сокетом LGA1200 для новой платформы Intel. В продаже представлены модели от ASUS, GIGABYTE и ASRock. Пока они построены преимущественно на старшем чипсете Z490, поэтому относятся к высшему классу.

ASRock Z490 PRO4

Коротко о новых процессорах

Процессоры Intel Core десятого поколения для настольных ПК (кодовое обозначение Comet Lake-S) стали более производительными за счет увеличенного количества ядер, большей интеграции функции Hyper-Threading, возросших тактовый частот и объем кэш-памяти, а также прочих оптимизаций.

Если говорить о конкретных чипах, то Intel Core i5-10400 оснащен шестью ядрами. У него появилась поддержка Hyper-Threading, то есть процессор способен обрабатывать параллельно в два раза больше потоков. В дополнение к этому максимальная частота Turbo Boost увеличилась с 4,1 до 4,3 ГГц, а объем кэш-памяти третьего уровня возрос с 9 до 12 МБ.

Согласно тестам независимых изданий, Core i5-10400 существенно превосходит Core i5-9400, а порой опережает и Core i7-9700F, который относится к более высокому классу. Заметно возросла игровая производительность: в шутерах, RPG и стратегиях Core i5-10400 способен обеспечить более высокую частоту кадров, чем более дорогие предшественники.

Intel, ASUS, GIGABYTE, материнские платы

Какую материнскую плату выбрать LGA2011, 1366, 1150

Друзья, прошу посоветовать на каком чипсете материнскую выбрать..

2 года назад для студийной работы приобретал на базе 1366 Core i7 950, Asus X58 Premium, 24 Гб ОЗУ, RME AIO

Домой возникла необходимость заменить компьютер на новый, бюджет 60000-70000р, карта M-audio Fast Track C600 USB
Пробную подборку сделал во вложении

Плата ASUS LGA2011 P9X79 PRO X79 8xDDR3-2400 4xPCI-E3,0(16+16+8+8) 8ch BT 4xSATA 4xSATA3 RAID 6xUSB3 eSATA ATX 10 750р
Процессор Intel Core i7-3820 3.6GHz (TB up to 3.8GHz) 10Mb 4xDDR3-1600 TDP-130w LGA2011 OEM 9 950р
Корпус Fulltower Chieftec ATX BA-01BBB/BBSL без БП КВ 4 790р
Видеокарта PCI-E Asus GeForce GTX 770 2048MB 256bit GDDR5 [GTX770-DC2OC-2GD5] DVI HDMI DisplayPort 16 250р
Память DIMM DDR3 8192MBx2 PC17000 2133MHz Kingston HyperX Predator CL11-12-11 [KHX21C11T2K2/16X] Retail 6 690р
БП Corsair CXM 750W (80+ Bronze, ATX v2.3, Active PFC, 120mm Fan, Ret.) [CP-9020061-EU] 3 650р
Жесткий диск SATA-3 2Tb WD Black 7200rpm [WD2002FAEX] Cache 64MB 5 490р
Привод SATA DVD±RW Pioneer (DVR-219LBK/S19LBK/220LBK/221LBK) Black DVD-24x/8x/16x, DL-12x, CD-40x/32x/40x «LF» 925р
Кулер Scythe Ashura (AlCu, 6трубок,500-1300 PWM,37-97 CFM, 13-30 dBA) LGA775/1156/1366/2011/754/939/940/AM2/AM2+/AM3 2 350р
Итого: 60 845р

Можно на корпусе сэкономить 2000р другой выбрать, процессор может другой определить, материнка должна быть подходящей, блока питания по мощности должно хватить
Продавец в магазине i5 процессор и платформу предлагал, думаю LGA2011 по-лучше будет, а оперативки потом докупить по-возможности. . каждый месяц по паре)

5 лучших материнских плат для Intel Core i7-10700K и i9-10900K

Процессоры Intel Core 10-го поколения, а именно i7-10700K и i9-10900K требуют более качественной материнки. Имеют 8 ядер & 16 потоков и 10 ядер & 20 потоков соответственно. Компания приносит новый сокет 1200 для материнских плат (чипсеты h510, B460 ,h570 и Z490).

Эта статья содержит лучшие материнские платы для Intel Core i7-10700K и i9-10900K, а вообще и для i5-10600K. Высокое энергопотребление процессоров требует качественного питания. В бюджетных материнках указывается поддержка. Они запустятся, но в нагрузке будут проблемы.

MSI MEG Z490 Unify

  • Форм-фактор: ATX
  • Тип разъёма: Socket 1200
  • Чипсет: Intel Z490
  • Поддержка процессоров:  Intel Core 10-го поколения
  • Оперативная память: 4 x DDR4, 4800 МГц, до 128 ГБ
  • Поддержка видеокарт: NVIDIA SLI, 3-Way AMD CrossFire

Можно утверждать, что MSI MEG Z490 Unify — одна из самых привлекательных материнских плат на чипсете Z490. В этом ценовом сегменте сложно найти плату с более качественным питанием. Линейка плат MEG Unify от MSI предназначена для энтузиастов и оверклокеров.

Материнская плата MSI MEG Z490 Unify способна обеспечить чистое и непрерывное питание топового Intel Core i9-10900K. Это значит, что проблем в работе с i5-10600K и i7-10700K точно не будет. Поддерживает PCI Express 4.0 и имеет 16-фазный VRM на 6-слойной печатной плате.

Имеется встроенный модуль Wi-Fi 6 и сетевой адаптер со скоростью до 2,5 Гбит/с. На практике она достойно себя показывает в разгоне. С комплектом модулей Trident Z Neo легко берётся стабильная частота 4000 МГц. Касаемо процессора получилось взять 5,2 ГГц на всех ядрах.

ASRock Z490 Taichi

  • Форм-фактор: ATX
  • Тип разъёма: Socket 1200
  • Чипсет: Intel Z490
  • Поддержка процессоров:  Intel Core 10-го поколения
  • Оперативная память: 4 x DDR4, 4666 МГц, до 128 ГБ
  • Поддержка видеокарт: AMD Quad CrossFireX, NVIDIA SLI

Серия Taichi имеет высококачественное VRM, хорошо сбалансированный набор функций, премиальный внешний вид. Материнская плата ASRock Z490 Taichi достойный преемник семейства. Имеет привлекательный внешний вид с покрытыми радиаторами накопителей M.2.

Если Вам нужна высокопроизводительная плата с широкими возможностями подключения, то ASRock Z490 Taichi — отличный выбор. Сложно заметить разницу в производительности между большинством конкурирующих материнок. Она в приложениях и тестах была на высоте.

В дополнение Вы получаете восемь портов SATA, три разъёма M.2, Realtek Audio и звуковой ЦАП. Что касается разгона процессора, можно достичь 5,3 ГГц на всех ядрах. Зависит от охлаждения ЦП и обдува комплектующих. Память Trident Z Neo работала на частоте 3900 МГц.

Gigabyte Z490 Aorus Elite AC

  • Форм-фактор: ATX
  • Тип разъёма: Socket 1200
  • Чипсет: Intel Z490
  • Поддержка процессоров:  Intel Core 10-го поколения
  • Оперативная память: 4 x DDR4, 5000 МГц, до 128 ГБ
  • Поддержка видеокарт: AMD Quad CrossFireX

Компания Gigabyte заслужила внимание пользователей на рынке комплектующих. По возможностям Gigabyte Z490 Aorus Elite AC не уступает конкурентам. Она нацелена на сегмент материнских плат Z490 среднего класса. Используются 12-фазная подача питания для ЦП.

Включает в себя базовый набор функций, для накопителей два разъёма PCIe 3.0 x4 M.2 с радиаторами, третий без него и шесть портов SATA, которые являются стандартными для модели размера ATX. Сам чипсет был оснащён фирменным алюминиевым радиатором.

Плата имеет Wi-Fi модуль Intel 802.11ac с поддержкой Bluetooth 5.0 и сетевой контроллер Ethernet Realtek RTL8125BG 2.5 Гб/с. Пользователь имеет полный контроль над RGB-подсветкой материнской платы. Переработанное приложение RGB Fusion 2.0 заслуживает внимания.

MSI Z490 Gaming Edge WiFi

  • Форм-фактор: ATX
  • Тип разъёма: Socket 1200
  • Чипсет: Intel Z490
  • Поддержка процессоров:  Intel Core 10-го поколения
  • Оперативная память: 4 x DDR4 4800 МГц, до 128 ГБ
  • Поддержка видеокарт: NVIDIA SLI, AMD CrossFire

Сейчас MSI можно отнести к топовому производителю материнских платах. MSI MPG Z490 Gaming Edge WIFI находится ниже Z490 Gaming Carbon WIFI, предоставляя меньше функций. В настройках фирменного БИОСа Вы можете разгонять свой компьютер в одно нажатие.

Имеет множество возможностей для геймеров, в которые можно и нужно погрузиться. Приложение Dragon Center позволяет настроить компьютер до мельчайших деталей. А в программе MSI LAN Manager осуществляется тонкий контроль использования Вашей сети.

Включает два слота PCIe 3.0 x4 и шесть портов SATA, с беспроводным интерфейсом Intel Wi-Fi 6 и один порт Realtek 2,5 Гб/с. Доступно четыре слота памяти с поддержкой частоты до 4800 МГц с ёмкостью до 128 ГБ. В разгоне температуры на фазах питания могут быть слегка высокими.

ASUS ROG Strix Z490-E Gaming

  • Форм-фактор: ATX
  • Тип разъёма: Socket 1200
  • Чипсет: Intel Z490
  • Поддержка процессоров:  Intel Core 10-го поколения
  • Оперативная память: 4 x DDR4 4600 МГц, до 128 ГБ
  • Поддержка видеокарт: AMD 3-Way CrossFireX, NVIDIA SLI,

Это самая дорогая материнская плата в линейке Z490 ROG Strix. Подойдёт для игрового компьютера на процессорах Intel Core 10-го поколения известных как Comet Lake-S (сокет LGA1200). Конечно же, обратной совместимости для старших поколений у разъёма нет.

Включает все новейшие возможности подключения Intel Wi-Fi 6, сеть 2,5 Гбит/с, разъёмы USB 3.2 Gen 2 Type-C и аудиокодек премиум-класса. Радиаторы набора микросхем, M.2 и VRM соединены с помощью тепловых трубок. Используется качественная 14-фазная схема питания VRM.

Можно одновременно подключить две видеокарты NVIDIA или три c чипами AMD. В разгоне процессора Intel Core i9-10900K удаётся взять 5.2 ГГц на всех ядрах. С использованием встроенного XMP-профиля комплект Trident Z Neo работает на заявленных 4000 МГц.

Заключение

Выбор материнской платы зависит исключительно от Вашего бюджета. Конечно же, более качественные материнские платы стоят в несколько раз дороже. Вы только посмотрите на цены плат: ASUS ROG Maximus XII Extreme, Gigabyte Z490 Aorus Xtreme, MSI MEG Z490 Godlike.

Думаю Вы понимаете… Мне кажется 1000 долларов для материнской платы это перебор. В рейтинг попали материнки размера ATX. Это не мешает Вам выбрать для себя microATX и даже Mini-ITX. Ещё отличные варианты Gigabyte Z490 Aorus Ultre G2 и ASUS ProArt Z490-Creator 10G.

Выбор материнской платы — iFixit

Две основные характеристики определяют, подходит ли материнская плата для обновления конкретной системы:

Форм-фактор материнской платы определяет ее физический размер, расположение монтажных отверстий и другие факторы, которые определяют, подходит ли материнская плата к конкретному корпусу. Подавляющее большинство компьютеров, произведенных с 1995 года, используют либо форм-фактор ATX , также называемый full ATX , либо форм-фактор microATX , также называемый ATX.Материнская плата microATX подходит для корпуса microATX или корпуса ATX; материнская плата ATX подходит только для корпуса ATX. Рисунок 4-2. показывает типичную материнскую плату microATX слева и большую материнскую плату ATX справа.

Если ваш текущий корпус поддерживает материнские платы ATX или microATX и имеет совместимый источник питания, для обновления материнской платы достаточно просто удалить старую материнскую плату и заменить ее новой. Увы, в некоторых системах, в первую очередь, дешевых, массовых, используются нестандартные проприетарные материнские платы и / или блоки питания.Если материнская плата в такой системе выйдет из строя, ее хватит лишь на кучу металлолома. Вы можете спасти процессор, память, диски и другие периферийные устройства, но корпус и материнская плата бесполезны.

Рисунок 4-2: Типовые материнские платы microATX (слева) и ATX

ЕСЛИ A ХОРОШО, B ДОЛЖЕН БЫТЬ ЛУЧШЕ

В 2004 году Intel начала поставки материнских плат на базе нового форм-фактора, получившего название BTX (Balanced Technology eXtended) . Хотя BTX является производным от ATX, корпуса и материнские платы BTX физически несовместимы с компонентами ATX. Intel надеялась, что BTX захватит рынок штурмом, но по состоянию на начало 2006 года BTX заняла лишь минимальное место на рынке ПК.

BTX может быть решением в поисках проблемы. Первоначальной целью BTX было улучшение охлаждения при пониженном уровне шума: необходимое улучшение, учитывая очень высокое тепловыделение процессоров Intel Pentium 4, некоторые из которых потребляют 130 Вт. Теперь, когда Intel переводит производство процессоров на ядра с низким энергопотреблением, которые потребляют всего 20 Вт, реальная потребность в BTX отпала.

Больше проблем, чем они того стоят

Для всех практических целей процессор, предназначенный для одного сокета, не может быть установлен в другой тип сокета. Доступны адаптеры для сокетов, позволяющие вставить один тип процессора в другой тип сокета, например, процессор Socket 479 Pentium M в материнскую плату Socket 478, но такие адаптеры часто имеют проблемы совместимости. Мы рекомендуем избегать адаптеров для розеток.

Современные процессоры подключаются к материнской плате через процессорное гнездо .Процессор имеет набор из сотен контактов, которые вставляются в соответствующие отверстия на разъеме процессора. Рисунок 4-3 показывает разъем mPGA478, который принимает процессор Intel Pentium 4 или Celeron, типичный разъем процессора. Разъемы, предназначенные для подключения других типов процессоров, похожи по внешнему виду, но с другим количеством и расположением отверстий.

Рисунок 4-3: Типичный разъем процессора

В большинстве современных разъемов процессоров используется рычаг ZIF (рычаг нулевого усилия вставки) для фиксации процессора в разъеме.Этот рычаг, видимый на правом краю сокета, поднимается для установки процессора. Поднятие рычага снимает зажимное усилие внутри сокета и позволяет опустить процессор на место без приложения давления. После того, как процессор вставлен в гнездо, опускание рычага ZIF фиксирует процессор на месте и обеспечивает хороший электрический контакт между выводами процессора и контактами гнезда.

Определите вашу розетку

Вы можете определить тип сокета, используемого вашей текущей материнской платой, проверив документацию, посмотрев номер модели материнской платы в Интернете или запустив диагностическую утилиту, такую ​​как Everest (http: // www.lavalys.com) или SiSoft Sandra (http://www.sisoftware.net). Вы также можете однозначно определить тип сокета, исследуя сам сокет, хотя для этого потребуется удалить кулер процессора и, возможно, сам процессор.

РОЗЕТКА, ВНУТРЕННЯЯ ПРОЦЕССОР

Intel Socket 775

— исключение среди современных процессорных сокетов. Socket 775 меняет обычное расположение штыревого процессора и гнездового гнезда, вставляя контакты в гнездо и отверстия в процессоре.Socket 775 также обходится без рычага ZIF, используя другое зажимное приспособление для фиксации процессора в разъеме.

Таблица 4-1 перечисляет сокеты процессоров, которые использовались в последних системах. Системы, основанные на процессорных сокетах, перечисленных как устаревшие Slot A, Slot 1 и Socket 423, практически не подлежат обновлению, потому что материнские платы и / или процессоры больше не доступны с этими сокетами. Под этим мы подразумеваем, что нецелесообразно обновлять материнскую плату и процессор, если вы не замените оба; по-прежнему возможно установить больше памяти, заменить диски и выполнить другие обновления таких систем.

Таблица 4-1: Типы сокетов процессора

Системы, использующие один из сокетов, которые мы перечисляем как устаревшие. Сокеты A, 478 и 754, являются достаточно хорошими кандидатами на обновление. Хотя процессоры и материнские платы больше не находятся в стадии активной разработки для устаревших процессорных сокетов, материнские платы, которые используют эти сокеты, легко доступны и, вероятно, останутся таковыми в течение некоторого времени, как и процессоры, соответствующие этим новым лампам для старых сокетов.

Новые лампы для старых

Установка старого процессора на новую материнскую плату редко вызывает какие-либо проблемы, хотя вы всегда должны проверять, явно ли ваш старый процессор указан как поддерживаемый новой материнской платой (с учетом уровня ревизии материнской платы).Установка нового процессора на старую материнскую плату может быть проблематичной, поскольку более новый и более быстрый процессор может потреблять больше тока, чем рассчитана материнская плата.

КОГДА ТИП РОЗЕТКА НЕ ВАЖНЫ

Конечно, если вы планируете заменить не только материнскую плату, но и процессор, и, возможно, память, тип сокета, используемого текущей материнской платой и процессором, не имеет значения. Вы можете просто выбрать лучший процессор и совместимую материнскую плату в соответствии с вашими потребностями и бюджетом.

Поскольку системная плата управляет системой, стоит тщательно выбирать ее. Выбранная вами материнская плата определяет, какие процессоры поддерживаются, сколько и какой тип памяти система может использовать, какой тип видеоадаптеров можно установить, скорость коммуникационных портов и многие другие ключевые характеристики системы. Помимо выбора правильного форм-фактора и процессорного разъема, которые имеют важное значение, при выборе материнской платы руководствуйтесь следующими рекомендациями:

Набор микросхем действует как помощник администратора процессора.Он обрабатывает то, что входит и что выходит, и заботится обо всех вспомогательных функциях, которые позволяют процессору выполнять вычисления.

Набор микросхем определяет, какие процессоры и типы памяти поддерживаются, а также какой из двух стандартов видеоадаптеров, AGP или PCI Express, поддерживает материнская плата. Набор микросхем также определяет, какие встроенные функции, такие как USB 2.0, Serial ATA, FireWire, видео, аудио и сети, доступны. Наборы микросхем сильно различаются по производительности, функциям, совместимости и стабильности. Таблица 4-2. В перечислены рекомендуемые нами наборы микросхем по типам сокетов.

Таблица 4-2: Рекомендуемые наборы микросхем по типу сокета

  • Если вы заменяете вышедшую из строя материнскую плату и планируете использовать текущий процессор, выберите материнскую плату с разъемом правильного типа и одним из рекомендуемых наборов микросхем. Если ваша текущая память и / или видеоадаптер стоит утилизировать, также примите во внимание их совместимость с заменяемыми материнскими платами, которые вы рассматриваете.
    • Если вы покупаете новый процессор AMD, выберите материнскую плату Socket 939 nForce3 (для видео AGP) или материнскую плату nForce4 (для видео PCI Express).
    • Если вы покупаете новый процессор Intel, выберите материнскую плату Socket 775, в которой используется набор микросхем Intel серии 945 или 955, поддерживающий тип видеокарты, которую вы планируете установить.

Наборы микросхем для процессоров AMD и Intel производятся несколькими другими компаниями, такими как VIA и SiS, но мы обнаружили, что производительность и совместимость этих альтернативных наборов микросхем оставляет желать лучшего. Материнские платы на чипсетах Intel и NVIDIA немного дороже, чем на альтернативных чипсетах, но небольшая дополнительная стоимость того стоит.

Плохие повара портят хорошие ингредиенты

Хотя невозможно построить хорошую материнскую плату с плохим набором микросхем, вполне возможно создать плохую материнскую плату с хорошим набором микросхем. Мы используем и рекомендуем материнские платы Intel или ASUS для процессоров Intel и материнские платы ASUS для процессоров AMD.

Тот факт, что материнская плата заявляет о поддержке определенного процессора, не означает, что она поддерживает все члены этого семейства процессоров. Например, некоторые материнские платы поддерживают процессор Pentium 4, но только более медленные модели.Другие материнские платы поддерживают быстрые Pentium 4, но не более медленные Pentium 4 или Celeron. Точно так же некоторые материнские платы поддерживают Athlon с FSB 200, 266 или 333 МГц, но не с FSB 400 МГц.

Консультации Рона Морса

Есть еще более веская причина требовать последний уровень ревизии материнской платы: тонкие инженерные изменения в используемых компонентах, компоновке платы или других инженерных факторах могут быть «спущены» в производство на основании сообщений о проблемах, возникших на ранних этапах производства.Обычно это тонкие вещи. Вы замечаете их, когда неоднократно обращаетесь в службу поддержки клиентов из-за повторяющейся проблемы, они внезапно соглашаются вернуть устройство, и вы обнаруживаете, что новый работает безупречно в той же системе. Я убежден, что такое случается часто. Видеокарты ATI RADEON 9700 Pro — яркий тому пример, материнские платы Tyan серии 1840 — другой.

ДОСТАТОЧНО ЗАКРЫТЬ НЕТ

Перед покупкой убедитесь, что материнская плата поддерживает процессор или , который вы планируете использовать.Для этого посетите веб-сайт производителя материнской платы и найдите на странице «Поддерживаемые процессоры» именно ту материнскую плату, которую вы планируете использовать. Обратите внимание на то, что производители материнских плат часто вносят изменения в модели с тем же номером модели, а список поддерживаемых процессоров почти всегда предполагает, что вы используете текущую ревизию материнской платы. Довольно часто более ранняя версия не поддерживает все модели процессоров или скорости, поддерживаемые более поздней версией. При покупке материнской платы убедитесь, что у вас установлена ​​последняя доступная версия.

Выберите материнскую плату, которая поддерживает по крайней мере те настройки, которые вам нужны сейчас и которые, как вы ожидаете, понадобятся в течение всего срока службы платы. Например, даже если вы изначально устанавливаете существующий 400 МГц FSB Socket 478 Celeron, выберите материнскую плату, которая также поддерживает процессоры Pentium 4 с использованием частот FSB 533 и 800 МГц. Точно так же, даже если вы сначала устанавливаете старый Athlon с FSB 266 МГц, выберите материнскую плату, которая поддерживает полный диапазон частот Athlon FSB 200, 266, 333 и 400 МГц.Платы, которые предлагают полный диапазон скоростей хост-шины, в идеале с небольшими приращениями, дают вам максимальную гибкость, если вы позже решите обновить процессор.

Любая материнская плата, которую вы покупаете, должна поддерживать современные модули памяти; то есть модули DIMM PC3200 DDR-SDRAM или DDR2. Не делайте предположений о том, сколько памяти поддерживает материнская плата. Материнская плата имеет определенное количество слотов памяти, и в литературе может быть указано, что она принимает модули памяти до определенного размера, но это не означает, что вы обязательно можете установить самый большой поддерживаемый модуль во все слоты памяти.Например, материнская плата может иметь четыре слота памяти и принимать модули DIMM на 512 МБ, но вы можете обнаружить, что использовать все четыре слота можно только при установке модулей DIMM на 256 МБ. Скорость памяти также может иметь значение. Например, конкретная материнская плата может поддерживать три или четыре модуля PC2700, но только два модуля PC3200.

Для системы общего назначения допустима поддержка 1 ГБ ОЗУ. Для системы, которая будет использоваться для задач с интенсивным использованием памяти, таких как профессиональная графика, управление базами данных или сложные научные вычисления, убедитесь, что материнская плата поддерживает не менее 2 ГБ ОЗУ.

Не используется или не используется

Не думайте, что вы можете использовать все доступные слоты памяти. Например, многие ранние материнские платы Socket 754 Athlon 64 имели три или даже четыре слота DIMM, но на самом деле могли надежно поддерживать только два модуля памяти, независимо от размера или скорости этих модулей. Не все материнские платы обязательно поддерживают полный объем памяти, поддерживаемый самим набором микросхем, даже если для этого достаточно сокетов памяти. Всегда определяйте, какие комбинации размеров, типов и скоростей памяти поддерживаются конкретной материнской платой.

НЕ БЫТЬ ПЕННИ МУДРОМ И НАСЫЩАТЬ ДУРА

Хотя вы можете найти новую материнскую плату, которая позволит вам перенести существующую память со старой материнской платы, обычно это не лучшая идея, если только эта старая память не является текущей, то есть PC3200 DDR-SDRAM или DDR2-SDRAM. Память дешевая, и не имеет смысла основывать решение о покупке новой материнской платы на способности спасти относительно небольшой объем старой, медленной и дешевой памяти.

Материнские платы

различаются расположением видео.Некоторые материнские платы снабжены встроенным видеоадаптером и не предусматривают установку отдельной платы видеоадаптера. Другие материнские платы обеспечивают встроенное видео, но также имеют специальный слот расширения, в который можно установить отдельную карту видеоадаптера AGP или PCI Express. Тем не менее, другие материнские платы не предоставляют встроенного видео, а только слот AGP или PCI Express, который принимает отдельную карту видеоадаптера. Мы рекомендуем избегать использования материнских плат первого типа, даже если вы думаете, что встроенного видео достаточно для ваших нужд.

Перед тем, как выбрать материнскую плату, проверьте доступную для нее документацию и поддержку, а также доступные обновления BIOS и драйверов. Некоторые люди думают, что материнская плата с множеством доступных исправлений и обновлений должна быть плохой материнской платой. Не правда. Частые выпуски исправлений и обновлений указывают на то, что производитель серьезно относится к поддержке. Мы рекомендуем друзьям и клиентам уделять большое внимание качеству веб-сайта, поддерживающего материнскую плату, и, возможно, даже основывать свои решения о покупке. Примеры хороших сайтов поддержки материнских плат можно найти на сайтах Intel (http://www.intel.com/design/motherbd/) или ASUS (http://www.asus.com/us/support).

Производители сильно различаются по качеству выпускаемых материнских плат. Некоторые производители, такие как Intel и ASUS, выпускают только первоклассные материнские платы. (По этой причине мы настоятельно предпочитаем использовать материнские платы Intel или ASUS для процессоров Intel и материнские платы ASUS для процессоров AMD.) Другие производители производят материнские платы различного качества; некоторые хорошие, а некоторые не очень.Остальные производители выпускают только барахло.

Предыдущие вопросы всегда важны при выборе материнской платы. Но нужно помнить о многих других характеристиках материнской платы. Некоторые из них могут иметь решающее значение для одних пользователей и мало беспокоить других. Эти характеристики включают:

На любой материнской плате есть слоты расширения, но материнские платы различаются количеством слотов и типов:

PCI (Peripheral Component Interconnect) Слоты были стандартным типом слотов расширения уже более десяти лет.Слоты PCI принимают карты расширения, такие как адаптеры LAN, звуковые карты и т. Д., Которые добавляют системе различные функции. Слоты PCI доступны в 32-битной и 64-битной версиях, хотя 64-битные слоты PCI обычно встречаются только на материнских платах серверов.

Материнская плата может иметь ноль, один или два выделенных слота для видеокарт. Если присутствует видеослот, это может быть AGP или PCI Express (PCIe) , которые несовместимы, но служат той же цели. Тип видеослота определяет тип видеокарты, которую вы можете установить.Видеоадаптеры AGP по-прежнему популярны и широко доступны, но PCI Express быстро становится доминирующим стандартом слотов для видеоадаптеров. Покупайте материнскую плату AGP, только если у вас есть адаптер AGP, который стоит сэкономить. В противном случае купите материнскую плату со встроенным видео или без него, которая предоставляет видеослот PCI Express x16. Не покупайте материнские платы со встроенным видео, но без отдельного видеослота.

Многие материнские платы с видеослотом PCI Express x16 также имеют один или несколько слотов расширения общего назначения PCI Express x1, обычно вместо одного или двух слотов расширения PCI, а иногда и в дополнение к ним.В ближайшем будущем слоты PCI Express x1 относительно бесполезны, потому что есть несколько карт расширения, которые им подходят. Однако, поскольку видеокарты PCI Express x16 все больше доминируют в AGP, вполне вероятно, что PCI также постепенно исчезнет, ​​а карты расширения PCI Express x1 станут более распространенными.

Материнские платы

ATX AGP обычно имеют пять или шесть слотов PCI. Материнские платы ATX PCIe обычно заменяют один или два слота PCIe x1 на один или два слота PCI. Материнская плата microATX любого типа обычно имеет на два или три слота меньше, чем полная материнская плата ATX.Много лет назад на многих компьютерах были заняты все или почти все слоты. В настоящее время, когда в материнские платы интегрировано так много функций, часто можно увидеть ПК с одним или двумя занятыми слотами, поэтому количество доступных слотов гораздо менее важно, чем раньше. Тем не менее, по-прежнему важно получить нужные типы слотов.

Одна и та же материнская плата часто доступна в виде продукта OEM и продукта в розничной упаковке . (Фактически, обе формы упаковки продаются через розничные каналы.Материнская плата в любом случае идентична или очень похожа, но есть различия. Например, OEM-версия может иметь только один год гарантии, в то время как версия той же материнской платы в розничной коробке имеет трехлетнюю гарантию. Кроме того, в розничную коробочную версию часто входят кабели, адаптеры, этикетка на корпусе, установочный компакт-диск и аналогичные мелкие детали, которые не входят в комплект поставки OEM-продукта. Обычно мы рекомендуем покупать коробочную версию, если она стоит не более 10 долларов. В противном случае купите OEM-версию. Вы можете загрузить установочный компакт-диск и другое программное обеспечение, которое не входит в OEM-версию.

ВАРИАЦИИ ПО ТЕМЕ

Материнские платы OEM и розничные материнские платы могут отличаться в фактическом продукте. Например, Intel часто производит от трех до шести вариантов материнской платы, которые могут отличаться незначительно (например, цветом платы) и более значительными способами, такими как скорость встроенного сетевого адаптера, включена ли поддержка FireWire и т. Д. на.Некоторые из этих вариантов доступны как в оригинальной, так и в розничной упаковке, а другие — только в той или иной форме. Некоторые варианты недоступны для индивидуальных покупателей. Они продаются только в том, что Intel называет «оптовой упаковкой», что означает, что минимальный заказ — это загрузка поддона. Материнские платы Intel оптом закупают только крупные производители систем.

Может показаться странным сводить к минимуму важность гарантии, но правда в том, что гарантия обычно не должна быть важным фактором. Материнские платы обычно работают или нет.Если материнская плата выйдет из строя, скорее всего, это произойдет сразу же после покупки или в течение нескольких дней использования. С практической точки зрения политика возврата поставщика, вероятно, будет более важной, чем политика гарантии производителя. Ищите поставщика, который быстро заменяет материнские платы DOA, предпочтительно путем перекрестной доставки замены.

Как минимум, материнская плата должна иметь четыре или более порта USB 2.0, лучше шесть или восемь, а также двойной интерфейс жесткого диска ATA / 100 или более быстрый. В идеале материнская плата должна иметь как минимум два разъема Serial ATA, а лучше четыре.(Некоторые материнские платы с четырьмя разъемами SATA включают только один параллельный интерфейс ATA, что приемлемо.) Нам также нравится иметь последовательный порт, параллельный порт EPP / ECP, порт клавиатуры PS / 2, порт мыши PS / 2 и интерфейс FDD, но эти «устаревшие» порты быстро исчезают, заменяются USB.

Некоторые материнские платы включают в себя адаптеры встроенного звука, видео и / или LAN в качестве стандартного или дополнительного оборудования. В прошлом такие материнские платы часто разрабатывались для недорогих систем и использовали недорогие и относительно негодные аудио- и видеокомпоненты.Но в настоящее время многие материнские платы включают в себя очень мощные аудио-, видеоадаптеры и адаптеры LAN и стоят немного или не больше, чем аналогичные материнские платы без встроенных периферийных устройств. Если вы покупаете такую ​​материнскую плату, убедитесь, что встроенные устройства можно отключить, если позже вы захотите заменить встроенные адаптеры на более качественные компоненты.

Остерегайтесь интегрированного Gigabit Ethernet

Встроенные адаптеры

часто используют основной ЦП, что может снизить производительность на несколько процентов.Скорость текущих процессоров означает, что это редко проблема. Однако, если производительность процессора имеет решающее значение, вы можете использовать материнскую плату с небольшим количеством встроенных функций или без них.

Embedded Gigabit Ethernet вызывает особую озабоченность. Если вы покупаете материнскую плату со встроенным Gigabit Ethernet, убедитесь, что она использует выделенный канал связи, например канал архитектуры потоковой передачи данных (CSA), используемый наборами микросхем Intel, или канал PCIe. Некоторые недорогие материнские платы имеют встроенные адаптеры Gigabit Ethernet, которые подключаются через шину PCI.Это проблема, потому что Gigabit Ethernet достаточно быстр, чтобы насыщать шину PCI и заметно снижать производительность системы.

Подробнее о компьютерных материнских платах

3 простых вопроса, на которые следует обратить внимание

Если вы решили собрать свой собственный компьютер, следующее, что вам нужно сделать, это начать составлять список частей для вашей системы. В нашем последнем посте мы рассмотрели, что вам следует учитывать при выборе процессора, а сегодня мы рассмотрим, как выбрать материнскую плату для вашей системы.

Несмотря на то, что материнские платы состоят из множества компонентов, если вы новичок, я считаю, что при выборе лучшей материнской платы для ваших нужд следует учитывать три основных момента. В этом посте мы подробно рассмотрим каждый из них.

БОЛЬШЕ ИЗ ЭТОЙ СЕРИИ 1. Что искать в ЦП 2. Как выбрать кулер для процессора 3. Как выбрать материнскую плату 4. Как выбрать видеокарту 5. Как выбрать блок питания 6. Как выбрать чехол для ПК 7. На что обращать внимание на игровой монитор 8. Что искать в игровом кресле

1.Ваш процессор и материнская плата должны быть совместимы

Первое и самое важное, что вам нужно сделать, это сузить список материнских плат до вариантов, совместимых с выбранным вами процессором. Не все процессоры совместимы со всеми материнскими платами.

К счастью, вам нужно понять только три вещи, чтобы определить, совместимы ли процессор и материнская плата.

  1. Intel или AMD
  2. Разъем процессора
  3. Набор микросхем материнской платы

Ниже я рассмотрю каждый из этих трех факторов совместимости.

Intel или AMD

Есть только два производителя процессоров: Intel и AMD. И хотя это может показаться очевидным, процессоры Intel и AMD предназначены для работы с материнскими платами, специфичными для каждого производителя.

Другими словами, у процессоров Intel есть материнские платы, разработанные специально для работы с процессорами Intel. То же самое и с процессорами AMD.

Вы не можете использовать процессор Intel на материнской плате AMD и наоборот.

Итак, первое, на что следует обратить внимание при выборе материнской платы, — это убедиться, что если вы выбрали процессор Intel, вы смотрите только на совместимые материнские платы на базе Intel, и то же самое верно для процессоров AMD.

Разъем процессора

Теперь, когда вы сузили круг выбора до материнских плат AMD или Intel, следующее, что вам нужно принять во внимание, — это тот факт, что не все процессоры Intel совместимы со всеми материнскими платами на базе Intel. То же самое и с процессорами AMD.

Иногда, когда Intel или AMD выпускают ЦП нового поколения, им также приходится выпускать материнские платы нового поколения для размещения новых ЦП.

И гнездо ЦП (гнездо, в которое устанавливается процессор на материнской плате) может отличаться от одного поколения процессора / материнской платы к следующему.

Так, например, новые процессоры AMD Ryzen используют сокет AM4. Однако в предыдущей линейке процессоров AMD (или, по крайней мере, в их предыдущей флагманской линейке процессоров ) использовались разъемы AM3 и AM3 +.

Здесь важно отметить, что, как правило, процессоры не имеют обратной или прямой совместимости со старыми или новыми сокетами. Таким образом, вы не можете установить новый процессор Ryzen на старую материнскую плату с сокетом AM3 +, и вы не можете установить старый процессор AMD на новую материнскую плату AM4.

То же самое и с Intel.

Также важно отметить, что новые поколения процессоров (обычно называемые «обновлениями») могут использовать одни и те же материнские платы с сокетами. Например, новые процессоры AMD серии Ryzen 2000 работают с тем же сокетом AM4, что и оригинальные процессоры AMD Ryzen (серия 1000).

Однако, если вы подумываете о приобретении процессора нового поколения перед тем, как соединить его с материнской платой старого поколения (даже если у него есть тот же разъем, который использует ваш процессор), обязательно обратите внимание, что иногда материнским платам более старого поколения требуется обновление BIOS, чтобы работать с процессорами нового поколения.Поэтому, если вы покупаете материнскую плату старого поколения, вы должны проверить, есть ли у нее обновление BIOS, которое позволит ей работать с вашим новым процессором прямо из коробки.

В конечном итоге, однако, теперь вы можете еще больше сузить круг поиска материнской платы, так как вы можете исключить все материнские платы с разъемами, несовместимыми с вашим процессором.

Набор микросхем

Наконец, с точки зрения совместимости рассматриваемой материнской платы с процессором, который вы выбрали, последнее, что вам нужно принять во внимание, — это набор микросхем на материнской плате.

Набор микросхем — это, по сути, «набор функций», с которым поставляется материнская плата. Для каждого сокета материнской платы обычно доступно несколько наборов микросхем.

Один набор микросхем может использовать более качественные компоненты, которые больше подходят для разгона вашего процессора. Тот же набор микросхем может также иметь более широкий выбор портов. И, тем не менее, другие чипсеты могут быть более урезанными, чтобы они имели более низкую цену для покупателей с ограниченным бюджетом.

Наборы микросхем

важны, потому что в зависимости от того, какой процессор вы выберете, скорее всего, найдется набор микросхем, который лучше подходит для него.Например, если вы выбрали процессор, который можно разогнать, вы также захотите выбрать материнскую плату, которая допускает и поддерживает разгон.

С другой стороны, если вы хотите создать доступный игровой ПК и выбрали недорогой процессор, вам не захочется менять этот процессор и соединять его с более дорогой материнской платой на чипсете.

Вот список новейших наборов микросхем, доступных для самых популярных процессоров, и их предназначение:

Набор микросхем для разгона материнских плат
  • Intel: Z370
  • AMD: X370, X470
Материнские платы на чипсете без разгона
  • Intel: h470, B360, h410
  • AMD: B350 (Вы можете добиться небольшого разгона с чипсетом B350)

Также важно отметить, что с технической точки зрения вы можете использовать процессор, который подходит для разгона, с материнской платой, которая не подходит для разгона. И вы также можете , как правило, вставить процессор, который не может быть разогнан, в материнскую плату, созданную для разгона.

И, как я упоминал выше в разделе о сокетах ЦП, большую часть времени процессоры более старого поколения совместимы с материнскими платами нового поколения (и наоборот).

Однако новые процессоры Intel Coffee Lake являются исключением из этого правила. В то время как процессоры Intel Coffee Lake используют тот же разъем LGA 1151, что и процессоры Intel Skylake и Kaby Lake предыдущего поколения, вы не можете поместить процессор Coffee Lake в материнскую плату с набором микросхем Skylake или Kaby Lake, и вы не можете поместить процессор Skylake или Kaby Lake в Coffee. Материнская плата Lake.

И действительно, лучший способ подойти к покупке нового процессора и материнской платы — это просто использовать процессор и набор микросхем материнской платы того же поколения. В некоторых случаях, когда нет проблем с совместимостью, можно смешивать поколения процессоров и материнских плат на одном и том же сокете (особенно если у вас есть возможность обновить), но в большинстве случаев вы, вероятно, захотите просто придерживайтесь процессоров и материнских плат одного поколения.

2. Ваша материнская плата должна поместиться в выбранном вами корпусе

Одна из распространенных проблем совместимости, которую я вижу, когда начинающий сборщик выбирает свой список деталей, заключается в том, что они не понимают, что не каждая материнская плата поместится в каждом корпусе.

Существует несколько размеров корпусов и размеров материнских плат, и прежде чем вы закончите составление списка деталей, вам необходимо убедиться, что ваша материнская плата поместится в выбранный вами корпус.

Существует три распространенных размера материнских плат (или форм-факторов). Их:

  • Стандартный ATX
  • Micro-ATX
  • Mini-ITX

Дополнительную информацию можно найти в нашем руководстве по различиям между ATX, Micro-ATX и Mini-ITX.

Вот таблица сравнения размеров:

Есть — это материнских плат других форм-факторов, но три перечисленных выше являются наиболее распространенными.Единственный другой, который вы могли бы в конечном итоге рассмотреть, — это Extended-ATX. Платы E-ATX больше, чем платы Standard-ATX.

К счастью, проверка совместимости вашей материнской платы с корпусом, который вы хотите выбрать, — простой процесс.

В большинстве случаев указывается, какой форм-фактор они вмещают. И еще есть четыре основных «размера» ящиков, на которые стоит обратить внимание:

  • Full Tower (большой)
  • Mid Tower (средний)
  • Micro-ATX (малый)
  • Mini-ITX (самый маленький)

Важно понимать, что размеры корпуса не соответствуют размерам материнских плат .Один конкретный корпус mini-ITX может иметь совершенно другие размеры, чем другой корпус mini-ITX. Один корпус Full Tower или Super Tower может быть больше другого корпуса Full Tower или Super Tower.

Однако, поскольку размеры материнских плат стандартизированы, во всех корпусах можно разместить материнские платы одного или нескольких форм-факторов.

Например, в корпус mini-ITX можно разместить любую материнскую плату mini-ITX, независимо от размеров корпуса mini-ITX.

А в более крупных корпусах, таких как корпуса Mid Tower и Full Tower, можно разместить материнские платы различных размеров.Таким образом, для некоторых корпусов full tower вы можете установить материнскую плату любого типа.

Конечно, если для вас важна эстетика, возможно, вы не захотите устанавливать материнскую плату mini-ITX в корпусе full tower, так как это может выглядеть забавно.

В конечном итоге определить, поместится ли ваша материнская плата в выбранный вами корпус, — довольно простой процесс. Вам просто нужно проверить корпус, который вы собираетесь купить (будь то в списке продуктов на Amazon или Newegg, или на сайте производителя), и посмотреть на его характеристики. В листе технических характеристик корпуса должны быть указаны все форм-факторы материнской платы, с которыми она совместима.

3. Убедитесь, что на материнской плате достаточно портов / слотов для ваших нужд

Последнее, что, я думаю, вам нужно учитывать при выборе материнской платы для новой сборки ПК, — это типы и количество портов, которые она имеет.

Материнская плата — это, по сути, большой концентратор, к которому подключаются все компоненты вашего компьютера, чтобы они могли работать вместе, чтобы вы могли работать на экране.

Чем больше портов на вашей материнской плате, тем больше компонентов вы можете в нее подключить. И хотя подключение большего количества компонентов к вашей материнской плате не обязательно приводит к линейному повышению производительности, большее количество портов дает вам больше возможностей.

Основные порты материнской платы, на которые следует обратить внимание:

  • Слоты DIMM (для памяти)
  • Порты SATA
  • Дорожки PCIe
  • USB-разъемы и порты
  • Порты интерфейса дисплея

Это не всех портов, которые есть на материнских платах, но они являются основными, важными для среднего потребителя.Давайте рассмотрим каждый из них и объясним, почему вы хотите отметить, сколько штук на каждой вашей материнской плате.

Слоты DIMM (RAM)

Память вашего компьютера будет установлена ​​в слоты DIMM на материнской плате. Большинство материнских плат среднего уровня или лучше оснащены четырьмя слотами DIMM.

Однако некоторые материнские платы (особенно платы меньшего форм-фактора: mini-ITX и micro-ATX) поставляются только с двумя слотами DIMM. Очевидно, что меньшее количество слотов DIMM означает меньшую максимальную емкость памяти.

Однако хорошая новость заключается в том, что, поскольку доступны одиночные карты памяти емкостью 16 ГБ, даже материнские платы с двумя слотами DIMM могут вмещать до 32 ГБ оперативной памяти. И практически для любого сценария использования 32 ГБ должно быть достаточно.

Но если вы хотите использовать свою память в четырехканальной конфигурации (что означает, что все четыре слота заполнены ОЗУ) сейчас или в будущем, два слота DIMM не помогут.

Кроме того, если вы работаете с ограниченным бюджетом и хотите со временем модернизировать свою систему, в долгосрочной перспективе будет более экономичным начать с материнской платы с четырьмя разъемами DIMM, а затем заполнить ее двумя нижними. емкость RAM-накопителей (например, двойные 4-гигабайтные или 8-гигабайтные накопители), чем при использовании тех же 4 или 8-гигабайтных накопителей на материнской плате с двумя модулями DIMM.Это связано с тем, что в первом сценарии все, что вам нужно сделать, это добавить еще две палки для завершения обновления, тогда как во втором сценарии вам нужно будет заменить исходные две палки ОЗУ большей емкости.

В конечном итоге материнская плата с четырьмя слотами DIMM идеальна. Но если вы создаете систему меньшего форм-фактора, материнская плата с двумя модулями DIMM может быть вашим единственным вариантом — и если так, то это действительно не так уж и плохо для консолидации.

Порты SATA

Порты Serial ATA (или SATA) материнской платы позволяют подключать устройства хранения к компьютеру.Итак, жесткие диски, твердотельные накопители SATA и оптические приводы подключаются к портам SATA.

Чем больше портов SATA на вашей материнской плате, тем больше памяти вы можете подключить к своей системе. Большинство людей будут иметь только одно или два устройства хранения, подключенных к их системе, но если вы хотите настроить свои накопители в конфигурации RAID, чем больше портов SATA будет на вашей материнской плате, тем лучше.

Дорожки PCIe

Дорожки

PCI Express (Peripheral Component Interconnect Express) могут содержать множество различных компонентов.

Однако линии PCIe важны, особенно для геймеров, потому что именно к ним вы подключаете видеокарту.

Большинство материнских плат будут иметь как минимум пару линий PCIe. Однако более дорогие материнские платы имеют несколько линий PCIe. А если вы создаете экстремальный игровой компьютер, вы можете использовать эти несколько линий PCIe для подключения нескольких видеокарт .

На самом деле, большинству пользователей никогда не понадобится запускать установку с несколькими графическими процессорами.Но вы также можете подключать звуковые карты и различные адаптеры / концентраторы (например, концентратор расширения USB или адаптер Wi-Fi PCIe) в свои порты PCIe.

Шина PCIe также включает несколько новых портов / слотов. Например, интерфейс NVME подключен к шине PCIe и через порт M.2 позволит вам установить новые и более быстрые твердотельные накопители NVME. Итак, если вы заинтересованы в приобретении нового твердотельного накопителя NVME, обязательно убедитесь, что материнская плата, которую вы покупаете, может их вместить.

В конечном итоге, однако, чем больше линий PCIe на вашей материнской плате, тем больше у вас возможностей для добавления дополнительных компонентов в вашу систему сейчас или позже в будущем.

Разъемы USB и порты USB

Заголовки

USB позволяют добавлять порты USB к вашему компьютеру. Материнские платы поставляются как с разъемами USB на самой плате, так и с портами USB на панели ввода-вывода в правом верхнем углу материнской платы.

Разница между ними заключается в том, что там, где вы можете подключить USB-устройства / кабели к USB-порту, ваши USB-порты, которые не подключены к к материнской плате (например, на панели ввода-вывода), должны быть подключены к USB-разъему. . (Хотя, как упоминалось выше, вы также можете добавить в систему больше портов USB, используя адаптер концентратора USB, который подключается к линии PCIe.)

Так, например, когда вы покупаете чехол для своей системы, он почти наверняка будет иметь USB-порты на передней панели. Эти USB-порты должны быть подключены к USB-разъему на материнской плате, если вы хотите их использовать.

Чем больше USB-разъемов укомплектовано вашей материнской платой, тем больше USB-портов вы можете добавить в свою систему.

Разъемы USB

также требуются для определенных систем освещения RGB и кулеров ЦП. Например, некоторые кулеры ЦП AIO необходимо подключить к разъему USB, чтобы вы могли управлять скоростью насоса / вентилятора кулера.

Итак, когда вы выбираете материнскую плату, вам необходимо убедиться, что у вас будет достаточно USB-разъемов и портов для ваших нужд, а если нет, вам нужно либо выбрать материнскую плату с большим количеством разъемов и портов, либо выяснить, какие адаптеры вам понадобятся, чтобы все настроить.

Порты интерфейса дисплея

Когда я говорю о портах интерфейса дисплея, я на самом деле имею в виду порты HDMI, DVI и DisplayPort.

И действительно, порты интерфейса дисплея, которые есть на вашей материнской плате, важны только в том случае, если вы не собираетесь использовать выделенную видеокарту.

Если вы собираетесь использовать выделенную видеокарту, то можете не указывать, какие порты интерфейса дисплея поставляются с вашей материнской платой.

Однако, если вы собираетесь полагаться на свой процессор для обработки графики (через интегрированную графику), то вам нужно убедиться, что на выбранной материнской плате есть соответствующие порты для подключения монитора.

Большинство современных материнских плат имеют как минимум порт HDMI, а также обычно порт DVI или DisplayPort. Итак, действительно, единственный раз, когда порты материнской платы (или их отсутствие) станут проблемой, — это если вы хотите установить несколько мониторов.

Например, материнская плата Gigabyte B360M DS3H оснащена портом HDMI, портом DVI и портом VGA. Если у вас уже есть два монитора, и эти два монитора имеют только порт DisplayPort и HDMI, вы не сможете использовать Gigabyte B360M DS3H для подключения обоих мониторов , если не получите адаптер.

Хотя вы все еще можете использовать адаптер для подключения обоих мониторов к этой материнской плате, если вы не запомните порты заранее, вы не поймете, что вам нужен адаптер для подключения второго монитора, пока все не закончится. ваши детали прибывают.

Итак, в конечном итоге, если вы создаете систему и отказываетесь от выделенной видеокарты, вы должны убедиться, что выбранная вами материнская плата имеет правильные порты интерфейса дисплея для ваших нужд.

При выборе материнской платы правильным выбором будет та, которая наилучшим образом соответствует вашим потребностям

Как я упоминал выше, эти три вещи, которые следует учитывать при выборе материнской платы для вашей системы, — это не , а всего лишь три вещи, которые можно было бы рассмотреть.Однако для большинства пользователей, если вы поймете три приведенных выше фактора, вы, вероятно, сможете выбрать правильную материнскую плату для своих нужд.

лучших материнских плат 2021 года: для игр, AMD Ryzen, Intel

Выбор лучшей материнской платы для вашего ПК — важная часть процесса. ЦП, графический процессор, оперативная память и другие компоненты важны, но их объединяет материнская плата. С материнской платой легко сделать неправильный выбор, поэтому мы собрали здесь одни из лучших материнских плат, чтобы помочь вам сделать правильный выбор.

Какая лучшая материнская плата для AMD и Intel?

Выбор AMD или Intel для вашего процессора (или уже имеющийся в установке, которую вы планируете модернизировать) значительно сужает поиск новой материнской платы. Материнские платы Intel поставляются с наборами микросхем Intel, которые работают только с процессорами компании, а также с AMD. Вы не можете физически установить процессор Intel на материнскую плату AMD или наоборот. Для большинства пользователей ASUS ROG Strix X570-E Gaming для AMD или ASUS ROG Strix Z490-E Gaming для Intel обеспечит высокую стабильность и производительность, позволяя остальной части вашего ПК работать с заявленным потенциалом. ASUS TUF Gaming B550-PLUS или MSI MPG Z490 Gaming Plus поможет вам сэкономить деньги, а GIGABYTE X399 AORUS PRO или ASUS ROG Maximus XII Hero Z490 — для тех, у кого большие карманы и большие ожидания.

Лучшие материнские платы в 2021 году

Тогда у вас есть определенные наборы микросхем от Intel и AMD, которые работают только с определенными процессорами. X570 лучше всего подходит для процессоров AMD Ryzen серии 3000. Intel Z490 подходит для процессоров 10-го и 11-го поколений. Взгляните на наш полный список лучших материнских плат, чтобы узнать, какая из них лучше всего подходит для вашего плана сборки ПК.

Источник: ASUS

1. ASUS ROG Strix X570-E Gaming:

Лучшая материнская плата для ПК AMD

Итог: Благодаря высококачественным компонентам, серьезным радиаторам для VRM и лучшему набору микросхем от AMD, ASUS ROG Strix X570-E Gaming является одной из лучших материнских плат для ПК AMD с точки зрения стоимости. Он не обеспечивает всех функций, которые вы найдете в платах для энтузиастов, но это примерно так же хорошо, как и для настольных материнских плат.

Разъем: AM4 | Максимальный объем оперативной памяти: 4x 32 ГБ (128 ГБ) | Чипсет: AMD X570 | Размер: ATX | Характеристики: 2,5 Гб LAN, PCIe 4.0, ASUS AURA, радиаторы M.2, 14 + 2 фазы VRM

Плюсов:

  • Качественные компоненты
  • Работает с процессорами Ryzen 3000
  • Великолепный дизайн печатной платы
  • Эффекты Cool Aura RGB
  • Возможность стабильного разгона

Минусы:

  • Aura RGB может давать сбои
  • Высокие температуры под нагрузкой

Материнская плата очень важна, но также сложно ошибиться, если вы покупаете ту, которая соответствует процессору, который вы собираетесь установить.Если мы выберем тот, который обеспечивает тонкий баланс между производительностью и ценой для поклонников AMD, это будет ASUS ROG Strix X570-E Gaming . Поколение процессоров AMD Ryzen доминирует над Intel, и лучшая материнская плата от ASUS идеально подходит для нас.

Это не самая производительная материнская плата AMD, но вам, вероятно, не потребуются все дополнительные функции, которые присутствуют на большинстве материнских плат премиум-класса. AMD использует платформу AM4 с момента выпуска Ryzen в 2017 году, а X570 — это новейший высокопроизводительный чипсет от компании.Эта платформа будет поддерживать не только процессоры Ryzen 3000, которые сейчас отсутствуют, но и серию 4000, запуск которой запланирован на будущее.

Можно установить до максимум 128 ГБ ОЗУ , используя четыре предоставленных слота DIMM, хотя вероятность того, что вам потребуется более 32 ГБ, является натяжкой, поскольку только интенсивные рабочие станции, которые обрабатывают огромные файлы (например, редактирование видео) нужны такие большие суммы.

Самое лучшее в ROG Strix X570-E — это высококачественные компоненты, используемые повсюду.Это один из наиболее важных факторов при выборе материнской платы и надежной системы подачи питания. Конденсаторы и другие производительные компоненты должны быть частью пакета премиум-класса для повышения надежности и лучшей поддержки разгона.

Выбор портов на задней панели тоже неплох для 2021 года. ASUS включила DisplayPort и HDMI (для процессоров Ryzen со встроенной графикой), оптический выход S / PDIF, 2,5 Гб LAN, Wi-Fi, семь портов USB 3.2 Gen 2 Type-A, а также дополнительный USB 3.2 Gen 2 USB-C порт.Вы можете легко подключить все свои любимые игровые аксессуары, а затем и некоторые из них.

У вас также есть разъемы RGB, разъемы для насосов для водяного охлаждения, два разъема M.2, множество разъемов SATA и достаточное количество разъемов PCI для установки всех ваших любимых звуковых карт. Это не бюджетная материнская плата, но за такие деньги здесь можно получить много. А поскольку он использует новейший набор микросхем AMD, вы сможете воспользоваться преимуществами PCIe 4. 0.

ASUS ROG Strix X570-E Игровой

Обладая фантастическим чипсетом, ASUS ROG Strix X570-E — фантастическая материнская плата для любого процессора серии Ryzen 3000.Вы можете установить много оперативной памяти и воспользоваться отличной стабильностью и качеством сборки.

При выборе материнской платы для покупки следует учитывать несколько факторов. Во-первых, какую платформу вы собираетесь использовать: Intel или AMD? Далее идет набор микросхем. Они определяют возможности (и цены) материнской платы, причем X570 и Z490 являются лучшим выбором для AMD и Intel соответственно. Более бюджетные чипсеты, такие как B450, предлагают невероятную ценность.

Говоря о стоимости, стоит обратить внимание на цену.Рекомендуется потратить изрядную сумму на материнскую плату. Вы должны быть уверены, что получаете высококачественные компоненты и достойное охлаждение для модулей регуляторов напряжения (VRM), которые могут невероятно сильно нагреваться во время работы, особенно если вы планируете продвигать систему дальше путем разгона. Такие компоненты, как VRM, бывают всех форм и размеров, и поставщик должен выбрать высококачественную электронику для более стабильной материнской платы.

Процессор, который вы планируете использовать, также может иметь значение.Наш выбор энтузиастов будет излишним, например, для AMD Ryzen 3 3100. С другой стороны, вы не захотите устанавливать AMD Ryzen 9 3900X на недорогую материнскую плату B450, поскольку это помешает вам разогнать процессор, а система может столкнуться с проблемами стабильности с другими компонентами, такими как активация профиля XMP. для оперативной памяти.

Материнские платы

могут оставаться актуальными до тех пор, пока ваш процессор может справляться с тем, что вам нужно. Если вам не нужно обновлять ЦП, обычно безопасно использовать материнскую плату, установить более быструю оперативную память большей емкости, обновить хранилище и получить одну из лучших видеокарт.Если вы склонны покупать материнские платы только один раз в синюю луну и предпочитаете не покупать другую в течение большого количества лет, следуя нашим лучшим рекомендациям или рекомендациям энтузиастов, вы получите достаточный запас для расширения в будущем.

Источник: ASUS

2. ASUS ROG Strix Z490-E Gaming:

Лучшая материнская плата для ПК Intel

Итог: Как и лучший выбор AMD, этот ASUS ROG Strix Z490-E Gaming является аналогом Intel, который работает с новейшими процессорами 10-го поколения от team blue.Он также имеет высококачественные компоненты и все базовые функции, которые вы ожидаете от материнской платы среднего уровня, включая поддержку до 128 ГБ ОЗУ, подсветку ASUS RGB, поддержку насосов и разгона, а также многое другое.

Разъем: LGA1200 | Максимальный объем оперативной памяти: 4x 32 ГБ (128 ГБ) | Набор микросхем: Z490 | Размер: ATX | Характеристики: 2,5 Гб LAN, ASUS AURA, радиаторы M.2, 14 + 2 фазы VRM

Плюсов:

  • Хороший дизайн печатной платы
  • Надежные качественные комплектующие
  • Поддерживает процессоры до 10-го поколения
  • Двойной M.2 слота с радиаторами
  • Хорошее пассивное охлаждение VRM

Минусы:

  • Может нагреваться при разгоне
  • RAM тесноват с помпой AIO

Точно так же с нашим лучшим выбором ASUS AMD материнская плата ROG Strix Z490-E Gaming также хороша. Вы получите печатную плату с такими же высококачественными компонентами премиум-класса, а также почти все расширения, которые вам понадобятся для настройки ПК. Также есть неплохая 14 + 2-фазная подача питания , что по сути означает, что вы можете с комфортом довести эту материнскую плату до ее предела и даже дальше.

Поддерживая новейшие процессоры Intel 10-го поколения, вы можете воспользоваться преимуществами новейших высокопроизводительных процессоров Intel, добавив сверхбыстрые накопители M.2 NVMe и достаточно оперативной памяти (от до 128 ГБ, ), чтобы без проблем запускать Minecraft. Z490-E Gaming можно использовать в сборке ПК премиум-класса с процессором Intel Core i9-10900K, что делает эту платформу выгодной.

Что касается портов, мы рассматриваем 2,5 Гб LAN, , DisplayPort, HDMI, четыре USB 3.2 Gen 2 (три USB-A и один USB-C), два USB 3.2 Gen 1 и четыре USB 2.0. Также есть оптический S / PDIF, Wi-Fi и все необходимые аудиоразъемы. Внутри ASUS позаботился о том, чтобы у вас было достаточно заголовков для дополнительных компонентов, которым нужен интерфейс USB.

Есть также разъемы для водяных насосов для систем водяного охлаждения, что делает материнскую плату ROG Strix Z490-E одной способной. Добавьте к этому солидный BIOS и замечательный потенциал разгона, и вы получите победителя Intel с одной из лучших материнских плат для синей команды.

ASUS ROG Strix Z490-E игровой

Z490 — отличный набор микросхем для новых сборок ПК на базе Intel, и на этой материнской плате от ASUS есть все по хорошей цене.

Источник: ASUS

3. ASUS TUF Gaming B550-PLUS:

Лучшая бюджетная материнская плата AMD

Итог: ASUS TUF Gaming B550-PLUS — это отличная материнская плата с отличным соотношением цены и качества, ориентированная на экономию денег. У B550M чуть менее мощный набор микросхем, но его более чем достаточно для большинства сборок ПК AMD.

Разъем: AM4 | Максимальный объем оперативной памяти: 4x 32 ГБ (128 ГБ) | Набор микросхем: B550 | Размер: ATX | Особенности: 2.LAN 5 Гбит / с, ATX, AMD Quad CrossFireX, 8 + 2 фазы VRM

Плюсов:

  • Доступный
  • Работает с процессорами Ryzen 3000
  • Слот PCIe 4.0 для графического процессора и M.2
  • 2,5 ГБ LAN
  • Охлаждаемые VRM

Минусы:

  • Ограниченные возможности разгона

Чипсет B550 — это то, что AMD выпустила на замену устаревшему чипсету B450. Основными улучшениями являются поддержка процессоров серии Ryzen 3000, PCIe 4. 0 для графических процессоров и твердотельных накопителей, а также конфигураций с двумя графическими процессорами.ASUS TUF Gaming B550-PLUS — отличный пример с набором микросхем B550, обладающим некоторыми потрясающими функциями.

Вы можете легко установить Ryzen 9 3900X без проблем, и он будет работать нормально. Здесь нет места для разгона, поскольку он просто не предназначен для энтузиастов с жидкостным азотным охлаждением. Тем не менее, вы можете запустить систему уровня энтузиастов на такой небольшой и недорогой основе.

Помимо поддержки процессоров Ryzen 3000, ASUS добавила в LAN 2,5 Гбайт LAN для быстрой передачи данных по сети, а VRM действительно имеют соответствующее охлаждение.Это может быть более доступная материнская плата, но вы по-прежнему получаете схему питания 8 + 2, что означает, что она может обрабатывать более энергоемкие процессоры и некоторый разгон.

Что касается портов, мы рассматриваем HDMI, DisplayPort, оптический S / PDIF, два порта USB 2.0, два порта USB 3.1 Gen 2 (один — Type-C) и четыре порта USB 3.1 Gen 1. Для работы в сети у вас есть одно подключение к локальной сети 2,5 Гб. В целом, отличный способ перейти от Intel к AMD, не тратя слишком много.

ASUS TUF Gaming B550-PLUS

Не позволяйте цене заставить вас думать, что эту материнскую плату не стоит рассматривать для бюджетных сборок.Он работает на чипсете AMD B450 и имеет много возможностей.

  • 156 долларов в Newegg
  • 188 долларов на Amazon

Источник: MSI

4. MSI MPG Z490 Gaming Plus:

Лучшая бюджетная материнская плата Intel

Итог: MSI MPG Z490 Gaming Plus — интересная недорогая материнская плата, поскольку она поставляется с набором микросхем Z490, открывающим множество функций для использования в сборке вашего ПК. Это не самая доступная плата для процессоров Intel, но здесь вы получите много за такую ​​цену.

Разъем: LGA1200 | Максимальный объем оперативной памяти: 4x 32 ГБ (128 ГБ) | Набор микросхем: Z490 | Размер: ATX | Характеристики: LAN 2,5 Гб, 2 слота M.2, 12 фаз VRM

Плюсов:

  • Доступный
  • Поддерживает процессоры до 10-го поколения
  • VRM с пассивным охлаждением
  • Поддержка разгона
  • Хорошая подача мощности

Минусы:

  • Нет Thunderbolt 3
  • Крышка ввода / вывода может вызвать проблемы

Мы все еще используем чипсет Z490, что делает MSI MPG Z490 Gaming Plus вполне подходящей материнской платой.Это открывает поддержку процессоров Intel 10-го поколения, но без высокой цены, характерной для наших лучших рекомендаций по материнским платам Intel. Вы теряете некоторые функции с этой материнской платой, но она более чем пригодна для использования на ПК высокого класса.

У нас есть неплохое пассивное охлаждение VRM, и MSI решила добавить дополнительный четырехконтактный разъем блока питания вместо обычного разъема 4 + 4. Это не обязательно, но пригодится, если вы планируете использовать материнскую плату, ОЗУ, ЦП и другие компоненты для разгона.

BIOS

MSI также довольно хорош, позволяя изменять множество настроек без загрузки Windows. Небольшим недостатком этой материнской платы является то, насколько велика крышка ввода-вывода. Скорее всего, это не вызовет проблем, если у вас огромный корпус ПК в корпусе full tower, но если вы планируете установить MPG Z490 Gaming Plus в корпусе mid-tower, обязательно дважды проверьте зазоры, особенно с решениями AIO.

Что касается портов, мы говорим о PS / 2, один порт 3,2 доллара США Gen 2, 2,5 Гб LAN, два порта USB 2.0, HDMI, DisplayPort, USB 3.2 Gen 2 Type-C, оптический S / PDIF и, наконец, два порта USB 3.2 Gen 1. Вы сможете подключить множество аксессуаров для ПК.

MSI MPG Z490 Игры Плюс

Материнские платы

бывают всех форм и размеров, но более доступные по цене могут быть такими же хорошими, не жертвуя основными функциями. У этой платы на базе Z490 есть что предложить по разумной цене.

  • 170 долларов США в Best Buy
  • 170 долларов в Newegg

Источник: GIGABYTE

5.GIGABYTE TRX40 AORUS Master:

Лучшая материнская плата AMD для энтузиастов

Итог: Именно здесь вы можете серьезно потратить свой бюджет быстро. Эта материнская плата имеет цену, соответствующую цене всей сборки ПК. Эта плата поддерживает новейшие процессоры Threadripper от AMD, которые могут поддерживать до 24 физических ядер. Также есть восемь слотов DIMM для максимальной емкости ОЗУ и множества других полезных функций.

Разъем: AM4 | Максимальный объем оперативной памяти: 8x 32 ГБ (256 ГБ) | Набор микросхем: X399 | Размер: ATX | Характеристики: слотов 8x DIMM, поддержка небуферизованной RAM, огромные радиаторы, 16 + 3 фазы VRM

Плюсов:

  • Восемь разъемов DIMM
  • Производительность Threadripper
  • Стабильная поддержка разгона
  • Встроенное аудио высокого класса
  • Высококачественные комплектующие

Минусы:

  • Не работает с Ryzen 3, 5, 7 и 9
  • Дорого

Мы слышали, что у вас есть деньги, которые можно потратить на сборку вашего ПК.Что ж, это материнская плата, которую вам следует выбрать, если вы рассматриваете AMD Threadripper. К сожалению, из-за физического размера этих продвинутых процессоров вы не можете вставить их в обычную материнскую плату, поэтому переходите на платформу X399.

GIGABYTE TRX40 AORUS Master имеет буквально всего, что вам нужно для создания невероятно мощной установки. У вас есть полная поддержка до 24-ядерного процессора Threadripper (с 48 (!!!) потоками), 8 слотов DDR DIMM для четырехканальной оперативной памяти, распределение мощности серверного класса для стабильного разгона и даже аудио ESS. 9118 Sabre DAC.

Но это еще не все; эта штука может поддерживать до четырех графических процессоров, почему бы и нет? При планировании машины для энтузиастов «почему» не играет роли в принятии решений. Он выбирает самое лучшее, что вы можете себе позволить, и эта материнская плата облегчит сборку безумно мощного ПК AMD.

Единственный недостаток — цена, но если вы планируете купить процессор Threadripper, это не должно быть проблемой. А с сегодняшними непристойными ценами на компоненты ПК этот TRX40 AORUS Master от GIGABYTE более доступен, чем наш лучший выбор AMD.Иди разберись.

GIGABYTE TRX40 AORUS Master

Те, кто любит NVIDIA и ее дополнительные функции RTX, должны найти RTX 2060 Super как надежную начальную карту для игр 1080p или 1440p.

  • 480 долларов в Newegg
  • 550 долларов на Amazon

Источник: ASUS

6. ASUS ROG Maximus XII Hero Z490:

Лучшая материнская плата Intel для энтузиастов

Итог: Если вы хотите серьезно разогнаться, ASUS ROG Maximus XII Hero Z490 — отличная платформа, у которой есть много возможностей.Он не такой продвинутый, как предложение AMD для Threadripper, но вы немного сэкономите здесь и при этом получите сверхбыструю локальную сеть 5 Гбит / с, многочисленные порты и надежный BIOS.

Разъем: LGA1200 | Максимальный объем оперативной памяти: 4x 32 ГБ (128 ГБ) | Набор микросхем: Z490 | Размер: ATX | Характеристики: Wi-Fi 6, 5 Гбит LAN, ASUS AURA, 14 + 2 фазы VRM

Плюсов:

  • Отличное качество сборки
  • Радиаторы Fat VRM
  • Хорошая поддержка разгона
  • Процессоры Intel до 10-го поколения
  • 5 ГБ LAN

Как и GIGABYTE, компания ASUS выпускает материнские платы для энтузиастов для тех, кто предпочитает продукты глубокой переработки. Материнская плата, такая как ROG Maximus XII Hero, идеально подходит для создания ПК вашей мечты на базе чипсета Z490. Хотите попробовать новейший Intel Core i9-10900K? Действуй; эта материнская плата будет более чем счастлива поехать с ней в поездку.

Плата представляет собой серьезный комплект, что отражается и на цене. У вас есть большие радиаторы на всех VRM, чтобы все оставалось прохладным, и это высококачественные компоненты премиум-класса. Все это позволяет разогнать процессор и систему, чтобы добиться от ПК еще большей производительности без ущерба для стабильности системы.

Для портов на задней панели ASUS решила использовать LAN 5 Гб (а также порт 1 Гб), HDMI, четыре порта USB 3.2 Gen 2, четыре порта USB 3.2 Gen 1, два порта USB 2.0, оптический S / PDIF, Wi-Fi. -Fi и все аудиоразъемы, которые вам когда-либо понадобятся. Хотя это немного дороговато. Обязательно ознакомьтесь со спецификациями и решите, действительно ли вам нужна такая платформа для вашего ПК.

ASUS ROG Maximus XII Hero Z490

Если у вас есть лишние деньги, материнские платы, подобные этой опции ASUS, будут превосходно работать с высокопроизводительными процессорами Intel.Эта материнская плата обладает множеством полезных функций, в том числе LAN 5 Гбит / с.

  • 380 долларов на Amazon
  • 400 долларов США в Best Buy

Источник: Gigabyte

7. Gigabyte X570 I AORUS Pro WIFI:

Лучшая компактная материнская плата AMD

Итог: Вам не нужна полноразмерная материнская плата ATX для сборки ПК. Если вы предпочитаете более компактную конструкцию, материнская плата, такая как GIGABYTE X570 I AORUS Pro WIFI, станет подходящей основой.

Разъем: AM4 | Максимальный объем оперативной памяти: 2x 32 ГБ (64 ГБ) | Набор микросхем: X570 | Размер: Mini-ITX | Характеристики: 1 Гб LAN, 2 слота DIMM, Intel Wi-Fi, слоты M. 2, 8-фазный VRM

Плюсов:

  • Поддерживает процессоры Ryzen 3000
  • Малый форм-фактор
  • Слоты M.2
  • Intel Wi-Fi
  • Конструкция с хорошей фазой мощности

Минусы:

  • Не очень способен на разгон
  • Один разъем PCIe 3.0 слот x16

Для создания отличного ПК не нужна самая массивная материнская плата. Корпуса меньшего форм-фактора удобны, когда вы хотите сохранить небольшие габариты ПК, и материнская плата Mini-ITX поможет в этом. Используя сверхкомпактный корпус Mini-ITX, можно создать ПК, который занимает немного больше места, чем ваша любимая игровая консоль.

Помимо того, что вы физически меньше материнских плат ATX или micro-ATX, вы сохраняете полный слот PCIe с Gigabyte X570 I AORUS Pro WIFI , можете установить два слота M.2 SSD , добавьте до 64 ГБ ОЗУ и новейшие процессоры Ryzen 3000 . Все это уже звучит достаточно хорошо, но цена также поможет, так как это не слишком дорого.

И я сказал, что это процессоры серии Ryzen 3000. Верно; вы можете установить Ryzen 9 3900X на эту материнскую плату и получить небольшой ПК с 12 ядрами и 24 потоками, почему бы и нет? Благодаря встроенному в Intel Wi-Fi вы можете разместить компьютер с этой материнской платой практически в любом месте дома.

Что касается портов, он имеет вышеупомянутые Wi-Fi, HDMI, DisplayPort, оптический S / PDIF, два порта USB 3.1 Gen 2 (один — USB-C), четыре порта USB 3.1 Gen 1 и 1 Гбит LAN. Что вам может не понравиться в этой материнской плате, так это единственный слот PCIe x16 и отсутствие каких-либо функциональных радиаторов для VRM. Он может нагреваться, и вам не захочется продвигать процессор дальше, чем заводские настройки.

Gigabyte X570 I AORUS Pro WIFI

Набор микросхем X570 и форм-фактор Mini-ITX позволяют устанавливать эту плату внутри тостера. Он будет работать даже с более мощными процессорами, включая AMD Ryzen 9.

.
  • 213 долларов на Amazon
  • 243 доллара в Newegg

Источник: ASUS

8. ASUS ROG Strix Z490-I Gaming:

Лучшая компактная материнская плата Intel

Итог: Если вы хотите собрать компактный ПК, вам понадобится корпус Mini-ITX и материнская плата. Этот отличный пример от ASUS имеет большой потенциал без лишнего багажа.Не стесняйтесь помещать эту плату в небольшой корпус с мощным процессором для ПК с высокой производительностью. ОЗУ может быть немного ограниченным, но с 64 ГБ у вас не должно возникнуть проблем.

Разъем: AM4 | Максимальный объем оперативной памяти: 2x 32 ГБ (64 ГБ) | Набор микросхем: B450 | Размер: Mini-ITX | Характеристики: 2,5 Гб LAN, Wi-Fi 6, 2 слота M.2, 2 слота DIMM, 8 + 2 фазы VRM

Плюсов:

  • Малый форм-фактор
  • Два слота M.2
  • 2.5 Гбит LAN
  • Процессоры Intel до 10-го поколения
  • Wi-Fi 6

В корпусах малого форм-фактора обычно используются материнские платы Mini-ITX, которые по сравнению с платами ATX — крошечные . ASUS удалось упаковать множество функций в ROG Strix Z490-I Gaming , включая множество RGB и даже два слота M.2. Эта небольшая плата поддерживает процессоры Intel до 10-го поколения.

Но не позволяйте небольшому размеру ввести вас в заблуждение, полагая, что вы не можете построить работоспособный ПК, взяв его за основу.Полноразмерный слот PCIe x16 3.0 позволяет установить ваш любимый графический процессор, а благодаря оперативной памяти объемом до 32 ГБ он будет готов для большинства игр. Просто ожидайте, что вы заплатите приличную сумму за свободу использования платформы меньшего размера.

ASUS предоставила 2,5 Гб LAN, DisplayPort, HDMI, четыре порта USB 3.2 Gen 2 (один из которых — Type-C), два порта USB 3.2 Gen 1, два порта USB 2.0 и модуль Wi-Fi 6. Это довольно обширные возможности расширения, особенно быстрая локальная сеть 2,5 Гбайт, которая будет способствовать более быстрому трафику локальной сети в поддерживаемых сетях.

ASUS ROG Strix Z490-I Игровой

Владельцы процессоров Intel

также могут создавать отличные компактные ПК, и материнская плата, подобная этому прекрасному примеру от ASUS, позволит именно это.

  • 260 долларов на Amazon
  • 260 долларов в Newegg

А как насчет всех остальных материнских плат?

Существуют буквально сотни материнских плат, которые можно было бы рассмотреть для вашей следующей сборки ПК. Мы рассмотрели материнские платы для конкретных процессоров, таких как AMD Ryzen 9 3900X и Intel Core i7-10700K, а также такие платформы, как материнские платы только для Intel.

Материнские платы

доступны от разных поставщиков, независимо от того, используете ли вы Intel или AMD. Для каждого из наших вариантов вы можете выбрать альтернативу от другого поставщика и получить аналогичный опыт. Обычно материнские платы имеют тенденцию быть более похожими, хотя различные факторы, такие как подача питания, тип компонентов и функции, переключаются, чтобы различать их.

FAQ по лучшим материнским платам

Как выбрать лучшую материнскую плату

Выбор лучшей материнской платы для сборки вашего ПК во многом зависит от того, какой процессор вы хотите использовать.Для процессоров Intel требуются материнские платы с разъемами Intel и наборами микросхем, тогда как процессоры AMD работают только с соответствующими платами AMD для сокетов и чипсетов. Оттуда вы можете посмотреть на цену и характеристики чипсета, хотя, если вы потратите изрядную сумму, вы купите отличную материнскую плату.

Две лучшие материнские платы для любой платформы также позволяют вам получить от процессора гораздо больше, чем то, что доступно с завода, в основном с включенным программным обеспечением, которое все делает за вас.Другие рекомендации нашей коллекции включают решения для энтузиастов, сборки Mini-ITX и людей с ограниченным бюджетом. Плата действительно найдется практически для всех.

Обычно, чем дороже материнская плата, тем лучше поддержка стабильного разгона и вероятность использования качественных компонентов.

Что нужно искать в новой материнской плате

Есть несколько важных факторов, которые должны повлиять на принятие решения о новой материнской плате. Если вы не покупаете платы по самой низкой цене, вы, как правило, будете в порядке с новейшими процессорами Intel и AMD.Вот несколько моментов, о которых следует помнить:

  • Модуль регулятора напряжения (VRM) охлаждения.
  • Подача питания, если вы планируете разгон.
  • Выбор заднего порта.
  • Форм-фактор
  • (ITX, microATX, ATX).
  • Выбор подходящего набора микросхем для AMD и Intel.
  • Соответствие указанных наборов микросхем правильному поддерживаемому поколению ЦП.
  • Поддержка RAM.
  • Особенности, такие как слоты M.2.

VRM и их охлаждение одинаково важны.Вы хотите, чтобы питание ЦП было чистым и стабильным, особенно если вы планируете разгон, который требует мощных VRM для дополнительного запаса. Также идеально подходит многофазное питание, обычно предназначенное для более дорогих материнских плат.

Выбор порта на задней панели просто определяет, какие порты будут доступны вам и вашим аксессуарам. Это наименее важный фактор при выборе материнской платы, поскольку большинство вариантов имеют похожие порты. Форм-фактор определяет физический размер материнской платы, а наборы микросхем от Intel и AMD помогают обеспечить дополнительную функциональность.

Важно, чтобы они соответствовали поддерживаемым процессорам; то же самое и с оперативной памятью. Процессор Intel не будет работать с материнской платой AMD, и наоборот. Некоторые процессоры не будут работать с более медленной или более быстрой оперативной памятью, поэтому не забудьте дважды проверить на сайте Intel или AMD для получения дополнительных сведений. Другие функции, такие как слоты M.2, не являются обязательными.

Наши рекомендации — отличное место для начала. Мы собрали самые лучшие процессоры Intel и AMD, а также варианты Mini-ITX, бюджетные сборки и сборки для энтузиастов.

кредитов — Команда, которая работала над этим руководством

Рич Эдмондс — штатный рецензент в Windows Central, что означает, что он тестирует больше программного и аппаратного обеспечения, чем ему хотелось бы вспомнить. Присоединившись к Mobile Nations в 2010 году, вы обычно можете найти его внутри корпуса ПК, который возится, когда не за экраном, борется с Grammarly за использование британских слов. Напишите ему в Твиттере: @RichEdmonds.

Ричард Дивайн — редактор обзоров в Windows Central.Обычно вы обнаружите, что он увлечен аппаратным обеспечением, играми и тем и другим или пьющим пиво root, к которому он открыто имеет легкую зависимость.

Кейл Хант — постоянный писатель для Windows Central, специализирующийся в основном на аппаратном обеспечении ПК и виртуальной реальности. Он заядлый геймер на ПК и многоплатформенный пользователь. Когда у него появляется немного свободного времени, вы обычно можете найти его за игрой на гитаре или реорганизацией своей постоянно растущей библиотеки. Если вы слышите, как он говорит: «Извините!» это только потому, что он канадец.

Мы можем получать комиссию за покупки, используя наши ссылки.Учить больше.

Выбор материнской платы для компьютера

«Вы не можете выбрать свою мать, но вы можете выбрать свою материнскую плату».

— Какой-то придурок, который думал, что он смешной

В былые времена вычислительной техники на материнской плате (как и на оригинальной материнской плате IBM PC, показанной здесь) были процессор, набор микросхем, микросхема CMOS и очень мало чего еще. Все остальные компоненты устанавливались на материнскую плату и часто назывались «дочерними платами» или «дочерними платами».«

Даже когда этот сайт был впервые написан, очень немногие материнские платы имели встроенное видео; и интегрированный звук только начинал завоевывать популярность.

На момент выпуска этой версии большинство системных плат для настольных ПК имели встроенное видео либо на плате, либо на процессоре; и почти все материнские платы имеют встроенные аудио и сетевые адаптеры. В совокупности они называются интегрированными периферийными устройствами , потому что они выполняют работу, которая раньше выполнялась с помощью дополнительных карт.

Большинство материнских плат также имеют слоты расширения, в которые вы можете устанавливать карты расширения, если интегрированные компоненты не соответствуют вашим потребностям или если они не работают.

Для людей, которые запускают стандартные настольные приложения и редактируют фотографии и видео, интегрированные периферийные устройства на приличной материнской плате, вероятно, подойдут. Это может сэкономить вам много денег, если вы создаете компьютер для таких вещей, как обработка текста, проверка электронной почты и просмотр Интернет-страниц.

Однако геймерам, ученым, архитекторам, художникам-графикам, людям, которые регулярно редактируют видео, и другим пользователям, приложениям которых требуется большая мощность обработки видео, потребуются видеокарты более высокого класса, чем обычно интегрированные в материнские платы.Точно так же музыкантам или музыкальным редакторам, использующим программное обеспечение для студии звукозаписи, может потребоваться установка специализированных звуковых карт, которые работают лучше, чем встроенные периферийные устройства.

Если вы с самого начала знаете, что будете использовать видео- и аудиокарты расширения в своем домашнем компьютере, вы можете подумать о покупке серверной материнской платы и серверного процессора, такого как один из четырехъядерных процессоров Intel Xeon серии, которые не иметь бортовую графику. Серверные материнские платы и процессоры, как правило, очень прочные и мощные и могут выдерживать экстремальные нагрузки, но обычно имеют просто чистый звук и видео VGA, если они вообще есть.Если вы все равно собираетесь устанавливать дополнительные аудио и видео, стоит подумать о покупке материнской платы и процессора, предназначенных для серверов. Просто убедитесь, что у mobo есть подходящие слоты расширения для карт, которые вы собираетесь использовать.

Сегодня доступно большое количество материнских плат. При выборе нового мобильного устройства для вашего домашнего компьютера необходимо принять во внимание многие вещи, в том числе:

  • Форм-фактор . Форм-фактор — это набор стандартов, которые включают размер и форму платы, расположение монтажных отверстий, интерфейс питания, а также тип и расположение портов и разъемов.Как правило, вам следует выбирать корпус, который подходит для мобо, а не наоборот. Но если у вас есть ограниченное пространство, вы должны ограничить свой выбор размером ящика, для которого у вас есть место.

  • Поддержка процессора . Вы должны выбрать mobo, который поддерживает тип и скорость процессора, который вы хотите использовать, и который имеет правильный тип сокета для этого процессора.

  • Поддержка RAM . Убедитесь, что выбранная материнская плата поддерживает достаточно оперативной памяти того типа, который вы хотите использовать.Большинство материнских плат, произведенных на момент написания этой статьи, могут поддерживать как минимум 32 ГБ ОЗУ, причем ОЗУ DDR-4 является самым популярным типом прямо сейчас (в 2019 году). Некоторые платы могут поддерживать гораздо больше оперативной памяти.

  • Набор микросхем . Чипсет в значительной степени работает на материнской плате, и некоторые чипсеты лучше других. Чипсет не подлежит замене, поэтому единственный способ решить проблемы, вызванные плохим чипсетом, — это заменить mobo. Прочтите обзоры других материнских плат, использующих тот же набор микросхем, что и рассматриваемая вами, чтобы узнать, не сообщали ли многие люди о проблемах с ней.Это особенно важно, если вы используете операционную систему, отличную от Microsoft Windows.

  • Встроенные функции . Вы хотите интегрированное аудио или видео? Если вы не планируете использовать компьютер для графики, мультимедиа или игр, то, возможно, вы сможете сэкономить, купив материнскую плату с менее впечатляющим встроенным аудио и / или видео.

  • Поддержка SATA . В наши дни все современные материнские платы поддерживают SATA.Вам нужно убедиться, что они поддерживают самый быстрый стандарт SATA на момент покупки платы и что на материнской плате достаточно разъемов SATA для всех дисков, которые вы планируете установить.

  • Слоты и порты расширения . Сколько имеется слотов расширения каждого типа? Будет ли их достаточно для удовлетворения ваших текущих и будущих потребностей в картах расширения? Как насчет поддержки Firewire? И достаточно ли у него USB-портов и разъемов для всех периферийных устройств, которые вы хотите от него свесить, и всех проводов, необходимых вашему корпусу для питания его лицевых портов и устройств чтения карт? Являются ли они последней и лучшей версией USB?

  • Репутация .При выборе материнской платы самым важным фактором является надежность. Замена вышедшей из строя материнской платы требует разборки всего компьютера, а также может потребоваться переустановка операционной системы и приложений с нуля. После того, как вы сузили свой выбор, поищите онлайн-форумы, чтобы узнать, нашли ли другие доски, которые вы считаете лимоном. Один отличный веб-ресурс для исследования материнских плат — Motherboards.org.

  • Совместимость с вашей операционной системой .Все новые материнские платы включают драйверы для текущей и последней версии Windows (но на всякий случай проверьте документацию). Если вы планируете использовать плату для компьютера под управлением другой операционной системы (Linux, UNIX, BSD и т. Д.), Обратитесь к производителю материнской платы и на форумах оборудования для ОС, которую вы будете использовать, чтобы узнать, как эта конкретная плата работала. для других.

  • Поддержка RAID . RAID (избыточный массив независимых дисков) — это набор протоколов для организации нескольких жестких дисков в «массивы» для обеспечения отказоустойчивости и / или увеличения скорости доступа к данным с жестких дисков.Многие материнские платы имеют встроенные аппаратные RAID-контроллеры, что позволяет сэкономить на установке дополнительного RAID-контроллера, если вы планируете использовать RAID.

  • Стоимость . Даже если у вас ограниченный бюджет, материнская плата — не место, где можно срезать углы. Вместо этого попробуйте менее изысканный случай. Но в то же время тот факт, что один мобо стоит вдвое больше, чем другой, не означает, что он вдвое лучше. Изучая форумы и читая обзоры оборудования, вы, вероятно, найдете недорогие платы, которые работают так же хорошо (или, может быть, даже лучше), и стоят намного дороже.

PC Part Picker — хороший ресурс, чтобы узнать мнение о компьютерных деталях, в том числе материнских платах, прежде чем тратить деньги.


Начало работы

Что нужно знать, чтобы правильно выбрать материнскую плату для вашего компьютера

Одно из наиболее важных решений, которые вы можете принять при сборке или покупке нового ПК, — это какая материнская плата выбрать. Это также один из наиболее устрашающих компонентов, особенно для начинающих пользователей.Есть много переменных, которые зависят от основного использования ПК, и это может сбивать с толку. В этом блоге будут обсуждаться материнские платы и рассмотрены некоторые из наиболее важных соображений — хотите ли вы обновить существующую конфигурацию, хотите ли вы лучше понять компоненты готового ПК или планируете создать новый с нуля.

Эта статья является частью серии учебных материалов о компонентах ПК. Щелкните здесь, чтобы увидеть остальную часть серии.

Что такое материнская плата?

Это хороший вопрос, и нам нужно понять его, чтобы принимать обоснованные решения.Материнская плата — это печатная плата, которая является основой всей вашей системы. К нему подключаются почти все компоненты, и именно материнская плата позволяет им общаться друг с другом. На материнской плате находится центральный процессор (ЦП)
, который действительно определяет, какие у вас есть варианты при покупке процессора. Справедливости ради стоит сказать, что большинство сначала выбирают свой процессор, а затем им легче определить, какая именно материнская плата соответствует их потребностям.Если ЦП — это мозг вашего компьютера, то вы можете думать о материнской плате как о нервной системе, которая соединяет все вместе, передавая сообщения туда и обратно.

Просто посмотреть на материнскую плату без корпуса может быть непросто, так как она покрыта конденсаторами, транзисторами, схемами, припоем и множеством различных слотов. Каким бы хаотичным это ни казалось на первый взгляд, вы скоро поймете, что это все пространства, в которых будут размещаться компоненты вашего компьютера. ЦП, графический процессор (ГП) или видеокарта , память вашего компьютера (ОЗУ) , звуковая карта и любые другие компоненты, которые вы хотите подключить.

Необходимо задать несколько важных вопросов, чтобы в конечном итоге определить, какая материнская плата подойдет вам лучше всего. К ним относятся:

Что такое ЦП?

Когда дело доходит до производителей процессоров, в игре участвуют два игрока. Intel и AMD . Что касается типов процессоров, то это число растет. Поскольку это блог о материнских платах, я не буду слишком углубляться в процессоры. Он также был подробно рассмотрен здесь . Однако следует понимать, что выбранный вами процессор в конечном итоге определит, какие материнские платы вы можете использовать, а какие — нет.Это из-за двух вещей: сокета и чипсета.

Розетка

Разъем — это слот, в который вы подключаете процессор к материнской плате, и они должны быть совместимы. ЦП AMD имеет другой сокет, чем ЦП Intel, и поэтому материнская плата зависит от того или другого. Например, если вы выбираете материнскую плату с разъемом LGA 1200, вы можете использовать только процессор Intel с тем же разъемом. Один с сокетом AM4 будет поддерживать только процессор AMD. Сокеты также относятся к поколениям ЦП.У старого процессора почти наверняка будет другой сокет, чем у новой материнской платы.

Набор микросхем

Набор микросхем — это набор микросхем (понимаете? Набор микросхем!) И относится к тому, как ваш процессор будет взаимодействовать со всем на материнской плате. Набор микросхем также определяет, сколько устройств или периферийных устройств будет поддерживать материнская плата.

Набор микросхем может варьироваться от довольно простого до функционального и удобного. Это может стать еще более запутанным, если учесть, что ваш процессор и материнская плата, использующие один и тот же тип сокета, не являются гарантией совместимости набора микросхем.Вы всегда должны заходить на веб-сайт материнской платы, поскольку обычно вы можете найти список совместимости, в котором указаны все процессоры, которые будут работать с этой платой.

Какова цель вашего компьютера?

Если все, что вы планируете делать, это путешествовать по Интернету и транслировать аудио- и видеоконтент, тогда у вас другие требования, чем у тех, кто хочет играть в онлайн-игры с интенсивной графикой. Если вы собираетесь использовать свой компьютер в первую очередь для редактирования и вывода видео, то вам, возможно, не понадобится та же система, что и тем, кто занимается 3D-моделированием.Каждая из этих задач может быть интенсивно связана с различными компонентами вашего компьютера, и именно материнская плата будет определять, какие компоненты вы можете использовать или нет.

То есть, если вам потребуется определенная видеокарта для работы, вы не сможете использовать ее с любой материнской платой. Возможно, для используемого вами программного обеспечения требуется много RAM . Если это так, вам необходимо знать, сколько слотов на материнской плате, а также типы ОЗУ, которые она может читать, и какой общий объем ОЗУ поддерживает плата.

Перспективы

Я собрал компьютер для редактирования видео всего четыре года назад, и все было хорошо. Пока этого не произошло. Однажды он не запустится. Включен на несколько секунд, а затем выключен. Каждый раз. Пробовал другой блок питания. Ничего такого. Протестировал все компоненты (кроме ЦП), и они были в порядке. Скорее всего материнская плата. Хотя четыре года — это уже не так уж и много, для компьютерных технологий время это уже давно. Мне пришлось найти подержанную материнскую плату, потому что новые материнские платы с тем же сокетом, что и мой процессор, не поддерживали мой процессор, которому также было четыре года.Если бы я получил новую материнскую плату, мне также потребовался бы новый процессор. Так что поймите, что обновление компонентов через пару лет не всегда так просто, просто физически поменяв один на другой.

Строите или покупаете готовое?

Предварительно собранная система удобна тем, что она провела всю проверку совместимости за вас. У него достойное фирменное оборудование, которое варьируется в зависимости от ценовой категории и готово к настройке и началу использования.Это конечно удобнее. Тем не менее, вы должны понимать, какая у него материнская плата и процессор, чтобы вы могли обновить компоненты позже.

Однако, когда вы создаете свою собственную систему , вы можете настроить ее так, чтобы все компоненты были именно тем, что вам нужно (или хотите), в зависимости от задач, которые будет выполнять ваш компьютер. Пользовательская сборка в конечном итоге обеспечивает большую гибкость и больше возможностей, чем вы можете получить с предварительно созданной. У каждого есть свои плюсы и минусы, поэтому обязательно их учтите.

Подключения

Никто не хочет тратить большие деньги на то, что устареет за относительно короткий период времени. Убедившись, что на вашей материнской плате достаточно слотов для будущего расширения, можно выиграть больше времени. На материнской плате должны быть слоты для других компонентов, которые могут иметь разные формы. Слот PCIe (экспресс-соединение периферийных компонентов) позволит вам подключить видеокарту, звуковую карту, карту Wi-Fi , твердотельные накопители (SSD) или другие периферийные устройства и дополнительные карты.

Слоты

PCIe бывают четырех основных размеров. Это x1, x4, x8 и x16. Если вы хотите установить SSD непосредственно на материнскую плату, а не с помощью кабеля, вам необходимо убедиться, что у него есть разъем для разъема M.2 . Определите, какие периферийные устройства вы собираетесь использовать со своим ПК, и убедитесь, что у вас есть правильное количество и тип для их работы.

Помимо слотов, также важно учитывать порты. Какие порты есть на материнской плате? Какие порты? Очевидно, что вам понадобятся несколько USB-портов, но не все они созданы одинаково.

Порты

USB 2 подходят для клавиатур, но с USB 3.0, 3.1 и 3.2 скорость передачи данных значительно выше, что позволяет в полной мере использовать возможности подключенного устройства. Существует также новый USB 4, который имеет тот же стиль порта, что и USB C и Thunderbolt 3. В зависимости от того, для чего используется ПК, вам может потребоваться порт HDMI или встроенный звук. Если вам нужно подключить много внешних устройств, всегда убедитесь, что ваша материнская плата поддерживает эти типы подключения.

Размеры

Материнские платы имеют три основных размера. Самый большой форм-фактор — это Standard ATX , и, поскольку он самый большой, он также обеспечивает большинство функций. Материнская плата ATX требует полноразмерного корпуса в корпусе Tower и будет практичным выбором для создания игрового ПК, так как вмещает большинство компонентов, включая системы охлаждения, которые необходимы, если вы планируете разгон процессора (подробнее об этом чуть позже). .

Micro-ATX и Mini-ITX — это материнские платы двух других размеров.Если у вас не так много места для ПК, эти меньшие размеры подойдут для меньших размеров, но помните, что это означает, что у вас может быть меньше вариантов для периферийных устройств. Например, плата ATX может иметь семь слотов расширения, тогда как Micro-ATX может иметь только четыре, а Mini-ITX только один.

Разгон

Каждый ЦП имеет максимальную скорость, на которой он может выполнять операции. Это гарантирует, что процессор поддерживает безопасную рабочую температуру при надлежащем охлаждении. Разгон позволяет процессору работать на более высокой скорости, чем он был изготовлен, что может повысить вашу общую производительность.Вы заходите в BIOS своего компьютера, чтобы найти и изменить этот параметр. Обратной стороной разгона является то, что он выделяет значительное количество тепла и, если он не охлаждается должным образом, может привести к повреждению процессора и вызвать нестабильность (или сбой) в вашей системе.

Водяное / жидкостное охлаждение — это один из способов обеспечить стабильную температуру, но, конечно же, это дополнительные расходы, которые следует учитывать. Если вы планируете разогнать процессор, убедитесь, что ваша материнская плата позволяет это сделать.Не каждая материнская плата или процессор позволит вам разогнать их, поэтому, если это то, что вам нужно, обязательно проверьте и посмотрите, возможно ли это, перед покупкой.

Новая материнская плата может быть именно тем, что нужно вашему компьютеру

При покупке или сборке нового компьютера необходимо учитывать множество факторов. Выбор материнской платы может быть самым важным, но и самым сложным. Очень важно не торопиться и убедиться, что у вас есть материнская плата, которая вам нужна, чтобы ваш компьютер мог наилучшим образом выполнять то, что вам нужно.После того, как фундамент вашей материнской платы и совместимый процессор будут на месте, вы можете сосредоточиться на заполнении всех слотов на плате. В конечном счете, это не так мучительно, как может показаться, но также невероятно весело и полезно наблюдать за тем, как все ваше видение складывается воедино. Найдите отличный выбор компонентов для ПК онлайн в Best Buy и начните свое путешествие уже сегодня.

Чтобы узнать больше о создании собственного ПК и компонентов ПК, обязательно ознакомьтесь со всеми статьями в этой серии .

Какой размер материнской платы выбрать? Micro ATX против Mini ITX против ATX

Материнские платы

бывают разных размеров и форм, но наиболее известными из них являются ATX, Micro-ATX и Mini-ITX. Три совершенно разных форм-фактора материнских плат, которые отличаются не только размером. Независимо от того, создаете ли вы высококлассный игровой компьютер или изящный неприметный домашний компьютер для просмотра материнской платы, является важным оборудованием, и решение, которое купить, зависит от нескольких факторов.

В следующем отчете мы проиллюстрируем, чем отличается каждая материнская плата, как это влияет на ваш выбор и, в конечном итоге, какую из них мы рекомендуем для ваших конкретных нужд.

ATX против Micro-ATX против Mini-ITX

Мы собираемся сравнить общие различия в размере, совместимости, плюсах и минусах, чтобы увидеть, какая материнская плата окажется для вас лучшим выбором. Итак, Micro-ATX против Mini-ITX против ATX, давайте начнем.

Размер

Первое, что мы собираемся коснуться, и наиболее очевидное различие при рассмотрении трех типов материнских плат — это размер.Не все материнские платы одинаковы, и все они рассчитаны на разных пользователей. Но сначала, что такое форм-фактор? Форм-фактор — это очень просто характеристики материнской платы: размеры, тип блока питания, расположение монтажных отверстий, количество портов на задней панели и так далее. Как правило, форм-фактор определяет размер корпуса, и были изобретены меньшие форм-факторы, чтобы уменьшить общий размер сборки, и, таким образом, мы получили размерную часть FF каждой материнской платы.

Размеры

Standard-ATX — 30.5 см x 24,4 см

Micro-ATX — 24,4 см x 24,4 см

Mini-ITX — 17 см x 17 см

Как видно из физических размеров и таблицы размеров материнской платы, между всеми тремя форм-факторами материнской платы есть существенная разница в размерах. Наиболее заметным должен быть переход от стандартного ATX к Mini-ITX. Мини квадратной формы, почти вдвое короче и на 3/4 ширины. Micro-ATX снова имеет квадратный дизайн, но он длиннее и шире, чем Mini-ITX.Однако по сравнению со Standard-ATX он такой же ширины, но на 6 см короче. Итак, что все это означает и как это влияет на то, что может вместить каждая материнская плата?

Совместимость с материнской платой

После очевидной разницы в размерах между 3 типами материнских плат, следующим наиболее заметным различием является объем оперативной памяти, которую может вместить каждый из форм-факторов. И ATX, и Micro-ATX имеют 4 слота для оперативной памяти, а Mini-ITX имеет только 2. В двух словах, это означает, что Mini-ITX может вмещать не более 2 модулей оперативной памяти по 16 ГБ, всего 32 ГБ.В то время как два других стиля могут вместить вдвое больше. Довольно большая разница, особенно если вы собираетесь построить мощную установку, вы можете увидеть, как все это начинает складываться воедино.

Помимо объема оперативной памяти, еще одно огромное отличие всех трех — это количество слотов PCIe, с которыми им приходится работать. Слот PCIe — это высокоскоростной аппаратный интерфейс для подключения периферийных устройств, таких как графический процессор (графический процессор) и звуковая карта. Слоты PCIe для игровых устройств и высокопроизводительных рабочих настроек считаются довольно важными, поэтому ATX обычно имеет около 7 слотов PCIe.Однако специально разработанные материнские платы для майнинга оснащены до 19 слотами PCIe. Помимо ATX, Micro-ATX обычно поставляется с 4 слотами PCIe, что по-прежнему достаточно для многих сценариев, в то время как Mini-ITX поставляется только с 1.

Наконец, мы подошли к цене, и вы, наверное, уже догадались, что цена на все 3 довольно сильно различается. Глядя на них и понимая ограничения каждой формы, у вас, вероятно, сложится впечатление, что Mini-ITX будет самым дешевым, но вы ошибаетесь.Из-за своего небольшого размера mini-ITX на самом деле является вторым по цене, а Micro-ATX — самым дешевым из доступных вариантов. Понятно, что ATX является самым дорогим из-за его совместимости, размера и общего уровня производительности.

Плюсы и минусы

Каждый из трех форм-факторов имеет свои уникальные плюсы и минусы, и в конечном итоге они могут зависеть от того, какой тип компьютера вы собираетесь построить. Ниже мы перечислили общие плюсы и минусы для обычного потребителя.

Стандартный-ATX

Плюсы

  • До 19 слотов PCIe
  • Увеличенная емкость ОЗУ
  • Поддерживает настройки нескольких графических процессоров
  • Возможен разгон

Минусы

  • Самые дорогие
  • Наибольший общий профиль
Micro-ATX

Плюсы

  • Наименее дорогой
  • Лучший универсальный продукт
  • Подходит для большинства случаев
  • ОЗУ лучше, чем у Mini-ITX
Мини-ITX

Минусы

  • Макс RAM 32 ГБ
  • Только 1 слот PCIe
  • Дороже

Как видно из таблицы выше, у всех трех есть плюсы и минусы, относящиеся к определенной области.Например, из таблицы вы можете понять, что Mini-ITX подходит только для небольших сборок ПК и никому не подойдет для создания чего-то более мощного или универсального. Micro-ATX, несомненно, является лучшим универсальным устройством, поскольку он меньше, чем ATX, но при этом имеет приличный объем оперативной памяти и слоты PCIe. Оставив ATX для потребителей, желающих построить чудовищную установку, способную справиться буквально с любым сценарием, включая чрезмерную многозадачность и майнинг.

ATX против Micro ATX против Mini ITX, что мне выбрать?

Вы находитесь на этапе написания статьи, когда, вероятно, хорошо понимаете, что может предложить каждый форм-фактор, и пытаетесь решить, какой из них выбрать.Если это так, ниже я собираюсь обсудить некоторые сценарии, в которых можно использовать каждый форм-фактор:

Создание высокопроизводительного игрового ПК

Если вы собираетесь купить и собрать свой собственный игровой компьютер, вам нужно задать себе два вопроса, прежде чем выбрать форм-фактор материнской платы, который вам больше всего подойдет. Во-первых, насколько мощной должна быть эта установка? Большинство игр в наши дни можно запускать с использованием приличного процессора и уникального графического процессора хорошего качества.При этом по цене и практичности мы настоятельно рекомендуем материнскую плату Micro-ATX с приличным объемом оперативной памяти и возможностью одновременной работы 4 слотов PCIe. Единственный сценарий, в котором Micro-ATX не подходит, — это если вы хотите иметь большое количество выходов PCIe, например несколько графических процессоров для майнинга. Кроме того, если вы хотите серьезно разогнаться или просто хотите что-то, что добавит общей эстетики сборки, вы, вероятно, склонитесь к ATX.

Создание профессионального рабочего компьютера

Многие советы и рекомендации для рабочего компьютера будут очень похожи на игровые. По сути, если вы не занимаетесь массовым редактированием фото и видео с одновременным включением множества вкладок, вам не потребуется ничего большего, чем форма материнской платы Micro-ATX. У вас достаточно слотов PCIe и такой же объем оперативной памяти, что и у ATX, поэтому технически вы можете создать установку, более чем достаточно мощную для вашей рабочей нагрузки.

Создание настольного домашнего ПК

Если вы подумываете о сборке настольного домашнего ПК, то ваши варианты немного более разнообразны и зависят в основном от дизайна и производительности. Например, если вы хотите создать что-то элегантное и незаметное, тогда Mini-ITX — лучший выбор. Немного дороже, но размер действительно имеет значение. В качестве альтернативы, если размер не является вашей главной целью, снова Micro-ATX будет наиболее подходящим для универсального продукта.

Заключение

Итак, мы сравнили материнские платы размера ATX, Micro ATX и Mini ITX, чтобы действительно увидеть разницу и помочь в выборе следующей платы.

Собираете ли вы гигантскую игровую установку или небольшой домашний компьютер, не занимающий много места, идеальная материнская плата ждет, чтобы удовлетворить все ваши потребности.

Какую материнскую плату вы использовали для своей сборки? Это была игровая сборка или рабочая станция? Дайте нам знать в комментариях ниже!

Как выбрать материнскую плату для ПК

Как выбрать материнскую плату для ПК

Материнская плата — основа вашей сборки

Выбор материнской платы (mobo) имеет решающее значение, потому что он определяет, какая компоненты, которые вы можете или не можете установить в своей сборке.Мобо также определяет насколько модернизируемым и расширяемым будет ваш компьютер в будущем.

Платформа AMD или Intel

Прежде чем вы начнете, вам нужно решить, хотите ли вы использовать Intel ЦП или ЦП AMD. Вы не можете установить процессор Intel на платформу AMD. наоборот.

Набор микросхем материнской платы является ключевым

Затем вам нужно решить, какой набор микросхем вы хотите использовать в своем мобо. Чипсет — это набор микросхем на mobo, который дает ему различные функции.Чем больше возможностей в чипсете дороже мобо. Чипсетов в прошлом было два микросхемы, микросхема северного моста и микросхема южного моста, теперь это одна микросхема.

Набор микросхем Intel h210 для процессоров Intel 6-го поколения имеет все функции, которые могут вам понадобиться для обычного высокопроизводительного компьютера.

Для мощного или игрового ПК используйте набор микросхем Intel h270 для процессоров Intel 6-го поколения. Для экстремальных игровых сборок мы рекомендуем набор микросхем Intel Z170, опять же для процессоров Intel 6-го поколения.

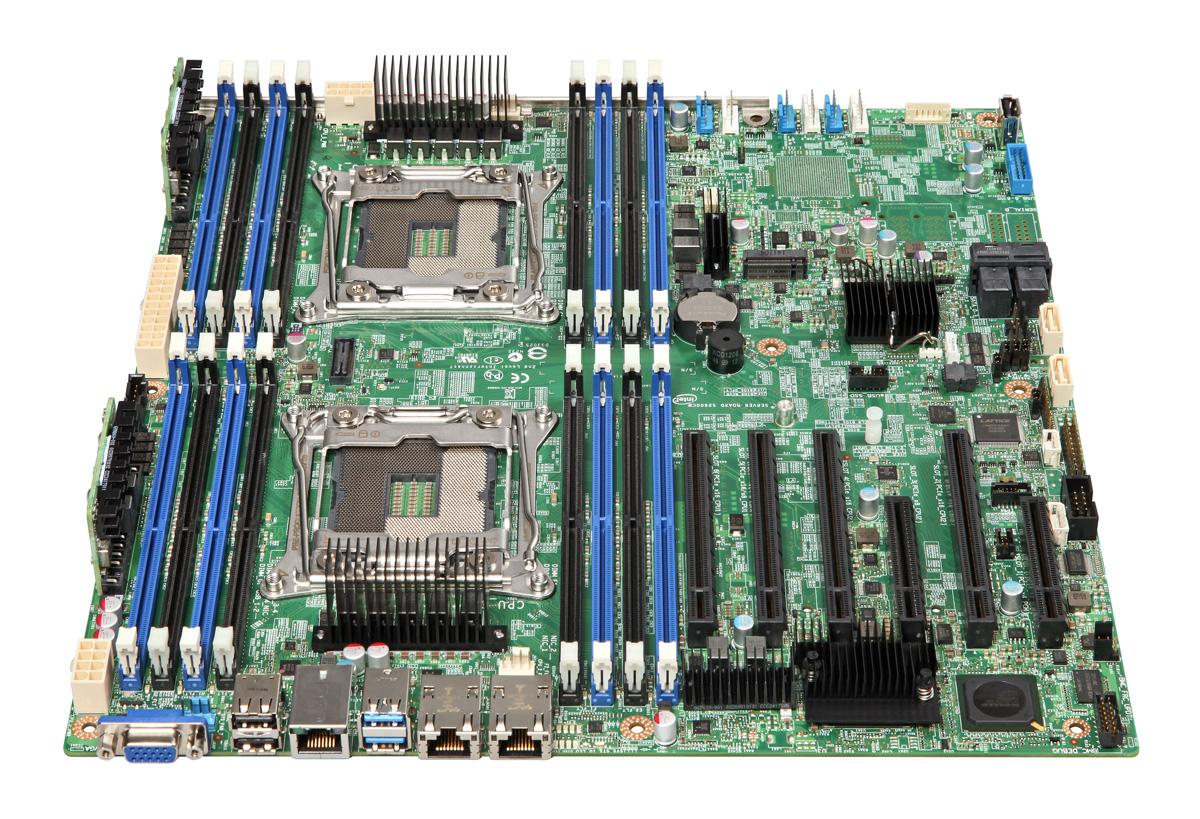

Для ультра-игровой сборки с тремя или четырьмя видеокартами или для рабочей станции или сервера для тяжелых рабочих нагрузок рассмотрите набор микросхем Intel X99, который с обновлением BIOS поддерживает процессоры Intel Core i7 Extreme для Haswell-E и будущих архитектур процессоров Broadwell-E.Набор микросхем Intel X99 также поддерживает определенные процессоры Xeon для архитектур Haswell-EP и Broadwell-EP.

Начиная с архитектуры Intel Skylake, процессорам Xeon теперь требуются собственные материнские платы с набором микросхем, например набор микросхем Intel C232 и набор микросхем Intel C236, для которых мы рекомендуем набор микросхем Intel C236.

Для процессоров AMD Athlon X4 и APU AMD A-Series набор микросхем материнской платы, который необходимо получить, — это набор микросхем A78 или набор микросхем A88X для игр. Для процессоров AMD FX получите набор микросхем AMD 990X или AMD 990FX для экстремальных игровых сборок.

Характеристики материнской платы

Краткий список функций, которые, по нашему мнению, должен поддерживать mobo, включает:

  • Разъем ЦП, позволяющий перейти на более мощный ЦП при падении цен. Разъем LGA 1151 для процессоров Intel или сокет FM2 + для процессоров AMD хороши параметры. Или, что еще лучше для AMD, дождитесь сокета AM4 для их предстоящих в конце 2016 года ЦП Zen и архитектуры APU.
  • Слот PCI Express x16 для добавления отдельной видеокарты сейчас или позже.
  • Двухканальная память DDR4 2133 МГц или память DDR3 1600 МГц.
  • Разъем USB 3.0 для подключения к передней панели корпуса вашего ПК (ваш корпус также необходимы два входа USB 3.0 на передней панели).
  • Порты USB на задней панели корпуса могут быть портами USB 2.0, но приятно иметь заднюю панель. Порт (ы) USB 3.0, а также на передней панели 2.
  • 4 или более порта SATA 6 Гбит / с для накопителей и DVD-приводов. Для мини ПК минимум 2 порта.
  • Gigabit LAN для подключения к Интернету.
  • 5.1 каналов HD Audio, хотя все, что вам действительно нужно, это каналы HD 2.1 или даже просто HD 2 канала. 0,1 — для сабвуфера.
  • По крайней мере, один открытый слот PCI Express x1 или x4, предпочтительно Gen 3.0.
  • Опционально гнездо цифрового аудиовыхода S / PDIF для цифрового аудио выход.
  • Дополнительно слот M.2 со скоростью PCI Express x4 для твердотельного накопителя (SSD) с форм-фактором M.2 для работы в новом протоколе NVMe, а не в протоколе AHCI.

Разгон

Для компьютерных энтузиастов важно, чтобы материнская плата обеспечивала доступ к расширенным настройкам BIOS для разгона нашего ПК.Энтузиасты любят возиться, чтобы улучшить производительность своего ПК, и они могут конвертировать отличные компьютер в еще лучший за счет разгона, не тратя больше денежные средства. Вам также понадобится процессор с возможностью разгона.

Обновление и расширение

Материнская плата также должна допускать модернизацию и расширение. Например, если теперь выбирают интегрированную графику, на материнской плате должен быть запасной PCI Слот Express x16 для добавления видеокарты позже, когда цены упадут. Это также должно позволить увеличить количество жестких дисков и других устройств.

Форм-фактор или размер материнской платы

Форм-фактор

Micro ATX — это рекомендуемый размер материнской платы для обеспечения производительности.

Добавить комментарий

Ваш адрес email не будет опубликован.
