Разъемы видеокарты

Здравствуйте, уважаемые читатели! Сегодня я бы хотел поговорить про способы подключения монитора к видеокарте — про разъемы видеокарт. Современные видеокарты имеют в наличии не один, а сразу несколько портов для подключения, чтобы была возможность подключить более одного монитора одновременно. Среди этих портов есть как устаревшие и ныне редко используемые, так и современные.

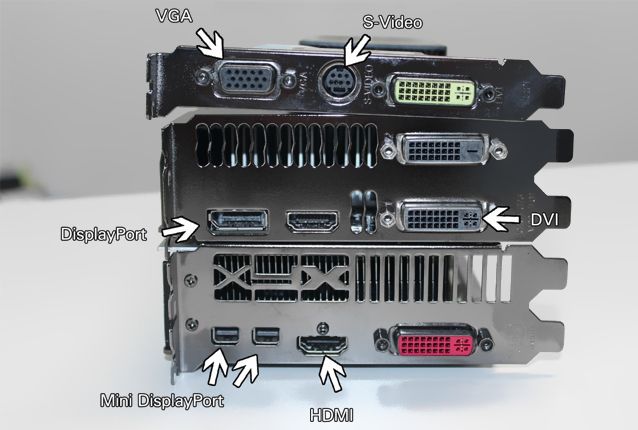

Содержание

• 1 VGA-выход (D-Sub)
• 2 DVI (вариации: DVI-I, DVI-A и DVI-D)
• 3 HDMI
• 4 DisplayPort
• 5 S-Video (TV/OUT)

VGA-выход (D-Sub)

Сокращение VGA расшифровывается как video graphics array (массив из пикселей) или video graphics adapter (видеоадаптер). Появившейся в далеком 1987 году, 15-контактный и, как правило, синего цвета, предназначен для вывода строго аналогового сигнала, на качество которого, как известно, может повлиять множество различных факторов (длина провода, например), в том числе RAMDAC на самой видеокарте, поэтому качество картинки через этот порт на разных видеокартах может немного отличаться.

До повсеместного распространения LCD-мониторов этот разъем был чуть ли не единственным из возможных вариантов подключения монитора к компьютеру. Используется и по сей день, но лишь в бюджетных моделях мониторов с низким разрешением, а также в проекторах и некоторых игровых консолях, например в консолях xbox последнего поколения от Microsoft. Не рекомендуется подключать через него Full HD монитор, поскольку картинка будет смазанной и нечеткой. Максимальная длина VGA кабеля при разрешении 1600 x 1200 составляет 5 метров.

DVI (вариации: DVI-I, DVI-A и DVI-D)

Используется для передачи цифрового сигнала, пришел на смену VGA. Применяется для подключения мониторов высокого разрешения, телевизоров, а также современных цифровых проекторов и плазменных панелей. Максимальная длина кабеля — 10 метров.

Чем выше разрешение картинки, тем на меньшее расстояние ее можно передать без потери качества (без применения специального оборудования).

Существует три вида DVI-портов: DVI-D (цифровой), DVI-A (аналоговый) и DVI-I (комбинированный):

1. DVI-D. Исключительно цифровое подключение, позволяет избежать потерь в качестве картинки (особенно заметно на высоких разрешениях). Обеспечивает неискаженный вывод картинки за счет того, что видеосигнал не проходит двойное аналогово/цифровое преобразование, а передается напрямую в цифровом виде, как есть.
2. DVI-A. Крайне редкий тип аналогового подключения по DVI-порту, который по-сути ничем не отличается от VGA. В природе практически не встречается.
3. DVI-I. Универсальный, совмещает в себе два предыдущих вида сразу. Как правило, на современных видеокартах уже невозможно встретить VGA-порт, зато на всех есть DVI-I. Имея специальный переходник к такому порту можно подключить VGA монитор.

Для передачи цифровых данных используют либо формат Single-Link, либо Dual-Link. Single-Link DVI использует один TMDS-передатчик, а Dual-Link удваивает пропускную способность и позволяет получать разрешения экрана выше, чем 1920 х 1200, например 2560×1600. Поэтому для крупных мониторов с большим разрешением, либо предназначенных для вывода стереокартинки, обязательно нужен как минимум DVI Dual-Link, или HDMI версии 1. 3 (об этом чуть ниже).

HDMI

Также цифровой выход. Основное его отличие от DVI в том, что HDMI, кроме передачи видеосигнала, способен передавать многоканальный цифровой аудиосигнал. Звуковая и визуальная информация передается по одному кабелю одновременно. Изначально разрабатывался для телевидения и кино, а позже получил широкую популярность у пользователей ПК. Имеет обратную совместимость с DVI посредством специального переходника. Максимальная длина обычного HDMI кабеля — до 5 метров.

HDMI являет собой очередную попытку стандартизировать универсальное подключение для цифровых аудио и видео приложений, поэтому он сразу же получил мощную поддержку со стороны гигантов электроники (свой вклад в разработку внесли такие компании, как Sony, Hitachi, Panasonic, Toshiba, Thomson, Philips), и как результат — большинство современных устройств для вывода изображения высокого разрешения имеют хотя бы один HDMI выход.

Кроме всего прочего, HDMI, как впрочем и DVI, — позволяет передавать защищенные от копипастинга звук и изображение в цифровом виде по одному кабелю с помощью HDCP.

Правда для реализации данной технологии понадобятся видеокарта и монитор, внимание! — поддерживающие данную технологию, о как. Опять же, на текущий момент есть несколько версий HDMI, вот коротко о них:

• HDMI 1.3 — стандарт первой версии (1.0) имел пропускную способность в 5 Гбит/с, тогда как в версии 1.3 канал расширился до 10,2 Гбит/с. Также была увеличена частота синхронизации до 340 МГц, что позволило подключать дисплеи высокого разрешения с большим количеством цветов. Теперь стала возможна передача сжатого звука без потерь в качестве благодаря новым стандартам Dolby. А еще начиная с версии 1.3 появился mini-HDMI, который теперь широко используется на видеокартах.
• С приходом HDMI 1.4 появилась поддержка стереоизображения (3D), 4K и 2К разрешения (3840×2160 и 4096×2160 — соответственно). Был разработан micro-HDMI для миниатюрных устройств. Отличительной особенностью именно версии 1.4 — стала возможность создания Ethernet-соединения со скоростью до 100 Мбит/с — и все это по одному и тому же HDMI кабелю.
• Из отличительных особенностей стандартна HDMI 2.0 можно выделить: увеличенную пропускную способность до 18 Гбит/с, что, к примеру, позволит передавать Full HD 3D картинку со скоростью 120 кадров в секунду; увеличенную частоту передаваемого аудио до 1536 кГц для самого высокого качества звука; добавлена поддержка мониторов и телевизоров с соотношением сторон 21:9.

DisplayPort

Появился в дополнение к DVI и HDMI, так как Single-Link DVI может передать сигнал с разрешением до 1920×1080, а Dual-Link максимум до 2560×1600, то уже разрешение в 3840×2400 для DVI недоступно. Максимальные возможности по разрешению у DisplayPort особо ничем не отличаются от того же HDMI — 3840 х 2160, однако, у него все же есть неочевидные преимущества. Одним из таких является, например, то, что за использование в своих устройствах DisplayPort компаниям не придется платить налог — что, кстати, обязательно, если речь идет о HDMI.

На фото красными стрелками отмечены фиксаторы, которые не позволяют коннектору случайно выпасть из разъема. В HDMI даже версии 2.0 никаких фиксаторов не предусмотрено.

Как вы уже поняли, основным конкурентом DisplayPort является HDMI. У DisplayPort есть альтернатива технологии защиты передаваемых данных от кражи, только называется она чуть по-другому — DPCP (DisplayPort Content Protection). В DisplayPort так же, как и у HDMI присутствует поддержка 3D изображения, передачи звукового контента. Однако, передача аудиосигнала по DisplayPort доступна только в одностороннем порядке. А передача Ethernet данных по DisplayPort вообще невозможна.

В пользу DisplayPort играет и тот факт, что с него есть переходники на все популярные выходы, такие как: DVI, HDMI, VGA (что немаловажно). К примеру, с HDMI существует только один переходник — на DVI. То есть, имея на видеокарте всего один разъем DisplayPort можно подключить старый монитор с одним лишь VGA входом.

К слову, так и происходит — сейчас все больше видеокарт выпускаются вообще без VGA выхода. Максимальная длина обычного DisplayPort кабеля может составлять до 15 метров. Но свое максимальное разрешение DisplayPort может передать на расстоянии не более 3 метров — зачастую этого хватает, чтобы соединить монитор и видеокарту.

S-Video (TV/OUT)

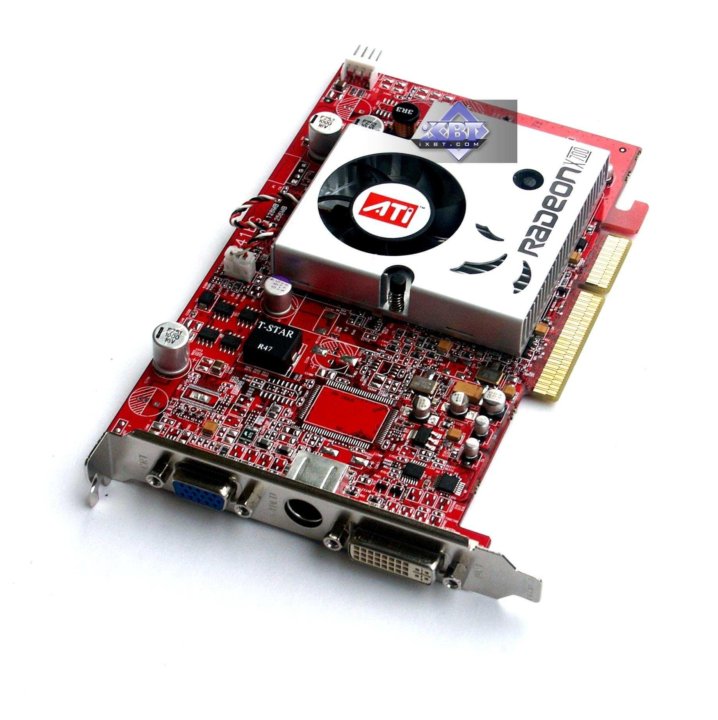

На старых видеокартах иногда встречается разъем S-Video, или, как его еще называют — S-VHS. Обычно его используют для вывода аналогового сигнала на устаревшие телевизоры, однако, по качеству передаваемого изображения он уступает более распространенному VGA. При использовании качественного кабеля через S-Video изображение передается без помех на дальности до 20 метров. В настоящее время крайне редко встречается (на видеокартах).

Разъемы, выходы видеокарт. Все виды

VGA-выход (D-Sub)

Несколько лет назад VGA выход был главным интерфейсом использовавшийся для подключения ЭЛТ-мониторов (мониторы с электро-лучевой трубкой)и ЖК-мониторы (жидко-кристалические мониторы).
VGA (Video Graphics Adapter) используется для вывода аналогового сигнала, разъем для которого соответственно называют VGA или D-Sub 15 (15-контактный разъем). Также можно встретить и такую расшифровку аббревиатуры VGA — Video Graphics Array (массив пикселей) Сам разъем имеет 15 ножек и чаще всего синего цвета. Впоследствии для ЖК мониторов стал использовать цифровой интерфейс DVI (Digital Visual Interface). Но этот выход не теряет своей популярности, он все еще используется в цифровых проекторах, в некоторых HDTV-телевизорах и в игровых консолях от Microsoft.

HDMI

HDMI (High Definition Multimedia Interface) — мультимедийный интерфейс, который позволяет передавать по кабелю до 10 м вместе с видеосигналом еще и аудио без потерь качества. Передача по одному кабелю одновременно видео и аудио данных уменьшает количество соединительных проводов. Разработкой и поддержкой этого стандарта занимаются именитые компании электронной индустрии, такие как: Hitachi, Panasonic, Philips, Sony, Thomson и Toshiba. Благодаря этому, стандарт довольно быстро приобрел популярность, и теперь большинство видеоустройств, для вывода изображений высокого разрешения, имеет хотя бы один разъем HDMI.

В первой версии этого стандарта пропускная способность была 5 Гб/с, а в версии 1.3 она была увеличена в два раза и HDMI кабель способен передавать до 10.2 Гб/с. Кроме этого, в версии HDMI 1.3 была увеличена частота синхронизации до 340 Мгц и благодаря этому стало возможным подключать мониторы высокого разрешения, с поддержкой глубины цвета до 48 бит.

Главным конкурентом HDMI можно назвать разъем DisplayPort.

HDMI переходник

HDMI переходник. Если на вашей видеокарте отсутствует, то эту проблема легко решается с помощью переходника и разъема DVI.

Типы подключения через провода

Популярные типы подключений

Подключение телевизора к вашему персональному компьютеру, ноутбуку или компактному планшету можно выполнить разными способами, выбор которого зависит от возможностей оборудования.

• В современных устройствах проблем обычно не возникает, а вот со старыми могут быть некоторые технические проблемы.
• Рейтинг подключений будет нами построен в порядке рациональности и оптимальности, начиная с самых распространенных вариантов, и заканчивая более редкими.
• Во второй части статьи разберем альтернативные способы, которые позволят сделать подключение тогда, когда классические кабеля использовать затруднительно.

Итак, вот все кабели, которые мы можем установить:

Кабель для соединения телевизора и компьютера HDMI

• HDMI – кабель, передающий картинку и звук в цифровом качестве. Является не только самым приоритетным в плане изображения, но и самым удобным, так как соединить требуется всего один коннектор.

VGA кабель

• VGA – этот провод передает аналоговое изображение. Современные видеокарты зачастую уже не имеют этого разъема, но пару лет назад все устройства им комплектовались. Данный видеовыход можно встретить на большинстве моделей ноутбуков. Минус соединения в том, что оно не может передавать звук, поэтому используют вместе с ним отдельный кабель mini-Jack 3,5 мм. Качество картинки остается на уровне.

Кабель DVI

• DVI – данный разъем считается полностью компьютерным, поэтому на телевизорах он не устанавливается. Однако использовать его можно, применяя переходники на варианты, указанные выше. Сигнал, выдаваемый кабелем, является цифровым, иногда аналоговым.

Интересно знать! Данный разъем не может передавать звук, поэтому используя переходник на HDMI, не ждите его появления.

Кабель S-video

• S-video – представленный кабель уже давно устарел и не применяется даже для передачи ТВ сигнала, но иногда именно его установка и требуется, ведь на старых видеокартах они были, а на телевизоре прочих разъемов может и не иметься.

Теперь давайте подробнее выясним, как выполняются перечисленные подключения.

Как подключить телевизор к компьютеру через HDMI

Кабель для соединения телевизора и ноутбука

HDMI (High Definition Multimedia Interface) представляет собой единый современный мультимедийный стандарт, способный передавать картинку в высоком разрешении, и такой же качественный звук. Он позволяет подключать не только ТВ, но и акустические системы, которым требуется передавать звук раздельно, по каналам.

Любой современный телевизор, даже самый недорогой, имеет как минимум один-два таких входа – вот как они выглядят на фото.

Такой разъем будет на телевизоре и на компьютере

Форма штекера выполнена таким образом, что его невозможно воткнуть неправильно – в нижней части имеется сужение с загибами. Однако не все разъемы выглядят именно так, ведь существует вариант для компактных устройств (планшетов, ультрабуков, смартфонов).

Вообще кабели принято делить по классам, среди которых есть следующие варианты:

• Тип «А» — стандартный цифровой кабель, способный передавать сигнал в разрешении до 1920*1080. Именно он применяется при подключениях, чаще остальных вариантов. Цена на него самая низкая.
• Тип «В» — более совершенный кабель, который может без потерь качества передать картинку в 4К разрешении и высококачественный сигнал в 3D.

Компактный разъем HDMI

• Типы «С», «D» — это и есть упомянутые разъемы для маленьких устройств. Подключают их к стандартным кабелям через переходники, либо же провод со второго края имеет штекер стандартной формы и размера.

Остальная информация по кабелям легко отыщется на нашем сайте или сторонних, профильных ресурсах. Нас она сейчас интересует мало, так что переходим сразу к подключению.

Итак, все видеовыходы на компьютере находятся с обратной стороны системного блока, на видеокарте или материнской плате. Вот как это обычно выглядит на практике.

• На показанных фотографиях вы увидели варианты выходов на ПК и ноутбуках. Из внешних отличий можно заметить, что у VGA на ноуте отсутствует резьба под крепежные винты – кабель просто вставляется.
• Первое, что вы должны сделать, это внимательно рассмотреть все выходы. Если среди них имеется нужный нам HDMI, то просто втыкаем в него один конец кабеля и устанавливаем блок на место.
• Аналогичный разъем ищем на задней или боковой панели телевизора, запоминаем его номер и выполняем соединение. Манипуляции с кабелем на этом заканчиваются, далее переходим к настройке оборудования.

Список доступных источников сигнала

• В зависимости от марки ТВ будут отличаться их меню, но общая схема (за исключением, разве что, Phillips) будет очень похожей.
• На пульте нажимается кнопка выбора выходов. Называться и обозначаться она может по-разному: In, TV In, Source, TV AV, кружочек со стрелочкой направленной внутрь и прочее. Находится она обычно в верхнем ряду, но не факт.

Совет! Если сами не нашли нужной кнопки, поможет инструкция к телевизору.

• После нажатия кнопки, вы увидите на экране выпавший список с доступными входами. Выберите из них HDMI с нужным номером и нажмите «Ок».
• Телевизор начнет воспринимать видео и звук с указанного входа, игнорируя остальные.
• Далее производится настройка компьютера, но расскажем мы об этом в конце статьи, в соответствующей главе.

VGA разъем до сих пор популярен

На задней панели этого телевизора есть вход под VGA

Технически подключение VGA разъема почти не отличается от уже описанной процедуры, кроме того, что форма разъема отличается и, как мы уже говорили, требуется наличие отдельного кабеля для передачи звука.

• Посмотрите внимательно на фото. VGA вход назван там PC IN (также может присутствовать название RGB) – это важно, так как поможет нам отыскать нужный вход под звук.
• Обычно он располагается рядом, но возможны и исключения. В конкретном случае мы видим справа вход, подписанный как – PC/DVI Audio IN. В него необходимо воткнуть кабель mini-Jack 3,5 мм, как на наушниках.
• Если аудио разъема не наблюдается, то значит, телевизор не поддерживает одновременную трансляцию звука с данного входа. Выйти из ситуации можно, подключив к компьютеру внешнюю акустическую систему, мощности которой будет хватать для комфортного просмотра фильмов и прочего.

Совет! Сзади телевизора помимо аудио входа может находиться и выход, который будет выглядеть точно так же. Отличить их можно методом «тыка», либо по маркировке. Выход может подписываться как AUDIO OUT, там могут быть нарисованы наушники, либо кружок, из которого выходит стрелочка.

S-video разъем

S-video кабель с переходом на классические «тюльпаны»

Данный тип кабеля также является аналоговым и не предназначен для передачи звукового сигнала. В продаже можно отыскать переходники с данного разъема на прочие, телевизионные, так что через такой выход на ПК можно подрубить любой телевизор.

На телевизоре рядом с кабелем тоже можно увидеть отдельные гнезда под звук, но чаще он совмещается с теми же тюльпанами (AV). То есть звуковые входы у них будут совместными, а изображение будет передаваться с подключенного кабеля.

Варианты разъемов и их комбинации

Нередко случается так, что как раз-таки нужного разъема на телевизоре или на компьютере может не оказаться. В этом случае выручат всевозможные переходники.

Давайте рассмотрим наиболее часто встречающиеся из них:

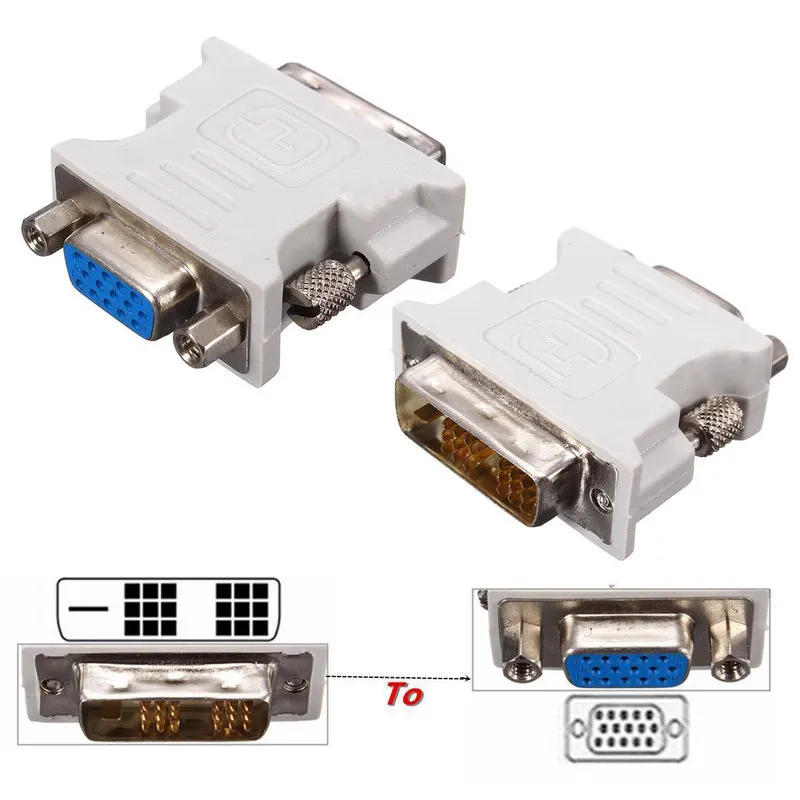

Переходник с DVI на VGA

• Самый часто встречающийся переходник предназначен для перехода с DVI разъема на VGA. Идет он обычно в комплекте со многими видеокартами, не имеющими отдельного VGA выхода. Если в комплекте такого устройства не оказалось, то не спешите бежать за ним в магазин. Возможно, данный разъем не поддерживает передачу аналогового сигнала.
• Чтобы не запутаться, нужно точно определить тип DVI разъема, которых существует 4 штуки. Откройте спецификацию вашей видеокарты, которую можно отыскать в интернете и посмотрите точную маркировку.

Виды DVI и прочих разъемов

• DVI-I Single link – данный тип поддерживает одновременную передачу цифрового и аналогового сигналов, а значит, подходит для подключения рассмотренного нами переходника. Приписка «Single link» означает, что цифровой сигнал передается в одноканальном режиме.
• DVI-I Dual link – практически тот же самый разъем, но имеющий двойной канал для цифры.

Интересно знать! Оба варианта передают картинку в разрешении 1920х1080.

• DVI-D Single link – этот выход не передает аналоговый сигнал, и покупать под него переходник не имеет смысла – ничего работать не будет. Этот стандарт используется например, на всех видеокартах nVidia 10-й серии – напоминаем, что от VGA начинают отказываться.
• DVI-D Dual link – этот разъем за счет более высокой пропускной способности может передавать картинку разрешением в 2560х1600 пикселей. Так же как и предыдущий вариант, для передачи аналогового сигнала не используется.
• DVI-A – достаточно редкий вариант, который предназначен для передачи только аналогового сигнала. Постойте, мы же писали, что разъемов 4, а этот 5-й по счету! Все верно – так обозначается вилка в переходнике для подключения аналоговых устройств.

В общем, обращаем внимание на приписанную к названию разъема литеру – I позволяет использовать переходник, D – нет.

DVI – RCA

• Следующий переходник может быть применен, если на телевизоре нет VGA входа, но есть компонентный RCA.

Переход на тюльпан и S-video

• Этот вариант похож по назначению на предыдущий, но к нему можно подключить «тюльпан» или s-video. Вы спросите, почему на тюльпан лишь один вывод. Мы ответим, потому что остальные два передают звук и тут не нужны.

Этот переходник только для цифры

• Следующий переходник мы уже упоминали по тексту. Предназначается он для цифровой передачи данных, поэтому тип разъема не имеет никакого значения.

Совет! При таком соединении на телевизор не будет подаваться звуковой сигнал, и отдельно его подключить к ТВ не получится, так как дополнительных аудио входов HDMI не имеет. По этой причине звук придется подавать на отдельные воспроизводящие устройства.

• Так же в продаже можно отыскать переходники с VGA на практически любые аналоговые входы, будь то RCA, тюльпаны или даже SCART.

Переходник VGA-SCART

• Мы писали, что HDMI передает только цифровой сигнал, но это не означает, что к нему нельзя подключить тот же VGA. Чтобы реализовать данную схему применяются не просто переходники, а целые конверторы.

Переход с цифры на аналог

• Конверторы могут иметь отдельное питание, либо же могут получать его от компьютера. В функционале большой разницы нет, так что можете отдать предпочтение более компактным устройствам.
• Также HDMI может перейти в DVI, если того требует схема, но к телевизорам данный случай явно не относится.

DVI-выход

DVI (Digital Visual Interface) – цифровой интерфейс, который применяется для подключения видеокарты к ЖК-мониторов, телевизоров, проекторов, а также плазменных панелей. DVI обеспечивает неискаженный вывод изображения, за счет того, что видеосигнал не проходит двойное анлагово/цифровое преобразование, то есть сигнал передается напрямую. Это заметно на высоких разрешениях.

Есть несколько разновидности интерфейса DVI:
DVI-D — интерфейс для вывода только цифрового сигнала; DVI-I – комбинированный, который имеет аналоговые линии (VGA). К DVI-I выходу мониторы, которые имеют аналоговый разъем, подключаются через специальный переходник.

Single-Link DVI и Dual-Link DVI

Для передачи сигнала используют одноканальный Single-Link DVI или двухканальный Dual-Link DVI. Dual-Link DVI – интерфейс позволяющий выводить изображение высокого разрешения, более 1920 х 1200 (такие как 2560×1600 и 2048×1536), поэтому для ЖК-мониторов с большим разрешением (к примеру 30») нужно подбирать видоекарту с поддержкой двухканального выхода DVI Dual-Link.

История

Интерфейс был разработан фирмой JVC в конце 1980-х годов для использования в видеомагнитофонах и видеокамерах компонентного полупрофессионального формата S-VHS для передачи компонентного видеосигнала между устройствами с минимальными потерями его качества. Оригинальный разъём S-Video

был четырёхштырьковым (4 pin). В дальнейшем этот тип разъёма получил широкое распространение и стал использоваться в устройствах других видеоформатов. в том числе цифровых, а также в компьютерах, и был оснащён дополнительными контактами.

В настоящее время разновидности разъема S-Video

применяются в основном для вывода изображения, формируемого видеокартой компьютера, а также видеосигнала с видеокамер или игровых аппаратов на бытовые телевизоры или аналогичную домашнюю видеотехнику.

Руководство по кабелю питания графического процессора

— объяснение всех разъемов

Процесс сборки ПК может иногда казаться чрезвычайно сложным, поскольку ему приходится преодолевать довольно много препятствий.

Это, по крайней мере, частично, из-за большого количества силовых кабелей, которые вы должны подключить, и множества компонентов, к которым вы должны их подключить.

Видеокарты, в частности, имеют тенденцию выделяться — они часто комично большие с огромными радиаторами, многочисленными вентиляторами и кожухами, которые либо черные как смоль, либо загружены RGB.

Вот почему они тоже так заманчивы, но те, кто никогда по-настоящему не «имел дела» с сегодняшними энергоемкими графическими процессорами can (а чаще всего будет ) чувствуют себя немного ошеломленными.

И, в довершение ко всему, торчит как минимум один кабель — кабель настолько тонкий, что вы не можете не задаться вопросом: справится ли он с задачей «кормить» ваш (потенциально довольно гигантский) GPU при достаточной мощности?

Тот факт, что кратны различных разъема питания (все они выглядят одинаково) только усложняют все это дело.

К счастью, существует ограниченное количество кабелей и разъемов, которые могут служить связующим звеном между графическим процессором и блоком питания.

Сам список на самом деле довольно короткий, и хотя он может расширяться и расти в будущем, такие изменения (или, скорее, дополнения) чрезвычайно редки и случаются только один раз в голубую луну.

Причина, по которой мы это говорим конкретная часть сборки ПК довольно проста: вам нужно только узнать разницу между этими разъемами один раз и вы будете настроены на годы, если даже не на десятилетия вперед!

Итак, закончив это небольшое введение, давайте углубимся в суть!

6-контактный разъем питания

Абсолютно во всех сценариях материнская плата обеспечивает до 75 Вт мощности для графического процессора через слот PCI Express x16. Однако большинству графических карт требуется немного больше, чем это, и здесь в игру вступает «базовый» 6-контактный разъем питания.

Этот кабель обеспечивает дополнительных 75 Вт, что в сочетании с вышеупомянутой суммой дает в общей сложности 150 Вт. Для большинства видеокарт начального и среднего уровня (особенно старых) этого количества будет достаточно.

Однако чем выше вы поднимаетесь в стеке продуктов, тем более энергоемкими становятся графические процессоры. В таком случае один 6-контактный разъем не подойдет.

6+2-контактный и 8-контактный разъемы питания

6+2-контактный разъем, по сути, является 8-контактным — он просто разделен на две части, поэтому при необходимости вы можете использовать его как 6-контактный кабель питания.

Несмотря на то, что может выглядеть как обычный 6-контактный, этот 8-контактный кабель рассчитан на колоссальные 150 Вт, что в сочетании с 75 Вт от слота PCIe составляет очень приличные 225 Вт.

Некоторым видеокартам требуется только один 8-контактный разъем. Другим, однако, нужно два . Другие по-прежнему получают питание через 6- и 8-контактный разъем (всего 300 Вт).

В самых редких случаях вы можете столкнуться с тройной и 8-контактной , но такие вещи в основном зарезервированы для самых энергоемких графических процессоров, которые «создаются» для того, чтобы возиться с ними и разгонять.

Примечание редактора: Все приведенные здесь значения потребляемой мощности взяты из спецификации ATX для блоков питания. И помните, спецификации не являются ограничениями . Фактическая мощность, которую кабель будет и может передавать, зависит от гораздо большего.

Например, кратковременные всплески могут мгновенно потреблять до 2 раз больше средней мощности. Как вы можете видеть ниже, Vega64, карта мощностью 250 Вт~, увеличивает мощность до 420 Вт за 0,3 миллисекунды!

Источник изображения — Лаборатория Игоря

Выдержит ли ваш кабель всю эту мощность, зависит от толщины используемой меди и общего качества рассматриваемого источника питания. Кроме того, разъем питания 6+2 Molex Mini-Fit Jr (пластиковый разъем питания PCIe) может безопасно работать с мощностью до 288 Вт (8 А * 3 * 12 В): Источник

Поскольку спецификация 150 Вт на самом деле не является пределом, мы стресс при покупке блоков питания хорошего качества для рабочих станций и других систем с высокой нагрузкой. И именно поэтому использовать пиг-тейлы для питания видеокарт — плохая идея. Если у вас есть видеокарта мощностью 400 Вт, и вы питаете ее с помощью косичек, вы отправляете колоссальные 27 ампер по одному набору проводов. В моей книге это просто напрашивается на неприятности, поскольку вы очень сильно зависите от качества вашего блока питания. По возможности всегда используйте два отдельных кабеля.

12-контактный разъем питания

Решение NVIDIA создать специальный 12-контактный разъем питания для топовых графических процессоров серии RTX 3000 подверглось резкой критике, но, по крайней мере, оно внесло немного хаоса в довольно устаревший сегмент сборки ПК.

Интересно, что на самом деле он имеет ту же ширину, что и стандартный 8-контактный разъем, потому что сами контакты немного меньше, чем мы ожидали.

NVIDIA, к счастью, решила снабдить свои графические процессоры Founders Edition адаптером, который преобразует 12-контактный разъем в двойной 8-контактный, что обеспечивает полную совместимость с существующими блоками питания.

Однако, судя по всему, нам всем рано или поздно придется перейти на этот зарождающийся новый «стандарт», поскольку будущим графическим процессорам потребуется больше энергии, чем когда-либо прежде.

Сколько энергии обеспечивает каждый разъем питания графического процессора?

Ваш графический процессор всегда сможет потреблять до 75 Вт через материнскую плату. Это «базовая» сумма.

Один 6-контактный разъем питания обеспечивает дополнительные 75 Вт, что дает общую мощность 150 Вт.

Замените его на 8-контактный разъем питания (150 Вт), и это число автоматически увеличится до 225 Вт.

Столько же можно получить с двумя отдельными 6-контактными разъемами — 75Вт+75Вт+75Вт.

6+8-контактная конфигурация (вместе со слотом PCI Express x16) обеспечит до 300 Вт общей мощности только для вашего графического процессора.

Если вашей конкретной модели требуется еще , вам придется подключить два 8-контактных разъема , которые в сочетании со слотом PCIe могут обеспечить колоссальную мощность 375 Вт.

Если вы вдруг перегружены этим ошеломляющим объемом информации, вот изящная маленькая таблица, в которой все классифицировано и разложено по категориям:

Слот PCIe x16 0 Суммарная мощность

3

Руководство по кабелю питания графического процессора — общая потребляемая мощность
6-контактный разъем	8-контактный разъем	12-контактный разъем
75W	—	—	—	75W
75W	75W	—	—	150W
75W	2 x 75W	—	—	225W
75W	—	150W	—	225W
75W	75W	150W	—	300W
75W	—	2 x 150W	—	375W
75W	—	3 x 150W	—	525W
75W	—	—	600W	675W
75W	—	—	2 x 600W	1275W

, что последнее ряд является более гипотетическим, но я не подвел, но не имеет значения. легко представить себе будущее (которое не , что далеко), в котором двойные 12-контактные разъемы питания становятся нормой — вместе с играми 8K/12K.

Часто задаваемые вопросы

Давайте рассмотрим несколько вопросов, которые могут у вас возникнуть относительно кабелей питания графического процессора и всего, что с ними связано:

Сколько имеется разъемов питания графического процессора?

Прямо сейчас, на момент написания этой статьи, вы можете встретить только четыре разных разъема: 6-контактный, 6+2-контактный, 8-контактный и 12-контактный.

Два посередине — это одно и то же, но имеют несколько разные конструкции, чтобы обеспечить максимальную совместимость аппаратного обеспечения и блока питания.

Сколько кабелей питания нужно моему графическому процессору?

Это зависит от конкретной модели. Ему, по крайней мере, нужен один 6-контактный разъем питания.

Если это GPU среднего класса, то он будет иметь либо два 6-контактных разъема, либо, как вариант, один 8-контактный. Обе конфигурации обеспечивают одинаковую мощность (150 Вт).

Чем выше вы поднимаетесь в стеке продуктов, тем больше мощности вам придется предоставить.

Графическим процессорам более высокого класса чаще всего требуется 6- и — 8-контактный разъем, а самым мощным требуется два 8-контактных разъема для правильной работы и обеспечения невероятно высокой частоты кадров и разрешения.

Тройные 8-контактные разъемы зарезервированы для самых лучших и самых энергоемких графических карт на рынке.

Все ли видеокарты требуют дополнительного питания?

На рынке довольно много графических процессоров, которым не требуется дополнительное питание от блока питания. Сама материнская плата всегда обеспечивает мощность до 75 Вт.

Однако эти графические процессоры слабее. Они не так уж плохи в любом случае, но они ограничены , когда дело доходит до того, что они могут делать и сколько кадров они могут протолкнуть.

Самый мощный, который вы можете получить — по крайней мере, на момент написания этой статьи — это AMD RX 6400 (RDNA 2).

Могу ли я случайно подключить неправильный кабель блока питания к моему графическому процессору?

Это, к счастью, невозможно.

Большинство кабелей блока питания имеют ключи, клипсы или оба . Это, в свою очередь, означает, что они могут идти только одним путем и в соответствующие слоты.

Кабели ЦП и ГП могут выглядеть одинаково (по крайней мере, на первый взгляд), но они никоим образом не взаимозаменяемы, и то же самое касается всех других кабелей и разъемов блока питания.

Вам слово

Какой у вас GPU и насколько он энергоемкий? Дайте нам знать в разделе комментариев ниже, и если вам нужна помощь, зайдите на наш форум и спросите!

CGDirector поддерживается программой чтения. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию.

Описание разъемов питания графических карт

Требования к питанию видеокарт сильно различаются. Некоторым графическим картам не требуются разъемы питания, и они используют питание от слота PCI-E x16. Это отличается от видеокарт, которым требуется питание от блока питания.

Блок питания имеет два типа разъемов: 6-контактный и 8-контактный. Эти разъемы, как правило, имеют форму 6 + 2 контакта, что означает, что вы можете отключить 2 контакта, чтобы получить 6 контактов, или использовать оба для 8 контактов. В этой статье мы объясним все разъемы и адаптеры, которые вы можете получить в разъемах питания видеокарты. Давайте начнем.

Содержание

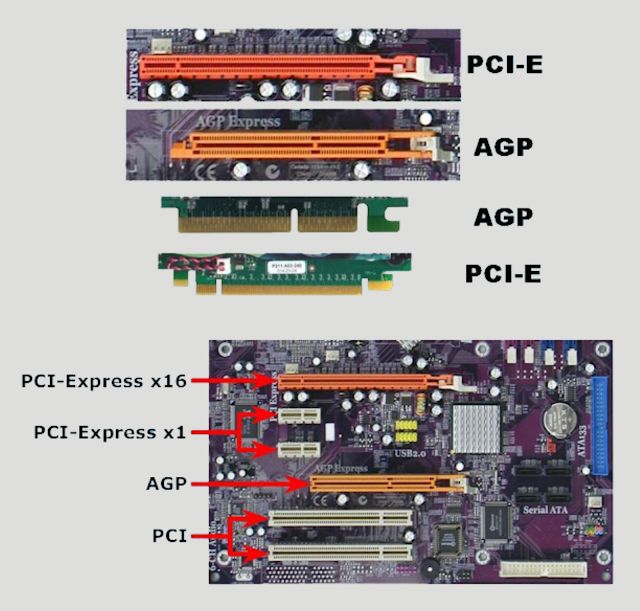

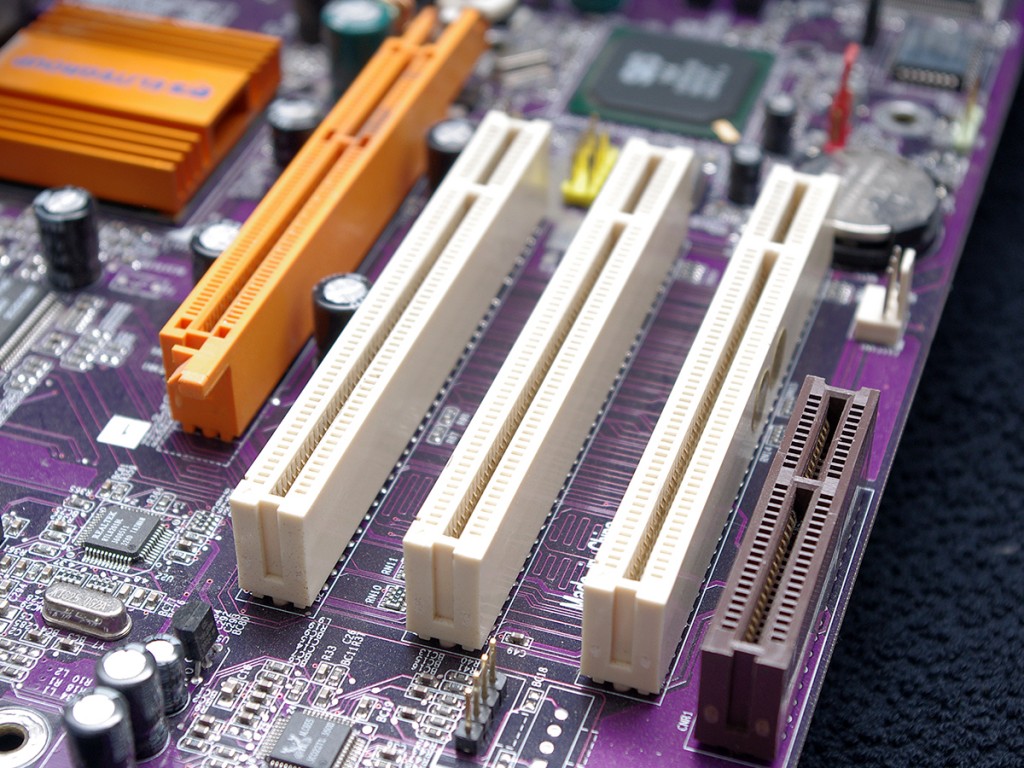

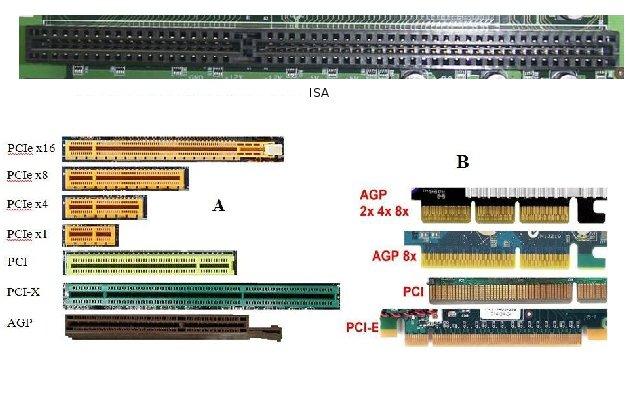

Слот PCI-E x16

Слот PCI-E x16

Слот PCI-E x16 обеспечивает мощность 75 Вт для видеокарты. Этого более чем достаточно для некоторых менее требовательных карт, таких как GTX 1650. Карта может получать всю свою мощность от слота и поэтому не нуждается во внешнем питании от блока питания.

Слот PCI-E x16 расположен на материнской плате и является общим интерфейсом для всех видеокарт. Материнская плата получает питание от 24-контактного (или 20-контактного) разъема питания от блока питания.

Как правило, GTX 1650 или ниже не требует внешнего питания. Это означает, что большинство графических карт, которые просто используют мощность слота PCI-E, являются картами низкого или, в лучшем случае, среднего уровня.

6-контактный разъем

A 6-контактный разъем питания

6-контактный разъем обеспечивает дополнительные 75 Вт при общей мощности 150 Вт. Это охватывает большинство карт среднего диапазона и даже некоторые карты более высокого уровня. Например, GTX 1060 и GTX 1650 SUPER используют 6-контактный разъем питания и потребляют 120 Вт и 100 Вт соответственно.

Видеокарты могут иметь несколько разъемов (в основном 2) для общей мощности 225 Вт.

8-контактный разъем

8-контактный разъем питания

Другой вариант — 8-контактный разъем. Этот разъем питания имеет форму 6 + 2 контакта для удобства, поэтому вы можете подключить 6 или 8 контактов к вашей видеокарте.

Максимальная мощность, которую можно получить от 8-контактного разъема, составляет 150 Вт. Это означает, что большинство карт среднего и высокого класса используют какой-либо 8-контактный разъем питания. Например, RTX 2070 использует один 8-контактный разъем и потребляет 185 Вт мощности. Этого можно достичь, поскольку максимальная мощность составляет 75 Вт от слота PCI-E и 150 Вт от разъема, что составляет максимум 225 Вт.

6+2-контактный разъем

A 6+2-контактный разъем питания

Как упоминалось выше, это то, что вы обычно получаете в блоке питания для разных видеокарт.

Интересно отметить, что 6+2 контакта могут обеспечить мощность 150 Вт. Но 6-контактный разъем сам по себе также может обеспечивать мощность 150 Вт, если это 6+2-контактный разъем.

Адаптеры

Существует множество адаптеров, которые можно использовать для питания графических карт, когда у вас нет подходящих разъемов. Некоторые адаптеры могут быть довольно плохими с точки зрения мощности, поскольку они не соответствуют требуемой мощности.

Переходник с 8-контактного на двойной 6-контактный

Переходник с 8-контактного на двойной 6-контактный

Купить на Amazon

Если у вас есть 6-контактные разъемы и вам необходимо питание 8-контактной видеокарты, вы можете использовать этот адаптер. При этом используются два 6-контактных разъема по 75 Вт каждый, чтобы получить 8-контактный разъем мощностью 150 Вт.

Двойной Molex к 8-контактному разъему

Двойной Molex к 8-контактному разъему

Купить на Amazon

Это отличный вариант, если вам нужен 8-контактный разъем питания на вашем компьютере. Хотя это и не идеально, он использует два 4-контактных разъема Molex для подключения 8-контактного разъема питания. Не все контакты на molex используются, так как требования к питанию требуют использования только этих контактов.

Dual Molex к 6+2-контактному разъему

Dual Molex к 6+2-контактному разъему

Купить на Amazon

Это то же самое, что и выше, за исключением того, что вы сможете отсоединить 2 контакта, чтобы сделать 6-контактный разъем. Это идеально, если вы планируете использовать это на разных картах, где может потребоваться 8-контактный, а другой — 6-контактный. Также, как и в другом двойном адаптере Molex, не все 4 контакта в каждом Molex используются.

Двойной Molex к 6-контактному разъему

Двойной Molex к 6-контактному разъему

Купить на Amazon

Двойной разъем molex-6-pin использует меньше контактов в molex, так как для 6-pin разъема требуется всего 75 Вт. Это идеально подходит для использования с 6-контактным разъемом для видеокарты, но мы рекомендуем использовать 6 + 2-контактный разъем для возможности обновления и по причинам питания.

Адаптер с 6 контактов на 8 контактов

Адаптер с 6 контактов на 8 контактов

Купить на Amazon

Этот вариант не так идеален, как некоторые другие, но вполне может работать. Он преобразует 6-контактный разъем в 8-контактный для карт питания, которым требуются 8-контактные разъемы.

Адаптер с 8 контактов на двойной 8 контактов

Адаптер с 8 контактов на двойной 8 контактов

Купить на Amazon

Мы бы не рекомендовали этот адаптер, но он вполне может работать. 8-контактный разъем разделяется на два 8-контактных разъема, что позволяет подключать две 8-контактные карты с помощью одного 8-контактного разъема.

Переходник с Sata на 6 контактов

Переходник с Sata на 6 контактов

Купить на Amazon

Вместо Molex можно использовать питание SATA. Мы рекомендуем использовать molex вместо питания sata, но в некоторых случаях это все же вариант, который может хорошо работать. Это использует одно питание sata и преобразует его в 6-контактный разъем питания.

Двойной адаптер SATA для 8-контактного разъема

Адаптер для двойного разъема SATA для 8-контактного разъема

Купить на Amazon

Вместо использования Molex для 8-контактного разъема вы можете использовать двойной разъем SATA для 8-контактного разъема. Это использует два разъема питания sata для преобразования его в 8-контактный разъем питания. Мы бы порекомендовали вам использовать Molex, но это вариант, и он использует двойное питание SATA, чтобы требование 8-контактного разъема было вдвое больше, чем у 6-контактного разъема.

Общая мощность видеокарты (TGP) Таблица

PCI-E Slot	6 Pin Connectors	8 Pin Connectors	Maximum TGP
75 W	None	None	75 W
75 W	1x 75 W	None	150 W
75 W	None	1x 150 W	225 W
75 W	1x 75W	1x 150 W	300 W
75 W	2x 75W	None	225 W
75 W	None	2x 150 W	375 W

Conclusion

We have seen lots of различные разъемы питания и адаптеры.
