Как установить и подключить духовой шкаф и варочную панель

Правильная установка техники — гарантия ее безопасной и долговременной службы. В этой статье эксперты Miele рассказывают, как подключить духовой шкаф и варочную панель.

Что нужно знать перед установкой духового шкафа и варочной панели

Перед приобретением духового шкафа или варочной панели необходимо рассчитать размер прибора. Он зависит от длины и ширины ниши / столешницы, в которую будет вмонтирована техника. Miele предлагает духовые шкафы размеров: 60 х 60 cм, 60 х 45 см, 90 х 48 см, а также варочные панели:

• менее 40 см;
• не более 60 см;
• не более 75 см;
• не более 90 см.

Для исправной работы варочной панели и духового шкафа необходимо наличие:

1. Заземления. Предотвращает возможность поражения электрическим током.
2. Защитного автомата. Для защиты от перегрузок и сбоев.
3. Вентиляции.
4. Достаточного уровня сопротивления в сети.
5. Достаточного притока охлаждающего воздуха.

Подробные характеристики каждого прибора указаны на сайте Miele — в общей информации и руководствах пользователя.

Установка духового шкафа

Происходит в несколько шагов:

1. Отключаем питание сетевой розетки.
2. Демонтируем дверцу и извлекаем принадлежности. Подробная инструкция по снятию дверцы — в руководстве пользователя в главе «‎Чистка и уход».
3. Выводим кабель питания, задвигаем духовой шкаф в нишу, выравниваем его.
4. Подключаем кабель к розетке.
5. Прикрепляем духовой шкаф шурупами к боковым стенкам шкафа для встраивания. Крепеж входит в комплект техники Miele.
6. Устанавливаем дверцу на место.
7. Восстанавливаем подачу напряжения на сетевую розетку.

Данный алгоритм действий применим при выполнении всех требований по электроснабжению и размерам шкафа для встраивания (ниши).

Установка варочной панели

Может быть установлена двумя способами:

1. Заподлицо. Подходит для встраивания в столешницы, облицованные плиткой из натурального камня или массива дерева.
2. Сверху. Обычный метод врезки, подходит для большинства столешниц.

Для установки в столешницу из дерева:

1. Подготавливаем вырез. Его размер указан в руководстве пользователя.
2. Обрабатываем поверхности среза. Для этого применяем специальный лак, силиконовый каучук, литьевую смолу. Эти материалы устойчивы к нагреву, предотвращают попадание влаги в структуру дерева.
3. Прикрепляем пружинные зажимы на верхнем крае выреза. Используем шурупы 3.5 х 25 мм, входящие в комплект. Боковые края зажимов заклеиваем силиконовым жаростойким герметиком.
4. Приклеиваем уплотнитель по краю панели. Входит в комплект.
5. Выводим сетевой кабель — вниз, через вырез.
6. Укладываем панель на вырез в столешницу, равномерно прижимаем по краям до момента фиксации. Следим за тем, чтобы уплотнитель оставался на месте.
7. Подключаем кабель к сетевой розетке, проводим тестовое включение каждой конфорки.

При использовании столешниц из других материалов:

1. Из натурального камня. Вырез выфрезеровывается по размеру панели. Пружинные зажимы закрепляем на двухсторонний скотч.
2. Из стекла, массива дерева. Устанавливаем варочную панель в вырезе с помощью деревянных планок.

Ширина нижнего шкафа должна быть не меньше размера внутреннего выреза в столешнице. Это позволит снять нижнюю часть изделия для ее технического обслуживания.

Установка газовых варочных панелей в столешницу идентична электрическим моделям. Вместо пружинных зажимов используют уголки — они включены в комплект.

Типичные ошибки при установке

1. Применение неподходящего герметика. Использование герметика неизвестного производства может повредить столешницу из натурального камня. Жаростойкость герметика должна превышать 160 градусов по Цельсию.
2. Использование дополнительного уплотнения — силикона, различного клея.
3. Несоблюдение безопасного расстояния.
   Справа и слева от панели соблюдают расстояние в 150 мм до ближайшей стены или предмета мебели. Заднюю сторону панели устанавливают в 5 сантиметрах от стены или стенки шкафа.
4. Расположение панели конфорок над холодильником, сушильной, посудомоечной, стиральной машинами.
5. Неправильное расстояние между конфорками и вытяжкой. Безопасное расстояние указано в руководстве пользователя к вытяжке.

Между панелью конфорок и конструкцией из легковоспламеняющегося материала необходимо расстояние в 600 мм. Ими могут быть кухонные шкафы, полки из ДСП, древесных материалов.

Как правильно подключить духовой шкаф и варочную панель

Электрическую цепь для подключения духового шкафа и варочной панели оснащают распределительными устройствами:

1. УЗО. Устройство защитного отключения — рекомендованный способ защиты от утечки.
2. Предохранители с плавкими вставками.
3. Резьбовые автоматические предохранители.
4. Линейный защитный автомат типа «‎B» или «‎C».

Технику подключают к сети кабелем типа H05VV-F с ПВХ-изоляцией и подходящим поперечным сечением, которое зависит от модели прибора. Параметры подключения указаны в типовой табличке руководства пользователя и на фронтальной раме духового шкафа при открытии дверцы.

При подключении газовой варочной панели к системе газоснабжения:

1. Подключение производит только квалифицированный технический специалист. Он обязан иметь допуск соответствующего предприятия газоснабжения.
2. Место подключения газа располагают так, чтобы запорный вентиль был доступен и виден.

Все газовые конфорки Miele имеют коническую резьбу ½ для подключения двумя способами:

• стационарным;
• гибкой подводкой с максимальной длиной в 2000 мм.

Гибкая подводка и сетевой кабель не должны соприкасаться с горячими элементами плиты. Это создает опасность для жизни и здоровья пользователя. По завершении подключения производится проверка всех конфорок:

• при слабом горении — пламя не гаснет при резком повороте переключателя из режима сильного пламени;
• при сильном горении — пламя горит с ярко выраженной серединой.

Типичные ошибки при подключении

1. Использование кабеля неподходящего сечения или типа. Следует использовать только рекомендованный ПВХ-изолированный кабель 05VV-F.
2. Подключение прибора к сети без заземления. Приводит к угрозе поражения электрическим током.
3. Использование переходных устройств, переделанных вручную штепсельных вилок.
4. Подключение духового шкафа и варочной панели без специальных знаний. Неправильный расчет сечения кабеля и несоблюдение правил безопасности создают риск для жизни и здоровья. Монтаж должен быть произведен квалифицированным специалистом-электриком.
5. Соединение проводов на «‎скрутке». При необходимости используют винтовые клеммники.
6. Самостоятельное подключение к газоснабжению.

Для подключения применяют отдельный автомат УЗО. Кабель после встраивания прибора не должен соприкасаться с подвижными деталями кухонных элементов, подвергаться механическим нагрузкам.

Выбрать варочную панель

Предыдущая записьУстановка и подключение встраиваемой посудомоечной машины Следующая записьУстановка и подключение кофемашины

Как установить электрический духовой шкаф и варочную панель

Сегодня одним из распространенных атрибутов современной кухни, является встроенный духовой шкаф и варочная панель. Это оборудование может функционировать от электричества либо от системы газоснабжения. Учитывая значительный рост цен на газ, многие современные хозяйки отдают предпочтение электрическим моделям. Они потребляют меньшее количество энергии, но при этом не уступают по функциональным возможностям газовым аналогам. Купив такой агрегат, необходимо выбрать для его установки подходящее место, осуществить монтаж розетки, дополнительной проводки, которая выдержит значительную нагрузку от электропечи.

Схема подключения

Как выбрать

При выборе духовых шкафов, обращайте внимание на производителя и наличие функциональных возможностей. Сегодня, к примеру, большой популярностью пользуются модели электролюкс. Техника от данного производителя надежная, долговечная, ее легко установить самостоятельно, не прибегая к помощи профессионалов. Выбирая подходящую модель, изучите функции устройства. Скажем по секрету, что каждая дополнительная функция, которой обладают встроенные духовые шкафы, увеличивает стоимость изделия. Поэтому, подумайте какие функции пригодятся вам для ежедневного использования, а какие так и останутся невостребованными.

На что обратить внимание

Установить встраиваемый духовой шкаф, в общем-то, просто. Обычно, данное оборудование оснащено вилкой евро вида, а значит, для подключения требуется установить подходящую розетку. Обратите внимание на качество проводки в доме, если проводники уже давно устарели, для духового шкафа нужно провести от распределительного щита отдельную линию из мощного кабеля. Также не помешает установить автомат, который позволит при необходимости обесточить духовку и выполнить ремонтные работы.

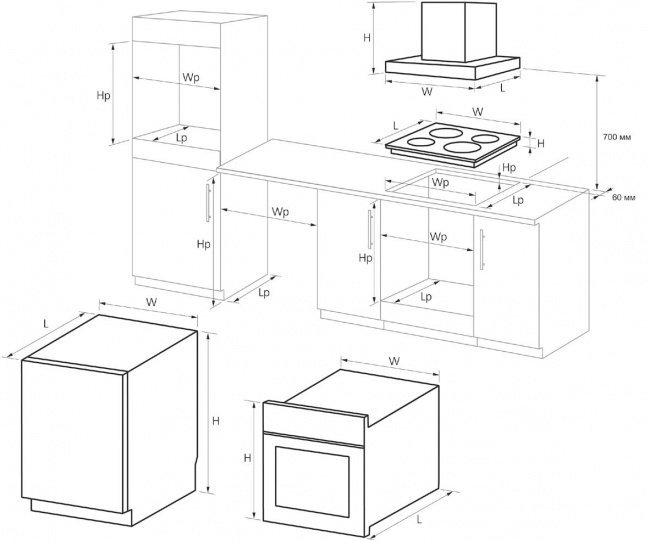

Подготовка ниши

Встраиваемый электрический духовой шкаф, предполагает, что он будет размещен в специальной нише. Обычно в кухонных гарнитурах уже предусмотрено место для установки. Если же такая конструкция не предусмотрена, нишу можно изготовить своими руками. Для этого, следует выделить такой шкаф, который по габаритам сможет вместить в себя духовку. Стандартные размеры духовых шкафов – 60*60*55 см. Учитывая эти габариты, помните, что ниша должна быть больше на 10 см с каждой стороны. Это обеспечит нормальную вентиляцию оборудования.

Установка встроенного духового шкафа, должна осуществляться таким образом, чтобы на задней стенке не располагались коммуникации. Трубы, розетки и провода могут помешать устройству, занять нужную глубину. Как только духовой шкаф будет установлен в нишу, не забудьте проверить, не соприкасаются ли поверхности агрегата со стенками мебельного гарнитура. Как самостоятельно, правильно установить духовой шкаф на видео.

Монтаж варочной панели

Если установка духовки не вызывает особых затруднений, то встраиваемая варочная поверхность требует внимательного подхода. Перед тем, как установить варочную панель и духовой шкаф, следует подготовить нишу, в которую будет монтироваться оборудование. Процесс подготовки включает в себя обработку срезов на мебели специальным уплотнителем, который идет в комплекте с варочной панелью. При его отсутствии, срезы можно обработать силиконом. Это предотвратит образование грибка и размножение плесени вокруг варочной поверхности.

После высыхания уплотнителя, можно приступать к установке варочной панели. Для этого, оборудование аккуратно вставляем в имеющуюся нишу. Если панель свободно проходит в вырез, либо не устанавливается должным образом, отложите ее на время и займитесь исправлением ошибок. Подогнав размеры ниши, не спеша монтируем панель. Чтобы не было перекосов, выравниваем поверхность по переднему краю.

Завершающий этап – фиксация варочной поверхности в столешнице. Для этого используют специальные зажимы, которыми фиксируют положение панели с внутренней части. Крепежные элементы не позволяют поверхности двигаться в нише мебельного гарнитура.

Установка розетки

Электрическая варочная панель электролюск, не будет функционировать без подключения к электросети. Поэтому, на этапе монтажа гарнитура, необходимо позаботиться об установке розетки, которая должна выдерживать мощность печи. Расположить этот элемент лучше под столешницей, скрыв его от всеобщего обозрения. Так же, как и в случае с духовым шкафом, необходимо проверить качество электропроводки. Розетка, кабель и автомат на случай экстренного выключения оборудования, должны быть такой мощности, чтобы работа агрегата не вызывала аварийных ситуаций.
http://www.youtube.com/watch?v=gZhAjE8tk2k
Таким образом, чтобы установить электрические духовые шкафы и варочные поверхности, самостоятельно, без помощи специалистов, необходимо выполнять все действия постепенно. В этом вопросе, важно, чтобы качество проводки, электрооборудования и всех элементов конструкции, было безупречным. Соблюдая нехитрые рекомендации специалистов, вы установите оборудование самостоятельно и правильно.

Плиты и духовки | Как соответствовать | Руководства и советы

Итак, вы купили новую стильную одинарную духовку или традиционную кухонную плиту, но не знаете, как ее установить. Вам понадобится квалифицированный электрик или инженер по газовой безопасности. Не паникуйте, мы предлагаем блестящую услугу по установке, поэтому наши специалисты сделают всю тяжелую работу за вас. Фу.

Думаете воспользоваться нашей удобной услугой по установке? Мы не виним вас. Но прежде чем вы сможете сесть и расслабиться, вам необходимо выполнить несколько проверок, чтобы наши опытные инженеры могли безопасно установить ваше новое устройство. Посмотрите наше видео, чтобы узнать больше.

Установка

Коронавирус (COVID-19): примечание для наших клиентов

Мы по-прежнему безопасно доставляем нашим клиентам, но в соответствии с последними рекомендациями правительства нам пришлось временно приостановить некоторые из наших услуг по установке. Чтобы узнать, какие службы затронуты, нажмите здесь .

Что входит в стоимость установки?

org/Answer»>

В рамках нашей услуги по установке мы отключим ваш старый прибор, безопасно и надежно установим новый, а также проведем проверку работоспособности, чтобы убедиться, что ваш новый кухонный прибор работает.

Могу ли я выбрать день доставки?

Мы предлагаем доставку 7 дней в неделю, включая выходные, на все товары. Таким образом, вы можете выбрать удобный для вас день доставки.

Мы планируем доставку с 7:00 до 19:00, и когда вы введете свой почтовый индекс, мы покажем вам все доступные варианты.

*Действуют наличие драйверов, условия и географические исключения.

Что мне нужно сделать, прежде чем мой кухонный прибор будет установлен?

• Убедитесь, что вы удалили все горючие предметы из горячей зоны. Это пространство между варочной панелью и вытяжкой, которое нагревается во время приготовления пищи.
• Дважды проверьте наличие газо- или электроснабжения в месте, где вы хотите установить прибор.
• Убедитесь, что у вас есть трехконтактная электрическая розетка или большой красный выключатель в пределах 1,5 метров от того места, где будет находиться ваш новый кухонный прибор. При необходимости мы можем добавить до 1,5 метров новых газопроводов.
• Вам нужно знать, где находятся ваши газовые или электрические счетчики и блок предохранителей, так как водителям потребуется доступ к ним.
• Убедитесь, что в помещении, где будет находиться ваш новый кухонный прибор, имеется подходящая вентиляция (окно или дверь во внешний мир).
• Если ваш газовый или электрический счетчик оплачен заранее, убедитесь, что кредит доступен.

Можете ли вы отключить мой старый прибор?

org/Answer»>

В рамках услуги по установке мы отключим ваш старый прибор.

Что делать, если у меня на кухне нет достаточной вентиляции?

Если вам нужен газовый прибор для приготовления пищи, вам необходимо обеспечить достаточную вентиляцию, например, окно или дверь во внешний мир. Если на вашей кухне такого нет, рекомендуем выбрать подходящую электрическую модель. Вы можете ознакомиться с нашим ассортиментом электроприборов для приготовления пищи, нажав здесь .

Как проверить параметры проводки или усилителя продукта?

Вы можете найти эту информацию в спецификациях продукта на странице продукта. Кроме того, вы можете найти эту информацию в руководстве пользователя.

Подключит ли мой прибор квалифицированный установщик?

org/Answer»>

Все наши инженеры-эксперты зарегистрированы в системе Gas Safe, утверждены Национальным инспекционным советом по заключению контрактов на электроустановки (NICEIC) и являются частью схемы Safe Contractor. Таким образом, вы можете быть уверены, что ваша техника будет установлена ​​надежно и безопасно.

У меня есть газовая плита, но я хочу заменить ее на электрическую. Отключишь старый?

В рамках наших услуг по установке мы отключим ваш старый прибор. Однако, если вы меняете тип топлива, который использует ваша плита или духовка, вам также, скорее всего, потребуется изменить питание вашей кухни с газа на электричество. К сожалению, это то, что мы не можем сделать.

Установка

Мы позаботимся о том, чтобы сделать все своими руками, и установим для вас новый продукт.

Удаление и переработка

С нашей услугой «Утилизация и переработка» мы заберем ваше старое устройство.

Как установить варочную панель

Вы переходите на новую блестящую варочную панель, но вам нужна небольшая помощь, чтобы понять, как ее установить?

Как установить, подключить и подключить новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования или просто потому, что вы хотите модернизировать свою кухню . И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простой работой с проводкой.

И хотя профессиональная установка электрической плиты сама по себе – непростая задача, существуют юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и погрузиться на территорию DIY.

Содержание

Электротехнические нормы и их значение для вас

Начнем с того, что если ваша новая модель плиты мощнее той, что была у вас ранее, скорее всего, вам потребуется установить новую цепь, чтобы для питания прибора. Однако 9Установку контура плиты 0111 может выполнять только электрик, сертифицированный по Части P!

С учетом сказанного, если вы можете использовать текущую схему и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы неосторожно .

Даже если вы действительно знаете, что делаете, вам все равно нужно будет нанять квалифицированного электрика, который проверит вашу работу и выдаст вам Сертификат на малые электромонтажные работы. Невыполнение этого требования может привести к аннулированию вашей страховки имущества, и вам будет сложнее продать свой дом.

Нужен мастер на все руки?

Введите свой почтовый индекс, чтобы узнать наши цены и наличие мест в вашем регионе.

Введите свой почтовый индекс Добавьте действительный почтовый индекс, например. SE1 2-й

По вопросам о предлагаемых нами услугах посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Если после прочтения вы по-прежнему хотите выполнить установку своими руками, выполните следующие 6 шагов.

Шаг № 1. Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрические плиты требуют много энергии для работы, поскольку они выделяют большое количество тепла. Это означает, что вам необходимо приобрести предохранитель как минимум на 13 ампер, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 ампера (ознакомьтесь с техническими характеристиками вашего продукта, чтобы узнать его точную номинальную мощность).

Поскольку вам нужен отдельный предохранитель для вашего прибора, , вам также потребуется подключить плиту к отдельной цепи . Эта изолированная система гарантирует, что ваш кухонный прибор постоянно потребляет достаточное количество энергии и что с ним совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный разъединитель.

Как упоминалось ранее, плиты — энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти гаджеты?

По сути, этот тип разъединителя гарантирует, что в случае короткого замыкания электропроводка плиты (включая нейтральный провод) больше не будет проходить под током. Это также означает, что вы не будете поражены электрическим током, если случайно прикоснетесь к своему прибору после мероприятия.

Обратите внимание, что мы говорим о двухполюсном разъединителе, а не просто о «переключателе» или «одинарном переключателе», которые также доступны на рынке. Для этого есть причина. Одиночные выключатели могут обесточить только провод под напряжением, но плиты потребляют столько энергии, что могут включить даже нулевой провод. С другой стороны, двухполюсные выключатели отключают оба провода для полной безопасности.

Шаг № 3: обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен толстым кабелем к так называемому блоку управления плитой. Тем не менее, , убедитесь, что ваша плита расположена в пределах двух метров от устройства, но не непосредственно под ним , чтобы предотвратить возгорание.

Если блок управления вашей плиты более новой модели, на нем, скорее всего, будут установлены неоновые огни. Они будут означать, когда устройство включено и проходит ли через него какой-либо ток.

Шаг 4. Выберите кабель, соответствующий вашим кулинарным потребностям.

Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный кабель:

• Вам нужен кабель достаточной толщины.  Для большинства бытовых задач термостойкий кабель диаметром 2,5 мм обычно отлично справляется со своей задачей.
• Кабель должен иметь несколько проводов. Некоторые из наиболее часто продаваемых разновидностей имеют три провода: синий провод для нейтрального тока, коричневый провод для тока под напряжением и оголенный провод, который отводит остаточный ток на землю внизу. Кабель обычно называют «2 жилы и земля» или «двойной и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно читайте официальное руководство и консультируйтесь с профессиональным техническим специалистом!

Шаг № 5: Примите во внимание «горячую зону» вашего устройства.

Горячая зона плиты — это, по сути, область, расположенная непосредственно над вашим прибором. Таким образом, перед установкой плиты в желаемом месте освободите ее от любых материалов, которые даже отдаленно воспламеняются, таких как дерево, обои, подвесной котел и т. д.

Также между плитой должен быть зазор не менее и любые другие предметы, установленные на вашей кухне.  Это очень важно, когда вы только что сделали капитальный ремонт квартиры, включая новую кухонную утварь, установку раковин, установку холодильника с морозильной камерой или установку любых других приборов, таких как стиральная или посудомоечная машина. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6. Подключите плиту к домашней электросети.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры предосторожности, пришло время подключить ваш прибор. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

Подсоедините кабель к задней панели плиты.

1. Найдите клеммную коробку на задней панели прибора и отвинтите пластину.
2. Подсоедините фазный (коричневый), нейтральный (синий) и заземляющий (зелено-желтый) провода в соответствующие гнезда (нейтральный — слева, фазный — справа, земля — в центре).
3. Затяните винты, чтобы закрепить провода, и снова установите заднюю пластину.

Подсоедините плиту к блоку управления плиты.

1. Проверьте, надежно ли подключен кабель плиты к вашему прибору.
2. Заблокируйте цепь плиты на блоке предохранителей небольшим навесным замком, чтобы никто не мог случайно щелкнуть выключателем, пока вы подключаете прибор.
3. Включите двухполюсный разъединитель, чтобы полностью обесточить плиту.
4. Поместите кусок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
5. Используйте тестер напряжения, чтобы убедиться, что блок управления вашей плиты полностью отключен и с ним безопасно работать, затем удалите винты внутри соединений.
6. Аккуратно вставьте провода в соответствующие гнезда, затем вставьте винты обратно. При этом будьте осторожны, чтобы не перекрутить винты, т. е. не вкручивайте их под углом.
7. Наконец, ввинтите изоляционный наконечник под проводку, чтобы надежно зафиксировать провода на месте.

В заключение:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже небольшие электротехнические работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы работаете с особой осторожностью и с правильным мышлением.

Если, однако, у вас есть хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас.
