Соединение телевизионного кабеля между собой

Соединение телевизионного кабеля между собой с помощью жёсткого коаксиального переходника на сегодняшний день, лучшее решение проблемы сращивания телевизионного кабеля между собой.

Собственно, сам F-переход, это сборка, состоящая из: двух вилок (папа) и одной розетки (мама). Такая компоновка позволяет подключать вилочную часть в розетку, расположенную непосредственно на корпусе телевизора, а в случае необходимости использовать ответную часть разъёма, как соединительную муфту для подключения к её второй стороне другой вилки.

Влияние соединений на прохождение сигнала

Следует учесть что любое специальное или непреднамеренное изменение геометрии телевизионного кабеля негативно скажется на качестве сигнала. Например, та же скрутка сама по себе не искажает осевую симметрию проводника, но она искажает его форму. Из круглого он превращается в овальный. Нечто подобное происходит и при использованье проводников различного диаметра, в том числе переходников. Поэтому очень желательно чтобы проводник на всём своём протяжении был цельным, без вмятин и крутых изгибов, а том как выбрать телевизионный кабель, читайте в этой статье.

Причины повреждений телевизионного кабеля

Возникновение разрывов телевизионного кабеля, не такая уж редкость. В квартире повреждения происходят в процессе ремонта, перестановки мебели. Иногда возникает необходимость удлинить проводник. Для этого можно воспользоваться удлинителем необходимой длины с предустановленными разъёмами необходимой конфигурации (вилка-вилка; вилка-розетка).

В подъезде провода “рвутся” по другим причинам. Иногда их режут провайдеры конкуренты, иногда мигрирующие по подъездам бездельники.

Чтобы закрыть тему встречающихся повреждений, упомяну случай о котором недавно узнал. В одной из городских квартир на первом этаже под половым покрытием, кабель перегрызли мыши. Правда, это было оптоволокно, но тем не менее случаи повреждения проводника любого предназначения от грызунов вполне возможны.

Установка F-коннектора

Хотя для подключения бытовой видеотехники применяются самые разные соединители: TNC, BNC, SMC и др, но для соединения телевизионного кабеля используется только F-разъёмы. Причины популярности такого способа соединения очевидны: дешевизна изделия, простота монтажа, минимальные потери сигнала, хорошая помехозащищенность.

Показать последовательность работ удобнее с помощью картинок.

• Удаление внешней оболочки. Изоляция срезается вкруговую, на расстоянии 15-20 мм от торца. Чтобы не повредить оплётку, нужно большим пальцем одной руки слегка отгибать кабель в сторону, а другой с ножом, делать лёгкие режущие движения. В таком положение изоляция будет частично резаться, частично разрываться, а широкий разрез позволит избежать повреждения оплётки.

• Удаление изоляции центральной жилы. Приведённые размеры снятой изоляции достаточно свободны. Ничего страшного если они окажутся немного не такими, но если вы редко занимаетесь электромонтажом то удобнее придерживаться рекомендуемых размеров.

• Подготовка экрана. Казалось бы, какая тут может быть подготовка, навернул штекер и всё, но дело в том, что внутренняя поверхность фольги покрыта тонким изолирующим слоем. Если разъём установить в положении, как есть то контакта штекера с экранирующей фольгой не будет. Отвёрнутую полоску фольги нужно завернуть в сторону торца примерно наполовину, так чтобы открытый металл оказался сверху изолированного слоя.

• Установка штекера. Коннектор устанавливается путём приложения небольшого усилия, направленного вдоль оси проводника с одновременным перемещение разъёма в радиальном направлении. Штекер, как бы накручивается. Если диаметр кабеля соответствует диаметру коннектора то разъём сядет достаточно плотно, но без задиров.

В случае если диаметр проводника меньше то оплётку нужно вернуть в исходное положение и намотать на оболочку любой односторонний, фиксирующий, ленточный материал (изоленту, скотч, лейкопластырь) до достижения внутреннего диаметра штекера.

Если диаметр телевизионного кабеля больше то никакие доработки не подойдут. Нужно искать адаптер под нужный диаметр, а проще соединить разные отрезки с помощью пайки.

• Доработка. Разъём установлен, но это ещё не всё. Контакт двух центральных жил обеспечивается обжимными лепестками, расположенными внутри розетки (муфты) с обеих сторон. Длина муфты около 20 мм. Учитывая длину оголённой жилы расположенной внутри гайки штекера (5 мм), легко сосчитать, что длина выступающего над гайкой провода не должна превышать 5 мм.

Получилось вот так. Торчащие проволочки и фольга экрана никак не влияют на параметры соединения, но если вам претит подобная неряшливость, то их можно срезать.

Соединение телевизионного кабеля пайкой

Во времена СССР кабельная сеть была неразвита, её просто в нашем понимании не было. Изредка возникающая потребность соединить два отрезка телевизионного кабеля с помощью пайки не казалась обременительным неудобством.

С появлением кабельных сетей всё изменилось, монтаж нужно было делать быстро. Так на смену пайке пришли F-коннекторы, но это не значит что надобность в пайке окончательно отпала. Например, без пайки не обойтись если диаметр телевизионного кабеля значительно больше диаметра коннектора, а подходящий адаптер не удаётся купить.

Порядок работы.

• Снятие наружной оболочки. В отличие от монтажа F-коннектора оболочка проводника под пайку надрезается вдоль и заворачивается. Длина в этом случае не имеет значения, было бы удобно работать, а лишнее можно отрезать потом.

• Снятие изоляции центральной жилы. Половинка изоляции надрезается и снимается вдоль оси проводника. Длина здесь то же не имеет особого значения. Где-то примерно половина оголенной от экрана изоляции.

Соединение телевизионного кабеля между собой

Соединение телевизионного кабеля между собой

Соединение телевизионного кабеля между собой с помощью жёсткого коаксиального переходника на сегодняшний день, лучшее решение проблемы сращивания телевизионного кабеля между собой.

Собственно, сам F-переход, это сборка, состоящая из: двух вилок (папа) и одной розетки (мама). Такая компоновка позволяет подключать вилочную часть в розетку, расположенную непосредственно на корпусе телевизора, а в случае необходимости использовать ответную часть разъёма, как соединительную муфту для подключения к её второй стороне другой вилки.

Влияние соединений на прохождение сигнала

Следует учесть что любое специальное или непреднамеренное изменение геометрии телевизионного кабеля негативно скажется на качестве сигнала. Например, та же скрутка сама по себе не искажает осевую симметрию проводника, но она искажает его форму. Из круглого он превращается в овальный. Нечто подобное происходит и при использованье проводников различного диаметра, в том числе переходников. Поэтому очень желательно чтобы проводник на всём своём протяжении был цельным, без вмятин и крутых изгибов, а том как выбрать телевизионный кабель, читайте в этой статье.

Причины повреждений телевизионного кабеля

Возникновение разрывов телевизионного кабеля, не такая уж редкость. В квартире повреждения происходят в процессе ремонта, перестановки мебели. Иногда возникает необходимость удлинить проводник. Для этого можно воспользоваться удлинителем необходимой длины с предустановленными разъёмами необходимой конфигурации (вилка-вилка; вилка-розетка).

В подъезде провода “рвутся” по другим причинам. Иногда их режут провайдеры конкуренты, иногда мигрирующие по подъездам бездельники.

Чтобы закрыть тему встречающихся повреждений, упомяну случай о котором недавно узнал. В одной из городских квартир на первом этаже под половым покрытием, кабель перегрызли мыши. Правда, это было оптоволокно, но тем не менее случаи повреждения проводника любого предназначения от грызунов вполне возможны.

Установка F-коннектора

Хотя для подключения бытовой видеотехники применяются самые разные соединители: TNC, BNC, SMC и др, но для соединения телевизионного кабеля используется только F-разъёмы. Причины популярности такого способа соединения очевидны: дешевизна изделия, простота монтажа, минимальные потери сигнала, хорошая помехозащищенность.

Показать последовательность работ удобнее с помощью картинок.

• Удаление внешней оболочки. Изоляция срезается вкруговую, на расстоянии 15-20 мм от торца. Чтобы не повредить оплётку, нужно большим пальцем одной руки слегка отгибать кабель в сторону, а другой с ножом, делать лёгкие режущие движения. В таком положение изоляция будет частично резаться, частично разрываться, а широкий разрез позволит избежать повреждения оплётки.

• Удаление изоляции центральной жилы. Приведённые размеры снятой изоляции достаточно свободны. Ничего страшного если они окажутся немного не такими, но если вы редко занимаетесь электромонтажом то удобнее придерживаться рекомендуемых размеров.

• Подготовка экрана. Казалось бы, какая тут может быть подготовка, навернул штекер и всё, но дело в том, что внутренняя поверхность фольги покрыта тонким изолирующим слоем. Если разъём установить в положении, как есть то контакта штекера с экранирующей фольгой не будет. Отвёрнутую полоску фольги нужно завернуть в сторону торца примерно наполовину, так чтобы открытый металл оказался сверху изолированного слоя.

• Установка штекера. Коннектор устанавливается путём приложения небольшого усилия, направленного вдоль оси проводника с одновременным перемещение разъёма в радиальном направлении. Штекер, как бы накручивается. Если диаметр кабеля соответствует диаметру коннектора то разъём сядет достаточно плотно, но без задиров.

В случае если диаметр проводника меньше то оплётку нужно вернуть в исходное положение и намотать на оболочку любой односторонний, фиксирующий, ленточный материал (изоленту, скотч, лейкопластырь) до достижения внутреннего диаметра штекера.

Если диаметр телевизионного кабеля больше то никакие доработки не подойдут. Нужно искать адаптер под нужный диаметр, а проще соединить разные отрезки с помощью пайки.

• Доработка. Разъём установлен, но это ещё не всё. Контакт двух центральных жил обеспечивается обжимными лепестками, расположенными внутри розетки (муфты) с обеих сторон. Длина муфты около 20 мм. Учитывая длину оголённой жилы расположенной внутри гайки штекера (5 мм), легко сосчитать, что длина выступающего над гайкой провода не должна превышать 5 мм.

Получилось вот так. Торчащие проволочки и фольга экрана никак не влияют на параметры соединения, но если вам претит подобная неряшливость, то их можно срезать.

Соединение телевизионного кабеля пайкой

Во времена СССР кабельная сеть была неразвита, её просто в нашем понимании не было. Изредка возникающая потребность соединить два отрезка телевизионного кабеля с помощью пайки не казалась обременительным неудобством.

С появлением кабельных сетей всё изменилось, монтаж нужно было делать быстро. Так на смену пайке пришли F-коннекторы, но это не значит что надобность в пайке окончательно отпала. Например, без пайки не обойтись если диаметр телевизионного кабеля значительно больше диаметра коннектора, а подходящий адаптер не удаётся купить.

Порядок работы.

• Снятие наружной оболочки. В отличие от монтажа F-коннектора оболочка проводника под пайку надрезается вдоль и заворачивается. Длина в этом случае не имеет значения, было бы удобно работать, а лишнее можно отрезать потом.

• Снятие изоляции центральной жилы. Половинка изоляции надрезается и снимается вдоль оси проводника. Длина здесь то же не имеет особого значения. Где-то примерно половина оголенной от экрана изоляции.

Проводники центральной жилы отгибаются в такое положение чтобы с ними было удобно работать.

• Пайка. Проводники в этом случае спаиваются внахлёст. Если центральные жилы выполнены из многопроволочного проводника то они соединяются скруткой с последующей пайкой. Наплывы и сосульки зачищаются надфилем.

• Изоляция. Основная площадь центральной жилы оказалась изолирована, но в местах прилегания двух половинок изоляции, остаются небольшие зазоры.

Для избежания замыкания нужно дополнительно намотать пару витков изоленты.

• Обеспечение контакта экранов. Внутренняя поверхность фольги для прочности покрыта тонким слоем полиэтилена. Для обеспечения контакта, фольгу, на одном из отрезков кабеля, перед тем как приложить к фольге другого отрезка, нужно наполовину подвернуть наружной стороной внутрь.

Надёжно спаять многочисленные проволочки оплётки вряд ли получится, но это и необязательно делать. Достаточно наложить оплётки друг на друга и плотно прижимая их к изоляции центральной жилы, скрутить в радиальном направление.

По поводу соединения экранирующих оплёток можно встретить самые разные мнения. Например, обязательное накладывание проволочного бандажа. На самом деле, на практике, никто так давно не делает и на качество такое “упущение” не влияет.

• Внешняя изоляция. Наложенных половинок оболочки для качественной изоляции явно недостаточно. Поэтому соединение дополнительно изолируется изолентой.

Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

Наверх

• Рейтинги
• Обзоры
  • Смартфоны и планшеты
  • Компьютеры и ноутбуки
  • Комплектующие
  • Периферия
  • Фото и видео
  • Аксессуары
  • ТВ и аудио
  • Техника для дома
  • Программы и приложения
• Новости
• Советы
  • Покупка
  • Эксплуатация
  • Ремонт
• Подборки
  • Смартфоны и планшеты
  • Компьютеры
  • Аксессуары
  • ТВ и аудио
  • Фото и видео
  • Программы и приложения
  • Техника для дома
• Гейминг
  • Игры
  • Железо
• Еще
  • Важное
  • Технологии
  • Тест скорости

Рейтинги Обзоры

Как подключить несколько телевизоров к одной антенне? — Радиомастер инфо

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

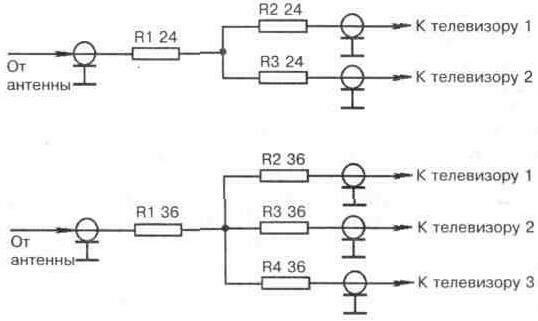

Схемы пассивных разветвителей выполняются на резисторах:
