Как разобрать водонагреватель, чтобы не сломать

24 Марта 2022

Просмотров:  431887

Время чтения:  12 минут

Содержание

Когда требуется разбирать водонагреватель

Как устроен водонагреватель

Демонтаж водонагревателя

Отличия и особенности разборки водонагревателей разных брендов

Необходимые инструменты для разборки бойлеров

Рекомендации по эксплуатации водонагревателя

Коротко о главном

Водонагреватель в процессе эксплуатации нуждается в периодической чистке. Для этого нужно снять и разобрать агрегат. Разборка бойлера может понадобиться и в других случаях, например, при ремонте. Как разобрать водонагреватель самому, не вызывая специалиста?

Бойлер в разобранном виде

Когда требуется разбирать водонагреватель

Если вы хотите, чтобы прибор работал длительное время без поломок, нужно правильно его эксплуатировать.

Также в этом поможет систематическая чистка ТЭНа от накипи. И здесь без разборки бойлера не обойтись.

Кроме того, часто случается непредвиденное: бойлер выходит из строя. Узнать о наличии неполадок можно по некоторым признакам:

• у воды появился неприятный запах и мутноватый оттенок;
• наблюдаются комочки накипи;
• УЗО часто отключается и включается;
• бьет током при прикосновении к корпусу;
• вода стала долго нагреваться или вообще идет холодная;
• в бак жидкость поступает медленно, напор стал слабым;
• в корпусе обнаружена течь.

Так выглядит оборудование со снятой крышкой

Появление каких-либо из перечисленных признаков свидетельствует о неполноценной работе бойлера. Распространенными причинами возникновения неполадок являются:

• Обслуживание бака осуществлялось не вовремя. Вода, особенно жесткая, содержит в себе разные примеси, которые вступают в реакцию при нагревании и оседают на стенках емкости и других деталях.
  Поэтому и появляется запах, мутность; снижается работоспособность ТЭНа. Специалисты рекомендуют периодически проводить чистку или замену магниевого анода и других элементов.
• Износились прокладки. Это приводит к протеканию бака.
• ТЭН сгорел. Нужно заменить на новый нагревательный элемент.
• Сломался термостат.

Как видно, устранить неисправности или провести обследование и чистку элементов бойлера не возможно без его разборки.

Проверка исправности деталей

Как устроен водонагреватель

Нужно иметь представление об устройстве прибора, чтобы правильно разобрать бойлер. Кроме того, следует обязательно ознакомиться с инструкцией, прилагаемой производителем, чтобы эксплуатировать прибор правильно.

Водонагреватель представляет собою накопительный бак с врезанными в него двумя трубками: через одну подается холодная вода, через вторую забирается горячая. Для подачи холодной воды трубка расположена внизу бака, для горячей – вверху емкости.

Нагревание осуществляется ТЭНом, который подсоединен к термостату. Рядом с нагревательный элементом устанавливается магниевый анод. Стержень на себя принимает основной удар химических процессов, замедляет процесс коррозии, поэтому его необходимо периодически менять. Кроме того, производители советуют хотя бы раз в два года проводить обслуживание водонагревателя, что заключается в замене стержня из магния, очистке стенок бака, очистке ТЭНа. Применение этих мер продлит время работы вашего прибора.

Вид изнутри водонагревателя Аристон

Внизу бойлера имеются клеммы, к которым присоединяются провода заземления и электрических контактов.

Панель управления расположена обычно внизу. Она отделяется от жидкости в баке резиновой прокладкой и закрывается крышкой или кожухом.

Накопительный бак изготавливается зачастую из нержавеющей стали, эмали или стеклокерамики и помещается в металлический корпус водонагревателя. Промежуток между баком и стенками корпуса заполняется уплотнителем для термоизоляции. Часто стенки корпуса оснащены кронштейнами для крепления на стену.

Комплектующими элементами бойлера также являются встроенные обратный клапан и термометр.

Демонтаж водонагревателя

Провести демонтаж нагревателя воды можно самостоятельно, придерживаясь при этом последовательности действий и правил безопасности.

Вытянутый ТЭН

Отключение бойлера от электропитания

Обесточивание любого прибора состоит в отключении его от сети. Выньте вилку из розетки, а в случае подсоединения кабеля к щитку, отсоедините все имеющиеся контакты. Если установлен автомат, отключите его.

Далее необходимо демонтировать электронное оборудование, расположенное под крышкой, при помощи крестообразной и плоской отверток:

• открутить винты, которыми крепится пластиковая крышка;
• снять крышку;
• отсоединить шнур от терморегулятора;
• отвинтить болт, которым соединен с корпусом провод заземления, и разъединить его;
• вынуть термостат из бака.

Важно! Термостат во время слива жидкости и проведения других работ отложите в сторону, чтобы на него случайно не попала вода.

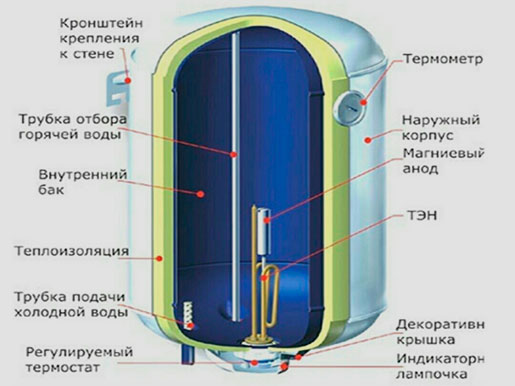

Схема устройства водонагревателя

Слив воды из бака

Прежде чем приступить к сливу жидкости из резервуара бойлера, дождитесь, пока она остынет. Затем осуществите слив в такой последовательности:

• перекройте вентиль холодной воды, идущий к водонагревателю;
• подсоедините шланг к штуцеру;
• второй конец шланга опустите в подготовленную посуду либо ванную, раковину;
• откройте на кухне (ванной) кран горячей воды на смесителе, чтобы воздух попал в бойлер и давление дошло до уровня атмосферного;
• открутите вентиль для слива.

Если сливного крана нет, воду спускают через обратный клапан. Клапан нужно отогнуть вверх, затем открыть вентиль горячей воды. Этот элемент имеет маленькое отверстие, поэтому процесс слива воды немного затянется.

Не забывайте, что в любом случае небольшое количество воды все равно остается в нагревателе.

Снятие фланца

Нагревательный элемент, если брать модель водонагревателя Аристон, крепится к пластине овальной формы на гайку специальной скобой. В марках других производителей таких гаек может быть 4-6 штук. Демонтаж фланца происходит так:

• под корпус необходимо поставить посуду для слива воды;
• открутить гайку (или несколько) с помощью гаечного ключа;
• снять скобу;
• по фланцу следует слегка постукать, пока не произойдет разгерметизация, а сам фланец подастся внутрь корпуса (для этого можно использовать деревянную рукоятку молотка;
• подождать, пока вытечет остаток воды;
• осторожно вынуть из отверстия фланец.

Проведение очистки бака и ТЭНа от накипи

После изъятия фланца из бойлера необходимо почистить нагревательный элемент, магниевый анод и поверхность бака, также при необходимости можно вытащить бак из водонагревателя.

В большинстве случаев водонагреватель установлен таким образом, что почистить бак можно, лишь сняв прибор с крепежей. Поэтому лучше снимите бойлер и положите его в ванную, чтобы удобнее было чистить.

Совет! Слив ванны закройте пробкой, чтобы куски накипи не забили канализацию. Если есть возможность, проведите процедуру на улице.

ТЭН с толстым слоем накипи

Выгребите из внутренней части бойлера куски разных отложений. Потом струей из шланга промойте внутреннее пространство бойлера. Если удалить отложения накипи не удается, следует воспользоваться специальными средствами для их удаления. Можно попробовать сделать раствор лимонной кислоты и поместить в него ТЭН на несколько часов, затем промыть проточной водой.

Совет! Внутренние стенки корпуса нельзя чистить ершиками из металла, наждачной бумагой и пр. Материалы, содержащие металлические частицы, могут серьезно повредить поверхность бака, которая зачастую изготавливается из материалов, способных противостоять коррозии. При нанесении царапин на защитный слой на этом месте будет накапливаться ржавчина, что приведет со временем к полному разрушению бака.

Обслуживанию подлежит и фланец. Осмотрите его прокладку из резины, промойте ее. Если на поверхности прокладки есть трещины, замените ее на другую.

Открутите магниевый анод от фланца. Поскольку стержень крепится к фланцу на резьбе, он, как правило, откручивается без проблем. Анод желательно установить новый, но можно оставить и старый, если он в хорошем состоянии.

Нагревательный элемент и анод после эксплуатации

Сборка водонагревателя

Водонагреватель собрать не составит труда, нужно просто выполнить все действия в обратном порядке:

• прокладку из резины надеть на фланец;
• осторожно вставить фланец в средину водонагревателя, плавно и ровно ставя его в овальное отверстие;
• поставить на прежнее место скобу и закрутить ее до упора гайкой;
• шланги для подачи жидкости с клапанами и вентилями подсоединить к бойлеру;
• немного напустить воды, чтобы проверить, нет ли течи;
• установить на место терморегулятор;
• подключить кабели электропитания и заземления;
• вставить вилку прибора в розетку;
• долить воду в емкость и проверить, как нагревается вода.

Нижняя часть корпуса водонагревателя

Отличия и особенности разборки водонагревателей разных брендов

На рынке распространены водонагреватели фирм Аристон, Термекс, Gorenje. Но у них есть ряд отличий друг от друга. Например, утеплитель в моделях Gorenje, находящийся между стенками внутреннего бака и обшивкой, изготовлен из пенополистирола, в бойлерах других марок он выполнен из пенополиуретана.

Фланцы также отличаются по форме и способу крепления. В аристоне этот элемент имеет форму овала, соединяется с помощью скобы и гайки. В моделях других брендов деталь может быть квадратной или круглой и крепиться несколькими гайками.

В водонагревателях Gorenje магниевый анод установлен вверху бака. При замене стержня необходимо приложить немало усилий.

Слив жидкости в подставленную емкость

Электронное оборудование водонагревателей также имеет различия. При первом разборе бойлера рекомендуют сфотографировать, как соединяются все провода. Это поможет избежать ошибок при сборке электронного узла.

Бойлеры Аристон и Термекс собирают устройства в России, Gorenje – в Европе. Соотношение цены и качества в каждой модели является оправданным.

Модели представленные марок пользуются спросом среди потребителей, поскольку качественно выполняют свои функции, главная из которых – обеспечение горячей водой. При хорошем уходе устройство может прослужить длительное время.

Расположение проводов лучше сфотографировать на телефон

Как правильно разобрать водонагреватель Термекс

Все водонагреватели имеют похожую систему конструкции, однако их разборка происходит по-разному. Инструкция по разбору бойлера Термекс:

1. Отключить подачу воды, перекрыв кран под крышкой водонагревателя.
2. Отключить прибор от электропитания.
3. Снять крышку, используя плоскую шлицевую отвертку. Есть модели, где крышка установлена очень плотно, ее можно снять, выполняя движения как при открывании консервной банки.
4. Убедиться, что в бойлере нет электричества, используя индикаторную отвертку. Если устройство обесточено, лампочка-индикатор не будет светиться.
5. Слить жидкость из водонагревателя.
6. Сфотографировать схему подключения проводов, чтобы при сборке не совершить ошибку.
7. Поочередно открутить гайки, которые удерживают ТЭН, термостат. Если откручивать каждую гайку отдельно, остатки воды с бака вытекут медленно.
8. Протереть термостат и нагревательный элемент насухо.

Как разобрать водонагреватель марки Аристон

Чтобы провести демонтаж бойлера Аристон, необходимо выполнить следующие действия:

1. Отсоединить агрегат от электросети, вынув вилку из розетки либо отключив автомат.
2. Открутить гайки, удерживающие защитную крышку, и снять ее.
3. Отключить провода: фаза, ноль и заземление. При этом следует использовать индикаторную отвертку, чтобы не ударило током, если вдруг питание не отключено. Отсоединенные кабели «фаза» и «ноль» делают свободным термостат, который без труда вынимается из трубки.

Последующие действия, которые необходимо совершить, чтобы разобрать водонагреватели Аристон, идентичны действиям при демонтаже бойлера Термекс.

Как разобрать водонагреватель марки Electrolux

Агрегаты данной марки можно разобрать, совершая следующие шаги:

1. Слить всю воду.
2. Снять устройство со стены.
3. Перевернуть прибор вверх штуцерами, затем снять крышку защиты.
4. Один за другим отсоединить и достать термостат, устройство питания термометра, термометр.
5. Открутить гайки и достать фланец с ТЭНом.
6. Вытянуть нагревательный элемент.

Последующее действие дальше зависит от того, с какой целью снимался бойлер. Если в агрегате что-то сломалось, нужно заменить деталь, в том числе и ТЭН. Если разборка осуществлялась в профилактических целях, просто протрите детали сухой тряпкой, преждевременно удалив при необходимости налет или ржавчину.

Бойлер Electrolux в разобранном виде

Как разобрать бойлер Gorenje

Водонагреватель Gorenje можно демонтировать следующим образом:

1. Обесточить прибор.
2. Слить из бойлера воду.
3. Снять защитную крышку. Крышка изготовлена из пластмассы, поэтому снимать ее нужно осторожно. Необходимо отверткой поддеть ее снизу, а затем вытолкнуть движением на себя переднюю панель. Повернуть на себя ручку регулятора температуры, открутить винты (2 шт.), и крышка легко снимется.
4. Отсоединить все провода. Поскольку они все разной длины, нужно быть внимательным при сборке, чтобы каждый провод встал на свое место. Можно сфотографировать этот момент.
5. Отсоединить фланец, открутив шесть гаек.
6. Почистить внутреннее наполнение водонагревателя.

Отсоединение контактов

Необходимые инструменты для разборки бойлеров

В процессе демонтажа водонагревателя понадобятся некоторые инструменты:

• отвертки: индикаторная, плоская и крестообразная;
• разводной ключ;
• комплект накидных ключей;
• ножницы и нож;
• тряпка из микрофибры, пакля.

Эти инструменты понадобятся и при сборке устройства.

Рекомендации по эксплуатации водонагревателя

Для длительного эффективного функционирования агрегата важно соблюдать рекомендации специалистов:

• периодически (раз полгода–год) проводить обслуживание бойлера;
• устанавливать максимальную температуру нагрева воды не выше 60 градусов;
• установить фильтр очистки воды.

Коротко о главном

Для проведения профилактических работ и ремонта деталей возникает потребность разобрать водонагреватель. Это легкий процесс, поскольку он не требует специальных знаний, а для разбора/сборки бойлера нужны инструменты, которые есть в каждом доме. На рынке представлен широкий ассортимент приборов со своими плюсами и особенностями. Каждой марке свойственен свой алгоритм действия для разбора водонагревателя, но одинаковыми шагами являются отключение прибора от сети и слив воды, за которыми следует поочередное отсоединение различных деталей.

Поделитесь своим опытом разборки/сборки водонагревателя. Какой он был марки, с какой целью разбирался, с какими сложностями вы столкнулись?

Автор

Геннадий Алексеев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как разобрать бойлер Термекс на 10, 15, 30, 50, 80, 100 литров, не причинив ущерба водонагревателю

В зависимости от серии и модели, различаются способы того, как разобрать бойлер Термекс. Перед началом работы желательно прочитать инструкцию по эксплуатации, в ней написан пошаговый алгоритм разбора в разделе технического обслуживания.

Если она утеряна, можно ее найти и скачать на официальном сайте фирмы. Из инструментов будут нужны: крестообразная отвертка, разводной ключ, набор накидных ключей, нож, пакля. Важно учесть, что для демонтажа больших аппаратов понадобится 2-3 человека.

Сначала обесточиваем прибор, для чего выключаем автомат на распределительном щитке или вынимаем вилку из розетки. Сливаем воду — откручиваем шланги с патрубков, входящих в водонагреватель и снимаем обратный клапан. Перед этим нужно подставить емкость для сбора воды или надеть резиновый шланг на вводный патрубок и вывести его в канализацию.

Напольные модели

Напольные бойлеры бывают объемом от 100 литров. Это модели серий Round, Champion ER 200 и 300 и водонагреватели косвенного нагрева Combi. В них холодная вода подключается снизу, а нагретая выводится сверху.

Водонагреватель THERMEX Champion ER 200

Для слива воды предусмотрен сливной патрубок в нижней части корпуса. ТЭН в них расположен горизонтально за панелью управления, на которой находится регулятор температуры. Снимаем регулятор температуры и крышку, которая крепится на защелках. После этого вынимается термодатчик, отсоединяются провода, откручиваются гайки и вынимается фланец с ТЭНом.

Безнапорные бойлеры

Серия безнапорных водонагревателей Термекс Light позволяет пользоваться горячей водой, даже если нет давления в системе водоснабжения. Это устройства с баками небольшого размера на 10 литров, 15 литров и 30 литров. Для того чтобы слить жидкость с бака, достаточно перекрыть вентиль подачи воды и открыть кран горячей.

Вода вытечет сама под действием силы тяжести. Для разбора снимаем защитный колпачок с ручки смесителя, откручиваем крепежный винт и извлекаем рукоятку смесителя. Далее снимаем зажимное кольцо и прокладку, откручиваем предохранительный клапан, отвернув накидные гайки, и снимаем пластиковую защитную крышку.

Водонагреватель Thermex Light MS 15

Чтобы вынуть требчатый электрический нагреватель, отключаем все провода, дополнительно открутив планку, которая удерживает кабель питания. Отвинчиваем накидную гайку и извлекаем фланец с нагревательным элементом, датчиком термостата и термовыключателя. При этом сольется еще 5-6 литров воды.

Настенные водонагреватели

Различаются способы снятия защитной крышки. В бойлерах Термекс Praktik ISP и IPR крышка состоит из двух частей, на одной из которых расположен регулятор температуры и двойной выключатель. Сначала раскручиваются четыре болта по краям. Снимаются декоративные заглушки с патрубков.

Аккуратно поддеваем крышку и убираем в сторону часть без проводов. Вторую часть будут удерживать кабели, ведущие к выключателю и регулятору. Отключаем все шнуры, откручиваем и вынимаем термостат и терморегулятор. Потом откручивается шесть гаек по окружности фланца и вынимается ТЭН с магниевым анодом.

В моделях Champion ER на 50 литров и 80 литров овальная продолговатая крышка, но на ней расположена только ручка регулировки степени нагрева. Снять ее помешает только шнур питания, остальные этапы аналогичны.

Бойлер Thermex FLAT DIAMOND TOUCH ID 100V

В плоском бойлере ID 100V крышка абсолютно не соединена с корпусом шнурами. Единственной особенностью является то, что один из болтов заклеен блестящей наклейкой. Если об этом не знать, можно сломать одно крепление. Внутри он содержит два ТЭНа, которые крепятся четырьмя и пятью гайками. Все остальные навесные водонагреватели Термекс разбираются аналогично.

Как правильно разобрать водонагреватель Термекс своими руками

Очень часто во время переезда или при возникновении неисправности люди сталкиваются со сложной задачей, ведь им необходимо разобрать водонагреватель. Не забывайте, что любой котел нуждается в частой регулярной чистке и замене защиты. В большинстве случаев люди не хотят переплачивать деньги или ждать мастера, поэтому пытаются решить проблему самостоятельно. Изначально может показаться, что разборка котла – довольно сложная задача, но это ошибочное мнение.

Загрязнение бойлера

Анализ водонагревателей различных марок

Разбирать устройство можно аккуратно, зная производителя и следуя четкой пошаговой инструкции.

Водонагреватель Термекс

Так как все водонагреватели имеют практически одинаковую систему, можно подумать, что разбирать их нужно по одной и той же схеме. Но производители добавляют какие-то свои детали и функции, поэтому у каждой компании свой алгоритм:

1. Перекрыть подачу воды. В большинстве случаев под котлом есть кран или вентиль, который необходимо закрыть.
2. Обесточить котел, после чего его необходимо отключить от электричества.
3. С помощью плоской отвертки снимите защитную крышку. В некоторых случаях и на некоторых моделях она сидит туго, поэтому нужно выполнять те движения, которые производятся при открытии консервы.
4. С помощью индикаторной отвертки проверьте наличие электрического тока в котле. Если все сделано правильно, лампочка в отвертке не загорится.
5. Слить воду из водонагревателя, для этого есть пошаговый алгоритм, о котором вы можете узнать посмотрев видео на различных ресурсах.
6. Вам следует сделать снимок схемы подключения, чтобы потом не перепутать провода. После выстрела можно приступать к отсоединению проводов.
7. Гайки крепления ТЭНа и термостата следует откручивать по одной. Это необходимо для того, чтобы застоявшаяся в емкости вода постепенно стекала.
8. Протрите нагревательный элемент и термостат сухой тканью.

Анализ завершен.

Схема котла Термекс

Водонагреватель Аристон

Порядок действий:

1. Обесточить прибор, отключив его от сети.
2. Снимите защитную крышку, закрепленную гайками.
3. Далее следует отключить три кабеля: 1 — фаза, 2 — ноль, 3 — земля. Делается это с помощью индикаторной отвертки. Первые два провода освобождают термостат, поэтому его можно легко вытащить из трубки.

Далее алгоритм разбора котла Аристон аналогичен ранее представленному производителю.

Защитный кожух

Водонагреватель Polaris

В большинстве случаев люди предпочитают бойлеры Polaris. Порядок разбора следующий:

1. Отключить котел от электросети.
2. Слить воду из бойлера. Вам нужно получить доступ к крану, который удаляет горячую воду из резервуара.
3. Далее следует отсоединить термостат, в данном случае он не фиксируется, а просто устанавливается на клеммник.
4. Следующим шагом будет слив оставшейся воды из бака.
5. Отвинтите фиксирующую скобу и извлеките нагревательный элемент из накопительного бака под правильным углом.

Схема водонагревателя Polaris

Водонагреватель Electrolux

Порядок действий:

1. Если предыдущие водонагреватели нельзя было снять со стены, то в данном случае без него не обойтись. Поэтому первым пунктом алгоритма является снятие котла со стены. Перед этим обязательно нужно слить из него всю воду.
2. Снятый котел следует перевернуть вверх дном со снятой с него арматурой и защитным кожухом.
3. Затем по очереди нужно начать снимать термостаты, блок питания термометра, сам термометр, открутить все гайки до одной, и в итоге снять фланец крепления ТЭНа.
4. Затем выньте ТЭН. Дальнейшие действия зависят от причины разборки котла. Если прибор был разобран по причине поломки, то следует заменить ТЭН, если котел просто нуждался в чистке, то все детали необходимо протереть сухой тряпкой и удалить различные загрязнения, такие как налет и ржавчина .

Водонагреватель Гарантем

Алгоритм действий:

1. Первый пункт алгоритма разбора водонагревателя Гарантерм, как и в большинстве случаев, это отключение электроэнергии.
2. Далее слейте воду из бойлера. Чтобы вода текла из двух кранов и сливалась максимально, общий квартирный кран следует перекрыть, чтобы вода могла вытекать без проблем.
3. Следующий пункт — работа с разными проводами. Демонтируем клеммы с контактов ТЭНа.
4. Откручиваем винт с заземляющим проводом, затем винт фиксатора шнура питания, а также винт защитного блока.
5. Удалите все датчики защиты и термостат из паза.
6. Далее нужно открутить последние пять болтов, и приступить к разборке внутренностей и, например, чистке.

Водонагреватель АКВАВЕРСО

Алгоритм разбора данного водонагревателя очень похож на алгоритм разбора бойлера Термекс, с которым можно ознакомиться в начале статьи. Только в этом случае воду из котла необходимо сливать сразу после отключения электричества.

Бойлер Акваверсо

Водонагреватель Атмор

Этот тип водонагревателя не рекомендуется ремонтировать самостоятельно, так как производители настроили его настолько тонко, что самостоятельное вмешательство может привести к серьезной поломке и вам придется платить в разы больше денег на ремонт, чем на чистку и разборку.

Были случаи, когда самостоятельное проникновение в котлы Атмор приводило к короткому замыканию в электропроводке, к пожарам, поражению электрическим током или полной поломке водонагревателя.

Водонагреватель Superlux

Котел SuperLuxe можно разобрать по схеме разборки котла Electrolux. Эти типы полностью идентичны, поэтому парсинг, установка и все остальное у них одинаковые.

Водонагреватель Goranje

Процедура:

1. Отключите устройство от сети.
2. Слейте воду из водонагревателя.
3. Первым шагом является снятие крышки. В большинстве случаев люди не могут его снять и даже сломать, так как он пластиковый. Снять его очень просто, поддеваем отверткой снизу и нажимаем переднюю панель на себя.
4. Далее потяните ручку, которая регулирует температуру. Так как ручка ничем не закреплена, сделать это будет достаточно просто. Открутите два винта, и крышку можно будет снять.
5. Следующим шагом нужно отсоединить все провода, запутаться в них будет очень сложно, так как они все разной длины и в собранном виде каждый идеально встает на свое место.
6. Далее нужно открутить фланец, который держится на шести гайках, и приступить к очистке котла изнутри.

Важно! При очистке котла и его компонентов ни в коем случае нельзя использовать наждачную бумагу, щетки и многое другое, что может повредить поверхность. Не стоит натирать до блеска каждую деталь, а особенно внутреннюю часть самого бойлера, накипь на стенках водонагревателя защищает его от коррозии, поэтому избавляться от него нежелательно. Для очистки деталей используйте обычную ткань из микрофибры.

Водонагреватель Epico

Алгоритм действий:

1. Для начала необходимо отключить котел от сети. Слейте воду и снимите обратный клапан.
2. Снимите крышку, которая крепится двумя болтами рядом с трубками.
3. Вытащите термостат, это очень легко сделать, нужно только сдвинуть его вниз. Если провода мешают, то их нужно снять с клемм.
4. Далее следует слить остатки воды и накипи в емкость и можно будет доставать все оставшиеся детали.

Водонагреватель Haier

В этом случае лучше обратиться к профессионалам, так как это очень проблематично, и обычному человеку будет сложно в этом разобраться.

Чистка водонагревателя

Также существует большое количество других моделей водонагревателей, например, Timberk, Stiebel Eltron, AEG и многие другие. Все они чем-то отличаются друг от друга, размером, цветом, сложностью схемы.

Основные элементы и принцип работы моделей ТЕРМЭКС

Для понимания принципа работы водонагревателя необходимо иметь представление об основных деталях конструкции и основных показателях устройства.

Основные узлы водонагревателя:

1. Трубка выхода горячей воды — из специальной нержавеющей стали, коррозионностойкая, износостойкая.
2. Внутренний бак — емкость стальная, легированная специальными примесями. Они обеспечивают высокую коррозионную стойкость и отличную механическую прочность.
3. Большой магниевый анод — важная часть котла, влияющая на срок службы. Представляет собой металлический стержень, покрытый магниевым сплавом. Основная цель состоит в том, чтобы взять на себя всю коррозионную активность воды и защитить резервуар.
4. Стальной фланец — платформа, на которой крепятся: ТЭН (ТЭН), термостат, магниевый анод. Крепится 5 или 6 (в зависимости от модели) гайками к корпусу для быстрого снятия и установки.
5. Внешний корпус водонагревателя — из эмалированного стального листа. Наносится методом порошковой окраски, что придает высокие защитные и декоративные свойства.
6. Внутренняя облицовка бака — уникальное специальное покрытие, разработанное и запатентованное компанией ТЕРМЕКС.
7. Трубка подвода холодной воды — из специальной нержавеющей стали, коррозионностойкая, износостойкая.
8. Термостат — устройство для автоматического регулирования температуры воды. ТЕРМЕКС использует термостаты с двойной степенью защиты.
9. ТЭН — ТЭН ТЭН — «сердце» котла.

Необходимость и несомненная польза при использовании водонагревателей от Термекс показана в этом видео!

Данное покрытие представляет собой стеклофарфор со специальными свойствами:

• Антибактериальные свойства — вода в баке всегда чистая и свежая.
• Химическая нейтральность — агрессивные химикаты, растворенные в воде, не вступают в реакцию с покрытием.
• Прочность и эластичность — защищает от тепловых ударов и скачков давления.
• Высокая адгезия — отслоение краски во время эксплуатации практически невозможно.
• Коэффициент линейного расширения стеклофарфора равен коэффициенту линейного расширения стали. Этот фактор помогает защитить конструкцию от растрескивания.
• Теплоизоляция — слой экологически чистого пенополиуретана. Высокая плотность материала эффективно сохраняет тепло, что снижает потребление электроэнергии.

Принцип работы

Принцип работы водонагревателя достаточно прост. Открываем кран горячей воды. Холодная вода, поступающая в бак снизу, нагревается нагревательным элементом, установленным на фланце. Нагрев происходит до определенной температуры.

Вода равномерно распределяется по объему благодаря разделителю. Термостат, расположенный внизу, регулирует заданную температуру – включает ТЭН, когда вода остывает или уходит, и выключает при достижении заданной температуры.

Нагретая вода за счет конвекции поднимается вверх по баку, где выступает трубка для забора горячей воды. Жидкость внутри не перемешивается, поэтому имеем постепенное повышение температуры по высоте емкости.

При закрытии крана подача воды прекращается и продолжается нагрев до заданной температуры. Скорость нагрева обусловлена ​​мощностью нагревательного элемента и объемом бака.

Инструменты для разборки и сбора водонагревателей

Для разборки устройства требуется небольшое количество инструментов, в большинстве случаев они есть у каждого человека дома, поэтому никаких дополнительных затрат не потребуется.

Перед тем, как приступить к разборке водонагревателя, необходимо заранее подготовить все инструменты и разложить их перед собой, чтобы в случае чего не отвлекаться на поиски той или иной отвертки.

Список необходимых инструментов:

• Индикаторная отвертка.
• Крестообразная и плоская отвертки (зависит от винтов, которыми ввинчиваются детали).
• Разводной ключ.
• Набор гаечных ключей.
• Нож и ножницы.
• Буксир.
• Салфетка из микрофибры для протирки внутренних частей и деталей.

Необходимые инструменты

Возможен ли ремонт водонагревателей Термекс своими руками?

Всемирно известный производитель водонагревательного оборудования Термекс запустил производство в России. Устройства несложные, и человек с минимальными слесарными навыками может самостоятельно отремонтировать водонагреватели Термекс. Это актуально, так как сервисные центры можно найти не везде на отечественных просторах. Внимательно изучив техническую инструкцию, можно диагностировать неисправности.

Разборка предохранительного клапана

Предохранительный клапан является важным элементом в работе водонагревателя. Этот клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому его нужно правильно установить, чтобы при включении котел не взорвался и начал правильно работать, то есть нагревать воду, а не просто прогонять ее через себя.

Каждый котел имеет свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан представляет собой простой кусок трубы с небольшой ручкой, с помощью которой будет регулироваться давление внутри котла. Клапан можно легко снять и установить обратно, но делать это нужно правильно во избежание поломки и других неприятных ситуаций.

Клапан предохранительный

Типичные неисправности и их причины

Поскольку котельные установки имеют относительно простую конструкцию, их неисправности не отличаются разнообразием. Все они сводятся к следующим проявлениям:

• Появление постороннего потенциала на корпусе (говорят, что оборудование «бьет током»).
• Жидкость в бойлере слишком медленно нагревается (а иногда вообще не греет воду).
• Нагретая вода слишком быстро остывает.
• Обнаружены утечки.

Когда водонагреватель «толкает», то причина поломки скорее всего в его электронагревательном устройстве (ТЭН) или подходящих к нему проводах.

При появлении постороннего потенциала на корпусе устройства немедленно выключите его во избежание возможного поражения электрическим током. При обнаружении отсутствия нагрева воды причины проблемы нужно искать либо в термостате, либо в нагревательном элементе, выход из строя которого обычно проявляется именно так. Крайне редко такое случается из-за поломки платы управления.

При обнаружении медленного нагрева охлаждающей жидкости это может происходить и «по вине» ТЭНа, на котором в процессе работы скапливается толстый слой накипи. Предпоследний из названных случаев (быстрое охлаждение воды) самый неприятный, так как это означает, что бак потерял свои теплоизоляционные свойства и необходимость его замены. Обычно такое же решение принимается при обнаружении течи в баке.

Из анализа возможных причин видно, что для ремонта котла, так или иначе, с него придется снимать бак, что невозможно без специального инструмента. Поэтому перед началом ремонта придется побеспокоиться о приобретении набора разводных ключей, отверток и пассатижей.

А для ремонта электрической части водонагревателя необходимо запастись специальным прибором — мультиметром, позволяющим измерять напряжения, а также проверять исправность проводов и цепей.

Отключение от сети

Важным и основным элементом разборки водонагревателя является отключение его от электрической сети. Сделать это просто необходимо, так как от этого зависит безопасность не только того, кто разбирает бойлер , но и всех находящихся рядом, ведь если котел взорвется, то потери будут значительными.

Даже при отключенном устройстве от сети необходимо проверить наличие тока в проводах с помощью индикаторной отвертки, так как при сливе воды может произойти короткое замыкание проводов и начнется возгорание.

Разобрать водонагреватель, почистить его внутри или отремонтировать не составит труда, если следовать четким инструкциям, которые прилагаются в специальной книге. Если документы на котел утеряны, то алгоритм разбора можно найти в Интернете в различном виде: в письменном, образцовом и т. д. Но не забывайте, что есть такие модели котлов, проникновение в которые возможно только специалист, так как разработчики сделали внутреннюю систему сложной для понимания обычными людьми.

Когда требуется ремонт водонагревателя

Первым признаком неисправности будет отсутствие или слабый нагрев воды в системе привода или протока. Анализируются возможные неисправности. Ремонт водонагревателя требуется, если:

• нет сигнала о подаче питания, нет тока в электрической цепи;
• питание есть, индикатор горит, а вода не нагревается — вышел из строя ТЭН;
• вышел из строя термостат;
• есть утечки или свищи;
• Требуется замена анода.

Газовые проточные водонагреватели

Устройства требуют регулярного обслуживания: смазки внутренних клапанов для предотвращения утечек газа и воды. Подвижные штанги периодически смазывают, заменяют резиновые или силиконовые прокладки.

При проведении работ вентили закрыты. После обработки узлы промывают, чтобы обеспечить герметичность соединений.

При переводе водонагревателя на новый вид газа банальная регулировка давления не дает нужного результата. Приходится покупать новые комплектующие, например, сопло пилотной горелки. Без дополнительной регулировки водяной клапан работает некорректно: сильный поток газа может сжать пружину, а при отсутствии подачи воды газ продолжит поступать на основную горелку.

Выводы и полезное видео по теме

Подробное видео о диагностике состояния, обслуживании и самостоятельном ремонте бытовых водонагревателей можно посмотреть здесь:

Ремонт водонагревателя не так уж сложен, если речь идет о замене некоторых его элементов. В случае серьезной поломки разумнее будет обратиться в специализированный сервисный центр. Правильное использование устройства и его своевременное техническое обслуживание избавит вас от многих проблем и затрат.

Вы давно занимаетесь ремонтом водонагревателей и хотите дополнить наш материал полезными советами и профессиональными секретами по устранению разного рода поломок? Или вы впервые столкнулись с неисправностью и никак не можете найти ее причину? Пишите свои комментарии, задавайте вопросы, делитесь своим мнением под статьей.

Как разобрать котел своими руками

Не секрет, что в нашей стране, которая снабжает газом всю Европу и не только, многие населенные пункты до сих пор не подключены к газопроводам. Поэтому покупка электрического водонагревателя для частного дома – осознанная необходимость. К счастью, недостатка в предложениях нет, и выбрать котел известного бренда можно в торговой сети любого региона. Выбор ограничен только покупательной способностью человека.

Бойлеры производства Аристон, Термекс и Горенье давно завоевали популярность в России как неприхотливые, простые в эксплуатации и недорогие устройства. Но для надежной и долговечной работы любого устройства требуется бережный уход и внимание.

Знакомство с устройством вашего котла

Чтобы понять, как обеспечить длительную бесперебойную работу купленного агрегата, нужно хотя бы представить его устройство в черновом виде. Не лишним будет прочитать инструкцию к этой модели. Это позволит вам не совершать ошибок при использовании электрического водонагревателя.

Схема, подходящая для большинства выпускаемых водонагревательных приборов, представлена ​​на рисунке ниже:

Схематическое устройство накопительного водонагревателя

В любой воде есть определенное количество растворенных солей и минералов. При частом нагревании и охлаждении эти соли кристаллизуются и оседают на внутренних стенках бака в его нижней части. На 2-3 года прочной оболочкой покрываются не только стены, но и нагревательный элемент и медная трубка, внутрь которой вставлен датчик температуры. Для уменьшения жесткости образующегося шлака и предотвращения коррозии корпуса бака на одном фланце с нагревательным элементом монтируется магниевый анод. Но он не рассчитан на длительную работу, поэтому его нужно время от времени менять.

Если разобрать котел, проработавший без чистки несколько лет, то можно увидеть следующую картину:

Известковый налет в результате длительного использования котла Аристон

Эта ситуация ужасна не только своим внешним видом. Такое легкомысленное отношение к водонагревателю может привести к следующим последствиям:

1. При таком количестве накипи увеличивается расход электроэнергии при нагреве воды.
2. Из-за более высокой температуры в зоне работы ТЭНа выходит из строя датчик температуры или ТЭН.
3. Полностью выходит из строя и, естественно, требует замены магниевого анода.
4. Многократно возрастает риск коррозии корпуса бака, что приведет к протечке воды. В этом случае замена устройства на новое неизбежна.

Чтобы не доводить дело до такой крайности, практически все компании, производящие электрические водонагреватели, рекомендуют проводить профилактику приборов раз в один-два года. Из чего он состоит? Необходимо разобрать водонагреватель, заменить магниевый анод на новый, проверить и при необходимости прочистить ТЭН, очистить и промыть водой внутреннюю часть бака. Если проводить такого рода мероприятия постоянно, срок службы котла может увеличиться как минимум в два раза.

Важно! Каждая модель котла имеет свой тип нагревательного элемента. Поэтому при первой профилактической чистке бака стоит купить не только анод, но и ТЭН. Не лишним будет приобрести для этой модели новую резиновую прокладку.

Процесс разборки водонагревателя – пошаговая инструкция

Для профилактической чистки бойлера или замены сгоревшего ТЭНа необходимо последовательно выполнить несколько шагов:

• полностью отключить устройство;
• демонтировать электронную начинку под защитной крышкой;
• слить воду из нагревательного бака;
• отвинтить и снять фланец, на котором крепятся нагреватель и магниевый анод;
• очистить бак и ТЭН от накипи и шлака, заменить старый анод на новый;
• собрать котел, повторив действия в обратном порядке;
• залить водой и проверить работоспособность на опыте.

А теперь рассмотрим, как правильно разобрать бойлер, на примере продукта компании Аристон недорогого сегмента. Выбор данного типа обогревателя обусловлен минимумом действий, простым устройством для монтажа и управляющей электроникой. Что позволит сделать своими силами, не привлекая к ремонту высокооплачиваемых специалистов.

Полностью выключить устройство.

Это действие особо пояснений не требует. Любое электрическое устройство перед неполной или полной разборкой отключается от сети. Чтобы обесточить котел отопления, достаточно отключить шнур питания от сети. Либо выключать автоматы, если блок подключен к питанию через них.

Схема подключения водонагревателя к электрической цепи

Демонтировать электронную начинку под защитной крышкой.
Для этой операции вам понадобится отвертка Phillips и плоская головка. Сначала открутите винты, удерживающие пластиковую крышку, и снимите ее.

Вид со снятой крышкой

Затем отсоедините провода от регулятора температуры, не забыв про провод заземления, который крепится к корпусу болтом. Теперь можно вытащить термостат из бака и отложить в сторону, чтобы случайно не повредить и не разбрызгать воду.

Как слить воду из бака отопления
Этот шаг зависит от того, как вы подключаете воду к бойлеру. Если подключение делал мастер, он монтировал кран со штуцером для слива воды из бака.

Схема нормального подключения воды к котлу

Перекрываем подачу холодной воды в котел. Осталось подсоединить один конец шланга к штуцеру, а другой опустить в ванну или любой другой слив с выходом в канализацию. Затем откройте кран горячей воды в ванной или на кухне (чтобы давление в баке было равно атмосферному) и откройте кран слива. Слив воды занимает некоторое время и зависит в основном от объема бака. Не забывайте, что после слива часть его воды останется в водонагревателе.

При отсутствии сливного крана часть воды удаляется с помощью обратного клапана. Если он постоянно подключен к канализации, достаточно отогнуть пластиковый вентиль вверх, а затем открыть кран горячей воды. Но это очень длительный процесс, так как диаметр отверстия в клапане небольшой.
Если вода подключена к бойлеру как показано на фото ниже, то придется устраивать небольшой потоп.

Простейший подвод воды к бойлеру

Чтобы потоп был управляемым, необходимо подставить под водонагреватель пластиковую емкость, например, большой таз. Затем выворачиваем предохранительный клапан из корпуса. Открываем горячий кран смесителя в ванной (сразу шланг подачи горячей воды откручивать не желательно). Вода начнет заполнять таз. Под отверстие в баке можно подобрать резиновый шланг. Затем, опустив один конец в слив канализации, вам останется только контролировать, чтобы вода не попадала на пол. И, соответственно, ждать, пока из шланга перестанет стекать вода.

Есть еще вариант. Необходимо дождаться, пока таз наполнится водой, перекрыть кран горячей воды смесителя. Затем пальцем закройте отверстие, через которое стекает вода. Здесь вам понадобится помощник, который будет сливать воду из таза. Затем процедура повторяется до полного опустошения бака. Все эти действия только на первый взгляд кажутся сложными.

После того, как вода стечет почти полностью из бака, можно открутить шланг подачи горячей воды.

Вынимаем фланец, на котором крепится ТЭН и магниевый анод

Пластина с ТЭНом в большинстве моделей Аристон овальная. Он крепится специальной скобой на одну гайку, в то время как в моделях водонагревателей других производителей герметичность обеспечивается от 4 до 6 гаек.

Так выглядит фланец и кронштейн крепления в котле Аристон

Демонтаж фланца достаточно прост. Подставляем под кузов емкость для воды. Отверните гайку ключом. Снимите скобу. Затем аккуратно постукиваем по фланцу деревянной ручкой молотка до тех пор, пока течь не прекратится и она не уйдет в корпус. Дайте стечь оставшейся воде.

Просовываем руку в отверстие и вытаскиваем фланец, поворачивая его в горизонтальной и вертикальной плоскости, как на фото ниже:

Снятие фланца

ТЭН в таких водонагревателях обычно изогнутый, поэтому нужно осторожно вытащите фланец. После того, как плита будет освобождена из плена, приступайте непосредственно к очистке.

Следующий этап – очистка бака и ТЭНа от накипи и шлака.
Если котел висит низко и его чистка затруднена, логично было бы снять его со стены и поставить в ванной. Слив в ванне рекомендуется закрыть пробкой, чтобы шлак из бака не попал в канализацию. В противном случае экономия на самостоятельном разборе устройства сойдет на нет – придется вызывать сантехника.

Лучший вариант, если сумку можно вынести на улицу и повесить горизонтально. Затем нужно просунуть внутрь руку и вычерпать накопившиеся токсины. Затем промойте внутреннюю часть большим количеством воды из шланга. Если проводить профилактическую чистку раз в полтора-два года, то нет необходимости обрабатывать внутреннюю часть бака жидкостями для растворения отложений.

Важно! Никогда не используйте металлические щетки, наждачную бумагу или другие подобные приспособления для очистки внутренней части корпуса. Это может повредить антикоррозионное покрытие водонагревателя!

Пока корпус сухой, обращаем внимание на фланец. В первую очередь снимите резиновую прокладку, тщательно промойте ее пальцами под проточной водой. Осматриваем на наличие порывов и трещин и при их отсутствии откладываем сушиться. Затем откручиваем то, что осталось от магниевого анода. Он крепится на резьбе во фланце и должен легко прокручиваться.

Нагреватель на плите очищается от накипи руками, промывается под струей воды. Если на медных трубках все же осталась накипь, опускаем ТЭН в жидкость для удаления накипи – в торговой сети предлагается несколько видов такой жидкости от разных производителей. Можно поступить еще проще: растворить 6-8 чайных ложек лимонной кислоты в 1,5 л воды. Отрежьте верхнюю часть 1,5-литровой пластиковой бутылки, залейте в нее полученный раствор и опустите ТЭН. Обычно результат можно наблюдать уже через минуту – вода слегка «закипит». Весь процесс очистки займет несколько часов.

Важно! Пока котел разобран, стоит приобрести точно такой же новый анод и ТЭН в соответствующем магазине. Как известно — запасной карман не тянет.

ТЭН после «купания» в растворе лимонной кислоты

Магниевый анод лучше заменить на новый. Но если его состояние вас устраивает, оставьте старый до следующей профилактической чистки.

Собираем котел, повторяя действия в обратном порядке

Благодаря простоте конструкции сборка узла не должна вызвать затруднений:

• на фланец надеваем резиновую прокладку;
• аккуратно вставить в котел;
• убедитесь, что фланец плотно и ровно входит в овальное отверстие;
• поставить П-образный кронштейн на место и затянуть гайкой до упора;
• подключаем шланги подачи воды со всеми необходимыми кранами и вентилями;
• наполняем котел водой не менее чем наполовину для проверки герметичности;
• вставляем в свою розетку датчик температуры с регулятором нагрева;
• подключаем электрические провода, не забывая про заземление;
• Подключаем котел к сети, полностью наполняем бак водой и делаем пробный нагрев воды.

Водонагреватель готов к дальнейшей работе!

Особенности и отличия в разборке водонагревателей Ariston, Thermex и Gorenje

Каждая компания, выпуская продукцию одного характера, старается придать своей продукции характерные черты, отличающие их продукцию от продукции других производителей. Котлы фирм Аристон, Термекс и Горенье также имеют свои конструктивные особенности и отличия. Так, утепляющий слой между внутренним баком и корпусом у моделей Gorenje выполнен из пенополистирола, а у других фирм изоляция из пенополиуретана.

Еще одной отличительной особенностью будет форма и способы крепления фланца. Например, в моделях Аристон это овальная деталь, которая крепится скобой и одной гайкой. Другие производители делают эту опорную пластину круглой или квадратной.

Устройство котла

Здесь герметичность обеспечивают 4 или даже 6 гаек. Кроме того, магниевый анод Gorenje крепится не на фланец, а сверху бака. Спорное решение, требующее дополнительных усилий, смекалки и инструментов при его замене.
