Как подключить антенный кабель к тв розетке

class=»eliadunit»>

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника.  Оплетка и фольга (Экран) представляют собой  одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см



Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО.

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

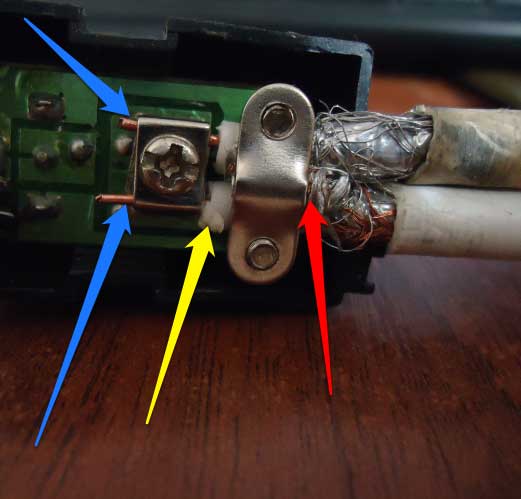

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.



Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.



ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:



Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа)  и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель  для подключения к спутниковому оборудованию  с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

class=»eliadunit»>

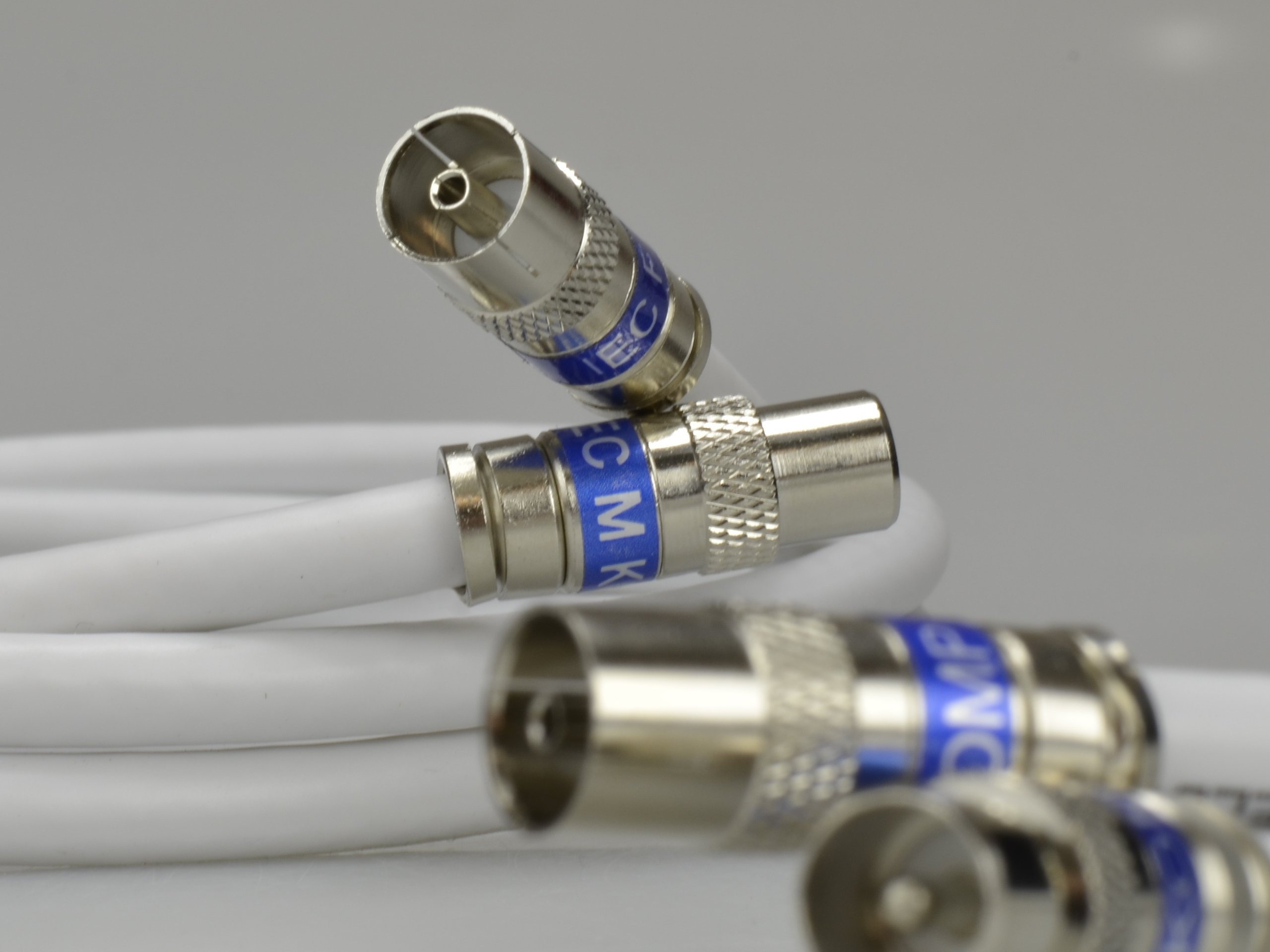

Разъем для телевизионного кабеля

Разъемы для телевидения

Телевизионную технику подключают при помощи различных соединителей. Чтобы совместить аппараты разного года выпуска и торговых марок употребляются коннекторы разнообразных форм и цветовой гаммы.

Изделие, предназначенное для соединения кабеля с телевизионным оборудованием, называется разъем для антенны, и служит он для подключения антенны к телевизору.

Многие телевизионные и интернет провайдеры используют коаксиал в своих сетях, поэтому в соединении оборудования применяют разъемы для коаксиального кабеля. Он может передавать высокочастотные сигналы и применяется в различных областях систем связи.

Разъем для соединения коаксиального кабеля

Простейшая электрическая схема нуждается в разнообразных коннекторах для коммутации. Для телевизионной антенны также нужен соответствующий связующий элемент при подключении.

Коаксиальный провод применим в передаче сигнала без помех. Для контакта с телевизором нужен соединитель. Телекоммуникационные сети пользуются, в основном, F-разъемами. Для коаксиального кабеля, в случае наращивания, по причине его повреждения понадобится F-соединитель (бочка), представляющий собой коннектор F гнездо-Fгнездо, который соединяет коаксиал.

Чтобы быстро соединить антенну с ресивером или телевизором, используется тв гнездо, а также штекер для антенного кабеля.

Разъемы для подключения аппаратуры

Разъемы для антенны установленые в телевизорах называются TV-гнездо. Чтобы начать трансляцию каналов, необходимо подключить штекер для телевизионного кабеля в гнездо.

Штекер, по сути, втулка из двух составляющих, так называемый переходник папа мама, которую присоединяют к кабелю.

Важно обеспечить хороший контакт в точке соединения, тогда и изображение будет качественным. Дело, казалось бы, не сложное, но, изображение и звук будут с помехами, при неправильном выполнении, независимо от того, какой у вас телевизор: последней модели или старого образца.

Какие лучше

Разъемы для коаксиального кабеля соединяются тремя способами:

• обжимным;
• накруткой;
• компрессионным.

Коннекторы обжимного типа состоят из двух цилиндров. При установке, коаксиальный кабель обжимается со всех сторон. В некачественных представителях данного вида повреждается корпус, что влияет на характеристики соединений.

У накрутных в составе корпус с внутренней резьбой и гайка. Их недостатки:

• хрупкость;
• оплетка скручивается при установке разъема на кабель.

Компрессионные обладают наилучшими характеристиками, но и являются самыми дорогими.

Сейчас чаще всего используют F-коннектор и подходит он как при цифровом телевизионном сигнале, так и в случае со спутниковой антенной. Выпускается в четырех разных диаметрах, поэтому стоит обратить на это внимание при покупке и последующей установке.

Пайка

Раньше штекер нужно было припаивать. Сегодня же антенны к разъемам подсоединяются без пайки.

Под винт

Винтовое соединение на сегодняшний день тоже не популярно, как и пайка. Такой тип применялся десятилетие назад и присущ кабельному телевидению для тв штекера прошлого.

Принцип действия при такой фиксации состоит в том, что контакт прикручивается к жиле антенны винтом.

F-коннектор

При подключении телевизионной антенны сегодня пользуются F-коннектором. Его не сложно установить самостоятельно и не нужно специфических инструментов. Для производства используются такие материалы:

• цинк никелированный;
• латунь с напылением;
• медь.

В случае, когда телевизор подвешивается вплотную к стене, используется угловой Г-образный штекер.

Фотографии разъёмов

На фото наиболее часто встречающиеся разъёмы.

RG6

Используется для накрутки на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG59

Используется для накрутки на телевизионный кабель типа RG 59, RG 58 и другие марки кабеля с внешним диаметром 4 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG micro

Используется для накрутки на телевизионный кабель типа RG micro, РК 75 и другие марки кабеля с внешним диаметром 2 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG11

Используется для накрутки на магистральный телевизионный кабель типа RG 11 и другие марки кабеля с внешним диаметром 10.5-11 мм. В основном служит для подключения ответвителей, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG6 под обжим

Используется для обжима на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом. Требуется спец-инструмент для обжатия на кабель.

F гнездо — TV штекер

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — TV гнездо

Используется для подключения к розеткам SAT-TV, «петлевого» высокочастотного выхода аппаратуры. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — TV штекер угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — TV гнездо угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через тв розетку. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — F гнездо бочка

Используется для сращивания телевизионного кабеля. Предварительно на место соединения кабеля необходимо накрутить или обжать два F коннектора.

F гнездо — RCA штекер

Используется для передачи низкочастотного аудио-видео сигнала. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — BNC штекер

Используется для подключения камер видеонаблюдения видеорегистраторов, видеокамер и т. д. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F штекер — F штекер F штекер — TV гнездо F штекер — TV штекерВас может заинтересовать:  Комнатная антенна для телевизора общая информация

tvdigitally.ru

Как правильно соединить антенный кабель

Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.

Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение коаксиального кабеля – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

Как соединить телевизионный кабель

Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.

Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.

Порядок действий при зачистке концов коаксиального шнура:

• сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
• снимите отрезанную часть изоляции;
• уложите оплётку вдоль провода подобно отвороту рукава;
• на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

Этот процесс следует повторить и для второго конца кабеля.

Соединение через переходник

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

Соединение антенного кабеля через переходник

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Соединение штекера с гнездом

Соединение антенного кабеля через разъем

Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

Скрутка

Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

Соединение антенного кабеля скруткой

Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

• не роняйте предметы на телевизионный провод и защитите его от ударов;
• не сгибайте место соединения – оно хрупкое;
• не допускайте, чтобы сращённый провод «болтался» на ветру.

Типичные ошибки при подключении

Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

tvdigitally.ru

Разъемы для антенного кабеля | Телевизионный разъем

• Настенный и потолочный кронштейн для телевизора
• Настенный кронштейн для кинескопного телевизора
• Настенный кронштейн для СВЧ печи
• Кронштейн для акустики на стену
• Напольная стойка под телевизор
• Потолочный кронштейн для проектора
• Настольное крепление для монитора
• Держатель для телефона и планшета в машину
• Адаптер для кронштейна VESA
• Кабель-канал для ТВ проводов
• Аудио кабель Jack, RCA, Toslink
• Аудио разветвитель и переходник Jack
• Видео кабель HDMI, VGA, DVI, 3RCA, DisplayPort, S-Video
• HDMI сплиттер и HDMI сумматор
• Телевизионный антенный кабель
• • Антенный разъем для телевизора
  • Аудио разъем Jack, XLR, коннектор банан
• Кабель для телефонов, планшетов и других устройств
• Картридер и USB-концентратор
• Акустические системы (колонки)
  • Портативная акустика
  • Колонки 2. 0
  • Колонки 2.1
  • Колонки 5.1
  • Компьютерная акустика

digisol.ru

Как подключить кабель к телевизору

Несмотря, что 21 век на дворе и на прилавках магазина давно уже стоят современные телевизоры, которые имеют большое количество полезных функций вплоть до поддержки интернета, разъем для антенны никто не отменял.

Качественное изображение зависит не только от марки и модели телевизора, но и от правильного монтажа не самой антенны, а штекера. Если его неправильно собрать, то качество сигнала пострадает. Также плохая передача сигнала может быть из-за неправильно подобранного штекера. При условии, что у вас отличный штекере, ТВ кабель низкого качества, не стоит рассчитывать на просмотр телепередач, фильмов без помех и мерцания экрана.

Забегая вперед, расскажем, что в природе существует три типа штекеров. Самый универсальный из них это f-штекер. Он идеально подходит для передачи сигнала аналогового ТВ, цифрового телевидения и спутникового сигнала. На данном этапе развития во всех телевизорах на задней панели имеется два гнезда для подключения антенны.

О том, как соединить телевизионный кабель штекером и как правильно подключить антенну телевизору, расскажем сегодня во всех подробностях. Именно об этом и многом другом вы узнаете, если прочитаете статью от начала до самого конца.

В данной статье вы узнаете, как подключить антенный кабель

Как правильно подключить телевизионный кабель

Телевизионный кабель неотъемлемая часть подключения любой антенны к телевизору. Без него невозможно будет смотреть телевизор. Весь смысл телевизионного кабеля заключается в его основных элементах:

• защитная оболочка,
• экран (фольга и оплетка),
• изоляции,
• сам проводник.

Но чтобы его правильно подключить, необходимо соблюдать некоторые рекомендации. Ошибочно думать, что телефонный или кабель для интернета способны создавать помехи, если их уложить в один кабель – кабель. Это делать разрешается. А вот электрокабель может издавать помехи, но, если не получается их развести, то телевизионный кабель приобретайте с защитной оболочкой толщиной больше 1 миллиметра.

В данном видео вы подробнее узнаете о кабеле:

Желательно, чтобы он был цельным, а не кусковой и без лишних соединений. Не стоит подсоединять его к электропроводке. Старайтесь избегать крутые изгибы, это может стать одной из причины некачественного просмотра ТВ.

Внимание! Чтобы не возникло проблем с подключением главное правильно выбрать антенный кабель. Обращайте внимание на все нанесенные маркировки. Цифры, которые указываются на самом изделии, означают с какой частотой сопротивления, она наносится на каждом метре.

Чтобы подключить его к ТВ, с начало надо его подготовить и приобрести все необходимые детали. После выбора кабеля, необходимо выбрать штекер f разъем для ТВ-кабеля. Они бывают разных диаметров, обратите на это внимание. Если свой телевизор вы закрепили на стенку, то обратите внимание, что вам подойдет угловой f-штекер.

Закупив все нужные детали, можно приступить к подготовке самого кабеля. Он состоит из нескольких этапов. На первом этапе, необходимо разрезать внешнюю оболочку, не повредив остальные слои. Для этого аккуратно резаком или острым ножом проделываем круговой надрез и убираем кусок отрезанного защитного слоя. Далее открыты участок оплётки и фольги наматываем на сам провод. Зачистить слой надо так, чтобы как можно меньше повредить фольгу. На зачищенном участке фольгу надо намотать на провод, согнув пополам. Зачистка  ТВ-кабеля занимает пару минут.

После всех проделанных манипуляций для телевизионного кабеля устанавливаем штекер. Если вас интересует ответ на вопрос, как обжать ТВ-кабель. То об этом более подробно читайте в следующем пункте.

Установка штекера на кабель

Чтобы произвести монтаж штекер соединяемых телевизионным кабелем, сначала устанавливаем на подготовленный участок провода коннекторы для соединения, то есть специальный цилиндр, который имеет внутреннюю резьбу и прикреплен гайкой, а с наружной стороны шестигранник с резьбой. Чтобы всё закрепить правильно, нам нужны инструменты: плоскогубцы, острый нож и кусачки.

После того как сняли внешнюю защитную оболочку, то сворачиваем фольгу и отгибаем наполовину к защитному слою. Затем надрезаем следующий слой, чтобы освободить центральный провод. Оголяем его полностью. Зачистка на это частично считается оконченной.

На следующем этапе вставляем штекер, первую половину. На этой стадии желательно воспользоваться помощью плоскогубцев, чтобы не натереть мозоль на пальцах постоянно прокручивая.

Важно! Если зачистили больше, чем надо было, то не стоит переживать. Под углом 45 градусов обрезать лишний кусочек. Главное точно и с уверенной рукой производить все манипуляции.

Не забываем подобрать соответствующий разъем

Главное подобрать правильный F – разъем, она должна быть с резьбой внутри. Таким образом, был установлен штекер в телевизионный кабель.

После всех вышеперечисленных действий, когда надеваем штекер, моно приступить к подсоединению кабеля к антенне, а, следовательно, антенну к телевизору. Обжим необходимый этап, без которого не обойтись.

Подключение кабеля к телевизору

Чтобы подключить кабель телевизору, его сначала надо подключить к антенне f гнездо переходник. Схема подключения телевизионной антенны очень проста и ест в интернете. Попробуем описать ее в нескольких словах. Присоединяете кабель к антенне, а также обязательно усилитель, если антенна слабая. Более подробно можете посмотреть видео ролики в интернете.

В каждом доме есть ни один, а два или три телевизора, а источник всего один. Как быть в данном случае? Воспользуйтесь распределителем. У него всего один входи и несколько выходов, их количество зависит от того, сколько телевизоров хотите подключить. Если распределитель низкого качества, то телевизионный сигнал будет плохой на всех подключенных устройствах.

Итак, в отличии от советских моделей телевизоров, на современных моделях все разъемы для соединение антенного кабеля расположены сзади. Каждый из таких разъемов подписан. Гнездо tv всегда подписано аббревиатурой ANT. Именно в это гнездо и подсоединяем кабель к ТВ.

Гнездо сильно отличается от других разъемов, и перепутать не возможно. В последних моделях ЖК телевизоров имеется два гнезда для спутниковой антенны и простой. Подключить можете обе, переключение с одного телевидения на другой будет осуществляться через пульт дистанционного управления.

Как подключить цифровое телевидение? Для этого необходим тюнер, который будет ловить сигнал. Некоторые модели уже выпускают со встроенным тюнером. Для более ранних моделей необходимо покупать отдельную приставку и подсоединять к телевизору. Подключить цифровое ТВ рекомендуется абсолютно всем, потому что с 1 января 2019 года аналоговое телевидение перестанет вещать. Подключаемое всем цифровое ТВ бесплатно дает возможность смотреть 20 каналов, включая федеральные телеканалы.

Как подключить спутниковую антенну? Рекомендуется, чтобы настраивали тарелку и подключали только мастера. Для этого необходимо приобрести весь комплект, ресивер и тарелку. Данный разъем имеет также круглую форму, но отличается визуально от стандартного ATN, и надпись LNB (ANT 2 IN) имеет внешнюю резьбу.

Перечень вещания теле форматов, которые поддерживает ТВ можно найти либо в характеристике, либо посмотрев какие надписи есть на задней крышке. На старые антенны можно установить переходник f tv.

Со штекером

Как подключить ТВ-антенну в домашних условиях? Давайте, пошагово разберем инструкцию по настройке домашней теле антенны. tv штекер подсоединяем к телевизору, кабель к розетке. Если она старого образца, то воспользуйтесь переходником штекера. Если она в исправном состоянии, то достаточно будет покрутить ее немного чтобы настроить чистое изображение без помех.

Подключение к ТВ стандартного или спутникового телевизионного сигнала не составляет никакого труда, если на этапе использования соединителя антенного кабеля для телевизора не было нарушено никаких действий, и сам кабель не пострадал.

Также можно прибегать к использованию адаптеры под f, переходник tv гнезда, если у вас антенный штекер тюльпаны. При подключении к ТВ обращайте внимание на переходники кабелей.

Существует версия с штекером и без

Штекер bnc нужен, чтобы подключить камеру к телевизору для видеонаблюдения. Разъемы bnc бывают разные. Их существует более трех видов: под винт, компрессионные, под пайку, накручивающиеся, с клеммной колодкой. И монтаж зависит от вида, который используйте, возможно, придётся воспользоваться специальными переходниками.

Без штекера

Как утверждают некоторые активные пользователи и любители экспериментировать, без штекера подключить кабель к телевизору можно. Следовательно, возникает вопрос, как подсоединить антенну к телевизору без него. Такой вариант подходит только в экстренных случаях, когда под рукой нет нужных инструментов. Пришло время, когда необходимо по определенным причинам заменить штекер, о под рукой нет паяльника, плоскогубцев. Тогда можно воспользоваться народным советом. Телевизионную антенну подсоединить напрямую.

Проделываем все вышеперечисленные этапы, убираем внешнюю оболочку, освобождаем центральный провод. Оголенный провод необходимо завернуть в петельку. Петля должна по размеру быть больше чем гнездо на телевизоре.

Данный способ описывают многие, но никто не гарантирует качественное изображение на экране ТВ. Возможно, будут помехи, если попали мелкие проводки или плохо проведена зачистка.

При подключении многие допускают ряд ошибок, которые приводят к искажению транслируемой картинки. Например, некоторые производители под фольгой используют тонкий слой полиэтилена. Если он останется на жиле, то качественный прием сигнала осуществляться не будет. Любой лишний элемент будет препятствовать. Также ошибки встречаются при монтаже и установке. От этого тоже зависит прием и передача канала. При неправильной проводке в кабель- канале могут создавать лишние помехи.

Подведем небольшой итог, вместо обширного заключения. Как уже было выше сказано, качественное изображение на экране телевизора зависит от правильно собранной телевизионной антенны. А именно правильно подобранного разъема. Самый универсальный считается F – разъем. Он бывает разного диаметра, подсоединить его можно самостоятельно в домашних условиях. Также необходимо ответственно отнестись к выбору кабеля для антенны и к покупке домашней антенны. На смену аналоговому телевещанию пришло спутниковое и цифровое телевидение. Если спутниковое имеют финансовую возможность не все установить, то цифровое доступно каждому дому бесплатно.

Все выше описанные действия вы можете посмотреть на видео роликах, воспользовавшись известными сервисами и поисковыми системами. Весь может занять не более двух-трех часов, а то и меньше.

televizor.guru

Как подсоединить телевизионный антенный кабель к телевизору и антенне, используя F штекеры

Для того, чтобы телевизор показывал, к нему надо подсоединить антенну. Для этого на телевизоре предусмотрен разъем для подключения, так называемое, антенное гнездо. Другая часть соединения, штекер, монтируется на антенный кабель, который собственно и соединяется либо с антенной, даже спутниковой, либо с коробкой распределения кабельной телевизионной сети, если владелец подключён к ней.

…

Вконтакте

Facebook

Twitter

Google+

Мой мир

Оглавление:

• Штекер для телевизора
• Цены на штекер для антенны
• Что такое кабель?
• Цены на антенный кабель
• Как подготовить кабель
• Как подключить телевизор к антенному кабелю
• Можно ли обойтись без штекера
• Какой антенный штекер предпочтительнее?

Штекер для телевизора

Раньше для того, чтобы подсоединить штекер к кабелю его приходилось припаивать. Затем стали использовать антенные разъёмы, которые монтируются баз пайки. В первых моделях этой детали центральная жила антенного провода прикручивалась к контакту винтом. И, наконец, сейчас используют штекера международного стандарта типа F. Собственно говоря, разъём этот просто втулка, которая состоит из двух частей и накручивается на антенный провод.

Чтобы на тв была качественная картинка, и сигнал не терялся, необходимо сделать так, чтобы в месте соединения был хороший контакт. При неправильном решении этой, казалось бы, простой задачи, телевизор будет работать с помехами как в изображении, так и в звуке.

Чтобы правильно сделать соединение антенного провода с тв, совсем необязательно звать специалиста. Все манипуляции возможно произвести своими руками при помощи простых инструментов, которые есть у каждого.

Для решения этой задачи потребуется:

1. антенный кабель (по-другому коаксиальный).
2. штекер типа F.
3. нож или канцелярский резак.

Это интересно!  Как повесить телевизор на стену при помощи кронштейна

Цены на штекер для антенны

штекер для антенны

Что такое кабель?

Антенный кабель представляет собой многослойный провод, который благодаря своим экранирующим способностям может передавать стабильный сигнал. Состоит из центральной жилы, медного провода, плотной пластиковой изоляции, алюминиевой фольги (второго проводящего элемента), экранирующей оплётки, которая гасит помехи и окончательной внешней изоляции, и защищает от погодных и механических воздействий.

На рынке сейчас представлено большое разнообразие данной продукции как отечественного производства, так и импортного.

• При выборе провода необходимо обратить внимание в маркировке на цифру 75. Она обозначает частоту волн сопротивления данного кабеля, именно на такое рассчитаны коммутационное оборудование и телевизоры. Маркировка обязательно присутствует на проводе через каждый метр по всей длине, рядом с цифровой отметкой о метраже.
• Следующее это разъем – штекер F -типа. Разъёмы такого вида подходят и для аналогового, и цифрового телевизионных сигналов. Так как такие штекера выпускают различных размеров по диаметру, надо обращать на это внимание. Чтобы штекер соответствовал антенному проводу для телевизора. Для тех случаев, когда телевизор крепится вплотную к стене, можно воспользоваться F штекером угловой конструкции.

Это интересно!  Куда сдать старый телевизор за деньги

Цены на антенный кабель

антенный кабель

Имея все необходимое, можно приступить к подключению антенны к телевизору. Присоединить штекер к антенному кабелю спутниковой или другой антенны, возможно двумя способами: завернув экранирующую оплётку и не заворачивая её. Лучше и надёжнее для контакта будет завернуть экранирующую оплётку, но если это не удаётся можно не заворачивать.

Для того, чтобы разделать кабель, берём нож или резак и, отступив 1–1,5 сантиметра от конца кабеля, аккуратно по кругу разрезаем внешнюю изоляцию.

Главное, при этом не повредить оплётку и алюминиевую фольгу. Удаляем отрезанную изоляцию. Теперь открывшуюся часть оплётки и фольги надо завернуть назад на сам провод. Тут есть один нюанс. Чтобы фольга была прочнее, её с внутренней стороны покрывают полиэтиленом. Зачистить слой пластика, не повредив фольги нереально. Если просто насадить штекер на отвёрнутую часть фольги контакт будет неважный или, вообще, плохой.

Для того, чтобы этого избежать, надо половину фольги загнуть обратно и токопроводящая часть будет сверху. Затем освобождаем от изоляции центральную жилу, отступив 0,5–1 сантиметра опять же стараемся не повредить сам провод. Теперь наворачиваем на фольгу первую половину штекера. Следим, чтобы центральный провод попал в сердцевину штекера. После, кусачками «откусывается» часть центральной жилы, таким образом, чтобы от накидной гайки она выступала на 4–6 миллиметров. В заключение прикручивается вторая часть штекера до упора. И наша вилка для подключения антенны готова к эксплуатации. Использовать можно и для спутниковых антенн, и для аналогового тв.

В случае если фольгу не заворачивать, то просто срезается верхняя изоляция, удаляется оплётка и на открытый участок кабеля накручивается штекер.

Если же в руках оказался штекер предшествующей модификации, который также не требовал пайки. Его соединить с тв кабелем надо следующим образом. Штекер разобрать, отсоединив пластиковую половину. Эту пластмассовую часть надеть на провод в первую очередь.

Это интересно!  Как в зависимости от диагонали, определить размер телевизора

Как подключить телевизор к антенному кабелю

Для подсоединения телевизора к кабельному телевидению, необходим кабель. На его конце нужно вмонтировать F штекер, специально предназначенные для телевизионной антенны. Если пользователь не очень хорошо разбирается в данном вопросе, то лучше обратиться за помощью к специалистам. Потому что если неправильно сделать эту работу, то и аналоговый, и цифровой сигналы будут работать некорректно, из-за чего будет теряться качество изображения на тв.

Выбор кабеля имеет огромное значение. Даже телевизор последней марки и правильно надетые на концы кабеля F штекеры не могут дать отличного изображения, если будет использован некачественный кабель. А какой же лучший кабель, и как его можно узнать среди многих, предложенных на рынке?

Для этого нужно иметь представление, каким образом высокой частоты ток телесигнала протекает по кабелю. И чем выше этот показатель тока, тем ближе он проходит к поверхности проводника. Из-за небольшой высоты телевизионного сигнала в антенном кабеле и его высоко частоты, без специальных приборов определить невозможно. Определить есть сигнал или нет, можно подключив антенну к телевизору.

Это интересно! Что такое смарт ТВ, основные функции в Смарт телевизорах

Самыми покупаемыми и широко известными на рынке являются кабели с волновым сопротивлением 75 Ом, которые великолепно используются для приёма и передачи телевизионных сигналов. Маркировка производится в зависимости от возрастания качества. Её, как правило, наносят на верхний слой антенного кабеля по всей его длине, через каждый погонный метр рядом с цифровой отметкой метража.

Если потребитель владеет навыками работы с проводом и определёнными знаниями, то он вполне может провести самостоятельное подключение телевизора к антенне. Главное, следовать инструкции и не отступать от правил.

Важно помнить, что напряжение тока телевизионного сигнала в антенном проводе — это миллионные доли вольта. Поэтому такой кабель не представляет опасности для жизни человека.

Бывает, после того, как вставлен антенный штекер в гнездо телевизора, подвинуть его ближе к стене становится невозможно, потому что кабель мешает. Для того, чтобы избавиться от этой проблемы, следует использовать специальное F -гнездо, то есть штекер угловой конструкции.

Эти два штекера, по сути, одно и то же, и установка их производится одинаково. Разница у них лишь в форме.

А вот до их появления использовались другие штекеры, технология подсоединения у которых была совершенно иная.

Это интересно!  Стоит ли покупать 4к телевизоры

Можно ли обойтись без штекера

Бывают моменты, когда необходимо срочно подключить кабель к телевизору, а паяльника нет. Оказывается, можно обойтись и без его помощи. Для этого потребуется просто снять верхний слой оболочки и убрать оплётку. Затем снять изоляционный слой с центральной проволочной жилы кабеля. Саму проволоку необходимо свернуть в петельку, ширина которой чуть больше отверстия в гнезде разъёма телевизора.

Какой антенный штекер предпочтительнее?

Однозначно — лучшим штекером для телевизионного кабеля является F штекер. Его преимуществами является осуществление великолепного качества телевизионного сигнала, а также простота монтажа. Что, несомненно, больше нравится домашним мастерам.

tehmaster.guru

Как подключить антенну к телевизору

Для подключения телевизора к кабельной сети или антенне цифрового телевидения нужно приобрести специальный телевизионный кабель и на его концы надеть F-штекеры.

При неграмотном решении этой задачи телевизор при приеме аналогового сигнала может работать неустойчиво или с помехами, а цифрового – изображение и звук могут пропадать из-за потерь сигнала в кабеле и местах его соединения.

Преимуществом цифрового телевидения является отсутствие помех на картинке и в звуке. Но если сигнал с большими помехами, то картинка и звук в телевизоре будут периодически пропадать, а если сигнал слабый, то полностью отсутствовать.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как установить антенный штекер на кабель

Незачем приглашать специалистов для того, чтобы подключить телевизор к антенному кабелю. Эту работу может выполнить каждый домашний мастер самостоятельно с помощью подручного инструмента, если будет следовать представленной ниже инструкции.

Напряжение аналогового или цифрового телевизионного сигнала в антенном кабеле составляет миллионные доли вольта, поэтому подключенный к кабельной сети или другому телевизору антенный кабель не опасен для человека. Спокойно можно разделывать кабель, не отключая второй его конец от разветвителя или телевизора. Не опасно и при разделке кабеля случайное короткое замыкание между центральным проводником и экранирующей оплеткой.

Как установить на антенный кабель F-штекер

Штекеры продаются трех типоразмеров для антенных кабелей разного диаметра. При покупке обратите внимание, чтобы F-штекер подходил для Вашего антенного телевизионного кабеля. Этот тип штекера подходит для аналогового, цифрового телевизионного сигнала и сигнала, идущего со спутниковой антенны.

Накрутить F-штекер на кабель можно, разделав его двумя способами, с заворотом экранирующей оплетки, на схеме с левой стороны, и не заворачивая ее, на схеме справа, в соответствии с приведенной ниже схемой разделки.

Надежнее F-штекер будет держаться в случае заворота экранирующей оплетки, но если не удается его накрутить, то можно воспользоваться вторым способом.

Для разделки телевизионного кабеля, не сильным нажатием ножа, чтобы не повредить экранирующую оплетку антенного кабеля, внешняя его оболочка прорезается вдоль на несколько сантиметров.

После надреза оболочки, она отгибается в сторону и срезается в месте начала разреза.

Отворачиваются алюминиевая фольга и медная оплетка. Экран в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая фольга и сверху нее медная оплетка (как в моем случае), только алюминиевая фольга.

Многие не знают, что для придания механической прочности фольгу покрывают с внутренней стороны полиэтиленом. Зачистить пластик невозможно. Если накрутить штекер на внутреннюю сторону фольги антенного кабеля, то контакта не будет, или он будет очень плохой. Чтобы такого не случилось, нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая сторона будет снаружи.

Бывают ситуации, когда диаметр отверстия внутренней резьбы F штекера больше, чем диаметр антенного кабеля. В таком случае нужно перед заворотом фольги навить на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать размер кабеля. Далее все делать, как описано. Снимается изоляция с центральной жилы по технологии, описанной в статье «Подготовка проводов к монтажу».

На фольгу накручивается F штекер «накрутка на кабель».

Откусывается центральная жила антенного кабеля таким образом, чтобы осталось выступать около 2–3 мм.

Накручивается до упора вторая половина штекера, и F-штекер готов к работе.

Бывают случаи, когда после вставления антенного штекера в гнездо телевизора кабель приходится изгибать под прямым углом или невозможно установить телевизор близко к стене из-за мешающего антенного кабеля. В таком случае можно использовать F-гнездо – штекер угловой конструкции.

Различие между двумя описанными штекерами – только в их форме. Технология установки на телевизионный кабель штекеров прямой и угловой конструкции одинаковая.

До появления антенных F-штекеров использовались штекеры другой конструкции, которые тоже не требовали пайки, но подсоединялись к антенному кабелю по своей технологии.

Прежде чем приступить к установке штекера на антенный кабель, нужно, удерживая его за металлическую часть, открутить, вращая против часовой стрелки, пластмассовый корпус. Затем корпус одеть на кабель, чтобы не забыть.

Следующий этап – подготовка антенного кабеля к монтажу. Для этого лезвием ножа нужно с легким нажатием прорезать его внешнюю оболочку на длину около сантиметра. Далее снять оболочку и подрезать экранирующую оплетку на 5 мм. Удалить пять миллиметров изоляции центральной жилы. Теперь антенный кабель готов для заделки в штекер.

При заправке кабеля в штекер нужно исключить касание проводников оплетки крепежа центральной жилы. Плоскогубцами обжимаются лепестки антенного штекера вокруг экранирующей обмотки. Большого усилия прилагать не следует. Главное, чтобы был надежный контакт.

Далее завинчивается до упора винт крепления центральной жилы антенного кабеля.

Последний шаг – накрутить на металлическую часть штекера пластиковую и вставить штекер в гнездо телевизора.

Куда вставить антенный кабель в телевизоре

После того, как на кабель установлен разъем его можно подключить к телевизору. Гнездо для подключения телевизора к антенне или кабельной сети обычно расположено на его задней стенке и рядом с ним нанесена маркировка в виде сокращенной надписи «ANT».

На фотографии с правой ее стороны видно гнездо для подключения антенны. Гнездо специальное, стандартное и отличается от всех других разъемов и гнезд имеющихся на панели коммутации. Поэтому ошибочно вставить антенный штекер в другое гнездо физически невозможно. В телевизионное гнездо хорошо вставляется любой из разъемов, установка которых рассмотрена в статье выше.

В современных телевизорах для приема телевизионного сигнала устанавливается два разъема для подключения антенны: — кабельного (цифрового) телевидения и спутниковой антенны.

Один, который обозначается RF (ANT 1 IN), предназначен для подключения антенны цифрового телевидения или кабельной сети, такой установлен на всех моделях телевизоров, как старых, так и современных. Второй стали устанавливать недавно, LNB (ANT 2 IN с внешней резьбой) предназначен для подключения спутниковой антенны.

Если в телевизор поддерживает стандарт DVB-S2, то спутниковую антенну можно подключать без ресивера, непосредственно к разъему LNB. Для приема цифровых телевизионных каналов с телевизионной вышки на индивидуальную антенну телевизор должен поддерживать стандарт DVB-T2. Поэтому при покупке телевизора необходимо обратить особое внимание на перечень стандартов вещания, которые он поддерживает.

Для приема телевизором сигнала с заданного разъема в его Меню нужно выбрать источник сигнала Антенна или Спутниковое телевидение и выполнить автоматическую или ручную настройку каналов.

Как подсоединить антенный кабель к телевизору без штекера

В жизни бывают ситуации, что нужно срочно подключить к телевизору антенный кабель, а штекера под рукой нет. Временно подключить антенный кабель можно и без штекера. Для этого нужно сначала снять верхнюю оболочку на длину 5 см, развить и отвернуть экранирующую оплетку, снять изоляцию с центральной жилы кабеля и саму жилу загнуть в петельку. Ширина петельки должна быть чуть больше отверстия в центральном гнезде разъема.

Если разъем в телевизоре как на фото, то на центральный контакт нужно надеть изоляционную трубку. Далее вставляется петелька в центральный контакт, а экранирующая оплетка заправляется в разъем лезвием отвертки. Главное – не допустить соприкосновения проводов экранирующей оплетки с центральной жилой кабеля.

Если оплетка алюминиевая, то можно вставить ее в телевизионный разъем и в свободное место набить тонких медных проволочек, взятых от любого многожильного медного провода. Чтобы провод не вываливался из разъема телевизора, можно его зафиксировать несколькими зубочистками или спичками. Такой импровизированный разъем будет служить довольно надежно.

Подготовка кабеля происходит точно так же, как для надевания F-штекера, центральная жила вставляется в F-разъем краба, а экран надевается на выступающую часть разъема краба и фиксируется любой проволочкой или хомутом. В крайнем случае, можно зафиксировать кабель, туго навив несколько слоев изоленты. Работать будет не хуже, чем с F-соединением.

Если использовать хомут с винтовым устройством обжатия, то качество и надежность соединения будут не хуже, чем с F-разъемом.

Какой антенный штекер лучше

Ответ однозначный: лучшим из трех рассмотренных штекеров для телевизионного коаксиального кабеля является F-штекер. Это легко заметить на фотографиях, приведенных выше, даже не владея специальными знаниями.

Как видите, у антенного штекера старой конструкции и советского антенного штекера есть небольшой участок центральной жилы кабеля, не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.

В F-штекере нет открытого участка центральной жилы антенного кабеля. Еще одно преимущество антенного F-штекера – простота монтажа. Имея минимальный набор стандартного инструмента, без навыков, практически любой может правильно надеть антенный F-штекер на кабель.

Как подключить несколько телевизоров к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет не качественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Неподключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй – к телевизору.

Чем отличается краб от ответвителя

В крабе мощность приходящего телевизионного сигнала, как правило, делится на равные части между всеми подключенными телевизорами. В отличие от краба, в ответвителе абонентам отводится только небольшая часть поступающей на вход мощности сигнала, около 6 дБ.

Для обеспечения достаточного уровня телевизионного сигнала, поступающего к абонентам, сигнал на вход ответвителя подается с магистрального усилителя мощностью, в зависимости от количества подключенных абонентов. В совокупности все ответвители, установленные в одном подъезде, представляют собой краб с многочисленными ответвлениями.

Усилитель телевизионного сигнала

Если после установки краба изображение стало неудовлетворительным, то придется перед ним дополнительно поставить телевизионный усилитель. Устроен усилитель так же, как и краб, но в его корпусе дополнительно установлены еще активные элементы (транзисторы или микросхема), усиливающие видеосигнал. Для телевизионного усилителя дополнительно потребуется питающее сетевое напряжение, и это надо учесть при выборе места его установки.

Телевизионный усилитель нужно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель усиливает вместе с полезным телевизионным сигналом и шум. На фото представлен телевизионный усилитель TERRA HA123, предназначенный для работы в домашней телевизионной сети, имеющий один выход, с возможностью регулировки коэффициента усиления от 8 до 28 дБ. Если есть возможность, то идеальный вариант – поместить усилитель непосредственно в коробке магистрального разветвителя сигнала по квартирам.

Если телевизоры расположены не далеко от телевизионного усилителя, то целесообразнее установить вместо телевизионного усилителя и краба только один усилитель телевизионного сигнала с несколькими выходами. Например, телевизионный усилитель-разветвитель модели Televes 5523 (Испания), имеющий коэффициент усиления 16 дБ и пять выходов, что дает возможность подключить к нему до 5 телевизоров.

Если сигнал берется от индивидуальной антенны, то существуют усилители, которые предназначены для установки непосредственно на антенне вместо согласующей петли. Антенные усилители обеспечивают качественный прием на удалении от передающей антенны до 100 км.

На фотографии антенный усилитель телевизионного сигнала SWA-555/LUX, который выпускается с разным коэффициентом усиления, от 10 до 15 дБ в метровом диапазоне и от 34 до 43 дБ в дециметровом диапазоне. Как правильно подключить блок питания к телевизионному кабелю для подачи напряжения на антенный телевизионный усилитель, Вы можете узнать на странице сайта «Как антенный телевизионный усилитель подключить к блоку питания».

Антенный усилитель в зависимости от уровня сигнала в точке установки антенны требуется подбирать по коэффициенту усиления для каждого конкретного случая. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Борьба с помехами установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного бока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

ydoma.info

Как соединить два коаксиальных кабеля

Коаксиальные кабели — это благо для всех нас. Они очень функциональны и беспрепятственно передают сигналы. Они обычно используются для TV и радиопередачи. В некоторых местах они также используются в Интернете. Сегодня почти в каждом доме есть несколько коаксиальных кабелей для разных целей. Эти кабели лучше всего работают, пока они заземлены. Они остаются защищенными и передают сигналы без значительных потерь. Однако могут быть случаи, когда коаксиальный кабель оборвется или его длина окажется недостаточной для вас.Означает ли это, что вы покупаете новый, более длинный кабель? Не совсем. Вы действительно можете соединить два коаксиальных кабеля вместе! Это рекомендуемый метод, поскольку он простой, быстрый и доступный. Стоимость коаксиальных кабелей зависит от длины (среди прочего). Так что, купив длинную, вы потратите больше денег.

Как соединить два коаксиальных кабеля

Процесс довольно прост и понятен. Мы поговорим о короткой и длинной версии одного и того же, чтобы в равной степени помочь как новичкам, так и другим.

Быстрое решение

1. Купите коаксиальный соединитель .
2. Возьмите первый коаксиальный кабель и подключите его к одному концу ответвителя.
3. Возьмите второй коаксиальный кабель и подключите его к другому концу ответвителя.
4. И готово!

Подробное решение

Вам понадобится соединитель и 2 F-штекера, а также инструмент для снятия изоляции с кабеля и режущий инструмент. После того, как вы соберете все это, выполните следующие действия:

1. Начните с инструмента для зачистки коаксиального кабеля.Вы также можете использовать здесь универсальный нож. Обрежьте только внешний слой коаксиального кабеля на расстоянии около 12 мм от кончика. Будьте здесь очень осторожны и не режьте глубже внешнего слоя.
2. Удалите то, что вы разрезали — вы увидите оплетку проволоки. Загните тесьму назад.
3. Если у вас кабель с двойным экраном, вам также придется разрезать экран кабеля. Цель состоит в том, чтобы обнажить диэлектрический материал.
4. Теперь аккуратно разрежьте диэлектрический материал. Оставьте только около 3 мм изоляции.
5. Возьмите 1 штекер F и вкрутите его в верхнюю часть оплетки, которую вы ранее сложили.
6. Скрутите осторожно, но плотно, чтобы диэлектрик встал на место.
7. Теперь вы увидите около 2 мм провода ближе к концу вилки. Если их больше 2 мм, придется их отрезать. Используйте для этого режущий инструмент.
8. Выполните те же действия для второго коаксиального кабеля.
9. Теперь возьмите соединительную муфту и подсоедините ее к обоим концам.
10. Надежно затяните.

Примечание. Несоблюдение этих шагов может привести к снижению мощности сигнала и значительным потерям сигнала. Вот почему, если вы не уверены в процессе, лучше обратиться за профессиональной помощью.

Те, кто имеет базовые знания о коаксиальных кабелях, найдут этот процесс легким. Вы определенно можете попробовать, даже если никогда не делали этого раньше. Вы сможете сделать это идеально за пару попыток. Мы рекомендуем это, потому что этот хакер пригодится на долгие годы — коаксиальные кабели , никуда не денутся!

Если вы все еще не уверены, вы всегда можете обратиться к нам за дополнительной помощью, и мы будем рады помочь.Просто оставьте комментарий или напишите нам, и мы свяжемся с вами как можно раньше. Всего наилучшего!

Как использовать и установить разветвитель коаксиального кабеля

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Разветвитель коаксиального кабеля — это доступное устройство, которое помогает получать телевизионные сигналы на нескольких телевизорах. Процесс установки достаточно прост, и выполнить его может любой желающий.

Сегодня мы кратко рассмотрим, как использовать и установить разветвитель коаксиального кабеля в вашем доме или офисе.

Что такое разветвитель коаксиального кабеля?

Проще говоря, разветвитель коаксиального кабеля (например, разветвитель GE с 2 портами выше) — это устройство, спроектированное и построенное с единственной целью — обеспечить несколько выходов для одного сигнала.

Типичный коаксиальный разветвитель имеет один главный вход для коаксиального кабеля и несколько выходов для такого количества портов, которое позволяет конкретный разветвитель.

Обычно коаксиальные разветвители имеют 2, 3, 4 и 6 выходных портов (или даже больше), и лучшие из них действительно поддерживают надлежащую среду импеданса на обоих концах (входные и выходные порты).

К сожалению, чем больше количество выходных портов, тем больше потери сигнала. По общему признанию, это не такая уж большая потеря, но чем большее количество портов вы используете для более слабого телевизионного сигнала, тем больше это может повлиять на ваш сигнал.

Как работают разветвители коаксиального кабеля?

С технической точки зрения, типовой коаксиальный кабель был разработан для подачи на устройства одного сигнала. Каждый кабель был предназначен для передачи этого радиочастотного сигнала отдельному устройству.

Однако, поскольку дома росли в размерах и люди использовали более одного телевизора на семью, возникла необходимость разделить входящий сигнал между несколькими телевизорами.

Вот тут и пригодится разветвитель коаксиального кабеля!

Если к основному сигналу телевизионной антенны необходимо подключить несколько телевизоров, на конце кабеля устанавливается коаксиальный разветвитель.

Коаксиальные разветвители — это небольшие соединительные устройства, которые предназначены для приема одного сигнала от исходного коаксиального кабеля через входной порт и разделения его между вашими телевизорами через несколько выходных портов.

Следовательно, вам потребуется устройство с правильным количеством портов вывода.

Совет : Старайтесь не использовать разветвитель с неиспользуемыми портами (или использовать оконечные заглушки), так как это, тем не менее, приведет к потере сигнала.

Ослабляют ли разветвители коаксиального кабеля сигнал?

Помните, что каждый раз, когда вы разделяете распределительный сигнал телевизора, вы будете испытывать некоторое ослабление или ослабление сигнала.

Однако это не означает, что вы должны забыть о разветвителях и вернуться к тому же телевизору в доме.

Если вы испытываете значительную потерю сигнала после использования коаксиального разветвителя, вы можете установить антенный предусилитель или усилитель-распределитель.

Советы по установке разветвителя коаксиального кабеля

Если вы хотите подключить антенну более чем к одному телевизору, то ее довольно легко купить, а затем установить один.

Вот пошаговое руководство по установке разветвителя коаксиального кабеля в вашем доме:

Шаг 1. Получите правильный разветвитель кабеля

Вам нужно купить нужный разветвитель, и для этого вы необходимо определить, сколько способов вы хотите, чтобы сигнал был разделен.

Как уже было сказано, разветвители бывают разных типов, и каждый рассчитан на подключение к определенному количеству телевизоров. Есть 2-х, 3-х, 4-х, 6-ти и даже 8-ми ходовые разветвители.

ПРИМЕЧАНИЕ : Не забудьте добавить к заказу дополнительный коаксиальный кабель для других телевизоров. Хороший кабель RG6, который я рекомендую, — это кабель Mediabridge.

Шаг 2. Найдите главный коаксиальный кабель

После того, как вы купили соответствующий разветвитель, вам нужно найти главный коаксиальный кабель — тот, который будет служить поставщиком единого сигнала.

Иногда это так же просто, как найти, где он входит в дом от вашей антенны. В других случаях вам может потребоваться проследить его через чердак и за стенами.

После того, как вы его нашли, все, что вам нужно сделать, это подключить конец к сплиттеру. Вы увидите штекер, который часто бывает черного или серебристого цвета, на «входном» порте разветвителя и «выходном» порте приемника.

Шаг 3. Подключите все подходящие кабели

Теперь, когда вы подключили оригинальный кабель к разветвителю, пора точно измерить, сколько дополнительного кабеля вам понадобится для каждого телевизора.

ПРИМЕЧАНИЕ: Помните, что длинные кабели, естественно, также вызывают потерю сигнала; Фактически, я рекомендую установить усилитель, если общая длина кабеля, идущего от антенны к телевизору, превышает 50 футов. Вы можете использовать набор инструментов для кабеля, чтобы при необходимости укорачивать и закрывать кабели.

Просто подключите один конец коаксиальной антенны к входному порту разветвителя. Затем подключите другие коаксиальные кабели от разветвителя к телевизору.

На задней панели телевизора должен появиться коаксиальный порт F-коннектора.Иногда это обозначается как «ANT-IN» или что-то подобное.

ПРИМЕЧАНИЕ : Некоторые телевизоры не имеют коаксиального входа, но вместо этого предлагают только порты HDMI или USB.

Не забудьте затянуть кабели и на разветвителе, и на телевизоре, аккуратно закрутив колпачки на разъемы.

ПРИМЕЧАНИЕ : не используйте здесь какие-либо инструменты для затяжки, так как вы можете повредить разъем.

Шаг 4. Включите телевизор

После того, как вы подключили все необходимые телевизоры к сплиттеру, включите телевизоры и используйте меню, чтобы начать поиск каналов, следя за показаниями мощности сигнала каждого канала. .

ПРИМЕЧАНИЕ : Если сила очень низкая или вы не получаете ожидаемое количество каналов, вы можете рассмотреть возможность установки предусилителя или усилителя-распределителя для усиления сигнала.

Общие проблемы разветвителя кабеля

Как вы, возможно, уже заметили, несмотря на удобство разделения, оно не лишено некоторых проблем. Вот некоторые распространенные проблемы с разветвителями:

Слишком много раз деления

Это самая распространенная проблема. Если к одному разветвителю подключено более трех телевизоров, в самых крайних случаях может наблюдаться некоторая слабость сигнала или даже полная потеря.

Эту проблему можно решить, уменьшив количество разделителей или купив коаксиальный разветвитель с усилением, как показано ниже.

Неправильное разделение кабеля

Одна ошибка, которую допускают многие домовладельцы, заключается в том, что они сразу же покупают 8-полосный разветвитель, тогда как на самом деле все, что им нужно, — это 3-полосный разветвитель.

Часто здесь рассуждают так: «А если я куплю другой телевизор? Придется ли мне снова все это проходить? Почему бы не сделать всего одну покупку и оставить все возможные варианты, если в этом возникнет необходимость.”

Хотя это мнение может показаться здравым (и в определенной степени), проблема в том, что сплиттеры предназначены для равномерного распределения сигналов по доступным портам подключения.

Это означает, что даже если вы не используете все восемь доступных портов, сигнал все равно будет таким слабым, как если бы вы использовали их все. Вот почему вам необходимо купить сплиттер, подходящий именно вам.

Активировать розетки | Midco Support

Активировать розетки | Поддержка Midco

{{ок.data.outages.outageMessage}}

Активировать коаксиальные розетки (настенный кабель)

Розетка должна быть активна для передачи сигнала на ваше интернет- или телевизионное оборудование Midco. Не все розетки могут быть активны в вашем доме, поэтому, если вы подключаете модем Midco или оборудование кабельного телевидения к коаксиальной розетке, и она не работает, вам нужно либо найти новую розетку, либо активировать ее.

Мы здесь, чтобы помочь. Просто выполните следующие действия, чтобы активировать розетку. Если вам неудобно активировать розетку самостоятельно, свяжитесь с нами. Вам может помочь один из наших профессиональных техников.

Что нужно знать

Слишком частое разделение вашего сигнала может ослабить его и повлиять на качество вашего Интернета и ТВ-услуг. Поэтому рекомендуем оставлять торговые точки неактивными, если они не нужны.

Кабель соединяет телекоммуникационный постамент в вашем районе с коробкой в ​​вашем доме. Затем другой кабель проложен внутри вашего дома к разветвителю. Так сигнал попадает в ваш дом.

Обычно разветвитель распределяет сигнал по всему дому. Кабель «вход», порт идет от вашей домашней коробки, а нескольких «выходных» портов отправляют сигнал на розетки в разных комнатах.

Важно : Некоторые порты предназначены для определенных функций, и не следует удалять . Они должны быть правильно помечены.

Что нужно для запуска

Перед тем как начать, соберите эти предметы:

• Гаечный ключ 7/16 дюйма
• Отвертка с плоским жалом
• Фонарик или смартфон с приложениями для фонарика и камеры

Также может понадобиться:

• Лестница (если ваш сплиттер находится в труднодоступном месте)
• Запасной сплиттер или коаксиальные кабели (будет определено во время активации)

Важная информация : По коаксиальным кабелям не проходит электрический ток, поэтому при работе с розеткой нет риска поражения электрическим током.

шагов для активации коаксиальной розетки

Шаг 1. Найдите сплиттер.

1. Если вы не знаете, где проходят ваши коаксиальные кабельные линии, найдите коробку Midco, прикрепленную сбоку от дома. Обычно он находится на высоте около пяти футов от земли.

2. Затем найдите, где коаксиальные линии входят в ваш дом. Иногда вы можете увидеть, как проводка выходит из коробки дома и тянется вдоль внешней стороны, прежде чем попасть в ваш дом. В других случаях кабель проходит прямо из коробки в дом.Точка входа может находиться в самых разных местах, например, в прачечной, подсобном помещении или в медиа-чулане.
3. Возле точки входа найдите разветвитель. Если в прошлом ваш дом обслуживали несколько поставщиков, обязательно найдите коаксиальный разветвитель и кабели с фитингами, одобренными Midco.

• Если ваш разветвитель находится в труднодоступном месте, вам может понадобиться лестница. Совет по безопасности : Обязательно ставьте лестницу на твердую ровную поверхность, чтобы обеспечить устойчивость.

Шаг 2: Найдите выходной порт.

1. Сфотографируйте сплиттер с помощью смартфона, чтобы знать, как все правильно подключено.
2. Определите входной порт. Кабель может быть помечен или даже проложен отдельно от других кабелей, чтобы помочь вам точно определить входной порт.
3. Убедитесь, что кабель, идущий к входному порту, затянут. При необходимости используйте гаечный ключ на 7/16 дюйма, чтобы затянуть его, но не перетягивайте это соединение.
4. Найдите выходные порты разветвителя.Вам понадобится один доступный «выходной» порт, чтобы подключить одну коаксиальную линию к настенной розетке в комнате.

ВАЖНО: Если у вас есть адаптер, подобный показанному на этом рисунке, не отсоединяйте его . Это необходимо для некоторых домашних устройств, использующих сеть MoCA.

Есть вероятность, что в вашем коаксиальном разветвителе Midco нет открытых выходных портов.В этом случае вам потребуется отсоединить существующий кабель.

Проверьте, не проложены ли какие-либо кабели в комнаты, где вы не используете настенную розетку. Вы можете отсоединить один из этих кабелей и использовать этот «выходной» порт.

Если вы используете все розетки, рекомендуем отключить одну. Слишком большое количество «выходных» соединений может вызвать проблемы с мощностью сигнала, что повлияет на качество и производительность ваших сервисов Midco.

Однако есть еще один вариант — получить разветвитель с большим количеством «выходных» портов.Свяжитесь с нами или посетите Центр обслуживания клиентов, чтобы узнать о сплиттере, утвержденном для работы с сетью Midco.

Шаг 3: Активируйте розетку.

1. После того, как вы определили открытый «выходной» порт на коаксиальном разветвителе, подключите его к коаксиальному кабелю настенной розетки, которую вы хотите активировать. Убедитесь, что кабель, идущий к «выходному» порту, натянут. Используйте гаечный ключ на 7/16 дюйма, чтобы затянуть его, но не перетягивайте соединение.
   • Если вы не знаете, какой кабель подходит к конкретной розетке, возможно, вам придется попробовать несколько кабелей, чтобы найти нужный.
2. Если вы уже установили модем или телевизионное оборудование, подключенное к этой розетке, может пройти несколько минут, прежде чем ваши устройства будут подключены к сети.

После включения коаксиальной розетки убедитесь, что все остальные устройства все еще работают. Сюда могут входить другие поставщики, например спутниковое телевидение или ваш собственный домашний телефон или телевизионные услуги.

Советы по поиску и устранению неисправностей

• Если ваши устройства не работают через пять минут, отсоедините кабель, подключенный к разветвителю. Возможно, у вас не тот коаксиальный кабель для этой розетки. Попробуйте другой.
• Если вы знаете, что у вас правильная коаксиальная розетка, но ваши устройства не работают, возможно, у вас плохой коаксиальный кабель, идущий к вашему устройству. Попробуйте другой коаксиальный кабель. (Свяжитесь с нами, если он вам нужен.)
• Если ваши устройства не работают, проверьте розетку кабеля, которую вы недавно подключили к коаксиальному разветвителю.С помощью отвертки с плоским жалом снимите настенную пластину коаксиального кабеля и убедитесь, что коаксиальный кабель, идущий к задней части розетки, полностью подключен. Для затяжки соединителя используйте гаечный ключ на 7/16 дюйма. (Будьте осторожны, чтобы не перетянуть.)

Если у вас не получается заставить его работать, свяжитесь с нами.

Мы перенаправляем вас на безопасный платежный веб-сайт, где вы можете оплатить выписку Midco.

Коаксиальный кабель

— обзор

2.4.1 От аналогового к цифровому (1976–1988)

Застой в технологии коаксиальных кабелей наступил с появлением TAT 6 в 1976 году, и последние разработки новых систем были выполнены STC (NG 45 МГц) и KDD (STM 140 МГц). Во всех развитых странах были распространены коммутационные цифровые технологии, а также системы цифровой передачи по медным и коаксиальным проводам. Первое волоконно-оптическое волокно было установлено в наземных сетях с 1982 года, и были разработаны средства сопряжения между аналоговыми подводными коаксиальными системами и цифровыми наземными кабелями или микроволнами (TMUX), но они не стали долгосрочным решением.

Стекловолокно оказалось наиболее подходящим решением для нового шага в подводных телекоммуникациях, и первой задачей снова было пересечь Атлантический океан.

Истоки оптического волокна были обнаружены в 1966 году в Англии, когда два британских ученых из Standard Telecommunications Laboratories (STL, исследовательское подразделение ITT / STC) сообщили, что: « Стекловолокно, построенное в оболочке, представляет собой практическую оптическую волну. Направляющая… по сравнению с существующим коаксиальным кабелем эта форма волновода имеет большую информационную емкость и возможные преимущества в стоимости основных материалов .[9]

Практическое использование оптического волокна невозможно без миниатюрных лазеров. По совпадению, полупроводниковые лазеры родились как раз вовремя, чтобы их можно было объединить с оптическим волокном. Роберт Холл и его группа из General Electric опубликовали в 1962 году [10] первую операцию полупроводниковых лазеров на основе арсенида галлия, работающих в оптических окнах. Затем оптоэлектроника развивалась параллельно с оптическими волокнами, согласовывая последовательные волоконно-оптические окна путем настройки длины волны арсенида галлия с помощью фосфида индия.

Затем, десять лет спустя, в 1977 году, STL проложила 4-километровый участок между Хитчином и Стивениджем, к северу от Лондона. Система работала со скоростью 140 Мбит / с на длине волны 850 нм, передаваемой по многомодовому волокну с индексом качества.

Четыре крупных исследовательских центра, Standard Telecommunication Lab (Великобритания), Bell Laboratories (США), CNET (F) и KDD R&D Laboratories, решили использовать новое яркое одномодовое волокно, работающее во втором окне на длине волны 1300 нм ( вместо 850 нм в многомодовых волокнах, как в большинстве наземных систем), чтобы воспользоваться отсутствием дисперсии и меньшими потерями (0.4 дБ / км). Следовательно, необходимо было определить новую разработку, включая разработку лазерных диодов и фотодиодов на основе полупроводниковой оптоэлектроники на основе фосфида индия и связанных с ними интегральных схем для реализации необходимой цифровой регенерации в погруженном повторителе. Необходимо было переработать и другие аспекты: механические кабели и повторители, оборудование для подачи энергии и защиту от ядерных и электромагнитных импульсов (IEMN).

В Великобритании партнерство было хорошо развито между операторами (BT и C&W), университетами и STC.В США компания ATT интегрировала исследования (Bell Labs), производство и эксплуатацию сети. Считалось, что новая технология должна дать возможность дифференцировать спутниковые и кабельные технологии.

В Японии многие компании разработали эту тему: NEC, Fujitsu, Hitachi и Mitsubishi. У обоих операторов разные цели: NTT требовалась высокая пропускная способность для внутренней межостровной сети, а системы дальней связи KDD с соответствующими ретрансляторами для международных соединений.

Во Франции France Telecom и Alcatel приняли решение о разработке программы подводных кабелей для реализации первого коммерческого соединения между Марселем и Аяччо (Корсика) менее чем за 24 месяца.

При планировании трансатлантического TAT 8 (скорость 280 Мбит / с на каждую пару волокон, работающих на 1300 нм) были определены две цели: возможность разветвления блоков для получения волокон и объединение частей (сегментов), построенных разными поставщиками. Затем AT&T, Alcatel и STC поставляют три предложенных участка в США, Францию ​​и Великобританию соответственно.Одновременно AT&T и KDD разработали транстихоокеанский TPC3. Структура кабеля и надежность компонентов (лазеры, интегральные схемы и приемники) были ключевыми моментами. Следовательно, в первых системах были продублированы лазеры и приемники.

Как я могу проверить коаксиальный кабель на наличие сигнала? | Узнать больше

Если розетка для коаксиального кабеля не работает должным образом, подключение к Интернету будет плохим или отсутствует. Хорошая новость заключается в том, что определение наличия сигнала на выходе из коаксиального кабеля может быть простым и относительно быстрым.

Существует два варианта проверки сигнала на выходе коаксиального кабеля: вручную или с помощью инструмента для проверки коаксиального кабеля, который упрощает эту задачу.

1. Ручное тестирование с использованием кабельного модема — Вы можете проверить сигнал своей коаксиальной розетки, переместив кабельный модем от кабельной розетки к кабельной розетке и подключив его к каждой коаксиальной розетке для проверки сигнала и возможности подключения. Если ваш интернет-модем подключается как обычно, это означает, что сигнал был обнаружен. Если он не подключается, значит, у вас нет сигнала.Этот метод перемещения модема с места на место может занять очень много времени.
2. Coax Testing To ol — Самый простой способ проверить сигнал на выходе вашего коаксиального кабеля — это использовать инструмент для тестирования коаксиального кабеля, созданный специально для этой задачи. Тестер коаксиального кабеля Hitron DSS-01 обнаруживает действительные сигналы от вашего провайдера кабельного Интернета, определяя определенный диапазон сигналов (диапазон частот), который они используют. Это означает, что вы не получите ложноположительных результатов, как это было бы с другими тестировщиками.Кроме того, тестер коаксиального кабеля DSS-01 работает независимо от того, есть ли на вашей линии скрытые разветвители, поэтому вы будете получать точные показания сигнала каждый раз.

Тестер коаксиального кабеля DSS-01 — это простая работа, которую может выполнить один человек. Просто подключите тестер к желаемой коаксиальной розетке и нажмите кнопку. Менее чем через 10 секунд вы узнаете, есть ли у вас действительный сигнал на этой конкретной коаксиальной розетке или нет. Этот карманный удобный инструмент сэкономит вам массу времени и хлопот, а также поместится в труднодоступных местах.

Тестер коаксиального кабеля DSS-01 легко читать даже новичкам. После подключения и включения яркий, легко читаемый светодиодный индикатор будет гореть красным или зеленым. Когда светодиодный индикатор горит красным, это означает, что нет сигнала . Когда светодиодный индикатор горит зеленым, это означает, что обнаружен действительный сигнал.

Тестер коаксиального кабеля DSS-01 идеально подходит для владельцев домов, квартир и офисных зданий для проверки и обнаружения наличия действительных сигналов от вашего поставщика услуг широкополосного кабельного телевидения.К тому же это сэкономит вам много времени!

Hitron’s DSS-01 доступен на Amazon. Чтобы узнать больше о тестере коаксиального кабеля DSS-01, посетите страницу обучения Hitron или блог.

Разветвители коаксиального кабеля и потери сигнала

В следующей статье обсуждаются коаксиальные кабельные разветвители и ответы на общие вопросы о том, как можно использовать CableIQ для оценки кабельной системы с коаксиальными разветвителями.

Быстрые вопросы:

• Обнаружит ли CableIQ коаксиальные разветвители? Да
• Найдет ли CableIQ разветвители коаксиального кабеля? Может быть, прочтите статью ниже полностью.
• Будут ли идентификаторы CableIQ работать через коаксиальный разветвитель? Нажмите здесь
• Могу я сказать, сколько раз разбивается сигнал? Нажмите здесь

Что такое коаксиальные разветвители?

Коаксиальные разветвители используются в системах передачи видео, чтобы взять один видеопоток и разветвлять его на несколько мест. Разветвители коаксиального кабеля обычно бывают двух-, трех-, четырех- и шестиступенчатой. В идеале разветвитель коаксиального кабеля поддерживает надлежащее сопротивление как на входных, так и на выходных портах.Для коаксиальных видеокоаксиальных систем это сопротивление обычно составляет 75 Ом. Как следует из названия, разветвитель коаксиального сигнала берет питание на входной порт и распределяет его поровну между выходными портами. Например, двухполосный разветвитель имеет один входной порт и два выходных порта. Он отправляет половину мощности входного сигнала на один из выходных портов. Другая половина отправляется на другой выходной порт.

Есть ли разница в качестве коаксиальных разветвителей?

Не все разветвители коаксиального кабеля одинаковы.Коаксиальные разветвители низкого качества могут отрицательно влиять на видеосигнал, вызывая чрезмерное затухание сигнала (потеря сигнала) и множественные отражения, которые могут вызвать двоение изображения (тени на изображении). На Рисунке 1 показана разница в конструкции типичных двухполосных разветвителей низкого и высокого качества. В разветвителе низкого качества используется единственный феррит, который пытается управлять импедансом разветвителя. Обычно это не дает хорошего широкополосного согласования импеданса и приводит к нежелательным отражениям и потере сигнала.Высококачественный разветвитель имеет печатную схему с несколькими компонентами, которые обеспечивают работу разветвителя в широком диапазоне частот (предпочтительно).

_{Рисунок 1: Изображение сравнения конструкции разветвителя низкого и высокого качества}

Почему меня волнует, есть ли в коаксиальной системе разветвители?

Часто очень полезно знать, есть ли разветвители в коаксиальной распределительной системе, и иметь возможность оценить качество разветвителя.Также полезно определить, сколько раз сигнал разделяется в конкретном прогоне. Некоторые методы установки допускают только двухстороннее разделение, поэтому очень важно определить, есть ли несколько разветвителей.

Может ли CableIQ определить наличие разветвителей?

Да, CableIQ может обнаруживать наличие разветвителей в коаксиальной системе, но не всегда показывает их расположение (выходные ветви должны быть без оконечной нагрузки). В прошлом определение наличия сплиттеров, их качества и количества расщеплений было очень трудным без специального испытательного оборудования.Однако технология, реализованная в CableIQ, теперь позволяет легко определять эту информацию. CableIQ, работающий в режиме обнаружения коаксиального кабеля, может обнаруживать наличие разветвителя в коаксиальном кабеле и предупреждать пользователя. Как только разветвитель обнаружен, пользователь может проверить трассировку COAX TDR, чтобы посмотреть на отражения на коаксиальном кабеле и определить другую информацию. Трасса TDR будет содержать информацию для общей оценки качества разветвителя и того, сколько раз он делился.

CableIQ реализует технологию, подобную TDR (Time Domain Reflectometry), которая позволяет определять место изменения импеданса.TDR похож на радар, и сигналы отражаются от каждой точки, где есть изменение импеданса. Если изменение импеданса увеличивается, например, при разомкнутой цепи, отражение будет положительным. Если изменение импеданса меньше, значит отражение отрицательное. Размер отражения зависит от величины изменения импеданса. Обладая этими простыми знаниями, пользователь может просмотреть рефлектограмму и определить, есть ли несоответствия импеданса из-за разветвителя и сколько раз делится сигнал.

Рассмотрим следующий пример коаксиального кабеля, в котором двухполосный разветвитель тестируется CableIQ (рис. 2).Он имеет три ветви длиной L1, L2 и L3 соответственно. L2 и L3 подключены к выходным портам разветвителя и не имеют оконечной нагрузки.

_{Рисунок 2: Пример тестовой конфигурации коаксиального кабеля с разветвителем}

При тестировании в режиме обнаружения коаксиального кабеля CableIQ может обнаружить наличие разветвителя. На Рис. 3 показан дисплей с предупреждением Splitter или Fault, которое будет отображаться, если CableIQ подозревает, что в тестируемой кабельной разводке присутствует разветвитель.Это сигнал для пользователя о том, что для получения дополнительной информации следует просмотреть трассировку коаксиального кабеля TDR. Доступ к COAX Trace осуществляется нажатием клавиши F1.

_{Рис. 3. Экраны предупреждений о разветвителях CableIQ и трассировки коаксиального кабеля}

Что покажет COAX Trace, если сплиттер высокого качества?

Идеальный или высококачественный разветвитель имеет характеристики устройства с сопротивлением 75 Ом в широком диапазоне частот на входных и выходных портах.Следовательно, при подключении к кабельной системе с сопротивлением 75 Ом отражение от разветвителя практически не будет отражаться, так как сопротивление не изменится. Будут видны только отражения от незавершенных концов выходных ветвей. Для каждой ветви должно быть одно и только одно отражение. Отражения должны происходить на сумме длины входной и соответствующей выходной ветвей. На рисунке 4 показан типичный график COAX для этого состояния.

Интерпретация информации COAX Trace позволяет сделать важные выводы.Есть только два отражения. Это свидетельствует о хорошем качестве разветвителя, поскольку он не имеет отражений. Два отражения указывают на то, что существует только двухстороннее разделение. Обратите внимание, что в случае хорошего разветвителя CableIQ может не обнаружить его, так как нет отражения от хороших разветвителей, но он может обнаружить, что в кабельной разводке есть разветвитель. Однако иногда даже в случае хорошего разветвителя может наблюдаться небольшое отражение, которое позволяет пользователю определить местоположение разветвителя.

_{Рисунок 4: COAX-след высококачественного двухполосного разветвителя}

Что делать, если разветвитель некачественный?

Разветвители низкого качества не обеспечивают хорошего широкополосного согласования импеданса на всех портах и, как правило, создают отражение с низким импедансом в точке разветвителя. Это приведет к негативному отражению. Поскольку согласование импеданса плохое, на COAX Trace могут появиться неожиданные дополнительные отражения.На рисунке 5 показана трассировка COAX для примера тестовой установки, когда используется разветвитель низкого качества.

Этот график COAX показывает большое отрицательное изменение импеданса в точке разветвителя. Это указывает на то, что разветвитель не подходит для полного сопротивления. После разветвителя идет три отражения, а не два, как в случае хорошего разветвителя. Первые два отражения представляют собой концы соответствующих ветвей. Последнее происходит из-за некоторого многократного отражения в системе, вызванного плохим согласованием импеданса выходных портов.его разветвитель следует заменить. Поскольку он дает сильное отражение, его легко найти на расстоянии примерно 17,2 м от CableIQ.

_{Рисунок 5: COAX Trace с двухполосным разветвителем низкого качества имеет более двух отражений}

Могу я сказать, сколько раз разбивается сигнал?

Если в схеме есть разветвитель хорошего качества, должно быть одно и только одно положительное отражение , соответствующее каждой незавершенной ветви коаксиальной схемы.Это легко проверить, просмотрев COAX Trace. На рисунке 6 показан пример, в котором в цепи присутствует 4-полосный разветвитель. В COAX Trace 4 положительных отражения.

_{Рисунок 6: Дорожка COAX, направленная на 4-полосный разветвитель с незавершенными ответвлениями, имеет 4 положительных отражения.}

Будут ли адаптеры CableIQ Wire Map или Office ID работать при наличии разветвителей?

Способность адаптеров работать зависит от конструкции разветвителя.Большинство разветвителей низкого качества имеют прямой путь от входа к выходу, и адаптеры обычно работают с этими разветвителями в цепи. Однако более качественные разветвители (схемы) обычно не имеют прямого подключения входа к выходу. Подключение в этих устройствах обычно осуществляется через какой-либо трансформатор, который не передает сигналы, необходимые для работы CableIQ и адаптера. Возможность MultiMap не поддерживается в коаксиальном режиме, поэтому даже если есть сплиттеры низкого качества, которые имеют прямое соединение, несколько адаптеров не будут видны.

Убедитесь, что неиспользуемые порты терминированы

Например, если у вас есть разделитель на 4 порта и вы используете только два из выходных портов, оставшиеся два порта ДОЛЖНЫ быть завершены. В противном случае ожидайте увидеть след, подобный показанному ниже:

_{Рисунок 7: Трассировка COAX, просматривающая 4-полосный разветвитель с неиспользуемыми портами, оставленными без оконечной нагрузки}

Узнать о:

— Монтаж кабеля

Советы по коаксиальному кабелю и разъемам

, которые необходимо знать

Волоконно-оптические кабели и Ethernet могут преобладать в мире проводки; тем не менее, коаксиальный кабель по-прежнему является основным выбором для многих компаний для удовлетворения потребностей в кабельной разводке многих жилых домов.

Поскольку коаксиальные кабели отличаются разнообразием возможностей использования, они бывают разных форм и размеров, чтобы удовлетворить потребности каждого потребителя. Он не универсален, и в нем предусмотрены определенные защитные меры, о которых необходимо позаботиться, чтобы продлить срок их службы.

В этой статье вы найдете всю важную информацию о коаксиальном кабеле, например, от выбора правильного кабеля до некоторых советов по безопасности, которые продлят срок службы вашего кабеля. Кроме того, последний раздел статьи посвящен разъемам для кабелей.Поскольку вам нужны разъемы для обеспечения безопасного соединения между вашими устройствами и кабелями, мы включили несколько советов по выбору подходящего разъема.

Выбор правильного кабеля

При таком большом количестве кабелей на рынке, каждый из которых обладает уникальным набором свойств, может быть сложно сделать правильный выбор. Кроме того, отсутствие знаний об оборудовании и кабелях может еще больше усугубить проблемы.

От коаксиального кабеля с сопротивлением к цифровому коаксиальному кабелю, коаксиальному цифровому аудиокабелю, белому коаксиальному кабелю и т. Д.; рынок разнообразен. Кроме того, при сопряжении неэффективных кабелей с устройствами, которые не предназначены для сопряжения с этими конкретными кабелями, вы столкнетесь с проблемами производительности. Из-за этого вам понадобится удобное руководство, которое приведет вас в правильном направлении. Вот как вы можете сделать правильный выбор:

Импеданс кабеля

Коаксиальные кабели бывают двух типов с импедансом: 75 Ом (используется для видеоприложений) и 50 Ом (используется для беспроводной связи и передачи данных).В стандартных кабелях 75 Ом имеет центральный провод 22 AWG, что позволяет кабелям быть гибкими. С другой стороны, кабели с сопротивлением 50 Ом представляют собой объемные кабели и должны использоваться в ситуациях, когда требуется сборка кабельных сборок в полевых условиях. Кроме того, они поставляются с центральным проводом 26 AWG и чрезвычайно гибки до такой степени, что идеально подходят для плотного прилегания.

Рабочая частота

Еще одна важная вещь, которую следует учитывать при использовании коаксиальных кабелей, — это рабочая частота сигнала, которая передается по кабелю.Обратите внимание на этот шаг, потому что по мере постепенного увеличения частоты сигналы имеют тенденцию перемещаться от центральных проводников к экрану проводника. Это явление известно как «скин-эффект».

Рабочая частота важна, поскольку она определяет силу и расстояние, на котором сигнал должен передаваться без значительной потери данных. Другими словами, чем выше частота, тем меньшее расстояние будет преодолевать сигнал, и наоборот.

Характеристический импеданс

Характеристический импеданс важен, поскольку он может определять силу передачи сигнала. Для лучшей передачи сигнала рекомендуется, чтобы характеристическое сопротивление кабеля соответствовало сопротивлению нагрузки.

Затухание в кабеле

Затухание в кабеле — это величина потерь сигнала, которые кабель испытывает на некотором расстоянии. Чтобы уменьшить коэффициент затухания, кабели должны иметь более широкий центральный провод, чтобы снизить потери сигнала.Итак, перед выбором кабеля важно знать, какое затухание вы можете выдержать, чтобы потеря сигнала не повлияла на процесс передачи данных. В определенных условиях затухание является приемлемым, в то время как в других случаях затухание в кабеле может вызвать проблемы.

Это некоторые из важных факторов, которые вы должны учитывать перед покупкой коаксиального кабеля. Наряду с этими факторами вам также необходимо проанализировать вашу среду, поскольку на производительность коаксиальных кабелей могут влиять внешние факторы.Например, определенные погодные условия, влажность, пары воды, тепло и т. Д. Могут отрицательно сказаться на характеристиках кабеля.

Советы по прокладке коаксиальных кабелей в жилых районах

После того, как вы изучили вышеупомянутые факторы и выбрали коаксиальный кабель, вы можете переходить к следующему шагу — установке коаксиальных кабелей. Поскольку коаксиальные кабели наиболее популярны при подключении к Интернету и кабельному телевидению, многие домовладельцы и управляющие недвижимостью сталкиваются с проблемами, когда дело доходит до надлежащего выполнения этой работы.Итак, для их удобства, вот пара советов, которые могут обеспечить правильную установку!

Подумайте о площади, которую необходимо покрыть

Хорошее планирование сослужит вам хорошую службу. Итак, прежде чем начать процесс установки, сначала проанализируйте свойство. Обратите внимание на все области, включая те, которые сталкиваются с наибольшим и наименьшим трафиком. Обычно вашей целью должно быть использование территории, менее подверженной движению людей, и наоборот.

Предварительное знание местности только облегчит вам процесс установки. Итак, осмотрите свое окружение и спланируйте все заранее, чтобы прокладка кабелей стала для вас легкой задачей.

Добавление пары дополнительных ножек к длине кабеля никому не повредит

Измерьте все расстояния, на которых вы будете прокладывать кабели. Если у вас есть конкретный номер, не просто идите на рынок и покупайте коаксиальный кабель в соответствии с измерениями, полученными в процессе измерения.Вместо этого добавьте к полученным измерениям еще пару дюймов. Таким образом, вам будет легче снять напряжение в коаксиальных кабелях в процессе установки.

Будьте начеку для препятствий

Часто монтажники просверливают стены, чтобы проложить прямой путь для кабеля. Хотя в этой практике нет ничего плохого; Однако следует быть осторожным с процессом сверления, так как любая небольшая ошибка может привести к повреждению электрических проводов и труб.

Любая неправильная попытка бурения может привести не только к повреждению имущества, но и к серьезным травмам. Так что лучше учесть все факторы и тщательно просверлить стены, не повредив проводку.

Перебрать все доступные варианты выхода

Чаще всего установщики стараются пропустить кабели через открытые двери и окна, чтобы сэкономить время и силы. Со временем проход через окна и двери может повлиять на работу кабелей.Эта проблема еще больше усугубляется, если указанные двери подвергаются интенсивному движению людей и склонны постоянно открываться и закрываться. Кроме того, кабели, проходящие через собственность таким образом, могут также препятствовать прохождению окон и дверей.

Нам доверяют; удобнее прокладывать кабели на большем расстоянии, чем искать короткие пути через окна и двери. Это не только увеличит срок службы кабелей, но и сделает процесс установки красивым и чистым.

Цветовая кодировка каждого кабеля для целей идентификации

Цветовая кодировка необходима, если вы имеете дело с связкой кабелей. С помощью цветов идентификация проводов и их правильное подключение к внешнему источнику будет для вас без проблем. Имейте в виду, что цветовое кодирование не требуется, если вы имеете дело только с одним кабелем.

Проверка правового статуса разветвления кабеля

Знаете ли вы, что существуют юридические ограничения на количество раз, когда вы можете разделить кабельное соединение, чтобы обеспечить соединение с окружающими жилыми районами? Чтобы избежать проблем с законом, лучше проверить юридические аспекты, прежде чем разъединять кабельные соединения, чтобы обеспечить соседние районы доступом в Интернет.

Вышеупомянутые советы помогут вам лучше выполнить установку. Помните, что организованность — ключ к успеху. Следование этим советам не только поможет вам с установкой, но и облегчит отсоединение коаксиальных кабелей в случае ремонта дома.

Советы по безопасности для уменьшения повреждений

Как и любой другой провод, коаксиальные кабели хрупкие по своей природе. Любые неправильные методы хранения или использования могут повредить внутреннюю структуру, что может отрицательно сказаться на характеристиках кабеля.Чтобы продлить срок годности ваших коаксиальных кабелей, обязательно соблюдайте определенные меры и выполняйте несколько советов по безопасности, чтобы сохранить ваши кабели.

Ниже вы найдете несколько полезных советов, которые могут помочь вам в этом отношении:

• Когда дело доходит до раскрутки коаксиального кабеля, лучше зацепить катушку так, чтобы было легче распутать кабели. . При этом обязательно закрепите кабелепроводы, чтобы катушка не упала и не повредила кабели.
• Избегайте слишком сильного сдавливания или перегиба кабеля, так как это может повредить внутреннюю структуру. Слишком большое количество изгибов также может привести к повреждению изоляции или экрана. Вместо этого сделайте петли побольше, чтобы не повредить покрытие.
• Когда дело доходит до прокладки кабелей рядом с электрическими проводами, лучше соблюдать и выдерживать расстояние около 6 дюймов, чтобы уменьшить вероятность утечки сигнала.
• Когда дело доходит до закрытия острых изгибов или углов, вам нужно сформировать петлю в кабеле и использовать ее вместо того, чтобы полагаться на резкий изгиб на 90 градусов для согласования углов.Если резкие изгибы неизбежны, вам следует приобрести 90-градусный адаптер, чтобы минимизировать повреждения.
• Для работы с коаксиальными кабелями используйте соответствующие инструменты. Тем не менее, у вас должен быть легкий доступ к инструменту для снятия изоляции, обжимному устройству, жалам и т. Д.

Есть много других советов по безопасности, которые вам нужно практиковать. Однако упомянутые выше имеют решающее значение и могут повлиять на способ передачи сигналов по коаксиальным кабелям.

На этом мы заканчиваем первую часть статьи.Теперь перейдем ко второй части; разъемы не менее важны, когда речь идет о правильном подключении коаксиального кабеля. Независимо от того, сколько вы покупаете дорогой кабель, тип разъема, который вы выбираете, может положительно или отрицательно повлиять на общую производительность. Из-за этого нужно быть осторожным при поиске подходящего разъема; тот, который улучшает характеристики кабелей.

Какой разъем подойдет для моих кабелей?

Поскольку рынок наводнен тоннами разъемов, даже самые опытные установщики могут столкнуться с трудностями при принятии правильного решения.К счастью, проблемы, связанные с разъемами, могут быть уменьшены за счет следующих четырех технических факторов:

Количество контактов

В разъемах количество контактов должно совпадать или превышать количество контактов кабеля. Так что будьте осторожны с процессом подсчета, чтобы избежать неправильного подсчета.

Калибр проводов

Калибр провода кабеля должен находиться в диапазоне контактов разъемов. Обычно вы обнаружите, что винтовые контакты обеспечивают более широкий диапазон сечения проводов по сравнению с обжимными контактами.

Внешний диаметр кабеля

Этому фактору часто не обращают внимания; Однако если забыть об этом шаге, это может привести к серьезным проблемам с производительностью. Если внешний размер кабеля слишком мал для корпуса, он не будет подходить должным образом и отрицательно повлияет на передачу данных. С другой стороны, если внешний диаметр слишком велик для корпуса, он может не поместиться легко, что может вызвать финансовые проблемы во время установки.

Максимальный ток и напряжение

Перед подключением разъемов всегда проверяйте ток и напряжение приложения или устройства, чтобы убедиться, что разъем может работать с ним.
