5 ошибок при подключении патрона к проводам. Е27 и Е14, на потолке и на стене, быстрозажимные, керамические и карболитовые патроны.

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

Виды патронов

Наибольшее распространение на нашем рынке получили 3 вида патронов:

• карболитовые советского образца

• керамические

• пластиковые самозажимные

Подключение карболитового старого образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

• цилиндрический корпус с резьбой

• донышко

• керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

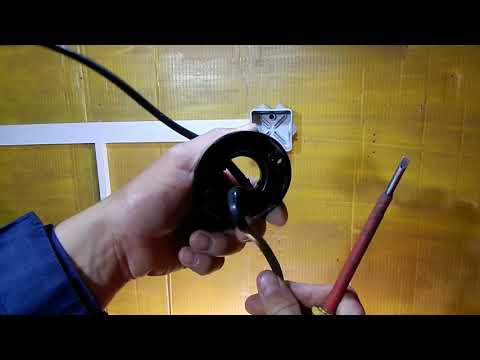

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

1 of 2

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Преимущества и недостатки

Достоинства данного патрона:

• простота разборки и сборки

• надежность проверенная временем

• контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

• неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

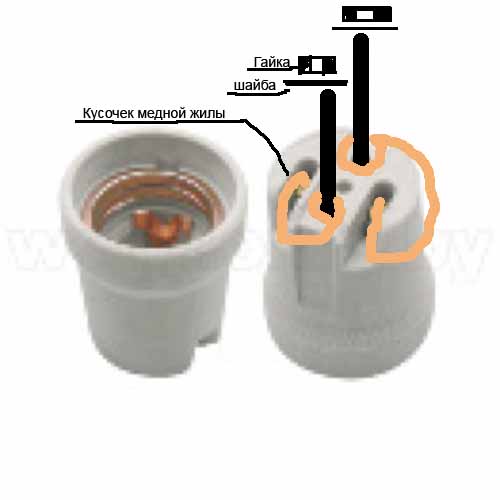

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

Быстрозажимной патрон

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3Подключение многожильных проводов без пайки и лужения.

4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Электрический патрон, как подключить закрепить и отремонтировать, устройство самостоятельно

Электрический патрон — неотъемлемая часть любого светильника. Он служит не только для фиксации, а также передачи тока, но и закрепляет на себе множество дополнительных элементов. К ним относятся: плафон, абажур, предметы эстетики и светового потока. Общие черты устройства патрона можно изучить в статье по описанию люстры. Чтобы уметь устанавливать и ремонтировать электрический патрон, необходимо поближе с ним познакомиться.

Содержание

• 1 Маркировка электрических патронов
• 2 Устройство электрического патрона
• 3 Электрический патрон на три лампочки
• 4 Как подключить обыкновенный электрический патрон
• 5 Как подключить электрический патрон с клеммами
• 6 Как подключить безвинтовой электрический патрон
• 7 Как подключить к электрическому патрону розетку
• 8 Крепление электрического патрона
• 9 Крепление электрического патрона за токоподводящий провод
• 10 Крепление электрического патрона на трубке
• 11 Крепление электрического патрона втулкой
• 12 Крепление электрического патрона с безвинтовыми контактными зажимами
• 13 Ремонт разборного электрического патрона
• 14 Ремонт электрического патрона с безвинтовыми контактными зажимами

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.

Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.

Устройство электрического патрона

Патрон имеет 3 основных элемента. Цилиндрический корпус, в котором расположена резьбовая гильза, резьба которой выполнена по принципу Эдисона, донышко и вкладыш из керамики. Чтоб ток передавался от проводника на цоколь, установлено 2 контакта из латуни 2 планки с резьбой для крепления. На фото патрон Е27 в разрезе.

Фото ниже показывает, как латунные контакты касаются цоколя лампы. Правая фотография показывает передачу тока латунным контактам, закрепленным на вкладыше.

Чтоб повысить безопасность, необходимо подавать фазу на центральный контакт цоколя. Это сводит к минимуму шанс касания фазы человеком.

Электрический патрон на три лампочки

Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.

Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.

Как подключить обыкновенный электрический патрон

Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.

Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.

На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.

Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.

Как подключить электрический патрон с клеммами

Более новым видом патронов являются те, провода которых прижимаются при помощи клеммных колодок. Такой вид крепления ускоряет монтаж люстр и светильников. Корпус выполнен из пластмассы в виде монолита. Контакты закреплены изнутри при помощи заклепок. При выходе патрона из строя, ремонтные работы не удастся произвести.

Такой тип патрона выпускается размерами Е14, Е27. Они подойдут для замены разборных патронов, принцип которых описан чуть выше.

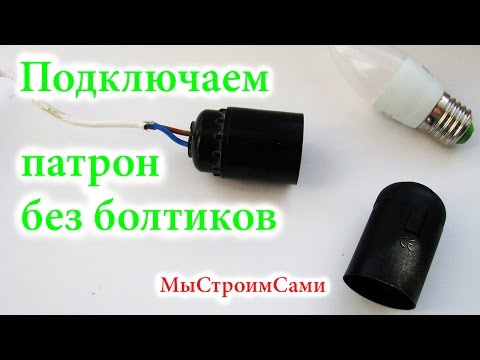

Как подключить безвинтовой электрический патрон

Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.

В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.

Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.

Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.

На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.

Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.

Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.

Как подключить к электрическому патрону розетку

Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.

В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.

Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.

Крепление электрического патрона

Как правило, патрон в люстрах и светильниках крепится за дно. Отверстие ввода провода имеет резьбу. Е27 могут иметь одну из трех видов резьб: М16?1; М10?1 или М13?1. Е14 – М10?1. Светильники подвешиваются на электропровод либо на металлическую трубку, имеющую любую форму резьбы на конце и длину.

Крепление электрического патрона за токоподводящий провод

Не допустимо прикреплять патрон напрямую к проводам. Для начала следует зафиксировать патрон в люстре. Для этого в донышко установлена втулка из пластика, имеющая отверстие в центре для запуска проводов. Во втулку установлен пластиковый фиксирующий винт.

После того как патрон подключен и собран, пластиковым винтом зажимаются провода. Эту втулку могут использовать для крепления декоративных элементов светильнику. Винт позволяет надежно закрепить патрон, крепление плафона и подвесок светильника.

Крепление электрического патрона на трубке

Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.

Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.

Крепление электрического патрона втулкой

Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.

Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1. Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта. Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.

Крепление электрического патрона с безвинтовыми контактными зажимами

Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.

На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.

Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.

На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.

Ремонт разборного электрического патрона

Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.

Для того чтоб отремонтировать электрический патрон, его следует разобрать, проверить соединение с проводами, зачистить контакты до блеска. Иногда, когда вы попытаетесь выкрутить лампочку, колба может отклеиться от цоколя. В этом случае, попытайтесь вывернуть цоколь. Открутите корпус патрона, держа его за донышко. Если не получается это сделать, возьмитесь за край цоколя плоскогубцами и вывернете его.

Ремонт электрического патрона с безвинтовыми контактными зажимами

Соседка делала ремонт в квартире и снимала люстру с потолка. Она откручивала гайки с электрических патронов, имеющих безвинтовые контактные зажимы, чтоб можно было снять плафоны. Цилиндрические части патронов повисли на проводах, отсоединившись от донышек. Люстра проработала с лампами накаливания 6 лет. Стало понятно, что за счет выделения тепла, пластмасса стала хрупкой, защелки обломались. Я решил отремонтировать патроны.

Первым делом были спилены защелки до уровня площадок в основании корпуса патрона. На фото слева сломанная защелка, справа – защелка, подогнанная по размеру.

Новые защелки изготовлены и листа латуни, толщина которого 0,5 мм. Ширина равна ширине обломанных защелок. Затем заготовка согнута по форме, на фото видно. Ее можно изготовить из любого имеющегося металла – алюминия, железа.

Стороной, которая была загнута, полоска заводится в дно патрона со стороны закругленной части. После этого, оставшийся участок загибается по контуру держателя (на фото).

Далее дно патрона накручивается на трубку в люстре.

Затем подсоединяются электропровода. Самодельные защелки прекрасно выполняют свою задачу. Эта защелка прослужит многие годы.

По материалам сайта: ydoma.info

Патроны 101 | Kitagawa

Узнайте больше о ABC Chocks and Workholding:

• Типы патронов
• Лист данных веретенов
• Grip Force
• . ЭКСПЛУАТАЦИЯ
  • ОТКЛЮЧИТЕ питание перед настройкой, проверкой, смазкой или заменой патрона. Опасность защемления оператора машиной.
  • Никогда не используйте селекторный клапан и электромагнитный клапан во время вращения шпинделя. Опасность выброса зажатой детали при вращении шпинделя.
  • Не превышайте рекомендуемую скорость патрона, связанную с Максимально допустимым входным усилием. (См. стр. 13, 14.) Опасность из-за разряда патрона или заготовки.
  • Никогда не запускайте машину с открытой дверцей. Работа или челюсть могут разряжаться при открытой дверце.
  • Не превышайте МАКС. допустимое входное усилие, связанное с входным усилием плунжера. (См. стр. 13, 18.) Опасность из-за разряда патрона или заготовки.
  • На случай отключения электроэнергии баллоны Kitagawa оснащены обратными клапанами и клапанами сброса давления. Когда питание восстанавливается, электромагнитный клапан возобновляет свою нормальную работу. Захваченная заготовка может разрядиться за счет молнии или прерывания.
  • Затяните зажимные болты с указанным крутящим моментом. (См. стр. 20.) Опасность выброса патрона или заготовки в случае повреждения патрона.
  • Не забудьте смазать патрон! (См. стр. 33.) Опасность выброса заготовки из-за снижения усилия захвата из-за недостаточной смазки.
  • Высота захвата должна быть в пределах максимальной силы захвата. (См. стр. 15, 18.) Опасность выброса патрона или заготовки в случае повреждения патрона.
  • При внутреннем зажиме компонентов уменьшите гидравлическое давление более чем на 50 %. Опасность выброса патрона или заготовки в случае повреждения патрона.
  • При обработке длинной заготовки поддерживайте ее центром, задней бабкой или люнетом. Опасность выброса заготовки, если она слишком длинная.
  • Не пытайтесь модифицировать патрон. Опасность выброса патрона или заготовки в случае повреждения патрона.
  • Никогда не пытайтесь управлять машиной в состоянии алкогольного или наркотического опьянения.
  • Не следует надевать перчатки и галстуки при работе на машине.
  • При подъеме патрона используйте болт с проушиной или подъемный ремень. Опасность падения.
  • При захвате заготовки убедитесь, что ваша рука находится вне зоны захвата. Опасность или сломанный или порезанный палец.
  • Никогда не молотите патрон, кулачки или зажатую заготовку. (См. стр. 30.) Опасность выброса патрона или заготовки в случае повреждения патрона.
  ЭТАПЫ МОНТАЖА ПАТРОНА

  (1) Подсоедините вытяжную трубу к цилиндру.

  Вверните вытяжную трубку в шток поршня цилиндра, втянув шток до упора. (Если он затянут в промежуточном положении, стопорный штифт поршня может быть поврежден.)

  (2) Установите цилиндр на шпиндель (адаптер цилиндра).

  Перед прокладкой гидравлических трубопроводов убедитесь, что биение цилиндра сведено к минимуму. Переместите поршень при низком давлении (0,4 МПа, 0,5 МПа, 4,5 кгс/см) два или три раза и перед отключением питания установите поршень в передний конец.

  ОСТОРОЖНО
  При установке или снятии патрона поднимайте его краном, используя болт с проушиной или подъемный ремень. (Для патрона размером 8 дюймов или менее болт с проушиной не прикреплен.) Обязательно снимите болт с проушиной из патрона после установки или снятия.

  (3) Подсоедините патрон к вытяжной трубе.

  Снимите мягкую губку и крышку патрона, чтобы вставить соединительную рукоятку в центральное отверстие патрона. Подсоедините патрон к тяговой трубе, поворачивая гайку. (См. рис. 7.) Если соединение патрона и вытяжной трубы затруднено, проверьте резьбу. При принудительном соединении поршень будет поврежден, что приведет к снижению точности.

  ПРЕДУПРЕЖДЕНИЕ
  Если вытяжная труба недостаточно ввинчена в гайку, резьба будет повреждена, что на мгновение устранит усилие зажима. Это может привести к опасности из-за выброса заготовки.

  (4) Установите патрон на шпиндель (заднюю пластину).

  Поверните шарнирную рукоятку так, чтобы патрон правильно прикрепился к установочной поверхности шпинделя токарного станка. Равномерно затяните крепежные болты патрона в порядке 1, 2, 3, 4, 5 и 6, как показано на рис. 8. (Неравномерная затяжка приведет к биению. Информацию о крутящем моменте крепежных болтов см. на стр. 20.)

  ПРЕДУПРЕЖДЕНИЕ
  Затяните крепежные болты патрона с указанным моментом затяжки. Если момент затяжки недостаточен или слишком велик, болты будут повреждены, а патрон или заготовка могут выйти из строя. Периодически проверяйте, чтобы болты не были ослаблены. Используйте только прилагаемые болты марки Kitigawa. В неизбежном случае используйте болт с кодом прочности 12.9.(M22 или более: 10,9) или более и достаточной длины.

  (5) Установите плунжер клина в правильное положение.

  Надлежащее положение клинового плунжера на стороне подачи цилиндра соответствует размеру A от монтажной поверхности крышки, указанному в следующей таблице. (См. рис. 7.) В это время проверьте, чтобы стандартная метка мастер-кулачка совпадала с внешней линией метки общего хода. (См. рис. 14.) Поскольку стопорная скоба (система блокировки) предусмотрена для натяжной гайки, отрегулируйте гайку там, где это возможно.

  (6) Установите на место крышку и проверьте биение патрона.

  Доведите периферийное и торцевое биение патрона до 0,02 мм или менее.

  ВНИМАНИЕ
  Цилиндр см. в Руководстве по эксплуатации.

  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПРОВЕРКА ПАТРОНА

  ПРЕДУПРЕЖДЕНИЕ

  Для поддержания патрона в течение длительного периода времени необходимо регулярно смазывать патрон. Недостаточная смазка приводит к неисправности при низком гидравлическом давлении, снижает усилие захвата и влияет на точность захвата, а также вызывает износ и заедание. Следовательно, надежно смажьте патрон.

  После механической обработки очистите корпус патрона и направляющие с помощью пневматического пистолета и т. д.

  Используйте антикоррозийное охлаждающее масло, чтобы ржавчина не уменьшала усилие зажима.

  .

  CHUCK-EEZ Grease или Chuck Grease Pro

  Один раз в день. Однако, когда машина работает с высокой скоростью вращения или используется большое количество водорастворимого смазочно-охлаждающего масла, в зависимости от условий эксплуатации требуется больше смазки.

  ОСТОРОЖНО

  Разбирайте и очищайте патрон не реже одного раза в 6 месяцев или каждые 100 000 использований (один раз в 2 месяца для литья). Проверьте, не изношены ли детали и не деформированы ли они, и при необходимости замените.

  Смажьте патрон перед повторной сборкой.

  После сборки убедитесь, что усилие захвата соответствует указанному усилию с помощью процедуры P-12.

  ЭТАПЫ РАЗБОРКИ

  В целях безопасности используйте подъемный ремень или болт с проушиной и зафиксируйте патрон.

  (1) Ослабьте болты крепления губок, чтобы снять мягкие губки и Т-образные гайки.

  (2) Снимите крышку.

  (3) Ослабив болты крепления патрона, поверните гайку с соединительной рукояткой, чтобы снять патрон.

  (4) Снимите плунжер клина по направлению к заднему патрону.

  (5) Переместите главные кулачки в центральное положение и снимите их по направлению к заднему патрону.

  Перед сборкой патрона нанесите рекомендуемую смазку. При этом не ошибитесь с номерами, нанесенными на корпус, основные кулачки и плунжер клина.

  ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПАТРОНА

  Если патрон неисправен, остановите токарный станок и попробуйте предпринять следующие контрмеры.

  Проблема	Возможные причины	Countermeasures
  Чапо не будет рабоче	.	Разберите и замените деталь.
  	Направляющие заедают.	Разберите и отремонтируйте поврежденную деталь с помощью масляного камня или замените ее.
  	Гидравлический цилиндр не работает.	Убедитесь, что редукционный клапан, переключающий клапан и система подачи исправны.
  Недостаточный ход основного кулачка	Слишком много стружки в патроне.	Разобрать и очистить.
  	Вытяжная труба ослаблена.	Снимите и снова затяните.
  Проскальзывание заготовки	Недостаточный ход мастер-кулачка.	Расположите основной кулачок так, чтобы он находился в центре хода, когда заготовка захвачена.
  	Недостаточное усилие зажима.	Убедитесь, что гидравлическое давление установлено надлежащим образом.
  	Диам. верхней челюсти не соответствует диаметру заготовки.	Реставрируйте верхнюю челюсть в соответствии с правильным методом.
  	Сила резания слишком велика.	Рассчитайте усилие резания и уменьшите его в соответствии со спецификациями патрона.
  	Недостаточная смазка основных кулачков и каждой направляющей.	Смажьте пресс-масленку и снова зажмите кулачки без заготовки в патроне.
  	Слишком высокая скорость. Вращение обнаруживается при несоосности, например, при подаче заготовки, люнете, задней бабке и т. д.	Уменьшите скорость до необходимого усилия захвата. Надежное выравнивание для устранения завихрения.
  Низкая точность	Торцевая поверхность патрона закончилась.	Правильно затяните болты патрона.
  	Посторонние предметы попали в зазубрины между главной и накладными губками.	Снимите верхнюю губку и тщательно очистите зубцы.
  	Болты крепления верхней челюсти затянуты недостаточно.	Затяните болты с правильным моментом.
  	Недостаточное формирование верхней челюсти.	Убедитесь, что формующая заглушка параллельна патрону и поверхности, и заглушка не деформирована из-за силы захвата. Также проверьте гидравлическое давление во время формовки и шероховатость поверхности.
  	Верхний кулачок деформирован, болты верхнего кулачка выдвинуты из-за того, что верхний кулачок слишком высок.	Уменьшите высоту верхней челюсти, заменив ее стандартной губкой.
  	Заготовка деформирована слишком большим усилием захвата.	Уменьшите усилие захвата, чтобы предотвратить деформацию.

  Как вставить сверло в дрель (ключ + ключ без ключа)

  Узнайте, как пользоваться электродрелью и как менять сверло! Мы рассмотрим сверлильный патрон, патрон без ключа, сетевые и аккумуляторные дрели, сверла, отвертки и многое другое!

  Как пользоваться электродрелью

  Готовы ли вы научиться пользоваться электродрелью и заменять сверло? Это так просто, и я покажу вам шаг за шагом, как это сделать. Мы рассмотрим различные типы дрелей, таких как сетевые и аккумуляторные. Мы посмотрим, как использовать сверлильный патрон. И мы узнаем о сверлах, шуруповертах и ​​многом другом.

  Вам также может понравиться 10 инструментов, необходимых начинающим для деревообработки

  Этот пост содержит партнерские ссылки на расходные материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами, сделанными своими руками. и советы DIY с вами. Вы не платите за использование этих ссылок. Нажмите здесь, чтобы ознакомиться с политикой моего сайта.

  Прежде чем мы перейдем к , как использовать электродрель и , как заменить сверло , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , загруженный полезные хитрости с отверстиями для карманов , экономия места идеи для мастерских , умные советы по рукоделию и многое другое!


  Содержание
  • Что такое дрель?
  • Типы сверл
    • Сетевая дрель
    • Аккумуляторная дрель
    • Сверлильный станок
  • Как пользоваться электродрелью
    • Средства индивидуальной защиты
    • Триггерный переключатель
    • Кнопка направления
    • Сверлильный патрон
      • Ключ патрона
      • Быстрозажимной патрон
    • Сцепление
  • Как заменить сверло: быстрые шаги
    • Что такое бит?
    • Что такое драйвер?
    • Как вставить сверло в патрон с ключом
    • Как вставить сверло в двухсекционный быстрозажимной патрон
    • Как вставить сверло в цельный быстрозажимной патрон
  • ВИДЕО: Как вставить сверло в дрель

  ---

  Что такое дрель?

  Википедия определяет дрель как «инструмент, используемый в основном для проделывания круглых отверстий или забивания крепежных деталей. Он оснащен битой, дрелью или отверткой, в зависимости от применения, закрепленной патроном».

  Вернуться к оглавлению

  ---

  Типы дрелей

  Существует несколько типов дрелей: ручные, электрические и аккумуляторные. В этом уроке мы сосредоточимся на электрических и аккумуляторных дрелях.

  Вернуться к оглавлению

  ---

  Сетевая дрель

  Для работы сетевая дрель должна быть подключена к электрической розетке. Электрический шнур соединяет дрель с розеткой.

  Это означает, что сетевая дрель может работать вечно, пока она подключена к розетке. Но есть недостаток. Этот недостаток — длина шнура.

  Другими словами, если шнур имеет длину шесть футов, мы можем использовать дрель только в пределах шести футов от электрической розетки. В противном случае нам понадобится удлинитель, чтобы увеличить радиус действия дрели.

  Сетевая дрель — это моя любимая дрель для предотвращения разрывов при сверлении карманных отверстий с помощью приспособления Kreg Jig.

  Связанный: Как подключить вилку

  Вернуться к оглавлению

  ---

  Аккумуляторная дрель-шуруповерт

  Аккумуляторная дрель-шуруповерт отличается от сетевой дрели тем, что не имеет шнура и не подключается к электрической розетке. . Вместо этого беспроводная дрель питается от аккумулятора.

  Для работы дрели необходимо зарядить аккумулятор. Одной из лучших особенностей аккумуляторной дрели является то, что ее можно использовать практически где угодно, поскольку она не ограничена длиной шнура.

  Еще одно различие между сетевой дрелью и аккумуляторной дрелью заключается в том, что аккумуляторная дрель не может работать вечно. Когда батарея аккумуляторной дрели начинает разряжаться, дрель начинает работать медленнее.

  СОВЕТ: Всегда следите за тем, чтобы второй аккумулятор был заряжен или заряжался при использовании аккумуляторной дрели. Нет ничего хуже, чем ждать, пока зарядится аккумулятор, когда вы находитесь в процессе создания проекта!

  Постоянное питание сетевой дрели будет поддерживать ее работу с постоянной скоростью, независимо от того, сверлим мы одно отверстие или сто отверстий.

  Аккумуляторная дрель-шуруповерт перестанет работать, когда аккумулятор полностью разрядится. Опять же, сетевая дрель может работать вечно, поэтому она не перестанет работать, если ее не отключить от электрической розетки.

  Я предпочитаю удобство аккумуляторной дрели почти для всех своих проектов, потому что я не ограничен длиной шнура.

  Связанный: Как сделать стеллаж для хранения аккумуляторных дрелей своими руками

  Вернуться к оглавлению

  ---

  Сверлильный станок

  Википедия определяет сверлильный станок как «тип дрели, которую можно установить на подставку или прикручен к полу или к рабочему столу».

  Рабочий конец сверлильного станка устанавливается над головой и может опускаться в заготовку. Сверлильный станок отлично подходит для сверления повторяющихся отверстий в заготовках.

  Я использовал сверлильный станок, чтобы просверлить отверстия, чтобы сделать эти фоторамки для коллажей своими руками.

  Вернуться к оглавлению

  ---

  Как пользоваться электродрелью

  Основными частями электродрели являются двигатель, рукоятка, пусковой переключатель, кнопка направления и патрон.

  Двигатель — это то, что заставляет дрель вращаться. Захват — это место, где мы держим руку, чтобы держать дрель. Ниже мы рассмотрим более подробно спусковой крючок, кнопку направления и патрон.

  Вернуться к оглавлению

  ---

  Средства индивидуальной защиты

  Прежде чем мы включим нашу дрель, нам нужно подумать о нашей личной безопасности. Мы должны защитить ваши глаза защитными очками. Нам нужно защитить наши уши средствами защиты органов слуха, если мы собираемся бурить в течение длительного периода времени. Нам нужно защитить наши легкие качественным респиратором, если наш буровой проект будет создавать много пыли.

  Вернуться к оглавлению

  ---

  Триггерный переключатель

  Триггерный переключатель включает и выключает дрель. Нажатие пальца на курковый переключатель заставляет дрель вращаться. Отпускание пальца от куркового переключателя приводит к остановке сверла.

  Большинство триггеров имеют переменную скорость. Это означает, что чем сильнее мы нажимаем на курок, тем быстрее будет вращаться дрель.

  Вернуться к оглавлению

  ---

  Кнопка направления

  Сверло вращается как в прямом, так и в обратном направлении. Кнопка используется для изменения направления вращения сверла. Кнопка «вперед/назад» обычно находится рядом с триггерным переключателем.

  Направление вперед используется для сверления отверстий и заворачивания шурупов. Обратное направление используется для удаления сверл из заготовок и для удаления винтов из заготовок.

  Сверла или дрели установлены или вставлены в патрон . Сверлильный патрон в основном представляет собой зажим, который удерживает биты и драйверы в дрели.

  Сверла используются для выполнения круглых отверстий в заготовках. Отвертки используются для завинчивания крепежных деталей, таких как винты, в заготовки.

  Вернуться к оглавлению

  ---

  Сверлильный патрон

  Сверлильный патрон представляет собой зажим. Патрон имеет кулачки, которые удерживают или зажимают сверла и драйверы в дрели.

  Часто встречаются патроны двух типов. Один использует ключ патрона, чтобы заблокировать патрон, а второй — патрон без ключа.

  СОВЕТ : «Зажать сверло» или «Зажать дрель» означает вставить сверло или отвертку в патрон.

  Назад к оглавлению

  ---

  Ключ для сверлильного патрона

  Ключ для патрона используется для затягивания и ослабления патрона. Чтобы использовать этот тип сверлильного патрона, в дрель вставляется сверло или отвертка. Важно убедиться, что сверло находится по центру кулачков патрона. Затем ключ поворачивают по часовой стрелке, чтобы затянуть патрон и удерживать биту или отвертку на месте.

  Чтобы снять сверло или отвертку, ключ поворачивают против часовой стрелки, чтобы ослабить патрон.

  СОВЕТ: Ключи от патрона легко потерять. Если у вашей сетевой дрели есть ключ для патрона, прикрепите его к шнуру, чтобы не потерять.

  Вернуться к оглавлению

  ---

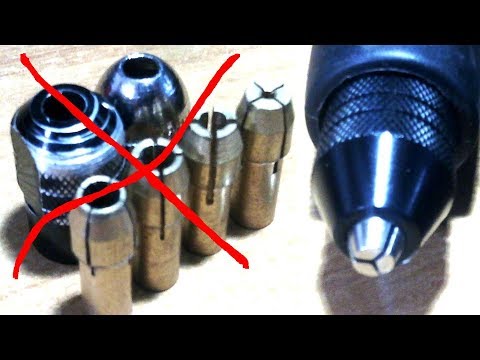

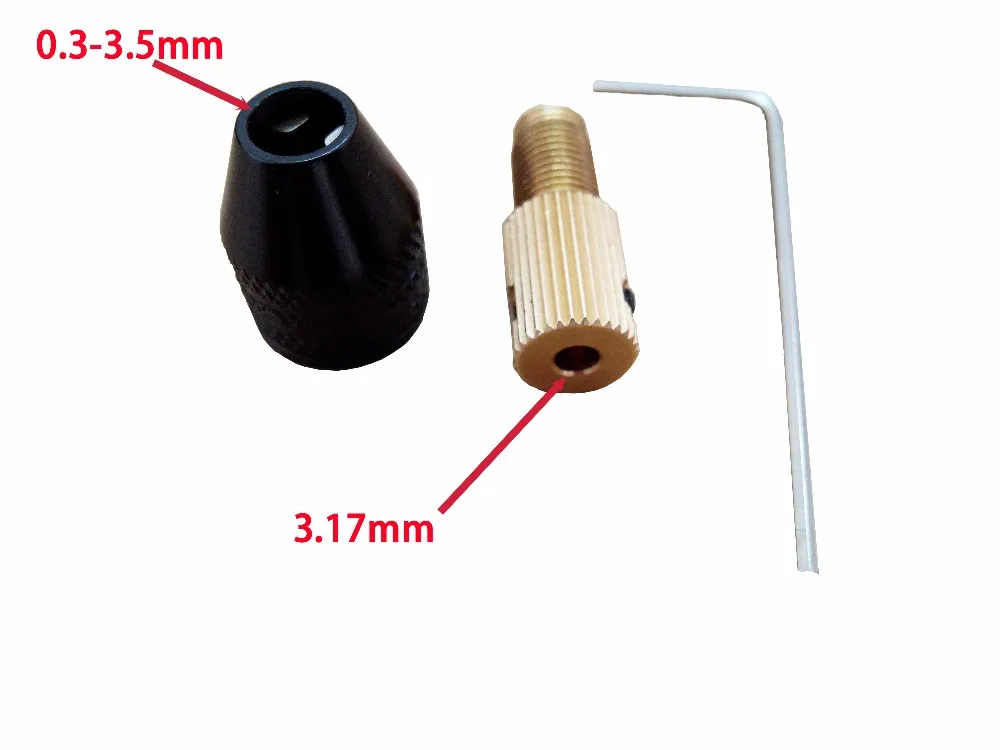

  Быстрозажимной патрон

  Бесключевой патрон не требует ключа для затягивания или ослабления патрона. Вместо этого мы можем просто повернуть патрон по часовой стрелке, чтобы затянуть, и против часовой стрелки, чтобы ослабить. Преимущество бесключевого патрона в том, что нам не нужно беспокоиться о потере ключа.

  В моей сетевой дрели используется двухсекционный быстрозажимной патрон. Нижняя часть удерживает патрон на месте. Верхнюю часть можно повернуть, чтобы затянуть или ослабить патрон.

  Для использования этого быстрозажимного патрона в дрель вставляется сверло или отвертка. Важно убедиться, что сверло находится по центру кулачков патрона. Затем возьмитесь за нижнюю часть патрона и поверните верхнюю часть по часовой стрелке, чтобы затянуть.

  Чтобы снять сверло или отвертку, возьмитесь за нижнюю часть патрона и поверните верхнюю часть против часовой стрелки, чтобы ослабить.

  В моей аккумуляторной дрели используется цельный быстрозажимной патрон. Все, что мне нужно сделать, это повернуть, чтобы затянуть или ослабить патрон. Мне нравится эта функция. С ним так легко менять биты!

  Для использования этого быстрозажимного патрона в дрель вставляется сверло или отвертка. Важно убедиться, что сверло находится по центру кулачков патрона. Затем удерживайте дрель и поверните патрон по часовой стрелке, чтобы затянуть.

  Чтобы снять сверло или отвертку, удерживайте сверло и поверните патрон против часовой стрелки, чтобы ослабить его.

  Вернуться к оглавлению

  ---

  Муфта

  Муфта сверла предотвращает дальнейшее закручивание шурупа в заготовку, когда сверло встречает определенное сопротивление. Использование муфты предотвращает чрезмерное затягивание, которое может повредить поверхность заготовки. Это также предотвращает чрезмерную затяжку, которая может повредить отверстие в заготовке.

  Я всегда устанавливаю муфту на дрель, когда заворачиваю шурупы. Винты с карманами нужно закручивать только до тех пор, пока они не будут плотно прилегать, чтобы создать прочное соединение. По сути, мы хотим перестать закручивать винт, когда начинаем чувствовать некоторое сопротивление.

  Чрезмерное затягивание винта с потайной головкой может повредить отверстие в потайной головке, что может привести к ослаблению соединения. Чрезмерная затяжка может даже привести к тому, что винт пройдет сквозь другую заготовку. Я установил муфту на свою дрель, чтобы избежать чрезмерного затягивания карманных винтов.

  Для ввинчивания шурупов с карманом в мягкую древесину, например, в сосну, моя дрель DEWALT хорошо работает, если установить сцепление на 3. Как заменить сверло: быстрые шаги

  • Отключите дрель от сети или извлеките из нее аккумулятор.
  • Используйте ключ для патрона или патрон без ключа, чтобы открыть кулачки патрона, повернув их против часовой стрелки.
  • Вставьте сверло или отвертку в дрель.
  • Используйте ключ для патрона или патрон без ключа, чтобы затянуть патрон, поворачивая его по часовой стрелке.
  • Подключите дрель к электрической розетке или установите аккумулятор в дрель.
  • Просверлите отверстия или вверните винты по мере необходимости.
  • Выполните эти действия в обратном порядке, чтобы снять сверло. Пожалуйста, будьте осторожны. Сверла нагреваются при использовании.

  Вернуться к оглавлению

  ---

  Что такое сверло?

  Проще говоря, сверло делает круглые отверстия. Спиральный хвостовик сверла удаляет материал, проходя через заготовку. Сверла специально разработаны для сверления отверстий в различных материалах, таких как дерево, металл, бетон и т. д.

  Сверло с зенковкой

  Зенковка выполняет две функции. Сначала он просверливает пилотное отверстие в заготовке. Направляющее отверстие — это небольшое отверстие, просверленное в заготовке, которое создает пространство для крепежа, такого как винт. Сверление пилотного отверстия помогает предотвратить растрескивание или расщепление заготовки.

  Во-вторых, сверло с зенковкой создает V-образную форму или зенковку на поверхности заготовки. Эта V-образная или утопленная область позволяет вкручивать винт с потайной головкой заподлицо с поверхностью заготовки.

  Я часто использую зенковки, потому что они придают моим проектам аккуратный профессиональный вид.

  Сверло Форстнера

  Сверло Форстнера просверливает отверстия с гладкими, чистыми сторонами и плоским дном. Я часто использую зенкеры, потому что они также придают моим проектам аккуратный профессиональный вид.

  Кольцевая пила

  Кольцевая пила используется для изготовления больших круглых отверстий. Например, сверление отверстий для дверной ручки.

  Вернуться к оглавлению

  ---

  Что такое драйвер?

  Отвертка входит в головку крепежного изделия как винт. Это то, что мы будем использовать либо для ввинчивания винта в заготовку, либо для удаления его из заготовки.

  Обычные отвертки, которые мы можем видеть, это отвертки с плоской головкой, отвертки с крестообразным шлицем, квадратные отвертки и отвертки со звездочкой.

  Вернуться к оглавлению

  ---

  Как установить сверло в патрон с ключом
  Расходные материалы
  • Сверло или отвертка
  Инструменты
  • Дрель с патроном с ключом
  • Ключ для патрона
  Шаг 1. Отключите питание

  Отсоедините дрель от розетки или аккумулятор от дрели.

  Шаг 2. Откройте кулачки патрона

  Откройте кулачки патрона, повернув ключ против часовой стрелки.

  Шаг 3. Вставьте биту

  Вставьте биту или отвертку в патрон. Закройте кулачки патрона, повернув ключ патрона по часовой стрелке. Обязательно держите биту по центру челюстей.

  Шаг 4. Подключите питание

  Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или вверните винты.

  Шаг 5. Снимите сверло

  Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку. Пожалуйста, будьте осторожны. Сверла нагреваются при использовании.

  Вернуться к оглавлению

  ---

  Как установить сверло в двухсекционный быстрозажимной патрон
  Расходные материалы
  • Сверло или отвертка
  Инструменты
  • Дрель с двухсекционным быстрозажимным патроном
  Шаг 1. Отключите питание

  Отсоедините дрель от розетки или аккумулятор от дрели.

  Шаг 2. Откройте кулачки патрона

  Откройте кулачки патрона, удерживая нижнюю часть патрона и поворачивая верхнюю часть патрона против часовой стрелки.

  Шаг 3. Вставьте биту

  Вставьте биту или отвертку в патрон.

  Закройте кулачки патрона, удерживая нижнюю часть патрона и поворачивая верхнюю часть патрона по часовой стрелке. Обязательно держите биту по центру челюстей.

  Шаг 4. Подключение питания

  Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или вверните винты.

  Шаг 5. Снимите бит

  Выполните эти действия в обратном порядке, чтобы снять сверло или отвертку. Пожалуйста, будьте осторожны. Сверла нагреваются при использовании.

  Вернуться к оглавлению

  ---

  Как установить сверло в цельный быстрозажимной патрон
  Расходные материалы
  • Сверло или отвертка
  Инструменты
  • Дрель с цельным быстрозажимным патроном
  Шаг 1. Отключите питание

  Отсоедините дрель от розетки или аккумулятор от дрели.

  Шаг 2. Откройте кулачки патрона

  Откройте кулачки патрона, удерживая дрель и поворачивая патрон против часовой стрелки.

  Шаг 3. Вставьте биту

  Вставьте биту или отвертку в патрон.

  Закройте кулачки патрона, удерживая сверло и поворачивая патрон по часовой стрелке. Обязательно держите биту по центру челюстей.

  Шаг 4. Подключение питания

  Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или вверните винты.

  Шаг 5. Снимите сверло

  Выполните эти действия в обратном порядке, чтобы снять сверло или отвертку. Пожалуйста, будьте осторожны. Сверла нагреваются при использовании.

  Вернуться к оглавлению

  ---

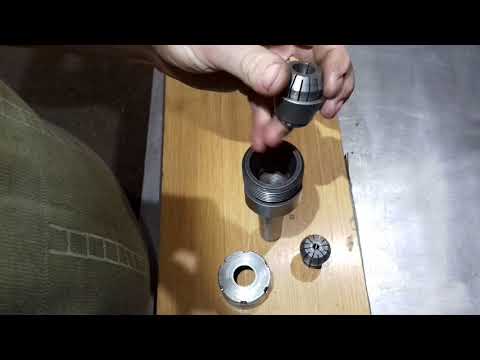

  ВИДЕО: Как вставить сверло в дрель

  Посмотрите это краткое видео, чтобы узнать, как заменить сверло в дрели с ключевым патроном, двухсекционным бесключевым патроном и цельный быстрозажимной патрон.

  Вернуться к оглавлению

  ---

  Заключительные мысли

  Теперь вы знаете, как пользоваться дрелью и как менять сверло.
