универсальное зарядное устройство для зарядки литиевых аккумуляторов цифровых устройств

Почему так популярна лягушка для зарядки аккумуляторов? Потому что она нужна всем, и пик ее популярности еще не наступил.

Универсальное зарядное устройство, называемое лягушкой – настоящая палочка-выручалочка. У всех есть телефоны, айфоны, смартфоны и прочие «фоны», а еще фотоаппараты, лазерные рулетки, электронные книги… и у них есть очень удобные разъемы для зарядки аккумуляторов. Увы, все разъемы разные.

Содержание:

• Зарядных устройств много, но лягушка лучше всех
• Три разновидности зарядников
• Конструкция и функционирование
• Правила безопасности
• На что обратить внимание при покупке
• Видео

Зарядных устройств много, но лягушка лучше всех

Почему бы не сделать разъемы одинаковыми? Увы, разработчики вдохновляются лозунгом «Больше стандартов – хороших и разных!». Каждая фирма имеет свой стандарт, а еще конструкция совершенствуется при выпуске новых моделей. Современный человек хранит в шкафу клубок спутавшихся шнуров с разъемами, здесь есть все, для всех моделей… но не для той которую нужно зарядить сию секунду!

Шнуры имеют обыкновение уползать в какие-то норы, они теряются в отпуске, или их забывают взять при поездке в отпуск. А еще, увы, изнашиваются разъемы – и на кабелях, и в самих устройствах. После интенсивной эксплуатации разъемы мобильников функционируют хуже или вовсе ломаются, ремонт стоит дорого. А лягушка продается недорого и подходит для множества устройств!

Три разновидности зарядников

Лягушки бывают трех видов, они различаются величиной входного напряжения:

• 220В – включаются в обычную розетку;
• 12 В – работают от автомобильного аккумулятора;
• 5 В – можно использовать для зарядки от компьютера или другого устройства, имеющего порт USB .

Зарядные устройства предназначены для литиево-ионных батарей, напряжение которых не менее 3,5В и не более 4,8 В, а емкость не превышает 2000 мА*ч.

Рассмотрим, как пользоваться лягушкой для зарядки батареи. Прежде всего, нужно извлечь батарею из устройства, предварительно выключив его.

Конструкция и функционирование

Самая востребованная лягушка – та, что работает от сети 220 В.

Внимание! Некоторые лягушки предназначены для 110 В. Они не подходят для наших стандартных розеток.

Давайте подробно рассмотрим, как пользоваться лягушкой 220В.

• Вилка для подключения к сети расположена на корпусе, в отключенном состоянии штырьки поворачиваются и укладываются параллельно корпусу.
• На верхней части, под откидной крышкой, имеются штырьки для подключения к контактам батареи. Они подвижны; их можно передвигать, приспосабливая к конструкции конкретного аккумулятора. Штырька два, а контактов на аккумуляторе три или больше; из них для зарядки потребуются только два крайних.
• Крышка имеет пружинные фиксаторы, она поднимается с некоторым усилием, а после установки батареи фиксирует ее.

Обычно батарею устанавливают на лягушку, отсоединенную от сети. На панели имеется зеленый индикатор СОН, который загорается при правильном подсоединении разъемов. Если индикатор остается темным – нужно проверить, хорошо ли прижаты контакты к штырькам, и при необходимости поправить их положение. Следующий шаг – нажать кнопку переполюсовки СО. После этого должен загореться зеленый СОН.

В некоторых конструкциях индикатор не загорается сам: нужно нажать кнопку тестирования ТЕ.

Итак, подготовка успешно произведена, зеленый огонек СОН светится, — вставляем вилку лягушки в сетевую розетку. О подключении к сети нам сообщит индикатор PW , а о начавшемся процессе подзарядки – индикатор CH.

Когда аккумулятор наберет заряд, огонек CH гаснет, а индикатор FULL загорается. Это значит – пора вынимать аккумулятор из зарядника.

Вроде бы все просто. Но иногда возникают осложнения: не загорается индикатор СОН, несмотря на смену полюсов. Дело в том, что индикатор светится от остаточного напряжения на батарее, а если она полностью разрядилась – то индикации не будет.

В таком случае лягушку включают в сеть. Через некоторое время может замигать индикатор СН – зарядка пошла, все нормально! Если прогресса нет, то отключите лягушку и нажмите кнопку переполюсовки, а потом вновь подсоедините к сети.

Есть еще одна причина, по которой СОН не загорается. Просто этого индикатора нет, как и кнопки переполюсовки. Появились лягушки, в которых переполюсовка совершается автоматически.

Правила безопасности

Не оставляйте заряженную батарейку в заряднике!

Если засветился индикатор FULL – сразу отключайте лягушку от сети, извлекайте батарею. Иначе может произойти ее нагревание, в худшем случае она вздуется и выйдет из строя.

Многие пользователи не ждут, когда загорится FULL , а предусмотрительно прекращают процесс подзарядки через определенное время – когда набрано 80-90% заряда.

И это хороший способ сохранить здоровье аккумулятору.

А некоторые владельцы лягушек говорят, что у них все прекрасно: батарея может спокойно оставаться в зарядном устройстве, и ничего с ней не случается.

Почему так происходит? Лягушка – универсальное устройство, но при этом не слишком умное. У нее есть входное напряжение – 220В, и выходное – например, 4.25 плюс-минус… ммм… китайцам виднее.

У батареи есть ее индивидуальное напряжение, при котором она набирает полный заряд. Оно может быть 3,6В, или 4,5В, или иметь максимальное значение – 4,8В.

Разрядившаяся батарея имеет напряжение значительно ниже номинала, и лягушка щедро кормит ее электротоком. Но вот резервуар близок к наполнению. Что происходит в этот период?

Если собственное напряжение аккумулятора 4,5В, а у лягушки – 4,2В, то просто загорится индикатор FULL , а ток в цепи прекратится из-за отсутствия разности потенциалов.

А если наоборот? Если у батареи собственное напряжение 3,8 В, а у лягушки – те же 4,5В? Полностью заряженный элемент питания остается под воздействием тока.

Он работает не в режиме накопления заряда, а в режиме нагрузки, выполняет функцию сопротивления в электрической цепи – и вся избыточная энергия идет на его нагревание. В худшем случае можно даже фейерверк устроить, если надолго затянуть процесс зарядки!

На что обратить внимание при покупке

Удобное универсальное устройство может служить долго и счастливо, если его напряжение «ниже среднего». Техническая характеристика китайского устройства 4,25В, но есть экземпляры со значительным превышением этого параметра: и 4,6 В, и 5 В, и даже 7 В (явный брак).

Поскольку мы приобретаем лягушку для любых аккумуляторов, не зная их индивидуальных напряжений, то лучшим вариантом будет зарядник с напряжением 4 В и даже 3.9 В. Он не обеспечит 100% зарядки для батареи с напряжением 4.5В, но вернет ей работоспособность. И он прекрасно поладит с большинством батарей, у которых напряжение около 4В.

Значит, при покупке лягушки нужно измерять ее напряжение. Эту услугу должен оказать продавец. Хорошо бы знать и напряжение заряжаемых аккумуляторов, прежде чем подключать к лягушке. Иными словами, тестер для измерения напряжения в хозяйстве нелишний, и пользоваться им стоит.

А если вы не знаете напряжений своей лягушки и своего аккумулятора, тогда просто не дожидайтесь полной зарядки, довольствуйтесь уровнем заряда «больше половины».

Видео

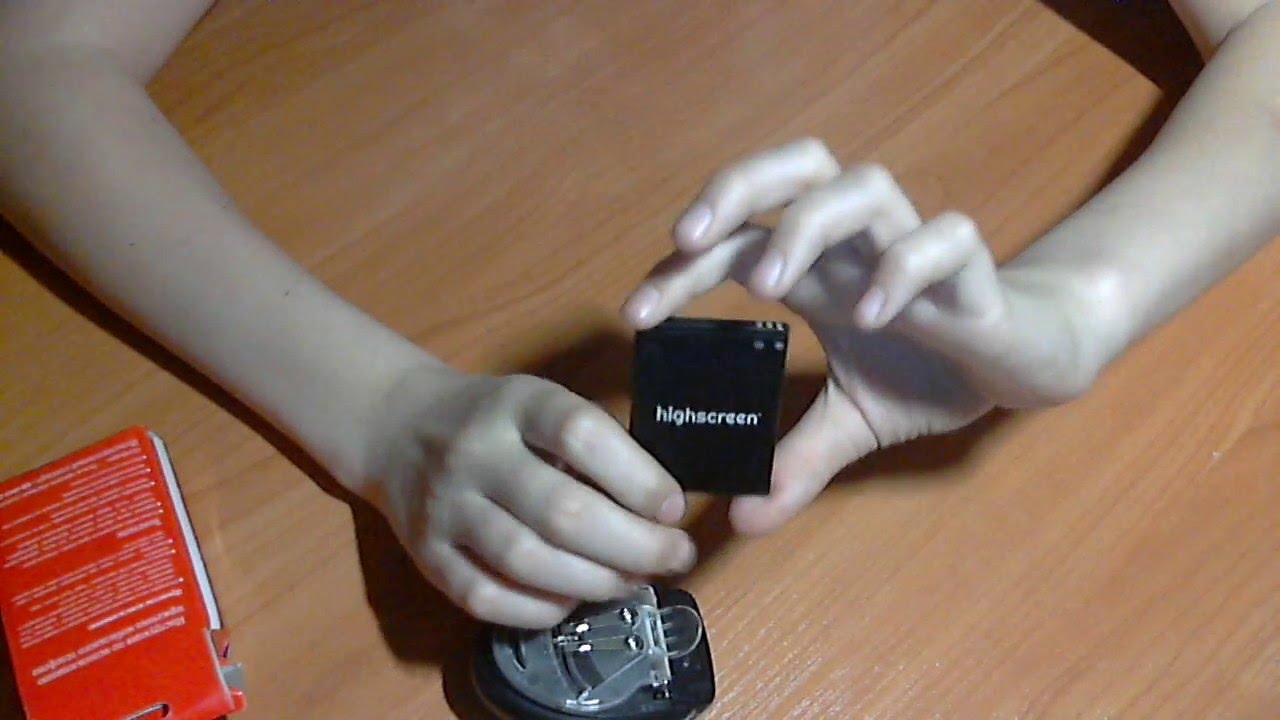

Из видео вы узнаете, как правильно заряжать аккумулятор с помощью зарядки-лягушки.

Зарядка-лягушка – как пользоваться?

В быту нередки ситуации, когда аккумулятор телефона, фотоаппарата или любого другого гаджета разрядился, а зарядное куда-то подевалось. В этом случае выручит универсальное зарядное устройство или зарядка-«лягушка» в простонародье, а как ею пользоваться, будет поведано в этой статье.

Как работает зарядка-«лягушка»?

Устройство имеет вид небольшого пластикового коробка, по форме напоминающего вышеупомянутое земноводное. Корпус прибора оснащен двумя контактами в виде усиков, которые и обеспечивают подключение и заряд батареи. Эти усики подвижны, что дает возможность подсоединять аккумуляторы разной конфигурации, но все они обязательно должны быть литиевыми. Универсальная зарядка-«лягушка» для аккумуляторов мобильных телефонов и других гаджетов подразделяется на три вида в зависимости от типа подключения: пятивольтная, подключаемая к USB-шнуру, двенадцативольтная, подключаемая к автомобилю, и 220-вольтная, питающаяся от стандартной розетки.

Данное устройство обладает полярностью «+» и «-». Ее корректировка может осуществляться как в автоматическом режиме, так и вручную, посредством нажатия на специальные кнопки.

Как заряжать аккумулятор зарядкой-«лягушкой»?

Вот пошаговая инструкция:

1. Вынуть батарею из мобильного устройства и открыть зарядку путем нажатия на прищепку.
2. Раздвинуть усы устройства на необходимое расстояние и подключить к двум клеммам батареи.
3. Теперь необходимо убедиться, что полярность выбрана правильно. Тем, кто хочет знать, как пользоваться зарядкой-«лягушкой» для телефона, необходимо нажать на кнопку, расположенную в левой части устройства – кнопку «ТЕ».
4. Загоревшийся диод под надписями «CON» и «FUL» подтвердит, что аккумулятор подключен верно. Если они не загорелись, то подключение неправильное, либо аккумулятор полностью разряжен.
5. Тем, кто интересуется, как пользоваться универсальной зарядкой-«лягушкой» в этом случае, рекомендуется повернуть батарею вручную, либо нажать на правую кнопку, поменяв полярность.
6. Если и после этого результата нет, то можно сделать вывод, что аккумулятор полностью разряжен, либо усы не касаются клемм.
7. Если все сделано правильно, то после подключения устройства к сети загорится диод под надписью «СН». Через 2–5 часов в зависимости от емкости аккумулятора загорится диод под надписью «FUL», предупреждая о том, что батарея готова к работе.

Не стоит расстраиваться, если выяснилось, что батарея разряжена полностью.

После ее пятиминутной зарядки в лягушке можно вставить ее в родное устройство и в дальнейшем заряжать привычным способом.



Статьи по теме:

Как пользоваться виномером? Виномер-сахаромер – это измерительный прибор, с помощью которого можно определить крепость напитка, его плотность, количество присутствующего сахара. Благодаря этому, в процесс изготовления можно внести необходимую корректировку.	Как пользоваться отпаривателем? Отпариватель – универсальный прибор, используемый для глажки одежды, предметов текстиля, пуховых изделий. Имеет несколько разновидностей, но к профессиональным устройствам относят вертикальный напольный отпариватель, оснащенный разными насадками.
Как пользоваться тонометром? Тонометр используется не только во врачебной практике. У многих этот полезный прибор имеется дома для личного пользования. Особенно актуально это для людей, страдающих нарушениями артериального давления и имеющих заболевания сердечно-сосудистой системы.	Как разобрать блендер? Конструкция погружных блендеров настолько проста, что самое большое затруднение при их ремонте вызывает обычно разборка корпуса. Справиться с этой премудростью и быстро разобрать ручной блендер самостоятельно поможет наша статья.

Как привлечь внимание на улице: 20 смешных и нелепых фото городских образов

Да будет свет: 20 смешных фото о ситуациях, связанных с люстрой

20 смешных фото котов, которые проявили чудеса изворотливости

20 смешных и необычных фото о том, как проводят уроки преподаватели



лягушачья батарея | Amusing Planet

Термин «батарея» был впервые использован Бенджамином Франклином в 1749 году для описания устройства, которое он разработал для производства электроэнергии. Франклин соединил несколько конденсаторов в виде лейденских банок, чтобы они удерживали более сильный заряд, и, таким образом, при разряде было доступно больше энергии. Он назвал это устройство «электрической батареей», обыгрывая военный термин для оружия, работающего вместе.

Первая настоящая батарея, которая накапливала и высвобождала заряд в результате химической реакции, была изобретена итальянским физиком Алессандро Вольта (в честь которого названа единица измерения электрического потенциала «Вольт»). Он был известен как Вольтов столб. Хотя Вольта на самом деле не понимал, как работает его изобретение (он считал, что ток возникает в результате простого соприкосновения двух разных материалов друг с другом), это была единственная практическая батарея, которая обеспечивала постоянный ток и сделала возможным множество новых экспериментов и открытий, таких как первый электролиз воды английским хирургом Энтони Карлайлом и английским химиком Уильямом Николсоном.

До того, как Вольта продемонстрировал, что электричество можно получить химическим путем, считалось, что электричество является жизненно важной силой, дающей жизнь органическим веществам, и вырабатывается исключительно живыми существами. Ученым, который популяризировал эту теорию, был итальянский физик Луиджи Гальвани, обнаруживший в 1780 году, что мышцы ног мертвых лягушек дергаются при ударе электрической искрой. Гальвани обнаружил, что ноги дергались не только тогда, когда к конечностям прикладывался электрический заряд, но и когда он прижимал латунные крючки, прикрепленные к спинному мозгу лягушки, к железным перилам, к которым они были подвешены. Он пришел к выводу, что это было доказательством того, что животные производят электричество, и эта электрическая энергия оживляет живые существа.

Алессандро Вольта

Луиджи Гальвани.

Исследование Гальвани вдохновило многих итальянских физиков поделиться этими идеями и обсудить их. Среди них был Эусебио Валли, написавший, как его исследования «животного электричества» не давали ему спать по ночам. Валли стал уважаемым представителем в этой области по всей Европе; он читал публичные лекции об экспериментах Гальвани и публиковал статьи на эту тему в различных итальянских и зарубежных городах, включая Лозанну, Париж и Лондон.

В одном особенно тревожном исследовании Эусебио Валли соединил цепочку из десяти лягушачьих лапок, надеясь построить батарею. Валли использовал бедра лягушек, с которых тщательно снял кожу, а затем разрубил на две части. Верхнюю часть бедра выбросили, оставив только нижнюю часть. Затем полубедра укладывали на изолятор из лакированного дерева так, чтобы внутренняя поверхность одного соприкасалась с наружной поверхностью другого, а конические концы наружной поверхности вдавливались в полость поверхности среза. Концы сваи помещались в чаши с водой, утопленные в древесину, и образовывали клеммы батареи. Жуткая конфигурация создавала ток, который сегодня ученые называют «током травмы» или «потенциалом травмы». Это явление, при котором в поврежденной ткани возникает потенциал, который заставляет ток течь от здоровой ткани к поврежденной ткани при соединении проводником.

Лягушачья батарея Эусебио Валли.

В 1803 году Джованни Альдини, другой итальянский физик, вдохновленный работами Джованни, продемонстрировал, что электричество можно получать не только из лягушачьих лапок, но и из головы только что убитого быка. Подключив язык быка к уху через отрубленную лягушачью лапку (которая действовала как гальванометр), Альдини показал, что мышцы лягушачьей лапки сокращаются, когда цепь замыкается, тем самым указывая на наличие тока. Альдини даже соединил две или три головы вместе в батарею, чтобы получить более сильную реакцию на лягушачью лапку.

Исследование Гальвани также взволновало Алессандро Вольту. Первоначально Вольта был впечатлен находками Гальвани, но позже стал полагать, что электрический ток исходит не от тканей лягушек, а от контакта двух разных металлов (крючков, на которых висят лягушки, и разного металла зонда). ) и просто передавался через лягушачьи лапки. Чтобы доказать свою теорию, Вольта построил так называемый гальванический элемент — первую электрохимическую батарею, состоящую из стопок слоев серебра и цинка, перемежающихся слоями ткани или бумаги, пропитанными соленой водой. Когда к обоим концам сваи прикладывали провод, по проводу протекал электрический ток.

Электрическая батарея Алессандро Вольта в Темпио Вольтиано в Комо, Италия. Фото: Wikimedia

Вольта в 1800 году написал письмо Джозефу Бэнксу, тогдашнему президенту Лондонского королевского общества, с описанием своей находки. В то время это было довольно большое дело, и его изобретение принесло ему устойчивое признание в честь «вольта», названного в его честь.

Несмотря на демонстрацию Вольтой вольтова столба, Гальвани (и его последователи) полагал, что он что-то понял, потому что, как видите, Вольта был не совсем прав — ток возник не в результате контакта двух металлов, а в результате химической реакции между ними. металлы и электролит. Когда Вольта публично раскритиковал Леопольдо Нобили, другого итальянского ученого, который построил лягушачью батарею из цельных лягушачьих лапок, врач Карло Маттеуччи попытался доказать его неправоту. В 1845 году Маттеуччи построил лягушачью батарею полностью из частей лягушки без использования металлов, тем самым доказав, что электричество вырабатывается животным, а не металлами в цепи. Лягушачья батарея Маттеуччи была достаточно мощной, чтобы разлагать йодистый калий. Позже Маттеуччи также создал батареи для угря, батареи для голубей и батареи для кроликов. Далее он создал батарею из живых голубей, соединив рану, сделанную на груди одного голубя, с телом следующего.

Лягушачья батарея Маттеуччи.

Работа Маттеуччи в области биоэлектричества напрямую повлияла на исследования немецкого ученого Эмиля дю Буа-Реймонда, который повторил эксперименты Маттеуччи и в итоге открыл потенциал действия нерва, или нервный импульс. В 1844 году за эти исследования Маттеуччи был награжден медалью Копли Королевского общества. К тому времени аккумуляторная технология также улучшилась: от простой гальванической батареи до такой, которая вырабатывала электричество в течение длительного времени. Стоит упомянуть ячейку Даниэля, изобретенную в 1836 году британским химиком Джоном Фредериком Даниэлем. Это был первый практический источник электроэнергии, который вскоре стал отраслевым стандартом и получил широкое распространение в качестве источника питания для электрических телеграфных сетей.

Аккумуляторные технологии быстро развивались на протяжении 19 века. Первая перезаряжаемая свинцово-кислотная батарея была изобретена в 1859 году. Свинцово-кислотная батарея до сих пор используется в автомобилях, бытовых инверторах и других устройствах, где вес не имеет значения. Первый сухой элемент из цинка и углерода был изобретен в 1886 году. Позже они были заменены щелочными батареями на основе цинка и диоксида марганца, которые производятся до сих пор и питают пульты дистанционного управления, часы, игрушки и фонарики. Затем появились перезаряжаемые никель-кадмиевые батареи, которые до сих пор используются в небольших бытовых приборах.

Аккумуляторная технология продолжает оставаться важной областью исследований, особенно в современную эпоху, когда аккумуляторы стали более актуальными, чем когда-либо, с появлением портативной электроники и электромобилей. В 20-м и 21-м веках произошли значительные улучшения в емкости, мощности, надежности и долговечности аккумуляторов. Аккумуляторы на основе лития стали крупным прорывом, который произвел революцию в способах питания портативных устройств сегодня. В 2019 году фонд Нобелевской премии присудил Джону Б. Гуденафу, М. Стэнли Уиттингэму и Акире Йошино Нобелевскую премию по химии за разработку литий-ионных аккумуляторов почти через 50 лет после изобретения первого литий-ионного аккумулятора.

Контроллер заряда

– Green Frog Systems

Контроллеры заряда являются важными компонентами любой солнечной энергетической системы. Они регулируют поток энергии от массива фотоэлектрических панелей, гарантируя отсутствие перезарядки или недостаточной зарядки батареи. Они также защищают батареи от коротких замыканий и других опасностей. Контроллеры заряда обеспечивают людям эффективный и безопасный способ использования возобновляемых источников энергии в своих домах.

Рынок контроллеров заряда огромен, и доступно множество различных типов, от простых регуляторов напряжения до сложных цифровых устройств с расширенными функциями безопасности. Понимание этих устройств требует знаний об электрических принципах, таких как ток, напряжение и сопротивление. В этой статье рассматриваются различные типы предлагаемых контроллеров заряда и объясняется, как они работают, чтобы читатели могли принять обоснованное решение при покупке контроллера для своей домашней установки.

Введение: Значение контроллеров заряда в современной технологии солнечного освещения

Использование контроллеров заряда в современной технологии солнечного освещения становится все более важным. Контроллеры заряда — это устройства, которые регулируют поток энергии от солнечной батареи, такой как серия солнечных панелей, к батареям и другому электрическому оборудованию. Это достигается с помощью широтно-импульсной модуляции (ШИМ) или отслеживания точки максимальной мощности (MPPT).

Контроллеры заряда также защищают батареи от перезарядки. Они обеспечивают необходимое отключение тока и напряжения, когда это необходимо, чтобы предотвратить повреждение как аккумуляторной батареи, так и всей системы.

Они позволяют пользователям контролировать уровни напряжения батареи на протяжении всего их жизненного цикла и соответствующим образом корректировать в зависимости от текущих номинальных значений. Обеспечивая этот контроль, контроллеры заряда помогают гарантировать, что аккумуляторная батарея пользователя не превысит безопасный уровень рабочего напряжения в любой конкретной ситуации.

Таким образом, сегодня контроллеры заряда играют важную роль в обеспечении эффективной работы и безопасности многих типов систем солнечного освещения. Они управляют входом от солнечной батареи, одновременно защищая аккумуляторы от потенциально опасных условий из-за высоких уровней зарядного тока или чрезмерного напряжения.

Они дают пользователям возможность постоянно получать точную информацию о состоянии своего аккумулятора, чтобы можно было правильно управлять им для достижения оптимальной производительности.

Понимание роли контроллеров заряда в системе солнечного освещения

Контроллеры заряда регулируют входное напряжение от массива солнечных панелей, чтобы обеспечить его соответствие параметрам безопасности любого подключенного устройства. Тип требуемого контроллера заряда будет зависеть от электрических характеристик системы и ценового диапазона.

Температурная компенсация является важным фактором при выборе контроллера заряда для систем солнечного освещения. Эта функция помогает защитить батареи от перезарядки, регулируя максимальное входное напряжение в зависимости от температурных условий. Это также гарантирует, что батареи останутся в хорошем состоянии даже при воздействии экстремальных температур или длительных периодов бездействия. Большинство моделей имеют регулируемое максимальное напряжение питания, которое можно настроить в соответствии с номинальным входным напряжением батареи и номинальным током.

Ток заряда всегда должен быть ограничен максимальным значением, указанным производителем, так как его превышение может привести к серьезному повреждению как аккумулятора, так и других подключенных к нему электронных устройств. Кроме того, обязательно проверьте наличие дополнительных функций, таких как отключение при низком напряжении (LVD) или защита от обратной полярности (RPP). Эти дополнительные функции повышают безопасность, автоматически отключая нагрузки, когда они достигают критического уровня, тем самым защищая ваши инвестиции в солнечное осветительное оборудование. Цены на контроллеры заряда варьируются в зависимости от их размера, функций и торговой марки, но обычно они стоят от 50 до 200 долларов США за единицу.

Типы контроллеров заряда: преимущества и недостатки

Контроллеры заряда являются неотъемлемой частью системы солнечного освещения, поскольку они служат для управления потоком энергии от батарей к источникам света. Существует два основных типа контроллеров заряда: широтно-импульсная модуляция (ШИМ) и шунтирующий тип. Каждый из них имеет свои преимущества и недостатки, которые необходимо учитывать при выборе для конкретного приложения.

• ШИМ-контроллер заряда предназначен для регулирования мощности путем регулировки выходного тока в соответствии с требованиями нагрузки; это снижает потери энергии из-за перезарядки или недозарядки. Он также имеет встроенный корпус зарядного устройства, герметичный и водонепроницаемый, что делает его пригодным для использования вне помещений, например, в качестве уличного освещения. Основным недостатком является то, что он может обрабатывать только ограниченные входные токи, а это означает, что его размер должен быть правильно рассчитан в зависимости от предполагаемого использования, чтобы предотвратить повреждение других компонентов в системе.
• Контроллеры заряда шунтового типа более эффективны, чем ШИМ, поскольку они устраняют большую часть избыточного тепла, выделяемого во время работы, что делает их идеальными для крупномасштабных систем с высокой нагрузкой. Они также предлагают повышенные возможности безопасности благодаря дополнительным датчикам контроля, предназначенным для обнаружения неисправностей в проводке или соединениях. Однако контроллеры заряда шунтового типа, как правило, дороже по сравнению с их аналогами с ШИМ и требуют больших корпусов для установки из-за их более высоких выходных токов.

ШИМ Против. Контроллеры заряда Mppt: что подходит для вашей системы солнечного освещения?

При выборе лучшего контроллера заряда для солнечной системы освещения важно понимать разницу между контроллерами MPPT и PWM. Оба имеют преимущества и недостатки, которые следует тщательно взвесить при выборе подходящей модели для любого применения.

MPPT (отслеживание точки максимальной мощности) Солнечные контроллеры заряда более эффективны, чем их аналоги с ШИМ, потому что они могут извлекать максимальную мощность из каждого отдельного модуля в массиве, правильно управляя уровнями напряжения и отслеживая колебания температуры. Этот тип контроллера также предлагает большую гибкость с точки зрения размера, поскольку они бывают разных размеров, определяемых мощностью усилителя, емкостью модуля и максимальной силой тока солнечной батареи; это делает их идеальными для более крупных приложений, таких как коммерческие проекты с большой нагрузкой на аккумулятор.

Эти контроллеры часто могут поддерживать в два раза больше модулей по сравнению с традиционными моделями ШИМ из-за их более высокой эффективности. Однако есть один недостаток: контроллеры MPPT, как правило, стоят значительно дороже, чем стандартные блоки PWM.

Контроллеры с ШИМ (широтно-импульсной модуляцией), как правило, дешевле, но имеют более низкий рейтинг эффективности, чем контроллеры MPPT, из-за отсутствия у них возможности отслеживать изменения температуры или регулировать уровни напряжения в массиве. Они также требуют тщательного подбора размеров в зависимости от требований к нагрузке и могут быть не в состоянии работать с большими массивами или входными системами с высоким усилием без значительных проблем с перегрузкой. Несмотря на эти недостатки, зарядка PWM по-прежнему будет обеспечивать надежную работу за небольшую часть стоимости, связанной с передовыми решениями для зарядки, такими как MPPT.

Факторы, влияющие на эффективность и производительность контроллера заряда

На эффективность и производительность контроллеров заряда влияет множество факторов, связанных с солнечной батареей, напряжением панели и номинальным напряжением системы. Солнечные батареи должны обеспечивать достаточно энергии для питания заданной нагрузки; в противном случае будет невозможно эффективно использовать регулятор тока. Номинальное напряжение холостого хода также должно соответствовать номинальному напряжению контроллера зарядного устройства для эффективной работы.

При выборе контроллера заряда усилителя также необходимо учитывать номинальное напряжение системы. Свинцово-кислотные батареи требуют более высокого напряжения, чем другие типы перезаряжаемых батарей, из-за их химического состава. Поэтому важно, чтобы все компоненты, используемые со свинцово-кислотными батареями, имели совместимые номинальные напряжения, чтобы можно было достичь максимальной зарядной емкости без какой-либо опасности повреждения.

В зависимости от конкретных требований вашего приложения или устройства в контроллер заряда может потребоваться включить определенные функции, такие как температурная компенсация и функции таймера. Например, если вам нужны возможности удаленного мониторинга или защита с автоматическим отключением, их необходимо учитывать в процессе выбора для достижения оптимальных результатов.

Перед принятием окончательного решения о том, какой тип контроллера заряда лучше всего соответствует вашим потребностям, необходимо учитывать предпочтения пользователя, такие как показания дисплея и варианты беспроводной связи. Правильная оценка каждого фактора обеспечит успешную интеграцию в вашу систему солнечного освещения, а также максимальное повышение эффективности и производительности с течением времени.

Влияние температуры на работу контроллера заряда

Температура оказывает значительное влияние на работу контроллеров заряда. Когда температура повышается, номинальное напряжение батареи может уменьшаться, в результате чего солнечные панели производят меньше энергии и уменьшают количество энергии, которая может быть отправлена ​​​​через клеммы нагрузки от солнечной батареи. Этот эффект усугубляется при использовании свинцово-кислотных аккумуляторов из-за их более низкой эффективности при более высоких температурах.

Тип используемого аккумулятора также влияет на то, как температура влияет на работу контроллера заряда, поскольку ионно-литиевые аккумуляторы более эффективны, чем свинцово-кислотные, в жарких условиях.

Чаще всего повышенные температуры снижают величину тока, поступающего в зарядное устройство или контроллеры заряда от солнечных батарей, что приводит к снижению скорости зарядки. Было обнаружено, что по сравнению с другими типами батарей элементы LiFePO4 поддерживают относительно стабильное напряжение в зависимости от температуры элемента даже в высоких рабочих условиях, в то время как элементы NiCd/NiMH сильно страдают от повышения температуры окружающей среды из-за электрохимических процессов, происходящих внутри них.

Для оптимальной работы зарядных устройств и контроллеров заряда от солнечных батарей независимо от факторов окружающей среды, таких как температура, важно, чтобы были настроены надлежащие системы мониторинга, чтобы можно было обнаруживать колебания напряжения и тока в режиме реального времени, что позволяет вносить любые необходимые корректировки для обеспечения оптимальной работы. без перегрузки аккумуляторов или нагрузки на существующую электрическую инфраструктуру.

Роль контроллеров заряда в защите и долговечности аккумуляторов

Контроллеры заряда предназначены для регулирования мощности, подаваемой солнечной панелью, ветряной турбиной или генератором для зарядки аккумуляторов на оптимальном уровне напряжения. Это помогает защитить аккумулятор от перезарядки, что может привести к повреждению и снижению уровня емкости. Контроллеры заряда также обеспечивают двухступенчатую регулировку номинального напряжения батареи и максимального тока для дополнительной защиты батареи от факторов окружающей среды, таких как изменения температуры.

Для того чтобы контроллеры заряда эффективно защищали батарею, они должны поддерживать желаемое напряжение, обеспечивая при этом необходимое количество зарядного тока, необходимого для определенного типа батареи. Величину зарядного тока необходимо контролировать, чтобы он не превышал максимальное рекомендованное значение, установленное производителем; в противном случае это может привести к необратимому повреждению, ведущему к снижению производительности и даже полному отказу устройства.

Если подается слишком большой зарядный ток, может не хватить времени для полного цикла перезарядки, что со временем снижает общую процентную емкость батареи.

СОВЕТ. Чтобы ваш контроллер заряда оптимально защищал здоровье и продлевал срок службы аккумулятора, рассмотрите возможность приобретения надежного устройства, которое позволяет настраивать такие параметры, как номинальное напряжение аккумулятора, желаемый зарядный ток и максимальный зарядный ток, в соответствии с вашими индивидуальными потребностями.

Преимущества контроллеров заряда с отслеживанием точки максимальной мощности (MPPT) в технологии солнечного освещения

Контроллеры заряда с отслеживанием точки максимальной мощности (MPPT) представляют собой тип системы солнечной зарядки, используемой в возобновляемых источниках энергии. Эти системы регулируют выходную мощность солнечных панелей, чтобы максимизировать мощность, выдаваемую панелью, даже при колебаниях условий окружающей среды. Целью контроллеров заряда MPPT является снижение потерь и повышение эффективности на протяжении всего процесса установки солнечных батарей.

Использование контроллера заряда MPPT позволит безопасно заряжать электрический ток от нескольких типов аккумуляторов импульсами, которые соответствуют соответствующим уровням напряжения VOC. Солнечные панели имеют разные характеристики, которые могут повлиять на эффективность их работы в определенных условиях, но технология MPPT гарантирует, что каждая панель получает нужное количество зарядных импульсов без превышения максимального предела напряжения. Это позволяет домовладельцам или предприятиям, использующим технологию солнечного освещения, получать больше от своих инвестиций, а также со временем увеличивать экономию энергии.

Используя эффективный контроллер заряда MPPT, пользователи могут получить более высокую выходную мощность по сравнению с традиционными методами и более низкие эксплуатационные расходы за счет снижения потребления электроэнергии.

Влияние избыточной и недостаточной зарядки на срок службы батареи и производительность системы

Влияние избыточной и недостаточной зарядки на срок службы батареи и производительность системы является значительным. Чтобы понять влияние, важно рассмотреть роль солнечных регуляторов (контроллеров заряда) в управлении входной мощностью фотогальванической батареи.

• Во-первых, они ограничивают максимальное напряжение, чтобы предотвратить попадание опасного уровня тока в аккумуляторную батарею, что может привести к повреждению компонентов или возникновению пожара.
• Во-вторых, помимо предотвращения чрезмерного разряда аккумуляторов за счет контроля пределов входного напряжения, контроллеры заряда также отслеживают повышение выходного напряжения при зарядке свинцово-кислотных аккумуляторов по сравнению с литий-ионными.
• Наконец, эффективное зарядное устройство должно иметь функцию, обеспечивающую полную зарядку без превышения максимальной номинальной емкости.

При обсуждении перезарядки и недостаточной зарядки важно учитывать, как эти действия могут повлиять на производительность батареи. При воздействии слишком большой мощности в течение длительных периодов времени это может иметь разрушительные последствия, такие как снижение скорости приема заряда из-за повышения температуры, что приводит к преждевременному выходу из строя; сокращение срока службы; возрастающие требования к техническому обслуживанию; более высокие затраты на запасные части; ускорение коррозии внутри клеток; снижение общей эффективности и снижение емкости накопления энергии.

С другой стороны, если подается недостаточно энергии, это может привести к неполным циклам зарядки, что означает, что для использования будет доступно только частичное количество энергии, что снижает их эффективность и долговечность. Чтобы наилучшим образом справиться с этими проблемами, следует использовать контроллеры заряда с соответствующими функциями безопасности, которые регулируют как входное, так и выходное напряжение в зависимости от конкретных потребностей каждого конкретного приложения. Это помогает защититься от потенциальных рисков, оптимизируя срок службы батареи и производительность системы.

Важность правильного подбора контроллера заряда для максимальной эффективности системы

Выбор контроллера заряда для максимальной эффективности системы имеет первостепенное значение. Контроллеры заряда регулируют поток электроэнергии к батареям и от батарей, чтобы контролировать их цикл зарядки, а также обеспечивать возможности управления питанием. Правильный выбор размера контроллера заряда может обеспечить максимальное использование энергии солнечной панели и оптимизацию срока службы батареи, а также защиту от перезарядки или недостаточной зарядки.

При выборе подходящего размера необходимо учитывать четыре основных фактора:

1. Номинальное напряжение батареи. При определении типа и размера необходимого контроллера заряда необходимо учитывать номинальное напряжение батареи. Это поможет определить, какой ток необходимо регулировать.
2. Максимальное напряжение холостого хода солнечной батареи. Важно учитывать любое потенциальное увеличение напряжения холостого хода из-за таких факторов, как температура или затенение, поскольку это помогает предотвратить перезаряд батареи.
3. Падение напряжения на панели и реальное рабочее напряжение. Учет любого падения напряжения из-за длины проводки вместе с реальными рабочими напряжениями помогает гарантировать, что размер панелей не будет меньше или больше, что может привести к потерям производства энергии или повреждению, вызванному кратковременностью. пиковые нагрузки.
4. Шунтовое регулирование — Шунтовой регулятор работает вместе с основным контроллером заряда и помогает во время большой нагрузки от систем освещения или других крупных электроприборов, помогая снизить общие потери в системе, особенно при глубоких разрядах свинцово-кислотных аккумуляторов.

Выбор контроллера заряда правильного размера гарантирует оптимальную работу каждого компонента вашей системы возобновляемой энергии, обеспечивает адекватные меры безопасности и предотвращает ненужный износ компонентов из-за несоответствующих уровней напряжения. Выбор одного из них, подходящего для вашего приложения, требует знания связанных переменных, таких как оптимальное напряжение панели, напряжение абсорбционного заряда и другие, перечисленные выше, чтобы вы могли максимизировать производительность при одновременном снижении затрат.

Роль контроллеров заряда в управлении нагрузкой и защите от перегрузок

Контроллеры заряда являются важной частью любой системы, работающей от солнечных батарей, поскольку они контролируют нагрузку и защищают от перегрузок. В этих системах обычно используется регулятор напряжения для ограничения величины тока, потребляемого солнечными панелями, чтобы он не превышал максимальный ток цепи источника. Управление нагрузкой достигается за счет работы в последовательном или параллельном режиме регулирования; в зависимости от спецификации в руководстве по эксплуатации контроллера.

Серийная работа ограничивает выходное напряжение солнечной панели до любого значения, необходимого для таких нагрузок, как постоянные нагрузки переменного тока или индуктивные нагрузки, такие как двигатели. Шунтовое регулирование будет отводить избыточную мощность от резистивных нагрузок, таких как погружные нагреватели или водяные насосы, через отводящие нагрузки, такие как самонагреватели или дополнительные батареи. Для более крупных систем с несколькими панелями, подключенными параллельно, контроллеры заряда должны выбираться в соответствии с их номинальной силой тока, обеспечивая соответствующую защиту от перегруженных цепей.

Передовой опыт установки и обслуживания контроллера заряда для оптимальной работы системы

Установка и обслуживание контроллера заряда для оптимальной работы системы является важной частью систем солнечной энергии. Контроллеры заряда, которые контролируют поток электроэнергии от фотоэлектрической (PV) батареи к батареям или другим устройствам хранения энергии, являются важными компонентами для обеспечения безопасной работы и максимальной эффективности. При установке и обслуживании таких систем важно учитывать различные факторы, включая максимальное напряжение солнечной батареи, тип используемой батареи, выбор инвертора, эффективность солнечной панели и эксплуатационную эффективность.

При выборе контроллера заряда для фотоэлектрической системы важно учитывать максимальное напряжение солнечной батареи, с которым устройство может безопасно работать. Для свинцово-кислотных аккумуляторов это значение никогда не должно превышать 15 вольт на 12 Ач свинцово-кислотного аккумулятора. Инверторы, разработанные специально для автономного использования, также могут помочь оптимизировать производительность системы и снизить расходы на более крупные установки с несколькими батареями.

Инвестиции в высокоэффективные солнечные панели могут повысить общую производительность, а также снизить затраты на замену с течением времени благодаря их повышенной надежности и длительному сроку службы. Наконец, при выборе соответствующего рейтинга эффективности работы для настроек контроллера заряда пользователи должны помнить о том, как часто они планируют использовать свою систему, поскольку более высокие рейтинги увеличивают срок ее службы, но соответственно снижают производительность.

Следуя этим передовым методам при установке и обслуживании контроллеров заряда в системе солнечной энергии, пользователи могут обеспечить оптимальную производительность всей установки с минимальными усилиями.

Взаимосвязь между эффективностью контроллера заряда и стоимостью

Эффективность контроллера заряда тесно связана со стоимостью. Самые эффективные контроллеры могут быть дорогими, поэтому пользователям важно понимать компромисс между стоимостью и производительностью при выборе одного из них.

Вот несколько ключевых моментов, которые следует учитывать:

1. Номинальное напряжение батареи. Это максимальный уровень напряжения, которого может достичь ваша батарея при нормальной работе; контроллер заряда не должен превышать это напряжение, иначе вы рискуете повредить батареи с течением времени.
2. Панели напряжения — при использовании нескольких солнечных панелей в последовательной конфигурации убедитесь, что входное напряжение вашего контроллера заряда не превышает его верхний предел напряжения.
3. Погодные условия — отслеживайте уровни падения напряжения из-за меняющихся погодных условий и при необходимости корректируйте их.
4. Показатели эффективности. Перед покупкой контроллера заряда изучите требования к ежедневной нагрузке и оцените рейтинги эффективности различных брендов в сравнении с ожидаемыми потребностями в мощности.

Рассмотрение вышеупомянутых факторов должно помочь клиентам найти надлежащий баланс между ценой и качеством при выборе контроллера заряда для их системы солнечной энергии. Очень важно тщательно продумать эти детали, чтобы максимизировать эффективность системы при сохранении разумных затрат.

Будущее технологии контроллеров заряда и ее значение для солнечного освещения

Усовершенствования в конструкции и функциональности контроллеров заряда позволили использовать их в различных областях, от домашнего освещения до автономных энергосистем. Чтобы понять будущее технологии контроллера заряда и ее значение для солнечного освещения, важно учитывать такие ключевые факторы, как номинальное напряжение батареи, рабочее напряжение солнечной панели, последовательный регулятор и инверторы батареи.

Разработка дополнительных технологий сетевых инверторов позволила добиться беспрецедентного повышения эффективности. Используя стандартные условия испытаний, была достигнута рекордная эффективность преобразования до 98,3% с высокоэффективными тепловыми расчетами, описанными в руководствах по установке. Эти разработки обеспечивают более надежную работу оборудования и открывают возможности для дальнейшего совершенствования за счет оптимизации системных архитектур.

Достижения в области накопления энергии обеспечивают большую гибкость при разработке автономных систем энергоснабжения, которые могут включать в себя более крупные батареи или несколько источников выработки энергии одновременно.

Благодаря этим последним технологическим достижениям ранее сложные задачи, такие как мониторинг и управление параметрами заряда, стали автоматизированными процессами с улучшенными алгоритмами, упрощающими взаимодействие с пользователем и обеспечивающими более высокий уровень точности управления циклами зарядки.

Компоненты меньшего размера означают более простые процедуры установки, сокращающие время на техническое обслуживание и обеспечивающие более высокие стандарты производительности при меньших затратах по сравнению с традиционными решениями. Поскольку такие модернизированные системы теперь предлагают повышенные функции стабильности и безопасности, а также оптимизированную эффективность работы в различных условиях окружающей среды, что делает их идеальными кандидатами для широкого спектра применений как на жилых, так и на коммерческих рынках.

Заключение: Жизненно важная роль контроллеров заряда в будущем технологии солнечного освещения

Контроллеры заряда играют важную роль в будущем технологии солнечного освещения. Без них было бы трудно обеспечить правильную и эффективную разработку системы. Контроллеры заряда необходимы для регулирования потока напряжения от фотоэлектрических панелей к батареям, что обеспечивает эффективное хранение и использование энергии.

Они могут защищать от перезарядки или разрядки, контролируя уровень заряда батареи, используя параллельные цепочки номинального напряжения батареи и базового напряжения. Эти функции делают контроллеры заряда ключевыми компонентами более крупных систем, таких как сетевые конструкции, а также небольших солнечных проектов, таких как установки домашнего освещения.

Нельзя недооценивать важность правильного включения контроллера заряда в конструкцию; это особенно верно для тех, кто планирует использовать калькуляторы, такие как Solar Design Calculator, для помощи в процессе планирования проекта. Поэтому при рассмотрении любого типа установки солнечной технологии освещения важно помнить о жизненно важной роли, которую контроллеры заряда будут играть в обеспечении ее успеха.

Заключение

Контроллеры заряда помогают регулировать поток энергии фотоэлектрической системы, обеспечивая более эффективную и надежную работу. Существует два основных типа контроллеров заряда: PWM и MPPT. Каждый из них имеет свои преимущества и недостатки, в зависимости от требований конкретного приложения. В дополнение к выбору типа существует несколько факторов, которые могут повлиять на эффективность и производительность контроллера заряда, включая передовые методы установки и обслуживания, соображения стоимости и возможные будущие разработки в области технологий.
