Как правильно соединить штекер телевизионной антенны и подключить ТВ

Несмотря на то что сегодня интернет имеется почти в каждом доме, во многих квартирах подача телевизионного сигнала, как и прежде, осуществляется посредством кабеля. Поэтому вопрос о том, как подсоединить антенный кабель к штекеру, достаточно актуальный. Неправильный монтаж отрицательно скажется на качестве получаемого сигнала, даже если использовать самый современный и дорогостоящий материал. Как правильно подсоединить антенный кабель к штекеру? Как выбрать изделие, чтобы потом не сожалеть о сделанной покупке? Что посоветуют специалисты? Найти ответы на эти вопросы поможет данная статья.

Знакомство с изделием

Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

Как соединить штекером телевизор кабель и антенну

Для того, чтобы телевизор показывал, к нему надо подсоединить антенну. Для этого на телевизоре предусмотрен разъем для подключения, так называемое, антенное гнездо. Другая часть соединения, штекер, монтируется на антенный кабель, который собственно и соединяется либо с антенной, даже спутниковой, либо с коробкой распределения кабельной телевизионной сети, если владелец подключён к ней.

О конструкции кабеля

Прежде чем интересоваться, как подсоединить антенный кабель к штекеру, следует знать устройство проводящего изделия. Конструкция кабеля несложная. В нем имеются: центральная жила, медный провод, плотная пластиковая изоляция, алюминиевая фольга (является вторым проводящим элементом), внешняя изоляция и экранирующая оплетка. Задача последней – гасить помехи, источниками которых могут быть погодные и механические воздействия. На прилавках специализированных магазинов имеется широкий ассортимент изделий, выпускаемых отечественными и зарубежными фирмами-изготовителями. Так как представленная продукция бывает самого различного качества, при выборе следует учитывать некоторые нюансы, речь о которых пойдет далее.

Штекер для телевизора

Раньше для того, чтобы подсоединить штекер к кабелю его приходилось припаивать. Затем стали использовать антенные разъёмы, которые монтируются баз пайки. В первых моделях этой детали центральная жила антенного провода прикручивалась к контакту винтом. И, наконец, сейчас используют штекера международного стандарта типа F. Собственно говоря, разъём этот просто втулка, которая состоит из двух частей и накручивается на антенный провод.

Чтобы на тв была качественная картинка, и сигнал не терялся, необходимо сделать так, чтобы в месте соединения был хороший контакт. При неправильном решении этой, казалось бы, простой задачи, телевизор будет работать с помехами как в изображении, так и в звуке.

Чтобы правильно сделать соединение антенного провода с тв, совсем необязательно звать специалиста.
Все манипуляции возможно произвести своими руками при помощи простых инструментов, которые есть у каждого.
Для решения этой задачи потребуется:

Что такое кабель?

Антенный кабель представляет собой многослойный провод, который благодаря своим экранирующим способностям может передавать стабильный сигнал. Состоит из центральной жилы, медного провода, плотной пластиковой изоляции, алюминиевой фольги (второго проводящего элемента), экранирующей оплётки, которая гасит помехи и окончательной внешней изоляции, и защищает от погодных и механических воздействий.

На рынке сейчас представлено большое разнообразие данной продукции как отечественного производства, так и импортного.

Это интересно! Куда сдать старый телевизор за деньги

Как подготовить кабель

Имея все необходимое, можно приступить к подключению антенны к телевизору. Присоединить штекер к антенному кабелю спутниковой или другой антенны, возможно двумя способами: завернув экранирующую оплётку и не заворачивая её. Лучше и надёжнее для контакта будет завернуть экранирующую оплётку, но если это не удаётся можно не заворачивать.

Главное, при этом не повредить оплётку и алюминиевую фольгу. Удаляем отрезанную изоляцию. Теперь открывшуюся часть оплётки и фольги надо завернуть назад на сам провод. Тут есть один нюанс.
Чтобы фольга была прочнее, её с внутренней стороны покрывают полиэтиленом. Зачистить слой пластика, не повредив фольги нереально. Если просто насадить штекер на отвёрнутую часть фольги контакт будет неважный или, вообще, плохой.
Для того, чтобы этого избежать, надо половину фольги загнуть обратно и токопроводящая часть будет сверху. Затем освобождаем от изоляции центральную жилу, отступив 0,5–1 сантиметра опять же стараемся не повредить сам провод. Теперь наворачиваем на фольгу первую половину штекера. Следим, чтобы центральный провод попал в сердцевину штекера. После, кусачками «откусывается» часть центральной жилы, таким образом, чтобы от накидной гайки она выступала на 4–6 миллиметров. В заключение прикручивается вторая часть штекера до упора. И наша вилка для подключения антенны готова к эксплуатации. Использовать можно и для спутниковых антенн, и для аналогового тв.

В случае если фольгу не заворачивать, то просто срезается верхняя изоляция, удаляется оплётка и на открытый участок кабеля накручивается штекер.

Если же в руках оказался штекер предшествующей модификации, который также не требовал пайки. Его соединить с тв кабелем надо следующим образом. Штекер разобрать, отсоединив пластиковую половину. Эту пластмассовую часть надеть на провод в первую очередь.

Это интересно! Как в зависимости от диагонали, определить размер телевизора

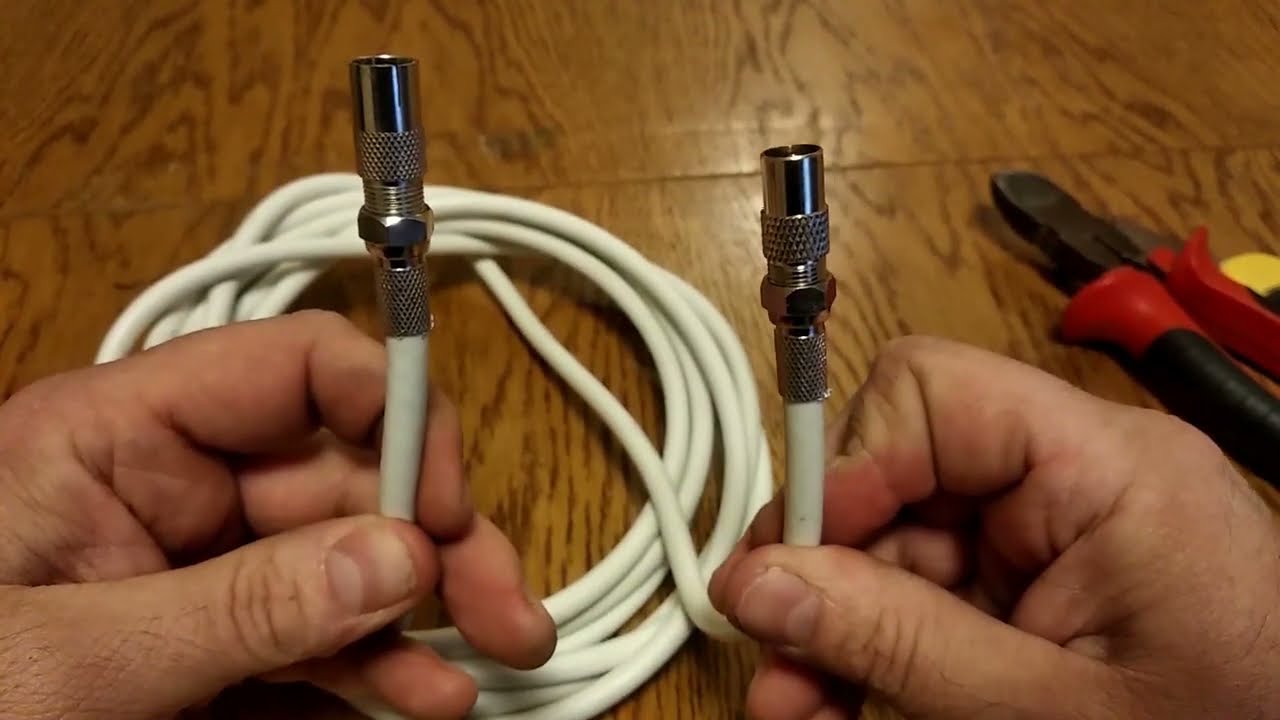

Как подключить телевизор к антенному кабелю

Для подсоединения телевизора к кабельному телевидению, необходим кабель. На его конце нужно вмонтировать F штекер, специально предназначенные для телевизионной антенны. Если пользователь не очень хорошо разбирается в данном вопросе, то лучше обратиться за помощью к специалистам. Потому что если неправильно сделать эту работу, то и аналоговый, и цифровой сигналы будут работать некорректно, из-за чего будет теряться качество изображения на тв. READ Как подключить планшет к ноутбуку через wifi без роутера
Выбор кабеля имеет огромное значение. Даже телевизор последней марки и правильно надетые на концы кабеля F штекеры не могут дать отличного изображения, если будет использован некачественный кабель. А какой же лучший кабель, и как его можно узнать среди многих, предложенных на рынке?

Для этого нужно иметь представление, каким образом высокой частоты ток телесигнала протекает по кабелю. И чем выше этот показатель тока, тем ближе он проходит к поверхности проводника. Из-за небольшой высоты телевизионного сигнала в антенном кабеле и его высоко частоты, без специальных приборов определить невозможно. Определить есть сигнал или нет, можно подключив антенну к телевизору.

Это интересно! Что такое смарт ТВ, основные функции в Смарт телевизорах

Самыми покупаемыми и широко известными на рынке являются кабели с волновым сопротивлением 75 Ом, которые великолепно используются для приёма и передачи телевизионных сигналов. Маркировка производится в зависимости от возрастания качества. Её, как правило, наносят на верхний слой антенного кабеля по всей его длине, через каждый погонный метр рядом с цифровой отметкой метража.

Если потребитель владеет навыками работы с проводом и определёнными знаниями, то он вполне может провести самостоятельное подключение телевизора к антенне. Главное, следовать инструкции и не отступать от правил.

Важно помнить, что напряжение тока телевизионного сигнала в антенном проводе — это миллионные доли вольта. Поэтому такой кабель не представляет опасности для жизни человека.

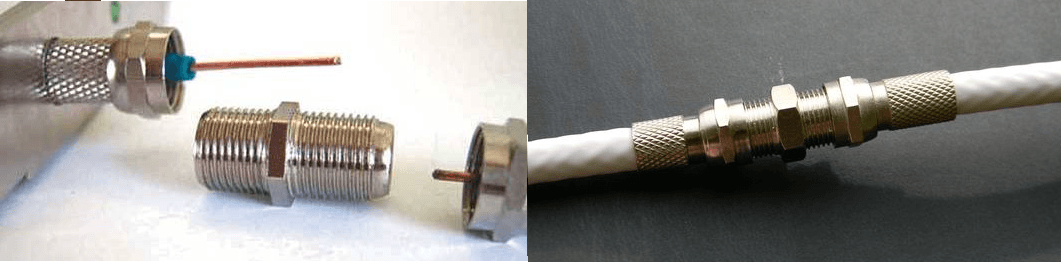

Эти два штекера, по сути, одно и то же, и установка их производится одинаково. Разница у них лишь в форме.

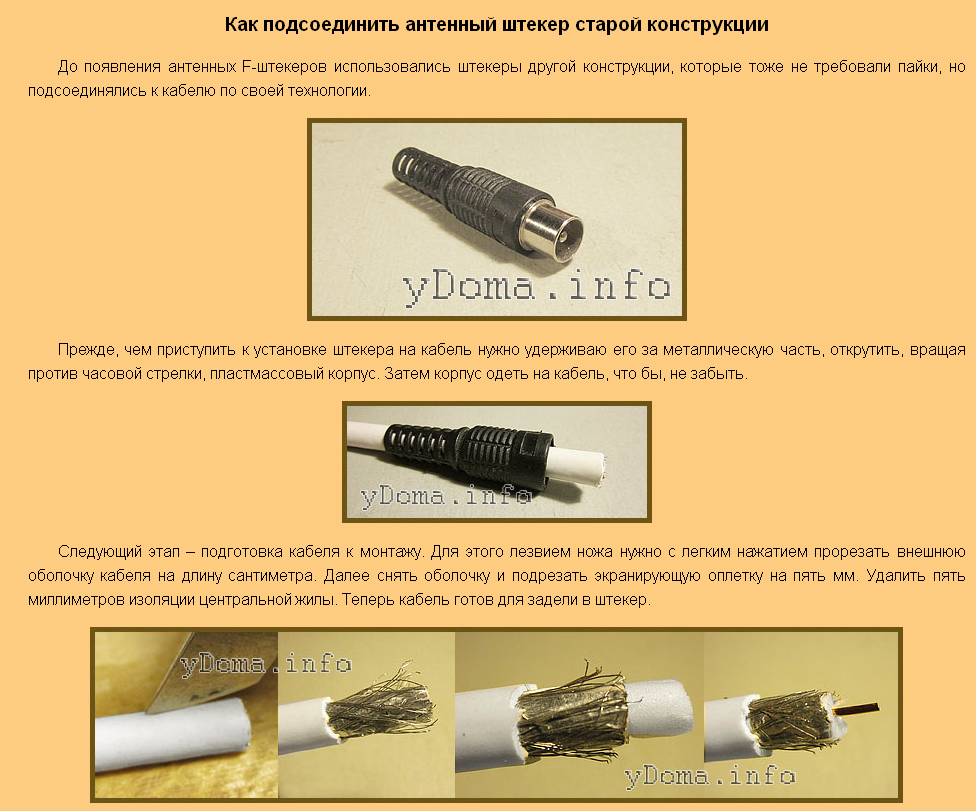

А вот до их появления использовались другие штекеры, технология подсоединения у которых была совершенно иная.

Это интересно! Стоит ли покупать 4к телевизоры

Можно ли обойтись без штекера

Бывают моменты, когда необходимо срочно подключить кабель к телевизору, а паяльника нет. Оказывается, можно обойтись и без его помощи. Для этого потребуется просто снять верхний слой оболочки и убрать оплётку. Затем снять изоляционный слой с центральной проволочной жилы кабеля. Саму проволоку необходимо свернуть в петельку, ширина которой чуть больше отверстия в гнезде разъёма телевизора.

Какой антенный штекер предпочтительнее?

Однозначно лучшим штекером для телевизионного кабеля является F штекер. Его преимуществами является осуществление великолепного качества телевизионного сигнала, а также простота монтажа. Что, несомненно, больше нравится домашним мастерам.

READ Как подключить вай фай камеру к компу

Источник

На что обратить внимание при покупке?

Судя по отзывам, вопрос, как подключить антенный кабель к штекеру, не единственный интересующий новичков. На что же обратить внимание тем, кто решил приобрести антенный кабель? Такому потребителю специалисты рекомендуют следующее:

Выбирать изделие, в котором внешняя оболочка с обозначением 75. Это свидетельствует о том, что в кабеле частота волн с сопротивлением 75 Ом. Под этот показатель разработаны все современные телевизоры и коммутационное оборудование. Данная цифра должна встречаться по всей длине кабеля с интервалом 1 м.
Значение внешнего диаметра не должно превышать 0,6 см. Если же на данном этапе новичок по неопытности допустил ошибку, то расстраиваться не стоит, так как все поправимо. Если в штекере диаметр внутренней резьбы оказался больше диаметра провода, чтобы обжатие получилось качественным, придется на кабель намотать изоляционную ленту. Сколько понадобится для этого слоев изоленты, каждый мастер решает уже по ситуации. Главное, чтобы кабель к штекеру был подогнан как можно плотнее.
Лучше всего приобрести кабель с медными главной жилой и экранирующей оплеткой. В данном случае покупатель может столкнуться с трудностями по той причине, что большинство производителей в целях экономии свои кабели оснащают стальными центральными жилами или же наносят на них медное напыление. Для производства оплетки используют сплав меди, а экранирования – фольгу.

Как подключить штекер к антенному кабелю?

Выполнять процедуру гораздо легче, когда не нужно искать материалы: кабель проложен до самого телеприемника и есть запасной исправный штекер.

Но что делать, если одного из «участников» технической операции нет в наличии? Разберемся конкретнее, что нам потребуется, чтобы оперативно наладить телевизионный сигнал.

Этап #1 – выбор кабеля и штекера

Какой угодно провод не подойдет, так для коммутации антенны с телеприемником или приставкой для цифровой передачи сигнала необходим специальный тип кабеля – коаксиальный. Оптимальный параметр сопротивления – 75 Ом.

Для изготовления жилы используют или медь, или омедненную сталь. Первый вариант отличается низким сопротивлением и характерен для оснащения спутникового телевидения.

Второй вариант можно смело применять для коммутации эфирных телесистем – даже с учетом небольших потерь сигнал будет устойчивым. Стальной омедненный аналог стоит дешевле медного примерно в 2 раза.

Правила выбора кабеля для антенны:

Не ошибетесь при выборе кабеля с маркировкой RG 6 – это самый популярный стандарт с 1-миллиметровой жилой, алюминиевым экраном и ПВХ изоляцией.

Кроме него можно использовать отечественную альтернативу РК 75 или итальянскую – SAT 50. Такой вариант, как RG 59, не годится, особенно, если расстояние передачи сигнала более 200 м. У него слишком высокое сопротивление проводника.

Осталось подобрать штекер. Раньше, при соединении изделий старого образца, использовалась пайка. Сейчас эта процедура стала лишней, так как есть стальной штекер стандарта F. Для любителей с минимальным знанием электрики он хорош тем, что монтируется обычным накручиванием.

F-штекер – недорогое изделие, и если сломался старый, с приобретением замены сложностей не будет. В LED, ЖК, плазменных телевизорах под него есть специальный разъем на задней панели.

Когда под рукой и кабель, и штекер, можно приступать к разделке. Это простая операция, доступная даже школьнику.

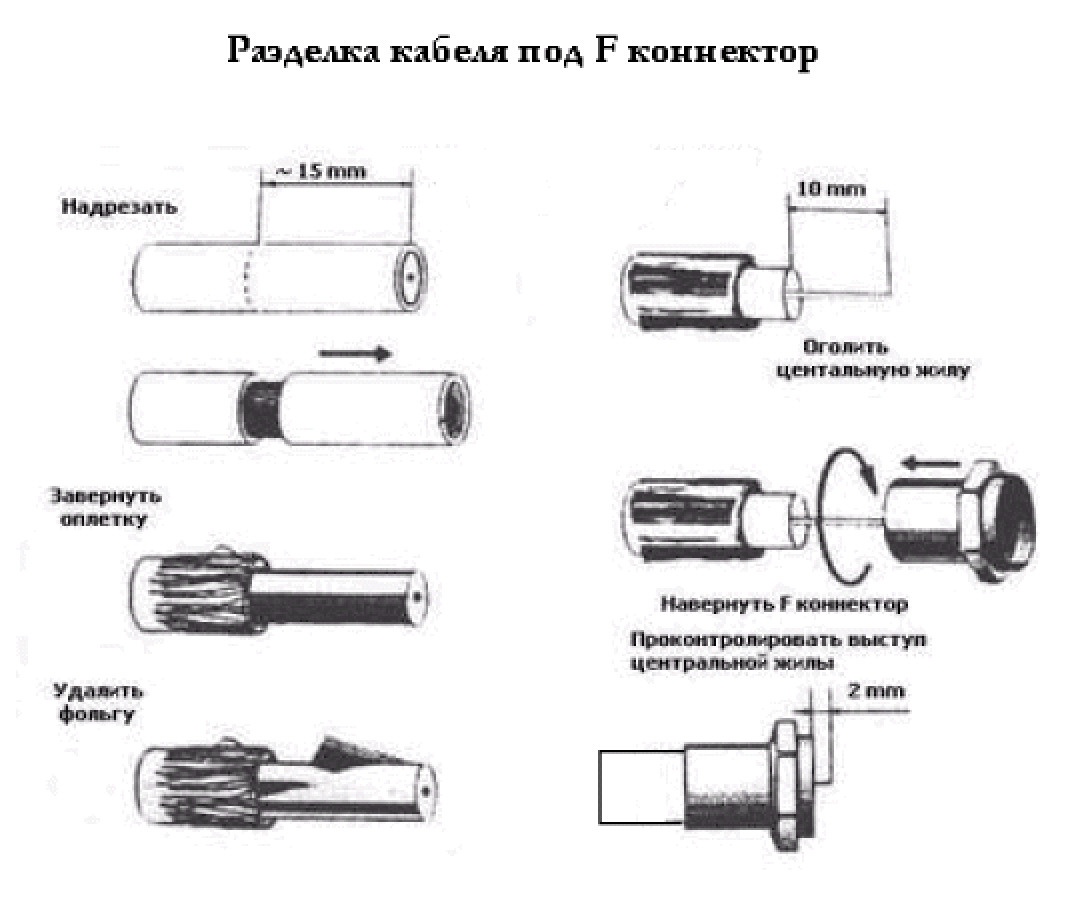

Этап #2 – разделка антенного кабеля

А сейчас мы выясним нюансы самой процедуры и разберем пошагово, как правильно и аккуратно подсоединить к штекеру экранированный антенный кабель.

Шаг #1 – удаление верхней изоляции

На расстоянии примерно 1 см от конца кабеля ножом аккуратно, слегка надавливая, делаем круговой надрез. Чтобы не повредить расположенный под пластиком экран, не прорезываем изоляцию насквозь. Затем, покачивая, с небольшим усилием, снимаем наружную изоляцию.

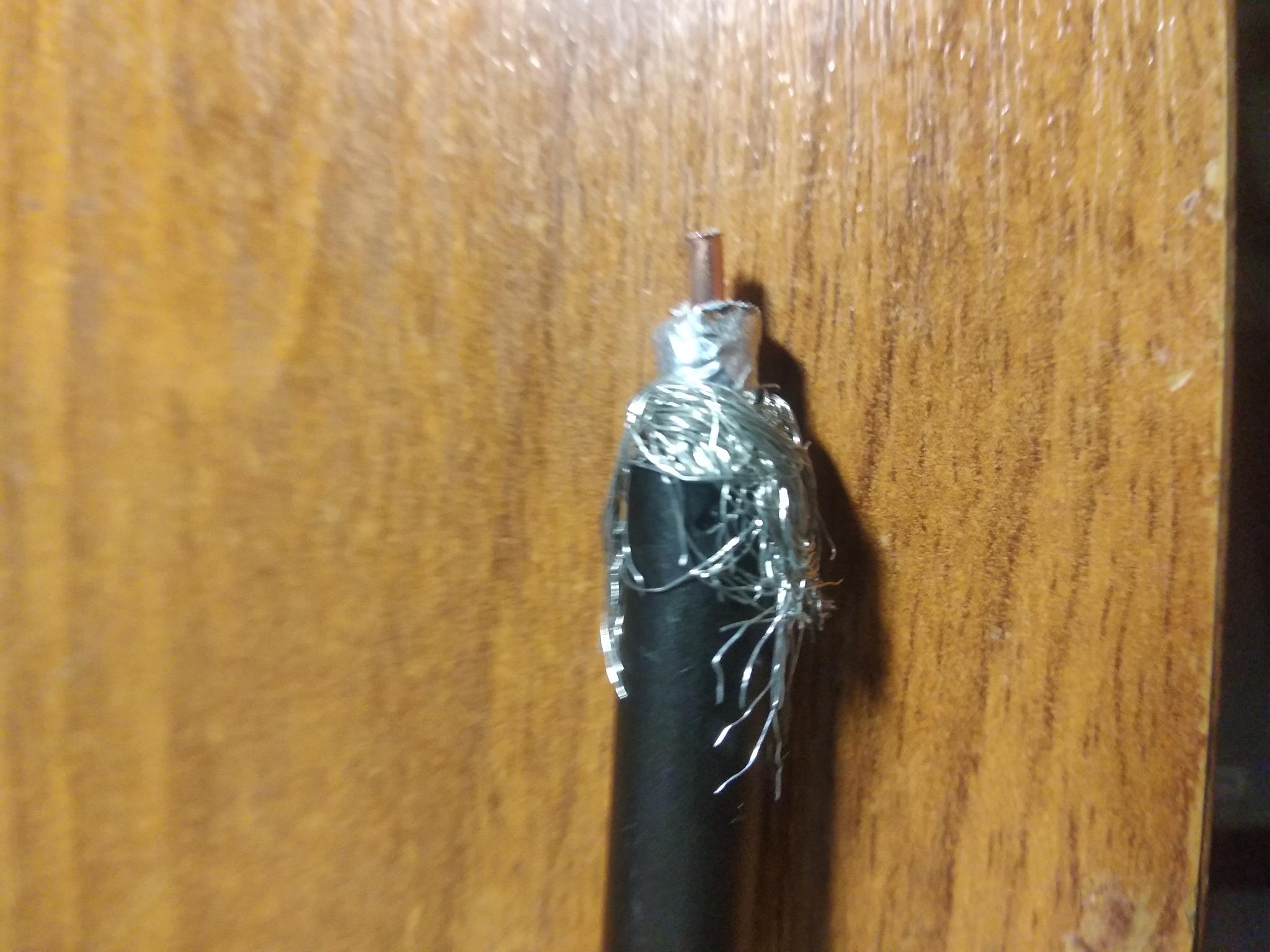

Шаг #2 – отгибание экрана

Алюминиевую оплетку и слой фольги, которые находятся сразу под изоляцией, отрезать не нужно.

Аккуратно, по очереди отгибаем их в сторону оставшегося полимерного покрытия и плотно прижимаем к нему.

Шаг #3 – удаление внутренней изоляции

Под экраном находится второй полимерный слой, разъединяющий центральную жилу и алюминиевую оплетку. Его также аккуратно, стараясь не повредить проводник, отрезаем и удаляем.

READ Android как подключить vpn

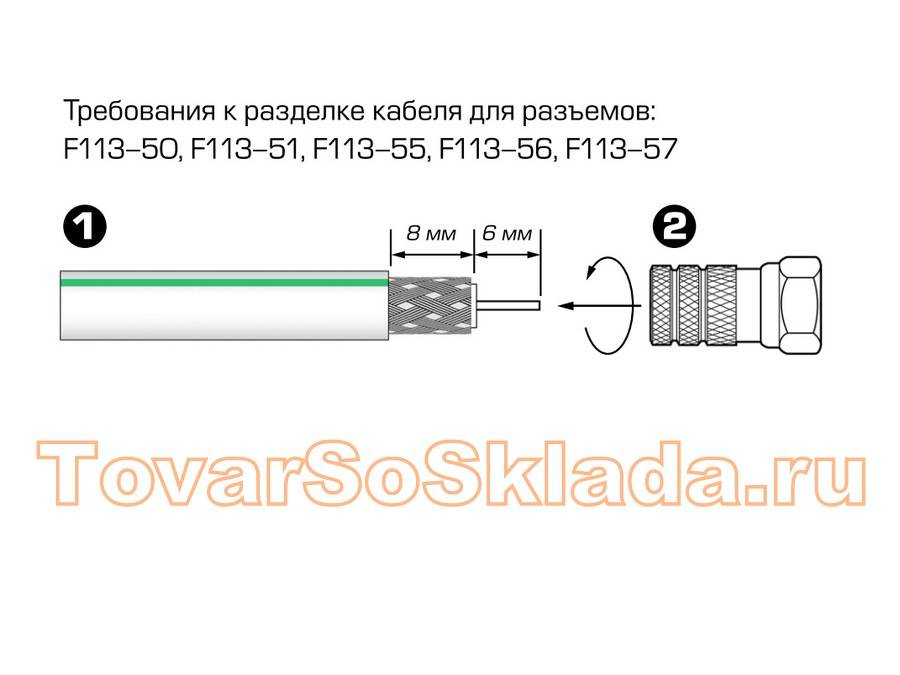

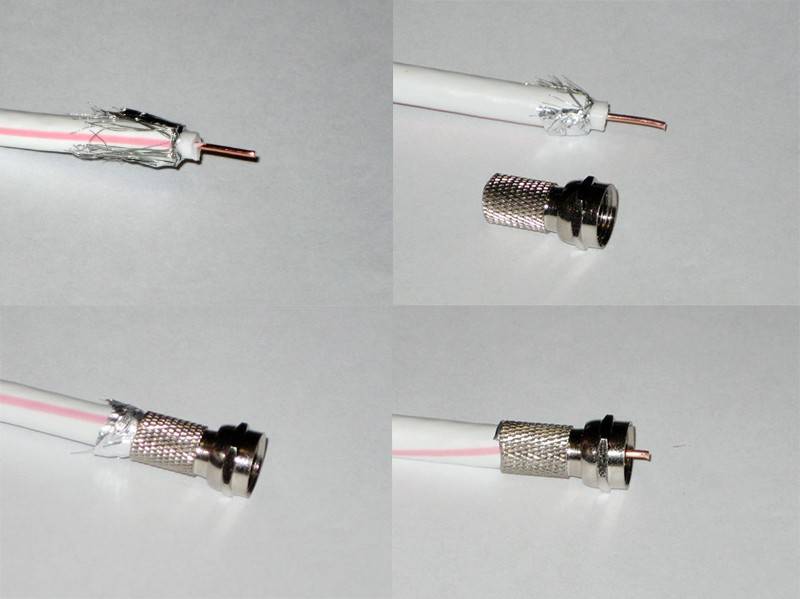

Этап #3 – монтаж штекера

Осталась самая простая, но не менее ответственная процедура – накручивание штекера на антенный кабель. Отрезать отогнутые элементы экрана не нужно, они должны остаться под гайкой.

Берем штекер, раскручиваем его по резьбе, чтобы разделить на две половинки. Ту из них, которая имеет на конце утолщение в виде гайки, другой стороной накручиваем прямо на отогнутую изоляцию. Чтобы прилегание было максимально плотным, помогаем себе пассатижами.

Затем кусачками отрезаем кончик жилы так, чтобы из половинки штекера она выступала на 2-3 мм, не более. Осталось надеть и закрутить вторую половинку.

Этап #4 – тестирование и разбор ошибок

Правильно ли был произведен монтаж, можно узнать простым способом – включить телевизор. Если сигнал устойчивый, помехи отсутствуют, картинка четкая, а звук чистый – все сделано грамотно.

Если появились проблемы с передачей сигнала, нужно найти причину.

Вот несколько наиболее распространенных:

Причиной плохой работы может стать поломка, связанная с кабелем. Например, его сильно пережали дверью или перегрыз щенок. Чтобы убедиться в исправности, необходимо проверит трассу на всем ее протяжении.

Еще одна причина слабого сигнала кроется совсем не в ошибках монтажа, а связана с большим расстоянием до передатчика. Поэтому дополнительно разберем, что такое усилитель и для чего он предназначен.

О разъеме штекера

Как утверждают специалисты, нормальное подключение антенного кабеля к штекеру будет возможно, если его разъем типа F. Данный вид принимает аналоговый и цифровой телевизионные сигналы. Судя по многочисленным потребительским отзывам, F-штекер самый лучший: он воспроизводит высококачественный телевизионный сигнал и прост в монтаже, что по достоинству оценено многими домашними умельцами. Поскольку диаметры штекеров могут иметь самые разные размеры, это следует учитывать. В противном случае штекер не будет соответствовать разъему и подключить телевизор не получится. Судя по отзывам, нередки случаи, когда телевизор монтирован вплотную к стенке. В такой ситуации следует использовать угловой F-штекер.

Последовательность действий

Стоит отметить, что многие популярные модемы помимо встроенной антенны имеют разъем для подключения внешней, пример – модем Huawei E1550. Подобное решение призвано упростить процесс модернизации устройства, но только в случае наличия переходника. Если же использовать штатный разъем невозможно, нужно попросту припаять к модему внешнюю антенну. Процедуру можно разбить на три шага, включающие пайку.

Шаг первый: отключение встроенной антенны

Отключить внутреннюю антенну просто, достаточно перерезать идущие к ней токопроводящие дорожки, оставив контактную площадку. Это можно сделать с помощью дрели с фрезой в качестве насадки. В крайнем случае, можно воспользоваться треугольным надфилем.

В результате работы тестер должен показать отсутствие контакта антенны с токоподводящей дорожкой. Отключая антенну, не стоит забывать о том, что плата многослойная, важно не переусердствовать.

Шаг второй: изготовление переходника

Для подключения внешней антенны понадобится кусок коаксиального кабеля длиной 10-15 см, слишком длинный брать не стоит, он может стать причиной помех. От «тюльпана» используется только пластиковый колпачок, его необходимо аккуратно снять, внутренности можно выбросить или использовать для другой самоделки.

Кабель подготавливают, зачищают, снимают изоляцию на несколько миллиметров. Далее следует припаять его к контактам F-разъема: жила к центральному контакту, оплетка к корпусу. На кабель надевается колпачок, он легко навинчивается на резьбу разъема. Переходник готов.

Шаг третий: сборка

Прежде чем припаивать кабель к плате стоит придумать, как его вывести наружу. Простое и логичное решение – просверлить отверстие в пластике корпуса модема.

Кабель продевается в полученное отверстие – приходит время пайки. Это наиболее ответственный момент, важно не перегреть плату, в противном случае легко получить совершенно неработоспособное устройство. Работать паяльником нужно аккуратно и точно. Перед тем как припаять кабель, площадку, на которой он будет установлен, надо залудить.

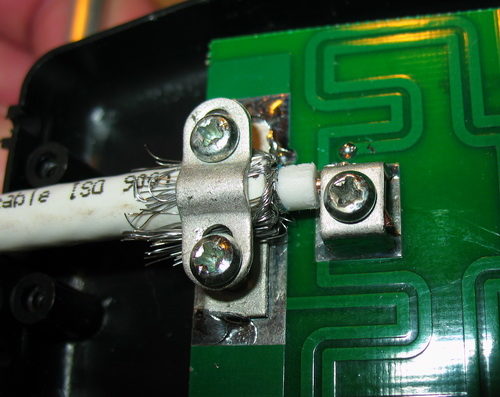

Центральную жилу кабеля надо припаять к контактной площадке, которая образовалась в результате отключения внутренней антенны. Оплетка соединяется с «землей». Теперь остается только собрать модем и подключить к разъему внешнюю антенну.

С чего следует начать?

Перед тем как подсоединять антенный кабель к штекеру, нужно выполнить подготовительные работы. Подсоединение осуществляется двумя способами: экранирующая оплетка заворачивается, а можно также обойтись и без этого. Судя по многочисленным отзывам, самый лучший и надежный контакт достигается именно с завернутой оплеткой. Разделывается кабель при помощи ножа или резака. Для этого от его конца отступают на полтора сантиметра. Далее аккуратно по кругу разрезают внешний изоляционный слой. Важно чтобы оплетка и алюминиевая фольга остались целыми. Отрезанная изоляция удаляется. В результате и оплетка, и фольга должны получиться открытыми. Затем они заворачиваются назад.

С целью улучшить прочность фольги ее изнутри обматывают полиэтиленом. Как утверждают специалисты, в ходе зачистки фольга часто повреждается. Если штекер насадить на кабель с отвернутой фольгой, контакт будет некачественный. Поэтому часть фольги некоторые мастера загибают обратно токопроводящей частью сверху. После необходимо снять изоляцию с центральной жилы. В данном случае от конца провода также отступают, но на 10 мм. Важно не испортить сам кабель.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон.

Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Как соединить антенный кабель со штекером? Описание процесса

К данной процедуре приступают после зачистки провода. Первым делом нужно навернуть фольгу на первую часть штекера. Как подключить антенный кабель к штекеру правильно? Как рекомендуют специалисты, важно проследить за тем, чтобы центральная жила оказалась именно в сердцевине штекера. Для работы понадобятся кусачки, посредством которых потом часть центрального провода удаляется. Сделать это нужно так, чтобы он за накидную гайку выступал не более чем на 0,6 см. Потом приступают к прикручиванию до самого упора второй части штекера. После выполнения этих действий вилка считается готовой к использованию.

Пошаговая инструкция по сооружению антенны своими руками

Чтобы сделать антенное устройство для транспортного средства, подготовьте:

Перед проведением работ необходимо отключить силовой агрегат автомобиля. Поверхность, к которой будет крепиться самодельный гаджет, следует предварительно тщательно очистить, обезжирить с помощью специальных составов.

Проволоку наматывают на болт. Витки делают плавными, избегают перехлестов. Припаяйте провод к обмотке, после чего протяните его к магнитоле в машине. Подберите чехол из пластика так, чтобы соответствовал сделанной конструкции, размерам штатного места под антенну.

Затем механизм монтируют на крыше транспортного средства. Особенности процесса зависят от выбора крепежа.

Если автовладелец выбирает врезное крепление, придется просверлить сквозное отверстие в крыше. Туда вставляют крепежную шпильку, которую изнутри закручивают с помощью гайки. Рекомендуется использовать штатные технологические отверстия, чтобы снизить риск коррозии, порчи металла.

Магнитное крепление осуществляется через DV либо PL разъем. Первый вариант предполагает возможность изменения угла установки. Во втором антенна устанавливается строго вертикально. Недостатками такого метода считаются ненадежность крепления, частые кражи антенн.

Штыревое крепление предполагает установку кронштейн-струбцина на выступающей части кузова. Контакт для радиоприема при этом создается за счет заостренных концов зажимных болтов.

Провод протягивают вдоль стойки машины. Затем прокладывают по периметру двери, фиксируют. Завершается монтаж прокладкой кабеля и подключением к приемнику.

Активные разновидности антенных устройств устанавливаются с помощью специальной присоски-кронштейна к лобовому стеклу.

О штекере угловой конструкции

Судя по отзывам, бывают случаи, когда имеется необходимость придвинуть телевизор с уже вставленным антенным штекером ближе к стенке, что сделать проблематично. Выручит в подобной ситуации специальный штекер с угловой конструкцией.

Приобрести его можно в магазине электробытовых приборов. Для подсоединения данного изделия применима технология, описанная выше. Если же владелец телевизора не хочет пользоваться штекерным подключением, то оптимальным способом соединения станет пайка. Однако для качественного сигнала спаиваемая площадь должна быть меньше.

Кроме того, при необходимости быстро подключить телевизор выполнить это будет проблематично. В связи с этим штекерное соединение считается самым удобным.

Какие ошибки допускают новички?

Не каждому известно, что некоторые производители антенных кабелей внутреннюю часть фольги покрывают полиэтиленом. Зачищать этот материал достаточно трудно, даже со скальпелем. Если кабель удастся зачистить, наличие пластика станет весомым препятствием для качественного контакта со штекерной вилкой. В итоге сигнал получится искаженным. Предотвратить это можно, если отвернутую фольгу завернуть обратно таким образом, чтобы своей токопроводящей стороной она выходила наружу. Нередко при обжатии тонкие оплеточные проводки соприкасаются с главной кабельной жилой, в результате чего качество принимаемого сигнала не на должном уровне, а может и вовсе пропасть. Часто антенный кабель укладывают в один плинтус вместе с электропроводкой. Это, по мнению специалистов, недопустимо, поскольку при таком монтаже передача сигнала также будет некачественной.

Возможные неисправности и методы их устранения

Возможные неисправности и методы и устранения

Кабельное телевидение — это самая современная и наиболее популярная система коммуникаций. Возможность смотреть круглосуточно несколько десятков российских и мировых телеканалов сегодня доступна практически каждому. Для обеспечения качественного доступа к сети кабельного телевидения необходимо знать несколько важных вещей, которые влияют на качество телевизионного сигнала:

1. Вследствие того, что современные технологии не стоят на месте и постоянно развиваются и как результат сегодня в сети кабельного телевидения транслируются более 55 телеканалов, к внутриквартирной телевизионной разводке предъявляются повышенные требования. Зачастую, использование существующего тонкого кабеля проложенного в квартире может значительно сказываться на качестве телевизионной картинки. При прокладке кабеля в квартире мы используем иностранный кабель марки RG 6, его же мы рекомендуем при необходимости замены кабеля в квартире и нашим клиентам. Подключаясь к кабельному телевидению, помните, что качественный телевизионный кабель позволяет избежать потери или затухание сигнала.

2. Для обеспечения качественного доступа к сети кабельного телевидения необходимо использовать современные сертифицированные материалы, отвечающие требованиям нормативных документов. Зачастую абоненты самостоятельно приобретают и устанавливают делители телевизионного сигнала, штекеры сомнительного качества. Для того чтоб избежать потерь и как следствие затухания сигнала, используйте только сертифицированные элементы разводки.

3. Телевидение прочно вошло в нашу жизнь, и наличие нескольких телевизоров, давно перестало быть признаком достатка. Поэтому, как правило, подключаясь к кабельному телевидению, сигнал делят на все имеющиеся телевизионные приемники в помещении. Некорректная схема подключения, неправильное использование элементов разводки, использование телевизионных розеток с невысокими техническими характеристиками, все это приводит к потерям и затуханию телевизионного сигнала

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Плохо показывают каналы.

Ответ: Как показывает многолетняя практика 70% заявок данной категории вызваны проблемами возникающими по нижеизложенным причинам.
Основные неисправности:

Неисправен, не верно установлен или не полностью вставлен в гнездо телевизионный штекер.
Неисправен, нарушена целостность или срок службы телевизионного кабеля чрезвычайно долог.
Некорректные соединения тв. кабеля при разводке на несколько телевизоров в квартире или использование низкокачественных распределителей (делителей) телевизионного сигнала.

Нет телевизионного сигнала в доме или районе.

Ответ: Схема кабельного ТВ отличается от прежней схемы (когда над каждым подъездом была антенна, а в каждом подъезде усилитель) тем, что на небольшой район 5-7 домов устанавливается основной передающий узел с необходимым оборудованием в одном из домов и от этого узла ТВ сигнал расходится по домам данного района.

Если данный ТВ узел по какой либо причине обесточен, естественно, работа оборудования прерывается до устранения неисправности по линии энергоснабжения. Мы дублируем электропитание нашего оборудования или устанавливаем спец. устройства передающее электропитание по телевизионным кабелям, но в некоторых районах сделать это не представляется возможным по техническим причинам. Учитывая вышеизложенное — если в вашем доме есть электроэнергия, а в доме на котором установлен основной передающий узел Вашего района электричество отсутствует – ТВ сигнала у вас не будет, остается уповать на быстрое решение проблемы энергоснабжения соответствующими службами.

Не показывает телевизор в квартире или подъезде.

Ответ: Есть несколько проблем, с которыми сталкиваются все обслуживающие службы города, это варварство, мелкие пакости, должники по оплате и самовольные подключения.

Воруют оборудование (хотя в быту оно практически непригодно), обрывают, вырезают, поджигают и т.п. Если что либо из вышесказанного сотворить к примеру, на 5-м этаже то жильцы 1-го и остальных этажей выразят понятное недовольство тем, что телевизор не работает и сообщат нам об этом, устранение проблемы займет определенное время, но мы не в состоянии объяснить ВСЕМ жильцам подъезда, что неприятные моменты доставило им не кабельное телевидение, а свои же соседи.

После заявок по неисправностям в квартире абонента, вышеизложенные проблемы составляют большую часть заявок. Есть категория граждан которая в силу некоторых причин (невоспитанность, непорядочность и т. п.) смотреть кабельное телевидение желают, а официально подключиться, заключить договор не хотят (воруют!) или заключив договор «забывают» оплачивать предоставленную услугу.

Мы отключаем данную категории граждан, но они не хотят жить без телевизора и пытаются подключиться самовольно, что в 90% процентов случаев вызывает проблемы у живущих рядом людей, которые предъявляют претензии к кабельному телевидению, хотя вина лежит на таких вот самодеятельных «специалистах».

Проблема	Возможная причина	Решение
Отсутствует телевизионный сигнал	Произведено отключение от сети кабельного телевидения.	Проверить баланс личного счета. Обратиться в техническую поддержку.
	Отсутствует контакт телевизионного штекера с антенным гнездом телевизора.	Проверить надежность соединения.
	Повреждение, перетирание кабеля в квартире.	Проверить кабель на предмет возможного обрыва (перетирания).
	Проблемы на линии.	Обратиться в техническую поддержку.
	Повреждение кабеля в подъезде.	Проверить кабель на предмет повреждение в подъезде, обратиться в техническую поддержку.
	Отсутствует электроэнергия питающий передающий узел с необходимым оборудованием в одном из домов.	Обратиться в техническую поддержку.
Плохое качество изображения	Неисправен, неверно установлен или не полностью вставлен в гнездо телевизионный штекер.	Проверить надежность соединения.
	Неисправен, нарушена целостность или срок службы телевизионного кабеля.	Ремонт, замена квартирной разводки.
	Смотри п. 1, 2, 3	ремонт, замена квартирной разводки
	Некорректные соединения ТВ кабеля при разводке на несколько телевизоров в квартире или использование низкокачественных распределителей(делителей) телевизионного сигнала.	Проверить правильность соединения. Использование сертифицированного оборудование.
Изображение стало черно-белым	Переключатель телевизора PAL-SEKAM-AUTO установлен неправильно.	Рекомендуемое положение переключателя AUTO.- Ретранслируется старый черно-белый фильм.
Отсутствует звук	Звук отключен.	нажать кнопку MUTE)
	Звук выведен до нуля.	Добавить громкость
	Неправильное подключение акустической системы.	Проверьте правильность и качество соединения кабеля («тюльпанов» при подключении по низкой частоте).
	Отсутствует звук в исходном сигнале со спутника	Обратиться в техническую поддержку.
Отсутствует один или несколько каналов	Изменилась частота вещания канала или канал исключен из сетки телепрограмм.	Произвести перенастройку телевизора.
Отсутствует один или несколько каналов	Профилактика на канале или спутнике.	Каналы появятся сами, после окончания профилактических работ.
Изображение отдельных каналов подвисает, подтормаживает или рассыпается квадратиками	Проблема на спутнике.	Все восстановится после устранения проблем на спутнике.
	Солнечная интерференция.	Интерференция сезонные явления, как правило воздействие явления длится не более 15 минут.

ЕДИНЫЙ ТЕЛЕФОН АБОНЕНТСКОЙ СЛУЖБЫ: 5-30-30

Установка коаксиальных розеток

Разберитесь с кабелями за телевизором

Фото: Westend61 / Adobe Stock

Сложность

Простой

Субботний скиллбилдинг.

Время выполнения

3 часа

До 25 долларов США

Сэкономьте на кошельке.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам потребуется:

ИНСТРУМЕНТЫ

Ножовка для гипсокартона
Лента для коаксиального провода
Обжимной инструмент с резаком
Отвертки
Карандаш
Искатель шпилек
Электрический тестер
Дрель с лопатой (дополнительно)

ПРИНАДЛЕЖНОСТИ

Коаксиальный кабель
Коаксиальная лицевая панель с разъемом
Коробка для реконструкции низкого напряжения
Фитинг разъема F-типа

Лишний коаксиальный кабель, торчащий наружу стены или вверх из-под обшивки плинтуса просто неприглядно и может быть опасность споткнуться. К счастью, чтобы научиться устанавливать коаксиальную розетку, потребуется всего несколько простых шагов, а также несколько инструментов и расходных материалов. Затем вы можете начать устанавливать их везде, где в вашем доме требуется кабельная розетка — вы даже можете обнаружить другие провода по всему дому, которые можно спрятать.

Подготовка к установке розетки для коаксиального кабеля

Если вы отказываетесь от кабельного телевидения, но по-прежнему нуждаетесь в подключении к Интернету или коаксиальном кабеле от телевизионной антенны, вам все равно будет полезно установить коаксиальную розетку. Чтобы подготовиться к этому проекту, найдите полоску коаксиального кабеля и обжимной инструмент с кусачками. Это может быть единственный раз, когда вам это понадобится, поэтому вам не понадобится роскошная модель — заимствование тоже подойдет.

Что делать, если у меня нет коаксиального выхода?

Если у вас дома нет коаксиальной розетки для подключения к Интернету или кабельного телевидения, вы все равно можете подписаться на беспроводной доступ в Интернет 4G или 5G или спутниковый кабель и интернет-услуги, чтобы получить аналогичные преимущества. Другие варианты включают безлимитный тарифный план через сотовую связь или настройку спутникового телевидения.

Выберите место

Установка коаксиальной розетки в том же месте или рядом с существующим кабелем, торчащим из стены, является самым простым решением. Вам не потребуется прятать электрические провода на большом расстоянии. Тем не менее, вы можете разместить коаксиальную розетку практически в любом месте на стене, где можно поймать провод. Выберите удобное и легкодоступное место со скрытым проводом для достижения наилучших результатов. Затем используйте искатель шипов, чтобы убедиться, что прямо за пятном нет шипов.

Отключите питание в распределительной коробке
Хотя по коаксиальному кабелю протекает минимальный электрический ток, лучше не рисковать поражением электрическим током. Перед началом отсоедините коаксиальный кабель от всех ваших устройств.
Кроме того, вы будете прорезать дыру в стене, где прячутся опасные электрические провода дома. Перед тем, как вслепую врезаться в стену, на всякий случай отключите все близлежащие цепи на электрощите. Используйте бесконтактный или щуповый электрический тестер, чтобы проверить близлежащие розетки и освещение, чтобы убедиться, что питание отсутствует.
Разметьте и вырежьте отверстие в гипсокартоне
В месте выхода новой коаксиальной розетки карандашом обведите на стене контур реконструируемой или «старой» низковольтной электрической коробки. Не обращайте внимания на крылья коробки при трассировке и рисуйте только линии, представляющие часть коробки, которая будет находиться внутри стены. Когда закончите, у вас будет незавершенный прямоугольный рисунок на стене. Используйте пилу для гипсокартона, чтобы вырезать форму.
Подготовьте коаксиальный кабель
Фото: Кристина Блохина / Adobe Stock
Если вы имеете дело с длинным кабелем, торчащим из стены, и вы можете дотянуться до него через созданное вами отверстие, протяните провод в стену и до места розетки. Или спрячьте новый провод внутри стены, если вы устанавливаете новый. Возможно, вам придется просверлить перфоратором раму, чтобы провести кабель между стойками. Когда вы доберетесь туда, протяните провод через выходное отверстие и обрежьте его режущей частью инструмента для коаксиального кабеля так, чтобы от стены выступало от 6 до 8 дюймов.
Установка низковольтной коробки или монтажного кронштейна
Сложите крылья низковольтной электрической коробки или монтажного кронштейна внутрь, протяните кабель через заднюю часть и вставьте коробку в отверстие в стене. Используйте отвертку, чтобы повернуть установочные винты по часовой стрелке, пока они не встанут плотно, чтобы прикрепить коробку к стене.
Прикрепите F-коннектор к кабелю
С помощью коаксиального кабеля и обжимного инструмента снимите 3/4 дюйма оболочки с конца кабеля. Наденьте обжимной конец коаксиального разъема F-типа на конец провода и сожмите его с помощью обжимной части того же инструмента, сжав ручку.
Установка настенной панели и подключение коаксиального кабеля
Фото: The Toidi / Adobe Stock
Прикрутите F-образный разъем на конце кабеля к задней части разъема настенной панели. Затем заправьте лишний провод обратно в стену и с помощью отвертки прикрепите настенную пластину к электрической коробке.
Проверка кабеля
Фото: Поллиана Вентура / Getty Images
Теперь вы можете снова включить электропитание. Если вы умеете обращаться с мультиметром, вы можете проверить новую коаксиальную розетку на сопротивление от 75 до 100 Ом или проверить подключение. Однако проще просто подключить модем и проверить наличие сервиса.

Установка коаксиальной розетки своими руками вместо найма профессионала

Установка коаксиальной розетки проста, если рядом уже есть работающий кабель и вы можете легко добраться до места с проводом. Все может усложниться, если вам нужно проложить кабель между этажами или через стену более чем на несколько футов. Хотя вы можете сэкономить часть затрат на установку выхода коаксиального кабеля, сделав это самостоятельно, найм местного электрика — лучший вариант для сложных ситуаций или если проект не соответствует вашим амбициям.

Часто задаваемые вопросы

Вы по-прежнему можете подключиться к Интернету без коаксиального кабеля через сотовые беспроводные сети, мобильные точки доступа или спутниковое подключение к Интернету. В случае спутникового интернет-соединения ваш спутник будет передавать сигнал на ваш роутер без коаксиального выхода или оптоволоконного кабеля.

Есть несколько способов проверить, что ваш коаксиальный выход активен. Включите модем в розетку. Если вы не получаете сигнал, вероятно, проблема с подключением к розетке. Также можно проверить соединение мультиметром, проверив сопротивление от 75 до 100 Ом.

Коаксиальный кабель для подключения к телевизору, модему или кабельной приставке. Ищите коаксиальное гнездо на этих устройствах. Ваш коаксиальный кабель будет подключаться к любому из них. Другой конец провода идет к служебному подключению, заходящему в дом.

Длина коаксиального кабеля может влиять на сигнал. Все коаксиальные кабели и их разъемы имеют небольшое электрическое сопротивление, а это означает, что чем длиннее кабель и больше разъемов в системе, тем слабее мощность сигнала. В большинстве домов потери сигнала незначительны, но в системах с коаксиальным кабелем длиной более 100 футов могут возникнуть проблемы с сигналом.

Обычно установка новой коаксиальной розетки занимает около трех часов. Время установки может быть немного меньше, если у вас уже есть работающий кабель поблизости, но вам или вашему специалисту может потребоваться больше времени для установки розетки, если вам нужно проложить кабель между этажами.

Стоимость установки коаксиального выхода обычно колеблется от 75 до 500 долларов. Хотя вам всегда следует консультироваться с профессионалом, чтобы узнать свою уникальную стоимость, несколько факторов могут помочь определить, где в типичном диапазоне будет находиться ваша работа. Например, замена существующей коаксиальной розетки, как правило, будет стоить в нижней части диапазона, в то время как добавление новой розетки со сложной проводкой может привести к увеличению стоимости.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Какие кабели мне нужны для моего телевизора?

Если вы покупаете новый телевизор, новое аудио-видео оборудование или только что посмотрели за существующим телевизором и задаетесь вопросом, какие кабели вам нужны, чтобы все работало должным образом. Прочтите этот блог, чтобы получить всю необходимую информацию. Существует множество различных типов телевизионных проводов и кабелей, каждый из которых служит разным целям, поэтому давайте начнем обсуждать, что они делают.

Я постарался расположить это в наиболее логичном порядке, но вам, возможно, придется прокрутить страницу, чтобы получить необходимую информацию. В этом блоге я обсуждаю все типы видео-, аудио- и других типов подключения к телевизору. До сих пор ведутся споры о том, что дает лучший звук: цифровое или аналоговое аудио, но я не думаю, что найдется живой человек, который предположил бы, что аналоговое видео дает лучшую картинку, чем цифровой сигнал. Помимо черного цвета, так как многие старые аналоговые телевизоры дают лучший черный цвет. Итак, если у вас есть выбор, я бы посоветовал выбрать цифровое соединение, а не аналоговое. Конечно, если вы хотите получить все преимущества HD, 4K и т. д., вам нужно будет использовать цифровое соединение.

Пожалуйста, не пугайтесь количества различных телевизионных выводов, упомянутых здесь, поскольку я сделал все возможное, чтобы назвать и описать все провода, которые вам, вероятно, когда-либо понадобятся для подключения к телевизору, с кратким описание того, что они делают.

Аудио- и видеокабели Для телевизоров

Все приведенные ниже провода могут передавать по кабелю как видео, так и звук. Я перечислил их в порядке предпочтения, начиная с лучших. Выбор соединения зависит от совместимости вашего оборудования.

Кабель HDMI

Кабели HDMI являются наиболее распространенными кабелями для телевизоров. HDMI, что означает мультимедийный интерфейс высокой четкости, обеспечивает цифровое видео- и аудиосоединение высокой четкости между вашим AV-оборудованием, таким как проигрыватели дисков Blu-ray и приставки Sky, по одному кабелю. Поскольку HDMI является цифровым соединением, оно обеспечивает гораздо лучшее качество изображения, чем более старые типы SCART, компонентные и композитные соединения RCA.

Преимущество кабелей HDMI в том, что технология может быть расширена с течением времени, как это было в случае. Текущим последним стандартом для HDMI является HDMI 2.0, который поддерживает видео 4K и Ultra HD, но он обязательно изменится позже, чтобы обеспечить более высокое разрешение видео, например 8K.

Кабели HDMI также можно использовать для подключения к системам объемного звучания и звуковой панели. HDMI может питать акустическую систему 7.1, а с HDMI ARC-совместимостью можно установить один кабель между телевизором и звуковой системой/саундбаром.

Провода SCART

Провода SCART раньше использовались в Европе, но они были заменены кабелем HDMI, но в некоторых случаях они все еще потребуются, например, для подключения к DVD-плеерам и старым видеомагнитофонам. SCART, который расшифровывается как Syndicat des Constructeurs d’Appareils Radiorecepteurset Televiseurs, помимо того, что он явно французский и известен в США как «евроразъем», является, пожалуй, самым универсальным AV-кабелем из всех.

‍

До того, как HD-видео и аудио стали реальностью, один кабель SCART мог заменить несколько других кабелей, включая кабель RCA, компонентные видео/аудио кабели. Кабели S-Video и поддерживаемое видео PAL, S-Video и RGB, а также стереозвук.

Кабели SCART легко узнать по большим и громоздким разъемам, которые легко выпадают, и их трудно проложить за настенными телевизорами и проложить сквозь стены. Полностью распаянный кабель SCART имеет 20 контактов, каждый из которых служит для разных целей. Одной из уникальных особенностей разъема SCART было переключение источника на контакт 8, что означало, что, как только вы включите свое аудио-видео оборудование, оно автоматически перекроет все, что когда-либо было на телевизоре, что сделало их популярными для людей, которые хотят, чтобы телевизор был таким же простым, как возможный.

Компонентный кабель – фонокабели

Следующим лучшим кабелем или кабелями для подключения аудио-видеооборудования к телевизору будет компонентное соединение. На самом деле это 5 кабелей, которые уже подключены к проводу SCART с отдельными аналоговыми соединениями для красного, зеленого и синего цветов и стереозвука, который является вторым красным и белым соединениями. Разделение потоков красного, зеленого и синего цветов дает лучшее качество изображения, чем если бы они поставлялись вместе. Если у вас желтый разъем вместо красного, зеленого и синего, то это композитный/RCA-разъем, о котором я скоро расскажу.

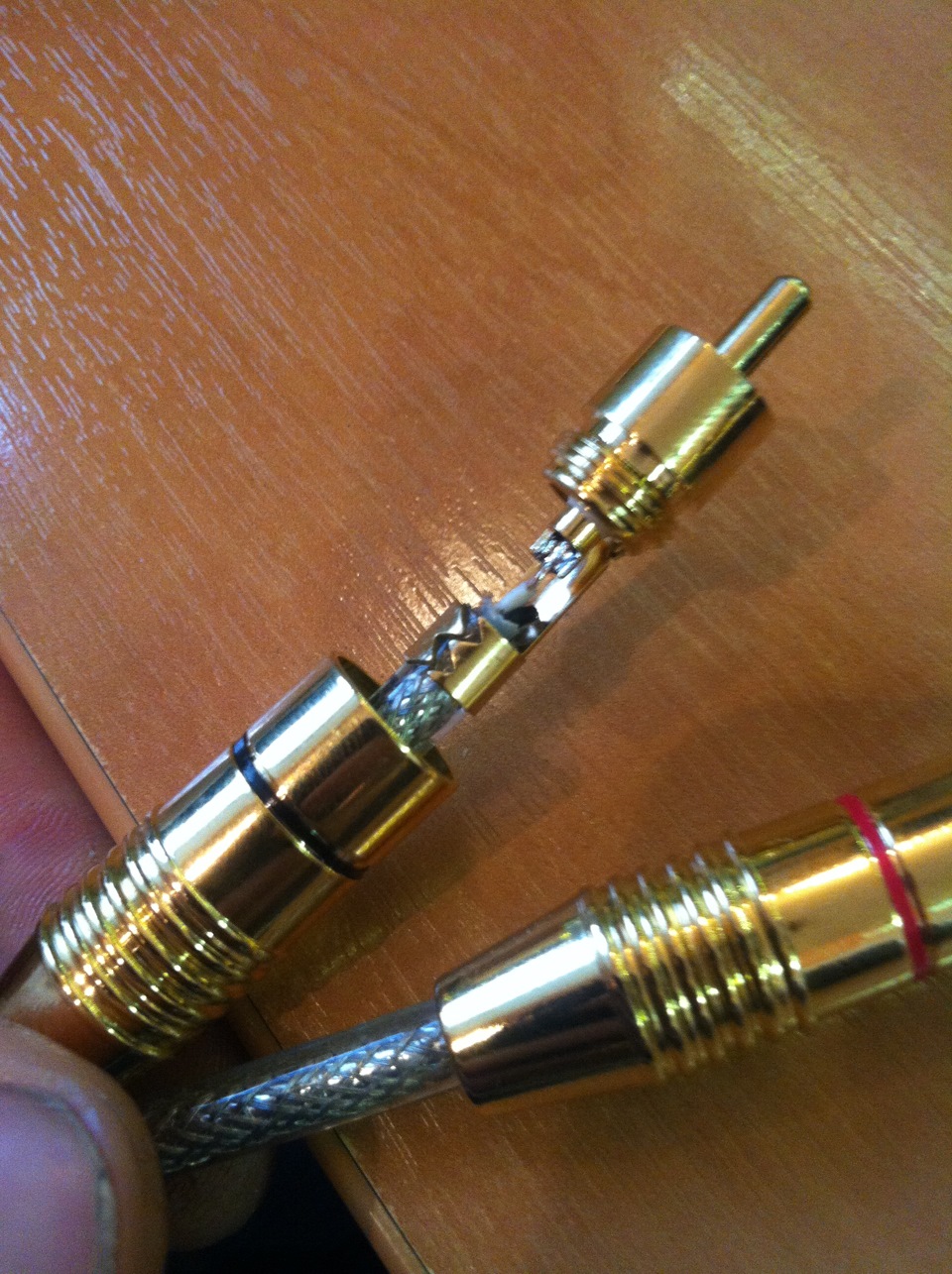

Кабель RCA – Кабели звукоснимателя

Последний тип соединения, к которому мы подошли, это кабель RCA. Аналоговое соединение RCA/фоно/композитное видео представляет собой и представляет собой аналоговое соединение с желтым для видео, красным и белым разъемами для стереозвука. Фонокабели не были так популярны в Европе из-за популярности соединения SCART, но в последнее время наблюдается всплеск популярности оборудования, не имеющего соединения HDMI. Это связано с тем, что почти все новые телевизоры больше не имеют разъемов SCART. Я уверен, что это связано с тем, что их очень сложно разместить за настенными телевизорами и проложить сквозь стены, поэтому RCA и выводы компонентов больше подходят для этой задачи.

Кабели только для аудио

Все перечисленные ниже кабели предназначены только для аудио, которые можно использовать для подключения вашего телевизора или аудио-видео оборудования к звуковым системам, таким как аудио-видео ресиверы, системы объемного звучания, усилители и саундбары, которые становятся все более распространенными.

Оптический кабель – кабель Toslink

‍

В настоящее время наиболее распространенным аудиоподключением является оптический аудиокабель, который часто называют кабелем Toslink. Если вы не используете HDMI для подключения аудиооборудования, вам следует использовать оптический аудиокабель. Оптическое аудио соединение представляет собой оптоволоконный кабель, который передает сигнал вниз. Он поддерживает объемный звук 5.1, что делает его идеальным для большинства систем объемного звучания.

Коаксиальный аудиокабель

Коаксиальный аудиокабель представляет собой нечто среднее между оптическим аудиокабелем и кабелем-фонокорректором, используемым для аналогового монофонического или стереозвука. Это цифровое соединение с разъемом RCA на конце. Сам кабель обычно толще, чем большинство кабелей RCA, чтобы разместить дополнительный защитный экран кабеля для защиты от помех цифровых сигналов. Цифровой аудиокабель может поддерживать объемный звук 5/7. 1.

Звуковые кабели

Аудиокабели Phono — это два красных и белых провода, которые можно использовать для подключения аналоговых аудиосистем. Красный и белый фонокабели можно использовать для стереозвука, который представляет собой два отдельных канала с обмоткой, например, левый и правый динамики.

Вспомогательный кабель

Вспомогательный кабель подключается к разъему для наушников на телевизоре. Его можно использовать для подключения к звуковым системам и звуковым панелям, но он ограничен, поскольку предлагает только один звуковой канал. Еще одним недостатком использования вспомогательного соединения является то, что некоторые телевизоры автоматически отключают звук телевизора при подключении кабеля. Обычно это вызывает проблемы, когда люди хотят установить беспроводные наушники и одновременно поддерживать громкость телевизора.

Телевизионные кабели только для видео

Следующие подключения предназначены только для видео и требуют установки отдельных аудиокабелей, если вы хотите слышать телевизор.

Кабель DVI

Кабель DVI представляет собой цифровое видеосоединение, поддерживающее видео высокой четкости (HD). DVI означает цифровой видеоинтерфейс, совместимый с соединениями HDMI на вашем телевизоре с правильным адаптером и наоборот. У большинства телевизоров больше нет разъемов DVI, но у некоторых из первых есть, что делает их идеальными для дополнительного входа HDMI, если он вам нужен.

S-Video

S-Video — еще одно подключение, которое никогда не пользовалось особой популярностью, но может быть шанс, что оно вам может понадобиться. S-Video является аналоговым соединением и работает, разделяя яркость (яркость) и цвет (цветность) и комбинируя их, чтобы получить немного более горькое качество изображения, чем композитное видео, которое отправляет все сигналы в одном потоке. Проблема в том, что RGB дает лучшее изображение, чем это, поэтому, если вы хотите улучшить изображение, вам лучше установить компонентное видео или кабель SCART, которые оба поддерживают это.

Другие провода для телевизоров

В следующем разделе представлены другие типы проводов, которые могут потребоваться для подключения к телевизору, которые не обязательно попадают в вышеуказанные категории.

Радиочастотные кабели – ТВ/спутниковый кабель

Если вы хотите смотреть телепередачи в прямом эфире через телевизор, например Freeview или Freesat, вам понадобится коаксиальный кабель для подключения к телевизору. Если у вас есть гнездо для ТВ-антенны или спутниковое гнездо, для соединения между ним и вашим телевизором потребуется коаксиальный кабель. Практически все новые цифровые телевизоры имеют разъем для ТВ-антенны, для которого требуется провод с коаксиальным разъемом IEC. этот.

Телевизионные антенные и спутниковые провода можно приобрести в Интернете или подготовить высококачественные кабели, используя кусок коаксиального кабеля хорошего качества, несколько ручных инструментов и несколько вилок.

Также часто используются ВЧ-кабели с вилкой на одном конце и розеткой на другом для замыкания соединений между оборудованием, например, между приставкой Freeview+/BT Vision, видеомагнитофоном и ТВ-тюнером.

USB-кабели

Большинство новых телевизоров имеют несколько USB-портов для подключения USB-кабелей. Их можно использовать для различных целей, таких как просмотр семейных фотографий или видео/музыки на телевизоре. Их также можно использовать для обновления программного обеспечения/прошивки, если телевизор не является «умным» или не подключен к Интернету. Портативные жесткие диски можно даже подключать ко многим телевизорам для функций PVR, таких как запись и пауза в реальном времени.

Кабель Ethernet

‍

Почти все новые телевизоры SMART TV, которые могут передавать контент из Интернета, например iPlayer или Netflix, требуют подключения к Интернету, чтобы это работало. Несмотря на то, что все больше и больше новых телевизоров теперь совместимы с WIFI, все же гораздо лучше, если это возможно, подключить телевизор с помощью кабеля Ethernet.
