Как подключить штекер для антенны телевизора

Часто причиной неисправности телевизионного аппарата становится повреждение антенного кабеля или соединяющего TV-устройство с периферией штекера.

Ознакомившись с представленными в статье советами по выбору и подключению штекера для антенны телевизора, пользователь сможет самостоятельно устранить обозначенную поломку.

Штекер для телевизора

Если раньше для соединения антенного кабеля с телевизионным штекером приходилось прибегать к пайке или подбирать периферию с подходящими разъёмами, то в настоящее время пользователь может собрать необходимую конструкцию при помощи подручных инструментов.

Штекер

Современные производители комплектующих для телевизоров изготавливают штекеры по международному F-стандарту, который представляет собой своеобразную втулку, накручивающуюся на антенный провод.

Какой антенный штекер лучше

Для соединения с коаксиальным проводом лучше всего подойдёт F-штекер, среди главных преимуществ которого:

  • наличие экранирующей оплётки вокруг центральной жилы — оплётка служит для обеспечения однородности волнового сопротивления и предотвращает дополнительные потери качества телевизионного сигнала;
  • совместимость с любым типом телевизионного сигнала — F-штекер одинаково хорошо работает с цифровой антенной и кабельным телевидением;
  • простота монтажа — с подключением справится любой пользователь, в чем можно убедиться после ознакомления со следующими разделами данной статьи.

Так как для монтажа антенного штекера прошлого поколения потребуется приложить гораздо больше усилий, далее будут рассматриваться только F-штекеры, использование которых более целесообразно.

Как подготовить кабель

Перед началом монтажа F-штекера необходимо подготовить к подключению антенный кабель. Сняв с провода старый штекер, пользователь должен разрезать внешнюю изоляцию провода по кругу — при удалении защитного слоя нельзя повредить оплётку. Длина надреза не должна превышать 2 сантиметров.

Кабель для штекера
Далее потребуется загнуть изоляцию таким образом, чтобы телекабель сохранил свои экранирующие свойства: часть металлических «волосков» изоляции должна быть скрыта только при дальнейшем подсоединении F-штекера, а не приглажена к телу провода. Податливость изоляции зависит от производителя периферии и физической силы пользователя.

Как соединить антенный F-штекер и кабель

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

  1. Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
  2. Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
  3. Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
  4. Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
  5. Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты. Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
  6. Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
  7. «Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
  8. Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

Как антенный кабель подсоединить к штекеру


Как правильно подключить антенный кабель к штекеру

Главная » Как правильно подключить » Как правильно подключить антенный кабель к штекеру

Подключить антенну к телевизору сможет каждыйВ наше время мало кто может представить свою жизнь бузе кабельного телевидения. Каждый может найти канал по интересам, который позволит провести свободное время с пользой для себя. Подключение телевизора к антенне позволяет телевизору получать цифровой сигнал, который значительно улучшает качество транслируемого изображения. Неграмотное подключение может сделать сигнал неустойчивым. О том, как подключить антенну к телевизору можно прочитать в этой статье.

Содержание:

Прежде чем приступать к подключению антенны, нужно позаботиться о покупке качественного телевизионного кабеля, на концах которого следует закрепить F-штекеры. Если соединение антенны и телевизионного кабеля будет выполнено неверно, телевизионный сигнал будет теряться, что приведет к ухудшению качества изображения. Самым ответственным моментом при подключении антенны является правильный выбор кабеля.

Если для подключения используется телевизионный кабель низкого качества, даже самый современный телевизор и правильно прикрепленные штекеры на концах кабеля, не спасут положения.

Чтобы знать, какой кабель выбирать, нужно предварительно изучить вопрос движения высокочастотного тока по антенному кабелю. В электрической сети ток течет по всему периметру сечения проводников. Но вот движение высокочастотного тока телевизионного сигнала происходит по-другому.

Схема подключения антенны к телевизору

Этапы установки антенного штекера на кабель:

  • Выполнить подключение можно самостоятельно, так как напряжение телевизионного сигнала не представляет опасности для здоровья человека.
  • При покупке штекера для антенного кабеля следует обратить внимание на то, чтобы типоразмер штекера подходил к конкретному телевизионному кабелю.
  • Для выполнения накручивания штекера кабель можно разделить, используя два способа: экранирующую оплетку можно завернуть, а можно не заворачивать. Первый способ считается более надежным.
  • Чтобы разделить телевизионный кабель, необходимо прорезать внешнюю оболочку кабеля вглубь. Нажатие ножа не должно быть слишком сильным, иначе можно повредить оплетку.
  • Надрезанную оболочку отгибают и срезают там, где начинается срез.
  • Алюминиевую фольгу и медную оплетку отворачивают. Чтобы придать фольге прочности, необходимо покрыть ее полиэтиленом с внутренней стороны.
  • Половину отвернутой фольги загибают обратно, чтобы не ухудшить качество контактов.
  • Центральную жилу освобождают от изоляции, а на фольгу накручивают штекер.
  • Центральную жилу «откусывают» так, чтобы оставить от 2 до 3 мм.

Вторую половину штекера следует накрутить до упора, тогда оба штекера будут готовы к работе. Случается так, что после того как вставили штекер, телевизионный кабель мешает поставить телевизор близко к стене. Чтобы избежать этого, необходимо устанавливать штекер с угловой конструкцией.

Подключение спутниковой антенны к телевизору без ресивера

Подключение домашнего телевизора к спутниковому телевидению ассоциируется с ресивером. Именно так раньше можно было просматривать телевизионные каналы. Сегодня подключение можно выполнить самостоятельно, не используя ресивер.

Многие современные модели оснащены встроенным цифровым тюнером и специальным слотом, в который устанавливают модуль доступа.

Если спутниковую антенну подключить и настроить правильно, телевизор будет принимать сигнал спутникового оператора, что позволит пользоваться спутниковым телевидением без подключения ресивера. Для правильного подсоединения кабель антенны спутниковой тарелки нужно подсоединить к разъему, который оснащен специальным входом. Обычно он располагается рядом со входом эфирной антенны.

Правильно настроенная спутниковая антенна может работать без подключения ресивера

Преимущества подключения без ресивера:

  • Не нужно покупать дополнительные устройства;
  • Не нарушается интерьер, так ресивер не занимает места.
  • Для просмотра каналом можно использовать лишь один пульт.
  • Количество проводов значительно уменьшается.

Чтобы раскодировать каналы понадобится установка САМ модуля и карты доступа. Без модуля просмотр телевизионных каналов будет крайне ограниченным. Когда модуль будет установлен, кабель от спутниковой антенны следует подключить в специальное гнездо, используя F-разъемы.

Инструкция: как подсоединить антенну к телевизору

Чтобы соединить антенный кабель и блок питания, необходимо присоединить кабель штекеру в блоке питания, там, где антенна активна. В первую очередь нужно правильно выполнить разделение кабеля. Для этого нужно отойти от конца кабеля на полтора сантиметра, а затем аккуратно срезать изоляцию. Делать это нужно по кругу.

Выполняя надрезы, важно следить за тем, чтобы не повредить оплетку, а также экран кабеля, который находится под изоляцией.

После этого нужно отодвинуть экранные волоски и фольгу назад. Необходимо отступить от оплеточного края на 5 мм, чтобы сделать срез внутреннего изолятора и удалить его. Затем кабель аккуратно заводят под штекер так, чтобы происходило касание оплетки и экрана с нижней залуженной площадкой.

Схема подключения антенны к телевизору

Как подготовить антенный кабель:

  • Найти конец кабеля.
  • Снять изоляцию.
  • Сдвинуть экран.
  • Срезать внутренний слой до появления внутренней жилы.
  • Подключить кабель.

Чтобы напряжение дошло от антенного кабеля о тв кабелю, необходимо, чтобы обязательно происходило касание нижней залуженной штекерной площадки. Нельзя допускать, чтобы происходило замыкание оплетки центральной жилы. Если происходит замыкание, индикатор блока питания потухает или же горит тускло.

Как подключить ТВ антенну легко и просто

Домашнюю телевизионную антенну лучше всего организовать при помощи сплиттера. Сплиттер – это металлическая коробка, в которую входит один входной F-разъем, а выходит несколько разъемов. Выходов может быть несколько или много: от 1 до 6. В зависимости от этого можно подключать антенну сразу к нескольким телевизорам.

Чтобы подключить домашнюю антенну правильно и качественно, необходимо использовать современный антенный кабель, имеющий двойную экранировку.

Двойная экранировка избавляет от множества электромагнитных помех. Центральная жила кабеля может быть полностью медной, а может быть омедненной. При выборе кабеля важно обратить внимание на модель конкретного телевизора.

Домашнюю ТВ антенну лучше всего организовать при помощи сплиттера

Как подключить индивидуальную антенну:

  • Вставить кабель в телевизионное гнездо.
  • Для подключения нескольких ТВ можно использовать сплиттер.

Для оптимального подключения нескольких приборов нужно использовать сплиттер. Он равномерно распределит сигнал. Такое подключение удобно при необходимости ремонта. Если телевизоры начинают плохо показывать, необходимо произвести проверку работы сигнально сети.

Инструкция: как подключить антенну к телевизору (видео)

Уличную или комнатную антенну можно присоединить к телевизору самостоятельно. Напряжение безопасно для жизни человека, поэтому установку может выполнить даже новичок. От правильного подключения будет зависеть качество сигнала, а, следовательно, удобство при просмотре телевизора. Антенну подключают с использование телевизионного кабеля. Его выбор будет зависеть от модели телевизора. Кабель должен быть высокого качества, иначе сигнал не будет доходить до телевизора, что приведет к частым помехам.

Внимание, только СЕГОДНЯ!

kitchenremont.ru

Как соединить телевизионный кабель

Сам по себе телевизор не может принимать сигналы. Для этого перед ним устанавливается антенна, которая подключается через кабель. Срок его службы при нормальных условиях эксплуатации составляет около 10 лет. Когда он находится на у

Как обжать кабель для интернета в домашних условиях

Не секрет, что современные технологии стремительно развиваются, поэтому для того, чтобы мы, их потребители, шли в ногу с прогрессом, приходится разбираться в каждой мелочи. На сегодняшний день Интернет занял неотъемлемую часть жизни общества. Чтобы уметь настроить «связь с миром» у себя дома, требуются специальные знания.

Обжим сетевого кабеля

Зажать контакты коннектора RJ-45 можно и в домашних условиях

Наверняка каждый из нас рано или поздно столкнётся с такой проблемой, как износ LAN-кабеля для интернет-соединения, поломка Ethernet коннектора или нехватка длины сетевого провода. Для оперативного решения этой задачи от вас потребуется полчаса времени, знание алгоритма действий и минимальный набор составляющих.

Если вас интересует, как обжать кабель для Интернета при помощи специального инструмента — обжима или и вовсе без него, специальные схемы опрессовки и необходимые для этого детали — милости просим.

Что понадобится для опрессовки витой пары

Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:

  • Интернет-кабель.
  • Парочка разъёмов RJ-45. Понадобится для работы один, однако, их небольшая цена позволяет взять ещё один или несколько про запас.
  • Обжим. Он же кримпер, он же пресс-клещи — специальный инструмент для существенного ускорения процесса опрессовки.
  • Изолирующий колпачок. Необязателен, но он поможет предотвратить последующий перегиб провода и попадание мусора в коннектор RJ-45.

Профи-набор для обжима интернет-кабеля

Схемы опрессовки сетевого кабеля

На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).

Обычно техника прямо проходящего кабеля используется для соединения:

  • Компьютера и коммутатора.
  • Компьютера и роутера.
  • Телевизора и роутера.
  • Роутера и коммутатора.

Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:

  • Роутер и роутер.
  • Коммутатор и коммутатор.
  • ПК и ПК.

Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:

Левый конец кабеляПравый конец кабеля
1)    Бело-оранжевая1)    Бело-оранжевая
2)    Оранжевая2)    Оранжевая
3)    Бело-зелёная3)    Бело-зелёная
4)    Голубая4)    Голубая
5)    Бело-голубая5)    Бело-голубая
6)    Зелёная6)    Зелёная
7)    Бело-коричневая (бело-красная)7)    Бело-коричневая (бело-красная)
8)    Коричневая (красная)8)    Коричневая (красная)

Схема прямого обжима

Что касается перекрестного кабеля, здесь оба конца витой пары будут разными, а схема распределения жил выглядит так:

Левый конец кабеляПравый конец кабеля
1)    Бело-оранжевая1)    Бело-зелёная
2)    Оранжевая2)    Зелёная
3)    Бело-зелёная3)    Бело-оранжевая
4)    Голубая4)    Голубая
5)    Бело-голубая5)    Бело-голубая
6)    Зелёная6)    Оранжевая
7)    Бело-коричневая (бело-красная)7)    Бело-коричневая (бело-красная)
8)    Коричневая (красная)8)    Коричневая (красная)

Схема перекрестного обжима

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Кримпер - инструмент для опрессовки коннекторов

Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах, а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.

Следите за тем, чтобы работа была сделана качественно, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Обжим коннектора без пресс-клещей

Если у вас нет инструмента для обжима разъёма RJ-45 — не отчаивайтесь. Пара прямых рук и простая отвёртка все сделают по высшему разряду. Не стоит скрывать, что работа без пресс-клещей продлится значительно дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но попробовав, мы ничего не потеряем.

Алгоритм действий схож с тем, что описан выше: мы оголяем кабель, сверяем длину проводков и коннектора, выравниваем и подрезаем жилы. Распределив согласно схеме цветные провода, мы помещаем их внутри разъёма RJ-45 так, чтобы часть изоляции витой пары попадала в коннектор. Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок расположения жил не нарушен и они вплотную сидят по направляющим каналам. Следующий наш шаг — мы придавливаем планку зажима коннектора отвёрткой. Полдела сделано! Осталось вдавить контакты разъёма RJ-45 в изоляцию жил сетевого провода. Рассчитывая силу, один за другим продавливаем провода планки зажима и «топим» их в оплётке цветных жил. Если получилось объединить контакты коннектора и жилы интернет-кабеля в сплошную линию, то работа выполнена успешно. Вот так просто, без специализированного инструмента и в домашних условиях можно качественно обжать витую пару.

Для полного счастья не хватает испробовать полученный образец на практике. Если у вас есть тестер, то можно с его помощью проверить сопротивление LAN-кабеля. В противном случае и без него можно проверить работоспособность сетевого шнура, вставив его прямиком в Ethernet-ячейку компьютера или роутера. Если всё было сделано правильно, то Интернет появится незамедлительно. Если нет, то попробуйте ещё раз прижать контакты коннектора к цветным жилам.

Как вы успели заметить — обжать сетевой шнур самому не составляет большого труда. Также хочется отметить, что при правильном выполнении действий, результат работы как с пресс-клещами, так и с отвёрткой будет одинаковым. Поэтому выбор инструмента для обжима сетевого интернет-кабеля в домашних условиях зависит от вас.

Как Обжать Кабель Интернета - Инструкция Для Всех Типов Сети

Как обжать кабель интернетаКак обжать кабель интернета

Как обжать кабель интернета

Сетевой шнур используется для подключения компьютера к сети: он объединяет два ПК в одно, выполняет соединение с остальными компьютерными приспособлениями.

Он протягивается от провайдера в дом каждому пользователю индивидуально.

От качества его обжатия, напрямую зависит, насколько хорошей будет скорость соединения интернета  и сама работа устройства.

Если вы проводите интернет к себе в дом и пригласили специализированную бригаду – проблем не возникнет.

Но иногда возникает необходимость обжать его самостоятельно.

Как правильно обжать интернет кабель – вопрос серьезный и подходить к нему следует ответственно, предварительно проштудировав информацию.

Содержание:



Инструменты для обжатия

Читай также: Как настроить локальную сеть на Windows? Простейшие способы

Для того, чтобы обжать интернет кабель самому, следует иметь кое-какие инструменты:

2Несколько переходников (запасные, на всякий случай). Приобрести их можно свободно в специализированном магазине.

3Кримпер – приспособление, используемое для обжима. Стоит он относительно недорого, и если вы планируете заниматься данными манипуляциями, его можно купить.

Работать с ним удобно и безопасно для комплектующих деталей.

Кримпер бывает разных видовКримпер бывает разных видов

Кримпер бывает разных видов

3Защита, которая устанавливается в точке соединения кабеля и переходника.

Полезная вещь, она убережет провод от перелома в месте сопряжения.

Если вы не расположены к трате дополнительных денежных средств, можно использовать инструменты, которые есть под рукой.

Но работать с ними необходимо крайне аккуратно, чтобы не повредить материал.

Можно, например, выполнить обжим, применяя обычную отвертку. Тогда, для манипуляций, в дополнение возьмите еще и нож.

back to menu ↑ back to menu ↑

Виды кабеля

Читай также: [Инструкция] Как раздать wi-fi с телефона: на ноутбук, компьютер и другие устройства: подробные настройки

Для понимания, как обжать интернет кабель, нужно знать какие их варианты существуют и для чего используются.

Перекрестный – применяется для подключения между собой двух одинаковых устройств.

Перекрестное соединениеПерекрестное соединение

Перекрестное соединение

Например, два персональных компьютера или два роутера.

Его особенностью является то, что каждая из сторон имеет принадлежащий конкретно ему, набор проводов.

Способы обжатия не отличаются между различными типами проводов. Разница состоит лишь в том, для чего предназначен каждый их них.

Прямой – используют для подключения сети к ПК.

Прямой – используют для подключения сети к ПКПрямой – используют для подключения сети к ПК

Варианты схем обжима

Свое название получил благодаря способу обжатия. Он для обоих проводов одинаковый.

Но пользователь проделывает данную манипуляцию один раз, так как вторая часть его уже включена в сеть и находится у провайдера.

Для стандартного интернета со скоростью не более 100 Мб/с протягивают соединитель с 4 жилами.

Его вполне хватает для такой скорости и для нормальной работы.

Если нужна скорость соединения свыше, тогда используется шнур с 8 жилами. Он дороже по стоимости.

На сегодняшний день удобным есть то, что в гаджеты встроена функция, которая позволяет автоматически определить тип соединителя и в автоматическом режиме подобрать и провести необходимые настройки.

Это очень помогает пользователям, которые не имеют профессиональных познаний в сфере IT подключения, но пытаются решить самостоятельно проблему, как обжать интернет кабель в домашних условиях.

Даже если при выборе провода  произойдет ошибка, трагедией для персонального компьютера, или любого другого гаджета это не станет.

Он настроит все автоматически и будет работать абсолютно корректно и без осложнений.

Следует еще отметить, что практически любые нынешние устройства имеют вид Auto MDI-X.

Это говорит о том, что перекрестные виды кабелей устаревают и их уже практически никто не использует.

На смену приходят только такие, что сами могут распознать вид соединения и настроить его.

back to menu ↑ back to menu ↑

Обжим кабеля с прямым подключением

Читайте также:  [Инструкция] Как подключить принтер к компьютеру на Windows 10 и Mac OS

Итак, рассмотрим подробнее, как правильно обжать интернет кабель.

Для начала нужно очистить провода от их внешней защиты.

Практически во всех проводах, в которых провода находятся в виде витой пары. Также существует специальная нитка, при помощи которой можно с легкостью избавиться от первого слоя.

Изображение витой парыИзображение витой пары

Изображение витой пары

Далее нужно раскрутить и выпрямить мелкие проводки.

Отмерить необходимую длину для обрезки (приложите переходник), учитывая то, что малая часть внешней защиты должна зайти в коннектор на несколько миллиметров.

Отрезаем лишнее, измерив нужную длинуОтрезаем лишнее, измерив нужную длину

Отрезаем лишнее, измерив нужную длину

Внутри коннектора находятся разделения, для каждого дротика отдельный.

В них следует аккуратно расположить проводки.

Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

Как верно зафиксировать проводКак верно зафиксировать провод

Как верно зафиксировать провод

При помощи отвертки нужно зафиксировать коннектор там, где он соприкасается с заизолированной частью провода.

Очень важно следить за проводками, они должны находиться каждый на своем месте.

Следующий шаг – требуется зафиксировать их в контактах переходника.

Для этого действия вам и потребуется кримпер.

С его применением, работа будет выполнена один раз и качественно.

Также обжать кабель можно без обжимных, помогая себе отверткой.

1Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

2Удобно расположите его на столе, либо другом удобном месте, которое обеспечит надежное соприкасание предмета с  гладкой поверхностью.

При этом зажим должен находиться в свободном положении, чтоб не раздавить его при обработке.

3Сила давления должна быть такой, при которой каждый проводок правильно сядет на свое место и прорежет изоляцию.

4Используйте отвертку с плоскими сторонами и аккуратно прижмите коннектор до того момента, пока не будет видно каких-либо зазоров или выступов.

Важно правильно расположить проводки в переходникВажно правильно расположить проводки в переходник

Важно правильно расположить проводки в переходник

По окончанию обработки требуется проверить работоспособность изделия, используя специальное устройство.

Тестер нужно перед проверкой настроить следующим образом: поставить коммутатор на диагностирование сопротивления или выставить подачу звукового сигнала при изменении силы сопротивления.

Нужно провести тест для каждого провода в отдельности.

Если где-то возникли трудности, и нет реакции индикатора, нужно поджать неработающий провод и провести проверку еще раз.

Дальше нужно надеть защиту на место между шнуром и крипмером.

Конечно, можно сэкономить и не покупать такой наконечник.

Но сбережения будет минимальными, а если провод повредится, нужно будет выполнять проделанную работу заново, или даже покупать другие составляющие, если что-то придет в непригодность.

Защищает провод от перегибанияЗащищает провод от перегибания

Защищает провод от перегибания

На этом работа сделана.

Важно то, что чем лучше будет изготовлен переходник и обжат шнур, тем качественней будет интернет соединение с вашим ПК.

Если подача интернета происходит с перебоями, следует проверить соединитель еще раз. Ведь, в таком случае, со временем, он вообще может выйти из строя.

back to menu ↑ back to menu ↑

Обжим кабеля с перекрестным подключением

Читайте также:  ТОП-12 Лучших Wi-Fi роутеров для дома в 2018 году. Актуальные цены, а также видео обзоры

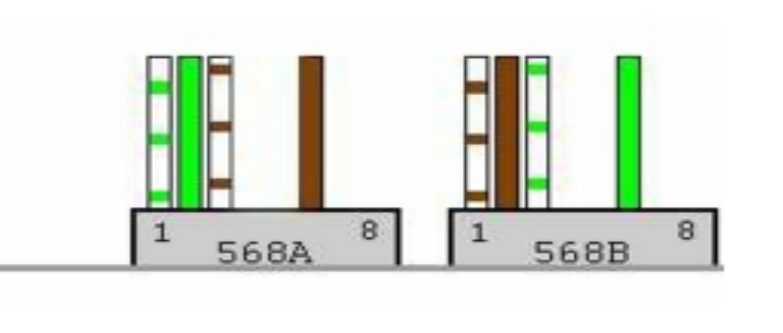

Его отличие при подключении заключается в том, что провода  меняют свою последовательность и располагаются по следующей схеме:

  • бело-зеленый;
  • зеленый;
  • бело-оранжевый
  • синий;
  • бело-синий;
  • оранжевый;
  • бело-коричневый;
  • коричневый.

При этом первый конец обрабатывается вариантом прямого обжима, а второй при использовании перекрестного.

back to menu ↑ back to menu ↑

Принцип работы

Читайте также: ТОП-25 лучших прокси-серверов для анонимного серфинга в Сети

Работа с кабелем и коннекторомРабота с кабелем и коннектором

Работа с кабелем и коннектором

Описание
  1. Зачищаем внешний шар на несколько сантиметров.
  2. Разлаживаем провода в правильной последовательности.
  3. Отмеряем необходимую длину. Это можно сделать, используя кримпер.
  4. Засовываем проводки (так, чтобы не перепутать) в переходник. Несколько сантиметров изоляции тоже туда попадает. Все они должны упереться в пластик – только в этом случае работа будет выполнена, верно.
  5. Используем кримпер. Прижимать нужно с силой, чтоб все провода закрепились и оставались без движения.
  6. Можно принимать работу.
back to menu ↑ back to menu ↑

Кабель на четыре жилы

Читайте также: Как зарегистрироваться в социальной сети ВК (VK) без номера телефона? Ответ в нашей статье!

Кабеля, в разрезе которых находится витая пара, чаще всего бывают с восемью жилами.

Они использовались первым при появлении интернета в домах.

С распространением такого средства связи, провайдеры  придумали способ сэкономить и стали использовать вместо 8-ми жильного кабеля, 4-х жильный. Он намного дешевле.

Так выглядит провод с 4 жиламиТак выглядит провод с 4 жилами

Так выглядит провод с 4 жилами

Четырех жильный провод  имеет свою отличительную черту, о которой мало кто знает, и уж точно, о ней в курсе провайдеры.

Дело в том, что он может передавать  поток данных скоростью только до 100 Мбит/с.

Если пользователь не предусматривает скорость, больше чем 100 Мбит/с – этот соединитель ему подойдет. В противном случае, следует обратиться к восьмижильному.

Инструменты для обжатия понадобятся такие же, как и описывалось раньше – коннектор и кримпер.

Инструменты для выполнения работыИнструменты для выполнения работы

Инструменты для выполнения работы

Сложность в работе подобного варианта заключается в том, что нужно разбираться в цветовом оформлении внутренних проводков.

Ведь обжать интернет кабель выйдет правильно, если знаешь, как располагаются цвета.

Рассмотрим  все варианты, как обжать интернет кабель 4 жилы.

back to menu ↑

Первый способ

Цвета: бело-оранжевый, оранжевый, бело-синий, синийЦвета: бело-оранжевый, оранжевый, бело-синий, синий

Цвета: бело-оранжевый, оранжевый, бело-синий, синий

Цвета:

  • бело-оранжевый,
  • оранжевый,
  • бело-синий,
  • синий
.

Если ваш провод имеет  бело-оранжевый цвет, оранжевый,  бело-зеленый и зеленый, то следует действовать по такому плану.

Первым в контакте коннектора должен быть бело-оранжевый цвет

Второй – оранжевый

Третий – зелено-белый

Последний – зеленый.

Важно, чтоб цвета располагались именно по этой схеме, иначе подключение к интернету не удастся.

back to menu ↑

Второй способ

Цвета: бело-оранжевый, оранжевый, бело-синий, синийЦвета: бело-оранжевый, оранжевый, бело-синий, синий

Цвета: бело-оранжевый, оранжевый, бело-синий, синий

При этом варианте, витую пару нужно разделить и закрепить на переходник в следующем порядке:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-синий.
  4. Синий.
back to menu ↑

Третий способ

Цвета: бело-оранжевый, оранжевый, бело-коричневый, коричневыйЦвета: бело-оранжевый, оранжевый, бело-коричневый, коричневый

Цвета: бело-оранжевый, оранжевый, бело-коричневый, коричневый

Нужно расположить провода следующим образом:

  • Бело-оранжевый.
  • Оранжевый.
  • Бело-коричневый.
  • Коричневый.
back to menu ↑ back to menu ↑

Ошибки при обжатии

Для начала нужно убедиться, что проблема заключается именно в сетевом кабеле. Для этого подключите его к любому другому гаджету, если имеется такая возможность.

Проверьте само подключаемое устройство при помощи другого соединителя. Может быть проблема с ним.

Если оно работает исправно, разберитесь, верно ли расположены провода, соответствуют ли они порядку в цветовом оформлении, в ячейках.

Хорошо ли они прижаты до контактов переходника. Если обнаружили неточность – нужно отрезать коннектор и проделать подключение еще раз.

Следует иметь специальные приспособления – коннектор и кримпер, для работы.

Если полученное изделие не привело к появлению интернета на компьютере, попробуйте поджать контакты сильнее.

back to menu ↑
ВИДЕО: Как правильно обжать интернет кабель

8.2 Total Score

Исходя из статьи, обжать шнур самостоятельно  вполне реально и совсем не сложно. Перед тем, как преступить к работе, следует знать, что будет соединять полученное изделие. От этого напрямую зависит тип кабеля и вариант проделанной работы. Нынешние технологии дошли до того, что устройство само определит нужный вид подключения и подстроит параметры, если мастер сделает ошибку и выберет несоответствующий тип подключения.

Простота реализации

7

Экономия времени

8.5

Экономия средств

9

Добавить свой отзыв  |  Отзывы и комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
