TFT IPS дисплей 10.1 с сенсором HDMI

Каталог

ДОСТАВКА

ЗАКАЗАТЬ

КОНТАКТЫ

ГЛАВНАЯ

По телефону

По почте

Телефон

Фамилия*

Email*

Придумайте пароль

На указанный Вами телефонный номер поступит звонок, введите последние 4 цифры номера телефона.

Изменить номер

Код из СМС

По телефону

По почте

Пароль

Предыдущий Следующий

Цена:

13050 р.

менее 10 шт.

Уже в корзине

Код товара: 13839

Оригинальное название:
10.1 Inch Color IPS TFT LCD Display 1280×800 with CTP and HDMI/USB Interface for Windows/Linux/Android

Описание товара

Технические характеристики

  • Модель: WKS101WX002-WCT
  • Питание: 5В, mUSB
  • Энергопотребление: 390 мА (USB1), 430 мА (USB2)
  • Диагональ: 10.1 дюйма
  • Цифровой приёмник:  WKS 401APZP
  • Экран:
    • Матрица: ЖК, TFT IPS LCD (WKS10101)
    • Рабочее напряжение: 3.3В
    • Разрешение: 1280 х 800 графических точек, WXGA
    • Размер графической точки: 0. 1695 х 0.1695 мм
    • Соотношение сторон: 16:10
    • Цветовая палитра: 16.7 млн. оттенков
    • Интерфейс: HDMI (Type-A)
    • Контрастность: 600:1
    • Яркость: 300 кд/м2
    • NTSC (цветовая гамма): 50%
    • Время отклика: 25 мсек
    • Углы обзора: 75-85° по горизонтали и вертикали
    • Активная область: 216.96 х 135.6 мм
  • Подсветка: 39 белых светодиодов, LED
  • Сенсорная панель
    • Тип: ёмкостная
    • Сенсорный контроллер: GT9271 GOODIX, I2C
    • Интерфейс: mUSB
    • Мультитач: поддержка до 10 касаний
    • Активная область: 218.16 х 136.8 мм
    • Стекло: Cover Glass + ITO Glass (G+G)
    • Твёрдость поверхности: >6H
    • Прозрачность: >86%
  • Поддержка: Windows 7/8/10, Linux, Android
  • Размеры модуля: 229.46 х 149.1 х 4.9 мм
  • Температура эксплуатации: -20°С. ..+70°С

Внешние интерфейсы экранного модуля WKS101WX002-WCT

Внешний разъём HDMI

Номер Обозначение Назначение
1 TMDS Data2+ Позитивная (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета
2 TMDS Data2 Shield Заземление
3 TMDS Data2- Негативная (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета
4 TMDS Data1+
Позитивная (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
5 TMDS Data1 Shield Заземление
6 TMDS Data1- Негативная (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
7 TMDS Data0+ Позитивная (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета
8 TMDS Data0 Shield Заземление
9 TMDS Data0- Негативная (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета
10 TMDS Clock+ Позитивная (+) сторона канала синхронизации дифференциальной пары данных TMDS
11 TMDS Clock Shield Заземление
12 TMDS Clock- Негативная (-) сторона канала синхронизации дифференциальной пары данных TMDS
13 CEC Нет подключения
14 Reserved(N. C.) Нет подключения
15 SCL Канал обмена данными DDC, сигнал тактирования SCL шины I2C
16 SDA Канал обмена данными DDC, сигнал данных SDA шины I2C
17 DDC/CEC Ground Заземление
18 +5V Power Питание
19 Hot Plug Detect Сигнал подключения



Внешний разъём USB1 Touch

Порт USB1 предназначен для питания основной схемы модуля, включая экран и сенсорную панель.

Номер Обозначение Назначение
1 VUSB +5В, питание
2 D- Минусовая линия шины данных USB
3 D+ Плюсовая линия шины данных USB
4 NC Нет подключения
5 GND Заземление



Внешний разъём USB2 Power

Порт USB2 предназначен для питания блока встроенной светодиодной подсветки.

Номер Обозначение Назначение
1 VUSB +5В, питание
2 NC Нет подключения
3
NC		 Нет подключения
4 NC Нет подключения
5 GND Заземление



Физические размеры модуля, мм





Документация модуля с экраном 10.1″ WKS101WX002-WCT

  • Спецификация WKS101WX002-WCT (англ., PDF)
  • Контроллер сенсорной панели GT9271 (англ., PDF)

Похожие позиции

Китай Поставщик ЖК-панелей IPS TFT с разрешением 5 дюймов и разрешением 800×480 пикселей с высокой яркостью

Базовая информация.


Разрешение800×480ИнтерфейсСПИ
ИС управленияST7262A AA64,8×108 мм
ПодсветкаБелый светодиодЯркость450кд/м2
СоединительФПКУгол обзораIPS/TN
Рабочая темп.-20°~70°СРабочий том.2,8 В
Сенсорная панельЕмкостный/резистивныйЗащита окружающей средыRoHS HSF
ИсточникКитайТорговая маркаЦзиньхуа
Транспортный пакетКоробка/поддонКод ТН ВЭД853120000
Производительность600000 шт/месяцМинимальный заказ1000 шт, возможен торг

    Узнать сейчас

    • ИНФОРМАЦИЯ О ПРОДУКТЕ

    Поставщик ЖК-панелей IPS TFT с разрешением 5 дюймов и разрешением 800×480 пикселей с высокой яркостью

    Это 5-дюймовая ЖК-панель TFT с разрешением 800×480.

    В основном существует два типа TFT LCD с точки зрения угла обзора: один — тип TN, а другой — тип IPS. Когда упоминается IPS, который также известен как Super TFT, это означает переключение в плоскости, это технология, которая нарушает ограничения просмотра обычных TFT-LCD. Из-за того, что молекулы жидкого кристалла выровнены параллельно стеклянным пластинам, IPS имеет свое название, тогда как обычные дисплеи TFT основаны на молекулах, выровненных перпендикулярно.

    5-дюймовая ЖК-панель TFT 800×480 имеет множество преимуществ, таких как низкое энергопотребление, высокое разрешение, высокая яркость и т. д.

    ЖК-панель высокой яркости TFT

    Параметры продукта

    Тип дисплеяTFT-дисплей
    Размер дисплея 5 дюймов
    Угол обзораIPS/TN
    Разрешение800×480
    AA64,8×108 мм
    Цвет подсветкиБелый светодиод
    Яркость450кд/м2
    ИнтерфейсI2C/SPI/MIPI/LVDS/RGB/MCU/UART
    ИС управленияST7262A
    СоединительФПК
    Рабочая Температура-20-70°С
    Рабочее напряжение2,8 В
    Сенсорная панельЕмкостный/резистивный
    Требования по охране окружающей средыROHS HSF

    Подробное изображение

    Функции

    Δ Широкий угол обзора
    Δ Все виды излучаемых цветов и размеров
    Δ I. C. Совместимый
    Δ Низкое энергопотребление

    Δ Долгий срок службы
    Δ Соответствует RoHS
    Δ высокая яркость
    Δ Широкий диапазон рабочих температур

    Заявление

    ЖК-панель высокой яркости TFTимеет много преимуществ, таких как высокая контрастность с настоящим черным фоном, когда дисплей находится в выключенном состоянии, всесторонний угол обзора, лучшая читаемость при солнечном свете, более точная цветопередача. Это делает панели дисплея широко используемыми во многих отраслях промышленности.

    Производственная линия и оборудование

    Профиль компании

    почему нужно выбрать нас

    1. Ваш запрос о наших продуктах или ценах будет дан ответ в течение 24 часов.
    2. Мы предлагаем услуги OEM и ODM, и мы работаем в этой области уже 20 лет.
    3. Защита вашего торгового зала, идей дизайна и всей вашей личной информации.
    4. Мы гарантируем качество и сервис независимо от вашего большого или малого заказа.
    5. Современное оборудование и хорошие материалы: машина ASM, хорошие чипы и эпоксидная смола.

    Часто задаваемые вопросы

    Q1: вы фабрика или торговая компания?
    A1: мы фабрика с 20-летним опытом работы в этой области. И мы предоставляем услуги OEM и ODM.
    Q2: Могу ли я получить образец?
    A2: Да, мы приветствуем заказ образца для тестирования и проверки качества. Смешанные образцы приемлемы.
    Q3: Как вы отправляете товар и сколько времени он занимает?
    A3: мы обычно отправляем UPS, DHL, EMS, FEDEX или TNT. Обычно это занимает 3-7 дней.
    (Доставка образцов оплачивается получателем; для экономии средств мы рекомендуем использовать предоплату, а не самовывоз.)
    Q4: Где находится ваше местоположение?
    A4: Наша штаб-квартира расположена в городе Нанкин, провинция Цзянсу, красивом городе с более чем 3000-летней историей.
    Q5.Какое время доставки?
    A5. Обычно это занимает 20-45 дней после получения вашего платежа, но это может быть согласовано в зависимости от количества вашего заказа и нашего графика производства.

    ГОРЯЧИЕ ТЕГИ : tft жк tft-экран 5-дюймовый ЖК-экран TFT модуль 800 * 480 ЖК-панель tft дешевая цена 800 * 480 TFT экран производитель Китая 5-дюймовый TFT ЖК-дисплей горячей продажи

    оставить сообщение

    Если вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только сможем.

    • Предыдущий

      Контакты Общий катод Одноразрядный 7-сегментный светодиодный дисплей

    • Следующий

      Небольшой монохромный 0,49-дюймовый OLED-дисплей I2C с поставщиком из Китая

    IPS TFT-дисплеи | Андерс Электроникс

    Высококонтрастные дисплеи с превосходной цветопередачей
    и всеми углами обзора

    Просмотр продуктов

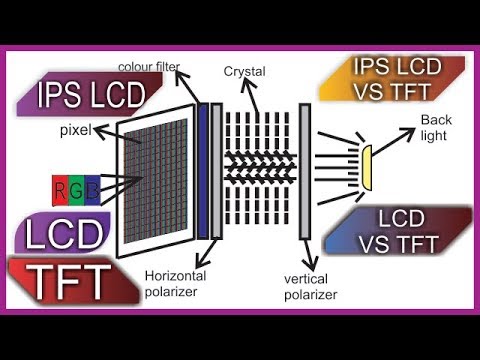

    Что такое дисплей IPS-TFT?

    In-Plane Switching (IPS) — это технология, которая преодолевает ограничения просмотра обычных TFT-LCD. Он также известен как Super TFT. IPS получил свое название из-за того, что молекулы жидкого кристалла выровнены параллельно стеклянным пластинам, тогда как принцип TN, принятый в обычных TFT-дисплеях, основан на перпендикулярном выравнивании молекул. Узнайте больше об этой технологии здесь.

    Super TFT с супер производительностью!

    Пользователи промышленных устройств отображения хотят того же опыта, который они привыкли ожидать от потребительского устройства. Переход на IPS-дисплей стал очень рентабельным, поскольку производство увеличивается, а цены за единицу снижаются. Преимущества включают в себя:

    • Высокая контрастность с настоящим черным фоном , когда дисплей выключен
    • Улучшенная читаемость при солнечном свете
    • Все углы обзора
    • Более точная цветопередача, чем у TN-TFT

    Просмотр продуктов

    Переход на IPS не требует огромных затрат

    Поскольку все больше и больше потребительских товаров, таких как смартфоны и планшеты, используют дисплеи IPS, производительность и стоимость производства значительно снизились в последние годы. Это отличная новость для производителей, желающих обновить свой дизайн.

    Цены на IPS-дисплеи небольшого размера, в частности 2,4 и 2,8 дюйма , сопоставимы, если не выгодны, с TN-TFT, что означает, что вы можете перейти с монохромного дисплея на дисплей с превосходным цветом без ущерба для бюджета. Свяжитесь с нами по номеру , чтобы узнать о вашем следующем проекте, и мы поможем вам разработать продукт, который будет выделяться из толпы.

    Защитите своих пользователей с помощью антимикробного и противовирусного покрытия поверхности, протестированного против коронавируса

    Андерс в партнерстве с ведущим мировым брендом Kastus® предлагает запатентованное во всем мире антимикробное и противовирусное покрытие для поверхностей, которое имеет доказанную степень уничтожения вредных бактерий, грибков и устойчивых к антибиотикам супербактерий до 99,99%. особенно полезно для продуктов, включая стекло и керамику. В этом году отчет о независимом тестировании показал, что Kastus эффективен против коронавируса человека на экранах .

    Антимикробное покрытие

    Делаем отличный дисплей еще лучше!

    Наши дисплеи IPS-TFT с диагональю от 1 до 23 дюймов идеально подходят для наружного применения. Для дальнейшего усовершенствования дисплеев, где могут возникнуть проблемы с окружающей средой, включая солнечный свет , экстремальные температуры, воду или соль или вандализм, , мы предлагаем ряд услуг по проектированию , в том числе:

    • Optical Bonding для еще лучшего просмотра и надежность
    • Индивидуальный дизайн покровных линз
    • Сенсорная настройка для оптимальной производительности
    • Механическая интеграция

    Дизайнерские услуги

    Как вы будете управлять своим дисплеем?

    Здесь, в Anders, мы не просто стремимся разработать лучшее в своем классе решение для отображения вашего продукта, но также хотим убедиться, что дисплей управляется правильной встроенной системой. Мы можем помочь создать аппаратное решение, которое обеспечит идеальную работу дисплея в вашем приложении. Аппаратные решения включают в себя:

    • Компьютеры на модулях
    • Одноплатный компьютер
    • Шлюзы Интернета вещей
    • Индивидуальные конструкции плит

    Свяжитесь с нами по номеру , чтобы обсудить потребности вашей встроенной системы.

    Встроенные решения

    Идеальные рынки для дисплеев IPS-TFT

    Marine

    Морские системы пользовательского интерфейса сталкиваются со множеством проблем:  как для безопасности, так и для удобства пользователей дисплеи должны иметь исключительную четкость, быть легко читаемыми в любых условиях и под любым углом, в то же время выдерживать дождь и морскую воду, при этом предоставляя четкую, краткую информацию и надежное подключение для беспрепятственного взаимодействия с пользователем. . Мы можем помочь вам спроектировать дисплей и встраиваемую систему, действительно подходящие для ваших целей.

    [ Подробнее… ]

    Медицинские устройства

    Медицинская среда по праву является строгой и требовательной, требующей дисплеев и встроенных решений, доступных и безопасных в использовании. Понимание того, где и как будет использоваться медицинское изделие и кем, важно для нас, чтобы помочь вам разработать решение, действительно соответствующее цели.

    [ Подробнее… ]

    Бытовая техника

    В связи с постоянно растущим давлением в нашей жизни наличие простой в использовании и надежной бытовой техники играет ключевую роль в снижении этих стрессов. Мы можем помочь вам создать инновационный дисплей и встроенный дизайн, отвечающий самым взыскательным требованиям пользователей.

    [ Подробнее… ]

    Наш ассортимент дисплеев IPS-TFT

    Фильтры

    Технология
