3 случая, где важна влагозащита
Влага и техника — вещи трудно совместимые, однако современные технологии творят чудеса. Утопленный смартфон зачастую продолжает работать как новенький. Нужно только при покупке обращать внимание на соответствующую маркировку.
Актуальная техника от Apple: Какой MacBook выбрать в 2022 году: обзор, сравнение, отзывы
IP68: что значит такая защита
Покупатели дорогих смартфонов или других пафосных гаджетов рассчитывают, что их девайсы будет долго радовать исправной работой, а потому обращают внимание на уровень защиты — две цифры, которые идут за IP. У топовых телефонов обычно спецификация IP68, означающая, что под корпус не попадет пыль, и модель можно на полчаса спрятать в аквариуме от посторонних. Вода только должна быть пресной.
В море, пиво и другие жидкости смартфон лучше не окунать, поскольку агрессивная среда может повредить неметаллические защитные элементы, закрывающие путь к электронике. А если все же окунули — ополосните гаджет в пресной воде.
В любом случае ради любопытства погружать в воду смартфон не стоит, поскольку производители на такого рода повреждения обычно не дают гарантию, даже если устройство сертифицировано, и в документации после IP стоит число 68.
Покупателям цифровой техники полезно знать не только что значит аббревиатура IP68, но и иметь представления о других маркировках.
Покупателям в помощь: Как настроить смарт часы: пошаговая инструкция в 4 разделах
Какие еще бывают степени защиты: расшифровка
Мобильную цифровую технику производят с защитой от пыли. Допускается попадание микроскопических частиц под корпус, но как минимум в течение гарантийного периода ничего с этим делать не надо. Естественно, никакие твердые предметы, например, скорлупки от семечек, внутрь не попадут. Защита от пыли — это цифра 5 после IP.
Большинство моделей не только защищены от пыли: они полностью пыленепроницаемы. В этом случае по сути, можно констатировать герметичность. В документации пыленепроницаемость обозначают цифрой 6 после IP.
Вторая цифра после IP означает:
- 4 — полная защита от брызг, капли могут падать на девайс под любым углом;
- 5 — гаджет выдержит напор воды, подаваемый из сопла диаметром 1/4 дюйма под давлением 30 кПа;
- 6 — не страшен напор воды из сопла диаметром ½ дюйма под давлением 100 кПа;
- 7 — девайс можно погружать в водную стихию на глубину до 1 метра на 1 минуту;
- 8 — технику можно оставить в воде на 30 минут.
В табличном виде цифры за IP выглядят так:
Ячейки не все заполнены, поскольку девайс, выдерживающий экстремальный душ или погружение в воду, в любом случае будет на 100% защищен от пыли.
Как видите, степень защиты с кодом IP68 в конце таблицы. Это говорит о том, что среди товаров для широкого круга покупателей это максимально надежный вариант.
Пара примеров частично сертифицированных девайсов:
- 6Х. Гаджет пыленепроницаем, а по влагозащите не сертифицирован.
- Х5.
Уровень влагозащиты — 5, показатель пылезащиты не указан.
Уровень влагозащиты — 5, показатель пылезащиты не указан.Интересная статья: SpO2 — что это: 6 подсказок как смарт-часы и фитнес-браслеты считывают данные
У каких девайсов может быть защита IP68

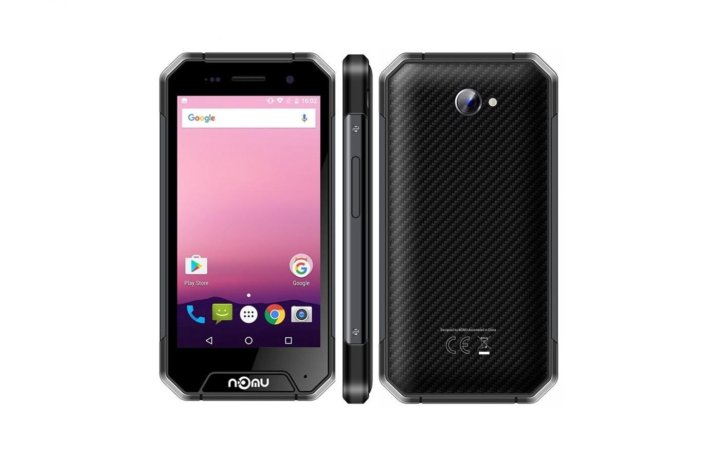

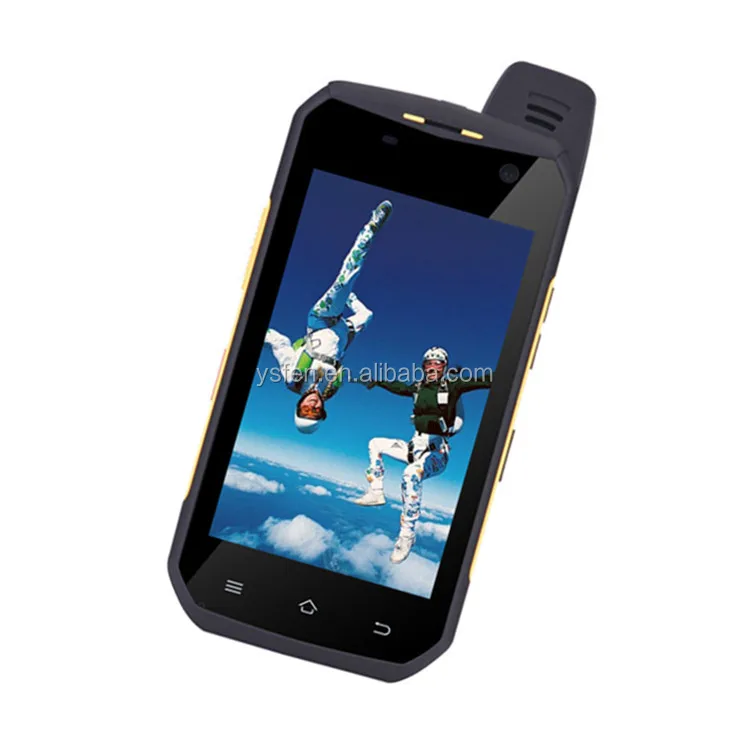

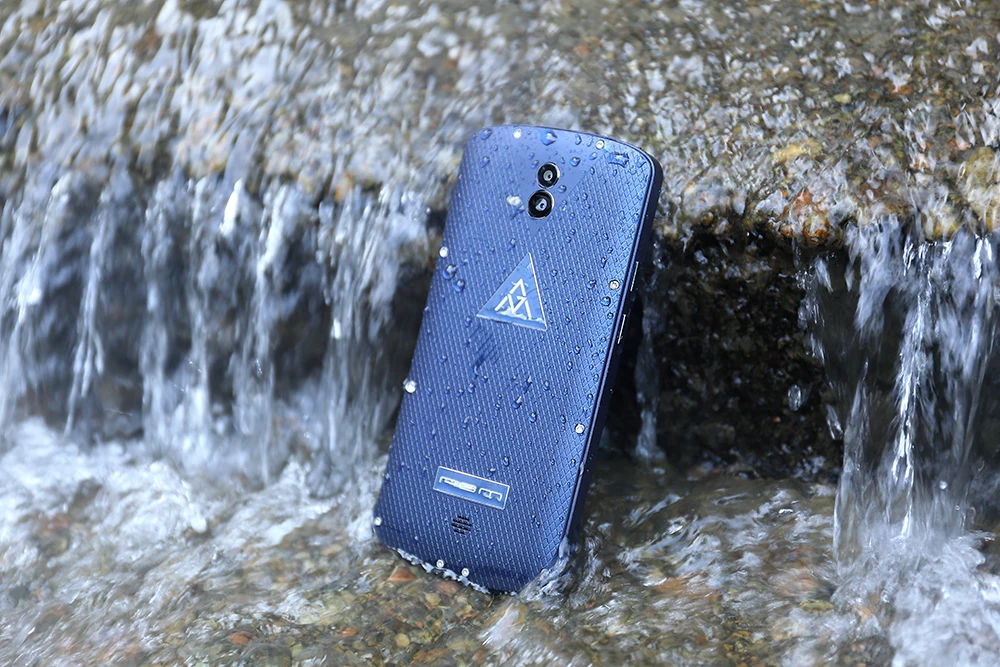

- Смартфоны. К моделям с классом защиты IP68 относятся все современные айфоны. Флагманские модели OnePlus тоже не боятся утопления, хотя в рекламной кампании производитель не акцентирует на этом моменте внимание покупателей. Делается это, чтобы не спровоцировать владельцев смартфонов на необдуманные действия. Фактор водонепроницаемости способствует продажам Asus Zenfone 8. А вот в компании Samsung решили этим вопросом особо не заморачиваться: у многих дорогих моделей защита IP67. Однако не стоит ставить во главу угла фактор водонепроницаемости. Даже если купите Samsung с IP68, не факт, что он переживет погружение в воду, особенно после нескольких лет эксплуатации. Материал уплотнителей не долговечен, с годами гаджеты теряют герметичность.

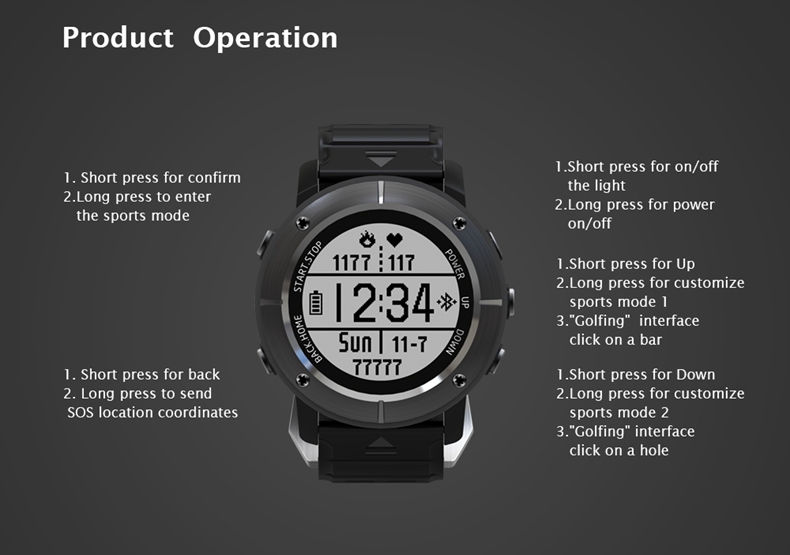

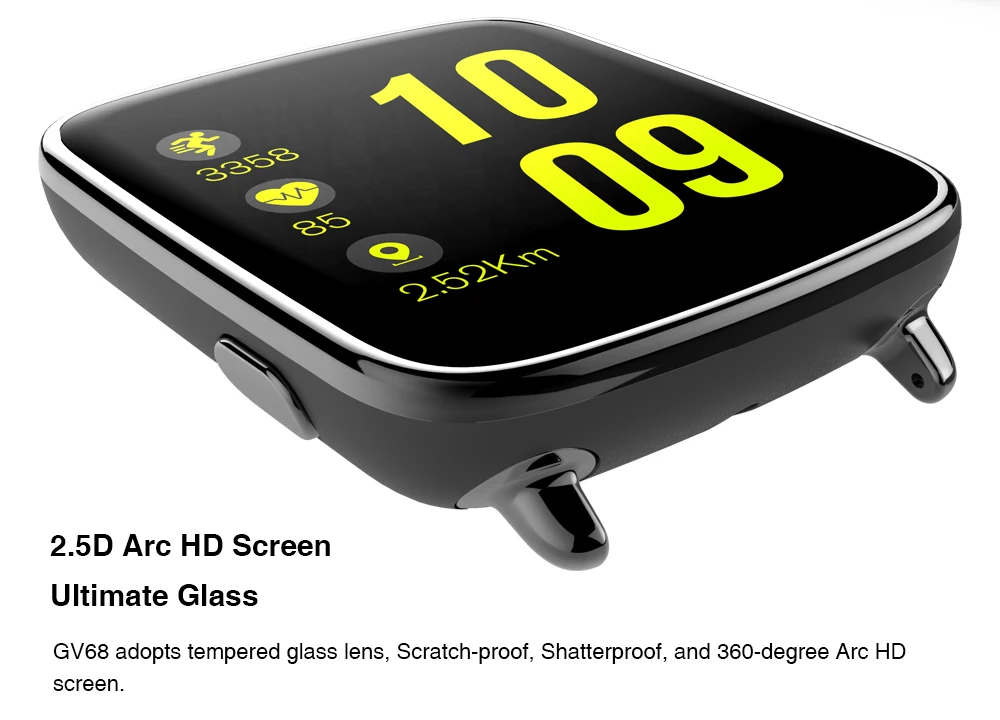

- Смарт-часы. Производители умных часов в большинстве случаев обеспечивают влагозащиту IP68. Сертификацию проходят не только дорогие, но и бюджетные модели, на стоимость продукции это особого влияния не оказывает. Часы роняют в воду реже, чем смартфоны. Принимать в них душ — сомнительное занятие, поэтому многих устраивает защита IP67. При такой конструкции тоже можно мыть руки, не снимая часы.

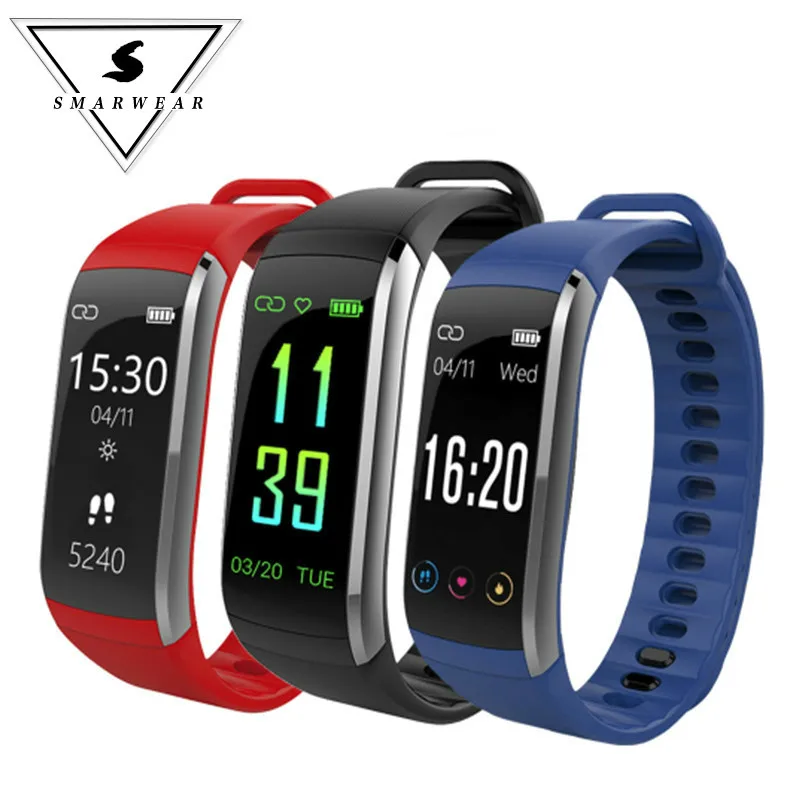

- Фитнес-браслеты. Если планируете плавать в бассейне с фитнес-браслетом, перед покупкой убедитесь, что в нем есть соответствующие функции. Это может быть измерение длины заплыва, пульса, скорости плавания, количества гребков и т.д. Такие трекеры продаются с защитой IP68, также в документации указывают WR — возможную глубину погружения. Для бассейна подходят гаджеты с WR100 и выше. Нырять на глубину в 100 метров в них нельзя, но можно спокойно плавать и погружаться на 3-5 метров.
Производители умных часов в большинстве случаев обеспечивают влагозащиту IP68. Сертификацию проходят не только дорогие, но и бюджетные модели, на стоимость продукции это особого влияния не оказывает. Часы роняют в воду реже, чем смартфоны. Принимать в них душ — сомнительное занятие, поэтому многих устраивает защита IP67. При такой конструкции тоже можно мыть руки, не снимая часы.Для девайсов покрупнее, например планшетов и ноутбуков, уровень IP теряет свою актуальность, поскольку вряд ли вы уроните такую технику в воду.
Реанимируем планшет: Что делать, если не включается планшет — 2 возможные проблемы и 3 способа их решения
Особенности эксплуатации гаджетов, у которых степень защиты IP68
Топ-защиту от воды у смартфона не стоит воспринимать как призыв к началу смелых экспериментов с окунанием девайса в речку или море. Особенно, если телефон у вас уже не первый год. Поломка может случиться даже после кратковременного погружения в воду.
Наручные гаджеты в этом плане надежнее. Купание в пресноводном бассейне с фитнес-браслетом — стандартное времяпровождение людей, заботящихся о поддержании спортивной формы. Смарт-часы с защитой IP68 можно не снимать при мытье рук.
Что такое влагозащита IP68 вроде разобрались. Осталось сказать несколько слов о гарантийном ремонте гаджетов, которые перестали работать после погружения в воду. В случае смартфона не стоит пытаться ввести в заблуждение сотрудников сервиса.
Под корпусом есть специальные лакмусовые индикаторы, которые меняют цвет при контакте с водой.
Если после бассейна отказался работать фитнес-браслет, защиту которого гарантировал производитель, то можно смело сообщать о неисправности продавцу. Скорее всего, вместо бракованного гаджета выдадут новый.
Приводим в чувство ноутбук: На ноутбуке не работает клавиатура 7 причин неисправностей и способы их устранения
пыле- и влагозащита вашего телефона
Присматривая новую модель телефона, в характеристиках могут прописываться такие параметры, как IP67 и IP68. В рамках статьи дана расшифровка этих параметров и указаны основные возможности гаджетов с ними.
Содержание
- Что это значит
- Вред пыли
- Вред влаги
- Расшифровка
- Задать вопрос автору статьи
Что это значит
Значение IP68 обычно пишется напротив параметра «Степень защиты».
То есть, данная характеристика отвечает за стойкость гаджета перед внешними воздействиями на него. Но откуда взялась эта характеристика, и что означает?
В мире разработана система классификации уровня защиты, обеспечиваемый корпусом электрооборудования. Имя этой системы – «Ingress Protection Rating», сокращают которую на письме, как IP (айпи). Она имеет международный стандарт IEC 60529, немецкий DIN 40050 и российский ГОСТ 14254.
В системе присутствуют классы защиты, с помощью которых дается описание об уровне протекции от проникновения различных взаимодействий, что в той или иной степени дестабилизируют электронику.
Пыль и вода – два основных негативно воздействующих на гаджет показателя. Пылевлагозащита характеризуется двумя цифрами, указываемыми после букв ИП. Первая цифра говорит нам о степени защиты от проникновения твердых предметов. Вторая характеризует водозащиту гаджета.
Так как в характеристиках современных смартфонов часто встречаешь именно IP68, расшифровка звучит так: устройство пыленепроницаемое с водонепроницаемостью при погружении в метровую глубину и нахождении на этой глубине до 30 минут.
Примечательно, что цифра 6 – это последняя ступень протекции от пыли. Лучшей характеристики нет. Обычно с таким уровнем защищенности могут быть устройства с маркировкой от IP65 до IP68. Следующая цифра 8 – не самая лучшая в таблице (если опираться на обновленный стандарт), но наилучший из возможных показателей для смартфона.
Вред пыли
Пыль – это мельчайшие твердые частицы органического или минерального происхождения, от самого минимального до 0,1 мм в диаметре. Пыль можно разделить на производственную, строительную и домашнюю. Первый и второй тип – довольно опасный для электроники, но в повседневности смартфон больше сталкивается с домашней пыльцой.
Если гаджет не защищать, пыль накапливается, проникая во все видимые и невидимые места, тем самым наращивая слой образующейся материи. Чревато это тем, что:
- Плотный слой (как от строительной пыли) при повышенной влажности безупречно проводит электричество, что может стать причиной закорачивания дорожек на плате, или выводов мелких компонентов телефона из строя.
- Слой в виде шубы (накапливания из различных частей шерсти, волос) приводит к перегреву, который в свое время приводит к тормозам гаджета и не комфортного его использования.
Вред влаги
Чтобы влажность оказала действительно пагубное влияние на электронику, ее концентрация в воздухе должно достигать отметки в пределах 80%. В реальных же условиях концентрация влаги в воздухе находится в пределах 50%, поэтому вредоносного выделяемого конденсата для устройств, находящийся в жилом помещении не будет.
А вот вода может нанести непоправимый вред. Вернее, не вода, а микроскопические примеси и ионы, что в ней находятся. Соединяющиеся вместе ионы, формируют цепочку, которая соединит на плате телефона две точки. При активном устройстве, ток может пойти по новой созданной цепи, что недопустимо в условиях эксплуатации, и может привести к выводу его компонентов из строя.
Сама по себе вода – плохой проводник электричества. Именно ионы солей, что находятся в воде, являются пагубно действующими на электронику.
При опускании незащищенного от попадания воды смартфона в емкость со 100% дистиллированной водой, в теории не случится ничего плохого. Включенный смартфон будет продолжать работать дальше.
Но даже если гаджет попал в воду, а потом высох и запустился без явных нарушений – расслабляться рано. Последний и явный враг после взаимодействия микросхем с водой – коррозия.
Коррозией называют химическую реакцию между металлом платы и тем, с чем она соприкоснется. Например, с водой. Коррозия медленно, но, верно, начнет разрушать целостность платы, захватывая дорожки электрических цепей, и приводя постепенно смартфон в негодность.
Расшифровка
Со всеми показателями можно ознакомится, прочитав содержимое ГОСТ. В таблице представлено описание только тех параметров, которые указаны в характеристиках современных девайсов.
| Степень защиты | Воздействие внешних угроз и реакция корпуса | Протекция от проникновения |
| IP5x | Пылезащита. | Присутствует протекция от мельчайших частиц и пыли. Малая часть может просочится внутрь корпуса. |
| IP6x | Пыленепроницаемость. | Полноценная протекция от частичек пыли. |
| IPx4 | Брызги воды. | Корпус не пропускает воду от падающих ее брызг. |
| IPx5 | Струя воды. | Попадание устройства под струю воды не выведет его из строя. |
| IPx6 | Речные и морские волны. | Протектирование от сильной струи и волны. |
| IPx7 | Опускание гаджета на глубину водоема в один метр. | Ваше устройство будет защищено, даже если оно упало в раковину и сразу же оттуда было изъято. Продолжительно на глубине находится не может. |
| IPx8 | Опускание гаджета на глубину водоема в один метр с возможностью пребывания там до получаса. | Протекция устройства при получасовом погружении на метровую глубину. |
| IPx9 | Выдерживание воды высокой температуры. | Водостойкость девайса при попадании его под высокотемпературную струю с высоким давлением. |
Степень защиты IP68 – распространенный показатель среди флагманских смартфонов и устройств бизнес класса. Протекция от влаги и пыли разрешает случайно упасть с ним в бассейн или не удержаться на берегу, свалившись от очередной морской волны.
Если влагозащита не дотягивает до IP67, то в основных характеристиках девайса это может быть не указано.
А вот если показатель хвастается IP69 – вероятно это простой маркетинговый ход. Такую «WaterProof-защищенность» применяют к оборудованию для интенсивной чистки его горячей струёй воды. Например, химическая или пищевая промышленность. Если заявлена именно IP 69, то в документации должны быть указаны параметры: температура воды, производительность литр/сек, время пребывания в таком состоянии. В противном случае защищенность гаджета пребывает на отметке ИП68, 67 или ниже.
Класс защиты IP.» src=»https://www.youtube.com/embed/3Qtm8K5bc5o?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Защита ip67 и ip68 в чем разница
Технические характеристики смартфона могут поведать, в том числе о таком важном параметре, как степень защиты, определяющая устойчивость устройства к внешним воздействиям. Защита имеет обозначение в виде букв «IP», за которыми следуют индекс из двух цифр, например, IP67 или IP68. Что означает для устройств данная характеристика и как расшифровывается параметр, мы и рассмотрим.
IP68 что это такое?
Не так давно водонепроницаемость была характерной особенностью ультраустойчивых
телефонов, предназначенных для профессионалов или тех, кто проводит часть своей жизни в неблагоприятных погодных условиях. Однако с годами все больше и больше производителей решили предлагать защиту IP68 от воды своим лучшим телефонам.
В большинстве случаев степень защиты от воды и пыли измеряется с помощью сертификации IP, где IP68 — это самый высокий уровень сопротивления, который мы когда-либо видели на смартфоне, умных часах и другой продукции. Но что означает IP68 для телефона? И, прежде всего, какие тесты проводятся для определения уровня защиты каждого устройства?
Что означает степень защиты IP68 и как сертифицируется?
IP степень защиты является стандартом в Международной электротехнической комиссии или IEC, который устанавливает систему классификации степеней защиты в электронных устройствах и оборудовании.
Основная цель МЭК при создании этой системы состоит в том, чтобы предложить пользователю точную справку, когда дело доходит до понимания того, насколько устойчиво его устройство, тем самым предотвращая использование производителями неточных терминов для обозначения уровня защиты своих устройств.
Читайте: Лучшие недорогие смартфоны
Следовательно, в зависимости от того, насколько хорошо — или плохо — устройство изолировано от твердых или жидких тел, оно получает сертификат, соответствующий его уровню.
Сертификаты устанавливаются с помощью кодов со структурой «IPXX», где первая цифра соответствует защите от твердых частиц, а вторая относится к стойкости к жидкостям. В расшифровке вы можете видеть, что означает каждая из цифр в степени защиты IP.
Степени защиты ip › Таблица
Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки. Они соответствую ГОСТ 14254 — 2015.
Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса
Таблица защиты ip от внешних твердых предметов (первая цифра)
Таблица степени защиты электрооборудования ip от воды (вторая цифра)
Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.
При прикосновении человека к электрооборудованию различают такие виды защиты:
- «A» — оборотной стороной руки;
- «B» — пальцами рук;
- «C» — ручным инструментом;
- «D» — одиночными проводниками.
Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.
Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.
Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.
- «H» — высоковольтное оборудование,
- «M» — испытание производилось при движении,
- «S» — испытание производилось при стационарном (неподвижном) состоянии.
«M» и «S» обычно применяют для оборудования с подвижными элементами.
Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами — IP 20С, IP 67S, IP 55DS.
Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.
Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость.
При таких условиях может быть дана такая маркировка – IP 65 / IP 67.
Защита от твердых тел — IPX:
- Х — Нет доступных или несертифицированных данных
- 0 — Без защиты
- 1 — Эффективен против твердых частиц менее 50 миллиметров
- 2 — Эффективен против твердых частиц менее 12,5 мм
- 3 — Эффективен против твердых частиц менее 2,5 мм
- 4 — Эффективен против твердых частиц менее 1 миллиметра
- 5 — Пылезащита. Проникновение частиц не полностью предотвращается, но гарантируется, что оно не должно повлиять на работу оборудования.
- 6 — Полная защита от пыли. Поступление твердых частиц в оборудование полностью исключено.
Как расшифровать маркировку IP?
Расшифровывается код очень просто. Первая цифра указывает на степень защиты от проникновения в корпус твердых предметов – в том числе пыли и песка.
Максимальное значение – 6.
| Код | Диаметр твердых предметов, от которых смартфон защищён | Защищён от проникновения |
| IP0x | — | Не защищён |
| IP1x | >50 мм | Крупных предметов (например, частей тела) |
| IP2x | >12.5 мм | Средних по габаритам предметов (пальцев) |
| IP3x | >2.5 мм | Мелких предметов (кабелей, проводов) |
| IP4x | >1 мм | Очень мелких предметов (гаек, болтов) |
| IP5x | Пылезащищённый (частично) | Минимальное количество пыли может попасть под корпус, но оно не способно вывести гаджет из строя |
| IP6x | Пылезащищённый (полностью) | Пыль ни в каком количестве не может попасть внутрь корпуса |
Вторая цифра кода говорит о степени влагозащиты. Максимум – 8.
| Код | Защищён от |
| IPx0 | Не защищён |
| IPx1 | Капель, падающих на устройство сверху |
| IPx2 | Вертикальных капель, падающих на устройство, корпус которого отклонён на 15° |
| IPx3 | Дождя и брызг, которые падают на корпус под углом в 60° и меньше |
| IPx4 | Любых брызг (угол не играет роли) |
| IPx5 | Струй воды небольшой интенсивности (угол не играет роли) |
| IPx6 | Мощных струй и морской воды |
| IPx7 | Воды при кратковременном погружении (несколько минут). Глубина – до 1 м. Работать на смартфоне под водой нельзя. |
| IPx8 | Воды при погружении на 30 минут. Глубина – более 1 метра. Работать на смартфоне под водой допустимо. |
В качестве примера можно привести старенький кнопочный фичефон Nokia 3720 Classic. Он защищён в соответствии со стандартом защиты IP54. По кодировке можно понять, что ему не страшны никакие брызги и пыльную бурю он наверняка переживёт. Однако вероятность того, что щели в корпусе рано или поздно окажутся забиты песком и пылью, всё же есть.
Некоторые из обозначений IP кажутся довольно абсурдными – особенно это касается пылезащиты. Кому же придёт в голову называть защищённым смартфон, в который нельзя поместить палец?
Исходя из общей классификации любой гаджет вправе похвастать уровнем протекции минимум IP3x, ведь, чтобы внутрь корпуса мог проникнуть предмет диаметром в 2.5 мм, щели между элементами должны быть гигантскими, а сборка телефона – чудовищной.
Пользователю важно знать ещё о некоторых правилах составления кода и присвоения класса защиты IP:
- Если в маркировке вместо одной из цифр стоит «крестик» (например, IPx8), это не значит, что смартфон «ни на йоту» не защищён от пыли или от влаги. Просто гаджет не проходил проверку по конкретному уровню протекции. Важно понимать, что если смартфон способен выдержать погружение под воду, то и пыль ему, скорее всего, нипочём.
- Высокий уровень влагозащиты не является свидетельством того, что смартфон соответствует и менее высоким стандартам. То есть аппарат может выдержать погружение под воду (IPx7), зато струя из шланга (IPx6) выведет его из строя.
- Уровни защиты ниже IP54 не используются мобильными производителями и не фигурируют в характеристиках. Если вас интересует, зачем они вообще тогда нужны, вспомните, что IP-маркировка актуальна не только для мобильной техники. Например, электрические розетки защищены по стандарту IP22, и в данном случае защита от проникновения внутрь пальцев не выглядит абсурдом.
Просто гаджет не проходил проверку по конкретному уровню протекции. Важно понимать, что если смартфон способен выдержать погружение под воду, то и пыль ему, скорее всего, нипочём.Бывает ли IP69?
Класс защиты IP69 существует, но на начало 2021 года ни один смартфон ему не соответствует. Подобным уровнем протекции могут похвастаться транспортные средства (например, бетономешалки), а также объекты пищевой и химической промышленности.
Объекты, соответствующие IP69, способны выдержать высокотемпературную мойку под напором.
Нет сомнений в том, что со временем мобильные производители освоят и класс IP69. Инсайдеры вовсю «трубили», что Samsung Galaxy Note 8 может получить защиту от горячей воды, но ошиблись. Возможно, следующий флагман от Samsung можно будет поливать кипятком из шланга?
Защита от воды — IP-X
- Х — Нет доступных или несертифицированных данных
- 0 — Без защиты
- 1 — Эффективно против капающей воды
- 2 — Эффективно против капель воды, даже когда оборудование наклонено до 15º независимо от положения.
- 3 — Эффективно против разбрызгивания воды под любым углом до 60 °
- 4 — Эффективно против брызг с любого направления
- 5 — Эффективно против движения воды с любого направления
- 6 — Эффективно против воды, движущейся на высокой скорости с любого направления
- 6K — Эффективно против воды с высокой скоростью при любом давлении
- 7 — Эффективно против погружения в воду глубиной до 1 метра в течение 30 минут
- 8 — Эффективно против погружения в воду глубже 1 метра в течение 30 минут
- 9K — Эффективен против высокой температуры, высокой скорости воды с любого направления.
Почему не стоит снимать телефоном под водой? Или вся правда о том, что такое влагозащита IP68
Оценка этой статьи по мнению читателей: 5
(81)
Влагозащита стала одним из основных атрибутов современного флагмана. И это понятно, ведь стоимость смартфона уже давно перешагнула психологическую отметку в $1000 и вряд ли кому-то захочется отдавать еще половину этой цены из-за случайно пролитой чашки кофе.
Поэтому, покупать дорогой смартфон без влагозащиты — это, как минимум, расточительно и неразумно.
Что же в действительности такое влагозащита смартфона? Что стоит за этой популярной нынче аббревиатурой IP68? Можно ли доверять рекламным лозунгам производителей, используя свой телефон в качестве камеры для подводной съемки во время отпуска? На все эти и многие другие важные вопросы мы постараемся дать ответ в этой статье!
Но вначале давайте рассмотрим несколько интересных обращений в техническую поддержку компании Apple. Пользователь iPhone X (телефон имеет влагозащиту по стандарту IP67) пишет следующее:
Экран моего iPhone X просто стал черным.
То есть, телефон работает, но вот на самом экране ничего не отображается. Естественно, я обратился в сервис компании Apple, где мне сразу же сказали, что внутрь смартфона попала вода. Но обиднее всего то, что я в жизни не погружал свой iPhone под воду! Накануне проблемы шел сильный дождь, вода попадала на телефон, но я был уверен, что он водонепроницаем. А теперь они хотят содрать с меня, как за новый телефон! Что мне делать???
И, что самое интересное, под этим вопросом почти тысяча человек поставили о (это стандартная возможность на странице техподдержки Apple).
Объективности ради, следует отметить, что iPhone X защищен от воды и пыли по стандарту IP67, а это не так надежно, как защита IP68, установленная на самых новых iPhone. Но открыв обращения в сервис пользователей iPhone XS Max, мы можем так же быстро найти подобные истории:

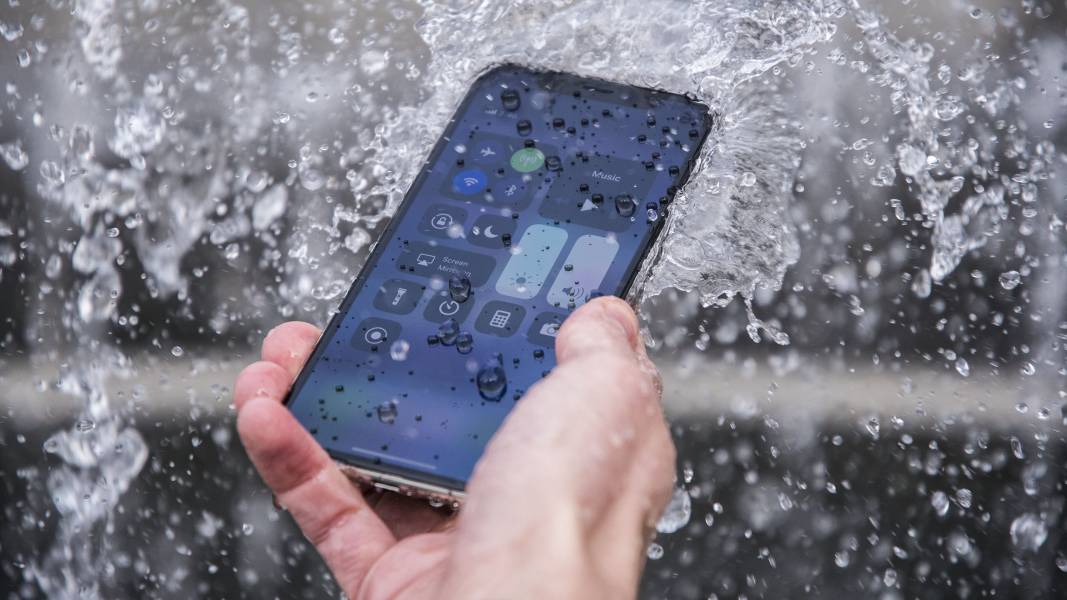

Я купил iPhone XS Max… Спустя неделю после покупки взял с собой этот смартфон в бассейн и сделал несколько очень классных фото. Никаких проблем! И вот, на прошлых выходных я снова решил поснимать в бассейне (это детский бассейн, глубиной около 30 сантиметров).
После этого на экране появилось сообщение о неработающем сканере FaceID с рекомендацией обратиться в сервис. Я решил первым делом отключить смартфон, но экран уже не реагировал на нажатия. Оставив телефон на столе до полной разрядки, больше я его включить так и не смог… Почему Apple в описании к телефону указала «гарантирована влагозащита в течение 30 минут при погружении до 2 метров», а по факту мой iPhone сломался после 10 минут, проведенных на глубине 30 сантиметров!? Что мне делать? Я вот так просто потерял свои $2,000????
Подобных историй огромное количество и касаются они далеко не только смартфонов компании Apple. А конец их всех, за очень редким исключением, один — платный дорогостоящий ремонт за свой счет (если, конечно, при покупке отдельно не приобреталась расширенная гарантия, покрывающая любые повреждения по вине пользователя).
Что говорит сам производитель о влагозащите своих телефонов?
Вначале мы видим рекламу одного из смартфонов компании Sony, размещенную на странице продукта и недвусмысленно намекающую на возможность подводной съемки:
А затем читаем официальное заявление компании о том, что смартфоны с защитой IP68 (включая рекламируемый телефон) ни в коем случае нельзя погружать под воду и, тем более, использовать под водой для съемки фото и видео!
Или вот еще один пример.
Фил Шиллер (вице-президент по маркетингу компании Apple) прямо со сцены во время презентации iPhone XS говорит фразу: «Так что, если вы окажитесь возле бассейна, бросайте смело телефон в воду и не волнуйтесь. Поныряйте, затем ополосните его, дайте высохнуть и все будет в полном порядке!», после чего читаем информацию на сайте Apple:
Наша гарантия не покрывает повреждений, вызванных попаданием жидкости вовнутрь iPhone или iPod.
Кроме того, каждый смартфон компании оснащен специальным индикатором LCI (индикатор контакта с жидкостью), который можно легко проверить самостоятельно, вытащив лоток для SIM-карты и заглянув во внутрь:
Если вы увидели там полоску красного цвета — можете не сомневаться в том, что внутри вашего iPhone уже побывала, как минимум, вода (и гарантия на него больше не распространяется).
Совет: при покупке б/у iPhone обязательно проверяйте его LCI индикатор. И, что бы не говорил его предыдущий владелец, ни в коем случае не берите смартфон с красной полоской внутри!
Как все это понимать? Почему влагозащищенные смартфоны иногда выходят из строя при контакте с жидкостью, а производители отказываются проводить гарантийный ремонт своих изделий, не упоминая об этом в своих рекламных заявлениях? Для ответа на этот вопрос необходимо вначале разобраться с другим, не менее важным вопросом:
Что такое влагозащита IP68?
IP (Internation Protection — международные коды защиты или Ingress Protection — от англ.
защита от проникновения) — это принятый во всем мире стандарт для измерения степени защиты устройства от попадания пыли и воды вовнутрь. Первая цифра двузначного кода IP указывает на степень защиты от твердых предметов, включая пыль. Вторая цифра обозначает степень защиты от пресной воды.
Таким образом, если смартфон соответствует стандарту IP68, уровень защиты от пыли равняется шести, а от воздействия воды — восьми. Что касается самих цифр, расшифровываются они следующим образом:
Защита от твердых предметов
IP1x — Защита от твердых предметов, диаметром >50 мм
IP2x — Защита от твердых предметов, диаметром >12.5 мм
IP3x — Защита от твердых предметов, диаметром >2.5 мм
IP4x — Защита от твердых предметов, диаметром >1 мм
IP5x — Частичная защита от пыли
IP6x — Полная защита по пыли
Защита от воды
IPx1 — Защита от вертикально капающей воды
IPx2 — Защита от капающей воды под углом 15°
IPx3 — Защита от дождя и брызг под углом до 60°
IPx4 — Защита от брызг под любым углом
IPx5 — Защита от струи воды под низким давлением в течение 3 минут
IPx6 — Защита от сильной струи воды в течение минимум 3 минут
IPx7 — Защита от проникновения воды при погружении устройства на глубину до 1 метра в течение 30 минут
IPx8 — Защита при погружении на глубину более 1 метра на время, превышающее 30 минут
Казалось бы, защиты IP68 должно хватать для такой простой задачи, как сделать фото в детском бассейне на глубине 30 см.
Но, тем не менее, некоторые смартфоны не выдерживают подобного «испытания», что подводит нас к следующему закономерному вопросу:
Почему степень защиты не всегда работает в реальной жизни?
На это есть несколько причин. Дело в том, что тестирование на получение сертификата IP проходит в строго контролируемых лабораторных условиях. Устройство помещают в небольшую емкость с пресной водой, после чего медленно опускают на глубину до полутора метров. Через пол часа его аккуратно достают из воды и проверяют на работоспособность.
Но в реальной жизни все выглядит несколько иначе. Мы не всегда медленно и очень бережно опускаем смартфон под воду или достаем его из воды. А ведь при резком погружении даже на небольшую глубину (или активном использовании смартфона под водой), может возникнуть давление, превышающее норму.
Вторая причина заключается в том, как именно производители защищают смартфон от проникновения воды. К примеру, достав лоток SIM-карты любого водонепроницаемого телефона, вы увидите резиновый уплотнитель.
А любая прокладка\уплотнитель — это расходный материал.
Высокие температуры (оставили смартфон в автомобиле во время 35-градусной жары) и ряд других факторов способны повлиять на качество такого уплотнителя. Более того, со временем он теряет свои свойства (могут возникнуть микро трещины), из-за чего нарушается герметичность устройства.
В часовой индустрии существует процедура, называемая репассажем. Каждая модель механических часов должна проходить регулярное техническое обслуживание, включающее в себя замену уплотнителей и всевозможных прокладок. Делается она раз в 3-5 лет или чуть реже (в зависимости от марки и стоимости часов). Даже самые надежные часы для дайвинга (выдерживающие давление на глубине свыше 500 метров) потеряют свои свойства, если не обслуживать их вовремя. Естественно, никто никогда не делает подобных процедур для влагозащищенных смартфонов.
Так можно ли погружать защищенный по IP68 смартфон под воду?
На YouTube можно увидеть тысячи роликов, как влагозащищенные смартфоны подвергают всевозможным испытаниям (от погружения в газировку до морской воды), после чего они продолжают работать в штатном режиме.
Значит ли это, что и с вашим смартфоном ничего не произойдет? Конечно же, нет.
В случае с тестами на YouTube, может не произойти никакой сиюминутной проблемы, даже если жидкость попала внутрь устройства, запустив тем самым медленные процессы окисления.
Влагозащита — это всего лишь подстраховка «на всякий случай». И не следует использовать свой смартфон в качестве подводной камеры без специальных подводных чехлов.
Упоминаемая ранее компания Sony делает свои смартфоны «водонепроницаемыми» для того, чтобы можно было:
- Говорить по телефону во время дождя
- Пользоваться устройством мокрыми руками
- Промыть смартфон водой из-под крана после использования его в пыльной среде (песчаный пляж в ветряную погоду, проселочная пыльная дорога)
- Смотреть видео во время работы на кухне (когда брызги из-под крана могут попадать на смартфон)
Каждый раз погружая свой смартфон под воду, вы рискуете повредить его. Подобных примеров — бесчисленное множество.
И если ваш смартфон не вышел из строя после очередного «купания», это совсем не означает, что так будет всегда.
Ни стандарт IP68, ни один производитель смартфонов не гарантирует безопасное использование устройства под водой. Не забывайте, что лабораторные тесты очень сильно отличаются от реальной жизни.
P.S.
Мы открыли Telegram-канал и сейчас готовим для публикации очень интересные материалы! Подписывайтесь в Telegram на первый научно-популярный сайт о смартфонах и технологиях, чтобы ничего не пропустить!
Понравилась статья? Поделитесь с другими:
- 2
Как бы вы оценили эту статью?
Нажмите на звездочку для оценки
Внизу страницы есть комментарии…
Напишите свое мнение там, чтобы его увидели все читатели!
Если Вы хотите только поставить оценку, укажите, что именно не так?
Какие тесты проводятся для сертификации устройства и присвоения номера IP?
Однако, чтобы производители могли добавить сертификацию IP в свой список характеристик устройств, они должны пройти серию испытаний, которые определят их подготовку к возможным ситуациям.
В зависимости от уровня, эти тесты включают в себя:
Читайте: Почему телефон стал медленно заряжаться?
- IPX1
: 10-минутное испытание, при котором распыляется вода, эквивалентная 1 мм дождя в минуту. - IPX2
: 2,5-минутное испытание для каждого направления наклона — всего 10 минут — при котором распыляется вода, эквивалентная 3 мм дождя в минуту. - IPX3
: испытание продолжительностью не менее 5 минут, при котором распыляется объем воды, эквивалентный 10 литрам в минуту, при давлении от 50 до 150 кПа. - IPX4
: тест, аналогичный тесту выполненному для сертификации IPX3 с той разницей, что защитный кожух снимается во время распыления. - IPX5
: испытание продолжительностью не менее 15 минут — 1 минута на квадратный метр — при котором вода подается с расстоянии 3 метра и при давлении 30 кПа с объемом 12,5 литра в минуту. - IPX6
: испытание продолжительностью не менее 3 минут — 1 минута на квадратный метр
—
при котором вода подается с расстояние 3 метра и давление 100 кПа при объеме 100 литров в минуту. - IPX6K
: тест продолжительностью не менее 3 минут — 1 минута на квадратный метр
—
при котором вода проталкивается подается с 3 метра и при давлении 1000 кПа — 100 бар — с объемом 75 литров в минуту. - IPX7
: испытание в течение не менее 30 минут, проведенное в самой нижней точке корпуса, в котором оно выполняется, на 1 метр ниже поверхности воды. - IPX8
: испытание, обычно проводимое на глубине 3 метра ниже поверхности воды, с продолжительностью, согласованной с изготовителем. - IPX9K
: испытание продолжительностью не менее 30 секунд для каждого из 4 углов (всего 2 минуты), при котором вода подается с расстоянии от 0,10 до 0,15 метра при давлении от 80 до 100 бар при температуре 80 градусов по Цельсию.
В дополнение к вышесказанному, необходимо иметь в виду, что уровень защиты IP не могут быть объединены с IPX6. Это означает, возможность устройства иметь защиту IPX7 и поэтому она поддерживает погружение, но не может противостоять движению воды, потому что он не прошел испытания, соответствующие степеням IPX5 или IPX6.
Вот почему некоторые телефоны, например последние модели смартфонов, имеют двойную степень защиты, например: имеет степень защиты IP65/68.
пыле- и влагозащита вашего телефона
Класс защиты IP68, что это и на что обратить внимание?
Производители часто хитрят и используют не те термины. Тут лучше пользоваться официальной таблицей описания стандартов, чтобы смартфон работал дольше, и вы правильно поняли инструкцию. Стоит посмотреть и на технические стороны. Если на гаджете есть специализированные заглушки, то важно вставить их в соответствующие разъемы еще до погружения, в обратном случае, можно лишиться своего аппарата.
Если на телефон вдруг разлили другую жидкость, к примеру, напиток, то он может корректно работать, если сразу же просушить, протереть его. Но 100% гарантии нет, все индивидуально. Это касается и морской воды, ведь она тоже не чистая, в ней есть соль.
Кроме того, под водостойкостью не подразумевают нормальную работу под большой струей.
Естественно, технологии совершенствуются. Производители работают над своей техникой и выпускают вполне достойные варианты, которым можно присвоить высокий класс защиты IP68.
Не стоит преднамеренно устраивать тест-драйв своему девайсу в домашних условиях. Потому как имеет место быть заводской дефект, лучше не рискуйте.
Степень защиты от пыли, воды и влаги IP
Аббревиатура IP расшифровывается как International Protection (международная защита). Эти стандарты выработала Международная электротехническая комиссия (МЭК) — International Electrotechnical Commission (IEC). Всем устройствам, которые проходят испытания на проникновение твердых частиц и воздействие пыли присваивается определенный сертификат защиты. Он состоит из самой аббревиатуры IP и двух символов после нее. В итоге мы можем видеть такое обозначение как, например, “IP67” или “IP68”.
Первая цифра из двух (IPXX) определяет степень защиты от проникновения твердых частиц. Ее значение может варьироваться от 0 до 6.
Чем больше значение, тем меньше вероятность попадания во внутрь посторонних предметов. Расшифровку всех значений можно увидеть в таблице ниже.
IP67 и IP68 – в чем разница?
Выше уже мы говорили о том, что первое значение – уровень пылезащиты, а второе – от воды. То есть, смартфон с IP67 не боится пыли и его можно погружать в воду до метра глубиной, но не более чем на 30 минут. При этом IP68 тоже не боится твердых частичек и может свободно находиться в глубине больше метра длительное время.
Вот только не нужно сразу нырять с новеньким гаджетом, потому как у производителей обычно довольно жесткие правила гарантии. Так что если вы что-то сделаете не так, то отремонтировать его бесплатно не получится.
Стоит отметить, что падения устройства, сдавливания оказывают негативное влияние на защитные стандарты, которые постепенно ослабевают.
Теперь вы знаете, есть класс защиты IP68, что это и для чего нужен. Так что внимательно читайте инструкции и берегите свои девайсы.
Почему не стоит снимать телефоном под водой? Или вся правда о том, что такое влагозащита IP68
Оценка этой статьи по мнению читателей: 5
(80)
Влагозащита стала одним из основных атрибутов современного флагмана. И это понятно, ведь стоимость смартфона уже давно перешагнула психологическую отметку в $1000 и вряд ли кому-то захочется отдавать еще половину этой цены из-за случайно пролитой чашки кофе.
Поэтому, покупать дорогой смартфон без влагозащиты — это, как минимум, расточительно и неразумно.
Что же в действительности такое влагозащита смартфона? Что стоит за этой популярной нынче аббревиатурой IP68? Можно ли доверять рекламным лозунгам производителей, используя свой телефон в качестве камеры для подводной съемки во время отпуска? На все эти и многие другие важные вопросы мы постараемся дать ответ в этой статье!
Но вначале давайте рассмотрим несколько интересных обращений в техническую поддержку компании Apple. Пользователь iPhone X (телефон имеет влагозащиту по стандарту IP67) пишет следующее:
Экран моего iPhone X просто стал черным.
То есть, телефон работает, но вот на самом экране ничего не отображается. Естественно, я обратился в сервис компании Apple, где мне сразу же сказали, что внутрь смартфона попала вода. Но обиднее всего то, что я в жизни не погружал свой iPhone под воду! Накануне проблемы шел сильный дождь, вода попадала на телефон, но я был уверен, что он водонепроницаем. А теперь они хотят содрать с меня, как за новый телефон! Что мне делать???
И, что самое интересное, под этим вопросом почти тысяча человек поставили о (это стандартная возможность на странице техподдержки Apple).
Объективности ради, следует отметить, что iPhone X защищен от воды и пыли по стандарту IP67, а это не так надежно, как защита IP68, установленная на самых новых iPhone. Но открыв обращения в сервис пользователей iPhone XS Max, мы можем так же быстро найти подобные истории:
Я купил iPhone XS Max… Спустя неделю после покупки взял с собой этот смартфон в бассейн и сделал несколько очень классных фото. Никаких проблем! И вот, на прошлых выходных я снова решил поснимать в бассейне (это детский бассейн, глубиной около 30 сантиметров).
После этого на экране появилось сообщение о неработающем сканере FaceID с рекомендацией обратиться в сервис. Я решил первым делом отключить смартфон, но экран уже не реагировал на нажатия. Оставив телефон на столе до полной разрядки, больше я его включить так и не смог… Почему Apple в описании к телефону указала «гарантирована влагозащита в течение 30 минут при погружении до 2 метров», а по факту мой iPhone сломался после 10 минут, проведенных на глубине 30 сантиметров!? Что мне делать? Я вот так просто потерял свои $2,000????
Подобных историй огромное количество и касаются они далеко не только смартфонов компании Apple. А конец их всех, за очень редким исключением, один — платный дорогостоящий ремонт за свой счет (если, конечно, при покупке отдельно не приобреталась расширенная гарантия, покрывающая любые повреждения по вине пользователя).
Что говорит сам производитель о влагозащите своих телефонов?
Вначале мы видим рекламу одного из смартфонов компании Sony, размещенную на странице продукта и недвусмысленно намекающую на возможность подводной съемки:
А затем читаем официальное заявление компании о том, что смартфоны с защитой IP68 (включая рекламируемый телефон) ни в коем случае нельзя погружать под воду и, тем более, использовать под водой для съемки фото и видео!
Или вот еще один пример.
Фил Шиллер (вице-президент по маркетингу компании Apple) прямо со сцены во время презентации iPhone XS говорит фразу: «Так что, если вы окажитесь возле бассейна, бросайте смело телефон в воду и не волнуйтесь. Поныряйте, затем ополосните его, дайте высохнуть и все будет в полном порядке!», после чего читаем информацию на сайте Apple:
Наша гарантия не покрывает повреждений, вызванных попаданием жидкости вовнутрь iPhone или iPod.
Кроме того, каждый смартфон компании оснащен специальным индикатором LCI (индикатор контакта с жидкостью), который можно легко проверить самостоятельно, вытащив лоток для SIM-карты и заглянув во внутрь:
Если вы увидели там полоску красного цвета — можете не сомневаться в том, что внутри вашего iPhone уже побывала, как минимум, вода (и гарантия на него больше не распространяется).
Совет: при покупке б/у iPhone обязательно проверяйте его LCI индикатор. И, что бы не говорил его предыдущий владелец, ни в коем случае не берите смартфон с красной полоской внутри!
Как все это понимать? Почему влагозащищенные смартфоны иногда выходят из строя при контакте с жидкостью, а производители отказываются проводить гарантийный ремонт своих изделий, не упоминая об этом в своих рекламных заявлениях? Для ответа на этот вопрос необходимо вначале разобраться с другим, не менее важным вопросом:
Что такое влагозащита IP68?
IP (Internation Protection — международные коды защиты или Ingress Protection — от англ.
защита от проникновения) — это принятый во всем мире стандарт для измерения степени защиты устройства от попадания пыли и воды вовнутрь. Первая цифра двузначного кода IP указывает на степень защиты от твердых предметов, включая пыль. Вторая цифра обозначает степень защиты от пресной воды.
Таким образом, если смартфон соответствует стандарту IP68, уровень защиты от пыли равняется шести, а от воздействия воды — восьми. Что касается самих цифр, расшифровываются они следующим образом:
Защита от твердых предметов
IP1x — Защита от твердых предметов, диаметром >50 мм
IP2x — Защита от твердых предметов, диаметром >12.5 мм
IP3x — Защита от твердых предметов, диаметром >2.5 мм
IP4x — Защита от твердых предметов, диаметром >1 мм
IP5x — Частичная защита от пыли
IP6x — Полная защита по пыли
Защита от воды
IPx1 — Защита от вертикально капающей воды
IPx2 — Защита от капающей воды под углом 15°
IPx3 — Защита от дождя и брызг под углом до 60°
IPx4 — Защита от брызг под любым углом
IPx5 — Защита от струи воды под низким давлением в течение 3 минут
IPx6 — Защита от сильной струи воды в течение минимум 3 минут
IPx7 — Защита от проникновения воды при погружении устройства на глубину до 1 метра в течение 30 минут
IPx8 — Защита при погружении на глубину более 1 метра на время, превышающее 30 минут
Казалось бы, защиты IP68 должно хватать для такой простой задачи, как сделать фото в детском бассейне на глубине 30 см.
Но, тем не менее, некоторые смартфоны не выдерживают подобного «испытания», что подводит нас к следующему закономерному вопросу:
Почему степень защиты не всегда работает в реальной жизни?
На это есть несколько причин. Дело в том, что тестирование на получение сертификата IP проходит в строго контролируемых лабораторных условиях. Устройство помещают в небольшую емкость с пресной водой, после чего медленно опускают на глубину до полутора метров. Через пол часа его аккуратно достают из воды и проверяют на работоспособность.
Но в реальной жизни все выглядит несколько иначе. Мы не всегда медленно и очень бережно опускаем смартфон под воду или достаем его из воды. А ведь при резком погружении даже на небольшую глубину (или активном использовании смартфона под водой), может возникнуть давление, превышающее норму.
Вторая причина заключается в том, как именно производители защищают смартфон от проникновения воды. К примеру, достав лоток SIM-карты любого водонепроницаемого телефона, вы увидите резиновый уплотнитель.
А любая прокладка\уплотнитель — это расходный материал.
Высокие температуры (оставили смартфон в автомобиле во время 35-градусной жары) и ряд других факторов способны повлиять на качество такого уплотнителя. Более того, со временем он теряет свои свойства (могут возникнуть микро трещины), из-за чего нарушается герметичность устройства.
В часовой индустрии существует процедура, называемая репассажем. Каждая модель механических часов должна проходить регулярное техническое обслуживание, включающее в себя замену уплотнителей и всевозможных прокладок. Делается она раз в 3-5 лет или чуть реже (в зависимости от марки и стоимости часов). Даже самые надежные часы для дайвинга (выдерживающие давление на глубине свыше 500 метров) потеряют свои свойства, если не обслуживать их вовремя. Естественно, никто никогда не делает подобных процедур для влагозащищенных смартфонов.
Так можно ли погружать защищенный по IP68 смартфон под воду?
На YouTube можно увидеть тысячи роликов, как влагозащищенные смартфоны подвергают всевозможным испытаниям (от погружения в газировку до морской воды), после чего они продолжают работать в штатном режиме.
Значит ли это, что и с вашим смартфоном ничего не произойдет? Конечно же, нет.
В случае с тестами на YouTube, может не произойти никакой сиюминутной проблемы, даже если жидкость попала внутрь устройства, запустив тем самым медленные процессы окисления.
Влагозащита — это всего лишь подстраховка «на всякий случай». И не следует использовать свой смартфон в качестве подводной камеры без специальных подводных чехлов.
Упоминаемая ранее компания Sony делает свои смартфоны «водонепроницаемыми» для того, чтобы можно было:
- Говорить по телефону во время дождя
- Пользоваться устройством мокрыми руками
- Промыть смартфон водой из-под крана после использования его в пыльной среде (песчаный пляж в ветряную погоду, проселочная пыльная дорога)
- Смотреть видео во время работы на кухне (когда брызги из-под крана могут попадать на смартфон)
Каждый раз погружая свой смартфон под воду, вы рискуете повредить его. Подобных примеров — бесчисленное множество.
И если ваш смартфон не вышел из строя после очередного «купания», это совсем не означает, что так будет всегда.
Ни стандарт IP68, ни один производитель смартфонов не гарантирует безопасное использование устройства под водой. Не забывайте, что лабораторные тесты очень сильно отличаются от реальной жизни.
P.S.
Мы открыли Telegram-канал и сейчас готовим для публикации очень интересные материалы! Подписывайтесь в Telegram на первый научно-популярный сайт о смартфонах и технологиях, чтобы ничего не пропустить!
Понравилась статья? Поделитесь с другими:
- 2
Как бы вы оценили эту статью?
Нажмите на звездочку для оценки
Внизу страницы есть комментарии…
Напишите свое мнение там, чтобы его увидели все читатели!
Если Вы хотите только поставить оценку, укажите, что именно не так?
Защита от проникновения твердых частиц
| IP | Степень защиты |
| IP0X | Нет защиты. |
| IP1X | Защита от проникновения объекта размером больше 50 мм (нога, рука, кирпич). |
| IP2X | Защита от проникновения объекта размером более 12,5 мм. |
| IP3X | Защита от объектов размером более 2,5 мм. |
| IP4X | Защита от проникновения частиц размером более 1 мм. |
| IP5X | Защита от пыли. Во внутрь устройства может проникнуть небольшое ее количество, не влияющее на работоспособность устройства. |
| IP6X | Полная защита от попадания пыли. |
Вторая цифра в обозначении степени защиты (IPXX) обозначает уровень защиты от попадания воды. Он варьируется в значениях от 0 до 9. Расшифровка ниже.
Как устроена влагозащита в iPhone?
Что на самом деле представляет из себя защита от влаги IP68? Можно ли верить рекламным слоганам? Почему производители откажут вам в гарантии, если вы утопили iPhone, и как устроена влагозащита в последних моделях?
Содержание
- Защита IP68
- Тесты на влагозащиту
- Защита IP68 на последних iPhone
Защита IP68
Защита IP68 — это принятый во всем мире стандарт для измерения степени защиты устройства от попадания внутрь пыли и жидкости.
Цифра 6 гарантирует полную защиту от проникновения пыли в ваш смартфон, а вторая цифра 8 — обеспечивает работу устройства при погружении в воду на глубину более 1 метра длительностью не более 30 минут.
Тесты на влагозащиту
Вроде все понятно: пыль и вода не могут попадать внутрь, но есть некоторые нюансы, о которых стоит помнить.
Все тесты производителей для сертификации гаджетов проходят в строго контролируемых лабораторных условиях. Смартфоны помещают в пресную воду, медленно опускают на определенную глубину, а потом аккуратно достают.
Чем такой сценарий отличается от обычной жизни? Во-первых, вода в бассейне или море не всегда пресная, а наличие соли или каких-либо примесей негативно сказывается на защите. Плюс даже при погружении на небольшую глубину мы делаем это не аккуратно и медленно, а уже при резком погружении может возникнуть дополнительное давление, которое превышает норму лабораторных условий.
Стандарт IP68, который обеспечивает защиту при погружении в воду, не обязательно защитит от воздействий струи воды или повышенного давления.
Второй момент, о котором мелким шрифтом указывают производители, — устойчивость к воздействию брызг, воды и пыли может снижаться при естественном износе. И в большинстве тестов, которые проводят на YouTube, используются новые смартфоны, которые только что достали из коробки.
Из-за воздействия высоких температур, погружение в агрессивную жидкость грязи и пыли все проклейки-уплотнители теряют свои свойства, и именно это подразумевается под естественным износом.
Естественный износПри разработке смартфона не задумываются о том, что в будущем потребуется замена уплотнителей. Это происходит из-за ограниченного срока службы самого устройства. Например, 3-4 года — это вполне адекватный срок эксплуатации любого смартфона, по мнению производителей.
Защита IP68 на последних iPhone
Давайте подробно разберем, как именно реализована защита IP68 на последних моделях iPhone.
Чтобы смартфон хоть как-то выдерживал испытания жидкостью, используются различные уплотнители и проклейки.
Из очевидного, что мы можем сразу заметить — это резинку на sim лотке.
Apple даже немного совершенствует конструкцию на разных моделях, и вроде бы выглядит надежно, но этот уплотнитель со временем растягивается, деформируется и перестает выполнять свою основную функцию.
Следующий серьезный барьер для жидкости реализован проклейкой между экраном и корпусом
Из-за особенностей конструкции корпуса в некоторых частях это совсем тонкий кусочек проклейки, который из-за воздействия температуры или влаги со временем может разлагаться и превращается.
Обычно срок службы такой проклейки до 1 года, в зависимости от условий эксплуатации. В iPhone 12 | iPhone 13 Apple переработала состав этой проклейки, и по внешнему виду она отличается от предыдущих поколений — стала более гибкая и прочная.
По опыту ремонта iPhone 12 скажу, что новая проклейка держит существенно лучше, чем на том же iPhone 11 Pro.
Любые падения и вмятины могут повлиять на качество этой проклейки, так как даже незначительные зазоры способны пропускать жидкость.
Каждая кнопка (громкости и включения) имеет уплотнительные резинки такие же, как на сим лотке.
Разъем зарядки плотно вставляется в отверстие и изолирован прокладкой. В случае попадания воды внутрь порта зарядки, iPhone выдаст уведомление и рекомендацию не использовать зарядку на данный момент. Но если в разъем попадает соленая вода, то это может привести к окислению контактов.
Динамики и микрофоны проклеены по периметру пористом уплотнителем или стикером. Обычно проблем с этой частью влагозащиты не возникает, площадь проклейки очень маленькая, а элементы надежно прикручены по периметру.
Динамик защищен сеткой снаружи, которую мы можем видеть внизу, а внутри самого динамика находится еще одна сетка.
Плюс строение самого динамика такое, что даже при попадании внутрь жидкости он вполне способен пережить это, если только это не соленая вода или что-то агрессивно, способное растворить проклейку и мембрану самого динамика внутри.
Сами сеточки могут пропускать жидкость, особенно под давлением, но вопрос в том, что расположено рядом с этой сеткой. Например, тот же нижний динамик или микрофон окружены большим количеством пластиковых заглушек и проклеек, а рядом не находятся супер важные открытые элементы.
Защита динамика и микрофонаМикросхемы на шлейфах залиты смолой, и даже если жидкость на них попадет, то в большинстве случаев это не повлияет на их работу.
Защита микросхем на шлейфеНо иначе обстоит ситуация с сеткой на самом экране, которая закрывает разговорный динамик. Компоновка важных элементов около этой сетки внутри очень плотная, в основном касается датчиков Face ID. При попадании жидкости на сетку она неплохо пропускает влагу внутрь.
Они быстро выходят из строя и не подлежат ремонту в большинстве случаев.
Выход из строя Face ID наиболее частая поломка от попадания жидкости.
Во всех остальных частях корпус iPhone надежно склеен и не имеет отверстий для проникновения жидкости. Это касается оригинальных устройств, где не срезали заднее стекло и не производили замену каких-либо элементов.
Влагозащита — это всего лишь подстраховка, если на ваш гаджет случайно попала жидкость, или он случайно упал в снег или лужу. Но экспериментировать со съемкой в бассейне или море я вам крайне не рекомендую.
Многие пользователи путают понятия «защищен от влаги» и «герметичен». Сделать полностью защищенное от жидкости устройство возможно по примеру тех же Apple Watch, которые защищены полностью от погружения до 50 метров.
Если вам повезло, и никаких последствий не оказалось после погружения под воду, то это не факт, что повезет в следующий раз. Ни один производитель не гарантирует вам 100% защиту и не обслужит такое устройство по гарантии, так как лабораторные тесты сильно отличаются от реальной жизни.
Подписывайтесь на наш Telegram, VK.
Все про влагозащиту в смартфонах
Поделиться:
В последние пару лет многие производители начали выпускать смартфоны с влагозащитой и эта “фича” привлекла многих пользователей, а для некоторых и вовсе стала одной из главных причин для покупки смартфона той или иной марки. Но так ли все гладко с влагозащитой и что означает IP68? Сейчас все расскажем.
Развернутое название технологии влагозащиты звучит как Ingress Protection Rating (в переводе с англ. - “рейтинг защиты от проникновения”) или International Protection Marking (в переводе с англ.
Кодировка степени защиты имеет вид IP(XX) и составляется из двух букв “IP” и двух цифр “XX”. Буквы “IP”, как вы уже поняли — это аббревиатура от “Ingress Protection”, а величину этого показателя обозначают цифрами в определенном порядке.
Первая цифра характеризует степень защиты от проникновения посторонних предметов. Большинство современных устройств хорошо защищено от пыли, поэтому вы вряд ли встретите там значение, отличное от 6. Только иногда встречается значение 5 в устройствах, где важна всего-лишь пылезащищенность, а не пыленепроницаемость. Кстати, если вместо первой цифры стоит буква “Х”, значит степень защиты не определена. После цифр иногда могут идти еще одна-две буквы для вспомогательной информации, но смартфонам пока до этого далеко.
Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой. Поэтому выражение “не суйте пальцы в розетку” далеко от реальности.
Для микроэлектроники этот максимальный показатель составляет IP68 — смартфон пыленепроницаемый и не боится погружаться на глубину более 1 м длительностью более 30 мин. В данное время максимальная степень защиты — IP69-K. Ею маркируют корпуса изделий, которые могут выдержать высокотемпературную мойку под высоким давлением. Степень защиты IP69K была первоначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но в настоящее время находит применение в других областях (пищевая и химическая промышленность). Согласитесь, у смартфонов в этом нет необходимости.
Часто защита от попадания жидкостей автоматически обеспечивает защиту от проникновения пыли. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.
Однако, заметьте, уровень защиты от воды за пределами уровня 6 не имеет обратной силы. Так, устройство с уровнем 7 (защита при погружении в воду), не обязательно будет соответствовать уровню 5 или 6 (защита от воздействия струй воды). Если же устройство, соответствует обоим уровням, то это указывается путем перечисления их через косую черту, например IP65/IP68.
|
Уровень |
Защита от посторонних предметов, имеющих диаметр |
Описание |
|
0 |
— |
Защита отсутствует |
|
1 |
≥50 мм |
Большие поверхности тела, нет защиты от сознательного контакта |
|
2 |
≥12,5 мм |
Пальцы и подобные объекты |
|
3 |
≥2,5 мм |
Инструменты, кабели и т. |
|
4 |
≥1 мм |
Большинство проводов, болты и т. п. |
|
5 |
Пылезащищённое |
Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта |
|
6 |
Пыленепроницаемое |
Пыль не может попасть в устройство. Полная защита от контакта |
А вот самое главное — описание степеней защиты от воды.
|
Уровень |
Защита от |
Описание |
|
0 |
— |
Защита отсутствует |
|
1 |
Вертикальные капли |
Вертикально капающая вода не должна нарушать работу устройства |
|
2 |
Вертикальные капли под углом до 15° |
Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15° |
|
3 |
Падающие брызги |
Защита от дождя. |
|
4 |
Брызги |
Защита от брызг, падающих в любом направлении. |
|
5 |
Струи |
Защита от водяных струй с любого направления |
|
6 |
Морские волны |
Защита от морских волн или сильных водяных струй. Попавшая внутрь корпуса вода не должна нарушать работу устройства. |
|
7 |
Кратковременное погружение на глубину до 1 м |
При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. |
|
8 |
Погружение на глубину более 1 м длительностью более 30 мин. |
Устройство может работать в погружённом режиме |
|
9 |
Воздействие струй воды высокой температуры |
Устройство может работать в условиях высокотемпературной мойки водой высокого давления |
Также интересно будет знать, что существует ещё один аналогичный рейтинг, но уже по значению атмосфер (АТМ). Такую вы часто можете видеть на часах или фитнес-трекерах.
Вот вкратце самые распространенные степени защиты:
3 атм (30м/WR30) — устойчивость к дождю и брызгам;
5 атм (50м/WR50) — плаванье без погружения;
10 атм (100м/WR100) — занятия водными видами спорта;
20 атм (200м/WR200) — плавание с аквалангом.
Не спешите радоваться!
Самый главный минус устройств с влагозащитой — проблемы с гарантийным ремонтом. Дело в том, что почти невозможно спрогнозировать как поведет себя смартфон в процессе использования. Может возникнуть слишком много вариантов экстремального использования, включая классическое падение или обычный износ гаджета. Вдруг где-то на долю миллиметра отслоилась гидроизоляция? Этого хватит для залития.
Само собой, производитель попытался учесть как можно больше типов экстремальных ситуаций, но уследить за всем невозможно, тем более с хрупкими смартфонами. Поэтому производители не берут на себя обязательства по ремонту залитых гаджетов. Если влагозащита в вашем смартфоне ухудшилась, будьте готовы заплатить за ремонт.
Поделиться:
Водонепроницаемые изделия IP68
Здесь вы найдете все водонепроницаемые чехлы OverBoard со степенью защиты IP68, что означает, что их можно погружать на глубину до 6 м / 19 футов в течение 60 минут.
Подробнее
Фильтровать по
Сортировать по
FeaturedPrice: от низкой до высокойЦена: от высокой до низкойA-ZZ-AСамые старые по новымСамые новые по самым старымЛучшие продажи
$33,99
- #OB1008BLK
- #OB1008A
Быстрый просмотр
Водонепроницаемый чехол для телефона — маленький
$33,99
Оставайтесь на связи благодаря водонепроницаемому чехлу для телефона, который позволяет пользоваться телефоном с сенсорным экраном, надежно защищая его от повреждения водой. С водонепроницаемым чехлом для телефона, включая водонепроницаемый чехол для iPhone, вы можете совершать или принимать звонки, пока ваш телефон надежно закрыт. Выше…
OB1008A
Количество
заказан обратно. Мы отправим его отдельно в течение 10-15 дней.
Посмотреть полную информацию о продукте
$33,99
- #OB1106BLK
- #OB1106A
Быстрый просмотр
Водонепроницаемый чехол для телефона — большой
$33,99
Наша 100% водонепроницаемая система Slide Seal System™ в сочетании с прозрачной передней частью и задней панелью LENZFLEX означает, что вы можете просматривать страницы, общаться в чате или фотографировать, пока ваш большой телефон или фаблет надежно запечатан в водонепроницаемом чехле. Достаточно большой, чтобы вместить даже самый большой SMART Phone…
OB1106A
Количество
заказан обратно. Мы отправим его отдельно в течение 10-15 дней.
Посмотреть полную информацию о продукте
45,99 долларов США
Быстрый просмотр
Водонепроницаемый чехол для рук Pro-Sports
45,99 долларов США
Независимо от того, насколько мокрыми будут вещи, наша надежная система Slide Seal System™ обеспечивает 100% водонепроницаемость наручной сумки и защищает содержимое от песка, грязи и пыли. Вы можете носить его как наручный кошелек с удобным неопреновым спортивным ремешком на липучке или на шее с. ..
OB1051BLK
Количество
заказан обратно. Мы отправим его отдельно в течение 10-15 дней.
Посмотреть полную информацию о продукте
45,99 долларов США
Быстрый просмотр
Водонепроницаемый поясной рюкзак Pro-Sports
45,99 долларов США
Благодаря нашей уникальной системе Slide Seal System™ этот водонепроницаемый поясной чехол гарантированно погружается на глубину до 6 м / 19 футов и будет плавать в воде, поэтому его можно легко выловить. Это хорошо, потому что благодаря среднему размеру в эту сумку поместятся все ваши важные вещи, такие как паспорта, настенные. ..
Извините, этого нет в наличии
заказан обратно. Мы отправим его отдельно в течение 10-15 дней.
Посмотреть полную информацию о продукте
27,99 долларов США
Быстрый просмотр
Универсальный водонепроницаемый чехол — маленький
27,99 долларов США
Этот водонепроницаемый чехол с шейным ремешком означает, что вам не нужно оставлять ценные вещи на пляже, и является идеальным водонепроницаемым кошельком. Благодаря нашей системе Slide Seal System™ корпус на 100 % водонепроницаем и гарантированно может погружаться на глубину до 6 м / 19 м.футов и будет плавать при падении …
OB1067F
Количество
заказан обратно. Мы отправим его отдельно в течение 10-15 дней.
Посмотреть полную информацию о продукте
$33,99
Быстрый просмотр
Универсальный водонепроницаемый чехол — средний
$33,99
Разработанный для заядлых путешественников, универсальный водонепроницаемый футляр OverBoard среднего размера идеально подходит для использования в качестве водонепроницаемого кошелька и защиты паспортов, кредитных карт, удостоверений личности, наличных денег и небольших гаджетов, таких как iPod, камеры и телефоны. ™, эта вода…
Извините, этого нет в наличии
заказан обратно. Мы отправим его отдельно в течение 10-15 дней.
Посмотреть полную информацию о продукте
45,99 долларов США
Быстрый просмотр
Водонепроницаемый чехол для планшета — маленький
45,99 долларов США
Наш водонепроницаемый чехол для Apple iPad mini имеет прозрачную переднюю часть, поэтому вы можете использовать все функции сенсорного экрана, как обычно, и плотно закрывается с помощью нашей системы Slide Seal System™, что гарантирует его погружение на глубину до 6 м / 19 футов. Это означает, что вы можете проверить свою электронную почту или сообщения Facebook в пуле!…
Извините, этого нет в наличии
заказан обратно. Мы отправим его отдельно в течение 10-15 дней.
Посмотреть полную информацию о продукте
$54,99
Быстрый просмотр
Водонепроницаемый чехол для планшета — большой
$54,99
Наши водонепроницаемые чехлы для iPad обеспечат вам полную уверенность в том, что ваш iPad защищен от повреждения водой, куда бы вы ни отправились. Каждый водонепроницаемый чехол для планшета обеспечивает полную водонепроницаемость до 19футов / 6 м, что означает, что вам не нужно паниковать, если вы…
ОБ1086
Количество
заказан обратно. Мы отправим его отдельно в течение 10-15 дней.
Посмотреть полную информацию о продукте
45,99 долларов США
Быстрый просмотр
Водонепроницаемый чехол Pro-VHF
45,9 долларов США9
Подходит для портативных УКВ-радиостанций с левой или правой антенной; Этот 100% водонепроницаемый чехол VHF оснащен 3-сторонним нагрудным ремнем и прозрачным передним и задним окном, поэтому вы можете в полной мере использовать устройство, пока оно надежно запечатано внутри с помощью нашей системы Slide Seal System ™. И б…
OB1188BLK
Количество
заказан обратно. Мы отправим его отдельно в течение 10-15 дней.
Посмотреть полную информацию о продукте
Лучшие водонепроницаемые светодиодные светильники IP68 для бассейнов, саун и улицы!
Светодиодные ленты — один из самых простых и экономичных способов улучшить внешний вид и настроение любого пространства как внутри, так и снаружи. Использование хорошо защищенной ленты имеет решающее значение при работе со светодиодной лентой на открытом воздухе или во влажной среде.
Перед покупкой в этом посте будет обсуждаться все, что вам следует знать о лентах IP68, от часто задаваемых вопросов до лучших водонепроницаемых светодиодных лент для наружного освещения, бассейнов и других популярных проектов наружного освещения.
Что искать в водонепроницаемых светодиодных лентах
Каждый живой взрослый человек знает, что вода и электроника несовместимы. Любой, кто прыгал в бассейн в жаркий летний день, прежде чем вынуть свой телефон, может сказать вам это из первых рук. Однако, если бы они вскочили после 2018 года (или когда бы они не стали лучше гидроизолировать телефоны), они могли бы рассказать вам, насколько превосходна водонепроницаемая защита.
Как и телефон, светодиодные ленты могут поставляться с различными видами защиты, которые служат разным целям. Самые простые ленточные светильники могут предлагаться в базовой форме ленточных светильников или поставляться в герметичных гибких корпусах, которые могут напрямую контактировать с водой или даже погружаться в воду!
Степень защиты IP — это особая метрика, показывающая уровень защиты, которым обладает лента. Не знаете, что означает IP? Я рад, что вы пришли; давайте посмотрим, каковы рейтинги IP и какие из них обеспечат наилучшую водонепроницаемую защиту для этих тяжелых работ.
Что означает IP?
IP — это аббревиатура от Ingress Protection. Он измеряет защиту предмета от твердых предметов (пыли, песка и т. д.) и жидкостей.
Каждый рейтинг IP имеет два числа, которые дадут вам информацию об уровне защиты. Проще говоря, чем выше число, тем выше защита как от твердых, так и от жидких веществ. Давайте разберем это немного больше:
- Первый номер находится в диапазоне от 0 до 6. Этот номер показывает уровень защиты от твердых предметов и движущихся частей, таких как пыль, мусор или любые другие твердые вещества, которые вы можете придумать, которые могут попасть внутрь и нарушить работу. полоса света.
- Второй номер может принимать значения от 0 до 8 и указывает на защиту от воздействия различных жидкостей и влаги.
Приведенная ниже таблица поможет вам понять различия в каждом номере.
Пример: Со степенью защиты IP65 светодиодные ленты можно использовать на открытом воздухе, они водонепроницаемы, но не являются полностью водонепроницаемыми и не подходят для погружения в воду. IP68 может нормально работать при постоянном погружении в воду.Разница между IP65 и IP67 и IP68
Различия между широко продаваемыми «водонепроницаемыми» лентами незначительны, но существенны. Используя приведенную выше диаграмму, мы видим, что все ленточные светильники IP65, IP67 и IP68 защищены на самом высоком уровне от твердых частиц и пыли. Различия связаны с защитой от жидкостей, также известной как гидроизоляция.
- IP65 – Водонепроницаемость и защита от водяных струй под любым углом. * Не погружайте эти полосы света.
- IP68 – Полностью водонепроницаем и защищен от постоянного погружения на глубину до 12 футов.
Где использовать водонепроницаемые светодиодные ленты
Если вы не планируете работать в суровых условиях, при высокой степени запыленности или влажности, то будет достаточно более низкого класса защиты IP.
При работе с ленточными светильниками на открытом воздухе вы должны иметь степень защиты не ниже IP65, гарантирующую, что светильники останутся безопасными как при ветре, так и при дожде.
Влагозащищенные ленточные светильники со степенью защиты IP68 освещают места, где степень защиты IP65 не подходит. Например, в местах с большим скоплением воды или высокой температурой. В этих более суровых условиях вы хотите обеспечить высочайший уровень защиты, чтобы ваши светодиодные ленты работали долго в будущем.
Давайте рассмотрим основные области применения водонепроницаемых светодиодных лент:
Освещение бассейнов
Освещение вокруг бассейнов или джакузи — отличный способ улучшить настроение и обеспечить безопасное освещение на ступенях или по краям. Популярной тенденцией в освещении бассейнов является освещение внутренних краев надземного бассейна для более приятного плавания в ночное время.
С ленточными светильниками IP68 вам не придется беспокоиться о какой-либо поломке, поскольку они подходят для зон брызг в бассейне и подводных светильников для бассейнов, если они вам нужны. Самая сложная часть — это гидроизоляция всех ваших соединений, которую мы рассмотрим в разделе часто задаваемых вопросов здесь внизу.
Освещение для саун и парных
Сауны и парилки имеют много преимуществ для здоровья, что сделало их более распространенными в жилых домах в 21 веке. Поскольку вы сидите в помещении с такой высокой температурой, приятно чувствовать себя максимально комфортно. Это включает в себя поиск светильников для сауны, которые обеспечат хорошее освещение помещения и четкую видимость.
Водонепроницаемые ленточные светильники со степенью защиты IP68 — это то, что вам нужно купить, если вы хотите использовать светодиодные светильники в сауне, парилке или любом другом помещении с повышенной влажностью и паром под давлением.
Другим фактором, влияющим на освещение вашей сауны, являются высокие температуры. Мы провели температурный тест, оставив полосы IP68 в духовке при температуре 180 ° F на четыре дня подряд. Полоски продолжали работать прочно, и только по краям наблюдалось незначительное пожелтение.
Наружное светодиодное освещение
Многие клиенты обращаются к нам за лучшими наружными светодиодными лентами, которые у нас есть. Ленточное освещение IP65 по сравнению с IP68 может быть спорным аргументом, который вы должны определить для своей самой безопасной ставки в целом. Если полосы света находятся в бухте или защищены от непогоды и находятся далеко от земли, то полос IP65 будет достаточно.
С другой стороны, если ваши ленты расположены ниже уровня земли, где стоячая вода может попасть на них в сезон дождей, вам необходимо использовать ленты со степенью защиты IP68.
Эти примеры должны дать вам хорошее представление о том, в каких областях применения будут светиться ленты IP68. Мы всегда использовали наши ленты IP65, но столкнулись со многими пользователями, которым нужны ленты IP68 для бассейнов, саун, душевых или уличных светодиодных лент. что требовалось немного больше защиты.
FAQ – Часто задаваемые вопросы
Где я могу купить водонепроницаемые светодиодные ленты IP68?
Купить здесь!
Соединители водонепроницаемые IP68
Соединители водонепроницаемые IP68 предназначены для выполнения соединений в электроустановках и оборудовании, требующих полной защиты от воды, влаги и пыли.
Сортировать результаты по. .. Типу – От A до ZТипу – От Z до APoles – От низшего к высшему Poles – От высшего к низшему
WP2/L
Conector Lineal IP68 2 Polos
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø7мм, Ø8мм, Ø9,5мм.
Интенсивность: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P
Тип: Встроенный
WP3/L
Встроенный разъем IP68
Количество подключений:
— Жесткий кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø8мм, Ø9,5мм, Ø11,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Нм
Показатели: M3
Полюса: 2P+T
Тип: Встроенный
WP4/L
Встроенный разъем IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø8мм, Ø9,5мм, Ø11,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 4P
Тип: Встроенный
WP2/M
Штекерный разъем IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø7мм, Ø8мм, Ø9,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P
Тип: Подключаемый встроенный
WP2/H
Гнездовой разъем IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø7мм, Ø8мм, Ø9,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P
Тип: Подключаемый встроенный
WP2/HEM
Гнездовой разъем для подключения к разъему для монтажа на панели IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø7мм, Ø8мм, Ø9,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P
Тип: Подключаемый встроенный
WP3/M
Штекерный разъем IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения Ø8 мм, Ø9,5 мм, Ø11,5 мм в комплекте.
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P+T
Тип: Подключаемый встроенный
WP3/H
Вставной разъем 2 контакта + заземление
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— кабельные уплотнения в комплекте Ø8мм, Ø9,5мм, Ø11,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P+T
Тип: Подключаемый встроенный
WP3/HEM
Гнездовой разъем для подключения к разъему для монтажа на панели IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø8мм, Ø9,5мм, Ø11,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P+T
Тип: Подключаемый встроенный
WP4/M
Штекерный разъем IP68
Количество подключений:
— Сплошной кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø8мм, Ø9,5мм, Ø11,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Нм
Показатели: M3
Полюса: 4P
Тип: Подключаемый встроенный
WP4/H
Гнездовой разъем IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø8мм, Ø9,5мм, Ø11,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 4P
Тип: Подключаемый встроенный
WP4/HEM
Гнездовой разъем для подключения к разъему для монтажа на панели IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 1,5 мм
— Гибкий кабель: 1,0 мм / 1,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø8мм, Ø9,5мм, Ø11,5мм.
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: М3
Полюса: 4P
Тип: Подключаемый встроенный
WP5/M
Штекерный разъем IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 1,5 мм
— Гибкий кабель: 1,0 мм / 1,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø9,5мм, Ø11,5мм, Ø12,5мм.
Интенсивность: 15А
Момент затяжки: 0,6 Н·м
Метрики: M2,5
Полюса: 4P+T
Тип: Подключаемый встроенный
WP5/H
Гнездовой разъем IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 1,5 мм
— Гибкий кабель: 1,0 мм / 1,5 мм
Напряжение: 450 В
Температура: -40С +85С
Конструктив:
— Кабельные уплотнения в комплекте Ø9,5мм, Ø11,5мм, Ø12,5мм.
Интенсивность: 15А
Момент затяжки: 0,6 Н·м
Метрики: M2,5
Полюса: 4P+T
Тип: Подключаемый встроенный
WP5/HEM
Гнездовой разъем для подключения к разъему для монтажа на панели IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 1,5 мм
— Гибкий кабель: 1,0 мм / 1,5 мм
Напряжение: 450 В
Температура: -40С +85С
Конструктив:
— Кабельные уплотнения в комплекте Ø9,5мм, Ø11,5мм, Ø12,5мм.
Интенсивность: 15А
Момент затяжки: 0,6 Н·м
Метрики: M2,5
Полюса: 4P+T
Тип: Подключаемый встроенный
WP2/EM
Разъем для монтажа на панели IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P
Тип: Панельный монтаж
WP2/EH
Розетка для монтажа на панель IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P
Тип: Панельный монтаж
WP3/EM
Разъем для монтажа на панели IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P+T
Тип: Панельный монтаж
WP3/EH
Розетка для монтажа на панель IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 2P+T
Тип: Панельный монтаж
WP4/EM
Разъем для монтажа на панели IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450 В
Температура: -40C +85C
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 4P
Тип: Панельный монтаж
WP4/EH
Розетка для монтажа на панель IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 2,5 мм
— Гибкий кабель: 1,0 мм / 2,5 мм
Напряжение: 450В
Температура: -40C +85C
Сила тока: 17,5А
Момент затяжки: 0,6 Н·м
Показатели: M3
Полюса: 4P
Тип: Панельный монтаж
WP5/EM
Разъем для монтажа на панель IP68
Емкость подключения:
— Одножильный кабель: 0,5 мм / 1,5 мм
— Гибкий кабель: 1,0 мм / 1,5 мм
Напряжение: 450 В
Температура: -40C +85C
Интенсивность: 15А
Момент затяжки: 0,6 Н·м
Метрики: M2,5
Полюса: 4P+T
Тип: Панельный монтаж
WP5/EH
Розетка для монтажа на панель IP68
Количество подключений:
— Сплошной кабель: 0,5 мм / 1,5 мм
— Гибкий кабель: 1,0 мм / 1,5 мм
Напряжение: 450 В
Температура: -40C +85C
Интенсивность: 15А
Момент затяжки: 0,6 Н·м
Показатели: М2,5
Полюса: 4P+T
Тип: Панельный монтаж
WP2/DT
Водонепроницаемый тройник IP68
Емкость подключения:
— Одножильный кабель: 0,75 мм / 1,5 мм
— Гибкий кабель: 0,75 мм / 1,5 мм
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Кабельные уплотнения в комплекте Ø7мм, Ø8мм, Ø9,5мм.
Интенсивность: 24A
Момент затяжки: 0,5 Нм
Показатели: M3
Полюса: 2P
Тип: Т-образный соединитель
WP3/DT
Водонепроницаемый тройник IP68
Емкость подключения:
— Одножильный кабель: 0,75 мм / 1,5 мм
— Гибкий кабель: 0,75 мм / 1,5 мм
Напряжение: 450 В
Температура: -40°С +85°С
Конструктив:
— Кабельные уплотнения в комплекте Ø8мм, Ø9,5мм, Ø11,5мм.
Интенсивность: 32A
Момент затяжки: 0,5 Нм
Показатели: M3
Полюса: 2P+T
Тип: Т-образный соединитель
WP3/M32
Штекерный разъем IP68
Емкость подключения:
— Одножильный кабель: 1,5 мм / 6 мм
— Гибкий кабель: 2,0 мм / 6,0 мм
Напряжение: 250 В
Температура: -40C +105
Конструктив:
Кабельные уплотнения в комплекте Ø13 мм, Ø14 мм, Ø15 мм.
Интенсивность: 32A
Момент затяжки: 0,8 Нм
Метрики: M3,5
Полюса: 2P+T
Тип: Подключаемый встроенный
WP3/h42
Гнездовой разъем IP68
Емкость подключения:
— Одножильный кабель: 1,5 мм / 6 мм
— Гибкий кабель: 2,0 мм / 6,0 мм
Напряжение: 250 В
Температура: -40C +105C
Конструктив:
Кабельные уплотнения в комплекте Ø13 мм, Ø14 мм, Ø15 мм.
Интенсивность: 32A
Момент затяжки: 0,8 Нм
Метрики: M3,5
Полюса: 2P+T
Тип: Подключаемый встроенный
WP3/EM32
Разъем для монтажа на панели IP68
Емкость подключения:
— Одножильный кабель: 1,5 мм / 6 мм
— Гибкий кабель: 2,0 мм / 6,0 мм
Напряжение: 250 В
Температура: -40C +105C
Интенсивность: 32A
Момент затяжки: 0,8 Нм
Метрики: M3,5
Полюса: 2P+T
Тип: Панельный монтаж
WP3/DTE
Водонепроницаемый тройник IP68
Напряжение: 450 В
Температура: -40C +85C
Конструктив:
— Блок питания с разъемом WP3/HEM.
— Соединительные провода WP3/M.
— WP3/DTE = 1 x WP3/HEM + 2 x WP3/M.
Интенсивность: 32A
Полюса: 2P+T
Тип: Т-образный соединитель
Лучшее руководство: как выбрать водонепроницаемые светодиодные ленты IP67/IP68
1. Почему мы ищем высококачественные супер водонепроницаемые светодиодные ленты IP67 или IP68?
Вариант 1: общий эффект требует использования светодиодных лент
Светодиодная лента является очень популярным продуктом декоративного освещения. В нашей жизни светодиодные ленты можно использовать во многих местах, чтобы сделать жизнь интереснее и лучше. Однако у нас часто возникают определенные трудности при использовании светодиодных лент в некоторых местах с особыми условиями.
Случай 2: Требования к окружающей среде: светодиодная лента супер водонепроницаемая
В некоторых специфических условиях использования, таких как лодки различных типов, украшения вокруг каяков, трейлеров, палуб при использовании светодиодных лент с подсветкой или вокруг прудов с рыбками, в ванных комнатах, подводные украшения в аквариумах, на дне бассейнов или вокруг бассейнов Украшение и так далее, светодиодные ленты в этих местах имеют длительный контакт с водой.
Если уровень водонепроницаемости ленточных светильников недостаточен, это неизбежно повлияет на нормальное использование светодиодных ленточных светильников. Таким образом, эффект водонепроницаемости стал темой, о которой мы больше всего беспокоимся при выборе светодиодных лент.
Случай 3: удобство конструкции требует простых продуктов
Кроме того, для этих сред использования, чем проще и эффективнее будет установка светодиодной ленты, тем менее подвержена ошибкам, тем лучше пользовательский опыт, так что это не причинит нам больше хлопот, чтобы мы могли лучше принять это, и это не отвратительно из-за этого.
Случай 4: Экономичность требует простоты обслуживания
Конечно, когда мы покупаем супервлагозащищенные светодиодные ленты, мы также должны учитывать их экономическую эффективность. Суперпрактичная светодиодная лента с высокой водонепроницаемостью должна иметь хорошие водонепроницаемые характеристики, и в то же время ее удобно использовать и обслуживать.
В то же время он имеет больше практичных функций: таких как свободное затемнение и регулировка цвета, изменение выбора режима, интеллектуальное управление и так далее.

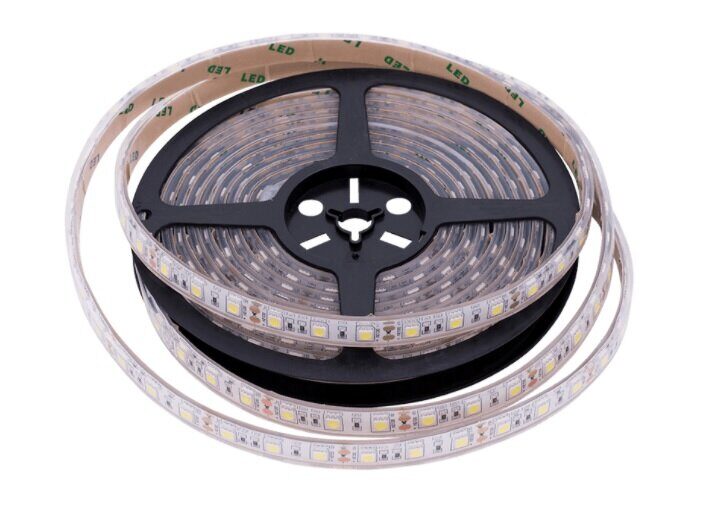

2. Что такое светодиодная лента IP68?
IP — это сокращение от Ingress Protection. Рейтинг IP — это степень защиты от проникновения посторонних предметов в корпус электрооборудования.
Источником является стандарт IEC 60529 Международной электротехнической комиссии. Этот стандарт также был принят в качестве национального стандарта США в 2004 г.
IP68 — это наивысший уровень водонепроницаемости световой ленты. Всем известно, как водонепроницаемость светодиодных лент зависит от двух цифр XX на задней панели IPXX.
Первый X от 0 до 6, а самый высокий уровень 6; второй X — от 0 до 8, а самый высокий уровень — 8;
Таким образом, наивысший класс водонепроницаемости светодиодной ленты — IP68. Другими словами, световая лента IP68 — это светодиодная лента с самым высоким уровнем водонепроницаемости.
На рынке довольно много компаний, которые утверждают, что стандарт водонепроницаемости световых лент достигает IP68, но на самом деле все еще существует относительно немного водонепроницаемых световых лент IP68 с отличными характеристиками герметизации, безопасным и надежным качеством.
Стандарт испытаний DERUN LIGHTING IP68: поместите светодиодную ленту на глубину 10 метров и работайте в течение 2 недель; поместите его на глубину 100 метров и уничтожьте тест на 12 часов, и при этом сохраните хорошие характеристики продукта.
3. Существующая на рынке технология водонепроницаемости светодиодных лент и степень водонепроницаемости, которая может быть достигнута лампы и резисторы на печатной плате, а также гидроизоляцию разъемов шнура питания на обоих концах световой полосы и гидроизоляцию штекеров на конце световой полосы.
Общая степень водонепроницаемости световой полосы может быть определена только по наименьшему значению степени водонепроницаемости каждой части.
Разъем шнура питания на обоих концах световой полосы водонепроницаем, а вилка на конце световой полосы водонепроницаема. Эти два места являются двумя факторами, которые больше всего влияют на водонепроницаемость световой полосы.
Многие световые полосы, которые кажутся хорошими водонепроницаемыми, потому что водонепроницаемость соединений и торцевых заглушек не идеальна, что ограничивает область применения этого продукта.
Светодиодная лента Водонепроницаемая технология IP20, IP54, IP65, IP67, IP68
Наиболее используемой в жизни , несомненно, является эпоксидная водонепроницаемая светодиодная лента. Как показано ниже. Этот продукт является самым продаваемым набором световых полос на Amazon. Водонепроницаемость этой световой полосы может достигать только IP54, а не IP65, заявленного продавцами Amazon.
Вторая водонепроницаемая технология представляет собой водонепроницаемую светодиодную световую ленту с гильзой, а заглушки на обоих концах световой ленты устанавливаются путем ручного склеивания. Водонепроницаемость этой световой полосы может достигать IP65, что достаточно для обычного использования внутри помещений. как показано на рисунке:
Третья водонепроницаемая технология представляет собой полые силиконовые экструдированные световые полосы. Поскольку заглушки на обоих концах световых полос отлиты под давлением на машине при высокой температуре и подвергнуты вторичному формованию, водонепроницаемость этой световой полосы может достигать IP66.
Четвертая водонепроницаемая технология представляет собой полоску из экструдированного твердого силикона. Водонепроницаемость этой полосы света довольно хорошая. Процесс подключения на обоих концах также осуществляется вторичным литьем под давлением, а уровень водонепроницаемости может достигать IP67.
Пятая водонепроницаемая технология — это интегрированная технология литья ТПУ. Этот тип полосы света не имеет вилок на обоих концах, и вся полоса света полностью обернута водонепроницаемым ТПУ, включая конец входного шнура питания полосы света.
Этот вид светодиодной ленты в настоящее время является самой водонепроницаемой лентой, которую можно найти на рынке, то есть водонепроницаемой лентой IP68. Конечно, не у каждого поставщика ленточных светильников есть такая водонепроницаемая технология. Из-за сложного производственного процесса и высоких требований к технологии производства лишь немногие компании могут предложить этот тип продукции на рынке.
4. Особенности лучшей светодиодной ленты IP68
Здесь давайте узнаем больше о характеристиках этой ленты IP68:
В световой панели используется высококачественный клей ТПУ (полиуретановый заливочный клей) в качестве водонепроницаемого корпуса. полоса света. Этот клей образует жесткое эластичное тело после отверждения. Этот тип эластичного корпуса имеет умеренную прочность, гладкую поверхность, прозрачный корпус и отличную светопроницаемость. Скорость может достигать 98%.
Отличные антистатические характеристики, в отличие от водонепроницаемого ремня с силикагелем, поверхность легко впитывает пыль.
Превосходная атмосферостойкость, устойчивость к ультрафиолетовому излучению, устойчивость к старению и пожелтению.
Превосходная химическая стойкость, стойкость к кислотам и щелочам, стойкость к коррозии в соленой и морской воде.
Превосходные физические свойства, водостойкость, маслостойкость, ударопрочность, устойчивость к изгибам, степень огнестойкости достигает UL94 V-0.
Представлены характеристики этой светодиодной ленты со степенью защиты IP68:
1. Поддерживаемые цвета
Доступны белый свет, теплый белый, красный, зеленый, синий, оранжевый, янтарный, розовый, водонепроницаемые ленты RGB.
2. Поддерживаемые модели светодиодных чипов
3528, 5050, 2835, 3014, 2216, 3838, 4040 доступны водонепроницаемые ленты
3. Поддерживаемое входное напряжение
DC5V, 12-V, 24V, 8V 36V Доступны водонепроницаемые ленты с напряжением 30 В
4. Какие режимы управления поддерживаются светодиодной лентой
Конечно, все водонепроницаемые светодиодные ленты имеют свои собственные адаптированные контроллеры, с помощью которых можно управлять эффектами затемнения, регулировки цвета и возможна регулировка яркости.
Для водонепроницаемых световых полос RGB, оснащенных соответствующим контроллером RGB, вы можете реализовать дистанционное интеллектуальное управление, настроить режим преобразования, настроить цвет и степень яркости.
5. Как долго можно изготовить эту светодиодную ленту IP68?
Стандартная длина одной полосы составляет 5 метров, что также является максимальной рекомендуемой длиной. Конечно, если у вас есть особые потребности, вам необходимо дополнительно подтвердить это у поставщика.
6. Как разрезать и соединить эту водонепроницаемую светодиодную ленту IP68?
Для водонепроницаемых световых полос, для непрофессионалов обычно не рекомендуется резать и соединять, потому что пока у вас есть это действие, световая полоса больше не будет иметь соответствующего водонепроницаемого эффекта. Если у вас нет соответствующей водонепроницаемой обработки на месте разреза.
Конечно, если вы просто используете водонепроницаемую световую ленту как обычную светодиодную световую ленту, вам нужно только вырезать ее из соответствующего отверстия для резки световой ленты. После этой операции функция светодиодной ленты не пострадает, а только повлияет на водонепроницаемость световой ленты.
5. Как использовать эту светодиодную ленту IP68 в океане?
Да, это усовершенствованная светодиодная лента Marineland, а также лучшая морская водонепроницаемая светодиодная лента.
Его водонепроницаемость может достигать IP68, и его можно уверенно использовать под водой, или его можно погружать в воду на длительное время, не влияя на его производительность.
Ниже я представлю несколько сценариев использования морских световых полос
1. Водонепроницаемые светодиодные ленты для лодок
Используемые продукты: Водонепроницаемая светодиодная лента со степенью защиты IP68
Причины выбора: Во время использования световая лента будет погружена в морскую воду на короткое время. Морская вода очень агрессивна. Лучше всего выбирать световую ленту с уровнем водонепроницаемости IP67 и выше.
Корпус:
Эта лодка оснащена мощной подводной светодиодной RGB-подсветкой. Комплектами можно управлять с помощью RF-пульта, музыкального пульта или пульта iPhone. Используйте эти водонепроницаемые светодиодные фонари для своих понтонных лодок. Небо — это предел, и иллюзия буквально останавливает движение!
GuteBysen заказал несколько светодиодных полос для своего Hobbyking Bixler, чтобы они могли использовать светодиодные фонари на своей рыбацкой лодке. Это их Jofa Kuling 460GT, оснащенный двухтактным двигателем Yamaha мощностью 50 л. Используется для ловли судака и щуки.
2. Водонепроницаемые светодиодные ленты для лодочного прицепа
Используемые продукты: Водонепроницаемые светодиодные ленты IP67 или IP68
Причины выбора: Во время использования световая полоса будет время от времени погружаться в морскую воду. Морская вода очень агрессивна. Лучше всего выбирать световую ленту с уровнем водонепроницаемости IP67 и выше.
Кейс:
Вот как установить водонепроницаемые светодиодные ленты IP67 на прицеп Nitro Z18 2018 года… они очень удобны для тех, кто запускает/загружает в темноте или в условиях низкой освещенности
3. Водонепроницаемая светодиодная лента для каяк
Используемые продукты: Водонепроницаемые светодиодные ленты IP67 или IP68
Причины выбора: Во время использования световая лента будет время от времени погружаться в морскую воду. Морская вода очень агрессивна. Лучше всего выбирать световую ленту с уровнем водонепроницаемости IP67 и выше.
Кейс:
Вот как установить водонепроницаемые светодиодные ленты IP67 на каяк
6.
Водонепроницаемые светодиодные ленты для аквариумов или прудов Вполне возможно использовать светодиодные ленты для подводного освещения и для управления световыми полосами с помощью пульта дистанционного управления, он также может формировать красочный подводный мир.
Используемые продукты: световые полосы выше IP65, но мы должны обратить внимание на водонепроницаемость проводки световой полосы. Если нет надежного решения, рекомендуется, чтобы мы все же предоставили вам подходящее решение.
Точно так же, если вы хотите украсить свой пруд световыми полосами, рекомендуется выбрать световые полосы IP67 или IP68, потому что внешняя стенка водонепроницаемых световых полос IP65 относительно тонкая, а среда внутри пруда относительно суровая. Не рекомендуется использовать IP65 и IP65 для длительного использования. Легкие полоски со следующими показателями водонепроницаемости.
Обратите внимание на два момента:
1. Интерфейс питания световой ленты должен находиться над поверхностью воды и иметь влагозащитное покрытие;
2. Пластиковую полосу всей световой полосы необходимо продезинфицировать и дезодорировать спиртом и т.п., а в аквариум можно ставить только после того, как исчезнет специфический запах.
7. Водонепроницаемые светодиодные ленты для ванных комнат
Лента светильников в ванной может быть выполнена в потолке или в виде ниши. Принятие горячей ванны на фоне окружающего света помогает людям расслабиться, снять физическую усталость и одновременно искупать душу.
В ванной относительно влажная среда. Если он используется в качестве потолочного светильника или освещения ниши, уровень водонепроницаемости используемого пояса лампы составляет около IP65. Он не должен быть слишком высоким. Разумеется, он не должен быть ниже IP65. Если вы устанавливаете его в ванной комнате рядом с землей, уровень водонепроницаемости должен достигать IP67, чтобы предотвратить замачивание и разбрызгивание воды
.
водонепроницаемые светильники для ванны
Если вы устанавливаете на дно гидромассажной ванны для создания эффекта плавания, вам следует выбрать водонепроницаемые полосовые светильники со степенью защиты IP67. Обладает более высокими водонепроницаемыми характеристиками и лучшим качеством продукции.
8. Водонепроницаемые светодиодные ленты для бассейнов
Хотите разместить ленты вокруг бассейна или на дне бассейна?
Да, эту ленту можно разместить прямо под водой без дополнительной гидроизоляции. Единственное, что вам нужно учитывать, это размер вашего бассейна и сколько метров полос света необходимо, чтобы окружить весь бассейн. Кроме того, независимо от того, выбираете ли вы чистый синий свет или яркую RGB-подсветку для украшения вашего бассейна.
9. Конечно, в дополнение к сценариям использования, упомянутым выше, есть много мест, где можно использовать эту водонепроницаемую светодиодную ленту, например:
Для использования на кухонной раковине вам необходимо выбрать ленту со степенью защиты IP65. .
водонепроницаемые светодиодные ленты для растений
Для использования с водными растениями используйте ленты со степенью защиты IP54 или IP65, у нас есть специальные ленты для выращивания зеленых водорослей.
Для фонтана
Подводное светодиодное освещение для фонтанов необходимо использовать ленту со степенью защиты IP68
Для водопада
Для использования в водопадах и водоемах, используйте ленточные светильники IP68
водонепроницаемые светодиодные фонари для пивных пещер
Используйте в пивных пещерах, выберите ленточные светильники IP67
водонепроницаемые светодиодные фонари для гольф-каров
98
водонепроницаемые светодиодные ленты для аквариумов , выберите светодиодные ленты IP65/IP67
10. Могу ли я купить эту ленту на Amazon или eBay?
Комплекты ленточных светильников, продаваемые на Amazon или eBay, номинально имеют водонепроницаемость IP65, но на самом деле они водонепроницаемы только IP54. Поэтому, если вам нужны водонепроницаемые светодиодные ленты IP67 или IP68, лучше всего проконсультироваться с профессиональным производителем светодиодных лент. Вместо того, чтобы просто полагаться на крутые брошюры о продуктах Amazon, чтобы купить.
11. Если я хочу купить этот водонепроницаемый фонарь, как мне отправить запрос?
Вам просто нужно нажать красную кнопку справа и отправить свои требования. Наши сотрудники свяжутся с вами в течение 12 часов и предоставят вам подробное предложение и решение.
Ничто не попадет внутрь: конструкция водонепроницаемого корпуса 101 (и IP68)
Время чтения: 10 мин.
Помните, как вы просматривали журналы National Geographic 30-летней давности? Я часами изучал образы экстремальной жизни: экспедиции в ледниковые пещеры, амазонских насекомых, пыльные бури в Сахаре и подводные кораллы. Но для поколения моего юного племянника фотографии слишком статичны, во многом благодаря одному нововведению: GoPro.
GoPro — это водонепроницаемая видеокамера с защитой от падений, которая чаще всего используется для съемки самых обыденных аспектов отпуска, но также используется полупрофессионалами для съемки подводного видео и сумасшедших приключений. Учитывая те удары, которые я видел у GoPro, я действительно впечатлен надежностью конструкции корпуса GoPro и надежностью уплотнений.
Независимо от того, производите ли вы следующий прорыв в области электроники, водонепроницаемые корпуса используются во всех отраслях промышленности, от нефтяных месторождений до чехлов для iPhone. В этой статье мы рассмотрим аспекты дизайна, необходимые для того, чтобы вы никогда больше не испортили прототип своей компании за четыре тысячи долларов.
Перед тем, как углубиться, нам нужно определить, что означает термин «водонепроницаемость», потому что он субъективен. Например, к чехлу для смартфона, предназначенному для защиты смартфона за 1000 долларов от дождевой воды, предъявляются другие требования, чем к корпусу электроники для мониторинга оборудования для глубоководного бурения. Итак, насколько водонепроницаемой является достаточно водонепроницаемая для вашего приложения?
Система маркировки International Protection (IP) Система маркировки International Protection (IP) является общепринятым методом оценки корпусов электроники, который также называется системой маркировки Ingress Protection. Он придает конкретный смысл термину «водонепроницаемость», используя стандартные тесты, которые необходимо пройти для достижения различных уровней водонепроницаемости. В системе есть два не связанных между собой числа, следующие за IP: первое число указывает на уровень пыленепроницаемости, а второе — на водонепроницаемость.
Если вы хотите указать только уровень водонепроницаемости, вместо первой цифры можно использовать «x». Например, IPx7 означает, что мы знаем, насколько водонепроницаем корпус, но не знаем и не заботимся о его пыленепроницаемости.
Чем выше степень защиты IP, тем лучше конструкция уплотнения детали/изделия. Например, продукт со степенью защиты IP67 имеет гораздо более высокую степень защиты от непогоды, чем продукт со степенью защиты IP14. Вы можете увидеть полный спектр номеров рейтинга ниже:
Для большинства применений самым низким рейтингом, считающимся «водостойким», является IPx4. Это относится ко многим старым часам и означает, что внутренние детали будут продолжать работать даже после попадания брызг воды, но если попадет вода, возникнут проблемы.
IPx5 — достойный шаг вперед — если обрызгать корпус водой под любым углом, внутренние детали продолжат работать. Однако этот уровень остается водонепроницаемым только в том случае, если распыление слабое или чуть более 4 фунтов на квадратный дюйм и относительно низкий поток. IPx5 — хороший уровень для «дождезащитного» корпуса, поэтому многие корпуса телефонов поставляются с завода с таким уровнем водонепроницаемости.
В IPx6 тестирование более интенсивное. Корпус должен оставаться водонепроницаемым в течение нескольких минут при струе 100 литров в минуту при давлении 15 фунтов на квадратный дюйм. Большинство потребительской электроники не выдерживают этого испытания, а если и выдерживают, то их дизайнеры хвастаются своим продуктом с рейтингом IP.
При IPx7 тест требует погружения в воду на метр на 30 минут. Если этот тест пойдет не так, он будет на самом деле неправильным, и в итоге вы получите бракованные электрические детали.
Совет: тот факт, что ваш корпус может выдерживать статическое давление воды на глубине одного метра, не означает, что он может выдержать испытание струей воды от IPx6, поэтому проверьте оба варианта, если конструкция должна выдерживать сильные брызги. .
С IPx8 мы достигаем уровня корпуса GoPro. Рейтинг IPx8 означает, что ваш корпус может выдерживать длительное погружение в воду определенной глубины — для GoPro эта глубина составляет 60 метров. На такой глубине корпуса гарантированно останутся герметичными при давлении 87 фунтов на квадратный дюйм — невероятно!
Испытания класса IPx9 сосредоточены на распылении с близкого расстояния, при высоком давлении и высокой температуре. На этом уровне корпуса начинают иметь особую эзотерическую конструкцию, и нетрудно представить, что стандартные механизмы герметизации выходят из строя.
Итак, теперь, когда вы знаете, каковы уровни водонепроницаемости, остается вопрос: Как создать уплотнение, которое выдержит эти испытания?
Рейтинговая система NEMA Национальная ассоциация производителей электрооборудования (NEMA) создала рейтинговую систему, которая определяет, насколько защищен продукт, определяя способность продукта выдерживать воздействие масла, коррозионных веществ, снега и других элементов. В отличие от системы рейтинга IP, NEMA в основном используется в промышленности и касается не только защиты от воды и пыли.
Чтобы использовать рейтинговую систему NEMA, вы должны сначала определить, будет ли продукт использоваться в помещении или на открытом воздухе. Затем вы определяете, с какими элементами может столкнуться продукт, будет ли продукт промываться из шланга и, наконец, будет ли продукт подвергаться воздействию коррозионных агентов, масла или охлаждающей жидкости.
Согласно системе, для использования в помещении вы можете получить рейтинг от 1 до 13, что соответствует повышению защиты от элементов, находящихся внутри помещения. Как и в системе IP, чем выше рейтинг, тем лучше защита. Для наружного использования существуют рейтинги NEMA 3, 3R и 3S. NEMA 4 соответствует продуктам, используемым в условиях, содержащих воду под высоким давлением, например, при промывке.
Требования рейтингов NEMA (Источник) Проектирование функциональных уплотнений Несмотря на то, что существует почти бесконечное количество различных типов уплотнений, тремя наиболее распространенными являются торцевые прокладки, статические уплотнительные кольца и динамические уплотнительные кольца. уплотнения. Я кратко расскажу о каждом из них, но если вы хотите по-настоящему углубиться в конструкцию уплотнительных колец, «Руководство по уплотнительным кольцам» компании Parker — один из лучших (и самых скучных!) ресурсов по этому вопросу.
Одна из замечательных особенностей уплотнительных колец заключается в том, что они представляют собой хорошо известную технологию — рекомендации не изменились за 50 лет — поэтому они обязательно сохранят вашу конструкцию водонепроницаемой.
Статические уплотнительные кольцаПрименение статических уплотнительных колец представляет собой идеальный сценарий: соединение, которое вы пытаетесь уплотнить, является более или менее круглым, выпуклым, и две сопрягаемые части останутся вместе навсегда (в отличие от Брэда и Анджелина, *вздох*), или, по крайней мере, большую часть времени будет спариваться.
Уплотнительные кольца бывают самых разных размеров, обозначаемых цифрой «тире». И нет, уплотнительные кольца — это не спринтеры — номер в тире — это обозначение ASTM, которое указывает на стандартный размер (таблица здесь). Как правило, чем больше последние два числа, тем больше внутренний диаметр уплотнительного кольца (внутренний диаметр), а большее первое число указывает на больший диаметр поперечного сечения.
При использовании уплотнительного кольца как части конструкции уплотнения вам необходимо спроектировать канавку, в которую может поместиться уплотнительное кольцо. Конструкции канавок остаются практически одинаковыми независимо от того, герметизируете ли вы две поверхности, резьбу или даже квадратный штифт в круглом отверстии (хорошо, может быть, последний бит не соответствует действительности, но первые два определенно верны😉).
Для проектирования необходимо учитывать всего 4 элемента:
- внутренний диаметр (ID)/внутренний периметр (IP) — ID для круглых уплотнений; IP для некруглых форм уплотнения
- процент растяжения уплотнительного кольца
- диаметр поперечного сечения (он же ширина уплотнительного кольца)
- процент сжатия
Первый шаг – посмотреть внутренний диаметр уплотнения или рассчитать IP, если твоя фигура не круглая. Для случая GoPro это будет сумма четырех прямых сторон плюс длина четырех хорд от угловых радиусов. Сложите их вместе, и вы получите свое магическое число. Просто помните, что вы ищете внутренний периметр, внутреннюю часть канавки, и вы можете вычислить его несколько раз с разными диаметрами поперечного сечения.
Получив ID/IP, просмотрите диаграммы ASTM, чтобы найти варианты уплотнительных колец с аналогичным, но меньшим ID для учета процентного растяжения. Для статического уплотнения внутренний диаметр уплотнительного кольца должен быть примерно на 1-5 % меньше внутреннего диаметра канавки. Это обеспечивает плотное прилегание уплотнительного кольца к уплотняемой поверхности и предотвращает его чрезмерное смещение под внешним давлением.
Совет: если вы проектируете для внутреннего давления, вам следует вместо этого учитывать внешний диаметр, так как это уплотняющая поверхность.
Помните, что площадь поперечного сечения канавки должна быть больше, чем у уплотнительного кольца. поверхности, к которым вы приклеиваете. Таким образом, если вы планируете допуск +/- 0,010 дюйма на уплотняемых поверхностях, уплотнительное кольцо диаметром 0,010 дюйма будет иметь проблемы с герметизацией некоторых из этих зазоров. Точно так же, если у вас есть обработанные детали с высокими допусками, использование уплотнительного кольца толщиной ¼ дюйма будет излишним.Определив ширину уплотнительного кольца, можно рассчитать ширину канавки, используя объем уплотнительного кольца и площади поперечного сечения канавки и уплотнительного кольца. Чтобы создать уплотнение, вам нужно будет сжать уплотнительное кольцо, и вам нужно запланировать сжатие на 10–40% (также называемое сжатием) уплотнительного кольца. Кроме того, убедитесь, что максимальная площадь поперечного сечения уплотнительного кольца (включая отклонения от допуска) меньше минимальной площади поперечного сечения канавки.
Уже устали от бегущих чисел? Хорошие новости — мы почти закончили, и вы, наконец, сможете запечатать свои корпуса плотнее, чем X-Files. Совет: ознакомьтесь с нашей статьей о Конструкция канавки под уплотнительное кольцо (сальника)
Использование динамического уплотнения не означает, что вы можете открыть корпус под водой. Однако во многих случаях детали должны перемещаться под дождем или под водой. Итак, как вы гарантируете, что контейнер останется водонепроницаемым?
Динамические уплотнения аналогичны статическим уплотнениям, но с меньшим сжатием и большей смазкой. Применяются все правила и проценты, за исключением того, что для динамического уплотнения требуется только 10%-30% сжатия.
Конструкция прокладки Конструкция прокладки может быть отдельной статьей. Или книгу. Или, может быть, даже небольшая библиотека. Как правило, вот основное, что вам нужно знать об использовании прокладок в отличие от уплотнительных колец: прокладки превосходно подходят для приложений, требующих сложных стыковых уплотнений, особенно с несколькими полостями.
А сегодня как раз смотрим водонепроницаемые прокладки — так что можно выкинуть все что нужно для двигателей внутреннего сгорания и уплотнений сверхвысокого давления (извините редукторы).
Как и в случае с уплотнительными кольцами, для прокладок необходимо учитывать сжатие, необходимое для вашего применения, и толщину прокладки, исходя (как правило) из допусков двух сопрягаемых поверхностей. Отличительной особенностью конструкции прокладок является то, что прокладки, как правило, изготавливаются по индивидуальному заказу, поэтому не требуется повторных расчетов стандартных размеров. Ура за индивидуальным дизайном!
Не все прокладки будут протекать, но прокладки на моей первой машине протекали, и с тех пор я предпочитаю уплотнительные кольца. (Источник) Однако с пользовательскими параметрами возникает ответственность. При соединении болтами поверхности деформируются между болтами. Таким образом, вы должны подумать о том, как разместить монтажное оборудование, чтобы в достаточной степени свести к минимуму деформацию и при этом обеспечить уплотнение с толщиной указанной прокладки. Какая?
В основном, если вы скрепите две части болтами по четырем углам, центральная часть будет дальше друг от друга, чем углы. Если этот зазор больше, чем толщина вашей прокладки, ваш корпус будет протекать. Точно так же, если прокладка слишком твердая и не допускает шероховатости двух поверхностей, ваш корпус будет протекать, поэтому вам нужен достаточно мягкий материал прокладки, чтобы выдерживать следы механической обработки, если только вы не укажете гладкую поверхность.
Примечание по компрессионному комплекту Одной из постоянных проблем, с которыми приходится сталкиваться при использовании резиновых уплотнений, является ползучесть (не Radiohead, и не ребенок из вашего класса, который все время пялился на вас) — характеристика эластомеров, из-за которой они склонны принимают форму окружающих их поверхностей и теряют первоначальную форму. Основным решением проблемы ползучести является тщательный выбор материала. Многие резиноподобные материалы, разработанные с начала космической эры, были направлены на уменьшение ползучести.
Совет: я рекомендую тщательно изучить материалы перед выбором, используя MatWeb и веб-сайт Parker в качестве руководств по материалам.
КнопкиДля большинства потребительских приложений и многих промышленных приложений электроника будет иметь своего рода интерфейс, который должен будет позволять людям взаимодействовать с ними. Кнопки — самый распространенный способ интерфейса. Для приложений с низким давлением обычно используется формованная резиновая кнопка, которая плотно прилегает к корпусу. Они дешевы и просты, а более подробную информацию о дизайне кнопок можно найти в этой статье.
Фото Даниэля Александра на Unsplash Другой вариант — кнопка из твердого материала, например из нержавеющей стали, которая проходит через корпус с помощью динамического уплотнительного кольца. Кнопки такого типа обычно используются в тяжелых условиях, таких как подводные корпуса, где высокое давление может случайно активировать мягкие резиновые кнопки. Жесткие кнопки также распространены в местах, где из-за жестких химических соединений прорезиненная кнопка может выйти из строя.
Точно так же почти любой тип переключателя, от ползунковых переключателей до ручек, может быть встроен в корпус с использованием расчетов динамического кольцевого уплотнения. Но помните: больше уплотнений в вашей конструкции означает больше уплотнений, которые могут выйти из строя. Используйте их с осторожностью.
Рекомендации по созданию водонепроницаемых прототипов При проектировании корпуса материалы с более низким разрешением отлично подходят для обеспечения подгонки, функциональности и эстетики непосредственно перед тестированием водонепроницаемости конструкции. 3D-печать из PLA — это отличный первый способ увидеть, как выглядит корпус, а такие материалы, как 3D-печать из АБС-пластика и нейлона, подходят для тестирования интерфейсов деталей. И если вы решите использовать нестандартные прокладки, вы можете попробовать подгонку с первым прототипом, похожим на резину.
Однако я бы не стал помещать электронику в один из этих корпусов и бросать ее в бассейн — вам нужно будет использовать материалы с высоким разрешением, чтобы получить уплотнение от уплотнительных колец или прокладок. Для этого вам понадобятся такие материалы, как VeroWhite/VeroBlack, ABS или VisiClear. Эти материалы печатают с высокой точностью, благодаря чему можно получить печать хорошего качества.
Для уплотнений очень высокого давления вам нужно сделать еще один шаг и использовать прототип, изготовленный на станке с ЧПУ, чтобы обеспечить контроль над качеством поверхности перед испытанием конструкции в глубокой воде. Fictiv имеет производственные возможности с ЧПУ, позволяющие снизить затраты и обеспечить высокое качество, необходимое для таких типов испытаний. Дополнительные сведения см. в Руководстве по возможностям Fictiv.
Основные выводыНезависимо от того, предстоит ли вашему следующему дизайнерскому проекту испытать экстремальные условия миссии на Марс или просто требуется обеспечить безопасность электроники во время небольшого дождя (или после чашки кофе), вы знаете, что делать :
- Планируйте свои интерфейсы
- Проверьте несколько цифр, чтобы определить размер ваших уплотнительных колец
- Выберите правильные стили кнопок для вашего приложения
Тогда вы, ваши товарищи по команде и, самое главное, ваш начальник можете спать спокойно , зная, что ваш корпус полностью водонепроницаем.
