Imax b6 или imax b6 mini – Хорошая копия Imax B6 — обзор, исследования и небольшой лайфхак при создании стенда для тестов АКБ

Содержание

Оригинальный IMAX B6 mini

Здравствуйте, дорогие друзья!

В прошлом году приобрел на аукционе ebay зарядное устройство IMAX B6 mini, наконец дошли руки до написания обзора. Кратко опишу как выбрал оригинальное устройство:
1) Среди множества магазинов выбрал Tomtop, по опыту предыдущих покупок и основываясь на количестве продаж.
2) Также важным фактором при выборе, было заветное слово «Original» в названии товара. Это хороший повод зацепиться при диспуте, если пришлют клон.
В обзоре фотографии, описание, тесты и мои впечатления от эксплуатации этого гаджета. Неделю назад, совершенно неожиданно узнал от друга с работы, что у него есть дома несколько аналогичных зарядок предыдущего поколения (клоны IMAX), поэтому решил дополнить обзор сравнением с ними.

Характеристики iMAX B6 Mini

Доставка посредником LiteMF в пункты выдачи в моем городе. Посылка лежала на их складе еще с декабря, у них можно бесплатно хранить посылку неограниченный срок. В праздники мне было не до посылок, так что я решил отложить все это дело до января и в общем не ошибся. Очень кстати у них появился тариф с пунктами выдачи, посылку отправили всего за 12.36$.

После того как забрал посылку, в первую очередь проверил оригинальность устройства. Для этого в специальном разделе на сайте производителя необходимо ввести цифровой код. На голограмме с задней стороны корпуса стер защитный слой и получил код из 16 символов, которые вбил в соответствующие поля. Подлинность зарядного устройства подтвердилась, чему я был несказанно рад.

Комплектация
Коробка белого цвета из картона. Внутри колыбелька и отсек для проводов.

Комплектация: Imax B6 mini, инструкция, провод питания с крокодилами и переходники для разных аккумуляторов.

Набор проводов и переходников типичный для зарядного устройства Imax.

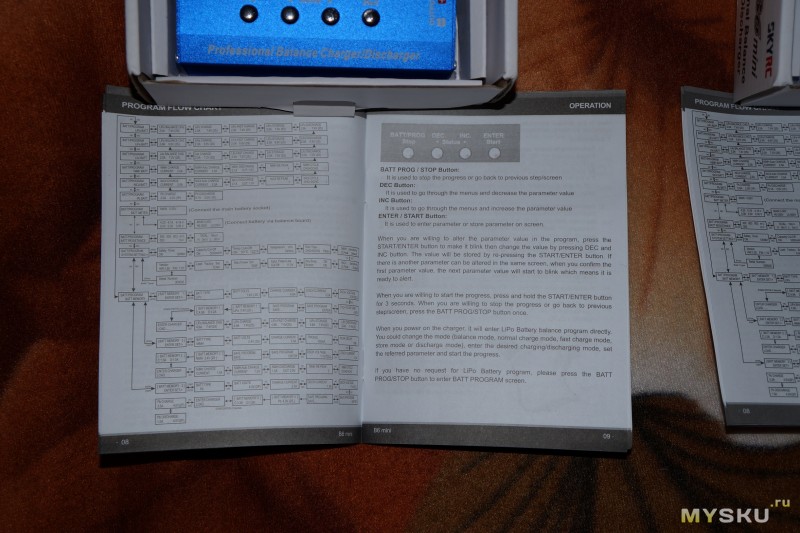

Подробная инструкция на английском.

Вес зарядного устройства 228 грамм.

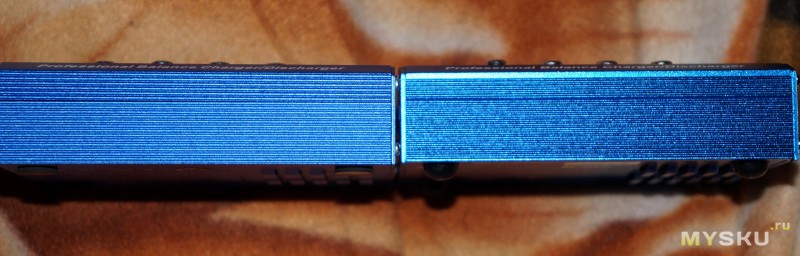

Корпус алюминиевый из 4 частей, верхняя и нижняя часть соединены шурупами через боковые пластины. В верхней части расположен экран с подсветкой и 4 кнопки управления.

С правой стороны находится USB разъем для подключения к компьютеру, вентилятор, гнездо питания и штырьки для подключения внешнего температурного датчика.

С левой стороны выходные "+" и "-" для подключения «бананов» универсального штекера с насадками для разных аккумуляторных батарей, а также балансировочные разъемы от 2 до 6 ячеек.

На дне расположены резиновые ножки, вентиляционные щели и голографическая наклейка с защитным кодом.

Корпус разбирается достаточно легко, нужно открутить 4 шурупы с правой и левой стороны. В центре на одной из боковых пластин можно видеть миниатюрный вентилятор.

Весь корпус, и в особенности нижняя часть выполняют роль дополнительного радиатора через темпопрокладки с алюминиевыми радиаторами на плате.

Универсальное зарядное устройство построено на контроллере MA84G564 от megawin.

Дата релиза платы и номер.

На сайте производителя можно скачать ПО для работы с устройством посредством USB интерфейса. Для корректной работы, сначала нужно запустить программу, потом подключать включенное устройство к ПК. В программе можно контролировать напряжение батареи, напряжение отдельных элементов в составе сборки. Получить актуальные данные о состоянии аккумулятора во время зарядки или разрядки. Кроме того, на экране компьютера, можно видеть в режиме реального времени графики состояния аккумулятора в процессе заряда/разряда. Через программу ChargeMaster можно управлять зарядным устройством и обновлять прошивку.

Собрал небольшой стенд, подключив универсальный адаптер от Cadex C7200 к Imax B6 mini через переходник из комплекта.

При помощи плоскогубцев, термотрубок и крокодильчиков изготовил из толстых заземлителей серверных шкафов выводные провода для безопасной зарядки мощных аккумуляторов, например, свинцовых в ИБПшниках или автомобильных. Со стороны крокодильчиков нужно немного расширить медные зажимы плоскогубцами и забить в них крокодильчик.

Со стороны штекеров зарядки нужно сжать до состояния колбасок (муторная работа, но оно того стоит), чтобы плотно входили с посадочные места и не вылетали. Естественно, все оголенные части желательно закрыть термотрубками.

Эти провода имеют низкое сопротивление и могут быть использованы без переделки, например, в качестве точных щупов мультиметра (штекеры одинакового диаметра).

Получилось немножко топорно, но результатом я остался доволен.

Ноутбучные блоки питания не подошли (19V — это много для IMAX B6 Mini), зато отлично подошел блок питания от монитора (14V_3A), с хорошим запасом мощности (40W).

Когда тестировал зарядное устройство, совершенно случайно ко мне в гости заглянул друг, который 10 лет занимается страйкболом (активно заряжает аккумуляторы своего привода в АК74). Он увидел на моем столе Imax b6 mini и сказал что у него тоже есть такие зарядки, но побольше. Я попросил его принести на недельке свои устройства, чтобы сравнить. На деле оказалось, что он обладает двумя клонами разных версий IMAX. Сделал несколько сравнительных фотографий, чтобы было видно разницу в размерах. Слева направо: IMAX B6AC (клон с встроенным блоком питания), клон IMAX B5 и IMAX b6 mini (оригинал).

Сделал полный заряд и разряд для определения емкости одного того же аккумулятора на IMAX B6AC (копия), показатели примерно совпадают:

И новом IMAX b6 mini (оригинал), обратил внимание на интересную особенность: емкость вычисленная при разряде аккумулятора, превышала емкость при заряде примерно на 10%.

Решил разобраться с этим вопросом и протестировал во всех режимах более емкий аккумулятор (паспортная емкость — 2300 mAh) от смартфона.

Результаты получились интересные, теперь разница в определяемой емкости в режимах заряд — разряд оказалась 2.6%. Все это очень похоже на баг калибровки, который, я надеюсь, исправят в ближайшем обновлении прошивки.

Графики заряда и разряда аккумулятора (напряжение и емкость).

Сделал несколько измерений напряжения батареи в режиме «battery meter», разница с мултиметром есть, но она не существенная (0.03-0.04V):

Вывод: зарядное устройство Imax B6 mini оригинальное, полностью работоспособное, заявленные функции в норме.

Плюсы:

1. Компактные размеры
2. Хорошее качество сборки
3. Встроенный вентилятор (не шумный)
4. Управление устройством с ПК через USB кабель (программы, обновление ПО, графики)
5. Яркий экран
6. Звук начала и окончания заряда\разряда
7. Возможность добавления своих программ работы с аккумуляторами
8. Балансир до 6 ячеек
9. Разъем для подключения внешнего термодатчика
10. В отличие от классического Imax B6, зарядный ток увеличен с 5А до 6А, разрядный ток увеличен с 1А до 2А
11. Измерение внутреннего сопротивления аккумуляторов различной химии

Минусы:
1. Инструкция на английском
2. Нет адаптеров для зарядки Li-ion акумуляторов для телефонов, планшетов и т.д. (сделай сам)
3. Нет силовых кабелей для зарядки автомобильных аккумуляторов (сделай сам)
4. Сырая прошивка (баг с показаниями емкости при разряде\заряде)

Кешик одобряет

Спасибо за внимание, всем успешных покупок в сети!

Зарядное устройство SKYRC (оригинал) iMAX B6AC V2

Эту зарядку я подумывал купить достаточно давно, но то земноводное, то курсы валют, то еще что нибудь, мешали это сделать. И вот однажды звезды сошлись. Я выиграл в тортик 1000 поинтов на GB, а количество аккумуляторов в доме дошло до достаточно большого количества, при котором, хочется знать о их состоянии чуть более чем ничего. И покупка состоялась. Зарядка куплена за свои кровные, поинты GB чуть скрасили итоговую сумму.

пруф


Тем не менее, на оригинальную версию от SkyRC в данный момент на Gearbest все еще лучшее предложение по цене по сравнению с Али.

Imax b6 уже давно прозвали «народной зарядкой» из за широкого функционала и демократичной цены. Из за большой популярности на рынке существует масса копий и клонов этого зарядного устройства качество которых разнится, но встречаются очень даже неплохие экземпляры. Тем не менее, все они несколько проигрывают по функционалу оригиналу. У копий например нет USB порта для связи с компьютером, а качество элементной базы — сущая лотерея. Отличить копию от оригинала не сложно. На копиях нет USB порта, нет логотипа SkyRC на корпусе, и самое главное, нет наклейки с проверочным кодом с обратной стороны устройства. Я немного беспокоился об оригинальности заказанной зарядки из-за цены, которая была даже без поинтов ниже рынка, но все обошлось хорошо, я получил оригинал. Впрочем, об этом ниже.

У SkyRC существует целая гора различных зарядок с различными характеристиками и корпусами. У IMAX B6 есть так же несколько модификаций.
B6 размером в два раза меньше обозреваемого, но требующий для работы блока питания 12в. Правда B6 вроде бы уже не выпускаются.
B6 mini Обновленная версия B6 в еще более меньшем корпусе, с активным охлаждением в виде маленького, нестандартного, и шумящего вентилятора, так же требующий блока питания.
B6AC самый большой из всех, но имеющий встроенный блок питания мощностью 60 ватт полностью покрывающий все потребности зарядки. Ну и пассивное охлаждение как приятный бонус.

Мой выбор лежал между самыми актуальными на данный момент B6 mini и B6AC v2, я изначально засматривался на B6 mini, блоки питания у меня есть, да и дешевле он почти на 15$. Но меня отталкивало наличие вентилятора. Их наличие меня вообще очень сильно раздражает везде, где вентилятор явно можно заменить на лишние 100 грамм алюминиевого радиатора. Мелкий нестандартный вентилятор это только лишний шум, хороший пылесос, и потенциальные проблемы при его кончине. Пока я раздумывал над этим, B6 mini кончились, и таким вот нехитрым образом выбор был сделан в пользу B6AC.


Зарядное устройство было упаковано в обычный почтовый пакет с пупыркой на внутренней стороне, в котором коробка дорогу перенесла плохо и изрядно помялась.

Комплект поставки. Логотип SkyRC на месте. Кстати говоря, еще одна проблема копий заключается в том, что сечение комплектных проводов не выдерживает никакой критики. Здесь с этим все нормально. На фото около силовых разьемов отчетливо видна вмятина. Сложно вообразить ее происхождение, но скорее всего это брак. Потому как при транспортировочных ударах, как мне кажется, была бы повреждена краска, а тут все идеально. Как будто так и красили. Впрочем, на работу не влияет, да и не заметно с первого взгляда, черт с бы с ним.

Обратная сторона луны. Наклейка с защитным слоем под которой находится код проверки подлинности присутствует.

Немного расчлененки. Монтаж выполнен не плохо, однако хорошо видно не смытый флюс у индикатора. Впрочем у индикатора не критично. На основной плате все чисто, что не может не радовать. Под черным кожухом расположен импульсный 60w блок питания приклеенный к корпусу на двухсторонний скотч. Он не захотел просто так открываться, а ломать мне было его откровенно говоря жаль.

Для первого тестирования к зарядке был подключен старенький lipo аккумулятор от Хабсана заявленной емкостью 380 mah. Я попросил зарядку его разрядить, что она с успехом и сделала с максимально возможной для нее скоростью в 5 ватт. Меню устройства интуитивно понятное, я настроил режим разряда и запустил его не заглядывая в инструкцию ни на секунду.

Следующим этапом решено было проверить как работает интерфейс для связи с компьютером. С офф. сайта было скачано ПО и установлено на планшет под управлением win10. Запущенная программа за несколько секунд опознала подключенную зарядку не требуя никаких дополнительных драйверов и прочих танцев с бубном. Программа позволяет управлять всеми функциями зарядки дублируя элементы управления на корпусе, рисует красивые графики и может обновить прошивку зарядки. Мой тестовый аккумулятор к тому времени уже разрядился, и был включен на зарядку прямо с планшета.

В сухом остатке


Gearbest как и было заявлено прислал оригинальную зарядку от SkyRC которая могла бы быть упакована лучше. В последнее время, как мне кажется, JD в этом деле переставил планку на новую высоту, упаковывая даже флешки в отдельную толстую коробку после которой ее не стыдно даже кому то подарить. 🙂

Само же устройство зарядки оставляет легкий налет ощущений о пробной партии и мелкосерийном производстве. И хотя первый вывод заведомо неверен, второй наверное как раз более чем отражает действительность. Приклеенный на скотче блок питания, люфт кнопок, да и само их крепление, которое отсутствует в принципе все это смахивает на временные решения которые по факту живут уже годами. Однако, это все же крепко сбитая конструкция снаружи, без серьезных огрехов в монтаже, которую приятно держать в руках. И которая может дать большую фору многим другим китайским производителям. Ну и самое главное, она работает и выполняет заявленные функции на ура.

Это зарядное устройство сложно назвать бытовым. Ежедневно заряжать им аккумуляторы хоть и возможно, но не очень удобно из-за немалых габаритов, требуемых холдеров для аккумуляторов, и как следствие мотка проводов вокруг зарядки. Скорее оно тяготеет к DIY. Хотя строго говоря оно и разрабатывалось изначально для моделистов. Отсюда вытекает другая особенность этого зарядного устройства. Лучше всего оно умеет работать с литиевыми аккумуляторами. Поддержка остальных видов реализована по остаточному принципу. Хоть зарядка и умеет заряжать почти любые виды аккумуляторов, некоторые особенности имеют место быть. Так например, зарядка отлично балансирует литиевые аккумуляторы, но никак не сможет провернуть тоже самое c NIMH. Их можно зарядить только последовательно соединенными без возможности балансировки. Это далеко не всегда требуется, но не мешало бы.

Примеры использования


В заключении, я попробую привести пример для чего и как можно использовать эту зарядку.
  • Моделизм. Если ваш квадрокоптер уже не помещается на ладони, для его сборок литевых батарей лучше зарядных устройств за эти деньги просто нет. Но даже в том случае если ваш квадрокоптер все еще помещается на ладони, зарядить одновременно 6 аккумуляторов для него и быть уверенным, что все шесть заряжены до максимума можно только с помощью подобных зарядных устройств. Здесь же можно вспомнить и о электротранспорте. Электросамокат или электровеловипед эксплуатировать без этой зарядки с самосборными батареями хоть и возможно но неудобно и неэффективно.
  • Это отличный аргумент при споре на Али с продавцами некачественных аккумов. Графики разряда и заряда странного цилиндра за два доллара от сумрачного китайского гения будут хорошим доказательством своих слов.
    Как следствие можно проверить таким образом любой старенький аккумулятор из какого либо устройства и оценить его пригодность к дальнейшей эксплуатации.
  • Холодным зимним вечером можно без проблем зарядить неожиданно севший автомобильный аккумулятор. Отпадает необходимость держать для этого отдельное ЗУ.
  • Зарядное устройство может заряжать весь свой обширный перечень аккумуляторов в походных условиях будучи запитанным от автомобильного аккумулятора.
  • Функция storage позволяет удобно зарядить аккумуляторы до оптимального уровня для длительного хранения

Не лишнее предостережение


Современный литийполимерный аккумулятор размером с пачку сигарет может с легкостью отдать в нагрузку десятки ампер. При работе с ними следует соблюдать некоторую осторожность. При коротких замыканиях и в целом чрезмерных нагрузках, перезаряде, физических повреждениях, батарея может самовоспламениться и гореть с большим количеством огня и пламени. Примеров тому масса.

Замышляя недоброе

PS Хоть я и давно почитываю муську, зарегаться я сподобился совсем недавно и это мое первое творение здесь. Я вроде бы знаком с местными обычаями, но если что не так, не обессудьте, исправлюсь.
У меня есть достаточно много китайского хлама, в том числе весьма экзотического, и по возможности я буду стараться время от времени писать о чем то более интересном и менее известном. Ну а пока, я готов анонсировать аттракцион с ультра бюджетной TV приставкой mx4 на RK3229 за 23$ c заявленной поддержкой 4к и 4к телеком в 4к разрешении. Она вчера пришла второй посылкой, еще даже не включал, но думаю, это будет забавно. Сможет ли? А вот повальное отсутствие обзоров 4к приставок вместе с 4к панелями меня давно печалит.

PPS Aloha_ прислал в личку фотки разобранного блока питания от клона b6ac.

Хорошая копия Imax B6 - обзор, исследования и небольшой лайфхак при создании стенда для тестов АКБ

Небольшой обзор хорошей копии популярной зарядки Imax B6. Функции и возможности описывать не стану, т.к это все сделали до меня и уже не единожды. Я лишь покажу разборку, что бы вы смогли оценить качество копии. Так же в обзоре небольшой лайфхак, как можно из зарядного «лягушки» сделать стенд для исследования батарей от смартфонов, телефонов и т.д. Ну и собственно покажу работу устройства, проведя исследование Li Pol батарей, после которого вы узнаете в чем разница между оригинальными и не оригинальными батареями.

Обзавестись зарядкой Imax меня сподвигло несколько факторов, главный из которых — улучшение качества и точности моих обзоров на смартфоны, планшеты и прочие устройства с аккумуляторами. Кроме того, считаю, что подобное устройство должно быть в хозяйстве, т.к может зарядить практически любой аккумулятор, включая автомобильный. Очень полезным оно будет и для тех у кого есть RC модели, т.к позволяет проводить балансировку. А уж как хотелось проверить все имеющиеся дома АКБ на реальную емкость…

Коробка из плотного картона, в которой разместили зарядное устройство, инструкцию на английском языке и различные кабеля, переходники для зарядки и балансировки. Блок питания в комплекте не идет.

В начале я думал использовать свой блок питания от ноутбука Samsung, но разъем не подошел и пришлось выкручиваться — я использовал блок питания от светодиодной ленты с максимальным током на 3А, но т.к и этот ток скорее всего завышен, то я не использовал ток выше 1,5А. Для моих задач этого достаточно. А вот для зарядки автомобильно аккумулятора — нужны токи повыше и соответственно буду покупать другой блок питания.

Само по себе зарядное по внешнему виду ничем не отличается от оригинала, в обсуждениях встречал, что у копий — кнопки выше.

На обратной стороне отсутствует наклейка, в остальном все идентично.

Разберем. Не стоит же пользоваться непроверенным устройством. Тем более зарядным.

На мой взгляд все сделано очень аккуратно, схема и комплектующие соответствуют оригиналу — сверял по фото, пайка прочная и аккуратная. Предлагаю самим в этом убедиться.

С обратной стороны платы тоже все хорошо, однако здесь немного схалтурили не стерев следы флюса. Ну ничего, я это исправил.

Менюшки, функции и все остальное — полностью идентично оригиналу. Переходим к тестированию. Больше всего меня интересует функция discharge, т.е разрядка постоянным током и определение емкости батареи. Например с акб типоразмера 18650 — все просто, можно один раз создать стенд и постоянно тестировать на нем разные элементы питания. Но как же быть с батарейками из смартфонов? Они же все разные: размер, расположение контактов и т.д. Размышлял я над этим пару дней, колхозить контакты к каждому акб отдельно — жутко не хотелось. И тут я вспомнил про старое универсальное зарядное устройство типа «лягушка». Я им давно не пользуюсь, поэтому решил сделать из него стенд. Вскрыв земноводное я аккуратно достал потроха — вдруг еще пригодятся. В верхней части отпаял провода, получилось как то так:

Т.е контакты лягушки позволяют присоединиться к любой батарее, а с обратно стороны 2 контакта для подключения к Imax.

На этом я не остановился, т.к нужно сделать устройство еще и удобным. Взял 2 куска провода (сечение можно и поменьше, просто такой у меня был).

Припаял к контактам лягушки, аккуратно уложил и вывел в отверстие для вилки.

Получился такой универсальный стенд для любых аккумуляторов со смартфонов, цифровиков и прочих устройств.

Ну и теперь можно провести тесты. Я взял no name аккумулятор с небольшого бумбокса. В последнее время он отвратительно держит заряд.

Провел тест и ужаснулся — емкость составила 232 mah. Место его на помойке. Мне стало интересно и достал самый старый существующий у меня аккумулятор — с телефона Sony Ericsson K750. Ему уже около 7 лет! на протяжении 4 лет я пользовался телефоном как основным, потом как дополнительным. Сейчас лежит просто на всякий случай, как аварийный. Т.е батарейка оооочень старая.

И каково же было мое удивление, когда Imax выдал

И это через 7 лет жесткого использования! Вот что значит качественный, оригинальный аккумулятор, а не тот шлак, который сейчас китайцы пихают в свои смартфоны. К примеру проверив емкость батареи смартфона Amoi N821, которому около 2,5 лет я получил результат 937 mah из 2000 mah, которые были изначально. Так же для сравнения проверил 2 батарейки со своего цифровика: одна — оригинальная, ей уже более 5 лет, другая не оригинальная — купленная в Китае около 3 лет назад. Слева оригинал.

Оригинал выдал 826 Mah, не оригинал — 341 mah. Комментарии излишни. Некачественные батарейки мало того что изначально имеют меньшую емкость, так еще и быстро деградируют.

Напоследок еще проверил емкость батареи своего старичка планшета ainol aurora 2. Для этого пришлось выпаивать батарейку.

Как видно на батарейке указана емкость 3700Mah

Но сейчас планшет стал намного хуже держать заряд, что и подтвердил тест.

На этом все. Я пришел к выводу, что лучше переплатить но купить качественный и оригинальный аккумулятор, чего и вам советую. А вот относительно — зарядного устройства Imax B6, то здесь копия ни чем не уступает оригиналу, однако стоит дешевле. Это зарядное я сам выбрал в магазине и попросил для обзора — магазин пошел мне на встречу и предоставил бесплатно. Теперь мои обзоы будут еще более объективными, т.к я теперь буду проверять емкость АКБ на imax и обман не пройдет. Вот например недавно был мой обзор новинки THL 4000 в котором реальная емкость оказалась 3500 Mah. Всем спасибо за внимание! Задавайте вопросы относительно зарядного устройства в комментариях, возможно что то упустил — обязательно отвечу.

Недостатки SkyRC IMAX B6 и почему она Вам не нужна / Banggood / Shopper

Вообще, в интернете да и на этом сайте есть множество разных обзоров IMAX B6, как и оригинальных SkyRC IMAX B6, так и различных клонов и «вариаций на тему». Но я бы хотел рассказать о том, почему она Вам не нужна, почему не стоит покупать SkyRC IMAX B6 и что выбрать вместо неё.

SkyRC IMAX B6 была разработана под конкретную задачу — зарядку силовых модельных аккумуляторных li-po и li-ion батарей, в т.ч. в «полевых условиях», и под остальные задачи приспособлена лишь условно.

Даже в инструкции от оригинальной SkyRC IMAX B6 есть только одна картинка о подключении аккумуляторов
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

Но давайте обо всем по порядку.

Купленное в магазине бангуд зарядное устройство SkyRC IMAX B6 приехало ко мне в вот такой коробке
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

на обратной стороне есть много различной информации, в основном о том, что и куда подключать
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

Внутри коробки верхней лежала инструкция,
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

и это как раз тот случай, когда перед использованием её все таки следует прочитать, там много полезной информации. Кстати, не совсем подробная, но более менее понятная инструкция на Imax B6 есть и на русском языке.

Под инструкцией лежит сама зарядка
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

и рядышком, в карманчике, лежат кабели для подключения
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

Вот так выглядит сама зарядка, 16x2 LCD экран заклеен предупреждением.
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

С обратной стороны есть голограмма с security code для проверки подлинности и наклейка с серийным номером
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

с левой стороны расположен разъем питания и коннектор термодатчика / UART
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

с правой — силовые коннекторы для подключения батареи и скрытые под наклейкой с предупреждающей надписью порты балансира
Banggood: Недостатки SkyRC IMAX B6 и почему она Вам не нужна

Сходим на сайт производителя за характеристиками:

  • Входное напряжение: 11-18В постоянного тока
  • Максимальная потребляемая мощность в режиме заряда: 50W
  • Максимальная потребляемая мощность в режиме разряда: 5W
  • Диапазон тока заряда: 0.1-5.0A
  • Диапазон тока разряда: 0.1-1.0A
  • Ток подкачки для балансира литиевых батарей: 300mA/элемент
  • К-во элементов NiCd/NiMH в сборке: 1-15cells
  • К-во элементов LiIon/Polymer в сборке: 1-6cells
  • Напряжение для работы со свинцовыми (Pb) батареями: 2-20V

И так, зарядное устройство SkyRC IMAX B6 может питаться от блока питания или от автомобильного аккумулятора, что позволяет использовать её в «полевых условиях». Более того, присутствует контроль входного напряжения, для защиты автомобильной батареи от сильного разряда, и если входное напряжение понижается ниже заданного предела, процесс будет закончен автоматически.
А теперь давайте разберем все недостатки SkyRC IMAX B6 и решим, что в большинстве случаев она Вам не нужна.

Как я писал выше,

SkyRC IMAX B6 была разработана под конкретную задачу — зарядку силовых модельных аккумуляторных li-po и li-ion батарей, в т.ч. в «полевых условиях», и под остальные задачи приспособлена лишь условно.

Неверный вольтаж Li-Ion.
Зарядное устройство SkyRC IMAX B6 работает с тремя типами литиевых батарей, и для каждого типа своё напряжение:
  • — Li-Fe (3.3 В)
  • — Li-Ion (3.6 В)
  • — Li-Po (3.7 В)

И почему-то Li-ion по замыслу SkyRC следует заряжать до 4,1v. А до 4.2В заряжать надо в режиме Li-Po.
Не ловит дельту при заряде Ni-MH / Ni-CD.
Вообще, все аймаксы плохо ловят дельту, и вот почему: по умолчанию прибор пытается поймать дельту в 7мв, хотя аппаратно-программно не умеет измерять точнее 10мв. Иногда помогает поменять значение дельты на 10-12мв. Но в любом случае, лучше выставлять ограничение по емкости и задействовать термодатчик.
Перезаряд Pb.
AGM (Absorbent Glass Mat), как и гелевые, также относящиеся к классу необслуживаемых аккумуляторов, заряжать надо до 14.4В, и они крайне чувствительны к превышению напряжения заряда (впрочем, это относится ко всем свинцово-кислотным аккумуляторам), а SkyRC IMAX B6 в режиме Pb заряжает до 14.8В, что приводит к «кипению» электролита (процессу электролиза воды).
Максимальный ток разряда 1А
Увы, для отбраковки аккумуляторов, которые вы используете в фонариках или электронных сигаретах такого тока мало. Про электронные сигареты там вообще отдельный разговор, в них используются высокотоковые аккумуляторы, т.к. ток там может легко превышать 10А.

А про фонари все просто: если в самом мощном режиме потребление фонаря более 2А на аккумулятор, то разряд током в 1А будет малопоказательным. Пояснение: аккумулятор емкостью в популярные 2600мАч током в2А разражается чуть больше часа, и для него это нормальный режим, ведь разрядный ток менее 1С. Но мере старения аккумулятора (по мере его «износа») растет внутренне сопротивление аккумулятора, и чем выше разрядный ток, тем бОльшая его часть будет уходит на преодоление внутреннего сопротивление аккумулятора, или попросту, в его нагрев. И если вспомнить пару формул, а именно P=I*U и I=U/R, то получаем что P=I²R, т.е. такая «потерянная» мощность растет пропорционально квадрату тока, а это значит означает, что то, что может быть ещё малозаметным на малых токах, на больших токах уже будет оказывать довольно большое влияние.

Неверное определение напряжения.
Тут есть две причины:
  • Не точная калибровка
  • Падение напряжения на больших токах на тонких проводах и разъемах/контактах
Вы уверены что именно Ваш экземпляр на заводе был идеально откалиброван? Проверяли? А если у вас клон? Или более того, клон клона, на другом микроконтроллере.

Конечно, и клоном клона можно пользоваться, но вот только клон на чипе nuvoton не только не калибруется, но и несколько «криво» заряжает аккумуляторы, так что это не более чем прикольный показометр емкости в условных попугаях, и использовать можно лишь для сравнительных измерений. Главное соблюсти условие «одинаковости» всего, кроме сравниваемого.

Кстати, про калибровку SkyRC IMAX B6: для того, чтобы попасть в режим калибровки SkyRC IMAX B6 необходимо перед подачей питания зажать кнопки Start и Dec (-), и после появления калибровочного меню выждать 20 минут для достижения рабочей температуры и только потом калибровать показания по заведомо точному вольтметру.

Ну а что касается падение напряжения на больших токах на тонких проводах и в контактах, то тут все также, как и выше я писал про внутреннее сопротивление аккумуляторов: мощность, затрачиваемая на преодоление сопротивление и уходящая в нагрев растет пропорционально квадрату тока.

Неудобство одновременной зарядки нескольких аккумуляторов.
Проистекает из основного её предназначения: зарядки модельных аккумуляторных батарей. И т.к. в батарею собираются элементы одинаковой емкости, то для них можно (а иногда и нужно) сначала выполнить балансировку и лишь затем производить процесс заряда. Но, сам процесс балансировки для емких аккумуляторов будет достаточно долгим, ведь ток подкачки для балансира литиевых батарей составляет 300mA на элемент, но и после балансировки, в процессе заряда, что произойдет, если вы поставите элементы разной емкости? Или изначально бывшие «одинаковыми» элементы, но по разному эксплуатирующиеся, и в следствии этого имеющие разную степень износа?

Если у вас есть комплект аккумуляторов из 1-6шт, работающих совместно, в одном устройстве, то да, износ у них будет примерно одинаковый, а если у вас три разных фонаря, в двух из них используется по одному 18650 элементу, а в третьем — пара, и т.к. использоваться фонари будут по разному, то и износ у аккумуляторов будет разный.

А если ставить на заряд пару аккумуляторов разной степени разряженности, то либо подключать балансир, и тогда процесс заряда затянется, и чем больше разница между уровнями заряда, тем дольше будет процесс балансировки, либо может получится так, что один аккумулятор будет перезаряжен, второй — недозаряжен.

И так, суммируя все вышесказанное, SkyRC IMAX B6 — это зарядка скорее для экспериментов, хобби-зарядка. Отлично подходящая для того, чтобы заряжать и балансировать li-po и li-ion аккумуляторные батареи, используемые в R/C моделях или страйкбольных приводах, и лишь условно подходящая для измерения параметров аккумуляторов:

  • чтобы решить покупать такие еще или нет,
  • чтобы подобрать комплект,
  • чтобы выкинуть из комплекта уставшие и заменить на подходящие,
  • чтобы заряжать :),
  • чтобы не скучно было,
  • чтобы...

А теперь поговорим об альтернативах SkyRC IMAX B6.
И так, применительно к «бытовому применению»:
  • Если у Вас нет необходимости заряжать и балансировать 2S-6S li-po/li-ion или 2S-15S NiCd/NiMH аккумуляторные батареи, нет необходимости строить графики заряда/разряда, ток заряда в 1-2А достаточен, но есть необходимость заряжать одновременно до 4х аккумуляторов, тем более разного типа (li-ion/NiCd/NiMH), разной емкости и разного формфактора, купите Opus BT-C3100.
  • Если необходимости в замере емкости нет, а необходимо просто заряжать li-ion/NiCd/NiMH элементы, и любите «циферки и индикаторы», купите что-нибудь попроще, например XTAR VC4.
  • Если же плюшки в виде «индикаторов с циферками» не нужны, купите что-то попроще, но достаточно известное и надежное. Ведь по сути процесс заряда li-ion/li-po по алгоритму CC/CV это лишь ограничение тока и напряжения, с которым как легко справляются даже микросхемки типа tp4056, можно приспособить и пару LM317 (одна как стабилизатор тока, вторая как стабилизатор напряжения), и даже лабораторный БП с ограничениями то току и напряжения подойдет. А для NiCd/NiMH лучше использовать что-то отдельное и лучше что-то хорошее, например MAHA или LaCrosse/Technoline, ведь NiCd/NiMH более «капризные» и в плане эксплуатации, и в плане обслуживания.

iMAX B6 MINI и Enelong AAA 900mAh 1.2V NiMH

обзор глазами электронщика уже был, хотелось бы рассказать об устройстве глазами потребителя, а так же сравнить с подделкой и как не попасть на нее при покупке
тест аккумуляторов AAA Enelong 900mAh с Гербеста
очень много фото

Приветствую читателей обзора
тут больше речь пойдет о том, как выявить же при покупке, оригинальны это мини или нет
некоторые моменты для домашнего пользования, а так же почему и чем лучше использовать универсальные зарядные устройства типа Opus а не iMAX для мелких бытовых нужд
не первый раз я спрашивал в топиках, нужно ли это писать, так как подробнейший обзор был, но меня поддерживали уже не один раз, поэтому таки попробую осилить, на сколько знаний хватит)

Итак давайте сразу к делу
в чем же отличие визуальное подделки и оригинала
начну с коробки и мануала, конечно по сравнению с тем, какие были подделки и оригиналы в упаковке два года назад, обычные iMAX B6 тут ребята подошли с умом, получив убогую подделку вам еще нужно будет доказать, что вы купили не это, а так же готовится к тому, что больше 50% вы наверное и не получите, а выяснится, что виноваты сами, хотели дешевле и лучше, а вышло как всегда
да, я буду стараться держать подделку всегда слева, оригинал справа

Поехали

красиво да? похоже да?
а теперь смотрите внимательно отличия

подделка

оригинал

наверное если вы увидели, типография очень похожа, картинки сделаны очень качественно, можно даже долго думать, что это и только потом понять, что было получено
Во первых
на подделке, нигде нету надписи SkyRC совсем и на это нужно в первую очередь обратить внимание
Во вторых
шрифт то конечно похож, но как будто грязный, видно что его не очень то сильно фотошопили, особенно на лицевой части, в остальных местах почти один в один

Смотрим дальше

сзади отличий уже больше, но опять же нет никаких надписей где было бы сказано, что это продукт от компании SkyRC

Открыли коробку и что там

правильно подделка и оригинал

поближе

на подделке отличается визуально и мануал и само устройство, никаких надписей, что это продукт SkyRC мануал я трону чуть ниже, а пока посмотрите на первое фото где видно устройство
так сработала вспышка, что более точно передала, как в подделке отличается цвет, чем то отдает темно синим, когда оригинал светлее и краска больше играет на свету
на подделке более бледная, на оригинале более яркая

Мануал


и что мы купили ?) iMAX B6 MINI или какую то хреновину с названием SkyRC?
верно, на лицевой стороне четно написано SkyRC iMAX B6 MINI
отличается мануал больше внешне, чем внутри, к тому же в подделке был какой то мятый, а в оригинале нормальный
шрифт и типография в подделке более бледная, но более темная контраст чуть выше, в оригинале более мягкие краски, но реально это заметно больше под вспышкой, а не под лампой накаливания

Идем дальше


главное отличие опять же, отсутствуют надписи SkyRC и на страницах, как будто не совсем четно все отпечатано, даже как будто под небольшой пленкой, странно другое, что в обложке дела совсем наоборот, а вот на страницах подделка больше выдает себя

Вот тут страничка с программами


странно, но отличий нет совсем, но тут китайцы и облажались по полной) хочешь сделать подделку, делай хорошо, а в подделке нету половины программ, как настроек режимов, так и настроек в самом меню

Тут еще одна страничка где есть отличие


и опять нет надписей SkyRC в остальном все тоже самое

Коммутация в комлпкте

отличий нет, разве что, в подделке если смотри в упор провода больше гнутся, а так же материал чем то отличается, в оригинале они более плотные еще и как будто присыпаны присыпкой, чтобы не скользили)))) визуально других отличий нет

Наконец давайте смотреть само устройство


ну поехали
на подделке нету надписей SkyRC
размеры почти те же, высота такая же (почему на фото есть отличие чуть ниже)
подделка выглядит более блекло, оригинал более ярко, краска там видимо какая то такая
под вспышкой видно, что при ярком свете подделка не сильно меняет цвет, когда оригинал если на него светить начинает менять цвет и становится светлее подделки, хотя это не так в полевом сравнении
при слабом освещении без вспышки все наоборот, подделка как была так и остается, оригинал становится темнее

Высота кнопок на подделке ниже, на оригинале выше

так же при нажатии есть отличие, но звук почти такой же

еще фото с разных ракурсов при разном освещении

Дополнительная информация

Идем дальше

высота самого устройства одинаковая

Со стороны рабочих разъемов отличие ровно ноль, а вот с другой стороны


опа как вам? нету самого главного, PC Link порта!!!
это наверное самое главное отличие подделки от оригинала, так как убивает его уникальность напрочь

Снизу отличия тоже существенные



ножки на подделке какие то плоские, как кусок резинки, на оригинале выпуклые и более массивные, дают устройству какое то пространство, между рабочим столом и нижней частью, она в нагрузке греется больше всего
дальше конечно наличие наклейки и серийного номера

Визуальные внешний отличие показал, теперь дальше
смотрите разницу при включении


сложно успеть поймать фокус) надпись длится буквально секунду или две
за дисплей подделке пятерку, отличий не так много на самом табло, разве что, посажено глубже, а так очень достойный дисплей, чем не может похвастаться динамик, в подделке он такой громкий и такой резкий, сразу по ушам дает, а при отключении его в настройках и переподключении сетевого адаптера все настройки сбрасываются)) в оригинале настройки программ тоже сбрасываются, а настройки самого устройства сохраняются, но там и динамик хороший, мягкий звук, приятно слушать, не вызывает нервных движений))

Беглый обзор главного меню в подделке и оригинале, это не самый главный минус, отсутствие половины функционала

Дополнительная информация








и все))))
откройте мануал, не стыковка что то идет
фото настроек устройства нет смысла показывать, там нет критичных настроек
температура отключения\определение дельта пика для никеля и тд… минимум, главное есть, нет только возможности открыть скрытую настройку для установки компенсации сопротивления, хотя порезано сильно, но не критично
хотя нет настройки еще, в оригинале можно выставить опцию, подключен ли балансный кабель или нет

для лития любых видов только одна программа, где можно установить сколько элементов будет заряжаться и силу тока
настроек минимум, заряд\разряд\баланс\storage — вариант зарядки, чтобы отложить аккумуляторы на хранение, но работает или нет в подделке сказать не могу, в оригинале работает, но не пользуюсь













все как по мануалу и даже больше)
настройки режимов работают как надо, недостающих моментов не наблюдаю
только вот для работы с литием, в режиме Li-on напряжение 3.6V а значит будет заряжать только до 4.1V стоит для зарядки использовать соседний режим, однако когда писали, что мол в версиях прошивки изменили, можно поднимать до 4.25V и даже до 4.35V я не увидел где и как, а вот в софте после подключения в ПК действительно можно, возможно как то сохранять программы можно и на устройство, но мне это не интересно, все что мне надо есть из коробки
последняя версия прошивки была прошита, добавились новые режимы для лития, но стала погрешность больше, для никеля об этом ниже, кому не надо, не перепрошивайте

Так как я не большой электронщик и сильно не разбираюсь, глубоко заглядывать не буду, да у меня это и не вышло, дело в том, что на подделке винтики не только закручены, а еще и залиты клеем и может быть чем то еще держатся, безболезненно удалось открутить только два верхних слева, два нижних справа, чтобы снять крышку пришлось долго и мутарно и очень аккуратно высверлить, как будто их там не только на клей, а еще и супер припоем впаяли, поэтому нижнюю часть я не стал открывать, но все таки


нет катушки, элементы вообще по другому расположены
провод вентилятора, вообще молчу, как он там оказался
кнопки, либо вставлены, либо как то ввинчены, а мне отвинтить не удалось, как и выдрать впрочем тоже, но не думаю, что они там намертво
на оригинале, они сразу вышли с пазов, при чем расположены они 3+1
господа электронщики, милости прошу в комментарии

Больше фото

Дополнительная информация


ну вроде все
давайте перейдем к недочетам использования подделки и оригинала, для чего я его брал и что мне понравилось, а что очень не понравилось

Подделка
начну с того, что из всех режимов что есть, работает только один для работы с литием и то, нормально, только в режимах с силой тока разряд\заряд 0.2A-0.5A все что выше врет
при запуске в любом режиме с силой тока 0.1A может отключится в любое время, напряжение на дисплее может скакать, например если включить на зарядке литий 3.2V на дисплее может сразу высветится 3.5V резко скакнуть до 3.8V-4V и зарядка окончится, когда в режиме простоя будет допустим 3.3V всего
другие режимы не работают, всегда одна и та же ошибка Connection Break так же программа для работы с литием может запустится не с первого раза, хотя в подключении ничего лишнего нет
все 3 подделки, что получали мои знакомые\друзья обладают идеинтичным функционалом, ничего не работает, кроме программы с литием и только в район 0.2A-0.5A если ставить выше, показывает какую то ахинею
например
напряжение на аккумуляторе во время заряда током 1A составляет 3.5V на контактах в iMAX которые вставляются в само устройство уже 3.8V на дисплее может быть все что угодно, начиная от 3.2V и может скакать каждую секунду туда сюда, выше ниже
при разряде, например как на фото
подключение

аккумулятор

контакты

спустя минуту после подключения (замеры делал быстро, после 50 первых секунд, до этого скакало до нельзя туда сюда)

после чего следующее обновление может показать, как и 3.5V так и 3.7V короче все что угодно
в оригинале видимо учитывается компенсация сопротивления установленная в настройках, в режиме покоя ток определяется верно, а в нагрузке при той же разрядке например
на аккумуляторе 4.05V на контактах 3.95V на дисплее 4V все ничего
да простите меня, но дома другого прибора нету, но как вольтметр сойдет)) к тому же не сильно обманывает как мне кажется

Оригинал
я не являюсь большим пользователем, для того, чтобы подключать ежедневно кучи аккумуляторов и гонять туда сюда, но мне не понравилось следующее
в первую очередь мне устройство было интересно, не только для зарядки\измерения емкости литиевых аккумуляторов, но и восстановление никель метал гидрид типа ААА\АА и прочих разгулявшихся аккумуляторов, после не правильного использования и которые обзавелись эффектом *памяти*
так вот, учитывая, что я не заморачивался особо по этому поводу когда у меня был обычный iMAX B6 я даже не помню точно, использовал ли я вообще его для этих аккумуляторов, это было так давно
так вот, устройство не хочет определять верно напряжение данных аккумуляторов, возможно и других тоже с низким напряжением
к примеру, подключаем NiMH типа ААА запускаем вольтметр встроенный и что видим?
а мы видим расхождение примерно 0.13V по сравнению с замерами внешнего вольтметра
на разных форумах пишут, что мол это ограничение и данная модель не может нормально работать и ними, ЦАП там такой, вот так вот и похоже это правда, поскольку я думал это ньюанс калибровки моего экземпляра, а нет, вот передо мной новая версия устройства и все тоже самое
плюнуть на это все и сказать, да какая разница что там пишут, устройство определяет предел заряда никелевых аккумуляторов по дельта пику, да? и тут подстава, нифига он не хочет нормально заряжать их
после прошивки на последнюю версию, при зарядке NiMH аккумуляторов погрешность выросла с 0.13-0.15V до 0.15V-0.18V вот так вот
когда на аккумуляторе во время заряда внешний вольтметр показывает 1.3V аймакс покажет вам 1.12V-1.15V
если бы он отключался по пределу напряжения это было бы проблемой, но нет, он определяет по дельта пику, то есть опять повторюсь не определяет, он не отключает никель метал гидрид аккумуляторы совсем, заряжает их, перезаряжает и дальше крутит, возможно при турбо зарядке что то изменится, но в минимальных режимах 0.1A-0.2A для восстановления, во время зарядки, он зарядил однажды мой аккумулятор аж до 1.7V хотя отображал на дисплее 1.55V что тоже перебор на мой взгляд, после отключения напряжение составило 1.53V
если вам нужна зарядка обычно никелевых аккумуляторов, то данное устройство не подходит для этого, что очень печально, потому что калибровка то в нем закрыта, ее просто забыли или специально не стали добавлять в скрытые функции, поговаривают что новые версии iMAX B6 так же без калибровки
зато можно составлять графики на ПК и прошивать без каких либо проблем) надеюсь они все таки одумаются когда нибудь))
при разряде таки проблем нет, сразу определяет напряжение NiMH аккумулятора правильно с небольшой компенсаций около 0.01V-0.02V и разряжает ровно до того момента, как будет указанно вами в программе
а вот проведя эксперемент при зарядке, построив последовательное соединения, при подключении 2 аккумуляторов погрешность уже в 2 раза меньше, при использовании литиевых аккумуляторов погрешностей в общем то нету, не считая, что он примерно на 0.01V-0.02V перезаряжает, то есть после отключения встроенный вольтметр адекватно определяет напряжение, даже если там 4.22V
с литием проблем нет
именно по этому недавно я открыл для себя Opus BT-3100 вот он то работает на ура с NiMH аккумуляторами в любом режиме
и именно его я рекомендую к покупке вместо iMAX B6 MINI для дома и мелких нужд он подойдет куда лучше, но с другой стороны iMAX B6 MINI например может разрядить ваш аккумулятор для 0.5V один из моих начал оживать только после такого разряда, но для зарядки ААА\АА аккумуляторов очень не очень, если вы конечно не хотите сидеть возле него и каждые пол часа подбегать измерять напряжение, чтобы не перезарядить, можно ограничить зарядку временем\емкостью, а вдруг у вас там осталось 300mAh вместо 800mAh?

Теперь пару слов о том, как избежать покупки подделки, по крайней мере максимально

Дополнительная информация

и начну я с того, что самая дешевая подделка стоит от 25$ примерно, когда оригинал можно часто взять за 33$ + например этот экземпляр был куплен за по ссылке выше за 33$ + 5% скидка на выходных за покупке 1+ товаров))
поскольку вернуть деньги в полном объеме почти невозможно, это ваша ошибка, вы плохо читали и купили подделку, продавец знает как составлять объявление
вот привожу ссылку
ebay.com/itm/221929832289:g:9WwAAOSwniRWNyVF
вау вау дешево и сердито, берем
а потом смотрим картинки и что мы видим?
верно половина картинок не те, что нам нужны и на них нарисована подделка, а вы потом докажите, что брали не это
первый спор закончился возмещение Палки в 8$ ну как?
пример номер два
ebay.com/itm/151782656522:g:mDoAAOSwgQ9V0SrG
действительно, цена, на фото оригинал, а вот прокрутите все фотки и посмотрите что написано ниже
ага найдите хоть одну фотку где есть PC Link нашли? вот тут и оно
зато продавец выделил разъем для подключения балансного кабеля и подписал внизу
1 * iMax B6 mini Charger
а потом вы ему докажите, что купили подделку, где PC Link? где написано что это SkyRC в комплекте поставки?
спор идет до сих пор, боюсь что 50% только сможет мой товарищ выручить, третий еще готовится к спор
будьте бдительны, китайцы везде и дурят))
кстати если способ доставки Гонконг без трека, сразу стоит насторожится

Итог:
в общем то подделку можно использовать, но только литиевыми аккумуляторами и на небольших токах, хотя коммутация в комплекте не намного хуже оригинала
оригинал не пригоден и не хочет нормально работать с никелевыми аккумуляторами бытовыми с низким и стандартным напряжением 1.2V в режиме заряда и дельту не ловит при любых значениях, разряд идет хорошо
остальной функционал меня устроил, разве что занимает во время испытаний пол стола и светит ночью ярко, зато вентилятор работает тихо, в отличие от Opus

Enelong AAA 900mAh 1.2V Ni — MH
коротко об аккумуляторах
куплены были тут
gearbest.com/chargers-batteries/pp_25664.html
как и раньше, шли где то месяц, заказал 31 декабря, получил в самом конце января
заказал 2 упаковки, оплатил частично бонусами вышло вообще шикарно

Дополнительная информация


упаковка выглядит вот так


приехали с неполным зарядом естественно, напряжение составляло 1.3V
взял 2 аккумулятора и первой упаковки и два из второй
после стандартного теста в опусе разряд\заряд 3 раза
я увидел вот такие результаты

по бокам как раз из первой, по центру из второй, но все же неплохо

сравнить если с бытовыми из Трофи и Samsung Pleomax

если Трофи еще ничего, то Samsung Pleomax при их емкости совсем плохо держат напряжение
после отдачи первых 300mAh на Трофи напряжение 1.3V на вторых уже 1.2V остальной заряд отдают 1V-1.2V
кому интересно

Дополнительная информация



хотя реанимироватся Плеомаксы, которые разболтались в радиотелефоне, только после того, когда я их разрядил iMAX B6 MINI до 0.5V вот тогда они стали опять набирать емкость, извините старые фото были потеряны, новые делать\строить графики желания нет, да и не про них здесь))

Итог:
цена\качество супер))
старые просто кому то отдал, пару штук потерял и все))

можете меня ругать пинать и тд…
я лишь хотел показать основное отличие поддельного iMAX B6 MINi от оригинального, информации в интернете можно сказать по этому поводу нет
а так же сказать словами потребителя, почему возможно iMAX B6 MINI возможно вам не нужно для домашнего пользования, его стоит брать кому это реально необходимо, учитывая его такой вот функционал, к тому же в соседних темах я стал тоже наблюдать, как люди стали покупать подделки, хотя еще летом 2015г я даже не думал о их существовании

Спасибо за внимание!

Возможно, худшая подделка Imax B6

Прикупил относительно дёшево универсальное любительское устройство для зарядки большинства распространённых типов аккумуляторов. К сожалению, прибор оказался непригоден для использования по прямому назначению, хотя был полностью исправлен. Проблема в плохой или неверной реализации буквально всех его функций.

Подробности работы собственно Imax B6 разбирать не буду, в сети доступно руководство пользователя, да и зарядка настолько популярна, что можно легко найти множество обзоров по ней. Опишу только особенности этой подделки.

Погнался за дешевизной, получил соответствующий результат. Хотя сейчас и за 30-40 баксов можно легко получить ровно то же самое, китайцы хорошо освоили этот тип подделки. Рецепт его прост — поставить свой микроконтроллер марки Nuvoton, иногда перебитый на Atmel, и запилить туда микропрограмму, максимально внешне похожую на оригинальную. Проблема в том, что программа эта только визуально (по меню) похожа на оригинальную, реализация же функций отвратительна.

Посмотрим на устройство со всех сторон и заглянем внутрь.
 Возможно, худшая подделка Imax B6
 Возможно, худшая подделка Imax B6
 Возможно, худшая подделка Imax B6
 Возможно, худшая подделка Imax B6
 Возможно, худшая подделка Imax B6
 Возможно, худшая подделка Imax B6
Возможно, в дальнем левом углу должен находиться чип, отвечающий за соединение с компом. Забавно, что вместо дорожек всё это место оставлено единым полигоном, а вот шелкографию с маской убрать забыли. Вариант со связью с компом здесь не предусмотрен изначально. Микроконтроллер находится под дисплеем.

Далее разберу большинство функций устройства и то, как они реализованы в этой подделке.

Разряд никеля (NiCd, NiMh)

При разряде никеля напряжение измеряется под нагрузкой. Не знаю, как у остальных, но у моих даже хороших (но старых) аккумуляторов довольно высокое внутреннее сопротивление. В итоге при разряде большим током процесс может даже не начаться из-за сильного проседания напряжения батареи. В принципе, это нормально. В этом режиме можно выбрать напряжение разряда, скомпенсировать эту просадку.

Разряд лития (Li-Ion, Li-Po, Li-Fe)

Программы для всех типов лития идентичны, различаются только пороговые напряжения, при достижении которых разряд прекращается. Это напряжение нельзя установить вручную, оно зависит от выставленного напряжения заряда, которое тоже жёстко прошито и зависит только от выбранного типа аккумулятора.

Для лития программа снижает в конце ток, но из-за каких-то проблем с измерениями не может довести процесс до конца, высасывает последние капли часами, причем нижний порог очень часто игнорируется. Зарядник может легко увести напряжение ниже безопасного уровня, что портит литиевые батареи.

При подключении батарейной сборки может сильно разрядиться только часть ячеек, прибор никак не учитывает возможность такого исхода, балансировочное подключение для оценки состояния отдельных ячеек не используется. Можно быстро испортить дорогую липольку даже при разряде до безопасного уровня всей сборки. В единственной попытке полностью разрядить сборку для измерения её ёмкости разброс напряжений ячеек в конце разряда оказался 2,5-3,6 В при безопасном уровне около 3 В.

После переразряда сам зарядник уже не может зарядить батарею обратно, выдавая ошибку «малое напряжение».

У оригинального Imax B6 есть ограничение на мощность разряда в 5 Вт, здесь это ограничение повышено примерно до 7-8 Вт. Вероятно, поэтому устройство при разряде батарей сильно греется, вентилятора внутри нет, всё охлаждение производится за счёт передачи тепла в корпус. Но я не держал в руках оригинальный B6, у него могут быть такие же проблемы и на 5 Вт.

Зарядка никеля

Производитель заявляет зарядку большими токами, 1-2 C вплоть до 5 А. Но в этой подделке в большинстве случаев можно рискнуть поставить лишь 0,2 А. Если установить большее значение, то с большой вероятностью устройство будет считать, что подключено несколько ячеек последовательно и будет подавать повышенное напряжение, что приводит к порче аккумуляторов. Причём излишнее напряжение будет подаваться не сразу, а после небольшой подзарядки и переоценки, т.е. можно подключить батарею, увидеть, что всё вроде в порядке, уйти заниматься другими делами и вернуться в сгоревший дом.

Окончание заряда по Delta Peak реализовано неверно, либо не реализовано вообще, из-за чего батарея часто оказывается недозаряженной. Ещё при запуске программы вылезают ошибки типа «короткое замыкание», «недостаточное напряжение» и «избыточное напряжение», приходится перезапускать несколько раз, пока не заработает.

Зарядка лития (нормальная, быстрая, хранение)

Зарядка литиевой батареи обычно делится на два этапа. На первом происходит зарядка постоянным током заданной величины, здесь зарядка может выдать до 5 А, и проблем с этим нет. На втором этапе производится дозарядка аккумулятора источником напряжения.

И этот, второй, этап почему-то работает очень медленно, иногда затягивая процесс на часы, причин этому я не обнаружил. Вероятно, это как-то связано с ошибочным конечным напряжением для некоторых аккумуляторов. Если заряжать 4,2-В банку до 4,1 В, то зарядка происходит всегда в приемлемые сроки.

В устройстве есть три отдельных программы зарядки — нормальная, быстрая и для хранения. Никаких существенных различий между ними в этом варианте B6 не нашёл. Режим хранения в оригинальной зарядке должен доводить батарею до 3,85 В, разряжая или заряжая её, здесь этот режим всегда просто заряжает батарею до максимума, но в опциях этого режима осталось ограничение от оригинальной программы — ток заряда не может быть больше 1 А. Вообще, разряжать батарею для хранения — плохая идея. И заряжать можно до 100%, хотя уровень 3,85 В, наверное, более предпочтителен, не зря с завода аккумуляторы приходят заряженными примерно до этого напряжения.

Зарядка лития с балансировкой

Ещё больше ерунды происходит при зарядке литий-полимерной сборки с подключением балансировочного кабеля. Подделка B6 действительно умеет балансировать ячейки, но только если одна из ячеек не превышает максимально допустимого значения, например из-за зарядки в другом зарядном устройстве с большим конечным напряжением зарядки. В этом случае этот «B6» начинает тормозить, вероятно из-за того, что просто не умеет в таких случаях делать разряд перезаряженной ячейки, из-за чего процесс балансировки просто останавливается. Решение проблемы: разрядить немного всю батарею, после чего запустить балансировку заново.

Балансировка здесь заканчивается при достижении разницы напряжений не более 0,01 В, например после балансировки сборки 4S на 16,8 В (4,2 В на ячейку) напряжения всех ячеек будет в диапазоне 4,19-4,20 В. Поправочка: если батарея, провода или контакты в плохом состоянии, то в итоге можно получить намного больший разброс.

Как и в случае с зарядкой одной ячейки, уменьшение напряжения зарядки до 4,1 В заметно ускоряет процесс.

Еще некоторые особенности

Работу со свинцовыми аккумуляторами не проверял. Эта функция изначально сделана по принципу «лишь бы было», и дорогие аккумуляторы портить для теста я не собираюсь, особенно учитывая склонность этой зарядки разряжать батарею ниже безопасного порога, что для свинца актуально, как и для лития.

Напряжение, отображаемое на дисплее в процессе заряда или разряда, имеет мало общего с напряжением на батарее. Это какое-то внутреннее оценочное значение, никак не интересное пользователю. Если на основе подобных непонятных значений происходит измерение ёмкости, то этой функции, считай, тоже нет. Возможно, проблема в плохих проводах и контактах.

Блок питания в комплект не входит, нужен блок на 11-18 В с отдачей не менее 50 Вт. Если хочется взять модель с блоком питания, ищите B6AC. Я использовал адаптер питания от старого ноутбука на 16 В / 4,5 А (72 Вт), он отлично подошёл. В комплект входят провода с крокодилами для питания от автомобильного аккумулятора.

Оригинальный B6 можно подключить к компу с помощью преобразователя USB-RS232. В этой подделке такой функции и соответствующего пункта меню нет. Я также очень рассчитывал и на эту функцию. Также, в отличие от оригинала, в этой подделке нет функции калибровки.

Иногда на экране остаются буквы от предыдущих сообщений.

Оригинальный Imax B6

Так как в этой подделке все функции оригинального B6 скопированы как можно более точно, то можно получить некоторое впечатление и об оригинальном устройстве.

Зарядное устройство имеет неотключаемые функции защиты от короткого замыкания, низкого и высокого напряжений. При практическом использовании эта защита только мешает, являясь лишь слабой реализацией защиты от дурака, запускающего, например, программу для лития на никеле. С проблемными батареями защита также усложняют работу, например, приходится держать под рукой ещё один зарядник для подзарядки банок до приемлемого уровня, если они были переразряжены. Но есть и полезный тип защиты — остановка при разрыве цепи, причём она срабатывает и для всех входов балансировочных разъёмов.

Переключение между типами лития выполнено как пользовательская настройка, для которой нужно перебирать всё меню устройства. Очень неудобно. Также при работе с литием нет возможности самому указывать уровни заряда и разряда. Отсутствует возможность зарядки до 4,35 В.

За цену оригинального B6 здесь мог бы быть куда более продвинутый дисплей. Монохромный дисплей из двух строчек по 16 символов в таком непростом устройстве выглядит просто смешно. Микропрограмма устройства тоже не блещет информативностью, выдаёт по большей части бесполезную информацию.

Выводы

Устройством пользовался недолго, но уже понял, что из всех программ можно использовать только 1-2, да и то только в случае отсутствия под рукой нормального устройства и наличия кучи свободного времени.

Так как этот тип подделки на основе чипа от Nuvoton уже очень популярен, есть шанс, что для него придумают альтернативные прошивки, как это было сделано с оригинальным B6 и более точными копиями. Главное, чтобы железо позволяло делать все те вещи, что делает оригинальное устройство.

Чего я хотел от этой зарядки? Всего понемногу и в рабочем состоянии: быструю зарядку никеля, зарядку с балансировкой, измеритель ёмкости, подключение к ПК, функцию зарядки для хранения. Из этого всего я получил только зарядку с балансировкой, да и ту с существенным ограничением и очень долгим временем работы. Подделка не стоит даже потраченных на неё $19.

Меня не очень волнует тот факт, что вместо известного микроконтроллера установлен какой-то малоизвестный другой, лишь бы работало, но увы, это не так. Возможно, альтернативный микроконтроллер хуже по характеристикам, и аналогичную оригинальной программу для него написать нельзя, но более вероятно, что виноват какой-то конкретный программист. Вообще, замена выглядит более интересной хотя бы уже большей точностью АЦП (12 бит против 10 у ATmega32 у оригинала), но точных данных пока нет, даташит не удалось найти даже на сайте производителя, данные по АЦП взяты из общего описания серии M051.

Из всех функций действительно полезной оказалась только зарядка с балансировкой, но только если заряжать аккумуляторы до 4,1 В (выбрать в настройках тип лития LiIo). Буду заряжать ею самодельную батарею для дрели-шуруповёрта. Для этой батареи я сначала планировал купить отдельный балансировочный зарядник на 1 А, который обошёлся бы мне примерно в 12 долларов, Этот зарядник с учётом частичного возврата в ходе диспута с продавцом обошелся мне ещё дешевле, причём ток зарядки здесь может быть до 3,3 А (для аккумуляторных сборок с меньшим напряжением до 5 А).

Если хотите попробовать найти оригинальное зарядное устройство, попробуйте поискать по ключевым фразам «genuine imax b6» и «original imax b6». После покупки лучше вскрыть и убедиться, что внутри стоит микроконтроллер от Atmel, причём проверять надо не только маркировку, она может быть перебита, но и распиновку чипа. (не уверен, что во всех оригиналах всех годов выпуска будут стоять один и тот же микроконтроллер) Лучше брать на eBay, где с контрафактом борются жёстко. Я брал на AliExpress лот с большим числом заказов и кучей положительных отзывов, купился.

Дополнение от 5 октября 2015 года

На одной из фоток выше видно, что силовые и балансировочные разъёмы стоят кривовато. Если с силовыми это не доставляет проблем, то балансировочные можно случайно вставить не до конца, поэтому решил их поправить. Балансировочные разъёмы припаяны к отдельной небольшой плате, которая вставляется в прорезь основной и там к ней припаивается. Чтобы исправить положение разъёмов пришлось сильно вытащить плату из прорези, что уменьшило площадь пайки с обратной стороны, что несколько снизило прочность соединения. Сам принцип такой фиксации кажется очень ненадежным, можно повредить пайку-крепление при частом использовании разъёмов.

Пришлось также полностью снять основную плату с корпуса, и сразу показалась ещё пара проблем. В отличие от верхней стороны, сзади плата вся испачкана остатками флюса, пришлось отмывать. Силовые транзисторы через прокладку и слой термопасты прижимаются к корпусу. Проблема в том, что термопаста уже вся высохла, пришлось всё счищать и смазывать заново.

При сборке не была убрана защитная плёнка с экрана. Она выглядит очень коряво (см. фото выше), так как приклеена не к самому экрану, а к его рамке. Плёнку эту я снял и поставил новую, но уже только на поверхность экрана. Плёнка здесь лишней точно не будет, так как устройство может эксплуатироваться в полевых условиях.

Литий-полимерную сборку с предельным напряжением 4,2 В заряжаю с балансировкой до 4,1 В (режим Li-Ion). Так процесс завершается довольно быстро, хотя батарея оказывается заряженной не до конца. До 4,1 В заряжаю и другие свои аккумуляторы. Из-за относительно большого зарядного тока у этого зарядного устройства так получается быстрее, чем на старых полуамперных зарядках, пытающихся добить батарею до 4,25 В независимо от её возможностей.

Проверил работу на автомобильном свинцовом аккумуляторе. Зарядка ведёт себя примерно так же неадекватно, как и в случае с никелем. Например, я заряжал наполовину разряженный аккумулятор, конечное напряжение показывалось что-то вроде 13,8 В. Для моего аккумулятора такое напряжение даже не вызовет кипения электролита. Подключив уже почти заряженный аккумулятор, зарядник показал, что будет добивать батарею до 14,5 В (точно не помню). Не критично, но уже приходится следить за пузырьками. Затем я ещё раз подключил зарядку, и конечное напряжение поднялось уже до 15,5 В (примерно), текущее напряжение также повысилось, примерно до 14,5 В (снова не помню точно), что привело к закипанию электролита. В общем, заряжать можно, но только под наблюдением, как в случае с любой обычной автомобильной зарядкой, никаких преимуществ здесь нет. Максимальный ток заряда 4,2 А, маловато.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
