Как выглядит кабель HDMI

Благодаря интерфейсу HDMI мы можем передавать в цифровом виде несжатые аудио- и видеосигналы. Способ передачи с помощью цифрового провода появился на рынке почти 15 лет назад. Как выглядит кабель HDMI?

Многие провода в продаже выглядят похожими, и клиенты не сосредотачиваются на их технических характеристиках, выбирая провод к домашнему кинотеатру, консоли или ресиверу. Имеет ли значение, как мы выбираем кабель? Безусловно!

Эта статья подскажет, какой цифровой шнур выбрать для отдельных устройств, но сначала давайте выясним, что такое HDMI, кабель, как работает передача посредством этого интерфейса, почему стоит покупать HDMI кабель, для чего применяется и какие параметры должен иметь такой провод.

HDMI кабель и интерфейс

HDMI – это аббревиатура от High-Definition Multimedia Interface, что на английском означает мультимедийный интерфейс высокой чёткости. Презентация этого стандарта состоялась в 2003 году. С тех пор многое изменилось, и на рынке уже появились несколько его ремейков. Каждый из них предлагал все более быструю передачу данных, чем предшественник.

Как уже говорилось, данный стандарт служит для отправки несжатых данных многоканального аудио и видео. Цифровой шнур идеально подходит для подключения цифровых устройств. Благодаря единому стандарту можно объединить большинство телевизионных устройств, таких как Blu-Ray-плееры или даже DVD-плееры, телевизоры, игровые консоли, телевизионные приставки, декодеры или мониторы. Вариантов конфигураций – масса.

Начиная с версии 1.4, в технологии HDMI реализована поддержка развёрток, превышающих разрешение 1080p, включая технологию Deep Color и 3D-форматы. Кабель HDMI High Speed был разработан для обеспечения разрешения 1080p и выше, включая новые технологии отображения изображений, такие как 3D, 4K и Deep Color.

Классификация HDMI кабеля

На самом деле в стандарте HDMI царит полный беспорядок. Конечно, в таблицах стандартов все очень подробно описано, что правда, на деле мы имеем много модификаций стандарта HDMI, и все они относятся к разъёму, который в каждой версии выглядит идентично. Неудивительно, что продавцы электронного оборудования пытаются использовать эту сумятицу и подталкивать нас к покупке дорогих, но вовсе не необходимых шнуров.

Технология HDMI имеет четыре основных версии кабелей:

  • стандартный – для развёртки 1080i;
  • высокоскоростной – для 4K/60 Гц;
  • премиум – для 4K/60 Гц, но с полным цветовым разрешением 4:4:4, то есть без так называемого сабсэмплинга;
  • сверхскоростной – для 10K с использованием разъёма в версии 2.1.

Говоря о разъёмах, с точки зрения интенсивности поддерживаемого сигнала, также можно выделить четыре основных варианта:

  • в версии 1.0-1.2a приблизительная пропускная способность составляет до 5 Гбит/с;
  • версия 1.3-1.4b обеспечивает до 10 Гбит/с;
  • версия 2.0-2.0b – до 18 Гбит/с;
  • версия 2.1 – до 48 Гбит/с.

О последней версии стандарта HDMI – 2.1 было заявлено 28 ноября 2017 года. Кабель HDMI 2.1 поддерживает максимальную скорость передачи данных в 42,6 Гбит/с, и также может поддерживать функцию Display Stream Compression (DSC) для передачи изображения с разрешением 7680×4320 на частоте 120 Гц.

Разъёмы HDMI кабеля

Технология HDMI подразумевает высокое качество разъёмного соединения. Разъёмы HDMI кабель может иметь разные. Классический цифровой провод имеет два штекера («папа»). В продаже вам могут встретиться проводы с гнездовым контактом («мама») с одной стороны и штекером («папа») на другой стороне в качестве удлинителя. Также есть оконцеватели в угловом или поворотном варианте, которые будут полезны, например, когда вы навешиваете телевизор на стену.

Непрерывный прогресс и миниатюризация побуждают производителей оснащать оборудование все меньшими и меньшими разъёмами, на фоне увеличения их пропускной способности. Стандарт microHDMI и miniHDMI предназначен для разъёмов портативных устройств.

Подключить телевизор к компьютеру в настоящий момент не является проблемой. Просто убедитесь, что компьютер и телевизор имеют гнезда HDMI. Каждый HD-телевизор имеет, по меньшей мере, один или два разъёма HDMI. Ноутбуки часто имеют HDMI, а ультрабуки или другие модели предлагают microHDMI. Если на вашем компьютере установлен microHDMI, вам потребуется приобрести адаптер или кабель microHDMI/ HDMI с этим адаптером.

Рекомендации по выбору HDMI кабеля

Прежде всего, вы должны определиться, для чего нужен HDMI кабель, т.е. какие максимальные разрешения будут по нему отправляться.

Покупая HDMI кабель к телевизору, остановитесь на проводе, выполненном в стандарте High Speed HDMI Cable, версии 1.3 или 1.4, длиной до 15 метров. Скоростная передача особо полезна при просмотре фильмов в режиме Full HD.

Для монитора подойдёт шнур и пониже. Конечно, выбрав провод High Speed, вы исключите узкие места, которые приводят к замедленной передаче информации. Но в большинстве случаев стандартный провод должен справиться. Здесь также действует ограничение длины – не более 15 м, а оптимальная длина составляет 3–5 метров. Целесообразно выбрать цифровой кабель 1.3+, с поддержкой Deep Color, а также полосой пропускания 340 МГц.

Для PlayStation 4, как и в случае с телевизорами, нужен High Speed кабель с Ethernet или просто High Speed. При воспроизведении на PlayStation 4 рекомендуется использовать более быструю передачу. Выбирая версию 1.4+, вы сможете использовать поддержку Dolby True HD, обратный аудиоканал, ширину полосы 340 МГц, максимальную скорость потока 10.20 Гбит/с, а также синхронизацию аудио и видео.

Перед тем, как выбрать HDMI кабель для подключения цифровых гаджетов, стоит проверить качество материалов, из которых он изготовлен:

  • медно-алюминиевый – недорогой, но более подвержен трещинам;
  • медно-стальной – прочный, но менее гибкий;
  • из бескислородной меди – наиболее часто используемый материал в производстве цифровых шнуров, отличающийся высокой проводимостью и отсутствием проблем с затуханием сигнала, поддерживающий все функции, предлагаемые стандартом HDMI.

Дорогой или дешёвый

Дешёвые и дорогие цифровые провода не отличаются в отношении качества изображения и звука. Навороченные кабели именитых марок не обеспечат улучшенную контрастность или насыщенность картинки, скорее они гарантируют отсутствие проблем. Более того, дорогие кабели из-за использования различных креативных методов экранирования становятся жёсткими, их трудно согнуть и скрыть из виду.

Вам могут встретиться цифровые шнуры с обозначением Premium. Означает ли это, что они чем-то лучше? Частично да. Premium – это платный сертификат, который выдаётся производителю. Такая маркировка сообщает нам, что данный провод может работать до 18 Гбит/с и справится со стандартом 2.0. Но и продукция без этого почётного знака поддерживает указанную скорость передачи, так что специально «гоняться» за ним не стоит, а нужно просто внимательно изучить надписи на упаковке.

Лучшая идея при выборе кабеля HDMI – купить обычный, простой цифровой кабель, а в случае проблем, которые, скорее всего, не возникнут, – сделать ему антирекламу.

Как проверить работоспособность цифрового кабеля при покупке? Следуйте инструкции:

  • проверьте провод прибором для теста кабелей, его можно заказать в интернет-магазине;
  • осмотрите пайку разъёма на предмет отсутствия механических дефектов, цвет металла штекера не должен отличаться;
  • осмотрите шнур по всей длине – никакие выступы и неровности не допускаются;
  • изучите упаковку, она должна содержать информацию о производителе и иметь товарный вид.

Каким должен быть HDMI кабель

Вы уже знаете, что качество кабеля для цифровой техники не соответствует качеству картинки, хотя самые дешёвые экземпляры могут быть просто неисправными. Мы также определили, что знак Премиум является скорее официальной платой за гарантию отсутствия изъянов, чем критерием, влияющим на качество того, что будет подсоединено к нашему телевизору. Значит ли это, что можно взять первый попавшийся кабель с полки и направится к кассе?

Не совсем. Те, кто покупает провод только для просмотра ТВ и фильмов в Full HD, могут поступить и так. Однако пора готовиться к стандарту UHD, то есть к разрешению 4K с HDR. Возможно, у вас уже есть такой телевизор, или будет.

HDR (High Dynamic Range) — высокий динамический диапазон

Хорошие кабели должны иметь высокую передающую способность и максимальное разрешение при частоте обновления экрана 60 Гц – не менее 18 Гбит/с и 4K с HDR соответственно. Более медленные кабели будут передавать изображение на 24 Гц и обеспечат разрешение 4K, но без HDR.

Максимальная длина

Длина провода является одним из основных параметров, учитываемых при совершении его покупки. Поэтому маршрут и протяжённость шнура следует продумать заранее.

Максимально допустимая длина HDMI провода не может превышать 15 метров – это рекомендация консорциума HDMI Working Group (при участии Hitachi, Panasonic, Philips, Sony, Thomson, Toshiba), наблюдающего за стандартом. Если ваша телекоммуникационная инфраструктура требует использования более длинного провода, то вам придётся прибегнуть к так называемым репитерам или регенераторам сигнала. Однако в большинстве случаев эта проблема вас не коснётся, так как устройства редко бывают удалены более чем на 2–5 метров друг от друга. В качестве исключения можно предположить только проектор, размещённый на потолке или на другом конце комнаты.

Многочисленные тесты показали, что исправный цифровой шнур, изготовленный из простейших базовых материалов, длиной до 1,5 м, отлично справляется с передачей. Качество передачи можно заметить только на достаточно длинных проводах и больших телеэкранах, например, когда нужна возможность передавать этим проводом изображение с использованием 3D-технологии или 4K HDR (новый стандарт, который становится все более популярным в среде игроков).

Похожие статьи

Как выглядит hdmi кабель для телевизора

Благодаря интерфейсу HDMI мы можем передавать в цифровом виде несжатые аудио- и видеосигналы. Способ передачи с помощью цифрового провода появился на рынке почти 15 лет назад. Как выглядит кабель HDMI?

Многие провода в продаже выглядят похожими, и клиенты не сосредотачиваются на их технических характеристиках, выбирая провод к домашнему кинотеатру, консоли или ресиверу. Имеет ли значение, как мы выбираем кабель? Безусловно!

Эта статья подскажет, какой цифровой шнур выбрать для отдельных устройств, но сначала давайте выясним, что такое HDMI, кабель, как работает передача посредством этого интерфейса, почему стоит покупать HDMI кабель, для чего применяется и какие параметры должен иметь такой провод.

HDMI кабель и интерфейс

HDMI – это аббревиатура от High-Definition Multimedia Interface, что на английском означает мультимедийный интерфейс высокой чёткости. Презентация этого стандарта состоялась в 2003 году.

С тех пор многое изменилось, и на рынке уже появились несколько его ремейков. Каждый из них предлагал все более быструю передачу данных, чем предшественник.

Как уже говорилось, данный стандарт служит для отправки несжатых данных многоканального аудио и видео. Цифровой шнур идеально подходит для подключения цифровых устройств. Благодаря единому стандарту можно объединить большинство телевизионных устройств, таких как Blu-Ray-плееры или даже DVD-плееры, телевизоры, игровые консоли, телевизионные приставки, декодеры или мониторы. Вариантов конфигураций – масса.

Начиная с версии 1.4, в технологии HDMI реализована поддержка развёрток, превышающих разрешение 1080p, включая технологию Deep Color и 3D-форматы. Кабель HDMI High Speed был разработан для обеспечения разрешения 1080p и выше, включая новые технологии отображения изображений, такие как 3D, 4K и Deep Color.

Классификация HDMI кабеля

На самом деле в стандарте HDMI царит полный беспорядок. Конечно, в таблицах стандартов все очень подробно описано, что правда, на деле мы имеем много модификаций стандарта HDMI, и все они относятся к разъёму, который в каждой версии выглядит идентично.

Неудивительно, что продавцы электронного оборудования пытаются использовать эту сумятицу и подталкивать нас к покупке дорогих, но вовсе не необходимых шнуров.

Технология HDMI имеет четыре основных версии кабелей:

  • стандартный – для развёртки 1080i;
  • высокоскоростной – для 4K/60 Гц;
  • премиум – для 4K/60 Гц, но с полным цветовым разрешением 4:4:4, то есть без так называемого сабсэмплинга;
  • сверхскоростной – для 10K с использованием разъёма в версии 2.1.

Говоря о разъёмах, с точки зрения интенсивности поддерживаемого сигнала, также можно выделить четыре основных варианта:

  • в версии 1.0-1.2a приблизительная пропускная способность составляет до 5 Гбит/с;
  • версия 1.3-1.4b обеспечивает до 10 Гбит/с;
  • версия 2.0-2.0b – до 18 Гбит/с;
  • версия 2.1 – до 48 Гбит/с.

О последней версии стандарта HDMI – 2.1 было заявлено 28 ноября 2017 года. Кабель HDMI 2.1 поддерживает максимальную скорость передачи данных в 42,6 Гбит/с, и также может поддерживать функцию Display Stream Compression (DSC) для передачи изображения с разрешением 7680×4320 на частоте 120 Гц.

Разъёмы HDMI кабеля

Технология HDMI подразумевает высокое качество разъёмного соединения. Разъёмы HDMI кабель может иметь разные. Классический цифровой провод имеет два штекера («папа»). В продаже вам могут встретиться проводы с гнездовым контактом («мама») с одной стороны и штекером («папа») на другой стороне в качестве удлинителя. Также есть оконцеватели в угловом или поворотном варианте, которые будут полезны, например, когда вы навешиваете телевизор на стену.

Непрерывный прогресс и миниатюризация побуждают производителей оснащать оборудование все меньшими и меньшими разъёмами, на фоне увеличения их пропускной способности. Стандарт microHDMI и miniHDMI предназначен для разъёмов портативных устройств.

Подключить телевизор к компьютеру в настоящий момент не является проблемой. Просто убедитесь, что компьютер и телевизор имеют гнезда HDMI. Каждый HD-телевизор имеет, по меньшей мере, один или два разъёма HDMI. Ноутбуки часто имеют HDMI, а ультрабуки или другие модели предлагают microHDMI. Если на вашем компьютере установлен microHDMI, вам потребуется приобрести адаптер или кабель microHDMI/ HDMI с этим адаптером.

Рекомендации по выбору HDMI кабеля

Прежде всего, вы должны определиться, для чего нужен HDMI кабель, т.е. какие максимальные разрешения будут по нему отправляться.

Покупая HDMI кабель к телевизору, остановитесь на проводе, выполненном в стандарте High Speed HDMI Cable, версии 1.3 или 1.4, длиной до 15 метров. Скоростная передача особо полезна при просмотре фильмов в режиме Full HD.

Для монитора подойдёт шнур и пониже. Конечно, выбрав провод High Speed, вы исключите узкие места, которые приводят к замедленной передаче информации. Но в большинстве случаев стандартный провод должен справиться. Здесь также действует ограничение длины – не более 15 м, а оптимальная длина составляет 3–5 метров. Целесообразно выбрать цифровой кабель 1.3+, с поддержкой Deep Color, а также полосой пропускания 340 МГц.

Для PlayStation 4, как и в случае с телевизорами, нужен High Speed кабель с Ethernet или просто High Speed. При воспроизведении на PlayStation 4 рекомендуется использовать более быструю передачу. Выбирая версию 1.4+, вы сможете использовать поддержку Dolby True HD, обратный аудиоканал, ширину полосы 340 МГц, максимальную скорость потока 10.20 Гбит/с, а также синхронизацию аудио и видео.

Перед тем, как выбрать HDMI кабель для подключения цифровых гаджетов, стоит проверить качество материалов, из которых он изготовлен:

  • медно-алюминиевый – недорогой, но более подвержен трещинам;
  • медно-стальной – прочный, но менее гибкий;
  • из бескислородной меди – наиболее часто используемый материал в производстве цифровых шнуров, отличающийся высокой проводимостью и отсутствием проблем с затуханием сигнала, поддерживающий все функции, предлагаемые стандартом HDMI.

Дорогой или дешёвый

Дешёвые и дорогие цифровые провода не отличаются в отношении качества изображения и звука. Навороченные кабели именитых марок не обеспечат улучшенную контрастность или насыщенность картинки, скорее они гарантируют отсутствие проблем. Более того, дорогие кабели из-за использования различных креативных методов экранирования становятся жёсткими, их трудно согнуть и скрыть из виду.

Вам могут встретиться цифровые шнуры с обозначением Premium. Означает ли это, что они чем-то лучше? Частично да. Premium – это платный сертификат, который выдаётся производителю. Такая маркировка сообщает нам, что данный провод может работать до 18 Гбит/с и справится со стандартом 2.0. Но и продукция без этого почётного знака поддерживает указанную скорость передачи, так что специально «гоняться» за ним не стоит, а нужно просто внимательно изучить надписи на упаковке.

Лучшая идея при выборе кабеля HDMI – купить обычный, простой цифровой кабель, а в случае проблем, которые, скорее всего, не возникнут, – сделать ему антирекламу.

Как проверить работоспособность цифрового кабеля при покупке? Следуйте инструкции:

  • проверьте провод прибором для теста кабелей, его можно заказать в интернет-магазине;
  • осмотрите пайку разъёма на предмет отсутствия механических дефектов, цвет металла штекера не должен отличаться;
  • осмотрите шнур по всей длине – никакие выступы и неровности не допускаются;
  • изучите упаковку, она должна содержать информацию о производителе и иметь товарный вид.

Каким должен быть HDMI кабель

Вы уже знаете, что качество кабеля для цифровой техники не соответствует качеству картинки, хотя самые дешёвые экземпляры могут быть просто неисправными. Мы также определили, что знак Премиум является скорее официальной платой за гарантию отсутствия изъянов, чем критерием, влияющим на качество того, что будет подсоединено к нашему телевизору. Значит ли это, что можно взять первый попавшийся кабель с полки и направится к кассе?

Не совсем. Те, кто покупает провод только для просмотра ТВ и фильмов в Full HD, могут поступить и так. Однако пора готовиться к стандарту UHD, то есть к разрешению 4K с HDR. Возможно, у вас уже есть такой телевизор, или будет.

Хорошие кабели должны иметь высокую передающую способность и максимальное разрешение при частоте обновления экрана 60 Гц – не менее 18 Гбит/с и 4K с HDR соответственно. Более медленные кабели будут передавать изображение на 24 Гц и обеспечат разрешение 4K, но без HDR.

Максимальная длина

Длина провода является одним из основных параметров, учитываемых при совершении его покупки. Поэтому маршрут и протяжённость шнура следует продумать заранее.

Максимально допустимая длина HDMI провода не может превышать 15 метров – это рекомендация консорциума HDMI Working Group (при участии Hitachi, Panasonic, Philips, Sony, Thomson, Toshiba), наблюдающего за стандартом. Если ваша телекоммуникационная инфраструктура требует использования более длинного провода, то вам придётся прибегнуть к так называемым репитерам или регенераторам сигнала. Однако в большинстве случаев эта проблема вас не коснётся, так как устройства редко бывают удалены более чем на 2–5 метров друг от друга. В качестве исключения можно предположить только проектор, размещённый на потолке или на другом конце комнаты.

Многочисленные тесты показали, что исправный цифровой шнур, изготовленный из простейших базовых материалов, длиной до 1,5 м, отлично справляется с передачей. Качество передачи можно заметить только на достаточно длинных проводах и больших телеэкранах, например, когда нужна возможность передавать этим проводом изображение с использованием 3D-технологии или 4K HDR (новый стандарт, который становится все более популярным в среде игроков).

Подобные провода стали использовать чаще, но почему? О всем этом я расскажу в статье. После прочтения её вы будете не только знать – как выглядит HDMI кабель, но также на глаз определять, какая пропускная способность есть у данного провода. И так, подобный кабель используют для подключения компьютера и телевизора, ноутбука, цифровой или Smart TV приставки, а также различных консолей типа Playstation и Xbox. И вот тут могут в некоторых местах возникнуть проблемы.

Дело в том, что кабели могут отличаться не только по внешнему виду, но также в пропускной способности. Тогда при подключении, например той же Playstation вы можете увидеть лаги или прерывания. Аналогично дела обстоят и при просмотре широкоформатных фильмов в формате Blue-Ray с разрешением 4K. То есть если неправильно подобрать кабель, то передатчик будет отсылать сигнал, с которым просто не будет справлять канал кабеля.

Внешний вид

Как я уже и говорил, провода могут отличаться по внешнему виду и разделяются на несколько типов:

Подключение

Теперь давайте разберём для чего они нужны. High Definition Multimedia Interface – был создан специально, для передачи видеофайлов с высоким разрешением. Помимо этого, также на приёмник передаётся и звук. Как уже и было сказано ранее, сейчас данный кабель набирает популярность при подключении к цифровой технике. Например, у вас есть телевизор, и вы хотите подключить к нему Smart TV приставку или «Плойку» – для лучшего изображения нужен как раз кабель данного вида.

Версии

От версии кабеля будет зависеть пропускная способность. Обычно версию пишут на самом проводе или на штекере. Вот таблица всех кабелей.

Версия Год выпуска Возможность
1.0 2002 4,9 Гбит/с, поддержка разрешения 1080р и частоты 60 Гц
1.2 2005 В первые появился в виде А. Также был впервые установлен на видеокарты.
1. 3 2006 Скорость от 4,95 Гбит/с до 10,2 Гбит/с. Поддержка 48 битного цвета. Глубина цвета стала большое по сравнению с прошлым 24 битами.
1.4 2009 Появилась поддержка 4К (24 Гц) и 2К (30 Гц) изображения. Первый правда имел частоту.
1.4a 2011 Поддержка 3D-видео.
2.0 2013 Скорость от 3,4 Гбит/с до 6 Гбит/с при поддержке видео в формате 4К с частотой 60 кадров в секунду. Частота звука выросла до 1536 кГц, что улучшило качество звучания.
2.1 2017 Поддержка новых форматов 8К и 10К. Частота всех форматов выросла до 120 Гц.

Вот вы посмотрели стандарты, которые были сделаны за последние 20 лет. Сейчас я немного поясню улучшения, которые были сделаны. Как вы, наверное, знаете информация передается тут в цифровом формате. Именно поэтому с выходом новой версии стандарта HDMI скорость возрастала. Также появилась возможность передавать звук с более высокой частотой.

Теперь про разрешения. Чаще всего на сегодняшний момент используется разрешения:

  • 720p (1280x 720) HD – уже устаревающий стандарт разрешения. Чаще используется на старых мониторах. Из-за популярного разрешения в интернете при загрузке фильмов или видео, всё ещё остается на плаву.
  • 1080 (1920x 1080)FullHD – на данный момент самый популярный. Чаще всего фильмы и сериалы смотрят именно в этом стандарте.
  • 2K (2048x 1152) – менее популярный стандарт, имеет хорошее разрешение и чёткую картинку. Хорошо видно при просмотре изображения, в частности высокоформатные профессиональные фотографии.
  • 4К (3840x 2160)UltraHD – картинка очень четкая, имеет большое разрешение. Но нужно учитывать, что разницу между тем же Full HD можно увидеть только на большом экране. Например, нет смысла брать телевизора 4К с диагональю меньше 45 Дюймов, так как при таком размере человек просто не увидит разницу.

Тут также надо учитывать и частоту передачи. Если провод будет пытаться передавать, например 4К, но будет иметь малую версию, то частота будет страдать. Самый оптимальный вариант — это 60 Гц. 24 кадров в секунду, хоть и является телевизионным форматом, но смотреть динамические сцены при такой «кадровке» невозможно – картинка прерывистая и не понятно, что происходит на экране.

Также некоторые производители могут разделять кабеля не по версиям, а по классам:

Какой HDMI кабель лучше выбрать?

Прочитав все вышеперечисленное – вы уже должны знать больше многих. Особенно что именно вам подходит больше всего. Лучше всего смотреть на «ХДМИ» второй версии. Он имеет самую приемлемую скорость передачи данных и поддержку всех стандартов. Поэтому если вы выбираете, какой провод лучше взять, для телевизора, компьютера или консоли, то берите – 2. 0. При этом не обязательно переплачивать за бренд и покупать очень дорогой шнур.

А теперь один важный момент, нужно также учитывать версию HDMI разъёма конечного устройства. Например, у вас телевизор поддерживает разъём 1.4, поэтому нет смысла брать 2.0, так как входной порт просто будет резать скорость. Версию порта можно посмотреть в техническом паспорте или на официальном сайте производителя устройства.

Сегодня технология HDMI является довольно распространенной и применяется во многих образцах электроники и компьютерной техники. Относительное новшество технологии вызывает множество вопросов у обычного пользователя, ответы на которые не всегда под силу найти каждому. Учитывая вышеперечисленные факторы мы решили опубликовать данную статью на 1fleshka.ru, тем самым упростить задачу поиска информации нашим читателям.

Для чего нужен HDMI разъем и провод

В переводе с английского языка HDMI (High-Definition Multimedia Interface) означает «Мультимедийный интерфейс высокого разрешения (четкости)». Говоря простым русским языком основным предназначением интерфейса — является передача видео высокого качества со звуком (аудио). Разъем (на телевизоре, ноутбуке, смартфоне и тд.) служит для подключения кабеля, а сам кабель – для передачи мультимедиа файлов с одного устройства на другое.

Производители современной электроники стали массово добавлять данный интерфейс на свои устройства. Благодаря этому стала синхронизация домашней электроники. К примеру вы являетесь обладателем смартфона и засняли домашнее торжество в HD-качестве. У вас появилось желание показать видео своим родным. Вы можете сделать это, нажав на воспроизведение в телефоне, либо подключить смартфон к телевизору и продемонстрировать видеозапись уже на большем экране.

[box style=»green»]Ключевой особенностью HDMI является воспроизведение аудио и видео через один кабель, что до этого не давал ни один подобный интерфейс.[/box]

Как выглядит

Зачем нужен HDMI – мы разобрались, теперь давайте поговорим о том, как выглядит разъем (вход) и провод данного интерфейса. Как по мне внешне разъем кабеля напоминает USB со скошенными нижними углами.

Железная часть порта может быть как металлического, так и золотистого цвета. На работу это никак не влияет, просто одни производители выбирают золотистый цвет, другие – более привычный – металлический.

Дабы все подробно не расписывать, в данной подкатегории, советуем вам посмотреть фото рядом. Там визуально можете увидеть как выглядит HDMI кабель и его разъем.

Как пользоваться

Пользоваться кабелем HDMI –очень легко. Для этого вам не нужно быть продвинутым IT-специалистом или умелым хакеров. Все, что нужно – это:

  • Телевизор/монитор (с необходимым нам разъемом) – для приема изображения и звука;
  • Компьютер/ноутбук/планшет/смартфон/игровая консоль и т.д. – для транслирования сигнала;
  • Сам провод с длиной, достаточной чтобы соединить эти устройства.

Один конец провода, до упора, вставляем в «транслятор изображения и аудио», другой в «приемник». Делаем необходимые настройки и пользуемся. Как вы заметили — ничего сложного в этом нет.

Схема и устройство HDMI кабеля

Как и прочие другие кабели, наш состоит из нескольких жил в экране и оболочке ,а именно из:

  1. Внешняя изоляционная оболочка;
  2. Экранирующая защита в виде оплетки из медных жил без изоляции для пайки;
  3. Алюминиевый экран из фольги;
  4. Внутренняя оболочка из качественного полипропилена;
  5. Витые пары 5 категории с экранированием и сопротивлением в 100 Ом для приема данных и синхронизации;
  6. Витая пара без защитного экрана для приема SDA и SCL сигналов;
  7. Отдельные проводники управления питания и приема сигнала.

Всю схему провода можете увидеть на фото.

Маркировка, пропускная способность и максимальное разрешение

На сегодня существует 5 видов HDMI кабелей, каждый из которых используется для определенных типов устройств.

[box style=»green»]Перед приобретением провода настоятельно рекомендуем вам изучить HDMI разъемы ваших устройств, для правильного выбора кабеля. [/box]

Ниже давайте подробнее рассмотрим маркировку и определим подходящий вам вариант.

Стандартный HDMI кабель. Является самым распространенным решением для домашнего подключения устройств. Надежно передает 720p и максимальное разрешение 1080p в HD качестве. Такое разрешение используется в кабельном и спутниковом телевидении, а так же в цифровых HD-трансляциях и DVD плеерах.

Стандартный HDMI кабель с функцией Ethernet. Поддерживает те же функции, что и предыдущая маркировка, но обладает функцией Ethernet Channe, которая позволяет выходить устройствам в сеть интернет. Важной особенностью является, то, что оба устройства должны поддерживать данную функцию для выхода в сеть.

Автомобильный HDMI провод. Обладает повышенной надежностью, так как предназначен для укладки в автомобилях с бортовыми HD системами. Работает в самых экстремальных условиях, а так же выдерживает высокие перепады температур и вибрации от работы двигателя.

Высокоскоростной HDMI-кабель. Обладает повышенным каналом связи для скоростной передачи изображения. Рационально данный тип провода использовать при разрешении видео от 1080p. В довесок ко всему данный вид подключения поддерживает такие передовые видео технологии, как:

Так что, если вы используете дисплей/телевизор с расширением 1080p и транслятор сигнала передает его в данном разрешении, тогда лучше не экономить на кабеле и купить высокоскоростной вариант.

Высокоскоростной HDMI-кабель с Ethernet. Поддерживает те же функции, что и предыдущий высокоскоростной провод, но обладает функцией Ethernet Channe, которая дает возможность выходить устройствам в интернет. Важной особенностью является, то, что оба устройства должны поддерживать данную функцию для выхода в сеть.

Надеемся, что данный материал был для вас полезным и вы узнали для чего нужен HDMI кабель со всеми вытекающими. При возникновении вопросов – пишете в комментариях и подписывайтесь на обновления, чтобы не пропустить ничего нового.

Как выбрать HDMI кабель для подключения цифровых устройств

В мире информационных технологий время не стоит на месте, а стремительно идет вперед, и не удивительно, что многих пользователей интересует вопрос: как выбрать HDMI кабель для подключения того или иного устройства (Smart TV, ноутбук, планшет…)? Правильно сориентироваться в большом ассортименте и многочисленных версиях HDMI кабеля для покупателя порой очень не просто. Какой HDMI кабель лучше для соединения нескольких устройств я постараюсь не замысловато рассказать вам в этой статье.

Несмотря на то что интерфейс HDMI уже прочно вошел в нашу жизнь, некоторые пользователи все еще задаются подобным вопросом: для чего нужен HDMI кабель и что скрывается под этой аббревиатурой?

HDMI (High Definition Multimedia Interface — мультимедиа интерфейс высокой четкости) — дает возможность передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования.

Следует сказать, что у HDMI есть несколько основных преимуществ перед цифровым видеоинтерфейсом DVI. Во-первых интерфейс HDMI меньше по размерам, а во-вторых интерфейс защищен технологией защиты от копирования. Применяют HDMI кабель для подключения компьютера к монитору, телевизору, проектору; цифровой видеокамеры к компьютеру, телевизору; DVD плеера к телевизору, а также для подключения Blu-ray плеера, игровых консолей (PlayStation, Xbox) и других цифровых устройств.

Длина HDMI кабеля.

Думаю многие из вас задавались вопросом: какой длины бывают HDMI кабели? по стандарту HDMI максимально допустимая длина кабеля десять метров. В спецификации о максимальных размерах «шнурка» HDMI информации не встречал, но длина стандартных размеров может составлять 0.75, 0.8, 1, 1.5, 2, 2.5, 3, 5 и 10 метров. Длина кабеля, которая составляет более 10 метров стандартами не регламентируется. Так, что определяясь с длиной кабеля HDMI не всегда стоит руководствоваться правилом возьму с запасом. Например, у кабеля длиной более 10 метров возможны искажения и затухания сигнала, что в итоге повлияет на качество изображения.

Однако качество передачи сигнала зависит не только от размера, но и от материала из которого изготовлен кабель. Например, кабель HDMI категории «Standart» (версии 1.4, разрешение 720 x 1080 p, 75 МГц) изготавливается из бескислородной меди толщиной 24 AWG (0.205 мм в кв.), а кабель категории «High Speed» (версии 1.4, разрешение 1080 x 2160 p, 340 МГц) делают из меди толщиной 28 AWG (0.081 мм в кв.). Данные цифры говорят о том, что качество передачи данных сильно зависит от материала из которого изготовлены проводники.

Стоит отметить, что если кабель HDMI категории «Standart» сделан качественно, то он способен максимально в рамках своего типа передать сигнал до 15 метров. Если длина кабеля будет превышать 15 метров или после подключения цифровых устройств будет наблюдаться потеря качества изображения, то в этом случае рекомендуют использовать усилители сигнала.  Как вы понимаете, задача кабеля высокой четкости донести всю необходимую информацию от источника до приемника без искажений сигнала. По заявлению некоторых изготовителей кабель HDMI в котором присутствуют дорогие металлы имеет выше скорость передачи данных и меньше помех.

Однако присутствие дорогих металлов и качество изготовления в целом влияет на конечную стоимость. Поэтому при выборе кабеля HDMI следует исходить из возложенных на него обязательств, чтобы с экономить энную сумму денег. Если вы планируете через кабель передавать данные с устройств (DVD, спутниковый ресивер), где поток информации не велик, то вам вполне хватит и недорогого HDMI кабеля. А вот для просмотра объемного видео (3D), где поток информации очень высок, производители рекомендуют использовать HDMI кабель из качественных и дорогих материалов. Стоит покупать кабель из дорогих металлов или нет, мы с вами разберем в заключительной части статьи.

Версии HDMI кабелей.

В разработке интерфейса HDMI принимали участие несколько именитых компаний (Thomson, Philips, Hitachi, Sony, Philips, Silicon Image), а результатом их совместных трудов стал первый полноценный стандарт в 2002 году. С тех пор интерфейс HDMI занял достойную нишу в мире цифровых технологий и прочно вошел в нашу жизнь. Как вы понимаете, данный интерфейс постоянно развивается и с каждой следующей версией разработчиками усовершенствуется. Получить информацию по спецификации, которую претерпевала та или иная версия кабеля HDMI, вы можете из своеобразного мини обзора.

Фрагмент мини обзора из двух страниц вы можете видеть на изображении выше. Информация для обзора взята из открытых источников, мною отредактирована и упакована в PDF формат. Все грядущие обновления интерфейса HDMI будут добавляться в описание…

Скачать полный список дополнений по версиям интерфейса HDMI.

Поскольку интерфейс HDMI версии 2.0 только набирает обороты (совместим с предыдущими разъемами), а спецификация версии 1.4 (совместима с версией 1.3) актуальна на сегодняшний день, то давайте её и рассмотрим.

Типы HDMI кабеля.

В спецификации высокоскоростного кабеля HDMI определено пять типов кабелей Standard, High Speed, Standard with Ethernet, High Speed with Ethernet и Stansart Automotive.

Стандартный (Standart) — Поддерживает видео разрешения 1080i  или 720p и предназначен для подключения любых домашних устройств с нетребовательными параметрами (DVD плеера, приемники спутникового ТВ, плазменные и жидкокристаллические панели…). Бюджетный вариант для обычных источников и приемников сигнала. Подходит для тех кому не требуется высокого качества изображения и звука.

  • Максимальная пропускная способность: 4,9 Гбит/с
  • Максимальная полоса частот: 165 Мпикселей (передача видеопотока)
  • Максимальная глубина цвета: 24 бита

Высокоскоростной (High Speed) — Поддерживает практически все видео форматы, включая Deep Color и 3D (тут читайте о том как работает технология 3D в телевизорах). Поддерживает технологию Audio Return Channel (реверсивный звуковой канал), что дает возможность передавать аудио данные без использования какого-либо S/PDIF аудиоподключения (без дополнительного кабеля). Безусловно соединяемые устройства (телевизор, дом. кинотеатр) должны поддерживать данную технологию. Иногда такие устройства обозначают аббревиатурой ARC, чтобы их легко можно было идентифицировать. Разработан для соединения высококачественных устройств (Blu-ray и HDD-плеера, плазменные и жидкокристаллические панели, приемники спутникового ТВ). Способен передавать сигналы изображения с разрешением 1080p и выше (4K x 2K — 4096×2160).

  • Максимальная пропускная способность: 10,2 Гбит/с
  • Максимальная полоса частот: 1080 Мпикселей
  • Максимальная глубина цвета: 48 бит

Стандартный c Ethernet (Standard with Ethernet) — Имеет все перечисленные достоинства HDMI кабеля типа Standart и имеет дополнительный канал передачи данных Ethernet HDMI. Обеспечивает двунаправленную передачу данных на скорости до 100 Мбит/с. Эта функция кабеля будет доступна при условии, что связываемые устройства поддерживают Ethernet HDMI.

Данное подключение дает возможность устройству получить высокоскоростное интернет соединение и вместе с тем раздавать получаемый контент из сети другим подключенным по HDMI устройствам.  Стоит отметить, что в отличии от кабеля типа Standart он поддерживает технологию Audio Return Channel .

Высокоскоростной c Ethernet (High Speed with Ethernet) — Обратно совместимый кабель со всеми рассмотренными типами, обладает всеми возможностями кабеля High Speed и имеет канал передачи данных Ethernet HDMI со скоростью до 100 Мбит/с. Это универсальный кабель с максимальными возможностями, который представляет спецификация HDMI 1.4.

Автомобильный стандарт (Stansart Automotive) — особый тип кабеля, который дает возможность подключать внешние HDMI устройства к автомобильной медиа-системе . По большей части используется специалистами по установке автомобильной аудиосистемы.

Разъемы HDMI кабеля.

Итак, мы выяснили, что более продвинутый технологически по всем параметрам тип High Speed with Ethernet в спецификации 1.4, а теперь немного поговорим о существующих разъемах HDMI кабеля. Согласно спецификации типы разъемов HDMI обозначаются латинскими буквами (A, B, C, D,  E) или словами mini и micro.

  • Type A (standart HDMI) — стандартный разъём, который чаще всего встречается в цифровой технике.
  • Type C (micro HDMI) и Type D (mini HDMI) — уменьшенные типы обычно встречаются на планшетах, фотоаппаратах, ноутбуках, видеокамерах и различных мобильных и портативных устройствах.
  • Type B —  имеет расширенный видеоканал для передачи изображения с разрешением свыше 1080p (менее популярен, чем предыдущие типы).
  • Type E —  разъем имеет замок, который обеспечивает надежную фиксацию коннектора с гнездом в момент эксплуатации устройства (применяется в автомобилях для соединения мультимедийных устройств).

Рекомендации по выбору HDMI кабеля.

На просторах интернета можно встретить разные советы и рекомендации по выбору кабеля HDMI, я же постараюсь обратить ваше внимание на основные моменты, которые надеюсь помогут вам выбрать квалитативный шнур. Как вы понимаете, характеристики кабеля напрямую зависят от материала из которого он изготовлен, но проверить его физические свойства практически невозможно. Получается так, что покупая кабель HDMI приходиться полагаться на совесть изготовителя, а после его тестировать самому и делать заключение о качестве воспроизведения уже из личных ощущений.Однако есть несколько моментов на которых стоит заострить свое внимание и заодно сэкономить энную сумму денег.

1. Бытует мнение, что разъемы с позолоченными контактами лучше отображает видео и аудио информацию. На самом деле золото наносят для защиты контактов от образования налета окиси (коррозии), которая сильно увеличивает сопротивление и способствует плохому сигналу. Но подобную защиту дают и другие катодные (никелирование, хромирование) покрытия металла, которые в свою очередь более стойкие к частому извлечению разъема, а золото из-за своей мягкости относительно быстро стирается.

Не могу сказать со 100% уверенностью, но думаю, что на контакты HDMI разъема сейчас позолоту не наносят, а покрывают их нитридом титана. Покрытые контакты нитридом титана на вид сложно отличить от позолоченных и в своих свойствах он прочнее, а значит его использование вполне обоснованно. Так что если вы планируете использовать кабель в каких-то влажных условиях, то наверно стоит купить шнур с таким покрытием контактов, а если такой надобности нет, то можете взять и с другим покрытием, на качестве передачи сигнала это не отразиться.

2. Цифровой сигнал в целом не столь требователен к кабелю (сигнал либо проходит в абсолютно полном качестве, либо не проходит никак — без вариантов), но так называемые артефакты могут возникать из-за нарушения технологии (например, сечение проводников не соответствует действительности) или если при передаче сигнала на большое расстояние не используются усилители сигнала. В спецификации не указывают какой должна быть максимальная длина HDMI кабеля, ведь разного размера «шнурки» могут одинаково хорошо передавать сигнал в зависимости от качества исполнения и конструкции.

Например, активные однонаправленные кабели HDMI длиной в 40 метров имеют встроенный репитер для усиления сигнала, а при использовании обычного шнура более 15 метров (если нет звука или плохое изображение) специалисты рекомендуют использовать усилитель-эквалайзер HDMI. Качество сигнала во многом зависит от площади сечения проводников. Например, кабель категории «Standart» длиной в 5 метров могут сделать из проводника площадью поперечного сечения 28 AWG (0.081 мм2), а при усовершенствовании конструкции и использовании проводника 24 AWG (0.205мм2) длина шнура для максимально эффективной передачи сигнала может равняться 12-15 метрам.

В общем чем длиннее кабель вы будите использовать, тем толще должен быть диаметр проводника. Как правило, диаметр обозначают в соответствии с Американским калибром проводов AWG (чем выше значение, тем тоньше проводник). Из различных источников удалось выяснить, что лучше придерживаться следующих значений:

  • 5 м — 7 мм (28AWG)
  • 10 м — 8 мм (26AWG)
  • 15 м — 9 мм (24AWG)
  • 20 м — 10 мм (22AWG)

Это конечно не правило и возможно эти числа у вас вызовут сомнения, но я думаю, что в соотношении длины и калибра все-таки стоит ориентироваться на эти цифры.

3. Экранирование кабеля HDMI помогает защитить его от внешних и внутренних наводок. На рисунке выше изображен оптимальный метод экранирования. По принципу витой пары (характеристики витой пары), каждая сигнальная пара (два проводка — плюсовой и минусовой) переплетается с «землей» на всем протяжении провода. Такой подход экранирования дает возможность снизить наводки от самой сигнальной жилы.  А для защиты от внешних помех и наводок используется экранирование из фольги и оплетки.

Не лишним будет так же если на кабеле будет присутствовать ферритовый фильтр в виде колец или цилиндра. Это дополнительный внешние фильтры используются для подавления высокочастотных внешних помех. И наконец, если все проводники имеют нормальную площадь сечения, а экранирование в целом выполнено качественно, то хороший шнур HDMI не может быть в принципе тонким. Оптимальная толщина кабеля в миллиметрах показана выше.

Надеюсь данная публикация поможет Вам выбрать HDMI кабель для телевизора, компьютера (здесь читайте о том как выбрать телевизор LED с функцией 3D) или любого другого цифрового устройства. А если у Вас есть чем дополнить данный материала и вы не прочь поделиться своим опытом с нами, то милости просим в комментарий.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Читайте также

Поделитесь в соцсетях:

  • 0

    0

  • 0

    0

    Не могу подключить Телевизор к Системному блоку, на системном блоке разъем меньше. Бывают ли провода с разными разъемами? Один большой другой средний ?

  • 3

    0

    Да, вот у меня такая же история. Купил компьютер и хотел использовать экран телевизора. Какие только испытаний не было. Но проблема была только в нормальным HDMI. Все стало на своё место.

  • 1

    0

    Да берите обычный кабель. Всё будет хорошо!

  • 0

    0

    Нужен HDMI чтобы подключать свой ноутбук к телевизору и смотреть на нем фильмы, ютуб и стримчанские. Важно ли как то выбирать кабель по ноуту и тв, или самый дешевый в ашане подойдет для этих целей?

  • 3

    0

    Здравствуйте!Подскажите, нужен hdmi 2. 0v 10метров. Для передачи full hd и 4K. Какой посоветуете?

  • 1

    0

    Подскажите такая проблема: купил тв приставку андроид cs918, подключил к телевизору Рамсат через HDMI-кабель (который был в комплекте). При включении холодильника или блендера - пропадает сигнал на 1-2сек. (тухнет экран телевизора). Телевизор стоит на кухне, отдельно от тв приставки не тухнет. Значит дело только в ней. Поможет ли замена HDMI-кабеля или есть другое решение проблемы? Спасибо.

  • 2

    0

    Подскажите, пожалуйста, куда (лучше) копать. Приобрел 4K/HDR телевизор от Sony 9-й серии (XD93), подключил к нему PS4 Pro через (HDMI-кабелем из комплекта) топовый AV-ресивер той же Sony (DN1070) с поддержкой 4K/HDR HDMI-кабелем Sony версии 1. 4 (от ресивера к телевизору в HDMI с поддержкой ARC). Все замечательно работает и выдает отличную картинку, но иногда (в разное время) видеосигнал на время пропадает с надписью телевизора о потере подключения (аудиосигнал при этом продолжает поступать и транслироваться), затем снова возвращается (в играх и при просмотре видео не очень, как Вы понимаете, кстати подобные прерывания). С чем это может быть с большой долей вероятности связано? Неужто все же на ревизию 2.0 раскошеливаться придется (но ведь и 1.4 тянет, хоть и иногда "теряется")?

  • 0

    0

    Спасибо за то что поделились ответом поддержки.

  • 1

    0

    Ответ официальной поддержки моей приставки, как видим совместимость должна быть в самом телевизоре "Почему нет? Должен подойти. (В принципе, подходит любой аналогичный кабель. Просто нужен "приличного" качества – контакты, провода, пайка и т.п.) (!) Не забудьте на телевизоре (пультом от телевизора) выбирать соответствующий вход, к которому подключен приемник. Обычно это кнопка TV/AV, Input, Source. Причиной неработы некоторых телевизоров/мониторов может быть отсутствие поддержки протокола HDCP (copy protection), от которого мы отказаться не можем. Проверьте по спецификации вашего телевизора."

  • 1

    0

    Насколько мне известно, то например, телевизор 4K, который не поддерживает HDCP 2.2 не будет воспроизводить настоящий 4К-контент. То есть, будет сильно снижать качество. По какому принципу блокировали предыдущие версии протокола - ответить затрудняюсь. P.S. Может кто из читателей меня поправит или дополнит.

  • 1

    0

    Прочитал. Но представил как это может быть между приставкой Т2 и телевизором: то ли блокировка платных каналов то ли защита от записи. Следовательно если процесс по этому протоколу не пройдет то телевизор сигнала вообще не получит из-за ошибки.

  • 0

    0

    В том то и дело, что НАВЕРНО. А вот какой смысл вложил производитель в понятие служебной информации - это вопрос. Нет, мы конечно понимаем, что подразумевает производитель, но в моем понимании нужно более детальней излагать или хотя бы концентрировать внимание на главных аспектах. P.S. Но я повторюсь, что все должно работать без проблем. Рекомендую детальнее ознакомиться с понятием HDCP в интерфейсах HDMI.

  • 0

    0

    Из описания товара кажись поддерживает "Технология данного кабеля обеспечивает самую высокую частоту сигнала, с помощью которого можно передавать цифровое видео высокого разрешения, многоканальный стереозвук, дополнительную «служебную» информацию по управлению устройствами." Служебная информация это наверное и есть "оно"

  • 0

    0

    Попробую вам ответить так. Сейчас еще сложный период и для HDMI 2.0. Почему? Это переломное время, стандарт HDMI 1.4 (поддерживал 3D, Audio Return Channel) и еще используется повсеместно, а на рынке еще нет цифровых устройств полностью поддерживающих и HDMI 2. 0 и HDCP 2.2. То есть HDCP работает на стороне устройства. Во время аутентификации обе стороны (например, ТВ и ресивер) обмениваются так называемыми ключами KSV. Каждое устройство суммирует полученные друг от друга секретные ключи в соответствии с битами KSV. Если бит KSV приравнивается единице, то соответствующий секретный ключ используется, если нулю, то не используется. Это такой способ защиты аудио и видео контента. HDCP - это протокол. Пока на 100% определиться с совместимостью не могут не только продавцы, но и производители. P.S. Я думаю, что в вашем случае все работать будет. Я не вижу причин, чтобы не работало. Определиться на 100% пока никак нельзя. Производитель ничего по этому поводу в спецификации не пишет. Только пробовать.

  • 2

    0

    Привет! Для цифровой приставки Т2 Стронг по паспорту нужен HDMI тип A, версия 1. 3 с поддержкой HDCP В магазине версия 1.4. Продавец не может определиться о его совместимости. Как правильно купить Интернет-магазином в Украине?

  • 0

    0

    Судя по характеристикам вполне достойный кабель и стоит адекватный денег, в переводе например на рубли где то ~10800 всего

  • 3

    0

    А нет, есть и 15 метров.

  • 0

    0

    Извините, ссылку убрал. Описан данный кабель очень плохо, поэтому имеет смысл поискать отзывы пользователей или поподробнее спецификацию. А кроме того, он 1,5 метра, а вам (как я понял) нужно не менее 12 метров.

  • 1

    0

    Спасибо за ответ! А как вам такой вариант: Monster-Ultra-HD-Black-Platinum-Ultimate-High-Speed-4K-HDMI-Cable-27Gbps

развенчание мифов. В разрезе кабель состоит из

Благодаря интерфейсу HDMI мы можем передавать в цифровом виде несжатые аудио- и видеосигналы. Способ передачи с помощью цифрового провода появился на рынке почти 15 лет назад. Как выглядит кабель HDMI?

Многие провода в продаже выглядят похожими, и клиенты не сосредотачиваются на их технических характеристиках, выбирая провод к домашнему кинотеатру, консоли или ресиверу. Имеет ли значение, как мы выбираем кабель? Безусловно!

Эта статья подскажет, какой цифровой шнур выбрать для отдельных устройств, но сначала давайте выясним, что такое HDMI, кабель, как работает передача посредством этого интерфейса, почему стоит покупать HDMI кабель, для чего применяется и какие параметры должен иметь такой провод.

HDMI кабель и интерфейс

HDMI – это аббревиатура от High-Definition Multimedia Interface, что на английском означает мультимедийный интерфейс высокой чёткости. Презентация этого стандарта состоялась в 2003 году. С тех пор многое изменилось, и на рынке уже появились несколько его ремейков. Каждый из них предлагал все более быструю передачу данных, чем предшественник.

Как уже говорилось, данный стандарт служит для отправки несжатых данных многоканального аудио и видео. Цифровой шнур идеально подходит для подключения цифровых устройств. Благодаря единому стандарту можно объединить большинство телевизионных устройств, таких как Blu-Ray-плееры или даже DVD-плееры, телевизоры, игровые консоли, телевизионные приставки, декодеры или мониторы. Вариантов конфигураций – масса.

Начиная с версии 1.4, в технологии HDMI реализована поддержка развёрток, превышающих разрешение 1080p, включая технологию Deep Color и 3D-форматы. Кабель HDMI High Speed был разработан для обеспечения разрешения 1080p и выше, включая новые технологии отображения изображений, такие как 3D, 4K и Deep Color.

Классификация HDMI кабеля

На самом деле в стандарте HDMI царит полный беспорядок. Конечно, в таблицах стандартов все очень подробно описано, что правда, на деле мы имеем много модификаций стандарта HDMI, и все они относятся к разъёму, который в каждой версии выглядит идентично. Неудивительно, что продавцы электронного оборудования пытаются использовать эту сумятицу и подталкивать нас к покупке дорогих, но вовсе не необходимых шнуров.

Технология HDMI имеет четыре основных версии кабелей:

  • стандартный – для развёртки 1080i;
  • высокоскоростной – для 4K/60 Гц;
  • премиум – для 4K/60 Гц, но с полным цветовым разрешением 4:4:4, то есть без так называемого сабсэмплинга;
  • сверхскоростной – для 10K с использованием разъёма в версии 2. 1.

Говоря о разъёмах, с точки зрения интенсивности поддерживаемого сигнала, также можно выделить четыре основных варианта:

  • в версии 1.0-1.2a приблизительная пропускная способность составляет до 5 Гбит/с;
  • версия 1.3-1.4b обеспечивает до 10 Гбит/с;
  • версия 2.0-2.0b – до 18 Гбит/с;
  • версия 2.1 – до 48 Гбит/с.

О последней версии стандарта HDMI – 2.1 было заявлено 28 ноября 2017 года. Кабель HDMI 2.1 поддерживает максимальную скорость передачи данных в 42,6 Гбит/с, и также может поддерживать функцию Display Stream Compression (DSC) для передачи изображения с разрешением 7680×4320 на частоте 120 Гц.

Технология HDMI подразумевает высокое качество разъёмного соединения. Разъёмы HDMI кабель может иметь разные. Классический цифровой провод имеет два штекера («папа»). В продаже вам могут встретиться проводы с гнездовым контактом («мама») с одной стороны и штекером («папа») на другой стороне в качестве удлинителя. Также есть оконцеватели в угловом или поворотном варианте, которые будут полезны, например, когда вы навешиваете телевизор на стену.

Непрерывный прогресс и миниатюризация побуждают производителей оснащать оборудование все меньшими и меньшими разъёмами, на фоне увеличения их пропускной способности. Стандарт microHDMI и miniHDMI предназначен для разъёмов портативных устройств.

Подключить телевизор к компьютеру в настоящий момент не является проблемой. Просто убедитесь, что компьютер и телевизор имеют гнезда HDMI. Каждый HD-телевизор имеет, по меньшей мере, один или два разъёма HDMI. Ноутбуки часто имеют HDMI, а ультрабуки или другие модели предлагают microHDMI. Если на вашем компьютере установлен microHDMI, вам потребуется приобрести адаптер или кабель microHDMI/ HDMI с этим адаптером.

Прежде всего, вы должны определиться, для чего нужен HDMI кабель, т.е. какие максимальные разрешения будут по нему отправляться.

Покупая HDMI кабель к телевизору , остановитесь на проводе, выполненном в стандарте High Speed HDMI Cable, версии 1.3 или 1.4, длиной до 15 метров. Скоростная передача особо полезна при просмотре фильмов в режиме Full HD.

Д ля монитора подойдёт шнур и пониже. Конечно, выбрав провод High Speed, вы исключите узкие места, которые приводят к замедленной передаче информации. Но в большинстве случаев стандартный провод должен справиться. Здесь также действует ограничение длины – не более 15 м, а оптимальная длина составляет 3–5 метров. Целесообразно выбрать цифровой кабель 1.3+, с поддержкой Deep Color, а также полосой пропускания 340 МГц.

Для PlayStation 4, как и в случае с телевизорами, нужен High Speed кабель с Ethernet или просто High Speed. При воспроизведении на PlayStation 4 рекомендуется использовать более быструю передачу. Выбирая версию 1.4+, вы сможете использовать поддержку Dolby True HD, обратный аудиоканал, ширину полосы 340 МГц, максимальную скорость потока 10.20 Гбит/с, а также синхронизацию аудио и видео.

Перед тем, как выбрать HDMI кабель для подключения цифровых гаджетов, стоит проверить качество материалов, из которых он изготовлен:

  • медно-алюминиевый – недорогой, но более подвержен трещинам;
  • медно-стальной – прочный, но менее гибкий;
  • из бескислородной меди – наиболее часто используемый материал в производстве цифровых шнуров, отличающийся высокой проводимостью и отсутствием проблем с затуханием сигнала, поддерживающий все функции, предлагаемые стандартом HDMI.

Дорогой или дешёвый

Дешёвые и дорогие цифровые провода не отличаются в отношении качества изображения и звука. Навороченные кабели именитых марок не обеспечат улучшенную контрастность или насыщенность картинки, скорее они гарантируют отсутствие проблем. Более того, дорогие кабели из-за использования различных креативных методов экранирования становятся жёсткими, их трудно согнуть и скрыть из виду.

Вам могут встретиться цифровые шнуры с обозначением Premium. Означает ли это, что они чем-то лучше? Частично да. Premium – это платный сертификат, который выдаётся производителю. Такая маркировка сообщает нам, что данный провод может работать до 18 Гбит/с и справится со стандартом 2.0. Но и продукция без этого почётного знака поддерживает указанную скорость передачи, так что специально «гоняться» за ним не стоит, а нужно просто внимательно изучить надписи на упаковке.

Лучшая идея при выборе кабеля HDMI – купить обычный, простой цифровой кабель, а в случае проблем, которые, скорее всего, не возникнут, – сделать ему антирекламу.

Как проверить работоспособность цифрового кабеля при покупке? Следуйте инструкции:

  • проверьте провод прибором для теста кабелей, его можно заказать в интернет-магазине;
  • осмотрите пайку разъёма на предмет отсутствия механических дефектов, цвет металла штекера не должен отличаться;
  • осмотрите шнур по всей длине – никакие выступы и неровности не допускаются;
  • изучите упаковку, она должна содержать информацию о производителе и иметь товарный вид.

Каким должен быть HDMI кабель

Вы уже знаете, что качество кабеля для цифровой техники не соответствует качеству картинки, хотя самые дешёвые экземпляры могут быть просто неисправными. Мы также определили, что знак Премиум является скорее официальной платой за гарантию отсутствия изъянов, чем критерием, влияющим на качество того, что будет подсоединено к нашему телевизору. Значит ли это, что можно взять первый попавшийся кабель с полки и направится к кассе?

Не совсем. Те, кто покупает провод только для просмотра ТВ и фильмов в Full HD, могут поступить и так. Однако пора готовиться к стандарту UHD, то есть к разрешению 4K с HDR. Возможно, у вас уже есть такой телевизор, или будет.

HDR (High Dynamic Range) - высокий динамический диапазон

Хорошие кабели должны иметь высокую передающую способность и максимальное разрешение при частоте обновления экрана 60 Гц – не менее 18 Гбит/с и 4K с HDR соответственно. Более медленные кабели будут передавать изображение на 24 Гц и обеспечат разрешение 4K, но без HDR.

Максимальная длина

Длина провода является одним из основных параметров, учитываемых при совершении его покупки. Поэтому маршрут и протяжённость шнура следует продумать заранее.

Максимально допустимая длина HDMI провода не может превышать 15 метров – это рекомендация консорциума HDMI Working Group (при участии Hitachi, Panasonic, Philips, Sony, Thomson, Toshiba), наблюдающего за стандартом. Если ваша телекоммуникационная инфраструктура требует использования более длинного провода, то вам придётся прибегнуть к так называемым репитерам или регенераторам сигнала. Однако в большинстве случаев эта проблема вас не коснётся, так как устройства редко бывают удалены более чем на 2–5 метров друг от друга. В качестве исключения можно предположить только проектор, размещённый на потолке или на другом конце комнаты.

Многочисленные тесты показали, что исправный цифровой шнур, изготовленный из простейших базовых материалов, длиной до 1,5 м, отлично справляется с передачей. Качество передачи можно заметить только на достаточно длинных проводах и больших телеэкранах, например, когда нужна возможность передавать этим проводом изображение с использованием 3D-технологии или 4K HDR (новый стандарт, который становится все более популярным в среде игроков).

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Как устроен HDMI кабель?

HDMI кабель состоит из нескольких частей. У него есть внешняя оболочка, экранирующая оплетка, экран из фольги (алюминиевая), оболочка из полипропилена, экранированная витая пара, неэкранированная витая пара, проводники, необходимые для питания, а также управляющих сигналов.

Виды HDMI кабелей

Кабели HDMI делятся на 5 типов, для каждого есть своя буква:

  • Так, тип А (Full Size) — самый популярный и востребованный. Его можно встретить в видеокарте, ноутбуке, телевизоре, приставке и других приборах.
  • Для больших разрешений (типа 3830х2400 пикселей) предназначается тип В, но его пока практически нигде не применяют.
  • Тип С (Mini Size) считается уменьшенной версией А. Он обычно находится в небольших приборах, таких как смартфон, планшет и другие.
  • Касательно типа D (Micro Size), то он является самым маленьким видом HDMI. Предназначен для гаджетов маленького размера.
  • Тип с буквой Е может понадобиться в случае подключения устройства к автомобильным девайсам.

Самыми распространенными считаются Full Size- (A), Mini Size-(С), а также Micro Size-(D).

Кроме этого, HDMI кабели делятся на виды. Они бывают:

  • Стандартный кабель HDMI — позволяет передавать сигнал, имеющий разрешение 720р.
  • Стандартный кабель HDMI с Ethernet — схож с предыдущим вариантом, но еще имеет дополнительную витую пару, которая нужна для соединения с сетью.
  • Высокоскоростной вид кабеля HDMI — предназначен для передачи разрешения в формате 4К. Также он известен прекрасной пропускной способностью.
  • Высокоскоростной кабель HDMI с Ethernet — гарантирует высокую пропускную способность. Он укомплектован дополнительной витой парой, что дает ему возможность подключать приборы к сети.
  • Автомобильный вид кабеля HDMI — пригодится для использования в сложных ситуациях. Он может работать при высокой температуре и других сложных факторах.

Версии HDMI кабелей:

  • HDMI 1.0 – самая первая версия могла поддерживать видео (1080р) и восьмиканальный звук. Выход — 2002 год
  • HDMI 1.1 – появилась поддержка защиты звука, что позволило проигрывать DVD аудио.
  • HDMI 1.2 – данная версия смогла успешно работать с компьютерами и различной техникой, а также поддерживать многие форматы. В ней появился популярный разъем А.
  • HDMI 1.2a – добавлены команды и другие параметры, необходимые для протокола дистанционного управления.
  • HDMI 1.3 – добавлены новые форматы сжатия без потерь звука, поддержка цветов, увеличена скорость, новый разъем типа мини – С.
  • HDMI 1.3b – возможность управлять бытовой техникой.
  • HDMI 1.4 – реализованы новейшие технологии и возможности, среди которых 3D-изображение, разрешение 4Кх2К, соединение Fast Ethernet и другие.
  • HDMI 1.4a – обязательные 3D-форматы для фильмов Блю-рей, телевидения, игр. Применение 3D-форматов на многих устройствах.
  • HDMI 1.4b – увеличение пропускной способности, добавление поддержки 3Д-видео.
  • HDMI 2.0 – передача сигналов передается с минимумом перепадов уровней, улучшение возможностей, в том числе и 3D, поддержка разрешения 4К, одновременная передача аудио и видео различными способами,
  • HDMI 2.1 – увеличение пропускной способность, а также увеличен список поддерживаемых разрешений, от 4К50 до 10К100, данная версия- 2017 год.
Совместимость HDMI с другими выходами и переходники к ним

HDMI может использоваться с устройствами, которые поддерживают более ранние стандарты. Это также относится к DVI и VGA. При необходимости устройство с HDMI может передавать видео с прибора, который имеет DVI и в обратном порядке.

Для удобства существуют специальные переходники, которые позволяют наладить связь между интерфейсами: HDMI – VGA, VGA-HDMI, DVI-HDMI, HDMI-DVI и другие. Кроме этого, в продаже встречаются переходники USB – HDMI. Благодаря им доступно связать телефон и телевизор.

От чего зависит качество передачи сигнала по HDMI?

Многие пользователи перед покупкой задумываются о характеристиках интерфейса, чтобы купить максимально подходящее устройство. Они думают, зависит ли качество передачи сигнала по HDMI от длины кабеля. Им стоит знать, что на качество сигнала влияет как длина кабеля, так и качество самого изделия. При большой длине кабеля в нем должно быть больше сечения с применением медных проводников. Также стоит помнить, что более длинный кабель обязан иметь больший диаметр. Так, при длине кабеля 10 метров его толщина равняется 8 мм, а при 15 и 20 метрах – 9 и 10 мм соответственно. Сигнал сможет передаваться без потерь при соблюдении данных моментов и улучшенной изоляции.

Преимущества и недостатки HDMI интерфейса

Плюсы :

  • Возможность передавать аудио и видео сигналы по одному кабелю
  • Удобство и простота использования
  • Доступно подключать самые разные устройства между собой
  • Высокая пропускная способность

Минусы :

Минусов у данного интерфейса практически нет. Важно помнить о необходимости учитывать длину и толщину кабеля. Иначе можно столкнуться с помехами. Поэтому для получения лучшего результата стоит принять этот момент во внимание, чтобы радовать себя качественным изображением.

Актуальность HDMI интерфейса

Кабель HDMI, несомненно, можно считать востребованным устройством, заменить которое не так просто. Даже появление новых приборов не влияет на его популярность и актуальность. Интерфейс HDMI встречается во многих современных моделях техники, а многие пользователи отдают предпочтение именно данному разъему. Его неоспоримым достоинством стала возможность передавать видео и аудио, гарантируя отличное качество. Это универсальный интерфейс, который одинаково хорошо может подойти как для телевизора, игровой приставки, так и компьютера или ноутбука.

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?

При совершении покупки стоит обратить внимание на следующие моменты. Пользователю нужно помнить про экранирование, благодаря которому кабель имеют необходимую защиту. Продавцы часто рекомендуют брать вариант с принципом витой пары, так как в этом случае будут снижены наводки. Избежать проблем с внешними помехами успешно помогает экранирование с оплеткой или фольгой. Есть мнения, что кабель, который снабжен контактом с позолотой, сможет передать контент намного эффектнее. Но на самом деле принято считать, что данная характеристика больше защищает кабель от появления ржавчины.

При решении купить HDMI кабель важно помнить следующее: чем толще будет кабель, тем лучше. Особенно это касается момента с длиной устройства. Обычно в доме не используется максимальная длина, но каждому пользователю стоит заранее рассчитать по размерам во избежание потом нехватки кабеля. Необходимо заранее определится с разъемом кабеля в технике, к которой приобретается изделие. Иначе пользователь не сможет соединить между собой два устройства. Для телевизоров с 3Д и 4К стоит подбирать современные версии изделия, так как они максимально дадут насладиться новыми технологиями.

Подводим итоги

Кабели HDMI представлены на разные возможности кошелька. Сейчас можно найти множество вариантов как с маленькой, так и высокой стоимостью. Есть категория пользователей, которая предпочитает обычные кабели по доступной цене. Многие производители продают более усовершенствованные модели, но они могут выполнять свою работу так же, как и обычные. Поэтому рекомендуется выбирать «золотую середину», в которой будут совмещены цена и качество.

Ведь стоить помнить, что кабель покупается на долгие годы, поэтому приобретать самый дешевый вариант точно не стоит. Хорошая продукция сможет радовать еще много лет. Обычно такие кабели поступают в продажу с хорошей обмоткой и достаточно большим диаметром. Поэтому могут стоить немного выше остальных. Подобная покупка избавит от необходимости отказывать себе в хорошем качестве изображения, а также чаще приобретать новые изделия.

История создания цифрового сигнала и HDMI разъема

История передачи сигнала в цифровом формате берет начало с 1928 года благодаря работам американского инженера-телефониста родом из Швеции Гарри Найквиста, который выделил полосу пропускания импульсного сигнала через провода. За счет высокого КПД и большой дальности передачи технология преобразования аналоговых сигналов в импульсный код каждый год с развитием технологических возможностей постоянно усовершенствовалась. Первая цифровая аудиозапись на ленте с кодированием и декодированием в звук была представлена компанией SONY в 1969 году на 2-х дюймовой ленте для видеомагнитофона, однако, появление аудиосигнала в современном понимании формата mp3 появилось лишь только в 1994 году. Формирование и запись цифрового видеосигнала было осуществлено за счет наработок в компаниях Panasonic и SONY на DV и MiniDV видеокассетах в середине 90-х годов. Активное развитие кодирования видеосигнала в цифровые данные с улучшением качества и скорости обработки изображения привело в 1999 году к принятию единого мирового стандарта для телевидения высокой четкости. Аналоговый видеосигнал раскладывался на 1125 строк, каждая строка преобразовывается в цифровой сигнал и выводится на экран. Так возник сигнал 1080i. Одновременно утверждается новый формат разъема для передачи цифровых данных DVI, который должен был заменить устаревший VGA.

Когда в начале 2002 года появились первые мультимедиа устройства с передачей цифрового видео и звука, появилась потребность в едином интерфейсе, способном одним кабелем передавать мультимедиа сигнал. Для его проектирования, ведущие японские компании Philips, Hitachi, Sony, Thomson, Panasonic и Silicon Image выделили ведущих инженеров. Так в декабре 2002 года появился первый цифровой интерфейс, способный передавать одновременно и видеоданные, и цифровой многоканальный звук. За счет своей универсальности его назвали аббревиатурой от High Definition Multimedia Interface (Мультимедиа Интерфейс Высокого Разрешения), то есть HDMI.

HDMI интерфейс в версии 1.0 имел возможность передавать сигнал со скоростью 4,9 Гбит/с, цифровое видео с разрешением 1080р и частотой прогрессивной развертки 60Гц, а так же 8-и канального звука 192 кГц/24 бит. Для сравнения, скорость передачи интерфейса подключения жестких дисков SATA II составляет 3 Гбит/с, а SATA III до 6 Гбит/с. HDMI пришел на смену разъему SCART и аналоговому интерфейсу RCA (тюльпаны). В период с конца 2002 года по сентябрь 2013 года постепенное совершенствование протокола передачи данных оптимизировало разъем до версии 2.0 без изменения физических размеров, за исключением применения mini-HDMI и micro-HDMI. К основным изменениям стоит отнести:
- поддержка защиты звуковых данных для формата DVD-Audio для мультимедиа плееров,
- с версии 1.3 (июнь 2006 г.) увеличена пропускная способность интерфейса до 10. 2 Гбит/с., а так же добавлена поддержка аудио форматов Dolby TrueHD и DTS-HD Master Audio, был спроектирован разъём mini-HDMI (Type C),
- в версии 1.4 (май 2009 г.) появилась поддержка Ethernet-сети на скорости 100 Мбит/с., поддержка 3D, спроектирован разъем micro-HDMI (Type D),
- версия 1.4 а,b (март 2010 – октябрь 2011) – улучшения производились в сторону поддержки 3D, поддержка видео формата 1080р на частоте развертки 120Гц.

4 сентября 2013 года был анонсирован HDMI разъем версии 2.0. Его особенностью стала увеличенная скорость передачи данных до 18 Гбит/с, что позволит производить полноценную передачу Full HD 3D видеоконтента с разрешением 4К (3840×2160 с частотой 60Гц). Кроме того, новый интерфейс научили передавать до 32 каналов аудио сигнала с несущей частотой 1532 кГц (натуральное звучание). Впервые на HDMI 2.0 осуществлена поддержка картинки с соотношением 21:9.

История изменений HDMI интерфейса приведена в таблице ниже:

-
Версия HDMI 1. 0 1.1 1.2
1.2a
1.3
1.3a
1.3b
1.3b1
1.3c
1.4
1.4a
1.4b
2.0
Передача аналогового sRGB + + + + + +
Поддержка YCbCr 4:2:2/4:4:4 + + + + + +
Звук 8 каналов LPCM, 192 kHz, с битрейт 24 - bit + + + + + +
Поддержка Blu-ray Disc и HD DVD формата в Full HD разрешении + + + + + +
Двунаправленная шина управления устройством CEC + + + + + +
Поддержка DVD-Audio - + + + + +
Поддержка Super Audio CD (DSD) - - + + + +
Передача полутонов цветности с разрядностью 30/36/48-бит - - - + + +
Система улучшения оттенков xvYCC - - - + + +
Система синхронизации аудио сигналов (Auto lip-sync) - - + + +
Поддержка аудио кодека Dolby True HD - - - + + +
Поддержка аудио кодека DTS-HD Master Audio - - - + + +
Расширение функциональности шины управления устройством CEC - - - + + +
Передача 3D через HDMI - - - - + +
Поддержка сети Ethernet - - - - + +
Двунаправленная аудио шина (ARC) - - - - + +
4K разрешение с количеством кадров 30 fps - - - - + +
4K разрешение с количеством кадров 60 fps - - - - - +
Поддержка цветовой палитры стандарта Rec. 2020 - - - - - +
Поддержка YCbCr 4:2:0 - - - - - +
Передача 32 каналов аудио сигналов - - - - - +
Передача аудио сигнала на частоте 1536 кГц - - - - - +
Передача многопотокового аудио 4-м устройствам - - - - - +
Передача видео для 2 устройств (Dual View) - - - - - +
Поддержка пропорций 21:9 - - - - - +

Разновидности HDMI разъемов и кабелей

Разновидность HDMI кабелей

На упаковке современных HDMI кабелей версия протокола указывается крайне редко, поскольку его спецификация рядовому пользователю ничего не скажет, зато мы сможем увидеть, держа кабель в руках, такие слова, как: STANDARD, ETHERNET, AUTOMOTIVE, HIGH SPEED и HIGH SPEED with ETHERNET. Что же означают все эти выражения? Итак:

HDMI STANDARD – кабель со спецификацией 2.0 (версии ниже промышленностью не выпускаются), используемый для подключения бытовой мультимедиа аппаратуры для передачи видео в FULL HD разрешении и высококачественных цифровых аудиосигналов. Данный кабель имеет 1-ю категорию (Category 1).

Кабель стандартного образца с функцией приема-передачи данных через интернет или внутренней LAN сети. Гнездо такого порта дополнительно маркировано буквами HEC. Технология передачи интернета к устройству посредством HDMI кабеля широкого применения пока не находит, поскольку экономической выгоды нет. Гораздо проще снабдить тот же телевизор обыкновенным гнездом RG45 и подключить всемирную сеть через витую пару и сетевую карту, либо через Wi-Fi.

AUTOMOTIVE переводится, как «самоходный». Данный кабель предназначен для использования в современных автомобильных видеосистемах. Его отличительная черта – улучшенное экранирования от помех бортовой электроники и двойная изоляция для экстремальных условий работы (гибкость, перепад температур и влажности). Как правило, это один из самых дорогих HDMI кабелей.

Обыкновенный HDMI кабель стандарта 2.0 с дополнительным экраном и увеличенным сечением проводников для устойчивой передачи данных. По сути HIGH SPEED (повышенная скорость) – это обыкновенный маркетинговый ход для увеличения стоимости кабеля и аргументации качественных материалов. Так же существует модификация данного кабеля с передачей ETHERNET сигналов. Кабель идет с категорией 2 (Category 2).

По своему физическому исполнению HDMI кабель выпускают длиной от 30 см. до 20 метров. При использовании специализированных HDMI усилителей с независимым питанием (HDMI-репитеров) расстояние можно увеличить до 35 – 40 метров.

При покупке кабеля длиной более 7 метров особое внимание необходимо уделять его толщине. Чем толще сечение проводников (а, соответственно, и кабеля в целом) и плотнее экранная оплетка, тем меньше потерь и стабильнее картинка (не рассыпается) при передаче сигнала. Особенно этот эффект может проявляться при передаче видеосигнала большой плотности, например, когда идет FULL HD динамическая картинка с высоким видео битрейтом. Как правило, качество исполнения HDMI кабеля и разъема (напыление позолоты или посеребрение) на картинку и звук абсолютно не влияют, если длина кабеля составляет до 2,5 – 3 метров. Большее длины увеличивают его стоимость в разы, как и качество исполнения и примененных материалов (чистота меди, дополнительное экранирование и т.д.)

Довольно часто спрашивают о том, что это за «бочонки» возле разъемов? Это фильтрующие дросселя для защиты устройств от высоковольтных статических помех и внешних наводок. Дросселями комплектуются кабеля либо хорошего качества, либо длиной более 1,5 м. Автор этой статьи стал жертвой дешевого HDMI кабеля, подключенного между спутниковым тюнером и телевизором. При замене принимающей головки на антенне, статическое электричество через экран вывело из строя главный процессор телевизора. В результате он ремонту не подлежал. При наличии защитных дросселей подобной ситуации бы не произошло. В этой связи мы рекомендуем обращать внимание при покупке HDMI кабеля на подобное дополнение и выбирать именно такую модификацию.

Разновидность HDMI разъемов

На сегодняшний день существует 4 типа HDMI разъемов Type A, B, C, D.

HDMI type A – основа всех версий от 1.0 до 2.0. Он представляет собой 19-и контактный разъём, который совместим с переходником DVI-D, за тем исключением, что при применении переходника передача цифрового звука не представится возможной. Данный разъем применяют в очень широком спектре различной бытовой аппаратуры, где необходима передача цифровых аудио и видео сигналов: видео плеерах, звуковых ресиверах, телевизорах.

HDMI type B отличается наличием в разъеме 29 контактов. В быту он используется крайне редко, поскольку был вытеснен типом А.

HDMI type C или mini-HDMI – его основное отличие заключается уменьшенном варианте от type A. Большое применение данный разъем получил в различных портативных медиа плеерах, смартфонах, КПК, видеокамерах. Данный тип разъема был выпущен, начиная с версии 1.3 в июне 2006 года.

HDMI type D или micro-HDMI – применяется в современных фотоаппаратах, портативных web камерах, мобильных устройствах. Данный тип разъема впервые был применен в мае 2009 года. Первые разъемы данного типа были выпущены компанией Molex.

Принцип передачи данных по HDMI

Для понимания работы HDMI необходимо уяснить такие термины, как TMDS Data, CEC, SCL, SDA и DDC. TMDS Data (англ. Transition-minimized differential signaling) –технология высокоскоростной передачи данных, используемая в интерфейсах DVI и HDMI, а так же в других цифровых устройствах.
TMDS представляет собой последовательную двухпроводную шину дифференциальной передачи электрического сигнала от источника (передатчика, например плеера или видеокарты) к приемнику (монитору или LCD панели). Передача импульсов осуществляется синхронно. Т.е. есть тактовый сигнал прямоугольных импульсов повышенной частоты, на основании которого передаются «пачки» импульсов, заставляющие включать через специальные драйверы светодиоды матрицы засвечиванием одного из трех цветов (R-красный, G-зеленый, B - синий), или нескольких цветов для передачи оттенков или полутонов. Если панель FullHD (1920х1080), то матрице передаются сигналы на управление специальными TFT транзисторами светодиодов, количество которых составляет 1920*3 (RGB)=5760 шт. Приемом сигналов и управлением свечения занимается микросхема-драйвер контроля работы LCD панели, иначе называемая «скалером». По линии TMDS от передатчика к приемнику передаются сигналы управления матрицей. Чем выше опорная частота генератора и больше количество линий (проводов) TMDS, тем более скоростным станет управление экраном. Чем выше цветовая «битность», тем больше управляющих импульсов проходит по шине TMDS. Для того чтобы управление драйвером не сбивалось относительно опорной частоты генератора, необходимо его контролировать сигналом синхронизации для строк (HSYNC) и кадров (VSYNC). Из рисунка видно, что импульсы поступают на операционный усилитель в дифференциальном включении, отсюда и определение названия шины. Данная топология делает линию помехозащищенной от воздействия внешних сигналов. CEC (Consumer Electronics Control) – линия передачи управляющего сигнала для контроля устройством. Теоретически с ее помощью можно объединить все домашние устройства через HDMI воедино и управлять ими с помощью универсального программируемого пульта управления. SCL (Serial Data Clock) – линия передачи тактовых сигналов, о которых упоминалось выше. SDA (Serial Data Access) – осуществляет передачу опорных данных. DDC (Display Data Channel) – линия передачи данных о названии и спецификации приемника (монитора, телевизора). По этой линии передатчик (компьютер, например) понимает, какие драйверы необходимо установить для корректного управления устройством. HDMI интерфейс параллельный, так как содержит 4 линии TMDS data (7 линий для HDMI type B), а так же TMDS Clock, по которой передаются тактовые (опорные) сигналы генератора, о которых упоминалось выше.

Распиновка HDMI разъема

Назначение контактов можно определить из таблицы ниже:

Type A(standard) Type B Type C(mini) Type D(micro) Назначение
1 1 2 3 TMDS Data2+
2 2 1 4 TMDS Data2 Shield
3 3 3 5 TMDS Data2-
4 4 5 6 TMDS Data1+
5 5 4 7 TMDS Data1 Shield
6 6 6 8 TMDS Data1-
7 7 8 9 TMDS Data0+
8 8 7 10 TMDS Data0 Shield
9 9 9 11 TMDS Data0-
10 10 11 12 TMDS Clock+
11 11 10 13 TMDS Clock Shield
12 12 12 14 TMDS Clock-
13 TMDS Data5+
14 TMDS Data5 Shield
15 TMDS Data5-
16 TMDS Data4+
17 TMDS Data4 Shield
18 TMDS Data4-
19 TMDS Data3+
20 TMDS Data3 Shield
21 TMDS Data3-
13 22 14 15 CEC
14 23 17 2 В версии HDMI 1. 0 – 1.3c сигнал HEC В версии HDMI 1.4 и выше линия Ethernet
24 Резерв
15 25 15 17 SCL (I2C Serial Clock for DDC)
16 26 16 18 SDA (I2C Serial Data for DDC)
17 27 13 16 DDC/CEC/HEC Ground (Земля)
18 28 18 19 +5V Power (max 50mA)
19 29 19 1 Hot Plug Detect (All versions) HEC Data+ (HDMI 1.4+ with Ethernet)

HDMI - это аббревиатура от английского High Definition Multimedia Interface , что означает универсальный мультимедиа интерфейс высокого разрешения. HDMI позволяет передавать цифровые аудио- и видеоданные высокой чёткости. Проще говоря, это совокупность кабеля и подходящих к нему разъемов, по которым одновременно передается не только видео, но и звук, а также сигналы пульта дистанционного управления. Кабель позволяет транслировать HDTV-видео даже выше данного формата (миллиард цветов, битность изображения - 48, разрешение до 2560х1440), аудиосигнал восьмиканальный 24 бит (частота до 192 кГц). Ещё одна отличительная особенность HDMI в том, что тут предусмотрена защита от копирования по технологии HDCP. Разъем HDMI нового стандарта активно используется производителями в большинстве мультимедийных устройств и позволяет заменить целый пучок проводов одним единственным.

Как технически реализован HDMI?

В кабеле HDMI помещаются три экранированных канала (пары проводов), по которым передаются аудио-, видео- и управляющие сигналы. Канал управления нужен, в частности, для того, чтобы была возможность управлять сразу несколькими соединёнными друг с другом устройствами. Пропускная способность каждого канала в версии 1.3 ограничена 10.2 Гбит/сек (в обе стороны). Несущая частота при этом - 340 МГц, в версии же 1.0 было лишь 140 МГц. Также стоит отметить, что для новой версии был разработан новый более компактный разъем HDMI (type C или mini-HDMI).

Какой максимальной длины могут быть кабели?

Самой спецификацией HDMI не определено ограничение на максимальную длину кабеля. В каждом конкретном случае она будет зависеть от качества изготовления и используемых материалов. Если кабель медный, то его максимально возможной длиной будет 15 метров, однако если использовать оптоволокно, этот параметр значительно увеличивается. Скорее всего, в скором будущем для трансфера видео и аудио провода вовсе перестанут использоваться. Разъем HDMI уже поддерживает адаптеры для беспроводной передачи сигнала, но пока они стоят слишком дорого.

Что значит аббревиатура HDCP?

HDCP - сокращение от английского High Bandwidth Digital Copy Protection, что переводится как защита цифровых широкополосных данных. Это технология, которая обеспечивает защиту от незаконного копирования медиаконтента, передаваемого через HDMI и некоторые другие интерфейсы. Суть заключается в особом шифровании сигнала на передающей стороне и дешифрации принимающим устройством. Простые записывающие устройства (например, рекордер DVD) не могут при передаче декодировать и записать данный сигнал.

Может ли DVI-устройство принимать сигнал с HDCP?

Технология HDCP вполне может быть задействована в DVI-интерфейсе, так что ответ - да, смогут. Примером такой интеграции могут служить видеокарты или определённые модели мониторов.

Какие устройства имеют поддержку HDMI?

Как уже было упомянуто выше о HDMI, разъем может быть интегрирован в самые разные мультимедийные устройства: DVD-проигрыватели, аудио-, видеоресиверы, HDTV-телевизоры, домашние кинотеатры, мониторы, игровые консоли и видеокарты персональных компьютеров. Стандарт HDMI используют более четырехсот мировых производителей цифровой аппаратуры. Если имеются подходящие переходники, HDMI может быть подключен и к DVI-устройствам. Между прочим, DVI способен передавать видео максимального качества 1920 на 1080 точек с частотой до 60-ти кадров в секунду (FullHD 1080p60), скорость канала при этом до 5 Гбит/с.

HDMI - это аббревиатура от английского High Definition Multimedia Interface , что означает универсальный мультимедиа интерфейс высокого разрешения. HDMI позволяет передавать цифровые аудио- и видеоданные высокой чёткости. Проще говоря, это совокупность кабеля и подходящих к нему разъемов, по которым одновременно передается не только видео, но и звук, а также сигналы пульта дистанционного управления. Кабель позволяет транслировать HDTV-видео даже выше данного формата (миллиард цветов, битность изображения - 48, разрешение до 2560х1440), аудиосигнал восьмиканальный 24 бит (частота до 192 кГц). Ещё одна отличительная особенность HDMI в том, что тут предусмотрена защита от копирования по технологии HDCP. Разъем HDMI нового стандарта активно используется производителями в большинстве мультимедийных устройств и позволяет заменить целый пучок проводов одним единственным.

Как технически реализован HDMI?

В кабеле HDMI помещаются три экранированных канала (пары проводов), по которым передаются аудио-, видео- и управляющие сигналы. Канал управления нужен, в частности, для того, чтобы была возможность управлять сразу несколькими соединёнными друг с другом устройствами. Пропускная способность каждого канала в версии 1.3 ограничена 10.2 Гбит/сек (в обе стороны). Несущая частота при этом - 340 МГц, в версии же 1.0 было лишь 140 МГц. Также стоит отметить, что для новой версии был разработан новый более компактный разъем HDMI (type C или mini-HDMI).

Какой максимальной длины могут быть кабели?

Самой спецификацией HDMI не определено ограничение на максимальную длину кабеля. В каждом конкретном случае она будет зависеть от качества изготовления и используемых материалов. Если кабель медный, то его максимально возможной длиной будет 15 метров, однако если использовать оптоволокно, этот параметр значительно увеличивается. Скорее всего, в скором будущем для трансфера видео и аудио провода вовсе перестанут использоваться. Разъем HDMI уже поддерживает адаптеры для беспроводной передачи сигнала, но пока они стоят слишком дорого.

Что значит аббревиатура HDCP?

HDCP - сокращение от английского High Bandwidth Digital Copy Protection, что переводится как защита цифровых широкополосных данных. Это технология, которая обеспечивает защиту от незаконного копирования медиаконтента, передаваемого через HDMI и некоторые другие интерфейсы. Суть заключается в особом шифровании сигнала на передающей стороне и дешифрации принимающим устройством. Простые записывающие устройства (например, рекордер DVD) не могут при передаче декодировать и записать данный сигнал.

Может ли DVI-устройство принимать сигнал с HDCP?

Технология HDCP вполне может быть задействована в DVI-интерфейсе, так что ответ - да, смогут. Примером такой интеграции могут служить видеокарты или определённые модели мониторов.

Какие устройства имеют поддержку HDMI?

Как уже было упомянуто выше о HDMI, разъем может быть интегрирован в самые разные мультимедийные устройства: DVD-проигрыватели, аудио-, видеоресиверы, HDTV-телевизоры, домашние кинотеатры, мониторы, игровые консоли и видеокарты персональных компьютеров. Стандарт HDMI используют более четырехсот мировых производителей цифровой аппаратуры. Если имеются подходящие переходники, HDMI может быть подключен и к DVI-устройствам. Между прочим, DVI способен передавать видео максимального качества 1920 на 1080 точек с частотой до 60-ти кадров в секунду (FullHD 1080p60), скорость канала при этом до 5 Гбит/с.

Какой кабель нужен для подключения компьютера к телевизору. Кабель для соединения компьютера и телевизора.

Какой кабель нужен для подключения компьютера к телевизору?

На сегодняшний день, 2014 год, подключение компьютера к телевизору актуально рассматривать лишь через 4 типа интерфейсов: LAN, VGA, HDMI, DVI.
LAN
- локальная вычислительная сеть (ЛВС, локальная сеть; англ. Local Area Network, LAN)— компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт).
VGA
-(англ. Video Graphics Array) — стандарт мониторов и видеоадаптеров. Выпущен IBM в 1987 году. Предназначен только для передачи видеосигнала. Транслировать аудиосигнал по стандарту Video Graphics Array - невозможно. Для воспроизведения аудиосигнала при соединении компьютера с телевизором по VGA разъемам дополнительно необходим аудиокабель.
HDMI
-High-Definition Multimedia Interface (HDMI) — интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования. Разъём HDMI обеспечивает цифровое DVI-соединение нескольких устройств с помощью соответствующих кабелей. Основное различие между HDMI и DVI состоит в том, что разъём HDMI меньше по размеру, а также поддерживает передачу многоканальных цифровых аудиосигналов. Является заменой аналоговых стандартов подключения, таких как SCART или RCA.
Для вывода изображения с компьютера на телевизор через VGA, DVI(только с переходником), HDMI-разъемы - установка програмного обеспечения НЕ ТРЕБУЕТСЯ! Все манипуляции с кабелями при подключении компьютера к телевизору рекомендуем производить при обесточенной аппаратуре!
DVI
-Digital Visual Interface, сокр. DVI (англ. цифровой видеоинтерфейс) — стандарт на интерфейс и соответствующий разъём, предназначенный для передачи видеоизображения на цифровые устройства отображения, такие как жидкокристаллические мониторы и проекторы. Разработан консорциумом Digital Display Working Group. Почти все телевизоры НЕ КОМПЛЕКТУЮТСЯ DVI интерфейсом.

Подключаем телевизор к компьютеру через LAN кабель.

подключение осуществляется между телевизором и компьютером напрямую или через роутер (через роутер предпочтительнее и проще). После физического соединения кабелем на компьютер устанавливается специальное ПО для "расшаривания" контента внутри вашей домашней сети, телевизор обнаруживает эти файлы и вы с помощью пульта Д/У включаете воспроизведение фильмов, музыки или просмотр фотографий с компьютера на экране ТВ. Каждый производитель рекомендует свою программу для подключения телевизора к компьютеру и "расшаривания" файлов, но существуют и универсальные программы, подходящие для большинства моделей телевизоров, например, Домашний медиа сервер, скачать который можно отсюда. Для подключения компьютера к телевизору по LAN интерфейсу используются сетевые кабеля - патч-корды. Длинна обжатых заводским способом и протестированных патч-кордов составляет от 0,5м до 100м. В нашем компьютерном магазине в наличии патч-корды от 0,5м до 30м по цене от 20р до 320р. Для подключения компьютера к телевизору через LAN интерфейс необходимо обладать определенными навыками работы с ПК, остальные три способа намного проще и не требуют каких-либо специальных навыков кроме внимательности и здравого смысла.

Подключаем телевизор к компьютеру через VGA кабель.

Подключение выполняется посредством VGA кабеля с 15-ти контактными разъемами на обоих концах кабеля. Возможен вариант VGA-DVI кабеля с одной стороны такого кабеля будет трапецевидный VGA разъем, а с другой прямоугольный DVI.
Кабелей VGA-HDMI, VGA-USB, VGA-MiniUSB - НЕ СУЩЕСТВУЕТ!
Переходников VGA-HDMI, VGA-USB, VGA-MiniUSB - НЕ СУЩЕСТВУЕТ!
Подключая телевизор к компьютеру через VGA кабель, имейте ввиду, что стандарт VGA передает только изображение без звука. Для передачи аудиосигнала, в таком случае, прийдется использовать еще один кабель аудио джек3.5mm – аудио джек3.5mm, 1.5m

Подключаем телевизор к компьютеру через DVI кабель.

Подключение производится с помощью DVI кабеля. Стандарт DVI обеспечивает передачу цифрового сигнала высокого качества. DVI интерфейс передает только изображение без звука. Для передачи аудиосигнала, в таком случае, прийдется использовать еще один кабель аудио джек3.5mm – аудио джек3.5mm, 1.5m
Внимание! Телевизоры массовых серий не комплектуются DVI разъемами!
Если на видеокарте вашего компьютера отсутствуют VGA или HDMI разъемы и есть только DVI - используйте переходники: DVI-VGA, DVI-HDMI или специальные кабели с разъемами DVI-VGA, DVI-HDMI.

Подключаем телевизор к компьютеру через HDMI кабель.

Подключение наиболее предпочтительное среди остальных. HDMI кабель с HDMI разъемами на обоих концах обеспечит передачу отличной картинки и качественного звука, видеосигнал передается Full HD качества и выше, одновременно с многоканальным аудиопотоком! Все современные телевизоры и видеокарты компьютеров и ноутбуков комплектуются HDMI разъемами. При покупке телевизора, компьютера или ноутбука - обязательно удостовертесь в наличии HDMI разъема. Не приобретайте устаревшую или малофункциональную аппаратуру!

Виды переходников HDMI

1. Переходник DisplayPort-HDMI позволяет подключить телевизор или монитор с поддержкой HDMI к источнику видео с выходом DisplayPort. Таким образом, вам не нужно будет покупать новый телевизор, совместимый c DisplayPort. Данный адаптер поддерживает разрешение видео вплоть до 1920x1200, то есть вы в полной мере сможете воспользоваться преимуществами HDMI видео.

2. Переходник HDMI-DVI представляет собой адаптер небольшого размера, созданный для соединения HDMI порта с DVI кабелем для достижения связи на большом расстоянии. Он гарантирует минимальную потерю сигнала. Благодаря пассивной конструкции, данный адаптер поддерживает видео с разрешением 1080p.

3. Переходник HDMI-HDMI предназначен для передачи аудио и видео сигнала от источника сигнала, скажем ПК или ноутбука, на ЖК телевизор, проектор или другое мультимедийное устройство с HDMI входом. Данный переходник передает сигнал в высоком качестве без помех.

4. Переходник HDMI-MicroHDMI является удобным решением для подключения мобильного устройства с поддержкой HDMI и наличием MicroHDMI порта к телевизору при помощи кабеля со стандартным HDMI коннектором. Это адаптер небольшого размера разработан с целью обеспечить максимальное качество передачи видео с разрешением 1080р с минимальными потерями.

5. Переходник HDMI-MiniHDMI используется для подключения фотоапарата, ноутбука, планшета или другого мобильного устройства к стандартному порту HDMI. Адаптер обеспечивает качественное соединение и поддерживает передачу видео сигнала с разрешением 1080р при минимальных потерях.

6. Переходник Mini DisplayPort-HDMI просто незаменим в случаях, когда вам нужно подключить ноутбук или планшет к HD телевизору или проектору, которые оснащены HDMI входами. Переходник передает цифровой аудио и видео сигнал с разрешением 1080р и характеризуется высокими эксплуатационными свойствами.

7. Переходник USB 2.0-HDMI дает возможность расширить параметры просмотра с ноутбука или ПК. Быстро и легко подключает устройство с USB 2.0 выходом к монитору, телевизору или проектору с HDMI входом. Вы сможете наслаждаться увеличенным, зеркальным или первичным режимом просмотра, а также просматривать контент на нескольких устройствах одновременно. Это повысит производительность, но не повлечет дополнительных растрат. В переходнике уже есть встроенный драйвер, который легко и быстро устранавливается. После установки драйвера вы можете использовать до 6 адаптеров одновременно подключенных к одному компьютеру для многодисплейного просмотра. Высокая производительность достигается за счет передачи контента с разрешением до 1920x1080р и потокового видео до 1080р.

8. Переходник HDMI-VGA используется при подключении мобильного устройства к экрану с VGA входом. Переходник поддерживает видео с разрешением до 1920x1080. Если вам требуется и передача звука - вам нужен HDMI-VGA адаптер с аудиовыходом. Внутри адаптера есть электронная плата, которая преобразовывает сигнал HDMI в VGA, разделяя его на изображение, которое передается по VGA, и аудио сигнал на колонки, который поступает через шнур (3,5 jack). Обычно при работе HDMI-VGA переходника питания от HDMI достаточно. В редких случаях, когда его недостаточно, рекомендуется использовать HDMI-VGA адаптер с питанием от USB или от сети. В случае, если вам нужно преобразовать видео из VGA в HDMI тут уже понадобиться адаптер VGA-HDMI с питанием от сети или с питанием от USB. Второй вариант значительно удобней, посколько вам не нужно привязываться к розетке.

9. Переходник HDMI-RCA будет особо полезен тем, у кого до сих пор кинескопный телевизор с RCA входом и вы хотите подключить к нему, скажем, игровую консоль или ноутбук с HDMI выходом. В переходнике имеется чип, который преобразует цифровой сигнал HDMI в композитный видеосигнал и посылает его на экран через RCA тюльпан.

Если вы мучались с подключением HDMI кабеля к телевизору от того, что между ним и стеной совсем небольшой зазор, можете считать, что вашим мучениям пришел конец. Именно для облегчения подключения и для защиты кабеля от заломов и загибов и были созданы переходники разных видов. Не спешите перевешивать вашу плазму, если сразу после монтажа вы обнаружили, что подключить кабель к ней проблематично, просто подберите нужный переходник — маленькое устройство, решающее большие проблемы.

Переходник с левым/правым выходом — идеален для установки в тяжелодоступных местах, куда стандартный HDMI кабель не достанет. Он выступает всего на 2,5-3см. из порта и сможет предохранить основной кабель от заломов, которые могут повредить его.

Переходник с выходом вверх/вниз— незаменимое решение, которое продлит жизнь вашего HDMI кабеля. Используется при подключении в тех местах, где зазор до разъема не может быть большим, в основном при подключении к телевизорам с плоским экраном, закрепленным на стене.

Поворотный переходник на 360° — его еще называют вертлюг. Благодаря шарнирному соединению кабель не будет скручиваться, а соответственно и повреждаться. Он дает возможность поворачивать цифровой видео кабель под любым углом. Особенно будет полезен при подключении к переносным устройствам, например проектору.

Поворотный горизонтальный переходник на 180° — подключайте ваш HDMI кабель под удобным вам углом от 0 до 180. Многофункциональный адаптер, который вы можете использовать дома как для подключения стационарно-установленной системы, так и для переносной техники.

И последнее, при покупке адаптера, убедитесь, что вы правильно определили какой тип вам нужен: вилка или розетка. Часто их еще называют папа/мама, или оставляют английский вариант male/female (сокращенно M/F). Обычно эти обозначения пишут в названии самого переходника, например, HDMI розетка или HDMI F. Если вы не уверенны какой именно переходник HDMI вам нужен, спросите у продавца-консультанта.

Почему через HDMI кабель нет изображения на телевизоре с компьютера (ноутбука)

В некоторых случаях, после подключения телевизора к компьютеру, или ноутбуку по HDMI кабелю, на телевизоре просто не появляется изображение. Редко, но бывает и такое, что звук по HDMI есть, а изображения на телевизоре нет. Хотя, мне кажется, что чаще всего сталкиваются с обратной проблемой, когда изображение есть, а звука по HDMI нет.

В этой статье, мы постараемся разобраться исключительно с проблемой вывода изображения по HDMI кабелю. Вроде бы там все просто, соединили телевизор с компьютером, выбрали на телевизоре нужный вход, и если нужно, то на компьютере так же выбираем необходимый режим вывода картинки. И по идеи, все уже должно работать. А вместо этого видим надпись "Нет сигнала" на телевизоре.

Прежде чем перейти к каким-то советам, посмотрите инструкции по соединению телевизора с компьютером по HDMI:

Если вы все делаете по инструкции, но результата нет, и изображение на телевизоре так и не появилось, то сейчас будем разбираться.

По HDMI нет сигнала на телевизоре и отсутствует изображение

1 Первым делом нужно проверить подключение кабеля, и запомнить номер HDMI входа на телевизоре, к которому подключен кабель. Проверьте, хорошо ли вставлен кабель в выход на ноутбуке, или стационарном компьютере. Затем, проверьте подключение кабеля на телевизоре, и обязательно посмотрите в какой HDMI вход вы подключили кабель. Они подписаны. Выглядит это вот так:

Я, например, подключил кабель к HDMI входу под номерном 3. Дело в том, что на телевизоре скорее всего несколько входов. И нам в настройках нужно будет выбрать тот, к которому мы подключили кабель.

2 Проверяем настройки на телевизоре. Выбираем соответствующий HDMI вход в настройках. Не всегда после подключения кабеля на телевизоре сразу появляется изображение с компьютера. Скорее всего, вы увидите надпись "Нет сигнала", или "Кабель не подключен". На пульте дистанционного управления от вашего ТВ должна быть кнопка, которая открывает меню с выбором источника сигнала. На телевизорах Philips, например, эта кнопка подписана как SOURCES. Нажимаем на нее, и из списка выбираем HDMI вход с нужным номером.

На телевизорах LG – кнопка INPUT. Нажимаем на нее и выбираем необходимый источник. На новых телевизорах LG на Web OS, возможно уже как-то иначе сделали. Но схема всегда одна и та же, на любом телевизоре (Samsung, SONY, LG): открываем меню с выбором источника сигнала и выбираем HDMI вход с нужным номером (к которому подключен кабель).

3 Проверяем настройки на компьютере. Возможно, на компьютере отключен вывод изображения на проектор (телевизор, монитор), поэтому картинка не появляется на телевизоре и нет сигнала. Проверить очень просто. В Windows 10, Windows 8 и Windows 10 достаточно нажать сочетание клавиш Win+P, и выбрать один из трех вариантов вывода изображения: Дублировать, Расширить, Только проектор.

Если у вас выбрано "Отключить проектор", то изображение по HDMI выводится не будет. В Windows 10 все примерно так же, только там меню сбоку экрана появляется.

4 Если так и не удалось подружить компьютер с телевизором, то хорошо бы выяснить в чем причина: в телевизоре, в компьютере, или в кабеле. Сделать это не сложно. Особенно, если у вас есть еще один ПК, телевизор, монитор с HDMI входом, или еще один кабель.

Попробуйте подключить свой ноутбук, например, к другому телевизору или монитору. Если все заработает, значит проблема в вашем телевизоре (что вряд ли). Тем самым мы исключим проблемы с кабелем. Так же, можно просто взять другой ноутбук (даже у соседа одолжить) и подключить его к телевизору на который не выводится изображение. Если все заработает, то значит проблема в вашем ноутбуке (компьютере). Что чаще всего и бывает.

5 Еще один совет. Попробуйте обновить драйвер видеокарты с подключенным по HDMI телевизором. Просто скачайте драйвер с сайта производителя ноутбука/видеокарты и установите его.

6 Обновление: в комментариях Андрей поделился одним интересным решением. После подключения телевизора к ноутбуку, на телевизоре была ошибка "Нет сигнала". Но ноутбук видел два монитора (встроенный и ТВ). Помогла смена частоты для второго экрана (телевизора). Решил добавить это решение в статью, и более подробно показать, как это сделать.

Windows 10

Открываем параметры экрана и смотрим, чтобы там было два дисплея.

Прокручиваем страницу с настройками и открываем "Дополнительные параметры дисплея".

Смотрим внимательно. Там будет "Дисплей 1" и "Дисплей 2". Возле одно из них может быть название вашего телевизора. У меня сейчас один дисплей не активен, так как изображение выводится только на второй дисплей. Нажмите на "Свойства видеоадаптера для дисплея...". Вам нужно открыть свойства телевизора.

В новом окне, на вкладке "Монитор" в меню "Частота обновления экрана" ставим 60 Гц. Нажимаем "Применить".

После этого ошибка "Нет сигнала" на телевизоре должна исчезнуть. Появится изображение с компьютера, подключенного по HDMI. У Андрея система почему-то установила для телевизора частоту 25 Гц.

Windows 7

Нажимаем правой кнопкой мыши на пустую область рабочего стола и открываем "Разрешение экрана". В меню "Экран" должен быть выбран телевизор. Напомню, что это способ можно применить только в том случае, когда Windows видит телевизор подключенный по HDMI, но не выводит изображение.

Перейдите в "Дополнительные параметры" и на вкладке "Монитор" выберите частоту 60 Гц. Примените настройки.

Если сработал этот способ – напишите об этом в комментариях.

7 Обновление: отключите от телевизора все лишнее. Например, AV кабель (тюльпан). Другое устройство, которое может быть так же подключено по HDMI. В комментариях есть информация, что помогло отключение жесткого диска из USB-порта! 8 Обновление: если у вас телевизор LG (возможно, это применимо и к другим телевизорам), то отключите в настройках "Быстрый старт" и функцию "SIMPLINK".

Есть отзывы, что это помогло.

9 Обновление: в комментариях Роман подсказал, что ему помогло отключение функции HDMI ULTRA HD Deep Colour в настройках телевизора LG.

Позже Олег подтвердил, что HDMI ULTRA HD Deep Colour действительно решает проблему с выводом изображения по HDMI на телевизор LG, но эту функцию отключать не желательно, так как это портит изображение и искажает его. И поделился своим решением. Нужно сменить некоторые параметры для второго дисплея (телевизора) в настройках приложения "Панель управления Nvidia", иконка которого обычно отображается в трее.

Если у вас графика от AMD, то приложение называется AMD Catalyst Control Center. Там тоже должны быть похожие настройки.

10 Обновление: выключите телевизор из розетки на несколько минут. В комментариях подсказали, что таким способом удалось решить проблему с отсутствием изображения по HDMI (был просто синий экран на телевизоре).

Что делать, если компьютер не выводит изображение по HDMI на телевизор?

Когда мы определили, что проблема в компьютере или ноутбуке.

Изображение у нас выводит видеокарта, к ней мы собственно и подключаемся. Значит, проблема может быть в ней. Да, возможно там что-то сгорело, и т. д. Но как правило, проблема программного характера. Что-то с драйвером видеокарты, или с настройками, вот и не идет изображение по HDMI.

Поэтому, первым делом я советую обновить драйвер видеоадаптера. Это важно! Если у вас ноутбук, то зайдите на официальный сайт производителя, через поиск найдите свою модель, выберите операционную система которая у вас установлена, и скачайте VGA драйвер. Затем, запустите его установку.

Если в вашем ноутбуке установлено два видеоадаптера, то обновите драйвера обоих. Может быть, например, nVidia Graphics Driver и Intel Graphics Driver, как на моем ноутбуке ASUS. Для обновления драйвера графики Intel можете установить Intel Driver & Support Assistant.

А если у вас стационарный компьютер, то скачайте драйвер с сайта производителя видеокарты. Какая видеокарта установлена, можно посмотреть в диспетчере устройств, или в характеристиках системного блока.

Если вы как то по-другому смогли решить проблему с выводом изображения на телевизор с помощью HDMI кабеля, то поделитесь советом в комментариях. Буду благодарен.

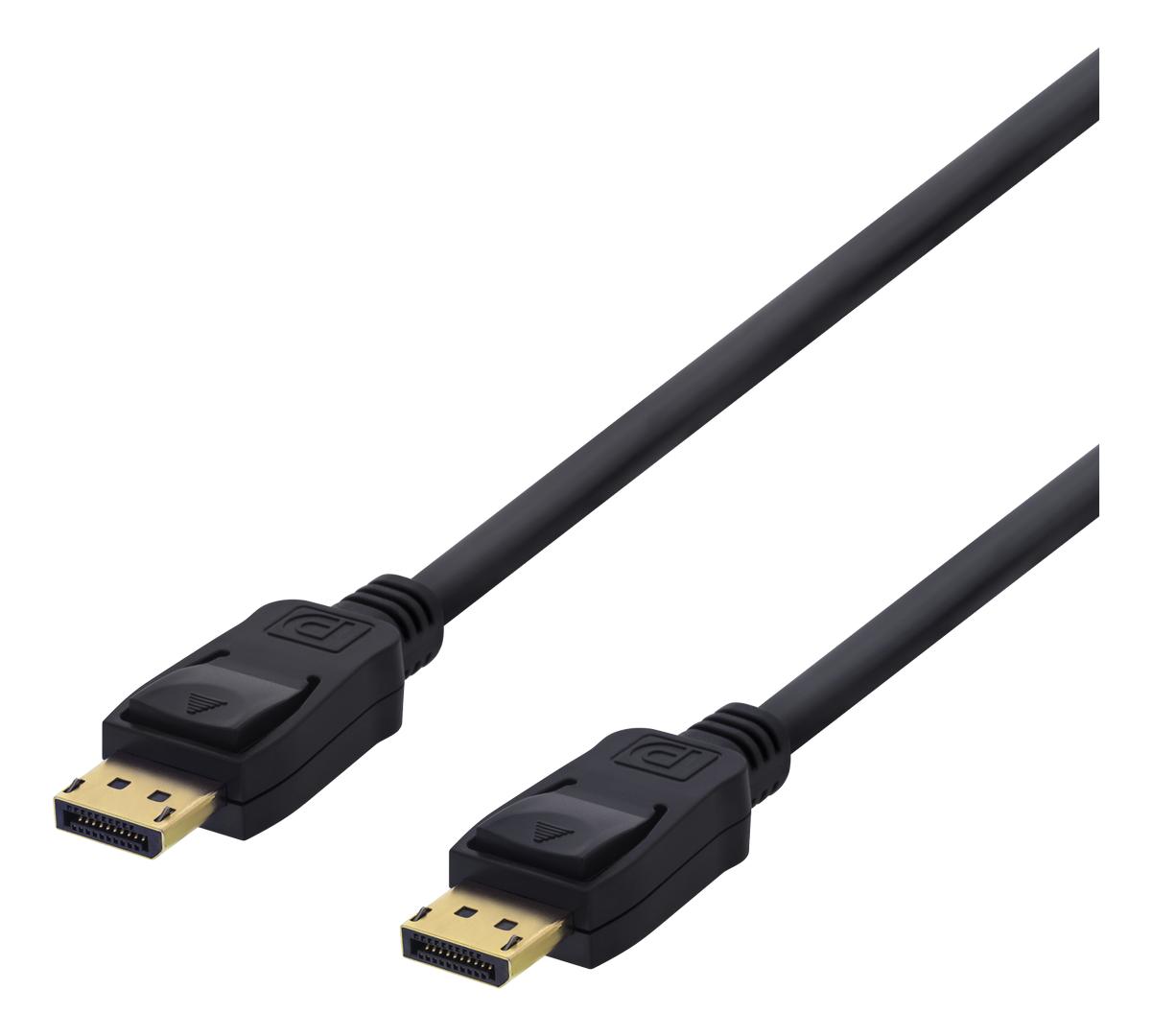

Какой кабель похож на HDMI, но имеет только один скошенный край?

Какой кабель похож на HDMI, но имеет только один скошенный край? - Суперпользователь
Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Подписаться

Super User - это сайт вопросов и ответов для компьютерных энтузиастов и опытных пользователей.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 199k раз

Что это за кабель / разъем? Он выглядит как разъем HDMI с очень похожими контактами, но имеет скошенный край только с одной стороны, а другая сторона квадратная.

Скотт

19.5k4343 золотых знака5959 серебряных знаков108108 бронзовых знаков

задан 21 мая '13 в 15: 092013-05-21 15:09

Chris_45Chris_45

1,9479 золотых знаков2323 серебряных знака3131 бронзовый знак

4

Это DisplayPort - он довольно распространен на настольных компьютерах и довольно многих ноутбуках.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
